Page 1

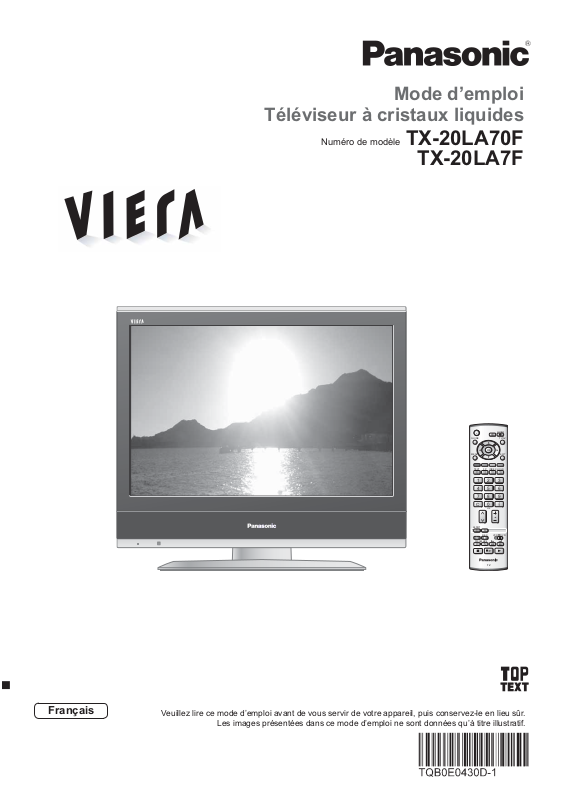

Mode d’emploi

Téléviseur à cristaux liquides

Numéro de modèle TX-20LA70F

TX-20LA7F

TEXT

F.P. INDEX HOLD

123 456 789

VCR

ASPECT

REC

PROGRAMME

OFF TIMER

VCR DVD

TV/AVGUIDE

EXIT

Français

Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr.

Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif.

Page 2

Transformez votre salon en salle de cinéma !

Vivez une expérience multimédia d’un

Page 3

incroyable niveau

Savourez une abondance de multimédias

Table des matières

Sections à lire impérativement

Mesures de sécurité ····································4

•

(Avertissement / Attention)

Remarques··················································5

•

Entretien ······················································5

•

Guide de mise en route rapide

Guide de mise en

route rapide

Ampliﬁ cateur

à système

d’enceintes

Enregistreur DVD

Magnétoscope

Caméscope

Décodeur

Lecteur DVD

Accessoires / Options Identiﬁ er les commandes Raccordement Conﬁ guration automatique

Découvrez votre téléviseur !

Fonctions de base

Regarder la télévision ·······························10

•

Regarder des vidéos et des DVD·············· 11

•

Afﬁ cher le télétexte····································12

························· 8

·········· 6

··· 7

··· 9

•

Fonctions avancées

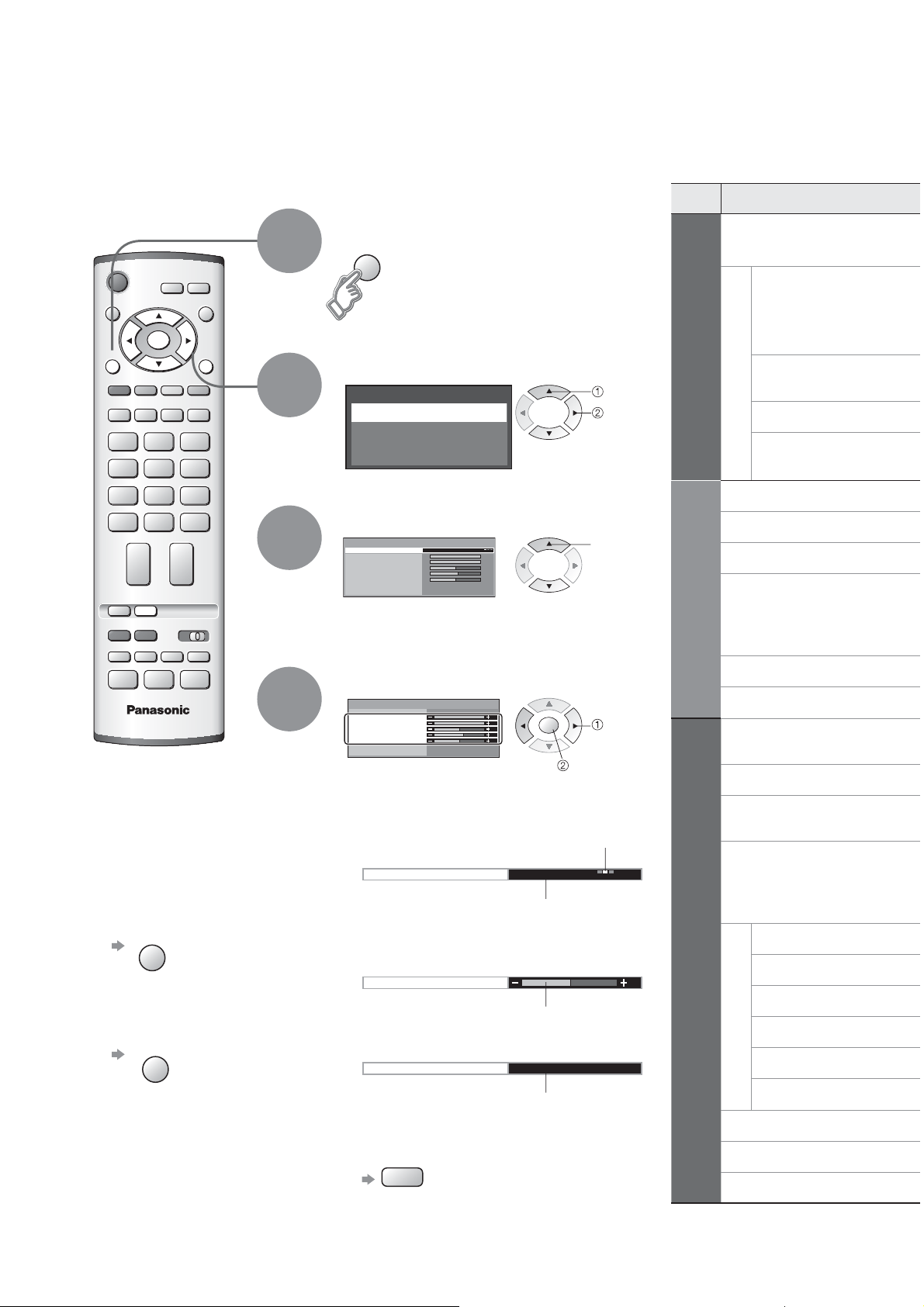

Comment utiliser les fonctions du menu ···14

•

(image, qualité sonore, etc.)

Modiﬁ cation et réglage des chaînes

•

Appareil externe ········································ 18

•

(Raccordements)

············16

Visionnement Avancé FAQ, etc.

FAQ, etc.

Données techniques ·································20

•

FAQ ··························································· 21

•

Caractéristiques ········································ 23

•

Page 4

Mesures de sécurité

Avertissements et précautions

Manipulation de la ﬁ che et du cordon d’alimentation

Insérez complètement la ﬁ che du cordon d’alimentation dans la prise de courant. (Une ﬁ che de cordon d’alimentation mal insérée pourrait dégager de la chaleur et provoquer un incendie.) Assurez vous un accès facile à la prise du câble d’alimentation. Ne touchez pas la ﬁ che du cordon d’alimentation avec les mains mouillées. (Vous pourriez vous électrocuter.) N’endommagez pas le cordon d’alimentation. (Un cordon endommagé peut être à l’origine d’un incendie ou d’une électrocution.)

Ne déplacez pas le téléviseur avec son cordon branché à la prise de courant. Ne placez pas d’objets lourds sur le cordon ni ne placez le cordon à proximité d’un objet à température élevée. Ne tordez pas le cordon, ni ne le pliez excessivement, ni ne l’étirez. Ne tirez pas directement sur le cordon. Tenez la ﬁ che du cordon d’alimentation lorsque vous le débranchez. N’utilisez pas une ﬁ che de cordon d’alimentation ou une prise de courant endommagée.

En cas d’anomalie, débranchez immédiatement la ﬁ che du cordon d’alimentation !

(comme une odeur anormale ou de la fumée)

CA 220 à 240 V 50 Hz

Ne retirez pas les couvercles Ne modiﬁ ez JAMAIS l’appareil par vous-même

(Les composants à haute tension pourraient entraîner une grave électrocution.)

Conﬁ ez tout travail de vériﬁ cation, réglage ou réparation à votre revendeur Panasonic.

N’introduisez pas d’objets étrangers dans l’appareil

Empêchez l‘insertion de quelque objet que ce soit à travers les oriﬁ ces d‘aération de l’appareil (un incendie ou un accident causé par le courant électrique pourrait se produire).

N’exposez pas le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur

Evitez d’exposer le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur. Pour éviter les risques d’incendie, ne jamais poser une bougie ou autre objet contenant une ﬂ amme sur le téléviseur ou a proximité de ce dernier.

Eloignez le téléviseur de liquides

Pour prévenir tout dommage pouvant entraîner un risque d’incendie ou de choc électrique, évitez d’exposer cet appareil à l’égouttement ou aux éclaboussures. Ne placez aucun récipient contenant de l’eau (vase de ﬂ eur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant). Ne pas exposer ce téléviseur à la pluie ou à une humidité excessive.

Ne placez pas le téléviseur sur une surface instable

N’utilisez que les socles / équipements de montage spéciﬁ ques

L’utilisation d’un socle ou autre ﬁ xation non autorisée pourrait déstabiliser l’appareil, et présenter un risque de blessure. Veillez à conﬁ er l’installation de votre appareil à votre revendeur Panasonic. Utilisez les socles / ﬁ xations en option (p. 6).

Page 5

Remarques

Avant de nettoyer le téléviseur, débranchez la ﬁ che du cordon d’alimentation

(Nettoyer un appareil sous tension présente un risque d’électrocution.)

Débrancher la prise de courant du mur quand le téléviseur n‘est pas utilisé pendant une période prolongée. Débrancher la prise de courant de la ﬁ che murale avant de connecter ou déconnecter tout câble.

Si le téléviseur est branché au réseau, il consomme toujours une certaine quantité d‘énergie électrique, même en régime de veille. Interrupteur (voir page 7).

Laissez sufﬁ samment d’espace autour de l’appareil pour la chaleur rayonnée.

(cm)

Ne bloquez pas les trous d’aération arrière

Eloignez le téléviseur de ces types d’appareil

N‘exposez pas vos oreilles à un bruit excessif provenant des écouteurs. Cela pourrait vous causer une détérioration irréversible de l‘ouïe.

ll est interdit d’empêcher la ventilation en couvrant les grilles d’aération avec des objets comme journaux, nappes ou rideaux.

Appareil électronique Ne placez pas en particulier d‘installation vidéo

trop près de cet appareil (des interférences électromagnétiques pourraient déformer les images / le son).

Appareil doté d’un capteur infrarouge La commande de ce téléviseur émet également

des rayons à infra rouges. (ce qui pourrait avoir une incidence sur le fonctionnement de l’autre appareil).

Entretien

Retirez tout d’abord la ﬁ che du cordon d’alimentation de la prise de courant.

Panneau d’afﬁ chage

Entretien quotidien : Essuyez délicatement la surface avec un chiffon doux pour retirer la saleté. Détail: Essuyez la surface avec un chiffon doux imbibé d’eau ou d’eau mélangée à une petite quantité de détergent neutre. Puis, avec un chiffon doux et sec, essuyez uniformément la surface jusqu’à ce qu’elle soit sèche.

Attention

La surface du panneau d’afﬁ chage a reçu un traitement spécial et peut s’abîmer facilement.

•

Ne cognez pas ou ne rayez pas la surface avec les ongles ou un objet rigide. Prenez soin de ne pas soumettre la surface à des insecticides, des solvants, des diluants ou autres substances

•

volatiles (ce qui pourrait altérer le ﬁ ni de la surface).

Coffret

Entretien quotidien : Essuyez la surface avec un chiffon doux et sec. Détail: Imbibez d’eau ou d’eau mélangée à une petite quantité de détergent neutre un chiffon doux. Puis, essorez le chiffon et essuyez la surface avec celui-ci. Terminez en essuyant la surface avec un chiffon sec.

Attention

Prenez soin de ne pas soumettre les surfaces du téléviseur à des détergents.

•

(La présence de liquide dans le téléviseur pourrait être à l’origine d’une panne de l’appareil.) Prenez soin de ne pas soumettre les surfaces à des insecticides, des solvants, des diluants ou autres

•

substances volatiles (ce qui pourrait détériorer la surface en décollant la peinture). Evitez tout contact prolongé du coffret avec une substance en caoutchouc ou PVC.

•

Fiche du cordon d’alimentation

Essuyez régulièrement la ﬁ che du cordon d’alimentation avec un chiffon sec. (Humidité et poussière peuvent être à l’origine d’un incendie ou une électrocution.)

Page 6

Accessoires / Options

Accessoires standard

Télécommande

EUR765101B

•

Mise en place des piles de la télécommande

Attention

1 2 3 4 5 6 7 8 9

Crochet

Vériﬁ ez que vous avez les accessoires et objets présentés

Piles pour télécommande

R6 (UM3)

•

Tirez pour ouvrir

(2)

Respectez la polarité (+ ou -)

Mode d’emploi Garantie Pan Européenne Attache-câbles

Fermez

Une mise en place incorrecte peut entraîner une fuite du liquide des piles et leur corrosion, ce qui

•

endommagerait la télécommande. N’utilisez pas ensemble une pile neuve et une pile usagée.

•

N’utilisez pas ensemble des piles de type différent (comme des piles alcalines et au manganèse).

•

N’utilisez pas de piles rechargeables (Ni-Cd).

•

Ne brûlez pas ou ne brisez pas les piles (voir page 24).

•

Accessoires en option

Applique de suspension au mur

TY-WK23LR2W

ATTENTION!

Si vous n‘utilisez pas un support mural d‘origine de marque Panasonic ou si vous

•

installez vous-même le support mural, tous les risques sont à charge du client. Les risques et dommages résultant du montage par une personne non qualiﬁ ée ne sont pas couverts par la garantie. Le montage du support mural doit être conﬁ é à une personne qualiﬁ ée.

•

Une ﬁ xation murale incorrecte peut provoquer la chute de l‘appareil, avec risques de dommages et de blessures. Ne pas placer le téléviseur directement sous l‘éclairage de plafond, qui

•

est une source intensive de chaleur (par exemple éclairage ponctuel, projecteurs, lampes halogènes). Risque de dommages au boîtier. L‘installation murale ne doit être en contact avec aucune partie

•

métallique dans et sur le mur. Prenez les précautions nécessaires lors du montage du support mural

•

sur la cloison. Assurez-vous, avant le montage, qu‘il n‘y a aucun conducteur électrique ou autre conduite dans le mur.

Pour l‘achat d‘un support mural convenable, veuillez contacter votre revendeur Panasonic. Vous trouverez des plus amples renseignements dans le manuel d‘installation de ce support.

Comment démonter

le socle du téléviseur

Démontez les 4 vis et enlever le

support de la TV.

Dos du téléviseur

Page 7

Identiﬁ er les commandes

AV2

Prise de casque (p. 19)

S-V

Prises AV2 (p. 19)

Remote control signal receiver

Témoin d’alimentation

veille : rouge marche : vert

(

Commute le téléviseur sur Marche ou Veille

(Bouton Marche / Arrêt sur Marche)

Guide des programmes (p. 10)

Sélection / OK

Pour accéder aux menus Image, Son

()

et Conﬁ guration

Télétexte (p. 12)

Pour voir votre chaîne de télétexte préférée

(p. 12)

)

TEXT

1 2 3

Bouton Marche / Arrêt

Pour mémoriser le réglage (p. 16)

F.P. INDEX HOLD

Sélection des fonctions

Permet de mémoriser les paramètres

(

de réglage des fonctions

Augmente ou diminue la position de programme d’une unité. Lorsqu’une fonction est déjà afﬁ chée, appuyez pour augmenter ou diminuer d’une unité la fonction sélectionnée. En mode Veille, allume le téléviseur.

OFF TIMER

TV/AV GUIDE

EXIT

Volume, Rétro-éclairage, Contraste, Luminosité,

Couleur, Netteté, Teinte (en mode NTSC), Grave, Aigu,

()

Balance, Réglage manuel (Mode analogique) (p. 16)

Commute entre TV/AV

)

Guide de mise en

route rapide

Pour couper / rétablir le son

Minuterie veille (p. 15)

Commute entre TV/AV

(Pour regarder des vidéos ou DVD) (p. 11)

•

Appuyer sur la commande OK pour conﬁ rmer votre choix. Pour changer rapidement de programme, appuyer après avoir choisi votre programme.

(Revient à l’écran TV)

EXIT

Touches de couleur (utilisées pour différentes fonctions) (voir p. 12 pour les exemples.)

Image statique (p. 10)

•

Identiﬁ er les commandes

Accessoires / Options

4 5 6

Modiﬁ ent le programme / chaîne

(p. 10)

Accès direct à la chaîne

Pendant l’utilisation normale du téléviseur ou à

partir des menus Réglage, Programme sélection ou Réglage manuel, appuyez et entrez le canal voulu à l’aide des touches numériques.

()

Appuyez deux fois pour passer au mode de

télévision par câble.

Sélectionne les programmes les uns à la suite des autres

Normalise (p. 14)

(Réinitialise les réglages)

Modiﬁ e le format d’écran

(p. 10)

7 8 9

ASPECT

PROGRAMME

REC

VCR

VCR DVD

Index du télétexte (p. 12)

Informations sur le programme

(p. 10)

Volume

Opérations du magnétoscope / lecteur ou enregistreur DVD

(p. 11)

Page 8

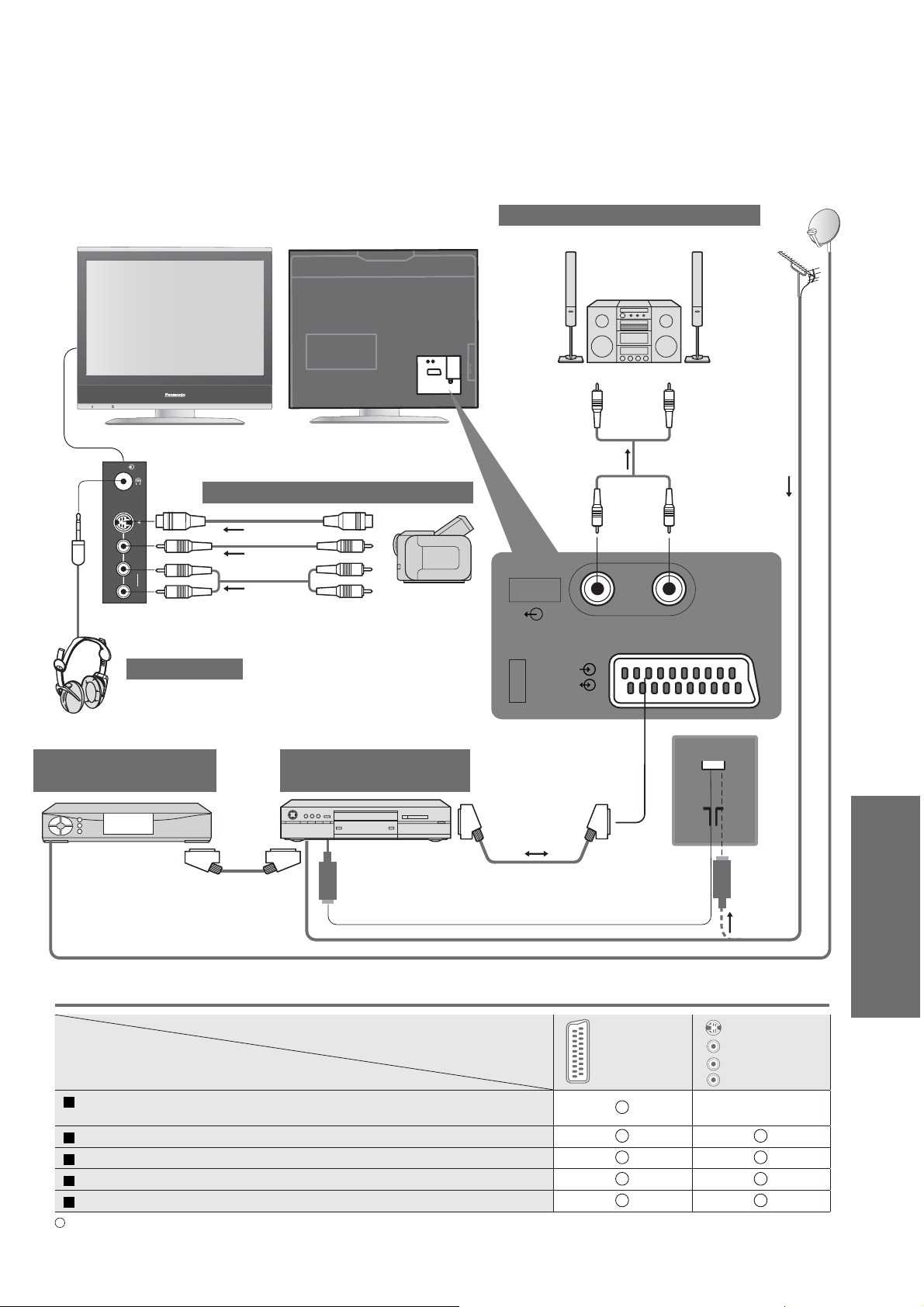

Raccordement

Les appareils externes et câbles présentés dans ce mode d’emploi ne sont pas fournis avec ce téléviseur. Assurez-vous que l’appareil est débranché de l’alimentation secteur avant de connecter ou déconnecter tout ﬁ l.

Dos du téléviseur

AV1

Cordon d’alimentation

(Branchez-le en dernier.)

Regarder la

télévision

Antenne VHF / UHF

Détails des prises arrière (vue agrandie)

Câble Péritel (de type “fully wired”)

Pour enregistrer des

programmes télévisés

Enregistreur DVD ou magnétoscope

RF OUT

Câble RF

RF IN

Page 9

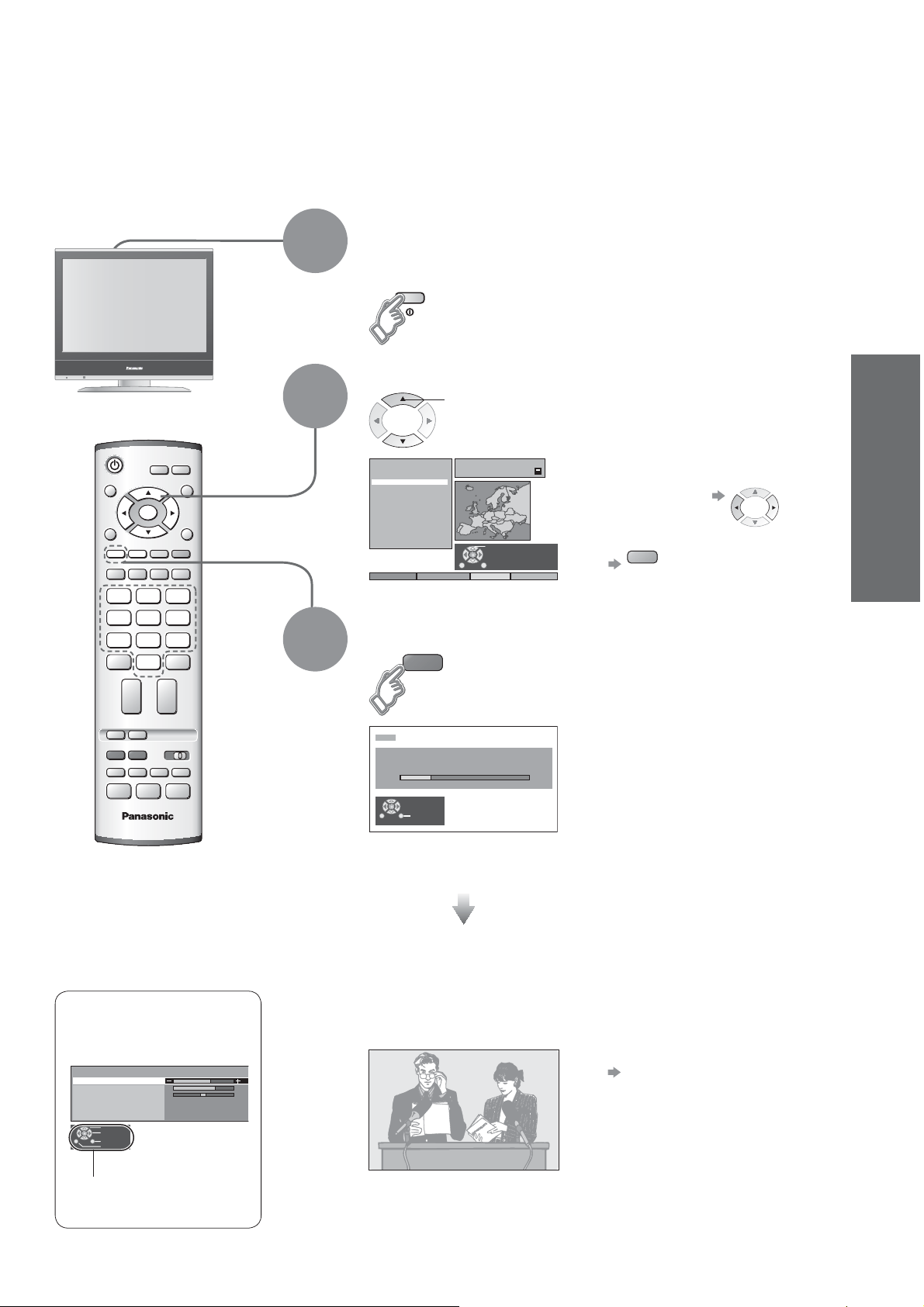

Conﬁ guration automatique

Recherchez et mémorisez automatiquement les chaînes télévisées. Ces étapes ne sont pas nécessaires si votre revendeur a procédé à la conﬁ guration.

Mettez le téléviseur sous tension avec le

bouton Marche / Arrêt

Vous pouvez à présent vous

•

servir de la télécommande pour mettre le téléviseur sous tension ou en mode veille. (Témoin d’alimentation : Marche)

123 456 789

VCR

Sélectionnez votre pays

sélection

Pays

Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgium Schweiz ELLADA Polska Česká republika Magyarország E.Eu

Régl. manuelDébut ATP Sortir

Langues OSD

Français

Choisir pays

Pour la Belgique, la Suisse et

•

l’Europe de l’est, sélectionnez la langue désirée

Pour la conﬁ guration manuelle

•

(p. 16)

Vert

Lancez la conﬁ guration automatique

Rouge

CH12

ATP EN COURS RECHERCHE : ATTENDEZ S. V. P

02 99:21 41

Sortir

La conﬁ guration automatique

•

commence à chercher les chaînes télévisées et les mémorise.

Guide de mise en

route rapide

•

Conﬁ guration automatique

Raccordement

Besoin d’aide ?

(exemple : menu Son)

Son

Grave Aigu Balance MPX Mode Ambiance

Choisir Régler

Sortir Revenir

Le guide des fonctions à l’écran vous aidera.

Stéréo Musique Non

La conﬁ guration automatique est à présent terminée et votre téléviseur est prêt.

•

Pour modiﬁ er les chaînes

“Programme sélection” (p. 16)

Page 10

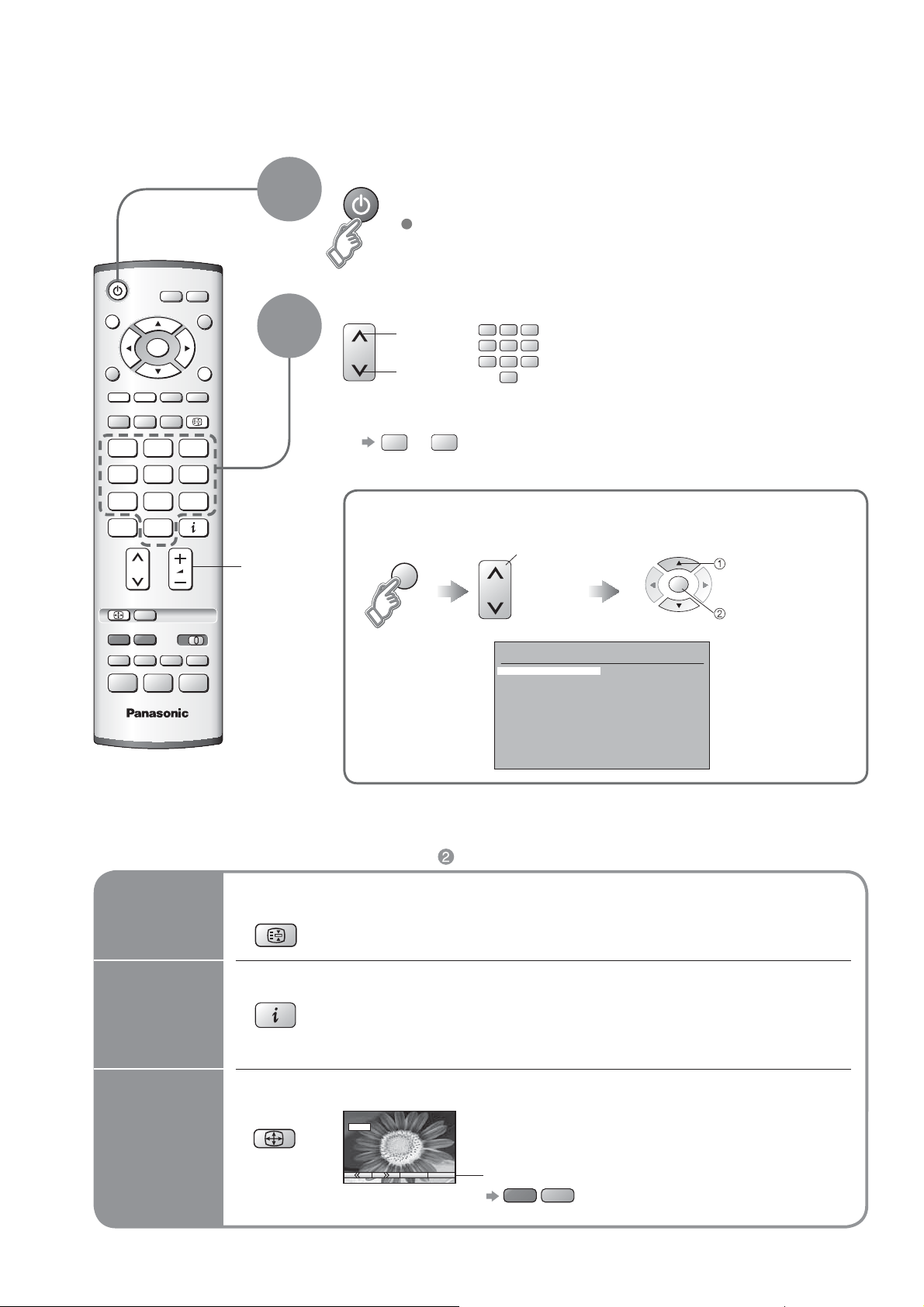

Regarder la télévision

Mettez le téléviseur sous tension

GUIDE

123 456 789

VCR

ASPECT

HOLD

EXIT

Volume

(pendant environ 1 seconde)

Le bouton Marche / Arrêt sur le téléviseur doit être sur Marche.

Sélectionnez le numéro d’un programme

(rapidement)

123 456 789

VCR

sélectionnez la page

Guide des programmes

Prog. Nom Ch.

VCR :

ABC

1 :

ZDF

2 :

RTL

3 : 4 : 5 : 6 : 7 : 8 : 9 :

10 :

11 12 :

CH21 CH44 CH51 CH41 CH47 CH23 CH26 CH58

Prog. Nom Ch.

13 : 14 : 15 : 16 : 17 : 18 : 19 : 20 : 21 : 22 : 23 : 24 :

sélectionnez le

programme

regardez

haut

bas

Pour sélectionner un numéro de programme à deux chiffres,

par exemple 39

Procédez à la sélection à partir du tableau des programmes

GUIDE

Autres fonctions pratiques (A opérer après )

Geler / dégeler une image

Maintien

Afﬁ cher les informations sur le statut

HOLD

Afﬁ cher / masquer les informations sur le statut

Informations afﬁ chées :

•

Numéro du programme / Nom du programme / Numéro de la chaîne / Mode MPX (p. 14) / Système audio (p. 14) / Mode Aspect

Modiﬁ er le format d’écran (p. 20)

Modiﬁ er le format d’écran

SPECT

4 : 3

Chaque pression modiﬁ e le mode.

•

( Format Auto / 16:9 / 4:3 )

Avec la barre afﬁ chée

Rouge

Vert

Page 11

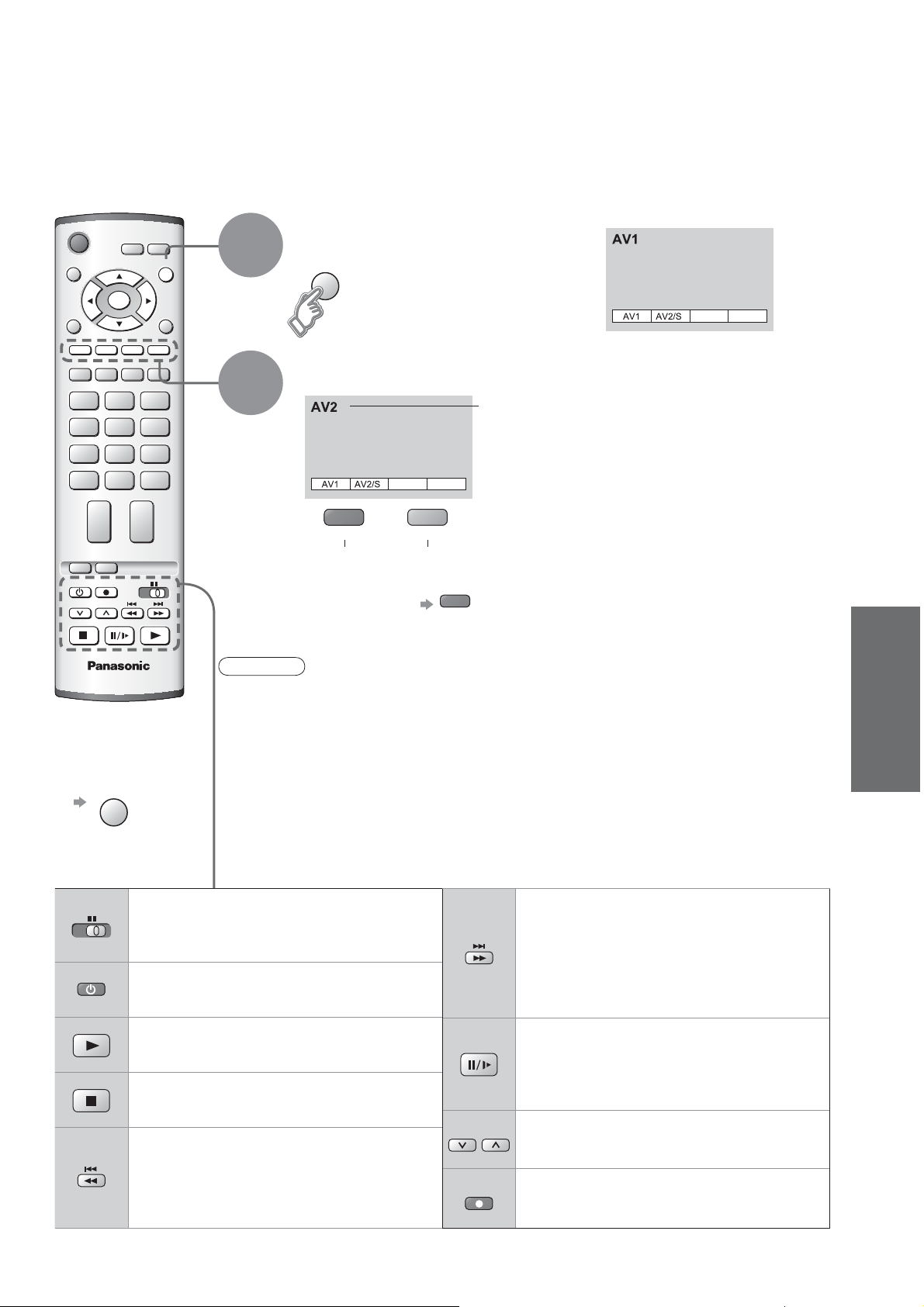

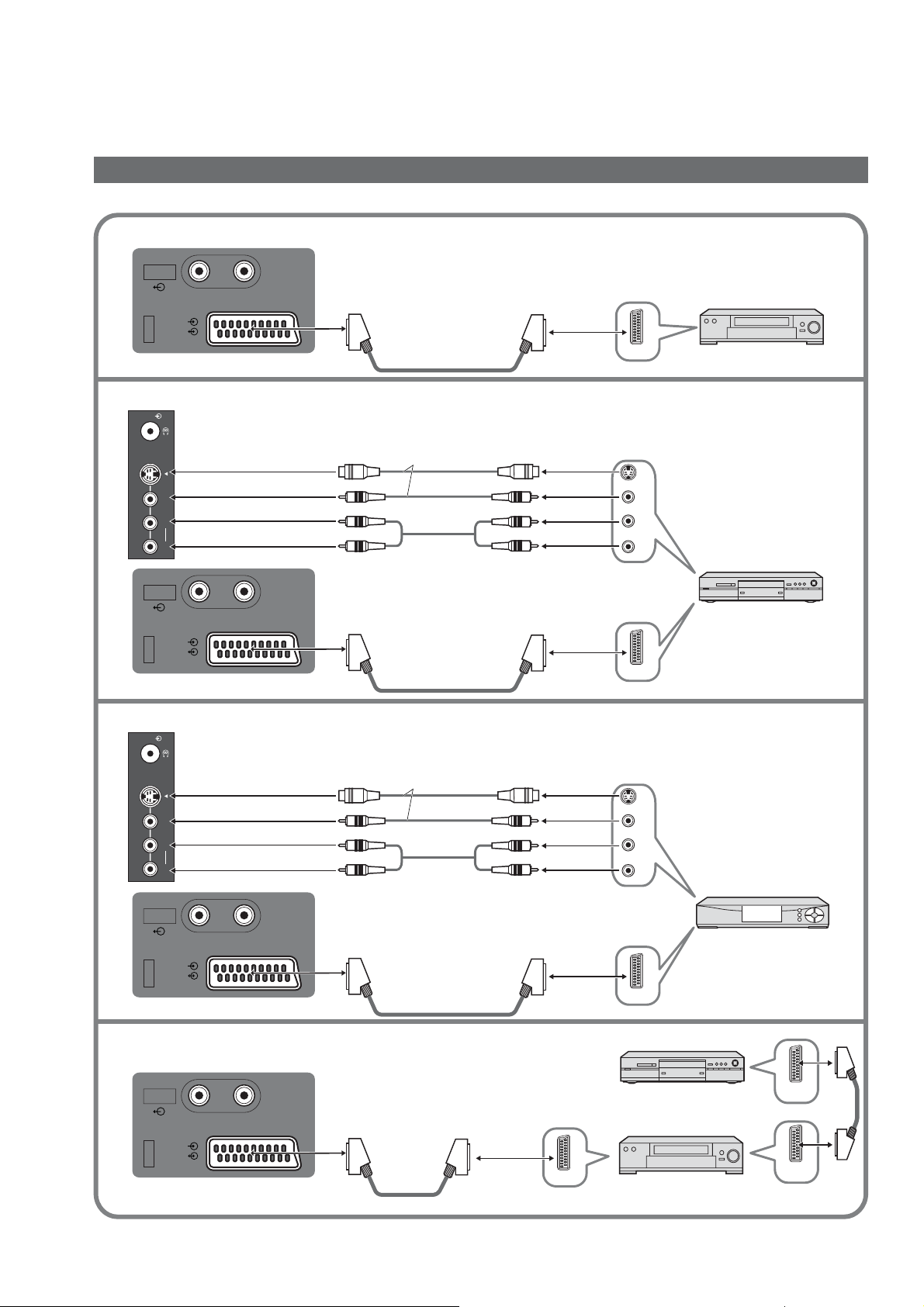

Regarder des vidéos et des DVD

Il est possible de relier divers appareils externes à ce téléviseur. Une fois l’appareil connecté, procédez comme suit pour afﬁ cher les images venant de cet appareil. Pour raccorder l’appareil (p. 18).

TV/AV

REC

VCR DVD

PROGRAMME

Pour revenir sur

TV/AV

Avec l’appareil sous tension

(écran du mode AV)

Sélectionnez l’entrée externe

TV/AV

Sélectionnez le connecteur

branché à l’appareil

Rouge

AV1 AV2/

exemple : AV1

•

Remarque

Sélection automatique d’entrée – mode d’entrée passe automatiquement du mode TV à

•

AV lorsque l’appareil raccordé via la prise Péritel est opéré. Lorsque l’appareil est éteint, le téléviseur passe en mode TV. Si l’appareil externe est doté d’une fonction de réglage du format d’écran,

•

réglez-le sur “4:3”. Pour de plus amples détails, reportez-vous au mode d’emploi de l’appareil ou contactez

•

votre revendeur.

L’appareil Panasonic branché sur le téléviseur peut être opéré directement avec la télécommande.

Vert

S-video

Afﬁ che le connecteur sélectionné

Rouge

Visionnement

•

Regarder des vidéos et des DVD

Regarder la télévision

VCR DVD

Bouton VCR / DVD

Sélectionner VCR (magnétoscope) / DVD (lecteur ou enregistreur DVD)

Veille

Passer au mode de veille / allumer

Lecture

Lancer la lecture du magnétoscope / lecteur ou enregistreur DVD

Arrêt

Arrêter les opérations

Rembobinage / Saut / Recherche

Magnétoscope Lecteur ou enregistreur DVD Maintenez appuyé pour

PROGRAMME

Rembobinage, visualisation (pendant la lecture)

Saut à la plage ou titre précédent

recherche arrière

REC

Avance rapide / Saut / Recherche

Magnétoscope

Lecteur ou enregistreur DVD

Pause

Pauser / Reprendre Lecteur ou enregistreur DVD :

Déﬁ lement des programmes vers le haut ou le bas

Sélectionner le programme

Enregistrement

Lancer l’enregistrement

: Avance rapide, repérage

(pendant la lecture)

Saut à la plage ou titre suivant Maintenez appuyé pour recherche avant

Maintenez appuyé pour une lecture au ralenti

Page 12

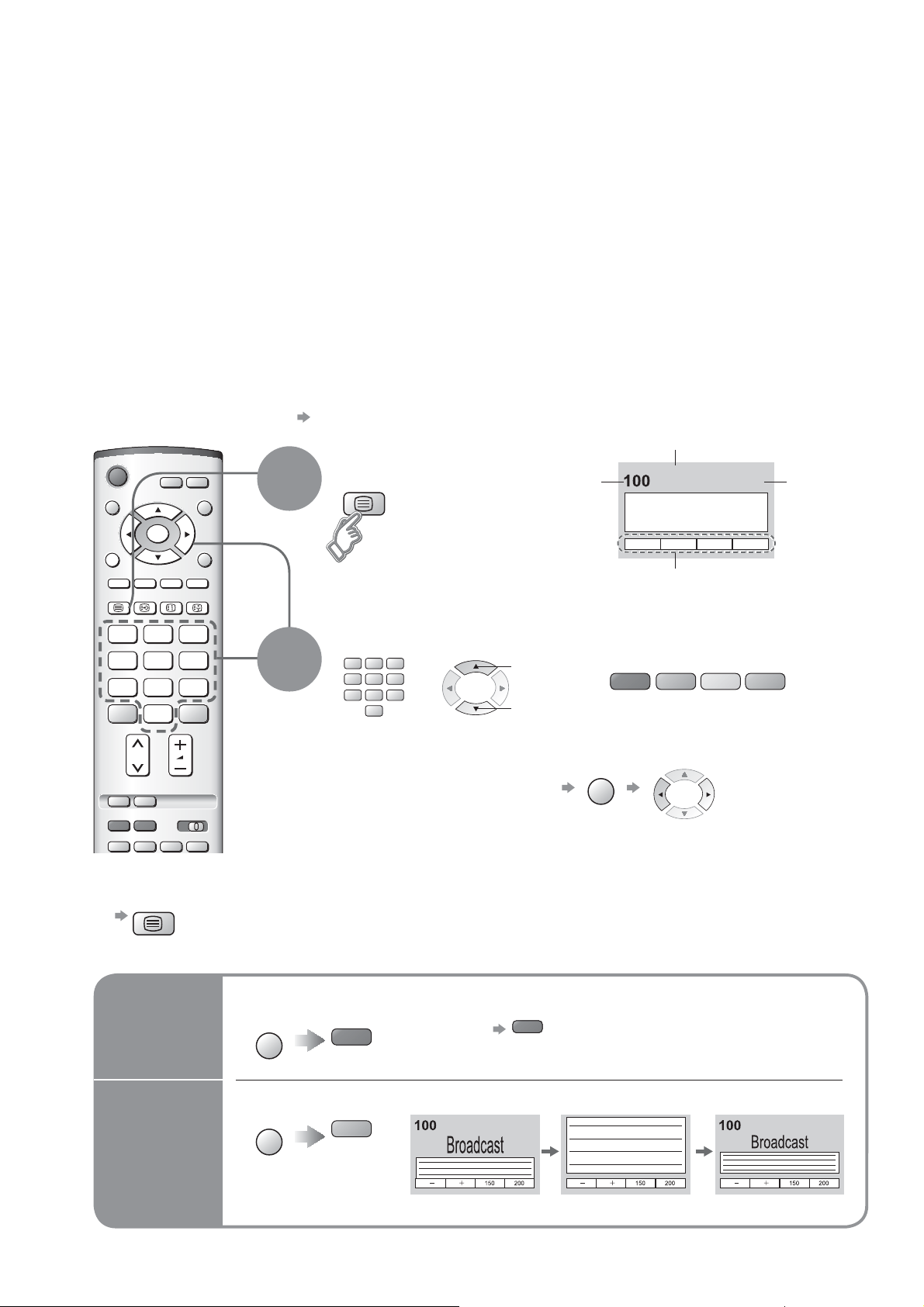

Afﬁ cher le télétexte

Vous pouvez proﬁ ter du télétexte, y compris les informations, prévisions météo et sous-titres, si ce service est fourni par la station émettrice.

En quoi consiste le mode FLOF ?

En mode FLOF, quatre sujets de couleurs différentes apparaissent en bas de l’image. Pour obtenir plus d’information sur l’un de ces sujets, appuyez sur le bouton coloré correspondant. Cette fonction permet d’obtenir rapidement des informations sur les sujets indiqués.

En quoi consiste le mode TOP ?

La fonction Top Télétexte rend la sélection des pages de Télétexte voulues plus facile et plus rapide. En fait, l’accès aux pages est instantané, appuyez sur le bouton et la page apparaît.

En quoi consiste le mode Liste ?

En mode Liste, quatre numéros de page de couleurs différentes apparaissent en bas de l’écran. Chacun de ces numéros peut être changé et enregistré dans la mémoire du téléviseur. (“Mémoriser les pages fréquemment consultées”, p. 13)

Pour changer de mode “Télétexte” dans le menu Conﬁ guration (p. 14)

Numéro de sous-page

TEXT F.P. INDEX HOLD

Passez sur Télétexte

TEXT

Afﬁ che l’index

•

(le contenu varie selon les stations émettrices)

Numéro de page actuelle

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Barre de couleur

Heure / date

123 456

789

VCR

Pour revenir sur TV

TEXT

Utilisation pratique du télétexte

Afﬁ chage des données masquées

Pour révéler des mots cachés, comme les réponses à un quiz

Sélectionnez la page

123 456 789

Pour ajuster le contraste

Rouge

VCR

•

Remasquez

haut

bas

Rouge

(Correspond à la barre de couleur)

Vert

Avec la barre bleue afﬁ chée

Jaune

Bleu

Plein / Haut / Bas

(HAUT) (BAS) Normal (PLEIN)

Vert

(Elargir la moitié BAS)

Page 13

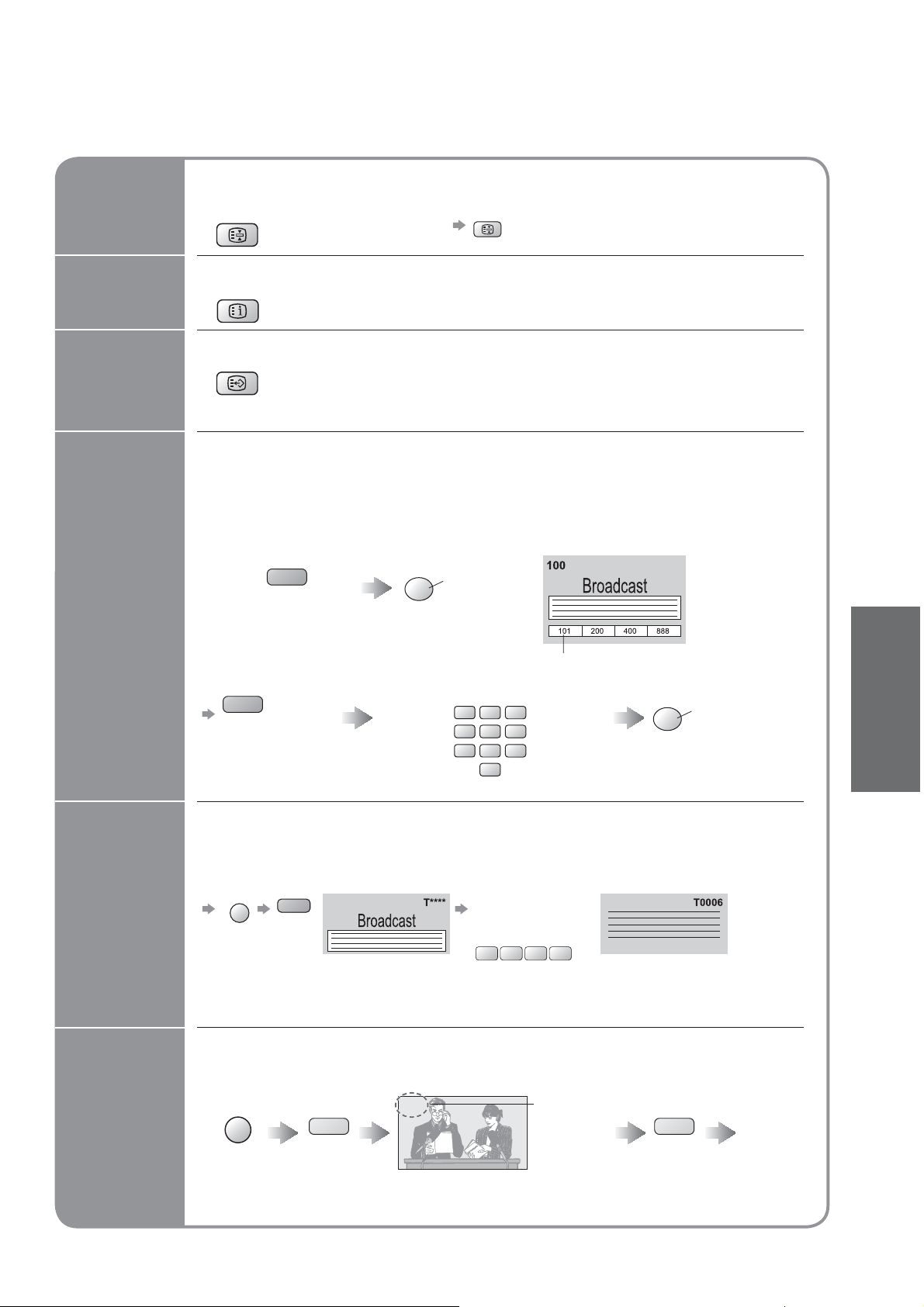

Maintien de la page

Index

Si vous souhaitez maintenir la page actuelle sans la mettre à jour.

Arrêtez ou reprenez la mise à jour automatique

HOLD

Pour reprendre

HOLD

Revenez à la page d’index principal

INDEX

Rappel d’une page préférée

Mémoriser les pages fréquemment consultées

F. P.

Mémorisez les pages fréquemment consultées

Rappelez la page mémorisée sur “bleu”.

•

Le réglage d’usine est “103”.

•

(Mode Liste uniquement)

(uniquement sur les 25 premières chaînes sur le guide du programme) dans la barre de couleur.

Avec la page afﬁ cheé

Pour modiﬁ er les pages mémorisées

Touche de couleur à modiﬁ er

Touche de couleur correspondante

Entrez un nouveau numéro de page

maintenez enfoncée

123 456 789

VCR

Le numéro devient blanc.

maintenez enfoncée

Consultez une sous-page (Uniquement lorsque le télétexte s’afﬁ che sur plus d’une page)

Visionnement

•

Afﬁ cher le télétexte

Consulter une souspage

Regarder la télévision en attendant la mise à jour

Pour consulter une sous-page spéciﬁ que

Bleu

Sous-pages :

•

Le nombre de sous-pages dépend des stations émettrices (jusqu’à 79 pages). La recherche peut prendre un certain temps, pendant lequel vous pouvez regarder la télévision.

Tapez le numéro à 4 chiffres

exemple : P6

0 0 0

Regardez une image TV tout en cherchant une page de télétexte

Le télétexte se met automatiquement à jour lorsque de nouvelles informations sont disponibles.

Passe temporairement à l’écran TV

Jaune Jaune

La nouvelle page dispose d’une fonction qui indique l’arrivée des dernières

•

informations (“News Flash”, ﬂ ash d’informations).

108

(Vous ne pouvez pas changer de chaîne.)

Apparaît une fois la mise à jour terminée

Consultez la page mise à jour

Page 14

Comment utiliser les fonctions du menu

Divers menus vous permettent de procéder à des réglages pour l’image, le son et d’autres fonctions de sorte que vous pouvez regarder la télévision comme vous l’entendez.

Afﬁ chez le menu

EXIT

Afﬁ che les fonctions qui peuvent

•

être réglées (dépendent du signal d’entrée)

Sélectionnez le menu

Menu principal Image

Son Configuration

(exemple: Image)

sélection suivant

Sélectionnez la rubrique


Mode Image Rétro-éclairage Contraste Luminosité Couleur Netteté Temp. couleur P-NR

Dynamique

Normal Non

(exemple: Image)

sélection

Liste des menus

Menu Rubrique

Mode Image

Ajuster par chaque mode image

Rétro-éclairage,


Contraste, Luminosité, Couleur, Netteté

Teinte

Temp. couleur

P-NR

Grave

Aigu

Balance

Son

MPX

Pour revenir sur TV

EXIT

Pour revenir à l’écran

Ajustez ou sélectionnez


Mode Image Rétro-éclairage Contraste Luminosité Couleur Netteté Temp. couleur P-NR

Choisissez parmi les options

Temp. couleur Normal

Ajustez au moyen de la barre

coulissante

Netteté

Avancez à l’écran suivant

Réglage

Dynamique

Normal Non

(exemple: Image)

Numéro et positions des options

Modiﬁ é

Déplacé

Accéder

Afﬁ che l’écran suivant

modiﬁ cation

mémorisation (Requis pour certaines fonctions)

Mode

Ambiance

Sort. AV1

Télétexte

Minuterie veille

Conﬁ guration

Langue de texte

Programme sélection

Recherche auto

Réglage

Réglage manuel

Réglage ﬁ n

Système couleur

Correction volume

Pour réinitialiser le réglage

Langues OSD

Système couleur

Correction volume

Page 15

Ajustements / Conﬁ gurations (options)

Mode d’image de base (Dynamique / Normal / Cinéma)

Déﬁ ni pour chaque signal d’entrée

•

Ajuste la rétro-éclairage, couleur, luminosité, etc. pour chaque mode d’image selon votre préférence

Ajuste la teinte de l’image

Pour la réception du signal NTSC uniquement

•

Choisit l’équilibre des couleurs de l’image entière (Froid / Normal / chaud)

Réduit automatiquement les bruits de l’image (Non / Normal / Dynamique / Auto)

Ajuste le niveau de sortie des graves profondes

Ajuste le niveau de sortie des sons élevés perçants

Ajuste le niveau du volume des haut-parleurs droit et gauche

Sélectionne stéréo / mono (Mono / Stéréo)

En principe : Stéréo

•

Si le signal stéréo ne peut pas être reçu : Mono

•

M1 / M2 : Disponible pendant la transmission du signal mono

•

Améliore la qualité sonore pour la musique et les pièces de théâtre (Musique / Parole)

Mode Image Dynamique

Rétro-éclairage Contraste Luminosité Couleur Netteté

Teinte

Temp. couleur

P-NR

Grave

Aigu

Balance

MPX

Mode Musique

Normal

Auto

Stéréo

•

Comment utiliser les fonctions du menu

(image, qualité sonore, etc.)

Rend l’effet spatial plus intense grâce à un rehausseur dynamique (Non / Oui)

Choisit le signal pour la retransmission du téléviseur vers la sortie. (TV / AV2 / Monitor)

Moniteur : Image afﬁ chée à l’écran

•

Mode d’afﬁ chage du télétexte (TOP (FLOF) / Liste) (p. 12)

Etablit l’heure à laquelle le téléviseur se met automatiquement hors tension.

(Non / 15 / 30 / 45 / 60 / 75 / 90 minutes)

Sélectionne la langue du télétexte (Ouest / Est1 / Est2)

Ouest : anglais, français, allemand, grec, italien, espagnol, suédois, turc

•

Est1 : tchèque, anglais, estonien, letton, roumain, russe, ukrainien

•

Est2 : tchèque, hongrois, letton, polonais, roumain

•

Modiﬁ e les chaînes (p. 16)

Règle automatiquement les chaînes (p. 16)

Règle manuellement les chaînes (p. 16)

Réglage ﬁ n des chaînes (lorsqu’il pleut, etc.)

Sélectionne le système couleur facultatif d’après les signaux vidéo (Auto / PAL / SECAM / NTSC)

Ajuste le volume de chaque station

Modiﬁ e la langue pour l’afﬁ chage à l’écran

Ambiance Non

Sort. AV1 Monitor

Télétexte TOP

Minuterie veille Non

Langue de texte

Programme sélection

Recherche auto

Réglage manuel

Réglage fin

Système couleur

Correction volume

Langues OSD

Ouest

Accéder

Auto

Accéder

Avancé

Sélectionne un système couleur facultatif basé sur les signaux vidéo en mode AV

Ajuste le volume pour le mode AV

En mode AV, les menus Son et Conﬁ guration offrent un choix plus restreint d’options.

•

Système couleur Auto

Correction volume

Page 16

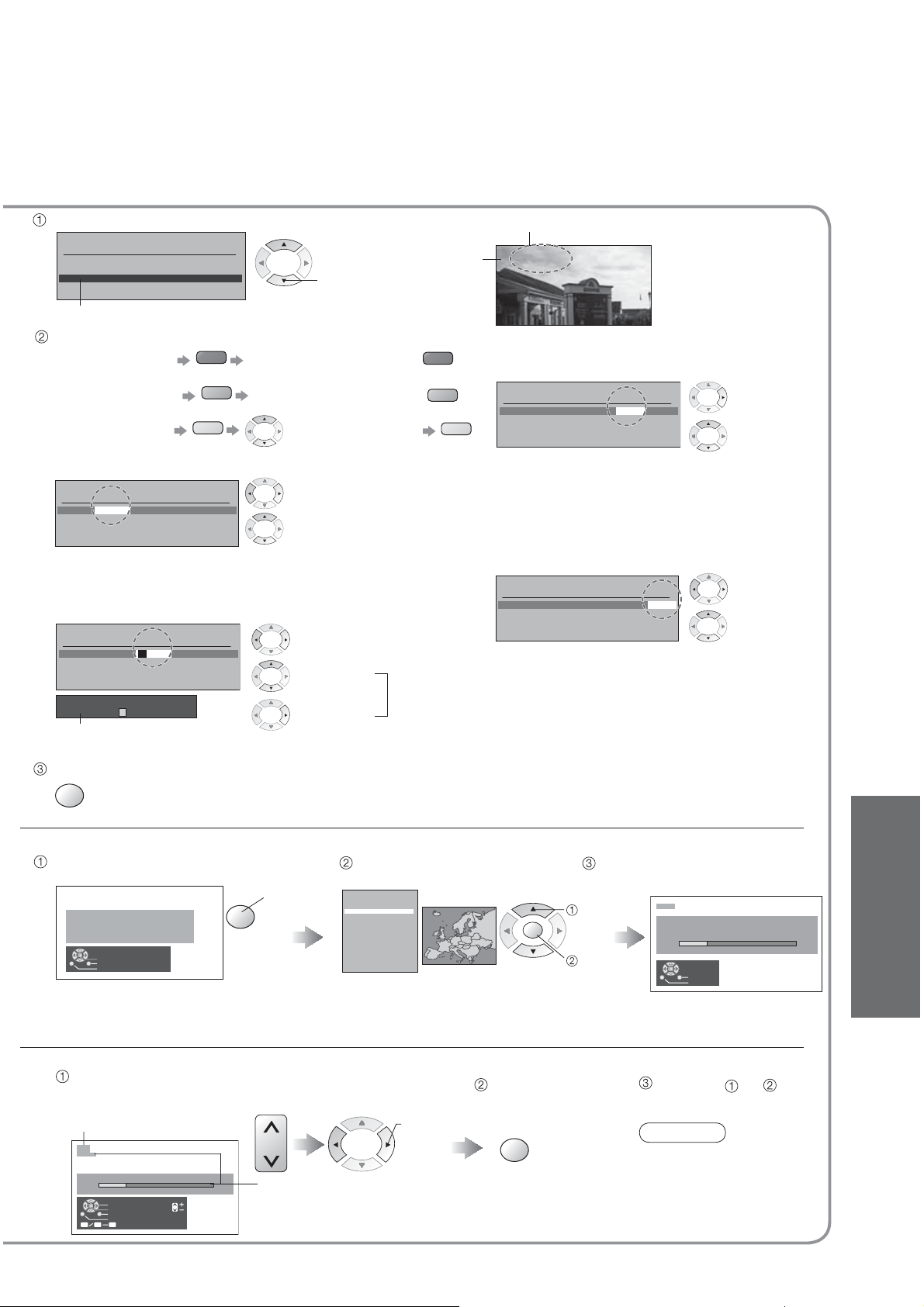

Modiﬁ cation et réglage des chaînes

Les réglages de la chaîne actuelle peuvent être modiﬁ és en fonction de vos besoins et des conditions de réception.

Afﬁ chez le menu

EXITMENU

Sélectionnez “Conﬁ guration”

Menu principal

Image Son

Configuration

Sélectionnez “Réglage”

Configuration

Sort AV1 Télétexte Minuterie veille Langue de texte Réglage Langues OSD

Monitor TOP

Non Ouest

Accéder

Sélectionnez la fonction

Réglage

Programme sélection Recherche auto Réglage manuel Réglage fin Système couleur Correction volume

Accéder

Auto

sélection

Modiﬁ er les chaînes

Programme

sélection

Supprimer

Ajouter

Déplacer

Modiﬁ er le

numéro de la chaîne Modiﬁ er le

nom Verrouiller

Modiﬁ er le

système sonore

Pour quitter le

EXIT

Aucune donnée

•

n’est mémorisée si une étape de la conﬁ guration automatique est interrompue.

Procédez au réglage

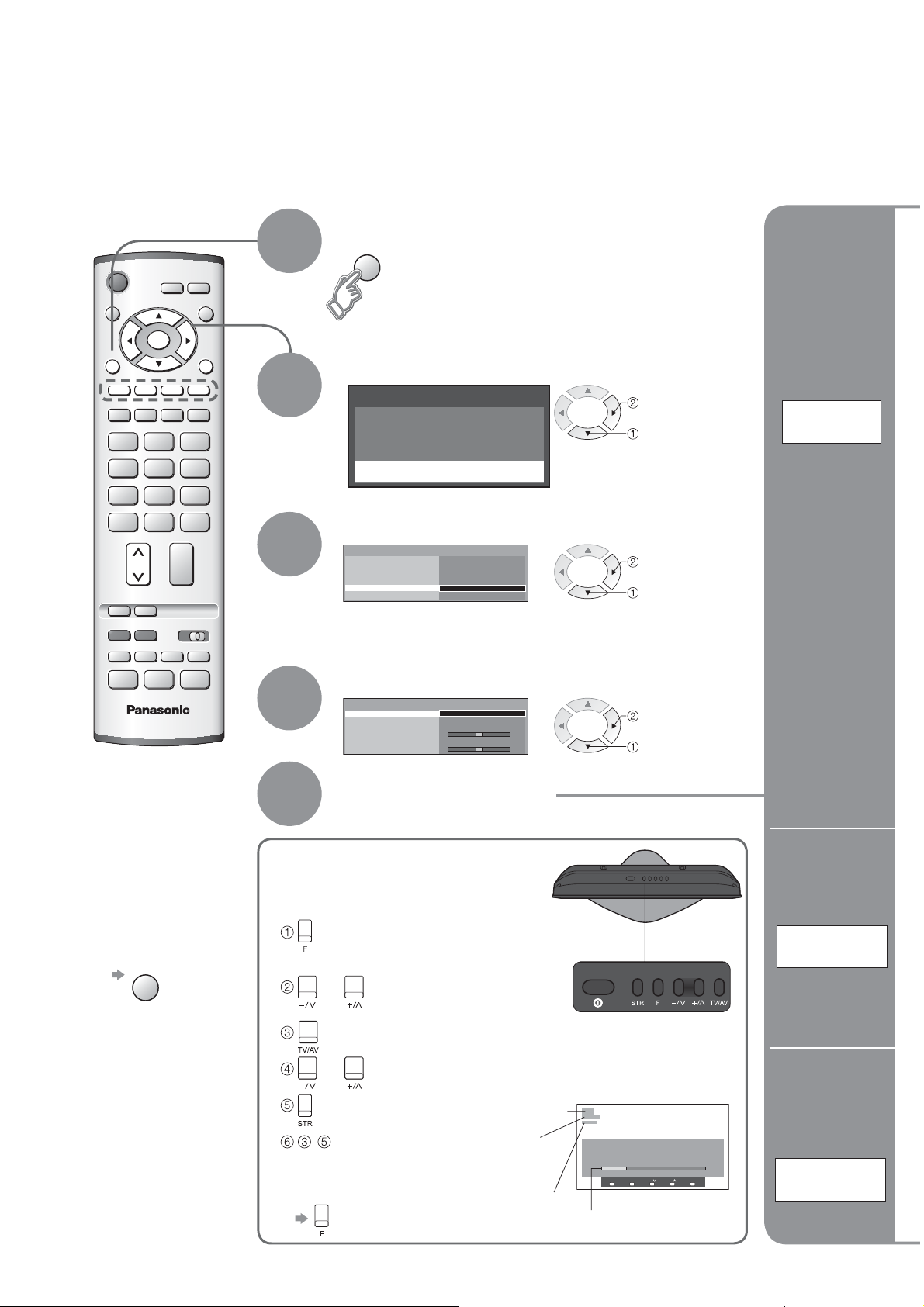

Pour le réglage manuel, en utilisant les touches sur le téléviseur

(“Réglage manuel” à la p. 7)

(Appuyez de façon répétée jusqu’à ce que “Réglage

manuel” s’afﬁ che)

(Mémoriser)

Pour revenir sur

(Entrez dans “Réglage manuel”)

(Changer programme, Débuter Recherche ou Modiﬁ er le système TV)

(Changer de programme ou commencer à chercher des chaînes)

CH12

SC1

Réglage manuel

TV / AV : Déplacer le curseur STR : Pour mémo F : Pour sortir

02 99:21 41

STR F- / + / TV / AV

Chaîne

(Répéter)

Numéro du programme (clignote)

Numéro de la chaîne (clignote)

Système sonore (clignote)

, + : Débuter Recherche

Réglez automatiquement

Recherche

auto

Réglez automatiquement

Recherche

auto

Page 17

Sélectionnez le numéro du programme à modiﬁ er

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC

XYZ

FTP

123 456

Bloquer

Non

Non Non

Sys

F F

sélection

Numéro du programme

Curseur

Modiﬁ ez

Pour supprimer

Pour ajouter

Pour déplacer

Pour modiﬁ er le numéro de la chaîne

Programme sélection

Prog. Ch. Nom

1 :

CH44 CH51 CH41 CH47 CH37

ABC XYZ FTP 123 456

2 : 3 : 4 : 5 :

Pour modiﬁ er le nom de la station émettrice

Jaune

Bloquer Non

Non Non Non Non

Rouge

Après conﬁ rmation, appuyez sur

Vert

Sélectionnez la destination

Sys F

F F F F

Sélectionnez le champ “Ch.”

Modiﬁ ez le numéro (Peut également être modiﬁ é avec “C” et les touches numériques)

Rouge

afﬁ ché lors de la sélection des chaînes.

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABCDEFGHIJKLMNOPQRST

UVWXYZ+

. 0123456789

Caractères disponibles

XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

Sélectionnez le champ “Nom”

Sélectionnez le caractère

Jusqu’au

Répétez

caractère suivante

Vert

Jaune

Nom

3 FTP

Pour verrouiller

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

Vous ne pouvez pas sélectionner la chaîne avec les touches

•

numériques ou la touche “C” lorsqu’elle est verrouillée.

Pour modiﬁ er le système sonore

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

Sélectionnez le champ “Bloquer”

Sélectionnez “Oui” (“Non” pour déverrouiller)

•

Modiﬁ cation et réglage des chaînes

d’après les signaux

Programme sélection

Prog. Ch. Nom

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABC XYZ FTP 123 456

Bloquer Non

Non Non Non Non

Sys F

F F F F

SC1 : PAL B, G / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Sélectionnez le champ “Sys”

Sélectionnez le système sonore

Mémorisez

Réglez automatiquement les chaînes reçues dans la région

Lancez la conﬁ guration automatique

réglage

Attention

ATP effacera les donnèes actuelles et executera un nouveau réglage

Dèbut ATP

Sortir

Revenir

Tous les réglages précédents sont effacés.

•

Une fois la série d’étapes terminée, l’émission du numéro de programme “1” apparaît.

•

Sélectionnez votre pays Les réglages sont effectués

Pays

Deutschland Österreich France Italia España Portugal Nederland Danmark Sverige Norge Suomi Belgique Suisse ELLADA Polska Česká republika Magyarország E.Eu

Pour modiﬁ er librement les réglages après la conﬁ guration automatique

Sélectionnez le numéro du programme

Mémorisez

et cherchez dans la chaîne

Numéro du programme

CH12

Réglage manuel

0 9

Recherche bas/haut Mémo. Sortir Revenir

Accès direct

99:21

Chaîne

recherche

Le numéro du

•

programme clignote

automatiquement

sélection

début

CH12

ATP EN COURS RECHERCHE : ATTENDEZ S. V. P

Répétez et

Remarque

Si un magnétoscope est

•

branché avec le câble RF uniquement, sélectionnez le numéro de programme “0”.

Sortir Revenir

99:21

Avancé

Page 18

Appareil externe

Raccordements

Les appareils externes et câbles présentés ne sont pas fournis avec ce téléviseur.

•

Raccorder un magnétoscope/enregistreur DVD (enregistrement, lecture)

AUDIO

RGB VIDEO

AV1

Dos du téléviseur

Raccorder un lecteur DVD (Lecture)

AV2

Devant du téléviseur

Raccordez la prise S-VIDEO ou VIDEO.

S-V

AUDIO

RGB VIDEO

AV1

Dos du téléviseur

Raccorder le décodeur

AV2

Devant du téléviseur

Magnétoscope / enregistreur DVD

Péritel

S-V

Lecteur DVD

Péritel

Raccordez la prise S-VIDEO ou VIDEO.

S-V

AUDIO

RGB VIDEO

AV1

Dos du téléviseur

Raccorder un enregistreur DVD et un magnétoscope (exemple)

AUDIO

RGB VIDEO

AV1

Péritel

Dos du téléviseur

S-V

Péritel

Enregistreur DVD

Magnétoscope

Décodeur

Péritel

Page 19

Ces schémas présentent nos conseils relatifs à la connexion du téléviseur à divers appareils. Pour d’autres raccordements, consultez le mode d’emploi de chaque appareil, le tableau ci-dessous et les caractéristiques techniques (p. 23).

Pour écouter avec des haut-parleurs

Ampliﬁ cateur à système d’enceintes

Câble RF

AV2

Caméscope / console de

(Fiche M3)

S-V

Ecouteurs

Pour regarder des

émissions satellites

Décodeur

Câble Péritel

(S-VIDEO)

(VIDEO)

(AUDIO)

Pour enregistrer / lire /

pour regarder des DVD

Enregistreur DVD / magnétoscope / lecteur DVD

jeu

AUDIO

RGB VIDEO

AV1

Câble Péritel

•

Appareil externe

Avancé

Types d’appareil raccordable à chaque connecteur

Connecteur

Enregistrement / Lecture (appareil)

Pour enregistrer/ lire des cassettes vidéo / DVD

(magnétoscope / enregistreur DVD)

Pour regarder des DVD (lecteur DVD) Pour regarder les images d’un caméscope (caméra vidéo) Pour regarder des émissions satellites (décodeur) Pour jouer à des jeux vidéos (console de jeu)

: Raccordement conseillé

AV1 AV2

Page 20

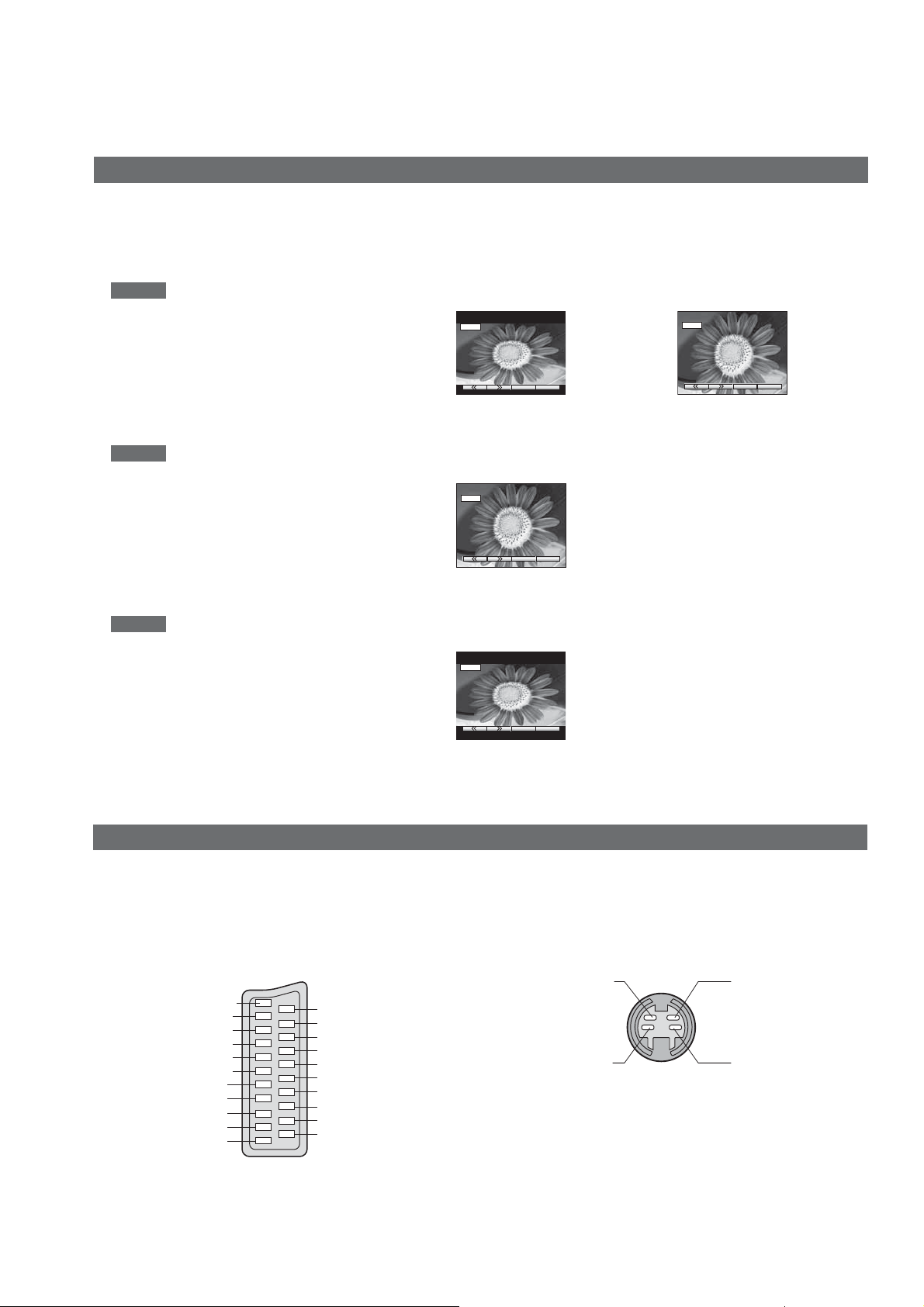

Données techniques

Format d’écran

Appuyez sur la touche ASPECT pour parcourir le menu de trois options d’aspect:

Auto, 4:3 et 16:9

Auto

Toutefois, si vous sélectionnez le mde AUTO sur ce téléviseur, l’écran afﬁ chera automatiquement les images reçues à leur taille maximum.

4:3

4:3 afﬁ chera une image 4:3 sous son

format normal. Vous pouvez sélectionner cette option si vous désirez voir l’image dans ce format.

16:9

16:9 afﬁ chera une image 16:9 sous son

format normal. Vous pouvez sélectionner cette option si vous désirez voir l’image dans ce format.

16:9 4:3

Auto

4:3

4 : 3

16:9

16 : 9

Informations sur les prises Peritél et S-Vidéo

Prises Péritel AV1

(RVB, Vidéo)

Entrée AV1 possibles: RVB (Rouge / Vert / Beul).

Masse connecteur Sortie CVBS (vidéo) Masse CVBS Entrée rouge Masse rouge Entrée vert Masse vert Entrée bleu Masse bleu Sortie audio (L) Sortie audio (R)

21 19 17 15 13 11 9 7 5 3 1

Entrée CVBS (vidéo)

Masse état RVB

État RVB

Masse

État CVBS

Entrée audio (L)

Masse audio

Entrée audio (R)

Prise AV2 S-Vidéo à 4 broches

Entrée chrominance Entrée luminance

Masse chrominance Masse luminance

Page 21

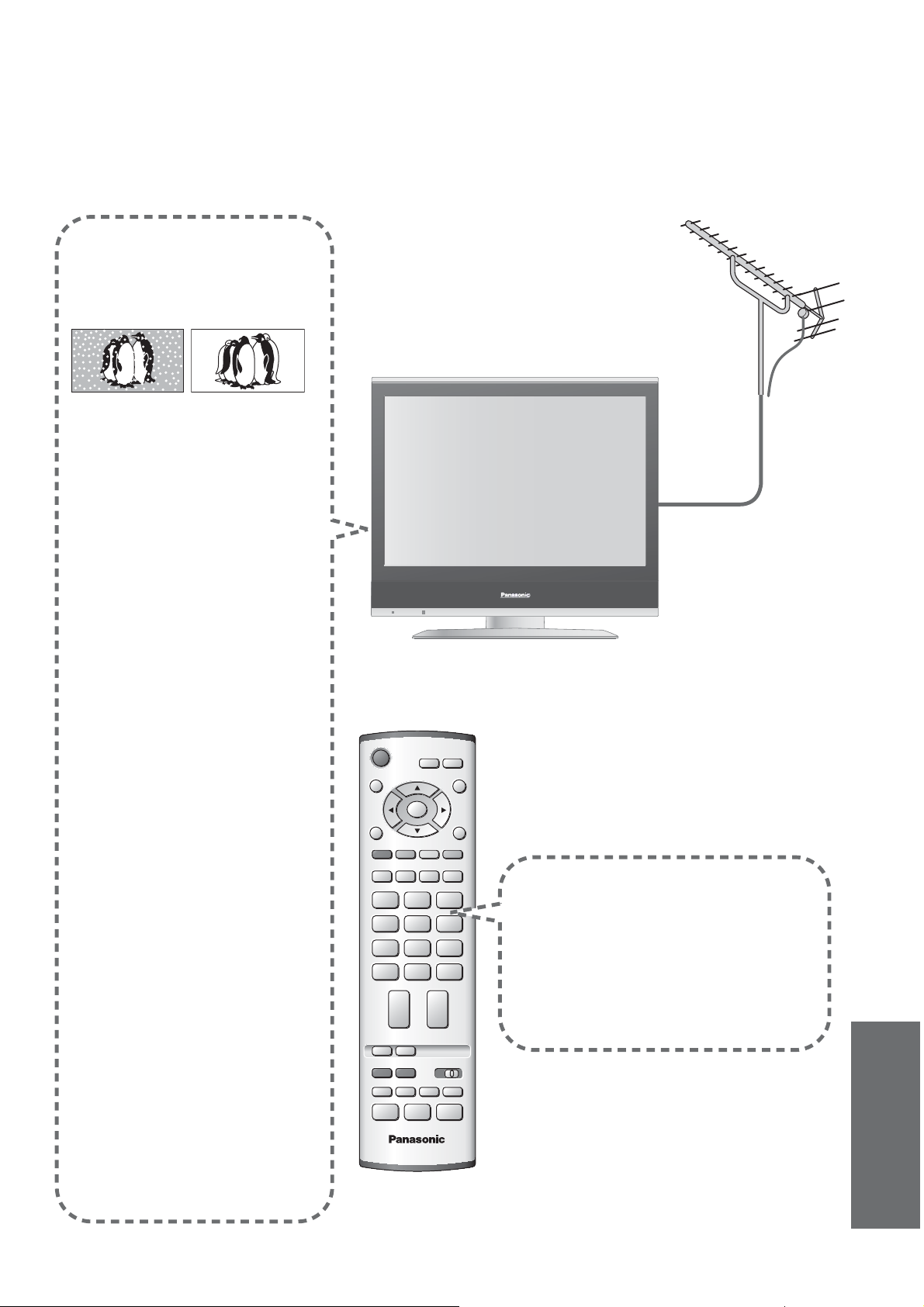

FAQ

Avant de demander toute réparation ou assistance, veuillez suivre ces indications simples pour résoudre le problème. Si le problème persiste, contactez votre revendeur Panasonic pour une assistance.

Points blancs ou ombre sur les images (bruit)

Vériﬁ ez la position, l’orientation et

•

le raccordement de l’antenne.

Des points rouges, bleus, verts et noirs peuvent apparaître sur l’écran

C’est une caractéristique des écrans

•

à cristaux liquides, ce n’est pas un dysfonctionnement. Le panneau à cristaux liquides est fabriqué en faisant appel à une technologie de haute précision, ce qui vous permet de bénéﬁ cier d’une image de bonne déﬁ nition. Un certain nombre de pixels non actifs peuvent apparaître occasionnellement à l’écran sous la forme de point ﬁ xe rouge, vert, bleu ou noir.

Notez que cela n’affecte pas les

performances de votre téléviseur.

•

Données techniques

Foire aux questions

En appuyant du doigt sur le panneau LCD, celui-ci bouge légèrement. Et un bruit de cliquetis peut être émis.

Un jeu a été laissé autour du

•

panneau pour empêcher qu’il ne soit endommagé. En appuyant du doigt sur le panneau, celui-ci peut bouger légèrement et un bruit de cliquetis peut être émis. Il ne s’agit pas d’un dysfonctionnement.

La télécommande ne fonctionne pas

Les piles sont-elles correctement mises en

•

place ?(p. 6) Est-ce que le téléviseur est allumé ?

•

FAQ, etc.

Page 22

FAQ

Problème Mesures

Image chaotique, discordante

Réglez “P-NR” dans le menu Image (pour retirer le bruit).

•

(p. 14) Vériﬁ ez les appareils électriques à proximité

•

(voiture, moto, lampe ﬂ uorescente).

Aucune image ne s’afﬁ che.

Ecran

Image ﬂ oue ou déformée

(pas de son ou volume faible)

Ni l’image ni le son ne sont émis.

Aucun son n’est émis.

Son

Est-ce que “Couleur” ou “Contraste” dans le menu Image

•

est réglé au minimum ? (p. 14)

Réinitialisez les chaînes. (p. 16)

•

Est-ce que le téléviseur est en “mode AV” ?

•

Est-ce que le cordon d’alimentation est branché sur la

•

prise de courant ? Est-ce que le téléviseur est allumé ?

•

Vériﬁ ez le menu Image (p. 14) et le volume.

•

Est-ce que la “sourdine” est activée ? (p. 7)

•

Est-ce que le volume est réglé sur minimum ?

•

Le niveau sonore est faible ou le son est déformé.

Le téléviseur passe en “mode de veille”.

Autre

Un message d’erreur apparaît.

La réception du signal sonore peut s’être dégradée.

•

Réglez “MPX” (p. 14) dans le menu Son sur “Mono”.

•

La fonction de mise en veille est activée.

•

Le téléviseur entre en “mode de veille” au bout de 30

•

minutes après la ﬁ n de l’émission.

Suivez les instructions du message.

•

Si le problème persiste, contactez le SAV agréé.

•

Page 23

Caractéristiques

TX-20LA70F TX-20LA7F

Alimentation

Consommation

Usage moyen 52 W

Veille 1 W

d’afﬁ chage

Format d’image 4:3

Panneau

Diagonale visible 508 mm

Nombre de pixels 307.200 (640 (L) × 480 (H))

Sortie son

Écouteurs

Systèmes de télévision / Bandes de fréquences

PAL B, G, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALIE) VHF A - H (ITALIE) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperbande)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69

PAL 525/60 Lecture de cassettes NTSC à partir de magnétoscopes PAL M.NTSC Lecture de magnétoscopes NTSC 4,43 MHz NTSC (entrée AV uniquement) Lecture de magnétoscopes NTSC

2 x 3 W RMS, impédance 8 : 2 x 1,5 W RMS, impédance 8 :

CA 220-240 V, 50 Hz

Mini-jack M3 (3,5 mm) × 1

Antenne arrière UHF / VHF

Conditions de fonctionnement

Nombre de page du télétexte

AV1 (Scart connecteur)

Connecteurs

AV2

Sorties

Dimensions ( L × H × P )

Avec la base

Téléviseur seul 498 mm × 443 mm × 98 mm

Poids

Remarque

VIDEO

S-VIDEO

AUDIO L - R 2 × connecteurs RCA 0,5 V[rms]

AUDIO L - R 2 × connecteurs RCA 0,5 V[rms] (haute impédance)

Température : de 5°C à 35°C Humidité : de 5% à 90% (sans condensation)

100 50

Prise 21 broches (entrée Audio/Vidéo, sortie Audio/Vidéo, entrée RVB)

1 × connecteurs RCA 1,0 V[p-p] (75 :)

MINI DIN, 4 broches Y:1,0 V[p-p] (75 :) C:0,286 V[p-p] (75 :)

498 mm × 484 mm × 233 mm

7,5 kg

•

Foire aux questions

•

Caractéristiques

FAQ, etc.

La conception et les caractéristiques techniques peuvent être modiﬁ ées sans notiﬁ cation préalable. Le poids et

•

les dimensions indiqués sont approximatifs. Cet appareil est conforme aux normes EMC mentionnées ci-dessous.

•

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006, EN61000-3-3:1995+A1:2001

Page 24

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire.

fin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre.

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve déﬁ nitive de votre achat aﬁ n de faciliter la procédure d’identiﬁ cation en cas de vol ou de perte, et pour les services de garantie.

Numéro de modèle Numéro de sérier

2007CS

Imprimé en Pologne
