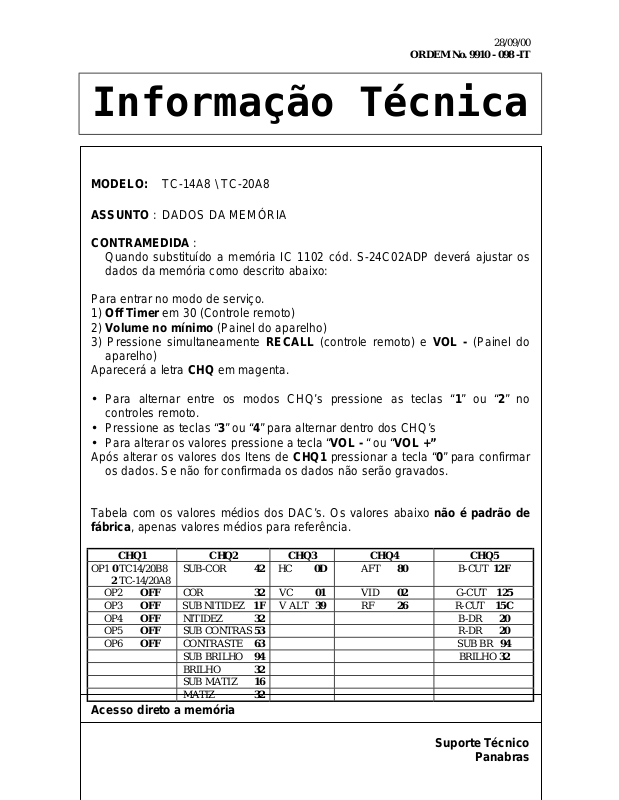

Page 1
28/09/00
ORDEM No. 9910 - 098 -IT
Informação Técnica
MODELO: TC-14A8 \ TC-20A8
ASSUNTO : DADOS DA MEMÓRIA
CONTRAMEDIDA :
Quando substituído a memória IC 1102 cód. S-24C02ADP deverá ajustar os
dados da memória como descrito abaixo:
Para entrar no modo de serviço.
1) Off Timer em 30 (Controle remoto)
2) Volume no mínimo (Painel do aparelho)
3) Pressione simultaneamente RECALL (controle remoto) e VOL - (Painel do
aparelho)
Aparecerá a letra CHQ em magenta.
• Para alternar entre os modos CHQ’s pressione as teclas “1” ou “2” no
controles remoto .
• Pressione as teclas “3” ou “4” para alternar dentro dos CHQ’s
• Para alterar os valores pressione a tecla “VOL - “ ou “VOL +”
Após alterar os valores dos Itens de CHQ1 pressionar a tecla “0” para confirmar
os dados. Se não for confirmada os dados não serão gravados.
Tabela com os valores médios dos DAC’s. Os valores abaixo não é padrão de
fábrica, apenas valores médios para referência.
CHQ1 CHQ2 CHQ3 CHQ4 CHQ5
OP1 0 TC14/20B8
2 TC-14/20A8
OP2 OFF COR 32 VC 01 VID 02 G-CUT 125
OP3 OFF SUB NITIDEZ 1F V ALT 39 RF 26 R-CUT 15C
OP4 OFF NITIDEZ 32
OP5 OFF SUB CONTRAS 53
OP6 OFF CONTRASTE 63
Acesso direto a memória
SUB-COR 42 HC 0D AFT 80 B-CUT 12F
SUB BRILHO 94
BRILHO 32
SUB MATIZ 16
MATIZ 32
B-DR 20
R-DR 20
SUB BR 94
BRILHO 32
Suporte Técnico
Panabras
Page 2
28/09/00
ORDEM No. 9910 - 098 -IT
1) Selecionar o item CHQ1
2) Pressionar simultaneamente as teclas VOL - (no aparelho) e MUTE (Controle
remoto).
3) Para alternar entre as posições de memória pressione as teclas “3” ou “4” no
controle remoto.
3) Para alterar os valores pressione as teclas VOL - ou VOL + no controle
remoto.
Após alterar os valores deverá pressionar a tecla “0” para confirmar os dados.
Tabela do mapa de memória (deverá ser gravada)
00H
unidade dezena
0 1 2 3 4 5 6 7 8 9 A B C D E F
00 80 80 70 78 1A
0
80 80 80 80 1A
1
80 80 80 78 1A
2
FF D4 B0 CC 1A
3
80 80 40 80 00
4
80 00
5
00
6
7
8
9
A *1
B
C
D
E
F
33
33 00 55
40 55
F0 55
55
*2
*3
*1 --> 30H para IC 601 M52770SP
38H M52770ASP
*2 --> 02H para TC-14\20A8
00 TC-14\20B8
*3 --> 55 para TC-14\20A8
AA para TC-14\20B8
Maiores detalhes no manual de serviço, páginas 07 e 08.
Qualquer dúvida entrar em contato com o Suporte Técnico.
!
0800 55 9180
Suporte Técnico
Panabras
