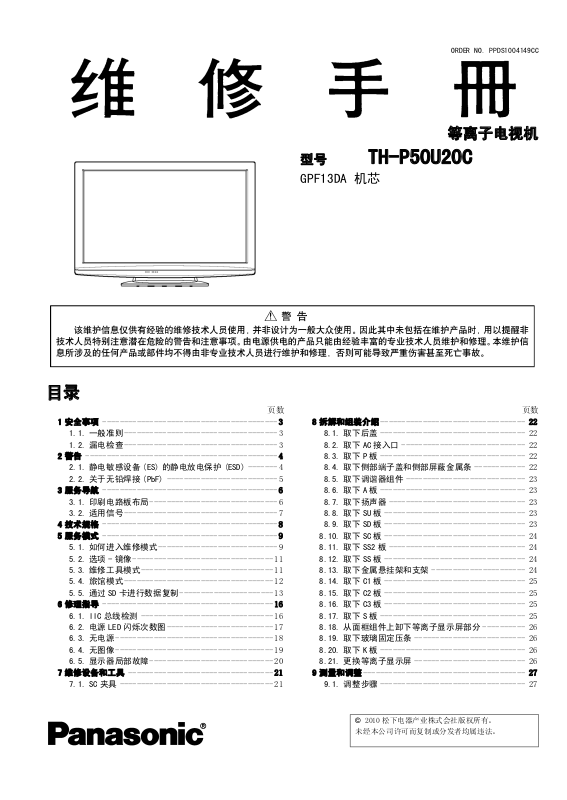

Panasonic TH-P50U20C Schematic

ORDER NO. PPDS1004149CC

等离子电视机

型号 TH-P50U20C

GPF13DA 机芯

1 安全事项 -----------------------------------------3

1.1. 一般准则------------------------------------3

1.2. 漏电检查------------------------------------3

2警告---------------------------------------------4

2.1. 静电敏感设备 (ES) 的静电放电保护 (ESD) -------4

2.2. 关于无铅焊接 (PbF) -------------------------- 5

3 服务导航 -----------------------------------------6

3.1. 印刷电路板布局------------------------------ 6

3.2. 适用信号------------------------------------7

4 技术规格 -----------------------------------------8 5 服务模式 -----------------------------------------9

5.1. 如何进入维修模式---------------------------- 9

5.2. 选项 - 镜像 --------------------------------- 11

5.3. 维修工具模式------------------------------- 11

5.4. 旅馆模式-----------------------------------12

5.5. 通过 SD 卡进行数据复制 ---------------------- 13

6 修理指导 ----------------------------------------16

6.1. IIC 总线检测 ------------------------------- 16

6.2. 电源 LED 闪烁次数图 ------------------------- 17

6.3. 无电源-------------------------------------18

6.4. 无图像-------------------------------------19

6.5. 显示器局部故障----------------------------- 20

7 维修设备和工具 ----------------------------------21

7.1. SC 夹具 ------------------------------------ 21

页数页数

8 拆解和组装介绍---------------------------------- 22

8.1. 取下后盖 ---------------------------------- 22

8.2. 取下 AC 接入口 ----------------------------- 22

8.3. 取下 P 板 ---------------------------------- 22

8.4. 取下侧部端子盖和侧部屏蔽金属条 ------------ 22

8.5. 取下调谐器组件 ---------------------------- 23

8.6. 取下 A 板 ---------------------------------- 23

8.7. 取下扬声器 -------------------------------- 23

8.8. 取下SU板--------------------------------- 23

8.9. 取下SD板--------------------------------- 23

8.10. 取下 SC 板 --------------------------------- 24

8.11. 取下 SS2 板 -------------------------------- 24

8.12. 取下 SS 板 --------------------------------- 24

8.13. 取下金属悬挂架和支架 ---------------------- 24

8.14. 取下 C1 板 --------------------------------- 25

8.15. 取下 C2 板 --------------------------------- 25

8.16. 取下 C3 板 --------------------------------- 25

8.17. 取下 S 板 ---------------------------------- 25

8.18. 从面框组件上卸下等离子显示屏部分 ---------- 26

8.19. 取下玻璃固定压条 -------------------------- 26

8.20. 取下 K 板 ---------------------------------- 26

8.21. 更换等离子显示屏 -------------------------- 26

9 测量和调整-------------------------------------- 27

9.1. 调整步骤 ---------------------------------- 27

10 方框图 ------------------------------------------ 31

10.1. 主方框图 ---------------------------------- 31

10.2. 方框图 (1/4)------------------------------- 32

10.3. 方框图 (2/4)------------------------------- 33

10.4. 方框图 (3/4)------------------------------- 34

10.5. 方框图 (4/4)------------------------------- 35

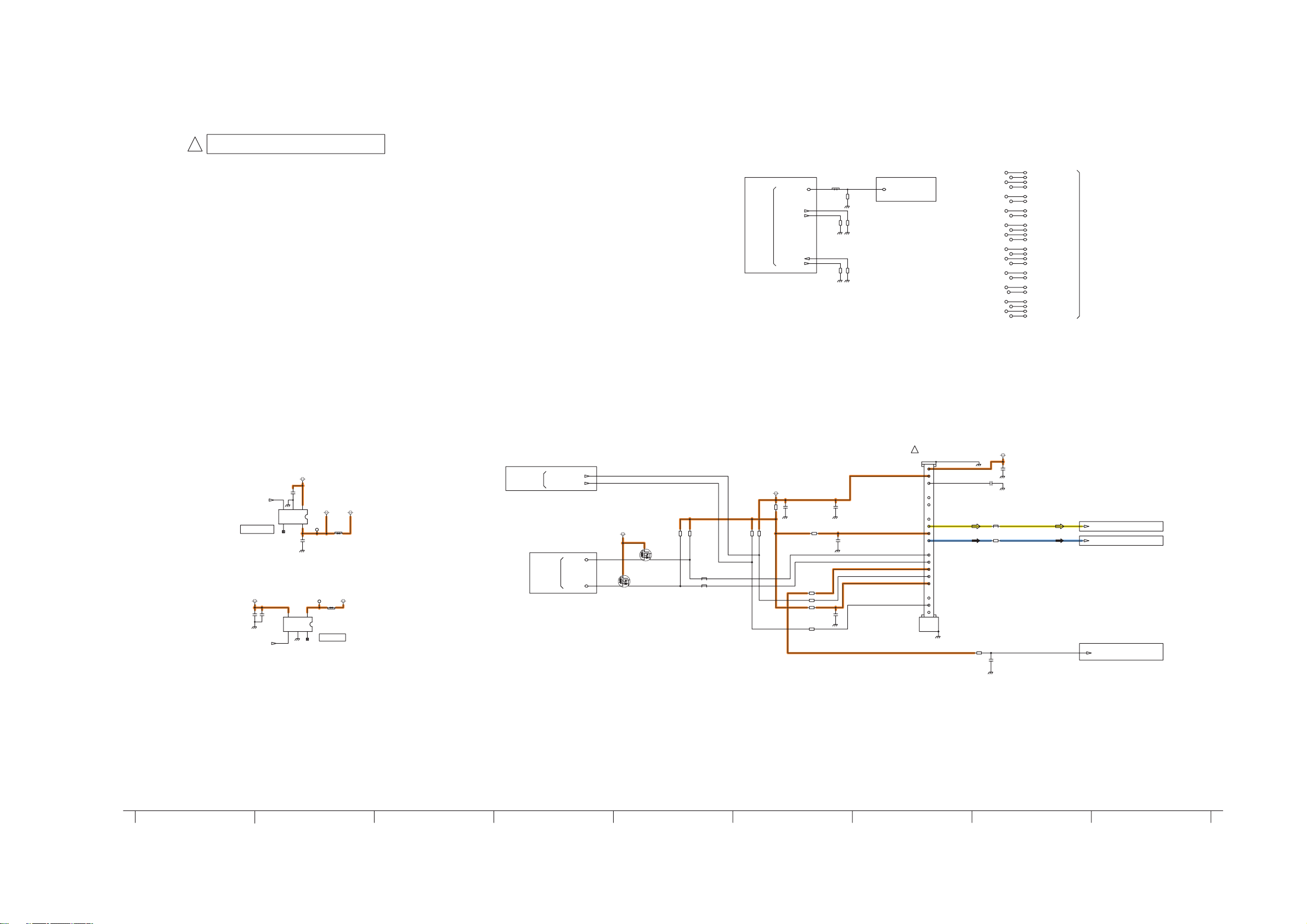

11 导线连接图 -------------------------------------- 37

11.1. 注意事项 ---------------------------------- 37

11.2. 导线（1）--------------------------------- 37

11.3. 导线（2）--------------------------------- 38

11.4. 导线（3） -------------------------------- 38

11.5. 导线（4）--------------------------------- 39

12 电路图 ------------------------------------------ 41

12.1. 线路图注意事项 ---------------------------- 41

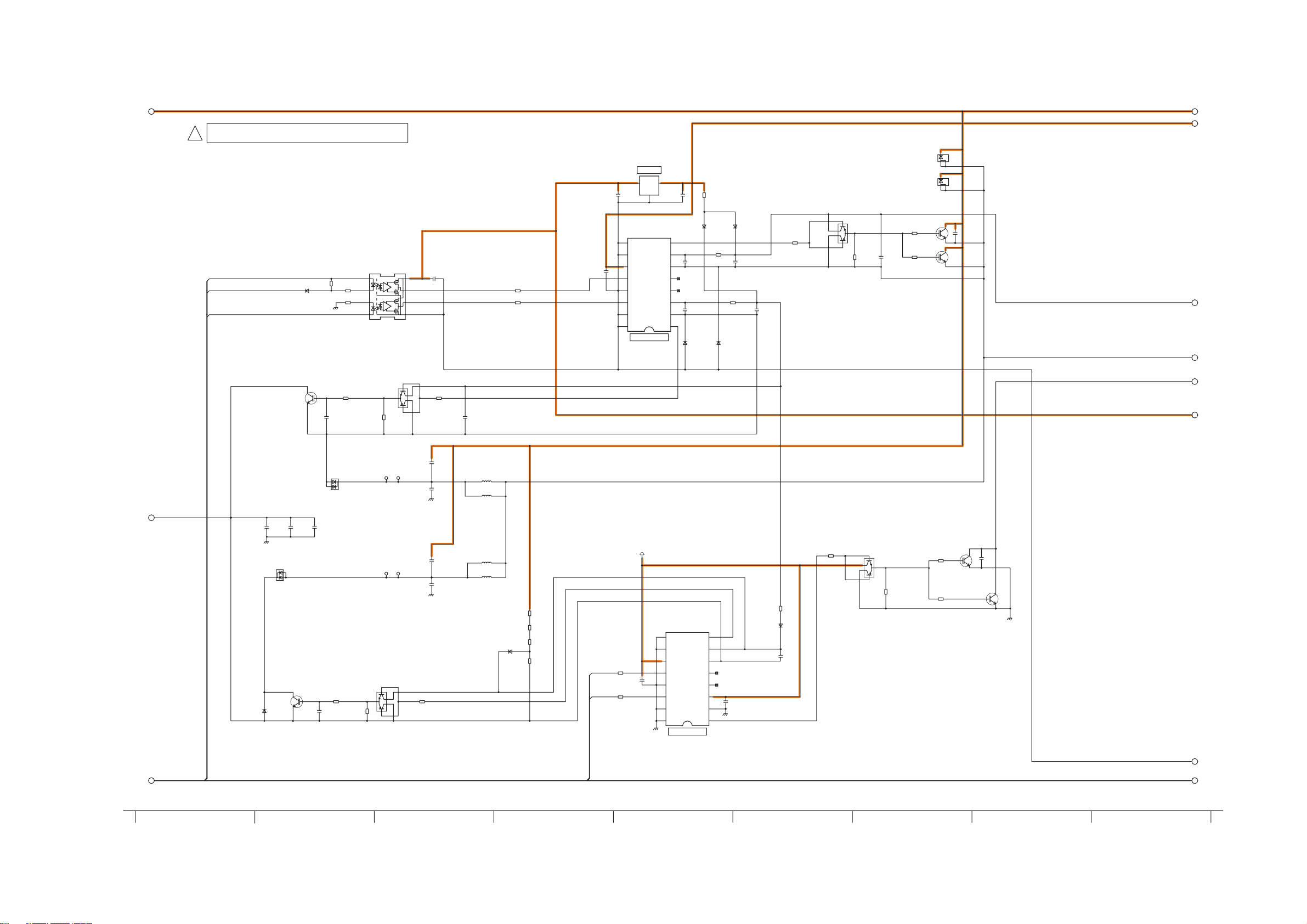

12.2. P 电路板 (1/3) 线路图----------------------- 42

12.3. P 电路板 (2/3) 线路图----------------------- 43

12.4. P 电路板 (3/3) 线路图----------------------- 44

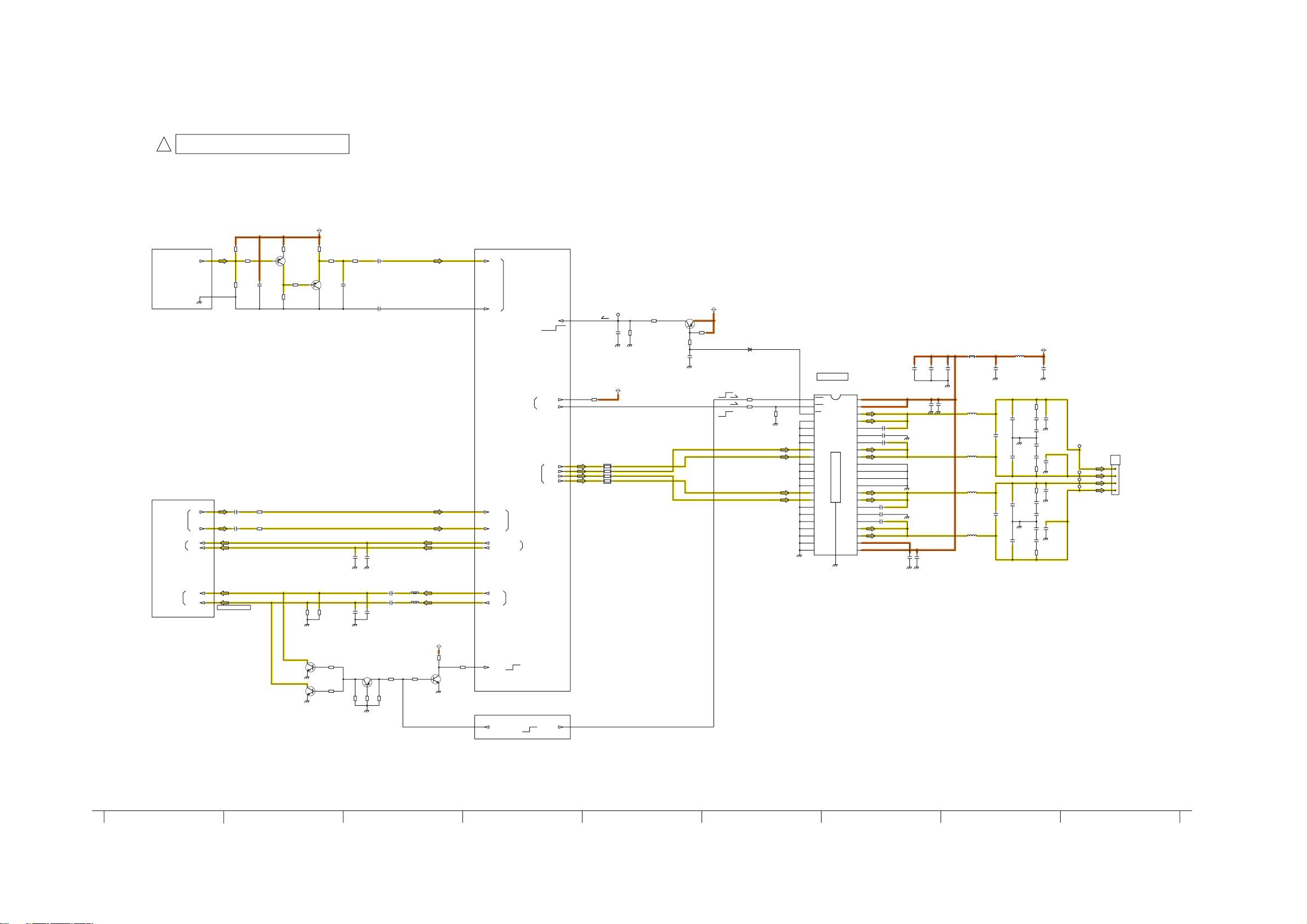

12.5. A 电路板 (1/19) 线路图---------------------- 45

12.6. A 电路板 (2/19) 线路图---------------------- 46

12.7. A 电路板 (3/19) 线路图---------------------- 47

12.8. A 电路板 (4/19) 线路图---------------------- 48

12.9. A 电路板 (5/19) 线路图---------------------- 49

12.10. A 电路板 (6/19) 线路图---------------------- 50

12.11. A 电路板 (7/19) 线路图---------------------- 51

12.12. A 电路板 (8/19) 线路图---------------------- 52

12.13. A 电路板 (9/19) 线路图---------------------- 53

12.14. A 电路板 (10/19) 线路图--------------------- 54

12.15. A 电路板 (11/19) 线路图--------------------- 55

12.16. A 电路板 (12/19) 线路图--------------------- 56

12.17. A 电路板 (13/19) 线路图--------------------- 57

12.18. A 电路板 (14/19) 线路图--------------------- 58

12.19. A 电路板 (15/19) 线路图--------------------- 59

12.20. A 电路板 (16/19) 线路图--------------------- 60

12.21. A 电路板 (17/19) 线路图--------------------- 61

12.22. A 电路板 (18/19) 线路图--------------------- 62

12.23. A 电路板 (19/19) 线路图--------------------- 63

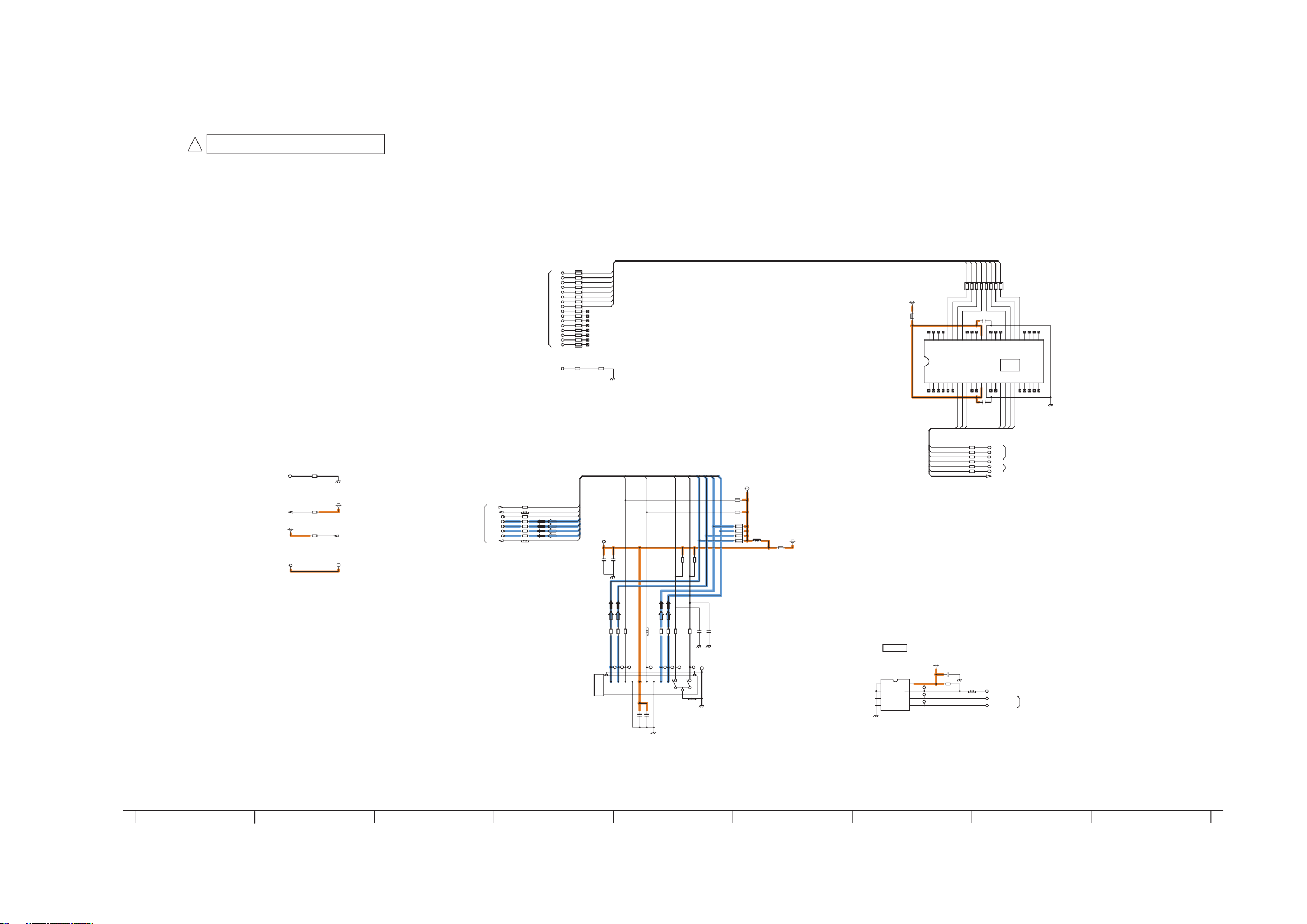

12.24. K 电路板和 S 电路板线路图------------------- 64

12.25. C1 电路板线路图---------------------------- 65

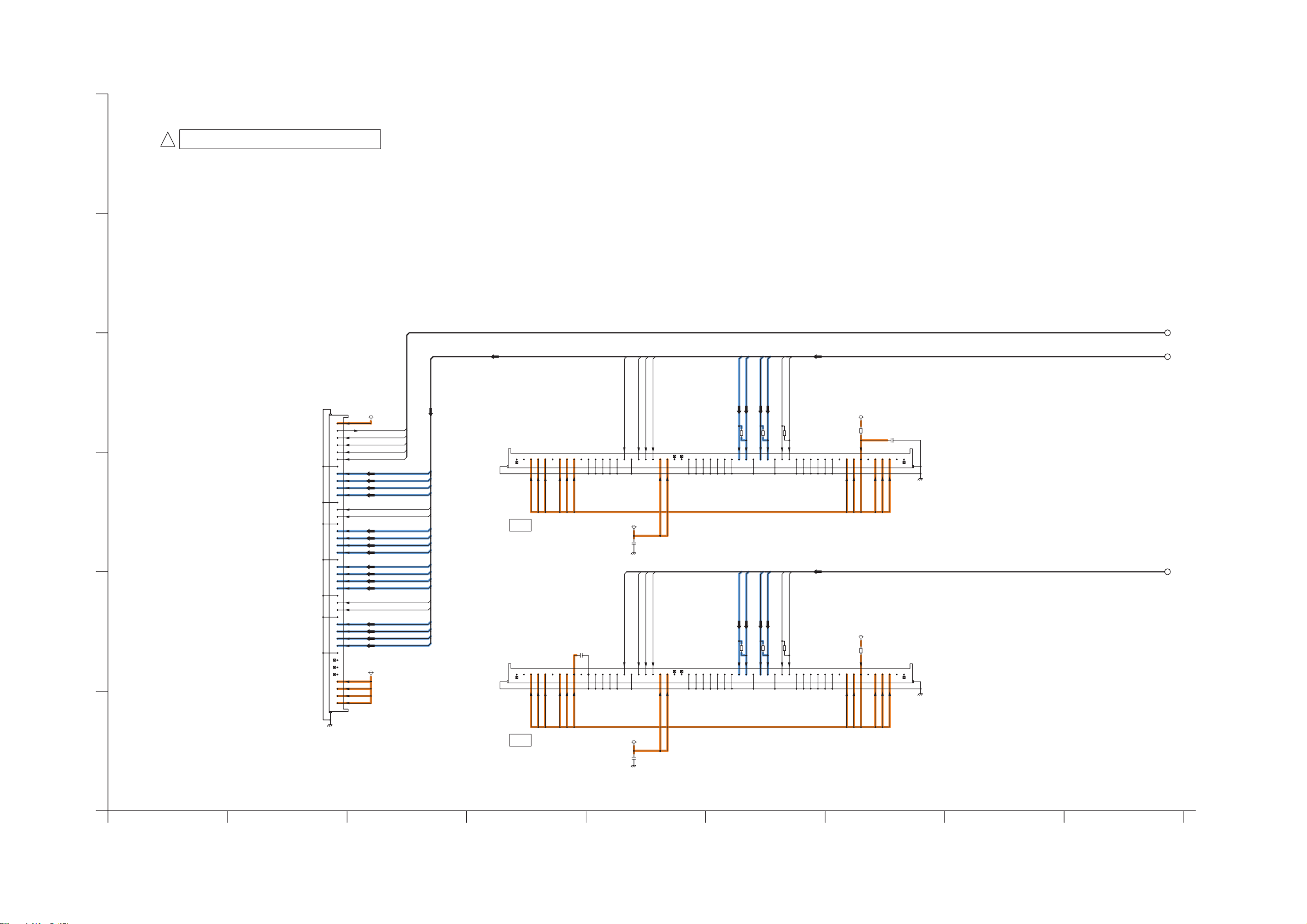

12.26. C2 电路板 (1/2) 线路图---------------------- 66

12.27. C2 电路板 (2/2) 线路图---------------------- 67

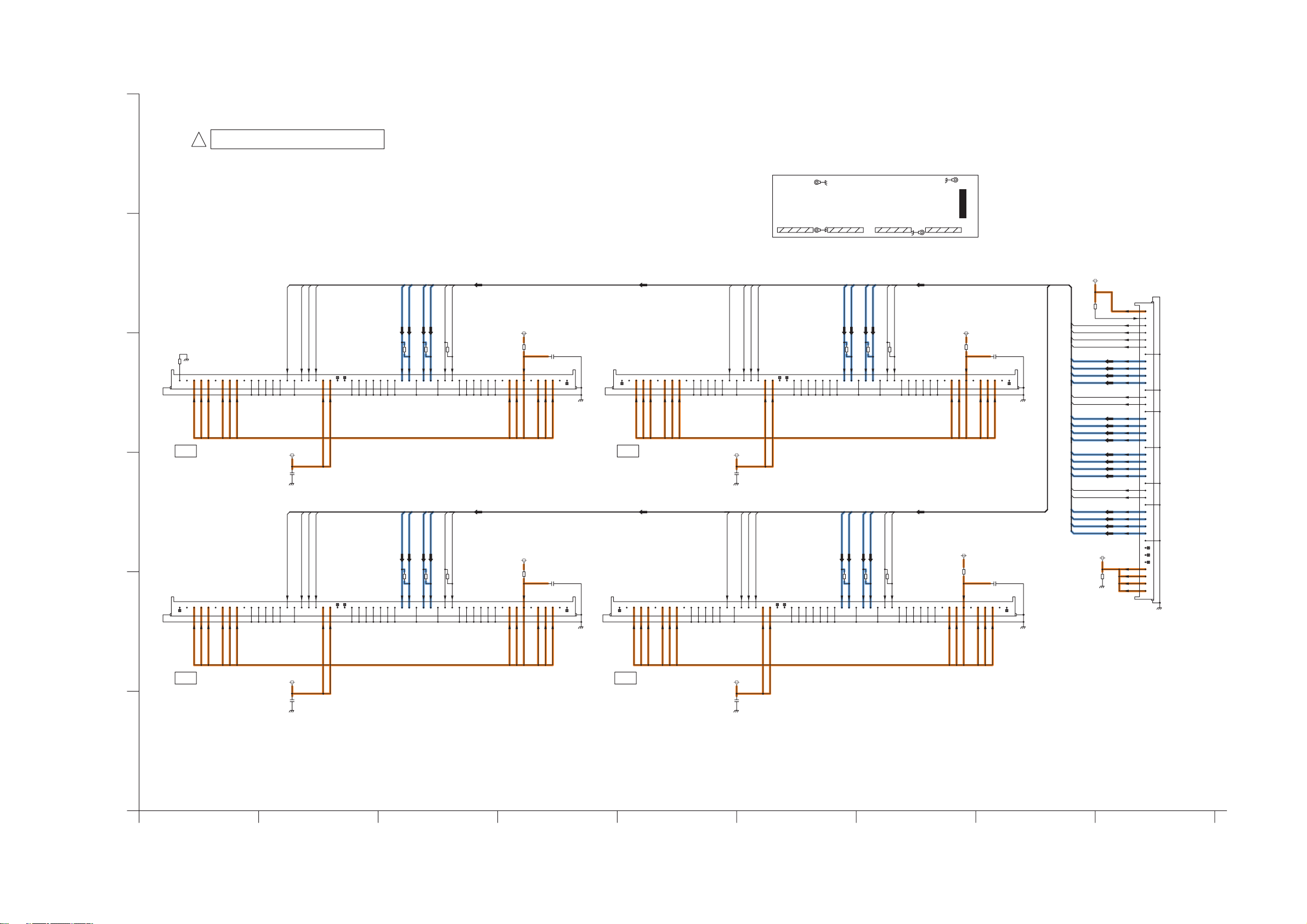

12.28. C3 电路板 (1/2) 线路图---------------------- 68

12.29. C3 电路板 (2/2) 线路图---------------------- 69

12.30. SC 电路板 (1/4) 线路图---------------------- 70

12.31. SC 电路板 (2/4) 线路图---------------------- 71

12.32. SC 电路板 (3/4) 线路图---------------------- 72

12.33. SC 电路板 (4/4) 线路图---------------------- 73

12.34. SS 电路板 (1/2) 线路图---------------------- 74

12.35. SS 电路板 (2/2) 和 SS2 电路板线路图---------- 75

13 印刷电路板基板图-------------------------------- 76

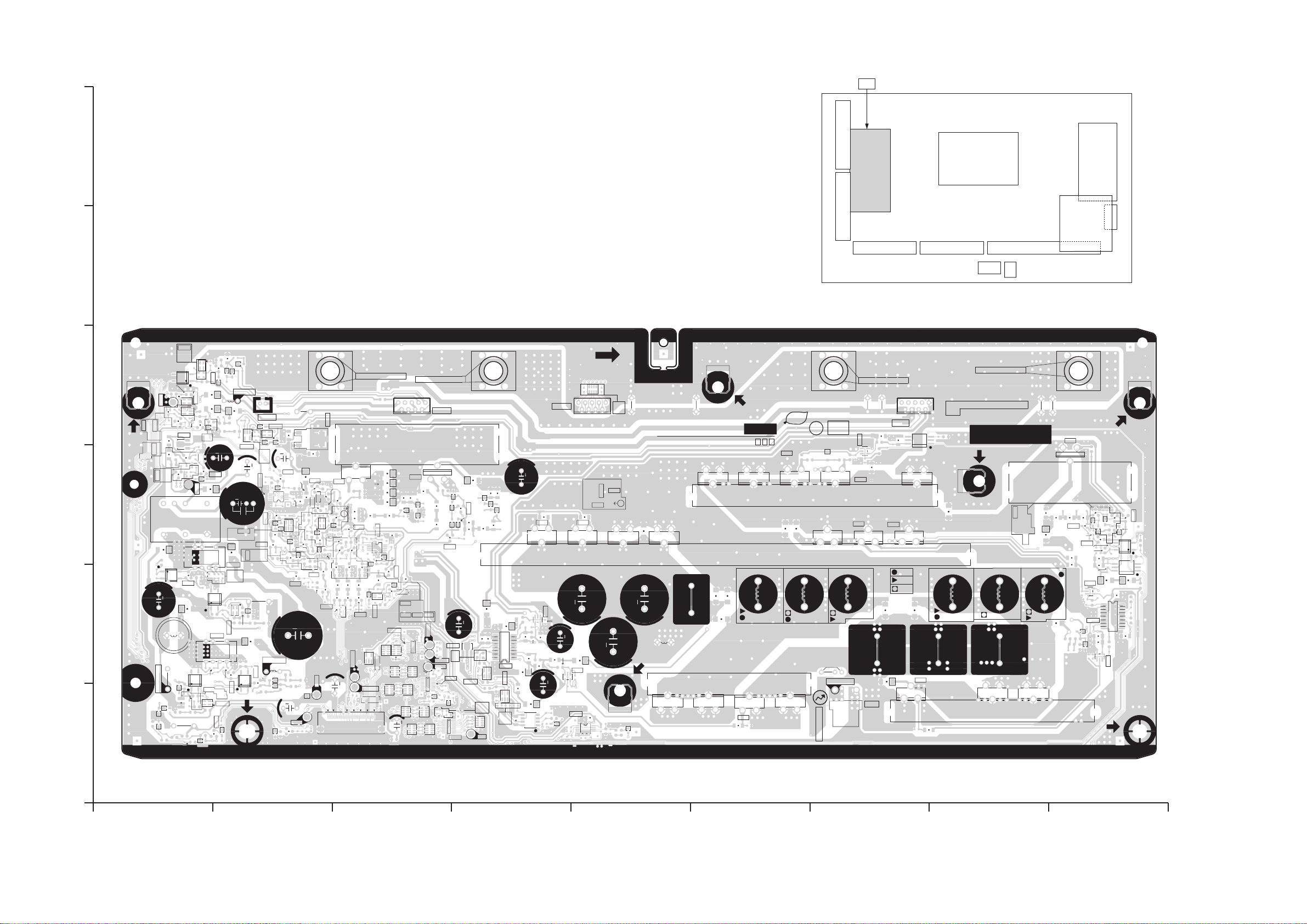

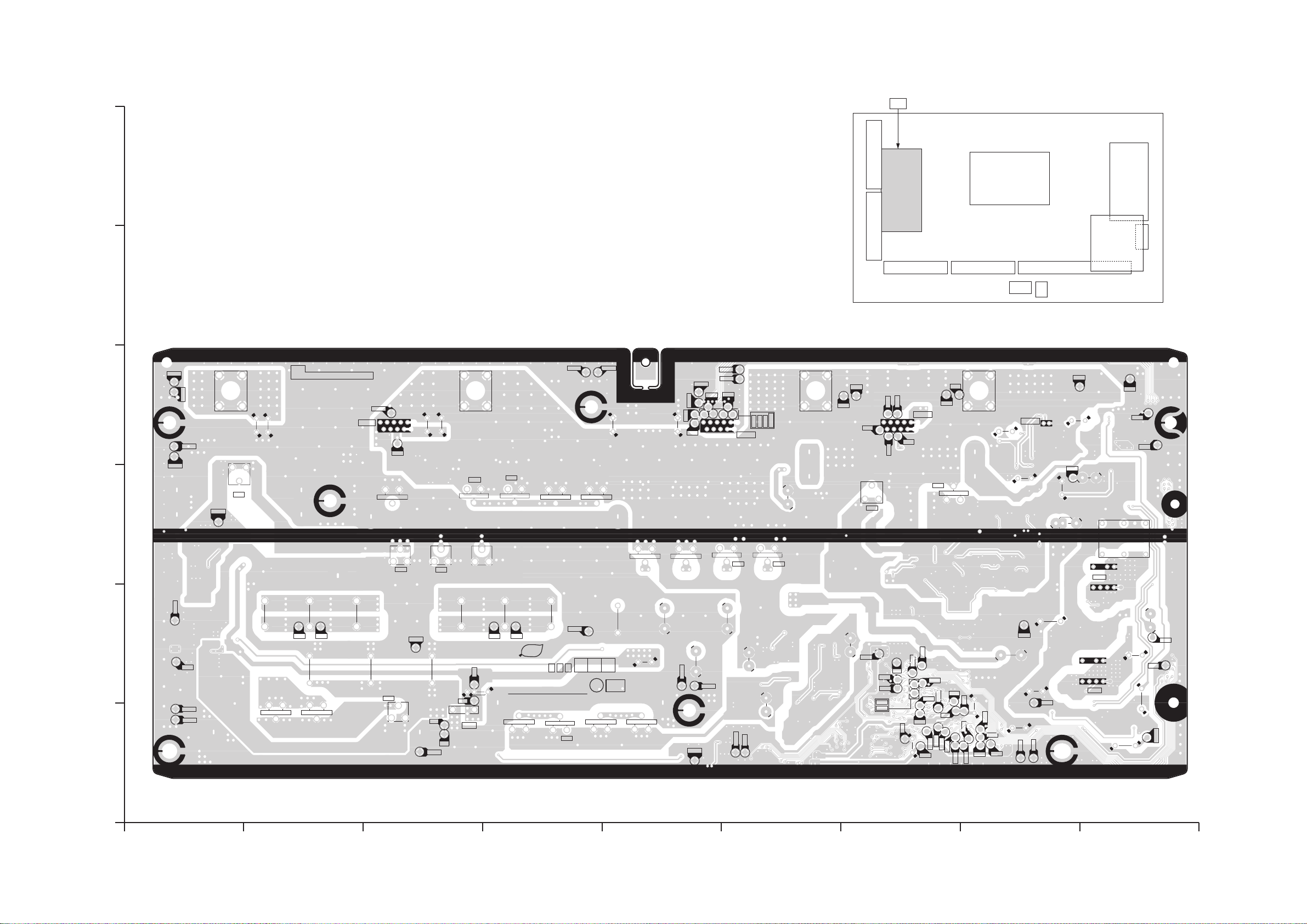

13.1. P 电路板----------------------------------- 76

13.2. K，S 和 SS2 电路板-------------------------- 79

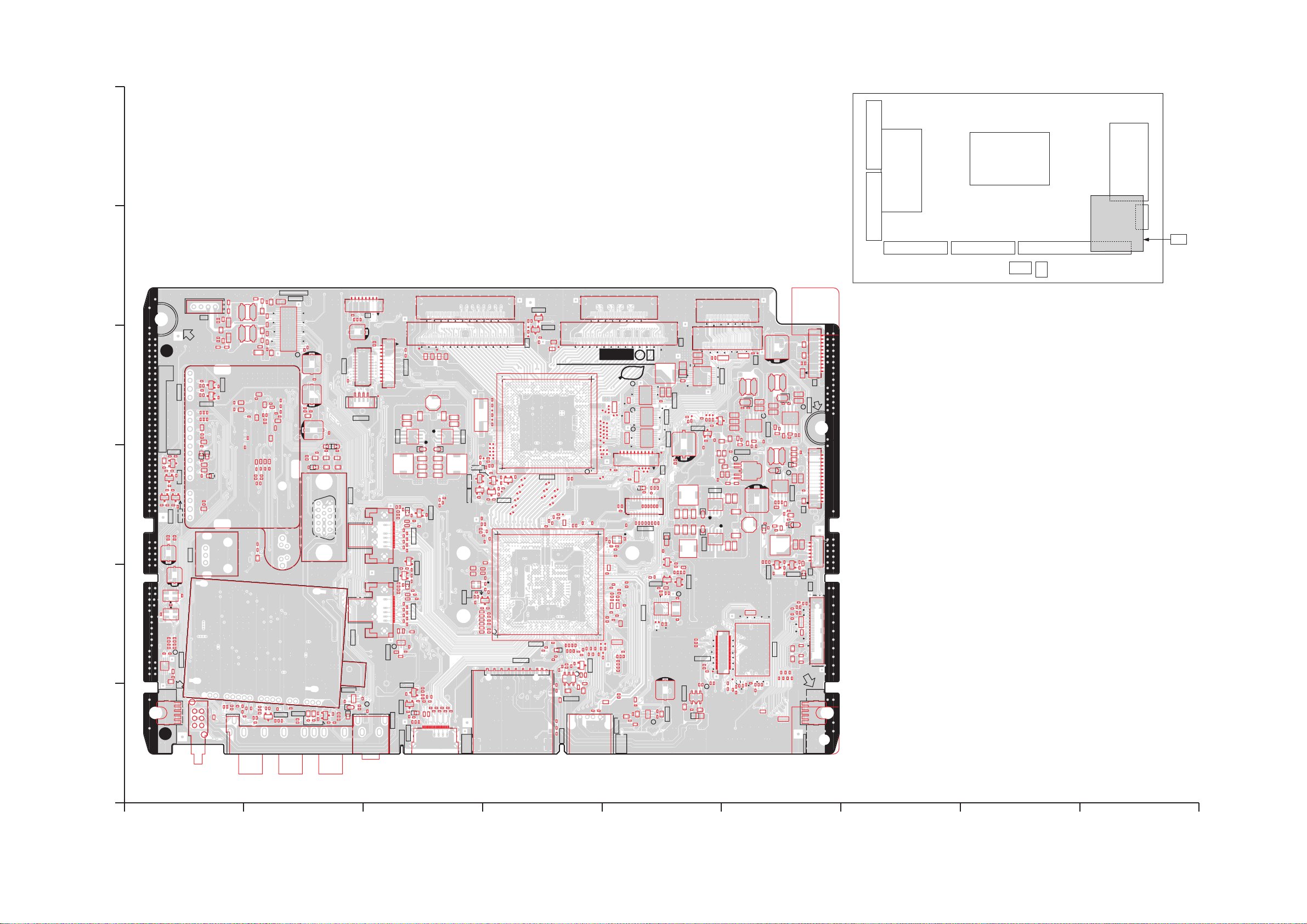

13.3. A 电路板----------------------------------- 80

13.4. C1 电路板---------------------------------- 82

13.5. C2 电路板---------------------------------- 83

13.6. C3 电路板---------------------------------- 84

13.7. SC 电路板---------------------------------- 85

13.8. SS 电路板---------------------------------- 87

14 零件位置和零件清单------------------------------ 89

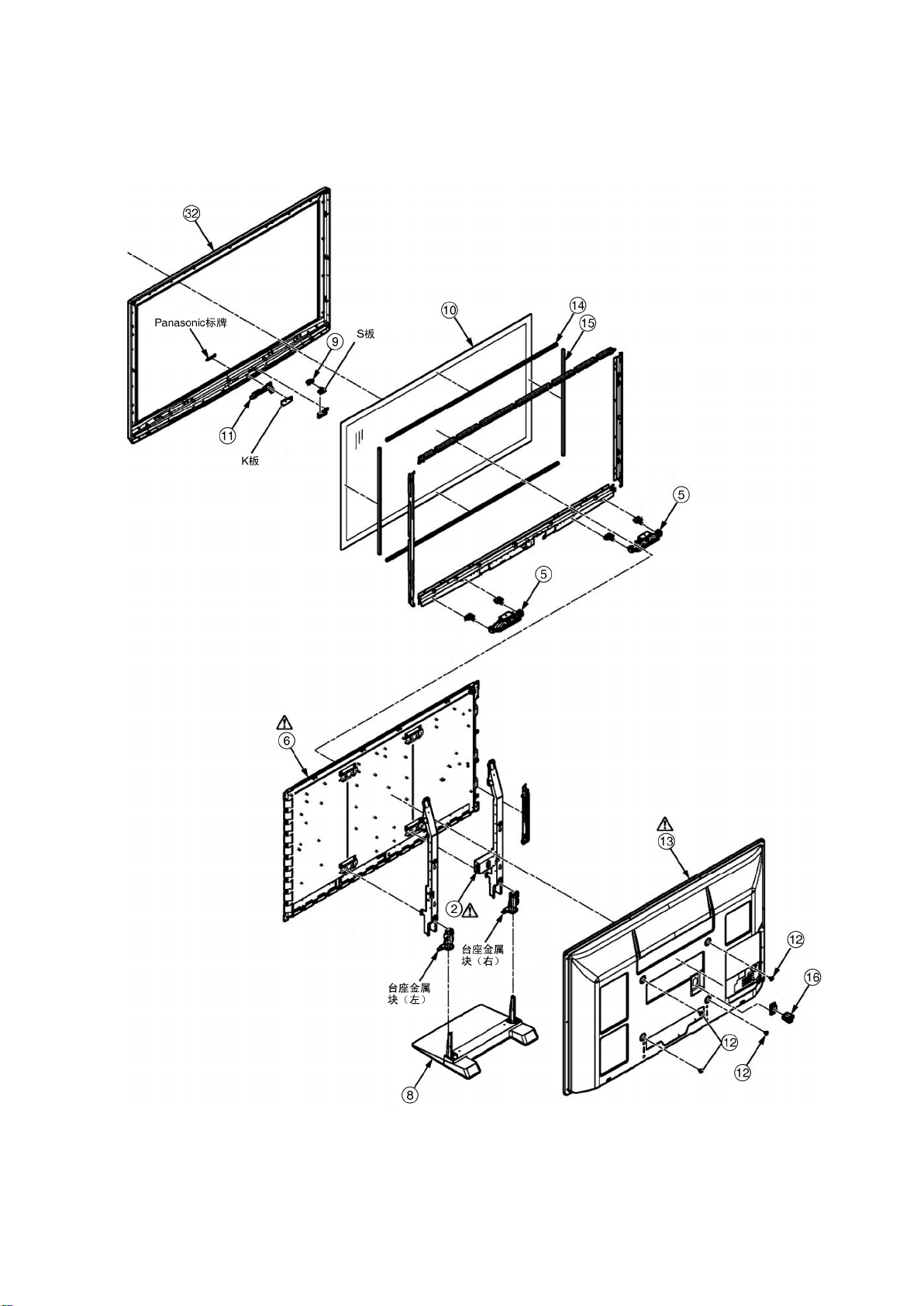

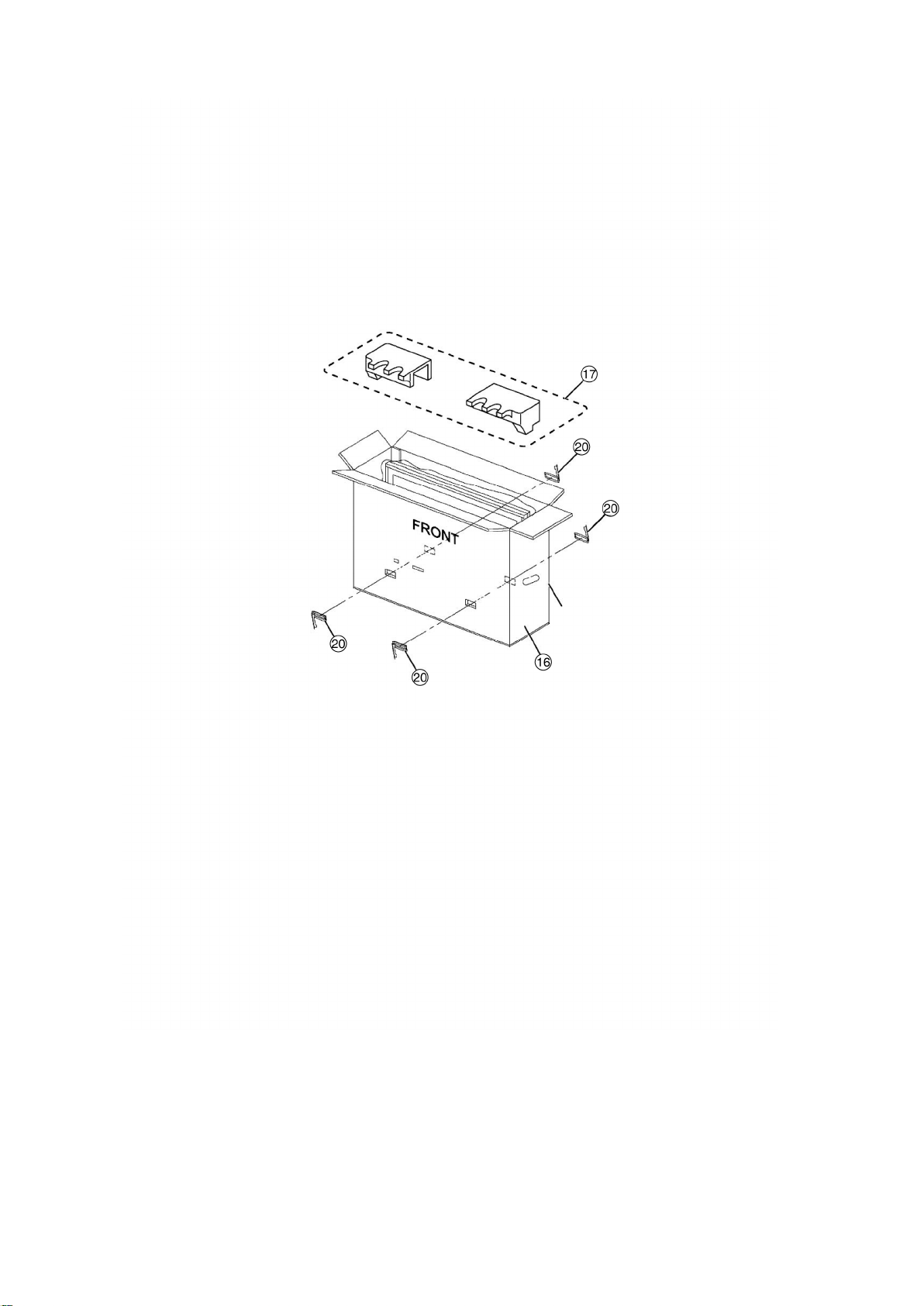

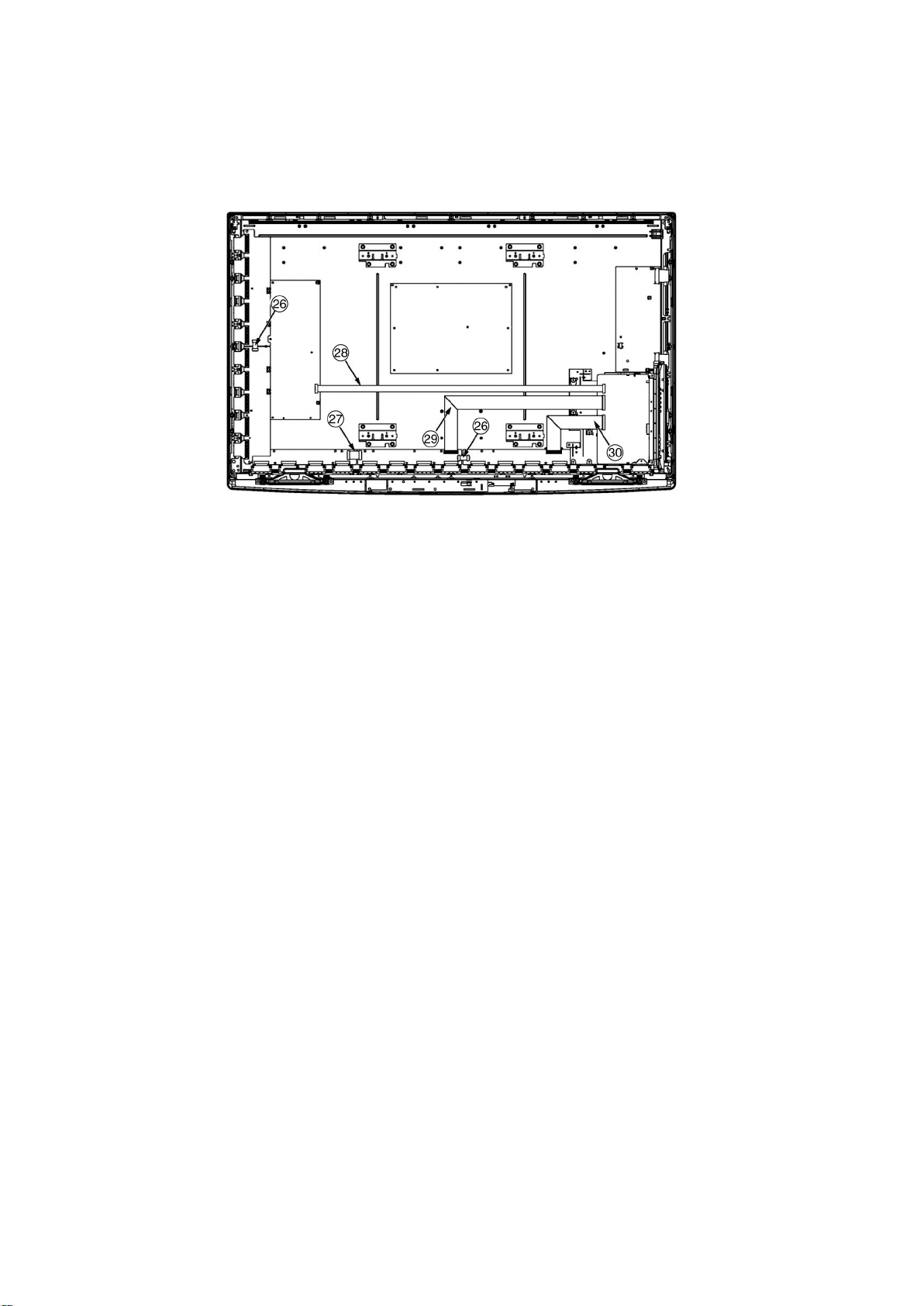

14.1. 零件位置和机械部件更换清单 ---------------- 89

14.2. 电器部件更换清单 -------------------------- 94

1 安全事项

1.1. 一般准则

1. 进行维修和维护时，请勿试图更改设备及其部件或其材料。

2. 维修连接线（如电缆、柔性电缆或导线）时，当仅有一条导线或几条导线损坏或断开时，请勿试图维修或重新为其连接。请更换整条连接线。

3. 进行维修和维护时，应直接拉出或插入固定连接器，而不应将其扭曲。

4. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。

5. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸屏蔽等安装正确。

6. 维修后，进行以下漏电检查，以免用户遭受触电危险。

1.2. 漏电检查

1. 将 AC 电源线直接插入 AC 电源插座。进行检查时，请勿使用隔离变压器。

2. 在设备上各外露金属部分和良好接地（如水管）之间连接一个电流测量装置，如图 1 所示。

3. 用漏电测试仪（Simpson 228 或类似型号）测量通过该装置的电势。

4. 检查各外露金属部件，并测量各点电压。

5. 变换 AC 插座中的 AC 插头，并重复上述各项测量。

6. 各点（漏电）的电势表示为电压 U 交流：U 直流：U1=1.0V，

注：

7. 当测量值超出规定的限制时，可能会引起触电。所以必须在机器返回用户手中之前对其进行修理和再检测。

=35V （峰值） U2=0.35V （峰值）；

与交流的 U 与交流的 U1限定峰值 35V 相对应的 100kHz 以上的电流峰值为 70mA。

限定峰值 0.35V 和直流的 U1限定峰值 1.0V 相对应的电流峰值分别为 0.7mA 和 2.0mA。

，并且不能超过以下各值：

1和U2

电阻值（Ω） V：电压表或示波器

（r.m.s. 或峰值）

漏电测量电路

输入电阻：≥ 1MΩ 输入电容：≤ 200pF

频率范围：分别为直流 15Hz 到 1MHz

注：必须使用合适的测量设备，以便在非正弦波形时测量准确。

图1

2警告

2.1. 静电敏感设备 (ES) 的静电放电保护 (ESD)

一些半导体（固态）装置很容易被静电损坏。这些装置通称为静电敏感装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体管以及半导体 “芯片”组件。以下方法通常被用来减少由于静电释放（ESD）所造成的组件损坏。

1. 在处理任何半导体组件或是配备有半导体组件的设备之前，接触已知地线以排除身体上的静电。或者戴上市面上可购买到的抗静电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。

2. 在拆卸配有静电敏感装置的电气组件后，请将组件放置于导体表面上（如铝箔），以防止聚集静电或组件外露。

3. 仅使用末端接地的烙铁焊接或拆焊静电敏感装置。

4. 仅使用防静电拆焊装置。不属于 “防静电（静电放电保护）”的拆焊装置可能会产生足以损坏静电敏感装置的电荷。

5. 禁止使用氟里昂驱动的化学物质。它们能产生足以损坏静电敏感装置的电荷。

6. 在准备立即安装之前，才能拆电泡沫、铝箔或类似导电性材料包装，其导线被短接。）

7. 从备换静电敏感装置导线上取下防护性材料前，使防护性材料接触机芯或即将安装的电路组件。

注意：

确定机芯或电路无电源，并遵守其它所有安全注意事项。

8. 在处理未包装的备换静电敏感装置时，尽量减少身体活动。（否则，如衣物纤维的摩擦或从铺有地毯的地面抬起脚等动作都会产生足以损坏静电敏感装置的静电（静电释放））。

开备换静电敏感装置的保护性包装，取出备换静电敏感装置。（大多数备换静电敏感装置都使用导

2.2. 关于无铅焊接 (PbF)

注：在元素周期表中，铅用 Pb 表示。在下文中，Pb 表示有铅焊接，PbF 表示无铅焊接。在制造流程中使用和下文中介绍的无铅焊接（Sn+Ag+Cu）。即：锡（Sn），银（Ag）和铜（Cu），其他类型也可使用。

出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用无铅焊接，不过也允许使用有铅焊接。

使用无铅焊接工艺制造的印刷电路板背面的树叶形符号内有 PbF 字样。

注意：

• 无铅焊接的熔点比标准焊接的熔点高。通常熔点超过 50-70°F （30-40°C）。请使用高温烙铁，并将其温度设为 700±20°F （370±10°C）。

• 当温度过高（约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅如果必须使用有铅焊接，请在焊接前先全部去除焊脚或焊区上的无铅焊料。如果做到这点实际操作困难，则确保无铅焊料加热到熔

化后再进行有铅焊接。

• 在对双面电路板进行无铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧。（见下图）

。

推荐的无铅焊料

有几种无铅焊料可供选购。本产品使用 Sn+Ag+Cu(锡+银+铜)焊料。也可使用 Sn+Cu （锡，铜），Sn+Zn+Bi(锡，锌，铋)焊料。

3 服务导航

3.1. 印刷电路板布局

电路板名称功能电路板名称功能

P 电源供应 C1 数据驱动（下右）

C2 数据驱动（下中）

A DC-DC 转换器，调谐器 C3 数据驱动（下左）

扬声器输出，AV 端子，HDMI 接口，SD 卡 SC 扫描驱动数字信号处理器，峰值 LDA2，格式转换器， SS 维持驱动等离子 AI 处理器，子场处理器，按键开关 SS2 维持输出（下）

SU 扫描输出（上）

K 遥控接收器，电源指示灯，C.A.T.S 传感器 SD 扫描输出（下） S 电源开关

维修时应更换 SU 板。

维修时应更换 SD 板。

3.2. 适用信号

分量视频 (Y, PB/CB, PR/CR)，HDMI

*标记：可适用的输入信号

信号名称分量视频 HDMI 525 (480) / 60i * * 525 (480) / 60p * * 625 (576) / 50i * * 625 (576) / 50p * * 750 (720) / 60p * * 750 (720) / 50p * * 1,125 (1,080) / 60i * * 1,125 (1,080) / 50i * * 1,125 (1,080) / 60p * 1,125 (1,080) / 50p * 1,125 (1,080) / 24p *

电脑 (D-sub 15P)

可兼容的电脑的输入信号基本符合 VESA 标准。

信号名称水平频率 (kHz) 垂直频率 (Hz) 640 × 400 @70 Hz 31.47 70.07

640 × 480 @60 Hz 31.47 59.94 640 × 480 @75 Hz 37.50 75.00 800 × 600 @60 Hz 37.88 60.32 800 × 600 @75 Hz 46.88 75.00 800 × 600 @85 Hz 53.67 85.06 852 × 480 @60 Hz 31.44 59.89 1,024 × 768 @60 Hz 48.36 60.00 1,024 × 768 @70 Hz 56.48 70.07 1,024 × 768 @75 Hz 60.02 75.03 1,024 × 768 @85 Hz 68.68 85.00 1,280 × 1,024 @60 Hz 63.98 60.02 1,280 × 768 @60 Hz 47.70 60.00 1,366 × 768 @60 Hz 48.39 60.04 Macintosh13” (640 × 480) 35.00 66.67 Macintosh16” (832 × 624) 49.73 74.55 Macintosh21” (1,152 × 870) 68.68 75.06

电脑 (HDMI 端子 )

可兼容的电脑的输入信号基本符合 HDMI 标准。

信号名称水平频率 (kHz) 垂直频率 (Hz) 640 × 480 @60 Hz 31.47 60.00

750 (720)/60p 45.00 60.00 1,125 (1,080)/60p 67.50 60.00

注意

• 不属于上述规格的信号可能无法正确显示。

• 上述信号均经重新格式化，以达到最佳观看效果。

• 电脑信号的放大或压缩可能不能很好地显示细节。

4 技术规格

电源交流 220 V ～ ,50/60Hz 耗电量

消耗功率 320 W 待机功率 0.4 W

显示屏

画面纵横比 16:9 可见屏幕尺寸 1105 毫米 (W) × 622 毫米 (H)，127 厘米 ( 对角线）

（像素数） 2,073,600(1,920(W) × 1,080(H)) [5,760 × 1,080 点 ]

声音

喇叭 160 mm × 40 mm × 2 只，6Ω 音频输出 16W[8W + 8W]

耳机 M3(3.5 毫米 ) 立体声微型插孔 × 1

电脑信号 VGA,SVGA,WVGA,XGA,SXGA,WXGA...( 压缩）

水平扫描频率 31 - 69 kHz 垂直扫描频率 59 - 86 Hz

接收制式 / 频带名称

接收频道

（模似频道）

天线 - 背部 VHF/UHF 工作环境

温度 0°C - 40°C 湿度 20% - 80% 相对湿度（无结露）

连接端子

视频/音频输入1 视频 RCA 插针式 × 1 1.0V[p-p](75Ω)

分量视频 Y

音频左-右 RCA插针式× 2 0.5V[rms]

视频/音频输入2 视频 RCA 插针式 × 1 1.0V[p-p](75Ω)

音频左-右 RCA插针式× 2 0.5V[rms]

视频/音频输入3 视频 RCA 插针式 × 1 1.0V[p-p](75Ω)

音频左-右 RCA插针式× 2 0.5V[rms]

视频输出视频 RCA 插针式 × 1 1.0V[p-p](75Ω)

音频左-右 RCA插针式× 2 0.5V[rms]( 高阻抗 )

其他端子 HDMI1-3 输入 A 型连接器 • 本机支持 “HDAVI Control 4”功能。

电脑视频输入高密度 D-SUB 15 针 R,G,B/0.7V[p-p](75Ω)

存储卡插槽 SD 卡插槽 × 1 尺寸 (W × H × D) 1,218 mm × 817 mm × 357 mm( 带台座 ) 1,218 mm × 769mm × 93 mm( 仅电视机 ) 重量净重 31.0Kg( 带台座 ) 净重 29.5Kg( 仅电视机 )

执行标准 Q/YXNS18-2010 说明：

• 设计和规格若有变化，恕不另行通知。所示尺寸和重量均为近似值。

• 本设备符合下述所列标准

GB13837-2003、GB17625.1-2003、GB8898-2001

B/CB，PR/CR

1.0V[p-p]( 包括同步 ) ±0.35V[p-p]

HD,VD/TTL Level 2.0-5.0V[p-p]( 高阻抗 )

5 服务模式

5.1. 如何进入维修模式

按主机 [音量 (-)] 按钮的同时，在 2 秒钟内按遥控器上的 [显示 ] 按钮三次。

5.1.1. 主要指令

[1] 按钮…正向选择主项目 [2] 按钮…反向选择主项目 [3] 按钮…正向选择副项目 [4] 按钮…反向选择副项目 [RED] 按钮…正向选择所有副项目 [GREEN] 按钮…反向选择所有副项目

[VOL] 按钮…正向（+）或反向（-）更改副项目的数据。

5.1.2. 调整模式内容

• 按十六进制显示数值。

• 预设值根据型号的不同而不同。

• 进入调整模式后，在开始调整前请记录各项目的值。

主项目副项目示例数据备注

ADJUST CONTRAST 23A

COLOR 2B TINT 00

SUB-BRT H-POS 0 H-AMP 0 V-POS 0 V-AMP 0

WB-ADJ R-CUT 80

G-CUT 80 B-CUT 80 R-DRV F1 G-DRV FC B-DRV D0 ALL-CUT 80 ALL-DRV FC

OPTION Panel-Type 50FHD 出厂预设

Boot ROM STBY-SET 00

EMERGENCY Y/C Delay 0 OPT 1 10001000 OPT 2 11100010 OPT 3 00000001 OPT 4 00000000

EDID-CLK MIRROR

VSUS AGING ALL WHITE 可显示内置测试

AI ALL BLUEB + WHITE FLAME

AI ALL GREEN

AI ALL RED

LOW STEP WHITE

LOW STEP BLUE

LOW STEP GREEN

LOW STEP RED

RAMP WHITE

RAMP RED

RAMP GREEN

RAMP BLUE

A-ZONE B-ZONE

1%WINDOW

COLOR BAR

9 POINT BRIGHTNESS

WHITE FLAME

AI ALL BLUE

TWICE FIXATION 1% WINDOW

SCROLL

ON/OFF OR RGBW

R/G/B/W AGING MODE

0.5 TIME FIXATION ALL WHITE

ALL WHITE WITH COUNT

SRV-TOOL 参见下页

80C

HIGH

00( 见下页 )

模式。

目的 C

Check sum b18c

EDID d0 ecdccc--

5.1.3. 如何退出

使用主机或遥控器上的电源按钮关闭电源。

5.2. 选项 - 镜像

可对图像进行左右或上下翻转。 00 : 默认（显示正常图像） 01 : 左右翻转后的图像。 02 : 上下翻转后的图像。

提示：如果缺损现象（例如竖线或横线）因选择镜像功能而移动，则引起缺损的原因可能位于 A 板。

5.3. 维修工具模式

5.3.1. 如何进入

1. 选择维修模式下的 “SRV-TOOL”。

2. 按遥控器上的 [ 确定 ] 按钮。

5.3.2. 显示 SOS 历史记录

SOS 历史记录（LED 闪烁次数）指示。从左侧开始依次为：最后一次 SOS、倒数第二次、倒数第三次、出厂后第二次、出厂后第一次。通过 “自检指示和恢复出厂设置”即可清除该指示。

5.3.3. 开启 TIME/COUNT

注意：高亮位置显示 TIME/COUNT 菜单，然后按消音键 3 秒钟。 TIME （计时）：累计开启时间，显示十进制小时：分钟 Count ( 计数 )：十进制开启 / 关闭次数

注意：无法通过自检或任何指令清除该指示。

5.3.4. 退出

1. 从墙面插座上拔下 AC 电源线或者关闭主机上的电源按钮。

5.4. 旅馆模式

1. 目的设置旅馆功能。

2. 进入旅馆模式设置菜单指令为了显示旅馆模式设置菜单，请输入以下指令（在 2 秒钟内）。电视机：[音量-]+ 遥控器：视频 (3 次)

随后将显示旅馆模式设置菜单。

3. 若要退出旅馆模式设置菜单，从墙面插座上拔下 AC 电源线。

4. 旅馆模式设置菜单说明

项目功能旅馆模式选择旅馆模式开启 /关闭。初始输入选择输入信号模式。

每次接通电源后都设置此输入。选项：

AV1/AV2/AV3/PC/HDMI1/HDMI2/HDMI3/TV/OFF

• PC: VGA 可选

初始位置选择频道号。

初始音量等级每次接通电源后都设置音量。

最大音量等级调节最大音量。

键锁定选择本机按键条件。

遥控锁定选择遥控键入条件。

选项： Off/0 到 99

• Off: 以最后一次存储为准。

选项 / 范围： Off/0 到 100

• Off: 以最后一次储存为准。

范围： 0 到 100

选项： Off/SETUP/MENU/ALL

• Off: 所有按键有效

• SETUP: 只有 F 键无效

（菜单中调谐指示（菜单）无法选择）

•

MENU: 只有 F 键无效

（只可选择音量 / 静音。）

• ALL: 所有按键全部无效。

选项： Off/SETUP/MENU

• Off: 所有按键有效

• SETUP: 只有设置菜单无效

• MENU: 图像 / 声音 / 设置菜单无效

5.5. 通过 SD 卡进行数据复制

5.5.1. 目的

(a) 板更换（更换 A 板时复制数据）：

更换 A 板时，可先将原来 A 板中的数据复制到 SD 卡，然后复制到新的 A 板中。

(b) 旅馆（在旅馆或任何设施中安装多个组件时复制数据）：

在旅馆或任何设施中安装组件时，主电视中的数据可以先复制到 SD 卡中，然后再复制到其他电视中。

5.5.2. 准备

在空的SD 卡中创建用作(a) 或 (b)启动文件的 pwd 文件。

1. 将空的SD 卡插入您的电脑中。

2. 在 SD 卡窗口中右键单击空白区域，指向 " 新建 "，然后点击文本文档。默认状态下，创建一个新文件（新文本文档 .txt）。

3. 右键单击您刚创建的文本文档，选择重命名，将文件的名称和扩展名变更为以下 (a) 或 (b) 的名称，然

文件名：

(a).对于板更换：boardreplace.pwd (b).对于旅馆：hotel.pwd

注：

请仅创建一个文件，以防止出现操作错误。 SD 卡中不应包含任何其他文件。

后按确认键。

5.5.3. 从电视机复制数据到 SD 卡

1. 打开电视机。

2. 将包含启动文件（pwd 文件）的 SD 卡插入 SD 插槽中。屏幕显示将根据启动文件自动显示。

3. 通过使用远程控制输入 (a) 或 (b) 的密码：

(a) 对于板更换：2770 (b) 对于旅馆：4850

数据将从电视机复制到 SD 卡。复制最多将花费 2 到 6 分钟。

4. 复制到 SD 卡后，从电视机上移除 SD 卡。

5. 关闭电视机。

注：

SD 卡中将创建

(a).对于板更换：user_setup (b).对于旅馆：hotel

以下新文件夹，用于存储来自电视机的数据：

5.5.4. 从 SD 卡复制数据到电视机

1. 打开电视机。

2. 将带有数据的SD 卡插入 SD 插槽。屏幕显示将根据启动文件自动显示。

3. 通过使用远程控制输入 (a) 或 (b) 的密码：

(a) 对于板更换：2771 (b) 对于旅馆：4851

数据将从 SD 卡复制到电视机。

4. 将数据复制到 SD 卡后，从电视机上移除 SD 卡。

(a) 对于板更换：复制后，数据将被删除（限于一次复制）。 (b) 对于旅馆：数据

5. 关闭电视机。

注：

1. 根据板故障，板更换的数据复制功能不可用。

2. 该功能可在相同的型号中生效。

将不会被删除，且可用于其他电视机。

6 修理指导

应用自检功能测试本机。

1. 检测 IIC 总线

2. 电源 LED 闪烁次数

6.1. IIC 总线检测

6.1.1. 如何进入

仅自检指示：进入 TV接收屏幕，然后按主机 [音量 (-)] 按钮的同时按下遥控器上的 [ 确定 ] 按钮 3 秒钟以上。自检指示和恢复出厂设置：进入 TV接收屏幕，然后按主机 [音量 (-)] 按钮的同时按下遥控器上的 [菜单] 按钮 3 秒钟以上。

6.1.2. 屏幕显示

6.1.3. 检查点

如果显示 NG，请确认检查下列部件。

显示参考号说明电路板

TUN TU2901B 调谐器 A 电路板 STBY IC8001 MPU A 电路板 MEM1 IC1100 EEPROM （MPU） A 电路板 MEM2 IC8950 EEPROM （峰值） A 电路板 ADAM IC8001 A-chip （峰值） A 电路板 AVSW IC3000 音频 / 视频切换 A 电路板 PDROM IC9300 PD4H A 电路板 TEMP IC1000 温度传感器 A 电路板

6.1.4. 退出

从墙面插座上拔下 AC 电源线或者使用主机上的电源按钮关闭电源。

6.2. 电源 LED 闪烁次数图

1. 主题发光二极管闪烁时间图信息。

2. 内容当设备出现异常时，保护电路将运行并将设备复位到待机状态。此时，通过本机前端的 LED 电源闪烁次数便可识别出故障部位。

6.3. 无电源

第一检测点 LED无电源指示有二种情况：

1. 不亮

2. 绿灯亮，几秒钟后转为红灯闪烁。（请参见第 6.2 章节）

3. 仅红灯亮。

6.4. 无图像

6.5. 显示器局部故障

等离子显示屏屏幕上可能会出现局部故障。图 1 是各局部可能会出现故障的 P.C.B. 印刷电路板。

图1

7 维修设备和工具

7.1. SC 夹具

目的：

电源指示灯闪烁 7 次时，找到问题板（SC 或 SU/SD板）。

SC 夹具：

连接到 SC 板上的 SC50 连接器的跳线接头

部件编号：

TZSC09187

使用方法：警告：检测完后将 SC 夹具从 SC 板上移除。

1. 移除 SC 板与SU/SD板之间的所有连接器，使 SC 板与SU/SD板绝缘。注：如有连接器未移除会损坏 SC 板。（如：只移除连接 SU 板的连接器而仍与SD板连接，SC 板会损坏。）

2. 在 SC 板的左下侧将SC夹具与 SC50 连接器连接。

3. 开启电视 /显示器组件并确定电源指示灯在闪烁。

指示灯闪烁：说明问题可能来自 SC 板无指示灯闪烁（点亮或不

4. 检测完后，关闭电视 /显示器组件，等待几分钟待其放电。

5. 将 SC 夹具从 SC 板上移除。

备注：此 SC 夹具适用于所有的 2010 等离子电视和等离子显示器。

亮）：说明问题可能来自 SU 板或SD板

8 拆解和组装介绍

8.1. 取下后盖

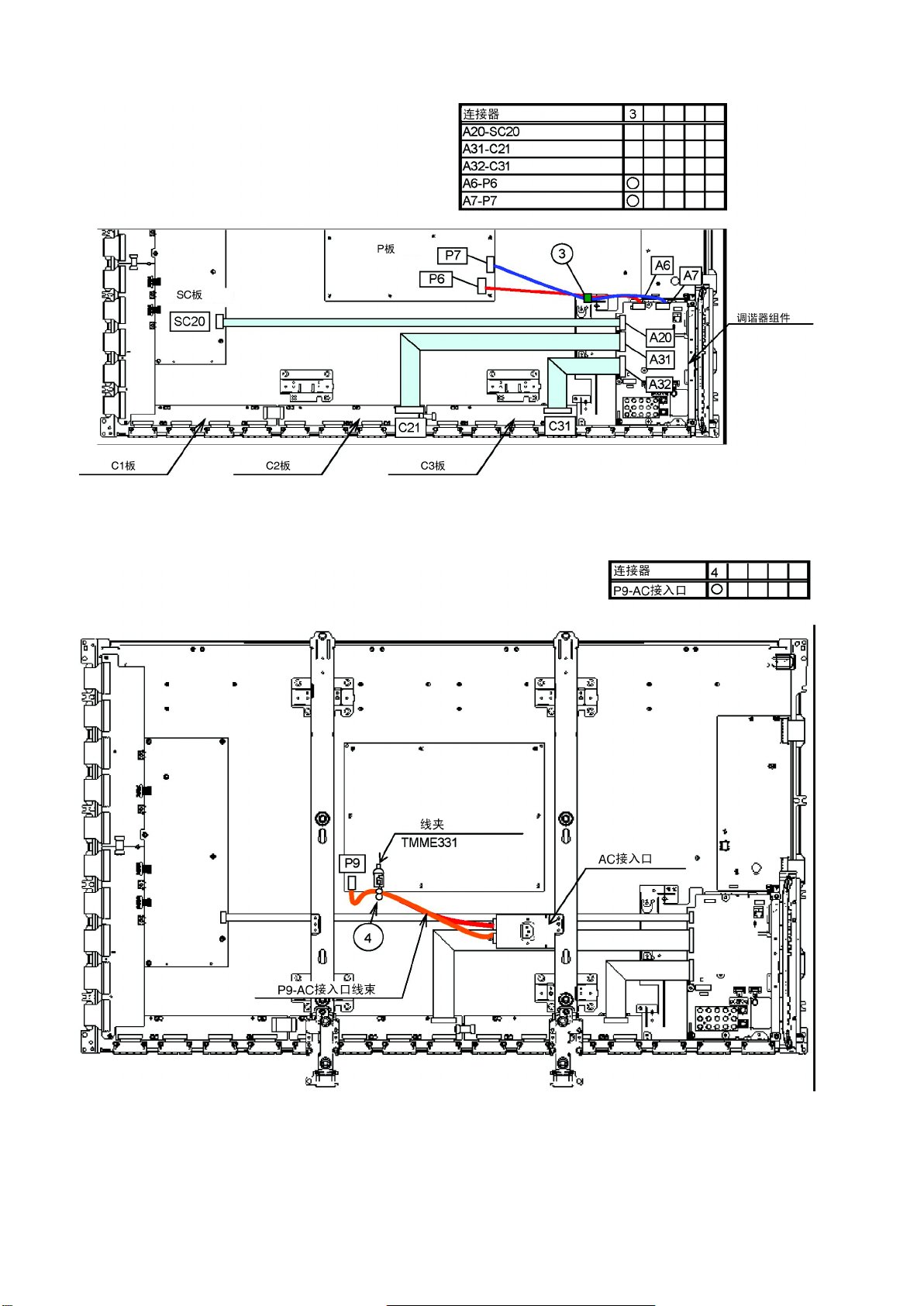

1. 参见印刷电路板布局。（第 3 章节）

8.2. 取下 AC 接入口

注意 :

由于电解电容器放电原因，电源切断后等候一分钟再取下 P.C.B. 印刷电路板。

1. 松开线夹，取下电缆。

2. 断开连接件（P9）。

3. 松开螺丝（×1）, 取下AC接入口。

8.3. 取下 P 板

注意 :

由于电解电容器放电原因，电源切断后等候一分钟再取下 P.C.B. 印刷电路板。

1. 松开线夹，取下电缆。

2. 断开连接件（P2，P6，P7，P9，P11，P34 和 P35）。

3. 松开螺丝（×9），取下 P 板。

8.4. 取下侧部端子盖和侧部屏蔽金属条

1. 松开螺丝（×2，×1，×1）。

2. 取下侧部端子盖。

3. 取下侧部屏蔽金属条。

8.5. 取下调谐器组件

1. 取下侧部端子盖和侧部屏蔽金属条。（请参见第 8.4 章节）

2. 松开线夹，取下电缆。

3. 断开连接件 (A1，A6，A7 和 A11)。

4. 断开柔性电缆 (A20，A31 和 A32)。

5. 松开螺丝（×2），并取下调谐器组件。

8.7. 取下扬声器

1. 松开线夹，取下电缆。

2. 断开扬声器端子。

3. 松开螺丝（各 ×2 ），取下左右扬声器。

8.8. 取下 SU 板

1. 断开连接至 SU 板上的柔性电缆（SU1，SU2，SU3，SU4 和 SU5）。

2. 断开柔性电缆 (SU11-SD11) 和桥连接器（SC41-SU41）。

3. 取下支撑件（×1）。

4. 松开螺丝（×2，×2），取下 SU 板。

8.6. 取下 A 板

1. 取下调谐器组件。（请参见第 8.5 章节）

2. 松开螺丝（×2），取下 A 板。

8.9. 取下 SD 板

1. 断开连接至 SD 板上的柔性电缆（SD1，SD2，SD3，SD4 和 SD5）。

2. 断开柔性电缆（SU11-SD11）和桥连接器（SC42-SD42 和 SC46-SD46）。

3. 取下支撑件（×1）。

4. 松开螺丝（×2，×2），取下 SD 板。

8.10. 取下 SC 板

1. 取下SU板和SD板。（请参照第 8.8 章节和 8.9 章节）

2. 松开线夹，取下电缆。

3. 断开连接件（SC2）。

4. 断开柔性电缆（SC20）。

5. 松开螺丝（×7），取下SC板。

8.11. 取下 SS2 板

1. 取下调谐器组件。（请参见第 8.5 章节）

2. 断开桥接连接器（SS21-SS24），断开柔性电缆（SS58）。

3. 松开螺丝（×2），取下SS2板。

6. 松开螺丝（×6），取下SS板。

8.13. 取下金属悬挂架和支架

1. 从维修支架上取下等离子显示屏部件，放置在类似桌子（铺有软布）等的平坦的表面上，并且使等离子显示屏表面朝下。

2. 从左、右支架上松开固定螺丝（各 ×3）并取下左右支架。

8.12. 取下 SS 板

1. 取下调谐器组件。（请参见第 8.5 章节）

2. 松开线夹，取下电缆。

3. 断开连接件（SS11 和 SS33）。

4. 断开柔性电缆（SS53 和 SS56）。

5. 断开桥接连接件（SS21-SS24）。

3. 从左、右金属悬挂架上松开固定螺丝（各 ×2），并取下左右金属悬挂架。

8.14. 取下 C1 板

1. 松开柔性电缆支架固定螺丝（×8）。

2. 断开柔性电缆（CB1，CB2，CB3 和 CB4）。

3. 断开柔性电缆（C10）。

4. 松开螺丝（×4），取下 C1 板。

8.17. 取下 S 板

1. 松开螺丝（×2），取下 S 板组件。

8.15. 取下 C2 板

1. 取下右金属悬挂架和右支架。（请参见第 8.13 章节）

2. 松开柔性电缆固定螺丝（×8）。

3. 断开柔性电缆（CB5，CB6，CB7 和 CB8）。

4. 断开柔性电缆（C20，C21 和 C26）。

5. 松开螺丝（×4），取下 C2 板。

8.16. 取下 C3 板

1. 取下调谐器组件。（请参见第 8.5 章节）

2. 取下左金属悬挂架和左支架。（请参见第 8.13 章节）

3. 松开柔性电缆支架固定螺丝（×14 ）。

4. 断开柔性电缆（CB9，CB10，CB11，CB12，CB13，CB14 和 CB15）。

5. 断开柔性电缆（C31 和 C36）。

6. 断开连接件（C33 和 C35）。

7. 松开螺丝（×5），取下 C3 板。

2. 断开连接件（S1）。

3. 取下电源按钮。

4. 松开螺丝（×1），取下 S 板。

8.18. 从面框组件上卸下等离子显示屏部分

1. 卸下面框组件和等离子显示屏固定螺丝（×3）。

2. 将等离子显示屏从前面框上分离时，拉住前面框底部，抬起，并向前拉出。

8. 取下下玻璃固定压条。

8.20. 取下 K 板

1. 取下玻璃固定压条。（请参见第 8.19 章节）

2. 松开螺丝（×1）。

3. 松开卡扣（×1）。

4. 断开连接件（K1），从 LED 透光板上取下 K 板。

8.19. 取下玻璃固定压条

1. 卸下面框组件。（请参见第 8.18 章节）

2. 取下 S 板。（请参见第 8.17 章节）

3. 松开螺丝（×4）。

4. 取下左右玻璃固定压条。

5. 松开螺丝（×9）。

6. 取下上玻璃固定压条。

7. 松开螺丝（×7）。

8.21. 更换等离子显示屏

注意：

未带有金属悬挂架的新等离子显示屏易损坏。组装好金属悬挂架和支架后，取出新等离子显示屏时握住金属悬挂架以避免受损。

1. 将包装有新等离子显示屏的纸箱放置于水平工作台。

2. 打开纸箱，暂不取出新的等离子显示屏。安装 C1 板，C2 板和 C3 板，用柔性电缆将等离子显示屏与 C1 板，C2 板和 C3 板连接，并固定柔性电缆固定器。

3. 安装金属悬挂架，并将支架安装到新的等离子显示屏上。

4. 握住金属悬挂架，将等离子显示屏放置到维修架上。

5. 将面框组件和各 P.C. 板等安装到新的等离子显示屏上。

* 安装面框组件时，注意前面玻璃和等离子显示屏之间不要有任何的碎屑、灰尘或杂质存在。

9 测量和调整

9.1. 调整步骤

9.1.1. Vsus 选择

注意：

更换等离子屏或 A 板时，Vsus 应设置为 LOW 或 HIGH。

步骤

1. 进入 “维修模式”的主项目 [VSUS]。将显示 LOW 或 HIGH。

2. 按 [ 确定 ] 按钮进入 TEST 阶段。 TEST （测试）和 CONF （配置）阶段将会显示无 OSD 的白屏模式。请按 [5] 按钮显示 OSD。

3. 按 [ 音量 (-)] 按钮将其设置为 LOW。

4. 设置为 LOW 时

a. 如果白屏模式下无明显可见的坏点，请按 [3] 按钮进入 CONF 阶段。 b. 如果白屏模式下有多个明显可见的坏点，请按 [ 音量 (+)] 按钮将其设置为 HIGH。如果该现象有所改善，请按 [3] 按钮进入

CONF 阶段。

5. 在 CONF 阶段按 [ 确定 ] 按钮存储 LOW 或 HIGH。

6. 按电源按钮退出 “维修模式”。

9.1.2. 副对比度调整

仪器名称连接备注 RF 发生器基带信号发生器 HD 信号发生器

步骤备注

调整 TV (RF 系统 )

1. 接收 RF PAL 100% 全白或彩条，如下图。

2. 进入维修模式。

3. 按 “1”或 “2”键，进入 “对比度”调整模式。

调整

1. 按遥控器上的黄色键。

2. 副对比度的屏幕显示字符变为红色。（由内部自动调整完成）

3. 副对比度的屏幕显示字符恢复为黑色。

4. 结束。

注意：

AV/HD 输入信号不能进行副对比度调整。但是，如需选择手动调整则请参考 [ 其他步骤 ]。

步骤备注

其他步骤

调整 AV 系统

1. PAL 100% 全白或彩条接收 AV1 （或 AV2），如下图所示。

2. 进入维修模式。

3. 按 “1”或 “2”键，进入 “对比度”调整模式。

调整

1. 按遥控器上的黄色键。

2. 副对比度的屏幕显示字符变为红色。（由内部自动调整完成）

3. 副对比度的屏幕显示字符恢复为黑色。

4. 结束。

步骤备注

其他步骤

调整 HD 系统

1. 1080i 100% 全白或彩条接收分量信号，如下图所示。

2. 进入维修模式。

3. 按 “1”或 “2”键，进入 “对比度”调整模式。

调整

1. 按遥控器上的黄色键。

2. 副对比度的屏幕显示字符变为红色。（由内部自动调整完成）

3. 副对比度的屏幕显示字符恢复为黑色。

4. 结束。

9.1.3. 白平衡调整

仪器名称连接备注黑白模式彩色分析仪（Minolta CA-100 或同等产品）

• 确保前面板适用于最后的设置中。

• 确保在调整前不会出现彩色信号。

• 将彩色分析仪放置在无色彩差异的地方。

1. 进入维修模式。请接收外部信号。或者选择 CVBS/YUV （无同步）。

2. 使用数字键 “1”或 “2”，显示 “WB-ADJ”。查看确保色温为 “低”。

3. 使用数字键 “0”，选择 “METHOD=01”。

4. 使用数字键 “5”，显示 “内部模式”。

显示屏表面

步骤备注

图像菜单：鲜艳宽高比：16:9

调整备注

METHOD=01 复制调整

5. 使用数字键 “3”或 “4”选择 “G-CUTOFF”项目，使用音量 “+”或 “-”键将设置为 “80”，并将 “B-CUTOFF”和 “R-CUTOFF”也设置为“80”。

6. 将 “G-DRIVE”设置为“D0”。

7. 将彩色分析仪的信号接收器放到内部模式的中间位置，然后调整 B-DRIVE 和 R-DRIVE，将x,y 的值调整为下表中的 “色温- 低”的值。

8. 所有的 RGB 驱动值增大，从而最大的 RGB 驱动值变为 "FF"。（将 “ALL-DRIVE” 设置为 “ F F ”。）

9. 使用 “7”键将色温设置为 “中”。

10. 将 G-CUTOFF、B-CUTOFF 和 R-CUTOFF 固定为 “80”。

11. 将 “G-DRIVE”设置为“D0”。

12. 调整 B-DRIVE 和 R-DRIVE，将内部模式的x, y 的值调整为下表中的“色的值。

13. 所有的 RGB 驱动值增大，从而最大的 RGB 驱动值变为 "FF"。（将 “ALL-DRIVE” 设置为 “ F F ”。）

14. 使用 “7”键将色温设置为 “高”。

15. 将 G-CUTOFF、B-CUTOFF 和 R-CUTOFF 固定为 “80”。

16. 将 “G-DRIVE”设置为“D0”。

17. 调整 B-DRIVE 和 R-DRIVE，将内部模式的x, y 的值调整为下表中的“色温 - 高” 的值。

18. 所有的 RGB 驱动值增大，从而最大的 RGB 驱动值变为 "FF"。（将 “ALL-DRIVE” 设置为 “ F F ”。）

其

温 - 中”

+ 82 hidden pages
