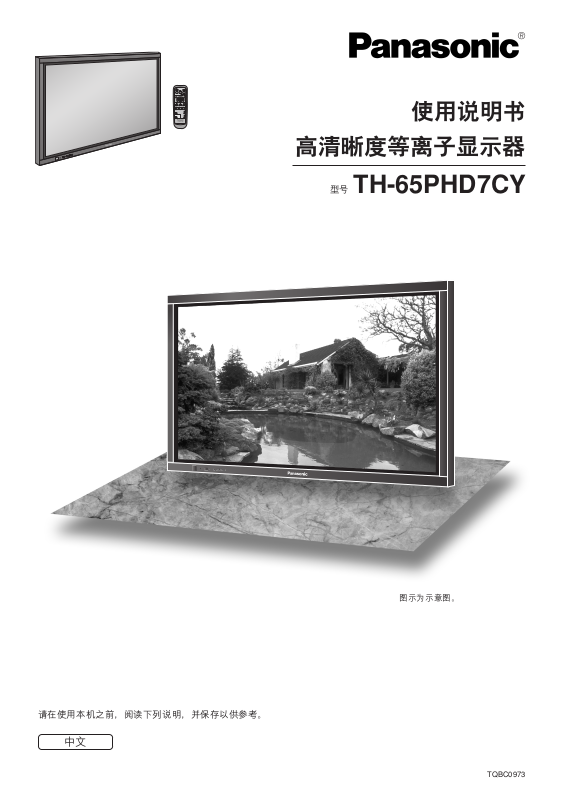

PANASONIC TH-65PHD7CY User Manual

®

PLASMA DISPLAY

使用说明书

高清晰度等离子显示器

TH-65PHD7CY

型号

请在使用本机之前，阅读下列说明，并保存以供参考。

中文

图示为示意图。

TQBC0973

谨致惠购松下

(

Panasonic

)

产品的顾客

热忱欢迎您加入松下顾客大家庭。
衷心希望您新购买的等离子显示器能带给您永久的欢乐。
为了使本产品能够发挥出最大效益，在进行任何调节之前请先阅读本说明书。请将本说明
书妥为保管以便将来查阅。
购买本产品的收据也请妥善保管，并将本产品的型号和序列号码填写到本说明书封底的空
格中。

网址

: http://www.panasonic.co.jp/global/

目录

重要的安全注意事项 ..................................................... 3

安全注意事项 ................................................................ 4

附件 .............................................................................. 7

随机附件 ................................................................... 7

遥控器电池 ............................................................... 7

连接 .............................................................................. 8

如何连接电脑输入端子 ............................................. 9

如何连接串行端口 ................................................... 10

如何连接 AV（影音）与 YUV（色差信号）.................. 11

RGB（红绿蓝）信号（R,G,B,HD,VD）........................ 11

电源开关 ..................................................................... 12

各种初始选择 .............................................................. 13

选择输入信号 .......................................................... 13

选择屏幕显示语言 ................................................... 13

基本的控制按钮 .......................................................... 14

屏幕选项表显示 .......................................................... 16

宽高比控制 ................................................................. 18

调节图像位置 / 大小.................................................... 19

MULTI PIP

图像调节 ..................................................................... 21

高级设定 ................................................................. 22

声音调节 ..................................................................... 23

静音 ............................................................................ 23

数码变焦 ..................................................................... 24

（多画中画）.............................................. 20

当前时间设定 / 时钟设定 ............................................ 25

当前时间设定 .......................................................... 25

时钟设定 ................................................................. 26

屏幕保护（为防止图像残像）........................................ 27

屏幕保护时间的设定 ............................................... 28

减少屏幕残留图像 ................................................... 28

边缘条调节 ............................................................. 29

降低电源功耗 .............................................................. 30

定制输入状态显示 ................................................... 30

用于多画面设定 .......................................................... 31

如何设定多画面 ...................................................... 31

如何为每个等离子显示屏设定显示位置号码 ........... 32

对于输入信号的设置 ................................................... 33

色差信号输入 / 红绿蓝输入（YUV/RGB）的选择 ...... 33

3DY/C 滤波器—用于 NTSC 视频影像 ..................... 33

彩色制式 /Panasonic 自动 ...................................... 34

Cinemareality（影院现实）/ 数码图像减噪 ............... 34

同步 ........................................................................ 35

H-Freq.（水平频率）（kHz）/V-Freq.（垂直频率）（Hz）.....

出厂条件 ..................................................................... 36

故障分析 ..................................................................... 37

视频色差视频 /RGB（红绿蓝）/PC（电脑）输入信号 .....

规格 ............................................................................ 39

35

38

2

重要的安全注意事项

警告

1) 为防止因损坏而造成触电或火灾，不要让液体滴到或溅到显示器上。
不要将盛有液体的容器（花瓶、茶杯、化妆品等）放在显示器上面（包括放在显示器上方的架子上）。
不要把诸如点燃的蜡烛等明火源放在显示器上面或上方。

2) 为防止触电，不要拆卸后盖。内部没有用户能维修的部件。请有资格的维修人员来进行维修。

3) 请不要去除电源插头的接地插脚。本设备带有三相接地电源插头。该插头只适合接地型插座。这是一项安全特

性。如果您无法将插头插入插座，请联络电气人员。
不要使接地插头的功能无效。

4) 为防止触电，请确认 AC 电源插头的接地插脚连接牢固。

注意

本机应该在相对来说没有电磁场的环境下使用。在强电磁场源附近或电磁干扰可能叠加到输入信号上的地方使用
本机，可能会使图像和声音不稳定，或出现噪声干扰。为避免损害本机，请使它远离强电磁场源。

商标说明

●

VGA 是 IBM（International Business Machines Corporation）公司的商标。

●

Macintosh 是美国 Apple Computer（苹果电脑）公司的注册商标。

●

S-VGA 是 Video Electronics Standard Association 公司的注册商标。
即使没有对公司或产品商标进行专门说明，该商标也同样受到完全的尊重。

注意：

不要长时间显示一静止图像，这会导致等离子显示器的屏幕上留下一块永久性的残像。
静止图像之例包括标识、录像游戏、电脑影像、图文电视和以 4:3 模式显示的图像。

3

安全注意事项

警告

■ 安装

本等离子显示器只能够与下列选购附件配合使用。如果使用其他型号的选购配件，则可能会由于不稳定而引起伤害事故。

（下列附件全部由松下电器产业株式会社制造）

●

喇叭箱 ........................................................................ TY-SP65P7W-K

●

安置台架 .................................................................... TY-ST65-K

●

壁挂框架（垂直安装）................................................ TY-WK65PV7

●

BNC 色差视频端子接线板 ......................................... TY-42TM6A

●

BNC 复合视频端子接线板 ......................................... TY-42TM6B

●

RCA 色差视频端子接线板 .......................................... TY-42TM6Z

●

RCA 复合视频端子接线板 .......................................... TY-42TM6V

●

RGB（红绿蓝）（数码）端子接线板 .......................... TY-42TM6D

●

调谐器连接端子板 ...................................................... TY-42TM6H

●

PC 电脑输入端子接线板 ............................................ TY-42TM6P

●

复合 / 色差视频端子接线板 ........................................ TY-42TM6Y

●

SDI 端子接线板 .......................................................... TY-FB7SD

●

HD-SDI 端子接线板 ................................................... TY-FB7HD

●

HDMI 端子接线板 ....................................................... TY-FB7HM

●

内置调谐器 ................................................................ TY-FB7TC

无论何时都必须请合格的技术人员进行安装。

不要将等离子显示器放置于倾斜或不稳定的表面上。

●

等离子显示器可能会摔落或翻倒。

不要在等离子显示器上面放置任何物品。

●

如果水溅在等离子显示器上面或者有异物进入机内，可能会造成短路，导致火灾或触电。如果有任何异物进入等离
子显示器内，请联络当地的松下经销处。

为确保足够的通风；

如果为本等离子显示器使用台座（选购附件），请在顶部、左侧和右侧留出至少 10 厘米的空间，在底部至少 6 厘米，在
后面至少7 厘米。如果使用其他安装方法，请在顶部、底部、左侧和右侧留出至少10 厘米的空间，在后面至少 7.5 厘米。

避免将本产品安装在容易接收电磁波的电气设备附近。

●

否则可能会干扰影像、声音等。特别是视频设备更要放得离本产品远一些。

4

安全注意事项

■ 当使用等离子显示器时

本等离子显示器的额定使用电压是 220V AC, 50/60Hz（220 伏交流电源，50/60 赫兹）。

不要覆盖通风孔。

●

否则可能会导致等离子显示器过热，引起火灾或对等离子显示器造成损害。

不要将异物放入等离子显示器内。

●

请勿将任何金属或易燃物品塞入通风孔或将它们掉落到等离子显示器上，否则可能会导致火灾或触电。

不要拆卸后盖或对其做任何改动。

●

等离子显示器内带有可以导致严重触电的高压。需要进行检查、调整和维修时，请您联络当地的松下经销商。

尽可能深地牢固插入电源插头。

●

如果插头没有完全插入，可能会产生热量而导致火灾。如果插头有损坏或墙壁插座已松动，请勿使用。

请勿用湿手拿取电源插头。

●

否则可能会导致触电。

不要做任何可能损坏交流电缆的事情。当拔出交流电缆时，请抓住插头，而不是电线。

●

请勿损坏电线、对其做任何改动、在其上面放置重物、使其受热、放置于高温物体旁边、扭曲它、过分弯曲或拔拉
它。否则可能会导致火灾和触电。如果交流电缆损坏，请在当地的松下经销商处进行维修。

如果长时间不使用等离子显示器，请从墙壁插座拔出电源插头。

■ 如果使用时出现问题

如果出现问题（例如没有图像或声音），如果等离子显示器冒烟或出现异味，立即从墙壁插座上拔出插头。

●

如果在这种情况下继续使用等离子显示器，可能会导致火灾或触电。检查确认不再冒烟以后，联络当地的松下经销
商以进行必要的维修。自己动手修理等离子显示器是极端危险的，切勿尝试。

如果水或其他异物进入等离子显示器，如果等离子显示器摔落，或者机壳损坏，请立即拔出电源插头。

●

可能会发生短路，导致火灾。请联络当地的松下经销处以进行必要的维修。

5

安全注意事项

注意

■ 当使用等离子显示器时

请勿将您的手、脸或其他物品靠近等离子显示器的通风孔。

●

从等离子显示器顶部的通风孔出来的热空气温度很高。请勿将手、脸或其他不能经受高温的物体靠近该孔，否则会
导致烧伤或物品变形。

在移动等离子显示器前请确认已经拔去了所有电缆。

●

如果在有电缆连接的时候移动等离子显示器，可能会损坏电缆，导致火灾或触电。

作为安全预防措施，在进行清洁前请从墙壁插座上拔出电源插头。

●

否则可能会导致触电。

定期清洁电源线以防止灰尘堆积。

●

如果灰尘在电源线插头上堆积，其造成的湿度会损坏绝缘体，导致火灾。从墙壁插座拔出电源线插头，用干布擦拭
电源线。

本等离子显示器会辐射出红外线。因此，可能会影响其他红外通讯设备。
请将红外传感器置于本等离子显示器的直射或反射红外线范围之外。

清扫与保养维护

显示面板的前面已经经过特殊处理。请只用清洁布或软的无绒布轻轻擦拭面板表面。

●

如果表面特别脏，用一块在清水或添加了少量中性去污剂的水中浸泡过的无绒软布进行擦拭，然后用一块同样质地
的干布均匀擦拭直到表面变干。

●

请勿用指甲或其他硬物刮蹭或撞击面板的表面，这会损坏表面。还要注意的是，避免和挥发性物质（例如杀虫剂、溶
剂和稀释剂）接触，否则会损害表面的质量。

如果机壳变脏，用软的干布进行擦拭。

●

如果机壳特别脏，将布浸泡在添加了少量中性去污剂的水中，然后将布拧干。用这块布来擦拭机壳，然后用一块布
将机壳擦干。

●

请勿使等离子显示器的表面直接接触任何去污剂。
如果水滴进入本机，可能会导致操作故障。

●

避免接触挥发性物质（例如杀虫剂、溶剂和稀释剂），否则会损害机壳表面的质量或导致表面涂层脱落。还要注意的
是，不要使机壳与由橡胶或 PVC 制成的物品长期接触。

6

附件

随机附件

请检查下图所示附件和零件齐备。

使用说明书

遥控器

EUR646529

INPUT

SURROUND

VOL

NR


SET UP

SOUND

ZOOM

MULTI

SWAP SELECT MOVE

PIP

POS. /SIZE

ASPECT

OFF TIMER

PC

PLASMA DISPLAY

电源线 铁氧体磁芯（小型）

1 个

遥控器电池

用于遥控器的电池

（R6 型 2 个）

铁氧体磁芯（大型）
2 个

固定带 2 个

需要用两节 R6 型电池

1. 将遥控器的正面向下。下压并向外
滑动卸下电池盖。

2. 按照电池舱内所示方向装入电池。
（电池的＋或－极必须与电池舱内所

3. 盖上电池盖，反向滑动直到锁定位
置为止。

示的标记一致。）

两节 R6 型电池

有用的提示：

如果经常使用遥控器，可用碱性电池来更换旧电池，
以便有更长的使用寿命。

关于电池使用的注意事项

如果电池安装得不正确，则可能引起电池漏液和腐蚀，使遥控器损坏。
请以环保方式处理废弃电池。

使用时请遵守以下注意事项：

1. 电池必须成对地更换，必须用新电池来更换旧电池。

2. 不要把新旧电池混合使用。

3. 不要把不同类型的电池混合使用（例如：把“碳锌电池”与“碱性电池”混合使用）。

4. 不要试图将旧电池充电、短路、分解、加热、或放入火中。

5. 当遥控器不灵敏或不能操控电视机时就需要更换电池了。

7

连接

连接喇叭箱时，要确认只能够使用所指定的选购附件喇叭箱。
关于喇叭箱安装方法的细节，请参阅喇叭箱的安装说明书。

喇叭箱端子

（右）

喇叭箱（选购附件）

喇叭箱端子

（左）

– 固定交流电源线

关闭

1

3

2

打开

1

将交流电源线插头插入到等离子显示器上。

2

固定左侧的电线夹。

3

固定右侧的电线夹。

注：插图中的电源插头可能不是适合您机器的插头类型。

1

2

1

2

向里按压直到挂钩“咔嚓”
一声卡入到位。

2. 向外拉出。

1. 按住突起部分。

按图中所示，将附送的
电缆固定带穿过卡座。

1

SLOT1

选购的端子板插槽
[ 有盖]

– 电缆紧固带 根据需要用紧固带来固定多余的电缆。

为确保电缆与端口的连接，请用电缆固定带将他们卷起，然后如图中所示将
标出的一端穿过锁扣。

要确保电线有足够的松弛，使电线受到的张力减到最小（特别不要使电源线
受到拉力）。同时，又要用附送的电缆固定带将所有电线都牢靠地捆绑好。

拉紧： 放松：

拉

2

R AUDIO L

R AUDIO L

IN

影音端子

（参阅 11 页）

S VIDEO IN

AV

SLOT2 SLOT3

VIDEO OUT

VIDEO IN

YUV/RGB （色差视频 /
红绿蓝）输入端子和音
频输入端子（参阅11 页）

VD HD

COMPONENT/RGB IN

PR/CR/R PB/CB/B

Y/G

从电脑上的外部监视器
端子接入（参阅 9 页）

按压锁紧扣

拉

AUDIO

SERIALPC IN

来自电脑上的 SERIAL

（串行）端子（参阅 10 页）

注：出厂时，端子接线板安装在 SLOT 2（插槽 2）和 SLOT 3（插槽 3）。

8

如何连接电脑输入端子

电脑

转换接头

（根据需要）

R - STANDBY

VOL

INPUTMENU ENTER

+

G POWER ON

小于
10 厘米

铁氧体磁芯（大型）（附件）

RGB（红绿蓝）

电脑电缆

铁氧体磁芯

（小型）（附件）

小于
10 厘米

声频

连接一根与电脑上的声频输出端子
相配的电缆。

连接

AUDI O

PC IN

D-sub 15 芯

立体声插头

安装铁氧体磁芯（小型）

1

将突起片拉回。

（两处）

2

打开

3

将电缆穿过然后
合上铁氧体磁芯。

安装铁氧体磁芯（大型）

1

将突起片拉回。

（两处）

2

3

打开

将电缆穿过然后
合上铁氧体磁芯。

注：

• 能够输入的电脑信号，水平扫描频率为15 到 110kHz，垂直扫描频率为48 到 120Hz。（但是，如果输入信号超过 1,200
行，那么信号不能够正确地被显示出来。）

• 当宽高比模式设置为“4:3”时，最高显示分辨率为 1,024 × 768 点 ；
当宽高比模式设置为“16:9”时，最高显示分辨率为 1,366 × 768 点 ；如果超过上述最大显示分辨率，那么可能就不
能够足够清楚地显示出细微之处。

• 电脑输入端子是DDC1/2B规格。如果所连接的电脑不是DDC1/2B规格，那么在连接时就需要将设置改变为与电脑一
致。

• 某些型号的电脑不能够与本机相连接。

• 对于有 DOS/V 兼容的 D-sub 15 芯端子的电脑，则不需要使用转换接头。

• 图中所示的电脑，只是为了举例说明。

• 图中附加的设备与电缆，并不属于本机附件。

• 不要将电脑信号的水平或垂直扫描频率设置为超过或低于所规定的频率范围。

• 色差视频可以通过 Mini D-sub 15 芯连接器的 1、2、3 引脚输入 。

Mini D-sub 15 芯插头座的信号名称

接线序号

1514131211

67839

1

2

10

45

PC（电脑）输入端子的接线排列

信号名称

1
2
3
4
5

R (PR/CR)

G (Y)

B (PB/CB)

GND（地线）
GND（地线）

接线序号

6
7
8
9

10

信号名称

GND（地线）
GND（地线）
GND（地线）

NC（未连接）

GND（地线）

接线序号

11
12
13
14
15

信号名称

GND（地线）

SDA

HD/SYNC

VD

SCL

9

连接

如何连接串行端口

用电脑来控制宽屏幕等离子体显示器时，使用串行端口。

电脑

RS-232C 电缆

铁氧体磁芯（大型）

（附件）

SERIAL

RS-232C 转接电缆的接线排列

9876

53214

安装铁氧体磁芯（大型）

小于

D-sub 9 芯

10 厘米

打开

注：

• 用 RS-232C 电缆将电脑连接到等离子显示器。

• 图中所示的电脑，只是为了举例说明。

• 图中附加的设备与电缆，并不随同本机附送。

串行端口符合 RS-232C 接口规格，所以，可以用连接到该端口的电脑来控制等离子显示器。
在电脑上，需要有软件来接收和发送满足下述条件的控制数据。要使用应用软件，例如编程语言、软件等。详情请参阅
电脑应用程序的文档。

通信参数

信号电平
同步方法

波特率

奇偶校验

字长

停止位

流量控制

符合 RS-232C

异步

9600 每秒比特

无

8 位
1 位

-

RS-232C 转接电缆

D-sub 9 芯凹插头

2
3
5

4 • 6

7
8

1 • 9

说明

R X D
T X D

GND（地线）

未使用

短路

未连接

控制数据的基本格式

从电脑传输的控制数据，其顺序是以STX信号开头，然
后是命令、参数，最后是 ETX 信号。如果没有参数，那
么就不必发送参数信号。

注：

• 如果传输多条命令，那么在发送下一条命令之前，务
必要先等待来自本机的对于前一条命令的响应。

• 如果错误地发送了一个不正确的命令，那么本机就会
向电脑返回一个“ER401”命令。

10

命令

命令

PON
POF
AVL

AMT

IMS

DAM

参数
无
无

**

0
1

无

SL1
SL2
SL3
PC1

无

NORM
ZOOM
FULL
JUST
SELF

电源开
电源关
音量 00 - 63
静音关
静音开
输入选择（来回切换）
从 Slot 1（插槽 1）输 入
从 Slot 2（插槽 2）输 入
从 Slot 3（插槽 3）输 入
从电脑输入
屏幕模式选择（来回切换）
普通（4:3）
全方位扩大
全屏（16:9）
边缘扩大

Panasonic

控制内容

自动

当电源处于关闭状态时，该画面仅对 PON（电源开）命令有效。

如何连接 AV（影音）与 YUV（色差信号）

COMPONENT VIDEO OUT

P

R

输入信号源举例

P

OUT

AUDIO

OUT

B

R

Y

L

R

R AUDIO L

R AUDIO L

IN

S VIDEO IN

AV

SLOT2 SLOT3

VIDEO OUT

VIDEO IN

VD HD

COMPONENT/RGB IN

PR/CR/R PB/CB/B

Y, PB, P

DVD 影碟机

数码电视机顶盒

（DTV-STB）

SLOT1

输入信号源举例

连接

RCA-BNC

适配插头

Y/G

PC IN

S 视频录像机

监视器

VIDEO IN

摄像机

录像机

L

R

AUDIO

OUT

S VIDEO

OUT

VIDEO

OUT

注：

•

在“初始设定”选项表上，将“YUV/RGB”（色差信号 /RGB 输入）项目的设置改变为“YUV”（色差信号）。（参阅 33 页）

• 图中所示的附加的设备、电缆和适配插头并不随本机附送。

RGB（红绿蓝）信号（R, G, B, HD, VD）

电脑 RGB 摄像机

或

VIDEO IN

VIDEO OUT

AV

VD HD

COMPONENT/RGB IN

PR/CR/R PB/CB/B

Y/G

R AUDIO L

注：

•

在“初始设定”选项表上，将“YUV/RGB”（色差信号 /RGB 输入）项目的设置改变为“RGB”（红绿蓝）。（参阅 33 页）

• 图中所示的附加的设备、电缆和适配插头并不随本机附送。

11

电源开关

将交流电源线插头连接到等离子显示器上。

用电线夹将交流电源线插头可靠地固定到等离子
显示器上。（参阅 8 页）

把交流电源线插头插入到墙上的电源插座中

注：

不同国家的交流电源插头规格不同，所以，右图所示的电源插头
可能与您的等离子显示器并不适配。

按等离子显示器上的电源开关，将本机置于“电源开”的状态。

VOL

INPUTMENU ENTER

+

电源指示灯：绿色

示例 等离子显示器的电源开启之后，下图所示的画面

会显示一段时间。（其中的设置内容只是一个例子。）

第一次开启本机的电源时，会显示出
语言选择画面。

从第二次以后起，可以在设置选项表
上进行语言选择。（参阅 13 页）

用 和 钮选择所需的语言，然后按

（ ）（进入）钮。

按遥控器上的

钮，将等离子显示器关闭。

电源指示灯：红色（待机）

按遥控器上的

钮，将等离子显示器开启。

电源指示灯：绿色

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

电源指示灯

遥控信号接收窗

从第二次起，会将如下的画面显示一
段时间。（其中的设置内容只是一个
例子。）

PC

16:9

SURROUND

NR

INPUT

VOL

12

当等离子
显示器

的电源关闭。

显示器

处于开启或者待机状态时，按本机上的

开关，就将等离子

注：当电源管理功能运行期间，在电源关闭状态时电源指示灯变为橙色。


MULTI

PIP

POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

各种初始选择

选择输入信号

选择通过安装端子板（选购件）来连接的输入信号。

INPUT

按该钮，选择从所连接的设备所要回放的输入视频信号，
例如，该设备可以是连接到等离子显示器上的一台录像机。

输入信号将会如下变化：

INPUT

SURROUND

VOL

NR

注：

• 也可按本机上的 INPUT（输入）钮进行选择。

• 如果端子接线板没有安装到 SLOT（插槽）中，那么输入端子就不能被选中。

• 进行选择，以便使连接到 YUV/RGB（色差视频 / 红绿蓝）输入端子的信号源的信号获

得匹配。（参阅 33 页）

• 在双屏显示时，不能为主画面和副画面选择相同的输入模式。

选择屏幕显示语言

SET UP

按该钮显示出初始设定选项表。

按该钮显示出屏幕显示语言。


MULTI

PIP

VOL

INPUTMENU ENTER

+

MENU ENTER

INPUT

N

SET UP

SOUND

VOL

SURROUND

ZOOM

+

INPUT

VOL

SWAP SELECT MOVE

R

按该钮选择所需的语言。

可供选择的语言

English (UK)（英国英语）
Deutsch（荷兰语）
Français（法语）
Italiano（意大利语）
Español（西班牙语）
ENGLISH (US)（美国英语）

中文

（日语）


MULTI

SWAP SELECT MOVE

PIP

SOUND

SET UP

ZOOM

1/2

RGB

PC

13

基本的控制按钮

R STANDBY
G POWER ON

主电源开关

电源指示灯

电源指示灯会点亮。

• 电源关闭⋯⋯指示灯不亮
（只要电源线连接在电源插座上，本机就仍然会消耗一些

电力。）

• 待机 ⋯⋯⋯红色

• 电源开 ⋯⋯⋯绿色

•

DPMS

⋯⋯⋯橙色[当电脑输入信号以及电脑屏幕保护

工作时]

遥控传感器

C.A.T.S. 传感器
等离子 C.A.T.S.（对比度自动跟踪系统）

等离子 C.A.T.S. 自动感知周围的环境亮度情况，相应地调
节亮度和层次，从而使对比度处于最佳状态。（当“图像”模
式设置为“自动”时，本功能有效。）

INPUT MENU ENTER

VOL

+

Enter/Aspect（确认 / 宽高比）按钮

（参阅 16、18 页）

音量调节

音量增“+”音量减“–”当显示出选项表

画面时：
“+”：按该钮使光标向上移动
“–”：按该钮使光标向下移动（参阅16 页）

MENU（菜单）画面的关 / 开

每次按下 MENU（菜单）按钮，菜单画面就会
切换。（参阅 16 页）

INPUT（输入）按钮

（选择 INPUT1,INPUT2,INPUT3 和PC IN） （参阅 13 页）

状态钮

按状态钮显示出当前的系统状态。

输入标识

1

Aspect（宽高比） 模式（参阅 18 页）

2

Off timer（关机定时器）

3

只有在设定了关机定时器时，定时关机指示标志才会
显示出来。

N 钮（参阅 19、21、22、23 页）

PICTURE（图像）钮（参阅 21 页）

多窗口显示钮（参阅 20 页）

PC（电脑）钮

按“PC”（电脑）模式选择钮来选择 PC（电脑）模式。
该钮用于直接切换到电脑模式。

注：

当静止图像在屏幕上过长时间保持后，等离子显示器
屏幕上将会产生图像残像（图像滞后）。本功能可使屏
幕变的昏暗一点，有利于防止图像残像（参阅 37 页），
但不是彻底解决图像残像的完善方案。

14

基本的控制按钮

待机（电源开关）钮

等离子显示器必须先将墙上的电源插座和本机的电源开关置于开启的位置。（参阅 12 页）
按该钮将等离子显示器从待机状态转变到开启状态。如果再次按该钮，则等离子显示器就会关闭而转入待机
状态。

SURROUND（环绕声）钮

每按一次 SURROUND（环绕声）钮，环绕声设置开关就在开启和关闭
环绕声之间切换一次。
环绕声可以使您享乐无穷。您可以完全地沉浸于声音的包围之中，恰如
在音乐厅或电影院中身临其境。

注：

环绕声的设置，对于每一种声音模式（标准、自动）都分别被存储起来。

INPUT（输入）按钮

（选择 INPUT1,INPUT2,INPUT3 和 PC IN）

按该按钮可依次选择 INPUT1,INPUT2,INPUT3 和 PC IN 输入槽

（SLOTS）。（参阅 13 页）

开 关

INPUT

SURROUND

静音开关（参阅 23 页）

音量调节

按音量增“＋”或音量减“－”钮来增强或减弱音量。

VOL

R 钮（参阅 16、17 页）

NR

按 R 钮返回到前一个菜单画面。

ACTION（进入）钮

按该钮进行选择。

POSITION（位置）钮
SOUND（声音）钮（参阅 23 页）


SOUND

SET UP

SETUP（初始设定）钮

（参阅 16 页）

MULTI

PIP

SWAP SELECT MOVE

ZOOM

PICTURE POS./SIZE（图像

POS. /SIZE

ASPECT

位置 / 大小）钮（参阅 19 页）

ASPECT（宽高比）钮

按该钮进入 ASPECT（宽高
比）调节选项表（参阅 18 页）

PC

OFF TIMER

OFF TIMER（定时关机）钮

等离子显示器可以设置为经过了预设的一段时间之后就自动转入到待
机状态。每按一次该钮，预设的时间依次改变为 30分钟、60 分钟、90
分钟和 0 分钟（取消定时关机）。

PLASMA DISPLAY

30 60

Digital Zoom（数码变焦）

（参阅 24 页）

ZOOM
MOVE

按该钮进行数码变焦
操作。

该操作会把已显示在屏幕上的
画面中的指定部分放大后显示
出来。

90

0

当预设的时间只剩下 3 分钟时，

“定时关机 3”（3 分钟关机）就会闪烁。

如果主电源断电，那么定时关机就被取消。

15

屏幕选项表显示

切换到图像调节选项表

（参阅 21 页）

1/2

25

0
0
0
5

2/2

按该钮来选择

“开”。

按该钮来确认
高级设定。

对于高级设定。（参阅 21、22 页）

也可以按显示器上的 MENU

（菜单）钮。

INPUT MENU ENTER

VOL

–+

每次按下 MENU（菜单）钮，菜单画面
就会切换。

INPUT

SURROUND

VOL

NR

按该钮进行选择。

1

[

从显示器上

INPUT MENU ENTER

]

VOL

–+

1

按该钮进行选择。

1

按该钮访问每个调节画面。

2

RGB

PC

2

1/2

0
0
0
0
0

0

2.2

切换到声音调节画面
(参阅 23 页)

0
0
0

切换到图像位置 / 尺寸调节选项表（参阅 19 页）

当输入信号为“AV（视频）（S 视频）”，

“YUV”（色差视频）和“DVI”时。

当输入信号为“RGB”（红绿蓝）
和“PC”（电脑）时。


MULTI

SWAP

PIP

POS. /SIZE

PC

PLASMA DISPLAY

SOUND

SELECT

SET UP

ZOOM

MOVE

ASPECT

OFF TIMER

2/2

16

屏幕选项表显示

按此处进入每

2

个调节画面。

INPUT MENU ENTER

VOL

–+

按 R 钮返回到前一个菜单。

按该钮返回到下一个菜单画面。

[ 从显示器上]

对于用于 AV（视频）（S 视频）
的信号画面（参阅 33、34 页）

对于用于 YUV（色差视频）
的信号画面（参阅 34 页）

[AV]

对于用于RGB（红绿蓝）的
信号画面（参阅 34、35 页）

[

]

RGB

H-Freq.

V-Freq.

33.8

60.0

kHz

Hz

注：“信号”设置选项表对于每一种不同的输入信号显示出不同的设置内容。（参阅 13 页）

设定屏幕保护

（参阅 27-29 页）

按该钮来选择开始时间 / 结束时间[当选中
指定时间时]。按该钮来选择时间周期 / 动

6:15

12:30

00:00

作时间[当选中间隔时]。

按该钮进行设置。

R

对于用于“DVI”的信号画面

（参阅 34、35 页）

[

DVI

H-Freq.

V-Freq.

33.8

60.0

kHz

Hz

00:00

]

设定多格显示画面

（参阅 31 页）

设定时钟选择画面

（参阅 25、26 页）

12:30

6:15

00:00

2 × 2

A1

0.00

0.00

00:00

R

按R钮返回到“初始设定”菜单。

按该钮来选择开机时间 /
关机时间。

按该钮来设置开机
时间 / 关机时间。

6:15

12:30

00:00

12:30

6:15

00:00

0.00

0.00

对于当前时间设定。

（参阅 25 页）

99:99

99:99

R

按 R 钮返回到“初始设定”菜单。

00:00

0.00

0.00

17

宽高比控制

等离子显示器能以最大的可能尺寸来显示出影像，包括宽银幕电影院格式影像。

ASPECT

反复地按该钮，直至达到选择的宽高比。

[

从显示器上

INPUT MENU ENTER

]

VOL

–+

Panasonic

每次按下 ENTER（确认）钮，长宽比模式就会改变。

INPUT

SURROUND

VOL

NR

[在 MULTI PIP（多画中画）运行时]

• 画和画，画中画 :

4 : 3 16 : 9

• 其它 : 不能进行长宽比切换。


MULTI

PIP

POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

注：

• 对于 PC

•

对于“YUV”（色差视频）,“RGB”（红绿蓝）和“DVI”输入信号模式下的 1125（1080）/60i·50i·24p·25p·30p·24sF、1250

（电脑）

信号输入，模式只能在“4:3”，“全方位扩大”和“16:9”之间切换。

（1080）/50i、750（720）/60p·50p 信号输入，模式只能设置成“16:9”且不能切换。

•

Panasonic

•

对于每个输入端子（INPUT1[输入 1], INPUT2[输入 2], INPUT3[输入 3], 以及 PC IN[电脑输入]）

模式

4 : 3

全方位扩大

16 : 9

自动只有在视频信号输入时才能被选中。

4

4 : 3

3

4

3

4

3

16

16

16 : 9

，长宽比模式是分开独立保存的。

说明图像

4:3 显示将按它标准的 4:3 大小来显示 4:3 的图像。

“全方位扩大”模式将图像的中央部分放大。

9

16:9将以最大的可能尺寸来显示出影像，但是会被稍稍拉
长一些。

9

边缘扩大

4

3 9

16

“边缘扩大”模式将以最大的可能尺寸来显示出 4:3 的影

像，但是对于屏幕的中央部分进行宽高比校正，所以只有
在屏幕的左右两侧才出现拉长现象。影像的尺寸取决于原
来的信号。

416

39

Panasonic

所显示的画面会自动地被放大（取决于影像源），使您能够
以可能的最大尺寸来观赏影像。

注：

• “Panasonic 自动”模式能够自动地调节宽高比，从而以

Panasonic

自动

4

16:9 和 4:3 混合的方式来显示影像。对于某些 4:3 的节
目，例如股票行情的数据画面，则可能会偶然地使画面
尺寸变得并不自然。在观看这样的节目时，建议将

根据用“Panasonic

3

自动”模式所进行的
设置（参阅
生变化。

34页）产

ASPECT（宽高比）设置为 4:3。

• 如果 Panasonic自动地以16∶9模式调节图像 V-Pos（上
下位置）/V-Size（纵向比率调整），那么这种调节是不能
保存的。当退出该模式时，屏幕将返回到上一个调节。

注：

•

不要以 4:3 模式过长时间地显示影像，否则可能会在等离子显示屏上留下永久的残像。

18

调节图像位置 / 大小


1

2

POS. /SIZE

按该钮显示出（图像位置 / 大小）选项表。

按该钮选择（水平位置／横向比率调整／上下位置／纵向比率
调整／时种相位）。

INPUT

SURROUND

VOL

N

R

按该钮调节图像位置 / 大小。

3

4

注：

• 对于不同的输入信号格式，调节的详细信息会被分开独立保存。

调节信息，是对于525(480)/60i·60p、625(575)/50i·50p、1125(1080)/60i·50i·
24p·25p·30p·24sF、1250(1080)/50i、750(720)/60p·50p 各自分开独立保存
的; “RGB”

• 如果从录像机或 DVD 影碟机接收到了“Cue”或“Rew”信号，那么图像位置将会

向上或向下移动。像这样的图像位置移动，是不能够用
控制的。

• 如果 Panasonic 自动地以 16∶9 模式调节图像 V-Pos

比率调整
调节。

R

按该钮退出调节模式。

[

色差视频信号的

（

红绿蓝）/“PC”（电脑）/ DVI 信号是对于各种格式被分别保存的。

（

图像位置 / 大小功能）来

（

上下位置）/V-Size（纵向

）

，那么这种调节是不能保存的。当退出该模式时，屏幕将返回到上一个

]


MULTI

PIP

POS. /SIZE

PC

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

OFF TIMER

当输入信号为“AV（视频）（S 视频）”,

“YUV”（色差视频）和“DVI”时。

当输入信号为“RGB”（红绿蓝）和

“PC”（电脑）时。

水平位置

上下位置

时钟相位

调节水平位置。

调节上下位置。

横向比率调整

纵向比率调整

消除闪烁和变形。

调节横向比率调整。

调节纵向比率调整。

（RGB/PC 输入模式）

有用的提示

(

N

/

标准化

)

当正显示着[图像位置 / 大小]的时候，在遥控器上，无论何时如果按下了 N 钮，或者当“返回到标准”（标准化）的
时候按下了（ ）（进入）钮，那么所有的调节的内容就都返回到出厂时的设置。

19

MULTI PIP（多画中画）

MULTI

PIP

反复按该钮。
每次按下这个按钮，主画面和副画面就会按下图进行显示。

INPUT

SURROUND

VOL

NR

SWAP

SELECT

[ 画和画][画中画]

主画面 副画面

MULTI

PIP

正常显示

按该钮来交换主画面和副
画面。

AB

SWAP SWAP SWAP

BA

按该钮来选择输入模式。
在显示着主画面和副画面的状态下，选择您要改
变输入模式的画面。

MULTI

PIP

[ 示例]


MULTI

PIP

[ 画外画]

主画面 副画面 主画面 副画面

MULTI

PIP

A

B

A

SOUND

SWAP SELECT

SET UP

ZOOM
MOVE

B

B

A

B

A

主画面标识是明亮的 副画面标识是明亮的

PC1

VIDEO1

A

输入模式可以切换

B

SELECT

A

PC1

VIDEO1

B

主画面标识被改变 副画面标识被改变

INPUT

ZOOM
MOVE

按该钮来改变输入信号。

画面被改变

C

VIDEO2
VIDEO1

B

A

PC1

VIDEO3

D

按该钮来移动副画面。
每次按下这个按钮，副画面的位置就会移动。

注：

• 该按钮只在画中画状态时有效。

• 根据其位置不同，副画面可能会被屏幕显示所遮挡。

注：

• 声音输出来自主画面。

• 在双屏显示时，不能为主画面和副画面选择相同的输入模式。

• 主画面和副画面由不同的电路分别处理，结果，画面的清晰度会略有差异。根据主画面显示的信号类型和双画面显示

的模式，也能会造成副画面图像质量差异。

• 由于用于显示画中画和画外画的副画面尺寸太小，这种副画面不能显示细节部分。

• 两台电脑屏幕画面使用简化格式显示，可能在详细辨别方面不会令人满意。

20

图像调节

1


选择并调节每一个项目。

2

25

按该钮来显示 PICTURE（图像）菜单。

NR

INPUT

SURROUND

VOL

按该钮选择需要调节的选项表。


一边观看选项表后面的图像，一边选择所需要的
图像参数值。

1/2

0
0
0
5

2/2

按左

钮或右

自动

自动选择最适合于周围亮度的模式。

标准

钮，使模式按如下顺序切换。

MULTI

PIP

POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

用于在标准（傍晚时的光线照明）环境中观看。
使用本选项表来选择标准情况下的亮度和对比度。

按该钮来选择“开”。

按该钮来确认高级设定。

高级设定开
由此能在专业水平进行精细图像调节

（参阅下一页）。

0
0
0
0
0

0

2.2

高级设定关
用图像菜单的设定来显示影像。

最佳

用于在较明亮的环境中观看。
使用本选项表来选择比标准情况下更强的亮度和对
比度。

影院

最适合于观赏电影。

注：

如果要想改变所选择的图像选项表中的图像和彩色，
则请使用选项表中的“图像”选项表命令进行调节。

（参阅下一页）

按左

钮或右

色调增强器

钮来切换模式。

开

实现自动调节鲜明色彩。

有用的提示

(

N

/

标准化

)

当正显示着“图像”选项表的时候，在遥控器上，如果无论何时按下了 N 钮，或者当“返回到标准”的时候按下了（ ）

（进入）钮，那么所有的调节的内容就都返回到出厂时的设置。

21

图像调节

项目

对比度

亮度

色彩

色调

清晰度

高级设定

项目

效果

减弱 增强

变暗 变亮

减弱 增强

偏红 偏绿

减弱 增强

效果

调节

选择对于房间合适的亮度和密度。

调节到使暗的画面变得更容易观看，如
夜景和头发等。

微微调节使色彩更鲜明。

调节到皮肤的色彩更自然。

显示出更加鲜明锐利的图像。

详细说明

注：

• 对于“RGB”（红绿蓝），“PC”（电脑）和

“DVI”输入信号不能进行“色彩”和“色

调”设置的调节。

• 对于每个图像模式，您可以改变它每个功

能的级别[对比度、亮度、色彩、色调、清
晰度]。

• 对于每种输入模式（INPUT1

INPUT2[输入 2], INPUT3[输入 3], 以及
PC IN[电脑输入]），其标准、最佳和影院

项的设置的详细信息被分开独立保存。

[

输入 1],

• 当输入信号为“AV（视频）（S 视频）”时 ，

只有在 NTSC 信号时才能调节“色调”的
设置。

• 在对比度方面，即使对明亮的图像增加对

比度，或对昏暗的图像减少对比度，都不
会引起图像有显著的改变。

黑色扩张

输入信号强度

R 驱动

B 驱动

R 截止

B 截止

ϒ 校正

（GAMMA）

自动增益控制

（AGC）

减弱 增强

减弱 增强

减弱 增强

减弱 增强

减弱 增强

减弱 增强

降低 升高

关 开

调节图像较暗部分的阴影层次。

调节非常明亮且很难看清楚的部分。

（当输入信号为 DVI 信号时不能进行调节。）

调节亮红色区域的白色平衡。

调节亮蓝色区域的白色平衡。

调节暗红色区域的白色平衡。

调节暗蓝色区域的白色平衡。

S 曲线

2.0

2.2

2.5

自动提高暗色信号的亮度。

注：

• 按下列说明进行“白色平衡”（W/B）调节

1. 用“白色平衡 亮红色”和“白色平衡 亮蓝色”设置，来调节明亮部分的白色平衡。

2. 用“白色平衡 暗红色”和“白色平衡 暗蓝色”设置，来调节较暗部分的白色平衡。

3. 重复步骤 1 和 2 进行调节。

步骤 1 和 2 的设置会相互影响，所以要依次重复这两个步骤进行调节。

•

每个输入模式（INPUT1[输入 1], INPUT2[输入 2], INPUT3[输入 3], 以及 PC IN[电脑输入]）的调节值是分开独立保存的。

• 应该用调节范围的值作为调节的参考值。

有用的提示

(

N

/

标准化

)

当正显示着“高级设定”选项表的时候，在遥控器上，如果无论何时按下了 N 钮，或者当“返回到标准”的时候按下
了（ ）（进入）钮，那么所有的调节的内容就都返回到出厂时的设置。

22

声音调节

1

选择调节每个项目。

2

SOUND

低音

调节低音的响度。

高音

调节高音的响度。

平衡音

调节左和右的音量。

按该钮来显示 Sound（声音）菜单。

按该钮选择所需的调节选项表进行调节。

一边听声音、一边选择所需的声音响度。

0
0
0

INPUT

SURROUND

VOL

N R


MULTI

PIP

POS. /SIZE

PC

PLASMA DISPLAY

SOUND

SWAP SELECT

SET UP

ZOOM
MOVE

ASPECT

OFF TIMER

发出原来的声音。

自动地控制在合适的声音
响度。

环绕声

选择开或关。

注：

• 按 SURROUND（环绕声）钮，可以直接开启或者关闭环绕声效果。（参阅 15 页）

• 对于每一种声音模式，低音、高音和环绕声的设置都分别存储。（标准，自动）

有用的提示

(

N

/

标准化

)

当正显示着“声音”选项表的时候，在遥控器上，如果无论何时按下了N 钮，或者当“返回到标准”的时候按下了（ ）

（进入）钮，那么所有的调节的内容就都返回到出厂时的设置。

静音

在接听电话时或有客人突然来访时，可以使用静音功能。

按该钮使声音消去。
再一次按下该钮，就会重新发出声音来。如果关闭电源或调节音量，那么静音就会
自动地被取消。

23

数码变焦

本功能会把已显示在屏幕上的画面中的指定部分放大后显示出来。

显示“操作指南”。

1

ZOOM
MOVE

按该钮来访问“数码变焦”。

“操作指南”将会显示出来。

在进行数码变焦时，只有下列键可以操作。

1

[ 遥控][本机]

选择要进行放大的画面区域。

2

SURROUND

（环绕声）按钮

MUTE（静音）按钮

VOL（音量）按钮

OFF TIMER（关机定时器）按钮

SURROUND

VOL

N R

PICTURE SET UP

SOUND

MULTI

SWAP SELECT MOVE

PIP

POS. /SIZE

PC

INPUT

ZOOM

ASPECT

OFF TIMER

在要放大的位置按该钮来进行选择。

光标将会移动。

INPUT MENU ENTER

VOL

–+

VOL（音量）按钮

2

选择放大显示所需要的放大倍数。

3

每次按该钮，放大倍数就会改变。
这在正显示着的画面上就可以看出来。

× 1 × 2 × 3 × 4

返回正常显示[退出数码变焦]。

4

R

按该钮来退出数码变焦。

注：

• 当电源关闭[包括由“Off Timer”（关机定时器）关闭电源]时，数码变焦终止。

• 在下列操作状态下，不能选择数码变焦功能：

.

“多画面显示”（参阅 31 页）；

.

“多窗口显示”（画中画，画外画，画和画）操作。（参阅 20 页）。

• 在数码变焦正在起作用时，不能使用“调节画面位置 / 大小”。

• 对于下列色差视频信号，Digital Zoom（数码变焦）功能有效：

525（480）/60i·60p、625（575）/50i·50p、1125（1080）/60i·50i·24p·25p·30p·24sF、750（720）/60p·
50p、1250（1080）/50i

• 对于下列复合视频信号，数码变焦功能有效：

NTSC、PAL、SECAM

24

当前时间设定 / 时钟设定

定时器可以对等离子显示器进行开和关的操作。

在打算进行时钟设定之前，请先确认当前时间，如有必要可进行调节。然后设定开机时间 /
关机时间。

1

SET UP

按此处来显示初始设定菜单画面。

INPUT

SURROUND

VOL

N

R

2

当前时间设定

按该钮来选择时钟设定或当前时间设定。

按该钮来显示时钟设定画面或当前时间设定画面。


MULTI

SWAP SELECT MOVE

PIP

SOUND

SET UP

ZOOM

1/2

RGB

PC

2/2

显示当前时间设定画面。

按下述操作步骤进行当前时间的设定。

按该钮来选择当前时间项。

1

按该钮来设定当前时间项。

按钮：向前
按钮：向后

注：

• 按“ ”或者“ ”钮一次改变当前时间 1 分钟。

• 连续按“ ”或者“ ”钮改变当前时间 15 分钟。

按该钮来选择设定。

2

按该钮来保存当前时间设定。

注：

只有在设定了当前时间之后，才能选择设定。

3

SET UP

按该钮来退出当前时间设定。

99:99

99:99

99:99

99:99

25

当前时间设定 / 时钟设定

时钟设定

显示时钟设定画面。

按该钮来选择开机时间 / 关机时间。

1

按该钮来设定开机时间 / 关机时间。

按钮：向前
按钮：向后

注：

• 按“ ”或者“ ”钮一次改变开机功能 / 关机功能 1 分钟。

• 连续按“ ”或者“ ”钮改变开机功能 / 关机功能 15 分钟。

按此处来选择开机功能 / 关机功能。

2

按此处来选择开。

00:00

0.00

0.00

00:00

0.00

3

注：

定时器功能只有在当前时间被设定之后才能工作。

R

按两次来退出初始设定。

0.00

26

屏幕保护（为防止图像残像）

请不要显示一幅静止画面超过一段时间，特别是处于 4:3 模式下。
如果不得不持续显示的话，请使用屏幕保护功能。

1

2

逆转 / 滚动选择

3

SET UP

按此处来显示初始设定菜单画面。

按此处来选择屏幕保护。

按此处来选择屏幕保护画面。

按此处来选择功能选择。

按此处来选择所需功能。

白条滚动保护 画面反转保护

白条滚动保护：白条会从左向右滚动。
画面反转保护：屏幕上将会显示颜色反转后的影像。

2/2

00:00

6:15

12:30

4

5

模式选择

开机的设定

按此处来选择模式。

6:15

按此处来选择每个模式项。

关

间隙： 当设定了时间周期和动作时间并且该时间到来时起作用。

指定时间：当设定了开始时间和结束时间并且该时间到来时起作用。

开： 当选择了开机、且按钮（ ）[ACTION（作用）]被按下时就会起作用。

当模式设定成开时，按该钮来选择开机。

12:30

6:15

12:30

00:00

00:00

按该钮开机屏幕保护。
菜单画面将会消失，屏幕保护被激活。

在开状态下，可以按 R 钮来终止屏幕保护。

27

屏幕保护（为防止图像残像）

屏幕保护时间的设定

在选择了指定时间或间隙之后，相关的时间设定将变为可选，并且会设定动作时间。
当“模式”处于“开”或“关”的状态时，不能设置时间。

6:15

12:30

00:00

12:30

6:15

00:00

按此处来选择开始时间 / 结束时间（当选择了指
定时间后）。
按此处来选择时间周期 / 动作时间（当选择了间
隙后）。

按该钮来进行设定。

按钮：前向
按钮：后向

注：

• 按“ ”或“ ”钮一次改变 TIME（时间）1 分钟。 [但是，当选择了时间周期时，
每次切换为 15 分钟。]

• 连续按“ ”或“ ”钮改变 TIME（时间）15 分钟。

00:00

0:00
0:00

00:00

0:00
0:00

6:15

12:30

00:00

00:00

6:15

12:30

00:00

12:30

6:15

注：如果没有设定“当前时间”，时钟功能将不会工作。

减少屏幕残留图像

这些功能用于防止电源开启时，显示器上产生“残留图像”。

图像抖动： 随时间自动在点的量级上移动所显示的图像（因此不易被眼睛察觉），以防止图像中鲜

明轮廓的残留图像。

最大亮度限制：抑制影像的对比度（峰值亮度）。

注：当静止画面过长时间显示时，屏幕会变的昏暗一点。（参阅 37 页）

1

2

3

SET UP

按该钮来显示初始设定菜单画面。

按该钮来选择屏幕保护。

按该钮来显示屏幕保护菜单。
按该钮来选择图像抖动或者最大亮度限制。

按该钮来选择开或者关。

2/2

00:00

6:15

12:30

28

边缘条调节

屏幕保护（为防止图像残像）

请不要在4:3模式下长时间显示一幅图像，这样会导致残像保
持在显示区域两边的侧屏上。
为防止此类残像的出现，请点亮侧屏。

该功能可应用于非图像区域。

显示屏幕保护选项表。

（请参考前一页，操作向导第 1 步和第 2 步）

1

按该钮来选择边缘屏幕。

边缘条

4:3

屏幕显示

残像

非图像区域

AB

画外画 画和画

按该钮来选择关、低、中、高。

2

注：

• 将侧屏设为高亮模式一段时间后，会导致残像的出现。

• 根据屏幕上显示图像的不同，侧屏会闪烁（黑 / 白互换）。出现这种情况时，请使用影院模式。

R

按此处来退出屏幕保护。

00:00

6:15

12:30

29

降低电源功耗

• 节能模式： 当该功能开启时，等离子显示器的亮度被抑制，因此电源功耗降低。

• 待机节能模式：当该功能开启时，在处于电源备用状态时，微电脑的电源功耗降低（参阅第 12、14、15 页），因此设

备的备用电源功耗就会降低。

• 自动电源管理：在 PC（电脑）输入模式下，本机的电源是开还是关，取决于是否有信号输入。该功能在处于开状态时

才有效。 [仅当 PC（电脑）（Mini D-sub）端子输入时]。

• 自动关机功能：当没有信号输入时，自动关闭本机电源。当该功能处于开状态时，在输入信号停止10分钟后本机的电

源就会关闭。该功能对于除 PC（电脑）（Mini D-sub）端子输入以外的输入信号有效。

1

按该钮来选择

节能模式
待机节能模
自动电源管理
自动关机功能。

按该钮来选择开或者关。

2

开 关

3

注：

自动电源管理和自动关机功能仅在正常观看（单画面）时有效。

SET UP

按该钮来退出初始设定。

1/2

RGB

PC

定制输入状态显示

利用该功能可以改变要显示的输入信号的标识。

按该钮来选择输入状态显示。

按该钮来改变输入状态显示。

注：

当从连接于 Slot1（插槽 1）到 Slot3（插槽 3）的可选端子接线板中选择输入信号时，输入状态显示将取决于每一个可
选的端子接线板。

用于 Slot1（插槽 1）到 Slot3（插槽 3）以及 Mini D-sub 的输入状态显示：

[

Slot1 输入] INPUT1/VIDEO1/COMPONENT1/RGB1/DIGITAL1/PC1/DVD1/CATV1/VCR1/STB1

[

Slot2 输入] INPUT2/VIDEO2/COMPONENT2/RGB2/DIGITAL2/PC2/DVD2/CATV2/VCR2/STB2

[

Slot3 输入] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3

[

PC(电脑)（Mini D-sub）输入] PC/COMPONENT/RGB/DVD/STB

1/2

RGB

PC

30

用于多画面设定

如下所述，用线将等离子显示屏分成 4，9 或 16 组，放大的图像可以显示为满屏。
若要使用该操作模式，每个等离子显示屏必须设定一个显示号码，以确定它的位置。

4 组（2 × 2） 9 组（3 × 3）

如何设定多画面

1

SET UP

按此处来显示初始设定菜单画面。

16 组（4 × 4）

INPUT

SURROUND

VOL

N

R

2

3

按此处来选择多画面设定。

按此处进入“多画面设定”菜单。

按此处来选择多画面设定。

按此处“开”或“关”。


MULTI

SWAP SELECT MOVE

PIP

SOUND

SET UP

ZOOM

2/2

2 × 2

A1

31

用于多格显示的设定

如何为每个等离子显示屏设定显示位置号码

4

5

按此处来选择扩大率（第 2 步）。

按此处来选择 “2 × 2”, “3 × 3”, “4 × 4”。

按此处来选择扩大位置。

按此处来选择所需的排列号码。

（A1-D4：表示如下）

2 × 2

A1

2 × 2

A1

显示每个排列的号码扩大位置

( 2 × 2 ) ( 3 × 3 )

6

注：

• 多显示功能对下列色差视频信号有效：

525（480）/60i·60p、625（575）/50i·50p、1125（1080）/60i·50i·24p·25p·30p·24sF、750（720）/60p·
50p、1250（1080）/50i

• 多显示功能对下列复合视频信号有效：

NTSC、PAL、SECAM

• 对于如下所列的、来自所安装的端子板（选购件）的端子上的某些输入信号，多显示功能不会将其显示出来：

来自 RGB（数字）端子板（TY-42TM6D 型）的 DVI 端子上的数字 RGB（红绿蓝）输入信号。

R

按两次来退出初始设定。

( 4 × 4 )

32

对于输入信号的设置

色差信号输入 / 红绿蓝输入（YUV/RGB）的选择

选择通过安装端子板（选购件）来连接的输入信号。

（请参阅选购的端子板所附的使用说明书。）

进行选择，以便与来自连接到“YUV/RGB”（色差视频 / 红绿蓝）输入端子的信号源的信号取得一致。

Y、PB、PR 信号 “YUV”（色差视频）
R、G、B、HD、VD 信号 “RGB”（红绿蓝）

1

SET UP

按此处来显示初始设定菜单画面。

INPUT

SURROUND

VOL

NR

2

按该钮来显示“YUV/RGB”（色差视频 / 红绿蓝输入选择）。

按该钮选择所需的模式。
YUV（色差视频） RGB

3

R

按该钮退出调节模式。

注：

或许不能够进行选择，这取决于所安装的是哪一种选购接线板。

3D Y/C 滤波器—用于 NTSC 视频影像

在 AV

（S 视频）

（显示出“信号[AV]”选项表。）

1

输入信号模式下，在“初始设定”选项表上选择“信号”

按该钮选择“3D Y/C 滤波（NTSC）”（3 维亮度/
彩色滤波器 [NTSC]）。

。


MULTI

SWAP SELECT MOVE

PIP

SOUND

SET UP

ZOOM

1/2

RGB

PC

1/2

按该钮设置“开 / 关”。

2

R

按该钮退出调节模式。

注：

当本功能设置为“开”（ON）时，只影响 NTSC 输入信号。

RGB

PC

按（ ）（存储）钮。

[AV]

33

对于输入信号的设置

彩色制式 /Panasonic 自动

在 AV（视频）（S 视频）输入信号模式时，在“初始设定”选项表上选择“信号”。

（显示出“信号 [AV]” 选项表。）

按该钮选择“彩色制式”或“Panasonic 自动”。

按该钮选择每项功能。

如果画面上的影像变得不稳定：

当制式设置为“自动”时，如果输入信号微弱或输入信号中噪声强，那么
画面上的影像偶尔也会变得不稳定。如果发生这种情况，请把制式设置为
与输入信号相同的格式。

模式

彩色制式

将彩色制式设置与输入信号相匹配。如果设置为“自动”，那么彩色制式就会自动地确定。

功能

1/2

RGB

PC

按（ ）（存储）钮。

[AV]

Panasonic 自动

(4:3)

当选择了“Panasonic 自动”时，设置为“4:3”以不变的格式来观看 4:3 影像。如果想要以

“边缘扩大”格式来观看 4:3 影像，那么请设置为“边缘扩大”。

Cinema reality(影院现实)/ 数码图像减噪

Cinema reality（影院现实）:

当本功能处于“开”的状态时，显示器会努力对信号源显示出更加自然的图像，
例如，使每秒钟录制 24 帧画面的电影图像显示得更加逼真。
如果图像不稳定，那么请将本设置项目置于“关”的状态。

注：

当处于开状态时，该设置只会影响下列信号输入：

• 当输入信号为“AV（影音）”时的 NTSC/PAL 信号输入。

• 当输入信号为 YUV（色差视频）时的 525i（480i） 625i（575i）、1125（1080）/

60i 信号输入。

数码图像减噪∶

自动地减少图像无用的噪声

注：

已经有电脑信号输入时，不能调节数码图像减噪。

1

按此处来选择 Cinema reality

（

影院现实）或数码图像减噪。

按（ ）（存储）钮。

[AV]

RGB

PC

1/2

[

RGB

]

2

34

按此处来设置“开 / 关”。

R

按此处退出调节模式。

H-Freq.

V-Freq.

H-Freq.

V-Freq.

33.8

60.0

33.8

60.0

kHz

Hz

kHz

Hz

[

DVI

]

同步

对于输入信号的设置

在 RGB（红绿蓝）输入信号模式时，在“初始设定”选项表上选择“信号”。

按该钮来进行调节。

1

2

进行 RGB（红绿蓝）同步信号的设置：

请确认输入被设置为 RGB（红绿蓝）输入（本设置仅对 RGB[红绿蓝]输入有效）。

自动： 自动地选择 H（水平）和 V（垂直）同步或同步信号。

在绿色（绿色同步）∶ 使用搭载在视频 G（绿色）信号上的同步信号，该信号

彩色全电视信号（VBS）∶

R

按此处退出调节模式。

如果两者都输入时，则选择 H（水平）和V（垂直）同步。

从 Mini D-sub 15 芯连接器的 G（绿色）输入插座输入。
使用 Composite Sync（复合视频同步）输入的同步信

号，该信号从 Mini D-sub 15 芯连接器的 HD 输入插座
输入。

按（ ）（存储）钮。

H-Freq.

V-Freq.

33.8

60.0

kHz

Hz

RGB

PC

1/2

[

RGB

]

H-Freq.（水平频率）（kHz）/V-Freq.（垂直频率）（Hz）

显示出 H（水平）/V（垂直）频率

该显示只对 RGB（红绿蓝），PC（电脑）和 DVI 输入信号有效。
显示范围：

水平 15 -110kHz
垂直 48 -120Hz

H-Freq.

V-F req.

33.8

60.0

kHz

Hz

35

出厂条件

本功能将本机重调到出厂时的设置。

1

2

3

4

SET UP

按此处来显示初始设定菜单画面。

按该钮显示出屏幕显示语言。

按此处，直至显示出 SHIPPING（出厂）菜单画面。

按此处来选择“YES”。

N


MULTI

SWAP SELECT MOVE

PIP

SURROUND

SOUND

RGB

INPUT

VOL

R

SET UP

ZOOM

1/2

PC

按此处进行确定。

[ 从显示器上]

1 按菜单钮，直至显示出初始设定菜单画面。

2 按音量增“+”或音量减“-”钮，选择“屏幕显示语言”画面。

3 按 ENTER（确认）钮，直至显示出 SHIPPING（出厂）菜单画面。

4 按音量增“+”或音量减“-”钮，选择“YES”。

5 按 ENTER（确认）钮。

注：

当显示 SHIPPING（出厂）菜单画面时，按 R 钮，返回到初始设定菜单画面。

SHIPPING

YES

36

故障分析

在请人修理之前，请先参照下表确定故障现象并进行简单的检查。

现象

图像 声音

杂波 噪声

图像正常 没有声音

没有图像 没有声音

没有图像 声音正常

没有彩色 声音正常

遥控操作失灵。

有时会听到机壳发出“喀啦”声。

在使用变焦功能时，屏幕图像的顶部或底部被截掉。
在使用变焦功能时，屏幕顶部或底部区域的影像发生畸形。

能听见本机内部发出的响声。
该等离子显示器使用专用图像处理技术。因此取决于输入信号的种类，在图像和声音之间可能会产生轻微的时间滞后效应。但是，这并不是故障。

电器用具
汽车 / 摩托车
荧光灯

音量

（检查是否已经用遥控器启动了静音功能。）

电源插头没有插入到电源插座中。
电源开关没有开启。
设置图像和亮度 / 音量

（按电源开关或遥控器上的“Stand-by”[待机]键进行检查。）

输入信号的色彩系统或频率是否不能用于本机，是否只显示出输入端子指示标志。

色彩控制被设置为最小值（参阅 21、22 页）。
彩色制式（参阅 34 页）。

检查电池是否已经用完，当电池还有电量的话，则检查电池是否正确装入。
检查遥控传感器是否受到阳光或强萤光灯的照射。
检查遥控传感器设计的规格是否适合本机使用。（本机不能使用其他任何的遥控器进行
操作。）

如果图像或伴音均为正常的话，这种响声是机壳在室内温度变化后造成收缩时发出的。
这种响声不会给功能或其他方面带来不利的影响。

调节屏幕上的图像位置。
当使用一种视频软件程序（例如，一种影院尺寸程序），屏幕比16∶9 模式还宽。在屏

幕顶部或底部形成一个把影像分离开来的空白区域。
接通电源时，显示器上发出的声音传出来。这是正常现象，不属于故障。

检查

等离子显示屏

现象

显示明亮而缓慢运动动作的图像时，
屏幕变的昏暗一点。

出现一会儿图像。

影像边缘发生闪烁。
转换到 4∶3 模时，影像两边发亮。
屏幕的某些部分不亮。

出现残像。

从显示器中发出“呼呼”响声。

检查

当相片、电脑中的静止影像或缓慢运动动作的图像在屏幕上过长时间显示后，屏幕将会变的昏暗一点。这是
为防止屏幕上产生图像残像和延长屏幕的使用寿命。这是正常现象，不属于故障。

本机是采用数码处理各种信号的，确保重现色彩绚丽、令人满意的影像。例如，有时通过接通电源、有时可
通过转换输入使图像稍许动一下，或在双屏上交换显示主画面和副画面的影像。

由于系统使显示器发亮的特性，在影像中快速移动部分的边缘会发生闪烁。这是正常现象，不属于故障。
显示出边缘条位于“高”或“中”设置时，两边的亮度会随程序的种类而变化。这是正常现象，不属于故障。
尽管等离子显示屏使用极其高度精密的技术来制造，但是，有些时候屏幕上的某些部分仍然可能会不能够显

像或产生照明光斑。这种现象并不说明具有故障。
不要让静止图像显示太长时间，否则会在等离子显示器上留下永恒的残像。

静止图像的实例包括公司商标、电视游戏、电脑影像、图文电视和以 4:3 模式显示的图像等。

注：

由于显示静止图像而产生的等离子体显示器上的永久性残像，并不是本机运行上的瑕疵，因为本机并不担保
不出现这种现象。
根据本机的设计，不宜用于过长时间显示不动的图像。

本显示器内装有冷却风扇，用于散发正常运行时所产生的热量。“呼呼”响声是风扇转动时所发出的，这并不
是故障。

37

视频 / 色差视频 /RGB（红绿蓝）/PC（电脑）输入信号

视频输入[适用于多屏幕显示和数码变焦时]

信号名称

1 NTSC 15.73 59.94
2PAL 15.63 50.00
3PAL60 15.73 59.94
4 SECAM 15.63 50.00
5 Modified NTSC 15.73 59.94

适用于 PC（电脑）输入端子（Mini D-sub 15 芯）的输入信号（∗ 标记）

信号名称

1 525 (480) / 60i 15.73 59.94
2 525 (480) / 60p 31.47 59.94
3 625 (575) / 50i 15.63 50.00
4 625 (575) / 50p 31.25 50.00
5 750 (720) / 60p 45.00 60.00
6 750 (720) / 50p 37.50 50.00
7 1,125 (1,080) / 60i 33.75 60.00
8 1,125 (1,080) / 50i 28.13 50.00

9 1,125 (1,080) / 24p 27.00 47.92
10 1,125 (1,080) / 24sF 33.75 30.00
11 1,125 (1,080) / 25p 28.13 25.00
12 1,125 (1,080) / 30p 27.00 24.00
13 1,250 (1,080) / 50i 31.25 50.00
14 640 × 400 @70 Hz 31.46 70.07
15 640 × 480 @60 Hz 31.47 59.94
16 640 × 480 @72 Hz 37.86 72.81
17 640 × 480 @75 Hz 37.50 75.00
18 640 × 480 @85 Hz 43.27 85.01
19 852 × 480 @60 Hz 31.47 59.94
20 800 × 600 @56 Hz 35.16 56.25
21 800 × 600 @60 Hz 37.88 60.32
22 800 × 600 @72 Hz 48.08 72.19
23 800 × 600 @75 Hz 46.88 75.00
24 800 × 600 @85 Hz 53.67 85.06
25 1,024 × 768 @60 Hz 48.36 60.00
26 1,024 × 768 @70 Hz 56.48 70.07
27 1,024 × 768 @75 Hz 60.02 75.03
28 1,024 × 768 @85 Hz 68.68 85.00
29 1,152 × 864 @75 Hz 67.50 75.00
30 1,280 × 960 @60 Hz 60.00 60.00
31 1,280 × 960 @85 Hz 85.94 85.00
32 1,280 × 1,024 @60 Hz 63.98 60.02
33 1,280 × 1,024 @75 Hz 79.98 75.03
34 1,280 × 1,024 @85 Hz 91.15 85.02
35 1,600 × 1,200 @60 Hz 75.00 60.00
36 1,600 × 1,200 @65 Hz 81.25 65.00
37 1,066 × 600 @60 Hz 37.88 60.32
38 1,366 × 768 @60 Hz 48.36 60.00
39 Macintosh13” (640 × 480) 35.00 66.67
40 Macintosh16” (832 × 624) 49.72 74.54
41 Macintosh21” (1,152 × 870) 68.68 75.06

行频 帧频

(kHz) (Hz)

行频 帧频

(kHz) (Hz)

色差视频 RGB

PC 当多屏幕显示

( 电脑) 和数码变焦时

∗∗∗ ∗
∗

∗

1

∗

∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗
∗∗∗ ∗

∗∗ ∗

2

∗

∗∗
∗∗ ∗
∗∗ ∗
∗∗ ∗

2

∗

∗∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗
∗∗ ∗

1: 当被选择的 RGB（红绿蓝）格式和 525 芯信号输入到 D-sub 端子时，作为 VGA 60Hz 信号加以识别。

∗

2: 当从 D-sub 端子以外输入的时 VGA 60Hz 格式信号，作为 525 芯信号加以识别。

∗

注 :

对于以上没有说明的信号，或许不能被正确地显示出来。

38

规格

电源
电力消耗

通常使用
待机状态

电源关闭状态

等离子显示屏

对比度

屏幕尺寸

像素数

工作条件

温度
湿度

可适用的信号

彩色制式
扫描格式

PC（电脑）信号

连接端子

AV（视频）

YUV/RGB

（色差信号输入 / 红绿蓝）

PC（电脑）

串行口

喇叭箱 （8 Ω）

随机附件

遥控器

电池

固定带

铁氧体磁芯

外形尺寸（宽×高×深）
质量（重量）

仅含主机

包括喇叭箱

TH-65PHD7CY

220 V AC, 50/60 Hz

635 W

节能关闭时

1,434 mm

1,049,088 (1,366 [宽] × 768 [高]) [4,098 × 768点]

NTSC, PAL, PAL60, SECAM, 改进NTSC
525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·
25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

VIDEO IN
VIDEO OUT
S VIDEO IN
AUDIO IN
Y/G (BNC) Y

P

B/B (BNC), PR/R (BNC) 0.7 Vp-p

HD (BNC), VD (BNC) 1.0 - 5.0 Vp-p
AUDIO IN

（高密度 D-SUB 15 芯）

AUDIO IN

外部控制端子（D-SUB 9 芯）

（视频输入）

（视频输出）

（S 视频输入）（MINI DIN 4 芯）

（音频输入）（

（音频输入）（

（音频输入） （

RCA PIN JACK × 2）0.5 Vrms

RCA PIN JACK × 2）0.5 Vrms

P

B•PR / CB•CR : 0.7 Vp-p

（宽）

色差视频

Y : 1.0 Vp-p

M3

插口）

20W [10 W + 10 W]

（

J0KF00000018 1个, J0KG00000054 2

1,554 mm × 925 mm × 99 mm

1.0 W,

驱动方法：交流（AC）型

65 英寸，16:9 长宽比

× 806 mm

VGA, SVGA, XGA

SXGA, UXGA ····

水平扫描频率：

垂直扫描频率：

TMME203 或 TMME187）2 个

约

节能开启时

0.3 W

3000:1

× 1,645 mm

（高）

0 °C - 40 °C
20 % - 80 %

XGA display

15 - 110 kHz

48 - 120 Hz

1.0 Vp-p

2.0 Vp-p
Y: 1 Vp-p

G

R,G,B/0.7 Vp-p

HD, VD/1.0 - 5.0 Vp-p

0.5 Vrms
RS-232C

EUR646529

（75 Ω 或高阻抗）
（无 75 Ω 终端）

（75 Ω）
（高阻抗）

（亮度）或 G（绿色）附有 / 同步信号 1.0 Vp-p（75 Ω）

（绿色）不附有 / 同步信号 0.7 Vp-p（75 Ω）

（75 Ω）

（高阻抗）

（75 Ω）
（75 Ω）

（高阻抗）

兼容

（总谐波失真 10%）

2 × R6

型

81.5 kg

约

净重

85.9 kg

（压缩）

, C: 0.286 Vp-p

（高阻抗）

（75 Ω）

（无手柄）

0.8 W

（对角线）

（75 Ω）

（高阻抗）

个

注：

• 设计与规格若有变更，恕不另行通知。所示的重量与外形尺寸是大约数值。

• 本设备符合如下的 EMC 标准。

GB13837-2003、GB17625.1-2003。

39

顾客记录

在本机的后盖上有本产品的型号和序列号码。请将该序列号码记录在下面的空格中，然后将本手册随同本机的购货
收据一起妥为保管，作为购买本品的永久记录，以备一旦被盗或丢失时用作证据，并可作为保修之用。

型号 序列号码

松下电器产业株式会社

网址 : http://www.panasonic.co.jp/global/

2004 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.



在日本印刷

MBS1204S0
