PANASONIC TH-42PS10ES, TH-42PS10EK, TH-42PH10EK, TH-42PH10ES, TH-58PH10ES User Manual [da]

Betjeningsvejledning

Progressiv bredformat-plasmaskærm

Modelnummer

TH-42PS10EK
TH-42PS10ES

9
S

2P

-4
H
T

Højdefi nitions-plasmaskærm

Modelnummer

TH-42PH10EK
TH-42PH10ES
TH-50PH10EK
TH-50PH10ES
TH-58PH10EK

TH-42PS9

Den viste illustration er et billede.

Læs venligst denne betjeningsvejledning, før De anvender Deres nye apparat,
og gem brugsanvisningen til brug i fremtiden.

Dansk

Kære Panasonic-Kunde!

Velkommen i Panasonic-familien. Vi håber, at du får mange års glæde af din nye

plasmaskærm.

Vi anbefaler, at du læser betjeningsvejledningen igennem, før du foretager justeringer;

på den måde får du mest ud af produktet. Sørg for at opbevare betjeningsvejledningen

inden for rækkevidde, hvis du på et tidspunkt skulle få brug for den.

Derudover er det vigtigt, at du gemmer din kvittering og noterer produktets modelnummer

og serienummer i feltet på bagsiden af denne vejledning.

Besøg vor Panasonic website http://panasonic.net

Indhold

VIGTIGE SIKKERHEDSREGLER ............................. 3

Sikkerhedsforanstaltninger ..................................... 4

Tilbehør ..................................................................... 7

Medfølgende tilbehør .............................................. 7

Batterier til fjernbetjeningen ..................................... 7

Tilslutninger .............................................................. 8

Sådan tilslutter du PC-indgangsbøsningerne .......... 9

Sådan tilslutter du bøsningen SERIAL .................. 10

Tilslutning af AV (for TH-42PH10EK/S,

TH-50PH10EK/S, TH-58PH10EK) .........................11

Tænd og sluk for strømmen .................................. 12

Oprindelige indstillinger ........................................ 13

Valg af inputsignal ................................................. 13

Sådan vælger du sproget for skærmmenuerne ..... 13

Grundlæggende betjeningsfunktioner ................. 14

Skærmmenu vejledningen ..................................... 16

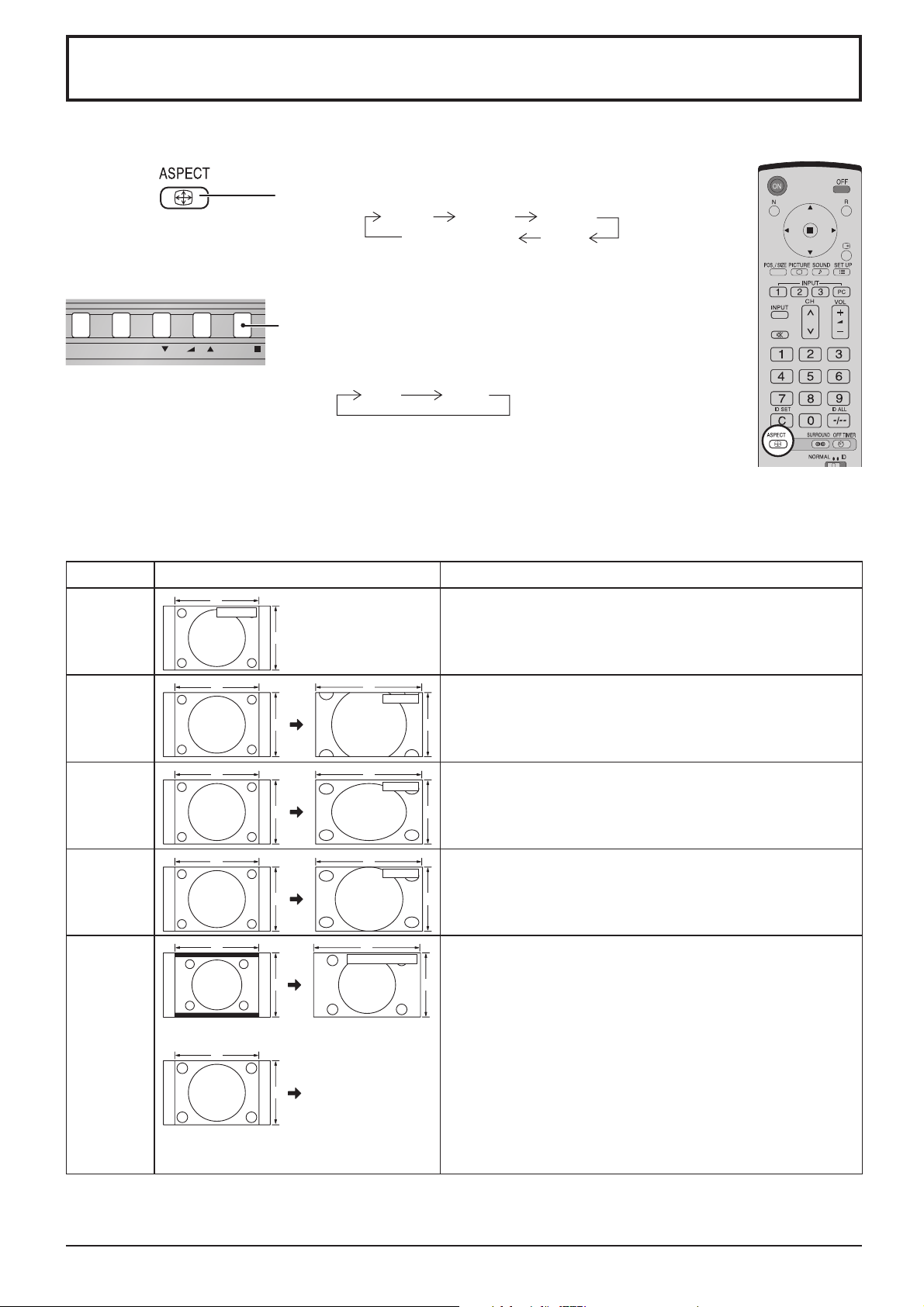

ASPECT-kontrol ...................................................... 18

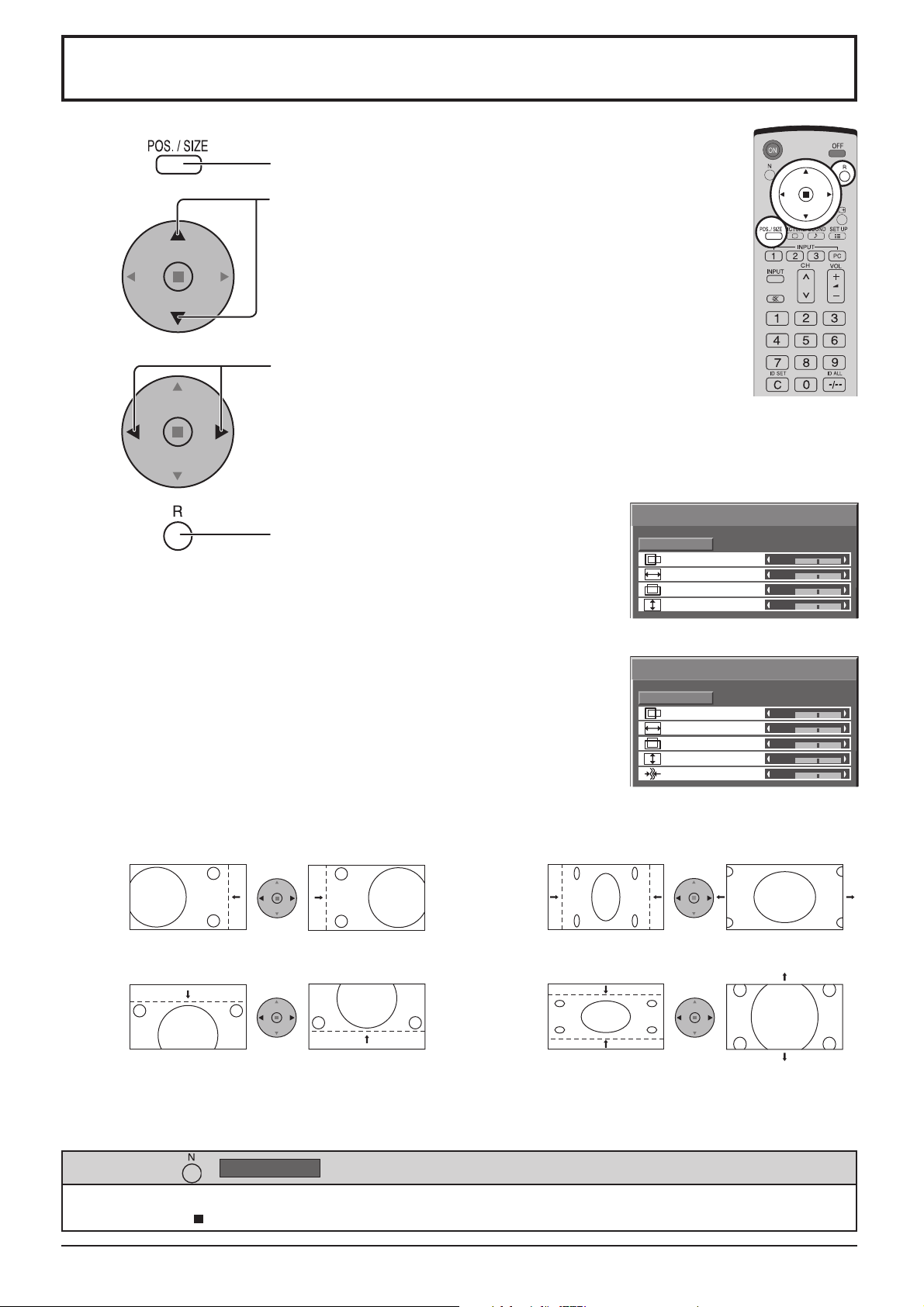

Indstilling af POS. /Size (position/størrelse) ........ 19

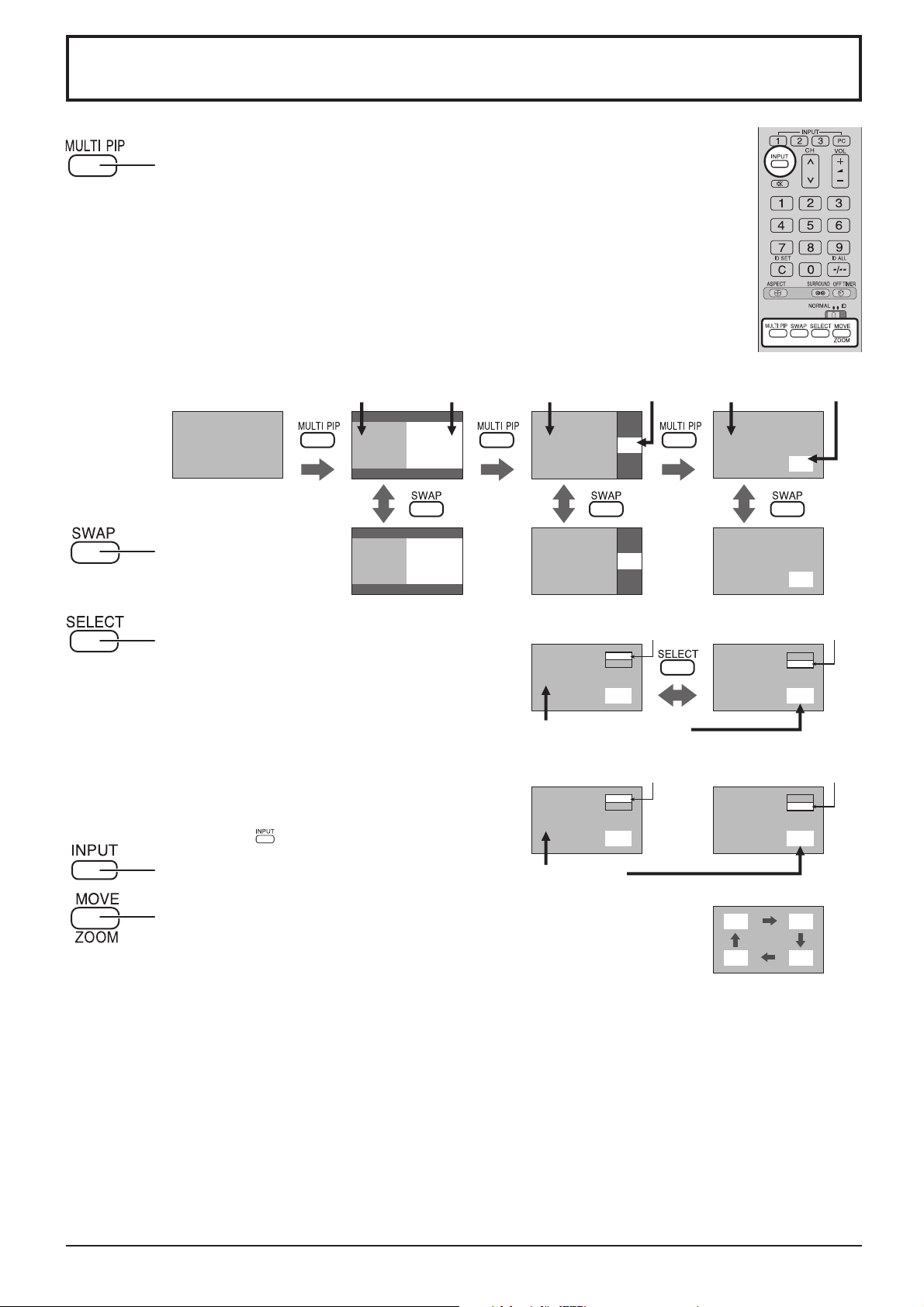

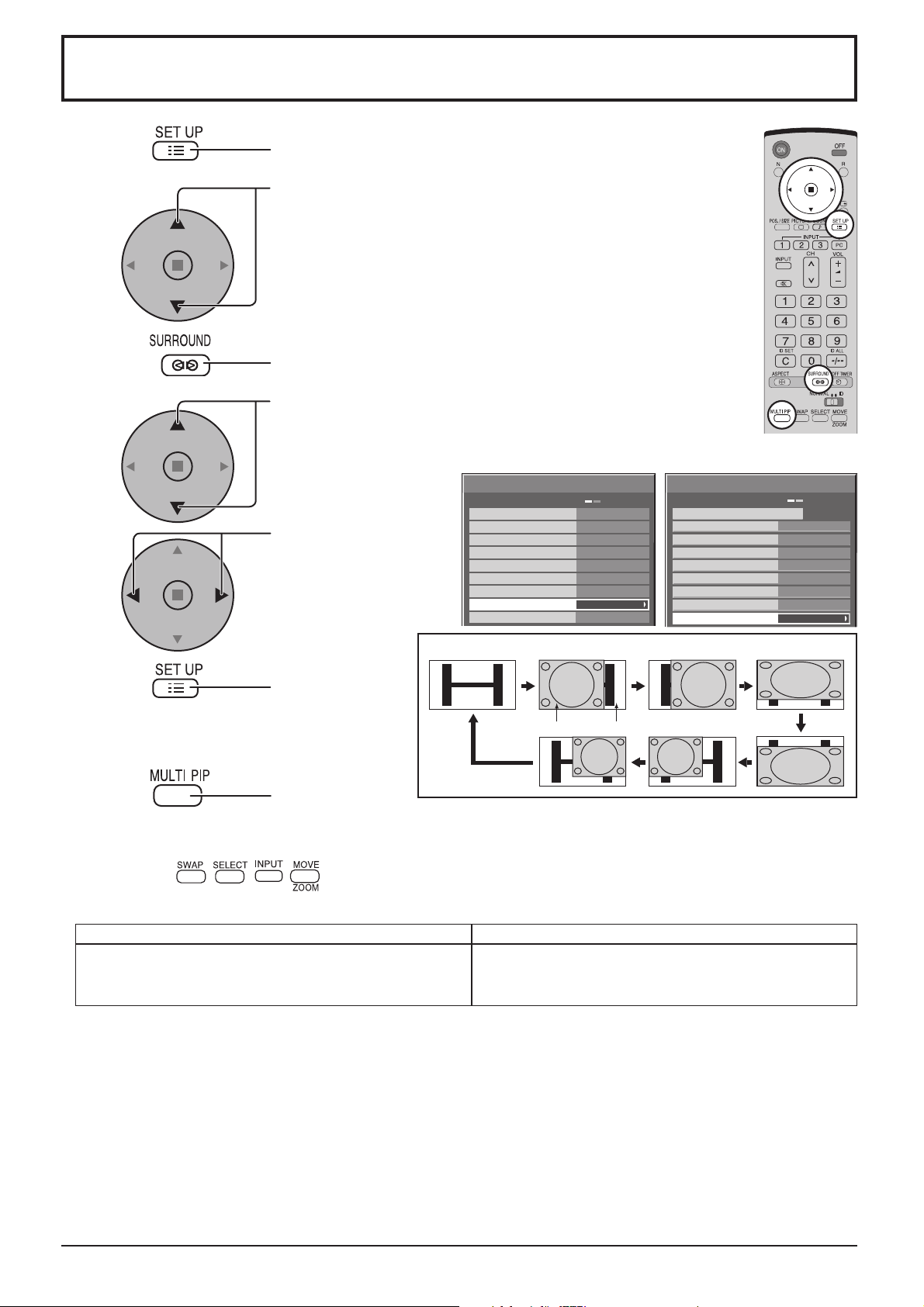

MULTI PIP ................................................................ 20

Advanced PIP (avanceret PIP) ............................... 21

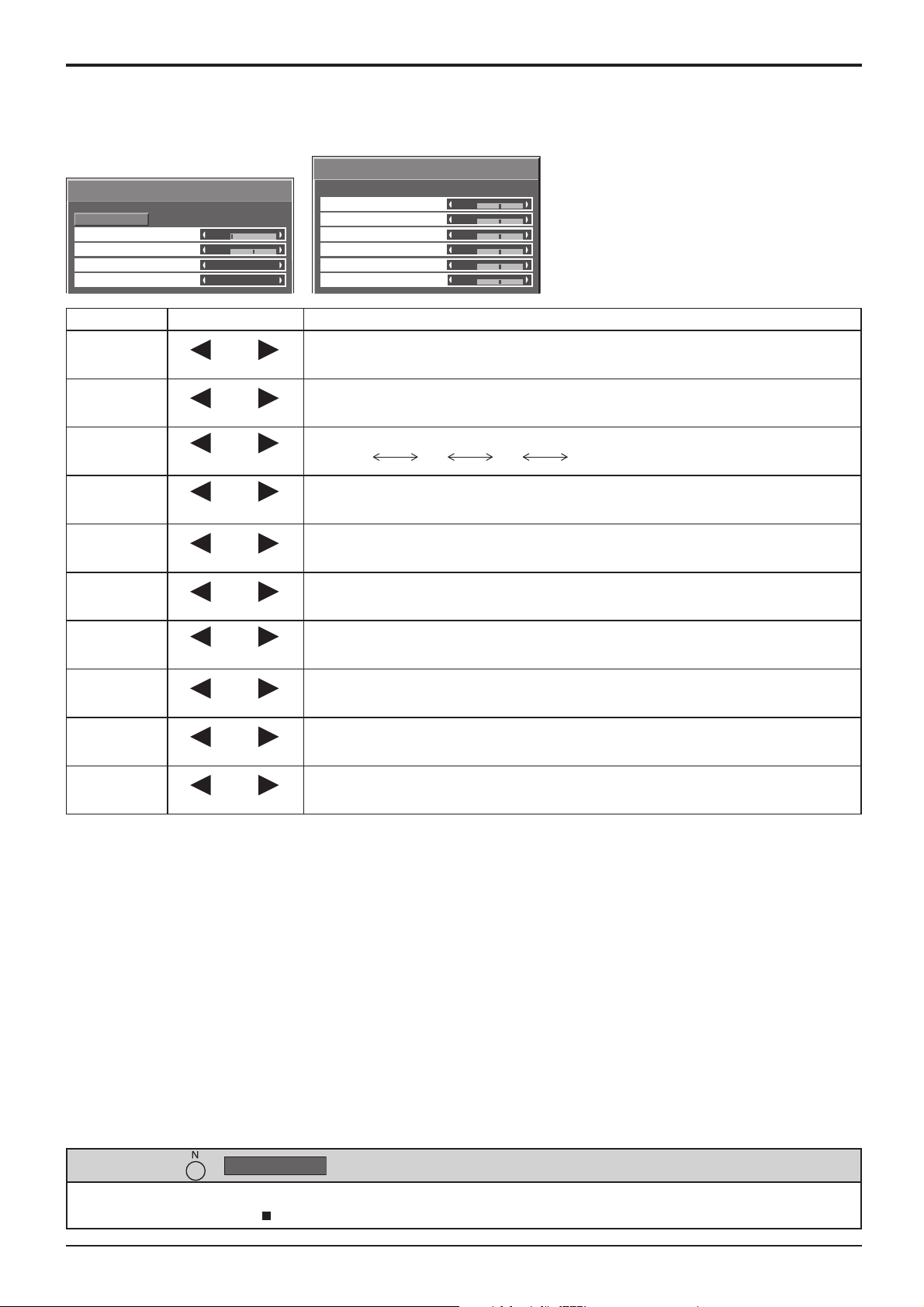

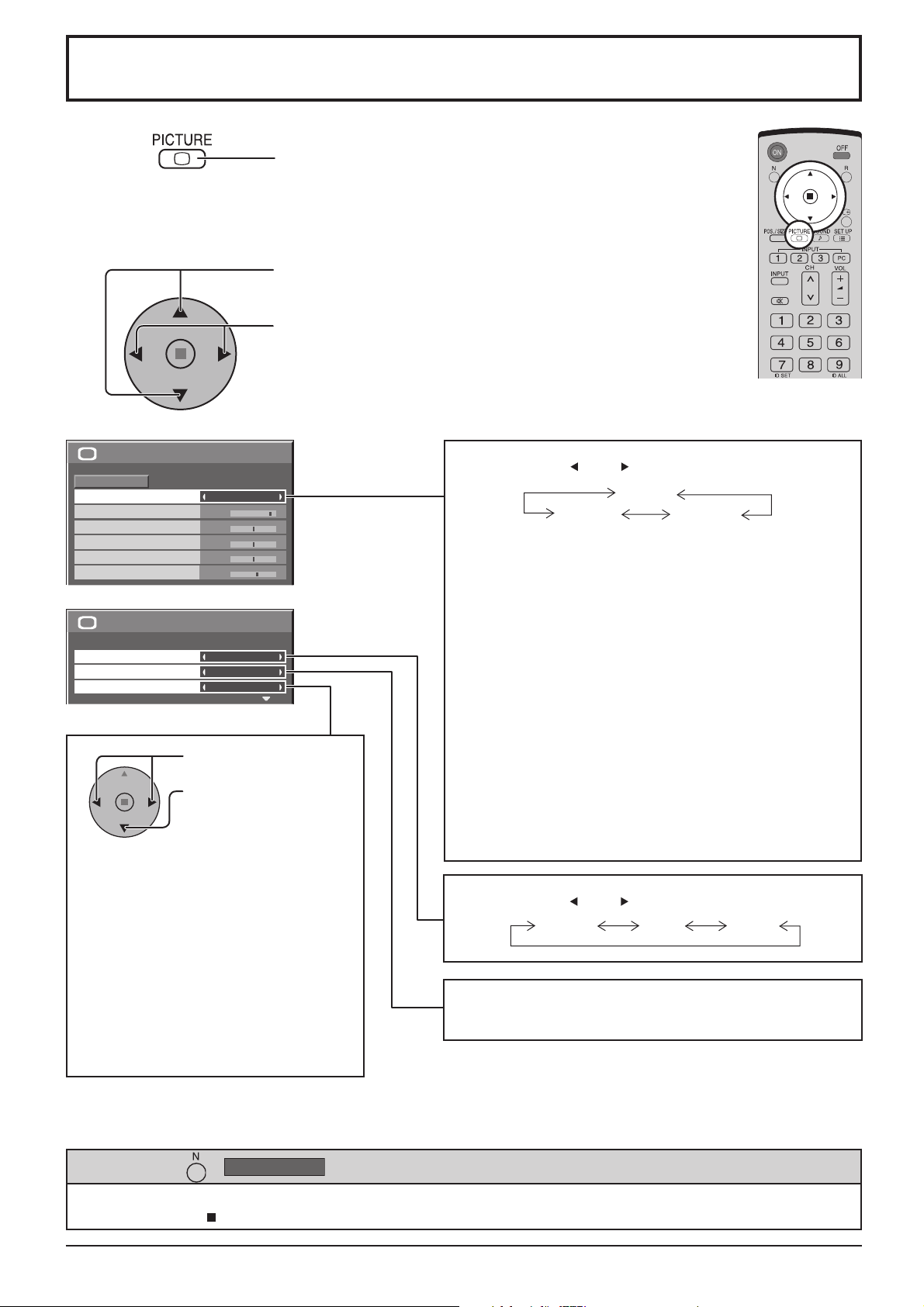

Billedjusteringer ..................................................... 22

Avancerede indstillinger (Advanced settings)........ 23

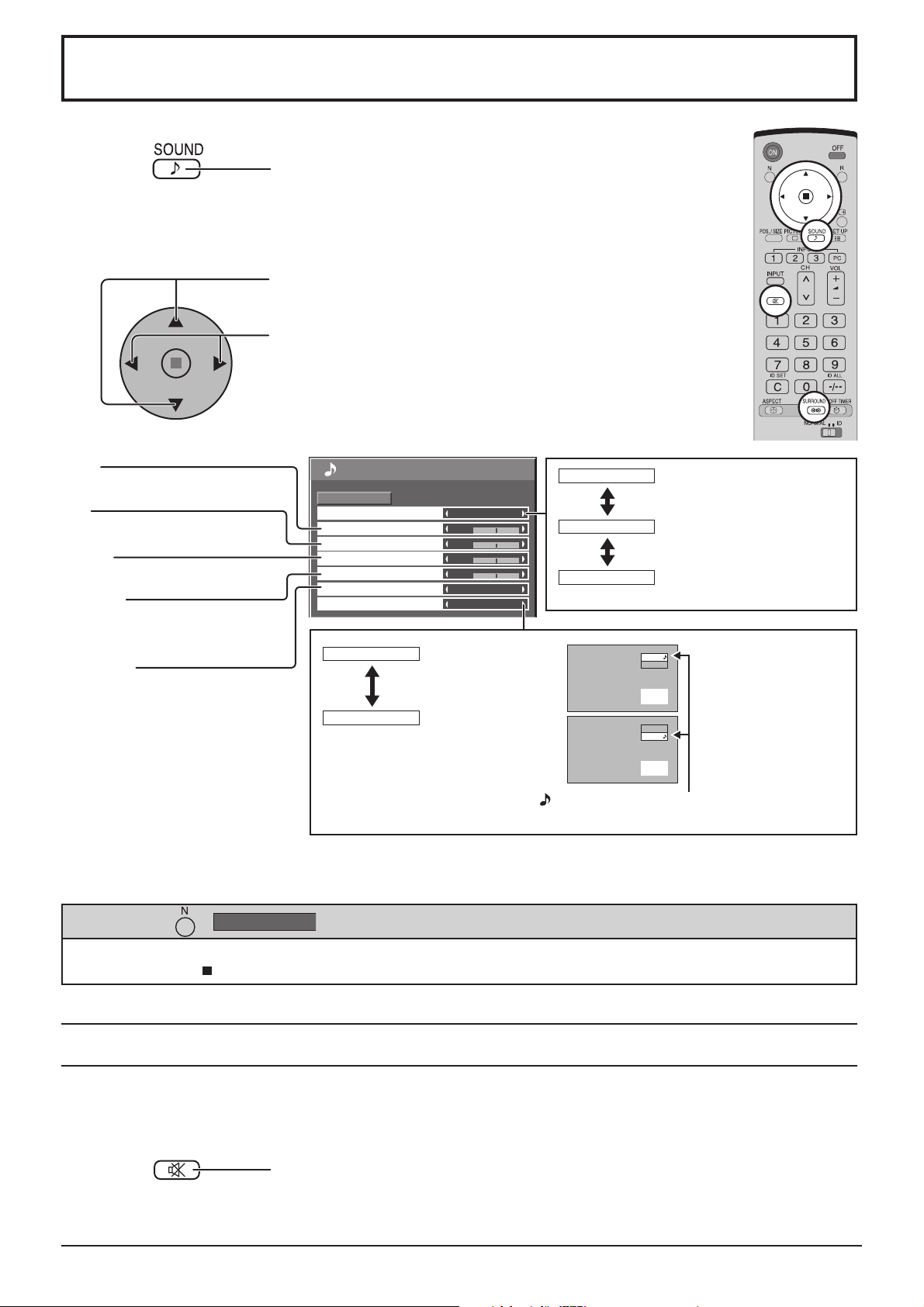

Lydjustering ............................................................ 25

Mute ...................................................................... 25

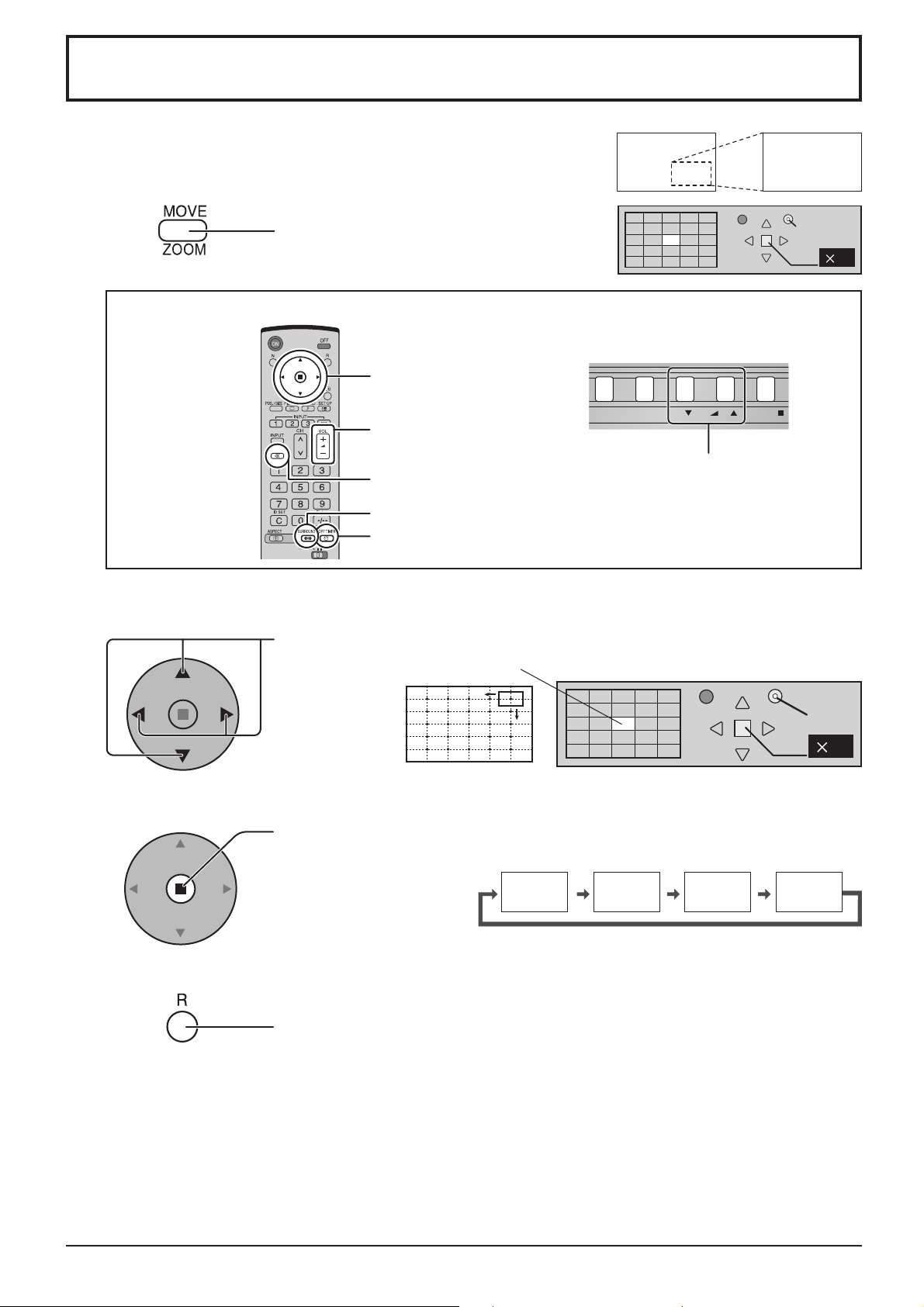

Digital Zoom ............................................................ 26

PRESENT TIME Setup / Set up TIMER .................. 27

PRESENT TIME Setup (Indstilling af klokkeslættet)

Set up TIMER (Timerindstilling) ............................. 28

Pauseskærm (Til forhindring af billedbibeholdelse)

Indstilling af pauseskærmtider ............................... 30

Reducerer billedbibeholdelse på skærmen ........... 30

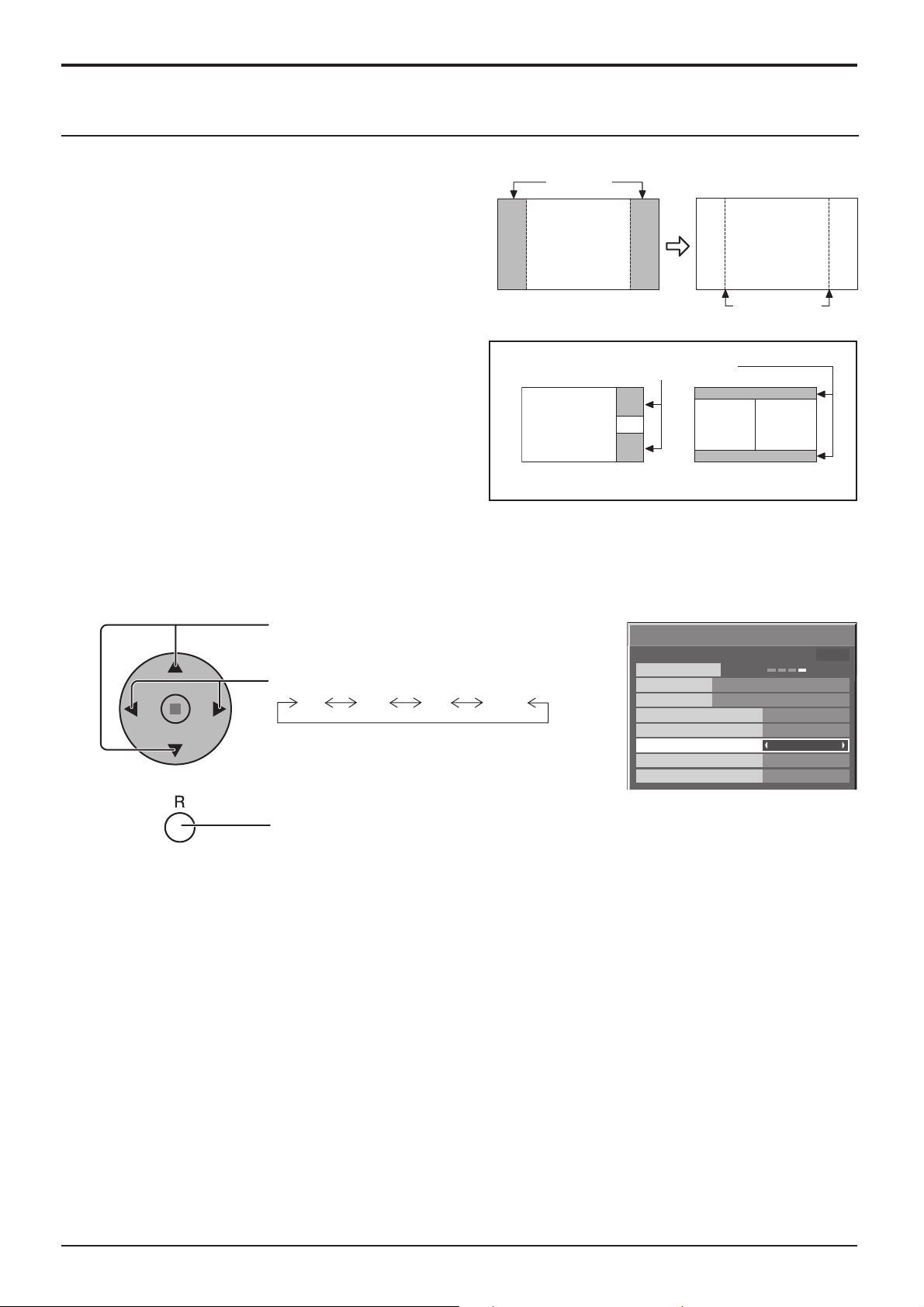

Indstilling af sidepanel ........................................... 31

... 27

... 29

Reducerer strømforbrug ........................................ 32

Brugertilpasning af inputangivelse ........................ 32

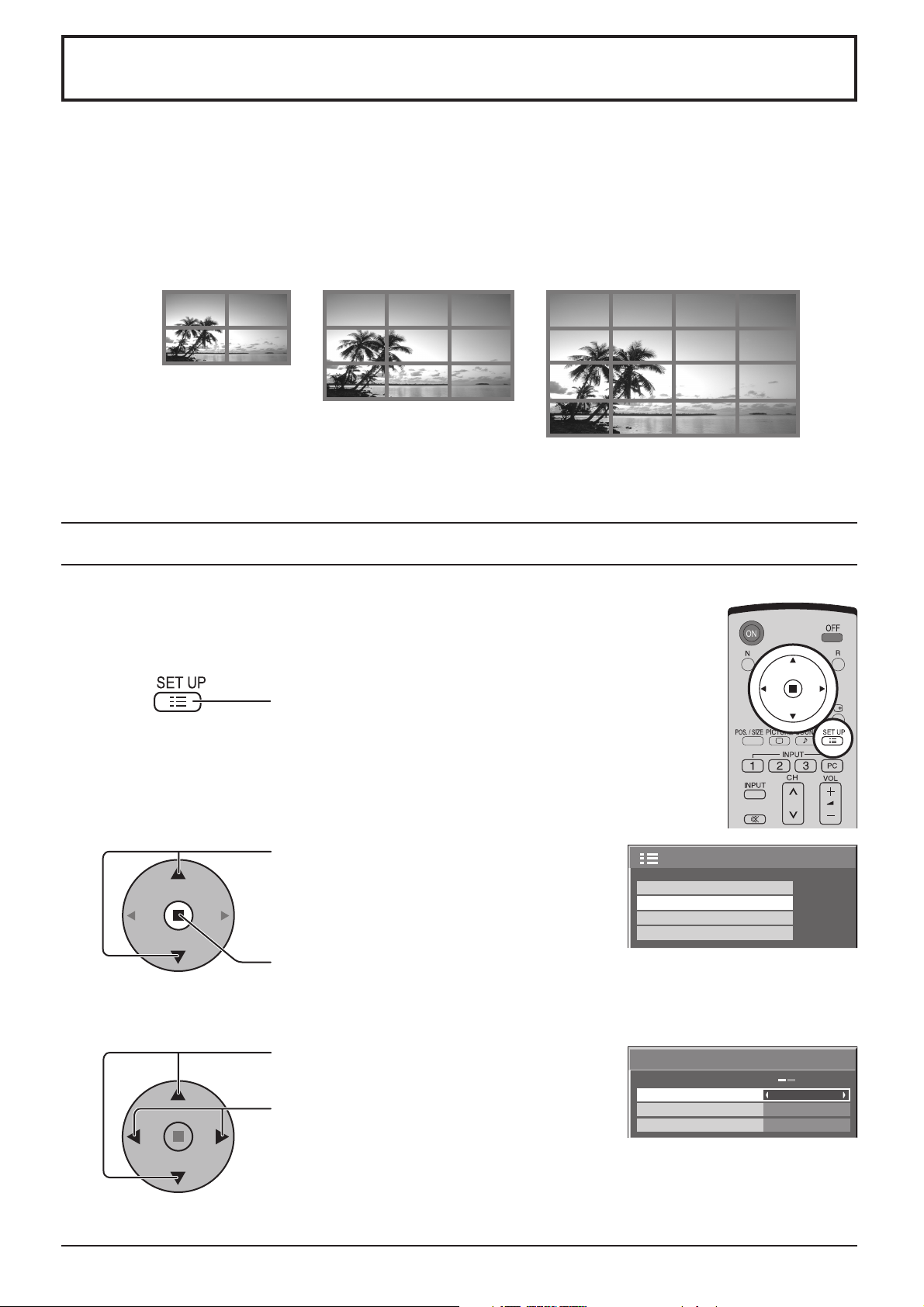

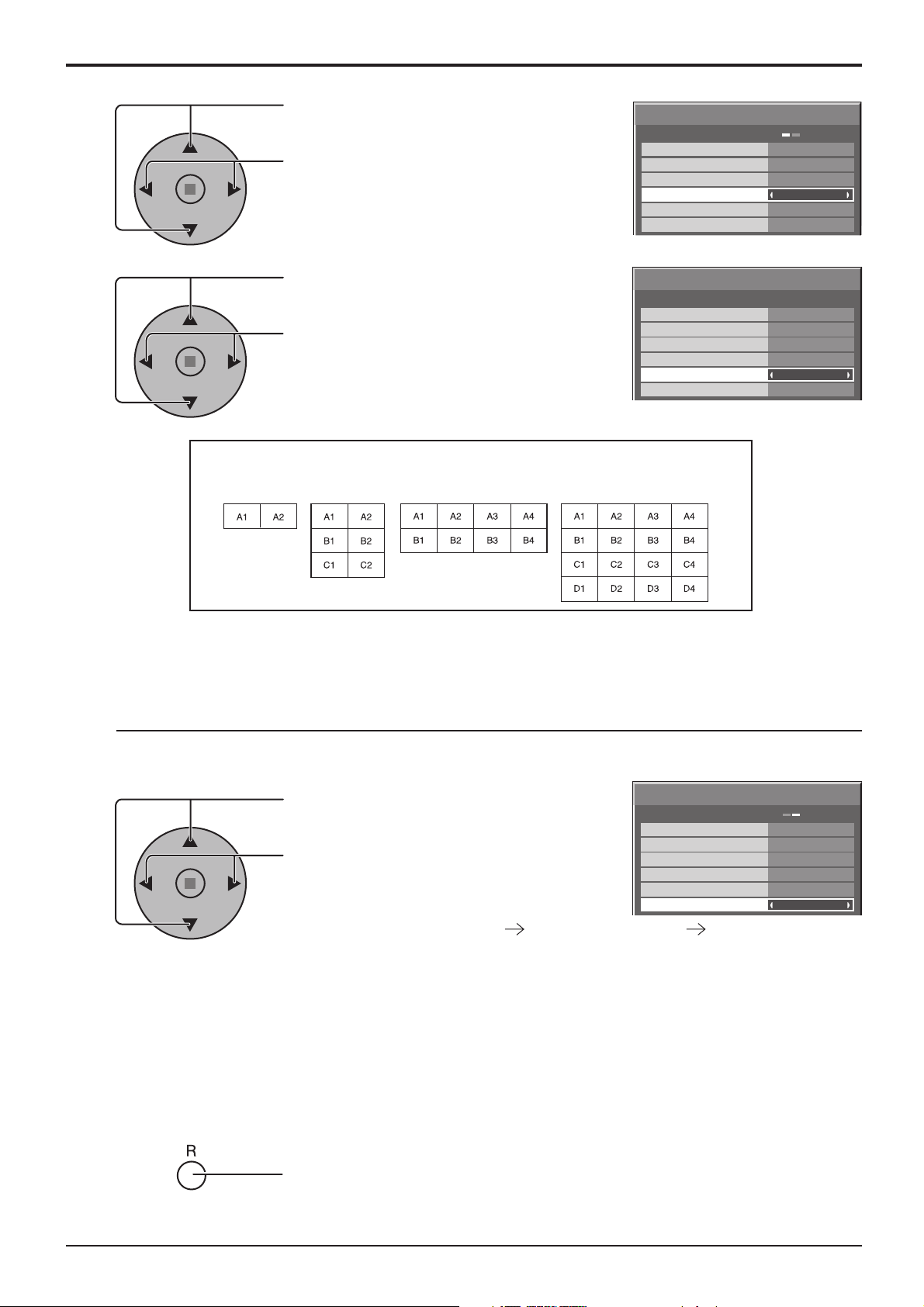

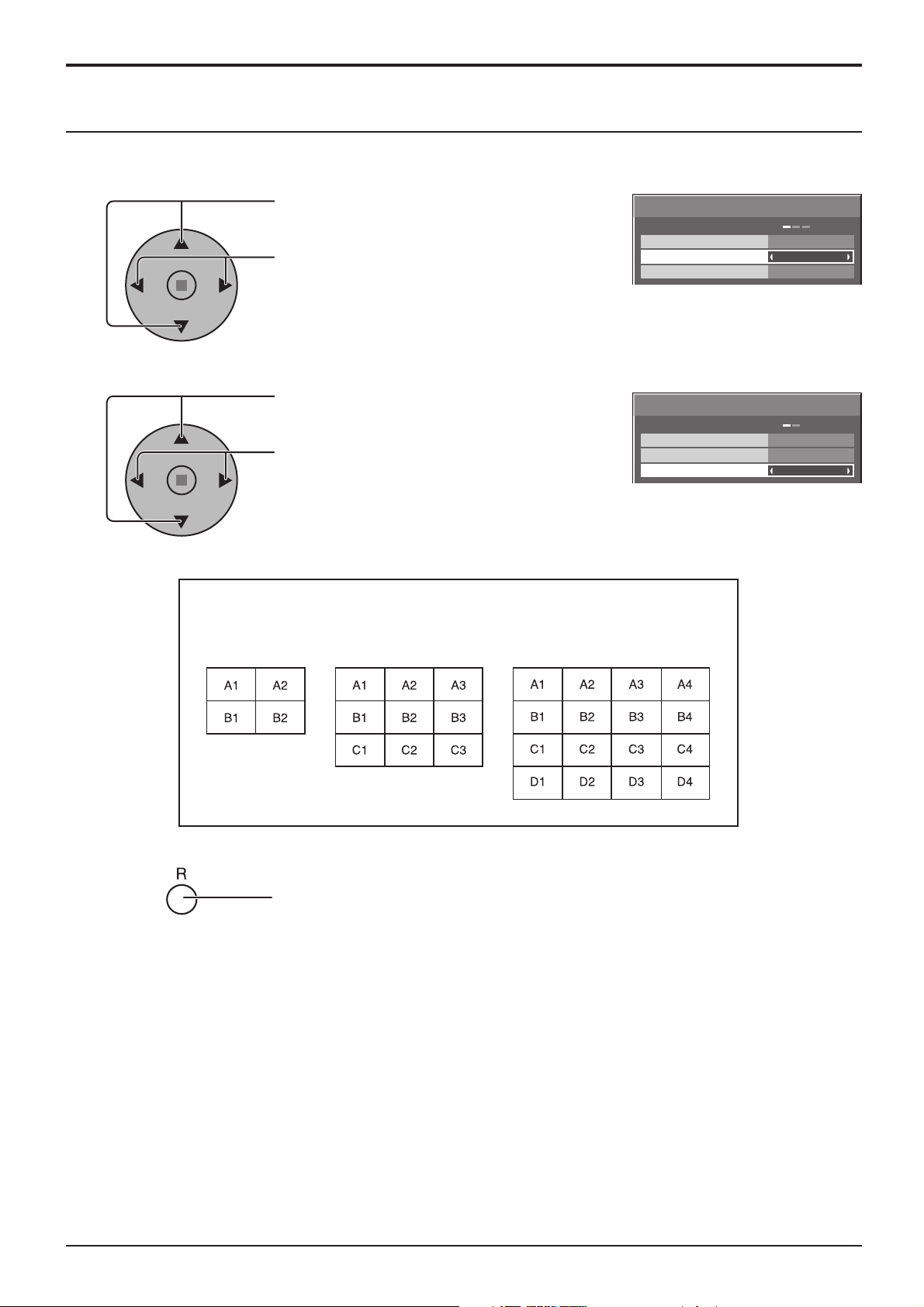

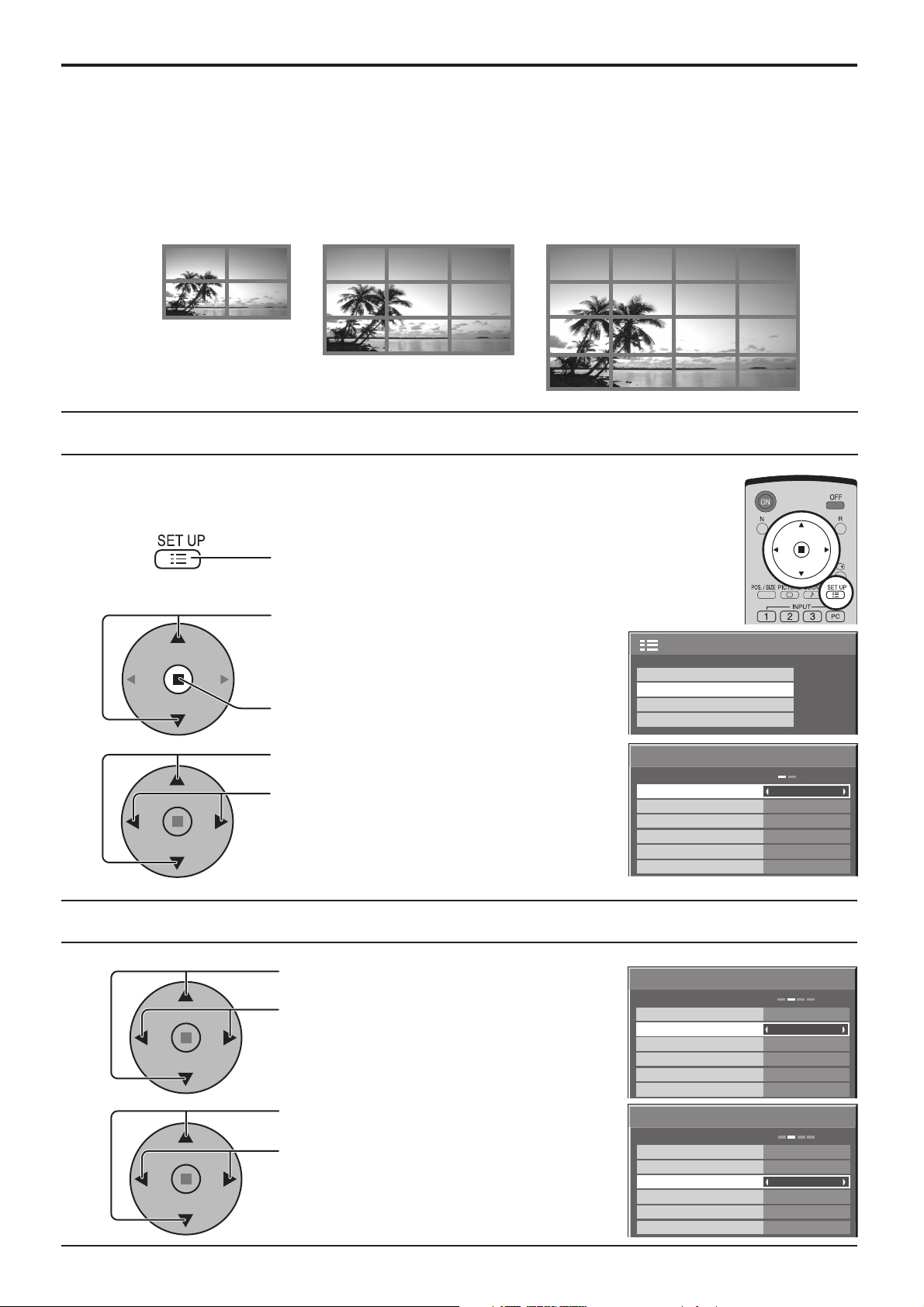

Opsætning til multi-skærmdisplay ....................... 33

(For TH-42PS10EK/S)

Sådan opsættes multi-skærmdisplay .................... 33

Hvordan skærmlokalitetsnummeret indstilles

for hver plasmaskærm ........................................... 34

(For TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Sådan opsættes multi-skærmdisplay .................... 35

Hvordan skærmlokalitetsnummeret indstilles

for hver plasmaskærm ........................................... 35

F (Seam hides video) Indstilling ............................ 37

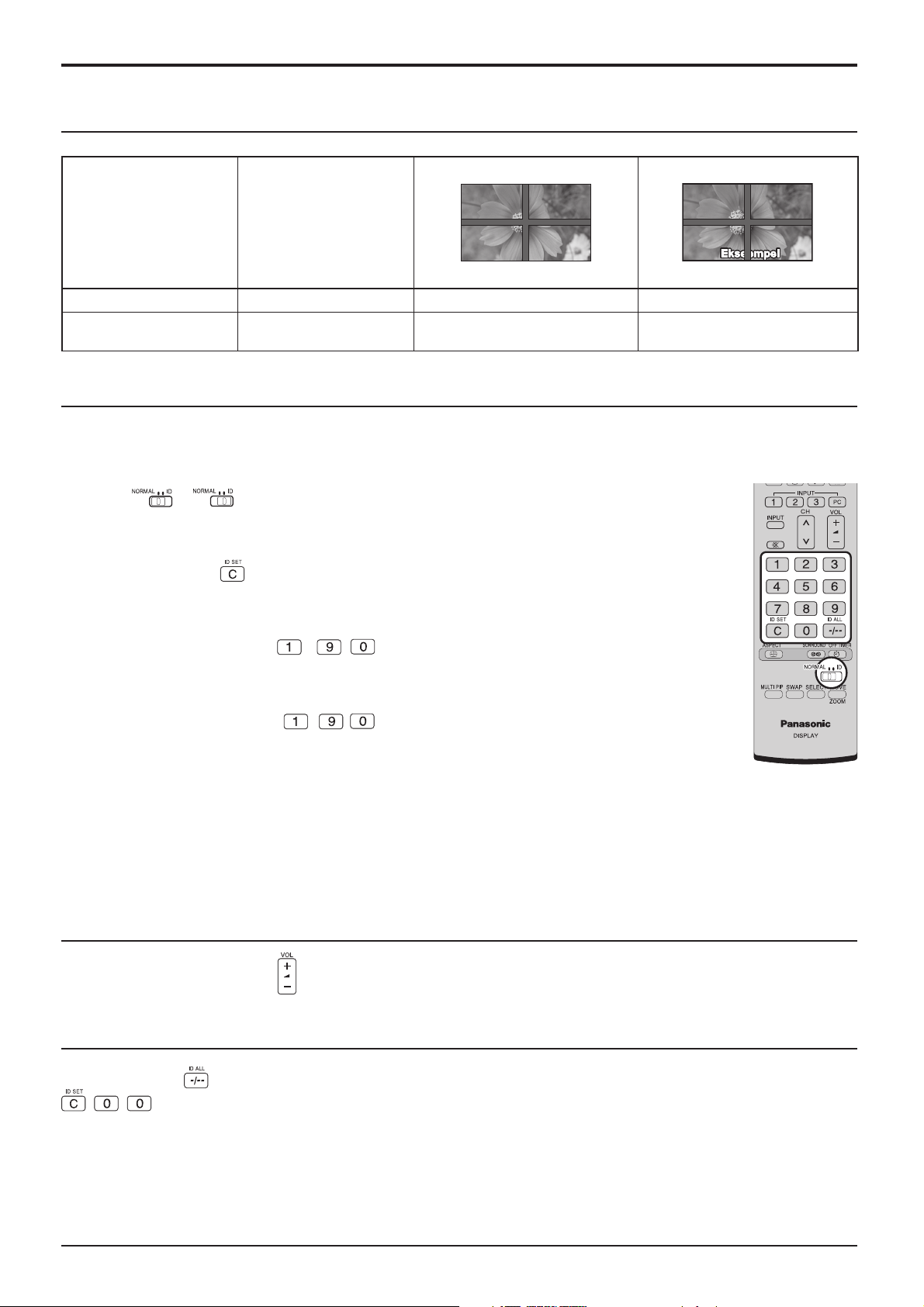

Funktion til fjernbetjenings-id ................................. 37

Setup-menu for indgangssignaler ........................ 38

Component / RGB-in select ................................... 38

3D Y/C Filter ......................................................... 38

Colour system / Panasonic Auto ........................... 39

Cinema reality / P-NR ............................................ 39

Sync ...................................................................... 40

Refresh Rate (for TH-42PH10EK/S,

TH-50PH10EK/S, TH-58PH10EK) ........................ 40

H-Freq. (kHz)/V-Freq. (Hz) .................................... 40

Indstilling af menuen Options (Indstillinger) ....... 41

Weekly Command Timer (Ugentlig kommandotimer)
(for TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Leveringstilstand .................................................... 50

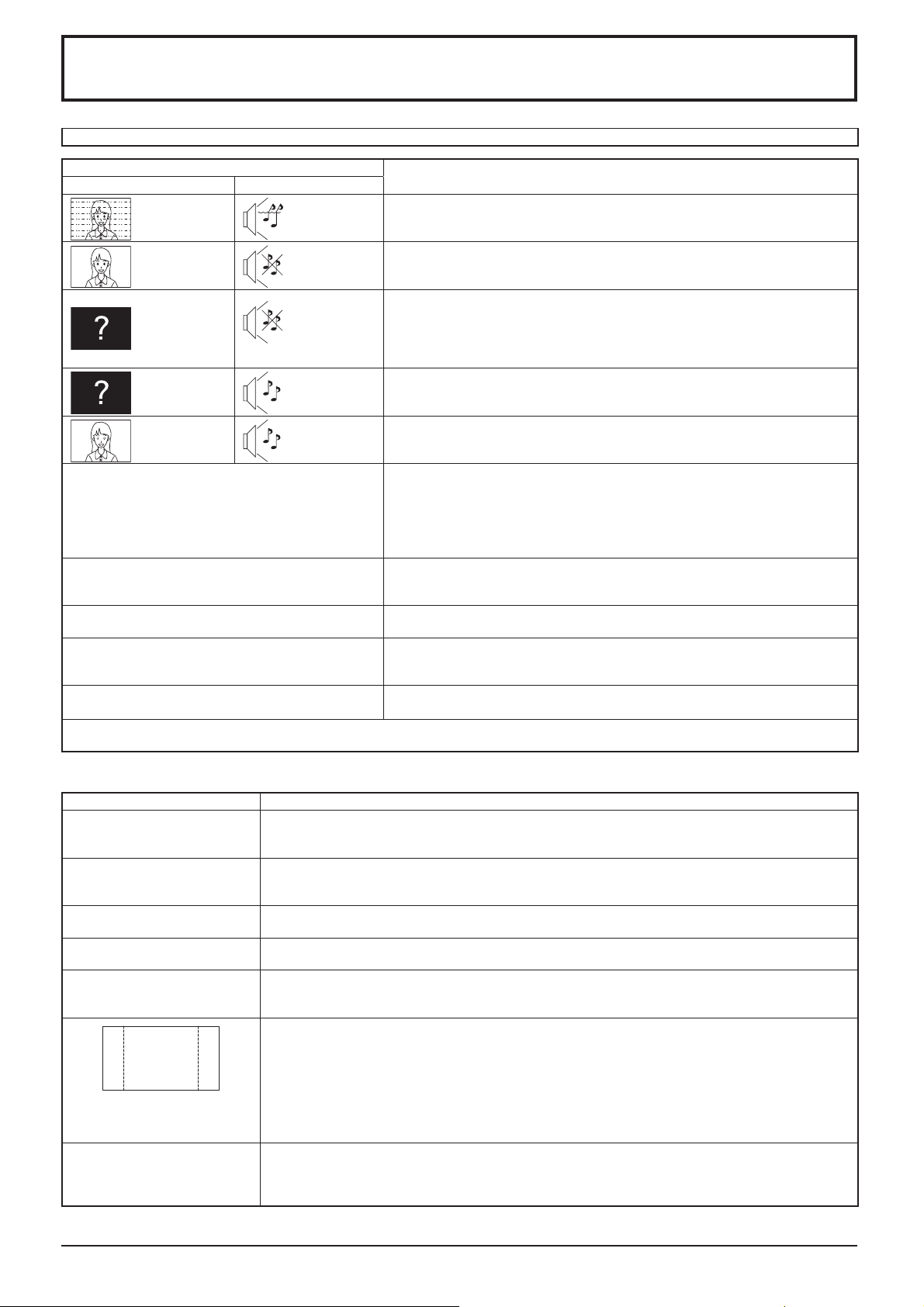

Fejlfi nding ............................................................... 51

VIDEO/PC input signaler ........................................ 52

Kommandoliste for Weekly Command Timer ...... 53

Specifi kationer ........................................................ 54

.. 48

2

VIGTIGE SIKKERHEDSREGLER

ADVARSEL!

1) Produktet må ikke udsættes for dryp eller tilsprøjtning, da dette kan medføre brand eller elektrisk
stød.

Anbring ikke beholdere med væske (blomstervaser, kopper, kosmetik el.lign.) oven på apparatet (heller

ikke på hylder osv. over apparatet).

Kilder til åben ild, f.eks. stearinlys, må ikke placeres på eller over apparatet.

2) Fjern ikke afskærmningen, da denne beskytter mod elektrisk stød. Der fi ndes ingen komponenter bag
afskærmningen, som du selv kan reparere. Service bør udføres af kvalifi cerede fagfolk.

3) Fjern ikke jordbenet i netstikket. Dette apparat er forsynet med et trefaset jordforbundet netstik. Dette stik kan
kun tilsluttes en jordforbundet stikkontakt. Denne konstruktion er valgt ud fra sikkerhedsmæssige hensyn. Hvis
du ikke kan sætte stikket i stikkontakten, bør du kontakte en elinstallatør.

Det frarådes at omgå formålet med jordbenet.

4) For at forebygge elektrisk stød skal det sikres, at jordbenet på netledningens netstik er sikkert forbundet.

FORSIGTIG!

Dette apparat er beregnet til brug i miljøer, som er relativt frie for elektromagnetiske felter.
Hvis apparatet anvendes i nærheden af kilder med kraftige elektromagnetiske felter eller på steder, hvor elektrisk
støj overlapper indgangssignalerne, kan det medføre billed-/lydforstyrrelser eller interferens, f.eks. støj.
For at undgå skader på apparatet bør det ikke opstilles i nærheden af kilder, der frembringer kraftige
elektromagnetiske felter.

Varemærker

• VGA er et varemærke tilhørende International Business Machines Corporation.

• Macintosh er et indregistreret varemærke tilhørende Apple Computer, USA.

• S-VGA er et indregistreret varemærke tilhørende Video Electronics Standard Association.

Selv om der ikke er foretaget speciel fremhævning af fi rma- eller produktvaremærker i teksten, er disse varemærker

fuldt ud blevet respekteret.

Bemærk:

Lad ikke et stillbillede vises i længere tid, da dette kan bevirke, at en permanent billedbibeholdelse efterlades på
plasmaskærmen.
Som eksempler på stillbilleder kan nævnes logoer, videospil, computerbilleder, teletekst og billeder, der vises i
4:3 format.

3

Sikkerhedsforanstaltninger

ADVARSEL!

Setup

Plasmaskærmen er udelukkende beregnet til brug sammen med følgende ekstratilbehør. Hvis produktet
bruges sammen med andre typer ekstratilbehør, mister skærmen muligvis den fornødne stabilitet med risiko
for personskader til følge.

(Alt det følgende tilbehør er fremstillet af Matsushita Electric Industrial Co., Ltd.)

• Højttalere ...................................................... TY-SP42P8W-K (TH-42PS10EK, TH-42PH10EK),

TY-SP42P8W-S (TH-42PS10ES, TH-42PH10ES),
TY-SP50P8W-K (TH-50PH10EK),
TY-SP50P8W-S (TH-50PH10ES),
TY-SP58P10WK (TH-58PH10EK)

• Hylde ............................................................TY-ST07-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK),

TY-ST07-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES),
TY-ST08-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK),
TY-ST08-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES),
TY-ST58-K (TH-58PH10EK)

• Rullebord ......................................................

• Vægbeslag (lodret) ....................................... TY-WK42PV7

• Vægbeslag (vinkel) ......................................TY-WK42PR7

• Vægbeslag (Skuffe-type) .............................

• Beslag til loftsophængning ...........................TY-CE42PS7 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S)

• BNC komponent-videoterminalkort .............. TY-42TM6A

• BNC komposit-videoterminalkort .................. TY-42TM6B

• BNC dobbelt video terminalkort ...................TY-FB9BD

• Slot-in-terminalkort .......................................TY-FB8SC

• RCA komponent-videoterminalkort .............. TY-42TM6Z

• RCA komposit-videoterminalkort .................. TY-42TM6V

• RGB (digital) terminalkort ............................. TY-42TM6D

• RGB aktiv-gennemgangsterminalkort .......... TY-42TM6G

• PC indgangsterminalkort .............................. TY-42TM6P

• Komposit-/komponent-videoterminalkort ...... TY-42TM6Y

• SDI-terminalkort ........................................... TY-FB7SD

• HD-SDI-terminalkort ..................................... TY-FB9HD

• HDMI-terminalkort ........................................TY-FB8HM

• Ir Gennemgangs terminalkort ....................... TY-FB9RT

• U/V-tunerplade med hotelservice-port .........TY-FB9TE (TH-50PH10EK/S, TH-58PH10EK)

• Setup-loader ................................................. TY-RM09SL (TH-50PH10EK/S, TH-58PH10EK)

• Trådløst præsentationskort .......................... TY-FB10WPE (TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

• AV-terminalboks ........................................... TY-TB10AV

• Berøringspanel ............................................. TY-TP42P8-S (TH-42PS10EK/S, TH-42PH10EK/S),

TY-TP50P8-S (TH-50PH10EK/S), TY-TP50P10S (TH-50PH10EK/S),
TY-TP42P10S (TH-42PS10EK/S, TH-42PH10EK/S),
TY-TP58P10S (TH-58PH10EK)

• Antiblændingsfi lter ........................................ TY-AR50P9W (TH-50PH10EK/S),

TY-AR42P9W (TH-42PS10EK/S, TH-42PH10EK/S),
TY-AR58P10W (TH-58PH10EK)

TY-ST42PF3 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S),
TY-ST58PF10

TY-WK42DR1 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S)

Sørg altid for at få en fagmand til at udføre installationen.
Små produktdele kan give risiko for kvælning, hvis de sluges ved et uheld. Sørg for, at børn ikke kommer i nærheden

af disse smådele. Smid unødvendige smådele og andre ting som F.eks. emballering, plastikposer og plastfolie ud, så
du undgår, at børn leger med det og på den måde risikerer kvælning.

Anbring ikke plasmaskærmen på skrå eller ustabile fl ader.

• Skærmen kan falde ned eller vippe forover.

Anbring ikke andre objekter oven på plasmaskærmen.

• Hvis der spildes vand på plasmaskærmen, eller der kommer fremmedlegemer ind i den, er der risiko for en
kortslutning, der kan medføre brand eller elektrisk stød. Kontakt din lokale Panasonic–forhandler, hvis der kommer

fremmedlegemer ind i plasmaskærmen.

Må kun transporteres i opretstående stilling!

• Hvis apparatet transporteres med dets skærmpanel vendende op eller ned, kan det interne kredsløb lide skade.

4

Sikkerhedsforanstaltninger

Udluftning må ikke forhindres med overdækning af udluftningsåbninger med genstander som f.e. aviser,
bordduger og forhænger.

For tilstrækkelig ventilation;
Hvis hylden (ekstratilbehør) anvendes, er det vigtigt at der er en fri afstand på 10 cm eller mere i toppen, til venstre
og til højre, en fri afstand på 6 cm eller mere i bunden og en fri afstand på 7 cm eller mere på bagsiden.
Hvis du vælger en af de andre installationmetoder, skal du sørge for, at der er en fri afstand på 10 cm omkring
skærmen, dvs. i toppen, i bunden, til venstre og til højre, og en afstand på 7 cm fra bagsiden til væggen.

Brug af plasmaskærmen

Plasmaskærmen er konstrueret til 220-240 V AC, 50/60 Hz.

Dæk ikke ventilationshullerne til.

• Det kan føre til overophedning af plasmaskærmen, hvilket kan forårsage brand eller beskadige skærmen.

Stik ikke fremmedlegemer ind i plasmaskærmen.

• Stik ikke metaldele eller brændbare dele ind i ventilationshullerne. Læg heller ikke sådanne dele oven på skærmen,
da dette kan medføre brand eller elektrisk stød.

Lad være med at fjerne eller ændre afskærmningen på nogen måde.

• Plasmaskærmen indeholder dele med høj spænding, som kan give alvorlige elektriske stød. Kontakt din lokale
Panasonic-forhandler, når skærmen skal efterses, justeres og repareres.

Sørg for en nem adgang til strømforsynings kilde.

Et apparat med KLASSE I-konstruktion skal sluttes til en stikkontakt i væggen med en beskyttende
jordtilslutning.

Anvend ikke andre netledninger end den, der følger med dette apparat.

• Dette kan medføre brand og elektriske stød.

Sørg for at sætte netstikket helt ind.

• Hvis stikket ikke er sat helt i, kan det genereres høj varme, som kan forårsage brand. Hvis stikket er defekt, eller
stikkontakten sidder løst, bør delene ikke anvendes.

Rør ikke ved netstikket med våde hænder.

• Dette kan medføre elektrisk stød.

Undgå handlinger, der kan beskadige netkablet. Hold fast i stikket, ikke ledningen, når netledningen trækkes ud.

• Undgå at beskadige netledningen, foretag ingen form for ændringer af den, anbring ikke tunge genstande oven
på den, udsæt den ikke for varme, placer den ikke i nærheden af varme genstande, vrid den ikke, bøj den ikke
overdrevent, og træk ikke i den. Anbring den ikke i nærheden af varme genstande. Undgå at vride den. Undgå at
bøje den for meget. Undgå at trække i den. I modsat fald er der risiko for brand eller elektrisk stød. Hvis netledningen
bliver beskadiget, bør den repareres på et autoriseret servicecenter.

Hvis plasmaskærmen ikke skal bruges i længere tid, bør netstikket trækkes ud af stikkontakten.

I tilfælde af problemer under brug

Hvis der opstår et problem (for eksempel manglende billede eller lyd), eller hvis der kommer røg eller en
unormal lugt fra plasmaskærmen, skal netstikket omgående trækkes ud.

• Hvis du forsætter med at anvende plasmaskærmen i denne tilstand, er der risiko for brand og elektrisk stød. Når
du er sikker på at røgudviklingen er standset, bør du kontakte din lokale Panasonic-forhandler, så de nødvendige
reparationer kan blive foretaget. Det er yderst farligt selv at forsøge at reparere plasmaskæmen, og ethvert
uautoriseret indgreb medfører bortfald af enhver garanti plasmaskærmen.

Hvis vand eller fremmedlegemer trænger ind i plasmaskærmen, hvis den tabes på jorden eller gulvet, eller
hvis kabinettet bliver beskadiget, skal netstikket trækkes ud med det samme.

• Der er risiko for kortslutning, hvilket kan medføre brand. Kontakt din lokale Panasonic-forhandler i tilfælde af
nødvendige reparationer.

5

Sikkerhedsforanstaltninger

FORSIGTIG!

Brug af plasmaskærmen

Anbring ikke dine hænder, dit ansigt eller genstande tæt på plasmaskærmens ventilationshuller.

• Der kommer varm luft ud af ventilationshullerne og toppen af plasmaskærmen er varm. Anbring ikke dine hænder
eller dit ansigt eller andre objekter, som ikke kan tåle varme, på dette sted, da det kan medføre forbrændinger eller
deformation.

Sørg for at trække alle kabler ud, inden plasmaskærmen fl yttes.

• Hvis plasmaskærmen fl yttes, mens nogle kabler stadig er tilsluttet, kan disse kabler blive beskadiget, hvilket kan
medføre brand og elektrisk stød.

Træk for en sikkerheds skyld stikket ud, før du foretager nogen form for rengøring.

• I modsat fald er der risiko for elektrisk stød.

Rengør netledningen med jævne mellemrum, så den ikke bliver helt støvet.

• Hvis der samler sig støv på netstikket, kan den deraf følgende fugtighed beskadige isoleringen, hvilket kan medføre
brand. Træk netstikket ud, og tør det af med en tør klud.

Denne plasmaskærm udsender infrarøde stråler, og kan derfor påvirke andet kommunikationsudstyr, der
udnytter infrarøde stråler.
Anbring sensorer for infrarøde stråler på et sted, hvor de ikke er udsat for direkte eller refl ekteret lys fra
plasmaskærmen.

Rengøring og vedligeholdelse

Forsiden af skærmpanelet har fået en special overfl adebehandling. Tør forsigtigt panelets overfl ade af med
en blød, fnugfri klud.

• Hvis apparatets ydre er særligt snavset, skal det tørres af med en blød, fnugfri klud, som er dyppet i rent vand eller
vand, i hvilket et neutralt rengøringsmiddel er fortyndet 100 gange, og tør derefter godt efter med en tør klud af
den samme type, indtil apparatets ydre er tørt.

• Undgå at ridse eller ramme panelets overfl ade med fi ngernegle eller andre hårde genstande, da du ellers kan
komme til at beskadige overfl aden. Undgå desuden at overfl aden kommer i kontakt med fl ygtige kemikalier, som
for eksempel insektsprøjtemidler, opløsningsmidler og fortynder, da overfl aden ellers kan blive beskadiget.

Hvis kabinettet bliver tilsmudset, kan du tørre det af med en blød, tør klud.

• Hvis kabinettet er meget beskidt, kan du vride kluden op i vand iblandet en smule neutralt rengøringsmiddel og
bruge den til at tørre kabinettet af med. Brug derefter en tør klud til at gøre overfl aden tør.

• Sørg for, at der ikke kommer rengøringsmidler i direkte kontakt med plasmaskærmsen overfl ade. Hvis der kommer
dråber ind i enheden, kan det give problemer under brug.

• Undgå kontakt med fl ygtige kemikalier, som for eksempel insektsprøjtemidler, opløsningsmidler og fortynder,
da kabinettets overfl ade ellers kan blive beskadiget, eller belægningen kan skalle af. Lad heller ikke kabinettets
overfl ade være i kontakt med artikler lavet af gummi eller PVC i længere tid.

6

Tilbehør

Medfølgende tilbehør

Kontrollér, at du har fået det tilbehør og de dele, der er vist

Betjeningsvejledning

Netledning Fastgøringsbånd × 2

Fjernbetjening
EUR7636090R

Batterier til fjernbetjeningen

Batterier til fjernbetjening
(2 × R6 (UM3)-størrelse)

Kræver to R6 batterier.

1. Træk i og hold krogen, og åbn
derefter batteridækslet.

2. Sæt batterierne i – vær opmærksom
på den rigtige polaritet (+ og -).

+

­+

-

“R6 (UM3)”-størrelse

3. Sæt dækslet tilbage på plads.

Godt råd:

Hvis man bruger fjernbetjeningen meget, kan det anbefales at udskifte
de gamle batterier med alkaliske batterier, der holder længere.

Advarsler i forbindelse med brug af batterier

Forkert installation kan medføre udsivning af batterivæske og ætsning, som vil beskadige fjernbetjeningen.
Bortskaffelse af batterier skal ske på en miljømæssigt forsvarlig måde.

Overhold følgende forholdsregler:

1. Batterier skal altid udskiftes parvis. Brug altid nye batterier, når det gamle par udskiftes.

2. Brug ikke et gammelt batteri sammen med et nyt.

3. Bland ikke batterityperne (f.eks.: “Zinc Carbon” med “Alkaline”).

4. Forsøg ikke at oplade, kortslutte, adskille, opvarme eller brænde brugte batterier.

5.

Udskiftning af batterierne er påkrævet, når fjernbetjeningen kun virker sporadisk, eller ikke længere kan anvendes til
at betjene plasmaskærmen.

7

Tilslutninger

Når der tilsluttes højttalere, må der kunne anvendes de specielle ekstratilbehørshøjttalere.
Se betjeningsvejledningen til højttalerne for detaljer om installation af disse.
(Eksempel: TH-42PH10EK)

Højttalere (ekstratilbehør)

1

Højttalerbøsninger
(venstre)

Højttalerbøsninger
(højre)

Tilslutning af netledning
(se side 12)

– Fastgøringsbånd til netledning

Træk netledningen ud

Bemærk:

Sørg for, at netledningen er låst på
både venstre og højre side.

Sæt netledningen i displayenheden.

Sæt netledningen i, indtil den klikker
på plads.

Bemærk

Når du tager netledningen ud af
forbindelse, skal du sørge for at tage den
ud af forbindelse ved stikkontakten først.

– Kabelfastgøringsbånd Fastgør overskydende kabler med bånd om nødvendigt.

Før det medfølgende
kabelfastgøringsbånd
gennem clipsen som
illustreret.

For at samle kabler, der er tilsluttet til bøsningerne, vikles kabelfastgøringsbåndet rundt om
dem, hvorefter den spidse end af båndet føres ind gennem fastlåsningsanordningen som
illustreret.

Mens det sikres, at der er tilstrækkeligt slæk på kablerne, så de ikke udsættes for
unødig belastning (især netledningen), opbindes alle kabler med det medfølgende
fastgøringsbånd.

Sådan strammes: Sådan løsnes:

2

:

1

2

Træk netledningen
ud ved at trykke på
de to knapper.

Tryk på knoppen

Træk

1

R L

AUDIO

R L

AUDIO

S VIDEO

AV IN B A

SLOT1

2

VIDEO

Dobbelte videoterminaler (svarer
til BNC dobbelt videoterminalkort
(TY-FB9BD)) (se side 11)

SLOT2 SLOT3

Holdere (tildækket) til
isætning af terminalkort
(ekstraudstyr)

Fra EXTERNAL­monitorbøsning
på computer (se side 9)

AUDIO

SERIAL PC IN

Fra SERIAL­bøsningen på
computer (se side 10)

Træk

Bemærk:

•

På TH-42PH10EK/S, TH-50PH10EK/S og TH-58PH10EK er terminalkortet installeret i SLOT 1 ved leveringen fra fabrikken.

• På TH-42PS10EK/S er SLOT 1 – 3 alle tomme ved leveringen fra fabrikken.

8

Tilslutninger

Sådan tilslutter du PC-indgangsbøsningerne

Computer

TH-42PS9

Adapter
(om nødvendigt)

RGB

PC-kabel

mini D-sub 15p

AUDIO

PC IN

Audio

Tilslut et kabel, der svarer til
audioudgangsbøsningen på computeren.

Stereo jack-stik

Bemærk:

• På grund af den begrænsede plads kan du undertiden få problemer med at slutte mini D-sub 15P-kablet med ferritkerne
til pc'ens indgangsterminal.

• De computersignaler, som kan anvendes som indgangssignaler, er signaler med en horisontal scanningsfrekvens på mellem
15 og 110 kHz og en vertikal scanningsfrekvens på mellem 48 og 120 Hz. (Hvis signalerne imidlertid overstiger 1.200 linjer,
vises billedet ikke korrekt.)

•

Skærmopløsningen udgør maksimalt 640 × 480 punkter (TH-42PS10EK/S), 768 × 768 punkter (TH-42PH10EK/S), 1.024

× 768 punkter (TH-50PH10EK/S, TH-58PH10EK) når Aspect er indstillet til “4:3” og 852 × 480 punkter (TH-42PS10EK/S),

1.024 × 768 punkter (TH-42PH10EK/S), 1.366 × 768 punkter (TH-50PH10EK/S, TH-58PH10EK) når Aspect er indstillet til
“16:9”. Hvis opløsningen overstiger disse grænser, er det ikke sikkert, at det er muligt at vise fi ne detaljer tydeligt nok.

• PC-indgangsbøsningerne er DDC2B-kompatible. Hvis den tilsluttede computer ikke er DDC2B-kompatibel, skal du
ændre computerens indstillinger i forbindelse med tilslutningen.

• Visse PC-modeller kan ikke sluttes til apparatet.

• Det er ikke nødvendigt at anvende en adapter til computere med en DOS/V-kompatibel mini D-sub 15P-bøsning.

• Den viste computer tjener udelukkende som eksempel.

• Det viste ekstratilbehør og de viste kabler følger ikke med apparatet.

• De horisontale og vertilkale scanningsfrekvenser for PC-signaler må ikke indstilles, så de ligger over eller under det
angivne frekvensområde.

• Komponentindgang er mulig med ben 1, 2, 3 i Mini D-sub 15P stik.

• Ændr “Component/RGB-in select” indstillingen i menuen “Setup” til “Component” (ved komponent-tilslutning) eller
til “RGB” (ved RGB-signaltilslutning) (se side 38).

• For at anvende synkrone VBS-indgangssignaler, skal der anvendes et stik, som indeholder en 75 ohms-modstand
og som kan fås i handelen, til tilslutning af HD-stikket, hvor VBS-signalerne skal indgå.

Signalbetegnelser for mini D-sub 15P-stik

Ben-nr. Signalbetegnelse Ben-nr. Signalbetegnelse Ben-nr. Signalbetegnelse

45

10

15 14 13 12 11

Benplacering

(PC IN bøsning)

1

2

67839

1

2

3

4

NC (Ikke tilsluttet)

5

GND (Jord)

R (PR/CR)

B (PB/CB)

G (Y)

6

7

8

9

NC (Ikke tilsluttet)

10

GND (Jord)
GND (Jord)
GND (Jord)

GND (Jord)

11

NC (Ikke tilsluttet)

12

13

14

15

SDA

HD/SYNC

VD

SCL

9

Tilslutninger

Sådan tilslutter du bøsningen SERIAL

SERIAL-bøsningen bruges, når du styrer Plasmaskærm ved hjælp af en computer.

Computer

SERIAL

RS-232C Lige kabel

13452

6789

Stikben-layout til
SERIAL-terminal

D-sub 9p

Bemærk:

• Anvend RS-232C-kablet til at tilslutte en computer til plasmaskærmen.

• Den viste computer tjener kun som illustrationseksempel.

• Det viste ekstratilbehør og de viste kabler følger ikke med apparatet.

SERIAL-bøsningen opfylder RS-232C-interface specifi kationen, så det er muligt at styre plasmaskærmen ved hjælp
af en computer, som er sluttet til denne bøsning.
Computeren kræver en software, som gør det muligt at sende og modtage kontroldata, som opfylder nedenstående
betingelser. Brug et computerprogram, f.eks. et programmeringssprog, til at udvikle softwaren. Oplysninger om dette
fi nder du i dokumentationen til computerprogrammet.

Kommunikationsparametre

Signalniveau RS-232C-kompatibel

Synkronisering Asynkron

Baud-hastighed 9600 bps

Paritet Ingen

Tegnlængde 8 bit

Stop-bit 1 bit

Flowkontrol -

D-sub 9-benet hunstik Detaljer

RS-232C-konverteringskabel

2
3
5

4

6

•
7
8

1

9

•

R X D

T X D

GND

Ikke anvendt

Kortsluttet

NC

Basisformat for kontroldata

Overførslen af kontroldata fra computeren starter med
et STX-signal efterfulgt af kommandoen, parametrene
og til sidst et ETX-signal i nævnte rækkefølge. Hvis
der ikke er nogen parametre, er det ikke nødvendigt
at sende parametersignalet.

STX C1 C2 C3 P1 P2 P3 P4:P5

Kolon Parameter/
Start
(02h)

3-tegns kommando
(3 bytes)

parametre
(1 - 5 bytes)

ETX

End
(03h)

Bemærk:

• Hvis der transmitteres fl ere kommandoer, er det
vigtigt, at du venter på denne enheds svar på den
første kommando, inden den næste kommando
sendes.

• Hvis den forkerte kommando sendes ved en
fejltagelse, vil denne enhed sende en “ER401”
kommando tilbage til computeren.

• SL1A, SL1B, SL2A og SL2B i Command IMS er kun
til rådighed, når et dobbelt indgangsterminalkort er
tilsluttet.

Kommando

Kommando Parameter Kontroloplysninger
PON Ingen Tændt
POF Ingen Slukket
AVL
AMT 0 Mute slået fra

IMS Ingen

DAM Ingen

**

1 Mute slået til

SL1
SL2
SL3
PC1
SL1A
SL1B
SL2A
SL2B

NORM
ZOOM
FULL
JUST
SELF

Lydstyrke 00 - 63

Valg af indgang (Toggle-skift)
Slot1 input
Slot2 input
Slot3 input
PC input
Slot1 input (INPUT1A)
Slot1 input (INPUT1B)
Slot2 input (INPUT2A)
Slot2 input (INPUT2B)

Valg af skærmindstilling (Toggle-skift)
4 : 3
Zoom
16 : 9
Just
Panasonic Auto

Når strømmen er slukket, reagerer denne skærm kun på PON
kommando.

10

Tilslutninger

Tilslutning af AV

(for TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Dette apparat har et terminalkort, som svarer til BNS dobbelt video terminalkortet (TY-FB9BD) som standardudstyr.

Eksempel på indgangssignalkilde

S VIDEO-VIDEOBÅNDOPTAGER

RL

AUDIO

RL

AUDIO

S VIDEO

AV I N

BA

SLOT1

VIDEO

SLOT3SLOT2

PC IN

VIDEOKAMERA

VCR

RL

AUDIO

OUT

S VIDEO

OUT

RL
AUDIO

OUT

VIDEO

OUT

Bemærk:

Det viste ekstratilbehør, de viste kabler og adapterstik følger ikke med dette apparat.

11

Tænd og sluk for strømmen

Tilslutning af netledningen til plasmaskærmen.

Fastgør netledningen omhyggeligt til
plasmaskærmen ved hjælp af klemmen.
(se side 8)

Sæt netstikket i en stikkontakt i væggen

Bemærk:

• Formen på netstik varierer fra land til land. Netstikket, der er
vist til højre, er derfor muligvis af samme type som det, der
sidder på dit apparat.

• Når du tager netledningen ud af forbindelse, skal du sørge for
at tage den ud af forbindelse ved stikkontakten først.

TH-42PS9

INPUT MENU ENTER/+/VOL-/

Statuslampe

Tryk på afbryderen på plasmaskærmen for at tænde for
apparatet.

Statuslampe: Grøn

Eksempel: Nedenstående illustrerede skærm vises i et stykke

tid efter at der er tændt for plasmaskærmen. (De
angivne indstillinger tjener kun som eksempler.)

Første gang der tændes for strømmen
vises skærmen til valg af sprog.

Fra anden gang kan valg af sprog udføres
fra indstillingsmenuen. (se side 13)

Vælg det ønskede sprog med knappen

OSD Language

English (UK)

Deutsch
Français

Italiano

Español

ENGLISH (US)

eller , og tryk på knappen ACTION ( ).

Bemærk:

Indstil med fjernbetjeningen. Knapper
på hovedapparatet kan ikke anvendes til

SetSelect

denne indstilling.

Fjernbetjeningssensor

Fra anden gang der tændes for
apparatet vises nedenstående skærm
i et stykke tid (angivne indstilling tjener
kun som et eksempel).

PC

16:9

12

Tryk på afbryderknappen på fjernbetjeningen for at slukke plasmaskærmen.

Statuslampe: Rød (standby)

Tryk på afbryderknappen på fjernbetjeningen for at tænde plasmaskærmen.

Statuslampe: Grøn

Sluk for strømmen til plasmaskærmen ved at trykke på -kontakten på apparatet,
når plasmaskærmen er tændt eller i Standby-indstilling.

Bemærk:

Mens den strømbesparende funktion Power management er i drift, lyser statuslampen
Orange, når apparatet er i afbrudt tilstand.

INPUT MENU ENTER/

+

/VOL-/

Oprindelige indstillinger

Valg af inputsignal

Vælg indgangssignalerne der skal tilsluttes ved at installere det optionelle terminalkort.

Tryk her for at vælge det inputsignal, der skal afspilles fra
det udstyr, som er sluttet til plasmaskærmen.

Indgangssignalerne ændres som følger:

• TH-42PS10EK/S
INPUT1 INPUT2 PCINPUT3

• TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK
INPUT1A INPUT1B INPUT2 PCINPUT3

SLOT1 er til dobbelt indgang, så du kan vælge INPUT1A
eller INPUT1B for INPUT1.
INPUT1A: VIDEO-signal terminal i SLOT1
INPUT1B: S-VIDEO signal terminal i SLOT1

TH-42PS9

Bemærk:

INPUT MENU ENTER/+/VOL-/

• Det er også muligt at vælge ved at trykke på knappen INPUT på enheden.

• Indgangssignalbøsningen bliver ikke valgt, hvis terminalkortet ikke er installeret i
den pågældende SLOT (holder).

• Vælg indstillingen, så denne passer med signalerne fra den kilde, der er tilsluttet til
Component-/RGB-indgangsbøsningerne. (se side 38)

• Under visning af to skærme kan man ikke vælge den samme indgangsindstilling
for både hovedbilledet og subbilledet.

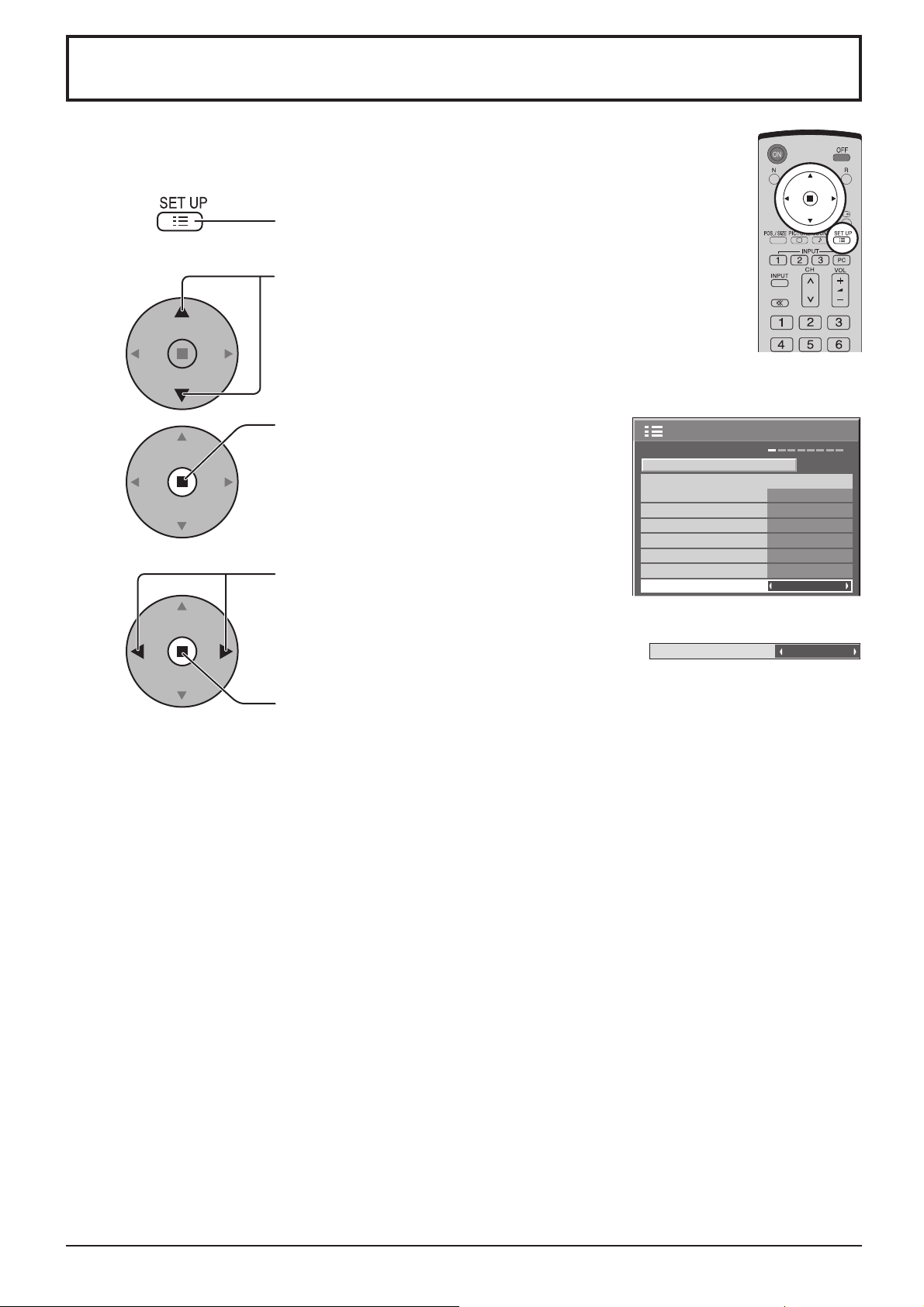

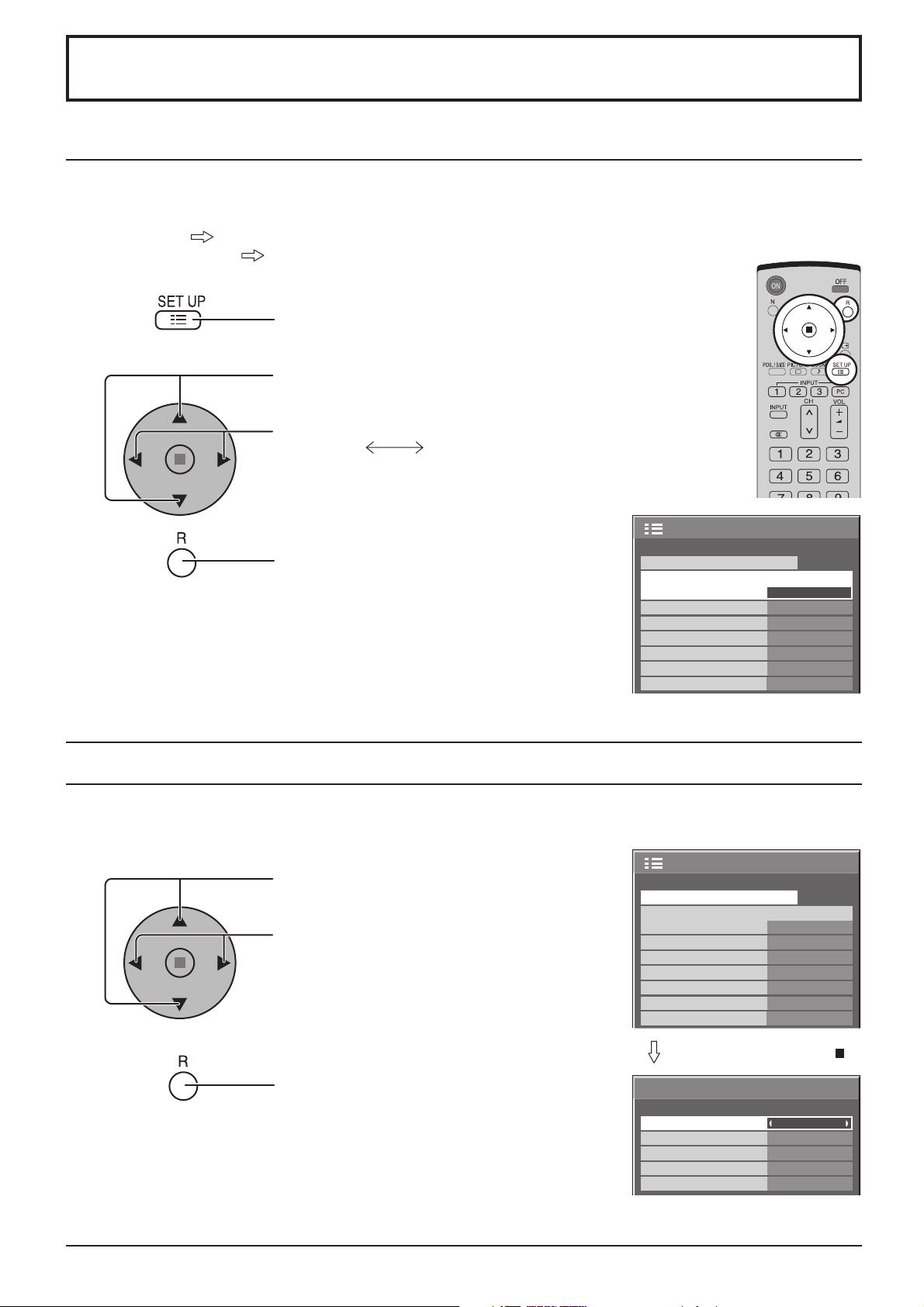

Sådan vælger du sproget for skærmmenuerne

Tryk her for at få vist “Setup” skærmen.

Tryk for at vælge “OSD Language”.

Tryk for at vælge det ønskede sprog.

Valgbare sprog

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

.......(Chinese)

.......(Japanese)

Setup

Component/RGB-in select

Input label
Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Signal

RGB

PC
Off
Off
Off
Off

1/2

)

13

Grundlæggende betjeningsfunktioner

Fjernbetjeningssensor

INPUT MENU ENTER/

Hovedafbryder

Statuslampe

Statuslampen lyser.

• Slukket ........... Statuslampen lyser ikke (Enheden

bliver ved med at forbruge en smule
strøm, så længe netledningener
sat i en tændt stikkontakt.)

• Standby .......... Rødt

• Tændt ............ Grøn

• DPMS .............Orange (med PC-indgangssignal

og under anvendelse af PC’ers
pauseskærm)

Lydstyrkeregulering

Lydstyrke Op “+” Ned “–”
Når menuskærmen er vist:
“+”: Tryk for at fl ytte
markøren
op
“–”: Tryk for at fl ytte
markøren
ned (se side 16)

+

-

/

/VOL

Knappen Enter/Aspect

(se side 16, 18)

MENU-skærm TÆNDT/SLUKKET

Hver gang der trykkes på MENUknappen skifte
menuskærmen. (se side 16)

Normal visning Picture (Skærmbillede) Setup

Sound (Lyd) Pos. /Size

INPUT-knap

(Valg af INPUT1, INPUT2, INPUT3 og PC)
(se side 13)

SURROUND-knap

Surround-funktionen slås til eller fra, hver gang
man trykker på SURROUND-knappen.
Fordelene ved surround-lyd er enorme. Du kan
blive fuldstændig indhyllet i lyd, nøjagtig som om
du befandt dig i en koncertsal eller en biograf.

Bemærk:

Surround-indstillingerne gemmes separat for hver
enkelt Sound Mode. (Normal, Dynamic, Clear)

Til (On) Fra (Off)

N-knap (se side 19, 22, 23, 24, 25)

Knappen POS. /SIZE (position/størrelse) (se side 19)

PICTURE-knap (se side 22)

INPUT-knap
(Valg af INPUT1, INPUT2, INPUT3 og PC)

Tryk for på skift at vælge INPUT1, INPUT2, INPUT3 og
PC input HOLDERNE. (se side 13)

Lyd til/fra (mute) (se side 25)

Talknapper (se side 37)

ASPECT-knap

Tryk for at vise ASPECTmenuen (se side 18)

MULTI Window-knapper (se side 20)

14

Surround

On

Grundlæggende betjeningsfunktioner

Standby-knap (TÆND/SLUK)

Plasmaskærmens netledning skal først sættes i en stikkontakt, og derefter skal der tændes på hovedafbryderen
på skærmen, før denne knap virker efter dens hensigt (se side 12).
Tryk på ON for at aktivere plasmavisningen fra standby-tilstanden. Tryk på OFF for at deaktivere
plasmavisningen, så den går over til standby-tilstanden.

POSITION-knapper

ACTION-knap

Tryk for af foretage
valg.

SOUND-knap

(se side 25)

R-knap (se side 17)
Tryk på R knappen for at vende tilbage til den foregående menuskærm.

Status-knap

Tryk på knappen “Status” for at få vist systemets aktuelle status.

PC

4:3

1

1

Indgangssignalangivelse

2

2

Aspect-tilstand (se side 18)

3

Off timer

Off timer-indikatoren vises

Off timer 90

kun, når off timer er blevet

3

aktiveret.

SET UP-knap (se side 16, 17)

Knapper til DIRECT INPUT (direkte indgang)

Vælg pc'ens indgangstilstand ved at trykke på en af INPUT­knapperne “1”, “2”, “3” eller “PC”.
Denne knap bruges til at skifte direkte til tilstanden INPUT.
Disse knapper kan kun vise den åbning, som er monteret. Trykker
du på den knap, hvortil der ikke monteret en åbning, viser den
automatisk det nuværende indgangssignal.
Når et dobbelt indgangsterminalkort er monteret, vises A og B,
afhængigt af det valgte indgangssignal. (Eks. INPUT1A, INPUT1B)

Bemærk:

• For TH-42PH10EK/S, TH-50PH10EK/S og TH-58PH10EK skal
du trykke på for at skifte indgangstilstand mellem INPUT1A
og INPUT1B.

•

Billedbibeholdelse (efterbillede) kan forekomme på plasmaskærmpanelet,
hvis et stillbillede får lov at stå på panelet i længere tid. Den funktion,
som gør skærmen en smule mørkere, aktiveres for at forhindre
billedbibeholdelse (se side 51). Denne funktion er ikke den perfekte
løsning på problemet billedbibeholdelse.

Indstilling af kanal

Denne knap kan ikke bruges til denne model.

Lydstyrkeregulering

Tryk på knapperne lydstyrke op “+” eller lydstyrke ned “–” for hhv.
at hæve og sænke lydstyrken.

OFF TIMER-knap

Du kan indstille plasmaskærmen til at skifte til standby efter et
bestemt tidsrum. Ved at trykke på knappen gentagne gange kan
du skifte mellem 30 minutter, 60 minutter, 90 minutter og 0 minutter
(funktionen er deaktiveret).

30 60

90

0

Når der er 3 minutter tilbage før et tidsrum udløber, vil teksten “Off
timer 3” begynde at blinke.
I tilfælde af et strømsvigt deaktiveres funktionen.

Låsning af fjernbetjeningens id (

se side

37)

Digital Zoom (se side 26)

Tryk for at åbne
Digital Zoom.

Dette viser en forstørrelse af den specifi cerede del af det viste
billede.

15

Skærmmenu vejledningen

INPUT MENU ENTER/+/VOL-/

INPUT MENU ENTER/+/VOL-/

Til justeringsmenuen “Picture”
(se side 22)

1/2Picture

Normalise

Picture Mode
Contrast
Brightness
Colour
Tint
Sharpness

White balance
Colour Management
Advanced settings

Normal

Normal

25

0
0
0
5

2/2Picture

Normal

Off
On

Tryk for at vælge
“On”.

Tryk for at komme ind
i menuen “Advanced
settings”.

Til menuen “Advanced settings”
(se side 22, 23)

Advanced settings

Normalise

Black extension
Input level
W/B High R
W/B High B
W/B Low R
W/B Low B
Gamma
AGC

Normal

0
0
0
0
0
0

2.2
Off

Man kan også trykke på MENUknappen
på apparatet.

Hver gang der trykkes på MENUknappen
skifte menuskærmen.

Normal Viewing Picture Setup

Sound Pos. /Size

1

Tryk for at

vælge.

[fra apparatet]

1

Tryk for at vælge.

1
2

Tryk for at få adgang til hver

2

justeringsskærm.

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Signal

RGB

PC
Off
Off
Off
Off

1/2

)

16

Gå til menuen til indstilling af Pos.
/Size (position/størrelse)
(se side 19)

Under indgangssignalet “AV (S
Video)”, “Component” og “Digital”.

Pos. /Size

H-Pos
H-Size
V-Pos
V-Size

Normal

0
0
0
0

Normalise

Under indgangssignalet “RGB / PC”.

Pos. /Size

Normalise

Normal

H-Pos
H-Size
V-Pos
V-Size

Clock Phase

0
0
0
0
0

Til justeringsmenuen “Sound”
(se side 25)

Sound

Normalise

Sound Mode
Bass
Mid
Treble
Balance
Surround
Audio Out (PIP)

Normal

Normal
0
0
0
0

Off

Main

2/2Setup

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Skærmmenu vejledningen

INPUT MENU ENTER/+/VOL-/

Bemærk:

Menu, som ikke kan justeres, nedtones. Justerbar menu skifter, afhængigt af signal, indgang og menuindstilling.

2

Tryk for at få

[fra apparatet]

adgang til hver
justeringsmenu.

Tryk på R knappen for at vende
tilbage til den foregående

Til “Signal” skærm for “AV (S
Video)” (se side 38, 39)

[

On

Auto

Off

4 : 3

Off

AV

]

Signal

3D Y/C Filter (NTSC)
Colour system
Cinema reality
Panasonic Auto (4 : 3)
P-NR

Tryk her for at gå til den næste menuskærm.

Til skærmen “Signal” for
“Component” (se side 39)

Signal

Cinema reality
P-NR

[

Component

Off
Off

Til “Signal” skærm for
“RGB” (se side 39, 40)

]

Signal

Sync
Cinema reality
P-NR

H-Freq.
V-Freq.

33.8

60.0

kHz
Hz

menuskærm.

[

]

RGB

Auto

Off
Off

Til “Signal” skærm for
“Digital” (se side 39, 40)

Signal

Cinema reality
P-NR

H-Freq.

33.8

V-Freq.

60.0

Bemærk : Indstillingsmenuen “Signal” viser forskellige indstillinger for hvert indgangssignal. (se side 13)

Til Screensaver indstilling
(se side 29-31)

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

Screensaver

Start
Function
Mode
Periodic Time
Operating Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:00

White bar scroll

Time Designation

6:15

12:30

High

Off
Off

PRESENT TIME 15:00

White bar scroll

Interval

12:00

3:00

High

Off
Off

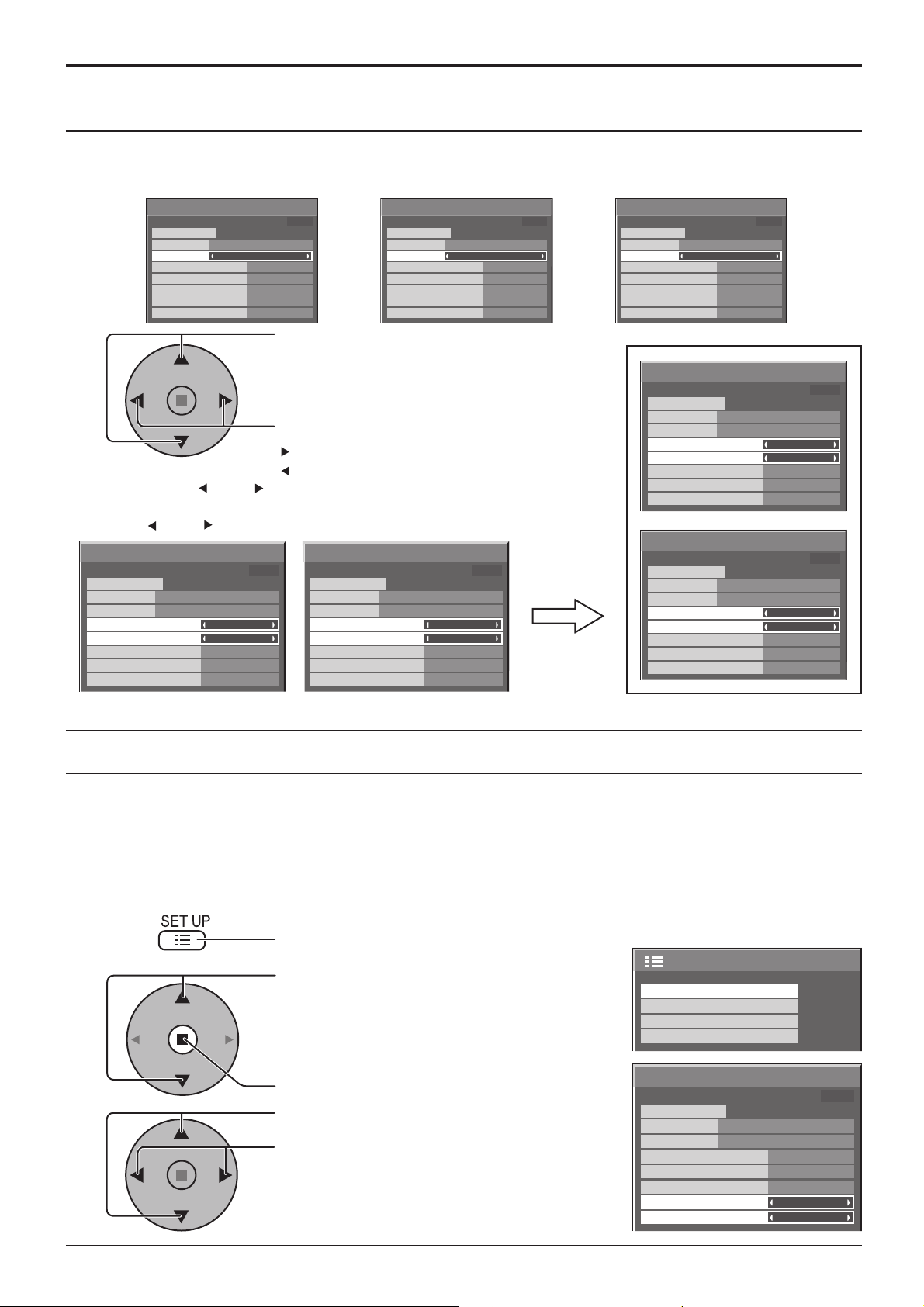

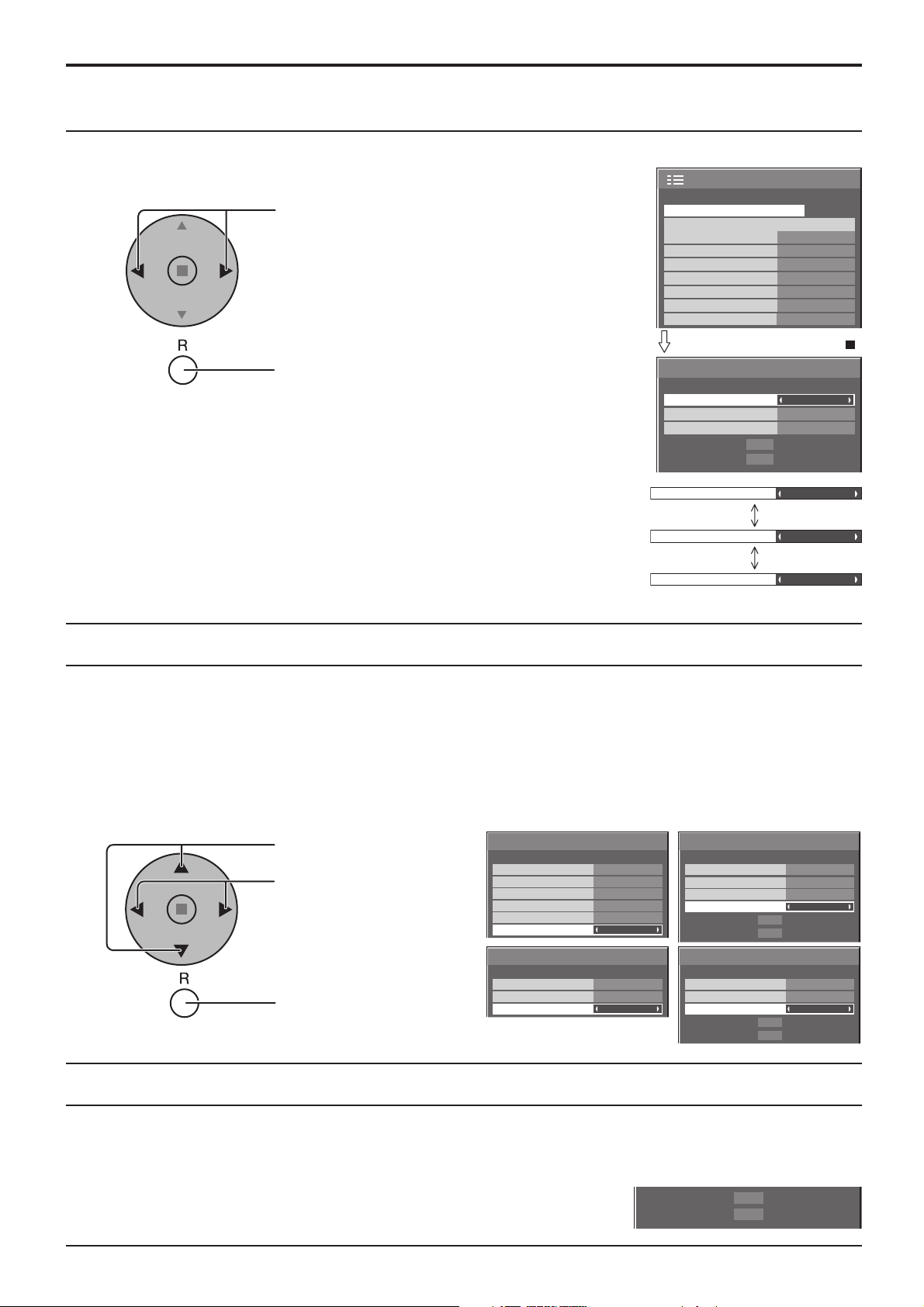

Til MULTIDISPLAY
Setup-skærm (se side 33)

MULTI DISPLAY Setup

Tryk for at vælge Start Time/Finish Time (når Time
Designation er valgt).
Tryk for at vælge Periodic Time/Operating Time
(når Interval er valgt).

Tryk for at muliggøre
indstilling.

Tryk på R-knappen for at vende
tilbage til “Setup” skærmmenuen.

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

Screensaver

Start
Function
Mode
Periodic Time
Operating Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:00

White bar scroll

Time Designation

PRESENT TIME 15:00

White bar scroll

Interval

kHz
Hz

[

Digital

Off
Off

6:15

12:30

High

Off
Off

12:00

3:00
High

Off
Off

]

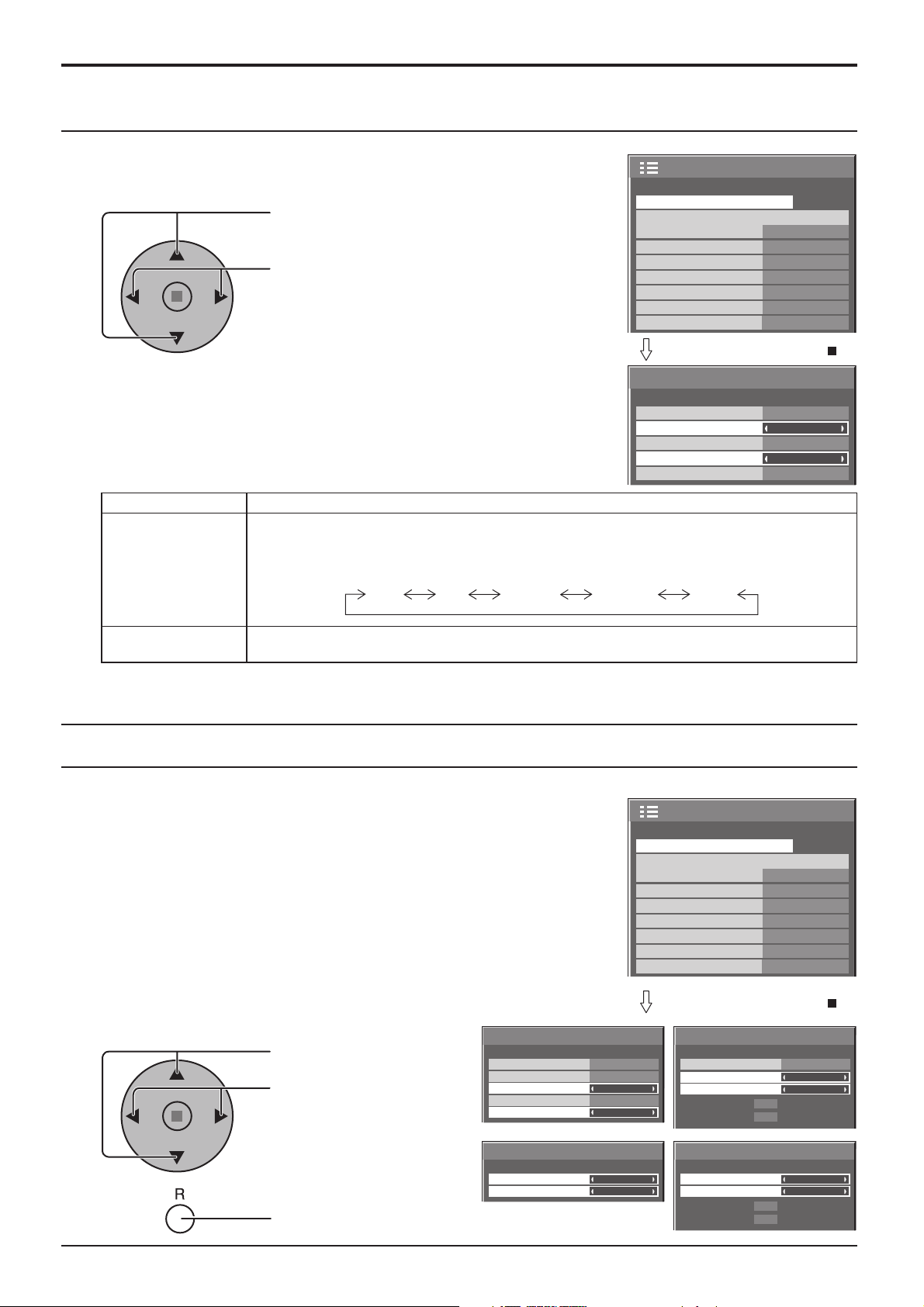

MULTI DISPLAY Setup
Ratio
Location

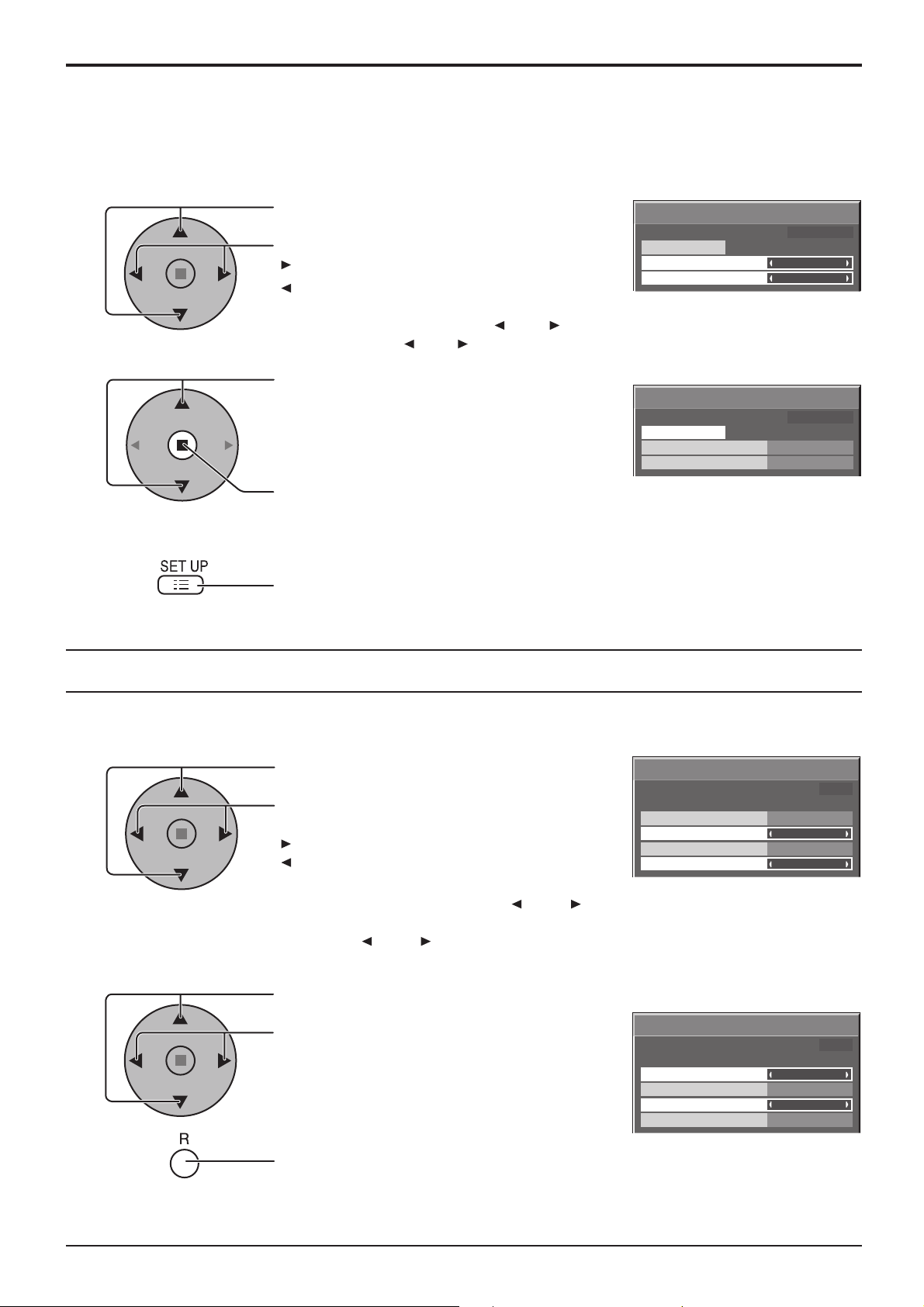

Til Set up TIMER indstillingsskærm
(se side 27, 28)

Set up TIMER

POWER ON Function
POWER ON Time
POWER OFF Function
POWER OFF Time

Til PRESENT TIME Setup
(se side 27)

PRESENT TIME Setup

DAY
PRESENT TIME

PRESENT TIME 10:00

PRESENT TIME MON 99:99

Set

Off

2 × 2

A1

Off

0:00

Off

0:00

MON
99:99

Tryk for at vælge POWER ON
Time / POWER OFF Time.

Tryk for at indstille
POWER ON Time/
POWER OFF Time.

Tryk på R knappen for at vende
tilbage til “Setup” skærmmenuen.

Set up TIMER

PRESENT TIME 10:00

POWER ON Function
POWER ON Time
POWER OFF Function
POWER OFF Time

Set up TIMER

PRESENT TIME 10:00

POWER ON Function
POWER ON Time
POWER OFF Function
POWER OFF Time

Off

12:00

Off

18:00

On

12:00

On

18:00

17

ASPECT-kontrol

INPUT MENU ENTER/+/VOL-/

Plasmaskærmen giver dig mulighed for at se billedet i dets maksimale størrelse, herunder widescreen­biografformat.

Tryk fl ere gange for at fl ytte gennem aspektindstillingerne:

4 : 3 Zoom 16 : 9

Panasonic Auto Just

[fra apparatet]

Bemærk:

Når du vælger en indgangsåbning, hvor BNC dobbelt video terminalkort
(TY-FB9BD) monteres, kan Panasonic Auto ikke vælges.

Aspektindstillingen skifter hver gang der trykkes på ENTER­knappen.

[Under MULTI PIP-handlinger]

• Billede og billede, Billede i billede :

4 : 3 16 : 9

• Andre : Aspektskift er ikke mulig.

Bemærk:

• For PC-signalindgangen skifter indstillingen kun mellem “4:3”, “Zoom” og “16:9”.

• Ved en signalindgang på 1125 (1080)/60i, 50i, 24p, 25p, 30p, 24sF; 1250 (1080)/50i og
750 (720)/60p, 50p er tilstanden indstillet til “16:9”, og det er ikke muligt at skifte den.

• Panasonic Auto kan kun vælges under videosignalindgang.

• Aspektindstillingen huskes separat for hver indgangsbøsning.

Indstilling Skærmbillede Forklaring

4 : 3

Zoom

16 : 9

4

4 : 3

3

4

3

4

3

16

16

Zoom

16 : 9

4:3 viser et 4:3 format billede i standardstørrelsen 4:3.

Indstillingen “Zoom” forstørrer billedets centrale område.

9

16:9 viser billedet i dets maksimale størrelse, men med en anelse
udtrækning.

9

Panasonic

Bemærk:

Lad ikke billedet stå på skærmen i 4:3 aspektindstillingen i længere tid, da det kan efterlade en permanent billedbibeholdelse
på plasmaskærmpanelet.

18

Just

Auto

4

3 9

416

39

For et udtrukket billede

4

3

For et 4:3 billede

16

Just

Panasonic Auto

Billedet udvides
Skifter i henhold

til indstillingen af
Panasonic Auto
funktionen
(se side 39).

Indstillingen “Just” viser et billede i formatet 4:3 i dets maksimale
størrelse, men med aspektjustering i skærmens centrale område,
så udtrækning kun ses i skærmens venstre og højre side.
Skærmbilledets størrelse afhænger af det originale signal.

Skærmbilledet bliver automatisk gjort stort (afhængigt af billedkilden),
således at billedet altid kan ses i sit maksimale størrelse.

Bemærk:

• Indstillingen “Panasonic Auto” er konstrueret til automatisk
justering af aspektformatet ved en blanding af 16:9- og 4:3­programmateriale. Nogle typer 4:3 programmateriale, som
børsmarkeddataskærme, kan sommetider få billedstørrelsen til
uventet at skifte. Når man ser sådanne programmer, anbefales
det at ASPECT sættes til 4:3.

• Hvis Picture V-Pos/V-Size indstilles til Panasonic Auto med 16:9­tilstand, huskes indstillingen ikke. Når tilstanden forlades, går
skærmen tilbage til en tidligere indstilling.

• Panasonic Auto kan ikke vælges, mens BNC dobbelt
videoterminalkort (TY-FB9BD) er installeret.

Indstilling af Pos. /Size (position/størrelse)

1

Tryk for at vise menuen Pos. /Size (position/størrelse).

2

Tryk for at vise “H-Pos / H-Size / V-Pos / V-Size / Clock
Phase” skærmen.

Tryk for at justere Pos. / Size.

3

4

Bemærk:

• Justeringsoplysninger gemmes separat for forskellige indgangsignalsformater.
(Justeringer for komponentsignaler gemmes for 525 (480) / 60i · 60p, 625
(575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080)
/ 50i, 750 (720) / 60p · 50p og RGB/PC/Digital-signaler gemmes for hver
frekvens.)

• Hvis “Cue” eller “Rew” signaler fra en videobåndoptager eller DVD-afspiller
modtages, bevæger billedet sig op eller ned. Denne ændring af billedets
placering kan ikke kontrolleres ved hjælp af Picture Pos./Size funktionen.

• Hvis Picture V-Pos/V-Size indstilles til Panasonic Auto med 16:9-tilstand,
huskes indstillingen ikke. Når tilstanden forlades, går skærmen tilbage til en
tidligere indstilling.

Tryk for at forlade indstillingen til foretagelse
af justeringer.

Under indgangssignalet “AV(S
Video)”, “Component” og “Digital”.

Pos. /Size

Normalise

H-Pos
H-Size
V-Pos
V-Size

Under indgangssignalet “RGB/PC”.

Pos. /Size

Normalise

H-Pos
H-Size
V-Pos
V-Size

Clock Phase

Normal

0
0
0
0

Normal

0
0
0
0
0

H-Pos Juster den vandrette position. H-Size Juster den vandrette størrelse.

V-Pos Juster den lodrette position. V-Size Juster den lodrette størrelse.

Clock Phase
(tilstand for RGB/PC-indgang)

Godt råd ( /

Hvis man, mens visningen “Pos. /Size” er aktiveret, på noget tidspunkt trykker på N-knappen på fjernbetjeningen
eller på ACTION ( )-knappen under “Normalise”, nulstilles alle justerede værdier til fabriksindstillingerne.

Eliminerer fl imren og forvrængning.

Normalise

Normalisering)

19

MULTI PIP

Tryk fl ere gange.
Hver gang der trykkes på knappen vil hovedbilledet og subbilledet blive vist
som illustreret herunder.

[Billede og billede] [Billede i billede]

Hovedbillede Subbillede

Normal

Visning

Tryk for at bytte rundt
på hovedbillede og
subbillede.

Tryk her for at vælge inputtilstand.
Under visning af hovedbillede og subbillede
vælges det billede, for hvilket man ønsker at
ændre indgangsmodus.

Bemærk:

•

Subbilledlyden høres, mens en subbilledoperation
er i gang.

• Subbilledoperationen går automatisk tilbage til
hovedbilledoperation, hvis en subbilledoperation
ikke er blevet udført i cirka 5 sekunder eller hvis
der trykkes på en af fjernbetjeningsknapperne
(undtagen knappen).

A B

B A

[Billede uden for billede]

Hovedbillede Subbillede Hovedbillede Subbillede

A

B

A

B

B

A

B

A

[Eksempel]

Hovedbilledangivelse er lys Subbilledangivelse er lys

PC1

VIDEO2

A

B

Indgangsmodus kan skiftes

Hovedbilledangivelse ændres

VIDEO2
VIDEO1

C

B

Subbilledangivelse ændr

A

A

PC1

VIDEO2

B

PC1

VIDEO2

D

Tryk for at skifte indgangssignal.

Tryk her for at fl ytte subbilledet.
Hvert tryk skifter subbilledets placering.

Bemærk:

• Denne knap virker kun under indstilling til billede i billede.

• Subbilledet kan være skjult bag skærmmenuen afhængigt af den position.

Bemærk:

• Hvis “Input lock” i menuen Options er sat til en anden stilling end “Off”, vil MULTI PIP (multi billede-i-billede) ikke
være til rådighed.

• Lyden kommer fra det billede, som er valgt i Audio Out (PIP) (se side 25).

• Under visning af to skærme kan man ikke vælge den samme indgangsindstilling for både hovedbilledet og subbilledet.

• Hovedbilledet og subbilledet behandles af forskellige kredsløb, så billedkvaliteten kan være lidt forskellig. Subbilledets
billedkvalitet kan også være lidt anderledes, afhængigt af den signaltype, der vises i hovedbilledet, og af tilstanden
for visning af 2 billeder.

• Underbillederne er meget små, og de kan derfor ikke vises detaljeret.

• Computerens skærmbillede vises i et forenklet format, og det kan derfor være svært at skelne detaljer fra hinanden
på en tilfredsstillende måde.

• Følgende kombinationer af to analoge signaler kan ikke vises samtidigt;

Komponent-komponent, komponent-pc (RGB), pc (RGB)-komponent, pc (RGB)-pc (RGB)

Billede ændres

20

Advanced PIP (avanceret PIP)

1

2

3

4

5

Tryk for at vise menuen SET UP.

Tryk for at vælge “OSD Language” (sprog)

Tryk og hold inde, indtil menuen Options (Indstillinger) vises.

Tryk for at vælge Advanced PIP (avanceret PIP).

TH-42PH10EK/S, TH-50PH10EK/S,

TH-42PS10EK/S

Tryk for at indstille menuen.
Off (fra): Indstilling til den
normale visningstilstand
med to skærme (se side 20).
On (til): Indstilling af
tilstanden Advanced

Options

Off-timer function

Onscreen display
Initial INPUT
Initial VOL level
Maximum VOL level
INPUT lock
Studio W/B
Advanced PIP
Display size

Enable

Off
Off

On
Off

Off
Off
Off
Off

TH-58PH10EK

Options

1/3

0
0

PIP (avanceret PIP).

Én skærm Advanced PIP (avanceret PIP)

Weekly Command Timer

Onscreen display
Initial INPUT
Initial VOL level
Maximum VOL level
INPUT lock
Button lock
Remocon User level
Advanced PIP

1/3

On

Off

Off 0 0

Off

Off

Off

Off

Off

6

Tryk for at afslutte
menuen Options
(Indstillinger).

123

HovedskærmUnderskærm

(Når Advanced PIP er slået til)

7

Tryk gentagne gange.
Ved hvert tryk på denne knap vises hovedbilledet
og subbilledet som vist herover.

Bemærk:

For at bruge , , , knapperne til skærmbetjeninger, skal man følge fremgangsmåden på den foregående side.

Bemærk:

• Tilsvarende signal til Advanced PIP (avanceret PIP)

Bemærk Huvudskärm

NTSC, PAL, SECAM (tuner, video)
525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i,
1250/50i (Component Video, RGB, DVI, SDI, HDMI)

640 x 480 ved 60 Hz, 852 x 480 ved 60 Hz, 1024 x 768
ved 60 Hz, 1366 x 768 ved 60 Hz (RGB, DVI, HDMI)
1280 x 768 ved 60 Hz (DVI)

• Hvis “Input lock” i menuen Options er sat til en anden stilling end “Off”, vil MULTI PIP (multi billede-i-billede) ikke
være til rådighed.

• Lyden kommer fra det billede, som er valgt i Audio Out (PIP) (se side 25).

•

Under visning af to skærme kan man ikke vælge den samme indgangsindstilling for både hovedbilledet og subbilledet.

• Hovedbilledet og subbilledet behandles af forskellige kredsløb, så billedkvaliteten kan være lidt forskellig. Subbilledets
billedkvalitet kan også være lidt anderledes, afhængigt af den signaltype, der vises i hovedbilledet, og af tilstanden
for visning af 2 billeder.

• Underbillederne er meget små, og de kan derfor ikke vises detaljeret.

• Computerens skærmbillede vises i et forenklet format, og det kan derfor være svært at skelne detaljer fra hinanden
på en tilfredsstillende måde.

• Følgende kombinationer af to analoge signaler kan ikke vises samtidigt;

Komponent-komponent, komponent-pc (RGB), pc (RGB)-komponent, pc (RGB)-pc (RGB)

• Læs mere i brugsvejledningen til hvert enkelt kort angående tilsvarende signaler til DVI, SDI, HDMI.

654

21

Billedjusteringer

1

Vælg punkter, der ønskes justeret.

2

Normalise

Picture Mode
Contrast
Brightness
Colour
Tint
Sharpness

White balance
Colour Management
Advanced settings

Normal

Normal

25

0
0
0
5

Normal

Off
On

Tryk på knappen for at vise menuen “Picture”.

Tryk for at vælge menuen for det punkt, der ønskes justeret.

Vælg det ønskede niveau, mens billedet bag skærmmenuen
betragtes.

Bemærk:

Menu, som ikke kan justeres, nedtones. Justerbar menu skifter,
afhængigt af signal, indgang og menuindstilling.

1/2Picture

Tryk på knappen “ ” eller “ ” for at skifte mellem indstillingerne.

Normal

Cinema Dynamic

Normal

Ved brug under normale forhold (aftenbelysning).
Denne menu vælger de normale indstillinger for Brightness
(lysstyrke) og Contrast (kontrast).

2/2Picture

Dynamic

Når plasmaskærmen bruges under forhold med meget lys.
Denne menu vælger højere end normale indstillinger
for Brightness (lysstyrke) og Contrast (kontrast).

Tryk for at vælge “On”.

Tryk for at åbne Advanced
settings (avancerede
indstillinger).

Advanced settings On
Giver mulighed for billedfi njustering på et
professionelt niveau (se næste side).

For TH-42PS10EK/S: se side 23.
For TH-42PH10EK/S,

TH-50PH10EK/S,
TH-58PH10EK: se side 24.

Advanced settings Off
Viser billederne med indstillingerne i
menuen Picture.

Godt råd ( /

Normalise

Normalisering)

Cinema

Ideel til fi lm.

Bemærk:

Hvis man ønsker at ændre billedet og farven på den valgte
“Picture”-menu til noget andet, kan det gøres ved at benytte
punkterne på menuen Picture. (se næste side)

Tryk på knappen “ ” eller “ ” for at skifte mellem indstillingerne.

Normal Cool Warm

Colour Management On
Muliggør automatisk indstilling af levende farver.

Hvis man, mens menuen “Picture” vises, på noget tidspunkt trykker på N-knappen på fjernbetjeningen eller på
knappen ACTION ( ) under “Normalise”, nulstilles alle justerede værdier til fabriksindstillingerne.

22

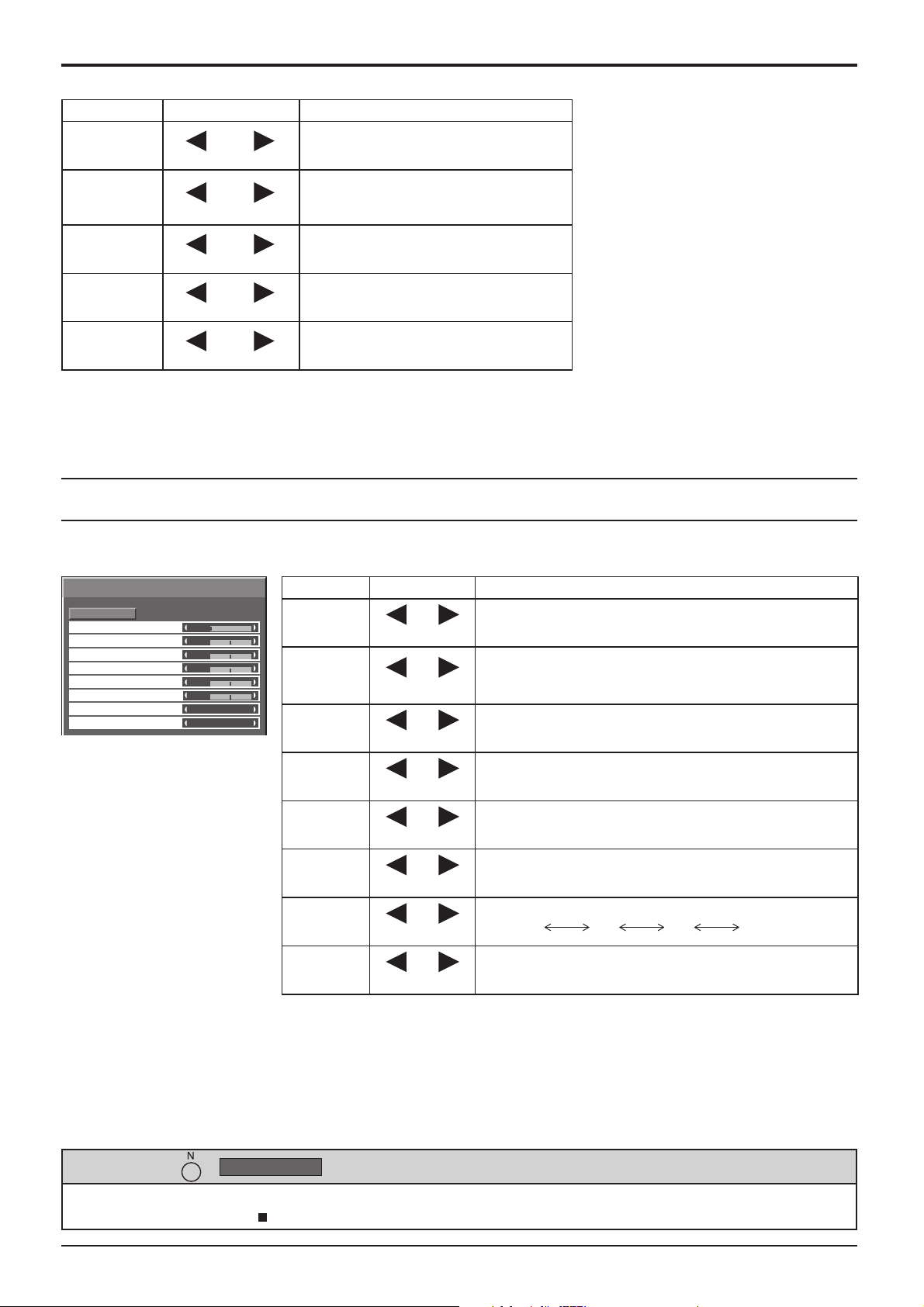

Billedjusteringer

Menupunkt Effekt Justeringer

Contrast

(kontrast)

Brightness

(lysstyrke)

Colour

(farvemætning)

Mindre Mere

Mørkere Lysere

Mindre Mere

Vælger den passende lysstyrke og
kontrast for værelset.

Justerer så det bliver lettere at se
mørke billeder, såsom natscener eller
sort hår.

Justerer til en anelse lysere farve.

Bemærk:

• Indstillingerne for “Colour” og “Tint”
kan ikke justeres for “RGB/PC” og
“Digital” indgangssignaler.

• Du kan ændre niveauet for hver
funktion (Contrast, Brightness,
Colour, Tint, Sharpness) for hver
billedindstilling.

• Indstillingsoplysningerne for “Normal”,
“Dynamic” og “Cinema” gemmes

Tint (tone)

Sharpness
(skarphed)

Rødlig Grønlig

Mindre Mere

Justerer til en pæn hudfarvetone.

Giver et skarpt billede.

separat for hver indgangsbøsnings
indstilling.

• Indstillingen “Tint” kan kun justeres for
NTSC-signalet under indgangssignalet
“AV (S Video)”.

• Der er kun lille forskel, når “Contrast”
øges ved et lyst billede eller
formindskes ved et mørkt billede.

Avancerede indstillinger (Advanced settings)

(For TH-42PS10EK/S)

Advanced settings

Normalise

Black extension
Input level
W/B High R
W/B High B
W/B Low R
W/B Low B
Gamma
AGC

Normal

0
0
0
0
0
0

2.2
Off

Bemærk:

• Udfør “W/B” justering som følger:

1. Juster hvidbalancen i de lyse dele med indstillingerne “W/B High R” og “W/B High B”.

2. Juster hvidbalancen i de mørke dele med indstillingerne “W/B Low R” og “W/B Low B”.

3. Gentag punkt 1 og 2 for at foretage justering.

Punkt 1 and 2 påvirker hinandens indstillinger, så gentag hvert punkt i rækkefølge for at foretage justeringen.

• De justerede værdier gemmes separat for hver indgangsbøsningsindstilling.

• Benyt indstillingsområdeværdierne som reference i forbindelse med justering.

Menupunkt Effekt Detaljer

Black

extension

Mindre Mere

Justerer mørke skygger på billedet med gradation.

Justerer dele, der er meget lyse og svære at se.

Input level

W/B High

R

W/B High

B

W/B Low

R

W/B Low

B

Gamma

AGC

Mindre Mere

Mindre Mere

Mindre Mere

Mindre Mere

Mindre Mere

Mindre Mere

Fra Til

(Dette emne kan ikke justeres, når indgangssignalet
er Digital.)

Regulerer hvidbalancen for lyserøde områder.

Regulerer hvidbalancen for lyseblå områder.

Regulerer hvidbalancen for mørkerøde områder.

Regulerer hvidbalancen for mørkeblå områder.

S Curve 2.0 2.2 2.5

Øger automatisk lysstyrken på mørke signaler.

Godt råd ( /

Normalise

Normalisering)

Hvis man, mens menuen “Advanced settings” vises, på noget tidspunkt trykker på N-knappen på fjernbetjeningen,
eller på knappen ACTION ( ) under “Normalise”, nulstilles alle justerede værdier til fabriksindstillingerne.

23

Billedjusteringer

(For TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

2/2

Advanced settings

Normalise

Black extension
Input level
Gamma
AGC

Normal

Advanced settings

1/2

0
0

2.2
Off

W/B High R
W/B High G
W/B High B
W/B Low R
W/B Low G
W/B Low B

0
0
0
0
0
0

Menupunkt Effekt Detaljer

Black

extension

Input level

Gamma

AGC

W/B High R

W/B High G

Mindre Mere

Mindre Mere

Mindre Mere

Fra Til

Mindre Mere

Mindre Mere

Justerer mørke skygger på billedet med gradation.

Justerer dele, der er meget lyse og svære at se.
(Dette emne kan ikke justeres, når indgangssignalet er Digital.)

S Curve 2.0 2.2 2.5

Øger automatisk lysstyrken på mørke signaler.

Regulerer hvidbalancen for lyserøde områder.

Regulerer hvidbalancen for lysegrønne områder.

W/B High B

W/B Low R

W/B Low G

W/B Low B

Mindre Mere

Mindre Mere

Mindre Mere

Mindre Mere

Regulerer hvidbalancen for lyseblå områder.

Regulerer hvidbalancen for mørkerøde områder.

Regulerer hvidbalancen for mørkegrønne områder.

Regulerer hvidbalancen for mørkeblå områder.

Bemærk:

• Udfør “W/B” justering som følger:

1. Juster hvidbalancen i de lyse dele med indstillingerne “W/B High R”, “W/B High G” og “W/B High B”.

2. Juster hvidbalancen i de mørke dele med indstillingerne “W/B Low R”, “W/B Low G” og “W/B Low B”.

3. Gentag punkt 1 og 2 for at foretage justering.

Punkt 1 and 2 påvirker hinandens indstillinger, så gentag hvert punkt i rækkefølge for at foretage justeringen.

• De justerede værdier gemmes separat for hver indgangsbøsningsindstilling.

• Benyt indstillingsområdeværdierne som reference i forbindelse med justering.

Godt råd ( /

Normalise

Normalisering)

Hvis man, mens menuen “Advanced settings” vises, på noget tidspunkt trykker på N-knappen på fjernbetjeningen,
eller på knappen ACTION ( ) under “Normalise”, nulstilles alle justerede værdier til fabriksindstillingerne.

24

Lydjustering

1

Vælg punkter, der ønskes justeret.

2

Tryk for at vise “Sound” skærmmenuen.

Tryk for at vælge menuen for det punkt, der ønskes justeret.

Vælg det ønskede niveau, mens der lyttes til lyden.

Bass

Justerer baslyden.

Mid

Indstil normallyden

Treble

Justerer diskanten.

Balance

Sound

Normalise

Sound Mode
Bass
Mid
Treble
Balance
Surround
Audio Out (PIP)

Normal

Normal
0
0
0
0

Off

Main

Normal

Dynamic

Clear

Udsender den oprindelige
og original lyd.

Fremhæver skarp lyd.

Fremhæver
menneskestemmer.

Justerer balancen mellem lyden i
venstre og højre kanal.

Surround

Vælg On eller Off.

Main

Vælger billedlyden
til Main (hoved).

A

INPUT1

PC

B

Sub

Vælg PIP­rammelyd.

INPUT1

PC

A

B

På skærmen vises nodetegnet til højre side for etiketten til lydudgang.
output screen label.

Bemærk:

• Tryk på knappen SURROUND for direkte at slå surround-effekten til eller fra. (se side 14)

• Bass, Mid, Treble og Surround-indstillingerne gemmes separat for hver Sound Mode.

(Når Main-billedlyden
er valgt).

(Når PIP-rammelyden
er valgt).

Godt råd( /

Normalise

Normalisering)

Hvis man, mens menuen “Sound” vises, på noget tidspunkt trykker på N-knappen på fjernbetjeningen, eller på
knappen ACTION ( ) under “Normalise”, nulstilles alle justerede værdier til fabriksindstillingerne.

Mute

Nyttig hvis et telefonopkald skal besvares, eller der kommer uventede gæster.

Tryk her for at fjerne lyden.
Tryk igen for at få lyden til at vende tilbage. Lyden aktiveres også igen, når der slukkes
for strømmen, eller lydstyrken reguleres.

25

Digital Zoom

INPUT MENU ENTER/+/VOL-/

Dette viser en forstørrelse af den specifi cerede del af det viste billede.

Vis betjeningsguiden.

1

Tryk for at åbne Digital Zoom.
Betjeningsguiden kommer frem.

Under digital zoom er det kun de følgende knapper, der kan anvendes.

[Fjernbetjening] [Apparatet]

Vælg den del af billedet, der skal forstørres.

2

Tryk på delen, der skal forstørres, for at vælge denne.

Exit

1

POSITION / ACTION

-knapper

VOL knap

VOL knap

MUTE knap

SURROUND knap
OFF TIMER knap

Markøren fl ytter.

Vælg den forstørrelse, der ønskes for den forstørrede visning.

3

Hver gang der trykkes her, skifter forstørrelsesfaktoren. Denne
angives på det viste billede.

× 1 × 2 × 3 × 4

Vend tilbage til normal visning (kvit digital zoom).

4

Tryk for at forlade Digital Zoom.

Bemærk:

• Når der SLUKKES for strømmen (inklusive gennem “Off Timer” operation), annulleres Digital Zoom.

• Digital zoom-funktionen kan ikke vælges i de følgende betjeningstilstand:
Tilstanden “Multi-viewer”(Billede i billede, Billede uden for billede, Billede og billede). (se side 20)

• Når digital zoom er aktiveret, er det ikke muligt at “Indstilling af POS. /Size (position/størrelse)”.

Exit

2

2

26

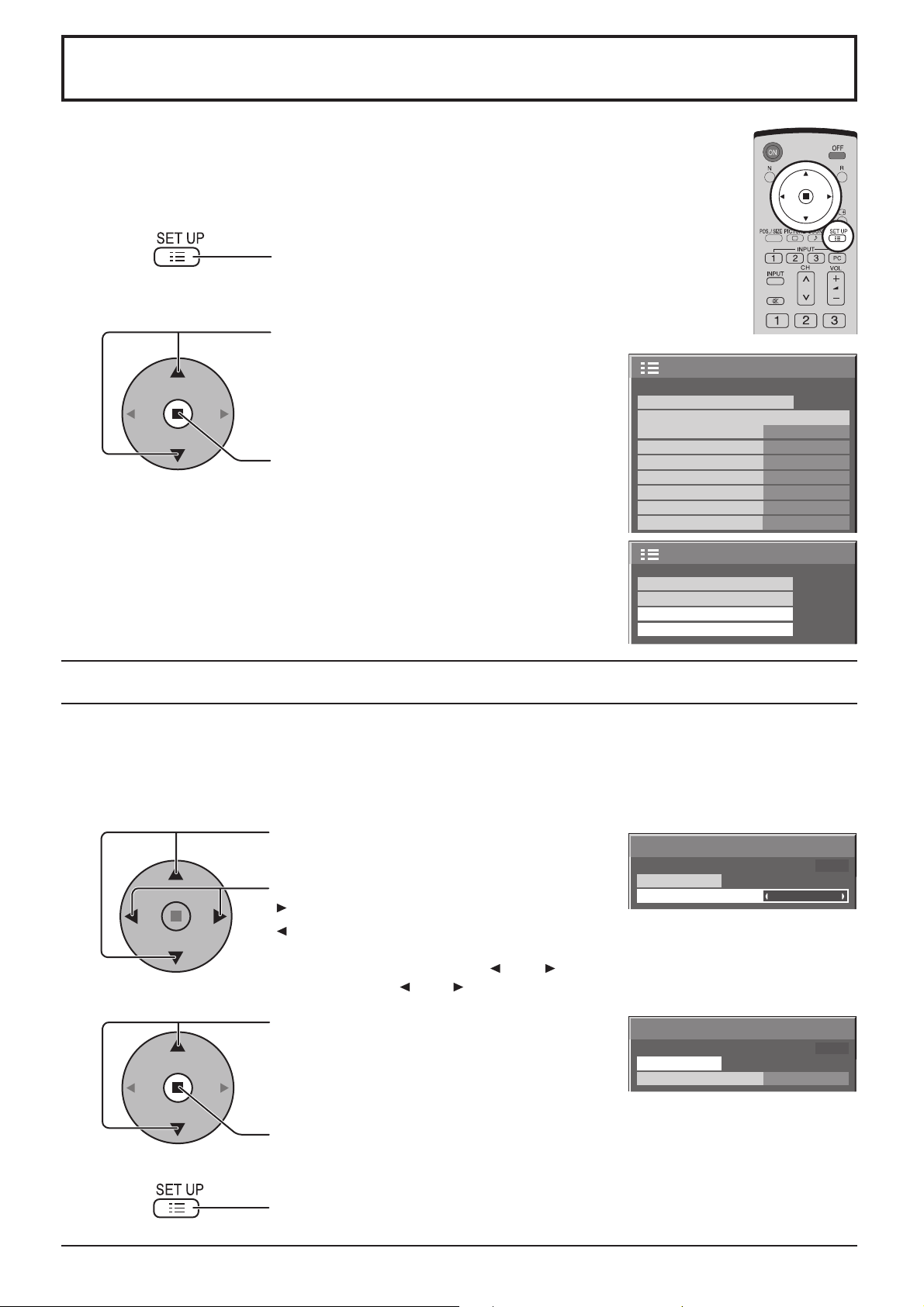

PRESENT TIME Setup / Set up TIMER

Timeren kan bruges til at tænde eller slukke plasmaskærmen.
Før timerindstilling forsøges udført, skal man kontrollere PRESENT TIME, og justere klokkeslættet,

hvis dette er påkrævet.
Indstil derefter POWER ON Time / POWER OFF Time tidspunktet.

1

Tryk her for at få vist “Setup” skærmen.

2

Tryk for at vælge Set up TIMER eller PRESENT
TIME Setup.

Tryk for at vise skærmen Set up TIMER eller
PRESENT TIME Setup

Setup

Signal

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

PRESENT TIME Setup (Indstilling af klokkeslættet)

(For TH-42PS10EK/S)

Vis PRESENT TIME Setup skærmen.

1/2

RGB

PC
Off
Off
Off
Off

)

2/2Setup

Følg nedenstående fremgangsmåde for at indstille PRESENT TIME.

1

2

3

Tryk for at vælge PRESENT TIME.

Tryk for at indstille PRESENT TIME.

knappen: Frem
knappen: Tilbage

Bemærk:

•

Ved et enkelt tryk på knappen “ ” eller “ ” skifter PRESENT TIME i 1 minuts intervaller.

•

Holdes knappen “ ” eller “ ” fortsat inde, skifter PRESENT TIME i 15 minutters intervaller.

Tryk for at vælge Set.

Tryk for at fuldføre PRESENT TIME Setup.

Bemærk:

Set kan ikke vælges med mindre PRESENT TIME er indstillet.

Tryk for at lukke PRESENT TIME Setup.

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

99:99

10:00

27

PRESENT TIME Setup / Set up TIMER

(For TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Vis PRESENT TIME Setup skærmen.

For at indstille DAY og PRESENT TIME, skal du følge den herunder viste fremgangsmåde.

1

2

3

Tryk for at vælge DAY eller PRESENT TIME.

Tryk for at indstille DAY eller PRESENT TIME.

knappen: Frem
knappen: Tilbage

Bemærk:

•

Ved et enkelt tryk på knappen “ ” eller “ ” skifter PRESENT TIME i 1 minuts intervaller.

•

Holdes knappen “ ” eller “ ” fortsat inde, skifter PRESENT TIME i 15 minutters intervaller.

Tryk for at vælge Set.

Tryk for at fuldføre PRESENT TIME Setup.

Bemærk:

• Set kan ikke vælges med mindre PRESENT TIME er indstillet.

• Med mindre klokkeslættet er indstillet til andet end “99:99”, er DAY-indstillingen ugyldig.

Tryk for at lukke PRESENT TIME Setup.

PRESENT TIME Setup

PRESENT TIME MON 99:99

Set
DAY
PRESENT TIME

PRESENT TIME Setup

PRESENT TIME MON 99:99

Set
DAY
PRESENT TIME

MON
99:99

TUE

10:00

Set up TIMER

Vis Set up TIMER skærmen.

1

2

(Timerindstilling)

Tryk for at vælge.
POWER ON Time/POWER OFF Time.

Tryk for at indstille
POWER ON Time/POWER OFF Time.

knappen: Frem
knappen: Tilbage

Bemærk:

• Ved et enkelt tryk på knappen “ ” eller “ ” skifter POWER ON Time/POWER OFF
Time i 1 minuts intervaller.

• Holdes “ “ ” eller “ ” knappen fortsat inde, skifter POWER ON Time/POWER OFF
Time i 15 minutters intervaller.

Tryk for at vælge POWER ON Function/POWER
OFF Function.

Tryk for at vælge On.

Set up TIMER

PRESENT TIME 10:00

POWER ON Function
POWER ON Time
POWER OFF Function
POWER OFF Time

Set up TIMER

PRESENT TIME 10:00

POWER ON Function
POWER ON Time
POWER OFF Function
POWER OFF Time

Off

12:00

Off

18:00

On

12:00

On

18:00

3

Bemærk:

Timer-funktionen virker ikke, medmindre “PRESENT TIME” er blevet indstillet.

Tryk to gange for at lukke Setup.

28

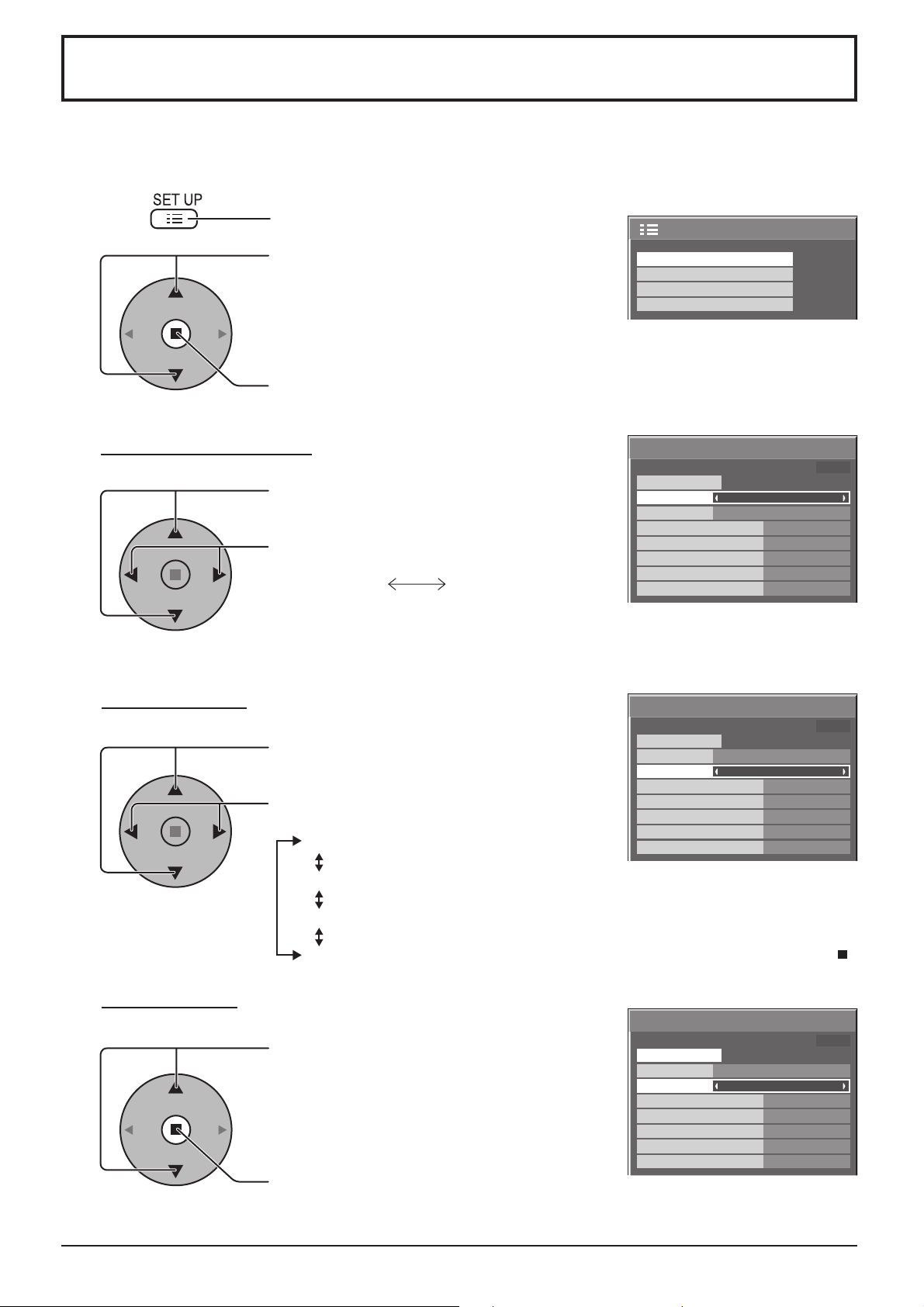

Pauseskærm (Til forhindring af billedbibeholdelse)

Lad ikke et stillbillede stå i længere tid, og især ikke i 4:3 indstilling.
Hvis det er nødvendigt at lade plasmaskærmen stå tændt, skal der anvendes en pauseskærm.

1

2

Valg af Negativ/Rulning

3

Tryk for at vise Setup menuskærmen.

Tryk for at vælge Screensaver.

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Tryk her for at vise Screensaver skærmen.

Screensaver

Tryk for at vælge Function.

Tryk for at vælge den ønskede funktion.

White bar scroll Image Reversal

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

White bar Scroll : En hvid bjælke vil rulle fra venstre mod højr

Image Reversal : Negativt billede vil blive vist på skærmen.

2/2 Setup

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off
Off

Driftsmåde valg.

4

Start indstilling

5

Screensaver

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off
Off

Tryk for at vælge Mode.

Tryk for at vælge hvert punkt for indstilling af
driftsmåde.

Off (slukket)

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

Interval : Går i funktion, når Periodic Time og Operating Time er indstillet,

og de pågældende tidspunkter indtræffer.

Time Designation : Går i funktion, når Start Time og Finish Time er indstillet, og

de pågældende tidspunkter indtræffer.

On :

Når Mode er indstillet til On, trykkes for at vælge
Start.

Går i funktion, når Start er valgt, og der trykkes på ACTION ( ).

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

PRESENT TIME 99:99

White bar scroll

On

6:15

12:30

High

Off
Off

Tryk for at starte pauseskærmen.
Menuskærmen forsvinder, og pauseskærmen aktiveres For at stoppe pauseskærmen

under On trykkes på R knappen.

29

Pauseskærm (Til forhindring af billedbibeholdelse)

Indstilling af pauseskærmtider

Efter at have valgt Time Designation eller Interval, bliver den relevante Time Setup funktion tilgængelig til foretagelse
af valg, og Operating Time kan indstilles. (Tiden kan ikke indstilles, når “Mode” er “On” eller “Off”.)

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:10

White bar scroll

Time Designation

6:15

12:30

High

Off
Off

Screensaver

Start
Function
Mode
Periodic Time
Operating Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:00

White bar scroll

Interval

12:00

3:00

High

Off
Off

Tryk for at vælge Start Time/Finish Time
(når Time Designation er valgt).
Tryk for at vælge Periodic Time/Operating Time
(når Interval er valgt).

Tryk for at indstille.
knap: Fremad

Bemærk:

knap: Bagud

• Et enkelt tryk på “ ” eller “ ” knappen skifter Time i 1 minut intervaller.
[Skift sker dog hver 15 minutter, når Periodic Time er valgt.]

• Pressing “ ” eller “ ” knappen fortsat inde, skifter Time i 15 minutter intervaller.

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:10

White bar scroll

Time Designation

0:00
0:00

High

Off
Off

Screensaver

Start
Function
Mode
Periodic Time
Operating Time
Side panel
Wobbling
Peak limit

PRESENT TIME 15:00

White bar scroll

Interval

0:00
0:00
High

Off
Off

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

Screensaver

Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

Screensaver

Function
Mode
Periodic Time
Operating Time
Side panel
Wobbling
Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Start

Start

PRESENT TIME 15:10

Time Designation

PRESENT TIME 15:00

Off
Off

White bar scroll

6:15

12:30

High

Off
Off

White bar scroll

Interval

12:00

3:00
High

Off
Off

Bemærk: Timer-funktionen virker ikke, medmindre “PRESENT TIME” er blevet indstillet.

Reducerer billedbibeholdelse på skærmen

Disse funktioner forebygger forekomsten af “efterbilleder” på skærmen, når der er tændt (ON).

Wobbling: Skifter automatisk displaybilledet (som derfor ikke kan ses med det blotte øje) for at forhindre efterbillede

med skarpere kontur i et billede.
On1: Skifter billedet hvert 30. sekund.
On2: Skifter billedet ved en punktniveauspids afhængigt af skærmdetektion.
Peak limit: Undertrykker billedkontrast (spidslysstyrke).
Bemærk: Når der vises et stillbillede i længere tid, kan skærmen blive lidt mørkere. (se side 51)

1

2

3

Tryk for at vise Setup menuskærmen.

Tryk for at vælge “Screensaver”.

Tryk for at vise menuen Screensaver.
Tryk for at vælge “Wobbling” eller “Peak limit”.

Tryk for at vælge “On1”, “On2” eller “Off” (Wobbling).

“On” eller “Off” (Peak limit).

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off
Off

2/2 Setup

30

Pauseskærm (Til forhindring af billedbibeholdelse)

Indstilling af sidepanel

Lad ikke et billede stå i længere tid i 4:3 indstilling, da dette
kan medvirke til at et efterbillede forbliver på sidepanelerne
på begge sider af skærmfeltet.
Belys sidepanelerne for at mindske forekomsten af et sådant
efterbillede.

Denne funktion kan måske anvendes med området uden
billede.

Vis Screensaver skærmen.
(Vi henviser til den foregående side, betjeningstrin 1 og 2)

1

Tryk for at vælge Side panel.

Tryk for at vælge Off, Low, Mid, High.

Off Mid HighLow

sidepanel

4:3

skærmvisning

billedbibeholdelse

område uden billede

Billede udenfor billede Billede og billede

Screensaver

Start
Function
Mode
Start Time
Finish Time
Side panel
Wobbling
Peak limit

PRESENT TIME 99:99

White bar scroll

Off

6:15

12:30

High

Off
Off

2

Tryk for at lukke Screensaver skærmen.

Bemærk:

• Sæt Side panel til High for at mindske forekomsten af billedbibeholdelse.

• Sidepanelerne kan blinke (skiftevis sort og hvid), afhængigt af det billede, der vises på skærmen. Brug af biograftilstand
reducerer denne type blinken.

31

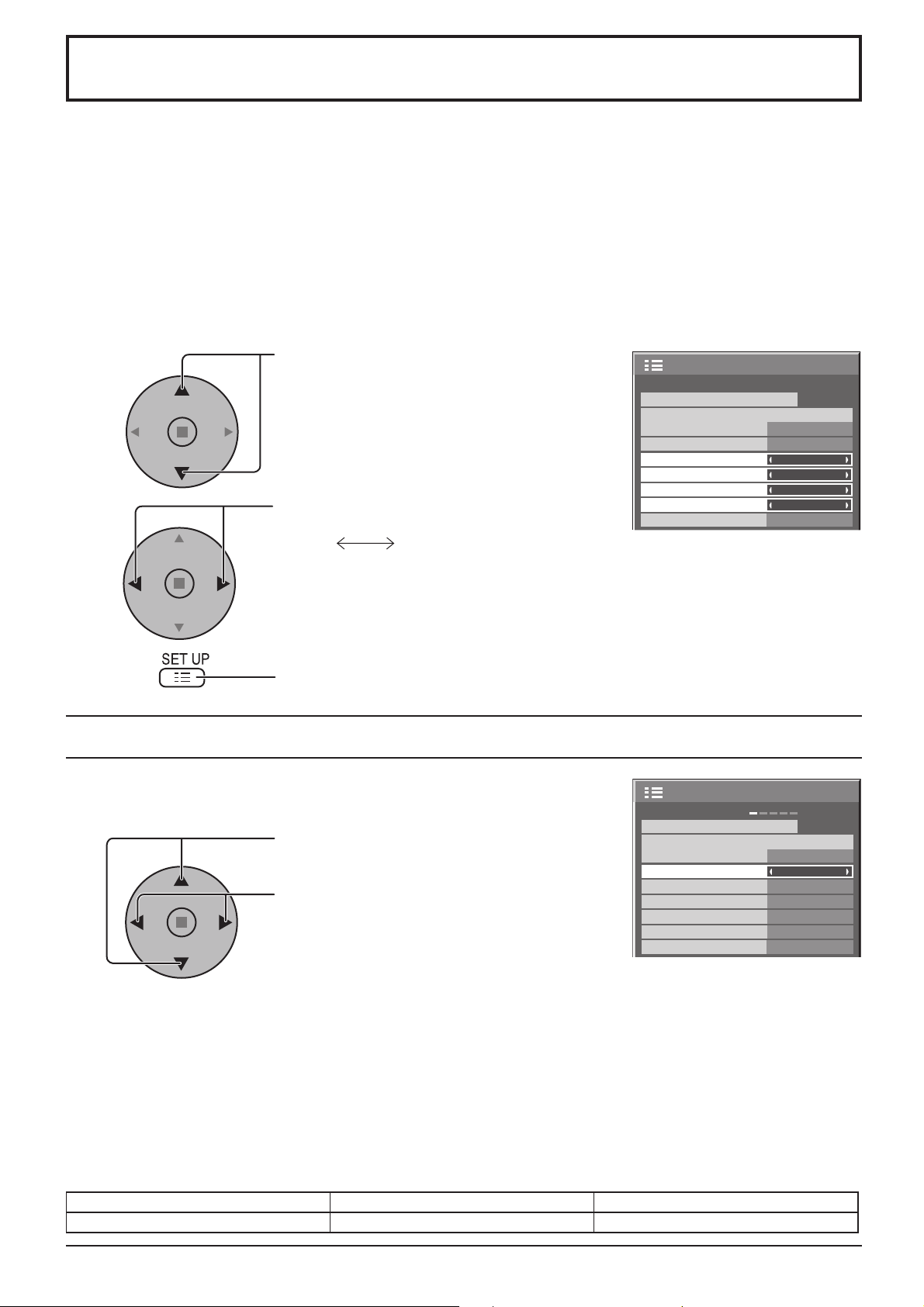

Reducerer strømforbrug

• Power save: Når denne funktion er sat til On, undertrykkes lysniveauet på plasmaskærmen, således at
strømforbruget reduceres.

• Standby save:

• Power management: Apparatets strømforsyning sættes til On eller Off, afhængigt af om der er et signal under PC

Denne funktion er muliggjort, når den er indstillet til On. (Kun under input fra PC (Mini D-Sub) bøsningen)

• Auto power off: Apparatets strømforsyning afbrydes, når der ikke er noget signal.

Når dette punkt er sat til On, afbrydes strømforsyningen til apparatet 10 minutter efter, at

Denne funktion virker i forbindelse med indgangssignaler med undtagelse af input fra PC

Når denne funktion er sat til On, reduceres mikrocomputerens strømforbrug under strømforsyningsstandby
(se side 12, 14-15), således at den strøm, som apparatet forbruger i standby, reduceres.

indgangsindstilling.

inputsignalet ophører.

(Mini D-sub) bøsningen.

1

Tryk for at vælge
“Power save”

Setup

“Standby save”

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language

2

“Power management”
“Auto power off”.

Tryk for at vælge “On” eller “Off”.

On (Til) Off (Fra)

Bemærk:

3

Tryk for at lukke Setup.

“Power management” og “Auto power off” virker kun
under normal visning (skærm med et billede).

Brugertilpasning af inputangivelse

Denne funktion kan anvendes til at ændre den betegnelse, hvormed inputsignaler angives.
Vælg det inputsignal, hvis inputangivelse, du vil ændre, inden du brugertilpasser
inputangivelserne (se side 13, 15).

Tryk for at vælge Input label.

Tryk for at ændre Input label angivelsen.

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language

Signal

Signal

RGB

PC
Off
Off
Off
Off

English (UK

RGB

PC

Off
On
Off
Off

English (UK

1/2

)

1/2

)

Bemærk:

Når der vælges et inputsignal gennem et terminalkort (ekstraudstyr), der er monteret i Slot1 til Slot3, vil inputangivelsen
afhænge af hvert terminalkort (ekstraudstyr).

Inputangivelser for Slot1 til Slot3 og Mini D-sub:

[Slot1-indgang] INPUT1 / VIDEO1 / COMPONENT1 / RGB1 / DIGITAL1 / PC1 / DVD1 / CATV1 / VCR1 / STB1
[Slot2-indgang] INPUT2 / VIDEO2 / COMPONENT2 / RGB2 / DIGITAL2 / PC2 / DVD2 / CATV2 / VCR2 / STB2
[Slot3-indgang] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3
[PC (Mini D-sub)-indgang] PC / COMPONENT / RGB / DVD / STB

Når BNC dobbelt videoterminalkort (TY-FB9BD) anvendes, føjes der et “A” eller “B” til slutningen af hver inputangivelse,
afhængigt af den valgte input (se herunder).

Additionstegn “A” “B”
Valgt input Komposit S VIDEO

32

Opsætning til multi-skærmdisplay

(For TH-42PS10EK/S)

Ved at opstille plasmaskærme i grupper på 4, 9 eller 16, som illustreret herunder, kan der vises et stort billede, der
strækker sig over alle skærmene.
For at anvende skærmene på denne måde skal hver plasmaskærm tildeles et skærmlokalitetsnummer, der bestemmer
dens placering.

Gruppe på 4 (2 × 2 (F)) Gruppe på 9 (3 × 3 (F)) Gruppe på 16 (4 × 4 (F))

Der er to indstillingsmuligheder til MULTI DISPLAY (multivisning) (se næste side).

Sådan opsættes multi-skærmdisplay

1

Tryk for at vises Setup menuskærmen.

Tryk for at vælge MULTI DISPLAY Setup.

2

Tryk for at vise “MULTI DISPLAY Setup”
menuen.

Setup

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

2/2

3

Tryk for at vælge MULTI DISPLAY Setup.

Tryk for at vælge “On” eller “Off”.

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Ratio
Location

Off

2 × 2

A1

33

Opsætning til multi-skærmdisplay

Hvordan skærmlokalitetsnummeret indstilles for hver plasmaskærm

4

5

Tryk for at vælge Ratio (2. punkt).

Tryk for at vælge “2 × 2”, “2 × 2 F”, “3 × 3”,
“3 × 3F”, “4 × 4”, “4 × 4F”.

Tryk for at vælge Location.

Tryk for at vælge påkrævede opstillingsnummer.
(A1 – D4: Se følgende illustration.)

Skærmlokalitetsnummer for hver opstilling

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Ratio
Location

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Ratio
Location

Off

2 × 2

A1

Off

2 × 2

A1

6

( 2 × 2 (F) ) ( 3 × 3 (F) ) ( 4 × 4 (F) )

Tryk to gange for at lukke Setup.

34

Uppställning för multivisning

(For TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Ved for eksempel at sætte plasmadisplay på linje i grupper, som vist herunder, kan et forstørret billede vises på alle
skærmene.
For at anvende skærmene på denne måde skal hver plasmaskærm tildeles et skærmlokalitetsnummer, der bestemmer
dens placering.

(Eksempel)

(se side 36 angående fl ere displayvisninger.)

Gruppe på 4 (2 × 2) Gruppe på 9 (3 × 3) Gruppe på 16 (4 × 4)

Sådan opsættes multi-skærmdisplay

1

Tryk for at vises Setup menuskærmen.

Tryk for at vælge MULTI DISPLAY Setup.

2

Tryk for at vise “MULTI DISPLAY Setup”
menuen.

Tryk for at vælge MULTI DISPLAY Setup.

Setup

Screensaver

MULTI DISPLAY Setup

Set up TIMER

PRESENT TIME Setup

MULTI DISPLAY Setup

2/2

3

Tryk for at vælge “On” eller “Off”.

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
Seam hides video
Location
Power On Screen Delay

Off
× 2
× 2

Off

A1

On

Hvordan skærmlokalitetsnummeret indstilles for hver plasmaskærm

4

5

Tryk for at vælge Horizontal Scale.

Tryk for at vælge “× 1”, “× 2”, “× 3”, “× 4”.

Tryk for at vælge Vertical Scale.

Tryk for at vælge “× 1”, “× 2”, “× 3”, “× 4”.

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
Seam hides video
Location
Power On Screen Delay

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
SEAM HIDES VIDEO
Location
Power On Screen Delay

Off
× 2
× 2
Off

A1
On

Off
× 2
× 2

Off

A1

On

35

Opsætning til multi-skærmdisplay

6

7

Tryk for at vælge Seam hides video.

Tryk for at vælge “Off”, “On”.

Tryk for at vælge Location.

Tryk for at vælge påkrævede
opstillingsnummer.
(A1 – D4: Se følgende illustration.)

Skærmlokalitetsnummer for hver opstilling
(Eksempel)

( 2 × 1) ( 2 × 3 )

( 4 × 2 )

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
Seam hides video
Location
Power On Screen Delay

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
Seam hides video
Location
Power On Screen Delay

( 4 × 4 )

Off
× 2
× 2

Off

A1

On

Off

× 2

× 2

Off

A1

On

8

Forsinket skærmtænding

Når man tænder for et system med fl ere skærme, tænder hver skærm med en tidsforsinkelse for at reducere
effektbelastningen.

Tryk for at vælge Power On Screen Delay.

Tryk for at vælge Off eller On.
Off: Alle skærme tænder samtidigt.
On: Hver skærm tænder i rækkefølgen Location.
Tidsforsinkelse=Location (forskel fra A1) × 1 sek.

MULTI DISPLAY Setup

MULTI DISPLAY Setup
Horizontal Scale
Vertical Scale
Seam hides video
Location
Power On Screen Delay

ON

× 2

× 2

Off

A1

On

Eksempel) I tilfældet B2 i 4 × 2 A1, A2, A3, A4, B1, B2 5 sek.

Bemærk:

• Denne indstilling er gyldig, når MULTI DISPLAY Setup er On.

• Mens denne funktion er aktiveret, vil tændt-indikatoren blinke grønt.

• Denne funktion fungerer også, når der har været en strømafbrydelse eller efter at netledningen er taget ud og sat i
igen.

Hvis udtagning og isætning af netledningen udføres, mens apparatet er indstillet til standby og kortet strømforsynes,

har hver enhed en tidsforsinkelse mht. start af strømforsyning til det monterede kort i henhold til Location, og tændt­indikatoren lyser først rødt og bliver derefter orange, når kortet begynder at blive strømforsynet.

9

Tryk to gange for at lukke Setup.

36

Opsætning til multi-skærmdisplay

Eksempel

Eksempel

F (Seam hides video) indstilling

Skjul skillelinjer mellem skærme.

Modelnr. Reference

Eksempel

Eksempel

Eksempel

Egnet til visning af fi lm.

TH-42PS10EK/S Trin 4, side 34 (2 × 2, 3 × 3, 4 × 4) (2 × 2F, 3 × 3F, 4 × 4F)

TH-42/50PH10EK/S,

TH-58PH10EK

Trin 8, side 36 On Off

Vis skillelinjer mellem skærme.

Egnet til visning af stillbilleder.

Funktion til fjernbetjenings-id

Du kan indstille fjernbetjenings-id’en, når du vil anvende fjernbetjeningen til et blandt fl ere forskellige fjernsyn.

Skif til på højre side af fjernbetjeningen.

1

Tryk på knappen på fjernbetjeningen.

2

Tryk på en af knapperne - , når du skal indstille vha. af

3

de 10 cifre.

Tryk på en af knapperne fra - , når du skal indstille apparatet

4

ved hjælp af cifre.

Bemærk:

• I 2, 3 og 4 skal tallene indstilles hurtigt.

• Indstillelige id-numre kan ligge i området fra 0-99.

• Hvis der trykkes mere end to gange på en talknap, bliver de to først tal til fjernbetjeningens id-nummer.

Betjening af fjernbetjeningens id-knap

Med undtagelse af knappen sker betjeningen på samme måde som ved en normal
fjernbetjening.

Annullering af ID

Tryk på knappen på fjernbetjeningen. (Dette har samme virkning, som hvis du samtidigt trykker på knapperne

, , ).

Bemærk:

• Indstil fjernbetjenings-id’et til “On” for at betjene den.
Hvis fjernbetjenings-id’et er indstillet til “On”, kan du bruge fjernbetjeningen uden et identisk id-nummer under visningen

af menuen Options (Indstillinger).(Se side 43, 46)

• Fjernbetjenings-id’et kan ikke bruges, når “ID select” (id-valg) er indstillet til noget andet end 0, og fjernbetjenings­id’et ikke er det samme som nummeret i “ID select” (Se side 43, 46).

37

Setup-menu for indgangssignaler

Component / RGB-in select

Vælg indstillingen, så denne passer med signalerne fra den kilde, der er tilsluttet til Component/RGB
indgangsbøsningerne.
Y, PB, PR-signaler “Component”
R, G, B, HD, VD-signaler “RGB”

1

Tryk her for at få vist “Setup” skærmen.

Tryk for at vælge “Component / RGB-in select”.

2

Tryk for at vælge det ønskede indgangssignal.
Component RGB

3

Bemærk:

Det kan ske, at valg ikke er muligt, afhængigt af hvilket terminalkort (ekstraudstyr),
der er monteret.

Tryk for at forlade indstillingen til foretagelse af
justeringer.

Setup

Signal

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language

RGB

PC
Off
Off
Off
Off

English (UK

1/2

)

3D Y/C Filter – Til NTSC AV-billeder

Vælg “Signal” fra menuen “Setup” under AV(S Video)-indgangssignalet.
(“Signal [AV]” skærmmenuen vises.)

Tryk for at vælge “3D Y/C Filter (NTSC)”.

1

Tryk for at indstille til On/Off.

2

Bemærk:

Når denne funktion er slået til, har den kun indvirkning på NTSC indgangssignaler.

Tryk for at forlade indstillingen til foretagelse
af justeringer.

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Signal

RGB

PC
Off
Off
Off
Off

Tryk på knappen ACTION ( )

Signal

3D Y/C Filter (NTSC)
Colour system
Cinema reality
Panasonic Auto (4 : 3)
P-NR

On

Auto

Off

4 : 3

Off

1/2

)

[

]

AV

38

Setup-menu for indgangssignaler

Colour system / Panasonic Auto

Vælg Signal fra menuen “Setup” under AV(S Video) indgangssignal. (“Signal [AV]”
skærmmenuen vises.)

Tryk for at vælge “Colour system” eller
“Panasonic Auto”.

Tryk for at vælge hver funktion.

Hvis billedet bliver ustabilt:

Når systemet er sat til Auto, kan billedet i sjældne tilfælde blive ustabilt under
forhold med indgangssignaler som indeholder støj eller som har lavt niveau.
Hvis dette forekommer, skal man indstille systemet, så indstillingen passer
med formatet på indgangssignalet.

Indstilling Funktion

Colour system Indstil farvesystemet, så det svarer til indgangssignalet. Når “AUTO” vælges, vælges

farvesystemet automatisk fra NTSC/PAL/SECAM, men M.NTSC-signalet vises muligvis
ikke ordentligt, afhængigt af det monterede terminalkort. For at vise M.NTSC-signalet,
skal du vælge “M.NTSC” i Colour system.

Auto SECAM M.NTSC NTSCPAL

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Signal

RGB

PC
Off
Off
Off
Off

Tryk på knappen ACTION ( )

Signal

3D Y/C Filter (NTSC)
Colour system
Cinema reality
Panasonic Auto (4 : 3)
P-NR

On

Auto

Off

4 : 3

Off

1/2

)

[

]

AV

Panasonic Auto
(4 : 3)

Indstil til “4: 3” for at se 4:3-billeder i uforandret format, når Panasonic Auto er valgt. Hvis
man ønsker at se 4:3 billeder i “Just” format, indstilles til “Just”.

Bemærk:

Panasonic Auto fungerer ikke, når BNC dobbelt video terminalkort (TY-FB9BD) anvendes.

Cinema reality / P-NR

Cinema reality:

Når denne indstilling er slået til, forsøger skærmen at frembringe en mere naturlig
gengivelse af kilder som fi lmbilleder, der er optaget med 24 rammer per sekund.
Hvis billedet er ustabilt, skal indstillingen slås fra.

Bemærk:

Når indstillingen er On, har denne indstilling kun indfl ydelse på de følgende signalinput:

• NTSC / PAL-signalindgangen under indgangssignalet “AV(S Video)”.

• 525i(480i) 625i(575i), 1125(1080) / 60i signal input under “Component”
indgangssignal.

P-NR:

Reducerer automatisk uønsket billedtøj.

Bemærk:

P-NR kan ikke justeres, mens et PC signal anvendes.

Tryk for at vælge Cinema

1

reality eller P-NR.
Tryk for at indstille til On/Off.

Signal

3D Y/C Filter (NTSC)
Colour system
Cinema reality
Panasonic Auto (4 : 3)
P-NR

Auto

4 : 3

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Tryk på knappen ACTION ( )

[

]

AV

On

Off

Off

Signal

Signal

Sync
Cinema reality
P-NR

H-Freq.
V-Freq.

33.8

60.0

kHz
Hz

RGB

PC
Off
Off
Off
Off

Auto

Off
Off

1/2

[

RGB

)

]

2

Signal

Cinema reality
P-NR

[

Component

Off
Off

Tryk for at forlade indstillingen til foretagelse af justeringer.

]

Signal

Cinema reality
P-NR

H-Freq.
V-Freq.

33.8

60.0

kHz
Hz

[

Digital

Off
Off

]

39

Setup-menu for indgangssignaler

Sync

Vælg Signal fra menuen “Setup” under input af RGB signal.

1

2

Tryk for at indstille.

Tryk for at forlade indstillingen til foretagelse
af justeringer.

Indstilling af RGB-synkroniseringsindstillingen:

Bekræft, at indgangssignalet er sat til RGB input (denne indstilling er kun gyldig
for input af RGB signal).

Auto: H- og V-synk eller synkroniseringssignalet vælges automatisk. Hvis

begge inputtes, vælges H- og V-synk.

on G: Anvender et synkroniseringssignal på Video G signalet, som føres

ind gennem G (RCA) bøsningen.

VBS: Anvender et synkroniseringssignal fra Composite Sync-indgangen,

som modtages via HD-stikket.

Setup

Component/RGB-in select

Input label

Power save
Standby save
Power management
Auto power off
OSD Language English (UK

Signal

RGB

PC
Off
Off
Off
Off

Tryk på knappen ACTION ( )

Signal

Sync
Cinema reality
P-NR

Sync

Sync

Sync

H-Freq.
V-Freq.

33.8

60.0

Auto

Off
Off

kHz
Hz

Auto

on G

VBS

[

RGB

1/2

)

]

Refresh Rate (for TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Denne funktion indstiller displayets opfriskningshastighed.
Denne menu vises, når indgangssignalet er 50 Hz system (50i, 50p, 25p, 24p, 24sF) i vertikal scanninghastighed.

100 Hz: Reducerer fl imren på skærmen.
50 Hz: Fremhæver opløsningen i billeder i bevægelse.

Bemærk:

Det anbefales, at der normalt indstilles til 100 Hz

[

1

2

Tryk for at vælge Refresh
Rate.
Tryk for at indstille.

Tryk for at afslutte
indstillingsfunktion.

Signal

3D Y/C Filter (NTSC)
Colour system
Cinema reality
Panasonic Auto (4 : 3)
P-NR
Refresh Rate

Signal

Cinema reality
P-NR
Refresh Rate

Auto

Off

4 : 3

Off

100 Hz

[

Component

Off
Off

100 Hz

AV

]

]

Signal

Sync
Cinema reality
P-NR
Refresh Rate

H-Freq.
V-Freq.

Signal

Cinema reality
P-NR
Refresh Rate

H-Freq.
V-Freq.

33.8

60.0

33.8

60.0

kHz
Hz

kHz
Hz

[

Auto

Off
Off

100 Hz

[

Digital

Off
Off

100 Hz

RGB

H-Freq. (kHz) / V-Freq. (Hz)

]

]

Viser H (horisontale)/V (vertikale) frekvenser.

Visningen gælder kun for RGB/PC og Digital indgangssignaler.
Displayområde:

Horisontal 15 - 110 kHz
Vertikal 48 - 120 Hz

40

H-Freq.
V-Freq.

33.8

60.0

kHz
Hz

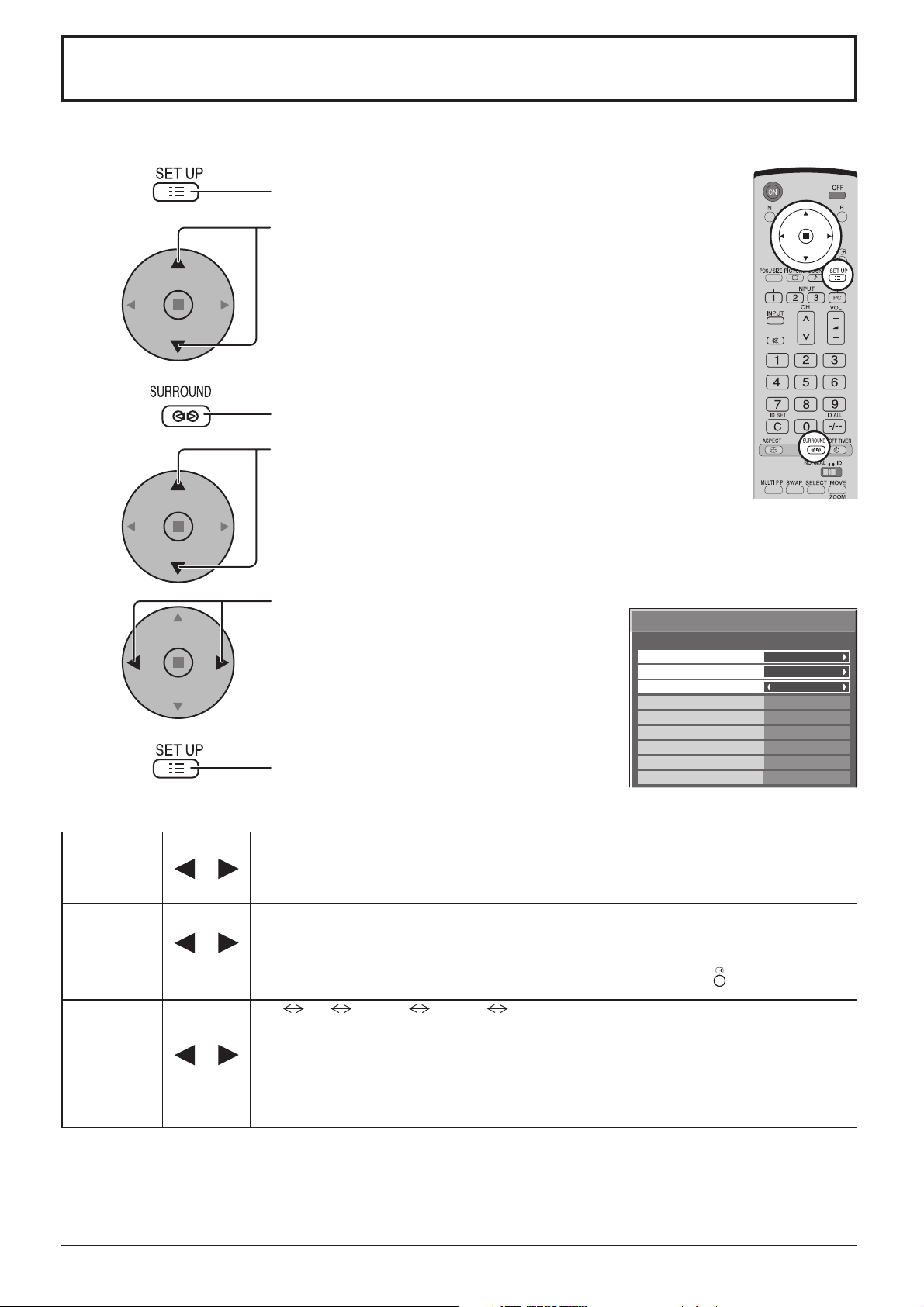

Indstilling af menuen Options (Indstillinger)

(For TH-42PS10EK/S)

1

2

3

4

5

Tryk for at vise menuen SET UP (opsætning).

Tryk for at vælge “OSD Language” (sprog).

Tryk og hold inde, indtil menuen Options (Indstillinger) vises.

Tryk for at vælge din foretrukne menu.

Tryk for at indstille menuen.

Options

1/3

6

Tryk for at afslutte menuen
Options (Indstillinger).

Menupunkt Effekt Justeringer

Off-timer

function

Onscreen

display

Initial INPUT

Enable

On

Disable

Enable (Aktiver): Muliggør “Off-timer function” (timer-fra funktion).
Disable (Deaktiver): Deaktiverer “Off-timer function” (timer-fra funktion).

Bemærk:
On (til): Viser nedenstående menupunkter på skærmen:

• Power on (tændt)

• Input signal switch (skift af indgangssignal)

• No signal (ingen signal)

Off

• Lydafbrydelse og off-timerens resterende tid, efter at der blev trykket på

Off (fra): Skjuler alle menupunkter herover.
Off PC INPUT1 INPUT2 INPUT3

Indstiller indgangssignalet, når der tændes for apparatet.

Bemærk:

• Kun det indstillede signal vises (Se side 13).

• Signalet kan vises, når terminalkortet er monteret.

• Denne menu er kun tilgængelig, når “INPUT lock” (indgangslås) er “Off” (fra).

• Når et dobbelt indgangsterminalkort er monteret, vises A og B, afhængigt af det valgte
indgangssignal. (Eks. INPUT1A, INPUT1B)

Når “Disable” (deaktiver) er indstillet, annulleres Off-timer.

Off-timer function

Onscreen display
Initial INPUT
Initial VOL level
Maximum VOL level
INPUT lock
Studio W/B
Advanced PIP
Display size

.

Enable

Off
Off

On
Off

0

0
Off
Off
Off
Off

41

Indstilling af menuen Options (Indstillinger)

Menupunkt Effekt Justeringer

Tryk på knappen for at indstille lydstyrken, når der er tændt for apparatet.

On

On

Initial VOL

level

Maximum VOL

level

INPUT lock

Studio W/B

Advanced PIP

Off On

Off On

Off On

Off On

Off
Off (fra): Indstiller til normal lydstyrke.
On (til): Indstiller din foretrukne lydstyrke.
Bemærk:

Når “Maximum VOL level” (maksimal lydstyrkeniveau) er indstillet til “On” (til), kan lydstyrken kun

•
indstilles til en værdi mellem 0 og dit maksimum.

•

Du kan høre ændringen i lydstyrken, uanset hvilke indstillinger af lydstyrken du har foretaget,
før du gik ind i menuen Options (Indstillinger), hvis du indstiller lydstyrken, når “Initial VOL level”
(startlydstyrkeniveau) er indstillet til “On” (til), og markøren er i menuen.

Tryk på knappen for at indstille den maksimale lydstyrke.

Off
Off (fra): Indstiller automatisk den maksimale lydstyrke.
On (til): Indstiller din foretrukne maksimale lydstyrke.
Bemærk:

Hvis “Maximum VOL level” (maksimal lydstyrkeniveau) er lavere end “Initial VOL level”,

•
(startlydstyrkeniveau) vil “Initial VOL level” automatisk blive det samme som “Maximum VOL level”.

• Visningen af lydstyrken kan gå op til 63 uanset indstillingerne.

• Du kan høre ændringen i lydstyrken uanset hvilke indstillinger af lydstyrken du har foretaget,
før du gik ind i menuen Options (Indstillinger), hvis du indstiller lydstyrken, når “Maximum VOL
level” (maksimal lydstyrkeniveau) er indstillet til “On” (til), og markøren er i menuen.

Off PC INPUT1 INPUT2 INPUT3

Låser muligheden for at skifte indgangstype.

Bemærk:

• Kun det indstillede signal vises (Se side 13).

• Signalet kan vises, når terminalkortet er monteret.

• Indgangskontakten kan bruges, når denne er indstillet til “Off”.

• Hvis indstillingen i visningstilstanden med to skærme ikke er “Off”, vil værdien blive gemt og
bruges som input i visningstilstanden med én skærm.

• Når et dobbelt indgangsterminalkort er monteret, vises A og B, afhængigt af det valgte
indgangssignal. (Eks. INPUT1A, INPUT1B)

Off (fra): Nulstiller alle de indstillinger, der er ændret.
On (til): Indstiller farvetemperaturen for “tv studio”.
Bemærk: Er kun gyldig, når skærmens farvetemperatur er sat til lav.

Off (fra): Indstiller den normale tilstand med to skærme (Se side 20).
On (til): Indstiller tilstanden Advanced PIP (avanceret PIP) (Se side 21).
Bemærk:

• Når “INPUT lock” (indgangslås) er indstillet til “On” (til), kan du ikke bruge alle funktioner i visningen
med to skærme.

•

Knapperne og er ikke tilgængelig under betjening i tilstanden Advanced PIP (avanceret PIP).

Indstiller billedets størrelse på skærmen.

Off (fra): Indstiller billedets normale størrelse på skærmen.
On (til): Indstiller størrelsen af billedets visning til ca. 95 % af den normale visning.
Off On

Options

Off-timer function

Onscreen display
Initial INPUT
Initial VOL level
Maximum VOL level
INPUT lock
Studio W/B
Advanced PIP
Display size

Enable

Off
Off

1/3

On
Off

0

0
Off
Off
Off
Off

Display size

42

Off On

Bemærk:

• Den indstilling er kun gyldig, hvis indgangssignalet er som følger; 525i, 525p, 625i, 625p, 750/60p,
750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1250/50i (Component
Video, RGB, DVI, SDI, HDMI)

• Indstillingen er ugyldig, når der er valgt visning med to skærme, digital zoom eller multiskærm.

• Når visningsstørrelsen er indstillet til “On”, er det ikke muligt at foretage indstilling af Pos. /Size
(position/størrelse).

•

Læs mere i brugsvejledningen til hvert enkelt kort angående tilsvarende signaler til DVI, SDI, HDMI.

Indstilling af menuen Options (Indstillinger)

Menupunkt Effekt Justeringer

Off MENU&ENTER On
Off (fra): Alle knapperne nederst på hovedapparatet kan bruges.

Button lock

Remocon

User level

ID select

Remote ID

Serial ID

Off On

Off On

MENU & ENTER

Låser knapperne

MENU

og

nederst på hovedapparatet.

ENTER/

On (til): Låser alle kapperne nederst på hovedapparatet.
Off User1 User2 User3

Off (fra): Du kan bruge alle knapperne på fjernbetjeningen.
User1

Du kan kun bruge knapperne

, , , , , , , på fjernbetjeningen.

User2

Du kan kun bruge knapperne

, , på fjernbetjeningen.

User3

Låser alle knapperne på fjernbetjeningen.
Indstiller panel-id-nummeret, når panelet bruges i “Remote ID”

(fjernbetjenings-id) eller “Serial ID” (serie-id).
Indstil værdiområde: 0-100
(standardværdi: 0)

Off (fra): Deaktiverer fjernbetjeningens id-funktioner. Du kan betjene fjernbetjeningen på normal

vis.

On (til): Aktiver fjernbetjeningens id-funktioner.
Indstiller kontrollen til panel-id.

Off (fra): Deaktiverer ekstern kontrol via id.
On (til): Aktiverer ekstern kontrol via id.

Options

Button lock

Remocon User level
ID select
Remote ID
Serial ID

2/3

Off
Off

0

Off

Off

Options

Slot power
V. lnstallation
Rotate
Serial Slot Select

3/3

Off
Off
Off

Slot1

Menupunkt Effekt Justeringer

Off Auto On
Off (fra): Der sendes ikke strøm til åbningen.
Auto: Der sendes kun strøm til åbningen, når der er tændt for hovedstrømmen.

Slot Power

On (til): Der sendes strøm til åbningen, når hovedstrømmen er tændt eller på standby.
Bemærk: I nogle tilfælde sendes strøm til åbningen, når der er tændt for hovedstrømmen,

eller når den er på standby, og det uanset hvilke indstillinger der er angivet til
åbningsstrømmen.

Off (fra): Indstiller ventilatoren til lodret monteringstilstand.
On (til): Indstiller ventilatoren til lodret monteringstilstand.

V.Installation

Off On

Bemærk:

• Dette virker, når displayet er tændt.

• Vertikal installation kan udføres uden denne funktionsindstilling.

• Drej afbryderen op for opad-retning, når du indstiller displayet vandret.

Rotate

Off On

Off (fra): Billedet roteres ikke.
On (til): Roterer billedet 180 grader.

Slot1 Slot2 Slot3

Serial Slot

Select

Vælger den sprække, som kommunikerer serielt.

Bemærk:

Indstillingen af en ekstern kommando kan kun indstilles fra den fastsatte serielle terminal (se side 10).

Normalisering

Når både hovedapparatets og fjernbetjeningens knapper er deaktiveret på grund af “Button lock” (knaplås), “Remocon
User level” (Remocon-brugerniveau) eller indstillinger af “Remote ID” (fjernbetjenings-id), skal alle værdier indstilles
til “Off”(fra), så knapperne aktiveres igen.

Tryk på knappen på hovedapparatet samtidigt med knappen på fjernbetjeningen, og hold dem inde i mere end
5 sekunder. Nu vises menuen “SHIPPING” (fabriksindstilling), og låsen er brudt, når den forsvinder.

43

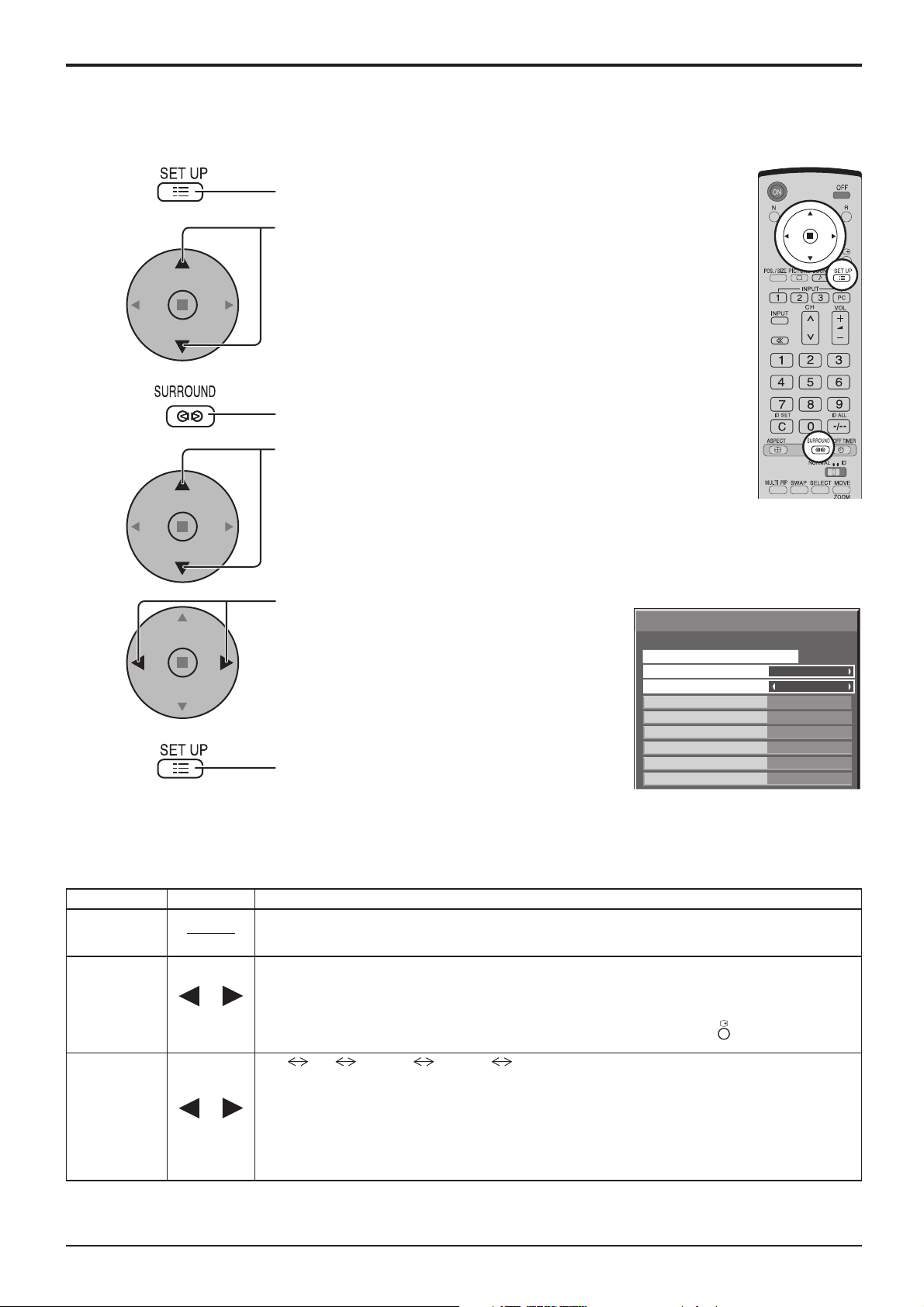

Indstilling af menuen Options (Indstillinger)

(For TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

1

2

3

4

5

6

Tryk for at vise menuen SET UP (opsætning).

Tryk for at vælge “OSD Language” (sprog).

Tryk og hold inde, indtil menuen Options (Indstillinger) vises.

Tryk for at vælge din foretrukne menu.

Tryk for at indstille menuen.

Options

Weekly Command Timer

Onscreen display
Initial INPUT

Initial VOL level
Maximum VOL level
INPUT lock
Button lock

Tryk for at afslutte menuen
Options (Indstillinger).

Remocon User level
Advanced PIP

1/3

On
O f f

Off 0 0

Off

Off

Off

Off

Off

Menupunkt Effekt Justeringer

Weekly

Command

Timer

Onscreen

display

Initial INPUT

On

Indstiller Weekly Command Timer (Ugentlig kommandotimer) (se side 48)

On (til): Viser nedenstående menupunkter på skærmen:

• Power on (tændt)

• Input signal switch (skift af indgangssignal)

• No signal (ingen signal)

Off

• Lydafbrydelse og off-timerens resterende tid, efter at der blev trykket på

Off (fra): Skjuler alle menupunkter herover.
Off PC INPUT1 INPUT2 INPUT3

Indstiller indgangssignalet, når der tændes for apparatet.

Bemærk:

• Kun det indstillede signal vises (Se side 13).

• Signalet kan vises, når terminalkortet er monteret.

• Denne menu er kun tilgængelig, når “INPUT lock” (indgangslås) er “Off” (fra).

• Når et dobbelt indgangsterminalkort er monteret, vises A og B, afhængigt af det valgte
indgangssignal. (Eks. INPUT1A, INPUT1B)

44

.

Indstilling af menuen Options (Indstillinger)

Menupunkt Effekt Justeringer

Tryk på knappen for at indstille lydstyrken, når der er tændt for apparatet.

On

On

og

MENU

fi re gange→Tryk på

fjernbetjeningen.

nederst på hovedapparatet.

ENTER/

fi re gange→Tryk på fi re gange→Tryk på

INPUT

fi re gange→Tryk på fi re gange→Tryk på

ENTER/

fi re gange→Tryk på fi re gange→Tryk på

ENTER/

, , , , , , , på

, , på fjernbetjeningen.

Initial VOL

level

Maximum VOL

level

INPUT lock

Button lock

Remocon

User level

Advanced PIP

Off On

Off On

Off On

Off
Off (fra): Indstiller til normal lydstyrke.
On (til): Indstiller din foretrukne lydstyrke.
Bemærk:

Når “Maximum VOL level” (maksimal lydstyrkeniveau) er indstillet til “On” (til), kan lydstyrken kun

•
indstilles til en værdi mellem 0 og dit maksimum.

•

Du kan høre ændringen i lydstyrken, uanset hvilke indstillinger af lydstyrken du har foretaget,
før du gik ind i menuen Options (Indstillinger), hvis du indstiller lydstyrken, når “Initial VOL level”
(startlydstyrkeniveau) er indstillet til “On” (til), og markøren er i menuen.

Tryk på knappen for at indstille den maksimale lydstyrke.

Off
Off (fra): Indstiller automatisk den maksimale lydstyrke.
On (til): Indstiller din foretrukne maksimale lydstyrke.
Bemærk:

Hvis “Maximum VOL level” (maksimal lydstyrkeniveau) er lavere end “Initial VOL level”,

•
(startlydstyrkeniveau) vil “Initial VOL level” automatisk blive det samme som “Maximum VOL level”.

• Visningen af lydstyrken kan gå op til 63 uanset indstillingerne.

• Du kan høre ændringen i lydstyrken uanset hvilke indstillinger af lydstyrken du har foretaget, før
du gik ind i menuen Options (Indstillinger), hvis du indstiller lydstyrken, når “Maximum VOL level”
(maksimal lydstyrkeniveau) er indstillet til “On” (til), og markøren er i menuen.

Off PC INPUT1 INPUT2 INPUT3

Låser muligheden for at skifte indgangstype.

Bemærk:

• Kun det indstillede signal vises (Se side 13).

• Signalet kan vises, når terminalkortet er monteret.

• Indgangskontakten kan bruges, når denne er indstillet til “Off”.

• Hvis indstillingen i visningstilstanden med to skærme ikke er “Off”, vil værdien blive gemt og bruges
som input i visningstilstanden med én skærm.

• Når et dobbelt indgangsterminalkort er monteret, vises A og B, afhængigt af det valgte
indgangssignal. (Eks. INPUT1A, INPUT1B)

Off MENU&ENTER On
Off (fra): Alle knapperne nederst på hovedapparatet kan bruges.
MENU & ENTER

Låser knapperne
On (til): Låser alle kapperne nederst på hovedapparatet.

Indstiller knaplås med knapperne på apparatet med den følgende fremgangsmåde.

Off: Tryk på
MENU & ENTER: Tryk på
On: Tryk på fi re gange→Tryk på

Off User1 User2 User3
Off (fra): Du kan bruge alle knapperne på fjernbetjeningen.

User1: Du kan kun bruge knapperne

User2: Du kan kun bruge knapperne
User3: Låser alle knapperne på fjernbetjeningen.

Off (fra): Indstiller den normale tilstand med to skærme (Se side 20).
On (til): Indstiller tilstanden Advanced PIP (avanceret PIP) (Se side 21).
Bemærk:

• Når “INPUT lock” (indgangslås) er indstillet til “On” (til), kan du ikke bruge alle funktioner i visningen
med to skærme.
Knapperne og er ikke tilgængelig under betjening i tilstanden Advanced PIP (avanceret PIP).

•

Options

Weekly Command Timer

Onscreen display
Initial INPUT

Initial VOL level
Maximum VOL level
INPUT lock
Button lock
Remocon User level
Advanced PIP

fi re gange→Tryk på

INPUT

1/3

On

Off

Off 0 0
Off

Off
Off
Off
Off

ENTER/

ENTER/

ENTER/

45

Indstilling af menuen Options (Indstillinger)

Menupunkt Effekt Justeringer

Off-timer

function

Initial Power

Mode

ID select

Remote ID

Serial ID

Enable

Off On

Off On

Disable

Enable (Aktiver): Slår “Off-timer function” “On” (til)
Disable (Deaktiver): Slår “Off-timer function” “Off” (fra)

Bemærk:

Når “Disable” (deaktiver) er indstillet, annulleres Off-timer.

Normal Standby On

Indstiller apparatets strømindstilling, når der har været en strømafbrydelse, eller efter at der har
været slukket for apparatet og tændt for det igen.

Normal: Apparatet indstilles til samme tilstand som inden strømafbrydelsen.
Standby: Apparatet indstilles til standby. (Tændt-indikator: rød/orange)
On: Apparatet er tændt. (Tændt-indikator: grøn)
Bemærk: Når der anvendes fl ere skærme, er det bedst at indstille “Standby” i rækkefølge for at

reducere effektbelastningen.

Indstiller panel-id-nummeret, når panelet bruges i “Remote ID” (fjernbetjenings-id) eller “Serial
ID” (serie-id).
Indstil værdiområde: 0-100
(standardværdi: 0)

Off (fra): Deaktiverer fjernbetjeningens id-funktioner. Du kan betjene fjernbetjeningen på normal

vis.

On (til): Aktiver fjernbetjeningens id-funktioner.
Indstiller kontrollen til panel-id.

Off (fra): Deaktiverer ekstern kontrol via id.
On (til): Aktiverer ekstern kontrol via id.

Indstiller billedets størrelse på skærmen.

Off (fra): Indstiller billedets normale størrelse på skærmen.
On (til): Indstiller størrelsen af billedets visning til ca. 95 % af den normale visning.
Off On

Options

Off-timer function

Initial Power Mode
ID select
Remote ID
Serial ID
Display size
Studio W/B
Studio Gain

2/3

Enable

Normal

0

Off

Off

Off

Off

Off

Display size

Studio W/B

Studio Gain

Off On

Off On

Off On

Bemærk:

• Den indstilling er kun gyldig, hvis indgangssignalet er som følger;
NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (BNC dobbelt video terminalkort (TY-FB9BD))
525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p,
1125/30p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)

• Indstillingen er ugyldig, når der er valgt visning med to skærme, digital zoom eller multiskærm.

• Når visningsstørrelsen er indstillet til “On”, er det ikke muligt at foretage indstilling af Pos. /Size
(position/størrelse).

•

Læs mere i brugsvejledningen til hvert enkelt kort angående tilsvarende signaler til DVI, SDI, HDMI.

Off (fra): Nulstiller alle de indstillinger, der er ændret.
On (til): Indstiller farvetemperaturen for “tv studio”.
Bemærk: Er kun gyldig, når skærmens farvetemperatur er sat til lav.

Gør kontrasten skarpere, så billedet fremtræder tydeligere, når en del af det er for lyst til at man
kan se det.

Off (fra): Deaktiverer “Studio Gain” (studio-forstærkning)
On (til): Aktiverer “Studio Gain” (studio-forstærkning)
Bemærk: Denne indstilling er kun gyldig, når indgangssignalerne er som følger:

Komponent-video, RGB (analog), SDI, HDMI

46

Indstilling af menuen Options (Indstillinger)

Menupunkt Effekt Justeringer

Off Auto On
Off (fra): Der sendes ikke strøm til åbningen.

Slot Power

V.Installation

Rotate

Serial Slot

Select

Off

Off

Auto: Der sendes kun strøm til åbningen, når der er tændt for hovedstrømmen.
On (til): Der sendes strøm til åbningen, når hovedstrømmen er tændt eller på standby.
Bemærk: I nogle tilfælde sendes strøm til åbningen, når der er tændt for hovedstrømmen,

Off (fra): Indstiller ventilatoren til lodret monteringstilstand.
On (til): Indstiller ventilatoren til lodret monteringstilstand.
Bemærk:

On

• Dette virker, når displayet er tændt.

• Drej afbryderen op for opad-retning, når du indstiller displayet vandret.

Off (fra): Billedet roteres ikke.
On (til): Roterer billedet 180 grader.

On

Slot1 Slot2 Slot3

Vælger den sprække, som kommunikerer serielt.

Bemærk:

Indstillingen af en ekstern kommando kan kun indstilles fra den fastsatte serielle terminal (se side 10).

eller når den er på standby, og det uanset hvilke indstillinger der er angivet til
åbningsstrømmen.

Options

Slot power
V. lnstallation
Rotate
Serial Slot Select

3/3

Off
Off
Off

Slot1

Normalisering

Når både hovedapparatets og fjernbetjeningens knapper er deaktiveret på grund af “Button lock” (knaplås), “Remocon
User level” (Remocon-brugerniveau) eller indstillinger af “Remote ID” (fjernbetjenings-id), skal alle værdier indstilles
til “Off”(fra), så knapperne aktiveres igen.

Tryk på knappen på hovedapparatet samtidigt med knappen på fjernbetjeningen, og hold dem inde i mere end
5 sekunder. Nu vises menuen “SHIPPING” (fabriksindstilling), og låsen er brudt, når den forsvinder.

47

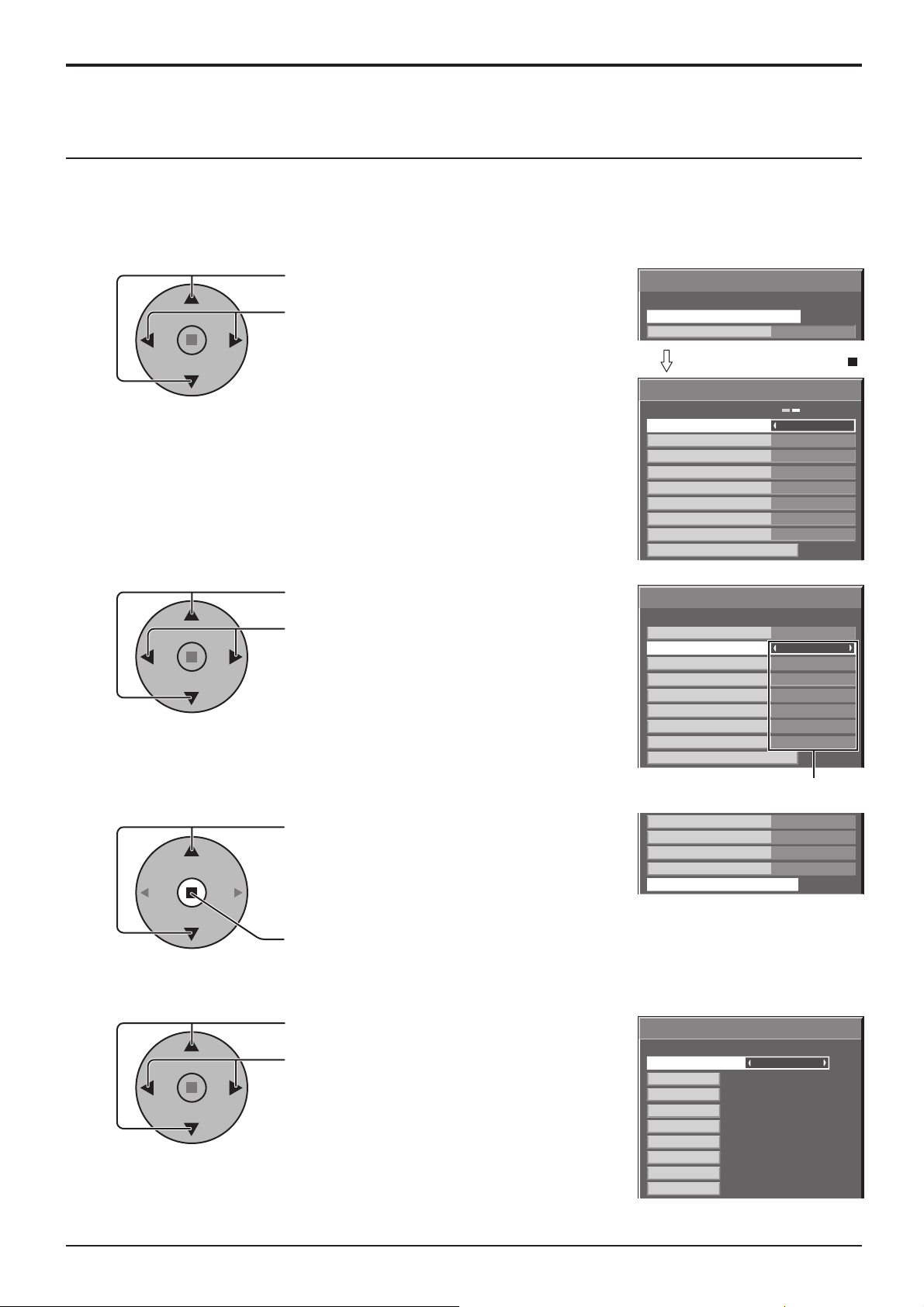

Indstilling af menuen Options (Indstillinger)

Weekly Command Timer (Ugentlig kommandotimer)

(for TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Du kan indstille 7-dages timerprogrammering ved at indstille tid og kommando.

Bemærk:

Inden du indstiller Weekly Command Timer (Ugentlig kommandotimer), skal du indstille PRESENT TIME Setup. (se
side 27)

Tryk for at vælge Function.

Options

1/3

1

Tryk for at vælge “On”.

Bemærk:

• Når Function er sat til On, er Set up TIMER
(se side 28) ikke til rådighed, og Interval/Time
Designation i tilstanden Screensaver (se side

29) kan ikke vælges.

Weekly Command Timer

Onscreen display

Tryk på knappen ACTION ( )

Weekly Command Timer

Function

Monday
Tuesday
Wednesday
Thursday
Friday
Saturday
Sunday

Program Edit

On

On

Program1

Program3

---

Program3

---

Program6

Program4

2

3

4

Tryk for at vælge en dag.

Tryk for at vælge et programnummer.

Bemærk:

• Du kan indstille programmet fra 1 til 7.

--- indikerer ikke-indstillet.

Tryk for at vælge Program Edit.

Tryk for at vise programredigeringsskærmen.

Tryk for at vælge Program.

Tryk for at ændre programnumre (1-7).

Weekly Command Timer

Function

Monday
Tuesday
Wednesday
Thursday
Friday
Saturday
Sunday

Program Edit

On

Program1

Program3

---

Program3

---

Program6

Program4

Programnummer

Thursday
Friday
Saturday
Sunday

Program Edit

Program3

---

Program6

Program4

Programredigeringsskærm

Weekly Command Timer

Program

01
02
03
04
05
06
07
08

8:00

10:30

--:--

--:--

--:--

12:00

9:12

--:--

1

PON

IMS:SL1

---

---

---

DAM:ZOOM

AVL:10

---

1/8

48

5

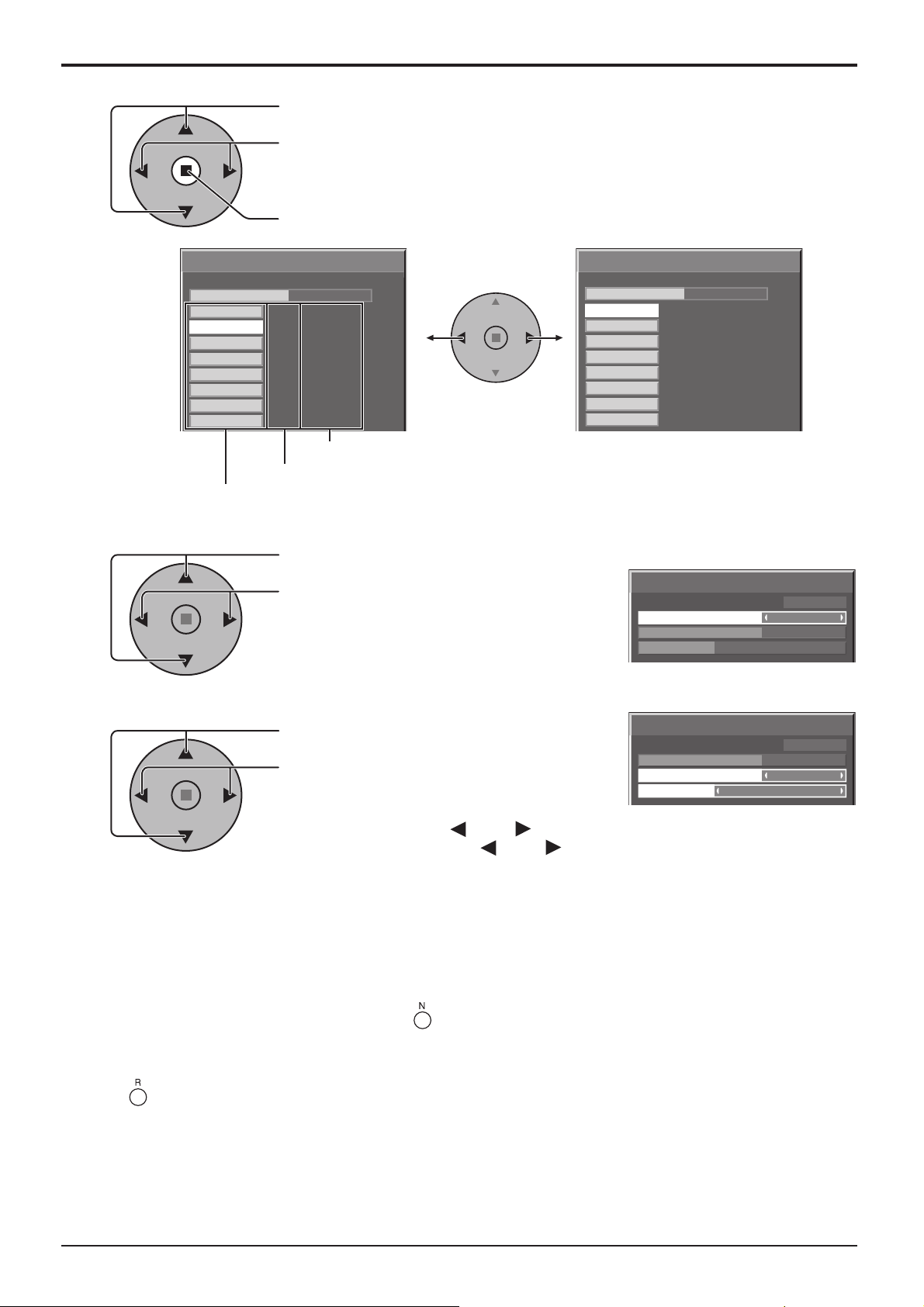

Indstilling af menuen Options (Indstillinger)

Tryk for at vælge et kommandonummer.

Tryk for at vise de foregående/næste
kommandosider (1-8) i det valgte program.

Tryk for at vise kommandoindstillingsskærmen.

6

Weekly Command Timer

Program

01
02
03
04
05
06
07
08

8:00

10:30

--:--

--:--

--:--

12:00

9:12

--:--

Indstil timertiden (--:-- indikerer ikke-indstillet).

Kommandonumre

Tryk for at vælge Command No.

Tryk for at vælge et kommandonummer.

1/8

1

PON

IMS:SL1

---

---

---

DAM:ZOOM

AVL:10

---

Kommando (--- indikerer ikke-indstillet).

Weekly Command Timer

Program

57
58
59
60
61
62
63
64

20:00

20:30
22:00

--:--

--:--

--:--

--:--

--:--

1

AVL:00

DAM:NORM

POF

---

---

---

---

---

Kommandoindstillingsskærm

Weekly Command Timer

Command No

Time
Command

Program

IMS:SL1

8/8

1

02

10:30

Tryk for at vælge Time / Command.

7

Tryk for at vælge hver post.
Time: Indstil det tidspunkt, hvor et
kommandoprogram skal eksekveres.
Et enkelt tryk på “ ” eller “ ” knappen ændrer “Time” med 1 minut.
Kontinuerlige tryk på “ ” eller “ ” knappen ændrer “Time” med 15 minutter.

Command: Vælg en kommando til at eksekveres på det indstillede tidspunkt.
Dette apparat har 64 kommandoer, der kan indstilles. (se side 53)

Bemærk:

•

Kommandoer udføres i henhold til eksekveringstid, uanset kommandonummer.

•

Hvis en kommandos eksekveringstid overlapper andre kommandoers eksekveringstid, vil
disse kommandoer blive udført i nummerorden.

• Ved at trykke på , bliver tiden --:-- og kommandoen bliver ---.

Bemærk:

• Tryk på for at gå tilbage til den foregående skærm.

Weekly Command Timer

Program

Command No
Time

Command

1

02

10:30

IMS:SL1

49

Leveringstilstand

Med denne funktion kan du nulstille apparatet til fabriksindstillingerne.

1

Tryk her for at få vist “Setup” skærmen.

2

3

4

Tryk her for at vælge “OSD Language”.

Tryk her, og hold inde, indtil SHIPPING-skærmen
vises.

Tryk her for at vælge “YES”.

Tryk her for at bekræfte.

Setup

Component/RGB-in select

Input label
Power save
Standby save
Power management
Auto power off
OSD Language English (UK

SHIPPING

Signal

RGB

PC
Off
Off
Off
Off

YES

1/2

)

[fra apparatet]

1 Tryk på knappen MENU, indtil menuen Setup vises..

2 Tryk på knappen Lydstyrke Op “+” eller Ned “–” for at vælge “OSD Language”.

3 Tryk på knappen ENTER, og hold den nede, indtil menuen SHIPPING vises.

4 Tryk på knappen Lydstyrke Op “+” eller Ned “–” for at vælge “YES”.

5 Tryk på knappen ENTER og vent 10 sek.

Bemærk:

Tryk på R-knappen for at komme tilbage til menuen Setup, når menuen SHIPPING vises.

50

Fejlfi nding

Eksempel

Inden du beder om service, bør du fastslå symptomerne og foretage-nogle enkle check, som vist nedenfor.

Symptomer

Skærmbillede Lyd

Elektriske apparater

Forstyrrelser Støj

Normalt billede Ingen lyd

Intet billede Ingen lyd

Intet billede Normal lyd

Ingen farver Normal lyd

Der kan ikke udføres handlinger med
fjernbetjeningen.

Der høres undertiden en knagende lyd fra
apparatet.

Toppen eller bunden af billedet skæres af, når jeg
bruger zoomfunktionen.
Der vises områder øverst og nederst på skærmen, hvor
billedet mangler, når jeg bruger zoomfunktionen.

Der høres lyde fra inde i apparatet. Når der er tændt for strømmen, høres der muligvis en lyd fra skærmpanelets

Denne plasmaskærm anvender en speciel billedbehandlingsform. Der kan derfor forekomme en smule tidsforsinkelse mellem billede
og lyd, afhængigt af den type signal, der sendes ind. Dette er dog ikke nogen fejlfunktion.

Biler/motorcykler
Lysstofrør
Lydstyrke
(Check, om funktionen højtaler fra (Mute) er blevet aktiveret på
fjernbetjeningen.)
Ikke sat i stikkontakten
Ikke tændt
Indstillinger for Picture og Brightness/Volume
(Check ved at trykke på tænd/sluk-knappen eller standby-knappen på
fjernbetjeningen.)
Hvis der registreres et indgangssignal med et farvesystem, et format eller en
frekvens, der ikke understøttes, vises kun indgangsbøsningsindikatoren.

Farveindstillinger sat til min. niveau.
(se side 22, 23)
Farvesystem (se side 39)
Kontroller, om batterierne er helt afl adede, og, hvis det ikke er tilfældet, om de
er sat korrekt i.
Kontroller, om fjernbetjeningssensoren er udsat for udendørs lys eller kraftigt
fl uorescerende lys.
Kontroller, om du bruger den fjernbetjening, der er specielt udviklet til brug med
apparatet. (Apparatet kan ikke betjenes med nogen anden fjernbetjening.)
Hvis der ikke er problemer med billedet eller lyden, er det lyden af kabinettet, der
trækker sig en smule sammen på grund af ændringer i rumtemperaturen.
Dette har ikke betydning for ydeevnen eller andre forhold.
Juster billedets placering på skærmen.

Når der bruges et videosoftwareprogram (f.eks. et program til biografformat),
hvor skærmen er bredere end i 16:9-format, vises der tomme områder uden for
billedet øverst og nederst på skærmen.

kontrolenhed: Dette er normalt og er ikke en fejl.

Check

Plasmaskærmpanel

Symptomer Kontrol

Skærmen bliver lidt mørkere,
når der vises lyse billeder med
meget lidt bevægelse.
Det tager tid, før billedet vises. Apparatet behandler de forskellige signaler digitalt for at vise pæne billeder. Det kan derfor tage lidt

Billedets kanter fl imrer. På grund af karakteristikken i det system, der bruges til at kontrollere panelet, kan kanterne se ud til

Lysstyrken ændres i begge sider af
billederne i 4:3-format.
Visse dele af skærmen lyser
ikke op.

Eksempel

Billedbibeholdelse kommer frem

[for TH-42PH10EK/S,
TH-50PH10EK/S, TH-58PH10EK]
Snurrende lyd høres fra
skærmenheden.

Skærmen bliver en smule mørkere, når fotos, stillbilleder fra en computer eller andre billeder med
minimal bevægelse vises i længere tid. Dette sker for at reducere billedbibeholdelse på skærmen og
afkortning af skærmens levetid. Dette er normalt og ikke tegn på fejlfunktion.

tid, før billedet vises, når der tændes for strømmen, når input er ændret, eller når der byttes om på
hovedbilledet og subbilledet på de to skærme.

at fl imre i dele af billederne med hurtig bevægelse: Dette er normalt og er ikke en fejl.
Når sidepanelerne vises med indstillingen “High” eller “Mid”, kan lysstyrken i begge sider ændres
afhængigt af typen af det viste program: Dette er normalt og er ikke en fejl.
Plasmaskærmpanelet er fremstillet ved hjælp af en utrolig fi n præcisionsteknologi, men nogle gange
kan visse dele af skærmen mangle billedelementer eller have lysende prikker. Det er ikke et tegn på
en defekt.
Lad ikke et stillbillede vises i længere tid, da dette kan bevirke, at en permanent billedbibeholdelse
efterlades på plasmaskærmen.
Eksempler på stillbilleder omfatter logos, videospil, computer-billeder, teletekst og billeder vist i 4:3
tilstand.

Bemærk:

Den permanente billedbibeholdelse på plasmaskærmen, som er et resultat af anvendelse af faste
billeder, er ikke nogen betjeningsfejl og er som sådan ikke dækket af garantien. Dette produkt er ikke
konstrueret til at vise faste billeder i længere tid ad gangen.
Skærmenheden er udstyret med ventilator, der bortleder den varme, der udvikles under almindelig
anvendelse. Den snurrende lyd stammer fra ventilatorens rotation og er ikke nogen fejl.

51

VIDEO/PC input signaler

VIDEO-indgang (for TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Signalnavn

1 NTSC 15,73 59,94
2 PAL 15,63 50,00
3 PAL60 15,73 59,94
4 SECAM 15,63 50,00
5 Modifi ceret NTSC 15,73 59,94

Horisontal

frekvens (kHz)

Vertikal

frekvens (Hz)

Mulige indgangssignaler til / MINI D-SUB 15-POLET (Component) / MINI D-SUB 15-POLET (RGB) (

Signalnavn

1 525 (480) / 60i 15,73 59,94 13,5
2 525 (480) / 60p 31,47 59,94 27,0
3 625 (575) / 50i 15,63 50,00 13,5
4 625 (575) / 50p 31,25 50,00 27,0
5 750 (720) / 60p 45,00 60,00 74,25
6 750 (720) / 50p 37,50 50,00 74,25
7 1.125 (1.080) / 60i 33,75 60,00 74,25
8 1.125 (1.080) / 50i 28,13 50,00 74,25
9 1.125 (1.080) / 24sF 27,00 47,92 74,25

10 1.125 (1.080) / 30p 33,75 30,00 74,25

11 1.125 (1.080) / 25p 28,13 25,00 74,25
12 1.125 (1.080) / 24p 27,00 24,00 74,25
13 1.250 (1.080) / 50i 31,25 50,00 74,25
14 640 × 400 @70 Hz 31,46 70,07 25,17
15 640 × 480 @60 Hz 31,47 59,94 25,18
16 640 × 480 @72 Hz 37,86 72,81 31,5
17 640 × 480 @75 Hz 37,50 75,00 31,5
18 640 × 480 @85 Hz 43,27 85,01 36,0
19 852 × 480 @60 Hz 31,47 59,94 33,54
20 800 × 600 @56 Hz 35,16 56,25 36,0
21 800 × 600 @60 Hz 37,88 60,32 40,0
22 800 × 600 @72 Hz 48,08 72,19 50,0
23 800 × 600 @75 Hz 46,88 75,00 49,5
24 800 × 600 @85 Hz 53,67 85,06 56,25
25 1.024 × 768 @60 Hz 48,36 60,00 65,0
26 1.024 × 768 @70 Hz 56,48 70,07 75,0
27 1.024 × 768 @75 Hz 60,02 75,03 78,75
28 1.024 × 768 @85 Hz 68,68 85,00 94,5
29 1.152 × 864 @75 Hz 67,50 75,00 108,0
30 1.280 × 960 @60 Hz 60,00 60,00 108,0
31 1.280 × 960 @85 Hz 85,94 85,00 148,5
32 1.280 × 1.024 @60 Hz 63,98 60,02 108,0
33 1.280 × 1.024 @75 Hz 79,98 75,03 135,0
34 1.280 × 1.024 @85 Hz 91,15 85,02 157,5
35 1.600 × 1.200 @60 Hz 75,00 60,00 162,0
36 1.600 × 1.200 @65 Hz 81,25 65,00 175,5
37 1.066 × 600 @60 Hz 37,64 59,94 53,0
38 1.366 × 768 @60 Hz 48,36 60,00 86,71
39 Macintosh13” (640 × 480) 35,00 66,67 30,24
40 Macintosh16” (832 × 624) 49,72 74,54 57,28
41 Macintosh21” (1.152 × 870) 68,68 75,06 100,0

Horisontal

frekvens (kHz)

Vertikal

frekvens (Hz)

Punkt-ur frekvens

(MHz)

MINI D-SUB

15-POLET

(Component)

**
**
**
**
**
**
**
**
**
**
**
**
**

mærke)

*

MINI D-SUB

15-POLET

(RGB)

∗1

*

∗2

*
*
*
*

∗2

*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*

∗1: Når RGB-formatet og 525p-signalindgangen er valgt til MINI D-SUB 15-POLET-terminalen, genkendes de som et

VGA 60 Hz-signal.

∗2: Er signalet fra andet end MINI D-SUB 15-POLET-terminalen og har formatet VGA 60 Hz, genkendes det som et

525p-signal.

Bemærk: Signaler, der ikke svarer til ovenstående specifi kationer, vil muligvis ikke blive vist korrekt.

52

Kommandoliste for Weekly Command Timer

Nr. Kommando Kontroldetaljer

1 AAC:MENCLR Lydmenu (klar)
2 AAC:MENDYN Lydmenu (dynamisk)
3 AAC:MENSTD Lydmenu (standard)
4 AAC:SURMON Surround (ON)
5 AAC:SUROFF Surround (OFF)
6 AMT:0 Lyddæmpning (OFF)
7 AMT:1 Lyddæmpning (ON)
8 ASO:M Lydudgang i PIP-tilstand (hovedbillede)
9 ASO:S Lydudgang i PIP-tilstand (subbillede)

10 AVL:00 Lydstyrke (00)

11 AVL:10 Lydstyrke (10)
12 AVL:20 Lydstyrke (20)
13 AVL:30 Lydstyrke (30)
14 AVL:40 Lydstyrke (40)
15 AVL:50 Lydstyrke (50)
16 AVL:60 Lydstyrke (60)
17 DAM:FULL Aspekt (16:9)
18 DAM:JUST Aspekt (Just)
19 DAM:NORM Aspekt (4:3)
20 DAM:SELF Aspekt (Panasonic Auto)
21 DAM:ZOOM Aspekt (Zoom)
22 DWA:OFF Avanceret PIP-tilstand (OFF)
23 DWA:OVL1 Avanceret PIP-tilstand (1) (se side 21)
24 DWA:OVL2 Avanceret PIP-tilstand (2) (se side 21)
25 DWA:OVL3 Avanceret PIP-tilstand (3) (se side 21)
26 DWA:OVL4 Avanceret PIP-tilstand (4) (se side 21)
27 DWA:OVL5 Avanceret PIP-tilstand (5) (se side 21)
28 DWA:OVL6 Avanceret PIP-tilstand (6) (se side 21)
29 DWA:OVLOF Avanceret PIP-tilstand (OFF) (normal toskærms visningstilstand)
30 DWA:OVLON Avanceret PIP-tilstand (ON)
31 DWA:PIN0 Subbilledets placering (nederst til højre)
32 DWA:PIN1 Subbilledets placering (nederst til venstre)
33 DWA:PIN2 Subbilledets placering (øverst til venstre)
34 DWA:PIN3 Subbilledets placering (øverst til højre)
35 DWA:PIP Dobbelt billedtilstand (billede i billede)
36 DWA:POP Dobbelt billedtilstand (billede uden for billede)
37 DWA:SWP Ombyt hovedbillede og subbillede i PIP-tilstand
38 DWA:TWN Dobbelt billedtilstand (billede og billede)
39 IMS:PC1 Indgangsvalg (PC1) (Hovedbillede i PIP-tilstand)
40 IMS:SL1 Indgangsvalg (SLOT1) (Hovedbillede i PIP-tilstand)
41 IMS:SL1A Indgangsvalg (SLOT1A) (Hovedbillede i PIP-tilstand)
42 IMS:SL1B Indgangsvalg (SLOT1B) (Hovedbillede i PIP-tilstand)
43 IMS:SL2 Indgangsvalg (SLOT2) (Hovedbillede i PIP-tilstand)
44 IMS:SL2A Indgangsvalg (SLOT2A) (Hovedbillede i PIP-tilstand)
45 IMS:SL2B Indgangsvalg (SLOT2B) (Hovedbillede i PIP-tilstand)
46 IMS:SL3 Indgangsvalg (SLOT3) (Hovedbillede i PIP-tilstand)
47 ISS:PC1 Subbillede-indgangsvalg (PC1)
48 ISS:SL1 Subbillede-indgangsvalg (SLOT1)
49 ISS:SL1A Subbillede-indgangsvalg (SLOT1A)
50 ISS:SL1B Subbillede-indgangsvalg (SLOT1B)
51 ISS:SL2 Subbillede-indgangsvalg (SLOT2)
52 ISS:SL2A Subbillede-indgangsvalg (SLOT2A)
53 ISS:SL2B Subbillede-indgangsvalg (SLOT2B)
54 ISS:SL3 Subbillede-indgangsvalg (SLOT3)

OSP:SCR0 Pauseskærm hvid rullepanel (OFF)

55

OSP:SCR1 Pauseskærm hvid rullepanel (ON)

56
57 POF Strøm OFF
58 PON Strøm ON

SSC:FNC0 Pauseskærm-funktion (hvid rullepanel)

59

SSC:FNC1 Pauseskærmfunktion (billedombytning)

60

SSC:MOD0 Pauseskærm (Tilstand (OFF))

61

SSC:MOD3 Pauseskærm (Tilstand (ON))

62
63
64

Billedafbrydelse kan ikke ophæves via sluk/tænd med fjernbetjeningen. Sluk og tænd igen med knappen på

∗

apparatet eller indtast kommandoen VMT:0 for at ophæve billedafbrydelse.

VMT:0
VMT:1

∗
∗

Billedafbrydelse (OFF)
Billedafbrydelse (ON)

53

Specifi kationer

TH-42PS10EK/S

Strømkilde 220 - 240 V AC, 50/60 Hz
Effektforbrug

Normal brug 280 W

I standby-tilstand Gem deaktiveret 0,8 W, Gem aktiveret 0,6 W

I slukket tilstand 0,2 W

Understøttede signaler Drevmetode : Vekselstrømstype

42-inch, 16:9 aspektforhold

Skærmstørrelse 920 mm (B) × 518 mm (H)

× 1.056 mm (diagonalt)

(Antal pixel) 408.960 (852 (B) × 480 (H))

[2.556 × 480 punkter]

Driftsbetingelser

Temperatur 0 °C - 40 °C

Fugtighed 20 % - 80 %

Anvendelige signaler

Scanningsformat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

PC-signaler VGA

SVGA, XGA, SXGA, UXGA ···· (komprimeret)

Vandret scanningsfrekvens 15 - 110 kHz

Vertikal scanningsfrekvens 48 - 120 Hz

Tilslutningsbøsninger

PC IN (HIGH-DENSITY MINI D-SUB 15PIN)

B/P

R/P

HD/VD:

VBS (brug HD port)

AUDIO IN (M3 JACK)

SERIAL EXTERNAL CONTROL TERMINAL (D-SUB 9-POLET) RS-232C KOMPATIBLE

SPEAKERS (6 Ω) 16 W [8 W + 8 W] (10% THD)

Tilbehør (følger med)

Fjernbetjening EUR7636090R

Batterier 2 stk. R6-batterier

Fastgøringsbånd TMME203 × 2

Dimensioner (B × H × D) 1.020 mm × 610 mm × 89 mm
Masse (Vægt)

hovedenhed alene cirka 26,0 kg netto

med højttalere cirka 30,0 kg

Y eller G med/sync 1,0 Vp-p (75 Ω)
Y eller G uden/sync 0,7 Vp-p (75 Ω)
0,7 Vp-p (75 Ω)

B/CB:

0,7 Vp-p (75 Ω)

R/CR:

1,0 - 5,0 Vp-p (høj impedans)
med/billede 1,0 Vp-p (høj impedans)
uden/billede 0,3 Vp-p (høj impedans)
0,5 Vrms (høj impedans)

Bemærk:

• Designet og specifi kationerne kan ændres uden forudgående varsel. Masse og dimensioner er cirka-angivelser.

• Dette produkt opfylder de EMC-standarder, der er anført nedenfor.
EN55022, EN55024, EN61000-3-2, EN61000-3-3.

54

Specifi kationer

TH-42PH10EK/S TH-50PH10EK/S TH-58PH10EK

Strømkilde 220 - 240 V AC, 50/60 Hz
Effektforbrug

Normal brug 365 W 485 W 630 W

I standby-tilstand Gem deaktiveret 1,0 W, Gem

aktiveret 0,8 W

I slukket tilstand 0,5 W 0,3 W 0,3 W

Understøttede signaler Drevmetode :

Vekselstrømstype

42-inch, 16:9 aspektforhold

Skærmstørrelse 922 mm (B) × 518 mm (H)

× 1.057 mm (diagonalt)

(Antal pixel) 786.432 (1.024 (B) × 768 (H))

[3.072 × 768 punkter]

Driftsbetingelser

Temperatur 0 °C - 40 °C

Fugtighed 20 % - 80 %

Anvendelige signaler

Farvesystem NTSC, PAL, PAL60, SECAM, modifi cerede NTSC

Scanningsformat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

PC-signaler VGA, SVGA, XGA,

Tilslutningsbøsninger

AV IN VIDEO IN (BNC)

S VIDEO IN (MINI DIN 4PIN)
AUDIO IN (RCA PIN JACK × 4)

PC IN (HIGH-DENSITY MINI D-SUB 15PIN)

VBS (brug HD port)

AUDIO IN (M3 JACK)

SERIAL EXTERNAL CONTROL TERMINAL (D-SUB 9-POLET) RS-232C KOMPATIBLE

SPEAKERS (6 Ω) 16 W [8 W + 8 W] (10% THD)

Tilbehør (følger med)

Fjernbetjening EUR7636090R

Batterier 2 stk. R6-batterier

Fastgøringsbånd TMME203 × 2

Dimensioner (B × H × D) 1.020 mm × 610 mm × 89 mm 1.210 mm × 724 mm × 95 mm 1.399 mm × 843 mm × 99 mm
Masse (Vægt)

hovedenhed alene cirka 26,0 kg netto cirka 36,0 kg netto cirka 54,0 kg netto

med højttalere cirka 30,0 kg cirka 40,0 kg cirka 59,0 kg

Gem deaktiveret 0,8 W, Gem

aktiveret 0,6 W

Drevmetode :

Vekselstrømstype

50-inch, 16:9 aspektforhold

1.106 mm (B) × 622 mm (H)
× 1.269 mm (diagonalt)

1.049.088 (1.366 (B) × 768 (H))
[4.098 × 768 punkter]

SXGA, UXGA ···· (komprimeret)

Vandret scanningsfrekvens 15 - 110 kHz

Vertikal scanningsfrekvens 48 - 120 Hz

1,0 Vp-p (75 Ω)
Y:1,0 Vp-p (75 Ω), C:0,286 Vp-p (75 Ω)
0,5 Vrms (høj impedans)
Y eller G med/sync 1,0 Vp-p (75 Ω)
Y eller G uden/sync 0,7 Vp-p (75 Ω)

B/P

R/P

HD/VD:

0,7 Vp-p (75 Ω)

B/CB:

0,7 Vp-p (75 Ω)

R/CR:

1,0 - 5,0 Vp-p (høj impedans)
med/billede 1,0 Vp-p (høj impedans)
uden/billede 0,3 Vp-p (høj impedans)
0,5 Vrms (høj impedans)

Gem deaktiveret 0,8 W, Gem

58-inch, 16:9 aspektforhold

1.287 mm (B) × 723 mm (H)

1.049.088 (1.366 (B) × 768 (H))

aktiveret 0,6 W

Drevmetode :

Vekselstrømstype

× 1.476 mm (diagonalt)

[4.098 × 768 punkter]

Bemærk:

• Designet og specifi kationerne kan ændres uden forudgående varsel. Masse og dimensioner er cirka-angivelser.

• Dette produkt opfylder de EMC-standarder, der er anført nedenfor.
EN55022, EN55024, EN61000-3-2, EN61000-3-3.

55

Oplysninger til brugerne om afhændelse af elektriske apparater og elektronisk
udstyr (private husholdninger)

Når produkter og/eller medfølgende dokumenter indeholder dette symbol, betyder det, at
elektriske apparater og elektronisk udstyr ikke må smides ud sammen med det almindelige
husholdningsaffald.
For at sikre en korrekt behandling, indsamling og genbrug, skal du aflevere disse produkter
på dertil indrettede indsamlingssteder, hvor de vil blive modtaget uden ekstra omkostninger.
I nogle lande er der også mulighed for, at du kan indlevere dine produkter hos den lokale
forhandler, hvis du køber et nyt og tilsvarende produkt.

Hvis du afhænder dette produkt på korrekt vis, vil det være med at spare på de værdifulde
naturlige råstoffer og forhindre eventuelle negative påvirkninger på folkesundheden og miljøet, hvilket ellers
kunne blive følgerne af en forkert håndtering af affaldet. Kontakt de lokale myndigheder for at få yderligere
oplysninger om, hvor du kan finde det nærmeste indsamlingssted.
I visse lande vil en forkert afhændelse af affaldet medføre en bødestraf i henhold til de gældende
bestemmelser på området.

Professionelle brugere i EU

Hvis du ønsker at smide elektriske apparater eller elektronisk udstyr ud, skal du kontakte din forhandler
eller leverandør for at få yderligere oplysninger.

Oplysninger om afhændelse i lande uden for EU

Dette symbol er kun gyldigt i EU.
Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din
forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Kunderegistrering

Produktets modelnummer og serienummer står på bagbeklædningen. Disse numre bør du notere på linierne
nedenfor og gemme denne vejledning samt din kvittering som permanent bevis på at du har købt produktet.
Det vil hjælpe dig i tilfælde af tyveri eller tab samt garantikrav.

Modelnummer Serienummer

Matsushita Electric Industrial Co., Ltd.

Webbplats : http://panasonic.net

©

2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.

MBS0307S1047

Trykt i Tjekkiet
