Schermo al plasma ad alta definizione
PLASMA DISPLAY
+
L
O
V
–
T
U
P
N
I
Y
B
D
N
A
/
T
S
-
R
R
N
E
O
W
R
E
O
P
W
O
P
G
Instruzioni per l’uso
TH-50PHW3
Numero di modello
TH-50PHD3
Prima di collegare, far funzionare o regolare questo prodotto, leggere attentamente tutte queste istruzioni.
Conservare questo manuale per consultarlo successivamente.
Italian
TQBC0247
Page 2
Gentile cliente
siamo lieti di darLe il benvenuto nella famiglia di clienti Panasonic e Le auguriamo una
buona visione grazie alla tecnologia avanzata di questo esclusivo schermo al plasma ad alta
definizione. Per sfruttare al meglio queste potenzialità, La invitiamo a leggere dapprima
questo manuale e a conservarlo per un riferimento futuro. Inoltre, conservi anche copia
della ricevuta di acquisto dello schermo e annoti il Numero di modello e di serie di questo
apparecchio nell'apposito spazio riportato nell'ultima pagina di questo manuale.
La invitiamo a visitare il sito web Panasonic http://www.panasonic.co.jp/global/
Accertare il numero di modello dello Schermo al plasma ad alta
definizione che si sta usando
Questo manuale serve modelli TH-50PHW3 e
TH-50PHD3 e pertanto alcune istruzioni potrebbero
non essere destinate al modello che si sta usando.
Far riferimento alle istruzioni destinate al modello
che si sta usando.
Numero di modello

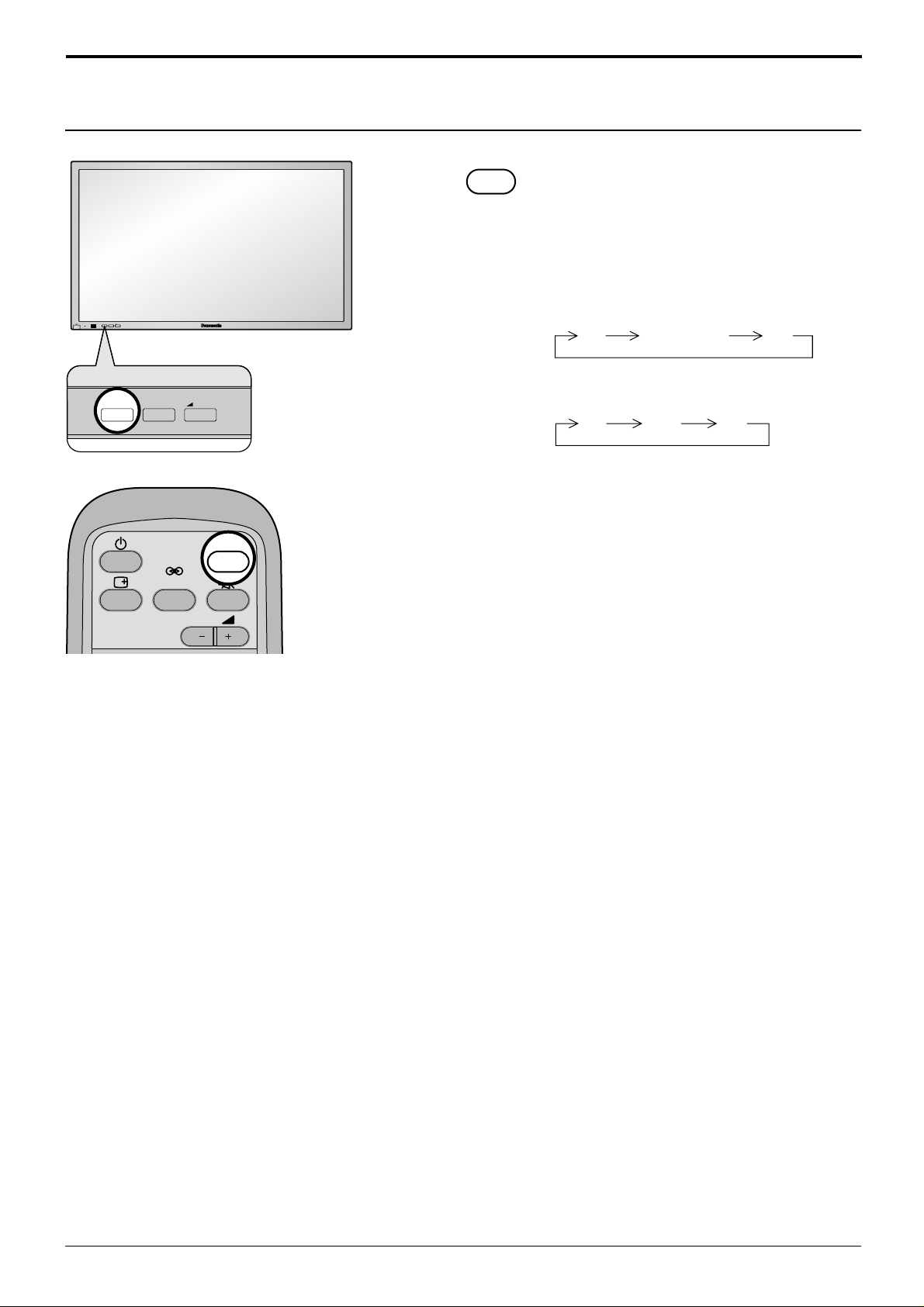

R - STANDBY
G POWER ON
TH-50PHW3
INPUT
–
VOL
+
R - STANDBY
G POWER ON
Riconoscimenti di marchi di fabbrica
VGA è un marchio di fabbrica di International Business Machines Corporation.
•
Macintosh è un marchio di fabbrica registrato di Apple Computer, USA.
•
S-VGA è un marchio di fabbrica registrato della Video Electronics Standard Association.
•
Anche in assenza di specifici riconoscimenti dei marchi di fabbrica o di prodotti in ogni parte del manuale, i
diritti di questi marchi di fabbrica sono interamente rispettati.
Nota:
Non lasciare un fermo immagine visualizzato per molto tempo in quanto potrebbe determinare la presenza
permanente di un residuo d'immagine sullo Schermo al plasma ad alta definizione.
Come esempi di fermi immagine elenchiamo i logo di aziende, i giochi elettronici, le immagini da computer, le videate
teletext e le immagini visualizzate in rapporto 4:3.
2
Page 3
Indice
Informazioni particolari sulla sicurezza ....................4
Precauzioni relative alla sicurezza ............................5
Accessori .....................................................................8
Accessori forniti..........................................................8
Accessori opzionali ....................................................8
Pile del telecomando ..................................................9
Controlli di base ........................................................10
Collegamenti .............................................................12
Collegamento dei terminali di ingresso AV ..............13
Collegamento del terminale di ingresso TUNER......14

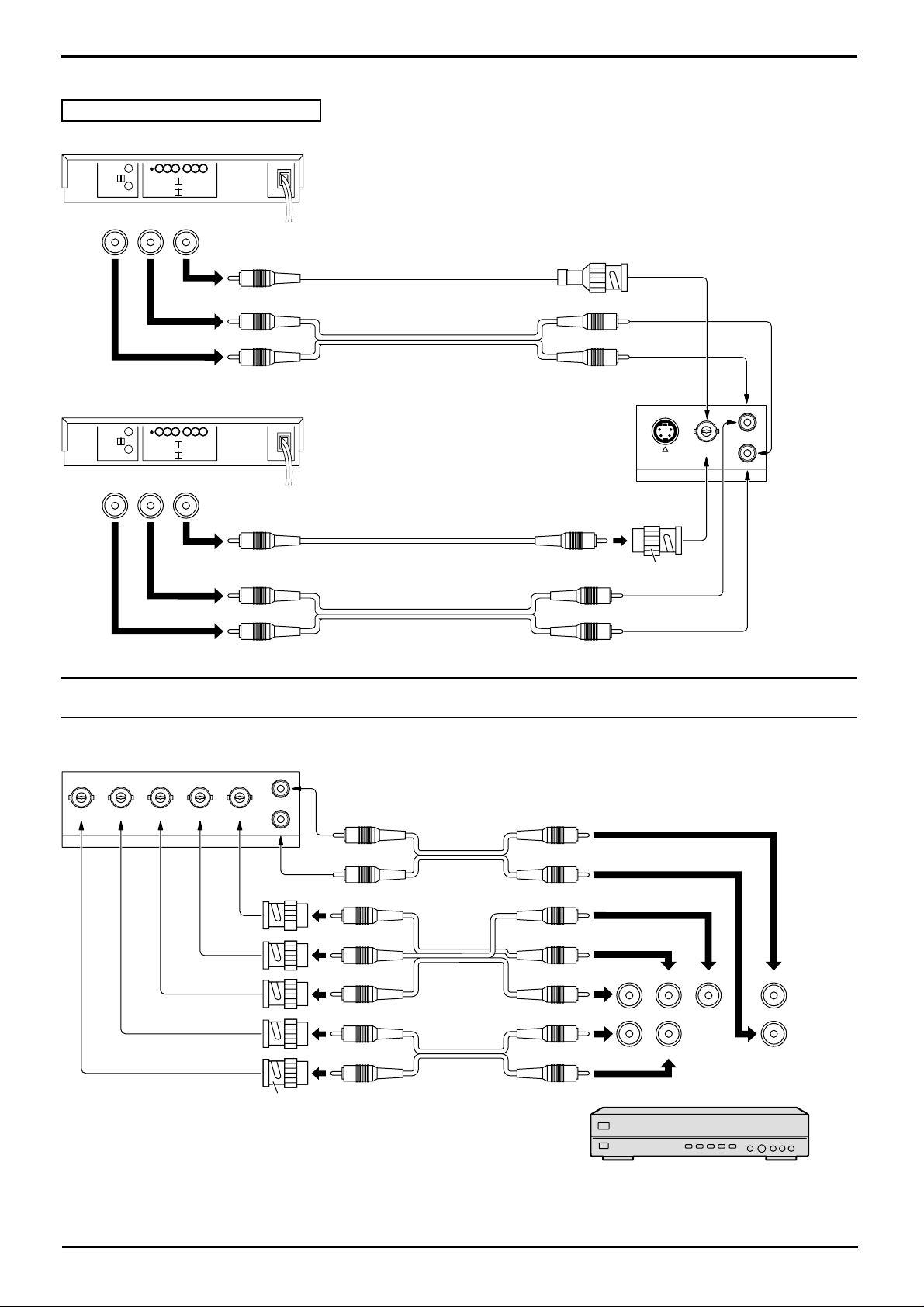

Collegamento dei terminali di ingresso COMPONENT/RGB .......

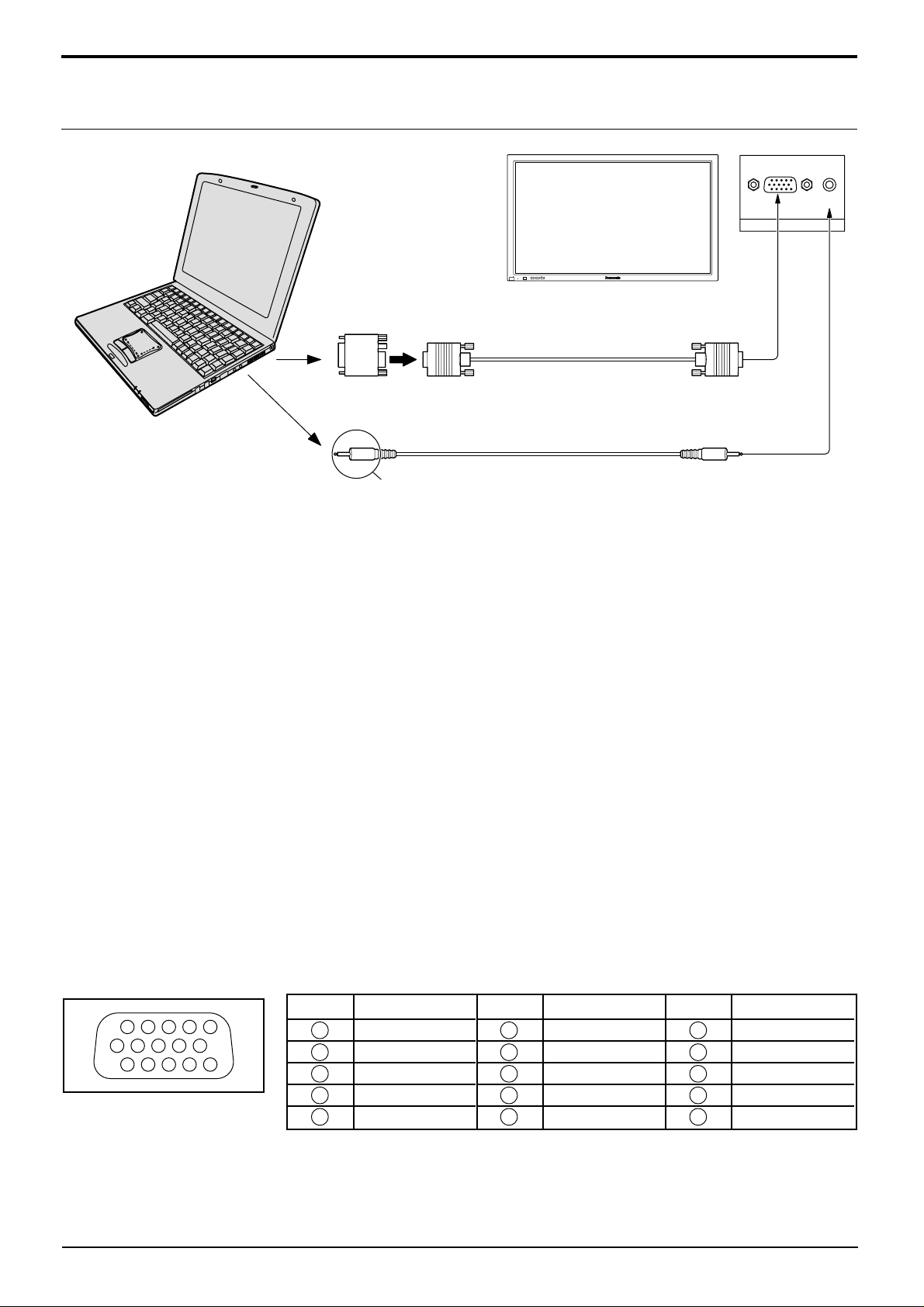

Collegamento dei terminali di ingresso PC ..............16
Collegamento del terminale SERIAL .......................17
Accensione/Spegnimento e selezione del segnale di ingresso ...
Accensione/Spegnimento ........................................18
Selezione del segnale di ingresso ...........................19
Visualizzazione di Menu su schermo comandata
da telecomando ..................................................................
Per selezionare la lingua dei menu su schermo ......21
15
18
20
Comandi ASPECT
Regolazione “Dimensioni immagine”
(Posizione e Grandezza delle immagini) .............................
Regolazione del suono.............................................26
Silenziamento ..........................................................26
Comandi per l'effetto di suono Surround ...............27
Regolazioni delle immagini ......................................28
Impostazione avanzata (solo per il modello TH-50PHD3) ....
Impostazione iniziale in base ai segnali di ingresso....
Selezione ingresso componente/RGB .....................30
Come regolare le immagini video innaturali
(Filtro Y/C 3D) .................................................30
Standard colore / Panasonic Auto............................31
SYNC .......................................................................32
Gamma pull in..........................................................32
Posizione blocco ......................................................32
Freq. O. (kHz) / Freq. V. (Hz).....................................32
Risoluzione dei problemi..........................................33
Specifiche tecniche...................................................34
(Rapporto tra altezza e larghezza immagini) ..
22
24
29
30
3
Page 4
Informazioni particolari sulla sicurezza
AVVERTENZA: Per evitare danni che possono dar luogo a incendi o a scosse elettriche, non esporre
l’apparecchio a pioggia o ad umidità eccessiva.
Non appoggiare contenitori con acqua (vasi da fiori, tazze, cosmetici, ecc.)
sull’apparecchio. (ripiani sopra inclusi)
A VVERTENZA: 1)Non rimuovere il pannello posteriore: è possibile venire a contatto con parti elettriche molto
pericolose. Questa oparazione va effettuata soltanto da personale esperto.
2)Non rimuovere lo spinotto di terra dalla presa. Questo apparechio è dotato di una spina di
alimentazione con tre piedini, di cui uno per la terra di massa, per garantire una sicurezza
adeguata. La spina si adatta soltanto a prese elettriche idonee. Se non si è in grado di
inserire questa spina in una presa elettrica, rivolgersi ad un tecnico per evitare di
danneggiarla.
Avvertenza
Questo è un prodotto di Classe A. Il prodotto può emettere onde radio che interferiscono con altri apparecchi
presenti in ambiente domestico; in tal caso, adottare le opportune misure di prevenzione.
ATTENZIONE
Questo apparecchio è stato progettato per essere utilizzato in ambienti relativamente esenti da campi
elettromagnetici.
L’utilizzo di questo apparecchio vicino a sorgenti di forti campi magnetici, o dove disturbi elettrici possono
sovrapporsi ai segnali di ingresso, potrebbe essere causa di suono o immagini tremolanti, o essere causa
interferenze quali rumore.
Per evitare la possibilità di danneggiare questo apparecchio, tenerlo lontano da sorgenti di forti campi
elettromagnetici.
4
Page 5
Precauzioni relative alla sicurezza
AVVERTENZA
Installazione
Lo schermo al plasma ad alta definizione può essere utilizzato soltanto con i seguenti accessori opzionali.
L’utillizzo di accessori diversi può causare l'instabilità dello schermo e provocare danni a cose o persone.
(Tutti gli accessori seguenti sono fabbricati da Matsushita Electric Industrial Co., Ltd.)
Altoparlanti
•
Piedistallo
•
Supporto da parete
•
Supporto mobile
•
Staffa per sospensione a parete (verticale)
•
Staffa per sospensione a parete (angolare)
•
Unità a soffitto
•
Per l’installazione, rivolgersi esclusivamente a un tecnico qualificato.
..........................................................
..........................................................
...........................................................
...........................................................
.............................................
..................................................
........
........
.....................................................
TY-SP50PH3W (per TH-50PHW3)
TY-SP50PHD3W (per TH-50PHD3)
TY-ST42PT3-S (per TH-50PHW3)
TY-ST42PT3-K (per TH-50PHD3)
TY-ST42PW1
TY-ST42PF3
TY-WK42PV1
TY-WK42PR1
TY-CE42PS1
Non posizionare lo schermo al plasma ad alta definizione su superfici inclinate o instabili.
Lo schermo potrebbe cadere o rovesciarsi.
•
Non appoggiare alcun oggetto sullo schermo.
Per evitare danni che possono dar luogo a incendi o a corti circuiti, non rovesciare liquidi sullo schermo oppure
•
non appoggiare oggetti che possano cadere all'interno. Qualora penetrasse qualsiasi oggetto estraneo,
contattare il rivenditore locale Panasonic autorizzato.
Se si utilizza un piedistallo (accessorio opzionale), lasciare uno spazio di almeno 10 cm in alto, a sinistra e
a destra, di almeno 6 cm in basso e 7 cm sul retro. Se si utilizza nu metodo di installazione diverso, lasciare
uno spazio di almeno 10 cm in alto, in basso e ai lati e di almeno 1,9 cm dal retro.
Per un corretto utilizzo dello schermo al plasma ad alta definizione
La tensione di esercizio dello schermo al plasma ad alta definizione è di 220 - 240 Vcc, a 50/60 Hz.
Non coprire le fessure di ventilazione.
L’ostruzione delle fessure può provocare il surriscaldamento dello schermo e causare gravi danni.
•
Non inserire oggetti estranei nello schermo.
Non inserire o far cadere oggetti metallici o infiammabili nelle fessure di ventilazione dello schermo, in quanto
•
potrebbero provocare incendi o corti circuiti.
Non rimuovere o modificare la posizione del pannello.
All’interno dello schermo sono presenti componenti elettrici ad alto voltaggio che possono causare seri danni.
•
Per operazioni di manutenzione o di riparazione, rivolgersi esclusivamente al rivenditore locale Panasonic
autorizzato.
5
Page 6
Inserire completamente la spina nella presa elettrica.
Se la spina non è inserita completamente, può verificarsi il surriscaldamento delle parti elettriche e dare luogo a
•
incendi. Se la spina o la presa elettrica sono danneggiate, non utilizzarle.
Non toccare il cavo di alimentazione con le mani bagnate.
Si può essere colpiti da forti scosse elettriche.
•
Non arrecare danni in alcun modo al cavo di alimentazione.
Quando si scollega lo schermo,estrarre il cavo reggendolo dalla spina.
Non danneggiare il cavo, apportarvi modifiche, posizionare oggetti pesanti al di sopra, esporlo a fonti di calore,
•
attorcigliarlo, piegarlo eccessivamente o tirarlo. Possono verificarsi incendi e gravi danni ai circuiti interni. Se il
cavo risultasse danneggiato, farlo riparare dal rivenditore locale Panasonic autorizzato.
Se non si utilizza lo schermo al plasma ad alta definizione per lungo tempo, estrarre il cavo dalla presa elettrica.
Se si verificano problemi durante l’utilizzo
Se si verifica un problema (ad esempio, l’assenza di immagini o di suoni) o se dallo schermo esce fumo o
strani odori, estrarre immediatamente il cavo di alimentazione dalla presa elettrica.
Se si continua a utilizzare lo schermo al plasma ad alta definizione in queste situazioni, è possibile andare incontro a
•
incendi o corti circuiti. Una volta verificata l'interruzione di emissioni di fimo, contattare il rivenditore locale Panasonic
autorizzato per le opporune riparazioni. Per queste operazioni, rivolgersi esclusivamente a personale esperto.
Se all'interno dello schermo penetrano liquidi oppure oggetti estranei, se lo schermo cade o se l’apparato
risulta danneggiato, scollegare immediatamente il cavo di alimentazione.
Può verificarsi un corto circuito che potrebbe provocare un incendio. Per le riparazioni necessarie, rivolgersi al
•
rivenditore locale Panasonic autorizzato.
ATTENZIONE
Per un corretto utilizza dello schermo al plasma ad alta definizione
Non appoggiare le mani, il viso o altri oggetti sui fori di ventilazione dello schermo al plasma ad alta definizione.
Dalle fessure di ventilazione esce aria riscaldata e la superficie superiore dello schermo potrebbe essere molto
•
calda. Non avvicinare quindi le mani, il viso o altri oggetti che possono deformarsi al contatto di superfici molto
calda.
Accertarsi di aver scollegato tutti i cavi prima di spostare lo schermo.
Se lo schermo viene spostato quando sono collegati ancora dei cavi, questi ultimi possono essere danneggiati
•
e provocare corti circuiti.
6
Page 7
Precauzioni relative alla sicurezza
Prima di effettuare qualsiasi operazione di pulizia, scollegare il cavo di alimentazione dalla presa in via
cautelativa.
In caso contrario, possono verificarsi corti circuiti o si può essere colpiti da scosse elettriche.
•
Pulire regolarmente il cavo di alimentazione per impedire l’accumulo di polvere.
L’accumulo di polvere sul cavo e l'umidità risultante possono danneggiare l’isolamento e quindi provocare gravi
•
danni. Estrarre il cavo dalla presa elettrica e pulirlo con un panno asciutto.
Pulizia e manutenzione
Il pannello anteriore dello schermo al plasma ad alta definizione è stato trattato con un processo
particolare. Pulire delicatamente la superficie del pannello utilizzando soltanto un panno per pulizie
morbido o privo di peluria.
Se la superficie è particolarmente sporca, pulirla con un panno inumidito semplicemente con acqua o acqua e
•
detergente neutro, quindi asciugarla con un panno asciutto dello stesso tipo.
Non grattare o graffiare la superficie del pannello con le unghie o con altri utensili, perché in questo modo
•
potrebbe essere rovinata. Inoltre, evitare il contatto con sostanze volatili, come ad esempio insetticidi, solventi e
diluenti, che possono danneggiare la qualità dello schermo
Se il telaio esterno è sporco, pulirlo con un panno morbido e asciutto
Se il telaio risulta particolarmente sporco, pulirlo con un panno inumidito e strizzato con acqua e detergente
•
neutro. Utilizzare, quindi, un panno asciutto per asciugare il telaio.
Prestare attenzione affinché la superficie dello schermo al plasma ad alta definizione non venga in contatto con
•
alcun detergente. Se all’interno dell’unità dovessero cadere gocce di acqua, possono verificarsi problemi di
funzionamento.
Evitare il contatto con sostanze volatili, come ad esempio insetticidi, solventi e diluenti, che possono
•
danneggiare e scrostare la superficie del telaio. Inoltre, non esporlo al contatto per lunghi periodi con articoli di
gomma o PVC.
7
Page 8
Accessori
Accessori forniti
Accertarsi di disporre degli accessori e degli articoli indicati
Istruzioni per l’uso Telecomando
EUR646525
Garanzia
(per TH-50PHW3)
Presa adattatore RCA-BNC
(per TH-50PHW3)
Accessori opzionali
• Altoparlanti
TY-SP50PH3W (per TH-50PHW3)
TY-SP50PHD3W (per TH-50PHD3)
• Piedistallo
TY-ST42PT3-S (per TH-50PHW3)
TY-ST42PT3-K (per TH-50PHD3)
INPUT
SURROUND
VOL
NR
SET UP
SOUND
POS. /SIZE
ASPECT
OFF TIMER
PC
PLASMA DISPLAY
• Supporto da parete
TY-ST42PW1
Pile per il telecomando
(2 pile di tipo R6)
• Supporto mobile
TY-ST42PF3
• Staffa per sospensione a
parete (verticale)
TY-WK42PV1
• Staffa per sospensione
a parete (angolare)
TY-WK42PR1
• Unità a soffitto
TY-CE42PS1
Per il montaggio
I singoli accessori vengono forniti completi delle istruzioni dettagliate per l’uso con questo Schermo al plasma ad alta
definizione.
8
Page 9
Pile del telecomando
Sono necessarie due pile.
1. Mettere il telecomando a faccia in
giù. Premere ed estrarre il
coperchio dello scomparto pile.
2. Installare le pile nello scomparto
pile. (Le polarità delle pile devono
trovarsi dove indicato nello
scomparto.)
3. Rimettere a posto il coperchio
facendolo scorrere fino a che si
blocca.
Due di formato
“R6”
Consiglio utile:
Se si usa molto il telecomando, sostituire le pile vecchie con
pile nuove di tipo alcalino.
Precauzioni per l’uso delle pile
Un’installazione incorretta può essere causa di perdita di liquido e corrosione che danneggia il telecomando.
Osservare le precauzioni seguenti:
1. Le pile vanno sempre sostituite tutt'e due assieme. Sostituire le pile vecchie con pile nuove.
2. Non usare una pila nuova con una vecchia.
3. Non usare assieme pile di tipo diverso (esempio: “Zinco-carbonio” e “Alcalina”).
4. Non provare a caricare, cortocircuitare, smontare, surriscaldare o bruciare, pile consumate.
5. La sostituzione delle pile è necessaria quando il funzionamento del telecomando diventa discontinuo o non riesce
a comandare lo Schermo al plasma.
9
Page 10
Controlli di base
R - STANDBY
G POWER ON
TH-50PHW3
Interruttore principale
accensione/spegnimento
Indicatore di alimentazione
L’indicatore di alimentazione si
accenderá.
Spento.....L’indicatore è spento
•
(Se la spina del cavo di alimentazione
è inserita in una presa a muro della
rete elettrica l'unità comunque
consuma una seppur minima quantità
di energia elettrica.)
Attesa ...Luce rossa
•
Acceso ...... Luce verde
•
Premere il tasto di stato per visualizzare lo stato corrente del
sistema.
INPUT
Tasto INPUT
(Selezione modalità
AV(S-Video)/Componente, RGB/PC)
Premere il tasto INPUT per
selezionare in sequenza le modalità
di segnale di ingresso AV(S-Video)/
Componente, RGB/PC.
Tasto di attesa (ON/OFF)
Collegare dapprima lo schermo al plasma ad alta definizione ad
una presa di alimentazione, poi accenderlo (vedere a pag. 9).
Premere questo tasto per attivare lo schermo al plasma ad
alta definizione dalla modalità attesa.
Tasto di stato
AV
4:3
1
2
–
VOL
+
Regolazione del volume
Premere i tasti di regolazione volume
verso l'alto “+” o verso il basso “–” per
aumentare o diminuire il livello audio.
(vedere a pag. 25, 26, 28, 29)
T asto N
Timer spegnimen
1 Modalità A V(S-Video)/Componente, RGB/PC
2 Modalità Aspect (Vedere a pag. 22)
3 Modalità Timer
L’indicatore del timer viene visualizzato soltanto se è stato
impostato il timer.
Tasto PICTURE POS./SIZE
Premere il tasto di selezione modalità PC per selezionare la modalità PC.
Questo tasto viene utilizzato per passare direttamente alla modalità PC.
90
(vedere a pag. 24)
3
Selezione della modalità PC
Tasto PICTURE MODE
(vedere a pag. 28)
10
Page 11

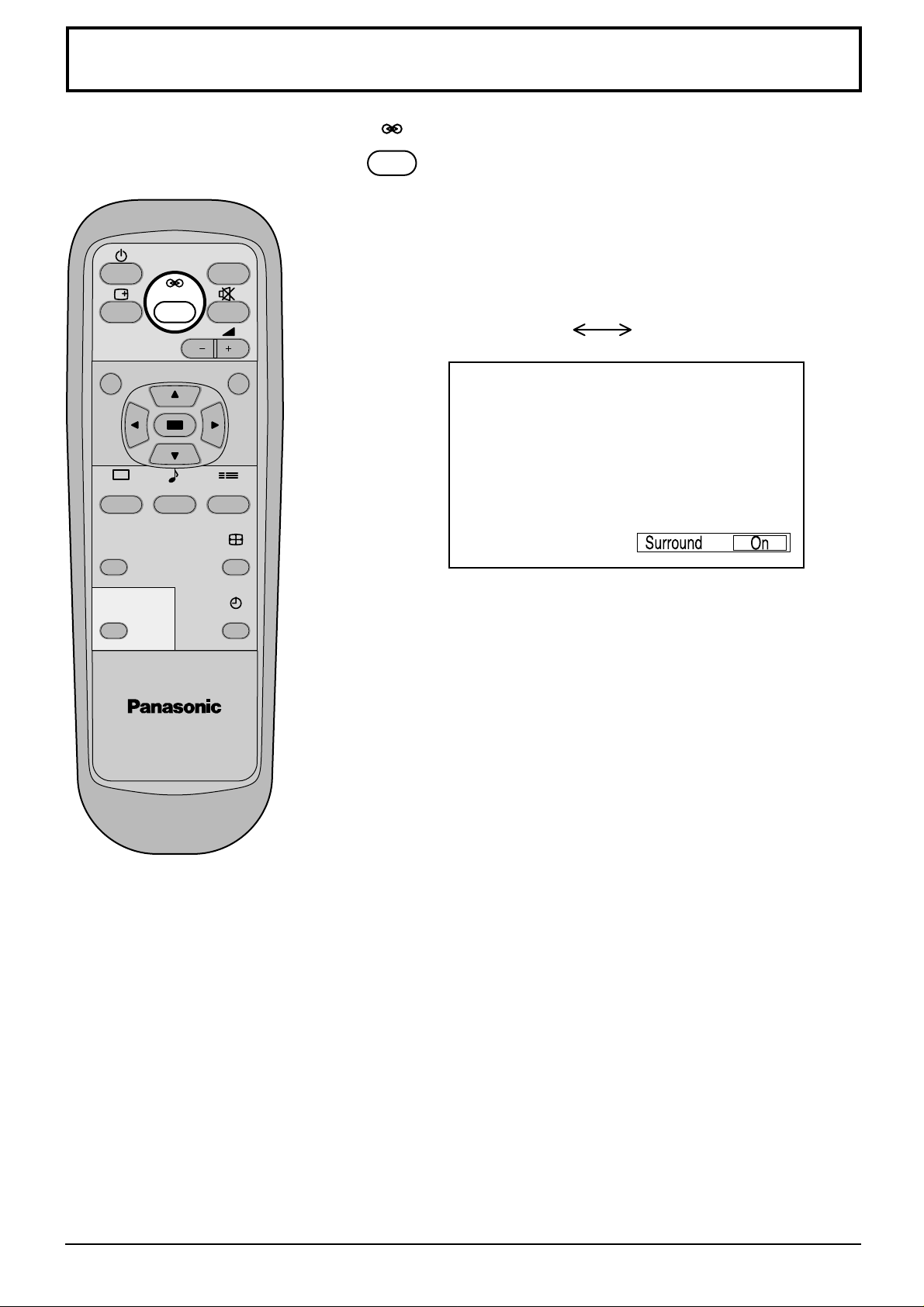

T asto Surround
(vedere pag. 27)
Tasto INPUT
(Selezione modalità AV(S-Video)/
Component, RGB/PC)
Premere il tasto INPUT per selezionare in
sequenza le modalità di segnale di ingresso
AV(S-Video)/ Componente, RGB/PC.
Attivazione/disattivazione suono muto
(vedere a pag. 26)
INPUT
SURROUND
VOL
NR
POS. /SIZE
PC
SOUND
SET UP
ASPECT
OFF TIMER
Regolazione del volume
Premere i tasti di regolazione volume verso
l'alto “+” o verso il basso “–” per aumentare o
diminuire il livello audio.
T asto R
T asto STORE
Premerlo per eseguire selezioni e
regolazioni.
Tasti POSITION
T asto SETUP (vedere a pag. 30)
T asto SOUND (vedere a pag. 26)
T asto ASPECT
Premerlo per il menu di regolazione
ASPECT (vedere a pag. 22).
PLASMA DISPLAY
T asto Timer
è possibile impostare lo schermo al plasma ad alta
definizione perché venga spento in modalità Attesa
dopo un intervallo di tempo prefissato.
L’impostazione passa a 30 minuti, 60 minuti, 90
minuti o 0 minuti (il timer viene disattivato) ogni volta
che si preme il relativo tasto.
30 60
90
0
Quando mancano tre minuti allo spegnimento, sullo
schermo apparirà la scritta “Off timer 3”.
Il timer viene disattivato se si verifica un calo di tensione.
11
Page 12
Collegamenti

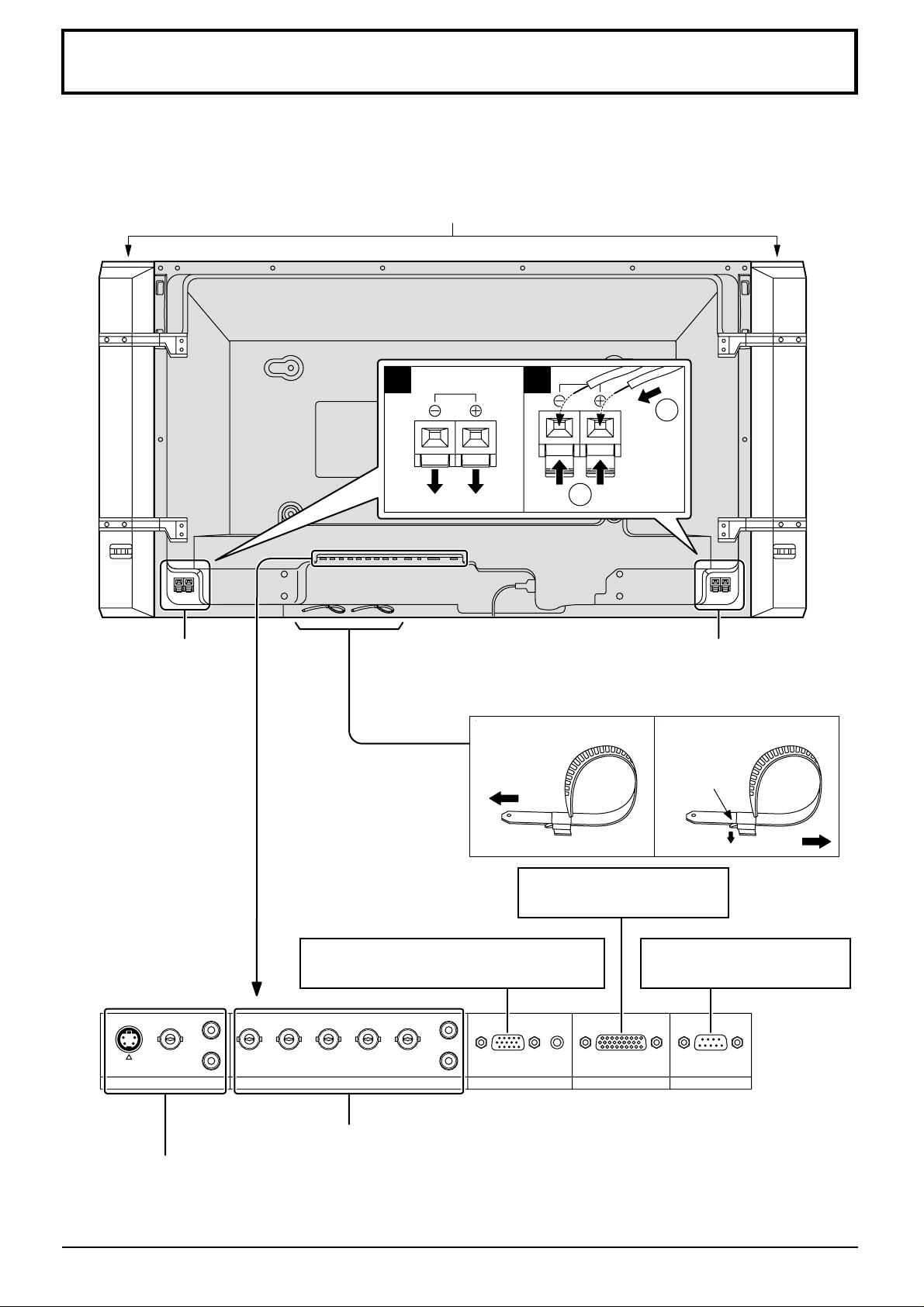

Per informazioni dettagliate per l'installazione degli altoparlanti, far riferimento al manuale di installazione degli
altoparlanti. Quando si collegano gli altoparlanti, si raccomanda di usare solo gli altoparlanti previsti come accessori
opzionali.
Altoparlanti (Accessori opzionali)
Terminale
SPEAKER
(altoparlante)
(R, destra)
1
2
1
2
Terminale SPEAKER
– Fascette fermacavo
Fissare i cavi volanti con delle fascette fermacavo.
To tighten:
Per fissare:
Tirare
Pull
(altoparlante) (L, sinistra)
To loosen:
Per allentare:
Push
Premere sul
the knob
blocchetto.
12
L
AUDIO AUDIO
S-VIDEO
VIDEO
AV IN
VD HD P
R
Terminali A V IN
(ingresso audiovisivo)
(vedere a pag. 10, 11, 14)
Il terminal TUNER è destinato
ad un utilizzo futuro.
Dal terminale EXIT (uscita) dello schermo,
sul computer (vedere a pag. 16)
L
R/CR
/R PB/CB/B Y/G
R
AUDIO
PC INCOMPONENT/RGB IN
Dal terminale SERIAL, sul
computer (vedere a pag. 17)
Terminali Audio IN (ingresso) e COMPONENT/RGB IN
(vedere a pag. 15)
Tirare
Pull
SERIALTUNER IN
Page 13
Collegamento dei terminali di ingresso AV
Collegamento del segnale S-VIDEO
(Esempio) Collegamento di un videoregistratore S-Video:
(S-VIDEO VCR)
Collegamenti
Audio
OUT
RL
Video
OUT
AUDIO
S-Video
OUT
VIDEO
2 cavi audio RCA
Collegamento del segnale video
Videoregistratore (VCR)
AV2
S-VIDEO
Ingresso video alla
presa S-VIDEO
Ingresso audio alle
prese L/R
Ingresso video alla
presa BNC
VIDEO
AV IN
L
AUDIO
R
Presa S-VIDEO a 4 piedini
Terra luminanza
Ing luminanza
Terra crominanza
Ing crominanza
Ingresso audio alle
prese L/R
(Ricevitore satellitare/DVD)
AV1/TV
S-VIDEO
VIDEO
AV IN
L
AUDIO
R
Ingresso video
alla presa BNC
Presa adattatore
RCA-BNC
Ingresso audio alle prese L/R
Nota:
I cavi e gli ulteriori componenti illustrati in figura non sono forniti con lo schermo.
13
Page 14
Collegamenti
Collegamento del segnale video
Videoregistratore (VCR)
Audio
OUT
RL
Video
OUT
(VIDEO-Videorecorder)
Audio
OUT
RL
Video
OUT
VIDEO
Cavo video BNC
AUDIO
2 Cavi audio RCA
VIDEO
Cavo video RCA
AUDIO
2 Cavi audio RCA
Ingresso video
alla presa BNC
Ingresso audio
alle prese L/R
S-VIDEO
VIDEO
AV IN
Ingresso video
alla presa BNC
Presa adattatore RCA-BNC
Ingresso audio alle prese L/R
L
AUDIO
R
Come collegare i terminali di ingresso TUNER (sintonizzatore)
I terminali di ingresso TUNER sono per un uso con componenti compatibili esterni in futuro.
L
VD HD PR/CR/R PB/CB/B Y/G
COMPONENT/RGB IN
AUDIO
R
Presa adattatore
RCA-BNC
2 cavi
audio RCA
3 cavi
video
RCA
RGB L
HD VD R
TUNER
Nota:
(1) Modificare l’impostazione “Selezione ingresso componente/RGB” nel menu “Approntamento” in “RGB”. (vedere
pag. 30, 32)
(2) I cavi e gli ulteriori componenti illustrati in figura non sono forniti con lo schermo.
14
Page 15
Collegamenti

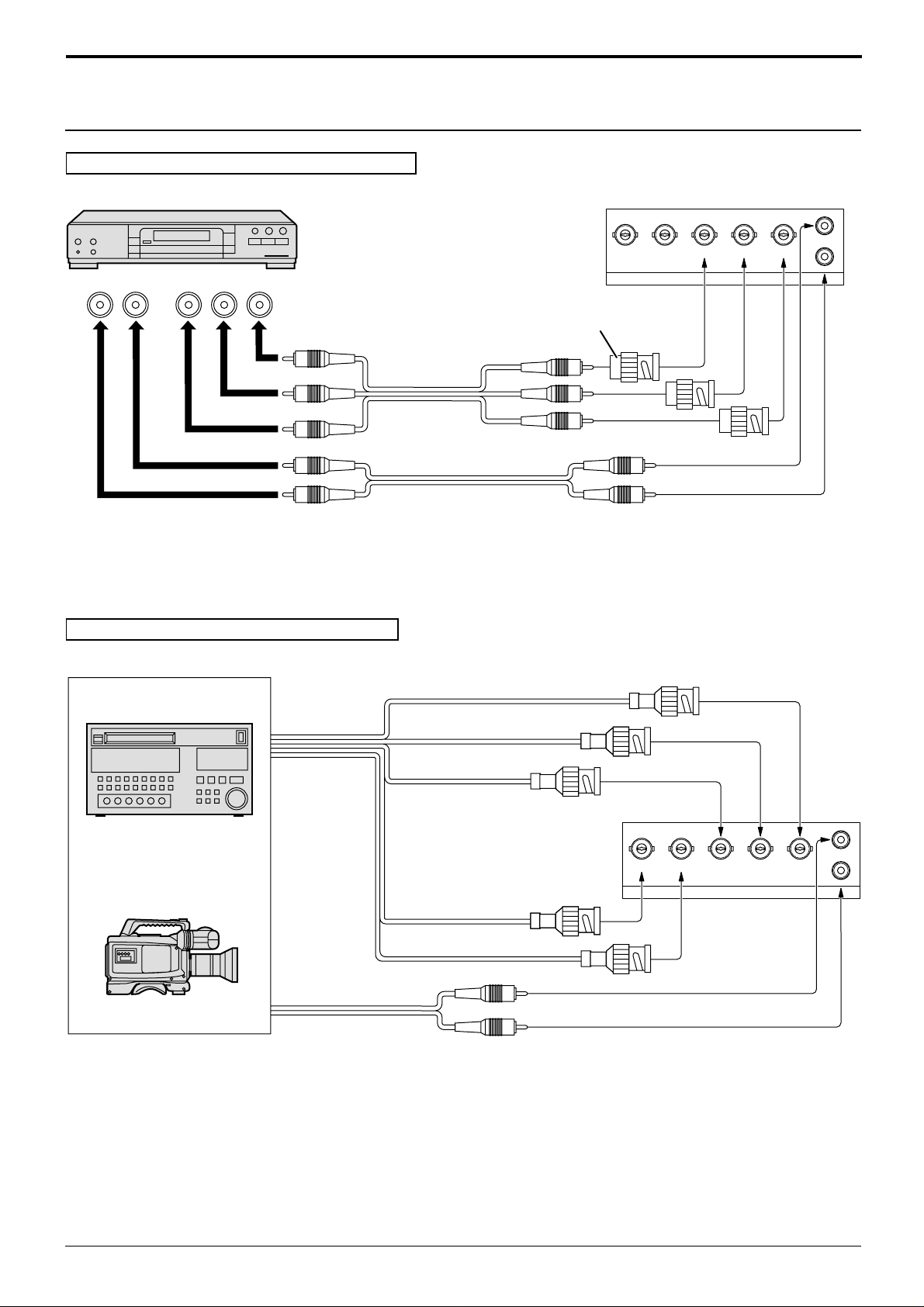

Collegamento dei terminali di ingresso COMPONENT/RGB
Collegamento Segnali componenti (Y, PB, PR)
Lettore DVD
AUDIO
Audio
OUT
RL
DVD (Y,PB, PR) OUT
YP
B
VD HD PR/CR/R PB/CB/B Y/G
P
R
COMPONENT/RGB IN
Presa adattatore RCA-BNC
Y, PB, PR
3 Cavi video
RCA
AUDIO
2 Cavi audio RCA
Ingresso audio alle prese L/R (sinistra/destra)
Nota:
(1) Nel menu “Funzioni” cambiare l’impostazione “COMPONENT/RGB IN” in “Y/PB/PR” (vedere a pag. 30, 32).
(2) L’equipaggiamento aggiuntivo e i cavi mostrati in questo schema non sono in dotazione a quest'apparecchio.
Collegamento dei segnali (R, G, B, HD, VD)
L
R
Esempio di origine segnali di ingresso
Videoregistratore
compatibile HDTV
5 cavi
RGB RCA
oppure
Telecamera RGB
2 cavi audio RCA
AUDIO
Ingresso RGB alle prese
R, G, B, HD, VD
VD
HD
Ingresso audio
alle prese L/R
VD HD PR/CR/R PB/CB/B Y/G
COMPONENT/RGB IN
L
AUDIO
R
Nota:
(1) Modificare l'impostazione “COMPONENT/RGB IN” nel menu “Approntamento” in “RGB” (vedere a pag. 30, 32).
(2) I cavi e gli ulteriori componenti illustrati in figura non sono forniti con lo schermo.
15
Page 16
Collegamenti
1
67839
45
10
1514131211
2
Collegamento dei terminali di ingresso PC
Computer
INPUT
–
VOL
+
POWER /
R - STANDBY
G POWER ON
AUDIO
PC IN
Adattatore di conversione (se necessario)
Terminale D-sub
a 15 piedini
RGB
Cavo PC
AUDIO
Spinotto stereo da 3 mm
Utilizzare un cavo che si adatti al
terminale di uscita audio del computer.
Nota:
(1) I segnali di ingresso emessi dal computer e compatibili con lo schermo sono quelli con frequenza di scansione
orizzontale compresa tra i 15,5 e i 110 kHz e con frequenza di scansione verticale compresa tra 48 e 120 Hz.
(Comunque, i segnali eccedenti 1200 linee non verranno visualizzati in modo appropriato.)
(2) La risoluzione video massima è di 1024 × 768 punti quando la modalità video è impostata a “4:3” e 1366 × 768
punti quando la modalità video è impostata a “16:9”. Se la risoluzione video eccede questi valori, è possibile che
non vengano visualizzati dettagli di immagini con sufficiente chiarezza.
(3) I terminali di ingresso dei PC sono compatibili con le prese DDC1/2B. Se il computer da collegare non è
compatibile con questo standard, è necessario modificare le impostazioni del computer al momento del
collegamento.
(4) Alcuni modelli di PC non possono essere collegati a questo tipo di schermo al plasma ad alta definizione.
(5) L’utilizzo di un cavo RGB (terminale D-sub a 15 piedini) per collegare un computer della serie PC-98 (con
terminale D-sub a 15 piedini) o un computer Macintosh all'apparecchio richiede l'uso di un adattatore.
(6) Non è richiesto l'utilizzo di un adattatore per computer con terminali D-sub a 15 piedini DOS/V compatibili.
(7) Il computer illustrato in figura ha solo uno scopo esemplificativo.
(8) I cavi e gli ulteriori componenti illustrati in figura non sono forniti con lo schermo.
(9) L'immagine si oscura se si utilizzano segnali PC con una frequenza di scansione verticale superiore ai 62 Hz.
Per ottenere un'immagine perfetta sullo schermo al plasma è consigliata una frequenza di scansione verticale di
60 Hz.
(10) Non impostare frequenze di scansione orizzontale e verticale, relative a segnali PC, a livelli superiori o inferiori
all'intervallo di frequenza specificata.
Nomi dei segnali per il connettore D-sub a 15 piedini
No. piedino
1
2
3
Disposizione dei piedini per
il terminale di ingresso PC
16
4
5
Segnale
R (rosso)
G (verde)
B (blu)
GND (terra)
GND (terra)
No. piedino
6
7
8
9
10
Segnale
GND (terra)
GND (terra)
GND (terra)
NC (non collegato)
GND (terra)
No. piedino
11
12
13
14
15
Segnale
GND (terra)
SDA
HD/SYNC
VD
SCL
Page 17
Collegamenti

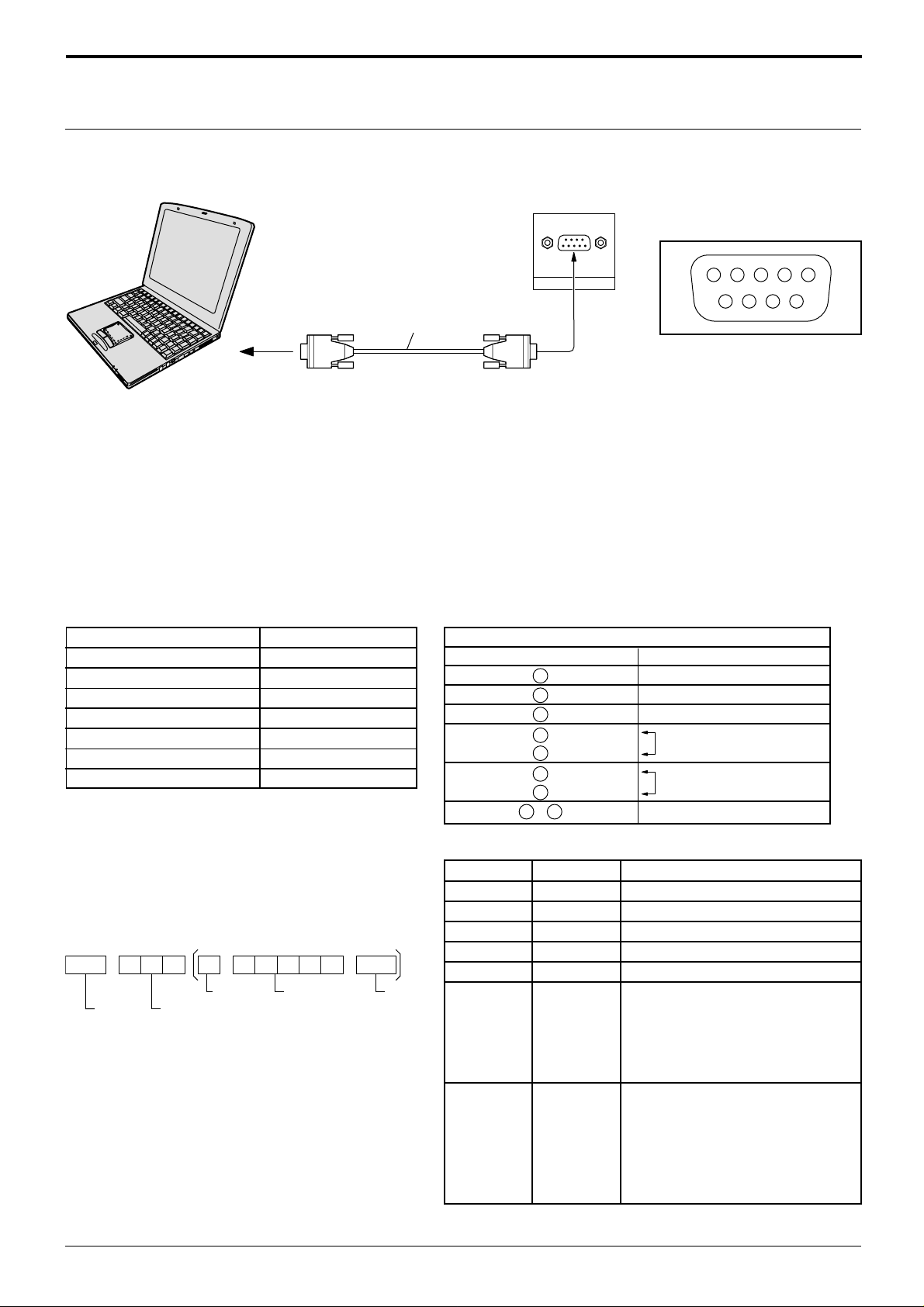

Collegamento del terminale SERIAL
Il terminale SERIAL viene utilizzato quando il controllo dello schermo al plasma ad alta definizione è gestito da un
computer.
Computer
SERIAL
13452
6789
Cavo RS-232C
Disposizione dei piedini nel
cavo di conversione RS-232C
Connettore D-sub a 9 piedini
Nota:
(1) Usare il cavo RS-232C per collegare il computer allo Schermo al plasma ad alta definizione.
(2) I computer mostrati in figura sono solo a scopo illustrativo.
(3) L’equipaggiamento aggiuntivo e i cavi mostrati in questo schema non sono in dotazione a quest’apparecchio.
Il terminale SERIAL è conforme alle specifiche per le interfacce RS-232C, quindi il controllo dello schermo al plasma
ad alta definizione può essere gestito da un computer collegato tramite questo terminale. È possibile controllare lo
schermo al plasma ad alta definizione con un computer mediante l'accessorio opzionale TY-SCP02RS1E. Il computer
richiede un programma che consente di inviare e ricevere dati di controllo compatibili con le specifiche riportate di
seguito. Per creare il programma, utilizzare un'applicazione per PC, come ad esempio un applicazione per linguaggi di
programmazione. Per i dettagli, consultare la documentazione relativa all'applicazione software.
Parametri di comunicazione
Livello di segnale
Metodo di sincronizzazione
Velocità in baud
Parità
Lunghezza caratteri
Bit di arresto
Parametro X
Parametro S
Conforme all'RS-232C
Asincrono
9600 bps
Nessuna
8 bits
1 bit
Nessuna
Nessuna
Cavo di conversione RS-232C
Connettore femmina D-sub a 9 piedini
2
3
5
4
6
7
8
1 • 9
Dettagli
R X D
T X D
GND
Accorciato
Accorciato
NC
Formato base dei dati di controllo
La trasmissione dei dati di controllo dal computer ha
inizio rispettivamente con un segnale STX, seguito
dal comando, dai parametri, e infine dal segnale
ETX. Se non vengono utilizzati parametri, non è
necessario inviare il segnale relativo ai parametri.
STX
Inizio
(02h)
Due punti
Comando di 3
caratteri (3 byte)
Parametro(i)
(1-5 byte)
ETX:C2C1 C3 P2P1 P3 P4 P5
Fine
(03h)
Comando
Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehls warten, bevor der nächste Befehl
übertragen wird.
Comando
Comando
PON
POF
AUU
AUD
AMT
IIS
DAM
Parametro
Nessuno
Nessuno
Nessuno
Nessuno
Nessuno
Nessuno
VID
YP1
RG1
Nessuno
NORM
ZOOM
FULL
JUST
SELF
Dettagli sui controlli
Acceso
Spento
Aumento volume
Diminuzione volume
Suono muto (attivazione/disattivazione)
Selezione ingresso (attivazione/disattivazione)
AV
Component/RGB (elaborato come segnale Y/P
B
/
PR o RGB, in base alle impostazioni dell'unità)
PC
Selezione modalità video (attivazione/disattivazione)
4:3
Zoom1
16:9
N-Zoom
Panasonic Auto
17
Page 18

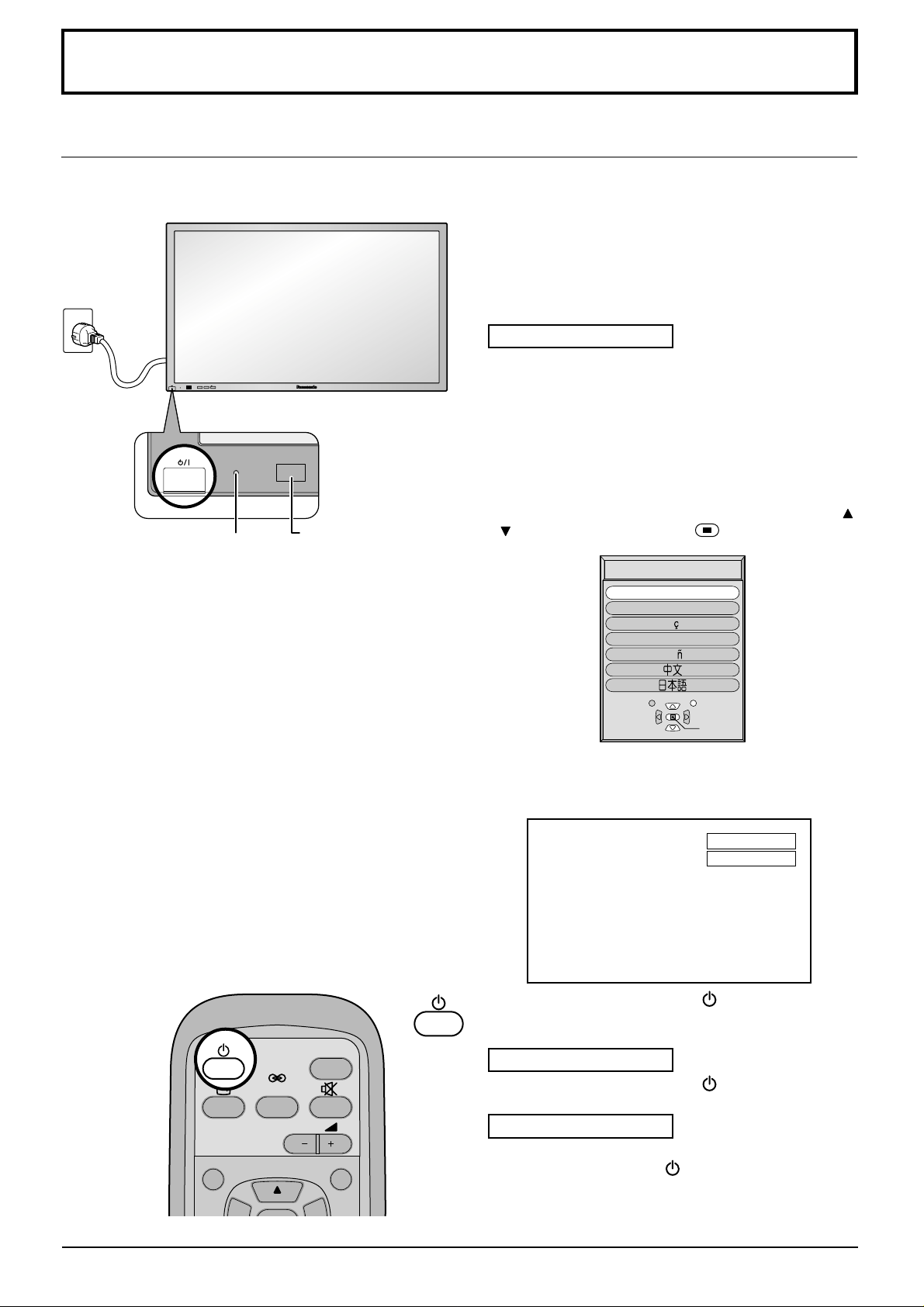

Accensione/Spegnimento e selezione del segnale di ingresso
Selezionare
Lingua OSD
Regolare
English (UK
)
Deutsch
Fran ais
Italiano
Es
p
a ol
Accensione/Spegnimento
Collegamento alla presa a muro della rete
elettrica
Nota:
La configurazione della spina del cavo di alimentazione
elettrica varia da paese a paese. Il tipo di spina mostrato a
sinistra potrebbe quindi non coincidere con quello adatto al
paese dove l’apparecchio viene usato.
Per l’accensione, premere l'interruttore di alimentazione
che si trova sullo Schermo al plasma ad alta definizione.
Accensione: luce verde
INPUT
–
VOL
+
R - STANDBY
G POWER ON
R - STANDBY
G POWER ON
TH-50PHW3
Accensione
Sensore di telecomando
Esempio:
Lo schermo sotto viene visualizzato per un po' di
tempo dopo l’accensione dello Schermo al plasma ad alta
definizione (la condizione di impostazione è solo di esempio).
Quando lo schermo viene acceso per la prima volta,
appare la schermata di selezione della lingua per i
comandi.
Dalla seconda volta in avanti, per selezionare la lingua bisogna
servirsi del menu “Approntamento” (vedere a pag. 21).
Selezionare la lingua che si desidera servendosi dei tasti
e , dopo di che premere il tasto (memorizzazione).
Dalla seconda volta in avanti, viene visualizzata la scherma
sotto, per un po' (la condizione di impostazione è solo di
esempio).
18
INPUT
SURROUND
VOL
NR
AV
4:3
Premere il tasto di alimentazione , sul telecomando, per
disattivare lo Schermo al plasma ad alta definizione
(condizione di attesa, o standby).
Accensione:
luce rossa
Premere il tasto di alimentazione , sul telecomando, per
attivare lo Schermo al plasma ad alta definizione.
Accensione:
Per spegnere lo Schermo
l’interruttore di alimentazione
plasma ad alta definizione
alta definizione
luce verde
al plasma ad alta definizione
che si trova sullo Schermo
, quando lo Schermo l
, premere
al
al plasma ad
sta funzionando o è in condizione di standby (attesa,
pronto al funzionamento).
Page 19
Accensione/Spegnimento e selezione del segnale di ingresso
Selezione del segnale di ingresso
INPUT
Premere il tasto INPUT (ingresso) per
selezionare il segnale video di ingresso
desiderato da apparecchi quali un
videoregistratore che sia collegato allo
Schermo al plasma ad alta definizione.
I segnali di ingresso cambiano come segue:
INPUT
— VOL +
R - STANDBY
G POWER ON
AV Component PC
Componente
Per RGB INPUT (vedere a pag. 30)
Per Component INPUT (vedere a pag. 30)
INPUT
— VOL +
AV RGB PC
INPUT
SURROUND
VOL
19
Page 20

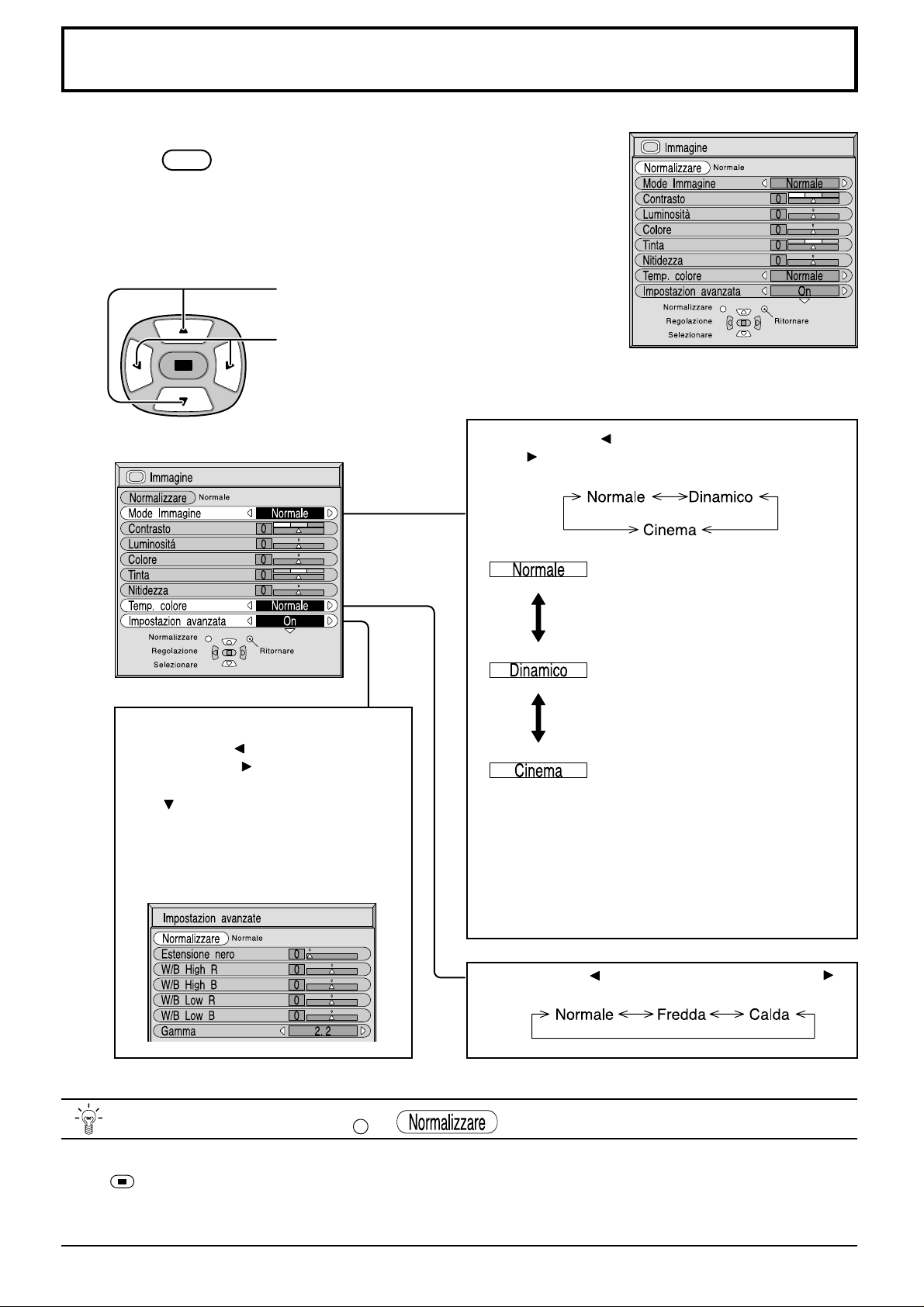

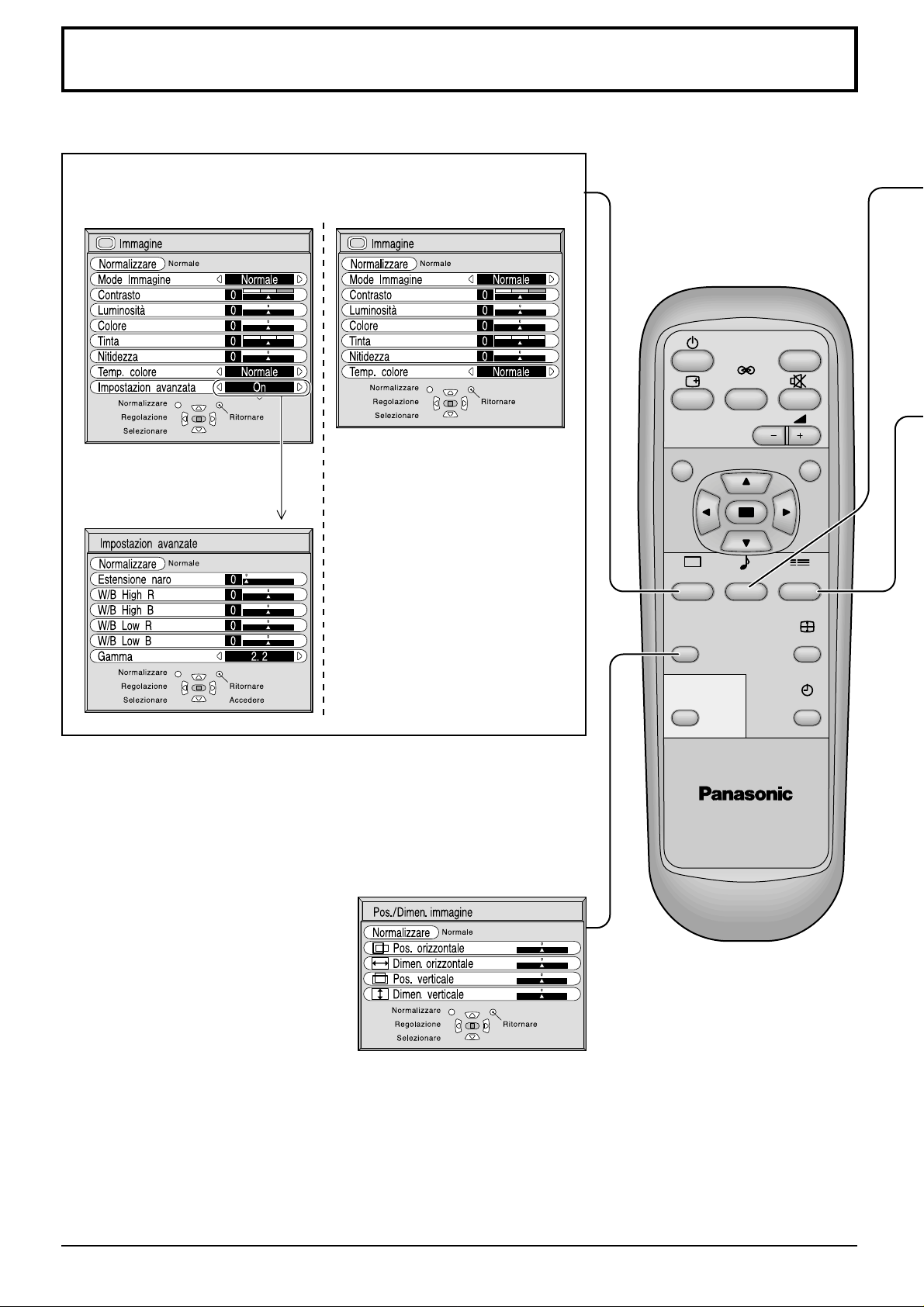

Visualizzazione di Menu su schermo comandata da telecomando
Per il menu di regolazione “Immagine" (vedere a pag. 28).
Per il modello No. TH-50PHD3 Per il modello No. TH-50PHW3
INPUT
SURROUND
VOL
Per “Impostazion
avanzata” in regolazione
Immagine (vedere a pag.
29)
Per la schermata di regolazione
“Pos./Dimen. immagine” (vedere
a pag. 24)
NR
POS. /SIZE
PC
PLASMA DISPLAY
SOUND
SET UP
ASPECT
OFF TIMER
20
Page 21

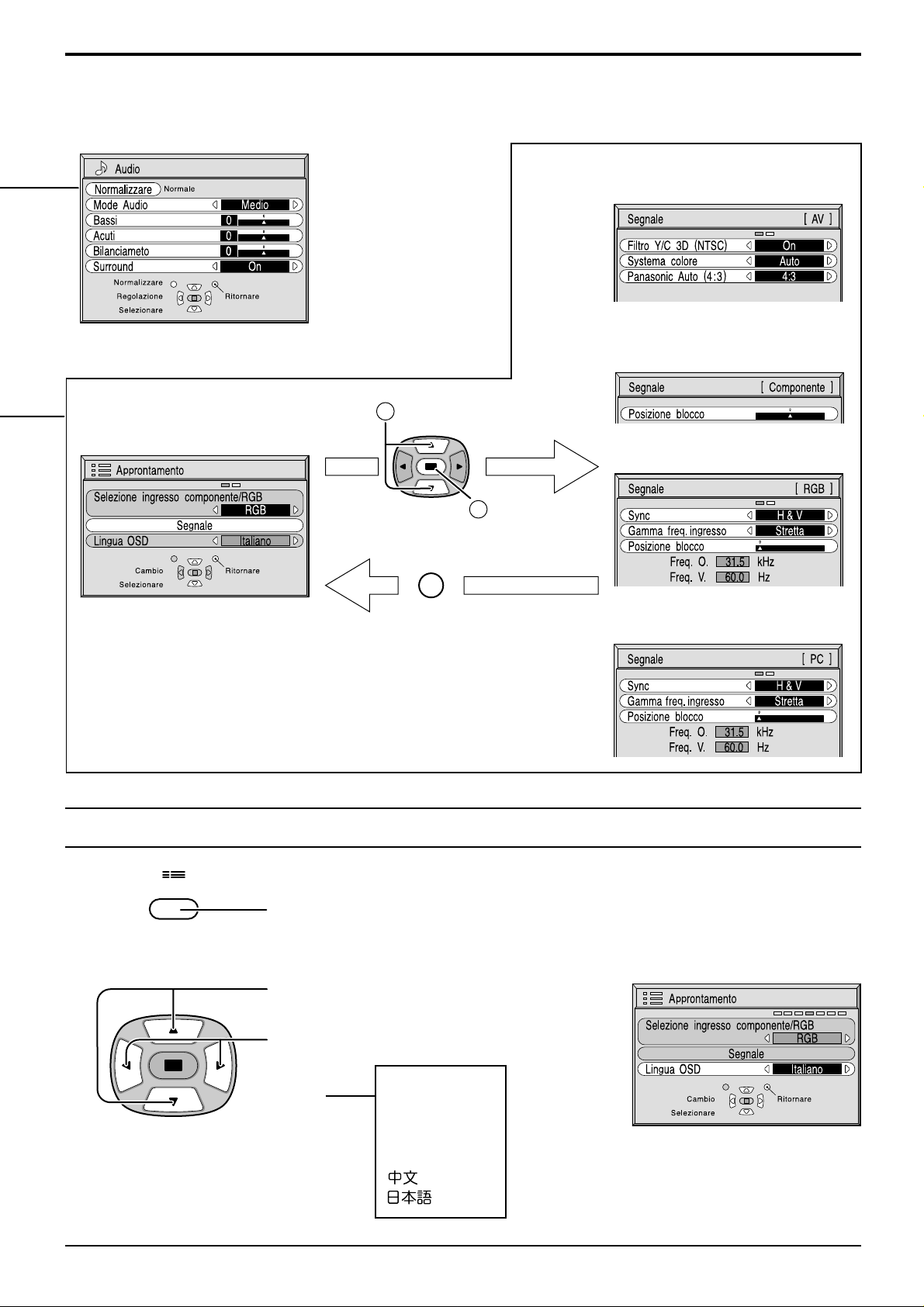

Visualizzazione di Menu su schermo comandata da telecomando
Per la schermata di regolazione “Audio” (vedere a pag. 26)
Premere per selezinare
Per la schermata Menu
“Approntamento” (vedere a pag. 30)
1
“Segnale”.
Per la schermata di regolazione
“Segnale” per audiovisivi
(vedere a pag. 31)
Per la schermata di regolazione
“Segnale” per “Componente”
(vedere a pag. 32)
(Per TH-50PHD3)
Per la schermata “Segnale” per
“
RGB” (vedere a pag. 32)
Premere per
2
visualizzare la
schermata di
R
Premere il tasto R per
ritornare alla schermata
“Approntamento”.
Nota:

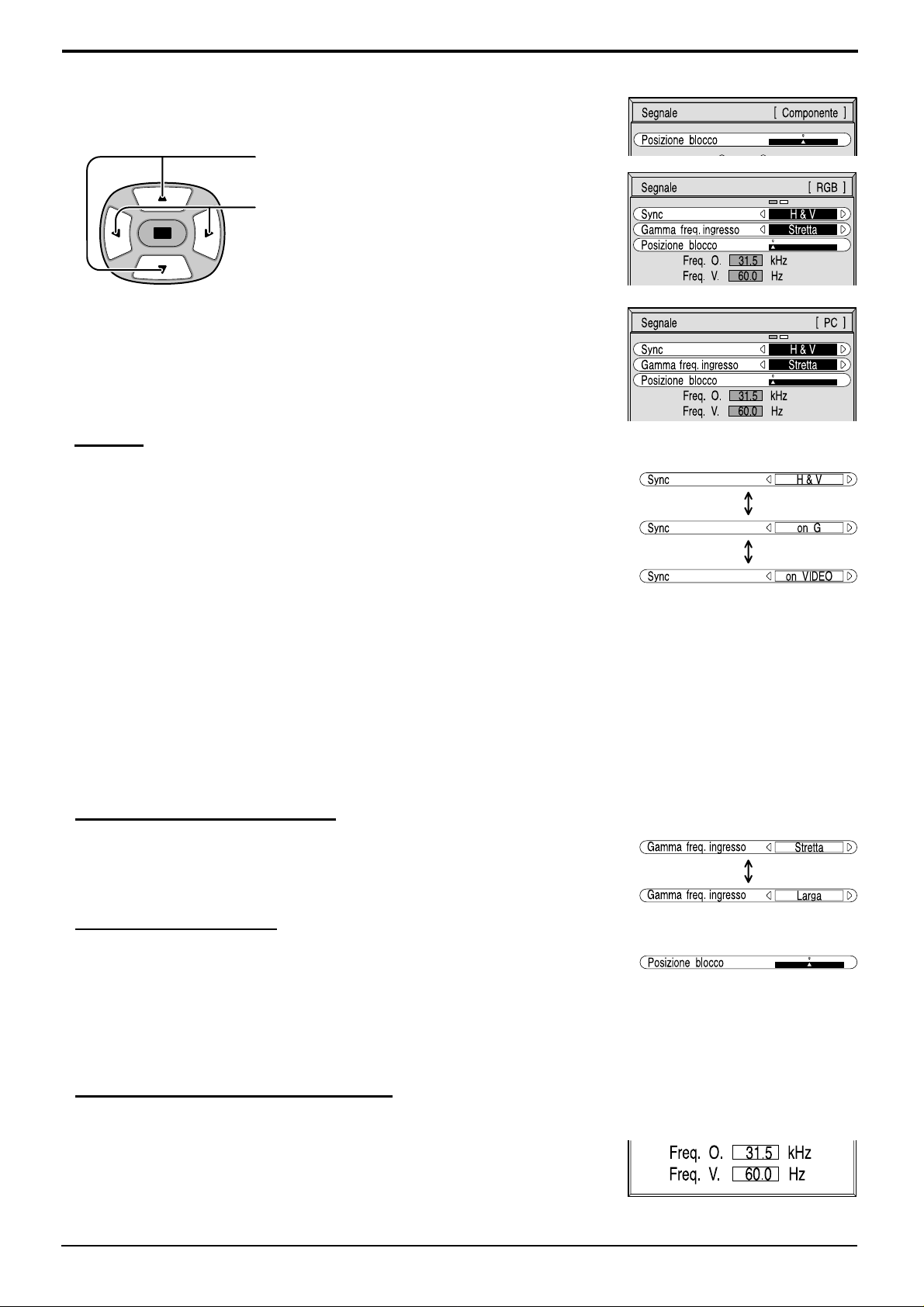

Ciascuna schermata di impostazione “Segnale” visualizza la condizione
di impostazione del segnale di ingresso (vedere a pag. 19).
regolazione
“Segnale”.
Per la schermata “Segnale” per
“PC” (vedere a pag. 32)
Per selezionare la lingua dei menu su schermo
SET UP
Premere per visualizzare la schermata
“Approntamento”.
Premere per selezionare “Lingua OSD”.
Premere per selezionare la lingua che si
preferisce.
Lingue
selezionabili
English (UK)
Deutsch
Français
Italiano
Español
21
Page 22

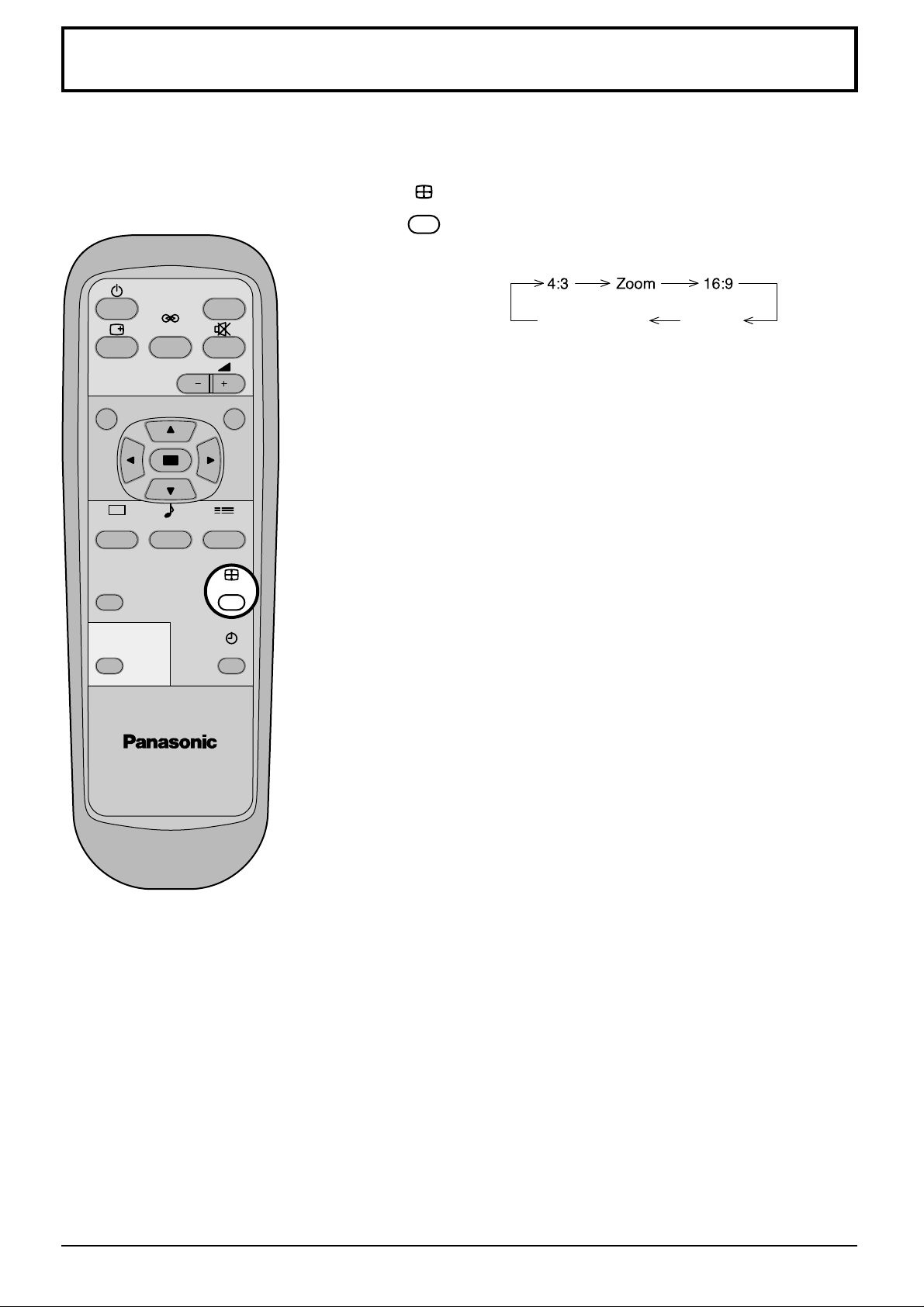

Comandi ASPECT
(Rapporto tra altezza e larghezza immagini)
Con lo Schermo al plasma ad alta definizione diventa possibile vedere le immagini nella loro grandezza massima,
formato cinema incluso.
INPUT
SURROUND
VOL
NR
POS. /SIZE
PC
SOUND
SET UP
ASPECT
OFF TIMER
ASPECT
T asto ASPECT (Rapporto tra altezza e larghezza immagini)
La modalità Aspetto cambia ogni volta che si preme il
tasto ASPECT (Rapporto tra altezza e larghezza
immagini).
Panasonic Auto N-Zoom
Nota:
(1) Durante le modalità Segnale di ingresso PC e RGB la
modalità cambia solo tra “4:3” e “16:9”.
(2) Per un ingresso Segnale 525p (480p) durante la modalità
Segnale di ingresso “Componente”, la modalità cambia solo
tra “Zoom” e “16:9”.
(3) Quando si riceve un segnale 1125i (1080i), 750p (720p), la
modalità viene impostata su modalità 16:9 e il cambio di
modalità non è possibile.
Per un ingresso Segnale 525i (480i), 625i (575i) durante la
modalità Segnale di ingresso “Componente”, la modalità non
seleziona “4 : 3”, “Zoom”, “16 : 9” e “N-Zoom”.
(4) La modalità Aspetto viene memorizzata separatamente per
ciascun terminale di ingresso (AV, Component, RGB e PC).
PLASMA DISPLAY
22
Page 23
Comandi ASPECT (Rapporto tra altezza e larghezza immagini)

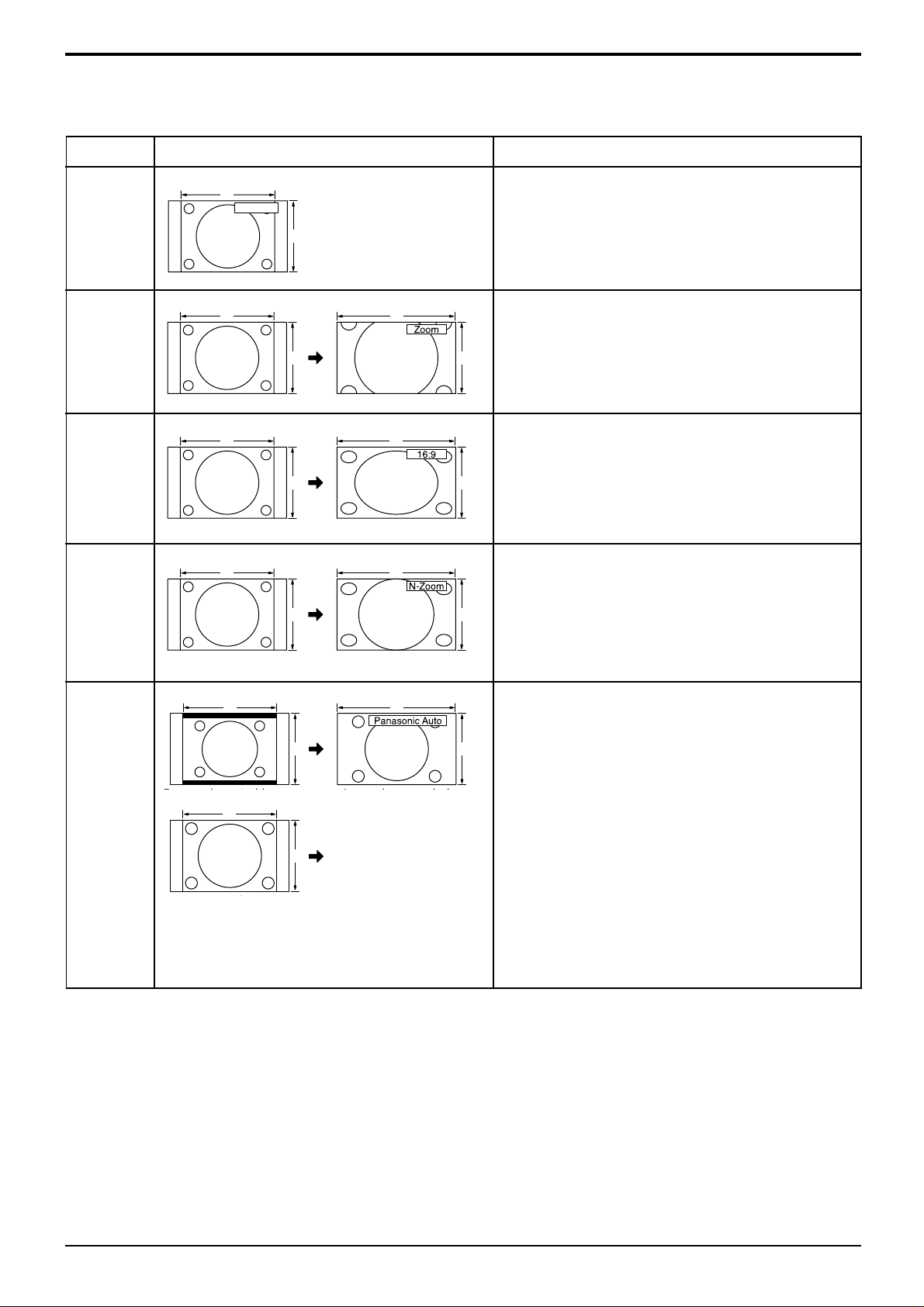

Modalità
4:3
Zoom
16:9
N-Zoom
Immagine
4
4:3
3
4
16
Con “4:3” le immagini di formato 4:3 appaiono nel
loro formato 4:3 standard.
La modalità “Zoom” ingrandisce la parte centrale
Spiegazione
dell'immagine.
3
4
16
9
Con “16:9” le immagini appaiono nella loro
grandezza massima ma con una vista allungata.
3
4
16
9
In modalità “N-Zoom” le immagini di formato 4:3
appaiono in grandezza massima ma con la
3 9
correzione dell'aspetto applicata al centro dello
schermo in modo che l'allungamento a destra e a
sinistra sia solo apparente. Il formato delle immagine
dipende dal segnale originale.
416
La visualizzazione viene ingrandita automaticamente
(in funzione della sorgente di immagini) e questo
39
consente di vedere le immagini nella loro grandezza
massima.
Panasonic
Auto
For an elongated image
Per un'immagine allungata
4
For a 4:3 image
Per un'immagine 4:3
3
Image is expanded
L'immagine è allargata.
Cambia in funzione
dell’impostazione della
modalità Panasonic Auto
(vedere a pag. 31).
Nota:
La modalità “Panasonic Auto” è progettata per regolare
automaticamente il rapporto tra altezza e larghezza
immagini per trattare un misto di materiale
programmato 4:3 e 16:9. Alcuni materiali programmati
4:3 quali le schermate di dati della Borsa possono, a
volte, determinare il cambiamento improvviso della
grandezza delle immagini. Quando si sta guardando
programmi di questo tipo, si raccomanda di impostare
ASPECT su 4:3.
Nota:
(1) Non lasciare un’immagine in modalità 4:3 visualizzata per molto tempo in quanto potrebbe determinare la presenza
permanente di un residuo d'immagine sullo Schermo largo al plasma.
(2) Il terminale S-VIDEO su questo apparecchio può rilevare segnali appositamente codificati che siano compatibili
con un monitor a schermo largo. Allorché l'apparecchio rileva un'immagine intera da un terminale S-VIDEO di un
video appositamente codificato, il formato dello schermo viene impostato automaticamente su 16:9.
23
Page 24

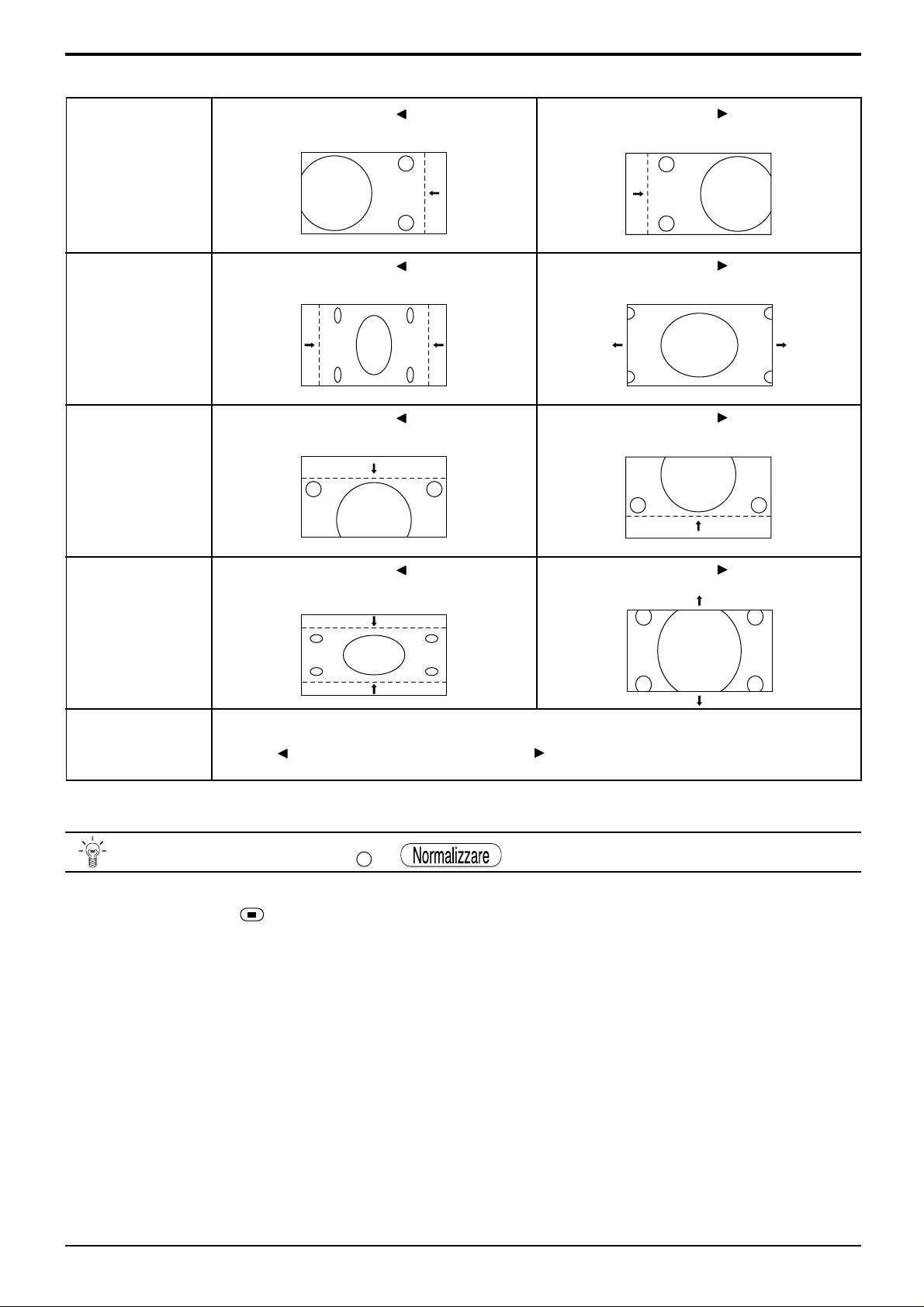

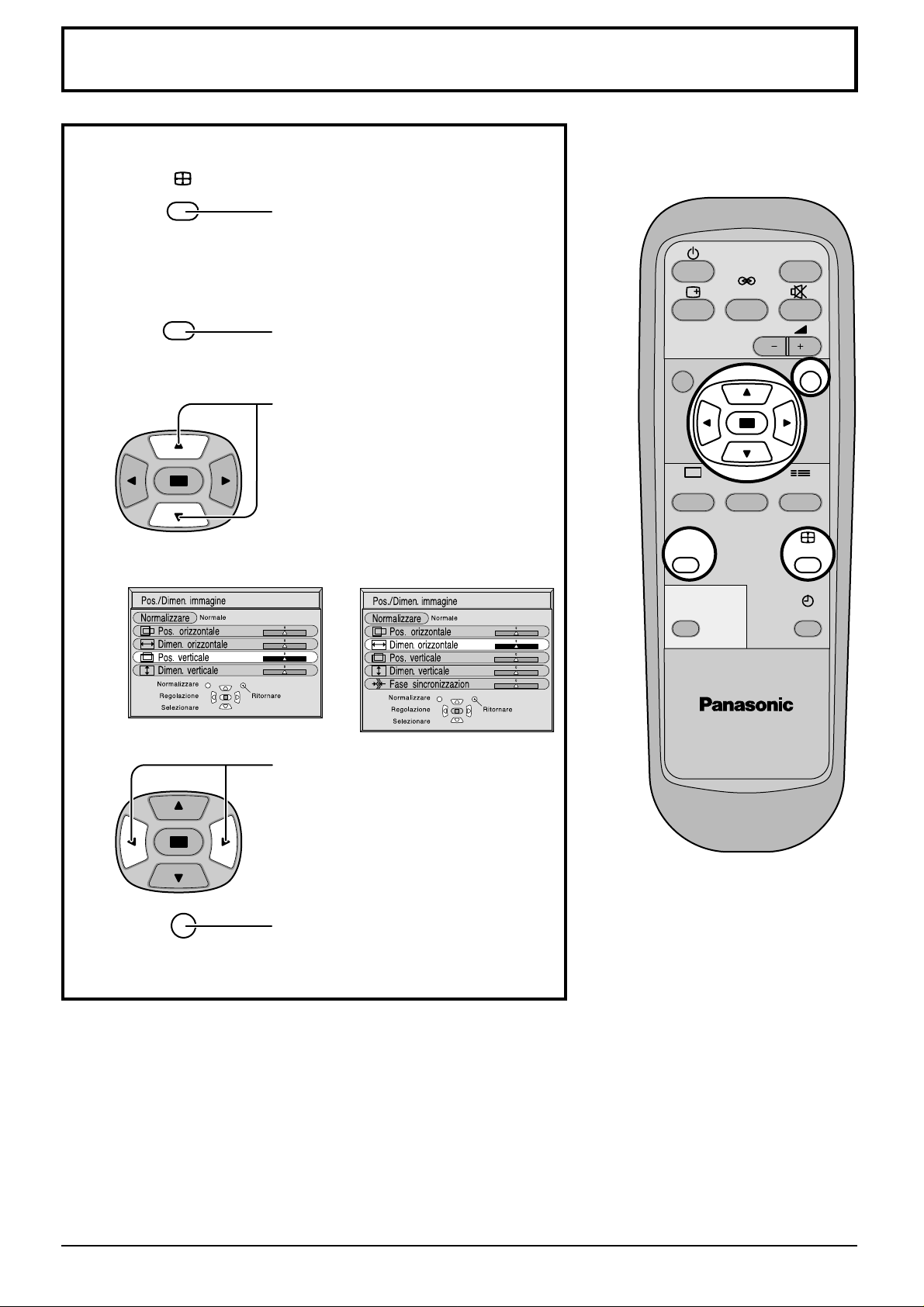

Regolazione “Pos./Dimen. immagine”
(Posizione e Grandezza delle immagini)
Regolazione dello schermo
1
2
ASPECT
POS. /SIZE
In modalità Segnale di ingresso
“AV” e “Componente”.
Premere per selezionare la modalità
Schermo per procedere alla
regolazione (vedere a pagina
seguente).
Premere per richiamare la schermata
“Pos./Dimen. immagine”.
Premere per selezionare “Pos.
orizzontale/Pos. verticale/Dimen.
orizzontale/Dimen. verticale/Fase
sincronizzazion”.
In modalità Segnale di
ingresso “RGB” e “PC”.
N
POS. /SIZE
PC
SURROUND
SOUND
INPUT
VOL
R
SET UP
ASPECT
OFF TIMER
PLASMA DISPLAY
3
R
Nota:
(1) I dettagli di regolazione sono memorizzati separatamente a seconda dei formati del segnale di ingresso. (Le
regolazioni per segnali di componente sono memorizzate per 525i (480i), 625i (575i), 525p (480p), 1125i (1080i)
e 750p (720p) e i segnali RGB/PC sono memorizzati per ciascuna frequenza.)
(2) Se si riceve un segnale “Cue” o “Rew” da videoregistratore o lettore DVD, la posizione delle immagini viene
spostata in su o in giù. Questo movimento della posizione delle immagini non può essere controllato usando la
funzione “Pos./Dimen. immagine”.
Premere per regolare schermo/
posizione (vedere a pagina seguente).
Premere per uscire dalla modalità
Regolazione.
24
Page 25
Regolazione “Pos./Dimen. immagine” (Posizione e Grandezza delle immagini)
Pos. orizzontale
Dimen. orizzontale
Pos. verticale
Quando si preme il tasto
a sinistra.
Quando si preme il tasto
a sinistra.
Quando si preme il tasto
a sinistra.
“ ”
di spostamento
“ ”
di spostamento
“ ”
di spostamento
Quando si preme il tasto
destra.
Quando si preme il tasto
destra.
Quando si preme il tasto
destra.
“ ”
di spostamento a
“ ”
di spostamento a
“ ”
di spostamento a
Quando si preme il tasto
a sinistra.
Dimen. verticale
Fase sincronizzazion
(Modalità Ingresso
RGB/PC)
Consiglio utile (
In modalità di regolazione “Pos./Dimen. immagine”, se si preme il tasto N del telecomando o, in modalità
“Normalizzare”, si preme (tasto di memorizzazione), tutti i valori di regolazione vengono annullati e vengono
ripristinati i valori predefiniti in fabbrica.
L sfarfallio e la distorsione possono essere eliminati utilizzando il tasto di spostamento a
sinistra “ ” o il tasto di spostamento a destra
“ ”
di spostamento
N
/
Quando si preme il tasto
destra.
“ ”
per eseguire la regolazione.
Normalizzazione)
“ ”
di spostamento a
25
Page 26

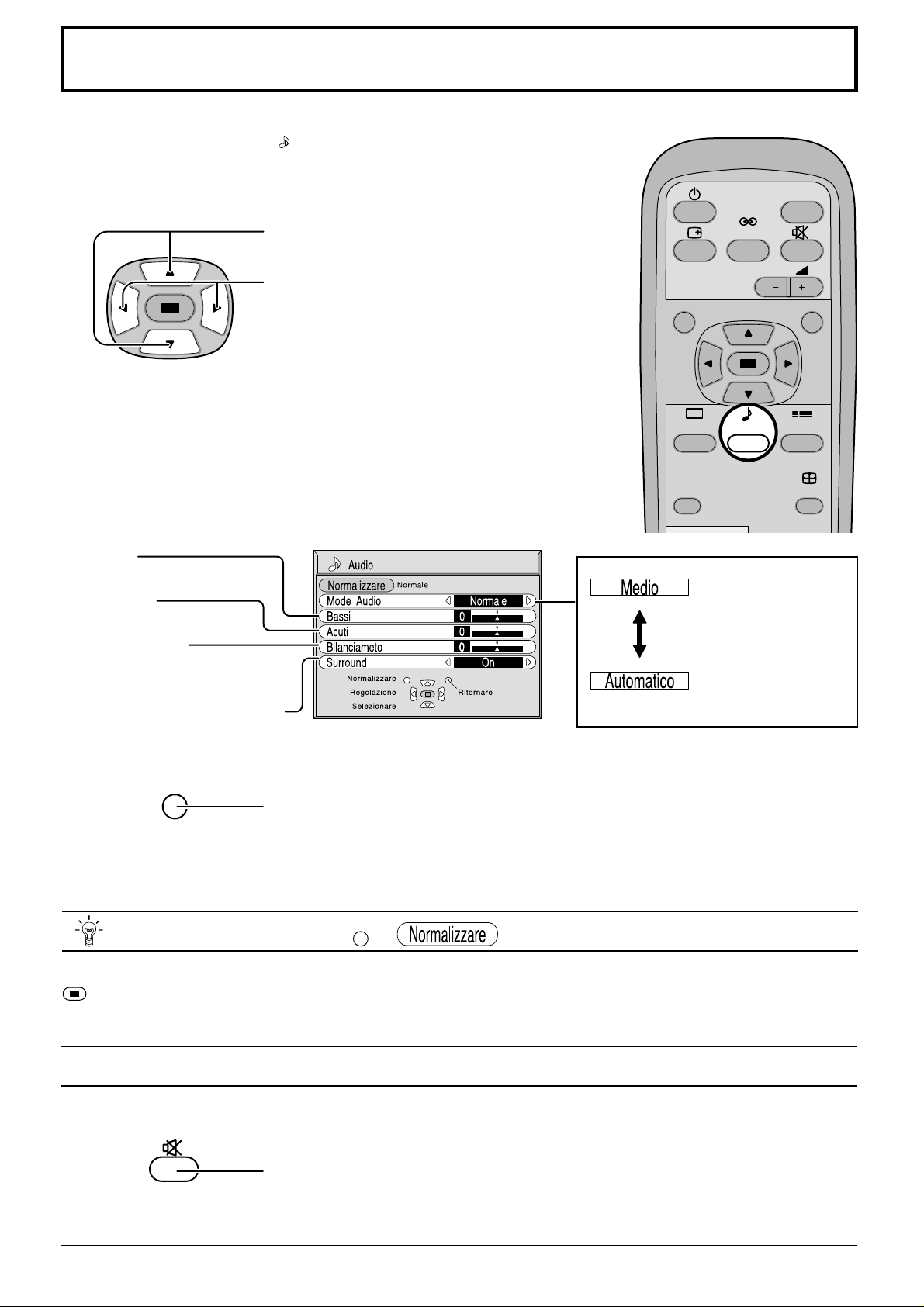

Regolazione del suono
Premere il tasto SOUND
1
Selezionare per regolare le singole voci.
2
Bassi
Serve a regolare i suoni bassi.
Acuti
Serve a regolare i suoni alti.
per richiamare la schermata Menu “Audio”.
Premere per selezionare il menu per regolare.
Ascoltare il suono e selezionare per ottenere il
livello desiderato.
INPUT
SURROUND
VOL
NR
PICTURE SET UP
POS. /SIZE
SOUND
ASPECT
Emette il suono
originale.
Bilanciamento
Serve a regolare il volume a
destra e a sinistra.
Surround (vedere a pagina
seguente)
Per completare la procedura di regolazione.
•
R
Premere il tasto R.
Nota:
Premere il tasto Surround per attivare e disattivare l’effetto surround, direttamente (vedere a pagina seguente).
Consiglio utile (
In modalità di regolazione “Audio”, se si preme il tasto N del telecomando o, in modalità “Normalizzare”, si preme
(tasto di memorizzazione), tutti i valori di regolazione vengono annullati e vengono ripristinati i valori predefiniti
in fabbrica.
N
/
Normalizzazione)
Controlla il livello del
volume
automaticamente.
Silenziamento
Questa modalità si rivela particolarmente utile quando bisogna rispondere a una telefonata o in caso di arrivo di
ospiti inattesi.
Premere questo tasto per silenziare il suono.
Premerlo di nuovo per riattivare il suono. La riattivazione del suono avviene anche
dopo che l’unità è stata spenta o il volume è stato cambiato.
26
Page 27
Comandi per l’effetto di suono Surround
INPUT
SURROUND
VOL
NR
PICTURE SET UP
POS. /SIZE
SOUND
ASPECT
SURROUND
T asto SURROUND
I vantaggi di un impianto sonoro con sistema surround sono
enormi. La sensazione è quella di essere completamente
avvolti dal suono; proprio come se si fosse ad un concerto o
al cinema.
L’impostazione surround viene attivata o disattivata ogni
volta che si preme il tasto SURROUND.
On Off
PC
PLASMA DISPLAY
OFF TIMER
Nota:
Le impostazioni surround vengono memorizzate separatamente per
ciascuna modalità Audio (Auto, Normale).
27
Page 28
Regolazioni delle immagini
1
Selezionare per regolare le singole voci.
2
Premere per richiamare la schermata
Menu "Immagine".
Premere per selezionare il menu per regolare.
Con riferimento all'immagine dietro il menu,
selezionare per ottenere il livello desiderato.
Premere il tasto di spostamento a sinistra, o il
tasto di spostamento a destra, per selezionare la
modalità.
Normale
Per una visione in ambienti con
illuminazione normale (illuminazione
serale). Questo menu consente la selezione
dei livelli normali di Luminosità e Contrasto.
Solo per TH-50PHD3
Premere il tasto di spostamento a
sinistra, o il tasto di spostamento a
destra, per selezionare “On”. Premere il
tasto di spostamento verso il basso per
attivare la modalità “Impostazion avanzata”
“Impostazion avanzata” On
Permette la regolazione fine a livello
professionale (vedere a pagina seguente).
Consiglio utile (
N
/
Dinamico
Per una visione in ambienti molto
illuminati. Questo menu consente
la selezione dei livelli superiori al
normale di Luminosità e Contrasto.
Cinema
Ideale per guardare un film.
Può essere selezionato per AV/
•
Nota:
Se si desidera modificare i parametri di fotografia e
colore nel menu "Immagine" selezionato, regolare
utilizzando il comando "Immagine" nel menu
(vedere a pagina seguente).
Premere il tasto di spostamento a sinistra, o il tasto
di spostamento a destra, per selezionare la modalità.
Componente.
Normalizzazione)
In modalità di regolazione “Immagine”, se si preme il tasto N del telecomando o, in modalità “Normalizzare”, si
preme (tasto di memorizzazione), tutti i valori di regolazione vengono annullati e vengono ripristinati i valori
predefiniti in fabbrica.
28
Page 29
Regolazioni delle immagini
Voce
Contrasto
Luminosità
Colore
Tinta
(solo in NTSC)
Nitidezza
Nota:
Si nota una piccola variazione quando il valore “Immagine” viene aumentato con un'immagine chiara o diminuito con
un'immagine scura.
Effetto Regolazioni
Seleziona luminosità e densità
Meno Più
Più scuro Più chiaro
Meno Più
Rossastro Verdastro
Meno Più
appropriati all'ambiente.
Regola per migliorare la visione
d'immagini scure quali di paesaggi notturni
o di capelli neri.
Regola leggermente su un colore più
chiaro.
Regola per un bel colore della pelle.
Per un immagine nitida.
Nota:
(1)
Le impostazioni “Colore”, “Tinta” e
“Nitidezza” non possono essere
regolate nel caso delle modalità
Segnale di ingresso “RGB” e “PC”.
(2)
possibile cambiare il livello delle
singole funzioni (Contrasto,
Luminosità, Colore, Tinta, Nitidezza)
per ognuno dei menu “Immagine”.
(3)
I dettagli delle impostazioni
relativamente a “Normale”, “Dinamico"
e “Cinema" vengono memorizzate
distintamente per le singole modalità
Terminale di ingresso (AV,
Component, RGB e PC).
(4)
L’impostazione “Tinta” può essere
regolata solo per il segnale NTSC.
Impostazione avanzata (solo per il modello TH-50PHD3)
Voce
Gradazioni
del nero
Effetto
Regola gradualmente le ombre nere dell'immagine.
Meno Più
Dettagli
W/B High R
Meno Più
W/B High B
W/B Low R
W/B Low B
Gamma
Nota:
(1) Eseguire le regolazioni “W/B” come segue.
A
Regolare il bilanciamento del bianco delle parti chiare utilizzando le impostazioni “W/B High R” e “W/B High B”.
B
Regolare il bilanciamento del bianco delle parti scure utilizzando le impostazioni “W/B Low R” e “W/B Low B”.
C Ripetere i passi A e B .
DiI passi A e B interagiscono uno modificando le regolazioni appena fatte nell'altro e pertanto occorre ripetere ogni
Dipasso per eseguire la regolazione.
(2) I valori delle regolazioni vengono memorizzati indipendentemente
Component, RGB e PC).
(3) I valori dell'intervallo di regolazione vanno utilizzati come riferimento.
Meno Più
Meno Più
Meno Più
Meno Più
Regola il bilanciamento del bianco per le aree rosso chiaro.
Regola il bilanciamento del bianco per le aree blu chiaro.
Regola il bilanciamento del bianco per le aree rosso scuro.
Regola il bilanciamento del bianco per le aree blu scuro.
2.0
2.2
2.5
le singole modalità Terminale di ingresso (AV,
Consiglio utile (
In modalità di regolazione “Impostazion avanzata”, se si preme il tasto N del telecomando o, in modalità
“Normalizzare”, si preme (tasto di memorizzazione), tutti i valori di regolazione vengono annullati e vengono
ripristinati i valori predefiniti in fabbrica.
N
/
Normalizzazione)
29
Page 30
Impostazione iniziale in base ai segnali di ingresso
Selezione ingresso componente/RGB
Selezionare concordemente ai segnali dall’apparecchiatura sorgente collegata ai terminali di ingresso Componente/RGB.
Segnali Y, PB, PR “Componente”
Segnali R, G, B, HD, VD “RGB”
INPUT
SURROUND
VOL
N
PICTURE SET UP
POS. /SIZE
SOUND
R
ASPECT
1
2
SET UP
Premere per richiamare la schermata
Menu “Approntamento”.
Premere per selezionare “Selezione
ingresso componente/RGB”.
Premere per selezionare la modalità
desiderata.
Componente RGB
R
Premere per uscire dalla modalità
Regolazione.
Filtro 3D Y/C – Per immagini video NTSC
In modalità Segnale di ingresso AV (S-Video), selezionare “Segnale” nel menu
“Approntamento”. (Appare la schermata Menu “Segnale [A V]”.)
Premere per selezionare “Filtro Y/C 3D (NTSC)”.
Premere per impostare On/Off.
R
Premere per uscire dalla modalità
Regolazione.
Nota:
l'attivazione di questa impostazione ha effetto solo sui segnali d'ingresso NTSC.
Premere il tasto
(memorizzazione).
30
Page 31
Impostazione iniziale in base ai segnali di ingresso
Standard colore / Panasonic Auto
In modalità Segnale di ingresso AV (S-Video), selezionare “Segnale” nel
menu “Approntamento”. (Appare la schermata Menu “Segnale [AV]”.)
Premere per selezionare “Standard colore” o
“Panasonic Auto”.
Premere per selezionare le singole
“Approntamento”.
Premere il tasto
(memorizzazione).
Modalità
Standard
colore
Panasonic
Auto (4:3)
Funzione
Impostare il sistema di colore concordemente al segnale di
ingresso. Se si seleziona “Auto”, il sistema di colore viene
determinato automaticamente.
Impostare su 4:3 per guardare le immagini 4:3 in formato
invariato quando si seleziona Panasonic Auto. Se si
desidera guardare le immagini 4:3 in formato “Giusto”,
impostare su “Giusto”.
31
Page 32
Impostazione iniziale in base ai segnali di ingresso
(Per TH-50PHD3)
In modalità Segnale di ingresso RGB o PC, selezionare “Segnale” nel menu
“Approntamento”.
Premere per selezionare le singole
voci.
Premere per regolare.
I seguenti metodi operativi coincidono in Segnale [RGB] e in Segnale [PC].
SYNC
Come impostare il segnale di sincronizzazione RGB:
Controllare che l’ingresso sia impostato su Ingresso RGB (questa impostazione è
valida solo per Ingresso RGB).
H&V: I segnali si sincronizzazione H (orizzontale) e V (verticale)
vengono immessi attraverso il connettore HD/VD (BNC).
On G: Utilizza un segnale sincronizzato sul segnale Video G che
viene immesso attraverso il connettore G (BNC).
On VIDEO: Compatibile con lo spinotto a fodero (usato in Europa)
Il segnale video con sonoro immesso attraverso il terminale di
ingresso VIDEO viene usato per dividere i segnali di
sincronizzazione.
Come impostare il segnale di sincronizzazione PC:
Accertare che l’ingresso è impostato su ingresso PC (questa impostazione è valida solo per ingresso PC).
H&V: I
On G:
segnali si sincronizzazione H (orizzontale) e V (verticale) vengono immessi attraverso il connettore HD/VD (BNC).
Utilizza un segnale sincronizzato sul segnale Video G che viene immesso attraverso il connettore G (BNC).
Gamma freq. ingresso
Imposta la larghezza per differenti frequenze.
(Questa impostazione è la stessa per Segnale [RGB] e per Segnale [PC].
Posizione blocco
Serve a regolare la posizione di blocco.
I seguenti metodi operativi coincidono in Menu “Segnale” in modalità Segnale
ingresso Componente (per TH-50PHD3), RGB e PC.
Di norma, queste regolazioni vengono impostate su livelli appropriati e pertanto
non hanno bisogno di essere modificate.
Freq. O. (kHz) / Freq. V. (Hz)
Visualizza le frequenze H (orizzontale)/V (verticale).
Questa visualizzazione è valida solo per ingresso RGB e ingresso PC.
Valori limite:
Orizzontale: 15,5 - 110 kHz
Verticale: 48 - 120 Hz
32
Page 33

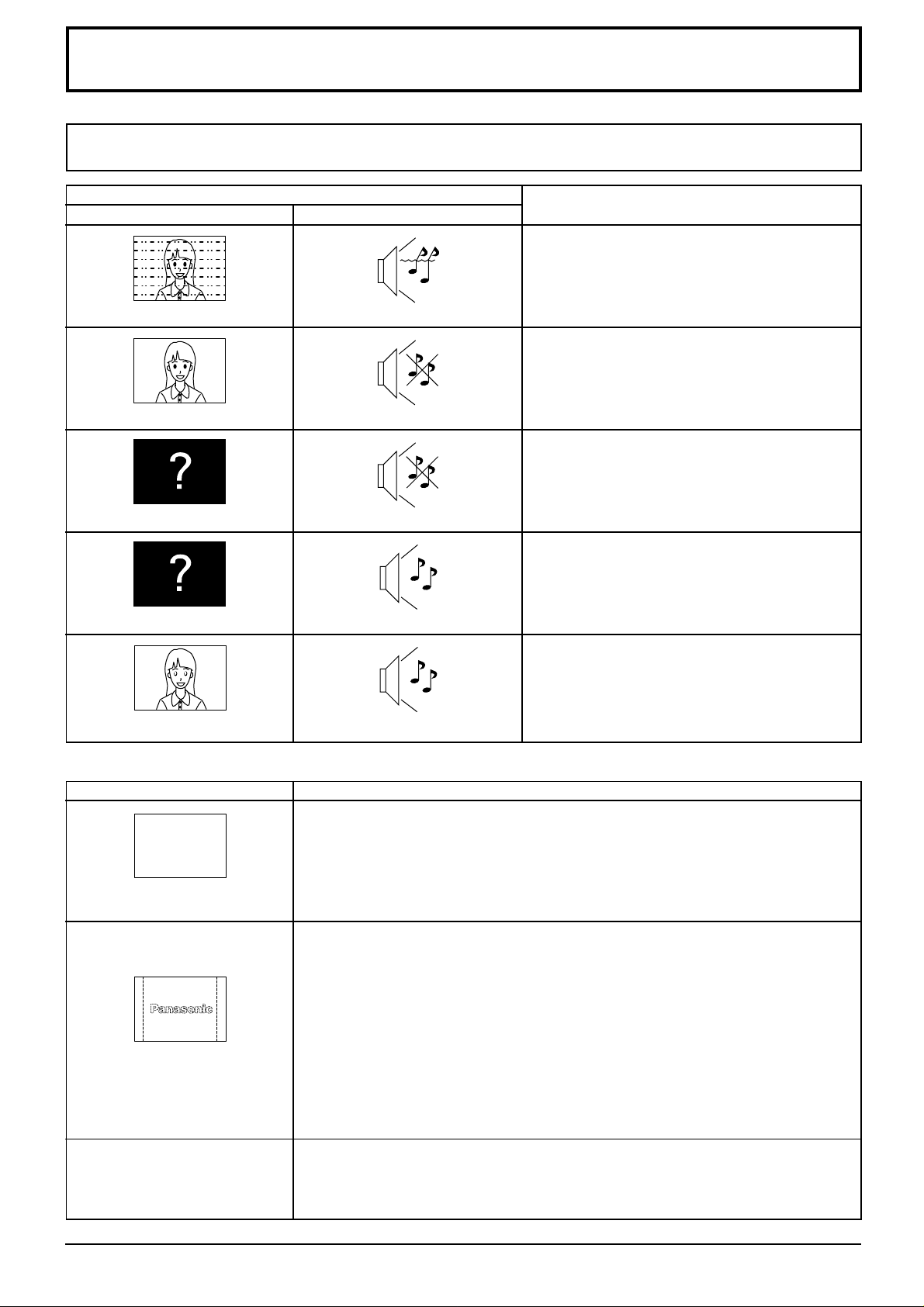

Risoluzione dei problemi
Prima di rivolgersi all'assistenza tecnica, individuare i sintomi e verificarli secondo la tabella riportata
di seguito.
Immagine
Interferenza
Immagine normale
Assenza di immagini
Assenza di immagini
Sintomi
Suono
Suono disturbato
Assenza di suono
Assenza di suono
Suono normale
Verifica
Motori elettrici
Auto/moto
Luci fluorescenti
Livello del volume
(Verificare se la funzione Suono muto è stata
attivata da telecomando.)
Presa di corrente non inserita
Apparecchio spento
Controlli di Contrasto e Luminosità e Volume impostati
al minimo(Verificare premendo il tasto di accensione/
spegnimento o di attesa del telecomando.)
Quando viene immesso un segnale con frequenza,
formato o sistema a colori non compatibili con lo
schermo, viene visualizzata solo l'indicazione del
terminale d'ingresso.
Assenza di colore
Pannello dello schermo al plasma ad alta definizione
Sintomi
Lo schermo al plasma ad alta definizione è stato realizzato utilizzando una tecnologia
di precisione ad alto livello, tuttavia alcune parti dello schermo possono risultare
talvolta prive di elementi di immagine o avere delle aree particolarmente luminose.
Alcune parti delle schermo
non vengono illuminate
Comparsa di aloni di immagini
Questo non costituisce un sintomo di malfunzionamento.
Non lasciare un fermo immagine visualizzato per molto tempo in quanto potrebbe
determinare la presenza permanente di un residuo d'immagine sullo Schermo al
plasma ad alta definizione.
Come esempi di fermi immagine elenchiamo i logo di aziende, i giochi elettronici, le
immagini da computer, le videate teletext e le immagini visualizzate in rapporto 4:3.
Nota:
Il residuo d'immagine che permane sullo schermo al plasma, dovuto a immagine
lasciata a lungo fissa sullo schermo, non è un difetto di funzionamento e pertanto
non può essere considerato sotto garanzia. Questo prodotto non è stato progettato
per visualizzare immagini fisse, per periodi di tempo prolungati.
Suono normale
Controlli del colore impostati al minimo.
Standard colore (vedere a pag. 28, 29)
Verifica
Si può avvertire del ronzio
proveniente dall’unità
display.
Nell’unità display è installata una ventola di raffreddamento che serve a dissipare
il calore normalmente prodotto durante l’uso. Il ronzio che si sente è dovuto alla
rotazione della ventola e non è un sintomo di malfunzionamento.
33
Page 34
Specifiche tecniche
Alimentazione
Consumo elettrico
Utilizzo normale
Consumo in modalità Attesa
Apparecchio spento a
Pannello schermo al
plasma-16:9
Rapporto di contrasto
Capacità di luminosità
Dimensioni dello
schermo
Condizioni di esercizio
Temperatura
Umidità
Segnali compatibili
Sistema a colori
Formato di scansione
Segnali PC
TH-50PHW3
220 – 240 Vcc a 50/60 Hz
Metodo drive di tipo AC
50 pollici, formato di visualizzazione 16:9
3000 : 1
(Solo il pannello) 500
(Come apparecchio) 300
1106 mm (L) × 622 mm (A) × 1269 mm (diagonale)
1,049,088 (1366 (L) × 768 (A)) (4.098 × 768 punti)
0 °C - 40 °C
20 % - 80 %
NTSC, PAL, PAL60, SECAM (i segnali NTSC modificati non vengono visualizzati)
525i (480i), 625i (575i), 525p (480p), 750p (720p), 1125i (1080i)
Display XGA
VGA, SVGA
SXGA, UXGA (compresso)
Frequenza di scansione orizzontale 15,5 - 110 kHz
Frequenza di scansione verticale 48 - 120 Hz
TH-50PHD3
530 W
3,0 W
1,4 W
di pixel
Terminali di collegamento
AV
COMPONENT/RGB
PC
TUNER
SERIAL
SPEAKERS (6 Ω)
VIDEO IN (BNC)
S-VIDEO IN (MINI DIN a 4 piedini)
AUDIO IN L-R (2 spinotti RCA)
Y/G (BNC)
PB/B (BNC)
PR/R (BNC)
HD/CS (BNC)
VD (BNC)
AUDIO IN L-R
(A 15 PIN, D-SUB, ALTA DENSITÀ)
AUDIO (Spinotti M3,5)
OPTIONAL (A 26 PIN, D-SUB, ALTA DENSITÀ)
(TERMINALE DI COMANDO ESTERNO (A 9 PIN, D-SUB)
16W [8 W + 8 W] (10 % THD)
Per TY-SP50PH3W
Accessori forniti
Pile del
telecomando
Spinotto di adattatore RCA-BNC
EUR646525
2 pile di tipo R6
K1SBAABZ0001
(2 spinotti RCA)
1,0 Vp-p (75-ohm)
Y: 1 Vp-p (75-ohm), C: 0,286 Vp-p (75-ohm)
0,5 Vrms (alta impedenza)
1,0 Vp-p/video con sonoro (75-ohm)
0,7 Vp-p/video senza sonoro (75-ohm)
0,7 Vp-p (75-ohm)
0,7 Vp-p (75-ohm)
1,0 - 5,0 Vp-p (alta impedenza)
1,0 - 5,0 Vp-p (alta impedenza)
0,5 Vrms (alta impedenza)
R,G,B/0,7 Vp-p (75-ohm)
HD, VD/1,0 -5,0 Vp-p
0,5 Vrms (alta impedenza)
COMPATIBLE CON RS-232C
16W [8 W + 8 W] (10 % THD)
Per TY-SP50PHD3W
EUR646525
2 pile di tipo R6
–
(alta impedenza)
34
Page 35

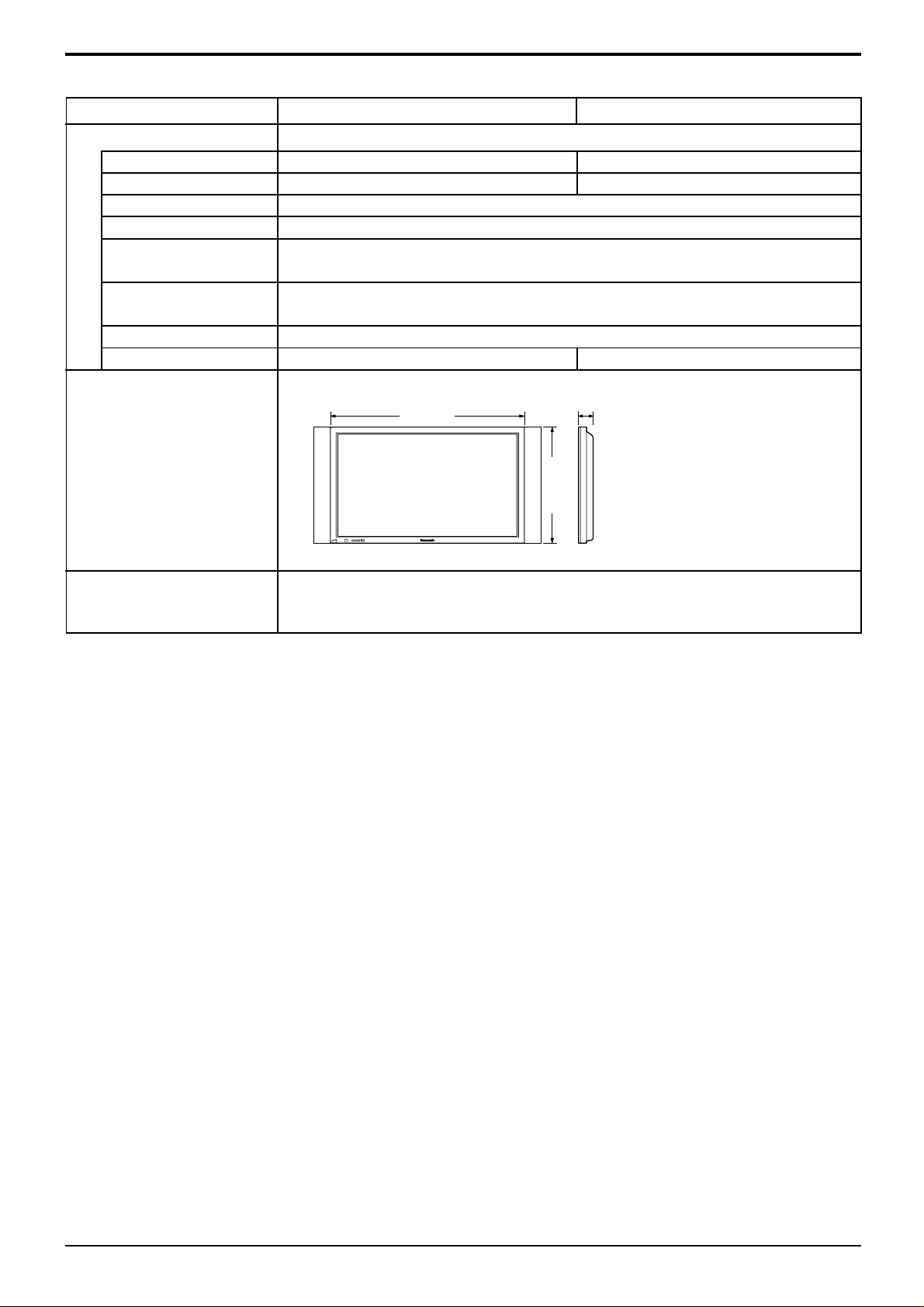

Specifiche tecniche
Accessori opzionali
Altoparlanti
Piedistallo
Supporto da parete
Supporto mobile
Staffa per sospensione a
parete (verticale)
Staffa per sospensione a
parete (angolare)
Unità a soffitto
Copriterminale
Dimensioni
(L × P × A)
TH-50PHW3
TY-SP50PH3W
TY-ST42PT3-S
–
1210 mm × 724 mm × 98 mm
1210 mm
–
VOL
+
INPUT
POWER /
R - STANDBY
G POWER ON
TH-50PHD3
TY-SP50PHD3W
TY-ST42PT3-K
TY-ST42PW1
TY-ST42PF3
TY-WK42PV1
TY-WK42PR1
TY-CE42PS1
TY-UPS200
98 mm
724 mm
Peso (Massa)
45,0 kg peso netto (solo unità principale)
49,6 kg (con gli altoparlanti)
Nota:
(1) Le specifiche tecniche sono soggette a variazione anche senza preavviso. Il peso e le dimensioni indicate sono
approssimativi.
(2) Quest'apparecchio è conforme con gli standard EMC elencati sotto.
55022, EN61000-3-2, EN61000-3-3, EN61000-6-2.
35
Page 36
Registrazione del cliente
Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di
annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per
registrarne l'acquisto, identificare il prodotto in caso di furto o perdita e convalidare il certificato di garanzia.
Numero modello Numero di serie
Matsushita Electric Industrial Co., Ltd.
Central P.O. Box 288, Osaka 530-8692, Japan
Stampato in Giappone
MBS0301S0(MS)
Loading...
