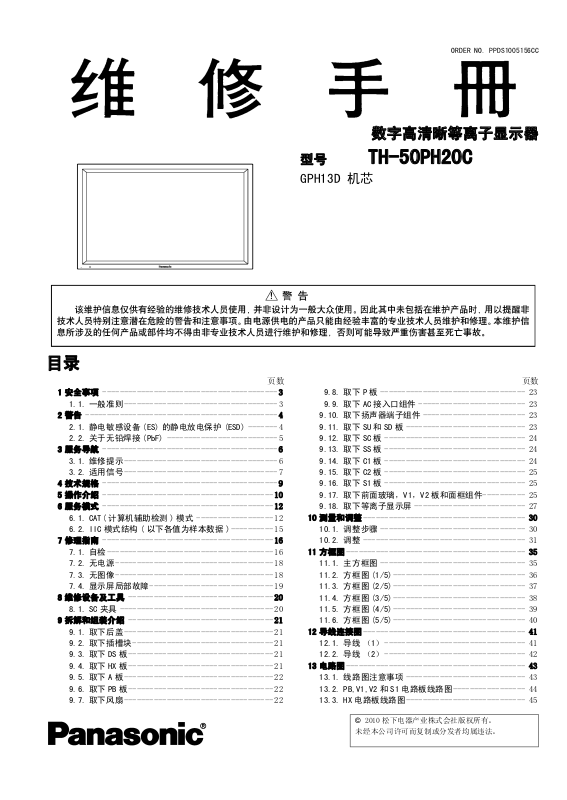

Panasonic TH-50PH20C Schematic

ORDER NO. PPDS1005156CC

数字高清晰等离子显示器

型号 TH-50PH20C

GPH13D 机芯

目录

1 安全事项 -----------------------------------------3

1.1. 一般准则------------------------------------3

2警告---------------------------------------------4

2.1. 静电敏感设备 (ES) 的静电放电保护 (ESD) -------4

2.2. 关于无铅焊接 (PbF) -------------------------- 5

3 服务导航 -----------------------------------------6

3.1. 维修提示------------------------------------6

3.2. 适用信号------------------------------------7

4 技术规格 -----------------------------------------9
5 操作介绍 ----------------------------------------10
6 服务模式 ----------------------------------------12

6.1. CAT( 计算机辅助检测 ) 模式 ------------------12

6.2. IIC 模式结构 ( 以下各值为样本数据 )---------- 15

7 修理指南 ----------------------------------------16

7.1. 自检---------------------------------------16

7.2. 无电源-------------------------------------18

7.3. 无图像-------------------------------------18

7.4. 显示屏局部故障----------------------------- 19

8 维修设备及工具 ----------------------------------20

8.1. SC 夹具 ------------------------------------ 20

9 拆解和组装介绍 ----------------------------------21

9.1. 取下后盖-----------------------------------21

9.2. 取下插槽块---------------------------------21

9.3. 取下 DS 板 ---------------------------------- 21

9.4. 取下 HX 板 ---------------------------------- 21

9.5. 取下 A 板 ----------------------------------- 22

9.6. 取下 PB 板 ---------------------------------- 22

9.7. 取下风扇-----------------------------------22

页数 页数

9.8. 取下 P 板 ---------------------------------- 23

9.9. 取下 AC 接入口组件 ------------------------- 23

9.10. 取下扬声器端子组件 ------------------------ 23

9.11. 取下 SU 和 SD 板 ---------------------------- 23

9.12. 取下 SC 板 --------------------------------- 24

9.13. 取下 SS 板 --------------------------------- 24

9.14. 取下 C1 板 --------------------------------- 24

9.15. 取下 C2 板 --------------------------------- 25

9.16. 取下 S1 板 --------------------------------- 25

9.17. 取下前面玻璃，V1，V2 板和面框组件---------- 25

9.18. 取下等离子显示屏 -------------------------- 27

10 测量和调整-------------------------------------- 30

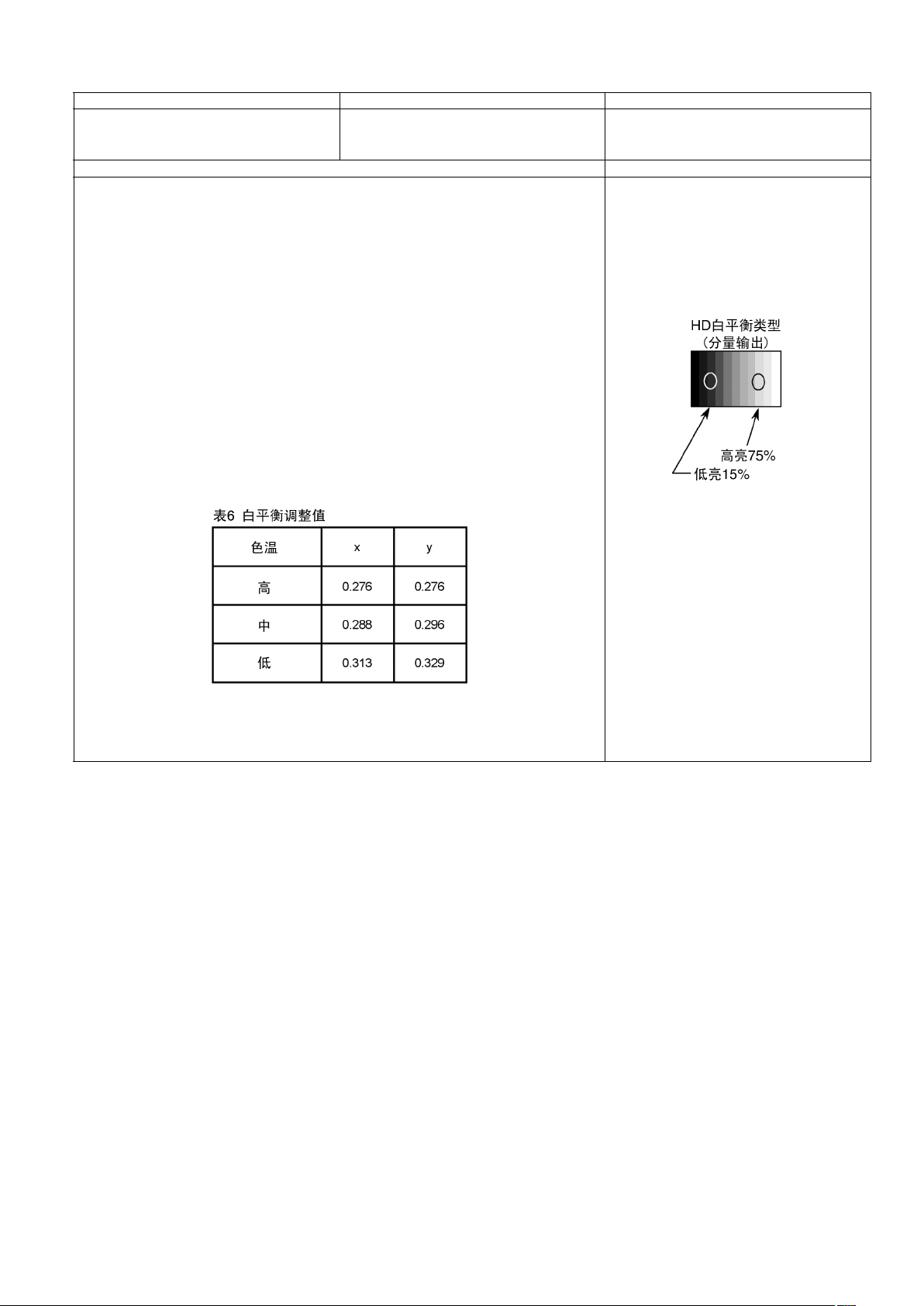

10.1. 调整步骤 ---------------------------------- 30

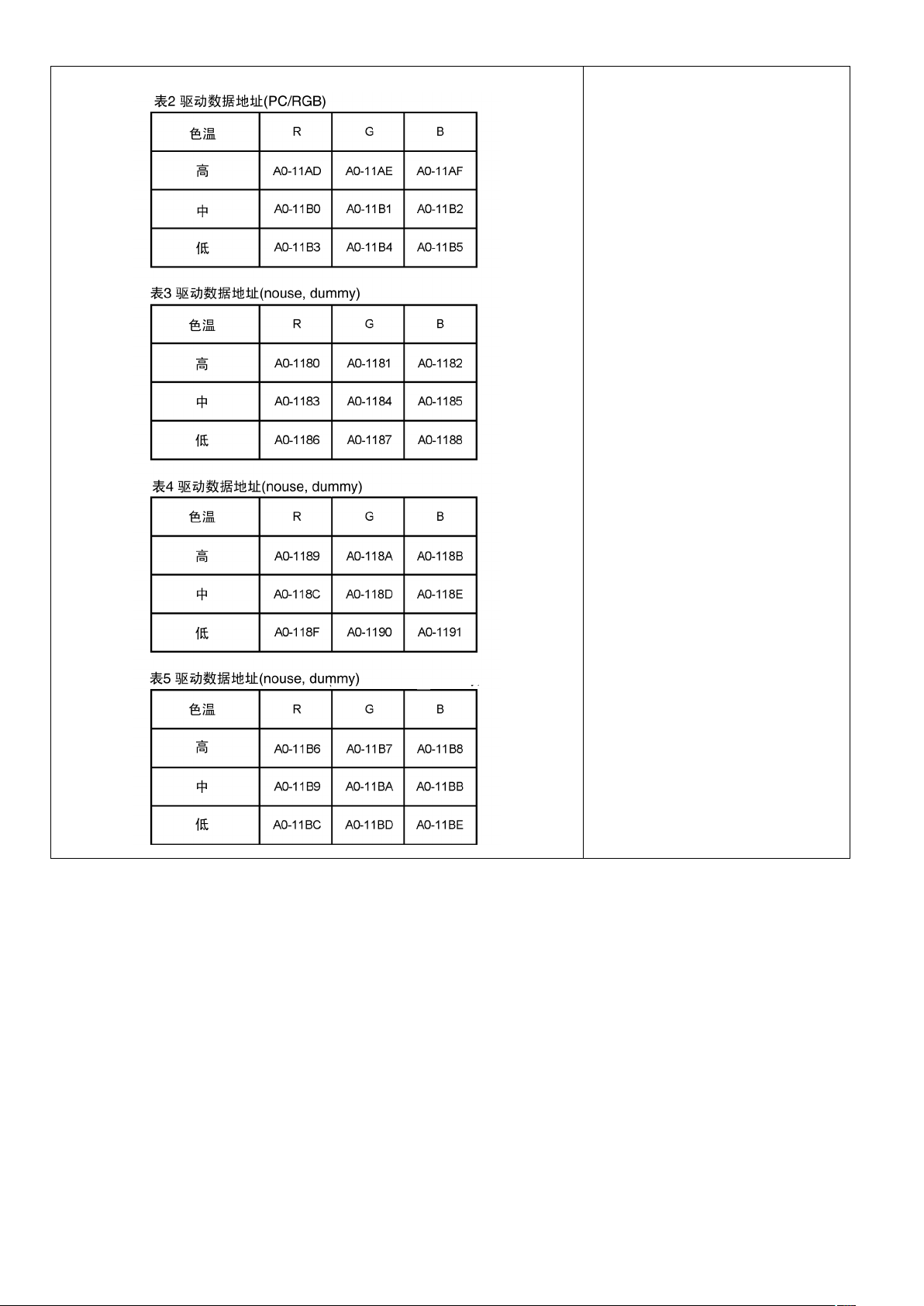

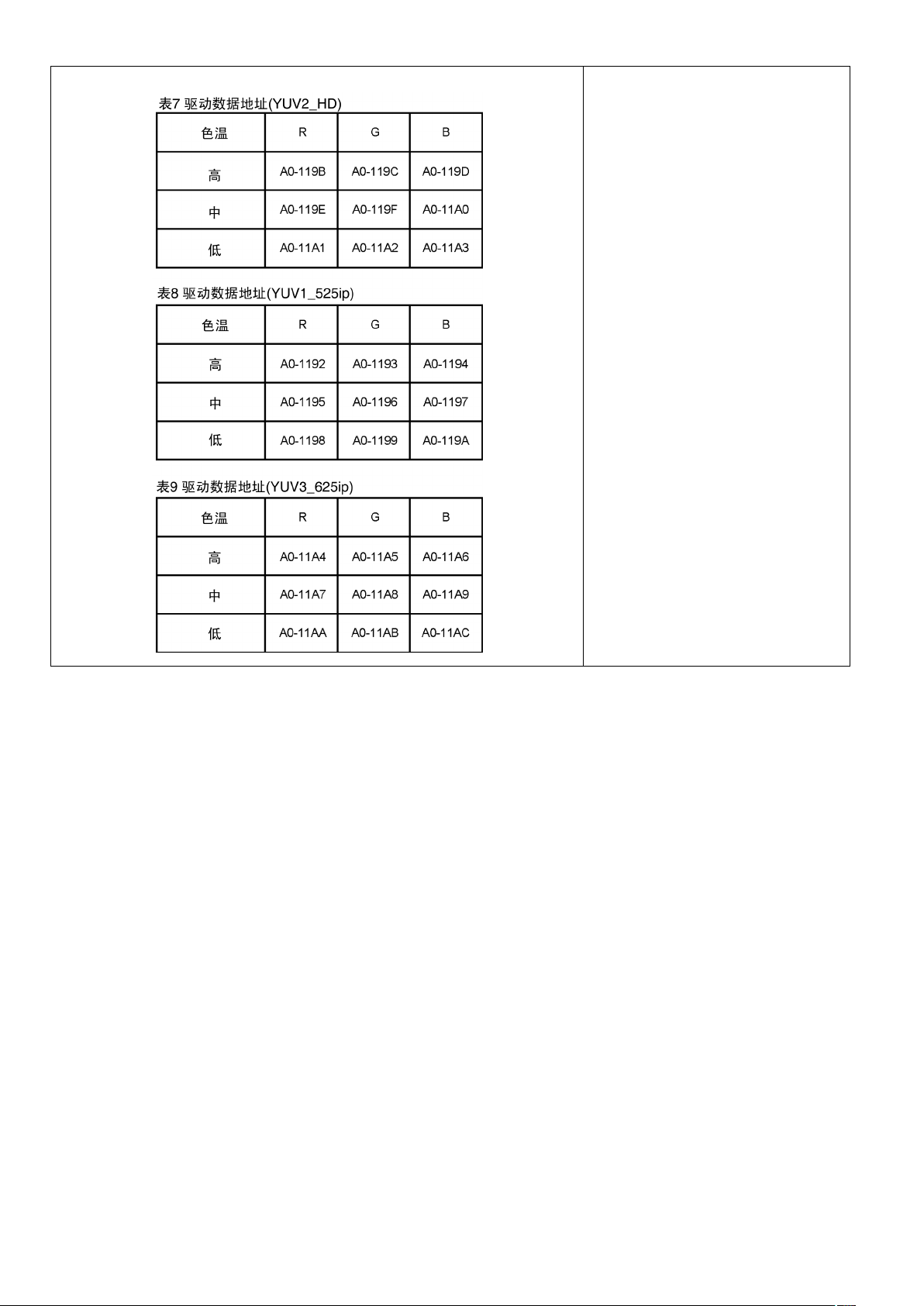

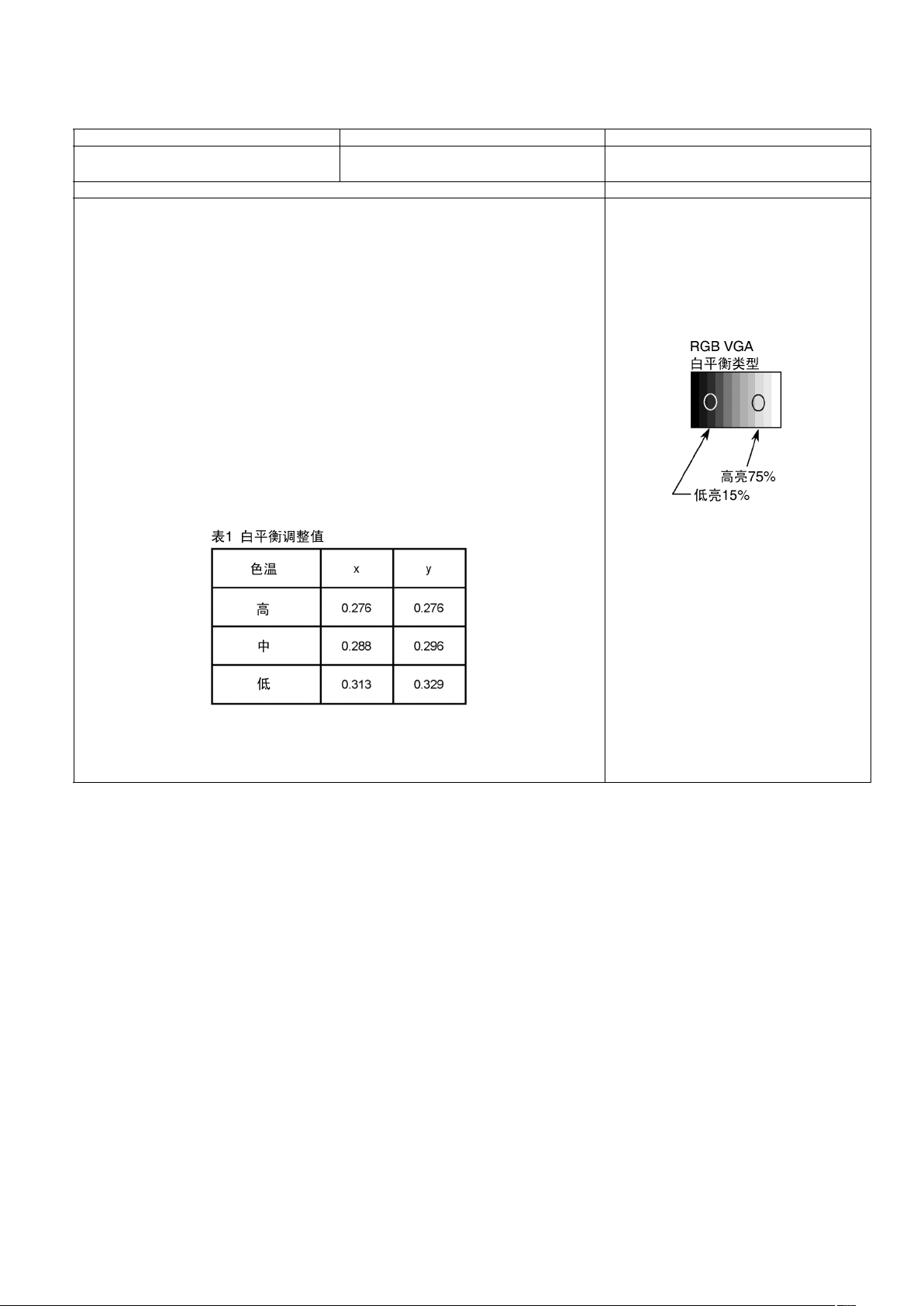

10.2. 调整 -------------------------------------- 31

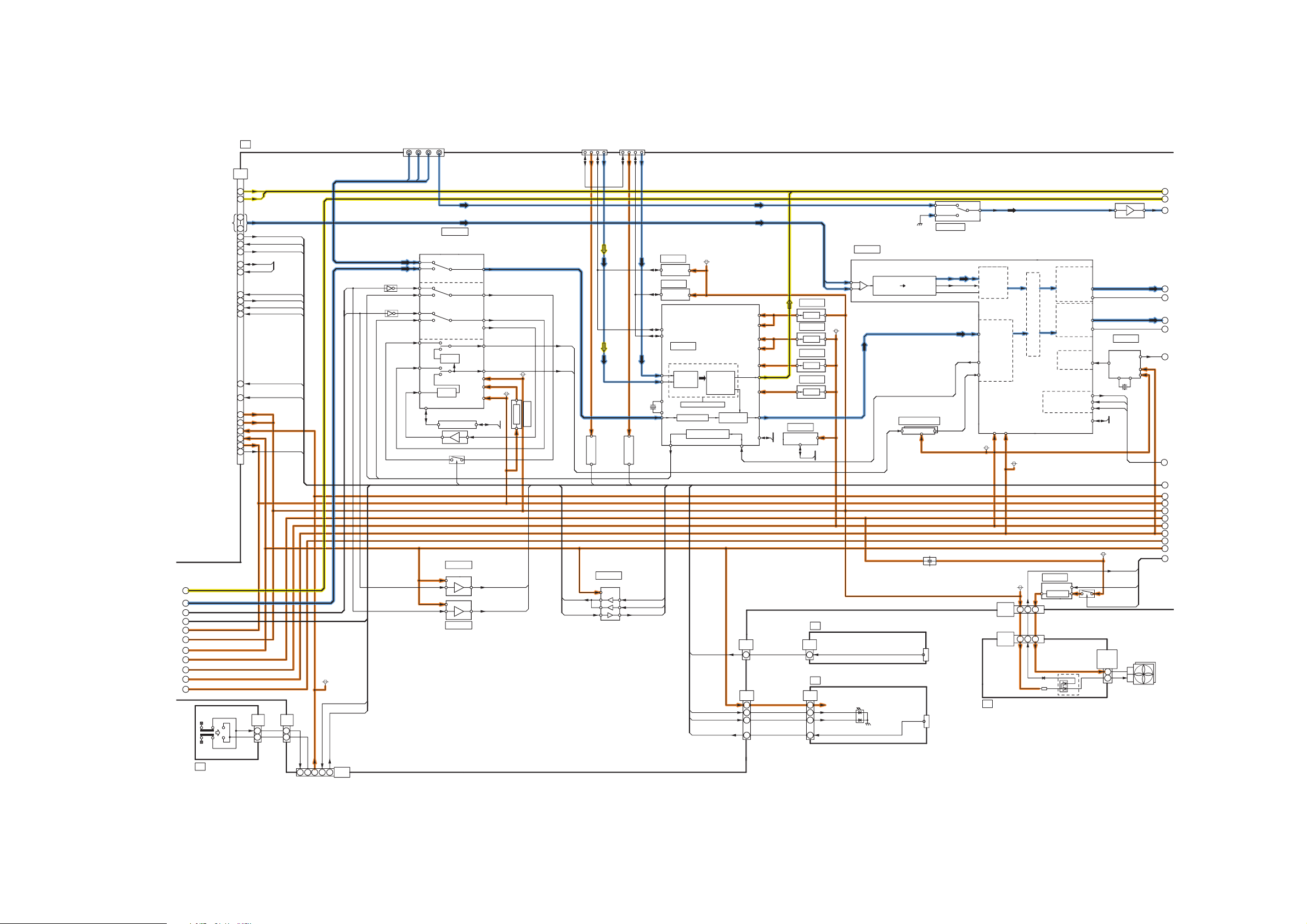

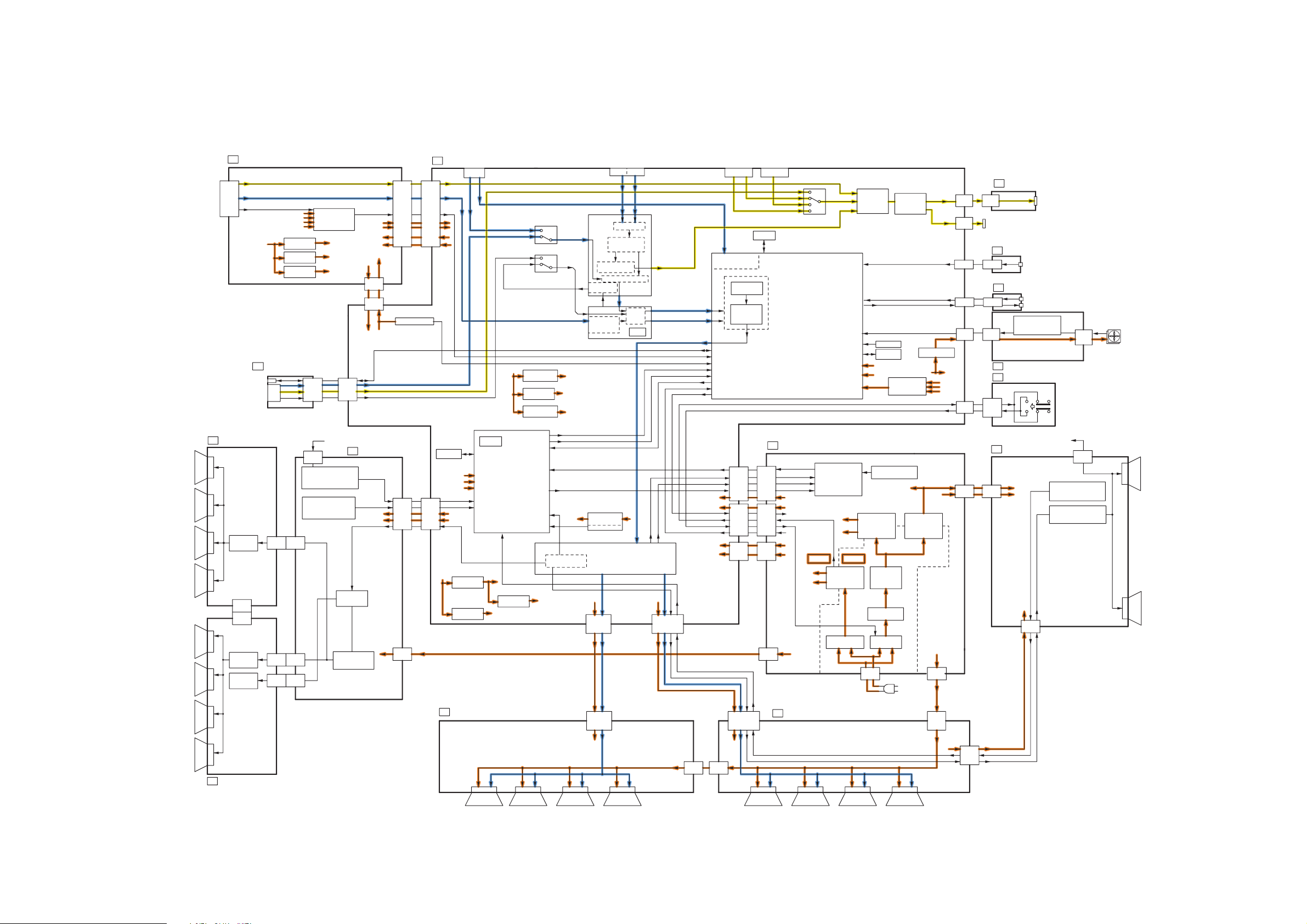

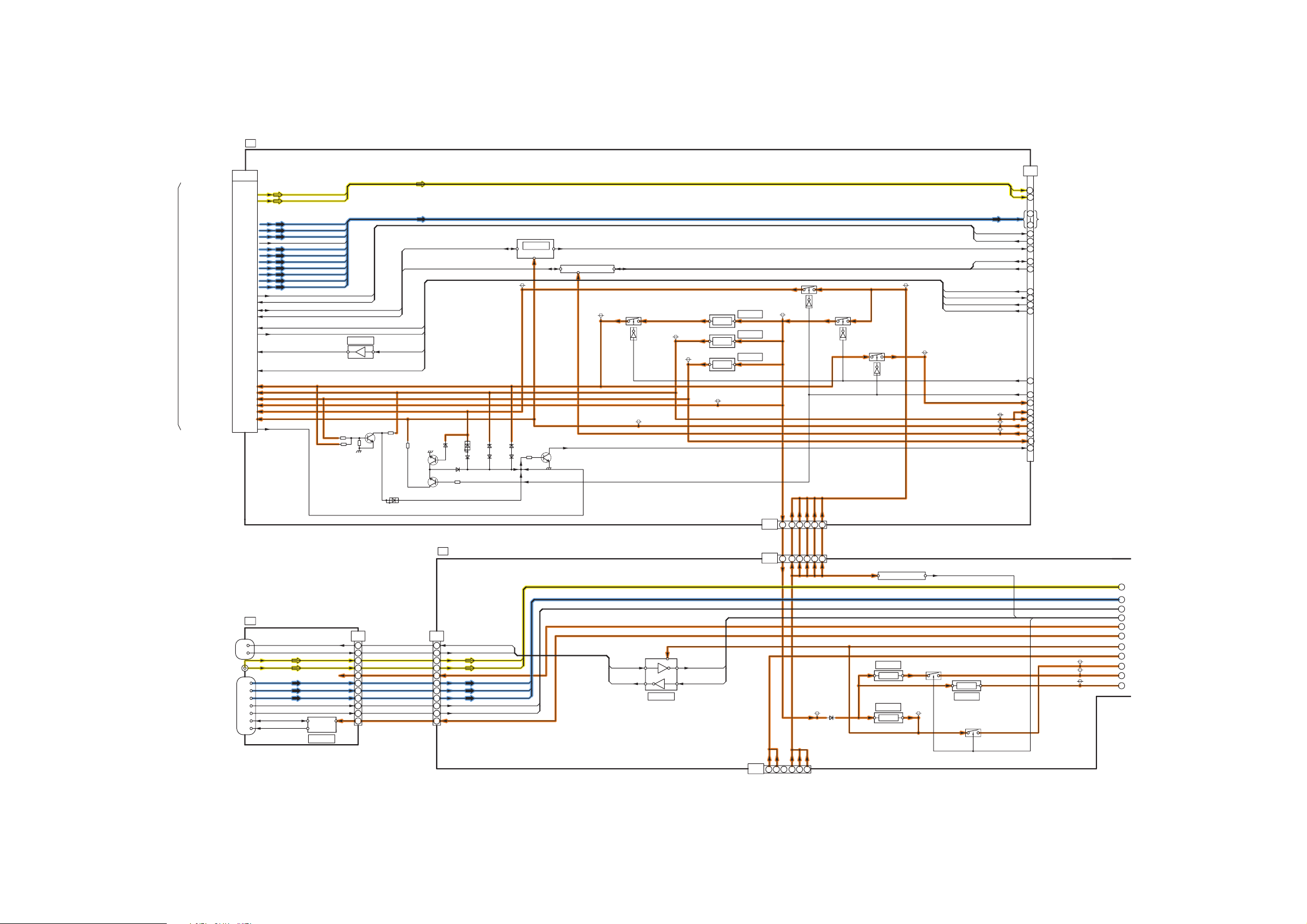

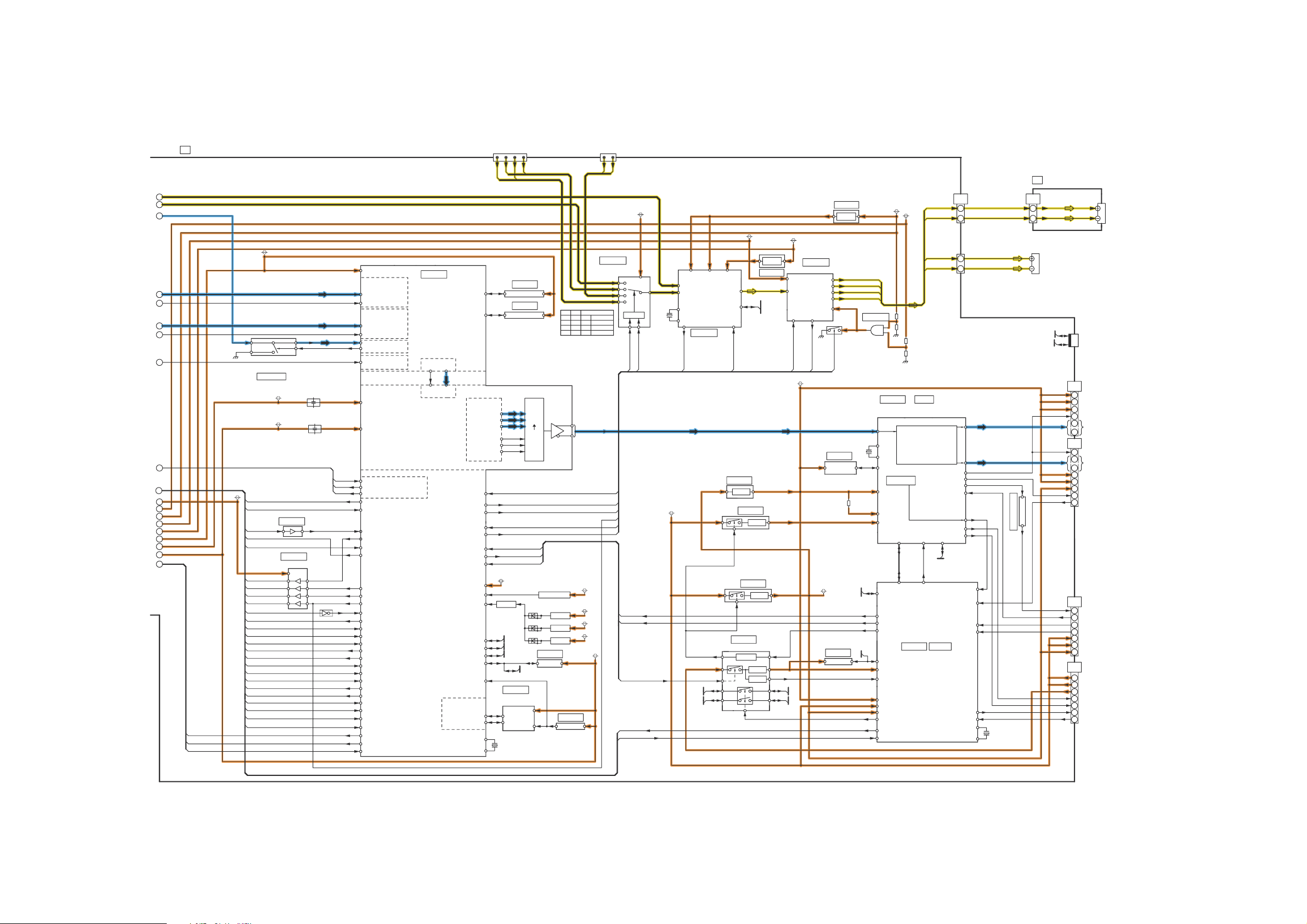

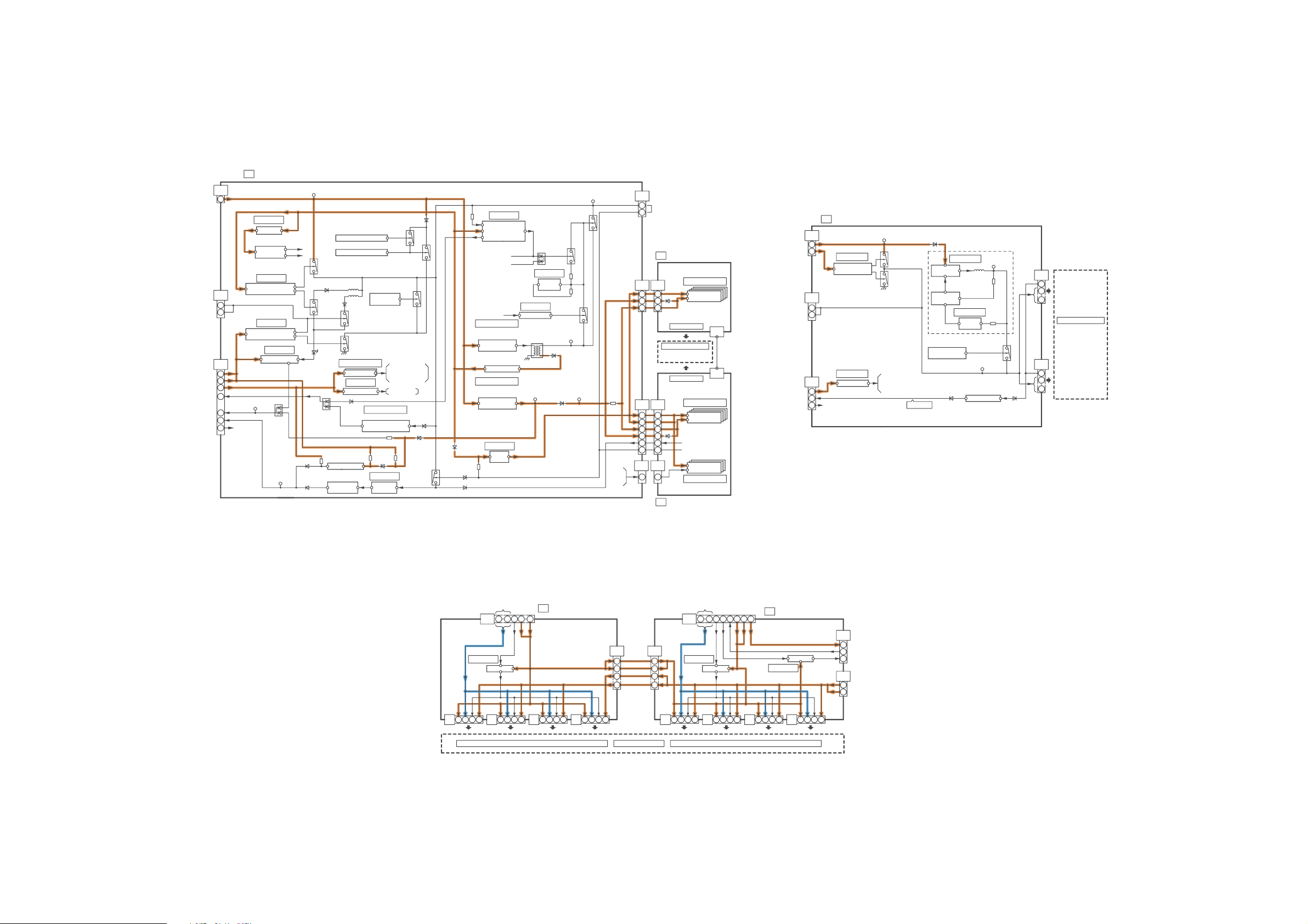

11 方框图------------------------------------------ 35

11.1. 主方框图 ---------------------------------- 35

11.2. 方框图 (1/5)

11.3. 方框图 (2/5)------------------------------- 37

11.4. 方框图 (3/5)------------------------------- 38

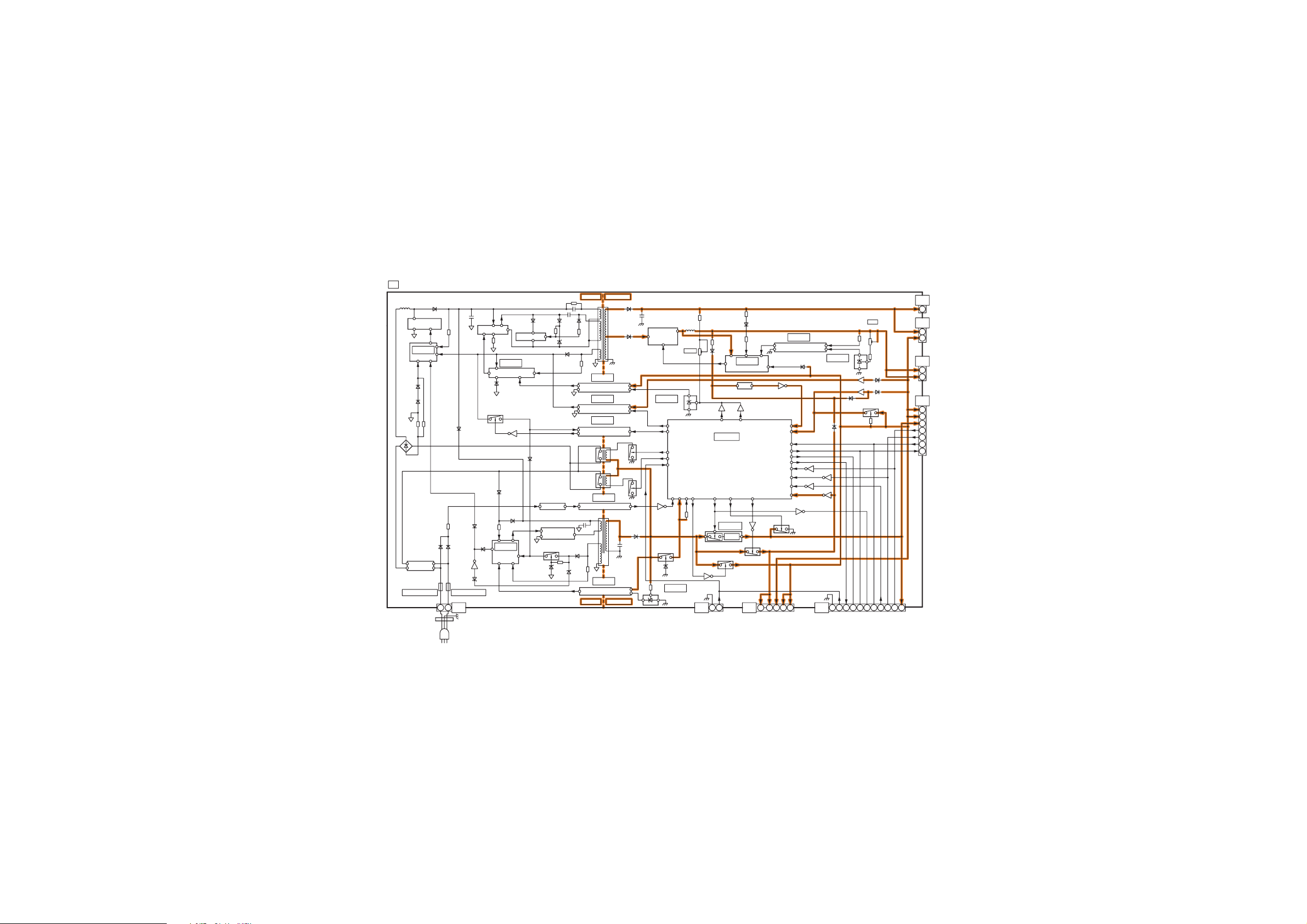

11.5. 方框图 (4/5)------------------------------- 39

11.6. 方框图 (5/5)------------------------------- 40

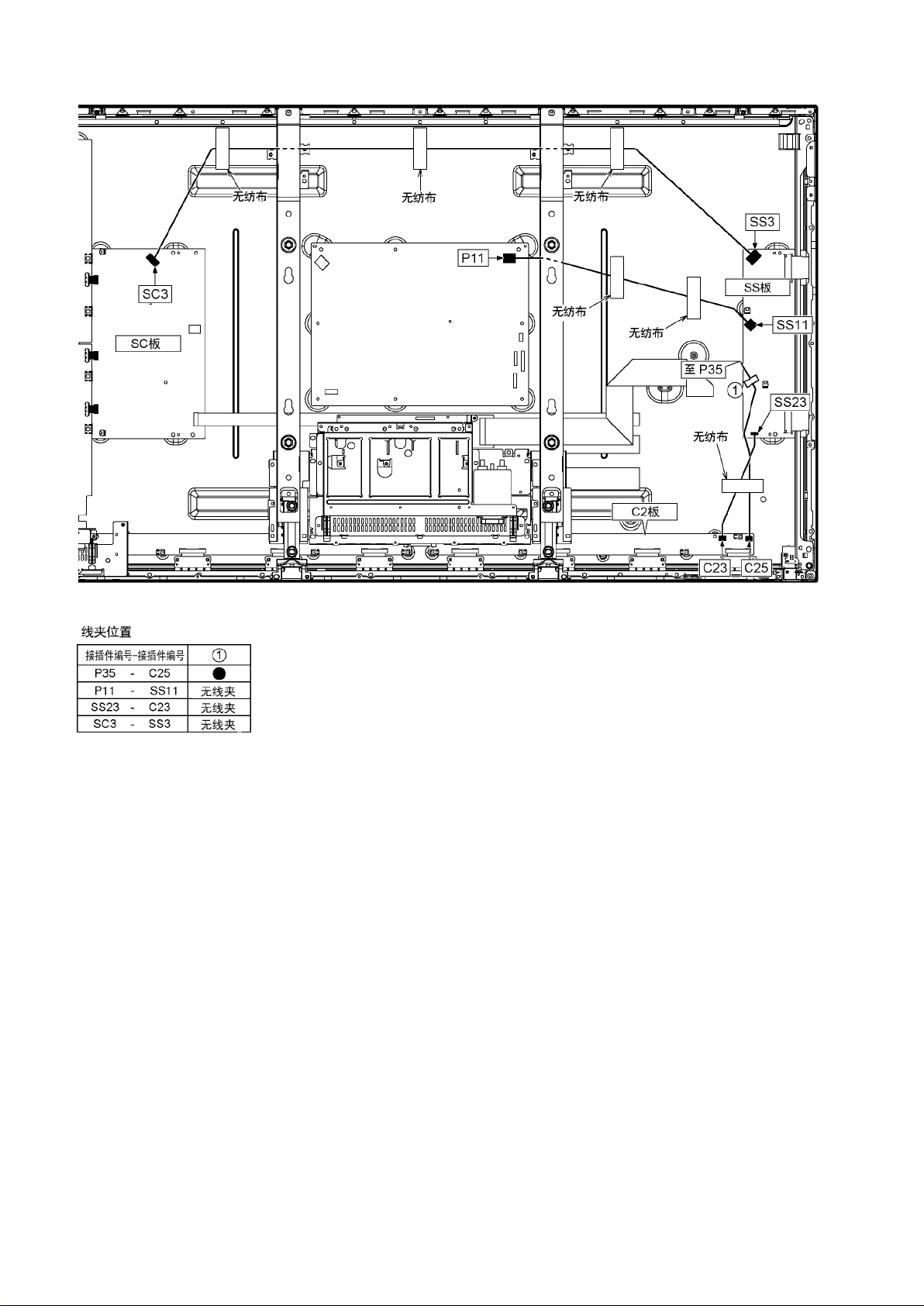

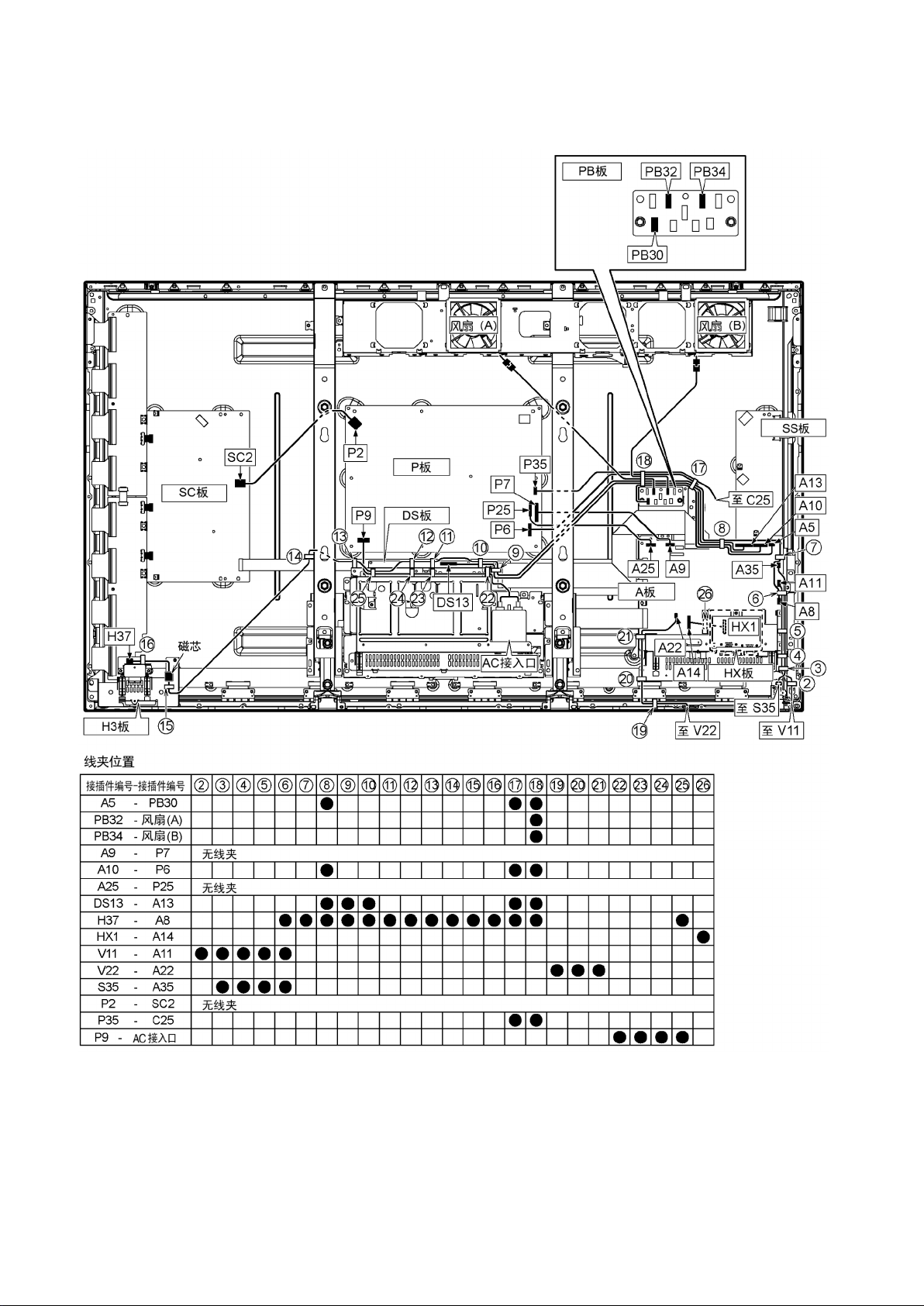

12 导线连接图-------------------------------------- 41

12.1. 导线 （1）--------------------------------- 41

12.2. 导线 （2）--------------------------------- 42

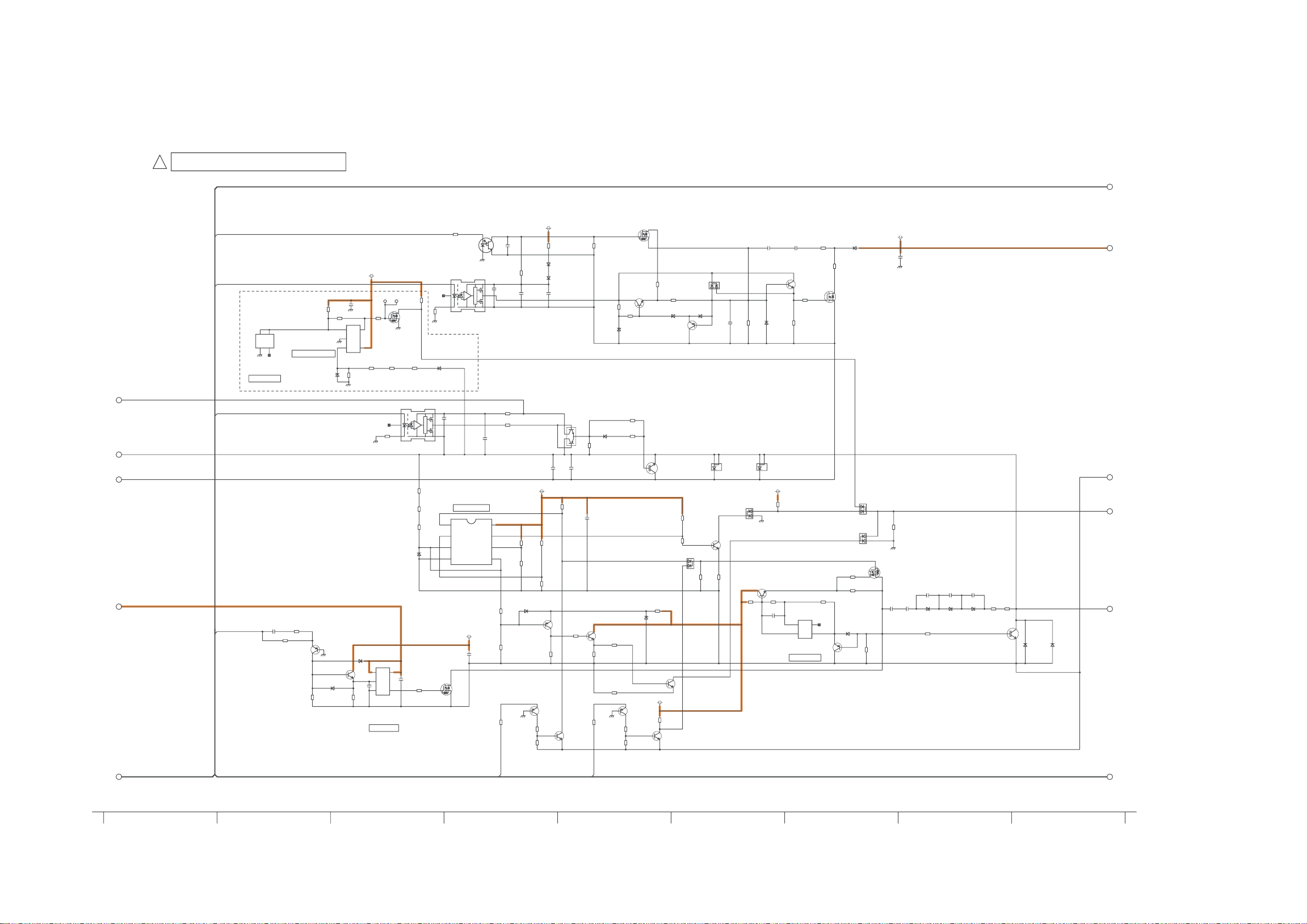

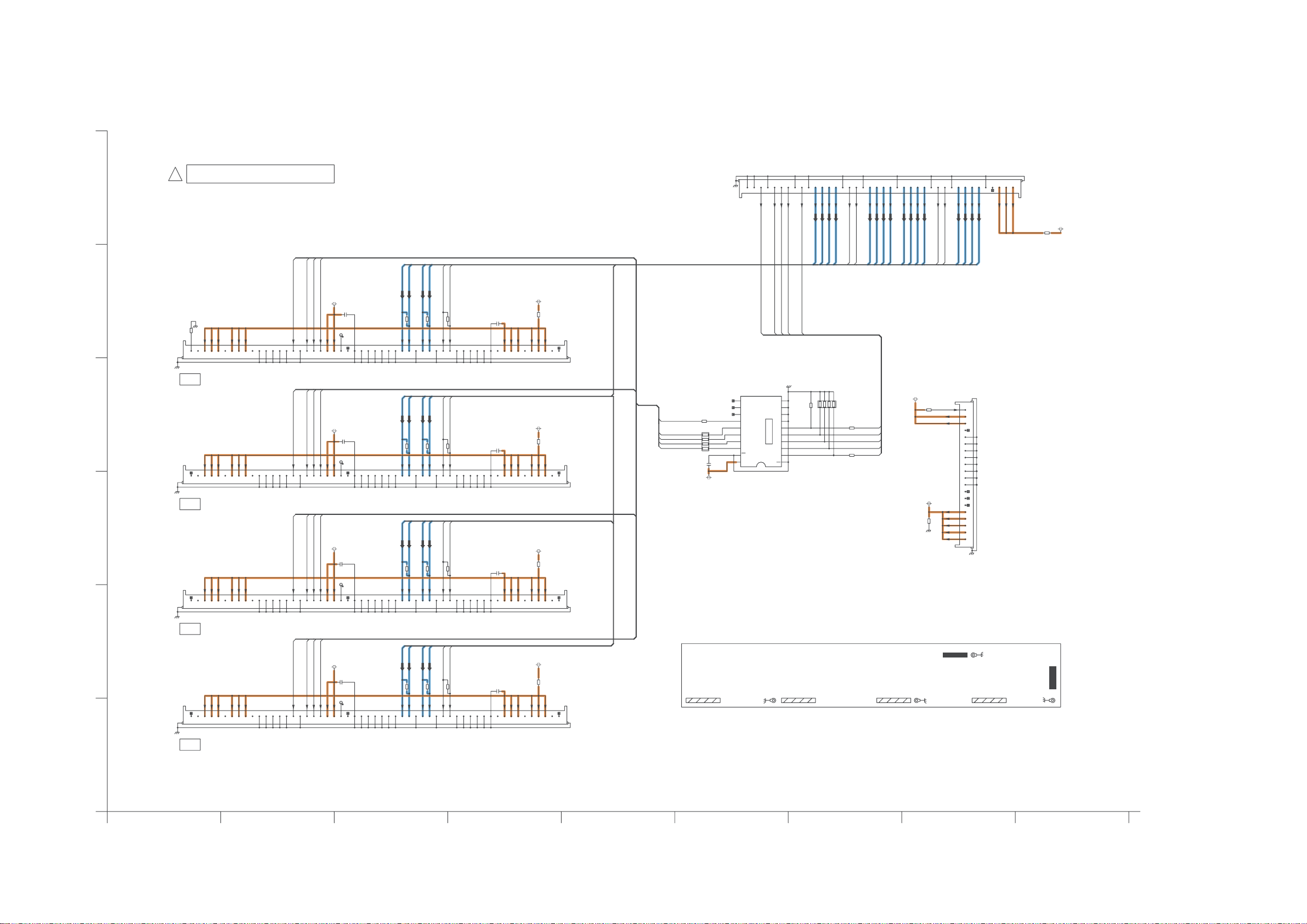

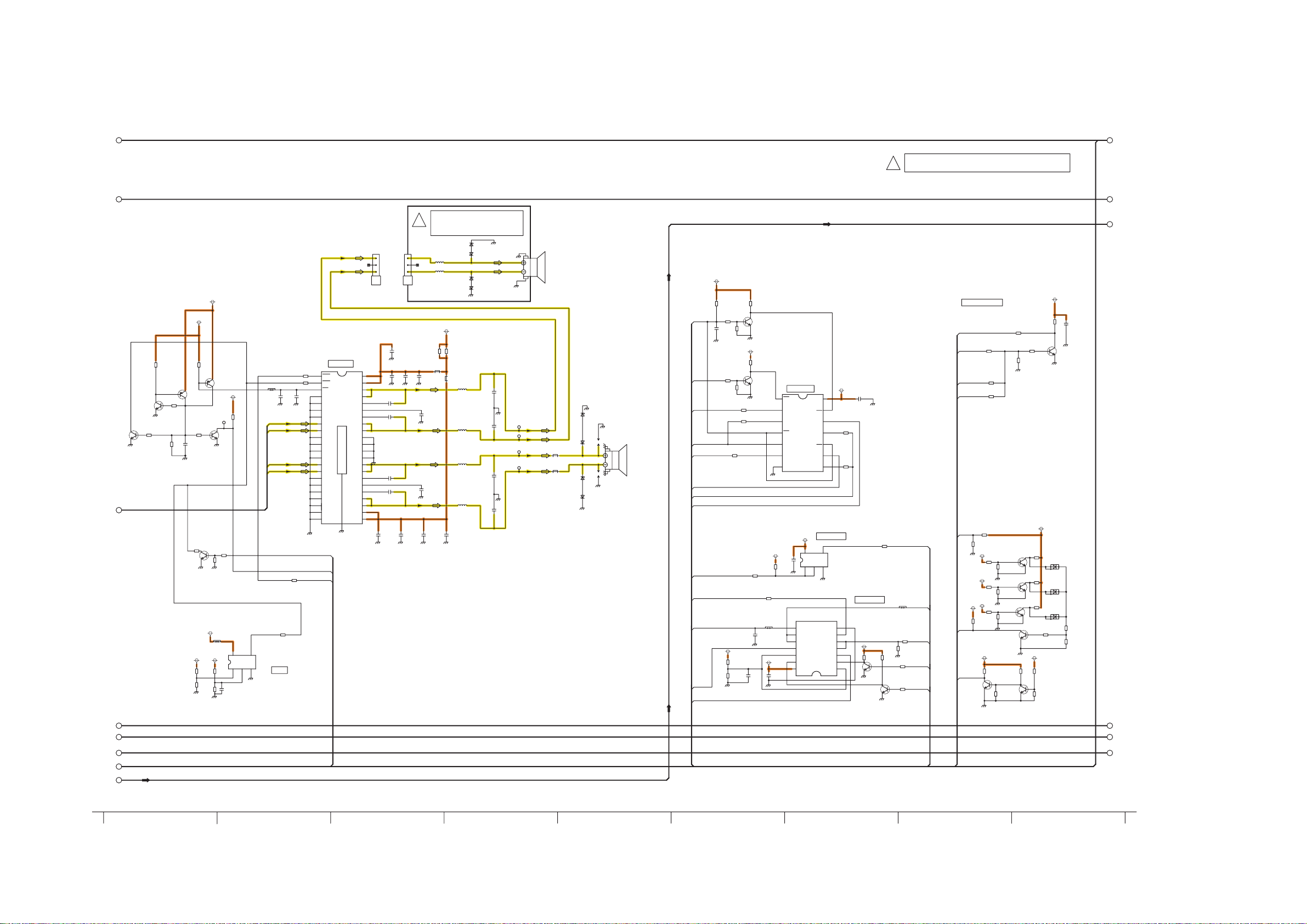

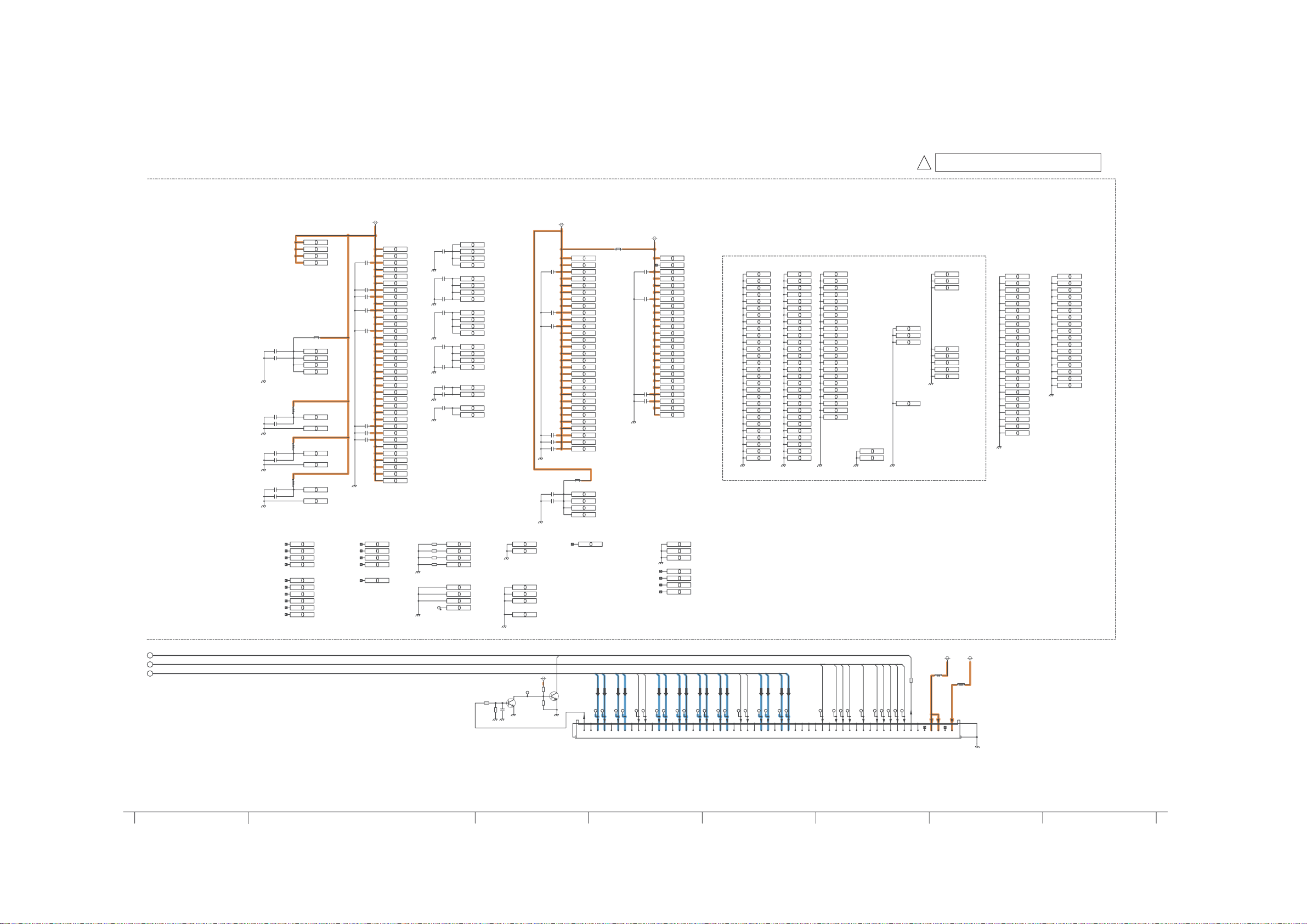

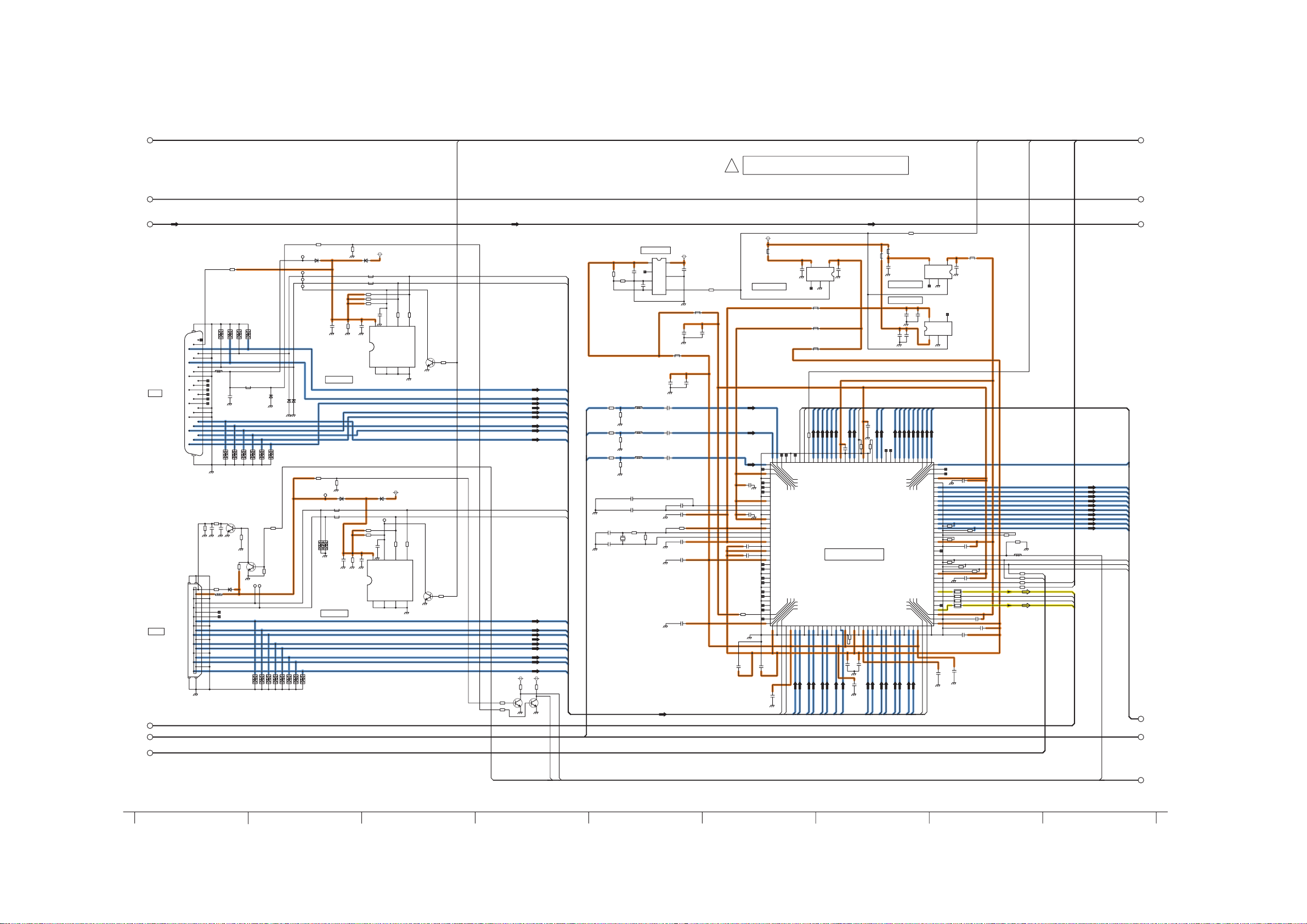

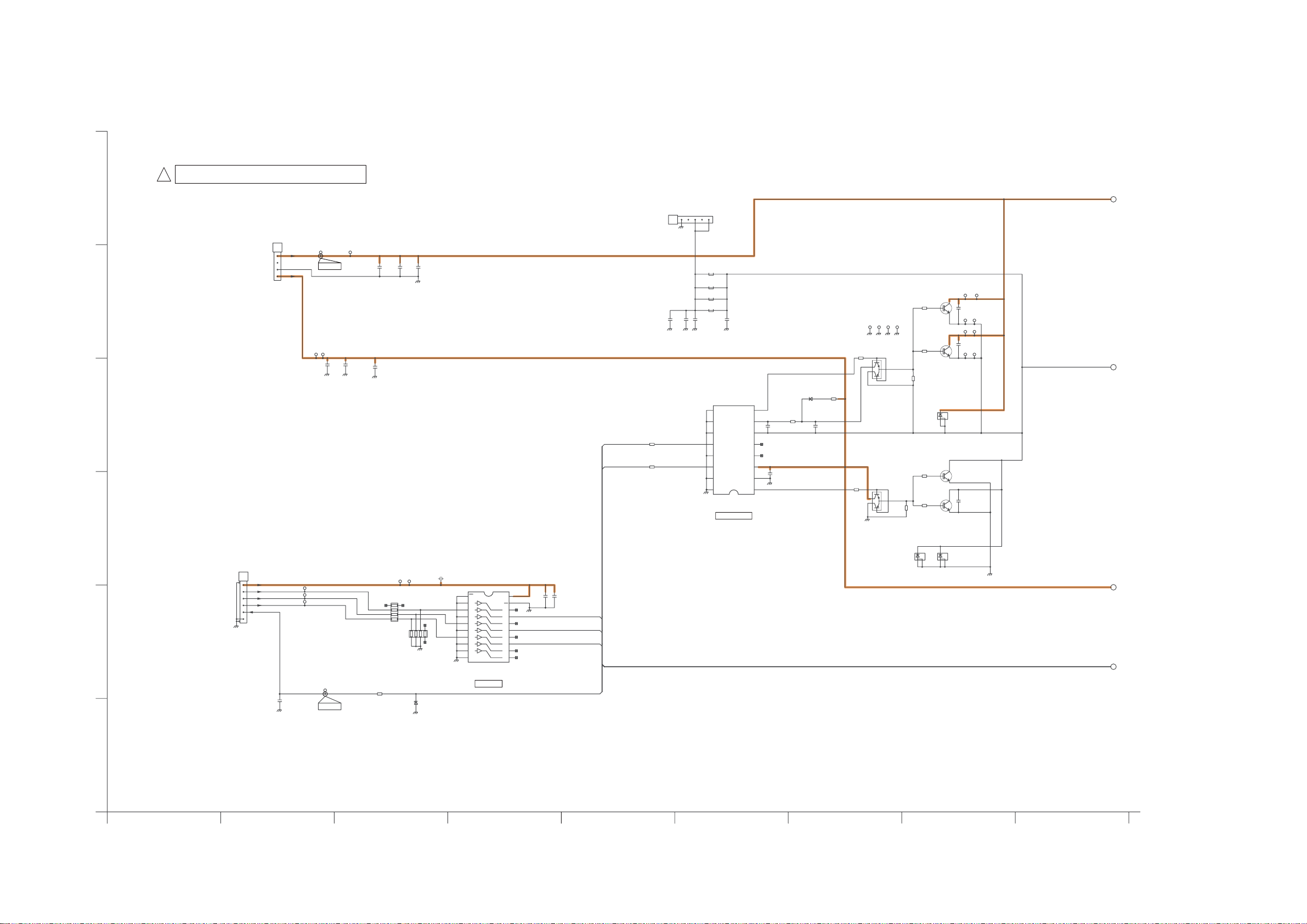

13 电路图------------------------------------------ 43

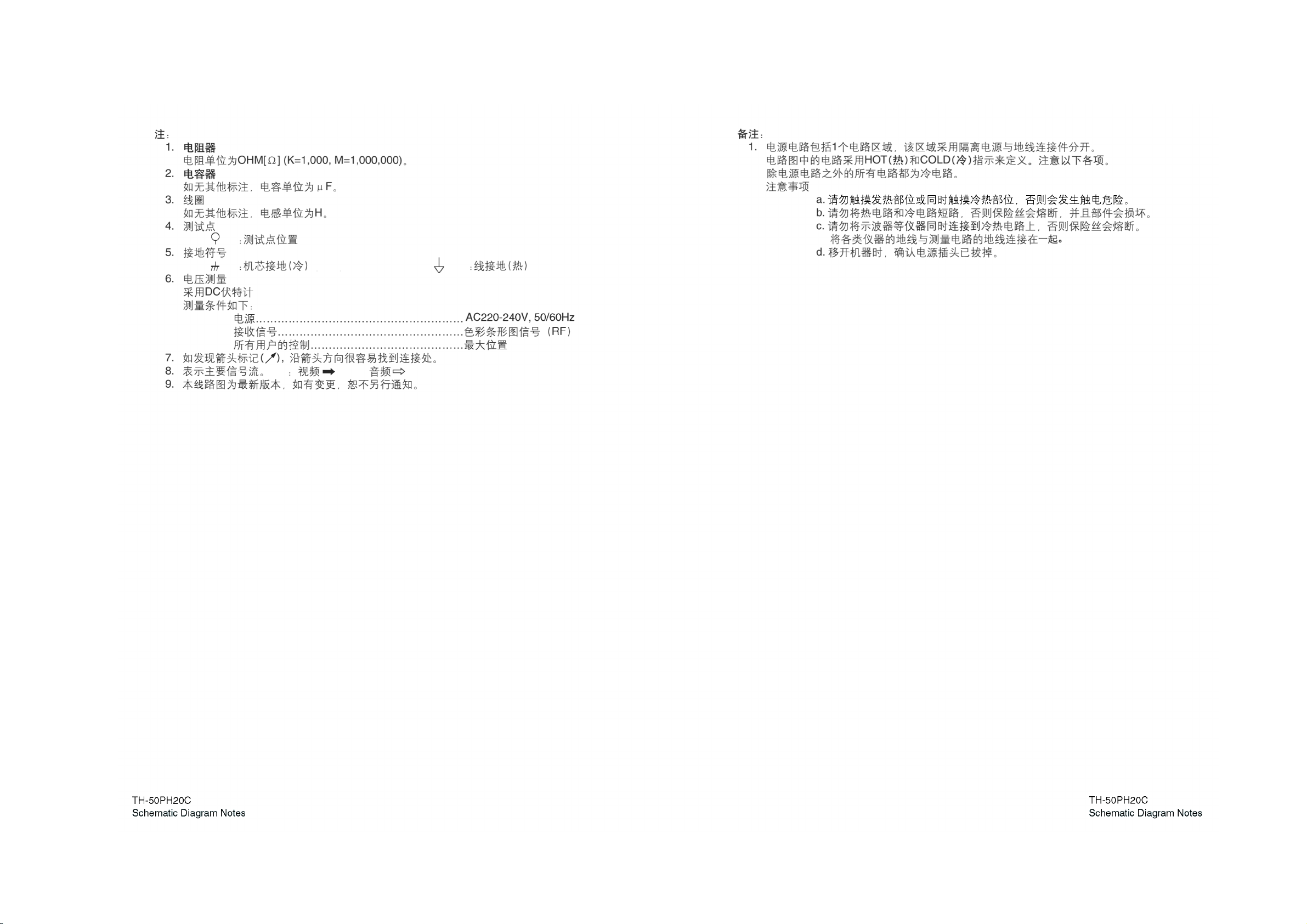

13.1. 线路图注意事项 ---------------------------- 43

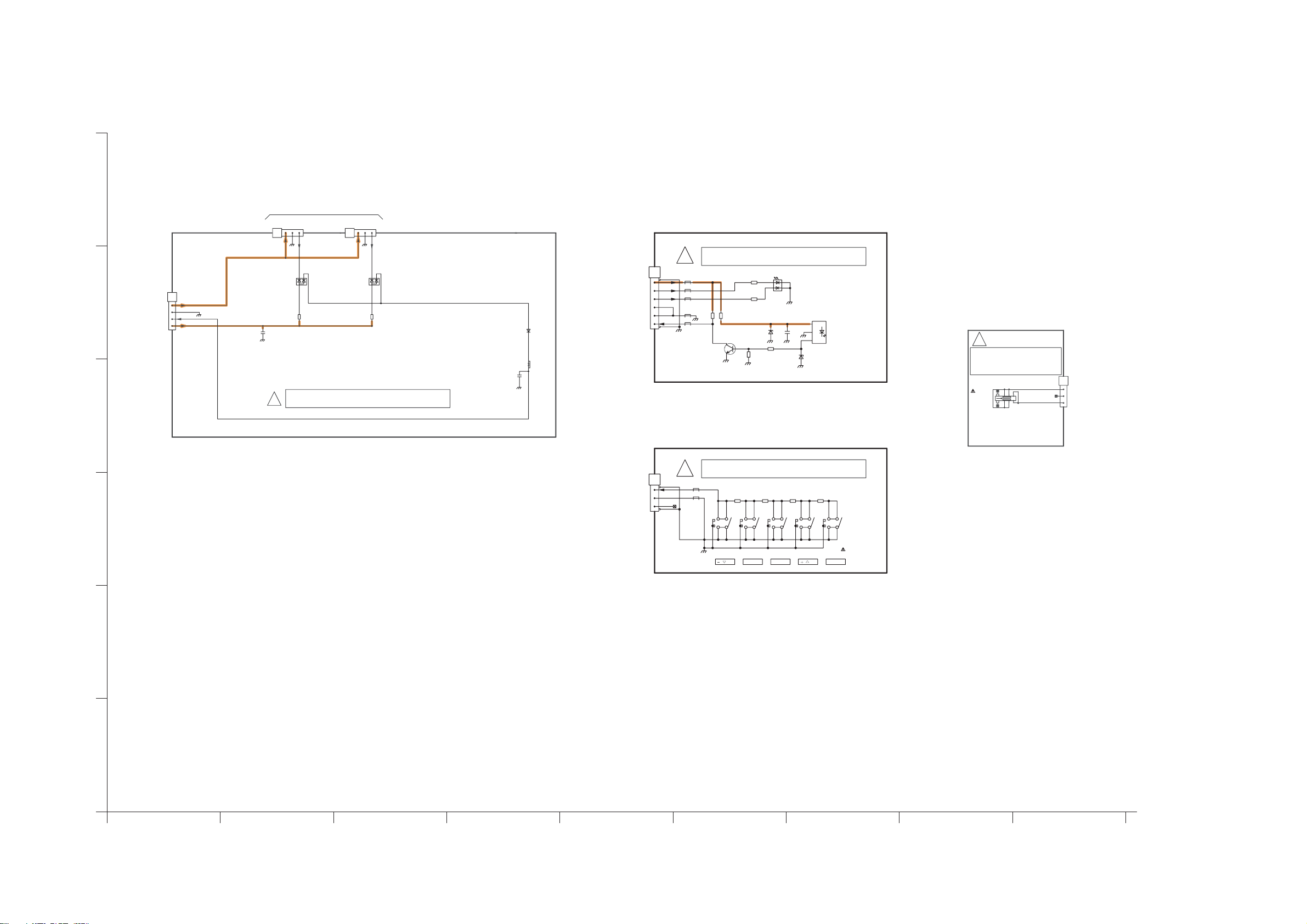

13.2. PB,V1,V2 和 S1 电路板线路图----------------- 44

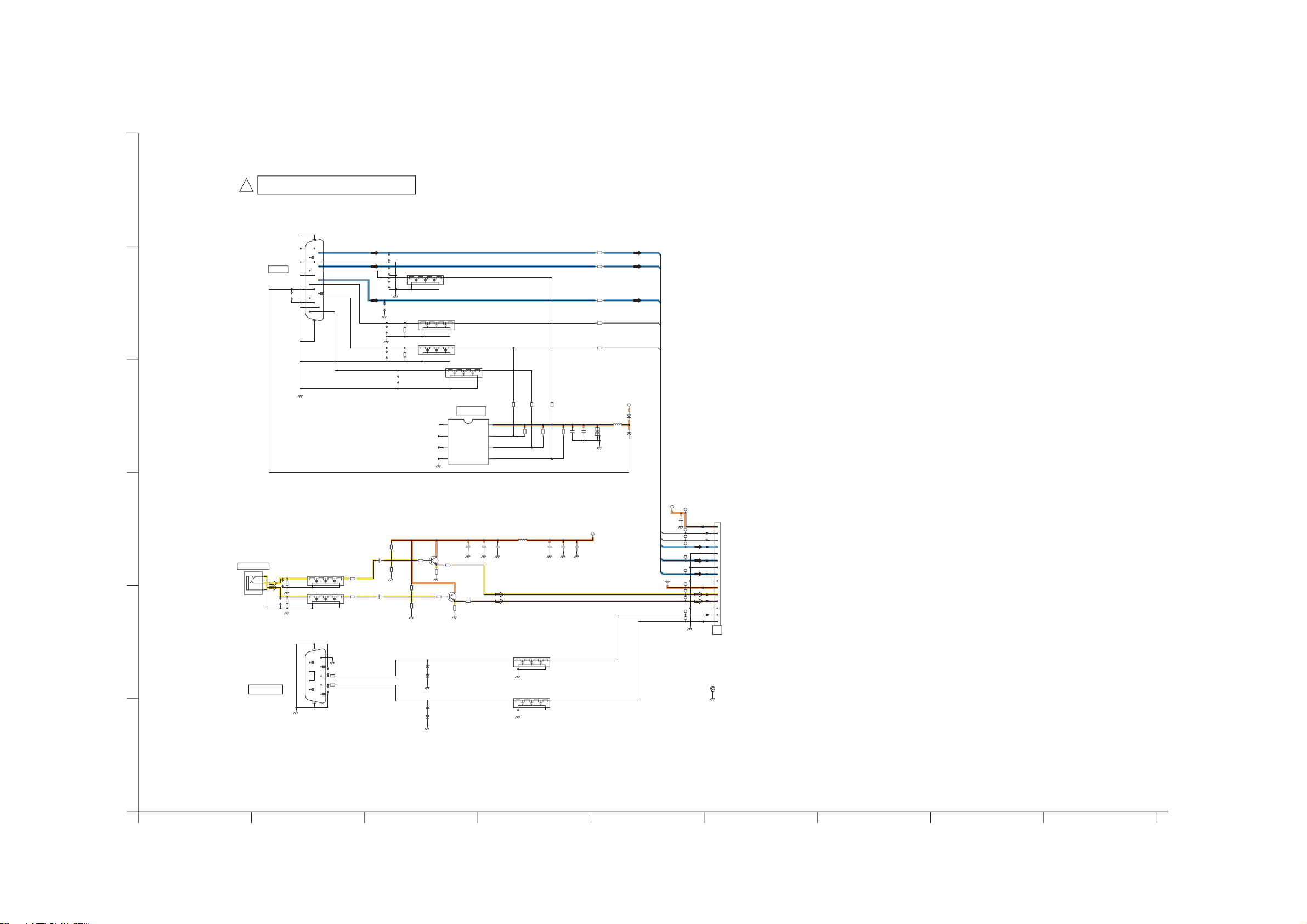

13.3. HX 电路板线路图---------------------------- 45

------------------------------- 36

© 2010 松下电器产业株式会社版权所有。
未经本公司许可而复制或分发者均属违法。

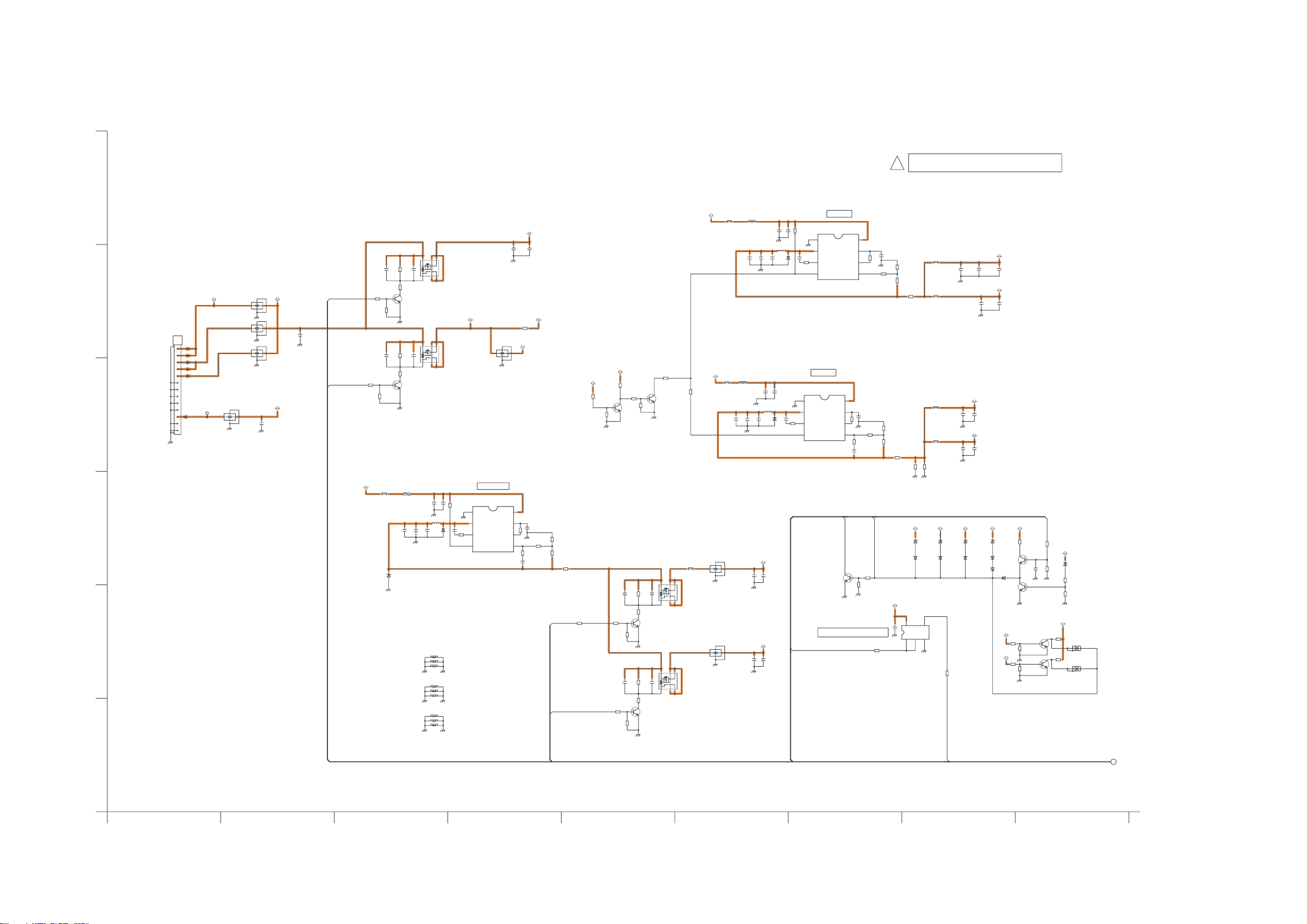

13.4. DS 电路板 (1/2) 线路图---------------------- 46

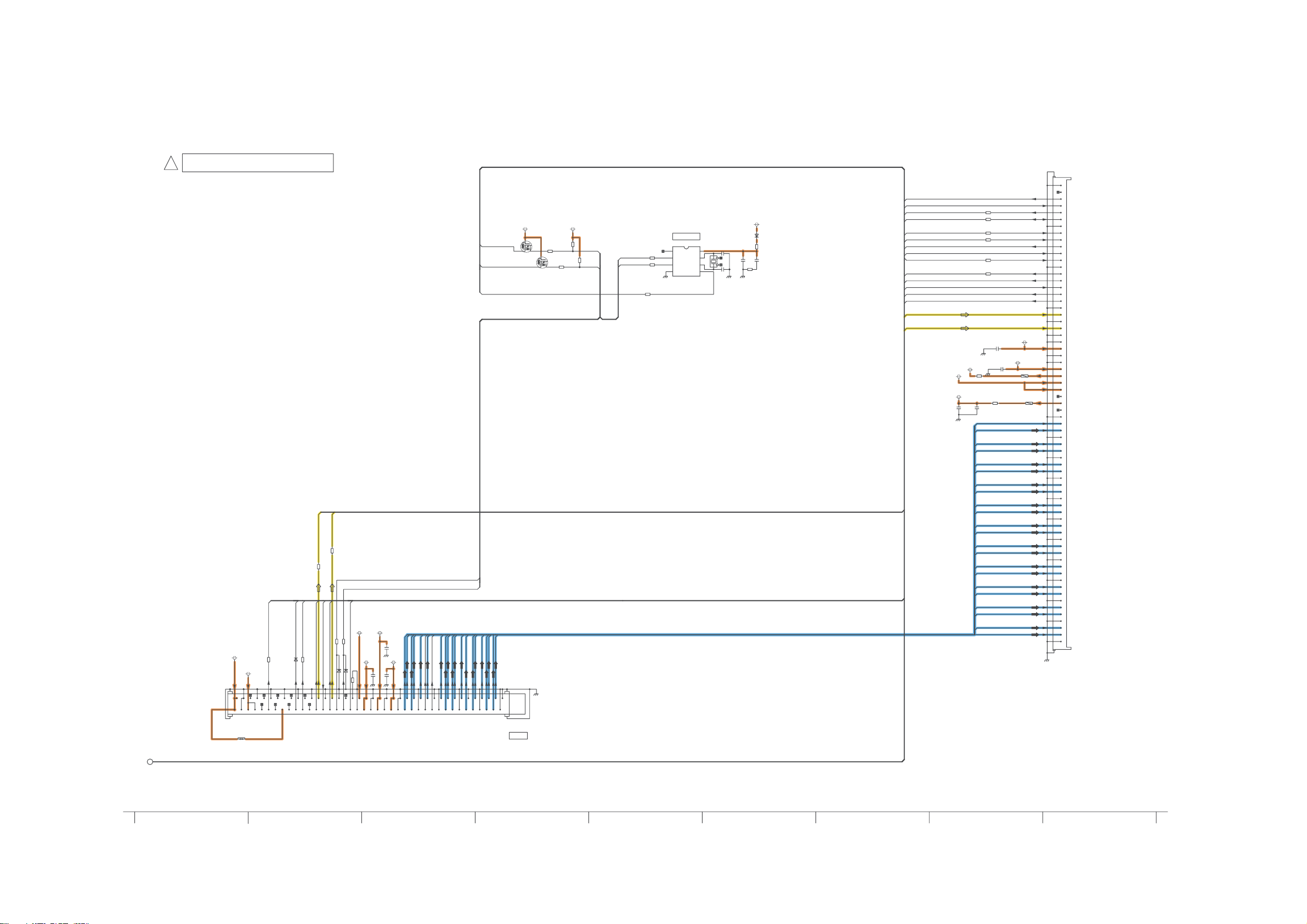

13.5. DS 电路板 (2/2) 线路图---------------------- 47

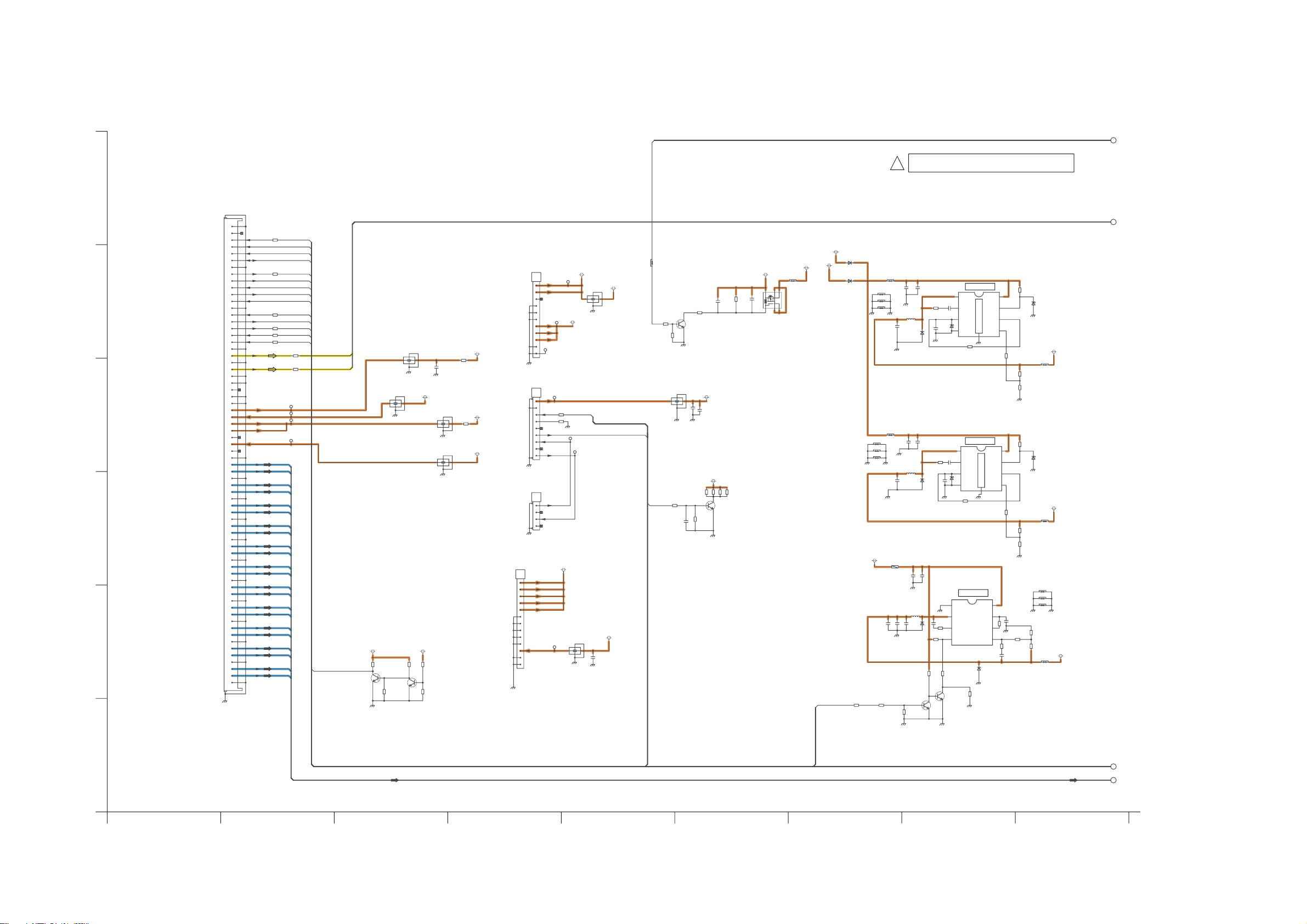

13.6. A 电路板 (1/16) 线路图---------------------- 48

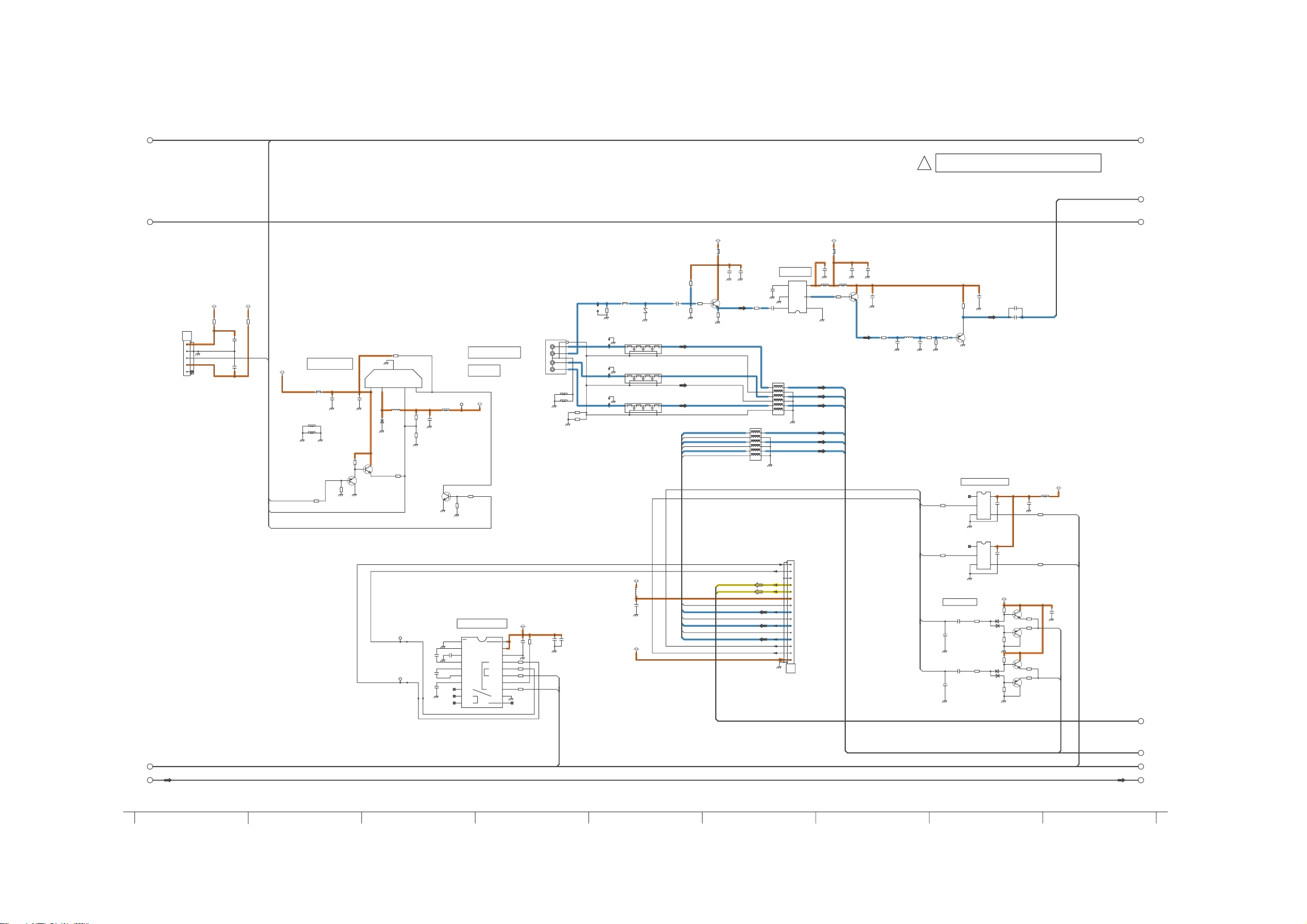

13.7. A 电路板 (2/16) 线路图---------------------- 49

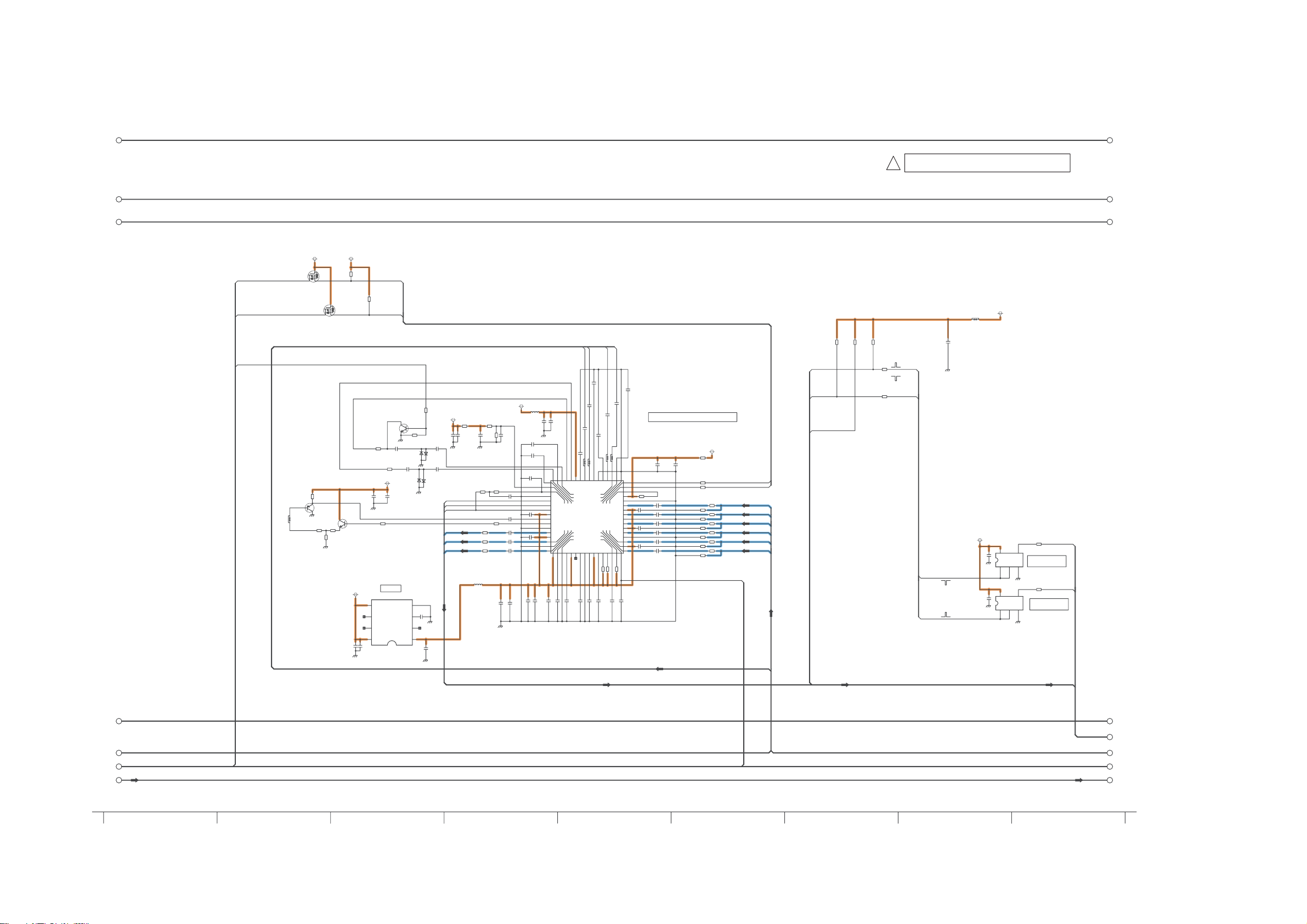

13.8. A 电路板 (3/16) 线路图---------------------- 50

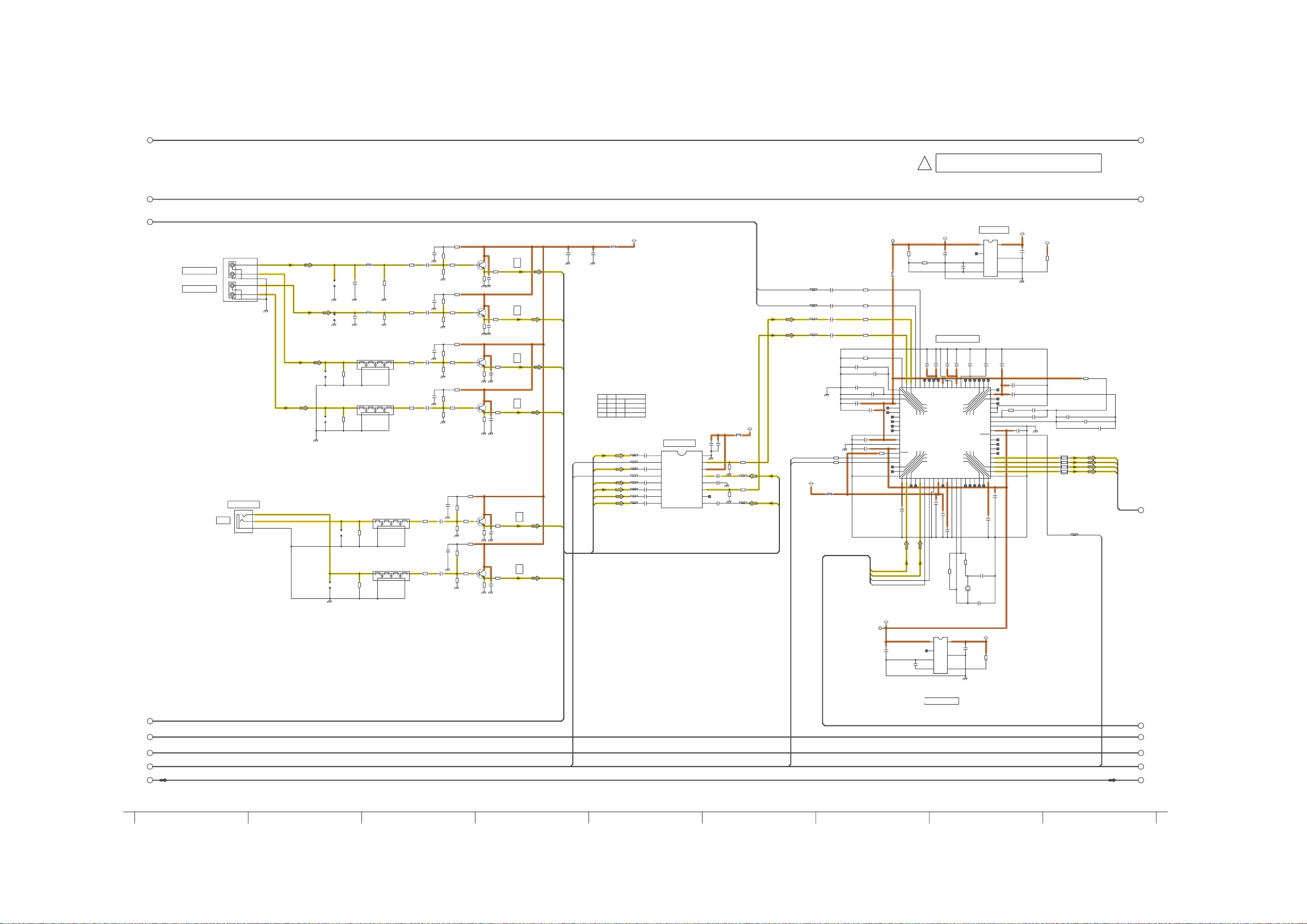

13.9. A 电路板 (4/16) 线路图---------------------- 51

13.10. A 电路板 (5/16) 和 H3 电路板线路图----------- 52

13.11. A 电路板 (6/16) 线路图---------------------- 53

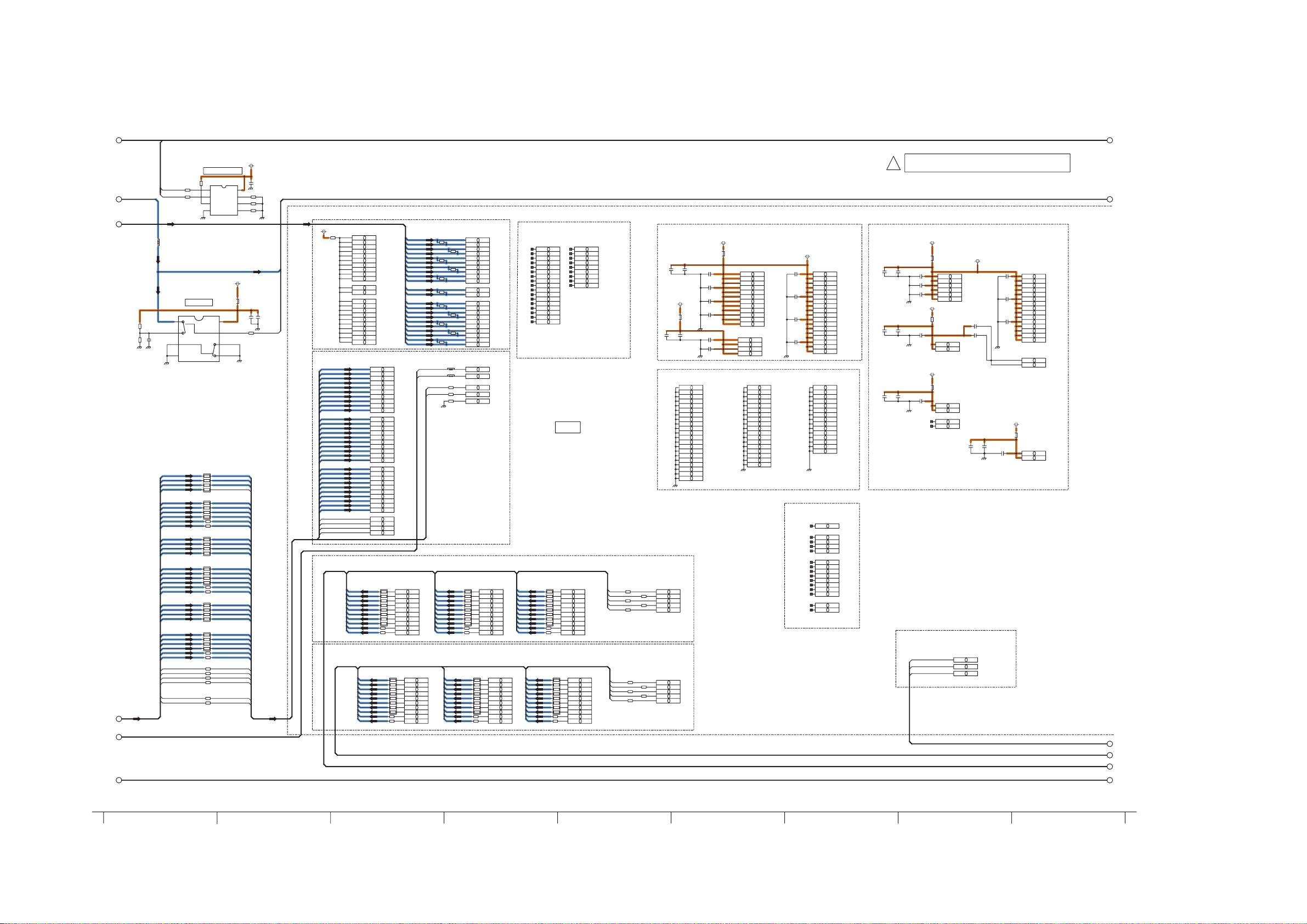

13.12. A 电路板 (7/16) 线路图---------------------- 54

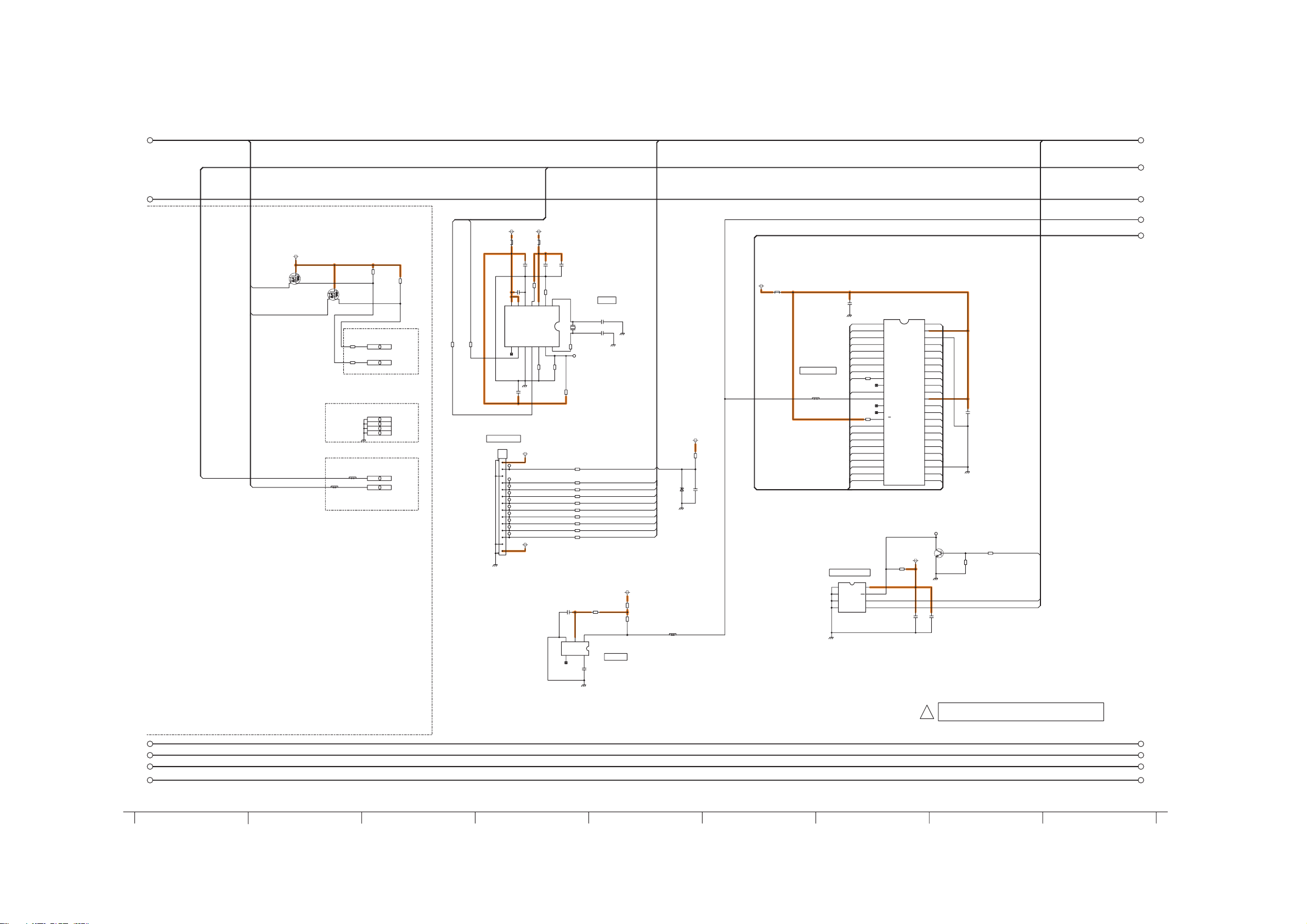

13.13. A 电路板 (8/16) 线路图---------------------- 55

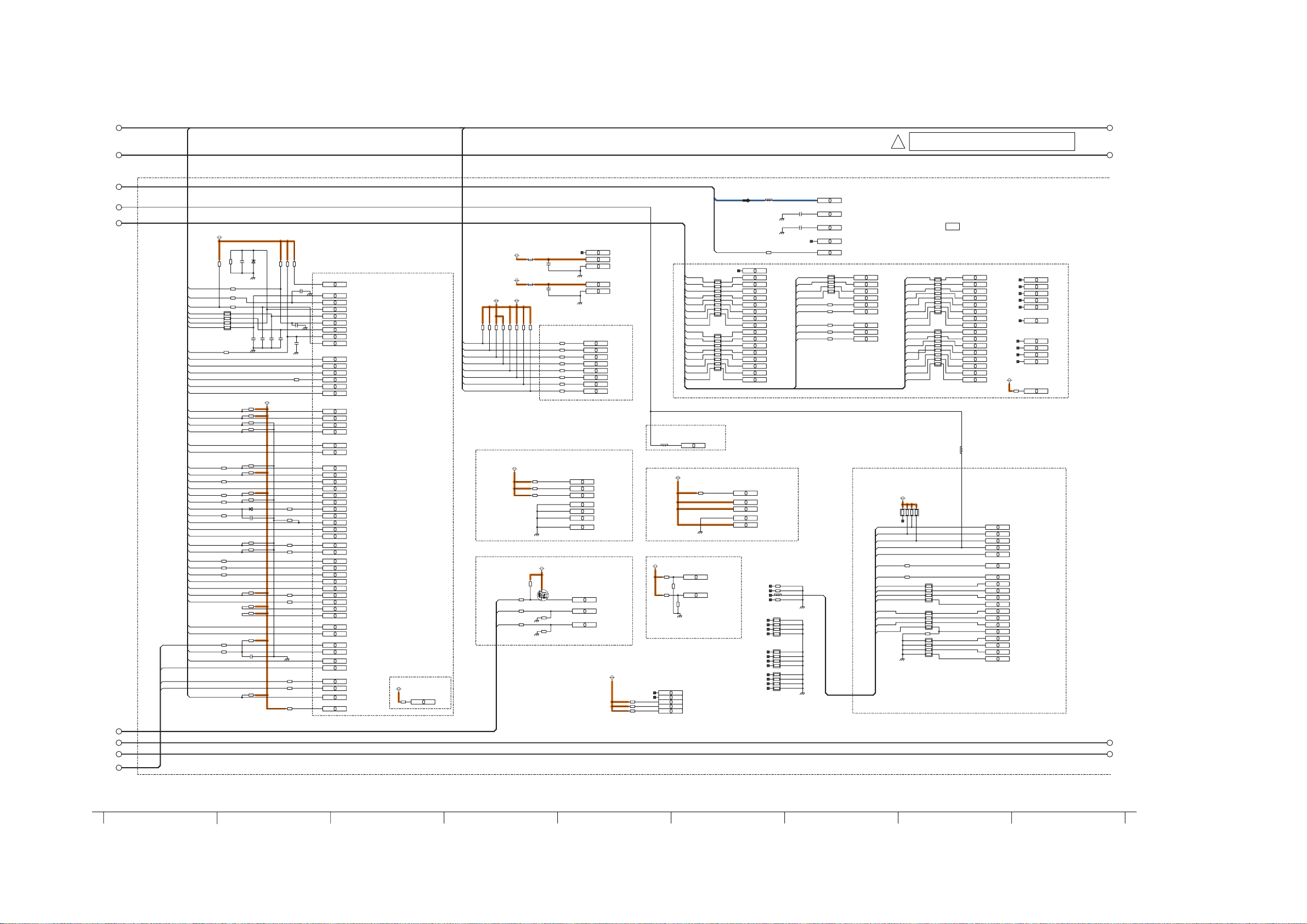

13.14. A 电路板 (9/16) 线路图---------------------- 56

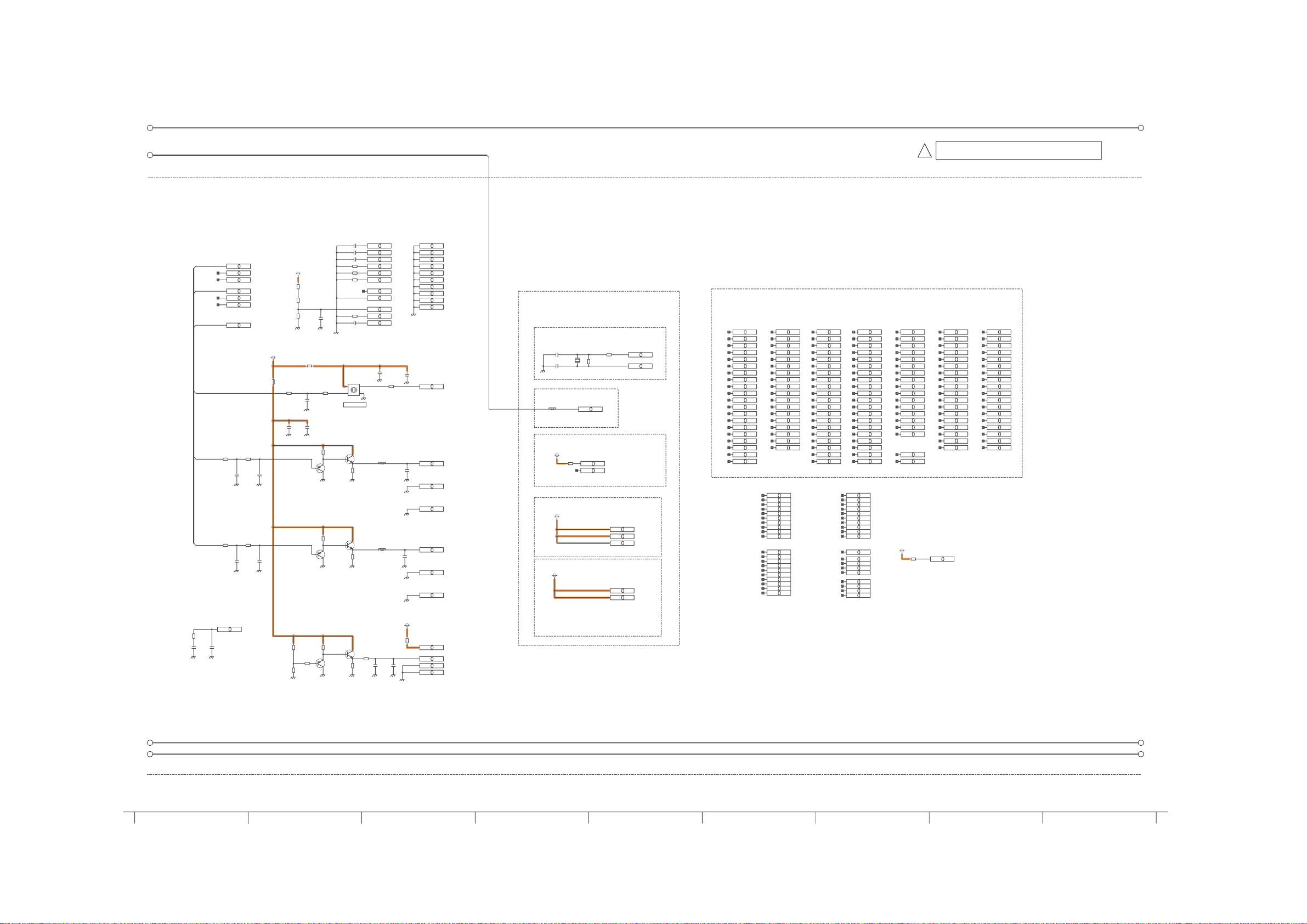

13.15. A 电路板 (10/16) 线路图--------------------- 57

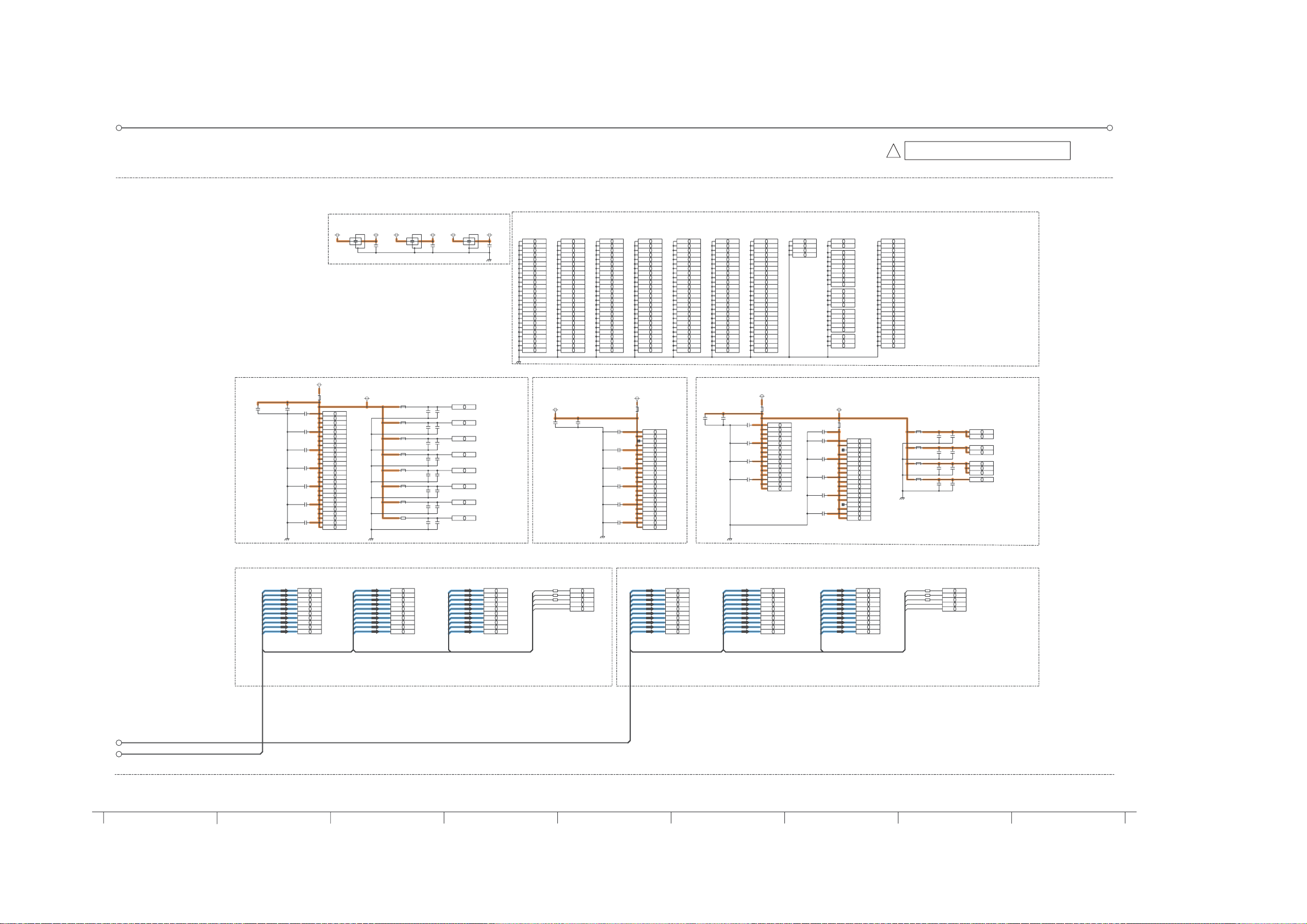

13.16. A 电路板 (11/16) 线路图--------------------- 58

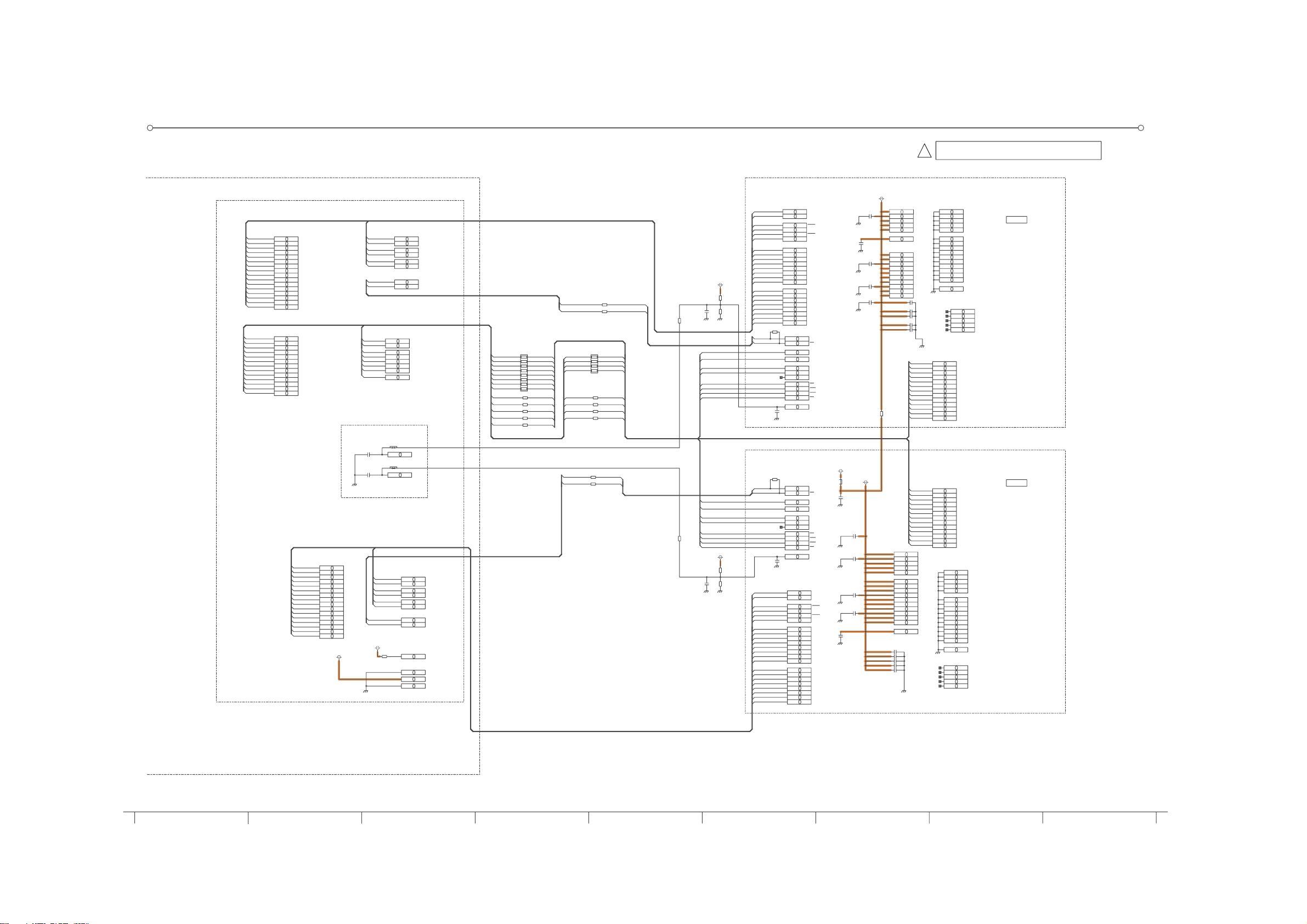

13.17. A 电路板 (12/16) 线路图--------------------- 59

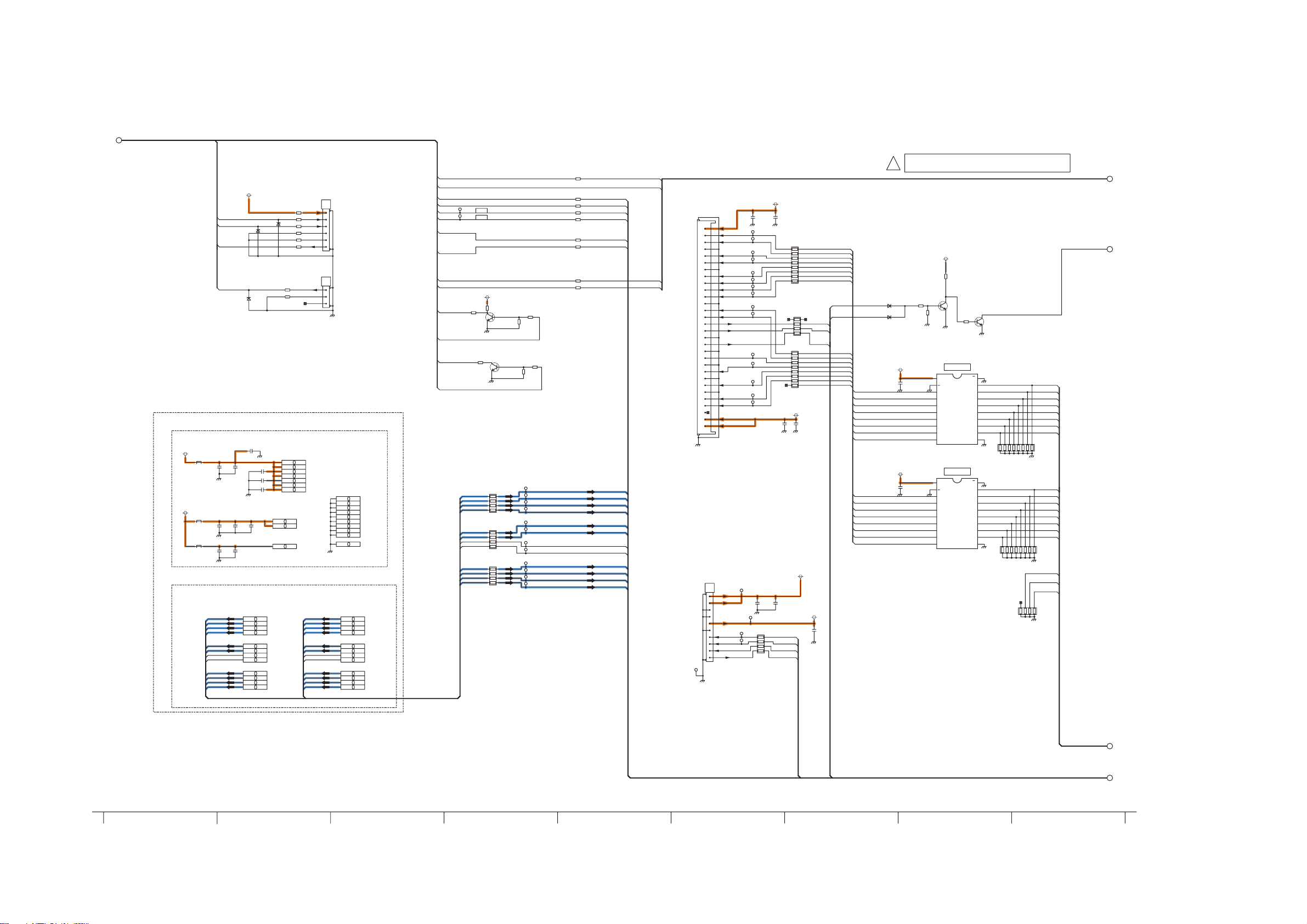

13.18. A 电路板 (13/16) 线路图--------------------- 60

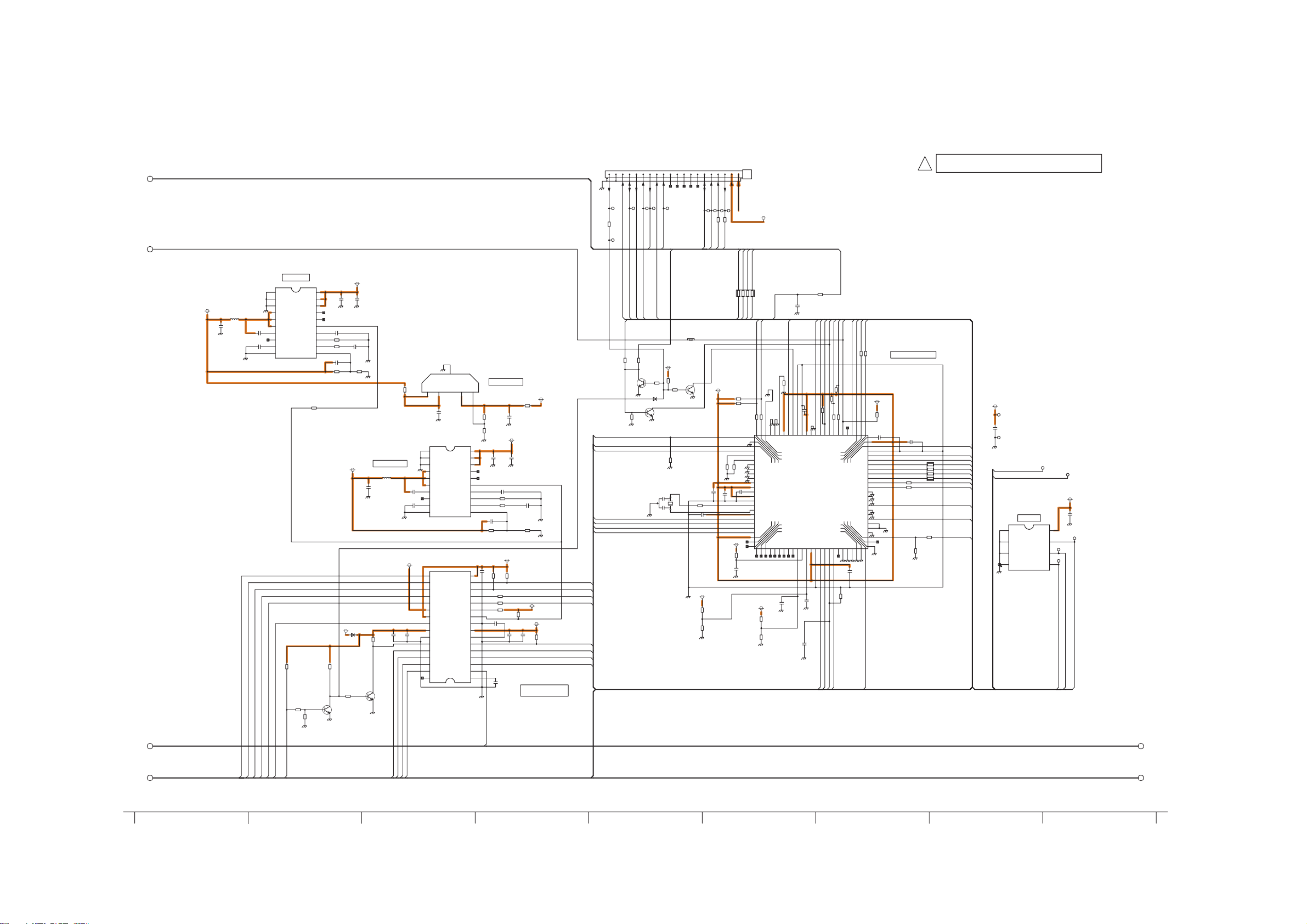

13.19. A 电路板 (14/16) 线路图--------------------- 61

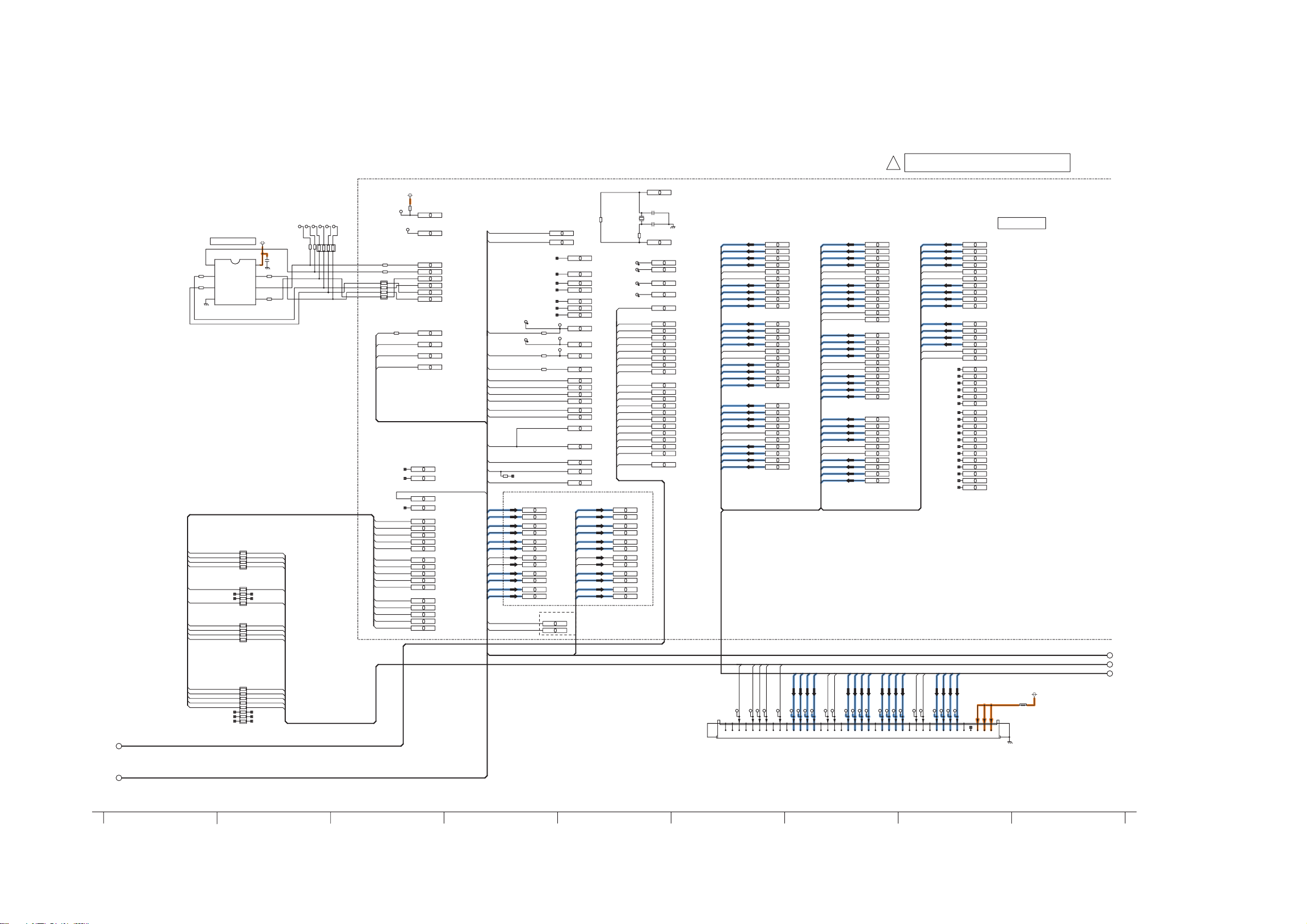

13.20. A 电路板 (15/16) 线路图--------------------- 62

13.21. A 电路板 (16/16) 线路图--------------------- 63

13.22. C1 电路板线路图---------------------------- 64

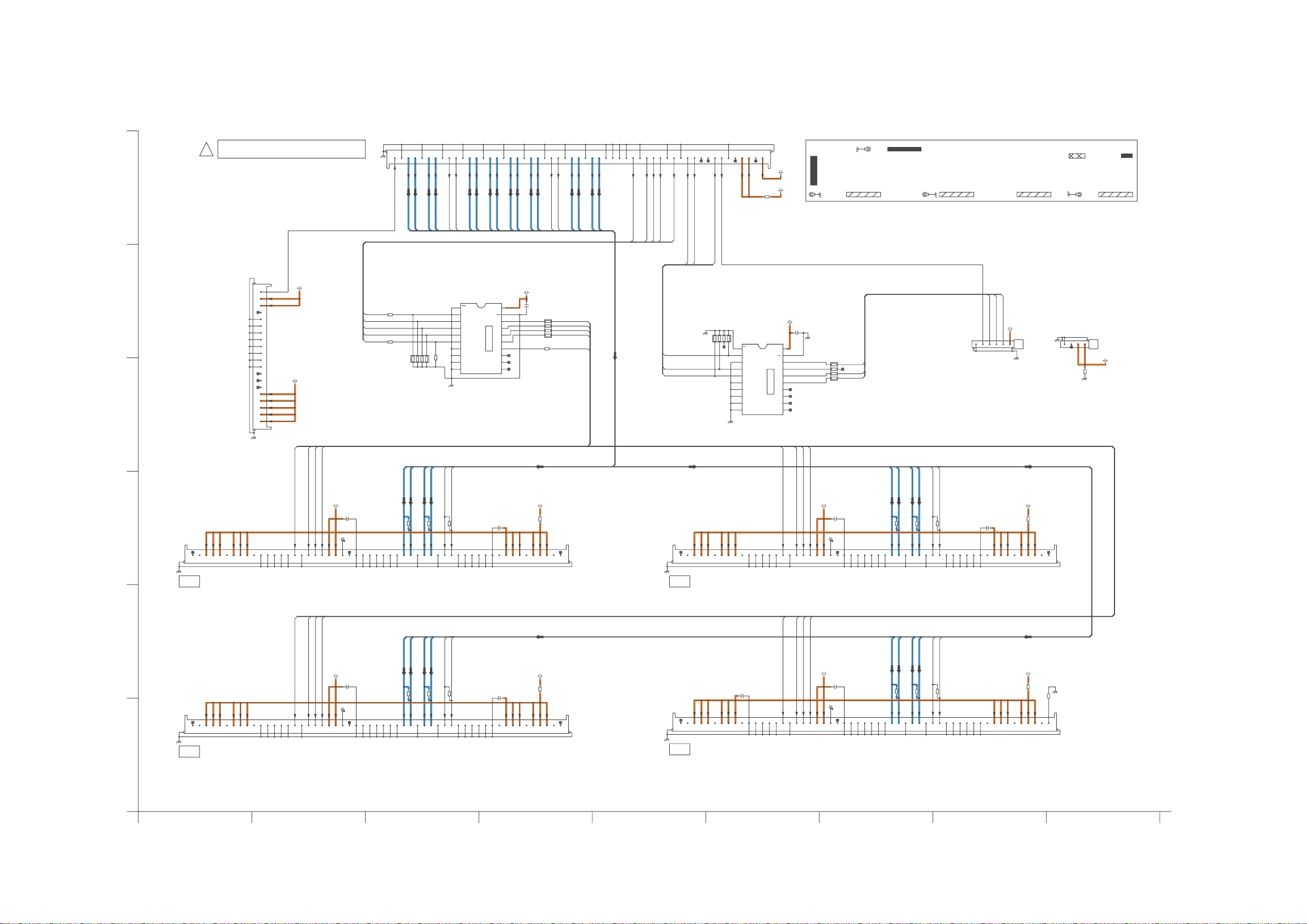

13.23. C2 电路板线路图---------------------------- 65

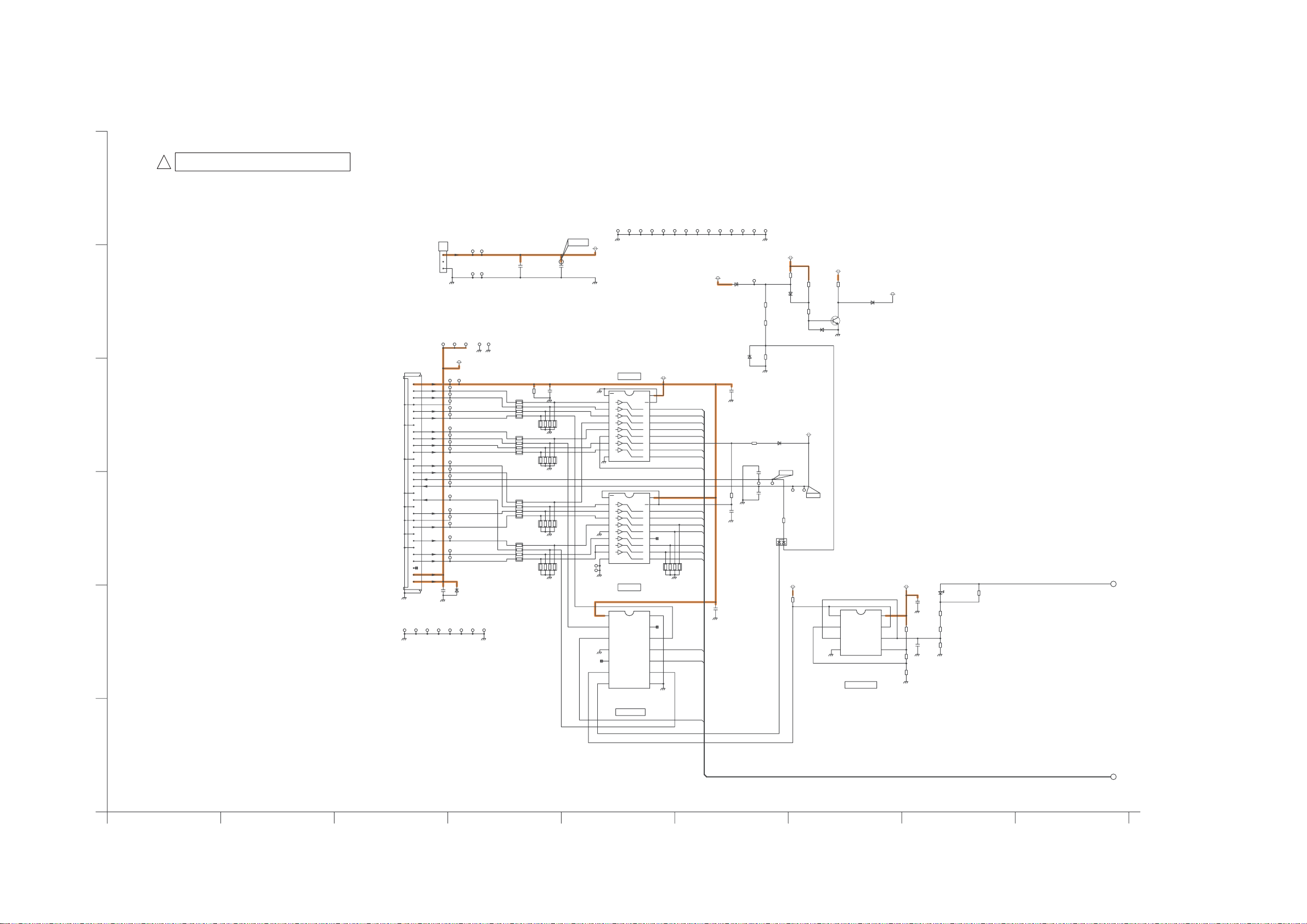

13.24. SC 电路板 (1/4) 线路图---------------------- 66

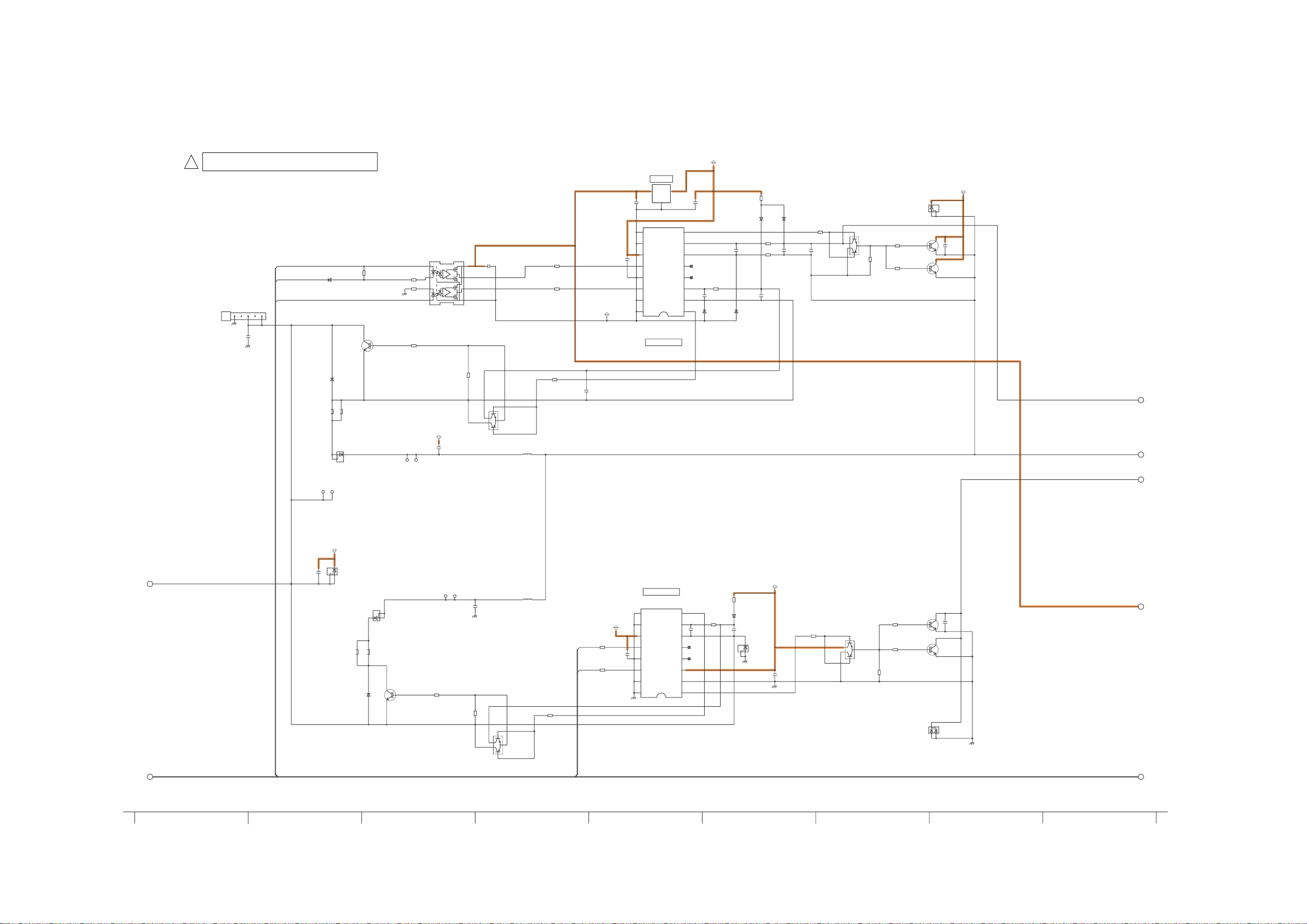

13.25. SC 电路板 (2/4) 线路图---------------------- 67

13.26. SC 电路板 (3/4) 线路图---------------------- 68

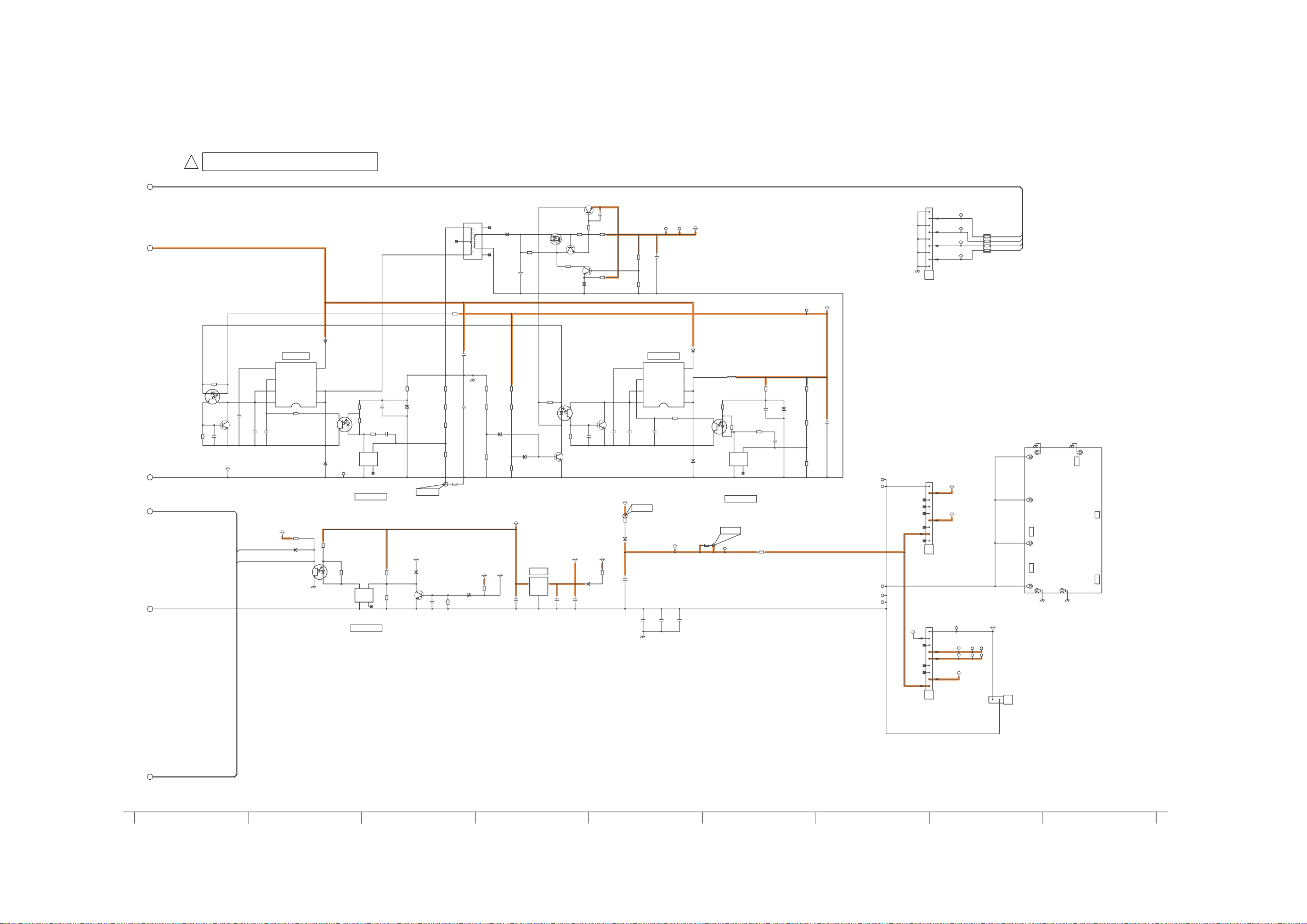

13.27. SC 电路板 (4/4) 线路图---------------------- 69

13.28. SS 电路板 (1/2) 线路图---------------------- 70

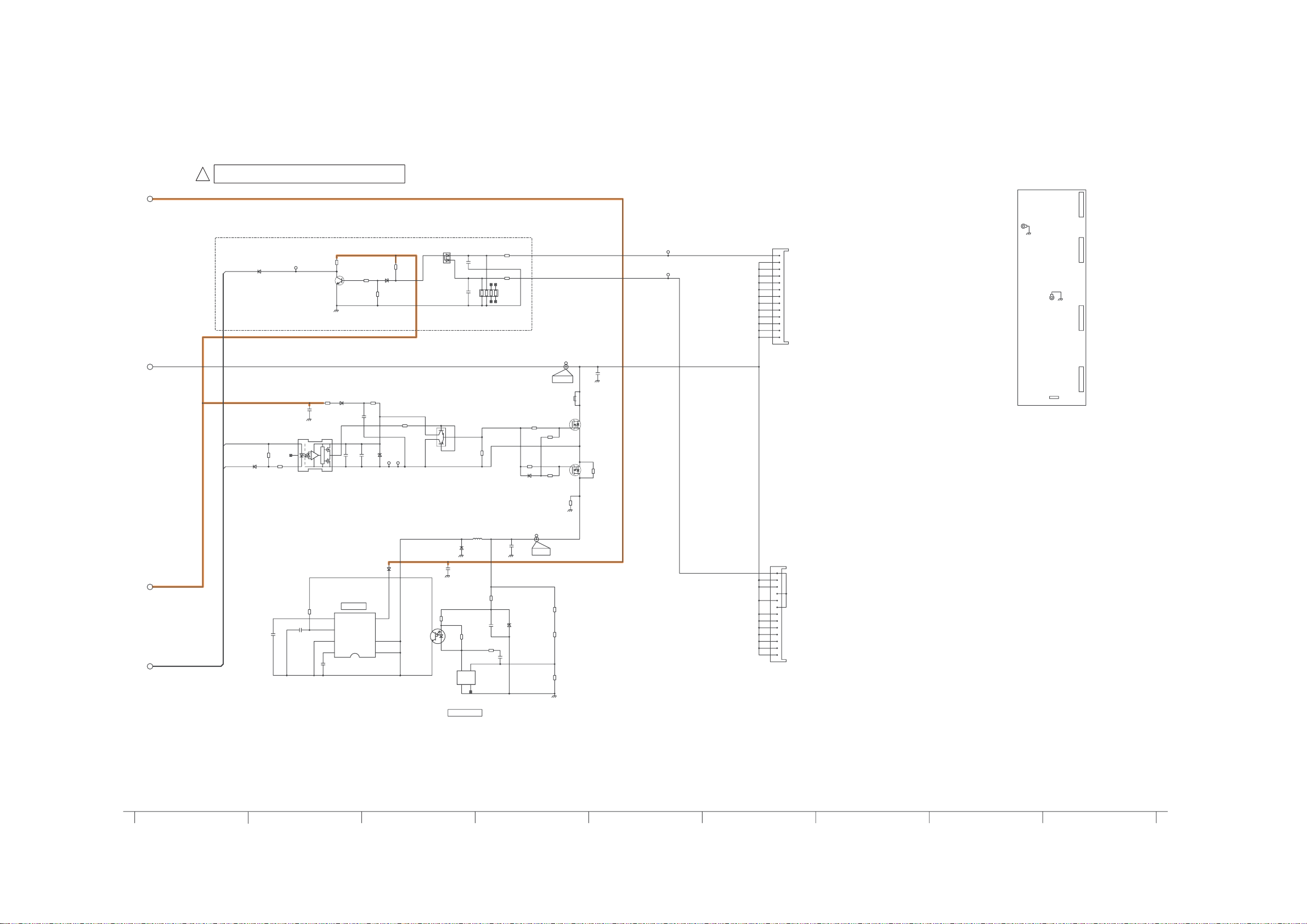

13.29. SS 电路板 (2/2) 线路图---------------------- 71

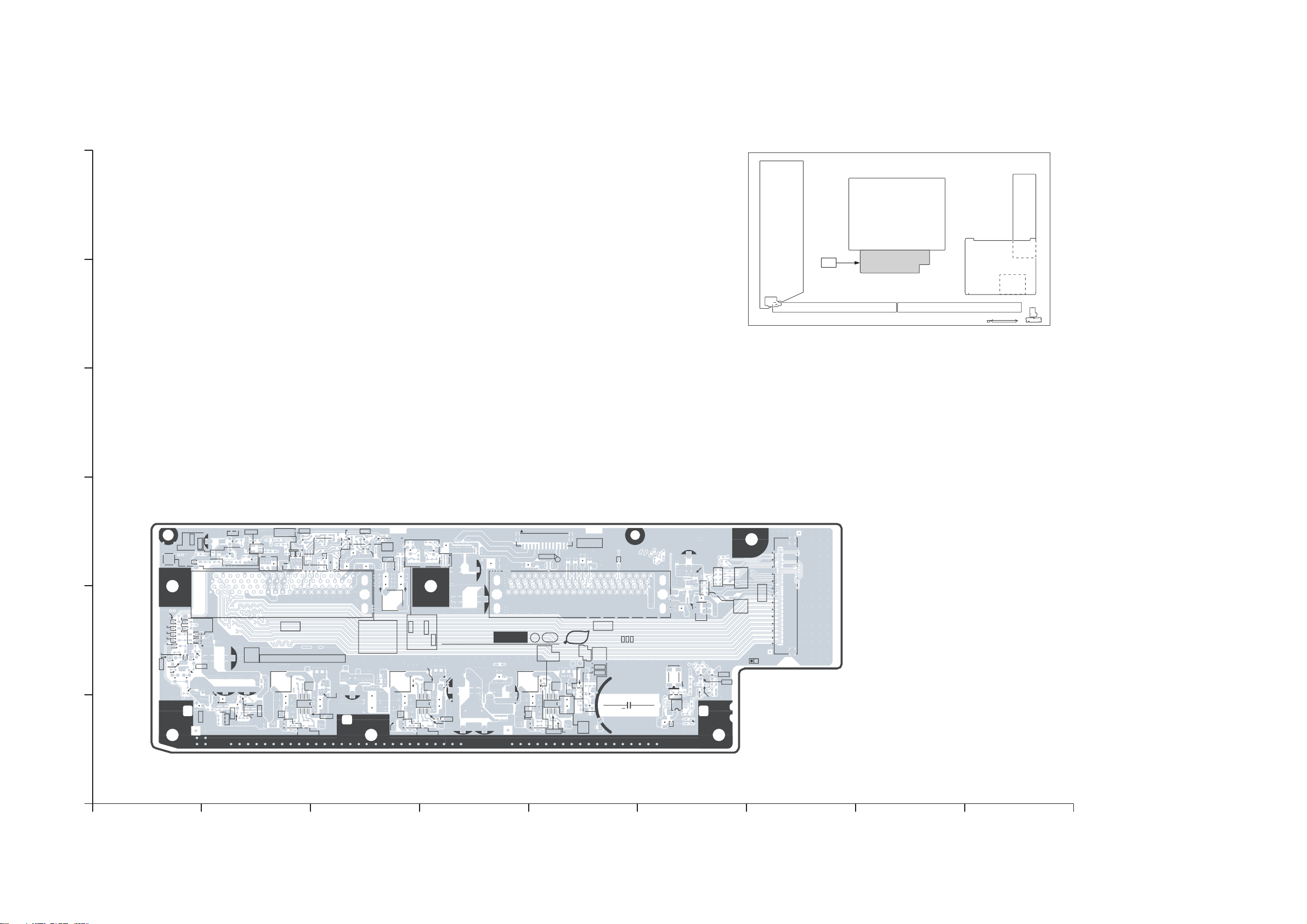

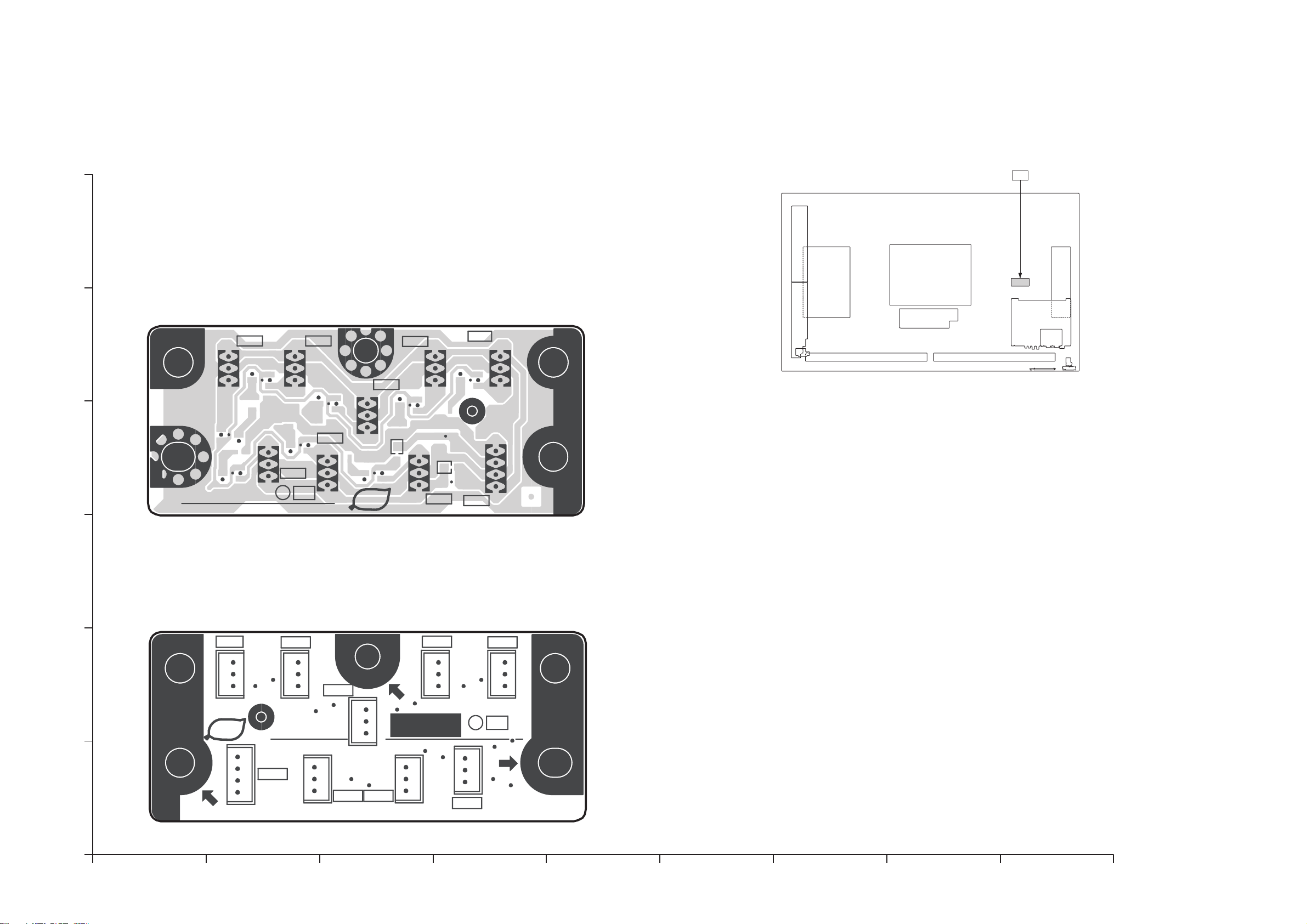

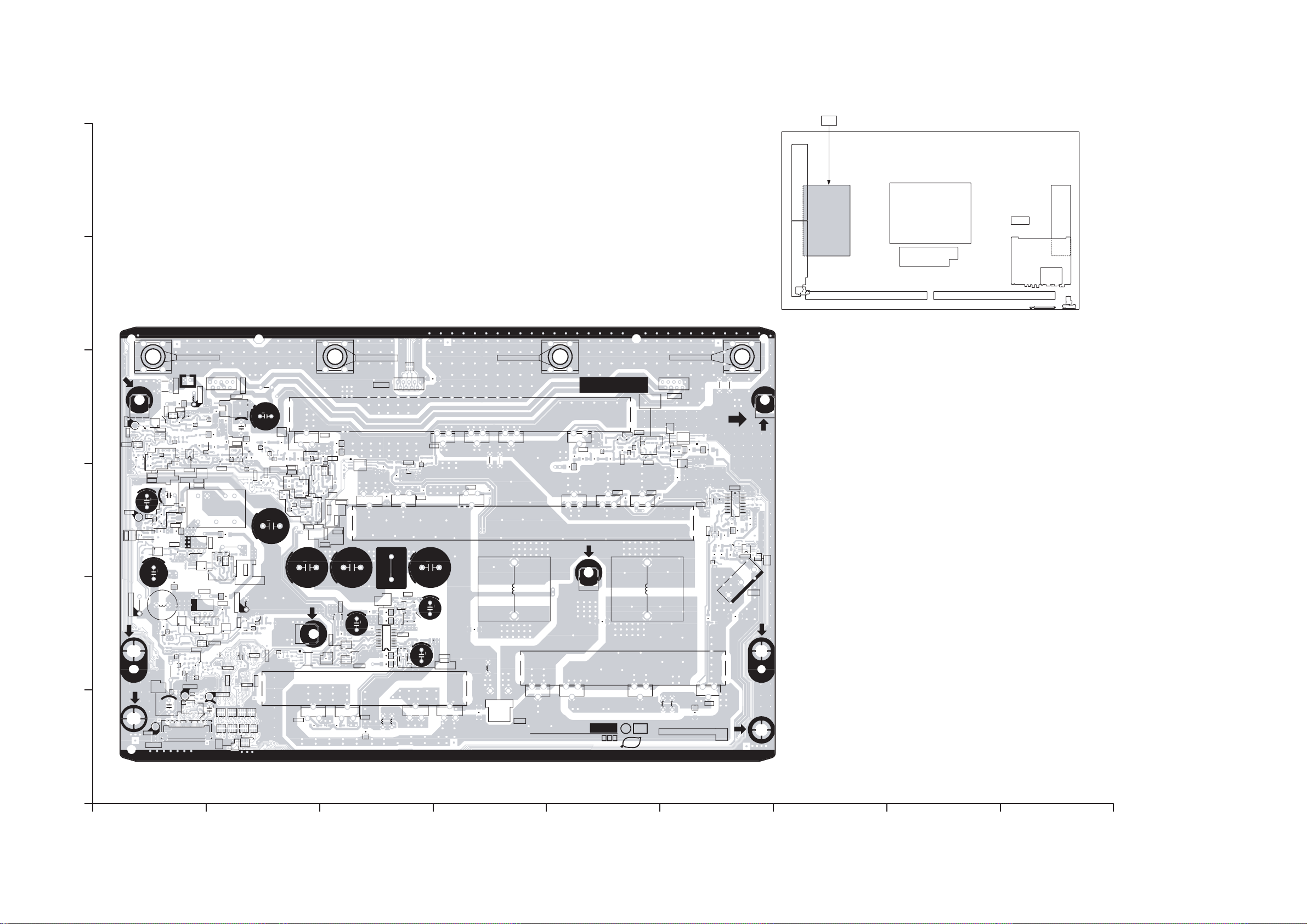

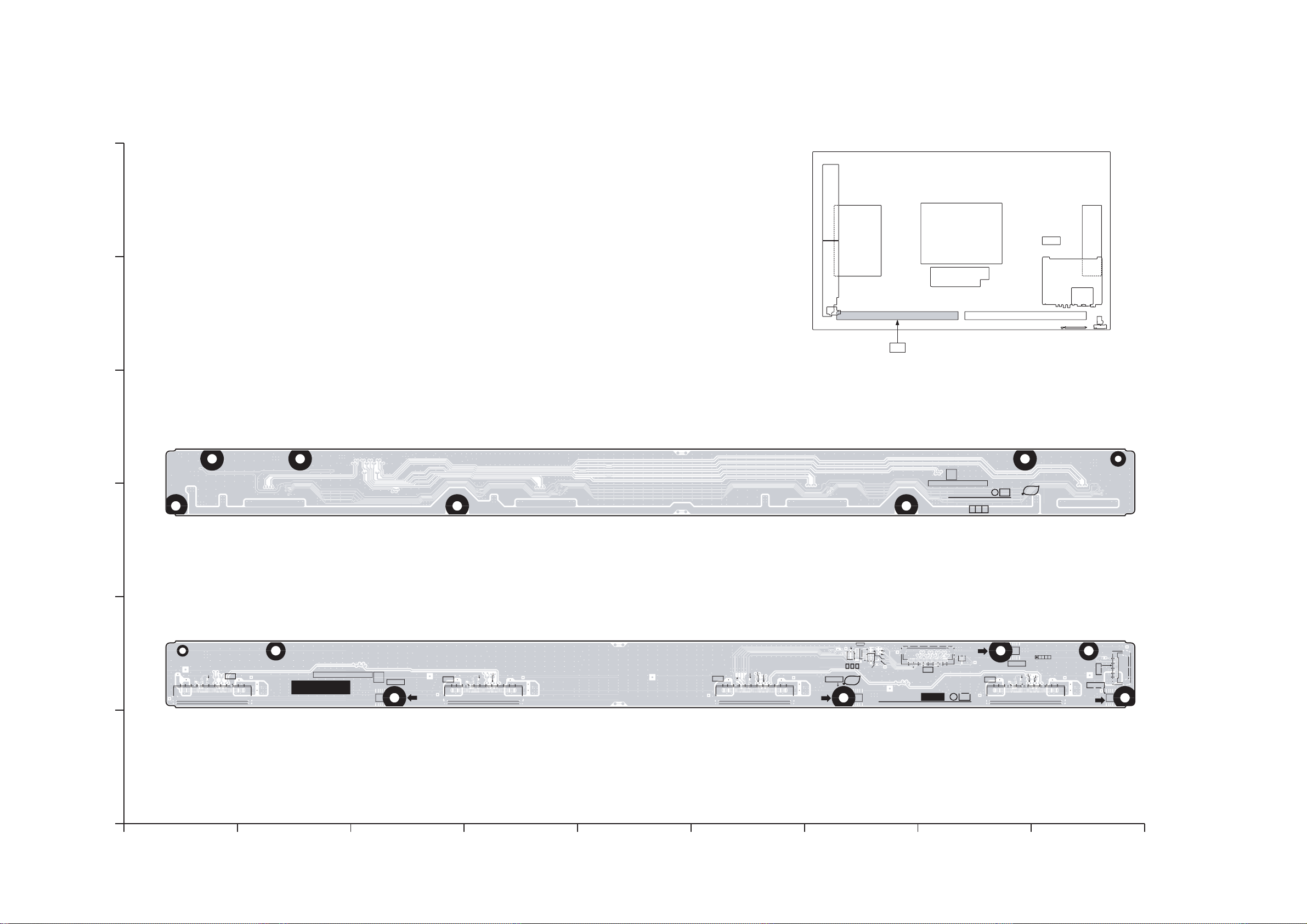

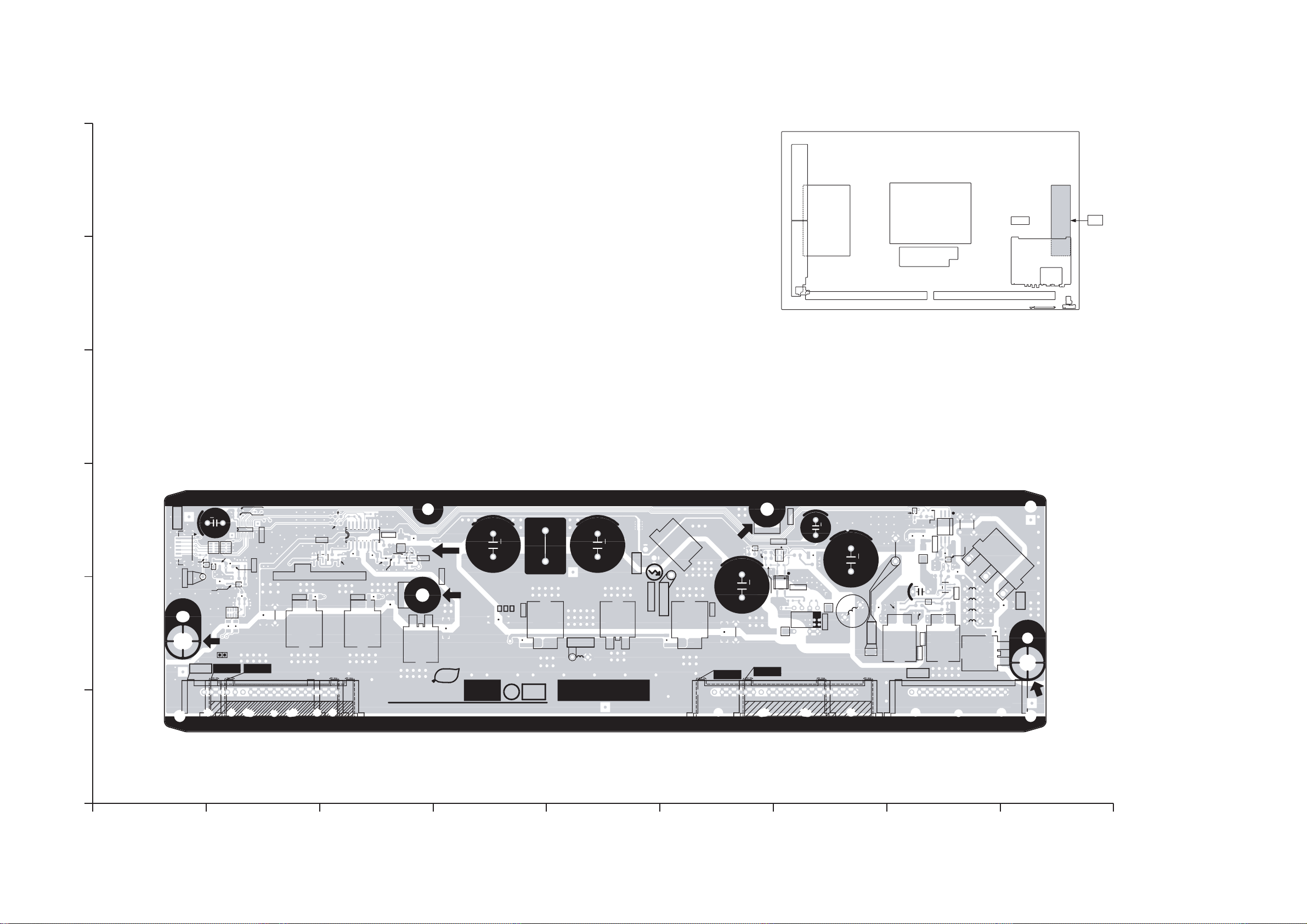

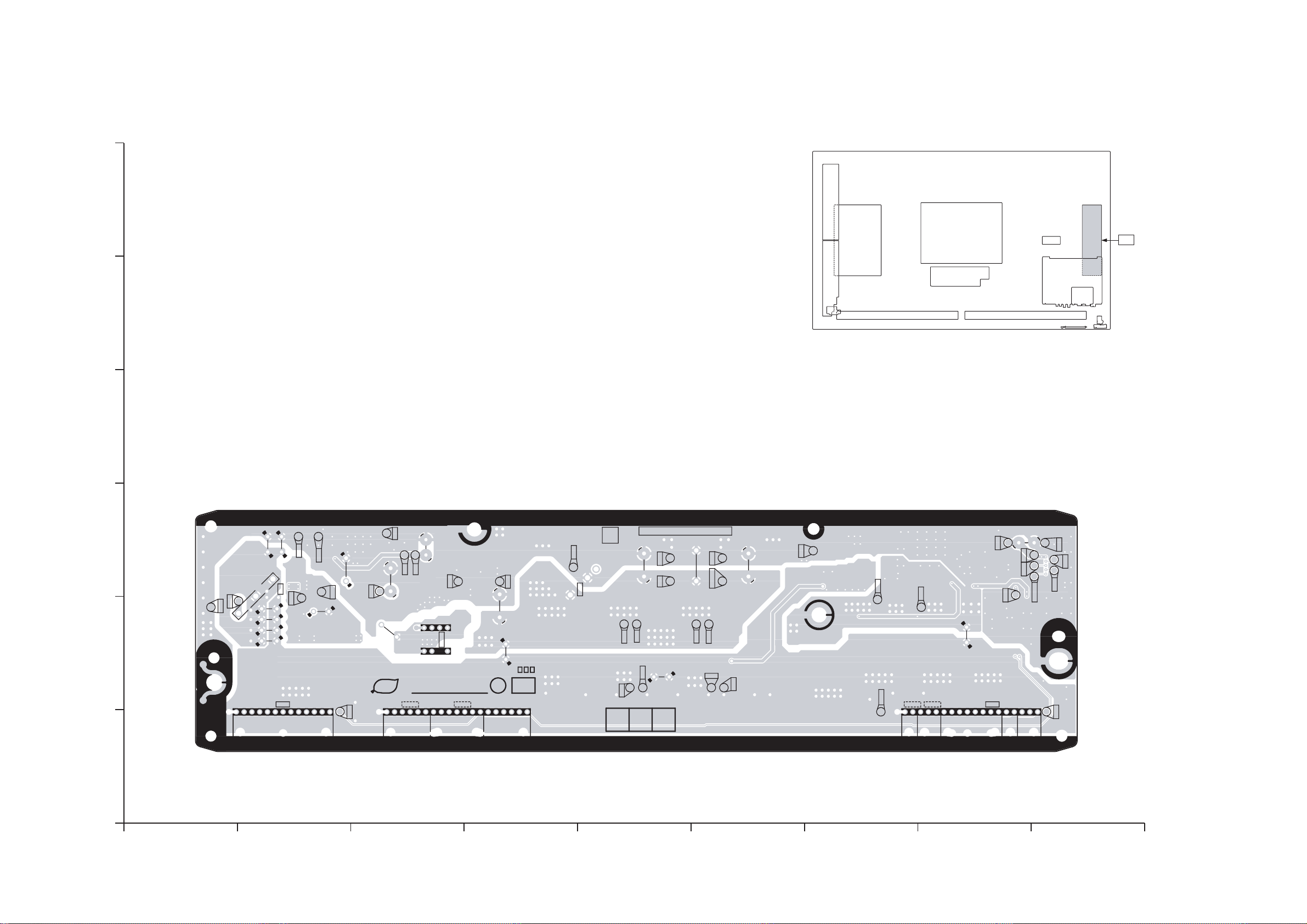

14 印刷电路板图 ------------------------------------ 72

14.1. PB 电路板---------------------------------- 72

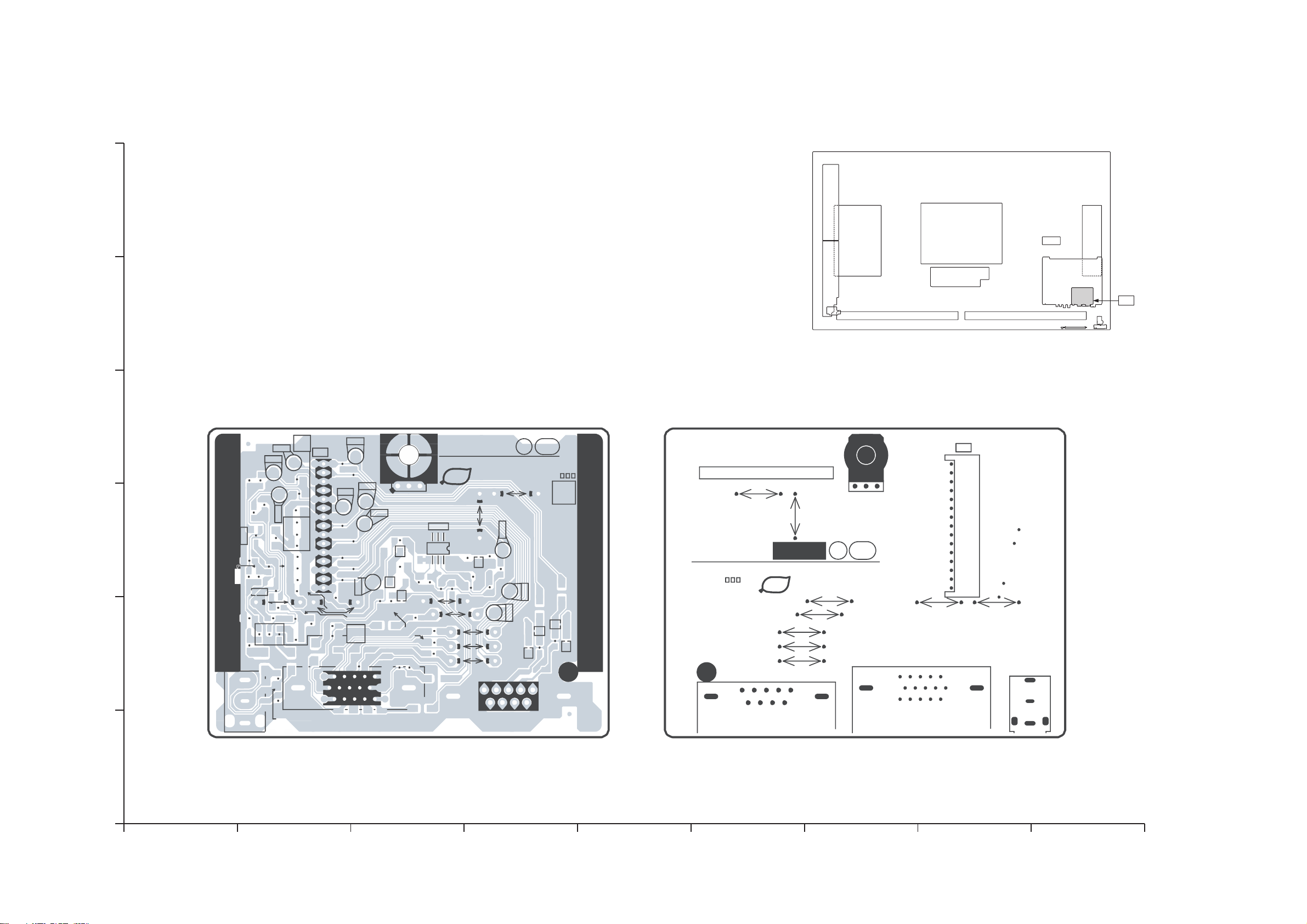

14.2. HX 电路板---------------------------------- 73

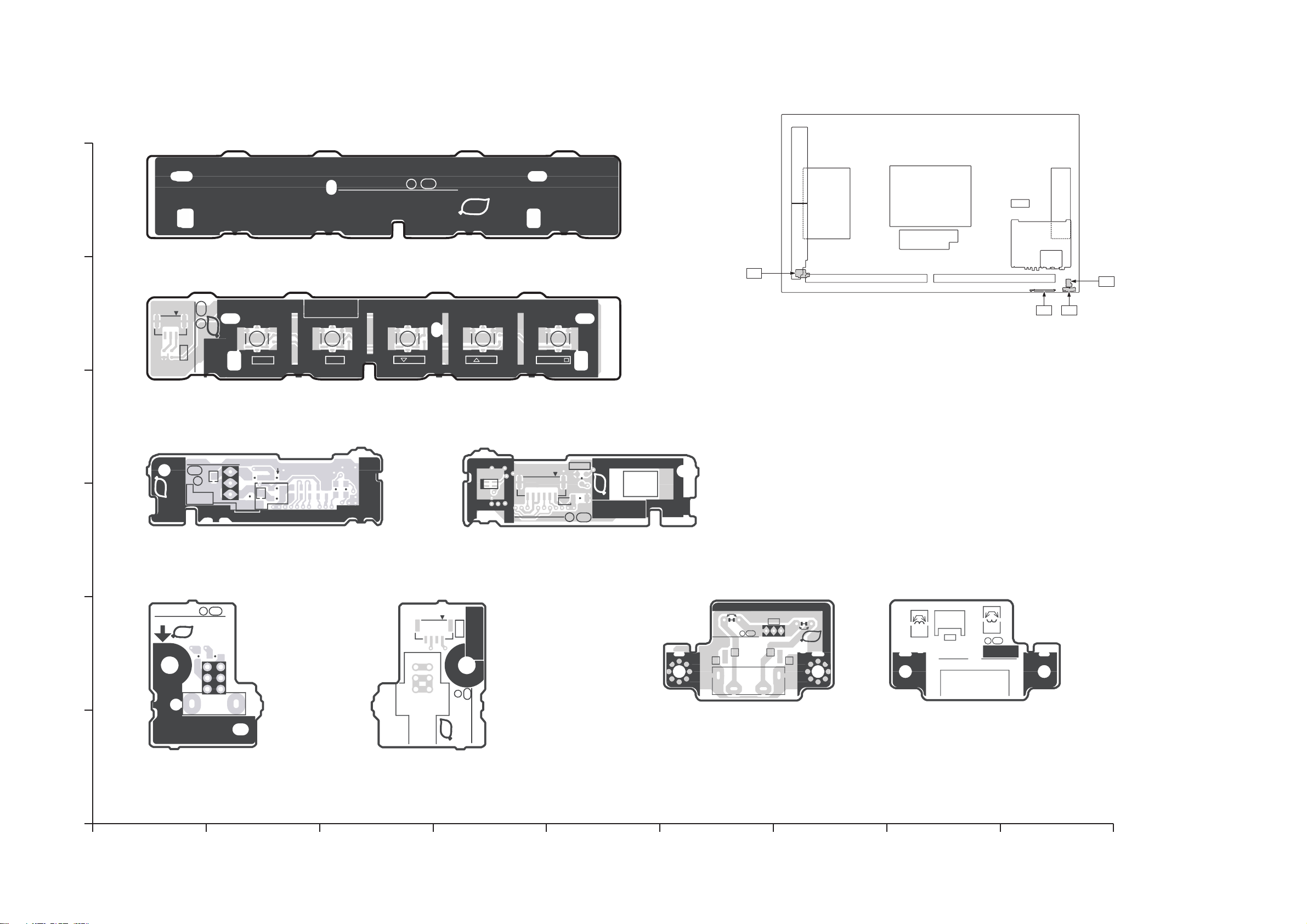

14.3. V1,V2,S1 和 H3 电路板----------------------- 74

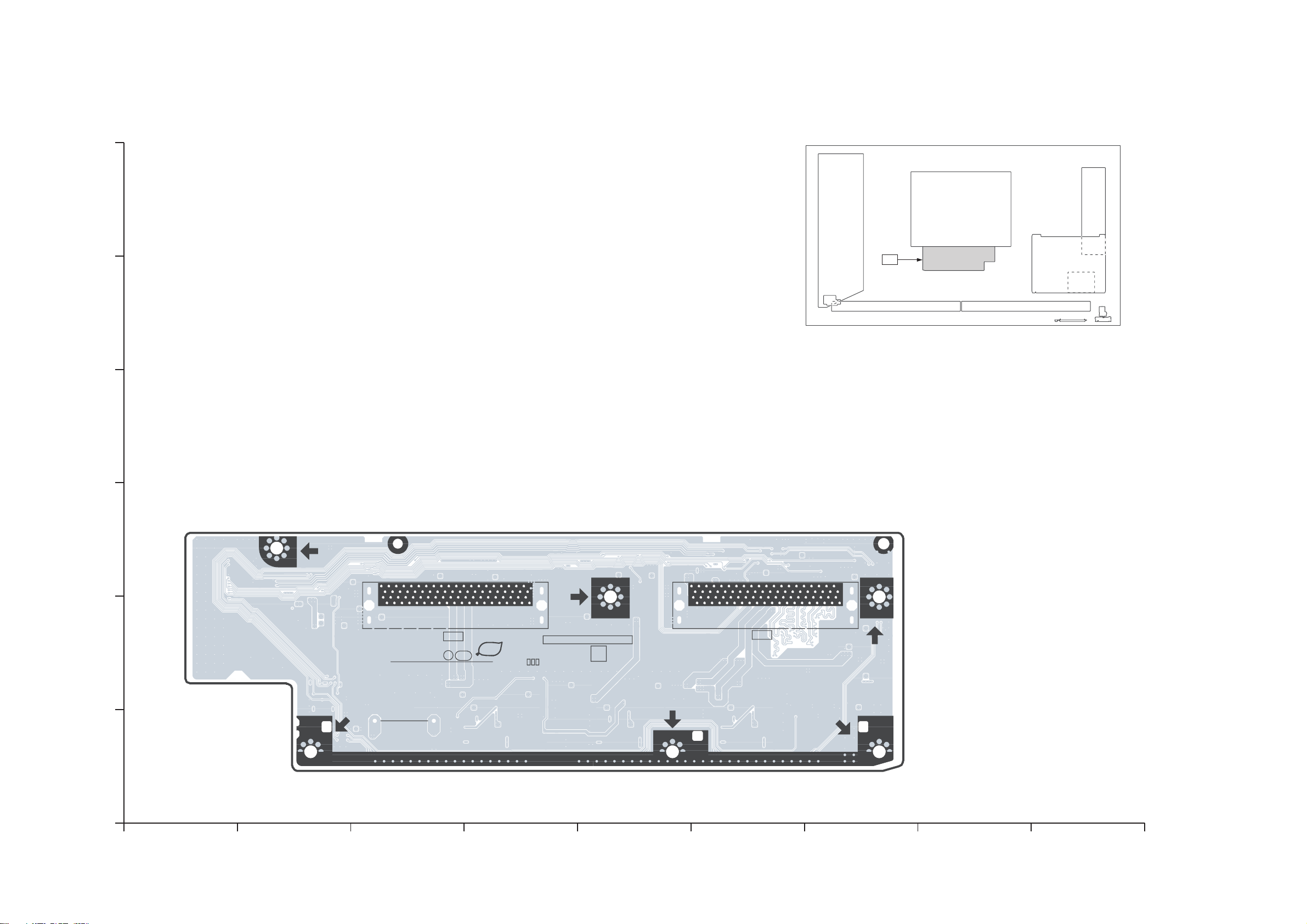

14.4. DS 电路板---------------------------------- 75

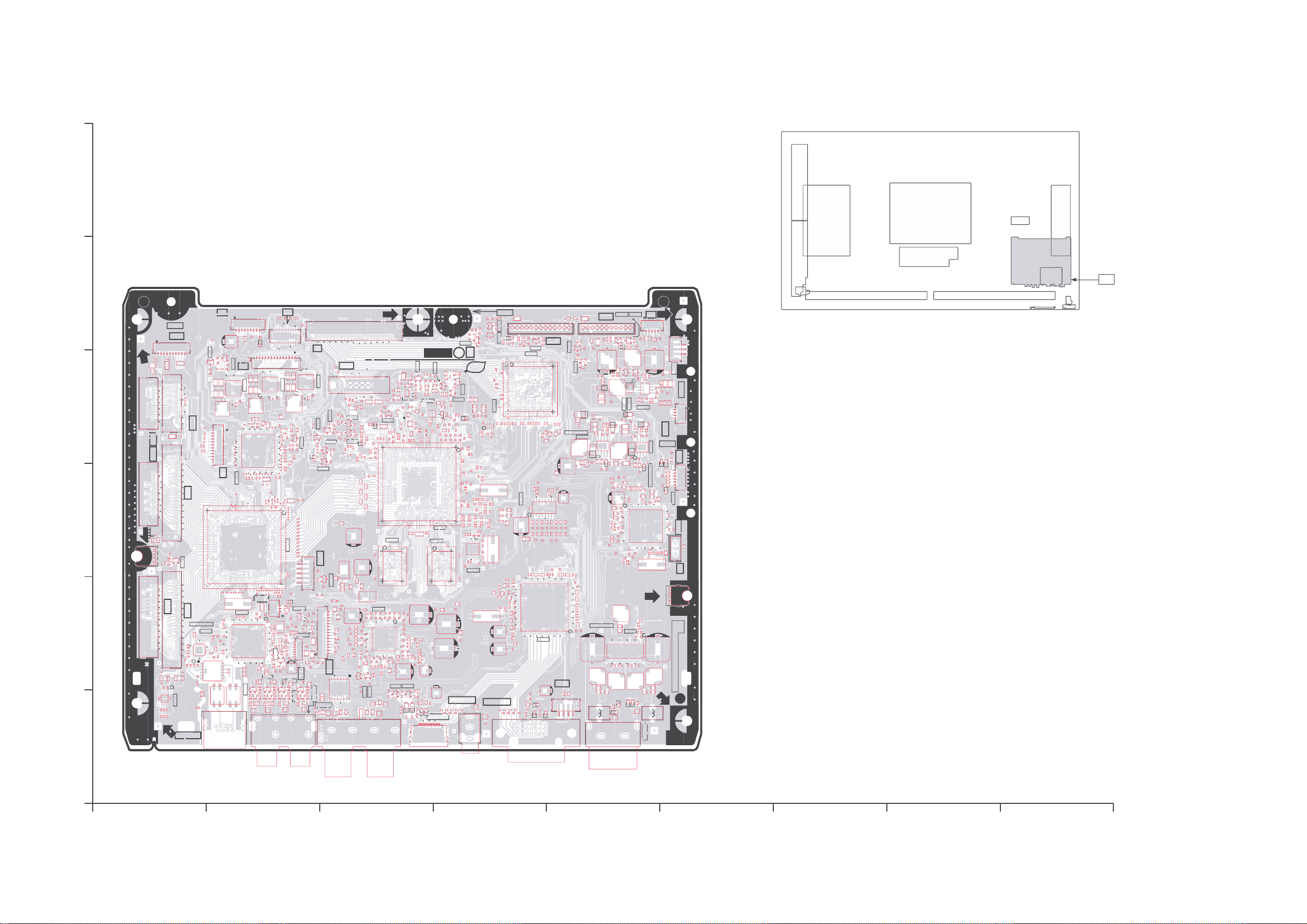

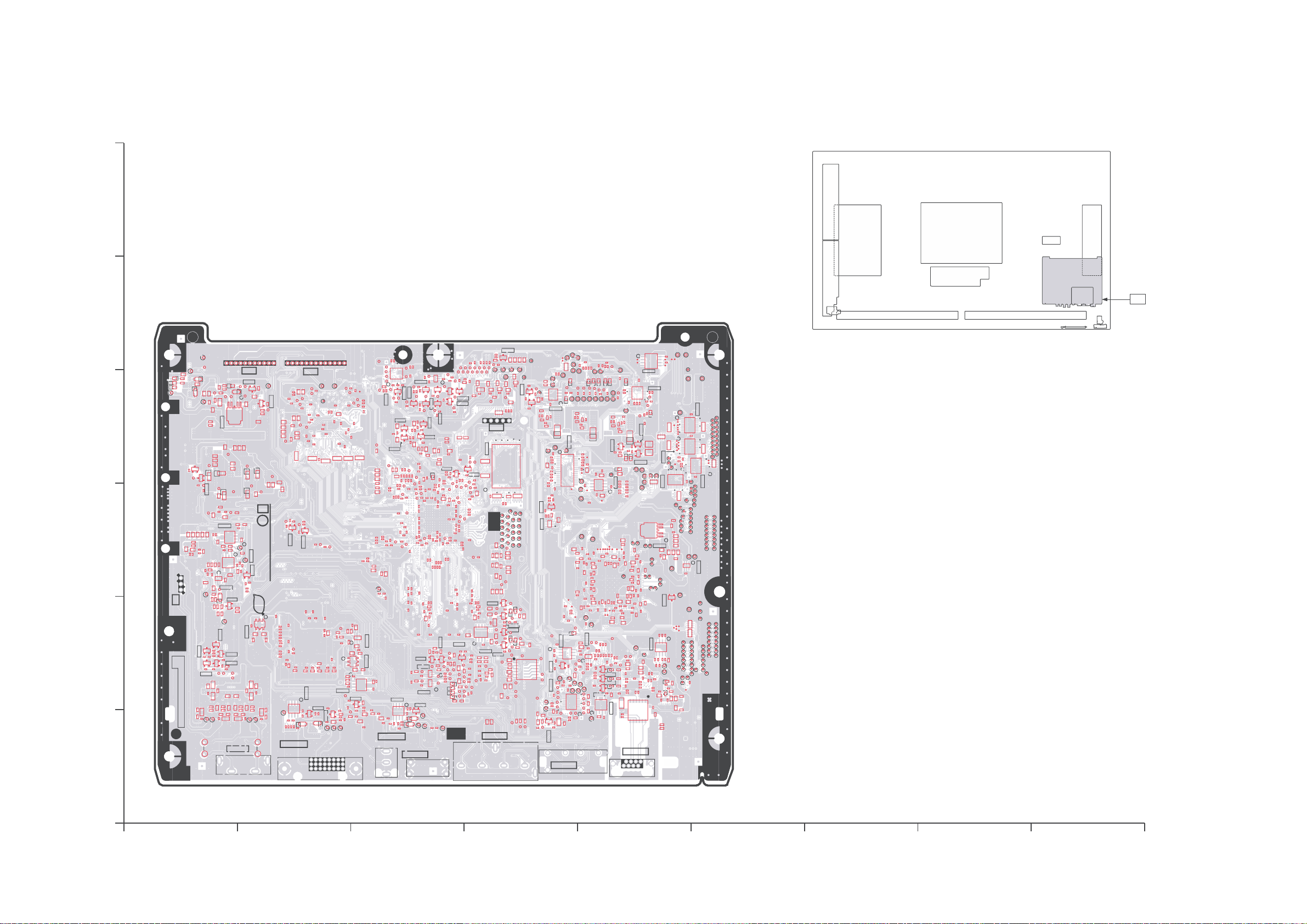

14.5. A 电路板----------------------------------- 77

14.6. C1 电路板---------------------------------- 79

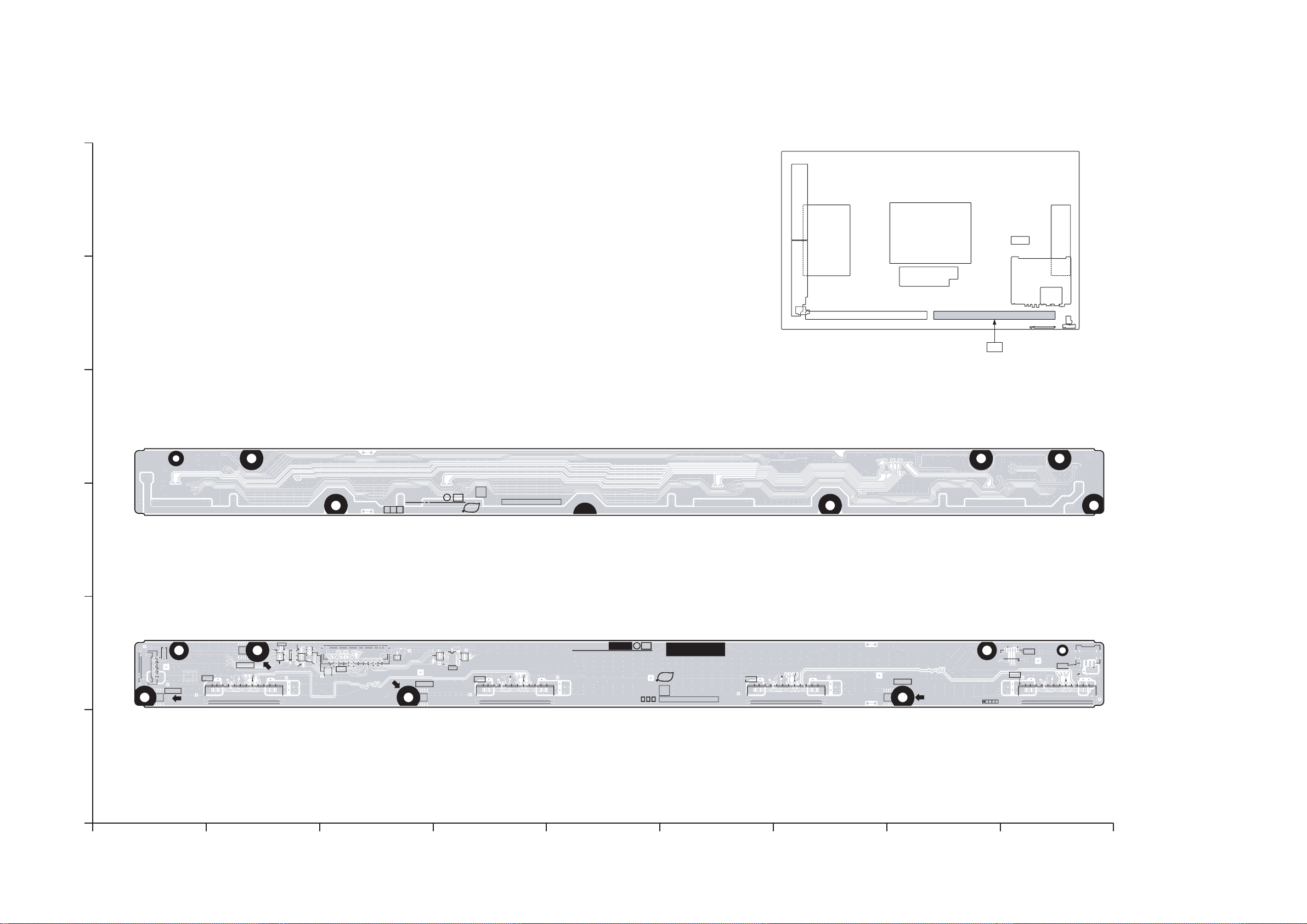

14.7. C2 电路板---------------------------------- 80

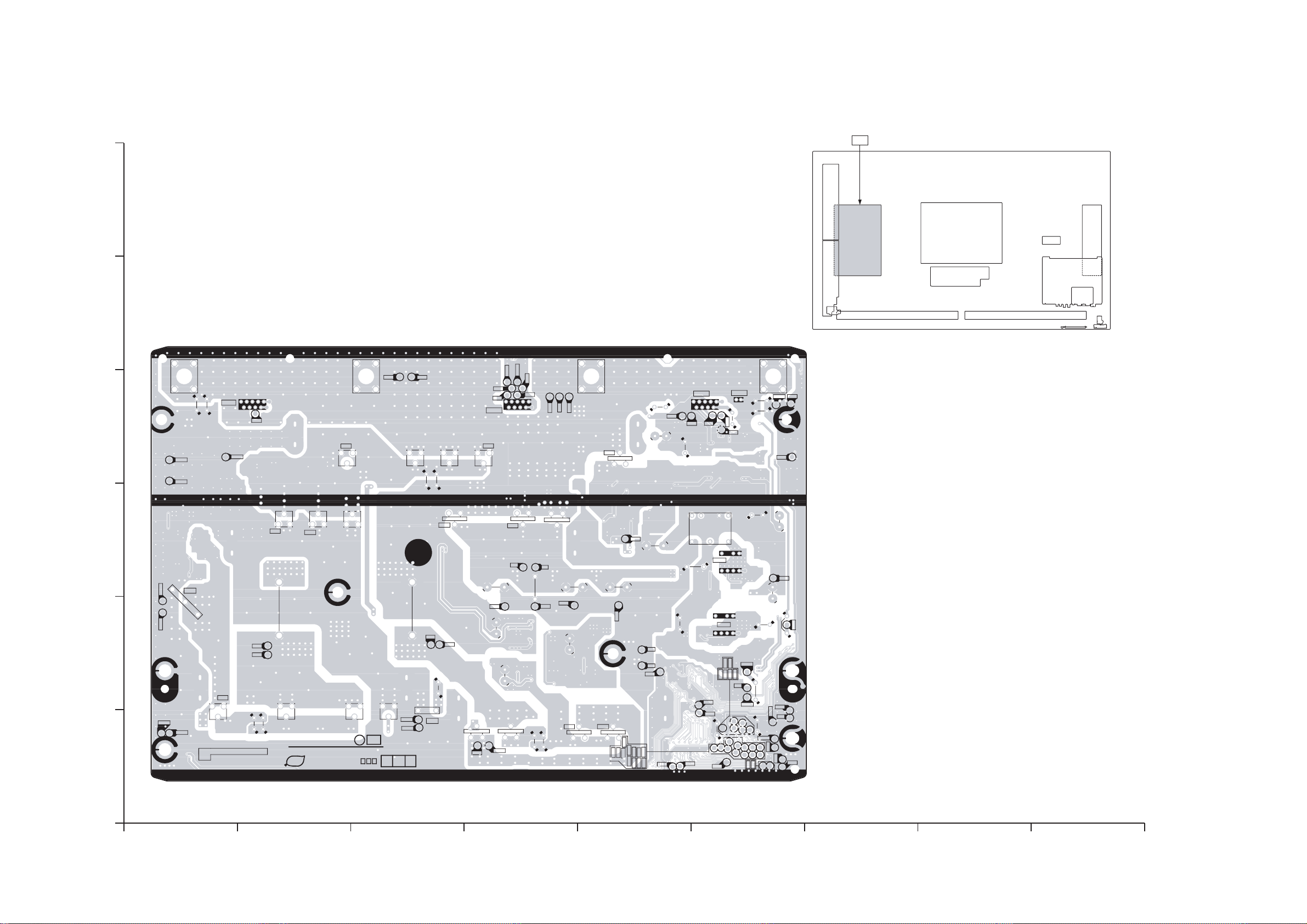

14.8. SC 电路板---------------------------------- 81

14.9. SS 电路板---------------------------------- 83

15 零件位置和零件清单------------------------------ 85

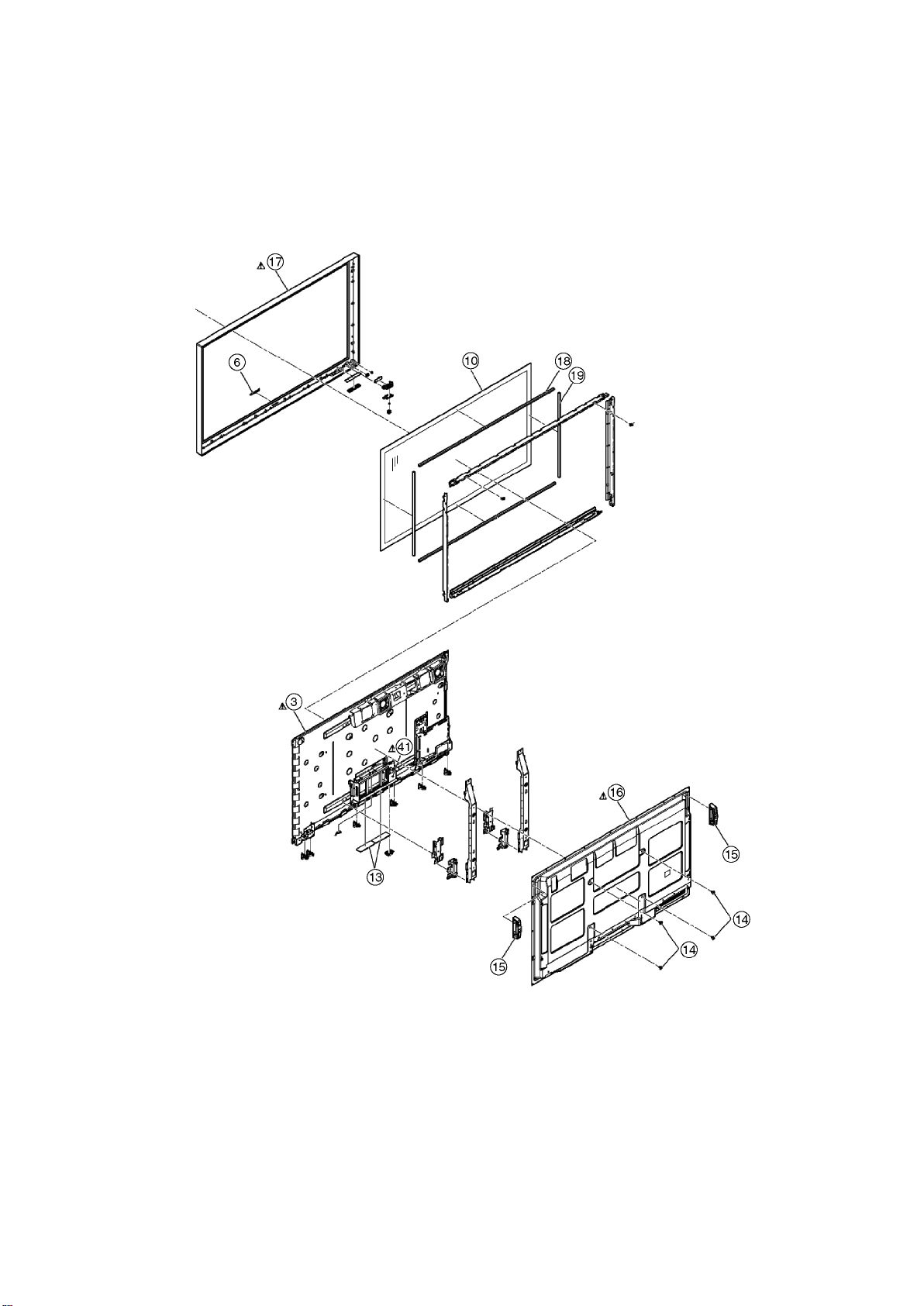

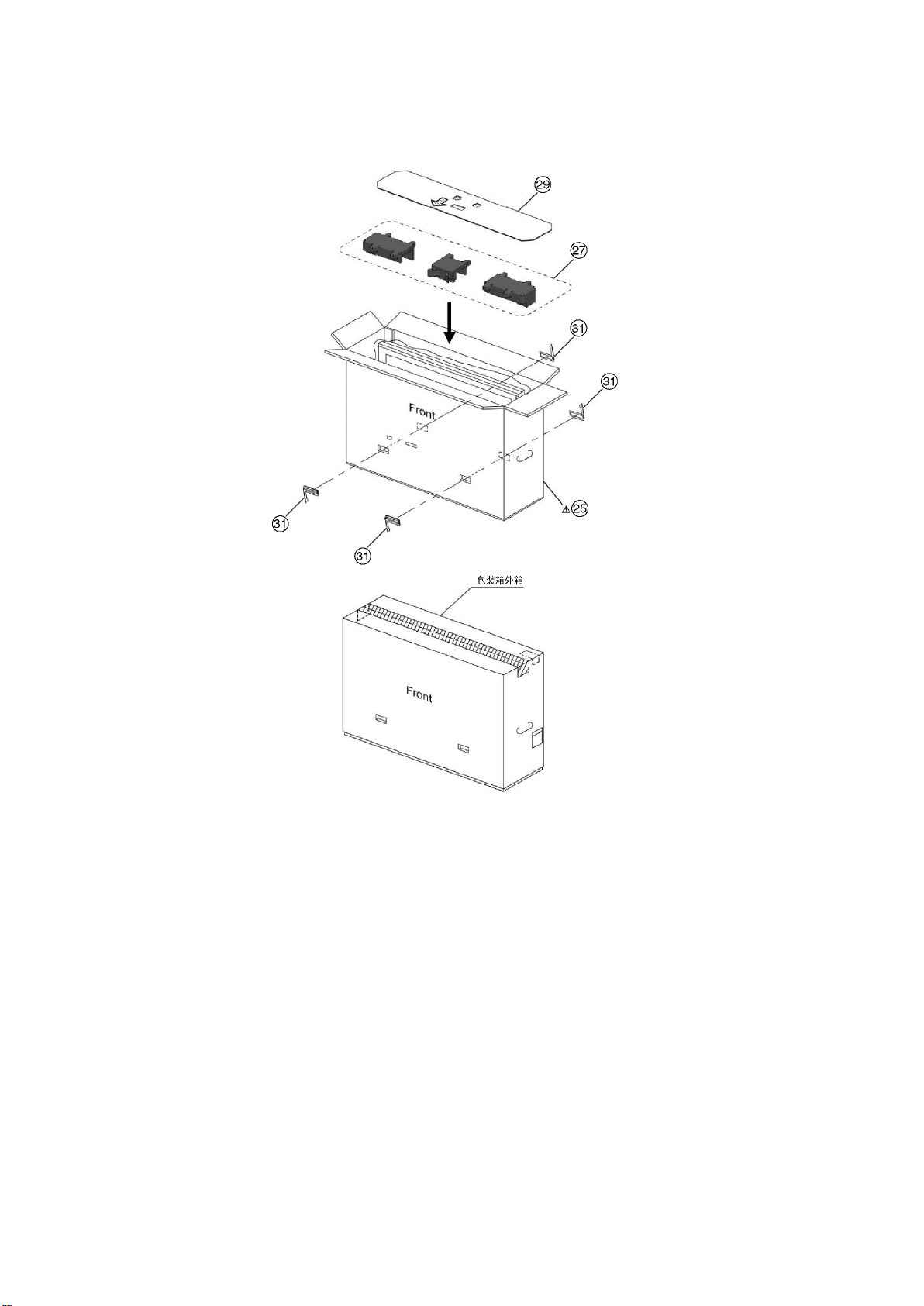

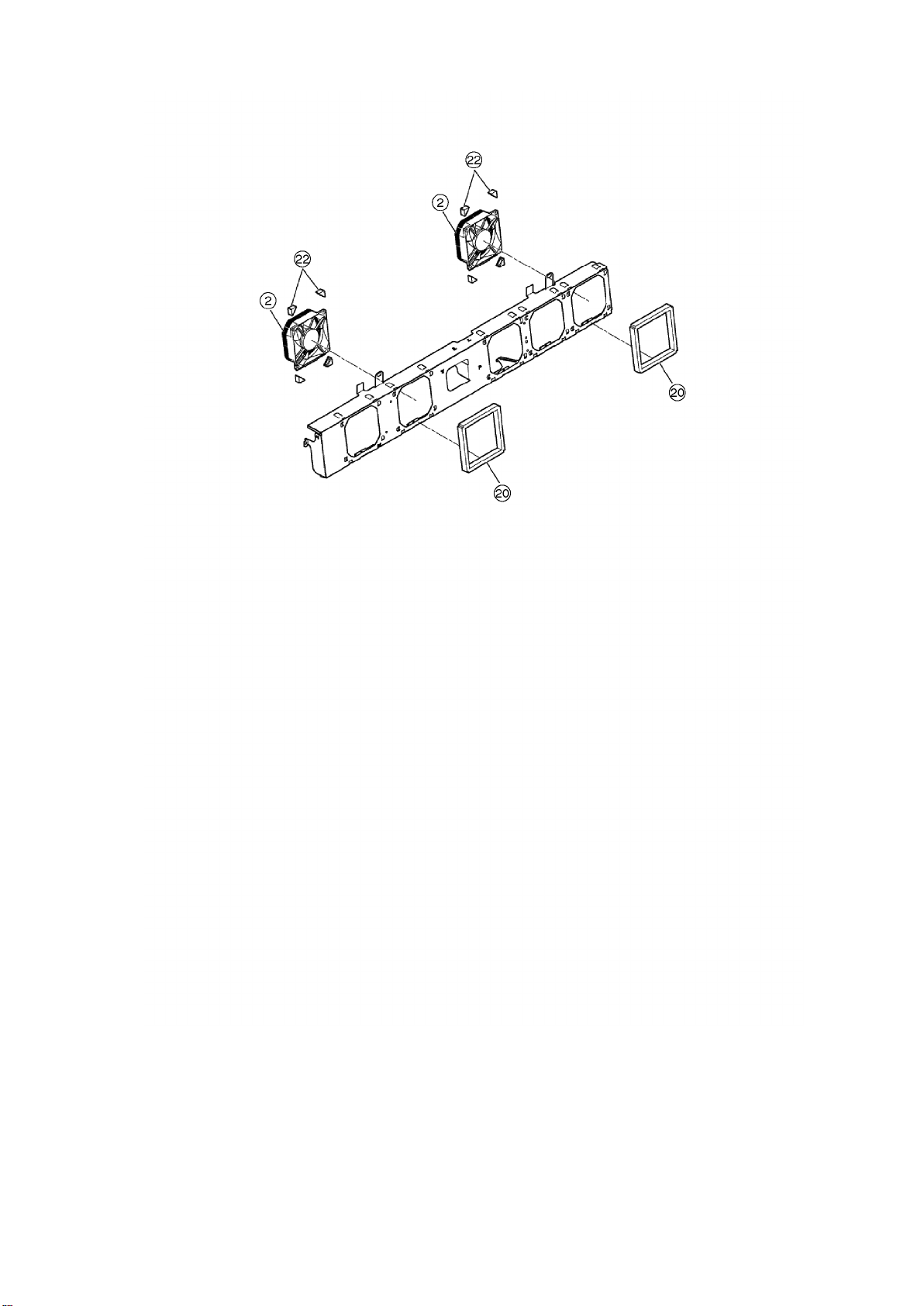

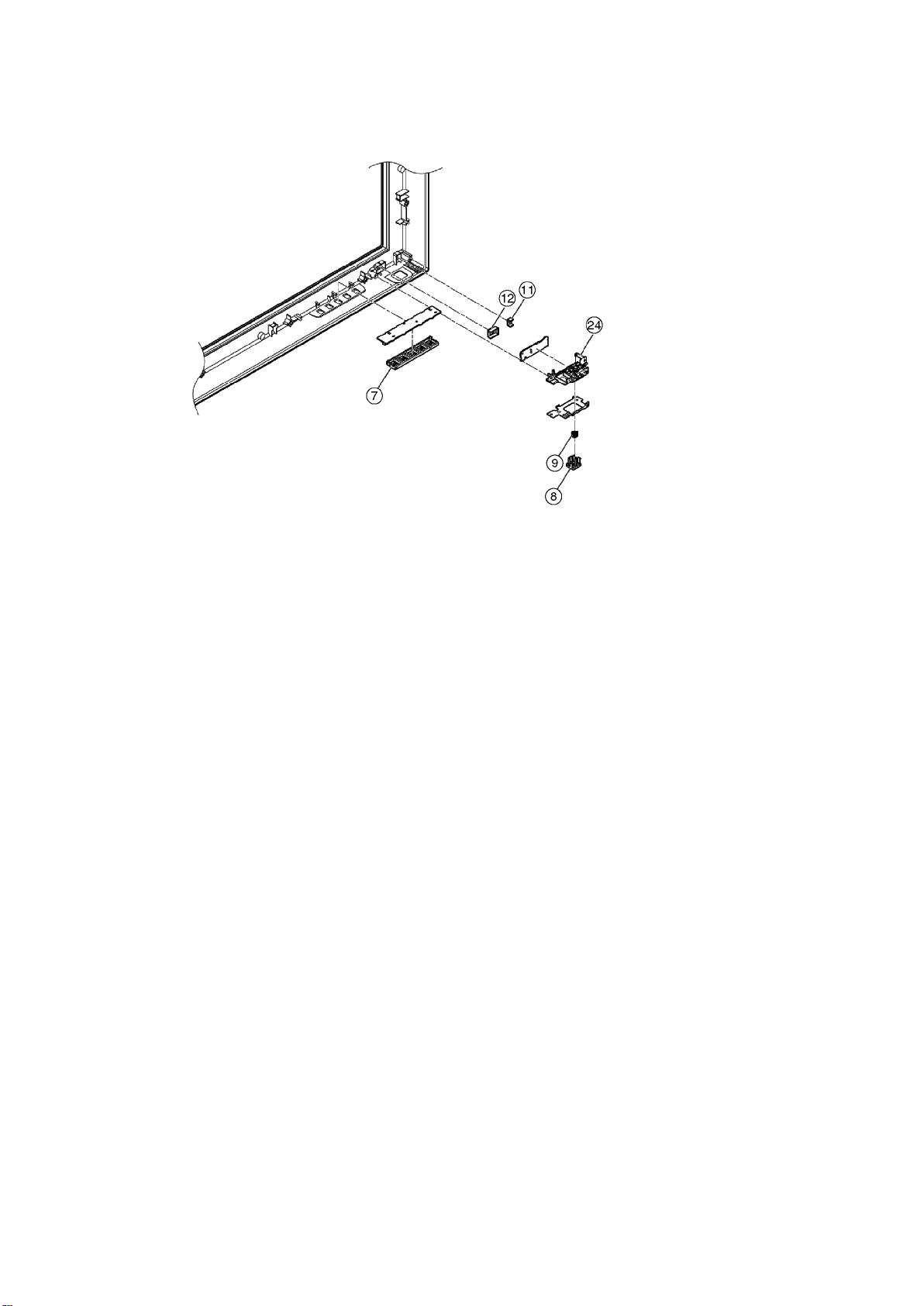

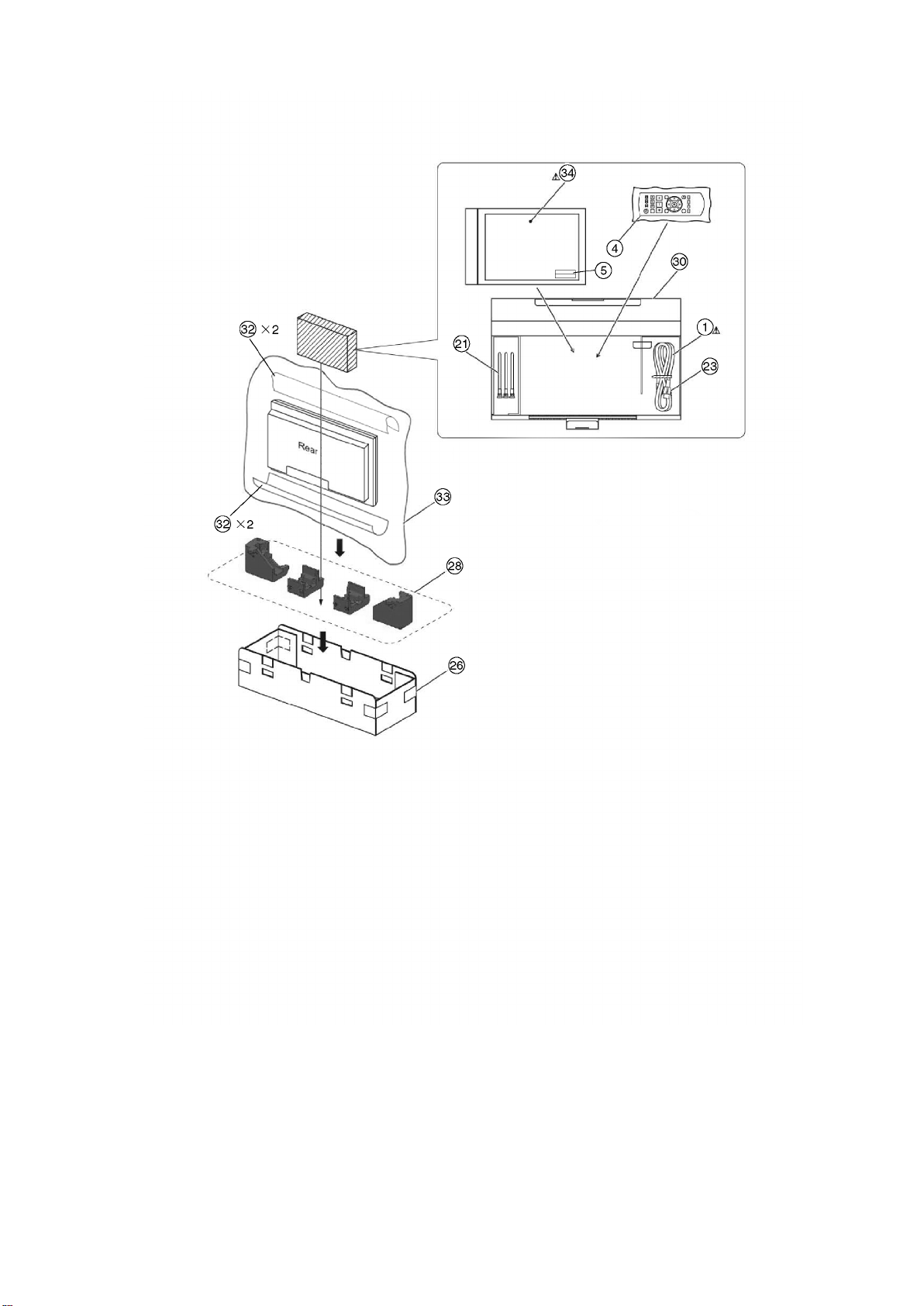

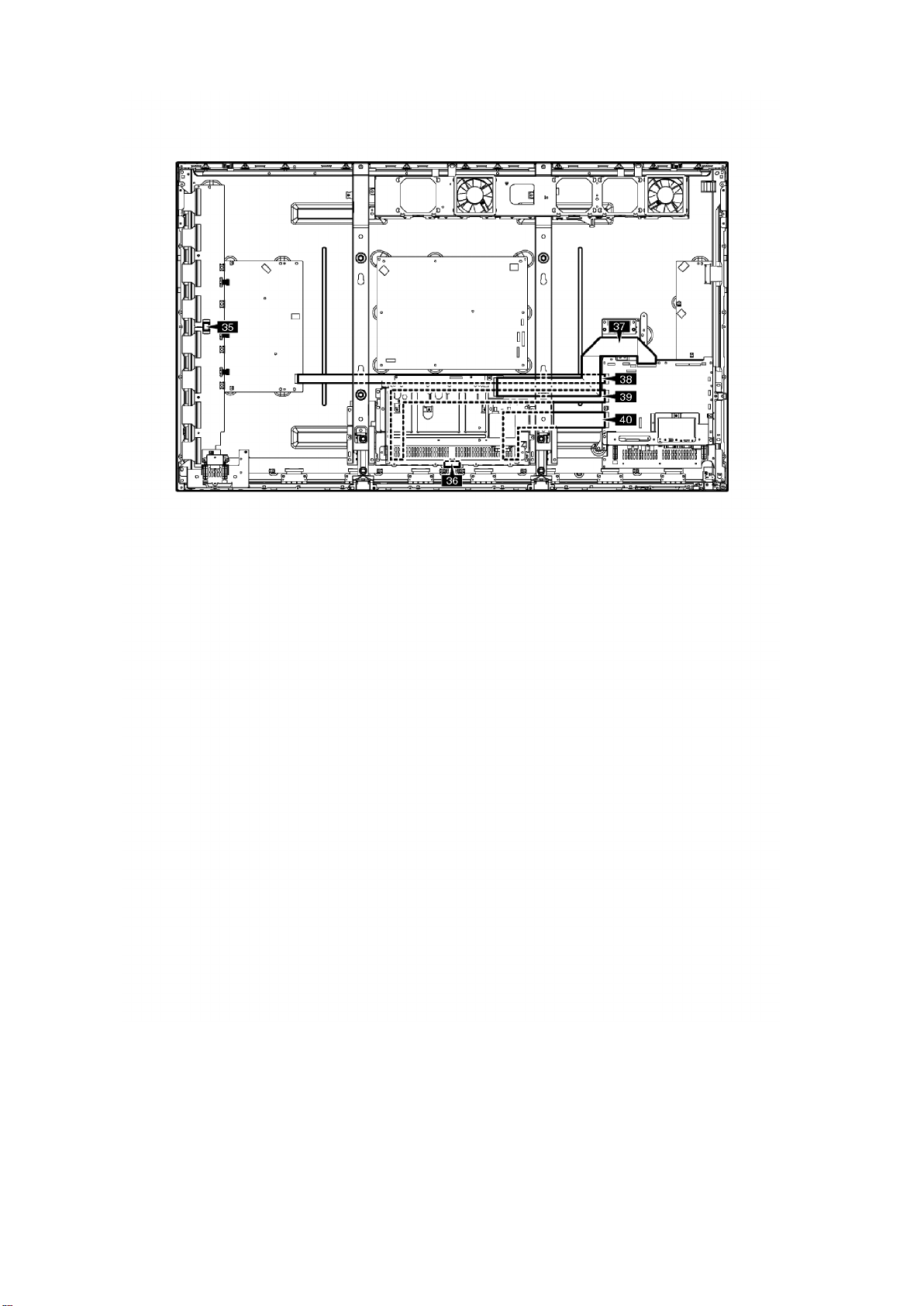

15.1. 零件位置和机械部件更换清单 ---------------- 85

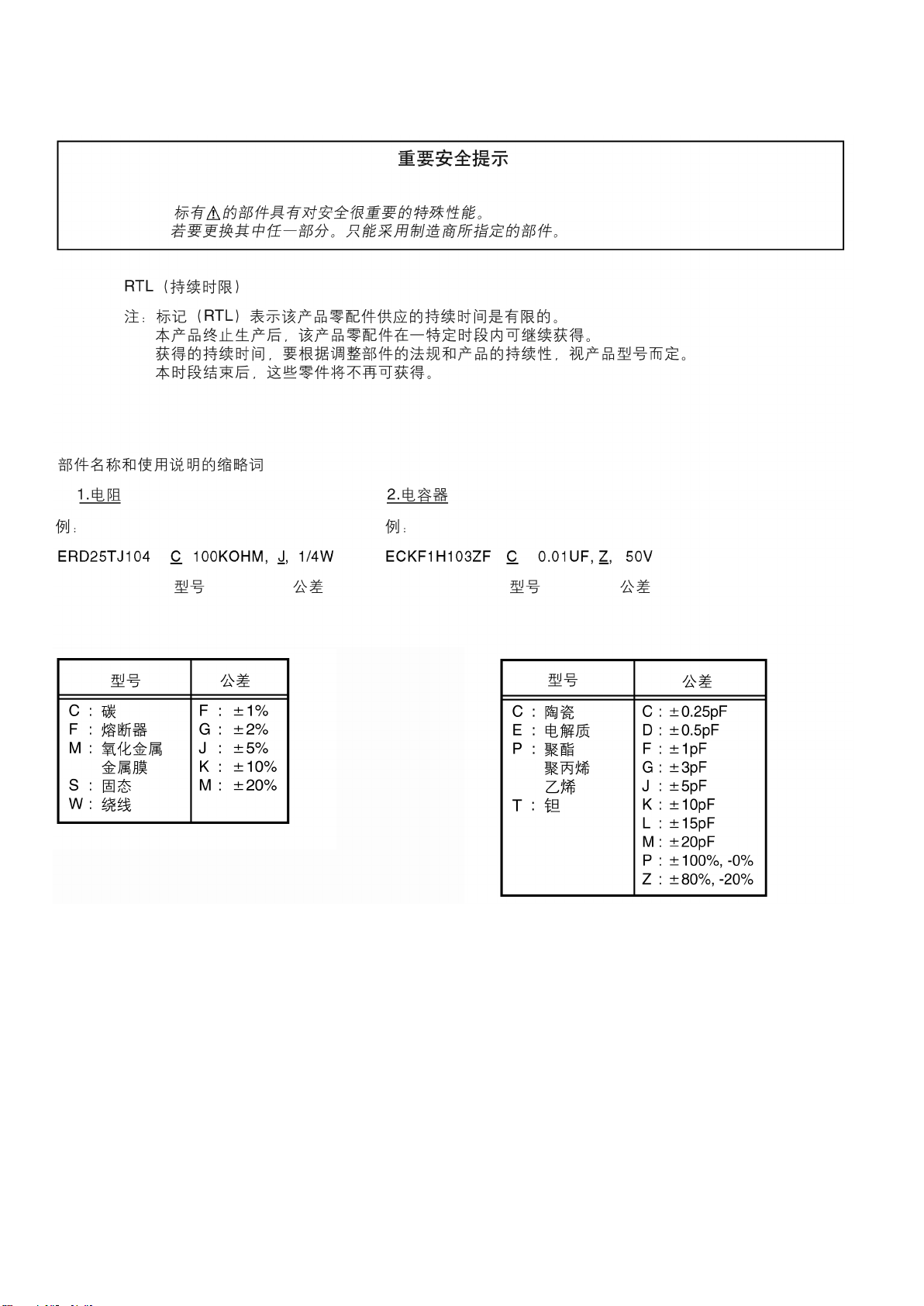

15.2. 电器部件更换清单 -------------------------- 92

2

1 安全事项

1.1. 一般准则

1. 进行维修和维护时，请勿试图更改设备及其部件或其材料。

2. 维修连接线 （如电缆、柔性电缆或导线）时，当仅有一条导线或几条导线损坏或断开时，请勿试图维修或重新为其连接。请更
换整条连接线。

3. 进行维修和维护时，应直接插入或拉出固定连接器，而不应将其扭曲。

4. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。

5. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。

6. 维修后，进行以下漏电检查，以免用户遭受触电危险。

1.1.1. 漏电冷检查

1. 拔掉 AC 电源线，然后在插头的两个支脚间接上一根跳线。

2. 用欧姆计测量接上跳线的 AC 插头与设备上各外露金属部分

（如螺丝头、连接件、调节杆等）之间的电阻值。外露金属

部分有至底盘的回路时，读数应在 1MΩ 和 5.2MΩ 之间。

当外露金属部分没有至底盘的回路时，读数必定为 。

1.1.2. 漏电热检查 （见图 1）

1. 将 AC 电源线直接插入 AC 电源插座。进行检查时，请勿使
用隔离变压器。

2. 在设备上各外露金属部分和良好接地 （如水管）之间连接
一个 1.5kΩ，10W 的电阻，并与 0.15μF 的电容器并联，如

图 1 所示。

3. 用一只 1000Ω/V 或灵敏度更高的 AC 电压表测量穿过电阻的
电势。

4. 检查各外露金属部件并测量各点的电压。

5. 变换 AC 插座中的 AC 插头，并重复上述各项测量。

6. 任何点上的电势都不能超过 0.75V RMS。漏电测试仪

（Simpson 229 或类似型号）可用于热检测，其中漏电绝不

能超过 0.5 mA。当测量值超出规定的限制时，可能会引起
触电。所以必须在机器返回用户手中之前对其进行修理和
再检测。

3

2警告

2.1. 静电敏感设备 (ES) 的静电放电保护 (ESD)

一些半导体（固态）装置很容易被静电损坏。这些装置通称为静电敏感装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体管以
及半导体 “芯片”组件。以下方法通常被用来减少由于静电释放 （ESD） 所 造成的组件损坏。

1. 在处理任何半导体组件或是配备有半导体组件的设备之前，接触已知地线以排除身体上的静电。或者戴上市面上可购买到的抗静
电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。

2. 在拆卸配有静电敏感装置的电气组件后，请将组件放置于导体表面上（如铝箔），以防止静电聚集或组件外露。

3. 仅使用末端接地的烙铁焊接或拆焊静电敏感装置。

4. 仅使用防静电拆焊装置。不属于 “防静电 （静电放电保护）”的拆焊装置可能会产生足以损坏静电敏感装置的电荷。

5. 禁止使用氟里昂驱动的化学物质。

6. 在准备立即安装之前，才能拆开备换静电敏感装置的保护性包装，取出备换静电敏感装置。（大多数备换静电敏感装置都使用导
电泡沫、铝箔或类似导电性材料包装，其导线被短接。）

7. 从备换静电敏感装置导线上取下防护性材料前，使防护性材料接触机芯或即将安装的电路组件。

注意：

确定机芯或电路无电源，并遵守其它所有安全注意事项。

8. 在处理未包装的备换静电敏感装置时，尽量减少身体活动。（ 否则，如衣物纤维的摩擦或从铺有地毯的地面抬起脚等动作都会产

生足以损坏静电敏感装置的静电 （静电释放））。

它们能产生足以损坏静电敏感装置的电荷。

4

2.2. 关于无铅焊接 (PbF)

注：在元素周期表中，铅用 Pb 表示。
在下文中，Pb 表示有铅焊接，PbF 表示无铅焊接。
在制造流程中使用和下文中介绍的无铅焊接 （Sn+Ag+Cu）。
即：锡 （Sn），银 （Ag）和铜 （Cu），其他类型也可使用。

出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维护和修理工作中最好使用无铅焊接，不过也允许使用有铅焊
接。

使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。

注意：

• 无铅焊接的熔点比标准焊接的熔点高。通常熔点超过 50-70°F （30-40°C）。
请使用高温烙铁，并将其温度设为 700±20°F （370±10°C）。

• 当温度过高 （约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。
如果必须使用有铅焊接，请在焊接前

化后再进行有铅焊接。

• 在对双面电路板进行无铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧。（见下图）

先全部去除焊脚或焊区上的无铅焊料。如果做到这点实际操作困难，则确保无铅焊料加热到熔

推荐的无铅焊料

有几种无铅焊料可供选购。本产品使用 Sn+Ag+Cu(锡+银+铜)焊料。
也可使用 Sn+Cu （锡，铜），Sn+Zn+Bi(锡，锌，铋)焊料。

5

3 服务导航

3.1. 维修提示

电路板名称 功能 电路板名称 功能

A 数字信号处理器 , 微处理器

格式转换器 , 等离子 AI 处理器
子场处理器 , 同步处理器
音频处理器 , 扬声器输出放大器

DS 插槽接口 （音频 / 视频 / 同步输入切换），

DC-DC 变换器
SC 扫描驱动 P 电源供应
SU 扫描输出 ( 上 )

维修时应更换 SU 板。 PB 风扇控制
SD 扫描输出 ( 下 )

维修时应更换 SD 板。

SS 维持驱动，维持输出
C1 数据驱动 （右）
C2 数据驱动 （左）
S1 电源开关
V1 遥控接收器，电源指示灯 -G,R
V2 按键开关

维修时应更换 P 板。

H3 扬声器端子
HX PC/RS-232C 输入端子

6

3.2. 适用信号

*标记：可适用的输入信号

信号名称 水平频率 (kHz) 垂直频率 (Hz)

1 525 (480) / 60i 15.73 59.94 * (13.5) * (27.0) *
2 525 (480) / 60p 31.47 59.94 * (27.0) *5 * (27.0) *
3 625 (575) / 50i 15.63 50.00 * (13.5)
4 625 (576) / 50i 15.63 50.00 * (27.0) *
5 625 (575) / 50p 31.25 50.00 * (27.0)
6 625 (576) / 50p 31.25 50.00 * (27.0) *
7 750 (720) / 60p 45.00 60.00 * (74.25) * (74.25) *
8 750 (720) / 50p 37.50 50.00 * (74.25) * (74.25) *

9 1,125 (1,080) / 60p 67.50 60.00 * (148.5) *1 * (148.5) *
10 1,125 (1,080) / 60i 33.75 60.00 * (74.25) *1 * (74.25) *
11 1,125 (1,080) / 50p 56.26 50.00 * (148.5) *1 * (148.5) *
12 1,125 (1,080) / 50i 28.13 50.00 * (74.25) *1 * (74.25) *
13 1,125 (1,080) / 24sF 27.00 48.00 * (74.25) *2
14 1,125 (1,080) / 30p 33.75 30.00 * (74.25) *1 * (74.25)
15 1,125 (1,080) / 25p 28.13 25.00 * (74.25) *1 * (74.25)
16 1,125 (1,080) / 24p 27.00 24.00 * (74.25) *1 * (74.25) *
17 1,250 (1,080) / 50i 31.25 50.00 * (74.25) *3
18 640 × 400 @70 Hz 31.46 70.07 * (25.17)
19 640 × 480 @60 Hz 31.47 59.94 * (25.18) *6 * (25.18) *
20 640 × 480 @72 Hz 37.86 72.81 * (31.5)
21 640 × 480 @75 Hz 37.50 75.00 * (31.5)
22 640 × 480 @85 Hz 43.27 85.01 * (36.0)
23 800 × 600 @56 Hz 35.16 56.25 * (36.0)
24 800 × 600 @60 Hz 37.88 60.32 * (40.0) * (40.0) *
25 800 × 600 @72 Hz 48.08 72.19 * (50.0)
26 800 × 600 @75 Hz 46.88 75.00 * (49.5)
27 800 × 600 @85 Hz 53.67 85.06 * (56.25)
28 852 × 480 @60 Hz 31.47 59.94 * (33.54) *6 * (34.24)
29 1,024 × 768 @50 Hz 39.55 50.00 * (51.89)
30 1,024 × 768 @60 Hz 48.36 60.00 * (65.0) * (65.0) *
31 1,024 × 768 @70 Hz 56.48 70.07 * (75.0)
32 1,024 × 768 @75 Hz 60.02 75.03 * (78.75)
33 1,024 × 768 @85 Hz 68.68 85.00 * (94.5)
34 1,066 × 600 @60 Hz 37.64 59.94 * (53.0) * (53.0)
35 1,152 × 864 @60 Hz 53.70 60.00 * (81.62)
36 1,152 × 864 @75 Hz 67.50 75.00 * (108.0)
37 1,280 × 768 @60 Hz 47.70 60.00 * (80.14)
38 1,280 × 960 @60 Hz 60.00 60.00 * (108.0)
39 1,280 × 960 @85 Hz 85.94 85.00 * (148.5)
40 1,280 × 1,024 @60 Hz 63.98 60.02 * (108.0) * (108.0) *
41 1,280 × 1,024 @75 Hz 79.98 75.03 * (135.0)
42 1,280 × 1,024 @85 Hz 91.15 85.02 * (157.5)
43 1,366 × 768 @50 Hz 39.55 50.00 * (69.92)
44 1,366 × 768 @60 Hz 48.36 60.00 * (86.71) * (87.44)
45 1,400 × 1,050 @60 Hz 65.22 60.00 * (122.61)
46 1,600 × 1,200 @60 Hz 75.00 60.00 * (162.0) * (162.0)
47 1,600 × 1,200 @65 Hz 81.25 65.00 * (175.5)
48 1,920 × 1,080 @60 Hz 67.50 60.00 * (148.5) *4 * (148.5)
49 1,920 × 1,200 @60 Hz 74.04 59.95 * (154.0)
50 Macintosh13” (640 × 480) 35.00 66.67 * (30.24)
51 Macintosh16” (832 × 624) 49.72 74.54 * (57.28)
52 Macintosh21” (1,152 × 870) 68.68 75.06 * (100.0)

分量 / RGB,PC

（点时钟 （MHz））

1. 基于SMPTE 274M 标准。

*2. 基于SMPTE RP211 标准。
*3. 基于SMPTE 295M 标准。
*4. 输入信号识别为 1,125 (1,080)/60p。
*5. 选择 RGB 格式，并且从 PC IN 端子输入 525p 信号时，这些输入信号将作为VGA 60Hz 信号识别。
*6. 从其他端子 （并非PC IN 端子）输入VGA 60Hz 格式的信号时，这些输入信号将作为 525p

信号识别。

说明：以上规格之外的信号可能不会正常显示。

DVI-DIN

( 点时钟 (MHz))

HDMI

7

视频输入 (VIDEO)

信号名称 水平频率 (kHz) 垂直频率 (Hz)

1 NTSC 15.73 59.94

2 PAL 15.63 50.00

3 PAL60 15.73 59.94

4 SECAM 15.63 50.00

5 Modified NTSC 15.73 59.94

8

4 技术规格

电源 220 V ～ , 50/60 Hz
耗电量

消耗功率 330 W
待机消耗功率 节能关闭：1.1 W，节能打开：0.6 W
电源关闭情况下 0.3 W

等离子显示屏 驱动方式：交流型

50 英寸 , 16:9 画面比例

屏幕尺寸 1,105 毫米 (W) × 622 毫米 (H) × 1,268 毫米 ( 对角线 )

（像素数） 786,432 (1,024 (W) × 768 (H)) [3,072 × 768 点 ]

工作环境

温度 0 ℃ - 40 ℃
湿度 20% - 80%

有效信号

彩色制式 NTSC, PAL, PAL60, SECAM, Modifed NTSC
扫描信号 525(480)/60i·60p, 625(575)/50i·50p, 750(720)/60p·50p, 1125(1080)/

60i·60p·50i·50p·24p·25p·30p·24sF, 1250(1080)/50i

PC 信号 VGA, SVGA, XGA, SXGA, UXGA… ( 压缩 )

连接端子

AV IN

VIDEO BNC 1.0 Vp-p (75 Ω )
AUDIO L-R RCA 针式 × 2 0.5 Vrms
HDMI A 型连接器

分量 / RGB IN

Y/G BNC 带同步 1.0 Vp-p (75 Ω )

/B

P

B/CB

/R BNC 0.7 Vp-p (75 Ω )

P

R/CR

AUDIO L-R RCA 针式 × 2 0.5 Vrms

DVI-D DVI-D 24 Pin 遵守 DVI 1.0 修订版

AUDIO 立体声迷你插孔 (M3)×1 0.5 Vrms

PC IN 高密度迷你 D-SUB 15 针 Y 或 G 带同步 1.0 Vp-p (75 Ω )

AUDIO 立体声迷你插孔 (M3)×1 0.5 Vrms

串行口 外部控制端子

外接喇叭 喇叭端子 6 Ω , 14 W [7 W + 7 W] (7 % THD)

尺寸 (W × H × D) 1,210 毫米 × 724 毫米 × 89 毫米
重量

主机仅约 约 33.0 kg （净重）

配置喇叭后 约 38.0 kg
执行标准 Q/YXNS23-2010
说明：

• 设计和规格若有变化，恕不另行通知。所示尺寸和质量均为近似值。

• 该设备符合以下列出的标准：

GB13837-2003、GB17625.1-2003、GB8898-2001

水平扫描频率 15 - 110 kHz
垂直扫描频率 48 - 120 Hz

BNC 0.7 Vp-p (75 Ω )

内容保护 兼容 HDCP 的 1.1

Y 或 G 不带同步 0.7 Vp-p (75 Ω )
B/P

:0.7Vp-p(75Ω)

B/CB

:0.7Vp-p(75Ω)

R/P

R/CR

HD/VD:1.0 - 5.0Vp-p( 高阻抗 )

D 型 9 针端子 RS-232C 兼容

9

5 操作介绍

10

GPH13D 系列选项菜单

GPH13D 机芯系列有特殊功能及操作设置装置，称为选项菜单。该选项菜单对于有特殊功能要求的客户很有用。该菜单在安装阶段设置。

选项菜单 默认设置 内容

每周命令计时器 --- 设置每周命令计时器。

音频输入选择 --- 当图像输入时选择声音。
屏幕显示 开 在电源开、没有信号时，输入模式显示功能有效 / 无效。

初始输入 关 电源接通后设置初始输入模式。电源接通后可以进行输入模式选择。
初始音量等级 关 电源接通后设置初始音量标准。电源接通后可以进行音量调节。
最大音量等级 关 将最大音量设定到所希望的等级。音量不能超过此限制。

输入锁定 关 将输入模式固定为 AV，分量 /RGB 或 PC。不能通过输入选择键来改变输入模式。
键锁定 关显示器前端操作键有效 / 无效（输入、菜单、确认和/ 或音量升 / 降 ）。
遥控器自定义标准 关 遥控键无效。

“定时关机”功能 启动 定时关机功能打开 / 关闭。

初始电源模式 正常 当电源恢复或将电源拔掉后再接通时设置本机电源模式。

ID 选择 0 将 ID 设置为 0 到 100。
遥控 ID 关 遥控 ID 功能开 / 关。

串行 ID 关 串行 ID 功能开 / 关。
显示尺寸 关 显示尺寸功能开 / 关。

演播室色温 关 演播室色温功能开 / 关。
演播室增益 关 演播室增益功能开 / 关。

插槽电源 关 在电源接通时设置插槽电源模式。

电源开启延迟 关

时钟显示 关 时钟显示功能开 / 关。
高级宽高比 默认 宽高模式：默认 /高级宽高比。

自动调整 手动 在图像位置/大小菜单中设置自动调整位置的操作模式。
旋转关旋转功能开 / 关。

关：所有遥控键有效。

1：只有待机 （开 / 关）、输入、直接输入、图像、环绕、静音开 / 关以及音

用户
量调节键为有效。
用户 2：只有待机键 （开 / 关）为有效。
用户 3：所有键都无效。

（当遥控 ID 为开时，标准遥控功能不能控制本机。）

允许在电源接通的情况下将可选端子板插入插槽。
当您按 打开设定于一起的多显示屏 （如多拼墙系统）时，您可以设定电源开

启延时的时间以减少电源消耗。
分别设置各显示器的设定。

注:

由于调节 “键锁定”，“遥控器自定义标准”或 “遥控 ID”， 主机按钮和遥控器都不能启用时，将所有值设置为 “关” ， 这 样所
有按钮就可以重新启用。
同时按住主机上的 “音量降”按钮和遥控器上的 “返回”按钮 5 秒钟以上。
将显示“SHIPPING” 菜单，当消失时，锁定解除。

11

6 服务模式

6.1. CAT( 计算机辅助检测 ) 模式

若要退出 CAT 模式，请进入 ID 模式，并关闭主电源。

6.1.1. IIC 模式

在CAT 模式中，通过遥控器上的上/下键选择 IIC 模式，然后按下遥控器上的功能启用键。

主题和项目在“IIC 模式结构”中提及。
按遥控器上的返回键退出 IIC 模式。

12

6.1.2. CD 模式

在 CAT 模式中，通过遥控器上的上/下键选择 CD 模式，然后按下遥控器上的静音键 3 秒以上。

存储数据变更

按遥控器上的返回键退出 CD 模式。

6.1.3. SD 模式

在 CAT 模式中，通过遥控器上的上/下键选择 SD 模式，然后按下遥控器上的功能启用键。

按遥控器上的返回键退出 SD 模式。

13

6.1.4. MS 模式

在 CAT 模式中，通过遥控器上的上/下键选择 MS 模式，然后按下遥控器上的静音键 3 秒以上。

按遥控器上的返回键退出 MS 模式。

注意：

更换 A 板后设置市场选项。

目的地编号

编号 目的地 编号 目的地

0日本16 -­1北美17 -­2欧洲18中国
3 其他国家 19 中国 （旅馆）
4英国20俄国
5 台湾 21 俄国 （旅馆）
6泰国22香港
7 --23-­8 日本 （旅馆） 24 --

9 北美 （旅馆） 25 -­10 欧洲 （旅馆） 26 -­11 -- 27 -­12 英国 （旅馆） 28 中东 / 香港
13 -- 29 中东 / 香港 （旅馆）
14 泰国 （旅馆） 30 澳大利亚
15 -- 31 澳大利亚 （旅馆）

默认设置

编号 目的地

18 中国

6.1.5. ID 模式

在 CAT 模式中，通过遥控器上的上/下键选择 ID 模式，然后按下遥控器上的静音键 3 秒以上。

按遥控器上的返回键退出 ID 模式。

14

6.2. IIC 模式结构 ( 以下各值为样本数据 )

15

7 修理指南

7.1. 自检

7.1.1. 显示说明

1. 自检用于自动检查等离子显示器的总线控制电路。

2. 要进入自检模式，按下机器前端用户控制器上的音量降低

键，同时按下遥控器上的关机定时键，显示屏将会显示自检
信息。

检查 IIC 端口时若发现其不正常或位置不对，则“--”将会显示
在“OK”的位置。

“PTCT” 行上的 “01”表示电源 LED 闪烁次数是 1。 ( 请参见第

7.1.2 章节 )

“PTCT” 行上的 “H09”表示故障码。

关闭电源退出CAT模式。

注意：

仅在电源
行。

LED闪烁后，第一次进入自检模式时，才显示“ PTCT”

16

7.1.2. 电源 LED 闪烁次数图

1. 主题
发光二极管闪烁次数图。

2. 内容
当设备出现异常时 , 保护电路将运行并将设备复位到待机状态。此时，通过本机前端的电源 LED 闪烁次数便可识别出故障部位。

* 请参照 7.1.1 显示说明

关于闪烁的

LED

17

7.2. 无电源

第一检查点
LED 无电源指示有 3 种情况：

1. 不亮。

2. 绿灯亮，几秒钟后转为红灯闪烁。

3. 只有红灯亮。

7.3. 无图像

18

7.4. 显示屏局部故障

等离子显示屏上可能会出现局部故障。图 1 是各局部可能会出现故障的印刷电路板。

19

8 维修设备及工具

8.1. SC 夹具

目的：

电源指示灯闪烁 7 次时，找到问题板 （SC 或 SU/SD板）。

SC 夹具：

连接到 SC 板上的 SC50 连接器的跳线接头

部件编号：

TZSC09187

使用方法：
警告：检测完后将 SC 夹具从 SC 板上移除。

1. 移除 SC 板与SU/SD板之间的所有连接器，使 SC 板与SU 板、SD板绝缘。

注：如有连接器未移除会损坏 SC 板。（如：只移除连接 SU 板的连接器而仍与 SD 板连接，SC 板会损坏。）

2. 在 SC 板的左下侧将SC夹具与 SC50 连接器连接。

3. 开启电视 / 显示器组件并确认电源指示灯闪烁。

指示灯闪烁：说明问题可能来自 SC 板
无指示灯闪烁 （长亮或不亮）：说明问题可能来自 SU 板或S

4. 检测完后，关闭电视 / 显示器组件，等待几分钟待其放电。

5. 将 SC 夹具从 SC 板上移除。

D板

20

9 拆解和组装介绍

• 由于电解电容放电原因，电源切断后等候一分钟再取下 P.C.B.
印刷电路板。

• ，，，和 表明螺丝位置。

9.1. 取下后盖

1. 松开螺丝 （×17 ， ×23 ， ×4），取下后盖。

9.2. 取下插槽块

1. 断开连接件 （DS13, P9）。

2. 从连接件 （DS1）断开柔性电缆。

3. 松开4颗螺丝，取下插槽块。

9.4. 取下 HX 板

1. 断开连接件 （A14）。

2. 松开2颗六角螺丝，5 颗螺丝 （ ）和 2 颗螺丝 （ ），取
下 HX 板组件。

3. 翻转HX 板组件。

4. 断开连接件 （HX1）。

5. 松开4颗六角螺丝和 HX 板上的 1 颗螺丝，取下 HX 板。

9.3. 取下 DS 板

1. 取下插槽块。
（请参见取下插槽块）。

2. 翻转插槽块。

3. 松开6颗螺丝，取下 DS 板。

21

9.5. 取下 A 板

1. 取下 HX 板组件。
（请参见取下 HX 板）。

2.

断开连接件（A5, A8, A9, A10, A11, A13, A22, A25, A35）。

3. 从连接件 （A1, A21, A33, A34）断开柔性电缆。

4. 松开4颗螺丝，取下A板。

3. 松开1颗螺丝，从风扇固定金属块上取下风扇。

4. 从风扇上取下风扇四周的角用防震橡胶。

注意：固定 A 板时

• 连接柔性电缆到连接件（A1）时，将柔性电缆放在固定
金属块和A板之间。

9.6. 取下 PB 板

1. 断开连接件 （PB30, PB32, PB34）。

2. 松开2颗螺丝，取下 PB 板。

9.7. 取下风扇

1. 断开风扇中继连接件。

2. 松开2颗螺丝，取下风扇组件。

5. 按相反顺序重新组装风扇。

6. 将风扇海绵固定在风扇周围。

注意：

风扇海绵不能重复使用。
请在更换风扇的同时更换新的海绵。

22

9.8. 取下 P 板

1. 断开连接件 （P2, P6, P7，P9, P11, P25, P35）。

2. 松开9颗螺丝，取下 P板。

9.9. 取下 AC 接入口组件

1. 断开连接件 （P9）。

2. 松开2颗螺丝 （ ），取下电源线夹 A。

3. 松开1颗螺丝 （ ），取下AC接入口组件。

9.11. 取下 SU 和 SD 板

1. 取下扬声器端子组件。
（请参见取下扬声器端子组件）。

2. 从连接件 (SU1, SU2, SU3, SU4, SU11, SD1, SD2, SD3,

SD4, SD11) 松开柔性电缆。

3. 断开连接件 （SU41,SD42,SD46）。

4. 松开3颗螺丝 （ ）。

5. 松开4颗螺丝 （ ），取下SU 板和SD板。

9.10. 取下扬声器端子组件

1. 断开连接件 （H37）。

2. 松开1颗螺丝，取下扬声器端子组件（H3 板）。

注意：固定 SU 板和 SD 板时

• 先拧紧 4 个螺丝 ()。

23

9.12. 取下 SC 板

1. 断开连接件 （SC2,SC3,SU41,SD42,SD46）。

2. 从连接件 (SC20) 松开柔性电缆。

3. 松开8颗螺丝 （ ）。

4. 松开4颗螺丝 （ ），取下SC板。

5. 断开连接件 （SS3,SS11,SS23）。

6. 从连接件 (SS52,SS55) 松开柔性电缆。

7. 松开4颗螺丝，取下SS板。

9.13. 取下 SS 板

1. 断开连接件 （A8, A9, A10, A11, A13, A22, A25, A35,
PB32, PB34）。

2. 从连接件 (A1, A21, A33, A34) 松开柔性电缆。

3. 松开3颗螺丝 （ ）。

4. 松开2颗螺丝 （ ），取下A板组件。

注意：固定 A 板时

• 连接柔性电缆到连接件（A1）时，将柔性电缆放在固定
金属块和A板之间。

9.14. 取下 C1 板

1. 取下风扇组件。
（请参见取下风扇组件）。

2. 取下插槽块。
（请参见取下插槽块）。

3. 取下扬声器端子组件。
（请参见取下扬声器端子组件）。

4. 松开5颗螺丝，取下悬挂组件（右）和右支架组件。

5. 从连接件 (C10,C11) 松开柔性电缆。

6. 松开8颗螺丝 （ ），从连接件 (CB1, CB2, CB3, CB4) 松

开柔性电缆。

7. 松开4颗螺丝 （ ），取下C1

板。

24

9.15. 取下 C2 板

1. 取下风扇组件。
（请参见取下风扇组件）。

2. 取下插槽块。
（请参见取下插槽块）。

3. 取下A板组件。
（请参见取下SS板）。

4. 松开5颗螺丝，取下左悬挂组件和左支架组件。

5. 断开连接件 （C23, C25）。

6. 从连接件 (C20, C21) 松开柔性电缆。

7. 松开8颗螺丝 （ ），从连接件 (CB5, CB6, CB7, CB8) 松

开柔性电缆。

8. 松开4颗螺丝 （ ），取下C2板。

9.16. 取下 S1 板

1. 松开2颗螺丝 (B)，取下S1板组件。

2. 断开连接件 (S35)。

3. 松开1颗螺丝 (C)，取下S1板。

9.17. 取下前面玻璃，V1，V2 板和面框组
件

1. 取下扬声器端子组件。
（请参见取下扬声器端子组件）。

2. 取下S1板组件。

( 请参见取下S1板)

3. 断开连接件 (A11,A22)。

4. 松开4颗螺丝 （ ），取下左右固定金属条。

5. 松开5颗螺丝 （ ）。

注意：安装左右固定金属条时

• 先拧紧 2 颗螺丝 (1)。

6. 按箭头1 方向将等离子显示屏底部抬升。

7. 按箭头2 方向将等离子显示屏拖动，取下等离子显示屏。

25

9.17.1. 取下前面玻璃

1. 松开24颗螺丝，取下固定压条 ( 左、右、后上、后下 )。

2. 取下前面玻璃。

注意：安装固定压条 ( 后上、后下 ) 时

• 先按序拧紧在 (1-2) 上的 6 颗螺丝。

注意：替换前面玻璃时

• 将前面玻璃海绵按序粘贴在左、右、上、下每个固定压条
周围。

9.17.2. 取下 V1 板和 V2 板

1. 取下前面玻璃。
（请参见取下前面玻璃）。

2. 取下固定压条 ( 前下 )。

3. 取下2颗螺丝 （D）。

4. 断开连接件 （V11）。

5. 松开1个卡钩，取下V1板。

6. 松开2个卡钩，取下电源按钮保护盖。

7. 松开3个卡钩，取下电源按钮和电源开关弹簧。

8. 断开连接件 (V22)，取下V2板。

9. 松开2个卡钩，从 V2 板上取下5键按钮。

注意：

• 海绵不可循环利用。请在更换前面玻璃的同时更换新的海
绵。

26

9.17.3. 取下面框组件

1. 取下前面玻璃。

( 请参见取下前面玻璃 )

2. 取下V1板和V2板。

( 请参见取下V1板和V2板)

3. 取下 LED 透光板和遥控受光屏。

4. 取下左右后盖卡钩。

5. 取下前上固定压条。

6. 取下面框组件。

3. 断开连接件 （DS13, P9）。

4. 从连接件 （DS1）断开柔性电缆。

5. 松开4颗螺丝，取下插槽块。

6. 断开连接件 （A8, A9, A10, A11, A22, A25, A35）。

7. 从连接件 （C11, C21, SC20）断开柔性电缆。

8. 松开3颗螺丝 （ ）。

9. 松开2颗螺丝 （ ），取下A板组件。

9.18. 取下等离子显示屏

将 C1,C2 板与等离子显示屏连接以便维修。

1. 断开风扇中继连接件。

2. 松开2颗螺丝，取下风扇组件。

10. 松开1颗螺丝，取下扬声器端子组件。

11. 松开2颗螺丝，取下S1板组件。

27

12. 从连接件 （SU1, SU2, SU3, SU4, SU11, SD1, SD2, SD3,
SD4）断开柔性电缆。

13. 断开连接件 （SU41, SD42, SD46）。

14. 松开3颗螺丝 （ ）。

15. 松开4颗螺丝，取下SU 板和SD板。

16. 断开连接件 （SC2, SC3）。

17. 松开8颗螺丝，取下SC板。

18. 断开连接件 （C23, C25, SS11）。

19. 从连接件 （SS52, SS55）断开柔性电缆。

20. 松开4颗

螺丝，取下SS板。

注意：固定 SU 板和 SD 板时

• 先拧紧 4 个螺丝 ()。

21. 松开9颗螺丝，取下 P板。

28

22. 从连接件 （C10,C20）松开柔性电缆。

23. 松开4颗螺丝 （ ），取下左右固定金属条。

24. 松开3颗螺丝 （ ）。

27. 松开12颗螺丝，取下左右悬挂组件，左右支架和左右悬挂
固定金属条组件。

28. 替换等离子显示屏。

注意：安装左右固定金属条时

• 先拧紧 2 颗螺丝 (1)。

25. 按箭头1 方向将等离子显示屏底部抬升。

26. 按箭头2 方向将等离子显示屏拖动，取下等离子显示屏。

29

10 测量和调整

10.1. 调整步骤

10.1.1. Vsus 选择

注意：

更换等离子屏或 A 板时，Vsus 应设置为 LOW或HIGH。

步骤

1. 进入 CAT 模式。
按住本机前端的音量降 /- 按钮，同时在 2 秒内快速按三次遥控器上的显示按钮，本机进入 CAT 模式。

2. 选择 ICC 模式。

3. 按上/下按钮进入 IIC 模式的 [VSUS] 项目。将显示 LOW或HIGH。

4. 按 [ 确定 ] 按钮进入 TEST 阶段。
TEST （测试）和 CONF（配置）阶段将会显示无OSD 的白屏模式

5. 按 [ 音量 (-)] 按钮将其设置为 LOW。

6. 设置为 LOW时

a.如果白屏模式下无明显可见的坏点，请按 [3] 按钮进入 CONF 阶段。
b.如果白屏模式下有多个明显可见的坏点，请按 [ 音量 (+)] 按钮将其设置为 HIGH。如果该现象有所改善，请按 [3] 按钮进入

CONF 阶段。

7. 在 CONF 阶段按 [ 确定 ] 按钮存储 LOW或HIGH。

8. 按电源按钮退出 “维修模式”。

。请按 [5] 按钮显示 OSD。

30
