Bedienungsanleitung

Plasma-Fernseher

Modell-Nr.

TH-42PX600E TH-50PX600E

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniku 1 320 84 Plzeň Česká republika

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

Deutsch

GUIDE

STTL

IDTV

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig

durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Gedruckt in der Tschechischen Republik

Page 2

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss

Verstärker mit

Lautsprecheranlage

DVD-Recorder

SD-Speicherkarte

Camcorder

Personalcomputer

Kabeltuner

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen ······························ 4

•

(Warnung / Vorsicht)

Hinweise ····················································· 5

•

Pﬂ ege und Instandhaltung ·························· 5

•

Kurzleitfaden

Mitgeliefertes Zubehör /

Sonderzubehör

Anordnung der

Bedienelemente Anschlüsse Automatische Einrichtung

Einsatz des Fernsehers

······················· 6

····················· 7

································ 8

Kurzleitfaden

·· 9

Betrachten

Videorecorder DVD-Player

Grundlegende Funktionen

Betrachten von Fernsehprogrammen ·······10

•

Betrachten von Videos und DVDs ·············12

•

Betrachten von Videotext ·························· 14

•

Weiterführende Funktionen

Gebrauch der Menüfunktionen ·················16

•

(Bild, Klangqualität usw.)

Weiterführende DVB-Einstellungen (DVB)

•

(Pay-TV, Zeit usw.)

Ändern und Einstellen von Kanälen (Analog)

•

Ändern und Einstellen von Kanälen (DVB)

•

Anzeigen von PC-Bildern auf dem

•

Fernsehschirm ··········································· 25

Betrachten einer SD-Karte (Videos und Fotos)

•

Aufzeichnen eines Programms auf einer SD-Karte

•

Zusatzgeräte ············································· 30

•

(Q-Link / Steuerung mit HDMI / Anschlüsse)

Häuﬁ g gestellte Fragen usw.

··· 18

··· 20

··· 22

··· 26

··· 28

Weiterführende

Funktionen

Häuﬁ g gestellte

Fragen usw.

Technische Informationen ·························36

•

Häuﬁ g gestellte Fragen ····························· 42

•

SD-Karte: Eingeblendete Fehlermeldungen

•

Lizenzinformationen ·································· 46

•

Technische Daten ····································· 47

··· 45

•

2 3

Page 3

Sicherheitsmaßnahmen

Hinweise

Warnung

Handhabung von Netzstecker und Netzkabel

Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.) Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels. Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.

Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden. Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.) Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)

Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.

Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.

Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.

Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.

Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird!

(z.B. ungewöhnlicher Geruch, Rauch)

Vorsicht

Vor dem Reinigen des Gerätes den Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

Für einen zur Wärmeabfuhr ausreichenden

Darauf achten, keine Standbilder über längere Zeit anzuzeigen

Wenn ein Standbild über längere Zeit angezeigt wird, kann dies dazu führen, dass ein Nachbild auf dem Plasmabildschirm zurückbleibt. Da es sich bei einem Nachbild nicht um eine Funktionsstörung handelt, wird dieses Problem nicht von der Garantie gedeckt.

Typische Standbilder

Kanalnummern und Logos Standbild mit einem Bildseitenverhältnis von 4:3 Videospiel Computerbild

Freiraum im Umfeld des Gerätes sorgen

Die Belüftungsschlitze an der Rückwand nicht blockieren

Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

(cm)

Um das Risiko der Entstehung von Nachbildern zu reduzieren, wird eine Bildschirmschoner-Funktion nach einigen Minuten automatisch aktiviert, wenn dem Gerät innerhalb dieser Zeitdauer kein Signal zugeleitet wird und kein Bedienungsvorgang im AV-Modus ausgeführt wird (S. 43). Die Bildschirmschoner-Funktion wird automatisch wieder deaktiviert, sobald ein Eingangssignal erfasst oder ein Bedienungsvorgang ausgeführt wird.

Folgende Geräte vom Fernseher fernhalten

Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des

Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).

Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den

Betrieb anderer Geräte beeinträchtigen können).

4 : 3

220-240 V Wechselstrom, 50-60 Hz

Pﬂ ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Tägliche Pﬂ ege: Entfernen Sie Schmutzﬂ ecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberﬂ äche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren beﬁ nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

Lassen Sie das Gerät grundsätzlich von Ihrem PanasonicFachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem Geräteinneren fernhalten

Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Den Fernseher nicht auf einer unstabilen Unterlage aufstellen

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer/ Montageteile verwenden

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. Verwendung separat erhältlicher Ständer/ Montagehalterungen (S. 6).

4 5

an, und wischen Sie die Bildschirmoberﬂ äche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberﬂ äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden.

•

Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberﬂ äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände. Schützen Sie die Oberﬂ äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtﬂ üchtigen Substanzen

•

(sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pﬂ ege: Reiben Sie Schmutzﬂ ecken mit einem weichen, trockenen Tuch von den Außenﬂ ächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenﬂ ächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Verwenden Sie kein Reinigungsmittel direkt auf den Außenﬂ ächen des Gerätes.

•

(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.) Schützen Sie die Außenﬂ ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtﬂ üchtigen Substanzen

•

(die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert). Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

•

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Page 4

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

Fernbedienung

N2QAYB000027

•

Klemmeinrichtung (2)

Einlegen der Batterien in die Fernbedienung

Haken

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die Fernbedienung

R6 (UM3)

•

IDTV

Netzkabel

(2)

Bedienungsanleitung Pan-Europäische Garantie

Ferritkern

J0KF00000018

•

Befestigen der Kabelklemmen

Öffnen

Schließen

Rückseite des Fernsehers

Aufklappen

Vom Fernseher abnehmen

Anordnung der Bedienelemente

Speichern von Einstellungen (S. 20)

zum Speichern der Abstimmung und

( )

sonstiger Funktionseinstellungen.

SD-Kartensteckplatz (S. 27)

Fernbedienungs-

Netzschalter

Betriebsanzeige

(Bereitschaft: Rot)

Umschalten des Fernsehers zwischen Ein und Bereitschaft

(bei eingeschaltetem Netzschalter)

Umschalten des Bildseitenverhältnisses

(S. 11)

Umschaltung zwischen DVB- (Digitalprogramme) und Analog-Modus (S. 10)

Programmtabelle (S. 10)

Auswahl / Bestätigung

Signalsensor

Die Klappe an der mit „PULL“ markierten Stelle hochklappen.

C.A.T.S.-Sensor (Contrast Automatic Tracking System)

(zur Erfassung der Umgebungshelligkeit für die Einstellung der Bildqualität im Auto-Bildmodus) (S. 16)

DVB-Anzeige

aktiviert (Bereitschaftsbetrieb) : Orange (blinkt)

(

GUIDE

Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet.

Das DVB-System ist während der direkten TV-Aufzeichnung

Tuner-Sperre Ein (Bereitschaftsmodus)

Funktionswahl

TV/AV-Umschaltung

Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Senderabstimmung

( )

(Analogmodus). (S. 20)

AV4

S-V V L R

AV4-Buchsen (S. 34)

Kopfhörerbuchse (S. 34)

: Orange

SRS TruSurround XT Ein / Aus (S. 17)

SD-Aufnahme (S. 28)

SD Menü (S. 26 und S. 29)

Stummschaltung Ein / Aus

TV/AV-Umschaltung

(zum Betrachten von Videos oder DVDs) (S. 12)

)

Kurzleitfaden

•

Anordnung der Bedienelemente

Mitgeliefertes Zubehör / Sonderzubehör

Polaritätsmarkierungen (+, –) beachten

Vorsicht

Werden die Batterien mit vertauschter Polarität

•

eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird. Legen Sie nicht eine alte und eine neue

•

Batterie gemeinsam ein. Legen Sie keine Batterien unterschiedlicher Sorten

•

ein (z.B. eine Alkali- und eine Manganbatterie) Verwenden Sie keine auﬂ adbaren Batterien

•

(Ni-Cd-Akkus) in dieser Fernbedienung. Batterien dürfen weder verbrannt noch zerlegt werden.

•

Sonderzubehör

Sockel Plasmadisplay-Ständer Wandhalterung

TY-ST42P600W

(TH-42PX600E)

TY-ST50P600W

(TH-50PX600E)

TY-ST42P60W

(TH-42PX600E)

TY-ST50P60W

(TH-50PX600E)

Vorsicht

Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der

•

Wandhalterungen, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist. Bitte lesen Sie die dem Plasmadisplay-Ständer bzw. Sockel beiliegende Anleitung aufmerksam durch, und

•

achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern. Gehen Sie bei der Installation sorgsam mit dem Fernseher um, da sich Sprünge im Gehäuse bilden können,

•

6 7

falls das Gerät starken Stößen, Erschütterungen oder anderen Kräften ausgesetzt wird.

TY-S42PX600W

(TH-42PX600E)

TY-S50PX600W

(TH-50PX600E)

Zuklappen

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann

•

Bildverzerrungen verursachen). Sichern Sie Kabel bei Bedarf mit den Klemmen.

•

Bei Verwendung von Sonderzubehör zum Sichern von Kabeln

•

folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

(vertikal)

TY-WK42PV3W

(schräg)

TY-WK42PR3W

Auf die Haken an beiden Seiten drücken und herausziehen

Aufrufen des Menüs

Zum Aufrufen des Menüs für Bildeinstellung,

( )

Toneinstellung und Installation.

Videotext

Untertitel

Anzeigen von Untertiteln (S. 11) (DVB)

(

Betrachten einer Videotext-Lieblingsseite (S. 15)

Programm- / Kanalumschaltung (S. 10)

Direkte Kanalwahl (Analog)

Während des normalen Fernsehbetriebs oder in den

Menüs TV-Speicher, Ändern oder Suchlauf diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben.

( )

Zweimal drücken, um auf Kabel-TV-Modus umzuschalten.

Programmplatz aufwärts / abwärts

Videorecorder/DVD-Recorder-Funktionen

(S. 13)

Normalisierung (S. 16)

(Rückstellen der Einstellungen)

Mehrfensteranzeige (S. 11)

(S. 14)

)

STTL

Verlassen des Menüs

(Rückkehr zum Fernsehprogramm)

Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 14)

Standbild (S. 11)

Videotext-Index (S. 15)

Programminformationen

Lautstärke

Direkte TV-Aufzeichnung

Für sofortige Aufzeichnung eines Programms mit einem Videorecorder /

( )

DVD-Recorder über Q-Link-Anschluss

(S. 30)

(S. 11)

Page 5

AV2 AV3

Anschlüsse

Automatische Einrichtung

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

Betrachten von

■

Fernsehprogrammen

VHF/UHF-Antenne

Rückseite des Fernsehers

Anschlussfeld an der Rückseite (vergrößerte Darstellung)

Kabelhalterung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Schalten Sie den Netzschalter an der

Frontplatte des Fernsehers ein.

Danach kann das Gerät über die

•

Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebslampe: Ein)

Wählen Sie Ihr Land aus.

Auswahl

Land

Deutschland France

Start ATP Abbruch

Kurzleitfaden

Ein mit Q-Link

•

kompatibles Zusatzgerät an die SCARTBuchse AV2 oder AV3 anschließen (S. 30).

SCART-Kabel (vollständig verdrahtet)

Aufzeichnen von

■

Fernsehprogrammen

DVD-Recorder oder Videorecorder

RF OUT

RF IN

Freigeben

•

Netzkabel

(Nach Herstellen aller anderen Anschlüsse anschließen.)

HF-Kabel

IDTV

Bildschirm-Hilfe

(Beispiel: Menü „Toneinstellung“)

Toneinstellung

Bass Höhen Balance Kopfhörerlaut. Audio Empfang Funktion SRS TruSurround XT

Wählen Ändern

Abbruch Zurück

Anleitungsfeld

Kein Stereo Musik Aus

Starten Sie die automatische Einrichtung.

Rot

DVB ATP

Einen Moment bitte!

Prog. Kanal Sendername NetID. TS ID. QTY

VOX

N24

ProSieben

KABEL1

SAT.1

Dauer ca. 3 Minuten.

Abbruch

PROGRAMMDATEN TRANSFER

BITTE WARTEN

Programm : 63

Fernbedienung inaktiv

12302 12302 12302 12302 12302

69 5

4158

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Der automatische

•

Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

Wenn ein mit Q-Link (S. 30)

•

kompatibles Zusatzgerät angeschlossen ist, werden die analogen Programminformationen automatisch auf das betreffende Gerät heruntergeladen.

Bequeme Kontrolle der

•

Programmtabelle

Programmtabelle (S. 10)

Ändern von Kanälen

•

„Ändern und Einstellen von Kanälen“ (S. 20-24)

•

Automatische Einrichtung

Anschlüsse

8 9

Page 6

Betrachten von Fernsehprogrammen

Weitere praktische Funktionen (Bedienung nach )

Schalten Sie das Gerät ein.

■

Lautstärke

(ca. 1 Sekunde lang gedrückt halten)

Dazu muss der Netzschalter an der Frontplatte eingeschaltet sein.

Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus.

DVB Analog

Das Erste

1 Das Erste

Lotti auf der Flucht

20:55

20:00

Informationsbanner

•

Kanal

Programm

Anzeige für Programm-Typ Radio für Radiokanal bzw. Daten für Datenkanal

1 Das Erste

Lotti auf der Flucht

20:55

20:00

Verschlüsselt Kein Signal

Sendezeit

Anzeige bei Empfang eines verschlüsselten Programms

Anzeige für Signalstatus (schlecht, kein) bzw. Senderstatus (kein) oder Ungültiger Kanal (für Kanalnummern, welche nicht in der Senderliste enthalten sind)

Multi-Audio TXT

Jetzt

Anzeige für Untertitel verfügbar (Icon)

Anzeige für Videotext verfügbar (Icon)

Jetzt

Multi-Audio TXT

Multi-Audio

deu

Multi-Audio

Umschalten des Tonkanals

Gelb

Infos über:

deu

20:30

Subtitle

Alle Sender

Profile

Aktuelle Zeit

Infos über:

Alle Sender

Profile

20:30

Subtitle

Verfügbare Funktionen

Umschalten der Programmlisten

Blau

Wählen Sie eine Programmposition.

Standbild

Standbild / Laufendes Programm

anzeigen

Anzeigen / Verdecken von Untertiteln (Nur DVB-Modus)

Untertitel anzeigen

Programminformationen anzeigen

Informationsbanner anzeigen

Bildseitenverhältnis umschalten (S. 37)

Umschalten des Bildseitenverhältnisses

Anzeige in mehreren Fenstern (S. 39)

Zum Umschalten der Sprache siehe „Bevorzugte Sprache“ (S. 18) oder

•

„Untertitel“ (S. 22).

•

DVB

Details

Verdecken

Einstellen des

AnzeigeAbschaltintervalls (S. 18)

Informationen über andere Kanäle

Informationen über das nächste Programm

Analog

•

14 : 9

1 Das Erste

Lotti auf der Flucht 20:00

20:55

Multi-Audio TXT

Jetzt

deu

Multi-Audio

Infos über:

Subtitle

Alle Sender

Profile

20:30

Nach Anzeige der analogen Kanalinformationen wird nur der Kanal angezeigt. (Zurückschalten )

Bei jeder Betätigung der Taste wechselt der

•

Anzeigemodus wie folgt:

Auto Aspekt / 16:9 / 14:9 / Aspekt / 4:3 / 4:3 Vollformat

(

(HD-Signaleingang) / Zoom1 / Zoom2 / Zoom3

Bei Anzeige des Balkens

Rot

Grün

AV1

)

Betrachten

■

aufwärts

abwärts

Wahl einer zweistelligen Programmposition, z.B. 39

→

Hinweis

Pay-TV siehe

•

(S. 18)

Auswahl aus der Programmtabelle (Analog)

Seitenwahl

Programmwahl

Betrachten

Analoger Programm-Guide

Pos.

Sender

VCR :

1 : 2 : 3 : 4 : 5 : 6 : 7 : 8 :

9 : 10 : 11 12 :

Das Erste ZDF RTL

Kanal CH21

CH44 CH51 CH41 CH47 CH23 CH26 CH58

Pos.

13 : 14 : 15 : 16 : 17 : 18 : 19 : 20 : 21 : 22 : 23 : 24 :

Sender

Kanal

oder

(innerhalb kurzer Zeit)

Auswahl aus der Programmtabelle (DVB)

CBBC Channel BBC Radio Wales

BBC Radio Cymru

ZDF

Info/3sat

Doku/KiKa

BBC ONE Wales

Alle Sender

Programm wählen

Programm umschalten Abbruch

Programmwahl

Betrachten

Gleichzeitige Anzeige eines Fernsehprogramms, einer DVD usw. in mehreren Fenstern

AV1

Austausch

Quelle

Blau

AV1

Austausch

Quelle

An der Fernbedienung ausgeführte Bedienungsvorgänge sind nur für

•

das Hauptfenster wirksam. Um das Layout usw. zu ändern, zeigen Sie zunächst den Farbbalken an.

•

Ändern des Layout der Fenster auf dem Bildschirm

•

Vertauschen von Haupt- und Nebenfenster

•

Umschalten der Programmquelle des Nebenfensters

•

Rückkehr zur normal Einzelfensteranzeige

•

Rot

Quelle

Rot Rot

Quelle

HauptfensterFarbbalken Nebenfenster

Austausch

AV1

Austausch

Blau

Rot

Gelb

Grün

•

Betrachten von Fernsehprogrammen

10 11

Page 7

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen des Gerätes (S. 34)

Bei eingeschaltetem Zusatzgerät

Wählen Sie den AV-Modus.

(Bildschirm im AV-Modus)

Wählen Sie die Buchse aus,

an die das Zusatzgerät angeschlossen ist.

Die ausgewählte Buchse wird angezeigt.

Blau

Rot

HDMI1/2

Mit dieser Fernbedienung können auch die unten aufgeführten Funktionen von Panasonic Videorecordern und DVD-Geräten bedient werden.

VCR/DVD-Schalter

Wahl zwischen Videorecorder und DVD-Gerät

Bereitschaft

Umschalten auf Bereitschaft / Einschalten

Wiedergabe

Starten der Wiedergabe am Videorecorder / DVD-Gerät

Stopp

Stoppen des aktuellen Betriebsvorgangs

Rückspulen / Überspringen / Suchlauf

Videorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe) DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-Titel Für den Suchlauf rückwärts drücken und halten

Betrachten

Rückkehr zum

■

TV-Modus

Rot

AV1 AV2/

Beispiel: AV1

•

Wenn Sie einen Eingang wählen möchten, die Tasten aber nicht angezeigt sind

•

Sie können eine AV-Quelle auch über die an der Frontplatte des

•

Fernsehgeräts beﬁ ndliche Taste TV/AV auswählen. Drücken Sie mehrmals die Taste, bis Sie die gewünschte AV-Quelle erreichen.

Hinweise

Automatische Eingangswahl – Wenn ein an eine SCART- oder HDMI-

•

Buchse angeschlossenes Gerät bedient wird, erfolgt eine automatische Umschaltung des Eingangsmodus von TV auf AV (EC-Modus). Wenn das angeschlossene Gerät ausgeschaltet ist, beﬁ ndet sich der Fernseher stets im TV-Modus. Wenn das Zusatzgerät über eine Funktion für Einstellung des

•

Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes

•

zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Grün

S-video

Drücken Sie einfach erneut eine der farbigen Tasten

Gelb

AV3/

S-video

Rot

Blau

Gelb

Grün

AV4/

S-video

(zweimal)

Gelb

Komponentensignal/

Blau

HDMI1/

HDMI2

Schnellvorlauf / Überspringen / Suchlauf

Videorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe) DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-Titel Für den Suchlauf vorwärts drücken und halten

•

Pause

Pause / Fortsetzen der Wiedergabe DVD-Gerät: Für die Zeitlupenwiedergabe drücken und halten

Programm aufwärts / abwärts

Wahl des Programms

Aufzeichnung

Starten der Aufzeichnung

Betrachten von Videos und DVDs

12 13

Page 8

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häuﬁ g betrachtete Seiten speichern“, S. 15)

Umschalten des Modus „Videotext“ im Menü „Installation“ (S. 16)

■

Schalten Sie auf Videotext um.

Der Index wird

•

angezeigt (der Inhalt ist je nach Sender verschieden).

aktuelle Seitennummer

Unterseitennummer

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Farbbalken

Uhrzeit / Datum

Wählen Sie die Seite aus.

oder

Einstellen des Kontrasts

■

aufwärts

abwärts

oder

( zweimal

drücken)

Grün

Rot

(entspricht dem Farbbalken)

Bei Anzeige des blauen Balkens

Gelb

Blau

Halten der aktuellen Seite ohne Aktualisierung

Stoppen oder Fortsetzen der automatischen Aktualisierung

Halten

Rückkehren zur Hauptindex-Seite

Index

Abrufen einer Lieblingsseite

Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern

Mehrbildanzeige

Häuﬁ g betrachtete Seiten speichern (nur für die ersten 25 analogen Programmplätze)

Bei

Häuﬁ g betrachtete

Anzeige der Seite

Seiten speichern

■

Fortsetzen

■

Nur im TOP / FLOF-Modus

•

Rufen Sie die unter „Blau“ gespeicherte Seite ab.

•

Die Werkseinstellung ist „P103“.

•

entsprechende farbige Taste

Ändern gespeicherter Seiten

Neue Seitennummer eingeben

Zu ändernde farbige Taste

(Nur Analogmodus)

Diese Funktion kann nur im Videotext-Modus

•

ausgeführt werden.

(nur im List-Modus)

Im DVB-Modus

gedrückt halten

•

können beliebige Programmplätze gespeichert werden.

gedrückt halten

Die Farbe der Nummer wechselt auf Weiß.

Betrachten

•

Betrachten von Videotext

Rückkehr zum TV-Modus

Praktische Videotext-Funktionen

■

Anzeigen

Verdeckte Wörter, z.B. die Antworten von Quiz-Seiten, anzeigen.

verdeckter Daten

Ganz / Oben / Unten

■

Rot

Grün

Erneut verdecken

•

(oben) (unten)

(obere Hälfte vergrößern)

Rot

(

untere Hälfte vergrößern

Unterseite anzeigen

Fernsehen beim

normal (Vollanzeige)

Warten auf Aktualisierung

)

Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint oben links auf dem Bildschirm.

Anzeigen einer bestimmten Unterseite

■

Unterseiten:

•

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden. Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang

•

neuester Nachrichten aufmerksam macht.

Blau

Vorübergehendes Umschalten auf Fernsehprogramm

P108

Gelb Gelb

(Der Kanal kann nicht umgeschaltet werden.)

4-stellige Nummer eingeben

Beispiel: P6

Erscheint nach beendeter Aktualisierung.

Anzeigen der aktualisierten Seite

14 15

Page 9

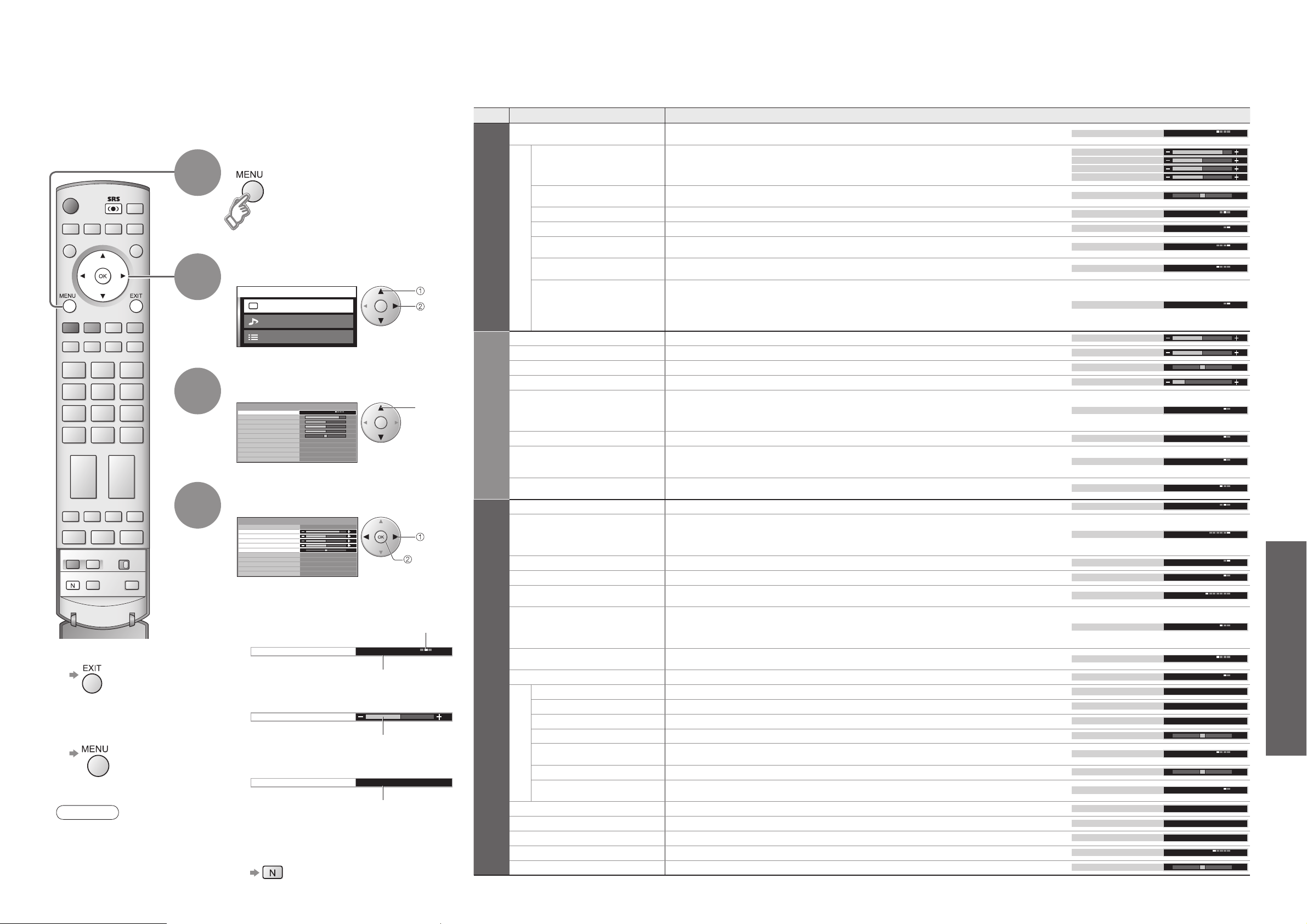

Gebrauch der Menüfunktionen

Menüliste

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspeziﬁ sche Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

Rufen Sie die Menüanzeige auf.

Die (je nach Eingangssignal

•

verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte

Menü aus.

Haupt-Menü

Bildeinstellung

Toneinstellung Installation

(Beispiel: Menü „Bildeinstellung“)

Auswahl nächstes

Menü

Wählen Sie die gewünschte

Menüfunktion aus.

Bildeinstellung

Bildmodus Kontrast Helligkeit Farbe Bildschärfe NTSC-Farbton Farbton Colour Management P-NR MPEG NR 3D-COMB Ein

(Beispiel: Menü „Bildeinstellung“)

Dynamik

Normal Ein Auto Aus

Auswahl

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

Bildeinstellung

Bildmodus Kontrast Helligkeit Farbe Bildschärfe NTSC-Farbton Farbton Colour Management P-NR MPEG NR 3D-COMB Ein

(Beispiel: Menü „Bildeinstellung“)

Auswahl aus mehreren Optionen

■

Farbton

Einstellung über Pegelsteller

■

Bildschärfe

Weiterschalten zur nächsten Anzeige

■

TV-Speicher-Menü

Rückstellen auf

■

Standardeinstellung

Dynamik

Normal Ein Auto Aus

Ändern

Speichern

(bei bestimmten Funktionen erforderlich)

Nummer und Position der Optionen

Normal

geänderte Einstellung

verschieben

Zugriff

Die nächste Anzeige erscheint.

Rückkehr zum TV-Modus

■

Rückkehr zur vorigen

■

Hinweis

Um alle Einstellungen

•

zu initialisieren, siehe den Abschnitt „Werkseinstellungen“ (S. 36).

16 17

■

Menü Funktion Einstellungen / Konﬁ guration (Optionen)

Bildmodus

Für jede Bildschirmeinstellung vorzunehmen

Bildeinstellung

Kontrast, Helligkeit, Farbe, Bildschärfe

NTSC-Farbton Farbton

Colour Management P-NR

MPEG NR

3D-COMB

Bass

Toneinstellung

Höhen Balance Kopfhörerlaut.

Audio Empfang

Funktion

SRS TruSurround XT

HDMI1 Eingang Q-Link

AV2 / AV3 Ausgang

Steuerung mit HDMI Videotext

Abschalt-Uhr

Text-Sprache

Installation

Seitliche Bildanteile Power save Modus

TV-Speicher-Menü

Ändern ATP Suchlauf Feinabstimmung

Farbsystem Lautst. korrektur Decoder (AV2 / AV3)

DVB-Einstellungen System-Sprache Werkseinstellungen Farbsystem Lautst. korrektur

Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)

Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.

•

Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.

Dient zur Einstellung des Farbtons.

Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.

•

Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm) Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)

Reduziert automatisch unerwünschtes Bildrauschen. (Aus / Normal / Dynamik / Auto)

Bei HDMI-, PC- und analogen Komponentensignalen steht diese Funktion nicht zur Verfügung.

•

Bei DTV-, DVD-, VCD- und SD-Karten-Wiedergabe wird Rauschen automatisch reduziert.

(Aus / Niedrig / Mittel / Hoch)

Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)

Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.

•

Bei Zuleitung von RGB-, SECAM-, S-Video-, Komponenten-, PC-, HDMI- und SD-

•

Karten-Signalen steht diese Einstellung nicht zur Verfügung. Steht im DVB-Modus nicht zur Verfügung.

•

Dient zur Einstellung des Ausgangspegels der tiefen Bässe. Dient zur Einstellung des Ausgangspegels der Höhen. Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers. Dient zur Einstellung der Kopfhörerlautstärke.

Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)

Normaleinstellung: Stereo

•

Wenn ein Stereosignal nicht empfangen werden kann: Mono

•

M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.

•

Dient zur Verbesserung der Klangqualität für Musik oder Srache (Musik / Sprache). SRS TruSurround XT® erzeugt einen hochwertigen Surround Sound-Effekt mit nur zwei Lautsprechern aus

beliebigen Programmquellen, die auf die Ausgabe von Surround-codierten Signalen ausgelegt sind. (Aus / Ein)

Die Umschaltung kann auch mit der Taste SRS an der Fernbedienung ausgeführt werden.

•

Wahl je nach Art des zugeleiteten Signals bei Verwendung des HDMI-Anschlusses (Auto / Digital / Analog) (S. 38)

Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.

•

Dient zur Wahl der Buchse, an die ein mit „Q-Link“ kompatibles Gerät angeschlossen ist. (Aus / AV2 / AV3) (S. 34) Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird.

(Analog / DVB / AV1 / AV2 / AV3 / AV4 / Monitor)

Monitor: Das auf dem Bildschirm angezeigte Bild

•

Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.

•

Steuerung über HDMI-Anschlüsse (Aus / Ein) (S. 31) Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 14)

Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90) (Minuten)

Dient zur Wahl der Videotext-Sprache. (Analog) (West / Ost1 / Ost2)

West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch

•

Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch

•

Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch

•

Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)

Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.

•

Reduziert die Bildhelligkeit zur Energieeinsparung. ( Dient zum Ändern von Kanälen (S. 20) Dient zur automatischen Kanaleinstellung (S. 20). Dient zur manuellen Kanaleinstellung (S. 20). Dient zur Feinabstimmung von Kanälen (z.B. bei schlechten Antennensignalen usw.).

Dient zur Wahl des optionalen Farbsystems je nach Format der empfangenen Videosignale.

(Auto / PAL / SECAM / M.NTSC)

Dient zur individuellen Lautstärkeeinstellung einzelner Programmpositionen. Wählen Sie die Einstellung „Ein“, wenn der Decoder über ein Q-Link-Gerät an die

Buchse AV2 oder AV3 angeschlossen ist. (Aus / Ein) Dient zum Bearbeiten oder Einrichten von DVB-Kanälen. (S. 18)

Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen. Dient zum Zurückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug. (S. 36) Dient zur Wahl des korrekten Farbstandards für das empfangene Signal. (Auto / PAL / SECAM / M.NTSC / NTSC) Dient zur Einstellung der Lautstärke im AV-, PC-, HDMI- und Komponentensignal-Modus.

Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 25 und S. 27)

•

Im AV-Modus bieten die Menüs „Toneinstellung“ und „Installation“ eine geringere Anzahl von Optionen.

•

Steht im DVB-Modus nicht zur Verfügung.

•

Aus

/ Ein)

Bildmodus Dynamik

Kontrast Helligkeit Farbe Bildschärfe

NTSC-Farbton

Farbton

Colour Management Ein

P-NR

MPEG NR

3D-COMB Ein

Bass

Höhen

Balance

Kopfhörerlaut.

Audio Empfang Stereo

Funktion Musik

SRS TruSurround XT Aus

HDMI1 Eingang Auto

Q-Link

AV2 Ausgang

Steuerung mit HDMI

Videotext TOP

Abschalt-Uhr Aus

Text-Sprache

Seitliche Bildanteile Aus

Power save Modus Aus

Ändern

ATP

Suchlauf

Feinabstimmung

Farbsystem

Lautst. korrektur

Decoder (AV2)

DVB-Einstellungen

System-Sprache

Werkseinstellungen

Farbsystem

Lautst. korrektur

Normal

Auto

Aus

AV2

Monitor

Ein

West

Zugriff

Auto

Aus

Zugriff

Auto

•

Gebrauch der Menüfunktionen

(Bild, Klangqualität usw.)

Funktionen

Weiterführende

Page 10

Weiterführende DVB-Einstellungen

(Nur DVB-Modus)

Rufen Sie die Menüanzeige auf.

Wählen Sie „Installation“ aus.

Haupt-Menü

Bildeinstellung Toneinstellung

Installation

nächstes Menü

Auswahl

Wählen Sie „DVB-Einstellungen“ aus.

Installation

Q-Link AV2 Ausgang Steuerung mit HDMI Videotext Abschalt-Uhr Seitliche Bildanteile Power save Modus DVB-Einstellungen System-Sprache Werkseinstellungen

AV2 TV Ein TOP Aus Aus Aus

Zugriff

nächstes Menü

Auswahl

Pay-TV

Common

Interface

Modul

Untertitelsprache

Bevorzugte

Sprache

Setzen Sie das CI-Modul (separat erhältlich) ein.

Vorsicht

Schalten Sie den Netzschalter des Fernsehers aus,

•

bevor Sie das CI-Modul einsetzen oder entfernen. Falls eine Anzeigekarte und ein Kartenleser als Satz

•

geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.

Wählen Sie „Common Interface Modul“ aus.

DVB System-Setup

Common Interface Modul Bevorzugte Sprache Zeitzone Display-Anzeigedauer

Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel:

Wählen Sie „Bevorzugte Sprache“ aus.

DVB System-Setup

Common Interface Modul Bevorzugte Sprache Zeitzone Display-Anzeigedauer

Stellen Sie die gewünschte Sprache ein (Audio, Untertitel, Videotext).

Zugriff

Autom. 3 Sekunden

Auswahl, Eingabe

farbige Zeichen

Zugriff

Autom. 3 Sekunden

Rot

Grün

nächstes Menü

Blau

Gelb

nächstes Menü

Auswahl

CI-Steckplatz

unverkantet

einsetzen

und entfernen

CI-Modul

(Rückseite des Fernsehers)

Weitere Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung

•

des CI-Moduls oder sind vom Programmanbieter erhältlich. Normalerweise erscheinen Pay-TV-Dienste ohne Ausführung

•

von Schritt 1 und 2 (nur zu Informationszwecken vorhanden).

Die Bildschirm-Hilfe stimmt u.U. nicht mit den

•

Tasten der Fernbedienung überein.

Dies ist die Standardeinstellung für Tonkanal,

•

Untertitel (S. 11) und Videotext.

•

Weiterführende DVB-Einstellungen (DVB)

(Pay-TV, Zeit usw.)

IDTV

Verlassen der

■

Menüanzeige

Wählen Sie „System-Setup“ oder „Software-Update“ aus.

DVB Einstellungen

Profile bearbeiten Kindersicherung Tuning-Menü Tuner-Sperre Multi-Audio deu Untertitel Videotext System-Setup Software-Update

Aus

deu deu

Zugriff Zugriff

nächstes Menü

Auswahl

Wählen Sie die gewünschte Funktion aus, und nehmen Sie die Einstellung vor.

Speichern Sie die neue Einstellung.

Wenn Sie die Menüanzeige nach 5 verlassen,

•

wird die neue Einstellung beim Ausschalten des Gerätes nicht gespeichert.

Automatische Einstellung der Zeitdaten

Zeitzone

InformationsbannerAnzeigedauer

Display-

Anzeigedauer

Aktualisierung des Software-

Wählen Sie „Zeitzone“ aus, und stellen Sie die Zeit ein.

DVB System-Setup

Common Interface Modul Bevorzugte Sprache Zeitzone Display-Anzeigedauer

Wählen Sie „Display-Anzeigedauer“ aus, und stellen Sie die gewünschte Zeitdauer ein.

DVB System-Setup

Common Interface Modul Bevorzugte Sprache Zeitzone Display-Anzeigedauer

Führen Sie in regelmäßigen Abständen eine Aktualisierung der Software aus, um die Leistung und Funktionen des Gerätes stets auf dem neuesten Stand zu halten (Einzelheiten hierzu siehe S. 36).

Wählen Sie zunächst „Autom. Suche im Standby“, und dann „Ein“ oder „Aus“.

DVB Software-Update

Autom. Suche im Standby Update-Suche ausführen Software-Lizenz

Systems des Gerätes

Software-

Update

■

Einstellen

Autom.

3 Sekunden

Autom.

3 Sekunden

Ein

Für sofortige Aktualisierung

„Update-Suche ausführen“ wählen Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige

einer entsprechenden Meldung Herunterladen (ca. 20 Min.)

Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin

•

(Datum, ab dem die neue Version verwendet werden kann).

Anzeigen der Software-Lizenzinformationen

Wählen Sie „Software-Lizenz“ Anzeige

Auswahl

Einstellen

Auswahl

Einstellen

Auswahl

Autom. Empfangsgebiet entsprechend automatisch eingestellt. Sonstige

•

: Die Zeitdaten werden dem jeweiligen

Die Zeitdaten werden auf GMT-Basis korrigiert.

0 (keine Anzeige) bis 10 Sek. in 1-Sek.-Schritten Informationsbanner (S. 11)

Ein: Im Bereitschaftsmodus wird täglich um 3:00 Uhr und um 5:00 Uhr automatisch eine Suche ausgeführt und ein Update, falls vorhanden, heruntergeladen.

Weiterführende

Funktionen

18 19

Page 11

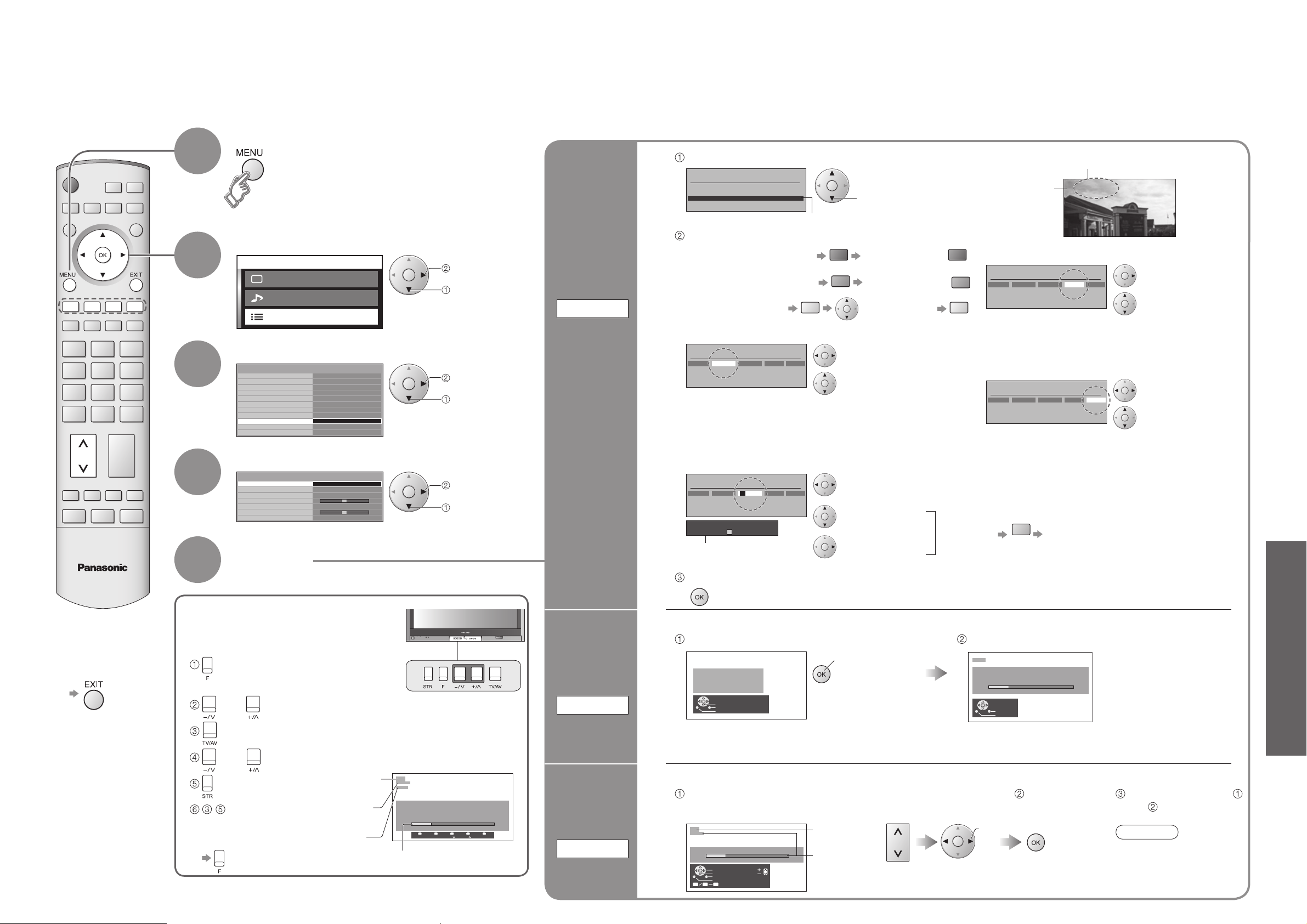

Ändern und Einstellen von Kanälen

(Analogmodus)

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf.

Wählen Sie die Programmposition, die geändert werden soll.

Ändern

Pos. Kanal

1 :

2 :

3 :

4 : 5 :

CH44

CH51

CH41

CH47 CH37

Sender

ABC

XYZ

FTP

123 456

Sperren

Aus

Aus Aus

Sys

SC1

SC1 SC1

Auswahl

Programmposition

Sendername

3 FTP

Cursor

Ändern Sie die Einstellung wunschgemäß.

Löschen eines Senders

■

Einfügen eines Senders

■

Verschieben eines Senders

■

Ändern der Kanalnummer

■

Ändern

Pos. Kanal Sender

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

Ändern des bei Wahl eines Kanals anzeigten Sendernamens

■

Ändern

Pos. Kanal Sender

1 :

CH44

2 :

CH51

3 :

CH41

4 :

CH47

5 :

CH37

ABCDEFGHIJKLMNOPQRST UVWXYZ+

. 0123456789

ABC XYZ FTP 123 456

XYZ FTP 123 456

Sperren Aus

Aus Aus Aus Aus

Sperren

Aus Aus Aus Aus Aus

Verfügbare Zeichen

Sys SC1

SC1 SC1 SC1 SC1

Sys

SC1 SC1 SC1 SC1 SC1

Gelb

Löschen bestätigen

Rot

Grün

Einfügen bestätigen

Wählen Sie die Zielposition

Führen Sie den Cursor auf die Spalte „Kanal“.

Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.)

Führen Sie den Cursor auf die Spalte „Sender“.

Wählen Sie das erste Zeichen des Namens aus.

Eingabe des

Wiederholen ( Maximum:

nächsten Zeichens

Rot

Grün

Gelb

fünf Zeichen)

Speichern Sie die neuen Einstellungen

Sperren eines Senders

■

Ändern

Pos. Kanal Sender

1 :

CH44 CH51 CH41 CH47 CH37

ABC XYZ FTP 123 456

2 : 3 : 4 : 5 :

Sperren Aus

Aus Aus Aus Aus

Sys SC1

SC1 SC1 SC1 SC1

Führen Sie den Cursor auf die Spalte „Sperren“.

Wählen Sie „Ein“ („Aus“ zum Aufheben

•

der Sperre).

Ein gesperrter Kanal kann nicht über die

•

Zifferntasten oder die Taste „C“ gewählt werden.

Ändern des Tonsystems auf Grundlage des Signalformats

■

Ändern

Pos. Kanal Sender

1 :

CH44 CH51 CH41 CH47 CH37

ABC XYZ FTP 123 456

2 : 3 : 4 : 5 :

Sperren Aus

Aus Aus Aus Aus

Sys SC1

SC1 SC1 SC1 SC1

Führen Sie den Cursor auf die Spalte „Sys“.

Wählen Sie das gewünschte

Tonsystem aus. SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Herunterladen von Senderinformationen auf ein

■

(Analog)

angeschlossenes Gerät, das mit Q-Link kompatibel ist

automatische Übertragung

Blau

Einzelheiten (S. 30)

•

Diese Funktion steht nicht zur Verfügung, wenn

•

der Eintrag „Q-Link“ des Menüs „Installation“ auf „Aus“ eingestellt wurde. (S. 16)

(Fernbedienung während der Übertragung inaktiv)

Funktionen

Ändern und Einstellen von Kanälen

IDTV

Wählen Sie „Installation“ aus.

Haupt-Menü

Bildeinstellung Toneinstellung

Installation

nächstes Menü

Auswahl

Wählen Sie „TV-Speicher-Menü“ aus.

Installation

Q-Link AV2 Ausgang

Steuerung mit HDMI

Videotext Abschalt-Uhr Text-Sprache Seitliche Bildanteile Power save Modus TV-Speicher-Menü System-Sprache Werkseinstellungen

AV2 TV

Ein

TOP Aus West Aus Aus

Zugriff

nächstes Menü

Auswahl

Wählen Sie die gewünschte Funktion aus.

TV-Speicher-Menü

Ändern ATP Suchlauf Feinabstimmung Farbsystem Lautst. korrektur Decoder (AV2)

Zugriff

Auto

Aus

nächstes Menü

Auswahl

Einstellen

Ändern von Kanälen

Ändern

Löschen

■

Einfügen

■

Verschieben

■

Kanalnummer

■

ändern Namen

■

ändern Sperren

■

Tonsystem

■

umschalten Herunterladen

■

auf ein Zusatzgerät

Manuelle Abstimmung von Sendern mit Hilfe

Alle empfangbaren Sender werden automatisch abgestimmt und sortiert.

Starten Sie die automatische Senderabstimmung

Einstellen

WARNUNG !

ATP löscht die alte Senderliste und erstellt diese neu

ATP starten Abbruch Zurück

Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen.

•

Alle früheren Einstellungen werden dadurch gelöscht.

•

Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist.

•

Die Einstellungen werden automatisch vorgenommen.

CH12

ATP AKTIV SUCHE LÄUFT : BITTE WARTEN

02 78:01 41

Abbruch Zurück

Manuelle Senderabstimmung mit dem TV-Speicher-Menü

Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf.

CH12

Suchlauf

02 78:01 41

Suchlauf starten Speichern Abbruch Zurück

0 9

Kanal-Direkteingabe

Programmposition

Kanal

Suchen

Speichern

Sie die neue Einstellung.

•

Die Anzeige der

•

Programmposition blinkt.

Wiederholen Sie Schritt und

nach Erfordernis.

Hinweis

Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Verlassen der

■

Menüanzeige

der Tasten an der Frontplatte des Gerätes.

(„Senderabstimmung“ auf S. 7)

( So oft betätigen, bis

„Senderabstimmung“ angezeigt wird)

oder (Rufen Sie „Suchlauf“ auf)

(Programm, Kanal (Wahl), Tonsystem)

oder (Programm ändern oder Kanalsuchlauf starten)

(Speichern)

(Wiederholen)

Rückkehr zum

■

TV-Modus

Programmposition (blinkt)

Kanalnummer (blinkt)

Tonsystem (blinkt)

CH12 SC1

Suchlauf

, + : Suchlauf starten TV / AV : Funktionswahl STR : Speichern F : Abbruch

02 78:01 41

STR F- / + / TV / AV

Kanal

Automatische Senderabstimmung

ATP

Manuelle Senderabstimmung

Suchlauf

20 21

Weiterführende

Page 12

Ändern und Einstellen von Kanälen

(DVB-Modus)

Sie können Ihre Lieblingskanäle auﬂ isten und verhindern, dass sich Kinder das Programm bestimmter Kanäle anschauen.

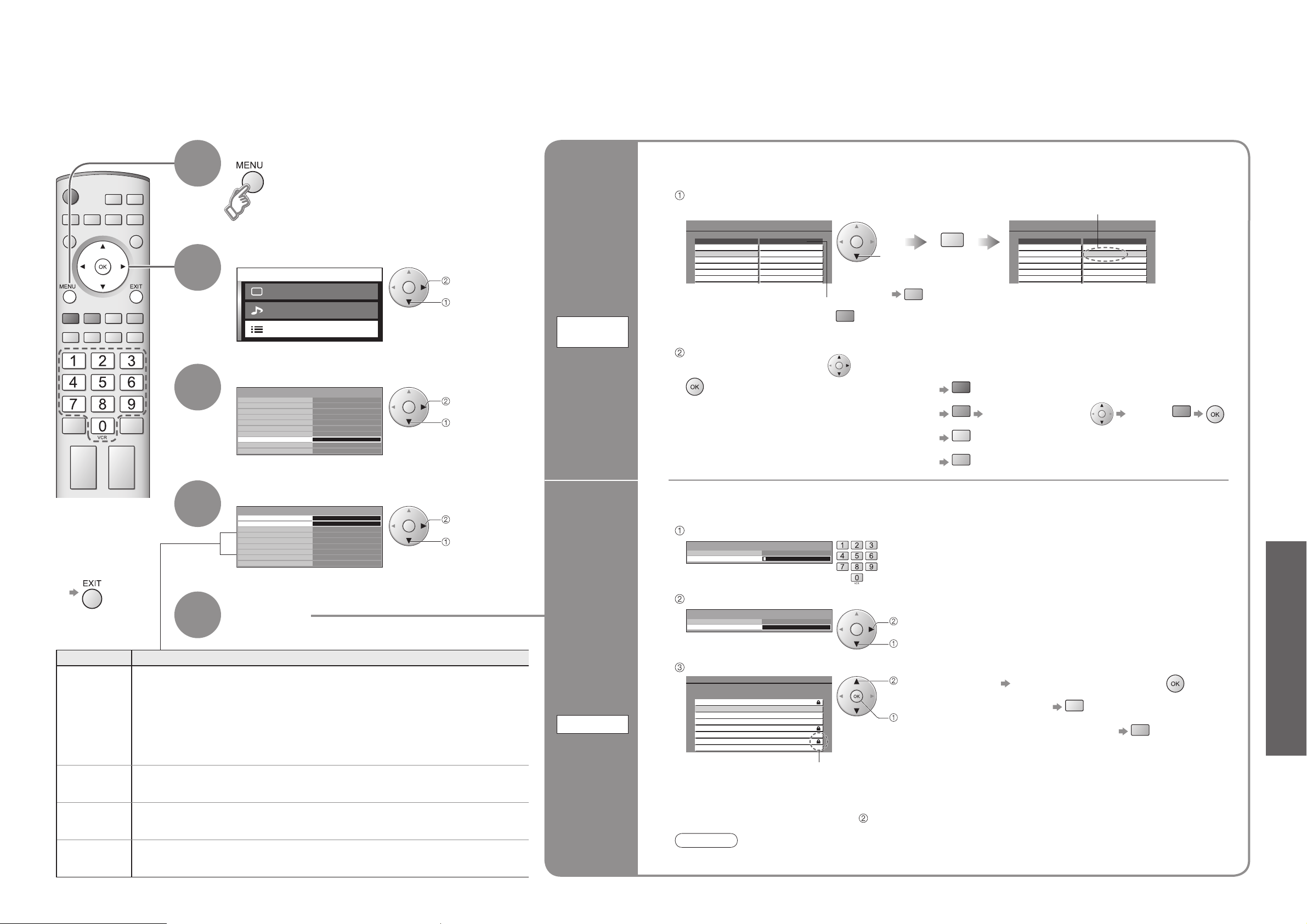

Rufen Sie die Menüanzeige auf.

Sie können vier Listen (Proﬁ le) Ihrer Lieblingsprogramme (Proﬁ l 1 bis 4) zusammenstellen.

Diese Listen werden im Informationsbanner (S. 10) angezeigt, um ein bequemes Abrufen zu ermöglichen.

Wählen Sie „Installation“ aus.

Haupt-Menü

Bildeinstellung Toneinstellung

Installation

Wählen Sie „DVB-Einstellungen“ aus.

Installation

Q-Link AV2 Ausgang Steuerung mit HDMI Videotext Abschalt-Uhr Seitliche Bildanteile Power save Modus DVB-Einstellungen System-Sprache Werkseinstellungen

AV2 TV Ein TOP Aus Aus Aus

Zugriff

Wählen Sie die gewünschte Funktion aus.

Verlassen der

■

Menüanzeige

Funktion Einstellungen / Konﬁ guration

Dient zur Verhinderung eines unbeabsichtigten Umschalten des Programms während der Aufzeichnung einer DVB-Sendung. Wenn der Fernseher bei aktivierter Tuner-Sperre in den Bereitschaftsmodus umgeschaltet wird, bleibt der DVB-Tuner aktiv, um zu gewährleisten, dass die Aufzeichnung weiterhin ausgeführt werden kann.

Tuner-Sperre

Multi-Audio

Untertitel

Videotext

Verwenden Sie diese Funktion für eine Aufzeichnung ohne gleichzeitiges Betrachten der DVB-Sendung.

•

Schalten Sie den Fernseher während der Aufzeichnung nicht aus.

•

Diese Einstellung bleibt selbst beim Ein- und Ausschalten des Fernsehers gespeichert.

•

Während der Aufzeichnung eines DVB-Programms können Sie analoge

•

Fernsehsendungen betrachten.

Dient zur Wahl zwischen mehreren Tonkanälen (die verfügbare Anzahl von Tonkanälen ist je nach Programm verschieden).

Diese Einstellung ist nur für das momentan empfangene Programm wirksam.

•

Dient zur Wahl der Untertitelsprache (die verfügbare Anzahl von Untertitelsprachen ist je nach Programm verschieden).

Diese Einstellung ist nur für das momentan empfangene Programm wirksam.

•

Dient zur Wahl der Sprache für den Videotext-Modus (die verfügbare Anzahl von Videotext-Sprachen ist je nach Programm verschieden).

Diese Einstellung ist nur für das momentan empfangene Programm wirksam.

•

DVB Einstellungen

Profile bearbeiten Kindersicherung Tuning-Menü Tuner-Sperre Multi-Audio Untertitel Videotext System-Setup Software-Update

Einstellen

Zugriff Zugriff

Aus deu deu deu

nächstes Menü

Auswahl

nächstes Menü

Auswahl

nächstes Menü

oder Einstellen

Auswahl

Lieblingskanäle auﬂ isten

Proﬁ le

bearbeiten

Verhinderung des Betrachtens bestimmter Kanäle durch Kinder

Kindersicherung

Wählen Sie ein Programm aus,

und fügen Sie es der Liste hinzu.

Profile bearbeiten

Alle Sender Profile 1

1 Das Erste 2 arte 3 PHOENIX 4 ARD-MHP-Data

Hinzufügen aller Sender

•

Anzeigen eines anderen Proﬁ ls

Speichern Sie die

neue Einstellung.

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

Geben Sie die PIN (4-stellige Zahl) ein.

Kindersicherung-PIN eingeben

Bitte neue PIN eingeben PIN

Wählen Sie „Kindersicherung-Senderliste“ aus.

Kindersicherung

PIN ändern Kindersicherung-Senderliste

Wählen Sie den Sender aus, der gesperrt werden soll.

Kindersicherung-Senderliste

1 Das Erste 2 arte 3 PHOENIX 4 ARD-MHP-Data 5 ZDF 6 Info/3sat 7 Doku/KiKa

Ändern der PIN

■

Wählen Sie „PIN ändern“ in Schritt , und geben Sie dann die neue PIN zweimal ein.

Hinweis

Bei „Werkseinstellungen“ (S. 36) wird die PIN gemeinsam mit allen übrigen Benutzereinstellungen gelöscht.

•

* * * *

Zugriff

Erscheint, wenn der Sender gesperrt ist.

zur Liste

Grün

Bearbeiten eines Proﬁ ls

■

Benennen des Proﬁ ls

•

Verschieben des Senders

•

Löschen des Senders

•

Löschen aller Sender

•

Auswahl

Blau

Führen Sie den Cursor auf das zu bearbeitende Feld des Proﬁ ls:

Menü

Auswahl

Einstellen

Gelb

Rot

Grün

Gelb

Blau

Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.

•

Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie

•

sie später vergessen könnten.

Freigeben gesperrten Sender wählen und drücken

•

Sperren aller Sender

•

Freigeben aller gesperrten Sender

•

Ein Programm wurde hinzugefügt.

Profile bearbeiten

Alle Sender Profile 1

1 Das Erste 2 arte 3 PHOENIX 4 ARD-MHP-Data

Programmposition wählen

Gelb

1 arte 2 ARD-MHP-Data

bestätigen

Blau

Grün

•

Ändern und Einstellen von Kanälen

(DVB)

Weiterführende

Funktionen

22 23

Page 13

Anzeigen von PC-Bildern auf dem

Ändern und Einstellen von Kanälen

(DVB-Modus)

Fernsehschirm

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, und Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

Rufen Sie die Menüanzeige auf.

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC

(S. 34)

Wählen Sie „Installation“ aus.

3 4

Verlassen der

■

Menüanzeige

Bei einer

•

Unterbrechung der automatischen Abstimmung werden keine Daten gespeichert.

Funktion Einstellungen / Konﬁ guration

ATP

Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren DVB-Kanäle.

•

Neue Sender suchen

Dient zum Hinzufügen eines neuen DVB-Senders.

•

Manuelles Tuning

Neue Sender melden

Dient zur manuellen Abstimmung von DVB-Kanälen. Verwenden Sie normalerweise „ATP“ oder „Neue Sender suchen“ für die Kanaleinstellung.

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus)

Die aktuelle Einstellung wird dadurch gelöscht. Wenn eine Kindersicherungs-PIN (S. 22) eingestellt wurde, muss diese erneut eingegeben werden.

Wenn ein neuer Sender gefunden wurde, wird dieser der DVB-Kanaltabelle hinzugefügt. Beim Hinzufügen des neuen Senders bleiben die aktuellen Einstellungen unverändert gespeichert.

Haupt-Menü

Bildeinstellung Toneinstellung

Installation

Wählen Sie „DVBEinstellungen“ aus.

Wählen Sie „Tuning-Menü“ aus.

DVB Einstellungen

Profile bearbeiten Kindersicherung Tuning-Menü Tuner-Sperre Multi-Audio deu Untertitel Videotext System-Setup Software-Update

Zugriff

Aus

deu deu

Wählen Sie die gewünschte Funktion aus, und nehmen Sie die Einstellung vor.

DVB Tuning-Menü

ATP Neue Sender suchen Manuelles Tuning Neue Sender melden Signalstatus

Zugriff

Ein

nächstes Menü

Auswahl

nächstes Menü

Auswahl

nächstes Menü

Auswahl

Einstellen

Auswahl

(Beispiel einer Meldung)

Neuer DVB-Sender gefunden!

Mit OK fügen Sie den neuen Sender hinzu, mit

EXIT beenden Sie diese Funktion.

Wählen Sie den AV-Modus.

Wählen Sie „PC“ aus.

Menü „PC Einstellungen“ (wunschgemäß ändern)

■

Ausführen von Einstellungen „Gebrauch der Menüfunktionen“ bis (S. 16)

•

Menü Funktion Einstellungen / Konﬁ guration (Optionen)

Bildeinstellung

Bildmodus, Kontrast, Helligkeit, Bildschärfe, Farbton (S. 16)

W/B High R Einstellung des Weißabgleichs für den Farbton Rot

Erweit. Einstellungen

Installation

PC Einstellungen

W/B High B Einstellung des Weißabgleichs für den Farbton Blau

W/B Low R Einstellung des Grauabgleichs für den Farbton Rot

W/B Low B Einstellung des Grauabgleichs für den Farbton Blau

Gamma (2.0 / 2.2 / 2.5 / S Kurve)

Dient zum Umschalten der Auﬂ ösung.

Auﬂ ösung

Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.

H-Position

V-Position

Taktphase

VGA (640 x 480 Bildpunkte), WVGA (852 x 480 Bildpunkte),

•

XGA (1.024 x 768 Bildpunkte), WXGA (1.366 x 768 Bildpunkte) Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.

•

Dient zur Einstellung der waagerechten Position.

Dient zur Einstellung der senkrechten Position.

Dient zur Beseitigung von Flackern und Verzerrungen.

Nehmen Sie diese Einstellung vor, nachdem Sie

•

den Eintrag „Takt“ eingestellt haben.

(Weiterschalten

Blau

zur nächsten Seite)

zweimal

Gelb

drücken

Anzeige des PC-Bildschirminhalts

Rückkehr zum Fernsehprogramm

■

•

Bei Auftreten von Rauschen wählen Sie den Minimalpegel.

Geeignete

•

Eingangssignale (S. 39) Wenn die Anzeige

•

„H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

und ggf.

wiederholt einstellen

•

Anzeigen von PC-Bildern auf dem Fernsehschirm

•

Ändern und Einstellen von Kanälen (DVB)

Weiterführende

Funktionen

Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / Grünsignal)

H & V :

•

Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale

Signalstatus

Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands. Verwenden Sie diese Funktion zur Justierung der Ausrichtung der Antenne.

Signalqualität:

Grüner Balken guter Signalzustand

•

Gelber Balken schlechter Signalzustand

•

Roter Balken schlechter Signalzustand (Antenne justieren)

•

Um andere Kanäle zu testen, diese Taste benutzen.

•

Signalstatus

DVB-Sender Signalqualität Signalstärke

CH30 1 BBC ONE Wales

0510

Lautst. korrektur, Seitliche Bildanteile, Power save Modus, System-Sprache (S. 16)

Toneinstellung (S. 16)

•

Synchronisation

24 25

Page 14

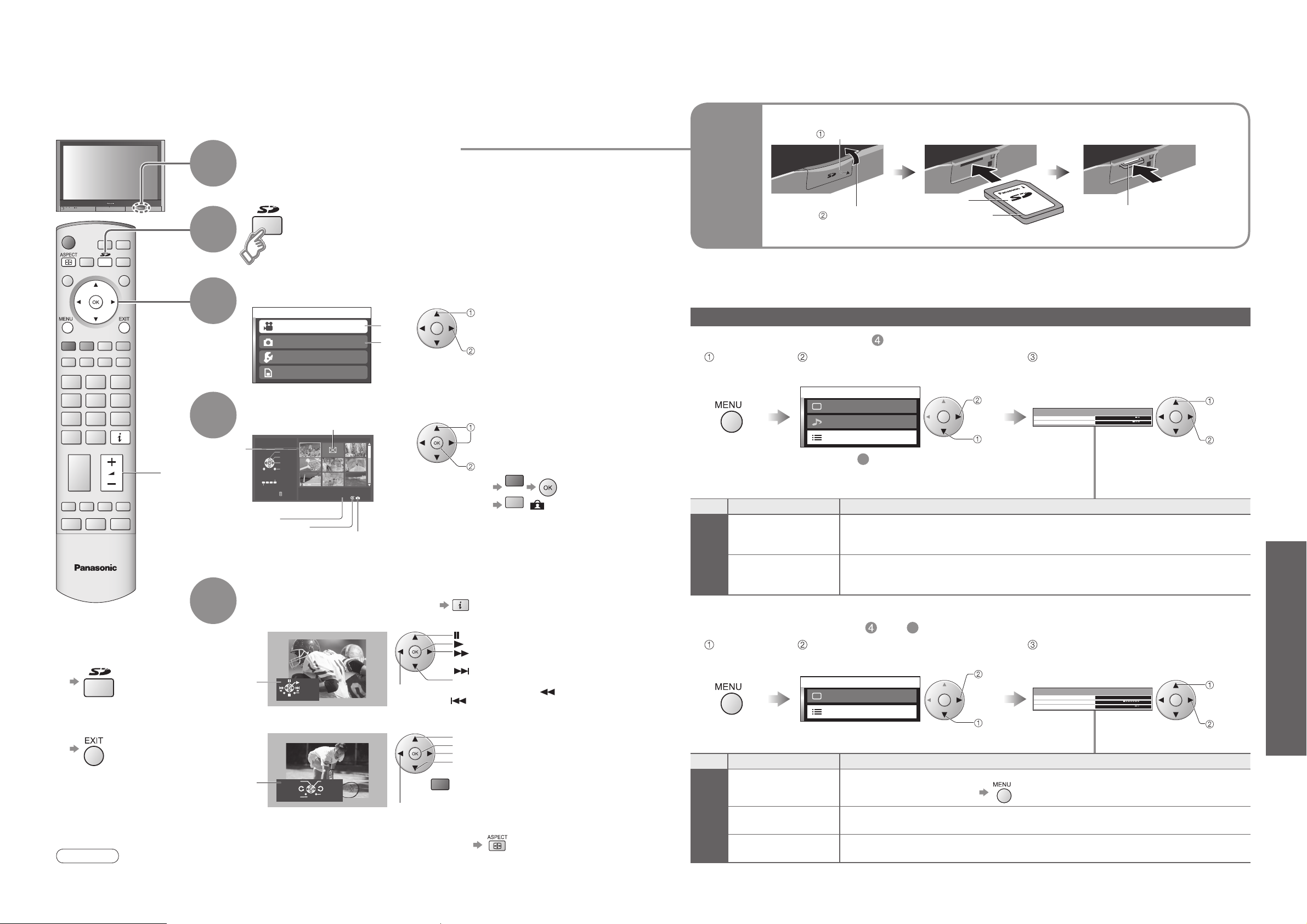

Betrachten einer SD-Karte

(Videos und Fotos)

Film Anzeige : Foto Anzeige :

Die mit diesem Gerät im Format DIGA oder D-snap aufgezeichneten Laufbilder werden wiedergegeben. Die mit einer Digitalkamera aufgezeichneten Standbilder werden angezeigt.

Öffnen

■

Drücken

Einsetzen

■

Entfernen

■

Setzen Sie die SD-Karte ein.

Einzelheiten zu SD-Speicherkarten

•

ﬁ nden Sie auf S. 40 und S. 45.

SDKarte

Etikettseite

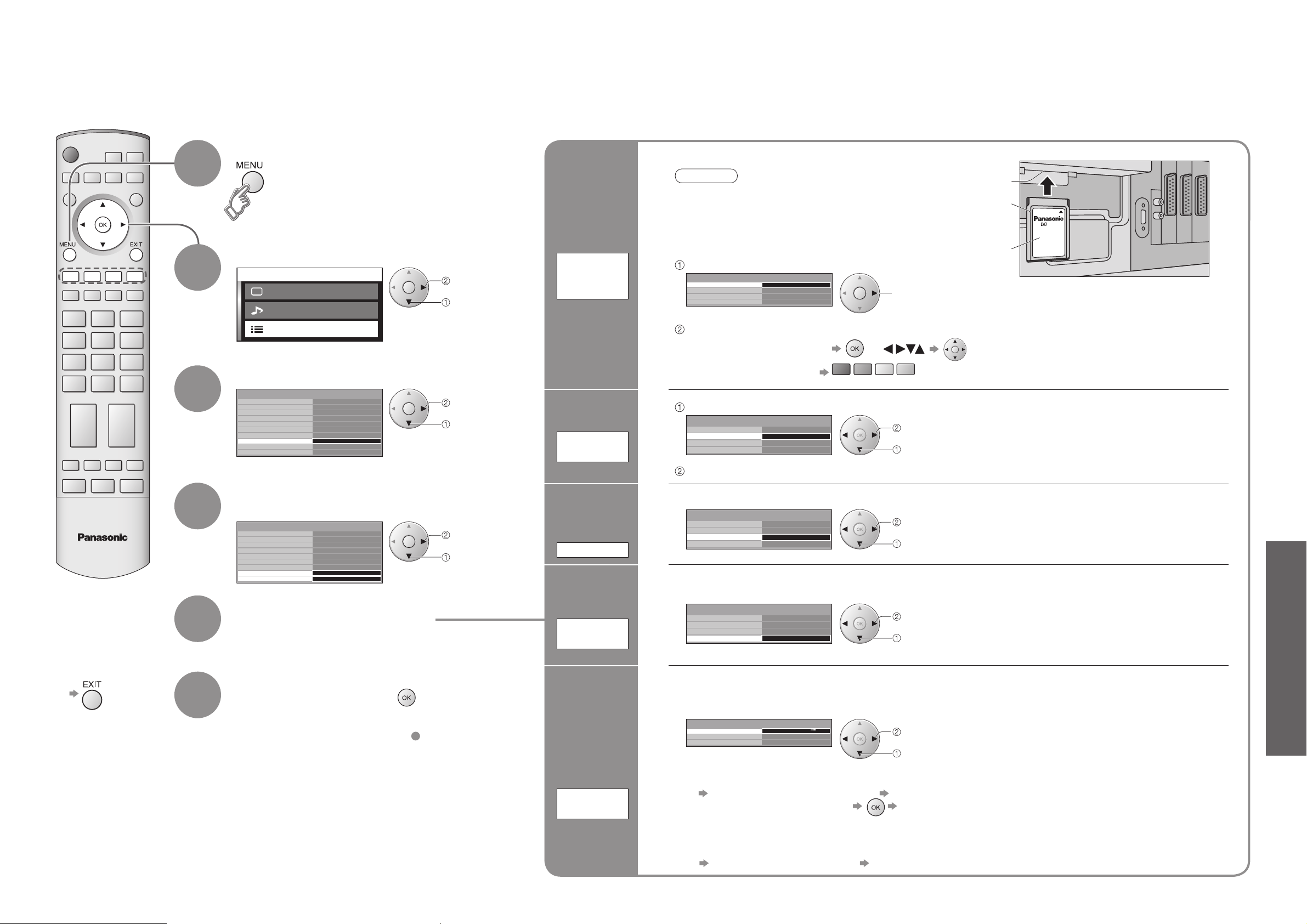

Wählen Sie den gewünschten SD-Modus aus.

Öffnen Sie die

Abdeckung.

Schieben Sie die Karte bis zum Einrasten ein.

Wählen Sie „Film Anzeige“ oder „Foto Anzeige“ aus.

IDTV

Lautstärke

Ausgewählte Datei

(SD Menü-Anzeige)

SD Menü

Film Anzeige

Foto Anzeige SD Einstellungen Verfügb. Speicher

Video

Foto

Wählen Sie die zu betrachtenden Daten aus.

Fehleranzeige (Bilder, die nicht geladen werden konnten usw.)

Film Modus

Wählen Einzelbild

Wählen

Abbruch

SD : Zurück

Sperren

Löschen

(Piktogramm-Anzeige) Datum

Film ohne Ton Film, für den eine Sperre gesetzt wurde

Dateiname : MOL001 Datum : 01/01/2000

00001/00028

Video löschen

■

Video sperren

■

Um die Sperre aufzuheben, drücken Sie

•

die Taste erneut. Im gesperrten Zustand ist kein Löschen möglich.

•

Fotos können weder gelöscht noch

•

gesperrt werden.

Auswahl

nächstes Menü

Auswahl

Betrachten

Rot

( anzeigen)

Blau

Ändern der Ansicht (Größe, Wiederholen, Dia-Show usw.)

Videos (Bedienung in Schritt )

■

Rufen Sie die Menüanzeige auf.

Menü Funktion Einstellungen / Konﬁ guration (Optionen)

Wählen Sie „Einstellungen“ aus.

Haupt-Menü

Bildeinstellung

Toneinstellung

Einstellungen

In Schritt 5 können Sie auswählen:

•

„Bildeinstellung“ (S. 16)

„Toneinstellung“ (S. 16)

nächstes Menü

Auswahl

Wählen Sie die gewünschte Funktion

aus, und nehmen Sie die Einstellung vor.

Einstellungen

Bild Größe Wiederholen

Einstellungen

Bild Größe Video-Anzeigegröße (Normal / Groß)

Wiederholen Nach beendeter Wiedergabe wird das Video wiederholt. (Aus / Eine Datei / Alle)

Betrachten

Anzeigen des Anleitungsfelds

Rückkehr zum

■

TV-Modus

Rückkehr zum

■

SD Menü

Vorsicht

Während der Wiedergabe werden von den Ausgangsbuchsen des Monitors keine Signale ausgegeben.

•

“Datum” zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera gemacht wurde. Wenn die Aufnahmen

•

26 27

ohne Datumssignal gemacht wurden, lautet das Format 01/01/2000.

Anleitungsfeld

■

Videos

•

Abbruch

SD : Zurück

Fotos

•

Wählen Multi-Bild

Abbruch

Zoom

SD : Zurück

Jeweils ein Einzelbild wird angezeigt.

Ändern des Bildseitenverhältnisses

■

Suchlauf rückwärts (gedrückt halten) voriges Video

Rot

um 90° drehen (im Gegenuhrzeigersinn)

Pause

Wiedergabe

Suchlauf vorwärts

(gedrückt halten)

nächstes Video

Stopp

■

voriges Foto Piktogramm um 90° drehen (im Uhrzeigersinn) nächstes Foto

ZOOM

Im Zoom-Modus

•

können Sie die Position mit Hilfe der Cursortasten wechseln.

Fotos (Bedienung in Schritt oder 5)

■

Rufen Sie die Menüanzeige auf.

Menü Funktion Einstellungen / Konﬁ guration (Optionen)

Einstellungen

Dia Show

Intervall Wahl des Intervalls für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120Sek)

Wiederholen Wiederholen der Dia-Show (Aus / Ein)

Wählen Sie „Einstellungen“ aus.

Haupt-Menü

Bildeinstellung

Einstellungen

Menü „Bildeinstellung“ (S. 16)

•

Starten der Dia-Show

Abbrechen der Dia-Show

•

nächstes Menü

Auswahl

Wählen Sie die gewünschte Funktion

aus, und nehmen Sie die Einstellung vor.

Einstellungen

Dia Show Intervall Wiederholen

Drücken Sie auf die Mitte der Karte.

Normal Aus

Zugriff 5Sek Aus

Auswahl

Einstellen

Auswahl

Einstellen

•

Betrachten einer SD-Karte (Videos und Fotos)

Funktionen

Weiterführende

Page 15

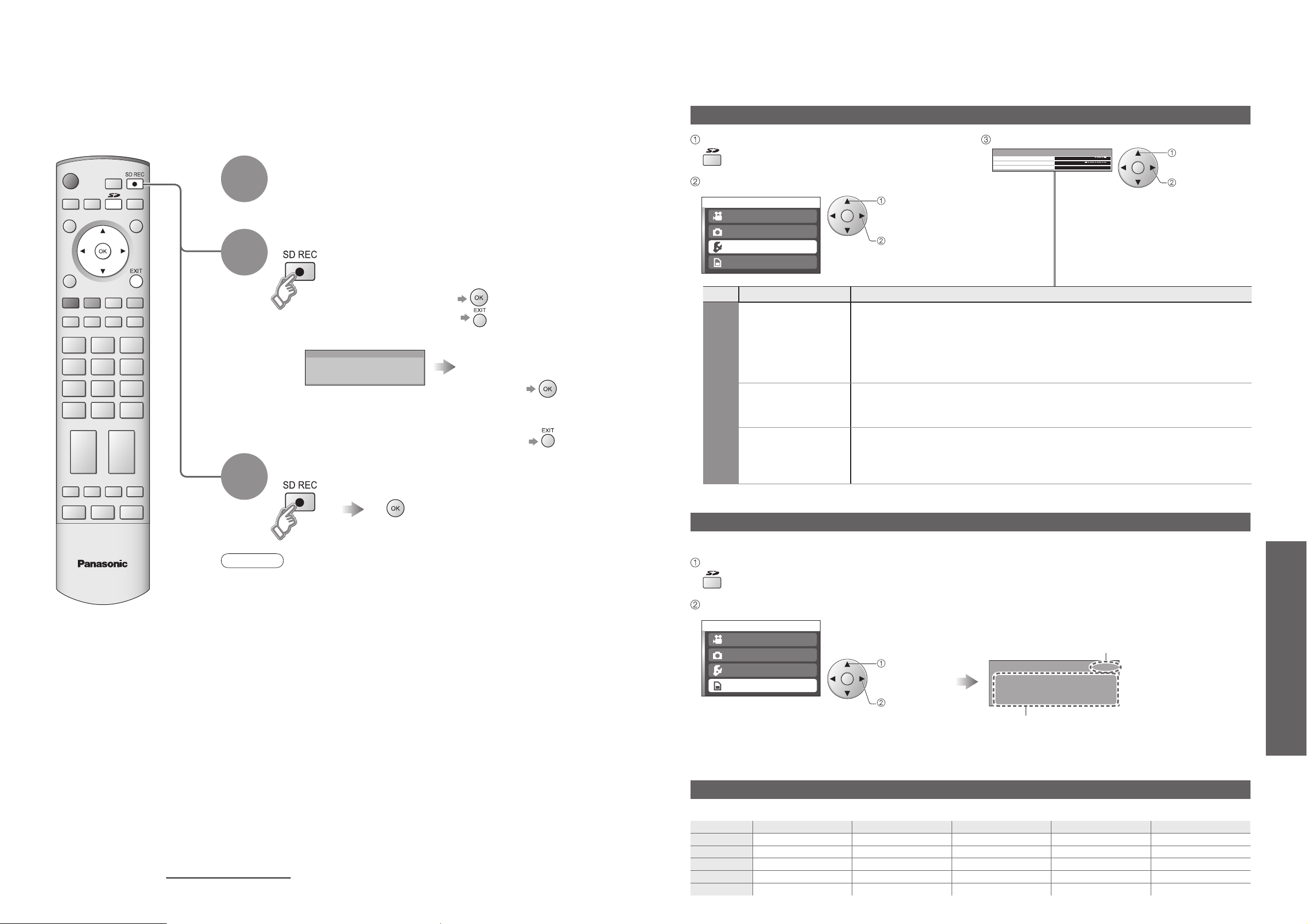

Aufzeichnen eines Programms auf einer SD-Karte

Auf der SD-Karte können die Fernsehkanäle und AV1-Eingangssignale (PAL/SECAM) aufgezeichnet werden. Während der Aufnahme eines TV-Programms oder Signale von der AV-1 Buchse können die anderen Anschlüsse des Gerätes genutzt werden.

Setzen Sie die SD-Karte ein (S. 27)

Während der Wiedergabe eines Programms

Wenn diese Meldung erscheint

■

Aufnahme starten?

Speicher nicht ausreichend

Derzeitige Einstellungen

Aufnahmedauer 180Min. Aufnahmemodus Economy Aufnahmezeit 15Min.

Wenn keine Aufnahmedauer

•

eingestellt wurde, wird die verfügbare Aufzeichnungszeit angezeigt (S. 29).

Aufnahme

•

Abbrechen

•

Der auf der Karte verfügbare Speicherplatz reicht nicht aus.

Fortfahren

•

(Die Aufzeichnung stoppt, sobald die Karte voll ist.)

Abbrechen

•

Stoppen

Einstellen von Aufnahmedauer und Aufzeichnungsmodus / Formatieren der Karte

Einstellen Wählen Sie den gewünschten SD-Modus aus.

Wählen Sie „SD Einstellungen“ aus.

SD Menü

Film Anzeige Foto Anzeige

SD Einstellungen

Verfügb. Speicher

Menü

Installation

Funktion Einstellungen / Konﬁ guration

Aufnahmemodus

Aufnahmedauer

Formatieren

Auswahl

nächstes Menü

Wahl der Bildqualität

(Extra Fein / Super Fein / Fein / Normal / Economy)

Die Audioqualität ändert sich nicht.

•

Von MultiMedia-Karten werden die Aufzeichnungsmodi Extra Fein und Super

•

Fein nicht unterstützt. Wenn die Aufzeichnung in diesem Status gestartet wird, erfolgt sie automatisch im Modus Fein.

Wahl der Aufnahmedauer

(Keine Eins. / 5 / 10 / 15 / 30 / 60 / 90 / 120 / 180Min.)

Keine Eins : Die Aufzeichnung wird fortgesetzt, bis die Karte voll ist.

•

Formatieren der momentan in den SD-Kartensteckplatz eingesetzten Karte (dabei werden alle Daten von der Karte gelöscht)

Entnehmen Sie während der Formatierung nicht die SD-Karte. Die Karte kann

•

für die Aufnahme unbrauchbar werden.

SD Einstellungen

Aufnahmemodus Aufnahmedauer Formatieren

Economy Keine Eins. Zugriff

Auswahl

Einstellen

•

Aufzeichnen eines Programms auf einer SD-Karte

(Wenn die Aufforderung zur Bestätigung erscheint)

Hinweise

IDTV

Dieses Produkt wurde unter der Portfoliolizenz des MPEG-4-Patents für die persönliche und nicht kommerzielle Verwendung lizenziert zum (i) Codieren von Video in Übereinstimmung mit dem MPEG-4Videostandard (“MPEG-4 Video”) und/oder (ii) Decodieren von MPEG-4-Video, das zu persönlichen und nicht kommerziellen Zwecken codiert und/oder von einem lizenzierten Videohändler erstanden wurde. Jede andere Verwendung entspricht nicht den Lizenzbestimmungen. Weitere Informationen erhalten Sie von MPEG LA unter http://www.mpegla.com.

Die kopiergeschützten Signale können nicht aufgezeichnet werden.

•

Wenn während einer Aufzeichnung die Abschalt-Uhr aktiviert oder der

•

Bereitschaftsschalter Ein/Aus an der Fernbedienung gedrückt wird, stoppt die Aufzeichnung nicht. Drücken Sie während einer Aufzeichnung auf keinen Fall den Ein-/Aus-

•

Schalter am Fernseher. Anderenfalls wird die Datei beschädigt. Entnehmen Sie während der Aufnahme nie die SD-Karte. Die soeben

•

aufgenommenen, aber auch andere auf der SD-Karte gespeicherten Daten können unbrauchbar werden. Die SD-Aufnahme ist möglicherweise nicht ganz kompatibel oder kann mit

•

bestimmter PC-Software oder auf manchen PDA-Geräten nicht abgespielt werden. Wenn auf derselben Anzeige zwei Bilder im Rahmen der Mehrfachfensterfunktion

•

angezeigt werden, wird das Hauptfenster aufgezeichnet. Für das untergeordnete Fenster kann das Bild gewechselt werden (S. 11). Wenn das Signalsystem während der Aufzeichnung geändert wird, kann es

•

nicht aufgezeichnet werden. Signale ohne Videodaten (reine Audiodaten) können nicht aufgezeichnet werden.

•

Fehlermeldungen und weitere Hinweise: Siehe Seite 40 und 45.

•

Die verbleibende Aufzeichnungszeit kann in jedem Aufnahmemodus überprüft werden.

Wählen Sie den gewünschten SD-Modus aus.

Wählen Sie „Verfügb. Speicher“ aus.

SD Menü

Film Anzeige Foto Anzeige SD Einstellungen

Verfügb. Speicher

Da die Aufzeichnungsmodi Extra Fein und Super Fein von MultiMedia-Karten nicht unterstützt werden, wird “----” angezeigt.

•

Bei der Zeitangabe handelt es sich um einen Näherungswert.

•

Aufzeichnungsmodus und ungefähre Zeit

•

Größe Extra Fein Super Fein Fein Normal Economy

64MB 7Minuten 9Minuten 23Minuten 34Minuten 1Stunde 21Minuten 128MB 14Minuten 18Minuten 44Minuten 1Stunde 6Minuten 2Stunden 35Minuten 256MB 28Minuten 37Minuten 1Stunde 32Minuten 2Stunden 17Minuten 5Stunden 20Minuten 512MB 55Minuten 1Stunde 10Minuten 3Stunden 4Stunden 30Minuten 10Stunden 40Minuten

1GB 1Stunde 50Minuten 2Stunden 20Minuten 6Stunden 9Stunden 21Stunden 20Minuten

Überprüfen des verfügbaren Speicherplatzes

verfügbarer Speicherplatz

Auswahl

nächstes Menü

Verfügb. Speicher

Aufnahmezeit

Economy Normal Fein Super Fein Extra Fein Weniger als

Anzeige der in jedem Modus verfügbaren Aufzeichnungszeit

12Mbyte

15Min.

5Min. 3Min. 1Min. 1Min.

Maximale Aufzeichnungszeiten von SD-Karten

Funktionen

28 29

Weiterführende

Page 16

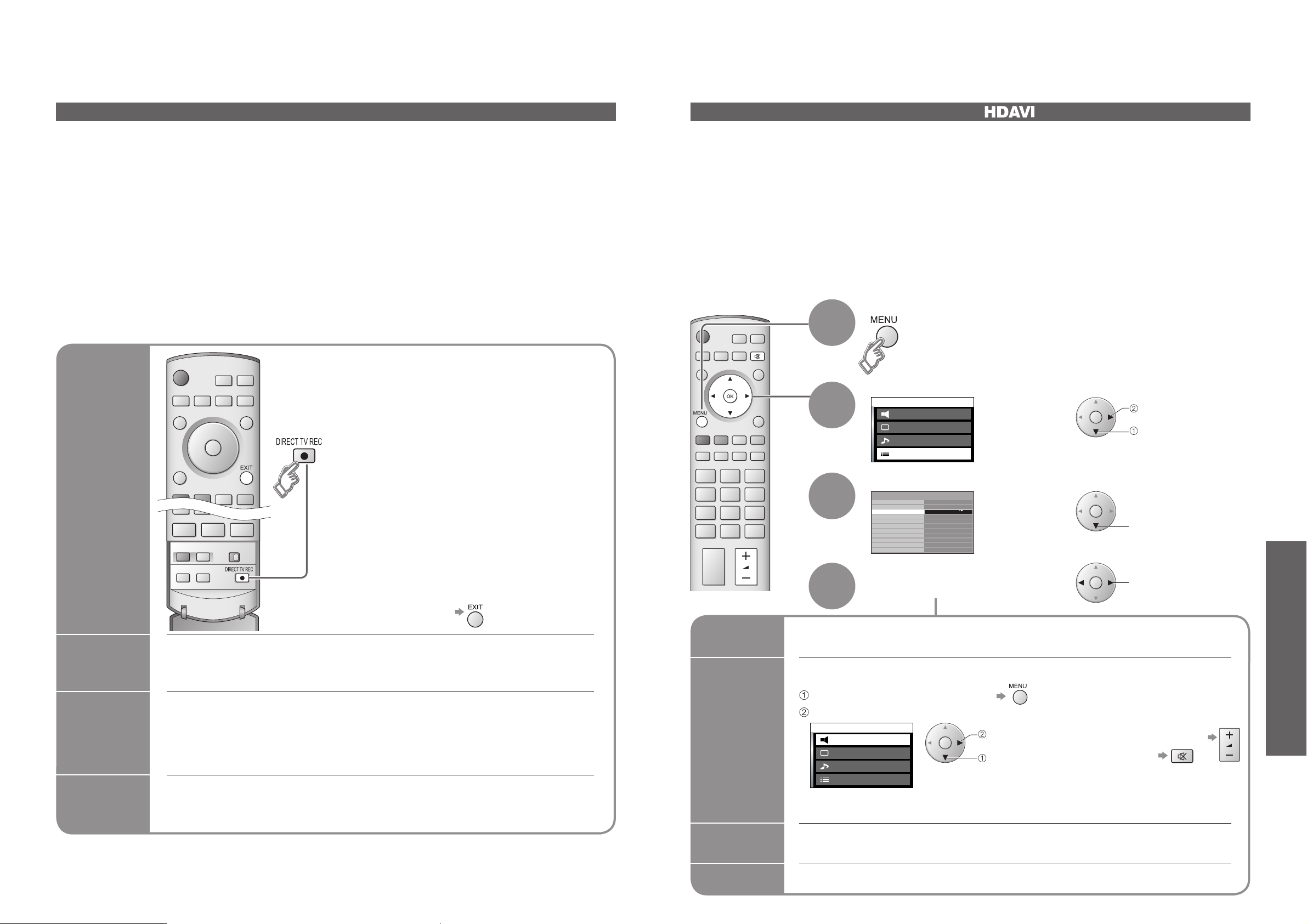

Zusatzgeräte

Q-Link

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder oder DVDRecorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

■

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein:

•

„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“. Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des

•

Fernsehers angeschlossen sein. (S. 32) Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2/AV3 Ausgang) eingerichtet worden sein. (S. 16)

•

Herunterladen der analogen Programmdaten

■

Führen Sie die automatische Senderabstimmung aus. (S. 20)

•

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 9) Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 20)

•

Verfügbare Funktionen

■

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Direkte TV-Aufzeichnung:

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder/DVD-Recorder.

Beim Starten einer direkten TV-Aufzeichnung wird das

•

Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus beﬁ ndet. Das Aufzeichnungsgerät führt die Aufzeichnung von

•

seinem eigenen Tuner aus. Daher können Sie den

Aufzeichnung des laufenden Fernsehprogramms

Um auf einen anderen DVB-Kanal umzuschalten,

■

beenden Sie die Aufzeichnung.

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung

Informationen/ Meldung

Einschaltverknüpfung und automatischer Wiedergabestart

Ausschaltverknüpfung

• “DATA LOGIC” (ein Warenzeichen von Metz Corporation) • “Megalogic” (ein Warenzeichen von Grundig Corporation)

• “Easy Link” (ein Warenzeichen von Philips Corporation) • “SMARTLINK” (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Wenn Sie in das Aufzeichnungsgerät ein voraufgezeichnetes Medium einlegen und die Wiedergabe starten, wird der Fernseher automatisch eingeschaltet und auf den entsprechenden Eingangsmodus umgeschaltet, damit das Programmmaterial des Zusatzgerätes bequem auf dem Bildschirm betrachtet werden kann. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus beﬁ ndet.)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

Fernseher während der Aufzeichnung ausschalten. (Nur Analogmodus) Während der Aufzeichnung einer AV-Programmquelle

•

darf der Fernseher nicht ausgeschaltet werden. Andernfalls wird die Aufzeichnung unterbrochen. Wenn eine Direkte TV-Aufzeichnung ausgeführt wird,

•

während Sie das Programm eines DVB-Kanals betrachten, wird die DVB-Programmposition verriegelt, wonach kein anderer DVB-Kanal gewählt werden kann (analoge Kanäle können jedoch umgeschaltet werden).

∗

Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, Player-Heimkino, Verstärker usw.) hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich. Einzelheiten zu den Anschlüssen ﬁ nden Sie im Abschnitt „Anschlüsse“ (S. 33). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

Vorbereitungen (Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung)

Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 12), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Automatischer Wiedergabestart

HeimkinoLautsprecher

Einschaltverknüpfung

Ausschaltverknüpfung

Steuerung mit HDMI „ ControlTM“

∗

Rufen Sie die Menüanzeige auf.

Wählen Sie „Installation“ aus.

Haupt-Menü

Heim Theater Bildeinstellung Toneinstellung

Installation

Wählen Sie „Steuerung mit HDMI“ aus.

Installation

Q-Link AV2 Ausgang

Steuerung mit HDMI

Videotext Abschalt-Uhr Text-Sprache Seitliche Bildanteile Power save Modus TV-Speicher-Menü System-Sprache Werkseinstellungen

AV2 TV

Ein

TOP Aus West Aus Aus

Wählen Sie die Einstellung

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Heim Theater“ oder „TV-Lautsprecher“ aus.

Haupt-Menü

Heim Theater

Bildeinstellung Toneinstellung Installation

Nach Wahl von „Heim Theater“ werden die Lautsprecher des Fernsehers stummgeschaltet.

•

Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

•

Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet sich der Fernseher automatisch ein und zeigt das Programmmaterial des Zusatzgerätes auf dem Bildschirm an. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus beﬁ ndet.)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

„Ein“. (Standardeinstellung: Ein)

Heim Theater:

■

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus)

Einstellen

Auswahl

Erhöhen/Verringern der Lautstärke Stummschaltung

TV-Lautsprecher:

■

Die Lautsprecher des Fernsehers sind aktiv.

nächstes Menü

Auswahl

•

Zusatzgeräte

Funktionen

30 31

Weiterführende

Page 17

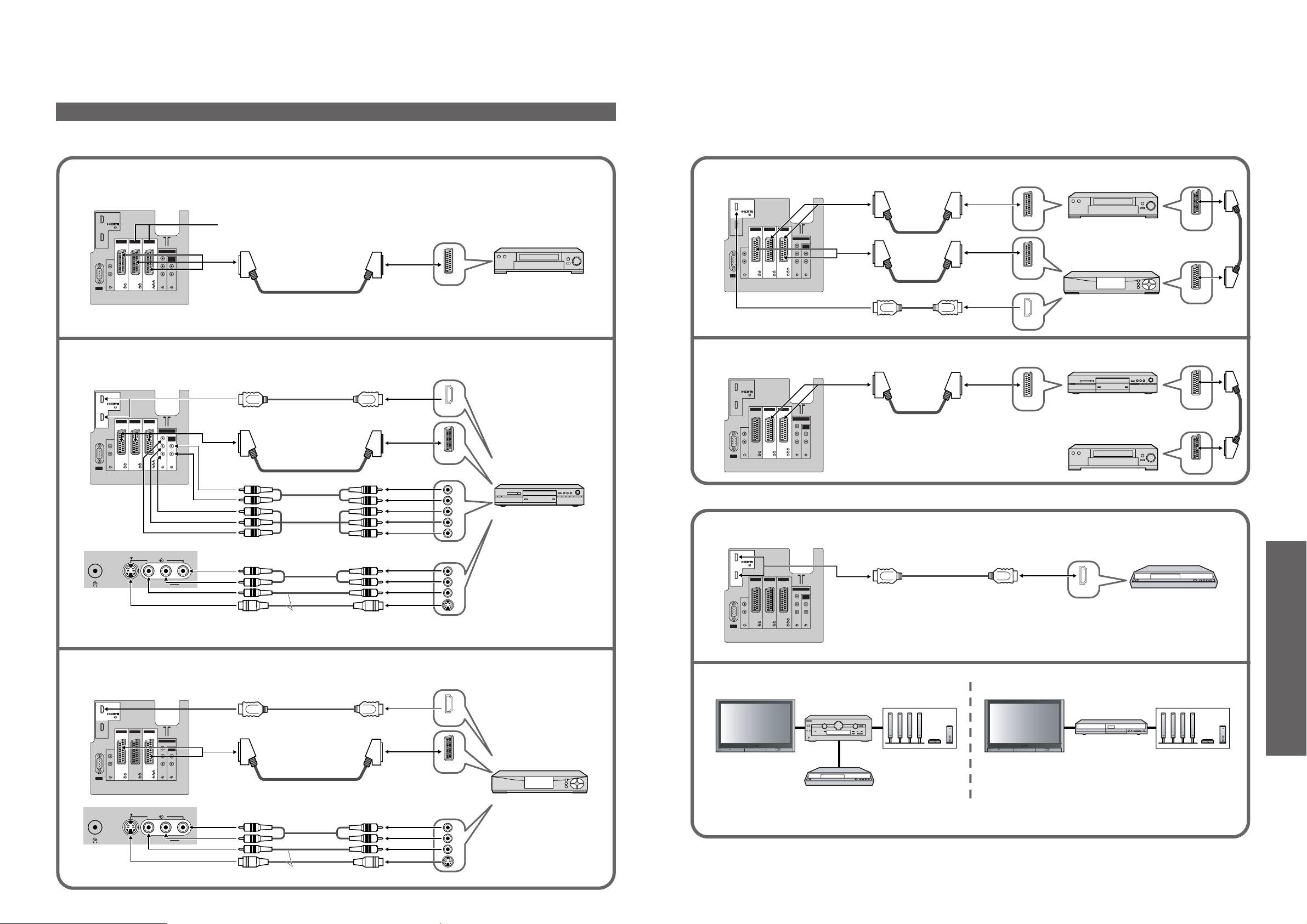

Zusatzgeräte

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören

•

nicht zum Lieferumfang dieses Fernsehers.

Anschließen eines Videorecorders / DVD-Recorders (Aufnahme-, Wiedergabeanschlüsse)

■

Siehe auch Seite 41

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

Anschließen eines DVD-Players (Wiedergabeanschlüsse)

■

COMPONENT

AUDIO

RGB

Q-Link-Anschluss (S. 30)

Videorecorder / DVD-Recorder

SCART

Siehe auch Seite 41

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

Frontplatte des Fernsehers

AV4

S-V V L R

oder

An S-VIDEO- oder VIDEO-Buchse anschließen.

HDMI

SCART

S-V

DVD-Player

Anschließen eines Videorecorders / DVD-Recorders und Kabeltuners (Beispiel)

■

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

SCART SCART

SCART

Videorecorder / DVD-Recorder

Kabeltuner

oder

HDMI

Anschließen eines DVD-Recorders und Videorecorders (Beispiel)

■

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

SCART

DVD-Recorder

Videorecorder

Steuerung mit HDMI (S. 31)

Automatischer Wiedergabestart (für Anschluss an die Buchse HDMI2 siehe S. 34)

■

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

HDMI

SCART

•

Zusatzgeräte

SCART

Panasonic-DVD-Recorder

DIGA

Weiterführende

Funktionen

Anschließen eines Kabeltuners (RGB-Eingang)

■

Siehe auch Seite 41

Rückseite des Fernsehers

AV 2 AV 3

AV 1

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

COMPONENT

AUDIO

RGB

oder

HDMI

SCART

Kabeltuner

Heim Theater

■

dieser Fernseher

Panasonic-Verstärker

Lautsprecheranlage

dieser Fernseher

Panasonic-PlayerHeimkino

Lautsprecheranlage

Panasonic-DVD-Recorder

Frontplatte des Fernsehers

AV4

S-V V L R

oder

An S-VIDEO- oder VIDEO-Buchse anschließen.

Weitere Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung Ihres Panasonic-Verstärkers oder Panasonic-Player-Heimkinos.

S-V

DIGA

Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.

•

Teilenummer des empfohlenen Zubehörs: RP-CDHG15 (1,5 m)

RP-CDHG30 (3,0 m) RP-CDHG50 (5,0 m)

32 33

Page 18

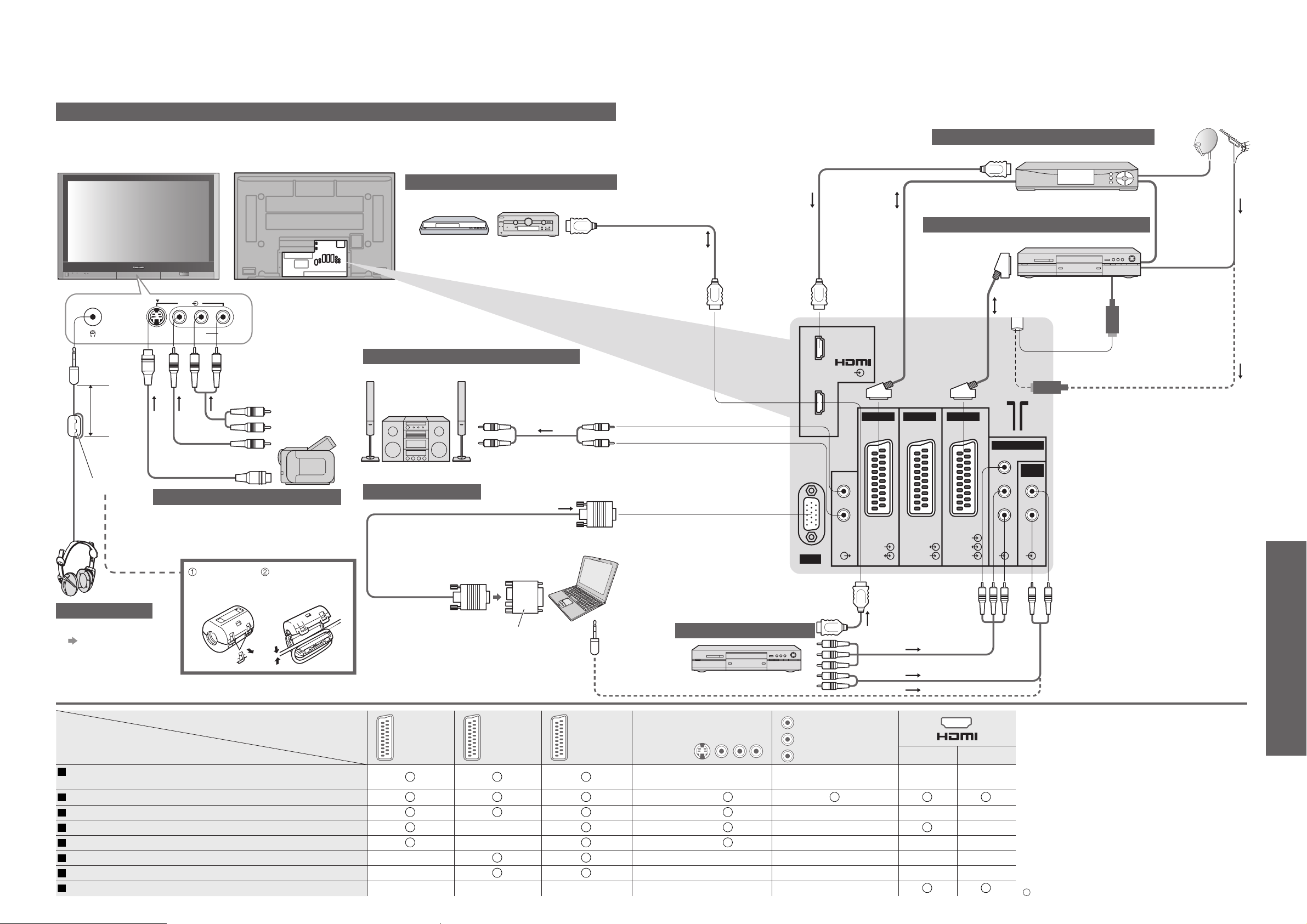

Zusatzgeräte

Anschlüsse (Übersicht)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 47).

Steuerung mit HDMI (S. 31)

DIGA oder Panasonic-Verstärker

Bei Verwendung der Buchse HDMI2 zur

•

Steuerung mit HDMI wählen Sie HDMI2 als externen Eingang (S. 12).

AV4

S-V V L R

( Φ3,5-mm-

StereoMinistecker)

10 cm max.

Ferritkern

(AUDIO)

(VIDEO) oder (S-VIDEO)

Camcorder / Videospielkonsole

Wiedergabe über separate Lautsprecher

Verstärker mit Lautsprecheranlage

Personalcomputer

(Bildwiedergabe)

Empfang von Satellitenprogrammen

Kabeltuner

Aufzeichnung / Wiedergabe

DVD-Recorder / Videorecorder

SCART-

Kabel

SCART-

Kabel

AV 1

AV 2 AV 3

(Q-Link)

COMPONENT

AUDIO

SCARTKabel

HF-Kabel

oder

•

Zusatzgeräte

RGB

Funktionen

Die Laschen

zum Öffnen aufklappen.

Das Kabel eindrücken und die Abdeckung schließen.

AUDIO RGB VIDEO VIDEO VIDEO AUDIO

VIDEO S-VIDEO S-VIDEO

Kopfhörer

Einstellen der Lautstärke

■

„Kopfhörerlaut.“ im Menü „Toneinstellung“ (S. 16)

Adapterstecker (falls erforderlich)

(Tonwiedergabe)

Wiedergabe von DVDs

DVD-Player

Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Buchsenbezeichnung

AV1 AV2 AV3

Aufzeichnung/Wiedergabe (Gerät)

Aufzeichnung/Wiedergabe von Videocassetten/DVDs

(Videorecorder/DVD-Recorder)

Wiedergabe von DVDs (DVD-Player) Wiedergabe von Camcorder-Bildern (Videokamera) Empfang von Satellitenprogrammen (Kabeltuner) Videospiele (Videospielkonsole) Q-Link Direkte TV-Aufzeichnung Steuerung mit HDMI

AV4

COMPONENT

: Empfohlener Anschluss

34 35

Weiterführende

Page 19

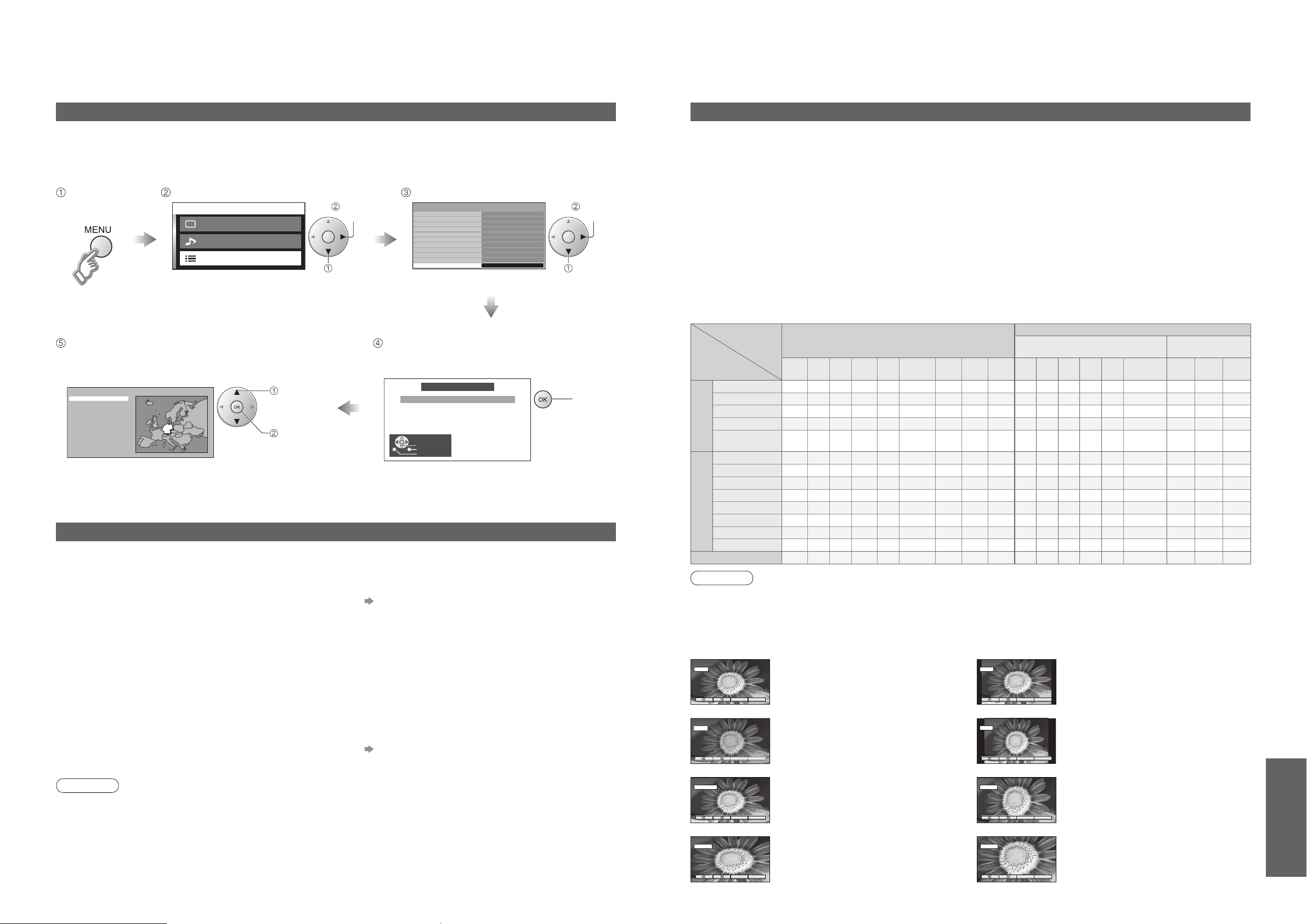

Technische Informationen

Werkseinstellungen (Rückstellung auf die Werksvorgaben)

Bei einer Wiederherstellung des Auslieferungszustands des Gerätes werden alle Einstellungen, einschliesslich des Kindersicherungs-Pins (S. 22), auf ihre Ausgangswerte zurückgesetzt. Die Abstimmdaten für alle DVBund analogen Fernsehkanäle werden gelöscht und alle Einstellwerte werden auf ihre Standardeinstellungen zurückgestellt.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Installation“ aus.

Haupt-Menü

Bildeinstellung Toneinstellung

Installation

Wählen Sie Ihr Land aus und

Starten Sie die automatische Einrichtung.

Land

Deutschland France

„ATP“ startet automatisch. (S. 9)

•

Menü

Auswahl

Starten

Wählen Sie „Werkseinstellungen“ aus.

Installation

Q-Link AV2 Ausgang Steuerung mit HDMI Videotext Abschalt-Uhr Text-Sprache Seitliche Bildanteile Power save Modus TV-Speicher-Menü System-Sprache Werkseinstellungen

AV2 TV Ein TOP Aus

West

Aus

Zugriff

Auswahl

Lesen Sie die Meldung, und folgen

Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Werkseinstellungen

Alle Senderdaten werder gelöscht

Start

Start Abbruch

Abbruch Zurück

Zurück

Einstellen

Menü

Aktualisieren des Software-Systems (DVB-Modus)

Aktualisieren Sie die System-Software in regelmäßigen Abständen, um sicherzustellen, dass Sie stets die neue Version besitzen. Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanal vorhanden sind.

Um die neue Software herunterzuladen, drücken Sie „OK“ Herunterladen (beansprucht ca. 20 Min.).

•

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Automatische Aktualisierung

■

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 18).

Sobald eine neue Version der Software ausgestrahlt wird, lädt der Fernseher diese automatisch herunter.

Der automatische Aktualisierungsvorgang wird täglich um 3:00 Uhr und 5:00 Uhr unter den folgenden Bedingungen

•

ausgeführt: Der Fernseher beﬁ ndet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet). Momentan ﬁ ndet keine Aufzeichnung eines Programms statt.

Manuelle Aktualisierung

■

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 18).

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt.

Um die neue Software herunterzuladen, drücken Sie „OK“ Herunterladen (beansprucht ca. 20 Min.).

•

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Hinweise

Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten

•

zu betätigen.

(Nach beendetem Herunterladen schaltet das Gerät in den normalen Fernsehbetrieb zurück.)

Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum,

•

ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 11)

Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den

■

gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstuﬁ gen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem

Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten

Bildseitenverhältnisses angewandte Verfahren wie folgt: Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete BreitformatBildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto Aspekt“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Bildseitenverhältnisse

Signalbezeichnung

TV/AV1/AV2/

PAL

AV3/AV4

PAL 525/60 DVB M.NTSC NTSC

(nur AV-Eingang)

COMPONENT/HDMI

525(480)/60i 525(480)/60p 625(576)/50i 625(576)/50p 750(720)/50p 750(720)/60p 1125(1080)/50i 1125(1080)/60i

PC-Eingang

Auto

16:9 14:9

Aspekt

OOOOO OOOOO OOOOO OOOOO

OOOOO

OOOOO OOOOO OOOOO OOOOO OOOOO O O O O OOOOO O O O O OOOOO O O O O OOOOO O O O O

Aspekt

Hinweise

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das

•

Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird,

•

justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung des Videorecorders.) Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)

•

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Aspekt

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Bildseitenverhältnis

4:3

Vollformat

Zoom1 Zoom2 Zoom3TVAV1 AV2 AV3 AV4

OOOOOOOO

OOO

OOOO

OOO

- - - ------ - - - -

14:916:9

14 : 916 : 9

4:3

4 : 3

Zoom1

Zoom3Zoom2

Bildseitenverhältnis-Steuersignal

Breitformatsignal (WSS)

Komponen-

tensignal

----- -

---- - - - -

----- -

----- - - - -

-----

----- - - - -

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

O O

Steuersignal über

SCART-Buchse (Stift 8)

AV1 AV2 AV3

OOO OOO

OOO

---

•

Technische Informationen

Fragen usw.

36 37

Häuﬁ g gestellte

Page 20

Technische Informationen

HDMI-Anschluss

Die HDMI-Schnittstelle (High Deﬁ nition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauﬂ ösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (∗1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne

•

Datenkomprimierung arbeitende Norm erfüllt. Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-

•

Adapterkabel (∗2) an die Buchse HDMI1 dieses Gerätes an. Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses

•

Gerätes an. Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 16)

•

Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

•

Hinweise

Die Buchse HDMI2 ist ausschließlich auf die Zuleitung von Digitalsignalen ausgelegt.

•

Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

•

720p/1080i-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.

•

Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen

•

Sie die Einstellung „16:9“. Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

•

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-

•

VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können. Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden:

•

480i, 480p, 576i, 576p, 720p und 1080i. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an. Einzelheiten zu den geeigneten HDMI-Signalen ﬁ nden Sie auf S. 39.

•

(∗1): HDMI-kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (∗2): Im Fachhandel erhältlich.

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten, z.B. ein Fernsehprogramm und eine DVD. (S. 11)

Es ist nicht möglich, die gleiche Eingangsquelle für das Hauptfenster und das Nebenfenster zu wählen.

•

Bei Verwendung eines PC, eines HDMI-Anschlusses oder einer SD-Karte sowie bei Zuleitung von progressiven

•

Signalen oder 1080i-Signalen (Y, PB, PR) steht diese Funktion nicht zur Verfügung.

Steuerung mit HDMI

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu ﬁ nden Sie in der

•

Bedienungsanleitung des Zusatzgerätes. Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei

•

arbeitet. Bei Anschluss des Panasonic-Player-Heimkinos arbeitet diese Funktion u.U. nicht einwandfrei.

•

Das angeschlossene Gerät kann selbst dann über die Fernbedienung des Fernsehers betätigt werden, wenn

•

sich der Fernseher im Bereitschaftsmodus beﬁ ndet. Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und

•

Tonausgabe beginnen. Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild-

•

und Tonausgabe beginnen. Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion

•

auf dem Bildschirm. Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers aktiviert

•

werden. Einzelheiten hierzu ﬁ nden Sie in der Bedienungsanleitung des verwendeten Verstärkers.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale

•

Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet). Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

•

Hinweise

Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.

•

Einzelheiten zu den geeigneten PC-Signalen ﬁ nden Sie auf S. 39.

•

Maximale Anzeigeauﬂ ösung

•

Stiftbelegung der 15-poligen D-sub-Buchse

•

678394510

15 14 13 12 11

Bildseitenverhältnis

Klemme

NC (nicht verwendet) NC (nicht verwendet) VD

Modell-Nr.

4:3 768 × 768 Bildpunkte

16:9

Signal

R GND (Masse) NC (nicht verwendet)

G GND (Masse) NC (nicht verwendet)

B GND (Masse) HD/SYNC

GND (Masse) GND (Masse) NC (nicht verwendet)

Klemme

TH-42PX600E TH-50PX600E

1.024 × 768 Bildpunkte

1.024 × 768 Bildpunkte 1.366 × 768 Bildpunkte

Signal

Klemme

Signal

Eingangssignale, die angezeigt werden können

∗

: Gültige Eingangssignale für Component (Y, PB, PR), HDMI und PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Component HDMI PC

525 (480) / 60i 15,73 59,94 525 (480) / 60p 31,47 59,94 625 (576) / 50i 15,63 50,00 625 (576) / 50p 31,25 50,00 750 (720) / 60p 45,00 60,00 750 (720) / 50p 37,50 50,00

1.125 (1.080) / 60i 33,75 60,00

1.125 (1.080) / 50i 28,13 50,00 640 × 400 @70 Hz 31,46 70,07 640 × 480 @60 Hz 31,47 59,94 640 × 480 @75 Hz 37,50 75,00 800 × 600 @60 Hz 37,88 60,32 800 × 600 @75 Hz 46,88 75,00 800 × 600 @85 Hz 53,67 85,06

1.024 × 768 @60 Hz 48,36 60,00

1.024 × 768 @70 Hz 56,48 70,07

1.024 × 768 @75 Hz 60,02 75,03

1.024 × 768 @85 Hz 68,68 85,00

1.280 × 1.024 @60 Hz 63,98 60,02 Macintosh13” (640 × 480) 35,00 66,67 Macintosh16” (832 × 624) 49,72 74,54 Macintosh21” (1.152 × 870) 68,68 75,06

Hinweise

Andere als die oben speziﬁ zierten Signale können nicht richtig wiedergegeben werden.

•

Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

•

∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗

•

Technische Informationen

∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗

Häuﬁ g gestellte

Fragen usw.

38 39

Page 21

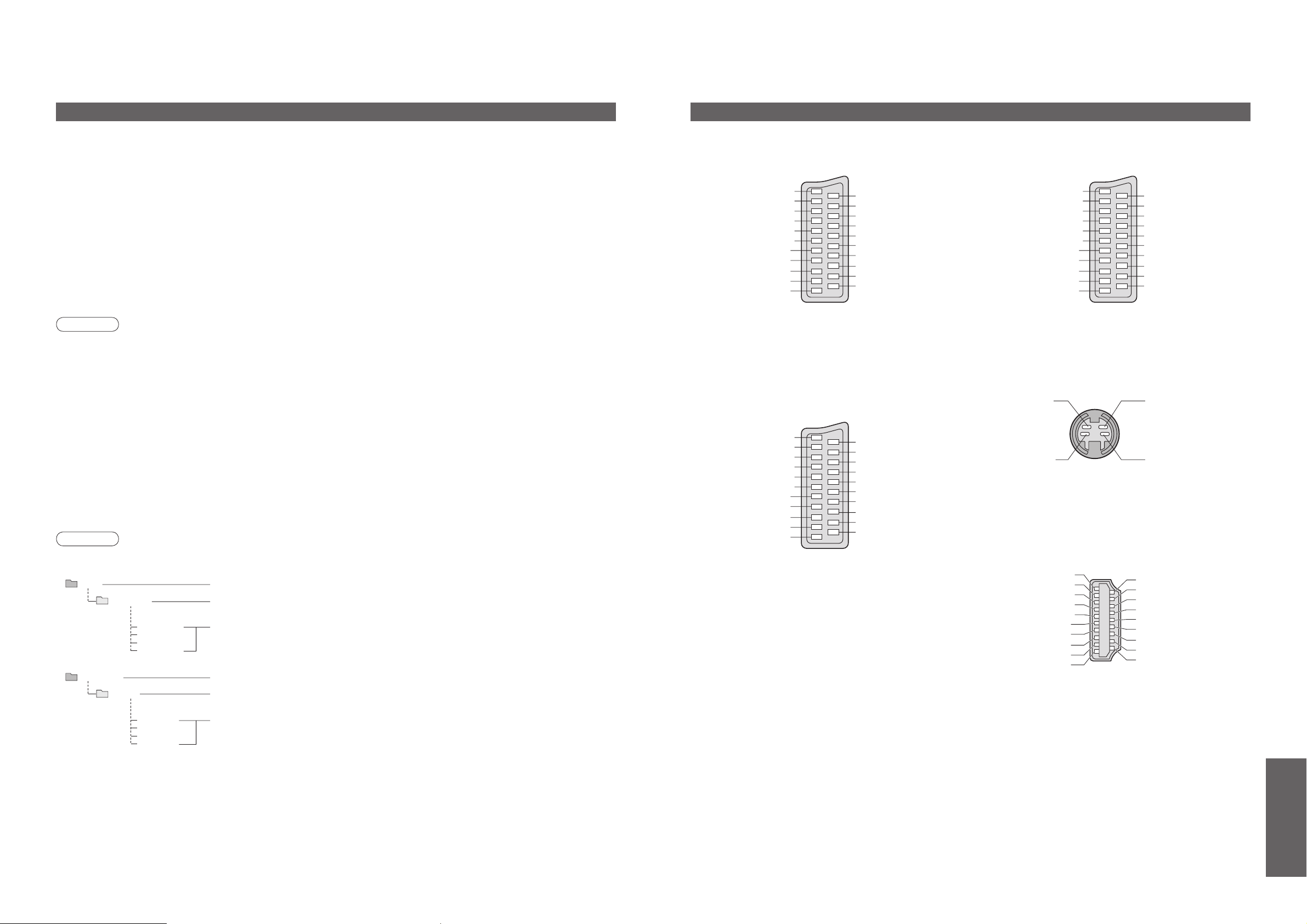

Technische Informationen

Kompatible Datenformate für den SD-Betrieb

Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF∗ oder EXIF

kompatibel ist, aufgezeichnete Standbilder

Video : Videos, die mit diesem Fernseher, einem Panasonic DVD-Recorder oder digitalen

Kamerarecorder aufgezeichnet wurden, die dem MPEG4 Standard entsprechen. Datenformat : FAT12 oder FAT16 Anzahl der Pixel für Filme Max. Anzahl der Dateien Bildauﬂ ösung : 8 x 8 bis 5.120 x 3.840 Tonformat : G.726 (32 KBit/s, Abtastfrequenz 8 kHz, monaural)

Kompatible Kartentypen (maximale Speicherkapazität): SD-Speicherkarte (1 GB), MultiMediaCard (128 MB),

•

miniSD-Speicherkarte (512 MB) (miniSD-Adapter erforderlich) Neueste Informationen zu den verschiedenen Kartentypen ﬁ nden Sie auf der folgenden Webseite (nur auf Englisch):

•

http://panasonic.co.jp/pavc/global/cs

∗

DCF (Design rule for Camera File system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm.

Vorsicht

JPEG-Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden.

•

Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder

•

2.2 kompatibel sein. Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auﬂ ösung angezeigt.

•

In der Film-Anzeige können nur bewegte Bilder angezeigt werden, die mit diesem Gerät, dem Panasonic DVD-

•

Recorder DIGA oder der Handkamera D-snap aufgenommen wurden. Formatieren Sie die SD-Karte mit diesem Gerät für Aufnahmen in MPEG4. Wenn die Karte mit einem anderen

•

Gerät formatiert wird, funktioniert sie vielleicht nicht ordnungsgemäß. Die Speicherkarten müssen mit FAT12 oder FAT16 formatiert sein, damit sie mit dem Fernsehgerät angezeigt

•

werden können. Unformatierte Karten können zu einer Inkompatibilität mit bestimmten Speicherkartenadaptern führen. In diesem Fall müssen Sie die Karte mit Ihrer Digitalkamera neu formatieren.

Bei der erneuten Formatierung der Karte werden alle auf ihr gespeicherten Bilder gelöscht. Das

Handbuch Ihrer Kamera enthält weitere Informationen hierzu. Dieses System kann keine Motion JPEG-Datei und kein Standbild ohne DCF-Format (d. h. TIFF, BMP) anzeigen.

•

Wenn die Datei teilweise beschädigt ist, wird sie möglicherweise mit einer niedrigeren Auﬂ ösung angezeigt.

•

Hinweise

Ordnerstruktur bei Anzeige am PC

•

Foto

DCIM

100_PANA

Video

SD_VIDEO

PRL001

Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.

•

Die Verwendung von Zweibytezeichen oder sonstigen speziellen Codes ist nicht zulässig.

•

Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

•

: 320 x 240 (QVGA) oder 176 x 144 (QCIF) : 65.535

automatisch erstellt 3-stellige Ordnernummer + 5 beliebige Zeichen

P1000001.JPG P1000002.JPG P1000003.JPG P1000004.JPG

4 beliebige Zeichen + 4-stellige Dateinummer

Verwendbare Zeichen: 1-Byte-Zeichen, Kleinbuchstaben a–z, Großbuchstaben

•

A–Z, Ziffern 0–9 und „_“

automatisch erstellt automatisch erstellt

„PRL“ + 3 beliebige Zeichen

MOL001.ASF MOL002.ASF MOL003.ASF MOL004.ASF

„MOL“ + 3 beliebige Zeichen

Verwendbare Zeichen: 1-Byte-Zeichen, Kleinbuchstaben a–f, Großbuchstaben

•

A–F, Ziffern 0–9

Informationen über die SCART-, S-Video- und HDMI-Buchsen

AV1-SCART-Anschluss

■

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse FBAS Ausgang (Video) FBAS Masse Rot Eingang Rot Masse Grün Eingang Grüne Masse Blau Eingang Blau Masse Audio Ausgang (L) Audio Ausgang (R)

AV3 SCART-Anschluss

■

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS / VIDEO-Umschaltung.

Buchse Masse FBAS Ausgang (Video) FBAS Masse Rot Eingang, S.C.-Eingang Rot Masse Grün Eingang Grüne Masse Blau Eingang Blau Masse Audio Ausgang (L) Audio Ausgang (R)

21 19 17 15 13 11 9 7 5 3 1

FBAS Eingang (Video)

RGB Status Masse

Status RGB

Masse

- -

Status FBAS

Audio Eingang (L)

Audio Masse

Audio Eingang (R)

FBAS Eingang (Video)

RGB Status Masse

Status RGB

Masse

- -

Q-Link-Daten

Status FBAS

Audio Eingang (L)

Audio Masse

Audio Eingang (R)

AV2-SCART-Anschluss

■

(VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse FBAS Ausgang (Video) FBAS Masse S.C.-Eingang Masse

- Masse

- Masse Audio Ausgang (L) Audio Ausgang (R)

4-pol. AV4-S-VIDEO-Anschluss

■

Chrominanzträger Eingang

Chrominanzträger Masse

HDMI-Buchse

■

Erkennung des spannungsführenden Stiftes

DDC/CEC-Masse SCL CEC Abschirmung TMDS-Taktgeber TMDS-Daten0− TMDS-Daten0+ Abschirmung TMDS-Daten1 TMDS-Daten2− TMDS-Daten2+

21 19 17 15 13 11 9 7 5 3 1

19 17 15 13 11 9 7 5 3 1

FBAS Eingang (Video)

Masse

- -

Masse

- -

Q-Link-Daten

Status FBAS

Audio Eingang (L)

Audio Masse

Audio Eingang (R)

Luminanzträger Eingang

Luminanzträger Masse

+5 V Spannung

SDA

Reserviert (im Kabel, aber N.C. am Gerät)

TMDS-Taktgeber−

TMDS-Taktgeber+

Abschirmung TMDS-Daten0

TMDS-Daten1−

TMDS-Daten1+

Abschirmung TMDS-Daten2

•

Technische Informationen

Häuﬁ g gestellte

Fragen usw.

40 41

Page 22

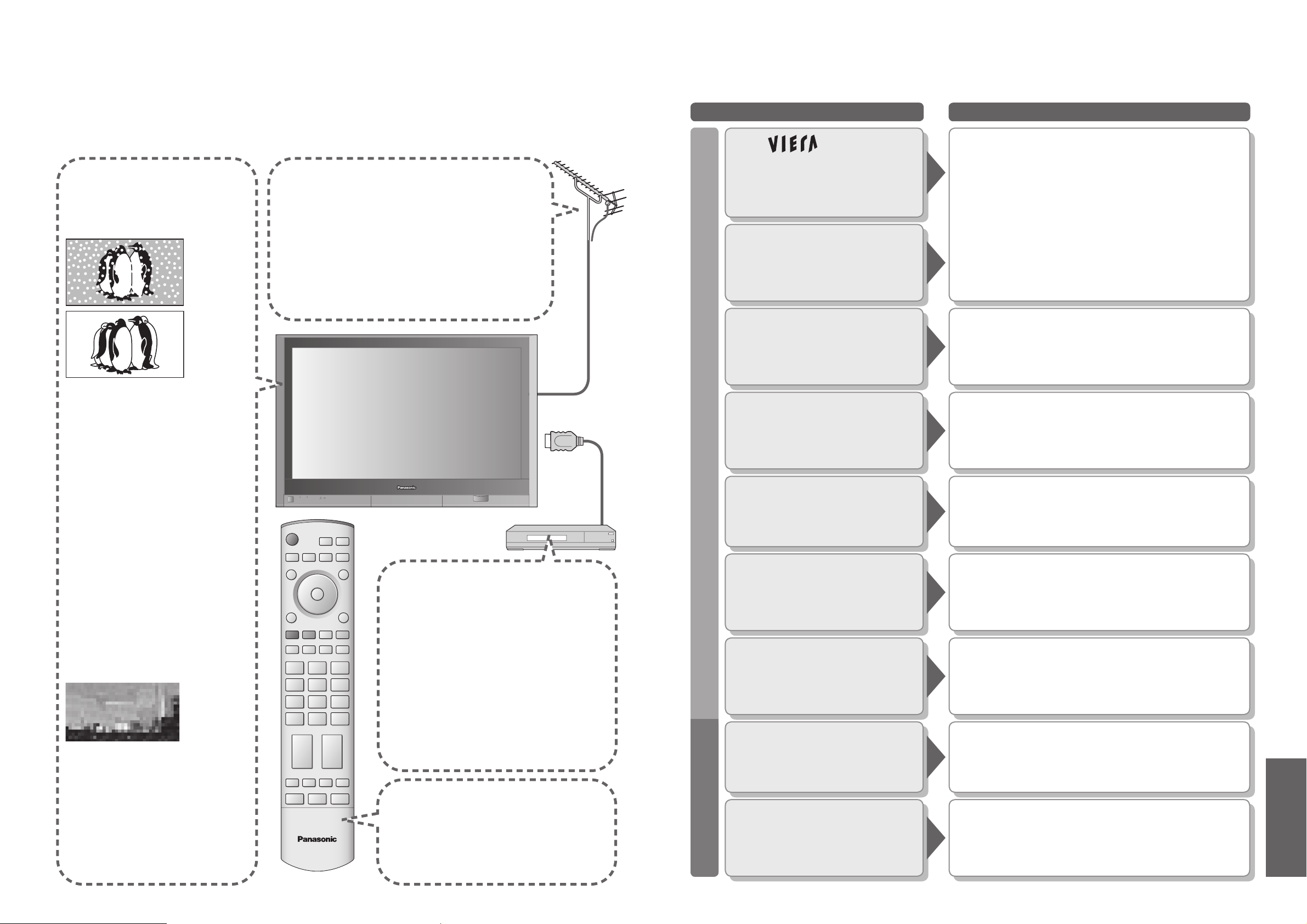

Häuﬁ g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren PanasonicFachhändler oder ein Panasonic-Kundendienstzentrum.

Das Bild ist verschneit oder zu dunkel (Rauschen).

Überprüfen Sie Position, Ausrichtung

•

und Anschluss der Antenne.

Hinweis für Benutzer einer Zimmerantenne

Um ein hochwertiges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewährleistet sein. Überprüfen Sie zu diesem Zweck den Eintrag „Signalstatus“ des Tuning-Menüs (S. 24). Für eine gute Bildqualität wird ein Pegel von mindestens „5“ benötigt. Zur Erzielung des optimalen Ergebnisses ist u.U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erforderlich.

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

Störung Abhilfemaßnahme

Das -Logo erscheint in den vier Ecken des Bildschirms.

Der Kontrast ist zu gering.

Nur eine bestimmte Bildstelle bleibt

Bildstörungen

dunkel.

Gestörtes, stark verrauschtes Bild

Die Funktion zur Verhinderung von Nachbildern ist

•

aktiviert. (Dabei handelt es sich nicht um eine Funktionsstörung.)

● Die Bildschirmschoner-Funktion wird automatisch

aktiviert, wenn der Fernseher im AV-Modus eine bestimmte Zeit lang nicht betätigt wird.

● Der Kontrast wird reduziert, wenn Radio,

Menüanzeigen usw. mehrere Minuten lang auf dem Bildschirm verbleiben.

● „Nachbild“ (S. 5)

Bei Plasmadisplays kann es gelegentlich vorkommen,

•

dass ein Pixel oder Leuchtpunkt ausfällt. (Dabei handelt es sich nicht um eine Funktionsstörung.)

Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“

•

ein

(um Bildrauschen zu beseitigen). (S. 16)

Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte

•

oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe beﬁ nden.

Überprüfen Sie, ob in Ihrer Region

•

DVB-Programme ausgestrahlt werden. Justieren Sie die Antenne, um sie

•

auf eine andere Übertragungsstation in größerer Nähe auszurichten. Kontrollieren Sie die Bildqualität der

•

analogen Kanäle. Falls diese schlecht sind, justieren Sie die Antenne, oder konsultieren Sie Ihren Fachhändler.

Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.

Überprüfen Sie den Eintrag

•

„Signalstatus“ (S. 24).

Wenn „Signalqualität“ oder

„Signalstärke“ in roter Darstellung erscheinen, überprüfen Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf. Schalten Sie mit dem Netzschalter an

•

der Front das Gerät aus und wieder an.

IDTV

Bei HDMI-Anschluss eines Zusatzgerätes erscheint ein ungewöhnliches Bild auf dem Bildschirm.

Ist das HDMI-Kabel einwandfrei

•

angeschlossen? (S. 34) Schalten Sie den Fernseher und das

•

angeschlossene Gerät einmal aus und dann wieder ein. Überprüfen Sie das vom Zusatzgerät

•

zugeleitete Signal. (S. 39) Schließen Sie ein der Norm EIA/CEA-

•

861/861B entsprechendes Gerät an.

Die Fernbedienung funktioniert nicht.

Sind die Batterien korrekt eingelegt

•

worden? (S. 6) Ist der Fernseher eingeschaltet?

•

Kein Bild

Verschwommenes oder verzerrtes Bild

(kein Ton oder Ton zu leise)

Keine Bild- und Tonausgabe

Tonstörungen

Kein Ton

Ton zu leise oder Klang verzerrt

Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“

•

auf den Minimalwert eingestellt? (S. 16)

Stimmen Sie die Kanäle erneut ab. (S. 20 und S. 24)

•

Wenn digitale und analoge Signale gleichzeitig über

•

einen “Mixer” dem Gerät zugeführt werden, kann es zu Störungen kommen. Es kann nur entweder das digitale oder das analoge Signal benutzt werden.

Beﬁ ndet sich das Gerät im AV-Modus?

•

Ist der Netzstecker an eine Netzsteckdose angeschlossen?

•

Ist der Fernseher eingeschaltet?

•

Überprüfen Sie die Einstellungen des Menüs

•

„Bildeinstellung“ (S. 16) und den Lautstärkepegel.

Ist die Stummschaltung aktiviert? (S. 7)

•

Ist die Lautstärke auf den Minimalpegel eingestellt?

•

Der Tonsignal-Empfang wird u.U. beeinträchtigt.

•

Stellen Sie den Eintrag „Audio Empfang“ (S. 16) des Menüs

•

„Toneinstellung“ auf „Mono“ ein. (Nur Analogmodus)

•

Häuﬁ g gestellte Fragen

Häuﬁ g gestellte

Fragen usw.

42 43

Page 23

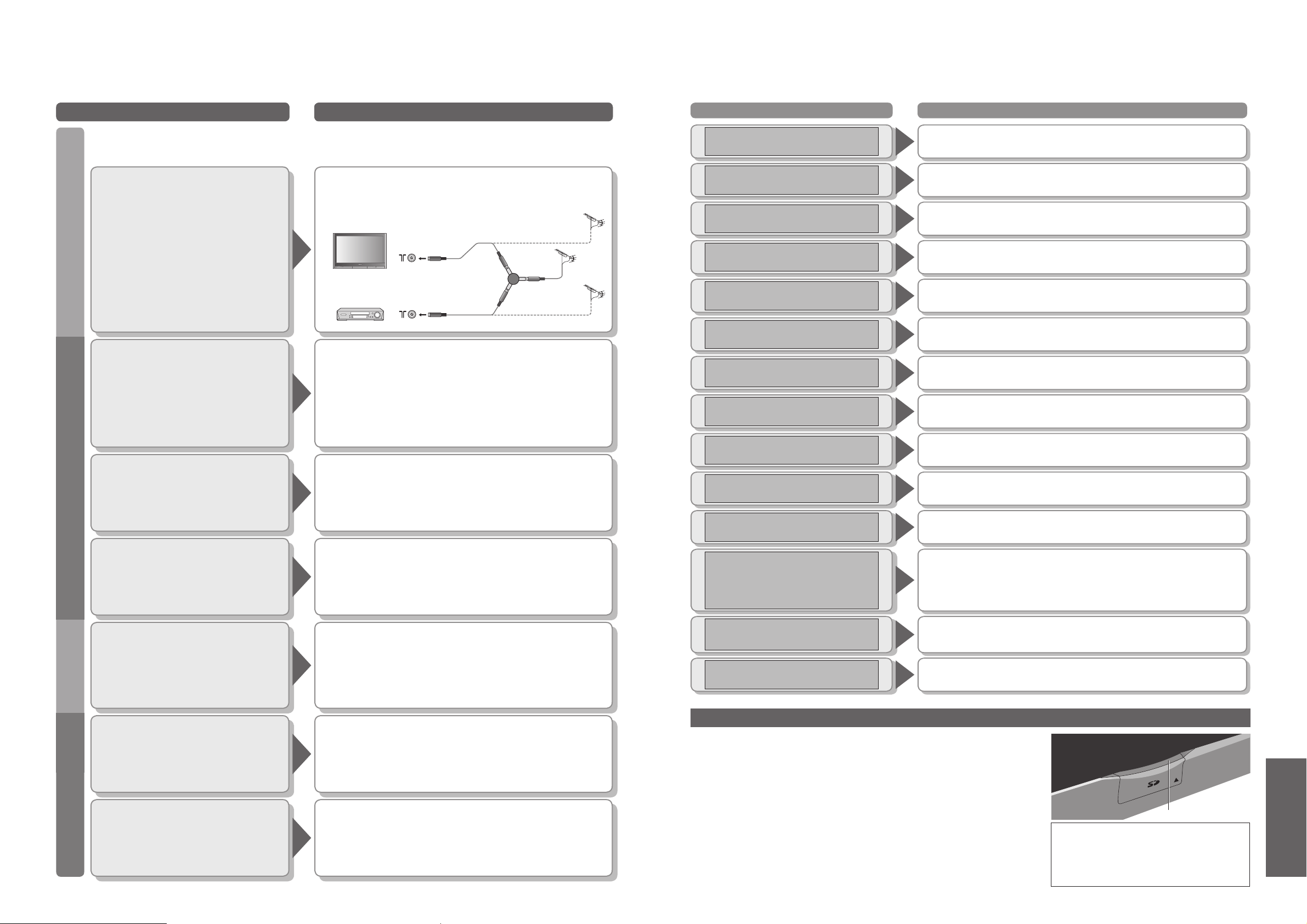

Häuﬁ g gestellte Fragen

SD-Karte: Eingeblendete Fehlermeldungen

Problem Actions

Störung Abhilfemaßnahme

Aufgrund der verwendeten digitalen Empfangstechnologien kann es in bestimmten Gebieten trotz

•

einwandfreiem Empfang von analogen Programmen vorkommen, dass die Empfangsqualität von DTVSignalen beeinträchtigt wird.

DVB

Trotz Verwendung einer hochwertigen Antenne ist kein Signalempfang möglich.

Ungewöhnlicher Klang

Eine Fehlermeldung erscheint auf dem Bildschirm.

Installieren Sie jeweils eine separate Antenne für den

•

Fernseher und den Videorecorder (oder verwenden Sie einen Antennensplitter).

Antennenausgangsbuchse

Antenneneingangsbuchse

Videorecorder

Stellen Sie den Audioausgang am angeschlossenen Gerät

•

auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein. Überprüfen Sie die Einstellung des Eintrags „HDMI1

•

Eingang“ des Menüs „Toneinstellung“. (S. 16) Wenn eine Tonstörung bei Verwendung eines

•

Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 38)

Bitte nehmen Sie Kontakt mit einem Panasonic-

•

Kundendienstzentrum auf.

Antennenausgangsbuchse

(Einzelantenne)

ANTENNENSPLITTER

Antenneneingangsbuchse

(Einzelantenne)

Meldung Bedeutung/Abhilfemaßnahme

SD Karte eingelegt?

SD Karte gesperrt Bitte entsp. um fortzufahren

Diese Datei ist gesperrt Bitte entsp. um fortzufahren

Dieses Format wird nicht unterstützt

Diese Kartenart wird nicht unterstützt

DefekteDatei Bild nicht darstellbar

Speicher voll

Speicher nicht ausreichend

Datei nicht lesbar

Bildquelle nicht speicherbar SD Aufnahme abgebrochen

Fehler Bitte SD Karte überprüfen

Setzen Sie eine SD-Speicherkarte ein.

•

Entsperren Sie die SD-Karte.

•

Entsperren Sie die Datei in der Karte.

•

Dieses Format wird nicht vom Gerät unterstützt.

•

(Einzelheiten zu den kompatiblen Formaten und Daten ﬁ nden Sie auf S. 40.)

Eine nicht mit diesem Gerät kompatible Karte wurde eingesetzt.

•

(Einzelheiten zu den kompatiblen Karten ﬁ nden Sie auf S. 40.)

Die Datei ist beschädigt.

•

Der Kartenspeicher ist voll.

•

Die Karte verfügt nicht über genügend Speicherplatz für den

•

Betrieb.

Die Datei kann nicht gelesen werden.

•

Dieser Kanal kann nicht aufgezeichnet werden.

•

(Die Aufzeichnung wird automatisch gestoppt.)

Setzen Sie die Karte erneut ein. Falls die Fehlermeldung

•

danach erneut erscheint, formatieren Sie die Karte. (S. 29)

•

SD-Karte: Eingeblendete Fehlermeldungen

Die Funktion „Steuerung mit HDMI“ arbeitet nicht.

Nach der Formatierung kann eine SD-Karte nicht verwendet werden.

Schalten Sie den Fernseher bei eingeschaltetem

•

Zusatzgerät erneut ein. Stellen Sie „Steuerung mit HDMI“ einmal auf „Aus“ und

•

dann erneut auf „Ein“ ein. (S. 31)

Bitte nehmen Sie Kontakt mit einem Panasonic-

•

Kundendienstzentrum auf.

SD Aufnahme läuft Bitte Aufn.beenden um fortzufahren

SD-Daten löschen?

Keine Zeitinformation speicherbar

Dieser Betriebsvorgang steht während der Aufzeichnung nicht zur Verfügung.

•

Um mit dem betreffenden Betriebsvorgang fortzufahren,

stoppen Sie zunächst die Aufzeichnung.

(Beispiel: Umschalten des Kanals bei Aufzeichnung eines

Fernsehprogramms)

Diese Meldung erscheint, wenn Sie die Rote Taste gedrückt

•

haben, um eine MPEG4-Datei zu löschen. Drücken Sie die Taste OK, um das Löschen zu bestätigen.

Da das Signal keine Zeitinformationen enthält, wird

•

„01/01/2000“ als Datum aufgezeichnet.

•

Häuﬁ g gestellte Fragen

Vorsichtshinweise zur Handhabung von SD-Karte:

Der Fernseher schaltet

SonstigesHDMI SD

selbsttätig in den Bereitschaftsmodus um.

Eine Fehlermeldung erscheint auf dem Bildschirm.

Die Abschaltuhr-Funktion wurde aktiviert.

•

Etwa 30 Minuten nach Ende einer Sendung schaltet der

•

Fernseher automatisch in den Bereitschaftsmodus um.

Bitte folgen Sie den Anweisungen der Meldung.

•

Falls sich das Problem auf diese Weise nicht beseitigen

•

lässt, nehmen Sie bitte Kontakt mit einem PanasonicKundendienstzentrum auf.

Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz,

•

während ein Zugriff auf Daten stattﬁ ndet (die blaue LED-Anzeige leuchtet) (anderenfalls kann die Karte oder das Gerät beschädigt werden). Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.

•

Setzen Sie die Karte weder hohem Druck noch Stößen aus.

•

Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls

•

kann die Karte beschädigt werden). Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler

•

können Daten unbrauchbar machen oder die Karte beschädigen. Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten

•

Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

WARNUNG: Wie bei allen kleinen Gegenständen besteht die Gefahr, dass die SD-Karte von Kleinkindern verschluckt wird. Halten Sie Kinder von der SD-Karte fern. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Fragen usw.

blaue LED-Anzeige

44 45

Häuﬁ g gestellte

Page 24

Lizenzinformationen

Technische Daten

Warenzeichen

DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).

•

VGA ist ein Warenzeichen von International Business Machines Corporation.

•

Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

•

S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

•

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird,

werden diese Warenzeichen vollständig berücksichtigt. Das SD-Logo ist ein Warenzeichen.

•

HDMI, das HDMI-Logo und High-Deﬁ nition Multimedia Interface sind Warenzeichen oder eingetragene

•

Warenzeichen von HDMI Licensing LLC. HDAVI ControlTM ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

•

TruSurround XT, SRS und das Symbol sind Warenzeichen von SRS Labs, Inc.

•

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996) TH-42PX600E Konformitätserklärung Nr. 3971, 19. Januar 2006 TH-50PX600E Konformitätserklärung Nr. 3970, 19. Januar 2006

TH-42PX600E TH-50PX600E

Stromquelle 220-240 V Wechselstrom, 50-60 Hz

Leistungs-

aufnahme

Normaler Betrieb

Bereitschaftszustand

Plasmadisplay

Treiberverfahren Bildformat Kontrast

Bildschirmgröße (Anzahl Pixel)

Ton

Lautsprecher Audioausgang Kopfhörer

PC-Signale

Empfangssysteme / Empfangskanäle

Antennenanschluss

Betriebsbedingungen

Anschlussbuchsen

AV1 (SCART-Anschluss) AV2 (SCART-Anschluss) AV3 (SCART-Anschluss)

VIDEO 1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)

AV4

Sonstige

Ausgang

Abmessungen ( B × H × T )

Gewicht

S-VIDEO 4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω) AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms]

COMPONENT

HDMI1/2 Buchse des Typs A

AUDIO L - R 2 × RCA-Stiftstecker 0.5 V[rms] Kartensteckplatz AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)

0,3 W (Ohne Tuner-Sperre Ein) 20 W (Mit Tuner-Sperre Ein)

Wechselstrom-Typ 16:9 10000:1 max.

920 mm (B) × 518 mm (H) ×

1.056 mm (Diagonale)

786.432 (1.024 (B) × 768 (H))

Tieftöner (Φ80 mm) × 2 Stck., Hochtöner (23 mm × 100 mm) × 2 Stck. 31 W (15,5 W + 15,5 W), 10 % Gesamtklirrfaktor Φ3,5-mm-Stereo-Minibuchse × 1

VGA, SVGA, XGA SXGA ······ (komprimiert) Horizontalabtastfrequenz 31 - 69 kHz Vertikale Abtastfrequenz 59 - 86 Hz

PAL B, G, SECAM B, G, SECAM L / L’

VHF E2 - E12 UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)

PAL 525/60 : DVB : M.NTSC : Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglich NTSC (NUR AV-EINGANG)

Der Empfang der o.a. Signale ist von den lokalen Gegebenheiten abhängig.

•

UHF / VHF

Temperatur : 0 °C - 40 °C Luftfeuchtigkeit

21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang) 21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link) 21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)

Y 1,0 V[p-p] (einschl. Synchronisation) PB, PR ±0,35 V[p-p]

HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω) HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)

Einschubschlitz für SD-Karte × 1

1.077 mm × 689 mm ×

138 (Bildschirmteil: 95) mm

270 W 377 W

106 cm 127 cm

[3.072 × 768 Pixel]

Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich Digitale terrestrische Programmdienste über den VHF/UHF-Antenneneingang

: Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich

: 20 % - 80 % RH (nichtkondensierend)

Netto 43,0 k Netto

32,5 k

1.106 mm (B) × 622 mm (H) ×

1.269 mm (Diagonale)

1.049.088 (1.366 (B) × 768 (H)) [4.098 × 768 Pixel]

1.266 mm × 802 mm ×

138 (Bildschirmteil: 95) mm

•

Lizenzinformationen

Technische Daten

Hinweise

Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

•

Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

•

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Fragen usw.

46 47

Häuﬁ g gestellte
