Page 1

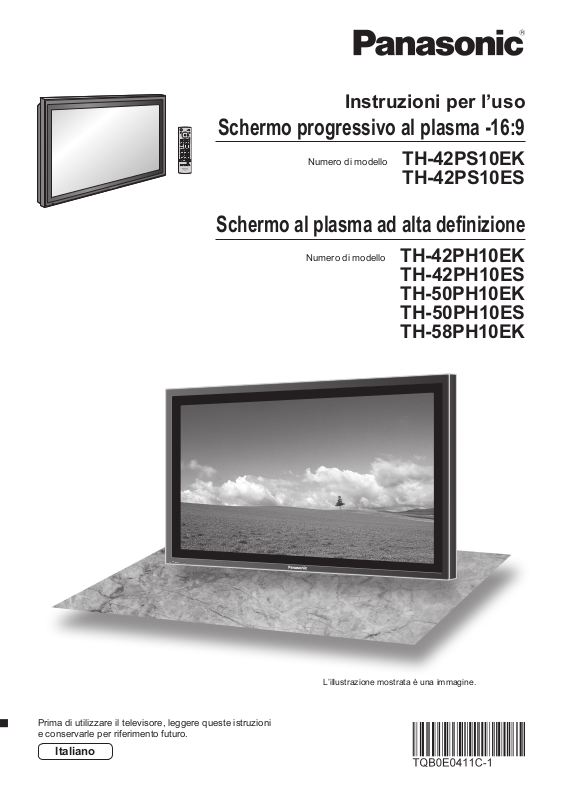

Instruzioni per l’uso

Schermo progressivo al plasma -16:9

Numero di modello

TH-42PS10EK TH-42PS10ES

9 S

-4 H T

Schermo al plasma ad alta deﬁ nizione

Numero di modello

TH-42PH10EK TH-42PH10ES TH-50PH10EK TH-50PH10ES TH-58PH10EK

TH-42PS9

Prima di utilizzare il televisore, leggere queste istruzioni e conservarle per riferimento futuro.

Italiano

L’illustrazione mostrata è una immagine.

Page 2

Gentile cliente Panasonic

Benvenuto nella famiglia di clienti Panasonic e Le auguriamo una buona visione grazie alla tecnologia avanzata di questo esclusivo schermo al plasma. Per sfruttare al meglio queste potenzialità, La invitiamo a leggere dapprima questo manuale e a conservarlo per un riferimento futuro. Inoltre, conservi anche copia della ricevuta di acquisto dello schermo e annoti il Numero di modello e di serie di questo apparecchio nell’apposito spazio riportato nell’ultima pagina di questo manuale.

La invitiamo a visitare il sito web Panasonic http://panasonic.net

Indice

Informazioni particolari sulla sicurezza ................. 3

Precauzioni relative alla Sicurezza ......................... 4

Accessori .................................................................. 7

Accessori forniti ....................................................... 7

Pile del telecomando ............................................... 7

Collegamenti ............................................................. 8

Collegamento dei terminali di ingresso PC ............. 9

Come collegare i terminali SERIAL ....................... 10

Collegamento dell’ingresso AV (per TH-42PH10EK/S,

TH-50PH10EK/S, TH-58PH10EK)

Accensione / Spegnimento.................................... 12

Selezioni iniziali ...................................................... 13

Selezione del segnale di ingresso ......................... 13

Selezione della lingua dei menu sullo schermo .... 13

Controlli di base ..................................................... 14

Visualizzazione di Menu su schermo ................... 16

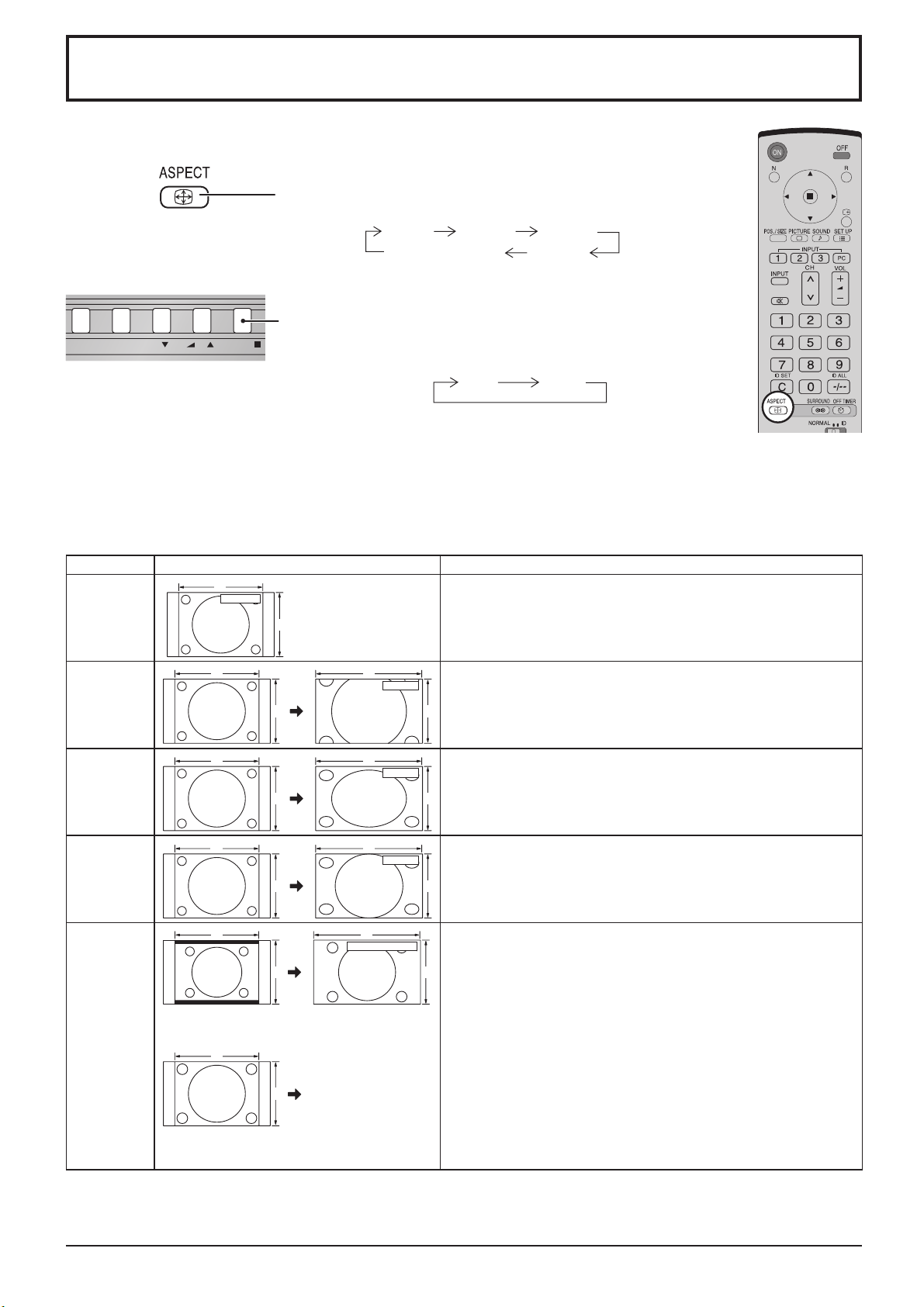

Comandi ASPECT ................................................... 18

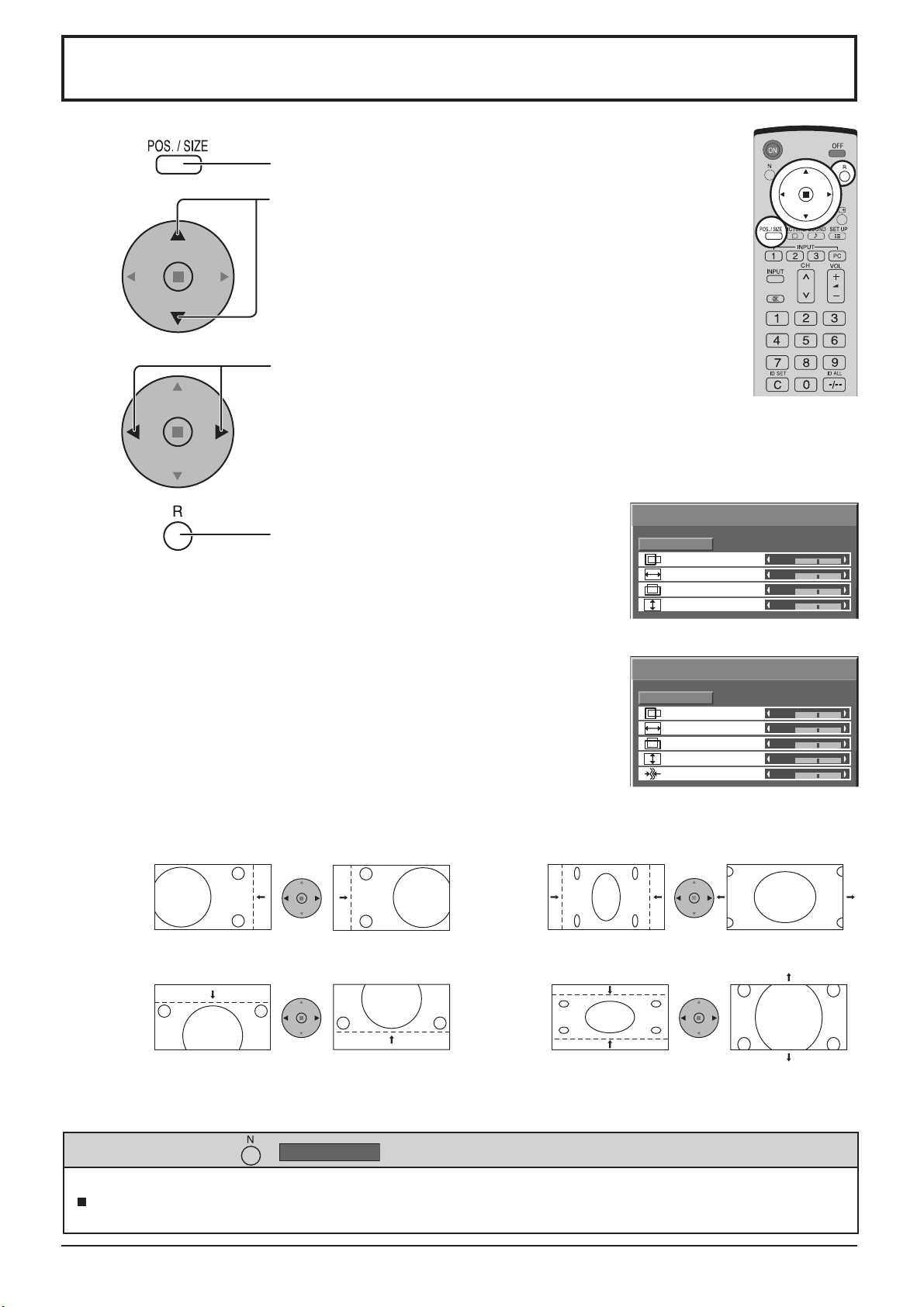

Regolazione di Pos./Dimen. ................................... 19

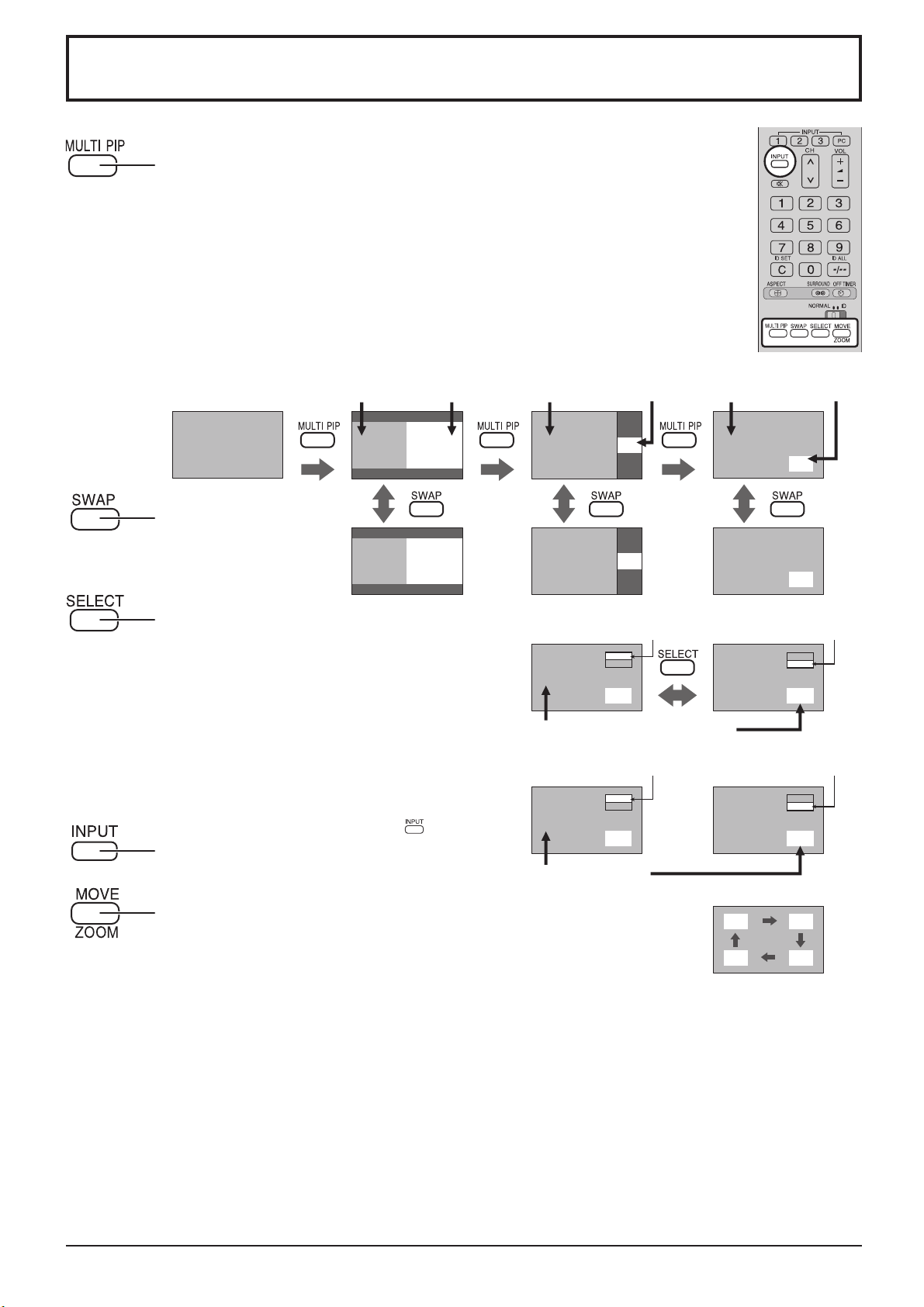

Varie forme di immagine

nell’immagine (MULTI PIP) ............................. 20

Advanced PIP (PIP Avanzato) ................................ 21

Regolazioni delle immagini ................................... 22

Impostazione avanzata ......................................... 23

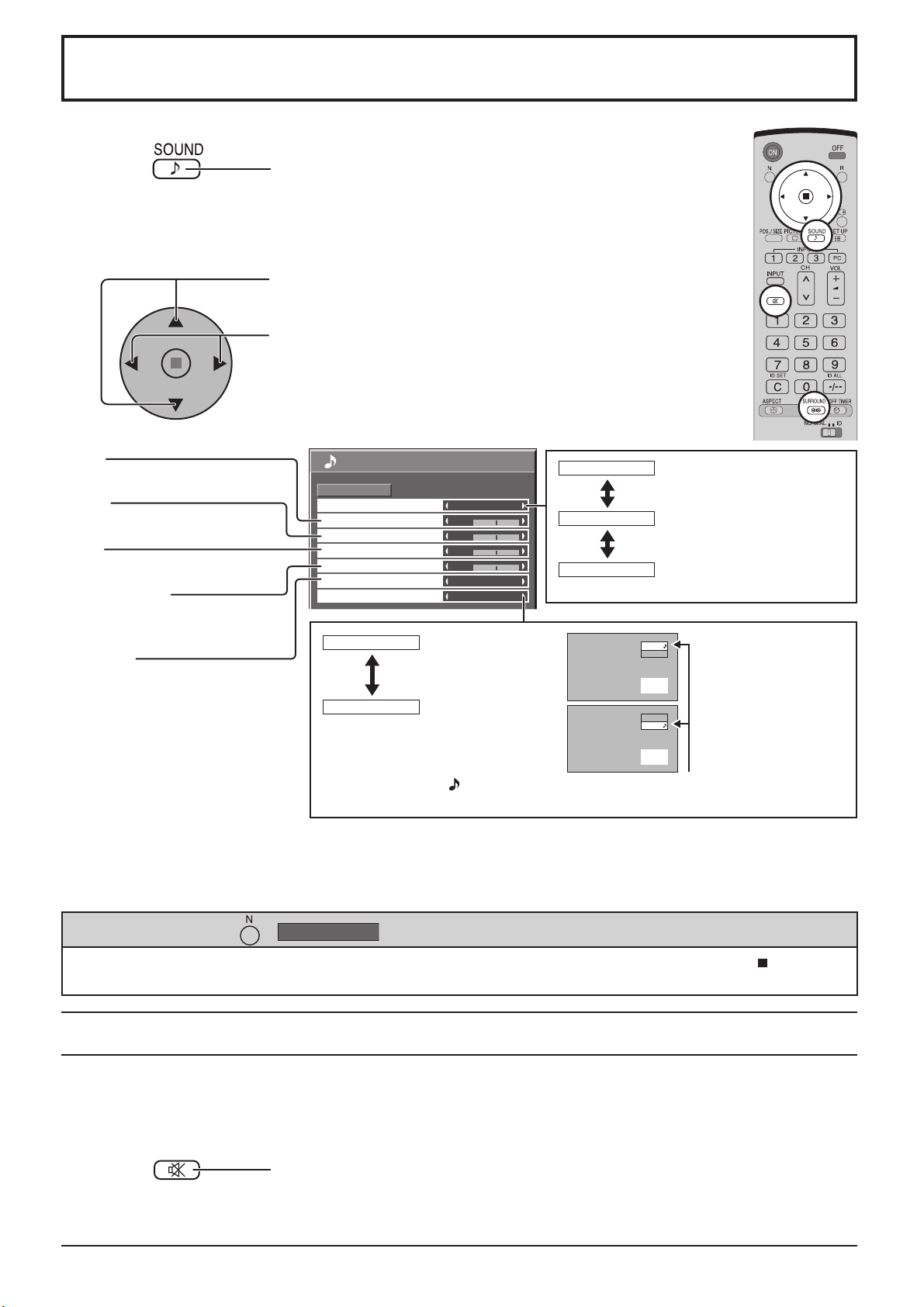

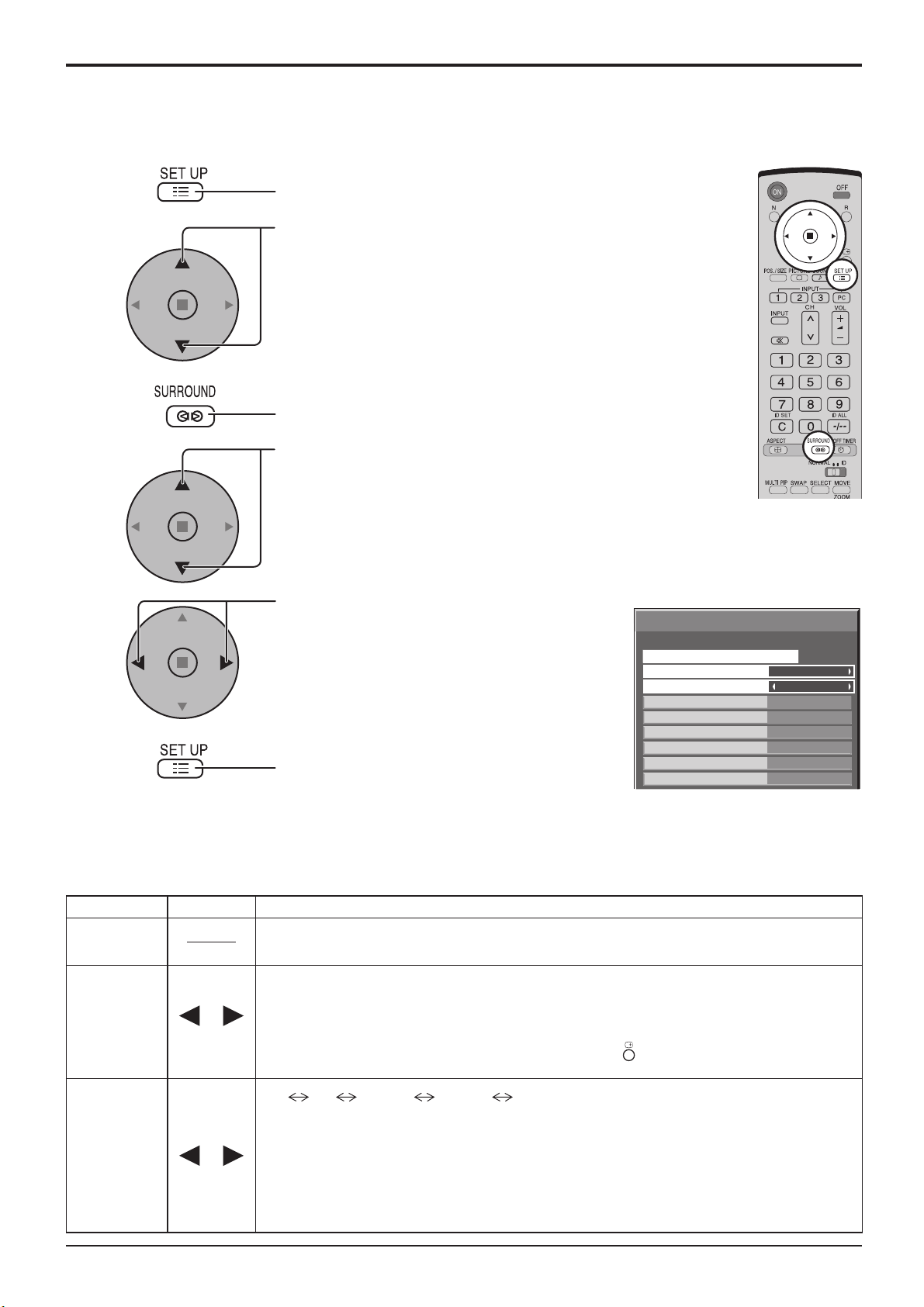

Regolazione audio .................................................. 25

Silenziamento ........................................................ 25

Zoom digitale .......................................................... 26

Impostazione ora attuale / Impostazione TIMER

Impostazione ora attuale ....................................... 27

Impostazione TIMER ............................................. 28

Salvaschermo (

Per la prevenzione della ritenzione di immagine

Impostazione del tempo per Salvaschermo .......... 30

Riduzione della ritenzione di immagine sullo schermo

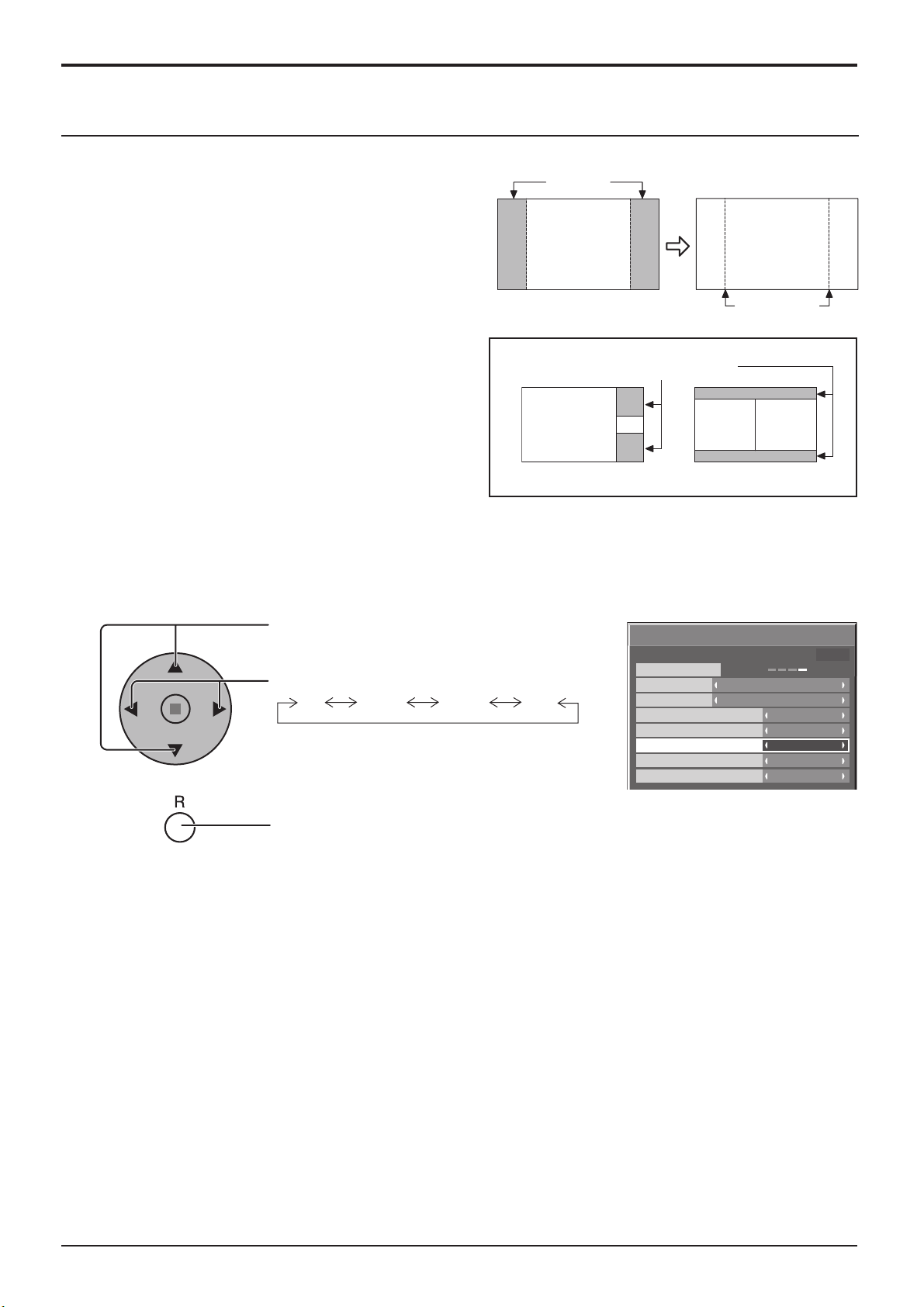

Regolazione del pannello laterale ......................... 31

................... 11

.. 27

) ... 29

.. 30

Riduzione del consumo ......................................... 32

Modiﬁ ca delle etichette di ingresso

secondo i desideri dell’utente ........................ 32

Impostazione MULTIDISPLAY ................................ 33

(Per TH-42PS10EK/S)

Come impostare MULTIDISPLAY .......................... 33

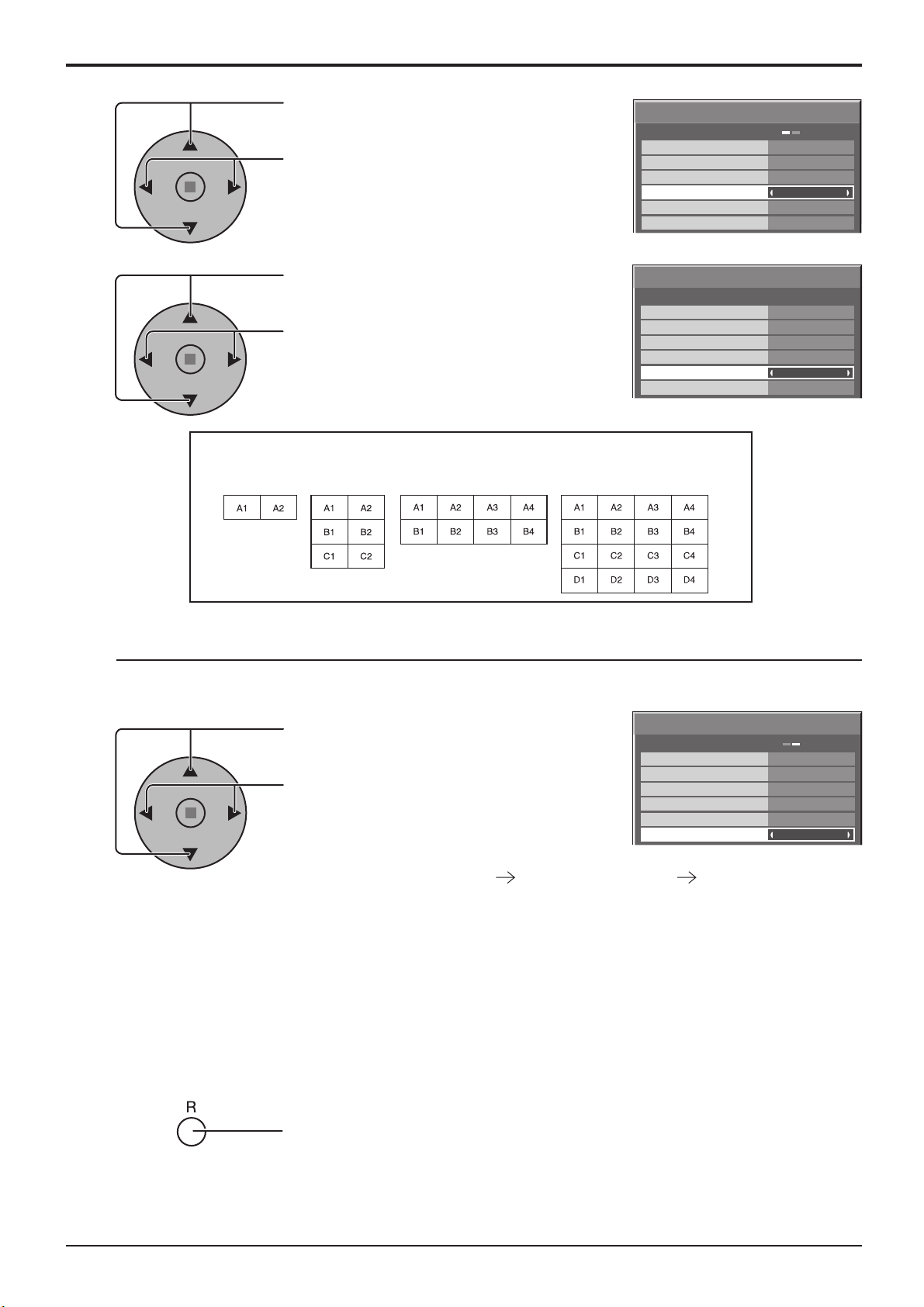

Come impostare il numero di posizione dello schermo per ogni schermo al plasma ... 34 (Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Come impostare MULTIDISPLAY .......................... 35

Come impostare il numero di posizione dello schermo per ogni schermo al plasma ... 35

Impostazione F (Giunzione nascondi video) ......... 37

Funzione ID del Telecomando ............................... 37

Impostazione iniziale in base ai segnali di ingresso

Selezione ingresso componente/RGB .................. 38

Filtro 3D Y/C .......................................................... 38

Sistema colore / Panasonic Auto ........................... 39

Cinema reality / P-NR ............................................ 39

Sinc ....................................................................... 40

Frequenza di rinfresco (per TH-42PH10EK/S,

TH-50PH10EK/S, TH-58PH10EK) ................ 40

Freq. O. (kHz) / Freq. V. (Hz) ................................ 40

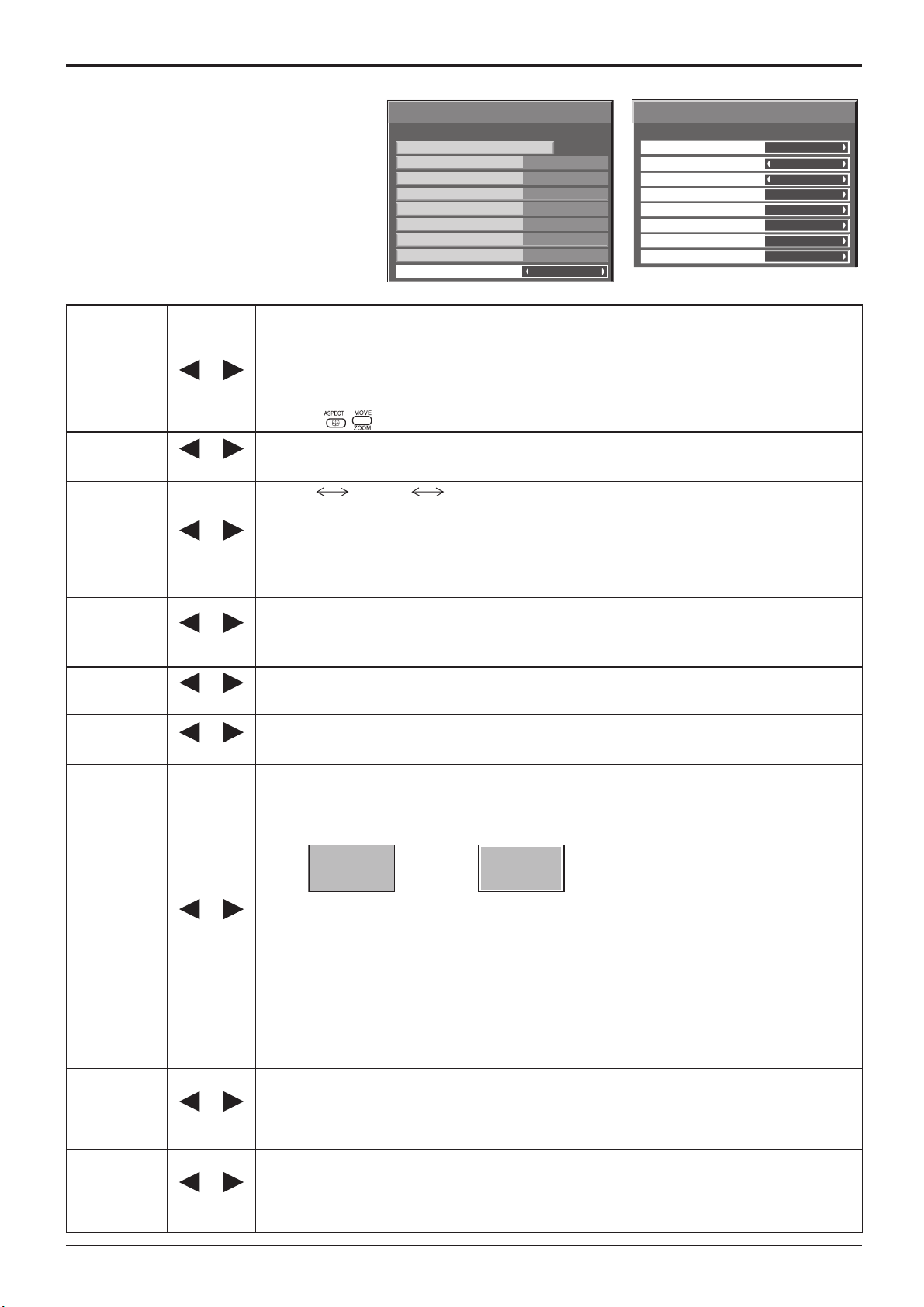

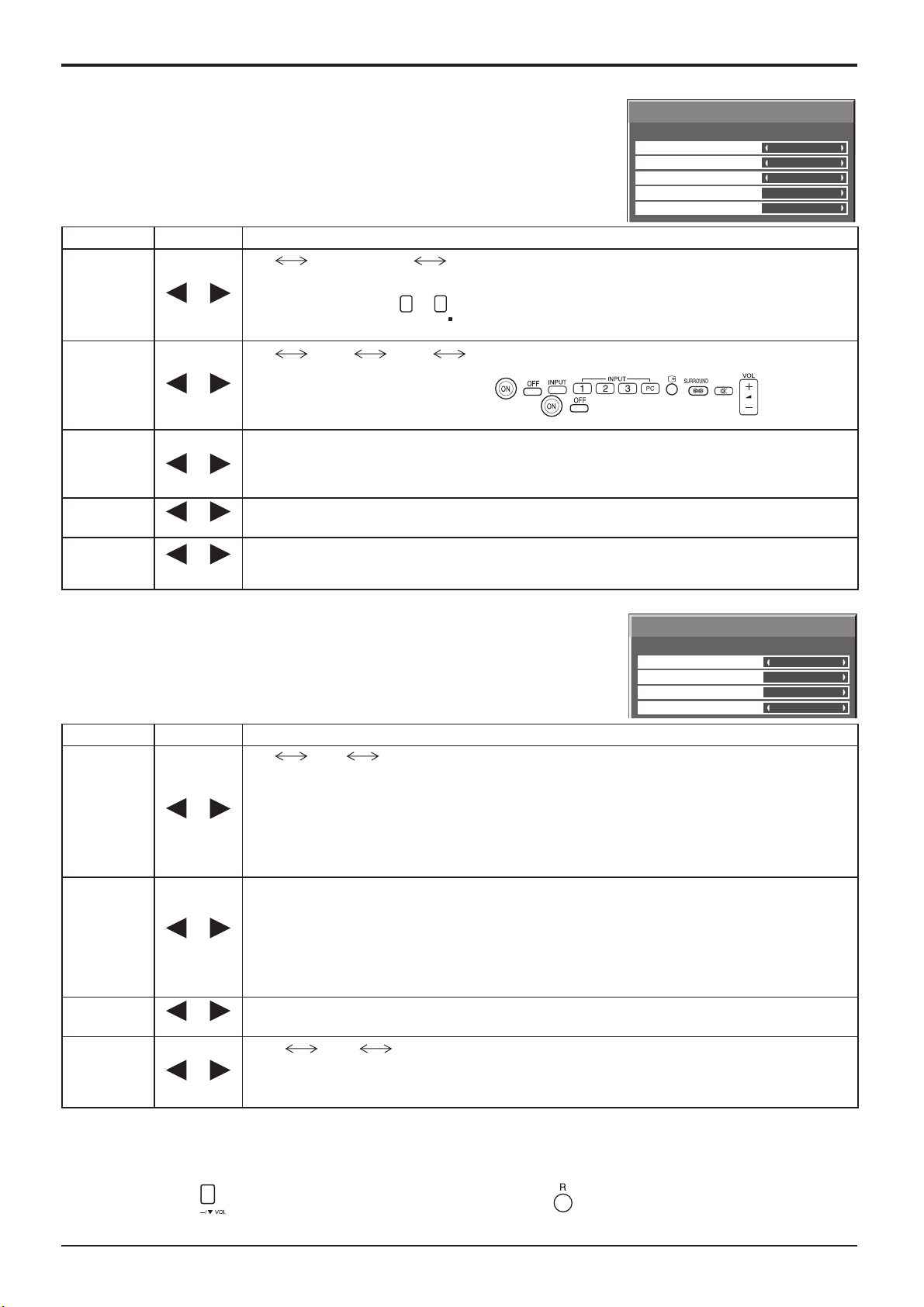

Regolazione delle opzioni ...................................... 41

Weekly command timer (timer di comando settimanale) (per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Condizione di spedizione ...................................... 50

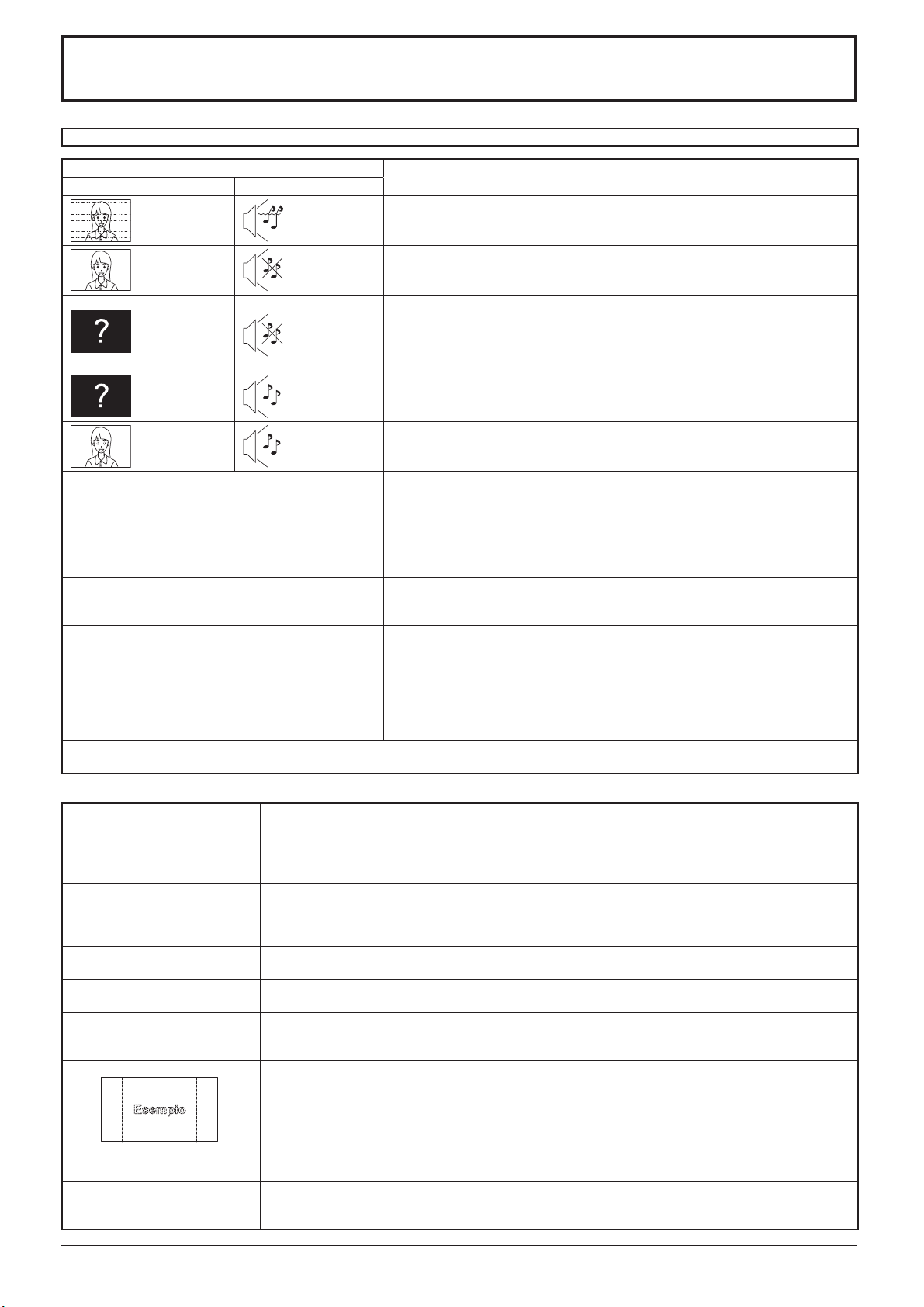

Risoluzione dei problemi ....................................... 51

VIDEO/PC segnali di ingresso ............................... 52

Lista di comandi di Weekly Command Timer ...... 53

Speciﬁ che tecniche ................................................ 54

... 38

.. 48

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TH-42PS10EK, TH-42PS10ES, TH-42PH10EK, TH-42PH10ES, TH-50PH10EK, TH-50PH10ES, TH-58PH10EK è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I).Questi apparechi TH-42PS10EK, TH-42PS10ES, TH42PH10EK, TH-42PH10ES, TH-50PH10EK, TH-50PH10ES, TH-58PH10EK sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell’art.1 dello stesso decreto ministeriale.

Page 3

Informazioni particolari sulla sicurezza

AVVERTENZA:

1) Per evitare danni che potrebbero causare rischi di incendi o scosse elettriche, non esporre questo apparecchio a gocce o spruzzi.

Non appoggiare contenitori con acqua (vasi da ﬁ ori, tazze, cosmetici, ecc.) sull’apparecchio. (ripiani

sopra inclusi)

Non porre sull’apparecchio alcuna fonte di ﬁ amma scoperta, quali candele e simili.

2) Per impedire scosse elettriche, non rimuovere il pannello posteriore. È possibile venire a contatto con parti elettriche molto pericolose. Questa oparazione va effettuata soltanto da personale esperto.

3) Non rimuovere lo spinotto di terra dalla presa. Questo apparechio è dotato di una spina di alimentazione con tre piedini, di cui uno per la terra di massa, per garantire una sicurezza adeguata. La spina si adatta soltanto a prese elettriche idonee. Se non si è in grado di inserire questa spina in una presa elettrica, rivolgersi ad un tecnico per evitare di danneggiarla.

4) Per prevenire scosse elettriche, assicurarsi che il piedino di messa a terra del cavo di alimentazione in c.a. sia collegato in modo sicuro.

ATTENZIONE

Questo apparecchio è stato progettato per essere utilizzato in ambienti relativamente esenti da campi elettromagnetici. L’utilizzo di questo apparecchio vicino a sorgenti di forti campi magnetici, o dove disturbi elettrici possono sovrapporsi ai segnali di ingresso, potrebbe essere causa di suono o immagini tremolanti, o essere causa di interferenze quali il rumore. Per evitare la possibilità di danneggiare questo apparecchio, tenerlo lontano da sorgenti di forti campi elettromagnetici.

Riconoscimenti dei marchi di fabbrica

• VGA è un marchio di fabbrica di International Business Machines Corporation.

• Macintosh è un marchio di fabbrica registrato di Apple Computer, USA.

• S-VGA è un marchio di fabbrica registrato della Video Electronics Standard Association.

Anche in assenza di speciﬁ ci riconoscimenti dei marchi di fabbrica o di prodotti in ogni parte del manuale, i diritti

di questi marchi di fabbrica sono stati interamente rispettati.

Nota:

Non si deve lasciare un fermo immagine visualizzato per un lungo periodo di tempo, perché ciò può causare una permanente ritenzione di immagine sullo schermo al plasma. Come esempi di fermi immagine elenchiamo i logo di aziende, i giochi elettronici, le immagini da computer, le videate teletext e le immagini visualizzate in rapporto 4:3.

Page 4

Precauzioni relative alla Sicurezza

AVVERTENZA:

Approntamento

Lo schermo al plasma può essere utilizzato soltanto con i seguenti accessori opzionali. L’utillizzo di accessori diversi può causare l’instabilità dello schermo e provocare danni a cose o persone.

(Tutti gli accessori seguenti sono fabbricati da Matsushita Electric Industrial Co., Ltd.)

• Altoparlanti ................................................................. TY-SP42P8W-K (TH-42PS10EK, TH-42PH10EK),

TY-SP42P8W-S (TH-42PS10ES, TH-42PH10ES), TY-SP50P8W-K (TH-50PH10EK), TY-SP50P8W-S (TH-50PH10ES), TY-SP58P10WK (TH-58PH10EK)

• Piedistallo ................................................................... TY-ST07-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK),

TY-ST07-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES), TY-ST08-K (TH-42PS10EK, TH-42PH10EK, TH-50PH10EK), TY-ST08-S (TH-42PS10ES, TH-42PH10ES, TH-50PH10ES), TY-ST58-K (TH-58PH10EK)

• Supporto mobile .........................................................

TY-ST58PF10

• Staffa per sospensione a parete (verticale) ............... TY-WK42PV7

• Staffa per sospensione a parete (angolare) ............... TY-WK42PR7

• Staffa per sospensione a parete (Tipo a maniglia) .....

• Staffa per sospensione a sofﬁ tto ................................

•

Scheda dei terminali per video a componenti, tipo BNC

•

Scheda dei terminali per video composito, tipo BNC

• Scheda dei doppi terminali video BNC ....................... TY-FB9BD

• Scheda Terminale Scart ............................................. TY-FB8SC

•

Scheda dei terminali per video a componenti, tipo RCA

•

Scheda dei terminali per video composito, tipo RCA

• Scheda dei terminali RGB (digitale) ........................... TY-42TM6D

• Scheda per i terminali RGB ad attivazione passante . TY-42TM6G

• Scheda dei terminali di ingresso PC .......................... TY-42TM6P

•

Scheda dei terminali per video a componenti o composito

• Scheda dei terminali SDI ............................................ TY-FB7SD

• Scheda dei terminali HD-SDI ..................................... TY-FB9HD

• Scheda dei terminali HDMI ........................................ TY-FB8HM

• Scheda dei terminali passanti Ir ................................. TY-FB9RT

• Piastra sintonizzatore U/V con porta Hospitality ........ TY-FB9TE (TH-50PH10EK/S, TH-58PH10EK)

• Caricatore di impostazione ......................................... TY-RM09SL (TH-50PH10EK/S, TH-58PH10EK)

• Scheda di presentazione senza ﬁ li .............................

• Scatola terminali AV ................................................... TY-TB10AV

• Pannello a sﬁ oramento .............................................. TY-TP42P8-S (TH-42PS10EK/S, TH-42PH10EK/S),

TY-TP50P8-S (TH-50PH10EK/S), TY-TP50P10S (TH-50PH10EK/S), TY-TP42P10S (TH-42PS10EK/S, TH-42PH10EK/S), TY-TP58P10S (TH-58PH10EK)

• Filtro antiriﬂ esso ......................................................... TY-AR50P9W (TH-50PH10EK/S),

TY-AR42P9W (TH-42PS10EK/S, TH-42PH10EK/S),

TY-AR58P10W (TH-58PH10EK)

TY-ST42PF3 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S),

TY-WK42DR1 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S)

TY-CE42PS7 (TH-42PS10EK/S, TH-42PH10EK/S, TH-50PH10EK/S) ... TY-42TM6A ... TY-42TM6B

... TY-42TM6Z ... TY-42TM6V

... TY-42TM6Y

TY-FB10WPE (TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Per l’installazione, rivolgersi esclusivamente a un tecnico qualiﬁ cato. Le parti piccole possono comportare pericolo di soffocamento se ingerite inavvertitamente. Tenere le parti piccole lontano

dalla portata dei bambini. Gettare tutte le piccole parti e gli altri oggetti non necessari, compresi i materiali della confezione e i sacchetti/fogli di plastica, al ﬁ ne di evitare che i bambini piccoli ci giochino e corrano il rischio di soffocarsi.

Non posizionare lo schermo al plasma su superﬁ ci inclinate o instabili.

• Lo schermo potrebbe cadere o rovesciarsi.

Non appoggiare alcun oggetto sullo schermo.

• Per evitare danni che possono dar luogo a incendi o a corti circuiti, non rovesciare liquidi sullo schermo né appoggiare oggetti che possano cadere all’interno. Qualora penetrasse qualsiasi oggetto estraneo, contattare il rivenditore locale Panasonic autorizzato.

Trasportare soltanto in posizione verticale!

• Il trasporto dell’unità con il suo schermo rivolto in alto o in basso potrebbe danneggiare la circuiteria interna.

Page 5

Precauzioni relative alla Sicurezza

Non ostacolare ventilazione coprendo i fori di ventilazione con degli oggetti quali giornali, tovaglie e tende.

Per una ventilazione sufﬁ ciente; Se si utilizza un piedistallo (accessorio opzionale), lasciare uno spazio di almeno 10 cm in alto, a sinistra e a destra, di almeno 6 cm in basso e 7 cm sul retro. Se si utilizza un metodo di installazione diverso, lasciare uno spazio di almeno 10 cm in alto, in basso e ai lati e di almeno 7 cm dal retro.

Per un corretto utilizzo dello schermo al plasma

La tensione di esercizio dello schermo al plasma è di 220 - 240 V in c.a., a 50/60 Hz.

Non coprire le fessure di ventilazione.

• L’ostruzione delle fessure può provocare il surriscaldamento dello schermo e causare gravi danni.

Non inserire oggetti estranei nello schermo.

• Non inserire o far cadere oggetti metallici o inﬁ ammabili nelle fessure di ventilazione dello schermo, in quanto potrebbero provocare incendi o corti circuiti.

Non rimuovere o modiﬁ care la posizione del pannello.

• All’interno dello schermo sono presenti componenti elettrici ad alto voltaggio che possono causare seri danni. Per operazioni di manutenzione o di riparazione, rivolgersi esclusivamente al rivenditore locale Panasonic autorizzato.

Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione.

Un componente con costruzione di CLASS I deve essere collegato a una presa di corrente di rete con connessione di messa a terra di protezione.

Non usare alcun altro cavo di alimentazione diverso da quello fornito con questa unità.

• Ciò potrebbe causare un incendio o scosse elettriche.

Inserire completamente la spina nella presa elettrica.

• Se la spina non è inserita completamente, può veriﬁ carsi il surriscaldamento delle parti elettriche e dare luogo a incendi. Se la spina o la presa elettrica sono danneggiate, non utilizzarle.

Non toccare il cavo di alimentazione con le mani bagnate.

• Si può essere colpiti da forti scosse elettriche.

Non arrecare danni in alcun modo al cavo di alimentazione. Quando si scollega lo schermo, estrarre il cavo reggendolo dalla spina.

• Non danneggiare il cavo, apportarvi modiﬁ che, posizionare oggetti pesanti al di sopra, esporlo a fonti di calore, attorcigliarlo, piegarlo eccessivamente o tirarlo. Possono veriﬁ carsi incendi e gravi danni ai circuiti interni. Se il cavo risultasse danneggiato, farlo riparare dal rivenditore locale Panasonic autorizzato.

Se non si utilizza lo schermo al plasma per lungo tempo, estrarre il cavo dalla presa elettrica.

Se si veriﬁ cano problemi durante l’utilizzo

Se si veriﬁ ca un problema (ad esempio, l’assenza di immagini o di suoni) o se dallo schermo esce fumo o strani odori, estrarre immediatamente il cavo di alimentazione dalla presa elettrica.

• Se si continua a utilizzare lo schermo al plasma in queste situazioni, è possibile andare incontro a incendi o corti circuiti. Una volta veriﬁ cata l’interruzione di emissioni di ﬁ mo, contattare il rivenditore locale Panasonic autorizzato per le opporune riparazioni. Per queste operazioni, rivolgersi esclusivamente a personale esperto.

Se all’interno dello schermo penetrano liquidi oppure oggetti estranei, se lo schermo cade o se l’apparato risulta danneggiato, scollegare immediatamente il cavo di alimentazione.

• Può veriﬁ carsi un corto circuito che potrebbe provocare un incendio. Per le riparazioni necessarie, rivolgersi al rivenditore locale Panasonic autorizzato.

Page 6

Precauzioni relative alla Sicurezza

ATTENZIONE

Per un corretto utilizza dello schermo al plasma

Non appoggiare le mani, il viso o altri oggetti sui fori di ventilazione dello schermo al plasma.

• Dalle fessure di ventilazione esce aria riscaldata e la superﬁ cie superiore dello schermo potrebbe essere molto calda. Non avvicinare quindi le mani, il viso o altri oggetti che possono deformarsi al contatto di superﬁ ci molto calda.

Accertarsi di aver scollegato tutti i cavi prima di spostare lo schermo.

• Se lo schermo viene spostato quando sono collegati ancora dei cavi, questi ultimi possono essere danneggiati e provocare corti circuiti.

Prima di effettuare qualsiasi operazione di pulizia, scollegare il cavo di alimentazione dalla presa in via cautelativa.

• In caso contrario, possono veriﬁ carsi corti circuiti o si può essere colpiti da scosse elettriche.

Pulire regolarmente il cavo di alimentazione per impedire l’accumulo di polvere.

• L’accumulo di polvere sul cavo e l’umidità risultante possono danneggiare l’isolamento e quindi provocare gravi danni. Estrarre il cavo dalla presa elettrica e pulirlo con un panno asciutto.

Il schermo al plasma emana raggi infrarossi, per cui può inﬂ uire su altri apparecchi di comunicazione ai raggi infrarossi. Installare il sensore ai raggi infrarossi in un luogo lontano dalla luce diretta o riﬂ essa del display al plasma.

Pulizia e manutenzione

Il pannello anteriore dello schermo al plasma è stato trattato con un processo particolare. Pulire delicatamente la superﬁ cie del pannello utilizzando soltanto un panno per pulizie morbido o privo di peluria.

• Se la superﬁ cie è particolarmente sporca, pulirla con un panno morbido senza ﬁ lacce che è stato immerso in acqua pura o acqua in cui un detersivo neutro è stato diluito 100 volte, e usare poi un panno asciutto dello stesso tipo ﬁ nché la superﬁ cie è asciutta.

• Non grattare o grafﬁ are la superﬁ cie del pannello con le unghie o con altri utensili, perché in questo modo potrebbe essere rovinata. Inoltre, evitare il contatto con sostanze volatili, come ad esempio insetticidi, solventi e diluenti, che possono danneggiare la qualità dello schermo.

Se il telaio esterno è sporco, pulirlo con un panno morbido e asciutto

• Se il telaio risulta particolarmente sporco, pulirlo con un panno inumidito e strizzato con acqua e detergente neutro. Utilizzare, quindi, un panno asciutto per asciugare il telaio.

• Prestare attenzione afﬁ nché la superﬁ cie dello schermo al plasma non venga in contatto con alcun detergente. Se all’interno dell’unità dovessero cadere gocce di acqua, possono veriﬁ carsi problemi di funzionamento.

• Evitare il contatto con sostanze volatili, come ad esempio insetticidi, solventi e diluenti, che possono danneggiare e scrostare la superﬁ cie del telaio. Inoltre, non esporlo al contatto per lunghi periodi con articoli di gomma o PVC.

Page 7

Accessori

Accessori forniti

Accertarsi di disporre degli accessori e degli oggetti indicati

Istruzioni per l’uso

Cavo in CA

Pile del telecomando

Telecomando EUR7636090R

Fascetta di ﬁ ssaggio × 2

Pile per il telecomando (2 × formato R6 (UM3)

Sono necessarie due pile R6.

1. Tirare il gancio per aprire il coperchio delle pile.

2. Inserire le pile – osservare la polarità corretta ( + e -).

Formato R6 (UM3)

3. Rimettere a posto il coperchio.

Consiglio utile:

Se si usa molto il telecomando, sostituire le pile vecchie con pile nuove di tipo alcalino.

Precauzioni per l’uso delle pile

Un’installazione incorretta può essere causa di perdita di liquido e corrosione che potrebbe danneggiare il telecomando. Smaltire le batterie in un modo che rispetti l’ambiente.

Osservare le precauzioni seguenti:

1. Le pile vanno sempre sostituite tutte e due assieme. Sostituire le pile vecchie con pile nuove.

2. Non usare una pila nuova insieme a una pila vecchia.

3. Non usare assieme pile di tipo diverso (esempio: “Zinco-carbonio” e “Alcalina”).

4. Non provare a caricare, cortocircuitare, smontare, surriscaldare o bruciare pile consumate.

5. La sostituzione delle pile è necessaria quando il funzionamento del telecomando diventa discontinuo o non riesce a comandare lo Schermo al plasma.

Page 8

Collegamenti

Nel collegare gli altoparlanti, accertarsi di usare soltanto gli altoparlanti accessori opzionali. Per i dettagli sull’installazione dell’altoparlante, fare riferimento al manuale d’installazione degli altoparlanti. (Esempio: TH-42PH10EK)

Altoparlanti (Accessori opzionali)

Terminale SPEAKERS

(altoparlante)

(R, destra)

Nota: Accertarsi che il cavo di alimentazione sia bloccato ad entrambi i lati destro e sinistro.

– Fascette fermacavo Fissare i cavi volanti con delle fascette fermacavo.

Fare passare la fascetta di ﬁ ssaggio del cavo in dotazione attraverso il fermaglio, come indicato nella ﬁ gura.

Cavo di alimentazione a corrente alternata (vedere a pag. 12)

– Fissaggio del cavo di alimentazione a corrente alternata

Inserire il cavo CA nel display.

Inserire il cavo CA ﬁ no a bloccarlo.

Per ﬁ ssare i cavi collegati ai terminali, avvolgere la fascetta di ﬁ ssaggio dei cavi intorno ad essi e quindi fare passare l’estremità appuntita attraverso la sezione di bloccaggio, come indicato nella ﬁ gura.

Veriﬁ care che i cavi abbiano gioco sufﬁ ciente per minimizzare la forza di trazione (soprattutto per il cavo di alimentazione) e procedere poi a legare insieme i cavi ﬁ ssandoli con l’apposita fascetta fornita.

Per ﬁ ssare:

Tirare

Terminale SPEAKERS (altoparlante) (L, sinistra)

Sﬁ lare il cavo CA

Nota:

Quando si stacca il cavo di alimentazione, staccare sempre per prima la spina del cavo dalla presa di corrente.

Per allentare: Premere sul blocchetto.

Sﬁ lare il cavo CA premendo sui due bottoni.

Tirare

SERIALPC IN

VIDEO

AUDIO

SLOT2 SLOT3

Fessure di inserimento (coperte) per schede opzionali dei terminali

Dal terminale EXIT (uscita) dello schermo, sul computer (vedere a pag. 9)

Dal terminale SERIAL sul computer (vedere a pag. 10)

AUDIO

Doppi terminali video [equivalenti alla scheda doppi terminali video BNC (TY-FB9BD)].(vedere a pag. 11)

Note:

• Sui modelli TH-42PH10EK/S, TH-50PH10EK/S e TH-58PH10EK, la scheda terminali è installata nello SLOT 1 al momento della spedizione dalla fabbrica.

• Sul modello TH-42PS10EK/S, gli SLOT 1-3 sono tutti vuoti al momento della spedizione dalla fabbrica.

AUDIO

S VIDEO

AV I NBA

SLOT1

Page 9

Collegamenti

Collegamento dei terminali di ingresso PC

Computer

TH-42PS9

Adattatore di conversione (se necessario)

RGB

Cavo PC

AUDIO

Utilizzare un cavo che si adatti al terminale di uscita audio del computer.

mini terminale D-sub a 15 piedini

Spinotto stereo

AUDIO

PC IN

Note:

• A causa dei limiti di spazio, occasionalmente potrebbe essere difﬁ cile collegare il cavo mini D-sub a 15 piedini, con nucleo di ferrite, al Terminale di ingresso del PC.

• I segnali di ingresso emessi dal computer e compatibili con lo schermo sono quelli con frequenza di scansione orizzontale compresa tra i 15 e i 110 kHz e con frequenza di scansione verticale compresa tra 48 e 120 Hz. (Tuttavia, i segnali eccedenti

1.200 linee non verranno visualizzati in modo appropriato.)

• La risoluzione video massima è di 640 × 480 punti (TH-42PS10EK/S), 768 × 768 punti (TH-42PH10EK/S), 1.024 × 768 punti (TH-50PH10EK/S, TH-58PH10EK) quando la modalità video è impostata a “4:3” e 852 × 480 punti (TH42PS10EK/S), 1.024 × 768 punti (TH-42PH10EK/S), 1.366 × 768 punti (TH-50PH10EK/S, TH-58PH10EK) quando la modalità video è impostata a “16:9”. Se la risoluzione video eccede questi valori, è possibile che non vengano visualizzati dettagli di immagini con sufﬁ ciente chiarezza.

• I terminali di ingresso dei PC sono compatibili con le prese DDC2B. Se il computer da collegare non è compatibile con questo standard, è necessario modiﬁ care le impostazioni del computer al momento del collegamento.

• Alcuni modelli di PC non possono essere collegati a questo tipo di schermo al plasma.

• Non è richiesto l’utilizzo di un adattatore per computer con mini terminali D-sub a 15 piedini compatibili DOS/V.

• Il computer illustrato in ﬁ gura ha solo uno scopo esempliﬁ cativo.

• Le apparecchiature aggiuntive e i cavi mostrati in questo schema non sono in dotazione a quest’apparecchio.

• Non impostare frequenze di scansione orizzontale e verticale, relative a segnali PC, a livelli superiori o inferiori all’intervallo di frequenza speciﬁ cata.

• L’ingresso componente è possibile con i pin 1, 2 e 3 del miniconnettore 15P D-sub.

• Cambiare l’impostazione “Selezione ingresso componente/RGB” nel menu “Approntamento” in quella “Componente” (con il collegamento Componente) o “RGB” (con il collegamento del segnale RGB) (vedere a pag. 38).

• Per usare i segnali VBS d’ingresso sincronizzato, usare un connettore che incorpora una resistenza di terminazione di 75 ohm disponibile in commercio, per il collegamento del connettore HD dove vengono immessi i segnali VBS.

Nomi dei segnali per il mini connettore D-sub a 15 piedini

15 14 13 12 11

67839

Disposizione dei piedini per il terminale di ingresso PC

No. piedino

Segnale

R (PR/CR)

G (Y)

B (PB/CB)

NC (non collegato)

GND (terra)

No. piedino

GND (terra) GND (terra) GND (terra)

NC (non collegato)

GND (terra)

Segnale

No. piedino

Segnale

NC (non collegato)

SDA

HD/SYNC

SCL

Page 10

Collegamenti

Come collegare i terminali SERIAL

Il terminale SERIAL viene utilizzato quando il controllo dello schermo al plasma è gestito da un computer.

Computer

Cavo RS-232C

SERIAL

Disposizione dei piedini del

13452

6789

terminale SERIAL

Connettore D-sub a 9 piedini

Note:

• Usare il cavo RS-232C per collegare il computer allo Schermo al plasma.

• I computer mostrati in ﬁ gura sono solo a scopo illustrativo.

• Le apparecchiature aggiuntive e i cavi mostrati in questo schema non sono in dotazione a quest’apparecchio.

Il terminale SERIAL è conforme alle speciﬁ che per le interfacce RS-232C, quindi il controllo dello schermo al plasma può essere gestito da un computer collegato tramite questo terminale. Il computer richiede un programma che consente di inviare e ricevere dati di controllo compatibili con le speciﬁ che riportate di seguito. Per creare il programma, utilizzare un’applicazione per PC, come ad esempio un applicazione per linguaggi di programmazione. Per i dettagli, consultare la documentazione relativa all’applicazione software.

Parametri di comunicazione

Livello di segnale Conforme all’RS-232C

Metodo di sincronizzazione

Velocità in baud 9600 bps

Parità Nessuna

Lunghezza caratteri 8 bits

Bit di arresto 1 bit

Controllo di ﬂ usso -

Asincrono

Connettore femmina D-sub a 9 piedini

Cavo di conversione RS-232C

2 3 5

• 7 8

•

Dettagli

R X D

T X D

GND

Non uso

Accorciato

Formato base dei dati di controllo

La trasmissione dei dati di controllo dal computer ha inizio rispettivamente con un segnale STX, seguito dal comando, dai parametri e inﬁ ne dal segnale ETX. Se non vengono utilizzati parametri, non è necessario inviare il segnale relativo ai parametri.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Avvio (02h)

Due punti Parametro (i) comando di 3 caratteri (3 byte)

(1 - 5 byte)

Fine (03h)

Note:

• Quando bisogna trasmettere più comandi, aspettare prima la risposta al primo comando da quest’unità e poi mandare un comando successivo.

• Se per errore si invia un comando non corretto, l’unità rimanda al computer il comando “ER401”.

• SL1A, SL1B, SL2A e SL2B dell’IMS di comando sono disponibili soltanto quando si è collegata una scheda terminali di doppio ingresso.

Comando

Comando Parametro Dettagli sui controlli PON Nessuno Acceso POF Nessuno Spento AVL AMT 0 Diminuzione volume

IMS Nessuno

DAM Nessuno

SL1 SL2 SL3 PC1 SL1A SL1B SL2A SL2B

NORM ZOOM FULL JUST SELF

Volume 00-63

Suono muto (attivazione/disattivazione) Selezione ingresso

(attivazione/disattivazione) Fessura 1 Fessura 2 Fessura 3 PC Fessura 1 (INPUT1A) Fessura 1 (INPUT1B) Fessura 2 (INPUT2A) Fessura 2 (INPUT2B)

Selezione modalità video (attivazione/disattivazione) 4:3 Zoom 16:9 N-Zoom Panasonic Auto

Quando è spento, questo schermo risponde solo al comando di accensione (PON).

Page 11

Collegamenti

Collegamento dell’ingresso AV (per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Questa unità ha una scheda terminali equivalente alla scheda doppi terminali video BNC (TY-FB9BD) come dotazione standard.

Esempio sorgente del segnale d’ingresso

S VIDEO VCR

AUDIO

S VIDEO

AV I N

SLOT1

VIDEO

SLOT3SLOT2

PC IN

CAMCORDER

VCR

AUDIO

OUT

S VIDEO

OUT

RL AUDIO

OUT

VIDEO

OUT

Nota:

Le apparecchiature aggiuntive, i cavi e le spine degli adattatori mostrati in questo schema non sono in dotazione a quest’apparecchio.

Page 12

Accensione / Spegnimento

Collegamento dello spinotto del cavo in c.a. allo schermo al plasma.

Fissare accuratamente il cavo di alimentazione a corrente alternata allo schermo al plasma per mezzo del fermaglio. (vedere a pag. 8)

Collegamento alla presa a muro della rete elettrica

Note:

• La conﬁ gurazione della spina del cavo di alimentazione elettrica varia da paese a paese. Il tipo di spina mostrato a destra potrebbe quindi non coincidere con quello adatto al paese dove l’apparecchio viene usato.

• Quando si stacca il cavo di alimentazione, staccare sempre per prima la spina del cavo dalla presa di corrente.

Per l’accensione, premere l’interruttore di alimentazione che si trova sullo Schermo al plasma.

Indicatore di alimentazione: Verde

Esempio: Lo schermo sotto viene visualizzato per un po’ di

tempo dopo l’accensione dello Schermo al plasma (la condizione di impostazione è solo di esempio).

TH-42PS9

INPUT MENU ENTER/+/VOL-/

Indicatore di alimentazione

Sensore di telecomando

Quando lo schermo viene acceso per la prima volta, appare la schermata di selezione della lingua per i comandi.

Dalla seconda volta in avanti, per selezionare la lingua bisogna servirsi del menu “Approntamento”. (vedere a pag. 13)

Selezionare la lingua desiderata con i tasti

o e premere il tasto ACTION ( ).

Nota:

Impostare con il telecomando. I tasti dell’unità principale non sono disponibili per questa impostazione.

Premere il tasto di alimentazione , sul telecomando, per disattivare lo Schermo al plasma (condizione di attesa, o standby).

Accensione: luce rossa (standby)

Premere il tasto di alimentazione , sul telecomando, per attivare lo Schermo al plasma.

Accensione: luce verde

Lingua OSD

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

RegolareSelezionare

Dalla seconda volta in avanti, la schermata sotto viene visualizzata per qualche secondo (la condizione di impostazione è solo di esempio).

16:9

Disattivare lo schermo al plasma premendo l’interruttore

sull’unità, quando

lo schermo al plasma è acceso o in modalità Attesa.

Nota:

Nel corso dell’uso della funzione di gestione dell’alimentazione, ad apparecchio spento la spia dell’accensione si illumina in arancione.

Page 13

INPUT MENU ENTER/

/VOL-/

Selezioni iniziali

Selezione del segnale di ingresso

Selezionare i segnali in ingresso da collegare installando la scheda opzionale di terminali.

Premere per selezionare il segnale di ingresso da riprodurre dall’apparecchio che è stato collegato allo schermo al plasma.

I segnali di ingresso cambiano come segue:

• TH-42PS10EK/S INPUT1 INPUT2 PC ININPUT3

• TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK INPUT1A INPUT1B PCINPUT2 INPUT3

Lo SLOT1 è per il doppio ingresso, per cui per INPUT1 si può selezionare INPUT1A o INPUT1B. INPUT1A: Terminale del segnale VIDEO nello SLOT1 INPUT1B: Terminale del segnale S-VIDEO nello SLOT1

Note:

• È inoltre possibile selezionare premendo il pulsante INPUT sull’unità.

• I terminali di ingresso non contenenti la scheda dei terminali installata nello SLOT apposito non vengono selezionati.

• Selezionare conformemente ai segnali dall’apparecchiatura sorgente collegata ai terminali di ingresso componente/RGB. (vedere a pag. 38)

• Nella visualizzazione a due immagini sullo schermo, non si può selezionare lo stesso ingresso per l’immagine principale e per l’immagine secondaria.

TH-42PS9

INPUT MENU ENTER/+/VOL-/

Selezione della lingua dei menu sullo schermo

Premere per visualizzare la schermata “Approntamento”.

Premere per selezionare “Lingua OSD”.

Premere per selezionare la lingua preferita.

Lingue selezionabili

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

.......(Cinese)

.......(Giapponese)

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

1/2

RGB

PC Off Off Off Off

Page 14

Controlli di base

Sensore del telecomando

INPUT MENU ENTER/

Interruttore principale accensione / spegnimento

Indicatore di alimentazione

L’indicatore di alimentazione si accenderá.

• Spento ...........L’indicatore è spento (se la

spina del cavo di alimentazione è inserita in una presa a muro della rete elettrica, l’unità comunque consuma una seppur minima quantità di energia elettrica.)

• Attesa ............. Rossa

• Acceso ...........Verde

• DPMS .............Arancione (in caso di segnale di

ingresso proveniente da PC e nel corso dell’uso del salvaschermo del computer).

Regolazione del volume

Aumento “+” e diminuzione “-” del volume Quando viene visualizzata la schermata: “+”: premere “+” per spostare il cursore verso l’alto “–”: premere “–” per spostare il cursore verso il basso (vedere a pag. 16)

/VOL

Tasto di memorizzazione o variazione del formato di visualizzazione

(vedere alle pag. 16, 18)

Attivazione (ON) e disattivazione (OFF) della schermata del menu (MENU)

Ad ogni successiva pressione del tasto MENU, le indicazioni dello shermo cambiano. (vedere a pag. 16)

Visione normale Immagine Approntamento

Suono Pos./Dimen.

Tasto INPUT

(per selezionare fra gli ingressi INPUT 1, INPUT 2, INPUT 3 e PC) (vedere a pag. 13)

Tasto N (vedere a pag. 19, 22, 23, 24, 25)

Pulsante POS. /Dimen. (vedere a pag. 19)

Tasto SURROUND

L’impostazione surround viene attivata o disattivata ogni volta che si preme il tasto SURROUND. I vantaggi di un impianto sonoro con sistema surround sono enormi. La sensazione è quella di essere completamente avvolti dal suono; proprio come se si fosse ad un concerto o al cinema.

Nota:

Le impostazioni surround vengono memorizzate separatamente per ciascuna Modo Audio. (Normale, Dinamico, Chiaro)

On Off

Surround

Tasto PICTURE (vedere a pag. 22)

Tasto INPUT (Per selezionare fra gli ingressi INPUT 1, INPUT 2, INPUT 3 e PC)

Ad ogni successiva pressione del tasto l’ingresso selezionato scorre, nell’ordine, fra gli ingressi INPUT1, INPUT2, INPUT3 e PC (vedere a pag. 13)

Attivazione/disattivazione suono muto

(vedere a pag. 25)

Pulsanti numerici (vedere a pag. 37)

Tasto ASPECT

Premere per il menu di regolazione ASPECT (vedere a pag. 18)

Pulsanti MULTI ﬁ nestre (vedere a pag. 20)

Page 15

Controlli di base

Tasto di attesa (ON/OFF)

Collegare dapprima lo schermo al plasma ad una presa di alimentazione, poi accenderlo (vedere a pag. 12). Premere ON per accendere il Display al Plasma dalla modalità Standby (Attesa). Premere OFF per spegnere il Display al Plasma dalla modalità Standby (Attesa).

Tasti POSITION

Tasto ACTION

Premere per eseguire le selezioni.

Tasto SOUND

(vedere a pag. 25)

Tasto R (vedere a pag. 17) Premere il tasto R per tornare alla schermata del menu precedente.

Tasto di stato

Premere il tasto di stato per visualizzare lo stato corrente del sistema.

4:3

Etichetta di ingresso

Modalità Aspect (vedere a

pag. 18)

Timer spegnimen.

Timer spegnimen. 90

L’indicatore del timer viene

visualizzato soltanto se è stato impostato il timer.

Tasto SETUP (vedere a pag. 16, 17)

Pulsanti DIRECT INPUT

Premere INPUT “1”, “2”, “3” o il pulsante di selezione della modalità di ingresso “PC”, per selezionare la modalità di ingresso del PC. Questo pulsante viene usato per passare direttamente alla modalità INPUT. Questi pulsanti possono soltanto visualizzare l'alloggiamento che è installato. Quando si preme un pulsante il cui alloggiamento non è installato, apparirà automaticamente il segnale di ingresso attuale. Quando si collega una scheda terminali di doppio ingresso, viene visualizzato A o B a seconda del segnale d’ingresso selezionato. (Per es., INPUT1A, INPUT1B)

Note:

• Con i modelli TH-42PH10EK, TH-50PH10EK e TH-58PH10EK, premere per cambiare la modalità d’ingresso da INPUT1A a INPUT1B, e viceversa.

• Sullo schermo al plasma si potrebbe veriﬁ care la ritenzione di immagine (ritardo di immagine) se si mantiene visualizzato un fermo immagine per un lungo periodo di tempo. La funzione che scurisce leggermente lo schermo si attiva per evitare la ritenzione di immagine (vedere a pag. 51). Questa funzione non è la soluzione perfetta alla ritenzione di immagine.

Regolazione del canale

Questo pulsante non può essere usato per questo modello.

Regolazione del volume

Premere i tasti di regolazione volume verso l’alto “+” o verso il basso “–” per aumentare o diminuire il livello dell’audio.

Tasto Timer

È possibile impostare lo schermo al plasma perché venga spento in modalità Attesa dopo un intervallo di tempo preﬁ ssato. L’impostazione passa a 30 minuti, 60 minuti, 90 minuti o 0 minuti (il timer viene disattivato) ogni volta che si preme il relativo tasto. Quando mancano tre minuti

30 60

allo spegnimento, sullo schermo apparirà la scritta “Timer spegnimen. 3”. Il timer viene disattivato se si veriﬁ ca un calo di tensione.

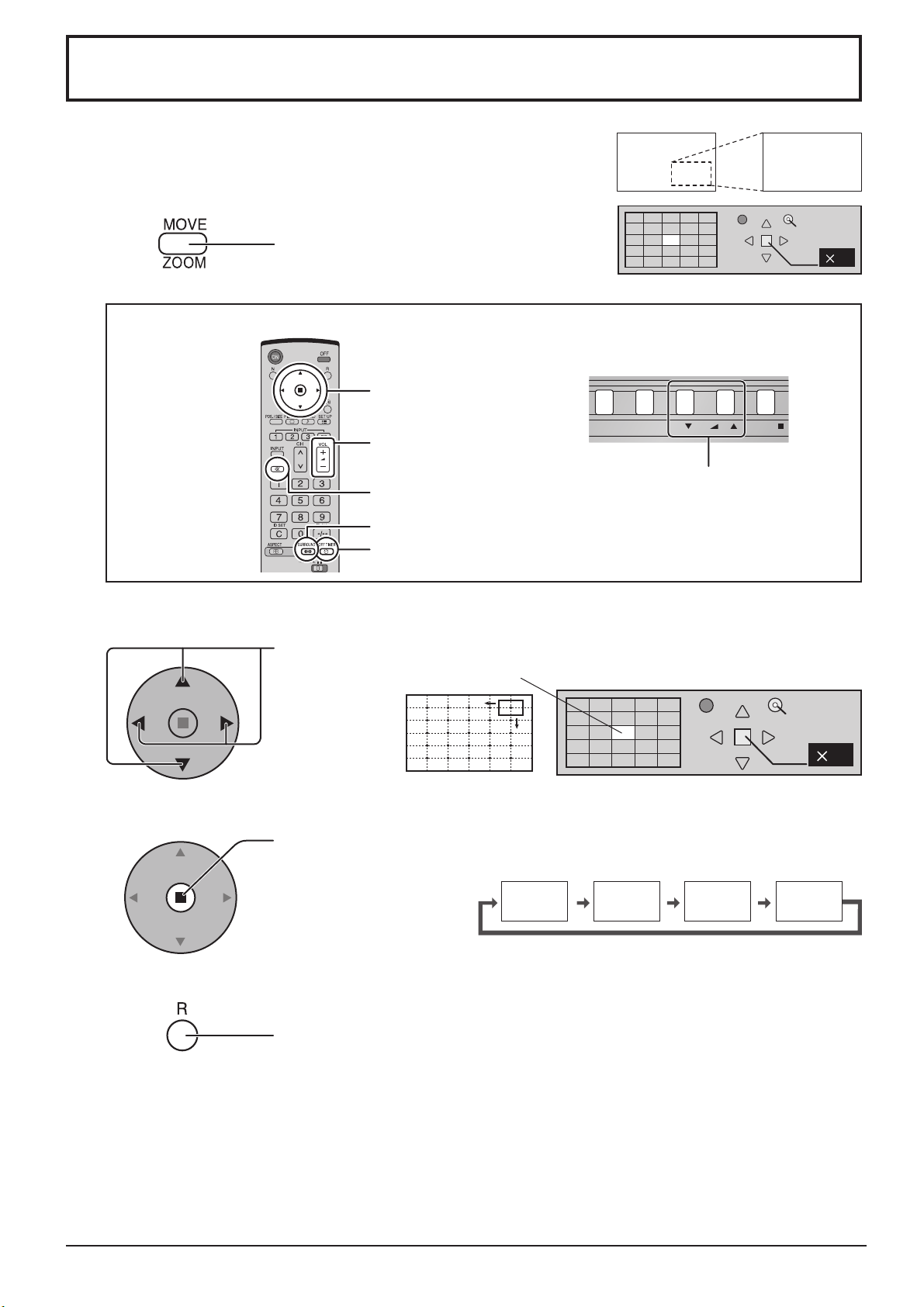

Blocco ID Telecomando (vedere a pag. 37) Zoom digitale (vedere a pag. 26)

Premere per accedere allo zoom digitale.

Questa funzione consente di visualizzare l’ingrandimento della parte di immagine designata.

Page 16

Visualizzazione di Menu su schermo

INPUT MENU ENTER/+/VOL-/

Per il menu di regolazione “Immagine”. (vedere a pag. 22)

1/2Immagine

Normalizzare

Modo Immagine Contrasto Luminosità Colore Tinta Nitidezza

Temp. colore GESTIONE COLORE Impostazion avanzate

Normale

0 0 0 5

2/2Immagine

Normale

Off On

Premere qui per selezionare la posizione attivata “On”.

Premere qui per attivare la funzione “Impostazion avanzate”.

Per “Impostazioni avanzate” (vedere alle pag. 22, 23)

Impostazion avanzate

Normalizzare

Estensione nero Livello ingresso W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normale

0 0 0 0 0 0

2.2 Off

Si può anche utilizzare il tasto MENU presente sull’apparecchio.

Le indicazioni dello shermo cambiano ogni volta che il tasto MENU viene premuto in successione.

Visione normale Immagine Approntamento

Suono Pos./Dimen.

Agire qui per

procedere alla selezione.

[dall’apparecchio]

Agire qui per procedere alla

selezione.

Agire qui per accedere a

ciascuno degli schermi di regolazione.

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

RGB

PC Off Off Off Off

1/2

Al menu di regolazione di “Pos./ Dimen.” (vedere a pag. 19)

Con segnale di ingresso “AV (S VIDEO)”, “componente” e “Digital”

Pos. /Dimen.

Normalizzare

Normale

Pos. orizzontale Dimen. orizzontale Pos. verticale Dimen. verticale

0 0 0 0

Con segnale di ingresso “RGB/PC”

Pos. /Dimen.

Normalizzare

Normale

Pos. orizzontale Dimen. orizzontale Pos. verticale Dimen. verticale

Fase sincronizzazione

0 0 0 0 0

Per il menu di regolazione “Audio” (vedere a pag. 25)

Audio

Normalizzare

Modo Audio Bassi Medio Acuti Bilanciamento Surround Audio Out

Normale

Normale 0 0 0 0

Off

Principale

2/2Approntamento

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

Page 17

Visualizzazione di Menu su schermo

INPUT MENU ENTER/+/VOL-/

Nota: Il menu che non può essere regolato è ombreggiato. Il menu regolabile cambia secondo il segnale, l’ingresso

e l’impostazione del menu.

Premere per

[dall’apparecchio]

accedere alle varie schermate

Per la schermata di regolazione “Segnale” per “AV” (S VIDEO) (vedere a pag. 38, 39)

[

Auto

Off

4 : 3

Off

]

Segnale

Filtro Y/C 3D (NTSC) Sistema colore Cinema reality Panasonic Auto (4 : 3) P-NR

di regolazione.

Premere per ritornare allo schermo del menu successivo.

Per la schermata di regolazione “Segnale” per “Componente”(vedere a pag. 39)

Segnale

Cinema reality P-NR

[

Componente

Off Off

Per la schermata “Segnale” per “RGB” (vedere a pag. 39, 40)

]

Segnale

Sinc Cinema reality P-NR

Freq. O.

Freq. V.

33.8

60.0

kHz

Premere il tasto R per tornare alla schermata del menu precedente.

Per la schermata “Segnale” per “Digital”(vedere a pag. 39, 40)

[

]

RGB

Automatico

Off Off

Segnale

Cinema reality P-NR

Freq. O.

Freq. V.

33.8

60.0

kHz

[

Digital

Off Off

]

Nota : Ciascuna schermata di impostazione “Segnale” visualizza la condizione di impostazione del segnale di ingresso.

(vedere a pag. 13)

Per la schermata Menu “Salvaschermo” (vedere a pag.

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

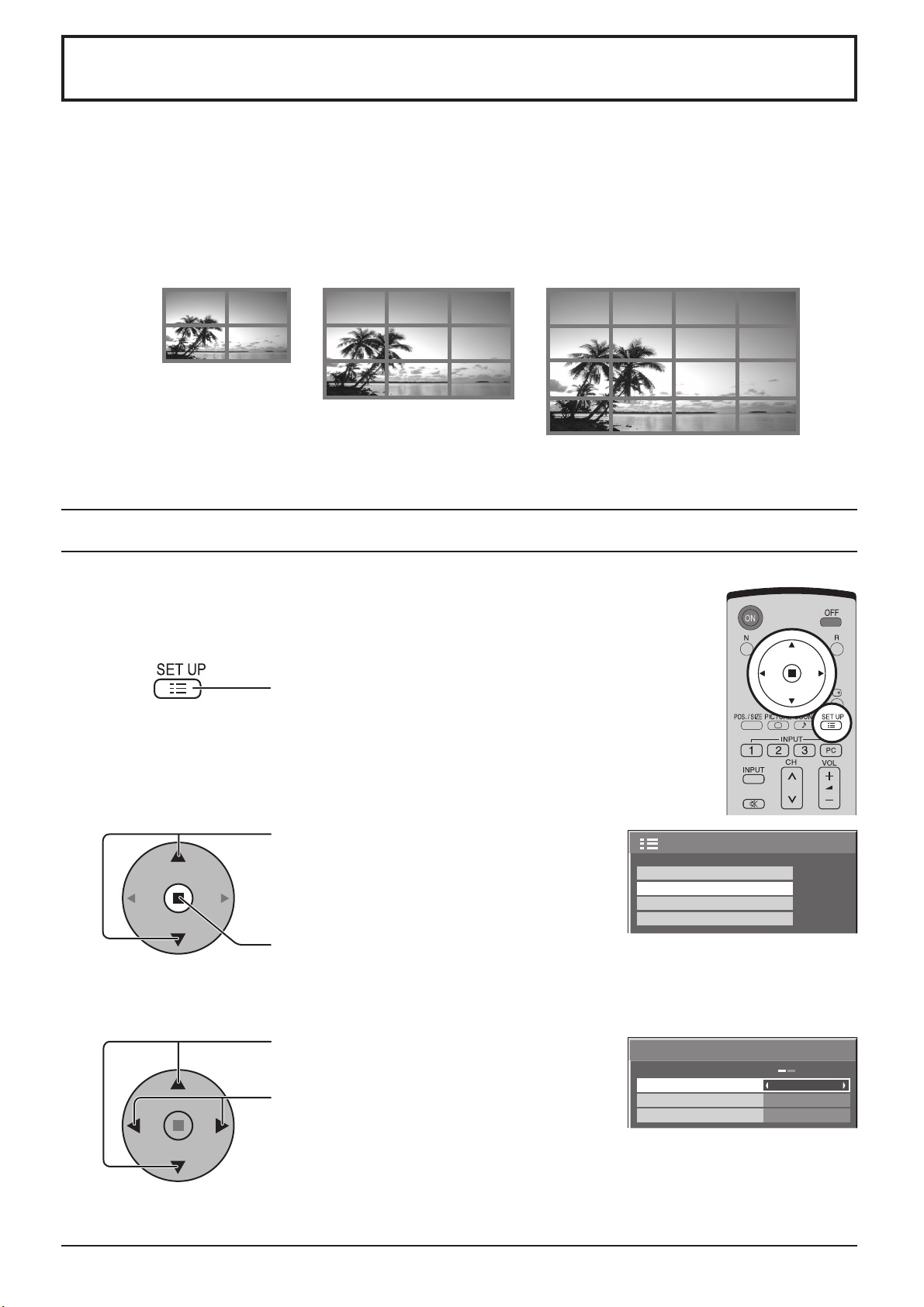

Alla schermata “MULTI DISPLAY” (vedere a pag. 33)

MULTI DISPLAY

MULTI DISPLAY Rapporto Posizione

29-31

)

Ora attuale 15:00

Scorrim barra bianca

Assegnazione del tempo

Scorrim barra bianca

6:15

12:30

Alto

Off Off

Ora attuale 15:00

Intervallo

12:00

3:00 Alto

Off Off

Off

2 × 2

Premere per selezionare Ora di avvio/Ora di ﬁ ne (quando si seleziona la Assegnazione del tempo). Premere per selezionare Durata visualizzazione/ Tempo operativo (quando si seleziona Intervallo).

Agire qui per le predisposizioni.

Premere il tasto R per ritornare alla schermata “Approntamento”.

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

Scorrim barra bianca

Assegnazione del tempo

Scorrim barra bianca

Ora attuale 15:00

6:15

12:30

Alto

Off Off

Ora attuale 15:00

Off

12:00

3:00

Alto

Off Off

Alla schermata di selezione Impostazione TIMER (vedere a pag. 27, 28)

Impostazione TIMER

Accensione Ora di accensione Spegnimento Ora di spegnimento

All’Impostazione ora attuale (vedere a pag. 27)

Impostazione ora attuale

Giorno della settimana Ora attuale

Regolare

Ora attuale 10:00

Off

0:00

Off

0:00

Ora attuale MON 99:99

MON 99:99

Premere per selezionare Ora di accensione/Ora di spegnimento.

Agire qui per poter procedere alla predisposizione dell’ora di accensione e dell’ora di spegnimento.

Premere il tasto R per ritornare alla schermata “Approntamento”.

Impostazione TIMER

Accensione Ora di accensione Spegnimento Ora di spegnimento

Impostazione TIMER

Accensione Ora di accensione Spegnimento Ora di spegnimento

Ora attuale 10:00

Off

12:00

Off

18:00

Ora attuale 10:00

Off

12:00

Off

18:00

Page 18

INPUT MENU ENTER/+/VOL-/

Comandi ASPECT

Con lo Schermo al plasma diventa possibile vedere le immagini nella loro grandezza massima, formato cinema incluso.

Premere ripetutamente per spostarsi fra le opzioni di Aspetto (rapporto tra altezza e larghezza immagini):

4 : 3 Zoom 16 : 9

Panasonic Auto N-Zoom

[dall’unità]

Nota:

Quando si seleziona uno slot d’ingresso di collegamento della scheda doppi terminali video BNC (TY-FB9BD), Panasonic Auto non può essere selezionato.

La modalità Aspetto cambia ogni volta che si preme il tasto ENTER.

[Nel corso del funzionamento MULTI PIP]

• Immagine ed immagine, Immagine nell’immagine :

• Altre visualizzazioni :

4 : 3 16 : 9

la commutazione del formato non è possibile.

Note:

• Per i segnali di ingresso del PC, la modalità può essere modiﬁ cata solamente fra “4:3”, “Zoom” e “16:9”.

• Per un ingresso di segnale 1125 (1080) / 60i. 50i. 24p. 25p. 30p. 24sF, 1250 (1 080) / 50i, 750 (720) / 60p. 50p, la modalità è impostata su “16:9” e non è possibile cambiare la selezione.

• La voce Panasonic Auto può essere selezionata solamente nel caso di ingresso di segnale video.

• La modalità di visualizzazione del formato viene memorizzata separatamente per ciascuno dei terminali di ingresso.

Modalità Immagine Spiegazione

4 : 3

Zoom

16 : 9

4 : 3

Zoom

16 : 9

Con “4:3”, le immagini di formato 4:3 appaiono nel loro formato 4:3 standard.

La modalità “Zoom” ingrandisce la parte centrale dell’immagine.

II formato “16:9” visualizza le immagini al massimo delle loro

dimensioni, ma leggermente allungate.

Panasonic

Nota:

Non si devono lasciare le immagini visualizzate per un lungo periodo di tempo nella modalità 4:3, perché ciò può causare una permanente ritenzione di immagine sullo schermo al plasma.

N-Zoom

Auto

416

Per un’immagine allungata

Per un’immagine 4:3

N-Zoom

3 9

In modalità “N-Zoom”, le immagini di formato 4:3 appaiono nella grandezza massima ma con la correzione dell’aspetto applicata al centro dello schermo in modo che l’allungamento a destra e a sinistra sia solo apparente. Il formato delle immagini dipende dal segnale originale.

La visualizzazione viene ingrandita automaticamente (in funzione della sorgente di

Panasonic Auto

immagini) e questo consente di vedere le immagini nella loro grandezza massima.

Note:

• La modalità “Panasonic Auto” è progettata per regolare automaticamente il rapporto tra altezza e larghezza delle immagini

L’immagine viene allargata.

Cambia in funzione dell’impostazione della modalità

Panasonic Auto (vedere a pag. 39).

per trattare un misto di materiale programmato nel formato 4:3 e 16:9. Alcuni materiali programmati nel formato 4:3, quali le schermate di dati della Borsa possono, a volte, determinare il cambiamento improvviso della grandezza delle immagini. Quando si visualizzano programmi di questo tipo, si raccomanda di impostare ASPECT su 4:3. Se regolando Pos. V/Dimen. V immagine” in Panasonic Auto con

• modalità 16:9, la regolazione non viene memorizzata. Quando si esce da tale modalità, lo schermo ritorna alla regolazione precedente.

•

Panasonic Auto non può essere selezionato se scheda dei doppi terminali video BNC (TY-FB9BD) è installata.

Page 19

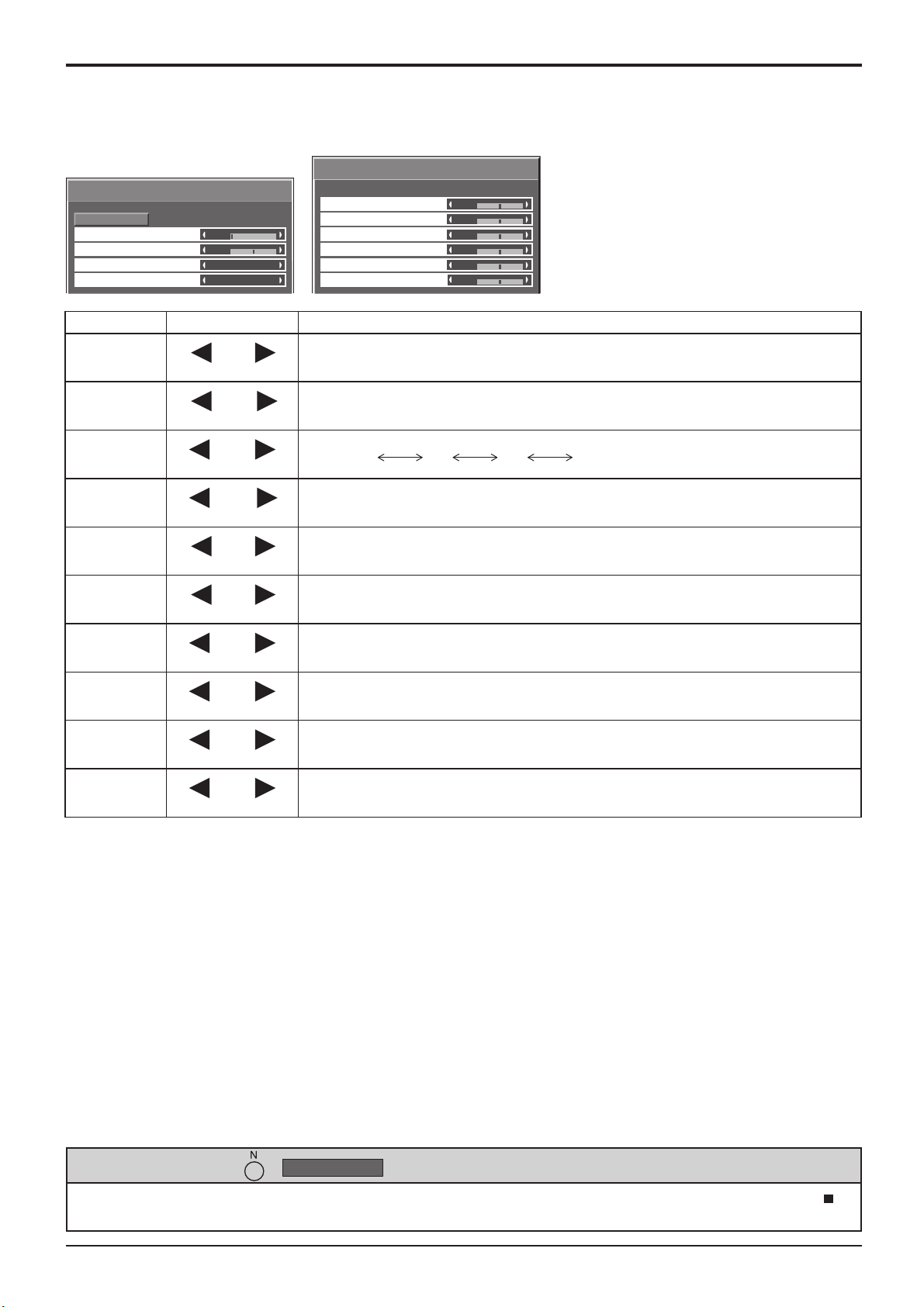

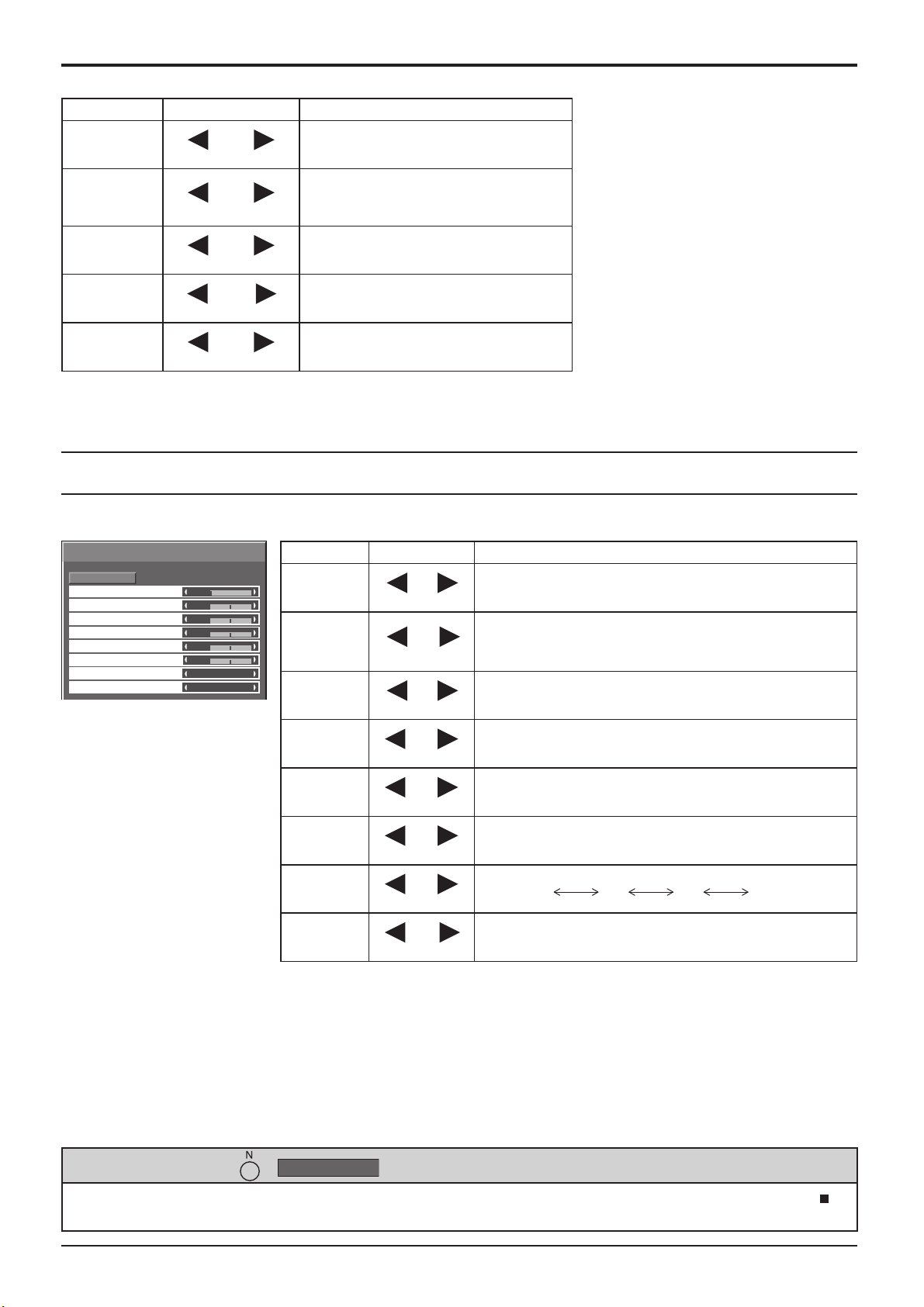

Regolazione di Pos./Dimen.

Premere per visualizzare il menu della Pos./Dimen.

Premere per selezionare “Pos. orizzontale / Dimen. orizzontale / Pos. verticale / Dimen. verticale / Fase sincronizzazione”.

Premere per regolare Pos. / Dimen.

Note:

• I dettagli di regolazione sono memorizzati separatamente a seconda dei formati del segnale di ingresso. (Le regolazioni per segnali di componente sono memorizzate per 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p; i segnali RGB/PC/Digital sono memorizzati per ciascuna frequenza.)

• Se si riceve un segnale “Cue” o “Rew” da videoregistratore o lettore DVD, la posizione delle immagini viene spostata in su o in giù. Questo movimento della posizione delle immagini non può essere controllato usando la funzione “Pos./Dimen. Immagine”.

• Se regolando Pos. verticale / Dimen. verticale immagine in Panasonic Auto con modalità 16:9, la regolazione non viene memorizzata. Quando si esce da tale modalità, lo schermo ritorna alla regolazione precedente.

Premere per uscire dalla modalità Regolazione.

Con segnale di ingresso “AV (S VIDEO)”, “componente” e “Digital”

Pos. /Dimen.

Normalizzare

Pos. orizzontale Dimen. orizzontale Pos. verticale Dimen. verticale

Con segnale di ingresso “RGB/PC”

Pos. /Dimen.

Normalizzare

Pos. orizzontale Dimen. orizzontale Pos. verticale Dimen. verticale

Fase sincronizzazione

Normale

0 0 0 0

Normale

0 0 0 0 0

Pos. orizzontale

Pos. verticale

Fase sincronizzazione (Modalità ingresso RGB / PC)

Consiglio utile ( /

In modalità di regolazione “Pos./Dimen.”, se si preme il tasto N del telecomando o, se si preme tasto ACTION ( ) in modalità “Normalizzare”, tutti i valori di regolazione vengono annullati e vengono ripristinati i valori predeﬁ niti in fabbrica.

Regola la posizione orizzontale.

Regola la posizione verticale.

Elimina lo sfarfallio e la distorsione.

Normalizzare

Dimen orizzontale

Dimen. verticale

Regola la dimensione orizzontale.

Regola la dimensione verticale.

Normalizzazione)

Page 20

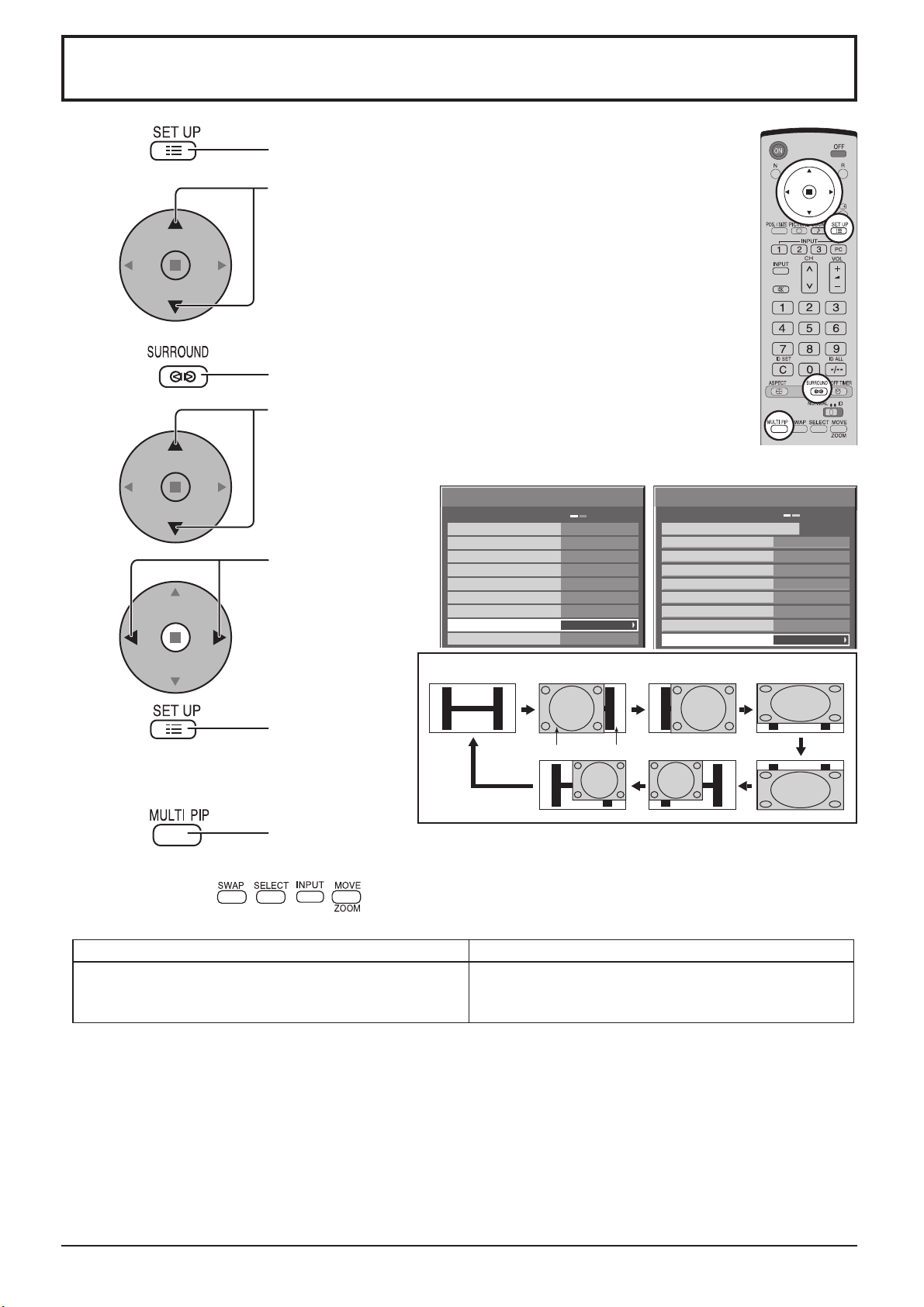

Varie forme di immagine nell’immagine (MULTI PIP)

Premere ripetutamente. Ad ogni successiva pressione di questo tasto, l’immagine principale e l’immagine secondaria vengono visualizzate nelle posizioni relative indicate qui di seguito.

[Immagine ed immagine] [Immagine nell’immagine]

Immagine principale

Visione

normale

Premere questo tasto per scambiare le posizioni delle due immagini.

Premere per selezionare la modalità di ingresso. Per ciascuna delle due voci “Immagine principale” e “Immagine secondaria”, selezionare le immagini per le quali si desidera modiﬁ care la modalità di ingresso.

Note:

•

Il suono dell’immagine secondaria si sente mentre è in corso una operazione di immagine secondaria.

• L’operazione di immagine secondaria torna automaticamente all’immagine principale se non si esegue una operazione di immagine secondaria entro 5 secondi circa o se si preme uno qualsiasi dei tasti del

telecomando (eccettuato il tasto ).

Premere questo tasto per modificare il segnale d’ingresso.

Immagine secondaria

[Immagine fuori dell’immagine]

Immagine principale Immagine secondaria Immagine principale Immagine secondaria

Si può commutare la modalità di ingresso

L’etichetta dell’immagine principale è cambiata

L’immagine è cambiata

PC1

VIDEO2

[Esempio]

L’etichetta dell’immagine principale è luminosa

VIDEO2 VIDEO1

L’etichetta dell’immagine secondaria è luminosa

PC1

VIDEO2

L’etichetta dell’immagine secondaria è cambiata

PC1

VIDEO2

Premere per spostare l’immagine secondaria. Ad ogni pressione, la posizione dell’immagine secondaria viene spostata.

Note:

• Questo tasto funziona solamente nella modalità di immagine nell’immagine.

• A seconda della sua posizione, l’immagine secondaria può essere nascosta dalle indicazioni visualizzate sullo schermo.

Note:

• Se “INPUT lock” nel menu delle Opzioni non è impostato su “Off”, la funzione MULTI PIP non è disponibile.

• L’uscita del suono proviene dall'immagine che è selezionata in Audio Out (vedere a pag. 25).

•

Nella visualizzazione a due immagini, non è possibile selezionare lo stesso ingresso per l’immagine principale e per l’immagine secondaria.

•

L’immagine principale e l’immagine secondaria vengono elaborate da circuiti diversi, il che produce una leggera differenza nella nitidezza delle immagini. Potrebbe anche sussistere una differenza nella qualità dell’immagine o dell’immagine secondaria a seconda del tipo di segnali visualizzati nell’immagine principale e a seconda della modalità di visualizzazione di 2 immagini.

•

A causa delle piccole dimensioni delle sotto-immagini, queste sotto-immagini non possono essere mostrate in dettaglio.

• L’immagine dello schermo del computer appare in un formato sempliﬁ cato e potrebbe non essere possibile distinguere i dettagli su di essa in maniera soddisfacente.

• Le seguenti combinazioni di due segnali analogici potrebbero non apparire simultaneamente;

Componente – Componente, Componente – PC (RGB), PC (RGB) – Componente, PC (RGB) – PC (RGB)

Page 21

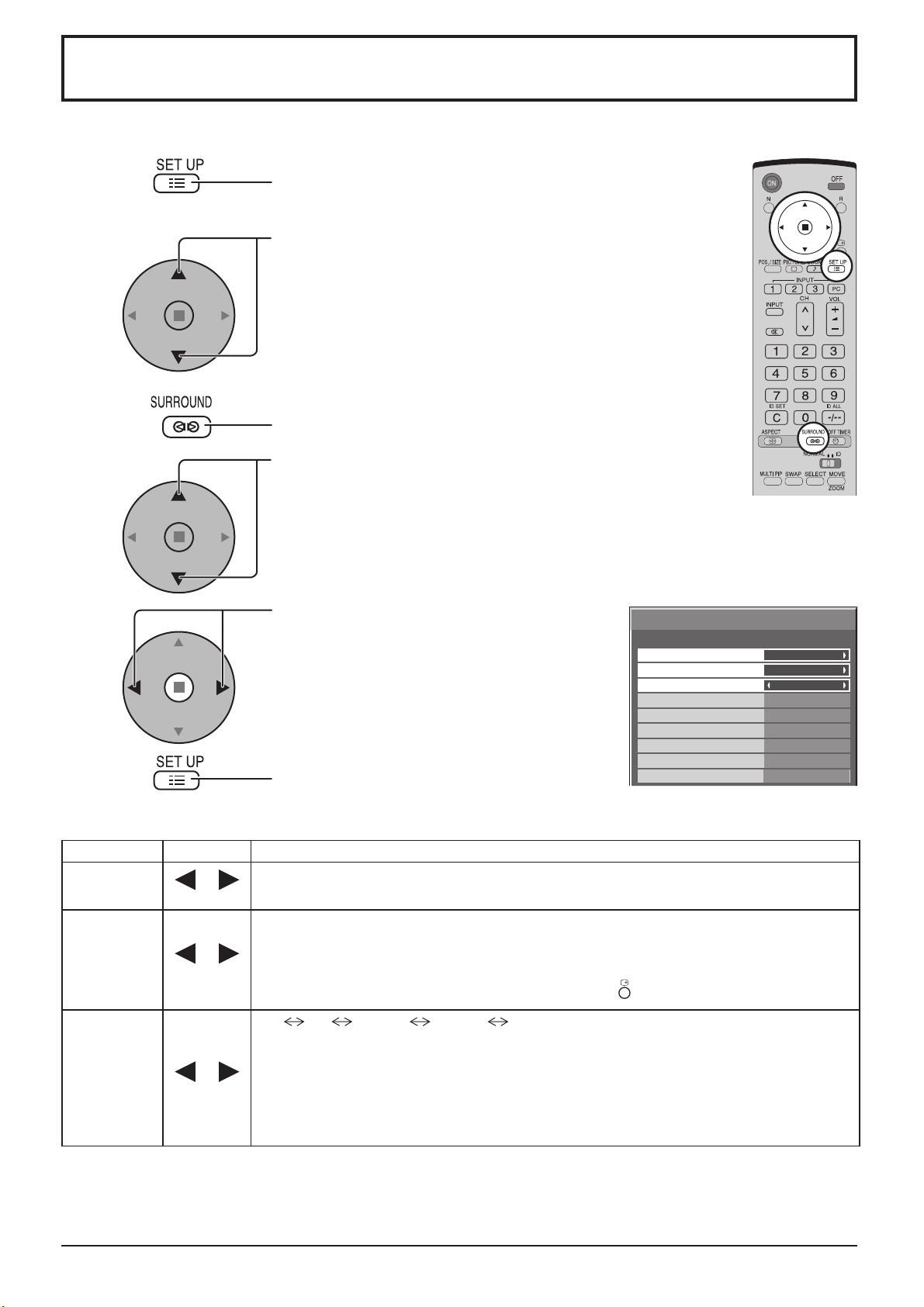

Advanced PIP (PIP Avanzato)

Premere per visualizzare il menu di Impostazione.

Premere per selezionare “Lingua OSD”

Premere e tenere premuto ﬁ no a quando apparirà il menu delle Opzioni. Premere per selezionare “Advanced PIP” (PIP Avanzato).

TH-42PH10EK/S, TH-50PH10EK/S,

TH-42PS10EK/S

Options

Off-timer function

Onscreen display

Premere per regolare il menu. Off: Imposta la modalità

normale del display a due schermi (vedere pagina 20).

Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

Enable

Off Off Off

Off

TH-58PH10EK

Options

1/3

0 0

Weekly Command Timer

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level

Advanced PIP

On: Imposta la modalità

Advanced PIP

Uno schermo Advanced PIP (PIP Avanzato)

(PIP Avanzata).

Premere per uscire dal menu delle Opzioni.

123

Schermo principaleSotto-schermo

1/3

Off

Off 0 0

Off

(Quando Advanced PIP è attivato)

Premere ripetutamente. Ogni volta che si preme questo tasto, viene visualizzata l’immagine principale e

Nota:

l’immagine secondaria come sopra.

Per usare i tasti , , , per le operazioni con gli schermi, seguire le procedure della pagina precedente.

Note:

• Segnale corrispondente Advanced PIP (PIP Avanzato)

Sotto-schermo Schermo principale

NTSC, PAL, SECAM (sintonizzatore, video) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1250/50i (Componente Video, RGB, DVI, SDI, HDMI)

640x480@60Hz, 852x480@60Hz, 1024x768@60Hz, 1366x768@60Hz (RGB, DVI, HDMI) 1280x768@60Hz (DVI)

• Se “INPUT lock” nel menu delle Opzioni non è impostato su “Off”, la funzione MULTI PIP non è disponibile.

• L’uscita del suono proviene dall'immagine che è selezionata in Audio Out (vedere a pag. 24).

• Nella visualizzazione a due immagini, non è possibile selezionare lo stesso ingresso per l’immagine principale e per l’immagine secondaria.

•

A causa delle piccole dimensioni delle sotto-immagini, queste sotto-immagini non possono essere mostrate in dettaglio.

• L’immagine dello schermo del computer appare in un formato sempliﬁ cato e potrebbe non essere possibile distinguere i dettagli su di essa in maniera soddisfacente.

• Le seguenti combinazioni di due segnali analogici potrebbero non apparire simultaneamente;

Componente – Componente, Componente – PC (RGB), PC (RGB) – Componente, PC (RGB) – PC (RGB)

• Fare riferimento alle istruzioni relative a ciascuna scheda per i segnali corrispondenti di DVI, SDI, HDMI.

654

Page 22

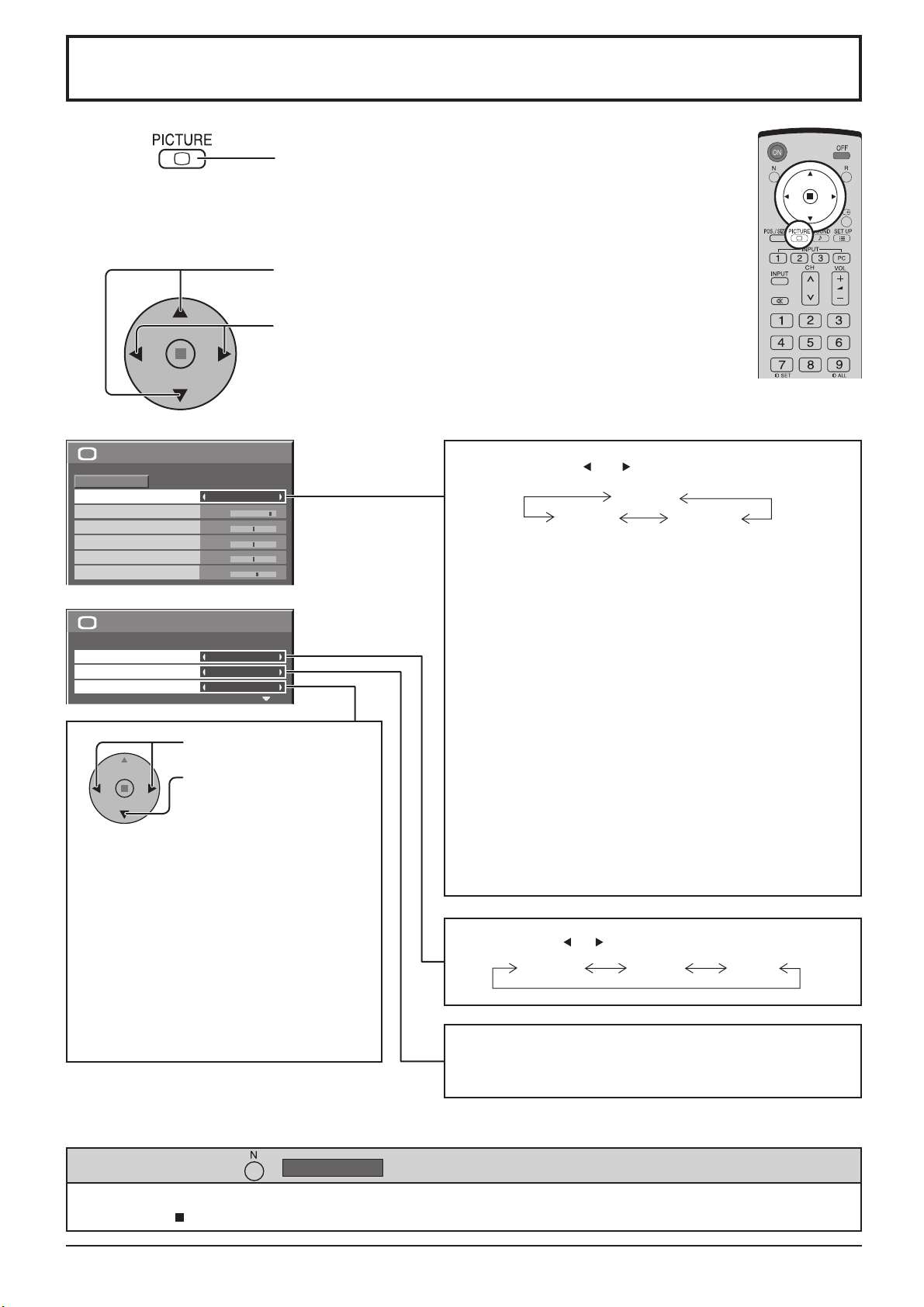

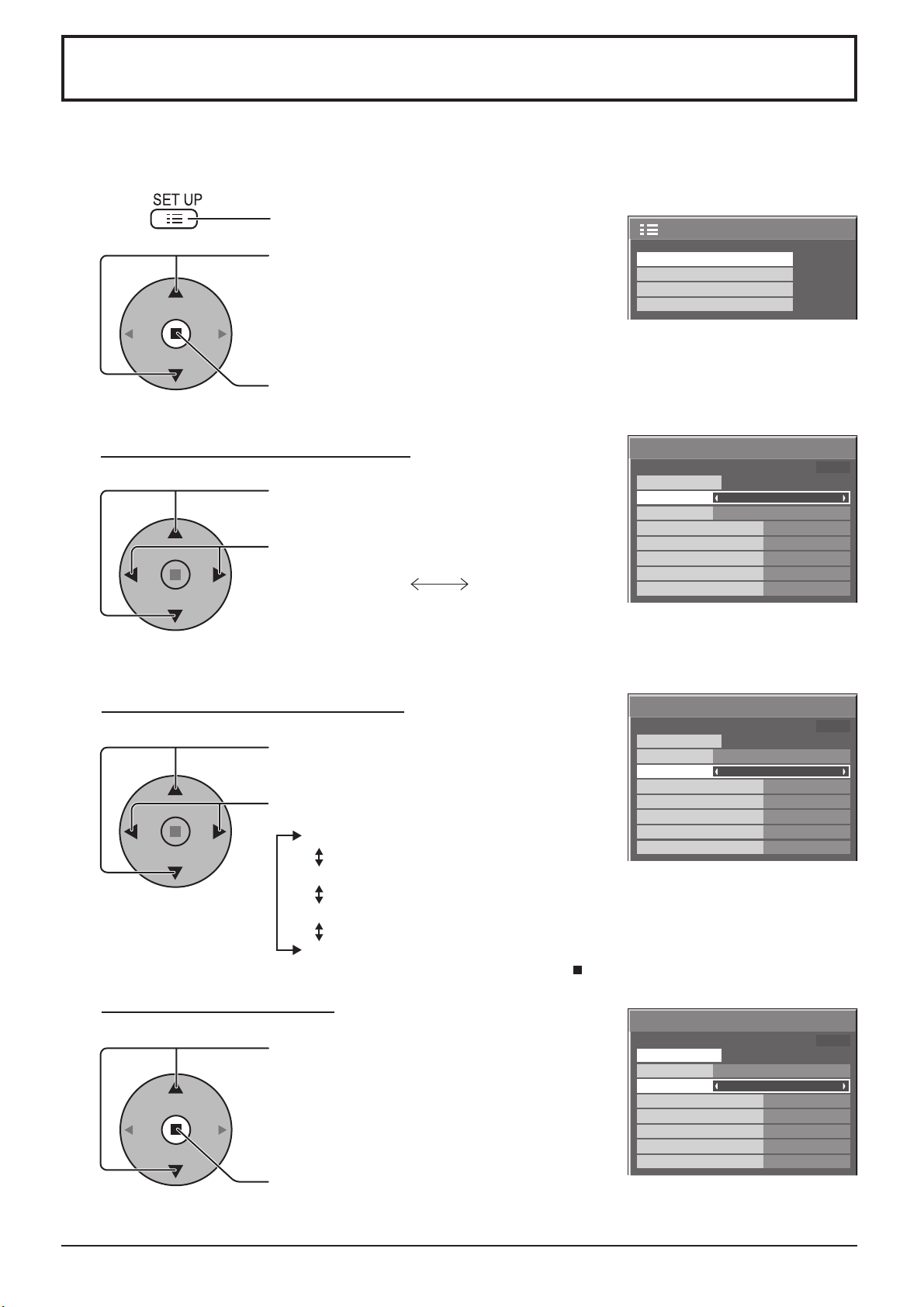

Regolazioni delle immagini

Selezionare per regolare le singole voci.

Premere per richiamare la schermata Menu “Immagine”.

Premere per selezionare il menu di regolazione.

Con riferimento all’immagine dietro al menu, selezionare per ottenere il livello desiderato.

Nota:

Il menu che non può essere regolato è ombreggiato. Il menu regolabile cambia secondo il segnale, l’ingresso e l’impostazione del menu.

1/2Immagine

Normalizzare

Modo Immagine Contrasto Luminosità Colore Tinta Nitidezza

Normale

Normal

0 0 0 5

2/2Immagine

Premere il tasto “ ” o “ ” per passare da una modalità all’altra.

Normale

Cinema Dinamico

Normale

Per una visione in ambienti con illuminazione normale (illuminazione serale). Questo menu consente la selezione dei livelli normali di Luminosità e Contrasto.

Temp. colore GESTIONE COLORE Impostazion avanzate

Normale

Off On

Premere qui per selezionare “On”. Premere qui per attivare la funzione Impostazioni avanzate.

Impostazion avanzate attivata (on) Permette la regolazione ﬁ ne a livello professionale (vedere a pagina seguente).

Per il modello TH-42PS10EK/S : vedere a pag. 23 Per i modelli TH-42PH10EK/S, TH-50PH10EK/S,

TH-58PH10EK : vedere a pag. 24

Impostazion avanzate disattivate (off) Visualizza le immagini con l’impostazione selezionata nel menu Immagine.

Dinamico

Per una visione in ambienti molto illuminati. Questo menu consente la selezione dei livelli superiori al normale di Luminosità e Contrasto.

Cinema

Ideale per guardare un ﬁ lm.

Nota:

Se si desidera modiﬁ care i parametri di fotograﬁ a e colore nel menu “Immagine” selezionato, regolare utilizzando il comando “Immagine” nel menu. (vedere alla pagina seguente).

Premere il tasto “ ” o “ ” per passare da una modalità all’altra.

Normale Fredda Calda

GESTIONE COLORE On L’attivazione della gestione del colore consente la regolazione automatica di colori vividi.

Consiglio utile ( /

Normalizzare

Normalizzazione)

In modalità di regolazione “Immagine”, se si preme il tasto N del telecomando o, se in modalità “Normalizzare” si preme tasto ACTION ( ), tutti i valori di regolazione vengono annullati e vengono ripristinati i valori predeﬁ niti in fabbrica.

Page 23

Regolazioni delle immagini

Voce Effetto Regolazioni

Contrasto

Meno Più

Seleziona la luminosità e densità appropriati all’ambiente.

Regola per migliorare la visione

Luminosità

Colore

Tinta

Nitidezza

Più scuro Più chiaro

Meno

Rossastro Verdastro

Meno

Più

d’immagini scure quali di paesaggi notturni o di capelli neri.

Regola leggermente su un colore più chiaro.

Regola per un bel colore della pelle.

Per un immagine nitida.

Impostazione avanzata

(Per TH-42PS10EK/S)

Impostazion avanzate

Normalizzare

Estensione nero Livello ingresso W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normale

0 0 0 0 0 0

2.2 Off

Voce Effetto Dettagli

Estensione

nero

Livello

ingresso

W/B High

Meno Più

Note:

•

I valori delle voci “Colore” e “Tinta” non possono essere modificati in caso di segnale di ingresso “RGB/PC” o “Digital”.

•

È possibile cambiare il livello delle singole funzioni ( Contrasto, Luminosità, Colore, Tinta, Nitidezza) per ognuno dei menu “Modo Immagine”.

• I dettagli delle impostazioni relativamente a “Medio”, “Dinamico” e “Cinema” vengono memorizzati distintamente per le singole modalità Terminale di ingresso.

•

L’impostazione “Tinta” può essere regolata per i segnali NTSC solo durante il segnale d’ingresso “AV (S Video)”.

• Si nota una piccola variazione quando il valore “Contrasto” viene aumentato con un’immagine chiara o diminuito con un’immagine scura.

Regola gradualmente le ombre nere dell’immagine.

Regolazione di sezioni estremamente luminose e di difﬁ cile visione. (regolazione non possibile in caso di ingresso di segnale Digital).

Regola il bilanciamento del bianco per le aree rosso chiaro.

W/B High

W/B Low R

W/B Low B

Gamma

AGC

Meno Più

Off

Regola il bilanciamento del bianco per le aree blu chiaro.

Regola il bilanciamento del bianco per le aree rosso scuro.

Regola il bilanciamento del bianco per le aree blu scuro.

Curva ”S” 2.0 2.2 2.5

Aumenta automaticamente la luminosità dei segnali scuri.

Note:

• Eseguire le regolazioni “W/B” come segue.

Regolare il bilanciamento del bianco delle parti chiare utilizzando le impostazioni “W/B High R” e “W/B High B”.

2. Regolare il bilanciamento del bianco delle parti scure utilizzando le impostazioni “W/B Low R” e “W/B Low B”.

3. Ripetere i passi 1 e 2 per regolare.

I passi 1 e 2 interagiscono uno modiﬁ cando le regolazioni appena fatte nell’altro e pertanto occorre ripetere ogni

passo per eseguire la regolazione.

• I valori delle regolazioni vengono memorizzati indipendentemente per ogni singola modalità di ingresso.

• I valori dell’intervallo di regolazione vanno utilizzati come riferimento.

Consiglio utile ( /

Normalizzare

Normalizzazione)

In modalità di regolazione “Impostazion avanzate”, se si preme il tasto N del telecomando o, se si preme tasto ACTION ( ) in modalità “Normalizzare”, tutti i valori di regolazione vengono annullati e vengono ripristinati i valori predeﬁ niti in fabbrica.

Page 24

Regolazioni delle immagini

(Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

2/2

Impostazion avanzate

Normalizzare

Estensione nero Livello ingresso Gamma AGC

Normale

Impostazion avanzate

1/2

0 0

2.2 Off

W/B High R W/B High G W/B High B W/B Low R W/B Low G W/B Low B

0 0 0 0 0 0

Voce Effetto Dettagli

Estensione

nero

Livello

ingresso

Gamma

AGC

W/B High R

W/B High G

Meno

Off

Meno

Più

Regola gradualmente le ombre nere dell’immagine.

Regolazione di sezioni estremamente luminose e di difﬁ cile visione. (regolazione non possibile in caso di ingresso di segnale Digital).

Curva ”S” 2.0 2.2 2.5

Aumenta automaticamente la luminosità dei segnali scuri.

Regola il bilanciamento del bianco per le aree rosso chiaro.

Regola il bilanciamento del bianco per le aree verde chiaro.

W/B High B

W/B Low R

W/B Low G

W/B Low B

Meno

Più

Regola il bilanciamento del bianco per le aree blu chiaro.

Regola il bilanciamento del bianco per le aree rosso scuro.

Regola il bilanciamento del bianco per le aree verde scuro.

Regola il bilanciamento del bianco per le aree blu scuro.

Note:

• Eseguire le regolazioni “W/B” come segue.

Regolare il bilanciamento del bianco delle parti chiare utilizzando le impostazioni “W/B High R”, “W/B High G” e “W/B High B”.

2. Regolare il bilanciamento del bianco delle parti scure utilizzando le impostazioni “W/B Low R”, “W/B Low G” e “W/B Low B”.

3. Ripetere i passi 1 e 2 per regolare.

I passi 1 e 2 interagiscono uno modiﬁ cando le regolazioni appena fatte nell’altro e pertanto occorre ripetere ogni

passo per eseguire la regolazione.

• I valori delle regolazioni vengono memorizzati indipendentemente per ogni singola modalità di ingresso.

• I valori dell’intervallo di regolazione vanno utilizzati come riferimento.

Consiglio utile ( /

Normalizzare

Normalizzazione)

Page 25

Regolazione audio

Premere per richiamare la schermata Menu “Audio”.

Selezionare per regolare le singole voci.

Premere per selezionare il menu da regolare.

Ascoltare il suono e selezionare per ottenere il livello desiderato.

Bassi

Serve a regolare i suoni bassi.

Medio

Regola suoni normali

Acuti

Serve a regolare i suoni alti.

Bilanciamento

Audio

Normalizzare

Modo Audio Bassi Medio Acuti Bilanciamento Surround Audio Out

Normale

Normale 0 0 0 0

Off

Principale

Normale

Dinamico

Chiaro

Emette il suono originale.

Accentua la nitidezza del suono.

Attenua la voce umana.

Serve a regolare il volume a destra e a sinistra.

Surround

Selezioni On o Off.

Principale

Sub

Seleziona suono immagine Principale.

Seleziona suono del frame PIP.

INPUT1

(Quando viene scelto il suono dell'immagine Principale.)

(Quando viene scelto il suono del frame PIP.)

La nota musicale appare sul lato destro dell'indicazione dello schermo di uscita audio.

Note:

• Premere il tasto SURROUND per attivare e disattivare direttamente l’effetto surround. (vedere a pag. 14)

• Le impostazioni dei toni Bassi, dei toni Medio, dei toni Acuti e Surround vengono memorizzate separatamente per ciascuna modalità Audio.

Consiglio utile ( /

Normalizzare

Normalizzazione)

In modalità di regolazione “Audio”, se si preme il tasto N del telecomando o, se si preme tasto ACTION ( ) in modalità “Normalizzare”, tutti i valori di regolazione vengono annullati e vengono ripristinati i valori predeﬁ niti in fabbrica.

Silenziamento

Questa modalità si rivela particolarmente utile quando bisogna rispondere a una telefonata o in caso di arrivo di ospiti inattesi.

Premere per silenziare l’audio. Premere di nuovo per riattivare l’audio. La riattivazione dell’audio avviene anche dopo che l’unità è stata spenta o il volume è stato cambiato.

Page 26

INPUT MENU ENTER/+/VOL-/

Zoom digitale

Questa funzione consente di visualizzare un ingrandimento della parte di immagine designata.

Visualizzazione della guida operativa.

Premere per attivare lo zoom digitale. Viene visualizzata la guida operativa.

Nel zoom digitale, solo i seguenti tasti sono operativi.

[Telecomando] [Unità]

Tasti POSITION / ACTION

Tasto VOL

Uscire

Tasto MUTE

Tasto SURROUND Tasto OFF TIMER

Selezione della zona di immagine che si vuole ingrandire.

Agire opportunamente sui tasti per designare la zona desiderata.

Il cursore si sposta.

Selezione del rapporto di ingrandimento per la zona desiderata.

Ad ogni successiva pressione di questo tasto, il rapporto di ingrandimento varia. Questo rapporto viene visualizzato sulla zona prescelta.

Tasto VOL

Uscire

× 1 × 2 × 3 × 4

Note:

•

In caso di disattivazione dell’apparecchio (inclusi i Timer di spegnimento), la funzione di zoom digitale viene disattivata.

• La funzione di zoom digitale non può essere selezionata quando si sta già utilizzando una delle seguenti funzioni: Funzione di visualizzazione plurima (Immagine nell’immagine, Immagine fuori dell’immagine, Immagine ed immagine).

(vedere a pag. 20)

• Durante il funzionamento dello Zoom Digitale, non è possibile usare “Regolazione Pos./Dimen.”.

Ritorno alla visualizzazione normale (disattivazione dello zoom digitale)

Agire qui per disattivare lo zoom digitale.

Page 27

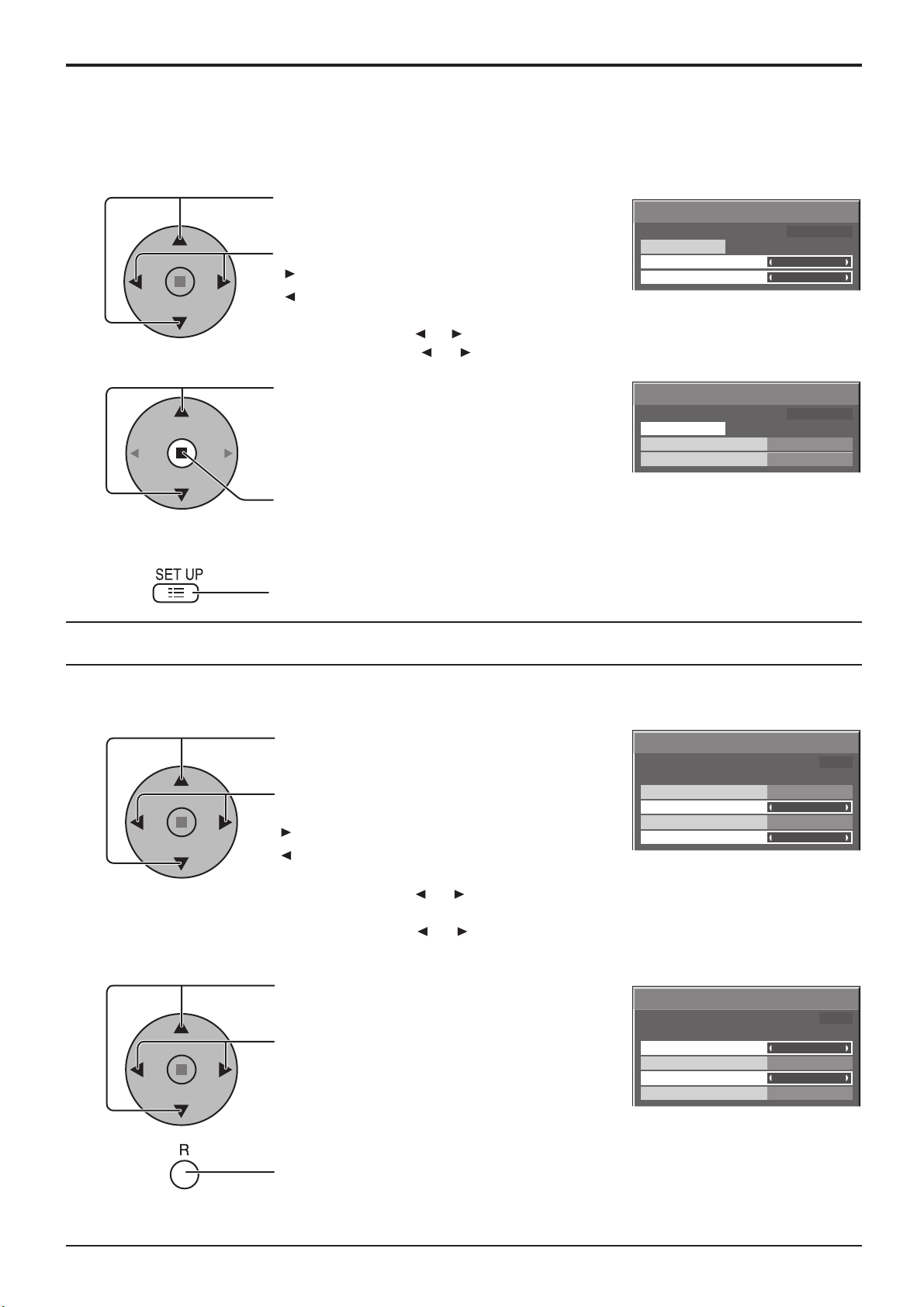

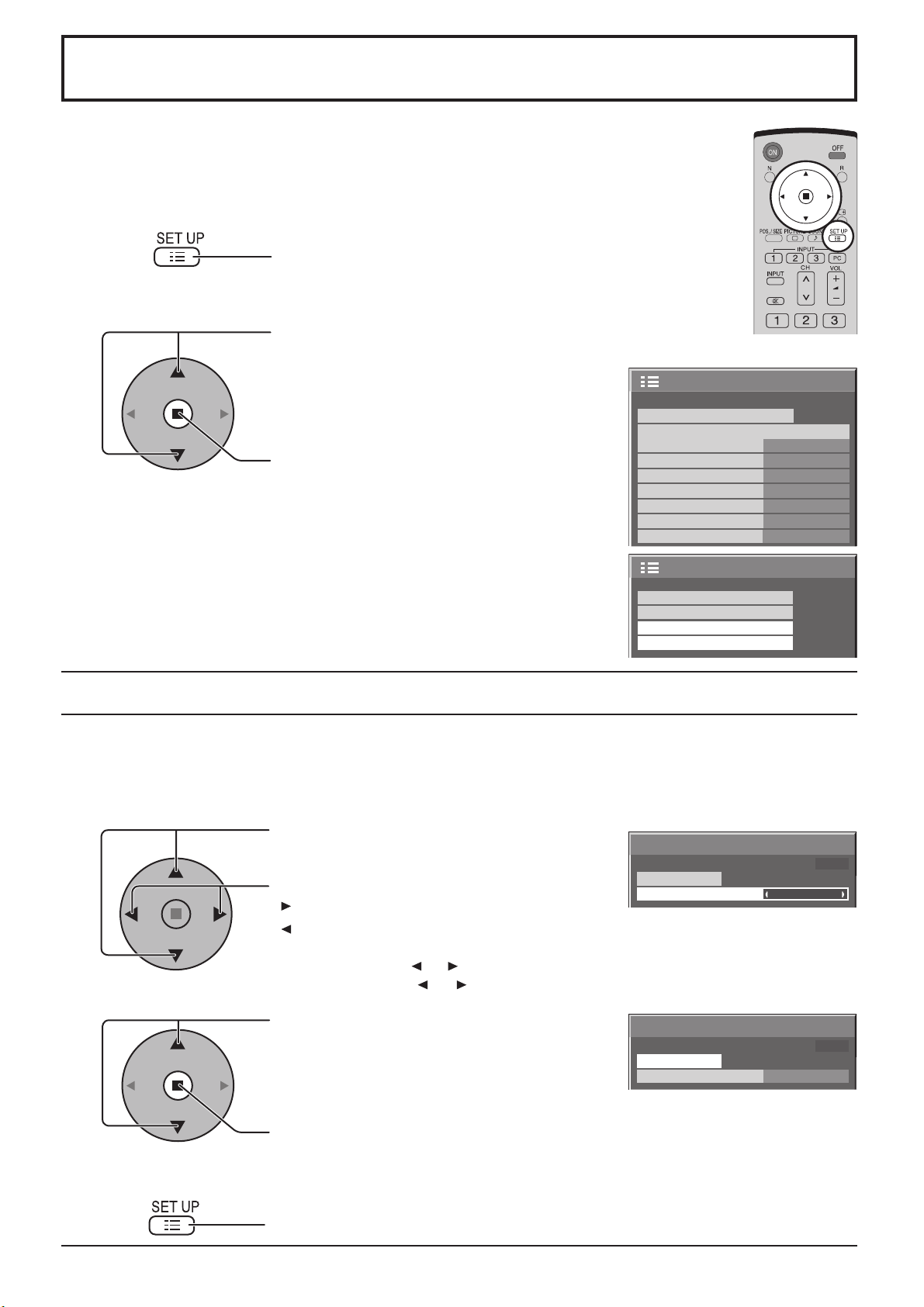

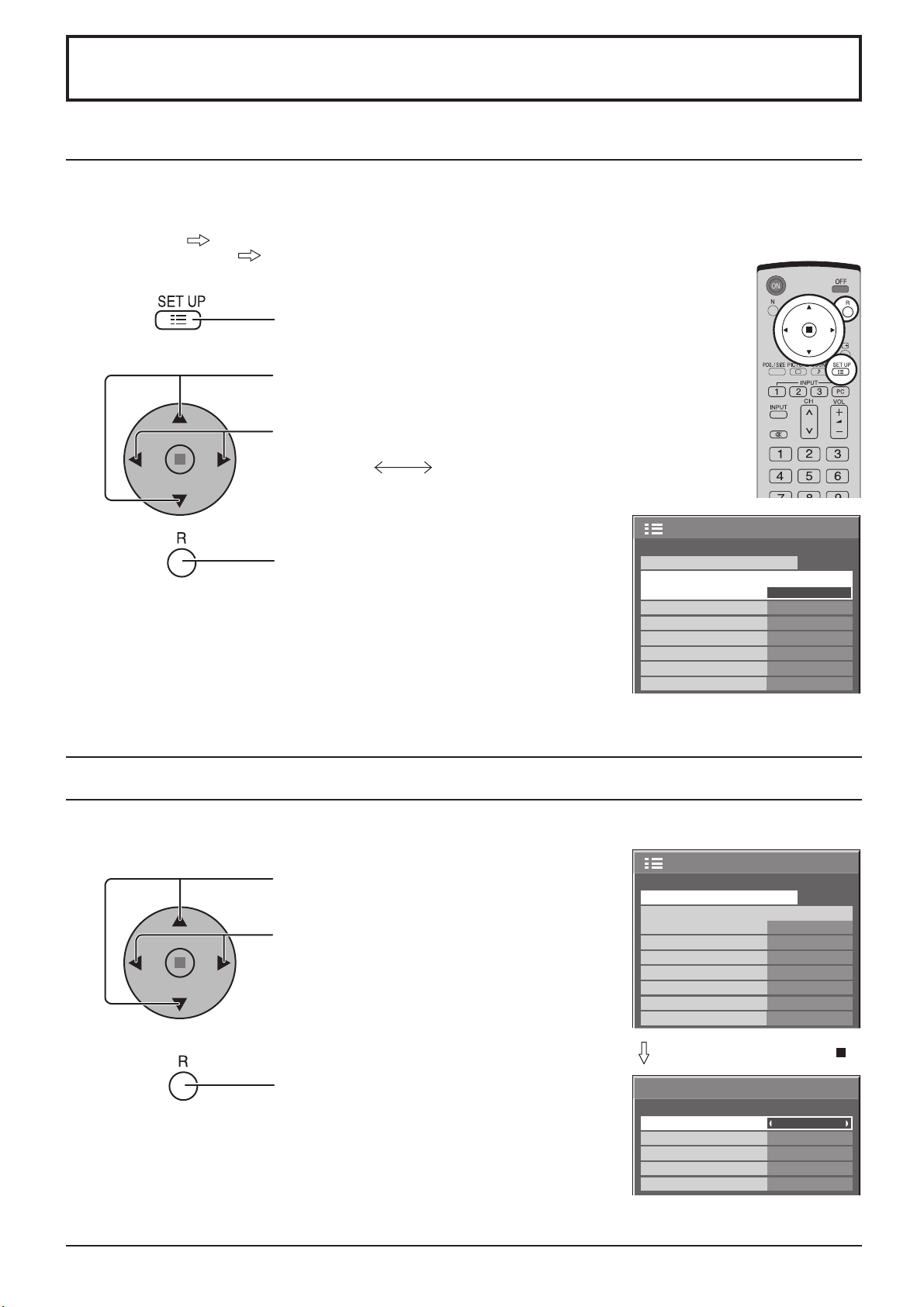

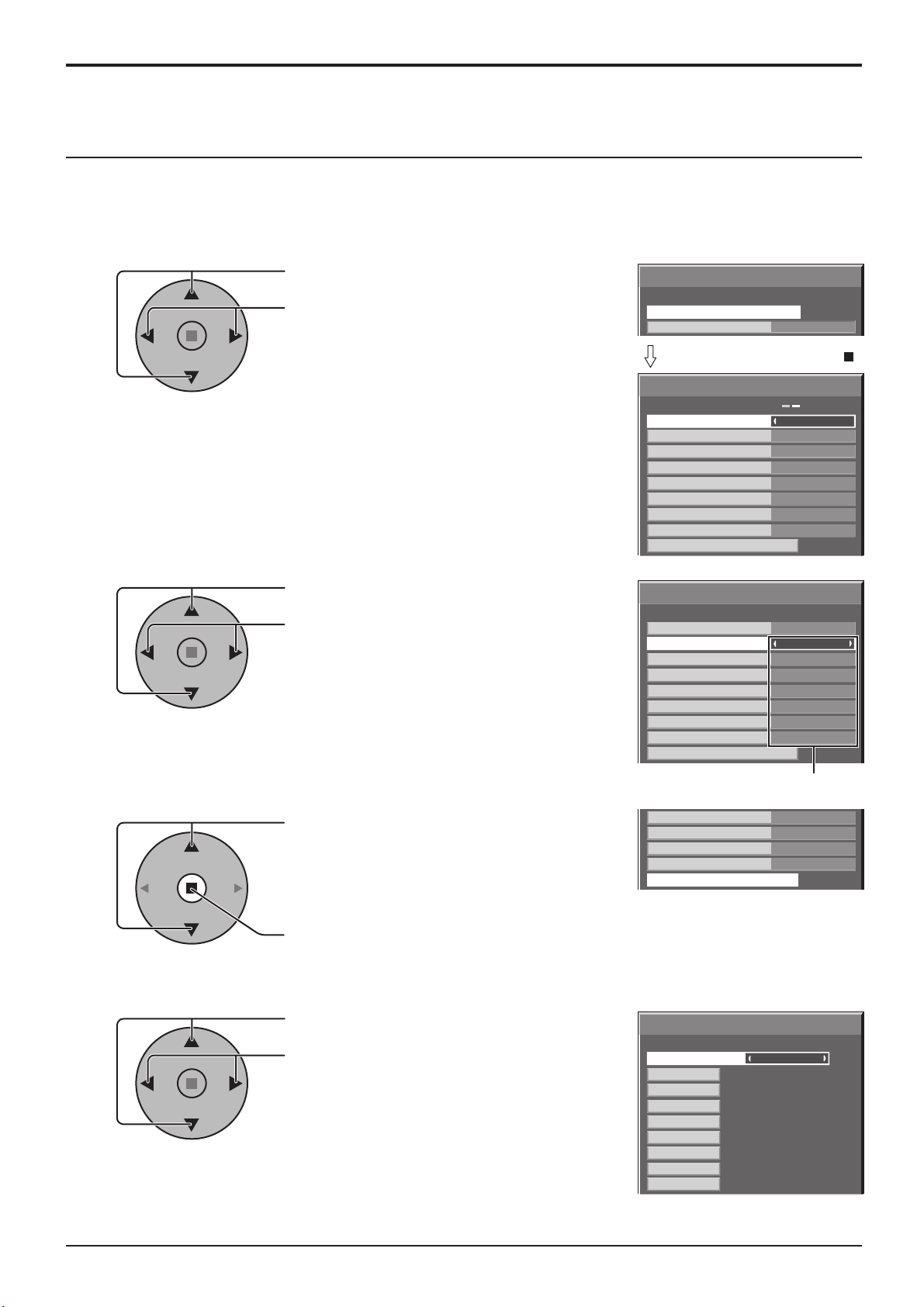

Impostazione ora attuale / Impostazione TIMER

Il timer può accendere o spegnere lo schermo al plasma.

Prima di impostare il timer, controllare l’esattezza dell’ora attuale e regolarla se necessario. Quindi, attivare o disattivare il timer.

Premere per visualizzare la schermata “Approntamento”.

Premere per selezionare la funzione di Impostazione TIMER o di Impostazione ora attuale.

Premere per visualizzare la schermata di impostazione del timer o la schermata di impostazione dell’ora attuale.

Impostazione ora attuale

(Per TH-42PS10EK/S)

Visualizza la schermata di impostazione dell’ora attuale.

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

1/2

RGB

PC Off Off Off Off

2/2Approntamento

Per regolare l’ora attuale, seguire la procedura indicata di seguito.

Premere per selezionare ora attuale.

Premere per impostare l’ora attuale.

tasto: Avanti tasto: Indietro

Note:

•

Premendo i tasti “ ” o “ ” una sola volta, l’Ora attuale cambia di un minuto alla volta.

• Premendo i tasti “ ” o “ ” in modo continuo, la variazione dell’Ora attuale è di 15 minuti per volta.

Premere per selezionare Regolare.

Premere per completare l’impostazione dell’ora attuale.

Nota:

“Regolare” non può essere selezionato se non si è impostato Ora attuale.

Premere questo tasto per disattivare la ﬁ unzione di impostazione dell’ora attuale.

Impostazione ora attuale

Ora attuale 99:99

Regolare

Ora attuale

Impostazione ora attuale

Ora attuale 99:99

Regolare

Ora attuale

99:99

Page 28

Impostazione ora attuale / Impostazione TIMER

(Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Visualizza la schermata di impostazione dell’ora attuale.

Per impostare Giorno della settimana e Ora attuale, seguire il procedimento descritto sotto.

Premere per selezionare ora attuale.

Premere per impostare Giorno della settimana o Ora attuale.

tasto: Avanti tasto: Indietro

Note:

•

Premendo i tasti “ ” o “ ” una sola volta, l’Ora attuale cambia di un minuto alla volta.

• Premendo i tasti “ ” o “ ” in modo continuo, la variazione dell’Ora attuale è di 15 minuti per volta.

Premere per selezionare Regolare.

Premere per completare l’impostazione dell’ora attuale.

Note:

•

“Regolare” non può essere selezionato se non si è impostato Ora attuale.

•

L’impostazione Giorno della settimana non è valida se non si è regolata un’ora attuale diversa da “99:99”.

Premere questo tasto per disattivare la ﬁ unzione di impostazione dell’ora attuale.

Impostazione ora attuale

Ora attuale MON 99:99

Regolare Giorno della settimana Ora attuale

Impostazione ora attuale

Ora attuale MON 99:99

Regolare Giorno della settimana Ora attuale

MON 99:99

TUE

10:00

Impostazione TIMER

Visualizzare la schermata di impostazione del timer.

Premere per selezionare l’ora di accensione o di spegnimento.

Premere per predisporre l’ora di accensione o di spegnimento.

Pulsante: Avanti Pulsante: Indietro

Note:

• Agendo sui tasti “ ” o “ ” una sola volta, le funzioni di Ora di accensione o Ora di spegnimento del timer cambiano di un minuto alla volta.

• Agendo sui tasti “ ” o “ ” in modo continuo, la variazione delle funzioni di Ora di accensione o Ora di spegnimento del timer è di 15 minuti per volta.

Premere per selezionare la funzione di Accensione o di Spegnimento.

Premere per selezionare On.

Impostazione TIMER

Accensione Ora di accensione Spegnimento Ora di spegnimento

Impostazione TIMER

Accensione Ora di accensione Spegnimento Ora di spegnimento

Ora attuale 10:00

Off

12:00

Off

18:00

Ora attuale 10:00

Off

12:00

Off

18:00

Nota:

La funzione Timer non è operativa se “Ora attuale” non viene regolato sull’ora corrente.

Premere due volte per uscire da Approntamento.

Page 29

Salvaschermo (Per la prevenzione della ritenzione di immagine)

Non visualizzare un fermo immagine, specialmente in modalità 4:3, per un certo periodo di tempo. Se è necessario che il display rimanga attivo, si deve utilizzare la funzione Salvaschermo.

Premere per visualizzare la schermata del menu Approntamento. Premere per selezionare Salvaschermo.

Premere per visualizzare la schermata Salvaschermo.

Selezione Inversione / Scorrimento

Premere per passare alle funzioni.

Premere per selezionare la funzione desiderata.

Scorrim barra bianca

Scorrim barra bianca : La barra bianca scorre da sinistra a destra.

Inversione immagine

Approntamento

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Scorrim barra bianca

2/2

Ora attuale 99:99

Off

6:15

12:30

Alto

Off Off

Inversione immagine : Sullo schermo viene visualizzata l’immagine in negativo.

Selezione della modalità operativa

Premere per selezionare Modalitá.

Premere per selezionare le voci di ogni modalità.

Off

Intervallo :

Assegnazione del tempo

On : Si attiva con la selezione dell’avvio e la successiva pressione

Predisposizione dell’avvio

A modalità attivata, agire qui per selezionare l’avvio.

Agire qui per attivare il salvaschermo. Lo schermo del menù scompare e il salvaschermo viene attivato. Per arrestare il

salvaschermo in funzione, agire sul tasto R .

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Ora attuale 99:99

Scorrim barra bianca

Off

6:15

12:30

Alto

Off Off

Si attiva quando vengono impostate le opzioni Durata visualizzazione e Tempo operativo e il momento impostato arriva.

: Si attiva quando vengono impostate le opzioni Ora di avvio e

Ora di ﬁ ne e il momento impostato arriva.

sul tasto ACTION ( ).

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Ora attuale 99:99

Scorrim barra bianca

6:15

12:30

Alto

Off Off

Page 30

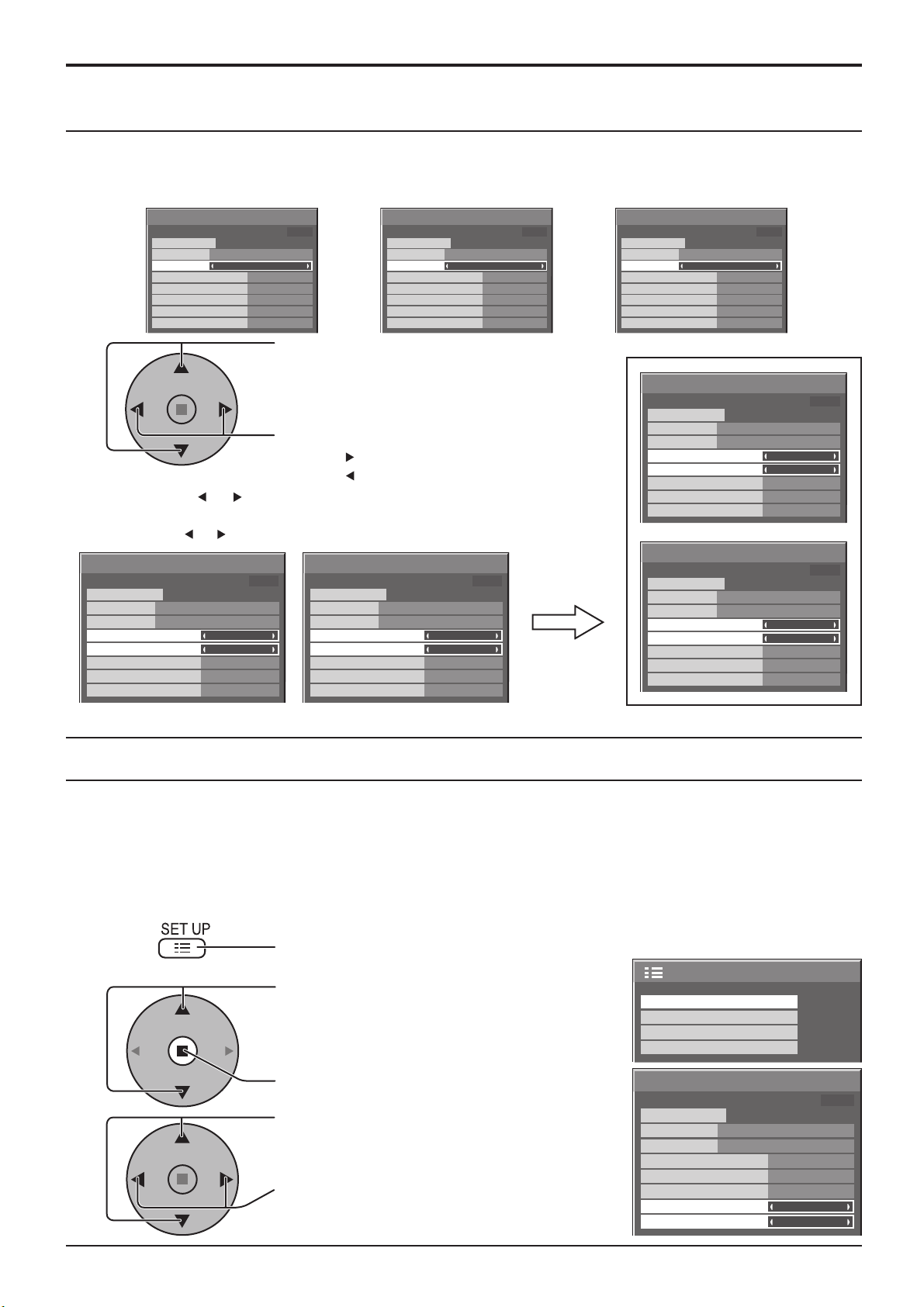

Salvaschermo (Per la prevenzione della ritenzione di immagine)

Impostazione del tempo per Salvaschermo

Dopo aver selezionato Assegnazione del tempo del tempo o Intervallo, diventa disponibile per la selezione l’impostazione temporale relativa ed è possibile impostare il Tempo di funzionamento. (Non è possibile impostare il tempo quando “Modalitá” è “On” (attivato) o “Off” (disattivato).)

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Ora attuale 15:00

Scorrim barra bianca

Assegnazine del tempo

6:15

12:30

Alto

Off Off

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

Ora attuale 15:00

Scorrim barra bianca

Intervallo

12:00

3:00 Alto

Off Off

Premere per selezionare Ora di avvio / Ora di ﬁ ne (quando si seleziona la Assegnazione del tempo). Premere per selezionare Durata visualizzazione / Tempo operativo (quando si seleziona Intervallo).

Premere per la predisposizione. Pulsante : Avanti

Note:

Pulsante : Indietro

• Agendo sui tasti “ ” o “ ” una sola volta l’ora cambia di un minuto alla volta. [La commutazione, però, ha luogo ogni 15 minuti in caso di selezione di un tempo periodico.]

•

Agendo sui tasti “ ” o “ ” in modo continuo la variazione dell’ora è di 15 minuti per volta.

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Ora attuale 15:10

Scorrim barra bianca

Assegnazione del tempo

0:00 0:00

Alto

Off Off

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

Scorrim barra bianca

Ora attuale 15:00

Off

0:00 0:00 Alto

Off Off

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

Ora attuale 99:99

Scorrim barra bianca

Off

6:15

12:30

Alto Off Off

Ora attuale 15:00

Scorrim barra bianca

Assegnazione del tempo

Ora attuale 15:00

Scorrim barra bianca

6:15

12:30

Alto

Off Off

Off

12:00

3:00

Alto

Off Off

Nota: La funzione Timer non è operativa se “Ora attuale” non viene regolato sull’ora corrente.

Riduzione della ritenzione di immagine sullo schermo

Queste funzioni prevengono il veriﬁ carsi della “immagine residua” sullo schermo quando lo si accende.

Immagine oscillante : Sposta automaticamente l’immagine visualizzata (perciò non notata dall’occhio) per evitare

l’immagine residua delle immagini dai contorni più nitidi.

On1: Sposta l’immagine ogni 30 secondi.

On2: Sposta l’immagine a un picco di punti a seconda della rivelazione sullo schermo. Limitazione picco : Elimina il contrasto dell’immagine (picchi di luminosità)

Nota:

Quando si visualizza un’immagine statica per un periodo di tempo prolungato, lo schermo potrebbe diventare leggermente più scuro. (vedere a pag. 51)

Agire su questo tasto per visualizzare lo schermo del menù di predisposizione.

Approntamento

Agire opportunamente su questi tasti sino a selezionare “Salvaschermo”.

Agire qui per visualizzare il menù del Salvaschermo. Agire opportunamente su questi tasti sino a selezionare una delle due funzioni, “Immagine oscillante” o “Limitazione picco”.

Premere per selezionare “On1”, “On2” o “Off” (Immagine oscillante). “On” o “Off” (Limitazione picco).

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

Salvaschermo

Avvio funzione Modalitá Ora di avvio Ora di fine Lati immagine Immagine oscillante Limitazione picco

Scorrim barra bianca

Ora attuale 99:99

Off

6:15

12:30

Alto

Off Off

2/2

Page 31

Salvaschermo (Per la prevenzione della ritenzione di immagine)

Regolazione del pannello laterale

Non visualizzare una immagine per un lungo periodo di tempo

pannello

laterale

nella modalità 4:3, perché ciò causa immagini residue sui pannelli laterali ad entrambi i lati del campo di visualizzazione. Per ridurre il rischio di una tale immagine residua, illuminare i pannelli laterali.

Schermo di

rapporto 4:3

Questa funzione opera anche nella zona dove non vengono visualizzate immagini.

Immagine fuori dell’immagine

Visualizzazione della schermata Salvaschermo. (vedere alla pagina precedente, i punti 1 e 2 della guida al funzionamento)

Premere per selezionare la Lati immagine.

Premere per selezionare Off, Basso, Medio, Alto.

Off Medio AltoBasso

zona dove non vengono viasualizzate immagini

Immagine ed immagine

Salvaschermo

Avvio funzione Modalitá Durata visualizzazione Tempo operativo Lati immagine Immagine oscillante Limitazione picco

ritenzione di

immagine

Ora attuale 99:99

Scorrim barra bianca

Off

6:15

12:30

Alto

Off Off

Premere per uscire dalla schermata Salvaschermo.

Note:

• Per ridurre il veriﬁ carsi della ritenzione di immagine, regolare Lati immagine a Alto.

• I pannelli laterali potrebbero lampeggiare (bianco e nero alternativamente) a seconda dell’immagine visualizzata sullo schermo. L’utilizzo della modalità Cinema ridurrà il lampeggiamento.

Page 32

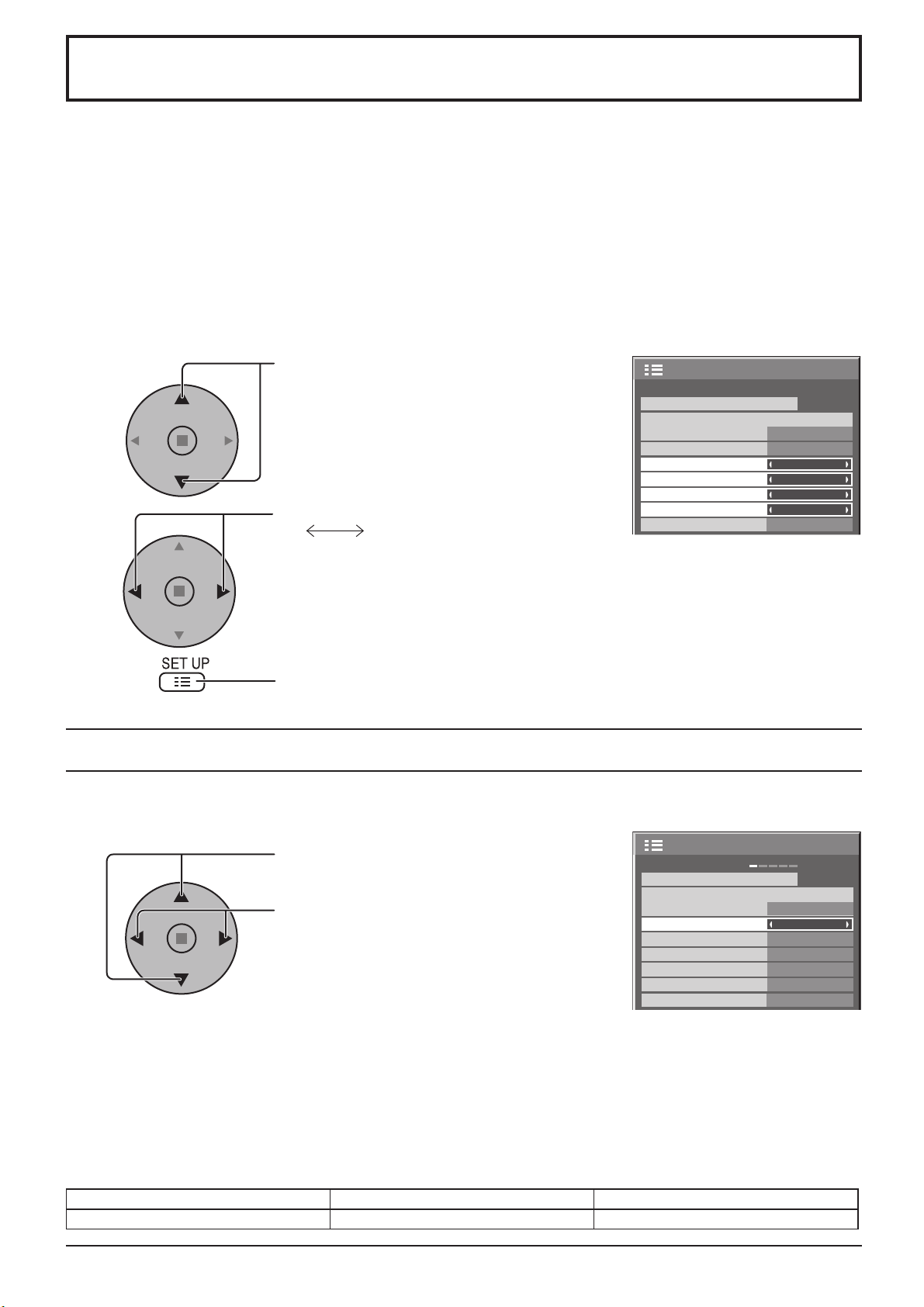

Riduzione del consumo

• Risparmio energia: Attivando questa funzione, il livello luminoso dello schermo al plasma viene eliminato, contribuendo così alla riduzione del consumo di energia.

• Consumo in stand-by:

•

Gestione alimentazione: L’alimentazione all’apparecchio viene automaticamente attivata o disattivata in relazione

• Auto spegnimento:

Attivando questa funzione, il consumo di energia del microcomputer viene ulteriormente ridotto nel corso della posizione di attesa (vedere alle pag. 12, 14-15), contribuendo così alla riduzione del consumo di energia dell’apparecchio.

alla presenza o assenza di un segnale durante l’uso in collegamento con un computer. Questa funzione viene attivata portandola su “On” (utilizzabile solamente in caso di ingresso dal terminale PC (presa mini D-sub)). L’alimentazione all’apparecchio viene automaticamente disattivata in caso di assenza di segnali in ingresso. Con questa funzione attivata, l’alimentazione all’apparecchio si interrompe automaticamente 10 minuti dopo l’interruzione del segnale in ingresso. La funzione è operativa per tutti i segnali in ingresso eccetto quello proveniente dal terminale PC (presa mini D-sub).

Premere per selezionare

Approntamento

1/2

“Risparmio energia” “Consumo in stand-by” “Gestione alimentaz.” “Auto spegnimento”.

Premere per On o per Off. On Off

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Segnale

RGB

PC Off Off Off Off

Nota:

Le funzioni di “Gestione alimentaz.” e di “Auto spegnimento” sono operative solamente nel

Premere qui per uscire dalla funzione di predisposizione.

corso della visione normale (schermo ad una sola immagine).

Modiﬁ ca delle etichette di ingresso secondo i desideri dell’utente

Con questa funzione, è possibile modiﬁ care l’indicazione presente sulle etichette che visualizzano il tipo di segnale in ingresso. Selezionare il segnale di ingresso di cui si desidera cambiare l’etichetta prima di personalizzare le etichette di ingresso (vedere alle pagine 13, 15).

Premere questi tasti sino a selezionare l’etichetta di ingresso.

Approntamento

Segnale

Selezione ingresso componente/RGB

Premere questi tasti per procedere alla modiﬁ ca dell’etichetta di ingresso.

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Nota:

In caso di selezione di un segnale di ingresso proveniente da una scheda dei terminali opzionale inserita in una delle fessure Slot 1, o 2, o 3, l’etichetta di ingresso dipende dal contenuto di ciascuna delle schede opzionali dei terminali.

Etichette di ingresso per le fessure da Slot 1 a Slot 3, e per la presa Mini D-sub: [Ingresso Slot 1] INPUT1/VIDEO1/COMPONENT1/RGB1/DIGITAL1/PC1/DVD1/CATV1/VCR1/STB1 [Ingresso Slot 2] INPUT2/VIDEO2/COMPONENT2/RGB2/DIGITAL2/PC2/DVD2/CATV2/VCR2/STB2 [Ingresso Slot 3] INPUT3/VIDEO3/COMPONENT3/RGB3/PC3/DVD3/CATV3/VCR3/STB3 [ingresso PC (presa mini D-sub)] PC/COMPONENT/RGB/DVD/STB Quando si usa scheda dei doppi terminali video BNC (TY-FB9BD), alla ﬁ ne di ciascuna etichetta di ingresso viene aggiunta una “A” o una “B”, a seconda dell’ingresso selezionato (vedere sotto).

1/2

RGB

Off Off Off Off

Segno di aggiunta “A” “B” Ingresso selezionato Composito S VIDEO

Page 33

Impostazione MULTIDISPLAY

(Per TH-42PS10EK/S)

Sincronizzando gli schermi al plasma in gruppi di 4, 9 o 16 come illustrato qui sotto, è possibile visualizzare un’immagine ingrandita usando tutti gli schermi. Per questa modalità operativa, è necessario impostare ogni schermo al plasma con un numero di schermo, per determinarne la posizione.

gruppo di 4 (2 × 2 (F)) gruppo di 9 (3 × 3 (F)) gruppo di 16 (4 × 4 (F))

Due opzioni sono selezionabili per MULTI DISPLAY (vedere a pagina seguente).

Come impostare MULTIDISPLAY

Premere per visualizzare la schermata del menu Approntamento.

Premere per selezionare l’opzione di impostazione MULTIDISPLAY.

Premere per il menu “MULTIDISPLAY”.

2/2Approntamento

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

Premere per selezionare l’impostazione MULTIDISPLAY.

Premere per On o per Off.

MULTI DISPLAY

MULTI DISPLAY Rapporto Posizione

Off

2 × 2

Page 34

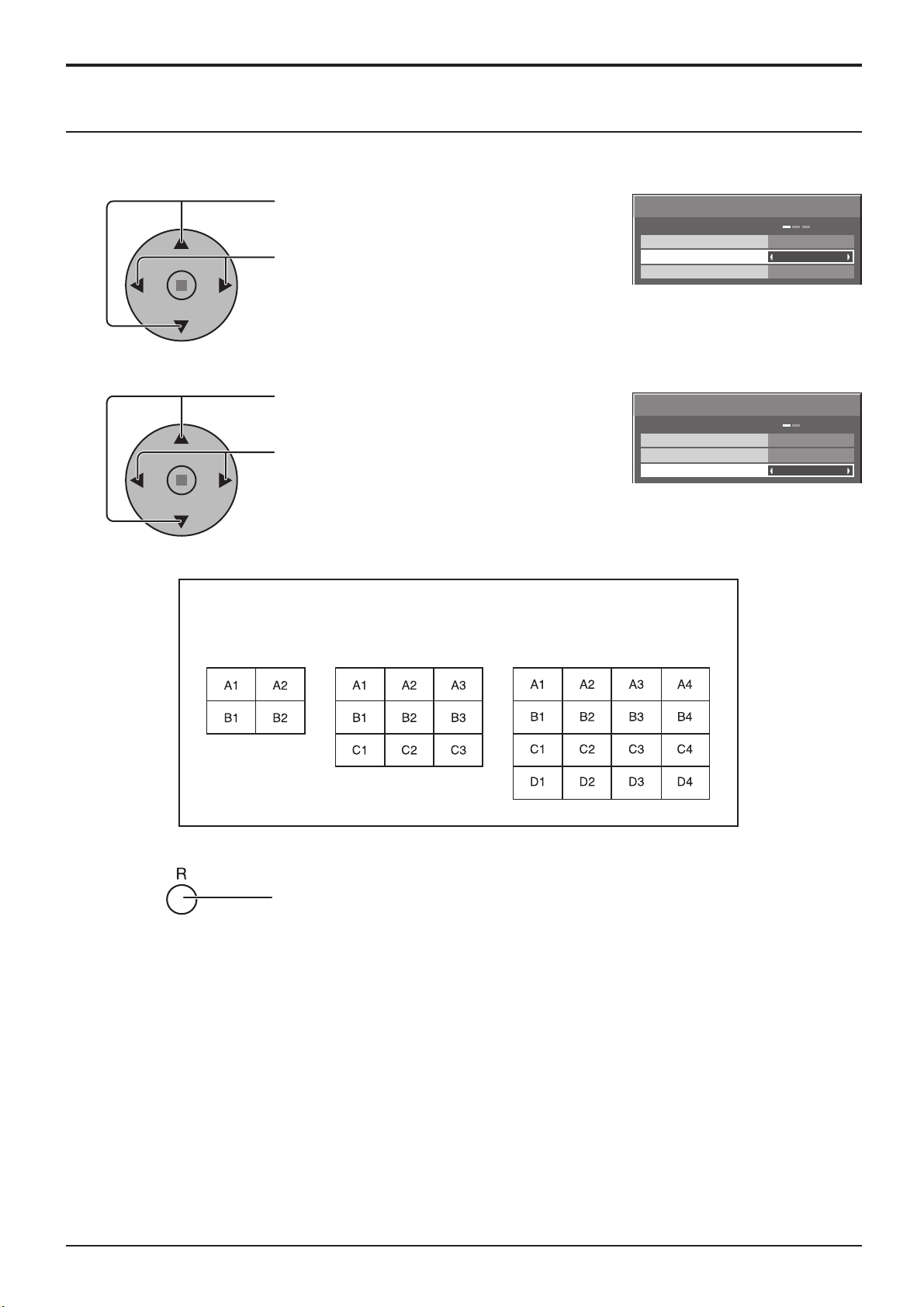

Impostazione MULTIDISPLAY

Come impostare il numero di posizione dello schermo per ogni schermo al plasma

Premere per selezionare il rapporto tra larghezza e altezza (secondo passaggio).

Premere per selezionare “2 × 2”, “2 × 2 F”, “3 × 3”, “3 × 3F”, “4 × 4”, “4 × 4F”.

Premere per selezionare la posizione.

Premere per selezionare il numero richiesto di posizionamento. (A1-D4: fare riferimento a quanto segue.)

Posizioni del numero dello scherno per ogni disposizione

MULTI DISPLAY

MULTI DISPLAY Rapporto Posizione

MULTI DISPLAY

MULTI DISPLAY Rapporto Posizione

Off

2 × 2

Off

2 × 2

( 2 × 2 (F) ) ( 3 × 3 (F) ) ( 4 × 4 (F) )

Premere per completare l’impostazione Approntamento.

Page 35

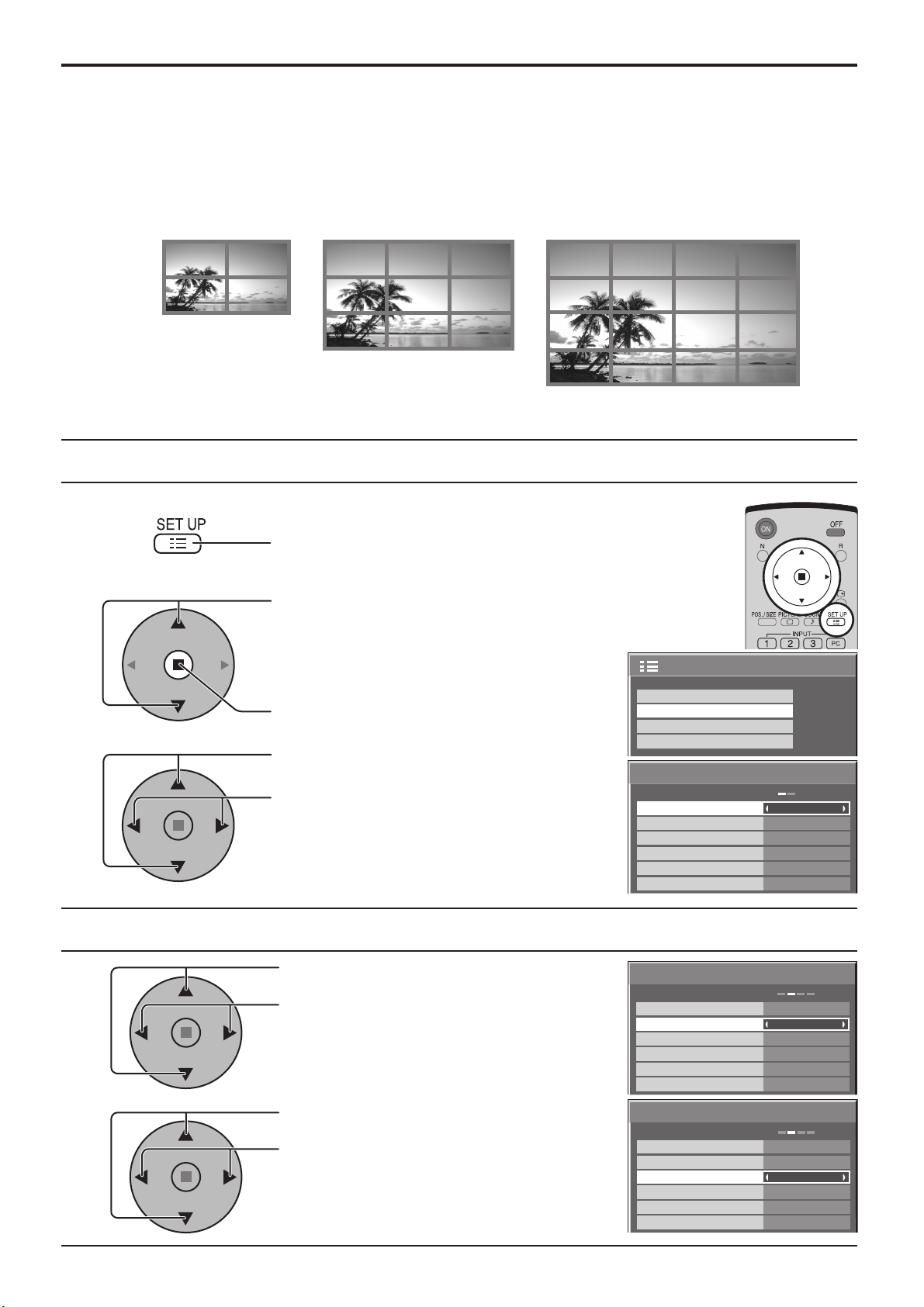

Impostazione MULTIDISPLAY

(Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Sincronizzando gli schermi al plasma in gruppi come, per esempio, mostrato sotto, si può visualizzare attraverso tutti gli schermi una immagine ingrandita. Per questa modalità operativa, è necessario impostare ogni schermo al plasma con un numero di schermo, per determinarne la posizione. (Esempio)

gruppo di 4 (2 × 2) gruppo di 9 (3 × 3) gruppo di 16 (4 × 4)

(vedere a pagina 36 per maggiori sincronizzazioni di schermi.)

Come impostare MULTIDISPLAY

Premere per visualizzare la schermata del menu Approntamento.

Premere per selezionare l’opzione di impostazione

MULTIDISPLAY.

Premere per il menu “MULTIDISPLAY”.

2/2Approntamento

Salvaschermo

MULTI DISPLAY

Impostazione TIMER

Impostazione ora attuale

Premere per selezionare l’impostazione

MULTIDISPLAY. Premere per On o per Off.

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

Off × 2 × 2

Off

Come impostare il numero di posizione dello schermo per ogni schermo al plasma

Premere per selezionare Scala orizzontale.

Premere per selezionare “× 1”, “× 2”, “× 3”, “× 4”.

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

Off × 2 × 2 Off

A1 On

Premere per selezionare Scala verticale.

Premere per selezionare “× 1”, “× 2”, “× 3”, “× 4”.

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

Off × 2 × 2

Off

Page 36

Impostazione MULTIDISPLAY

Premere per selezionare Giunzione nascondi video.

Premere per selezionare “Off”, “On”.

Premere per selezionare la posizione.

Premere per selezionare il numero richiesto di posizionamento. (A1-D4: fare riferimento a quanto segue.)

Posizioni del numero dello scherno per ogni disposizione (Esempio)

( 2 × 1) ( 2 × 3 )

( 4 × 2 )

( 4 × 4 )

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

Off × 2 × 2

Off

× 2

Off

Ritardo di accensione degli schermi

Quando si stabilisce la corrente per il sistema di multipli schermi, ciascuno schermo si accende con un ritardo in modo da ridurre il carico di corrente.

Premere per selezionare Ritardo accensione.

Premere per selezionare Off o On.

Tutti gli schermi si accendono simultaneamente.

Off: On: Ciascuno schermo si accende nell’ordine di

Posizione.

MULTI DISPLAY

MULTI DISPLAY Scala orizzontale Scala verticale Giunzione nascondi video Posizione Ritardo accensione

× 2

Off

Tempo di ritardo = Posizione (differenza da A1) × 1 sec. Esempio) Caso di B2 in 4 × 2 A1, A2, A3, A4, B1, B2 5 sec.

Note:

• Questa impostazione è valida quando l’impostazione MULTI DISPLAY è On.

• Mentre questa funzione è operante, l’indicatore di alimentazione lampeggia verde.

• Questa funzione opera anche quando la corrente si ristabilisce dopo che è venuta a mancare o dopo che il cavo di alimentazione è stato staccato e ricollegato.

Se si stacca e si ricollega il cavo di alimentazione con l’unità nella modalità di standby e la corrente viene alimentata

alla scheda, ciascuna unità ha un ritardo di tempo per cominciare ad alimentare la corrente alla scheda collegata secondo la Posizione, e l’indicatore di alimentazione si accende prima rosso e diventa poi arancione quando la corrente comincia ad essere alimentata alla scheda.

Premere per completare l’impostazione Approntamento.

Page 37

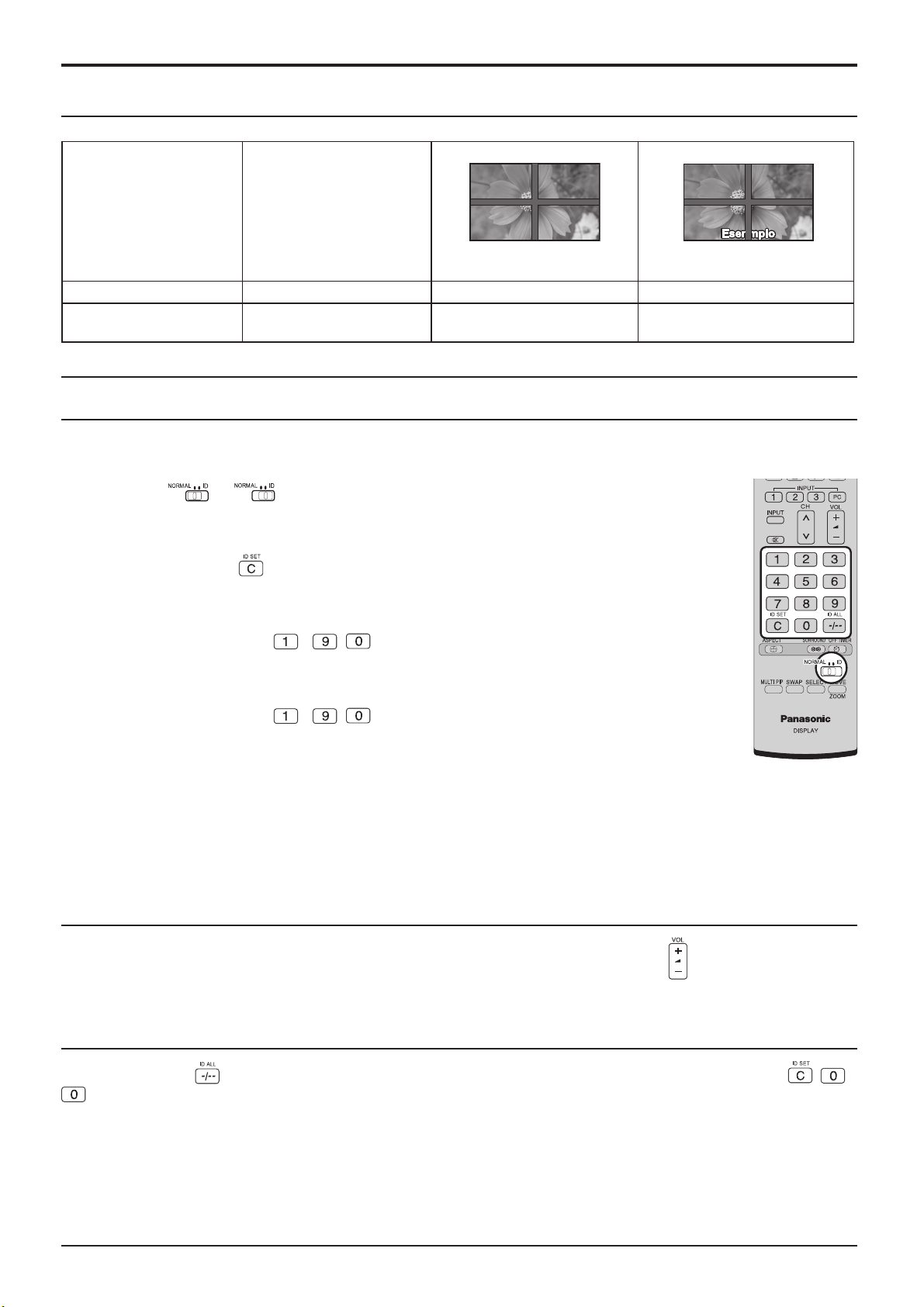

Impostazione MULTIDISPLAY

Esempio

Impostazione F (Giunzione nascondi video)

Per mostrare le giunzioni tra gli schermi.

Adatto alla visualizzazione di

immagini ﬁ sse.

Modello No. Riferimento

TH-42PS10EK/S Passo 4, pagina 34

TH-42/50PH10EK/S,

TH-58PH10EK

Passo 6, pagina 36 On Off

Per nascondere le giunzioni tra gli schermi.

Esempio

Adatto alla visualizzazione di

immagini in movimento.

(2 × 2, 3 × 3, 4 × 4) (2 × 2F, 3 × 3F, 4 × 4F)

Funzione ID del Telecomando

Si può impostare l’ID del telecomando quando si desidera usare questo telecomando con uno dei diversi schermi.

Spostare su sul lato destro.

Premere il pulsante sul telecomando.

Premere uno dei numeri - , per l’impostazione delle cifre

delle decine.

Premere uno dei numeri - , per l’impostazione delle cifre

delle unità.

Note:

• I numeri in 2, 3 e 4 devono essere impostati rapidamente.

• La gamma dei numeri dell’ID regolabili è 0 - 99.

• Se il pulsante di un numero viene premuto più di due volte, i primi due numeri divengono il numero dell’ID per il telecomando.

Funzionamento del pulsante dell’ID del telecomando

Il funzionamento è uguale a quello del telecomando normale, ad eccezione del pulsante .

Annullamento dell’ID

Premere il pulsante sul telecomando. (Questa azione produce lo stesso risultato della pressione dei tasti , e

contemporaneamente)

Note:

• Impostare l’ID Telecomando su “On” per attivare l’ID del telecomando.

Se l’ID Telecomando è impostato su “On”, è possibile utilizzare il telecomando senza numero di ID identico, durante

la visualizzazione del menu delle opzioni. (vedere pagina 43, 46)

• L’ID del telecomando non può essere usato quando la selezione dell’ID è impostata su un numero diverso da 0 e l’ID del telecomando è diverso dal numero della selezione dell’ID. (vedere pagina 43, 46)

Page 38

Impostazione iniziale in base ai segnali di ingresso

Selezione ingresso componente/RGB

Selezionare conformemente ai segnali dall’apparecchiatura sorgente collegata ai terminali di ingresso Componente/ RGB. Segnali Y, PB, PR “Componente” Segnali R, G, B, HD, VD “RGB”

Premere per visualizzare la schermata “Approntamento”.

Premere per selezionare “Selezione ingresso

componente/RGB”.

Premere per selezionare il segnale di ingresso desiderato. Componente RGB

Premere per uscire dalla modalità Regolazione.

Nota:

A seconda del tipo di scheda opzionale installata, la selezione può risultare non possibile.

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

1/2

RGB

PC Off Off Off Off

Filtro 3D Y/C – Per immagini video NTSC

Selezionare la voce “Segnale” dal menù delle “Impostazioni” durante l’ingresso del segnale AV (S VIDEO). (Appare il menu “Segnale [AV]”.)

Premere per selezionare “Filtro Y/C 3D

Nota:

Nella posizione On, l’attivazione di questa impostazione ha effetto solo sui segnali d’ingresso NTSC.

(NTSC)”.

Premere per impostare On/Off.

Premere per uscire dalla modalità Regolazione.

Approntamento

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Segnale

RGB

PC Off Off Off Off

Premere il tasto ACTION ( )

Segnale

Filtro Y/C 3D (NTSC) Sistema colore Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

Off

4 : 3

Off

1/2

[

]

Page 39

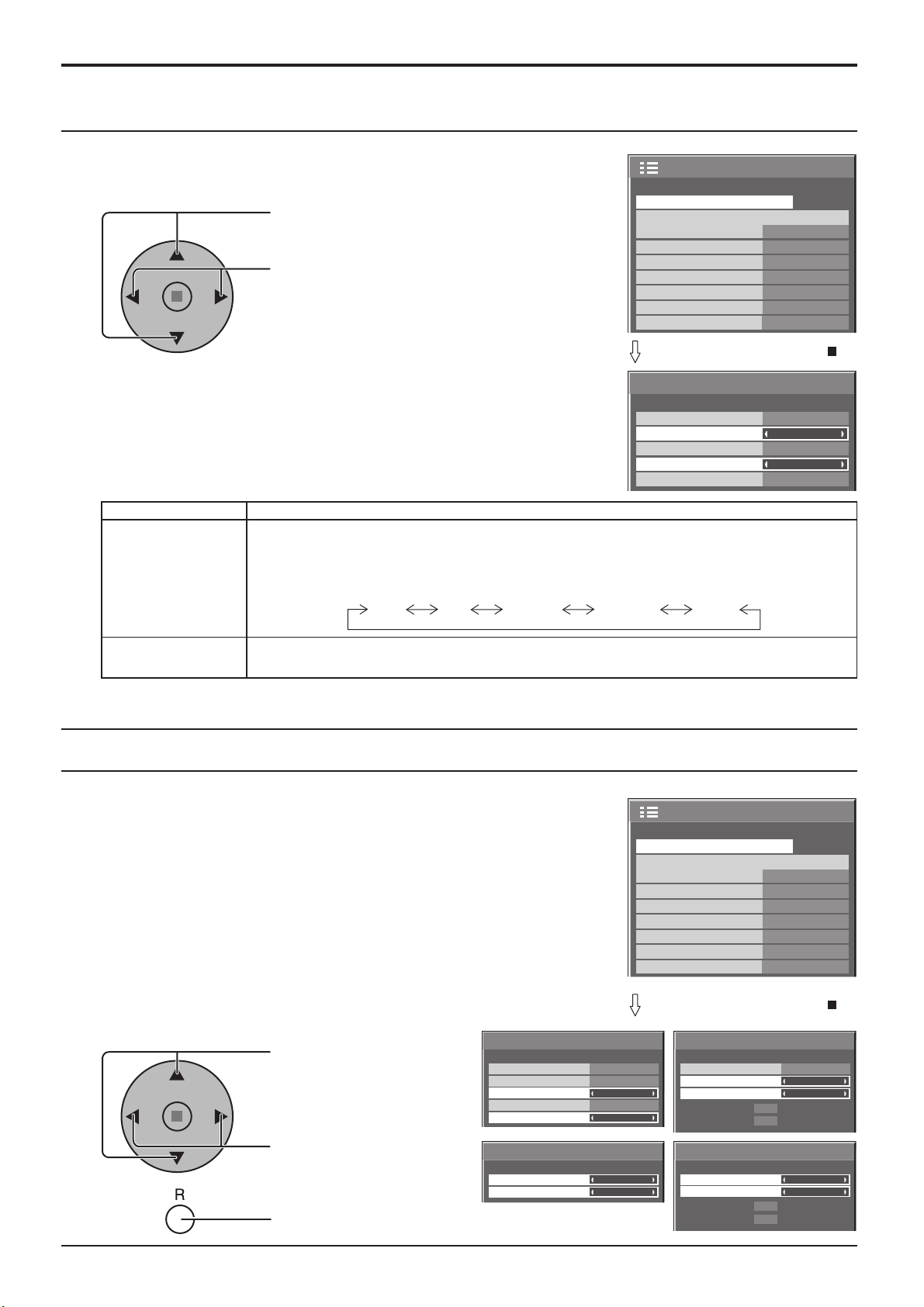

Impostazione iniziale in base ai segnali di ingresso

Sistema colore / Panasonic Auto

Selezionare la voce “Segnale” dal menu “Approntamento” durante l’ingresso del segnale AV (S VIDEO). (Appare il menu “Segnale [AV]”.)

Premere per selezionare “Sistema colore” o “Panasonic Auto”.

Premere per selezionare le singole funzioni.

Se l’immagine visualizzata diventasse instabile:

Con il sistema impostato su Auto e in condizioni di segnali in ingresso disturbati o di livello basso, è possibile, seppur raramente, che l’immagine diventi instabile. Se questo dovesse accadere, impostare il sistema in modo adeguato al formato del segnale d’ingresso.

Modalità Funzione

Sistema colore

Impostare il sistema di colore concordemente al segnale di ingresso. Se si seleziona “AUTO”, il sistema di colore viene selezionato automaticamente tra quelli NTSC/PAL/SECAM, ma il segnale M.NTSC non viene visualizzato correttamente a seconda della scheda terminali collegata. Per visualizzare il segnale M.NTSC, selezionare “M.NTSC” in Sistema colore.

Auto SECAM M.NTSC NTSCPAL

Approntamento

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Segnale

RGB

PC Off Off Off Off

Premere il tasto ACTION ( )

Segnale

Filtro Y/C 3D (NTSC) Sistema colore Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

Off

4 : 3

Off

1/2

[

]

Panasonic Auto (4:3)

Impostare su “4 : 3” per guardare le immagini 4:3 in formato invariato quando si seleziona Panasonic Auto. Se si desidera guardare le immagini 4:3 in formato “N-Zoom”, impostare su “N-Zoom”.

Nota:

Panasonic Auto non funziona quando si usa scheda dei doppi terminali video BNC (TY-FB9BD).

Cinema reality / P-NR

Cinema reality:

Attivando questa funzione, la riproduzione dello schermo fornisce una più naturale interpretazione delle sorgenti, quali ad esempio i ﬁ lm, registrate a 24 fotogrammi per secondo. Se l’immagine risulta instabile, disattivare la funzione.

Nota:

Quando la funzione è attivata (on),questa impostazione ha effetto solo sul seguente ingresso di segnale:

•

Ingresso dei segnali NTSC e PAL nel corso di segnale di ingresso del tipo “AV (S VIDEO)”.

• Ingresso dei segnali 525i (480i), 625i (575i) e 1125(1080) / 60i nel corso di segnale in ingresso del tipo “Componente”.

P-NR: Riduce automaticamente i disturbi all’immagine indesiderati. Nota:

La P-NR non può essere regolata mentre si sta utilizzando un segnale PC.

Segnale

Premere per selezionare Cinema reality o P-NR.

Filtro Y/C 3D (NTSC) Sistema colore Cinema reality Panasonic Auto (4 : 3) P-NR

Approntamento

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Premere il tasto ACTION ( )

[

]

Auto

Off

4 : 3

Off

Segnale

Sinc Cinema reality P-NR

Freq. O.

Freq. V.

33.8

60.0

RGB

PC Off Off Off Off

Automatico

Off Off

kHz

[

RGB

1/2

]

Premere per impostare On/Off.

Segnale

Cinema reality P-NR

[

Premere per uscire dalla modalità Regolazione.

Componente

Off Off

]

Segnale

Cinema reality P-NR

Freq. O.

Freq. V.

33.8

60.0

kHz

[

Digital

Off Off

]

Page 40

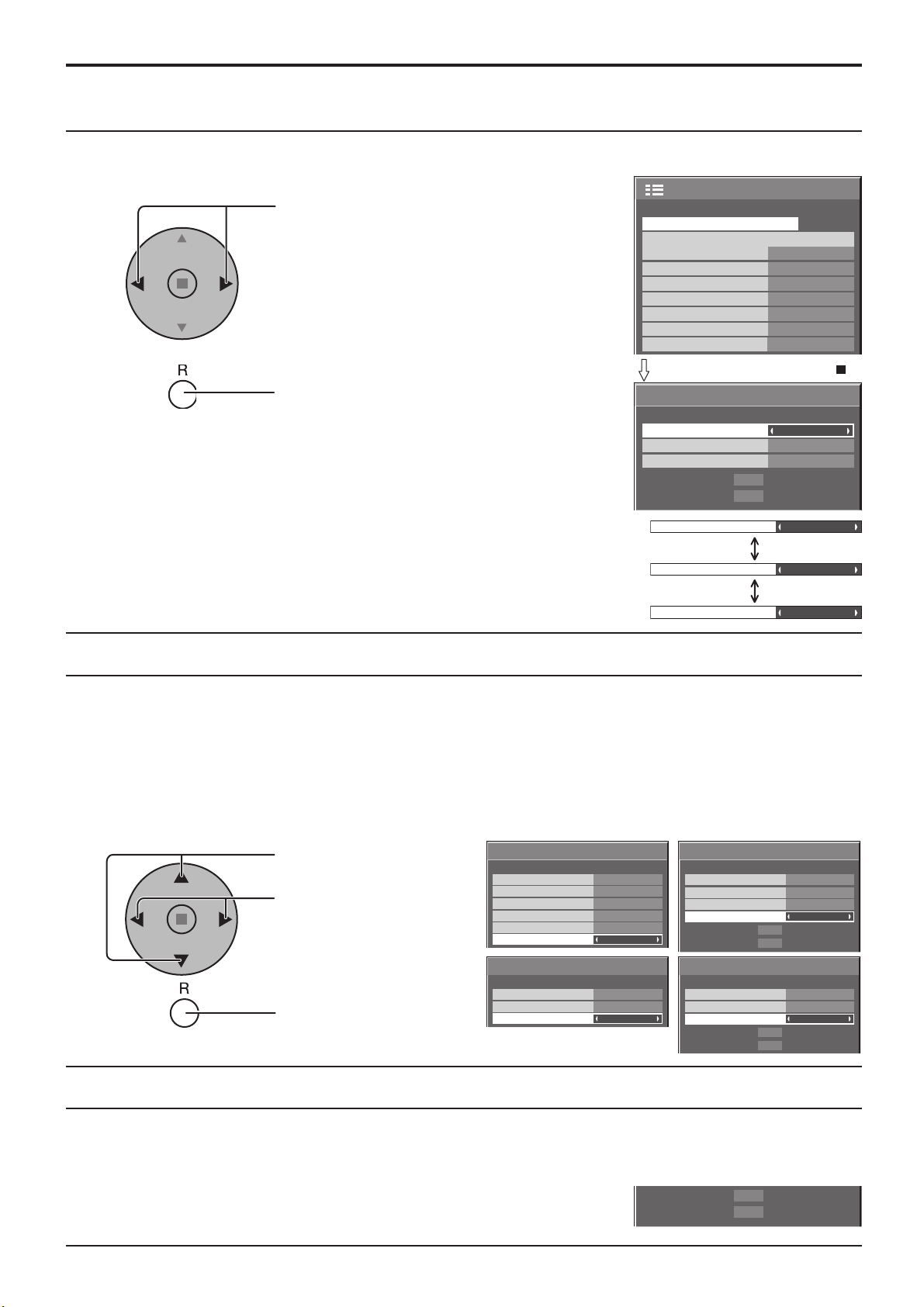

Impostazione iniziale in base ai segnali di ingresso

Sinc

Selezionare la voce “Segnale” dal menu “Approntamento” durante l’ingresso del segnale RGB.

Premere per regolare.

Premere per uscire dalla modalità

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

Premere il tasto ACTION ( )

Segnale

Regolazione.

Come impostare il segnale di sincronizzazione RGB:

Veriﬁ care che l’ingresso sia impostato sull’ingresso RGB (questa impostazione è valida solamente per i segnali di ingresso RGB).

Automatico: I segnali di sincronismo H e V o di sincronizzazione vengono

selezionati automaticamente. Se entrano entrambi, viene selezionato il segnale di sincronismo H e V.

Sinc Cinema reality P-NR

Freq. O.

Freq. V.

Sinc

on G: Utilizza un segnale sincronizzato sul segnale Video G che

viene immesso attraverso il connettore G.

Sinc

VBS: Usa un segnale di sincronizzazione di ingresso sync

composito, che viene immesso dal connettore HD.

Sinc

33.8

60.0

RGB

PC Off Off Off Off

[

Automatico

Off Off

kHz

Automatico

on G

VBS

1/2

RGB

]

Frequenza di rifresco (per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Questa funzione imposta la frequenza di rinfresco dello schermo. Questo menu viene visualizzato quando il segnale d’ingresso è del sistema di 50 Hz (50i, 50p, 25p, 24p, 24sF) della frequenza di scansione verticale.

100 Hz: Riduce il ﬂ icker dello schermo. 50 Hz: Aumenta la risoluzione delle immagini mobili.

Nota:

Si consiglia di impostare normalmente 100 Hz.

[

Premere per selezionare la frequenza di rinfresco.

Premere per regolare.

Premere per uscire dalla modalità di regolazione.

Segnale

Filtro Y/C 3D (NTSC) Sistema colore Cinema reality Panasonic Auto (4 : 3) P-NR Frequenza di rinfresco

Segnale

Cinema reality P-NR Frequenza di rinfresco

Auto

Off

4 : 3

Off

100 Hz

[

Component

Off Off

100 Hz

]

Segnale

Sinc Cinema reality P-NR Frequenza di rinfresco

]

Segnale

Cinema reality P-NR Frequenza di rinfresco

H-Freq.

V-Freq.

H-Freq.

V-Freq.

33.8

60.0

33.8

60.0

kHz

[

Auto

Off Off

100 Hz

[

Digital

Off Off

100 Hz

RGB

]

Freq. O. (kHz) / Freq. V. (Hz)

Visualizza le frequenze O (orizzontale)/V (verticale).

Questa visualizzazione è valida solamente per i segnali di ingresso RGB/PC e Digital. Valori limite:

Orizzontale: 15 - 110 kHz Verticale 48 - 120 Hz

Freq. O.

Freq. V.

33.8

60.0

kHz

Page 41

Regolazione delle opzioni

(Per TH-42PS10EK/S)

Premere per visualizzare il menu di Impostazione.

Premere per selezionare “Lingua OSD”.

Premere e tenere premuto ﬁ no a quando apparirà il menu delle Options (Opzioni). Premere per selezionare il menu preferito.

Premere per regolare il menu.

Options

1/3

Voce Effetto Regolazioni

Off-timer

function

Onscreen

display

Initial INPUT

Enable

On Off

Disable

Premere per uscire dal menu delle Opzioni.

Enable (Attiva): Abilita “Off-timer function” (funzione timer Off). Disable (Disattiva): Disabilita “Off-timer function” (funzione timer Off). Nota: Quando “Disable (Disattiva)” è impostato, la funzione timer Off è annullata. On: Visualizza le informazioni seguenti su schermo.

• Display dell’alimentazione accesa

• Display dell’interruttore del segnale di ingresso

• Display di nessun segnale

• Silenziamento e tempo rimanente del timer off dopo che

Off: Nasconde tutti gli elementi sopra descritti. Off PC INPUT1 INPUT2 INPUT3

Regola il segnale d’ingresso quando viene accesa l’unità.

Note:

• Appare soltanto il segnale regolato (vedere pagina 13).

• Il segnale può apparire quando è installata la scheda Terminale.

• Questo menu è disponibile soltanto quando il “INPUT lock” (blocco INPUT) è su “Off”.

• Quando si collega una scheda terminali di doppio ingresso, viene visualizzato A o B a seconda del segnale d’ingresso selezionato. (Per es., INPUT1A, INPUT1B)

Off-timer function

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

è stato premuto.

Enable

Off Off

On Off

0 Off Off Off Off

Page 42

Regolazione delle opzioni

Voce Effetto Regolazioni

Premere il tasto per regolare il volume al momento dell’accensione.

Off On Off: Imposta il volume normale.

Initial VOL

level

Maximum VOL

level

INPUT lock

Studio W/B

Advanced PIP

Off On

On: Imposta il volume preferito. Note:

• Quando “Maximum VOL level” (livello VOL massimo) è su “On” (Attivato), il volume può soltanto essere regolato tra lo 0 e la vostra massima gamma.

• È possibile ascoltare il volume cambiato, a prescindere dall’impostazione del volume dell’apparecchio, prima di aprire il menu delle opzioni, se si effettua la regolazione del volume quando “Initial VOL

level” (livello VOL iniziale) è predisposto su “On” (Attivato) e il cursore è sul menu.

Premere il pulsante per regolare il volume massimo.

Off On Off: Imposta il volume massimo automatico. On: Imposta il volume massimo preferito. Note:

• Se il “Maximum VOL level” (livello VOL Massimo) è impostato su un valore più basso del “Initial VOL level” (livello VOL iniziale), il “Initial VOL level” (livello VOL iniziale) diviene automaticamente uguale a quello del “Maximum VOL level” (livello VOL Massimo).

• Il display del volume può salire ﬁ no a 63, a prescindere dalle impostazioni.

• È possibile ascoltare il volume cambiato, a prescindere dall'impostazione del volume dell'apparecchio, prima di aprire il menu delle opzioni, se si effettua la regolazione del volume quando “Maximum VOL level” (livello VOL massimo) è predisposto su “On” (Attivato) e il cursore è sul menu.

• Quando si collega una scheda terminali di doppio ingresso, viene visualizzato A o B a seconda del segnale d’ingresso selezionato. (Per es., INPUT1A, INPUT1B)

Off PC INPUT1 INPUT2 INPUT3

Blocca il funzionamento dell’interruttore di ingresso.

Note:

• Appare soltanto il segnale regolato (vedere pagina 13).

• Il segnale può apparire quando è installata la scheda Terminale.

• L’interruttore di ingresso può essere usato quando questo è impostato su “Off’.

• Nella modalità di visualizzazione a due schermi, se l’impostazione non si trova su “Off”, il valore verrà ﬁ ssato come ingresso di valore nella modalità a schermo unico.

Off: Azzera tutte le impostazioni regolate. On:

Imposta la temperatura del colore per lo studio televisivo. Regola il segnale di ingresso quando la TV è accesa.

Note:

Valido soltanto quando la temperatura del colore è impostata su “basso”, sulla regolazione dello schermo.

Off: Imposta la modalità di visualizzazione normale a due schermi. (vedere pagina 20) On: Imposta la modalità Advanced PIP (PIP Avanzata) (vedere pagina 21). Note:

• Quando “INPUT lock” (blocco ingresso) è predisposto su “On” (Attivato), non è possibile usare tutte le funzioni di visualizzazione a due schermi. I pulsanti , non sono disponibili durante il funzionamento in modalità Advanced PIP (PIP Avanzata).

•

Regola la dimensione del display dell’immagine su schermo.

Off: Imposta la dimensione del display dell’immagine normale su schermo. On:

Imposta la dimensione del display dell’immagine in base a circa il 95% del display dell’immagine normale.

Off On

Options

Off-timer function

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Studio W/B Advanced PIP Display size

Enable

Off Off

1/3

On Off

0 Off Off Off Off

Display size

Off On

Note:

• Questa impostazione è valida soltanto quando i segnali di ingresso sono i seguenti: 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1250/50i (Componente Video, RGB, DVI, SDI, HDMI) Questa impostazione non è valida quando si seleziona il display a due schermi, lo zoom digitale o lo schermo Molteplice.

•

Quando la dimensione del Display è impostata su “On”, la regolazione della Pos./Dimen. non può essere usata.

•

Fare riferimento alle istruzioni relative a ciascuna scheda per i segnali corrispondenti di DVI, SDI, HDMI.

Page 43

Regolazione delle opzioni

Voce Effetto Regolazioni

Off MENU&ENTER On Off: Tutti i pulsanti sul fondo dell’apparecchio principale possono essere usati.

Button lock

Remocon

User level

ID select

Remote ID

Serial ID

Off On

MENU & ENTER:

Blocca i pulsanti

sulla facciata di fondo dell’apparecchio principale.

ENTER/

On: Blocca tutti i pulsanti sulla facciata di fondo dell’apparecchio principale.

Off User1 User2 User3 Off: È possibile utilizzare tutti i pulsanti sul telecomando.

User1: User2: È possibile utilizzare soltanto i pulsanti

È possibile soltanto utilizzare i pulsanti , , , , , , , sul telecomando.

, , sul telecomando.

User3: Blocca tutti i pulsanti sul telecomando.

Imposta il numero di ID del pannello quando il pannello è usato in “Remote ID” (ID Telecomando) o “Serial ID” (ID Seriale). Gamma dei valori impostati: 0-100 (Valore standard: 0)

Off: Disattiva le funzioni dell’ID del telecomando. È possibile utilizzare le funzioni normali del telecomando. On: Attiva le funzioni dell’ID del telecomando.

Imposta l’ID di controllo del pannello.

Off: Disattiva il controllo esterno da parte dell’ID. On: Attiva il controllo esterno da parte dell’ID.

Options

Button lock

Remocon User level ID select Remote ID Serial ID

2/3

Off Off

Off

Voce Effetto Regolazioni

Off Auto On Off: La corrente non viene trasmessa all’alimentatore dell’alloggiamento. Auto: La corrente viene trasmessa all’alimentatore dell’alloggiamento soltanto quando la fornitura

Slot Power

V.Installation

Rotate

Serial Slot

Select

Off On

di tensione elettrica principale è accesa.

On: La corrente viene trasmessa all’alimentatore dell’alloggiamento quando la fornitura di tensione

elettrica principale è accesa o in modalità standby (attesa).

Nota:

In alcuni casi, la corrente viene trasmessa all’alimentatore dell’alloggiamento quando la fornitura di tensione elettrica principale è accesa o in stato di standby (attesa), a prescindere dall’impostazione della corrente dell’alloggiamento.

Off: Imposta la ventola sulla modalità di installazione orizzontale. On: Imposta la ventola sulla modalità di installazione verticale. Note:

• Questo funziona quando il display è acceso.

• L’installazione verticale è disponibile senza l’impostazione di questa modalità.

• Nel caso in cui lo schermo venga installato in posizione verticale, ruotare in alto l’interruttore di accensione per la direzione verso l’alto.

Off: Non fa ruotare l’immagine. On: Fa ruotare l’immagine di 180 gradi.

Slot1 Slot2 Slot3

Seleziona la fessura di comunicazione seriale. Nota: L’impostazione di un comando esterno può essere eseguita soltanto dal terminale seriale ﬁ sso

(vedere a pagina 10).

Options

Slot power V. lnstallation Rotate Serial Slot Select

3/3

Off Off Off

Slot1

Normalizzazione

Quando sia i pulsanti dell’apparecchio principale che quelli del telecomando sono disattivati a causa delle regolazioni “Button lock” (Blocco pulsante), “Remocon User level” (Livello dell’Utente del Telecomando) o “Remote ID” (ID

Telecomando), impostare tutti i valori su “Off” in modo che tutti i pulsanti vengano di nuovo abilitati. Premere il pulsante sull’apparecchio principale insieme al pulsante sul telecomando e tenerli premuti per più

di 5 secondi. Appare il menu di “SHIPPING” (spedizione) ed il blocco viene annullato quando sparisce.

Page 44

Regolazione delle opzioni

(Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Premere per visualizzare il menu di Impostazione.

Premere per selezionare “Lingua OSD”.

Premere e tenere premuto ﬁ no a quando apparirà il menu delle Options (Opzioni). Premere per selezionare il menu preferito.

Premere per regolare il menu.

Options

Weekly Command Timer

Onscreen display Initial INPUT

Initial VOL level Maximum VOL level INPUT lock Button lock

Premere per uscire dal menu delle Opzioni.

Remocon User level Advanced PIP

1/3

On O f f

Off 0 0

Off

Voce Effetto Regolazioni

Weekly

Command

Timer

Onscreen

display

Initial INPUT

On Off

Imposta Weekly Command Timer (timer di comando settimanale) (vedere a pag. 48).

On: Visualizza le informazioni seguenti su schermo.

• Display dell’alimentazione accesa

• Display dell’interruttore del segnale di ingresso

• Display di nessun segnale

• Silenziamento e tempo rimanente del timer off dopo che

Off: Nasconde tutti gli elementi sopra descritti.

Off PC INPUT1 INPUT2 INPUT3

Regola il segnale d’ingresso quando viene accesa l’unità.

Note:

• Appare soltanto il segnale regolato (vedere pagina 13).

• Il segnale può apparire quando è installata la scheda Terminale.

• Questo menu è disponibile soltanto quando il “INPUT lock” (blocco INPUT) è su “Off”.

• Quando si collega una scheda terminali di doppio ingresso, viene visualizzato A o B a seconda del segnale d’ingresso selezionato. (Per es., INPUT1A, INPUT1B)

è stato premuto.

Page 45

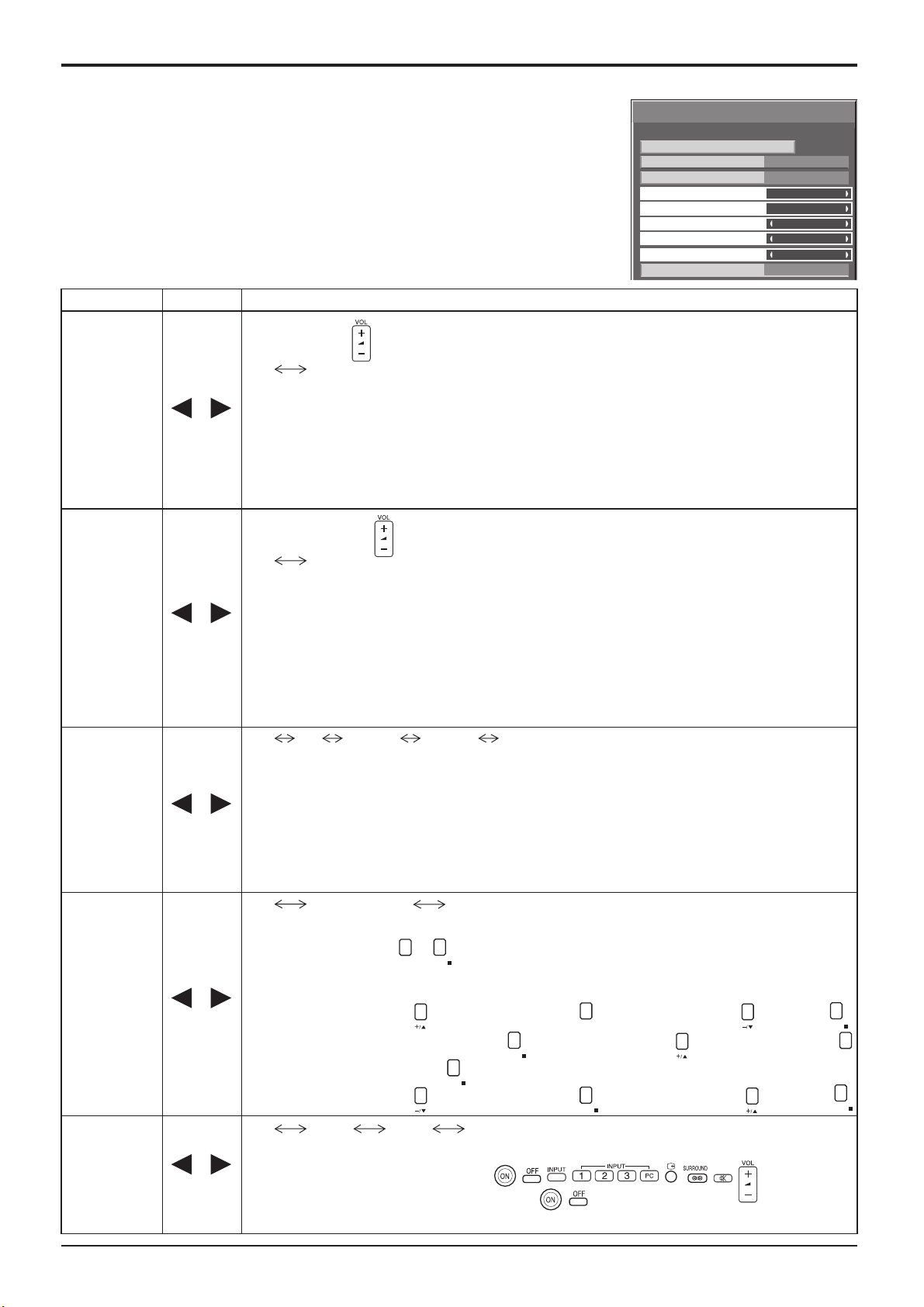

Regolazione delle opzioni

Voce Effetto Regolazioni

Premere il tasto per regolare il volume al momento dell’accensione.

Off On Off: Imposta il volume normale.

Initial VOL

level

Maximum VOL

level

INPUT lock

Off On

On: Imposta il volume preferito. Note:

• Quando “Maximum VOL level” (livello VOL massimo) è su “On” (Attivato), il volume può soltanto essere regolato tra lo 0 e la vostra massima gamma.

level” (livello VOL iniziale) è predisposto su “On” (Attivato) e il cursore è sul menu.

Premere il pulsante per regolare il volume massimo.

Off On Off: Imposta il volume massimo automatico. On: Imposta il volume massimo preferito. Note:

• Il display del volume può salire ﬁ no a 63, a prescindere dalle impostazioni.

Off PC INPUT1 INPUT2 INPUT3

Blocca il funzionamento dell’interruttore di ingresso.

Note:

• Appare soltanto il segnale regolato (vedere pagina 13).

• Il segnale può apparire quando è installata la scheda Terminale.

• L’interruttore di ingresso può essere usato quando questo è impostato su “Off’.

• Nella modalità di visualizzazione a due schermi, se l’impostazione non si trova su “Off”, il valore verrà ﬁ ssato come ingresso di valore nella modalità a schermo unico.

• Quando si collega una scheda terminali di doppio ingresso, viene visualizzato A o B a seconda del segnale d’ingresso selezionato. (Per es., INPUT1A, INPUT1B)

Options

Weekly Command Timer

Onscreen display Initial INPUT

Initial VOL level Maximum VOL level INPUT lock Button lock

Remocon User level

Advanced PIP

1/3

Off

Off 0 0 Off

Off

Button lock

Remocon

User level

Off MENU&ENTER On Off: Tutti i pulsanti sul fondo dell’apparecchio principale possono essere usati. MENU & ENTER:

Blocca i pulsanti

sulla facciata di fondo dell’apparecchio principale.

ENTER/

On: Blocca tutti i pulsanti sulla facciata di fondo dell’apparecchio principale. Regola Button lock con i tasti dell’unità con il procedimento seguente.

Premere quattro volte → Premere quattro volte

Off:

MENU & ENTER:

On:

Premere quattro volte →Premere quattro volte

Premere quattro volte

→Premere

ENTER/

→

Premere quattro volte

→Premere quattro volte →Premere

INPUT

→

Premere quattro volte

→Premere quattro volte →Premere

ENTER/

Off User1 User2 User3 Off: È possibile utilizzare tutti i pulsanti sul telecomando.

È possibile soltanto utilizzare i pulsanti , , , , , , , sul telecomando.

User1:

User2: È possibile utilizzare soltanto i pulsanti

, , sul telecomando.

User3: Blocca tutti i pulsanti sul telecomando.

ENTER/

INPUT

Page 46

Regolazione delle opzioni

Options

Weekly Command Timer

Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level

Advanced PIP

Voce Effetto Regolazioni

Off: Imposta la modalità di visualizzazione normale a due schermi. (vedere pagina 20) On: Imposta la modalità Advanced PIP (PIP Avanzata) (vedere pagina 21).

Advanced PIP

Off-timer

function

Initial Power

Mode

ID select

Remote ID

Serial ID

Off On

Enable

Off On

Disable

Note:

• Quando “INPUT lock” (blocco ingresso) è predisposto su “On” (Attivato), non è possibile usare tutte le funzioni di visualizzazione a due schermi.

•

I pulsanti , non sono disponibili durante il funzionamento in modalità Advanced PIP (PIP Avanzata).

Normal Standby On

Imposta la modalità di alimentazione dell’unità per quando torna la corrente dopo che è venuta a mancare o dopo che si è staccato e ricollegato il cavo di alimentazione.

Normal: La corrente si ristabilisce allo stesso modo precedente l’interruzione. Standby:

La corrente torna nella modalità di standby. (Indicatore di alimentazione: rosso/arancione)

On: La corrente torna all’accensione. (Indicatore di corrente: verde) Nota:

Se si usano multipli schermi, è meglio impostare “Standby” per ridurre il carico di corrente.

Imposta il numero di ID del pannello quando il pannello è usato in “Remote ID” (ID Telecomando) o “Serial ID” (ID Seriale). Gamma dei valori impostati: 0-100 (Valore standard: 0)

Off: Disattiva le funzioni dell’ID del telecomando. È possibile utilizzare le funzioni normali del

telecomando.

On: Attiva le funzioni dell’ID del telecomando. Imposta l’ID di controllo del pannello.

Off: Disattiva il controllo esterno da parte dell’ID. On: Attiva il controllo esterno da parte dell’ID.

Regola la dimensione del display dell’immagine su schermo.

Off: Imposta la dimensione del display dell’immagine normale su schermo. On: Imposta la dimensione del display dell’immagine in base a circa il 95% del display

dell’immagine normale.

Off On

Off

Off00 Off

Off

1/3

Options

Off-timer function

Initial Power Mode ID select Remote ID Serial ID Display size Studio W/B Studio Gain

2/3

Enable

Normal

Off

Display size

Studio W/B

Studio Gain

Off On

Note:

• Questa impostazione è valida soltanto quando i segnali di ingresso sono i seguenti:

NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (Scheda dei doppi terminal video BNC

(TY-FB9BD)) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1250/50i (Componente Video, RGB, DVI, SDI, HDMI)

• Questa impostazione non è valida quando si seleziona il display a due schermi, lo zoom digitale o lo schermo Molteplice.

• Quando la dimensione del Display è impostata su “On”, la regolazione della Pos./Dimen. non può essere usata.

• Fare riferimento alle istruzioni relative a ciascuna scheda per i segnali corrispondenti di DVI, SDI, HDMI.

Off: Azzera tutte le impostazioni regolate. On: Imposta la temperatura del colore per lo studio televisivo. Regola il segnale di ingresso

quando la TV è accesa.

Note: Valido soltanto quando la temperatura del colore è impostata su “basso”, sulla regolazione

dello schermo.

Aumenta il contrasto per una visione migliore se una parte dell’immagine è troppo chiara da vedere.

Off: Disattiva “Studio Gain” (guadagno studio) On: Abilita “Studio Gain” (guadagno studio) Nota: Questa impostazione è valida soltanto quando i segnali d’ingresso sono come segue:

Componente Video, RGB (analogici), SDI, HDMI

Page 47

Regolazione delle opzioni

Voce Effetto Regolazioni

Off Auto On Off: La corrente non viene trasmessa all’alimentatore dell’alloggiamento. Auto: La corrente viene trasmessa all’alimentatore dell’alloggiamento soltanto quando la fornitura

Slot Power

V.Installation

Rotate

Serial Slot

Select

Off On

di tensione elettrica principale è accesa.

On: La corrente viene trasmessa all’alimentatore dell’alloggiamento quando la fornitura di tensione

elettrica principale è accesa o in modalità standby (attesa).

Nota: In alcuni casi, la corrente viene trasmessa all’alimentatore dell’alloggiamento quando la

fornitura di tensione elettrica principale è accesa o in stato di standby (attesa), a prescindere dall’impostazione della corrente dell’alloggiamento.

Off: Imposta la ventola sulla modalità di installazione orizzontale. On: Imposta la ventola sulla modalità di installazione verticale. Note:

• Questo funziona quando il display è acceso.

• Nel caso in cui lo schermo venga installato in posizione verticale, ruotare in alto l’interruttore di accensione per la direzione verso l’alto.

Off: Non fa ruotare l’immagine. On: Fa ruotare l’immagine di 180 gradi.

Slot1 Slot2 Slot3

Seleziona la fessura di comunicazione seriale. Nota: L’impostazione di un comando esterno può essere eseguita soltanto dal terminale seriale ﬁ sso

(vedere a pagina 10).

Options

Slot power V. lnstallation Rotate Serial Slot Select

3/3

Off Off Off

Slot1

Normalizzazione

di 5 secondi. Appare il menu di “SHIPPING” (spedizione) ed il blocco viene annullato quando sparisce.

Page 48

Regolazione delle opzioni

Weekly command timer (timer di comando settimanale)

(per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Si può programmare il timer di 7 giorni impostando l’ora e il comando.

Nota:

Prima di impostare Weekly Command Timer, impostare Ora attuale (vedere a pag. 27).

Premere per selezionare Function.

Premere per selezionare “On”.

Nota:

• Quando Function è impostata su On, Impostazione TIMER (vedere a pag. 28) non è disponibile e Intervallo/Assegnazione del tempo in modalità Salvaschermo (vedere a pag. 29) non possono essere selezionati.

Premere per selezionare un giorno.

Premere per selezionare un numero di programma.

Nota:

• Si può impostare il programma da 1 a 7.

--- indica non impostato.

Options

Weekly Command Timer

Onscreen display

Premere il tasto ACTION ( )

Weekly Command Timer

Function

Monday

Tuesday Wednesday Thursday Friday Saturday Sunday

Program Edit

Weekly Command Timer

Function

Monday Tuesday

Wednesday Thursday Friday Saturday Sunday

Program Edit

Program1

Program3

---

Program3

---

Program6

Program4

Program1

Program3

---

Program3

---

Program6

Program4

1/3

Premere per selezionare Program Edit.

Premere per visualizzare la schermata di modiﬁ ca dei programmi.

Premere per selezionare Program.

Premere per cambiare i numeri dei programmi (1-7).

Numero di programma

Thursday Friday Saturday Sunday

Program Edit

Program3

---

Program6

Program4

Schermata di modiﬁ ca programmi

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

--:--

12:00

9:12

--:--

PON

IMS:SL1

---

DAM:ZOOM

AVL:10

---

1/8

Page 49

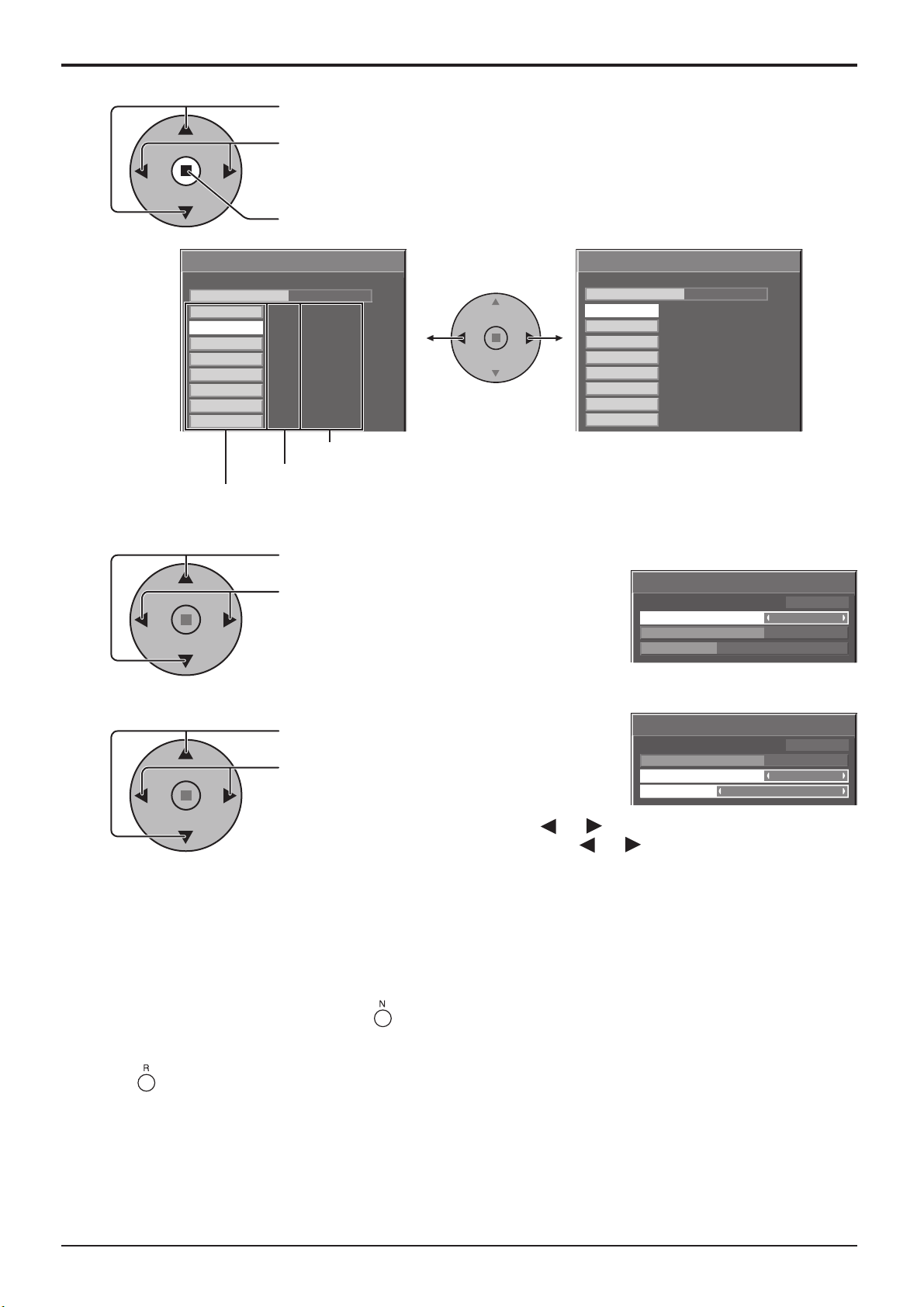

Regolazione delle opzioni

Premere per selezionare il numero di un comando.

Premere per visualizzare le pagine dei comandi precedenti/seguenti (1-8) del programma selezionato.

Premere per visualizzare la schermata di impostazione comandi.

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

--:--

12:00

9:12

--:--

Comando (--- indica non impostato)

Impostare l’ora del timer (--:-- indica non impostata)

Numeri dei comandi

Premere per selezionare Command No.

Premere per selezionare il numero di un comando.

PON

IMS:SL1

---

DAM:ZOOM

AVL:10

---

1/8

Weekly Command Timer

Program

57 58 59 60 61 62 63 64

20:00

20:30

22:00

--:--

AVL:00

DAM:NORM

POF

---

8/8

Schermata di impostazione comandi

Weekly Command Timer

10:30

Command No

Time Command

Program

IMS:SL1

Premere per selezionare Time/Command.

Premere per impostare ciascuna opzione. Time: Imposta l’ora di esecuzione di un programma di comando. Premendo una volta il tasto “ ” o “ ” si cambia “Time” di 1 minuto. Premendo continuamente il tasto “ ” o “ ” si cambia “Time” di 15 minuti. Command:Selezionare un comando da eseguire all’ora impostata. Questa unità ha 64 comandi da impostare (vedere a pag. 53).

Note:

•

I comandi vengono eseguiti nell’ordine dell’ora di esecuzione, indipendentemente dal numero del comando.

• Se l’ora di esecuzione di un comando si sovrappone a quella di un altro, questi comandi vengono eseguiti in ordine numerico.

• Premendo , Time diventa --:-- e Command ---.

Nota:

• Premere per tornare alla schermata precedente.

Weekly Command Timer

Program

Command No Time

Command

10:30

IMS:SL1

Page 50

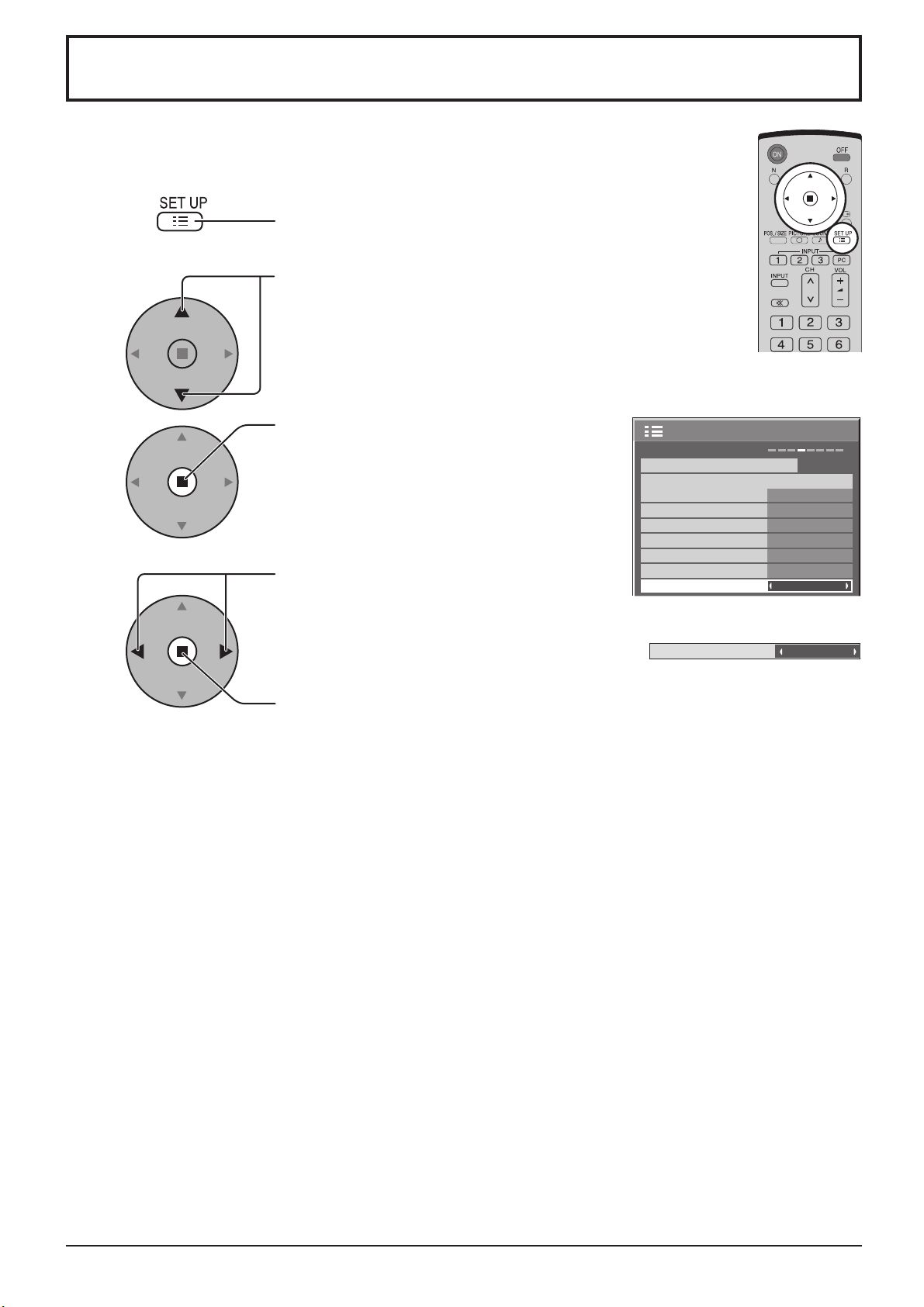

Condizione di spedizione

Questa funzione consente di resettare l’apparecchio all’impostazione di fabbrica.

Premere per visualizzare la schermata “Approntamento”.

Premere per selezionare “Lingua OSD”.

Premere e tenere premuto ﬁ no alla comparsa del menu SHIPPING.

Premere per selezionare “YES”.

Premere per confermare.

Approntamento

Segnale

Selezione ingresso componente/RGB

Nome segn. ingresso Risparmio energia Consumo in stand-by Gestione alimentaz. Auto spegnimento Lingua OSD Italiano

SHIPPING

1/2

RGB

PC Off Off Off Off

YES

[dall’unità]

1 Premere il tasto MENU ﬁ no a che viene visualizzata la schermata di impostazione.

2 Premere il pulsante Aumento “+” e diminuzione “–” del volume per selezionare “Lingua OSD”.

3 Premere e tenere premuto il tasto ENTER ﬁ no a che viene visualizzato il menu SHIPPING.

4 Premere il pulsante Aumento “+” e diminuzione “–” del volume per selezionare “YES”.

5 Premere il tasto ENTER e aspettare 10 secondi.

Nota:

Premere il pulsante R per ritornare alla schermata di impostazione quando viene visualizzato il menu SHIPPING.

Page 51

Risoluzione dei problemi

Prima di rivolgersi all’assistenza tecnica, individuare i sintomi e veriﬁ carli secondo la tabella riportata di seguito.

Sintomi

Immagine Suono

Interferenza

Immagine normale

Assenza di immagini

Assenza di colore

Non è possibile eseguire alcuna operazione dal telecomando.

A volte si sente uno scricchiolio provenire dall’apparecchio.

La parte superiore o inferiore delle immagini sullo schermo appare tagliata quando si utilizza funzione zoom.

Quando si utilizza la funzione zoom, aree prive di immagini appaiono nella parte superiore e inferiore dello schermo.

Si sentono dei suoni provenire dall’interno dell’apparecchio.

Questo schermo al plasma utilizza un processo di elaborazione immagini particolare che, in presenza di alcuni tipi di segnale, provoca talvolta una leggera asincronia fra audio e video. Non si tratta quindi di malfunzionamento.

Suono disturbato

Assenza di suono

Suono normale

Motori elettrici Auto/moto Luci ﬂ uorescenti

Livello del volume (Veriﬁ care se la funzione Suono muto è stata attivata da telecomando.)

Presa di corrente non inserita Apparecchio spento Controlli di Contrasto e Luminosità e Volume impostati al minimo (Verificare premendo il tasto di accensione/ spegnimento o di attesa del telecomando.)

Quando viene immesso un segnale con frequenza, formato o sistema a colori non compatibili con lo schermo, viene visualizzata solo l’indicazione del terminale d’ingresso.

Controlli del colore impostati al minimo (vedere alle pag. 22, 23) Sistema colore (vedere alla pag. 39)

Veriﬁ care se le batterie si sono scaricate completamente e, qualora non siano scariche, veriﬁ care che sono inserite correttamente. Controllare se il sensore del telecomando è esposto alla luce solare o a una forte fonte luminosa ﬂ uorescente. Veriﬁ care se si sta utilizzando il telecomando progettato speciﬁ camente per l’utilizzo con questo apparecchio. (L’apparecchio non può essere utilizzato con nessun altro telecomando.)

Se non vi sono problemi con le immagini o l’audio, questo è il suono dello chassis che subisce varie contrazioni in risposta ai cambiamenti della temperatura ambiente. Ciò non produce effetti negativi o di altro genere sulle prestazioni.

Regolare la posizione dell’immagine sullo schermo.

Quando si guarda del materiale video (ad esempio materiale in formato cinematograﬁ co) con una larghezza dello schermo maggiore della modalità 16:9, si formano delle aree vuote separate dalle immagini nella parte superiore e inferiore dello schermo.

Quando si accende l’apparecchio, si potrebbe sentire il suono del pannello dello schermo che viene alimentato: Questo è normale e non denota un guasto.

Veriﬁ ca

Pannello dello schermo al plasma

Sintomi Veriﬁ ca

Lo schermo si scurisce leggermente quando vengono mostrate immagini molto luminose con movimenti minimi.

Occorre del tempo per visualizzare l’immagine.

I bordi delle immagini sfarfallano.

La luminosità ai due lati delle immagini nel formato 4:3 varia.

Alcune parti delle schermo non vengono illuminate.

Appare la ritenzione di immagine

[Per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK] Si può avvertire del ronzio proveniente dall’unità display.

Lo schermo si scurisce leggermente quando le foto, i fermi immagine di un computer o altre immagini con movimenti minimi vengono visualizzate per un lungo periodo di tempo. Ciò avviene per ridurre la ritenzione di immagine sullo schermo e l’accorciamento della vita di servizio dello schermo: ciò è normale e non indica un malfunzionamento.

L’apparecchio elabora digitalmente i vari segnali per poter riprodurre immagini piacevoli da un punto di vista estetico. Di conseguenza, a volte occorre qualche istante per far apparire l’immagine quando si accende l’apparecchio, quando si commuta l’ingresso o quando si scambiano le immagini che appaiono nelle due schermate dell’immagine principale e di quella secondaria.

A causa delle caratteristiche del sistema utilizzato per alimentare il pannello, i bordi potrebbero sfarfallare nelle parti in rapido movimento delle immagini: Questo è normale e non denota un guasto.

Quando si visualizzano i pannelli laterali con l’impostazione “Alto” o “Medio”, la luminosità su entrambi i lati potrebbe cambiare a seconda del tipo del tipo di materiale visualizzato: Questo è normale e non denota un guasto.

Lo schermo al plasma è stato realizzato utilizzando una tecnologia di precisione ad alto livello, tuttavia alcune parti dello schermo possono risultare talvolta prive di elementi di immagine o avere delle aree particolarmente luminose. Questo non costituisce un sintomo di malfunzionamento.

Non si deve lasciare un fermo immagine visualizzato per un lungo periodo di tempo, perché ciò potrebbe causare una permanente ritenzione di immagine sullo schermo al plasma. Esempi di fermi immagine includono i logo, i videogiochi, le immagini di computer, il Televideo e le immagini visualizzate nella modalità 4:3.

Nota:

La permanente ritenzione di immagine sullo schermo al plasma causata dall’uso di una immagine ﬁ ssa non è un difetto di funzionamento e non è coperta dalla garanzia. Questo prodotto non è stato progettato per visualizzare immagini ﬁ sse, per periodi di tempo prolungati.

Nell’unità display è installata una ventola di raffreddamento che serve a dissipare il calore normalmente prodotto durante l’uso. Il ronzio che si sente è dovuto alla rotazione della ventola e non è un sintomo di malfunzionamento.

Page 52

VIDEO/PC segnali di ingresso

Ingresso VIDEO (per TH-42PH10EK/S, TH-50PH10EK/S, TH-58PH10EK)

Nome del segnale

1 NTSC 15,73 59,94 2 PAL 15,63 50,00 3 PAL60 15,73 59,94 4 SECAM 15,63 50,00 5 NTSC modiﬁ cato 15,73 59,94

Segnali di ingresso applicabili per mini spina D-sub a 15 poli (Componente) / mini spina D-sub a 15 poli (RGB) (

Contrassegno)

Nome del segnale

1 525 (480) / 60i 15,73 59,94 13,5 2 525 (480) / 60p 31,47 59,94 27,0 3 625 (575) / 50i 15,63 50,00 13,5 4 625 (575) / 50p 31,25 50,00 27,0 5 750 (720) / 60p 45,00 60,00 74,25 6 750 (720) / 50p 37,50 50,00 74,25 7 1.125 (1.080) / 60i 33,75 60,00 74,25 8 1.125 (1.080) / 50i 28,13 50,00 74,25 9 1.125 (1.080) / 24sF 27,00 47,92 74,25

10 1.125 (1.080) / 30p 33,75 30,00 74,25

11 1.125 (1.080) / 25p 28,13 25,00 74,25 12 1.125 (1.080) / 24p 27,00 24,00 74,25 13 1.250 (1.080) / 50i 31,25 50,00 74,25 14 640 × 400 @70 Hz 31,46 70,07 25,17 15 640 × 480 @60 Hz 31,47 59,94 25,18 16 640 × 480 @72 Hz 37,86 72,81 31,5 17 640 × 480 @75 Hz 37,50 75,00 31,5 18 640 × 480 @85 Hz 43,27 85,01 36,0 19 852 × 480 @60 Hz 31,47 59,94 33,54 20 800 × 600 @56 Hz 35,16 56,25 36,0 21 800 × 600 @60 Hz 37,88 60,32 40,0 22 800 × 600 @72 Hz 48,08 72,19 50,0 23 800 × 600 @75 Hz 46,88 75,00 49,5 24 800 × 600 @85 Hz 53,67 85,06 56,25 25 1.024 × 768 @60 Hz 48,36 60,00 65,0 26 1.024 × 768 @70 Hz 56,48 70,07 75,0 27 1.024 × 768 @75 Hz 60,02 75,03 78,75 28 1.024 × 768 @85 Hz 68,68 85,00 94,5 29 1.152 × 864 @75 Hz 67,50 75,00 108,0 30 1.280 × 960 @60 Hz 60,00 60,00 108,0 31 1.280 × 960 @85 Hz 85,94 85,00 148,5 32 1.280 × 1.024 @60 Hz 63,98 60,02 108,0 33 1.280 × 1.024 @75 Hz 79,98 75,03 135,0 34 1.280 × 1.024 @85 Hz 91,15 85,02 157,5 35 1.600 × 1.200 @60 Hz 75,00 60,00 162,0 36 1.600 × 1.200 @65 Hz 81,25 65,00 175,5 37 1.066 × 600 @60 Hz 37,64 59,94 53,0 38 1.366 × 768 @60 Hz 48,36 60,00 86,71 39 Macintosh13” (640 × 480) 35,00 66,67 30,24 40 Macintosh16” (832 × 624) 49,72 74,54 57,28 41 Macintosh21” (1.152 × 870) 68,68 75,06 100,0

Orizzontale:

frequenza (kHz)

Orizzontale:

frequenza

(kHz)

Verticale:

frequenza

∗1: Quando selezionato, il formato RGB e l’ingresso di segnale al terminale mini spina D-sub a 15 poli 525p viene

riconosciuto come segnale VGA 60 Hz.

∗2: Quando il segnale di formato VGA 60 Hz è immesso da un terminale che non sia il mini spina D-sub a 15 poli,

viene riconosciuto come segnale 525p.

Nota: I segnali che non corrispondono alle speciﬁ che riportate sopra possono non essere visualizzati in modo corretto.

Verticale:

frequenza (Hz)

(Hz)

Frequenza

di clock punti

(MHz)

mini spina

D-sub a 15 poli

(Componente)

** **

mini spina D-

sub a 15 poli

(RGB)

∗1

** ** ** ** ** ** ** ** ** ** **

∗2

* * * *

∗2

* * * * * * * * * * * * * * * * * * * * * * *

Page 53

Lista di comandi di Weekly Command Timer

No. Comando Dettagli di controllo

1 AAC:MENCLR Menu audio (Nitido) 2 AAC:MENDYN Menu audio (Dinamico) 3 AAC:MENSTD Menu audio (Standard) 4 AAC:SURMON Surround (ON) 5 AAC:SUROFF Surround (OFF) 6 AMT:0 Silenziamento audio (OFF) 7 AMT:1 Silenziamento audio (ON) 8 ASO:M Uscita audio nella modalità PIP (Immagine principale) 9 ASO:S Uscita audio nella modalità PIP (Immagine secondaria)

10 AVL:00 Volume audio (00)

11 AVL:10 Volume audio (10) 12 AVL:20 Volume audio (20) 13 AVL:30 Volume audio (30) 14 AVL:40 Volume audio (40) 15 AVL:50 Volume audio (50) 16 AVL:60 Volume audio (60) 17 DAM:FULL Aspetto (16:9) 18 DAM:JUST Aspetto (N-Zoom) 19 DAM:NORM Aspetto (4:3) 20 DAM:SELF Aspetto (Panasonic Auto) 21 DAM:ZOOM Aspetto (Zoom) 22 DWA:OFF Modalità PIP avanzata (OFF) 23 DWA:OVL1 Modalità PIP avanzata (1) (vedere a pag. 21) 24 DWA:OVL2 Modalità PIP avanzata (2) (vedere a pag. 21) 25 DWA:OVL3 Modalità PIP avanzata (3) (vedere a pag. 21) 26 DWA:OVL4 Modalità PIP avanzata (4) (vedere a pag. 21) 27 DWA:OVL5 Modalità PIP avanzata (5) (vedere a pag. 21) 28 DWA:OVL6 Modalità PIP avanzata (6) (vedere a pag. 21) 29 DWA:OVLOF Modalità PIP avanzata (OFF) (modalità normale di visualizzazione su doppio schermo) 30 DWA:OVLON Modalità PIP avanzata (ON) 31 DWA:PIN0 La posizione dell’immagine secondaria (parte inferiore destra) 32 DWA:PIN1 La posizione dell’immagine secondaria (parte inferiore sinistra) 33 DWA:PIN2 La posizione dell’immagine secondaria (parte superiore sinistra) 34 DWA:PIN3 La posizione dell’immagine secondaria (parte superiore destra) 35 DWA:PIP Modalità di doppia immagine (Immagine nell’immagine) 36 DWA:POP Modalità di doppia immagine (Immagine fuori dell’immagine) 37 DWA:SWP Scambio dell’immagine principale e secondaria nella modalità PIP 38 DWA:TWN Modalità di doppia immagine (Immagine e immagine) 39 IMS:PC1 Selezione ingresso (PC1) (Immagine principale nella modalità PIP) 40 IMS:SL1 Selezione ingresso (SLOT1) (Immagine principale nella modalità PIP) 41 IMS:SL1A Selezione ingresso (SLOT1A) (Immagine principale nella modalità PIP) 42 IMS:SL1B Selezione ingresso (SLOT1B) (Immagine principale nella modalità PIP) 43 IMS:SL2 Selezione ingresso (SLOT2) (Immagine principale nella modalità PIP) 44 IMS:SL2A Selezione ingresso (SLOT2A) (Immagine principale nella modalità PIP) 45 IMS:SL2B Selezione ingresso (SLOT2B) (Immagine principale nella modalità PIP) 46 IMS:SL3 Selezione ingresso (SLOT3) (Immagine principale nella modalità PIP) 47 ISS:PC1 Selezione ingresso immagine secondaria (PC1) 48 ISS:SL1 Selezione ingresso immagine secondaria (SLOT1) 49 ISS:SL1A Selezione ingresso immagine secondaria (SLOT1A) 50 ISS:SL1B Selezione ingresso immagine secondaria (SLOT1B) 51 ISS:SL2 Selezione ingresso immagine secondaria (SLOT2) 52 ISS:SL2A Selezione ingresso immagine secondaria (SLOT2A) 53 ISS:SL2B Selezione ingresso immagine secondaria (SLOT2B) 54 ISS:SL3 Selezione ingresso immagine secondaria (SLOT3)

OSP:SCR0 Scorrimento barra bianca salvaschermo (OFF)

OSP:SCR1 Scorrimento barra bianca salvaschermo (ON)

56 57 POF Spegnimento 58 PON Accensione

SSC:FNC0 Funzione salvaschermo (Scorrimento barra bianca)

SSC:FNC1 Funzione salvaschermo (Inversione di immagine)

SSC:MOD0 Salvaschermo (Modalità (OFF))

SSC:MOD3 Salvaschermo (Modalità (ON))

62 63 64

Il silenziamento dell’immagine non può essere sbloccato spegnendo/accendendo con il telecomando. Spegnere e

∗

riaccendere con il tasto dell’unità, oppure immettere il comando VMT:0 per sbloccare il silenziamento dell’immagine.

VMT:0 VMT:1

∗ ∗

Silenziamento immagine (OFF) Silenziamento immagine (ON)

Page 54

Speciﬁ che tecniche

TH-42PS10EK/S

Alimentazione 220 - 240 V in c.a., 50/60 Hz Consumo elettrico

Utilizzo normale 280 W

Consumo in modalità

Attesa

Apparecchio spento a 0,2 W

Pannello schermo al plasma-16:9 Dimensioni dello schermo 920 mm (L) × 518 mm (A)

(Nr. di pixel) 408.960 (852 (L) × 480 (A))

Condizioni di esercizio

Temperatura 0 °C - 40 °C

Umidità 20 % - 80 %

Segnali compatibili

Formato di scansione 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

Segnali PC VGA

Terminali di collegamento

PC IN (A 15 PIN, MINI D-SUB, ALTA DENSITÀ)

VBS (usare la porta HD)

AUDIO IN (Spinotto M3)

SERIAL TERMINALE DI COMANDO ESTERNO (A 9 PIN, D-SUB) COMPATIBILE CON RS-232C

ALTOPARLANTI (6 Ω) 16 W [8 W + 8 W] (10 % THD)

Accessori opzionali

Telecomando

Pile 2 pile di tipo R6

Fascetta di ﬁ ssagio TMME203 × 2

Dimensioni (L × A × P) 1.020 mm × 610 mm × 89 mm Massa (Peso)

solo unità principale circa 26,0 kg peso netto

con gli altoparlanti circa 30,0 kg

Risparmio dell’energia disattivato 0,8 W,

Risparmio dell’energia attivato 0,6 W

Metodo drive di tipo AC

42 pollici, formato di visualizzazione 16:9

× 1.056 mm (diagonale)

[2.556 × 480 punti]

SVGA, XGA, SXGA, UXGA ···· (compresso)

Frequenza di scansione orizzontale 15 - 110 kHz

Frequenza di scansione verticale 48 - 120 Hz

Y o G con/sinc 1,0 Vp-p (75 Ω) Y o G senza/sinc 0,7 Vp-p (75 Ω)

B/P

R/P

HD/VD:

EUR7636090R

0,7 Vp-p (75 Ω)

B/C

0,7 Vp-p (75 Ω)

R/CR

1,0 - 5,0 Vp-p (alta impedenza) con/immagine 1,0 Vp-p (alta impedenza) senza/immagine 0,3 Vp-p (alta impedenza) 0,5 Vrms (alta impedenza)

Note:

• Le speciﬁ che tecniche sono soggette a variazioni senza preavviso. Il peso e le dimensioni indicate sono approssimativi.

• Questo apparecchio è conforme agli standard EMC elencati sotto.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 55

Speciﬁ che tecniche

TH-42PH10EK/S TH-50PH10EK/S TH-58PH10EK

Alimentazione 220 - 240 V in c.a., 50/60 Hz Consumo elettrico

Utilizzo normale 365 W 485 W 630 W

Consumo in modalità

Attesa

Apparecchio spento a 0,5 W 0,3 W 0,3 W

Pannello schermo al plasma-16:9

Dimensioni dello schermo 922 mm (L) × 518 mm (A)

(Nr. di pixel) 786.432 (1.024 (L) × 768 (A))

Condizioni di esercizio

Temperatura 0 °C - 40 °C

Umidità 20 % - 80 %

Segnali compatibili

Sistema a colori NTSC, PAL, PAL60, SECAM, NTSC modiﬁ cato

Formato di scansione 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p ·

Segnali PC VGA, SVGA, XGA

Terminali di collegamento

AV IN VIDEO IN (BNC)

PC IN (A 15 PIN, MINI D-SUB, ALTA DENSITÀ)

SERIAL TERMINALE DI COMANDO ESTERNO (A 9 PIN, D-SUB) COMPATIBILE CON RS-232C

ALTOPARLANTI (6 Ω) 16 W [8 W + 8 W] (10 % THD)

Accessori opzionali

Telecomando

Pile 2 pile di tipo R6

Fascetta di ﬁ ssagio TMME203 × 2

Dimensioni (L × A × P) 1.020 mm × 610 mm × 89 mm 1.210 mm × 724 mm × 95 mm 1.399 mm × 843 mm × 99 mm Massa (Peso)

solo unità principale circa 26,0 kg peso netto circa 36,0 kg peso netto circa 54,0 kg peso netto

con gli altoparlanti circa 30,0 kg circa 40,0 kg circa 59,0 kg

Risparmio dell’energia

disattivato 1,0 W, Risparmio

dell’energia attivato 0,8 W

Metodo drive di tipo AC

42 pollici, formato di

visualizzazione 16:9

× 1.057 mm (diagonale)

[3.072 ×768 punti]

25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

Frequenza di scansione orizzontale 15 - 110 kHz

Frequenza di scansione verticale 48 - 120 Hz

S VIDEO IN (MINI DIN 4PIN) AUDIO IN (SPINOTTO RCA × 4)

VBS (usare la porta HD)

AUDIO IN (Spinotto M3)

Risparmio dell’energia

disattivato 0,8 W, Risparmio

dell’energia attivato 0,6 W

Metodo drive di tipo AC

50 pollici, formato di visualizzazione 16:9

1.106 mm (L) × 622 mm (A) × 1.269 mm (diagonale)

1.049.088 (1.366 (L) × 768 (A)) [4.098 × 768 punti]

SXGA, UXGA ···· (compresso)

1,0 Vp-p (75 Ω) Y:1,0 Vp-p (75 Ω), C:0,286 Vp-p (75 Ω) 0,5 Vrms (alta impedenza) Y o G con/sinc 1,0 Vp-p (75 Ω) Y o G senza/sinc 0,7 Vp-p (75 Ω)

B/P

R/P

HD/VD:

EUR7636090R

0,7 Vp-p (75 Ω)

B/CB

0,7 Vp-p (75 Ω)

R/CR

1,0 - 5,0 Vp-p (alta impedenza) con/immagine 1,0 Vp-p (alta impedenza) senza/immagine 0,3 Vp-p (alta impedenza) 0,5 Vrms (alta impedenza)

Risparmio dell’energia

disattivato 0,8 W, Risparmio

dell’energia attivato 0,6 W

Metodo drive di tipo AC

58 pollici, formato di

visualizzazione 16:9

1.287 mm (L) × 723 mm (A) × 1.476 mm (diagonale)

1.049.088 (1.366 (L) × 768 (A)) [4.098 × 768 punti]

Note:

• Le speciﬁ che tecniche sono soggette a variazioni senza preavviso. Il peso e le dimensioni indicate sono approssimativi.

• Questo apparecchio è conforme agli standard EMC elencati sotto.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 56

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Registrazione del cliente

Sul coperchio posteriore sono riportati il numero di modello e il numero di serie di questo prodotto. Le chiediamo di annotare questo numero di serie nello spazio sottostante e conservare questo manuale e la ricevuta di pagamento per registrarne l’acquisto, identiﬁ care il prodotto in caso di furto o perdita e convalidare il certiﬁ cato di garanzia.

Numero modello Numero di serie

Matsushita Electric Industrial Co., Ltd.

Sito Web: http://panasonic.net

Stampato nella Repubblica Ceca

MBS0307S1047
