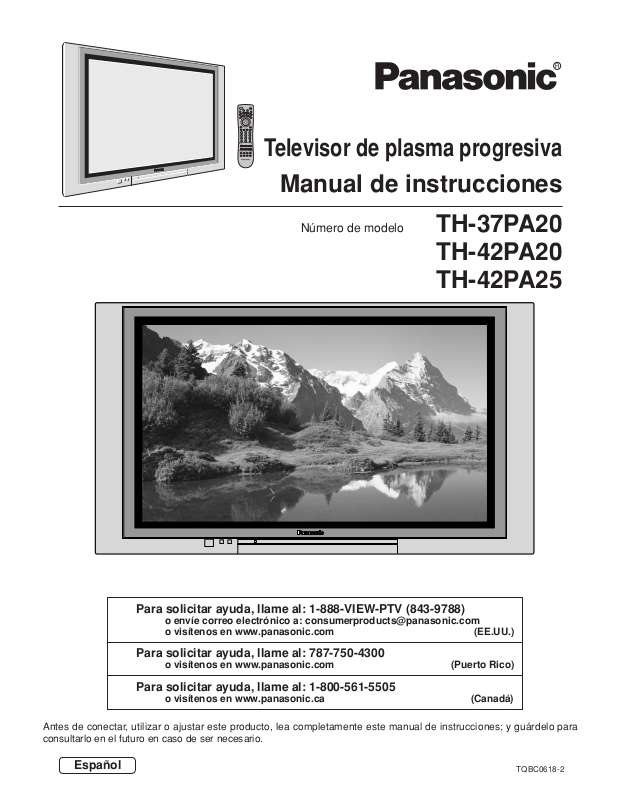

Televisor de plasma progresiva

Manual de instrucciones

Número de modelo

TH-37PA20
TH-42PA20
TH-42PA25

Para solicitar ayuda, llame al: 1-888-VIEW-PTV (843-9788)

o envíe correo electrónico a: [email protected]
o visítenos en www.panasonic.com (EE.UU.)

Para solicitar ayuda, llame al: 787-750-4300

o visítenos en www.panasonic.com (Puerto Rico)

Para solicitar ayuda, llame al: 1-800-561-5505

o visítenos en www.panasonic.ca (Canadá)

Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones; y guárdelo para
consultarlo en el futuro en caso de ser necesario.

Español

TQBC0618-2

ADVERTENCIA

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire la cubierta ni
el panel posterior. En el interior no hay piezas que deba reparar el usuario. Solicite las
reparaciones al personal de servicio calificado.

El rayo con punta de flecha dentro de
un triángulo equilátero tiene la finalidad
de avisar al usuario de que hay piezas
en el interior del producto que si las
tocan las personas éstas pueden recibir
una descarga eléctrica.

ADVERTENCIA:

ADVERTENCIA: 1) Para impedir recibir descargas eléctricas, no retire la cubierta. En el interior no hay piezas que

Para reducir el riesgo de que se produzca un incendio o de sufrir una descarga eléctrica, no exponga

este aparato a la lluvia ni a la humedad. No ponga encima del aparato (incluyendo estanterías que
se encuentren encima del mismo, etc.) recipientes con agua (floreros, tazas, cosméticos, etc.).

deba reparar el usuario. Solicite las reparaciones al personal de servicio calificado.

2) No quite la clavija de puesta a tierra del enchufe de alimentación. Este aparato está equipado con
un enchufe de alimentación de tres clavijas, una de las cuales sirve para hacer la puesta a tierra.
Este enchufe sólo puede conectarse a un tomacorriente que también disponga de puesta a tierra.
Esto constituye una medida de seguridad. Si no puede introducir el enchufe en el tomacorriente,
póngase en contacto con un electricista. No anule la finalidad de la clavija de puesta a tierra.

El signo de exclamación dentro de un
triángulo equilátero tiene la finalidad de
avisar al usuario de la existencia de
instrucciones de utilización y servicio
importantes en el material impreso que
acompaña al aparato.

Nota:

No permita que una imagen fija se muestre durante mucho tiempo, porque esto puede ser la causa de que
quede una imagen fantasma permanente en la televisor de plasma.
Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e
imágenes mostradas en el formato 4:3.

Marcas comerciales y registradas

VGA es una marca comercial de International Business Machines Corporation.

•

Macintosh es una marca registrada de Apple Computer, EE.UU.

•

S-VGA es una marca registrada de Video Electronics Standard Association.

•

Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas comerciales
están plenamente reconocidas.

Bajo licencia de BBE Sound, Inc.
Licenciado de BBE Sound Inc. sobre el numero USP4638258, 5510752 y 5736897.
BBE y el symblo de BBE son markas regisradas de BBE Sound, Inc.

2

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
Antes de utilizar el aparato deberán leerse todas las instrucciones de seguridad y utilización.

2) Guarde estas instrucciones.
Las instrucciones de seguridad y utilización deberán guardarse para poder consultarlas en el futuro en caso de ser

necesario.

3) Cumpla con todas las advertencias.
Deberán cumplirse todas las advertencias del aparato y de las instrucciones de funcionamiento.

4) Siga todas las instrucciones.
Deberán seguirse todas las instrucciones de funcionamiento y utilización.

5) No utilice este aparato cerca del agua.
Por ejemplo, cerca de una bañera, lavabo, fregadero de cocina o lavadora, y no lo utilice tampoco en un sótano

húmedo, cerca de una piscina o lugares similares.

6) Limpie el aparato solamente con un paño seco.
No utilice productos de limpieza líquidos o en aerosoles. Utilice un paño seco para hacer la limpieza.

7) No tape las aberturas de ventilación.
Haga la instalación siguiendo las instrucciones del fabricante.
Las ranuras y aberturas de la caja sirven para ventilar el producto y asegurar un funcionamiento confiable, y para
protegerlo contra el recalentamiento. Las aberturas no deberán taparse nunca colocando el producto en una cama,
sofá, alfombra u otra superficie similar.

8) No instale el aparato cerca de fuentes de calor como, por ejemplo, radiadores, salidas de aire caliente, estufas y otros
aparatos (incluyendo amplificadores) que produzcan calor.
Este producto no deberá colocarse en un mueble librería o en una estantería que estén empotrados, a menos que se
proporcione la ventilación adecuada y se sigan las instrucciones del fabricante.

9) No anule la característica de seguridad del enchufe polarizado o del enchufe del tipo de puesta a tierra. Un enchufe
polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe de puesta a tierra tiene dos clavijas y una espiga
de puesta a tierra. La clavija ancha y la espiga de estos enchufes han sido suministradas para su seguridad. Si el
enchufe suministrado no puede conectarse al tomacorriente, consulte a un electricista para que le cambie el
tomacorriente obsoleto.

10) Proteja el cable de alimentación para que no lo pisen ni lo pellizquen, especialmente en el enchufe,
tomacorriente y en el punto donde sale del aparato.

11) Utilice solamente los accesorios especificados por el fabricante.

12) Utilice solamente el aparato con el carrito, base, trípode, soporte o mesa especificado por el fabricante
o vendido con el aparato. Cuando se utilice un carrito, tenga cuidado al mover la combinación del
carrito / aparato para evitar heridas en el caso de que ésta se dé la vuelta.
Las paradas repentinas, la fuerza excesiva y las superficies irregulares pueden ser la causa de que la combinación
del carrito y el aparato se dé la vuelta.

13) Desenchufe este aparato durante las tormentas eléctricas o cuando no lo utilice durante un largo periodo de tiempo.
Esto evitará que el producto se estropee debido a los rayos y a la sobrecarga en la línea de alimentación.

14) Solicite todas las reparaciones al personal de servicio calificado. Las reparaciones resultan necesarias cuando el
aparato se ha estropeado de cualquier forma: se ha estropeado el cable o el enchufe de alimentación, se ha derramado
líquido o han caído objetos dentro del aparato, el aparato ha quedado expuesto a la lluvia o a la humedad, no funciona
normalmente o se ha caído.

15) Para impedir las descargas eléctricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de alimentación
de CA esté firmemente conectada.

3

Estimado cliente de Panasonic

Bienvenido a la familia de clientes de Panasonic. Esperamos que disfrute durante muchos años de
su nuevo televisor de Plasma.
Para obtener el máximo beneficio de su televisor, lea estas instrucciones antes de hacer cualquier
ajuste, y guárdelas para poder consultarlas en el futuro en caso de ser necesario.
Guarde también su recibo de compra, y anote el número del modelo y el número de serie de su
televisor en el espacio provisto en la contraportada de estas instrucciones.

Visite nuestro sitio web Panasonic para EE.UU. : www.panasonic.com

para Puerto Rico : www.panasonic.com
para Canadá : www.panasonic.ca

Para solicitar ayuda, llame al: 1-888-VIEW-PTV (843-9788)

o envíe correo electrónico a: [email protected]
o visítenos en www.panasonic.com (EE.UU.)

Para solicitar ayuda, llame al: 787-750-4300

o visítenos en www.panasonic.com (Puerto Rico)

Para solicitar ayuda, llame al: 1-800-561-5505

o visítenos en www.panasonic.ca (Canadá)

DECLARACIÓN DE LA FCC:

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la
Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para
proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este
equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones,
puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía
de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales
en la recepción de la radio o la televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se
le recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:

• Cambie la orientación o el lugar de instalación de la antena.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.

• Consulte a su concesionario o a un técnico en radio/TV con experiencia para solicitar su ayuda.

Este aparato cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos condiciones
siguientes: (1) Este aparato no debe causar interferencias perjudiciales, y (2) debe aceptar cualquier interferencia
recibida, incluyendo aquellas que puedan causar un funcionamiento no deseado.

AVISO DE LA FCC:
Para garantizar el cumplimiento continuo de las normas y evitar posibles interferencias no deseadas, cuando
esta televisor de plasma se conecte a un equipo de vídeo deberán utilizarse los núcleos de ferrita suministrados;
y deberá mantenerse una distancia de 40 cm como mínimo con relación a otros dispositivos periféricos.
Consulte las instrucciones de las páginas 9, 10, 11, 12, 13, 14, 17, 18 y 19.
Cualquier cambio o modificación realizado en este televisor sin la aprobación expresa de Matsushita Electric
Corporation of América podría causar interferencias perjudiciales y anular la autoridad que tiene el usuario
para utilizar este aparato.

Declaración de conformidad de la FCC
Número de modelo TH-37PA20

TH-42PA20
TH-42PA25

Responsable: Matsushita Electric Corporation of America

One Panasonic Way, Secaucus, NJ 07094

Dirección de contacto: Panasonic Consumer Electronics Company

1-888-843-9788
correo electrónico: [email protected]

AVISO PARA CANADÁ: Para los Modelos TH-37PA20 y TH-42PA20
Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

4

Índice

Instrucciones de seguridad importantes ..................... 3

DECLARACIÓN DE LA FCC .......................................... 4

Precauciones para su seguridad .................................. 6

Instalación ...................................................................... 8

Ubicación del receptor .................................................. 8

Equipo externo opcional ............................................... 8

Instalación de las pilas en el control remoto ................. 8

Accesorios ...................................................................... 9

Conexión de cables ..................................................... 10

Conexión de la antena .................................................11

Conexión de cascos auriculares / auriculares ............. 11

Panel de control frontal ............................................... 12

Conexiones de un equipo opcional .............................. 12

Conexión de decodificador de televisión por cable ..

Conexión de una videograbadora ...................... 13

Conexión de videograbadora y

decodificador de televisión por cable ........... 14

Conexión de TV digital -

“Set-Top Box” (DTV-STB) o DVD .................. 15

Conexiones de un amplificador (TO AUDIO AMP) ......

Conexión de salida de programas (PROG OUT) ........

Cómo conectar los terminales DIGITAL IN ................. 16

Conectando un descodificador DTV a DIGITAL IN.......

Conexión de los terminales de entrada PC ................ 17

Conexión/desconexión de la alimentación................ 18

Conexión del cable de alimentación de CA ................ 18

Cómo conectar la alimentación................................... 18

Selección del idioma del menú ................................... 18

Televisión por cable / VHF, UHF y CATV .................... 19

Televisión por cable .................................................... 19

VHF, UHF y CATV ....................................................... 19

Ubicación de los controles ......................................... 20

Control remoto iluminado ............................................ 20

Operaciones básicas con menús ............................... 22

PREPARACIÓN ............................................................. 24

Idiomas de MENÚ ....................................................... 24

Selección de ANTENA ................................................ 24

cc EN MUDO MODO cc (Títulos Ocultos) .............. 24

Selección de menús opcionales en OTROS AJ.......... 25

Selección de MODO ................................................... 26

PROGRAMA AUTOMÁTICO....................................... 26

PROGRAMA MANUAL ............................................... 26

AUTOENCENDIDO..................................................... 27

CANAL INFO............................................................... 27

AREA LATERAL .......................................................... 27

SALBA ENERGIA ....................................................... 28

Ajuste de CONTRASTE................................................ 28

MODO DE IMAGEN.................................................... 28

COLOR / TINTE / BRILLO / CONTRASTE /

NITIDEZ / NORMAL ............................................ 28

Selección de menús opcionales en OTROS AJ.......... 29

TEMP COLOR (Temperatura) / COLOR NATURAL /

REDUC DE RUIDO / 3D Y/C FILTRO..............29

MATRIZ DE COLOR ................................................... 29

INMOVILIZAR ............................................................. 30

Ajuste de audio ............................................................ 31

Selección de ESTÉREO / SPA / MONO ..................... 31

Selección de BAJOS / ALTOS / BALANCE / NORMAL ........

12

15
16

16

31

Selección de menús opcionales en OTROS AJ.......... 31

SONIDO IA / BBE ....................................................... 31

BBE VIVA / BBE .......................................................... 32

ENVOLVENTE ............................................................ 32

ALTAVOCES ............................................................... 32

Ajuste de CANALES..................................................... 33

EXPLORA CAN............................................................33

Selección de CANALES FAVORITOS ........................ 33

Selección de menús opcionales en OTROS AJ.......... 34

PREFIJADO ................................................................ 34

MANUAL ..................................................................... 35

PONGA TÍTULO.......................................................... 35

CRONOMETRADOR ..................................................... 36

APAGADO................................................................... 36

CRONOM 1 y CRONOM 2 ......................................... 36

RELOJ ........................................................................ 38

Función de BLOQUEO ................................................. 39

CREAR CÓDIGO PRIMERO ...................................... 39

CLAVE..........................................................................39

BLOQUEO ...................................................................39

CANAL ........................................................................ 40

V-CHIP ........................................................................ 40

PROGRAMAS DE EEUU ............................................ 41

PELÍCULAS DE EEUU ............................................... 42

Inglés de Canadá ........................................................ 43

Francés de Canadá .................................................... 44

Mensaje de bloqueo.................................................... 45

TIEMPO? .................................................................... 45

Operación de imagen en imagen ................................ 46

Pantalla dividida ............................................................48

Controles de ASPECTO ............................................... 50

PC Menu ........................................................................ 51

Ajuste de imagen ........................................................ 51

Ajuste de la posición/tamaño de la imagen ................ 52

Sincronización............................................................. 53

Frecuencia horizontal (kHz)/Frencencia vertical (Hz) . 53

Funcionamiento de equipos periféricos

utilizando el control remoto .......................... 54

Programación del control remoto

iluminado utilizando claves de acceso ............ 54

Programación sin clave A

(Cuando no se conoce la clave) ..................... 55

Índice de claves infrarrojas ......................................... 56

Tabla de teclas operacionales ..................................... 59

Tabla de solución de problemas................................. 61

Señales de entrada de AV/Camponete RGB/PC/DVI . 62

Especificaciones .......................................................... 63

5

Precauciones para su seguridad

ADVERTENCIA

Instalación

No instale la televisor de plasma sobre superficies inclinadas o poco estables.

La televisor de plasma puede caerse o darse vuelta.

•

No coloque objetos encima de la televisor de plasma.

Si se derrama agua en la televisor de plasma o entran objetos extraños en su interior, se puede provocar un cortocircuito

•

que causará fuego o descarga eléctrica. Si entran objetos extraños en el interior de la televisor de plasma, consulte
con su tienda local de Panasonic.

No cubra los orificios de ventilación.

La televisor de plasma puede calentarse excesivamente provocado fuego o daños en la televisor de plasma.

•

Si se utiliza un pedestal, deje un espacio de 3 15/16” (10 cm) o más en la parte superior, izquierda y derecha, 2 3/8”
cm)

o más en la parte inferior y
deje un espacio de 3 15/16” (10 cm) o más en la parte superior, inferior, izquierda y derecha y 3/4” (1,9 cm)
la parte posterior.

Evite instalar este producto cerca de equipos electrónicos que puedan ser afectados fácilmente por las ondas
electromagnéticas.

Este producto puede causar interferencias en la imagen, en el sonido, etc. En particular, mantenga los equipos de

•

vídeo alejados de este producto.

2 3/4” (7 cm)

o más en la parte posterior. Si se utiliza algún otro método de instalación,

o más en

(6

Cuando utilice la televisor de plasma.

La televisor de plasma fue diseñada para funcionar con una CA de 120 V, 50/60 Hz.
Inserte completamente el enchufe del cable eléctrico.

Si el enchufe no ha entrado completamente puede generar calor y ser el origen de un incendio. Si el enchufe está

•

dañado o el tomacorriente está flojo, no los utilice.

No toque el enchufe del cable eléctrico con las manos mojadas.

Puede recibir una descargue eléctrica.

•

No haga nada que pueda dañar el cable eléctrico. Cuando desenchufe el cable eléctrico, sujete del enchufe y no
el cable.

No dañe el cable eléctrico, no lo modifique ni coloque objetos pesados encima, ni coloque cerca de objetos que

•

desprendan calor, no tuerza ni tire excesivamente del mismo. Esto puede provocar un fuego o descarga eléctrica. Si
el cable eléctrico está dañado, solicite la reparación en su tienda local de Panasonic.

Si no se utiliza la televisor de plasma durante un largo período de tiempo, desenchufe el cable eléctrico del
tomacorriente.

Si se producen problemas durante el uso

Si se produce un problema (por ejemplo falta la imagen o sonido), o si sale humo o hay olores no normales de la
televisor de plasma, desenchufe inmediatamente el cable eléctrico del tomacorriente.

Si sigue utilizando la televisor de plasma en estas condiciones, puede provocar un fuego o descarga eléctrica.

•

Después de comprobar que ha dejado de salir humo, llame a su tienda local de Panasonic para solicitar las reparaciones
necesarias. No repare la Alta definición televisor de plasma por su cuenta ya que es muy peligroso.

Si entra agua o materias extrañas en el interior de la televisor de plasma, si se ha caído la televisor de plasma o si
el mueble exterior está dañado, desenchufe inmediatamente el cable eléctrico.

Puede provocar un cortocircuito que inicie un incendio. Llame a su tienda local de Panasonic para hacer las reparaciones

•

necesarias.

6

Precauciones para su seguridad

PRECAUCION

Esta la pantalla de plasma puede utilizarse sólo con los siguientes accesorios opcionales. El uso con cualquier
otro tipo de accesorios opcionales puede causar inestabilidad y terminar provocando daños.

(Matsushita Electric Industrial Co., Ltd. fabrica todos los accesorios siguientes.)

Pedestal (incluido)

•

Abrazadera de suspensión de pared (vertical)

•

Solicite ayuda de un técnico cualificado para realizar la instalación.

Cuando utilice la televisor de plasma

....................................................

.........

TY-ST42PA20
TY-WK42PV2W

No acerque sus manos, rostro u otros objetos cerca de los orificios de ventilación de

El aire que sale de los orificios de ventilación y de la parte superior de la pantalla de plasma está caliente. No acerque

•

sus manos, cara u objetos que no puedan soportar el calor, a estos orificios porque puede quemarse.

Desconecte todos los cables antes de mover la pantalla de plasma.

Si fuera necesario mover la televisor de plasma a otro lugar y se dejan algunos cables conectados, éstos pueden

•

dañarse, provocar un incendio o una descarga eléctrica.

Desenchufe el cable eléctrico del tomacorriente como medida de seguridad antes de realizar una limpieza.

Puede sufrir una descarga eléctrica si no lo hace.

•

Limpie el cable eléctrico a intervalos regulares para evitar que se cubra por el polvo.

Si hay acumulación de polvo en el enchufe del cable eléctrico, la humedad puede acumularse y dañar el aislamiento,

•

provocando un incendio. Desenchufe el cable eléctrico del tomacorriente y limpie con un paño seco.

Esta pantalla de plasma radia rayos infrarrojos, y por lo tanto puede afectar a otros equipos de comunicación por infrarrojos.
Instale su sensor de infrarrojos en un lugar alejado de la luz directa de su televisor de plasma o de la luz reflejada por ella.

la televisor de plasma

.

Limpieza y mantenimiento

El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superficie del panel
utilizando el paño de pulido o un paño suave.

Si la superficie está especialmente sucia, limpie con un paño suave empapado en agua o agua mezclada con una

•

pequeña cantidad de detergente neutro, frote uniformemente con un paño seco del mismo tipo hasta que la superficie
quede completamente seca.

No raye o golpee la superficie del panel con sus uñas u otros objetos duros ya que la superficie puede dañarse.

•

Además, evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de
pintura, de lo contrario puede verse afectada la calidad de la superficie.

Si el mueble se ensucia, limpie con un paño suave y seco.

Si el mueble está muy sucio, empape el paño en agua mezclada con una pequeña cantidad de detergente neutro y

•

escurra el paño hasta eliminar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.

No permita que el detergente entre en contacto directo con la superficie de la Alta definición televisor de plasma.

•

Si las gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.

Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura

•

debido a que puede verse afectada la superficie del mueble y puede desprenderse el revestimiento. Tampoco deje la
superficie por mucho tiempo en contacto con artículos de caucho o PVC.

Nota:

No permita que una imagen fija se visualice durante mucho tiempo porque esto podrá ser la causa de que quede una
imagen secundaria en la televisor panorámica de plasma.
Entre los ejemplos de imagen fija se incluyen logotipos, imágenes de videojuegos, imágenes de ordenador, teletexto e
imágenes visualizadas en el modo 4:3

.

7

Instalación

Ubicación del receptor

Este aparato ha sido diseñado para ser utilizado con una base o centro de entretenimiento opcional. Consulte a su concesionario
para conocer las opciones que se encuentran disponibles. Coloque el aparato en un lugar que pueda verse confortablemente.
Evite los lugares donde la luz del sol u otras luces brillantes (incluyendo los reflejos) caigan sobre la pantalla.
La utilización de algunos tipos de iluminación fluorescentes puede reducir el alcance del control remoto.
La ventilación adecuada es esencial para impedir que fallen los componentes internos. Mantenga el aparato alejado de
las zonas donde el calor o la humedad son excesivos.

Equipo externo opcional

La conexión de vídeo/audio entre componentes se puede hacer con cables de vídeo y audio blindados. Para obtener el
mejor rendimiento, los cables de vídeo deberán utilizar conductor blindado coaxial de 75 ohmios. Los cables podrá adquirirlos
en el establecimiento de su concesionario o en tiendas de componentes electrónicos. Antes de comprar cualquier cable,
asegúrese de conocer qué tipo de conectores de salida y entrada necesitan sus diversos componentes. Determine también
cuál es la longitud del cable que necesita.

Instalación de las pilas en el control remoto

Se necesitan dos pilas AA.

1. Ponga el control remoto con el

lado de los botones hacia abajo.
Retire la cubierta presionando
hacia abajo sobre la marca y
deslizándola en el sentido
indicado.

Consejos útiles

A los usuarios que utilizan frecuentemente el control
remoto se les recomienda sustituir las pilas viejas por
pilas alcalinas que duran más.

Consejos útiles

Siempre que retire las pilas, puede que necesite
volver a poner las claves del control remoto de
infrarrojos. Le recomendamos anotar la clave de la

página 56 antes de preparar el control remoto.

2. Instale las pilas como se muestra
en el compartimiento de las
pilas. (Las polaridades + y –
deberán coincidir con las marcas
correspondientes del
compartimiento.)

Dos pilas tamaño AA

Precauciones relacionadas con el uso de las
pilas

La instalación incorrecta de las pilas puede causar fugas en las
mismas y corrosión, lo que dañará el control remoto.

Tenga en cuenta las precauciones siguientes:

1. Las pilas deberán sustituirse siempre en pares. Utilice
siempre pilas nuevas cuando sustituya las pilas viejas.

2. No mezcle una pila usada con otra nueva.

3. No mezcle pilas de tipos diferentes (ejemplo: "carbono y
cinc" con "alcalinas").

4. No intente cargar, cortocircuitar, desarmar, calentar o quemar
las pilas usadas.

5. Las pilas tendrán que sustituirse cuando el control remoto
funcione esporádicamente o no pueda controlar el televisor.

3. Vuelva a poner la cubierta y
deslícela hasta que quede
bloqueada.

8

Accesorios

Accesorios suministrados

Compruebe que ha recibido todos los accesorios indicados

Manual de
instrucciones

Pedestal
TY-ST42PA20

Transmisor del
mando a distancia
EUR7603ZC0

SAP

POWER

T

V

T

/

C

V

E

I

D

P

E

S

O

A

L

E

I

G

T

H

U

T

M

A

U
X

DVD

RCV

R
C

R

V

CBL

V

DT

DBS

V
T

CH

O

I

T

N

C

A

VOL

VOL

CH

PC

RECALL

MENU

PAGEEXIT

GUIDE

123

456

9

78

R-TUNE PROG

0

PIP MAXFFPIP MIN

PLAY

REW

REC

STOPPAUSE

PIP CH

SEARCH

FREEZE
TV/VCR

OPEN/CLOSE

VCR CH

PIP SPLIT MOVE SWAP

Customer card

Pilas para el transmisor
de mando a distancia
(2 × tamaño AA)

Lista de centros de
servicio

Garantía

Adaptador de antena
tipo F (para 3C-2V)
(×2)

Adaptador de antena
tipo F (para 5C-2V)
(×2)

Núcleo de ferrita
(tamaño pequeño) (×5)

1

1

Núcleo de ferrita
(tamaño grande) (×5)

2

2

Banda de fijación

Cable de CA

3

3

9

Conexión de cables

Terminal AV frontal
(ver la página 12)

Desde el terminal de monitor
EXTERNO en Computador
(ver la página 17)

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

12

INPUT

1

2

S VIDEO VIDEO

Y

B

P

VIDEO

P

R

INPUT

L AUDIO R

DIGITAL

IN

L

AUDIO

R

PC

ANT 1 ANT 2SPLIT

OUT

VIDEO

3

CHANNELVOLUMEACTIONINPUT

HPJ

PC

S-VIDEO

VIDEO

R AUDIO L

Terminales de audio
y video
(vea la página 13, 14,16)

– Fijación del cable de alimentación de CA

1 Conecte el enchufe en el tomacorriente

del cuerpo principal.
2 Fije la abrazadera izquierda.
3 Fije la abrazadera derecha.
4 Instale el núcleo de ferrita.

4

– Bandas de fijación de cables Asegure cualquier exceso de los cables con las bandas según sea necesario.

Para asegurar los cables conectados a los terminales, ponga la banda de fijación
de cables alrededor de los cables y luego pase el extremo de la banda que forma la
punta a través del bloque de cierre, como se muestra en la figura.

Asegurándose de que los cables estén lo suficientemente flojos como para
reducir al mínimo la tensión (especialmente el cable de la alimentación), una

firmemente todos los cables con la banda de fijación suministrada.

COMPONENTE
y Audio
(ver la página 15)

2

3

Para apretar:

Tire

Terminale de entrada
DIGITAL (DVI)
(vea la página 16)

Cómo fiajar:

1

Núcleo de ferrita
(suministrados)

Para soltar:

Empuje la perilla

Fije presionando
hasta que se
escuche un
sonido de
chasquido.

(tamaño grande)

Cómo soltar:

Levante
mientras tira de
la perilla.

10

Tire

Conexión de cables

Conexión de la antena

• Para recibir correctamente los canales de VHF/UHF se necesita una antena externa. Para obtener la mejor recepción
se recomienda una antena exterior. El modo de antena deberá ponerse en TV.

• Cable de entrada desde antena doméstica

Conecte la antena doméstica a ANT1 del panel posterior del televisor. Seleccione el modo del televisor y ANT1 en el

menú AJUSTE. (El modo de televisión por cable ha sido prefijado en la fábrica. Los usuarios de antenas deberán
cambiar al modo del televisor y seleccionar ANT1 en el menú AJUSTE bajo Programación de canales.)

Antena de VHF Antena de UHF

Mezclador

Cable coaxial

VIDEO

TO AUDIO

AMP

S VIDEO

PROG OUT

L

R

COMPONENT VIDEO INPUT

INPUT

12

1

2

Y

P

B

VIDEO

R

P

ANT 1 ANT 2SPLIT

OUT

DIGITAL

IN

L

AUDIO

R

Menos de
4" (10 cm)

de 75 ohmios

Núcleo de ferrita (tamaño grande)
(suministrados)

Cable de entrada de antena
doméstica

Adaptador de
antena tipo F
(suministrados)

Menos de

4" (10 cm)

Cable de entrada de compañía de
televisión por cable

Menos de
4" (10 cm)

Nota: Ciertos sistemas de televisión por cable

neutralizan algunos canales para reducir la
interferencia o tener canales de alta calidad
(codificados). En estos casos, para que la
recepción sea apropiada, será necesario
disponer de un decodificador de televisión por

75 ohmios, VHF/UHF, panel
posterior del televisor

Núcleo de ferrita (tamaño grande)
(suministrados)

cable. Consulte con su compañía de televisión
por cable para conocer los requerimientos de
compatibilidad.

Notas:

(1) Para obtener una imagen y un sonido de calidad óptima se necesita una antena, el cable correcto (coaxial de 75

ohmios) y la clavija de terminación correcta.

(2) Si se utiliza un sistema de antena comunitaria, tal vez necesite emplear una clavija y un cable de conexión correctos

entre el zócalo de antena de pared y su receptor de televisión.

(3) El centro de servicio de televisión de su localidad o su concesionario podrán ayudarle a obtener el sistema de antena

correcto para su zona particular y los accesorios necesarios.

(4) Cualquier tema relacionado con la instalación de la antena, la mejora de los sistemas o accesorios existentes requeridos

y los gastos incurridos son responsabilidad exclusiva de usted, el cliente.

Conexión de cascos auriculares / auriculares

Conecte los cascos auriculares / auriculares de la forma siguiente.

INPUT 3

CHANNELVOLUMEACTION INPUT

Puede escuchar el sonido procedente del jack de los auriculares.

HPJ

Menos de
4" (10 cm)

S VIDEO

VIDEO

L AUDIO R

(Clavija M3)

Núcleo de ferrita
(tamaño pequeño)
(suministrados)

PC

(Opcional)

11

Conexión de cables

Panel de control frontal

Empuje para abrir el panel frontal del televisor y utilizar el televisor sin control remoto o para utilizar los jacks de entrada
de audio/vídeo para el equipo opcional.

TV/VIDEO

Presione

o

para seleccionar el modo de entrada VIDEO 3.

INPUT

CHANNELVOLUMEACTION INPUT

HPJ

S VIDEO VIDEO

INPUT 3

L AUDIO R

PC

Nota:

El panel de control frontal se puede utilizar para tener acceso
a los menús y cambiar el modo de vídeo cuando no se
encuentra disponible el control remoto.

Núcleo de ferrita (tamaño pequeño)
(suministrados)

Menos de
4" (10 cm)

A las entradas de vídeo también se puede conectar una segunda videograbadora, un reproductor de discos de vídeo, un
equipo de videojuegos y un equipo DSS. Consulte el manual del equipo opcional para conocer más detalles.

Procedimiento

1. Conecte el equipo a los jacks de entrada de audio/vídeo.

2. Utilice el equipo opcional como se indica en el manual del equipo.

Nota:

La conexión S-VIDEO proporciona una imagen de calidad más alta. Y tiene precedencia sobre otras condiciones VIDEO.
Utilice INPUT 3, AUDIO L y R con la conexión S-VIDEO.

VIDEOCÁMARA

Conexiones de un equipo opcional

Conexión de decodificador de televisión por cable

Siga este diagrama cuando conecte su televisor a un decodificador de televisión por cable solamente.

CONEXIONES DEL PANEL POSTERIOR DEL TELEVISOR

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

INPUT

12

2

1

Y

P

PR

B

VIDEO

ANT 1 ANT 2SPLIT

DIGITAL

IN

L

AUDIO

R

OUT

Menos de
4" (10 cm)

Cable de entrada

Núcleo de ferrita (tamaño grande)
(suministrados)

Nota: El control remoto deberá programarse con las claves suministradas para poder controlar el decodificador de

televisión por cable (consulte la página 58).

Para ver un canal de televisión por cable de alta calidad (codificado)

Procedimiento

1. Seleccione ANT2 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Sintonice el canal 3 o 4 del televisor.

3. Utilizando el decodificador de televisión por cable, sintonice el canal de televisión por cable de alta calidad que
desea ver.

DECODIFICADOR DE
TELEVISIÓN POR CABLE

ANT. OUTPUT

ANT. INPUT

CABLES NO
SUMINISTRADOS

Nota:

Para utilizar funciones especiales tales como canales favoritos y títulos de canales, ANT1 deberá seleccionarse en el
menú AJUSTE (Programación de canales)(consulte la página 24).

12

Conexión de una videograbadora

Siga este diagrama cuando conecte su televisor a una videograbadora solamente.

Conexión de cables

Utilice la conexión de
vídeo S o de vídeo.

S-VIDEO

VIDEO

L

AUDIO

R

CONEXIONES EN EL PANEL POSTERIOR DEL TELEVISOR

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

INPUT

12

2

1

Y

P

P

B

VIDEO

R

DIGITAL

L

AUDIO

R

ANT 1 ANT 2

IN

SPLIT

OUT

Menos de

4" (10 cm)

Núcleo de ferrita
(tamaño grande)
(suministrados)

ANT INPUT

ANT OUTPUT

Cable de entrada

CABLES NO SUMINISTRADOS

VIDEOGRABADORA

Nota: El control remoto deberá programarse con las claves suministradas para poder controlar la videograbadora

(consulte la página 56, 57).

Para ver un programa de televisión

Procedimiento

1. Seleccione ANT1 en el menú AJUSTE bajo PROG CANAL (Programación de canales) (consulte la página 24).

2. Sintonice en el televisor el programa de televisión que quiera ver.

Para ver la reproducción de una videograbadora

Procedimiento

• Opción A

1. Seleccione ANT1 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Presione el botón TV/VIDEO del control remoto para seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc.)
conectada a su videograbadora.

3. Inicie la reproducción de la videograbadora.

• Opción B

1. Seleccione ANT2 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Sintonice el canal 3 o 4 del televisor, dependiendo de su videograbadora.

3. Inicie la reproducción de la videograbadora.

Grabación de un programa de televisión

Procedimiento

• Opción A (Grabación y visión del mismo programa)

1. Seleccione ANT2 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Sintonice el canal 3 o 4 del televisor, dependiendo de su videograbadora.

3. Utilizando la videograbadora, sintonice el programa de televisión que quiera grabar.

4. Inicie la grabación.

• Opción B (Grabación de un programa mientras se ve otro)

1. Seleccione ANT1 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Presione el botón TV/VIDEO del control remoto para seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc.)
conectada a su videograbadora.

3. Utilizando la videograbadora, sintonice el programa de televisión que quiera grabar.

4. Inicie la grabación.

5. Presione el botón TV/VIDEO del control remoto para volver al modo del televisor.

6. Sintonice en el televisor el programa de televisión que quiera ver.

13

Conexión de cables

Conexión de videograbadora y decodificador de televisión por cable

Siga este diagrama cuando conecte su televisor a una videograbadora y a un decodificador de televisión por cable.

Videograbadora

Utilice la conexión de

CONEXIONES DEL PANEL
POSTERIOR DEL TELEVISOR

vídeo S o de vídeo.

S-VIDEO

AUDIO

VIDEO

COMPONENT VIDEO INPUT

INPUT

12

S VIDEO

PROG OUT

VIDEO

L

R

TO AUDIO

AMP

L

R

CABLES NO SUMINISTRADOS

ANT INPUTANT OUTPUT

Cable de entrada

DECODIFICADOR DE
TELEVISIÓN POR CABLE

ANT OUTPUTANT INPUT

2

1

Y

B

P

VIDEO

P

R

SPLIT

ANT 1 ANT 2

DIGITAL

IN

OUT

Menos de

L

AUDIO

R

4" (10 cm)

Núcleo de ferrita (tamaño grande)
(suministrados)

Nota: El control remoto deberá programarse con las claves suministradas para poder controlar la videograbadora y el

decodificador de televisión por cable (consulte la página 56-58).

Para ver un canal de televisión por cable de alta calidad (codificado)

Procedimiento

1. Seleccione ANT2 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Sintonice el canal 3 o 4 del televisor.

3. Utilizando el decodificador de televisión por cable, sintonice el canal de televisión por cable de alta calidad que
quiera ver.

Nota: Para utilizar funciones especiales tales como canales favoritos y títulos de canales, ANT1 deberá seleccionarse

en el menú AJUSTE bajo PROG CANAL (Programación de canales) (consulte la página 24).

Grabación de un canal de televisión por cable de alta calidad (codificado)

Procedimiento

1. Seleccione ANT2 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

2. Presione el botón TV/VIDEO del control remoto para seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc.)
conectada a su videograbadora.

3. Encienda la videograbadora.

4. Sintonice el canal 3 o 4 en la videograbadora, dependiendo del ajuste del conmutador del panel posterior de la
videograbadora.

5.Utilizando su decodificador de televisión por cable, sintonice el canal de televisión por cable de alta calidad
(codificado) que quiera grabar.

6. Inicie la grabación.

Nota: Para ver un canal diferente mientras graba:

• Seleccione ANT1 en el menú AJUSTE bajo PROG CANAL (Programación de canales).

• Presione el botón TV/VIDEO del control remoto para volver al modo del televisor.

• Sintonice un programa de televisión en el televisor (excepto otro canal de televisión por cable de alta calidad).

Notas:

(1) En los terminales de entrada INPUT 1, 2 y 3 se pueden hacer conexiones similares.
La entrada 4 se encuentra en el parte frontal del aparato.
Seleccione la posición de entrada VIDEO deseada presionando el botón TV/VIDEO. (Consulte la página 21)
(2) Cuando conecte cables de vídeo, y estén conectados al mismo tiempo el terminal de entrada de vídeo S y el terminal

de entrada de vídeo, tendrá prioridad el cable de vídeo S.

14

Conexión de cables

Conexión de TV digital - "Set-Top Box" (DTV-STB) o DVD

Este televisor es capaz de visualizar señales DTV de 1080i y 480p cuando se conecta a un sintonizador DTV "set-top box"
(STB). Para ver la programación DTV, el STB deberá conectarse a las entradas de vídeo componente (Y, PB, PR) del
televisor. En su zona deberá haber disponible una señal DTV. Seleccione la salida del STB: 1080i o 480p.
Este televisor utiliza también un doblador de exploración progresiva, el cual desentrelaza la señal NTSC y explora
progresivamente la imagen. Esto le permite sentarse cerca del televisor y no ver las finas líneas horizontales de color
negro (efecto de persiana veneciana) asociado con las imágenes de televisión entrelazadas.
Utilice este diagrama para conectar el DTV-STB (televisor digital-"Set-Top Box") o el reproductor DVD al panel posterior
de su televisor.

CABLES NO SUMINISTRADOS

TERMINALES DE ENTRADA DTV EN EL
PANEL POSTERIOR DEL TELEVISOR

MAIN
VIDEO

DIGITAL TV OUTPUT

P

B

P

Y

AUDIO OUTPUT

L

R

R

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

12

INPUT

1

2

Y

P

B

VIDEO

P

R

L

R

DIGITAL

IN

AUDIO

SPLIT

ANT 1 ANT 2

OUT

Nota:

Hay dos juegos de tres entradas de vídeo: Y, PB y PR. Las entradas de color componente separadas proporcionan la
separación de la luminancia y el color. Utilice las entradas de audio L (izquierda) y R (derecha).

Conexiones de un amplificador (TO AUDIO AMP)

Para escuchar el sonido por un sistema estéreo separado, conecte un amplificador de audio externo a las entradas TO
AUDIO AMP del panel posterior del televisor.

Nota: Los terminales TO AUDIO AMP no se pueden conectar directamente a los altavoces externos.

Ajustes de audio

Procedimiento

1. Seleccione ALTAVOCES SI en el menú AUDIO de la pantalla.

2. Ajuste el volumen en el amplificador al mínimo.

3. Ajuste el volumen del televisor al nivel deseado.

4. Ajuste el volumen en el amplificador para que concuerde con el del televisor.

5. Seleccione ALTAVOCES NO Y SALIDA DE AUDIO VARIABLE en el menú AUDIO.

6. El volumen, el silenciamiento, los graves, los agudos y el balance se controlan ahora mediante el televisor.

Seleccione ALTAVOCES NO Y SALIDA DE AUDIO VARIABLE para controlar las funciones de audio mediante el amplificador externo.

Amplificador externo

AUDIO INTPUT

L

R

CONEXIONES EN EL PANEL POSTERIOR DEL TELEVISOR

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

12

INPUT

1

2

Y

P

B

VIDEO

P

R

DIGITAL

IN

L

AUDIO

R

SPLIT

ANT 1 ANT 2

OUT

CABLES NO SUMINISTRADOS

15

Conexión de cables

Conexión de salida de programas (PROG OUT)

Para utilizar el audio y el vídeo del televisor con un equipo opcional, conecte el equipo opcional a los terminales PROG
OUT y TO AUDIO AMP del panel posterior del televisor.

VIDEOGRABADORA

CONEXIONES EN EL PANEL POSTERIOR DEL TELEVISOR

O

MONITOR

AUDIO

VIDEO

COMPONENT VIDEO INPUT

INPUT

12

S VIDEO

PROG OUT

VIDEO

L

R

TO AUDIO

AMP

L

R

2

1

P

PR

Y

B

VIDEO

DIGITAL

L

AUDIO

R

ANT 1 ANT 2

IN

SPLIT

OUT

CABLES NO SUMINISTRADOS

Procedimiento

1. Conecte el equipo opcional a los terminales PROG OUT y TO AUDIO AMP.

2. La visualización de los terminales PROG OUT es la misma que la visualización en pantalla.

Consulte el manual del equipo opcional para conocer más instrucciones para la grabación y el monitoreo.

Cómo conectar los terminales DIGITAL IN

Conectando un descodificador DTV a DIGITAL IN

Cuando conecte una caja digital sobre el aparato a DIGITAL-IN, asegúrese de no seleccionar “SKIP” del menú INPUT
LABEL. Si no respeta esto, puede producirse una imagen distorsionada o desaparecer (consulte la página 35).

Terminales DIGITAL IN (DVI)
Cable DIGITAL IN (DVI)
(no suministrados)

Caja digital sobre el aparato

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

INPUT

12

1

2

Y

P

PR

B

VIDEO

DIGITAL

L

AUDIO

R

ANT 1 ANT 2

IN

SPLIT

OUT

Audio

Enchufe RCA x 2

La entrada de una fuente de imagen de alta definición con Protección del Contenido Digital en Banda Alta (HDCP) en
el terminal DIGITAL IN de este televisor, permite mostrar imágenes de alta definición en la pantalla en su forma digital.
(Este terminal de entrada DVI cumple con la norma EIA 861 y no fue diseñado para utilizar con computadoras
personales.)

Nota:

El terminal DIGITAL IN sólo puede utilizarse con señales de imagen 1080i, 480i o 480p Ajuste la salida del terminal
DIGITAL OUT de la caja digital sobre el aparato a 1080i, 480i o 480p. Para más detalles, consulte el manual de
instrucciones de la caja digital sobre el aparato. Si no aparecen imágenes porque su caja digital sobre el aparato no
tiene un ajuste de salida de terminal DIGITAL OUT, utilice la entrada de video componente (o la entrada S Video o la
entrada Video). En este caso la imagen aparecerá como una señal analógica.

16

1

67839

45

10

1514131211

2

Conexióne de cables

Conexión de los terminales de entrada PC

Ordenador

Adaptador de
conversuión
(si fuera necesario)

Núcleo de ferrita

(tamaño pequeño)

(suministrados)

Audio

Connect un cable que coincida
con el terminal de salida de audio en la computadora

Menos de

4" (10 cm)

Núcleo de ferrita
(suministrados)

Menos de

4" (10 cm)

Enchufe estéreo

Menos de

4" (10 cm)

RGB

Cable PC

(tamaño grande)

INPUT

3

S VIDEO VIDEO

L AUDIO R

D-sub 15 patillas

PC

Notas:

(1)

Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de

exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se visualizarán correctamente.)

(2) La resolución de la pantalla tiene un máximo de 640 × 480 puntos cuando se conmuta el modo de aspecto a “4:3” y 852

× 480 puntos cuando el modo de aspecto está en “16:9”. Si la resolución de la pantalla supera estos máximos, puede

no ser posible mostrar los detalles finos con suficiente nitidez.
(3) Algunos modelos de PC no pueden conectarse a la televisor de plasma.
(4) No es necesario un adaptador para con terminal D sub 15 patillas compatibles con DOS/V.
(5) Esta figura es sólo a modo de ejemplo.
(6) Los equipos y cables adicionales de la figura no se suministran con este equipo.
(7) No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o

por debajo de la gama de frecuencias especificada.

Nombres de las señales del conector D sub 15 patillas

Forma de las patillas para el
terminal de entrada PC

N° patilla

1
2
3
4
5

Nombre de la señal

R

G

B

NC (no conectado)

GND (tierra)

N° patilla

6
7
8
9

10

Nombre de la señal

GND (tierra)
GND (tierra)
GND (tierra)

NC (no conectado)

GND (tierra)

N° patilla

11
12
13
14
15

Nombre de la señal

NC (no conectado)

NC

HD/SYNC

VD
NC

17

Conexión/desconexión de la alimentación

Conexión del cable de alimentación de CA

Conexión de la clavija del cable de alimentación de CA a la televisor de plasma.

Enchufe firmemente el cable de CA en el TV de
plasma con una abrazadera.

Núcleo de ferrita (tamaño grande) (suministrados)

Cómo conectar la alimentación

Conexión del enchufe a un tomacorriene
Nota:

El cable de la alimentación del televisor deberá
enchufarse primero al tomacorriente, y el televisor
encenderse luego con el interruptor POWER (modo de
espera).

U

M

POWER

E

T

VCR

TV

PC
MENU

T

V

T

/

V

C

E

P

S

A

AUX

DVD

DTV

VOL VOL

CBL

CH

O

I

T

N

C

A

CH

I

D

E

SAP

O

L

RCVR

DBS

RECALL

POWER

Sensor del

control remoto

I

G

H

T

Presione el interruptor POWER del televisor para
encenderlo.
Alimentación encendida: Rojo
Cuando el aparato esté encendido, pulse el interruptor
POWER para apagarlo.
STANDBY: Apagado

Interruptor de la
alimentación

Ejemplo: La pantalla de abajo se visualiza durante un

rato después de encenderse el televisor.
(La condición del ajuste es un ejemplo.)

POWER

CA 3

SPA

VIVIDO

Presione el botón POWER del control remoto para

JUSTO

encender el televisor: Rojo
Presione el botón POWER del control remoto para
apagar el televisor: Apagado (espera).

Nota:

El televisor consumirá algo de energía siempre que el cable de alimentación
esté conectado a una toma de corriente.

Selección del idioma del menú

En el menú AJUSTE, seleccione IDIOMA/LANGUE para cambiar el idioma del menú a ENGLISH (inglés), ESPAÑOL o
FRANCAIS (francés). (Consulte la página 24.)

18

Televisión por cable / VHF, UHF y CATV

SAP

T

V

/

V

I

D

E

O

L

I

G

H

T

AUX

RCVR

CBL

DBS

O

I

N

RECALL

M

T

U

POWER

E

VCR

TV

PC
MENU

T

C

E

P

S

A

DVD

DTV

CH

T

C

A

VOL VOL

CH

Interruptor de la alimentación

Sensor C.A.T.S
C.A.T.S (sistema de seguimiento automático de contraste) de plasma
El C.A.T.S de plasma capta automáticamente las condiciones de la
luz ambiental y ajusta el brillo y la gradación en consecuencia para
poder optimizar el contraste.
(Efectivo cuando el modo de imágenes esté ajustado a Auto.)

POWER

TERMINAL DE ANTENA EN
EL PANEL POSTERIOR DEL
TELEVISOR

VIDEO

3

CHANNELVOLUMEACTION INPUT

HPJ

PC

S-VIDEO

VIDEO

R AUDIO L

DECODIFICADOR DE

TELEVISIÓN POR CABLE

Botón de accionamiento
(Presione para hacer selecciones.)

Botón de entrada INPUT
(Cambie a la señal de entrada.)

Núcleo de ferrita
(tamaño grande)
(suministrados)

A la entrada de antena

Menos de
4" (10 cm)

INPUT

OUTPUT

INPUT

3

CHANNELVOLUMEACTION INPUT

HPJ

S VIDEO

VIDEO

L AUDIO R

PC

La operación se puede hacer
desde el televisor.

Selectores de canales

•

Controles de volumen

•

Sensor del control remote

Cable de entrada
desde la antena o
sistema de televisión
por cable

Televisión por cable

Cuando el cable de la antena se conecte al terminal de
antena del televisor vía un decodificador de televisión por
cable o una videograbadora, seleccione el canal del
televisor CH3 o CH4. Esto no se hace cuando la señal
entra desde VIDEO INPUT.

Confirmación

Confirme que el registro con la televisión por cable y la
conexión del equipo hayan sido completados. Encienda
el sintonizador de televisión por cable y seleccione el
nivel de volumen necesario.

1
2

CBL

POWER

Presione

Presione mientras apunta el control
remoto hacia el decodificador de

televisión por cable.

Nota:

El número de la clave del control remoto está fijado para
los productos Panasonic.
Cuando los equipos periféricos no funcionen, reponga la
clave (consulte las páginas 54-55).

Seleccione el nivel del volumen deseado utilizando

3

el sintonizador de TV por cable.

CBL

para confirmar.

VHF, UHF y CATV

1

2

3

4

TV

POWER

CH

O

I

T

C

A

VOL VOL

CH

CH

O

I

T

C

A

VOL VOL

CH

Presione
the remote control.

Presione para encender el televisor
(consulte la página 18).

Presione para seleccionar el canal
deseado.

N

Seleccione el nivel del volumen
deseado.

N

Notas:

(1) El número del canal y el nivel del volumen se fijan incluso

después de apagar el televisor.

(2) El consumo de energía y el aullido del sonido se pueden

reducir si se baja el nivel del volumen.

to operate the TV set with

TV

19

Ubicación de los controles

Botones

Control remoto iluminado

Botón de la alimentación

Púlselo para encender o apagar el televisor (consulte la página 18).
Nota: El cable de la alimentación del televisor deberá enchufarse

primero al tomacorriente, y el televisor encenderse luego con
el interruptor POWER (modo de espera).

Botón ASPECT

Cambia el tamaño de la pantalla (consulte la página 50).

JUSTO

4 : 3 ZOOM FULL

Botón MUTE

Presione este botón para silenciar el sonido, y púlselo de nuevo para cancelar el silenciamiento.

Botones de selección de modo

Seleccionan el modo de funcionamiento para el control remoto. (Consulte la página 55.)

Selección del modo de disco de vídeo digital para el
control remoto

Selección del modo de videograbadora
para el control remoto

Selección del modo de televisor

VCR

TV

para el control remoto

Selección del modo de televisor digital para el
control remoto

R-TUNE

DVD

DTV

Botón R-TUNE

Selección del modo auxiliar para el
control remoto

AUX

CBL

RCVR

DBS

Selección del modo de receptor/
amplificador para el control remoto

Satélite de emisión digital para el
control remoto

Selección del modo de televisión por cable
para el control remoto

Cambia al canal o modo de vídeo anterior.

Funcionamiento de otro dispositivo

Botones

PIP MIN

REW

Aparato

Televisor

Minimizar/maximizar la

imagen en imagen

Videograbadora

CABLE/DBS

DVD/LD/CD

RECEPTOR

Sonido envolvente -

ButtonsButtons

Aparato

Televisor

Videograbadora

CABLE/DBS

DVD/LD/CD

RECEPTOR

20

-

REC

PIP MAX

FF

/+

PLAY

FREEZE
TV/VCR

-

-

PAUSE

-

Pausa

-

Pausa

-

PIP CH

VCR CH

Subida/bajada de canal para imagen

en imagen o pantalla dividida
Subida/bajada de canal

para videograbadora

Subida/bajada de canal

para televisor/DBS

-

-

STOP

-

Parada

-

Parada

-

SEARCH

OPEN/CLOSE

GUIDEPAG EEXIT

Ubicación de los controles

Botón TV/VIDEO

El modo de entrada cambia cada vez que se presiona este botón.

M

POWER

T

U

E

VCR

TV

PC
MENU

A

VOL VOL

T

V

T

/

V

C

E

P

S

DVD

DTV

I

D

AUX

CBL

CH

O

I

T

N

C

A

CH

PAG EEXIT

123

456

SAP

E

O

RCVR

DBS

RECALL

GUIDE

TV

COMPONENTE 1 ENT. DIG.

VIDEO 3 VIDEO 1

COMPONENTE 2

VIDEO 2

Botón SAP

Selecciona el modo de audio (consulte la pagina 31).

ESTÉREO SPA MONO

Enciende los botones del control
remoto.

L

I

G

H

T

El botón seleccionado parpadea
cuando está encendido.

Cambia al siguiente canal superior

Mueve el cursor hacia arriba durante el modo del menú.

Reduce el volumen

Mueve el cursor
hacia la izquierda
durante el modo del
menú.

CH

O

I

T

N

C

A

VOL VOL

Selección de
modo PC

Presione la tecla de

PC
MENU

CH

RECALL

selección de modo
“PC” para seleccionar
el modo PC. Cambia al siguiente canal

Aumenta el volumen

Mueve el cursor
hacia la derecha
durante el modo
del menú.

Presione para
visualizar la hora,
el canal, el
cronometrados de
apagado y otras
opciones.

inferior

Mueve el cursor hacia abajo
durante el modo del menú.

7809

R-TUNE PROG

PIP MIN

REW

FREEZE

TV/VCR

PIP SPLIT MOVE SWAP

PLAY

STOPPAUSE

PIP CH

VCR CH

PIP MAX

REC

SEARCH

OPEN/CLOSE

Subida/bajada de página
para DBS, salto +/- para

Botón GUIDE
para DBS.

DVD y CD.

FF

Retorna a la visión normal desde la pantalla MENÚ.
Elemento anterior en MENÚ.

Botones de selección directa de
números de programas

PROG

Botón PROG raya

Programa números de canales para DTV y DBS.

Cambia imágenes en la pantalla dividida y en la operación de imagen
en imagen (consulte la página 46, 49).

Mueve el cuadro PIP en la operación de imagen en imagen

(consulte la página 47).

Pantalla dividida (consulte la página 48)

Operación de imagen en imagen (consulte la página 46).

21

Operaciones básicas con menús

A

C

T

I

O

N

CH

CH

VOL VOL

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

VIVIDO

:

SALIR

:

SUBMENU

NO

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

VIVIDO

PRESIONE ACTION PARA MENU

NO

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

VIVIDO

:

SALIR

:

SUBMENU

NO

1

A

VOL VOL

2

VOL VOL

[para OTROS AJ.]

VOL VOL

Presione para visualizar la pantalla de

CH

O

I

T

N

C

CH

menú.

Presione para seleccionar el icono de
menú deseado.
Presione para entrar en campo del menú

secundario.

Presione para seleccionar la función de

CH

O

I

T

N

C

A

CH

menú secundario deseada.
Presione para seleccionar o ajustar.

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

VIVIDO

NO

PRESIONE ACTION PARA REGRESAR

35COLOR

Presione para seleccionar OTROS AJ.

CH

O

I

T

N

C

A

CH

Presione para entrar en el campo del
menú secundario.

Prosiga con la selección y el ajuste del
menú de opciones.

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

PARA ENTRAR

IMAGEN

OTROS AJ.

PRESIONE ACTION PARA MENU

TEMP COLOR

COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO
MATRIZ COLOR
MV
INMOVILIZAR

AZUL

I D I

S I

NO

S I

SD

S I

Para volver a MANÚ principal: Para volver a la pantalla anterior:

Para finalizar los ajustes:

22

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para retornar.

Presione para salir de la pantalla
MENÚ.
Así vuelve a la condición de visión
normal.

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

VIVIDO

NO

PRESIONE ACTION PARA REGRESAR

35COLOR

IMAGEN NORMAL

Operaciones básicas con menús

PARA ELIMINAR

PROGRAMA MANUAL

PARA AGREGAR

ELIJA CANAL 3

PRESIONE ACTION PARA REGRESTAR

IMAGEN

AUDIO

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

:

:

SALIR

AUDIO
MODO
BAJOS
ALTOS
BALANCE
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

SUBMENU

ESTÉREO SPA MONO

CANALES

ELIJA CANAL 3
CANALES FAVORITOS
2 5 8 10
18 25

: AGREGAR
: ELIMINAR

VIVIDO

TODO

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ

SI

SI

NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

AUDIO
MODO
BAJOS
ALTOS
BALANCE
NORMAL
OTROS AJ.

OTROS AJ.

PRESIONE ACTION PARA MENU

BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

PARA ENTRAR

PARA ENTRAR

CANALES

PARA ENTRAR

IMAGEN

OTROS AJ.

PRESIONE ACTION PARA MENU

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

TEMP COLOR

COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO
MATRIZ COLOR
INMOVILIZAR

AUDIO

CANALES

SONIDO IA

BBE VIVA 3D

BBE
ENVOLVENTE

ALTAVOCES
SI

PREFIJADO

MANUAL
PONGA TITULO

NORMAL

S I
NO
S I
SD

I D I

S I

S I

S I
3D

CANALES

CRONOMETRO

BLOQUEO

CANALES

ABC

CBS
FOX
NBC
PBS
CNN
ESPN
HBO
PRESIONE

PRESIONE ACTION PARA REGRESAR

APAGADO
CRONOM1
CRONOM2
RELOJ

PRESIONE ACTION PARA MENU

CREAR
CLAVE

PRESIONE ACTION PARA MENU

PREFIJADO

A&E
AMC
BET
BRAVO
CNBC
CNN/SI
COMEDY
COURT

PARA MAS CNLS

CRONOMETRO

BLOQUEO

NO

CANALES

MANUAL

ELIJA CANAL 10

PONGA IDENTIDAD

PARA MOVER CURSOR

PARA ESCOGER CANAL

PRESIONE ACTION PARA REGRESAR

CRONOMETRO

CRONOM1

PRESIONE ACTION PARA REGRESAR

INGRESAR
CLAVE

PRESIONE ACTION PARA MENU

DIA

ENCENDER
APAGAR
ELIJA CANAL
FIJO

LUN VIE

NO

BLOQUEO

CANALES

PONGA TITULO

COMPONENTE1

COMPONENTE2
ENT. DIG.
VIDEO1
VIDEO2
VIDEO3

PARA MOVER CURSOR

PARA SELECCIONAR ETIQUETA

PRESIONE ACTION PARA REGRESAR

CRONOMETRO

RELOJ

PRESIONE ACTION PARA REGRESAR

BLOQUEO
V - CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

PROGRAMAS :

CAMBIO DE
CLAVE

BLOQUEO

PELICULAS DE EEUU

PROGRAMACION:

12HORAS

NO

AJUSTE

IDIOMA/
LANGUE
ANTENA
EN MUDO
MODO
OTROS AJ.

PRESIONE ACTION PARA MENU

PARA ENTRAR

AJUSTE

ESPAÑOL

ANT1

NO
NO

AJUSTE

MODO

PROGRAMA AUTO

PROGRAMA MANUAL

AUTOENCENDIDO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

CANAL INFO.

AREA LATERAL ALTO

SALVA ENERGIA NO

CABLE

NO

S I

23

PREPARACIÓN

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA MENU

ESPAÑOL

ANT1

NO
NO

IDIOMA/
LANGUE

ANTENA
EN MUDO
MODO

PARA ENTRAR

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA MENU

ESPAÑOL

ANT1

NO

NO

IDIOMA/
LANGUE

ANTENA
EN MUDO
MODO

PARA ENTRAR

Idiomas de MENÚ

En el menú AJUSTE, seleccione IDIOMA / LANGUE para cambiar el idioma del menú a ENGLISH (inglés), ESPAÑOL o
FRANCAIS (francés).

Presione para seleccionar IDIOMA / LANGUE.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar ENGLISH, ESPAÑOL
o FRANCAIS.

ENGLISH

Selección de ANTENA

Para seleccionar ANT1 o ANT2.

Pulse para seleccionar ANTENA.

cc

CH

O

I

T

N

C

A

VOL VOL

CH

EN MUDO

Presione para seleccionar ANT1 o ANT2.

ANT1 ANT2

cc

IDIOMA/
LANGUE

ANTENA
EN MUDO
MODO
OTROS AJ.

PRESIONE ACTION PARA MENU

MODE (Títulos Ocultos)

AJUSTE

ESPAÑOL

ANT1

NO
NO

PARA ENTRAR

Este receptor tiene un decodificador incorporado que presenta visualmente la parte de audio de un programa de televisión
en forma de palabras escritas que aparecen a lo ancho de la pantalla (letras blancas o de colores sobre un fondo negro).
Esto permite al espectador leer el diálogo de un programa de televisión u otra información.

cc EN MUDO

Activa la función de títulos ocultos en la pantalla cuando se presiona el botón MUTE del control remoto. Para desactivar
esta función, presione de nuevo el botón MUTE.

Nota:

Esta función se activa cuando el modo de subtítulos ocultos se encuentra en la posición "NO". El programa que se está
viendo deberá estar siendo emitido con títulos ocultos.

CH

O

I

T

N

C

A

VOL VOL

CH

24

En el campo de menú secundario presione para
seleccionar cc EN MUDO.

Presione para seleccionar lo siguiente:

NO C1 C2 C3 C4

PREPARACIÓN

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA MENU

ESPAÑOL

ANT1

NO

NO

IDIOMA/
LANGUE

ANTENA
EN MUDO
MODO

PARA ENTRAR

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA MENU

IDIOMA/
LANGUE

ANTENA
EN MUDO
MODO

PARA ENTRAR

MODO

PROGRAMA AUTO
PROGRAMA MANUAL
AUTOENCENDIDO
CANAL INFO.
AREA LATERAL ALTO
SALVA ENERGIA NO

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

MODO cc E

Activa la función de Títulos Ocultos en la pantalla. Cuando se active, esta función permanecerá activada hasta que
se seleccione NO en este menú.

En el campo del menú secundario presione para

CH

O

I

T

N

C

A

VOL VOL

CH

seleccionar MODO cc .
Presione para seleccionar lo siguiente:

NO C1 C2 T1

C4T3T4 C3

T2

• TÍTULOS NO -

• TÍTULOS C1 -

Modo recomendado para cuando no se utilizan los títulos ocultos.
Para información relacionada con vídeo que puede ser visualizada (hasta 4 líneas de texto colocadas
estratégicamente en la pantalla del televisor para que no tapen las partes importantes de la imagen).

• TÍTULOS C2 -

• TEXTO T1 -

Otro modo utilizado para la información relacionada con vídeo.
Tapa una parte grande de la imagen de la pantalla de televisión y visualiza una guía de programas
o cualquier otra información que esté siendo transmitida.

• TEXTO T2 -

• TÍTULOS C3 -

• TÍTULOS C4 -

• TEXTO T3 -

• TEXTO T4 -

Otro modo que visualiza información y tapa una parte grande de la imagen de la pantalla de televisión.
Otro modo utilizado para la información relacionada con vídeo.
Otro modo utilizado para la información relacionada con vídeo.
Otro modo que visualiza información y tapa una parte grande de la imagen de la pantalla de televisión.
Otro modo que visualiza información y tapa una parte grande de la imagen de la pantalla de televisión.

Notas:

(1) Preparación de menú recomendada para los subtítulos Ocultos cuando se utiliza el botón de silenciamiento.

cc EN MUDO : C1
MODO cc : NO

(2) La fijación para CC EN MUDO sólo tiene validez cuando CC MODO está en NO. CC MODO en SÍ anulará CC EN

MUDO. Este menú no se puede seleccionar cuando la imagen principal muestra una ENTRADA DE VÍDEO
COMPONENTE de 480I o más.

(3) Cuando el aspecto sea ZOOM, el título no se podrá utilizar.

Selección de menús opcionales en OTROS AJ.

Para seleccionar menús opcionales en otros ajustes.

1

CH

O

I

T

N

C

A

VOL VOL

CH

2

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar OTROS AJ.

Presione para entrar campo de
menú opcional.

Presione para seleccionar menú
opcional deseado.

Proceda a ajustes.

25

PREPARACIÓN

PARA ELIMINAR

PROGRAMA MANUAL

PARA AGREGAR

ELIJA CANAL 3

PRESIONE ACTION PARA REGRESTAR

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

ALTO

NO

MODO

PROGRAMA AUTO

PROGRAMA MANUAL
AUTOENCENDIDO
CANAL INFO.
AREA LATERAL
SALVA ENERGIA

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

ALTO

NO

MODO
PROGRAMA AUTO

PROGRAMA MANUAL

AUTOENCENDIDO
CANAL INFO.
AREA LATERAL
SALVA ENERGIA

Selección de MODO

Para seleccionar CABLE o TV.

Pulse para seleccionar MODO.

CH

O

I

T

N

C

A

VOL VOL

CH

Pulse para seleccionar CABLE o TV.

CABLE TV

PROGRAMA AUTOMÁTICO

Para programar automáticamente todos los canales con una señal.

Pulse para seleccionar PROGRAMA AUTO.

CH

O

I

T

N

C

A

VOL VOL

CH

Pulse para iniciar PROGRAMA AUTO.

AJUSTE

MODO

PROGRAMA AUTO
PROGRAMA MANUAL
AUTOENCENDIDO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

CANAL INFO.
AREA LATERAL ALTO
SALVA ENERGIA NO

CABLE

S I

NO

PROGRAMA MANUAL

Para agregar o eliminar canales manualmente.

1

2

3

26

CH

O

I

T

N

C

A

VOL VOL

CH

123

456

7809

CH

T

C

A

VOL VOL

CH

O

I

N

Para seleccionar PROGRAMA MANUAL.

Pulse para visualizar el siguiente menú.

Utilice el teclado del control remoto para
seleccionar el canal deseado.

Pulse para AGREGAR o ELIMINAR el canal.

PREPARACIÓN

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

ALTO

NO

MODO
PROGRAMA AUTO
PROGRAMA MANUAL

AUTOENCENDIDO

CANAL INFO.
AREA LATERAL
SALVA ENERGIA

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

ALTO

NO

MODO
PROGRAMA AUTO
PROGRAMA MANUAL
AUTOENCENDIDO

CANAL INFO.

AREA LATERAL
SALVA ENERGIA

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

ALTO

NO

MODO
PROGRAMA AUTO
PROGRAMA MANUAL
AUTOENCENDIDO
CANAL INFO.

AREA LATERAL

SALVA ENERGIA

AUTOENCENDIDO

Seleccione SÍ para encender el televisor al mismo tiempo que el decodificador de televisión por cable u otros componentes,
o seleccione NO.

Presione para seleccionar AUTOENCENDIDO.

CH

O

I

T

N

C

A

VOL VOL

Presione para seleccionar SÍ o NO.

SI NO

CH

CANAL INFO

Seleccione SÍ para visualizar CANAL INFO en la pantalla o seleccione NO.

Presione para seleccionar CANAL INFO.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar SÍ o NO.

SI NO

AREA LATERAL

No visualice una imagen en el modo 4:3 durante un periodo de
tiempo prolongado porque esto podrá ser la causa de que quede
una imagen secundaria en los paneles laterales a ambos lados
del campo de visualización.
Para impedir que aparezca una imagen secundaria, ilumine los
paneles laterales.

CH

O

I

T

N

C

A

VOL VOL

CH

Notas:

• Poner el panel lateral en el modo Alto durante mucho tiempo puede producir imágenes secundarias.

• Los paneles laterales pueden destellas (en blanco y negro alternativamente) dependiendo de la imagen que esté
siendo mostrada en la pantalla. En tal caso, utilice el modo de cine.

Pulse para seleccionar AREA LATERAL.

Pulse para seleccionar Pulse para
seleccionar NO, BAJO, MED., ALTO.

NO BAJO MED. ALTO

Paneles

lateralesl

Visualización

en el modo 4:3

Imágenes

secundarias

27

PREPARACIÓN

MODO
PROGRAMA AUTO
PROGRAMA MANUAL
AUTOENCENDIDO
CANAL INFO.
AREA LATERAL ALTO

SALVA ENERGIA NO

OTROS AJ.

AJUSTE

PRESIONE ACTION PARA REGRESAR

CABLE

NO

S I

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

VIVIDO

:

SALIR

:

SUBMENU

SI

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

VIVIDO

:

SALIR

:

SUBMENU

SI

SALVA ENERGIA

Cuando se activa esta función, el nivel de luminosidad de la pantalla de plasma se suprime para reducir el consumo de energía.

Presione para seleccionar SALVA ENERGIA.

CH

O

I

T

N

C

A

VOL VOL

Presione para seleccionar SÍ o NO.

SI NO

CH

Ajuste de CONTRASTE

MODE DE IMAGEN

Presione para seleccionar MODO.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar su MODO deseado.

VIVIDO ESTANDAR

CINEMAAUTO

COLOR / TINTE / BRILLO / CONTRASTE / NITIDEZ / NORMAL

CH

O

I

T

N

C

A

VOL VOL

CH

Elemento

COLOR

TINTE

BRILLO

CONTRASTE

NITIDEZ

NORMAL

28

Presione para seleccionar cada menú secundario
(COLOR / TINTE / BRILLO / CONTRASTE /
NITIDEZ / NORMAL).

Presione para ajustar el nivel deseado observando
la imagen que está detrás del menú.

Función

Ajusta la intensidad de color deseada.

Ajusta los tonos naturales de la piel.

Ajusta las partes oscuras de la imagen.

Ajusta las partes blancas de la imagen.

Ajusta la calidad de los detalles.

Repone los ajustes de imagen a los ajustes predeterminados en fábrica.

IMAGEN

MODO
COLOR
TINTE
BRILLO
CONTRASTE
NITIDEZ
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

PARA ENTRAR

Selección de menús opcionales en OTROS AJ.

Para seleccionar menús opcionales en otros ajustes.

Adjuste de CONTRASTE

1

2

CH

O

I

T

C

A

VOL VO L

CH

CH

O

I

T

N

C

A

VOL VOL

CH

N

Presione para seleccionar OTROS AJ.

Presione para entrar campo de
menú opcional.

Presione para seleccionar menú
opcional deseado.

Proceda a ajustes.

IMAGEN

TEMP COLOR

COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO
MATRIZ COLOR
INMOVILIZAR

OTROS AJ.

PRESIONE ACTION PARA MENU

NORMAL

TEMP COLOR (Temperatura) / COLOR NATURAL / REDUC DE RUIDO / 3D Y/C FILTRO

IMAGEN

TEMP COLOR
COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO

MATRIZ COLOR
INMOVILIZAR

CH

O

I

T

N

C

A

VOL VO L

CH

Elemento

TEMP COLOR
(Temperatura)

COLOR NATURAL

REDUC DE RUIDO

Presione para seleccionar cada menú secundario
(TEMP COLOR / COLOR NATURAL / REDUC DE
RUIDO / 3D Y/C FILTRO).

Presione para ajustar el nivel deseado
observando la imagen que está detrás del menú.

Modo

NORMAL ROJO

AZUL

SI NO

SI NO

Para aumentar o disminuir los colores ROJO y AZUL según las
preferencias personales.

Para aumentar la gama de reproducción de colores con una
gradación de colores natural y tonos sumamente delicados.

Reduce el ruido en el canal, comúnmente llamado efecto de
nieve. Permanece en NO cuando se recibe una señal intensa.

OTROS AJ.

PRESIONE ACTION PARA MENU

Explicaciones

S I
NO
S I
SD

I D I

NORMAL

S I
NO
S I

SD

I D I

3D Y/C FILTRO

MATRIZ DE COLOR

Muestra con un color natural las señales de entrada (señales 480p) procedentes de los adaptadores de equipos digitales
conectados a COMPONENT VIDEO INPUT (terminales de entrada Y, Pb/Cb y Pr/Cr).

Seleccione HD o SD para ajustar automáticamente los parámetros de color para HD (alta definición) y SD (definición
estándar).

CH

O

I

T

C

A

VOL VO L

CH

Notas:

(1) Cuando vea un formato de señal DTV que no sea estándar, usted podrá cambiar manualmente los parámetros del

color para obtener la mejor calidad de la imagen.

(2) MATRIZ COLOR no necesita ser ajustada cuando se utiliza un equipo de alta definición o un equipo con una salida de

480i. Utilice solamente para la fuente de señales de 480p.

SI NO

Pulse para seleccionar MATRIZ COLOR.

N

SD : Cuando la señal de entrada es de un

sistema de TV normal (NTSC).

HD : Cuando la señal de entrada es de un

sistema de alta definición (HD).

Minimiza el ruido y la diafotía cromática de la imagen.

IMAGEN

TEMP COLOR
COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO

MATRIZ COLOR

INMOVILIZAR

OTROS AJ.

PRESIONE ACTION PARA MENU

NORMAL

S I
NO
S I

SD

I D I

29

Adjuste de CONTRASTE

IMAGEN

OTROS AJ.

NORMAL

I D I

TEMP COLOR
COLOR NATURAL
REDUC DE RUIDO
3D Y/C FILTRO
MATRIZ COLOR

INMOVILIZAR

PRESIONE ACTION PARA MENU

S I
NO
S I
SD

INMOVILIZAR

Seleccione SPLIT o IDI para determinar el cuadro de imagen fija durante la visualización de una sola pantalla.

1

2

3

VOL VOL

FREEZE

TV/VCR

FREEZE

TV/VCR

Presione para seleccionar INMOVILIZAR.

CH

O

I

T

N

C

A

CH

Presione para seleccionar SPLIT (dividir) o IDI.

SPLIT IDI

FREEZE

Cuando sólo se vea una pantalla, pulse

Cuando se seleccione INMOVILIZAR SPLIT. Cuando se seleccione INMOVILIZAR IDI.

FREEZE

Pulse de nuevo

TV/VCR

para recuperar la imagen normal.

TV/VCR

para congelarla.

INMOVILIZAR

INMOVILIZAR

Notas:

(1) Cuando se presione
(consulte la página

Imagen principal

(2) Cuando se presione

moviéndose (consulte la página 47).

Imagen principal

Notas:

(1) La pantalla congelada se recuperará automáticamente después de 3 minutos.
(2) Cuando se hace funcionar ASPECT con el funcionamiento en PIP, se cancela la condición de congelado en la

pantalla PIP.

30

FREEZE

TV/VCR

48).

durante la pantalla SPLIT, la pantalla SPLIT se inmovilizará y la imagen principal continuará moviéndose

Pantalla dividida
(INMOVILIZAR)

FREEZE
TV/VCR

durante la operación PIP, el cuadro PIP se inmovilizará y la imagen principal continuará

Cuadros PIP
(INMOVILIZAR)

Ajuste de audio

SONIDO IA

BBE VIVA 3D
BBE
ENVOLVENTE
ALTAV OCE S

SI

S I

S I
S I
3D

AUDIO

PRESIONE ACTION PARA REGRESAR

OTROS AJ.

Selección de ESTÉREO / SPA/MONO

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar MODO.
Presione para seleccionar ESTÉREO / SPA / MONO.

Visualización roja - Señal disponible
Visualización blanca - Señal no disponible

Nota:

La selección de MODO de AUDIO también es posible presionando el botón

SAP

AUDIO
MODO
BAJOS
ALTOS
BALANCE
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

del control remoto (consulte la página 21).

Consejos útiles

ESTÉREO - Recepción de dos canales de audio.

•

SPA - Programación de audio secundaria (se utiliza

•

MONO - Se utiliza cuando la señal estéreo es débil.

•

típicamente con audio bilingüe).

Selección de BAJOS / ALTOS / BALANCE / NORMAL

Presione para seleccionar BAJOS / ALTOS /

CH

O

I

T

N

C

A

VOL VOL

CH

BALANCE / NORMAL.
Presione para ajustar el nivel deseado
escuchando el sonido.

Elemento Efectos Función

BAJOS

ALTOS

BALANCE

NORMAL

Menos Más

Menos Más

Altavoz izquierdo Altavoz derecho

No

Aumenta o disminuye la respuesta de los bajos.

Aumenta o disminuye la respuesta de los altos.
Realza el volumen de los altavoces izquierdo / derecho.

Repone los ajustes de BAJOS, ALTOS y BALANCE a los ajustes predeterminados en la fábrica.

AUDIO
MODO
BAJOS
ALTOS
BALANCE
NORMAL
OTROS AJ.

PRESIONE ACTION PARA MENU

ESTEREO SPA MONO

SI

ESTEREO SPA MONO

SI

Selección de menús opcionales en OTROS AJ.

Para seleccionar menús opcionales en otros ajustes.

1

2

CH

O

I

T

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

SONIDO IA / BBE

SONIDO IA Ecualiza los niveles del volumen general en todos los canales. (El sonido IA no se encuentra disponible en

CH

O

I

T

C

VOL VO L

A

CH

Presione para seleccionar OTROS AJ.

N

Presione para entrar campo de
menú opcional.

Presione para seleccionar menú
opcional deseado.

Proceda a ajustes.

el modo VÍDEO).

Presione para seleccionar SONIDO IA o BBE.

N

Presione para seleccionar SÍ o NO.

Nota:

SONIDO IA no se encuentra disponible en el modo VÍDEO.

SI NO

IDIOMA/
LANGUE
ANTENA
EN MUDO
MODO
OTROS AJ.

PRESIONE ACTION PARA MENU

AUDIO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

PARA ENTRAR

SONIDO IA

BBE VIVA 3D
BBE
ENVOLVENTE
ALTAV OCE S

SI

AJUSTE

S I

S I
S I
3D

31

Ajuste de audio

BBE VIVA / BBE

La característica distintiva de BBE VIVA es su mantenimiento de imagen de audio precisa. Sistemas de suspensión periférica
3D ordinarios fuerzan la salida de sonido a la izquierda y derecha, afectando el canal central. Como resultado pueden hacerse
difíciles de oír voces de la gente, o el audio central puede completamente desaparecer. BBE VIVA reproduce vocales en
música y voces en películas con precisión y claridad.

BBE VIVA Esto mantiene un nivel constante de sonido que es fiel al original, produciendo

sonido Hi-Fi 3D que no puede obtenerse con otros tipos de suspensión
periférica 3D.

BBE Utilice procesamiento de señal especial para reproducir con precisión el

“attack” (ataque) de cada sonido, a fin de hacerlo inmediato y muy fiel al

original, mientras retiene su tacto (sensación) natural.

Presione para seleccionar BBE VIVA [Con versión BBE

CH

O

I

T

N

C

A

VOL VOL

CH

VIVA] o BBE [No versión BBE VIVA].

Presione para seleccionar SÍ o NO.

SI NO

Notas:

• Cuando “BBE VIVA” se pone en SÍ, puesta “BBE” y “ENVOLVENTE” se fija en SÍ.

•

Cuando “BBE VIVA” se pone en NO, “BBE” “

ENVOLVENTE

” se puede fijar individualmente.

AUDIO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

SONIDO IA

BBE VIVA 3D

BBF
ENVOLVENTE

ALTAV OCE S
SI

[Con versión BBE VIVA]

AUDIO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

SONIDO IA
BBE VIVA 3D

BBF

ENVOLVENTE
ALTAV OCE S

SI

[No versión BBE VIVA]

SI

SI

SI

3D

SI
NO

NO

NO

ENVOLVENTE

Para disfrutar de un efecto de sala de conciertos, ponga ENVOLVENTE en SÍ.
La función de

ENVOLVENTE

es efectiva cuando BBE VIVA está puesto en NO.

Presione para seleccionar ENVOLVENTE.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar SÍ o NO.

SI NO

Notas:

Durante la reproducción de sonido estéreo o sonido suave : ENVOLVENTE Seleccione SÍ.
Durante la reproducción de sonido normal : ENVOLVENTE Seleccione NO.

ALTAVOCES

Seleccione el modo de ALTAVOCES deseado.

Presione para seleccionar ALTAVOCES.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar su modo deseado.

SI APAGADAS Y SALIDA DE AUDIO VARIABLE

APAGADAS Y SALIDA DE AUDIO FIJA

AUDIO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

AUDIO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

SONIDO IA
BBE VIVA 3D
BBF

ENVOLVENTE

ALTAV OCE S
SI

SONIDO IA
BBE VIVA 3D
BBF
ENVOLVENTE

ALTAVOCES
SI

SI
NO
NO

NO

SI
NO
NO
NO

Modo Función

SÍ

Apagadas y salida de audio variable

Apagadas y salida de audio fija

32

Los altavoces del televisor funcionan normalmente.

Altavoces del televisor apagados - el audio se puede ajustar mediante el
televisor.

Altavoces del televisor apagados - el audio se puede ajustar mediante el
amplificador externo solamente.

Ajuste de CANALES

EXPLORA CAN

Le permite seleccionar el modo de exploración de canales FAV o TODO.

EXPLORA CAN FAV Para introducir hasta 16 de sus canales favoritos.
EXPLORA CAN TODO Para explorar todos los canales cuando se utilizan los botones de subida bajada CH.

CANALES

Presione para seleccionar EXPLORA CAN.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar FAV o TODO.

FAV TODO

Selección de CANALES FAVORITOS

BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

ELIJA CANAL 3
CANALES FAVORITOS
2 5 8 10
18 25

: AGREGAR
: ELIMINAR

TODO

1

2

3

CH

O

I

T

N

C

A

VOL VOL

CH

123

456

7809

CH

O

I

T

N

C

A

VOL VOL

CH

Bajo EXPLORA CAN FAV presione para
seleccionar ELIJA CANAL.

Utilice el teclado del control remoto para seleccionar
el canal deseado.

Presione para agregar o para borrar el canal
seleccionado.

CANALES
BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

ELIJA CANAL 3

CANALES FAVORITOS
2 5 8 10
18 25

: AGREGAR
: ELIMINAR

CANALES

ELIJA CANAL 15

CANALES FAVORITOS
2 5 8 10
18 25

: AGREGAR
: ELIMINAR

TODO

TODO

(Ejemplo: Se ha seleccionado el canal 15.)

CANALES
BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

ELIJA CANAL 15
CANALES FAVORITOS
2 5 8 10
15 18 25

: AGREGAR
: ELIMINAR

TODO

(Ejemplo: Se ha agregado el canal 15.)

4

23

Repita los pasos 2 y 3 hasta seleccionar sus 16 canales favoritos.

33

Ajuste de CANALES

Selección de menús opcionales en OTROS AJ.

Para seleccionar menús opcionales en otros ajustes.

1

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar OTROS AJ.

Presione para entrar campo de menú opcional.

Presione para seleccionar menú

2

CH

O

I

T

N

C

A

VOL VOL

CH

opcional deseado.

Proceda a ajustes.

PREFIJADO

Asigna números de canales para prefijar las emisoras de televisión más populares.

1

CH

O

I

T

N

C

A

VOL VOL

Presione para seleccionar PREFIJADO.

Presione para visualizar el siguiente menú.

CANALES
BUSQUEDA
FAVORITOS

OTROS AJ.

PRESIONE ACTION PARA MENU

CANALES

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

CANALES

PARA ENTRAR

PREFIJADO

MANUAL
PONGA TITULO

PREFIJADO

MANUAL
PONGA TITULO

2

3

CH

CH

O

I

T

N

C

A

VOL VOL

CH

123

456

7809

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

Presione para seleccionar el prefijado deseado.

PRESIONE

PRESIONE ACTION PARA REGRESAR

Utilice el teclado numérico del control remoto para seleccionar
el canal deseado (consulte su programa de televisión).

Nota:

Para borrar un canal, presione VOL mientras
están resaltados los canales.

ABC

CBS
FOX
NBC
PBS
CNN
ESPN
HBO

CANALES

PREFIJADO

PARA MAS CNLS

A&E
AMC
BET
BRAVO
CNBC
CNN/SI
COMEDY
COURT

34

MANUAL

123

456

7809

Introduzca los números de los canales y los títulos manualmente.

1

2

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para sele ccionar MANUAL.

Presione para visualizar el siguiente menú.

Presione para introducir el canal deseado.

O

Utilice el teclado numérico del control remoto
para seleccionar el canal deseado (consulte su
programa de televisión).

Ajuste de CANALES

CANALES

PREFIJADO

MANUAL

PONGA TITULO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

CANALES

MANUAL

ELIJA CANAL 10

PONGA IDENTIDAD

PARA MOVER CURSOR

PARA ESCOGER CANAL

PRESIONE ACTION PARA REGRESAR

3

4

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar PONGA IDENTIDAD.

Presione para seleccionar caracteres.

Presione para mover el cursor.

Nota:

Repita el paso 4 hasta seleccionar 4 caracteres.

En MANUAL se puede seleccionar un máximo de 4 caracteres para un TÍTULO.

PONGA TÍTULO

Ponga títulos a las conexiones de entrada para visualizar el equipo opcional.

Presione para seleccionar PONGA TÍTULO.

1

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para visualizar el siguiente menú.

CANALES

MANUAL
ELIJA CANAL 10

PONGA IDENTIDAD

PARA MOVER CURSOR

PARA ESCOGER CANAL

PRESIONE ACTION PARA REGRESAR

CANALES

MANUAL
ELIJA CANAL 10

PONGA IDENTIDAD : / 5 A

PARA MOVER CURSOR

PARA ESCOGER CANAL

PRESIONE ACTION PARA REGRESAR

CANALES

PREFIJADO
MANUAL

PONGA TITULO

OTROS AJ.

PRESIONE ACTION PARA REGRESAR

2

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para mover el cursor.

Presione para seleccionar el TÍTULO deseado.

Nota:
Para eliminar seleccione TÍTULO, y luego pulse VOL o
VOL para seleccionar ‘‘BRINCAR’’. El modo INPUT

seleccionado se saltará cuando se presione el botón

TV/VIDEO

CANALES

PONGA TITULO

COMPONENTE1

COMPONENTE2
ENT. DIG.
VIDEO1
VIDEO2
VIDEO3

PARA MOVER CURSOR

PARA SELECCIONAR ETIQUETA

.

PRESIONE ACTION PARA REGRESAR

VCR

35

CRONOMETRADOR

El CRONOMETRADOR puede encender o apagar el televisor. Antes de intentar fijar CRONOM 1 y CRONOM 2, confirme
RELOJ y ajústelo en caso de ser necesario. Luego, fije CRONOM 1 y CRONOM 2.

APAGADO

APAGADO puede fijar la hora de apagado.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar APAGADO.

Presione para seleccionar la hora de apagado deseada.
Seleccione NO si no va a utilizar el cronometrador.

NO 30 60 90

APAGADO
CRONOM1
CRONOM2
RELOJ

PRESIONE ACTION PARA MENU

CRONOMETRO

NO

CRONOM 1 y CRONOM 2

En el menú CRONOM, seleccione uno o ambos cronometradores para encender y apagar el televisor a las horas
seleccionadas, en los canales seleccionados y en los días seleccionados. Para utilizar las funciones del
CRONOMETRADOR deberá introducirse la HORA en RELOJ.

CRONOMETRO

PARA ENTRAR
PARA ENTRAR

CRONOMETRO

DIA

ENCENDER
APAGAR
ELIJA CANAL
FIJO

LUN VIE

NO

VOL VOL

DÍA

VOL VOL

En el menú CRONOM presione para seleccionar

CH

O

I

T

N

C

A

CRONOM 1 o CRONOM 2.

Presione para entrar.

CH

Ponga el día de la semana.

Presione para seleccionar DÍA.

CH

O

I

T

N

C

A

CH

Presione para poner el día de la semana
(seleccione día o días).

APAGADO
CRONOM1
CRONOM2
RELOJ

PRESIONE ACTION PARA MENU

CRONOM1

PRESIONE ACTION PARA REGRESAR

ENCENDER

1

VOL VOL

2

VOL VOL

36

Ponga la hora del día.

Presione para seleccionar ENCENDER.

CH

O

I

T

N

C

A

CH

Presione para poner las horas en el modo AM o PM.

CRONOM1

PRESIONE ACTION PARA REGRESAR

Presione para pasar a la posición de los minutos.

CH

O

I

T

N

C

A

CH

Presione para poner los minutos.

CRONOM1

PRESIONE ACTION PARA REGRESAR

CRONOMETRO
DIA

ENCENDER

APAGAR
ELIJA CANAL
FIJO

CRONOMETRO
DIA

ENCENDER

APAGAR
ELIJA CANAL
FIJO

LUN VIE

1 2 : 0 0 PM

NO

LUN VIE
1 2 : 0 0 PM

NO

CRONOMETRADOR

APAGAR

1

VOL VOL

2

VOL VOL

ELIJA CANAL

1

VOL VOL

Ponga la hora del día.

Presione para seleccionar APAGAR.

CH

O

I

T

N

C

A

CH

Presione para poner las horas en el modo AM o PM.

CRONOM1

PRESIONE ACTION PARA REGRESAR

Presione para pasar a la posición de los minutos.

CH

O

I

T

N

C

A

CH

Presione para poner los minutos.

CRONOM1

PRESIONE ACTION PARA REGRESAR

Presione para seleccionar ELIJA CANAL.

CH

O

I

T

N

C

A

CH

Presione para seleccionar un canal.

CRONOM1

CRONOMETRO
DIA
ENCENDER

APAGAR

ELIJA CANAL
FIJO

CRONOMETRO
DIA
ENCENDER

APAGAR

ELIJA CANAL
FIJO

CRONOMETRO
DIA
ENCENDER
APAGAR

ELIJA CANAL

FIJO

LUN VIE
1 2 : 0 0 PM

1 3 : 0 0 PM

NO

LUN VIE
1 2 : 0 0 PM
1 3 : 0 0 PM

NO

LUN VIE
1 2 : 0 0 PM
1 3 : 0 0 PM

5

NO

PRESIONE ACTION PARA REGRESAR

2

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar FIJO.

Presione para seleccionar ACTIVAR.

NOACTIVAR

Activación del CRONOMETRADOR

CRONOM1

PRESIONE ACTION PARA REGRESAR

CRONOMETRO
DIA
ENCENDER
APAGAR
ELIJA CANAL

FIJO

LUN VIE
1 2 : 0 0 PM
1 3 : 0 0 PM
5

NO

El CRONOMETRADOR se activa cuando el
televisor está apagado o encendido. El televisor
cambiará al canal seleccionado a la hora
seleccionada fijada en el CRONOMETRADOR.

Apagado después de 90 minutos

El televisor se apaga automáticamente después de
pasar 90 minutos cuando ha sido encendido por el
CRONOMETRADOR. Si se ha seleccionado la hora
de apagado o se ha presionado una tecla, el
apagado automático después de 90 minutos se
cancelará.

Notas:

(1) Cuando la alimentación del televisor se interrumpa debido a un corte en el suministro eléctrico o a otro problema

similar, una vez repuesto el suministro eléctrico, el cronometrador de apagado se desactivará y el televisor se pondrá
en el modo de espera.

(2) Para ver el tiempo que queda hasta la hora de apagado, presione el botón RECALL.

37

CRONOMETRADOR

RELOJ

RELOJ puede fijarse a la hora actual, lo que resulta necesario para poder utilizar las funciones del CRONOMETRADOR.

1

2

3

VOL VOL

HORA

VOL VOL

VOL VOL

Presione para seleccionar RELOJ.

CH

O

I

T

N

C

A

Presione para entrar.

CH

Ponga la hora del día.

Presione para poner las horas en el modo AM o PM.

CH

O

I

T

N

C

A

CH

Presione para pasar a la posición de los minutos.

CH

O

I

T

N

C

A

CH

Presione para poner los minutos.

CRONOMETRO
APAGADO
CRONOM1
CRONOM2
RELOJ

PRESIONE ACTION PARA MENU

RELOJ

PRESIONE ACTION PARA REGRESAR

RELOJ

PARA ENTRAR

CRONOMETRO

1 2 : 0 0 AM DOM

CRONOMETRO

1 2 : 3 0 PM DOM

4

DÍA

Ponga el día de la semana.

Presione para seleccionar DÍA.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar el día de la semana.

PRESIONE ACTION PARA REGRESAR

CRONOMETRO

RELOJ

PRESIONE ACTION PARA REGRESAR

1 2 : 3 0 PM DOM

38

Función de BLOQUEO

CREAR CÓDIGO PRIMERO

Para utilizar opciones LOCK, CREAR CÓDIGO PRIMERO.

123

456

7809

Utilice el teclado numérico del control remoto para
introducir una clave secreta de cuatro dígitos.

Mientras entra un código, pulsando el botón up
down usted puede entrar un nuevo código otra vez.

Después de introducir su clave secreta por primera

o

CREAR
CLAVE

PRESIONE ACTION PARA MENU

BLOQUEO

vez, la visualización en pantalla cambiará a CAMBIO

BLOQUEO

Notas:

DE CLAVE.

INGRESAR
CLAVE

PRESIONE ACTION PARA MENU

(1) Utilice una clave que sea fácil de recordar, anótela y guárdela en un lugar seguro.
(2) Si no recuerda su clave, el BLOQUEO se desbloqueará en 12, 24 o 48 horas, dependiendo del ajuste actual. Tenga

cuidado cuando seleccione ALWAYS. Si selecciona ALWAYS y usted se olvida de la clave secreta, el televisor tendrá
que ser revisado por un técnico cualificado para que cancele el BLOQUEO.

CLAVE

Si usted selecciona CODE (código), y usted cambia su código del usado en el CREATE CODE FIRST o ENTER CODE,
su nuevo código se convierte en el código controlador.

Presione para seleccionar CLAVE.

CH

O

I

T

N

C

A

VOL VOL

CH

123

456

7809

Utilice el teclado
numérico del control
remoto para introducir
una clave secreta de
cuatro dígitos.

BLOQUEO

Seleccione BLOQUEO para impedir ver videojuegos y cintas de vídeo.

Pulse para seleccionar BLOQUEO.

A

VOL VOL

MODO

NO
JUEGO
CANAL

CH

O

I

T

N

C

CH

Pulse para seleccionar BLOQUEO.

NO TODOSCANALJUEGO

Función

Desactiva la función de bloqueo.

Bloquea CH 3 y 4 y las entradas de vídeo.
Bloquea hasta 4 canales.

BLOQUEO

BLOQUEO
V-CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

BLOQUEO
V-CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

PROGRAMAS :

PELICULAS DE EEUU

PROGRAMACION:

CAMBIO DE
CLAVE

BLOQUEO

PROGRAMAS :

PELICULAS DE EEUU

PROGRAMACION:

CAMBIO DE
CLAVE

NO

12HORAS

NO

12HORAS

TODOS

Bloquea todos los canales y las entradas de vídeo.

39

Función de BLOQUEO

CANAL

Pulse para seleccionar CANAL.

1

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar la posición del canal.

2

CH

O

I

T

N

C

A

VOL VOL

CH

Repita el paso 2 para seleccionar hasta cuatro canales.

3

Presione para seleccionar canales.
(O utilice el teclado numérico del control remoto para
seleccionar canales.)

123

456

7809

BLOQUEO

BLOQUEAR ESTOS CANALES

1 124

PARA MOVER CURSOR

PARA ESCOGER BLOQUEO

PRESIONE ACTION PARA REGRESAR

BLOQUEO

BLOQUEAR ESTOS CANALES

1 124

PARA MOVER CURSOR

PARA ESCOGER BLOQUEO

PRESIONE ACTION PARA REGRESAR

BLOQUEO

CANAL

BLOQUEO

CANAL

V-CHIP

En los Estados Unidos y Canadá, el V-CHIP consiste en dos sistemas de restricción: MPAA (PELÍCULAS) y TV PARENTAL
GUIDELINES (CONSEJOS DE LOS PADRES PARA VER LA TV). Su función es la de bloquear programas mediante los datos
de restricción de los paquetes de datos XDS enviados desde las estaciones emisoras. El usuario puede seleccionar qué
programas pueden ser bloqueados utilizando las opciones LOCK MENU.

1

2

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccior V-CHIP.

El menú cambiará de la forma siguiente.

PROGRAMAS DE EEUUPELICULAS DE EEUU

INGLES DE CANADAFRANCES DE CANADA

Presione para seleccior PROGRAMACION.

Presione para entrar PROGRAMACION.

BLOQUEO

BLOQUEO
V-CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

BLOQUEO
V-CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

PROGRAMAS :

PELICULAS DE EEUU

PROGRAMACION:

CAMBIO DE
CLAVE

BLOQUEO

PROGRAMAS :

PELICULAS DE EEUU

PROGRAMACION:

CAMBIO DE
CLAVE

NO

12HORAS

NO

12HORAS

40

Función de BLOQUEO

PROGRAMAS DE EEUU

Este modelo de televisor dispone de la “tecnología V-Chip”, que le permite utilizar la restricción de la guía de PROGRAMAS
DE EEUU para bloquear diversos tipos de programas de televisión. PIP también
quedará bloqueado automáticamente.

GRÁFICA DE CALIFICACIONES DE PROGRAMAS DE TV PARA LOS EEUU

1

2

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar PROGRAMAS DE EEUU.

Presione para seleccionar PROGRAMAS DE EEUU SÍ o NO.

SI NO

Presione para seleccionar NO CLASIFICADOS.

Presione para seleccionar NO CLASIFICADOS SÍ o NO.

SI NO

SÍ: Se recibirán programas NR.
NO: No se recibirán programas NR.

PROGRAMAS DE EEUU

NO CLASIFICADOS

PROGRAMACION:

TY-Y
TY-Y7 FV

TY-G
TY-PG V S L D
TY-1 4 V S L D

PRESIONE ACTION PARA REGRESAR

PRESIONE ACTION PARA REGRESAR

TY-MA V S L

PROGRAMAS DE EEUU

NO CLASIFICADOS

PROGRAMACION:

TY-Y
TY-Y7 FV

TY-G
TY-PG V S L D
TY-1 4 V S L D
TY-MA V S L

BLOQUEO

BASICA

BLOQUEO

BASICA

SI

SI

SI

SI

3

CH

O

I

T

N

C

A

VOL VOL

Presione para seleccionar PROGRAMACIÓN.

Presione para seleccionar BÁSICA o DETALLADA.
BÁSICA: Le permite seleccionar solamente las

restricciones generales como TV-Y, TV-PG, etc.

CH

DETALLADA: Le permite seleccionar ambos: restricciones

generales y contenido, como V, L, etc.

Nota: Consulte Precauciones del cliente.

4

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para cambiar entre restricciones diferentes.

Presione para seleccionar las restricciones que usted
quiera bloquear (ROJO) y desbloquear (VERDE).

Realice el paso 4 para cada restricción.
Nota: Consulte GRÁFICA DE CALIFICACIONES DE

PROGRAMAS DE TV PARA LOS EEUU.

GRÁFICA DE CALIFICACIONES DE PROGRAMAS DE TV PARA LOS EEUU

NR

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV

V
S
L
D

Sin restricción. Consulte Precauciones del cliente en la página anterior.
Para todos los niños. Los temas y elementos de este programa han sido diseñados

específicamente para el público joven, incluyendo niños de 2 a 6 años.
Para niños mayores. Los temas y elementos de este programa pueden incluir violencia física

moderada, o pueden asustar a los niños menores de 7 años.
Para el público en general. Contiene un poco de violencia o ninguna y no se emplean palabras malsonantes, y en

los diálogos y en las situaciones no se toca el tema del sexo o éste se menciona sólo un poco.
Se sugiere la supervisión de los padres. El programa puede tener conversaciones groseras

infrecuentes, violencia limitada y diálogos y situaciones con sexo provocativo.
Se recomienda encarecidamente la supervisión de los padres. Este programa puede contener

temas sofisticados, contenido sexual, lenguaje fuerte y violencia intensa.
Para un público adulto solamente. Este programa puede contener temas para adultos,

lenguaje profano, violencia vívida y un contenido sexual explícito.
VIOLENCIA EN PROGRAMAS DE FANTASÍA/DIBUJOS ANIMADOS
VIOLENCIA
SEXO
LENGUAJE OFENSIVO
DIÁLOGO CON CONTENIDO SEXUAL

PROGRAMAS DE EEUU

NO CLASIFICADOS

PROGRAMACION:

TY-Y
TY-Y7 FV

TY-G
TY-PG V S L D
TY-1 4 V S L D

PRESIONE ACTION PARA REGRESAR

PRESIONE ACTION PARA REGRESAR

TY-MA V S L

PROGRAMAS DE EEUU

NO CLASIFICADOS

PROGRAMACION:

TY-Y
TY-Y7 FV

TY-G
TY-PG V S L D
TY-1 4 V S L D
TY-MA V S L

BLOQUEO

BASICA

BLOQUEO

BASICA

SI
SI

SI
SI

41

Función de BLOQUEO

NO CLASIFICADOS

PRESIONE ACTION PARA REGRESAR

PELICULAS DE EEUU

BLOQUEO

NO

SI

G
PG
PG-13
R
NC-17
X

NO CLASIFICADOS

PRESIONE ACTION PARA REGRESAR

PELICULAS DE EEUU

BLOQUEO

NO

SI

G
PG
PG-13
R
NC-17
X

NO CLASIFICADOS

PRESIONE ACTION PARA REGRESAR

PELICULAS DE EEUU

BLOQUEO

NO

SI

G
PG

PG-13
R
NC-17
X

Precauciones del cliente

El sistema V-Chip que se utiliza en este aparato es capaz de bloquear los programas “NR” (no clasificados, no
aplicables y ninguno) de acuerdo con las normas de la FCC indicadas en la Sección 15.120(e)(2). Si se elige la
opción de bloqueo de programas “NR”, “podrán producirse resultados inesperados y posiblemente confusos, y
usted tal vez no pueda recibir anuncios de emergencia o ninguno de los tipos de programación siguientes”.

• Anuncios de emergencia (mensajes EAS, avisos del tiempo y otros)

• Programas locales • Noticias • Política • Anuncios de servicios públicos • Religión • Deportes

• Tiempo

PELÍCULAS DE EEUU

Este modelo de televisor dispone de la “tecnología V-Chip”, que le permite utilizar las restricciones de películas cuando ve
películas o cintas de vídeo. Esta innovación permite a los padres bloquear diversos tipos de películas y cintas de vídeo a
su discreción. PIP también será bloqueado automáticamente.

GRÁFICA DE CALIFICACIONES DE PELÍCULAS PARA LOS EEUU

1

2

3

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar PELÍCULAS DE EEUU.

Presione para seleccionar PELÍCULAS DE EEUU
SÍ o NO.

SI NO

Presione para seleccionar NO CLASIFICADOS.

Presione para seleccionar NO CLASIFICADOS SÍ o NO.

SI NO

Nota:

Algunas películas no están restringidas por una variedad de
razones. Las películas antiguas y las extranjeras no están
generalmente restringidas.

Presione para cambiar entre restricciones diferentes.

Presione para seleccionar las restricciones que quiera
bloquear (ROJO) y desbloquear (VERDE).

Realice el paso 3 para cada restricción.
Nota: Consulte GRÁFICA DE CALIFICACIONES DE

PELÍCULAS PARA LOS EEUU.

PG-13, R, NC-17 y X se bloquearán.

GRÁFICA DE CALIFICACIONES DE PELÍCULAS PARA LOS EEUU

NR

G PÚBLICO EN GENERAL. Se admiten a todos los públicos.

PG

PG-13

R

42

NC-17 NO SE ADMITE AL PÚBLICO MENOR DE 17 AÑOS.

X ADULTOS SOLAMENTE.

CONTIENE PROGRAMAS SIN RESTRICCIONES Y PROGRAMAS NA (NO APLICABLES).
Las películas no tienen restricciones o las restricciones no son aplicables.

SE SUGIERE LA SUPERVISIÓN DE LOS PADRES. Algún material puede no ser apropiado
para los niños.

SE RECOMIENDA ENCARECIDAMENTE LA SUPERVISIÓN DE LOS PADRES. Algún
material puede no ser apropiado para los niños menores de 13 años.

RESTRINGIDAS. Los jóvenes menores de 17 años y los niños necesitan estar acompañados
de sus padres o una persona adulta que los supervise.

Función de BLOQUEO

Inglés de Canadá

El V-CHIP utilizado en este modelo de televisor le permite bloquear varios tipos de películas y programas de televisión
basados en el sistema de dos restricciones utilizado en Canadá. PIP también será bloqueado automáticamente.

1

2

3

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar INGLÉS DE CANADÁ.

Presione para seleccionar INGLÉS DE CANADÁ
SÍ o NO.

SI NO

Presione para seleccionar VER NO CLASIFICADOS?

Presione para seleccionar VER NO CLASIFICADOS?
SÍ o NO.

SI NO

Nota:

La programación E (exenta) incluye: noticias, deportes,
documentales y otros programas de información,
entrevistas, vídeos musicales y programas de variedades.

Presione para cambiar entre restricciones diferentes.

Presione para seleccionar las restricciones que quiera
bloquear (ROJO) y desbloquear (VERDE).

Nota: Consulte GRÁFICA DE CALIFICACIONES PARA

INGLÉS DE CANADÁ.

BLOQUEO

INGLES DE CANADA

VER NO CLASIFICADOS?

PRESIONE ACTION PARA REGRESAR

INGLES DE CANADA

VER NO CLASIFICADOS?

PRESIONE ACTION PARA REGRESAR

INGLES DE CANADA

VER NO CLASIFICADOS?

PRESIONE ACTION PARA REGRESAR

C
C8+
G
PG
14+
18+

C
C8+
G
PG
14+
18+

C
C8+

G
PG
14+
18+

BLOQUEO

BLOQUEO

NO

SI

NO

SI

NO

SI

GRÁFICA DE CALIFICACIONES PARA INGLÉS DE CANADÁ

E

C

C8+

Exenta - La programación exenta incluye: noticias, deportes, documentales y otros programas
de información, entrevistas, vídeos musicales y programas de variedades.

Programación para niños menores de 8 años. Sin lenguaje ofensivo, desnudos ni contenido
sexual.

Programación considerada generalmente aceptable para niños de 8 años y menos. Sin
blasfemias, desnudos ni contenido sexual.

G Programación general para todos los públicos.

PG

Se sugiere la supervisión de los padres. Algún material puede no ser apropiado para los niños.
La programación contiene temas que pueden no ser apropiados para el público menor de 14

14+

años. A los padres se les avisa que no deben dejar ver estos programas a los niños ni a los
jóvenes menores de 14 años.

18+ ADULTOS SOLAMENTE

43

Función de BLOQUEO

Francés de Canadá

El V-CHIP utilizado en este modelo de televisor le permite bloquear o desbloquear programas de francés de Canadá
según las diversas categorías de restricciones. PIP también será bloqueado automáticamente.

1

2

3

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar FRANCÉS DE CANADÁ.

Presione para seleccionar FRANCÉS DE CANADÁ.
SÍ o NO.

SI NO

Presione para seleccionar VER NO CLASIFICADOS?

Presione para seleccionar VER NO CLASIFICADOS?
SÍ o NO.

SI NO

Nota:

La programación E (exenta) incluye: noticias, deportes,
documentales y otra programación de información,
entrevistas, vídeos musicales y programas de variedades.

Presione para cambiar entre restricciones diferentes.

Presione para seleccionar las restricciones que quiera
bloquear (ROJO) y desbloquear (VERDE).

Nota: Consulte GRÁFICA DE CALIFICACIONES PARA

FRANCÉS DE CANADÁ.

BLOQUEO

FRANCES DE CANADA

VER NO CLASIFICADOS?

G
8 ANS+
13 ANS+
16 ANS+
18 ANS+

PRESIONE ACTION PARA REGRESAR

BLOQUEO

FRANCES DE CANADA

VER NO CLASIFICADOS?

G
8 ANS+
13 ANS+
16 ANS+
18 ANS+

PRESIONE ACTION PARA REGRESAR

BLOQUEO

FRANCES DE CANADA

VER NO CLASIFICADOS?

G
8 ANS+

13 ANS+
16 ANS+
18 ANS+

PRESIONE ACTION PARA REGRESAR

13ANS+, 16ANS+ y 18ANS+ se
bloquearán.

NO

SI

NO

SI

NO

SI

GRÁFICA DE CALIFICACIONES PARA FRANCÉS DE CANADÁ

E Exenta - La programación exenta.

G

8 ANS+

General - Programación para público de todas las edades. No contiene violencia, o el
contenido de la misma es mínimo o se muestra apropiadamente.

8+ General - No se recomienda para los niños pequeños. La programación es para un público
diverso, pero contiene violencia de vez en cuando. Se recomienda la supervisión de adultos.

La programación tal vez no sea adecuada para niños menores de 13 años. Contiene pocas

13ANS+

escenas de violencia o una o más escenas suficientemente violentas como para afectarlos.
Se recomienda encarecidamente la supervisión de personas adultas.

16ANS+

18ANS+

La programación puede que no sea apropiada para menores de 16 años. Contiene frecuentes
escenas de violencia o de mucha violencia.

Programación limitada a los adultos. Contiene escenas de violencia constante o de mucha
violencia.

44

Función de BLOQUEO

Mensaje de bloqueo

Si se activa V-Chip y el programa excede el límite de restricción establecido por usted, aparecerá el mensaje de bloqueo
y el audio se silenciará. Introduzca su clave secreta de cuatro dígitos si desea continuar viendo el programa. Después de
introducir su clave, todos los bloqueos y los bloques de restricciones se desactivarán hasta que se apague el televisor o
hasta que se desactive toda la programación.

Nota:

Si introduce una clave secreta de más de cuatro dígitos para anular bloqueos
de restricciones, tendrá que reponer todos los bloqueos de restricciones
programándolos o apagando el televisor.

Mensaje de bloqueo de pantalla dividida

La función de pantalla dividida se encuentra disponible cuando está activado V-Chip. Si el programa que está viéndose en
la pantalla dividida excede el límite de calificación establecido, la pantalla dividida desaparecerá y aparecerá un mensaje
de bloqueo en la pantalla durante 5 segundos.

Nota:

Active las funciones de pantalla dividida poniendo BLOQUEO, PROGRAMAS
DE EEUU, PELÍCULAS DE EEUU, INGLÉS DE CANADÁ y/o FRANCÉS DE
CANADÁ en OFF.

PROGRAMA RESTRINGIDO

REQUIERE CODIGO

PROGRAMA

RESTRINGIDO

REQUIERE
CODIGO

Mensaje de bloqueo de PIP

La función PIP no se encuentra disponible cuando se activa la función V-Chip. Si intenta utilizar PIP, aparecerá en la
pantalla un mensaje de bloqueo durante 5 segundos.

Nota:

Si la función V-Chip se activa mientras PIP está activado, PIP desaparecerá
inmediatamente.
Active las funciones PIP poniendo la restricción de películas y la guía de los

IMAGE NON
DISPONIBLE

padres para programas de televisión en OFF.

TIEMPO?

Después de fijar el BLOQUEO y V-CHIP, fije las horas de bloqueo.

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para TIEMPO?

Presione para seleccionar 12 HORAS, 24 HORAS,
48 HORAS o SIEMPRE.

12HOURS 24HOURS

48HOURSSIEMPRE

BLOQUEO
V-CHIP

TIEMPO?

CLAVE

PRESIONE ACTION PARA MENU

PROGRAMAS :

CAMBIO DE
CLAVE

BLOQUEO

NO

PELICULAS DE EEUU

PROGRAMACION:

12HORAS

45

Operación de imagen en imagen

Este televisor incluye una función de imagen en imagen (IDI) gracias al empleo de dos sintonizadores. Esto le permite ver
dos (2) emisiones en vivo al mismo tiempo sin tener que utilizar una fuente de vídeo externa como, por ejemplo, una
videograbadora, un decodificador de televisión por cable, etc.

Operación PIP básica

U

M

POWER

E

T

VCR

TV

PC
MENU

A

T

V

T

/

V

C

E

P

S

DVD

DTV

VOL VOL

I

D

AUX

CBL

CH

O

I

T

N

C

A

CH

PAG EEXIT

123

456

789

R-TUNE PROG

0

PIP MIN

REW

PLAY

STOPPAUSE

SAP

E

O

RCVR

DBS

RECALL

GUIDE

PIP MAX

FF

REC

PIP

1

Presione el botón PIP del control remoto para visualizar el cuadro
PIP en la pantalla.

Nota:

L

I

G

H

T

PIP CH

2

VCR CH

3

CH

O

I

T

N

C

A

VOL VOL

CH

El audio sólo procede de
la imagen principal.

Seleccione los canales para el cuadro PIP presionando

Presione para seleccionar el canal para la imagen principal.

o

Utilice el teclado numérico del control remoto.

PIP CH

VCR CH

.

Imagen principal

123

456

7809

Cuadro de imagen en imagen

4

RECALL

Presione para ver el estado de la fuente de imagen.

46

FREEZE
TV/VCR

SPLIT

PIP CH

VCR CH

SEARCH

OPEN/CLOSE

SWAPPIP MOVE

5

SWAP

Presione

PIP

SWAP

SWAP

Presione de nuevo

para cambiar la fuente PIP y la IMAGEN PRINCIPAL.

A

PIP

para cancelar el cuadro PIP.

AB

B

B

A

PIP MIN, PIP MAX

PIP MIN

REW

PIP MAX

FF

Operación de imagen en imagen

Estas funciones se utilizan para cambiar el tamaño del cuadro PIP.

PIP MIN

Presione

REW

Inmovilizar

o

FREEZE
TV/VCR

PIP MAX

FF

para cambiar el tamaño del cuadro.

Imagen principal

Durante la operación PIP, esta función se utiliza para detener la acción del cuadro PIP.

FREEZE

Presione

1

Presione de nuevo

2

TV/VCR

para detener la acción del cuadro PIP.

FREEZE

TV/VCR

para continuar con la acción.

Nota:

Para detener la acción de la imagen principal:
1 En PICTURE MENU OTROS AJ2, seleccione

INMOVILIZAR, IDI o SPLIT (consulte la página 30).

FREEZE

2 Pulse

Botón TV/VIDEO

TV/VCR

wmientras no se visualiza el cuadro PIP.

TV/VIDEO

Imagen principal

Presione cuando se visualice el cuadro PIP para seleccionar el modo de entrada deseado.

MÁXIMO

MÍNIMO

INMOVILIZAR

CH #

PIP COMPONENTE 1

Imagen

principal

Cuadro de imagen en imagen

SEARCH

Búsqueda

OPEN/CLOSE

Esta función le permite buscar por todos los canales disponibles.

SEARCH

Presione

1

Presione de nuevo

2

OPEN/CLOSE

para visualizar los cuadros de búsqueda.

SEARCH

OPEN/CLOSE

para detener la función de
búsqueda. La pantalla vuelve a la condición anterior
(una pantalla, pantalla PIP o pantalla SPLIT).

Movimiento

MOVE

Esta función se utiliza para mover el cuadro PIP a una de las
cuatro esquinas.

Presione

MOVE

para posicionar el cuadro PIP en la esquina

deseada.

PIP COMPONENTE 2

PIP VIDEO 2PIP VIDEO 3

Imagen principal

PIP DIGITAL-IN

PIP VIDEO 1

CH11CH10

CH12

CH13

Cuadros PIP

Cuadros de
búsqueda

Imagen principal

47

Pantalla dividida

Esta función le permite ver dos canales diferentes uno al lado del otro empleando, o sin emplear, una fuente de vídeo
externa. El audio sólo procede de la imagen principal (lado izquierdo).
La pantalla dividida le permite buscar otros canales en la pantalla derecha o verificar el estado de la grabación de vídeo.

División de la pantalla

M

T

U

POWER

E

VCR

TV

PC
MENU

A

T

V

T

/

V

C

E

P

S

DVD

DTV

VOL VOL

I

D

AUX

CBL

CH

O

I

T

N

C

A

CH

PAG EEXIT

123

456

789

R-TUNE PROG

0

PIP MIN

REW

PLAY

SAP

E

O

RCVR

DBS

RECALL

GUIDE

PIP MAX

FF

Presione

1

L

I

G

H

T

Imagen principal

SPLIT

para visualizar la pantalla dividida.

Pantalla dividida

(Aparece la pantalla seleccionada previamente.)

Retorno a una pantalla.

2

Presione de nuevo

SPLIT

para

volver a una pantalla solamente.

Imagen principal

Inmovilización de imágenes

Durante la pantalla dividida, esta función se utiliza para detener la acción
de la pantalla SPLIT.

1

FREEZE
TV/VCR

Pulse

FREEZE
TV/VCR

para detener la acción en la pantalla SPLIT.

MOVE

REC

SEARCH

OPEN/CLOSE

SWAPSPLIT

Presione de nuevo

2

FREEZE
TV/VCR

para volver a una pantalla solamente.

INMOVILIZAR

FREEZE

TV/VCR

PIP

STOPPAUSE

PIP CH

VCR CH

Nota:

Para detener la acción para la imagen principal.
1 En PICTURE MENU OTROS AJ2, seleccione INMOVILIZAR, IDI o

SPLIT (consulte la página 30).

FREEZE

2 Pulse

TV/VCR

mientras no se visualiza el cuadro SPLIT.

Notas:

(1) El sonido de la pantalla izquierda sale por los altavoces del televisor (y por las tomas de auriculares).
(2) Cuando la pantalla está dividida, las señales de la pantalla izquierda salen por el terminal de salida trasero del monitor.
(3) Las pantallas izquierda y derecha se procesan mediante circuitos individuales y, por lo tanto, pueden tener ligeras

variaciones en la calidad del sonido y de la imagen.
(4) La pantalla dividida cambia a una pantalla única cuando se apaga el televisor.
(5) Las pantallas izquierda y derecha no pueden visualizar la misma imagen al mismo tiempo.

48

Pantalla dividida

Cambio de canales para la pantalla dividida

PIP CH

VCR CH

Seleccione los canales para la pantalla

PIP CH

dividida presionando

CA10

CA10

VCR CH

CH 5

CH 6

.

Intercambio de las pantallas izquierda y derecha

SWAP

Presione
PANTALLA DIVIDIDA y de la IMAGEN
PRINCIPAL.

SWAP

para cambiar la fuente de la

CA10

CA5

CA5

CA10

Cambio de canales para la imagen principal

123

CH

CH

Seleccione los canales para la imagen principal
presionando
control remoto.

456

7809

CH

o utilice el teclado numérico del

CH

CA10

CA5

CH 6

CH 6

Para ver vídeos

TV/VIDEO

Mientras se visualiza la pantalla dividida,
presione

TV/VIDEO

CA10

para conmutar los modos.

Búsqueda de otros canales

SEARCH

OPEN/CLOSE

Presione

SEARCH

OPEN/CLOSE

para buscar los otros canales.

CA10

VIDEO 1

CH 11

CH 12

CH 13

Cuadros de búsqueda

SEARCH

Pulse de nuevo

OPEN/CLOSE

para detener la búsqueda.

La pantalla vuelve a la condición anterior.

49

Controles de ASPECTO

Su televisor le permite disfrutar viendo la imagen con su tamaño máximo, incluyendo la imagen del formato de cinte de
pantalla panorámica.

U

M

POWER

E

T

VCR

TV

PC
MENU

A

VOL VOL

T

V

T

/

V

C

E

P

S

AUX

DVD

CBL

DTV

CH

O

I

T

N

C

A

CH

I

D

E

SAP

O

L

RCVR

DBS

RECALL

I

G

H

T

ASPECT

Botón ASPECT

El modo de aspecto cambia cada vez que se presiona el botón ASPECT.

JUSTO COMPACERC4 : 3

Nota: ASPECT MODE (modo de aspecto) cambiará como sigue según las

señales de recepción.

(1) 480i:

(2) 480p (incluyendo DIGITAL-IN):

(3) PC MODE (modo de PC):

JUSTO COMPACERC4 : 3

*

(JUSTO) COMPACERCNORMAL

*

Sin señal

COMPACERC4 : 3

(4) 1080i: Sólo COMP

(5) PANTALLA PARTIDA: Sólo COMP

Modo

4 : 3

NORMAL

ACERC

COMP

(COMPLETO)

Imagen Explicación

4

4 : 3

3

4

NORMAL

3

4

16

ACERC

4 : 3 visualizará una imagen de 4:3 con su tamaño
estándar de 4:3.

NORMAL visualizará una imagen de 4:3 con su
tamaño estándar de 4:3.

El modo ACERC aumenta la sección central de la

3

4

3

16

COMP

9

imagen.

COMP (COMPLETO) visualizará la imagen con su
tamaño completo, pero con un pequeño

9

alargamiento.

El modo JUSTO visualizará una imagen de 4:3 con
su tamaño máximo, pero con una corrección de
aspecto aplicada a los lados de la pantalla, para que
el alargamiento sólo sea aparente en los bordes

JUSTO

4

3 9

16

JUSTO

izquierdo y derecho de la pantalla. El tamaño de la
imagen dependerá de la señal original.

Nota:

El terminal S VIDEO en este aparato puede detectar especialmente señales descodificadas que son compatibles con un
monitor de pantalla ancha.
Cuando se detecta mediante el aparato una imagen llena del terminal S VIDEO de vídeo especialmente descodificado, el
tamaño de la pantalla se fija automáticamente al modo COMP (COMPLETO).

50

PC Menu

SAP

T

V

/

V

I

D

E

O

L

I

G

H

AUX

RCVR

CBL

DBS

O

I

N

RECALL

U

M

POWER

E

T

VCR

PC
MENU

TV

T

C

E

P

S

A

DVD

DTV

CH

T

C

A

VOL VOL

CH

PC
MENU

1

T

2

Presione para visualizar el PC
Menu.

Presione para seleccionar Imagen, Pos./Tamaño Imagen

CH

O

I

T

N

C

A

VOL VOL

CH

o Señal.
Presione para que aparezca cada pantalla de menú.

PC Menu

Imagen

Pos./Tamaño Imagen

Señal

Al menú de ajuste de "Imagen"
(vea en esta página debajo)

Imagen

Normalizar

Mode de Imagen

Contraste
Brillo
Nitidez

Temp. de color

Normal

Normal

25

0
3

Normal

Ajuste de imagen

Seleccione Imagen desde menú “PC Menu”

1

durante la señal de entrada RGB.

Seleccione para ajustar cada elemento.

2

Presione para seleccionar

CH

O

I

T

N

C

A

VOL VOL

CH

Imagen

Normalizar

Normal

Mode de Imagen
Contraste
Brillo
Nitidez
Temp. de color

Presione la tecla de izquierda
para cambiar entre los modos.

el menú para ajustar.
Seleccione el nivel deseado

mirando a la imagen de
detrás del menú.

Normal

25

0
0

Normal

o de derecha

A la pantalla “Pos./Tamaño
Imagen” (vea la página 52)

Pos./Tamaño Imagen

Normalizar

Normal

Pos. horizontal
Tamaño horizontal
Pos. vertical
Tamaño vertical

Fase de reloj

Presione la tecla de izquierda
cambiar entre los modos.

Auto

Selecciona automáticamente el modo más adecuado
al brillo del ambiente.

Normal

Para ver en ambientes estándar (iluminación de la tarde)
Este menú selecciona los niveles normales del brillo y del
contraste.

Dinámico

Para ver en ambientes brillantes. Este menú
selecciona niveles de brillo y contraste más altos
que los normales.

Cine

Ideal para ver películas.

Nota:

Si quiere cambiar la imagen y el color del menú “Imagen”
seleccionado por otra cosa, haga el ajuste utilizando el menú
“Imagen” recomendado en el menú (vea la página siguiente).

A la pantalla “Señal” para "RGB"
y "DVI" (vea la página 53)

Señal

Sync

Fre. H. kHz
Fre. V. Hz

31,5
60,0

o de derecha

NormalAuto

Cine

H y V

para

51

PC Menu

Elemento Efecto Ajustes

Contraste

Brillo

Menos

Más

oscuro

Más

Más
brillante

Selecciona el brillo y la densidad
apropiados para la sala.

Ajuste para ver fácilmente imágenes
oscuras como, por ejemplo, escenas
nocturnas o cabello negro.

Nitidez

Menos

Más

Muestra una imagen nítida

Notas:

(1) Usted podrá cambiar el nivel de cada

función (contraste, brillo, nitidez)
encada menú Imagen.

(2) El cambio es muy pequeño cuando se

aumenta “Contraste” con una imagen
brillante o se reduce con una imagen
oscura.

Ajuste de la posición/tamaño de la imagen

Ajuste de la pantalla

Seleccione Pos./Tamaño Imagen desde menú “PC

1

Menu” durante la señal de entrada.

2

CH

O

I

T

N

C

A

VOL VOL

CH

Presione para seleccionar “Pos.
horizontal/Tamaño horizontal/Pos.
vertical/Tamaño vertical/Fase de reloj”.

Durante los señal de entrada “RGB”.

Pos./Tamaño Imagen

Normalizar

Normal

Pos. horizontal
Tamaño horizontal
Posición vertical
Tamaño vertical

Fase de reloj

3

CH

O

I

T

N

C

A

VOL VOL

CH

Nota:

Si se recibe una señal de “Localización progresiva”
o “Localización regresiva” de una videograbadora
o de un reproductor DVD, la posición de la imagen
se desplazará hacia arriba o hacia abajo. Este
movimiento de posición de la imagen puede
controlarse con la función “Pos./Tamaño Imagen”.

Presione para ajustar la
Pos./Tamaño.

Pos. horizontal

Tamaño horizontal

Posición vertical

Tamaño vertical

Fase de reloj

(Modo RGB/PC)

Consejos útiles (

Utilizando la tecla de posición izquierda “ ” o la tecla de posición derecha
ajustes se pueden eliminar los parpadeos y la distorsión.

Cuando se presiona la tecla
de posición izquierda

“ ”.

Cuando se presiona la tecla
de posición izquierda

“ ”

.

Cuando se presiona la tecla
de posición izquierda

“ ”

.

Cuando se presiona la tecla
de posición izquierda

NORMALIZE

“ ”

.

Normalización)

Cuando se presiona la tecla
de posición derecha

“ ”

.

Cuando se presiona la tecla
de posición derecha

“ ”

.

Cuando se presiona la tecla
de posición derecha

“ ”

.

Cuando se presiona la tecla
de posición derech

“ ”

para hacer

“ ”

.

Mientras se visualiza el menú “Imagen” o “Pos. / Tamanõ Imagen”, si se presiona el botón N del mando a distancia en
cualquier momento o el botón (botón de ACTION) durante “Normalizar”, todos los valores de los ajustes volverán a los
ajustes hechos en fábrica.

52

Señal

Sync

Fre. H. kHz
Fre. V. Hz

H y V

31,5
60,0

Sincronización

PC Menu

Seleccione Señal desde el menú "PC Menu" durante la señal de entrada RGB.

Presione para ajustar.

CH

O

I

T

N

C

A

VOL VOL

CH

Nota:

La sincronización no se puede ajustar mientras se
aplica una señal DVI.

Ajuste de la señal de sincronización RGB:

Confirme que la entrada sea RGB (este ajuste sólo tiene validez para la señal de
entrada RGB).

H y V: Las señales de sincronización H y V se introducen desde el

conector HD/VD (BNC).

EN G: Utiliza una señal sincronizada en la señal Video G, que se introduce

desde el conector G (BNC).

PC Menu

Imagen

Pos./Tamaño Imagen

Señal

Presione la tecla
(ACTION).

Sync

Sync

H y V

EN G

Frecuencia horizontal (kHz)/Frecuencia vertical (Hz)

Indica las frecuencias H (horizontal)/V (vertical).

Esta visualización sólo es válida para las señales de entrada RGB.
Gama de indicación:

Horizontal 15 - 110 kHz
Vertical 48 - 120 Hz

Fre. H. kHz

Fre. V. Hz

31,5
60,0

53

Funcionamiento de equipos periféricos utilizando el control remoto

TV

DTV

CBL

AUX

DVD

VCR

DBS

RCVR

Programación del control remoto iluminado utilizando claves de acceso

El control remoto universal se puede programar para controlar los componentes de muchos fabricantes, utilizando los
botones de función de componentes para videograbadora, DVD, AUX, RCVR, TV, DTV CABLE o DBS. Siga el procedimiento
para programar su control remoto con, o sin, una clave para el componente.

Determine el fabricante del componente y busque la clave en la tabla.

Confirme que el componente externo esté enchufado y funcionando.

1

Apague el componente.

2

3

POWER

+

CH

O

I

T

N

C

A

VOL VO L

CH

Presione POWER y ACTION al mismo tiempo durante un mínimo de 5 segundos.
Después de 5 segundos, todas las teclas de modo iluminadas empezarán a parpadear.
Suelte las teclas POWER y ACTION.

4

Presione la tecla de modo.
La tecla de modo se encenderá y todas las demás se apagarán.

5

6

123

456

Introduzca la clave de componente de 3 dígitos utilizando el teclado numérico del
control remoto.

7809

POWER

Presione
tiene éxito, el componente se encenderá.

Modos predeterminados para el control remoto

Aparato

Televisor
Televisor digital
Televisión por cable
DBS
Videograbadora
DVD/CD

Auxiliar

Receptor

Televisor (Panasonic solamente)
Televisor digital (Panasonic solamente)
Televisión por cable (Prefijado)
DBS (Prefijado)
Videograbadora (Prefijado)
DVD y CD (Prefijado)
Videograbadoras personales, cinta y

videograbadora 2
Receptor de audio (Prefijado)

POWER

del control remoto para probar el componente. Si el procedimiento

Controla

Predeterminado

Claves de televisor Panasonic
Claves de televisor digital Panasonic
Claves de televisión por cable Panasonic
Claves de DBS Panasonic
Claves de videograbadora Panasonic
Claves de DVD Panasonic
Claves de videograbadoras personales

Panasonic
Claves de RCVE Panasonic

54

Consejos útiles: Claves incorrectas

Si el componente no funciona con el control remoto, repita
el procedimiento utilizando otra clave. (Algunas marcas
tienen múltiples claves.)
Si se introduce una clave incorrecta, o si el procedimiento
tarda más de 30 segundos, la programación habrá fallado.

Funcionamiento de equipos periféricos utilizando el control remoto

Programación sin clave A (Cuando no se conoce la clave)

Este procedimiento busca todas las claves y recibe el nombre de “método de secuencia”.

Confirme que el componente externo esté enchufado y encendido.

1

SAP

T

V

/

V

I

D

E

O

L

I

G

H

T

AUX

RCVR

CBL

DBS

O

N

Apague el componente.

2

3

POWER

+

CH

O

I

T

N

C

A

VOL VO L

CH

Presione POWER y ACTION al mismo tiempo durante
un mínimo de 5 segundos.

Después de 5 segundos, todas las teclas de modo
iluminadas empezarán a parpadear.
Suelte las teclas POWER y ACTION.

M

POWER

T

U

VCR

E

TV

T

C

E

P

S

A

DVD

DTV

CH

I

T

C

A

VOL VOL

PC
MENU

CH

RECALL

PAG EEXIT

GUIDE

123

456

7809

R-TUNE PROG

PIP MIN

REW

FREEZE

TV/VCR

PIP

STOPPAUSE

PIP CH

VCR CH

PLAY

MOVESPLIT

PIP MAX

FF

REC

SEARCH

OPEN/CLOSE

SWAP

AUX

VCR

TV

POWER

DVD

DTV

CBL

CH

O

I

T

N

C

A

VOL VOL

CH

POWER

RCVR

Presione la tecla de modo.
La tecla de modo se encenderá y todas las demás se

DBS

apagarán.

Presione para avanzar a la clave siguiente o para
retroceder a la clave anterior.

del control remoto para probar el componente. Si el procedimiento

4

5

6

Presione
tiene éxito, el componente se encenderá.

Nota:

Repita los pasos de arriba hasta encontrar la clave del componente. Pueden que
sea necesario hacer varios intentos antes de encontrar la clave correcta.

7

CH

O

I

T

N

C

A

VOL VOL

CH

Después de encontrar la clave, presione ACTION para guardar
la clave.

Nota:

El modo de fijación y el paso empezarán desde el aparato actual (no desde el
principio de la lista, excepto para la primera vez).

55

Funcionamiento de equipos periféricos utilizando el control remoto

Índice de claves infrarrojas

El control remoto es capaz de controlar muchas marcas de equipos periféricos. Consulte las páginas 54 y 55 para
conocer los procedimientos de programación.
Nota:La memoria del control remoto es limitada y, por lo tanto, es posible que no pueda controlar algunos modelos. El

control remoto no ha sido diseñado para controlar todas las funciones disponibles en todos los modelos.

Nota:

Después de introducir la clave infrarroja apropiada, presione el botón de selección de modo deseado en el control remoto.

Consulte las páginas 20 y 59 - 60 para conocer detalles del control de los equipos periféricos empleando el control remoto.

Claves de control remoto por infrarrojos para componentes específicos

Consejo útil: Escriba los números de la claves para sus componentes en los espacios suministrados abajo. Esto

servirá como una referencia muy útil siempre que necesite volver a programar su control remoto.

VCR DVD DVD (CD) AUX (VCR 2) AUX (TAPE)

RECEIVER DTV CABLE DBS

Claves para videograbadora

VCR

AUX

Brand Code
Admiral 335
Aiwa 332
Akai 314, 315, 316, 329
Audio Dynamic 311, 339
Bell &Howell 305, 313
Broksonic 320, 326
Canon 323, 325
Citizen 306
Craig 305, 306, 329
Curtis Mathes 324, 345
Daewoo 301, 324, 343
DBX 310, 311, 339
Dimensia 345
Emerson 303, 319, 320, 325, 326, 343
Fisher 305, 307, 308, 309, 313
Funai 320, 326, 334
GE 324, 333, 345
Goldstar 306
Gradiente 334
Hitachi 300, 323, 345
Instant Replay 323, 324
Jensen 339
JVC 310, 311, 334, 339
Kenwood 306, 310, 311, 339
LXI 300, 305, 306, 307, 308, 309
Magnavox 323, 324, 331
Marantz 310, 311, 339
Marta 306
Memorex 309, 324
MGA 338, 340, 341, 347, 348
Minolta 300, 345
Mitsubishi 338, 340, 341, 347, 348
Multitech 304, 347
NEC 310, 311, 334, 339
Olympic 323, 324
Optimus 306, 321, 328, 335

Brand Code
Orion 320, 326
Panasonic 321, 322, 323, 324
J.C.Penney
Pentax 300, 311, 345
Philco 320, 323, 324, 326, 331, 343
Philips 323, 324, 331
Pioneer 323
Proscan 300, 301, 302, 323, 324, 331,

Quasar 321, 322, 323, 324
Radio Shac 305, 309, 324, 333, 336, 340
RCA 300, 301, 302, 323, 324, 331,

Realistic 305, 309, 324, 336, 340
Samsung 302, 304, 333
Sansui 320, 326, 339, 352
Sanyo 305, 309, 313
Scott 301, 302, 304, 309, 320, 326,

Sears 300, 305, 306, 307, 308
Sharp 335, 336
Shintom 317
Signature 2000 335
Singer 317
Sony 328, 329, 330
Sylvania 323, 324, 331
Tashiro 306
Tatung 310, 311, 339
Teac 310, 311, 339
Technics 321, 322, 323, 324
Teknika 324
Toshiba 301, 346
Vector Research 311
Wards 306, 309, 335, 336, 344
Yamaha 305, 310, 311, 339
Zenith 306, 344

Otro Componente

300, 305, 310, 311, 324, 339, 345

333, 345, 346

333, 345, 346

338, 340, 347, 348

56

Funcionamiento de equipos periféricos utilizando el control remoto

Claves para DVD

DVD

DVD

Brand Code
Denon 100
Ferguson 101
JVC 109
Mitsubishi 105
Nordmende 101
Panasonic 100
Philips 103
Pioneer 102
RCA 101

Claves para CD

Brand Code
Admiral 226
Aiwa 233, 235
Carver 229
Denon 242
Emerson 239
Fisher 205
Harman/Kardon 219, 220, 221, 223
Hitachi 207
Jensen 234
JVC 240, 241, 245
Kardon 223
Kenwood 200, 201, 211, 245
LXI/Sears 236
Magnavox 229, 232
Marantz 229
McIntosh 221
Nakamichi 210
Onkyo 214, 215

Brand Code
Saba 101
Samsung 110
Sharp 108
Sony 104
Technics 100
Thomson 101
Toshiba 103
Yamaha 100
Zenith 107

Brand Code
Optimus 208, 218, 220, 222
Panasonic 224, 225, 227
Philips 229, 230
Pioneer 208
Quasar 224, 225, 227
RCA 231, 237, 238, 247
Sansui 210, 246
Sanyo 205
Scott 210, 246
Sharp 242, 243
Sherwood 220
Sony 228
Soundesign 244
Teac 212, 216, 218
Technics 224, 225, 227
Victor 240, 241, 245
Yamaha 202, 203, 204

AUX

AUX

Claves para videograbadoras personales

Brand Code
Panasonic Replay
Philips Tivo 101
Sony Tivo 102

100

Claves para platina de casete

Brand Code
Aiwa 223, 224, 225
Denon 231
Fisher 203
Jensen 214
JVC 229, 230
Kenwood 200, 207
Marantz 202
Nakamichi 205
Onkyo 208, 209, 213
Panasonic 216, 218

Brand Code
Philips 222
Pioneer 204
RCA 226, 227, 228
Sansui 205, 210
Sharp 231
Sony 219, 220
Teac 210, 211, 215
Technics 216, 218
Yamaha 201, 202

57

Funcionamiento de equipos periféricos utilizando el control remoto

Claves para receptores

RCVR

CBL

Brand Code
Admiral 120
Aiwa 125, 126
Denon 134, 135, 136
Fisher 104
Garrard 113
Harman Kardon 115, 123
Jensen 129
JVC 132, 133
Kenwood 100, 108
Magnavox 127
Marantz 124
Mclntosh 116
Nakamichi 106
Onkyo 109, 114

Brand Code
Optimus 103, 127, 130, 131
Panasonic 118, 119, 121
Philips 123
Pioneer 105, 107
Quasar 118, 119, 121
RCA 103, 105, 127, 130, 131
Sansui 103, 111, 139
Sharp 134, 137
Sony 122
Soundesign 138
Teac 111, 112, 113
Technics 118, 119, 121
Victor 132, 133
Yamaha 101, 102

Claves para decodificadores de televisión por cable

Brand Code
ABC 124
Archer 125, 132
Cableview 105, 132
Citizen 105, 122
Curtis 112, 113
Diamond 124, 125, 132
Eagle 129
Eastern 134
GC Brand 105, 132
Gemini 122
General 111, 119, 120, 121, 122, 123,
Instrument/Jerrold
Hamlin 112, 118, 140, 141, 142, 145
Hitachi 103, 124
Macom 103, 104, 105
Magnavox 133
Memorex 130
Movietime 105, 132
Oak 102, 137, 139
Panasonic 109, 110, 114
Philips 106, 107, 128, 129, 130
Pioneer 101, 116
Pulsar 105, 132

124, 125, 126, 127

Brand Code
Puser 132
RCA 115
Realistic 132
Regal 112, 118, 140, 141, 142, 145
Regency 134
Rembrandt 105, 132, 137
Samsung 105
Scientific Atlanta 111, 112, 113
Slmark 101, 105
Sprucer 105, 110
Stargate 105, 132
Tel eview 101, 105
Texscan 144
Tocom 135
Toshiba 104
Unika 125, 132
Universal 122, 132
Videoway 106
Viewstar 129, 130
Zenith 100, 117
Zenith /Drae 100
Satellite

58

DBS

Claves para DBS

Brand Code
Dish Network 105, 115, 116
Echo Star 105
(Echostar)
Express VU 105, 115
G.E. 106
G.I. 108
(General Instrument)
Gradiente 114
Hitachi 103, 111, 112
HNS (Hughes) 103

Brand Code
Magnavox 101, 102
Panasonic 104
Philips 101, 102
Primestar 108
Proscan 106, 109, 110, 113
RCA 106, 109, 110, 113
Sony 107
Star Choice 103, 108
Thoshiba 100
Uniden 101, 102

Funcionamiento de equipos periféricos utilizando el control remoto

Tabla de teclas operacionales

Esta tabla define qué teclas son operacionales tras la programación (si es necesario), durante el modo de control remoto
seleccionado para TV, DTV, CABLE, DBS, VCR, DVD, etc.

NOM DE LA TOUCHE

POWER

SAP

MUTE

ASPECT

TV/VIDEO

LIGHT

CH

O

I

T

N

C

A

VOL VOL

CH

PC
MENU

RECALL

EXIT

PAG E

GUIDE

123

456

7809

MODO DTV MODO CABLE MODO DBS MODO VCR

ALIMENTACIÓN DE DTV

SAP DE DTV

SILENCIAMIENTO DE TV

ASPECTO DE DTV

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE CONTROL

REMOTO

-

ACCIÓN DE DTV ENTRADA DE CABLE ACCIÓN DE DBS ACCIÓN DE TV

NAVEGACIÓN DTV HACIA

IZQUIERDA/DERECHA

MENÚ DE STB

INFORMACIÓN DE

PROGRAMA STB

SALIDA DE GUÍA ELECTRÓNICA

DE PROGRAMA (EPG) DTV

PÁGINA STB ABAJO/ARRIBA

GUÍA DE STB

GUÍA ELECTRÓNICA DE PROGRAMA (EPG)

Selección de canales STB

ALIMENTACIÓN DE CABLE

ALIMENTACIÓN DE DBS ALIMENTACIÓN DE VCR

---

SILENCIAMIENTO DE CBL

-

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

CONTROL REMOTO

CANAL DE CABLE

SUPERIOR/INFERIOR

VOLUMEN DE CABLE -/+ VOLUMEN DE TV -/+

-

VISUALIZACIÓN DE TV

-

-

-

Selección de canales CABLE

SILENCIAMIENTO DE TV SILENCIAMIENTO DE TV

ASPECTO DE DBS

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE CONTROL

REMOTO

NAVEGACIÓN DBS HACIA

ARRIBA/ABAJO

NAVEGACIÓN DBS HACIA

IZQUIERDA/DERECHA

MENÚ DE STB

INFORMACIÓN DE

PROGRAMA STB

SALIDA DE STB

PÁGINA STB ABAJO/ARRIBA

GUÍA DEL PROGRAMA DE DBS

Selección de canales DBS Selectión de canal VCR

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

CONTROL REMOTO

CANAL DE VIDEOGRABADORA

SUPERIOR/INFERIOR

VISUALIZACIÓN EN PANTALLA

DE VIDEOGRABADORA

-

-

-

-

-

PIP MIN

REW

R-TUNE

PROG

PIP MAX

PLAY

PAUSE

STOP

REC

FREEZE

TV/VCR

PIP CH

VCR CH

SEARCH

OPEN/CLOSE

CANAL DE DTV ANTERIOR

PROGRAMA DTV/RAYA

FF

---

---

---

---

-

--

-

--

CANAL DE CABLE ANTERIOR

-

GRABACIÓN DE

VIDEOGRABADORA

CANAL DE CABLE

INFERIOR/SUPERIOR

CANAL DE STB ANTERIOR

PROGRAMA STB/RAYA

GRABACIÓN DE STB

CONMUTACIÓN

STB/DTV/SAT

CANAL DE STB

INFERIOR/SUPERIOR

BÚSQUEDA DE STB

-

-

REBOBINADO/AVANCE RÁPIDO

DE VIDEOGRABADORA

REPRODUCCIÓN DE

VIDEOGRABADORA

PAUSE DE VIDEOGRABADORA

PARADA DE VIDEOGRABADORA

GRABACIÓN DE

VIDEOGRABADORA

CONMUTACIÓN DE TV/

VIDEOGRABADORA

CANAL DE VIDEOGRABADORA

INFERIOR/SUPERIOR

-

59

Funcionamiento de equipos periféricos utilizando el control remoto

MODO VCR MODO RCVR

POWER

SAP

MUTE

ASPECT

TV/VIDEO

LIGHT

CH

O

I

T

N

C

A

VOL VOL

CH

PC
MENU

RECALL

EXIT

PAG E

GUIDE

(DVD) (CD) (VCR2) (PVR) (TAPE)

ALIMENTATIÓN

DE DVD

------

SILENCIAMIENTO

DE TV

------

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

CONTROL REMOTO
NAVEGACIÓN HACIA

ARRIBA/ABAJO

SELECCIONAR

DE DVD

NAVEGACIÓN HACIA

IZQUIERDA/DERECHA

MENÚ DE DVD

VISUALIZACIÓN

DE DVD

--- --

SALTO DE DVD -/+

TÍTULO DE DVD

ALIMENTATIÓN

DE CD

SILENCIAMIENTO

DE RCVR

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

CONTROL REMOTO

PISTA SIGUIENTE/

ANTERIOR

-

VOLUMEN DE

TV/RCVR -/+

--

FORMAT DE

TIEMPO

SALTO DE CD -/+

-----

ALIMENTATIÓN DE

VIDEOGRABADORA

SILENCIAMIENTO

DE TV

CONMUTACIÓN DE

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

CONTROL REMOTO

CANAL DE

VIDEOGRABADORA

SUPERIOR/INFERIOR

CONTROL REMOTO
NAVEGACIÓN HACIA

ACCIÓN DE TV

VOLUMEN DE TV -/+

VISUALIZACIÓN EN

PANTALLA DE

VIDEOGRABADORA

IZQUIERDA/DERECHA

----

ALIMENTATIÓN

DE PVR

SILENCIAMIENTO

DE TV

ENTRADA DE TV

BOTONES DE

ARRIBA/ABAJO

---

NAVEGACIÓN HACIA

MENÚ DE PVR

---

SALIDA DE

MENÚ PVR

CONTROL REMOTO

VOLUMEN DE RCVR

ALIMENTATIÓN

DE CINTA

SILENCIAMIENTO

DE RCVR

CONMUTACIÓN DE

ENTRADA DE TV

BOTONES DE

-

-/+VOLUMEN DE RCVR

--

ALIMENTATIÓN

DE RCVR

SILENCIAMIENTO

DE RCVR

CONMUTACIÓN DE

ENTRADA DE RCVR

BOTONES DE

CONTROL REMOTO

SINTONIZADOR -/+

MODO DVD MODO AUX

-

/+

123

456

7809

R-TUNE

PROG

PIP MAX

PIP MIN

REW

FF

PLAY

PAUSE

STOP

REC

FREEZE
TV/VCR

PIP CH

VCR CH

SEARCH

OPEN/CLOSE

Selección de
número de DVD

Selección de
número de pista

Selección de canal de
VIDEOGRABADORA

Selección de
canal de PVR

de CD

---

--- --

BÚSQUEDA CON SALTO

<<REBOBINADO/

>>AVANCE RÁPIDO

REPRODUCCIÓN DE DVD

BÚSQUEDA EN

REBOBINADO/

AVANCE RÁPIDO

REPRODUCCIÓN DE CD

PAUSA DE DVD PAUSA DE CD PAUSA DE PVR

PARADA DE DVD PARADA DE CD

--

-- ---

LENTAMENTE

DE DVD -/+

ABERTURA/CIERRE

DE DVD

AZAR/REPETICIÓN

ABERTURA/CIERRE

DE CD

REBOBINADO/AVANCE

RÁPIDO

VIDEOGRABADORA

DE

REPRODUCCIÓN DE

VIDEOGRABADORA

PAUSA DE

VIDEOGRABADORA

PARADA DE

VIDEOGRABADORA

GRABACIÓN DE

VIDEOGRABADORA
CONMUTACIÓN DE TV/

VIDEOGRABADORA

CANAL DE

VIDEOGRABADORA

INFERIOR/SUPERIOR

--

CANAL PVR ANTERIOR/

ZONAS DE LA PARADA

PVR VUELVA

PARA VIVIR

-

REPRODUCCIÓN

DE PVR

-

GRABACIÓN DE PVR

CANAL DE PVR

INFERIOR/SUPERIOR

SALTO RÁPIDO

DE PVR

-

PLATINA A/B

REBOBINADO/AVANCE

RÁPIDO DE CINTA

REPRODUCCIÓN

DE CINTA

PAUSA DE CINTA

PARADA DE CINTA

GRABACIÓN DE CINTA

-

ABERTURA/CIERRE

DE CINTA

1.... AV1

2.... AV2

3.... AV3

4.... AV4

5.... CD

6.... TUNER

7.... PHONO

8.... TAPE

9.... AUX

-

SONIDO

ENVOLVENTE -/+

-

-

-

-

CENTRO -/+

60

Tabla de solución de problemas

Antes de llamar al servicio de reparaciones, determine los síntomas y siga las soluciones sugeridas.

Síntomas

VÍDEO AUDIO

VIDEO

Vídeo con efecto
de nieve

Symptoms

AUDIO

Audio con ruido

Ajuste la ubicación y la conexión de la antena.

Soluciones

Solutions

Imagen múltiple

Interferencia

Vídeo normal

No hay vídeo pero
sí efecto de nieve

No hay vídeo
ni PIP

No hay color

Vídeo normal

Recuadro negro
en la pantalla

Audio con ruido

Audio con ruido

No hay audio

Audio con ruido

No hay audio

Audio normal

Audio equivocado

Audio normal

Ajuste la ubicación y la conexión de la antena.
Verifique el cable de baja de la antena.

Separe el televisor de otros aparatos eléctricos,
luces, vehículos y equipos médicos.

Suba el volumen.
Verifique el silenciamiento.
Verifique si los altavoces del televisor están encendido/apagados.
Cambie el canal.

Fije correctamente el modo del televisor o de la televisión
por cable.
Verifique los cables de las antenas.

Verifique si el cable de la alimentación está enchufado en
un tomacorriente activo.
Ajuste los controles de brillo y audio.
Cambie el canal.
Verifique las conexiones de los cables.
Programe de nuevo el control remoto.
Verifique el funcionamiento de la segunda fuente de vídeo.

Ajuste las fijaciones de los colores.
Cambie el canal.

Verifique que el audio está en estéreo o mono, no
en SAP.

Cambie CC (títulos ocultos) desde el modo de texto.

Vídeo normal

Operación intermitente del control remoto

Panel de pantalla de plasma

Síntomas

Algunas partes de la pantalla no
se encienden.

Aparece una imagen fantasma

Audio normal

El panel de la pantalla de plasma se ha fabricado con una tecnología de alto nivel
de precisión, sin embargo puede haber partes de la pantalla donde falten elementos
de imagen o tengan puntos siempre iluminados. Esto no es un síntoma de avería.

No permita que una imagen fija se muestre durante mucho tiempo, porque esto puede
ser la causa de que quede una imagen fantasma permanente en la pantalla de plasma.
Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de
computadora, teletexto e imágenes mostradas en el formato 4:3.

Nota:

La imagen secundaria permanente en la pantalla de plasma debida a la utilización
de una imagen fija no es un defecto de funcionamiento y, por lo tanto, no está
cubierta por la garantía. Este producto no ha sido diseñado para visualizar imágenes
fijas durante largos plazos de tiempo.

Reemplace las pilas del control remoto.

Verificaciones

61

Señales de entrada de AV/Componente RGB/PC/DVI

COMPONENT VIDEO INPUT

INPUT

12

S VIDEO

PROG OUT

VIDEO

L

TO AUDIO

AMP

R

Entrada de AV

2

1

Y

P

P

B

VIDEO

R

ANT 1 ANT 2SPLIT

DIGITAL

IN

L

AUDIO

R

OUT

Entrada de digital (DVI)

Entrada de Componente RGB

Entrada de AV

Nombre de la señal

Frecuencia Frecuencia

horizontal (kHz) vertical(Hz)

1 NTSC 15,73 59,94

Señales de entrada aplicables [asterisco∗]

Nombre de la señal

Frecuencia Frecuencia

horizontal (kHz) vertical(Hz)

INPUT

3

HPJ

S VIDEO VIDEO

L AUDIO R

Entrada de PC RGBEntrada de AV

Componente PC DVI

PC

1 525 (480) /60i 15,73 59,94
2 525 (480) /60p 31,47 59,94
3 1.125 (1.080) /60i 33,75 59,94

∗∗
∗∗∗
∗∗∗

4 640 × 400 @70 31,47 70,00
5 640 × 480 @60 31,47 59,94
6 Macintosh13” (640 × 480) 35,00 66,67
7 640 × 480 @75 37,50 75,00
8 852 × 480 @60 31,50 60,00

9 800 × 600 @60 37,88 60,32
10 800 × 600 @75 46,88 75,00
11 800 × 600 @85 53,67 85,06
12 Macintosh16” (832 × 624) 49,73 74,55
13 1.024 × 768 @60 48,36 60,00
14 1.024 × 768 @70 56,48 70,07
15 1.024 × 768 @75 60,02 75,03
16 1.024 × 768 @85 68,68 85,00
17 Macintosh21” (1.152 × 870) 68,68 75,06
18 1.280 × 1.024 @60 63,98 60,02
19 1.280 × 1.024 @75 79,98 75,03
20 1.280 × 1.024 @85 91,15 85,02
21 1.600 × 1.200 @60 75,00 60,00

Nota:

Las señales sin las especificaciones de arriba puede que no se visualicen correctamente.

∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗

62

Especificaciones

Alimentación

Consumo

Panel de pantalla
de plasma

Tamaño de la pantalla

Dimensiones

××

× AI.

××

××

× Prof. )

××

( An.

Masa (Peso)
Capacidad de recepción de

canales: 181

Altavoces

Sonido

Salida de audio
Auriculares

TH-37PA20

CA 120 V, 50/60 Hz

Máxima: 355W
Condición de espera: 0,8 W

37 pulgadas, relación de aspecto de 16:9
Tipo CA con método directo

32,20 ” (818 mm) (ancho) × 18,15 ” (461 mm)
(alto) × 36,97 ” (939 mm) (diagonal)

42,13 ” (1070 mm) × 23,46 ” (596 mm) ×
3,90 ” (99 mm)

65,0 lb (29,5 kg), neto

12 de VHF, 56 de UHF y 125 de televisión por cable

Altavoz de graves ø1,57 ” (40 mm) × 8, Altavoz de agudos ø1,38 ” (35 mm) × 2
16 W [8 W + 8 W ] (10% de distorsión armónica total)
1 jacks M3 (3,5 mm)

TH-42PA20 / TH-42PA25

CA 120 V, 50/60 Hz

Máxima:425 W
Condición de espera: 0,8 W

42 pulgadas, relación de aspecto de 16:9
Tipo CA con método directo

36,22 ” (920 mm) (ancho) × 20,39 ” (518 mm)
(alto) × 41,57 ” (1056 mm) (diagonal)

46,06 ” (1170 mm) × 25,91 ” (658 mm) ×
3,90 ” (99 mm)

77,21 lb (35,0 kg), neto

CARACTERÍSTICAS

Accesorios
suministrados

Condiciones de
funcionamiento

Terminales de conexión

Funciones de visualización en dos pantallas FILTRO Y/C 3D
BBE PIP LINEAL
TÍTULO OCULTO V-Chip

Control remoto (EUR7603ZC0)
2 pilas R6 (AA)
Cable de CA

Temperatura: 34°F - 104°F (0° - 40°C) Humedad: 20% - 80% (sin condensación)

RGB input D-SUB DE 15 R, G, B / 0,7 Vp-p (75 Ω)

AV INPUT 1- 3 VIDEO 1,0 Vp-p (75 Ω)

AV PROG. OUT VIDEO 1,0 Vp-p (75 Ω)

TO AUDIO AMP AUDIO L-R 0,5 Vrms

COMPONENT VIDEO
INPUT1-2 PB / PR ± 0,35 Vp-p

Pedestal
Núcleo de ferrita (pequeño ×5, grande ×5)
Adaptador de antena tipo F (3C-2V ×2, 5C-2V ×2)

HD, VD / 1,0 - 5,0 Vp-p (alta impedancia)

(Tipo de jack fonográfico)
S-VIDEO Y :
(Mini DIN de 4 contactos)
AUDIO L-R 0,5 Vrms
(2 jacks tipo fonográfico)

(Tipo de jack fonográfico)
AUDIO L-R 0,5 Vrms
(2 jacks tipo fonográfico)

(2 jacks tipo fonográfico)

Y 1,0 Vp-p (incluyendo sincronización)

AUDIO L-R 0,5 Vrms
(2 jacks tipo fonográfico)

1,0 Vp-p (75 Ω), C : 0,286 Vp-p (75 Ω)

Banda de fijación

DIGITAL

IN INPUT DVI 1,0 24 pin

AUDIO L-R 0,5 Vrms
(RCA Pin Jack Type ×2)

Nota:

El diseño y las especificaciones están sujetos a cambios sin previo aviso. El Masa y dimensiones son aproximados.

63

Anotación del cliente

El modelo y el número de serie de este producto se encuentran en su panel posterior. Deberá anotarlos en
el espacio provisto a continuación y guardar este manual, más el recibo de su compra, como prueba
permanente de su adquisición, para que le sirva de ayuda al identificarlo en el caso de que le sea sustraído
o lo pierda, y también para disponer de los servicios que le ofrece la garantía.

Modelo Número de serie

Panasonic Consumer Electronics
Company, Division of Matsushita
Electric Corporation of America

One Panasonic Way Secaucus,
New Jersey 07094

Panasonic Sales Company,
Division of Matsushita Electric
of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infanteria, Km 9.5
San Gabriel Industrial Park,
Carolina, Puerto Rico 00985

Panasonic Canada Inc.

5770 Ambler Drive
Mississauga, Ontario
L4W 2T3

Printed in Japan
MBS0503S2034
