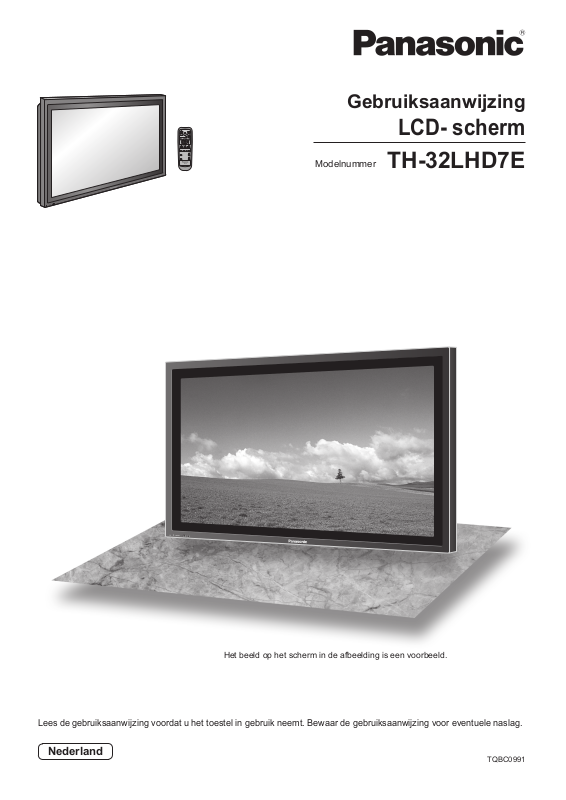

Page 1

Gebruiksaanwijzing

LCD- scherm

DISPLAY

7 D

D LH

-3

-3 H

H T

Modelnummer

TH-32LHD7E

TH-32LHD7

Het beeld op het scherm in de afbeelding is een voorbeeld.

Lees de gebruiksaanwijzing voordat u het toestel in gebruik neemt. Bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederland

TQBC0991

Page 2

Beste Panasonic-klant

Welkom in de Panasonic-klantenkring. Wij hopen dat u vele jaren plezier zult hebben van

uw nieuwe LCD-scherm.

Voor een optimaal gebruik van uw toestel wordt het aanbevolen, alvorens enige

afstellingen te maken, deze Instructies door te lezen en voor latere naslag te bewaren.

Bewaar ook uw bewijs van aankoop en noteer het Modelnummer en Serienummer van uw

toestel in de ruimte op de achteromslag van deze Instructies.

Bezoek de Panasonic-website http://www.panasonic.co.jp/global/

INHOUD

Belangrijke veiligheidsinformatie ........................... 3

Veiligheidsmaatregelen ........................................... 4

Accessories .............................................................. 7

Bijgeleverde accessoires ......................................... 7

Batterijen van de afstandsbediening ....................... 7

Aansluitingen ............................................................ 8

Aansluiten van de PC signaalingangen ................... 9

Aansluiten van de seriële ingang .......................... 10

Aansluiten op de AV en COMPONENT

signaalingangen .................................................... 11

RGB-signaal (R, G, B, HD, VD) ............................. 11

In / uitschakelen ..................................................... 12

Basisselecties ......................................................... 13

Kiezen van het ingangssignaal .............................. 13

Kiezen van de taal voor de beeldschermmenu’s ... 13

Basisbediening ....................................................... 14

Beeldschermmenu’s bij gebruik ........................... 16

ASPECT regeling .................................................... 18

Beeldpositie / beeldformaat-instelling .................. 19

MULTI PIP ................................................................ 20

Beeldinstellingen .................................................... 21

Geavanceerde instellingen (Advanced settings) ... 22

Geluidsinstelling ..................................................... 23

Dempingsfunctie .................................................... 23

Digitale zoom .......................................................... 24

PRESENT TIME Setup / Set up TIMER .................. 25

PRESENT TIME Setup (Instellen van de huidige tijd)

Set up TIMER (TIMER-instellingen) ...................... 26

Verminderen van het stroomverbruik ................... 27

Aanpassen van de ingangsaanduidingen ............. 27

Setup-instellingen voor de ingangssignalen ....... 28

Component / RGB-in select ................................... 28

3D Y/C ﬁ lter ........................................................... 28

Colour system / Panasonic Auto ........................... 29

Cinema reality / P-NR ............................................ 29

Sync ...................................................................... 30

H-Freq. (kHz) / V-Freq. (Hz) .................................. 30

Fabrieksinstelling ................................................... 31

Storingzoeken ......................................................... 32

VIDEO/COMPONENT/RGB/PC invoer signalen .... 33

Speciﬁ cations ......................................................... 34

... 25

Page 3

Belangrijke veiligheidsinformatie

WAARSCHUWING

1) Stel om beschadiging die kan leiden tot elektrische schokken of brand te voorkomen, dit toestel niet bloot aan regen of vocht.

Plaats geen voorwerpen met water erin (bloemenvazen, bekers met drank, cosmetica e.d.) boven het

apparaat. (en ook niet op planken e.d. erboven).

Plaats geen voorwerpen met open vuur, zoals brandende kaarsen, op/boven het toestel.

2) Ter voorkoming van elektrische schokken de omkasting niet verwijderen. In het interne gedeelte zijn geen onderdelen aanwezig die door de gebruiker zelf gerepareerd kunnen worden. Laat een reparatie over aan deskundige technici.

3) Dit toestel is voorzien van een netsnoer met randaarde stekker. In verband met installatie/veiligheidsvoorschriften, dient het toestel uitsluitend op een degelijk geaard stopcontact te worden aangesloten.

4) Om een elektrische schok te voorkomen, moet u ervoor zorgen dat de aardingspen van de netstekker stevig is aangesloten.

OPGELET

Dit apparaat is bestemd voor gebruik in een omgeving die relatief vrij is van elektromagnetische velden. Gebruik van dit apparaat in de nabijheid van bronnen met sterke elektromagnetische velden of op plaatsen waar elektrische storingen de ingangssignalen kunnen overlappen, kan instabiliteit van beeld en geluid veroorzaken of storing zoals ruis doen ontstaan. Om mogelijke schade aan dit apparaat te voorkomen, dit niet in de buurt van bronnen met sterke elektromagnetische velden te gebruiken.

WAARSCHUWING

Dit is een klasse B product. In een huiselijke omgeving bestaat de kans dat dit apparaat radiostoring veroorzaakt. In dat geval kan de gebruiker genoodzaakt worden tot het nemen van passende maatregelen.

Handelsmerken

• VGA is een handelsmerk van International Business Machines Corporation.

• Macintosh is een wettig gedeponeerd handelsmerk van Apple Computer, USA.

• S-VGA is een wettig gedeponeerd handelsmerk van de Video Electronics Standard Assocation.

Andere ondernemingen en productnamen zijn de handelsmerken of wettig gedeponeerde handelsmerken vande

betreffende ondernemingen.

Page 4

Veiligheidsmaatregelen

WAARSCHUWING

Setup

Dit LCD-scherm is uitsluitend bestemd voor gebruik met de volgende als optie verkrijgbare accessoires. Gebruik met enige andere dan als optie verkrijgbare accessoires kan instabiliteit veroorzaken, hetgeen de kans op schade en letsel tot gevolg kan hebben.

(Alle onderstaande accessoires zijn vervaardigd door Matsushita Electric Industrial Co., Ltd.)

• Luidsprekers .......................................................... TY-SP32L7W-K (zwart), TY-SP32L7W-S (zilver)

• Vloerstandaard ...................................................... TY-ST32L7-K (zwart), TY-ST32L7-S (zilver)

• Muurbevestigingssteun (schuin) ............................ TY-WK32LR1S

• BNC composiet-video aansluitingenkaart .............. TY-42TM6A

• BNC component-video aansluitingenkaart ............ TY-42TM6B

• RCA component-video aansluitingenkaart ............. TY-42TM6Z

• RCA composiet-video aansluitingenkaart .............. TY-42TM6V

• RGB (digitale) aansluitingenkaart .......................... TY-42TM6D

• RGB-actief via de aansluitingenkaart .................... TY-42TM6G

• PC-ingang aansluitingenkaart ................................ TY-42TM6P

• Composiet/component-video aansluitingenkaart ... TY-42TM6Y

• SDI-aansluitingenkaart .......................................... TY-FB7SD

• HD-SDI-aansluitingenkaart .................................... TY-FB7HD

• HDMI-aansluitingenkaart ....................................... TY-FB7HM

• Draadloze weergavekaart ...................................... TY-FB7WPE

Vraag altijd een deskundige installateur om het toestel te installeren.

Houd kleine onderdelen e.d. uit de buurt van kleine kinderen.

Dit om te voorkomen dat de kinderen de onderdelen per ongeluk inslikken. Wees ook voorzichtig met het verpakkingsmateriaal, plastic enz.

• Als u denkt dat een kind iets heeft ingeslikt, dient u onmiddellijk de hulp van een arts in te roepen.

Plaats het LCD-scherm niet op een schuin aﬂ opende of onstabiele ondergrond.

• De kans bestaat dat het LCD-scherm dan valt of kantelt.

Plaats geen voorwerpen bovenop het LCD-scherm.

• Als er water gemorst wordt op het LCD-scherm of als er vreemde voorwerpen in het apparaat terecht komen, bestaat de kans dat er zich een elektrische kortsluiting voordoet, het tot brand of elektrische schokken kan leiden. Neem contact op met uw Panasonic-dealer als er vreemde voorwerpen binnen in het LCD-scherm zijn gekomen.

Voor voldoende ventilatie; Laat bij gebruik van een vloerstandaard (los verkrijgbare accessoire) voor het LCD Display, een tussentruimte open van tenminste 10 cm aan de boven-, linker- en rechterzijde, tenminste 5 cm aan de onderzijde en tenminste 7 cm aan de achterzijde. Als u een andere methode van opstelling gaat gebruiken, laat een ruimte van tenminste 10 cm open aan de boven- , onderzijde, linker- en rechterzijde en tenminste 6 cm aan de achterzijde.

Page 5

Veiligheidsmaatregelen

Gebruik van het LCD-scherm.

Het LCD-scherm is bestemd voor gebruik op 220 - 240 V, 50/60 Hz wisselstroom.

De ventilatieopeningen niet afdekken.

• Dit kan oververhitting van het LCD-scherm tot gevolg hebben, hetgeen kan leiden tot brand of beschadiging van het LCD-scherm.

Steek geen vreemde voorwerpen in het LCD-scherm.

• Geen metalen voorwerpen of brandbare voorwerpen in de ventilatieopeningen steken of op het LCD-scherm laten vallen, daar dit brand of elektrische schokken tot gevolg kan hebben.

De omkasting niet verwijderen of deze op enigerlei wijze veranderen.

• Binnen in het LCD-scherm zijn hoge spanningen aanwezig die ernstige elektrische schokken kunnen veroorzaken. Neem voor inspectie, afstelling en reparatie altijd contact op met uw Panasonic dealer.

Steek de stekker geheel in de contactdoos.

• Als de stekker niet volledig in de contactdoos is gestoken, bestaat de kans dat er hitte wordt opgewekt waardoor brand kan ontstaan. Als de stekker beschadigd is of de afdekplaat van het stopcontact los zit, mogen deze niet worden gebruikt.

De stekker van het netsnoer niet met natte handen vastnemen.

• Dit kan elektrische schokken tot gevolg hebben.

Wees voorzichtig het netsnoer niet te beschadigen. Bij het losnemen van het netsnoer, de stekker vasthouden en niet de kabel.

• De kabel niet beschadigen, er geen wijzigingen in aanbrengen, er geen zware voorwerpen bovenop plaatsen, niet verhitten, niet in de buurt van hete voorwerpen plaatsen, niet ineendraaien, overmatig buigen of er aan trekken. Dit kan brand of elektrische schokken tot gevolg hebben. Als het netsnoer beschadigd is, dient deze door uw Panasonic dealer gerepareerd te worden.

Als u het LCD-scherm gedurende een langere tijd niet gebruikt, de stekker uit het stopcontact nemen.

Als er zich tijdens het gebruik problemen voordoen

Als er zich problemen voordoen met bijvoorbeeld beeld of geluid, als er rook of een abnormale geur uit het LCD-scherm komt, onmiddellijk de stekker uit het stopcontact nemen.

• Als u het LCD-scherm in deze status blijft gebruiken, kan dit brand of elektrische schokken tot gevolg hebben. Nadat u gecontroleerd heeft of er geen rookontwikkeling meer aanwezig is, contact opnemen met uw Panasonic dealer zodat de nodige reparaties uitgevoerd kunnen worden. Zelf het LCD-scherm proberen te repareren is gevaarlijk en mag dus nooit gedaan worden.

Als er water of vreemde voorwerpen in het LCD-scherm gevallen zijn, als het LCD-scherm is komen te vallen of als de omkasting beschadigd is, onmiddellijk de stekker uit het stopcontact nemen.

• Er kan kortsluiting ontstaan, welke brand kan veroorzaken. Neem voor alle eventueel uit te voeren reparaties contact op met uw Panasonic dealer.

Page 6

Veiligheidsmaatregelen

OPGELET

Gebruik van het LCD-scherm.

Breng uw handen, gezicht of voorwerpen niet te dicht in de buurt van de ventilatieopeningen van het LCDscherm.

• Er komt hete lucht uit de ventilatieopeningen en de bovenzijde van het LCD-scherm kan heet worden. Breng uw handen of voorwerpen, die niet warmtebestendig zijn, niet in de buurt van deze opening, aangezien anders de kans bestaat op brandwonden of materiaal vervorming.

Zorg er altijd voor om eerst alle kabels los te maken, alvorens het LCD-scherm te verplaatsen.

• Als het LCD-scherm wordt verplaatst terwijl er nog kabels aangesloten zijn, bestaat de kans dat de kabels beschadigd worden, hetgeen brand of elektrische schokken tot gevolg kan hebben.

Verwijder bij wijze van veiligheidsmaatregel de stekker uit het stopcontact, alvorens met het reinigen te beginnen.

• Wanneer dit niet gebeurt bestaat de kans op elektrische schokken.

Het netsnoer regelmatig reinigen om te voorkomen dat dit met stof bedekt raakt.

• Als er zich stof op de stekker van het netsnoer verzamelt, kan dat de isolatie aantasten. Dit kan brand tot gevolg kan hebben. Neem de stekker uit het stopcontact en veeg dit met een droge doek af.

Dit LCD-scherm stuurt infraroodstralen uit en kan daarom de werking verstoren van apparatuur die werkt op basis van infraroodstralen. Zorg dat de infraroodsensor van uw apparatuur uit de buurt is van de directe of gereﬂ ecteerde lichtstralen van uw LCD-scherm.

Reiniging en onderhoud

De voorzijde van het displaypaneel is met een speciaal materiaal behandeld. Veeg de buitenzijde van het paneel voorzichtig schoon met uitsluitend net dijgeleverde schoonmaakdoek of met een zachte, stofvrije doek.

• Als de buitenzijde buitengewoon vuil is, dit schoonvegen met een zachte, stofvrije doek die bevochtigd is met zuiver water of met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd. Veeg de buitenzijde vervolgens gelijkmatig af met een droge doek, totdat het oppervlak droog is.

• De buitenzijde van het paneel niet bekrassen of er met harde voorwerpen tegen stoten, aangezien de buitenzijde daardoor beschadigd kan worden. Vermijd bovendien contact met vluchtige stoffen, zoals insectensprays, wasbenzine en terpentijn, aangezien de kwaliteit van het materiaal oppervlak daardoor aangetast wordt.

Als de behuizing vuil geworden is, deze met een zachte, droge doek schoonvegen.

• Als de behuizing bijzonder vuil geworden is, de doek bevochtigen met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd en vervolgens de doek uitwringen. Gebruik deze doek om de behuizing schoon te vegen en veeg deze vervolgens met een droge doek goed droog.

• Zorg er voor dat geen schoonmaakmiddel in directe aanraking komt met het LCD-scherm. Als er waterdruppels binnen in het apparaat terechtkomen, bestaat de kans op storingen en defecten.

• Vermijd contact met vluchtige stoffen, zoals insectensprays, wasbenzine en terpentijn, aangezien de materiaal kwaliteit van de buitenzijde van de behuizing daardoor aangetast wordt. Ook kan de buitenste laag van de omkasting daardoor gaan afschilferen. Zorg er verder voor dat de behuizing gedurende een langere tijd niet in aanraking komt met voorwerpen die gemaakt zijn van rubber of PVC.

Page 7

Accessories

Bijgeleverde accessoires

Controleer dat u de hier afgebeelde accessoires en onderdelen in bezit heeft

Gebruiksaanwijzing

Afstandbediening EUR646535

INPUT

SURROUND

VOL


SET UP

SOUND

ZOOM

MULTI

SWAP SELECT MOVE

PIP

PICTURE POS. /SIZE

ASPECT

OFF TIMER

DISPLAY

Netsnoer

Bevestigingsriempje × 2

Ferrietkern (klein) × 2

Batterijen van de afstandsbediening

Batterijen voor de afstandsbediening (2 × R6 (UM3))

Ferrietkern (groot) × 2

De afstandsbediening werkt op twee R6-formaat batterijen.

Draai de afstandsbediening om.Druk

op het batterijdeksel en schuif dit van de afstandsbediening af.

Plaats de batterijen zoals aangegeven in de batterijhouder. (Zorg dat de + en – van de batterijen overeenkomen

3. Breng het deksel weer aan en schuif dit dicht totdat het vastklikt.

met de indicaties in de batterijhouder.)

Batterijen, R6 (UM3) formaat

Handige tip:

Bij veelvuldig gebruik van de afstandsbediening verdient het aanbeveling de batterijen door alkalibatterijen te vervangen wanneer deze leeg zijn, want deze hebben een langere levensduur.

Belangrijke informatie betreffende de batterijen

Wanneer de batterijen verkeerd aangebracht zijn, kan batterijlekkage of -corrosie optreden met beschadiging van de afstandsbediening tot gevolg. Houd bij verwijdering van batterijen rekening met het milieu.

Neem de volgende punten in acht:

1. Vervang altijd beide batterijen tegelijk. Gebruik altijd nieuwe batterijen wanneer u de oude vervangt.

2. Steek niet tegelijk een nieuwe en een oude batterij in de afstandsbediening.

3. Gebruik niet tegelijk verschillende typen batterijen (bijvoorbeeld: “zink-koolstof” met “alkaline”).

4. De batterijen nooit opladen, kortsluiten, demonteren, verhitten of verbranden.

5. Vervang de batterijen wanneer de afstandsbediening soms uitvalt of helemaal niet meer gebruikt kan worden voor de bediening van het LCD-scherm.

Page 8

Aansluitingen

Gebruik uitsluitend de los verkrijgbare luidsprekers die voor dit apparaat zijn ontworpen. Zie de installatiehandleiding van de luidsprekers voor nadere bijzonderheden betreffende de installatie van de luidsprekers.

Luidsprekers (los verkrijgbaar accessoire)

VIDEO IN

VIDEO OUT

R AUDIO L

VD HD

PR/CR/R PB/CB/B

AUDIO

S VIDEO IN

SLOT 1

COMPONENT/RGB IN

Y/G

AUDIO

SLOT 2

PC IN SERIAL

Luidsprekeraansluitingen (L)

Luidsprekeraansluitingen (R)

Aansluiten van het netsnoer (zie pagina 12)

– Bevestigen van het netsnoer

1. Open de klem.

Klem

Opmerking:

Het is mogelijk dat de afgebeelde netstekker niet overeenkomt met de netstekker van uw apparaat.

2. Steek het netsnoer naar binnen en maak de klem stevig dicht.

Netsnoer

3. Schuif de klem omhoog en zet de netstekker stevig vast.

Om de klem los te maken:

– Kabelriempjes Maak de overtollige kabel al naar gelang de lengte met deze riempjes vast.

Steek het kabelbevestigingsriempje door de clip zoals aangegeven in de afbeelding.

Om de kabels die met de aansluitingen zijn verbonden samen te bundelen, wikkelt u het kabelbevestigingsriempje om de kabels en steekt dan het spitse uiteinde van het riempje door het vergrendelblokje, zoals aangegeven in de afbeelding.

Controleer of alle kabels voldoende speling hebben zodat deze niet worden strakgetrokken (vooral het netsnoer) en bind dan de kabels vast met het

bijgeleverde kabelbindriempje.

Vastmaken: Losmaken:

Knopje indrukken

Trekken

4. Steek de punt van de vastzetklem zonodig in de kleine opening in de rechteronderhoek

van de achterkant.

AV-aansluitingen (zie pagina 11)

AUDIO

VIDEO OUT

VIDEO IN

S VIDEO IN

SLOT1 SLOT2

COMPONENT/RGB IN en Audio IN aansluitingen (zie pagina 11)

AUDIO

COMPONENT/RGB IN

PR/CR/R PB/CB/B

Y/G

Vanaf EXTERNAL monitoruitgang op de computer (zie pagina 9)

AUDIO

SERIALPC IN

Vanaf SERIAL uitgang op de computer (zie pagina 10)

Opmerking: In de fabriek zijn de aansluitingenkaarten aangebracht in SLOT 1 en SLOT 2.

Trekken

Page 9

Aansluiten van de PC signaalingangen

COMPUTER

TH-32LHD7

Adapter (indien nodig)

RGB

PC kabel

Aansluitingen

AUDIO

PC IN

D-sub 15p

Minder

dan

10 cm

Stereostekker

Druk de kabel naar binnen en maak dicht

Sluit een kabel aan die past op de audiosignaaluitgang van de computer.

Aanbrengen van de ferrietkern (klein)

Trek de lipjes terug (op twee plaatsen)

Minder

dan

10 cm

Ferrietkern (klein)

(bijgeleverd)

Audio

Openen

Opmerkingen:

• Computersignalen die aangesloten kunnen worden, zijn die met een horizontale scanfrequentie van 15 tot 110 kHz en een verticale scanfrequentie van 48 tot 120 Hz. (Signalen met meer dan 1.200 lijnen zullen niet juist worden weergegeven.)

• De displayresolutie is maximaal 1.024 × 768 kleurstippen wanneer de aspectmodus ingesteld is op “4:3”, en 1.366 × 768 kleurstippen wanneer de aspectmodus ingesteld is op “16:9”. Als de displayresolutie deze maxima overschrijdt, bestaat de kans dat de ﬁ jne details niet voldoende duidelijk worden weergegeven.

• De PC signaalingangen zijn DDC1/2B-compatibel. Als de computer die wordt aangesloten niet DDC1/ 2B-compatibel is, dient u bij het maken van de verbinding de instellingen op de computer te wijzigen.

• Bepaalde PC modellen kunnen niet op het plasmascherm toestel aangesloten worden.

• Voor computers met een DOS/V compatibele D-sub 15P ingang is gebruik van een adapter niet nodig.

• De computer die in de afbeelding wordt aangegeven dient uitsluitend als voorbeeld.

• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit apparaat meegeleverd.

• Stel de horizontale en verticale scanfrequenties voor PC signalen niet in op niveaus die hoger of lager zijn dan het voorgeschreven frequentiebereik.

Signaalnamen voor D-sub 15P connector

Pin nr.

67839

1514131211

1 2 3

Pinrangschikking voor PC signaalingang

4 5

Signaalnaam

R (PR/CR)

G (Y)

B (PB/CB) GND (Massa) GND (Massa)

Pin nr.

6 7 8 9

Signaalnaam

Pin nr. GND (Massa) GND (Massa) GND (Massa)

NC (niet aangesloten)

GND (Massa)

11 12 13 14 15

Signaalnaam

GND (Massa)

SDA

HD/SYNC

SCL

Page 10

Aansluitingen

Aansluiten van de seriële ingang

De seriële ingang wordt gebruikt wanneer het LCD-scherm via een computer bediend wordt.

COMPUTER

RS-232C Conversiekabel

Ferrietkern (groot) (bijgeleverd)

SERIAL

Pinrangschikking voor RS-

9876

53214

232C conversiekabel

Aanbrengen van de ferrietkern

(groot)

D-sub 9p

Minder dan

10 cm

Openen

Opmerkingen:

• Gebruik de RS-232C kabel om de computer op het LCD-scherm aan te sluiten.

• De computer die in de afbeelding wordt getoond is uitsluitend als voorbeeld bedoeld.

• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit toestel meegeleverd.

De SERIAL ingang voldoet aan de RS-232C interface speciﬁ catie, zodat het LCD-scherm bediend kan worden via een computer die op deze ingang wordt aangesloten. Voor de computer is software vereist waarmee de bedieningsgegevens verzonden en ontvangen kunnen worden en welke voldoet aan de hieronder aangegeven voorwaarden. Gebruik voor het samenstellen van de software een computertoepassing zoals een programmeertaal. Zie de documentatie van de computertoepassing voor nadere bijzonderheden.

Communicatieparameters

Signaalniveau

Synchronisatiemethode

Baud rate

Pariteit

Tekenlengte

Stopbit

Stromingregeling

Basisformaat voor bedieningsgegevens

De verzending van de bedieningsgegevens van de computer begint achtereenvolgens met een STX signaal, gevolgd door de opdracht, de parameters en tenslotte een ETX signaal. Als er geen parameters zijn, hoeft het parametersignaal niet verzonden te worden.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Dubbele Start (02h)

3-teken opdracht (3 bytes)

punt

Opmerkingen:

• Als meervoudige opdrachten worden verzonden, altijd eerst wachten op de reactie van dit apparaat op de eerste opdracht alvorens de volgende opdracht

RS-232C compatibel

Asynchroon

9600 bps

Geen 8 bits

1 bit

Parameter(s) (1 - 5 bytes)

Einde (03h)

RS-232C conversiekabel

D-sub 9-pins aansluiting Bijzonderheden R X D

T X D GND

• Niet in gebruik

•

2 3 5

7 8

Kortgesloten

Opdracht

Opdracht PON POF AVL

AMT

IMS

DAM

Parameter Geen Geen

** 0

1 Geen SL1 SL2 PC1 Geen NORM ZOOM FULL JUST SELF

Besturingsdetails Apparaat AAN Apparaat UIT Volumeniveau 00 - 63 Geluidsdemping uit Geluidsdemping aan Ingangssignaalkeuze (doorlopen) Slot1 ingangssignaal Slot2 ingangssignaal PC ingangssignaal Scherm-modus keuze (doorlopen) 4 : 3 Zoom 16 : 9 Just Panasonic Auto

te verzenden.

• Als per ongeluk een verkeerde opdracht wordt gestuurd, stuurt dit apparaat een “ER401” opdracht

Wanneer de stroom uitgeschakeld is, reageert het plasmadisplay alleen op de PON opdracht.

terug naar de computer.

Page 11

Aansluitingen

Aansluiten op de AV en COMPONENT signaalingangen

COMPONENT VIDEO OUT

Voorbeeld van een ingangssignaalbron

B, PR,

DVD

Settop-box voor digitale televisie (DTV-STB)

Y, P

OUT

AUDIO

OUT

RCA-BNC stekkeradapter

VIDEO IN

VIDEO OUT

R AUDIO L

VD HD

PR/CR/R PB/CB/B

Y/G

AUDIO

S VIDEO IN

COMPONENT/RGB IN

SLOT 2

SLOT 1

PC IN SERIAL

AUDIO

S VIDEO IN

VIDEO OUT

VIDEO IN

SLOT1 SLOT2

PR/CR/R PB/CB/B

AUDIO

COMPONENT/RGB IN

Y/G

PC IN

Voorbeeld van een ingangssignaalbron

S VIDEO videorecorder

Camcorder

Minder dan 10 cm

Ferrietkern (groot) (bijgeleverd)

VIDEO IN

Aanbrengen van de ferrietkern (groot)

Monitor

Openen

Videorecorder

AUDIO

OUT

S VIDEO

OUT

VIDEO

OUT

Opmerkingen:

•

Verander de “Component/RGB-in select” instelling in het “Set up” menu naar “Component”. (zie pagina 28)

• De afgebeelde aanvullende apparatuur, kabels en stekkeradapters worden niet bij dit apparaat meegeleverd.

RGB-signaal (R, G, B, HD, VD)

Computer

RGB camcorder

VIDEO IN

VIDEO OUT

R AUDIO L

VD HD

PR/CR/R PB/CB/B

AUDIO

Y/G

S VIDEO IN

SLOT 1

AUDIO

COMPONENT/RGB IN

SLOT 2

PC IN SERIAL

VIDEO IN

VIDEO OUT

AUDIO

COMPONENT/RGB IN

PR/CR/R PB/CB/B

Y/G

Opmerkingen:

• Verander de “Component/RGB-in select” instelling in het “Set up” menu naar “RGB”. (zie pagina 28)

• De afgebeelde aanvullende apparatuur, kabels en stekkeradapters worden niet bij dit apparaat meegeleverd.

Page 12

In / uitschakelen

TH-32LHD7

Zie de onderstaande afbeelding voor het aansluiten van het netsnoer op het LCD-display.

Maak de netstekker stevig met de klem aan het LCD-scherm vast. (zie pagina 8)

VIDEO IN

VIDEO OUT

R AUDIO L

VD HD

PR/CR/R PB/CB/B

Y/G

AUDIO

Aansluiten van de stekker op het stopcontact

Opmerking:

De netstekker verschilt afhankelijk van het land van gebruik. Het is daarom mogelijk dat de rechts hiernaast afgebeelde stekker niet hetzelfde is als de stekker van het netsnoer van uw apparaat.

S VIDEO IN

SLOT 1

AUDIO

COMPONENT/RGB IN

SLOT 2

PC IN SERIAL

TH-32LHD7

INPUT MENU ENTER/+/VOL-/

Netspanningsindicator

Druk op de POWER schakelaar van het LCD-scherm om het apparaat in te schakelen. Netspanning-aan

Netspanningsindicator: Groen

Voorbeeld: Het onderstaande scherm verschijnt tijdelijk nadat

het LCD-scherm is ingeschakeld. (de getoonde instelling is een voorbeeld).

Wanneer het apparaat de eerste maal wordt ingeschakeld, verschijnt automatisch het scherm voor het kiezen van de taal.

Dit gebeurt alleen bij de eerste maal inschakelen. Hierna kunt u de taal wijzigen

OSD Language

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

via het setup-menu. (zie pagina 13)

Selecteer de gewenste taal met de toetsen of en druk op de ACTION

Select Set

( ) toets.

Afstandsbedieningssensor

Wanneer het apparaat de tweede maal wordt ingeschakeld verschijnt tijdelijk het onderstaande scherm (de getoonde instelling is een voorbeeld).

16:9

Druk op de toets van de afstandsbediening om het LCD-scherm uit te schakelen.

Netspanningsindicator: Rood (standby)

Druk op de toets van de afstandsbediening om het LCD-scherm in te schakelen.

Netspanningsindicator: Groen

Schakel het LCD-scherm uit door op de schakelaar op het apparaat te drukken, wanneer het LCD-scherm aan is of in de STANDBY modus staat.

Opmerking:

Wanneer de stroombeheerfunctie (power management) is geactiveerd, zal het lampje oranje oplichten wanneer het apparaat is uitgeschakeld.

INPUT

SURROUND

VOL


MULTI

PIP

PICTURE POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

Page 13

Basisselecties

INPUT MENU ENTER/

/VOL-/

Kiezen van het ingangssignaal

Selecteer de ingangssignalen die aangesloten moeten worden door installatie van de los verkrijgbare aansluitingenkaart.

INPUT

Druk op deze toets om het ingangssignaal te kiezen dat moet worden afgespeeld vanaf de apparatuur die op het LCD-scherm is aangesloten.

Bij het herhaald indrukken van de toets verandert het ingangssignaal als volgt:

INPUT1 INPUT2 PC IN

Opmerkingen:

• U kunt het signaal ook kiezen door op de toets INPUT op het apparaat te drukken.

• De ingangsaansluiting kan niet geselecteerd worden als er geen aansluitingenkaart in de SLOT(sleuf) is aangebracht.

• Stel in overeenkomstig de signalen van de bron die op de COMPONENT/RGB IN aansluitingen is aangesloten. (zie pagina 28)

• Bij een scherm met twee beelden is het niet mogelijk om dezelfde ingangsmodus voor het hoofdbeeld en het subbeeld te kiezen.

INPUT

SURROUND

VOL


MULTI

PIP

TH-32LHD7

INPUT MENU ENTER/+/VOL-/

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

Kiezen van de taal voor de beeldschermmenu’s

SET UP

Druk op deze toets om het “Setup” scherm te laten verschijnen. Druk op deze toetsen om “OSD Language” te kiezen.

Druk op deze toetsen om de gewenste taal te kiezen.

Beschikbare talen

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

.......(Chinese)

.......(Japanese)

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK


MULTI

PIP

INPUT

SURROUND

VOL

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

RGB

PC Off Off Off Off

1/2

)

Page 14

Basisbediening

C.A.T.S. sensor C.A.T.S. (Contrast Automatic Tracking System)

De automatische contrastafstelling C.A.T.S. neemt de omgevingslicht-condities waar en stelt op basis daarvan de helderheid en gradatie automatisch af om een optimaal contrast te verkrijgen. (Werkt wanneer de Picture Mode is ingesteld op “Auto”.)

Afstandsbedieningssensor

TH-32LHD7

INPUT MENU ENTER/

Netspannings-schakelaar Aan / Uit

Netspanningsindicator

De netspanningsindicator licht op.

• Netspanning-UIT ..... Indicator brandt niet.

(Zolang het netsnoer op een stopcontact is aangesloten, zal het apparaat een weinig stroom verbruiken.)

• Standby .............. Rood

• Apparaat-AAN ......... Groen

• DPMS ...................... Oranje

(Met PC ingangssignaal)

Volumeafstelling

Volume Omhoog “+” en Omlaag “–” Wanneer het menuscherm wordt weergegeven: “+”: druk hierop om de cursor naar boven te verplaatsen “–”: druk hierop om de cursor naar beneden te verplaatsen (zie pagina 16)

/VOL

Invoer-/beeldverhoudingtoets

(zie pagina 16, 18)

MENU scherm AAN/UIT

Bij herhaald indrukken van de MENU toets wordt er tussen de menuschermen omgeschakeld. (zie pagina 16)

Normale beeld Beeld Setup

Geluid Picture Pos. /Size

INPUT toets

(INPUT1, INPUT2 en PC IN selectie) (zie pagina 13)

Status toets

Druk op de “Status” toets om de huidige status van het systeem op het scherm te laten verschijnen.

4:3

Off timer 90

Ingangsaanduiding

Aspect modus (zie pagina 18)

Uit timer

De Uit timer indicator zal alleen op het scherm verschijnen wanneer de Uit timer is ingesteld.

N toets (zie pagina 19, 21, 22, 23)

PICTURE toets (zie pagina 21)

Multischermtoetsen (zie pagina 20)

PC toets

Druk op de “PC” ingangsmodustoets om de PC ingangsmodus te kiezen. Deze toets wordt gebruikt om rechtstreeks naar de PC ingangsmodus over te schakelen.

Page 15

Basisbediening

Standby (Aan/Uit) toets

Het LCD-scherm dient eerst op het stopcontact aangesloten te worden en met de netspanningsschakelaar ingeschakeld te worden (zie pagina 12). Druk op deze toets om het LCD-scherm vanuit de STANDBY modus in te schakelen. Druk nogmaals op deze toets om het LCD-scherm in de STANDBY modus te zetten.

Ambiancetoets

Bij het meermalen indrukken van de SURROUND toets wordt de surroundfunctie beurtelings in- en uitgeschakeld. De surroundfunctie levert een bijzonder realistisch geluid. U kunt volledig door geluid omgeven worden, net alsof u zich in een bioscoop of concertzaal bevindt.

Opmerking:

De surroundinstelling wordt voor iedere Sound Mode afzonderlijk (Normal en Auto) in het geheugen vastgelegd.

INPUT toets (INPUT1, INPUT2 en PC IN selectie)

Druk hierop om achter elkaar de INPUT1, INPUT2 en PC IN ingang SLEUVEN te selecteren. (zie pagina 13)

Aan (On) Uit (Off)

Ambience

INPUT

Geluidsdemping Aan/Uit (zie pagina 23)

Volumeafstelling

SURROUND

Druk op de Volume Omhoog “+” of Omlaag “–” toets om het volumeniveau van het geluid te verhogen of te verlagen.

VOL

R toets (zie pagina 17)

Druk op de R toets om terug te keren naar het vorige menuscherm.

ACTION toets

Druk op deze toets om selecties en instellingen vast te leggen.

POSITION toetsen

SOUND toets (zie pagina 23)


SOUND

SET UP

SET UP toets (zie pagina 16, 17)

MULTI

PIP

SWAP SELECT MOVE

ZOOM

PICTURE POS. / SIZE

PICTURE POS. /SIZE

ASPECT

toets (zie pagina 19)

ASPECT toets

Druk op deze toets voor het oproepen van het ASPECT

OFF TIMER

instelmenu. (zie pagina 18)

OFF TIMER toets

Het LCD-scherm kan worden voorgeprogrammeerd voor het overschakelen naar standby na een bepaalde tijdsperiode. De instelling verandert naar 30 minuten, 60 minuten, 90 minuten en

DISPLAY

0 minuten (Uit timer geannuleerd), telkens wanneer op de toets gedrukt wordt.

Digitale Zoom (zie pagina 24)

30 60

ZOOM

MOVE

Druk hierop voor toegang tot de digitale zoomfunctie.

Bij gebruik van deze functie wordt een geselecteerd gebied van het getoonde beeld vergroot weergegeven.

Wanneer er drie minuten resteren, zal “Off timer 3” gaan knipperen. Bij een netspanningsonderbreking zal de instelling van de Uit timer komen te vervallen.

Page 16

Beeldschermmenu’s bij gebruik

INPUT MENU ENTER/+/VOL-/

Naar “Picture” instelmenu (zie pagina 21)

1/2Picture

Normalise

Picture Mode Back Light Contrast Brightness Colour Tint Sharpness

Colour balance Colour Management Advanced settings

Normal

Normal 20 25

0 0 0 3

2/2Picture

Normal

Off On

Druk hierop om “On” te kiezen.

Druk hierop om door te gaan naar “Advanced settings”.

Naar “Advanced settings” instelmenu (zie pagina 21, 22)

Advanced settings

Normalise

Black extension Input level W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normal

0 0 0 0 0 0

2.2 Off

De MENU toets op het apparaat kan ook worden gebruikt.

Bij herhaald indrukken van de MENU toets wordt er tussen de menuschermen omgeschakeld.

Normale beeld Beeld Setup

Geluid Picture Pos. /Size

INPUT

SURROUND

VOL


MULTI

SWAP SELECT MOVE

PIP

PICTURE POS. /SIZE

SOUND

SET UP

ZOOM

ASPECT

Druk hierop om

te selecteren.

[ op het apparaat ]

Druk hierop om te selecteren.

1 2

Druk hierop voor toegang tot

het instelscherm.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

1/2

)

Naar “Sound” instelmenu (zie pagina 23)

Sound

Normalise

Sound Mode Bass Treble Balance Ambience

Normal

0 0 0

Off

Naar “Picture Pos./Size” instelscherm (zie pagina 19)

In de “AV (S Video)”, “Component”

In de “RGB/PC” ingangssignaalstand

en “DVI” ingangssignaalstand

Picture Pos. /Size

Normalise

Normal

H-Pos H-Size V-Pos V-Size

Picture Pos. /Size

Normalise

Normal

H-Pos H-Size V-Pos V-Size

Clock Phase

OFF TIMER

DISPLAY

2/2Setup

Set up TIMER

PRESENT TIME Setup

Page 17

Beeldschermmenu’s bij gebruik

INPUT MENU ENTER/+/VOL-/

Druk hierop voor

toegang tot het instelscherm.

Naar “Signal” scherm voor “AV (S Video)” (zie pagina 28, 29)

[

Auto

Off

4 : 3

Off

]

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Naar “Signal” scherm voor “RGB” (zie pagina 29, 30)

[

Off Off

RGB

]

Signal

Sync Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

Auto

kHz

[ op het apparaat ]

Druk op deze toets om naar het volgende menuscherm te gaan.

Naar “Signal” scherm voor “Component” (zie pagina 29)

Signal

Cinema reality P-NR

[

Component

Off Off

Naar “Signal” scherm voor “DVI” (zie pagina 29, 30)

kHz

[

Digital

Off Off

Signal

Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

Druk op de R toets om terug te keren naar het vorige menuscherm.

]

Opmerking:

Het “Signal” instelscherm toont de instelling voor ieder ingangssignaal.

(zie pagina 13)

Naar Set up TIMER selectiescherm (zie pagina 25, 26)

Set up TIMER

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Naar PRESENT TIME Setup (zie pagina 25)

PRESENT TIME Setup

PRESENT TIME

Set

PRESENT TIME 99:99

Off

0:00

Off

0:00

PRESENT TIME 99:99

99:99

Druk hierop en selecteer POWER ON Time/ POWER OFF Time.

Druk hierop om de POWER ON Time / POWER OFF Time in te stellen.

Druk op de R toets om terug te keren naar het “Setup” menu.

Set up TIMER

PRESENT TIME 99:99

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Set up TIMER

PRESENT TIME 99:99

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Off

0:00

Off

0:00

Off

0:00

Off

0:00

Page 18

ASPECT regeling

INPUT MENU ENTER/+/VOL-/

Met het LCD-scherm kunt u het beeld op maximale grootte weergeven, inclusief het “breedbeeld-bioscoopformaat”.

ASPECT

[ op het apparaat ]

Druk enkele keren op deze toets om de aspectopties te doorlopen.

4 : 3 Zoom 16 : 9

Panasonic Auto Just

INPUT

SURROUND

VOL

Bij herhaald indrukken van de ENTER toets verandert de instelling voor de breedte/hoogte-verhouding als volgt:

[Tijdens gebruik van MULTI PIP]

• Subbeeld naast hoofdbeeld, Subbeeld binnen hoofdbeeld :

• Overig :

4 : 3 16 : 9

Omschakelen van de breedte/ hoogte-verhouding is niet mogelijk.


MULTI

PIP

PICTURE POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

Opmerkingen:

• Bij PC ingangssignalen schakelt de functie alleen om tussen “4:3”, “Zoom” en “16:9”.

• Bij een 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p signaalinvoer in de “Component”, “RGB” en “DVI” ingangssignaalstand, wordt de modus ingesteld op “16:9” en kan er niet worden omgeschakeld.

• Panasonic Auto kan alleen gekozen worden bij een video-ingangssignaal.

• De instelling voor de breedte/hoogte-verhouding wordt voor ieder ingangssignaal afzonderlijk (INPUT1, INPUT2 en PC IN) in het geheugen vastgelegd.

Instelling Beeld Uitleg

4 : 3

“4:3” geeft een 4:3 beeld in het standaard 4:3 formaat.

Zoom

16 : 9

Just

Panasonic

Auto

3 9

416

Voor een uitgerekt beeld

Voor een 4:3 beeld

Zoom

16 : 9

Just

Panasonic Auto

Het beeld is vergroot

Verandert overeenkomstig de instelling voor de Panasonic Auto functie (zie pagina 29).

Bij “Zoom” wordt het middelste gedeelte van het beeld vergroot.

Bij “16:9” wordt het beeld op maximale grootte weergegeven, maar wel enigszins uitgerekt.

Bij “Just” wordt een 4:3 beeld in het maximale formaat weergegeven, maar met een correctie van de breedte/hoogte-verhouding toegepast in het midden van het beeld, zodat de uitrekking alleen waarneembaar is bij de linker en rechter uiteinden van het scherm. De grootte van het beeld zal afhangen van het oorspronkelijke signaal.

Het beeld wordt automatisch vergroot (afhankelijk van de beeldbron), om het beeld in het maximale formaat weer te geven.

Opmerkingen:

• De “Panasonic Auto” instelling is bedoeld voor het automatisch instellen van de breedte/hoogte-verhouding voor de diverse soorten 16:9 en 4:3 programma’s. Bij sommige 4:3 programma’s, zoals beursgegevens, kan het beeldformaat plotseling gewijzigd worden. Wanneer u naar dergelijke programma’s kijkt, verdient het aanbeveling de ASPECT instelling op 4:3 te zetten.

• Wanneer u “Picture V-Pos/V-Size” in Panasonic Auto op 16:9 instelt, wordt deze instelling niet in het geheugen opgeslagen. Als u de modus verlaat, gaat het beeldscherm terug naar een vorige instelling.

Page 19

Beeldpositie / beeldformaat-instelling


POS. /SIZE

Druk op deze toets om het “Picture Pos. /Size” scherm te laten verschijnen. Druk op deze toets om “H-Pos / H-Size / V-Pos / VSize / Clock Phase” te kiezen.

INPUT

SURROUND

VOL

N R

Gebruik deze toetsen om de Pos. / Size.

Opmerkingen:

•

De gemaakte instellingen worden voor ieder ingangssignaalformaat afzonderlijk in het geheugen vastgelegd. (De instellingen voor componentsignalen worden apart vastgelegd voor 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, en bij RGB, PC en DVI signalen apart voor elke frequentie.)

• Als een “Cue” of “Review” signaal van een videorecorder of DVD-speler wordt ontvangen, zal de beeldpositie naar boven of beneden verschoven worden. De Picture Pos./Size instelling heeft geen invloed op deze verschuiving van de beeldpositie.

Druk op deze toets om de instelfunctie te verlaten.


MULTI

PIP

PICTURE POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

OFF TIMER

In de “AV (S Video)”, “Component” en “DVI” ingangssignaalstand

Picture Pos. /Size

Normalise

H-Pos

H-Size V-Pos V-Size

Normal

In de “RGB/PC” ingangssignaalstand

Picture Pos. /Size

Normalise

H-Pos

H-Size V-Pos V-Size

Clock Phase

Normal

H-Pos

Voor het afstellen van de horizontale beeldpositie.

H-Size

Voor het afstellen van de horizontale beeldgrootte.

V-Pos

Voor het afstellen van de verticale beeldpositie.

V-Size Voor het afstellen van de verticale beeldgrootte.

Klokfase (RGB/PC ingangsfunctie) Voor het elimineren van ﬂ ikkering en vervorming.

Handige tip ( N /

Normalise

Normaliseren)

Als u tijdens weergave van het “Picture Pos. / Size” scherm op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets, zullen alle afstellingen op de standaardinstellingen worden teruggesteld.

Page 20

MULTI PIP

MULTI

PIP

Druk enkele malen op deze toets. Telkens wanneer deze toets wordt ingedrukt, zullen het hoofdbeeld en het subbeeld als volgt worden weergegeven.

INPUT

SURROUND

VOL

SWAP

SELECT

INPUT

ZOOM MOVE

[Subbeeld buiten hoofdbeeld]

Hoofdbeeld Subbeeld Hoofdbeeld Subbeeld

MULTI

PIP

[Subbeeld binnen hoofdbeeld]

MULTI

PIP

Normaal

beeld

Druk hierop om het hoofdbeeld en

[Subbeeld naast hoofdbeeld]

Hoofdbeeld Subbeeld

MULTI

PIP

SWAP SWAP SWAP

het subbeeld te verwisselen.

[Voorbeeld]

Druk op deze toets om de invoermodus te selecteren. Selecteer het beeld, hoofdbeeld of subbeeld, waarvan u de ingangsmodus wilt wijzigen.

Druk hierop om het ingangssignaal om te schakelen.

Hoofdbeeldlabel is helder Subbeeldlabel is helder

PC1

VIDEO2

Omschakelen van de ingangsmodus is mogelijk

Hoofdbeeldlabel is veranderd Subbeeldlabel is veranderd

VIDEO2 VIDEO1

SELECT

Beeld is veranderd

Druk op deze toets om het subbeeld te verplaatsen. Bij meermalen indrukken van de toets verandert de plaats van het subbeeld zoals aangegeven.

Opmerkingen:

• Deze toets werkt alleen bij beeld-binnen-beeld weergave.

• Afhankelijk van de positie van het subbeeld, kan dit verborgen zijn achter de aanduidingen die op het beeldscherm zijn.


MULTI

SWAP SELECT MOVE

PIP

SOUND

PC1

VIDEO2

PC1

VIDEO2

SET UP

ZOOM

Opmerkingen:

• U hoort het geluid dat bij het hoofdbeeld hoort.

• Bij een scherm met twee beelden is het niet mogelijk om dezelfde ingangsmodus voor het hoofdbeeld en het subbeeld te kiezen.

• Daar het hoofdbeeld en het subbeeld door afzonderlijke schakelingen worden verwerkt, zal er een klein verschil zijn in de helderheid van de beelden. Afhankelijk van het type signalen in het hoofdbeeld en de 2-beelden displaymodus, kan ook de beeldkwaliteit van het subbeeld iets minder goed zijn.

• Omwille van de kleine afmetingen van de subbeelden die voor de beeld-binnen-beeld en beeld-buiten-beeld displays worden gebruikt, kunnen de details in deze subbeelden niet volledig worden weergegeven.

• Twee computerschermbeelden worden in een vereenvoudigd formaat weergegeven, zodat de details in deze beelden soms moeilijk te onderscheiden zijn.

Page 21

Beeldinstellingen


Druk op deze toets om het “Picture” menuscherm te laten verschijnen.

Kies de functie die u wilt instellen en maak de gewenste instelling.

Gebruik deze toetsen om de functie te kiezen.

Gebruik deze toetsen om de gewenste instelling te maken terwijl u naar het beeld achter het menu kijkt.

Normalise

Picture Mode Back Light Contrast Brightness Colour Tint Sharpness

Colour balance Colour Management Advanced settings

Normal

1/2Picture

Normal 20 25

0 0 0 3

2/2Picture

Normal

Off On

Druk op de toets “ ” of “ ” om een andere modus te kiezen.

INPUT

SURROUND

VOL


MULTI

PIP

PICTURE POS. /SIZE

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

ASPECT

Auto Normal

Cinema Dynamic

Auto

Voor het automatisch kiezen van de instelling die het meest geschikt is voor de helderheid van de omgeving.

Normal

Voor het kijken in een normale omgeving (avondverlichting). Dit menu stelt de normale niveaus voor de helderheid en het contrast in.

Druk hierop om “On” te kiezen.

Druk hierop om door te gaan naar “Advanced settings”.

“Advanced settings” Aan Voor ﬁ jninstelling van het beeld op professioneel niveau (zie de volgende pagina).

Advanced settings

Normalise

Black extension Input level W/B High R W/B High B W/B Low R W/B Low B Gamma AGC

Normal

0 0 0 0 0 0

2.2 Off

Geavanceerde instellingen Uit De beelden worden weergegeven met de instellingen geselecteerd in het “Beeld” menu.

Dynamic

Voor het kijken in een heldere omgeving. Dit menu stelt de helderheid en het contrast hoger dan normaal in.

Cinema

Bij uitstek geschikt voor speelﬁ lms.

Opmerking:

Als u de beeld- of kleurinstelling op het gekozen “Picture” menu wilt wijzigen, kunt u dit doen met behulp van de betreffende menu-opties in het “Picture” menu. (zie de volgende pagina)

Druk op de toets “ ” of “ ” om een andere modus te kiezen.

Normal Cool Warm

Colour Management On Heldere kleuren worden automatisch aangepast.

Handige tip ( N /

Normalise

Normaliseren)

Als u tijdens weergave van het “Picture” menu op de N toets van de afstandsbediening drukt of tijdens “ op de ACTION ( ) toets drukt, zullen alle instellingen worden teruggesteld op de standaardinstellingen.

Normalise

”

Page 22

Beeldinstellingen

Menu-onderdeel

Back Light

Donkerder Lichter

Contrast

Brightness

Donkerder

Colour

Tint

Roodachtig

Sharpness

Effect Instelling

Voor het instellen van de helderheid van de achterverlichting.

Voor het instellen van het



Minder



Minder



Minder

Meer

Lichter

Meer

Groenachtig

Meer

contrast overeenkomstig de lichtomstandigheden in de kamer.

Voor een meer duidelijke weergave van donkere beelden zoals avond- of nachtscènes.

Voor het versterken of verzwakken van de kleuren.

Voor het instellen van een mooie huidskleur.

Voor het instellen van de beeldscherpte.

Opmerkingen:

• “Colour” en “Tint” kunnen niet worden afgesteld bij een “RGB/PC” en “DVI” ingangssignaal.

• U kunt het niveau van iedere functie (Back Light, Contrast, Helderheid, Kleur, Tint en Beeldscherpte) voor ieder “Beeldfunctie” instellen.

• De instellingen voor “Normaal”, “Dynamisch” en “Bioscoop” worden voor iedere ingangssignaalfunctie afzonderlijk (INPUT1, INPUT2 en PC IN) in het geheugen vastgelegd.

• De “Tint” instelling kan alleen voor NTSC signalen worden bijgeregeld bij een “AV (S Video)” ingangssignaal.

Geavanceerde instellingen (Advanced settings)

Menu-onderdeel

Black extension

(zwart-schakering)

Input level

(ingangsniveau)

Effect Bijzonderheden

Minder Meer

Voor het instellen van de schakering van de donkere schaduwen in het beeld.

Voor het instellen van de gebieden die erg helder zijn en moeilijk te zien. (Deze instelling kan niet gemaakt worden bij een DVI ingangssignaal.)

W/B High R

W/B High B

W/B Low R

W/B Low B

Gamma

AGC

Minder Meer

Minder

Minder Meer

Off

Meer

Voor het instellen van de witbalans voor de lichtrode gebieden.

Voor het instellen van de witbalans voor de lichtblauwe gebieden.

Voor het instellen van de witbalans voor de donkerrode gebieden.

Voor het instellen van de witbalans voor de donkerblauwe gebieden.

S Curve 2.0 2.2 2.5

Voor het automatisch verhogen van de helderheid van een donker signaal.

Opmerkingen:

• Voer de “W/B” instelling als volgt uit:

1. Stel de witbalans voor de heldere gebieden af met de “W/B High R” en “W/B High B” functies.

2. Stel de witbalans voor de donkere gebieden af met de “W/B Low R” en “W/B Low B” functies.

3. Herhaal de stappen 1 en 2.

De instellingen in de stappen 1 en 2 beïnvloeden elkaar wederzijds. Herhaal de stappen beurtelings om de juiste

instellingen te maken.

•

De instellingen worden voor iedere ingangssignaalfunctie afzonderlijk (INPUT1, INPUT2 en PC IN) in het geheugen vastgelegd.

• Gebruik de waarden van het instelbereik als referentie.

Handige tip ( N /

Normalise

Normaliseren)

Als u tijdens weergave van het “Advanced settings” menu op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets, zullen alle afstellingen op de standaardinstellingen worden teruggesteld.

Page 23

Geluidsinstelling

SOUND

Druk op deze toets om het “Sound” scherm te laten verschijnen.

Kies de functie die u wilt instellen en maak de gewenste instelling.

Gebruik deze toetsen om de functie te kiezen.

Gebruik deze toetsen om de gewenste instelling te maken terwijl u naar het geluid luistert.

Bass

Voor het instellen van de lage tonen

Treble

Voor het instellen van de hoge tonen

Balance

Voor het instellen van de links/

Sound

Normalise

Sound Mode Bass Treble Balance Ambience

Normal

0 0 0

rechtsbalans

Ambiance

Kies “On” of “Off”

Normal

Off

Normal

Auto

INPUT

SURROUND

VOL

N R


MULTI

PIP

PICTURE POS. /SIZE

SOUND

SWAP SELECT

DISPLAY

SET UP

ZOOM MOVE

ASPECT

OFF TIMER

Voor het oorspronkelijke geluid

Automatische regeling van het volumeniveau

Opmerkingen:

• Druk op de SURROUND toets om het surroundeffect rechtstreeks aan of uit te schakelen. (zie pagina 15)

• De instellingen voor de Bass, Treble en Surround worden afzonderlijk voor iedere Sound Mode (Normal en Auto) in het geheugen vastgelegd.

Handige tip ( N /

Normalise

Normaliseren)

Als u tijdens weergave van het “Sound” menu op de N toets van de afstandsbediening drukt of tijdens “Normalise” op de ACTION ( ) toets drukt, zullen alle instellingen worden teruggesteld op de standaardinstellingen.

Dempingsfunctie

Gebruik deze functie om het geluid te dempen wanneer de telefoon gaat, bijv. als er bezoekers komen e.d.

Druk op deze toets om het geluid te dempen. Druk nogmaals op de toets om het oorspronkelijke geluid te herstellen. Bij het uitschakelen van het apparaat of als de volume-instelling wordt gewijzigd, komt de dempingsfunctie automatisch te vervallen.

Page 24

Digitale zoom

INPUT MENU ENTER/+/VOL-/

Bij gebruik van deze functie wordt een geselecteerd gebied van het getoonde beeld vergroot weergegeven.

Laat de “Operation Guide” verschijnen.

ZOOM MOVE

Druk hierop voor toegang tot de digitale zoomfunctie. De “Operation Guide” verschijnt.

Bij gebruik van de digitale zoomfunctie zullen alleen de volgende toetsen werken.

Exit

[Afstandsbediening] [Apparaat]

INPUT

SURROUND

VOL

N R

PICTURE SET UP

SOUND

SWAP SELECT MOVE

ASPECT

OFF TIMER

ZOOM

MULTI

PIP

PICTURE POS. /SIZE

Selecteer het gebied van het beeld dat vergroot moet worden.

Ambiance toets

MUTE toets

VOL toets

OFF TIMER toets

Druk hierop en selecteer het gewenste gebied.

De cursor wordt verplaatst.

VOL toets

Exit

Selecteer de gewenste vergroting voor het gekozen gebied.

Telkens wanneer op de toets wordt gedrukt, zal de vergroting veranderen. De ingestelde vergroting wordt op het beeld aangegeven.

× 1 × 2 × 3 × 4

Keer terug naar het normale beeld (de digitale zoomfunctie verlaten).

Druk hierop om de digitale zoomfunctie te verlaten.

Opmerkingen:

• Wanneer de stroom wordt uitgeschakeld (inclusief uitschakelen van de stroom door de “Off Timer” functie), zal de digitale zoomfunctie worden geannuleerd.

• De digitale zoomfunctie kan niet worden gekozen in de volgende bedieningstoestand:

“Multi-viewer” (Beeld-binnen-beeld, Beeld-buiten-beeld, Subbeeld naast hoofdbeeld) weergave. (zie pagina 20)

• Wanneer de digitale zoomfunctie geactiveerd is, kunnen de “Screen Position” en “Size Adjustment” functies niet gebruikt worden.

• De digitale zoomfunctie werkt bij de volgende component-signalen:

525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i

• De digitale zoomfunctie werkt bij de volgende composiet-signalen: NTSC, PAL, SECAM

Page 25

PRESENT TIME Setup / Set up TIMER

U kunt de timer gebruiken om het LCD-display automatisch aan en uit te schakelen.

Voordat u de timer instelt, moet u de PRESENT TIME (huidige tijd) instelling controleren en de klok zonodig gelijkzetten. Maak daarna pas de POWER ON Time/POWER OFF Time instelling.

INPUT

SURROUND

VOL

SET UP

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Druk hierop en selecteer Set up TIMER of PRESENT TIME Setup.


SOUND

MULTI

SWAP SELECT MOVE

PIP

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

Set up TIMER

PRESENT TIME Setup

PRESENT TIME Setup (Instellen van de huidige tijd)

SET UP

ZOOM

1/2

RGB

Off Off Off Off

)

2/2Setup

Geef het PRESENT TIME Setup scherm weer.

Volg de onderstaande aanwijzingen om de PRESENT TIME (huidige tijd) in te stellen.

Druk hierop en selecteer PRESENT TIME.

Druk hierop om de PRESENT TIME in te stellen.

toets: Vooruit

toets: Terug

Opmerkingen:

• Bij even kort indrukken van de “ ” of “ ” toets verandert de PRESENT TIME in stapjes van 1 minuut.

• Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de PRESENT TIME in stapjes van 15 minuten.

Druk hierop en selecteer Set.

Druk vervolgens hierop zodat het PRESENT TIME Setup scherm verschijnt.

Opmerking:

Set kan niet geselecteerd worden, tenzij PRESENT TIME is ingesteld.

SET UP

Druk hierop om de PRESENT TIME Setup te verlaten.

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

PRESENT TIME Setup

PRESENT TIME 99:99

Set

PRESENT TIME

99:99

Page 26

PRESENT TIME Setup / Set up TIMER

Set up TIMER (TIMER-instellingen)

Weergeven van het Set up TIMER scherm.

Druk hierop en selecteer APPARAAT AAN Tijd/APPARAAT TIJD Tijd.

Druk hierop om de POWER ON Time/POWER OFF Time in te stellen.

toets: Vooruit

Set up TIMER

PRESENT TIME 99:99

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Off

0:00

Off

0:00

toets: Terug

Opmerkingen:

• Bij even kort indrukken van de “ ” of “ ” toets verandert de POWER ON Time/POWER OFF Time in stapjes van 1 minuut.

• Als de “ ” of “ ” toets ingedrukt wordt gehouden, verandert de POWER ON Time/ POWER OFF Time in stapjes van 15 minuten.

Druk hierop en selecteer de POWER ON Function/ POWER OFF Function.

Druk hierop en selecteer “On”.

Set up TIMER

PRESENT TIME 99:99

POWER ON Function POWER ON Time POWER OFF Function POWER OFF Time

Off

0:00

Off

0:00

Druk tweemaal hierop om het Setup scherm te verlaten.

Opmerking:

De timerfunctie werkt alleen wanneer het onderdeel “PRESENT TIME” (huidige tijd) is ingesteld.

Page 27

Verminderen van het stroomverbruik

• Power save: Wanneer deze functie op “On” wordt gezet, wordt het luminantieniveau van het LCDscherm verlaagd waardoor het stroomverbruik wordt verminderd.

• Standby save: Wa n neer deze functie op “On” wordt gezet, wordt het stroomverbruik van de microcomputer in de stroomvoorziening-ruststand verlaagd (zie pagina 12, 14-15), waardoor het stroomverbruik in de ruststand wordt verminderd.

• Power management: De stroomvoorziening van het apparaat wordt in- en uitgeschakeld afhankelijk van of er wel of geen signaal is tijdens de PC ingangsmodus.

• Auto power off: De stroomvoorziening wordt uitgeschakeld wanneer er geen signaal is.

Wanneer dit onderdeel op “On” wordt gezet, zal de stroomvoorziening van het apparaat

Deze functie werkt bij alle ingangssignalen met uitzondering van signalen van de PC

Deze functie is ingeschakeld wanneer “On” is geselecteerd. (Alleen tijdens invoer vanaf de PC (MiniD-sub) aansluiting)

“Uit” worden geschakeld 10 minuten nadat het ingangssignaal stopt.

(Mini D-sub) aansluiting.

Druk hierop en selecteer “Power save” “Standby save” “Power management” “Auto power off”.

Druk hierop en selecteer “On” of “Off”.

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

RGB

PC Off Off Off Off

English (UK

On Off

SET UP

Druk hierop om Setup te verlaten.

Opmerking:

“Power management” en “Auto power off” werken alleen tijdens normale weergave (scherm met enkel beeld).

Aanpassen van de ingangsaanduidingen

1/2

)

Gebruik deze functie om de aanduiding te wijzigen die gebruikt wordt voor het aangeven van het ingangssignaal.

Druk hierop en selecteer Input label.

Druk hierop om het Input Label te wijzigen.

Setup

Signal

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

English (UK

1/2

RGB

PC Off Off Off Off

)

Opmerking:

Wanneer een ingangssignaal geselecteerd wordt via de los verkrijgbare aansluitingenkaart verbonden met Slot1 en Slot2, zal de ingangsaanduiding bepaald worden door de betreffende aansluitingenkaart.

Ingangsaanduiding voor Slot1 en Slot2 en mini-D-Sub:

[Slot1 ingangssignaal] [Slot2 ingangssignaal]

INPUT1 / VIDEO1 / COMPONENT1 / RGB1 / DIGITAL1 / PC1 / DVD1 / CATV1 / VCR1 / STB1 INPUT2 / VIDEO2 / COMPONENT2 / RGB2 / DIGITAL2 / PC2 / DVD2 / CATV2 / VCR2 / STB2

[PC (Mini-D-sub) ingangssignaal] PC / COMPONENT / RGB / DVD / STB

Page 28

Setup-instellingen voor de ingangssignalen

Component / RGB-in select

Selecteer de ingangssignalen die aangesloten moeten worden wanneer de los verkrijgbare aansluitingenkaart is aangebracht. (Zie de handleiding die bij de los verkrijgbare aansluitingenkaart wordt geleverd.) Stel in overeenkomstig de signalen van de bron die op de Component/RGB ingang is aangesloten. Y, PB, PR signalen “Component” R, G, B, HD, VD signalen “RGB”

SET UP

Druk op deze toets om het “Setup” scherm te laten verschijnen.

Gebruik deze toetsen om “Component / RGB-in

select” te kiezen.

Druk hierop en selecteer het gewenste ingangssignaal. Component RGB


MULTI

PIP

INPUT

SURROUND

VOL

SET UP

SOUND

SWAP SELECT MOVE

ZOOM

Druk op deze toets om de instelfunctie te verlaten.

Opmerking:

Het is mogelijk dat er geen keuze gemaakt kan worden, afhankelijk van welke aansluitingenkaart is aangebracht.

3D Y/C Filter – Voor NTSC videobeelden

Selecteer “Signal” in het “Setup” menu in de AV (S Video) ingangssignaalstand. (Het “Signal [AV]” menuscherm verschijnt.)

Gebruik deze toetsen om “3D Y/C Filter

(NTSC)” te kiezen.

Indrukken om On / Off in te stellen.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

English (UK

Setup

Signal

RGB

PC Off Off Off Off

1/2

)

1/2

)

Signal

Druk op deze toets om de instelfunctie te verlaten.

Opmerking:

Indien ingeschakeld, heeft deze instelling alleen invloed op de NTSC ingangssignalen.

Druk op de ACTION ( ) toets.

[

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Auto

Off

4 : 3

Off

]

Page 29

Setup-instellingen voor de ingangssignalen

Colour system / Panasonic Auto

Selecteer “Signal” in het “Setup” menu in de AV (S Video) ingangssignaalstand.

Setup

(Het “Signal [AV]” menuscherm verschijnt.)

Gebruik deze toetsen om “Colour system” of

Component/RGB-in select

Signal

“Panasonic Auto” te kiezen.

Input label

Gebruik deze toetsen om de gewenste instelling te kiezen.

Power save Standby save Power management Auto power off OSD Language English (UK

Druk op de ACTION ( ) toets.

Als het beeld onstabiel wordt:

Wanneer het systeem op Auto is ingesteld, kan het beeld soms onstabiel worden bij lage signaalsterkte of ingangssignalen met veel ruis. Mocht dit voorkomen, stel het systeem dan in overeenkomstig het ingangssignaalformaat.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Instelling Beschrijving

Colour system Voor het instellen van het kleursysteem overeenkomstig het ingangssignaal. Als de “Auto”

instelling wordt gekozen, zal het kleursysteem automatisch worden ingesteld.

Auto SECAM M.NTSC NTSCPAL

RGB

PC Off Off Off Off

Auto

Off

4 : 3

Off

1/2

)

[

]

Panasonic Auto (4:3)

Stel “4: 3” in om 4:3 beelden in ongewijzigd formaat weer te geven wanneer “Panasonic Auto” gekozen is. Als u 4:3 beelden in Just formaat wilt bekijken, stelt u “Just” in.

Cinema reality / P-NR

Cinema reality:

Indien deze functie is ingeschakeld, probeert het display een meer natuurlijke weergave te verwezenlijken van bronnen, zoals speelﬁ lms, die met 24 beelden/ seconde zijn opgenomen. Als het beeld niet stabiel is, schakelt u de instelling uit.

Opmerking:

Indien ingeschakeld, is de instelling alleen van invloed op het volgende ingangssignaal.

• NTSC PAL-signaalinvoer tijdens “AV (S Video)” ingangssignaal.

• 525i (480i), 625i (575i), 1125(1080) / 60i signaalinvoer tijdens “Component”

ingangssignaal.

P-NR : Reduceert automatisch ongewenste beeldruis. Opmerking:

De P-NR kan niet worden afgesteld wanneer een PC-signaal wordt ontvangen.

Signal

3D Y/C Filter (NTSC) Colour system Cinema reality Panasonic Auto (4 : 3) P-NR

Druk hierop en selecteer Bioscoop-formaat of P-NR.

Indrukken om On / Off in te stellen.

[

Signal

Cinema reality

P-NR

Druk op deze toets om de instelfunctie te verlaten.

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

[

Auto

Off

4 : 3

Off

Component

Off Off

Setup

Signal

1/2

RGB

PC Off Off Off Off

)

Druk op de ACTION ( ) toets.

kHz

Auto

Off Off

[

Digital

Off Off

[

RGB

]

Signal

Sync Cinema reality P-NR

H-Freq.

V-Freq.

Signal

Cinema reality P-NR

H-Freq.

V-Freq.

33.8

60.0

33.8

60.0

]

Page 30

Setup-instellingen voor de ingangssignalen

Sync

Selecteer “Signal” in het “Setup” menu bij een RGB ingangssignaal.

Gebruik deze toetsen om de gewenste instelling te maken.

Druk op deze toets om de instelfunctie te verlaten.

Kiezen van de RGB synchronisatiesignaal-instelling:

Controleer of de ingangsfunctie is ingesteld op de RGB ingang (deze instelling is alleen geldig voor het RGB ingangssignaal).

Auto: D e H en V s yn c of h et gesynchroniseerde signaal worden

automatisch geselecteerd. Als beide ingangssignalen worden ontvangen, wordt H en V sync geselecteerd.

on G: Er wordt een synchronisatiesignaal gebruikt op het video-G-signaal

dat ontvangen wordt vanaf de G connector.

VBS: Gebruikt een gesynchroniseerd signaal van de composiet-sync-

ingang, dat afkomstig is van de HD-aansluiting.

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

RGB

PC Off Off Off Off

Druk op de ACTION ( ) toets.

Signal

Sync Cinema reality P-NR

H-Freq.

V-Freq.

Sync

33.8

60.0

[

Auto

Off Off

kHz

Auto

on G

VBS

1/2

)

RGB

]

H-Freq. (kHz) / V-Freq. (Hz)

Toont de H (horizontale)/V (verticale) frequenties.

Het display is alleen geldig voor een RGB/PC en DVI ingangssignaal. Weergavebereik:

Horizontaal 15 - 110 kHz Verticaal 48 - 120 Hz

H-Freq.

V-Freq.

33.8

60.0

kHz

Page 31

Fabrieksinstelling

Met deze functie kunt u het apparaat op de fabrieksinstellingen terugzetten.

SET UP

Druk op deze toets om het “Setup” scherm te laten verschijnen.

INPUT

SURROUND

VOL

Druk op deze toetsen om “OSD Language” te kiezen.

Druk op deze toetsen en houd ze ingedrukt totdat het menu SHIPPING wordt weergegeven.

Druk op deze toetsen om “YES” te selecteren.

Druk op deze toets om te bevestigen.


MULTI

PIP

Setup

Component/RGB-in select

Input label

Power save Standby save Power management Auto power off OSD Language English (UK

Signal

SHIPPING

SET UP

SOUND

SWAP SELECT MOVE

RGB

PC Off Off Off Off

YES

ZOOM

1/2

)

[ op het apparaat ]

1 Druk op de MENU toets totdat het “Setup” scherm wordt weergegeven.

2 Druk op de toets Volume Omhoog “+” of Omlaag “–” om “OSD Language” te selecteren.

3 Druk op de toets ENTER en houd deze ingedrukt totdat het menu SHIPPING wordt weergegeven.

4 Druk op de toets Volume Omhoog “+” of Omlaag “–” om “YES” te selecteren.

5 Druk op de toets ENTER.

Opmerking:

Druk wanneer het menu SHIPPING wordt weergegeven op de toets R om terug te keren naar het “Setup” scherm.

Page 32

Storingzoeken

Bepaal alvorens reparatieservice aan te vragen de storingsverschijnselen en voer enkele eenvoudige controles uit zoals hieronder aangegeven.

Storingsverschijnselen

Beeld Geluid

Interferentie

Normaal beeld

Geen beeld

Geen beeld Normaal geluid

Geen kleur

Er zitten rode, blauwe of groen punten op het scherm.

Afstandsbediening is niet mogelijk. Controleer of de batterijen helemaal leeg zijn. Indien niet, controleer dan of de

Een krakend geluid van het toestel is soms te horen.

De bovenkant of onderkant van het beeld op het scherm wordt afgesneden wanneer ik de zoomfunctie gebruik.

Gedeelten waar het beeld ontbreekt verschijnen aan de bovenkant en onderkant van het scherm wanneer ik de zoomfunctie gebruik.

Ik hoor geluiden die vanuit het toestel komen. Wanneer de spanning wordt ingeschakeld, hoort u soms het geluid van de

Het apparaat is heet. H

Dit LCD-scherm maakt gebruik van speciale beeldbewerkingstechnieken. Afhankelijk van het type ingangssignaal kan het gebeuren dat het beeld en geluid niet precies synchroon zijn. Het gaat hier niet om een defect.

Storing in geluid

Geen geluid

Normaal geluid

Elektrische apparaten Auto’s/Motoren Fluorescerende lampen

Volume (Controleer of de geluidonderbrekingsfunctie op de afstandbediening geactiveerd is.)

Stekker is niet in het stopcontact gestoken Niet ingeschakeld Instelling van Contrast en Helderheid/Volume (Controleer door het indrukken van de netspanningsschakelaar of standby toets op de afstandbediening.)

Als een signaal van een kleursysteem, formaat of frequentie welke niet van toepassing is wordt ingevoerd, zal enkel de aanduiding voor de signaalingang op de display verschijnen.

De kleurregelaars zijn op het minimum niveau ingesteld. (zie pagina 21, 22) Kleursysteem (zie pagina 29)

Dit is een eigenschap van vloeibare-kristallen-panelen en duidt niet op een defect. Het vloeibare-kristallen-paneel is gemaakt met zeer geavanceerde precisietechnologie waardoor een uiterst nauwkeurig beeld wordt verkregen. Het kan voorkomen dat enkele beeldpunten niet werken en permanent blauw, groen of rood oplichten. Bedenk dat dit geen invloed heeft op de prestaties van uw LCD-scherm.

batterijen op de juiste manier zijn geplaatst. Controleer of de sensor voor afstandsbediening niet blootstaat aan direct zonlicht of sterk ﬂ uorescerend licht. Zorg dat u de afstandsbediening gebruikt die speciaal voor dit toestel is bestemd. (Het toestel kan met geen enkele andere afstandsbediening worden bediend.)

Als het beeld en geluid normaal zijn, komt dit geluid van de kast van het toestel die soms een beetje samentrekt ingevolge de temperatuursveranderingen in de kamer. Dit heeft echter geen nadelige invloed op de prestaties of andere aspecten van het toestel.

Stel de positie van het beeld op het scherm af.

Bij gebruik van een videosoftware-programma (zoals een bioscoopformaatprogr amma) met een breder scherm dan 16:9, worden er aan de boven- en onderkant van het scherm blanco gedeelten apart van de beelden gevormd.

aandrijving van het displaypaneel: Dit is normaal en wijst niet op een defect.

et apparaat staalt warmte uit en sommige onderdelen kunnen heet worden. Dit levert geen probleem op met betrekking tot de prestaties of de kwaliteit. Plaats het apparaat op een locatie met goede ventilatie. Bedek de ventilatieopeningen van het Display niet met een tafelkleed, etc. en plaats het niet op ander apparatuur.

Controles

LCD-schermpaneel

Storingsverschijnselen Controles

Het duurt een tijdje voordat het beeld verschijnt.

Er komt een gonzend geluid uit de displayeenheid.

Het apparaat verwerkt de diverse signalen digitaal om esthetisch aangename beelden te reproduceren. Daarom kan het soms een paar seconden duren voordat het beeld verschijnt na het inschakelen van de spanning, na het omschakelen van de ingangsbron, of na het verwisselen van de beelden voor het hoofdbeeld en subbeeld op de twee schermen.

De displayeenheid is voorzien van een koelventilator voor het afvoeren van de warmte die tijdens normaal gebruik ontstaat. Het gonzende geluid wordt veroorzaakt door het draaien van de ventilator en duidt niet op een defect.

Page 33

VIDEO/COMPONENT/RGB/PC invoer signalen

VIDEO ingang [van toepassing bij multischerm en digitale zoom]

Signaalnaam

1 NTSC 15,73 59,94 2 PAL 15,63 50,00 3 PAL60 15,73 59,94 4 SECAM 15,63 50,00 5 Gemodiﬁ ceerde NTSC 15,73 59,94

Geschikte ingangssignalen voor de PC ingang (D-sub 15P) (teken)

Signaalnaam

1 525 (480) / 60i 15,73 59,94 2 525 (480) / 60p 31,47 59,94 3 625 (575) / 50i 15,63 50,00 4 625 (575) / 50p 31,25 50,00 5 750 (720) / 60p 45,00 60,00 6 750 (720) / 50p 37,50 50,00 7 1.125 (1.080) / 60i 33,75 60,00 8 1.125 (1.080) / 50i 28,13 50,00 9 1.125 (1.080) / 24p 27,00 47,92

10 1.125 (1.080) / 24sF 33,75 30,00

11 1.125 (1.080) / 25p 28,13 25,00 12 1.125 (1.080) / 30p 27,00 24,00 13 1.250 (1.080) / 50i 31,25 50,00 14 640 × 400 @70 Hz 31,46 70,07 15 640 × 480 @60 Hz 31,47 59,94 16 640 × 480 @72 Hz 37,86 72,81 17 640 × 480 @75 Hz 37,50 75,00 18 640 × 480 @85 Hz 43,27 85,01 19 852 × 480 @60 Hz 31,47 59,94 20 800 × 600 @56 Hz 35,16 56,25 21 800 × 600 @60 Hz 37,88 60,32 22 800 × 600 @72 Hz 48,08 72,19 23 800 × 600 @75 Hz 46,88 75,00 24 800 × 600 @85 Hz 53,67 85,06 25 1.024 × 768 @60 Hz 48,36 60,00 26 1.024 × 768 @70 Hz 56,48 70,07 27 1.024 × 768 @75 Hz 60,02 75,03 28 1.024 × 768 @85 Hz 68,68 85,00 29 1.152 × 864 @75 Hz 67,50 75,00 30 1.280 × 960 @60 Hz 60,00 60,00 31 1.280 × 960 @85 Hz 85,94 85,00 32 1.280 × 1.024 @60 Hz 63,98 60,02 33 1.280 × 1.024 @75 Hz 79,98 75,03 34 1.280 × 1.024 @85 Hz 91,15 85,02 35 1.600 × 1.200 @60 Hz 75,00 60,00 36 1.600 × 1.200 @65 Hz 81,25 65,00 37 1.066 × 600 @60 Hz 37,88 60,32 38 1.366 × 768 @60 Hz 48,36 60,00 39 Macintosh 13” (640 × 480) 35,00 66,67 40 Macintosh 16” (832 × 624) 49,72 74,54 41 Macintosh 21” (1.152 × 870) 68,68 75,06

Horizontaal Verticaal

frequentie (kHz) frequentie (Hz)

Horizontaal

frequentie (kHz)

Verticaal

frequentie (Hz)

RGB

Bij multischerm

en digitale zoom

∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗ ∗∗

Opmerking: Het is mogelijk dat signalen zonder de bovenstaande speciﬁ caties niet juist worden weergegeven.

Page 34

Speciﬁ cations

Stroombron Stroomverbruik

Normaal gebruik

Standby toestand

Stroomtoevoer-uit

toestand

LCD-schermpaneel

Contrastverhouding

Schermformaat

(Aantal pixels)

Gebruiksomstandigheden

Temperatuur

Vochtigheid

Bruikbare signalen

Kleursysteem

Scanningformaat

PC signalen

Verbindingsaansluitingen

COMPONENT/RGB

SERIAL

SPEAKERS (6 Ω)

Bijgeleverde accessoires

Afstandbediening

Batterij

Bevestigingsriempje

Ferrietkern

Afmetingen (L × H × B) Massa (Gewicht)

alleen hoofdapparaat

met luidsprekers

NTSC, PAL, PAL60, SECAM, Gemodiﬁ ceerde NTSC 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i

VIDEO IN 1,0 Vp-p (75-ohm of hoge impedantie) VIDEO OUT 1,0 Vp-p (lage impedantie) S VIDEO IN (4-pins mini-DIN) Y:1 Vp-p (75-ohm), C:0,286 Vp-p (75-ohm) AUDIO IN (tulpaansluiting × 2) 0,5 Vrms (hoge impedantie)

Y/G (BNC) Y of G met sync 1,0 Vp-p (75-ohm) G zonder sync 0,7 Vp-p (75-ohm) R

/B (BNC), PR/R (BNC) 0,7 Vp-p (75-ohm)

AUDIO IN (tulpaansluiting × 2) 0,5 Vrms (hoge impedantie) (HIGH-DENSITY D-SUB 15 PINNEN) R,G,B / 0,7 Vp-p (75-ohm)

Component Y : 1,0 Vp-p (75-ohm) P HD, VD / 1,0 - 5,0 Vp-p (hoge impedanti) AUDIO IN (M3 ingang) 0,5 Vrms (hoge impedantie)

EXTERNE BEDIENINGSAANSLUITING (D-SUB 9 PINNEN) RS-232C COMPATIBEL

TH-32LHD7E

220 – 240 V wisselstroom, 50/60 Hz

165 W

Stroombesparing uit 1,0 W, Stroombesparing aan 0,8 W

0,4 W

1.366 × 768 beeldpunten LCD-breedbeeldpaneel. 800:1

697,7 mm (B) × 392,3 mm (H)

× 800,4 mm (diagonaal)

1.049.088 (1.366 (B) × 768 (H)) [4.096 × 768 kleurstippen]

0 °C - 40 °C 20 % - 80 %

WXGA-breedbeeldscherm

SVGA, XGA, SXGA, UXGA ···· (samengedrukt)

Horizontale scanningfrequentie 15 - 110 kHz

Verticale scanningfrequentie 48 - 120 Hz

/ CB•CR : 0,7 Vp-p (75-ohm)

B•PR

16 W [8 W + 8 W] (10% totale harmonische vervorming)

EUR646535

R6 Batterij × 2

(TMME203) × 2

J0KF00000018 × 2, J0KG00000054 × 2

805 mm × 499,6 mm × 102 mm (exclusieve of buitengewone proporties)

ca. 17,0 kg netto

ca. 21,0 kg

Opmerkingen:

• Ontwerp en speciﬁ caties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Aangegeven massa en afmetingen zijn bij benadering.

• Deze apparatuur voldoet aan de hieronder aangegeven EMC normen.

EN55013, EN55020, EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 35

Page 36

In te vullen door de eigenaar

Het modelnummer en serienummer van dit produkt kunt u vinden op de achterkap. U dient dit serienummer te noteren in de hieronder bestemde ruimte en dit boekje plus uw bewijs van aankoop te bewaren als een permanent bewijs van uw aankoop als hulp bij identiﬁ catie in het geval van diefstal of verlies, alsmede bij aanspraak op de garantie/service verlenen.

Modelnummer Serienummer

Matsushita Electric Industrial Co., Ltd.

Website: http://www.panasonic.co.jp/global/



MBS0105S0
