Panasonic TC-L32S20B Operating Instruction [pt]

Manual de Instruções

LCD TV

Modelos:

TC-L32S20B TC-L42S20B

Obrigado por adquirir este produto Panasonic. Antes de ligar o aparelho, leia atentamente as instruções contidas neste manual. As imagens mostradas neste manual são meramente ilustrativas.

TQB2B0226

Experimente um incrível nível de diversão em multimídia

Recebe sinais digitais terrestres usando um sintonizador de TV Digital Integrado Imagens nítidas com o terminal HDMI Cria um home theater e gravador DVD ligado com “VIERA Link” sem ajustes complicados!

Desfrute de várias mídias

Videocassete

Amplificador com Sistema de Caixas Acústicas

Gravador de DVD

Este produto está licenciado sob o portfólio de patentes AVC licenciada para o uso pessoal e não comercial de um consumidor para (i) vídeo codificado de acordo com o padrão AVC (“Vídeo AVC”) e/ou (ii) decodificar vídeo AVC que foi codificado por um usuário engajado em uma atividade pessoal e não comercial e/ou foi obtido por um fornecedor de vídeo licenciado para fornecer Vídeo AVC. Nenhuma licença é garantida ou será implicada para qualquer outro uso.

Reprodutor de DVD

Cartão SD

Filmadora

Decodificador

Computador pessoal

Acessórios padrões

Verifique se recebeu os acessórios e itens mostrados abaixo 

 Controle Remoto

• TNQ2B5302

 Pilhas para o Controle

• R6 (AA) Panasonic

Remoto (2)

POWER

INFO

OPTION

RGYB

ASPECT

MUTE

POWER

SAP

SURROUND

SD CARD

EXIT

RETURN

STILL

OFFTIMER

P-NR

LAST

REC

 Manual de Instruções

Cuidado

• Este produto contém peças possivelmente perigosas (como sacolas plásticas), que podem ser inspiradas ou engolidas acidentalmente por crianças pequenas. Mantenha estas peças fora do alcance de crianças pequenas.

Instalando e removendo as pilhas do controle remoto

 Pedestal  pág. 6

 Parafusos para

pedestal (4)

M4 × 12

 Folha de cobertura

dos furos do pedestal

Abrir

Trava

Fechar

Índice

Certifique-se de Ler

• Precauções de segurança .......................................... 4

(Aviso/Cuidado)

Guia de Início Rápido

• Acessórios/Opções....................................................... 6

• Conexão Básica ............................................................ 8

• Identificando os Controles.......................................... 10

• Sintonia Automática .................................................... 12

Características Básicas

• Assistindo TV .............................................................. 13

• Utilizando o Guia de TV (modo TV Digital)................ 16

• Assistindo Entradas Externas .................................... 17

Funções Avançadas

• Como Usar o VIERA TOOLS...................................... 19

• Como Usar as Funções do Menu .............................. 20

• Sintonia e Edição de Canais ...................................... 26

• Bloqueio de Canais ..................................................... 30

• Nomear Entradas ........................................................ 31

• Condição de Envio (Restaurar Ajustes) .................... 32

• Atualizando o Software do TV (modo TV Digital) ...... 33

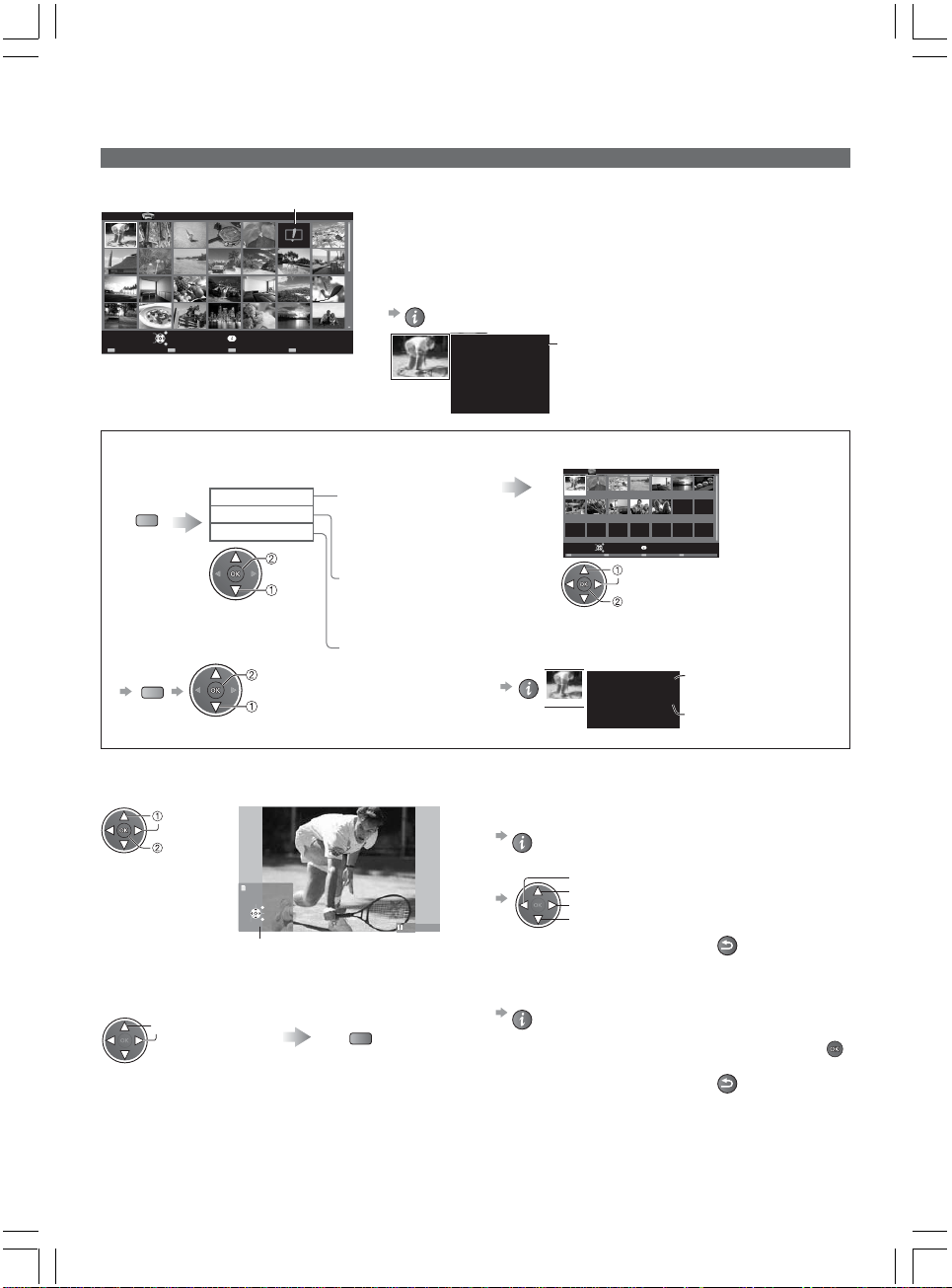

• Utilizando o Media Player ........................................... 34

• Funções VIERA Link ................................................... 41

• VIERA Link “HDAVI Control™....................................... 44

• Equipamento Externo ................................................. 46

Guia de Início Rápido

BásicoAvançados

Atente para a polaridade correta (+ ou –)

Cuidado

• A instalação incorreta pode causar vazamento e corrosão da pilha, resultando em danos ao controle remoto.

• Não misture pilhas velhas com novas.

• Não misture tipos diferentes de pilhas (como pilhas alcalinas e de magnésio).

• Não use pilhas recarregáveis (Ni-CD).

• Não queime nem desmonte as pilhas .

• As pilhas não devem ser expostas ao calor excessivo, como luz do sol, fogo, etc.

• Não desmonte nem modifique o controle remoto.

Técnico

• Informações técnicas .................................................. 48

• Licença ........................................................................ 51

• Manutenção................................................................. 52

• Perguntas e Respostas .............................................. 52

• Especificações ............................................................ 54

Técnico

Precauções de Segurança

Aviso

Manuseio do plugue principal e o cabo de alimentação

• Insir a o plugue principal completamente na tomada elétr ica. Se o plugue principal estiver frouxo, ele pode gerar calor e causar fogo.

• Assegure-se de que o plugue principal esteja em local de fácil acesso.

• Não toque no plugue pr incipal com a mão molhada, isto pode causar choque elétr ico.

• Não danifique o cabo pr incipal. Um cabo danificado pode causar fogo ou choque elétrico.

• Não remova o TV com o cabo conectado a uma tomada elétrica.

• Não coloque objetos pesados sobre o cabo nem deixe o cabo próximo a objetos com alta temperatura.

• Não torça, não dobre e nem estique o cabo excessivamente.

• Não puxe o cabo. Segure pelo corpo do plugue principal ao desconectar o cabo.

• Não use um cabo ou plugue principal danificado.

110 – 220 V ~

50/60 Hz

Ao encontrar qualquer

anormalidade, desconecte

o plugue principal

imediatamente!

Alimentação/Instalação

• Este TV foi projetado para:

• 110 – 220 V ~ 50/60 Hz

Não remova a tampa traseira e NUNCA modifique seu TV por conta própria

• Não remova a tampa traseira, pois peças energizadas são acessíveis quando ela é removida. Não existem peças que possam ser reparadas pelo usuário em seu interior (componentes de alta voltagem podem causar sérios choques elétricos).

• Em caso de necessidade leve seu TV para ser verificado, ajustado ou reparado em seu revendedor Panasonic local.

Não exponha à chuva nem umidade excessiva

• Para evitar danos que possam resultar em choques elétricos ou fogo, não exponha este TV à chuva ou umidade excessiva. Este TV não deve ser exposto a gotejamentos ou respingos de água. Objetos com líquidos, como vasos, não devem ser colocados sobre nem acima do TV.

Não exponha à luz direta do sol nem outras fontes de calor

• Evite expor o TV à luz direta do sol e outras fontes de calor. Para evitar fogo, nunca deixe nenhum tipo de vela ou chama exposta sobre ou próximo do TV.

Não insira objetos estranhos no TV

• Não permita que nenhum tipo de objeto caia no interior do TV através das aberturas de ventilação (pode ocorrer fogo ou choque elétrico).

Não deixe o TV em superfícies inclinadas ou instáveis

• O TV pode cair ou tombar.

Use somente os pedestais/equipamentos de instalação indicados

• O uso de pedestais não aprovados ou outros materiais de fixação podem tornar o TV instável, com risco de ferimentos. Solicite ao seu revendedor Panasonic local, a instalação.

• Use pedestais (pág. 6) e/ou suportes de parede (pág. 7) aprovados.

Não deixe que as crianças manuseiem o Cartão SD

• Como qualquer objeto pequeno, os Cartões SD podem ser engolidos por crianças pequenas. Remova o Cartão SD imediatamente após o uso e guarde-o fora do alcance das crianças.

Advertência

(Lei Federal nº 11.291/06)

Para evitar danos ao sistema auditivo, é recomendável não usar este aparelho com volume superior a 85dB (oitenta e cinco decibéis) por tempo prolongado.

Cuidado

 Este aparelho é para o uso em climas tropicais  Ao limpar o TV, desconecte o plugue principal

• A limpeza de um TV energizado pode causar choques elétricos.

 Se não for utilizar o TV por um longo período de tempo, desconecte o plugue principal

• Este TV irá consumir alguma energia, mesmo com a tecla liga/desliga principal na posição desligado, enquanto o plugue principal estiver conectado a uma tomada elétrica.

 Deixe espaço ao redor do TV suficiente para dispersão do calor

• Quando usar o pedestal, mantenha um espaço entre a base do TV e a superfície onde o TV está instalado.

• Se estiver usando um suporte de parede, consulte seu manual.

10 10

(cm)

Distância mínima

 Não bloqueie as aberturas de ventilação

• O bloqueio da ventilação por jornais, toalhas de mesas, cortinas, etc., pode causar superaquecimento, fogo ou choques elétricos.

 Não aplique força excessiva nem sujeite a tela a impactos

• Isto pode causar danos, resultando em ferimentos.

 Não exponha seus ouvidos a um volume excessivo de fones de ouvido

• Danos irreversíveis podem ser causados.

( Nota )

 Função de espera automática

• Caso nenhum sinal for recebido e nenhuma operação for realizada no modo TV Analógico por 30 minutos, o TV entrará automaticamente no modo de espera.

 Mantenha o TV distante destes tipos de equipamentos

• Equipamentos eletrônicos

Em particular, não deixe equipamentos de vídeo próximos do TV. Interferências eletromagnéticas podem distorcer a

imagem/som.

• Equipamentos com sensores infravermelhos.

Este TV também emite raios infravermelhos. Isto pode afetar a operação do outro equipamento.

 Transporte somente na posição de visualização normal

32 pol 230 mm 42 pol 322 mm

Ajuste a tela LCD para o ângulo desejado

Ajuste a marca no centro como ilustrado, para que o eixo fique posicionado no centro do ângulo de rotação.

15°

32 pol 358 mm 42 pol 450 mm

[Vista da parte superior]

15°

• Assegure-se de que o pedestal não fique muito próximo da borda da base, mesmo se o eixo do TV possa girar totalmente.

• Não coloque qualquer objeto ou mãos dentro da área de rotação.

Acessórios/Opções

Instalando o pedestal

(Aviso)

Não desmonte nem modifique o pedestal.

• Caso contrário, o TV pode cair e ser danificado, e, ainda provocar ferimentos.

(Cuidado)

Não use o pedestal para nenhum outro TV ou tela.

• Caso contrário o TV ou a tela poderá cair e ser danificada, e ainda provocar ferimentos.

Não use o pedestal se estiver deformado ou fisicamente danificado.

• Ao usar um pedestal fisicamente danificado, o mesmo poderá ocasionar ferimentos. Entre em contato com seu revendedor Panasonic mais próximo.

Durante o ajuste, certifique-se de que todos os parafusos estão firmemente apertados.

• Se todos os cuidados não forem tomados para assegur ar que os parafusos estejam corretamente apertados durante a montagem, o pedestal não terá resistência suficiente para suportar o TV, podendo cair, causando danos e ferimentos.

Assegure-se de que o TV não caia.

• Se o TV receber um impacto ou crianças subirem no pedestal com o TV instalado, o aparelho pode cair, podendo resultar em ferimentos.

Duas ou mais pessoas são necessárias para instalar ou remover o TV.

• Se duas ou mais pessoas não estiverem presentes, o TV pode ser derrubado, causando ferimentos.

A Parafusos de

montagem (4)

Montando o pedestal

Use os parafusos de montagem A para prender o suporte C na base D firmemente .

• Cer tifique-se de que os par afusos estão fir memente aper tados.

Fixando no T V

Insira o pedestal no TV e depois, prenda firmemente com os parafusos de montagem B.

• Cer tifique-se de que os par afusos estão fir memente aper tados.

B Parafusos de

fixação (4)

C Suporte (1 ) D Base (1)

Frente

Manta de espuma ou pano macio grosso

Traseira do TV

200mm

Parafuso para fixação do TV no suporte para parede (não fornecido com o TV)

Profundidade do parafuso: Mínimo 10 mm Máximo 12 mm

Acessórios/Opções

• Furos para instalação do suporte para parede

• Para instalar um suporte de parede, retire os 2 parafusos superiores.

Parafusos M6

[Vista lateral]

(Aviso)

• O uso de suportes para parede ou na instalação de um suporte de parede por conta própria existe o risco de acidentes pessoais e danos ao produto. Para manter o desempenho e a segurança do aparelho, tenha certeza absoluta de pedir ao seu revendedor ou um terceirizado qualificado para instalar o suporte para parede. Qualquer dano causado pela instalação sem um instalador qualificado irá anular a garantia.

• Não instale o aparelho diretamente abaixo de lâmpadas de teto (como lâmpadas direcionais, holofotes ou lâmpada halógenas), que tipicamente aquecem muito. Isto pode deformar ou danificar as peças plásticas do gabinete.

• Tenha cuidado quando fixar suportes na parede. Sempre certifique-se de que não há cabos elétricos ou canos na parede antes de pendurar o suporte.

• Para evitar queda e ferimentos, remova o TV de onde está fixado quando não for mais utilizá-lo.

Pilha Primária

Atenção

Verifique as instruções de uso do aparelho cer tificando-se de que as polaridades (+) e (-) estão no sentido indicado. As pilhas poderão vazar ou explodir se as polaridades forem invertidas, expostas ao fogo, desmontadas ou recarregadas. Evite misturar com pilhas de outro tipo ou com pilhas usadas, transportá-las ou armazená-las soltas, pois aumenta o risco de vazamento. Retire as pilhas caso o aparelho não esteja sendo utilizado, para evitar possíveis danos na eventualidade de ocorrer vazamento. As pilhas devem ser armazenadas em local seco e ventilado. No caso de vazamento da pilha, evite o contato com a mesma. Lave qualquer parte do corpo afetado com água abundante. Ocorrendo irritação, procure auxílio médico. Não remova o invólucro da pilha.

“Após o uso, as pilhas e/ou baterias poderão ser entregues ao estabelecimento

comercial ou rede de assistência técnica autorizada”.

Guia de Início Rápido

Conexão Básica

Os equipamentos externos e cabos mostrados não são fornecidos com este TV. Assegure-se de que o TV esteja desconectado da rede elétrica antes de ligar ou desligar qualquer fio.

Conexão aérea

Somente TV

Traseira do TV 110-220V ~ 50/60 Hz Cabo principal Antena aérea Cabo RF

Antena

Cabo RF

( Nota )

• Não coloque o cabo RF próximo do cabo principal para evitar ruído.

• Não deixe o cabo RF sob o TV.

• Para obter a melhor qualidade de imagem e som, uma antena aérea, o cabo correto (coaxial 75 W) e o plugue terminal correto são necessários.

• Se um sistema de antena coletiva for utilizado, pode ser necessário o cabo e o plugue de conexão corretos entre o soquete da antena na parede e o TV.

• Seu provedor de TV ou o revendedor podem ajudá-lo a obter o sistema de antena correto para sua área em particular e os acessórios necessários.

• Quaisquer prob lemas com a instalação da antena, melhorias nos sistemas existentes ou acessórios necessár ios, além do custo decorrente, são de responsabilidade do consumidor.

• Conexão VIERA Link  pág. 42.

• Leia também o manual do equipamento.

• Conexão de outro equipamento  págs. 46 e 47.

Conectando um Gravador DVD/Videocassete

TV, Gravador DVD ou Videocassete

110-220V ~ 50/60 Hz

Cabo de alimentação

Cabo RCA

Traseira do TV

Antena

Conexão Básica

Guia de Início Rápido

Gravador DVD ou Videocassete

Cabo RF

Identificando os Controles

Controle Remoto

6OK

• Confirma as seleções e escolhas.

• Pressione após selecionar a posição do canal para alterar rapidamente de canal.

7 Menu de Opções (pág. 14)

• Ajuste fácil par a opções de visualização e som.

8 Aspecto (pág. 15)

• Altera a faixa de aspecto pela lista de Seleção de Aspecto.

• Também possível pressionando esta tecla repetidamente, até obter o aspecto desejado.

9 Tecla P-NR

• Mostr a a barra de ajuste P-NR.

10 Teclas numéricas

• Troca de canal.

• Quando no modo de Esper a, liga o TV.

11 Silenciador do Som

• Altera o emudecer de som (mute) para Ativado ou Desativado.

12 Volume Acima/Abaixo 13 Seleção do modo de entrada

• PC – altera para o modo de entrada PC (pág. 17)

• TV – alter a para o modo TV (pág. 13)

• AV – altera para o modo de entrada AV da lista de Seleção de Entrada (pág. 17).

14 SAP

• Seleciona o Modo de Áudio para visualizar o TV (pág. 13).

15 SD CARD (pág. 35)

• Acessa men u Media Player.

16 Surround (pág. 23)

• Altera o ajuste do som surround.

17 Exit

• Retor na para a tela de visualização normal.

18 GUIDE (pág. 16)

• Mostr a o Guia de TV.

19 Teclas do cursor

• Faz seleções e ajustes.

20 Return

• Retor na para o menu/página anterior.

21 Teclas coloridas

• Usadas par a a seleção, navegação e operação de várias funções.

22 STILL

• Imagem congelada (pág. 13).

23 Temporizador de desligamento (pág. 13)

• Ajusta o tempo par a o TV desligar automaticamente.

24 LAST

• Alterna os canais anterior mente visualizados ou modos de entrada.

25 Canal Acima/Abaixo

• Seleciona os canais em sequência.

26 Operações do equipamento conectado (pág. 18).

POWER

INFO

SURROUND

SAP

SD CARD

EXIT

3 4

OPTION

RETURN

RGYB

STILL

OFF TIMER

P-NR

8 9

ASPECT

MUTE

LAST

POWER

1 Tecla Espera Liga/Desliga

• Liga ou desliga (em espera) o TV.

2 Menu Principal (pág. 20)

• Pressione para acessar os Menus de Imagem, Áudio e Ajuste

3 Informação do Canal/Programa (pág. 14)

• Mostra informações do canal e programa.

4 VIERA TOOLS (pág. 19)

• Mostra alguns ícones de funções especiais e facilita o acesso

5 VIERA Link (pág. 44)

• Acessa o Menu VIERA Link

REC

15 16

18 19

22 23

RETURN

7 Sensor C.A.T.S. (Sistema de Tracking Automático de

SD CARD

VIDEO

AV 3

AUDIO

AV IN

HDMI

USB

1 Entrada do cartão SD 2 Terminais AV3 3 Conector dos fones de ouvido 4 Terminal HDMI3 5 Conector USB 6 Receptor do sinal do controle remoto

• Não deixe nenhum objeto entre o receptor do sinal do controle remoto no TV e o controle remoto.

Contraste)

• Percebe o brilho para ajustar a qualidade da imagem quando “Eco Mode” no Menu de Imagem está ajustado para “Ligado” (pág. 22).

8 LED de alimentação

• Em espera: vermelho Ligado: verde

• Enquanto se usa o controle remoto, indica que o TV está recebendo um comando.

9 Seleção de Função

• Volume/Luz de Fundo/Contraste/Brilho/Cor/Nitidez/ Matiz (modo NTSC)/ Grave (modo “Música” ou “Diálogo” no Menu Áudio)/Agudo (modo “Música” ou “Diálogo” no Menu Áudio)/Balanço/”Sintonia Automática de TV Digital” ou “Sintonia Automática de TV Analógica” (págs. 22 – 24).

10 Aumenta ou diminui a posição do canal em um.

Quando uma função já está sendo mostrada, pressione para aumentar ou diminuir a função selecionada. Quando no modo de espera, liga o TV.

11 Alterna o modo de entrada. 12 Tecla liga/desliga principal

• Posicione para Ligado para ligar o TV ou passe para o modo de Espera pelo controle remoto.

Usando as Mensagens na Tela

Muitas funções disponíveis neste TV podem ser acessadas através do menu na Tela.

Exemplo (Menu de Áudio)

Menu de Áudio

Modo Música

Grave Agudo Balanço Vol. fone de ouvido

Correção de volume Distância da parede Acima 30cm

Selecionar

SAIR Alterar RETORNAR

DesligadoSurround

DigitalEntrada HDMI

Pág. superior

Pág. Inferior

1/2

0 0 0

O guia de operação irá ajudá-lo.

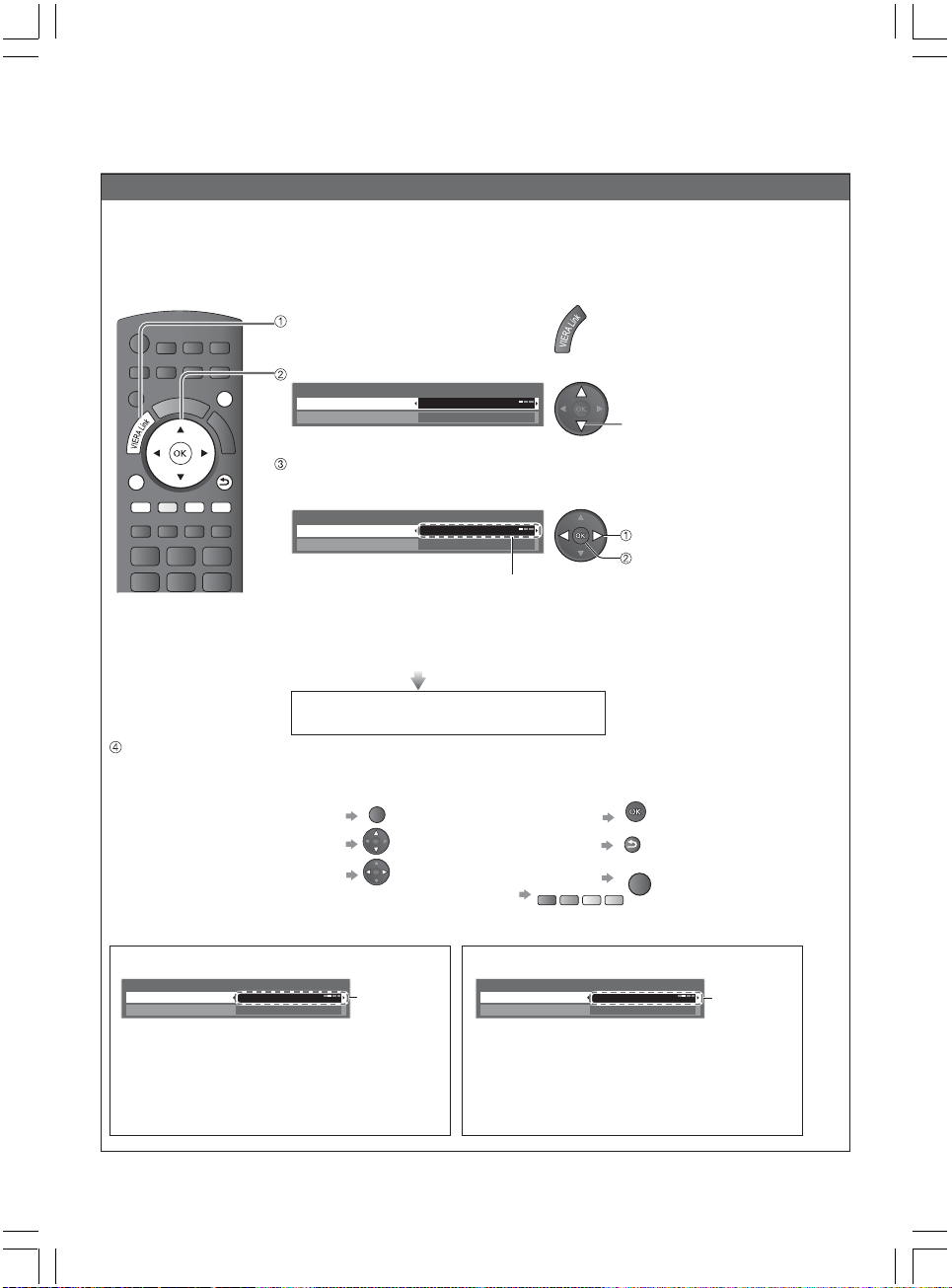

Identificando os Controles

Guia de Início Rápido

Como usar o controle remoto

Abre o Menu Principal

Move o cursor/seleciona o item do menu

Move o cursor/níveis de ajuste/seleciona de uma faixa de opções

EXIT

Acessa o menu/armazena os ajustes após terem sido feitos ou opções terem sido ajustadas

Retorna para o menu anterio r

Sai do sistema de menu e retorna para a tela de visualização normal

Sintonia Automática

Procura e memoriza os canais de TV automaticamente. Estes passos não são necessários se o ajuste foi feito pelo seu revendedor local.

Conecte o TV na tomada elétrica e ligue

POWER

ASPECT

OPTION

R G Y B

STTL

TEXT

MUTE

POWER

INPUT

OFF TIMER

INDEX

SURROUND

PROGRAMME

EXIT

HOLD

RETURN

• Agora você pode usar o controle remoto para ligar o TV ou passar para o modo de espera (LED de alimentação: Ligado).

Selecione seu idioma

Idioma do Menu

English

Português

Español

Selecione sua área

Seleção Região

Fernando de Noronha

Nordeste

Padrão

Norte

Norte/Centro-Oeste

Selecione “Cabo” ou “TV”

Entrada ANT

Cabo TV

A Sintonia Automática inicia

Auto-Configuração - TV Digital e Analógica

Varredura can analógicos O procedimento durará em torno de 6 min.

BRAZIL!!07.269 BRAZIL!!07.2

service name max20

TV Digital: 11 Rádio: 0 Analógico TV: 0

1HCVarreduraTV Digital

1HC

Procurando

Digital TV Digital TV Digital TV Digital TV Digital TV Digital TV

• A Sintonia Automática irá iniciar a busca e a

199

125

memorização dos canais de TV. A ordem de

QualidadeTipoNome do CanalHC

organização do canal depende do sinal do

6service 7 6service 816 6service 516

TV, o sistema de transmissão e as

7 7

condições de recepção.

Selecionar Ajustar

Acessar

Selecionar

Ajustar

REC

Selecione “Casa”

Por favor selecionar o ambiente de visualização

Casa Loja

A Sintonia Automática está completa

*Modo ambiente de visualização

Casa: Modo recomendado para assistir em casa. Selecione “Casa” para melhor imagem/consumo de energia.

“Modo de Visualização” está ajustado em “Normal” (pág. 22).

Loja: Modo de demonstração para explicar as funções principais deste TV (para visualização na loja). “Modo de

Visualização” está ajustado em “Dinâmico” (pág. 22).

Para retornar para o modo de seleção de ambiente de visualização se selecionar “Loja”

Loja

Você selecionou modo loja

• Para alterar o modo de ambiente de visualização mais tarde, restaure todos os ajustes acessando Condições de Envio  “Condições de Envio” (pág. 32).

RETURN

Demo Automático

Desligado Ligado

Por favor selecionar o ambiente de visualização.

Casa Loja

RETURN

Selecionar Ajustar

Assistindo TV

POWER

INFO

OPTION

ASPECT

MUTE

POWER

GYR

P-NR

SURROUND

OFF TIMER

SAP

SD CARD

EXIT

RETURN

STILL

LAST

Nota

• Quando o TV é passado para o modo de espera, será ouvido um som de clique após um curto tempo. Isto é normal.

Selecionar um canal usando a faixa de informação (pág. 14)

É possível confirmar o nome do programa antes de selecionar os canais.

Mostra a faixa de informação se ela não estiver visível

INFO

É possível ajustar o tempo de visualização em “Tempo de Visualização Banner” (pág. 24).

Ligue o T V

POWER

Selecione o modo TV Digital ou TV Analógica

• Também é possível selecionar o modo pressionando a tecla TV

repetidamente no controle remoto ou no painel lateral do TV (pág. 11).

TV Digital

05.1 TV1

Pressionar OK para acessar. 01:00 - 01:03

Todos Canais DTV

23:35

Select favourites

For info press

Now

CC Text SAPBad signal

Selecione um canal

acima

abaixo

• A tecla liga/desliga pr incipal deverá estar ligada (pág. 11).

O modo selecionado é mostrado.

• Para detalhes  pág. 31.

A faixa de informação aparecerá sempre que selecionar um canal.

• Para detalhes  pág. 14.

• Para selecionar um canal de dois ou três dígitos, exemplo: 112



  (em um cur to tempo)

• Para um canal de um ou dois dígitos exemplo: 39



  (troca rapidamente o canal)

• Para selecionar da Lista de Canais 

Todos Canais DTV

04.1

TV1 TV2

04.2

05.1

TV1

05.2

TV2

44.1

AmazonSat HD

BBCi

CBBC Channel

Selecionar

Sair

Pág. para cima

Visualizar

Pág. para baixo

Retornar

Selecionar um canal usando o Guia de TV (modo TV Digital) (pág. 16)

Possível confirmar o Guia de TV (EPG) antes de

Enquanto a faixa é mostrada, selecione um canal

selecionar os canais.

Mostra o Guia de TV Seleciona um canal

selecionar

assistir

selecionar um canal assistir

selecionar

assistir

Outras funções úteis

Ouvindo com SAP (Programa de Áudio Secundário)

SAP

Selecione Modo de Áudio para assistir TV.

Modo TV Digital

Altera o sinal de áudio (dependendo do programa (Audio 1/Audio 2/Audio n...)

Modo TV Analógico

Selecione o modo de áudio desejado (Estéreo/ SAP/Mono)

Congelar imagem

STILL

Congelar/descongelar imagem

Temporizador de Desligamento

Desliga o TV automaticamente após um período fixo de tempo (0/15/30/45/60/75/90 minutos)

OFF TIMER

Pressione repetidamente até o tempo desejado aparecer.

• Também é possível ajustar o tempo do “Temporizador” no Menu de Ajuste (pág. 24).

• Para cancelar  Ajuste para “0” ou desligue o TV.

• Para visualizar o tempo restante  Faixa de informação (pág. 14).

• Quando o tempo restante estiver dentro de 3 minutos, o tempo restante piscará na tela.

Sintonia Automática

Assistindo TV

Básico

Assistindo TV

Outras funções úteis

Visualizar faixa de informação

INFO

• Para confirmar outro nome de canal sintonizado

• Para assistir o programa listado na faixa

• Informação sobre o próximo programa

• Para selecionar uma lista favorita (modo TV Digital)

• Para esconder

• Informação extra

• Para ajustar o tempo de visualização

Visualizar faixa de informação

• Também aparece ao trocar de canal

Posição e nome do canal

Programa

Exemplo (modo TV Analógica)

1 BBC

CH 02 Análog.

Estado do canal

(modo TV Digital)

(pressione novamente para esconder a faixa) (modo TV Digital)

“Tempo de Visualização Banner” (pág. 24)

Tempo Inicial/Final do Programa

5.5Hz

EXIT

Exemplo (modo TV Digital)

05.1 Globo HD

event6 01:00 - 01:03

(ou codificado/censurado)

Todos Canais Análog.

23:35

INFO

Horário atual

Todos Canais DTV

23:35

Selecionar favoritos

CC Text SAPSinal fraco

Para info pressionar

Agora

Características disponíveis/ Significados das mensagens

Emudecedor de som Ativado

Sinal fraco Qualidade de sinal de TV ruim Codificado Programa criptografado (modo Faixa etária Dolby D Faixa de áudio Dolby Digital CC Serviço Closed Caption Text Serviço de Texto Digital 1 – 90 Tempo restante do

• Para ajustes  pág. 13.

(mute) (modo TV Digital) TV Digital)

10/12/14/16/18 anos (modo TV Digital)

(modo TV Digital) disponível disponível (modo TV Digital) Temporizador de Desligamento

Visualizar o ajuste selecionável para o programa atual

OPTION

Verificar ou alterar o estado do programa atual instantaneamente

Por Canal (modo TV Analógica)

Ajuste da densidade da cor  Menu Imagem (pág. 22) Multi Áudio (modo TV Digital)

Permite selecionar entre idiomas alternativos para trilha sonora (se disponível)

Duplo Áudio (modo TV Digital) Permite selecionar estéreo/mono (se disponível)

Digital CC (modo TV Digital) Permite selecionar o closed caption digital (se disponível)

• Para alterar

alterar

selecionar

Selecionar Texto (modo TV Digital) Permite selecionar o texto digital (sobreposto) (se disponível)

CC Analógico (modo TV Analógica) Permite selecionar o closed caption analógico (se disponível)

Correção de Volume

Ajuste do volume do programa individual ou modo de entrada  Menu Som (pág. 23)

Outras funções úteis

Alterar faixa de aspecto

Desfrute da visualização da imagem em seu melhor tamanho e aspecto.

ASPECT

Lista de Seleção de Aspecto de Visualização

Aspect Selection

16:9

14:9 Just 4:3 4:3 Full Zoom1 Zoom2 Zoom3

Select

EXIT

Change

RETURN

Para alterar o modo usando somente a tecla ASPECT

ASPECT

Pressione repetidamente até alcançar o modo desejado

9:61

Mostra diretamente a imagem em “16:9” sem distorção (anamórfico).

4:3

Mostra a imagem no padrão “4:3” sem distorção.

Seleção de Aspecto

16:9

Just 4:3 4:3 Full Zoom1 Zoom2 Zoom3

Just

Mostra uma imagem “4:3” em tela cheia. O alongamento somente é perceptível nas bordas esquerda e direita.

lluF3:4

Mostra uma imagem “4:3” ampliada horizontalmente para preencher a tela.

armazenar selecionar

Enquanto a lista é mostrada, selecione o modo

Assistindo TV

Básico

1mooZ

Mostra uma imagem “16:9” letterbox ou “4:3” sem distorção.

Zoom2 Zoom3

Mostra uma imagem “16:9” letterbox (anamórfico) em tela cheia sem distorção.

Mostra uma imagem “2.35:1” letterbox (anamórfico) em tela cheia sem distorção. Em “16:9”, mostra a imagem em seu máximo (com leve ampliação).

( Nota )

• Para modo TV Digital, somente “16:9” e “4:3 Full” são disponíveis.

• Somente “16:9” e “4:3” são disponíveis no modo de entrada PC.

• A faixa de aspecto é fixada para “16:9” quando “Modo de Visualização” estiver ajustado para “Game” no Menu de Imagem.

Alterar o idioma do OSD

Você pode alterar o idioma das mensagens na tela.

Idioma

Idioma do Menu Acessar

Menu Principal

Imagem Áudio

Ajustes

acessar selecionar

Menu de Ajustes

Off Timer Desligado Bloqueio Entrada ANT Menu de Sintonia TV Digital

Idioma

Configurações de Vídeo

Acessar

Idioma do Menu

English

Português

acessar selecionar

Español

selecionar

ajustar

Utilizando o Guia de TV (modo TV Digital)

Usando o Guia de TV você pode selecionar facilmente o programa, visualizar informações sobre o programa, etc. Guia de TV – “Electronic Programme Guide” (EPG) fornece uma listagem na tela dos programas atuais e futuros para os próximos sete dias, dependendo da transmissora.

POWER

INFO

OPTION

ASPECT

MUTE

POWER

P-NR

SURROUND

Y BR G

OFF TIMER

SAP

SD CARD

EXIT

RETURN

STILL

LAST

REC

Para retornar para TV

EXIT

Se estiver no modo TV Analógica

Selecione o modo TV Digital

Visualize Guia de TV

Horário do Guia de TV

Data do Guia de TV

Exemplo:

Guia TV: Paisagem

Qua 24 Mar

11 Home 11:00 - 12:30 In Memory of Lydia Shum (R) (S)

11:00Tempo: 11:30 12:00 12:30 13:00

In Memory of Lydia Shum (R) (S)

Home

World

Seleção canal

Visualizar

-24 horas

• Ao usar um seletor RF, altere-o sempre que m udar entre os modos TV Digital e TV Analógica.

Cada vez que é pressionado, o layout mudará (Paisagem/Retrato)

Data e hora atual

Exemplo:

72:11deW01/30/0102

10th Wed

11 Home

11:00 - 12:30

12:30 - 14:00

14:00 - 14:30

14:30 - 15:00

15:00 - 15:30

15:30 - 16:00

16:00 - 16:30

-24 horas

16 World

In Memory of Lydia Shum (R) (S)

W E Your Jun Mao Xia

Jin Mao Xiang (R) (C/M) (S)

Women Plaza ll

Wealth Blog

Life Journey (R) (C/M)

Smart Class

Seleção programa

Sair Seleção canal

View

Retornar

Todos osTipos

GUIDE

+24Hr

Sair Seleção programa Retornar

Todos osTipos

anihCVTE

Financial Information S CCTV9 – Live

Info

Alterar modo visão

GUIDE

Tipo Programa

Todos Canais DTV

Jun Mao Xia

W E Your

CategoriaHr42+

Programa

84 Pearl81 Jade

Info

Alterar modo visão

Tipo Programa

Todos Canais DTV

Pág. superior

Pág. inferior

Categoria

72:11deW01/30/0102Guia DTV: Retrato

Paisagem (mostrado por canal)

Posição e nome do canal

Para assistir o programa Para visualizar detalhes do pr ograma

selecionar

assistir

Selecione o programa

selecionar

Para o dia anterior Para o próximo dia

INFO

Pressione novamente para retornar para o Guia de TV.

Para ver uma lista de canais da lista de favoritos selecionada

Categoria

Todos Canais Digital

Favoritos 1

Favoritos 2

Favoritos 3

Favoritos 4

Para lista de canais  pág. 27

selecionar um perfil

ver

Para visualizar uma lista de canais do tipo selecionado

Tipo Programa Todos os tipos

Todos os tipos Jornalismo Esporte Educativo Novela Minissérie Seriado Variedade Reality show Informação Humorístico

( Nota )

• Quando este TV é ligado pela primeira vez ou o TV é desligado por mais de uma semana, pode levar algum tempo antes que o Guia de TV seja mostrado completamente.

selecionar um tipo

ver

Assistindo Entradas Externas

Conecte o equipamento externo (Videocassetes, equipamento de DVD, PC, etc.) e você poderá assistir através da entrada.

• Para conectar o equipamento  págs. 46, 47

O Controle Remoto é capaz de operar algumas funções do equipamento externo selecionado. Para detalhes veja o manual do equipamento ou pergunte ao seu revendedor local.

POWER

INFO

OPTION

ASPECT

MUTE

GYBR

P-NR

SURROUND

OFF TIMER

SAP

SD CARD

EXIT

STILL

LAST

RETURN

Visualize o menu de seleção de entrada

• Quando visualizar PC 

Selecione o modo de entrada do equipamento conectado

• Também é possível selecionar a entrada usando a tecla AV no controle remoto ou no painel lateral do TV (pág. 11). Pressione a tecla repetidamente até a entrada desejada ser selecionada.

•

É possível nomear ou pular cada modo de entrada  “Nomear Entradas” (pág. 31). As entradas puladas não serão mostradas quando a tecla AV for pressionada.

 pule para 3)

Exemplo (AV2)

Selecionar entrada

AV1

AV2

AV3 PC HDMI1 HDMI2 HDMI3 TV

assistir

selecionar

Utilizando o Guia de TV (modo TV Digital)

Assistindo Entradas Externas

Básico

POWER

REC

Para retornar para TV

Ver

O modo selecionar é mostrado na tela. Exemplo (AV2)

16:9

• Se o equipamento externo possuir uma função de ajuste de aspecto, ajuste para “16:9”.

Exemplo (PC)

PC 640X480 / 60Hz 16:9

• Também é possível ouvir o som do PC com o cabo de áudio conectado (para conectar  págs. 46 - 47).

• É possível ajustar algumas funções, Ajustes Avançados de PC (pág. 23) no Menu Imagem e Ajuste de PC (pág. 24) no Menu de Ajuste.

• Para PC compatível com HDMI (págs. 49 - 50), é possível conectar aos terminais HDMI (HDMI1/HDMI2/HDMI3) usando o cabo HDMI.

Assistindo Entradas Externas

Operando o equipamento com o controle remoto do TV

O equipamento conectado ao TV pode ser operado diretamente com as teclas abaixo do controle remoto deste TV.

POWER

REC

Standby

Ajuste para o modo em espera/ligado

Play

Reproduz o videocassete/DVD

Stop

Para a operação

Retroceder/Saltar/Procurar

Videocassete: Rebobina, visualiza as imagens rapidamente em reverso. DVD: Salta para a faixa ou título anterior. Mantenha pressionado para busca em retrocesso.

Avanço rápido/Saltar/Procurar

Videocassete: Avanço-rápido, visualiza as imagens rapidamente em avanço. DVD: Salta para a próxima faixa ou título. Mantenha pressionado para busca em avanço.

Pausa

Pausa/Reinicia DVD: Mantenha pressionado para reprodução em velocidade lenta.

Programme Up/Down

Seleciona programa.

Gravar

Inicia gravação.

Como alterar o código para cada equipamento

Cada tipo de equipamento Panasonic possui seu próprio código de controle remoto. Altere o código de cada equipamento que quiser operar. Caso opere o equipamento conectado em VIERA Link (pág. 41), selecione o código “73”.

Mantenha

POWER

pressionado durante as seguintes operações

Insira o código apropriado (veja a tabela abaixo) Pressione

Tipo de equipamento Código

Gravador DVD/Reprodutor DVD 70 (padrão)

Home Theater/ Reprodutor Blu-ray Disc 71

Videocassete 72

O equipamento usado no VIERA Link

 “VIERA Link Control” (pág. 42) 73

( Nota )

• Confirme se o controle remoto funciona corretamente após alterar o código.

• Os códigos podem ser restaurados para seus valores de fábrica se as pilhas forem trocadas.

• Algumas operações podem não ser possíveis com alguns modelos de equipamento.

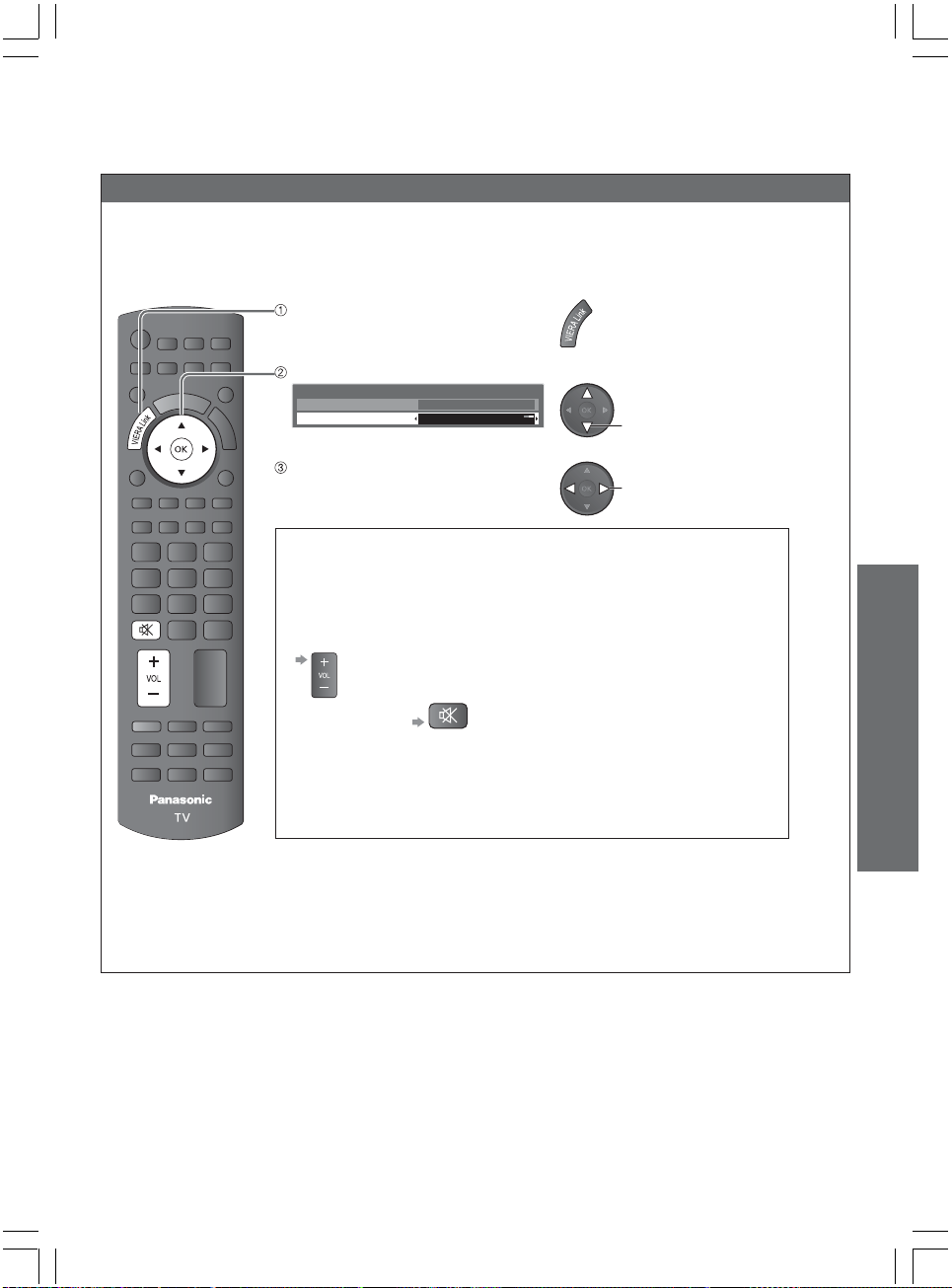

Como Usar o VIERA TOOLS

Você pode acessar algumas funções especiais facilmente usando a função VIERA TOOLS.

POWER

ASPECT

OPTION

RGY B

TEXT

MUTE

POWER

STTL

INPUT

OFF TIMER

INDEX

SURROUND

PROGRAMME

EXIT

RETURN

HOLD

REC

Para retornar para TV

EXIT

Visualize os ícones da função

Selecione uma função

selecionar acessar

Controle VIERA Link

12 43

Siga a operação de cada função

Controle VIERA Link “Controle VIERA Link” (pág. 44).

Quando dois ou mais equipamentos compatíveis estão conectados, uma tela de seleção será mostrada.Selecione a descrição correta e acesse.

Foto “Modo Foto” (pág. 36)

Assistindo Entradas Externas

Como Usar o VIERA TOOLS

Avançados

Vídeo “Modo Vídeo” (pág. 38)

Música “Modo Música” (pág. 40)

Como usar as Funções do Menu

Vários menus permitem fazer vários ajustes para a imagem, o som e outras funções.

POWER

INFO

OPTION

ASPECT

MUTE

POWER

SURROUND

OFF TIMER

P-NR

SAP

SD CARD

EXIT

STILL

LAST

REC

RETURN

Visualiza o menu

Seleciona o menu

Menu Principal

Imagem

Áudio Ajustes

Seleciona o item

Menu Imagem

Modo Visualização Normal

Luz de fundo Contraste Brilho Cor Nitidez Matiz Temp. de Cor Cor por Canal

Ajusta ou seleciona

Menu Imagem

Modo Visualização Normal Luz de fundo Contraste Brilho Cor Nitidez Matiz Temp. de Cor

Cor por Canal

• Visualize as funções que podem ser ajustadas (varia de acordo com o sinal de entrada)

(exemplo)

1/2

50 90

0 50 50

Normal

1/2

50 90

0 50 50

(exemplo)

acessar

selecionar

alterar armazenar ou acessar

(necessário em algumas funções)

Para retornar para TV a qualquer momento

EXIT

Para retornar para a tela anterior

RETURN

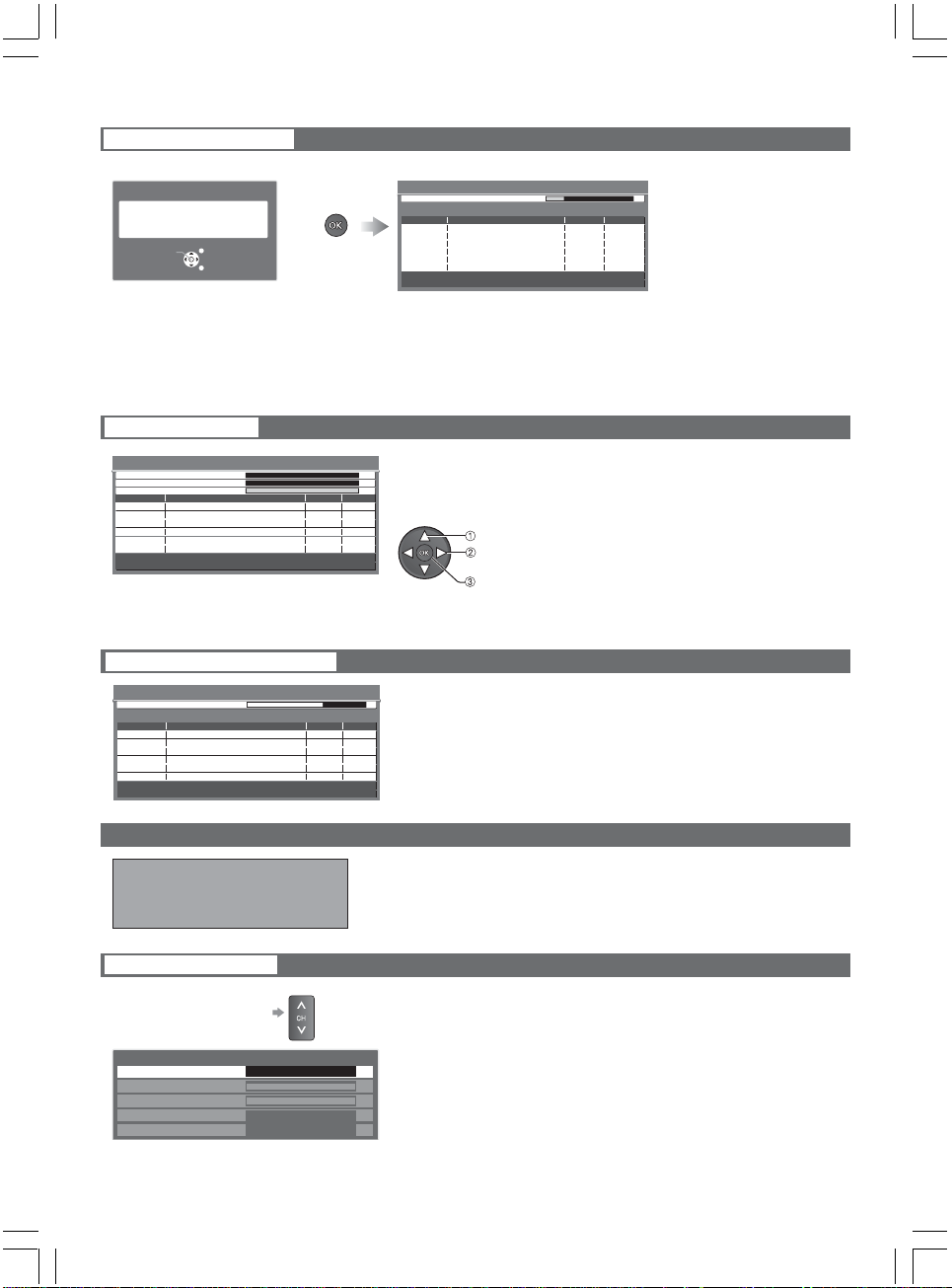

Para alterar as páginas do menu

acima abaixo

Escolha entre as alternativas

Número e posições de alternativas

Temp. de Cor Normal

alterado

Ajuste usando a barra deslizante

Nitidez

Vá para a próxima tela

Menu Sintonia TV Digital

movido

Acessar

Mostra a próxima tela

Insira os caracteres pelo menu de entrada

Usuário

Nome

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6 a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

• Para apagar um caractere  Um caractere é mudado a cada toque. Deixe pressionado por um segundo para

ajustar o caractere ou pressione OK ou qualquer tecla numérica em um segundo. Veja a tabela abaixo para os caracteres correspondentes a cada tecla numérica.

1 . 1 ! : # + - *

O P Q R S T 7 8 9 ! : # o p q r s t

Para restaurar os ajustes

• Para restaurar somente os ajustes de imagem

 “Reiniciar Ajustes” no Menu

Imagem (pág. 23).

• Para restaurar somente os ajustes de som

 “Reiniciar Ajustes” no Menu Áudio

(pág. 23)

• Para restaurar todos os ajustes

 “Condições de Envio” (pág. 32) no

Menu Ajuste

selecionar

ajustar

• Para apagar todos os caracteres 

( )

6 m n o 6 M N O

RETURN

2 a b c 2 A B C 7 p q r s 7 P Q R S 3 d e f 3 D E F 8 t u v 8 T U V 4 g h i 4 G H I 9 w x y z 9 W X Y Z 5 j k l 5 J K L 0 Space 0

Menu Principal

Imagem Áudio Ajustes

IMAGEM (pág. 22, 23)

Menude Imagem

Modo de Visualização Normal

Luz de Fundo Contraste Brilho Cor Nitidez Matiz Temp. de Cor

Cor por Canal

Menu de Imagem

Cores Intensas

Eco Mode P-NR 3D-COMB Nível de Preto Painel Ajustes PC Avançadas Reiniciar Ajustes

ÁUDIO (pág. 23)

Menu de Áudio

Modo Música Grave Agudo Equalizador Balanço Vol. fone de ouvido Surround Correção de Volume Distancia da parede Acima 30cm

Menu Áudio

Entrada HDMI1 Reiniciar Ajustes

AJUSTES (pág. 24, 25)

Menu de Ajustes

Ajuste PC

Off Timer Desligado Bloqueio Entrada ANT Menu Sintonia TV Digital Menu Sintonia Analógico Idioma Configurações de Vídeo Ajuste VIERA Link

Menu de Ajustes

Menu Sistema Outras Configurações

Normal

Ligado Desligado Desligado Ligado

Normal Ligado Acessar Reiniciar

Acessar

Desligado

Digital Reiniciar

Acessar

Acessar Acessar

Acessar Acessar Acessar

Acessar Acessar

Visão Geral

Menu Sintonia TV Digital

Editar Favoritos Lista de Canais

1/2

50 90

0 50 50

2/2

1/2

0 12

2/2

1/2

2/2

Sintonia Automática Sintonia Manual Atualizar Lista Canais Mensagem de Novo Canal Condição Sinal

Menu Sintonia Analógico

Lista de Canais Acessar Sintonia Automática Sintonia Manual

Idioma

Idioma do Menu Acessar

Configurações de Vídeo

Títulos de Entrada Tempo Visualização Banner Mostrar Tempo Reprodução

Ajuste VIERA Link

VIERA Link Controle para Ligar Controle para Desligar Economia Energia em Standby Standby Automático

Menu Sistema

Condições de Envio Acessar Atualização do Sistema Licença do Software Informação do Sistema

Outras Configurações

Sistema cor AV Matriz de Cor Auto Standby Economia de Energia 16:9 Overscan Largura Seleção Região Horário de Verão Ajuste Entrada DVI

Ajuste Entrada DVI

Acessar Acessar

Acessar Ligado Acessar

Acessar

Acessar 3 segundos Ligado

Ligado Desligado Ligado Desligado Desligado

Acessar

Acessar Acessar

Auto SD Desligado Desligado Ligado Normal Padrão Auto Normal

Normal

(pág. 24)

(pág. 24, 25)

(pág. 25)

Como usar as Funções do Menu

Avançados

• Dependendo dos sinais recebidos , os itens disponíveis variam.

Lista de Menu

Menu Item Ajustes/Configurações (alternativas)

O modo de imagem básica (Dinâmico/Normal/Cinema/True Cinema/Game) em cada

Modo de Visualização

Luz de fundo, Contraste, Brilho, Cor, Nitidez

Matiz

Temp. de Cor

Cor por Canal

Imagem

Cores Intensas

Eco Mode

P-NR

3D-COMB

Nível de Preto

Painel

Modo de Visualização, Luz de Fundo, Contraste, Brilho, Cor, Nitidez, Matiz, Balanço de Cor, Cores Intensas, Modo Eco, P-NR e 3D-COMB pode ser ajustado e armazenado para combinar com a necessidade particular de visualização.

• Ajuste para cada sinal de entrada. Dinâmico: Fornece acentuação no contraste e nitidez da imagem quando assistir em

Normal: Recomendado para assistir sob condições de luz ambiente normal. Cinema: Para assistir filmes em uma sala escura com aumento no desempenho do

True Cinema: Game: Sinal de resposta rápido, especialmente para fornecer imagens ideais para

Aumenta ou diminui os níveis destas opções de acordo com sua preferência pessoal.

Com uma fonte de sinal NTSC conectado ao TV, a matiz da imagem pode ser ajustada para seu gosto pessoal.

• Somente para recepção de sinal de entrada NTSC ou Componente/HDMI. Permite ajustar o tom da cor geral de toda a imagem (Azul/Normal/Vermelho). A variação da densidade das cores entre os canais de transmissão pode ser ajustado

para três níveis para cada canal de recepção.

• Selecione o canal que deseja ajustar e configure esta função. Ajusta automaticamente as cores para vívidas (Desligado/Ligado).

• Não é válido para sinal de PC Ajusta automaticamente o brilho da tela apropriadamente conforme o nível de luz ao

redor diminui, para reduzir o consumo de energia (Desligado/Ligado).

• Não é disponível no modo Loja (modo de imagem Dinâmica) Redução de Ruído de Imagem

Reduz automaticamente o ruído de imagem indesejado e ruídos de tremulações nos contornos de uma imagem (Desligado/Mínimo/Médio/Máximo).

• Não é válido em sinal de PC Torna as imagens congeladas ou com movimentos lentos mais vívidas (Desligado/

Ligado).

• Ocasionalmente, enquanto visualiza imagens congeladas ou com movimentos lentos, podem ser vistos padrões nos contornos. Ajuste para “Ligado” para visualizar com mais nitidez e com cores mais precisas.

• Somente para recepção de sinal PAL ou NTSC.

• Não é válido em Componente, PC, HDMI e Cartão SD.

Selecione Escuro ou Claro. Válido somente para sinais de entradas externas (Normal/Ajuste 7.5-IRE).

Desliga a tela quando seleciona-se “Desligado” (Desligado/Ligado).

• O som continuará ativo mesmo se a tela for desligada.

• Pressione qualquer tecla para ligar a tela.

• Esta função é eficaz na redução do consumo de energia ao ouvir o som sem assistir a tela do TV.

uma sala clara.

contraste, preto e reprodução de cor.

Reproduz precisamente a qualidade de imagem original, sem qualquer

revisão. jogar videogames.

• Não é válido no modo TV

• Uma gravação contínua de tempo gasto usando o modo Game pode ser mostrado na parte superior direita da tela.

 “Visualização do Tempo de Reprodução” (pág. 24)

Menu Item Ajustes/Configurações (alternativas)

R-Gain G-Gain B-Gain

R-Cutoff G-Cutoff B-Cutoff

Gamma Reiniciar

Imagem

Ajustes PC Avançadas

Ajustes

Reiniciar Ajustes

Modo

Grave Agudo

Equalizador

Balanço Volume fone

de ouvido

Áudio

Surround

Correção de volume

Distância da parede

Seleção SPDIF

Entrada HDMI 1 / 2 / 3

Reiniciar ajustes

Ajusta o ganho de cada cor

Ajusta o ponto de corte de cada cor

Altera a curva gamma (1.8/2.0/2.2/2.4/2.6) Pressione a tecla OK para restaurar o Ajuste Avançado de PC para o padrão.

Pressione a tecla OK para restaurar os ajustes do Menu de Imagem atual para o padrão. Modo de som básico (Música/Diálogo/Usuário)

• O modo selecionado afeta todas os sinais de entrada. Música: Melhora a qualidade do som par a assistir vídeos musicais, etc. Diálogo: Melhora a qualidade do som para assistir noticiários, dramas, etc.

Usuário: Ajuste o som manualmente usando o equalizador para combinar com sua

Aumenta ou diminui o nível para acentuar ou minimizar os sons graves Aumenta ou diminui o nível para acentuar ou minimizar os sons agudos

Ajuste o nível de frequência para combinar com sua qualidade de som favorita.

• Esta função é disponív el quando “Modo” estiver ajustado para “Usuário”.

• Selecione a frequência e altere o nível de frequência usando a tecla do cursor.

• Se quiser acentuar o som g rave, aumente o nível da frequência baixa. Se quiser acentuar o som agudo, aumente o nível da frequência alta.

• Para restaurar os níveis de cada frequência para os ajustes de fábrica, selecione “Reiniciar Ajustes” usando a tecla do cursor e depois pressione a tecla OK.

Ajuste o nível do volume das caixas acústicas direita e esquerda.

Ajuste o nível de volume do fone de ouvido.

Ajustes do som surround (Desligado/V-Áudio/V-Áudio Surround) V-Áudio: Fornece um reforço dinâmico de largura para simular efeitos

V-Áudio Surround: Fornece um reforço dinâmico de largura e profundidade para simular

• A alter ação também é possível com a tecla Surround no controle remoto (pág. 10).

Ajuste o volume do canal individual ou modo de entrada.

Ajuste o som da frequência baixa (Acima 30cm/Até 30cm)

• Se o espaço tr aseiro entre o TV e a parede for maior do que 30 cm, “Acima de 30 cm” é recomendado.

• Se o espaço tr aseiro entre o TV e a parede estiver dentro de 30 cm, “Até 30cm” é recomendado.

SPDIF: Um padrão de formato de arquivo para transferência de áudio. Selecione o ajuste inicial do sinal de saída de áudio digital no terminal DIGITAL AUDIO OUT (Auto/PCM) Auto: Dolby Digital é enviado como Dolby Digital Bitsream. HE-ACC e MPEG são enviados como PCM. PCM: O sinal de saída digital é fixado em PCM.

• Para modo TV Digital ou modo Vídeo (pág. 39).

Selecione para combinar o sinal de entrada (Digital/Analógico) (pág. 49). Digital: Conexão com cabo HDMI Analógico: Conexão com cabo adaptador HDMI-DVI

• Somente no modo de entr ada HDMI.

Pressione a tecla OK para restaurar os ajustes atuais de Modo, Balanço, Volume dos Fones de Ouvido e Surround no Menu Som para os ajustes padrões.

• No modo Música e Diálogo, você pode ajustar o “Grave” e o “Agudo” e os ajustes serão armazenados para cada modo.

qualidade de som favorita.

• Para o modo Usuário, “Equalizador” aparecerá no Menu de Som ao invés de “Grave” e “Agudo”. Selecione o “Equalizador” e ajuste a frequência.  “Equalizador” (abaixo).

espaciais. efeitos espaciais melhorados.

Como usar as Funções do Menu

Avançados

Menu Item Ajustes/Configurações (alternativas)

Resolução

Relógio

Altera para uma visualização panorâmica.

• VGA (640 × 480 pixels), WVGA (852 × 480 pixels), XGA (1.024 × 768 pixels), WXGA (1.280 × 768 pixels, 1.366 × 768 pixels).

• As opções alteram dependendo dos sinais.

Ajuste para o nível mínimo se ocorrer ruído.

H-Pos

V-Pos

Ajuste PC

Ajuste de Fase

Sincronismo

Reiniciar Ajustes

Off Timer

Bloqueio Entrada ANT.

Editar Favoritos Lista de Canais Sintonia

Ajustes

Automática Sintonia Manual Atualizar Lista

de Canais Mensagem de

Menu de Sintonia

Novo Canal Condição

Sinal Idioma do

Idioma

Títulos de Entrada

Tempo Visualização Banner

Mostrar Tempo de Reprodução

Configurações de Vídeo

VIERA Link Controle para

Ligar Controle para

Ajustes VIERA Link

Desligar

Ajuste a posição horizontal.

Ajuste a posição vertical.

Elimina a tremulação e distorção.

• Ajuste após o ajuste do Relógio. • Ajuste para o nível mínimo se ocorrer ruído. Tipo de sinal de sincronia PC (H & V/Em Verde)

H & V: por sinais horizontais e verticais do seu PC Em Verde: pelo sinal verde do seu PC

Pressione a tecla OK para restaurar os ajustes PC atuais para os padrões. Ajuste o tempo para que o TV entre no modo de Espera automaticamente (Desligado/

15/30/45/60/75/90 minutos) (pág. 13). Bloqueia um canal/entrada AV para evitar seu acesso (pág. 30). Selecione o tipo de entrada de Antena (Cabo/TV)

• Todos os dados de sintonia serão apagados. Cria lista de canais favoritos (modo TV Digital) (pág. 27). Pula os canais indesejados ou edita os canais (págs. 27, 29)

Ajuste todos os canais TV Digital ou TV Analógica automaticamente (págs. 28, 29). Ajuste os canais de TV manualmente (págs. 28, 29). Atualiza a lista de canais mantendo seus ajustes (modo TV Digital) (pág. 28).

Seleciona se uma mensagem de notificação é dada quando um novo canal é encontrado (modo TV Digital) (Desligado/Ligado) (pág. 28).

Verifica as condições do sinal de TV Digital (pág. 28).

Altera o idioma das mensagens na tela (English/Português/Español).

Nomeia ou pula cada terminal de entrada (pág. 31).

Ajusta por quanto tempo a faixa de informação permanece na tela (pág. 14). (0 (não apresentar)/1/2/3/4/5/6/7/8/9/10 segundos).

Ajuste para “Ligado” para visualizar a gravação contínua do tempo gasto usando o modo Game a cada 30 mins (Ligado/Desligado).

•

Esta função é disponível quando “Game” está selecionado em “Modo de Visualização” (pág. 22).

Ajuste para usar as funções VIERA Link (Ligado/Desligado).

• As funções VIERA Link tornam-se disponíveis quando “VIERA Link” está ajustado para “Ligado” (pág. 42).

Ajuste para usar as funções Ligar (Ligado/Desligado) (pág. 43). Ajuste para usar as funções Desligar (Ligado/Desligado) (pág. 43).

Menu Item Ajustes/Configurações (alternativas)

Economia Energia Standby

Standby Automático

Ajustes VIERA Link

Condições de Envio

Atualização do Sistema

Licença do Software

Menu Sistema

Informação do Sistema

Sistema de Cor AV

Matriz de cor

Ajustes

Auto Standby

Economia Energia

16:9 Overscan

OIutras Configurações

Largura Seleção

Região Horário

de Verão

Ajuste Entrada DVI

• Um menu diferente será mostrado no modo Cartão SD (pág. 34 – 40).

• Somente os itens disponíveis podem ser selecionados.

Controla o consumo no modo de Espera do equipamento conectado para reduzir o consumo de energia (Desligado/Ligado) (pág. 43).

• Esta função é disponível quando “VIERA Link” estiver ajustado para “Ligado” e “Controle para Desligar” estiver ajustado para “Ligado”.

Faz com que o equipamento conectado não visto ou não usado entre no modo de Espera para reduzir o consumo de energia (Desligado/Ligado (com lembrete)/Ligado (sem lembrete)) (pág. 43).

• Esta função é disponível quando “VIERA Link” estiver ajustado para “Ligado”.

Restaura todos os ajustes para os originais de fábrica (pág. 32).

Baixa novos softwares para o TV (pág. 33).

Mostra a informação sobre a licença do software.

Mostra a informação do sistema deste TV. Seleciona o melhor sistema de cor baseado nos sinais de vídeo no modo AV

(Auto / PAL-M / PAL-N / NTSC ). Somente disponível com entradas 480p ou 576p em sinais de vídeo em uma cor natural

de equipamentos digitais conectados em AV1 componente ou nos terminais HDMI1/ HDMI2/HDMI3. Selecione SD ou HD para ajustar os parâmetros ideais de cor para SD (definição padrão) ou HD (alta definição).

• SD: O sinal de entrada é um sistema de TV normal.

• HD: O sinal de entrada é um sistema de alta definição.

Ajuste o tempo para que o TV entre automaticamente no modo de Espera quando nenhuma operação é feita pelo tempo selecionado (Desligado/2 horas/4 horas).

• A inserção do Cartão SD na entrada de cartão não afeta esta função.

• Altera a entrada automática quando o equipamento conectado afeta esta função e o contador de tempo será restaurado.

• A mensagem de notificação aparecerá 3 minutos antes de entrar no modo de Espera.

Reduz o brilho da imagem para economizar o consumo de energia (Desligado/Ligado).

Selecione a área da tela para visualização da imagem (Desligado/Ligado). Ligado: Amplia a imagem para esconder as bordas da imagem. Desligado: Mostra a imagem em seu tamanho original.

• Ajuste para “Ligado” se ruídos forem gerados nas bordas da tela.

• Esta função é disponível quando o aspecto estiver ajustado para “16:9”.

• Esta função pode ser memorizada separadamente para os sinais SD (Definição Padrão) e HD (Alta Definição).

Altera para o tamanho de leitura horizontal (Normal/Estendido). Seleciona a região (Fernando de Noronha / Nordeste / Padrão / Norte /

Norte/Centro-Oeste). Seleciona o modo de horário de verão (Auto/Desligado/+1 hora).

Auto: Ajuste do tempo quando a Seleção de Região é mostrada. Desligado: O horário de verão não é ajustado.

Altera o nível de preto na imagem para o modo de entrada HDMI com sinal de entrada DVI manualmente (Normal/Completo).

• Quando o sinal de entrada DVI do equipamento externo, especialmente de um PC, é mostrado, o nível de preto pode não ser o ideal. Neste caso, selecione “Cheio”.

• O nível de preto para o sinal de entrada HDMI será ajustado automaticamente.

Como usar as Funções do Menu

Avançados

Sintonia e Edição de Canais

Você pode fazer a Sintonia Automática, listar seus canais favoritos, pular canais indesejados, etc.

Selecione TV Digital ou TV Analógica

POWER

INFO

OPTION

ASPECT

MUTE

EXIT

P-NR

SURROUND

OFF TIMER

SAP

SD CARD

EXIT

STILL

LAST

RETURN

BRTVGY

Visualize o menu

Selecione “Ajuste”

Menu Principal

Imagem Áudio

Ajustes

Selecione “Menu Sintonia TV Digital” ou “Menu Sintonia TV Analógica”

Menu de Sintonia de TV Digital Menu de Sintonia de TV Analógica

Menu Ajustes

Off Timer Desligado

Bloqueio

Entrada ANT

Menu Sintonia TV Digital

Idioma

Configurações de Vídeo

Ajuste VIERA Link Menu Sistema

Outros Ajustes

• O modo selecionado será mostrado na tela (pág. 13).

Acessar

acessar

selecionar

Menu Ajustes

Off Timer Desligado Bloqueio Entrada ANT

Menu Sintonia Analógico

Idioma Configurações de Vídeo Ajuste VIERA Link Menu Sistema

Outros Ajustes

acessar

Acessar

Para Sintonia Automática, use as teclas no painel lateral do TV

Pressione repetidamente até “Sintonia Automática ” aparecer.

Acesse “Sintonia Automática”

Inicie “Sintonia Automática”

•

Para retornar para TV

selecionar

Selecione uma função

Menu de Sintonia de TV Digital Menu de Sintonia Analógico

Menu Sintonia TV Digital

Editar Favoritos Lista de Canais Sintonia Automática Sintonia Manual Atualizar Lista Canais Mensagem de Novo Canal Condição Sinal

Acessar Acessar

Acessar Ligado Acessar

Menu Sintonia Analógico

Lista de Canais Sintonia Automática Sintonia Manual

• Para detalhes  pág. 29

• Para detalhes  pág. 27, 28

acessar

selecionar

Ajuste (v eja a próxima página)

Acessar

Acessar Acessar

Menu de Sintonia de TV Digital

Editar Favoritos Lista de canais favoritos

Editar Favoritos

Crie sua lista de canais favoritos (Favoritos) de várias emissoras (até 4: Favoritos 1 a 4). As listas Favoritos são disponíveis na faixa de Informação (pág. 14) e no Guia de TV (pág. 16).

Selecione um canal para lista Adicione-o na Lista Favoritos

Editor de Favoritos TV Digital

Todos Canais DTV

TEN Digital

ABC TV Sydney2

SBS DIGITAL13

FTV guide4

7 Digital7

NINE DIGITAL9

7 HD Digital70

7 Guide77

• Para visualizar outros Favoritos



Para editar a Lista

Selecione o campo de Favoritos para editar e:

• Para nomear os Favoritos 

Usuário

Nome

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6

a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

(máximo: dez caracteres)

• Para mover o canal 

• Para apagar o canal  Armazene

RETURN

Favoritos1

• Para adicionar todos os canais à lista 

O P Q R S T

7 8 9 ! : # o p q r s t

 Selecione a nova posição

Editor de Favoritos TV Digital

Todos Canais DTV

TEN Digital

ABC TV Sydney2

SBS DIGITAL13

FTV guide4

7 Digital7

NINE DIGITAL9

7 HD Digital70

7 Guide77

Ajustar caracteres

• Você pode ajustar os caracteres usando as teclas numéricas (pág. 20).

selecionar

ajustar

TEN Digital1

Um canal adicionado

RETURN

Armazenar

Confirme

Favoritos1

Sintonia e Edição de Canais

Nota

• Os números dos canais são definidos pela emissora e não podem ser alterados.

• Os canais escondidos (veja abaixo) podem ser selecionados, mas não visualizados.

Lista de Canais

Lista de Canais Pulando canais indesejados

Selecione um canal e veja/oculte

Lista de Canais TV Digital

CBBC Channel

Cartoon Nwk

BBCi

105

BBC Radio Wales

719

BBC Radio Cymru

720

BBC ONE Wales

BBC THREE

• Para ver todos os canais 

• Para sintonizar novamente cada canal (Sintonia Manual) (pág. 28) 

ver / ocultar

selecionar

: ver : ocultar (pular)

Você pode ocultar os canais indesejados. Os canais ocultados não podem ser visualizados, exceto nesta função. Use esta função para pular os canais indesejados.

Avançados

Menu de Sintonia de TV Digital

Sintonia Automática Ajuste todos os canais automaticamente

Sintonia Automática

Iniciar Sintonia Automática Ajustes são feitos automaticamente

Sintonia Automática TV Digital

Todos os dados da sintonizaçãoTV digital serão apagados

Iniciar Sintonia Auto

• Todos os ajustes de sintonia anteriores serão apagados.

• Quando a operação estiver completa, o canal na posição de canal “1” será mostrado.

• A busca inicia na ordem do menor canal para o maior canal. Os canais recebidos durante este processo são adicionados à lista (pág. 27).

• Se a sintonia não foi feita completamente  “Sintonia Manual” (veja abaixo).

Sintonia Manual Ajuste o canal TV Digital manualmente

Sintonia Manual

Sintonia Manual Digital TV

Frequência Analogue Scan 21 68 Nível do Sinal 0 10

Digital TV: 0

Sair

Retornar

0Qualidade Sinal 10

Procurando

474,00[CH21]

Sintonia Automática TV Digital

Analogue Scan 21 68

This will take about 3 minutes.

Channel Name

62 CBBC Channel 62 BBC Radio Wales 62 E4

Cartoon Nwk

Digital TV: 4

Normalmente use “Sintonia Automática” ou “Atualizar a Lista de

MHz

Canais” para atualizar os canais de TV Digital em sua lista de canais. Se a sintonia não for feita completamente ou ajustar para antena

NovoTipoNome do canal.oN

aérea, use esta função.

Procurando

selecionar canal ajustar frequência (ajuste onde o nível de “Qualidade de Sinal” chegar ao máximo)

Type

Digital TV Digital TV Digital TV Digital TV

procurar

• Todos os canais encontrados serão adicionados à Lista de Canais de TV Digital.

Atualizar Lista de Canais Atualizar canais automaticamente

Atualizar Lista de Canais

Atualizar Lista de Canais TV Digital

Sintonia 69

O procedimento durará em torno de 3 min.

TV Digital: 0

CH7

21 68

Procurando

Você pode adicionar novos canais, apagar canais duplicados, atualizar o nome e a posição do canal automaticamente na Lista de

QualidadeTipoNome do CanalHC

Canais.

• A Lista de Canais é atualizada mantendo seus ajustes em Editar Favoritos, Lista de Canais, Bloqueio, etc.

Sintoniza automaticamente

69CH 7Sintonia

todos os canais de TV Digital

Quality

recebidos na área.

10 10 10 10

Mensagem de Novo Canal Mostra uma mensagem de notificação

Selecione se uma mensagem é dada ou não quando um novo

Novos canais encontrados!

Pressione OK para atualizar a lista de canais.

Pressionar EXIT para ignorar

Condição do Sinal Verificar o sinal de TV Digital

Condição do Sinal

• Para alterar o canal

Qualidade Sinal TV Digital

Nome do Canal 101 DZFinfokanal

Qualidade Sinal Nível do Sinal Nome da Rede Parâmetro [CH21] 474.00 MHz

0 10

RiksTV

canal de TV Digital é encontrado (Desligado/Ligado).

• Selecionando OK a “Atualização da Lista de Canais” será feita.

Selecione um canal e verifique as condições do sinal de TV Digital. Um bom Sinal Forte não é uma indicação de sinal ideal para recepção

de TV Digital. Use o indicador de Qualidade de sinal da seguinte forma:

Qualidade de Sinal:

010

• Barra verde  Bom

• Barra amarela  Ruim

• Barr a vermelha  Péssimo (verifique a antena)

Menu de Sintonia de TV Analógica

Lista de Canais Pular canais indesejados/Editar canais (alterar nome)

Lista de Canais

Selecione um canal e veja/esconda

Lista de Canais Analógico

BBC1

*****

ver / ocultar

ver ocultar (pular)

selecionar

• Para ver todos os canais 

Você pode ocultar os canais indesejados. Os canais indesejados não serão mostrados, exceto nesta função. Use esta função para pular os canais indesejados.

Para editar canais

Você também pode editar cada canal na Lista de Canais.

ou Selecione um canal para editar e:

Posição do canal

Nome do canal

1 BBC

CH 02 Prompt Street

23:35

Todos Canais Analógicos

• Para renomear o canal 

Editar nome do canal

Nome

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6 a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

(máximo: cinco caracteres)

Nota

O P Q R S T

7 8 9 ! : # o p q r s t

selecionar

ajustar

Ajuste os caracteres

• Você pode ajustar os caracteres usando as teclas numéricas (pág. 20).

RETURN

armazenar

• Se um videocassete estiver conectado somente com o cabo RF, edite “VCR”.

Sintonia Automática Ajustar todos os canais de TV Analógica automaticamente

Sintonia Automática

Iniciar Sintonia Automática Os ajuste são feitos automaticamente

Sintonia Automática Analógica

Todos os dados da sintonia serão apagados

Iniciar Config. Auto

• Todos os ajustes de sintonia anteriores serão apagados.

• Quando a operação estiver completa, o canal na posição “1” será mostrado.

• A busca iniciar na ordem do canal mais baixo para o mais alto. Os canais recebidos durante este processo são adicionados à lista (veja acima).

• Se a sintonia não for feita completamente  “Sintonia Manual” (veja abaixo).

Sintonia Manual Ajustar os canais de TV Analógica manualmente

Sintonia Manual

Sintonia Manual Analógica

1 BBC1

Sintonia Fina Sintonia Manual 2

Sistema de Cor

SAIR

RETORNAR

Sintonia Automática Analógica

Sintonia

This will take about 3 minutes.

62 63 64 65

Analógico TV: 4

Auto

Nome do canalHC

CH57

CH33 CH33 CH33

CH2

Procurando

Sintonia Fina

• Use para fazer pequenos ajustes na sintonia de um canal (afetado pelas condições do tempo, etc.)

Sintonia Manual

Ajuste o canal de TV Analógico manualmente após a Sintonia Automática.

• Ajuste o Sistema de Cor e, depois, faça esta função. Normalmente, ajuste Sistema de Cor para “Auto”.

• Se um videocassete estiver conectado somente com o cabo RF, seleciona a posição de canal “0”.

Sintoniza automaticamente

todos os canais de TV Analógica recebidos na área.

Sintonia e Edição de Canais

Avançados

Selecione uma posição de canal Selecione um canal Procure e ar mazene

procurar armazenar

Bloqueio de Canais

Você pode bloquear canais específicos/terminais de entrada AV e controlar quem pode assisti-los. Quando o bloqueio de canais/entradas está selecionado, uma mensagem aparecerá. Inserindo o número PIN, você poderá assistir.

POWER

INFO

OPTION

ASPECT

MUTE

GYR

P-NR

SURROUND

OFF TIMER

SAP

SOUND

EXIT

RETURN

STILL

LAST

Para retornar para TV

EXIT

Visualize o menu

Selecione “Ajustes”

Menu Principal

Imagem Áudio

Ajustes

Selecione o modo de bloqueio

Menu de Ajustes

Off Timer Desligado

Bloqueio

Entrada ANT Menu Sintonia TV Digital Idioma Configurações de Vídeo Ajuste VIERA Link Menu Sistema Outras configurações

Acessar

Ajuste (veja abaixo)

Bloqueio de Canais Controle de audiência de canal

1 Insira o número PIN (4 dígitos)

Configuração Bloqueio Inserir PIN

Por favor inserir o PIN para acesso

PIN * * * *

2 Selecione “Lista de Bloqueio” ou “Faixa Etária”

Bloqueio

Alterar PIN

Lista de Bloqueio Faixa Etária

Acesso

Sem limite

Para ajustar “Lista de Bloqueio” Para ajustar “Faixa Etária”

Lista de Bloqueio - TV e AV

BBC1

*****

BBC THREE7 E4 VTlatigiD41 LockDigital TV BBC 1 Wales101 AV1 External LockAV AV2

Aparece quando o canal/entrada está bloqueada

• Para cancelar

Digital TV DigitalTV Digital TV LockDigital TV Digital TV LockDigital TV

Digital TV LockDigital TV

External LockAV

 Selecione o canal/entrada bloqueada 

• Para bloquear tudo 

• Para cancelar todos os bloqueios 

BloqueioEntradaNome Tipo

• Para pular para o topo da próxima entrada 

bloquear selecionar

Bloqueio

Alterar PIN Lista de bloqueio

Faixa Etária Sem limite

• Faixa Etária Sem limite/10 anos/12 anos/14 anos/ 16 anos/18 anos

Para alterar o número PIN

Selecione “Alterar PIN” em “Bloqueio” e insira um novo número PIN duas vezes.

• Anote o número PIN para o caso de esquecê-lo.

( Nota )( Nota )

( Nota )

( Nota )( Nota )

• Realizando “Restaurar os Ajustes” (pág. 32), o número PIN e todos os ajustes serão apagados.

acessar

selecionar

acessar

selecionar

acessar selecionar

ajustar

Nomear Entradas

Para facilitar a identificação e seleção do modo de entrada, você pode nomear cada terminal de entrada ou pular os terminais que não estão conectados a nenhum equipamento.

• Para selecionar o modo de entrada  pág. 17.

POWER

INFO

OPTION

ASPECT

MUTE

GYBR

P-NR

SURROUND

OFF TIMER

SAP

SD CARD

EXIT

STILL

LAST

RETURN

Visualize o menu

Selecione “Ajustes”

Menu Principal

Imagem Áudio

Ajustes

Selecione “Configurações de Vídeo”

Menu de Ajustes

Off Timer Desligado Bloqueio Entrada ANT Menu Sintonia TV Digital Idioma

Configurações de Vídeo

Ajuste VIERA Link Menu Sistema Outros Ajustes

Acessar

acessar

selecionar

acessar

selecionar

Bloqueio de Canais

Nomear Entradas

POWER

Para retornar para TV

EXIT

REC

Selecione “Títulos de Entrada”

Configurações de Vídeo

Títulos de Entrada

Tempo Visualização Banner Mostrar Tempo na Reprodução

Selecione um terminal de entrada e ajuste

Títulos de Entrada

AV1 AV1 AV2 AV3 PC HDMI1 HDMI2 HDMI3 TV Digital Analógico

Os nomes ajustados serão mostrados no menu “Selecionar Entrada” (pág. 17) ou faixa.

• Se “Pular” for selecionado, você não poderá selecionar o modo.

Entrada do usuário

Você pode nomear cada terminal de entrada livremente.

Usuário

Nome

A B C D E F G H I J K L M N U V W X Y Z 0 1 2 3 4 5 6 a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

(máximo: dez caracteres)

Selecione “Entrada do usuário”

selecionar acessar

Acessar 3 segundos Ligado

AV2

AV3 PC

HDMI1 HDMI2 HDMI3 TV Digital

Analógico

O P Q R S T

7 8 9 ! : # o p q r s t

acessar

selecionar

ajustar selecionar

selecionar

ajustar

Ajuste os caracteres Você pode ajustar os caracteres usando as teclas numéricas (pág. 20).

RETURN

Armazenar

Avançados

Condições de Envio (Restaurar os ajustes)

Restaure o TV para sua condição original, por exemplo, nenhum canal sintonizado. Todos os ajustes serão restaurados (ajustes de canais, imagem, som, etc.).

POWER

INFO

OPTION

ASPECT

MUTE

POWER

GYBR

P-NR

SURROUND

OFF TIMER

SAP

SD CARD

EXIT

RETURN

STILL

LAST

REC

Para retornar para TV

EXIT

Visualize o menu

Selecione “Ajustes”

Menu Principal

Imagem Áudio

Ajustes

Selecione “Menu Sistema”

Menu de Ajustes

Off Timer Desligado Bloqueio Entrada ANT Menu Sintonia TV Digital Idioma Configurações de Vídeo Ajuste VIERA Link

Menu Sistema

Outros Ajustes

Selecione “Condições de Envio”

Menu Sistema

Condições de Envio

Atualização do Sistema Licença do Software Informação do Sistema

Ajuste (veja abaixo)

Acessar

acessar

selecionar

acessar

selecionar

acessar

selecionar

Condições de Envio Restaurar os Ajustes

1 Verifique a mensagem e restaure 2 Siga as instruções na tela.

Condições de Envio

Todos os dados de sintonia serão apagados

Confirmar

Tem certeza? Tem certeza?

SAIR

(confirme)

RETORNAR

(iniciar Condições de Envio)

• Somente para sintonizar novamente os canais de TV, por exemplo, após mudar de casa

 “Sintonia Automática” em “Sintonizar e Editar Canais” (págs. 28, 29).

Restauração do Modo Fábrica Completa.

Por favor desligar o aparelho.

• A “Sintonia Automática” deverá ser executada quando a tecla principal Ligar/Desligar for ligada na próxima vez (pág. 12).

Atualizando o Software do TV (modo TV Digital)

De tempos em tempos, uma nova versão do software torna-se disponível para download para melhorar o desempenho ou operações do TV. Se houver uma atualização disponível, uma faixa de notificação será mostrada quando o canal tiver a informação atualizada. Esta função é disponível no modo TV Digital.

• Para baixar • Se escolher não baixar

Você pode atualizar qualquer novo software automática ou manualmente.

Para retornar para TV

INFO

OPTION

ASPECT

POWER

EXIT

MUTE

GYBR

P-NR

SURROUND

OFF TIMER

SD CARD

EXIT

STILL

LAST

RETURN

Visualize o menu

Selecione “Ajustes”

Menu Principal

Imagem Áudio

Ajustes

Selecione “Menu Sistema”

Menu de Ajustes

Off Timer Desligado Bloqueio Entrada ANT Menu Sintonia TV Digital Idioma Configurações de Vídeo Ajuste VIERA Link

Menu Sistema

Outros Ajustes

Selecione “Atualização do Sistema”

Menu Sistema

Condições de Envio

Atualização do Sistema

Licença do Software Informação do Sistema

Ajuste (veja abaixo)

Acessar

Atualizar Sistema Atualizar automaticamente o software do TV

Atualização do Sistema

ajustar

Atualizações Automáticas Standby

Ajuste “Atualizações Automáticas em Standby” para “Ligado”

Ligado

EXIT

acessar

selecionar

acessar

selecionar

acessar

selecionar

Condições de Envio (Restaurar os ajustes)

Atualizando o Software do TV (modo TV digital)

Avançados

• Cada vez que ajustar, o TV fará automaticamente uma busca em espera e baixará uma atualização, se alguma atualização estiver disponível.

• A atualização automática é feita às 3:00 AM e 5:00AM toda manhã sob as seguintes condições:

• Espera (TV desligada com o controle remoto)

Se a Atualização do sistema for feita, o software será atualizado (ele pode alterar as funções do TV). Se não quiser fazer isto, ajuste “Atualizações Automáticas em Standby” para “Desligado”.

( Nota )

• O download pode demor ar cerca de 60 minutos .

• Durante o download e atualização do software, NÃO desligue o TV nem pressione nenhuma tecla. O TV ativará automaticamente após o download estar completo.

• Uma mensagem pode a visar de antemão. Neste caso, a informação programada (a data que a nova versão pode ser usada) aparecerá. Você pode ajustar a reser va para atualização. A atualização não iniciará quando o TV estiver desligado.

• Um som de clique soará às 3:00 AM e 5:00 AM quando “Atualizações Automáticas em Standby” estiver ajustado para “Ligado”. Isto é normal.

• Dur ante o donwload, o TV mostrará uma tela em branco por 40 a 50 segundos. Não interrompa o TV durante este procedimento.

Utilizando Media Player

O Media Player permite que você desfrute de fotos, vídeos ou músicas armazenadas em um Cartão SD Card ou uma Memória Flash USB. VIERA IMAGE VIEWER é uma função para fácil visualização de fotos ou vídeo gravados em um Cartão SD na tela do TV, simplesmente inserindo na entrada do cartão SD ou memór ia flash USB. Modo Foto: Imagens congeladas gravadas por câmeras digitais serão mostradas. Modo Vídeo: (para Cartão SD Card ou Memória Flash USB) Imagens em movimento gravadas por câmeras de vídeo

Modo Música: Dados digitais de música serão reproduzidos.

• “Data” mostra a data em que a gravação foi feita pelo equipamento de gravação. Os arquivos sem gravação de data serão mostrados como “**/**/****”.

Formato de dados para busca de Cartão SD / Memória Flash USB

• Foto: Imagens congeladas gravadas com câmeras fotográficas digitais compatíveis com arquivos JPEG com

• Vídeo: Arquivos compatíveis com Padrão SD-Video Ver. 1.2 [MPEG-2 (formato PS)] e Padrão AVCHD com um

• Música: Formato de dado - MP3 e AAC (arquivos protegidos contra cópias não podem ser reproduzidos)

• Formato do Car tão SD Card: Cartão SDXC - exFAT

• Tipo de cartão compatível (capacidade máxima):Car tão SDXC (64 GB), Car tão SDHC (32 GB), Cartão SD (2 GB),

• Se um Cartão miniSD for usado, insira / remova-o junto com o adaptador.

• Formato da Memór ia Flash USB: FAT16, FAT32 ou exFAT

* DCF (Design r ule for camera file system): Padrão unificado estabelecido pela Japan Electronics and Information Technology

Industries Association (JEITA).

( Nota )

• Formate a mídia com o equipamento de gr avação.

• A imagem pode não aparecer corretamente neste TV dependendo do equipamento de gravação utilizado.

• A visualização pode levar algum tempo quando houver vários arquivos ou pastas.

• Esta função não pode mostr ar JPEG em Movimento e imagens congeladas que não estão no formato JPEG (ex.: TIFF, BMP).

• Qualquer dado modificado com um PC pode não ser mostrado.

• Imagens importadas de um PC devem ser compatíveis com EXIF (Exchangeable Image File) 2.0, 2.1 e 2.2.

• Arquivos parcialmente degradados podem ser mostrados com resolução reduzida.

• Os nomes das pastas e arquiv os podem ser diferente dependendo da câmera digital ou câmera de vídeo digital usada.

• Não use caracteres de dois bytes ou códigos especiais.

• O dispositivo pode tornar-se inutilizável com este TV se o nome do arquivo ou pasta for alterado.

Para inserir ou remover o Cartão SD / Memória Flash USB

Memória Flash USB

• Insira o dispositiv o • Remova o dispositivo

digitais serão reproduziadas.

padrão DCF* e EXIF Formato de dado - Baseline JPEG (Sub-sampling 4:4:4, 4:2:2 ou 4:2:0) Resolução de imagem - 160 × 120 para 20.000.000 pixels

formato de áudio MPEG-1/Layer-2 ou Dolby Digital (um dado modificado em um PC pode não ser mostrado corretamente)

Cartão SDHC / Car tão SD - FAT16 ou FAT32

Cartão miniSD (2 GB) (adaptador miniSD necessário)

USB USB

Insira em linha reta Puxe em linha reta

• O Media Player suporta somente dispositivos de Memória Flash USB.

Cartão SD

• Para inserir

o cartão SD Insira cuidadosamente o Cartão SD com o rótulo voltado para frente.

Empurre até ouvir um clique

Lado do rótulo

Recorte

• Para remover o cartão SD

Empurre o centro do cartão

POWER

ASPECT

INFO

OPTION

RG B

TEXT

MUTE

STTL

INDEX

INPUT

OFF TIMER

SD CARD

EXIT

HOLD

SURROUND

RETURN

Para retornar para TV

EXIT

SD CARD

Para retornar para a tela anterior

RETURN

Iniciando o Media Player

Insira o Cartão SD ou Memória Flash USB

• Quando o Cartão SD é inserido, a seleção para Media Player (modo Foto) será feita automaticamente  pág. 36. Assumindo que o Cartão SD contém fotos. Se não, pressione a tecla azul para ativar a tela “Selecionar Conteúdo” e selecione outro modo.

 “Alterar o conteúdo” (pág. 37).

Altere para Media Player

SD CARD

Selecione o dispositivo que deseja acessar

Media Player

• Quando o Cartão SD é inserido, a alteração será feita automaticamente.

selecionar acessar

Drive Select

EXIT

Select

RETURN

Access

SD Card

nome do dispositivo

Selecione o conteúdo

Media Player

• Se apenas um dispositivo estiver conectado, este passo será pulado.

selecionar acessar

Contents Select

EXIT

Select

RETURN

Foto Vídeo

Access

SD Card

• Foto  “Modo Foto” (pág. 36)

• Vídeo  “Modo Vídeo” (pág. 38)

• Música  “Modo Música” (pág. 40)

Música

Avançados

Alterando o dispositivo

Você pode alterar para outro dispositivo diretamente do mesmo modo se dois dispositivos estão conectados.

Ver o menu

Selecione “Selecionar Drive”

Menu principal

Imagem

Áudio Configuração de fotos Configuração de vídeo Configuração de música

Selecionar Drive

acessar selecionar

Selecione o dispositivo para o que deseja acessar

Media Player

selecionar acessar

Drive Select

EXIT

Select

RETURN

Access

SD Card

Utilizando o Media Player

Modo Foto

O modo Foto irá ler todos os arquivos com extensão “.jpg” no cartão ou Memória Flash USB.

View

EXIT

Select

RETURN

View Select

Mensagem de erro (imagens que não puderam ser carregadas, etc.)

sotohpllAotohPreyalPaideM

Imagens em miniatura de todas as fotos no Cartão SD ou Memória Flash USB serão mostradas.

• Para alterar a música de fundo

 “Ajuste de Foto” (pág. 37)

• Para ver a informação da foto selecionada

INFO

Info

(Miniatura - Todas as fotos)

SD Card

tceleSstnetnoCwohsedilS

Nome do arquivo


Data

23/10/2009

Pixel

1600X1200

1/48

número do arquivo / número total de arquivos

Para organizar por pasta, data de gravação ou mês de gravação

Mostra a seleção de visualização

• Para retornar para a miniatura de todos as fotos

Visualização simples - Mostra um foto por vez. Selecione a foto que deseja ver.

Selecione a forma de organização

Visualização pastas

Ordenar por data

Ordenar por mês

acessar selecionar

“Todas fotos”

Mostra as miniaturas agrupadas por pastas

• Os arquivos que não estão em uma pasta serão colocadas em uma pasta chamada “/”.

Mostra as miniaturas agrupadas pela mesma data

• O grupo de fotos sem data gravada serão mostrados como “Desconhecidos”.

Mostra as miniaturas agrupadas pelo mesmo mês.

• O grupo de fotos sem data gravada serão mostrados como “Desconhecidos.

selecionar

visualização simples

Single view

Rotate

EXIT Select RETURN

Slideshow

Guia de operação (Visualização simples)

• Para ver/esconder o guia de operação

• Para operar a Visualização simples

Single view

• Para retornar para as miniaturas 

Selecione um dos grupos organizados para ver as miniaturas do grupo selecionado.

Media Player Photo

23/10/200 9 25/10/200 9 01/11/200 9 05/11/200 9 10/11/200 9 22/11/200 9 23/11/200 9

24/11/200 9 01/12/200 9 03/12/200 9 20/12/200 9 22/12/200 9

Access

EXIT

Select

Info

RETURN

View Select

selecionar miniatura do grupo selecionado

• Para ver a informação do grupo selecionado.

INFO

Nome da pasta

23/10/200 9

Número de arquivos

Para retornar para a foto anterior. Girar 90° (anti-horário) Para ir para a próxima foto Girar 90° (horário)

23/10/2009

número do grupo /

1/12

número total de grupos nome da pasta, data ou

mês

Apresentação de slides - A apresentação de slides termina com a mesma miniatura que iniciou. Selecione a foto que deseja

iniciar a apresentação de slides

selecionar

Iniciar a apresentação de slides

• Para ver/esconder o guia de operação

INFO

•

Para pausar (retornar para a Visualização simples)

• Para retornar para as miniaturas 

Sort by Date

SD Card

tceleSstnetnoCwohsedilS

RETURN



RETURN

• Qualidade da imagem tor na-se menor dependendo dos ajustes da apresentação de slides.

• O ajuste da imagem pode não funcionar dependendo dos ajustes da apresentação de slides.

Ajuste de Foto Ajuste para o modo Foto

Mostra o menu

Menu principal

Imagem

Áudio

Configuração de fotos

Configuração de vídeo Configuração de música Selecionar Drive

acessar selecionar

• Menu de Imagem e Som

 pág. 22-23

Menu de configuração fotos

Música de Fundo Tip o1 Tela Desligado Efeito de Cor Efeito de Transição Modo Screen Intervalo Normal Repetir Ligado

Desligado Desligado Normal

Menu Item Ajustes / Configurações (alternativas)

Selecione a música de fundo reproduzida durante o modo Foto

(Desligado / Tipo1 / Tipo2 / Tipo3 / Auto / Usuário)

Tipo1 / 2 / 3: Faixas de música pré-instaladas Auto: Reproduz a música em uma pasta raiza do Cartão SD aleatoriamente. Usuário: Reproduz a música selecionada, consulte a página 40 para ajuste

Selecione o quadro de visualização da apresentação de slides (Desligado/Multi/Aleatório) Multi: A tela é dividida em 9 seções. Colagem: As fotos são mostradas em posições aleatórias em escala aleatória.

Selecione o efeito de cor das fotos na Visualização simples e Apresentação de slides

(Desligado / Sepia / Cinza)

Selecione o efeito de transição usado quando trocar as fotos durante a apresentação

(Desligado / Aparecer / Deslizar / Dissolver / Movimento / Aleatório)

Aparecer: A próxima foto aparece g radualmente Deslizar: A próxima foto desliza e aparece a partir da esquerda. Dissolver: A foto é substituída em um mosaico indefinido. Movimento: A foto é trocada com movimentos de ampliar, reduzir ou para cima,

Aleatório: Cada transição é selecionada aleatoriamente.

• Esta função somente é disponível quando “Tela” está ajustado para “Desligado” Seleciona se as fotos são mostradas em tamanho normal ou ampliadas durante a

Visualização simples e Apresentação de slides. (Normal / Zoom)

• Dependendo do tamanho, a foto pode não ser ampliada.

para baixo

Configuração de Fotos

Música de fundo

Tela

Efeito de Cor

Efeito de Transição

Modo Screen

Intervalo Selecione o intervalo da apresentação de slides (Curto / Normal / Longo) Repetir Repete a apresentação de slide (Desligado / Ligado)

Alterar o conteúdo

Você pode alterar para outro modo do Media Player a partir da miniatura. Enquanto a miniatura é

mostrada, visualize a seleção de conteúdo.

Selecione o conteúdo

sotohpllAotohPreyalPaideM

• Foto  “Modo Foto” (pág. 36)

• Vídeo  “Modo Vídeo (pág. 38)

• Música  “Modo Música” (pág. 40)

ajustar selecionar

Usando o Media Player

Avançados

Contents Select

Access

SD Card

EXIT

Select

RETURN

View

EXIT

Photo Video

Music

Select

Info

RETURN

View Select

tceleSstnetnoCwohsedilS

selecionar

acessar

Utilizando o Media Player

Modo Vídeo

Para Cartão SD ou Memória Flash USB. O modo Vídeo suporta os formatos de arquivo AVCHD e MPEG2.

Acesso para o modo “Video” (pág. 35)

Mensagem de erro (título que não pode ser carregado, etc.)

Trip1 Trip2 Trip3 Trip4 Trip5 Room Nature1

Nature2 Nature3 Nature4 Nature5 Nature6 2009_4 2009_7

2009_9

Acessar

SAIR

Selecionar

Repr. Selecionar Conteúdo

RETURNAR

Info

(Miniatura - Visualização do título)

Reproduzir a partir da Visualização do título

A reprodução do título selecionado inicia. Selecione o título Inicia a reprodução

selecionar

Reproduz a partir da cena selecionada no título

A reprodução inicia a partir da cena selecionada e roda até o final do título.

Selecione o título Selecione a cena para iniciar a reprodução

selecionar

acessar

• Para repetir a reprodução

 “Configuração de Vídeo”

(pág. 39)

Media Player Video

Trip1_1 Trip1_2 Trip1_3 Trip1_4 Trip1_5 Trip1_6 Trip1_7

Trip1_8

Acessar

Selecionar

• Exibir a informação da cena selecionada.

Visualização títulooediVreyalPaideM

Cartão SD

SAIR

RETURNAR

Info

(Miniatura - Visualização de cena)

INFO

Cena

Trip1_1

Trip1

Data e Hora

19/02/2009 11:21

Duração

00h04m12s

Miniaturas dos títulos de vídeo no Cartão SD ou Memória Flash USB serão mostrados. Quando um título está selecionado, o preview inicia (se o título suportar a pré-visualização).

• Para desativar o preview

 “Configuração de Vídeo” (pág. 39)

• Para ver a informação do título selecionado

INFO



Título

Trip1

1/8

Data e Hora

19/02/2009 11:21

Número de cenas

Duração

00h15m39s

Visualização título > Trip1

Cart]ao SD

Selecionar Conteúdo

formato de arquivo número da cena / número total de cenas

formato do arquivo

1/15

número do título /

Trip1

número total de títulos

selecionar reproduzir

Quando um título está selecionado, o preview inicia (se o título suportar a pré-visualização)

• Para desativar o preview

 “Configuração de Vídeo” (pág. 39)

Operações durante a reprodução

• Para alterar a faixa de aspecto

INFO

(somente para conteúdo de filme 4:3)

ASPECT

• Para voltar para miniatura 

• Para a cena anterior 

• Para a próxima cena 

Guia de operação

SAIR

RETORNAR

Title

Trip1

Date &Time

01/12/2008 10:12

00:00.05 / 00:00.30

(Reproduzir)

Faixa de informação

• Para ver/esconder o guia de operação e faixa de informação.

• Para operar a reprodução

Retroceder Pausar/Reproduzir Reproduzir Avanço rápido Parar

Ajustes de Som

Você pode desfrutar de som multicanal conectando um amplificaro no terminal DIGITAL OUT. Para confirmar ou alterar o estado atual do som (durante a reprodução)

Ver o menu de Opções Altere o som (se o filme possuir vários sinais de áudio)

Menu Opção

OPTION

Multi Audio Stereo

(estado atual do som)

alterar

• Pode levar vários segundos para que a alteração tenha efeito

Ajustes da saída de áudio

Selecione “Seleção SPDIF” e ajuste

Menu de áudio

Modo Music Grave Agudo Balanço Vol. fone de ouvido

Correção de volume Distância da parede Over 30cm

Seleção SPDIF

OffSurround

Auto

Ver o menu

Selecione “Som”

Menu principal

Imagem

Áudio

Configuração de fotos Configuração de vídeo Configuração de música Selecionar Drive

acessar selecionar

Menu Item Ajustes / Configurações (alternativas)

SPDIF: Padrão de formato de arquivo de transferência de áudio.

Áudio

Seleção SPDIF

Selecione o ajuste inicial para o sinal de saída de áudio digital através do terminal DIGITAL AUDIO OUT (Auto / PCM) Auto: Dolby Digital é enviado como Dolby Digital Bitstream. MPEG é enviado como PCM. PCM: O sinal de saída digital é fixado para PCM.

RETURN

0 0 0

ajustar selecionar

Ajuste de Vídeo Ajuste para o modo Vídeo

Ver o menu Selecione

“Configuração de Vídeo”

Menu principal

Imagem Áudio

Configuraçlão de fotos

Configuração de vídeo

Configuração de música Selecionar Drive

Selecione “Outras configurações”

Menu de configuração vídeo

Configurações de vídeo

Outras configurações Acessar

acessar selecionar

• Configuração de vídeo

 (pág. 24)

Selecione os itens e ajuste

Outras Configurações

16:9 Overscan Ligado

Prévia do vídeo Ligado Repetir Desligado

• 16:9 Overscan

 (pág. 25)

Menu Item Ajustes / Configurações (alternativas)

Ajuste para iniciar a pré-visualização do título ou cena em uma tela de miniaturas (Desligado/Ligado)

• As imagens podem não ser mostradas por um curto tempo na tela de miniaturas. Para resolver este problema, ajuste preview para “Desat.”

• Reprodução repetida dentro do título (Desligado/Ligado)

Configuração de Vídeo

Outras Configurações

Prévia de Vídeo

Repetir

( Nota )

• A estrutura dos título e cenas pode var iar de acordo com a câmera de vídeo digital utilizada.

ajustar selecionar

Utilizando o Media Player

Modo Música

O modo Música suporta os formatos de arquivos MP3 e AAC. Acesso para o modo “Música” (pág. 35)

Media Player

Music

Folder1 Folder2 Folder3 Folder4 Folder5

Folder8

Access

EXIT

Select

RETURN

acessar selecionar

Media Player

Music

01 Music1 02 Music2 03 Music3 04 Music4 05 Music5 06 Music6 07 Music7

08 Music8 09 Music9 10 Music10 11 Music11 12 Music12

15 Music15 16 Music16 17 Music17 18 Music18 19 Music19

Access

EXIT

Select

RETURN

reproduzir

Info

(Miniatura - Todas as pastas)

Mensagem de erro (arquivos que não puderam ser carregados, etc.)

Info

(Miniatura - Todas as Músicas)

Folder View

Folder6 Folder7

Contents SelectPlay Folder

Folder View > music

13 Music13 14 Music14

20 Music20 21 Music21

Contents Select

SD Card

• Para visualizar a informação da pasta ou música selecionada

• Para reproduzir da visualização da pasta:

Selecione a pasta Inicie a reprodução

Operação durante a reprodução

• Para ver/esconder o guia de operação 

• Para operar a reprodução:

• Para música anterior 

• Para a próxima música 

• A faixa de informação é mostrada como abaixo.

selecionar

A reprodução inicia

Ajuste de Música Ajuste para o modo Música

Ver o menu Selecione

“Configuração de Música”

Menu principal

Imagem

Áudio Configuração de foto Configuração de vídeo

Configuração de música

Selecionar Drive

acessar selecionar

selecionar

Retroceder Pausar / Reproduzir Reproduzir Avanço rápido Parar

Título da música Título do álbum Nome do artista

00:00.07 / 00:04.14

Selecione os itens e ajuste

Menu de configuração música

Repetir Desligado

INFO

Tempo decorrido / Tempo total de reprodução

ajustar

Menu Item Ajustes / Configurações (alternativas)

Configuração de Música

Repetir

Selecione o modo de repetição (Desligado / Pasta / Um) Pasta: Todas as músicas na pasta selecionada são reproduzidas repetidamente. Um: A música selecionada é reproduzida repetidamente .

Para ajustar a música como música de fundo durante o modo Foto

Enquanto reproduz a música

Ver o menu

Selecione “Arquivo” ou “Pasta”

Registrar Slideshow BGM?

Arquivo Pasta

ajustar selecionar

Funções VIERA Link

HDAHDA

VIERA Link “

Desfrute de uma interoperabilidade adicional HDMI com produtos Panasonic que possuem a função “HDAVI Control”. Este TV suporta a função “HDAVI Control 5”. As conexões em equipamentos com o cabo HDMI como Câmera de Vídeo HD, Home Theaters, Amplificadores, etc., permitem a interface automaticamente. Estas funções são limitadas para modelos incorporando “HDAVI Control” e “VIERA Link”.

• Algumas funções não são disponíveis, dependendo da versão HDAVI Control do equipamento. Confirme a versão do HDAVI Control do equipamento conectado.

• VIERA Link “HDAVI Control”, baseado nas funções de controle fornecidas pelo HDMI, que é um padrão industrial conhecido como HDMI CEC (Consumer Electronics Control) é uma função exclusiva que nós desenvolvemos e adicionamos. Portanto, esta operação, com equipamentos de outros fabricantes que suportam HDMI CEC, não é garantida.

• Consulte os man uais dos equipamentos. Sobre o equipamento Panasonic compatível, consulte seu revendedor Panasonic local.

VIVI

HDA

VI ControlTM”

HDAHDA

VIVI

Reprod.

DVD/

Blu-ray

Disc*

Características

Equipamento conectado com

função VIERA Link

Reprodução fácil

Controle para Ligar

Controle para Desligar Redução de consumo desnecessário em espera Standby automática para equipamento desnecessário Controle do menu do equipamento conectado por controle remoto VIERA

Controle dos alto-falantes

*1: Somente conexão HDMI *2: Conexões de saída HDMI e Áudio *3: disponível com o equipamento que possui a função “HDAVI Control 2 ou mais recente” *4: disponível com o equipamento que possui a função “HDAVI Control 4 ou mais recente” *5: enquanto reproduz um disco *6: exceto quando assiste um disco

––

Câmera de

Vídeo HD/

Câmera

LUMIX*

––

–

Home

Theater*

Home Theater

Blu-ray

Disc*

Amplifi-

cador*

– –

–

Usando o Media Player

Funções VIERA Link

Avançados

Funções VIERA Link

Conexão

• Para usar Gravador DIGA/Reprodutor DVD/Reprodutor Blu-ray Disc/Câmera de Vídeo HD/Câmera LUMIX

Gravador DIGA/Reprodutor DVD/Reprodutor Blu-ray Disc/Câmera de Vídeo HD/Câmera LUMIX com

Cabo HDMI

função VIERA Link

• Para usar Home Theater/Blu-ray Disc Theater:

Sistema de caixas acústicas

Cabo HDMI

Cabo RCA

*1 Se o equipamento conectado possuir a função “HDAVI Control 5”, não é necessário usar este cabo de áudio (cabo

de áudio digital óptico ou cabo RCA). Neste caso, conecte o equipamento ao terminal HDMI2 do TV com um cabo HDMI.

Home Theater/ Blu-ray Disc Theater com função VIERA Link

• Para usar Amplificador:

Cabo HDMI

Cabo RCA

Câmera de Vídeo HD/ Câmera LUMIX com função VIERA Link

Sistema de caixas acústicas

Amplificador com função VIERA Link

Cabo HDMI

Gravador DIGA com função VIERA Link

( Nota )

• Esta função pode não funcionar corretamente dependendo do equipamento conectado.

• Para Gravador DIGA/Reprodutor DVD/Blu-ray Disc/Câmera de Vídeo HD/Câmera LUMIX com função VIERA Link, conecte ao terminal HDMI1, HDMI2 ou HDMI3 com um cabo HDMI.

• Para Home Theater/Blu-ray Disc Theater/Amplificador, conecte ao terminal HDMI1, HDMI2 ou HDMI3 com um cabo HDMI e/ou cabo de áudio digital óptico ou cabo RCA para saída de áudio do TV.

• Use cabos totalmente compatíveis com HDMI. Cabos não compatíveis não podem ser utilizados. Recomendamos o cabo HDMI Panasonic:

• RP-CDHS15 (1,5 m) • RP-CDHS30 (3,0 m) • RP-CDHS50 (5,0 m)

Preparações

• Conecte o equipamento compatível com VIERA Link.

• Ajuste o equipamento conectado. Leia o manual do equipamento.

• Para melhor gravação, ajustes no gravador podem ser necessários. Para detalhes, leia o manual do gravador.

• Ajuste VIERA Link para Ligado no Menu de Ajuste  “VIERA Link” (pág. 24).

• Ajuste o TV  Após a conexão, ligue o equipamento e depois ligue o TV. Selecione o modo de entrada para HDMI1, HDMI2 ou HDMI3 (pág. 17) e certifique-se de que a imagem é mostrada corretamente.Este ajuste deve ser feito cada vez que as seguintes condições ocorrerem:

• Na primeira vez

• Quando adicionar ou reconectar o equipamento

• Quando alterar o ajuste

Características disponíveis

Reprodução fácil

Seleção automática de entrada - Quando o equipamento conectado é operado, o modo de entrada é selecionado automaticamente.

Controle para ligar

Ajuste Controle para Ligar para “Ligado” no Menu de Ajuste para usar esta função  “Controle para

Ligar” (pág. 24)

Quando o equipamento conectado iniciar a reprodução ou navegação direta/menu função do equipamento é ativado, o TV é automaticamente ligado (somente quando o TV está no modo de Espera).

Controle para desligar

Ajuste Controle para Desligar para “Ligado” no Menu de Ajuste para usar esta função  “Controle

para Desligar” (pág. 24).

Quando o TV está ajustado no modo de Espera, o equipamento conectado também entra automaticamente no modo de Espera.

• Esta função não funcionará, mesmo que o TV entre no modo de espera automaticamente, com a função Temporizador de Desligamento ou a função espera automática.

Economia de Energia em Standby Reduzir o consumo desnecessário de energia em espera

Ajuste Economia de Energia em Standby para “Ligado” no Menu de Ajuste para usar esta função 

“Economia de Energia em Standby” (pág. 25).

O consumo de energia no modo de Standby do equipamento conectado é controlado para alto ou baixo em sincronia com o estado Ligado/Desligado do TV para reduzir o consumo. Quando o TV estiver ajustado no modo de Standby, o equipamento conectado é automaticamente ajustado para Espera e o consumo de energia no modo de Standby do equipamento conectado é automaticamente minimizado. Quando o TV estiver ligado, o equipamento conectado continuará no modo de Espera, mas o consumo de energia aumentará para que seja iniciado rapidamente.

• Esta função é efetiva se o equipamento conectado puder alterar o consumo de energia no modo de Standby e estiver ajustado para alto consumo.

• Esta função funcionará quando “Controle para desligar” estiver ajustado para “Ligado”.

Funções VIERA Link

Standby Automático Espera automática para equipamento desnecessário

Ajuste Standby Automático para “Ligado (com lembrete)” ou “Ligado (sem lembrete)” no Menu de Ajuste para usar esta função  “Standby Automático” (pág. 25).

Quando o TV estiver ligado, o equipamento conectado que não está em uso entrará no modo de Espera automaticamente para reduzir o consumo de energia. Por exemplo, quando o modo de entrada for alterado de HDMI, quando a Seleção de Alto-falante for alterado para “TV (exceto para assistir um disco).

• Se selecionar “Ligado (com lembrete)”, uma mensagem na tela será mostrada para avisá-lo de que a função está ativada.

• Esta função pode não funcionar corretamente dependendo do equipamento conectado. Se necessário, ajuste para “Desligado”.

Avançados

VIERA Link “HDA VI ControlTM”

Características disponíveis (Usando o Menu VIERA Link)

Controle VIERA Link Operar o equipamento conectado com o controle remoto VIERA

Acesse e opere o menu do equipamento

Você pode controlar algumas funções do equipamento conectado com o controle remoto do TV, apontando para o receptor de sinal do TV.

• Se não puder oper ar, verifique os ajustes e o equipamento  “Resumo das características”, “Conexão”,

Preparações” (págs. 41, 42).

• Para detalhes das operações do equipamento conectado, leia o manual do equipamento.

POWER

ASPECT

INPUT

OFF TIMER

EXIT

Visualize o “Menu VIERA Link”.

Selecione “Controle VIERA Link”.

Menu VIERA Link

Controle VIERA Link

Seleção do Alto Falante

Home Theater Home Theater

selecionar

OPTION

R G Y B

STTL

TEXT

INDEX

RETURN

HOLD

Selecione o equipamento que deseja acessar.

O tipo do equipamento conectado é mostrado. Selecione o tipo do equipamento e acesse.

Menu VIERA Link

Controle VIERA Link

Seleção do Alto Falante

Home Theater Home Theater

selecionar acessar

Gravador/Player/Home Theater/Câmera de Vídeo/LUMIX/Câmera Digital/Outros

• Você também pode acessar o controle VIERA Link usando VIERA TOOLS  pág. 19

• O item mostrado pode variar de acordo com o equipamento conectado.

• “Home Theater” significa Reprodutor home theater, Blu-ray Disc theater ou Gravador home theater.

• “Outros” significa decodificador.

O menu do equipamento acessado

(o modo de entrada será alterado automaticamente)

Opere o equipamento conectado

1. Ajuste o código do controle remoto para “73” (pág. 18).

2. Siga o guia de operação.

Para visualizar o guia de operação Armazenar/ajustar/acessar

OPTION

RETURN

Mover o cursor/selecionar o menu Retornar para o menu anterior Mover o cursor/acessar/ajustar Sair do menu

Quando as palavras chaves são mostradas na barra de cores

EXIT

( Nota )

•

Algumas operações podem não ser disponíveis dependendo do equipamento. Se for o caso, use seu próprio controle remoto.

Se dois gravadores ou reprodutores são conectados

Menu VIERA Link

Controle VIERA Link

Seleção do Alto Falante

O número dado pelo número do terminal HDMI menor conectado ao mesmo tipo de equipamento. Por exemplo, dois gravadores para HDMI2 e HDMI3, neste caso, o gravador conectado ao HDMI2 será mostrado como “Gravador 1” e o gravador conectado ao HDMI3 será mostrado como “Gravador 2”.

Home Theater2 Home Theater

Gravador 1-3/ Reprodutor 1-3

Se acessar um equipamento não VIERA Link

Menu VIERA Link

Controle VIERA Link

Seleção do Alto Falante

Você pode acessar o menu do equipamento, mas não poderá operá-lo. Use seu próprio controle remoto para operar o equipamento.

Home Theater Home Theater

O tipo de equipamento conectado é mostrado.

Características disponíveis (usando o Menu VIERA Link)

Seleção de Alto-falante Controle do alto-falante

Acesse e controle o volume do alto-falante

Você pode controlar as caixas acústicas do home theater com o controle remoto deste TV, apontando-o para o receptor de sinal do TV

• Se não puder operar, verifique os ajustes e o equipamento

 “Resumo das características”, “Conexão”, “Preparação” (págs. 41, 42)

POWER

ASPECT

INPUT

OFF TIMER

EXIT

Visualize o “Menu VIERA Link”

Selecione “Seleção do Alto-falante”

VIERA Link Menu

Controle VIERA Link

Seleção do Alto Falante

Home Theater Home Theater

selecionar

”

OPTION

R G Y B

TEXT

STTL

INDEX

RETURN

HOLD

Ajuste “Home Theater” ou “TV”

ajustar

Home Theater

Reprodutor home theater, Blu-ray Disc theater ou Amplificador serão automaticamente ligados se estiverem no modo de Espera e o som for das caixas acústicas do home theater conectado ao equipamento.

MUTE

POWER

SURROUND

PROGRAMME

REC

• Aumentar/diminuir volume

• Emudecer (mute)

• O som dos alto-falantes do TV são emudecidos.

• Quando o equipamento está desligado, os alto-falantes do TV serão ativados.

MUTE

Os alto-falantes do TV são ativados.

( Nota )

• Se quiser desfr utar do som multicanal (ex.: Dolby Digital 5.1 ch) através de um Amplificador, conecte com o cabo HDMI e cabo de áudio digital óptico (pág. 42) e depois selecione “Home Theater”. Se seu amplificador possuir a função “HDAVI Control 5”, você pode conectar somente com o cabo HDMI. Neste caso, conecte seu Amplificador ao terminal HDMI2 do TV.

( Nota )

• Estas funções podem não funcionar corretamente, dependendo do equipamento conectado.

• A imagem ou o som pode não ser disponível nos primeiros segundos, quando o modo de entrada é alterado.

• A reprodução fácil pode ser disponível usando o controle remoto do Reprodutor theater, Blu-ray Disc theater ou Amplificador. Leia o manual do equipamento.

• “HDAVI Control 5” é o padrão mais recente (a partir de Dezembro de 2009) para equipamento compatível com HDAVI Control. Este padrão é compatível com equipamento HDAVI convencional.

• Para confirmar a versão do Controle HDAVI deste TV  “Informação do Sistema” (pág. 25).

VIERA Link “HDAVI Control

Avançados

Equipamento Externo

Estes diagramas mostram nossas recomendações de como conectar o TV em seus vários equipamentos. Para outras conexões, consulte as instruções de cada equipamento, a tabela abaixo e as especificações (pág. 54).

• Antes de ligar ou desligar qualquer cabo, desligue todos aparelhos da tomada.

• Os equipamentos e cabos ilustr ados neste manual não são for necidos com o televisor.

Filmadora /

Videogame

Lateral do TV

(Visualizar)

Para ouvir com caixas acústicas

Cabo totalmente compatível

(Ouvir)

com HDMI (ARC)

Cabo de áudio digital óptico

Traseira do TV

Fones de ouvido

Para ajustar o volume

 “Volume dos Fones de Ouvido” no Menu Som (pág. 23)

(mini plugue estéreo M3)

Tipos de equipamentos conectáveis em cada terminal

AV1 IN

Terminal

AV2 IN AV3 IN

Gravação/Reprodução (equipamento)

Para gravar/reproduzir videocassetes/DVDs (gravador VCR/DVD)

Para assistir DVDs (reprodutor de DVD) Para assistir imagens da filmadora (Câmera de vídeo) Para assistir transmissões via satélite (Decodificador) Para videogames (Equipamento de videogame) Para usar amplificador com sistema de caixas acústicas VIERA Link a: Conexão recomendada

*1 aplicável se seu amplificador possuir a função ARC (Canal de Retorno de Áudio)

Amplificador com

sistema de caixas

acústicas

Computador

MONITOR

OUT

Cabo RCA

Adaptador de conversão (se necessário)

(Visualizar)

(Ouvir)

DIGITAL

AUDIO OUT

123

(Visualizar)

(Ouvir)

(ARC)

Antena aérea

Para gravar / repr oduzir

Gravador de DVD/ Videocassete

Para assistir DVDs

Reprodutor de DVD

Para assistir

transmissões

de satélite

Antena parabólica

Cabo RF

Detector de Plugue Principal Terra DDC/CEC SCL CEC Blindagem Clock TDMS Dado0– TMDS Dado0+ TMDS Blindagem Dado1 TMDS Dado2– TMDS Dado2+ TMDS

Cabo satélite

Decodificador

Cabo totalmente compatível com HDMI

Equipamento HDMI

 “Conexão HDMI” (págs. 42, 49)

Gravador de DVD

Cabo totalmente compatível com HDMI

Terminal HDMI

19 17 15 13 11

9 7 5 3 1

Alimentação +5V

DAS

Reservado

(no cabo, mas N.C. no dispositivo) Relógio– TMDS

Relógio+ TMDS

Blindagem Dado0 TMDS

Dado1– TMDS

Dado1+ TMDS

Blindagem Dado2 TMDS

Equipamento Externo

Avançados

Informações Técnicas

Alocação dos Canais

Seleção de Sistema

CANAL MOSTRADO

0 1 2 3 4 5 6 7

11 12 13 14 15 16

19 20

21 22 23 24

57 58 59

62 63

TV CATV

CANAL RECEBIDO

– – 2

13 14

62 63

– 1 2

62 63

Seleção de Sistema

CANAL MOSTRADO

73 74 75 76 77 78 79

80 81

90 91 92 93 94 95 96 97 98 99

100

107 117 118

120

125

TV CATV

CANAL RECEBIDO

– – – – – – – – –

– – – –

– – – – – – – – – –99

– – – – – – – – –

100

125

Conexão HDMI

HDMI (High-Definition Multimedia Interface) é a primeira interface AV completamente digital para o consumidor de acordo com um padrão não comprimido. HDMI (High-Definition Multimedia Interface) permite desfrutar de imagens digitais de alta definição e som de alta qualidade conectando o TV e o equipamento. Equipamentos compatíveis com HDMI (*1) com um terminal de saída HDMI ou DVI, como um reprodutor de DVD, decodificador ou videogame podem ser conectados no terminal HDMI usando um cabo compatível com HDMI (fiação completa). Sobre as conexões veja “Equipamento Externo” (págs. 46, 47).

Características HDMI aplicáveis

• Sinal de entrada de áudio: 2ch Linear PCM (frequências de amostra - 48 kHz, 44.1 kHz, 32 kHz)

• Sinal de entrada de vídeo: 480i, 480p, 576i, 576p, 720p, 1080i e 1080p

• Sinal de entrada de PC:  “Sinal de entrada que pode ser mostrado” (pág. 50). Combina o ajuste de saída do PC.

• VIERA Link (HDAVI Control 5) :  “VIERA Link” (pág. 41)

• Canal de Retor no de Áudio (*2) (somente terminal HDMI2)

 “Sinal de entrada que pode ser mostrado” (pág. 50).

Combina o ajuste de saída do equipamento digital.

Conexão D VI

Se o equipamento externo possuir somente uma saída DVI, conecte o terminal HDMI através de um cabo adaptador DVI para HDMI (*3) Quando o cabo adaptador DVI para HDMI é usado, conecte o cabo de áudio no terminal de entrada de áudio (HDMI1 / 2: use os terminais de áudio AV2 / HDMI3: use os terminais de áudio AV3).

( Nota )

• Os ajustes de áudio podem ser feitos em “Entrada HDMI1 / 2 / 3” No Menu Áudio (pág. 23)

• Se o equipamento conectado possuir uma função de ajuste de aspecto, ajuste a faixa de aspecto para “16:9”.

• Estes conectores HDMI são do “tipo A”.

• Estes conectores HDMI são compatíveis com a proteção de cópia HDCP (High-Bandwidth Digital Content Protection).

• Um equipamento que não possui ter minal de saída digital pode ser conectado ao ter minal de entrada “COMPONENT” ou “VIDEO” para receber sinais analógicos.

• Este TV incorpora a tecnologia HDMI™

(*1): O logo HDMI é mostrado no equipamento compatível com HDMI. (*2): O Canal de Retorno de Áudio (ARC) é uma função que possibilita o envio de sinais de som digitais através de um cabo HDMI. (*3): Pesquise com seu revendedor local de equipamentos digitais.

Conexão PC

Um PC pode ser conectado neste TV para que a imagem do PC seja mostrada e o som seja ouvido no TV.

• Sinais PC que podem ser recebidos: Frequência de leitura horizontal 31 a 69 kHz; frequência de leitura vertical 59 a 86 Hz. Mais de 1.024 linhas de sinal podem resultar em visualização incorreta da imagem.

• O adaptador PC não é necessár io para o conector DOS/V- compatível D-sub de 15 pinos.

( Nota )

• Alguns modelos de PC não podem ser conectados a este TV.

• Quando usar o PC, ajuste a qualidade de visualização de cores do PC para a posição mais alta.

• Para detalhes sobre os sinais de PC aplicáveis veja a página 50.

• Resolução de visualização máxima.

Aspecto

• Sinal do conector D-sub de 15 pinos

4:3 1,024 × 768 pixels

16:9 1,366 × 768 pixels

Pino Nº Nome do Sinal Pino Nº Pino NºNome do Sinal Nome do Sinal

R GND (Terra) NC (não conectado) G GND (Terra) NC (não conectado) B GND (Terra) HD

NC (não conectado) NC (não conectado) VD

GND (Terra) GND (Terra) NC (não conectado)

Informações Técnicas

Técnico

Informações Técnicas

Sinais de entrada que podem ser mostrados

COMPONENT (Y, PB/CB, PR/CR), HDMI

Marca *: Sinal de entrada aplicável

525 (480) / 60i 525 (480) / 60p 625 (576) / 50i 625 (576) / 50p 750 (720) / 60p 750 (720) / 50p 1,125 (1,080) / 60i 1,125 (1,080) / 50i 1,125 (1,080) / 60p 1,125 (1,080) / 50p 1,125 (1,080) / 24p

Nome do sinal Frequência horizontal (kHz) Frequência vertical (Hz)

PC (D-sub 15P) Sinal de entrada aplicável para PC é basicamente compatível para o tempo do padrão VESA.

Nome do sinal Frequência horizontal (kHz) Frequência vertical (Hz)

PC (do terminal HDMI) Sinal de entrada aplicável para PC é basicamente compatível para o tempo do padrão HDMI.

Nome do sinal Frequência horizontal (kHz) Frequência vertical (Hz)

( Nota )

• Sinais diferentes dos acima podem não ser mostrados corretamente.

• Os sinais acima são reformatados para melhor visualização em sua tela.

• Sinais de PC são ampliados ou compr imidos para visualização, portanto, pode não ser possível mostrar finos detalhes com nitidez suficiente.

** ** ** ** ** ** ** ** * * *

70.0774.13zH07@004×046

49.9574.13zH06@084×046

00.5705.73zH57@084×046

23.0688.73zH06@006×008

00.5788.64zH57@006×008

60.5876.35zH58@006×008

98.9544.13zH06@084×258

00.0663.84zH06@867×420,1

70.0784.65zH07@867×420,1

30.5720.06zH57@867×420,1

00.5886.86zH58@867×420,1

20.0689.36zH06@420,1×082,1

00.0607.74zH06@867×082,1

40.0693.84zH06@867×663,1

76.6600.53)084×046(”31hsotnicaM

55.4737.94)426×238(”61hsotnicaM

60.5786.86)078×251,1(”12hsotnicaM

00.0674.13zH06@084×046

00.0600.54p06/)027(057

00.0605.76p06/)080,1(521,1

Cartão SD

2.1 mm

Use um Cartão SD compatível com os padrões SD. Caso contrário, pode causar mau funcionamento do TV

Precauções ao manusear cartões SD

• Não remova o car tão enquanto o TV estiver acessando dados (isto pode causar danos no cartão ou TV).

• Não toque nos pinos na par te tr aseira do car tão.

• Não sujeite o cartão a fortes pressões ou impactos.

• Insira o cartão na direção correta (caso contrár io, o car tão pode ser danificado).

• Interferências elétr icas, eletricidade estática ou operações erradas podem danificar os dados ou o cartão.

• Faça cópias de segurança dos dados gravados em intervalos regulares para o caso de deterioração ou danos nos dados, ou erros na operação do TV (a Panasonic não é responsável por qualquer deterioração ou danos nos dados gravados).

32 mm

Mensagem

Não é possível ler o arquivo

Confirme se o cartão SD está OK Nenhum cartão SD inserido Arquivo inválido para leitura Esta operação não é possível

• O arquivo está danificado ou impossível de ser lido.

• O TV não suporta o formato (para os formatos e dados aplicáveis, veja acima).

• O cartão SD inserido está com problemas.

• Confirme se o cartão SD está inserido corretamente.

• O cartão não possui dados.

• Sua operação não é válida.

Significado/Ação

Licença

Mesmo se nenhuma anotação especial tenha sido feita da marca registrada da companhia ou produto, estas marcas registradas foram completamente respeitadas.

• VGA é uma marca registrada da International Business Machines Cor poration.

• S-VGA é uma marca registrada da Video Electronics Standard Association.

• O Logo SDXC é uma marca registrada da SD-3C, LLC.

• HDMI, o logo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e outros países.

• HDAVI Control

• “AVCHD” e o logo “AVCHD” são marcas registradas da Panasonic Corporation e Sony Corporation.

• Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo de duplo “D” são marcas registradas da Dolby Laboratories.

• Macintosh é uma marca registr ada da Apple Inc.

é uma marca registrada da Panasonic Corporation.

Informações Técnicas

Técnico

Manutenção

Primeiro remova o plugue principal da tomada elétrica.

Tela, Gabinete, Pedestal

Cuidados regulares:

Limpe cuidadosamente a superfície da tela, gabinete ou pedestal usando um pano macio para limpar a sujeira ou marcas de dedos.

Manchas persistentes:

Umedeça um pano macio com água limpa ou detergente neutro diluído (1 parte de detergente para 100 partes de água). Depois, torça o pano e limpe a superfície. Finalmente , limpe toda a umidade.

(Cuidado)

• Não use panos ásperos nem esfregue a superfície com força. Isto pode causar riscos na superfície.

• Tenha cuidado para não sujeitar a superfície da TV com água ou detergente. Líquido no interior do TV pode causar falha do produto.

• Tome cuidado para não expor as superfícies à inseticidas, solventes, tíner ou outras substâncias voláteis. Isto pode degradar a qualidade da superfície ou causar o descascamento da tinta.

• A superfície da tela foi especialmente tratada e pode ser danificada com facilidade. Tome cuidado para não bater ou riscar a superfície com a unha ou outros objetos duros.

• Não permita que o gabinete e o pedestal fiquem em contato com substâncias de borracha ou PVC por um longo tempo. Isto pode degradar a qualidade da superfície.

Plugue Principal

Limpe o plugue principal com um pano seco em intervalos regulares. Umidade e poeira podem causar fogo ou choques elétricos.

Perguntas e Respostas

Antes de solicitar serviço ou assistência, siga este guia simples para resolver o problema. Se o problema persistir, entre em contato com seu revendedor Panasonic local.

Pontos brancos ou sombras nas imagens (ruído)

• Verifique a posição, direção e conexão da antena.

Nem imagem nem som são produzidos

• O TV está no “Modo AV”?

• O plugue do cabo de alimentação está conectado a uma tomada?

• O TV está ligado?

• Verifique o Menu Imagem (pág. 22) e o volume.

• Verifique se todos os cabos e conexões estão firmemente no lugar.

Uma mensagem de erro aparece

• Siga as instr uções da mensagem.

• Se o problema persistir entre em contato com o Serviço Autorizado.

A tela LCD move-se levemente quando é pressionada com um dedo

Estalos são ouvidos

• Existe uma pequena folga ao redor do painel para evitar danos ao mesmo. O painel move-se levemente quando é pressionado com um dedo e o som de estalos podem ser ouvidos. Isto não é um mau funcionamento.

Podem aparecer pontos vermelhos, azuis, verde e pretos na tela

• Esta é uma car acterística de telas de cr istal líquido e não é um problema. A tela de cristal líquido é construída com tecnologia de precisão muito alta oferecendo finos detalhes. Ocasionalmente, alguns pixels não ativos podem aparecer na tela como pontos fixos em vermelho, verde, azul ou preto. Isto não afeta o desempenho do seu LCD e não é um problema de qualidade.

Problema Ações

• Altere o ajuste de “P-NR” no Menu Imagem (para remover ruído) (pág. 22).

Imagem ruim, ruidosa

Nenhuma imagem é mostrada

Tela

Imagem borrada ou distorcida

(sem som ou volume baixo)

Imagem anormal

Nenhum som é produzido

O nível de som é baixo ou o som é distorcido

Som

Som anormal

As imagens de um equipamento externo estão anormais quando o equipamento está conectado através

HDMI

de HDMI.

Devido às tecnologias de recepção digital envolvidas, a qualidade dos sinais de TV Digital podem ser relativamente baixas em alguns casos, independente da boa recepção dos canais de TV Analógica.

Não é possível receber sinais com uma antena aérea de alto desempenho

TV Digital

• Verifique os produtos elétricos próximos (carro, motos, lâmpadas fluorescentes).

• “Cor” ou “Contraste” no Menu Imagem está ajustado para o mínimo? (pág. 22)

• Reprog rame os canais (págs. 28, 29).

• Desligue o TV com a chave principal Ligar/Desligar, depois ligue novamente.

• A função Mute (Mudo) está ativada? (pág. 10).

• O volume está ajustado no mínimo?

• A recepção de sinal de som pode estar deter iorada.

• Configure o ajuste do som do equipamento conectado para “2ch L.PCM”.

• Verifique o ajuste “Entrada HDMI1/2/3” no Menu Áudio (pág. 23).

• Se a conexão do som digital possuir um problema, selecione a conexão de som analógica (pág. 49).

• O cabo HDMI está conectado corretamente? (págs. 42, 46, 47)

• Desligue o TV e o equipamento depois ligue-os novamente.

• Verifique o sinal de entrada do equipamento (pág. 50).

• Use um equipamento compatível com EIA/CEA-861/861B.

• Instale uma antena aérea individual par a o TV e Videocassete (ou use um divisor).

Videocassete

Terminal de entrada da antena

Saída da antena

(Antena individual)

Divisor Entrada da antena

(Antena individual)

Interferência ou congelamento/a imagem desaparece na TV Digital

O TV entra no modo de espera

O controle remoto não funciona ou

Outros

é intermitente

• Verifique “Condição do Sinal do TV Digital” (pág. 28). Se “Qualidade do Sinal” ou “Força do Sinal” são mostrados em vermelho, verifique a antena. Se o problema persistir, consulte seu revendedor Panasonic Local.

• Desligue o TV com a chave principal Ligar/Desligar, depois ligue novamente.

• A função de espera automática está ativada.

• O TV entra no modo de Espera cerca de 30 minutos após a transmissão analógica terminar.

• As pilhas estão instaladas corretamente? (pág. 3)

• O TV foi ligado?

• Aponte o controle remoto diretamente para a frente do TV (dentro de um ângulo de 30 graus da parte frontal do TV).

• Coloque o TV distante da luz direta do sol ou outras fontes de luz brilhante, de forma que não atinjam o receptor de sinal do controle remoto do TV.

Manutenção

Técnico

Especificações

Alimentação

Uso médio Condição em espera

Consumo

Faixa de aspecto

Tamanho visível da tela

TelaSom

Número de pixels Alto-falante Saída de áudio Fones de ouvido

VGA, SVGA, XGA

Sinais de computador

Sistema de recepção/Nome da banda

SXGA ..... (comprimido)

Frequência de leitura horizontal 31 - 69 kHz Frequência de leitura vertical 59 - 86 Hz

1. PAL-M

2. PAL-N

3. NTSC Digital Terrestre 6MHz VHF/UHF (Brasil) Recepção de TV Livre.

TC-L32S20B TC-L42S20B

110-220 V ~ 50/60 Hz

97 W 193 W

0,4 W 0,4 W

16:9

80 cm (diagonal) 106 cm (diagonal)

698 mm (L) × 393 mm (A) 930 mm (L) x 523 mm (A)

2.073.600 (1.980 (L) x 1080 (A)) 160 mm × 42 mm × 2 pçs, 8 Ω

20 W (10 W + 10 W), 10% THD

M3 (3,5 mm) mini jack estéreo ×1

Recepção de transmissão e reprodução em videocassete ou DVD

Canais de recepção

(TV Normal)

Antena - Traseira Condições de operação

Entrada AUDIO L - R AV1

Entrada AUDIO L - R AV2

Entrada AUDIO L - R AV3

Saída AUDIO L - R Monitor

Outros Entrada HDMI1/2/3

Terminais de conexão

Dimensões (L × A × P)

Peso

VIDEO COMPONENT

VIDEO

Entrada PC

DIGITAL AUDIO OUT

Entrada de cartão Entrada USB

BANDA VHF BANDA UHF CATV

2-13 (NTSC M EUA) 14-69 (NTSC M EUA) 1-125 (EUA CATV) VHF / UHF

Temperatura: 0°C - 40°C Umidade: 20% - 80% HR (sem condensação)

Tipo RCA PINO ×2 0,5 V[rms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Y 1,0 V[p-p] (incluindo sincronia)

PB/CB, PR/CR ±0,35 V[p-p] Tipo RCA PINO ×2 0,5 V[rms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Tipo RCA PINO ×2 0,5 V[rms] Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Tipo RCA PINO ×2 0,5 V[rms] (alta impedância) Tipo RCA PINO ×1 1,0 V[p-p] (75 Ω) Conectores Tipo A • Este TV suporta a função “HDAVI Control 5” HIGH-DENSITY D-SUB 15 PINOS

PCM, Fibra óptica

Entrada SD CARD ×1 USB 2.0 conector Tipo A ×1, 5V DC, 500 mA máx.

798 mm × 551 mm × 217 mm (com pedestal) 1021 mm × 680 mm × 310 mm (com pedestal)

798 mm × 511 mm × 93 mm (somente TV) 1021 mm × 637 mm × 115 mm (somente TV)

11,0 kg (com pedestal) 21,0 kg (com pedestal)

9,5 kg (somente TV) 18,0 kg (somente TV)

R, G, B/0,7 V [p-p] (75 Ω) HD, VD/TTL Nível 2,0 - 5,0 V[p-p] (alta impedância)

( Nota )

• Projeto e Especificações sujeitas a alter ações em aviso. Peso e Dimensões mostradas são aproximadas.

Certificado de Garantia

TC-L32S20B / TC-L42S20B

A Panasonic do Brasil Limitada, assegura ao proprietário-consumidor do aparelho aqui identificado, garantia contra qualquer defeito de fabricação, desde que constatado por técnicos autorizados pela Panasonic, pelo prazo de 90 dias, por força da lei, mais 275 dias por liberalidade da Panasonic (totalizando 1 ano), a partir da data de aquisição pelo primeiro compradorconsumidor, aquisição esta feita em revendedor Panasonic, e contada a partir da data da Nota Fiscal de Compra.

A Panasonic do Brasil Limitada, restringe sua responsabilidade à substituição de peças defeituosas, desde que a critério de seu técnico credenciado, se constate a falha em condições normais de uso.

A mão-de-obra e a substituição de peça(s) com defeito(s) de fabricação, em uso normal do aparelho , serão gratuitas dentro do período de garantia.

A Panasonic do Brasil Limitada , declara a garantia nula e sem efeito, se este aparelho sofrer qualquer dano provocado por acidentes, insetos, agentes da natureza (raios, inundações, desabamentos, etc...), uso em desacordo com o Manual de Instruções, por ter sido ligado à rede elétrica imprópria ou sujeita a flutuações excessivas, ou ainda, no caso de apresentar sinais de ter sido violado, ajustado ou consertado por pessoas não autorizadas pela Panasonic.

Também será considerada nula a garantia se o consumidor não apresentar a Nota Fiscal de Compra, ou se a mesma apresentar rasuras ou modificações.

A P anasonic do Brasil Limitada, obriga-se a prestar os serviços acima referidos, tanto os gratuitos como os remunerados, somente nas localidades onde mantiver Serviço Autorizado. O proprietárioconsumidor residente em outra localidade será, portanto, o único responsável pelas despesas e riscos de transporte do aparelho ao Serviço Autorizado mais próximo (ida e volta).

A forma e local de utilização da garantia é válida apenas em território brasileiro.

GARANTIA

Obs.: Esta garantia não cobre os seguintes itens:

• Instalação do produto.

• Atendimento em domicílio. Se o proprietário-consumidor desejar ser atendido em sua residência, o próprio deverá antes entrar em contato com um dos nossos Serviços Autorizados para consulta sobre a taxa de visita. Constatado a necessidade de retirada do aparelho, fica o consumidor responsável pelas despesas do transporte de ida e volta do produto ao Serviço Autorizado Panasonic.

• Peças plásticas ou metálicas tais como: botão, gabinete, porta do painel e tampa traseira, que não sejam defeitos de fabricação.

Nota: Nos aparelhos que possuírem: controle remoto, acessórios (cabos, adaptadores, antena

interna, etc.), cabeçotes de gravação, reprodução, controle bem como o cabo de f orça, a garantia contra defeito de fabricação para estes componentes é de 90 (noventa) dias, contados a partir da data da nota fiscal de compra do produto.

O PRODUTO AQUI IDENTIFICADO, DESTINA-SE EXCLUSIVAMENTE A USO DOMÉSTICO.

Anotações / Certificado de Garantia

Técnico

Não esqueça

Sempre que seu aparelho apresentar problema, contate o Serviço Autorizado Panasonic mais próximo da sua residência, pois somente o Serviço Autorizado possui:

• Técnicos treinados pela Panasonic;

• Manuais e informações técnicas fornecidos pela Panasonic;

• Equipamentos adequados;

• Peças originais.

Proteja seu Aparelho

Confie seus aparelhos somente ao Serviço Autorizado Panasonic.

Não confunda com as “Oficinas Especializadas”, pois somente

o Serviço Autorizado Panasonic trabalha com as peças originais,

tem seus técnicos treinados pela fábrica, fornece garantia real

dos serviços, trabalha sob nossa supervisão, recebe constantes

orientações e atualizações. Se, apesar de tudo isso, o serviço

ainda não ficar bom, V.Sa. pode solicitar nossa intervenção e no caso

de “Oficina Especializada”, nada podemos fazer.

ATENDIMENTO AO CONSUMIDOR:

GRANDE SÃO P A ULO 0800 011 1033 DEMAIS REGIÕES (0XX12) 3935-9300

www.panasonic.com.br

Panasonic do Brasil Limitada Comercial:

Rua Cubatão, 320 - 6º andar CEP 04013-001 - São Paulo/SP

Fábrica:

CNPJ 04.403.408/0001-65 Rua Matrinxã, 1155 - Distrito Ind. Mal. Castelo Branco CEP: 69075-150 - Manaus/AM Indústria Brasileira

Panasonic TC-L32S20B Operating Instruction [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
