Panasonic TC-L32E5L/X/H Schematic

ORDEN No. PMX1206001CS

Manual de Servicio

Televisor de LED /LCD

Este Manual de Servicio se edita para guía de mantenimiento a los equipos de Televisión de la familia E5 MODELOS 2012 mencionados en esta portada. Así mismo se incluyen diagramas eléctricos y de bloques con sus respectivos procedimientos de ajuste y las listas de partes para su referencia.

TC-L32E5X FHD TC-L32E5L FHD TC-L32E5H FHD

Chasis LA35

Serie E5

R

ADVERTENCIA

Este manual de servicio solo esta diseñado para técnicos en reparación con experiencia y no para el público en general. No contiene advertencias ó precauciones sobre los peligros al dar mantenimiento por personas que no estén familiarizadas en esta área. El mantenimiento ó reparación de productos que funcionen con electricidad deben ser realizadas por personas con experiencia. Cualquier intento de reparar ó dar mantenimiento a los aparatos descritos en este manual por personas sin experiencia puede causar lesiones serias ó incluso hasta la muerte.

2

CONTENIDO

Página

Portada. Índice. 2

Precauciones de seguridad. Guía general . Verificación de filtración de corriente fr ía. Verificación de filtración de corriente Caliente. 3

Precauciónes. Prevención de descarga electroestática.

Soldadura libre de plomo.

4

Servicio . Modo de servicio . Contenido de los ajustes. 5

SRV TOOL Herramienta de servicio. Como acceder a menú de SRV TOOL. Despliegue de historial SOS. Contador y tiempo de encendido.

7

Guía para solución de problemas. Función self check. Parpadeo de led frontal. No enciende.

8

Modo de Hotel. Como acceder a la función modo de Hotel. Descripción de las funciones de modo de Hotel. 9

Mediciones y ajuste. Carta de voltajes.

10

Especificaciones 32E5X. 13

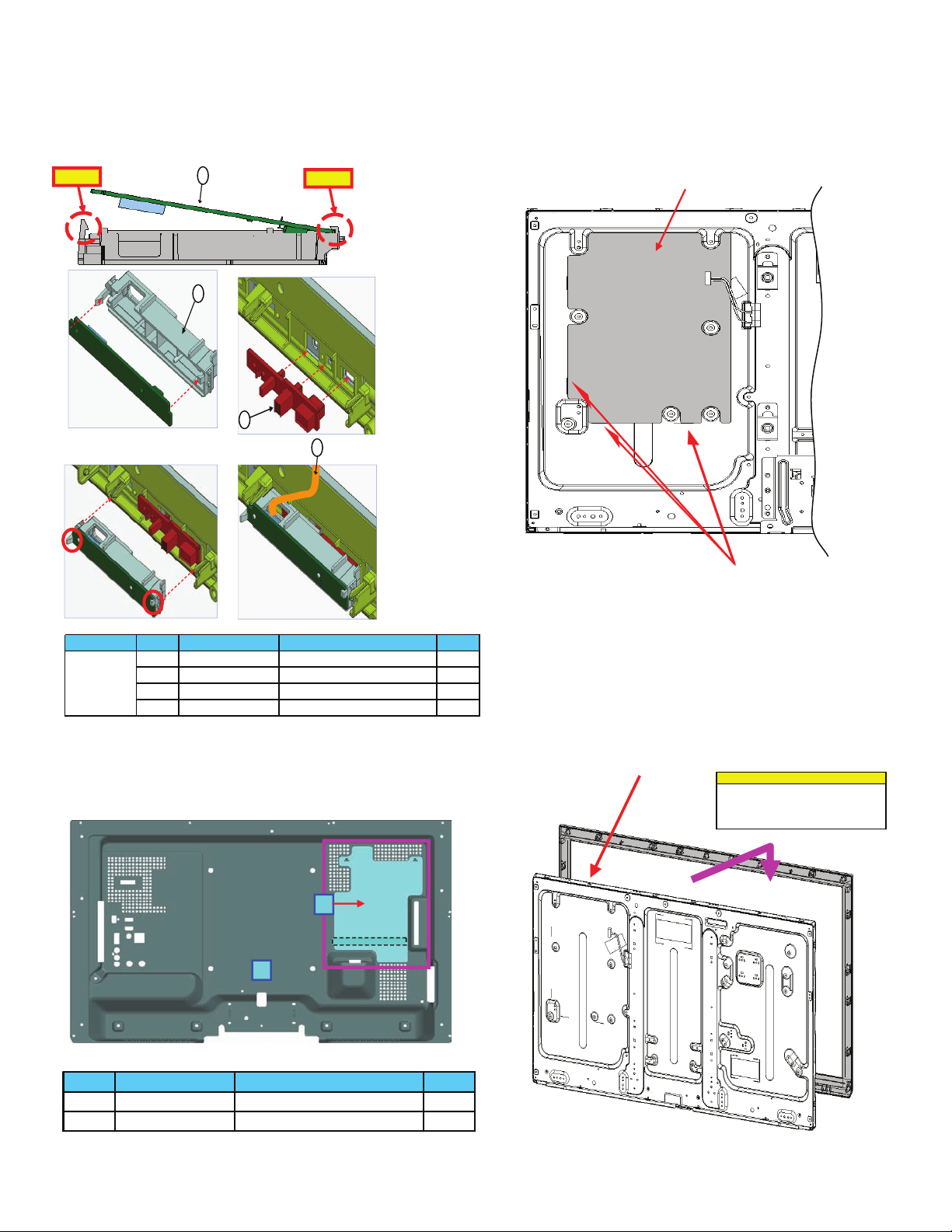

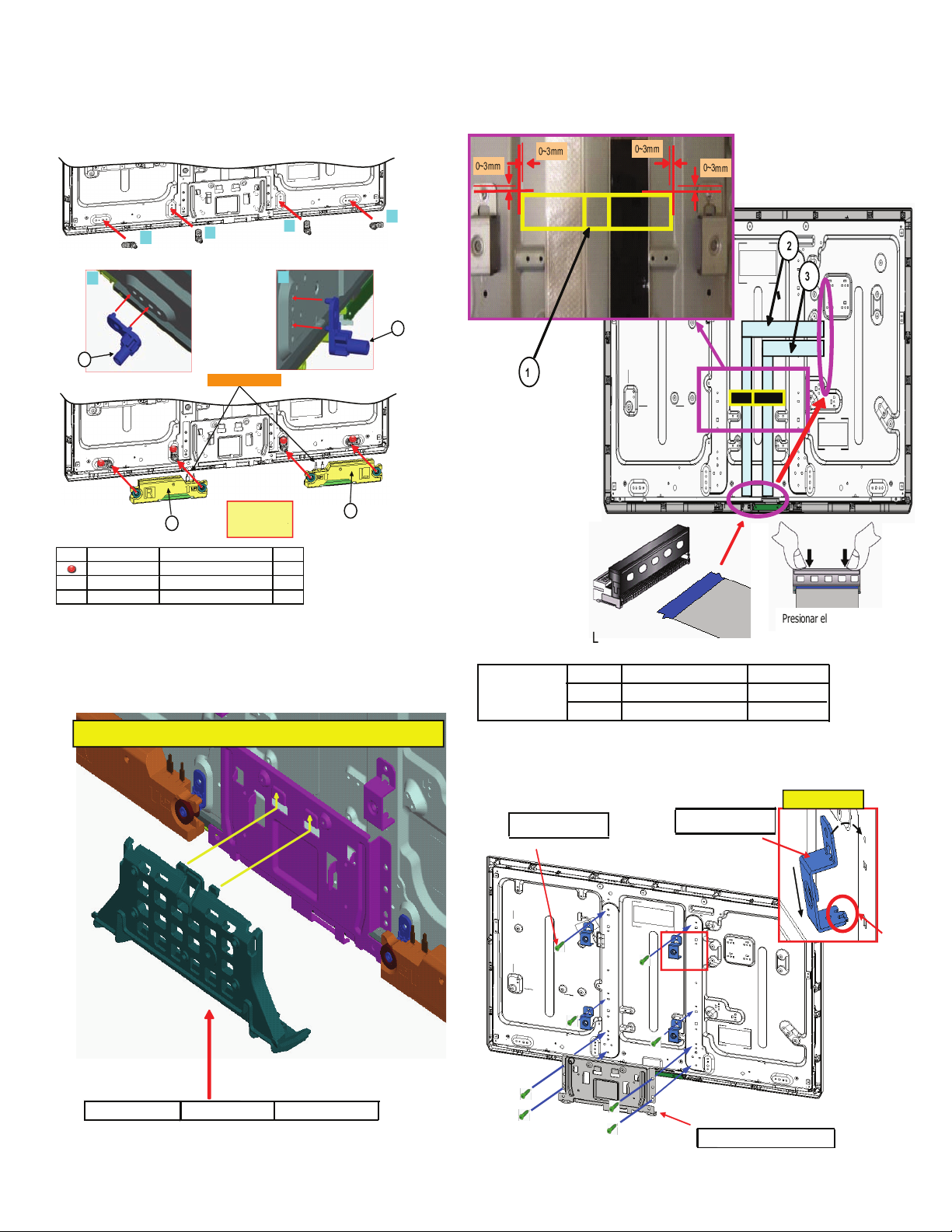

Instrucciones de ensamble y desensamble del Televisor. Pedestal y tapa. Placa P de poder. Placa A y seguro metalico. Desensamble de seguro metalico lateral.

14

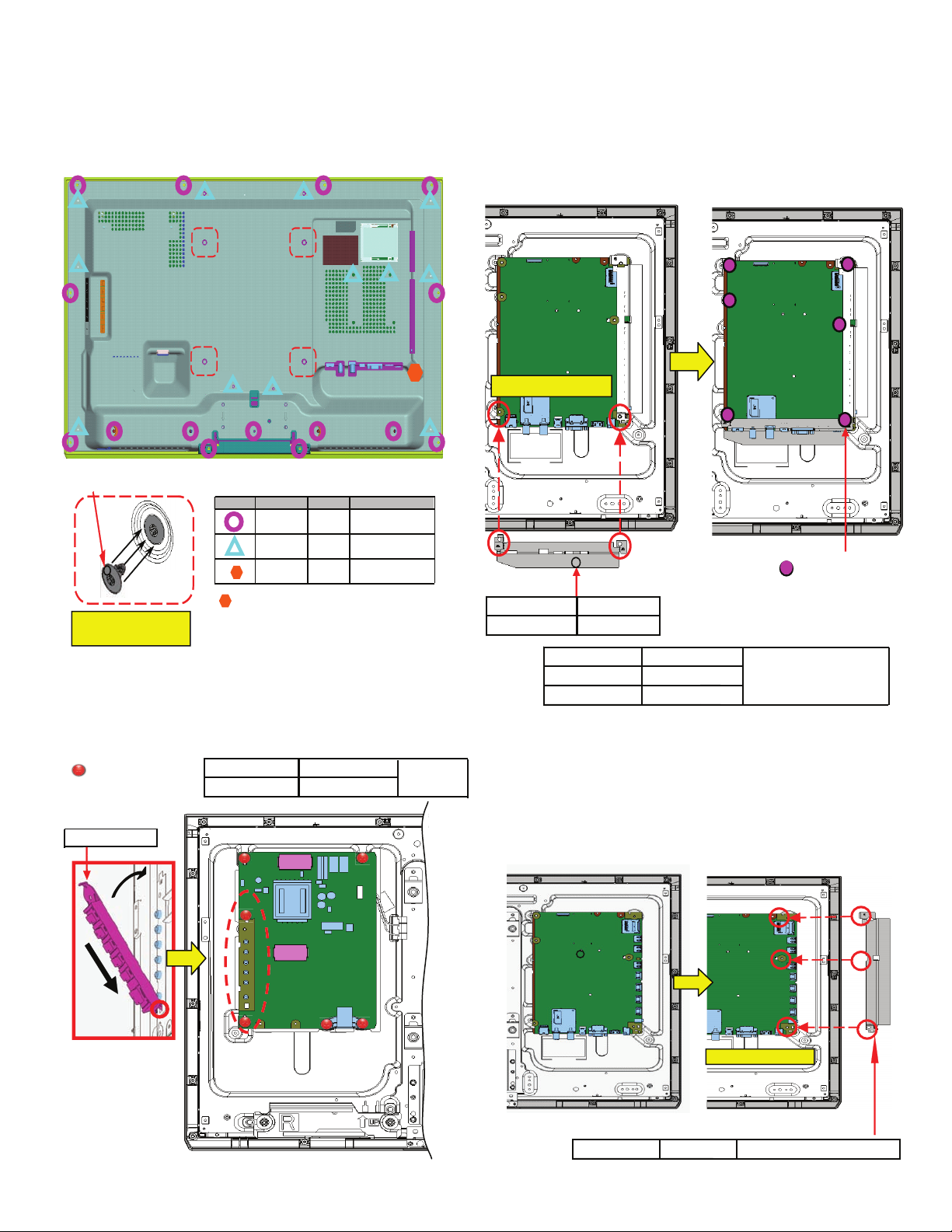

Desensamble de bocinas. Desensamble de bottom cover. Desensamble de cable LVDS.

Placa K Barrera plastica tapa. Barrera plastica Panel.

Listas de partes de remplazo.

1

1.1

1.2

1.3

2

2.1

2.2

3

3.1

3.2

4

4.1

4.2

4.3

5

5.1

5.2

5.3

6

6.1

6.2

7

7.1

8

9

9.1

9.2

9.3

9.4

9.5

9.6

9.7

9.8

9.9

9.10

9.11

11

15

Página

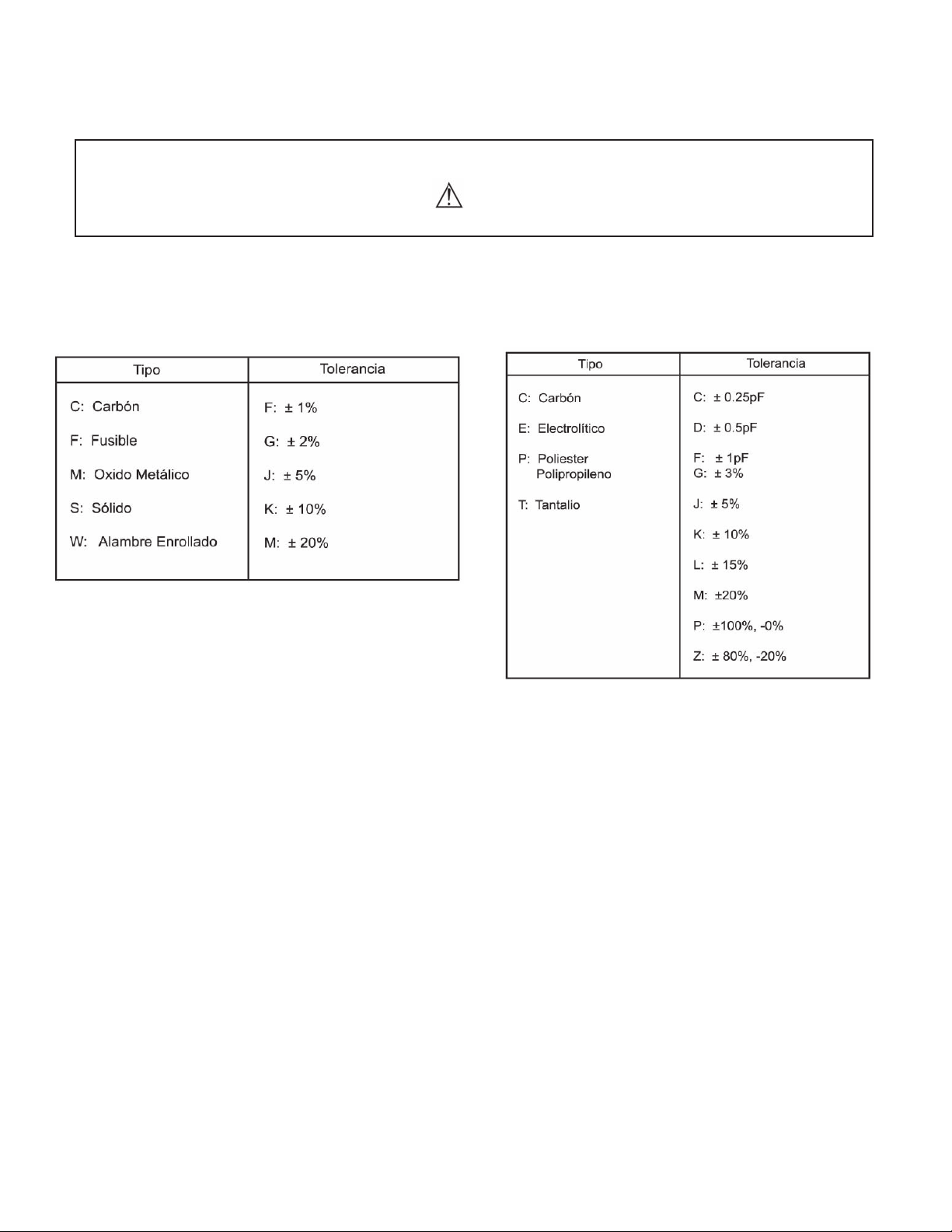

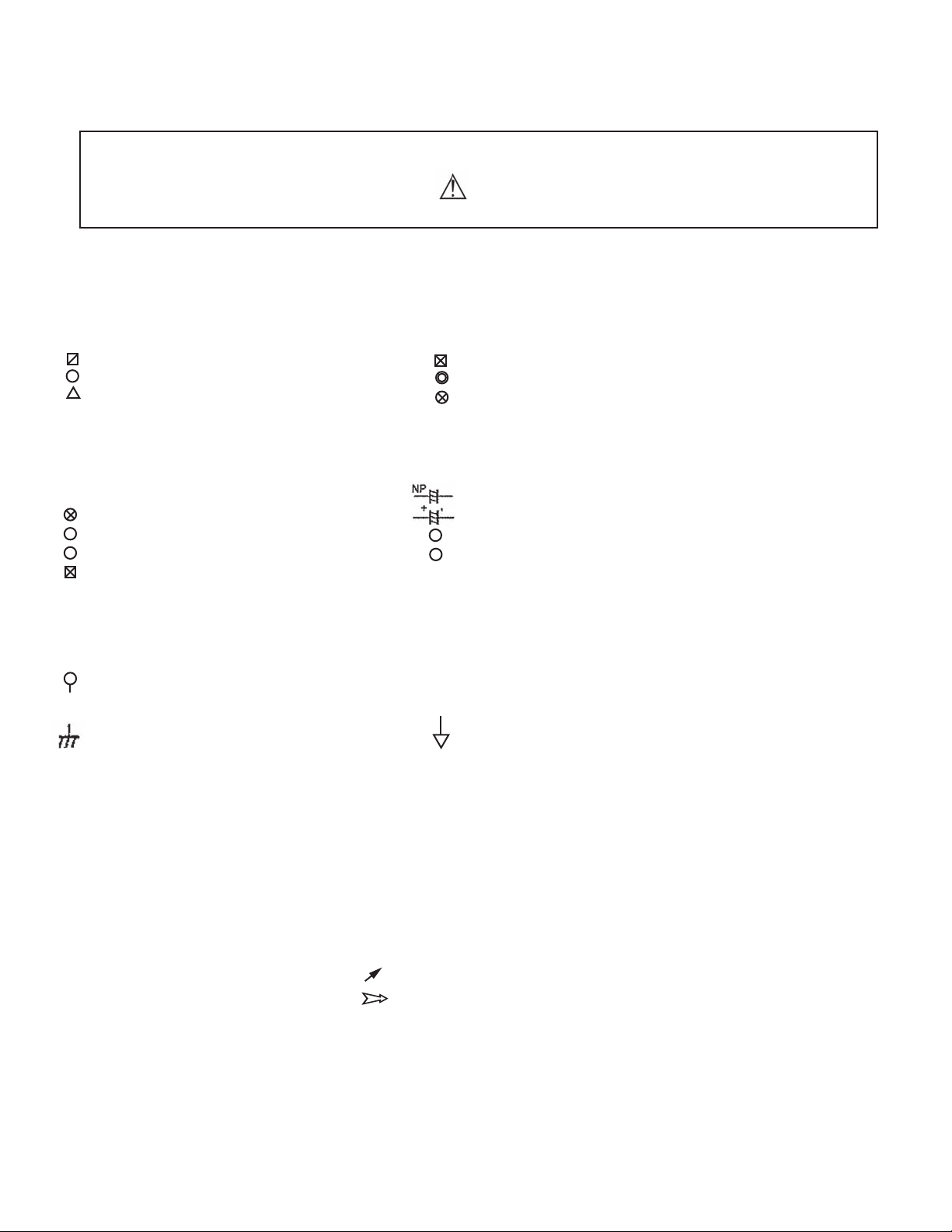

Notas de lista de partes de remplazo.

11.1 Listas de partes Placa principal P

todos E5

13.2

17

16

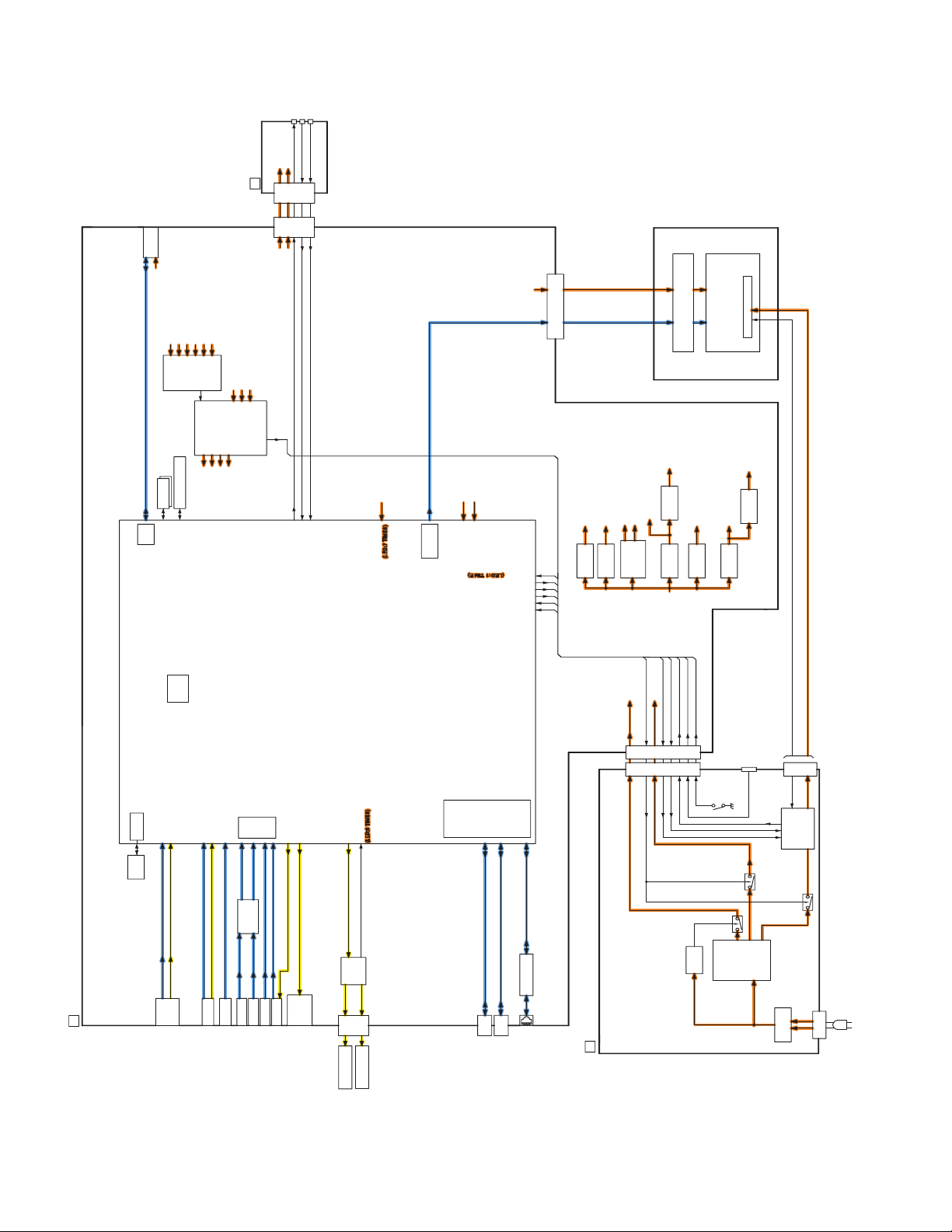

Esquematicos

17

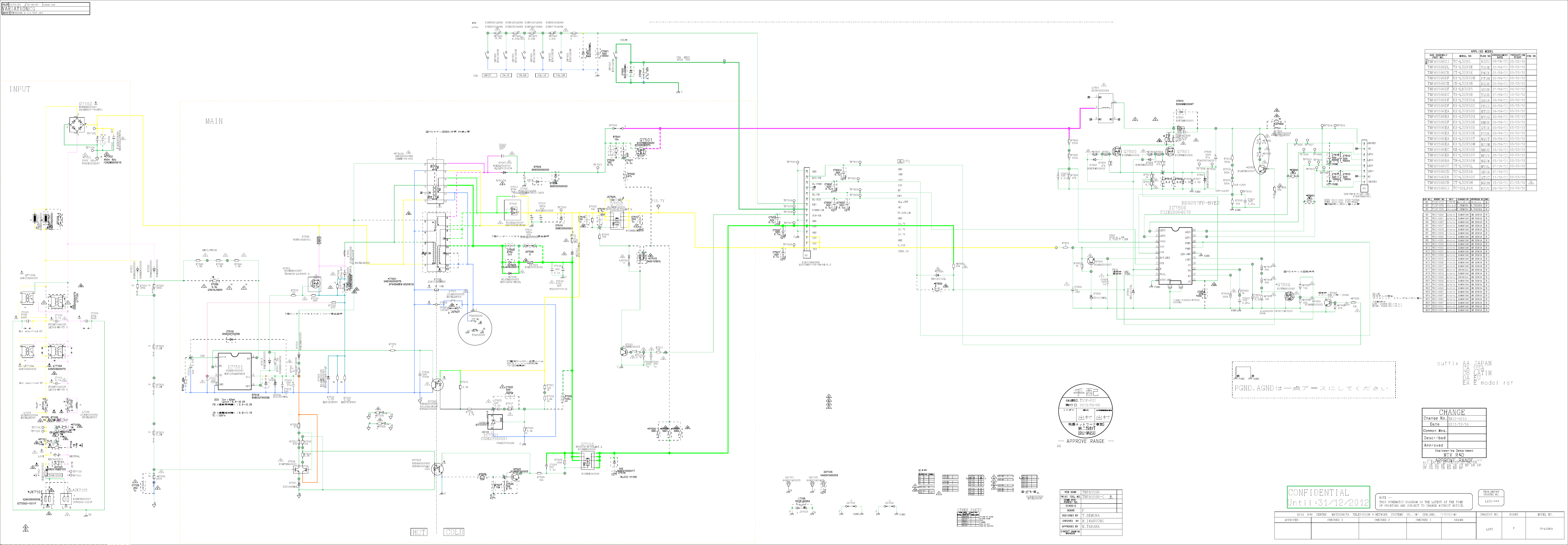

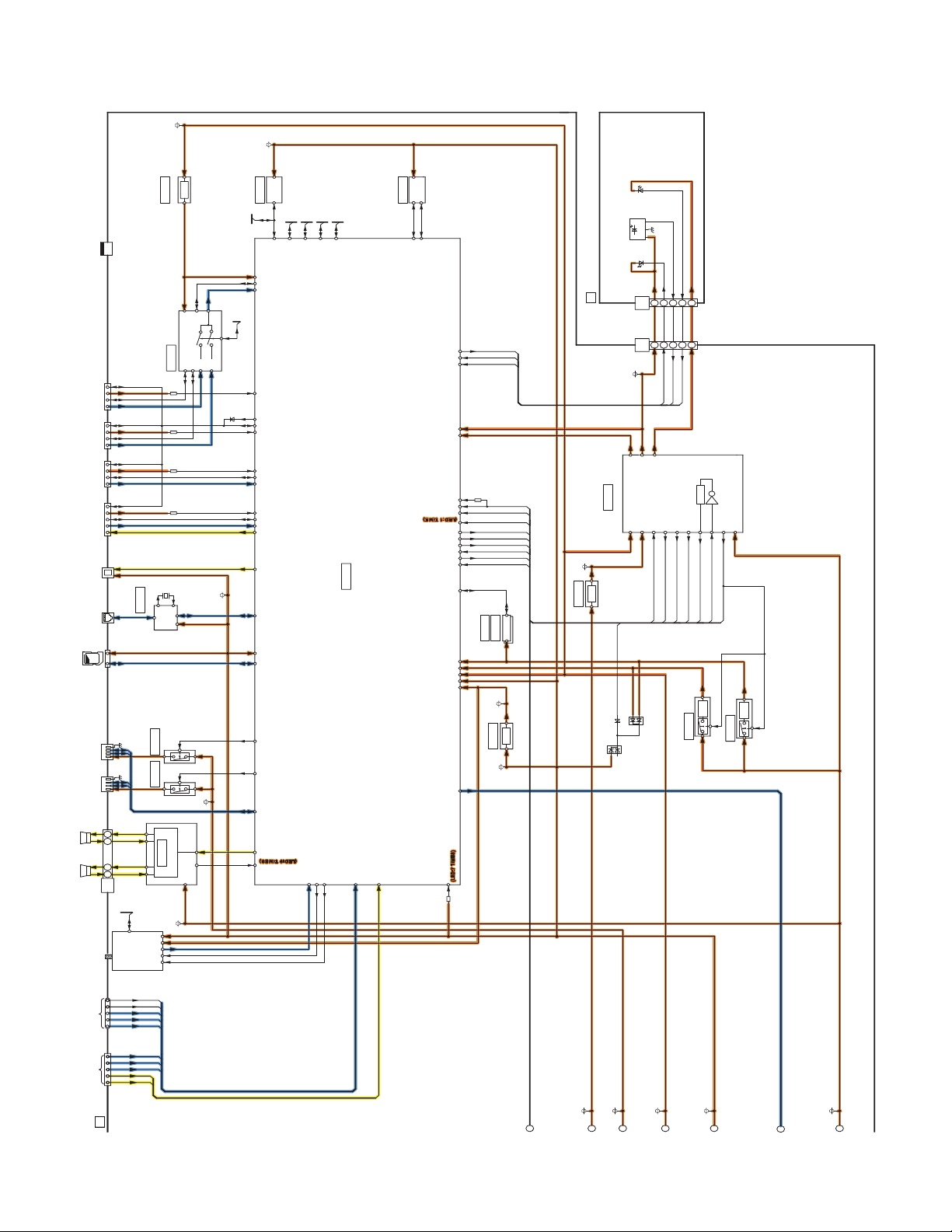

Esquematicos placa P TNPA5596

6

Desensamble de VESA METAL

12

21

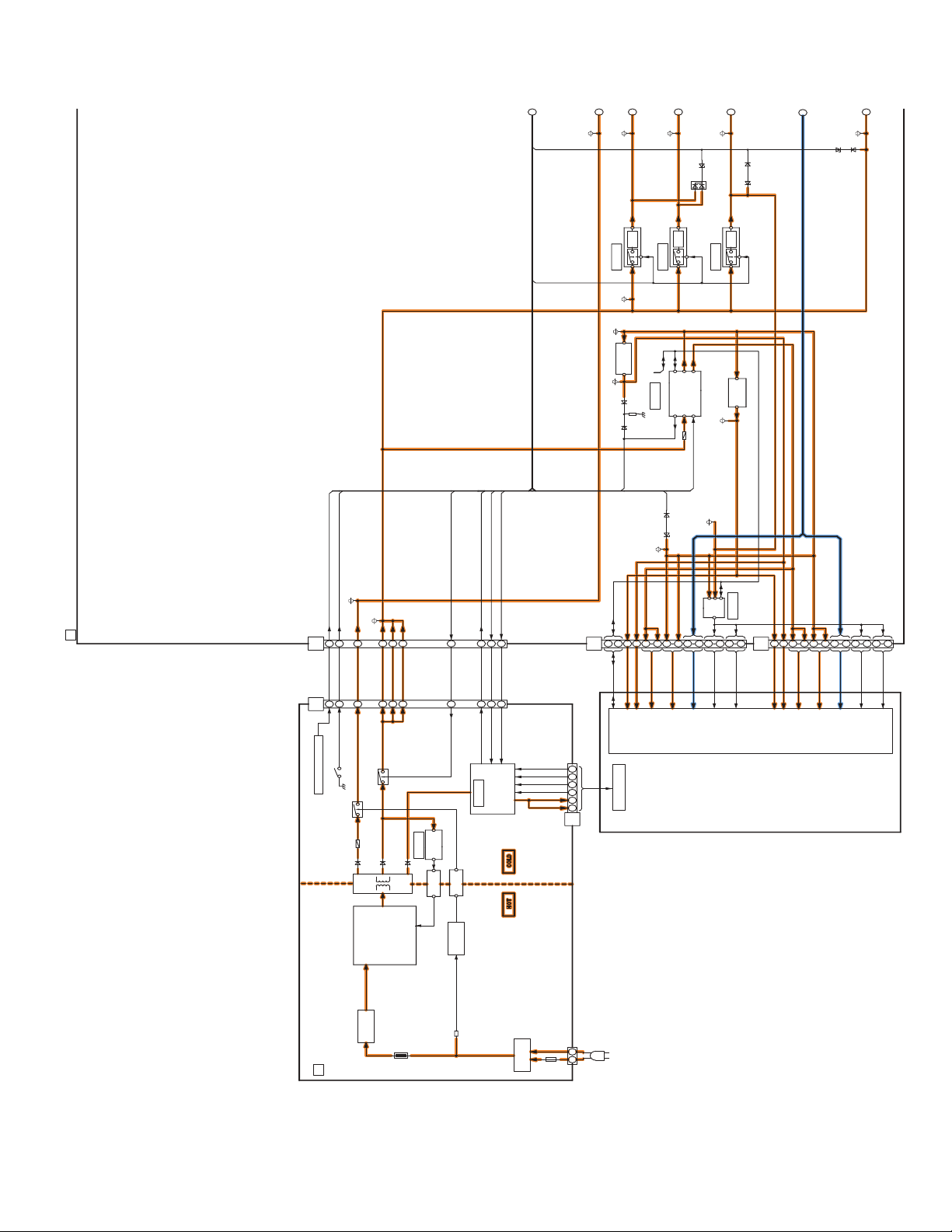

Diagrama de bloques serie E5.

14

27

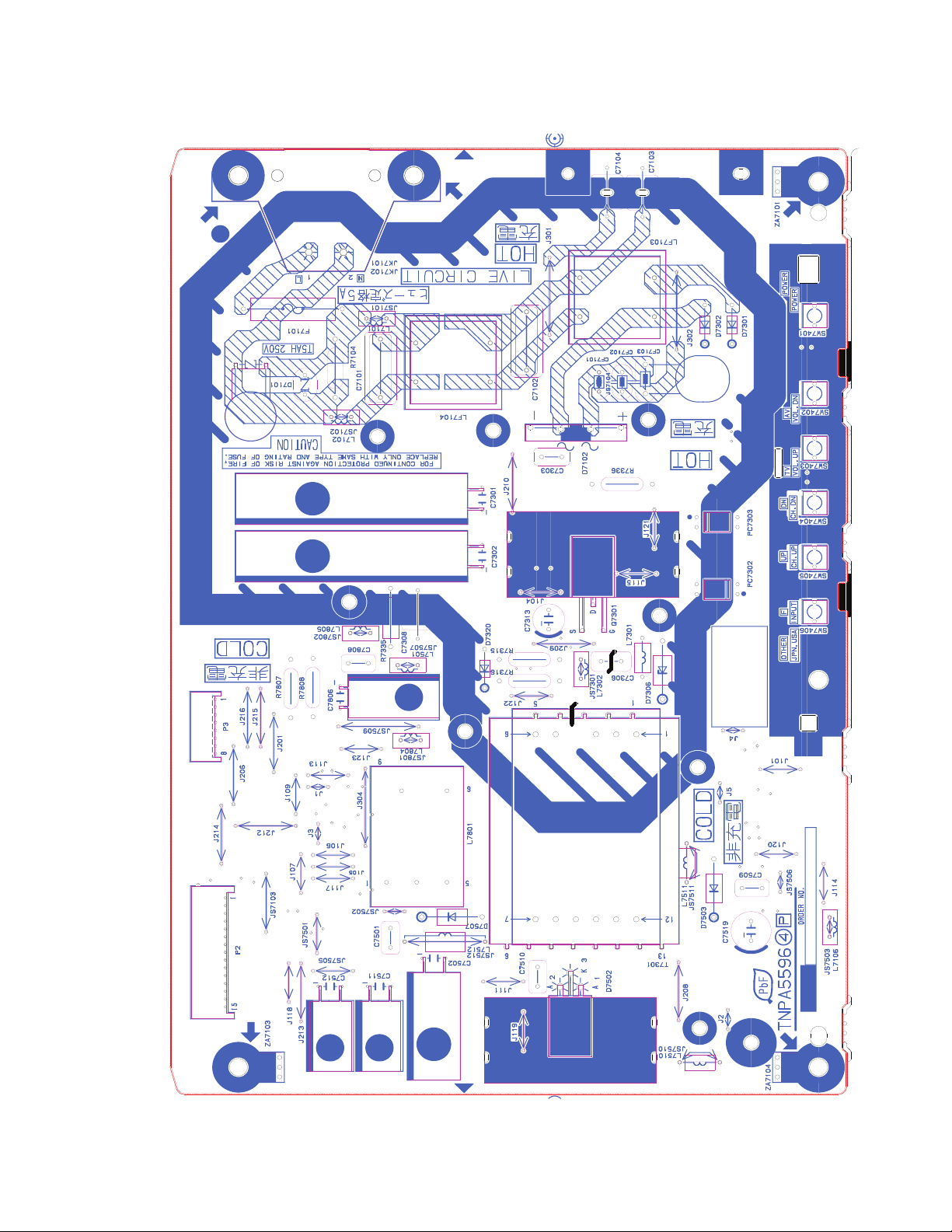

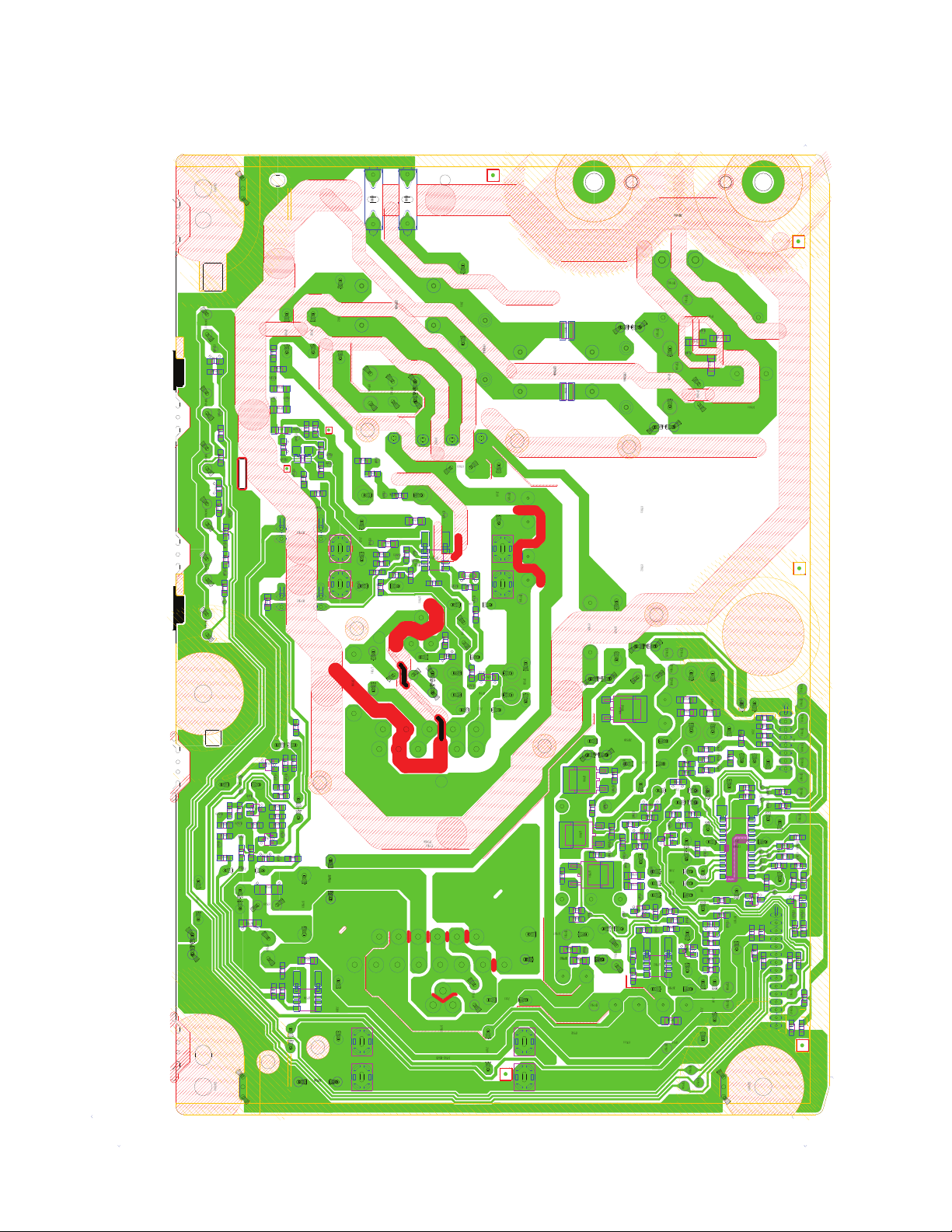

Layout PCB P TNPA5596

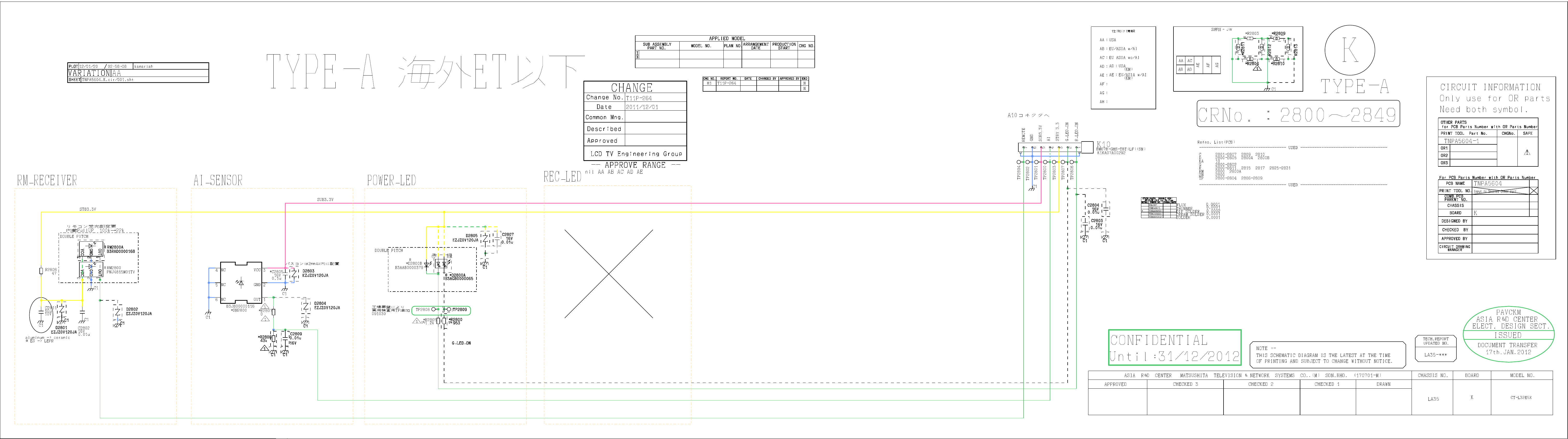

Esquematicos K TNPA5604

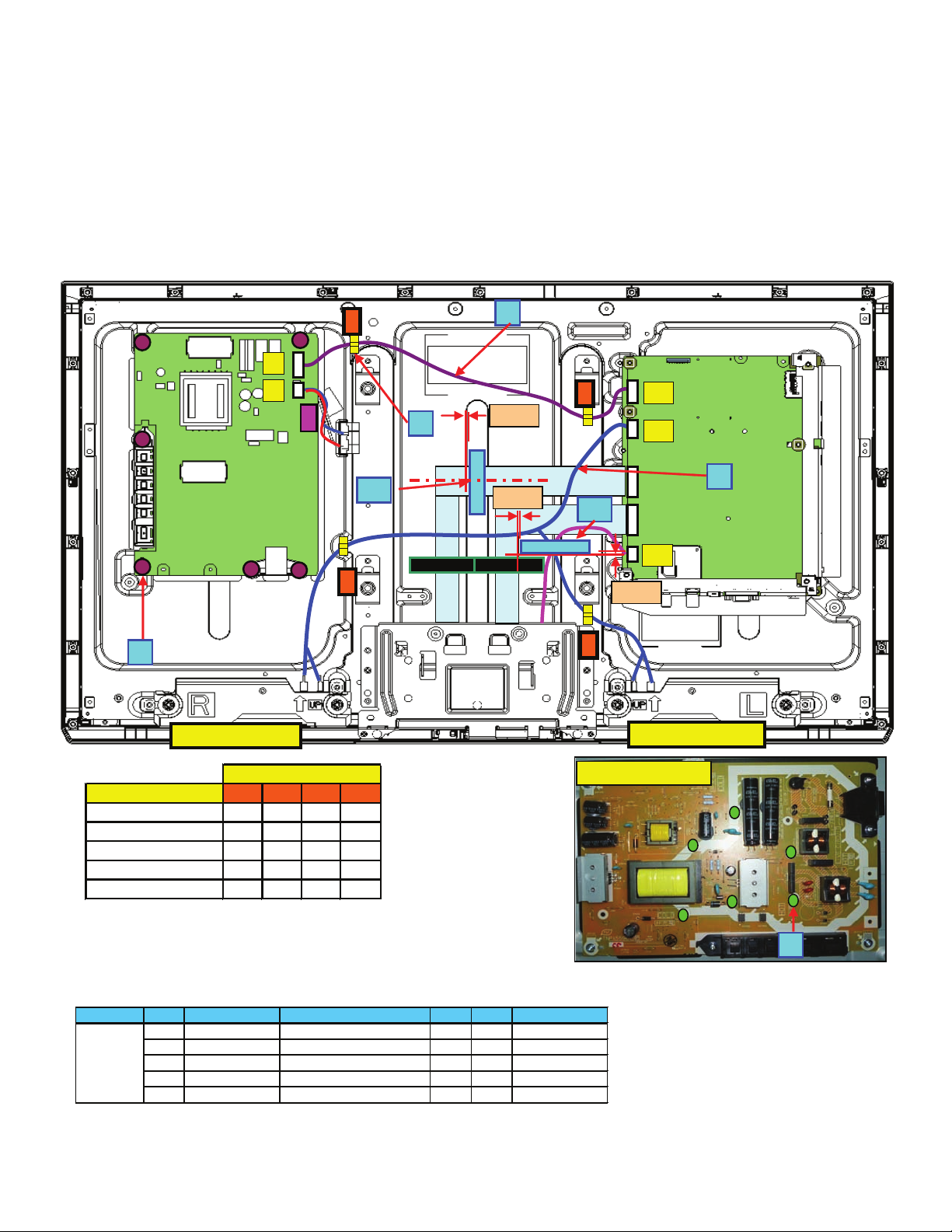

Diagrama de conexiones.

10

Punto de cuidado. 10.1

15

20

Listas de partes Mecanico Todos E5..

13.3

24

26

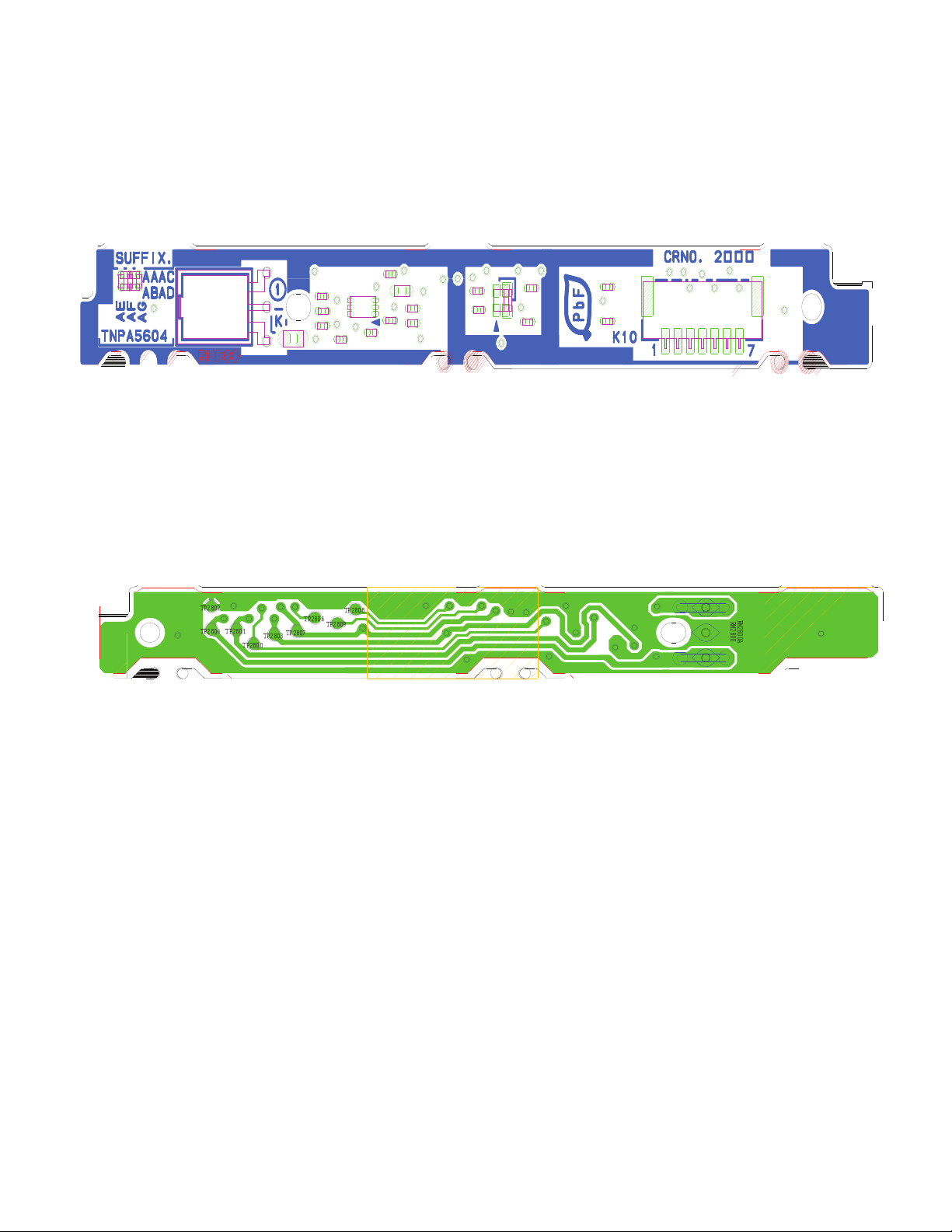

Layout PCB K TNPA5604

16

Contenido de modo de servicio.

3.3

11

Especificaciones 32E5H/L.

8.1

29 30

9.12

Desensamble de Panel LCD-LED

1 Precauciones de Seguridad

1.1 Guía General

1. Es aconsejable conectar un transformador de aislamiento en el suministro AC antes de reparar un chasis dañado.

2. Cuando se de servicio, inspeccione el recubrimiento original de los cables, especialmente en los circuitos de alta tensión. Si se localiza un corto circuito, reemplace todas las partes dañadas (incluyendo aquellas que muestran señales de sobre calentamiento).

3. Después de la reparación, observe que todos los dispositivos de protección como son papel de fibra aislante, resistores y capacitores de aislamiento, así como los blindajes estén correctamente instalados.

4. Cuando el Receptor no sea usado por largos periodos de tiempo, desconecte el cable AC del toma de corriente.

Después de reparar el TV deberá realizar una prueba minuciosa de la unidad, con el fin de asegurarse de que su manejo sea seguro.

1.2 Verificación de filtración de corriente fría

1. Desconecte el cable de suministro AC y conecte un puente (jumper) entre las dos terminales del conector.

2. Encienda el interruptor de potencia del receptor.

3. Mida la resistencia entre el conector puenteando y las partes metálicas expuestas como son cabezas de tornillos, terminales de antena, etc. Si la parte metálica expuesta tiene un retorno al chasis, la lectura deberá oscilar entre 100M . Si la parte metálica expuesta no tiene un retorno al chasis la lectura deberá ser infinita.

1.3 Verificación de filtración de corriente caliente

1. Conecte el cable de AC directamente al toma corriente. No utilice el transformador de aislamiento durante la revisión.

2. Conecte una resistencia a 2 k 10 watts con una parte

metálica expuesta en el receptor y un tubo de tierra.

3. Utilice un multimetro digital con mayor tipo de impedan-

cia para medir el voltaje de AC a través del resistor.

4. Verifique que cada parte metálica expuesta no exceda

del voltaje para medir cada punto.

5. Revise el cable de AC de la toma corriente y repita cada

una de las medidas anteriores..

6. Verifique que cualquier voltaje encontrado no exceda de

0.7 mA AC o 2 mA DC. En cualquier caso si la medición esta fuera de los límites especificados, existe la posibilidad de un corto, el receptor deberá ser revisado antes de regresar al cliente.

3

Ω

4

2.2 Soldadura libre de plomo (PbF).

La Soldadura Libre de plomo es usada en nuestros procesos de fabricación y es (Sn+Ag+Cu). Estaño (Sn), Plata (Ag) y Cobre (Cu) aunque otros tipos están disponibles. Debido a los problemas de conservación ambientales. Para el servicio y trabajo de la reparación, sugerimos el uso de soldadura libre de plomo., aunque la soldadura de Pb puede usarse. Un Símbolo en forma de hoja y PbF se estampó en la parte de atrás del PCB para referencia del uso de soldadura sin plomo.

Precaución: La soldadura libre de plomo tiene un punto de fundición más alto que la soldadura normal. Típicamente el punto de fundición es 50 ~ 70 °F (30~40 °C) superior. Por favor use una temperatura alta y póngalo a 700 ± 20 °F (370 ± 10 °C). Si va a usar soldadura con plomo Pb por favor remover todo la soldadura antes de aplicar la soldadura con Pb.

2 PRECAUCIONES

PRECAUCIÓN EL SET CONTIENE PARTES Y ENSAMBLES SUSCEPTIBLES DE DAÑARSE POR DESCARGAS ELECTROSTÁTICAS.

2.1 Prevención de Descarga Electrostática (ESD), El equipo es Sensible a la Electrostática (ES).

Algunos dispositivos semiconductores (estado sólido) pueden ser dañados fácilmente por electricidad estática. Normalmente se llaman Dispositivos Sensibles a la Electrostática (ES). Ejemplos típicos de dispositivos de ES son circuitos integrados algunos transistores de efecto de campo y componentes semiconductores [chip]. Las técnicas siguientes deben usarse para ayudar a reducir la incidencia de daño del componente por la descarga electrostática (ESD).

1. Inmediatamente antes de ocuparse de cualquier componente semiconductor o semiconductor ensamblado. Drene fuera de su cuerpo la carga ESD tocando una tierra conocida. Conjuntamente, obtenga una correa para su muñeca para descargar la energía electrostática, para mayor protección de los dispositivos sensibles a la ESD.

2. Después de quitar un dispositivo semiconductor ES, ponga el dispositivo en un material conductivo como la lamina de aluminio, para prevenir aumento de carga electrostática o exposición del ensamble.

3. Use Cautin con conexión a Tierra para soldar o desoldar los dispositivos de ES.

4. Use sólo removedor de soldadura antiestático. Algunos dispositivos removedor no son clasificados como [antiestáticos (ESD )] puede generar carga eléctrica suficiente para dañar los dispositivos ES.

5. No use los químicos freon. Estos pueden generar cargas eléctricas suficiente para dañar los dispositivos de ES.

6. No quite un dispositivo ES inmediatamente de su empaqué de protección hasta antes de que usted esté listo para instalarlo. (Los dispositivos de ES que son reemplazos deben de estar empacados con protección de cortos eléctricos junto con espuma conductiva, lamina de aluminio o material conductivo comparable).

7. Inmediatamente antes de quitar el material de protección del dispositivo de ES, toque el material protector con el chasis o ensamble el circuito en el dispositivo que se instalará.

Precaución Asegúrese de que ningún Voltaje es aplicado al chasis o circuito, y observe todas las otras precauciones de seguridad.

8. Minimice los movimientos corporales al ocuparse del reemplazo de los dispositivos ES. SÍMBOLOS USADOS EN DISPOSITIVOS SUSCEPTIBLES A ESD.

5

3.0 SERVICIO

Placa de poder

PCB A

Panel de control

PCB K

Navegación con el control remoto. Tecla (1) Principales items en Director hacia adelante Tecla (2) Principales items en Director hacia atras Tecla (3) Principales items en dirección hacia adelante Tecla (4) Principales items en dirección hacia atras

3.2 Contenido de modo de servicio.

NOTA : Confirme estos registros únicamente si cambia memoria. use la lista de partes para confirmar el numero de parte por modelo Para salir solo apague el televisor desconectando el cable de AC.

Modo de servicio

Ajuste de contraste

Ajuste de white balance

Opción

Herramientas

Peaks SOFT 1.17

Peaks EEP 1.03.0762

LSI DATA 0.02.08

STBY SOFT 1.03.01

STBY EEP 01.00..1100

STBY ROMCOR 0.00.00

AJAX_CE

ADJUST

CONTRAST 000

YMAX

Presione

la tecla Main Item Registro

(1) Sub item

Versión de Software

SERVICE

ADJUST

WB-ADJ

OPTION

SRV-TOOL

MENU SUB MENU 32E5X 32E5H/L ADJ AJUSTE CONTRASTE

COLOR 50 4C TINT 00 00 SUB-BRT 800 800 BACKLGT 086 200

B-Y-G 40 - - -

MENU WB - ADJ SOLO MODO VIVIDO

MENU SUB MENU

SRV-TOOL ver pagina 6 ver pagina 6

Es necesario que confirme estos registros en el equipo, si no corresponde cambie a los especificado en estas tablas.

3.1 MODO DE SERVICIO.

Como entrar al modo de servicio.

1.- Presione el boton de volumen (-) y al mismo tiempo presione en el control remoto la tecla (info) tres veces dentro de tres segundos.

TC-L32E5X

Vivido R-Gain G-Gain B-Gain R-Cent G-Cent B-Cent

Cool 69 75 80 80 80 95 Normal 7B 80 7C 79 80 8A Warm 79 74 56 84 80 83

TC-L32E5L

Vivido R-Gain G-Gain B-Gain R-Cent G-Cent B-Cent

Cool 60 6F 80 80 80 95 Normal 6C 79 79 8A 80 90 Warm 79 79 5B 84 80 83

TC-L32E5H

Dynamic R-Gain G-Gain B-Gain R-Cent G-Cent B-Cent

Cool 64 72 7B 81 80 95 Normal 6C 79 71 8A 80 90 Warm 79 78 55 84 80 83

32E5H/L 32E5X

Nota: El software para cada modelo es diferente, no se especifica ya que no se remplaza el software considere el recibido en el set o en su caso vea la lista de partes de remplazo.

000

R-Y-A 00 - - -

H-POS - - - 0

H-AMP - - - 0

V-POS - - - 0

V-AMP - - - 0

VCOM 17D 174

24E

6

4 SRV-TOOL HERRAMIENTAS DE SERVICIO

4.1 Como accesar.

1.- Seleccione SRV-TOOL en service mode

2.- Presione OK en el control remoto.

TD2Microcode : 08c00011

Flash ROM : 1-227E

PTCT: 00.00.00.00.00

SRV-TOOL

Time 000040:40 Count 0000049

4.2 Despliegue del Historial SOS.

Historial SOS

De Izquierda a derecha ; Ultimo SOS, Antes del ultimo, Tercer ocurrencia antes, 2a ocurrencia después de embarque, 1a ocurrencia después del embarque.

Esta indicación excepto la 2a y la 1a ocurrencia después del embarque se aclarara por indicación de self check y Forzado a condiciones de modo de fabrica.

4.3 Contador y Tiempo de Encendido.

Utilice el cursor del control remoto para desplazarse a la casilla de despliegue del Contador de tiempo de encendido y contador de veces en que el TV ha sido encendido y apagado.

Nota : Para desplegar el menú “contador y tiempo de encendido”, presione MUTE por 3 segundos. Time : Tiempo de encendido acumulado, indicando la hora : minuto en decimal. Count : Numero de veces que se ha encendido el TV en decimal.

Nota : estas indicaciones no son restablecidas por ningún Self Check o algún otro comando.

Salir del Menú

Desconecte el TV del toma corriente

Despliegue del contador y tiempo de encendido.

Despliegue de Historial SOS

Despliegue de código de marcado de

Despliegue versión de

MENU SUB MENU 32E5X 32E5H/L OPTION BOOT ROM ROM

STBY-SET 00 00 EMERGENCY ON ON CLK MODE 00 00 CLOCK 00 00 EDID-CLK HIGH MID Y/C DELAY ----- 0 POT 1 ----- 10110000 POT 2 ----- 00000000 POT 3 ----- 00000000 POT 4 ----- 00000000

3.3 Contenido de modo de servicio.

7

Confirmar que el mensaje no sea NG

5.2 Parpadeo de LED Frontal.

Parpadeo de LED frontal funciona cuando una anormalidad en el Televisor esta ocurriendo, esta funcion opera como protección de los circuitos por lo que cambia el Televisor a modo stand by.

Para ubicar el bloque defectuoso puede verificar el numero de veces que parpadea el LED, ver tabla para referencia.

5.3 Cuando el Televisor no encienda.

Existen dos estados de no enciende,

1.- Parpadeo del LED por pocos segundos ver Tabla 2.

2.- No hay indicación del LED :

a) Confirme voltajes en la placa de poder [P] (ver Pagina 9).

b) Confirme los voltajes de la placa [A] (ver Pagina 9).

5 GUIA PARA SOLUCION DE PROBLEMAS.

5.1 Función Self check

a) Solo indicaciones de self check : Use esta función para confirmar la comunicación de las IIC como auto diagnostico.

Como accesar al modo de self check autodiagnostico. Presione en el Televisor la tecla de Volumen (-), y al mismo tiempo en el control remoto presione la tecla [OK] por mas de 3 segundos una imagen como la que se muestra abajo sera desplegada.

b) Indicacion de self check + reset : Use esta función para confirmar el estado de las memorias IIC y establecer los registros a modo de fabrica. Como accesar al modo de self check autodiagnostico y reset del TV. Presione en el Televisor la tecla de Volumen (-), y al mismo tiempo en el control remoto presione la tecla [menu] por mas de 3 segundos una imagen como la que se muestra abajo sera desplegada.

Tabla 2

Parpadeo de led

Descripción

Comentarios



$.A515



57$8A5'05'A515



5170&515



<9'(4%A515



'/'4)'0;A515

Solo TC-L32E5H/L

Solo TC-L32E5X

PEAKS PEAKS

OK

TUNER TUN

OK

STBY STBY

OK

PEAKS-EEP MEM1

OK

STBY-EEP MEM2

OK

ID ID

OK

HDMI-SW HDMI SW

OK

Item

E5 series

Estatus

56/

2GCMU



56/

515

56/

2GCMU

8

6 MODO DE HOTEL

El propósito es restringir funciones del TV para operación en los Hoteles

6.1 Como accesar al Menu Modo de Hotel

1.- Para accesar al modo de hotel es necesario realizar esta operación dentro de 2 segundos. Mantener presionada la tecla en el TV de volumen (-) y en el control remoto presione el boton (Input) por 3 veces al mismo tiempo.

Entonces, el menu de modo de Hotel sera desplegado.

Menú Operación

Modo Selecciona el modo de hotel off/on

Input Seleccione modos de señal de entrada, esta opción selecciona la entrada de AV cada vez que se enciende el TV. Selecciona : --- /RF/Component/HDMI1/HDMI2/Video1/Video2/PC Off: Le da prioridad al registro al ultimo registro de memoria.

Channel Selecciona el canal cuando la entrada de señal es RF. Selecciona el canal cada vez que el TV es encendido.

Volume Ajusta el volumen cada vez que se enciende el TV. Rango: 0 a 100

Vol. Máx Ajusta al volumen deseado Rango: 0 a 100

OSD Ctrl Restricciones de OSD Selection: OFF: No restricción PATTERN1: Restricción

FP Ctrl Selección de condición de teclas frontales. Selección: Off: Todas las teclas son validas. Pattern1: Solo la tecla de AV es Valida. All: ninguna tecla es valida.

Pow Ctrl Seleccione la condición de POWER-ON/OFF cuando el cable de AC es desconectado y después conectado. OFF: Misma condición cuando el cable de AC es desconectado. ON: Enciende cada vez que el cable de AC es conectado.

6.2 Descripcion de funciones de modo de Hotel

select

change

Hotel Mode

Mode

Input

Channel

Volume

Vol. Max

OSD Ctrl

FP Ctrl

Pow Ctrl

Oﬀ

-

+ 25 +100

Oﬀ Oﬀ Oﬀ

9

7 MEDICIONES Y AJUSTES

7.1 Carta de voltajes.

PLACA DE PODER

TNPA5596 LA35 (Todos E5)

㪭㪦㪣㪫㪘㪡㪜

㪧㫌㫅㫋㫆㩷㪻㪼㩷㩷

㫇㫉㫌㪼㪹㪸

㪦㫇㪼㫉㪸㪺㫀㬩㫅

㪜㫊㫇㪼㪺㫀㪽㫀㪺㪸㪺㫀㬩㫅

Comentarios

-

㪫㪧㪎㪌㪇㪎

㪍㪅㪉㩷㪂㪇㪅㪌㪭㩷㪄㪈㪅㪇㪭㩷

㪌㪅㪍㩷㪂㩷㪈㪅㪈㩷㪭㩷㪄㪇㪅㪋㪭

㪪㪫㪙㪰

㪋㪇㪭

㪫㪧㪎㪌㪇㪈

㪋㪇㩷㫧㩷㪋㩷㪭

‹

㩷㪍㪈㪭

㪈㪌㪅㪍㪭

㪫㪧㪎㪌㪇㪏

㪈㪌㪅㪍㩷㫧㩷㪇㪅㪏㩷㪭

㪈㪌㪅㪍㩷㫧㩷㪇㪅㪏㪭

㪌㪅㪏㪭

Placa Principal A LA35

TNPH0992 (Todos E5)

VON31V

VOFF2_-6V

SUB1.1V

AVDD 12.6V

SUB1.8V

SUB1.5V

TP8700

TP8101

PANEL12V

USB_5V

TP4004/TP4005

TP5440

TP5420

TP5400

TP4067

SUB5V

SUB3.3V

TP8100

TP4101

3.17V - 3.43V

1.7V - 1.9V

1.435V - 1.585V

1.10V - 1.22V

12.6V ± 2V

31V± 3.1V

-5.7V ± 0.6V

㪭㪦㪣㪫㪘㪡㪜

㪧㫌㫅㫋㫆㩷㪻㪼㩷㫇㫉㫌㪼㪹㪸

Operación

TP4066

11.45V - 12.55V

4.80V - 5.25V

4.95V - 5.65V

10

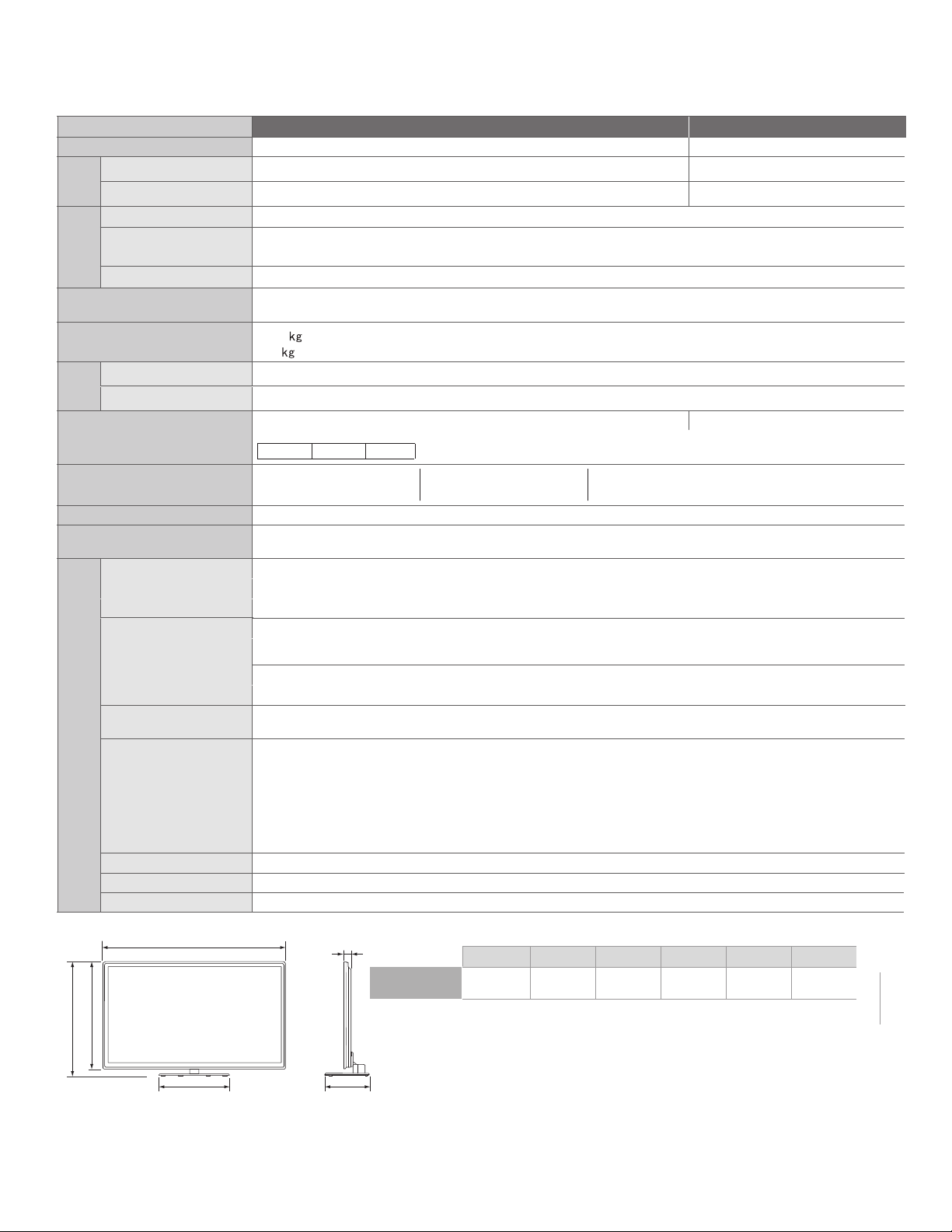

8 ESPECIFICACIONES

TC-L32E5X

Fuente de alimentación

AC 110-127 V, 60 Hz

Consumo

Consumo nominal de energía

69 W

Condición de espera

0,15 W

Panel de

visualización

Relación de aspecto

16:9

Tamaño de pantalla visible

Clase 32” (32 pulgadas medidas diagonalmente)

(Número de píxeles)

2.073.600 (1.920 (W) x 1.080 (H)) [5.760 x 1.080 puntos]

onidoS

Altavoces

2 altavoces de 1 vía

Salida de audio

20 W [10 W + 10 W] (10 % de distorsión armónica total)

Señal PC

VGA, WVGA, SVGA, XGA, WXGA, SXGA Frecuencia de escaneo horizontal 31 - 64 kHz Frecuencia de escaneo vertical 59 - 61 Hz

Capacidad de canalesATSC/NTSC (Digital/Análogo)

VHF/ UHF: 2 - 69, CATV: 1 - 135

Condiciones de funcionamiento

Temperatura: 32 °F – 95 °F (0 °C – 35°C) Humedad: 20 % – 80 % RH (sin condensación)

Terminales de conexión

VIDEO IN

VIDEO: RCA PIN Type × 1 1.0 V[p-p] (75 Ω) AUDIO L - R: RCA PIN Type × 2 0.5 V [rms]

COMPONENT IN

Y: 1.0 V [p-p] (incluyendo sincronización) P

B, PR: ±0.35 V [p-p]

AUDIO L-R: Tipo RCA PIN × 2 0.5 V [rms]

HDMI 1-4

Conector Tipo A × 4

•

Este televisor soporta la función “HDAVI Control 5”

USB

USB 2.0 Conector tipo A x 2 (DC 5 V MÁX. 500 mA)

LAN (para IPTV)

RJ45 (10BASE-T/100BASE-TX)

PC

D-SUB 15PIN: R, G, B / 0.7 V [p-p] (75 Ω)

HD, VD / 1.0 - 5.0 V [p-p] (alta impedancia)

Ranura de tarjeta

1 ranura de tarjeta SD

DIGITAL AUDIO OUT

PCM / Dolby Digital, Fibra óptica

CARACTERÍSTICAS

FILTRO Y/C 3D V-Chip VIERA IMAGE VIEWER

Subtítulos IPTV FÁCIL Reproductor de medios

Compatible con Vesa HDAVI Control 5

es

n

oi

s

n

e

m

i

D

)

Prof.

×

Al

×

An

(

Incluyendo pedestal

(30,1 ” × 20,5 ” × 9,1 ”) 764 mm × 519 mm × 230 mm

Televisor solamente

(30.1 ” × 18.7 ” × 2.1 ”) 764 mm × 473 mm × 52 mm

as

a

M

Incluyendo pedestal

24,3 lb. (11

) NET

Televisor solamente

19,9 lb. (9

) NET

a b c d e f

TC-L32E5X

(30,1 ”)

764 mm

(20,5 ”)

519 mm

(9,1 ”)

230 mm

(13,8 ”)

350 mm

(18,7 ”)

473 mm

(2,1 ”)

52 mm

a

b e

c

f

d

O

TC-L32E5X

11

8.1 ESPECIFICACIONES

TC-L32E5X

a b c d e f

TC-L32E5X/H/L

(30,1 ”)

764 mm

(20,5 ”)

519 mm

(9,1 ”)

230 mm

(13,8 ”)

350 mm

(18,7 ”)

473 mm

(2,1 ”)

52 mm

a

b e

c

f

d

Model No.

TC-L32E5L

CA 110 - 220 V, 50 / 60 Hz

68 W

0,25 W

Sistema del panel

Panel LED LCD

Tamaño de pantalla visible (en diagonal)

80 cm / 31.5 pulgadas medidas diagonalmente

Número de píxeles 2,073,600 (1,990 (W) × 1.080 (H))

Dimensiones (An × Al × P)

764 mm × 519 mm × 230 mm (Con pedestal)

764 mm × 473 mm × 52 mm (Sólo TV)

Masa

11.0

Neto (Con pedestal)

9.0

Neto (Sólo TV)

Altavoz

(75 mm × 22 mm) × 2 pzas 8

Potencia de audio

20 W (10 W + 10 W)

Sistema de recepción / Nombre de banda

TV Digital: ISDB-T

NTSC

Recepción de las transmisiones de emisión y Reproducción de VCR

o DVD

Recepción de Canales ( TV Analógo )

VHF BAND

2-13 (NTSC M USA)

UHF BAND

14-69 (NTSC M USA)

CATV

1-125 (USA CATV)

Aérea- Trasera

VHF / UHF

Condiciones de operación

Temperatura: 0 °C - 40 °C Humedad: 20 % - 80 % RH (non-condensing)

Salida de Audio AUDIO L - R

RCA PIN TIpo × 2 0.5 V[rms] (alta impedancia)

AV IN

COMPONENT

Y

P

B/CB, PR/CR

1.0 V[p-p] (incluyendo la sincronización) ±0.35 V[p-p]

VIDEO

Tipo de PIN RCA × 1

1.0 V[p-p] (75 )

Entradas HDMI 1 / 2 / 3 / 4

Conectores TIPO A Esta TV es compatible con la función “HDAVI Control 5”

PC

HIGH-DENSITY D-SUB 15PIN R,G,B: 0.7 V[p-p] (75 ) HD, VD: TTL nivel 2.0 – 5.0 V[p-p] (alta impedancia) Señales de entrada aplicables: :

VGA, SVGA, WVGA, XGA SXGA, WXGA ······(comprimido) Frecuencia de escaneo horizontal 31 - 69 kHz Frecuencia de escaneo vertical 59 - 86 Hz

Ranura de Tarjeta Ranura de tarjeta SD × 1

USB 1 / 2 USB 2.0 Conector TIPO A DC 5 V, Max. 500 mA

DIGITAL AUDIO OUT

PCM / Dolby Digital / DTS, Fibra óptica

Fuente de alimentación

Corriente nominal

Condición en espera

Ω

nó i

x e n o c

e d sela

n

im r

eT

allatnap

ed lenaP

nóic

a

t

-nemilA

Ω

PAL-M PAL-N

CA 110 - 127 V, 60 Hz

69 W

0,15 W

TV Digital: DVB-T 6MHz

TC-L32E5H

9.1 PEDESTAL Y TAPA

1.- Quite los tornillos para remover el pedestal y la tapa.

12

9.2 PLACA P DE PODER.

1.- Quite los tornillos para remover la placas.

9.4 DESENSAMBLE DE SEGURO METALICO LATERAL.

1.- Quite el metal lateral con precaucion.

9 INSTRUCCIONES DE ENSAMBLE Y DESENSAMBLE DEL TELEVISOR MODELO TC-L32E5X/H/L

9.3 PLACA A Y SEGURO METALICO INFERIOR.

1.- Quite los tornillos para remover la placa A.

Símbolo

No. Parte

Cantidad

Localización

THTD030J

15

- Orilla Tapa P.

- Cubierta inferior

TMK4GX113

1

- Tapa Posterior

THEC1509

12

- Tapa Posterior

Insertar firmemente las

capuchas en la tapa posterior.

THEJ036J (6)

Tornillo

Asegurar en las ranuras.

TKZ5ZF50071 TKZ5ZF50074

TC-L32E5X/H

TC-L32E5L

SEGURO METÁLICO INFERIOR

THEJ036J

(6)

Tornillo

TKZ5ZF50035 SEGURO METÁLICO LATERAL

TC-L32E5X/H/L

TZRNP01PUUX TZRNP01NCUH

TZRNP01MUUL

TC-L32E5L

TC-L32E5X

TC-L32E5H

PLACA PRINCIPAL "A"

TXN/P1PUUX

TXN/P1MUUL

TC-L32E5X/H

TC-L32E5L

PISTA "P"

TBX5ZA00301

BOTONERA

TKKL5521 X4

M6_CAP

Solo primeras producciones (hasta Abril).

9.5 DESENSAMBLE DE BOCINAS

1.- Quite los tornillos para desensamblar los brackets plasticos.

13

②

①

1

3

2

①

②

Dirección de terminales

[Precaución]

$VHJXUHTXHODVPDUFDV 5/SDUDODFRORFD FLRQGHODVERFLQDV

TKX5ZA02301 SP BRACKET XYN3+F8FJ TORNILLO L0EYAA000006

SPEAKER UNIT L

L0EYAA000007 SPEAKER UNIT R

2

1

4

3

1

4

9.6 DESENSAMBLE DE BOTTOM COVER

1.- Quite el bottom cover.

TKP5ZA13801A

BOTTOM COVER

TC-L32E5X/H/L

1) Insertar las pestañas superiores en las ranuras del metal.

9.7 DESENSAMBLE CABLE LVDS

1.- Desensamble con mucho cuidado los cables LVDS

0~3mm

1

2

3

Presionar el conector en ambos

extremos para asegurar el cierre.

Inserte los ganchillos en ambos

costados del cable LVDS.

T4FP1505J

PET TAPE

TSCLF0010006 CABLE LVDS TSCKF0010008 CABLE LVDS

3

2

TC-L32E5X/H/L

1

9.8 DESENSAMBLE DE VESA METAL

Asegurar en la ranura.

TKZ5ZX5008 X 4

METAL VESA

THEJ036J X8

TORNILLO M3

TKZ5ZX5010

METAL BRACKET BOTTOM

9 INSTRUCCIONES DE ENSAMBLE Y DESENSAMBLE DEL TELEVISOR MODELO TC-L32E5X/H/L.

14

9.9 PLACA K

1.- Quite la pcb de los seguros para desensamblar.

9.11 BARRERA PLASTICA PANEL

1.- Remueva la barrera plastica

2

1

TKK5ZC50161 LED PANEL TKK5ZC50221 LED PANEL BRACKET TXJA10RVUU ARNÉS "A10-K10" TZRNP03NCUH

PISTA "K"

TMK3AX008

BARRERA PLÁSTICA

1

4

1

3

1

2

Modelo

TC-L32E5X/H/L

Descripción

Cant.

No.

Número de Parte

9.10 BARRERA PLASTICA TAPA

1.- Remueva la tapa, la barrera plastica se encuentra en la parte interna.

Asegurar

3

4

2

1

TKU5ZX04904 TAPA POSTERIOR TMK3AX009 BARRERA TAPA POSTERIOR

1

2

No.

Número de Parte

Descripción

Cant.

Nota: Si va a remplazar la tapa use la lista de partes ltapa con ensambles

Use las guias en el panel para la colocación.

9.12 DESENSAMBLE DE PANEL LCD-LED

PUNTO DE CUIDADO

No dejar caer el panel LCD de

manera que pueda dañarse o

dañar el gabinete.

VVX32F125G00

PANEL LCD

10 DIAGRAMA DE CONEXIONES MODELO TC-L32E5X/H/L.

10.1 Punto de cuidado

1.- Por favor confirmar que todos los cables estén conectados adecuadamente Inclusive verifique que no estén de lado o inclinados.

15

●●A12 - SP( R )

A12 - SP( L )

C

A10 - KA10

P3 - Panel LCD

P2 - A02

●

D

Arnés

A

B

Amarre

Bocina Izquierda (L)

Bocina Derecha (R)

P2

P3

A10

A12

A02

4

5

3

1

0~3mm

A

B

C

D

2

Colocación de Postes

43

2

TMME268 CLAMPER T4FP1505J PET TAPE TXJA02RVUU ARNÉS "A02-P2" TXJA12RVUU ARNÉS "A12-SP" TMME399 POSTES SEPARADORES (SPACERS)

TC-L32E5X/H/L

1 4 PZA 2

Notas

0.15 M 1 PZA

5 6 PZA

4

3

1 PZA

Cant. UnidadModelo No. Número de Parte Descripción

16

11 Lista de Partes de Reemplazo

11.1 Notas de Reemplazo de Lista de Partes

Aviso Importante de Seguridad

Los componentes identificados por una marca tendrán características especiales importantes para seguridad. Cuando reemplace alguno de estos componentes, use las partes especificadas por el fabricante.

1. Resistor Ejemplo: ERD25J104T C 100k , J, 1/4W Tipo Tolerancia

2. Capacitor Ejemplo: ECKF1H103ZF C 0.01MF, Z, 50V Tipo Tolerancia

Ω

C7312

12. Lista de partes de reemplazo PLACA DE PODER P

C7312

1

F1J1H105A919

CAPACITOR

BOBINAS

APLICA A MODELO TC-L32E5X TC-L32E5H (TXN/P1PUUX), TC-L32E5L (TXN/P1MUUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

CAPACITORES

Posición Cantidad Clave Descripción Comentarios

C7101

C7102

C7308

C7103

C7104

C7501

C7306

C7510

C7808

C7520

C7521

C7804

C7805

C7311

C7314

C7801

C7310

C7807

C7518

C7523

C7525

1 F0CAF104A105 CAPACITOR

1 F1A2E102A004 CAPACITOR

1 F1A2E471A003 CAPACITOR

1 F1A3A221A060 CAPACITOR

1 F1A3A471A060 CAPACITOR

1 F1J1E105A287 CAPACITOR

1 F1J1H102A909 CAPACITOR

1 F1J1H103A702 CAPACITOR

1 F1J1H103A900 CAPACITOR

1 F1J1H104A902 CAPACITOR

Posición Cantitdad Clave Descripción Comentarios

D7802

D7803

D7102

D7800

D7301

D7302

D7503

D7320

D7502

D7506

D7513

D7804

D7806

D7321

D7511

D7101

D7805

1 B0ECKM000053 DIODO

1 B0FBAR000047 DIODO

1 B0FCAM000001 DIODO

1 B0HAGQ000001 DIODO

1 B0HAMM000154 DIODO SOLO 32E5L

1 B0J AME000126 DIODO

1 B0J BSL000057 DIODO

1 B0J CNG000003 DIODO SOLO 32E5X/H

1 DA3X103E0L DIODO

1 DB2J41100L DIODO

1 DZ2J068M0L DIODO

1 DZ2J100M0L DIODO

1 ERZV10Q621CD SURGE ABSORBER SOLO 32E5L

1 DZ2J110M0L DIODO

CIRCUITOS INTEGRADOS

Posición Cantidad Clave Descripción Comentarios

IC7301

IC7501

IC7800

1 C0DBBYY00047 IC

1 C0DBZYY00531 IC

1 C1ZBZ0004572 IC

C7802

C7803

C7519

C7511

C7512

C7502

C7313

C7806

C7301

C7302

1 F1J1H223A900 CAPACITOR

1 F1J1H474A757 CAPACITOR

1 F2A1C4710114 CAPACITOR

1 F2A1E6810033 CAPACITOR

1 F2A1J4710038 CAPACITOR

1 F2A1V470B660 CAPACITOR

1 F2A2C470A222 CAPACITOR

1 F2A2E181A297 CAPACITOR SOLO 32E5X/H

1 F2A2W 8200015 CAPACITOR SOLO 32E5L

DIODOS

Posición Cantidad Clave Descripción Comentarios

D7306

D7801

D7507

D7313

D7315

1 B0BB140A0011 DIODO

1 B0BC015A0336 DIODO

1 B0EALP000012 DIODO

1 B0ECKM000053 DIODO

Posición Cantidad Clave Descripción Comentarios

L7101

L7102

L7301

L7512

L7801

L7804

L7805

LF7103A

LF7104A

1 J 0JKB0000034 BEAD CORE

1 J 0JKA0000038 BEAD CORE

1 J 0JKA0000024 BOBINA

1 G0C900Z00004 FIXED INDUCTORS

1 J 0JKB0000034 BEAD CORE

1 G0B153G00003 LINE FILTER

TRANSISTORES

Posición Cantidad Clave Descripción Comentarios

Q7502

Q7504

Q7510

Q7800

Q7801

Q7802

1 B1CHRE000005 TRANSISTOR

1 B1ABBE000003 TRANSISTOR

1 B1CFRM000028 TRANSISTOR

1 B1ABGJ 000007 TRANSISTOR

17

12. Lista de partes de reemplazo PLACA DE PODER P

R7503

R7835

R7503

1

D0GD153JA052

CHIP RESISTOR

R7835

1

D1BD1002A066

CHIP RESISTOR

APLICA A MODELO TC-L32E5X TC-L32E5H (TXN/P1PUUX), TC-L32E5L (TXN/P1MUUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

Q7803

Q7804

Q7805

Q7301

Q7304

1 B1ABCN000007 IC

1 B1CFHG000042 TRANSISTOR

1 B1CFHG000035 TRANSISTOR

1 B1ABBE000003 TRANSISTOR

1 B1CERR000067 TRANSISTOR

1 B1HFCEA00001 TRANSISTOR

RESISTENCIAS

Posición Cantidad Clave Descripción Comentarios

R7335

R7325

R7801

R7803

R7510

R7802

R7804

R7811

R7820

R7822

R7332

R7511

R7528

R7837

R7839

1 D0B1106JA033 CHIP RESISTOR

1 D0GD100JA052 CHIP RESISTOR

1 D0GD100JA059 CHIP RESISTOR

1 D0GD101JA052 CHIP RESISTOR

1 D0GD102JA052 CHIP RESISTOR

1 D0GD103JA052 CHIP RESISTOR

R7506

R7507

R7318

R7512

R7516

R7812

R7330

R7331

R7805

R7806

R7826

R7836

R7838

R7317

R7314

R7333

R7329

R7401

R7101

R7102

R7103

R7832

R7833

1 D0GD391JA052 CHIP RESISTOR

1 D0GD471JA052 CHIP RESISTOR

1 D0GD472JA052 CHIP RESISTOR

1 D0GD473JA052 CHIP RESISTOR

1 D0GD680JA059 CHIP RESISTOR

1 D0GD681JA052 CHIP RESISTOR

1 D0GD822JA052 CHIP RESISTOR

1 D0GDR00J0004 CHIP RESISTOR

1 D0GF105JA048 CHIP RESISTOR SOLO 32E5L

1 D0GF473JA048 CHIP RESISTOR

1 D0GFR00J0005 CHIP RESISTOR

R7504

R7529

R7342

R7343

R7344

R7821

R7816

R7824

R7825

R7313

R7515

R7517

R7813

R7814

R7815

R7823

R7834

R7505

1 D0GD153JA052 CHIP RESISTOR

1 D0GD154JA052 CHIP RESISTOR

1 D0GD182JA052 CHIP RESISTOR

1 D0GD1R0JA035 CHIP RESISTOR

1 D0GD203JA052 CHIP RESISTOR

1 D0GD204JA052 CHIP RESISTOR

1 D0GD220JA059 CHIP RESISTOR

1 D0GD222JA052 CHIP RESISTOR

1 D0GD304JA052 CHIP RESISTOR

1 D0GD333JA052 CHIP RESISTOR

1 D0GD391JA052 CHIP RESISTOR

R7521

R7819

R7405

R7301

R7302

R7402

R7817

R7818

R7403

R7520

R7519

R7404

R7306

R7303

R7304

R7305

R7315

R7316

1 D1BD1202A066 CHIP RESISTOR

1 D1BD1203A066 CHIP RESISTOR

1 D1BD1692A066 CHIP RESISTOR

1 D1BD1803A066 CHIP RESISTOR

1 D1BD1911A066 CHIP RESISTOR

1 D1BD2002A066 CHIP RESISTOR

1 D1BD3091A066 CHIP RESISTOR

1 D1BD3301A066 CHIP RESISTOR

1 D1BD5601A066 CHIP RESISTOR

1 D1BD6041A066 CHIP RESISTOR

1 D1BD6203A066 CHIP RESISTOR

1 ERJ8ENF2204V CHIP RESISTOR

1 ERX1SJR33V RESISTENCIA DE CARBON

1 ERX1SJR39V RESISTENCIA

18

12. Lista de partes de reemplazo PLACA DE PODER P

INLET/OUTLET FOR AC POWER SOURCE

CF7101

1

D4CA98R0A001

POSISTOR

SOLO 32E5L

APLICA A MODELO TC-L32E5X TC-L32E5H (TXN/P1PUUX), TC-L32E5L (TXN/P1MUUL).

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, to das las demás son iguales.

R7807

R7808

1 ERX1SJR39V RESISTENCIA

OTROS

Posición Cantidad Clave Descripción Comentarios

SW7401

SW7402

SW7403

SW7404

SW7405

SW7406

T7301A

ZA7101

ZA7103

P2

P3

PA7501

PC7302

PC7303

JK7102

F7101

JK7101

CF7101A

D7101A

1 EVQ11G05R SWITCH

1 G4DYA0000389 TRANSFORMADOR

1 K4AD01A00003 Terminals / Terminal blocks

1 K1KY15BA0386 CONNECTOR

1 K1KA08BA0061 CONECTOR 08 PIN

1 K5H502Y00004 Surface mounting fuses

1 B3PAA0000363 OPTOACOPLADOR

1 K2AEYB000001

SOLO 32E5X/H

1 K5E502YY0001 FUSE

1 K2AAYB000006

SOLO 32E5L

1 D4CA94R0A001 POSISTOR SOLO 32E5X/H

1 ERZVA7V471 RESISTOR SOLO 32E5X/H

CF7102

1 D4CA98R0A001 POSISTOR SOLO 32E5L

19

13 Lista de partes de reemplazo

MECANICO

APLICA A MODELO TC-L32E5X, TC-L32E5H, TC-L32E5L.

Nota: sea cuidadoso en la selección de las partes las diferencias están descritas en color rojo, todas las demás son iguales.

MATERIALES MECANICOS

Posición Cantidad Clave Descripción Comentarios

1 K2CA2YY00222 AC CORD Solo 32E5L 1 TZRNP01MUUL A PRINT(FINISHED) Solo 32E5L

1 K2CB2YY00065 AC CORD Solo 32E5X/H 1 TZRNP01NCUH A PRINT(FINISHED) Solo 32E5H

1 K2CR2YY00044 AC CORD Solo 32E5L 1 TZRNP01PUUX A PRINT(FINISHED) Solo 32E5X

1 K2KYYYY00192 AUDIO OUT CABLE Solo 32E5L 1 TZRNP03NCUH K PRINT(FINISHED)

1 K2KYYYY00204 COMPONET+AUDIO IN CABLE

1 L0EYAA000006 SPEAKER UNIT L

1 L0EYAA000007 SPEAKER UNIT R 1 TQZ3AB039 F AN BAG ASS'Y

1 N2QAYB000705 REMOTE CONTROL

1 N2QAYB000776 CONTROL REMOTO

1 TBL5ZA32151 STAND MOUNT 4 XYN4+F25FJK SCREW

1 TBM3AU0371 ADJUSTMENT SHEET 1 SPP2-5 BO LSA

1 TBX5ZA00301 KEY BUTTON 1 TMME289 AV CABLE CLAMPER

12 THEC1509 SCREW 1 TXFPE01PWUX PEDESTAL MTG ACCESSORIES

20 THEJ036J M3 SCREW(A5/P7) 1 TPE3A0003 BAG

15 THTD030J SCREW 4 XSS5+16FJK TORNILLO

4 TKKL5521 M6_CAP 1 TBL3AX00141 PEDESTAL ENSAMBLADO

1 TKP5ZA13801A BOTTOM COVER 1 TXFKY01MUUL GABINETE ENSAMBLADO

4 TKX5ZA02301 SP BRACKET 1 TXFKY01MUULA GABINETE ENSAMBLADO SOLO 32E5H

1 TKZ5ZF50035 METAL_AV_BRACKET_SIDE 1 TXFKY01MUULC GABINETE ENSAMBLADO SOLO 32E5L

1 TKZ5ZF50071 VESA METAL 1 TTU3AA0046 BACK COVER COMPLETE ASS'Y SOLO 32E5L

1 TKZ5ZF50074 METAL AV BRACKET BTM Solo 32E5L

4 TKZ5ZX5008 VESA METAL

1 TKZ5ZX5010 METAL BRACKET BOTTOM

1 TMK3AX008 BARRIER P_PCB

2 TMKK486 HEAT RUBBER

4 TMME268 CLAMPER(V1/VESA1/BTM7)

6 TMME399 SPEACER (P-PCB)

1 TQB3AC0020-1 INSTRUCTIVO

1 TQB3AC0024A INSTRUCTIVO Solo 32E5X

1 TQB3AC0026A-1 INSTRUCTIVO Solo 32E5L

1 TSCKF0010008 CABLE LVDS

1 TSCLF0010006 CABLE LVDS

1 TTU3AA0047 BACK COVER COMPLETE ASS'Y

1 TTU3AA0050 BACK COVER COMPLETE ASS'Y Solo 32E5X

1 TXFKK5Z0004 LED PANEL

1 TXFKK5Z0006 LED BRACKET

1 TXJA02RVUU A02-P2

1 TXJA10RVUU A10-K10

1 TXJA12RVUU A12-SP

1 TXN/P1MUUL P PRINT (FINISHED)

Solo 32E5X 1 TXFPE02PWUX PEDESTAL ACCESORRIES ASSY

Solo 32E5H/L 1 TPE3A0003 BAG

Solo 32E5H

Solo 32E5L

Posición Cantitdad Clave Descripción Comentarios

1 TXN/P1PUUX P PRINT (FINISHED) Solo 32E5X/H

VVX32F125G00

1

XYN3+F8FJ

4

LCD PANEL

TORNILLO

SOLO 32E5X

20

14. DIAGRAMA A BLOQUES APLICA A TC-L32E5X/H/L (1/3).

21

DCDC

16V

C.A.T.S. SENSOR

POWER LED

POWER

KEY3

SUB3.3V

SUB5V

STB5V

SUB1.8V

STB3.3V

SD CARD DATA

ARC OUT

HDMI4

A12

OPTICAL

USB5V

USB2.0_IF

NAND

FLASH

BL_SOS

BL_PWM

PWM

CONVERTER

SUB3.3V

ARC

HDMI1

SUB3.3V

SUB5V

USB2.0_IF

R

REMOTE RECEIVER

HDMI2

HDMI3

DCDC

COMP

BL_ON

INPUT

FILTER

SUB1.8V

USB5V

STB3.3V

DDR3

REMOTE IN

SUB3.3V SENSE

SIF_OUT

STB3.3V

LED BACK LIGHT

STB5V

BL_ON

TMDS DATA

NAND

IF

K

DMD

TUNER

KEY1

A15,A16

STB1.1V

MAIN

USB2

R/G/B/H/V

HDMI MUX

SUB3.3V

SUB1.1V

K10

SD CARD

ETHER PHY

USB1

SUB_AI_3.3V

Y/PB/PR

P2

DCDC

ASDOUT0

KEY1

TMDS DATA

SPEAKER(L)

P16V

C.A.T.S. SENSOR

L/R

SD IF

SUB1.5V

DCDC

P15V

SUB_ON

P4

5VS

SUB1.5V

ANALOG-ASIC

LED/RM/CATS

SUB5V

SLOT

LCD DRIVER

AC CORD

AMP

SUB_ON

BL_SOS

LIVE

A02

USB I/F

SUB1.1V

KEY1

PEAKS_EEPROM

POWER LED(R)

SUB_ON

AC

DETECT

NEUTRAL

SPEAKER(R)

LAN DATA

STB3.3V

USB5V

TMDS DATA

BL_SOS

DCDC

BL_ON

AUDIO

A10

SUB1.1V

LCD PANEL

STB5V

HDMI3.3V

SUB9V

DCDC

OVP DET

DCDC

PANEL

SUB5V

LVDS TX

IFD_OUT

P15V

HDMI3.3V

HDMI

RX

SUB1.5V

IECOUT

STB1.2V

SOUND SOS

TMDS DATA

SUB ON

KEY3

L

P15V

OUT

JK7102

P

SUB3.3V

KEY3(POWER ON)

A

AUDIO

BL_PWM

SUB3.3V

PC

Peaks

LD4

40V

LED1

LED

DRIVER

POWER SW

OPERATION SWICTH

ETHERNET

AVDD12.6V

DCDC

AVDD12.6V

DVDD2.5V

DVDD+2.5V

AVDD+12.6V

(LED:1 TIME)

(LED:7 TIMES)

(LED:9 TIMES)

14.1 DIAGRAMA A BLOQUES APLICA A TC-L32E5X/H/L (2/3).

22

KEY1

BL_ON

KEY3

SUB_ON

BL_SOS

BL_PWM

SOS_SENSE

AVDD_ENB

5.8VS

* *

D5187

P15V

USB5V

SUB5V

D5172

P15V

SUB3.3V

D7506

D7502

D5188

D5179

D7507

F7101

D5178

D5173

5.8VS

PA7501

SW7401

+12.6V

SUB3.3V

D4116

VON31V

AVDD12.6V

PA4153

D4155

D4123

D4124

VOFF2-6V

D7102

1

3

ANODE2

6

LED DRIVE

4

SUB5V

ANODE1

BL_SOS

OVP

IC5440

3

5

IC5420

BL_ON

+5V

9

SUB3.3V

Q7502

IC7301,

Q7301,

7

1

6

RECTIFIER

USB5V

LF7103,4

4

2

AC CORD

15

LINE

FILTER

POWER

CF7102

8

KEY3(POWER ON)

KEY1

P2

1

DCDCEN

1

3

SUB_ON

6

P

10

9

1

4

+5V

2

A02

PWM

CONVERTER

2

7

P4

5.8VS

MAIN

11

A

JK7102

5

13

+3.3V

AC

DETECT

IC5400

2

T7301

LCD PANEL

5

+16V

8

Q7504

LED

DRIVER

LED1

LED2

LED3

LED4

BL_PWM

0 13 1

IC7800

POWER SW

SW7402-7406

CONTROL PANEL KEY

38

VON31V

58

59

IIC LCD

LVDS DATA

53

A16

49

21

IC4301

57

DAC

55

LCD

CONTROL

CIRCUIT

38

10

VON31V

13

LVDS DATA

53

A15

49

21

57

551013

46

5

VREF 1-6

46

5

VREF 8-12

+2.5V

VREF 1-6

16

47

VREF 8-12

AVD0_12.6V

VOFF2-6V

16

AVD0_12.6V

+2.5V

47

VOFF2-6V

IC4101

IIC_0

LEVEL

SHIFT

SOS

Q4102

T-CON DCDC

IIC TCON

Q4103,04

-6V

GENE.

OVP

IC7501


COUPLER

PC7303


COUPLER

ERROR

DETCT

PC7302

HOT

14.2 DIAGRAMA A BLOQUES APLICA A TC-L32E5X/H/L (3/3).

SUB5V

SUB3.3V

CN8660

+3.3V

IC8706

AVDDH3.3V

FOR

FACTORY

USE

IIC0

SBO0/SBI0

IIC1

STM_IIC

CN0100

3.3V

SEL1

HDMI MUX

IC4700

RX2

DDC3_IIC

DDC1_IIC

RX1

HDMI_CEC

+5V

HDMI4

JK4703A

HDMI3

JK4702A

HDMI1

JK4700A

HDMI2

JK4701A

D3006

DIGITAL

AUDIO OUT

ETHERNET

JK8600A

SD CARD

DDC IIC1

CLOCK TMDS DATA/

HDMI_CEC

+5V

DDC IIC3

CLOCK TMDS DATA/

HDMI_CEC

+5V

DDC IIC0

CLOCK TMDS DATA/

HDMI_CEC

+5V

DDC IIC2

TMDS DATA/CLOCK

ARC_OUT

25MHz

X8600

ETHER PHY

IC8600

SD DATA

SEL2

SUB3.3V

IC8902

PEAKS

EEPROM

SBI0

IIC0

IIC1

IIC0

HDMI_3.3V

DDC0

Rx0

SBO0

IIC3

DMD_

IIC0

SBI0

SBO0

IIC3

IIC0

DMD_

IIC3

HDMI_5V_DET3

CEC PUL

CEC

HDMI_5V_DET0

HDMI_5V_DET2

DDC2

Rx2

HDMI_5V_DET1

DDC1

Rx1

ARC_OUT

IEC_OUT

LDA4

IC8000

LAN I/F

VDDSD1.8V3.3V

SD CARD I/F

IC8900

NAND

FLASH

CPU BUS

NAND I/F

POWER_LED_ON

RM_IN

CATS_EYE

STB3.3V

STB1.1V

POWER_DET

SW_OFF_DET

STB_RST

(LED:1 TIME) BL_SOS

BL_ON

PANEL_PWM

PANEL_VCC_ON

KEY1

AVDD_ENB

SOS_SENSE

DDR I/F

+1.5V

+1.1V

+5V

+3.3V

+1.8V

IC8200

IC8201

R_LED_ON

REMOTE

AI_SENSOR

SW_OFF_DET

STB_RST

BL_SOS

BL_ON

P_PWMA

PANEL_VCC_ON

KEY1

AVDD_ENB

SOS_SENSE

DDR3

SUB1.8V

JK8451

JK8450

USB2

USB1

IC8454

IC8453

USB5V

L(+)

2

L(-)

1

SPEAKER_L

R(+)

3

R(-)

4

SPEAKER_R

A12

IC4900

PWM

SOS

AUDIO AMP

15V

USB2VBUS

USB1VBUS

LVDS I/F

USB I/F

PWM

(LED:9 TIMES)

SOUND SOS

RGB/YPbPr/CVBS/YC

IFD1/2

HS,VS

FE_XRST

AGC1/2

L/R

SUB3.3V_SENSE

(LED:7 TIMES)

IC8702

SUB3.3V

+1.8V

STB5V

IC5202

POWER LED/REMOTE RECEIVER/C.A.T.S. SENSOR K

IC5000

+5V

D5187

D5188

C.A.T.S.

SENSOR

REMOTE

RECEIVER

POWER LED

ANALOG-ASIC

OVP

SN2800

RM2800

D5191

D2800B

STB3.3V

STB1.1V

SUB5V

1

OUT

2

GND

VCC

3

5

4

1

3

7

K10

REMOTE

STB3.3V

R_LED_ON

SUB3.3V

AI_SENSOR

7

6

9

5

3

A10

R_LED_LED

REMOTE

AI_SENSOR

STB3.3V

SUB_AI_3.3V

LATCH

5VS

PWM_A_OUT

STB_RESET

PWM_A_IN

P_PWMA

STBRST

SW_OFF_DET

BL_PWM

SW_OFF_DET

SUB1.1V

IC8100

SUB ON

P15V

DCDC CTL

OVP DET

DCDCEN

OVP

SUB1.5V

+1.1V

+1.5V

IC8101

JK3005B

JK3001

RF

PC IN

COMPONENT

MAIN

A

TUNER

DMC_IIC0

TU6706

P15V

SUB3.3V

SUB1.8V

IFD1/2

AGC1/2

FE_XRST

PC-V

PC-H

PC-B

PC-G

PC-R

PR

PB

Y

R

L

5.8VS

2

1

3

SUB3.3V

4

5

SUB5V

USB5V

P15V

6

7

23

24

15 LAYOUT PLACA DE PODER TNPA5596

15.0 VISTA FRONTAL TC-L32E5X/H/L .

25

15.1 PLACA DE PODER TC-L32E5X/H/L, PCB TNPA5596.

PLACA DE PODER VISTA TRASERA

JS7801

JS7802

C7101

C7102

C7103

C7104

C7301

C7302

C7303

Q7301

C7306

C7308

C7501

C7502

C7313

C7509

D7101

D7102

C7510

C7511

C7101-A

C7512

R7104

C7519

D7301

D7302

D7306

D7502

D7503

D7507

R7315

R7316

D7320

PC7302

PC7303

R7335

R7336

F7101

L7801

L7804

L7805

T7301

J201

J206

J208

LF7103A

J209

J1

J2

J3

J4

J210

J5

J212

J213

J214

J215

J216

CF7101

JS7101

CF7102

JS7102

CF7103

JS7103

JS7104

JS7301

JS7501

JS7502

JS7503

JS7505

JS7506

JS7507

JS7509

JS7510

D7502-HEAT0

JS7511

JS7512

Q7301-HEAT0

ZA7101

ZA7103

ZA7104

P2

P3

SW7401

C7102-A

C7806

SW7402

SW7403

C7808

SW7404

SW7405 SW7406

L7101

L7102

L7106

L7301

L7302

R7807

R7808

T7301A

L7501

LF7104A

L7510

L7511

L7512

LF7103

LF7104

J101

2017KJ 1017KJ

J104

J105

J106

J107

J109

J301

J302

J304

J111

J113

J114

J115

J117

J118

D7101A

J119

J120

J121

J122

J123

CL7120

CL7122

CL7124

CL7126

CL7128

CL7129

CL7131

CL7138

CL7139

CL7140

CL7141

CL7142

CL7143

CL7144

CL7150

Q7304

S001

S002

S003

S004

C7310

Q7501

C7311

C7506

C7312

Q7502

C7507

Q7503

Q7504

C7314

PA7501

C7128

R7101

R7102

R7103

Q7510

C7515 C7516

C7517

C7518

R7301

R7302

R7303

C7520

R7304

C7521

R7305

C7522

R7306

C7523

C7524

IC7301

C7525

D7504

R7501

D7505

D7312

R7502

D7506

D7313

R7503

D7314

R7504

R7311

R7505

D7315

R7506

R7507

R7313

D7318

R7314

IC7501

C7531

C7532

R7317

C7533

R7318

D7510

D7511

D7513

R7510

D7321

R7511

D7516

R7512

R7321

R7515

R7516

R7517

R7325

R7519

R7329

R7520

R7521

R7330R7331

R7526

R7332

R7527

R7333

R7528

R7529

R7530

R7342

R7343

R7344

TP7801

TP7802

TP7803

TP7804 TP7805

TP7806TP7807

TP7808TP7809TP7810 TP7811

TP7812 TP7813

TP7814

TP7815

TP7816

TP7817

CL7800

CL7801

CL7802

CL7803

CL7804

CL7805

CL7806

CL7807 CL7808

CL7809

CL7810

CL7812

4187LC

3187LC

CL7815

CL7816

CL7817

CL7818

CL7822

CL7823

CL7824

CL7825

CL7826

CL7827

CL7828

CL7829

CL7830

CL7831

CL7832

CL7833

CL7834

CL005

CL008

C7401

C7402

CL011

CL012

CL013 CL014

CL015

CL017

C7801

C7802

C7803

Q7800

C7804

C7805

Q7801

Q7802

C7807

Q7803

Q7804

Q7805

D7401

D7402

C7810

C7811

R7401

C7812

R7402

C7813

R7403 R7404

C7814

R7405

C7815

D7800

D7801

D7802

D7803

D7804

D7805

R7801

D7806

R7802

R7803

R7804

R7805

R7806

IC7800

R7809

C7831

C7832

C7833

C7834

CL058

R7810

CL059

R7811

R7812

R7813

R7814

R7815

TP7101

R7816

TP7102

R7817

TP7103

CL060

R7818

TP7104

R7819

TP7105

CL061

TP7106

CL062

CL063

CL064

CL066

CL067

R7820

CL068

R7821

CL069

R7822

R7823

R7824

R7825

R7826

CL070

CL071

CL072

TP7501

TP7502

TP7503

TP7504

R7830

TP7505

R7832

TP7506

R7833

TP7507

R7834

TP7508

R7835

R7836

R7837

R7838

R7839

R7840

R7841

CL7102

CL7105 CL7106

CL7107

CL7109

CL7110

CL7111

CL7112

CL7115

CL7116

CL7119

26

16 PLACA K SENSOR PANEL TC-L32E5X, TC-L32E5H, TC-L32E5L.

PLACA K VISTA FRONTAL TNPA5604

PLACA K

VISTA TRASEREA TNPA5604

RM2800A

TP2800

TP2801

TP2802

TP2803

TP2804

TP2806

TP2807

TP2808

TP2809

RM2800

27

17 Diagramas

17.1 Diagrama para chasis LA35

Aviso Importante de Seguridad

Los componentes identificados por una marca tendrán características especiales importantes para seguridad. Cuando reemplace alguno de estos componentes, use las partes especificadas por el fabricante.

Notas:

1. Resistencia:

Todas las resistencias de carbon son de 1/4W, a menos que marque lo contrario:

Bipolar Electrolítico Dipped Tantalum Diodo Tipo Zener

Óxido Metal Película de Metal Fusible

Línea de Tierra (Caliente)

La unidad es OHM [ ] k=1,000, M=1,000,000)

Inflamable Sólido Alambre dañado

2. Capacitor:

Todas los capacitores cerámicos son de 50V, a menos que marque lo siguiente:

La unidad es µF, a menos que note lo contrario:

Compensación de Temperatura Poliester Poliester Metálico Polisacárido

3. Bobina

La unidad de inductancia es µH, a menos que indique otra cosa.

4. Punto de Prueba

:Posición de Punto de Prueba

5. Símbolo de Tierra

: Chasis de Tierra Fria

6. Medida de Voltaje

El voltaje es medido por un Voltímetro DC Las condiciones de medida son las siguientes:

Fuente de Alimentación........................................TC-L32E5X TC-L32E5H: 110~127 Vca, 60Hz

TC-L32E5L : 110~220 Vca, 50~60Hz

Señal Recibida......................................................Barra de Señal de Color

Todos los Controles del Usuario........................... Posición Máxima

7. Número en el círculo rojo indica el número en la forma de onda (Vea el patrón en la Tabla)

8. Cuando la flecha se encuentre señalando ( ), la conexión se encuentra fácilmente en dirección a la flecha.

9. Indica el flujo mayor señalado : Video : Audio

10. Este diagrama esquemático es el último en el momento de imprimirse y está sujeto a cambio sin previo aviso.

Comentarios:

1. El circuito de poder contiene una área del circuito (Tierra Caliente) que usa una fuente de alimentación separada para aislar la conexión de Tierra Fria.

M

T

m

Z

Ω

28

Precauciones:

a) No toque la parte ó las partes de tierra caliente con las de tierra fría al mismo tiempo, ya que usted puede sufrir daños.

b) No conecte al mismo tiempo un instrumento a los circuitos calientes ó frios, como un osciloscopio.

Conecte el instrumento de tierra a la conexión de tierra correcto.

c) Asegúrese de desconectar la clavija del Televisor antes de retirar el chasis.

d) Nota importante :

Use el esquemático anexo solo para referencia del circuito y para referencia con el numero de parte use siempre la lista de partes.

PLOT

12/01/20 02:42:41 kamariah

VARIATION

SHEET

TNPA5596.p.cir/001.sht

CQ

INPUT

S

G0B153G00003

4

C7103

470p 250V

S

Not specified DC

LF7103A

<

MTK

other

D1BD5601A066 D1BD1801A066 D1BD1401A066 D1BD9100A066

D1BD3161A066 D1BD2321A066 D1BD1621A066 D1BD1741A066

*R7405

16.9k

*R7404

6.04k

1%

*R7403

3.09k

1%

*R7402

1.91k

1%

R7401 0

USA p

C7401

APPLIED MODEL

50V

C

TP7501

1000p

JS7505

C7516

TPC8116-H(T2LMAT,Q

4.7u 25V

R7504 15k

SW7401

EVQ11G05R

JS7502

R7501

15k

C7506 16V

4.7u

Q7502

B1CHRE000005

D7402

0

*JS7501

0

DZ2J068M0L

0

50V

C7507

0.1u

R7502 47k

C7517 25V 1u

B1CHRE000008

C7402

Q7501

B1CFRM000020

RCD080N25TL

C

50V

0.1u

P15.7V

*D7513

DA3X103E0L

USA KEY3

ASIA 5VS

C

C7533

50V

0.1u

C7532

50V

0.1u

C7531

50V

0.1u

L7801

G0C900Z00004

1

NC

9

3

5

R7824

200k

R7825

200k

TP7503

C7832

50V

0.1u

C7834

50V

0.1u

C7831

50V

0.1u

C

C7833

50V

0.1u

GND

15

14

ECO-ON

13

BL-PWM1

12

NC

11

BL-ON

10

TP7504

TP7505

TP7506

C

TP7507

C

TP7508

C

K1KY15BA0386

A2010WR0-15P-SW-5E-3.2

BL-SOS

KEY

9

POWER-ON

8

SUB-ON

7

GND

6

5VS

5

4

GND

3

16V

2

16V

1

16V

P2

C

TP7817

TP7801

TP7802

TP7803

C

GND

24V

NC

KEY

ALL_OFF

NC

TV_SUB_ON

GND

15.7V

GND

6.5VS

STB6.5V

*D7806

DB2J41100L

*R7830

0

*R7834 33k

C7807

50V

0.01u

R7821

R7826

47k

1

R7822

1k

C7804

1u

25V

*R7802

D7802

B0ECKM000053

DZ2J110M0L

R7801

100

R7805

47k

Q7802

B1ABGJ000007

C7805

25V

1u

D7805

10

6

NCNC

Q7800

B1CFRM000028

2.0 x 1.25

UVLO 3V FON

2.7V FOFF

FAIL

FGND FOPEN

D7804

DB2J41100L

B0ECKM000053

D7803

R7811

1k

R7812

4.7k

*R7804

100

33

<

R7803

10

R7806

47k

2.0 x 1.25

R7810

0.2

C1ZBZ0004572

1

LED3

2

LED4

3

UVLO

4

VCC

5

OVP

6

EXT_REG

7

STB

8

N

9

FAIL

10

DCDC_GND

PGND

D7810 B0HAMM000047

D7800 B0FCAM000001

*C7808

<

470p 1kV

0

EXCELDR35V

*L7804

J0JKB0000034

*JS7801

Q7801

B1CFRM000028

R7809

0.2

BD9287FP-HVE2

IC7800

LED_GND

21 22

f(kHz)=15000/R7819 150kHz

R7808

1W

0.39

LED2

LED1

PWM1

PWM2

ISET

SS

FB

RT

CS

F2A2C470A222

TP7804

D7801

R7807

1W

0.39

PGND

20

19

18

17

16

15

14

13

12

11

C7814

100p

50V

C7806

160V

47u

TP7805

B0BC015A0336

AGND

+

OVP:typ3V

19

R7813

300k

R7814

300k

R7815

300k

R7819

120k

OVP:120V

1%

AGND

B1ABCN000007

TP7816

R7816

20k

AGND

R7820

1k

C7803

50V

0.47u

*Q7803

C7801

50V

0.01u

*R7832

3.2 x 1.6

47k

*R7833

3.2 x 1.6

0

*R7817

1%

20k

*R7818

1%

20k

C7802

*R7835

50V

0.022u

10k

Iled=3000/(R7817+R7818) 60mA

<

*JS7802 0

<

*L7805 J0JKB0000034

EXCELDR35V

*R7823

33k

1/8W

2.0 x 1.25

*Q7804

B1CFHG000042

TP7807TP7806

TP7808

TP7810

*R7840

0

X f H g p

TP7812

*R7841

0

*R7837

10k

*R7836

47k

B1ABBE000003

TP7814

TP7809

TP7811

TP7813

32X5 2srtings 120V/120mA 32E5 4strings 112V/80mA

d JW K v

F120mA

X ^ _ [ h F100mA

*Q7805

C7813 50V

1800p

PGND

C7811 50V

1800p

PGND

TP7815

C7812 50V

1800p

C7810 50V

1800p

S8B-PH-K-S(LF)(SN)

*R7838

47k

K1KA08BA0061

*R7839

10k

ANODE2

8

NC

7

LED4

6

LED3

5

LED2

4

LED1

3

NC

2

ANODE1

1

P3

3D_ON 2D f A

_ C i ~ b N A X ^ _ [ h

1 LOW F120mA(X3 p l ) HIGH F65mA(X5 p l j

D7401

DZ2J068M0L

SW7403

SW7406

EVQ11G05R

USA

+

1

TP7105

TP7106

S

MAIN

1kV

+

1000p

F1A3A102A060

C7303

DESD33A102KR1A

*T7301A

*C7302

H

180u250V

82u450V

F2A2W8200015

G4DYA0000389 SANHE-34-003

X f HNo X Z A K v

<

N6

6 7

5

3

/N5

2

1

N3

8

9

10

NC

N1

N2

11

N4

12

D7102

B0FBAR000047

D6JBB60V-7009F01

2

`

-

4

`

3

<

*C7301

F2A2E181A297

INPUT

CH.UP

C7501

220p

1kV

D7507

B0EALP000012

RL2LF013-216

400V/5A

3

S

0

S

10M

C7308

250V

1000p

6

7 8

NC

9

10

NC NC

11

12 13

L7501

J0JKB0000034 EXCELDR35V

<

JS7507

0

2 | [ g P R o ^

B0JAPK000011

B0JCNG000003

EC21QS06-TE12L

<

C

T3A206022

*J112

10

C

*J108

10

C

T3A206022

C

<

1

23

<

*CF7101

S

D4CA94R0A001

1

JS7104

*CF7102

S

D4CAY8R20001

4

S

F0CAF104A105

LE104-MX-C3.5

C7102

0.1u

L.F L.F

<

D7306

B0BB140A0011

RM10JTN182

L7301

EXCELSA35V

J0JKA0000038

F1A3A471A060

<

DESD33A471KR1A

*L7302

J0JKB0000034

EXCELSA35T

EXCELDR35V

*T7301

G4DYA0000375

SFX4549EM-202H016

R7342

1.8k

B0HAKR000004

1%

R7301

180k

D7302

B0HAGQ000001

R7302

180k

2.0 x 1.25

B0HAKR000004

D7301

B0HAGQ000001

1%

1

<

1

23

LF7103

S

G0B203GA0070

S

C7104 470p

250V

2.0 x 1.25

R7343

1W

R7336

5.6k

ERG1SJ562V

1.8k

1

D7318

B0BC027A0336

R7344

1.8k Q7301

B1CERR000067 TK8A65D(LS1PAV2,Q

1W1W

1

R7313

22

R7314

680

R7318

470

2 | [ g P R o ^

<

1kV

470p

*C7306

*JS7301

0

5

4

3

2

1

D0B1106JA033

S

<

R7335

1W

SW7405

EVQ11G05R

C7510 470p 1kV

63ZLH470MEFCYD12.5X25

D7502

*

B0JBSL000057

YG872C20R-F242

C7509

470p

1kV

*D7503

*D7506

CH.DN

+

63V

C

C7502

F2A1J4710038

C7511

680u

25V

F2A1E6810033

JS7506

K5H502Y00004

SW7404

EVQ11G05R

D7504

B0BC02500002

F2A1E6810033

+

C

0

PA7501

VOL.UP

C7512

680u

25V

+

EVQ11G05R

VOL.DN

D7505 B0BC02500002

TP7502

D7510 B0BC02500002

C7518

50V

0.1u

C7519

470u

16V

F2A1C4710114

SW7402

EVQ11G05R

R7503

15k

C7515 25V 1u

2.0 x 1.25

1/8W

*R7510

100

*D7511

DZ2J100M0L

+

C

SUB ASSEMBLY

PART NO.

T O

TNPA5596CJ RZUUTC-L32X5

P

TNPA5596DL TX-L32X5E TNPA5596CK CT-L32X5X TNPA5596DF KX-L32X50H TNPA5596CE CB-L32X5B TNPA5596DF KX-LR32X5 TNPA5596DC TX-L32X5B TNPA5596DF KX-L32X50A TNPA5596DF KX-L32X50Z TNPA5596EA KX-L32X50S TNPA5596EA KX-L32X50G TNPA5596DF KX-L32X50R TNPA5596EA KX-L32X50X TNPA5596EA KX-L32X50K TNPA5596EA KX-L32X50T TNPA5596EA KX-L32X50M TNPA5596EC KE-L32X50D TNPA5596EB KV-L32X50V TNPA5596BA TH-L32X50W TNPA5596CC CT-L32X5L TNPA5596CD TC-L32X5A TNPA5596DK CC-L32X50C TNPA5596CB CT-L32X5H TNPA5596CJ TC-32LX54

CHG NO. CHANGED BY APPROVED BYREPORT NO. ENDDATE

H1 T11P-212 H2 T11P-226

H3 T11P-228

H2

TR11-0445

H3

TR11-0451

H4

TR11-0485

H5

TR11-0517

H6

TR11-0519

H7

TR11-0524

H8

TR11-0528

H9

TR11-0530

H10

TR11-0538

H11

TR11-0545

H12

TR11-0550

H13

TR11-0559

H14

TR11-0576

H15

TR11-0589

H16

TR11-0607

H17

TR11-0613

H18

TR11-0614

H19

TR11-0624

H20

TR11-0634

H21

TR11-0646

H22

TR11-0652

H23

TR11-0660

H24

TR11-0667

H25

TR11-0680

H26

TR11-0687

H27

TR12-0010

H28

TR12-0035

11/09/08

2011.9.27

2011.9.30

14/09/11

19/09/11

10/10/11

24/10/11

27/10/11

28/10/11

31/10/11

02/11/11

03/11/11

09/11/11

15/11/11

17/11/11

24/11/11

29/11/11

01/12/11

06/12/11

08/12/11

14/12/11

15/12/11

21/12/11

23/12/11

28/12/11

29/12/11

09/01/12

20/01/12

Morishita Shimizu N T.DEMURA N.TAKABA N

T.DEMURA N.TAKABA N

KAMARIAH MR EDWIN

SHUHAILA MR EDWIN

KAMARIAH MR EDWIN

SHUHAILA MR EDWIN

KAMARIAH MR EDWIN

PLAN NO.MODEL NO.

TQUE PWUX PTUH RQUB QUUR TQUB QAUA PRUZ NTUS NYUG RMUR QTUX PCUK NQUT NZUM NNUD NPUV NGUW MYUL QKUA QTUC NGUH RZUU

N N N N N N N N N N N N N N N N N N N N N N N N N N N

ARRANGEMENT

DATE

09/06/11

15/09/11

21/09/11

22/09/11

27/09/11

29/09/11

03/10/11

07/10/11

11/10/11

13/10/11

29/10/11

PRODUCTION

START

03/02/12

23/02/12

05/03/12

03/02/12

23/03/12

24/02/12

10/02/12

03/02/12

03/03/12

03/02/12

06/03/12

23/03/12

03/02/12

03/03/12

03/02/12

03/03/12

23/03/12

02/03/12

21/03/12

05/03/12

CHG NO.

4

<

S

LF7104A

G0B153G00003

Not specified DC

L7101

J0JKB0000034

EXCELDR35V

*JK7101

K2AAYB000006

CCT2302-1511F

5 5

1

L.FL.F

23

TP7104

TP7103

S

<

R7105

1M

*R7101

1M

1/2W

S

LIVE

F7101

K5E502YY0001

N

4

S

G0B203GA0070

S

F0CAF104A105

LE104-MX-C3.5

0

<

JS7101

ERJ14YJ105U

S

ERZVA7V471

ERZV10Q621CD

NO

HOLDER

T5AH/250V

2

*

1

S

<

LF7104

S

R7106

1M

S

<

*

L

C7101

0.1u

$

*D7101A

*D7101

1

23

S

*R7102 1M

1/2W

L

<

2

1

S

NEUTRAL

*

N

*R7103 1M

1/2W

*

JS7102

0

R7104

AC-N

TP7101

*JK7102

<

L7102

J0JKB0000034

EXCELDR35V

1M

S

1/2W

TP7102

<

K2AEYB000001

CCT2302-1501F

1%

R7303

2.2M

3.2 x 1.6

ZSD

1

Latch

8

HV

D7313

68

D7315

B0ECKM000053

R7329

0

PC d 5V 16V X 40V C FB

Q7510

B1ABBE000003

2.0 x 1.25

R7512

4.7k

C7520

25V

C7521

25V

R7511

10k

2.0 x 1.25

suffix AA JAPAN

0.01u

2

FB

IC7301

B0ECKM000053

(9/1ES W )

1u

C

1u

CA USA

50V

C0DBBYY00047

NCP1234AD65R2G

R7317

D0GD680JA059

4.7

R7325

D0GD4R7JA059

C7314

CB LATIN

50V

1000p

S

R7515

PGND

AGND

DA EU

39k

C7310

C7311

50V

1000p

3

CS

4

Vcc

6

C7313

+

5

35V

D7320

1W

EA E model ref

1%

R7304

2.2M R7321

GND

DRV

C7312

47u

B0JAME000091

B0JAME000126

SB04EQ-46A-5-LF

2.2k

C7522

50V

R7521

12k

PGND,AGND _ A [ X

1%

R7519

5.6k

1%

R7530

120k

1%

4 4 4 4

Z ANO.

s

[ _ [

T11P-211 2011/09/06

z

S

p H }

3.2 x 1.6

ZCD @Ton F62mV @ @Latch F6.4 `8.0V @

FB i j F3.0 `3.3V

IS i d j F0.9 `1.1V

D7314 B0BC027A0336

D7316

DZ2J300M0L

50V

1u

R7315

0.33

ERX1SJR33V

R7316

0.39

ERX1SJR39V

1/8W

2.0 x 1.25

H

PC7302

B3PAA0000363 PC123X2YFZ0F

B3PAA0000261

R7516

C7523 50V

0.1u

2200p

R7517

2.2k

CHANGE

Tj F125

R7330

47k

1%

R7305

2.2M

3.2 x 1.6

B1HFCEA00001

1%

*R7306

620k

C7128

25V

1u

CA

2.0 x 1.25

2

H

R7331

Q7304

D7321

DZ2J068M0L

47k

R7332

10k

R7333

8.2k

H

*R7308 0

*R7309 0

1/8W

H

2.0 x 1.25

H

PC7303 B3PAA0000363

B3PAA0000261

HOT

S

C

COLD

4.7k

CATHODE

REFERENCE

3

ANODE

IC7501

C0DBZYY00531

R7526

15k

200mW

2

1

C

KA

C0DBZYY00499

R7527

15k

REF

B1ABBE000003

C7524

16V

2.2u

Q7503

Change No.

Date

Common Mng.

TR12-0010

2011/12/14

R7520

1%

3.3k

*R7505

390

*R7506

390

*R7507

390

o o

f l b g [ N G

vT

v lU

Described

C

Q7504

TPC8116-H(T2LMAT,Q

B1CHRE000005

-- APPROVE RANGE --

AA

Approved

Engineering Department

MTV R&D

R7528

10k

C7525

50V

0.1u

R7529

150k

B1CHRE000008

14V

B0BC01400017

C

D7516

RLZTE-1115B

ZA7101

K4AD01A00003

CA

C

L7106

EXCELDR35V

<

JS7503

0

ZA7103

K4AD01A00003

<

C

CA

ZA7104

K4AD01A00003

C

SET JW INFO nil

RefNO.Pitch J1 5 J2 5 J3 5 J4 5 J5 5

1

J101 10

10

J104 10 J105

0

JS7103

C

AGND

C

JS7509

0

PGND

CHGNo.

for Pb Free

T2KA04200 T2KA01312 T8EJ007 T8E528-1 T8CC008-1 T8CJ013

*J117 10

J120 10 J121 10 J122 10

J123 10 J215 15 J216 15 *J304 20

[SINGLE PCB]

CHGNo.

SAFEPARTS NO.

PB FREE DIP SOLDER PB FREE SOLDER FLUX THINNER

BOND FOR CHIP BOND FOR CAPACITOR

J201 15

1

J203 15

1 3

J206 15

3

J208 15 J209 15

J210 15 J211 15J118 10 J212 15J119 10 J213 15 J214 15 J301 20 J302 20

J303

J0JKA0000024

EXCELSA39V

15

PCB NAME

PRINT TOOL NO.

COMB.PCB PARENT NO.

CHASSIS

BOARD

DESIGNED BY

CHECKED BY

APPROVED BY

CIRCUIT DRAWING MANAGER

TNPA5596 TNPA5596-1

P T.DEMURA

H.IWABUCHI N.TAKABA

S

CONFIDENTIAL

Until:31/12/2012

ASIA R&D CENTER MATSUSHITA TELEVISION & NETWORK SYSTEMS CO.,(M) SDN.BHD. (170701-M)

APPROVED

CHECKED 3

NOTE :THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME

OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE.

CHECKED 2

J106 10 J107 10

J109 10 J111 10

J113 10 J114 10 J115 10

1

OTHER PARTS

REFNo.

-- APPROVE RANGE --

nil EA EB EC CE CD CC DL DK CJ CK DC DF BA CR CT EP DR DP CP CQ CS CB EQ ER BP

DRAWNCHECKED 1

TECH.REPORT

UPDATED NO.

LA35-***

CHASSIS NO.

LA35

BOARD

P

MODEL NO.

CT-L32E5X

R2806

47

C2811 10u 10V

C1

aluminum -> ceramic @ ES -> LEPR

D2801

EZJZ0V120JA

PLOT

12/01/20 02:58:08 kamariah

VARIATION

SHEET

STB3.3V

PullUP @100k 22k

DOUBLE PITCH

C1

C2802 16V

0.01u

TNPA5604.K.cir/001.sht

AA

R X

<

C1

OUT

1

OUT

1

<

RM2800A B3RAD0000168

RM2800 PNJ4815M01TV

3

VCC

GND

2

GND

2

C1

D2802 EZJZ0V120JA

C1

AE

SUFFIX - i v

AF

AG

*R2803

AA

0

AE

*R2811

AB

0

*R2804

CRNo.

Refno. List(PCB)

------------------------------------- USED -------------------------------------

C 2801-2807 2809 2810 D 2800-2805 2800A 2800B KA 10 Q 2800-2802 R 2800-2811 2815 2817 2825-2831 RM 2800 2800A SN 2800 TP 2800-2804 2806-2809

------------------------------------- USED -------------------------------------

0.0001

0.0002

0.0001

0.0001SOLDER

*R2809

AC

0

AF

R2812

AD

*R2810

C1

0

AG

0

R2813

TYPE-A

F2800 `2849

K

CIRCUIT INFORMATION Only use for OR parts Need both symbol.

OTHER PARTS

for PCB Parts Number with OR Parts Number

TNPA5604-1

OR1

OR2

OR3

For PCB Parts Number with OR Parts Number

PCB NAME

PRINT TOOL NO.

COMB.PCB PARENT NO.

CHASSIS

BOARD

DESIGNED BY

CHECKED BY

APPROVED BY

CIRCUIT DRAWING MANAGER

TNPA5604

Input to Special Other part

K

SAFECHGNo.PRINT TOOL Part No.

S

d

TYPE-A

C OET

Change No.

Date

Common Mng.

T O P

CHANGE

T11P-264

2011/12/01

SUB ASSEMBLY

PART NO.

APPLIED MODEL

PLAN NO.MODEL NO.

CHG NO. CHANGED BY APPROVED BYREPORT NO. ENDDATE

H1 T11P-264 N

ARRANGEMENT

DATE

PRODUCTION

START

CHG NO.

N

A10 R l N ^

AA FUSA

AB FEU/ASIA w/AI

AC FEU ASIA wo/AI

AD FUSA

AD F

(KM) AE FEU/ASIA w/AI

AE F

(KM)

AF F

AG F

AH F

AA

AC

AB

AD

Described

3

R_LED_ON

G_LED_ON

2

1

K10

BM07B-GHS-TBT(LF)(SN)

K1KA07A00292

Approved

LCD TV Engineering Group

REMOTE

7

GND

6

AI

SUB3.3V

5

STBY 3.3

4

-- APPROVE RANGE --

nil AA AB AC AD AE

AI_SENSOR POWER_LEDRM_RECEIVER

SUB3.3V

C2807

16V

0.01u

NC

4

NC

5

NC

6

B3JB00000116

*SN2800

VCC

GND

OUT

3

2

1

*R2807

*C2805

16V

0.1u

p X R 2mm z u

D2803 EZJZ0V120JA

C1

D2804 EZJZ0V120JA

DOUBLE PITCH

H v ]

p pTP

<

*D2800B

B3AAB0000379

TP2808

G

R

<

B3AGB0000065

D2805

EZJZ0V120JA

C1

*D2800A

TP2809

REC_LED

TP2804

TP2802

C1

TP2801

TP2800

TP2803

TP2807

TP2806

[DOUBLE PCB]

OTHER PARTS

RE-FLOW EDIP for Pb Free

PARTS NO. CHGNo.

REFNo. SAFE

C2804

16V

0.01u

C2803

16V

0.01u

C1

T8EJ007

T8E528-1

* T2KA04200

T2KC03600 T2KA01312

FLUX

THINNER DIP SOLDER CREAM SOLDER

PAVCKM

C1

0

C1

091030

*R2805

1%

1.2k

*R2800

1%

953

ASIA R&D CENTER

ELECT. DESIGN SECT.

*R2808

43k

C2809

0.01u 16V

C1

G_LED_ON

CONFIDENTIAL

Until:31/12/2012

NOTE :THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME

OF PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE.

TECH.REPORT

UPDATED NO.

LA35-***

DOCUMENT TRANSFER

ISSUED

17th.JAN,2012

APPROVED

ASIA R&D CENTER MATSUSHITA TELEVISION & NETWORK SYSTEMS CO.,(M) SDN.BHD. (170701-M)

CHECKED 3 DRAWN

CHECKED 2

CHECKED 1

CHASSIS NO.

LA35

BOARD

K

MODEL NO.

CT-L32E5X

R

Panasonic TC-L32E5L/X/H Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
