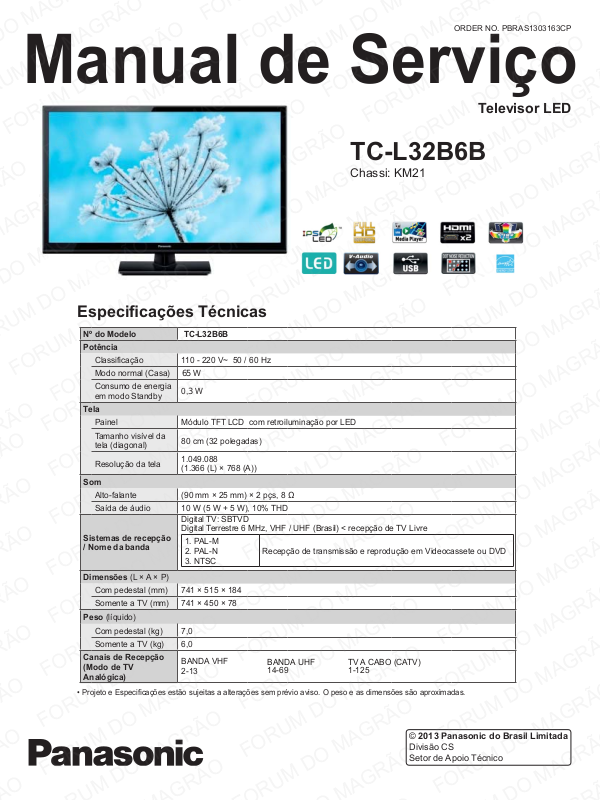

Panasonic TC-L32B6B Schematic

ORDER NO. PBRAS1303163CP

Manual de Serviço

Televisor LED

TC-L32B6B

Chassi: KM21

Especicações Técnicas

Nº do Modelo TC-L32B6B
Potência

Classificação 110 - 220 V~ 50 / 60 Hz
Modo normal (Casa) 65 W
Consumo de energia

em modo Standby

Tela

Painel Módulo TFT LCD com retroiluminação por LED
Tamanho visível da

tela (diagonal)

Resolução da tela

Som

Alto-falante (90 mm × 25 mm) × 2 pçs, 8 Ω
Saída de áudio 10 W (5 W + 5 W), 10% THD

Sistemas de recepção
/ Nome da banda

Dimensões (L × A × P)

Com pedestal (mm) 741 × 515 × 184
Somente a TV (mm) 741 × 450 × 78

Peso (líquido)

Com pedestal (kg) 7,0
Somente a TV (kg) 6,0

Canais de Recepção
(Modo de TV
Analógica)

• Projeto e Especicações estão sujeitas a alterações sem prévio aviso. O peso e as dimensões são aproximadas.

0,3 W

80 cm (32 polegadas)

1.049.088
(1.366 (L) × 768 (A))

Digital TV: SBTVD
Digital Terrestre 6 MHz, VHF / UHF (Brasil) < recepção de TV Livre

1. PAL-M

2. PAL-N

3. NTSC

BANDA VHF
2-13

Recepção de transmissão e reprodução em Videocassete ou DVD

BANDA UHF
14-69

TV A CABO (CATV)
1-125

© 2013 Panasonic do Brasil Limitada
Divisão CS
Setor de Apoio Técnico

TC-L32B6B

Nº do Modelo TC-L32B6B
Potência

Classificação 110 - 220 V~ 50 / 60 Hz
Modo normal (Casa) 65 W
Consumo de energia

em modo Standby

0,3 W

Tela

Painel Módulo TFT LCD com retroiluminação por LED
Tamanho visível da

tela (diagonal)

80 cm (32 polegadas)

Resolução da tela

1.049.088
(1.366 (L) × 768 (A))

Som

Alto-falante (90 mm × 25 mm) × 2 pçs, 8 Ω
Saída de áudio 10 W (5 W + 5 W), 10% THD

Sistemas de recepção
/ Nome da banda

Digital TV: SBTVD
Digital Terrestre 6 MHz, VHF / UHF (Brasil) < recepção de TV Livre

1. PAL-M

2. PAL-N

3. NTSC

Recepção de transmissão e reprodução em Videocassete ou DVD

Dimensões (L × A × P)

Com pedestal (mm) 741 × 515 × 184
Somente a TV (mm) 741 × 450 × 78

Peso (líquido)

Com pedestal (kg) 7,0
Somente a TV (kg) 6,0

Canais de Recepção
(Modo de TV
Analógica)

BANDA VHF
2-13

BANDA UHF
14-69

TV A CABO (CATV)
1-125

Antena Aérea
Condições

operacionais
Terminais de conexão

AV1 IN

AV2 IN

Este Manual foi elaborado para uso somente por prossionais e técnicos treinados e autorizados pela Panasonic do Brasil e não
foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos
de manipulação do aparelho aqui especicado por pessoas não treinadas e não familiarizadas com equipamentos eletrônicos.
Qualquer tentativa de reparo do produto aqui especicado por parte de pessoa não qualicada, utilizando ou não este Manual,
implicará em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.

Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes
componentes são identicados com a marca “
Sempre que for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças.
Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.

1. PRECAUÇÕES DE SEGURANÇA ............................... 3

1.1. DIRETRIZES GERAIS............................................... 3

2. PRECAUÇÕES ............................................................ 4

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA... 4

3. SERVIÇO ..................................................................... 6

3.1. LOCALIZAÇÃO DAS PLACAS .................................. 6

4. ESPECIFICAÇÕES ...................................................... 7

AUDIO OUT AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]
DIGITAL AUDIO OUT PCM / Dolby Digital / DTS, Fibra óptica
Entrada HDMI Conectores TIPO A × 2

USB

VHF / UHF

Temperatura: 0 °C - 40 °C
Umidade: 20 % - 80 % de Umidade Relativa (não condensativa)

AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]

VÍDEO Tipo PINO RCA × 1

COMPONENTE

AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]

VÍDEO Tipo PINO RCA × 1

USB 2.0 Conectores TIPO A × 1
5V DC, Máximo 500 mA

Y

P

NOTA IMPORTANTE DE SEGURANÇA !

” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas.

5. FUNÇÃO DE MODO DE SERVIÇO ............................. 8

5.1. COMO ENTRAR NO MODO DE SERVIÇO .............. 8

6. GUIA PARA SOLUÇÃO DE PROBLEMAS ................... 11

6.1. VERIFICAÇÃO DA LINHA DE DADOS IIC................ 11

6.2. TABELA DE TEMPORIZAÇÃO DO LED POWER..... 12

6.3. NÃO LIGA .................................................................. 12

7. DESMONTAGEM E MONTAGEM ................................ 13

7.1. SUPORTE DOS ALTO-FALANTES ........................... 13

7.2. MONTAGEM DO PAINEL DE LCD ............................ 14

7.3. MÉTODO PARA FIXAR O PAINEL DE LCD ............. 15

7.4. MONTAGEM DO SUPORTE E DO PAINEL LED ...... 16

7.5. INSTALAÇÃO DOS SUPORTES METÁLICOS ......... 17

7.6. INSTALAÇÃO DAS PLACAS E AV LATERAL ........... 18

7.7. SUPORTE METÁLICO VESA ................................... 19

B/CB

, PR/C

R

ATENÇÃO !

ÍNDICE

1,0 V [p-p]

(75 Ω)

1,0 V [p-p]
(incluindo
sincronização)

± 0,35 V [p-p]

1,0 V [p-p]

(75 Ω)

7.8. INSTALAÇÃO DA TAMPA TRASEIRA ....................... 20

8. MEDIÇÕES E AJUSTES .............................................. 21

8.1. TABELA DE VOLTAGENS DA PLACA A ................... 21

8.2. TABELA DE VOLTAGENS DA PLACA P ................... 21

9. DIAGRAMAS EM BLOCOS.......................................... 22

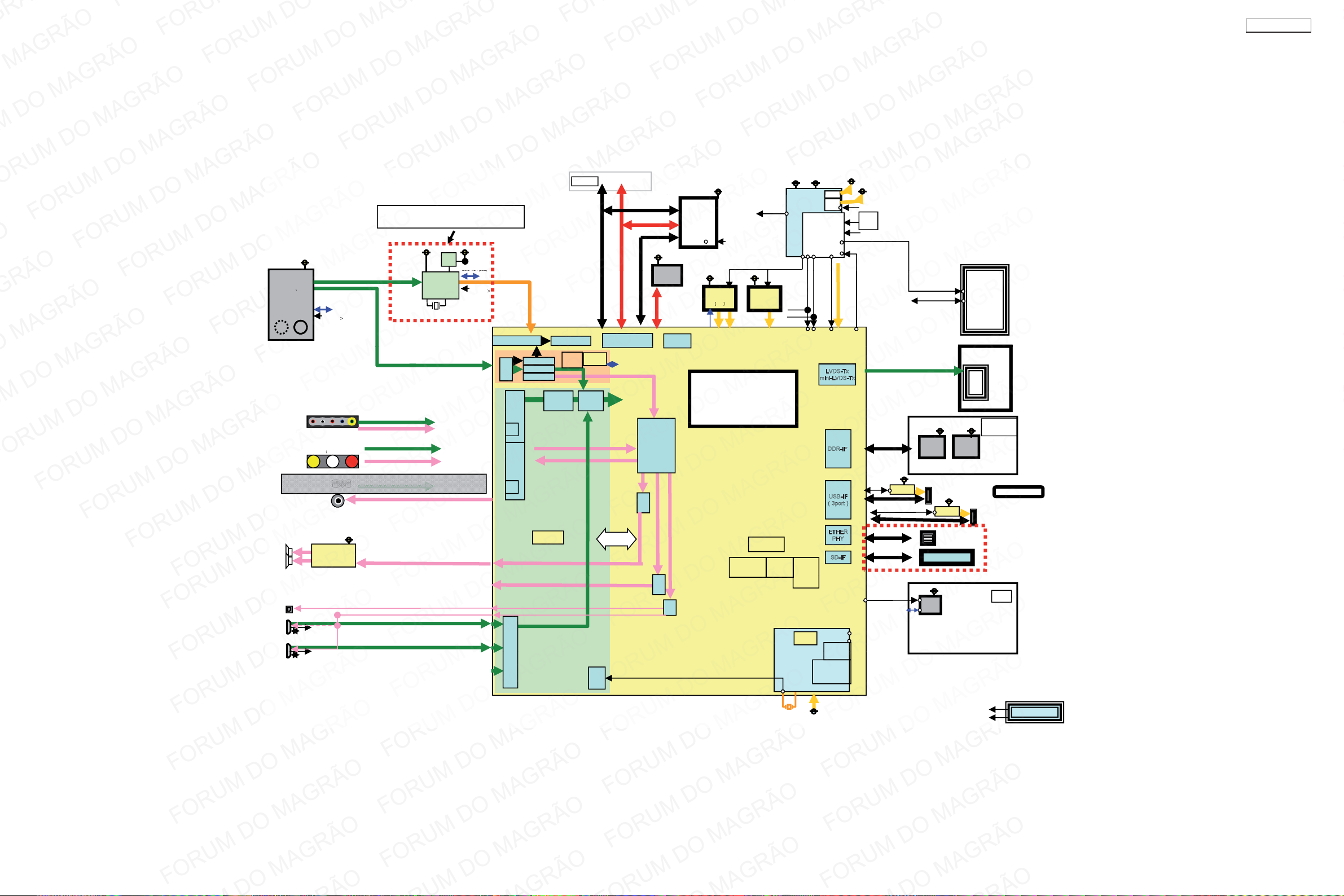

9.1. DIAGRAMA EM BLOCOS PRINCIPAL...................... 22

10. CONEXÕES ............................................................... 23

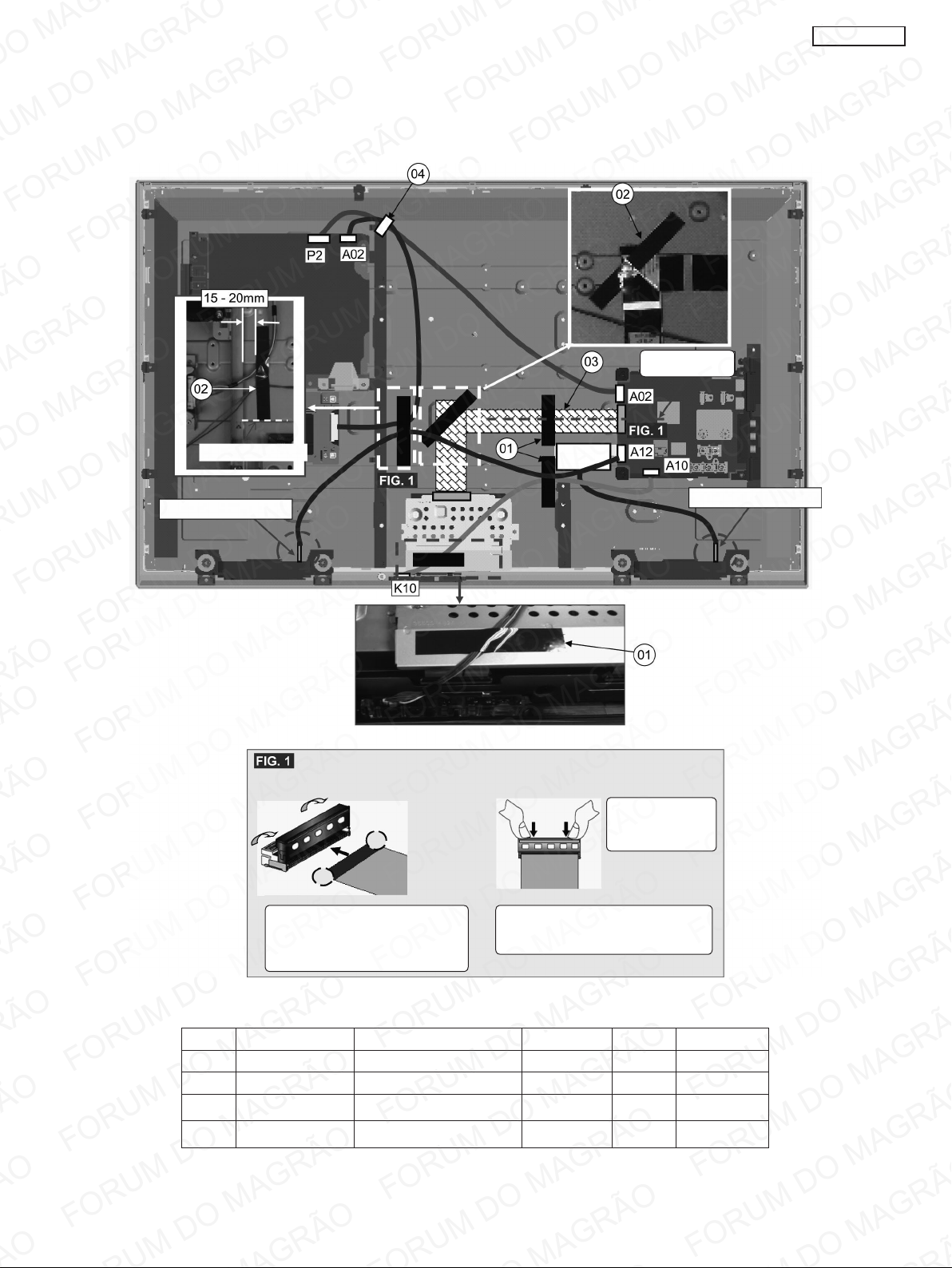

10.1. ACOMODAÇÃO DOS CABOS ................................ 23

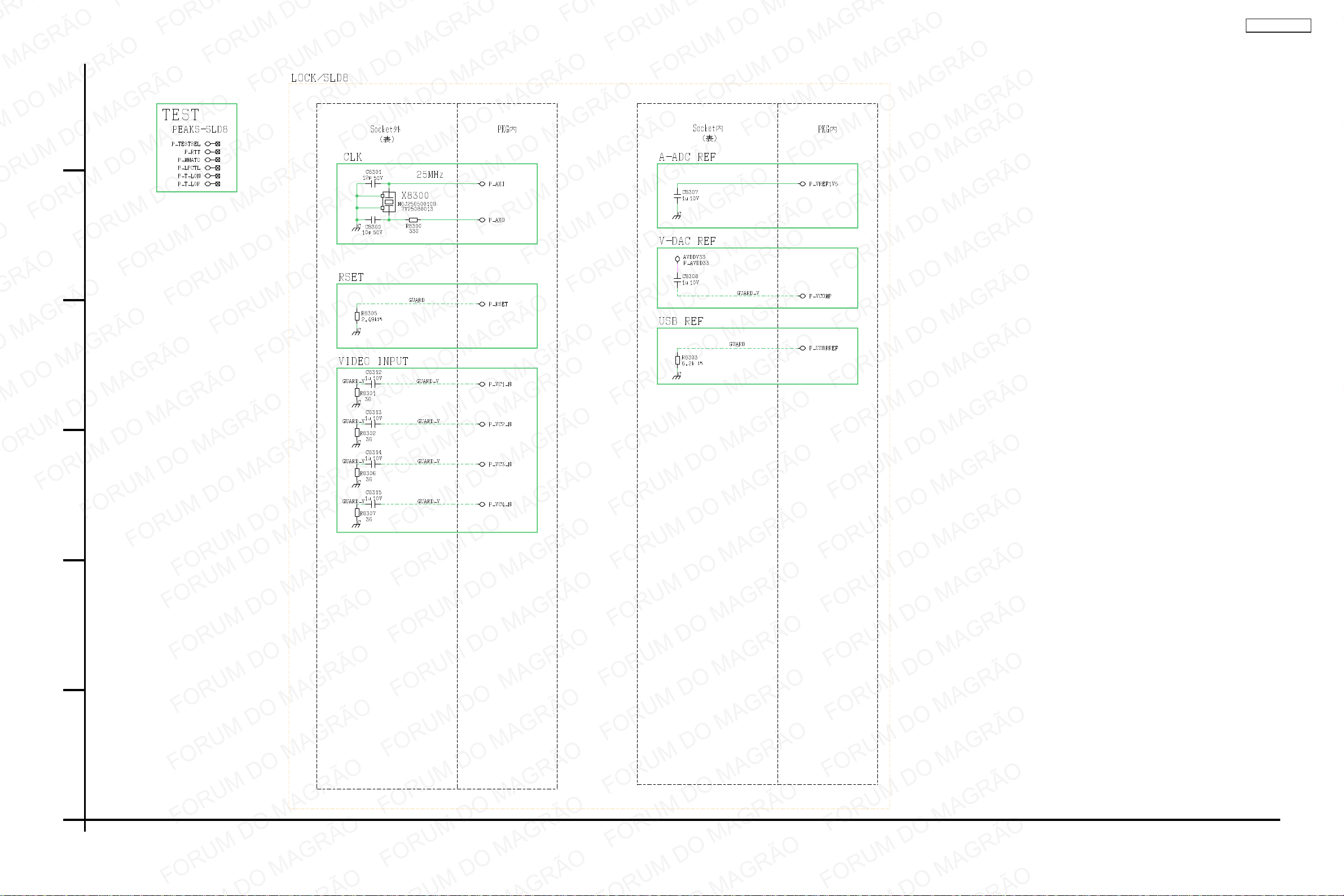

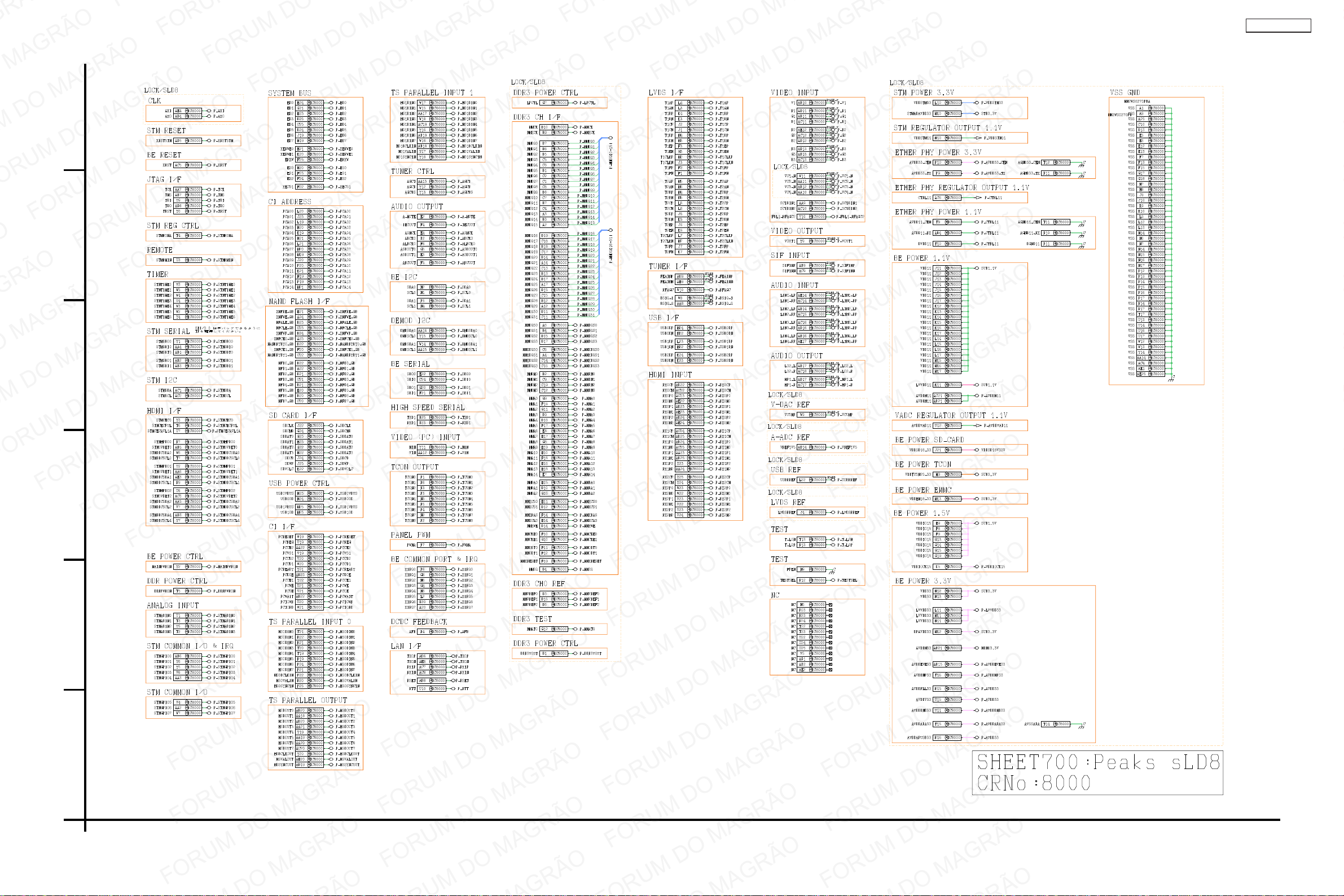

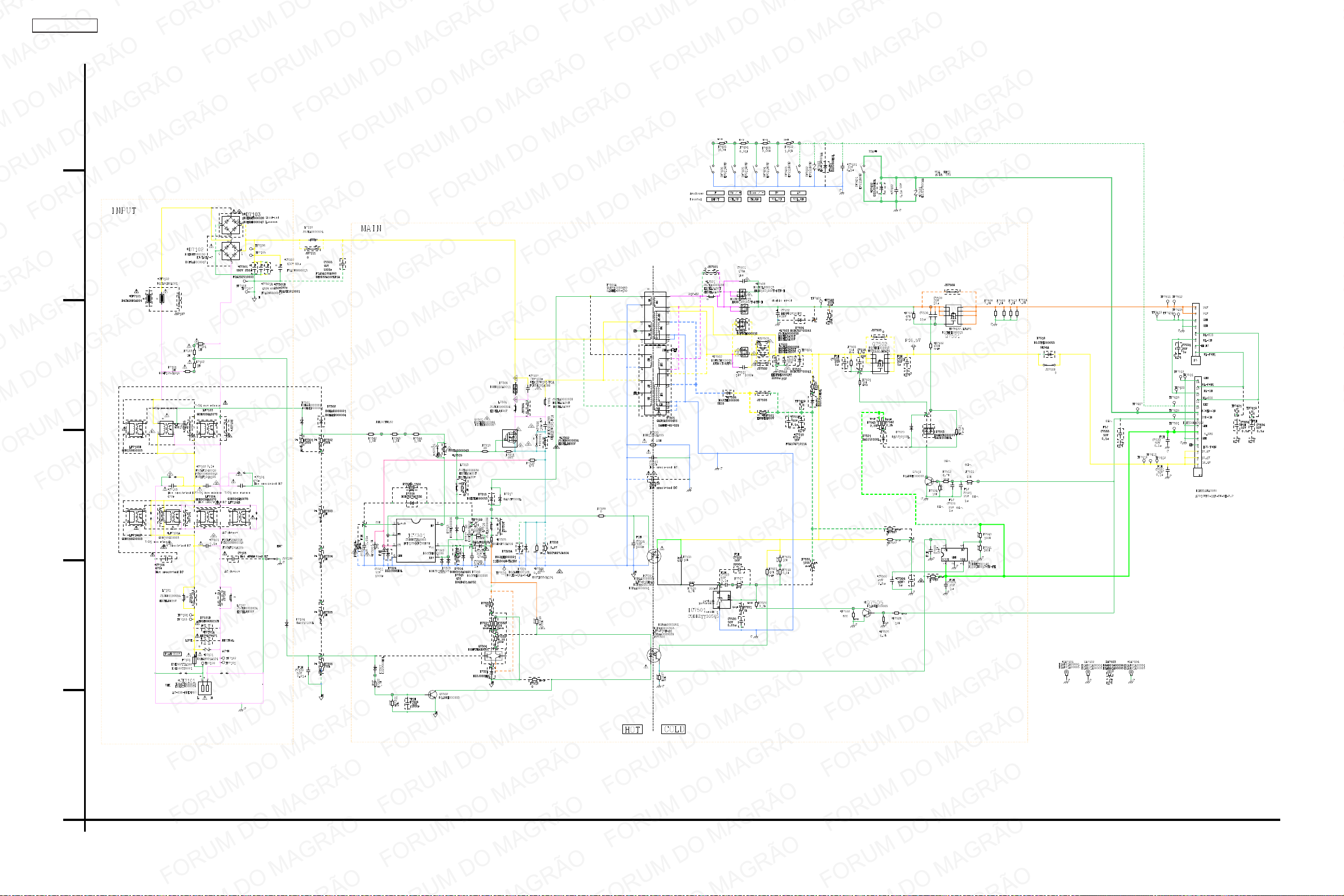

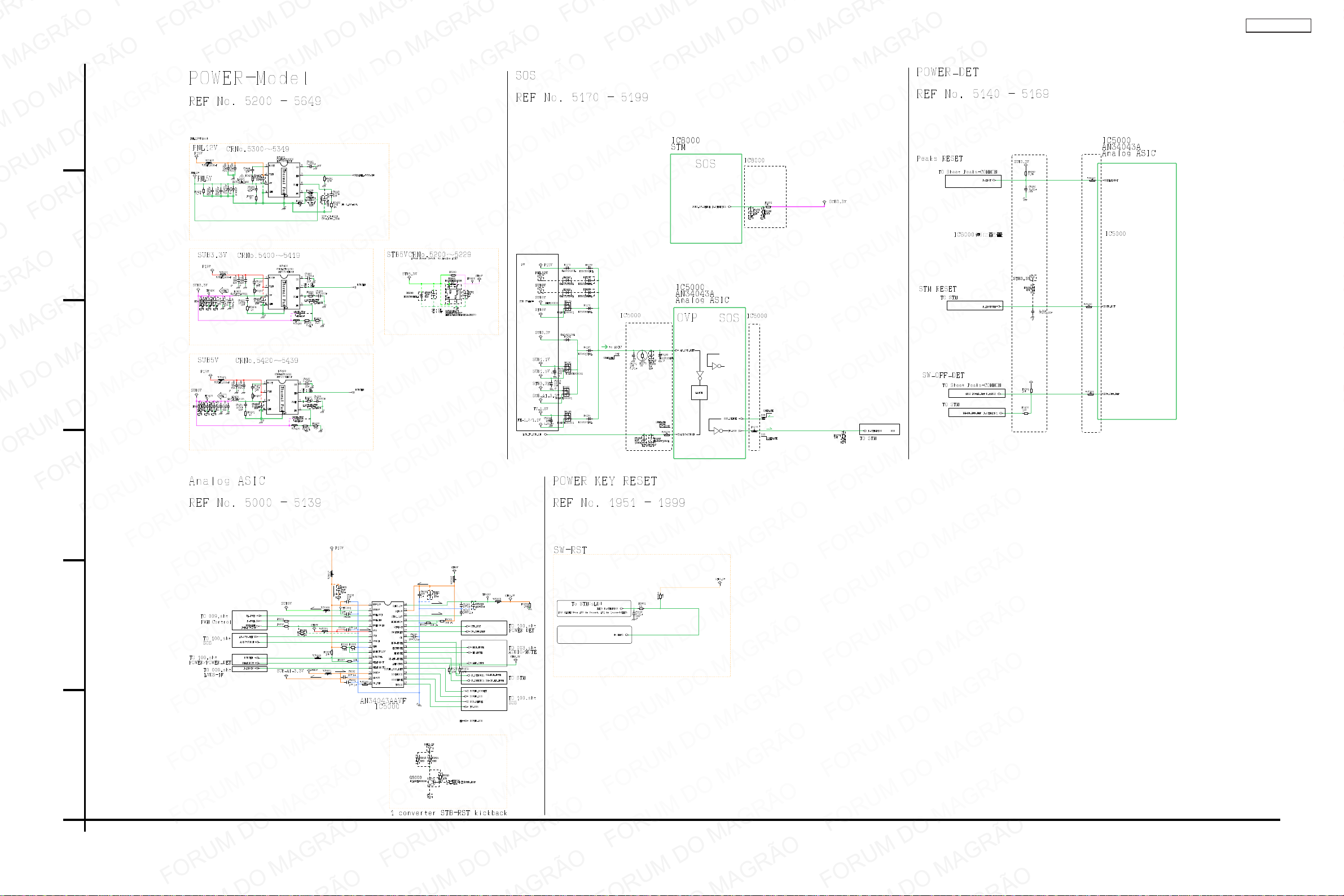

11. DIAGRAMAS ESQUEMÁTICOS ................................ 24

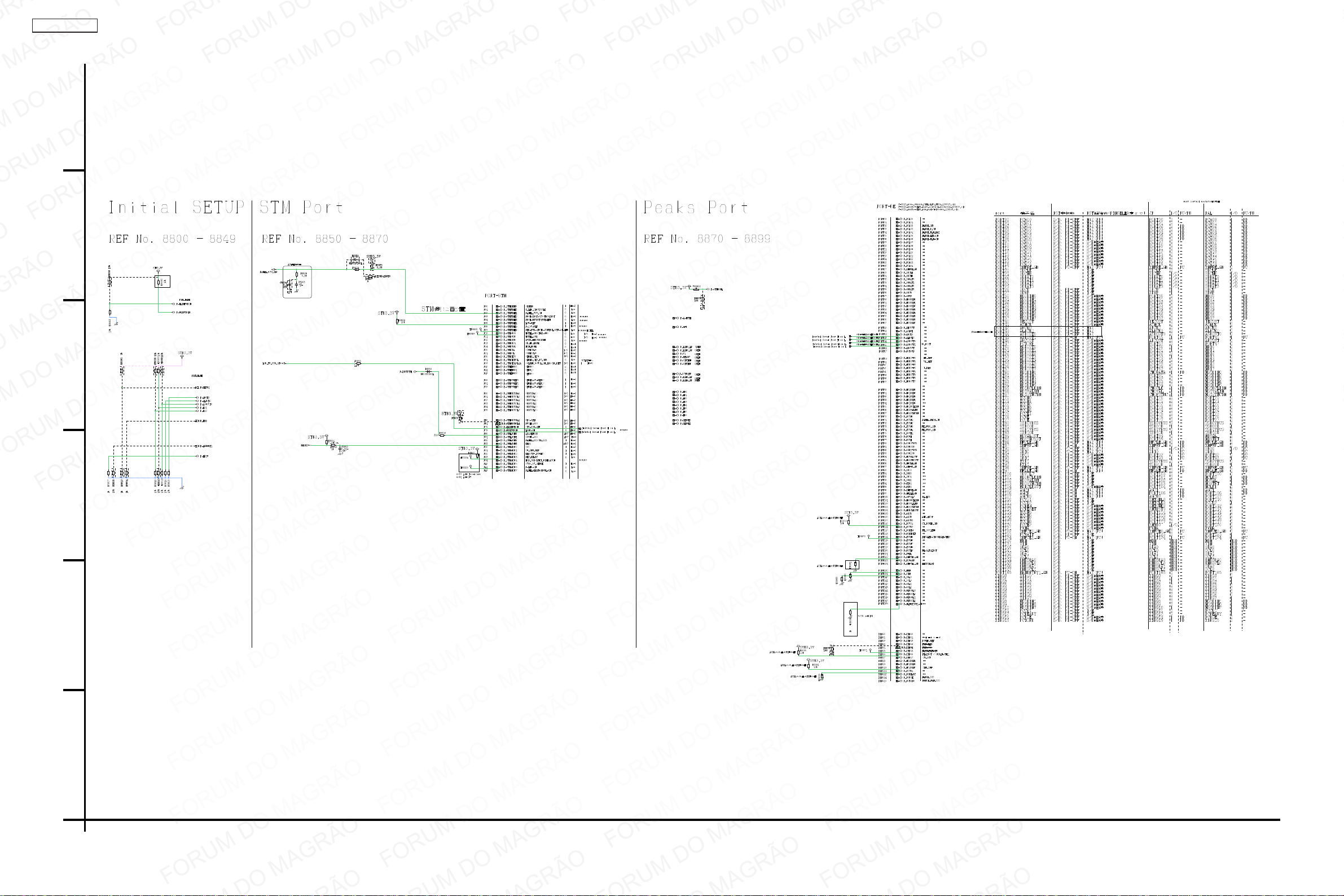

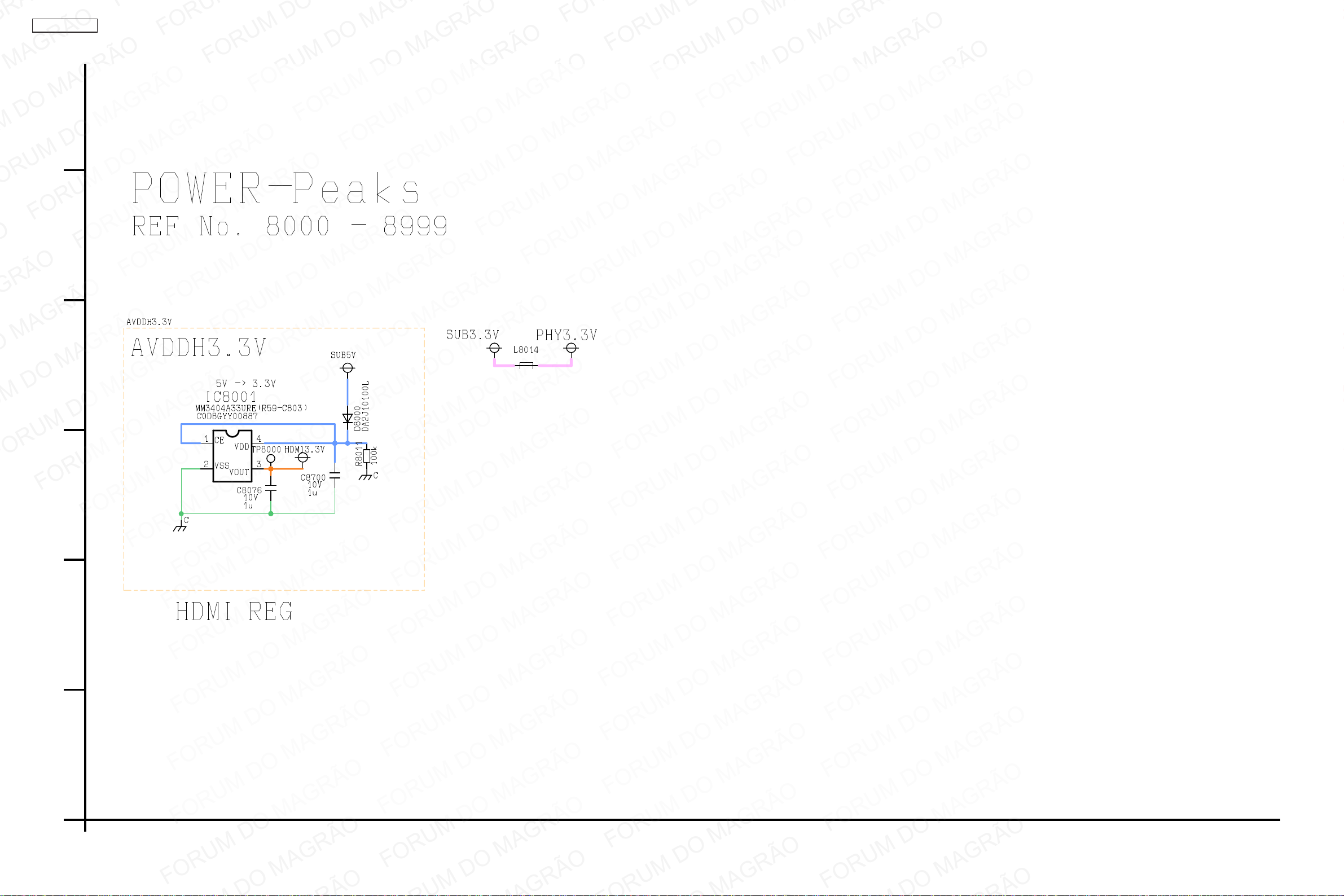

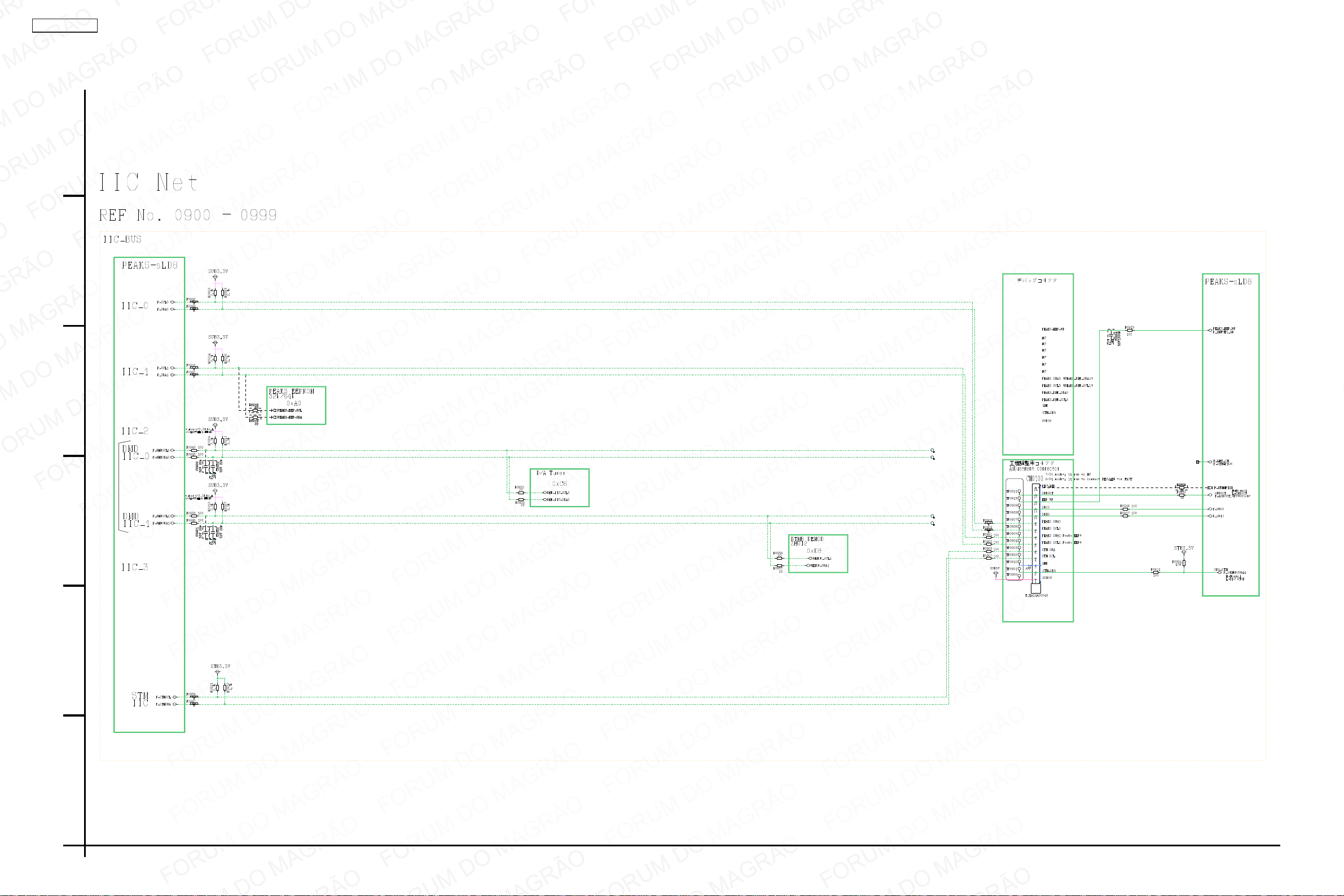

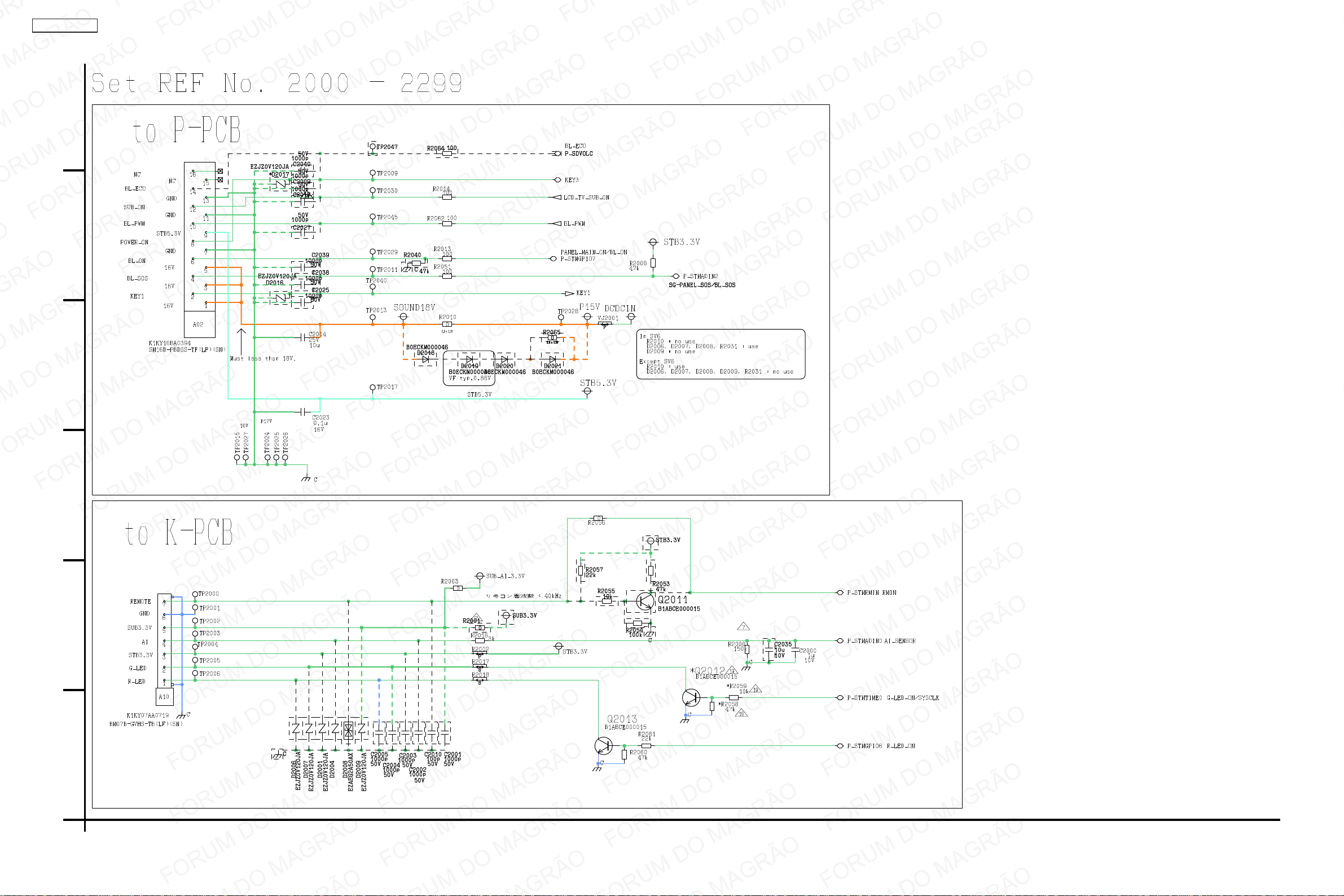

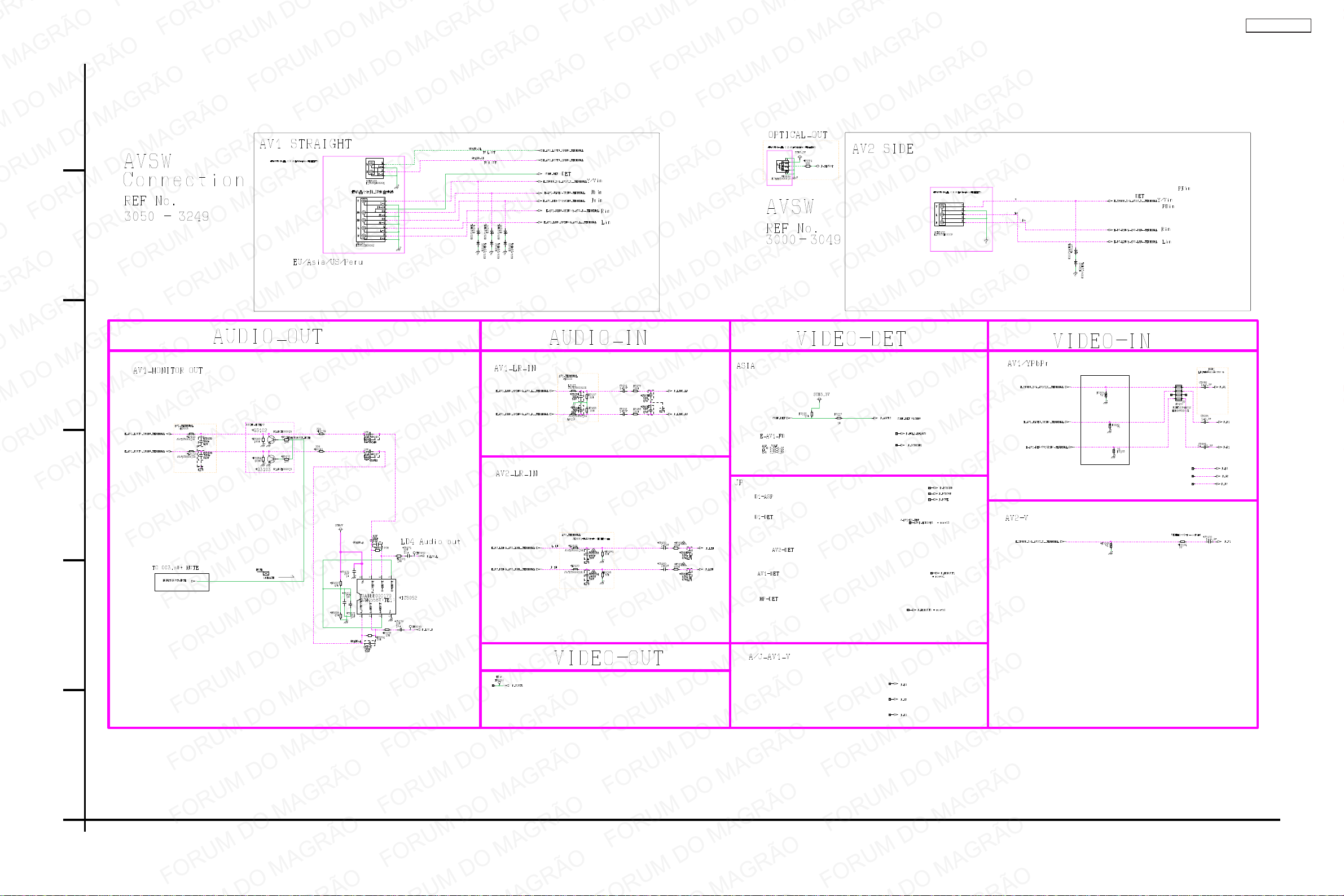

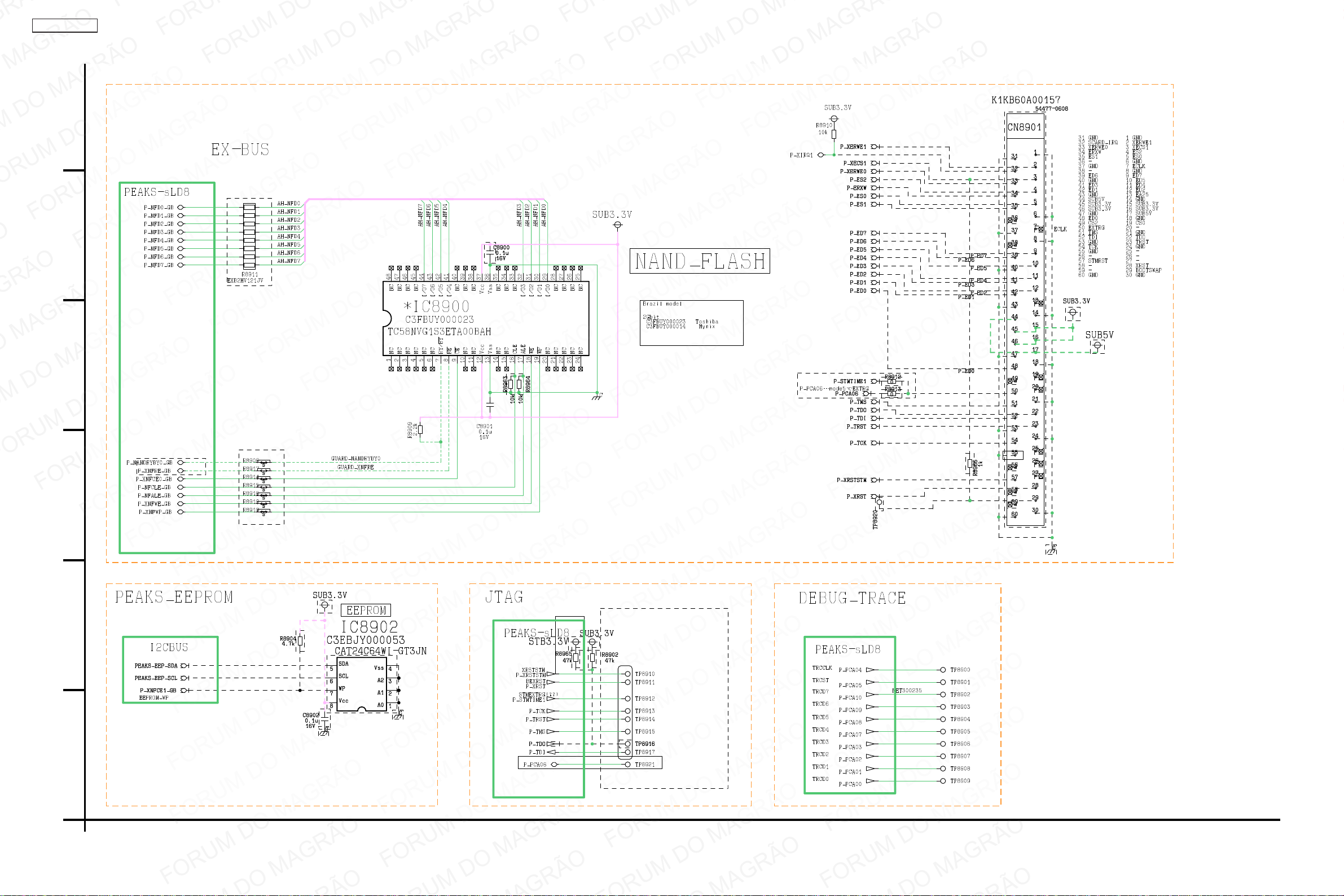

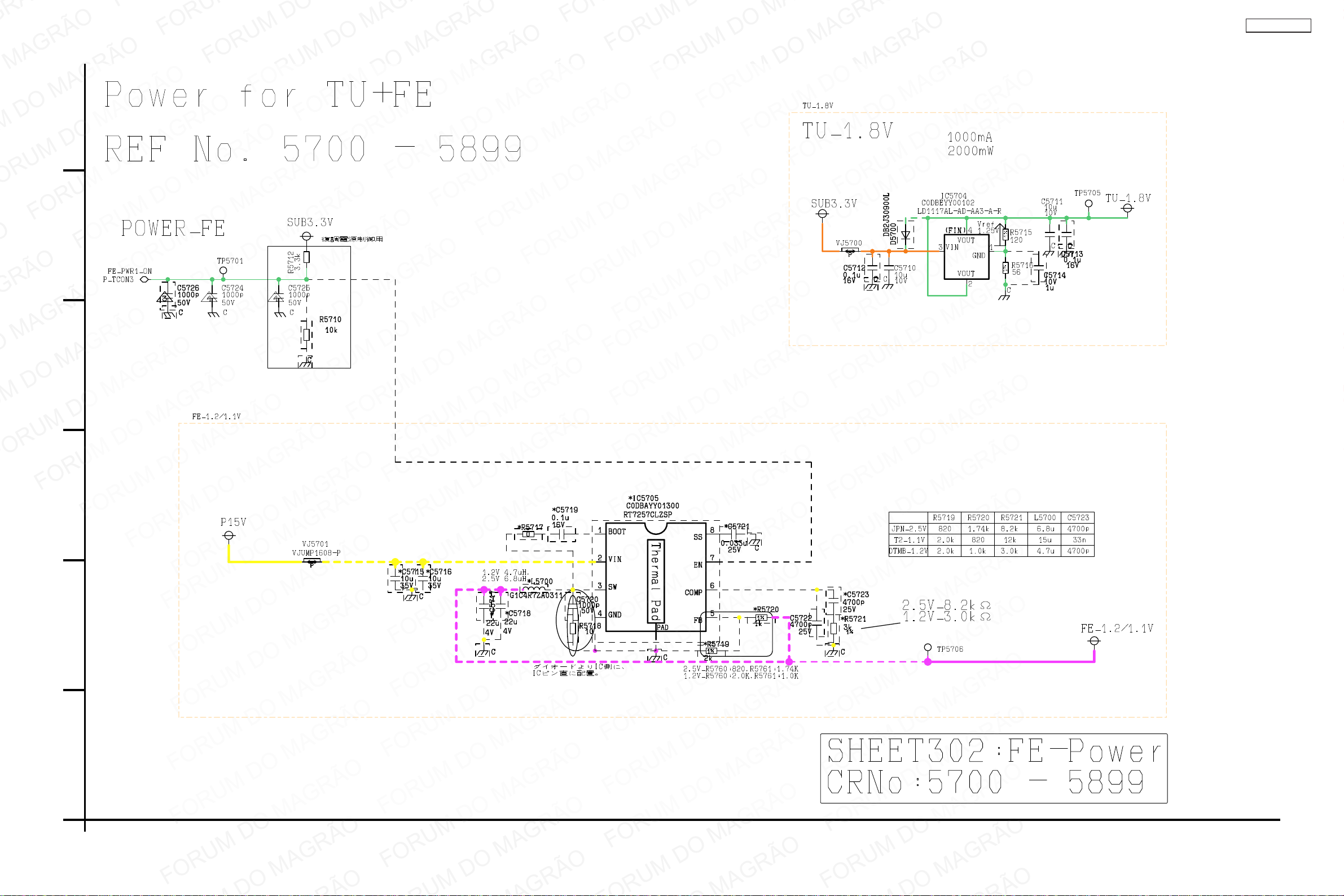

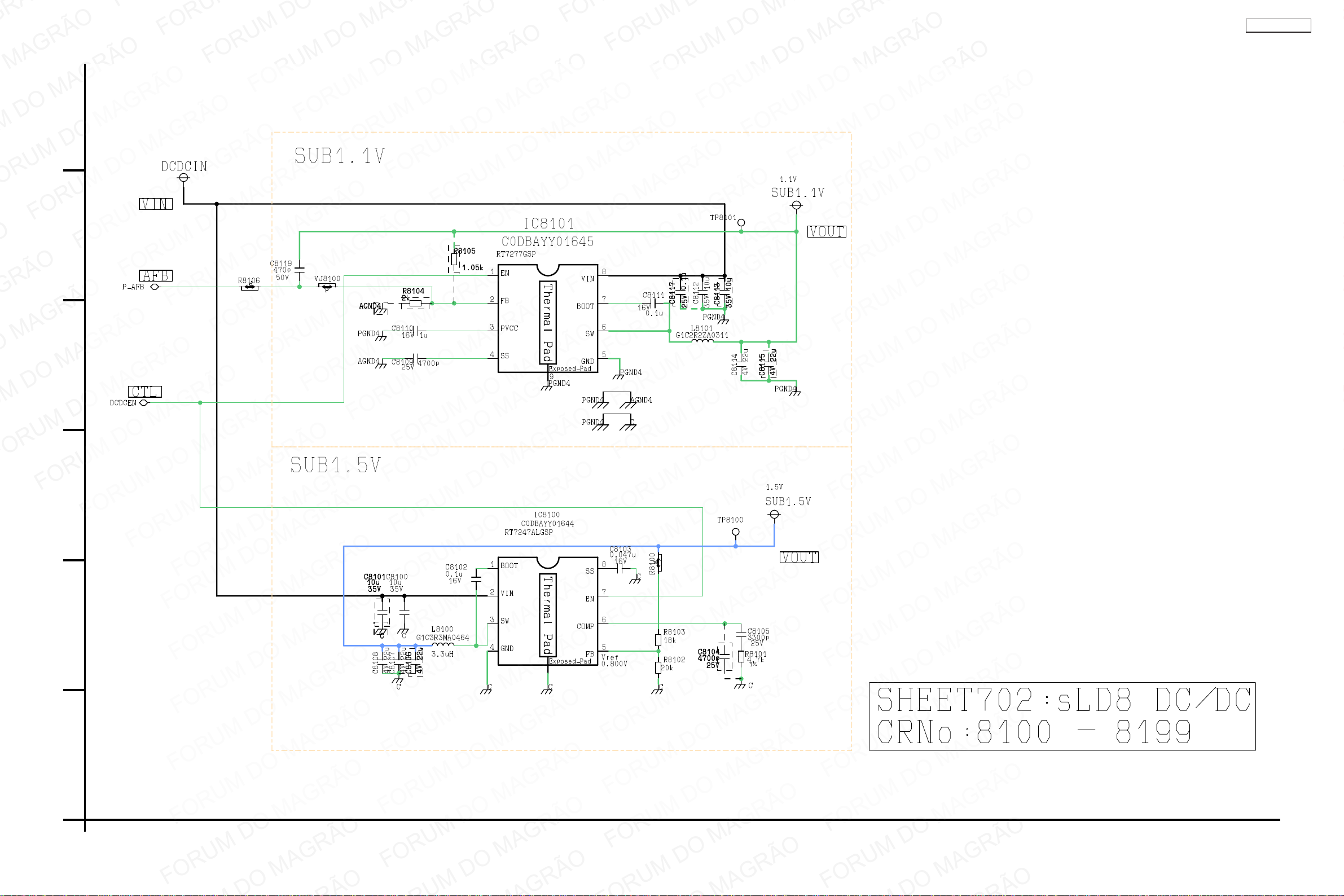

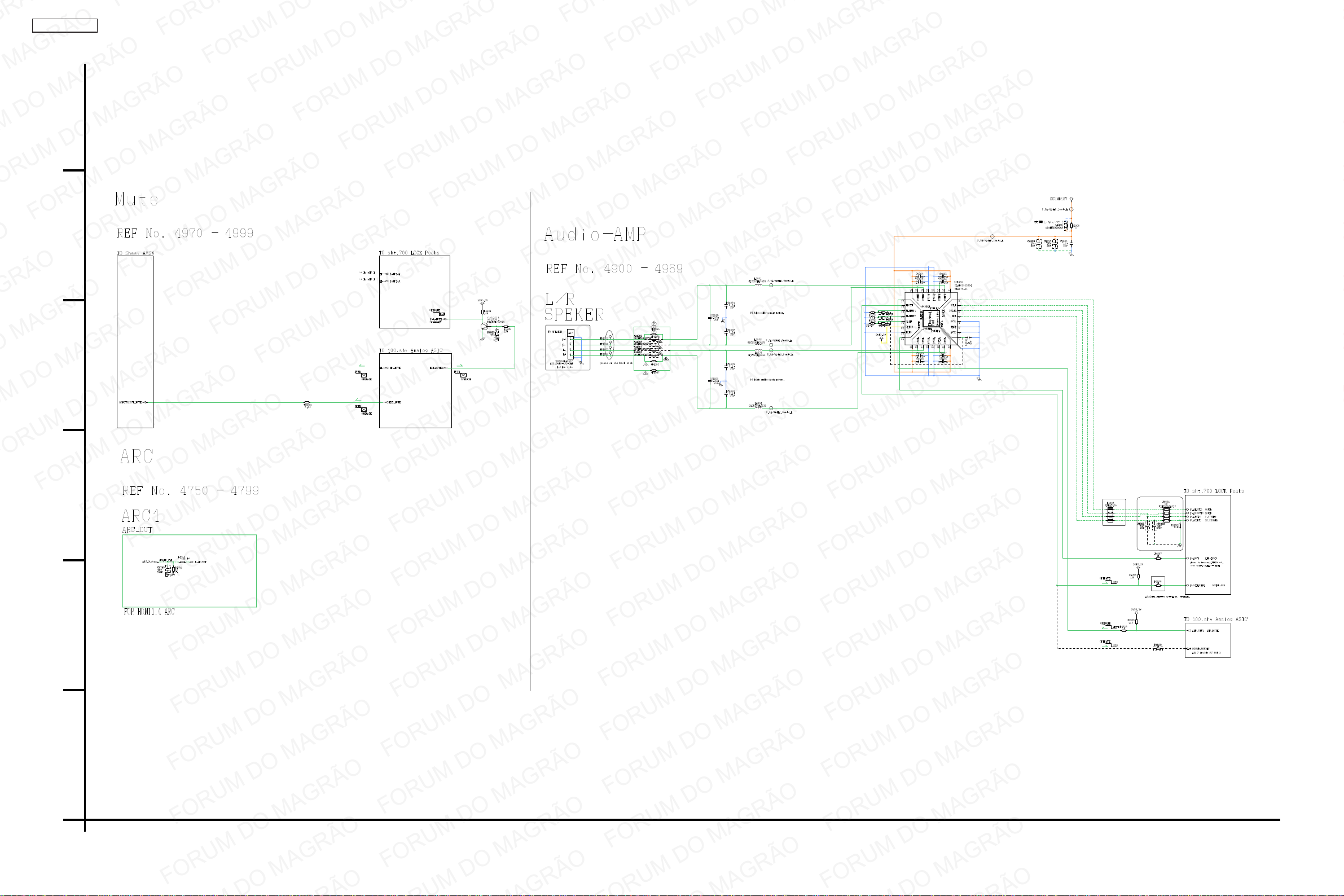

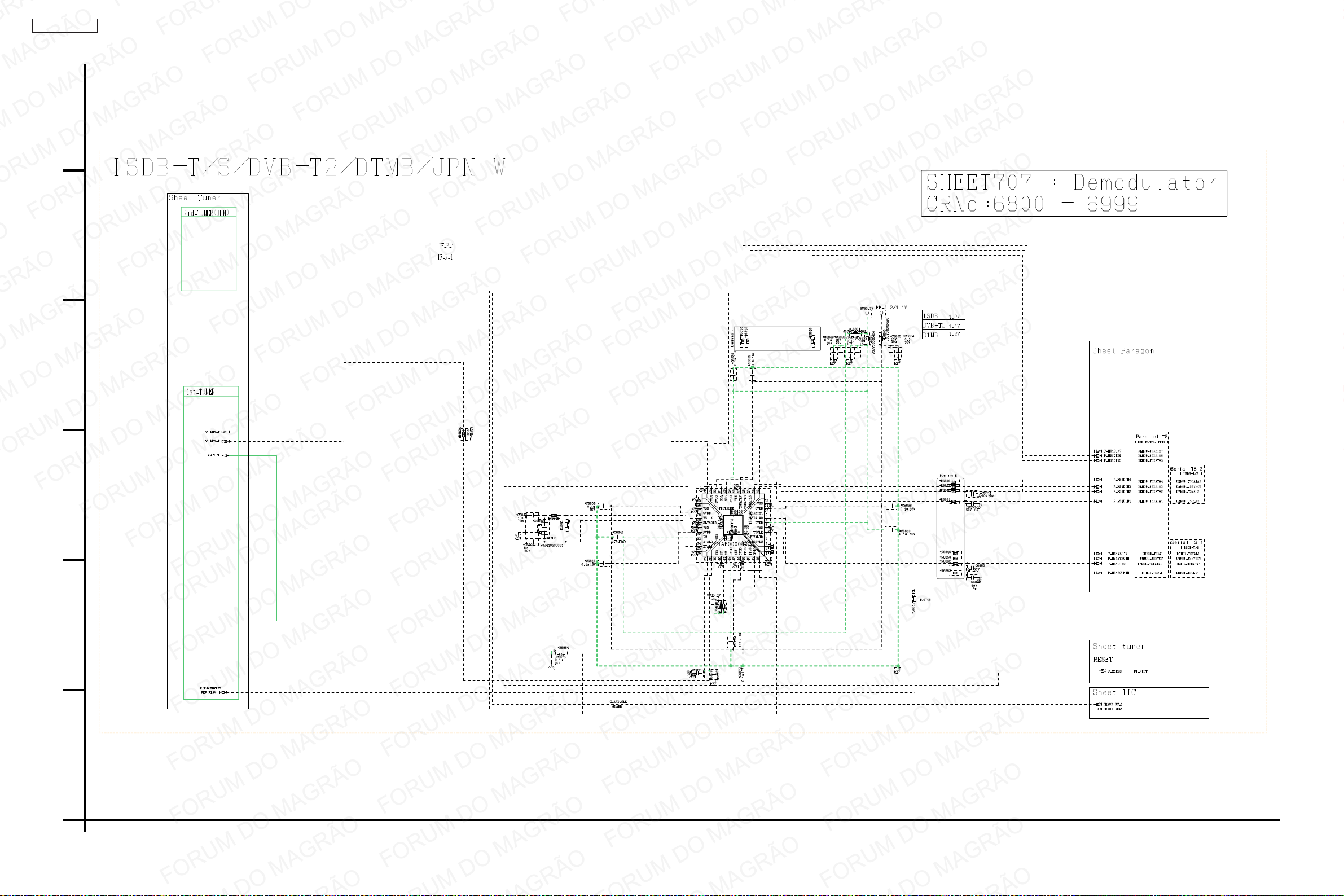

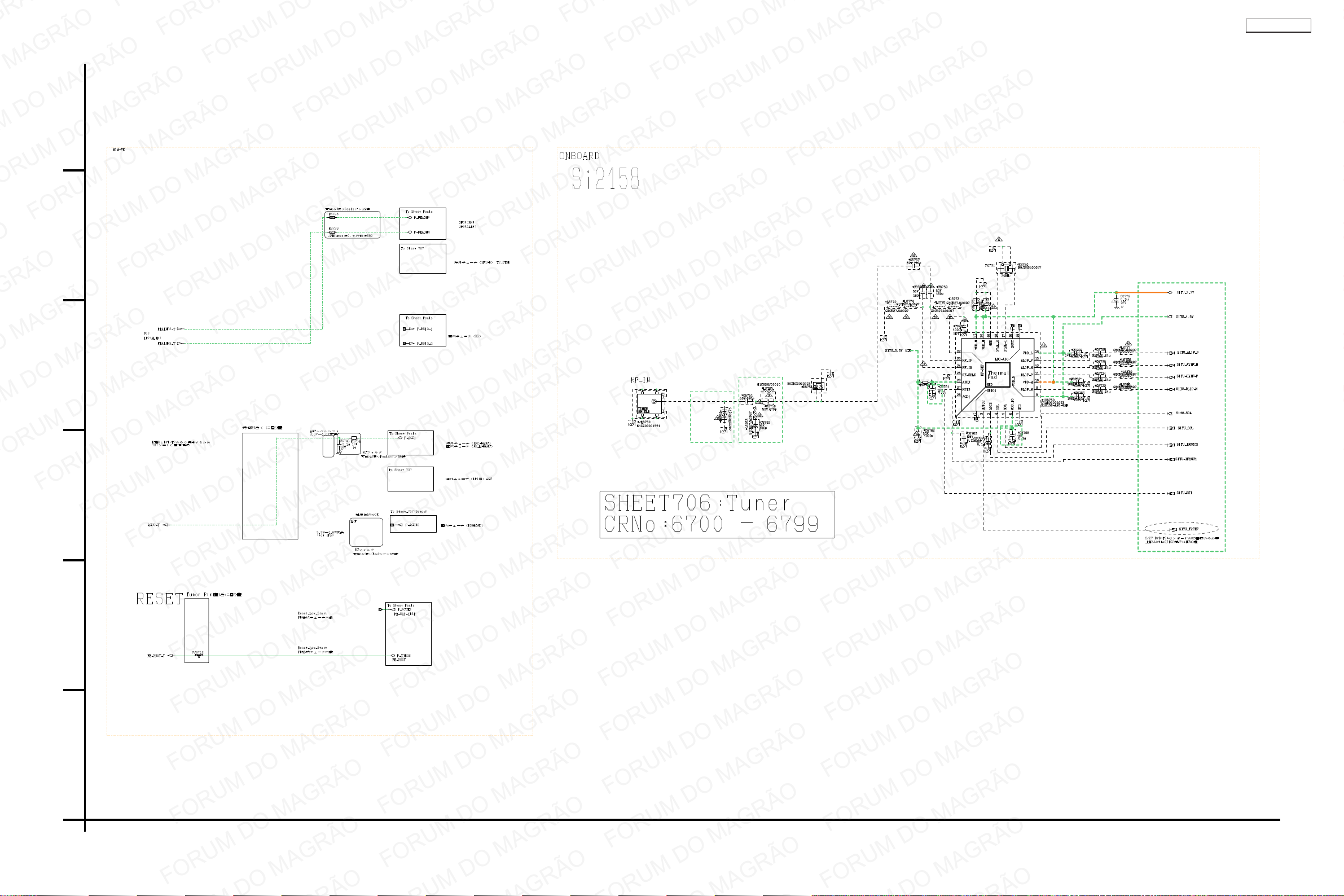

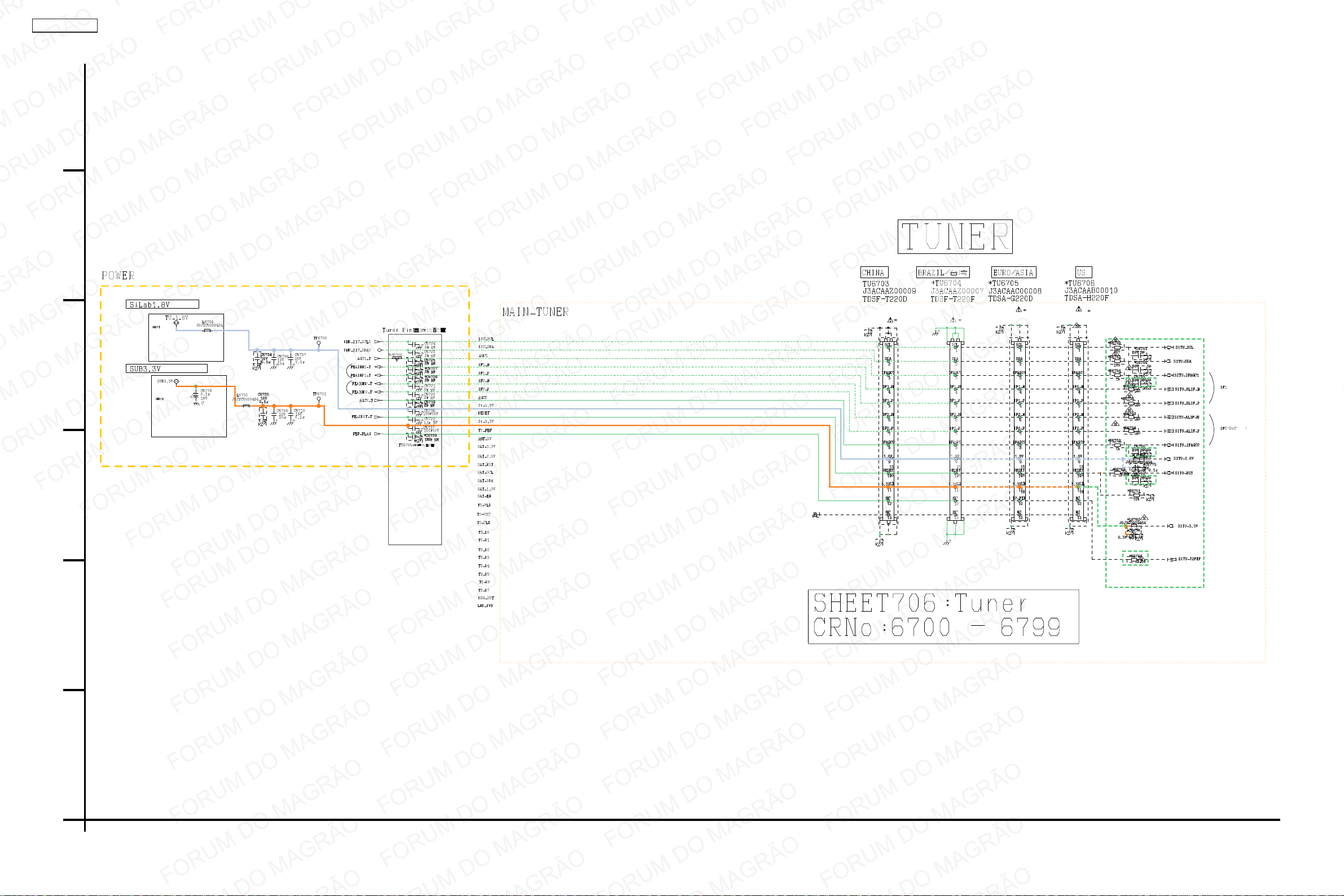

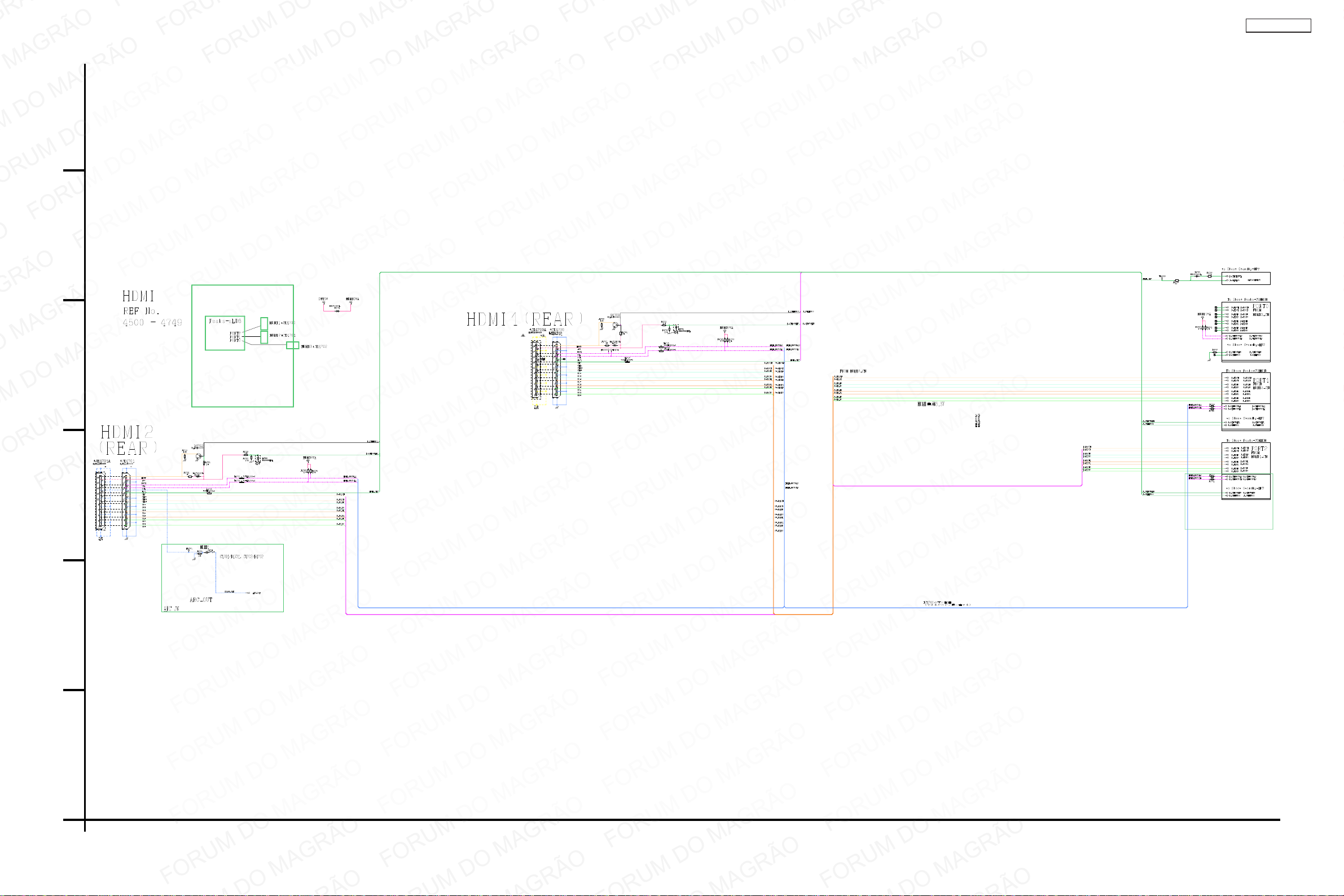

11.1. DIAGRAMA ESQUEMÁTICO DA PLACA A ............. 24

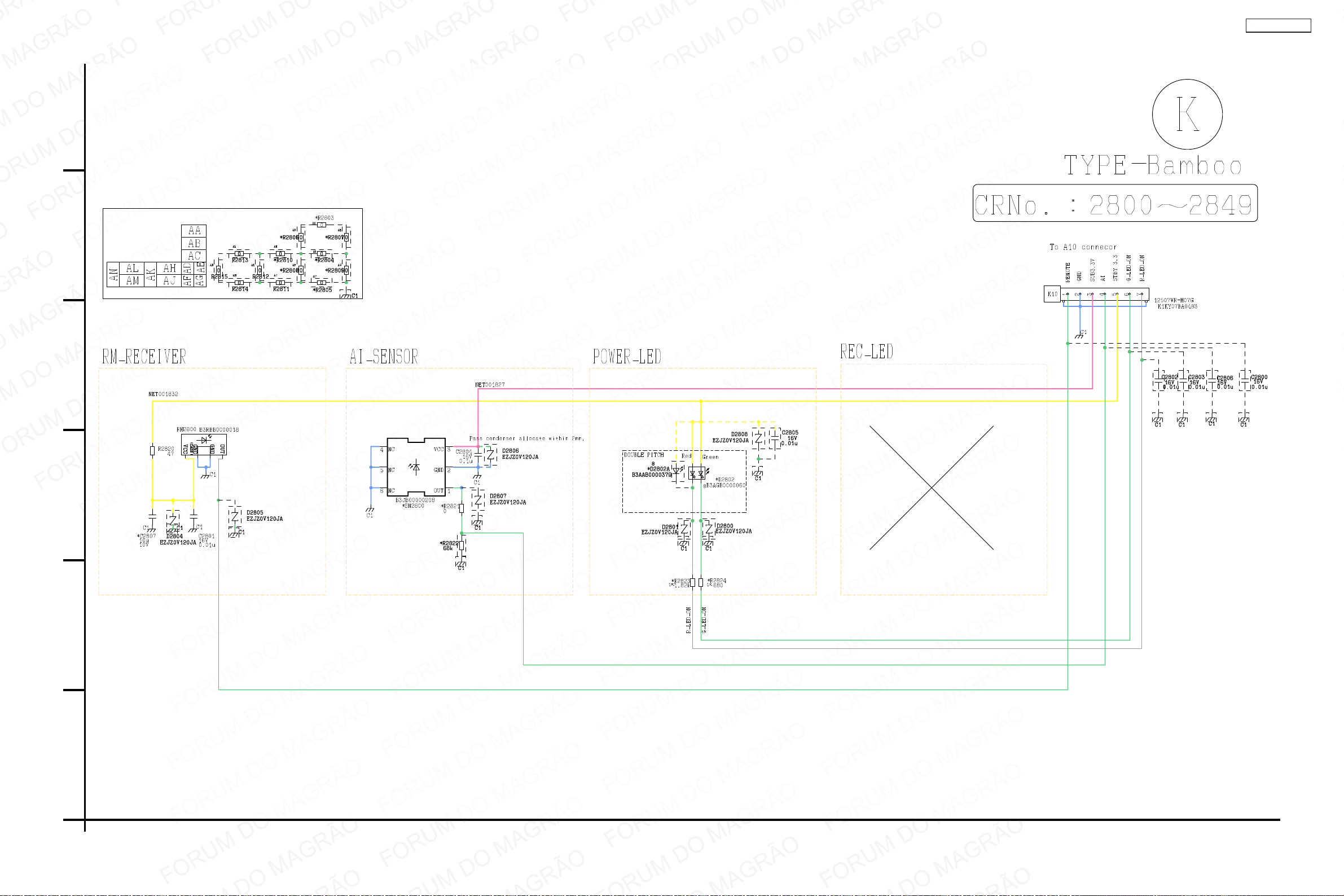

11.2. DIAGRAMA ESQUEMÁTICO DA PLACA K ............ 45

11.3. DIAGRAMA ESQUEMÁTICO DA PLACA P ............ 46

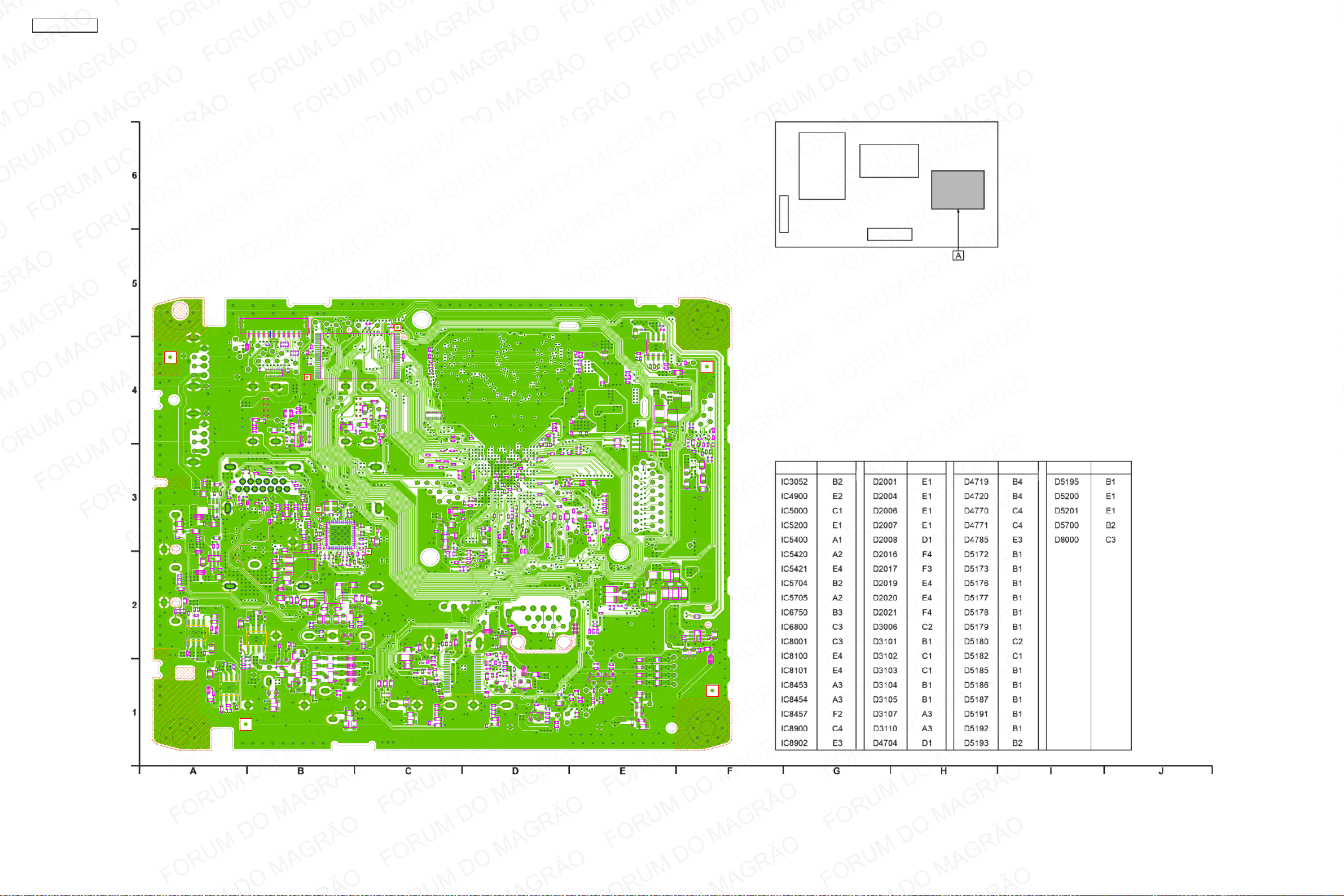

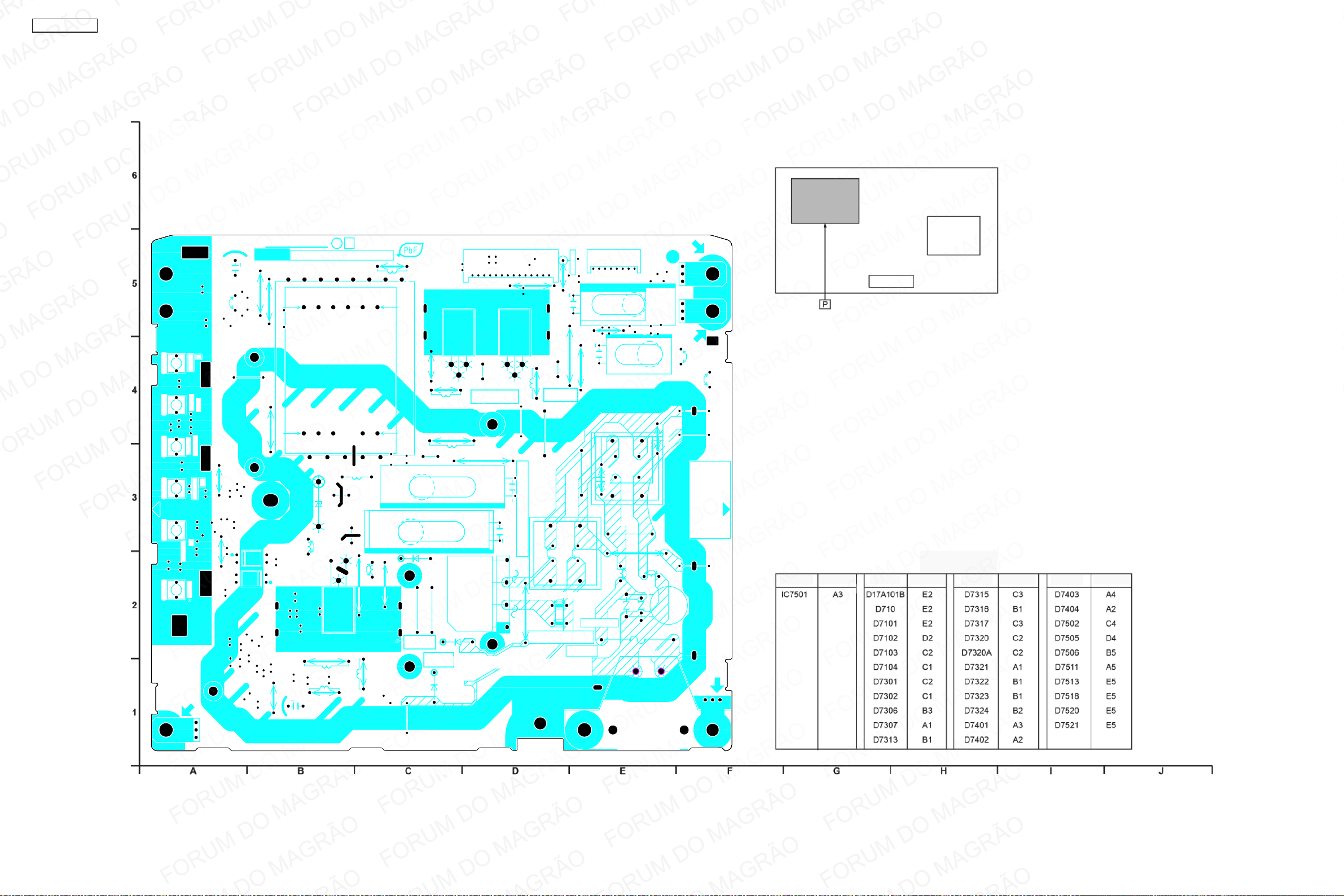

12. LAYOUT DAS PLACAS DE CIRCUITO IMPRESSO.. 47

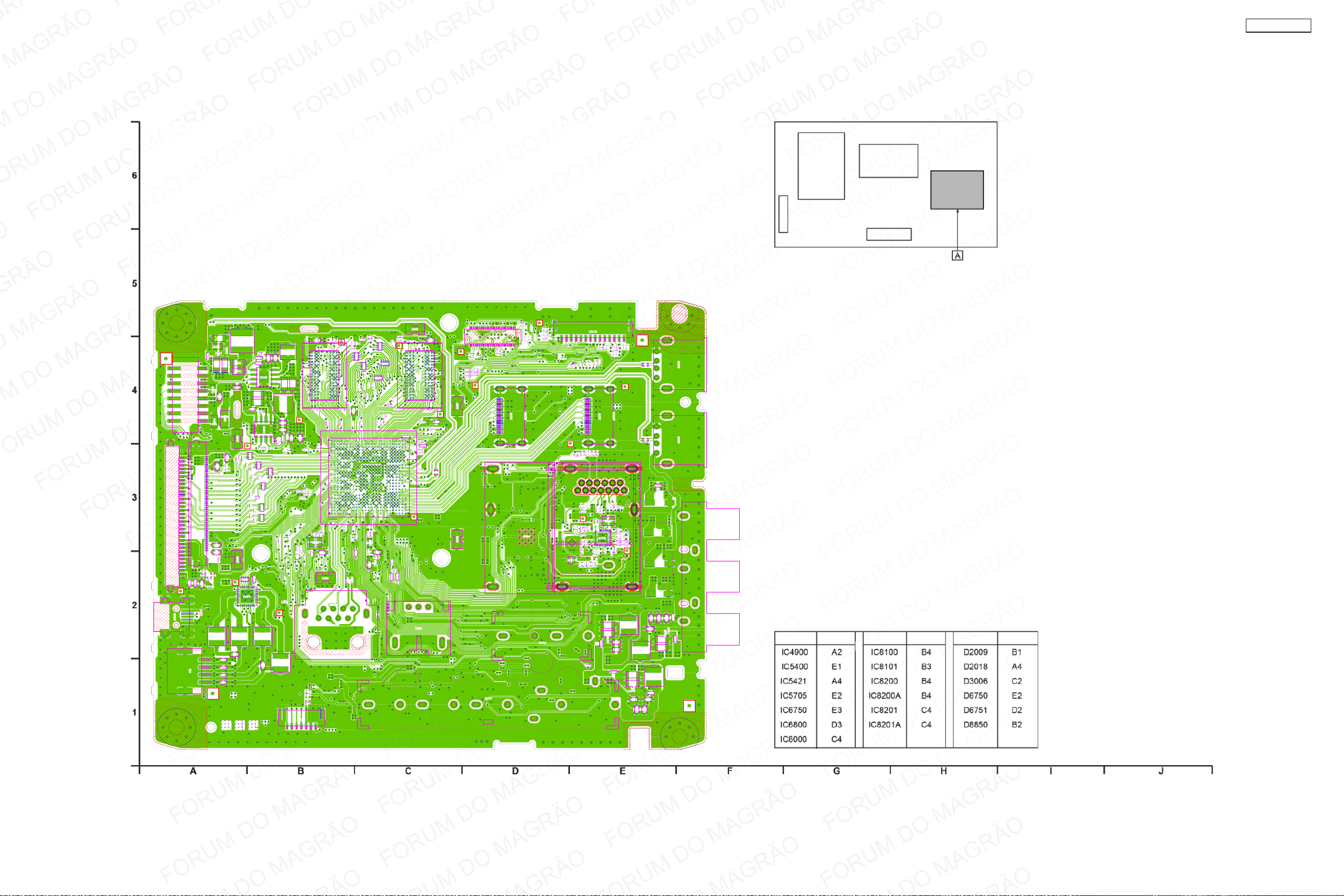

12.1. LAYOUT DA PLACA A ............................................. 47

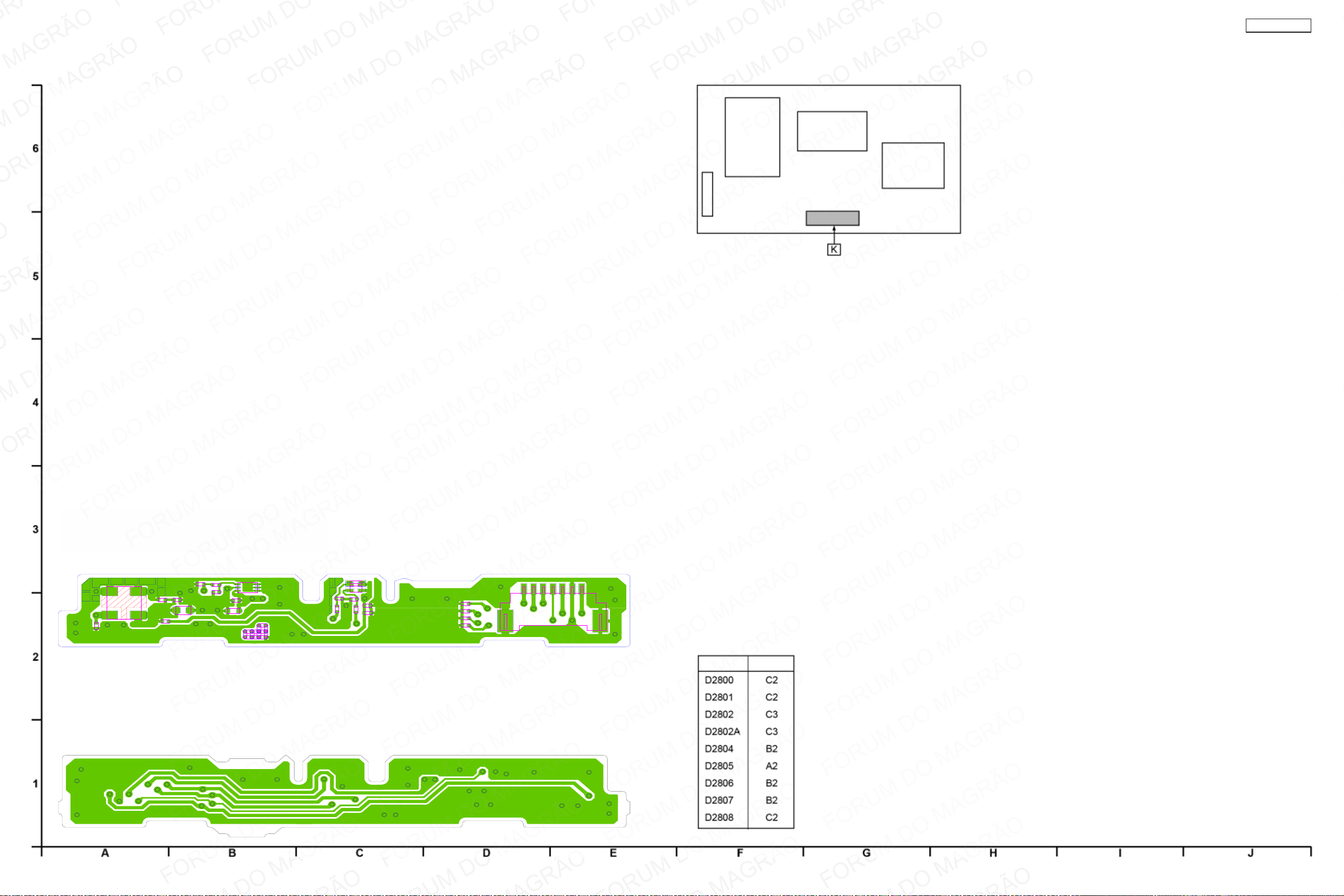

12.2. LAYOUT DA PLACA K ............................................. 49

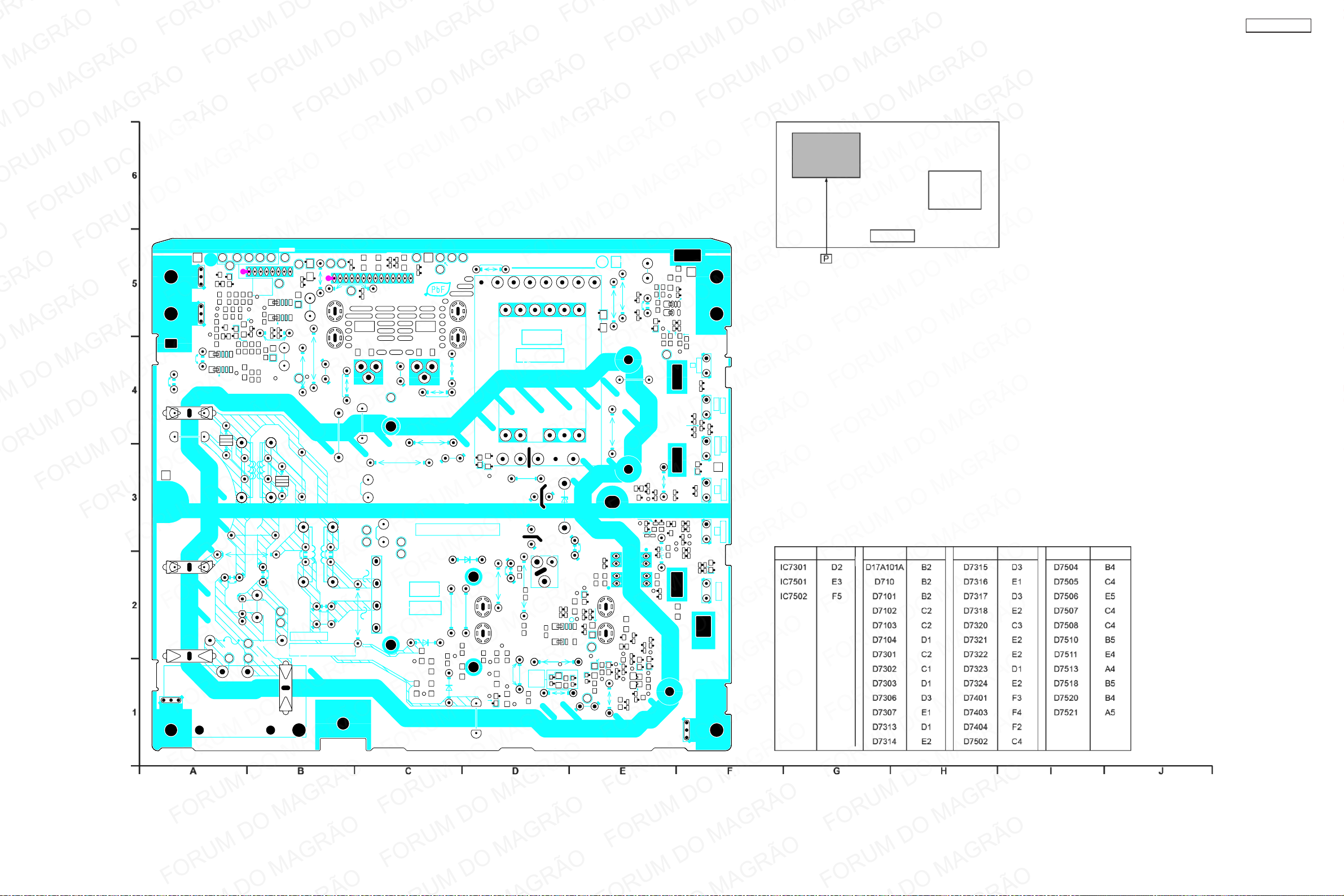

12.3. LAYOUT DA PLACA P ............................................. 50

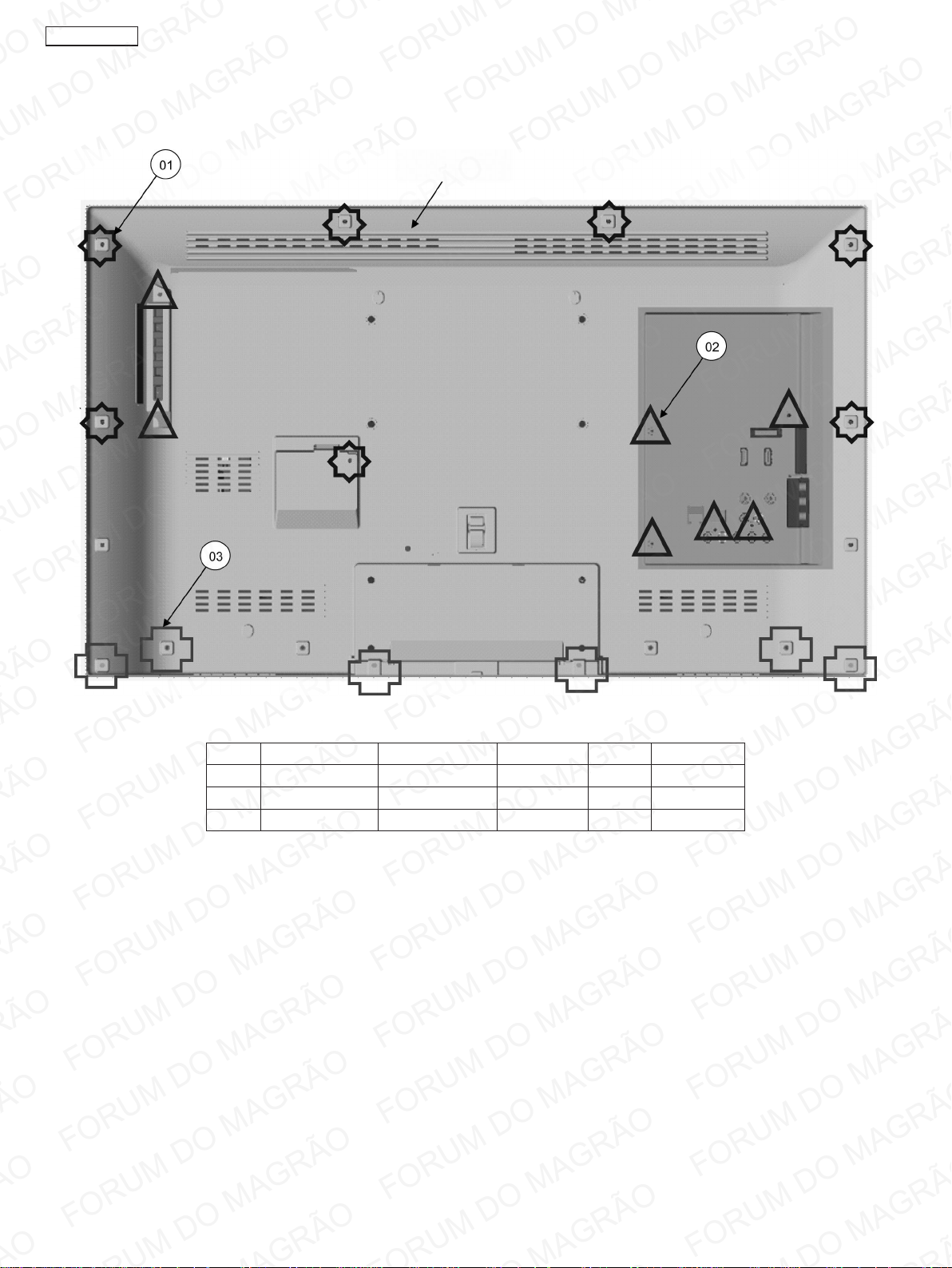

13. VISTA EXPLODIDA .................................................... 52

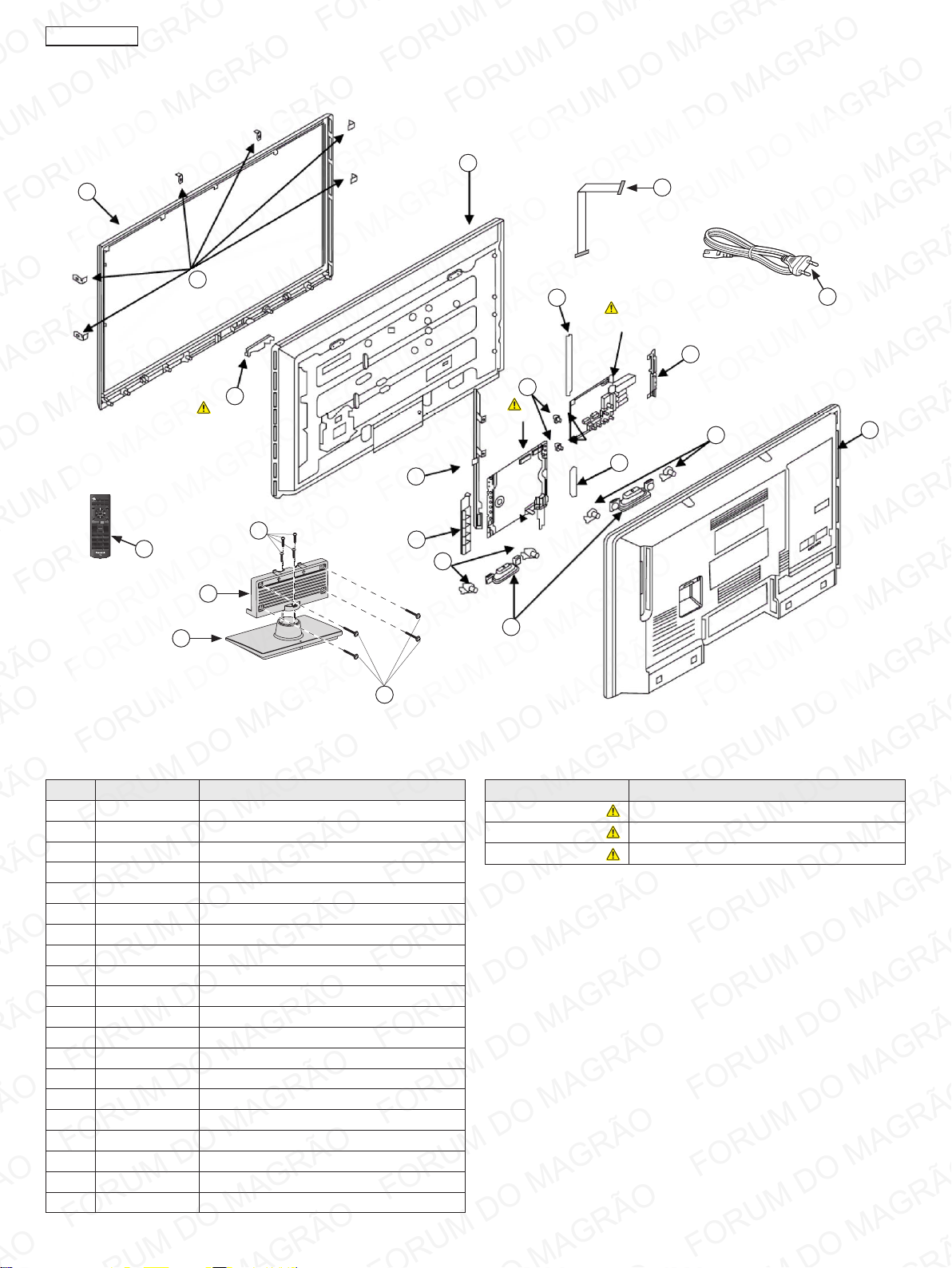

13.1. VISTA EXPLODIDA DO GABINETE ........................ 52

13.2. LISTA DE PEÇAS MECÂNICAS ............................. 52

13.3. LISTA DAS PLACAS MONTADAS .......................... 52

14. LISTA DE PEÇAS ELÉTRICAS .................................. 53

2

TC-L32B6B

1. PRECAUÇÕES DE SEGURANÇA

1.1. DIRETRIZES GERAIS

1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas
as partes que superaqueceram ou que foram danicadas pelo curto-circuito.

2. Após a manutenção, faça com que todos os dispositivos de proteção, tais como barreiras de isolamento e blindagens
sejam devidamente instalados.

3. Após a manutenção, faça as vericações de corrente de fuga (1.1.1. e 1.1.2.) para evitar que o cliente seja exposto a
riscos de choque.

4. Ao executar os serviços, não tente modicar o equipamento, suas partes ou materiais.

5. Quando a ação (cabos exíveis, cabos ou os condutores) são fornecidos como peças de reparo e apenas um ou al­guns dos os foram quebrados ou desligados, não tente reparar a ação. Substitua a unidade de ação.

6. Ao executar os serviços, evite torcer os conectores Faston, conectando ou desconectando-os sempre em linha reta.

1.1.1. CHECAGEM DA CORRENTE DE FUGA

(FRIO)

1. Desconecte o cabo AC de força e conecte um jumper en­tre os dois pinos da tomada.

2. Meça o valor da resistência com um ohmímetro, entre o
plugue CA com jumper e cada parte metálica exposta do
gabinete no equipamento como cabeças de parafusos,
conectores, eixos transmissores de controle, etc.

Quando as partes metálicas expostas tiverem um caminho de

retorno ao chassi, a leitura deverá estar entre 1MΩ e 5,2MΩ.

Quando as partes metálicas expostas não tiverem um camin-

ho de retorno ao chassi, a leitura deve ser (INFINITO).

1.1.2. CHECAGEM DA CORRENTE DE FUGA
(QUENTE)

1. Conecte o cabo AC de força CA diretamente na tomada CA.

Não utilize transformador de isolamento para esta checagem.

2. Conecte um resistor de 1,5KΩ , 10W, em paralelo com um

capacitor de 0,15µF, entre cada parte metálica exposta no
aparelho e um bom aterramento como por exemplo, uma
tubulação de água, conforme o mostrado na gura 1 abaixo.

3. Utilize um voltímetro CA, com sensibilidade de 1000Ω /V

ou mais, para medir o potencial através do resistor.

4. Cheque cada parte metálica exposta, e meça a voltagem

em cada ponto.

5. Inverta o plugue CA na tomada CA, e repita cada uma

das medições acima.

6. O potencial em qualquer ponto não deve exceder

0,75VRMS. No caso de uma medição estar fora dos lim­ites especicados, há a possibilidade de choque elétrico,
devendo o equipamento vericado antes de ser devolvido
ao cliente.

Circuito de Checagem a Quente

VOLTÍMETRO CA

PARA AS PARTES
METÁLICAS
EXPOSTAS DO
APARELHO

3

1500

W/10W

Fig. 1

TUBULAÇÃO DE ÁGUA

FRIA (ATERRAMENTO)

TC-L32B6B

2. PRECAUÇÕES

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD)

Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses
dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES
típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas
seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga ele­trostática (ESD).

1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene
toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira anti­estática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação
à unidade sob teste.

2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condu­tora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.

3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.

4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados
como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.

5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.

6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto
para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados
através de espuma condutora, folha de alumínio ou material condutivo semelhante).

7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material
protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.

8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movi­mento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão
carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).

4

TC-L32B6B

2.2. SOBRE SOLDA SEM CHUMBO: (PBF)

Nota:

O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos.

Na informação abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo.

A solda sem chumbo usada em nosso processo de fabricação e apresentada abaixo é (Sn + Ag + Cu), que é estanho (Sn),
prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.

Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente.

Para um melhor trabalho de reparo, recomendamos o uso de solda sem chumbo, embora solda com chumbo possa ser
utilizada.

As placas de circuito fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma folha com
“PbF” escrito dentro da mesma.

IMPORTANTE:

• A solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o ponto de fusão é 30 a 40 °C

maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10 ºC. Em caso de utilizar um ferro
de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.

• A solda sem chumbo tende a espirrar quando super aquecida (em torno de 600 ºC). Se for utilizar solda com chumbo,

remova completamente toda a solda sem chumbo dos pinos e da área soldada antes de aplicar a solda com chumbo.
Se este procedimento não for seguido, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da
aplicação da nova solda com chumbo.

• Após a segunda aplicação de solda sem chumbo na placa, verique se houve excesso de solda no lado do componente,

que pode uir para o lado oposto.

Pino do componente

Remova todo
excesso de solda

Solda

Componente

Corte

lateral

• Sugestão de Solda sem chumbo

Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho,
prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem
ser utilizadas.

Recomendamos as seguintes espessuras de solda para uso em nossos produtos: 0,3mm, 0,6mm e 1,0mm.

5

TC-L32B6B

3. SERVIÇO

3.1. LOCALIZAÇÃO DAS PLACAS

PLACA P

PLACA A

PLACA K

PLACAS FUNÇÃO

A TUN, EEP,SPI,MTK IC
P Fonte de Alimentação
K Controle Remoto, LED, Sensor de Luminosidade

6

4. ESPECIFICAÇÕES

Nº do Modelo TC-L32B6B
Potência

Classificação 110 - 220 V~ 50 / 60 Hz
Modo normal (Casa) 65 W
Consumo de energia

em modo Standby

Tela

Painel Módulo TFT LCD com retroiluminação por LED
Tamanho visível da

tela (diagonal)

Resolução da tela

Som

Alto-falante (90 mm × 25 mm) × 2 pçs, 8 Ω
Saída de áudio 10 W (5 W + 5 W), 10% THD

Sistemas de recepção
/ Nome da banda

Dimensões (L × A × P)

Com pedestal (mm) 741 × 515 × 184
Somente a TV (mm) 741 × 450 × 78

Peso (líquido)

Com pedestal (kg) 7,0
Somente a TV (kg) 6,0

Canais de Recepção
(Modo de TV
Analógica)

Antena Aérea
Condições

operacionais
Terminais de conexão

AV1 IN

AV2 IN

AUDIO OUT AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]
DIGITAL AUDIO OUT PCM / Dolby Digital / DTS, Fibra óptica
Entrada HDMI Conectores TIPO A × 2

USB

0,3 W

80 cm (32 polegadas)

1.049.088
(1.366 (L) × 768 (A))

Digital TV: SBTVD
Digital Terrestre 6 MHz, VHF / UHF (Brasil) < recepção de TV Livre

1. PAL-M

2. PAL-N

3. NTSC

BANDA VHF
2-13

VHF / UHF

Temperatura: 0 °C - 40 °C
Umidade: 20 % - 80 % de Umidade Relativa (não condensativa)

AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]

VÍDEO Tipo PINO RCA × 1

COMPONENTE

AUDIO L - R Tipo PINO RCA × 2 0,5 V [rms]

VÍDEO Tipo PINO RCA × 1

USB 2.0 Conectores TIPO A × 1
5V DC, Máximo 500 mA

Recepção de transmissão e reprodução em Videocassete ou DVD

BANDA UHF
14-69

Y

B/CB, PR/CR ± 0,35 V [p-p]

P

TV A CABO (CATV)
1-125

1,0 V [p-p]

(75 Ω)

1,0 V [p-p]
(incluindo
sincronização)

1,0 V [p-p]

(75 Ω)

TC-L32B6B

7

TC-L32B6B

5. FUNÇÃO DE MODO DE SERVIÇO

5.1. COMO ENTRAR NO MODO DE SERVIÇO

Enquanto pressionando o botão de [VOLUME ( - )] no painel frontal, pressione o botão [INFO] do controle remoto 3 vezes
dentro de 2 segundos.

Versão do software

Ajuste do balanço de branco

Dene as Opções

5.1.1. CONTEÚDO DO MODO DE AJUSTE

• Valores mostrados em hexadecimal.

• Os valores iniciais podem ser diferentes dependendo de cada modelo.

• Depois de entrar no modo de ajuste, tome nota dos valores de cada item antes de começar a fazer os ajustes.

Item Principal Sub item Dados da Amostra

ADJUST CONTRAST

COLOUR
TINT
SUB-BRT
BACKLGT
H POS
H AMP
V POS
V AMP
A COM

WB-ADJ R-GAIN 8D

G-GAIN AE
B-GAIN FF
R-CENT 6C
G-RENT 80
B-CENT A0

OPTION

SRV-TOOL
DRV CHECK DYNAMIC

Boot ROM
STBY-SET 00
EMERGENCY ON
CLK MODE 00
CLOCK FC7
Y/C DELAY DYNAMIC
OPT 1 00000000
OPT 2 11100110
OPT 3 00001001
OPT 4 00000000
EDID-CLK HIGH

00

5.1.2. COMO SAIR

Desligue o botão [POWER] na unidade principal ou pressione o botão [POWER ] no controle remoto.

8

TC-L32B6B

5.1.3. HISTÓRICO DO SOS NO DISPLAY

Indicação de Histórico de SOS (número de vezes que pisca o LED).
Da esquerda para direita temos o último, penúltimo e antepenúltimo código de erro apresentado pelo aparelho e também a 2ª e 1ª
ocorrência de defeito após a fabricação do aparelho.
Em resumo, o “Histórico de SOS” registra os 3 últimos e os 2 primeiros códigos de erro apresentados.

5.1.4. CONTAGEM DO TEMPO DE POWER ON

Nota: Para exibir o menu TIME/COUNT, posicione na opção e pressione MUTE por 3 segundos.

Time: Tempo que a unidade cou ligada em power on, indicada em horas e minutos decimais.

Count: Número de vezes que o aparelho foi ligado (em decimal).

Nota: Esta indicação não será apagada pela “Indicação de Auto Vericação” (Self Check) ou outro comando.

5.1.5. COMO SAIR

1. Desconecte o Cabo AC da tomada.

9

TC-L32B6B

Button Lock

Remote Lock

Alterar

5.1.6. AJUSTES DO MODO DE SERVIÇO

1. Pressione o botão [MENU] no controle remoto e [

2. Para sair,

pressione o botão [POWER].

TUN OK SOFT Ver. 0.130
NEM OK EEP Ver. 00.00.0005
IO EXPO OK MODEL ID: 0A304300000004

VOLUME −

5.1.7. AJUSTES DO MODO HOTEL

1. Para entrar no Modo Hotel, mantenha pressionado
vezes o botão [AV] no controle remoto

5.1.8. MODO HOTEL

1. Propósito:

Restringir o uso de algumas funções.

2. Para acessar as funções do Modo Hotel:
Mantenha pressionado o botão

segundos no controle remoto.

[VOLUME −]

no painel da TV enquanto pressiona o botão [INPUT] 3 vezes dentro de 2

] no painel do televisor.

NOTA: Após o auto diagnóstico, execute o seguinte procedimento:

Desligue e religue o cabo AC

Verique se o televisor não está

mais em modo de serviço

Pressione o botão POWER

no controle remote ou no painel

Desligue o cabo AC

(após 2 segundos)

o botão [VOLUME −] no painel da TV e simultaneamente pressione 3

Aparecerá o menu abaixo:

Off

Off

Off

Off

Off

Off

Copy TV to USB
Copy USB to TV

SAIR

ENTRA

3. Para sair do Modo Hotel desconecte o cabo AC da
tomada ou desligue o aparelho pela tecla [POWER].

Item Função

Mode Seleciona o Modo Hotel ON/OFF

Initial Input Seleciona o sinal de entrada inicial

Initial POS Seleciona o canal quando o sinal de entrada é RF.

Initial LEVEL Ajusta o nível de volume inicial quando a TV é ligada

Maximum
Vol LEVEL

Button Lock Restriçao de OSD.

Remote Lock Ajusta a condição das teclas do Painel Frontal.

Dene a entrada de sinal quando a TV é ligada.
Pode ser: OFF/Analogue TV/ Digital TV/AV1/AV2/AV3/
PC/HDMI1/HDMI2/HDMI3

• OFF: Prioriza a última entrada selecionada
pelo usuário (memória)

• Sinais selecionáveis dependem do modelo

Ajusta o canal a cada vez que o aparelho é ligado.
Seleção: Qualquer número de canal ou [-].
[-] Signica o mesmo canal selecionado ao desligar.

Pode ser: 0 a 100

Dene o máximo do volume que poderá ser ajustado
pelo usuário. Pode ser de 0 a 100

Selection : OFF/PATTERN1

• OFF: Sem restrição

• PATTERN1: Restrito

Seleção: OFF/PATTERN1

• OFF: Todas as teclas funcionam.

• PATTERN1: apenas teclas de entrada funcionam.

10

6. GUIA PARA SOLUÇÃO DE PROBLEMAS

Use a função de auto-diagnóstico para testar o aparelho.

1. Vericando a linha de dados IIC.

2. Temporização do LED Power.

6.1. VERIFICAÇÃO DA LINHA DE DADOS IIC

6.1.1. COMO ACESSAR

• Para indicações da função auto-diagnóstico apenas:

Na tela de recepção de TV, e enquanto pressiona o botão [
controle remoto por mais de 3 segundos.

• Para indicações da função auto-diagnóstico e para forçar o ajustes de fábrica:

Na tela de recepção de TV, e enquanto pressiona o botão [
no controle remoto por mais de 3 segundos.

6.1.2. COMO SAIR

Desconecte o cabo AC da tomada.

VOLUME −

VOLUME −

] no painel do aparelho, pressione o botão [OK] no

] no painel do aparelho, pressione o botão [MENU]

TC-L32B6B

11

TC-L32B6B

6.2. TABELA DE TEMPORIZAÇÃO DO LED POWER

1. Função:

Informação da temporização do Led.

2. Conteúdo:

Quando ocorrer alguma anormalidade na unidade, o circuito de proteção irá resetar a unidade para o modo stand-by.
Neste momento, o bloco defeituoso pode ser identicado pelo número de vezes que o Led Power piscar no painel frontal.

Prioridade Nome R_LED Blink

1
2 SUB_3.3V 7
3 SOUND_SOS 9
4 OVP SOS 8
5 GCX/FRC_SOS 10
6 BE(sLD8/PRO4) SOS 12
7 Emergency SOS 13
8 IROM-SOS 3

BL_SOS 1

6.3. NÃO LIGA

Inicialmente, verique os 2 possíveis estados do LED POWER para este caso:

1. Apagado (siga o uxograma abaixo).

2. Aceso e piscando após alguns segundos (consulte a tabela do item 6.2).

OK

Mas sem alimentação AC

Verique o cabo e

a tomada AC

LED POWER apagado

Verique a

Placa “P”

NG

Verique os Fusíveis

F7101

OK

Verique a

Placa “A”

12

7. INSTRUÇÕES PARA DESMONTAGEM E MONTAGEM

7.1. SUPORTE DOS ALTO-FALANTES

1. Fixe os alto-falantes esquerdo e direito.

2. Fixe os botões.

3. Cole feltros TMK4GA099 no painel conforme a ilustração.

4. Cole as esponjas dos alto-falantes.

TC-L32B6B

Lado superior

Lado inferior

Linha de referência

Linha de referência

Borda do painel

Nº Código Descrição Quantidade UOM

1 L0EYAA000043 Alto-falante 2 PÇ
2 TBX5ZA02201 Botões 1 PÇ
3 TMK4GA099 Feltro (180 x 5 x t0.55) 2 PÇ
4 TMK4GG082
5 TMK4GG089

Esponja p/ alto-falante 2 PÇ

13

TC-L32B6B

7.2. MONTAGEM DO PAINEL DE LCD

1. Instale o Painel de LCD no gabinete inserindo primeiramente a parte superior e depois a parte da base.

Nº Código Descrição Quantidade UOM

1 L5EDDYY00472 Painel de LCD 1 PÇ

14

7.3. MÉTODO PARA MANUSEAR E FIXAR O PAINEL DE LCD

1. Posicione o gabinete como na ilustração abaixo.

2. Fixe o Painel de LCD no gabinete observando as recomendações e precauções descritas abaixo.

Encaixe o Painel de LCD com
cuidado no gabinete, soltando-o

Painel de

LCD

cuidadosamente após encostar
no gabinete, para evitar a ruptura
do painel ou arranhar a superfí­cie do gabinete.

TC-L32B6B

Cuidado com a borda
aada do canto do pai­nel ao encostar no en­caixe da base do gabi­nete durante a xação
do painel.

Encaixe da base do gabinete

Gabinete

Não pressione ou force

o Painel de LCD

Não deslize o painel sobre gabi­nete como apontado pela seta,

para evitar descascar o aca-

bamento do gabinete.
Nota: O painel deve ser colocado
mais para baixo em direção ao
encaixe da base do gabinete.

Outras precauções:

1. Não pressione a superfície do painel para evitar a mancha azul no visor do painel.

2. Não use pano áspero ou esfregue a superfície com demasiada força. Isso pode causar arranhões na superfície.

3. Evite expor a superfície da TV à água ou detergente.

4. Evite expor a superfície à inseticidas, thiner, solventes ou outras substâncias voláteis. Isso pode provocar a descamação da pintura.

5. A superfície do painel de é especialmente tratada e pode ser facilmente danicada. Evite bater ou arranhar.

15

TC-L32B6B

7.4. MONTAGEM DO SUPORTE E DO PAINEL LED

1. Conecte o cabo A10-K10 no conector da Placa K.

2. Fixe a Placa K no Painel LED.

3. Fixe o Painel LED no gabinete.

Cabo A10-K10

K10

Placa K

Trava

Trava

Nº Código Descrição Quantidade UOM

1 TKK5ZC50311 Suporte do Painel LED 1 PÇ

Certique-se de que o suporte cou

corretamente travado no gabinete

CUIDADO

16

7.5. INSTALAÇÃO DOS SUPORTES METÁLICOS

Insira o suporte seguindo a direção da seta

TC-L32B6B

Certique-se de que os suportes

CUIDADO

laterais caram corretamente tra-

vados nas posições do gabinete
como indicado nas guras A e B.

Insira o suporte seguindo a direção da seta

Nº Código Descrição Quantidade UOM

01 TKZ5ZA50251 Suporte lateral do LCD 6 PÇ
02 TUA5ZA07801 Suporte metálico vertical direito 1 PÇ
03 TUA5ZA07901 Suporte metálico vertical esquerdo 1 PÇ
04 TUA5ZA07501 Suporte metálico chassi da Placa A 1 PÇ
05 TKX5ZA02801 Suporte de alto-falante 4 PÇ
06 THEJ036J Parafuso (A4/P2/MTL_VL1) 3 PÇ
07 THE4GJ001J Parafuso (MTL VR2/MTL VL1) 3 PÇ

Certique-se de apertar primeiro os

CUIDADO

parafuso inferiores e em seguida

os superiores para evitar

o desalinhamento

17

TC-L32B6B

7.6. INSTALAÇÃO DAS PLACAS E DO SUPORTE AV LATERAL

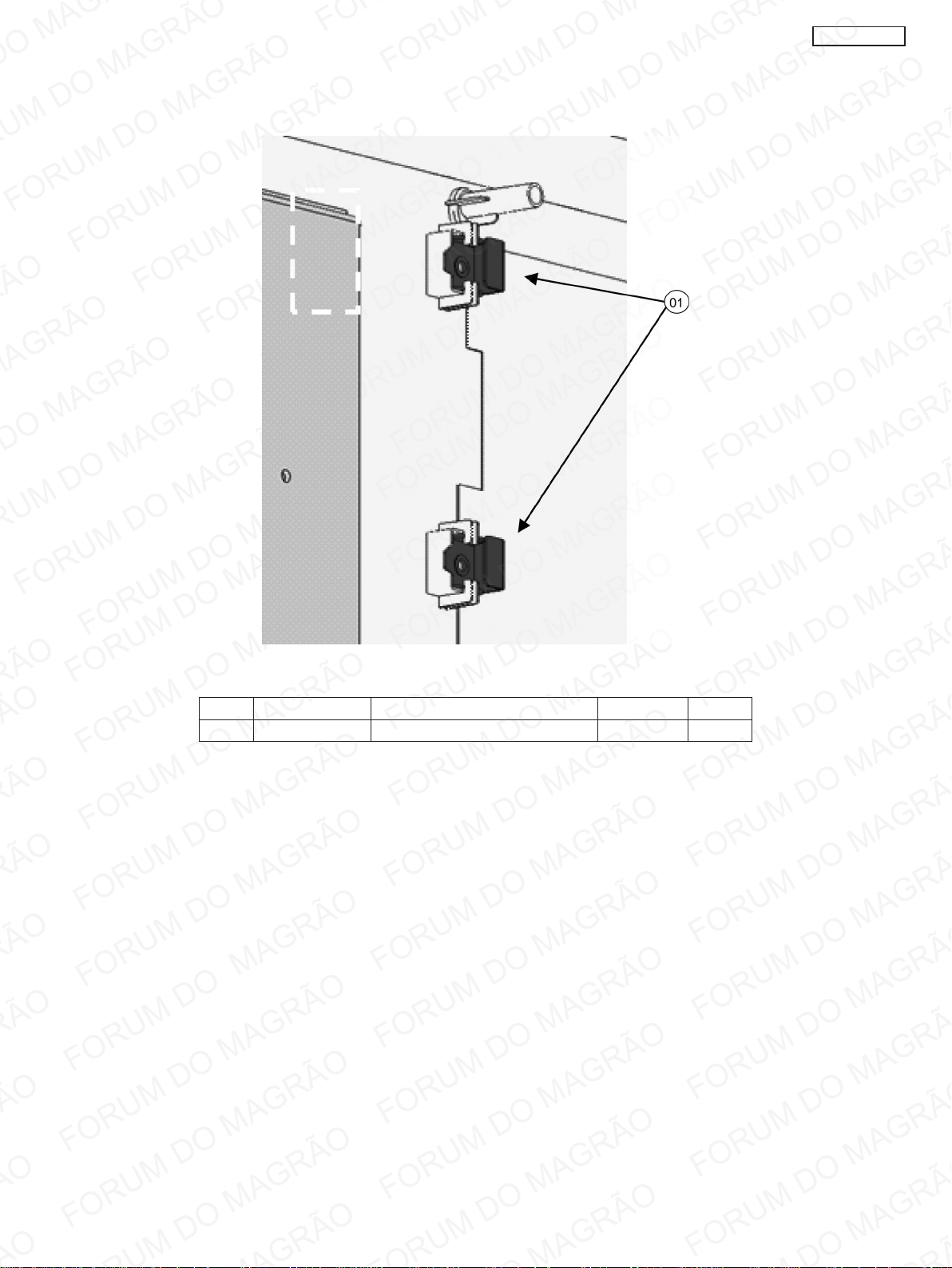

1. Posicione as Placas P e A e xe-as com parafusos conforme a ilustração abaixo.

2. Instale o Suporte AV Lateral e xe-o com parafusos conforme a ilustração abaixo.

PLACA P

PLACA A

MONTAGEM:

1) Insira a mola de aterramento na abertura até travar no suporte.

2) Insira a placa na mola de aterramento até travar completamente.

Travar

Inserir

Passo 1 Passo 2

Nº Código Descrição Quantidade UOM Observações
01 THEJ036J Parafuso (A4/P2/MTL_VL1) 4 PÇ 6 ± 1 kgf.cm
02 XTV3 + 10JFJ Parafuso (suporte do alto-falante) 4 PÇ 6 ± 1 kgf.cm
03 TKP5ZA32203 Suporte AV lateral 1 PÇ
04 TMX5ZE0046 Suporte Chassi da Placa A 2 PÇ
05 TES5ZA003 Mola de aterramento 4 PÇ

Passo 3

Comrmar se

cou travado

Vista lateral

18
