Panasonic SF4B-H28(V2), SF4B-H36(V2) User guide

BARRERA DE SEGURIDAD

SF4B Versión 2

Manual de Instrucciones

ANTES DE COMENZAR

Las versiones originales de este manual de instrucciones son las versiones impresas en inglés y japonés.

Las versiones en inglés, francés, alemán, italiano y español publicadas en Internet son copias realizadas por Panasonic Electric Works Europe AG.

Responsabilidad jurídica y copyright del hardware

Este manual y todo su contenido está protegido mediante copyright. No está permitida la copia total o parcial de este manual sin el consentimiento previo de Panasonic Electric Works Europe AG.

Panasonic Electric Works Europe AG sigue una política de continuo desarrollo del diseño y las características de su producto, por lo que se reserva el derecho a modificar el manual o el producto sin previo aviso. Panasonic Electric Works Europe AG no se hace responsable de los daños producidos por cualquier defecto del producto o del manual, incluso si se ha notificado acerca de la posibilidad de dichos daños.

Agradeceremos cualquier comentario sobre este manual. Escríbanos a: tech-doc@eu.pewg.panasonic.com.

Dirija sus preguntas sobre mantenimiento y cuestiones técnicas a su representante local de Panasonic.

GARANTÍA LIMITADA

Si se detecta algún defecto físico en la unidad debido a su distribución, Panasonic Electric Works Europe AG reemplazará o reparará el producto sin cargo adicional salvo en los siguientes casos:

• Cuando los defectos se deben a un uso o trato de la unidad diferente al especificado en este manual.

• Cuando los defectos se han causado por medio de otros equipos diferentes a los suministrados.

• Cuando los defectos se han causado debido a la manipulación o reparación del producto por personal no autorizado por Panasonic Electric Works Europe AG.

• Cuando los defectos se han causado debido a desastres de la naturaleza.

Símbolos importantes

En esta documentación pueden aparecer uno o más de los siguientes símbolos:

¡PELIGRO!

El triángulo de advertencia indica instrucciones de seguridad particularmente importantes. Si no se tienen en cuenta, podrían resultar consecuencias fatales o lesiones graves.

PRECAUTIÓN

Indica que debe proceder con precaución. En caso contrario, podrían producirse lesiones o daños significativos en los instrumentos y sus contenidos, por ejemplo, en los datos.

NOTA

Contiene información adicional importante.

EJEMPLO

Contiene un ejemplo ilustrativo acerca del texto previo.

Procedimiento

Indica que a continuación se describe un procedimiento paso por paso.

REFERENCIA

Indica dónde puede encontrar información adicional sobre el tema que se está tratando.

PUNTOS CLAVE

Resume puntos clave de una forma concisa.

TECLAS CALIENTES

Proporciona accesos directos de teclado muy útiles.

EXPLICACIÓN

Proporciona una breve explicación de una función, por ejemplo, cuándo y por qué debería utilizarla.

Página siguiente

Indica que el texto continúa en la página siguiente.

Esta documentación utiliza las convenciones siguientes para referirse a elementos del interfaz de usuario o del teclado:

"Campo de datos"

[Botón]

<Tecla>

Los nombres de campos de datos y de opciones se introducen entre comillas.

Los botones se indican entre corchetes.

Las teclas se indican entre signos de menor y mayor.

Barrera de Seguridad SF4B

Tabla de Contenidos

1. Introducción............................................................................1

1.1 A Quién va Dirigido este Manual ...............................................................2

1.2 Instrucciones de Seguridad .......................................................................3

1.3 Estándares y Normativas Aplicables .........................................................6

2. Antes de Utilizar este Dispositivo.........................................7

2.1 Características........................................................................................... 8

2.2 Confirmación del Contenido del Paquete ..................................................9

2.3 Descripción de las Partes........................................................................10

2.3.1 Cómo Funciona el Display .......................................................................11

2.4 Área de Detección ...................................................................................16

2.4.1 Área de Detección....................................................................................16

2.4.2 Distancia de Seguridad ............................................................................18

2.4.2.1 Ejemplo de Cálculos para Europa...................................................20

2.4.2.2 Ejemplo de Cálculos para US .........................................................23

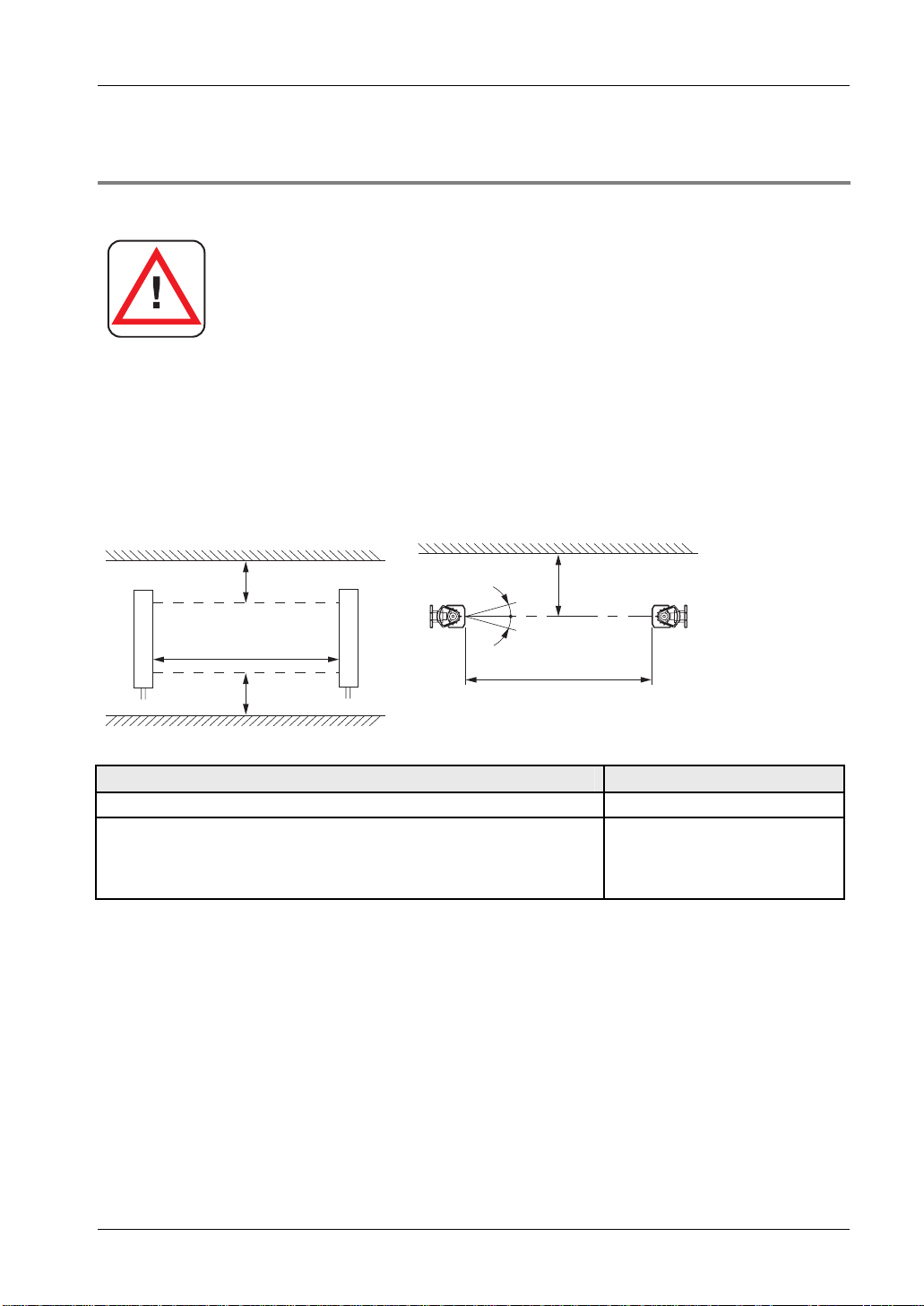

2.4.3 Influencia de las Superficies Reflectantes ...............................................25

2.4.4 Colocación del Emisor y del Receptor .....................................................26

2.5 Montaje ....................................................................................................28

2.5.1 Instalación de los Soportes de Montaje ...................................................28

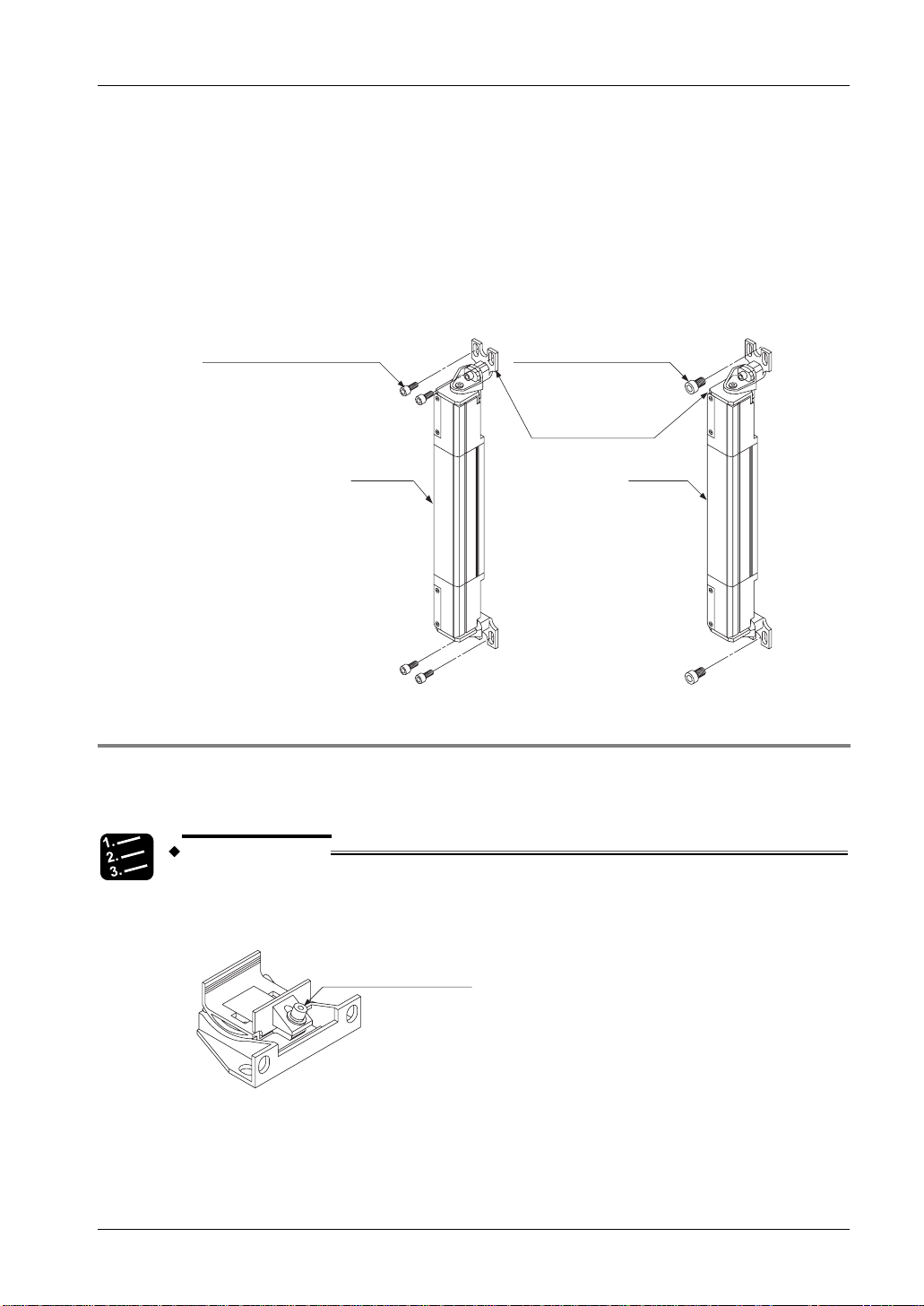

2.5.1.1 Soporte de Montaje Estándar MS-SFB-1........................................29

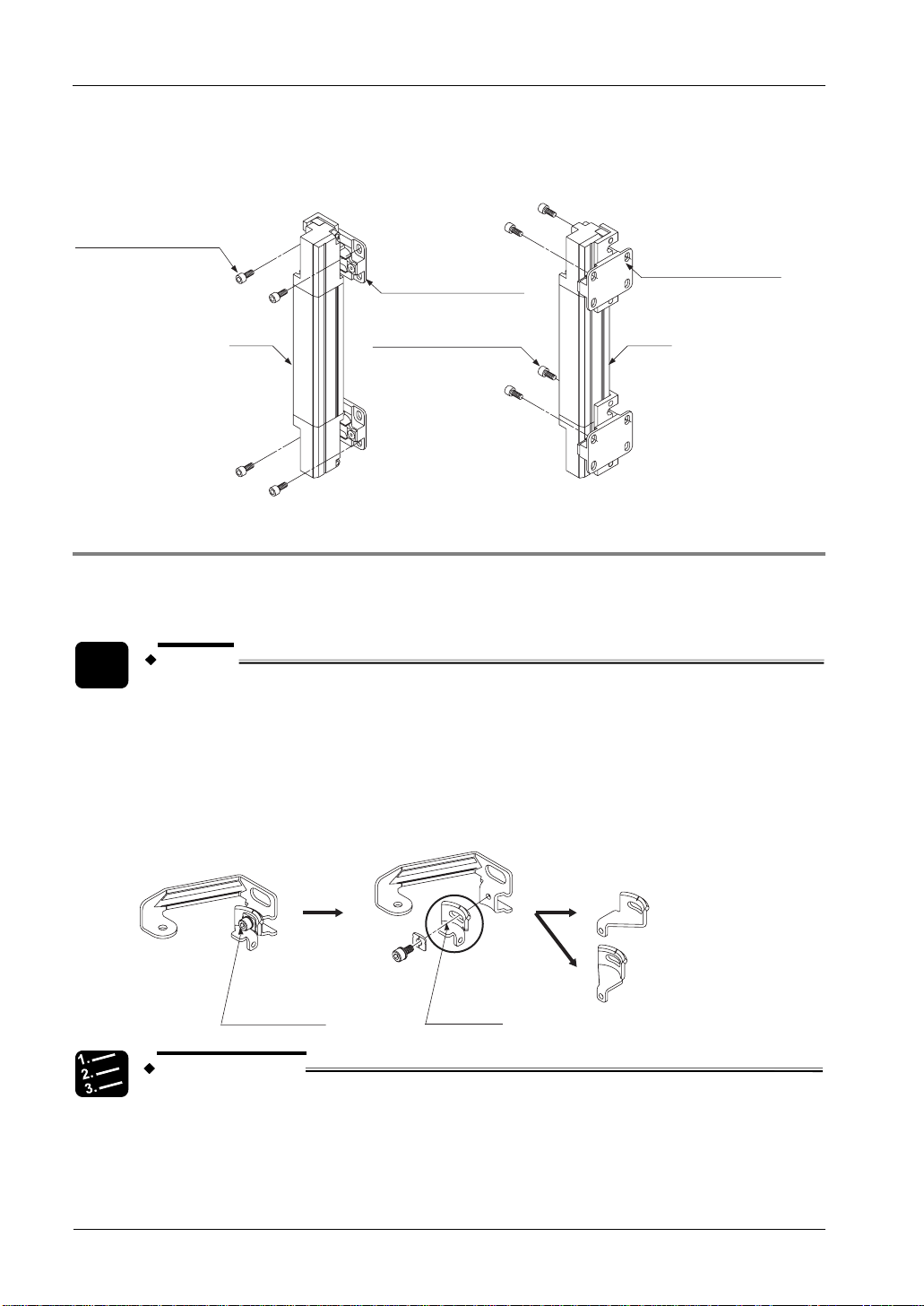

2.5.1.2 Soporte de Montaje Intermedio MS-SFB-2.....................................31

2.5.1.3 Soporte para evitar Zonas Muertas MS-SFB-3...............................32

2.5.1.4 Soporte de Montaje de la Barra de Protección MC-SFBH-□-T.......34

2.5.2 Montaje del Cable con Conector..............................................................36

v

Tabla de Contenidos

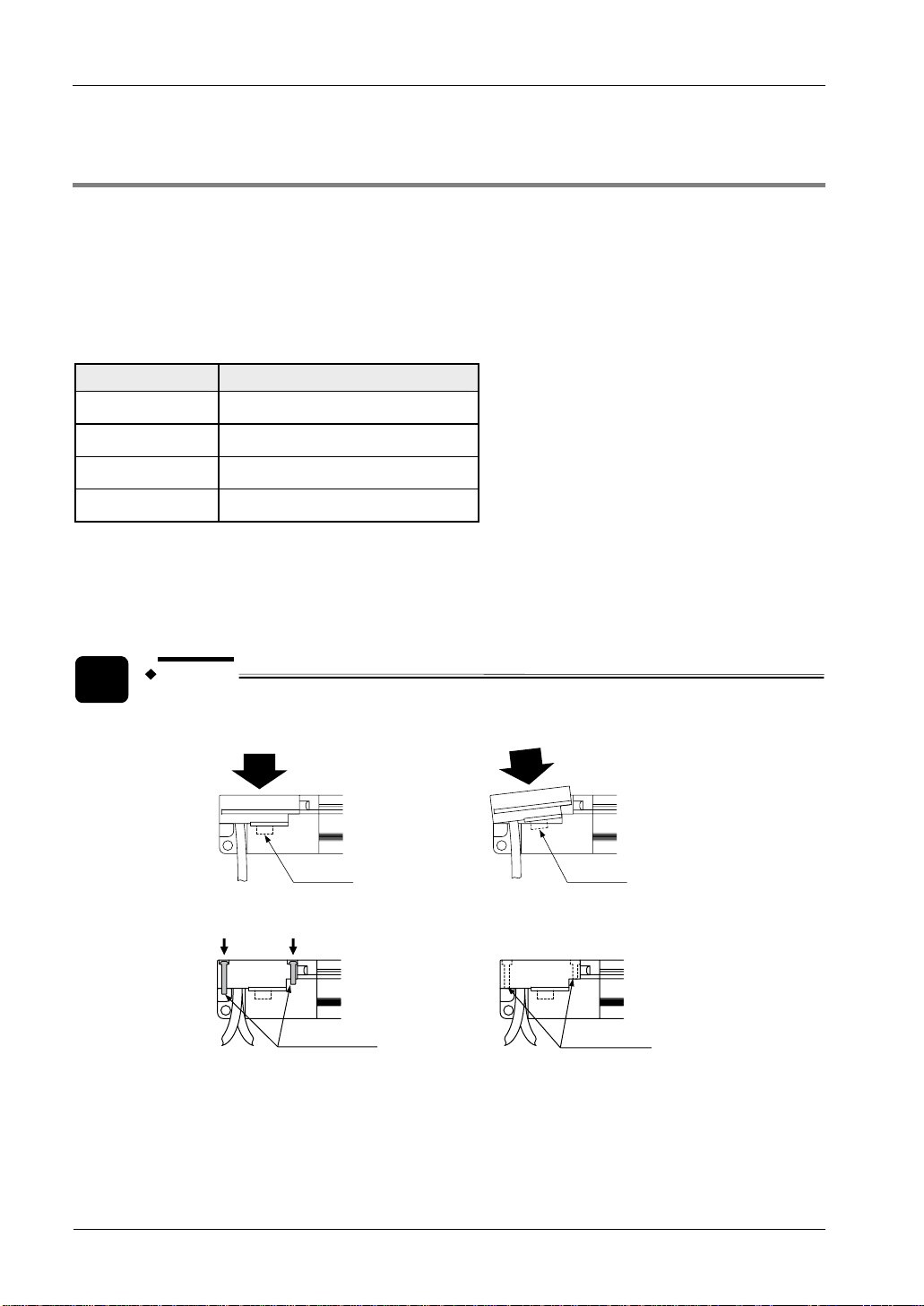

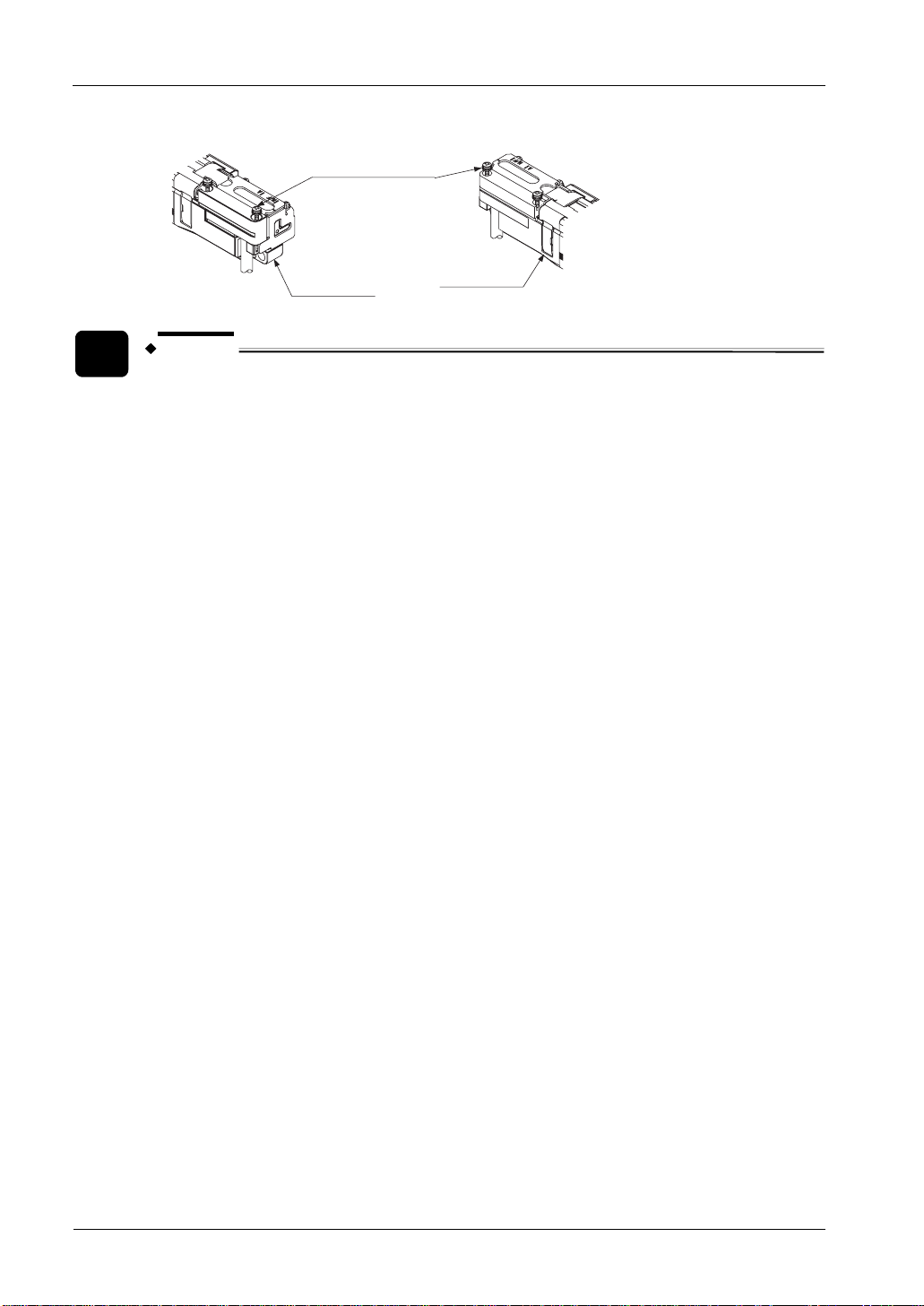

2.5.3 Montaje y Desmontaje de una Conexión en Serie...................................38

Barrera de Seguridad SF4B

2.6 Cableado ................................................................................................. 41

2.6.1 Salida PNP ...............................................................................................42

2.6.2 Salida NPN ...............................................................................................44

2.6.3 Fuente de Alimentación............................................................................45

2.6.4 Señal de Salida durante la Autodiagnosis................................................46

2.6.5 Procedimiento de Conexión y Disposición de Pines................................46

2.6.6 Cableado Básico ......................................................................................49

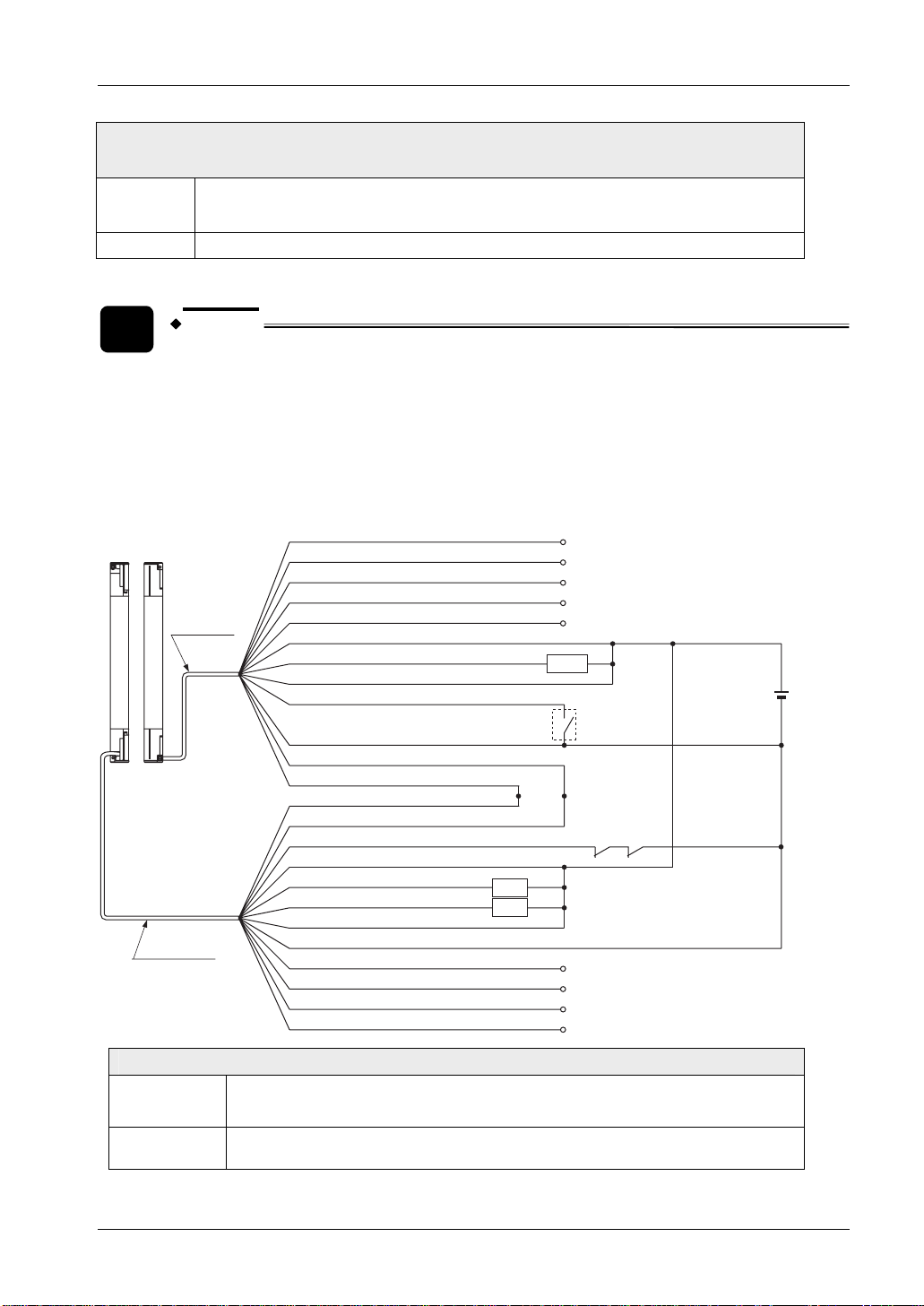

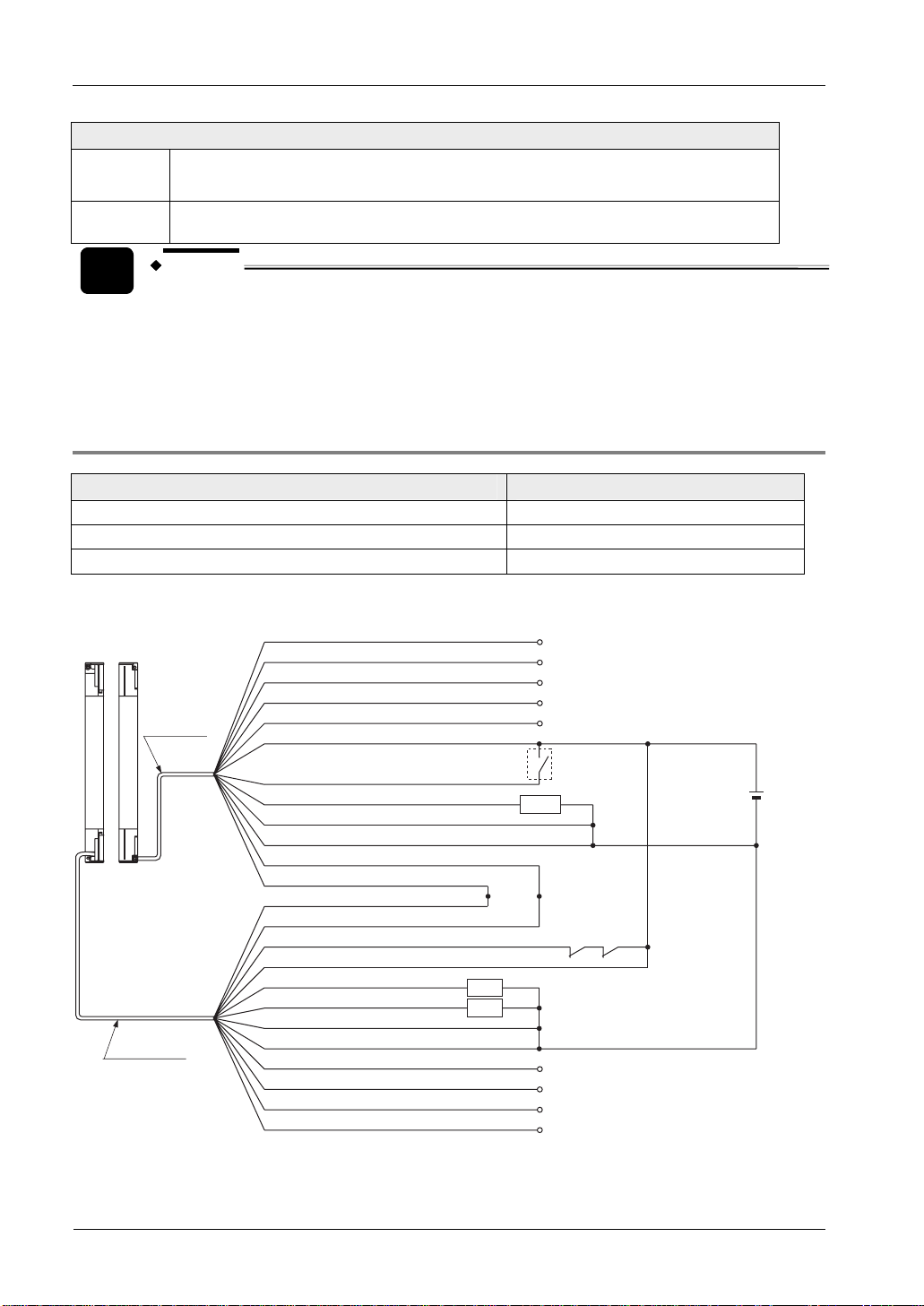

2.6.7 Ejemplos de Cableado .............................................................................51

2.6.7.1 Reset Manual cuando está Activada la Función de Enclavamiento

(Categoría 4)...................................................................................................

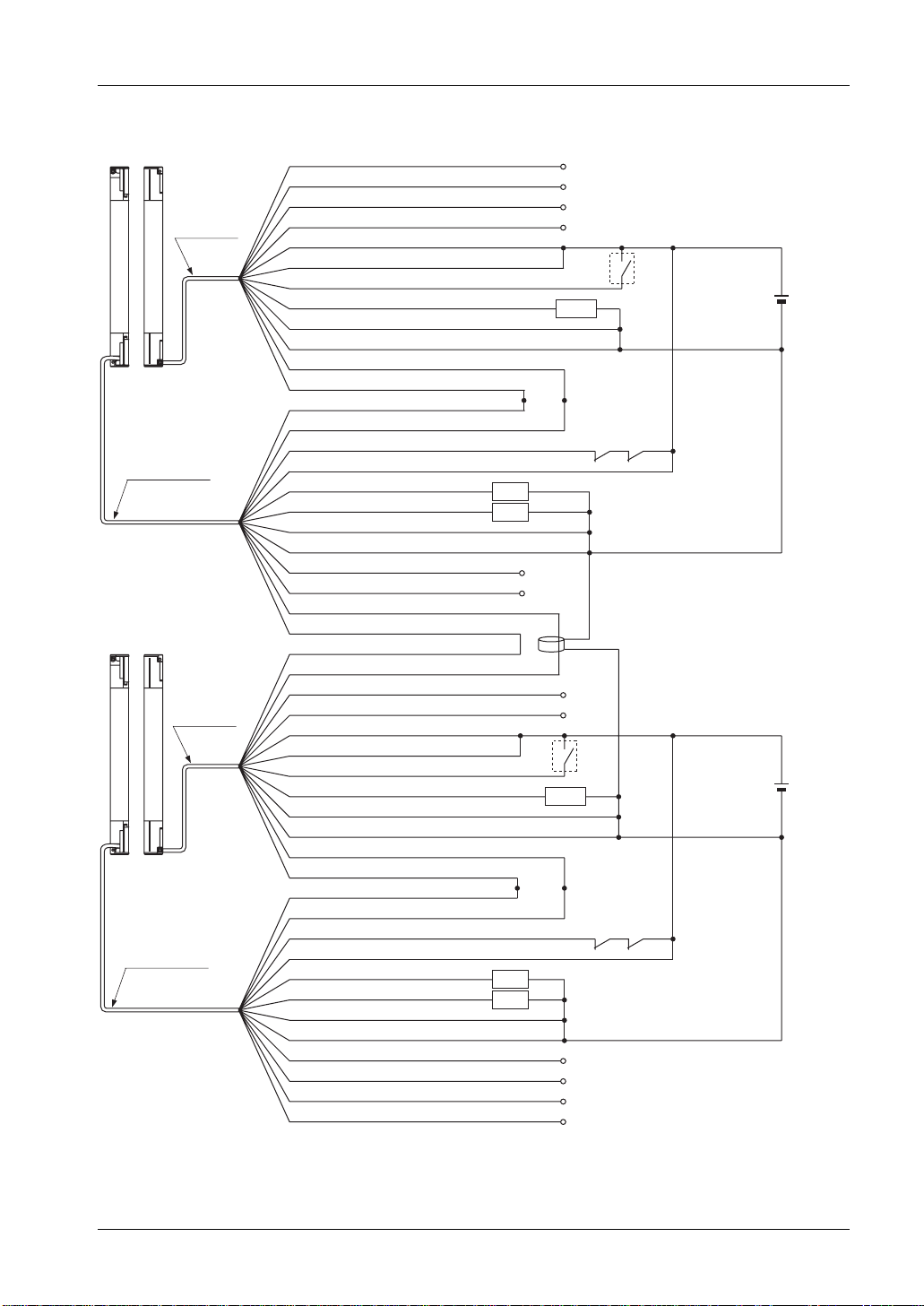

2.6.7.2 Conexión en Serie (Categoría 4).....................................................53

2.6.7.3 Conexión en Paralelo (Categoría 4)................................................55

2.6.7.4 Conexión Mixta (Categoría 4) .........................................................60

2.6.7.5 Reset Automático (Categoría 4)......................................................64

51

2.6.7.6 Función de Monitorización de Dispositivo Externo (Categoría 4)...66

2.6.7.7 Función de Muting (Categoría 4).....................................................68

2.7 Ajustes..................................................................................................... 71

2.7.1 Alineación de Haces.................................................................................71

2.7.2 Test de Operación ....................................................................................73

3. Funciones ............................................................................. 75

3.1 Función de Autodiagnóstico .................................................................... 76

3.2 Función de Enclavamiento ...................................................................... 77

3.3 Función de Parada de la Emisión............................................................ 78

3.4 Función de Prevención de Interferencia Mutua....................................... 79

3.5 Salida Auxiliar (No es una Salida de Seguridad)..................................... 80

3.6 Función de Monitorización de Dispositivo Externo.................................. 81

3.7 Función de Muting ................................................................................... 83

3.7.1 Especificación para los Sensores de Muting ...........................................84

vi

Barrera de Seguridad SF4B

3.7.2 Instalación de los Sensores de Muting ....................................................85

Tabla de Contenidos

3.8 Función de Anulación ..............................................................................87

3.9 Funciones de la Consola de Mano Opcional SFB-HC............................. 90

4. Funcionamiento....................................................................93

4.1 Operación normal ....................................................................................94

4.2 Si se Usa la Función de Parada de la Emisión...................................... 101

4.3 Cuando se Producen Errores ................................................................104

5. Mantenimiento ....................................................................107

5.1 Lista de Chequeo de la Inspección Diaria .............................................108

5.2 Lista de Chequeo de la Inspección Periódica (Cada Seis Meses) ........110

5.3 Inspección después del Mantenimiento................................................. 111

6. Resolución de Problemas..................................................113

6.1 Problemas Relacionados con el Emisor ................................................114

6.1.1 Todos los Indicadores están a OFF .......................................................114

6.1.2 El Indicador de Fallo (Amarillo) se Ilumina o Parpadea.........................114

6.1.3 Se Ilumina el Indicador Digital de Error..................................................115

6.1.4 Se Ilumina el Indicador de Parada de la Emisión (Naranja) ..................116

6.1.5 Se Iluminan todos los Indicadores de Alineación de Haces (Rojo) .......116

6.1.6 El Indicador de Operación Permanece Encendido en Rojo...................116

6.2 Problemas Relacionados con el Receptor............................................. 117

6.2.1 Todos los Indicadores están a OFF .......................................................117

6.2.2 El Indicador de Fallo (Amarillo) se Ilumina o Parpadea.........................117

6.2.3 Se Ilumina el Indicador Digital de Error..................................................119

6.2.4 Se Iluminan todos los Indicadores de Alineación de Haces (Rojo) .......119

vii

Tabla de Contenidos

6.2.5 El Indicador de Operación Permanece Encendido en Rojo...................119

Barrera de Seguridad SF4B

7. Especificaciones ................................................................ 121

7.1 Especificaciones según la Referencia................................................... 122

7.1.1 Referencias SF4B-Fxx <V2> con Distancia entre Haces de 10mm ......123

7.1.2 Referencias SF4B-Hxx <V2> con Distancia entre Haces de 20mm......124

7.1.3 Referencias SF4B-Axx <V2> con Distancia entre Haces de 40mm ......125

7.2 Especificaciones Comunes ................................................................... 127

7.3 Accesorios ............................................................................................. 130

7.3.1 Cubierta de Protección...........................................................................130

7.3.2 Cables.....................................................................................................131

7.3.2.1 Cables Principales.........................................................................131

7.3.2.2 Cable de Extensión con Conector en un Extremo ........................132

7.3.2.3 Cable de Extensión con Conectores Ambos Extremos ................132

7.3.2.4 Cable para la Conexión en Serie ..................................................133

7.3.2.5 Cable para la Unidad de Expansión SF-C14EX ...........................133

7.3.2.6 Cables para la Salida PNP/NPN ...................................................133

7.3.3 Soportes de Montaje ..............................................................................134

7.3.3.1 Soporte de Montaje Estándar (M5) ...............................................134

7.3.3.2 Soporte de montaje (M8) con rotación de 360º ............................134

7.3.3.3 Soporte de Montaje Trasero M8....................................................134

7.3.3.4 Soporte de Montaje Lateral M8.....................................................134

7.3.3.5 Set de Soportes para Montaje Trasero/ Lateral M8......................135

7.3.3.6 Soporte Adaptador M5 para otras Barreras ..................................135

7.3.3.7 Soporte Adaptador M8 para otras Barreras ..................................136

7.3.3.8 Soporte de Montaje para Evitar Zonas Muertas ...........................136

7.3.4 Consola de Mano ...................................................................................137

7.3.5 Alineador Láser ......................................................................................137

7.3.6 Unidades de Control...............................................................................138

7.3.6.1 Unidad de Control a carril DIN ......................................................138

viii

7.3.6.2 Unidad de Control para Ambientes Industriales............................138

7.3.6.3 Unidad de Control Estrecha ..........................................................139

Barrera de Seguridad SF4B

7.3.6.4 Unidad de Control con Funciones Adicionales .............................139

7.3.7 Barra de Protección................................................................................140

7.3.8 Tubo de Test ..........................................................................................141

Tabla de Contenidos

8. Montaje ................................................................................143

8.1 Dimensiones de Montaje .......................................................................144

8.1.1 Montaje con el Soporte de Montaje Trasero (MS-SFB-7-T) ..................144

8.1.2 Montaje con el Soporte de Montaje Lateral (MS-SFB-8-T)....................146

8.1.3 Montaje desde la Parte de Atrás con el Soporte para evitar Zonas Muertas

(MS-SFB-3) ............................................................................................

8.1.4 Montaje Lateral con el Soporte para evitar Zonas Muertas (MS-SFB-3)

................................................................................................................

8.2 Dimensiones del Soporte de Montaje .................................................... 152

8.2.1 Soporte de Montaje Estándar (MS-SFB-1) ............................................152

148

150

8.2.2 Soporte de Montaje M8 con rotación de 360º (MS-SFB-1-T) ................152

8.2.3 Soporte de Montaje Trasero (MS-SFB-7-T)...........................................153

8.2.4 Soporte de Montaje Lateral (MS-SFB-8-T) ............................................153

8.2.5 Soporte Adaptador para otras Barreras M5 (MS-SFB-4).......................154

8.2.6 Soporte Adaptador para otras Barreras M8 (MS-SFB-4-T) ...................155

8.2.7 Soporte de Montaje Intermedio (MS-SFB-2)..........................................155

8.2.8 Soporte para evitar Zonas Muertas MS-SFB-3......................................156

ix

Capítulo 1

Introducción

Barrera de Seguridad SF4B

1.1 A Quién va Dirigido este Manual

Muchas gracias por utilizar las Barreras de Seguridad de la serie SF4B (a partir de ahora, en este manual, la expresión:"este dispositivo", hace referencia a una barrera de seguridad de la serie SF4B). Por favor, lea atentamente este Manual de Instrucciones para el uso correcto y óptimo de este producto. Guardar cuidadosamente este manual en un lugar adecuado para su rápida consulta.

Este dispositivo es una barrera de seguridad para proteger a las personas de las partes peligrosas de una máquina que pueden causar daños y accidentes.

Este manual está dirigido al personal:

• que ha recibido la formación adecuada y por lo tanto ya tiene conocimientos sobre barreras de seguridad, así como de los sistemas de seguridad y sus estándares.

• responsable de la instalación del dispositivo

• que diseña sistemas que utilizan este dispositivo

• que instala y conecta este dispositivo

• que gestiona y opera en una planta que usa este dispositivo

Diseñador de máquinas, instalador, empleador y operario

El diseñador de la máquina, el instalador, el empleador y el operario son únicamente responsables de asegurar que se cumplen todos los requisitos legales aplicables para la instalación y uso en cualquier instalación, y que se siguen todas las instrucciones para la instalación y el mantenimiento que contiene el manual de instrucciones.

Que este dispositivo funcione como se espera y que el sistema que incorpora este dispositivo cumpla con las normativas de seguridad depende de lo apropiado de la aplicación, de la instalación, del mantenimiento y de la puesta en funcionamiento. El diseñador de la máquina, el instalador, el empleador y el operario solamente son responsables de estas cuestiones.

Técnico

El técnico debe ser una persona que tenga la formación apropiada, con una ámplia experiencia, y que pueda solucionar los problemas que van surgiendo en su campo de trabajo, por ejemplo, un diseñador de máquinas o una persona encargada de la instalación o de la puesta en funcionamiento, etc.

Operador

El operador debería leer a fondo este manual de instrucciones, entender su contenido, y ejecutar las operaciones siguiendo los procedimientos que se describen en él, para que este dispositivo funcione correctamente.

En caso de que este dispositivo no funcione correctamente, el operador debería informar a la persona encargada y parar la máquina inmediatamente. La máquina no debe funcionar hasta que se confirme que este dispositivo se comporta de forma correcta.

2

Barrera de Seguridad SF4B

1.2 Instrucciones de Seguridad

• Utilizar este dispositivo dentro de sus especificaciones. No modificar este dispositivo ya que sus funciones y su capacidad se pueden ver alteradas y se puede producir un malfuncionamiento.

• Este dispositivo ha sido desarrollado y fabricado solamente para uso industrial.

• No utilizar este dispositivo bajo condiciones o en ambientes no descritos en este manual. En el caso de que no haya otra alternativa y se utilice este dispositivo en este tipo de ambientes, agradeceríamos que previamente nos consultasen.

• No utilizar este dispositivo en campos como el control de centrales nucleares, ferrocarriles, aviones, automóviles, instalaciones de combustión, sistemas médicos, desarrollos aeroespaciales, etc.

• Cuando se utiliza este dispositivo para reforzar la protección de una persona contra cualquier daño que pueda ocurrir alrededor de una máquina en funcionamiento, el usuario debe cumplir la normativas establecidas por los comités de seguridad regionales o nacionales.

• En caso de utilizar este dispositivo en un equipo particular, seguir las normativas de seguridad para obtener un uso, una instalación, un funcionamiento y un mantenimiento apropiado.

1.2 Instrucciones de Seguridad

Entorno

• Utilizar este dispositivo instalando los equipos de protección apropiados como una contramedida, para el caso de fallo, avería o malfuncionamiento de este dispositivo.

• Antes de usar este dispositivo, comprobar si funciona correctamente y tiene las funciones y las capacidades que se describen en las especificaciones de diseño.

• Desechar este dispositvo en forma de residuo industrial.

• No utilizar teléfonos móviles o equipos de radio cerca de este dispositivo.

• Si la barrera se instala en un lugar donde hay superficies reflectantes,

asegurarse de que se coloca este dispositivo de forma que la luz reflejada no incida en el receptor. Alternativamente, tomar contramedidas como pintar, enmascarar o cambiar el material de las superficies reflectantes, etc. Si esto no se hace, puede que el sensor no detecte de forma correcta y que se produzcan daños graves e incluso la muerte de alguna persona.

• No instalar este dispositivo en los siguientes entornos.

- Áreas expuestas a interferencias intensas de luz como la luz solar

directa

- Áreas con gran humedad donde se puedan producir condensaciones

- Áreas expuestas a gases corrosivos o explosivos

- Áreas expuestas a vibraciones o a golpes de niveles superiores a los

especificados

3

Introducción

Instalación

• Siempre utilizar la distancia de seguridad correcta calculada entre este

• Instalar una estructura de protección adicional alrededor de la máquina, de

• Instalar este dispositivo de tal manera, que parte del cuerpo del operador

• No instalar este dispositivo en un lugar donde su funcionamiento se pueda

• Cuando se instalen varios sets de este dispositivo, montar y conectar las

Barrera de Seguridad SF4B

- Áreas expuestas al contacto con el água

- Áreas expuestas a demasiado vapor o polvo

- Áreas donde la parte receptora del haz esté directamente expuesta a la

luz de una lámpara fluorescente de alta frecuencia (tipo inverter) o a una lámpara fluorescente de arranque rápido.

dispositivo y las partes peligrosas de la máquina.

manera que el operador deba pasar a través del área de detección de este dispositivo antes de alcanzar las partes peligrosas de la máquina.

siempre permanezca dentro del área de detección, mientras esté trabajando con las partes peligrosas de la máquina.

ver afectado por la reflexión de las paredes.

barreras de forma que no se produzcan interferencias mutuas.

• No instalar este dispositivo en un entorno donde se produzcan reflejos de luz.

• El emisor y el receptor correspondiente deben tener el mismo número de serie y deben estar correctamente orientados.

Equipo en el que se instala este dispositivo

• Cuando este dispositivo se usa en modo PSDI, es necesario configurar un circuito de control apropiado entre este dispositivo y la máquina. Asegurarse de cumplir siempre los estándares y la normativa aplicable en cada región o en cada país.

• En Japón, no se puede utilizar este dispositivo como equipo de seguridad en prensas o en cizallas.

• No instalar este dispositivo en una máquina que no se pueda parar inmediatamente por medio de una parada de emergencia, en medio de su ciclo de funcionamiento.

• Este dispositivo proporciona seguridad, 2 segundos después de quitar alimentación. Asegurarse de que el sistema de control tiene en cuenta este retardo.

Cableado

• Quitar alimentación antes de cablear el dispositivo.

• Todo el cableado eléctrico debe atender a los reglamentos y normativas

eléctricas vigentes en cada país. El cableado debe ser realizado por ingenieros con los conocimientos eléctricos necesarios.

4

Barrera de Seguridad SF4B

• No instalar los cables del sensor dentro del mismo conducto que las líneas de alta tensión o que las líneas de potencia.

• En el caso de que se necesite prolongar el cable del emisor o del receptor, se puede utilizar un cable de extensión dedicado. El cable se puede prolongar hasta los 50m. Sin embargo, si se prolonga el cable en una instalación con varios sensores conectados en serie o con la lámpara de muting (ver página

83), la longitud total del cable depende del número de sensores conectados en serie (ver página

• Cuando se usa este dispositivo en Corea como un producto conforme al marcado-S, el cable de alimentación conectado a este dispositivo no debería ser más largo de 10m.

• No controlar el dispositivo desde una sola salida de control (OSSD 1, OSSD

2).

• Cuando este dispositivo se usa en Corea en una instalación con múltiples sensores conectados en serie conforme al marcado-S de Corea, asegurarse de realizar la puesta a tierra del dispositivo en el lado de 0V (salida PNP).

Mantenimiento

• Cuando sea necesario reponer una pieza, utilizar siempre repuestos originales. Si se utilizan repuestos de otros fabricantes, puede que el sensor no detecte correctamente, provocando daños graves en las personas e incluso la muerte.

1.2 Instrucciones de Seguridad

46).

Otros

• El dispositivo debe ser examinado periódicamente por un técnico con los conocimientos necesarios.

• Cuando se realicen funciones de ajuste o de mantenimiento en el dispositivo, antes de volver a dar alimentación al sistema, chequear el dispositivo siguiendo el procedimiento específico para el tipo de mantenimiento (ver página

111).

• Limpiar el dispositivo con un trapo limpio. No utilizar limpiadores basados en disolventes.

• No modificar nunca este dispositivo. Si se modifica el dispositivo, puede que el sensor no detecte correctamente, provocando daños graves en las personas e incluso la muerte.

• No utilizar este dispositivo para detectar objetos que pasen por encima del área de detección.

• No utilizar este dispositivo para detectar objetos transparentes, objetos translúcidos u objetos más pequeños que el objeto mínimo detectable especificado.

5

Introducción

Barrera de Seguridad SF4B

1.3 Estándares y Normativas Aplicables

Este dispositivo cumple con los siguientes estándares/normativas.

• EU Machinery Directive 98/37/EC (válida hasta el 28 de Diciembre de 2009), EMC Directive 89/336/EEC

• EU Machinery Directive 2006/42/EC (válida a partir del 29 de Diciembre de 2009)

• EN 61496-1 (Tipo 4), EN 55011, EN 954-1 (Categoría 4)

• IEC 61496-1/2 (Tipo 4), ISO 13849-1: 2006 (Categoría 4, PLe), IEC 61508-1~7 (SIL3)

• JIS B 9704-1/2 (Tipo 4), JIS B 9705-1 (ISO 13849-1) (Categoría 4)

• UL 61496-1/2 (Tipo 4), UL 1998, UL 508, CSA C22.2 No.14, CSA C22.2 No.0,8

• OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 al B11.19, ANSI/RIA 15.06

• GB 4584

• El marcado S implica el certificado de seguridad de Korea Occupational Safety & Health

Agency (KOSHA).



NOTAS

• La conformidad con JIS, OSHA y ANSI para este dispositivo han sido evaluadas internamente.

6

• reglamentos de Canadá y USA..

•

Máquinas. El marcado CE en la barrera de seguridad indica la conformidad del producto con respecto a la directiva EMC.

•

tiene el certificado S-mark.

• Si se va a utilizar este dispositivo en algún lugar distinto a los arriba descritos, se ha de confirmar primero que el funcionamiento previsto cumple con los estándares y las normativa aplicables en su región o país.

: La C-CL US Listing Mark indica la conformidad con los

: Este dispositivo se ajusta a la directiva EMC y a la directiva de

: El marcado S en la barrera de seguridad indica que este dispositivo

Capítulo 2

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.1 Características

Este dispositivo es una barrera de seguridad con las siguientes características.

• No se necesita ningún controlador especial.

• Salida de control (OSSD 1, OSSD 2) disponible en PNP o NPN.

• Incorpora indicadores que facilitan la alineación de los haces.

• Consola de mano SFB-HC (opcional) (ver página

preselección de las funciones.

• Gran variedad de accesorios (ver página

90) que permite el ajuste y la

130).

8

Barrera de Seguridad SF4B

2.2 Confirmación del Contenido del Paquete

Casilla de chequeo Número Contenido del paquete

□

□ 1 pieza

□ de 0 a 3 juegos

□ 1 pieza

1 pieza de cada

uno

1 juego

2 juegos

3 juegos

Sensor: EMISOR, RECEPTOR

Tubo de Test Para la SF4B-F□<V2>: SF4B-TR14 (ø 14 x 220mm) Para la SF4B-H□<V2>: SF4B-TR25 (ø 25 x 220mm) Soporte de Montaje Intermedio (MS-SFB-2) Nota: El soporte de montaje intermedio (MS-SF4B-2) se

incluye con las siguientes referencias. La cantidad varía dependiendo del dispositivo como se muestra a continuación:

SF4B-F□<V2>: de 70 a 111 haces SF4B-H□<V2>: de 40 a 56 haces SF4B-A□<V2>: de 20 a 28 haces SF4B-F127<V2>, SF4BH□<V2>: de 64 a 80 haces SF4B-A□<V2>: de 32 a 40 haces SF4B-H□<V2>: de 88 a 96 haces SF4B-A□<V2>: de 44 a 48 haces Manual de Instrucciones (este manual)

9

Antes de Utilizar este Dispositivo

2.3 Descripción de las Partes

Barrera de Seguridad SF4B

Emisor

Receptor

Canal

Display

Cable principal (Opcional)

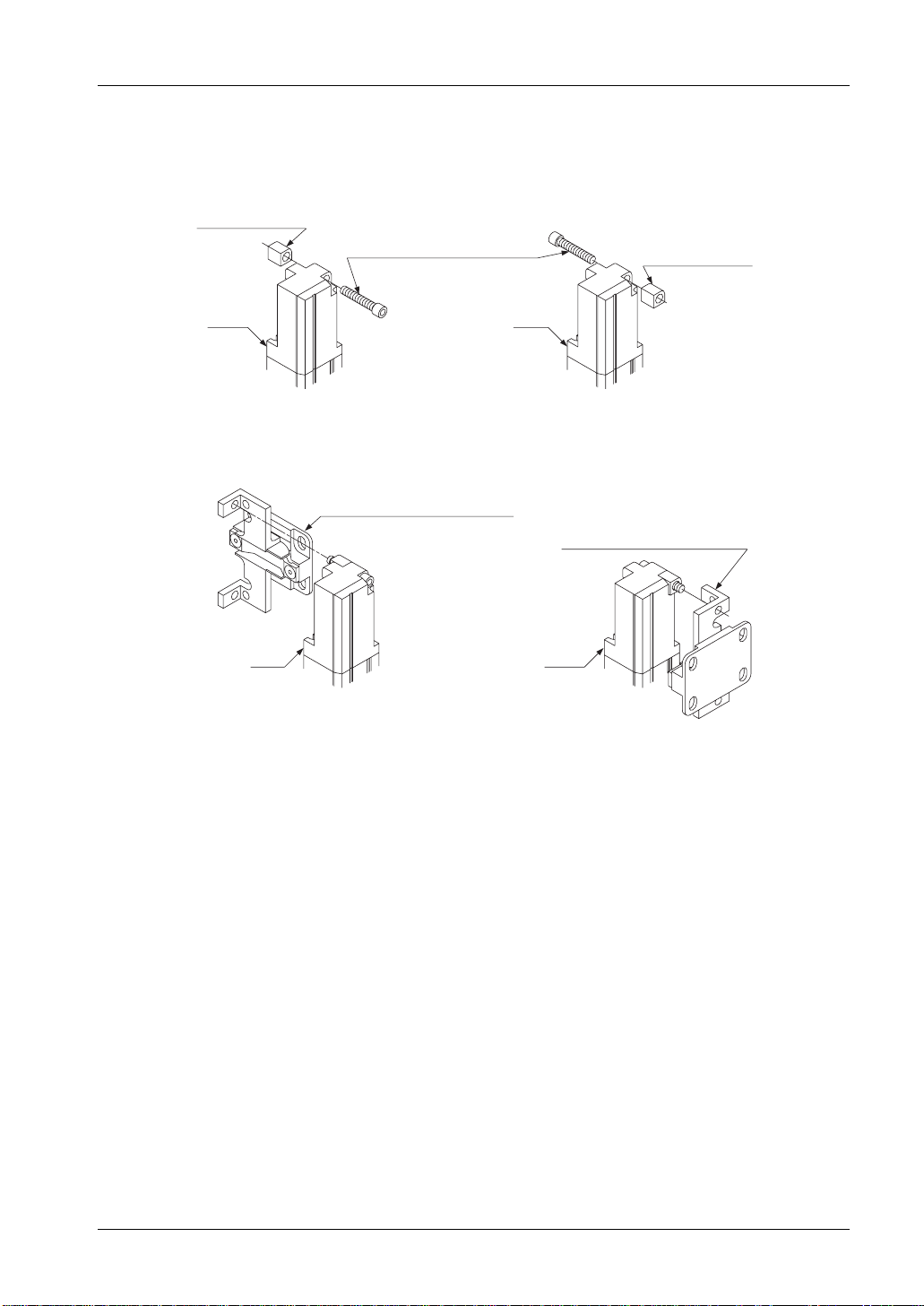

Soporte de montaje trasero M8 (Opcional)

Soporte de montaje estándar (Opcional)

Soporte de montaje adaptador para otras barreras (Opcional)

Soporte de montaje lateral M8 (Opcional)

Soporte de montaje M8 con rotación en 360º (Opcional)

Soporte adaptador M8 para otras barreras (Opcional)

Partes de la barrera de seguridad

Elemento Descripción

Emisor

Receptor

Canal

Soporte de montaje estándar (opcional)

10

Emite luz hacia el receptor enfrentado a él. Además, dispone de un display que indica su estado.

Recibe la luz del emisor enfrentado a él. Cuando el receptor recibe luz en todos los canales, la salida de control (OSSD 1, OSSD 2) pasa a ON, y cuando se interrumpe uno o más canales, la salida de control (OSSD 1, OSSD 2) pasa a OFF. En el display también se muestra el estado del receptor.

Los elementos emisores de luz del emisor y los elementos receptores de luz del receptor están distribuidos en intervalos de: 10mm (SF4B-F), 20mm (SF4B-H), y 40mm (SF4B-A).

Utilizar este soporte para montar el emisor/receptor. El soporte de montaje estándar permite ajustar el ángulo de montaje horizontal.

Soporte para evitar zonas muertas (Opcional)

Soporte de monaje intermedio (Accessorio)

Barrera de Seguridad SF4B

Elemento Descripción

2.3 Descripción de las Partes

Soporte de montaje desde la parte de atrás M8 (opcional)

Soporte de montaje lateral M8 (opcional)

Soporte de montaje M8 con rotación en 360º (opcional)

Soporte adaptador para otras barreras (opcional)

Soporte adaptador para otras barreras M8 (opcional)

Soporte para evitar zonas muertas (opcional)

Soporte de montaje intermedio (opcional)



NOTAS

• En caso de usar la función de muting, se necesitan los siguientes elementos: El cable de 12 hilos (SFB-CB05-MU, SFB-CCB-MU) (opcional), los sensores de muting y la lámpara de muting. Estos elementos se pueden adquirir por separado.

Permite montar la barrera por la parte trasera con un tornillo hexagonal M8. Se puede ajustar el ángulo horizontal.

Permite montar la barrera por un lateral con un tornillo hexagonal M8. Se puede ajustar el ángulo horizontal.

Permite montar la barrera por la parte trasera con un tornillo hexagonal M8. Se puede ajustar el ángulo horizontal con cualquier inclinación.

Este soporte se usa cuando se va a reemplazar una barrera con una altura protegida de 200 a 750mm por una barrera de la serie SF4B. Este soporte se monta utilizando dos tornillos M5 de cabeza hexagonal. Se puede ajustar el ángulo horizontal.

Este soporte se usa cuando se va a reemplazar una barrera con una altura protegida de 200 a 750mm por una barrera de la serie SF4B. Este soporte se monta utilizando dos tornillos M8 de cabeza hexagonal. Se puede ajustar el ángulo horizontal.

Este soporte se usa para montar tanto el emisor como el receptor. Este soporte es útil para montar el sensor cuando el espacio para el montaje es limitado.

Utilizar este soporte en las siguientes situaciones: Al montar la SF4B-F con más de 79 canales, la SF4B-H con más de 40 canales o para la SF4B-A con más de 20 canales.

• La función blanking se configura con la consola de mano SFB-HC (opcional). La consola de mano se puede adquirir por separado.

2.3.1 Cómo Funciona el Display

En el sensor se muestra la descripción que aparece en [ ].

Emisor

Función Descripción

Indicador de alineación de haces (rojo/verde) [RECEPTION]

Cuando el bloque de haces del extremo superior recibe luz: se ilumina en color rojo

Cuando el haz del extremo superior recibe luz: parpadea en rojo

Cuando la salida de control (OSSD 1, OSSD

2) está a ON: se ilumina en color verde Cuando el bloque superior del medio recibe

luz: se ilumina en color rojo Cuando la salida de control (OSSD 1, OSSD

2) está a ON: se ilumina en color verde

11

Antes de Utilizar este Dispositivo

Emisor

Función Descripción

Cuando el bloque inferior del medio recibe luz: se ilumina en color rojo

Cuando la salida de control (OSSD 1, OSSD

2) está a ON: se ilumina en color verde Cuando el bloque de haces inferior recibe

luz: se ilumina en color rojo Cuando el haz del extremo inferior recibe

luz: parpadea en rojo Cuando la salida de control (OSSD 1, OSSD

2) está a ON: se ilumina en color verde

Barrera de Seguridad SF4B

Extremo superior

A B C D

Indicador de operación [OSSD] (rojo/verde),

nota 1

Indicador de intensidad de luz recibida [STB] (naranja/verde), notas 2 y 3

Indicador de fallo

[FAULT] (amarillo)

Indicador digital de error (rojo)

Indicador PNP [PNP] (naranja)

Se ilumina según el siguiente funcionamiento de la barrera (OSSD 1, OSSD 2):

Cuando la salida de control (OSSD 1, OSSD

2) está a OFF: se ilumina en color rojo Cuando la salida de control (OSSD 1, OSSD

2) está a ON: se ilumina en color verde Cuando se recibe luz suficiente (haz

incidente: 130% o más): se ilumina en color verde

Cuando recibe luz estable (haz incidente: de 115 al 130%): OFF

Cuando se recibe luz inestable (haz incidente: de 100 al 115%): se ilumina en color naranja

Cuando se interrumpe el haz: OFF Cuando ocurre un fallo en el sensor: se

ilumina o parpadea

Cuando el dispositivo está en estado de bloqueo, aquí se muestra el contenido del error.

Cuando está configurada la salida PNP: se ilumina

Extremo inferior

Indicador NPN [NPN] (naranja)

Indicador de control de la intensidad de emisión

[CTRL] (naranja)

12

Cuando está configurada la salida NPN: se ilumina

Cuando se emite en modo corto: se ilumina Cuando se emite en modo normal: OFF

Barrera de Seguridad SF4B

Emisor

Función Descripción

Indicador de parada de emisión

[Halt] (naranja)



NOTAS

Cuando se detiene la emisión de luz: se ilumina

Cuando se emite luz: OFF

2.3 Descripción de las Partes

1. Puesto que el color del indicador de operación varía dependiendo del estado

de la salida (OSSD 1, OSSD 2), "OSSD" está impreso en el indicador.

2. La salida (OSSD 1, OSSD 2) pasa de OFF a ON con el "100% de la intensidad

de luz recibida".

3. El estado "cuando se interrumpe el haz" se refiere a que un obstáculo se

encuentra dentro del área de detección.

13

Antes de Utilizar este Dispositivo

En el sensor se muestra la descripción que aparece en [ ].

Receptor

Función Descripción

Indicador de alineación de haces (rojo/verde) [RECEPTION]

Indicador OSSD [OSSD] (rojo/verde),

nota 1

Cuando el bloque de haces del extremo superior recibe luz: se ilumina en color rojo

Cuando el haz del extremo superior recibe luz: parpadea en rojo

Cuando la salida de control (OSSD 1, OSSD 2) está a ON: se ilumina en color verde

Cuando el bloque superior del medio recibe luz: se ilumina en color rojo

Cuando la salida de control (OSSD 1, OSSD 2) está a ON: se ilumina en color verde

Cuando el bloque inferior del medio recibe luz: se ilumina en color rojo

Cuando la salida de control (OSSD 1, OSSD 2) está a ON: se ilumina en color verde

Cuando el bloque de haces inferior recibe luz: se ilumina en color rojo

Cuando el haz del extremo inferior recibe luz: parpadea en rojo

Cuando la salida de control (OSSD 1, OSSD 2) está a ON: se ilumina en color verde

Cuando la salida de control (OSSD 1, OSSD 2) está a OFF: se ilumina en color rojo

Cuando la salida de control (OSSD 1, OSSD 2) está a ON: se ilumina en color verde.

Barrera de Seguridad SF4B

Extremo superior

A B C D

Extremo inferior

Indicador de intensidad de luz recibida [STB] (naranja/verde), notas 2 y 3

Indicador de fallo [FAULT] (amarillo)

Indicador digital de error (rojo)

Indicador PNP [PNP](naranja)

14

Cuando se recibe luz suficiente (haz incidente: 130% o más): se ilumina en color verde

Cuando recibe luz estable (haz incidente: de 115 al 130%): OFF

Cuando se recibe luz inestable (haz incidente: de 100 al 115%): se ilumina en color naranja

Cuando se interrumpe el haz: OFF Cuando ocurre un fallo en el sensor: se ilumina o

parpadea.

Cuando el dispositivo está en estado de bloqueo, aquí se muestra el contenido del error.

Cuando está configurada la salida PNP: se ilumina.

Barrera de Seguridad SF4B

Función Descripción

Indicador NPN [NPN] (naranja)

Cuando está configurada la salida NPN: se ilumina

Receptor

2.3 Descripción de las Partes

Indicador de configuración de función [FUNCTION],

nota 4 Indicador de

enclavamiento [INTERLOCK]



NOTAS

1. Puesto que el color del indicador de operación varía dependiendo del estado

2. La salida (OSSD 1, OSSD 2) pasa de OFF a ON con el "100% de la intensidad

3. El estado "cuando se interrumpe el haz" significa que hay un obstáculo

4. La función blanking se configura con la consola de mano SFB-HC (opcional).

Cuando se usa la función blanking: se ilumina Cuando está conectada la consola de mano:

parpadea

Cuando la barrera de seguridad está en estado de enclavamiento: se ilumina

En los demás casos: OFF

de la salida (OSSD 1, OSSD 2), "OSSD" está impreso en el indicador.

de luz recibida".

dentro del área de detección.

La consola de mano se puede adquirir por separado.

15

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.4 Área de Detección

2.4.1 Área de Detección

El área de detección es la zona delimitada por la altura protegida del sensor y la distancia entre el emisor y el receptor. La altura protegida está determinada por el número de canales. El rango de detección depende del tipo de dispositivo: de 0,3 a 9m para SF4B-H (de 12 a 64 canales) y SF4B-A (de 6 a 32 canales), de 0,3 a 7m para SF4B-F y SF4B-H (de 72 a 96 canales) así como SF4B-A (de 36 a 48 canales). Tener en cuenta que el área de detección se reduce cuando se coloca la cubierta de protección (FC-SFBH-) (opcional). Recordar también que si el rango de detección es menor a 0,3m, se puede producir algún malfuncionamiento debido a la estructura óptica.

La altura protegida, el rango de detección y el área de detección

Extremo

superior

Altura de

detección

La altura protegida es el área entre la línea indicada en la parte superior y la línea en la parte inferior.

Altura de

detección

Área de detección

Emisor

Receptor

Extremo

inferior

Distancia de

detección

¡PELIGRO!

No utilizar ningún arreglo con reflexión o reflexión recursiva.

Seguir minuciosamente las siguientes instrucciones. En caso

Instalar una estructura de protección alrededor de la máquina, de manera que el operador deba pasar a través del área de detección de este dispositivo, antes de alcanzar las partes peligrosas de la máquina. Además, asegurarse de que parte del cuerpo del operador siempre permanezca dentro del área de detección, mientras esté trabajando dentro de las partes peligrosas de la máquina.

Cuando se instala una barrera, utilizar la combinación correcta de emisor y receptor (la misma separación entre haces y el mismo número de canales) y ajustar su orientación de arriba-abajo. La combinación de diferentes tipos de emisores y receptores puede producir una zona muerta de no detección.

contrario, se podrían producir daños graves e incluso la muerte.

16

Barrera de Seguridad SF4B

2.4 Área de Detección

No instalar varios receptores enfrentados a un solo emisor, o viceversa, ya que se podrían generar áreas muertas de no detección o interferencias mutuas. A continuación se muestra un ejemplo de una instalación correcta.

Zona

peligrosa

Área de detección

Estructura de protección

Zona peligrosa

Área de detección

Ejemplo de una instalación incorrecta

Área de detección

Zona

peligrosa

Área de detección

Zona

peligrosa

17

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.4.2 Distancia de Seguridad

¡PELIGRO!

Calcular la distancia de seguridad correctamente y mantener siempre una distancia igual o mayor a ésta, entre la superficie de detección del dispositivo y las partes peligrosas de la máquina. Si la distancia de seguridad se calcula de forma errónea o insuficiente, la máquina no se parará con la rapidez necesaria cuando el cuerpo de una persona o de un objeto alcance las partes peligrosas, lo que podría provocar daños graves en las personas o

La distancia de seguridad es la distancia mínima que se debe mantener entre la barrera de seguridad y las partes peligrosas de la máquina, de tal forma que la máquina se pare antes de que el cuerpo de una persona o un objeto alcance las partes peligrosas.

La distancia de seguridad se calcula según la ecuación descrita en la siguiente página, cuando una persona se mueve (intrusión normal) en ángulo recto hacia el área de detección del sensor.

incluso la muerte.

Si la dirección de intrusión no es perpendicular al área de detección, consultar los estándares o la normativa de referencia (estándares de seguridad regionales, especificaciones de la máquina, etc.) para realizar los cálculos correctamente.

Distancia de seguridad S

Área de detección

Zona peligrosa

Dirección de intrusión

Distancia de Seguridad

18

Barrera de Seguridad SF4B

2.4 Área de Detección

¡PELIGRO!

Antes de realizar el diseño del sistema, consultar los estándares de seguridad de la región donde se va a utilizar el dispositivo. Además, la ecuación descrita en la siguiente página solo se puede utilizar cuando la dirección de intrusión es perpendicular al área de detección. Si la dirección de intrusión no es perpendicular al área de detección, consultar los estándares relevantes (estándares de seguridad regionales, especificaciones de la máquina, etc.) para obtener más detalles a la hora de realizar los cálculos.

El tiempo de respuesta máximo de la máquina se mide desde que la máquina recibe la señal de detención por parte del dipositivo, hasta el instante en el que se detiene la parte peligrosa. El máximo tiempo de respuesta debe ser calculado con la máquina real donde

El mínimo objeto detectable por la barrera de seguridad, depende de la utilización o no, de la función de blanking flotante (ver página objeto mínimo detectable es mayor a ∅40mm o no. Calcular la distancia de seguridad con el tamaño mínimo correcto y con la ecuación apropiada.

se va a instalar la barrera de seguridad.

90). La ecuación es diferente dependiendo de si el

Mínimo objeto detectable Blanking

flotante no activado

Blanking flotante activado para (Nota)

1 canal 2 canales 3 canales

SF4B-F

(distancia entre haces: 10mm)

SF4B-H

(distancia entre haces: 20mm)

SF4B-A

(distancia entre haces: 40mm)

NOTA

Cuando la barrera de seguridad se utiliza en modo PSDI, se debe calcular una distancia de seguridad S apropiada. Para más detalles, asegurarse de cumplir los estándares y la normativa aplicable en la región o en el país donde se vaya a instalar el sistema.

∅14mm ∅24mm ∅34mm ∅44mm

∅25mm ∅45mm ∅65mm ∅85mm

∅45mm ∅85mm ∅125mm ∅165mm

19

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.4.2.1 Ejemplo de Cálculos para Europa

La ecuación para la distancia de seguridad S se calcula según la EN 999 y la ISO 13855.

Fórmula en el caso de que el mínimo objeto detectable sea igual o menor a 40mm:

S: Distancia de seguridad (mm)

K: Velocidad de instrución del cuerpo del operador o del objeto (mm/sg). La ecuación

T:

C:

S = K x T + C

Mínima distancia requerida entre la superficie de detección y la parte peligrosa de la máquina.

supone una dirección de intrusión perpendicular al área de detección.

+ T

Tiempo de respuesta del conjunto del equipo (sg). T = T

: Tiempo máximo que tarda en detenerse la máquina (seg). Para

T

m

determinar T

, consultar la documentación de la máquina o usar un

m

SF4B

dispositivo especial llamado 'brake monitor'.

T

: Tiempo de respuesta de la barrera SF4B (seg)

SF4B

Distancia adicional calculada a partir del mínimo objeto detectable (mm). C tiene que ser igual o mayor que 0. C = 8 x (d - 14) d: Mínimo diámetro del objeto(mm)

Procedimiento

1. Calcular la distancia de seguridad S para una velocidad K = 2.000mm/s

Existen 3 posibilidades:

1. S < 100mm Utilizar 100mm como distancia de

seguridad.

2.100 ≤ S ≤ 500mm Utilizar el resultado calculado

como distancia de seguridad.

3. S > 500mm Continuar con el siguiente paso

del procedimiento

2. Recalcular S con K' = 1.600mm/seg

Existen 2 posibilidades:

4. S > 500mm

Utilizar el resultado calculado como distancia de seguridad.

5. S ≤ 500mm

Utilizar 500mm como distancia de seguridad.

20

Barrera de Seguridad SF4B

EJEMPLO

Calcular la distancia de seguridad con los siguientes valores:

K: 2.000mm/sg

: 0,1s

T

m

: 14ms

T

SF4B

d: 14mm

Con estos valores, se realizan los siguientes cálculos:

S = K x T + C

= K x (T = 2.000 x (0,1 + 0,014) + 8 x (14 - 14) = 228

Puesto que 228 está dentro del 2° caso de arriba, 228mm es la distancia de seguridad.

+ T

m

) + 8 x (d - 14)

SF4B

2.4 Área de Detección

EJEMPLO

Calcular la distancia de seguridad con los siguientes valores:

K: 2.000mm/sg

: 0,4s

T

m

: 14ms

T

SF4B

d: 14mm

Con estos valores, se realizan los siguientes cálculos:

S = K x T + C

+ T

= K x (T = 2.000 x (0,4 + 0,014) + 8 x (14 - 14) = 828

m

) + 8 x (d - 14)

SF4B

Puesto que 828 está dentro del 3° caso de arriba, recalcular la distancia de seguridad con K' = 1.600mm/sg.

S = K' x T + C

= K x (T = 1.600 x (0,4 + 0,014) + 8 x (14 - 14) = 662,4

+ T

m

) + 8 x (d - 14)

SF4B

Puesto que 662,4 es > 500mm, utilizar este resultado recalculado como distancia de

21

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

seguridad.

Fórmula en el caso de que el mínimo objeto detectable sea igual o mayor a 40mm:

S = K x T + C

S: Distancia de seguridad (mm)

Mínima distancia requerida entre la superficie de detección y la parte peligrosa de la máquina.

K: Velocidad de instrución del cuerpo del operador o del objeto (mm/seg). La ecuación

supone una dirección de intrusión perpendicular al área de detección.

+ T

T:

Tiempo de respuesta del conjunto del equipo (seg). T = T

: Tiempo máximo que tarda en detenerse la máquina (seg). Para

T

m

determinar T

, consultar la documentación de la máquina o usar un

m

SF4B

dispositivo especial llamado 'brake monitor'.

T

: Tiempo de respuesta de la barrera SF4B (seg)

SF4B

C: Distancia adicional calculada a partir del mínimo objeto detectable (mm).

C = 850 mm (constante)

22

Barrera de Seguridad SF4B

2.4 Área de Detección

2.4.2.2 Ejemplo de Cálculos para US

La ecuación para la distancia de seguridad S se calcula según ANSI B11.19 con la fórmula: S = K x (T

S:

K:

Tbm

T

SF4B

Dpf

+ Tc + TSF4B + Tbm) + Dpf

s

Distancia de seguridad (mm) Mínima distancia requerida entre la superficie de detección y la parte peligrosa de la

máquina. Velocidad de instrución del cuerpo del operador o del objeto. El valor recomendado en

OSHA es 63pulgadas/seg (≈ 1.600mm/seg). ANSI B11.19 no define la velocidad de intrusión 'K'. Cuando se determina K, considerar

los factores posibles incluidas las habilidades físicas de los operadores. Tolerancia del tiempo de detención adicional para el brake monitor (s)

= Ta - (Ts + Tc)

T

bm

: Tiempo de configuración del brake monitor (s)

T

a

Cuando la máquina no está equipada con un brake monitor, se recomienda que se tome un tiempo de detención adicional del 20% o más de (T

: Tiempo de detención calculado a partir del tiempo de operación del

T

s

+ Tc).

s

elemento de control (válvula, etc.) (seg)

Tc: Máximo tiempo de respuesta del circuito de control requerido por el brake

(seg) Tiempo de respuesta de la barrera SF4B (seg) La distancia adicional calculada a partir del mínimo objeto detectable por la barrera de

seguridad (mm) con la fórmula Dpf = 3,4 x (d - 0,276) pulgada≈ 3,4 x d - 7mm



SF4B-F Dpf = 23,8mm para un diámetro mínimo del objeto de 0,552inch (≈ 14mm) SF4B-H Dpf = 61,2mm para un diámetro mínimo del objeto de 0,985inch (≈ 25mm) SF4B-A Dpf = 129,2mm para un diámetro mínimo del objeto de 1,772inch (≈

45mm)

NOTAS

• El valor de Dpf no puede ser igual o menor a 0.

• Cuando se usa la función de blanking flotante, aumenta el tamaño del

mínimo objeto detectable. Según ANSI B11.1, Dpf = 900mm (3ft) si d > 64mm (2,5 pulgadas).

23

Antes de Utilizar este Dispositivo

• Puesto que los cálculos de arriba se han realizado con 1 pulgada = 25,4mm, existe una pequeña diferencia entre la representación en mm y en pulgadas. Consultar los estándares aplicables para obtener más información.

EJEMPLO

Calcular la distancia de seguridad con los siguientes valores:

: 14ms

T

SF4

d: 0,552 pulgadas (≈ 14 mm)

Con estos valores, se realizan los siguientes cálculos:

Barrera de Seguridad SF4B

S = K x (T

= 63 x (Ta + 0,014) + 3,4 x (d - 0,276)pulgadas

= 63 x (Ta + 0,014) + 3,4 x (0,552 - 0,276)

= 63 x Ta + 63 x 0,014 + 3,4 x 0,276

= 63 x Ta + 1,8204

≈ 63 x Ta + 1,82pulgadas

+ Tc + T

s

+ Tbm) + Dpf

SF4B

En caso de que este dispositivo se instale en un sistema con un tiempo máximo de detención de 0,1 (seg)

S = 63 x Ta + 1,82

= 63 x 0,1 + 1,82

= 8,12pulgadas (≈ 206,248mm)

Por lo tanto, la distancia S calculada es de 8,12pulgadas (≈ 206,2mm).

NOTA

Puesto que los cálculos de arriba se han realizado con 1 pulgada = 25,4mm, existe una pequeña diferencia entre la representación en mm y en pulgadas. Consultar los estándares aplicables para obtener más información.

24

Barrera de Seguridad SF4B

2.4 Área de Detección

2.4.3 Influencia de las Superficies Reflectantes

¡PELIGRO!

Si la barrera se instala en un lugar donde hay superficies reflectantes, asegurarse de colocar los sensores de forma que la luz reflejada no incida en el receptor. Alternativamente, tomar contramedidas como pintar, enmascarar o cambiar el material de las superficies reflectantes, etc. Si esto no se hace, puede que el sensor no detecte de forma correcta y que se produzcan daños graves e incluso la muerte de alguna persona.

Instalar este dispositivo como mínimo a una distancia A (en m, ver la tabla de abajo) de superficies reflectantes como paredes, suelos, techos, piezas, cubiertas, paneles metálicos o superficies de cristal.

Vista lateral Vista desde arriba

Techo reflectante

Superficie reflectante

A

Distancia de detección

Emisor

L

A

Suelo reflectante

Receptor

Emisor

A

3°

L

Receptor

Distancia entre el emisor y el receptor (rango de detección L) Distancia permitida A

De 0,3 a 3m 0,16m De 3 a 7m (SF4B-F y SF4B-H (de 72 a 96 canales) y SF4B-A (de 36 a

48 canales)) De 3 a 9 m (para SF4B-H (de 12 a 64 canales) y SF4B-A (de 6 a 32

canales))

L x tan ∂ = L x 0,052m (∂ = 3°)

25

Antes de Utilizar este Dispositivo

NOTA

El ángulo de apertura efectivo de este dispositivo es de ±2,5° (si L > 3m) según la IEC 61496-2/UL 61496-2. Sin embargo, considerar un ángulo de apertura de ±3° para compensar durante la instalación, la desalineación de los haces, etc.

0,5

0,4

Instalar en este área

0,3

0,2

Barrera de Seguridad SF4B

Distancia permitida A (m)

0,1

0

19735

Distancia entre el emisor y el receptor L (m)

No instalar en este área

Distancia permitida desde el canal del sensor hasta la superficie reflectante

2.4.4 Colocación del Emisor y del Receptor

Si se produce algún problema con el cableado o si se necesita evaluar el sistema antes de incorporar más equipamiento, colocar dos o más juegos de emisor-receptor enfrentados, sin conexiones en serie o paralelo entre ellos. Realizar un test de operación (ver página

73).

¡PELIGRO!

Estudiar detalladamente los siguiente ejemplos de colocación del sensor, antes de proceder a su instalación. La colocación inadecuada de los sensores, puede causar un malfuncionamiento, que podría provocar daños graves en las personas o incluso la muerte.

26

Si se instala un conjunto de varios juegos de emisor-receptor, colocarlos de forma que se eviten interferencias mutuas. Si se producen interferencias mutuas, podrían ocurrir daños graves en las personas o incluso la muerte.

Barrera de Seguridad SF4B

Ejemplo:

1) Instalar el emisor o el receptor espalda con espalda

2.4 Área de Detección

2) Colocar el emisor y el receptor en vertical, con el emisor del primer juego sobre el receptor del segundo juego y viceversa.

Receptor

Emisor

Receptor

3) Colocar el emisor y el receptor en paralelo, con el emisor del primer juego delante del receptor del segundo juego y viceversa.

Emisor

Receptor

Emisor

NOTA

Las imágenes de arriba muestran algunos ejemplos de la instalación de los sensores. Si tiene alguna duda o problema durante la instalación, contacte con nuestra oficina.

Emisor

Receptor

Emisor

4) Instalar una pantalla intermedia

Pantalla

Receptor

Emisor

Receptor

Emisor

27

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.5 Montaje

No se incluyen soportes de montaje con el dispositivo. Adquirir los soportes de montaje apropiados para el entorno de instalación. Están disponibles los siguientes soportes de montaje.

• Soporte de montaje estándar (MS-SFB-1)

• Soporte de montaje M8 con rotación de 360º (ver página

• Soporte de montaje trasero, M8 (MS-SFB-7-T) (ver página

• Soporte de montaje lateral M8 (ver página

• Set de soportes de montaje traseros/laterales, M8 (MS-SFB-1-T2) (ver página

• Soporte de montaje intermedio (MS-SFB-2)

• Soporte para evitar zonas muertas (MS-SFB-3) (ver página

• Barra de protección (MC-SFBH-)

134)

135)

32)

2.5.1 Instalación de los Soportes de Montaje

Antes de comenzar con el montaje del dispositivo, leer atentamente las siguientes notas.



NOTAS

• No doblar el cable del dispositivo. Si se aplican cargas inadecuadas se puede romper el cable.

• El mínimo radio de curvatura del cable es 6mm. Tener en cuenta este dato a la hora de montar el sensor.

• Montar el emisor y el receptor al mismo nivel y enfrentados uno con el otro. El ángulo de apertura efectivo de este dispositivo es de ±2.5° o menor para una distancia de detección mayor a 3m.

28

• A no ser que se especifique lo contrario, el procedimiento de montaje es común para el emisor y para el receptor. Para preparar lo agujeros de montaje, consultar los diagramas de dimensiones (ver página

• Los modelos que incluyen el soporte de montaje intermedio MS-SFB-2 solo se pueden instalar con este soporte.

• El método de montaje del soporte M8 con rotación de 360° (MS-SFB-1-T), del soporte adaptador para otra barreras (MS-SFB-4) y el soporte adaptador para otras barreras M8 (MS-SFB-4-T) es el mismo que el soporte de montaje estándar (MS-SFB-1).

152).

Barrera de Seguridad SF4B

• El método de montaje del soporte lateral M8 (MS-SFB-8-T) y del set de soportes de montaje traseros/laterales (MS-SFB-1-T2) es el mismo que el soporte de montaje trasero (MS-SFB-7-T). Tener en cuenta que existen dos formas diferentes de soporte de montaje lateral (MS-SFB-8-T) para la parte superior e inferior del sensor.

• Por defecto, el set de soportes de montaje traseros/laterales (MS-SFB-1-T2) se envía de fábrica ensamblado para el montaje desde la parte de atrás. Las piezas para el montaje lateral se incluyen como accesorios. Para montar el sensor por un lateral, quitar el tornillo de cabeza hexagonal para alinear los haces y colocar el soporte de montaje lateral. Tener en cuenta que existen dos formas diferentes de soporte de montaje lateral (MS-SFB-8-T) para la parte superior e inferior del sensor.

2.5 Montaje

Desmontar Reemplazar

Tornillo de cabeza hexagonal para la alineación del haz

Pieza para el montaje por la parte de atrás

Pieza para el montaje lateral (superior)

Pieza para el montaje lateral (inferior)

• Si se instalan los soportes de montaje después de conectar el cable con conector (ver página

36) y el Cable para la Conexión en Serie (ver página 38), asegurarse de colocar el cable de forma que este no quede presionado por los tornillos.

Bien Mal

2.5.1.1 Soporte de Montaje Estándar MS-SFB-1

Si no se especifica lo contrario, el siguiente procedimiento de montaje es común para los emisores y para los receptores. Para preparar los agujeros de montaje, consultar los diagramas de dimensiones (ver página

152).

29

Antes de Utilizar este Dispositivo

Procedimiento

1. Aflojar los tornillos de cabeza hexagonal (M4, longitud: 6mm)

Tornillo de cabeza hexagonal para la alineación M4 (longitud: 6mm)

2. Girar el soporte para ajustar la dirección de instalación del emisor y del receptor

Barrera de Seguridad SF4B

3. Fijar y apretar el tornillo hexagonal.

El par de apriete debe ser de 2N o menor.

4. Colocar y fijar el emisor y el receptor de manera que estén enfrentados uno a otro

En el soporte de montaje estándar hay grabadas unas marcas que permiten ajustar la dirección (ver página

Parte de

atrás 0°

Lateral 270°

30°

Montaje desde la parte de atrás

Lateral 90°

71) del emisor/receptor en pasos de 30 grados.

Montaje lateral

5. Enfrentar el agujero de montaje en el lado de la barrera de seguridad con el agujero de montaje del soporte estándar

Soporte de montaje estándar (MS-SFB-1) (Opcional)

Tornillo de cabeza

Unidad

hexagonal (Incluido con MS-SFB-1)

30

Barrera de Seguridad SF4B

6. Fijar el soporte de montaje estándar con el tornillo hexagonal (M5, longitud: 16mm)

El par de apriete debe ser de 1,2N o menor.

7. Fijar el soporte estándar (MS-SFB-1) en la superficie de montaje utilizando cuatro tornillos hexagonales M5 o dos tornillos hexagonales M8

Los tornillos M5/M8 no se suministran con la barrera de seguridad.

2.5 Montaje

Montaje con 4 tornillos

Tornillo de cabeza hexagonal [M5]

Unidad

Tornillo de cabeza hexagonal [M5]

Soporte de montaje estándar (MSSFB-1) (Opcional)

Montaje con 2 tornillos

Unidad

2.5.1.2 Soporte de Montaje Intermedio MS-SFB-2

Utilizar este soporte para fijar la parte central del sensor. Es posible realizar el montaje desde la parte de atrás y de forma lateral.

Procedimiento

1. Aflojar los tornillos de cabeza hexagonal (M4, longitud: 12mm) para el soporte de montaje intermedio

Tornillo de cabeza hexagonal M4 (longitud: 12mm)

31

Antes de Utilizar este Dispositivo

2. Insertar el lado de la barrera de seguridad en el soporte de montaje intermedio

Unidad

Cuando se coloca el soporte de montaje en ambos lados del dispositivo, ajustar las cuatro huellas y las guías de ambas superficies de la barrera de seguridad a las superficies interiores del soporte de montaje intermedio.

3. Apretar el soporte con el tornillo de cabeza hexagonal (M4, longitud: 12mm) El par de apriete debe ser de 1.2N•m o menor.

4. Alinear los haces

Soporte de montaje intermedio (MS-SFB-2) (accesorio)

Barrera de Seguridad SF4B

Para obtener más información consultar alineación de haces (ver página

71).

5. Montar el soporte intermedio en la superficie de montaje utilizando dos tornillos hexagonales M5

Los tornillos M5 no se suministran con el soporte de montaje intermedio.

Montaje desde la parte de atrás

Soporte de montaje

Unidad

Tornillo de cabeza hexagonal [M5]

intermedio (MS-SFB-2)

Tornillo de cabeza hexagonal [M5]

Unidad

Montaje lateral

Soporte de montaje intermedio (MS-SFB-2)

2.5.1.3 Soporte para evitar Zonas Muertas MS-SFB-3

Utilizar este soporte de montaje cuando se conectan los sensores en serie para prevenir zonas muertas. Es posible realizar el montaje desde la parte de atrás y de forma lateral.

Procedimiento

32

1. Colocar el separador que se adjunta con el soporte para evitar zonas muertas, sobre el agujero de montaje en el extremo superior (inferior) de la barrera

Barrera de Seguridad SF4B

2. Insertar el tornillo de cabeza hexagonal (M4, longitud: 25mm) dentro del agujero

Montaje desde la parte de atrás

Separador (Incluido

con MS-SFB-3)

Unidad Unidad

3. Ajustar el tornillo hexagonal al agujero de montaje del soporte para evitar zonas muertas (consultar las imágenes de abajo para el montaje lateral)

Montaje desde la parte de atrás

Tornillo de cabeza hexagonal [M5] (longitud: 25 mm incluido con MS-SFB-3)

Soporte para evitar zonas muertas (MS-SFB-3) (Opcional)

Montaje lateral

Separador (Incluido con MS-SFB-3)

Montaje lateral

Soporte para evitar zonas muertas (MS-SFB-3) (Opcional)

2.5 Montaje

Unidad

4. Apretar los tornillos y fijar el soporte

El par de apriete debe ser de 1,2N•m o menor.

5. Montar el soporte para evitar zonas muertas en la superficie de montaje utilizando 4 tornillos hexagonales

33

Antes de Utilizar este Dispositivo

Los tornillos M5 no se suministran con el soporte de montaje para evitar zonas muertas.

Montaje desde la parte de atrás Tornillo de cabeza hexagonal [M5]

Barrera de Seguridad SF4B

Tornillo de cabeza hexagonal

Montaje lateral

Unidad

Soporte para evitar zonas muertas (MS-SFB-3) (Opcional)

Montaje desde la parte de atrás

Tornillo de cabeza hexagonal [M5]

Soporte para evitar zonas muertas (MS-SFB-3) (Opcional)

Unidad

2.5.1.4 Soporte de Montaje de la Barra de Protección MC-SFBH-□-T

Utilizar este soporte si se necesita proteger la parte frontal de la barrera. Es posible realizar el montaje desde la parte de atrás y de forma lateral.



NOTAS

Por defecto, el soporte de montaje de la barra de protección(MC-SFBH-□-T) se envía de fábrica ensamblada para el montaje desde la parte de atrás. Las piezas para el montaje lateral se incluyen como accesorios. Para montar el sensor por un lateral, quitar el tornillo de cabeza hexagonal para alinear los haces y colocar el soporte de montaje lateral. Tener en cuenta que existen dos formas diferentes de soporte de montaje lateral (MS-SFB-8-T) para la parte superior e inferior del sensor.

34

Tornillo de cabeza hexagonal para la alineación del haz

Procedimiento

Desmontar Reemplazar

Pieza para el montaje por la parte de atrás

Pieza para el montaje lateral

1. Fijar el soporte de montaje de la barra de protección con los dos tornillos hexagonales (M5, longitud:18mm)

El par de apriete debe ser de 1.2N•m o menor.

Barrera de Seguridad SF4B

2. Fijar el soporte de montaje de la barra de protección con un tornillo hexagonal (M5, longitud : 20mm)

El par de apriete debe ser de 3N•m o menor.

3. Si se usa el soporte de montaje intermedio de la barra de protección (MS-SFB-2), montar el soporte sobre la superficie de montaje, con dos tornillos hexagonales (M5, no suministrados)

4. Si se usa el soporte de montaje intermedio de la barra de protección (MS-SFB-6), montar el soporte sobre la superficie de montaje, con un tornillo hexagonal (M8, no suministrado)

5. Montar el soporte de montaje de la barra de protección sobre la superficie de montaje con un tornillo hexagonal (M8, no suministrado)

6. Ajustar el ángulo del emisor y del receptor horizontalmente dentro del rango ajustable del agujero alargado

7. Apretar el tornillo de cabeza hexagonal

8. Ajustar y apretar también el soporte de montaje intermedio para la barra de protección, en caso de ser necesario

En el soporte de montaje de la barra de protección hay grabadas unas marcas que permiten ajustar la dirección (ver página grados.

2.5 Montaje

71) del emisor/receptor en pasos de 30

Pieza para el montaje por la parte de atrás

Tornillo de cabeza hexagonal con arandela M5 (longitud: 20mm)

Soporte de montaje para la barra de protección

Unidad

Soporte de montaje intermedio para la barra de protección MS-SFB-6 (Opcional)

Barra de protección

Tornillo de cabeza hexagonal M5 (longitud: 18mm)

35

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.5.2 Montaje del Cable con Conector

Este cable es opcional y no está incluido en la barrera de seguridad SF4B. Hay cuatro tipos de cables (consultar la siguiente tabla). En la referencia se indica la longitud del cable.

Tipo Referencia Longitud del cable (m)

8-hilos

12-hilos

Modelo sin conector

Modelo con conector

Modelo con conector SFB-CB05-MU 0,5

NOTA

Hay dos cables por cada juego de emisor-receptor: Uno para el emisor (gris) y otro para el receptor (negro).

SFB-CCB3 3 SFB-CCB7 7 SFB-CCB10 10 SFB-CCB15 15 SFB-CB05 0,5 SFB-CB5 5 SFB-CB10 10 SFB-CCB3-MU 3 Modelo sin conector SFB-CCB7-MU 7

Para montar el dispositivo con el cable, seguir el siguiente procedimiento:

Procedimiento

1. Insertar el conector macho del extremo del cable (opcional) en el conector hembra de la barrera

Al insertar el conector, introducir el cable dentro de la ranura de la barrera.

Cable principal (Opcional)

Conector

Ranura

Cable

Cuerpo de la barrera

2. Apretar los dos tornillos M2.6

36

Barrera de Seguridad SF4B

El par de apriete debe ser de 0,3 N•m o menor.

Tornillo M2,6

(Incluido con el cable principal )

2.5 Montaje

37

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

2.5.3 Montaje y Desmontaje de una Conexión en Serie

Esta sección describe cómo se monta el cable para la conexión en serie. Se pueden conectar como máximo, tres juegos emisor-receptor. Conectar uno o dos subsistemas al sistema principal y asegurarse de que todos los emisores están en un lado y todos los receptores están en el otro lado. Un sistema está formado por un emisor y por un receptor. El emisor y el receptor del sistema principal están conectados por medio de un cable de sincronización.

No hay diferencia entre el cable para la conexión en serie del emisor y del receptor. En la referencia se indica la longitud del cable.

Referencia Longitud del cable (mm)

SFB-CSL01 100

SFB-CSL05 500

SFB-CSL1 1.000

SFB-CSL5 5.000

Utilizar el siguiente procedimiento para realizar la conexión serie.

Montaje del cable SFB-CSL para la conexión serie

Primero, es necesario reemplazar el cable normal por el cable para la conexión serie.



NOTAS

• No insertar el conector oblícuamente.

Bien

Conector

Mal

Conector

• No tirar del cable antes de apretar los tornillos M2.6.

Bien

Fijado con los tornillos M2.6

Mal

No fijado con los tornillos M2.6

38

Barrera de Seguridad SF4B

• No insertar los conectores de forma incorrecta y fijarlos con los tornillos M2.6.

2.5 Montaje

Bien

Procedimiento

Sin espacio

Mal

Espacio

1. Aflojar los dos tornillos M2.6 del extremo del emisor y del receptor del sistema principal

2. Quitar la tapa del conector de la barrera del sistema principal

Tornillo M2.6

Tapa del conector

Unidad del sistema principal

3. Insertar el conector del cable para la conexión en serie (SFB-CSL) en la barrera del sistema principal y en los subsistemas

Al insertar el conector, introducir el cable dentro de la ranura de la barrera.

Cable para la conexión serie

(SFB-CSL□) (Opcional)

Terminación a conector

Cable

Terminación a conector

Ranura

Subsistema (conector en la parte de abajo)

Sistema principal

(conector en la parte

de arriba)

4. Apretar los dos tornillos M2.6

39

Antes de Utilizar este Dispositivo

El par de apriete debe ser de 0.3N•m o menor.

(Incluido con el cable para la conexión serie)

Barrera de Seguridad SF4B

Tornillo M2.6



Sistema principal (conector en la parte de arriba)

NOTAS

Subsistema (conector en la parte de abajo)

• Tener en cuenta que la forma de los conectores para el sistema principal y para el subsistema es (SFB-CSL) diferente.

• El cable para la conexión serie (SFB-CSL) no se puede prolongar.

• Al insertar el cable para la conexión serie (SFB-CSL) en la barrera del

sistema principal, tener la precaución de no doblar los pines del conector.

• Para desconectar el cable, seguir el procedimiento inverso al arriba descrito.

40

Barrera de Seguridad SF4B

2.6 Cableado

¡PELIGRO!

Quitar alimentación antes de cablear el dispositivo.

Todo el cableado eléctrico debe atender a los reglamentos y normativas eléctricas vigentes en cada país. El cableado debe ser realizado por técnicos con los conocimientos eléctricos necesarios.

No instalar los cables del sensor dentro del mismo conducto que las líneas de alta tensión o que las líneas de potencia.

Conectar a tierra (F.G.) la máquina o el soporte dónde está montado el sensor. Si la puesta a tierra se realiza de forma incorrecta, se puede producir un funcionamiento incorrecto, provocando daños graves en las personas o incluso la muerte.

El cableado se debería realizar en un cuadro de metal conectado a tierra (F.G.).

2.6 Cableado

Tomar contramedidas respecto al sistema para asegurar que no se produce un funcionamiento peligroso debido a un fallo de conexión a tierra. Un fallo aquí, podría poner en peligro la parada del sistema, generando daños graves en las personas o incluso la muerte.

Poner a tierra el lado de 0V (salida PNP)/24V (salida NPN) para asegurar que la salida no pasa a ON accidentalmente, debido a un fallo de la puesta a tierra en la salida de control (OSSD 1, OSSD 2).

Cuando se usa este producto en conformidad con el marcado S de Corea, asegurarse de poner a tierra el lado de 0V (salida PNP).

Asegurarse de aislar los cables que no se vayan a usar.

Utilizar un módulo de seguridad o un circuito de control de seguridad equivalente como dispositivo de conmutación final (FSD).

41

Antes de Utilizar este Dispositivo

2.6.1 Salida PNP

Esquema eléctrico para la salida PNP con un cable de 12 hilos

Emisor

Código de colores

(Marrón) +V

(Rojo) Salida de la lámpara de muting

*S1*S1*S1

(Amarillo-verde/Negro) Salida Auxiliar

Barrera de Seguridad SF4B

Circuito principalCircuito principal

Receptor

0,22μF

470Ω

Circuito interno

0,047μF

0,22μF

(Gris) Prevención de interferencia mutua +

(Gris/Negro) Prevención de interferencia mutua -

(Amarillo) Entrada de anulación (Violeta) Entrada de configuración de enclavamiento

(Rosa) Entrada de parada de emisión/ entrada de Reset

(Malla) Cable de selección de la polaridad de salida

(Azul) 0V

(Naranja) Sincronización +

(Naranja/Negro) Sincronización-

Circuito de usuario

(Naranja/Negro) Sincronización-

(Naranja) Sincronización +

(Marrón) +V (Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Azul-cielo / Blanco) Entrada de Muting A

1kΩ

(Azul-cielo / negro) Entrada de Muting B

1kΩ

(Amarillo-verde) Entrada de monitorización de dispositivo externo

470Ω

(Negro) OSSD 1

(Blanco) OSSD 2

*S1

24V DC

+

-

± 10%

Carga

K1

K2

K1

(Malla) Cable de selección de la polaridad de salida

(Azul) 0V

Circuito interno

Símbolos del esquema eléctrico

Interruptor S1

42

• Entrada de parada de emisión/ entrada de Reset

Circuito de usuario

K2

Cuando está activo el reset manual:

• De Vs a Vs - 2,5V (corriente de sumidero: 5mA o menos): Parada de la emisión

• Abierto: Emisión

Cuando está activo el reset automático:

Barrera de Seguridad SF4B

Símbolos del esquema eléctrico

• Entrada de configuración de Enclavamiento, entrada de Anulación, entrada de Muting A/B, entrada de Monitorización de Dispositivo Externo

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

Vs = Tensión de alimentación aplicada

NOTA

El esquema eléctrico que se muestra abajo es para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro. No hay cable de conexión.

2.6 Cableado

• De Vs a Vs - 2,5V (corriente de sumidero: 5mA o menos): Emisión

Abierto: Parada de la emisión

• De Vs a Vs - 2,5V (corriente de sumidero: 5mA o menos): Activa la función

• Abierto: Desactiva la función

43

Antes de Utilizar este Dispositivo

2.6.2 Salida NPN

Esquema eléctrico para la salida NPN con un cable de 12 hilos

Emisor

Circuito principalCircuito principal

Receptor

0,22μF

470Ω

Circuito interno

Código de colores

(Marrón) +V

(Malla) Cable de selección de la polaridad de salida

(Amarillo) Entrada de anulación

(Violeta) Entrada de configuración de enclavamiento

(Rosa) Entrada de parada de emisión/ entrada de Reset

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Amarillo-verde/Negro) Salida Auxiliar

*S1

(Rojo) Salida de la lámpara de muting

(Azul) 0V

(Naranja) Sincronización +

(Naranja/Negro) Sincronización-

Circuito de usuario

(Naranja/Negro) Sincronización-

(Naranja) Sincronización + (Marrón) +V (Malla) Cable de selección de la polaridad de salida

(Negro) OSSD 1

*S1

Barrera de Seguridad SF4B

Carga

24V DC

+

-

±10%

K1

K2

(Blanco) OSSD 2

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

0,22μF

0,047μF

470Ω

1kΩ

(Amarillo-verde) Entrada de monitorización de dispositivo externo (Azul-cielo / Blanco) Entrada de Muting A

(Azul-cielo / negro) Entrada de Muting B

(Azul) 0V

Símbolos del esquema eléctrico

Interruptor S1

44

• Entrada de parada de emisión/ entrada de Reset

*S1

Circuito de usuarioCircuito interno

K1

K2

Cuando está activo el reset manual:

• de 0 a + 1,5V (corriente de fuente: 5mA o menos): Parada de la emisión

• Abierto: Emisión

Cuando está activo el reset automático:

• de 0 a + 1,5V (corriente de fuente: 5mA o menos): Emisión

Barrera de Seguridad SF4B

Símbolos del esquema eléctrico

• Abierto: Parada de la emisión

• Entrada de

configuración de Enclavamiento, entrada de Anulación, entrada de Muting A/B, entrada de Monitorización de Dispositivo Externo

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

NOTA

• de 0 a + 1,5V (corriente de fuente: 5mA o menos): Activa la función

• Abierto: Desactiva la función

El esquema eléctrico que se muestra abajo es para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro. No hay cable de conexión.

2.6.3 Fuente de Alimentación

2.6 Cableado

El cableado debería ser realizado por un especialista con los conocimientos eléctricos adecuados.

¡PELIGRO!

Realizar el cableado de forma correcta utilizando una fuente de alimentación conforme a la normativa y a los estándares de la región donde se va a utilizar la barrera. Si la fuente de alimentación no es conforme a la normativa o se cablea de forma inadecuada, se puede dañar el dispositivo y/o se puede producir un mal

La fuente de alimentación DC debe satisfacer las siguientes condiciones:

• El uso de la fuente de alimentación debe estar autorizado en la región donde se va a utilizar el dispositivo.

• La fuente de alimentación debe ser conforme a la Directiva EMC y la Directiva de Baja-Tensión.

• La fuente de alimentación debe ser conforme a CLASS 2 (solo donde se requiera la conformidad con UL/cUL)

• La fuente de alimentación debe proporcionar una salida de 100VA o menor. Cuando se cumple este requisito, la fuente de alimentación no necesita aislamiento a tierra y cumple la distancia de aislamiento llamado doble aislamiento o aislamiento reforzado como se define en la IEC 60536 (CLASS: Protección contra Descargas Eléctricas).

funcionamiento del mismo.

• La fuente de alimentación es válida, si cumple con la Directiva de Baja Tensión y proporciona una salida igual o menor a 100VA.

45

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

• La fuente de alimentación debe tener un tiempo de mantenimiento de la salida igual o mayor a 20ms.

• El terminal de puesta a tierra (F.G.) debe estar conectado a masa cuando se usa un regulador de tensión comercial.

• Si existe la posibilidad de que se produzcan picos de corriente, tomar contramedidas como conectar una protección ante transitorios para absorber los picos de corriente.

2.6.4 Señal de Salida durante la Autodiagnosis

Puesto que el receptor realiza una autodiagnosis del circuito de salida cuando el sensor recibe luz (estado a ON), el transistor de salida pasa a OFF de forma periódica (observar el diagrama de abajo).

Cuando se recupera la señal de OFF, el receptor entiende que el circuito de salida funciona correctamente. Si la señal de OFF no se recupera, el receptor entiende que existe un fallo en el circuito de salida o en el cableado, y la salida de control (OSSD 1, OSSD 2) permanece a OFF.

¡PELIGRO!

Puesto que la señal de OFF puede causar un malfuncionamiento, prestar mucha atención al tiempo de respuesta de la entrada de la máquina que está conectada al dispositivo cuando se realiza el

ON

OSSD 1

OFF

ON

OSSD 2

OFF

cableado.

Aprox. 40μseg

Aprox. 100μseg

Aprox. 40μseg

Aprox. 5,4mseg

Aprox. 60μseg

Aprox. 100μseg

Aprox. 40μseg

2.6.5 Procedimiento de Conexión y Disposición de Pines

Conectar el cable de unión (con un conector en un extremo o con un conector en los dos extremos) al conector de la barrera de seguridad (emisor y receptor).

Cablear la otra parte del cable de unión según la aplicación del cliente, conforme a la siguiente disposición de los pines del conector.

¡PELIGRO!

46

Aumentar la longitud del cable más allá de las especificaciones de la siguiente tabla puede causar un malfuncionamiento, que puede generar daños serios en las personas o incluso la muerte.

Barrera de Seguridad SF4B

N° de juegos (emisor-receptor) instalados Máxima longitud del cable

1 juego 50m (40m, si se usa una lámpara

2 juegos 30m 3 juegos 30m



NOTAS

de muting)

• Si es necesario prolongar el cable de sincronización con un cable distinto al cable exclusivo, utilizar un cable de par trenzado apantallado de diámetro 0,2mm

2

o mayor.

• Cuando se usa este dispositivo en Corea como un producto conforme al marcado-S, el cable de alimentación conectado a este dispositivo no debería ser más largo de 10m.

Cable principal/ cables separados Cable principal/ conector

Lado A

2.6 Cableado

Cable de Extensión con Conector en un extremo Cable de Extensión con conectores ambos

Lado B Lado B

Conector del lado A (para el emisor/receptor)

8-hilos 12-hilos 12-hilos8-hilos

1

2

3

4

8

7

6

5

10

2

3

1

4

11

5

9 8

12

7

6

extremos

Lado A

Conector del lado B (para el emisor/receptor)

2

1

7

6

8

3

4

5

8

12

Conectores del lado A y B (cable de 8 hilos y cable de 12 hilos)

10

1

9

2

3

4

11

7

5

6

47

Antes de Utilizar este Dispositivo

Cable de 8 hilos SFB-CC

Emisor

Receptor

Color del cable/conector

Gris/Gris

Gris (con rayas negras)/Negro

Pin No.

1 Violeta Entrada de configuración de

2 Marrón 24V DC 3 Rosa Entrada de parada de emisión/

4 Amarillo-verde/Negro Salida auxiliar 5 Naranja Sincronización + 6 Naranja/Negro Sincronización 7 Azul 0V 8 (Malla) Cable de selección de la polaridad

1 Blanco Salida de Control 2 (OSSD 2) 2 Marrón 24V DC 3 Negro Salida de Control 1 (OSSD 1) 4 Amarillo-verde Entrada de monitorización de

5 Naranja Sincronización + 6 Naranja/Negro Sincronización 7 Azul 0V 8 (Malla) Cable de selección de la polaridad

Color del hilo conductor

Barrera de Seguridad SF4B

Descripción

Enclavamiento

entrada de Reset

de salida

dispositivo externo

de salida

Cable de 12 hilos SFB-CC-MU

Emisor

48

Color del cable/conector

Gris/Gris

Pin No.

1 Violeta Entrada de configuración de

2 Marrón 24V DC 3 Rosa Entrada de parada de emisión/

4 Amarillo-verde/Negro Salida auxiliar 5 Naranja Sincronización + 6 Naranja/Negro Sincronización 7 Azul 0V 8 (Malla) Cable de selección de la polaridad

9 Gris Prevención de interferencia mutua

10 Gris/Negro Prevención de interferencia mutua

11 Amarillo Entrada de anulación: 12 Rojo Salida de la lámpara de muting

Color del hilo conductor

Descripción

Enclavamiento

entrada de Reset

de salida

+

-

Barrera de Seguridad SF4B

2.6 Cableado

Receptor

Color del cable/conector

Gris (con rayas negras)/Negro

NOTA

Pin No.

1 Blanco Salida de Control 2 (OSSD 2) 2 Marrón 24V DC 3 Negro Salida de Control 1 (OSSD 1) 4 Amarillo-verde Entrada de monitorización de

5 Naranja Sincronización + 6 Naranja/Negro Sincronización 7 Azul 0V 8 (Malla) Cable de selección de la polaridad

9 Gris Prevención de interferencia mutua

10 Gris/Negro Prevención de interferencia mutua

11 Azul cielo/Blanco Entrada de muting A 12 Azul cielo/Negro Entrada de muting B

Color del hilo conductor

Descripción

dispositivo externo

de salida

+

-

Los conectores del emisor y del receptor se pueden distinguir por su color:

• Conector para el emisor: gris

• Conector para el receptor: negro

2.6.6 Cableado Básico

Esta es la configuración general utilizando un juego de emisor y receptor enfrentados. La salida de control (OSSD 1, OSSD 2) pasa a OFF si se interrumpe el haz, y pasa automáticamente a ON cuando el receptor vuelve a recibir luz.

La salida auxiliar (Amarillo-verde/Negro) tiene que estar conectada a la entrada de monitorización de dispositivo externo (Amarillo-verde). La salida auxilar no se puede conectar a ningún dispositivo externo.

Característica Configuración

Función de Enclavamiento (ver página 77) Desactivada

Entrada de monitorización de dispositivo externo (ver página 81) Desactivada

Salida auxiliar (ver página 80) No disponible

(Reset-automático)

49

Antes de Utilizar este Dispositivo

Cableado básico para la salida PNP con un cable de 12 hilos

(Gris) Prevención de interferencia mutua +

(Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting (Amarillo) Entrada de anulación (Violeta) Entrada de configuración de enclavamiento (Marrón) 24V DC

Emisor

Receptor

Cable gris

Cable gris con una raya negra

(Rosa) Entrada de parada de emisión/ entrada de Reset (Malla) Cable de selección de la polaridad de salida (Azul) 0V

(Amarillo-verde/Negro) Salida Auxiliar

(Naranja) Sincronización + (Naranja/Negro) Sincronización(Naranja/Negro) Sincronización-

(Naranja) Sincronización +

(Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2) (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Azul-cielo / Blanco) Entrada de Muting A

(Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

K1

K2

Barrera de Seguridad SF4B

+

24V DC

-

±10%

Cableado básico para la salida NPN con un cable de 12 hilos

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting (Amarillo) Entrada de anulación (Violeta) Entrada de configuración de enclavamiento (Marrón) 24V DC

Emisor

Receptor

Cable gris

Cable gris con una raya negra

(Rosa) Entrada de parada de emisión/ entrada de Reset (Malla) Cable de selección de la polaridad de salida (Azul) 0V

(Amarillo-verde/Negro) Salida Auxiliar

(Naranja) Sincronización + (Naranja/Negro) Sincronización(Naranja/Negro) Sincronización-

(Naranja) Sincronización +

(Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2) (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Azul-cielo / Blanco) Entrada de Muting A

(Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

K1 K2

+

-

24V DC ±10%

50

Barrera de Seguridad SF4B

NOTA

2.6 Cableado

Los diagramas de cableado que se muestran abajo son para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro.

2.6.7 Ejemplos de Cableado

Los siguientes ejemplos muestran cómo se debería realizar el cableado dependiendo del método de conexión y de la función utilizada.

2.6.7.1 Reset Manual cuando está Activada la Función de Enclavamiento (Categoría 4)

Esta es la configuración general utilizando un juego de emisor y receptor enfrentados. La salida de control (OSSD 1, OSSD 2) pasa a OFF si se interrumpe el haz.

Característica Configuración

Función de Enclavamiento (ver página 77) Activada (Reset manual) Entrada de monitorización de dispositivo externo (ver página 81) Activada Salida auxiliar (ver página 80) Disponible

Cableado de la salida PNP para un cable de 12 hilos

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting (Amarillo) Entrada de anulación (Marrón) 24V DC (Violeta) Entrada de configuración de enclavamiento

Receptor

Cable gris

Cable gris con una raya negra

Emisor

(Rosa) Entrada de parada de emisión/ entrada de Reset (Amarillo-verde/Negro) Salida Auxiliar (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Naranja) Sincronización +

(Naranja/Negro) Sincronización(Naranja/Negro) Sincronización-

(Naranja) Sincronización +

(Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2) (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Azul-cielo / Blanco) Entrada de Muting A

(Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

Carga

K1 K2

S1

+

-

24V DC ±10%

51

Antes de Utilizar este Dispositivo

Símbolos del esquema eléctrico

Barrera de Seguridad SF4B

Interruptor S1

• De Vs a Vs – 2,5V (corriente de sumidero: 5mA o menos): Parada de la emisión

• Abierto: Emisión

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

Vs = Tensión de alimentación aplicada

Cableado de la salida NPN para un cable de 12 hilos

(Gris) Prevención de interferencia mutua +

(Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting (Amarillo) Entrada de anulación (Marrón) 24V DC (Amarillo-verde/Negro) Salida Auxiliar

Emisor

Receptor

Cable gris

Cable gris con una raya negra

Símbolos del esquema eléctrico

Interruptor S1

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

(Malla) Cable de selección de la polaridad de salida

(Rosa) Entrada de parada de emisión/ entrada de Reset

(Violeta) Entrada de configuración de enclavamiento (Azul) 0V

(Naranja) Sincronización + (Naranja/Negro) Sincronización(Naranja/Negro) Sincronización-

(Naranja) Sincronización +

(Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2) (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Azul-cielo / Blanco) Entrada de Muting A

(Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

• de 0 a +1,5V (corriente de fuente 5mA o menor): Parada de la emisión

Carga

K1 K2

• Abierto: Emisión

S1

+

-

24V DC ±10%



52

NOTAS

• El tipo de salida OSSD (PNP o NPN) está determinado por el estado de conexión de la malla. Un cableado incorrecto puede bloquear el equipo.

• Los diagramas de cableado que se muestran abajo son para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro. No hay cable de conexión.

Barrera de Seguridad SF4B

2.6 Cableado

2.6.7.2 Conexión en Serie (Categoría 4)

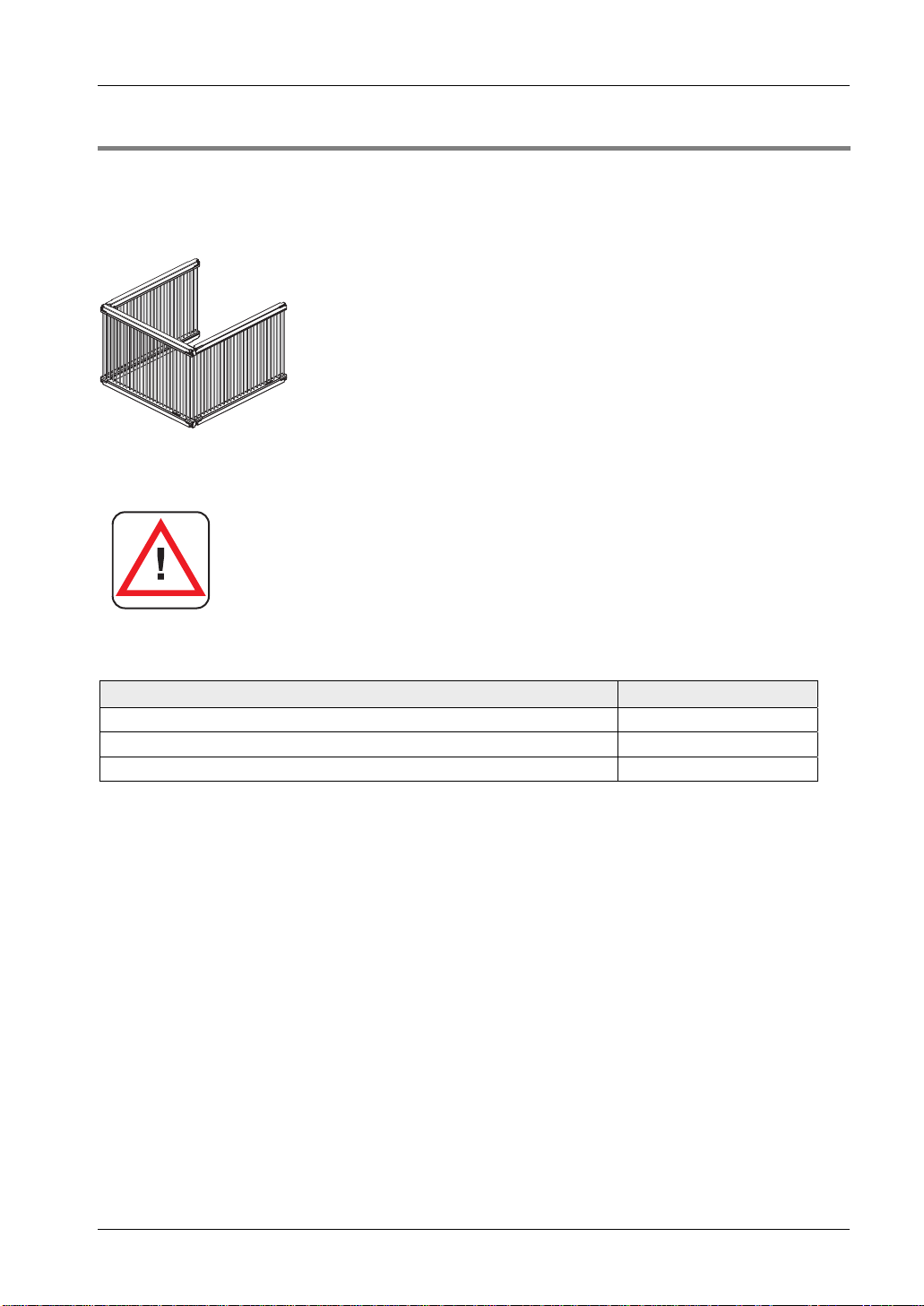

Esta es la configuración para conectar hasta 3 juegos de emisor y receptor en serie con un máximo de 192 canales enfrentados unos a otros. Se usa cuando la parte peligrosa de la máquina puede ser accedida desde dos o más direcciones. La salida de control (OSSD 1, OSSD 2) pasa a OFF si se interrumpe cualquier haz.

Conexión en serie

¡PELIGRO!

Utilizar el cable SFB-CSL exclusivamente para conectar los emisores y los receptores en serie.

Característica Configuración

Función de Enclavamiento (ver página 77) Activada (Reset manual) Entrada de monitorización de dispositivo externo (ver página 81) Activada Salida auxiliar (ver página 80) Disponible

Conectar los emisores y los receptores de forma incorrecta puede generar una zona de detección muerta, lo que podría causar daños graves e incluso la muerte.

53

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

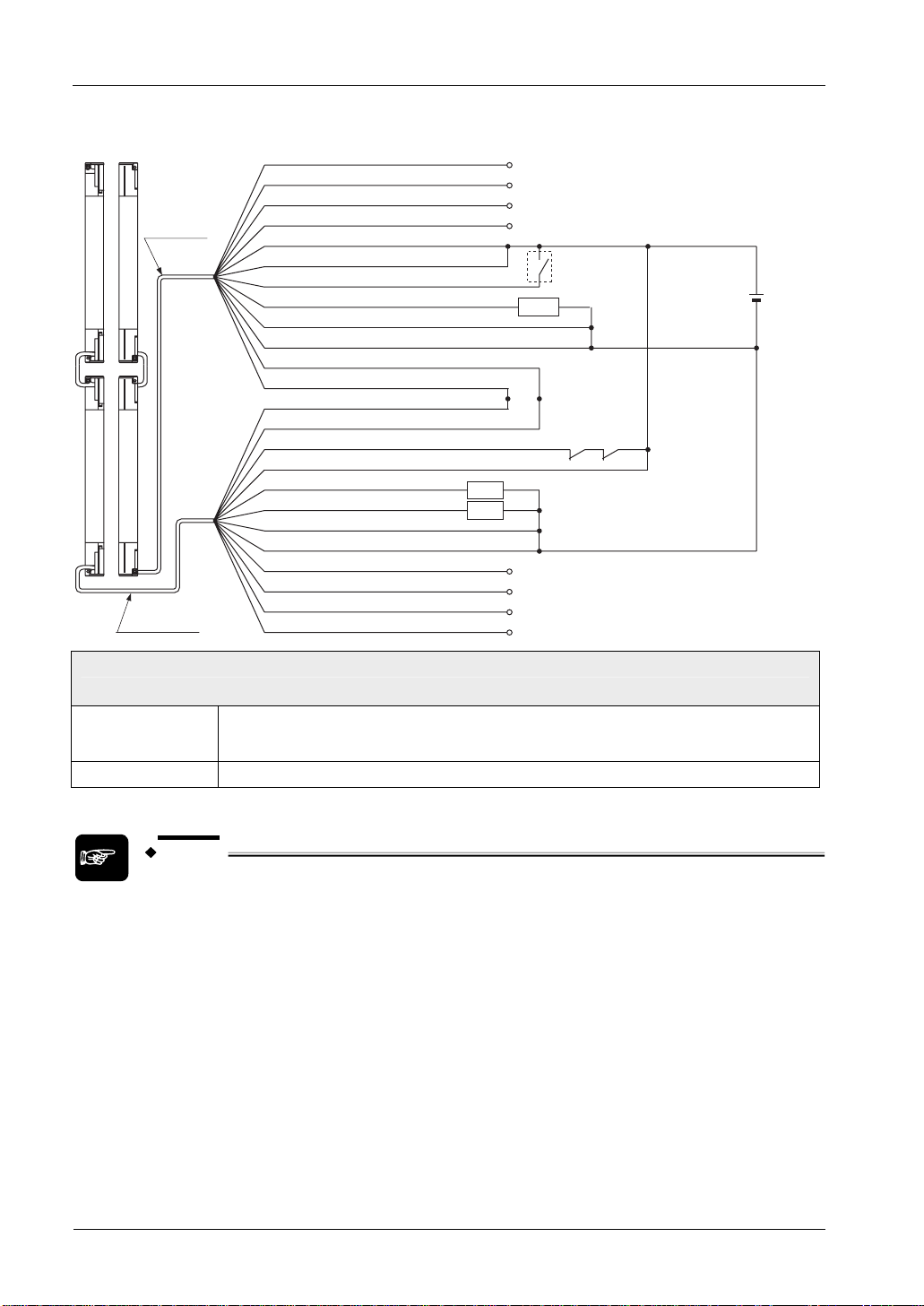

Esquema eléctrico para la conexión en serie con un cable de 12 hilos con salida PNP

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting

Cable gris

Emisor 2 del Subsistema

Receptor 2 del Subsistema

Emisor 1 de Sistema principal

Receptor 1 de Sistema principal

Cable gris con una

raya negra

Símbolos del esquema eléctrico

(Amarillo) Entrada de anulación (Marrón) 24V DC (Violeta) Entrada de configuración de enclavamiento

(Rosa) Entrada de parada de emisión/ entrada de Reset (Amarillo-verde/Negro) Salida Auxiliar (Malla) Cable de selección de la polaridad de salida (Azul) 0V (Naranja) Sincronización +

(Naranja/Negro) Sincronización(Naranja/Negro) Sincronización(Naranja) Sincronización + (Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2)

(Malla) Cable de selección de la polaridad de salida (Azul) 0V

(Azul-cielo / Blanco) Entrada de Muting A (Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

K1 K2

S1

Carga

K1 K2

+

-

24V DC ±10%

Interruptor S1

• De Vs a Vs – 2,5V (corriente de sumidero: 5mA o menos): Parada de la emisión

• Abierto: Emisión

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

Vs = Tensión de alimentación aplicada

NOTA

Los diagramas de cableado que se muestran abajo son para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro. No hay cable de conexión.

54

Barrera de Seguridad SF4B

Cableado para la conexión en serie de un cable de 12 hilos con salida NPN

(Gris) Prevención de interferencia mutua + (Gris/Negro) Prevención de interferencia mutua -

(Rojo) Salida de la lámpara de muting

Cable gris

Emisor 2 del Subsistema

Receptor 2 del Subsistema

Emisor 1 de Sistema principal

Receptor 1 de Sistema principal

Cable gris con

una raya negra

Símbolos del esquema eléctrico

Interruptor S1

K1, K2 Dispositivo externo (relé de seguridad o contactor magnético)

(Amarillo) Entrada de anulación (Marrón) 24V DC (Amarillo-verde/Negro) Salida Auxiliar

(Malla) Cable de selección de la polaridad de salida (Rosa) Entrada de parada de emisión/ entrada de Reset (Violeta) Entrada de configuración de enclavamiento (Azul) 0V (Naranja) Sincronización +

(Naranja/Negro) Sincronización(Naranja/Negro) Sincronización(Naranja) Sincronización + (Amarillo-verde) Entrada de monitorización de dispositivo externo (Marrón) 24V DC (Negro) Salida de control 1 (OSSD1) (Blanco) Salida de control 2 (OSSD2) (Malla) Cable de selección de la polaridad de salida

(Azul) 0V (Azul-cielo / Blanco) Entrada de Muting A (Azul-cielo / negro) Entrada de Muting B (Gris/Negro) Prevención de interferencia mutua (Gris) Prevención de interferencia mutua +

K1 K2

S1

Carga

K1 K2

• de 0 a +1,5V (corriente de fuente 5mA o menor): Parada de la emisión

• Abierto: Emisión

2.6 Cableado

+

24V DC ±10%

-



NOTAS

• El tipo de salida OSSD (PNP o NPN) está determinado por el estado de conexión de la malla. Un cableado incorrecto puede bloquear el equipo.

• Los diagramas de cableado que se muestran abajo son para un cable de 12 hilos. El cable de 8 hilos no tiene los siguientes cables: rojo, amarillo, gris, gris/negro, azul-cielo/blanco, azul-cielo/negro. No hay cable de conexión.

2.6.7.3 Conexión en Paralelo (Categoría 4)

Esta es la configuración para la conexión de varios juegos de emisores y receptores enfrentados en paralelo. Se utiliza cuando existen dos partes peligrosas y cada una puede ser accedida desde una sola dirección. Utilizando el cable de prevención de interferencia mutua, se pueden conectar hasta tres juegos de barreras. Solo pasa a OFF la salida de control (OSSD 1, OSSD 2) de la barrera cuyos haces han sido interrumpidos.

55

Antes de Utilizar este Dispositivo

Barrera de Seguridad SF4B

¡PELIGRO!

Para la conexión en paralelo, conectar un receptor a otro utilizando la línea de prevención de interferencia mutua como se muestra en el siguiente esquema. Conectar los emisores y los receptores de forma incorrecta puede generar una zona muerta de detección, lo que podría causar daños graves e

Característica Configuración

Función de Enclavamiento (ver página 77) Activada (Reset manual) Entrada de monitorización de dispositivo externo (ver página 81) Activada Salida auxiliar (ver página 80) Disponible

incluso la muerte.

56

Barrera de Seguridad SF4B

Conexión en paralelo con salida PNP
