ORDER No. PBRAS1305166CP

Manual de Serviço

CD Stereo System

SA-AKX16LB-K

Cor: Preto

SA-AKX16SB-AKX16 SB-AKX16

Este Manual de Serviço pode ser utilizado em conjunto com os manuais Abaixo:

Guia Técnico do Mecanismo do CD (PSG1201019AE)

•

Manual de Serviço das Caixas Acústicas SB-AKX16LB-K (PBRAS1305167AP)

•

ATENÇÃO !

Este Manual foi elaborado para uso somente por prossionais e técnicos treinados e autorizados pela Panasonic do Brasil e não

foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos

de manipulação do aparelho aqui especicado por pessoas não treinadas e não familiarizadas com equipamentos eletrônicos. Qualquer tentativa de reparo do produto aqui especicado por parte de pessoa não qualicada, utilizando ou não este Manual,

implicará em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.

NOTA IMPORTANTE DE SEGURANÇA !

Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes

componentes são identicados com a marca “ Sempre que for necessário substituir qualquer destes componentes, utilize somente aqueles especicados nas listas de peças. Nunca modique a especicação de qualquer componente sem a orientação da Panasonic do Brasil.

” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas.

Page 2

SA-AKX16LB-K

ÍNDICE

1. PRECAUÇÕES DE SEGURANÇA ..........................................3

1.1. DIRETRIZES GERAIS..........................................................3

1.2. ANTES DO USO...................................................................4

1.3. ANTES DO REPARO OU AJUSTE ......................................4

1.4. CIRCUITO DE PROTEÇÃO .................................................4

1.5. CUIDADO NA SUBSTITUIÇÃO DE FUSÍVEIS ....................4

1.6. FONTE DE ALIMENTAÇÃO USANDO SMPS .....................5

1.7. COMPONENTES DE SEGURANÇA ....................................6

2. PROCEDIMENTOS DE PREVENÇÃO ...................................7

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA..............7

2.2. PRECAUÇÕES COM O DIODO LASER..............................8

2.3. DESCRIÇÃO GERAL DA SOLDA SEM CHUMBO ..............9

2.4. PRECAUÇÕES DO BLOCO TRAVERSE ............................10

3. ORIENTAÇÃO DE SERVIÇO ..................................................12

3.1. INFORMAÇÃO DE SERVIÇO ..............................................12

3.2. FLUXOGRAMA DE DESMONTAGEM .................................13

4. ESPECIFICAÇÕES TÉCNICAS14

5. FORMATOS EXECUTÁVEIS ..................................................15

5.1. INFORMAÇÃO DE MÍDIA ....................................................15

6. LOCALIZAÇÃO DOS CONTROLES E COMPONENTES.......16

6.1. CONTROLE REMOTO .........................................................16

6.2. PAINEL FRONTAL ................................................................17

7. INSTRUÇÕES DE INSTALAÇÃO ...........................................18

7.1. CAIXAS ACÚSTICAS E TOMADA DE ENERGIA (CA) ........18

8. AUTO DIAGNÓSTICO E AJUSTES DO MODO ESPECIAL ...19

8.1. AJUSTE PARA OS PADRÕES DE FÁBRICA .......................19

8.2. TABELAS DO MODO DOCTOR...........................................20

8.3. TESTES DE CONFIABILIDADE DO MECANISMO .............23

8.4. MODO DE AUTODIAGNÓSTICO ........................................24

8.5. CÓDIGOS DE ERROS DO AUTODIAGNÓSTICO ..............24

9. GUIA PARA SOLUÇÃO DE PROBLEMAS ..............................26

10. FERRAMENTAS DE SERVIÇO ............................................27

10.1. TIPOS DE PARAFUSOS ....................................................27

10.2. FLUXOGRAMA DE DESMONTAGEM ...............................28

10.3. LOCALIZAÇÃO DAS PLACAS NO GABINETE .................29

10.4. DESMONTAGEM DO GABINETE ......................................30

10.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO .......31

10.6. DESMONTAGEM DA PLACA DO PAINEL .........................32

10.7. DESMONTAGEM DA PLACA DO SENSOR DE CONTROLE

REMOTO ............................................................................34

10.8. DESMONTAGEM DA PLACA USB ....................................35

10.9. DESMONTAGEM DA TAMPA DO CD ................................35

10.10. DESMONTAGEM DO PAINEL TRASEIRO ......................36

10.11. DESMONTAGEM DA PLACA MAIN .................................37

10.12. SUBSTITUIÇÃO DO CI DIGITAL AMP (IC6000) ..............37

10.13. DESMONTAGEM DAS PLACAS SMPS E DO SELETOR

DE VOLTAGEM ................................................................39

10.14. DESMONTAGEM DA UNIDADE DO MECANISMO .........39

10.15. DESMONTAGEM DA PLACA INTERFACE DO CD .........41

11. POSIÇÃO DE SERVIÇO .......................................................42

11.1. VERIFICANDO A PLACA MAIN E A PLACA LCD ..............42

11.2. VERIFICANDO A PLACA MAIN DO LADO B .....................42

12. DIAGRAMA EM BLOCOS SIMPLIFICADO ...........................44

13. DIAGRAMAS EM BLOCOS...................................................45

13.1. SERVO E SYSTEM CONTROL45

13.2. ÁUDIO ................................................................................47

13.3. FONTE DE ALIMENTAÇÃO ...............................................48

14. DIAGRAMA DAS CONEXÕES ..............................................49

15. DIAGRAMAS ESQUEMÁTICOS ...........................................50

15.1. NOTAS DOS DIAGRAMAS ESQUEMÁTICOS ..................50

15.2. DIAGRAMA ESQUEMÁTICO DO CIRCUITO SERVO .......51

15.3. DIAGRAMA ESQUEMÁTICO DO CIRCUITO MICON .......54

15.4. DIAGRAMA ESQUEMÁTICO DO CIRCUITO DAMP .........58

15.5. DIAGRAMAS ESQUEMÁTICOS DOS CIRCUITOS PAINEL,

LCD, USB, SENSOR REMOTO E CIRCUITO INTERFACE

DO CD ................................................................................59

16. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO ..........60

16.1. PLACA MAIN ......................................................................60

16.2. PLACAS PAINEL, LCD, USB, E SENSOR REMOTO ........62

16.3. PLACA DA INTERFACE DO CD ........................................63

17. INFORMAÇÕES DOS DIAGRAMAS ESQUEMÁTICOS ......64

17.1. TABELAS DE VOLTAGENS E FORMAS DE ONDAS ........64

17.2. ILUSTRAÇÕES DOS CIRCUITOS INTEGRADOS, TRAN-

SISTORES E DIODOS ......................................................69

17.3. FUNÇÕES DOS TERMINAIS DOS ....................................70

18. VISTAS EXPLODIDAS E LISTAS DE PEÇAS ......................72

18.1. VISTA EXPLODIDA DO GABINETE ...................................72

19. LISTA DE PEÇAS ..................................................................75

19.1. LISTA DE PEÇAS MECÂNICAS ........................................75

19.2. LISTA DE PEÇAS ELÉTRICAS ..........................................76

Page 3

SA-AKX16LB-K

1. PRECAUÇÕES DE SEGURANÇA

1.1. DIRETRIZES GERAIS

1. Ao executar os serviços, observe a posição original dos terminais. Se for encontrado um curto-circuito, substitua todas

as partes que superaqueceram ou que foram danicadas pelo curto-circuito.

2. Após a manutenção, faça com que todos os dispositivos de proteção, tais como barreiras de isolamento e blindagens sejam devidamente instalados.

3. Após a manutenção, faça as vericações de corrente de fuga (1.1.1. e 1.1.2.) para evitar que o cliente seja exposto a

riscos de choque.

4. Ao executar os serviços, não tente modicar o equipamento, suas partes ou materiais.

5. Quando a ação (cabos exíveis, cabos ou os condutores) são fornecidos como peças de reparo e apenas um ou alguns dos os foram quebrados ou desligados, não tente reparar a ação. Substitua a unidade de ação.

6. Ao executar os serviços, evite torcer os conectores Faston, conectando ou desconectando-os sempre em linha reta.

1.1.1. CHECAGEM DA CORRENTE DE FUGA

(FRIO)

1. Desconecte o cabo AC de força e conecte um jumper entre os dois pinos da tomada.

2. Meça o valor da resistência com um ohmímetro, entre o plugue CA com jumper e cada parte metálica exposta do gabinete no equipamento como cabeças de parafusos, conectores, eixos transmissores de controle, etc.

Quando as partes metálicas expostas tiverem um caminho de

retorno ao chassi, a leitura deverá estar entre 1MΩ e 5,2MΩ.

Quando as partes metálicas expostas não tiverem um cami-

nho de retorno ao chassi, a leitura deve ser (INFINITO).

1.1.2. CHECAGEM DA CORRENTE DE FUGA (QUENTE)

1. Conecte o cabo AC de força CA diretamente na tomada CA.

Não utilize transformador de isolamento para esta checagem.

2. Conecte um resistor de 1,5KΩ , 10W, em paralelo com um

capacitor de 0,15µF, entre cada parte metálica exposta no aparelho e um bom aterramento como por exemplo, uma

tubulação de água, conforme o mostrado na gura 1 Abaixo.

3. Utilize um voltímetro CA, com sensibilidade de 1000Ω /V

ou mais, para medir o potencial através do resistor.

4. Cheque cada parte metálica exposta, e meça a voltagem

em cada ponto.

5. Inverta o plugue CA na tomada CA, e repita cada uma

das medições acima.

6. O potencial em qualquer ponto não deve exceder

0,75VRMS. No caso de uma medição estar fora dos limi-

tes especicados, há a possibilidade de choque elétrico, devendo o equipamento vericado antes de ser devolvido

ao cliente.

Circuito de Checagem a Quente

VOLTÍMETRO CA

PARA AS P ARTES METÁLICAS EXPOSTAS DO APARELHO

1500

W/10W

Fig. 1

TUBULAÇÃO DE ÁGUA FRIA (ATERRAMENTO)

Page 4

SA-AKX16LB-K

1.2. ANTES DO USO

Certique-se de desconectar o cabo de alimentação antes de ajustar o seletor de voltagem.

Usando uma chave de fenda, posicione o seletor de voltagem (no Painel Traseiro) de acordo com a voltagem fornecida na área onde o aparelho será usado. (Se a voltagem fornecida na área for 110V ~ 127V ou 220V ~ 240V, ajuste o seletor na posição 110V ~ 127V ou 220V ~ 240V como na ilustração Abaixo - Fig. 2)

Atenção: O aparelho pode ser seriamente danicado se este ajuste não for efetuado corretamente.

Fig. 2

1.3. ANTES DO REPARO OU AJUSTE

Desligue a alimentação CA para descarregar os capacitores CA através de um resistor de 10Ω 10W ligado ao Terra.

ATENÇÃO:

- NÃO EFETUE O CURTO CIRCUITO DIRETAMENTE (sem usar um resistor), pois isso pode destruir componentes de

estado sólido. Após a conclusão dos reparos, restaure a alimentação gradualmente usando um variac, para evitar sobrecarga.

O consumo de corrente em CA 110V ~ 127 V / 220V ~ 240 V, 50/60 Hz, em modo ligado (Power ON), Rádio FM, Sem

sinal e com volume mínimo deve ser ~ 250 mA (E).

1.4. CIRCUITO DE PROTEÇÃO

O circuito de proteção pode ter operado se uma das seguintes condições forem observadas:

• Não se ouve nenhum som quando o aparelho está ligado.

• O som para durante uma reprodução. A função deste circuito é evitar danos aos circuitos se os os positivos e negativos dos alto-falantes entram em “curto-

-circuito”, ou se alto-falantes com impedância menor que a indicada forem utilizados. Se isto ocorrer, siga o procedimento Abaixo:

1. Desligue a alimentação.

2. Determine a causa do problema e corrija-o.

3. Ligue o aparelho novamente após um minuto. Nota:

Quando o circuito de proteção atua, a unidade não funcionará a menos que seja desligada e ligada novamente.

1.5. CUIDADO NA SUBSTITUIÇÃO DE FUSÍVEIS

Utilize sempre o tipo de fusível indicado na lista de peças que se encontra no nal deste Manual de Serviço.

Page 5

1.6. FONTE DE ALIMENTAÇÃO USANDO SMPS

Este usa um Módulo SMPS como fonte de alimentação. Veja Abaixo a foto do Módulo SMPS.

1.6.1. MÓDULO SMPS PARA SA-AKX16

SA-AKX16LB-K

Page 6

SA-AKX16LB-K

1.7. COMPONENTES DE SEGURANÇA

Há componentes especiais utilizados neste equipamento que são importantes para a segurança. Estas partes são identi cadas com o

símbolo “ ” nos diagramas esquemáticos, vistas explodidas e listas de peças. É essencial que estas partes críticas sejam substituídas pelas partes especicadas pelo fabricante para prevenir choques, incêndio ou outros perigos. Não modique o projeto original sem

permissão do fabricante.

COMPONENTES DE SEGURANÇA

Posição de Montagem Código Descrição Técnica

8 26 300 301 A2 A3 C8 CON1 CX1 CX2 CY1 CY2 F1 LF1 MOV1 PCB3 PCB7 R4 R5

SW1

T1 U2 U4 U7

RGR0443B-LB1 TAMPA TRASEIRA COM IMPRESSÃO RKM0713Z-K GABINETE SUPERIOR PLANO (METÁLICO) RD-DDL106-PM MECANISMO DE CD

RAE1036Z-V

VJA2B005-B CABO DE FORÇA DESTACÁVEL BQX0552 MANUAL DE INSTRUÇÕES (AKX16) 322I10101-E91J CAPACITOR CERÂMICO DE DISCO 272000009-A17J CONECTOR AC INLET 325A22401-E94J CAPACITOR DE POLIPROPILENO 326010205-918J CAPACITOR CERÂMICO DE DISCO 430300001-A76J FUSIVEL 405031841J FILTRO DE LINHA 318404711-Z37J VARISTOR PTH N0AD3GK00001-CS PLACA SMPS 441100063-B90J PCB CHAVE SELETORA 310656011-000J RESISTOR SMD 5899090008-F93J SELETOR DE VOLTAGEM 401087901J TRANSFORMADOR 362000113-Z73J FOTO ACOPLADOR SMD

UNIDADE ÓTICA

Page 7

SA-AKX16LB-K

2. PROCEDIMENTOS DE PREVENÇÃO

2.1. PREVENÇÃO DE DESCARGA ELETROSTÁTICA (ESD) PARA DISPOSITIVOS ELETROSTATICAMENTE SENSÍVEIS (ES)

Muitos dispositivos semicondutores (estado sólido) podem ser danicados facilmente pela eletricidade estática. Esses

dispositivos comumente são chamados de dispositivos Eletrostaticamente Sensíveis (ES). Exemplos de dispositivos ES típicos são os circuitos integrados e alguns transistores de efeito de campo e componentes semicondutores. As técnicas seguintes devem ser utilizadas para ajudar a reduzir a incidência de danos a componentes causados pela descarga eletrostática (ESD).

1. Imediatamente antes de manusear qualquer componente semicondutor ou conjunto equipado com semicondutor, drene

toda a ESD de seu corpo tocando em um conhecido aterramento. Alternativamente, obtenha e utilize uma pulseira anti-

-estática comercialmente disponível, que deve ser removida devido a choques potenciais, antes de aplicar alimentação à unidade sob teste.

2. Depois de remover um conjunto elétrico equipado com dispositivos ES, coloque o conjunto em uma superfície condu-

tora, por exemplo, uma folha de alumínio, para prevenir a formação de carga eletrostática ou exposição do conjunto.

3. Utilize somente ferro de solda com ponta aterrada para soldar ou para dessoldar os dispositivos ES.

4. Utilize somente dispositivo de remoção de solda anti-estático. Muitos dispositivos de remoção de solda não classicados

como “anti-estático (ESD protegido)” podem gerar carga elétrica suciente para danicar os dispositivos ES.

5. Não utilize substâncias químicas como gás freon que podem gerar cargas elétricas e danicar os dispositivos ES.

6. Não remova um dispositivo ES substituto de sua embalagem protetora até imediatamente antes de você estar pronto

para instalá-lo. (A maioria dos dispositivos ES substitutos são embalados com terminais eletricamente curto-circuitados através de espuma condutora, folha de alumínio ou material condutivo semelhante).

7. Imediatamente antes de remover o material protetor dos terminais de um dispositivo ES substituto, toque o material

protetor no chassi ou conjunto de circuito no qual o dispositivo será instalado.

8. Minimize os movimentos corporais ao manusear dispositivos ES substitutos não embalados. (Caso contrário, um movi-

mento inofensivo como esfregar consecutivamente o tecido de suas roupas ou o levantamento de seu pé de um chão

carpetado pode gerar eletricidade estática (ESD) suciente para danicar um dispositivo ES).

Page 8

SA-AKX16LB-K

2.2. PRECAUÇÕES COM O DIODO LASER

Perigo!

Este produto utiliza um laser.

O uso de controle, ajustes ou procedimentos de desempenho diferente dos aqui especicados

podem ser perigosos devido à exposição a radiação laser.

CUIDADO: Esta unidade utiliza um diodo classe 1 em sua Unidade óptica. Radiação laser invisível é emitida através de suas lentes. Comprimento de onda: 790 nm (CD)

A potência máxima de saída do coletor de radiação é 100 μW/VDE A radiação laser é emitida dentro de níveis seguros, mas certique-se dos seguintes cuidados quando a unidade estiver

ligada:

1. Não olhe diretamente para as lentes da unidade óptica.

2. Não use instrumentos ópticos para olhar para as lentes da unidade óptica.

3. Não ajuste o potenciômetro pré-ajustado nas lentes da unidade óptica.

4. Não desmonte a unidade óptica.

Painel Traseiro

Vista do Mecanismo BRS11C

Page 9

SA-AKX16LB-K

2.3. DESCRIÇÃO GERAL DA SOLDA SEM CHUMBO: (PbF)

Nota:

O chumbo é designado como (Pb) na Tabela Periódica de Elementos Químicos. Na informação Abaixo, Pb representará solda com chumbo, e PbF representará solda sem chumbo. A solda sem chumbo usada em nosso processo de fabricação e apresentado Abaixo é (Sn + Ag + Cu), que é estanho (Sn), prata (Ag) e cobre (Cu) embora outros tipos estejam disponíveis.

Este modelo usa solda sem chumbo em sua fabricação devido a questões de conservação do meio ambiente. Para um

melhor trTravalho de serviço e reparo, sugerimos o uso de solda sem chumbo, embora solda com chumbo possa ser utilizada. Placas de circuito impresso fabricadas usando solda sem chumbo terão estampado na parte traseira o símbolo de uma

folha com “PbF” escrito dentro da mesma.

AVISO

• Solda sem chumbo tem um ponto de fusão maior que a solda convencional. Tipicamente o seu ponto de fusão é 30 a 40 °C maior. Utilize um ferro de solda com temperatura controlada e ajuste-o para 370º +/- 10ºC. Em caso de utilizar

um ferro de solda com alta temperatura, tenha o cuidado para não aquecê-lo por um longo período.

• Solda sem chumbo tenderá a espirrar quando super aquecida (em torno de 600ºC). Se você for utilizar solda com

chumbo, por favor remova completamente toda a solda sem chumbo nos pinos ou na área soldada antes de aplicar solda com chumbo. Se não for praticado, tenha o cuidado de aquecer a solda sem chumbo até que ela derreta, antes da aplicação da solda com chumbo.

• Após a segunda aplicação de solda sem chumbo na Placa, verique se houve excesso de solda no lado do componente, que pode uir para o lado oposto.

Pino do componente

Remova todo excesso de solda

Solda

Pino do componente

Corte lateral

• Solda sem chumbo recomendada

Existem muitos tipos de solda sem chumbo disponíveis para a compra. Este produto usa solda com Sn + Ag + Cu (estanho, prata , cobre). Entretanto solda com Sn + Cu (estanho, cobre) ou Sn + Zn + Bi (Estanho, Zinco, Bismuto) também podem ser utilizadas. Nós recomendamos os seguintes tamanhos de solda para serem usados em nossos produtos: 0,3mm, 0,6mm, 1,0mm.

Page 10

SA-AKX16LB-K

2.4. PRECAUÇÕES NA MANIPULAÇÃO DO BLOCO TRAVERSE (LASER)

O diodo laser da unidade óptica pode ser danicado devido à diferença de potencial causada pela eletricidade estática das

roupas ou do corpo humano. Assim, tenha cuidado para não provocar danos devido à eletrostática durante os reparos do Bloco Traverse.

2.4.1. MANUSEIO DA UNIDADE ÓPTICA

1. Não submeta a unidade óptica à eletricidade estática considerando que ela é extremamente sensível ao choque elétrico.

2. Para evitar danos ao diodo de laser, é inserido um pino de curto antiestático na Placa exível (Placa FPC). Quando você

estiver removendo ou conectando o pino de curto, conclua os trTravalhos dentro do tempo mais breve possível.

3. Tenha cuidado para não esticar em excesso o Cabo Flexível (Cabo FFC).

4. Não gire o resistor variável (Ajuste de potência do laser).

Cabo Flexível

Pino curto

Cuidado:

Aterre o cabo exível com um grampo

ou pino de curto

Grampo ou um pino de curto

Figura A

Unidade traverse montada

Circuito fechadoCircuito Aberto

Page 11

SA-AKX16LB-K

2.4.2. ATERRAMENTO PARA PREVENÇÃO DE DANOS POR DESCARGA ELETROSTÁTICA

Observe sempre as recomendações do item 2, na página 5 deste Manual de Serviço.

2.4.3. ATERRAMENTO DA BANCADA DE TRTRAVALHO

1. Utilize sempre uma base de material condutivo (folha ou lâmina), devidamente aterrada, na bancada onde a Unidade Óptica for colocada para reparo.

2.4.4. ATERRAMENTO DO CORPO DO TÉCNICO

1. Aterramento do corpo humano: Utilize a pulseira anti-estática para descarregar a eletricidade estática do seu corpo.

Pulseira anti-estática

Manta eletrostática devidamente aterrada

CUIDADO!

A eletricidade estática de suas roupas não será aterrada pela pulseira anti-estática. Assim tome cuidado para não deixar suas roupas tocarem a unidade óptica.

Page 12

SA-AKX16LB-K

3. ORIENTAÇÃO DE SERVIÇO

3.1. INFORMAÇÃO DE SERVIÇO

Este Manual de Serviço contém informações técnicas para orientar o técnico no serviço de diagnóstico de defeitos e reparo

deste modelo de CD Stereo System.

Para solicitar peças use somente as informações contidas na Lista de Peças no nal de Manual de Serviço e não as referências encontradas nas ilustrações, diagramas esquemáticos ou diagramas em blocos. Quando houver alguma modicação em circuitos, esta informação será enviada como suplemento para ser juntado neste

manual.

• UNIDADE DE MECANISMO DO CD (BRS11C)

1. Este CD Streo System utiliza o Mecanismo do CD BRS11C.

2. Este Manual de Serviço não contém orientação de serviço para o Mecanismo do CD. Para reparos na unidade do mecanismo do CD utilize o Manual de Serviço do Mecanismo do CD (BRS11C), disponível no

site de manuais.

• MICROPROCESSADOR

1. Os seguinte componentes são fornecidos como partes montadas: – CI Microprocessador, IC2006.

• CAIXAS ACÚSTICAS

1. Este CD Streo System utiliza as caixas acústicas frontais SB-AK16

Page 13

3.2. FLUXOGRAMA DE DESMONTAGEM

Início

Grave o arquivo de atualização

em um CD-R

Ligue o aparelho

Insira CD-R que contém o arquivo de

atualização e feche a bandeja

SA-AKX16LB-K

Leitura da TOC

“CHECKING”

VERIFICAÇÃO DA VERSÃO

DO FIRMWARE

GRA V AÇÃO DA A TUALIZAÇÃO

O display exibirá o andamento:

"0%" -> "20%" -> "40%" -> "60%" -> "80%" -> 100%"

"GOOD"

será exibido por 3 segundos

O aparelho se desliga

(ca em modo Cold Start)

"NO PLAY"

Fim do procedimento

Page 14

SA-AKX16LB-K

4. ESPECIFICAÇÕES TÉCNICAS

Seção do amplificador

Potência de saída RMS no modo estéreo

Canal frontal

Potência total do modo estéreo RMS 290 W

Rádio AM/FM, terminais

Memórias 30 emissoras de FM

Frequência Modulada (FM)

Faixa de frequências

Terminal de Antena 75 S (desbalanceado)

Amplitude Modulada (AM)

Faixa de frequências

Entrada AUX Tomada RCA Sensibilidade 630mV, 20 kS

Seção de discos compactos (CDs)

Discos reproduzidos (8 cm ou 12 cm)

Leitor

Comprimento de onda 790 nm (CD)

Saída de áudio (Disco)

Número de canais 2 canais (FL, FR)

FL = Canal frontal esquerdo FR = Canal frontal direito

*MPEG-1 Layer 3

145 W por canal (4 S), 1kHz, 10% THD

15 emissoras de AM

87,5 MHz a 108,0 MHz (em passos de 0,1 MHz) 87,9 MHz a 107,9 MHz (em passos de 0,2 MHz)

520 kHz a 1710 kHz (em passos de 10 kHz)

CD, CD-R/RW (CD-DA,MP3*)

Seção USB

Porta USB

Padrão USB USB 2.0 velocidade total Compatibilidade com formato de arquivos de mídias

Sistema de arquivo de dispositivo USB

Corrente na porta USB 500 mA (máx) Velocidade de bits 16 kbps a 320 kbps

Seção de Caixas Acústicas

Tipo BASS REFLEX 2 vias - 2 alto-falantes Alto-falantes

Woofer Tipo cônico de 16 cm Tweeter Tipo cônico de 6 cm

Impedância 4 S Pressão sonora de saída 85 dB/W (1 m) Frequência de Cross Over 6 kHz Faixa de frequências 48 Hz a 22 kHz (-16 dB)

Dimensões (L x A x P) Massa 2,5 kg

FAT12, FAT16, FAT32

52 Hz a 20 kHz (-10 dB)

200 mm x 334 mm x 193 mm

MP3 (*.mp3)

(reprodução)

Geral (Unidade Principal)

Fonte de alimentação

Consumo de energia 58 W Dimensões (L x A x P)

Massa 2,8 kg Faixa de temperatura de operação

Faixa de umidade de operação

Consumo no modo de espera (standby)

Nota:

• As especificações estão sujeitas a alterações sem

prévio aviso.

• As massas e as dimensões são aproximadas.

• Distorção harmônica total medida pelo analisador

de espectro digital.

• A Panasonic reconhece como unidade real de

potência apenas “RMS”.

CA 110-127V / 220-240V, 50/60 Hz

220 mm x 334 mm x 250 mm

0°C a +40°C

35% a 80% umidade relativa

(sem condensação)

0,4 W (aproximadamente)

Page 15

5. FORMATOS EXECUTÁVEIS

5.1. INFORMAÇÃO DE MÍDIA

Nota sobre CDs

• Este aparelho pode reproduzir CD-R/RW com arquivos

no formato CD-DA ou MP3.

• Pode não ser possível a reprodução de alguns discos CD-R/RW, devido a condição de gravação ou a qualida-

de da mídia.

• Os arquivos MP3 são denidos como faixas e pastas

como álbuns.

• Este sistema pode acessar até:

– CD-DA: 99 faixas

– MP3: 999 faixas, 255 álbuns e 20 sessões

• O disco deve estar conforme a ISO9660 nível 1 ou 2

(exceto para formato estendido).

• Gravações não serão necessariamente reproduzidas na

ordem em que você as gravou.

• Não use CD pirata.

Tecnologia de codicação de áudio MPEG de

Layer-3 sob licença de Fraunhofer IIS e Thomson.

SA-AKX16LB-K

Page 16

SA-AKX16LB-K

BCD

6. LOCALIZAÇÃO DOS CONTROLES E COMPONENTES

6.1. CONTROLE REMOTO

SLEEP

PLAY

EXT-IN

RADIO

D.BASS

DISPLAY

DIMMER

1 “Liga/Desliga” [u], [u/l]

Pressione para ligar ou desligar o aparelho. Mesmo desligado, se estiver conectado na rede elétrica, uma pequena quantidade de energia é consumida.

2 Teclado numérico [1 a 9, 0,

Para um número de dois dígitos Exemplo: 16: [

3 Apague uma faixa programada 4 Selecione a fonte de áudio 5 Controle de reprodução básica 6 Selecione os efeitos sonoros 7 Memorize automaticamente a estação de rádio

8 Mostra a informação no painel de visualização

Diminui a intensidade de iluminação do visor do aparelho

Mantenha a tecla pressionada para ativar a função. Para cancelar, mantenha a tecla pressionada novamente.

9 Configure o relógio e o temporizador q; Configure a função programa qa Ajuste o volume do sistema

10]  [1]  [6]

10]

SOUND

PRESET EQ

AUTO OFF

qs Desative o som do aparelho

Pressione a tecla novamente para cancelar. “MUTE” também será cancelado quando ajustar o volume ou quando desligar o aparelho.

qd Configure o item no menu de reprodução qf Configure o item do menu de rádio qg Selecione a opção

qh Desligar automaticamente o sistema

A função AUTO OFF permite desligar o aparelho automaticamente nos modos CD, USB ou AUX se estiverem parados por 30 minutos. Para cancelar, pressione a tecla novamente.

qj Sensor do controle remoto

Distância: aproximadamente 7 metros Ângulo: aproximadamente 20° para cima e para abaixo, 30° para a esquerda e direita

qk Selecione o efeito de graves, médios ou agudos. ql Porta USB ( w; Painel de visualização wa “Abrir/Fechar” bandeja de disco ws Bandeja de disco

)

Page 17

RTDEU

6.2. PAINEL FRONTAL

SA-AKX16LB-K

–

VOLUME

LATIN

PRESET EQ

MANUAL EQ

D.BASS

1 “Liga/Desliga” [u], [u/l]

Pressione para ligar ou desligar o aparelho. Mesmo desligado, se estiver conectado na rede elétrica, uma pequena quantidade de energia é consumida.

2 Teclado numérico [1 a 9, 0,

Para um número de dois dígitos Exemplo: 16: [

10]  [1]  [6]

10]

3 Apague uma faixa programada 4 Selecione a fonte de áudio 5 Controle de reprodução básica 6 Selecione os efeitos sonoros 7 Memorize automaticamente a estação de rádio

8 Mostra a informação no painel de visualização

Diminui a intensidade de iluminação do visor do aparelho

Mantenha a tecla pressionada para ativar a função. Para cancelar, mantenha a tecla pressionada novamente.

9 Configure o relógio e o temporizador q; Configure a função programa qa Ajuste o volume do sistema

USB

RADIO/

TUNE MODE

EXT-IN

OPEN

qs Desative o som do aparelho

Pressione a tecla novamente para cancelar. “MUTE” também será cancelado quando ajustar o volume ou quando desligar o aparelho.

qd Configure o item no menu de reprodução qf Configure o item do menu de rádio qg Selecione a opção

qh Desligar automaticamente o sistema

A função AUTO OFF permite desligar o aparelho automaticamente nos modos CD, USB ou AUX se estiverem parados por 30 minutos. Para cancelar, pressione a tecla novamente.

qj Sensor do controle remoto

Distância: aproximadamente 7 metros Ângulo: aproximadamente 20° para cima e para abaixo, 30° para a esquerda e direita

qk Selecione o efeito de graves, médios ou agudos. ql Porta USB ( w; Painel de visualização wa “Abrir/Fechar” bandeja de disco ws Bandeja de disco

)

Page 18

SA-AKX16LB-K

7. INSTRUÇÕES DE INSTALAÇÃO

7.1. CAIXAS ACÚSTICAS, ANTENAS E TOMADA DE ENERGIA (CA)

Como realizar as conexões

Conecte o cabo de alimentação CA somente depois de ter realizado todas as demais conexões.

4 Selecione a voltagem correta.

5 Conecte o cabo de força CA.

1 Conecte a antena “Loop” para AM.

Coloque a antena na posição vertical sobre a sua base até ouvir um “click”.

123

Para a tomada de conexão para a rede CA

Não utilize um cabo de força CA de outro equipamento.

O plugue do cabo de alimentação CA está em conformidade com o padrão Brasileiro, estabelecido pela ABNT e regulamentado pelo INMETRO.

Como economizar energia

O aparelho consome uma pequena quantidade de energia mesmo quando está no modo de espera. Desconecte o cabo de força quando o aparelho não estiver em uso. Algumas configurações se perderão quando desconectar o cabo de força. Faça as configurações novamente.

Utilize uma chave de fenda para ajustar a voltagem do seletor para a voltagem em sua região.

Na fábrica o aparelho é ajustado em 220-240V.

Ao conectar ou desconectar dispositivos externos, certifique-se de que a unidade principal esteja bem apoiada para evitar queda acidental.

Conecte a antena interna FM.

Posicione a antena onde a recepção é melhor.

Conecte as caixas acústicas.

Conecte os cabos das caixas acústicas nos terminais de mesma cor.

Fita adesiva

Vermelho

Preto

Tenha cuidado para não causar um curto circuito nem inverter a polaridade dos cabos das caixas acústicas, que podem ser danificadas.

Page 19

SA-AKX16LB-K

8. FUNÇÃO DE AUTO DIAGNÓSTICO E AJUSTES DO MODO ESPECIAL

8.1. COLD START OU AJUSTE PARA OS PADRÕES DE FÁBRICA

Este é o procedimento para realizar o cold-start ou ajustar para os padrões de fábrica:

1. Desconecte o cabo de alimentação AC

2. Pressione e segure botão [POWER]

3. Conecte o cabo de alimentação AC, enquanto mantem o botão [POWER] pressionado e o display mostrará “_ _ _ _ _ _ ”

4. Libere o botão [POWER].

Page 20

SA-AKX16LB-K

8.2. TABELAS DO MODO DOCTOR

8.2.1. TABELA 1 DO MODO DOCTOR

Modo Descrição Mensagem no Display Procedimento

Modo Doctor

EEPROM checksum

Para entrar no Modo Doctor

Exibe no Display:

1. Ano de desenvolvimento

2. Tipo/Modelo.

3. Tipo de ROM.

4. Versão do rmware.

1 2 3 4

Número de versão (001 a 999)

especíco para cada rmware

(Decinal)

Em modo CD:

1. Pressione o botão [

seguido por [4] e [7] no controle remoto.

2. Para sair, pressione [DELETE] no controle remoto ou [POWER] no painel do aparelho.

Em modo CD:

1. Entre no Modo Doctor



] no painel do aparelho

Cold Start Para ativar Cold Start na próxima

vez que o aparelho for conectado a alimentação AC.

Checksum (Hex)

Em Modo Doctor:

1. Pressione [SLEEP] no controle remoto.

Page 21

8.2.2. MODO DOCTOR - TABELA 2

SA-AKX16LB-K

Item

Modo Descrição

Teste do ajuste de volume

Teste do Display

Testa a con-

abilidade do

mecanismo BRS11C (Traverse)

Verica o ajuste de volume na

unidade principal

Verica o funcionamento do

display. Todos o segmentos devem acender e os leds devem piscar com um intervalo de 0,5 segundos)

Testa as operações de acesso às

extremidades interna e externa. do CD

Neste modo, certique de que

há um CD na bandeja de CD.

Nota: Veja o uxo do processo na

seção 8.3, Fig.2.

Mensagem no Display Procedimento

Pressione [7]: VOLUME50 Pressione [8]: VOLUME35 Pressione [9]: VOLUME0

Este contador é incrementado por 1(um) até 9999 e volta a 0000.

Display do cancelamento do teste.

Em Modo Doctor:

1. Pressione [7], [8], [9] no controle remoto.

Volume

Em Modo Doctor:

1. Pressione [1] no controle remoto.

2. Para cancelar, pressione [0] no controle remoto.

Em Modo Doctor:

1. Pressione [10], [1] e [2], no controle remoto.

2. Para cancelar, pressione [0], no controle remoto.

Testa a con-

abilidade do

mecanismo BRS11C (Combinado)

Testa a con-

abilidade do

mecanismo BRS11C (Carregamento)

Testa as operações Open/Close

e de acesso às extremidades interna e externa do CD

Neste modo, certique de que

há um CD na bandeja de CD.

Nota: Veja o uxo do processo na

seção 8.3, Fig.3.

Testa as operações Open/Close

do Mecanismo.

Neste teste a bandeja abre e fecha.

Nota: Veja o uxo do processo na

seção 8.3, Fig.1.

Em Modo Doctor:

1. Pressione [10], [1] e [5], no controle remoto.

O contador incrementa 1 a cada operação. Conta até 9999 e volta a 0000.

Display do cancelamento do teste.

2. Para cancelar, pressione [0], no controle remoto.

Em Modo Doctor:

1. Pressione [10], [2] e [1], no controle remoto.

Conta até 9999 e volta a 0000

Display do cancelamento do teste.

2. Para cancelar, pressione [0], no controle remoto.

Page 22

SA-AKX16LB-K

012468ACEF

8.2.3. MODO DOCTOR - TABELA 3

Item

Modo Descrição

Exibição dos resultados do

Função: Exibe os resulta-

dos do auto-ajuste do CD. auto-ajuste do CD (AJST)

• Pode ser usado em

manutenção ou análise de defeitos.

Exibe a versão do LSI do CD

Inspeciona as versões do

LSI do CD e informações

Checksum

Mensagem no Display Procedimento

Exibe o resultado do

Tabela de referência:

ERROR Code Status Condition

AOC1/AOC2 O O O O O O O O -

ABC2/ABC1 O - X O X O X O X -

AOC1 O - O X X O O X X -

FAGC/TAGC O - O O O X X X X -

AGC2 O- OOOOOOO

: OK;

: NG (Quando excede o tempo.)

: AOC, TR AOC ou FO ruim, AGC é

auto-ajuste

NG.

: Se AGC for NG (ignore outros).

(Display 1)

Em Modo Doctor:

1. Pressione [10], [1] e [4] no controle remoto.

2. Para cancelar pressione [0] no controle remoto.

Em Modo Doctor:

1. Pressione [4] no controle remoto.

Ano

(Display 2)

Tipo

Versão (Decimal)

ROM

Versão da ROM

after

2 sec

2. Para cancelar pressione [0] no controle remoto.

Page 23

8.3. FLUXOS DOS TESTES DE CONFIABILIDADE DO MECANISMO BRS11C

SA-AKX16LB-K

Operação

OPEN

A bandeja do CD

ca aberta

por 1 segundo

Operação

A bandeja do CD

ca fechada

por 4 segundos

Incrementa

o contador

First Track

Access

First Track

Play 5 s

Last Track

Access

A bandeja do CD

ca fechada

por 5 segundos

Incrementa

o contador

Fig. 1. Teste de conabilidade (OPEN/CLOSE) Fig. 2. Teste de conabilidade (TRAVERSE)

First Track

Access

First Track

Play 10 s

Last Track

Access

Last Track

Play 10 s

Open

Operation

Open wait

for 1 s

Operation

Fig. 3. Teste de conabilidade (Combination)

Incrementa o contador

Page 24

SA-AKX16LB-K

8.4. MODO DE AUTODIAGNÓSTICO

Item

Modo Descrição

Autodiagnóstico Entra no autodiagnóstico Passo 1: Selecione o modo CD (certique-se de

Histórico de códigos de erro.

Códigos de erro Apaga o conteúdo da memória

O sistema busca por códigos incomuns ou erros de memória

(EEPROM IC)

Exemplo:

Mensagem no Display Procedimento

que há disco na bandeja).

Passo 2: Pressione e segure os botões [] e

[/] no painel frontal por 2 segundos. Passo 1: No modo autodiagnóstico, pressione

[] no painel frontal. Para sair, pressione [POWER] no painel frontal ou no controle remoto.

Passo 1: No modo autodiagnóstico, pressione

[0] no painel frontal.

Para sair, pressione [POWER] no painel frontal ou no controle remoto.

8.5. TABELA DE CÓDIGOS DE ERROS DO AUTODIAGNÓSTICO

A função autodiagnóstico informa quando ocorre um problema na unidade ou em algum componente, apresentando códigos de erro no display. Os códigos de erro (U**, H** e F**) são armazenados na memória onde permanecem até que sejam apagados. O código do erro é apresentando automaticamente após a entrada no modo autodiagnóstico.

8.5.1. TABELA DE CÓDIGOS DE ERROS DA FONTE DE ALIMENTAÇÃO

Código Diagnóstico Descrição do Erro Display Observação

F61 Anormalidade na saída

do CI de potência

Em operação normal, ligado:

PCONT = HIGH, DC_DET_AMP após vericação LSI.

Pressione o botão[] no painel frontal para ver o próximo código de erro.

F76 Falha em alguma tensão

da fonte

F61-76 Anormalidade na saída

do IC de potência e falha em alguma tensão da fonte

DC_DET_PWR

Ambos DCDET (NG)

Page 25

SA-AKX16LB-K

8.5.2. TABELA DE CÓDIGOS DE ERROS DO MECANISMO DO CD (BRS11C)

Código Diagnóstico Descrição do Erro Display Observação

CD H15 Funcionamento

anormal da Chave CD OPEN

CD H16 Funcionamento

anormal da Chave CD CLOSE

F26 Comunicação anor-

mal entre Servo do CD e microprocessador LSI

A chave POS_SW_R não foi detectada em 4

segundos na operação OPEN da gaveta do CD.

A chave POS_SW_CEN não foi detectada

em 4 segundos na operação CLOSE da gaveta do CD.

Na mudança para a função CD, SENSE = L, não foi detectado dentro do tempo de segurança (20ms)

Pressione [] no painel frontal para ver o próximo código de erro.

8.6. FUNÇÃO DE BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS

8.6.1. ENTRANDO NO MODO DEMONSTRAÇÃO DE VENDAS

Passo 1: Ligue o aparelho. Passo 2: Selecione qualquer modo. Passo 3: Pressione e segure as teclas [ OPEN / CLOSE] e [CD] por 5 segundos ou mais.

O display exibirá a mensagem abaixo por 2 segundos, indicando que o MODO DE BLOQUEIO DEMOSTRAÇÃO DE VENDAS foi ativado.

Nota: O botão [ OPEN / CLOSE] não funcionará e o display exibirá “LOCKED”, enquanto o modo BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS estiver ativado.

8.6.2. CANCELAMENTO DO BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS.

Passo 1: Ligue o aparelho. Passo 2: Selecione qualquer modo.

Passo 3: Pressione e segure as teclas [ OPEN / CLOSE] e [CD] por 5 segundos ou mais.

O display exibirá a mensagem abaixo, indicando que a função BLOQUEIO PARA DEMONSTRAÇÃO DE VENDAS foi

desativado.

Page 26

SA-AKX16LB-K

9. GUIA PARA SOLUÇÃO DE PROBLEMAS

Page 27

SA-AKX16LB-K

10. FERRAMENTAS DE SERVIÇO

Notas e cuidados:

Organize as ferramentas e equipamentos de serviço antes de posicionar o aparelho para manutenção.

Esse modelo usa um novo mecanismo de CD (BRS11C). As próximas seções não contém informações de montagem e desmontagem para este novo mecanismo (BRS11C) Para informações especícas de montagem e desmontagem do novo

mecanismo, consulte o Manual de Serviço do Mecanismo (BRS11C).

Atenção!

Alguns componentes deste chassi são relativamente frágeis, além de possuir bordas aadas que podem provocar

cortes. Proceda sempre com cuidado ao desmontar e reparar.

1. Esta seção descreve os procedimentos para vericar a operação da Placa Main e substituir seus principais componentes.

2. Para montar, após o reparo, efetue as operações de modo reverso. (alguns procedimentos especiais de montagem

são descritos apenas quando necessários).

3. Selecione os itens seguintes de acordo com a vericação ou substituição necessária.

4. Consulte sempre a lista de peças quando necessitar do código de alguma peça.

CUIDADO!

• Este produto utiliza um diodo emissor de laser. (Veja Precauções com o Diodo Laser, na página 10).

• Evite tocar dissipadores de calor devido à sua alta temperatura após o uso prolongado.

Neste manual, atenção ao aviso Abaixo que alertar a presença dos dissipadores:

CUIDADO: QUENTE!!

NÃO TOQUE O DISSIPADOR

• Desmontagem do Gabinete

• Desmontagem do Painel Frontal

• Desmontagem das Placas Painel e LCD

• Desmontagem da Placa do Sensor Remoto

• Desmontagem da Placa USB

• Desmontagem da Tampa do CD

• Desmontagem do Painel Traseiro

• Desmontagem da Placa Main

• Substituição do CI Digital Amp (IC6000)

• Desmontagem do Módulo SMPS e Seletor de Voltagem.

• Desmontagem da Unidade do Mecanismo de CD

• Desmontagem da Placa Interface do CD

CUIDADO! NOTA:

Utilize sempre os parafusos corretamente em cada posi-

ção de montagem e xação.

Na tabela Abaixo temos os tipos e códigos dos diferentes parafusos utilizados.

10.1. TIPOS DE PARAFUSOS

Tipo Código

c d e

f g

RHD30007-K2J RHD30119-S RHD26046-L RHD30111-31 RHD26043-1 RHDX031008 RHD30119-S

Page 28

SA-AKX16LB-K

10.2. FLUXOGRAMA DE DESMONTAGEM

O uxograma Abaixo demonstra a sequência correta para desmontar o gabinete e as partes internas quando necessário ao reparo ou inspeção. Para efetuar a montagem, proceda de forma inversa ao uxo Abaixo.

10.4. Gabinete

10.5. Painel Frontal

10.6. Placa do Painel e LCD

10.7. Placa do Sensor Remoto

10.8. Placa USB

10.9. Gaveta do CD

10.14. Unid. do Mecanismo do CD

10.15. Placa Interface do CD

10.10. Painel Traseiro

10.11. Placa Main

10.12. Digital Amplier

IC (IC6000)

10.13. Módulo SMPS e

Placa do Sletor de Voltagem

Page 29

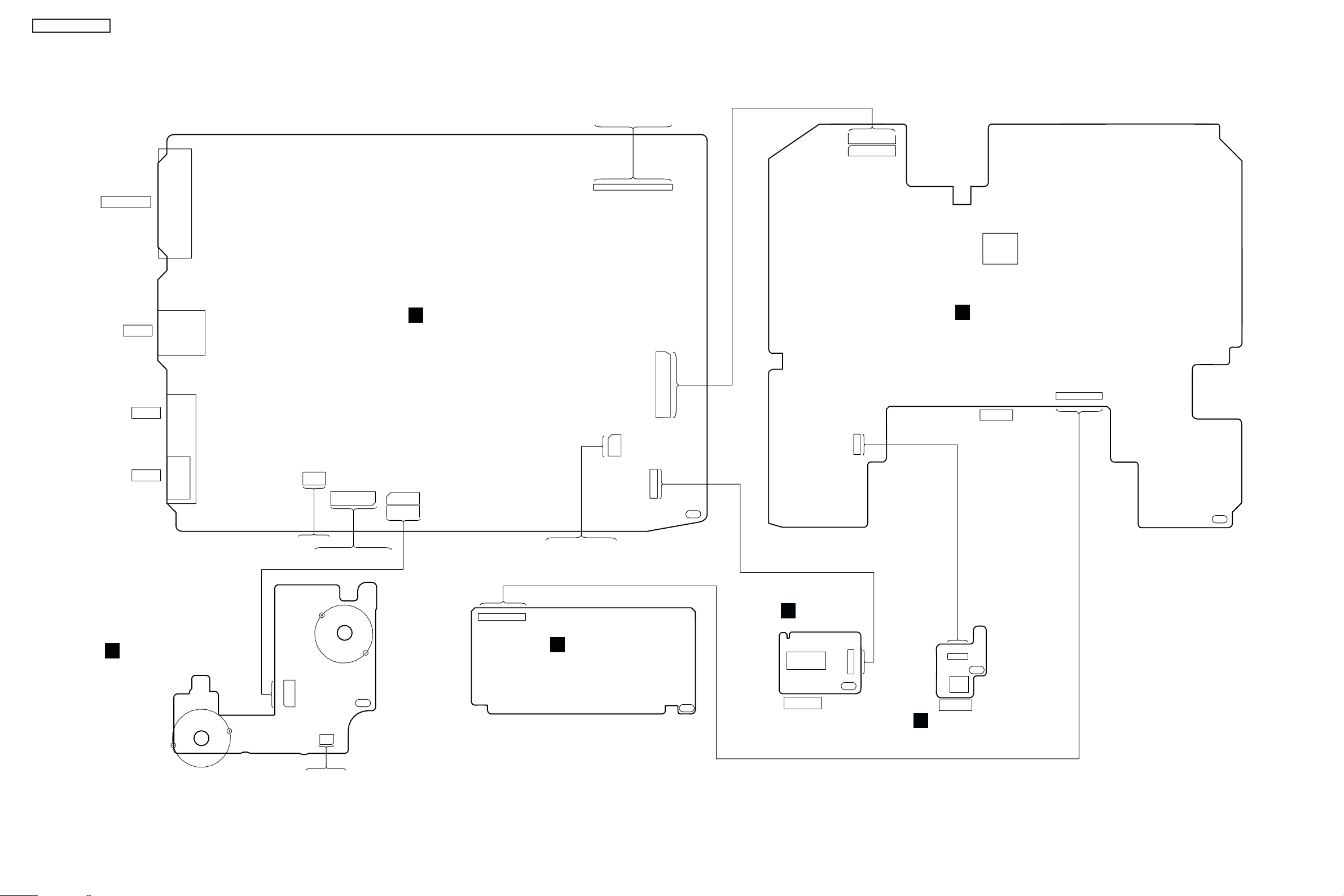

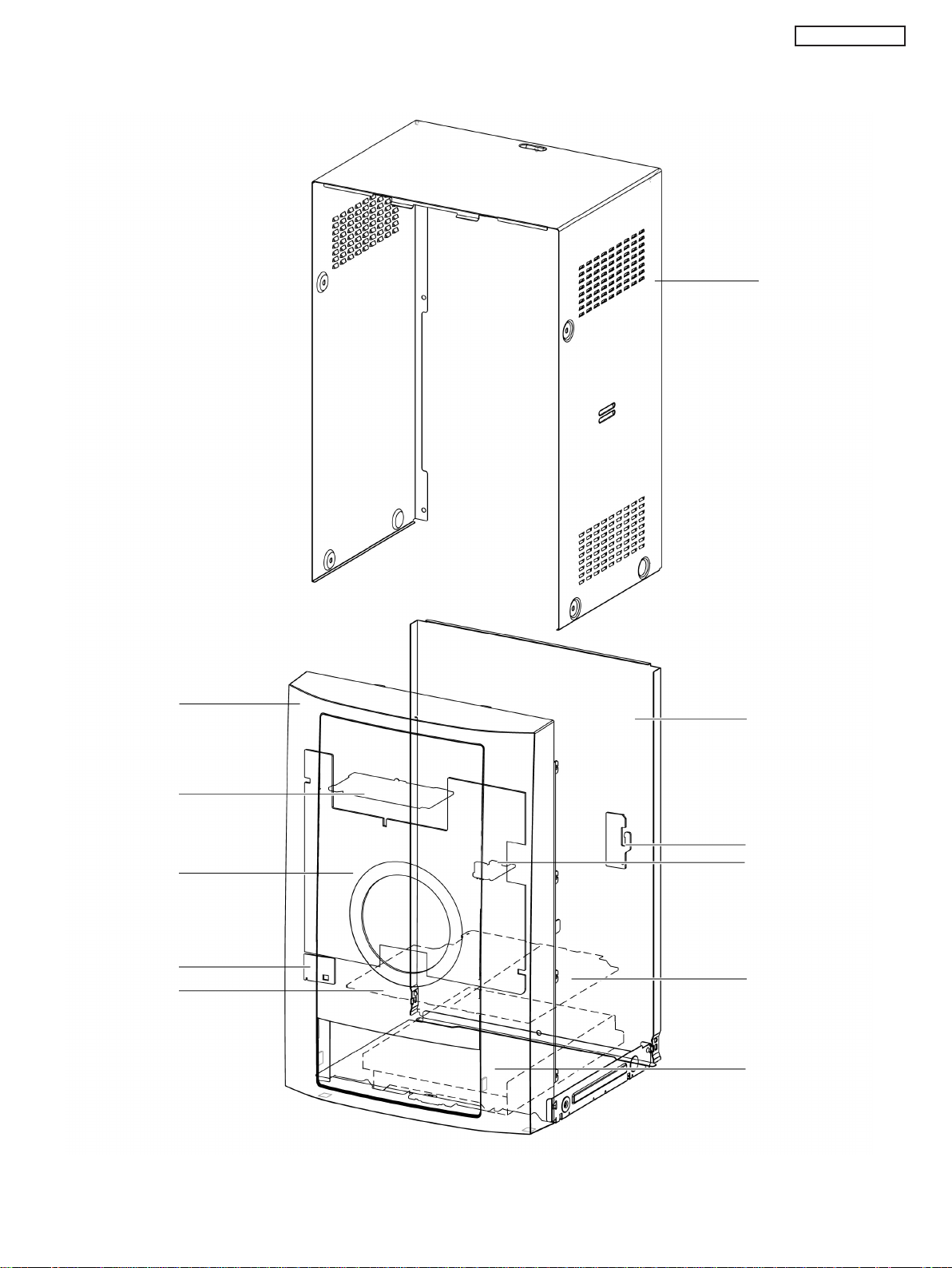

10.3. LOCALIZAÇÃO DAS PLACAS NO GABINETE

SA-AKX16LB-K

Gabinete

Painel Frontal

Placa LCD

Placa do Painel

Placa USB

Placa Main

Painel Traseiro

Placa do Seletor de Voltagem Placa do Sensor Remoto

Módulo SMPS

Unidade do Mecanismo

Page 30

SA-AKX16LB-K

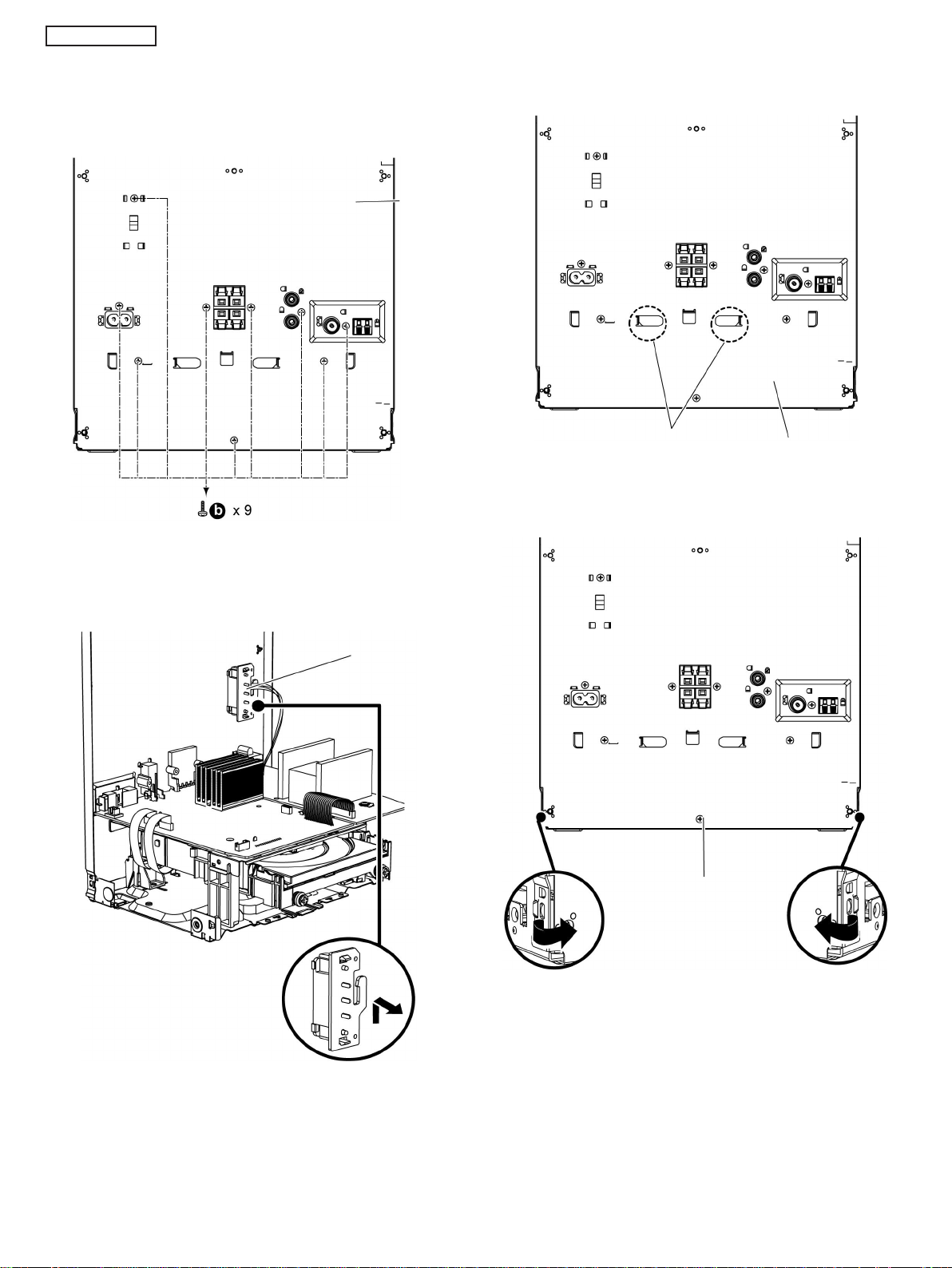

10.4. DESMONTAGEM DO GABINETE

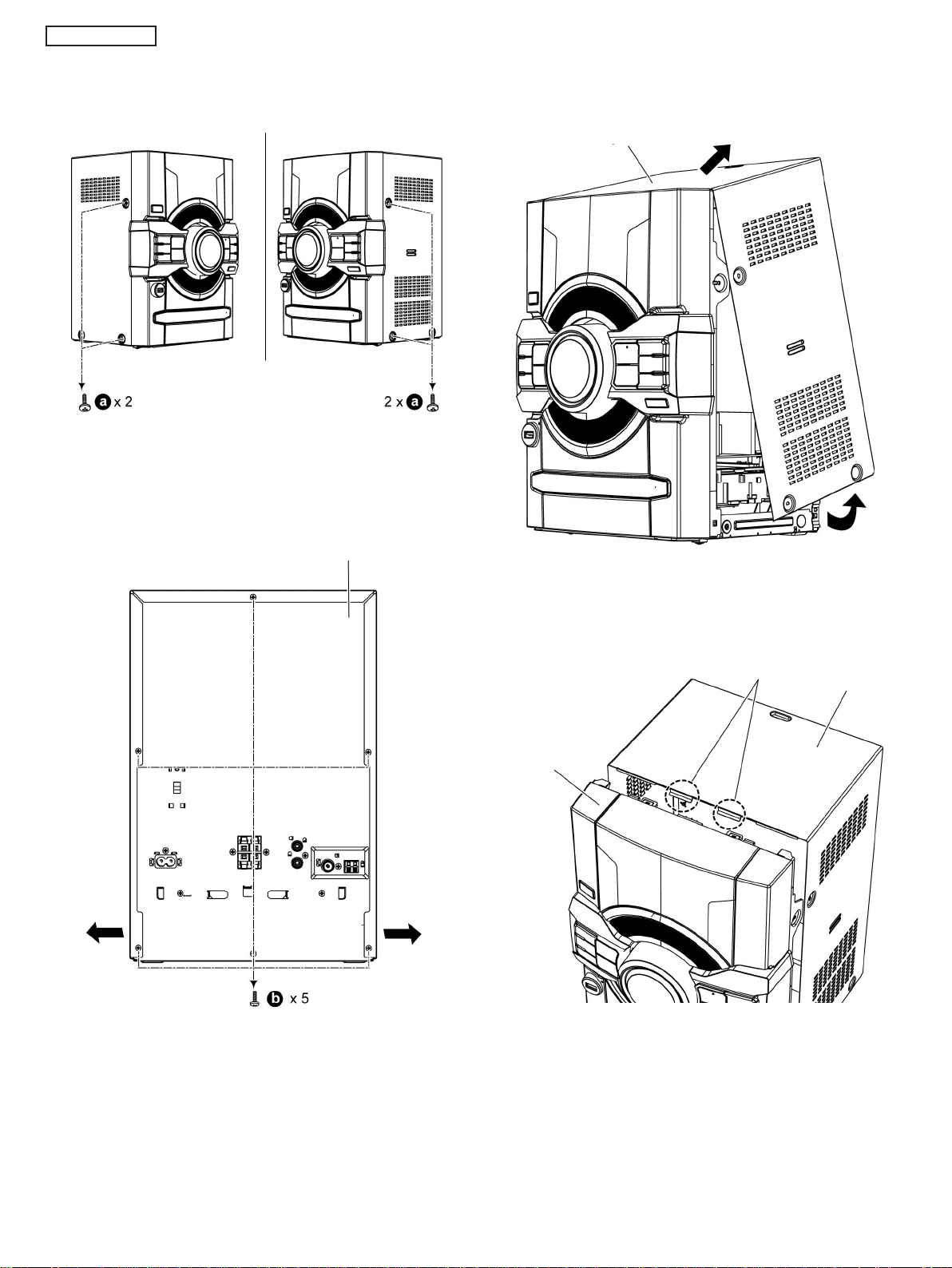

Passo 1: Remova 2 parafusos de cada lado.

Passo 4 : Deslize o Gabinete para trás no sentido indicado

pela seta para liberar as travas . Passo 5 : Remova o gabinete

Vista esquerda

Vista direita

(Passo 1)(Passo 1)

Passo 2: Remova 5 parafusos. Passo 3: Levante as duas laterais do gabinete abrindo-as

na direção indicada pelas setas.

Painel Traseiro

Gabinete

(Passo 5)

(Passo 3)

(Passo 2)

(Passo 3)

Atenção: Durante a montagem, posicione as travas do Gabinete

corretamente no painel frontal, como na ilustração acima.

Travas

Unidade do Painel Frontal

Gabinete

Page 31

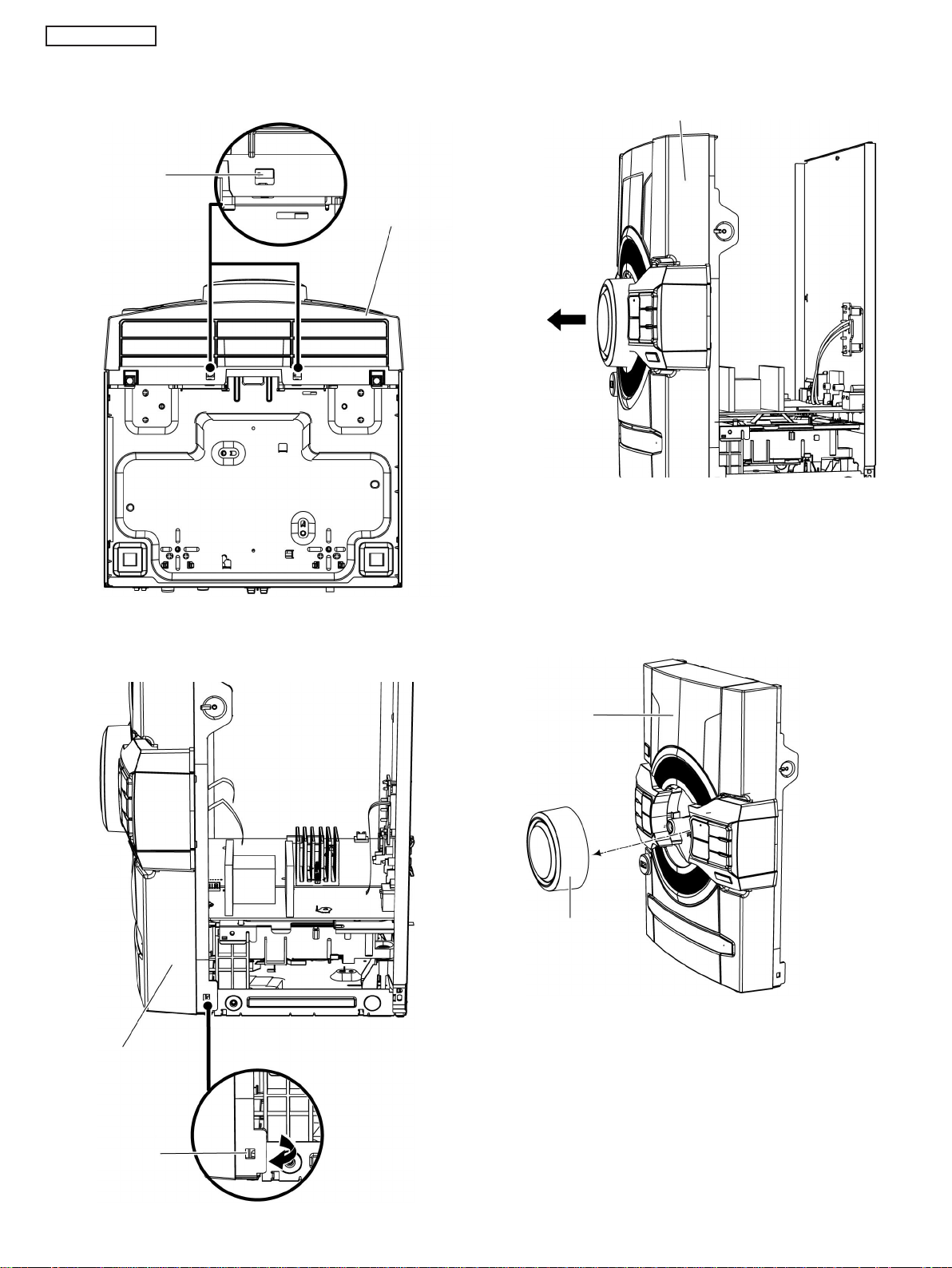

10.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO

• Veja o item “Desmontagem do Gabinete”.

Passo 1: Desconecte o o (5P) do conector CN2002 na

Placa Main.

Passo 2: Desconecte o cabo exível (17P) do conector

CN2000 na Placa Main.

SA-AKX16LB-K

Passo 3: Pressione o chassi inferior para dentro no ponto indicado pela seta, e libere a trava do lado esquerdo da Unidade do Painel Frontal.

Unidade do Painel Frontal

(Passo 2)

CN2000

(Passo 1)

Placa Main

CN2002

Botão do Chassi

Trava

(Passo 3)

Page 32

SA-AKX16LB-K

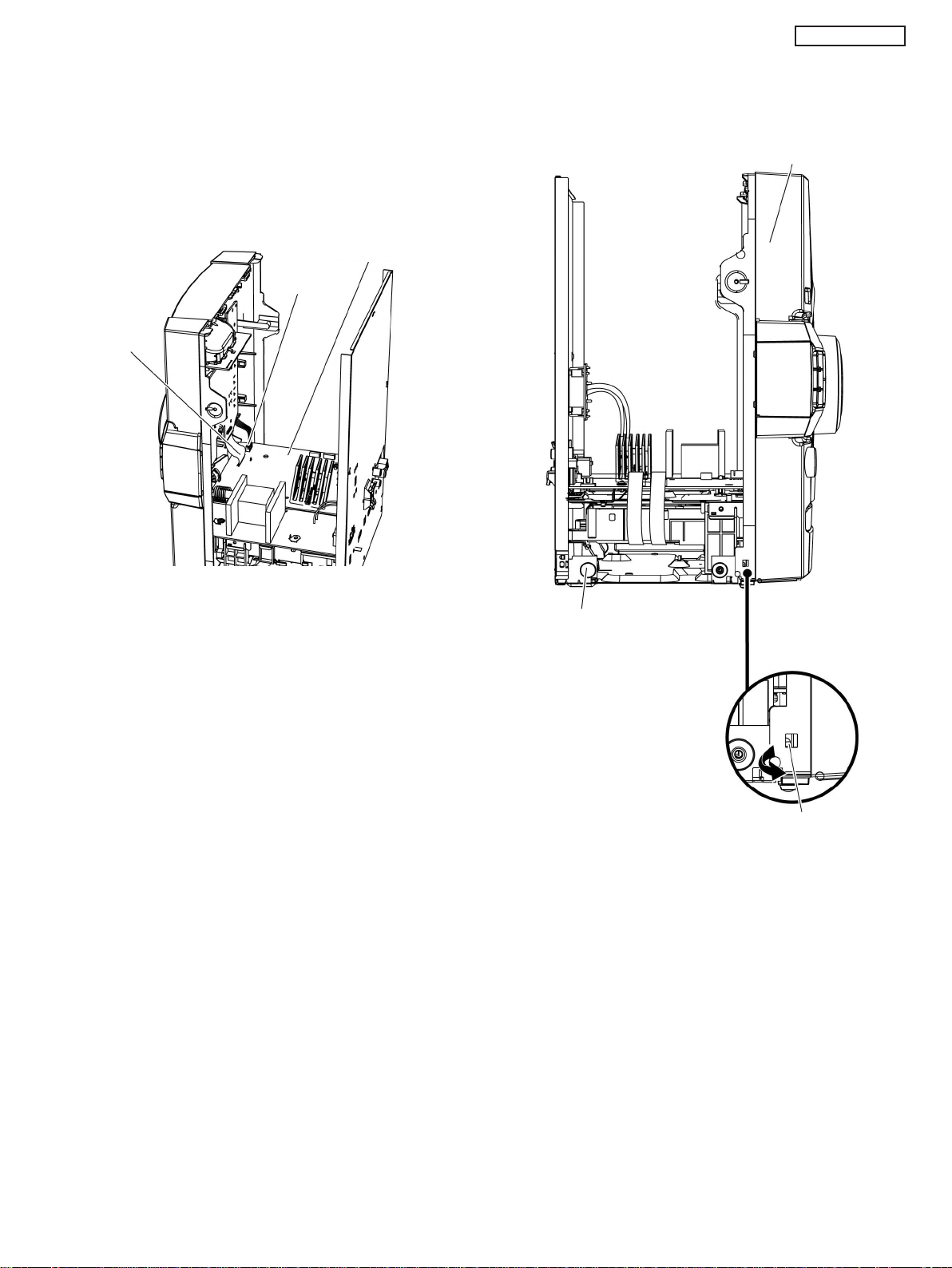

Passo 4: Libere as travas da base do Painel Frontal.

(Passo 4)

Travas

Unidade do Painel

Frontal

Passo 6: Remova o Painel Frontal Montado.

Unidade do Painel Frontal

(Passo 6)

Passo 5: Pressione o chassi inferior para dentro no ponto indicado pela seta, e libere a trava do lado direito da Unidade do Painel Frontal.

10.6. DESMONTAGEM DA PLACA DO PAINEL E PLACA DO LCD

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Remova o Botão do Volume.

Unidade do Painel

Frontal

Botão do Volume

(Passo 1)

Unidade do Painel

Frontal

(Passo 5)

Travas

Page 33

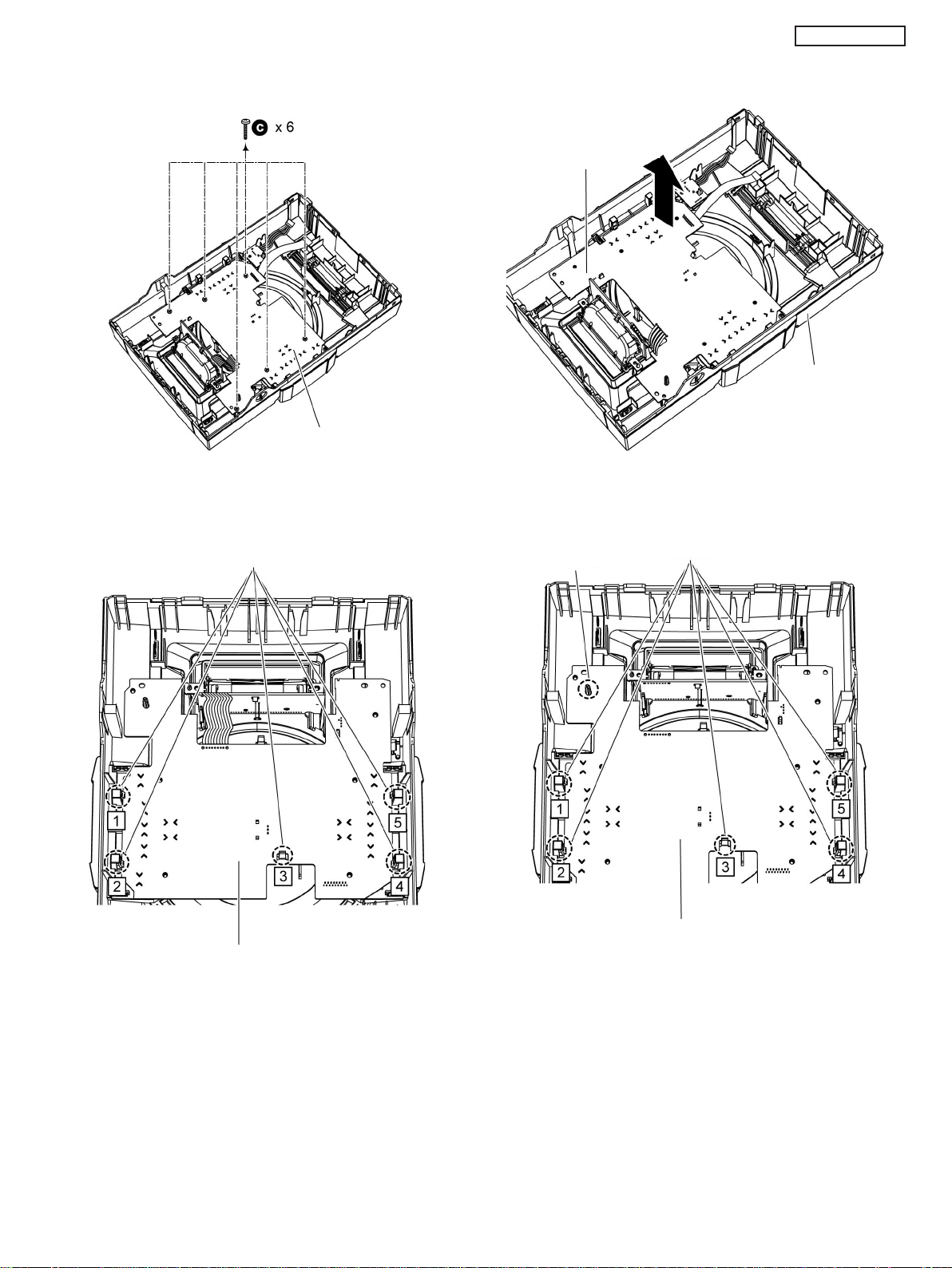

Passo 2: Remova 6 parafusos.

(Passo 2)

SA-AKX16LB-K

Passo 4: Levante a Placa do Painel afastando-a do Painel Frontal

Placa do Painel

Passo 3: Remova 5 travas sequencialmente (1-5) como indicado na ilustração abaixo.

(Passo 3)

Travas

Placa do Painel

(Passo 4)

Unidade do

Painel Frontal

Atenção: Durante a montagem, posicione a Placa do

Painel corretamente em suas guias e travas.

Posicionadores

Travas

Placa do Painel

Page 34

SA-AKX16LB-K

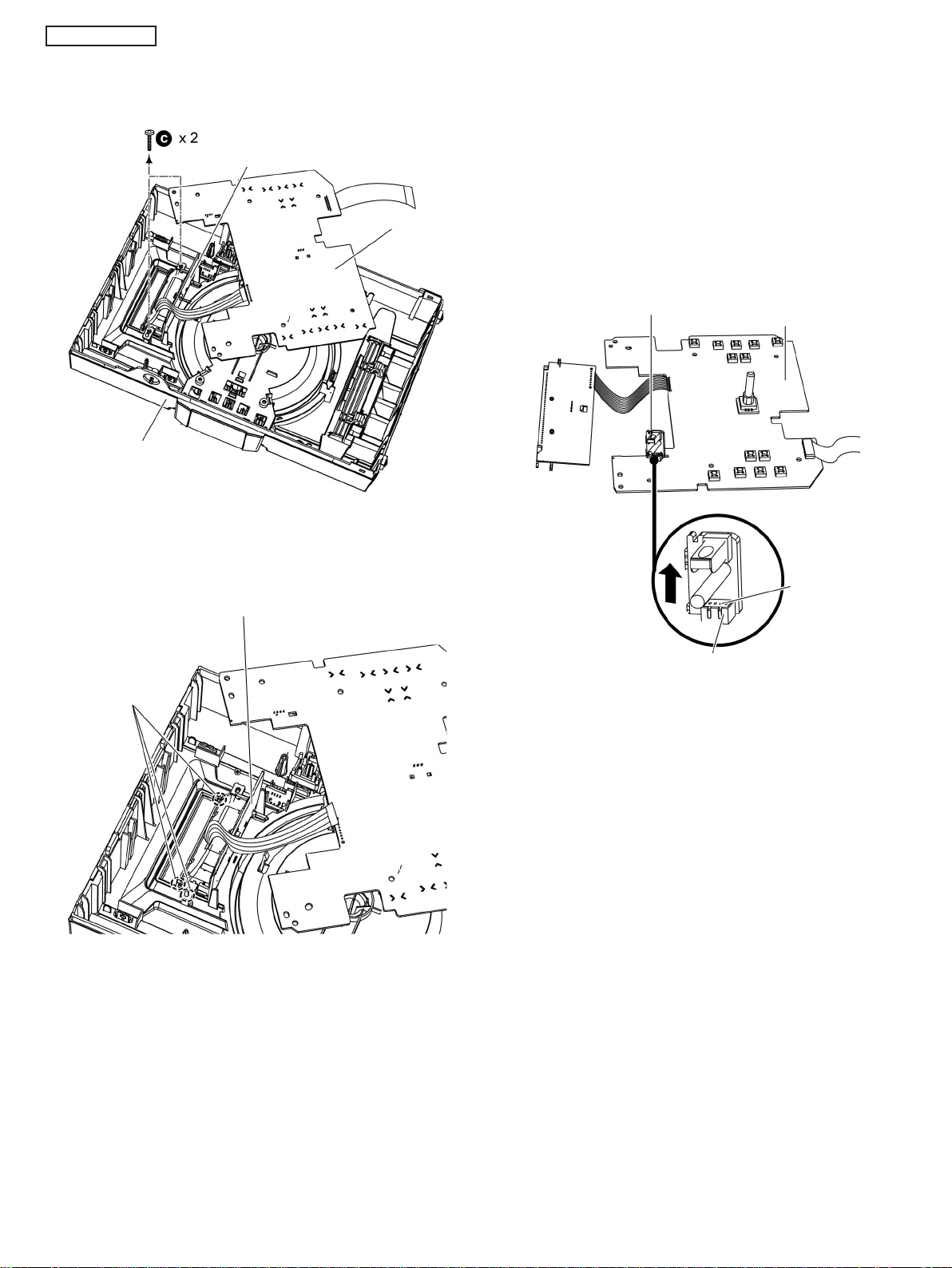

Passo 5: Remova 2 parafusos. Passo 6: Remova Placa do Painel e a Placa do LCD.

(Passo 5)

(Passo 6)

Placa LCD

Placa do Painel

10.7. DESMONTAGEM DA PLACA DO SENSOR DE CONTROLE REMOTO

• Veja o item “Desmontagem do Gabinete”.

• Veja o item

• Veja o item “Desmontagem da Placa do Painel e LCD.

Passo 1: Remova a Placa do Sensor de Controle Remoto.

Atenção: Durante a montagem, a Placa do Sensor deve

“Desmontagem da Unidade do Painel Frontal”.

ser corretamente inserida e conectada na Placa do Painel.

Unidade do Painel Frontal

Atenção: Durante a montagem, posicione a Placa do

Painel corretamente em suas guias e travas.

Placa do LCD

Posicionadores

Placa do Sensor Remoto

(Passo 1)

CN9001

Placa do Painel

CN6006

Page 35

SA-AKX16LB-K

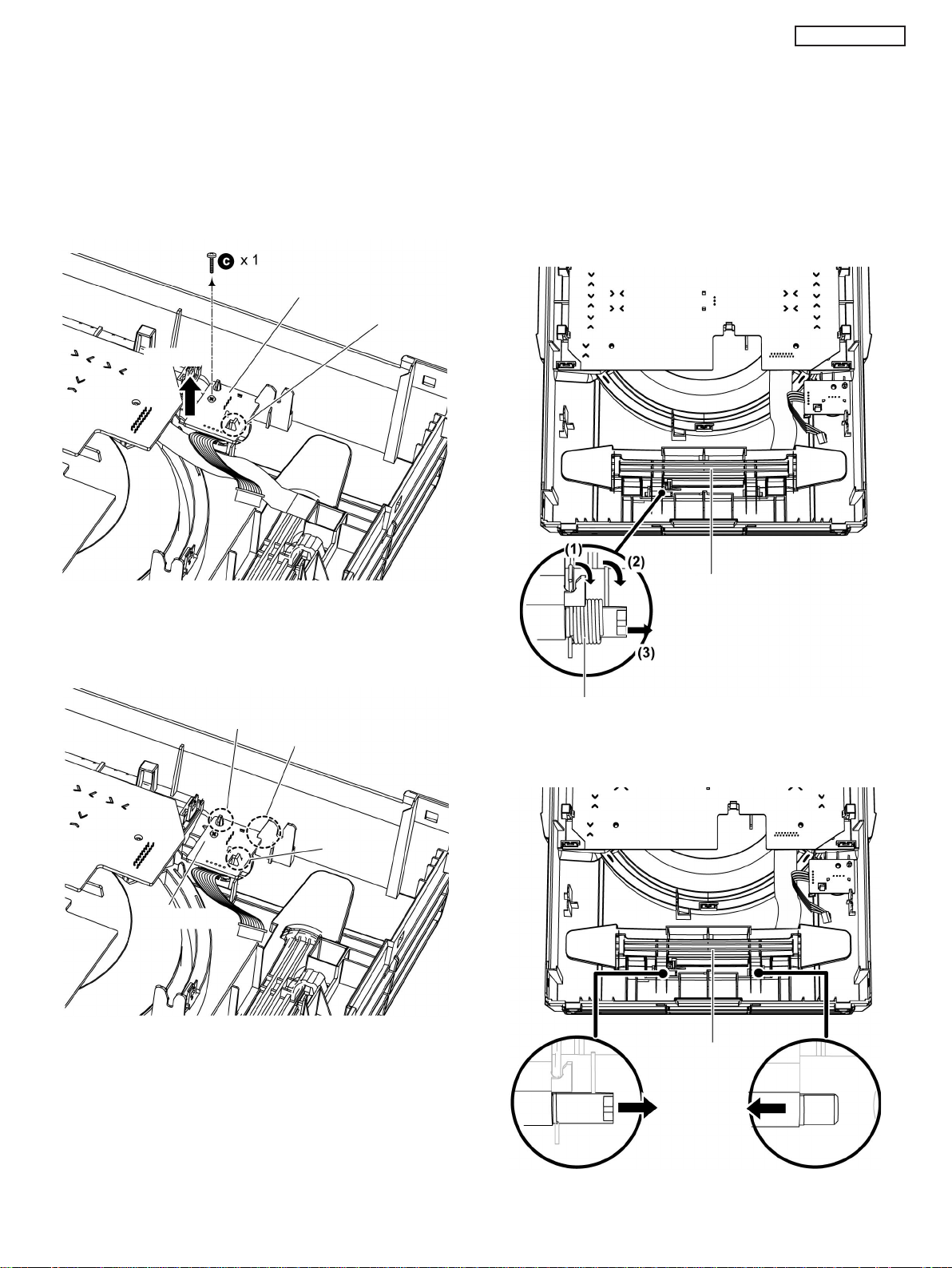

10.8. DESMONTAGEM DA PLACA USB

• Veja o item “Desmontagem do Gabinete”.

• Veja o item

Passo 1: Remova 1 parafuso. Passo 1: Solte 1 Garra. Passo 2: Remova Placa USB.

“Desmontagem da Unidade do Painel Frontal”.

(Passo 1)

Placa USB

(Passo 2)

10.9. DESMONTAGEM DA TAMPA DO CD

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Remova a mola como indicado pela seta, na sequência 1 a 3.

Atenção: Durante a montagem, assegure que a mola

seja montada na posição correta.

Garras

Caution: During assembling, ensure that USB P.C.B. is

seated properly through the located & fully catched.

Posicionadores

Guia

Garra

Placa USB

Porta do CD

Mola

(Passo 1)

Passo 2: Remova a Porta do CD como indicado pelas setas.

Porta do CD

(Passo 2)

Page 36

SA-AKX16LB-K

10.10. DESMONTAGEM DO PAINEL TRASEIRO

• Veja o item “Desmontagem do Gabinete”.

Passo 1: Remova 9 parafusos.

Painel Traseiro

Passo 3: Levante o Chassi Interno e libere a trava entre o chassi interno e o Painel Traseiro.

(Passo 1)

Passo 2: Remova a Placa do Seletor de Voltagem como indicado pelas setas.

Placa do Seletor de Voltagem

Travas

(Passo 3)

Passo 4: Solte 2 travas. Passo 5: Remova Painel Traseiro.

Painel Traseiro

(Passo 4)

Trava

Painel Traseiro

(Passo 4)

Trava

(Passo 2)

Page 37

SA-AKX16LB-K

10.11. DESMONTAGEM DA PLACA MAIN

• Veja o item “Desmontagem do Gabinete”.

• Veja o item “Desmontagem do Painel Frontal”.

Passo 1: Desconecte o cabo 5P do conector CN2002 na Placa Main. Passo 2: Desconecte o cabo 17P do conector CN2000 na Placa Main. Passo 3: Desconecte o cabo 13P do conector CON2 na Placa Módulo SMPS. Passo 4: Desconecte o cabo 10P do conector CN8251 na Placa Main. Passo 5: Desconecte o cabo 10P do conector FP8201 na Placa Main. Passo 6: Remova 2 parafusos.

(Passo 1)

CN2002

Módulo

SMPS

(Passo 3)

CON2

Placa Main

(Passo 2)

CN2000

10.12. SUBSTITUIÇÃO DO CI DIGITAL AMP

(IC6000)

• Veja o item “Desmontagem da Placa Main”.

10.12.1. DESMONTAGEM DO CI D-AMP

(IC6000)

CUIDADO: Ao manusear a Placa Main, não toque os dissipadores pois podem estar quentes após o uso.

Passo 1: Posicione a Placa Main sobre material isolante. Passo 2: Remova 2 parafusos.

(Passo 2)

Placa Main

(Passo 5)

FP8201

(Passo 6)

(Passo 4)

CN8251

Passo 7: Remova a Placa Main movendo-a na direção indicada pela seta.

Caution: Durante a montagem, certique-se que a Placa Main cou corretamente assentada e posicionada nas

guias.

Guias

Unidade do Painel Frontal

Posicionadores

Placa Main

Material Isolante

(Passo 1)

CUIDADO: QUENTE!

Evite tocar o

dissipador

Passo 3: Levante a Placa Main como indicado pela seta. CUIDADO: Preserve os espaçadores do dissipador para instalá-los durante a montagem.

Placa Main

(Passo 3)

Material Isolante

Dissipador

(Passo 7)

CUIDADO: QUENTE!

Evite tocar o

dissipador

Page 38

SA-AKX16LB-K

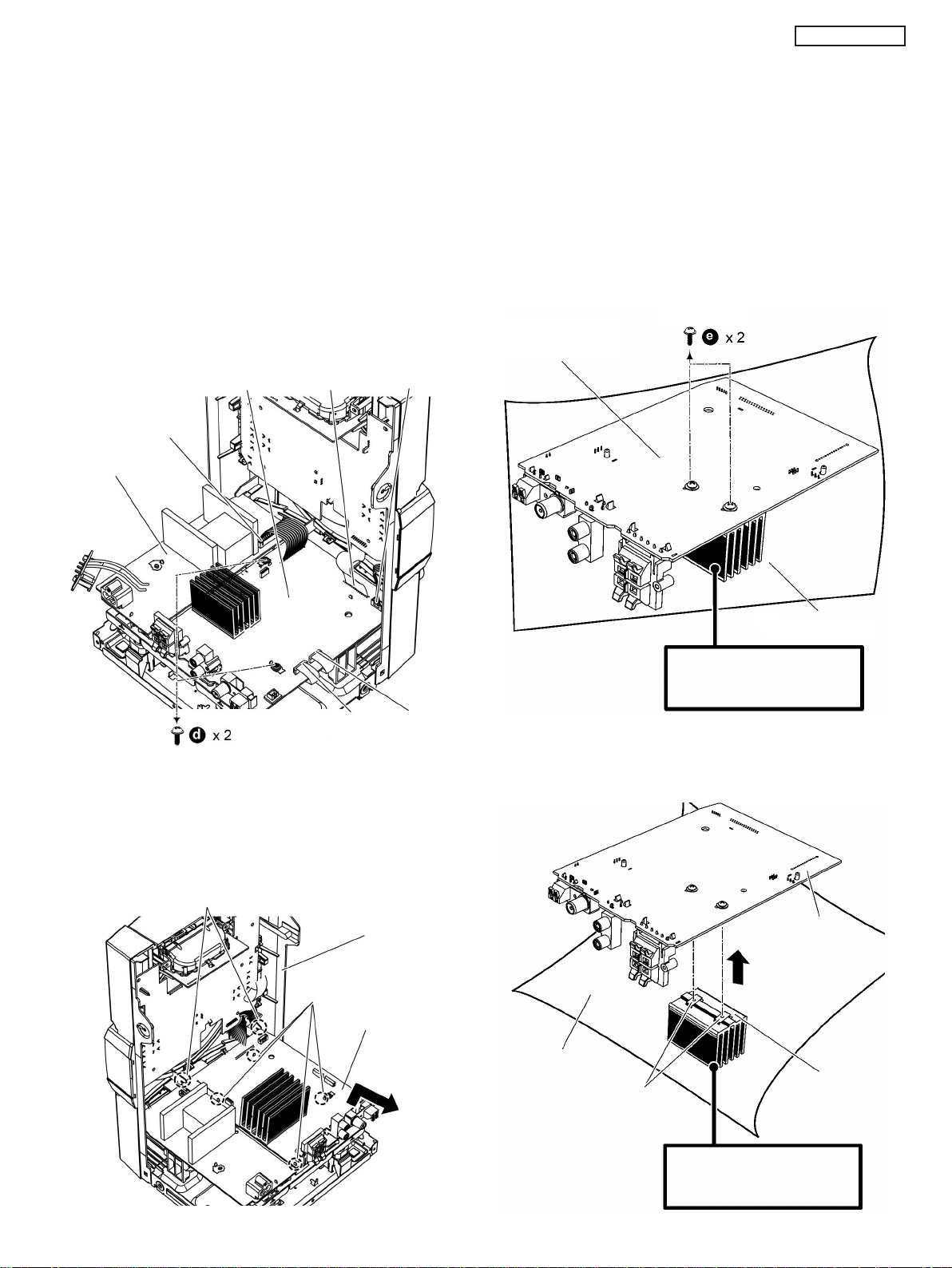

Passo 4: Dessolde os pinos do CI Digital Amp (IC6000). Passo 5: Remova o CI Digital Amp (IC6000).

(Passo 4)

IC6000

Passo 3: Prenda os espaçadores no dissipador.

CUIDADO: Certique-se de que os espaçadores caram

corretamente posicionados e assentados no dissipador da Placa Main.

Passo 4: Aplique pasta térmica no dissipador como indica-

do na ilustração abaixo.

Placa Main

Material Isolante

10.12.2. MONTAGEM DO CI D-AMP (IC6000)

Passo 1: Prenda o CI Digital Amp (IC6000) na Placa Main. Passo 2: Solde os pinos do CI Digital Amp (IC6000).

Cuidado: Certique-se de que os pinos do IC6000

caram perfeitamente inseridos na Placa

Main.

(Passo 2)

IC6000

Dissipador

Espaçadores

(Passo 3)

CUIDADO: QUENTE!

(Passo 4)

Pasta Térmica

Evite tocar o

dissipador

Passo 5: Vire a Placa Main. Passo 6: Fixe 2 parafusos do dissipador.

Material Isolante

(Passo 6)

Seguências de Parafusos:

Placa Main

(Passo 5)

Material Isolante

Dissipador

CUIDADO: QUENTE!

Evite tocar o

dissipador

Page 39

SA-AKX16LB-K

10.13. DESMONTAGEM DAS PLACAS SMPS E DO SELETOR DE VOLTAGEM

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem Painel Frontal”.

Passo 1: Desconecte o cabo (13P) do conector CON2 na Placa SMPS.

Passo 2: Remova 2 parafusos. Passo 3: Remova a Placa SMPS e a Placa do Seletor de

Voltagem.

(Passo 2)

(Passo 1)

CON2

(Passo 3)

10.14. DESMONTAGEM DA UNIDADE DO MECANISMO DO CD

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem Painel Frontal”.

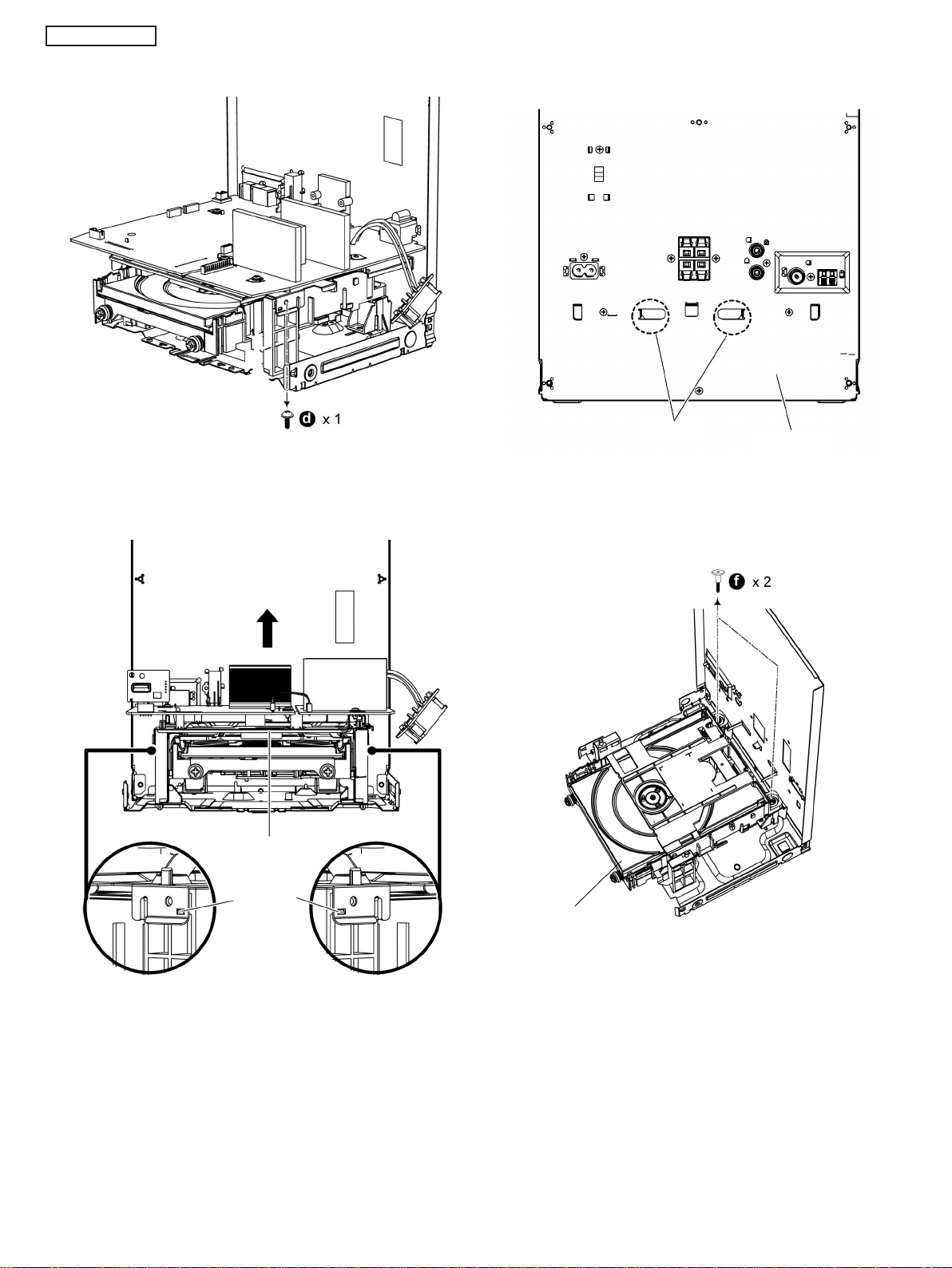

Step 1 Remova 8 parafusos.

Painel Traseiro

Placa SMPS

CUIDADO: Durante a montagem, certique-se que o Módulo SMPS cou corretamente posicionado pelas

guias.

Guia

Posicionadores

(Passo 1)

Passo 2: Desconecte a Placa do Seletor de Voltagem e o Painel Frontal como mostrado na seta. Passo 3: Desconecte o cabo (10P) do conector CN8251 na Placa Main. Passo 4: Desconecte o cabo (24P) do conector FP8201 na Placa Main. Passo 5: Remova 1 parafuso.

Placa do Seletor

de Voltagem

(Passo 4)

FP8201

(Passo 3)

FP8251

Placa SMPS

(Passo 5)

(Passo 2)

Page 40

SA-AKX16LB-K

Passo 6: Remova 1 parafuso.

CUIDADO: Durante a montagem o Chassi Interno deve

ser travado no Painel Traseiro.

(Passo 6)

Passo 7: Libere 2 travas. Passo 8: Levante e remova o chassi interno.

(Passo 8)

Unidade do Chassi

(Passo 7)

Garras

Travas

Painel Traseiro

Passo 9: Remova 2 parafusos. Passo 10: Remova a Unidade do Mecanismo do CD.

(Passo 9)

Unidade do Mecanismo do CD

Page 41

10.15. DESMONTAGEM DA PLACA INTERFACE DO CD

• Veja o item “Desmontagem Gabinete”.

• Veja o item “Desmontagem Painel Frontal”.

• Veja o item “Desmontagem Unidade do Mecanismo do CD”.

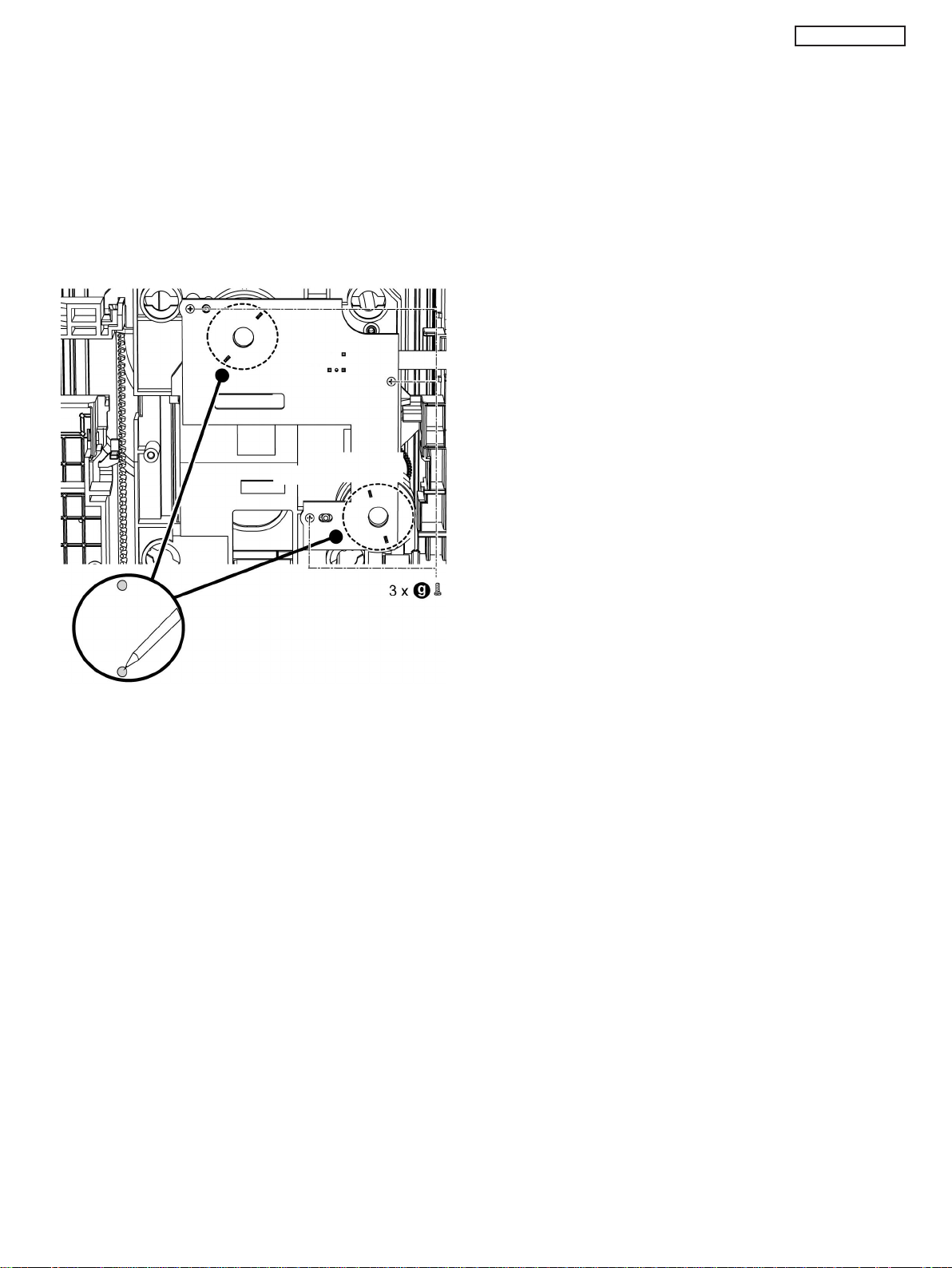

Passo 1: Remove 3 parafusos. Passo 2: Dessolde os pinos do motor M7301. Passo 3: Dessolde os pinos do motor M7302.

(Passo 3)

M7302

(Passo 2)

M7301

SA-AKX16LB-K

(Passo 1)

Page 42

SA-AKX16LB-K

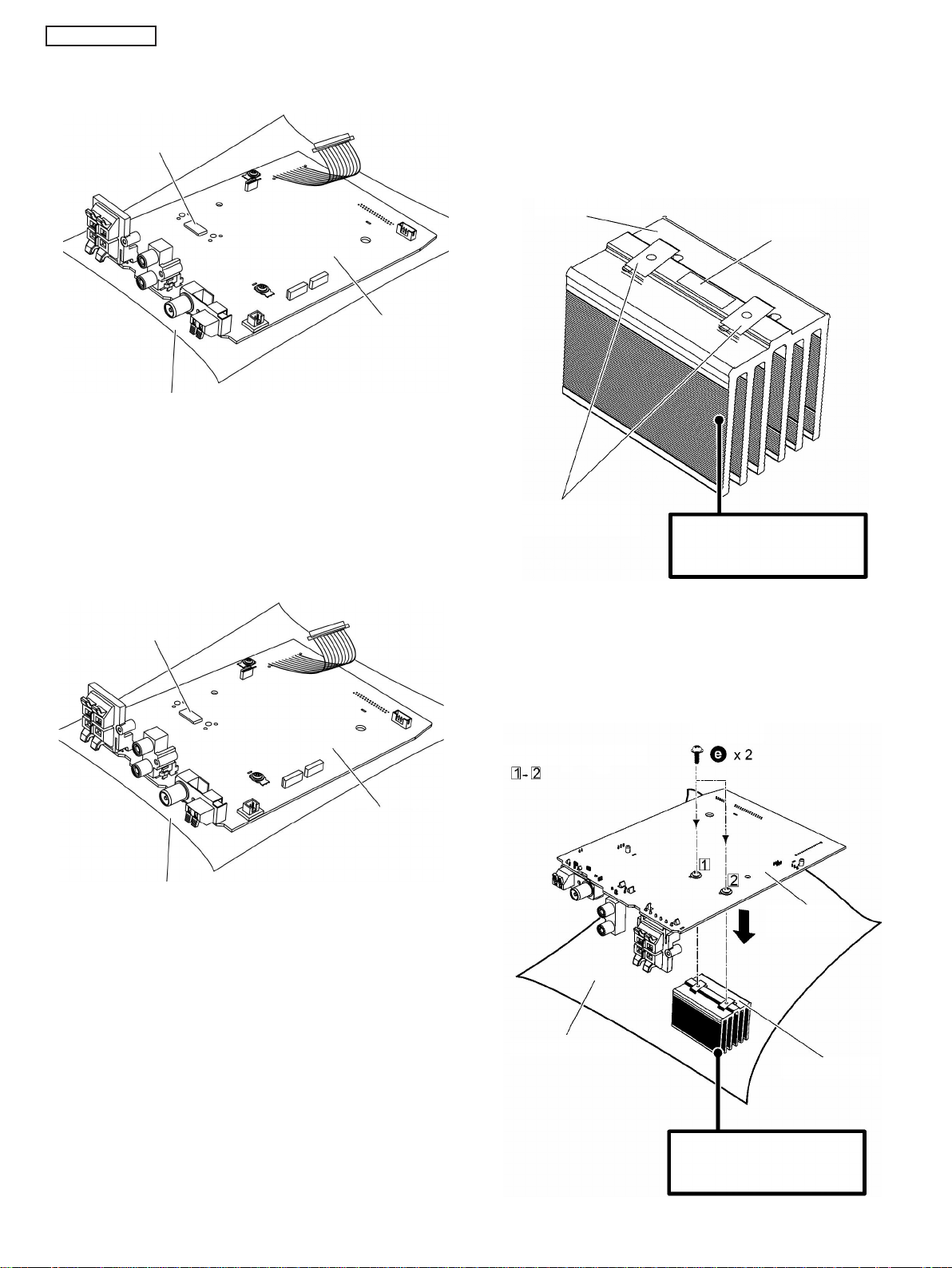

11. POSIÇÃO DE SERVIÇO

Nota: Veja os procedimentos de desmontagem na seção 9.

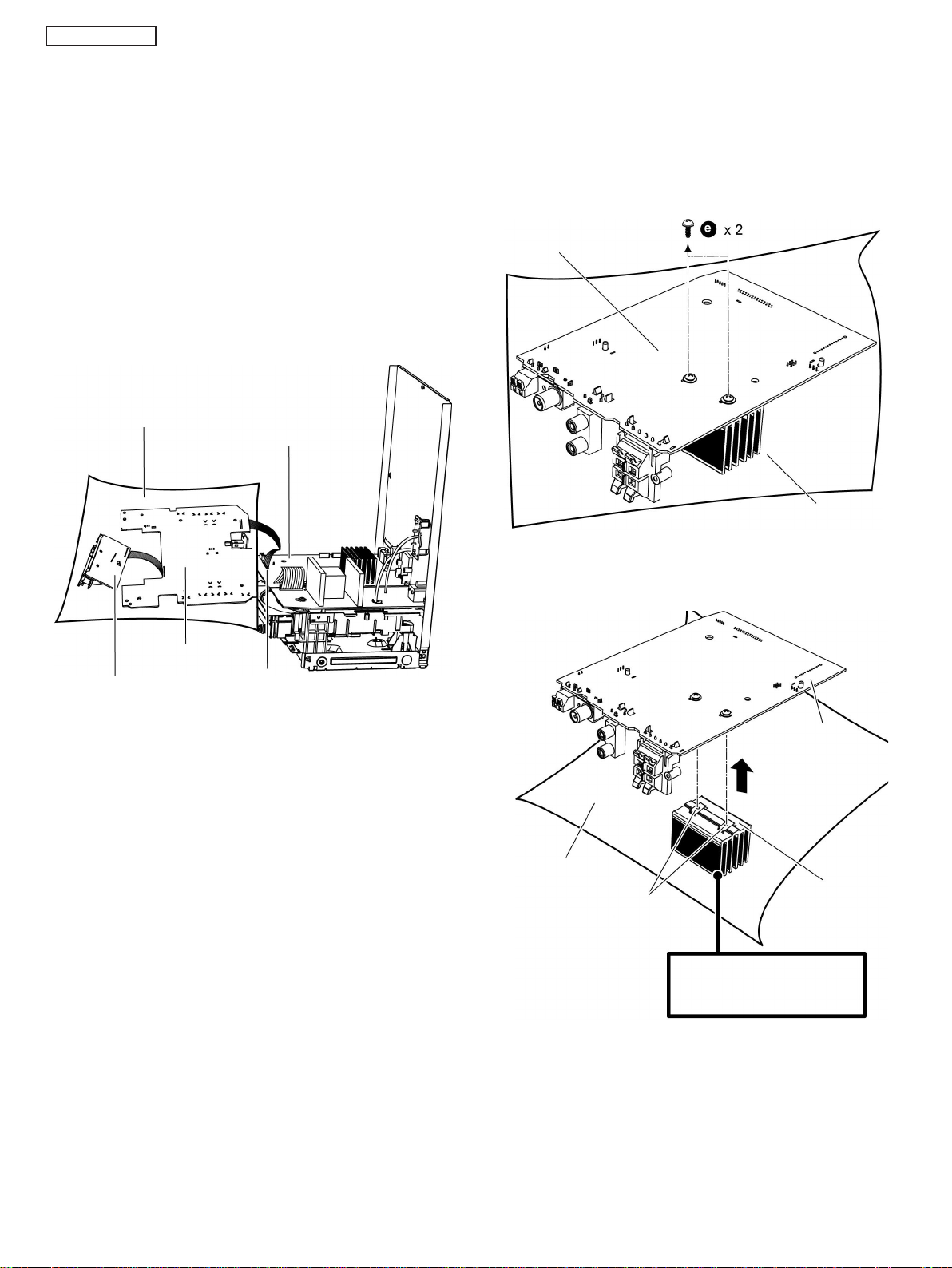

11.1. VERIFICANDO E REPARANDO A PLACA MAIN E A PLACA LCD

Passo 1: Remova o Gabinete. Passo 2: Remova a Unidade do Painel Frontal. Passo 3: Remova a Placa do Painel e a Placa LCD. Passo 4: Posicione a Placa do Painel e a Placa LCD sobre

material isolante como mostrado abaixo. Passo 5: Conecte o cabo (17P) no conector CN2000 Placa Main

. Passo 6: As Placas Painel e LCD podem ser inspecionadas posicionando-as como na ilustração abaixo.

(Passo 4)

Material Isolante

Placa Main

11.2. VERIFICANDO E REPARANDO A PLACA MAIN DO LADO B

Step 1 Remova Gabinete. Step 2 Remova Painel Traseiro. Step 3 Remova Placa Main. Step 4 Remova 2 parafusos.

(Passo 4)

Placa Main

Material Isolante

Placa LCD

Passo 5: Levante a Placa Main como na ilustração abaixo.

Placa do Painel

(Passo 5)

CN2000

Placa Main

(Passo 5)

Material Isolante

Dissipador de calor

CUIDADO: QUENTE!

Evite tocar o

dissipador

Page 43

Passo 6: Conecte o cabo exível (13P) no conector CON2

da Placa SMPS.

Passo 7: Conecte o cabo exível (30P) no conector CN2000

da Placa Main.

Passo 8: Conecte o cabo exível (10P) no conector CN8251

da Placa Main.

Passo 9: Conecte o cabo exível (24P) no conector FP8201

da Placa Main. Passo 10: A Placa Main (lado B) pode ser inspecionada posicionando-a como na ilustração abaixo.

(Passo 6)

CON2

Placa

SMPS

SA-AKX16LB-K

11.3.

INSPECIONANDO A PLACA MAIN (LADO A)

Passo 1: Remova o Gabinete Superior. Passo 2: Remova a Unidade do Painel Frontal. Passo 3: Remova o Painel Traseiro. Passo 4: Remove a Placa Main. Passo 5: Remova as Placas SMPS e do Seletor de Voltagem. Passo 6: Posicione as placas sobre material isolante. Passo 7: Conecte o cabo exível (13P) no conector CON2

da Placa SMPS.

Passo 8: Conecte o cabo exível (10P) no conector CN8251

da Placa Main.

Passo 9: Conecte o cabo exível (24P) no conector FP8201

da Placa Main.

Passo 10: Conecte o cabo exível (17P) no conector

CN2000 da Placa Main. Passo 11: A Placa Main (lado A) pode ser inspecionada posicionando-a como na ilustração abaixo.

Unidade do

Painel Frontal

Placa Main

(Passo 9)

FP8201

(Passo 8)

CN8251

(Passo 7)

CN2000

Material Isolante

(Passo 6)

(Passo 10)

CN2000

(Passo 8)

CN8251

(Passo 9)

FP8201

Placa Main

(Passo 7)

CON2

Placa SMPS

Page 44

SA-AKX16LB-K

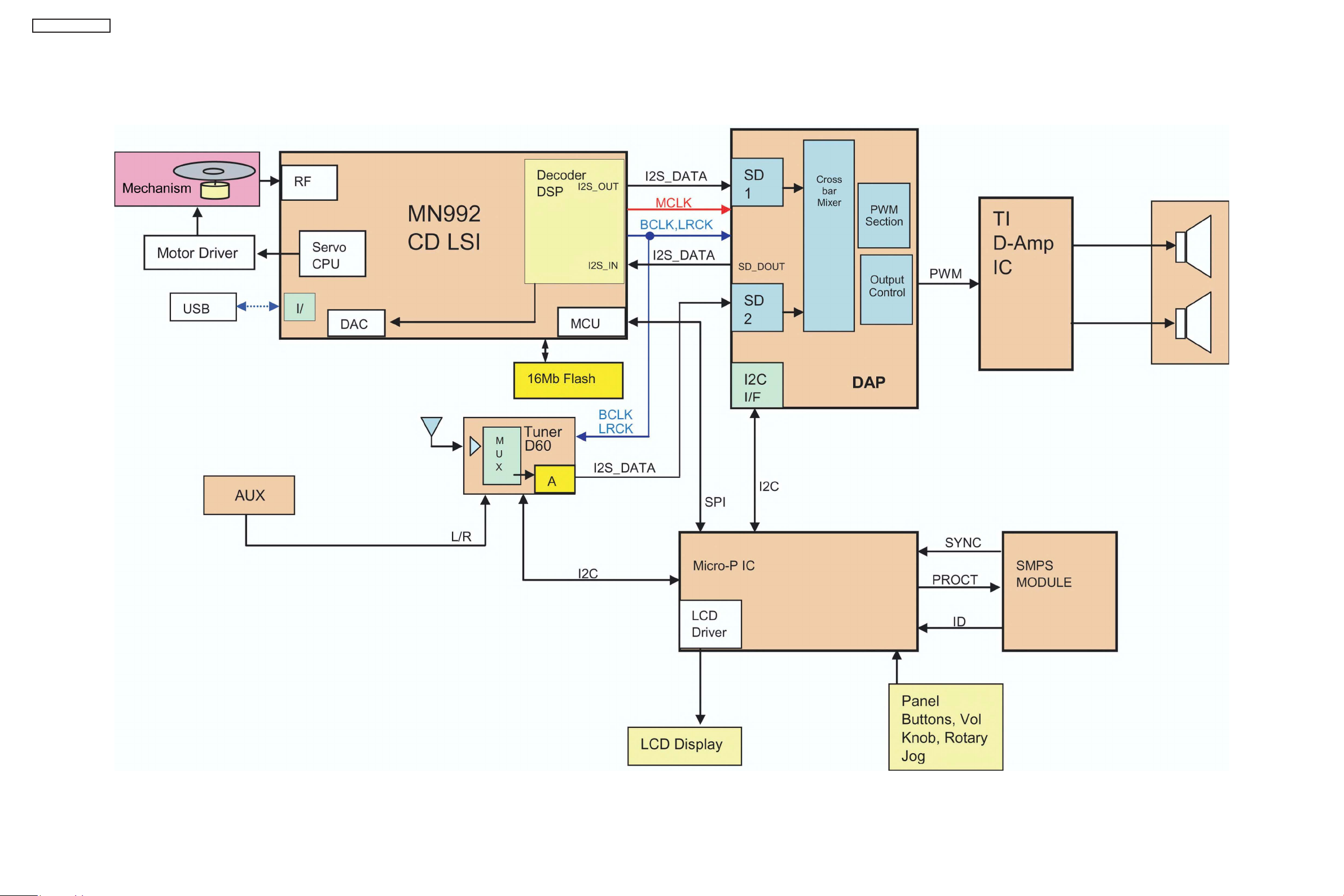

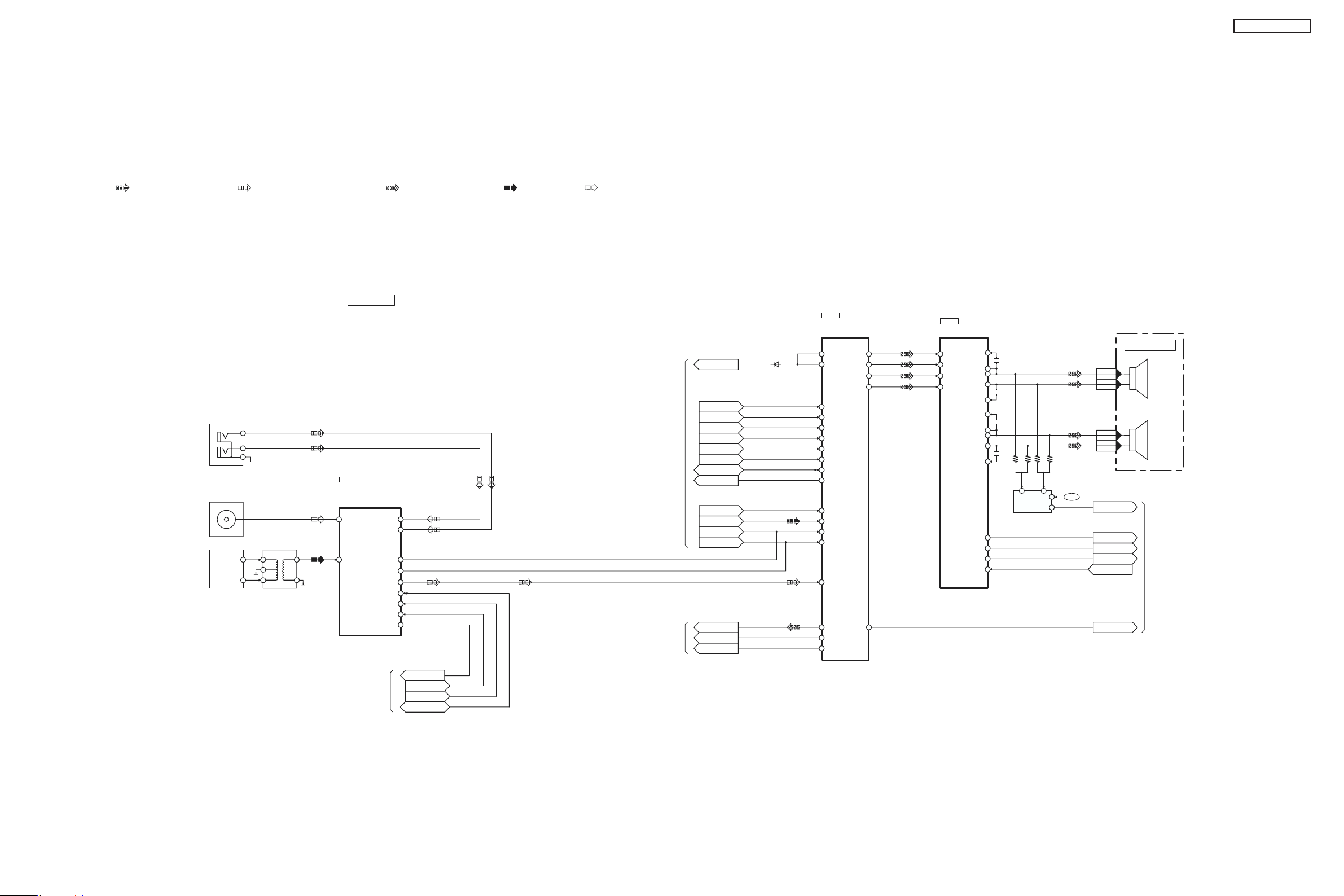

12. DIAGRAMA EM BLOCOS SIMPLIFICADO

Page 45

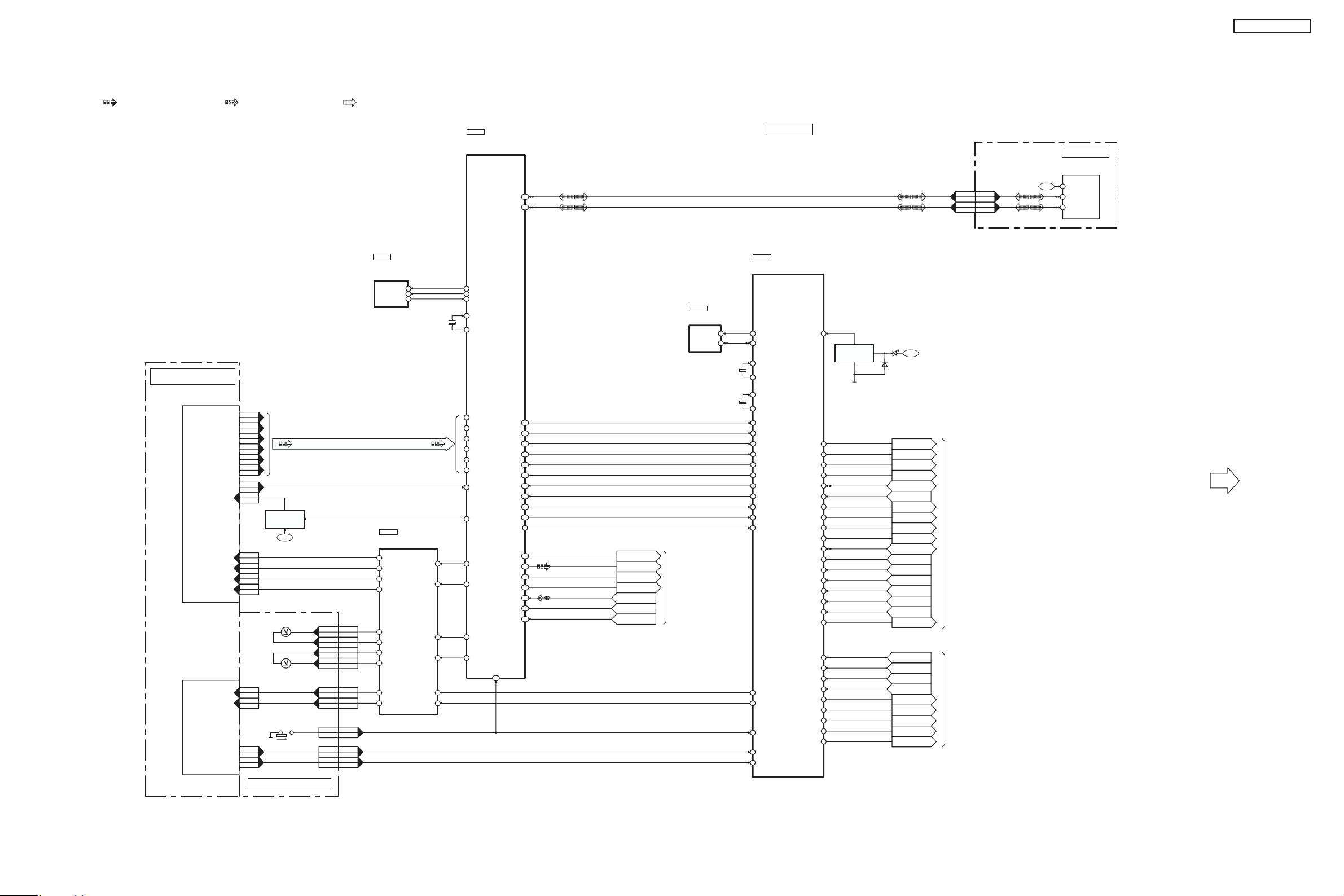

13. DIAGRAMAS EM BLOCOS

13.1. DIAGRAMA EM BLOCOS DO SERVO E SYSTEM CONTROL

SA-AKX16LB-K

: CD AUDIO INPUT SIGNAL LINE

CD MECHANISM UNIT

BRS11C

OPTICAL PICKUP UNIT

LOADING P.C.B.

: AUDIO OUTPUT SIGNAL LINE

FP8201

MD/LPD

FP8201

CD-LD

FP8201

Q8201

LASER DRIVE

+3.3V

FP8201

F+

FP8201

F-

FP8201

T+

FP8201

T-

M7302*

SPINDLEMOTOR

CN7001

TRAVERSE MOTOR

LDM+

LDM-

OPEN SW

CLOSE SW

M7301*

S7201

RESET

CN7002 CN8251

SPM-

CN7002 CN8251

SPM+

CN7002 CN8251

TRV+

CN7002 CN8251

TRV-

LDM+

CN7002 CN8251

LDM-

CN7002 CN8251

REST SW REST SW

CN7002 CN8251

OPEN SW

CN7002 CN8251

CLOSE SW

CN7002 CN8251

CD TRACKING SIGNAL

10 1

1 10

: USB SIGNAL LINE

IC8401

C3FBMY000309

16M FLASH MEMORY

SCLK

IC8251

C0GBY0000117

5CH MOTOR DRIVER

VOFC+14

VOFC-13

VOTK-16

VOTK+

SPM-

VOSP-18

SPM+

VOSP+17

TRV+

VOSL+12

TRV-

VOSL-11

LDM+

VOLD+10

LDM-

VOLD-9

OPEN SW

CLOSE SW

IC8001

MN6627992AB

SERVO PROCESSOR

123

USBDM1

125

USBDP1

6 5 2

X8101

CLKSF33 IO0SF34 IO1SF30

XI190

XO189

IC2007

C3EBEY000037

EEPROM

6SCL

5SDA

X2001

X2002

A6 0

B5 8

C5 9

D5 7

E5 5

F5 6

PD61

LD62

FOP48

1VINFC

26VINTK

23VINSP

TRP49

SPOUT50

TRVP51

4VINSL

7REV

6FWD

135

P33 AMUTE55

112

SCL5 USB IN62

113

SREQ/BLKCK CD BLKCK54

106

SO/STAT CD STAT (SYS TXD)73

107

SI/MDATA CD MDATA (SYS RXD)72

108

MCLK

105

IRQ1A/MLD CD MLD71

104

NRST CD RESET61

133

USBNOC

132

USBPP

52TRVP2

CD I2S MCLK

CD I2S SDO

CD I2S BCLK

CD I2S LRCK

DAP I2S OUT

DAP I2S LRCKO

DAP I2S BCKO

CD I2S MCLK

CD I2S SDO CD I2S BCLK CD I2S LRCK DAP I2S OUT

DAP I2S LRCKO

DAP I2S BCKO

FROM/TO AUDIO

P30

134

AUDIOCLK

SRDAT

BCLK

LRCK

SRDATAIN

118

117

116

115

114

137

P31

136

P32

MAIN P.C.B.

IC2006

RFKWMAKX16LM

MICROPROCESSOR

EE CLK29

EE DATA28

XTIN

XTOUT12

CD MCLK74

EMMC/USB2 DET33

BOOT FILE ANALYSIS32

BOOT FILE DET31

LOAD CCW59

LOAD CW60

CD REST SW58

CD OPEN SW57

CD CLOSE SW56

NRST 19

EMO1

EMO2

TU CLK

TU RST

TU SDA

TU INT

DAP RESET

DAP PDN

DAP MUTE

DAP CLK/DSP CLK

DAP SDA/DSP SDA

/DAMP OTW

/DAMP CLIP

/DAMP FAULT

AUTO BASS

BKND ERR

DAP VALID

DAMP RESET

TEMP DET

SMPS ID

SYNC

DC DET2

SMPS BP

ECO CTNRL

PROTECT

POWER

PCONT

USB P.C.B.

JK9300

USB PORT

+5V

D-

D+

D-

ZJ9300*CN2002

D+

ZJ9300*CN2002

Q2001

RESET

+3.3V

D2002

TU SDA

TU INT

DAP RESET

DAP PDN

DAP MUTE

DAP SCL

DAP SDA

DAMP OTW

DAMP CLIP

DAMP FAULT

AUTOBASS

BKND ERR

DAP VALID

DAMP RESET

TEMP DET

SMPS-ID

SYNC

DC DET PWR

ECO CTR

EMO1

EMO2

TU SCL

TU RST

AM-BP

PROT

POWER

PCONT

EMO1

EMO2 TU SCL TU RST TU SDA

TU INT

DAP RESET

DAP PDN

DAP MUTE

DAP SCL DAP SDA

DAMP OTW

DAMP CLIP

DAMP FAULT

AUTOBASS

BKND ERR DAP VALID

DAMP RESET

TEMP DET

SMPS ID

SYNC

DC DET PWR

AM BP

ECO CTR

PROT

POWER

PCONT

FROM/TO AUDIO

FROM/TO POWER SUPPLY

1 VBUS

2 D-

3 D+

TO SERVO & SYSTEM CONTROL

BLOCK (2/2)

CD INTERFACE P.C.B.

Page 46

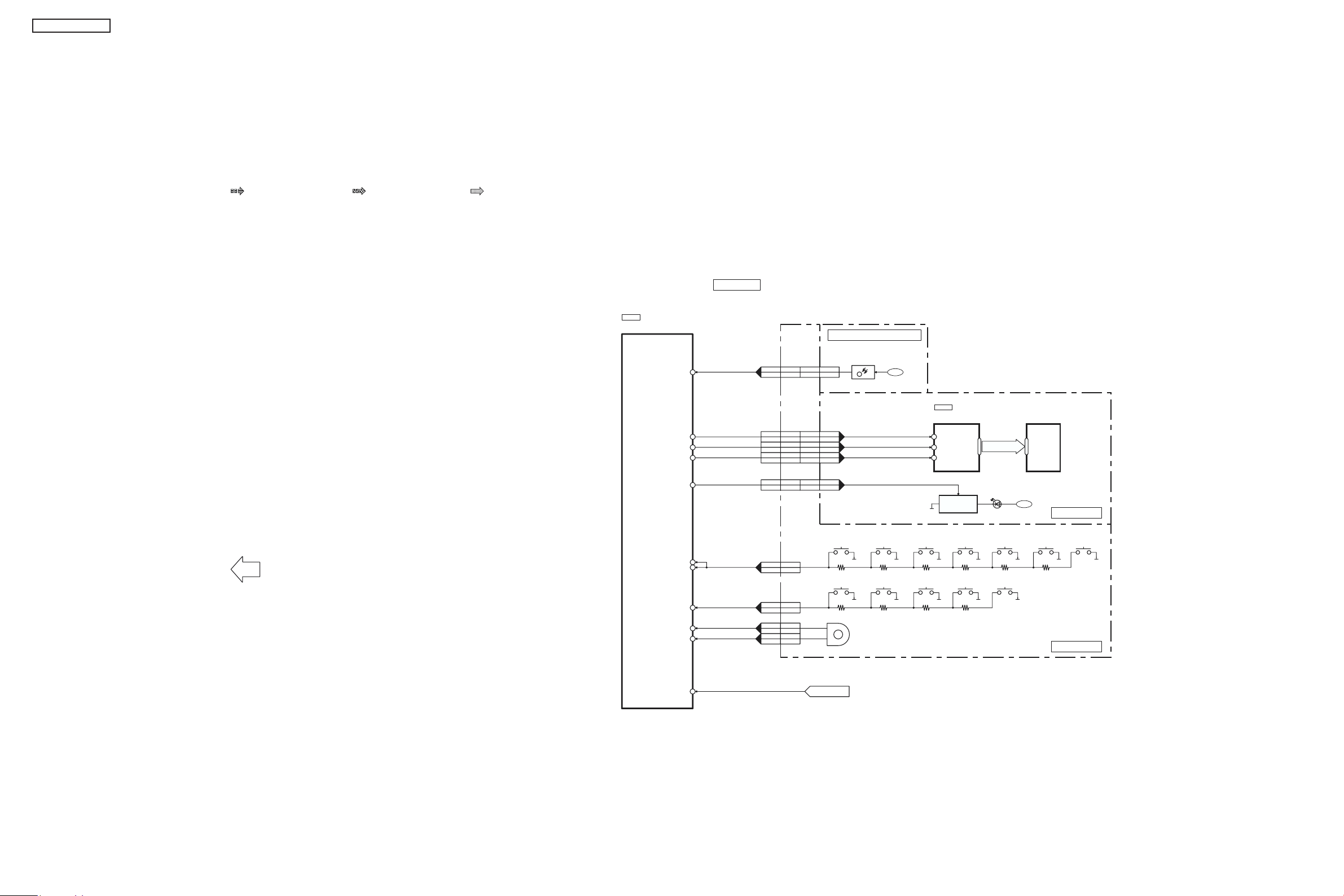

SA-AKX16LB-K

: CD AUDIO INPUT SIGNAL LINE

: AUDIO OUTPUT SIGNAL LINE

: USB SIGNAL LINE

IC2006

RFKWMAKX16LM

MICROPROCESSOR

RMT 86

LCD DATA 1

LCD WR 3

LCD CE 2

LED DIMMER 78

MAIN P.C.B.

RMT

LCD DATA

LCD WR

LCD CE

REMOTE SENSOR P.C.B.

IR9000

CN9000CN2000

810

CN9000CN2000

711

CN9000CN2000

153

REMOTE SENSOR

CN9002CN9001

3,43,4

ZJ6000*ZJ9001*

LCD DATA

ZJ6000*ZJ9001*

LCD WR

ZJ6000*ZJ9001*

LCD CE

ZJ6000*ZJ9001*

LED DIMMERLED DIMMER

+3.3V

IC900

C0HBA0000295

LCD DRIVER

DATA

/WR

/CS

Q900

LED DRIVE

COM0 ~ COM3 SEG0 ~ SEG31

D993

+5V

DP900

LCD

LCD P.C.B.

TO SERVO & SYSTEM CONTROL

BLOCK (1/2)

SLOW MODE 30

KEY1 99

KEY2 98

VOL JOGA 80

VOL JOGB 81

DC DET1

S9001

POWER

KEY1

KEY2

VOL JOGA

VOL JOGB

CN9000CN2000

108

CN9000CN2000

117

CN9000CN2000

216

CN9000CN2000

315

DC DET AMP FAN

KEY1

KEY2

VOL JOGA

VOL JOGB

DC DET AMP FAN

S9000

USB

OPEN/CLOSE

VR9000

VOLUME

FROM AUDIO

S9013

S9002

S9006

STOP/TUNE MODE

S9004

RADIO/EXT-IN

S9003

LATIN

PRESET EQ

S9008

PLAY/PAUSE

S9005

MANUAL EQ

S9009

FORWARD

S9007

D.BASS

PANEL P.C.B.

S9011

REWIND

Page 47

13.2. ÁUDIO

SA-AKX16LB-K

AUX IN

FM ANT

AM ANT

JK6002

JK51

JK52

: AUX/TUNER AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE

: AM SIGNAL LINE : FM SIGNAL LINE

MAIN P.C.B.

IC6500

C1AB00003993

DIGITAL AUDIO PROCESSOR

PWM M 1 38

D6501

AUTOBASS

EMO2

EMO1

AUX-L

AUX-R

3 1

FROM/TO

SERVO & SYSTEM CONTROL

DAP RESET

DAP PDN

DAP MUTE

DAP SCL DAP SDA

IC52

VUEALLPT056...PH/PN

VUEALLPT057...E

FM/AM

RADIO RECEIVER

2 FMI

RIN 15

LIN 16

L52

4 AMI

DCLK 17

DFS 14

DOUT

SDIO 8

SCLK 7

RST 5

GCGPIO2 18

TO SERVO & SYSTEM CONTROL

BKND ERR

CD I2S MCLK

CD I2S SDO CD I2S BCLK CD I2S LRCK

DAP I2S OUT

DAP I2S BCKO

DAP I2S LRCKO

DAP RESET

DAP PDN

DAP MUTE

DAP SCL

DAP SDA

BKND ERR

CD I2S MCLK

CD I2S SDO

CD I2S BCLK

CD I2S LRCK

DAP I2S OUT

DAP I2S BCKO

DAP I2S LRCKO

49 PWM P 4

43 PWM P 3

10 ASEL EMO2

15 EMO1

16 /RESET

18 /PDN

19 /MUTE

21 SCL

20 SDA

34 /BKND ERR

11 MCLK

24 SDIN1

23 SCLK

22 LRCLK

25 SDIN2

29 SDOUT

31 LRCLKO

30 SCLKO

PWM P 1 39

PWM M 2 40

PWM P 2 41

VALID 37

IC6000

C1AB00003994

POWER AMPLIFIER

BST A

INPUT B

INPUT A

INPUT D

INPUT C

OUT A OUT A

OUT B

BST B

BST D

OUT D OUT D

OUT C

BST C

40 39

27 28

16/FAULT

17/OTW

18/CLIP

4/RESET

DC DETECT

CIRCUIT

Q6001,Q6002 Q6007,Q6300

+12V

DC DET AMP FAN

DAMP FAULT

DAMP OTW

DAP CLIP

DAMP RESET

DAP VALID

JK6000

DC DET AMP FAN

DAMP FAULT

DAMP OTW

DAMP CLIP

DAMP RESET

DAP VALID

SPEAKERS

LEFT

RIGHT

FROM/TO

SERVO & SYSTEM CONTROL

FROM/TO

SERVO & SYSTEM CONTROL

TU INT

TU RST

TU SCL

TU SDA

TU INT

TU RST

TU SCL

TU SDA

Page 48

SA-AKX16LB-K

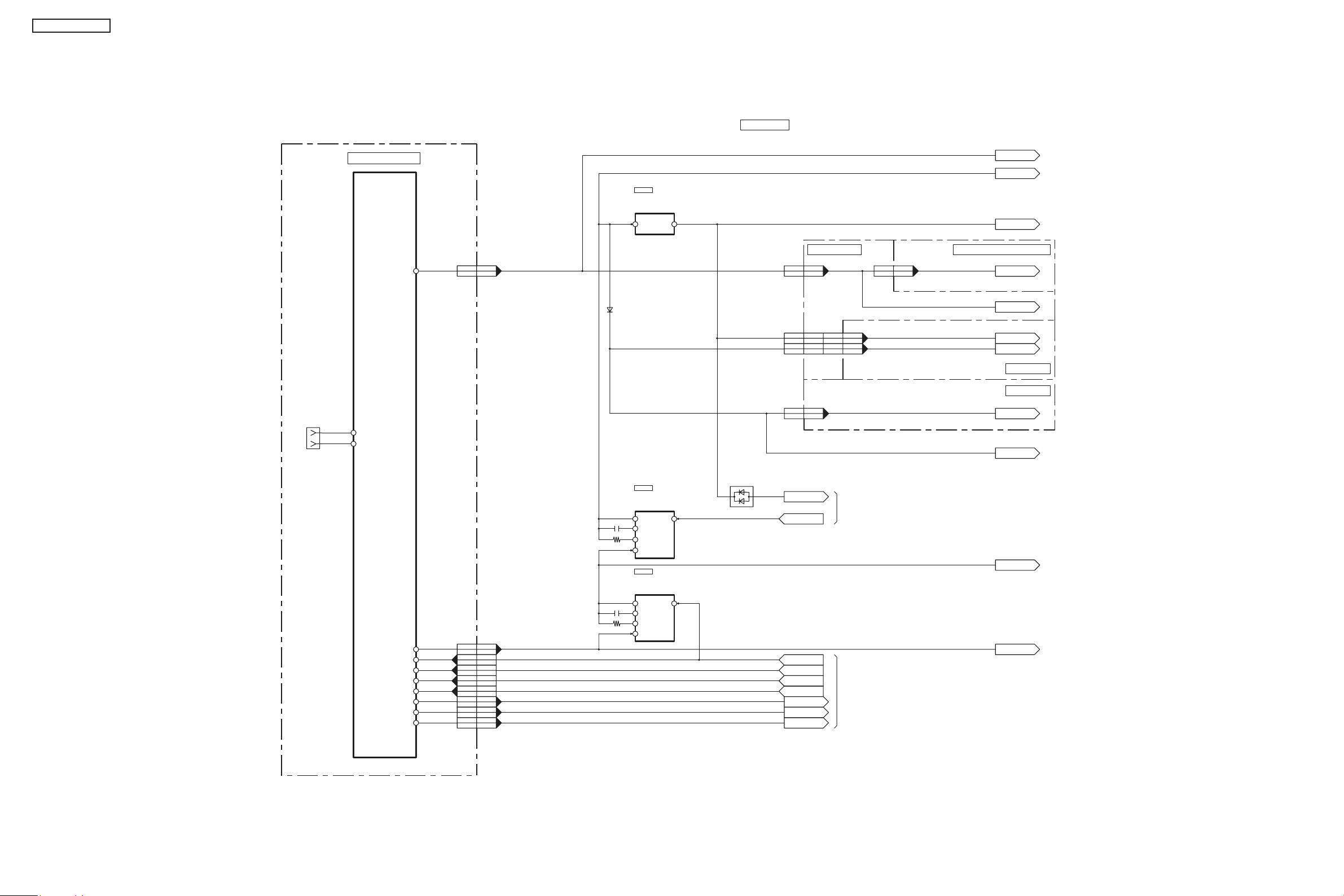

13.3. FONTE DE ALIMENTAÇÃO

MAIN P.C.B.

AC INLET

SMPS MODULE

SWITCHING MODE

POWER SUPPLY

CIRCUIT

IC1000

C0DBGYY03909

+3.3V VOLTAGE REGULATOR

VOUT 2

PW 3V3PW 6V

3 VIN

PW SYS 3R3V

PW 3V3,PW 3R3V DIG,PW 3R3V DAC,PW 3R3V CD

PW 6V

+3.3V

+6V

+3.3V

PANEL P.C.B. REMOTE SENSOR P.C.B.

SYS3V3

CN1000*-

PW SYS 3R3V

D1001

PW 3V3

PW 5V

CN9000CN2000

144

CN9000

162

CN9000

171

PW SYS 3R3V

ZJ9001* ZJ6000*CN2000

CN9002CN9001

PW SYS 3R3V

PW 3V3PW 3V3

PW 5VPW 5V

+3.3V

+5V

LCD P.C.B.

USB P.C.B.

PW 5V PW 5V

ZJ9300*CN2002

PW 5V

+5V

CN1000*-

1,2-

- CN1000*

- 12

- CN1000*

-7

- CN1000*

- 13

- CN1000*

-9

CN1000*-

11-

CN1000*-

10-

32.5V

POWER

PROT

ECO CTR

AM-BP

SYNC

SMPS-ID

TEMP DET

C0DBAYY01594

+6V DC-DC CONVERTER

PW 6V

10 PH

1 BOOT

7 VSENSE

PW 12V

2 VIN

C0DBAYY01594

+12V DC-DC CONVERTER

PW 12V

10 PH 3E N

1 BOOT

7 VSENSE

32.5V 2 VIN

IC1003

IC1002

D1002

DC DET PWR

3E N

PCONT

POWER

PROT

ECO CTR

AM-BP

SMPS-ID

TEMP DET

SYNC

PCONT

POWER

PROT

ECO CTR

AM BP

SYNC

SMPS ID

TEMP DET

FROM/TO

SERVO & SYSTEM CONTROL

FROM/TO

SERVO & SYSTEM CONTROL

PW 12V

32.5V

+12V

+32.5V

Page 49

SA-AKX16LB-K

14. DIAGRAMA DAS CONEXÕES

JK6000

TO SPEAKERS

TO SMPS MODULE P.C.B.

1 13

CN1000*

CN9000

VR9000

3 1

AUX IN

FM ANT

AM ANT

JK6002

JK51

JK52

FP9003

FP8201

FOR DEBUG

TO OPTICAL PICKUP UNIT (CD MECHANISM UNIT BRS11C)

M7302* (SPINDLE MOTOR)

(LADO B)

CN8251

Placa Main

ZJ6000*

CN2001

FOR MICRO-P DOWNLOADER

CN2000

CN9001

CN2002

PbF

PLACA USB

(LADO DA SOLDA)

PLACA DO PAINEL

(LADO DA SOLDA)

VOLUME

ZJ9001*

PbF

PLACA INTERF ACE DO CD

(LADO DA SOLDA)

M7301* (TRAVERSE MOTOR)

CN7002

CN7001

1245

TO LOADING P.C.B. (CD MECHANISM UNIT BRS11C)

PbF

PLACA LCD

(LADO DA SOLDA)

PbF

JK9300

USB PORT

ZJ9300*

PbF

CN9002 14

PbF

IR9000

SENSOR

PLACA SENSOR REMOTO

(LADO DA SOLDA)

Page 50

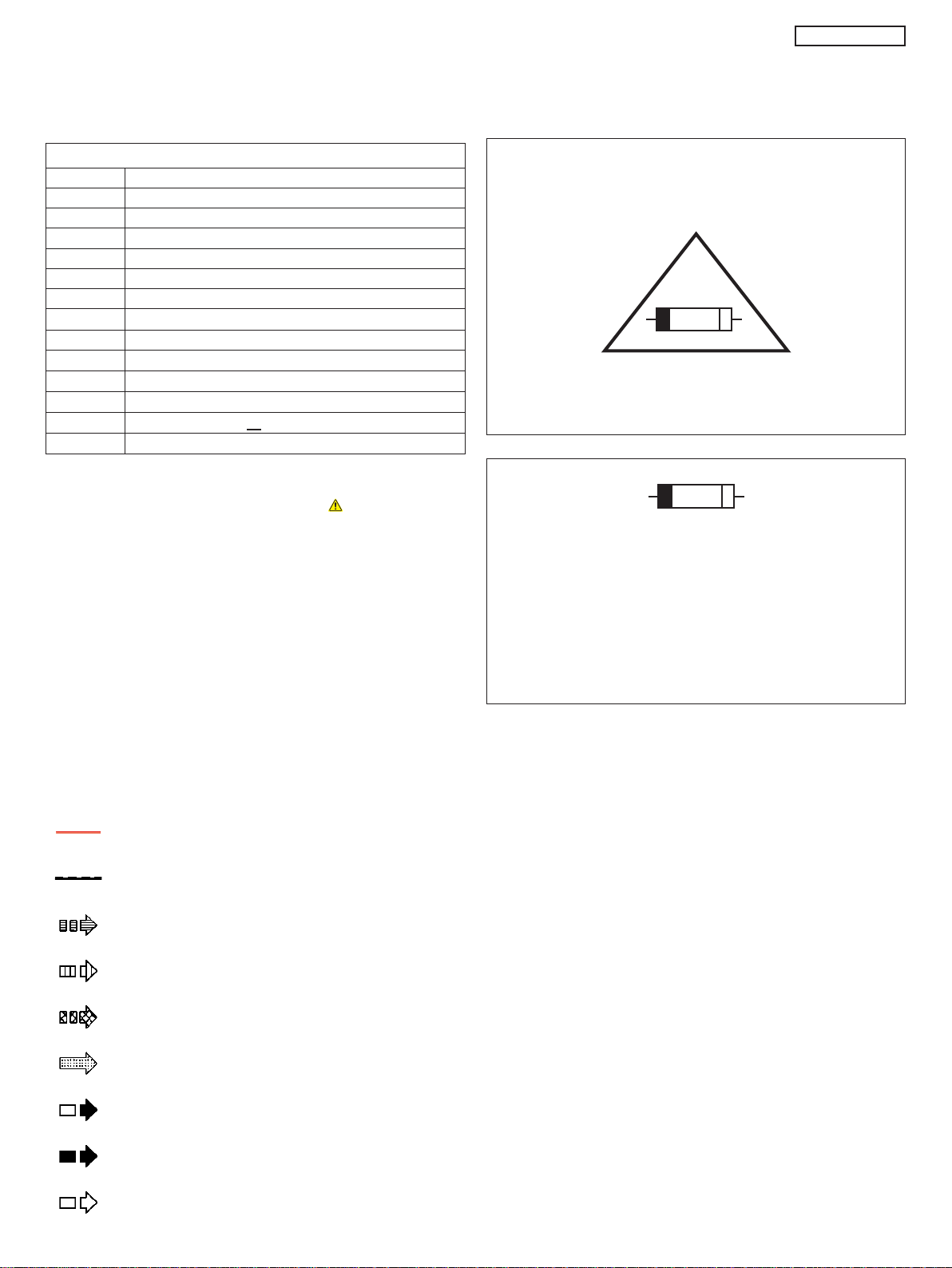

15. DIAGRAMAS ESQUEMÁTICOS

15.1. NOTAS DOS DIAGRAMAS ESQUEMÁTICOS

Todos os diagramas esquemáticos poderão ser modicados com o desenvolvimento de novas tecnologias

CHAVES E POTENCIÔMETROS

S7201: Chave Reset S9000: Chave USB S9001: Chave POWER S9002: Chave CD S9003: Chave Latin Preset EQ S9004: Chave Radio/EXT-IN S9005: Chave Manual EQ S9006: S9007: Chave D.BASS S9008: S9009: S9011: S9013: VR9000: Botão Volume

Chave Stop () /Tune Mode

Chave Play/Pause (/) Chave Forward (/|) Chave Rewind (|/) Chave Open/Close ().

• Nota de Segurança:

Componentes identicados pela marca “

” têm importantes características de segurança. Além disso, são usados componentes especiais com o propósito de retardar fogo (resistores), produzir som de alta qualidade (capacitores), gerar baixo nível de ruído (resistores), etc.. Quando substituir qualquer componente, tenha o cuidado de usar somente as

peças especicadas pelo fabricante relacionadas na lista de

peças.

• Resistores:

Resistência expressa em OHM [Ω] (K=1,000, M=1,000,000).

• Capacitores:

Capacitância expressa em µF, quando outra não for expressa. F=Farad, pF=Pico-Farad

• Bobinas:

Indutância expressa em H, quando outra não for expressa.

PARA PROTEÇÃO CONTÍNUA CONTRA O PERIGO DE INCÊNDIO, SUBSTITUA FUSÍVEIS UTILIZANDO

SEMPRE O INDICADO NA LISTA DE PEÇAS.

USE SOMENTE O TIPO DE FUSÍVEL INDICADO NA

Este símbolo localizado próximo ao fusível, indica que o

componente é do tipo “OPERAÇÃO RÁPIDA”.

Para garantir proteção contínua ao aparelho e aos usuários, é importante que ao substituir este componente seja utilizado sempre um componente novo dentro das

especicações de fábrica.

Utilize somente o componente indicado na Lista de Peças Elétricas deste manual.

CUIDADO:

RISCO DE FOGO LISTA DE PEÇAS

SA-AKX16LB-K

• Linhas de sinais e voltagens

: Linha do Sinal +B

: Linha do Sinal -B

: Linha do Sinal de Entrada CD Áudio

: Linha do Sinal de Entrada AUX Áudio

: Linha do Sinal Saída de Áudio

: Linha do Sinal USB

: Linha do Sinal FM/AM

: Linha do Sinal AM

: Linha do Sinal FM

Page 51

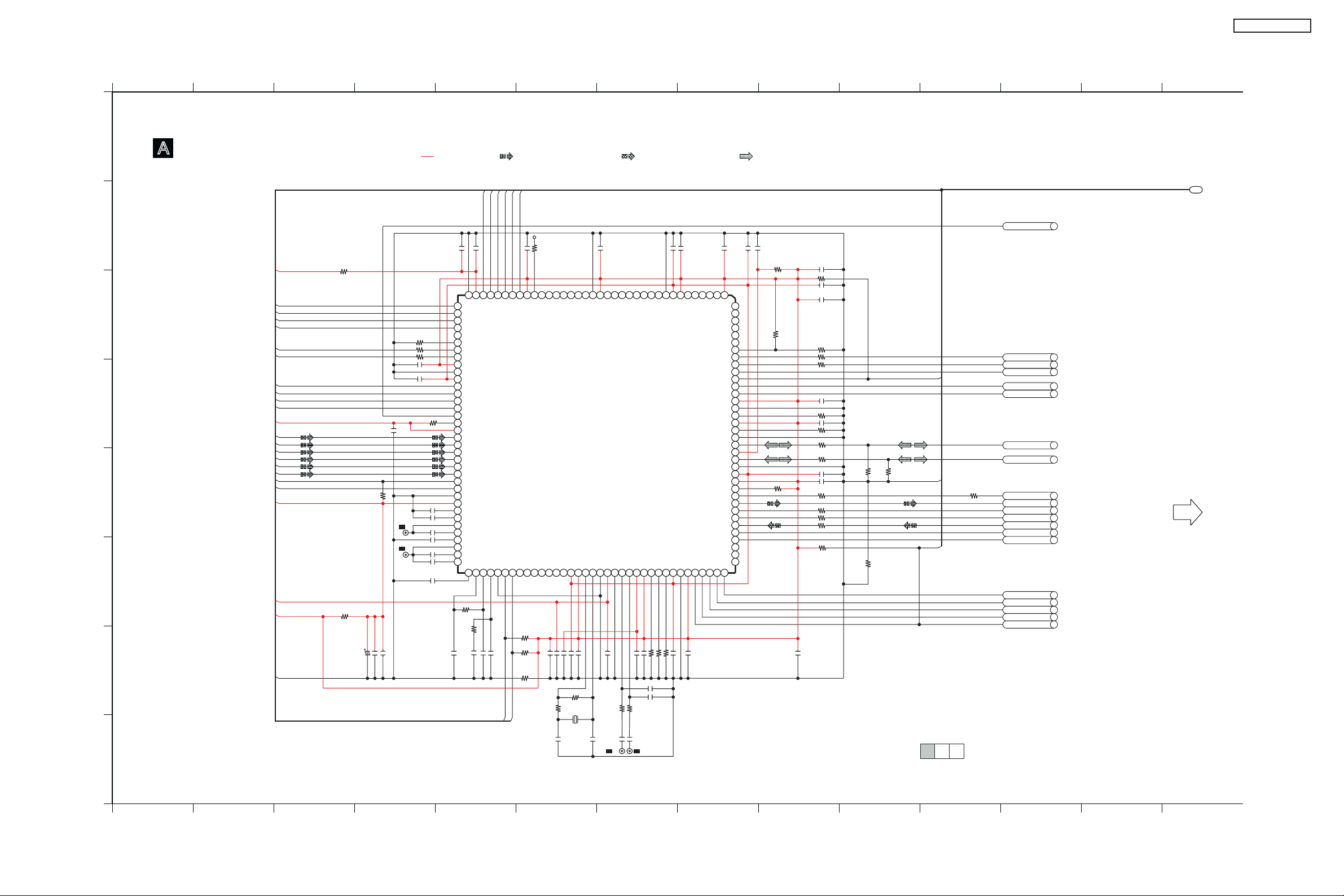

15.2. DIAGRAMA ESQUEMÁTICO DO CIRCUITO SERVO DO CD

SA-AKX16LB-K

DIAGRAMA ESQUEMÁTICO - 1

CIRCUITO SERVO DO CD

2 3 4 5 6 7 8 9 10 11 12 13 14

: AUDIO OUTPUT SIGNAL LINE

A10

NRAS

RDACVSS

AOUT1L

RDACVDD

AOUT1R

SRAMVDD

SREGVDD

0.1C8048

4.7

C8033 0.1

C8044

R8043 0

R80041KR8003

C8025

C8026

4.7

NCAS

TEST2

3300PC8069 3300PC8068

R8044 0

NWE

TEST1

R8045 0

0.1C8012

DVSS1

TEST0

C8043 0.1

0.1C8059

DVDD1

IOVDD2

[144] D2 [143] D1 [142] D0

[111] P80 [110] P25 [109] P24

DVSS7

DVDD4

IOVDD7

C8046 0.1

56 31241314 111218 16 1517 98710

D4D5D3

USBNOC

IOVDD9

USBDM2

USBAVDD2

USBDP2

USBAVSS

USBDP1

USBAVDD1

USBDM1

IOVDD8 REGON

AUDIOCLK

SRDATAIN

SREQ/BLKCK

NRST

SO/STAT

IRQ1A/MLD

107

105101102100 104103 106 108

0.1C8058

BA0 BA1 P85 P84 P31 P32

P33 P30

USBPP

DVSS9

DVSS8 DVDD5

SRDAT

BCLK LRCK

SCL5

SI/MDATA

144 143

IOVDD1

142 141 140 139 138 137 136 135 134 133 132 131 130 129 128 127 126 125 124 123 122 121 120 119 118 117 116 115 114 113 112 111 110 109

MCLK

1C8060

0.1C8031

R8047

AMUTE

USB_D+

USB_D-

USB_IN

CD_STAT CD_MLD

MI MI MI

MI MI

MI MI MI MI MI MI MI

MI MI MI MI MI

TO MAIN (CD SERVO)

CIRCUIT (2/3)

BOOT_MODE_DET

R8032

C8076 10 R8031 10K

1C8050

C8049 10

10K

10KR8046

0R8001

R8302 0 R8301 0

R9001 30

R8021 R8022 10 R8000 0

R8002 10K

CD_INNER_SW

0.1C8032

0R8033

0.1C8039 0R8034

30R9002

R9003

15K 15K

K8202

R9004

DGND

NRST

LB8002

0.1C8028

0.1C8041

33R8029

DAP_I2S_LRCKO

DAP_I2S_BCKO

EMMC_USB2_DET

BOOT_FILE_ANA

CD_I2S_MCLK

CD_I2S_SDO

CD_I2S_BCLK

CD_I2S_LRCLK

DAP_I2S_OUT

CD_BLKCK

CD_MCLK

CD_MDATA

CD_RESET

MI: MAIN (MICON) SCHEMATIC DIAGRAM - 4 ~ 7

C8515 0.1

3/32/31/3

PW_3V3

DAT1_SD DAT0_SD DAT3_SD DAT2_SD

CLK_EMMC CMD_EMMC

FOP TRP SPOUT TRVP

VREF

F E D B C A PD LD

PW_3R3V_CD

PW_3R3V_DAC

PW_3R3V_DIG

SERVO_GND

LB8402

LB8201

: CD AUDIO INPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE

IO3SF

IO2SF

IO1SF

IO0SF

CLKSF

NCSSF

32 30 293133

IO3SF

NCSSF

[37] MSDDAT1 [38] MSDDAT0 [39] MSDDAT3

[71] ARFFB [72] ARFIN

SDATA

VCOF

DVSS5

SDATA

SCLK

IO1SF

SCLK

0.1C8036

IO2SF

EXTRGO

R8010

100K

R8011

100K

K8206

R7158 33

2728 25 23 21 20 19222426

CLK

IOVDD4

TRCD3

TRCD2

A11

TRCD1

84 8580 817776 787473 75 79 8382 93 9492 969589 9087 88 91 9997 9886

R8006

220

C8015

12P

TRCD0

TRCST

10C8075

C8067 10

H0J338300002

0.1C8045

10C8070

C8029 0.1

36393435

IO0SF

CLKSF

DVSS3

FIOVDD

MSDDAT2

MSDWP

10KR8042 0R8025

R8026 0

0.1C8037

0.1C8038

R8214 10K

C8008 0.022

C8007 0.33

C8047

0.015

C8065

R8209

2.2M

C8017 10

C8013 6.3V100

C8014 0.01

MSDCD

42 43

MSDCDCLK

MSDCMD IOVDD5

45 46

DVSS4 DVDD2

FOP

TRP

49 50

SPOUT

TRVP TRVP2

52 53

OSCIN

VREF

CDAVSS CDAVDD

64 65

CTCENV

68PC8009

RFENV

RFOUT

RFIN

4.7C8022 69

ARFDC

ARFOUT

0.1C8010 71

680PC8020

PLLF

DSLF

PLLFO

R8210

820

R8211

2.7K

1000PC8027

C8019 1000P

C8021 0.082

C8018 0.33

DVSS2

IC8001

MN6627992AB

SERVO PROCESSOR

XI1

XO1

DVDD3

IOVDD6

TRCCLK

0.1C8034

0.1C8011

R8005

X8101

C8016

12P

0.1C8035

IOVDD3

DVSS6

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 52

SA-AKX16LB-K

15 16 17 18 19 20 21 22 23 24 25 26 27 28

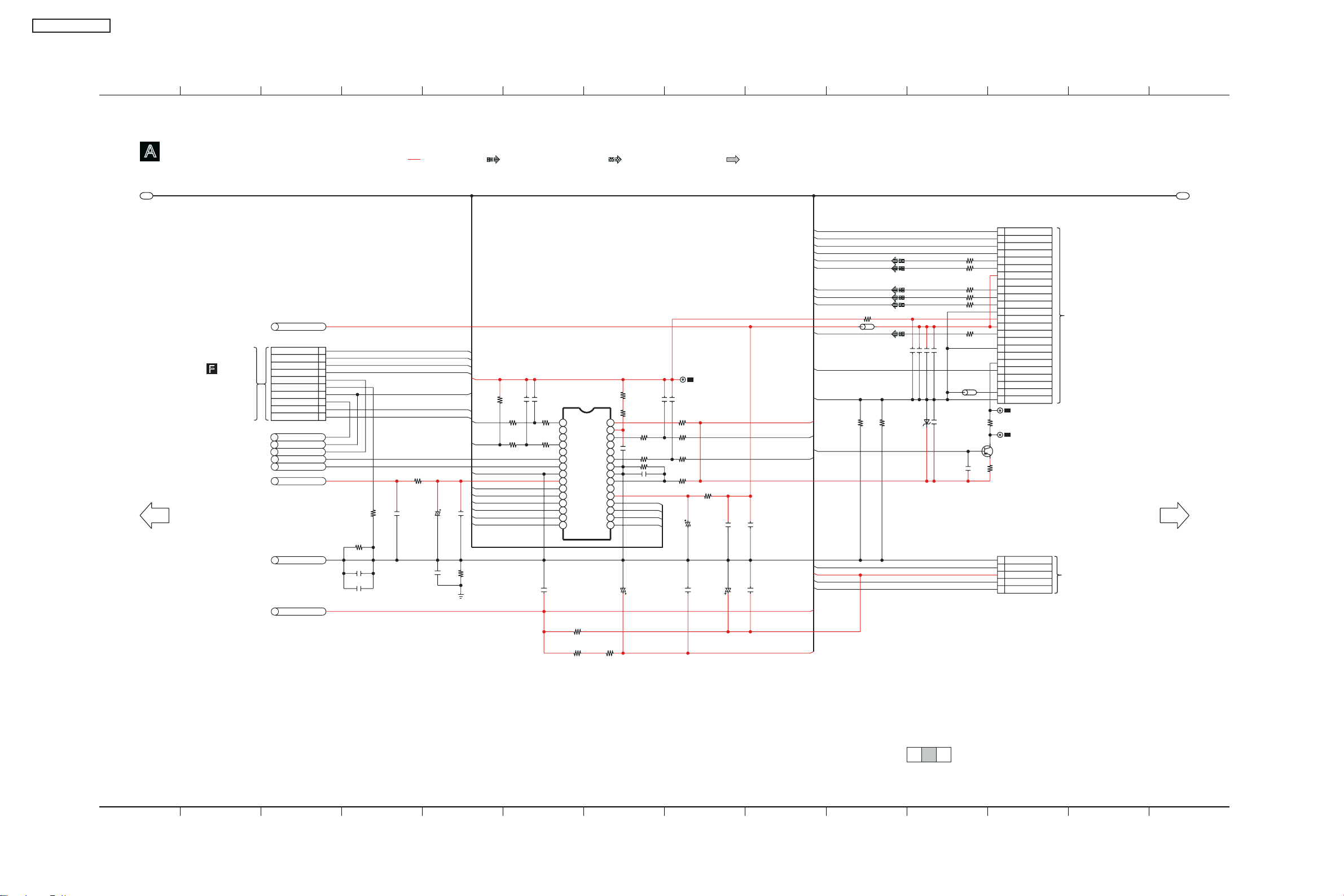

DIAGRAMA ESQUEMÁTICO - 2

CIRCUITO SERVO DO CD

P1 P1

PW_5V

CN8251

TO CD INTERFACE CIRCUIT (CN7002) IN SCHEMATIC DIAGRAM - 9

TO MAIN (CD SERVO)

CIRCUIT (1/3)

CD_CLOSE_SW

CD_INNER_SW

CD_OPEN_SW

MI MI

TRV+

LDM+

OPEN_SW

DGND

REST_SW

CLOSE_SW

SPM+

LD_CW

LD_CCW

PW_6V

DGND

PW_3V3

TRV-

LDM-

SPM-

9 8 7 6 5 4 3 2 1

LB8251

K8209

K8205

C8263

0.01

C8101 1000P

C8071

0.1 16V47

C8251

C8102

CD_INNER_SW

0.1

TRV+ TRV-

LDM+

LDM-

SPM-

SPM+

C8252

0.01

K8208

0.1

CHASSIS GND

: CD AUDIO INPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE

VREF

IC8251

C8255 1800P

R8259

4.7K

R8255

3.3K

0.1

C0GBY0000117

5CH MOTOR DRIVER

VINFC

1 2

TRB1 REG02

3 4

VINSL REG01 NC

FWD

REV

GND

VCC

8 9

VOLDVOLD+

10 11

VOSL-

VOSP+

VOSL+

VOFC-

VOFC+

LB8003

LB8004

FOP

TRVP

DGND

LDMLDM+ TRVTRV+ FF+

R8254

5.6K

C8254

0.015

R8258

27K

R8260

47K

C8074

: AUDIO OUTPUT SIGNAL LINE

LB8203

R8262

C8064

6.3V220

R8027

28 27 26 25 24 23 22 30 21 20 19 18 17 16 15

R8257 5.6K C8261

1 R8256 100 R8263 C8256

MUTE

BIAS

VINTK

TRB2

VINSP

GND GND

VCTL

PVCC

VOSP-

VOTK-

VOTK+

C8258 C8253 1200P

R8261

R8265

R8252

1K 1000P

R8264

SPMSPM+

T+

C8262

T-

6.3V100

C8061

0.1

0.15

100

100K

1.2K

FF+ T+ TC D

A B F

SERVO_GND

PW_3R3V_CD

TRP

LB8252

C8072

0.1

C8402

6.3V100

C8073

0.1

C8040

0.1

PW_3R3V_DAC

SPOUT

PW_3V3

NRST

PW_3R3V_DIG

SDATA SCLK

LB8204

LB8202 J0JHC0000045

K8205

K8207

D8250

DZ2J056M0L

C8204 10

C8203 0.01

C8202 0.1

C8201 10

C8260

0.01

0R8201 0R8202

0R8203 0R8204 0R8205

0R8206

LB8205

J0JHC0000045

C8259

FP8201

F-

F+

T+

T-

CD/DVD SW

14 13

PD_GND

VREF

VCC(5V) E

GND

CD-LD

MD/LPD

3 2

DVD-LD

GND-LD

R8215

5.6

Q8201

B1ADCF000001

LASER DRIVE

R8212

4.7

FP9003

VSS

NRST

STBY3.3V

SDATA

SCLK

TO OPTICAL PICKUP UNIT (CD MECHANISM UNIT BRS11C)

TO MAIN (CD SERVO)

CIRCUIT (3/3)

FOR DEBUG

3/32/31/3

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Page 53

29 30 31 32 33 34 35 36 37 38 39 40 41 42

SA-AKX16LB-K

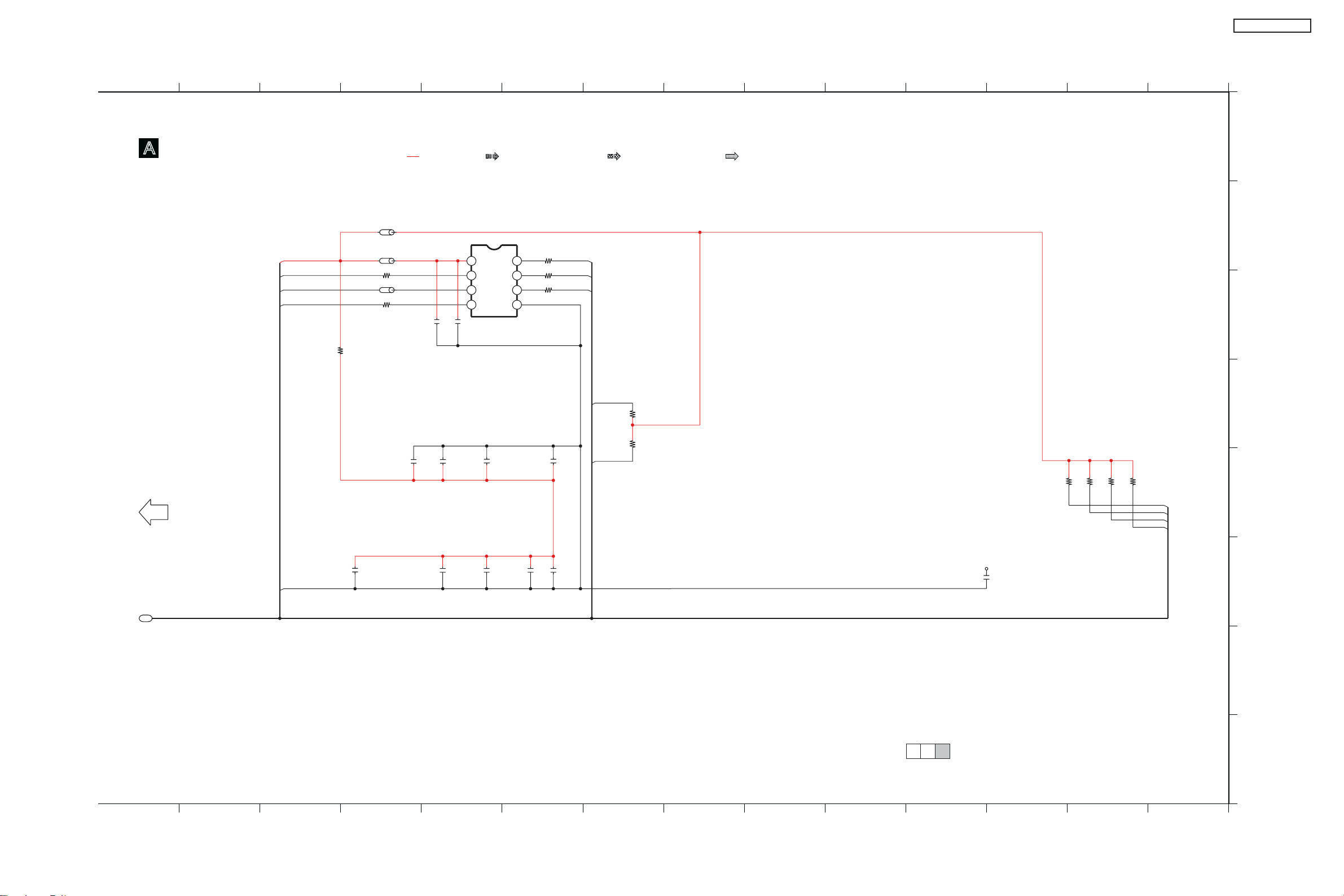

DIAGRAMA ESQUEMÁTICO - 3

CIRCUITO SERVO DO CD

PW_3R3V_DIG

IO3SF

CLKSF

IO0SF

TO MAIN (CD SERVO)

CIRCUIT (2/3)

LB8052

LB8501

J0JHC0000045

LB8401

J0JHC0000045

R8017 0

R8016

J0JCC0000301

: CD AUDIO INPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE

: AUDIO OUTPUT SIGNAL LINE

NCSSF

IO1SF

IO2SF

CLK_EMMC

R8502

47K

R8503

47K

0.1

CMD_EMMC

R8505

47K

R8506

47K

R8507

47K

R8504

47K

WP#

CE#

VSS

R8014 0

R8013 0

R8012 0

C7150

VDD

HOLD# SO

SCLK

0R8015

C8403

C8401

0.01

0.1

C7157

C7158

IC8401

C3FBMY000309

16M FLASH MEMORY

0.1

C7154

DAT2_SD DAT1_SD DAT0_SD DAT3_SD

C7155

DGND

0.1

C7160

0.1

C7159

C7156

C8042

0.1 C8501

3/32/31/3

29 30 31 32 33 34 35 36 37 38 39 40 41 42

Page 54

SA-AKX16LB-K

15.3. DIAGRAMA ESQUEMÁTICO DO CIRCUITO MICON

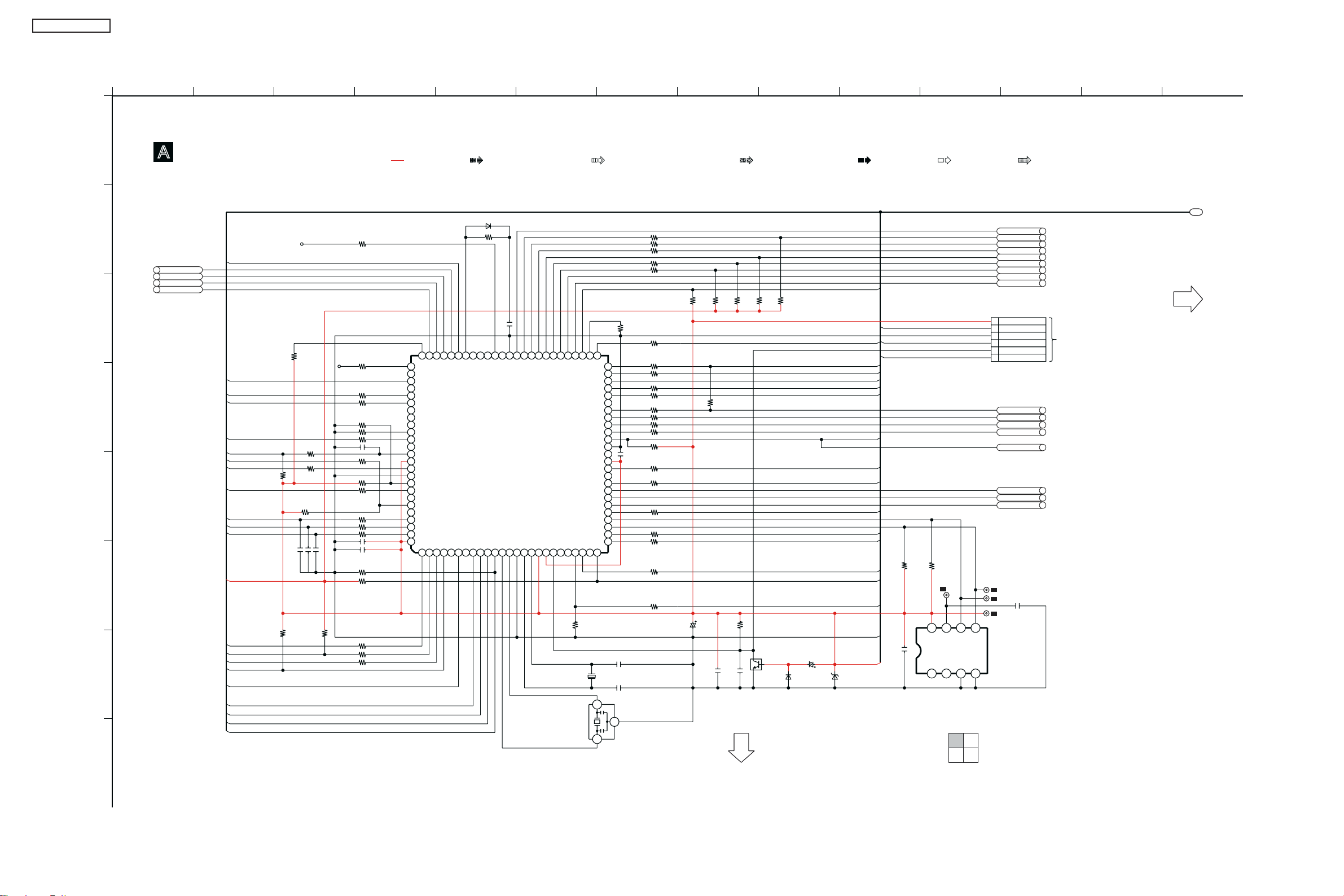

DIAGRAMA ESQUEMÁTICO - 4

CIRCUITO MICON

CD_MLD

CD_MDATA

CD_STAT

CD_MCLK

2 3 4 5 6 7 8 9 10 11 12 13 14

: AUX/TUNER AUDIO INPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE: AM SIGNAL LINE : FM SIGNAL LINE

AM_BP

LED_DIMMER

VOL_JOGA VOL_JOGB

RMT

SYNC

SMPS_REGION

PCONT

AUTOBASS

TEMP_DET

KEY2 KEY1

PW_3V3

LCD_DATA LCD_CE LCD_WR OCD_SDA

OCD_SCL

TU_SDA

TU_SCL

TU_RST

MMOD

R2046

10K

R2070

4.7K

R2109

10K

R2047

R2335

R2053 10K...E

4.7K...PH 1K...PN

C2302 10

100

C2029 0.1

R2071

3.9K

D2001

DA2J10100L

R2310 0

R2334 100

R2318 100 R2319 100

R2060

68K...E

27...PH

8.2K...PN

R2055 0 R2048 1K C2034 0.1

R2049 0

R2058 100K R2301 100

R2327 0 R2328 0

0R2329 C2042 0.1 C2054 0.1

C2032 0.1

R2075 4.7K R2116 10K

R2324 100 R2325 100 R2326 100

LED_DIMMER

MPORT_SW

VOL_JOGA

VOL_JOGB

LED_RED

LED_GREEN

83 84

NC REGION 2

85 86

RMT

SYNC

VDD

PCONT

VSS

REGION 1

AUTO_BASS

KEY3

SMPS_ID

TEMP_DET

97 98

KEY2 KEY1

100

VREF+

74 7172 6768 56 5558 57 52 5154 536566 6162 596064 6370 697375

R2084 560K

CD_MLD

SMPS_BP

CR_TIMER

ROTARY_JOGB

ROTARY_JOGA

[72] CD_MDATA (SYS_RXD) [73] CD_STAT (SYS_TXD) [74] CD_MCLK [75] OC

RFKWMAKX16LM

MICROPROCESSOR

[1] LCD_DATA [2] LCD_CE [3] LCD_WR

TU_CLK

OCD_CLK

ANALOG_SEL1

OCD_SDA

TU_SDA

ANALOG_SEL2

465213

879

C2051

USB_REC_LED

IC2006

MMOD

XTOUT

TU_RST

1211

VSS

XTIN

USB_IN

LOAD_CW

CD_RESET

[51] ECO_CTNRL [52] REGION 3 [53] DC_DET2 [54] CD_BLKCK

[23] POWER [24] NC [25] TU_INT

VSS

LOAD_CCW

CD_REST_SW

CD_OPEN_SW

CD_CLOSE_SW

DAP_CLK & DSP_CLK

DAP_SDA & DSP_SDA

EMMC_USB2_DET

BOOT_FILE_ANA

BOOT_MODE_DET

NRST

VDD18

VDD33

FAN_OUT1

19171514 16 18

R2337

10K

DAP_VALID

BKND_ERR

AMUTE

DAP_MUTE

DAP_PDN

DAP_RESET

DAMP_RESET

/DAMP_FAULT

/DAMP_CLIP

/DAMP_OTW

DC_DET1

VDD18

SLOW_MODE

EE_CLK

EE_DATA

EMO2 EMO1

FAN_OUT2

PROTECT

232120 224124

VSS

C2053 18P

X2001

C2052 18P

R2086

100K

50 49 48 47 46 45 44 43 42

40 39 38 37 36 35 34 33 32 31 30 29 28 27 26

X2002

C2056

0.1

R2091 1K R2093 1K R2094 1K

R2095 1K R2096 1K

R2332 100

R2317 100 R2323 100

R2308 100 R2306 100

R2307 100 R2314 100 R2315 100

R2316 100

R2333 10K

R2064 0

CD_INNER_SW CD_OPEN_SW CD_CLOSE_SW

DC_DET_PWR

R2107

R2077

47K

0R2066

100R2000

100R2305 100R2304

100R2331

22KR2336

10K

C2057

6.3V220

C2055

0.1

R2341

R2106

10K

R2120

C2059

47K

R2105

R2108

10K

B1GBCFLL0037

D2002

DA2J10100L

TO MAIN (MICON)

CIRCUIT (3/4)

Q2001

RESET

C2064 50V3.3

DZ2001

DZ2J047M0L

ECO_CTR

DAP_VALID BKND_ERR DAP_MUTE

DAP_PDN

DAP_RESET

DC_DET_AMP_FAN

DAP_SCL

DAP_SDA

KEY1

EMO2 EMO1

POWER

TU_INT

PROT

DGND

PW_SYS_3R3V

OCD_SDA

OCD_SCL

MMOD

R2144

4.7K

C2061

0.1

R2145

4.7K

VCC

2001

243

1/4

3/4

1 2 3 4 5 6

675

SCL

SDA

C3EBEY000037

GND

2/4

4/4

SYS3.3V

OCD_SDA

VSS

OCD_SDL

NRST MMOD

DAMP_RESET DAMP_FAULT

DAMP_OTW

DC_DET_AMP_FAN

EMMC_USB2_DET

BOOT_FILE_ANA

BOOT_MODE_DET

2003 2002

2000

USB_IN

CD_RESET

LD_CW

LD_CCW

CD CD CD CD

AMUTE

CD_BLKCK

TO MAIN (MICON)

CN2001

FOR MICRO-P DOWNLOADER

DA DA

DAMP_CLIP

DA DA

CD CD CD

C2077

330P

IC2007

EEPROM

CD: MAIN (CD SERVO): SCHEMATIC DIAGRAM - 1 ~ 3 DA: MAIN (DAMP): SCHEMATIC DIAGRAM - 8

CIRCUIT (2/4)

Page 55

15 16 17 18 19 20 21 22 23 24 25 26 27 28

SA-AKX16LB-K

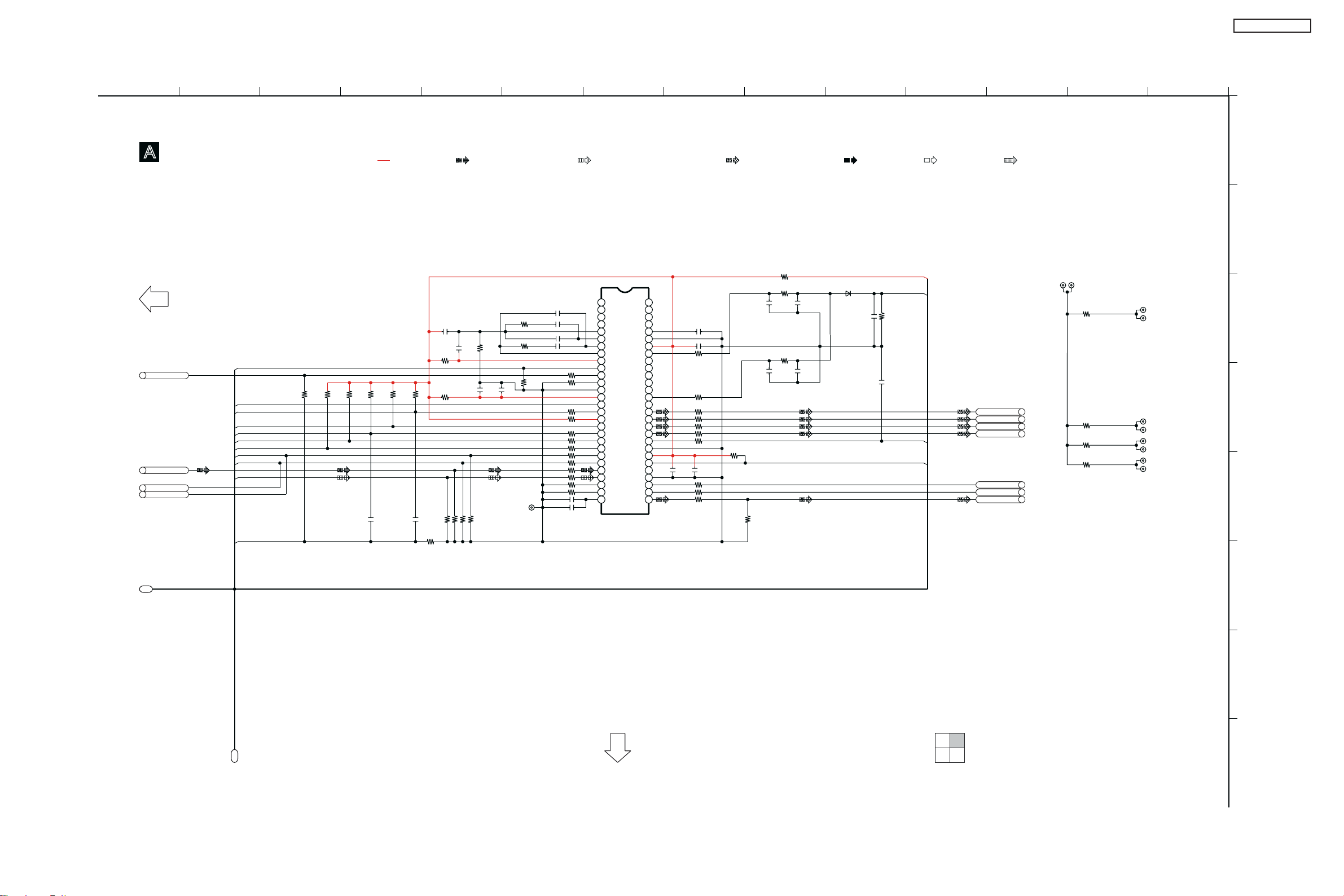

DIAGRAMA ESQUEMÁTICO - 5

CIRCUITO MICON

TO MAIN (MICON)

CIRCUIT (1/4)

CD_I2S_MCLK

CD_I2S_SDO

CD_I2S_BCLK

CD_I2S_LRCLK

EMO2

EMO1

DAP_RESET

DAP_PDN DAP_MUTE DAP_SDA DAP_SCL CD_I2S_LRCLK CD_I2S_BCLK

DAP_TUN_SDIN

DGND

R6542 R6543

10K

R6505

R6502

4.7K 4.7K 4.7K

R6507

C6530

0.1

4.7K

R6544

4.7K

C6528

0.1 R6500

: AUX/TUNER AUDIO INPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE: AM SIGNAL LINE : FM SIGNAL LINE

R8041

R6527

100

R6533

100

C6510

0.47

C6516

0.47

R6554

4.7K

$10KR6541

C6519

0.47

C6521

0.47

PWM_HPM_L

PWM_HPP_L

2 3 54 4 5 6 7 8

9 10 11 12 13 44 14 15

100

4.7K 17

18 19 20 21 22 23 34 24 25

0R6520

0R6521

27 28

C1AB00003993

DIGITAL AUDIO PROCESSOR

PWM_HPM_R PWM_HPP_R

AVSS

PLL_FLTM

PLL_FLTP

VR_ANA

AVDD

ASEL_EMO2

MCLK

OSC_RES

DVSS2_CORE DVDD2_CORE

EMO1

/RESET /HP_SEL

/PDN /MUTE

SDA SCL

LRCLK SCLK

SDIN1 SDIN2 SDIN3 SDIN4

VR_DIG

IC6500

CK6500

C6506 4700P C6505 0.047

C6504 4700P C6507 0.047

R6513

15K

R6508 0 R6515 18K

R6516 R6526

R6523 47 R6522 0 R6517 0 R6518 0 R6519 0 R6525 0 R6524 0

C6508 0.1 C6509 10

C6500

C6501

0.1

R6503

R6509

C6502

R6501 10K

R6510 10K

R6504 10K

R6506 10K

R6511

C6503

0.1

R6514 470

R6512 470

VR_PWM

AVSS_PWM

AVDD_PWM

PWM_P_4 PWM_M_4

PWM_P_3 PWM_M_3

PWM_P_2

PWM_M_2 PWM_P_1 PWM_M_1

VALID

DVSS1_CORE

DVDDD1_CORE

/BKND_ERR

PSVC

TEST

LRCLKO

SCLKO SDOUT

NC NC

C6514 0.1

52 51

C6512 0.1

R6534 100

49 48

R6536 100

43 42

R6550 R6551 R6552 R6553 R6528 47

C651110C6513

0.1 R6529 0

R6530 0 R6531 0

100 100 100 100

41 40 39 38 37 36 35

33 32 31 30 29

D6501

DA2J10100L

C6531

0.1

PW_3V3

AUTOBASS

C6527 10

R6549 10K

PWM_P_2

PWM_M_2

PWM_P_1

DAP_VALID

BKND_ERR

PWM_M_1

DAP_I2S_LRCKO

DAP_I2S_BCKO

DAP_I2S_OUT

CD CD CD

DA DA DA DA

CK2201 CK2202

R2201...AKX16

R2206...PN

R2207...PH

R2208...E

CK2203 CK2204

CK2213 CK2214

CK2215 CK2216

CK2217 CK2218

CD: MAIN (CD SERVO): SCHEMATIC DIAGRAM - 1 ~ 3 DA: MAIN (DAMP): SCHEMATIC DIAGRAM - 8

2/4

TO MAIN (MICON)

CIRCUIT (4/4)

1/4

4/4

3/4

Page 56

SA-AKX16LB-K

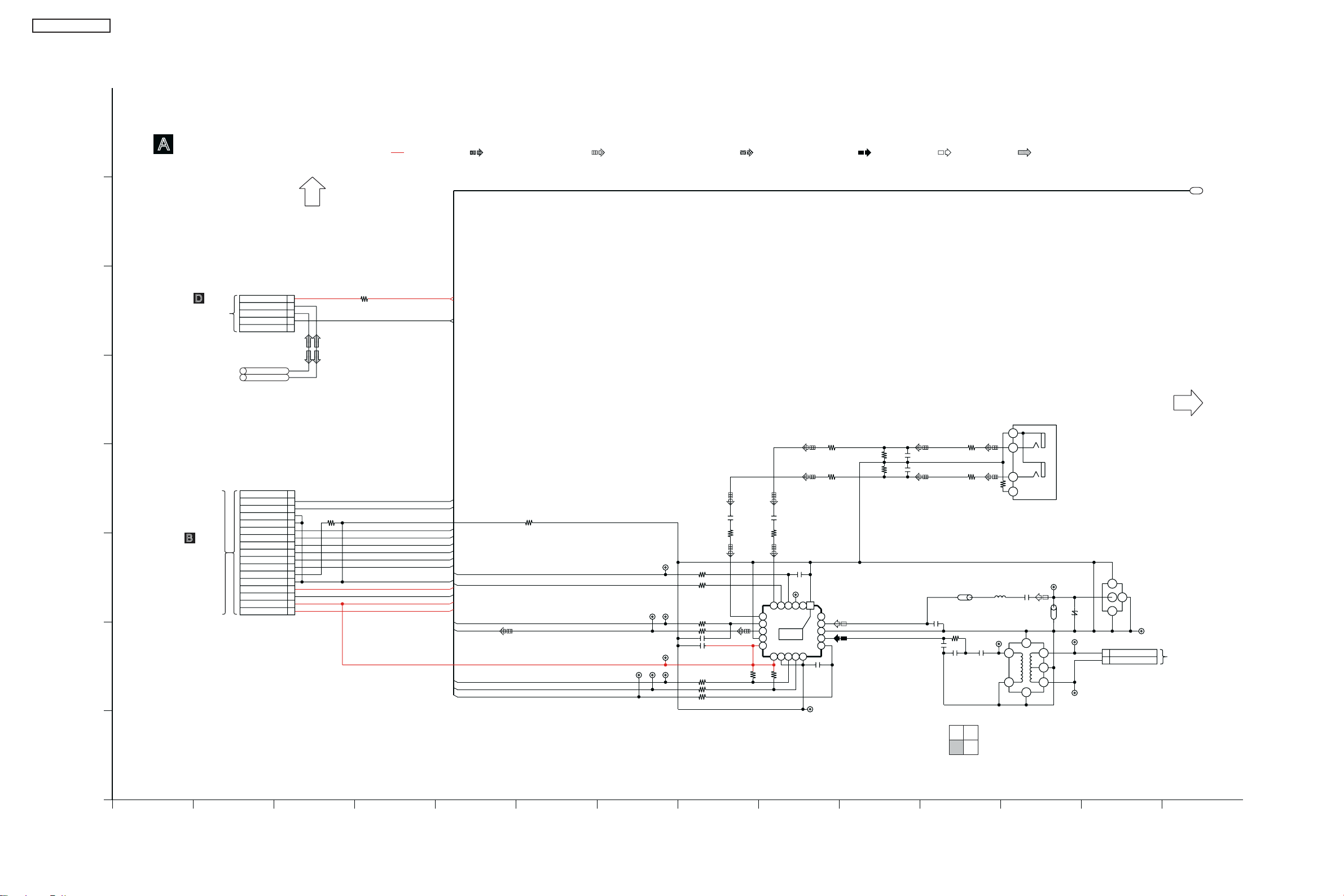

DIAGRAMA ESQUEMÁTICO - 6

CIRCUITO MICON

TO MAIN (MICON)

CIRCUIT (1/4)

: AUX/TUNER AUDIO INPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE: AM SIGNAL LINE : FM SIGNAL LINE

USB CIRCUIT (ZJ9300*) IN SCHEMATIC DIAGRAM - 9

CN2002

CD CD

USB_D+

USB_D-

PW_5V

DGND

1 2

D-

D+

4 5

R2502 0

PW_5V

DGND

TO MAIN (MICON)

CIRCUIT (4/4)

JK6002

R6148

L51

G1CR18JA0020

CK69

L52

C51

1000P

J0JBC0000032

LB51

CK51

AUX IN

VA51

EZAEG2A50AX

CK53

CK54

2 1

AM ANT AM ANT

FM ANT

JK51

CK64

JK52

AM ANT

C63

R6146

10K

R6147

10K

LB52

J0JYC0000118

L53

C64

C52

0.47

G2A380Y00002

R6135

R6136

TO PANEL CIRCUIT (CN9000) IN SCHEMATIC

DIAGRAM - 9

CN2000

CD: MAIN (CD SERVO): SCHEMATIC DIAGRAM - 1 ~ 3 DA: MAIN (DAMP): SCHEMATIC DIAGRAM - 8

VOL_JOGA VOL_JOGB

LCD_DATA

LCD_CE

LCD_WR

RMT KEY1 KEY2

DGND DGND

PW_SYS_3R3V

LED_DIMMER

PW_3V3

PW_5V

17 16 15 14

NC NC

13 12 11 10

9 8 7 6 5 4 3 2 1

R2501

VOL_JOGA VOL_JOGB

LCD_DATA

LCD_CE

LCD_WR

RMT KEY1 KEY2

DGND

PW_SYS_3R3V

LED_DIMMER

PW_3V3

PW_5V

TU_INT

CD_I2S_BCLK

CD_I2S_LRCLK DAP_TUN_SDIN

TU_SDA TU_SCL TU_RST

R50

CK65

CK63

CK62

CK61

CK67CK68CK66

R55 220 R56 220 R57 1K

C6087

R6130

2.2KR59

2.2KR60

2.2KR51 560R52 3PC67

0.1C61

R54

4.7K

LIN

RIN DFS

DOUT

GND

VDD

VIO

10 89 76

R53

4.7K

C6091

R6129

DCLK

THERMAL

PAD

RCLK

C66 33P

CK58

VUEALLPT056...PH/PN

T117 191816

FMI

GCGPO1

GCGPO2

RFGND

AMI

RST

SDIO

SCLK

SEN

C62

0.1

CK59

IC52

VUEALLPT057...E

FM/AM RADIO RECEIVER

R6133

10K

R6134

10K

C6099

680P

C6100

680P

C65

2/4

1/4

4/4

3/4

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 57

SA-AKX16LB-K

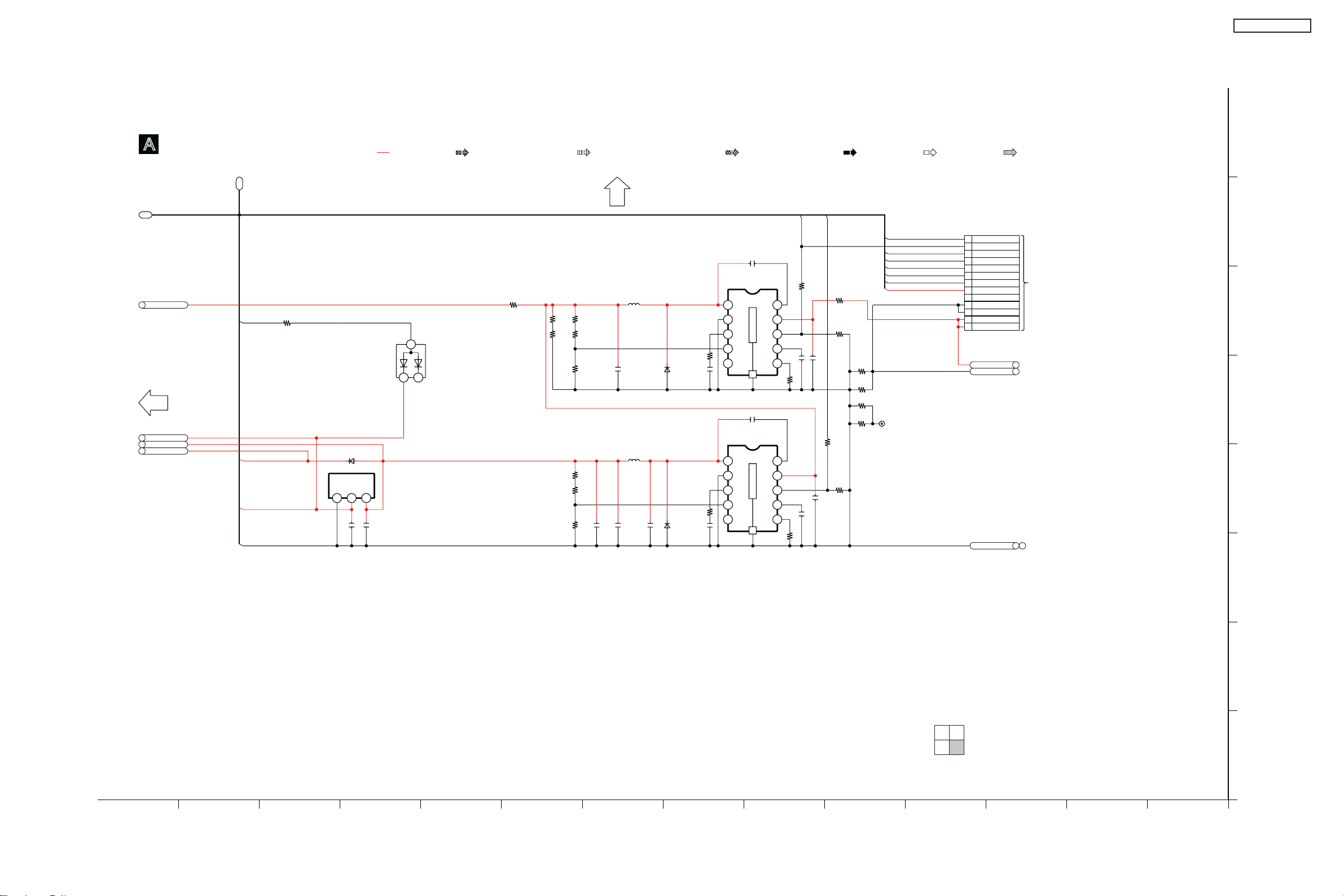

DIAGRAMA ESQUEMÁTICO - 7

CIRCUITO MICON

CD CD CD

PW_12V

TO MAIN (MICON)

CIRCUIT (3/4)

PW_3V3

PW_6V PW_5V

DC_DET_PWR

PW_5V

PW_3V3

DGND

R1025

IC1000

C0DBGYY03909

+3.3V VOLTAGE REGULATOR

D1001

B0EAKM000117

GND VINVOUT

213

C1000 10

: AUX/TUNER AUDIO INPUT SIGNAL LINE: CD AUDIO INPUT SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE: +B SIGNAL LINE : USB SIGNAL LINE: AM SIGNAL LINE : FM SIGNAL LINE

TO MAIN (MICON)

CIRCUIT (2/4)

PCONT

POWER

C1005

0.1

IC1002

C0DBAYY01594

+12V DC-DC CONVERTER

GND

COMP EN

R1030

15K

C1004 3300P

R1008

15K

C1015 3300P

VSENSE

PWRGD

C1016

IC1003

C0DBAYY01594

+6V DC-DC CONVERTER

GND

COMP EN

VSENSE

PWRGD

BOOT

VIN

THERMAL PAD

SS/TR

RT/CLK

0.1

BOOT

VIN

THERMAL PAD

SS/TR

RT/CLK

R1031

56K

R1016

56K

C1018

0.01

C1020

C1019

0.01

C1002

L1001

G1C100MA0291

L1000

G1C4R7MA0445

C1030 1000P

D1000

B0JCPG000030

DZ1000

B0JCPD000025

R1037

R1007

R1043

47K

R1026

R1041

100K

D1002

B0ADDJ000032

C1001 10

R1027

R1004

7.5K

R1005

R100610C100810C1009

R1042

4.7C1021

R1044

56K

R1003

R1045

56K

R1036

R1017

R1002

R1001

R1000 0

4.7

ECO_CTR

SYNC

TEMP_DET AM_BP SMPS_REGION

PROT

PW_SYS_3R3V

CK1009

13 12 11 10

9 8 7 6 5 4 3 2 1

ECO_CTR POWER

SYNC TEMP-DET AM-BP SMPS-ID PROT SYS3V3 NC

PWR_GND PWR_GND

32.5V

32V5

PW_GND

DGND

CN1000*

TO SMPS MODULE P.C.B.

DA DA

CDDA

CD: MAIN (CD SERVO): SCHEMATIC DIAGRAM - 1 ~ 3 DA: MAIN (DAMP): SCHEMATIC DIAGRAM - 8

2/4

1/4

4/4

3/4

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Page 58

SA-AKX16LB-K

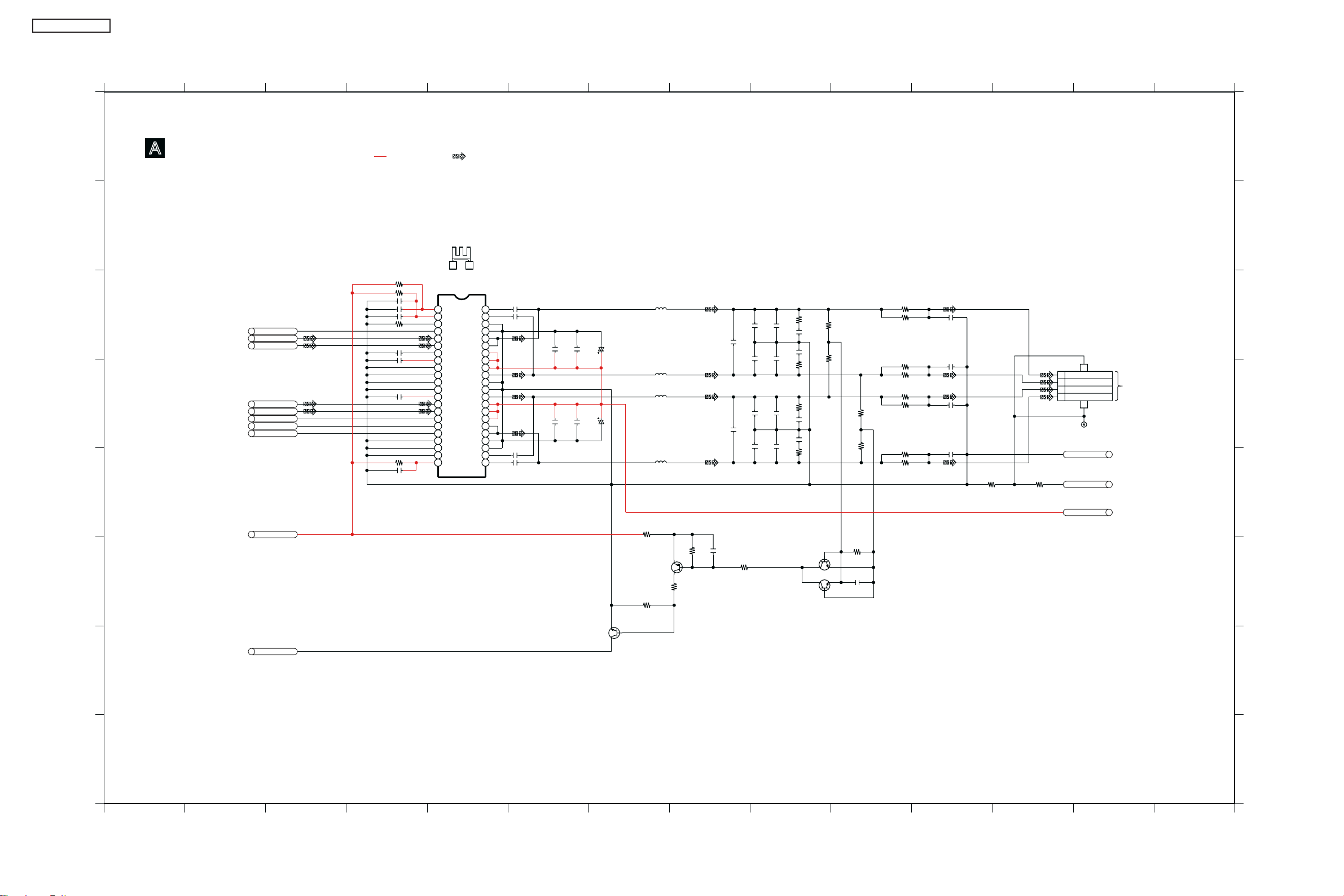

15.4. DIAGRAMA ESQUEMÁTICO DO CIRCUITO DAMP

DIAGRAMA ESQUEMÁTICO - 8

CIRCUITO PRINCIPAL (DAMP)

2 3 4 5 6 7 8 9 10 11 12 13 14

: +B SIGNAL LINE : AUDIO OUTPUT SIGNAL LINE

ZA6000*

HEATSINK

G2G1

IC6000

C1AB00003994

POWER AMPLIFIER

GVDD_AB

BST_A

VDD

BST_B

OC_ADJ

3 42 4 5 6 7 8 37 9

10 11 12 33 13 14 15 16 17 18 19 20 21 24

GND

/RESET

GND

INPUT_A

OUT_A

INPUT_B

OUT_A

C_START

PVDD_AB

DVDD

PVDD_AB

GND

PVDD_AB

GND

OUT_B

GND

AVDD

OUT_C

INPUT_C

PVDD_CD

INPUT_D

PVDD_CD

/FAULT

PVDD_CD

/OTW

OUT_D OUT_D

/CLIP

GND

M2 GND

M3 BST_C

GVDD_CD BST_D

L6000

44 43

41 40 39 38

36 35 34

32 31 30 29 28 27 26 25

2322

0.033C6024

0.033C6028

0.033C6025

0.033C6030

C6031

C6032

0.1

C60361C6039

0.1

C6033

50V470

C6040

50V470

G0A100H00018

L6001

G0A100H00018

L6002

G0A100H00018

L6005

G0A100H00018

C6042

0.47

C6044

0.47

C6045 1000P

C6046 1000P

C6047 1000P

C6048 1000P

C6049

0.1

C6055

0.1

C6059

0.1

C6060

0.1

R6058

3.3

C6061

0.01

C6062

0.01

R6060

3.3

R6061

3.3

C6063

0.01

C6064

0.01

R6062

3.3

R6068

100K

R6066

100K

R6069

100K

R6067

100K

R6300 R6301

R6304 0

R6306 0

0 0

0R6302 0R6303

0R6305

0R6307

C6069

0.1

C6070

0.1

C6071

0.1

C6074

0.1

R6001

JK6000

LEFT-

LEFT+ RIGHT-

2 1

RIGHT+

CK6001

PW_GND

R6002

DGND

TO SPEAKERS

DAMP_RESET

MI MI MI

DAMP_FAULT

MI MI

PWM_P_1

PWM_M_1

PWM_P_2

PWM_M_2

DAMP_OTW

DAMP_CLIP

C6023 C6020

C6022

10R6050 10R6007 10C6005

0.1C6018

0.1C6019 22KR6046

0.1 1

10R6011

0.1C6021

32V5

R6056

PW_12V

DC_DET_AMP_FAN

4.7K

Q6002

B1ADBL000010

DC DETECT

R6054

56K

Q6001

B1ABCF000011

DC DETECT

R6055

47K

R6057

220K

C6027

0.1 R6132

220K

Q6007

B1ABCF000011

SPEAKER PROTECTION

SWITCH

Q6300

B1ABCF000011

SPEAKER PROTECTION

SWITCH

R6070

33K

C6068

MI: MAIN (MICON) SCHEMATIC DIAGRAM - 4 ~ 7

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 59

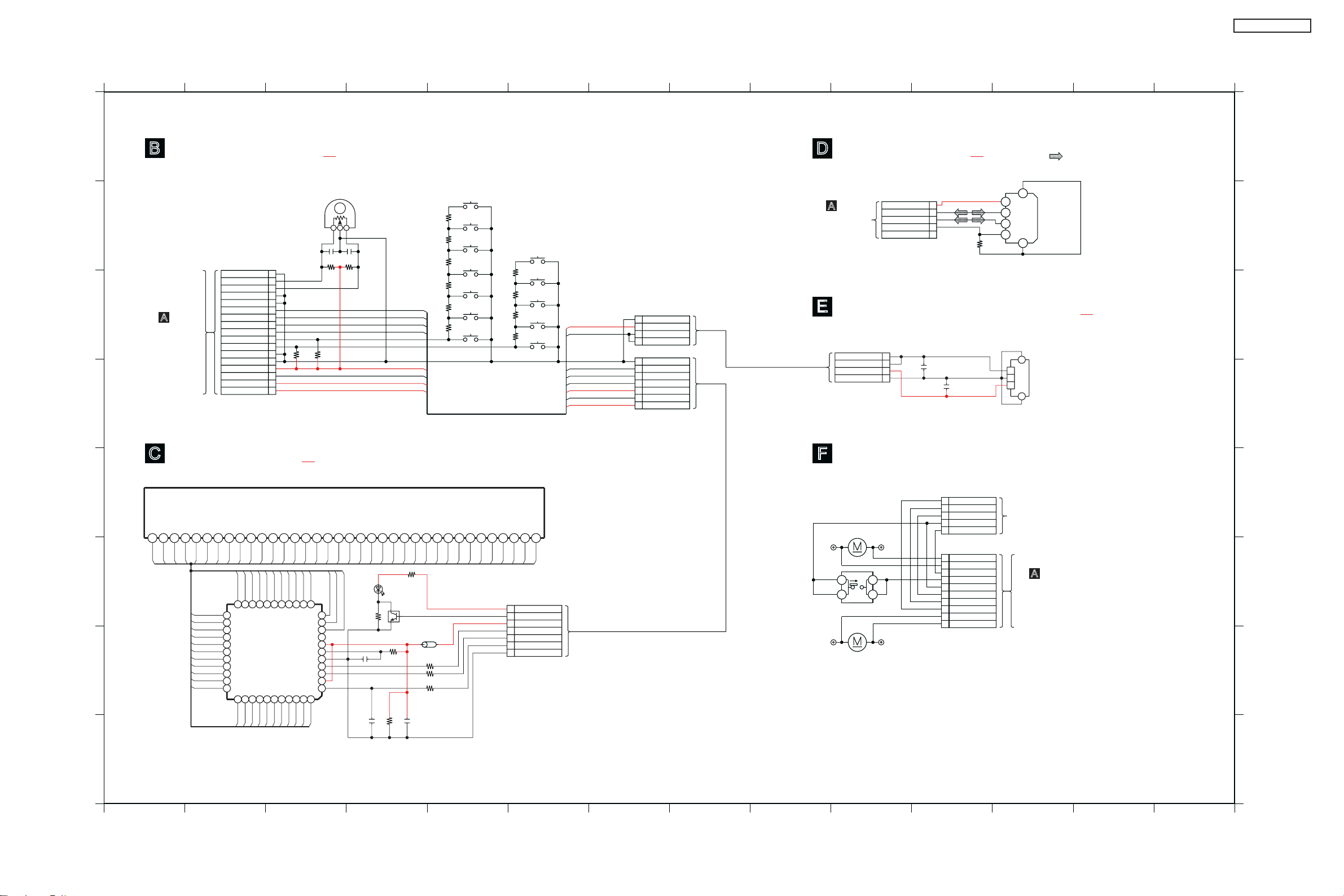

15.5. DIAGRAMAS ESQUEMÁTICOS DOS CIRCUITOS PAINEL, LCD, USB, SENSOR REMOTO E CIRCUITO INTERFACE DO CD

SA-AKX16LB-K

DIAGRAMA ESQUEMÁTICO - 9

CIRCUITO DO PAINEL

TO MAIN (MICON) CIRCUIT (CN2000) IN SCHEMATIC DIAGRAM - 6

2 3 4 5 6 7 8 9 10 11 12 13 14

: +B SIGNAL LINE

VR9000

VOLUME

123

C9001

C9000

100P

R9002

10K

100P

R9000

R9003

10K

R9001

10K

LCD_DATA

LCD_CE

LCD_WR

RMT

PW_SYS_3R3V

LED_DIMMER

PW_3V3

PW_5V

CN9000

PW_SYS_3R3V

VOL_JOGA VOL_JOGB

LCD_DATA

LCD_CE

LCD_WR

RMT KEY1 KEY2

DGND DGND

LED_DIMMER

PW_3V3

PW_5V

2 3

5 6 7 8

9 10 11 12 13 14 15 16 17

R9015

6.8K

R9013

4.7K

R9011

3.3K

R9009

2.2K

R9007

1.5K

R9005

1.2K

S9011

REWIND

S9007

D.BASS

S9005

MANUAL EQ

S9003

LATIN

PRESET EQ

S9006

STOP/TUNE

MODE

S9013

OPEN/CLOSE

S9001

POWER

R9010

3.3K

R9008

2.2K

R9006

1.5K

R9004

1.2K

S9009

FORWARD

S9008

PLAY/PAUSE

S9004

RADIO/EXT-IN

S9002

S9000

USB

PW_SYS_3R3V

RMT

LCD_CE LCD_WR LCD_DATA PW_3V3 LED_DIMMER PW_5V

DGND

PW_SYS_3R3V

RMT

DGND

LCD_CE

LCD_WR

LCD_DATA

PW_3V3 LED_DIMMER

PW_5V

CN9001

ZJ9001*

CIRCUITO USB

ZJ9300*

PW_5V

DGND

D-

D+

3 4

R9300

C9004

100P

C9005 1000P

TO MAIN (MICON) CIRCUIT (CN2002) IN SCHEMATIC DIAGRAM - 6

CIRCUITO SENSOR REMOTO

CN9002

PW_SYS_3R3V

RMT RMT

DGND

4 3 2 1

: +B SIGNAL LINE

VBUS D-

2 3

D+

DGND

OUT

GND

VCC

JK9300

USB PORT

IR9000

REMOTE SENSOR

: USB SIGNAL LINE

: +B SIGNAL LINE

CIRCUITO LCD

COM2

SEG0

COM3

COM0

COM1

COM2

COM3

SEG0

SEG1

COM0

COM1

SEG21 SEG20 SEG19 SEG18 SEG17 SEG16 SEG15

SEG14 SEG13 SEG12 SEG11

SEG1

SEG2

23 24 25 26 27 28 29 30 31 32 33

SEG3

SEG4

SEG3

SEG5

SEG4

SEG23

SEG24

SEG22

SEG21

SEG24

SEG20

[21] SEG23

SEG19

[22] SEG22

SEG18 SEG17 SEG16

C0HBA0000295

SEG15 SEG14

[34] SEG10 [35] SEG9

SEG13 SEG12

SEG11

SEG8

35 37 42 44433938 414036

SEG8

SEG10

SEG9

SEG6

SEG26

SEG25

SEG26

SEG25

IC900

LCD DRIVER

SEG7

SEG6

SEG7

SEG6

SEG7

SEG27

1617

SEG27

SEG5

SEG28

[12] COM3 [13] SEG31

[1] /CS [44] SEG0

SEG4

SEG8

SEG29

SEG28

SEG4

SEG3

SEG29

SEG3

SEG9

SEG30

SEG2

SEG10

SEG31

1215 14 131820

COM2 COM1 COM0

VDD

VLCD

VSS

DATA

/WR

SEG1

COM3

/RD

SEG0

: +B SIGNAL LINE

DP900

L5AYAYY00061

LCD

SEG12

SEG11

SEG13

SEG14

SEG11

SEG12

SEG13

SEG14

COM2

COM1

COM0

11 10

9 8 7 6

C907

5 4 3 2 1

SEG15

R935

SEG16

180

0.01

C902 220P

SEG18

SEG17

SEG19

SEG17

SEG18

SEG19

R933

D993

B3AFA0000131

B1GBCFJN0033

LED DRIVE

R901

15K

R908 1K

C901 1000P

SEG21

SEG20

SEG21

SEG20

180

Q900

LB900

J0JBC0000019

R906 0 R905 0

R903 470

SEG22

SEG23

SEG24

SEG25

SEG26

SEG27

323016 2120 232218 19 2827 292524 261711 14 1512 136 108971 4523 31 34 363533

SEG27

SEG28

1 2 3 4 5 6 7

SEG30

SEG29

SEG30

SEG29

PW_5V LED_DIMMER PW_3V3 LCD_DATA LCD_WR LCD_CE

DGND

SEG31

ZJ6000*

CIRCUITO INTERFACE DO CD

CN7001

LDM+

LDM-

OPEN_SW

DGND

CLOSE_SW

M7302*

SPINDLE MOTOR

CKA4CKA3

S7201

RESET

CKA1CKA2

M7301*

TRAVERSE MOTOR

SPM+ SPM-

CLOSE_SW

REST_SW

DGND

OPEN_SW

LDM-

LDM+

TRV-

TRV+

CN7002

TO LOADING P.C.B. (CD MECHANISM UNIT BRS11C)

TO MAIN (CD SERVO) CIRCUIT (CN8251) IN SCHEMATIC DIAGRAM - 2

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Page 60

SA-AKX16LB-K

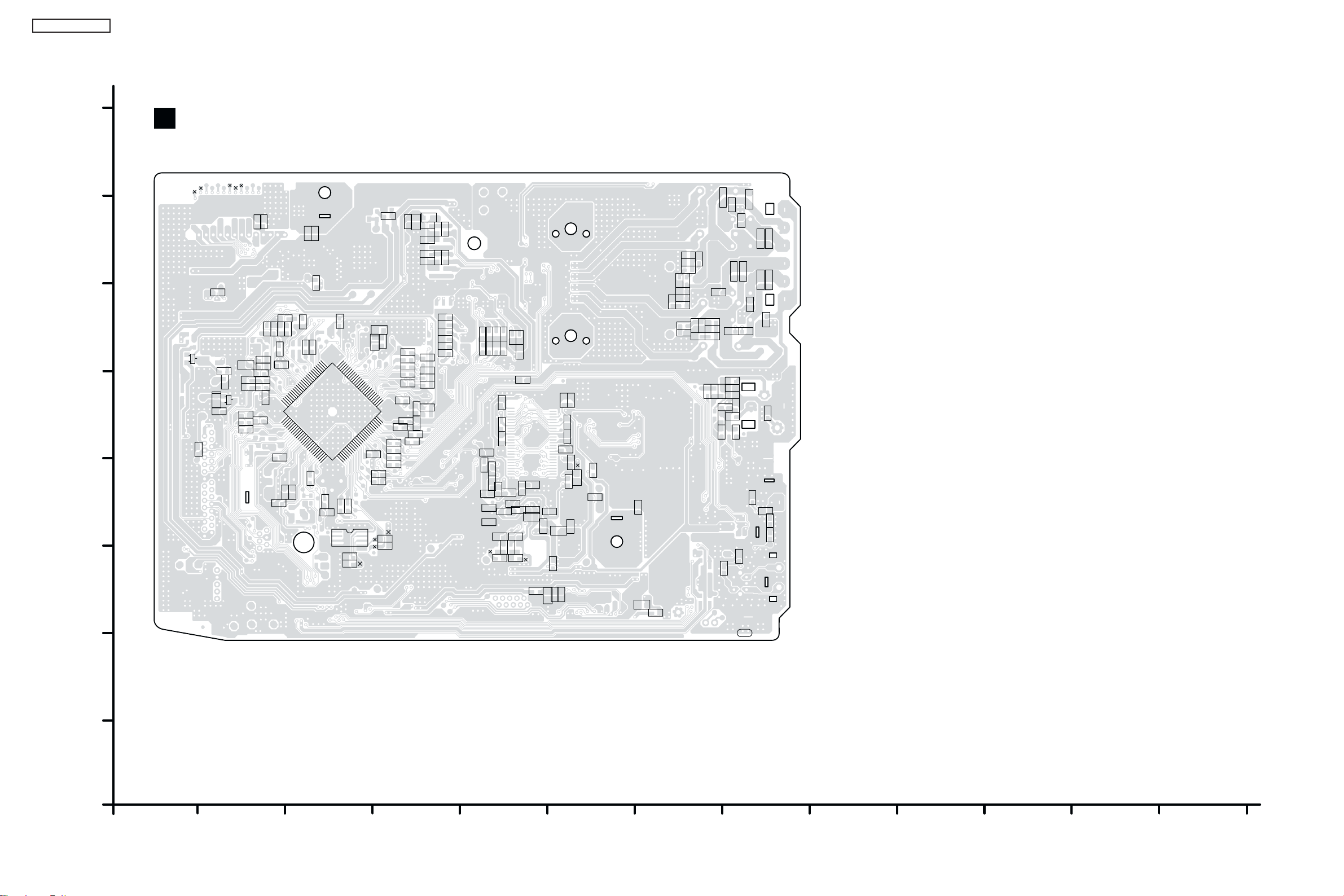

16. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO

16.1. PLACA MAIN

PLACA MAIN

CK2217

CK2213

CK2215

CK2203

CK2201

R1036

R1017

C1005

R2301

D1002

R1025

Q2001

D2002

C2059

R2501

C2055

R2049

C2302

R2053

R2327

C2029

R2328 R2329

C2032

R2324

R2325

R2070

C2042

R2326

R2075

C2054

R2060

R2058

100

R2055

R2335

C2034

C2052

R2047

C2053

R1002

R1001

C1016

R2046

R2319

R2109

R2318

IC2006

R2331

R2116

R2304

R2305

R2337

IC2007

C2061 C2077

R1037

C2051

R2084

D2001

R2307

R2314

C2056

TP2002

TP2001

R2064 R2066

TP2003

R2144 R2145

TP2000

R2315 R2316

R2317

R2332

R2091 R2093 R2094 R2095

R2096

R2323

R2306

R6549

R2308

C6527

R2086

C6531

C6519

C6510

C6521 C6516

R2108

R2105 R2106 R2107

R2077

D6501

R6527

R6533

R6521 R6520 R6501 R6504 R6506 R6510

R6534

R6536

R6306

R6307

C6074

C6071

R6304

R6305

C6060 C6048

R6067

R6062

R6066

C6064

C6047 C6059 R6061

C6063

C6045

R6060

C6049

C6046

C6055

C6062

R6058

R6509

R6526

R6543

R6528

R6505

R8046

R8047

C8041

K8205

C8101

TP69

R6502

C8039

C8028

C8068

C8025

R6507

C8050

C8046

R6544

C7156

C7159

C7160

LB8052

R8003

C8043

C8069

R8004

C8026

R6511

C8048

R6002

R6513

R6500

C7155

C8042

C8033

C8075

C7154

C7158

C7150

C7157

R7158

TP61

C8037

LB8402

C8065

C8038

LB8201

C8011

C8034

C8067

K8206

TP67

LB8003

C8102

C6061

R6130

C6070

C6087

R6135

R6136

R6129 C6091

R6302

R6303

R6300

R6301

C6069

R6001

R6068R6069

R6147 C6100 R6134

C6099

R6146

C52

R6148

R6133

C66

LB51

C51

L51

C64

(LADO A)

LB8202

C8203

C8202

C8201

C8204

LB8204

PbF

3610A-1

10 1 12 13

Page 61

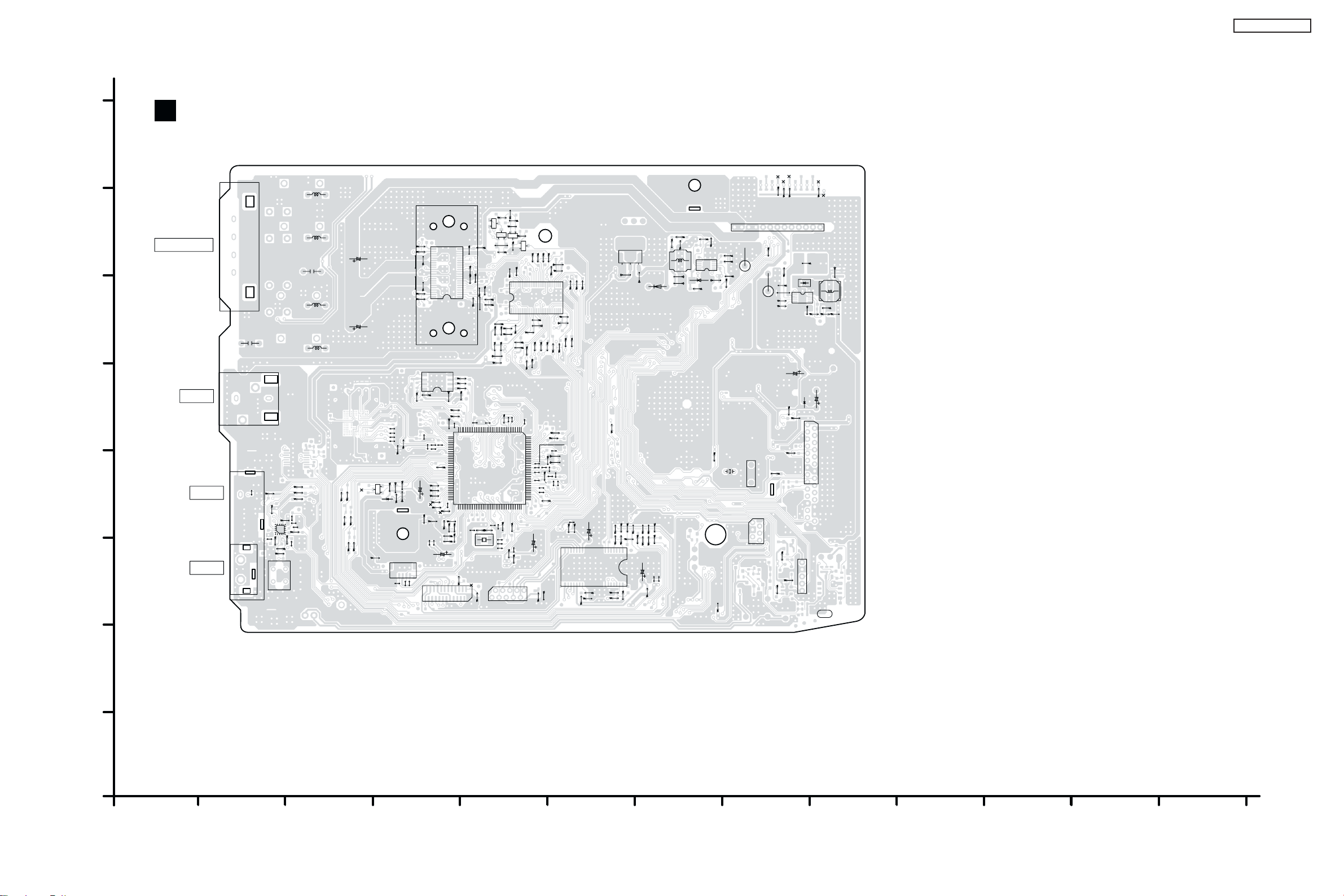

PLACA MAIN

TO SPEAKERS

AUX IN

FM ANT

AM ANT

JK6002

1-R+

2-R-

3-L+

4-L-

JK51

JK52

1-GND

JK6000

C6042

4-GND

SA-AKX16LB-K

CK2214

CK2218

CK2216

L6005

L6002

C6040

C6044

L6001

C6033

L6000

3-RCH

2-LCH

R8506

R8205

R8202

R8206

R8201

R8204

R8203

Q8201

TP63

D8250

K8207

R60 R51

R59

VA51

R52

C67

C61

IC52

R55

R54

R53

R56

LB52

C62

C63

R57 C65 L53

6431

L52

R8504 R8507

R8505

C8501

R8212

FP9003

(FOR DEBUG)

C8515

ZA6000* HEATSINK

C6025 C6030

C6036

C6039

C6031

C6032 C6028 C6024

C8403

R8017

LB8501

R8209

C8259

C8013

C8017

C8260

TP50

K8208

R8010

R8011

FP8201

(TO OPTICAL PICKUP UNIT

(CD MECHANISM UNIT BRS11C))

23 22 25

IC6000

IC8401

R8042

R8502

R8025

R8503

R8026

R8214

C8014 C8008 C8009 C8007

C8022

TP51

K8202

C8074

C8040

C8402

37 40

70 72

C8020

C8047

C8019 C8018

C8401

R8016 R8015

C8070

C8010

R8210

10 220

R6132

Q6300

Q6007

R6011

C6022

C6020

C8036

C6018

C6021

C6023

R6046

C6005

C8035

R6007 R6050

C6019

R8041

C6504

R6514

C6501 C6500

C6068

R6070

C6505

R6503

C6507

R6512

C8060

R8012 R8013 R8014

LB8401

3635 30 25 20 15 10 5 1

C8029

IC8001

C8016

R8006

R8005

X8101

LB8205

R8043

R8045

CN8251

C8044

C8045

R8044

C8027

C8021

R8211

R8215

C8015

TP64

R6056

C6027

R6057

Q6002

R6055

Q6001

R6054

R6550

R6551

R6552

R6553

C6512

C6514

5655 50 45 40 35 3029

R6554

IC6500

C6503

C6502

R6515

C6506

R6508

R6516

R6542

R6523

R6522

R6517

C6530

C6528

C8012

C8059

C8058

R8302

R8301

144 140

R8031

135

C8049 C8076

130

C8032

125

120

R9001

R8001

R8021

115

R8032

R8022

110 109

R8000

108

105100959085807573

R8002

C8064

C8061

R8027

LB8004

789

C8263

K8209

C6513 C6511

282520151051

C6508 C6509

R6525

R6524

R9003

R9004

R8029

LB8002

14 8 7 129

R6519

R8034 C8031

C8071

R6531

R6518

R8033

LB8251

R6530

R9002

C8252

R8264

R6529

C8256 R8263

C8251

IC8251

C8261 R8262

R2341

R8258

R8255

IC1000

C1000

C8255

R8260

R8259

28222115

C8254

R8261

R8254

321

C1001

C8262

C8253

R8252

C8258

R8256

LB8252

D1001

LB8203

R8257

C8072

R8265

C8073

R1004

C1009 C1008

R1005

L1000

R1006

DZ1000

C1030

R1008

IC1003

C1020

5 1

R2333

C1015

R50

R1016 C1019

R1045

X2001

CN1000*

(TO SMPS MODULE P.C.B.)

1 131 21 11 098765432

R2336

R1041

R1003

R1043

X2002

CN2001

(FOR MICRO-P DOWNLOADER)

R2000

R2208...E

R2207...PH

R1000

R1044

C1021

C1018 R1031

R2310

R2334

R2120

R2048

R2502

R2206...PN

IC1002

C2057

R2071

CN2002

R1042

D1000

DZ2001

CN2000

5 4 3 2 1

C1004

5 7 9

11 13 15

1 3

R1030

R2201...AKX16

C2064

2 4 6

8 10 12 14 16

R1026

PbF

CK2204

L1001

R1027

CK2202

C1002

R1007

3610A-1

(LADO B)

10 1 12 13

Page 62

SA-AKX16LB-K

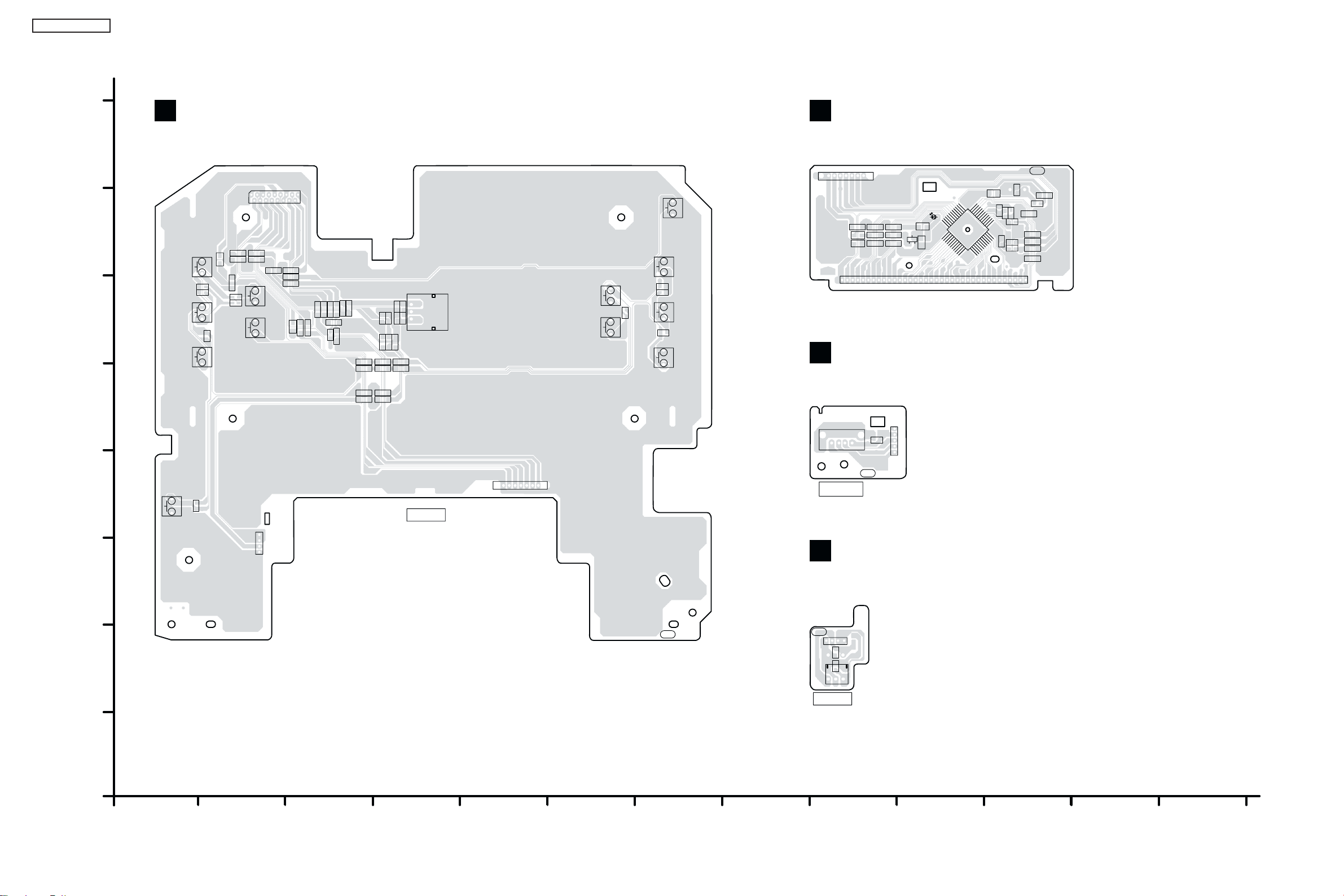

16.2. PLACAS PAINEL, LCD, USB, PLACA DO SENSOR REMOTO

PLACA PAINEL PLACA LCD

S9007

(D.BASS)

R9011 R9009

S9005

(MANUAL EQ)

S9003

(LATIN PRESET EQ)

R9007

W103

R9015 R9013

W101 W104

W106

CN9000

W102 W105

S9011

(REWIND)

S9009

(FORWARD)

131211109

634

W112

W113

W114 W115

W109

W110

W111

W116

W125

W119

W126

W121

W127

W122

W123

W124

W138 W139

W117

W118

W136

W137

W128 W129

W130

R9003

R9002

W131

W132

W134

W135

R9001

R9000

VR9000

3 2 1

C9000 C9001

S9006

(STOP/TUNE MODE)

S9008

(PLAY/PAUSE)

R9010

S9013

(OPEN/CLOSE)

S9004

(RADIO/EXT-IN)

R9008 R9006

R9004

S9002

(CD)

S9000

(USB)

ZJ6000*

1765432

W204

W200

W202

DP900

36 35 30 25 20 15 101112131419 16171824 23 212229 28 2734 33 32 31 26 512349678

PLACA USB

JK9300

PbF

3611AB

W209

D993

W208

W206

W207

ZJ9300*

5 4 3 2 1

Q900

R933

R935

W205

W201

W203

R9300

IC900

R908

W215

LB900

R901

W214

C907

C901

R906

W212

W213

R905

C902

R903

W210

W211

S9001

(POWER)

R9005

CN9001

4 3 2 1

VOLUME

ZJ9001*

PbF

3611AC

1234567

PbF

3611AA

USB PORT

PLACA DO SENSOR REMOTO

PbF

3611AD

1432

CN9002

C9005

C9004

IR9000

3611AC

SENSOR

10 1 12 13

Page 63

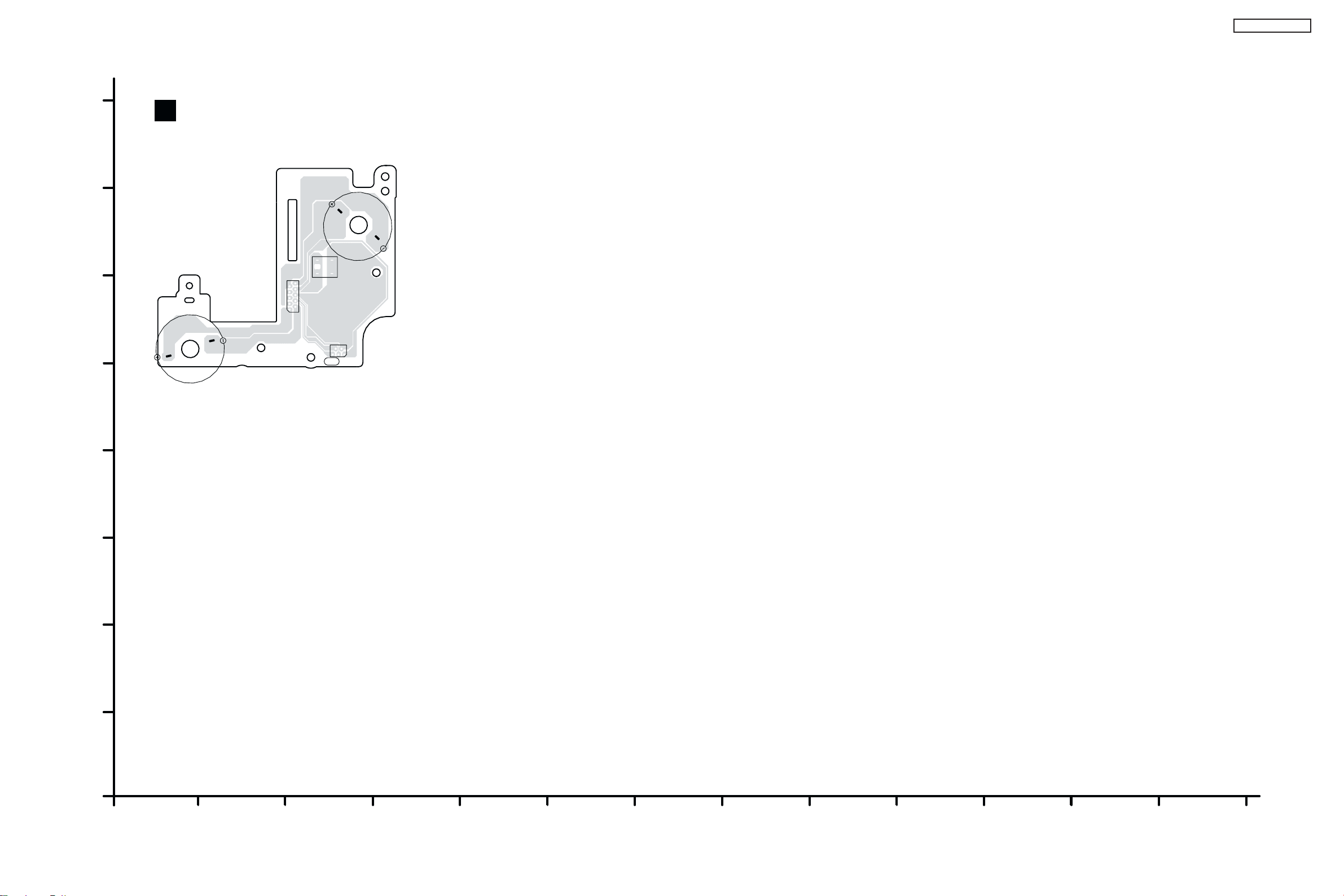

16.3. PLACA DA INTERFACE DO CD

PLACA DA INTERFACE DO CD

M7301*

(TRAVERSE MOTOR)

CN7002

M7302*

(SPINDLE MOTOR)

S7201

(RESET)

CN7001

TO LOADING P.C.B. (CD MECHANISM UNIT BRS11C)

PbF

12345

3556A

SA-AKX16LB-K

10 1 12 13

Page 64

SA-AKX16LB-K

17. INFORMAÇÕES DOS DIAGRAMAS ESQUEMÁTICOS

17.1. TABELAS DE VOLTAGENS E FORMAS DE ONDAS

Nota:

Os valores de voltagem indicados são os valores padrões para a unidade medido com um testador de circuitos de alta

impedância tomando o chassi como padrão. Poderá haver algum desvio nos valores das voltagens, dependendo da impedância interna do circuito DC do equipamento de medição.

As voltagens dos circuitos e as formas de ondas descritas são consididerados como informações de referência. Ao examinar um ponto com defeito, os valores podem ser diferentes dos descritos dependendo do instrumento utilizado e da condição da medição.

17.1.1. PLACA MAIN (1/4)

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

TUNER

0 1.5 0 3.0

0 0 3.0 3.3 0

IC52

3.3 0 1.4 0.3 0 0 3.3 0 0 0

3.3

REF NO.

MODE 1 2 3

POWER ON 0 3.2 5.8

STANDBY 0 3.0 5.4

REF NO.

MODE 12345678910

POWER ON 18.6 32.2 3.3 2.2 0.5 0 0.8 0.7 0 12.4

STANDBY 18.5 32.2 3.3 2.2 0.5 0 0.8 0.7 0 12.4

REF NO.

MODE 12345678910

CD PLAY 12.0 16.0 3.3 2.2 0.5 0 0.8 0.8 0 6.0

STANDBY 12.0 16.0 3.3 2.2 0.5 0 0.8 0.8 0 6.0

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 3.2 3.2 3.2 0 0 0 0 3.3 3.0 0 0 1.5 1.5 0 1.0 1.7 3.3 1.8 3.3 0

STANDBY 3.2 3.2 3.2 0 0 0 0 0 0 0 0 1.5 1.5 0 1.0 1.7 3.3 1.8 3.3 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 0 0 3.3 0 3.3 3.3 0 0 0 3.3 0 0 0 3.3 0 3.3 1.8 0 0 3.3

STANDBY 0 0 3.3 0 3.3 3.3 0 0 0 3.3 0 0 0 3.3 0 3.3 1.8 0 0 3.3

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

CD PLAY 3.3 3.3 3.3 2.5 0 3.2 3.2 3.2 3.2 2.8 0 0 3.2 3.2 0 3.3 3.3 3.3 0 0

STANDBY 3.3 3.3 3.3 2.5 0 3.2 3.2 3.2 3.2 2.8 0 0 3.2 3.2 0 3.3 3.3 3.3 0 0

IC1000

IC1002

IC1003

IC2006

REF NO.

MODE 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

CD PLAY 3.3 3.3 0 0 0 0 0.9 1.0 3.3 0 3.2 3.2 3.3 3.2 3.3 3.3 0 3.2 1.1 3.3

STANDBY 3.3 3.3 0 0 0 0 0.9 1.0 3.3 0 3.2 3.2 3.3 3.2 3.3 3.3 0 3.2 1.1 3.3

REF NO.

MODE 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

CD PLAY 3.3 0 0 0 0 0 0 1.6 3.3 3.3 0 0.3 0.6 0 1.6 0 2.0 3.3 3.3 3.3

STANDBY 3.3 0 0 0 0 0 0 1.6 3.3 3.3 0 0.3 0.6 0 1.6 0 2.0 3.3 3.3 3.3

REF NO.

MODE 12345678

CD PLAY 00000003.3

STANDBY 00000003.3

IC2006

IC2007

Page 65

17.1.2. PLACA MAIN (2/4)

000003.200

SA-AKX16LB-K

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 12.1 12.2 1.2 2.5 1.6 1.6 2.7 3.2 0 0 0 0 7.6 1.6 1.6 3.2 3.2 3.2 0 0

STANDBY 12.1 12.2 1.2 2.5 1.6 1.6 2.7 3.2 0 0 0 0 7.6 0 0 3.2 3.2 3.2 0 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 0 12.1 27.9 27.0 0 0 16.4 16.4 32.0 32.0 32.0 16.4 0 0 16.4 32.0 32.0 32.0 16.3 16.4

STANDBY 0 12.1 27.9 27.0 0 0 16.4 16.4 32.0 32.0 32.0 16.4 0 0 16.4 32.0 32.0 32.0 16.4 16.4

REF NO.

MODE 41 42 43 44

CD PLAY 0 0 27.0 27.0

STANDBY 0 0 27.0 27.0

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 0 0 0 0 0 0.6 1.1 1.7 3.2 0 1.0 1.0 0 3.2 3.2 3.2 3.2 3.2 3.2 3.2

STANDBY 0 0 0 0 0 0.6 1.1 1.8 3.3 0 1.0 1.0 0 3.3 3.3 3.3 3.3 3.3 3.3 3.3

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 3.2 1.6 1.5 0.8 1.5 0 0 1.8 1.8 1.7 1.7 0 0 3.2 3.2 0 2.9 1.7 1.6 1.6

STANDBY 3.3 1.6 1.5 0 0 0 0 1.8 1.8 1.7 1.7 0 0 3.3 3.3 0 2.9 1.6 1.7 1.7

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56

CD PLAY 1.6 1.6 1.5 0 0 0 0 1.6 1.6 3.3 0 1.8 0 0 0 0

STANDBY 1.6 1.6 1.6 0 0 0 0 1.6 1.6 3.3 0 1.8 0 0 0 0

IC6000

IC6500

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 3.3 1.5 1.5 0 1.5 1.5 3.3 1.5 1.5 0 1.6 1.5 3.3 3.2 3.2 3.2 3.2 0 3.2 0

STANDBY 3.3 1.5 1.5 0 1.5 1.5 3.3 1.5 1.5 0 1.6 1.5 3.3 3.2 3.2 3.2 3.2 0 3.2 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 0 1.7 1.8 1.6 3.3 0 1.6 1.6 1.7 1.7 3.2 3.2 0 3.3 0 3.2 0 3.2 1.3 1.4

STANDBY 0 1.7 1.8 1.6 3.3 0 1.6 1.6 1.7 1.7 3.2 3.2 0 3.3 0 3.2 0 3.2 1.3 1.4

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50

CD PLAY 0 1.3 1.3 3.3 1.3 1.3 0 1.3 1.3 0

STANDBY 0 1.3 1.3 3.3 1.3 1.3 0 1.3 1.3 0

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 3.2 1.3 1.1 1.2 1.2 1.3 3.2 1.2 0 3.2 3.2 3.2

STANDBY 3.2 1.3 1.1 1.2 1.2 1.3 3.2 1.2 0 3.2 3.2 3.2

IC7704

IC8001

Page 66

SA-AKX16LB-K

17.1.3. PLACA MAIN (3/4)

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 0 0 0 0 3.2 3.2 1.3 3.2 3.2 3.2 3.2 3.2 0.6 3.0 3.2 0 1.2 1.2 1.2 0.8

STANDBY 0 0 0 0 3.2 3.2 1.3 3.2 3.2 3.2 3.2 3.2 0.6 3.0 3.2 0 1.2 1.2 1.2 0.8

REF NO.

MODE 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

CD PLAY 0 1.0 0.8 0.8 3.2 0 1.2 1.7 1.7 1.5 0 1.5 1.6 3.3 1.6 1.6 1.9 0 1.7 1.7

STANDBY 0 1.0 0.8 0.8 3.2 0 1.2 1.7 1.7 1.5 0 1.5 1.6 3.3 1.6 1.6 1.9 0 1.7 1.7

REF NO.

MODE 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

CD PLAY 1.7 0.2 0 3.3 3.2 3.2 0 1.0 0 1.0 1.2 1.6 1.6 1.4 1.4 0.4 0 3.3 3.3 0

STANDBY 1.7 0.2 0 3.3 3.2 3.2 0 1.0 0 1.0 1.2 1.6 1.6 1.4 1.4 0.4 0 3.3 3.3 0

REF NO.

MODE 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

CD PLAY 0 0 0 0 0 0 1.2 3.3 1.2 1.2 0 3.3 3.3 0 1.6 1.6 3.3 0 0 0

STANDBY 0 0 0 0 0 0 1.2 3.3 1.2 1.2 0 3.3 3.3 0 1.6 1.6 3.3 0 0 0

REF NO.

MODE 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120

CD PLAY 1.2 0 3.2 3.1 3.0 3.2 3.1 3.1 0 0 0 3.2 3.1 3.0 1.6 1.4 0.8 1.0 3.2 3.2

STANDBY 1.2 0 3.2 3.1 3.0 3.2 3.1 3.1 0 0 0 3.2 3.1 3.0 1.6 1.4 0.8 1.0 3.2 3.2

REF NO.

MODE 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140

CD PLAY 1.2 0 3.0 3.2 3.0 0 0 3.2 0 0 3.2 0 0 3.2 0 1.6 1.6 1.6 0 0

STANDBY 1.2 0 0 3.2 0 0 0 3.2 0 0 3.2 0 0 3.2 0 1.6 1.6 1.6 0 0

IC8001

REF NO.

MODE 141 142 143 144

CD PLAY 0 1.0 1.1 1.1

STANDBY 0 1.0 1.1 1.1

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 1.7 0 0 1.6 0 3.0 3.0 5.8 0 0 3.0 3.0 2.5 2.7 2.6 2.7 2.4 2.8 5.0 0

STANDBY 1.7 0 0 1.6 0 3.1 3.0 5.8 0 0 3.0 3.0 2.7 2.7 2.6 2.7 2.7 2.7 5.0 0

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30

CD PLAY 1.5 0 1.6 0 0 1.7 1.7 3.3 0 0

STANDBY 1.0 0 1.7 0 0 1.7 1.7 3.3 0 0

REF NO.

MODE 12345678

CD PLAY 2.1 2.6 3.3 0 3.0 0.6 3.3 3.3

STANDBY 2.4 2.6 3.3 0 3.2 0.5 3.3 3.3

IC8001

IC8251

IC8401

17.1.4. PLACA MAIN (4/4)

REF NO.

Q2001 Q6001 Q6002 Q6007

MODE ECB ECB ECB ECB ECB

CD PLAY 0 0 3.3 0 3.3 0 12.6 0 14.0 15.7 15.3 16.1 16.2 15.8 16.2

STANDBY 0 0 3.3 0 3.3 0 12.2 0 13.6 16.2 15.8 16.2 16.0 16.0 16.0

Q6300

REF NO.

Q8201

MODE E C B

CD PLAY 3.0 2.1 2.3

STANDBY 3.2 0 3.2

Page 67

17.1.5. PLACA LCD

SA-AKX16LB-K

REF NO.

MODE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CD PLAY 3.2 3.3 3.2 3.2 0 2.9 3.3 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5

STANDBY 3.2 3.3 3.2 3.2 0 2.8 3.2 1.3 1.4 1.4 1.4 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5

REF NO.

MODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

CD PLAY 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5

STANDBY 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5

REF NO.

MODE 41 42 43 44

CD PLAY 1.5 1.5 1.5 1.5

STANDBY 1.5 1.5 1.5 1.5

REF NO.

MODE E C B

CD PLAY 0 0 3.2

STANDBY 0 0 3.3

Q900

IC900

Page 68

SA-AKX16LB-K

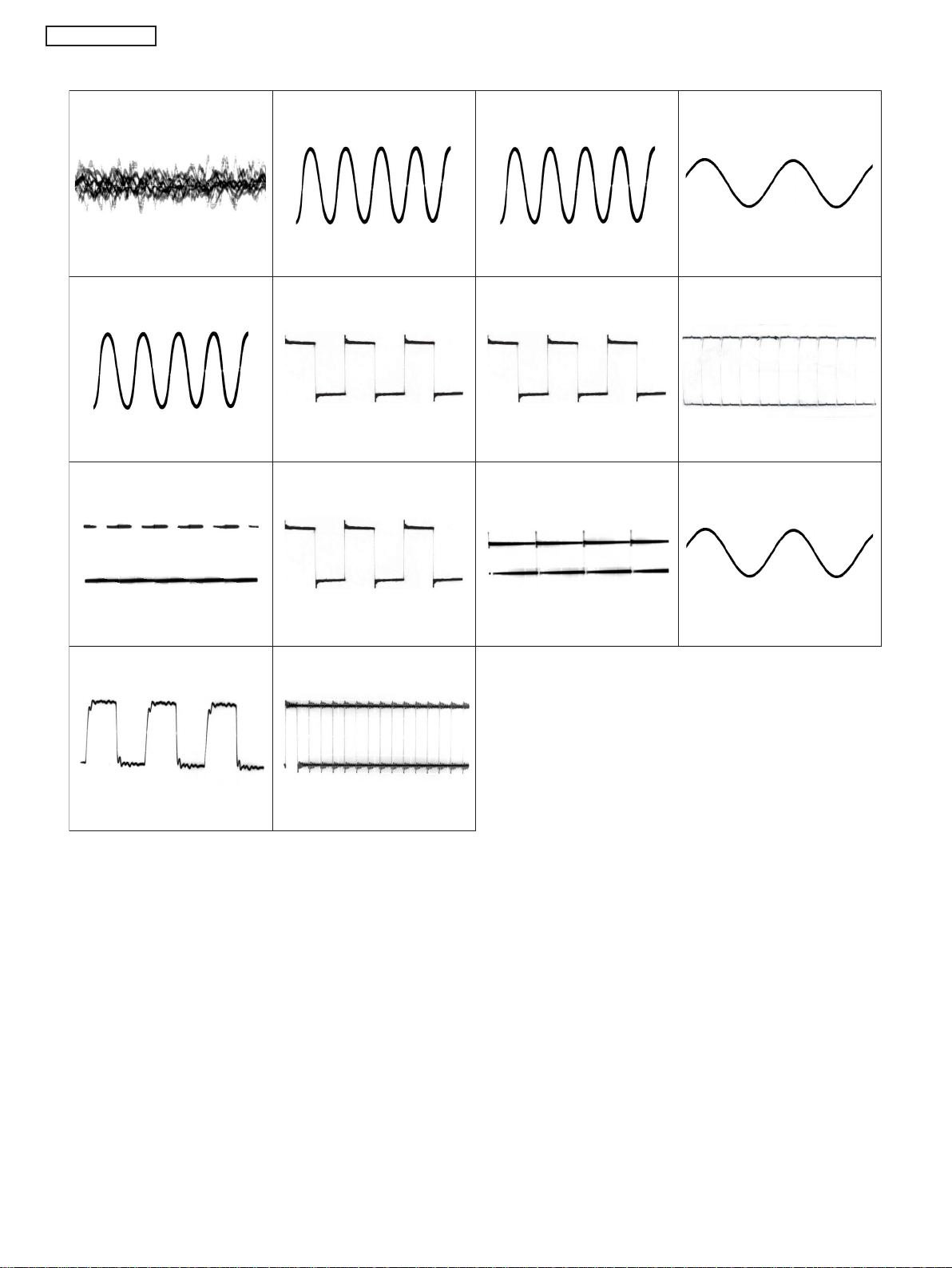

17.1.6. TABELA DE FORMAS DE ONDA

WF No. IC52-2,4,13 (TUNER)

0.1Vp-p(200usec/div)

WF No. IC2006-16 (PLAY)

2.8Vp-p(10usec/div)

WF No. IC6500-25 (PLAY)

WF No. IC2006-12 (PLAY)

4Vp-p(50nsec/div)

WF No. IC6000-5,6,14,15 (PLAY)

4.8Vp-p(1usec/div)

WF No. IC6500-38,39,40,41

(PLAY)

WF No. IC2006-13 (PLAY)

3.2Vp-p(50nsec/div)

WF No. IC6000-27,28,32,39,40

(PLAY)

52Vp-p(1usec/div)

WF No. IC8001-55,56,57,58,59,

60 (PLAY)

WF No. IC2006-15 (PLAY)

1.8Vp-p(10usec/div)

WF No. IC6500-24 (PLAY)

3.4Vp-p(500nsec/div)

WF No. IC8001-89,90 (PLAY)

3.2Vp-p(10usec/div)

WF No. IC8001-117 (PLAY)

3.4Vp-p(100nsec/div)

4.8Vp-p(1usec/div)

WF No. IC8001-123,125 (PLAY)

0.4Vp-p(5usec/div)

0.5Vp-p(2usec/div)

2.5Vp-p(200usec/div)

Page 69

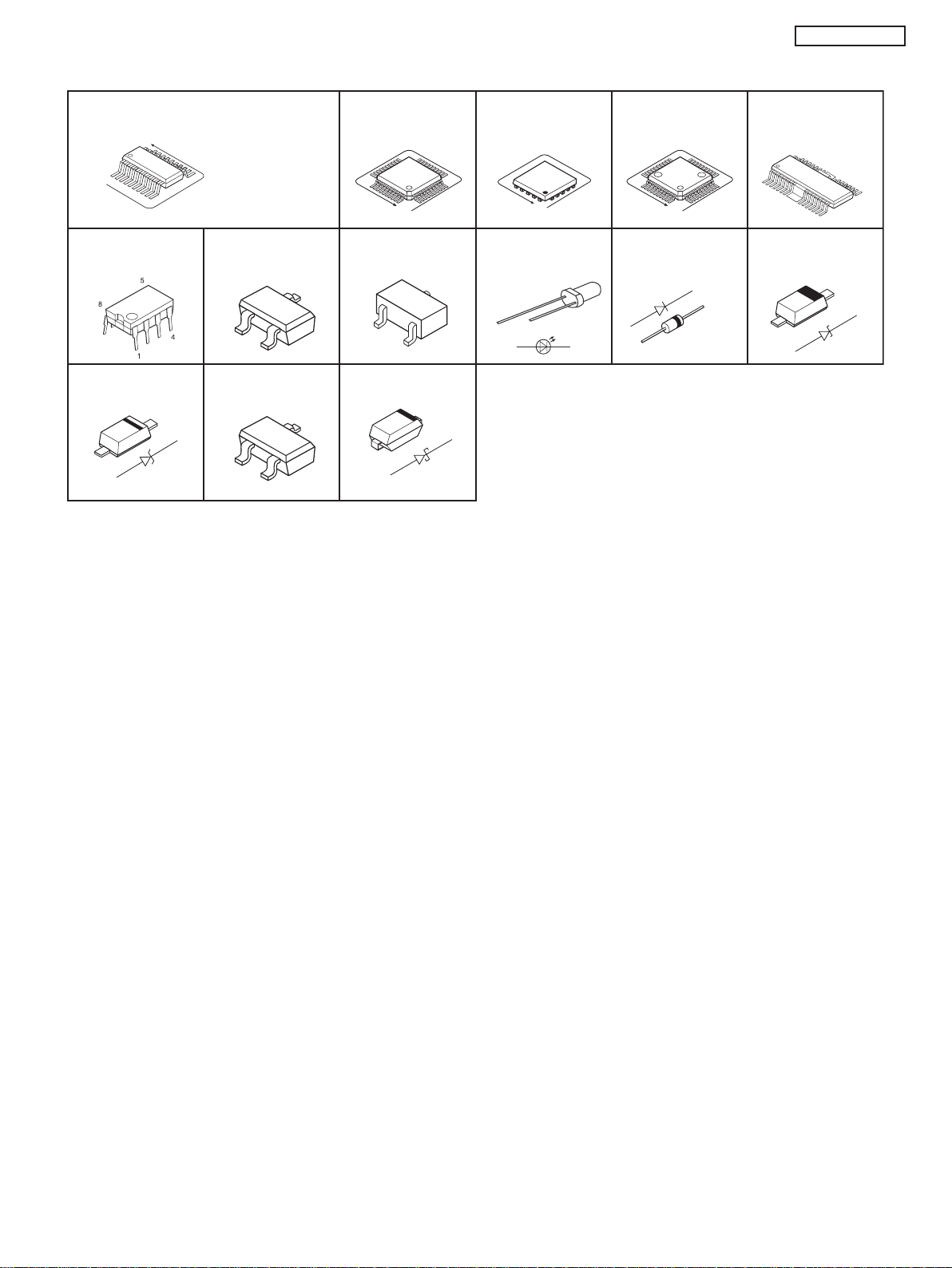

17.2. ILUSTRAÇÕES DOS CIRCUITOS INTEGRADOS, TRANSISTORES E DIODOS

SA-AKX16LB-K

C0DBAYY01594 (8P) C0HBA0000295 (44P) VUEALLPT056 (20P) C1AB00003994 (44P)

C0DBGYY03909 (8P) C3FBMY000309 (8P)

VUEALLPT057 (20P)

C1AB00003993 (56P)

No.1

C3EBEY000037 (8P)

B1GBCFJN0033 B1GBCFLL0037

No.1

B1ABCF000011 B3AFA0000131 B1ADCF000001 B1ADBL000010

Anode

Cathode

B0JCPG000030

Cathode

Anode

B0ADDJ000032 B0JCPD000025

Anode

MN6627992AB (144P) RFKWMAKX16LM (100P)

No.1

B0EAKM000117

Anode

Cathode

C0GBY0000117

DA2J10100L DZ2J047M0L DZ2J056M0L

Anode

Cathode

Page 70

SA-AKX16LB-K

17.3. FUNÇÕES DOS TERMINAIS DOS CIRCUITOS INTEGRADOS

17.3.1. IC2006 - MICROPROCESSADOR

No. 1 LCD DATA O LCD DATA 2 LCD CE O LCD CHIP ENABLE

3 LCD WR O LCD WRITE 4 OCD_SDA O OCD SERIAL DATA

5 NC - NO CONNECTION

6 OCD_CLK O OCD CLOCK

7 NC - NO CONNECTION

8 TU_SDA O TUNER SERIAL DATA 9 TU_CLK O TUNER CLOCK OUTPUT 10 TU_RST O TUNER RESET

11 MMOD - GROUND 12 XTOUT O OSCILLATOR OUTPUT 13 XTIN I OSCILLATOR INPUT 14 VSS - GROUND 15 XI I OSCILLATOR INPUT 16 XO O OSCILLATOR OUTPUT 17 VDD33 - 3.3V VOLTAGE SUPPLY 18 VDD18 - 1.8V VOLTAGE SUPPLY

19 NRST O RESET INPUT (ACTIVE LOW) 20 FAN_OUT1 O FAN SPEED CONTROL 1 21 FAN _OUT2 O FAM SPEED CONTROL 2

22 PROTECT O TEMPERATURE PROTEC-

23 POWER O POWER DETECTION

24 NC - NO CONNECTION

25 TU_INT I TUNER INTERRUPT

26 EMO1 I I2S ADDRESS SELECT 1

27 EMO2 I I2S ADDRESS SELECT 2

28 EE_DATA O EEPROM IC DATA 29 EE_CLK O EEPROM IC CLOCK SIGNAL 30 SLOW MODE I SLOW MODE 31 BOOT_MODE_DET O BOOT MODE DETECTION 32 BOOT_FILE_ANA O BOOT FILE ANALYSIS 33 EMMC_USB2_DET O USB 2 DETECT 34 DAP_SDA & DSP_SDA O DAP/DSP SERIAL DATA

35 NC - NO CONNECTION

36 DAP_CLK & DSP_CLK O DAP/DSP CLOCK SIGNAL

37 VDD18 - 1.8V VOLTAGE SUPPLY 38 NC - NO CONNECTION 39 VSS - GROUND 40 DCDET1 I DC DETECT 1

41 /DAMP_OTW I D-AMP IC OVER TEMPERA-

42 /DAMP_CLIP I D-AMP IC OUTPUT CLIP-

43 /DAMP_FAULT I D-AMP IC FAULT DETECT 44 /DAMP_RESET O D-AMP IC RESET

45 NC - NO CONNECTION

46 DAP_RESET O DAP IC RESET 47 DAP_PDN O DAP IC POWER DOWN 48 DAP_MUTE O DAP IC MUTING CONTROL 49 BKND_ERR I BACK END ERROR 50 DAP_VALID I DAP IC CONTROL 51 ECO_CNTRL O ECO MODE CONTROL

52 REGION 3 - REGION SETTING 3

53 DC_DET2 I DC DETECT 2 54 CD_BLKCK I CD BLK CLOCK

55 AMUTE I AUDIO MUTING

Terminal Name I/O Function

TION

(FOR DAP)

TURE WARNING

PING

Pin No.

56 CLOSE_SW I CD CLOSE DETECTION 57 CD_OPEN_SW I CD OPEN DETECTION 58 CD_REST_SW I CD RESET SWITCH DETECT 59 LOAD_CCW O LOADING MOTOR

60 LOAD_CW O LOADING MOTOR CLOCK-

61 CD_RESET O CD RESET

62 USB IN 1 I USB DEVICE IN DETECTION

63 VSS - GROUND 64 NC - NO CONNECTION 65 NC - NO CONNECTION 66 NC - NO CONNECTION 67 ROTARY JOG A I ROTARY JOG CONTROL A 68 ROTARY JOG B I ROTARY JOG CONTROL B 69 CR TIMER I CR TIMER

70 SMPS_BP O SMPS BEATPROOF 71 CD_MLD O CD LOADING 72 CD_MDATA (SYS_RXD) O CD MODE DATA 73 CD_STAT(SYS_TXD) I CD STATUS 74 CD_MLK I CD CLOCK

75 OC I OVERCURRENT 76 EN O ENABLE INPUT 77 NC - NO CONNECTION 78 LED DIMMER O LED DIMMER CONTROL

79 MPORT_SW I MUSIC PORT SWITCH

80 VOL_JOGA I VOLUME JOG CONTROL A 81 VOL_JOGB I VOLUME JOG CONTROL B 82 LED_RED I LED DRIVE (RED COLOR) 83 LED_GREEN I LED DRIVE (GREEN COLOR)

84 NC - NO CONNECTION 85 REGION 2 - REGION SETTING 2 86 RMT I REMOTE CONTROL SERIAL

87 NC - NO CONNECTION 88 SYNC I AC FAILURE DETECTION

89 VDD - VOLTAGE SUPPLY 90 PCONT O POWER CONTROL 91 VSS - GROUND 92 REGION 1 AN0 REGION SETTING 1 93 AUTO BASS AN1 AUTO BASS SETTING

94 NC - NO CONNECTION 95 SMPS ID AN3 SMPS TYPE DETECTION 96 NC - NO CONNECTION

97 TEMP_DET AN5 TEMPERATURE DETECT/

98 KEY 2 AN6 KEY 2 INPUT 99 KEY 1 AN7 KEY 1 INPUT 100 VREF+ - VOLTAGE SUPPLY

Terminal Name I/O Function

COUNTER-CLOCKWISE

WISE

DETECT

DATA

INPUT

ADJUSTMENT

SENSE

Page 71

SA-AKX16LB-K

17.3.2. IC900 - DRIVE DO DISPLAY

No.

1 /CS I Chip Selection Input 2 /RD I Read Clock Input 3 /WR I Write Clock Input 4 DATA I/O Serial Data Input 5 VSS I Negative Power Supply 6 VLCD I LCD Power Input 7 VDD I Positive Power Supply

8 BZ O Tone Frequency Output Pair 9 COM0 O Common Output 0 10 COM1 O Common Output 1 11 COM2 O Common Output 2 12 COM3 O Common Output 3 13 SEG31 O Segment Output 31 14 SEG30 O Segment Output 30 15 SEG29 O Segment Output 29 16 SEG28 O Segment Output 28 17 SEG27 O Segment Output 27 18 SEG26 O Segment Output 26 19 SEG25 O Segment Output 25 20 SEG24 O Segment Output 24 21 SEG23 O Segment Output 23 22 SEG22 O Segment Output 22 23 SEG21 O Segment Output 21 24 SEG20 O Segment Output 20 25 SEG19 O Segment Output 19 26 SEG18 O Segment Output 18 27 SEG17 O Segment Output 17 28 SEG16 O Segment Output 16 29 SEG15 O Segment Output 15 30 SEG14 O Segment Output 14 31 SEG13 O Segment Output 13 32 SEG12 O Segment Output 12 33 SEG11 O Segment Output 11 34 SEG10 O Segment Output 10 35 SEG9 O Segment Output 9 36 SEG8 O Segment Output 8 37 SEG7 O Segment Output 7 38 SEG6 O Segment Output 6 39 SEG5 O Segment Output 5 40 SEG4 O Segment Output 4 41 SEG3 O Segment Output 3 42 SEG2 O Segment Output 2 43 SEG1 O Segment Output 1 44 SEG0 O Segment Output 0

Terminal Name I/O Function

Page 72

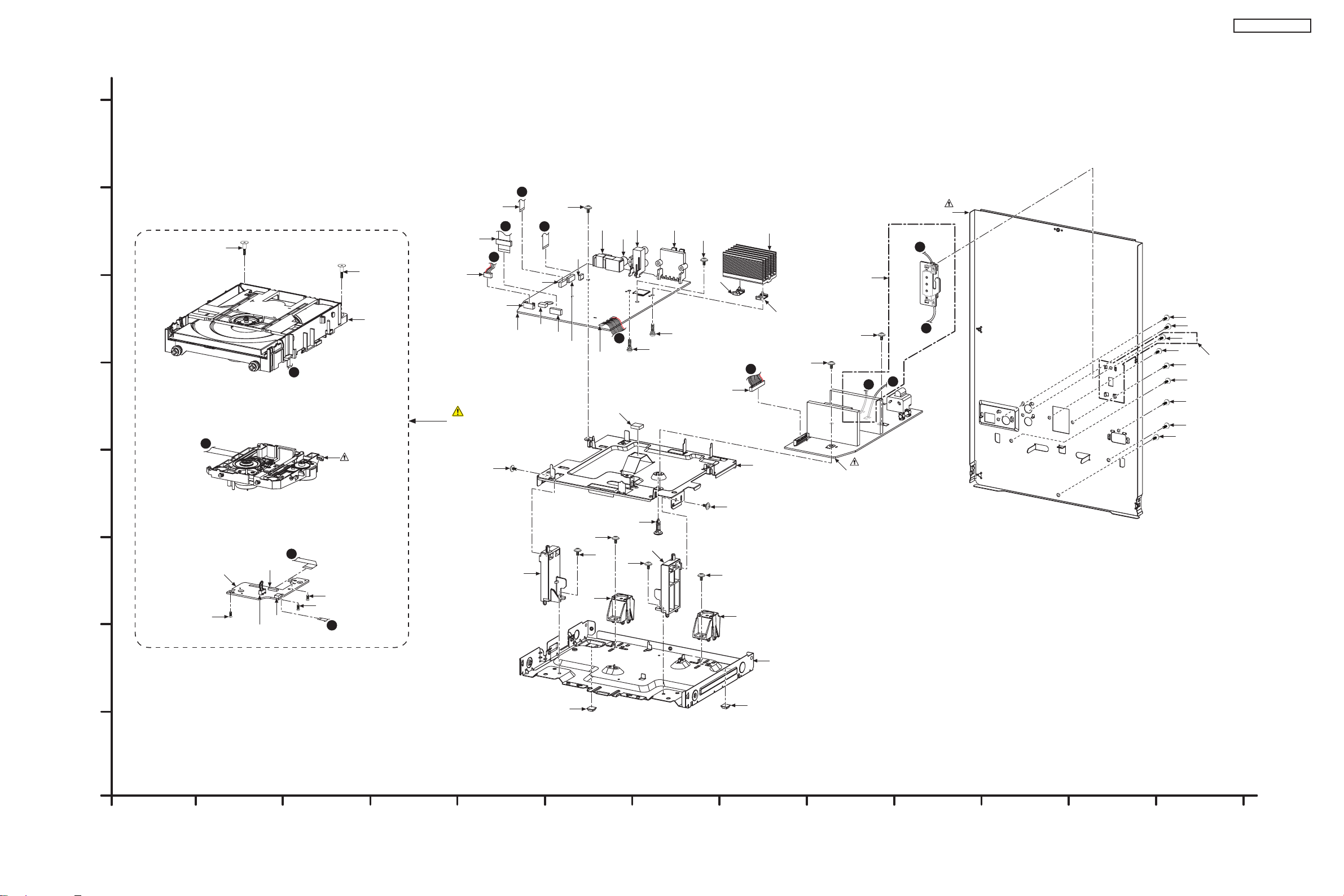

18. VISTAS EXPLODIDAS E LISTAS DE PEÇAS

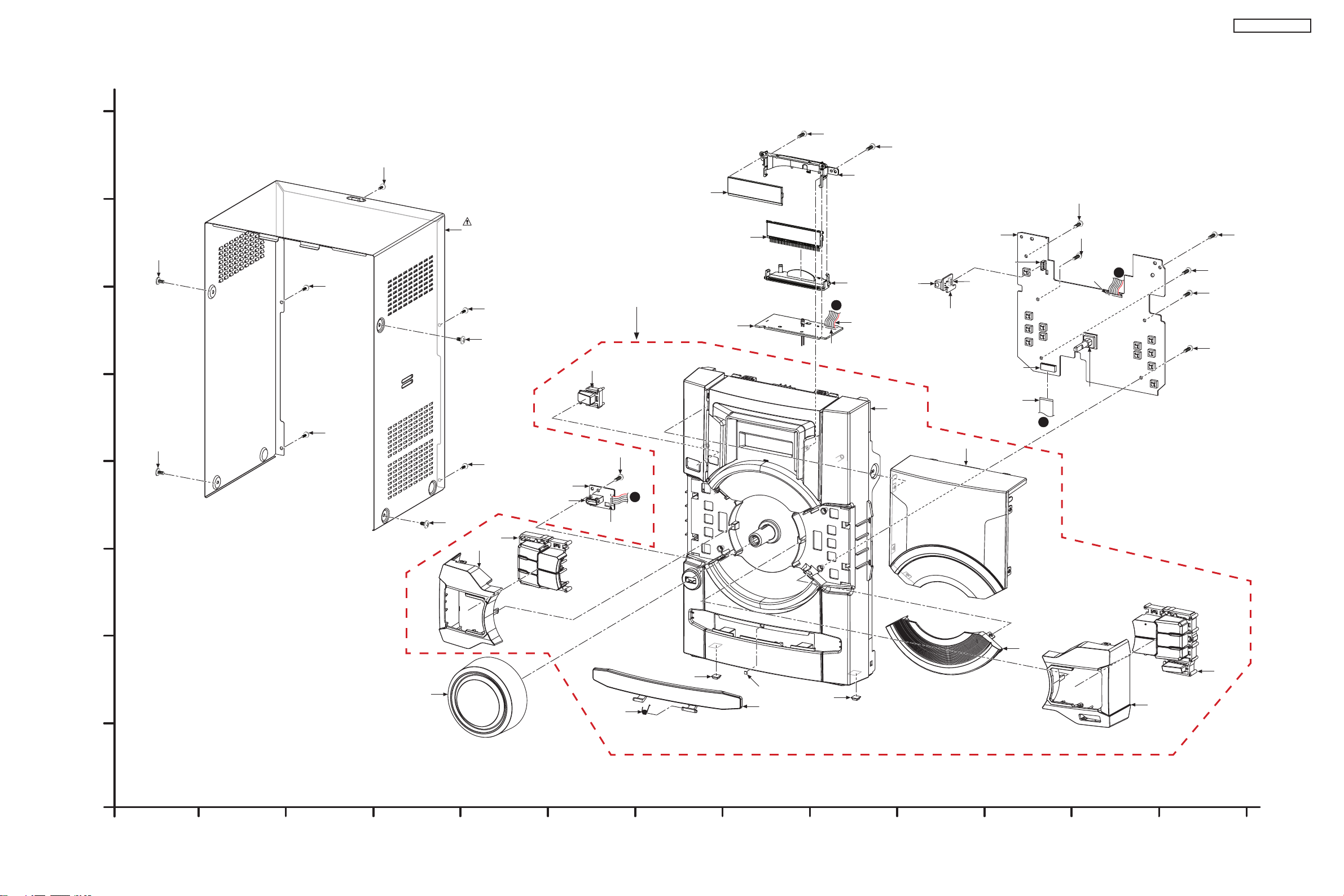

18.1. VISTA EXPLODIDA DO GABINETE

SA-AKX16LB-K

(USB P.C.B.)

JK9300

*ZJ9300

DP900

(LCD P.C.B.)

*ZJ6000

IR9000

(REMOTE SENSOR P.C.B.)

(PANEL P.C.B.)

CN9001

CN9002

CN9000

*ZJ9001

VR9000

30 27

10 11 12 13

Page 73

(FOR E ONLY)

SA-AKX16LB-K

FP9003

JK52

JK6002

JK51

JK6000

*D-AMP HEATSINK UNIT

(FOR PH ONLY)

CN8251

(CD INTERFACE P.C.B.)

312

CN7002

CN7001

S7201

CN2002

(BRS1.1C)

(MAIN P.C.B.)

300

301

312

CN2001

CN2000

FP8201

*CN1000

(SMPS MODULE P.C.B.)

(FOR PH ONLY)

10 11 12 13

Page 74

SA-AKX16LB-K

10 11 12 13

18.1.1. EMBALAGEM E ACESSÓRIOS

SB-AKX16

SA-AKX16

ACESSÓRIOS

A1: CONTROLE REMOTO

A2: CABO AC

A3: MANUAL

A4: ANTENA FM

A5: ANTENA AM

FRENTE

Page 75

SA-AKX16LB-K

19. LISTA DE PEÇAS

• Nota Importante de Segurança

Todos os componentes identicados pela marca “ ” têm característica especiais e importantes de segurança. T ambém são usadas diversas outras peças especiais com o propósitos de retardar fogo (resistores), produzir som de alta qualidade (capacitores) e eliminar ruídos (resistores). Portanto, quando substituir qualquer componente, tenha o

cuidado de usar apenas as peças especicadas pelo fabricante indicadas na lista de peças deste Manual de Serviço.

19.1. LISTA DE PEÇAS MECÂNICAS

REF. CÓDIGO DESCRIÇÃO

MECÂNICAS

1 REE1730 CABO DE 10 VIAS (MECANISMO - MAIN) 1 REE1730 CABO DE 10 VIAS (MECANISMO - MAIN) 2 REE1733 CABO FFC 17 VIAS (MAIN - PAINEL) 3 REX1472 CABO 5 VIAS (USB MAIN) 4 REX1561 CABO 13 VIAS (MAIN / SMPS) 5 REX1588 CABO 7 VIAS 6 RMXX1008-2 DIFUSOR DE LUZ (PLÁSTICO) 8 RGR0443B-LB1 TAMPA TRASEIRA COM IMPRESSÃO 9 RGW0428-SJ KNOB PLÁSTICO DO VOLUME 10 RHD26046 PARAFUSO METÁLICO 11 RHD30111-31 PARAFUSO METÁLICO 12 RHD30119-S PARAFUSO METÁLICO 12 RHD30119-S PARAFUSO METÁLICO 14 RHD26043-1 PARAFUSO METÁLICO ( D3 x 12) 15 RHD30007-K2J PARAFUSO METÁLICO (PRETO) 16 RHDX031008 PARAFUSO METÁLICO 17 RKAX0042-K PE DE BORRACHA 18 RMA2442 SUPORTE DO CHASSIS (PLÁSTICO) 19 RMK0837 CHASSIS INTERNO (METAL) 20 RMKX1031A-1 CHASSIS INFERIOR (METÁLICO) 21 RMNX0298 ESPAÇADOR DE PLACA 22 RMQ2134 SUPORTE DO MECANISMO 23 RSC1228 BORRACHA DE SILICONE 24 RMNX1011-W2 SUPORTE DO LCD 25 RMNX1012A-W2 COBERTURA DO SUPORTE LCD 26 RKM0713-KCS GABINETE SUPERIOR DOBRADO 27 RGK2438-K TAMPA DO CD AKX16 (PLÁSTICO) 28 RMZX1022 ESPAÇADOR( PLÁSTICO) 29 RMB0930 MOLA ESPIRAL DA TAMPA DO CD 30 RMGX0033A-K AMORTECEDOR DA TAMPA DO CD 31 RYP2B1836-KCS PAINEL FRONTAL PREPARADO 33 RGU2848-K TECLA POWER (PLÁSTICO) 34 RGU2849-S TECLA FUNÇÃO ESQ. (PLÁSTICO) 35 RGU2869-S TECLA FUNÇÃO DIR. (PLÁSTICO) 36 RKW1021-Q JANELA DO DISPLAY 37 RKW1026-Q ORNAMENTO CENTRAL INFERIOR 38 RGK2439-S ORNAMENTO DA TECLA ESQ. 39 RGK2469-S ORNAMENTO DA TECLA DIR. 300 RD-DDL106-PM MECANISMO MONTADO 301 RAE1036Z-V UNIDADE ÓTICA 312 XTN2+6GFJ PARAFUSO RED 5017A36001-248J FIO SEL. VOLTAGEM 1 (VERMELHO) BLK 5017A36002-248J FIO SEL. VOLTAGEM 1 (PRETO)

REF. CÓDIGO DESCRIÇÃO

PLACAS MONTADAS

PCB1 REP4902B-CS PLACA MAIN PCB2 REP4903A-CS PLACA DO PAINEL PCB3

ACESSÓRIOS

A1 N2QAYB000900-BR CONTROLE REMOTO A2 VJA2B005-B CABO DE FORÇA DESTACÁVEL A3 A4 RSAX0002 ANTENA FM A5 N1DYYYY00011 ANTENA AM LOOP

EMBALAGEM

P1 BPG0798 CAIXA DE EMBALAGEM P2 BPE0531A CALÇO INFERIOR P3 RPFX2B0233-A SACO DE EMBALAGEM ( 520 x 545 ) P4 BPE0531B CALÇO SUPERIOR P5 BPE0532A CALÇO INFERIOR P6 RPFX2B0233BK SACO DE EMB. ( 470 x 560) PEBD P7 BPE0532B CALÇO SUPERIOR

N0AD3GK00001-CS

BQX0552

PLACA DO MÓDULO SMPS

MANUAL DE INSTRUÇÕES

Page 76

SA-AKX16LB-K

19.2. LISTA DE PEÇAS ELÉTRICAS

REF. CÓDIGO DESCRIÇÃO

PONTE RETIFICADORA

BD1 335601005-Z09J DIODO RETIFICADOR PTH 600,0 V 8,0 A

CAPACITORES

CX1 325A22401-E94J CAP. POLIPROP. 0,22 µF 275,0 V 10,0 % CX2 325A22401-E94J CAP. POLIPROP. 0,22 µF 275,0 V 10,0 % CY1 326010205-918J CAP. CER. 1 nF 250,0 V CY2 326010205-918J CAP. CER. 1 nF 250,0 V CY3 326022205-918J CAP. CER. 2,20 nF 250,0 V C1 321033001-E13J ELETR. POL. RAD. 470 µF 50,0 V 20,0 % C2 321033001-E13J ELETR. POL. RAD. 470 µF 50,0 V 20,0 % C3 C5 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C6 321602205-E13J CAP. ELETR. 22 µF 50,0 V 20,0 % C7 328622201-Z15J CAP. CER. SMD 2,20 nF 50,0 V C8 322I10101-E91J CAP. CER. 0,10 µF 1.000,0 V C9 321604702-E13J CAP. ELETR. 47 µF 50,0 V 20,0 % C10 321347008-E13J CAP. ELETR. 470 µF 16,0 V 20,0 % C11 321247007-E13J CAP. ELETR. 470 µF 10,0 V 20,0 % C12 321668003-E13J CAP. ELETR. 680 µF 50,0 V 20,0 % C13 328810401-Z70J CAP. CER. SMD 100 nF 100,0 V 10,0 % C14 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C15 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C18 328610202-Z15J CAP. CER. SMD 100 nF 50,0 V C19 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C21 328F10201-Z15J CAP. CER. SMD 1 nF 50,0 V C22 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C24 328610404-Z15J CAP. CER. SMD 100 nF 50,0 V C26 322H10202-E91J CAP. CER. 1 µF 1.000,0 V C28 321247007-E13J CAP. ELETR. 470 µF 10,0 V 20,0 % C31 328H10201-Z42J CAP. CER. SMD 1 nF 1.000,0 V 10,0 % C51 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C52 F1H1A474A107 CAP. CER. SMD 470 nF 10,0 V C61 F1H1H104B047 CAP. CER. SMD C62 F1H1H104B047 CAP. CER. SMD C63 F1H1H6R0B050 CAP. CER. SMD 6 PF 50,0 V 10,0 % C64 F1H1H3R0B050 CAP. CER. SMD 3 PF 50,0 V 10,0 % C65 F1H1H3R0B050 CAP. CER. SMD 3 PF 50,0 V 10,0 % C66 F1H1H330A889 CAP. CER. SMD 33 PF 50,0 V 10,0 % C67 F1H1H3R0B050 CAP. CER. SMD 3 PF 50,0 V 10,0 % C901 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C902 F1H1H221B047 CAP. CER. SMD 0,22 nF 50,0 V 10,0 % C907 F1H1H103B047 CAP. CER. SMD C1000 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C1001 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C1002 F1J1C1060001 CAP. CER. SMD 10 µF 16,0 V 20,0 % C1004 F1H1H332B047 CAP. CER. SMD 3,30 nF 50,0 V 10,0 % C1005 F1H1H104B047 CAP. CER. SMD C1008 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C1009 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V

323G82201-E94J

CAP. POLIÉSTER 8,20 nF 630,0 V 10,0 %

REF. CÓDIGO DESCRIÇÃO C1015 F1H1H332B047 CAP. CER. SMD 3,30 nF 50,0 V 10,0 % C1016 F1H1H104B047 CAP. CER. SMD C1018 F1H1H103B047 CAP. CER. SMD C1019 F1H1H103B047 CAP. CER. SMD C1020 F1J1E475A257 CAP. CER. SMD C1021 F1K1H475A256 CAP. CER. SMD 4,70 µF 50,0 V 10,0 % C1030 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C2029 F1H1H104B047 CAP. CER. SMD C2032 F1H1H104B047 CAP. CER. SMD C2034 F1H1H104B047 CAP. CER. SMD C2042 F1H1H104B047 CAP. CER. SMD C2051 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C2052 F1H1H180B052 CAP. CER. SMD 18 PF 50,0 V 10,0 % C2053 F1H1H180B052 CAP. CER. SMD 18 PF 50,0 V 10,0 % C2054 F1H1H104B047 CAP. CER. SMD C2055 F1H1H104B047 CAP. CER. SMD C2056 F1H1H104B047 CAP. CER. SMD C2057 F2A0J221A016 CAP. ELETR. 220 µF 6,3 V 20,0 % C2059 F1H1E105A153 CAP. CER. SMD 1 µF 10,0 V C2061 F1H1H104B047 CAP. CER. SMD C2064 F2A1H3R3A213 CAP. ELETR. 3,30 µF 50,0 V 20,0 % C2077 F1H1H331A885 CAP. CER. SMD 0,33 nF 50,0 V 10,0 % C2302 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6005 F1K1E1060001 CAP. CER. SMD 10 µF 25,0 V 10,0 % C6018 F1H1H104B047 CAP. CER. SMD C6019 F1H1H104B047 CAP. CER. SMD C6020 F1H1E105A153 CAP. CER. SMD 1 µF 10,0 V C6021 F1H1H104B047 CAP. CER. SMD C6022 F1H1E105A153 CAP. CER. SMD 1 µF 10,0 V C6023 F1H1H104B047 CAP. CER. SMD C6024 F1H1H333B055 CAP. CER. SMD 33 nF 50,0 V 10,0 % C6025 F1H1H333B055 CAP. CER. SMD 33 nF 50,0 V 10,0 % C6027 F1H1H104B047 CAP. CER. SMD C6028 F1H1H333B055 CAP. CER. SMD 33 nF 50,0 V 10,0 % C6030 F1H1H333B055 CAP. CER. SMD 33 nF 50,0 V 10,0 % C6031 F1K1H105A138 CAP. CER. SMD 1.000 nF 50,0 V 10,0 % C6032 F1H1H104B047 CAP. CER. SMD C6033 F2A1H4710069 CAP. ELETR. 470 µF 50,0 V 20,0 % C6036 F1H1H104B047 CAP. CER. SMD C6039 F1K1H105A138 CAP. CER. SMD 1.000 nF 50,0 V 10,0 % C6040 F2A1H4710069 CAP. ELETR. 470 µF 50,0 V 20,0 % C6042 ECQV1H474JL3 CAP. POLIÉSTER 470 nF 50,0 V 5,0 % C6044 ECQV1H474JL3 CAP. POLIÉSTER 470 nF 50,0 V 5,0 % C6045 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C6046 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C6047 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C6048 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C6049 F1H1H104B047 CAP. CER. SMD C6055 F1H1H104B047 CAP. CER. SMD C6059 F1H1H104B047 CAP. CER. SMD C6060 F1H1H104B047 CAP. CER. SMD

Page 77

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO C6061 F1H1H103B047 CAP. CER. SMD C6062 F1H1H103B047 CAP. CER. SMD C6063 F1H1H103B047 CAP. CER. SMD C6064 F1H1H103B047 CAP. CER. SMD C6068 F1K1E1060001 CAP. CER. SMD 10 µF 25,0 V 10,0 % C6069 F1H1H104B047 CAP. CER. SMD C6070 F1H1H104B047 CAP. CER. SMD C6071 F1H1H104B047 CAP. CER. SMD C6074 F1H1H104B047 CAP. CER. SMD C6087 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C6091 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C6099 F1H1H681A889 CAP. CER. MULTICAMADA SMD C6100 F1H1H681A889 CAP. CER. MULTICAMADA SMD C6500 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6501 F1H1H104B047 CAP. CER. SMD C6502 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6503 F1H1H104B047 CAP. CER. SMD C6504 F1H1H472A219 CAP. CER. SMD 4,70 nF 50,0 V 10,0 % C6505 F1H1C473A088 CAP. CER. SMD 47 nF 16,0 V 10,0 % C6506 F1H1H472A219 CAP. CER. SMD 4,70 nF 50,0 V 10,0 % C6507 F1H1C473A088 CAP. CER. SMD 47 nF 16,0 V 10,0 % C6508 F1H1H104B047 CAP. CER. SMD C6509 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6510 F1H1E474A116 CAP. CER. SMD 0,47 µF 25,0 V 10,0 % C6511 F1H1H104B047 CAP. CER. SMD C6512 F1H1H104B047 CAP. CER. SMD C6513 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6514 F1H1H104B047 CAP. CER. SMD C6516 F1H1E474A116 CAP. CER. SMD 0,47 µF 25,0 V 10,0 % C6519 F1H1E474A116 CAP. CER. SMD 0,47 µF 25,0 V 10,0 % C6521 F1H1E474A116 CAP. CER. SMD 0,47 µF 25,0 V 10,0 % C6527 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C6528 F1H1H104B047 CAP. CER. SMD C6530 F1H1H104B047 CAP. CER. SMD C6531 F1H1H104B047 CAP. CER. SMD C7150 F1H1H104B047 CAP. CER. SMD C7154 F1H1H104B047 CAP. CER. SMD C7155 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C7156 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C7157 F1H1H103B047 CAP. CER. SMD C7158 F1H1H104B047 CAP. CER. SMD C7159 F1H1H104B047 CAP. CER. SMD C7160 F1H1H104B047 CAP. CER. SMD C8007 F1H1A334A107 CAP. CER. SMD 0,33 µF 10,0 V 10,0 % C8008 F1H1H223B047 CAP. CER. MULTICAMADA SMD C8009 F1H1H680A831 CAP. CER. SMD 68 PF 50,0 V 10,0 % C8010 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8011 F1H1H104B047 CAP. CER. SMD C8012 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8013 F2A0J101A208 CAP. ELETR. 100 µF 6,3 V 20,0 % C8014 F1H1H103B047 CAP. CER. SMD

REF. CÓDIGO DESCRIÇÃO C8015 F1G1H120A565 CAP. CER. SMD 12 PF 50,0 V 5,0 % C8016 F1G1H120A565 CAP. CER. SMD 12 PF 50,0 V 5,0 % C8017 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8018 F1H1A334A107 CAP. CER. SMD 0,33 µF 10,0 V 10,0 % C8019 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C8020 F1H1H681B047 CAP. CER. SMD 0,68 nF 50,0 V 10,0 % C8021 F1H1C823A178 CAP. CER. SMD 82 nF 16,0 V 10,0 % C8022 F1H0J4750005 CAP. CER. SMD 4,70 µF 6,3 V 10,0 % C8025 F1H0J4750005 CAP. CER. SMD 4,70 µF 6,3 V 10,0 % C8026 F1H0J4750005 CAP. CER. SMD 4,70 µF 6,3 V 10,0 % C8027 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C8028 F1H1H104B047 CAP. CER. SMD C8029 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8031 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8032 F1H1H104B047 CAP. CER. SMD C8033 F1H1H104B047 CAP. CER. SMD C8034 F1H1H104B047 CAP. CER. SMD C8035 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8036 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8037 F1H1H104B047 CAP. CER. SMD C8038 F1H1H104B047 CAP. CER. SMD C8039 F1H1H104B047 CAP. CER. SMD C8040 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8041 F1H1H104B047 CAP. CER. SMD C8042 F1H1H104B047 CAP. CER. SMD C8043 F1H1H104B047 CAP. CER. SMD C8044 F1H0J4750005 CAP. CER. SMD 4,70 µF 6,3 V 10,0 % C8045 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8046 F1H1H104B047 CAP. CER. SMD C8047 F1H1H153B047 CAP. CER. SMD 15 nF 50,0 V 10,0 % C8048 F1H1H104B047 CAP. CER. SMD C8049 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8050 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C8058 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8059 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8060 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C8061 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8064 F2A0J221A016 CAP. ELETR. 220 µF 6,3 V 20,0 % C8065 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8067 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8068 F1H1H332B047 CAP. CER. SMD 3,30 nF 50,0 V 10,0 % C8069 F1H1H332B047 CAP. CER. SMD 3,30 nF 50,0 V 10,0 % C8070 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8071 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8072 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8073 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8074 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C8075 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8076 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8101 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C8102 F1H1H104B047 CAP. CER. SMD

Page 78

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO C8201 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8202 F1H1H104B047 CAP. CER. SMD C8203 F1H1H103B047 CAP. CER. SMD C8204 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8251 F2A1C470B455 CAP. ELETR. 47 µF 16,0 V 20,0 % C8252 F1H1H103B047 CAP. CER. SMD C8253 F1H1A154A107 CAP. CER. SMD 0,15 µF 10,0 V 10,0 % C8254 F1H1H153B047 CAP. CER. SMD 15 nF 50,0 V 10,0 % C8255 F1H1H182B047 CAP. CER. SMD 1,80 nF 50,0 V 10,0 % C8256 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 % C8258 F1H1H122B047 CAP. CER. SMD 1,20 nF 50,0 V 10,0 % C8259 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8260 F1H1H103B047 CAP. CER. SMD C8261 F1H1A105A062 CAP. CER. SMD 1 µF 10,0 V 10,0 % C8262 F2A0J101A208 CAP. ELETR. 100 µF 6,3 V 20,0 % C8263 F1H1H103B047 CAP. CER. SMD C8401 F1J1A106A043 CAP. CER. SMD 10 µF 10,0 V C8402 F2A0J101A208 CAP. ELETR. 100 µF 6,3 V 20,0 % C8403 F1H1H103B047 CAP. CER. SMD C8501 F1H1A105A025 CAP. CER. SMD 1 µF 10,0 V 10,0 % C8515 F1G1A1040006 CAP. CER. 0,10 µF 10,0 V 10,0 % C9000 F1H1H101B052 CAP. CER. SMD 100 PF 50,0 V 10,0 % C9001 F1H1H101B052 CAP. CER. SMD 100 PF 50,0 V 10,0 % C9004 F1H1H101B052 CAP. CER. SMD 100 PF 50,0 V 10,0 % C9005 F1H1H102B047 CAP. CER. SMD 1 nF 50,0 V 10,0 %

CONECTORES

CN2000 K1MY17AA0124 CONECTOR FFC DE 17 VIAS CN2001 K1MY06B00012 CONECTOR FFC 6 VIAS CN2002 K1KA05AA0193 CONECTOR DE 5 PINOS CN8251 K1MY10AA0124 CONECTOR FFC 10 VIAS CN9000 K1MN17B00032 CONECTOR FFC 17 VIAS CN9001 K1KA04A00553 PONECTOR DE 4 PINOS CN9002 K1KB04B00043 CONECTOR DE 4 PINOS CON1 272000009-A17J CONECTOR AC INLET CON2 624000073-G10J BASE DE PINOS 13 PINOS

DIODOS

D1 335102001-000J DIODO RETIF. 1.000,0 V 3,0 A IN5408 D3 336101003-Z38J CHAVEAMENTO SMD 90,0 V 100,0 mA D4 319600001-000J RESISTOR SMD 0 Ω 1/10 W D5 336101003-Z38J CHAVEAMENTO SMD 90,0 V 100,0 mA D7 336101003-Z38J CHAVEAMENTO SMD 90,0 V 100,0 mA D9 333201002-A46J DIODO RETIFICADOR 200,0 V 2,0 A D10 332201003-A46J DIODO RETIFICADOR 200,0 V 1,0 A D11 331401002-Z09J DIODOCHAVEAMENTO 400,0 V 16,0 A D13 331101008-Z02J CHAVEAMENTO SMD 100,0 V 150,0 mA D993 B3AFA0000131 LED SMD 50,0 V 1/8 W 30,0 mA D1000 B0JCPG000030 DIODO SCHOTTKY SMD 60,0 V 3,0 A D1001 B0EAKM000117 DIODO RETIFICADOR DE SILICIO D1002 B0ADDJ000032 DIODO DE CHAVEAMENTO SMD D2001 DA2J10100L DIODO CHAVEAMENTO SMD D2002 DA2J10100L DIODO CHAVEAMENTO SMD

REF. CÓDIGO DESCRIÇÃO D6501 DA2J10100L DIODO CHAVEAMENTO SMD D8250 DZ2J056M0L DIODO ZENER SMD 5,6 V 0,2 W 5,0 mA DZ1000 B0JCPD000025 DIODO SCHOTTKY SMD 3,0 A DZ2001 DZ2J047M0L DIODO ZENER 4,9 V 0,2 5,0 mA

DISPLAY

DP900 L5AYAYY00061 DISPLAY DE CRISTAL LÍQUIDO

FUSÍVEL

F1 430300001-A76J FUSIVEL 6,3A 250V F1

BOBINA

FB1

CONECTORES

FP8201 K1MY24A00001 CONECTOR FFC 24 VIAS FP9003 K1KA05AA0051 CONECTOR DE 5 PINOS

DISSIPADOR

HS1 261200153-E50J DISSIPADOR DE CALOR (ALUMINIO) HS2 261200154-E50J DISSIPADOR DE CALOR (ALUMINIO)

CIRCUITOS INTEGRADOS

IC52 C1AB00003566 CIRCUITO INTEGRADO DIGITAL SMD IC900 C0HBA0000295 CIRCUITO INTEGRADO SMD IC1000 C0DBGYY03909 CI REG. DE TENSÃO (DC-DC) SMD IC1002 C0DBAYY01594 CI REG. DE TENSÃO (DC-DC) SMD IC1003 C0DBAYY01594 CI REG. DE TENSÃO (DC-DC) SMD IC2006 IC2007 C3EBEY000037 CIRCUITO INTEGRADO MEMÓRIA SMD IC6000 C1AB00003994 CIRCUITO INTEGRADO SMD IC6500 C1AB00003993 CIRCUITO INTEGRADO DIGITAL SMD IC8001 MN6627992AB CIRCUITO INTEGRADO SMD IC8251 C0GBY0000117 CIRCUITO INTEGRADO SMD IC8401 C3FBMY000309 CIRCUITO INTEGRADO SMD IR9000 B3RAB0000110 SENSOR DO CONTROLE REMOTO

JACKS

JK51 K4ZZ02000103 CONECTOR ANTENA JK52 K4AC02B00042 AM ANTENNA TERMINAL JACK JK6000 K4AC04B00030 JACK PARA CAIXA ACÚSTICA JK6002 K2HA2YYA0009 JACK AUX JK9300 K1FY104A0034 CONECTOR USB

JUMPERS

K8202 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % K8205 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % K8206 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % K8207 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % K8208 F1H1H104B047 CAP. CER. SMD K8209 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 %

BOBINAS

L51 G1CR18JA0020 INDUTOR SMD L52 G2A380Y00002 BOBINA VARIÁVEL L53 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % L1000 G1C4R7MA0445 INDUTOR SMD 4,700 µH 20,0 % L1001 G1C100MA0291 INDUTOR SMD 10,000 µH 20,0 % L6000 G0A100H00018 BOBINA

5805075021-A76J

5299020038-000J

RFKWMAKX16LM

GARRA PARA FUSÍVEL - METÁLICO

FERRITE ( BEAD CORE )

CI MICROCONTROLADOR SMD

Page 79

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO L6001 G0A100H00018 BOBINA L6002 G0A100H00018 BOBINA L6005 G0A100H00018 BOBINA LB51 J0JBC0000032 BOBINA SMD LB52 J0JYC0000118 INDUTOR BEAD CORE SMD LB8002 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % LB8003 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8004 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8052 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8201 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8202 J0JHC0000045 FILTRO PARA EMI / EMC (Beads cores) LB8203 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8204 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8205 J0JHC0000045 FILTRO PARA EMI / EMC (Beads cores) LB8251 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8252 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8401 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8402 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % LB8501 J0JHC0000045 FILTRO PARA EMI / EMC (Beads cores) LB900 J0JBC0000019 BOBINA SMD LF1 405031841J FILTRO DE LINHA

VARISTOR

MOV1 318404711-Z37J VARISTOR 470V +-10%, 0,6W, IP=4,5A

TERMISTORES

NTC1 317701011-Z27J TERMISTOR SMD 100 kΩ 5% NTC / NTC NTC2 317701011-Z27J TERMISTOR SMD 100 kΩ 5% NTC / NTC

TRANSISTORES

Q1 342200014-Z18J TRANS. BIP. NPN 0,625W 160,0 V 0,6 A Q2 342200014-Z18J TRANS. BIP. NPN 0,625W 160,0 V 0,6 A Q3 341200007-Z18J TRANS. BIP. PNP 3W 60,0 V 1,0 A Q4 351000101-Z84J TRANS. MOSFET 0,625W 150,0 V 600 mA Q5 342200014-Z18J TRANS. BIP. NPN 0,625W 160,0 V 0,6 A Q6 342100001-C10J TRANS. NPN 0,7W 40,0 V 200,0 mA Q9 342100001-C10J TRANS. NPN 0,7W 40,0 V 200,0 mA Q11 342100001-C10J TRANS. NPN 0,7W 40,0 V 200,0 mA Q12 341100001-C10J TRANS. PNP SMD 0,7W 6,0 V 200,0 mA Q900 B1GBCFJN0033 TRANS. SMD NPN Q2001 B1GBCFLL0037 TRANS. SMD NPN Q6001 B1ABCF000011 TRANS. BIP. SMD NPN 0.2W 50V 100 mA Q6002 B1ADBL000010 TRANS. SMD Q6007 B1ABCF000011 TRANS. BIP. SMD NPN 0.2W 50V 100 mA Q6300 B1ABCF000011 TRANS. BIP. SMD NPN 0.2W 50V 100 mA Q8201 B1ADCF000001 TRANS. BIP. SMD PNP

RESISTORES

R1 311306831-000J RESISTOR 68 kΩ 3 W 5,0 % R4 310656011-000J RESISTOR SMD 560 kΩ 1/4 W 1,0 % R5 310656011-000J RESISTOR SMD 560 kΩ 1/4 W 1,0 % R6 319820021-000J RESISTOR SMD 20 kΩ 1/10 W 1,0 % R7 310610021-000J RESISTOR SMD 10 kΩ 1/4 W 1,0 % R11 310868021-000J RESISTOR SMD 68 kΩ 1/10 W 1,0 % R12 310801031-000J RESISTOR SMD 10 kΩ 1/10 W 1,0 %

REF. CÓDIGO DESCRIÇÃO R13 319601001-000J RESISTOR SMD 10 Ω 1/4 W 5,0 % R14 319601001-000J RESISTOR SMD 10 Ω 1/4 W 5,0 % R16 310703311-000J RESISTOR SMD 330 Ω 1/8 W 1,0 % R17 310710011-000J RESISTOR SMD 1 kΩ 1/8 W 5,0 % R19 319801021-000J RESISTOR SMD 1 kΩ 1/10 W 5,0 % R20 319801021-000J RESISTOR SMD 1 kΩ 1/10 W 5,0 % R24 319801021-000J RESISTOR SMD 1 kΩ 1/10 W 5,0 % R25 3196330A1-000J RESISTOR SMD 3,30 Ω 1/4 W 1,0 % R26 3196330A1-000J RESISTOR SMD 3,30 Ω 1/4 W 1,0 % R27 319802721-000J RESISTOR SMD 2,70 kΩ 1/10 W 5,0 % R28 319803311-000J RESISTOR SMD 330 Ω 1/10 W 5,0 % R29 310833011-000J RESISTOR SMD 3,30 kΩ 1/10 W 5,0 % R30 310910521-000J RESISTOR SMD 10,50 kΩ 1/16 W 1,0 % R31 319843011-000J RESISTOR SMD 4,30 kΩ 1/10 W 1,0 % R42 310801031-000J RESISTOR SMD 10 kΩ 1/10 W 1,0 % R45 310801031-000J RESISTOR SMD 10 kΩ 1/10 W 1,0 % R46 319810031-000J RESISTOR SMD 100 kΩ 1/10 W 5,0 % R47 310847011-000J RESISTOR SMD 4,70 kΩ 1/10 W 1,0 % R50 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R50 310801031-000J RESISTOR SMD 10 kΩ 1/10 W 1,0 % R51 D0GB222JA065 RESISTOR SMD 2,20 kΩ 1/10W 5,0 % R51 310847021-000J RESISTOR SMD 47 kΩ 1/10 W 5,0 % R52 D0GB561JA065 RESISTOR SMD 560 Ω 1/10 W 5,0 % R52 319801021-000J RESISTOR SMD 1 kΩ 1/10 W 5,0 % R53 D0GA472JA023 RESISTOR SMD 4,70 kΩ 1/16 W 5,0 % R53 310847011-000J RESISTOR SMD 4,70 kΩ 1/10 W 1,0 % R54 D0GA472JA023 RESISTOR SMD 4,70 kΩ 1/16 W 5,0 % R54 319803021-000J RESISTOR SMD 3 kΩ 1/10 W 5,0 % R55 D0GA221JA023 RESISTOR SMD 220 Ω 1/16 W 5,0 % R55 319708231-000J RESISTOR SMD 8,20 kΩ 1/10 W 5,0 % R56 D0GB221JA065 RESISTOR SMD 220 Ω 1/10 W 5,0 % R56 310710021-000J RESISTOR SMD 10 kΩ 1/8 W 5,0 % R57 D0GA102JA023 RESISTOR SMD 1 kΩ 1/16 W 5,0 % R57 310803931-000J RESISTOR SMD 39 kΩ 1/10 W 5,0 % R58 3113010B1-000J RESISTOR 0,10 Ω 3 W 2,0 % R59 D0GB222JA065 RESISTOR SMD 2,20 kΩ 1/10W 5,0 % R59 311201501-000J RESISTOR 15 Ω 2 W 5,0 % R60 D0GB222JA065 RESISTOR SMD 2,20 kΩ 1/10W 5,0 % R61 319803311-000J RESISTOR SMD 330 Ω 1/10 W 5,0 % R63 310912021-000J RESISTOR SMD 12 kΩ 1/16 W 5,0 % R73 319603041-000J RESISTOR SMD 300 kΩ 1/4 W 5,0 % R74 319810041-000J RESISTOR SMD 1 MΩ 1/10 W 5,0 % R75 319603041-000J RESISTOR SMD 300 kΩ 1/4 W 5,0 % R901 D0GB153JA065 RESISTOR SMD 15 kΩ 1/10W 5,0 % R903 D0GB471JA065 RESISTOR SMD 470 Ω R905 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R906 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R908 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R933 D0GD181JA052 RESISTOR SMD R935 D0GD181JA052 RESISTOR SMD R1000 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 %

Page 80

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO R1001 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1002 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1003 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1004 D0HB752ZA002 RESISTOR SMD 7,50 kΩ 1/16 W 5,0 % R1005 D1BB5602A074 RESISTOR SMD 56 kΩ 0,1 W 0,5 % R1006 D1BB1002A074 RESISTOR SMD 10 kΩ 0,1 W 0,5 % R1007 ERJ3RBD473V RESISTOR SMD 47 kΩ 1/16 W 0,5 % R1008 D0GB153JA065 RESISTOR SMD 15 kΩ 1/10W 5,0 % R1016 D0GB563JA065 RESISTOR SMD 56 kΩ 1/10W 5,0 % R1017 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1025 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1026 ERJ3RBD104V RESISTOR 100 kΩ 1/16 W R1027 D1BB1002A074 RESISTOR SMD 10 kΩ 0,1 W 0,5 % R1030 D0GB153JA065 RESISTOR SMD 15 kΩ 1/10W 5,0 % R1031 D0GB563JA065 RESISTOR SMD 56 kΩ 1/10W 5,0 % R1036 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1037 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1041 ERG2SJ470E RESISTOR OXIDO METAL R1042 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R1043 ERG2SJ470E RESISTOR OXIDO METAL R1044 D0GB563JA065 RESISTOR SMD 56 kΩ 1/10W 5,0 % R1045 D0GB563JA065 RESISTOR SMD 56 kΩ 1/10W 5,0 % R2000 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2046 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2047 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2048 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2049 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2053 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R2054 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2058 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R2060 D0GB473JA065 RESISTOR SMD 47 kΩ 1/10 W 5,0 % R2064 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2066 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2070 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R2071 D0GB392JA065 RESISTOR SMD 3,90 kΩ 1/10 W R2075 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R2077 D0GB473JA065 RESISTOR SMD 47 kΩ 1/10 W 5,0 % R2084 D0GB564JA065 RESISTOR SMD 560 kΩ R2086 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R2091 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2093 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2094 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2095 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2096 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R2105 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2106 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2107 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2108 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2109 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2116 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2120 D0GB473JA065 RESISTOR SMD 47 kΩ 1/10 W 5,0 %

REF. CÓDIGO DESCRIÇÃO R2144 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R2145 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R2201 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2207 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2301 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2304 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2305 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2306 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2307 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2308 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2310 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2314 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2315 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2316 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2317 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2318 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2319 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2323 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2324 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2325 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2326 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2327 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2328 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2329 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2331 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2332 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2333 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2334 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2335 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R2336 D0GB223JA065 RESISTOR SMD 22 kΩ 1/10 W 5,0 % R2337 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R2341 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2501 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R2502 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6001 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6002 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6007 D0GB100JA065 RESISTOR SMD 10 Ω 1/10W 5,0 % R6011 D0GB100JA065 RESISTOR SMD 10 Ω 1/10W 5,0 % R6046 D0GB223JA065 RESISTOR SMD 22 kΩ 1/10 W 5,0 % R6050 D0GB100JA065 RESISTOR SMD 10 Ω 1/10W 5,0 % R6054 D0GB563JA065 RESISTOR SMD 56 kΩ 1/10W 5,0 % R6055 D0GB473JA065 RESISTOR SMD 47 kΩ 1/10 W 5,0 % R6056 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6057 D0GB224JA065 RESISTOR SMD 220 kΩ 1/10 W 5,0 % R6058 D0GB3R3JA065 RESISTOR SMD 3,30 Ω 1/10 W 5,0 % R6060 D0GB3R3JA065 RESISTOR SMD 3,30 Ω 1/10 W 5,0 % R6061 D0GB3R3JA065 RESISTOR SMD 3,30 Ω 1/10 W 5,0 % R6062 D0GB3R3JA065 RESISTOR SMD 3,30 Ω 1/10 W 5,0 % R6066 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R6067 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R6068 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 %

Page 81

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO R6069 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R6070 D0GB333JA065 RESISTOR SMD 33 kΩ 1/10 W 5,0 % R6129 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6130 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6132 D0GB224JA065 RESISTOR SMD 220 kΩ 1/10 W 5,0 % R6133 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6134 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6135 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6136 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6146 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6147 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6148 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6300 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6301 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6302 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6303 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6304 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6305 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6306 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6307 D0GFR00J0005 RESISTOR SMD 0 Ω 1/4 W R6500 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6501 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6502 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6503 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6504 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6505 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6506 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6507 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6508 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6509 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6510 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6511 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6512 D0GB471JA065 RESISTOR SMD 470 Ω R6513 D0GB153JA065 RESISTOR SMD 15 kΩ 1/10W 5,0 % R6514 D0GB471JA065 RESISTOR SMD 470 Ω R6515 D0GB183JA065 RESISTOR SMD 18 kΩ 1/10W 5,0 % R6516 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6517 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6518 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6519 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6520 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6521 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6522 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6523 D0GB470JA065 RESISTOR SMD 47 Ω 1/10 W 5,0 % R6524 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6525 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6526 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6527 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6528 D0GB470JA065 RESISTOR SMD 47 Ω 1/10 W 5,0 % R6529 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6530 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 %

REF. CÓDIGO DESCRIÇÃO R6531 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R6533 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6534 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6536 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6542 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6543 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6544 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R6549 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R6550 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6551 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6552 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6553 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R6554 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R7158 D0GB330JA065 RESISTOR SMD 33 Ω 0,1 5,0 % R8000 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8001 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8002 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R8003 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R8004 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R8005 D0GB105JA065 RESISTOR SMD 1 MΩ 1/10 W 5,0 % R8006 D0GB221JA065 RESISTOR SMD 220 Ω 1/10 W 5,0 % R8010 D0GA104JA023 RESISTOR SMD 100 kΩ 1/16 W 5,0 % R8011 D0GA104JA023 RESISTOR SMD 100 kΩ 1/16 W 5,0 % R8012 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8013 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8014 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8015 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8016 J0JCC0000301 FILTRO PARA EMI / EMC (Beads cores) R8017 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8021 D0GA330JA023 RESISTOR SMD 33 Ω 1/16 W R8022 D0GA100JA023 RESISTOR SMD 10 Ω 1/16 W 5,0 % R8025 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8026 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8027 D0GB100JA065 RESISTOR SMD 10 Ω 1/10W 5,0 % R8029 D0GA330JA023 RESISTOR SMD 33 Ω 1/16 W R8031 D0GA103JA023 RESISTOR SMD 10 kΩ 1/16 W 5,0 % R8032 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8033 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8034 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8041 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8042 D0GA103JA023 RESISTOR SMD 10 kΩ 1/16 W 5,0 % R8043 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8044 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8045 D0GAR00J0005 RESISTOR SMD 0 Ω 1/16 W 5,0 % R8046 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R8047 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R8201 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8202 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8203 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8204 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8205 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 %

Page 82

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO R8206 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8209 D0GB225JA065 RESISTOR SMD 2,20 MΩ 1/10 W 5,0 % R8210 D0GB821JA065 RESISTOR SMD 820 Ω 1/10 W 5,0 % R8211 D0GB272JA065 RESISTOR SMD 2,70 kΩ 1/10W 5,0 % R8212 D0GB4R7JA065 RESISTOR SMD 4,70 Ω 1/10 W 5,0 % R8214 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R8215 D0GB5R6JA065 RESISTOR SMD 5,60 Ω 1/10 W 5,0 % R8252 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R8254 D0GB562JA065 RESISTOR SMD 5,60 kΩ 1/10W 5,0 % R8255 D0GB332JA065 RESISTOR SMD 3,30 kΩ 1/10 W 5,0 % R8256 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R8257 D0GB562JA065 RESISTOR SMD 5,60 kΩ 1/10W 5,0 % R8258 D0GB273JA065 RESISTOR SMD 1,50 kΩ 1/10 W 5,0 % R8259 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R8260 D0GB473JA065 RESISTOR SMD 47 kΩ 1/10 W 5,0 % R8261 D0GB101JA065 RESISTOR SMD 100 Ω 1/10 W 5,0 % R8262 D0GB100JA065 RESISTOR SMD 10 Ω 1/10W 5,0 % R8263 D0GB102JA065 RESISTOR SMD 1 kΩ 1/10W 5,0 % R8264 D0GB122JA065 RESISTOR SMD 1,20 kΩ 1/10W 5,0 % R8265 D0GB104JA065 RESISTOR SMD 100 kΩ 1/10 W 5,0 % R8301 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8302 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % R8502 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R8503 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R8504 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R8505 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R8506 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R8507 D0GA473JA023 RESISTOR SMD 47 kΩ 1/16 W 5,0 % R9000 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R9001 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R9001 ERJ2RKD300X RESISTOR SMD R9002 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R9002 ERJ2RKD300X RESISTOR SMD R9003 D0GB103JA065 RESISTOR 10 kΩ 1/10 W 5,0 % R9003 D0GA153JA023 RESISTOR SMD 15 kΩ R9004 D0GB122JA065 RESISTOR SMD 1,20 kΩ 1/10W 5,0 % R9004 D0GA153JA023 RESISTOR SMD 15 kΩ R9005 D0GB122JA065 RESISTOR SMD 1,20 kΩ 1/10W 5,0 % R9006 D0GB152JA065 RESISTOR SMD 1,50 kΩ 1/10W 5,0 % R9007 D0GB152JA065 RESISTOR SMD 1,50 kΩ 1/10W 5,0 % R9008 D0GB222JA065 RESISTOR SMD 2,20 kΩ 1/10W 5,0 % R9009 D0GB222JA065 RESISTOR SMD 2,20 kΩ 1/10W 5,0 % R9010 D0GB332JA065 RESISTOR SMD 3,30 kΩ 1/10 W 5,0 % R9011 D0GB332JA065 RESISTOR SMD 3,30 kΩ 1/10 W 5,0 % R9013 D0GB472JA065 RESISTOR SMD 4,70 kΩ 1/10W 5,0 % R9015 D0GB682JA065 RESISTOR SMD 680 Ω 1/10 W 5,0 % R9300 D0GBR00J0004 RESISTOR SMD 0 Ω 1/10 W 5,0 % RJ1 319800001-000J RESISTOR SMD 0 Ω 1/10 W RJ12 319600001-000J RESISTOR SMD 0 Ω 1/10 W RJ2 319700001-000J RESISTOR SMD 0 Ω 1/10 W RJ3 319800001-000J RESISTOR SMD 0 Ω 1/10 W

REF. CÓDIGO DESCRIÇÃO RJ4 319700001-000J RESISTOR SMD 0 Ω 1/10 W RJ5 319800001-000J RESISTOR SMD 0 Ω 1/10 W RJ7 319600001-000J RESISTOR SMD 0 Ω 1/10 W RJ8 319700001-000J RESISTOR SMD 0 Ω 1/10 W RJ9 319600001-000J RESISTOR SMD 0 Ω 1/10 W

CHAVES

S9000 EVQ21405RJ CHAVE DE TOQUE RADIAL S9001 EVQ21405RJ CHAVE DE TOQUE RADIAL S9002 EVQ21405RJ CHAVE DE TOQUE RADIAL S9003 EVQ21405RJ CHAVE DE TOQUE RADIAL S9004 EVQ21405RJ CHAVE DE TOQUE RADIAL S9005 EVQ21405RJ CHAVE DE TOQUE RADIAL S9006 EVQ21405RJ CHAVE DE TOQUE RADIAL S9007 EVQ21405RJ CHAVE DE TOQUE RADIAL S9008 EVQ21405RJ CHAVE DE TOQUE RADIAL S9009 EVQ21405RJ CHAVE DE TOQUE RADIAL S9011 EVQ21405RJ CHAVE DE TOQUE RADIAL S9013 EVQ21405RJ CHAVE DE TOQUE RADIAL

SW1

TRANSFORMADORES

T1 401087901J TRAFO 80.000 Hz 450,000 VA

SEMICONDUTORES

U1 362000111-Z35J CIRCUITO INTEGRADO U2 362000113-Z73J FOTO ACOPLADOR SMD U4 362000113-Z73J FOTO ACOPLADOR SMD U5 362000002-Z24J TRANS. SMD 0,7W 36,0 V 150,0 mA U6 362000002-Z24J TRANS. SMD 0,7W 36,0 V 150,0 mA U7 362000113-Z73J FOTO ACOPLADOR SMD VA51 EZAEG2A50AX DIODO SMD 500,0 V 10,0 mA

POTENCIÔMETRO

VR9000 EVEKE2F3524B POTENCIOMETRO DE VOLUME

JUMPERS

W101 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W102 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W103 D0GDR00JA017 IMP FIO SMD 0 Ω 1/8 W 5,0 % W104 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W105 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W106 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W109 D0GDR00JA017 IMP FIO SMD 0 Ω 1/8 W 5,0 % W110 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W111 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W112 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W113 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W114 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W115 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W116 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W117 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W118 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W119 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W121 D0GBR00JA008 RESISTOR SMD 0 Ω 1/16 W W122 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 %

5899090008-F93J

SELETOR DE VOLTAGEM

Page 83

SA-AKX16LB-K

REF. CÓDIGO DESCRIÇÃO

W123 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W124 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W125 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W126 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W127 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W128 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W129 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W130 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W131 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W132 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W134 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W135 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W136 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W137 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W138 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W139 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W200 D0GDR00JA017 IMP FIO SMD 0 Ω 1/8 W 5,0 % W201 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W202 D0GDR00JA017 IMP FIO SMD 0 Ω 1/8 W 5,0 % W203 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W204 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W205 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W206 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W207 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W208 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W209 D0GDR00JA017 IMP FIO SMD 0 Ω 1/8 W 5,0 % W210 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W211 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W212 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W213 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W214 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 % W215 D0GFR00JA017 RESISTOR F. MET. SMD 0 Ω 1/8 W 5,0 %

OSCILADORES

X2001 H0A327200181 CRISTAL DE 32.768KHZ X2002 H2B800400007 OSCILADOR CER. X8101 H0J338300002 CRISTAL FREQ=33,860MHZ

DIODOS ZENER

ZD1 337200001-Z38J DIODO ZENER SMD 24,0 V 1/2 W ZD2 337470001-Z87J DIODO ZENER SMD 47,0 V 1/2 W ZD3 337150001-Z09J DIODO ZENER SMD 15,0 V 1/2 W ZD5 33751A001-Z87J DIODO ZENER SMD 5,1 V 1/2 W ZD7 337027003-Z09J DIODO ZENER SMD 24,0 V 1/2 W

CABOS

ZJ1002 REX1561 CABO 13 VIAS (MAIN / SMPS) ZJ6000 REX1588 CABO 7 VIAS ZJ9300 REX1472 CABO 5 VIAS (USB MAIN)

DIVERSOS

HL600 RMXX1008-2 DIFUSOR DE LUZ (PLÁSTICO) JP1 JP2 ZA01D1

5899050007-000J 5899050007-000J 5299020046-000J

ATERRAMENTO METÁLICO ATERRAMENTO METÁLICO NUCLEO DE FERRITE

REF. CÓDIGO DESCRIÇÃO ZA01HS1 ZA01HS2 ZA02D11 ZA6000 RMY0436 DISSIPADOR DE CALOR (ALUMINIO) ZA6001 RHD26043-1 PARAFUSO METÁLICO ( D3 x 12) ZA6002 RHD26043-1 PARAFUSO METÁLICO ( D3 x 12) ZA6003 RMZX1022 ESPAÇADOR( PLÁSTICO) ZA6004 RMZX1022 ESPAÇADOR( PLÁSTICO) ZAD11A ZAD11B ZH001 RMNX1011-W2 SUPORTE DO LCD ZH002 RMNX1012A-W2 COBERTURA DO SUPORTE LCD

5807030820-C44J 5807030820-C44J 5899130001-000J

5299020053-000J 5299020053-000J

PARAFUSO METÁLICO PARAFUSO METÁLICO ARROELA PLÁSTICA (FIXAÇÃO)

NUCLEO DE FERRITE NUCLEO DE FERRITE

Page 84

ORDER No. PBRAS1305167AP

Manual de Serviço

Caixa Acústica

SB-AKX16LBK

Cor: Preto

SB-AKX16 SB-AKX16

SIMPLIFICADO

ATENÇÃO !

Este Manual foi elaborado para uso somente por prossionais e técnicos treinados e autorizados pela Panasonic do Brasil e não

foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos

implicará em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.

NOTA IMPORTANTE DE SEGURANÇA !

Este aparelho utiliza componentes especiais que consideramos importantes para a segurança de seu funcionamento. Estes

” nos diagramas esquemáticos, nos diagramas em blocos e nas vistas explodidas.

Page 85

SA-AKX16LB-K

1. ESPECIFICAÇÕES

SB-AKX16LB-K - CAIXA ACÚSTICA FRONTAL

Tipo

Alto-falante(s)

BASS REFLEX - 2 vias - 2 alto-falantes

Woofer 16 cm - tipo cone

Tweeter 6 cm - tipo cone Impedância 4 Ω (low) Pressão sonora de saída 85 dB/W (1 m)

Faixa de frequência

48 Hz – 22 kHz (–16 dB)

52 Hz - 20 kHz (–10 dB) Dimensões (L x A x P) 200 x 334 x 193 mm Massa 2.5 kg

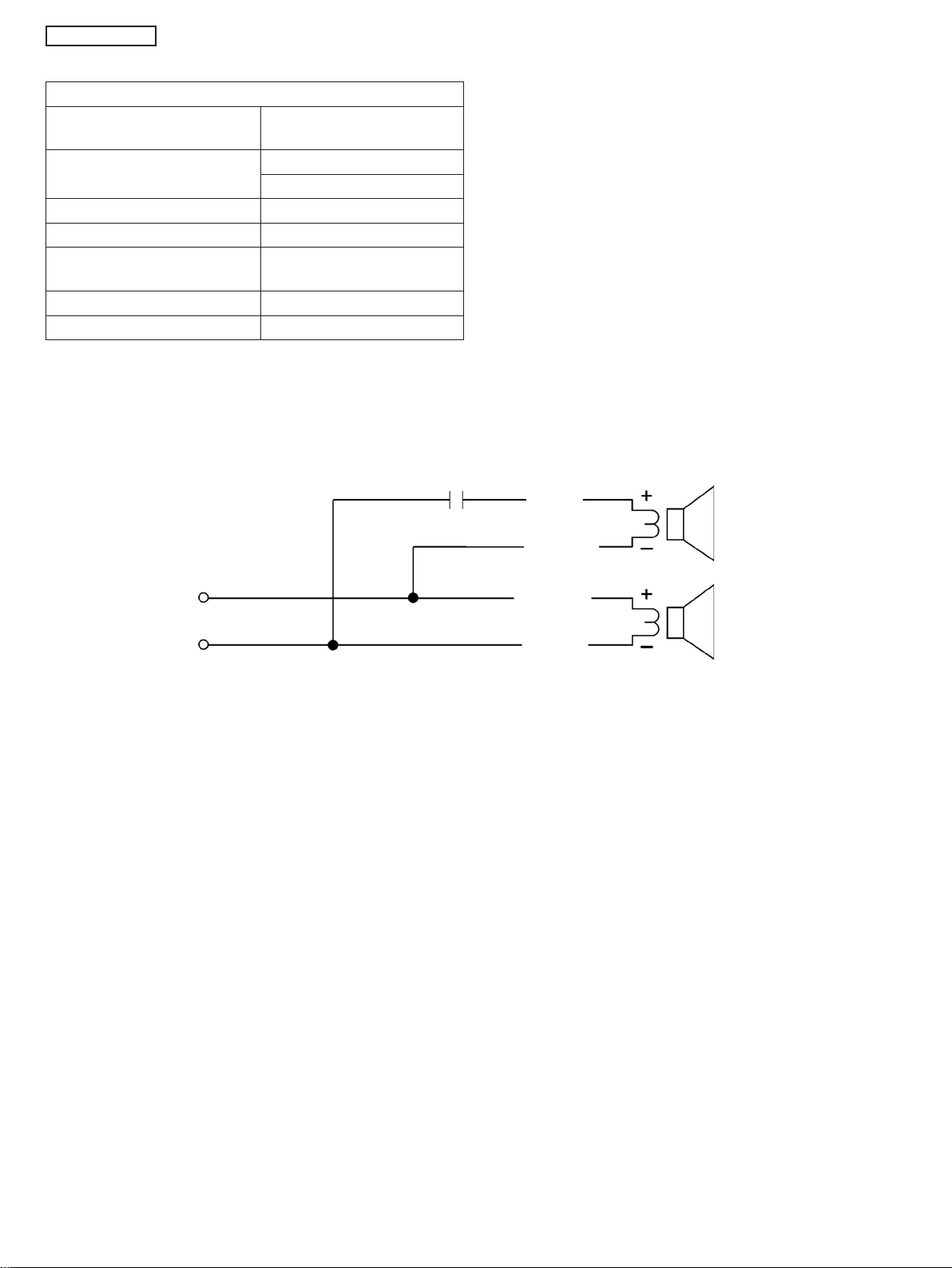

2. CONEXÕES

2.1. CONEXÕES DA CAIXA ACÚSTICA FRONTAL

15,50µF 50V

PRETO

Tweeter (SP1)

AMARELO

VERMELHO +

PRETO –

VERMELHO

Full Range (SP2)

PRETO

Page 86

3. VISTA EXPLODIDA E LISTAS DE PEÇAS

10 11 12 13

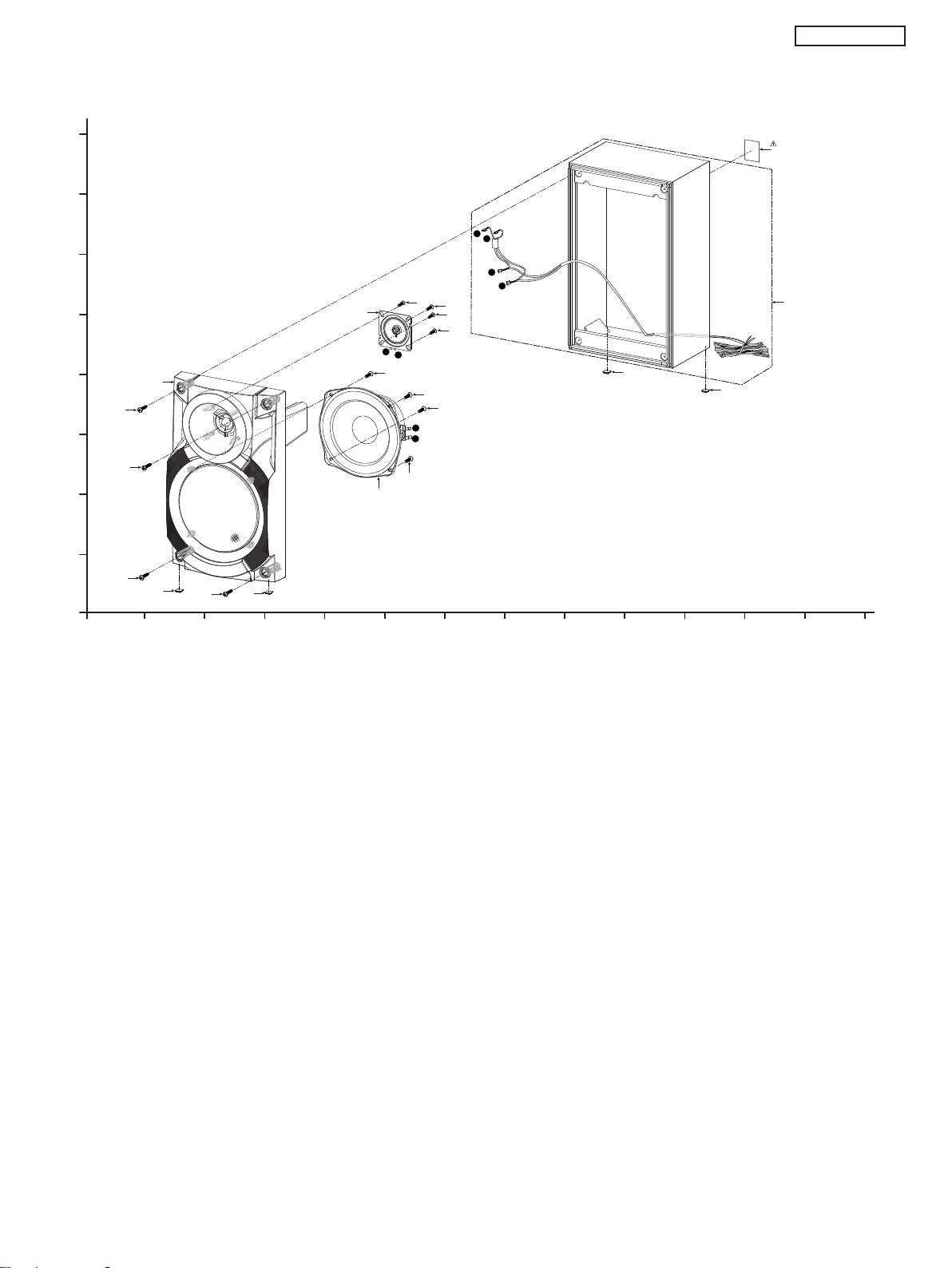

3.1. SB-AKX16LB-K - CAIXA ACÚSTICA FRONTAL

SP1

SA-AKX16LB-K

SP2

Page 87

SA-AKX16LB-K

3.3. MATERIAIS DE EMBALAGEM

SB-AKX16LB-K

10 11 12 13

Page 88

SA-AKX16LB-K

3.4. LISTAS DE PEÇAS

• Nota Importante de Segurança

Todos os componentes identicados pela marca “ ” têm característica especiais e importantes de segurança. Também são usadas diversas outras peças especiais que têm o propósitos de retardar fogo (resistores), produzir som de alta qualidade (capacitores) e eliminar ruídos (resistores), etc. Portanto, quando substituir qualquer componente, tenha o cuidado

de usar somente as peças especicadas pelo fabricante indicadas na lista de peças deste Manual de Serviço.

3.4.1. LISTA DE PEÇAS DAS CAIXAS ACÚSTICAS

REF. CÓDIGO DESCRIÇÃO

CAIXA ACÚSTICA FRONTAL UNITÁRIA 1 RYP1733-K PAINEL FRONTAL + TELA METÁLICA 2 RYQ2B0904-K1 GABINETE MONTADO 3 RKA0072-KJ PÉ DE BORRACHA 4 S-BQF0260 ETIQUETA IDENTIFICAÇÃO IMPRESSA 5 XTB4+10GFJ PARAFUSO METÁLICO 6 XTB4+16AFJK PARAFUSO METÁLICO 7 RHD30092-1 PARAFUSO METÁLICO SP1 EAS6PH124K ALT O FALANTE TWEETER SP2 L0AA16A00060 ALTO FALANTE

3.3.2. MATERIAIS DE EMBALAGEM

REF. CÓDIGO DESCRIÇÃO

EMBALAGEM

P5 BPE0532A CALÇO INFERIOR P6 RPFX2B0233BK SACO DE EMB. ( 470 x 560) PEBD P7 BPE0532B CALÇO SUPERIOR

Page 89

Panasonic do Brasil Limitada

DIVISÃO CS - SETOR DE APOIO TÉCNICO

Estrada Municipal Eduardo Gomes Pinto, 304 - Ponte Alta

Extrema - MG
