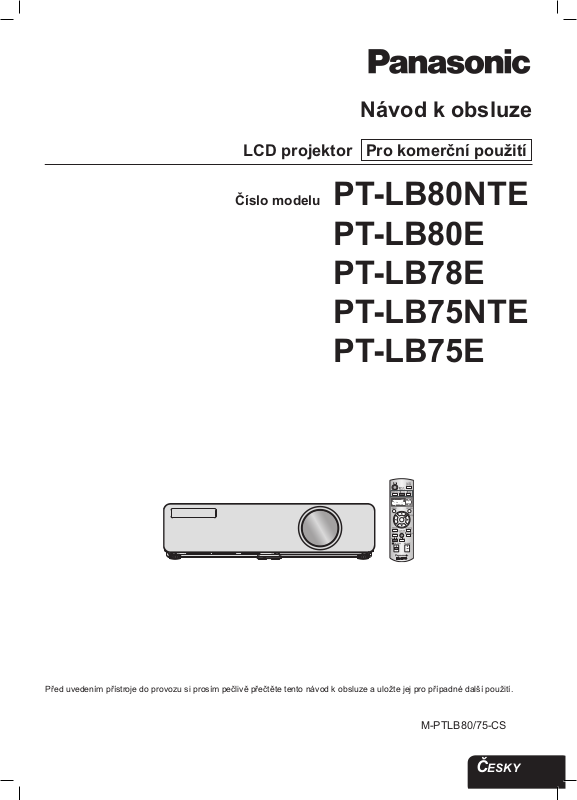

Page 1

Návod k obsluze

LCD projektor Pro komerční použití

Číslo modelu PT-LB80NTE

PT-LB80E PT-LB78E PT-LB75NTE PT-LB75E

Před uvedením přístroje do provozu si prosím pečlivě přečtěte tento návod k obsluze a uložte jej pro případné další použití.

M-PTLB80/75-CS

ČESKY

Page 2

Page 3

Důležité bezpečnostní informace

Vážený zákazníku,

tento návod k obsluze obsahuje veškeré informace, které budete potřebovat při provozu přístroje. Doufáme, že vám pomůže k tomu, abyste dosáhli maximálního výkonu přístroje, a věříme, že budete s vaším novým LCD projektorem Panasonic spokojeni. Výrobní číslo najdete na spodní straně přístroje. Toto číslo si opište na níže uvedené místo a návod si ponechte pro případ, že bude nutné dát přístroj opravit.

Číslo modelu: PT-LB80NTE / PT-LB80E / PT-LB78E / PT-LB75NTE / PT-LB75E

Výrobní číslo:

VAROVÁNÍ: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.

VAROVÁNÍ: Přístroj nevystavujte dešti nebo zvýšené vlhkosti, abyste předešli jeho poškození, které by

mohlo vyvolat požár nebo úraz elektrickým proudem.

Informace o hlučnosti přístroje podle vyhlášky 3. GSGV, 18. leden 1991: Úroveň akustického tlaku v místě obsluhy je rovna nebo menší než 70 dB (A) podle normy ISO 7779.

VAROVÁNÍ:

1. Pokud nebudete přístroj delší dobu používat, odpojte síťovou zástrčku ze zásuvky.

2. Nesnímejte kryt přístroje, aby nedošlo k úrazu elektrickým proudem. Uvnitř přístroje nejsou žádné díly, které by mohl běžný uživatel opravit. Opravy přístroje svěřte kvaliﬁ kovanému technikovi.

3. Neodpojujte uzemňovací kolík síťové zástrčky. Tento přístroj je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku je možno zasunout jen do uzemněné zásuvky. Jedná se o bezpečnostní prvek. Pokud síťová zástrčka nejde zasunout do zásuvky, požádejte o pomoc elektrikáře. Nepodceňujte význam a účel uzemněné síťové zástrčky.

Důležité

informace

UPOZORNĚNÍ: Kvůli bezpečnosti dodržujte přiložené pokyny pro instalaci, mezi něž patří použití

přiloženého síťového napájecího kabelu a stíněných kabelů při připojování k počítači nebo perifernímu zařízení. Jakékoli neschválené úpravy nebo změny přístroje zbavují jeho uživatele oprávnění s ním pracovat.

Podle směrnice 2004/108/EC, článek 9 (2) Panasonic Testing Centre Panasonic Service Europe, divize společnosti Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Německo

ČESKY - 3

Page 4

informace

Důležité bezpečnostní upozornění

Důležité

Informace pro uživatele o sběru a likvidaci použitého zařízení a baterií

Tyto symboly na zařízení, obalu nebo v přiložených dokumentech znamenají, že použité elektrické a elektronické zařízení a baterie nelze vyhodit do běžného komunálního odpadu. Pro správnou likvidaci, obnovu a recyklaci použitých výrobků a baterií vezměte, prosím, výrobky na příslušná sběrná místa v souladu s národní legislativou a směrnicemi 2002/96/EC a 2006/66/EC. Zajištěním správné likvidace výrobku pomůžete zabránit potenciálním nebezpečným vlivům na životní prostředí a lidské zdraví, které by hrozily při nesprávné likvidaci tohoto výrobku. Pro další informace o sběru a recyklaci použitých výrobků a baterií se obraťte na své místní úřady, ﬁ rmy likvidující odpad nebo místo zakoupení vašeho výrobku. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou.

Firemní uživatelé v EU

Pokud chcete likvidovat elektrické nebo elektronické zařízení, obraťte se na prodejce nebo dodavatele se žádostí o další informace.

Informace o likvidaci v zemích mimo EU

Tyto symboly jsou platné pouze v Evropské unii. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace.

Poznámka k symbolu baterie (příklad dvou písmen dole):

Tyto symboly lze doplnit chemickou značkou. V takovém případě odpovídá požadavkům stanoveným Směrnicí pro chemikálie.

ČESKY - 4

Page 5

Důležité bezpečnostní informace

Prohlášení o shodě

Toto zařízení je v souladu se základními požadavky a jinými příslušnými ustanoveními podle směrnice 1999/5/EC. Zákazníci si mohou stáhnout kopii originálu Prohlášení o shodě pro tento výrobek z našeho serveru.

http://www.doc.panasonic.de Kontakt v EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing

Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany Tento výrobek je určen k použití v následujících zemích: Belgie, Bulharsko, Česká republika, Dánsko, Estonsko, Finsko, Francie, Island, Irsko, Itálie, Kypr, Litva, Lotyšsko,

Lucembursko, Maďarsko, Malta, Německo, Nizozemsko, Norsko, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Slovinsko, Slovensko, Spojené království, Španělsko, Švédsko a Švýcarsko.

Důležité

informace

ČESKY - 5

Page 6

Obsah

 Stručný návod

1. Uvedení projektoru do provozu

Viz „Uvedení projektoru do

provozu“ na straně 17.

2. Připojení ostatních zařízení Viz „Zapojení” na straně 19.

3. Příprava dálkového ovladače Viz „Dálkový ovladač“ na straně 16.

Důležité informace

Důležité bezpečnostní upozornění ............................2

Prohlášení o shodě .................................................4

Upozornění, týkající se bezpečnosti ..........................8

VAROVÁNÍ ..............................................................8

UPOZORNĚNÍ ........................................................ 9

Upozornění týkající se přepravy ...........................10

Upozornění týkající se instalace ........................... 11

Upozornění týkající se použití ............................... 11

Zabezpečení ......................................................... 11

Příslušenství ......................................................... 12

Příprava

Dříve, než začnete .....................................................13

Základní nastavení projekční plochy .....................13

Projektor ..................................................................... 14

Části projektoru .....................................................14

Dálkový ovladač ....................................................16

První kroky

Uvedení do provozu .................................................17

Velikost projekční plochy a vzdálenost projekce ...17

Umístění projektoru ...............................................18

Přední nastavitelné nožky a úhel promítání ..........18

Zapojení .....................................................................19

Před připojením projektoru ....................................19

Příklad zapojení: AV zařízení ................................ 19

Příklad zapojení: Počítače .................................... 19

4. Spuštění projekce Viz část „Zapnutí a vypnutí

projektoru“ na straně 20.

5. Přizpůsobení obrazu Viz „Pohyb v menu“ na str. 29.

 Při prvním spuštění projektoru se objeví základní

nastavení projekční plochy potřebné k promítání.

Viz ,,Základní nastavení projekční plochy” na

straně 13.

Základní ovládání

Zapnutí a vypnutí projektoru .................................... 20

Napájecí kabel ......................................................20

Zapnutí projektoru ................................................. 21

Vypnutí projektoru ................................................. 22

Indikátory POWER a POWER LOCK ...................23

Projekce obrazu ......................................................... 24

Volba vstupního signálu ........................................24

Nastavení polohy obrazu ...................................... 24

Ovládání dálkovým ovladačem ................................25

Provozní dosah ..................................................... 25

Automatická korekce polohy obrazu .....................25

Přepínání vstupního signálu .................................26

Zachycení obrazu ................................................. 26

Dočasné zastavení promítání ............................... 26

Obnovení výchozího nastavení projektoru ............26

Promítání v režimu INDEX-OBRAZU ....................27

Použití přiřazených funkcí .....................................27

Nastavení hlasitosti ............................................... 27

Zvětšení obrazu ....................................................28

ČESKY - 6

Page 7

Obsah

Nastavení

Orientace v menu ......................................................29

Pohyb v MENU .....................................................29

Hlavní menu a vedlejší menu ................................30

Menu OBRAZ .............................................................32

REŽIM OBRAZU ................................................... 32

KONTRAST ...........................................................32

JAS ....................................................................... 32

BARVA ..................................................................32

ODSTÍN ................................................................ 32

OSTROST .............................................................32

BAREVNÁ TEPLOTA ............................................ 32

DAYLIGHT VIEW ..................................................32

DETAILNÍ NASTAVENÍ ......................................... 33

Menu POLOHA ...........................................................34

AUTOMATICKÁ KOREKCE ..................................34

KOREKCE ............................................................ 34

POLOHA ............................................................... 34

SYNCHRONIZACE SIGNÁLU .............................. 34

FÁZE SYNCHRONIZACE .....................................34

POMĚR ................................................................. 34

ZÁMEK SNÍMKU ...................................................35

Menu MOŽNOSTI .......................................................36

PRŮVODCE VSTUPY ..........................................36

LOGO PŘI ZAPNUTÍ ............................................36

COMPUTER2 REŽIM ...........................................36

RGB/YPBPR ......................................................... 36

ŠIROKOÚHLÝ MÓD ............................................. 36

VÝKON LAMPY ....................................................37

PROVOZ LAMPY ..................................................37

ČASOVAČ VYPNUTÍ ............................................37

PŘÍMÉ ZAPNUTÍ ..................................................37

OVLÁDACÍ PANEL ...............................................37

AUTOMATICKÉ NASTAVENÍ ................................37

VYHLEDÁNÍ SIGNÁLU ......................................... 37

INSTALACE ..........................................................37

NADMOŘSKÁ VÝŠKA .......................................... 37

FUNKCE ...............................................................38

TESTOVACÍ OBRAZEC ........................................38

DETAILNÍ NASTAVENÍ ......................................... 38

Menu ZABEZPEČENÍ .................................................39

ZADÁNÍ HESLA .................................................... 39

ZMĚNA HESLA .....................................................39

ZOBRAZENÍ TEXTU .............................................39

ZMĚNA TEXTU .....................................................39

Menu WIRELESS (bezdrátová síť) ........................... 40

Položky v menu WIRELESS .................................40

Dodatek

Technické informace .................................................46

Seznam podporovaných signálů ...........................46

Konektor sériového portu ......................................47

Průvodce připojením k počítači .............................48

Projekční plocha a vzdálenost projekce

při poměru stran 16:9 ............................................49

Technické údaje ....................................................50

Rozměry ................................................................52

Použité ochranné známky .....................................52

Rejstřík .......................................................................53

Důležité

informace

PřípravaPrvní krokyZákladní ovládáníNastaveníÚdržbaDodatek

Údržba

Indikátory TEMP (Teplota) a LAMP (Lampa) ...........41

Řešení signalizovaných problémů ........................ 41

Péče a výměna ...........................................................42

Čištění projektoru .................................................. 42

Výměna projekční lampy .......................................43

Řešení problémů .......................................................45

ČESKY - 7

Page 8

informace

Důležité

Upozornění týkající se bezpečnosti

VAROVÁNÍ

Pokud zjistíte, že z přístroje vychází kouř nebo zápach, vypněte ho a odpojte napájecí kabel ze zásuvky.

 Za podobné situace ukončete promítání, jinak

by mohlo dojít k požáru nebo úrazu elektrickým proudem.

 Zkontrolujte, zda už z přístroje nevychází kouř, a pak

se obraťte na autorizované servisní středisko.

 Nepokoušejte se opravit projektor svépomocí,

protože to může být nebezpečné.

Neinstalujte tento projektor na plochy, které nejsou dostatečně pevné na to, aby unesly plnou hmotnost projektoru.

 Pokud není plocha pro instalaci dostatečně pevná,

může se přístroj převrhnout nebo spadnout, poškodit se nebo zranit přítomné osoby.

Veškeré instalační práce (jako je například zavěšení na strop) by měl provádět kvaliﬁ kovaný technik.

 Pokud není instalace provedena správně, existuje

nebezpečí zranění osob nebo úrazu elektrickým proudem.

 Pro montáž projektoru na strop použijte jen

schválenou konzolu.

Pokud se do skříňky projektoru dostanou cizí předměty nebo voda, případně dojde-li k pádu projektoru nebo poškození skříňky, vypněte jej a odpojte napájecí kabel ze zásuvky.

 Nepokračujte v používání projektoru, mohlo by dojít

k požáru nebo úrazu elektrickým proudem.

 Obraťte se na autorizované servisní středisko se

žádostí o opravu.

Síťová zásuvka by měla být umístěna blízko zařízení a snadno přístupná.

 Jakmile nastane problém, okamžitě vytáhněte

síťovou zástrčku ze zásuvky.

Nepřetěžujte síťovou zásuvku.

 Pokud je síťová zásuvka přetížená (například

v důsledku připojení mnoha adaptérů), může se přehřát a vyvolat požár.

Nezkoušejte projektor rozebírat nebo jinak upravovat.

 Vysoké napětí může způsobit požár nebo úraz

elektrickým proudem.

 Jakékoliv prohlídky, seřizování a opravy svěřte

autorizovanému servisnímu středisku.

Zástrčku síťového kabelu pravidelně čistěte, aby se na ní neusazoval prach.

 Pokud se na zástrčce síťového kabelu usadí vrstva

prachu a navlhne, může se porušit izolace a dojít k požáru. Napájecí kabel vytáhněte ze zásuvky a zástrčku otřete suchým hadříkem.

 Pokud nebudete projektor delší dobu používat,

odpojte zástrčku síťového kabelu z elektrické zásuvky.

Nemanipulujte se síťovou zástrčkou, máte-li mokré ruce.

 Mohlo by dojít k úrazu elektrickým proudem.

Síťovou zástrčku zasuňte pevně do zásuvky.

 Pokud není zástrčka síťového kabelu spolehlivě

zasunuta do zásuvky, může se přehřívat nebo zavinit úraz elektrickým proudem.

 Nepoužívejte poškozené síťové zástrčky nebo

uvolněné elektrické zásuvky.

Nestavte projektor na plochy, které nejsou stabilní.

 Pokud je projektor umístěn na šikmé nebo nestabilní

ploše, může snadno spadnout, poškodit se nebo zranit přítomné osoby.

 Projektor nepoužívejte v příliš nakloněné poloze,

protože by to mohlo nepříznivě ovlivnit jeho funkci.

Neumisťujte projektor do blízkosti vody a chraňte jej před navlhnutím.

 Při nedodržení této zásady může dojít k požáru nebo

úrazu elektrickým proudem.

Nedělejte nic, čím by se mohl poškodit síťový kabel nebo zástrčka.

 Zabraňte poškození síťového kabelu, neprovádějte

žádné jeho úpravy, neumísťujte jej do blízkosti horkých předmětů, vyvarujte se jeho nadměrnému ohýbání, nepokládejte na něj žádné těžké předměty a nesvinujte jej do smyčky.

 Pokud by byl poškozený síťový napájecí kabel

dále používán, mohlo by dojít k úrazu elektrickým proudem, zkratu a případně k požáru.

 O případné opravy síťového kabelu požádejte

autorizované servisní středisko.

Projektor nepokládejte na měkké materiály, jako jsou například koberce nebo podložky z pěnového materiálu.

 Mohlo by dojít k přehřátí projektoru a následně k

popálení osob, poškození projektoru nebo požáru.

Nestavte na projektor nádoby s tekutinami.

 Pokud by se do projektoru dostala voda, mohlo by

dojít k úrazu elektrickým proudem nebo k požáru.

 Pokud se do projektoru dostane voda, obraťte se na

autorizované servisní středisko.

Nevkládejte do projektoru žádné cizí předměty.

 Nezasunujte do skříňky projektoru žádné kovové

nebo vznětlivé předměty, ani je nepokládejte na projektor, protože by mohlo dojít k úrazu elektrickým proudem nebo k požáru.

Nepoužívejte projektor v koupelně nebo ve sprše.

 Mohlo by dojít k požáru nebo úrazu elektrickým

proudem.

Při bouřce se nedotýkejte projektoru ani síťového kabelu.

 Mohlo by dojít k úrazu elektrickým proudem.

ČESKY - 8

Page 9

Upozornění týkající se bezpečnosti

Pokud je projektor v provozu, nevystavujte pokožku světelnému paprsku.

 Z objektivu projektoru vychází silné světelné záření.

Pokožka vystavená světelnému paprsku z projektoru se může spálit.

Nedovolte, aby se kontakty baterií (+ a -) dostaly do styku s kovovými předměty, jako jsou například náramky nebo sponky na vlasy.

 Při nedodržování těchto pokynů může dojít k úniku

obsahu baterie, k jejímu přehřátí, výbuchu nebo k požáru.

 Baterie skladujte v plastovém sáčku, aby se

nedostaly do styku s jinými kovovými předměty.

 Pro dálkový ovladač používejte manganové nebo

alkalické baterie.

Nedotýkejte se tekutiny, která vytekla z baterií.

 Mohla by vám poleptat pokožku. V případě kontaktu tekutinu ihned omyjte vodou

a vyhledejte lékařskou pomoc.

 Dostane-li se vám do očí, může vám vážně poškodit

zrak a mohli byste i oslepnout. Nemněte si oči, ihned tekutinu vypláchněte vodou a vyhledejte lékařskou pomoc.

 Poškození izolace může vést k úniku tekutiny

z baterie.

Nepokládejte ruce ani žádné předměty do blízkosti výstupních větracích otvorů projektoru.

 Vychází odtud zahřátý vzduch. Nepřibližujte ruce,

tvář nebo jakékoli předměty, které nejsou odolné vůči horku, k těmto otvorům (kolem projektoru ponechejte alespoň 50 cm volného prostoru). V opačném případě může dojít ke vzniku popálenin nebo poškození projektoru.

Výměnu projekční lampy projektoru by měl vždy provádět kvaliﬁ kovaný technik.

 V projekční lampě je vysoký tlak. Při nesprávné

manipulaci s lampou hrozí nebezpečí výbuchu.

 Projekční lampa se může snadno poškodit,

jestliže narazí na tvrdý předmět nebo spadne. Pravděpodobně se poškodí a může zavinit zranění.

Před výměnou projekční lampy a jakoukoli manipulací s ní počkejte alespoň jednu hodinu, než lampa vychladne.

 Kryt lampy se silně zahřívá a kontakt s ním může

způsobit popáleniny.

Před výměnou lampy nezapomeňte odpojit napájecí kabel z elektrické zásuvky.

 Jinak hrozí úraz elektrickým proudem, popř. exploze

lampy.

Důležité

informace

Během používání projektoru se nedívejte do objektivu.

 Z objektivu projektoru vychází silné světelné záření.

Pokud se budete dívat přímo do něj, může dojít k vážnému poškození vašeho zraku.

 Buďte obzvláště opatrní, aby se do objektivu

projektoru nedívaly malé děti. Pokud nejste v blízkosti projektoru, nezapomeňte jej vypnout a odpojit síťový kabel.

UPOZORNĚNÍ

Nezakrývejte vstupní ani výstupní větrací otvory.

 Mohlo by dojít k přehřátí projektoru, což by mohlo

způsobit jeho poškození nebo vznik požáru.

 Nestavte projektor na úzká, špatně odvětrávaná

místa, jako jsou skříňky, police nebo knihovničky.

 Nepokládejte projektor na látku nebo papíry, protože

tyto materiály mohou být vtaženy do vstupního otvoru pro nasávání vzduchu.

Projektor neinstalujte na vlhká nebo prašná místa nebo na místa, kde by se dostal do styku s kouřem nebo párou.

 Používání projektoru v takových podmínkách může

mít za následek vznik požáru, úraz elektrickým proudem nebo poškození plastu, z něhož je projektor zhotoven. V případě poškození plastového krytu může dojít k pádu projektoru nainstalovaného na stropě.

Neprovozujte projektor v prostředí s vysokou teplotou, například blízko topení nebo na přímém slunci.

 V opačném případě může dojít ke vzniku požáru,

poruše nebo k poškození plastu.

Nedovolte malým dětem nebo domácím zvířatům dotýkat se dálkového ovladače.

 Po použití dálkový ovladač uschovejte mimo dosah

malých dětí a domácích zvířat.

Neprovozujte projektor venku.

 Projektor je navržen pouze pro použití v interiéru.

Při odpojování síťového kabelu držte zástrčku, nikoli kabel.

 Pokud by byl síťový kabel takto namáhán, mohlo by

dojít k jeho poškození, k vážným úrazům elektrickým proudem, zkratování nebo k požáru.

Před přenášením projektoru vždy odpojte všechny kabely.

 Přenášení projektoru s připojenými kabely může

způsobit jejich poškození, což může mít za následek vznik požáru nebo úraz elektrickým proudem.

Na projektor nestavte žádné těžké předměty.

 Při nedodržování těchto pokynů může dojít k pádu

nevyváženého projektoru, což může mít za následek jeho poškození nebo zranění osob.

ČESKY - 9

Page 10

informace

Upozornění týkající se bezpečnosti

Důležité

Baterie se nesmí zkratovat, zahřívat nebo rozebírat, odhazovat do vody nebo do ohně.

 Při nedodržování těchto pokynů může dojít k

vytečení obsahu baterie, k jejímu přehřátí, výbuchu nebo ke vzniku požáru, k popáleninám nebo jiným zraněním.

Při vkládání baterií dbejte na jejich správnou polaritu (+ a -).

 Při nesprávném vložení baterií může vytéci jejich

obsah, mohou vybuchnout a vyvolat požár, zranění nebo kontaminaci prostoru pro baterie a okolí.

Používejte pouze speciﬁ kované baterie.

 Při použití nesprávného typu baterií může dojít

k výbuchu nebo úniku jejich obsahu a následně ke vzniku požáru, zranění nebo kontaminaci prostoru pro baterie a okolí.

Nepoužívejte staré baterie společně s novými.

 Při nesprávném vložení baterií může vytéci jejich

obsah, mohou vybuchnout a vyvolat požár, zranění nebo kontaminaci prostoru pro baterie a okolí.

Vybité baterie z dálkového ovladače co nejdříve vyjměte.

 Pokud necháte vybité baterie v dálkovém ovladači

dlouhou dobu, může vytéct jejich obsah, zvýšit se jejich vnitřní teplota nebo nastat výbuch.

Pokud nebudete projektor delší dobu používat, odpojte zástrčku síťového napájecího kabelu ze zásuvky.

 Pokud se na zástrčce síťového kabelu usadí

vrstva prachu, může následné navlhnutí způsobit poškození izolace a vznik požáru.

 Ponechání baterií v dálkovém ovladači může vést

k úniku jejich obsahu nebo výbuchu a následně ke vzniku požáru.

Nestoupejte na projektor.

 Mohli byste upadnout a zranit se a projektor by se

mohl poškodit.

 Buďte obzvláště opatrní, aby si na projektor

nestoupaly nebo nesedaly malé děti.

Před čištěním projektoru odpojte síťovou zástrčku ze zásuvky (jedná se o bezpečnostní opatření).

 Mohlo by dojít k úrazu elektrickým proudem.

Pokud lampa praskne, okamžitě v místnosti vyvětrejte. Nedotýkejte se střepin ani se k nim nepřibližujte obličejem.

 Při nedodržování těchto pokynů může při prasknutí

projekční lampy dojít ke vdechnutí plynu uživatelem (tato lampa obsahuje téměř stejné množství rtuti jako zářivka) a kromě toho může dojít k poranění úlomky a rozbitými kousky.

 Pokud máte podezření, že mohlo dojít ke vdechnutí

plynu, nebo že se vám plyn dostal do očí nebo úst, vyhledejte neprodleně lékařskou pomoc.

 Se žádostí o výměnu projekční lampy se obraťte na

vašeho prodejce a požádejte ho o kontrolu vnitřku projektoru.

Projektor nechte alespoň jednou ročně vyčistit v autorizovaném servisním středisku.

 Pokud nebude vnitřek projektoru vyčištěn, může se

uvnitř hromadit prach, který může zavinit požár nebo problémy s obsluhou.

 Je vhodné vyčistit vnitřek projektoru před začátkem

sezony vlhkého počasí. V případě potřeby se obraťte na autorizované servisní středisko se žádostí o vyčištění projektoru. Cenu za provedení tohoto úkonu zjistíte u svého autorizovaného servisního střediska.

Naší stálou snahou je udržovat vaše životní prostředí čisté. Pokud bude váš projektor neopravitelný, předejte jej svému prodejci, nebo se obraťte na ﬁ rmu, která se zabývá recyklací odpadů.

Upozornění týkající se přepravy

Nevystavujte projektor silným nárazům nebo otřesům.

 S objektivem projektoru manipulujte opatrně.  Při přepravě projektoru dbejte na to, aby byl objektiv

projektoru chráněn krytkou.

Při přepravě projektoru jej pevně uchopte za jeho spodní část.

 Při přenášení nedržte projektor za nastavitelné

nožky nebo tlačítka nastavitelných nožek, mohlo by dojít k jeho poškození.

Během přepravy uchovávejte projektor v poskytnuté přepravní brašně.

 Projektor uložte do přepravní brašny objektivem

nahoru.

 Před uložením do brašny zasuňte nastavitelné

nožky.

 Do přepravní brašny nedávejte žádné jiné předměty

kromě projektoru a jeho příslušenství.

ČESKY - 10

Page 11

Upozornění týkající se instalace

Vyhněte se instalaci projektoru na místa, která mohou být vystavena vibracím nebo nárazům.

 Mohlo by dojít k poškození vnitřních součástí

projektoru, což by se mohlo projevit poruchami funkce nebo nehodami.

Pokud budete chtít projektor připevnit na strop, požádejte o instalaci kvaliﬁ kovaného technika.

 Je nutné zakoupit samostatnou instalační sadu. I všechny ostatní instalační práce by měl provádět

Upozornění týkající se bezpečnosti

jen kvaliﬁ kovaný technik.

Důležité

informace

Vyhněte se instalaci projektoru na místa, která mohou být vystavena náhlým změnám teploty, jako například v blízkosti klimatizace nebo osvětlovacích zařízení.

 Mohlo by dojít ke zkrácení provozní životnosti

projekční lampy nebo k vypnutí projektoru. Viz „Indikátor TEMP“ na str. 41.

Projektor nepoužívejte v blízkosti vedení vysokého napětí nebo elektromotorů.

 Projektor by mohl být ovlivněn elektromagnetickým

rušením.

Upozornění týkající se použití

Abyste docílili nejlepší možné kvality obrazu

 Zatáhněte závěsy či stáhněte rolety na oknech

a zhasněte veškeré osvětlení v blízkosti projekční plochy, aby světlo z venkovních zdrojů nebo z osvětlení uvnitř místnosti nedopadalo na projekční plochu.

Optické části

 Pokud budete projektor každý den používat

nepřetržitě 6 hodin, mohou optické části vyžadovat výměnu dříve než za 1 rok.

Panel z tekutých krystalů (LCD)

 Nepromítejte na projekční plochu delší dobu stejný

obraz, protože by se mohl do LCD panelu „vypálit“. Pro odstranění takto vzniklých „duchů“ nechte zobrazený bílý testovací obraz nejméně 1 hodinu. Viz „TESTOVACÍ OBRAZEC“ na straně 38.

 Panel projektoru (na bázi tekutých krystalů) je

zhotoven velmi přesnou technologií, poskytující jemné podrobnosti obrazu. Za určitých okolností se může stát, že se na projekční ploše mohou objevit neaktivní obrazové body (pixely), které se projevují jako pevné modré, zelené nebo červené body. Doporučujeme projektor vypnout a za hodinu znovu zapnout. Tento jev nemá vliv na výkon vašeho LCD projektoru.

Budete-li projektor používat ve velké nadmořské výšce, 1 400 - 2 700 m n.m., nastavte parametr NADMOŘSKÁ VÝŠKA na hodnotu VYSOKÁ. Viz „Nadmořská výška” na straně 37.

 V opačném případě může dojít k chybné funkci

projektoru nebo ke zkrácení provozní životnosti projekční lampy nebo dalších součástí projektoru.

 Nepoužívejte projektor v nadmořských výškách nad

2 700 m.

Projektor je vybaven vysokotlakou rtuťovou lampou, která má následující vlastnosti:

 Jas lampy závisí na délce používání.  Nárazy nebo poškození povrchu lampy mohou

způsobit její výbuch nebo zkrátit její životnost.

 Lampa může jen výjimečně vybuchnout po

používání projektoru.

 Po výbuchu lampy dochází k úniku plynu

podobajícímu se kouři.

 Lampa může vybuchnout, pokud projektor dále

používáte po uplynutí její předepsané životnosti.

 Životnost lampy závisí na individuálních vlastnostech

dané lampy, podmínkách používání a prostředí. Životnost lampy může výrazně ovlivnit zejména nepřetržité používání projektoru po dobu delší než 10 hodin či časté zapínání a vypínání.

Nedotýkejte se povrchu objektivu holýma rukama.

 Pokud bude povrch objektivu znečištěný otisky

prstů nebo jiným podobným způsobem, budou tyto nečistoty zvětšeny a promítány na projekční plochu.

Zabezpečení

Při používání projektoru dodržujte bezpečnostní opatření, která zabrání předvídatelným rizikům.

 Úniku vašich osobních údajů.  Nežádoucímu použití nedůvěryhodnou třetí osobou.  Uzamčení nebo zabránění komukoli jinému, aby

mohla projektor použít další nedůvěryhodná osoba.

Bezpečnostní pokyny

 Heslo pravidelně měňte.  Nepoužívejte hesla, která lze snadno uhodnout.  V autorizovaném servisním středisku se vás na

heslo nebudou nikdy ptát.

 Heslo nikomu nesdělujte.  Zabezpečte síťové prostředí pomocí ﬁ rewallu.

ČESKY - 11

Page 12

informace

Důležité

Příslušenství

Zkontrolujte, zda jste společně s projektorem obdrželi následující příslušenství:

Upozornění týkající se bezpečnosti

Dálkový ovladač pro PT-LB80NTE / LB75NTE (x1)* N2QAYB000260

*1. pouze PT-LB80NTE / PT-LB75NTE *2. pouze PT-LB80E / PT-LB78E / PT-LB75E *3. pouze PT-LB80NTE / PT-LB75NTE

Dálkový ovladač pro PT-LB80E / LB78E / LB75E (x1)* N2QAYB000262

AA baterie pro dálkový ovladač (x2)

Napájecí kabel (x1) K2CM3DR00004

Transportní brašna (x1) TPEP021

Zabezpečovací zámek napájecího kabelu (x1) TTRA0185

CD-ROM* TQBH9011

Kabel signálu RGB (x1) 1,8 m (5’10”) K1HA15DA0002

(x1)

* S balicím materiálem pro produkty, které jsou

součástí dodávky, například kryt zástrčky nebo molitanové obaly, je třeba nakládat odpovídajícím způsobem.

* V případě chybějícího příslušenství se obraťte na

autorizované servisní středisko.

ČESKY - 12

Page 13

Dříve než začnete

Základní nastavení projekční plochy

Při prvním zahájení projekce nebo po inicializaci projektoru bude zobrazeno minimální nastavení projekční plochy.

 JAZYK

Zvolte požadovaný jazyk menu.

JAZYK

PROSÍM VYBERTE JAZYK

Stiskněte tlačítka ▲ ▼ ◄ ► na dálkovém ovladači

nebo ovládacím panelu projektoru pro zvýraznění požadovaného jazyka a stisknutím tlačítka ENTER přejděte k nastavení dalších parametrů.

 MOŽNOSTI

Nastavte aktuální polohu projektoru a otáčky

ventilátoru. Chcete-li se vrátit do předchozího menu, stiskněte tlačítko RETURN.

MOŽNOSTI VOLBY

INSTALACE

PŘEDNÍ/STOLNÍ

Instalace

Pomocí tlačítek ◄ ► na dálkovém ovladači nebo

ovládacím panelu projektoru vyberte způsob umístění projektoru. Stisknutím ▼ pokračujte k nastavení NADMOŘSKÁ VÝŠKA .

PŘEDNÍ/STOLNÍ

PŘEDNÍ/STROP

ZADNÍ/STOLNÍ

ZADNÍ/STROP

Umístění na ploše/podlaze a čelní projekce

Montáž na strop a čelní projekce

Umístění na stole/podlaze se zadní projekcí

Montáž na strop a zadní projekce

NADMOŘSKÁ VÝŠKA

Při používání projektoru ve vysokých nadmořských

výškách je nutné nastavit parametr NADMOŘSKÁ VÝŠKA na hodnotu VYSOKÁ kvůli zvýšení otáček ventilátoru. Pomocí ◄ ► vyberte požadovanou volbu. Pro návrat do menu INSTALACE stiskněte ▲.

 NÍZKÁ Nízké otáčky ventilátoru  VYSOKÁ Vysoké otáčky ventilátoru

POZNÁMKA:

• V nadmořské výšce 1 400 - 2 700 m musí být

nastaveno VYSOKÁ.

• Hlasitost ventilátoru závisí na parametru

NADMOŘSKÁ VÝŠKA.

Příprava

NADM. VÝŠKA

ZVOLTE REŽIM VYS. NADM. VÝŠKA "VYSOKÁ" NAD 1400m (4593Ft).

Stisknutím tlačítka ENTER zahájíte promítání.

 Když dokončíte minimální požadované nastavení, nebude se již zobrazovat, dokud projektor nevrátíte na původní

nastavení. Viz „PŮVODNÍ NASTAVENÍ” na str. 38.

 Základní nastavení můžete změnit v hlavním menu. Viz „Pohyb v menu“ na str. 29.

NÍZKÁ

ČESKY - 13

Page 14

Projektor

Části projektoru

 Pohled shora a zepředu

Kryt kroužků transfokátoru a zaostření

Kryt chrání kroužky transfokátoru a ostření

Příprava

před usazováním prachu

Kroužek transfokátoru

(strana 24)

Kroužek ostření

(strana 24)

Vstupní větrací otvor

Uvolňovací tlačítko RELEASE Při zapínání stiskněte uvolňovací tlačítko tlačítka POWER . (strana 21)

Tlačítko POWER Přepnutí mezi pohotovostním režimem a režimem promítání (strana 21/ strana 22)

Ovládací panel

Tlačítko INPUT SELECT (volba vstupu) Cyklické přepínání vstupních signálů (strana 24)

COMPUTER1COMPUTER2S-VIDEOVI DEOWIRELESSCOMPUTER1

Indikátory

 Indikátor POWER LOCK (strana 23)  Indikátor napájení POWER (strana 23)  Indikátor LAMP (strana 41)  Indikátor TEMP (strana 41)

Senzor okolního světla (ALS) (strana 32)

Přijímač signálu dálkového ovladače

(strana 25)

Navigační tlačítka Pohyb v menu pomocí tlačítek ▲ ▼ ◄ ► a aktivace položky menu tlačítkem ENTER (strana 29)

Tlačítko RETURN Návrat do předchozího menu (strana 29)

Tlačítko MENU Zobrazení hlavního menu (strana 29)

Tlačítko FUNCTION Přiřazení často používané funkce (strana 27)

POZNÁMKA:

• Nezakrývejte větrací otvory ani k nim nestavte žádné předměty do vzdálenosti 50 cm, jinak by mohlo dojít k poškození nebo poranění.

ČESKY - 14

Page 15

 Pohled zezadu a zespodu

Otvor pro zajišťovací lanko

Připevněte lanko proti odcizení.

Přijímač signálu dálkového ovladače (strana 25)

Prostor projekční lampy

(strana 43)

Projektor

Bezpečnostní zámek

Zde upevněte bezpečnostní zámek, vyráběný ﬁ rmou Kensington, pro zajištění ochrany projektoru proti odcizení. Kompatibilní se systémem Kensington MicroSaver Security System.

Reproduktor

Výstup vzduchu

Z tohoto otvoru vychází zahřátý vzduch.

Vstupní větrací otvor

Příprava

Prostor ﬁ ltru vzduchu

(strana 42)

Vstup napájení AC IN Připojení síťového kabelu pro napájení projektoru. (strana 20)

Vstup COMPUTER1 IN Připojte počítač nebo kabel YPBPR . Vstup/výstup COMPUTER2 IN/1

OUT

Připojte počítač nebo kabel YPBPR. V menu zvolte INPUT nebo

OUTPUT. (strana 36)

Přední nastavitelné nožky a jejich seřizovací tlačítka

(strana 18)

Vstup S-VIDEO IN Připojení kabelu S-VIDEO. Vstup VIDEO IN Připojení kabelu kompozitního video signálu (RCA).

Výstup VARIABLE AUDIO OUT Připojte audio kabely pro výstup zvuku do připojeného zařízení.

Vstup COMPUTER AUDIO IN Připojte audio kabely pro vstup audio signálu odpovídající vstupům

COMPUTER1 a/nebo COMPUTER2 IN/1 OUT.

Vstup SERIAL Viz „Sériový port“ na straně 47.

Vstup AUDIO IN Pro připojení audio kabelů pro vstupní signál odpovídající vstupům

VIDEO IN, S-VIDEO IN.

POZNÁMKA:

• Nezakrývejte větrací otvory ani k nim nestavte žádné předměty blíže než 50 cm, mohlo by dojít k poškození přístroje nebo poranění.

• V případě připojeného kabelu na audio výstup VARIABLE AUDIO OUT se vypne vnitřní reproduktor.

ČESKY - 15

Page 16

Projektor

Dálkový ovladač

Tlačítko POWER Přepnutí mezi pohotovostním režimem a režimem promítání. (strana 21/ strana 22)

Příprava

Zobrazení hlavního menu (strana 29)

Pohyb v menu pomocí tlačítek ▲ ▼ ◄ ► a aktivace položky menu tlačítkem ENTER (strana 29)

Zastavení a zobrazení obrazu v podobě statického snímku (strana 26)

Reset některých parametrů na výchozí tovární hodnoty (strana 26)

 Tlačítko MULTI-LIVE je

 Viz obsah CD-ROM.

Tlačítko pro nastavení zvětšení pomocí digitálního zoomu (strana 28)

 Tlačítka PA GE jsou pouze

u modelu PT-LB80NTE/ PT-LB75NTE.

 Viz obsah CD-ROM.

pouze u modelu PT-LB80NTE/ PT-LB75NTE.

Detekce vstupního signálu a automatické nastavení položek

POLOHA, SYNCHRONIZACE SIGNÁLU a FÁZE

SYNCHRONIZACE v menu POLOHA

pro signály COMPUTER (strana 25)

Tlačítka volby vstupu INPUT

SELECT

Příslušným tlačítkem vyberte požadovaný vstupní signál.  Tlačítko WIRELESS

je pouze u modelu PTLB80NTE/ PT-LB75NTE.

 Viz obsah CD-ROM.

Návrat do předchozího menu (strana 29)

Dočasné vypnutí promítání (strana 26)

Zobrazení statického snímku, zatímco pokračuje promítání dalších obrázků. (strana 27)

 Tlačítko COMPUTER

SEARCH je pouze

u modelu PT-LB80NTE/ PT-LB75NTE.

 Viz obsah CD-ROM.

Přiřazení často používané funkce (strana 27)

Tlačítko pro nastavení hlasitosti reproduktorů (strana 27)

Prostor pro baterie

1. Stiskněte západku a zvedněte kryt.

Pohled shora

(strana 25)

Vysílač signálu dálkového ovladače

2. Vložte baterie podle uvnitř vyznačené

polarity.

Připevnění řemínku

K dálkovému ovladači můžete připevnit oblíbený řemínek.

POZNÁMKA:

• Chraňte dálkový ovladač před pádem.

• Zabraňte kontaktu s kapalinami nebo vlhkostí.

• Pro dálkový ovladač používejte manganové nebo alkalické baterie.

• Nepokoušejte se o úpravy nebo demontáž dálkového ovladače. V případě nutnosti opravy se obraťte na autorizované servisní středisko.

• Nedržte tlačítka dálkového ovladače dlouho stisknutá, dochází tím ke zkrácení životnosti baterií.

• Viz „Ovládání dálkovým ovladačem” na straně 25.

ČESKY - 16

Page 17

Nastavení

Velikost projekční plochy a vzdálenost projekce

Pomocí objektivu se zoomem 1,2x můžete nastavit velikost projekce. Vzdálenost projekce vypočítejte a deﬁ nujte následovně:

Promítaný obraz

Projekční plocha

Velikost projekce

(4 : 3)

Úhlopříčka projekční

plochy (SD)

33“ (0,84 m) 1,1 m (3‘7“) 1,1 m (3‘7“) 40“ (1,02 m) 1,1 m (3‘7“) 1,4 m (4‘7“) 1,1 m (3‘7“) 1,4 m (4‘7“) 50“ (1,27 m) 1,4 m (4‘7“) 1,7 m (5‘6“) 1,4 m (4‘7“) 1,7 m (5‘6“) 60“ (1,52 m) 1,7 m (5‘6“) 2,1 m (6‘10“) 1,7 m (5‘6“) 2,1 m (6‘10“) 70“ (1,78 m) 2,0 m (6‘6“) 2,5 m (8‘2“) 2,0 m (6‘6“) 2,4 m (7‘10“) 80“ (2,03 m) 2,3 m (7‘6“) 2,8 m (9‘2“) 2,3 m (7‘6“) 2,8 m (9‘2“) 90“ (2,29 m) 2,6 m (8‘6“) 3,2 m (10‘5“) 2,6 m (8‘6“) 3,1 m (10‘2“) 100“ (2,54 m) 2,9 m (9‘6“) 3,5 m (11‘5“) 2,9 m (9‘6“) 3,5 m (11‘5“) 120“ (3,05 m) 3,5 m (11‘5“) 4,2 m (13‘9“) 3,5 m (11‘5“) 4,2 m (13‘9“) 150“ (3,81 m) 4,4 m (14‘5“) 5,3 m (17‘4“) 4,3 m (14‘1“) 5,2 m (17‘) 200“ (5,08 m) 5,9 m (19‘4“) 7,1 m (23‘3“) 5,8 m (19‘) 7,0 m (22‘11“) 250“ (6,35 m) 7,4 m (24‘3“) 8,9 m (29‘2“) 7,3 m (23‘11“) 8,7 m (28‘6“) 300“ (7,62 m) 8,8 m (28‘10“) 10,7 m (35‘1“) 8,7 m (28‘6“) 10,5 m (34‘5“)

* Veškerá výše uvedená měření jsou přibližná a mohou se od skutečných údajů lišit.

Vzdálenost mezi projektorem a projekční

plochou (L)

PT-LB80NTE / LB80E

Minimální

vzdálenost (LW)

Maximální

vzdálenost (LT)

Vzdálenost mezi projektorem a projekční

plochou (L)

PT-LB78E / LB75NTE / LB75E

Minimální

vzdálenost (LW)

Maximální

vzdálenost (LT)

 Metody výpočtu na základě rozměrů projekční plochy

Přesné rozměry projekční plochy si můžete vypočítat z hodnoty její úhlopříčky.  Šířka (SW) a výška (SH) projekční plochy

SW (m) = SD (“) x 0,0203 SH (m) = SD (“) x 0,0152

 Minimální vzdálenost (LW) a maximální vzdálenost (LT)

PT-LB80NTE: LW (m) = 0,0296 x SD (“) - 0,039 LT (m) = 0,0358 x SD (“) - 0,047 PT-LB75NTE: LW (m) = 0,0292 x SD (“) - 0,036 LT (m) = 0,0351 x SD (“) - 0,044

* Výše uvedené výsledky měření jsou přibližné a mohou se od skutečných údajů lišit.

První kroky

POZNÁMKA:

• Viz „Velikost projekční plochy a vzdálenost projekce s poměrem stran 16:9” na straně 49.

• Nepoužívejte projektor ve zvednuté nebo vodorovně sklopené poloze, protože by mohlo dojít k poruše jeho funkce.

• Projektor lze naklonit svisle přibližně do úhlu ± 30°. Příliš velké naklonění se může projevit zkrácením provozní životnosti některých součástí projektoru.

• Pro dosažení nejlepší kvality promítaného obrazu nainstalujte projekční plochu v místnosti tak, aby na ni nedopadalo přímé sluneční světlo. Zatáhněte záclony nebo žaluzie na oknech, abyste omezili přístup světla z venku.

ČESKY - 17

Page 18

Uvedení do provozu

Umístění projektoru

Projektor lze umístit jedním ze 4 následujících způsobů. Nastavení požadovaného způsobu umístění v projektoru najdete v části „Instalace“ na str. 37.

 Umístění na stole/podlaze při přední projekci

První kroky

 Montáž na stropě při přední projekci

 Umístění na stole/podlaze při zadní projekci

INSTALACE PŘEDNÍ/STOLNÍ INSTALACE ZADNÍ/STOLNÍ

 Montáž na stropě při zadní projekci

INSTALACE PŘEDNÍ/STROP INSTALACE ZADNÍ/STROP

POZNÁMKA:

• Pro zadní projekci je nezbytné použít průhlednou projekční plochu.

• Při upevnění projektoru na strop je nutná doplňková konzola (ET-PKB80).

Přední nastavitelné nožky a úhel promítání

Nastavení úhlu promítání ve svislém směru stisknutím tlačítek předních nastavitelných nožek. Viz „Nastavení polohy obrazu” na straně 24.

POZNÁMKA:

• Z výstupních větracích otvorů vychází zahřátý vzduch. Nedotýkejte se tohoto výstupu vzduchu přímo holýma rukama.

• Projeví-li se lichoběžníkové zkreslení obrazu, přečtěte si část „KOREKCE“ na straně 34.

ČESKY - 18

Page 19

Zapojení

Před připojením projektoru

 Přečtěte si a dodržujte pokyny pro ovládání a připojení jednotlivých periferních zařízení.  Periferní zařízení musejí být vypnuta.  S projektorem se dodává jeden RGB kabel. Podle potřeby si připravte kabely, které jsou slučitelné s projektorem

a jednotlivými přídavnými zařízeními.

 Pokud je vstupní signál nestabilní, zhorší se kvalita promítaného obrazu a může pomoci korekce časové základny.  Zkontrolujte typ video signálů. Viz „Seznam podporovaných signálů“ na straně 46.  Pokud připojíte více než jedno AV zařízení, nastavte audio připojení ručně.

Příklad zapojení: AV zařízení

 Propojení konektorů VIDEO IN/S-VIDEO IN

Příklad zapojení: počítače

Počítače

Do výstupu signálu S-VIDEO

NEBO

Do video nebo audio výstupu

Audio systém

DVD přehrávač

První kroky

Videopřehrávač

Monitor

Kabel signálu RGB (není součástí příslušenství)

Kabel antény

POZNÁMKA:

• Pokud je položka COMPUTER2 REŽIM v menu MOŽNOSTI nastavena na VÝSTUP, nepřipojujte žádné vstupní signály.

• Použití výstupního signálu COMPUTER 1 OUT pro více připojených zařízení může být příčinou zkreslení signálu.

• Viz obsah CD-ROM týkající se připojení bezdrátové sítě (pouze PT-LB80NTE/PT-LB75NTE)

Audio systém

ČESKY - 19

Page 20

Zapnutí/vypnutí projektoru

Napájecí kabel

 Zapojení

1. Zkontrolujte, zda odpovídá tvar síťové zástrčky

a konektoru AC IN (síťový vstup) na zadní straně projektoru, a pak síťový napájecí kabel zasuňte dovnitř.

2. Srovnejte stranu bezpečnostního zámku napájecího

kabelu s hranou vodicí kolejničky konektoru AC IN (síťový vstup) a zasuňte.

Vodicí kolejnička

3. Zavřete západku a zatlačte, dokud nezacvakne.

Základní ovládání

 Odpojení

1. Odpojte síťový napájecí kabel ze zásuvky.

2. Uvolněte západku a sundejte kryt.

Západka

3. Vysuňte bezpečnostní zámek napájecího kabelu podél strany vodicí kolejničky a sundejte.

Vodicí kolejnička

4. Uchopte zástrčku a odpojte síťový kabel z konektoru AC IN (síťový vstup) na zadní straně projektoru.

 Indikátor POWER svítí oranžově, pokud je vnitřní

chladicí ventilátor udržován v chodu vnitřním zdrojem napájení.

 Funkce přímé vypnutí

Západka

4. Zapojte síťový kabel do síťové zásuvky.

5. Indikátory POWER a POWER LOCK svítí červeně

a projektor zůstává v pohotovostním režimu.

 Funkce přímé zapnutí projektoru

Pokud je položka PŘÍMÉ ZAPNUTÍ v menu

MOŽNOSTI nastavena na ZAPNUTO, připojte síťový kabel do zásuvky a promítání začne i v případě zakázaného ovládacího panelu nebo uzamčeného tlačítka POWER.

Viz „PŘÍMÉ ZAPNUTÍ” na stránce 37. Pokud je položka PŘÍMÉ VYPNUTÍ nastavena na

VYPNUTO, bude projektor ve stejném režimu jako při posledním odpojení od sítě, tj. v pohotovostním režimu nebo režimu promítání.

POZNÁMKA:

• Nepoužívejte jiný než dodaný napájecí kabel.

• Před připojením napájecího kabelu zkontrolujte, jestli jsou všechna vnější zařízení připojena a zapnuta.

• Při připojování konektoru nepoužívejte nadměrné síly, aby se nepoškodil projektor nebo kabel.

• Nečistoty a prach nahromaděný v okolí zástrčky může způsobit zkrat nebo úraz elektrickým proudem.

• Pokud projektor nepoužíváte, vypněte jej.

• Pokud projektor znovu zapnete, zatímco je interní ventilátor stále v chodu, může zahájení projekce chvíli trvat.

• Neukládejte projektor do přepravní brašny, pokud svítí indikátor POWER.

Elektrický zdroj napájení lze vypnout kdykoliv

vytažením síťové zástrčky ze zásuvky nebo vypnutím napájení. Vnitřní lampa chladicího ventilátoru je udržována v chodu vnitřním zdrojem napájení, automaticky se vypne při dostatečném zchlazení.

ČESKY - 20

Page 21

Zapnutí a vypnutí projektoru

Zapnutí projektoru

Před zapnutím projektoru se ujistěte, že síťový kabel a všechna další zařízení jsou připojena správně. Viz „Zapojení“ na straně 19 a „Síťový kabel“ na straně 20.

 Ovládání ovládacím panelem

Ujistěte se, že položka OVLÁDACÍ PANEL v menu

MOŽNOSTI je nastavena na POVOLEN. Tlačítko POWER je blokováno proti náhodnému stisknutí

a indikátor POWER LOCK svítí červeně.

1. Stiskněte tlačítko RELEASE.  Indikátor POWER LOCK zhasne.  Jestliže do 10 s neprovedete žádnou operaci,

tlačítko POWER se opět zablokuje.

2. Stiskněte tlačítko POWER do 10 sekund.  Tlačítko POWER jednou pípne.

3. Indikátor POWER několikrát zeleně zabliká.

4. Indikátor POWER svítí zeleně a na 30 s se zobrazí

úvodní logo.

 Pokud je položka LOGO PŘI ZAPNUTÍ v menu

MOŽNOSTI nastavena na VYPNUTO, úvodní logo nebude zobrazeno. Viz „LOGO PŘI ZAPNUTÍ” na stránce 36.

 Ovládání dálkovým ovladačem

1. Stiskněte tlačítko POWER.

2. Indikátor POWER několikrát zeleně zabliká.

3. Indikátor POWER svítí zeleně a na 30 s se zobrazí úvodní logo.  Pokud je položka LOGO PŘI ZAPNUTÍ v menu

MOŽNOSTI nastavena na VYPNUTO, úvodní logo nebude zobrazeno. Viz „LOGO PŘI ZAPNUTÍ” na stránce 36.



Funkce přímé zapnutí projektoru

Projektor lze zapnout připojením síťového kabelu.

Viz „Funkce přímé zapnutí projektoru“ na straně 20.

POZNÁMKA:

• Projektor může při zapínání vydávat chrastivé zvuky a obraz se může chvíli chvět, jedná se o vlastnost projekční lampy. Jde o běžné projevy, které neovlivňují fungování projektoru.

• Při činnosti interního ventilátoru je slyšet mírný hluk. Jeho hlasitost záleží na okolní teplotě.

• Pokud projektor znovu zapnete, zatímco je interní ventilátor stále v chodu, může zahájení projekce chvíli trvat.

• Ovládání tlačítek na předním panelu rukou v rukavici může být nespolehlivé.

Základní ovládání

ČESKY - 21

Page 22

Zapnutí a vypnutí projektoru

Vypnutí projektoru

 Ovládání ovládacím panelem

Ujistěte se, že je položka OVLÁDACÍ PANEL

v menu MOŽNOSTI nastavena na POVOLEN.

1. Stiskněte tlačítko POWER.  Zobrazí se potvrzovací okno.  Pokud není do 10 sekund provedena žádná

operace nebo stisknuto jiné tlačítko než tlačítko POWER, potvrzovací obrazovka zhasne a je opět zahájena projekce.

2. Znovu stiskněte tlačítko POWER do 10 sekund.

3. Indikátor POWER bliká oranžově.  Projektor chladí lampu.

4. Indikátory POWER a POWER LOCK svítí červeně.

Základní ovládání

 Ovládání dálkovým ovladačem

1. Stiskněte tlačítko POWER.  Zobrazí se potvrzovací okno.  Pokud není do 10 sekund provedena žádná

operace nebo stisknuto jiné tlačítko než tlačítko POWER, potvrzovací obrazovka zhasne a je opět zahájena projekce.

2. Znovu stiskněte tlačítko POWER do 10 sekund.

3. Indikátor POWER bliká oranžově.  Projektor chladí lampu.

4. Indikátory POWER a POWER LOCK svítí červeně.

 Funkce přímé vypnutí projektoru

Projektor lze vypnout odpojením síťového kabelu.

Viz „Funkce přímé vypnutí projektoru” na straně 20.

POZNÁMKA:

• Projektor lze vypnout bez zobrazení potvrzovací obrazovky stisknutím tlačítka POWER na dobu delší než 0,5 sekundy.

• Při činnosti interního ventilátoru je slyšet mírný hluk. Hlasitost tohoto zvuku záleží na okolní teplotě.

• Pokud projektor znovu zapnete, zatímco je interní ventilátor stále v chodu, může zahájení projekce chvíli trvat.

• Ovládání tlačítek na předním panelu rukou v rukavici může být nespolehlivé.

ČESKY - 22

Page 23

Indikátory POWER a POWER LOCK

Indikátor POWER informuje o stavu napájení a indikátor POWER LOCK ukazuje stav tlačítka pro uvolnění RELEASE.  Jestliže svítí indikátory LAMP a/nebo TEMP , pak indikátory

POWER a POWER LOCK nesvítí.

Indikátor

POWER LOCK

 Stav indikátoru POWER LOCK

Stav indikátoru Stav přístroje

Zapnutí a vypnutí projektoru

Indikátor

POWER

Nesvítí ani nebliká.

 Tlačítko RELEASE je stisknuto a tlačítko POWER je uvolněno.  Napájení je zapnuto.

 Přístroj není napájen.

Červený

Svítí Tlačítko POWER je uzamčeno.

Bliká Stisknutí uzamčeného tlačítka POWER.

 Stav indikátoru POWER

Stav indikátoru Stav přístroje

Nesvítí ani

nebliká.

Svítí Je připojené napájení a projektor je v pohotovostním režimu*1, tlačítko POWER je uzamčeno.

Červený

Bliká

Bliká Zapnuté napájení a připraveno k projekci.

Zelený

Svítí Projekce

Svítí Vypnuté napájení a vnitřní chladicí ventilátor je v provozu díky vnitřnímu zdroji napájení.

Oranžový

Bliká

*1. Příkon v pohotovostním režimu je 4,0 W.

Vypnuté napájení a vnitřní chladicí ventilátor není v provozu.

Připojení k síti v pohotovostním stavu: Jen když je přepínač SÍŤOVÝ STANDBY v menu SÍŤ ve stavu ZAPNUTO (jen PT-LB80NTE/PT-LB75NTE)

Napájení projektoru je opět zapnuto při ochlazování lampy a při obnovování režimu promítání. Toto obnovování může chvíli trvat.

Základní ovládání

ČESKY - 23

Page 24

Projekce obrazu

Volba vstupního signálu

1. Zapněte všechna připojená zařízení.  Na požadovaném zařízení stiskněte tlačítko pro

přehrávání.

2. Automatická detekce vstupního signálu.

3. Automatické přepnutí poměru stran obrazu.

Nastavení polohy obrazu

1. Umístěte projektor v pravém úhlu k projekční ploše.

Projekční

plocha

Základní ovládání

2. Nastavení svislého úhlu projektoru.  Stiskněte tlačítka předních nastavitelných nožek

a nastavte svislý úhel.

 Viz „Přední nastavitelné nožky a úhel projekce“ na

straně 18.

POZNÁMKA:

• Pokud je položka DETEKCE SIGNÁLU v menu MOŽNOSTI

deaktivována, zvolte požadovaný vstup opakovaným stisknutím tlačítka INPUT SELECT na dálkovém ovladači nebo na projektoru. Viz „DETEKCE SIGNÁLU“ na straně 37, „Přepnutí vstupního signálu” na straně 26 nebo „Tlačítko INPUT SELECT“ na straně 14.

• Viz „POMĚR” na straně 34.

4. Otáčením kroužku transfokátoru a zaostřovacího kroužku nastavte promítaný obraz.

 Pro úspěšné nastavení můžete využít TESTOVACÍ

OBRAZEC v menu MOŽNOSTI. Viz „TESTOVACÍ OBRAZEC” na straně 38.

Zaostřovací kroužek Transfokátor

5. Nasaďte kryt kroužků transfokátoru a ostření.

 Viz „Kryt kroužků transfokátoru a zaostření“ na

straně 14.

3. Otevřete kryt kroužků transfokátoru a zaostření.  Viz „Kryt kroužků transfokátoru a zaostření“ na

straně 14.

POZNÁMKA:

• Nesahejte na výstupní větrací otvory, abyste se nepopálili.

• Projeví-li se lichoběžníkové zkreslení, přečtěte si část „KOREKCE” na straně 34.

• Jestliže upravíte velikost obrazu po zaostření, budete možná muset zaostření opravit.

ČESKY - 24

Page 25

Ovládání dálkovým ovladačem

Provozní dosah

Projektor můžete ovládat dálkovým ovladačem ze vzdálenosti do 15 m v úhlu přibližně ± 30° vertikálně a horizontálně.

 Při nasměrování na projektor

Zkontrolujte, zda vysílač signálu dálkového

ovladače směřuje na snímač signálu dálkového ovladače v přední části projektoru, a pak stiskněte požadovaná tlačítka pro ovládání.

 Při nasměrování na projekční plochu

Zkontrolujte, zda vysílač signálu dálkového

ovladače směřuje na projekční plochu při stisknutí tlačítek k ovládání projektoru. Signál se odrazí od projekční plochy k projektoru.

 Provozní dosah se může lišit v závislosti na

POZNÁMKA:

• Viz „Projektor” na straně 14, o vzájemné poloze vysílače a přijímače dálkového ovládání.

• Nedovolte, aby byl přijímač signálu dálkového ovladače silně osvětlen. V zářivkovém (nebo podobném) osvětlení nemusí dálkový ovladač fungovat správně.

• Pokud se mezi dálkovým ovladačem a přijímačem projektoru vyskytují nějaké překážky, nemusí dálkové ovládání správně fungovat.

materiálu projekční plochy a tato funkce nemusí být účinná s průhlednou projekční plochou.

Automatická korekce polohy obrazu

Pokud potřebujete upravit polohu promítaného obrazu během projekce, nebo když je položka

AUTOMATICKÉ NASTAVENÍ v menu MOŽNOSTI nastavena na TLAČÍTKO,

stiskněte tlačítko AUTO SETUP.

Projektor detekuje RGB signál prostřednictvím systému DETEKCE SIGNÁLU a automaticky provede nastavení položek POLOHA, SYNCHRONIZACE SIGNÁLU a FÁZE SYNCHRONIZACE v menu POLOHA.

POZNÁMKA:

• Pokud je položka DETEKCE SIGNÁLU v menu MOŽNOSTI nastavena na VYPNUTO, zvolte nejdříve ručně požadovaný signál. Viz část „Přepínání vstupního signálu“ na stránce 26.

• Je-li synchronizační frekvence 108 MHz nebo vyšší, AUTOMATICKÉ NASTAVENÍ nebude účinné.

• Pokud je promítaný obraz příliš tmavý nebo rozmazaný kolem okrajů, může se funkce AUTOMATICKÉ NASTAVENÍ předčasně ukončit a vrátit původní nastavení. Nastavte jasnější nebo světlejší obraz a vyzkoušejte znovu.

Projekční plocha Promítaný obraz

Základní ovládání

ČESKY - 25

Page 26

Ovládání dálkovým ovladačem

Přepínání vstupního signálu

Přepnutí vstupního konektoru můžete provést ručně stisknutím tlačítek COMPUTER, WIRELESS (pouze PT-LB80NTE/PTLB75NTE) a VIDEO. Požadované tlačítko stiskněte několikrát nebo stiskněte tlačítka ◄ ► pro přepínání mezi vstupy podle popisu níže.

 Potvrzení volby zvoleného vstupního signálu lze

provést v graﬁ ckém průvodci vstupů v horní pravé části projekční plochy.

Žlutě zvýrazněný je zvolený konektor.

Viz „PRŮVODCE VSTUPY” na str. 36.

 Stisknutí tlačítka COMPUTER

POZNÁMKA:

• Pouze v případě nastavení položky COMPUTER2 REŽIM

na VSTUP lze přepínat mezi COMPUTER1 a COMPUTER2.

Základní ovládání

• Pokud není detekován žádný signál z konektorů

COMPUTER , zobrazí se průvodce připojením počítače. Viz „Průvodce připojením k počítači” na str. 48.

 Stisknutí tlačítka WIRELESS

 Tlačítko WIRELESS je pouze u modelu PT-

LB80NTE/ PT-LB75NTE.

 Viz obsah CD-ROM pro podrobnější informace.

 Stisknutí tlačítka VIDEO

 Stisknutí tlačítka INPUT

SELECT na projektoru

*1. Tlačítko WIRELESS je pouze u modelu

PT-LB80NTE/ PT-LB75NTE.

POZNÁMKA:

• Přepnutý signál se může zobrazit až po krátké prodlevě.

• Pokud vyberete vstupní konektor, na kterém není žádný signál, graﬁ cký symbol několikrát zabliká.

• Viz „Seznam podporovaných signálů” na straně 46.

• Viz „Zapojení” na straně 19.

Zachycení obrazu

Stiskněte tlačítko FREEZE pro zachycení obrazu a možnost prohlížení statického snímku. Během zastavení obrazu se zastaví

i zvuk. Znovu stiskněte tlačítko FREEZE pro návrat a k pokračování promítání.

Dočasné zastavení promítání

Promítání obrazu a zvuk lze dočasně přerušit kvůli šetření elektrické energie.

Dalším stisknutím tlačítka AV MUTE pokračujte v promítání.

Obnovení výchozího nastavení projektoru

Většinu přizpůsobených nastavení je možno vrátit na jejich výchozí tovární hodnoty stisknutím tlačítka DEFAULT na dálkovém ovladači. Zobrazte požadované vedlejší menu nebo položky menu a pak opět stiskněte tlačítko DEFAULT.

 Viz část „Hlavní menu a vedlejší menu“ na straně 30.

POZNÁMKA:

• Některé položky menu nelze na výchozí hodnoty vrátit

tlačítkem DEFAULT. Tyto položky menu nastavte ručně.

• Chcete-li obnovit výchozí nastavení, přečtěte si část „PŮVODNÍ NASTAVENÍ” na straně 38.

ČESKY - 26

Page 27

Ovládání dálkovým ovladačem

Promítání v režimu INDEX-WINDOW

Lze promítat obraz rozdělený do 2 oken jako INDEX-OBRAZU. Jeden je zastaven a uložen v paměti a zobrazen v levé části projekční plochy, zatímco v pravé části pokračuje promítání.

Stisknutím tlačítka MENU nebo RETURN obnovíte normální režim.

Promítaný obraz Zastavený obraz

Pokračující obraz

 Přepnutí polohy

V původním nastavení je zmrazený obraz nalevo

a pohybující se obraz napravo. Stisknutím ◄ ► se jejich polohy vymění.

Zastavený obraz Pokračující obraz

 Změna velikosti obrazu

Stisknutím ▲ ▼ zachytíte nový obraz a jeho

velikost můžete změnit třemi způsoby.

Zastavený obraz

Pokračující obraz

POZNÁMKA:

• Při změně velikosti okna se rovněž změní poměr stran

obrazu, který se tak prodlouží ve svislém směru.

 Zachycení nového obrazu

V režimu INDEX-OBRAZU stiskněte tlačítko

ENTER, tím zachytíte nový obraz a okno se

zastaveným snímkem bude během chvilky aktualizováno.

POZNÁMKA:

• Pokud se snažíte zachytit obraz z rychlé videosekvence, budete možná k získání stabilního snímku potřebovat několik pokusů.

Pokračující obraz Zastavený obraz

Použití přiřazených funkcí

Umožňuje přiřadit tlačítku FUNCTION požadovanou funkci. Lze přiřadit následující funkce. Pro informace o postupu přiřazení, viz „Tlačítko FUNCTION“ na straně 38.

AV ZTIŠENÍ

ZMRAZENÍ Viz „Promítání obrazu” na straně 26.

AUTOMATICKÉ NASTAVENÍ

INDEX-OBRAZU

POMĚR Viz „POMĚR” na straně 34.

REŽIM OBRAZU Viz „REŽIM OBRAZU“ na straně 32.

Nastavení hlasitosti reproduktorů

Můžete ovládat hlasitost zabudovaných reproduktorů a výstupního zvuku. Stiskněte „+“ stranu tlačítka VOLUME pro zvýšení a „- “ pro snížení.

Základní ovládání

Viz „Dočasné zastavení promítání“ na straně 26.

Viz „Automatická korekce polohy obrazu” na straně 25.

Viz „Promítání obrazu v režimu INDEXOBRAZU” na straně 27.

ČESKY - 27

Page 28

Ovládání dálkovým ovladačem

Zvětšení obrazu

Promítaný obraz lze zvětšovat v rozsahu 1x až 2x a zvětšenou oblast je možno posouvat.

 Zvětšení obrazu

1. Jednou stiskněte kteroukoliv stranu tlačítka DIGITAL ZOOM +/-.

 Střední část obrazu bude zvětšena.

2. Zvětšení upravte stisknutím tlačítka

DIGITAL ZOOM +/- .  Velikost obrazu se bude měnit po krocích

o velikosti 0,1.

Stiskněte „-“ Stiskněte „+“

Základní ovládání

 Posun zvětšené oblasti

Stisknutím ▲ ▼ ◄ ► posunete střed zvětšené oblasti.

POZNÁMKA:

• Při promítání signálu COMPUTER se rozsah zvětšení změní na 1x až 3x. Pokud je ZÁMEK SNÍMKU v menu POLOHA zapnutý, je rozsah zvětšení 1x až 2x. Viz také „ZÁMEK SNÍMKU“ na straně 35.

• Když přepnete vstupní signál během aktivované funkce DIGITÁLNÍ ZOOM, bude funkce DIGITÁLNÍ ZOOM zrušena.

• Pokud je funkce DIGITÁLNÍ ZOOM aktivní, tlačítka AUTO SETUP, FREEZE, DEFAULT, INDEX-WINDOW a FUNCTION (s výjimkou přiřazení funkce AV ZTIŠENÍ ) nejsou k dispozici.

ČESKY - 28

Page 29

Orientace v menu

Systém menu umožňuje přístup k těm funkcím, které nemají svá vlastní vyhrazená tlačítka na dálkovém ovladači. Možnosti menu jsou strukturovány a kategorizovány. K procházení menu slouží tlačítka ▲ ▼ ► ◄ .

Pohyb v MENU

 Zobrazení hlavního menu

Stisknutím tlačítka MENU zobrazte hlavní menu a průvodce pro ovládání.

Hlavní menu Vedlejší nabídka

OBRAZ

POLOHA JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

Průvodce pro ovládání

Obsahuje požadovaná tlačítka pro nastavení parametrů.

REŽIM OBRAZU

KONTRAST

JAS

BARVA

ODSTÍN

OSTROST

BAREVNÁ TEPLOTA

DAYLIGHT VIEW

DETAILNÍ NASTAVENÍ

Aktuální nastavení

STANDARDNÍ

AUTO

 Nastavení pomocí sloupcové

škály

Trojúhelníková značka pod pruhem označuje

výchozí tovární nastavení a čtvereček označuje aktuální nastavení.

Aktuální nastavení

KOREKCE

Výchozí nastavení

 Postup při ovládání

1. Stisknutím ▲ ▼ přejděte na požadovanou položku

hlavního menu a vyberte ji stisknutím ENTER .

 Vybraná položka bude zobrazena oranžovou

barvou a vpravo se objeví vnořené menu.

 Viz část „Hlavní menu a vedlejší menu“ na straně 30.

OBRAZ

POLOHA

JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

KOREKCE V REAL. ČASE

KOREKCE

POLOHA

SYNCHRONIZACE SIGNÁLU

FÁZE SYNCHRONIZACE

POMĚR

ZÁMEK SNÍMKU

2. Stisknutím tlačítek ▲ ▼ přejděte na požadovanou položku vedlejšího menu a nastavte ji stisknutím tlačítek ◄ ► nebo ENTER.

 Vybraná položka bude vyvolána a z projekční

plochy zmizí ostatní položky menu.

 Pokud existuje nižší úroveň, zobrazí se následující

úroveň.

OBRAZ

POLOHA

JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

KOREKCE V REAL. ČASE

KOREKCE

POLOHA

SYNCHRONIZACE SIGNÁLU

FÁZE SYNCHRONIZACE

POMĚR

ZÁMEK SNÍMKU

ZAPNUTO

VYPNUTO

ZAPNUTO

VYPNUTO

 Návrat do předchozího menu

Stisknutím tlačítka MENU nebo RETURN se vrátíte do předchozího menu. Opakovaným stisknutím ukončíte režim menu a vrátíte se k projekci.

POZNÁMKA:

• Viz „Obnovení výchozího nastavení projektoru” na straně 26 pro obnovení původního nastavení všech položek menu.

• Viz „PŮVODNÍ NASTAVENÍ” na straně 38, kde je popsáno obnovení původní konﬁ gurace.

3. Stiskněte ◄ ► pro nastavení sloupcové škály nebo zvolte požadovanou možnost.

 Pokud nebyla provedena žádná operace, vyvolaná

položka zmizí po 5 sekundách a zobrazí se zpět režim menu.

 U položek používajících sloupcovou škálu se

aktuální nastavení zobrazuje na levé straně sloupcové škály.

 Možnostmi nastavení jednotlivé položky můžete

cyklicky procházet tlačítky ◄ ►.

KOREKCE

4. Stisknutím tlačítka MENU nebo RETURN se vraťte do předchozího menu.

Nastavení

ČESKY - 29

Page 30

Orientace v menu

Hlavní menu a vedlejší menu

Hlavní menu má 6 vedlejších menu. Vyberte požadovanou položku menu a stisknutím tlačítka ENTER zobrazte vedlejší menu. Podtržené položky odpovídají výchozímu továrnímu nastavení.

POZNÁMKA:

• Některá výchozí nastavení se liší podle vybraného signálu.

• Položky vedlejšího menu se liší podle vybraného signálu.

• Některá nastavení lze provést bez připojeného signálu.

OBRAZ

REŽIM OBRAZU strana 32

PŘIROZENÝ STANDARDNÍ DYNAMICKÝ ČERNÁ TABULE

KONTRAST strana 32

(Výchozí nastavení: 0)

(Pouze signály S-VIDEO/VIDEO) (Výchozí nastavení: 0)

(Výchozí nastavení: 0)

STANDARD

NÍZKÁ VYSOKÁ

DAYLIGHT VIEW strana 32

Nastavení

AUTO

VYPNUTO ZAPNUTO

DETAILNÍ NASTAVENÍ stránka 33

(Není k dispozici v bezdrátovém připojení)

TV-SYSTÉM

NTSC NTSC 4.43 PAL PAL-M

PAL-N SECAM

STATICKÝ REŽIM

OMEZENÍ ŠUMU

BARVA ČERVENÁ (výchozí: 0) BARVA ZELENÁ (výchozí: 0) BARVA MODRÁ (výchozí: 0)

JAS strana 32

BARVA strana 32

ODSTÍN strana 32

OSTROST strana 32

BAREVNÁ TEPLOTA strana 32

AUTO

VYPNUTO ZAPNUTO

POLOHA

ZAPNUTO VYPNUTO

(Není k dispozici v bezdrátovém připojení) (Výchozí nastavení: 0)

(Není k dispozici v bezdrátovém připojení) H (výchozí: 0) V (výchozí: 0)

(Pouze signály COMPUTER) (Výchozí nastavení: 0)

(Liší se podle zvoleného vstupního signálu)

4:3 16:9 S4:3 BEZ ÚPRAV

ZÁMEK SNÍMKU strana 35 (Pouze signály COMPUTER)

AUTOMATICKÁ KOREKCE strana 34

KOREKCE strana 34

POLOHA strana 34

SYNCHRONIZACE SIGNÁLU

strana 34

FÁZE SYNCHRONIZACE strana 34

POMĚR strana 34

AUTO

VYPNUTO ZAPNUTO

JAZYK

ČESKY - 30

Page 31

Orientace v menu

MOŽNOSTI

PRŮVODCE VSTUPY strana 36 DETAILNÍ JEDNODUCHÝ

VYPNUTO

LOGO PŘI ZAPNUTÍ strana 36 ZAPNUTO VYPNUTO

UŽIVATEL

COMPUTER2 REŽIM strana 36 VSTUP VÝSTUP

RGB/YPBPR strana 36

AUTO RGB YPBPR

ŠIROKOÚHLÝ MÓD strana 36 VYPNUTO ZAPNUTO

VÝKON LAMPY strana 37

STANDARD ***ÚSPORNÝ REŽIM PROVOZ LAMPY strana 37 ČASOVAČ VYPNUTÍ strana 37

VYPNUTO 15 MIN. 20 MIN. 25 MIN. 30 MIN. 35 MIN. 40 MIN. 45 MIN. 50 MIN. 55 MIN. 60 MIN.

PŘÍMÉ ZAPNUTÍ strana 37 VYPNUTO ZAPNUTO

OVLÁDACÍ PANEL strana 37 POVOLEN ZAKÁZÁN

AUTOMATICKÉ NASTAVENÍ strana 37 AUTO TLAČÍTKY

ZAPNUTO VYPNUTO

PŘEDNÍ/STOLNÍ PŘEDNÍ/STROP

ZADNÍ/STOLNÍ ZADNÍ/STROP

NADMOŘSKÁ VÝŠKA strana 37

***NÍZKÁ VYSOKÁ Tlačítko FUNCTION strana 38

AV ZTIŠENÍ ZMRAZENÍ

AUTOMATICKÉ NASTAVENÍ INDEX-OBRAZU

POMĚR REŽIM OBRAZU

TESTOVACÍ OBRAZEC strana 38

DETAILNÍ NASTAVENÍ strana 38

OSD VZHLED TYP 1 TYP 2

TYP 3

REŽIM SXGA SXGA+SXGA ČERNÁ TABULE ZAPNUTO VYPNUTO BARVA POZADÍ MODRÁ ČERNÁ HLASITOST (výchozí: 20) VYVÁŽENÍ ZVUKU (výchozí: 0) PŮVODNÍ NASTAVENÍ

DETEKCE SIGNÁLU strana 37

INSTALACE strana 37

ZABEZPEČENÍ

ZADÁNÍ HESLA strana 39 VYPNUTO ZAPNUTO

ZMĚNA HESLA strana 39 ZOBRAZENÍ TEXTU strana 39

VYPNUTO ZAPNUTO ZMĚNA TEXTU strana 39

WIRELESS (bezdrátový režim)

(pouze PT-LB80NTE/PT-LB75NTE)

ZMĚNA JMÉNA ZADÁNÍ HESLA ZMĚNA HESLA SÍŤOVÝ STANDBY WEB OVLÁDÁNÍ LIVE MODE PŘEPOJENÍ STAV INICIALIZACE

strana 40

*1. Viz obsah CD-ROM pro podrobnější informace.

SÍŤ

Nastavení

ČESKY - 31

Page 32

Menu OBRAZ

Dálkový ovladač Ovládací panel

 Viz „Pohyb v MENU“ na straně 29.  Viz část „Hlavní menu a vedlejší menu“ na straně 30.

REŽIM OBRAZU

V závislosti na prostředí, kde probíhá projekce, můžete používat tyto přednastavené parametry pro optimalizaci projekce obrazu. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení.

PŘIROZENÝ

STANDARDNÍ Obvyklé nastavení obrazu.

DYNAMICKÝ

ČERNÁ TABULE

Reprodukuje se původní barva obrazu.

Nastavení jasného a ostrého obrazu.

Nastavení v případě promítání na tmavé pozadí. Viz ,,ČERNÁ TABULE” na stránce 38.

BARVA

Nastavení sytosti barev promítaného obrazu. (K dispozici pouze u signálů VIDEO/S-VIDEO/ YPBPR.)

Světlejší Tmavší

ODSTÍN

Nastavení odstínu pleti v promítaném obrazu. (K dispozici pouze u signálů VIDEO/S-VIDEO/ YPBPR )

Do červena Do zelena

OSTROST

Umožňuje nastavení ostrosti promítaného obrazu a nastavitelný rozsah v závislosti na vstupním signálu.

POZNÁMKA:

• Výchozí nastavení se liší podle vybraného vstupního signálu.

• Stabilizace zvoleného režimu může chvíli trvat.

KONTRAST

Můžete nastavit kontrast promítaného obrazu. V případě potřeby nastavte nejdříve položku JAS.

Nastavení

Nižší Vyšší

JAS

Nastavení jasu promítaného obrazu

Tmavší Světlejší

Menší ostrost Větší ostrost

BAREVNÁ TEPLOTA

Nastavení vyvážení bílé barvy promítaného obrazu. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení.

 STANDARDNÍ Vyvážené barvy  VYSOKÁ Více do modra  NÍZKÁ Více do červena

DAYLIGHT VIEW

Promítaný obraz může být jasný a dobře viditelný i v osvětlených místnostech, kde nelze zabránit okolnímu osvětlení, jako v případě otevřených dveří nebo selhání okenních žaluzií, které mají chránit před slunečním světlem.

 AUTO Automatické nastavení  ZAPNUTO Aktivní  VYPNUTO Neaktivní

ČESKY - 32

POZNÁMKA:

• Nezakrývejte senzor rozptýleného světla (ALS) projektoru.

Viz „ALS (Senzor světla)“ na straně 14.

• Volba AUTO není k dispozici v případě nastavení položky

INSTALACE v menu MOŽNOSTI na ZADNÍ/STOLNÍ nebo ZADNÍ/STROP.

Page 33

Menu OBRAZ

DETAILNÍ NASTAVENÍ

Při ručním nastavení lze dosáhnout lepšího výsledku.

 Pro signály S-VIDEO/VIDEO  TV-SYSTÉM

Dojde-li ke změně obrazového signálu, změní se

nastavení automaticky. Toto nastavení můžete změnit ručně, aby odpovídalo obrazovým datům. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení.

POZNÁMKA:

• Nastavení AUTO vybere jednu z možností NTSC/NTSC

4.43/PAL /PAL60/PAL-M/PAL-N/SECAM.

 STATICKÝ REŽIM

Při projekci statického obrazu můžete omezit jeho

vertikální nestabilitu.

 VYPNUTO Neaktivní  ZAPNUTO Aktivní

POZNÁMKA:

• Nastavte na VYPNUTO při promítání videa.

 OMEZENÍ ŠUMU

Je možno zapínat a vypínat systém automatického

omezení šumu. Pomocí ◄ ► vyberte požadované nastavení.

 VYPNUTO Bez omezení šumu  ZAPNUTO Automatické omezení šumu

POZNÁMKA:

• Použití funkce omezení šumu může ovlivnit kvalitu obrazu.

 Pro signály RGB

Lepšího vyvážení bílé lze dosáhnout nastavením

teploty 3 barev pomocí tlačítek ◄ ►.

 BARVA ČERVENÁ  BARVA ZELENÁ  BARVA MODRÁ

ČESKY - 33

Nastavení

Page 34

Menu POLOHA

Dálkový ovladač Ovládací panel

 Viz „Pohyb v MENU“ na straně 29.  Viz část „Hlavní menu a vedlejší menu“ na straně 30.

AUTOMATICKÁ KOREKCE

Pokud není projektor vyrovnán kolmo vůči projekční ploše nebo pokud je projekční plocha nakloněna, lichoběžníkové zkreslení bude automaticky upraveno. Pomocí ◄ ► vyberte požadované nastavení.

 ZAPNUTO Aktivní  VYPNUTO Neaktivní

KOREKCE

V případě nutnosti upravit úhel promítání i v případě zapnuté funkce AUTOMATICKÁ KOREKCE můžete korekci provést ručně.

Obraz Ovládání

SYNCHRONIZACE SIGNÁLU

Pokud se v promítaném obrazu projevují rušivé vzory, které se někdy označují jako moaré nebo šum, můžete je eliminovat pomocí tlačítek ◄ ►, čímž upravíte synchronizační signál. (K dispozici pouze u signálů RGB.)

POZNÁMKA:

• Pokud je frekvence synchronizace promítaného signálu vyšší než 108 MHz, nemusí se po nastavení projevit žádný rozdíl.

• SYNCHRONIZACE SIGNÁLU musí být nastavena před upravením FÁZE SYNCHRONIZACE.

FÁZE SYNCHRONIZACE

Budete-li chtít ze stejného důvodu jako u SYNCHRONIZACE SIGNÁLU provést další nastavení, můžete jemně doladit časování synchronizace. Upravte pomocí ◄ ►. (K dispozici jen u signálů RGB/YPBPR.)

POZNÁMKA:

• Pokud je frekvence synchronizace promítaného signálu vyšší než 108 MHz, nemusí se po nastavení projevit žádný rozdíl. Viz „Seznam podporovaných signálů“ na straně 46.

Nastavení

POZNÁMKA:

• Lze upravit zkreslení až do ± 30 stupňů od svislé roviny. Pro dosažení lepší kvality obrazu doporučujeme nainstalovat projektor tak, aby bylo lichoběžníkové zkreslení minimální.

• Zkreslení hlavního menu nelze odstranit.

• Výsledek korekce lichoběžníkového zkreslení ovlivní poměr stran a velikost obrazu.

POLOHA

Pro jemné doladění můžete promítaný obraz posunout. Stiskněte ◄ ► pro horizontální a ▲ ▼ pro vertikální posunutí. (K dispozici jen pro signály VIDEO/S-VIDEO/RGB/ YPBPR.)

POLOHA

POMĚR

V případě potřeby můžete poměr stran obrazu nastavit ručně. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení.

BEZ ÚPRAV

 Možnosti výběru se liší v závislosti na vstupním

signálu.

 4:3

Vstupní signál je promítán s poměrem stran 4:3.

ČESKY - 34

Page 35

 16:9

Protažený signál je promítán s poměrem stran 16:9.

Menu POLOHA

 BEZ ÚPRAV

Obraz bude promítán bez jakékoliv úpravy rozměrů.

 S4:3

Vstupní signál je zmenšen na 75 % a promítán.

Režim S4:3 je vhodný při promítání obrazu s poměrem 4:3 na projekční plochu s poměrem 16:9.

 AUTO

Vstupní signál, který obsahuje informaci o poměru

stran, je automaticky rozpoznán a promítán se správným poměrem stran.

POZNÁMKA:

• Položka REŽIM WIDE v menu MOŽNOSTI by měla být nastavena na ZAPNUTO během promítání signálů WIDE.

• Budete-li promítat obraz s poměrem stran, který neodpovídá původnímu, může být obraz zkreslený nebo mohou být některé části obrazu oříznuty. Zvolte takový poměr stran obrazu, který odpovídá záměru tvůrce obrazu.

• Pořadí typů POMĚRU STRAN záleží na vybraném vstupním konektoru, ale také na typu vstupního signálu. Viz „Seznam podporovaných signálů“ na straně 46.

• Budete-li chtít na veřejnosti, v restauraci nebo v hotelu (například při obchodním využití a podobně) promítat obraz chráněný autorskými právy, který je zvětšený nebo zkreslený funkcí POMĚR, můžete se dostat do rozporu s autorskými právy tvůrce obrazového materiálu.

ZÁMEK SNÍMKU

V případě zhoršené kvality signálu aktivujte funkci ZÁMEK SNÍMKU kvůli lepší synchronizaci. Pomocí ◄ ► vyberte požadovanou volbu. (K dispozici pouze u signálů RGB.)

 VYPNUTO Neaktivní  ZAPNUTO Aktivní

ČESKY - 35

Nastavení

Page 36

Menu MOŽNOSTI

Dálkový ovladač Ovládací panel

 Viz „Pohyb v MENU“ na straně 29.  Viz část „Hlavní menu a vedlejší menu“ na straně 30.

PRŮVODCE VSTUPY

Pokud změníte vstupní konektor, objeví se v pravém horním rohu projekční plochy průvodce vstupy. Existuje v následujících variantách. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení.

Možnosti Funkce

Graﬁ cké zobrazení typu vstupu. Symbol PRŮVODCE VSTUPY automaticky zmizí, pokud do 10 sekund neprovedete žádnou

DETAILNÍ

JEDNODUCHÝ

VYPNUTO Vypnutí indikace.

operaci. Pokud vyberete vstupní konektor COMPUTER, na kterém není žádný signál, objeví se graﬁ cký symbol průvodce připojení. Viz „Průvodce připojením k počítači” na str. 48.

Zobrazení vstupu pomocí textu. Symbol PRŮVODCE VSTUPY automaticky zmizí, pokud do 5 sekund neprovedete žádnou operaci.

1. Zvolte UŽIVATEL a stiskněte tlačítko ENTER.

2. Zvolte požadovaný řádek, na kterém chcete zadat

nebo upravit text, a stiskněte ENTER.

3. Pomocí tlačítek ▲ ▼ ◄ ► zadejte umístění požadovaného znaku, který chcete zadat, a stiskněte tlačítko ENTER.

 Vybraný znak bude zobrazen v kolonce.

4. Opakujte krok 3, dokud nedokončíte celý řádek textu.

 Pro smazání všech zadaných znaků přesuňte

kurzor na možnost SMAZAT VŠE a stiskněte tlačítko ENTER.

 Chcete-li vložit znak do zadaného řádku textu,

přesuňte kurzor do požadovaného místa a stiskněte ▼ a vraťte se do pole pro zadávání znaků.

 Chcete-li smazat znak, stiskněte tlačítko DEFAULT

nebo přesuňte kurzor na požadovaný znak a stiskněte tlačítko DEFAULT.

5. Vyberte možnost OK a stisknutím tlačítka ENTER nastavte zadaný text do pole.

 V případě potřeby stiskněte ▼ , upravte TEXT2

a opakujte kroky 3 - 5.

 Zvolte ZRUŠIT nebo stiskněte tlačítka MENU/

RETURN pro návrat k předcházejícímu menu bez provedení změn.

COMPUTER2 REŽIM

Přepínání vstupních a výstupních konektorů COMPUTER2 IN/ 1 OUT.  VSTUP COMPUTER2 IN  VÝSTUP COMPUTER1 OUT

RGB/YPBPR

Nastavení

LOGO PŘI ZAPNUTÍ

Zapnutí/vypnutí loga, které se zobrazuje po zapnutí projektoru. Pomocí ◄ ► vyberte požadovanou volbu. LOGO PŘI ZAPNUTÍ bude zobrazeno po dobu 30 sekund.  ZAPNUTO Aktivní  UŽIVATEL Zobrazení vlastního textu  VYPNUTO Neaktivní

 Úprava vlastního textu

V případě volby UŽIVATEL, která umožňuje

zobrazit 2 řádky originálního textu po 40 znacích v každém řádku.

ZMĚNA TEXTU

ZRUŠIT

SMAŽ VŠE

Projektor detekuje signál z konektorů COMPUTER1 IN nebo COMPUTER2 IN/1 OUT, pokud se jedná o signál RGB nebo YPBPR. Automatický systém lze vypnout a provést nastavení ručně.  AUTO Automatické nastavení  RGB Pro signály RGB  YPBPR Pro signály YPBPR

POZNÁMKA:

• K dispozici jen pro signály VGA60, 480i, 576i, 480p, 576p, 1 125 (1 080)/60i, 1 125 (1 080)/50i, 720/60p, 720/50p.

• Pokud není zvolen správný vstupní signál pomocí funkce

AUTO , zvolte RGB nebo YPBPR ručně.

ŠIROKOÚHLÝ MÓD

V případě promítání širokoúhlých signálů přepněte na ZAPNUTO pro zobrazení obrazu se správnými rozměry.

 VYPNUTO Pro signály 4:3  ZAPNUTO Pro signál širokoúhlých

zobrazení (16:9, 16:10 a 15:9)

ČESKY - 36

Page 37

Menu MOŽNOSTI

VÝKON LAMPY

Výkon lampy je možno nastavit tak, aby se šetřila elektrická energie, prodloužila se životnost lampy a snížila hlučnost projektoru.  STANDARDNÍ Pokud je nutný vyšší jas.

 ÚSPORNÝ REŽIM Pokud stačí nižší jas.

POZNÁMKA:

• Pokud není zjištěn žádný vstupní signál, funkce se vypne.

• Nastavení ÚSPORNÝ REŽIM je doporučeno v případě, že

není vyžadováno větší osvětlení, například v malém pokoji.

PROVOZ LAMPY

Můžete zkontrolovat, jak dlouho je již lampa používána.

POZNÁMKA:

• Parametr PROVOZ LAMPY má značný význam pro určení

správné lhůty na její výměnu. Viz „Výměna projekční lampy” na straně 43.

• Po výměně lampy za novou je nutné nastavení vrátit na „0”.

ČASOVAČ VYPNUTÍ

Nastavení časovače vypnutí pro vypnutí projektoru po určité době, kdy není detekován žádný signál. Stisknutím ◄ ► vyberte požadovanou prodlevu v rozsahu 15 až 60 minut po 5minutových intervalech.

AUTOMATICKÉ NASTAVENÍ

Funkci AUTOMATICKÉ NASTAVENÍ můžete vypnout.  AUTO Pokud projektor detekuje signál

COMPUTER, dojde k automatickému nastavení položek POLOHA, SYNCHRONIZACE SIGNÁLU a FÁZE SYNCHRONIZACE v menu POLOHA.

 TLAČÍTKO Pouze v případě stisknutí tlačítka

AUTO SETUP dojde k automatickému nastavení položek POLOHA, SYNCHRONIZACE SIGNÁLU

a FÁZE SYNCHRONIZACE v menu POLOHA pro signály typu COMPUTER. Viz „Dálkový ovladač“ na straně 16.

POZNÁMKA:

• AUTO je doporučené nastavení.

DETEKCE SIGNÁLU

Umožňuje vypnout systém pro automatickou detekci signálu.  ZAPNUTO Detekce vstupního signálu a promítání obrazu.

 VYPNUTO Neaktivní.

POZNÁMKA:

• Funkce DETEKCE SIGNÁLU není dostupná během

promítání vstupního signálu.

PŘÍMÉ ZAPNUTÍ

Umožňuje spuštění projektoru do určitého stavu po připojení síťového napájecího kabelu. Pomocí ◄ ► vyberte požadovanou volbu.  VYPNUTO Spuštění ve stejném režimu

jako při posledním použití.

 ZAPNUTO Přeskočení pohotovostního

režimu a zahájení promítání.

POZNÁMKA:

• Při zapnutí projektoru z režimu promítání lze přeskočit

stisknutí tlačítka POWER.

OVLÁDACÍ PANEL

Umožňuje vypnout funkci tlačítek ovládacího panelu na projektoru. Pomocí ◄ ► vyberte požadovanou volbu.  POVOLEN Povolení funkce tlačítek

ovládacího panelu

 ZAKÁZÁN Zakázání funkce tlačítek

ovládacího panelu

Zobrazí se potvrzovací okno.

INSTALACE

Při instalaci projektoru zvolte způsob projekce podle umístění (polohy) projektoru. Pomocí tlačítek ◄ ► lze cyklicky procházet možnosti nastavení. Viz „Umístění projektoru“ na straně 18.

PŘEDNÍ/STOLNÍ

PŘEDNÍ/STROP

ZADNÍ/STOLNÍ

ZADNÍ/STROP

Umístění na ploše/podlaze s přední projekcí

Montáž na stropě s přední projekci

Umístění na stole/podlaze se zadní projekcí

Montáž na strop se zadní projekcí

NADMOŘSKÁ VÝŠKA

Při používání projektoru ve vysokých nadmořských výškách je nutné nastavit parametr NADMOŘSKÁ VÝŠKA na hodnotu VYSOKÁ kvůli zvýšení otáček ventilátoru. Pomocí ◄ ► vyberte požadovanou volbu.

 NÍZKÁ Nízké otáčky ventilátoru  VYSOKÁ Vysoké otáčky ventilátoru

Nastavení

POZNÁMKA:

• V nadmořské výšce 1 400 - -2 700 m musí být nastaveno

VYSOKÁ.

• Hlasitost ventilátoru závisí na parametru NADMOŘSKÁ VÝŠKA.

ČESKY - 37

Page 38

Menu MOŽNOSTI

TLAČÍTKO FUNCTION

Umožňuje zvolit užitečnou funkci ze seznamu a přiřadit tlačítko FUNCTION jako zkratku.

1. Stiskněte tlačítko ENTER.

2. Pomocí ▲ ▼ vyberte požadovanou funkci.

3. Stiskněte tlačítko ENTER.  Tečka na levé straně volby značí přiřazení funkce.

Možné volby Odkaz AV ZTIŠENÍ strana 26 ZMRAZENÍ strana 26 AUTOMATICKÉ NASTAVENÍ strana 25 INDEX-OBRAZU strana 27 POMĚR

• Vyvolá funkci POMĚR v menu POLOHA.

Pomocí ◄ ► vyberte požadovanou volbu.

REŽIM OBRAZU

• Vyvolá funkci REŽIM OBRAZU v menu

OBRAZ. Pomocí ◄ ► vyberte požadovanou

volbu.

POZNÁMKA:

• Pokud neprovedete žádnou operaci, vyvolaná položka menu zmizí po 5 sekundách.

strana 34

strana 32

 REŽIM SXGA

Je-li na vstupu signál SXGA, přepněte na SXGA.

Pomocí ◄ ► vyberte požadovanou volbu.

 ČERNÁ TABULE

Umožňuje vyjmout funkci ČERNÁ TABULE

z položek menu REŽIM OBRAZU v menu OBRAZ.

Pomocí ◄ ► vyberte požadovanou volbu.

 ZAPNUTO Zahrnout funkci ČERNÁ

TABULE do položek menu.

 VYPNUTO Vyjmout funkci ČERNÁ

TABULE z položek menu.

 BARVA POZADÍ

V době, kdy se nepromítá žádný obraz, můžete

zvolit jako barvu pozadí MODROU nebo ČERNOU. Pomocí ◄ ► vyberte požadovanou volbu.

 HLASITOST

Umožňuje nastavit hlasitost vestavěného

monofonního reproduktoru a konektoru VARIABLE AUDIO OUT.

 ◄ Snížit  ► Zvýšit

TESTOVACÍ OBRAZEC

K nastavení zaostření obrazu lze použít 7 rozdílných testovacích obrazců. Viz „Nastavení polohy obrazu” na straně 24.

1. Stisknutím tlačítka ENTER zobrazte testovací

obrazec 1.

2. Stiskněte ◄ ► pro výběr požadovaného testovacího obrazce.

3. Stiskněte tlačítko MENU nebo RETURN pro návrat

Nastavení

do předchozího menu nebo opakovaným stisknutím ukončete režim menu.

DETAILNÍ NASTAVENÍ

Umožňuje podrobnější nastavení některých položek.

 OSD VZHLED

Tato funkce umožňuje upravit barvu pozadí menu.

Pomocí ◄ ► vyberte požadovanou volbu.

TYP 1 Poloprůsvitná černá TYP 2 Neprůhledná modrá TYP 3 Poloprůsvitná tmavě modrá

 AUDIO BALANCE

Umožňuje vyvážit hlasitosti zvuku z pravého

a levého externího stereo reproduktoru nebo naopak zvýšit/snížit hlasitost z levé nebo pravé strany.

 ◄ Hlasitější poslech z levé

strany

 ► Hlasitější poslech z pravé

strany

 PŮVODNÍ NASTAVENÍ

Umožňuje obnovit výchozí tovární nastavení

s výjimkou nastavení položek menu WIRELESS a PROVOZ LAMPY.

1. Stiskněte tlačítko ENTER.

2. Vypněte projektor stisknutím tlačítka POWER.

3. Odpojením a opětovným připojením napájecího kabelu proveďte reset projektoru.

4. Zobrazí se obrazovka pro minimální požadované nastavení.

 Viz „Základní nastavení projekční plochy” na

straně 13.

POZNÁMKA:

• Ve výchozím nastavení je systém zabezpečení vypnutý a stejně tak po obnovení původního nastavení.

• Po inicializaci se rovněž obnoví tovární nastavení hesla.

ČESKY - 38

Page 39

Menu ZABEZPEČENÍ

Dálkový ovladač Ovládací panel

 Viz „Pohyb v MENU“ na straně 29.  Viz část „Hlavní menu a vedlejší menu“ na straně 30.

 Vstup do menu ZABEZPEČENÍ

Při každém vstupu do menu ZABEZPEČENÍ

budete vyzváni k zadání hesla.

OBRAZ POLOHA JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ

WIRELESS

VLOŽIT HESLO

ZMĚNA HESLA

ZOBRAZENÍ TEXTU

ZMĚNA TEXTU

HESLO

VYPNUTO

ZMĚNA HESLA

Umožňuje nastavení vašeho vlastního hesla.

1. Jako heslo vyberte posloupnost až 8 znaků pomocí tlačítek ▲ ▼ ◄ a ►.

2. Stiskněte tlačítko ENTER.

3. Pro potvrzení zadejte stisknutím tlačítek stejné heslo jako v kolonce NOVÉ heslo.

 Pokud je zadané heslo chybné, budete

požádáni o opětovné zadání.

4.Stiskněte tlačítko ENTER.

POZNÁMKA:

• Místo znaků zadávaného hesla se zobrazují hvězdičky.

• Heslo si pravidelně měňte.

• Nepoužívejte hesla, která lze snadno uhodnout.

ZOBRAZENÍ TEXTU

Umožňuje vám nastavit vlastní text, jako například název ﬁ rmy nebo URL adresu, a během promítání jej zobrazit ve spodní části promítaného obrazu.

• VYPNUTO Neaktivní

• ZAPNUTO Aktivní

Při vstupu do menu ZABEZPEČENÍ bez předchozí změny hesla zadejte následující přednastavené tovární heslo.  Stiskněte ▲ ► ▼ ◄  ► ▼ ◄ a tlačítko

ENTER.

 Po změně hesla

Při vstupu do menu ZABEZPEČENÍ po nastavení

vlastního hesla v menu ZMĚNA HESLA zadejte svoje heslo.

POZNÁMKA:

• Tovární heslo je platné, dokud je nezměníte v menu ZMĚNA HESLA.

• Místo znaků zadávaného hesla se zobrazují hvězdičky.

ZADÁNÍ HESLA

Umožňuje aktivovat bezpečnostní systém, při zahájení režimu promítání bude vyžadováno zadání hesla. Bez správného zadání hesla bude funkce všech ovládacích tlačítek blokována s výjimkou tlačítka POWER.  VYPNUTO Neaktivní  ZAPNUTO Aktivní

POZNÁMKA:

• Před zapnutím bezpečnostního systému si nastavte nové heslo, které si budete pamatovat.

• Ve výchozím nastavení je systém zabezpečení vypnutý a stejně tak po obnovení původního nastavení.

ZMĚNA TEXTU

Umožňuje vám zadat vlastní text s maximální délkou 22 znaků pro ZOBRAZENÍ TEXTU.

ZMĚNA TEXTU

SMAŽ VŠE

ZRUŠIT

1. Pomocí tlačítek ▲ ▼ ◄ ► vyberte polohu požadovaného znaku, který chcete zadat, a stiskněte tlačítko ENTER.

 Vybraný znak se zobrazí v kolonce ZMĚNA

TEXTU.

2. Opakujte krok 1, dokud nezadáte celý svůj text.

 Pro smazání všech zadaných znaků přesuňte

kurzor na možnost SMAZAT VŠE a stiskněte tlačítko ENTER.

 Chcete-li vložit znak do zadaného řádku textu,

přesuňte kurzor do požadovaného místa textového pole a stiskněte ▼ a vraťte se do tabulky znaků.

 Pro smazání znaku stiskněte tlačítko DEFAULT

nebo přesuňte kurzor na požadovaný znak a stiskněte tlačítko DEFAULT.

3. Vyberte možnost OK a stisknutím tlačítka ENTER nastavte zadaný text do pole.

 Zvolte ZRUŠIT nebo stiskněte tlačítka MENU/

RETURN pro návrat k předcházejícímu menu bez provedení změn.

Nastavení

ČESKY - 39

Page 40

Menu WIRELESS

Dálkový ovladač Ovládací panel

 Viz „Pohyb v MENU“ na straně 29.  Viz část „Hlavní menu a vedlejší menu“ na straně 30.

POZNÁMKA:

• Menu WIRELESS je k dispozici pouze u modelu PT-

LB80NTE/PT-LB75NTE.

• Informace o bezdrátovém připojení k síti najdete na disku CD-ROM, který je dodán společně s projektorem.

• Pokud je položka ZADÁNÍ HESLA v menu ZABEZPEČENÍ aktivní, zadejte správné heslo pro inicializaci projektoru prostřednictvím sítě.

Položky v menu WIRELESS

V menu WIRELESS jsou k dispozici následující položky.  SÍŤ  ZMĚNA JMÉNA  ZADÁNÍ HESLA  ZMĚNA HESLA  SÍŤOVÝ STANDBY  WEB OVLÁDÁNÍ  LIVE MODE PŘEPOJENÍ  STAV  INICIALIZACE

Nastavení

ČESKY - 40

Page 41

Indikátory TEMP (Teplota) a LAMP (Lampa)

Řešení signalizovaných problémů

Pokud se u projektoru projeví nějaký problém, indikátory TEMP nebo LAMP vás na něj upozorní. Signalizované problémy řešte následovně:

1. Zkontrolujte stav všech indikátorů a projektoru a správným způsobem vypněte projektor.  Viz část „Zapnutí a vypnutí projektoru“ na straně 20.

2. Zjistěte příčinu prostřednictvím stavu indikátorů LAMP nebo TEMP.

3. Postupujte podle pokynů pro jednotlivé níže uvedené indikace a problém vyřešte.

4. Správným postupem zapněte projektor a zkontrolujte, zda indikátor již tento problém nehlásí.

POZNÁMKA:

• Pokud příčinu problému nezjistíte a problém stále trvá, projektor nezapínejte. Místo toho se obraťte na autorizované servisní středisko.

 Indikátor projekční lampy (LAMP)

Indikátor Svítí červeně. Bliká červeně.

Problém

Příčina

Řešení

PROVOZ LAMPY

dosáhl 2 800 hodin. Lampa brzy dosáhne

hranici své životnosti a je třeba ji vyměnit.

Viz „Výměna projekční lampy” na straně 43.

Chyba obvodu lampy, nesprávná funkce nebo je lampa poškozena.

Projektor je zapnut příliš brzy.

Nechte lampu dostatečně vychladnout a po 90 sekundách projektor zapněte.

Chyba obvodu lampy, nesprávná funkce.

Vypněte projektor a kontaktujte autorizované servisní středisko.

LAMP TEMP

Poškození lampy.

Viz „Výměna projekční lampy” na straně 43.

 Indikátor teploty (TEMP)

Indikátor

Problém

Příčina

Řešení

*1. Ve vysoké nadmořské výšce se projektor s nastavením na NÍZKÁ po 2 minutách vypne.

Při promítání svítí červeně a zobrazí se výstraha. Bliká červeně a vypne se napájení.

Teplota uvnitř nebo vně projektoru je nadměrně vysoká.

• Promítaný obraz může být tmavší než obvykle.

• Hluk vnitřního ventilátoru může být silnější než obvykle.

Větrací otvory jsou zakryté.

Odstraňte předmět(y) z větracích otvorů nebo ukliďte prostor kolem projektoru.

Teplota vzduchu v místnosti je příliš vysoká.

Umístěte projektor na místo s kontrolovanou teplotou. Viz strana 50.

Vzduchový ﬁ ltr je nadměrně znečištěný a odvětrávání je špatné.

Správným způsobem vyčistěte ﬁ ltr. Viz strana 42.

Projektor je provozován v nadmořské výšce 1 400 - 2 700 m.

Zapněte projektor a nastavte parametr

NADMOŘSKÁ VÝŠKA

na VYSOKÁ. Viz strana 37.

Údržba

ČESKY - 41

Page 42

Péče a výměna

Čištění projektoru

 Před čištěním projektoru

 Vypněte projektor a odpojte síťový napájecí kabel ze zásuvky.  Odpojte od projektoru všechny kabely.

 Čištění vnějšího povrchu projektoru

Nečistoty a prach jemně setřete měkkým hadříkem.  Pokud nelze nečistoty snadno odstranit, navlhčete hadřík, dobře jej vyždímejte a pak projektor otřete.

Osušte projektor suchým hadříkem.

 Nepoužívejte benzín, ředidla, rozpouštědla na bázi alkoholu, kuchyňské čisticí prostředky ani útěrky napuštěné

chemickými prostředky. Tyto prostředky mohou vyvolat vzhledové změny nebo poškození povrchu projektoru.

 Čištění povrchu čelního skla

Nečistoty a prach jemně setřete měkkým hadříkem, který nepouští vlákna.  Ujistěte se, že na povrchu krycího skla objektivu nezůstávají žádné nečistoty nebo prach. Nečistoty by se při

projekci zvětšily a promítly na projekční plochu.

POZNÁMKA:

• Čelní sklo čistěte zvlášť opatrně. Jakýkoliv náraz může zavinit vážné poškození.

 Čištění vzduchového ﬁ ltru

Pokud začne být vzduchový ﬁ ltr nadměrně znečištěný, zvýší se vnitřní teplota v projektoru, což se může projevit

poruchou funkce. Vzduchový ﬁ ltr čistěte pravidelně po každých 100 hodinách provozu.

1. Obraťte projektor spodní plochou vzhůru a opatrně ho položte na měkkou tkaninu.

2. Stiskněte západku a jemně vzduchový ﬁ ltr opatrně vysuňte nahoru a vyndejte.

3. Vysavačem vysajte nečistoty a prach ze vzduchového ﬁ ltru.  Vzduchový ﬁ ltr neomývejte vodou.

4. Opatrně zasuňte vzduchový ﬁ ltr do vstupního větracího otvoru.  Zkontrolujte, zda vzduchový ﬁ ltr zapadl do správné polohy.

POZNÁMKA:

• Nepoužívejte projektor bez vzduchového ﬁ ltru.

Západka

Vzduchový ﬁ ltr

 Výměna vzduchového ﬁ ltru

Vzduchový ﬁ ltr by měl být vyměněn, jakmile zjistíte, že je vyčištění neúčinné, a při výměně jednotky lampy.

Údržba

Náhradní vzduchový ﬁ ltr se dodává společně s novou lampou (ET-LAB80). Samostatný náhradní ﬁ ltr (TXFMZ01VKG7) můžete získat v autorizovaném servisním středisku.

ČESKY - 42

Page 43

Péče a výměna

Výměna projekční lampy

Projekční lampa ET-LAB80 je spotřební zboží a je nutné ji měnit pravidelně. Doporučujeme, aby výměnu projekční lampy provedl kvaliﬁ kovaný technik, obraťte se na autorizované servisní středisko.

 Kdy provést výměnu lampy

Pokud je lampa opotřebována, může časem dojít ke snížení jasu. 3 000 hodin používání je hrubý odhad doby

pro výměnu, která může být provedena i dříve v závislosti na podmínkách používání, charakteristice projekční lampy nebo okolních podmínkách. Dobu provozu lampy můžete zkontrolovat v položce PROVOZ LAMPY v menu MOŽNOSTI.

Na projekční ploše

Údaj

Přes 2 800 hodin

Přes 3 000 hodin

POZNÁMKA:

• Uváděné hodnoty 2 800 a 3 000 hodin představují přibližné údaje založené na určitých podmínkách, přičemž nepředstavují zaručenou dobu.

• Další informace o projekční lampě a zaručené provozní době naleznete v pokynech k projekční lampě.

• Nepoužívejte lampu déle než 3 000 hodin. Zapomenete-li ji vyměnit, může to vést k výbuchu lampy.

VYMĚNIT LAMPU

V levém horním rohu projekční plochy se na 30 sekund zobrazí hlášení VYMĚNIT LAMPU.

V levém horním rohu projekční plochy se zobrazí hlášení VYMĚNIT LAMPU, které zůstává svítit, dokud nezareagujete. Budete-li chtít toto hlášení smazat, stiskněte jakékoli tlačítko.

Indikátor LAMP

Svítí červeně.

 Před výměnou projekční lampy

 Obraťte se na autorizované servisní středisko, potřebujete-li si koupit náhradní lampu (ET-LAB80).  Vypněte projektor a odpojte síťový napájecí kabel ze zásuvky.  Počkejte nejméně 1 hodinu a ujistěte se, že projekční lampa a její příslušenství dostatečně vychladly.  Připravte si křížový šroubovák.  V případě upevnění projektoru na strop nepracujte přímo pod projektorem a nepřibližujte se k němu obličejem.

POZNÁMKA:

• Před výměnou nechejte projekční lampu vychladnout, abyste předešli nebezpečí popálení, poškození a dalších rizik.

• Nepokoušejte se lampu nahradit neschváleným typem.

ČESKY - 43

Údržba

Page 44

Péče a výměna

 Postup při výměně

 Vyjmutí a výměna lampy

1. Pomocí křížového šroubováku povolte 2 upevňovací šroubky krytu projekční lampy a sundejte kryt.

Kryt lampy

Upevňovací šroubky krytu lampy

2. Pomocí křížového šroubováku povolte 3 upevňovací šrouby projekční lampy.

Držadla

Upevňovací šroubky lampy

3. Opatrně vytáhněte lampu z projektoru.  Při vyjímání uchopte lampu za rukojeť

a vytáhněte ji přímo nahoru. Některé součásti bloku lampy jsou ostré a můžete se o ně poranit.

4. Správným směrem vložte novou projekční lampu.

5. Zatlačte projekční lampu, dokud nezacvakne, a ujistěte se, že je bezpečně nainstalována.

6. Pomocí křížového šroubováku bezpečně utáhněte 3 upevňovací šroubky projekční lampy.

Upevňovací šroubky lampy

7. Nasaďte kryt bloku projekční lampy a pomocí křížového šroubováku bezpečně utáhněte 2 upevňovací šroubky krytu.

Zde stiskněte

POZNÁMKA:

• Nezapomeňte bezpečně nainstalovat blok lampy i kryt. Pokud tyto součásti nebudou správně nainstalovány, může se aktivovat ochranný obvod a projektor nepůjde zapnout.

• Pokud není kryt lampy nasazen, projektor nezapínejte.

• Manipulujte s lampou zvlášť opatrně, jedná se o skleněný výrobek. Upuštění nebo náraz může způsobit prasknutí nebo poškození.



Vynulování položky „PROVOZ LAMPY”

1. Zapojte síťový kabel do zásuvky a zapněte projektor.

2. Stisknutím tlačítka MENU zobrazte menu.

3. Pomocí tlačítek ▲ ▼ vyberte MOŽNOSTI a stiskněte ENTER.

4. Stisknutím ▲ ▼ vyberte PROVOZ LAMPY.

VÝKON LAMPY

PROVOZ LAMPY

STANDARDNÍ

Údržba

5. Stiskněte a podržte tlačítko ENTER po dobu

přibližně 3 sekund.

6. Zobrazí se okno s potvrzením a vyberte možnost

OK.

7. Vynulujte projektor odpojením a opětovným zapojením síťového kabelu.

8. Znovu zobrazte menu PROVOZ LAMPY a ujistěte se, že doba trvání je vynulována na „0 H“.

ČESKY - 44

Page 45

Řešení problémů

Pokud jakýkoli problém přetrvává, obraťte se na svého prodejce.

Problém Příčina

 Možná, že síťový napájecí kabel není bezpečně zapojený.  V síťové zásuvce není napětí.

Projektor nelze zapnout.

Není vidět žádný obraz.

Obraz je nejasný.

Barva je bledá nebo má šedivý nádech.

Není slyšet zvuk z interního reproduktoru.

Ovládací tlačítka projektoru nefungují.

Dálkový ovladač nepracuje.

Obraz se nezobrazuje správně.

Neobjevuje se žádný obraz z počítače.

 Indikátor TEMP svítí nebo bliká.  Indikátor LAMP svítí nebo bliká.  Kryt lampy není dobře nasazen.  Jsou přerušené pojistky.  Je možné, že zdroj vstupního video signálu není správně zapojen do

zdířky.

 Není vybrán správný vstupní konektor.  JAS je nastaven na nejnižší možnou úroveň.  Zdroj vstupního signálu není správně zapojen.  Je zapnutá funkce ZATLUMENÍ AV.  Objektiv možná není optimálně zaostřen.  Projektor není ve správné vzdálenosti od projekční plochy.  Objektiv je znečištěn.  Je možné, že projektor je příliš nakloněn.  Nesprávné nastavení položek BARVA nebo ODSTÍN.  Zdroj vstupního video signálu připojený k projektoru není správně

nastaven.

 Zdroj vstupního audiosignálu možná není správně zapojen.  Do konektoru VARIABLE AUDIO OUT je připojen kabel.  Nastavení hlasitosti je možná na nejnižší možné úrovni.  OVLÁDACÍ PANEL v menu MOŽNOSTI je zakázán. Pokud

nefunguje dálkový ovladač a OVLÁDACÍ PANEL je zakázán, stiskněte tlačítko MENU a 2 sekundy přidržte zároveň se stisknutým tlačítkem

 Možná, že jsou vybité baterie.  Je možné, že jsou baterie v dálkovém ovladači chybně nainstalovány.  Přijímač dálkového ovládání na projektoru je zakrytý nějakou

překážkou.

 Dálkový ovladač je mimo provozní rozsah.  V zářivkovém (nebo podobném) osvětlení nemusí dálkový ovladač

správně pracovat.

 Formát signálu (TV-SYSTÉM) není nastaven správně.  Možná se vyskytl problém s videorekordérem nebo jiným zdrojem

signálu.

 Je možné, že na vstupu je signál, který není podporován projektorem.  Mohl by být příliš dlouhý kabel (doplňkové příslušenství).  Není správně nastaven externí video výstup z přenosného počítače.

(Změnu nastavení externího výstupu je možno provést současným

stisknutím kláves [Fn] + [F3] nebo [Fn] + [F10]. Způsob nastavení závisí na typu počítače. Podrobnější informace najdete v příručce k počítači.)

 Nastavení COMPUTER2 REŽIM v menu MOŽNOSTI není správné.

ENTER.

Referenční

stránka

20 21 41 41 44

26 32

26 24 17 42

17/18

32 30

19 15 27

16 25

25 25

Údržba

ČESKY - 45

Page 46

Technické informace

Seznam podporovaných signálů

Režim

NTSC/NTSC 4.43/PAL-

M/PAL60

PAL/PAL-N/SECAM 720 x 576i 15.6 50.0 - A

525i (480i) 720 x 480i 15.7 59.9 13.5 A

625i (576i) 720 x 576i 15.6 50.0 13.5 A 525p (480p) 720 x 483 31.5 59.9 27.0 A 625p (576p) 720 x 576 31.3 50.0 27.0 A

1 125 (1 080)/60i 1 920 x 1 080i 33.8 60.0 74.3 A 1 125 (1 080)/50i 1 920 x 1 080i 28.1 50.0 74.3 A

750 (720)/60p 1 280 x 720 45.0 60.0 74.3 A 750 (720)/50p 1 280 x 720 37.5 50.0 74.3 A

VESA 640 x 400 31.5 70.4 25.2 A

VGA 640 x 480 31.5 59.9 25.2 A

SVGA 800 x 600 35.2 56.3 36.0 A

MAC 832 x 624 49.7 74.6 57.3 A XGA 1 024 x 768 39.6 50.1 51.9 AA

MXGA 1 152 x 864 64.0 71.2 94.2 A

MAC 1 152 x 870 68.7 75.1 100.0 A

MSXGA 1 280 x 960 60.0 60.0 108.0 A

SXGA 1 280 x 1 024 64.0 60.0 108.0 A

SXGA60+ 1 400 x 1 050 64.0 60.0 108.0 A

UXGA 1600 x 1200 75.0 60.0 162.0 B

WIDE750 (720) 1280 x 720 44.8 59.9 74.5 A

WXGA768 1280 x 768 39.6 49.9 65.3 A

WXGA800 1280 x 800 41.3 50.0 68.0 A

WXGA+ 1440 x 900 55.9 59.9 106.5 A

WSXGA+ 1680 x 1050 65.3 60.0 146.3 B

WUXGA 1920 x 1200 74.6 59.9 193.3 B

Rozlišení

displeje

(bodů)

720 x 480i 15.7 59.9 - A

640 x 400 37.9 85.1 31.5 A

640 x 480 35.0 66.7 30.2 A 640 x 480 37.9 72.8 31.5 A 640 x 480 37.5 75.0 31.5 A 640 x 480 43.3 85.0 36.0 A

800 x 600 37.9 60.3 40.0 A 800 x 600 48.1 72.2 50.0 A 800 x 600 46.9 75.0 49.5 A 800 x 600 53.7 85.1 56.3 A

1 024 x 768 48.4 60.0 65.0 AA 1 024 x 768 56.5 70.1 75.0 AA 1 024 x 768 60.0 75.0 78.8 AA 1 024 x 768 68.7 85.0 94.5 AA

1 152 x 864 67.5 74.9 108.0 A 1 152 x 864 77.1 85.0 119.7 B

1 280 x 1 024 80.0 75.0 135.0 B 1 280 x 1 024 91.1 85.0 157.5 B

1 400 x 1 050 65.1 59.9 122.4 B

1280 x 720 37.1 49.8 60.5 A

1280 x 768 47.8 59.9 79.5 A

1280 x 800 49.1 60.2 69.1 A 1280 x 800 49.7 59.8 83.5 A

Rozkladová

frekvence

H (kHz) V (Hz)

Frekvence

synchronizačního

signálu (MHz)

Kvalita obrazu

Konektory

VIDEO/S-VIDEO

COMPUTER/YPBPR

COMPUTER (počítač)

*1. Písmeno „i“, které je uvedeno za hodnotou rozlišení, označuje prokládaný signál.

Dodatek

*2. Následující symboly jsou použity pro indikaci kvality obrazu: AA Lze dosáhnout maximální kvality obrazu. A Signály jsou před promítnutím konvertovány obvodem pro zpracování obrazu. B Pro usnadnění projekce dochází k určité ztrátě dat. *3. Zobrazení signálů 750 (720)/60p nebo 750 (720)/50p konektorů COMPUTER jako například WIDE750 (720). Stiskněte tlačítko AUTO SETUP nebo opravte nastavení v menu POLOHA , aby se velikost obrazu shodovala s velikostí projekční plochy.

ČESKY - 46

Page 47

Technické informace

Sériový konektor

Sériový konektor, který je umístěn na panelu projektoru, odpovídá normě rozhraní RS-232C, takže je možno projektor ovládat prostřednictvím počítače, který je k projektoru připojen.

 Zapojení

9pinový konektor D-sub (zástrčka)

Počítač

Sériový konektor (zásuvka)

 Zapojení pinů a názvy signálů

Pin číslo Název signálu Obsah

1 2 3 4 5 6 7 8 9

TXD RXD

Uzemnění

RTS CTS

 Parametry komunikace

Úroveň signálu RS-232C Délka znaku 8 bitů

Metoda synchronizace Asynchronní Stop bit 1 bit

Přenosová rychlost 9 600 b/s X parametr Žádný

Parita Žádná S parametr Žádný

Nezapojeno Odeslaná data Přijatá data Nezapojeno Uzemnění Nezapojeno

Vnitřně propojeno

Nezapojeno

 Základní formát

STX Příkaz : Parametr ETX

Počáteční bajt

(02h)

 Prvních 10 sekund po zapnutí projekční lampy není projektor schopen přijímat žádné příkazy. Před odesláním

příkazu nejprve počkejte 10 sekund.

 Při odesílání vícenásobných příkazů nejprve zkontrolujte, zda byla přijata odpověď z projektoru, a teprve pak

odešlete další příkaz.

 Pokud se má odeslat příkaz, který nemá žádný parametr, není třeba dvojtečku (:) zadávat.  Pokud je z osobního počítače odeslán nesprávný příkaz, bude projektorem do počítače odeslán příkaz ER401.

3 bajty

1 bajt

1 bajt 4 bajty

Koncový bajt

(03h)

Datový proud z počítače začne příkazem STX, pokračuje Příkazem, Parametrem a končí příkazem ETX. Je možno přidat požadovaný parametr.

ČESKY - 47

Dodatek

Page 48

Technické informace

 Speciﬁ kace kabelu

(Při připojení k osobnímu počítači)

Projektor PC (DTE)

 Příkazy pro ovládání

Příkaz

PON

POF

AVL Hlasitost Parametr 000 - 063 (Nastavitelná hodnota 0 - 63)

IIS Vstup

Q$S

OSH AV ZTIŠENÍ

Obsah

ovládání

Zapnutí

napájení

Vypnutí

napájení

Požadavek

na zjištění

stavu projekční

lampy

Poznámky

V pohotovostním režimu (Standby) jsou ignorovány všechny příkazy kromě příkazu PON.  Příkaz PON je ignorován v průběhu příkazu pro zapnutí projekční lampy. Pokud je příkaz PON přijat ve chvíli, kdy po vypnutí projekční lampy ještě pracuje ventilátor, nezapne se projekční lampa hned (z důvodu ochrany lampy).

Parametr: VID = VIDEO RG1 = COMPUTER1 SVD = S-VIDEO RG2 = COMPUTER2 NWP=WIRELESS (bezdrátová síť) (pouze PT-LB80NTE/PT-LB75NTE)

Odpověď 0 = Standby 1 = Aktivní ovládání lampy zapnuto 2 = Lampa zapnuta 3 = Aktivní ovládání lampy vypnuto

Dočasné vypnutí projekce a zvuku. Odesláním příkazu můžete přepínat mezi možnostmi zapnuto a vypnuto. Příkaz neodesílejte víckrát těsně za sebou.

Průvodce připojením k počítači

Můžete měnit výstupní signál z konektoru COMPUTER1 OUT zadáním příkazů z klávesnice počítače. Klávesové příkazy se liší v závislosti na výrobci. Pokud vyberete konektor bez signálu a položka PRŮVODCE VSTUPY je nastavena na DETAILNÍ, zobrazí se průvodce připojením k počítači.

Výrobce

Panasonic NEC

FUJITSU

Kombinace

kláves

Výrobce

TOSHIBA SHARP HP

EPSON DELL

Kombinace

kláves

Výrobce

IBM SONY

Apple

Ostatní

Dodatek

POZNÁMKA:

• Průvodce připojením k počítači zmizí asi po 5 minutách.

• Podrobnější informace najdete v návodu k obsluze dodávaném s počítačem.

ČESKY - 48

Kombinace

kláves

Page 49

Technické informace

Projekční plocha a vzdálenost projekce s poměrem stran 16:9

Velikost projekce

(16 : 9)

Úhlopříčka projekční

plochy (SD)

33“ (0,84 m) 1,2 m (3‘11“) 1,2 m (3‘11“)

40“ (1,02 m) 1,2 m (3‘11“) 1,5 m (4‘11“) 1,3 m (4‘3“) 1,5 m (4‘11“)

50“ (1,27 m) 1,6 m (5‘2“) 1,9 m (6‘2“) 1,6 m (5‘2“) 1,9 m (6‘2“)

60“ (1,52 m) 1,9 m (6‘2“) 2,3 m (7‘6“) 1,9 m (6‘2“) 2,3 m (7‘6“)

70“ (1,78 m) 2,2 m (7‘2“) 2,7 m (8‘10“) 2,2 m (7‘2“) 2,6 m (8‘6“)

80“ (2,03 m) 2,5 m (8‘2“) 3,0 m (9‘10“) 2,5 m (8‘2“) 3,0 m (9‘10“)

90“ (2,29 m) 2,8 m (9‘2“) 3,4 m (11‘1“) 2,8 m (9‘2“) 3,4 m (11‘1“)

100“ (2,54 m) 3,2 m (10‘5“) 3,8 m (12‘5“) 3,2 m (10‘5“) 3,8 m (12‘5“)

120“ (3,05 m) 3,8 m (12‘5“) 4,6 m (15‘1“) 3,8 m (12‘5“) 4,6 m (15‘1“)

150“ (3,81 m) 4,8 m (15‘8“) 5,8 m (19‘) 4,7 m (15‘5“) 5,7 m (18‘8“)

200“ (5,08 m) 6,4 m (20‘11“) 7,7 m (25‘3“) 6,3 m (20‘8“) 7,6 m (24‘11“)

250“ (6,35 m) 8,0 m (26‘2“) 9,6 m (31‘5“) 7,9 m (25‘11“) 9,5 m (31‘2“)

300“ (7,62 m) 9,6 m (31‘5“) 11,6 m (38‘) 9,5 m (31‘2“) 11,4 m (37‘4“)

Projekční vzdálenost (L) PT-LB80NTE /

LB80E

Minimální

vzdálenost (LW)

Maximální

vzdálenost (LT)

Projekční vzdálenost (L) PT-LB78E /

LB75NTE / LB75E

Minimální

vzdálenost (LW)

Maximální

vzdálenost (LT)

* Veškerá výše uvedená měření jsou přibližná a mohou se od skutečných údajů lišit.

 Metody výpočtu na základě rozměrů projekční plochy

Podrobnější rozměry projekční plochy si můžete vypočítat z hodnoty úhlopříčky projekční plochy.

 Šířka (SW) a výška (SH) projekční plochy

SW (m) = SD (“) x 0,0221 SH (m) = SD (“) x 0,0125

 Minimální vzdálenost (LW) a maximální vzdálenost (LT)

PT-LB80NTE: LW (m) = 0,0321 x SD (“) - 0,04 LT (m) = 0,0388 x SD (“) - 0,06

PT-LB75NTE: LW (m) = 0,0318 x SD (“) - 0,022 LT (m) = 0,0383 x SD (“) - 0,046

* Výše uvedené výsledky měření jsou přibližné a mohou se od skutečných údajů lišit.

ČESKY - 49

Dodatek

Page 50

Technické informace

Technické údaje

Napájení 100 - 240 V, 50 Hz/60 Hz

Příkon

Proud 3,5 A - 1,2 A

Velikost panelu (úhlopříčka)

Poměr stran obrazu 4 : 3

LCD panel

Objektiv

Optická osa

Projekční lampa Lampa UHM (220 W)

Svítivost*1

Provozní podmínky

Způsob zobrazení 3 transparentní LCD panely (RGB)

Způsob činnosti Metoda aktivní matice

Počet pixelů 786 432 (1 024 x 768 bodů) x 3 panely

300 W V pohotovostním režimu (neběží-li ventilátor): 4 W

Typ 0,63 (16,00 mm)

Manuální zoom (1,2x) / Manuální ostření F 1,6 - 1,9; f 18,8 mm - 22,6 mm (PT-LB80NTE / LB80E) F 1,7 - 1,9; f 18,5 mm - 22,2 mm (PT-LB78E / LB75NTE / LB75E)

8,5:1 pevná (PT-LB80NTE / LB80E)

5:1 pevná (PT-LB78E / LB75NTE / LB75E) (strana 17)

3 200 lm (PT-LB80NTE / LB80E) 3 000 lm (PT-LB78E) 2 600 lm (PT-LB75NTE / LB75E)

Teplota 0 °C - 40 °C Pokud je položka „NADMOŘSKÁ

Vlhkost 20 % - 80 % (bez kondenzace)

VÝŠKA” (viz stránka 37) nastavena na „VYSOKÁ”: 0 °C - 35 °C

Řádkovací frekvence 15 kHz - 91 kHz

Rozkladová frekvence*2 (pro signál RGB)

Signály COMPONENT (YPBPR)

TV norma 7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)

Velikost projekce 33“ - 300“ (838,2 mm - 7620 mm)

Vzdálenost mezi projektorem a projekční plochou

Poměr stran projekční plochy 4 : 3

Instalace

Reproduktor 1 kus 4 cm x 2 cm

Maximální použitelný výstupní výkon 1,0 W (Mono)

Dodatek

*1. Měření, podmínky měření a použitá symbolika jsou v souladu s mezinárodním standardem ISO21118. *2. Informace o dostupných signálech jsou uvedeny v části „Seznam podporovaných signálů” na straně 46.

Snímková frekvence 50 Hz - 85 Hz

Frekvence synchronizačního signálu

Menší než 110 MHz

525i (480i), 525p (480p), 625i (576i), 625p (576p), 750 (720)/60p, 750 (720)/50p, 1 125 (1 080)/60i, 1 125 (1 080)/50i

1,1 m - 11,6 m (3‘7“ - 38‘)

PŘEDNÍ/STOLNÍ, PŘEDNÍ/STROP, ZADNÍ/STOLNÍ, ZADNÍ/STROP (Umístění projektoru)

ČESKY - 50

Page 51

Technické informace

Konektory

Vstup

S-VIDEO IN

VIDEO IN Jednolinkový, RCA 1,0 V [š-š], 75Ω

COMPUTER (počítač)

Vstup

AUDIO IN

Vstup

COMPUTER AUDIO IN

VARIABILNÍ AUDIO VÝSTUP

SÉRIOVÝ 9pinový konektor D-sub, kompatibilní s rozhraním RS-232C

Jednolinkový, Mini DIN 4 piny Y: 1,0 V [š-š], C: 0,286 V [š-š], 75 Ω

Jednolinkový, 15pinový konektor D-sub HD (zásuvka)  RGB vstup/výstup R.G.B.: 0,7 V [š-š], 75 Ω G SYNC: 1,0 V [š-š], 75 Ω

HD, VD/SYNC: TTL vysoká impedance, automatická detekce kladné nebo záporné polarity

 YPBPR/YPBCB vstup/výstup Y: 1,0 V [š-š] (včetně synchronizace) 75 Ω PB/CB, PR/CR: 0,7 V [š-š], 75 Ω

Jednolinkový, 0,5 Vef, RCA jack x 2 (L - P)

Dvojlinkový, 0,5 Vef M3 jack (Stereo MINI)

Jednolinkový, 0,5 Vef, M3 jack (Stereo MINI) Monitorovací výstup/stereo kompatibilní 0 - 2,0 Vef (variabilní)

Bezdrátová síť LAN (pouze PT-LB80NTE / PT-LB75NTE)

Skříňka Lisovaný plast (PC+ABS)

Rozměry

Hmotnost Asi 3 kg*1

Certiﬁ kace EN60950-1, EN55022, EN61000-3-2, EN61000-3-3, EN55024

Dálkový ovladač

Volitelné

Kompatibilní

Počet kanálů IEEE802.11b/IEEE802.11g: 1 - 13 kanálů

Vzdálenost 30 m V závislosti na okolním prostředí

Napájení Baterie 3 V (velikost AA 2x)

Pracovní dosah

Hmotnost 117 g (včetně baterií)

Rozměry

Konzola pro upevnění na strop

IEEE802.11b/IEEE802.11g (Standardní protokol pro bezdrátovou síť LAN)

Šířka 368 mm Výška 97 mm Délka 233 mm (bez vyčnívajících částí)

Asi 15 m (při ovládání z přímého směru na čidlo)

Šířka 48 mm Délka 163 mm Výška 24,5 mm (bez přečnívajících částí projektoru)

ET-PKB80

*1. Průměrná hodnota. Jednotlivé modely se hmotností mírně liší.

Dodatek

ČESKY - 51

Page 52

Technické informace

Rozměry

Jednotky: mm

Použité ochranné známky

 VGA a XGA jsou obchodní známky společnosti International Business Machines Corporation.  S-VGA je registrovaná ochranná známka společnosti Video Electronics Standards Association.  HDMI, logo HDMI a High-Deﬁ nition Multimedia Interface jsou ochranné známky nebo registrované ochranné

známky společnosti HDMI Licensing LLC.

 Font použitý v oknech menu je bitmapový font Ricoh, který vyrábí a prodává společnost Ricoh Company, Ltd. Všechny ostatní obchodní značky jsou majetkem příslušných vlastníků.

Dodatek

ČESKY - 52

Page 53

Rejstřík

ALS (senzor okolního světla) ......................................14

AUDIO BALANCE .......................................................38

AUTOMATICKÁ KOREKCE ........................................34

AUTOMATICKÉ NASTAVENÍ

Menu ...................................................................37

Dálkový ovladač ..................................................25

Tlačítko na dálkovém ovladači ............................16

BAREVNÁ TEPLOTA ..................................................32

BARVA POZADÍ ..........................................................38

BARVA ........................................................................32

Baterie ........................................................................12

Bezpečnostní zámek ..................................................15

CD-ROM

Příslušenství .......................................................12

COMPUTER (počítač)

Průvodce připojením ...........................................48

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

COMPUTER2 REŽIM .................................................36

ČASOVAČ VYPNUTÍ ..................................................37

ČERNÁ TABULE .........................................................38

Čištění

Vzduchový ﬁ ltr.....................................................42

Projektor..............................................................42

Dálkový ovladač

Příslušenství .......................................................12

Ovládání..............................................................25

Vysílač signálu ....................................................16

Přijímač signálu.............................................14, 15

DAYLIGHT VIEW ........................................................32

DETAILNÍ NASTAVENÍ

Menu MOŽNOSTI ...............................................38

Menu OBRAZ......................................................33

DETEKCE SIGNÁLU ..................................................37

DIGITÁLNÍ ZOOM

Dálkový ovladač ..................................................28

Tlačítko na dálkovém ovladači ............................16

INDEX-OBRAZU

Dálkový ovladač ..................................................27

Tlačítko na dálkovém ovladači ............................16

INSTALACE

Menu ...................................................................37

Umístění projektoru.............................................18

JAS ............................................................................32

KONTRAST ................................................................32

KOREKCE ..................................................................34

Kroužek ostření .....................................................14, 24

Kroužek transfokátoru (Zoom) ..............................14, 24

Kryt transfokátoru - zaostřovacího kroužku ................14

LAMPA

Indikátor ..............................................................14

Stav indikátoru ....................................................41

VÝKON LAMPY ..................................................37

PROVOZ LAMPY ............................................7, 44

Prostor projekční lampy ......................................15

Výměna ...............................................................43

LOGO PŘI ZAPNUTÍ ..................................................36

Tlačítko na ovládacím panelu .............................14

Hlavní menu ........................................................30

Orientace ............................................................29

Dálkový ovladač ..................................................29

Tlačítko na dálkovém ovladači ............................16

Menu MOŽNOSTI .......................................................36

Menu OBRAZ .............................................................32

Menu POLOHA ...........................................................34

Menu ZABEZPEČENÍ .................................................39

Metody výpočtu

16:9 .....................................................................49

4:3 .......................................................................17

MULTI-LIVE ................................................................16

ENTER

Tlačítko na ovládacím panelu .............................14

Tlačítko na dálkovém ovladači ............................16

FÁZE SYNCHRONIZACE ..........................................34

FUNKCE

Tlačítko na ovládacím panelu .............................14

TLAČÍTKO FUNCTION .......................................38

Dálkový ovladač ..................................................27

Tlačítko na dálkovém ovladači ............................16

HLASITOST ................................................................38

Dálkový ovladač ..................................................27

Tlačítko na dálkovém ovladači ............................16

NADMOŘSKÁ VÝŠKA ................................................37

Napájecí kabel

Příslušenství .......................................................12

Zapojení ..............................................................20

NAPÁJENÍ

Ovládací panel ....................................................14

Indikátor ..............................................................14

Stav indikátoru ....................................................23

Tlačítko na dálkovém ovladači ............................16

Navigační tlačítka

Tlačítko na ovládacím panelu .............................14

Tlačítko na dálkovém ovladači ............................16

ODSTÍN ......................................................................32

OMEZENÍ ŠUMU ........................................................33

OSD VZHLED .............................................................38

Dodatek

ČESKY - 53

Page 54

Rejstřík

OSTROST...................................................................32

Otvor pro zajišťovací lanko .........................................15

OVLÁDACÍ PANEL

Tlačítka ...............................................................14

Menu ...................................................................37

POWER LOCK (zámek napájení)

Indikátor ..............................................................14

Stav indikátoru ....................................................23

PAGE (strana) .............................................................16

POLOHA .....................................................................34

POMĚR .......................................................................34

Prostor pro baterie ......................................................16

PRŮVODCE VSTUPY ................................................36

Přední nastavitelné nožky ...............................15, 18, 24

Tlačítka ...............................................................24

Přímé vypnutí ..............................................................20

PŘÍMÉ ZAPNUTÍ

Funkce ................................................................20

Menu ...................................................................37

Příslušenství ...............................................................12

PŮVODNÍ NASTAVENÍ ...............................................38

RELEASE (uvolnění)

Tlačítko na ovládacím panelu .............................14

Reproduktor ................................................................15

RETURN

Tlačítko na ovládacím panelu .............................14

Dálkový ovladač ..................................................29

Tlačítko na dálkovém ovladači ............................16

REŽIM OBRAZU .........................................................32

REŽIM SXGA ..............................................................38

RGB/YPBPR ...............................................................36

Rozměry .....................................................................52

Řemínek .....................................................................16

Řešení problémů ........................................................45

SERIAL (sériový port) .................................................15

Základní formát ...................................................47

Speciﬁ kace kabelu ..............................................48

Parametry komunikace .......................................47

Připojení .............................................................47

Příkazy pro ovládání ...........................................48

Zapojení pinů ......................................................47

Signály ........................................................................46

STATICKÝ REŽIM .......................................................33

Stav indikátoru ............................................................41

SYNCHRONIZACE SIGNÁLU ....................................34

ŠIROKOÚHLÝ MÓD ...................................................36

Technické informace ...................................................46

Technické údaje ..........................................................50

TEMP (Teplota)

Indikátor ..............................................................14

Stav indikátoru ....................................................41

TESTOVACÍ OBRAZEC .............................................38

Dodatek

Transportní brašna ......................................................12

TV-SYSTÉM ...............................................................33

Úhel projekce ..............................................................18

Umístění projektoru ....................................................18

VARIABILNÍ AUDIO VÝSTUP .....................................15

Velikost projekční plochy

16:9 .....................................................................49

4:3 .......................................................................17

VIDEO

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

Vnořené menu ............................................................30

Vstup AUDIO IN ..........................................................15

Vstup COMPUTER AUDIO IN ....................................15

Vstup COMPUTER1 IN ..............................................15

Vstup napájení AC IN .................................................15

Vstup S-VIDEO IN ......................................................15

Vstup VIDEO IN ..........................................................15

Vstup vzduchu ............................................................14

Vstup/výstup COMPUTER2 IN/1 OUT........................15

VÝBĚR VSTUPU

Tlačítko na ovládacím panelu .............................14

Tlačítko na dálkovém ovladači ............................16

Výběr...................................................................26

VYHLEDAT POČÍTAČ ................................................16

VÝCHOZÍ NASTAVENÍ

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

Výměna

Vzduchový ﬁ ltr.....................................................42

Jednotka projekční lampy ...................................43

Výstup vzduchu ..........................................................15

VYVÁŽENÍ BÍLÉ .........................................................33

Vzdálenost mezi projektorem a projekční plochou

16:9 .....................................................................49

4:3 .......................................................................17

Vzduchový ﬁ ltr

Čištění .................................................................42

Prostor pro baterie ..............................................15

WIRELESS (bezdrátový režim)

Menu ...................................................................40

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

Zabezpečení ...............................................................11

Zabezpečovací zámek napájecího kabelu ............12, 20

ZADÁNÍ HESLA ..........................................................39

ZÁMEK SNÍMKU ........................................................35

Zapojení ......................................................................19

ZATLUMENÍ AV

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

ZMĚNA HESLA ...........................................................39

ZMĚNA TEXTU ...........................................................39

ZMRAZENÍ

Dálkový ovladač ..................................................26

Tlačítko na dálkovém ovladači ............................16

ZOBRAZENÍ TEXTU ...................................................39

ČESKY - 54

Page 55

Návod na obsluhu

LCD projektor Na komerčné použitie

Model PT-LB80NTE

PT-LB80E PT-LB78E PT-LB75NTE PT-LB75E

Pred uvedením tohto zariadenia do činnosti si pozorne prečítajte pokyny a odložte si tento návod, aby ste ho mali v prípade potreby k dispozícii.

M-PTLB80/75-CS

SLOVENSKY

Page 56

Page 57

Dôležité bezpečnostné upozornenia

Vážený používateľ výrobku značky Panasonic!

Tento návod na obsluhu obsahuje všetky potrebné informácie týkajúce sa obsluhy projektora. Veríme, že vám pomôže naplno využiť váš nový LCD projektor značky Panasonic a že s ním budete spokojní. Výrobné číslo ktoré nájdete na spodnej strane projektora. Poznačte si ho do nasledujúceho riadku a odložte si tento návod pre prípad, že by ste potrebovali využiť služby servisného strediska.

Číslo modelu: PT-LB80NTE / PT-LB80E / PT-LB78E / PT-LB75NTE / PT-LB75E

Výrobné číslo:

VÝSTRAHA! TENTO PRÍSTROJ MUSÍ BYŤ UZEMNENÝ.

VÝSTRAHA! Nevystavujte tento prístroj dažďu ani vlhku, pretože následné poškodenie by mohlo

spôsobiť vznietenie alebo zasiahnutie osôb elektrickým prúdom.

Informácie o hlučnosti prístroja Vyhláška 3. GSGV, 18. január, 1991: hladina akustického tlaku zvuku v mieste používateľa sa rovná alebo je menšia ako 70 dB (A) a je v súlade s normou ISO 7779.

VÝSTRAHA!

1. Ak zariadenie nebudete dlhší čas používať, vytiahnite sieťový prívod zo sieťovej zásuvky.

2. Nesnímajte kryt zariadenia. Predídete tým zásahu elektrickým prúdom. Vnútri sa nenachádzajú žiadne časti, ktoré by mohol opraviť používateľ. Prenechajte servis prístroja kvaliﬁ kovanému servisnému pracovníkovi.

3. Neodstraňujte uzemňovací kolík na zástrčke sieťového prívodu. Tento prístroj je vybavený trojkolíkovou uzemnenou sieťovou zástrčkou. Túto zástrčku je možné zasunúť len do uzemnenej zásuvky. Ide o bezpečnostný prvok. Ak sa vám nepodarí zasunúť zástrčku do elektrickej zásuvky, obráťte sa na technika elektrických zariadení. Nepodceňujte význam a účel uzemnenej sieťovej zástrčky.

Dôležité

informácie

UPOZORNENIE! Pri pripájaní projektora k osobnému počítaču alebo iným externým zariadeniam

postupujte podľa priloženého návodu. Použite dodaný sieťový prívod a tienené prepájacie káble. Zabezpečíte tým jeho dlhodobé správne fungovanie. Nepovolenými úpravami alebo zmenami projektora dôjde k porušeniu dohodnutých podmienok používania tohto zariadenia.

Na základe smernice 2004/108/ES, článok 9(2)

Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Spolková republika Nemecko

SLOVENSKY - 3

Page 58

informácie

Dôležité bezpečnostné upozornenia

Dôležité

Informácie pre používateľov o zbere a likvidácii použitých elektrických a elektronických zariadení a batérií

Tieto symboly uvádzané na výrobkoch, ich balení a/alebo v sprievodnej dokumentácii informujú o tom, že použité elektrické a elektronické výrobky a batérie sa nesmú likvidovať ako bežný domový odpad. V záujme zabezpečenia správneho spôsobu likvidácie, spracovania a recyklácie starých výrobkov a batérií, odovzdajte ich na špecializovanom zbernom mieste, v súlade s platnou legislatívou a smernicami 2002/96/ES a 2006/66/ES. Správnym spôsobom likvidácie predídete zbytočnému plytvaniu cennými zdrojmi a prípadným negatívnym dosahom na ľudské zdravie a životné prostredie, ktoré vznikajú ako dôsledok nesprávneho zaobchádzania s odpadmi. Podrobnejšie informácie o zbere a recyklácii starých výrobkov a batérií vám poskytnú miestne úrady, zberné stredisko alebo predajca, u ktorého ste výrobok alebo batérie zakúpili. Nesprávna likvidácia nepoužiteľných výrobkov môže byť postihovaná v súlade s národnou legislatívou.

Informácie pre podnikateľov z krajín Európskej únie

Ak si želáte zlikvidovať elektrické alebo elektronické vybavenie, obráťte sa na predajcu alebo dodávateľa a požiadajte o ďalšie informácie.

Informácie o likvidácii v iných krajinách mimo Európskej únie

Tieto symboly platia len pre používateľov z krajín Európskej únie. V prípade potreby likvidácie starého výrobku alebo batérií sa, prosím, obráťte na miestne úrady alebo svojho predajcu a informujte sa o správnom spôsobe jeho likvidácie.

Informácia o symbole batérie (dva príklady symbolu):

Tento symbol sa môže použiť v kombinácii s chemickou značkou. V takomto prípade vyhovuje požiadavkám stanoveným Smernicou pre obsiahnutú chemikáliu.

SLOVENSKY - 4

Page 59

Dôležité bezpečnostné informácie

Vyhlásenie o zhode

Tento prístroj je v súlade so základnými požiadavkami a ostatnými príslušnými ustanoveniami smernice 1999/5/EC. Zákazníci si môžu stiahnuť kópiu originálu vyhlásenia o zhode k príslušnému výrobku z nášho servera

s dokumentmi: http://www.doc.panasonic.de Kontaktné informácie pre EU: Panasonic Services Europe, Division of Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Spolková republika Nemecko Tento výrobok je určený na používanie v nasledujúcich krajinách. Belgicko, Bulharsko, Česká republika, Cyprus, Dánsko, Estónsko, Fínsko, Francúzsko, Grécko, Holandsko,

Írsko, Island, Litva, Lotyšsko, Luxembursko, Maďarsko, Malta, Nemecko, Nórsko, Poľsko, Portugalsko, Rakúsko, Rumunsko, Slovenská republika, Slovinsko, Španielsko, Spojené kráľovstvo, Švajčiarsko, Švédsko, Taliansko

Dôležité

informácie

SLOVENSKY - 5

Page 60

Obsah

 Rýchly sprievodca

Umiestnenie a nastavenie projektora

Pozrite si časť „Umiestnenie

a nastavenie“ na strane 17.

2. Pripojenie k iným zariadeniam Pozrite si časť „Zapojenia“

na strane 19.

3. Príprava diaľkového ovládača Pozrite si časť „Diaľkový ovládač“

na strane 16.

4. Spustite premietanie Pozrite si časť „Zapnutie

a vypnutie projektora“ na strane 20.

5. Nastavte obraz. Pozrite si časť „Navigácia

v menu” na strane 29.

 Pri prvom zapnutí projektora sa zobrazí menu

nevyhnutných nastavení premietania.

Pozrite si časť „Menu nevyhnutných nastavení“

na strane 13.

Dôležité informácie

Dôležité bezpečnostné upozornenia .........................2

Vyhlásenie o zhode ................................................. 4

Bezpečnostné opatrenia ............................................. 8

VÝSTRAHY .............................................................8

DÔLEŽITÉ UPOZORNENIA ................................... 9

Upozornenia týkajúce sa prepravy ........................ 10

Upozornenia týkajúce sa inštalácie ....................... 11

Upozornenia týkajúce sa používania .................... 11

Zabezpečenie ....................................................... 11

Dodávané príslušenstvo ....................................... 12

Príprava

Skôr ako začnete .......................................................13

Menu nevyhnutných nastavení ............................. 13

Základné informácie o projektore ............................ 14

Projektor ................................................................14

Diaľkový ovládač ................................................... 16

Začíname

Umiestnenie a nastavenie.........................................17

Veľkosť premietacej plochy a premietacia

vzdialenosť ............................................................ 17

Spôsob premietania .............................................. 18

Nastavenie predných nožičiek a sklonu ................18

Zapojenie .................................................................... 19

Pred pripojením k projektoru .................................19

Príklad zapojenia: AV zariadenia ...........................19

Príklad zapojenia: Počítače ..................................19

Základné ovládanie

Zapnutie a vypnutie projektora ................................20

Sieťový prívod ....................................................... 20

Zapnutie projektora ............................................... 21

Vypnutie projektora ...............................................22

Indikátory POWER (napájanie) a POWER LOCK (blokovanie ovládania

napájania) .............................................................23

Premietanie obrazu ...................................................24

Voľba vstupného signálu ....................................... 24

Umiestnenie premietaného obrazu .......................24

Používanie diaľkového ovládača .............................25

Pracovný dosah ....................................................25

Automatické nastavenie umiestnenia

premietaného obrazu ............................................25

Prepínanie vstupného signálu ............................... 26

Zachytenie obrazu ................................................ 26

Dočasné zastavenie premietania ..........................26

Obnovenie pôvodných nastavení výrobcu ............26

Premietanie obrazu v režime INDEX-WINDOW

(rozdelenie premietacej plochy) ............................27

Používanie priradenej funkcie ...............................27

Ovládanie hlasitosti reproduktora .........................27

Zväčšenie stredovej oblasti ................................... 28

SLOVENSKY - 6

Page 61

Obsah

Nastavenia

Navigácia v menu ......................................................29

Pohyb v MENU .....................................................29

Hlavné menu a podružné menu ............................30

Menu PICTURE (obraz) .............................................32

PICTURE MODE (režim obrazu) ..........................32

CONTRAST (kontrast) ..........................................32

BRIGHTNESS (jas) ...............................................32

COLOR (farby) ...................................................... 32

TINT (odtieň) ......................................................... 32

SHARPNESS (ostrosť obrazu) .............................32

COLOR TEMPERATURE (teplota farieb) .............32

DAYLIGHT VIEW (premietanie pri dennom svetle) ... 32

DETAILED SETUP (podrobné nastavenie) ........... 33

Menu POSITION (poloha premietaného obrazu) ..... 34

REALTIME KEYSTONE (automatická úprava

lichobežníkového skreslenia v reálnom čase) ......34

KEYSTONE (korekcia lichobežníkového skreslenia) ... 34

POSITION (poloha premietaného obrazu) ............ 34

DOT CLOCK (taktovacia frekvencia) ....................34

CLOCK PHASE (taktovacia fáza) .........................34

ASPECT (zobrazovací pomer) .............................. 34

FRAME LOCK (snímková synchronizácia) ...........35

Menu OPTION (možnosti) .........................................36

INPUT GUIDE (informácie o vstupnom signáli) ....36

STARTUP LOGO (úvodné logo) ...........................36

COMPUTER2 SELECT

(voľba konektora COMPUTER2) ..........................36

RGB/YPBPR ......................................................... 36

WIDE MODE (širokouhlý režim)............................36

LAMP POWER (výkon lampy) ..............................37

LAMP RUNTIME (prevádzkový čas lampy) ..........37

POWER OFF TIMER (nastavenie času

vypnutia projektora) .............................................. 37

DIRECT POWER ON (priame zapnutie) ...............37

CONTROL PANEL (ovládací panel) ...................... 37

AUTO SETUP (automatické nastavenie) .............. 37

SIGNAL SEARCH (vyhľadávanie signálu) ............37

INSTALLATION (inštalácia projektora) .................. 37

ALTITUDE (nadmorská výška) ..............................37

FUNCTION (funkcia) .............................................38

TEST PATTERN (testovacie zobrazenie) .............38

DETAILED SETUP (podrobné nastavenie) ........... 38

Menu SECURITY (zabezpečenie) .............................39

INPUT PASSWORD (vstupné heslo) ....................39

PASSWORD CHANGE (zmena hesla) .................39

TEXT DISPLAY (zobrazovanie textu) ...................39

TEXT CHANGE (zmena textu) ..............................39

Menu WIRELESS (bezdrôtové pripojenie) .............. 40

Položky v menu WIRELESS

(bezdrôtové pripojenie) .........................................40

Príloha

Technické informácie ................................................46

Zoznam kompatibilných signálov ..........................46

Sériový konektor ...................................................47

Sprievodca pripojením počítača ............................ 48

Veľkosť premietacej plochy a premietacia

vzdialenosť pre zobrazovací pomer 16 : 9 ............ 49

Technické údaje ....................................................50

Rozmery ................................................................52

Ochranné známky ................................................. 52

Dôležité

informácie

PrípravaZačínameZákladné

ovládanie

NastaveniaStarostlivosť

Starostlivosť a údržba

Indikátory TEMP (teplota projektora)

a LAMP (stav lampy) .................................................41

Riešenie problémov, ktoré signalizujú indikátory .... 41

Starostlivosť o projektor a výmena

spotrebných súčastí..................................................42

Čistenie projektora ................................................ 42

Výmena lampy ......................................................43

Riešenie problémov ..................................................45

a údržba

Príloha

SLOVENSKY - 7

Page 62

informácie

Dôležité

Bezpečnostné opatrenia

VÝSTRAHY

Ak spozorujete dym, nepríjemný zápach alebo hluk vychádzajúci z projektora, vytiahnite elektrickú zástrčku z elektrickej zásuvky.

 V takýchto prípadoch prestaňte používať projektor.

Mohlo by dôjsť ku vznieteniu alebo zasiahnutiu elektrickým prúdom.

 Skontrolujte, či dym ustal a potom sa obráťte na

autorizované servisné stredisko a požiadajte o opravu.

 Nepokúšajte sa opraviť projektor sami. Môže to byť

nebezpečné.

Neinštalujte tento projektor na miesto, ktoré nie je dostatočne pevné a nedokáže uniesť celú záťaž projektora.

 Ak miesto inštalácie nie je dostatočne pevné,

projektor môže spadnúť alebo sa prevrátiť, a spôsobiť zranenie alebo sa poškodiť.

Montáž (napr. zavesenie zo stropu) môže vykonávať len kvaliﬁ kovaný odborník.

 Ak montáž nie je vykonaná správne, vzniká riziko

zranenia alebo zasiahnutia elektrickým prúdom.

 Nepoužívajte inú ako schválenú stropnú montážnu

konzolu.

Ak sa do projektora dostane cudzí predmet alebo voda, alebo ak projektor spadne alebo sa poruší kryt, vypnite ho a vytiahnite sieťový prívod zo sieťovej zásuvky.

 Používanie projektora v takomto stave môže spôsobiť

požiar alebo zasiahnutie elektrickým prúdom.

 Kontaktujte autorizované servisné stredisko

a požiadajte o opravu.

Prístroj musí byť umiestnený v blízkosti ľahko prístupnej elektrickej zásuvky.

 Ak sa vyskytne porucha, okamžite odpojte sieťový

prívod zo zásuvky sieťového napájania.

Nepreťažujte elektrickú zásuvku.

 Preťaženie napájacieho zdroja (napríklad použitím

veľkého počtu adaptérov) môže vyvolať požiar.

Nikdy sa nepokúšajte upraviť ani rozobrať projektor.

 Obvody vnútri projektora sú pod vysokým napätím,

ktoré môžu spôsobiť požiar alebo zasiahnutie osôb elektrickým prúdom.

 Ak je potrebné vykonať kontrolu, úpravu alebo

opravu projektora, vždy sa obráťte na autorizované servisné stredisko.

Pravidelne čistite zástrčku sieťového prívodu od prachu.

 Ak sa na zástrčke sieťového prívodu hromadí prach,

môže vlhkosť z prostredia vytvoriť skrat. Vzniká riziko požiaru. Vytiahnite sieťový prívod zo zásuvky a utrite zástrčku suchou handričkou.

 Ak projektor nebudete dlhší čas používať, odpojte

sieťový prívod od zásuvky sieťového napájania.

Nedotýkajte sa zástrčky sieťového prívodu mokrými rukami.

 Nedodržanie tohto pokynu môže mať za následok

zasiahnutie elektrickým prúdom.

Zástrčku sieťového prívodu zasuňte riadne do zásuvky sieťového napájania.

 Ak zástrčka nie je zasunutá správne, môže dôjsť

k zasiahnutiu elektrickým prúdom alebo prehrievaniu.

 Nepoužívajte zástrčky, ktoré sú poškodené, ani

zásuvky sieťového napájania, ktoré sa uvoľňujú zo steny.

Neumiestňujte projektor na nestabilný podklad.

 Ak projektor umiestnite na podklad, ktorý nie je

dostatočne stabilný alebo je naklonený, projektor by mohol spadnúť alebo sa prevrátiť a spôsobiť zranenie alebo sa poškodiť.

 Nepoužívajte projektor v príliš naklonenej polohe,

ani ho nepoužívajte horizontálne naklonený, pretože by mohlo dôjsť k poruche projektora.

Neumiestňujte projektor do vody ani ho nevystavujte pôsobeniu vody.

 Nedodržaním tohto pokynu sa vystavujete

nebezpečenstvu vzniku požiaru alebo zasiahnutia osôb elektrickým prúdom.

Nerobte nič, čo by mohlo poškodiť sieťový prívod alebo jeho zástrčku.

 Sieťový prívod chráňte pred poškodením,

nevykonávajte na ňom žiadne úpravy, neumiestňujte ho do blízkosti horúcich predmetov, nadmerne ho neohýbajte, nekrúťte ho, neťahajte zaň, neklaďte naň ťažké predmety a neskrúcajte ho do zväzku.

 Nepoužívajte poškodený sieťový prívod, hrozí

nebezpečenstvo zasiahnutia osôb elektrickým prúdom, skratu alebo vzniku požiaru.

 V prípade potreby sa obráťte na autorizované

servisné stredisko a požiadajte o opravu napájacieho kábla.

Nepokladajte projektor na mäkký materiál, ako sú koberce alebo penové matrace.

 V opačnom prípade by mohlo dôjsť k prehriatiu

projektora, čo by mohlo mať za následok spôsobenie popálenín a vznietenie alebo poškodenie projektora.

Neumiestňujte na projektor nádoby s vodou ani inými kvapalinami.

 Ak sa na projektor rozleje voda alebo sa dostane do

jeho vnútra, hrozí nebezpečenstvo vzniku požiaru alebo zasiahnutia osôb elektrickým prúdom.

 Ak sa voda dostane do projektora, obráťte sa na

autorizované servisné stredisko.

Do projektora nevkladajte žiadne cudzie predmety.

 Nevkladajte kovové ani zápalné predmety do

projektora a dbajte na to, aby nevnikli do vnútorných častí. Mohlo by dôjsť k zasiahnutiu elektrickým prúdom alebo vzniku požiaru.

Nepoužívajte projektor počas kúpeľa ani sprchovania.

 Mohlo by dôjsť ku vzniku požiaru alebo by vás mohol

zasiahnuť elektrický prúd.

Počas búrky sa nedotýkajte projektora ani sieťového prívodu.

 Mohol by vás zasiahnuť elektrický prúd.

SLOVENSKY - 8

Page 63

Bezpečnostné opatrenia

Pokiaľ je projektor v prevádzke, nevystavujte pokožku svetelnému lúču.

 Z objektívu projektora vychádza silné svetlo. Priame

pôsobenie tohto svetla na pokožku môže spôsobiť jej poranenie alebo poškodenie (popáleniny).

Nedovoľte, aby sa póly + a - na batériách dostali do kontaktu s kovovými predmetmi ako sú náhrdelníky alebo spony do vlasov.

 Nedodržanie tohto pokynu môže mať za následok

vytečenie elektrolytu, prehriatie, vybuchnutie batérií alebo ich vznietenie.

 Skladujte batérie v plastovom vrecku a mimo

kovových predmetov.

 V diaľkovom ovládači používajte mangánové alebo

alkalické batérie.

Nedotýkajte sa elektrolytu vytekajúceho z batérií.

 Ak sa dotknete vytekajúceho elektrolytu, môžete si

poraniť pokožku. Ihneď zmyte elektrolyt vodou a vyhľadajte lekársku pomoc.

 Ak sa vytečený elektrolyt dostane do oka, môže

spôsobiť slepotu alebo poškodenie zraku. V žiadnom prípade si netrite oči. Elektrolyt ihneď vypláchnite vodou a vyhľadajte lekársku pomoc.

 Poškodenie obalu batérie môže spôsobiť jej

vytečenie.

Pokiaľ je projektor v prevádzke, nepozerajte sa do objektívu.

 Z objektívu projektora vychádza silné svetlo. Ak sa

budete pozerať priamo do tohto svetla, môžete si poraniť oči alebo poškodiť zrak.

 Najmä malé deti sa nesmú pozerať do objektívu.

Počas vašej neprítomnosti projektor vypnite a vytiahnite sieťový prívod zo zásuvky sieťového napájania!

Nedávajte ruky ani iné predmety do blízkosti otvorov pre vzduch prúdiaci z projektora.

 Z otvorov na vývod vzduchu vychádza horúci

vzduch. Nedávajte ruky, tvár ani predmety, ktoré nie sú schopné odolať teplu, do blízkosti tohto otvoru (minimálna vzdialenosť musí byť 50 cm). Inak by mohlo dôjsť k popáleninám alebo k poškodeniu predmetov.

Odporúčame, aby výmenu lampy vykonal kvaliﬁ kovaný odborník.

 Vnútri lampy je vysoký tlak. Pri nesprávnom

zaobchá-dzaní by lampa mohla vybuchnúť.

 Lampa sa môže ľahko poškodiť pri náraze na tvrdý

predmet alebo po páde na zem. Mohli by ste sa poraniť alebo poškodiť prístroj.

Pred výmenou lampy nechajte lampu chladnúť aspoň jednu hodinu.

 Kryt lampy sa veľmi zohrieva a pri dotyku vás môže

popáliť.

Pred výmenou lampy nezabudnite odpojiť sieťový prívod projektora od zásuvky sieťového napájania.

 Nedodržanie tohto pokynu môže mať za následok

zasiahnutie elektrickým prúdom alebo výbuch.

Diaľkový ovládač nenechávajte v dosahu detí alebo domácich zvierat.

 Keď nepoužívate diaľkový ovládač, odložte ho

na miesto mimo dosahu malých detí a domácich zvierat.

Dôležité

informácie

DÔLEŽITÉ UPOZORNENIA

Nezakrývajte otvor pre vstup vzduchu ani otvor pre výstup vzduchu.

 Ak sú tieto otvory zakryté, projektor sa prehrieva,

čím vzniká nebezpečenstvo požiaru a poškodenia projektora.

 Neumiestňujte projektor do tesných, zle vetraných

priestorov, ako sú skrinky alebo poličky.

 Neumiestňujte projektor na látku ani papier, pretože

by sa mohli nasať do otvorov na prívod vzduchu.

Neumiestňujte projektor do vlhkého ani prašného prostredia, alebo do prostredia, kde môže dôjsť do kontaktu s výparmi obsahujúcimi čiastočky mastnoty alebo pary.

 Používanie projektora v takýchto podmienkach môže

spôsobiť požiar, zasiahnutie elektrickým prúdom alebo poškodenie plastového krytu. Poškodenie plastového krytu môže spôsobiť spadnutie projektora namontovaného na strope.

Neinštalujte projektor do veľmi teplého prostredia, napr. v blízkosti ohrievača alebo na priamom slnečnom svetle.

 Nedodržanie tohto pokynu môže mať za následok vznik

požiaru, poruchy alebo poškodenie plastového krytu.

Neinštalujte projektor vo vonkajšom prostredí.

 Projektor je určený výlučne na použitie v interiéri.

Keď odpájate sieťový prívod zo sieťovej zásuvky, držte ho za zástrčku, nie za samotný kábel.

 Ak budete ťahať za samotný kábel, poškodíte

vodič a môže dôjsť k vzniku požiaru, skratu alebo vážnemu zasiahnutiu osôb elektrickým prúdom.

Pred premiestňovaním projektora vždy odpojte všetky káble.

 Premiestňovanie projektora s pripojenými káblami

môže mať za následok poškodenie káblov s následným vznikom požiaru alebo zasiahnutím osôb elektrickým prúdom.

Na vrch projektora neumiestňujte žiadne ťažké predmety.

 Pri nedodržiavaní týchto pokynov môže dôjsť k pádu

nevyváženého projektora, čo môže mať za následok jeho poškodenie alebo zranenie osôb.

SLOVENSKY - 9

Page 64

informácie

Bezpečnostné opatrenia

Dôležité

Batérie neskratujte, nezohrievajte, nerozoberajte a nedávajte ich do vody ani do ohňa.

 Nedodržanie tohto pokynu môže mať za následok

prehriatie batérií, vytečenie elektrolytu, výbuch alebo vznietenie batérií s následkom popálenia alebo iných zranení.

Pri vkladaní batérií sa uistite, že póly (+ a -) sú otočené správnym smerom.

 Ak batérie nevložíte správne, môžu explodovať

alebo vytiecť a spôsobiť požiar, zranenie alebo znečistenie priestoru na vkladanie batérií a jeho okolia.

Používajte len predpísané batérie.

 Ak použijete nesprávne batérie alebo batérie iného

typu, môžu vybuchnúť alebo vytiecť a spôsobiť požiar, zranenie alebo kontaminovať priestor pre batérie a okolitú oblasť.

Nepoužívajte staré batérie spolu s novými.

 Ak batérie nevložíte správne, môžu explodovať

alebo vytiecť a spôsobiť požiar, zranenie alebo znečistenie priestoru na vkladanie batérií a jeho okolia.

Vybité batérie ihneď vyberte z diaľkového ovládača.

 Ak necháte dlhší čas vybité batérie v diaľkovom

ovládači, môžu vytiecť, nadmerne sa zohriať a následne vybuchnúť.

Ak projektor nebudete dlhší čas používať, odpojte sieťový prívod od elektrickej zásuvky a vyberte batérie z diaľkového ovládača.

 Ak sa na zástrčke sieťového prívodu hromadí prach,

vlhkosť z prostredia môže narušiť izoláciu, čo môže následne spôsobiť vznik požiaru.

 Ponechanie batérií v diaľkovom ovládači môže

spôsobiť poškodenie izolácie, skrat a následne vznik požiaru.

Neopierajte sa o projektor vlastnou váhou.

 Mohli by ste spadnúť, alebo poškodiť projektor

a zraniť sa.

 Zvlášť dbajte na to, aby na projektor neliezli ani si

nesadali malé deti.

Kvôli bezpečnosti odpojte sieťový prívod od zásuvky sieťového napájania pred každým čistením projektora alebo jeho súčastí.

 Nedodržanie tohto pokynu môže mať za následok

zasiahnutie elektrickým prúdom.

Ak lampa praskne, ihneď vyvetrajte miestnosť. Nedotýkajte sa ani nepribližujte tvár do blízkosti prasknutých častí.

 Mohli by ste sa nadýchať plynu uvoľneného

z prasknutej lampy. Tento plyn obsahuje takmer rovnaké množstvo ortuti ako žiarivka a prasknuté časti vás môžu poraniť.

 Ak máte pocit, že ste sa nadýchali plynu, alebo ak

sa vám plyn dostal do očí alebo úst, ihneď vyhľadajte lekára.

 Požiadajte predajcu, aby vymenil lampu

a skontroloval vnútro projektora.

Najmenej raz za rok dajte vyčistiť vnútro projektora do autorizovaného servisného strediska.

 Ak nedáte projektor vyčistiť a usadí sa v ňom prach,

môže dôjsť ku vzniku požiaru alebo môžu nastať problémy pri používaní.

 Odporúčame vám nechať vyčistiť vnútro projektora

pred začatím obdobia s vlhkým počasím. V prípade, že je potrebné vyčistiť vnútro projektora, obráťte sa na najbližšie autorizované servisné stredisko. Spýtajte sa autorizovaného servisného strediska na náklady spojené s čistením.

Neustále vynakladáme úsilie na ochranu a zachovanie čistého prostredia. Neopraviteľné zariadenia odneste späť predajcovi alebo do spoločnosti zaoberajúcej sa recykláciou odpadu.

Upozornenia týkajúce sa prepravy

Nevystavujte projektor nadmerným vibráciám a nárazom.

 Optická sústava projektora si vyžaduje opatrnú

manipuláciu.

 Pred prenášaním projektora nasaďte vždy na

objektív kryt.

Pri prenášaní uchopte projektor pevne v jeho spodnej časti.

 Pri prenášaní nedržte projektor za predné

nastaviteľné nožičky ani za tlačidlá na nastavovanie predných nožiček, aby nedošlo k poškodeniu projektora.

Projektor prenášajte v taške, ktorá je súčasťou štandardnej výbavy.

 Projektor otočte objektívom nahor a opatrne ho

vložte do tašky.

 Pred vložením projektora do tašky úplne zasuňte

nastaviteľné nožičky.

 Do tašky nevkladajte nič okrem projektora a jeho

príslušenstva.

SLOVENSKY - 10

Page 65

Upozornenia týkajúce sa inštalácie

Projektor neklaďte a nemontujte na miesta vystavené vibráciám a nárazom.

 Mohlo by dôjsť k poškodeniu vnútorných častí

a následnej poruche alebo nehode.

Vyvarujte sa inštalácie na miestach, ktoré sú vystavené náhlym zmenám teploty, napr. v blízkosti klimatizácie alebo svetelného zdroja.

 Môže dôjsť ku skráteniu životnosti lampy alebo

vypnutiu projektora. Pozrite si časť „Indikátor teploty TEMP” na strane 41.

Nepoužívajte projektor v blízkosti vysokonapäťových napájacích káblov ani v blízkosti motorov.

 Projektor by mohol byť vystavený pôsobeniu

elektromagnetického rušenia.

Ak si želáte umiestniť projektor na strop, požiadajte kvaliﬁ kovaného odborníka, aby vykonal všetky inštalačné práce.

 Na tento účel si musíte zakúpiť samostatnú

montážnu súpravu. Všetky inštalačné práce môže vykonávať len kvaliﬁ kovaný odborník.

Ak chcete projektor používať vo veľkej nadmorskej výške 1 400 až 2 700 m (4 593 - 8 858 ft), nastavte položku menu ALTITUDE (nadmorská výška) na možnosť HIGH (vysoká). Pozrite si časť „ALTITUDE (nadmorská výška)“ na strane 37.

 Nedodržanie tohto pokynu môže mať za následok

poruchu alebo skrátenie životnosti lampy alebo iných komponentov.

 Projektor nepoužívajte v nadmorskej výške viac ako

2 700 m (8 858 ft).

Upozornenia týkajúce sa používania

Bezpečnostné opatrenia

Dôležité

informácie

Ako dosiahnuť najvyššiu kvalitu obrazu

 Zatiahnite závesy alebo stiahnite rolety na všetkých

oknách a vypnite všetky zdroje svetla v blízkosti premietacej plochy, aby na premietaciu plochu nedopadalo vonkajšie svetlo alebo svetlo z lámp v miestnosti.

Optické komponenty

 Ak používate projektor nepretržite 6 hodín každý

deň, optické komponenty si môžu vyžadovať výmenu v priebehu obdobia kratšieho ako 1 rok.

Panel z tekutých kryštálov

 Nepremietajte ten istý obraz dlho bezo zmeny,

pretože môže zanechať stopy po obraze na paneli z tekutých kryštálov. Prípadné stopy po obraze odstráňte tak, že necháte zobrazenú prázdnu bielu plochu dlhšie než hodinu. Pozrite si časť „TEST PATTERN (testovacie zobrazenie)“ na strane 38.

 LCD panel tohto projektora je vyrobený veľmi

presnou technológiou, aby bol schopný zobrazovať jemné detaily premietaného obrazu. Príležitostne sa na paneli môže vyskytnúť niekoľko neaktívnych bodov prejavujúcich sa ako trvalý modrý, zelený alebo červený bod. Vtedy vám odporúčame projektor vypnúť a znova ho zapnúť po 1 hodine. Tento jav nemá vplyv na fungovanie LCD projektora.

Projektor obsahuje ortuťovú lampu s vysokým vnútorným tlakom s nasledovnými vlastnosťami:

 Jas lampy závisí od dĺžky používania.  Nárazy a poškodenie lampy môžu spôsobiť explóziu

alebo skrátenie životnosti lampy.

 K výbuchu lampy môže po použití projektora dôjsť

len v ojedinelých prípadoch.

 Pri explózii sa z lampy uvoľní plniaci plyn, ktorý

môže pôsobiť ako dym.

 Lampa môže vybuchnúť ak používate projektor po

uplynutí odporúčaného intervalu pre výmenu lampy.

 Životnosť lampy závisí od vlastností konkrétnej

lampy, spôsobu používania a prostredia, v ktorom sa používa. Životnosť lampy môže významne ovplyvniť najmä nepretržité používanie viac ako 10 hodín a časté zapínanie a vypínanie.

Nedotýkajte sa povrchu objektívu holými rukami.

 Ak sa povrch objektívu znečistí odtlačkami prstov

alebo inými nečistotami, tieto stopy sa zobrazia zväčšené na premietacej ploche.

Zabezpečenie

Pri používaní projektora dodržiavajte bezpečnostné zásady, aby nedošlo k nasledujúcim predvídateľným nežiaducim udalostiam.

 Únik chránených súkromných informácií.  Neoprávnené použitie nedôveryhodnou treťou

stranou.

 Zablokovanie projektora treťou stranou tak, že iné

osoby nebudú schopné projektor používať.

Bezpečnostné pokyny

 Pravidelne meňte heslo.  Nepoužívajte heslá, ktoré je možné ľahko uhádnuť.  Autorizované servisné stredisko od vás nikdy

nebude žiadať heslo.

 Heslo neprezrádzajte iným ľuďom.  Chráňte svoju miestnu počítačovú sieť pomocou

zabezpečovacieho programu ﬁ rewall.

SLOVENSKY - 11

Page 66

informácie

Bezpečnostné opatrenia

Dôležité

Dodávané príslušenstvo

Skontrolujte, či ste spolu s projektorom dostali nasledujúce príslušenstvo.

Diaľkový ovládač pre modely PT-LB80NTE / LB75NTE (1 kus)*1 N2QAYB000260

*1. len modely PT-LB80NTE/PT-LB75NTE *2. len modely PT-LB80E / PT-LB78E / PT-LB75E *3. len modely PT-LB80NTE/PT-LB75NTE

Diaľkový ovládač pre modely PT-LB80E / LB78E / LB75E (1 kus)*2 N2QAYB000262

Batérie typu AA do diaľkového ovládača (2 kusy)

Sieťový prívod (1 kus) K2CM3DR00004

Prenosná taška (1 kus) TPEP021

Poistka proti vypadnutiu sieťového prívodu (1 kus) TTRA0185

CD-ROM*3 (1 kus) TQBH9011

Kábel na prívod signálu RGB (1 kus) 1,8 m (5’10”) K1HA15DA0002

* Ochranné obaly jednotlivých súčastí, ako napríklad

kryt zástrčky alebo penové obaly, spracujte v súlade s predpismi.

* V prípade straty niektorej súčasti príslušenstva sa

obráťte na autorizované servisné stredisko.

SLOVENSKY - 12

Page 67

Skôr, ako začnete

Menu nevyhnutných nastavení

Pri prvom spoustení premietania alebo po obnovení pôvodných nastavení projektora sa zobrazí menu nevyhnutných nastavení premietania.

 LANGUAGE (jazyk)

Zvoľte si jazyk, v akom sa majú zobrazovať

položky v menu.

JAZYK

PROSÍM VYBERTE JAZYK

Pomocou tlačidiel ▲ ▼ ◄ ► na diaľkovom

ovládači alebo na ovládacom paneli na projektore označte požadovaný jazyk a stlačením tlačidla ENTER prejdite na ďalší krok nastavenia.

 OPTION (možnosti)

Nastavte spôsob premietania a rýchlosť otáčok

ventilátora. Stlačením tlačidla RETURN sa môžete vrátiť na predchádzajúci krok nastavenia.

MOŽNOSTI VOLBY

INSTALACE

NADM. VÝŠKA

ZVOLTE REŽIM VYS. NADM. VÝŠKA "VYSOKÁ" NAD 1400m (4593Ft).

PŘEDNÍ/STOLNÍ

NÍZKÁ

INŠTALÁCIA

Pomocou tlačidiel ◄ ► na diaľkovom ovládači

alebo na ovládacom paneli na projektore nastavte umiestnenie projektora. Stlačením tlačidla ▼ prejdite na nastavenie položky ALTITUDE (nadmorská výška).

FRONT/DESK

(spredu/stôl)

FRONT/CEILING

(spredu/strop)

REAR/DESK

(zozadu/stôl)

REAR/CEILING

(zozadu/strop)

Umiestnenie na stôl/podlahu a premietanie spredu

Montáž na strop a premietanie spredu

Inštalácia na stôl/podlahu a premietanie zozadu

Montáž na strop a premietanie zozadu

ALTITUDE (nadmorská výška)

Ak používate projektor vo veľkej nadmorskej

výške, nastavte v položke ALTITUDE (nadmorská výška) možnosť HIGH (vysoká), aby ventilátor bežal pri vyšších otáčkach. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie. Stlačením tlačidla ▲ sa môžete vrátiť na nastavenie položky INSTALLATION.

 LOW (nízka) Ventilátor pracuje pri nízkych

otáčkach.

 HIGH (vysoká) Ventilátor pracuje pri vysokých

otáčkach.

POZNÁMKY:

• V nadmorskej výške 1 400 až 2 700 m (4 593

- 8 858 ft) nad morom musí byť táto položka nastavená na možnosť HIGH.

• Hlučnosť ventilátora závisí od nastavenia položky

ALTITUDE (nadmorská výška).

Príprava

Stlačením tlačidla ENTER spustite premietanie.

 Po vykonaní uvedených nevyhnutných nastavení sa už toto menu nebude zobrazovať. Zobrazí sa až po obnovení

pôvodných nastavení projektora. Pozrite si časť „INITIALIZE ALL (obnovenie všetkých pôvodných nastavení)“ na strane 38.

 Uvedené nastavenia môžete zmeniť aj v hlavnom menu. Pozrite si časť „Navigácia v menu” na strane 29.

SLOVENSKY - 13

Page 68

Základné informácie o projektore

Projektor

 Pohľad zhora a spredu

Kryt krúžka zoomu a kryt zaostrovacieho krúžka

Príprava

Kryty chránia krúžok zoomu a zaostrovací krúžok pred prachom.

Krúžok zoomu

(strana 24)

Zaostrovací krúžok

(strana 24)

Otvor na prívod vzduchu

Tlačidlo RELEASE Stlačením tohto tlačidla uvoľnite zablokované tlačidlo POWER pri zapínaní projektora. (strana 21)

Tlačidlo napájania POWER Prepína medzi pohotovostným režimom a režimom premietania. (str. 21/str. 22)

Ovládací panel

Tlačidlo INPUT SELECT Stláčaním môžete cyklicky prepínať vstup. (strana 24)

COMPUTER1COMPUTER2S-VIDEO VIDEOWIRELESSCOMPUTER1

Indikátory

 Indikátor blokovania ovládania napájania

POWER LOCK (strana 23)

 Indikátor napájania POWER (strana 23)  Indikátor stavu lampy LAMP (strana 41)  Indikátor teploty TEMP (strana 41)

Snímač úrovne okolitého osvetlenia

(ALS) (strana 32)

Senzor signálu z diaľkového ovládača

(strana 25)

Navigačné tlačidlá Pomocou tlačidiel ▲ ▼ ◄ ► sa môžete pohybovať v menu a pomocou tlačidla ENTER môžete aktivovať označenú položku menu. (strana 29)

Tlačidlo RETURN Návrat do predchádzajúceho menu. (strana 29)

Tlačidlo MENU Zobrazenie hlavného menu. (strana 29)

Tlačidlo FUNCTION Po priradení často používanej funkcie môže toto tlačidlo slúžiť ako klávesová skratka. (strana 27)

POZNÁMKA:

• Nezakrývajte vetracie otvory a neumiestňujte žiaden predmet vo vzdialenosti do 50 cm od týchto otvorov, pretože by mohlo dôjsť k prehriatiu a poškodeniu zariadenia alebo k zraneniu.

SLOVENSKY - 14

Page 69

 Pohľad zozadu a zospodu

Otvor na háčik proti odcudzeniu

Slúži na pripevnenie bežne dostupného lanka na ochranu proti krádeži projektora.

Senzor signálu z diaľkového ovládača (strana 25)

Základné informácie o projektore

Priestor jednotky lampy

(strana 43)

Bezpečnostná zámka

Slúži na ochranu projektora štandardným uzamykacím systémom značky Kensington. Projektor je kompatibilný so systémom Kensington MicroSaver Security System.

Reproduktor

Otvor na vývod vzduchu

Z tohto otvoru vychádza zohriaty vzduch.

Otvor na prívod vzduchu

Príprava

Priestor vzduchového ﬁ ltra

(strana 42)

AC IN

Pripojením sieťového prívodu sa do projektora privedie sieťové napájanie. (strana 20)

COMPUTER1 IN

Pripojte počítač alebo kábel so signálom YPBPR .

COMPUTER2 IN/1 OUT

Pripojte počítač alebo kábel so signálom YPBPR . V menu zvoľte možnosť INPUT (vstup) alebo OUTPUT (výstup). (str. 36)

Predné nastaviteľné nožičky a tlačidlá na nastavenie nožičiek

(strana 18)

S-VIDEO IN

Pripojte kábel na prenos signálov S-VIDEO.

VIDEO IN

Pripojte kompozitný video kábel RCA.

VARIABLE AUDIO OUT

Pripojte audio káble na privedenie zvukových signálov na výstup do pripojeného zariadenia.

COMPUTER AUDIO IN

Pripojte audio káble na vstup zvukových signálov zodpovedajúcich konektorom COMPUTER1 IN a/alebo

COMPUTER2 IN/1 OUT.

SERIAL

Pozrite si časť „Konektor Serial” na strane 47.

POZNÁMKY:

• Nezakrývajte vetracie otvory a neumiestňujte žiaden predmet vo vzdialenosti do 50 cm od týchto otvorov, pretože by mohlo dôjsť k prehriatiu a poškodeniu zariadenia alebo k zraneniu.

• Ak k výstupu VARIABLE AUDIO OUT pripojíte kábel, zabudovaný reproduktor sa vypne.

AUDIO IN

Pripojte audio káble na vstup zvukových signálov zodpovedajúcich konektorom VIDEO IN, S-VIDEO IN.

SLOVENSKY - 15

Page 70

Základné informácie o projektore

Diaľkový ovládač

Tlačidlo napájania POWER Prepína medzi pohotovostným režimom a režimom premietania. (strana 21/strana 22)

Príprava

Zobrazenie hlavného menu. (strana 29)

Pohyb v menu pomocou tlačidiel ▲ ▼ ◄ ► a aktivácia položky menu tlačidlom ENTER. (strana 29)

Funkcia FREEZE slúži na zachytenie premietaného obrazu vo forme statického záberu. (str. 26)

Obnovenie pôvodných nastavení výrobcu (str. 26)

 Tlačidlo MULTI-LIVE je len

 Pozrite si informácie na dodanom

Slúži na nastavenie zväčšenia prostredníctvom digitálneho zoomu (str. 28)

 Tlačidlá PAGE sú len na modeloch

PT-LB80NTE/ PT-LB75NTE.

 Pozrite si informácie na

dodanom CD-ROM disku.

na modeloch PT-LB80NTE/ PT-LB75NTE.

CD-ROM disku.

Nastavenie hlasitosti reproduktora. (str. 27)

Detekcia vstupného signálu a nastavenie položiek

POSITION, DOT CLOCK

POSITION sa pre signály COMPUTER

vykonajú automaticky. (strana 25)

a CLOCK PHASE v menu

Tlačidlá voľby vstupu INPUT SELECT Stlačením príslušného tlačidla zvolíte požadovaný vstup.  Tlačidlo WIRELESS (bezdrôtové

pripojenie) je len na modeloch PT-LB80NTE/PT-LB75NTE.

 Pozrite si informácie na

dodanom CD-ROM disku.

Návrat do predchádzajúceho menu. (str. 29)

Dočasné vypnutie premietania. (str. 26)

Zobrazenie statického obrazu, pričom súčasne pokračuje prehrávanie. (str. 27)

 Tlačidlo vyhľadávania

počítačov COMPUTER SEARCH je len na modeloch PT-LB80NTE/PT-LB75NTE.

 Pozrite si informácie na

dodanom CD-ROM disku.

Po priradení často používanej funkcie môže toto tlačidlo slúžiť ako klávesová skratka. (str. 27)

Priestor na batérie

1. Zatlačte poistku a nadvihnite kryt.

Pohľad zhora

(strana 25)

Vysielače signálu diaľkového ovládača

2. Vložte batérie podľa označenia

uvedeného v priestore pre batérie.

Pripevnenie remienka na ruku

Na diaľkový ovládač môžete pripevniť svoj obľúbený remienok.

POZNÁMKY:

• Dávajte pozor, aby vám diaľkový ovládač nespadol na zem.

• Zabráňte kontaktu s kvapalinami a vlhkom.

• V diaľkovom ovládači používajte mangánové alebo alkalické batérie.

• Diaľkový ovládač nerozoberajte ani neupravujte. Kontaktujte autorizované servisné stredisko a požiadajte o opravu.

• Nestláčajte tlačidlá na diaľkovom ovládači príliš často, pretože sa tým skracuje životnosť batérií.

• Pozrite si časť „Používanie diaľkového ovládača“ na strane 25.

SLOVENSKY - 16

Page 71

Umiestnenie a nastavenie

Veľkosť premietacej plochy a premietacia vzdialenosť

Veľkosť premietaného obrazu môžete nastaviť pomocou zoomu s 1,2-násobným zväčšením. Nasledujúca tabuľka vám umožní vypočítať vzdialenosť premietaného obrazu.

Premietaný obraz

Premietacia plocha

Veľkosť

premietaného obrazu

(4 : 3)

Uhlopriečka

premietacej plochy

(SD)

* Všetky uvedené hodnoty sú približné a môžu sa nepatrne líšiť od skutočných hodnôt.

Premietacia vzdialenosť (L)

PT-LB80NTE / LB80E

Minimálna

vzdialenosť (LW)

Maximálna

vzdialenosť (LT)

Premietacia vzdialenosť (L)

PT-LB78E / LB75NTE / LB75E

Minimálna

vzdialenosť (LW)

vzdialenosť (LT)

Maximálna

 Spôsoby výpočtu rozmerov premietacej plochy

Presnejšie rozmery premietacej plochy vypočítate z uhlopriečky premietacej plochy.  Šírka premietacej plochy (SW) a výška premietacej plochy (SH)

SW (m) = SD (“) x 0,0203 SH (m) = SD (“) x 0,0152

 Minimálna vzdialenosť (LW) a maximálna vzdialenosť (LT)

PT-LB80NTE: LW (m) = 0,0296 x SD (“) - 0,039 LT (m) = 0,0358 x SD (“) - 0,047 PT-LB75NTE: LW (m) = 0,0292 x SD (“) - 0,036 LT (m) = 0,0351 x SD (“) - 0,044

* Uvedené výsledky sú približné a môžu sa nepatrne líšiť od skutočných hodnôt.

Začíname

POZNÁMKY:

• Pozrite si časť „Veľkosť premietacej plochy a premietacia vzdialenosť pre zobrazovací pomer 16 : 9“ na strane 49.

• Nepoužívajte projektor vo zvýšenej polohe, ani ho nepoužívajte horizontálne naklonený, pretože by mohlo dôjsť k poruche projektora.

• Projektor môžete nakloniť približne ± 30° vo zvislom smere. Nadmerné naklonenie môže spôsobiť skrátenie životnosti komponentov.

• V záujme dosiahnutia najvyššej kvality premietaného obrazu umiestnite premietaciu plochu tak, aby priamo na ňu nedopadalo slnečné svetlo a svetlo z miestnosti. Zatemnite miestnosť stiahnutím roliet a zatiahnutím závesov.

SLOVENSKY - 17

Page 72

Umiestnenie a nastavenie

Spôsob premietania

Projektor môžete používať nasledujúcimi 4 spôsobmi. Informácie o nastavení požadovaného spôsobu v projektore sú uvedené v časti „INSTALLATION (umiestnenie projektora)“ na strane 37.

 Umiestnenie na stôl/podlahu a premietanie spredu

Začíname

 Montáž na strop a premietanie spredu

 Umiestnenie na stôl/podlahu a premietanie zozadu

INŠTALÁCIA: FRONT/DESK (spredu/stôl) INŠTALÁCIA: REAR/DESK (zozadu/stôl)

 Montáž na strop a premietanie zozadu

INŠTALÁCIA: FRONT/CEILING (spredu/strop) INŠTALÁCIA: REAR/CEILING (zozadu/strop)

POZNÁMKY:

• V prípade premietania zozadu je potrebné použiť priehľadnú premietaciu plochu.

• Ak chcete namontovať projektor na strop, budete si musieť zakúpiť samostatnú stropnú montážnu konzolu (ET-PKB80).

Nastavenie predných nožičiek a sklonu

Stlačením tlačidiel na nastavovanie predných nožičiek môžete nastaviť uhol premietania vo vertikálnom smere. Pozrite si časť „Nastavenie polohy premietaného obrazu“ na strane 24.

POZNÁMKY:

• Z otvorov na vývod vzduchu vychádza horúci vzduch. Nedotýkajte sa ich!

• Ak sa vyskytne lichobežníkové skreslenie, prečítajte si časť „KEYSTONE (korekcia lichobežníkového skreslenia)“ na strane 34.

SLOVENSKY - 18

Page 73

Zapojenie

Pred pripojením k projektoru

 Prečítajte si návod na obsluhu a pokyny na pripojenie pre každé pripájané externé zariadenie a postupujte podľa nich.  Periférne zariadenia musia byť vypnuté.  S projektorom je dodávaný jeden RGB kábel. V prípade potreby si zakúpte ďalšie káble, ktoré sú kompatibilné

s projektorom a pripájaným zariadením.

 Ak dochádza k nestabilite vstupného signálu, premietaný obraz bude mať pravdepodobne nízku kvalitu a je

vhodné použiť korekciu časovej základne.

 Overte si formát videosignálov. Pozrite si časť „Zoznam kompatibilných signálov“ na strane 46.  Ak chcete pripojiť viacero AV zariadení, pripojenie zvukového signálu musíte vykonať ručne.

Príklad zapojenia: AV zariadenia

 Zapojenie do konektorov VIDEO IN/S-VIDEO IN

Príklad zapojenia: počítače

Počítače

Do výstupu S-VIDEO

ALEBO

Z videovýstupu alebo audiovýstupu

Audiosystém

DVD prehrávač

Začíname

Videoprehrávač

Monitor

Kábel na prenos signálu RGB (štandardný)

Sériový kábel

POZNÁMKY:

• Ak je položka COMPUTER2 SELECT (voľba konektora COMPUTER2) v menu OPTION (možnosti) nastavená na možnosť OUTPUT (výstup), nepripájajte žiadne vstupné signály.

• Výstup signálu z konektora COMPUTER 1 OUT do viacerých zariadení môže mať za následok zníženie kvality signálu.

• Informácie o bezdrôtovom pripojení nájdete na priloženom CD-ROM disku. (len modely PT-LB80NTE/PT-LB75NTE)

Audiosystém

SLOVENSKY - 19

Page 74

Zapnutie a vypnutie projektora

Sieťový prívod

 Zapojenie

1. Skontrolujte, či sa tvar elektrickej zástrčky

2. Zarovnajte okraj poistky proti vypadnutiu sieťového

3. Priložte západku k zámke a zatlačte ju na doraz, aby

ovládanie

Základné

4. Sieťový prívod zapojte do sieťovej zásuvky.

5. Indikátory POWER a POWER LOCK sa rozsvietia

 Funkcia priameho zapnutia

Ak je položka DIRECT POWER ON (priame

Pozrite si časť „DIRECT POWER ON (priame

Ak je položka DIRECT POWER ON (priame

a konektora AC IN na zadnej strane projektora zhodujú, a potom zatlačte zástrčku až na doraz.

prívodu s koľajničkou na boku konektora AC IN na projektore a nasuňte ju.

Vodiaca koľajnička

sa ozvalo cvaknutie.

Západka

načerveno a projektor zostane v pohotovostnom režime.

zapnutie) v menu OPTION (možnosti) nastavená na možnosť ON (zapnuté), po zapojení sieťového prívodu do elektrickej zásuvky začne projektor premietať aj v prípade, že je zablokovaný ovládací panel alebo je zablokované tlačidlo POWER.

zapnutie)“ na strane 37.

zapnutie) nastavená na možnost OFF (vypnuté), projektor sa zapne v pohotovostnom režime alebo v režime premietania podľa toho, v ktorom režime bol naposledy odpojený od elektrickej zásuvky.

 Odpojenie

1. Odpojte sieťový prívod od sieťovej zásuvky.

2. Zatlačte západku a odklopte kryt poistky.

Západka

3. Poistku proti vypadnutiu sieťového prívodu vysuňte z koľajničky a odstráňte ju.

Koľajnička

4. Uchopte sieťový prívod za konektor a vytiahnite ho zo zásuvky AC IN na zadnej strane projektora.

 Ak ešte pokračuje chladenie ventilátorom napájaným

z vnútorného zdroja, indikátor POWER (napájanie) svieti oranžovým svetlom.

 Funkcia priameho vypnutia

Napájanie projektora môžete kedykoľvek vypnúť

vytiahnutím sieťového prívodu z elektrickej zásuvky alebo vypnutím hlavného vypínača. Ventilátor na chladenie lampy bude ďalej napájaný z vnútorného napájacieho zdroja a automaticky sa zastaví po dostatočnom ochladení lampy.

POZNÁMKY:

• Nepoužívajte iný než dodaný napájací kábel.

• Pred pripojením napájacieho kábla zaistite, aby boli všetky vstupné zariadenia pripojené a vypnuté.

• Nepripájajte káble ku konektorom silou, pretože by ste mohli poškodiť projektor a/alebo napájací kábel.

• Nečistota a prach usadené okolo zástrčiek predstavujú riziko vznietenia a zasiahnutia elektrickým prúdom.

• Ak projektor nepoužívate, vypnite ho.

• Ak znova zapnete projektor počas prevádzky vnútorného chladiaceho ventilátora pomocou vnútorného napájacieho zdroja, spustenie premietania môže chvíľu trvať.

• Projektor nevkladajte do tašky, keď svieti indikátor POWER.

SLOVENSKY - 20

Page 75

Zapnutie a vypnutie projektora

Zapnutie projektora

Pred zapnutím projektora skontrolujte, či sieťový prívod a všetky ostatné zariadenia sú správne zapojené. Pozrite si časti „Zapojenie“ na strane 19 a „Sieťový prívod“ na strane 20.

 Pomocou ovládacieho panela

Presvedčte sa, či je položka CONTROL PANEL

(ovládací panel) v menu OPTION (možnosti) nastavená na možnosť VALID (funkčný). Po zapojení je tlačidlo POWER zablokované proti náhodnému stlačeniu a indikátor POWER LOCK (blokovanie ovládania napájania) svieti červeným svetlom.

1. Stlačte tlačidlo RELEASE.  Indikátor POWER LOCK zhasne.  Pokiaľ sa nevykoná žiadny úkon v priebehu

10 sekúnd, tlačidlo POWER sa znova zablokuje.

2. Do 10 sekúnd stlačte tlačidlo POWER.  Po stlačení tlačidla POWER sa ozve jedno

pípnutie.

3. Indikátor POWER zabliká nazeleno niekoľkokrát.

4. Indikátor POWER sa rozsvieti nazeleno a zobrazí sa úvodné logo na 30 sekúnd.  Ak je položka STARTUP LOGO (úvodné logo)

v menu OPTION (možnosti) nastavená na možnosť OFF (vypnuté), úvodné logo sa nezobrazí. Pozrite si časť „STARTUP LOGO (úvodné logo)“ na strane 36.

 Pomocou diaľkového ovládača

1. Stlačte tlačidlo napájania POWER.

2. Indikátor POWER zabliká nazeleno niekoľkokrát.

3. Indikátor POWER sa rozsvieti nazeleno a zobrazí sa úvodné logo na 30 sekúnd.  Ak je položka STARTUP LOGO (úvodné logo)

v menu OPTION (možnosti) nastavená na možnosť OFF (vypnuté), úvodné logo sa nezobrazí. Pozrite si časť „STARTUP LOGO (úvodné logo)“ na strane 36.



Pomocou funkcie priameho

zapnutia

Projektor sa môže automaticky zapínať už po

zapojení sieťového prívodu do sieťovej zásuvky. Pozrite si časť „Funkcia priameho zapnutia“ na strane 20.

Základné

ovládanie

POZNÁMKY:

• Pri spustení môže byť počuť jemné bzučanie alebo cinkanie, alebo sa môže chvieť obraz, čo je dané vlastnosťami lampy. Tieto javy sú normálne a nemajú vplyv na činnosť projektora.

• Keď beží ventilátor, môže byť počuť zvuk spôsobený jeho činnosťou. Hlasitosť hluku ventilátora závisí od okolitej teploty.

• Ak znova zapnete projektor počas prevádzky vnútorného chladiaceho ventilátora pomocou vnútorného napájacieho zdroja, spustenie premietania môže chvíľu trvať.

• Ovládanie pomocou tlačidiel na ovládacom paneli prstami s prekrytou pokožkou, napríklad rukavicou alebo náplasťou, nemusí fungovať správne.

SLOVENSKY - 21

Page 76

Zapnutie a vypnutie projektora

Vypnutie projektora

 Pomocou ovládacieho panela

Presvedčte sa, či je položka CONTROL PANEL

1. Stlačte tlačidlo napájania POWER.  Zobrazí sa výzva na potvrdenie úkonu.  Ak do 10 sekúnd nevykonáte žiaden úkon a

2. Do 10 sekúnd opäť stlačte tlačidlo POWER.

3. Indikátor POWER bude blikať oranžovým svetlom.  Prebieha chladenie lampy v projektore.

4. Indikátory POWER (napájanie) a POWER LOCK

ovládanie

Základné

(ovládací panel) v menu OPTION (možnosti) nastavená na možnosť VALID (funkčný).

nestlačíte žiadne tlačidlo okrem tlačidla POWER, výzva na potvrdenie zmizne a projektor bude ďalej premietať.

(blokovanie ovládania napájania) svietia načerveno.

 Pomocou diaľkového ovládača

1. Stlačte tlačidlo napájania POWER.  Zobrazí sa výzva na potvrdenie úkonu.  Ak do 10 sekúnd nevykonáte žiaden úkon

a nestlačíte žiadne tlačidlo okrem tlačidla POWER, výzva na potvrdenie zmizne a projektor bude ďalej premietať.

2. Do 10 sekúnd opäť stlačte tlačidlo POWER.

3. Indikátor POWER bude blikať oranžovým svetlom.  Prebieha chladenie lampy v projektore.

4. Indikátory POWER (napájanie) a POWER LOCK

(blokovanie ovládania napájania) svietia červeným svetlom.

 Pomocou funkcie priameho

vypnutia

Projektor môžete vypnúť aj odpojením sieťového

prívodu od sieťovej zásuvky. Pozrite si časť „Funkcia priameho vypnutia“ na strane 20.

POZNÁMKY:

• Ak tlačidlo POWER podržíte stlačené dlhšie než 0,5 sekundy, projektor sa vypne ihneď bez zobrazenia výzvy na potvrdenie vypnutia.

• Keď beží ventilátor, môže byť počuť zvuk spôsobený jeho činnosťou. Hlasitosť hluku ventilátora závisí od okolitej teploty.

• Ak znova zapnete projektor počas prevádzky vnútorného chladiaceho ventilátora pomocou vnútorného napájacieho zdroja, spustenie

premietania môže chvíľu trvať.

• Ovládanie pomocou tlačidiel na ovládacom paneli prstami s prekrytou pokožkou, napríklad rukavicou alebo náplasťou, nemusí

fungovať správne.

SLOVENSKY - 22

Page 77

Zapnutie a vypnutie projektora

Indikátory POWER a POWER LOCK

Indikátor POWER (napájanie) signalizuje stav napájania a indikátor POWER LOCK (blokovanie ovládania napájania) signalizuje stav odblokovacieho tlačidla RELEASE.  Ak bliká indikátor LAMP (stav lampy) a/alebo TEMP

(teplota projektora), indikátor napájania POWER (napájanie) a indikátor POWER LOCK (blokovanie ovládania napájania) nebudú svietiť.

 Stavy indikátora POWER LOCK (blokovanie ovládania napájania)

Stav indikátora Stav

Indikátor POWER LOCK

Indikátor POWER

Nesvieti ani nebliká

 Bolo stlačené tlačidlo RELEASE a je odblokované tlačidlo POWER  Projektor je zapnutý.

 Nie je pripojené napájanie.

Červená

svieti Tlačidlo POWER je zablokované.

bliká Stláčate zablokované tlačidlo POWER.

 Stavy indikátora POWER

Stav indikátora Stav

Nesvieti ani

nebliká

svieti

Červená

bliká

bliká Projektor je zapnutý a pripravuje sa na premietanie.

Zelená

svieti Premietanie

svieti Nie je pripojené napájanie a vnútorný ventilátor na chladenie lampy beží na vnútorný napájací zdroj.

Oranžová

bliká

Projektor nie je napájaný elektrickou energiou a nepracuje vnútorný chladiaci ventilátor.

Projektor je napájaný elektrickou energiou, je v pohotovostnom režime*1 a tlačidlo POWER je zablokované.

Pohotovostný režim pripojenia k sieti: len ak je položka NETWORK STANDBY (pohotovostný režim v sieti) v menu NETWORK (sieť) nastavená na možnosť ON (zapnuté). (len modely PT-LB80NTE/ PT-LB75NTE)

Projektor je počas chladenia lampy znova zapnutý a obnovuje režim premietania. Obnovenie režimu premietania môže chvíľu trvať.

Základné

ovládanie

*1. Spotreba elektrickej energie v pohotovostnom režime je 4,0 W.

SLOVENSKY - 23

Page 78

Premietanie obrazu

Voľba vstupného signálu

1. Zapnite pripojené zariadenia.  Stlačte tlačidlo prehrávania na príslušnom

2. Projektor automaticky vyhľadá vstupný signál.

3. Projektor automaticky nastaví správny zobrazovací

1. Projektor umiestnite tak, aby smer premietania bol

ovládanie

2. Nastavte vertikálny sklon projektora.

Základné

 Stlačte tlačidlá na nastavovanie predných nožičiek

 Prečítajte si časť „Predné nastaviteľné nožičky

POZNÁMKY:

zariadení.

pomer.

• Ak je deaktivovaná položka SIGNAL SEARCH (vyhľadávanie signálu) v menu OPTION (možnosti), zvoľte vstupný signál pomocou tlačidiel INPUT SELECT na diaľkovom ovládači alebo stláčaním tlačidla INPUT SELECT na projektore. Pozrite si časti „Vyhľadávanie signálu“ na strane 37, „Prepnutie vstupného signálu“ na strane 26 alebo popis tlačidla INPUT SELECT (voľba vstupu) na strane 14.

• Pozrite si časť „ASPECT (zobrazovací pomer)“ na strane 34.

Umiestnenie premietaného obrazu

4. Pomocou krúžkov na nastavovanie zoomu

kolmý voči premietacej ploche.

Premietacia

plocha

a nastavte požadovaný vertikálny sklon.

a premietací uhol” na strane 18.

a zaostrenia nastavte premietaný obraz.

 Výsledok si môžete overiť funkciou TEST

PATTERN (testovacie zobrazenie) v menu OPTION (možnosti). Pozrite si časť „TEST

PATTERN (testovacie zobrazenie)“ na strane 38.

5. Zatvorte kryt krúžkov na nastavovanie zoomu a zaostrenia.

 Pozrite si časť „Kryt krúžkov na nastavovanie

zoomu a zaostrenia“ na strane 14.

Zaostrovací krúžok Krúžok na nastavovanie

zoomu

3. Otvorte kryt krúžkov na nastavovanie zoomu a zaostrenia.

 Pozrite si časť „Kryt krúžkov na nastavovanie

zoomu a zaostrenia“ na strane 14.

POZNÁMKY:

• Nedotýkajte sa otvorov pre vývod vzduchu. Mohli by ste sa popáliť alebo zraniť.

• Ak sa vyskytne lichobežníkové skreslenie, prečítajte si časť „KEYSTONE (korekcia lichobežníkového skreslenia)“ na strane 34.

• Ak po nastavení zaostrenia upravujete zoom, pravdepodobne budete musieť znova nastaviť zaostrenie.

SLOVENSKY - 24

Page 79

Používanie diaľkového ovládača

Pracovný dosah

Projektor môžete ovládať diaľkovým ovládačom zo vzdialenosti do 15 m v uhle približne do ± 30° vertikálne alebo horizontálne.

 Nasmerovanie ovládača na projektor

Aby malo stláčanie tlačidiel na diaľkovom ovládači

požadovaný účinok, jeho vysielač musí byť nasmerovaný na senzor signálu z diaľkového ovládača na projektore.

 Nasmerovanie ovládača na

premietaciu plochu

Pri stláčaní tlačidiel smerujte vysielač signálu

diaľkového ovládača na premietaciu plochu. Signál sa odrazí od premietacej plochy k projektoru.

 Prevádzkový dosah sa môže meniť v závislosti

od materiálu premietacej plochy, pričom tento spôsob ovládania nemusí fungovať s priesvitným premietacím plátnom.

POZNÁMKY:

• Prečítajte si časť „Základné informácie o projektore“ na strane 14 a oboznámte sa s umiestnením vysielača a prijímača signálu diaľkového ovládača.

• Zabráňte, aby na senzor signálu dopadalo silné svetlo.

Môže sa stať, že pri silnom svetle (napr. svetle zo žiariviek)

nebude diaľkový ovládač fungovať správne.

• Ak sa medzi vysielačom diaľkového ovládača a senzorom signálu z diaľkového ovládača nachádzajú prekážky, diaľkový ovládač nemusí fungovať správne.

Automatické nastavenie umiestnenia premietaného obrazu

Ak je v priebehu premietania nutné upraviť polohu premietaného obrazu, alebo ak je položka AUTO SETUP (automatické nastavenie) v menu OPTION (možnosti) nastavená na možnosť BUTTON (tlačidlo), stlačte tlačidlo AUTO SETUP.

Projektor automaticky vyhľadá RGB signál pomocou funkcie SIGNAL SEARCH (vyhľadávanie signálu) a automaticky upraví parametre POSITION (poloha premietaného obrazu), DOT CLOCK (taktovacia frekvencia) a CLOCK PHASE (taktovacia fáza) v menu

POSITION.

POZNÁMKY:

• Ak je položka SIGNAL SEARCH (vyhľadávanie signálu) v menu OPTION (možnosti) nastavená na možnosť OFF (vypnuté), najprv zvoľte ručne požadovaný vstupný signál. Pozrite si časť „Prepnutie vstupného signálu” na strane 26.

• Ak je taktovacia frekvencia 108 MHz alebo vyššia, funkcia AUTO SETUP (automatické nastavenie) nie je aktívna.

• Ak premietate príliš tmavý alebo na okrajoch rozostrený obraz, funkcia AUTO SETUP (automatické nastavenie) nemusí dokončiť proces nastavovania a môže vrátiť pôvodné nastavenia. Premietnite ostrejší a svetlejší obraz a skúste znova.

Premietacia plocha Premietaný obraz

Základné

ovládanie

SLOVENSKY - 25

Page 80

Používanie diaľkového ovládača

Prepínanie vstupného signálu

 Zvolený vstup si môžete overiť pomocou graﬁ ckej

Zvolený vstup je zvýraznený žltou farbou. Pozrite si

 Stláčanie tlačidla COMPUTER

ovládanie

Základné

Vstup môžete prepnúť ručne pomocou tlačidla COMPUTER (obraz z počítača), WIRELESS (bezdrôtové pripojenie) (len na modeloch PT-LB80NTE/PT-LB75NTE) alebo VIDEO. Niekoľkokrát stlačte požadované tlačidlo, alebo pomocou tlačidiel ◄ ► prechádzajte medzi jednotlivými vstupmi v uvedenej postupnosti.

signalizácie vstupov v pravom hornom rohu premietaného obrazu.

časť „INPUT GUIDE (informácie o vstupnom signáli)” na strane 36.

POZNÁMKY:

• Medzi vstupmi COMPUTER1 a COMPUTER2 môžete

prepínať, len ak je položka COMPUTER2 SELECT (voľba počítačového signálu) nastavená na možnosť INPUT (vstup).

• Ak z konektorov COMPUTER nie je vysielaný žiadny signál,

zobrazia sa pokyny na pripojenia počítača. Pozrite si časť „Sprievodca pripojením počítača“ na strane 48.

 Stlačenie tlačidla bezdrôtového

prenosu WIRELESS

 Tlačidlo WIRELESS je len na modeloch

PT-LB80NTE/PT-LB75NTE

 Podrobné informácie sú uvedené na dodanom

CD-ROM disku.

 Stláčanie tlačidla videosignálu

VIDEO

 Stlačenie tlačidla voľby vstupu

INPUT SELECT na projektore

*1. Možnosť WIRELESS (bezdrôtové pripojenie) majú

len modely PT-LB80NTE/PT-LB75NTE.

POZNÁMKY:

• Po prepnutí vstupu môže zobrazenie obrazu chvíľu trvať.

• Ak si zvolíte nezapojený vstup, graﬁ cké informácie o vstupoch niekoľkokrát zablikajú.

• Pozrite si časť „Zoznam kompatibilných signálov“ na strane 46.

• Pozrite si časť „Zapojenie“ na strane 19.

Zachytenie obrazu

Stlačením tlačidla FREEZE zachytíte momentálne premietaný obraz, ktorý sa zobrazí ako statický záber. Počas zobrazenia

zastaveného obrazu sa vypne prehrávanie zvuku prostredníctvom projektora. Po opätovnom stlačení tlačidla FREEZE bude pokračovať premietanie.

Dočasné zastavenie premietania

Kvôli úspore energie môžete premietaný obraz a zvuk dočasne zastaviť. Funkciu

dočasného zastavenia zrušíte opätovným stlačením tlačidla AV MUTE.

Obnovenie pôvodných nastavení z výroby

Stlačením tlačidla DEFAULT na diaľkovom ovládači môžete obnoviť pôvodné nastavenia výrobcu väčšiny parametrov, ktoré ste upravili. Vyvolajte zobrazenie požadovaného podružného menu alebo položky menu a znova stlačte tlačidlo obnovenia pôvodných nastavení DEFAULT.

 Pozrite si časť „Hlavné menu a podružné menu” na

strane 30.

POZNÁMKY:

• Niektoré položky v menu sa nedajú zmeniť stlačením tlačidla

obnovenia pôvodných nastavení DEFAULT. Nastavte každú z týchto položiek menu manuálne.

• Postup pri obnovení pôvodného stavu všetkých nastavení nájdete v časti „INITIALIZE ALL (obnovenie všetkých pôvodných nastavení)“ na strane 38.

SLOVENSKY - 26

Page 81

Používanie diaľkového ovládača

Premietanie obrazu v režime INDEX-WINDOW (rozdelenie premietacej plochy)

V režime INDEX-WINDOW sa pri premietaní obrazu rozdelí premietacia plocha na 2 časti. V ľavej časti premietacej plochy sa zobrazuje statický obraz, ktorý sa uložil do pamäte, pričom v pravej časti pokračuje premietanie aktuálneho obrazového záznamu.

Stlačením tlačidla MENU alebo RETURN sa vrátite do normálneho režimu.

Premietaný obraz Statický obraz

Plynulý obraz

 Zámena zobrazovacích okien

Statický obraz sa štandardne zobrazuje vľavo

a pokračujúce premietanie sa zobrazuje vpravo. Pomocou tlačidiel ◄ ► môžete okná navzájom zameniť.

Statický obraz Plynulý obraz

 Zmena veľkosti obrazu

Pomocou tlačidiel ▲ ▼ zachyťte nový obraz

a zvoľte jednu z 3 možných veľkostí.

Statický obraz

Plynulý obraz

POZNÁMKY:

• Ak zmeníte veľkosť okna, pomer strán obrazu sa zmení a obraz sa natiahne na výšku.

 Zachytenie nového obrazu

V režime INDEX-WINDOW (rozdelenie premietacej

plochy) môžete zachytiť nový obraz stlačením tlačidla ENTER. Krátko na to sa okno so zachyteným obrazom aktualizuje.

POZNÁMKY:

• V prípade rýchlo sa pohybujúceho obrazu budete na zachytenie stabilného statického obrazu potrebovať viac pokusov.

Plynulý obraz Statický obraz

Používanie priradenej funkcie

Tlačidlu FUNCTION môžete priradiť niektorú z vybraných funkcií. Priradiť môžete funkcie z nasledujúcej tabuľky. Postup pri priraďovaní funkcií nájdete v časti „FUNCTION BUTTON (funkčné tlačidlo)“ na strane 38.

AV MUTE

FREEZE

AUTO SETUP

INDEX-WINDOW

ASPECT

PICTURE MODE

Ovládanie hlasitosti reproduktora

Projektor vám umožňuje ovládať hlasitosť zabudovaného reproduktora a výstupného zvukového signálu. Stláčaním tlačidla VOLUME na strane „+“ sa hlasitosť zvyšuje a stláčaním strany „-“ sa hlasitosť znižuje.

Pozrite si časť „Dočasné zastavenie premietania“ na strane 26.

Pozrite si časť „Zachytenie obrazu” na strane 26.

Prečítajte si „Automatické nastavenie umiestnenia obrazu” na strane 25.

Pozrite si časť „Premietanie obrazu v režime INDEX-WINDOW (rozdelenie premietacej plochy)” na strane 27.

Pozrite si časť „ASPECT (zobrazovací pomer)“ na strane 34.

Pozrite si časť „PICTURE MODE (režim obrazu)” na strane 32.

Základné

ovládanie

SLOVENSKY - 27

Page 82

Používanie diaľkového ovládača

Zväčšenie stredovej oblasti

 Zväčšenie obrazu

1. Jedenkrát stlačte niektorú zo strán tlačidla DIGITAL

 Stredová oblasť obrazu sa zväčší.

2. Mieru zväčšenia obrazu nastavte stláčaním tlačidla DIGITAL ZOOM +/-.  Veľkosť obrazu sa bude meniť v krokoch po 0,1.

ovládanie

Základné

Pri premietaní môžete zväčšiť výrez obrazu, ktorý chcete zvýrazniť, pričom môžete zvoliť zväčšenie v rozsahu 1x až 2x.

ZOOM +/-.

Tlačidlo „-“ Tlačidlo „+“

POZNÁMKY:

• Pri premietaní počítačového signálu COMPUTER sa rozsah zväčšenia zmení na 1 x až 3 x. Ak je položka FRAME LOCK (snímková synchronizácia) v menu POSITION (poloha premietaného obrazu) nastavená na možnosť ON (zapnuté), rozsah zväčšenia bude 1 x až 2 x. Pozrite si časť „FRAME LOCK (snímková synchronizácia)“ na strane 35.

• Ak zmeníte vstupný signál a funkcia DIGITAL ZOOM (digitálny zoom) je aktivovaná, funkcia DIGITAL ZOOM sa vypne.

• Keď je aktívna funkcia DIGITAL ZOOM, nie je možné používať tlačidlá AUTO SETUP, FREEZE, DEFAULT, INDEX-WINDOW a FUNCTION (okrem prípadu, keď má priradenú funkciu AV MUTE).

 Posunutie stredového bodu

Pomocou tlačidiel ▲ ▼ ◄ ► nastavte polohu stredového bodu.

SLOVENSKY - 28

Page 83

Navigácia v menu

Systém menu poskytuje prístup k funkciám, pre ktoré sa na diaľkovom ovládači nenachádzajú tlačidlá. Možnosti menu sú štruktúrované a zoradené do kategórií. V menu sa môžete pohybovať pomocou tlačidiel ▲ ▼ ► ◄ .

Pohyb v MENU

 Zobrazenie hlavného menu

Stlačením tlačidla MENU zobrazíte hlavné menu a ovládacie prvky.

Aktuálne

Hlavné menu Podružné menu

OBRAZ

POLOHA JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

Ovládacie prvky

Obsahujú požadované tlačidlá na vykonanie nastavení.

REŽIM OBRAZU

KONTRAST

JAS

BARVA

ODSTÍN

OSTROST

BAREVNÁ TEPLOTA

DAYLIGHT VIEW

DETAILNÍ NASTAVENÍ

nastavenia

STANDARDNÍ

AUTO

 Nastavenie pomocou posuvnej

stupnice

Trojuholník pod stupnicou predstavuje pôvodnú

hodnotu nastavenú z výroby a štvorec predstavuje aktuálnu nastavenú hodnotu.

Aktuálne nastavenie

KOREKCE

Pôvodná hodnota

 Spôsob používania

1. Tlačidlami ▲ ▼ sa presuňte na požadovanú položku

hlavného menu a zvoľte ju stlačením tlačidla ENTER.

 Zvolená položka sa zvýrazní oranžovou farbou

a napravo sa zobrazí príslušné podružné menu.

 Pozrite si časť „Hlavné menu a podružné menu” na

strane 30.

OBRAZ

POLOHA

JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

KOREKCE V REAL. ČASE

KOREKCE

POLOHA

SYNCHRONIZACE SIGNÁLU

FÁZE SYNCHRONIZACE

POMĚR

ZÁMEK SNÍMKU

2. Tlačidlami ▲ ▼ sa presuňte na požadovanú položku podružného menu a pomocou tlačidiel ◄ ► alebo ENTER ju nastavte.

 Projektor zobrazí zvolenú položku a ostatné

položky menu sa prestanú zobrazovať.

 Ak je k dispozícii nižšia úroveň, zobrazí sa.

OBRAZ

POLOHA

JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ WIRELESS

KOREKCE V REAL. ČASE

KOREKCE

POLOHA

SYNCHRONIZACE SIGNÁLU

FÁZE SYNCHRONIZACE

POMĚR

ZÁMEK SNÍMKU

ZAPNUTO

VYPNUTO

ZAPNUTO

VYPNUTO

 Návrat do predchádzajúceho

Stlačením tlačidla MENU alebo RETURN sa vrátite do predchádzajúceho menu. Opakovaným stláčaním tlačidla opustíte menu a obnovíte premietanie.

POZNÁMKY:

• V časti „Obnovenie pôvodných nastavení výrobcu“ na strane 26 je uvedený spôsob obnovenia pôvodných nastavení.

• Postup pri obnovení pôvodného stavu všetkých nastavení nájdete v časti „INITIALIZE ALL (obnovenie všetkých pôvodných nastavení)“ na strane 38.

3. Pomocou tlačidiel ◄ ► nastavte hodnotu na čiarovej stupnici alebo zvoľte požadovanú možnosť.

 Po 5 sekundách nečinnosti zobrazená položka

zmizne a projektor sa vráti do režimu menu.

 Pri položkách, ktoré sa nastavujú prostredníctvom

čiarovej stupnice sa naľavo od stupnice zobrazí aktuálne nastavenie.

 Pomocou tlačidiel IH môžete cyklicky prepínať

možnosti zvolenej položky.

KOREKCE

4. Stlačením tlačidla MENU alebo RETURN sa vrátite do predchádzajúceho menu.

SLOVENSKY - 29

Nastavenia

Page 84

Navigácia v menu

Hlavné menu a podružné menu

Hlavné menu obsahuje 6 položiek. Zvoľte požadovanú položku a stlačením tlačidla ENTER zobrazte príslušné podružné menu. Podčiarknuté položky predstavujú pôvodné nastavenia výrobcu.

POZNÁMKY:

• Niektoré pôvodné nastavenia sa líšia v závislosti od zvoleného vstupného signálu.

• Položky podružného menu sub-menu sa líšia v závislosti od nastaveného vstupného signálu.

• Niektoré nastavenia je možné meniť, aj keď sa neprivádza žiadny signál.

PICTURE (obraz)

PICTURE MODE

(režim obrazu) strana 32

NATURAL (prirodzený) STANDARD (štandardný)

CONTRAST (kontrast) strana 32

(pôvodná hodnota: 0)

(len pre signály zo vstupov S-VIDEO/VIDEO) (pôvodná hodnota: 0)

(ostrosť obrazu) strana 32

(pôvodná hodnota: 0)

(teplota farieb) strana 32

STANDARD (štandardná)

Nastavenia

LOW (nízka) HIGH (vysoká)

DAYLIGHT VIEW

(premietanie pri dennom svetle) strana 32

AUTO (automaticky)

OFF (vypnuté) ON (zapnuté)

DETAILED SETUP

(podrobné nastavenie) stránka 33

(nie je k dispozícii pri bezdrôtovom pripojení)

TV-SYSTEM (TV norma)

NTSC NTSC 4.43 PAL PAL-M

PAL-N SECAM

STILL MODE (režim statického obrazu)

NOISE REDUCTION (redukcia šumu)

WHITE BALANCE RED

(vyváženie pre červenú) (pôvodná hodnota: 0) WHITE BALANCE GREEN

(vyváženie pre zelenú) (pôvodná hodnota: 0) WHITE BALANCE BLUE

(vyváženie pre modrú) (pôvodná hodnota: 0)

DYNAMIC (dynamické podanie)

BLACKBOARD (tabuľa)

BRIGHTNESS (jas) strana 32

COLOR (farby) strana 32

TINT (odtieň) strana 32

SHARPNESS

COLOR TEMPERATURE

AUTO (automaticky)

OFF (vypnuté) ON (zapnuté)

POSITION (poloha

premietaného obrazu)

REALTIME KEYSTONE (automatická úprava lichobežníkového skreslenia v reálnom čase)

ON (zapnuté) OFF (vypnuté)

KEYSTONE (korekcia

strana 34

lichobežníkového skreslenia) strana 34

(nie je k dispozícii pri bezdrôtovom pripojení) (pôvodná hodnota: 0)

POSITION (poloha premietaného obrazu) strana 34

(nie je k dispozícii pri bezdrôtovom pripojení)

DOT CLOCK

H (pôvodná hodnota: 0) V (pôvodná hodnota: 0)

(taktovacia frekvencia) strana 34

(len pre signály zo vstupov COMPUTER) (pôvodná hodnota: 0)

CLOCK PHASE (taktovacia fáza) strana 34

(len pre signály zo vstupov COMPUTER) (pôvodná hodnota: 0)

AUTO (automaticky)

4:3 16:9 S4:3 THROUGH (bez úpravy)

FRAME LOCK

(len pre signály zo vstupov COMPUTER)

ASPECT (zobrazovací pomer)

(líši sa v závislosti od zvoleného vstupného signálu)

(snímková synchronizácia)

OFF (vypnuté) ON (zapnuté)

strana 34

strana 35

LANGUAGE (jazyk)

SLOVENSKY - 30

Page 85

Navigácia v menu

OPTION (možnosti)

INPUT GUIDE (informácie

o vstupnom signáli) strana 36

DETAILED (podrobné)SIMPLE (jednoduché)

OFF (vypnuté)

STARTUP LOGO

(úvodné logo) strana 36

ON (zapnuté) OFF (vypnuté)

USER (vlastné nastavenie)

COMPUTER2 SELECT (voľba

konektora COMPUTER2) strana 36

INPUT (vstup) OUTPUT (výstup) RGB/YPBPR strana 36

AUTO (automaticky)

RGB YPBPR

WIDE MODE

(širokouhlý režim) strana 36

OFF (vypnuté) ON (zapnuté)

LAMP POWER (výkon lampy) strana 37

STANDARD (štandardný) ECO-MODE (úsporný režim)

LAMP RUNTIME (prevádzkový čas lampy) strana 37 POWER OFF TIMER (nastavenie času vypnutia projektora) strana 37

DISABLE (deaktivované) 15 MIN. 20 MIN. 25 MIN. 30 MIN. 35 MIN. 40 MIN. 45 MIN. 50 MIN.

55 MIN. 60 MIN.

DIRECT POWER ON (priame zapnutie) strana 37

OFF (vypnuté) ON (zapnuté) CONTROL PANEL

(ovládací panel) strana 37

VALID (funkčný) INVALID (zablokovaný)

AUTO SETUP (automatické nastavenie) strana 37

AUTO (automaticky) BUTTON (tlačidlo)

SIGNAL SEARCH

(vyhľadávanie signálu) strana 37

ON (zapnuté) OFF (vypnuté) INŠTALÁCIA: strana 37

FRONT/DESK (spredu/stôl)

FRONT/CEILING (spredu/strop) REAR/DESK (zozadu/stôl)

REAR/CEILING (zozadu/strop)

ALTITUDE (nadmorská výška) strana 37

LOW (nízka) HIGH (vysoká)

FUNCTION BUTTON

(funkčné tlačidlo) strana 38

FREEZE (zachytenie premietaného obrazu) AUTO SETUP (automatické nastavenie) INDEX-WINDOW (rozdelenie premietacej plochy) ASPECT (zobrazovací pomer)

PICTURE MODE (režim obrazu)

AV MUTE (dočasné zastavenie premietania)

TEST PATTERN

(testovacie zobrazenie) strana 38

DETAILED SETUP

(podrobné nastavenie) strana 38

OSD DESIGN (vzhľad zobrazení) TYPE1 (typ 1) TYPE2 (typ 2) TYPE3 (typ 3) SXGA MODE (režim SXGA) SXGA+SXGA BLACKBOARD (tabuľa) ON (zapnuté) OFF (vypnuté) BACK COLOR (farba pozadia) BLUE (modrá) BLACK (čierna) VOLUME (hlasitosť) (pôvodná hodnota: 20) AUDIO BALANCE (vyváženie zvuku) (pôvodná hodnota: 0) INITIALIZE ALL (obnovenie všetkých

pôvodných nastavení)

SECURITY (zabezpečenie)

INPUT PASSWORD

(vstupné heslo) strana 39

OFF (vypnuté) ON (zapnuté)

PASSWORD CHANGE (zmena hesla) strana 39 TEXT DISPLAY (zobrazovanie textu) strana 39

OFF (vypnuté) ON (zapnuté) TEXT CHANGE

(zmena textu) strana 39

WIRELESS (bezdrôtové

pripojenie)

(len modely PT-LB80NTE/PT-LB75NTE)

NETWORK (internetová sieť) NAME CHANGE (zmena mena) INPUT PASSWORD (vstupné heslo) PASSWORD CHANGE (zmena hesla) NETWORK STANDBY (pohotovostný

režim v sieti) WEB CONTROL (webové ovládanie) LIVE MODE CUT IN (vstup do

internetovej siete v režime LIVE) STATUS (stav) INITIALIZE (obnovenie pôvodných

nastavení)

strana 40

*1. Podrobné informácie sú uvedené na dodanom

CD-ROM disku.

Nastavenia

SLOVENSKY - 31

Page 86

Menu PICTURE (obraz)

Diaľkový ovládač Ovládací panel

 Pozrite si časť „Pohyb v MENU“ na strane 29.  Pozrite si časť „Hlavné menu a podružné menu” na strane 30.

PICTURE MODE (režim obrazu)

V závislosti od prostredia, v ktorom premietate môžete použiť tieto preddeﬁ nované parametre na optimalizáciu premietania obrazu. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami.

NATURAL (prirodzený)

STANDARD (štandardný)

DYNAMIC (dynamické podanie)

BLACKBOARD (tabuľa)

Reprodukujú sa pôvodné farby obrazu

Nastavenie pre bežný obraz

Jasné a ostré nastavenie

Nastavenie pre premietanie na tabuľu Pozrite si časť „BLACKBOARD (tabuľa)” na strane 38.

COLOR (farby)

Umožňuje nastaviť sýtosť farieb premietaného obrazu. (len pre signály VIDEO/S-VIDEO/ YPBPR)

Svetlejšie Tmavšie

TINT (odtieň)

Umožňuje nastaviť farebný tón premietaného obrazu. (len pre signály VIDEO/S-VIDEO/ YPBPR)

Viac dočervena Viac dozelena

OSTROSŤ OBRAZU

Umožňuje vám nastaviť ostrosť premietaného obrazu, pričom rozsah nastavenia závisí od vstupného signálu.

Nižšia ostrosť Vyššia ostrosť

POZNÁMKY:

• Pôvodné nastavenie sa odlišuje v závislosti od zvoleného signálu.

• Aktivovanie a stabilizácia zvoleného režimu môže chvíľu trvať.

Nastavenia

CONTRAST (kontrast)

Umožňuje nastaviť kontrast premietaného obrazu. V prípade potreby nastavte najskôr položku

BRIGHTNESS (jas).

Nižší Vyšší

BRIGHTNESS (jas)

Umožňuje nastaviť jas premietaného obrazu.

Tmavší obraz Svetlejší obraz

COLOR TEMPERATURE (teplota farieb)

Umožňuje nastaviť vyváženie bielej v premietanom obraze. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami.

 STANDARD (štandardná) vyvážená biela  HIGH (vysoká) viac domodra  LOW (nízka) viac dočervena

DAYLIGHT VIEW (premietanie pri dennom svetle)

Vďaka tejto funkcii sa vám podarí zachovať jasné a živé farby premietaného obrazu, a to aj v dobre osvetlenej miestnosti, kde nie je možné regulovať okolité zdroje svetla, napr. keď sa otvoria dvere alebo keď clony na oknách nedokážu zabrániť prenikaniu slnečného svetla.

 AUTO (automaticky) Automatické nastavenie  ON (zapnuté) Aktivované  OFF (vypnuté) Deaktivované

POZNÁMKY:

• Nezakrývajte snímač úrovne okolitého osvetlenia (ALS)

na projektore. Pozrite si časť „Senzor úrovne okolitého osvetlenia (ALS)“ na strane 14.

• Možnosť AUTO (automaticky) nie je dostupná, ak je parameter INSTALLATION (inštalácia) v menu OPTION (možnosti) nastavený na REAR/DESK (zozadu/stôl) alebo REAR/CEILING (zozadu/strop).

SLOVENSKY - 32

Page 87

Menu PICTURE (obraz)

DETAILED SETUP (podrobné nastavenie)

Podrobnejšie nastavenie obrazu môžete vykonať manuálne.

 Pre signály S-VIDEO/VIDEO  TV-SYSTEM (TV norma)

Ak sa zmení videosignál, automaticky sa zmení

aj TV norma. Nastavenie môžete zmeniť manuálne tak, aby vyhovovalo privádzanému videosignálu. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami.

POZNÁMKY:

• Ak zvolíte nastavenie AUTO (automaticky), projektor vykoná výber z možností NTSC/NTSC 4.43/PAL/PAL60/PAL-M/

PAL-N/SECAM

 STILL MODE (režim statického obrazu)

Umožňuje znížiť vertikálnu nestabilitu pri

premietaní statického obrazu.

 OFF (vypnuté) Deaktivované  ON (zapnuté) Aktivované

POZNÁMKY:

• Pri premietaní pohyblivého obrazu nastavte OFF (vypnuté)

 NOISE REDUCTION (redukcia šumu)

Umožňuje zapnúť/vypnúť automatickú redukciu

šumu. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

 OFF (vypnuté) Bez potláčania šumu  ON (zapnuté) Automatická redukcia šumu

POZNÁMKY:

• Použitie redukcie šumu môže mať vplyv na kvalitu obrazu.

 Pre RGB signály

Pomocou tlačidiel ◄ ►môžete presnejšie nastaviť

vyváženie bielej v 3 farebných zložkách.

 WHITE BALANCE RED (vyváženie bielej - pre červenú)  WHITE BALANCE GREEN (vyváženie bielej - pre zelenú)  WHITE BALANCE BLUE (vyváženie bielej - pre modrú)

SLOVENSKY - 33

Nastavenia

Page 88

Menu POSITION (poloha premietaného obrazu)

Diaľkový ovládač Ovládací panel

 Pozrite si časť „Pohyb v MENU“ na strane 29.  Pozrite si časť „Hlavné menu a podružné menu” na strane 30.

DOT CLOCK (taktovacia frekvencia)

Ak pozorujete rušenie premietaného obrazu, ktoré sa niekedy nazýva moaré alebo šum, môžete ho minimalizovať nastavením signálu taktovacej frekvencie pomocou tlačidiel ◄ ► (Dostupné len pre RGB signály).

REALTIME KEYSTONE (automatická úprava lichobežníkového skreslenia v reálnom čase)

Ak projektor nie je umiestnený tak, aby smeroval kolmo na premietaciu plochu alebo ak je premietacia plocha naklonená, môžete pomocou tejto funkcie automaticky upraviť lichobežníkové skreslenie. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.  ON (zapnuté) Aktivované

 OFF (vypnuté) Deaktivované

KEYSTONE (korekcia lichobežníkového skreslenia)

Ak je aj po zapnutí funkcie REALTIME KEYSTONE potrebné korigovať vplyv uhla premietania, môžete lichobežníkové skreslenie korigovať ručne.

Obraz Úkon

POZNÁMKY:

• Ak je obnovovacia frekvencia premietaného signálu vyššia ako 108 MHz, môže sa stať, že upravením nastavenia sa problém nevyrieši.

• Funkciu DOT CLOCK (taktovacia frekvencia) je potrebné nastaviť pred nastavením funkcie CLOCK PHASE (fáza).

CLOCK PHASE (taktovacia fáza)

Ak sa vyžaduje dodatočné nastavenie z rovnakého dôvodu ako v prípade nastavenia DOT CLOCK (taktovacia frekvencia), môžete nastaviť časovanie v malých krokoch. Pomocou tlačidiel ◄ ► nastavte požadovanú hodnotu (Dostupné len pre signály RGB/YPBPR)

POZNÁMKY:

• Ak je obnovovacia frekvencia premietaného signálu vyššia ako 108 MHz, môže sa stať, že upravením nastavenia sa problém nevyrieši. Pozrite si časť „Zoznam kompatibilných signálov“ na strane 46.

Nastavenia

POZNÁMKY:

• Skreslenie môžete posunúť o ± 30 stupňov oproti vodorovnej rovine. Na dosiahnutie lepšej kvality obrazu odporúčame nainštalovať projektor tak, aby dosahoval minimálne lichobežníkové skreslenie.

• Skreslenie zobrazovania hlavného menu nie je možné korigovať.

• Korekcia lichobežníkového skreslenia bude mať vplyv na pomer strán obrazu a veľkosť obrazu.

POSITION (poloha premietaného obrazu)

Projektor umožňuje jemné nastavenie posunutia premietaného obrazu. Pomocou tlačidiel ◄ ► môžete obraz posunúť vo vodorovnom smere a pomocou tlačidiel▲ ▼ vo zvislom smere.

(Dostupné len pre signály VIDEO/S-VIDEO/RGB/YPBPR)

POLOHA

ASPECT (zobrazovací pomer)

V prípade potreby môžete prepnúť zobrazovací pomer obrazu manuálne. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami.

BEZ ÚPRAV

 Voliteľné možnosti závisia od typu vstupného

signálu.

 4:3

Vstupný signál sa premieta s pomerom strán 4:3.

SLOVENSKY - 34

Page 89

Menu POSITION (poloha premietaného obrazu)

 16:9

Roztiahnutý signál sa premietne v pomere 16 : 9.

 S4:3

Vstupný signál sa zmenší na 75 % a potom

premietne. Režim S4:3 je vhodné použiť pri premietaní obrazu s pomerom strán 4:3 na premietaciu plochu s pomerom strán 16:9.

 THROUGH (bez úpravy)

Obraz sa premietne bez akejkoľvek zmeny rozmerov.

 AUTO (automaticky)

Ak projektor detekuje signál obsahujúci

identiﬁ kačný signál, automaticky premietne obraz so správnym pomerom strán.

POZNÁMKY:

• Pri premietaní širokouhlého obrazu nastavte položku WIDE MODE (širokouhlý režim) v menu OPTION (možnosti) na

možnosť ON (zapnuté).

• Ak premietate obraz s nezodpovedajúcim zobrazovacím pomerom, obraz môže byť zdeformovaný, prípadne niektoré časti môžu byť odrezané. Zvoľte zobrazovací pomer, ktorý je v súlade s pôvodnými zámermi tvorcu programu.

• Poradie zobrazovacích pomerov závisí od spôsobu privádzania signálov a vstupných signálov. Pozrite si časť „Zoznam kompatibilných signálov“ na strane 46.

• Ak obraz chránený autorskými právami premietate zväčšený alebo upravený pomocou funkcie ASPECT (zobrazovací pomer) komerčne na verejnom mieste, ako sú reštaurácie alebo hotely, môžete tým porušovať autorské práva tvorcu, ktoré sú chránené zákonom o ochrane autorských práv.

FRAME LOCK (snímková synchronizácia)

Ak je premietaný obraz zhoršený, aktivujte synchronizáciu pomocou funkcie FRAME LOCK (snímková synchronizácia). Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie. (Dostupné len pre RGB signály).

 OFF (vypnuté) Deaktivované  ON (zapnuté Aktivované

Nastavenia

SLOVENSKY - 35

Page 90

Menu OPTION (možnosti)

Diaľkový ovládač Ovládací panel

 Pozrite si časť „Pohyb v MENU“ na strane 29.  Pozrite si časť „Hlavné menu a podružné menu” na strane 30.

INPUT GUIDE (informácie o vstupnom signáli)

Keď prepnete vstup, v pravom hornom rohu premietacej plochy sa zobrazia informácie o vstupe. K dispozícii sú nasledujúce spôsoby zobrazovania. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami.

Možnosti Funkcia

DETAILED

(podrobné)

SIMPLE

(jednoduché)

OFF (vypnuté) Vypnutie sprievodných informácií.

Zobrazí sa graﬁ cká informácia o zvolenom vstupe. Ak v priebehu 10 sekúnd nevykonáte žiadny úkon, menu INPUT GUIDE (informácie o vstupnom signáli) sa prestane zobrazovať. Ak zvolíte vstup typu COMPUTER, na ktorom nie je signál, zobrazí sa sprievodca pripojením počítača. Pozrite si časť „Sprievodca pripojením počítača“ na strane 48.

Zobrazí sa len textové označenie zvoleného vstupu. Ak v priebehu 5 sekúnd nevykonáte žiadny úkon, menu INPUT GUIDE (informácie o vstupnom signáli) sa prestane zobrazovať.

Nastavenia

STARTUP LOGO (úvodné logo)

Logo zobrazujúce sa pri spustení projektora môžete zapnúť alebo vypnúť. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie. Úvodné zobrazenie sa zobrazuje 30 sekúnd.  ON (zapnuté) Aktivované  USER (vlastné nastavenie) Zobrazí sa text

zadaný používateľom

 OFF (vypnuté) Deaktivované

 Vytvorenie vlastného textu

Ak zvolíte možnosť USER, môžete zadať až dva

riadky po 40 znakoch vlastného textu, ktoré sa budú zobrazovať ako úvodné zobrazenie

ZMĚNA TEXTU

1. Zvoľte možnosť USER a stlačte tlačidlo ENTER.

2. Zvoľte riadok, v ktorom chcete upraviť alebo vložiť

vlastný text a stlačte tlačidlo ENTER.

3. Tlačidlami ▲ ▼ ◄ ► určte požadovaný znak a stlačte tlačidlo ENTER.

 Vybraný znak sa zobrazí v danom riadku.

4. Opakujte krok 3 dovtedy, kým do zvoleného riadku nevložíte celý požadovaný text.

 Ak chcete vymazať všetky zadané znaky, presuňte

kurzor na položku ALL DELETE (vymazať všetko) a stlačte tlačidlo ENTER.

 Ak chcete do textu vložiť ďalší znak, presuňte sa

kurzorom do políčka na zadávanie textu, nastavte sa na požadované miesto, stlačte tlačidlo ▼ a vráťte sa na pole znakov.

 Ak chcete vymazať niektorý znak, stlačte tlačidlo

DEFAULT, alebo presuňte kurzor na požadovaný znak a stlačte tlačidlo DEFAULT.

5. Výberom položky OK a stlačením tlačidla ENTER aktivujte zadaný text.

 Stlačte tlačidlo ▼ a upravte text TEXT2, ak je to

potrebné a opakujte kroky 3 – 5.

 Ak zvolíte položku CANCEL (zrušiť) alebo

stlačíte tlačidlo MENU/RETURN, vrátite sa do predchádzajúceho menu bez uloženia textu.

COMPUTER2 SELECT (konektor COMPUTER2)

Slúži na prepínanie funkcie vstupu/výstupu pre konektor COMPUTER2 IN/1 OUT.  INPUT (vstup) COMPUTER2 IN  OUTPUT (výstup) COMPUTER1 OUT

RGB/YPBPR

Projektor zistí signál na konektore COMPUTER1 IN alebo COMPUTER2 IN/1 OUT, ak je signál vo formáte RGB alebo YPBPR. Automatický systém sa dá vypnúť a požadované nastavenia môžete prepnúť manuálne.  AUTO (automaticky) Automatické nastavenie  RGB Pre RGB signály  YPBPR Pre signály YPBPR

POZNÁMKY:

• Funkciu je možné použiť len pre signály VGA60, 480i, 576i, 480p, 576p,1 125 (1 080)/60i, 1 125 (1 080)/50i, 720/60p, 720/50p.

• Ak pri nastavení AUTO (automaticky) projektor neurčí správny typ signálu, nastavte manuálne možnosť RGB alebo YPBPR .

WIDE MODE (širokouhlý režim)

SLOVENSKY - 36

ZRUŠIT

SMAŽ VŠE

Pri premietaní širokouhlého obrazu nastavte možnosť ON (zapnuté), aby mal premietaný obraz správne rozmery.  OFF (vypnuté) Pre signály so zobrazovacím

pomerom 4 : 3

 ON (zapnuté) Pre širokouhlé signály (16:9,

16:10 a 15:9)

Page 91

Menu OPTION (možnosti)

LAMP POWER (výkon lampy)

Nastavením výkonu lampy môžete šetriť elektrickú energiu, predĺžiť životnosť lampy a znížiť hlučnosť projektora.  STANDARD (štandardný) Ak je potrebný vyšší jas

obrazu

 ECO-MODE (úsporný režim) Ak na premietanie

postačuje nižší jas obrazu

AUTO SETUP (automatické nastavenie)

Umožňuje vypnúť automatické používanie funkcie AUTO SETUP (automatické nastavenie).

 AUTO (automaticky) Keď projektor zistí na vstupe

POZNÁMKY:

• Ak projektor neidentiﬁ kuje žiadny signál, funkcia sa deaktivuje.

• Nastavenie ECO-MODE sa odporúča v prípadoch, keď nie je

potrebná vysoká svietivosť, napríklad v malých miestnostiach.

 BUTTON (tlačidlo) Parametre POSITION, DOT

LAMP RUNTIME (prevádzkový čas lampy)

POZNÁMKY:

Poskytuje informáciu o tom, ako dlho je lampa v prevádzke.

POZNÁMKY:

• Na základe informácií funkcie LAMP RUNTIME

(prevádzkový čas lampy) môžete načasovať výmenu lampy. Pozrite si časť „Výmena lampy” na strane 43

• Po vložení novej lampy je indikátor potrebné nastaviť na hodnotu „0“.

POWER OFF TIMER (nastavenie času vypnutia projektora)

Umožňuje nastaviť čas automatického vypnutia projektora v prípade, že sa v priebehu vymedzeného času nedetekuje žiaden signál. Pomocou tlačidiel ◄ ► zvoľte požadovaný čas vypnutia od 15 do 60 minút v krokoch 5 minút.

• Odporúčame používať nastavenie AUTO (automaticky).

SIGNAL SEARCH (vyhľadávanie signálu)

Umožňuje vám vypnúť systém automatickej detekcie vstupného signálu.

 ON (zapnuté) Zisťuje, či sa cez konektory privádza

 OFF (vypnuté) Deaktivované

POZNÁMKY:

• Funkcia SIGNAL SEARCH (vyhľadávanie signálu) nie je

INSTALLATION (inštalácia projektora)

COMPUTER signál z počítača,

automaticky nastaví položky

POSITION (poloha obrazu), DOT CLOCK (taktovacia frekvencia)

a CLOCK PHASE (taktovacia fáza) v menu POSITION.

CLOCK a CLOCK PHASE v menu POSITION sa automaticky upravia

pre signál COMPUTER z počítača len po stlačení tlačidla AUTO SETUP. Pozrite si časť „Diaľkový ovládač“ na strane 16.

vstupný signál a premieta obraz.

dostupná, ak sa premieta akýkoľvek vstupný signál.

DIRECT POWER ON (priame zapnutie)

Umožňuje určiť, v akom stave má byť projektor po pripojení do elektrickej zásuvky. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.  OFF (vypnuté) Projektor sa bude spúšťať

v rovnakom stave ako pred vypnutím.

 ON (zapnuté) Projektor sa neuvedie do

pohotovostného režimu, ale hneď prejde do režimu premietania.

POZNÁMKY:

• Ak sa projektor spúšťa z režimu premietania, nie je potrebné stlačiť tlačidlo POWER.

OVLÁDACÍ PANEL

Pomocou tejto funkcie môžete vyradiť tlačidlá ovládacieho panela na projektore. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.  VALID (funkčný) Aktivuje tlačidlá

ovládacieho panela.

 INVALID (zablokovaný) Deaktivuje tlačidlá

ovládacieho panela.

Zobrazí sa výzva na

potvrdenie úkonu.

Vyberte spôsob premietania podľa umiestnenia projektora. Pomocou tlačidiel ◄ ► prepínajte medzi jednotlivými možnosťami. Prečítajte si časť „Spôsoby premietania“ na strane 18.

FRONT/DESK

(spredu/stôl)

FRONT/CEILING

(spredu/strop)

REAR/DESK

(zozadu/stôl)

REAR/CEILING

(zozadu/strop)

Umiestnenie na stôl/podlahu a premietanie spredu

Montáž na strop a premietanie spredu Inštalácia na stôl/podlahu

a premietanie zozadu Montáž na strop a premietanie zozadu

ALTITUDE (nadmorská výška)

Ak používate projektor vo veľkej nadmorskej výške, nastavte v položke ALTITUDE (nadmorská výška) možnosť HIGH (vysoká), aby ventilátor bežal pri vyšších otáčkach. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

 LOW (nízka)  HIGH (vysoká) Ventilátor pracuje pri vysokých

POZNÁMKY:

• V nadmorskej výške 1 400 až 2 700 m nad morom musí byť

táto položka nastavená na možnosť HIGH.

• Hlučnosť ventilátora závisí od nastavenia položky

ALTITUDE (nadmorská výška).

Ventilátor pracuje pri nízkych otáčkach.

otáčkach.

Nastavenia

SLOVENSKY - 37

Page 92

Menu OPTION (možnosti)

FUNCTION BUTTON (funkčné tlačidlo)

Tlačidlu FUNCTION môžete priradiť niektorú z ponúkaných funkcií a tlačidlo potom používať na pohotový prístup k danej funkcii.

1. Stlačte tlačidlo ENTER.

2. Pomocou tlačidiel ▲ ▼ zvoľte požadovanú funkciu.

3. Stlačte tlačidlo ENTER.  Priradená funkcia je označená bodkou naľavo od

príslušnej položky zoznamu.

Možnosti Pozrite si AV MUTE strana 26 FREEZE strana 26 AUTO SETUP strana 25 INDEX-WINDOW strana 27 ASPECT

• Vyvolanie funkcie ASPECT (zobrazovací

pomer) v menu POSITION (poloha premietaného obrazu). Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

PICTURE MODE

• Vyvolanie funkcie PICTURE MODE

(režim obrazu) v menu PICTURE (obraz). Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

POZNÁMKY:

• Ak v priebehu 5 sekúnd nevykonáte žiadny úkon, vyvolaná položka menu zmizne.

strana 34

strana 32

 SXGA MODE (režim SXGA)

Ak je privádzaný SXGA signál, zvoľte nastavenie

SXGA. Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

 BLACKBOARD (tabuľa)

Umožňuje vám odstrániť položku BLACKBOARD

(tabuľa) z menu PICTURE MODE (režim obrazu) v menu PICTURE (obraz). Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

 ON (zapnuté) Medzi položkami menu

bude zahrnutá aj položka BLACKBOARD (tabuľa).

 OFF (vypnuté) Položka BLACKBOARD

(tabuľa) bude z menu vylúčená.

 BACK COLOR (farba pozadia)

Umožňuje nastaviť farbu pre pohotovostný režim

projektora - modrú (BLUE) alebo čiernu (BLACK). Pomocou tlačidiel ◄ ► zvoľte požadované nastavenie.

 VOLUME (hlasitosť)

Umožňuje nastaviť hlasitosť vnútorného

monofónneho reproduktora a signálu na výstupnom konektore VARIABLE AUDIO OUT.

 ◄ Zníženie  ► Zvýšenie

TEST PATTERN (testovacie zobrazenie)

Na nastavenie zaostrenia môžete použiť 7 rôznych

Nastavenia

testovacích zobrazení. Pozrite si časť „Nastavenie polohy premietaného obrazu“ na strane 24.

1. Stlačením tlačidla ENTER vyvolajte testovacie

zobrazenie č. 1.

2. Pomocou tlačidiel ◄ ► zvoľte požadované testovacie zobrazenie.

3. Stlačením tlačidla MENU alebo RETURN sa môžete vrátiť na predchádzajúce menu, alebo viacnásobným stlačením opustite menu.

DETAILED SETUP (podrobné nastavenie)

Umožňuje podrobnejšie nastaviť rôzne parametre.

 OSD DESIGN (vzhľad zobrazení)

Môžete zmeniť farbu pozadia menu. Pomocou

tlačidiel ◄ ► zvoľte požadované nastavenie.

TYPE1 (typ 1) Polopriehľadná čierna TYPE2 (typ 2) Nepriehľadná modrá TYPE3 (typ 3) Polopriehľadná tmavomodrá



AUDIO BALANCE (vyváženie zvuku)

Umožňuje nastaviť rovnakú hlasitosť zvuku

z pravého a ľavého reproduktora externej stereofónnej zostavy, alebo nastaviť vyššiu hlasitosť v ľavom alebo pravom reproduktore.

 ◄ Zvýšenie hlasitosti ľavého reproduktora  ► Zvýšenie hlasitosti pravého reproduktora

 INITIALIZE ALL (obnovenie

všetkých pôvodných nastavení)

Umožňuje obnoviť pôvodné nastavenia výrobcu

pre všetky parametre okrem položiek menu

WIRELESS (bezdrôtové pripojenie) a LAMP RUNTIME (prevádzkový čas lampy).

1. Stlačte tlačidlo ENTER.

2. Pomocou tlačidla napájania POWER vypnite

projektor.

3. Vytiahnutím sieťového prívodu projektora a jeho opätovným zapojeným do zásuvky sieťového napájania resetujte projektor.

4. Zobrazí sa menu nevyhnutných nastavení.

 Pozrite si časť „Menu nevyhnutných nastavení“ na

strane 13.

POZNÁMKY:

• Systém zabezpečenia projektora je štandardne vypnutý a vypne sa aj po obnove pôvodných nastavení.

• Po obnove pôvodných nastavení projektora sa obnoví heslo nastavené z výroby.

SLOVENSKY - 38

Page 93

Menu SECURITY (zabezpečenie)

Diaľkový ovládač Ovládací panel

 Pozrite si časť „Pohyb v MENU“ na strane 29.  Pozrite si časť „Hlavné menu a podružné menu” na strane 30.

 Otvorenie menu SECURITY

(zabezpečenie)

Pri každom vyvolaní menu SECURITY

(zabezpečenie) sa zobrazí výzva na zadanie hesla.

OBRAZ POLOHA JAZYK

MOŽNOSTI VOLBY

ZABEZPEČENÍ

WIRELESS

VLOŽIT HESLO

ZMĚNA HESLA

ZOBRAZENÍ TEXTU

ZMĚNA TEXTU

HESLO

VYPNUTO

PASSWORD CHANGE (zmena hesla)

Umožňuje vám nastaviť vlastné heslo.

1. Postupným stláčaním zadajte požadovanú postupnosť tlačidiel (maximálne 8 stlačení), ktorá bude tvoriť vaše heslo. Môžete používať tlačidlá ▲ ▼ ◄ a ►.

2. Stlačte tlačidlo ENTER.

3. Potvrďte heslo stlačením tlačidiel presne v tom istom poradí, v akom ste zadávali NOVÉ heslo.

 Ak stlačíte nesprávnu kombináciu tlačidiel,

uvedie sa výzva, aby ste znova zadali heslo.

4. Stlačte tlačidlo ENTER.

POZNÁMKY:

• Zadané znaky hesla sa zobrazia vo forme hviezdičiek v príslušnom políčku.

• Pravidelne meňte heslo.

• Nepoužívajte heslá, ktoré je možné ľahko uhádnuť.

ZOBRAZOVANIE TEXTU

Umožňuje vám nastaviť vlastný text, napr. názov spoločnosti alebo URL adresu, ktoré sa budú zobrazovať pravidelne v dolnej časti premietaného obrazu počas premietania.

• OFF (vypnuté) Deaktivované

• ON (zapnuté) Aktivované

Ak sa pokúsite otvoriť menu SECURITY (zabezpečenie) pred nastavením vlastného hesla, zobrazí sa výzva, aby ste zadali pôvodné heslo nastavené z výroby.  Stláčajte tlačidlá ▲ ► ▼ ◄  ► ▼ ◄ a tlačidlo

ENTER.

 Po zmene hesla

Ak otvárate menu SECURITY (bezpečnosť) po

nastavení vlastného hesla v menu PASSWORD

CHANGE (zmena hesla), zadajte svoje vlastné heslo.

POZNÁMKY:

• Pôvodné heslo nastavené z výroby má platnosť do zmeny

hesla v menu PASSWORD CHANGE (zmena hesla).

• Zadané znaky hesla sa zobrazia vo forme hviezdičiek v príslušnom políčku.

INPUT PASSWORD (vstupné heslo)

Ak aktivujete bezpečnostný systém, pri vstupe do režimu premietania sa uvedie výzva, aby ste zadali heslo. Ak nezadáte správne heslo, všetky ovládacie tlačidlá okrem tlačidla napájania POWER budú zablokované.  OFF (vypnuté) Deaktivované  ON (zapnuté) Aktivované

POZNÁMKY:

• Ak aktivujete bezpečnostný systém, z bezpečnostných dôvodov si nezabudnite nastaviť vlastné heslo.

• Systém zabezpečenia projektora je štandardne vypnutý a vypne sa aj po obnove pôvodných nastavení.

ZMENA TEXTU

Umožňuje vám zadať vlastný text s dĺžkou až 22 znakov, ktorý sa bude zobrazovať po aktivovaní funkcie TEXT DISPLAY (zobrazenie textu)

ZMĚNA TEXTU

SMAŽ VŠE

ZRUŠIT

1. Tlačidlami ▲ ▼ ◄ ► určte požadovaný znak

a stlačte tlačidlo ENTER.

 Zvolený znak sa zobrazí v rámčeku TEXT

CHANGE (zmena textu).

2. Opakujte krok 1 až do vloženia celého textu.  Ak chcete vymazať všetky zadané znaky, presuňte

kurzor na položku ALL DELETE (vymazať všetko) a stlačte tlačidlo ENTER.

 Ak chcete do textu vložiť ďalší znak, presuňte sa

kurzorom do políčka na zadávanie textu, nastavte sa na požadované miesto, stlačte tlačidlo ▼ a vráťte sa na pole znakov.

 Ak chcete vymazať niektorý znak, stlačte tlačidlo

DEFAULT, alebo presuňte kurzor na požadovaný znak a stlačte tlačidlo DEFAULT.

3. Výberom položky OK a stlačením tlačidla ENTER

aktivujte zadaný text.

 Ak zvolíte položku CANCEL (zrušiť) alebo

stlačíte tlačidlo MENU/RETURN, vrátite sa do predchádzajúceho menu bez uloženia textu.

Nastavenia

SLOVENSKY - 39

Page 94

Menu WIRELESS (bezdrôtové pripojenie)

Diaľkový ovládač Ovládací panel

 Pozrite si časť „Pohyb v MENU“ na strane 29.  Pozrite si časť „Hlavné menu a podružné menu” na strane 30.

POZNÁMKY:

• Menu WIRELESS je dostupné len pri modeloch

PT-LB80NTE/PT-LB75NTE.

• Informácie o bezdrôtovom pripojení nájdete na CD-ROM

disku dodanom s projektorom.

• Ak je aktívna funkcia INPUT PASSWORD (vstupné heslo)

v menu zabezpečenia SECURITY, na obnovenie pôvodných nastavení projektora prostredníctvom internetovej siete je potrebné zadať správne heslo.

Položky menu WIRELESS

V menu WIRELESS (bezdrôtové pripojenie) sa nachádzajú nasledujúce položky:  NETWORK (internetová sieť)

 NAME CHANGE (zmena mena)  INPUT PASSWORD (vstupné heslo)  PASSWORD CHANGE (zmena hesla)  NETWORK STANDBY (pohotovostný režim

v sieti)  WEB CONTROL (webové ovládanie)  LIVE MODE CUT IN (vstup do internetovej

siete v režime LIVE)  STATUS (stav)  INITIALIZE (obnovenie pôvodných nastavení)

Nastavenia

SLOVENSKY - 40

Page 95

Indikátory TEMP (teplota projektora) a LAMP (stav lampy)

Riešenie problémov, ktoré signalizujú indikátory

Indikátory LAMP a TEMP vás informujú o problémoch pri prevádzke projektora. Vyriešte problém podľa nasledujúceho postupu:

1. Skontrolujte stav všetkých indikátorov a projektora a vypnite projektor správnym spôsobom.

 Pozrite si časť „Zapnutie a vypnutie projektora“ na strane 20.

2. Na základe stavu indikátorov LAMP a TEMP zistite príčinu problému.

3. Postupujte podľa pokynov k príslušnej indikácii stavu a vyriešte problém.

4. Zapnite projektor správnym spôsobom a skontrolujte, či indikátory prestali signalizovať problém.

POZNÁMKY:

• Ak problém pretrváva alebo ak nezistíte príčinu, projektor nezapínajte. Obráťte sa na autorizované servisné stredisko.

 Indikátor LAMP (lampa)

Indikátor Svieti načerveno Bliká načerveno

Problém

Príčina

Náprava

PREVÁDZKOVÝ ČAS LAMPY dosiahol 2 800

hodín. Lampa čoskoro do-

siahne hranice svojej životnosti a je potrebné ju vymeniť.

Pozrite si časť „Výmena lampy” na strane 43

Porucha obvodu LAMPY, neštandardné fungovanie alebo je lampa poškodená.

Projektor ste po vypnutí opäť zapli príliš skoro.

Nechajte lampu vychladnúť a projektor zapnite až po 90 sekundách.

Porucha obvodu LAMPY, neštandardné fungovanie.

Vypnite projektor a obráťte sa na autorizované servisné stredisko.

LAMP TEMP

Lampa je poškodená.

Pozrite si časť „Výmena lampy” na strane 43

 Indikátor teploty TEMP

Indikátor

Problém

Príčina

Náprava

*1. Ak je nastavená možnosť LOW (nízka), projektor bude po zapnutí vo veľkej nadmorskej výške premietať 2 minúty.

Počas premietania sa rozsvieti červený indikátor a zobrazí sa upozornenie. Bliká načerveno a projektor je vypnutý.

Teplota vo vnútri a/alebo v okolí projektora dosahuje neštandardnú hodnotu.

• Premietaný obraz môže byť tmavší než zvyčajne.

• Vnútorný ventilátor môže byť hlučnejší než zvyčajne.

Vetracie otvory sú zakryté.

Odstráňte predmety nachádzajúce sa v okolí vetracích otvorov a v okolí projektora.

Teplota v miestnosti je veľmi vysoká

Projektor umiestnite na miesto so stabilnou teplotou. Pozrite si stranu 50.

Filter je nadmerne znečistený a ventilácia je nedostatočná.

Vymeňte ﬁ lter podľa pokynov. Pozrite si stranu 42.

Projektor používate v nadmorskej výške 1 400 až 2 700 m (4 593 - 8 858 ft).

Zapnite projektor*1 a položku ALTITUDE (nadmorská výška) nastavte na možnosť HIGH (vysoká). Pozrite si stranu 37.

a údržba

Starostlivosť

SLOVENSKY - 41

Page 96

Starostlivosť o projektor a výmena spotrebných súčastí

Čistenie projektora

 Pred čistením projektora

 Vypnite projektor a odpojte sieťový prívod od zásuvky sieťového napájania.  Odpojte všetky káble z projektora.

 Čistenie vonkajšieho povrchu projektora

Opatrne utrite nečistotu a prach jemnou tkaninou.  Ak sa znečistenie odstraňuje ťažko, namočte handričku vo vode, dobre ju vyžmýkajte a utrite projektor.

Vysušte projektor suchou handričkou.

 Nepoužívajte benzín, riedidlá, akékoľvek alkoholové rozpúšťadlá, kuchynské saponáty ani chemicky

napustené handričky. Ich použitím by ste mohli spôsobiť zmenu vzhľadu alebo poškodenie povrchu projektora.

 Čistenie skla krytu objektívu

Mäkkou handričkou, ktorá nezanecháva vlákna, opatrne utrite prach a nečistoty.  Skontrolujte, či na skle krytu objektívu nezostala špina alebo prach. Zväčšené nečistoty by sa premietli na

premietaciu plochu.

POZNÁMKY:

• Sklenený kryt objektívu čistite mimoriadne opatrne. Pri neopatrnom zaobchádzaní by sa mohol vážne poškodiť.

 Čistenie vzduchového ﬁ ltra

Ak je vzduchový ﬁ lter nadmerne znečistený, vnútorná teplota projektora vzrastie, čo môže spôsobiť jeho

1. Otočte projektor spodnou stranou nahor

2. Zatlačte na jazýček zaistenia ﬁ ltra

3. Vysávačom odstráňte prach a nečistoty

 Vzduchový ﬁ lter neumývajte.

4. Vzduchový ﬁ lter vložte a pomaly zasuňte

 Vzduchový ﬁ lter musí zapadnúť na miesto.

POZNÁMKY:

• Projektor v žiadnom prípade nepoužívajte bez vzduchového ﬁ ltra.

 Výmena vzduchového ﬁ ltra

Vzduchový ﬁ lter je potrebné vymeniť, keď je jeho čistenie neúčinné, a pri výmene lampy. Náhradný ﬁ lter je

Starostlivosť

a údržba

nesprávne fungovanie alebo poškodenie. Vzduchový ﬁ lter pravidelne po 100 hodinách prevádzky projektora vyčistite.

a opatrne ho položte na mäkkú látku.

Jazýček

a opatrne ﬁ lter vytiahnite.

z ﬁ ltra.

do otvoru na prívod vzduchu.

dodávaný s náhradnou lampou (ET-LAB80). Ďalší vzduchový ﬁ lter si môžete zakúpiť v autorizovanom servisnom stredisku (TXFMZ01VKG7).

Vzduchový

ﬁ lter

SLOVENSKY - 42

Page 97

Starostlivosť o projektor a výmena spotrebných súčastí

Výmena lampy

Lampa (typ ET-LAB80) sa časom opotrebúva a je potrebné ju pravidelne meniť. Odporúčame, aby ste výmenu lampy zverili kvaliﬁ kovaným odborníkom a obrátili sa na autorizované servisné stredisko.

 Kedy je potrebné vymeniť lampu

Ako sa lampa opotrebúva, jej svietivosť časom klesá. Odporúčaný interval výmeny je približne

3 000 prevádzkových hodín. Tento interval však môže byť aj kratší v závislosti od prevádzkových podmienok, vlastností lampy alebo okolitého prostredia. Dĺžku používania lampy môžete zistiť v menu OPTION v položke LAMP RUNTIME (prevádzkový čas lampy).

Text na premietacej ploche

Indikácia

Viac ako

2 800 hodín

Viac ako

3 000 hodín

POZNÁMKY:

• Orientačné hodnoty, 2 800 a 3 000 hodín, sú približné odhady namerané za určitých podmienok a nie je možné zaručiť ich všeobecnú platnosť.

• Ďalšie informácie týkajúce sa lampy, ako napríklad garantovaný prevádzkový čas, nájdete v informáciách dodávaných s lampou.

• Lampu nepoužívajte dlhšie ako 3 000 hodín. Po prekročení tohto času môže lampa vybuchnúť.

REPLACE LAMP (vymeňte lampu)

V ľavom hornom rohu premietacej plochy sa na 30 sekúnd zobrazí text „REPLACE LAMP” (vymeňte lampu).

V ľavom hornom rohu premietacej plochy sa zobrazí text „REPLACE LAMP” (vymeňte lampu) a ostane zobrazený až do potvrdenia zo strany používateľa. Zobrazovanie textu môžete vypnúť stlačením ľubovoľného tlačidla.

Indikátor LAMP (lampa)

Svieti načerveno.

 Pred výmenou lampy

 Obráťte sa na autorizované servisné stredisko a zakúpte si novú lampu (ET-LAB80).  Vypnite projektor a odpojte sieťový prívod od zásuvky sieťového napájania.  Počkajte minimálne 1 hodinu a uistite sa, že lampa a jej okolie sa dostatočne vychladili.  Pripravte si krížový skrutkovač.  Ak je projektor namontovaný na strope, nepracujte priamo pod projektorom ani sa nepribližujte tvárou

k projektoru.

POZNÁMKY:

• Pred výmenou lampy nechajte lampu vychladnúť, aby ste sa nepopálili a aby sa nepoškodil projektor, alebo aby nevznikla iná nebezpečná situácia.

• Používajte výlučne lampy schválené výrobcom projektora.

SLOVENSKY - 43

a údržba

Starostlivosť

Page 98

Starostlivosť o projektor a výmena spotrebných súčastí

 Postup výmeny

 Demontáž a výmena lampy

1. Pomocou krížového skrutkovača uvoľnite 2 skrutky upevňujúce kryt lampy na zadnej stene projektora tak, aby sa ľahko otáčali, a odnímte kryt lampy.

Kryt lampy

Upevňovacie skrutky krytu lampy

2. Pomocou krížového skrutkovača uvoľnite 3 upevňovacie skrutky lampy.

Rukoväte

Skrutky na uchytenie lampy

3. Opotrebovanú lampu vytiahnite opatrne z projektora.  Pri vyberaní lampu uchopte za držiak a vyberte ju

priamym smerom. Niektoré časti lampy majú ostré hrany, na ktorých by ste sa mohli poraniť.

4. Správnym spôsobom vložte novú lampu.

5. Zatlačte lampu dnu tak, aby sa ozvalo cvaknutie a uistite sa, že je správne vložená.

6. Pomocou krížového skrutkovača dotiahnite 3 upevňovacie skrutky jednotky lampy.

Skrutky na uchytenie lampy

7. Nasaďte kryt lampy a potom pomocou krížového skrutkovača pevne utiahnite 2 upevňovacie skrutky krytu jednotky lampy.

Tu zatlačte

POZNÁMKY:

• Lampa aj kryt musia byť riadne uložené a pripevnené. V opačnom prípade môže ochranný obvod zamedziť zapnutie projektora.

• Kým je lampa vybratá, nezapínajte projektor.

• S lampou manipulujte opatrne, pretože je vyrobená zo skla. Pri páde alebo náraze by sa mohla poškodiť alebo prasknúť.



1. Zapojte sieťový prívod do sieťovej zásuvky a zapnite

2. Stlačením tlačidla MENU vyvolajte menu.

3. Pomocou tlačidiel ▲ ▼ zvoľte menu OPTION

4. Pomocou tlačidiel ▲ ▼ zvoľte položku LAMP

Starostlivosť

a údržba

Resetovanie položky LAMP RUNTIME (prevádzkový čas lampy)

projektor.

(možnosti) a stlačte tlačidlo ENTER.

RUNTIME (prevádzkový čas lampy).

VÝKON LAMPY

PROVOZ LAMPY

STANDARDNÍ

5. Stlačte a približne 3 sekundy podržte tlačidlo ENTER.

6. Zobrazí sa výzva na potvrdenie úkonu. Zvoľte možnosť OK.

7. Odpojením a opätovným zapojením sieťového prívodu do elektrickej zásuvky resetujte projektor.

8. Opäť vyvolajte položku menu LAMP RUNTIME a skontrolujte, či sa zobrazuje prevádzkový čas lampy „0 H“.

SLOVENSKY - 44

Page 99

Riešenie problémov

Ak pretrváva akýkoľvek problém, obráťte sa na predajcu.

Problém Príčina

 Pravdepodobne nie je riadne zapojený sieťový prívod.  V sieťovej zásuvke nie je elektrický prúd.

Projektor sa nezapne.

Nezobrazuje sa žiadny obraz.

Obraz je rozmazaný.

Farby sú nevýrazné alebo vyblednuté.

Zabudovaný reproduktor nevydáva žiaden zvuk.

Ovládacie tlačidlá na projektore nefungujú.

Diaľkový ovládač nefunguje.

Obraz sa nezobrazuje správne.

Obraz z počítača sa nezobrazuje.

 Indikátor teploty TEMP svieti alebo bliká.  Indikátor lampy LAMP svieti alebo bliká.  Kryt lampy nie je riadne namontovaný.  Prívod napájania je prerušený ističom.  Zdroj signálu pravdepodobne nie je správne pripojený ku konektoru.  Je možné, že nastavenie voľby vstupu signálu nie je správne.  Položka BRIGHTNESS (jas) je pravdepodobne nastavená na

minimálnu hodnotu.

 Zdroj signálu nemusí fungovať správne.  Pravdepodobne je aktivovaná funkcia AV MUTE (vypnutie obrazu

a zvuku).

 Zaostrenie pravdepodobne nie je nastavené správne.  Projektor nemusí byť v správnej vzdialenosti od premietacej plochy.  Objektív môže byť znečistený.  Projektor je pravdepodobne príliš naklonený.  Položky COLOR (sýtosť farieb) alebo TINT (odtieň) pravdepodobne

nie sú nastavené správne.

 Zariadenie, z ktorého je privádzaný signál, nie je pravdepodobne

nastavené správne.

 Zdroj zvukového signálu nemusí byť pripojený správne.  Kábel je pravdepodobne pripojený ku konektoru výstupu VARIABLE

AUDIO OUT.

 Hlasitosť môže byť nastavená na najnižšiu možnú úroveň.  Položka CONTROL PANEL (ovládací panel) v menu OPTION

(možnosti) je deaktivovaná. Ak nemáte diaľkový ovládač, keď je deaktivovaná položka CONTROL PANEL (ovládací panel), stlačte a 2 sekundy podržte tlačidlo

 Batérie môžu byť vybité.  Batérie nie sú pravdepodobne vložené správne.  Pred senzorom signálu z diaľkového ovládača na projektore sa môže

nachádzať prekážka.

 Diaľkový ovládač môže byť mimo pracovného dosahu.  Diaľkový ovládač je vystavený silnému svetlu, napr. zo žiarivky.  Položka TV-SYSTEM (TV norma) nie je pravdepodobne nastavená

správne.

 Problém môže spočívať vo VHS videorekordéri alebo inom zdroji

signálu.

 Do projektora je privádzaný signál, ktorý nie je kompatibilný.  Kábel je pravdepodobne dlhší než odporúčaný kábel.  Videovýstup z prenosného počítača pravdepodobne nie je správny.

(Pokúste sa zmeniť nastavenia externého výstupu súčasným stlačením

klávesov [Fn] + [F3] alebo [Fn] + [F10]. Postup sa však môže líšiť v závislosti od typu počítača. Ďalšie informácie si prečítajte v dokumentácii k počítaču.)

 Nastavenie položky COMPUTER2 SELECT (voľba konektora

COMPUTER2) v menu OPTION (možnosti) nie je správne.

MENU a súčasne stlačte tlačidlo ENTER.

Strana

s informáciami

20 21 41 41 44

19 26 32

24 17 42

17/18

19 15

16 25

25 25 33

a údržba

Starostlivosť

SLOVENSKY - 45

Page 100

Technické informácie

Zoznam kompatibilných signálov

Režim

NTSC/NTSC 4.43/PAL-

M/PAL60

PAL/PAL-N/SECAM 720 x 576i 15,6 50,0 - A

525i (480i) 720 x 480i 15,7 59,9 13,5 A

625i (576i) 720 x 576i 15,6 50,0 13,5 A 525p (480p) 720 x 483 31,5 59,9 27,0 A 625p (576p) 720 x 576 31,3 50,0 27,0 A

1 125 (1 080)/60i 1 920 x 1 080i 33,8 60,0 74,3 A 1 125 (1 080)/50i 1 920 x 1 080i 28,1 50,0 74,3 A

750 (720)/60p 1 280 x 720 45,0 60,0 74,3 A 750 (720)/50p 1 280 x 720 37,5 50,0 74,3 A

VESA 640 x 400 31,5 70,4 25,2 A

VGA 640 x 480 31,5 59,9 25,2 A

SVGA 800 x 600 35,2 56,3 36,0 A

MAC 832 x 624 49,7 74,6 57,3 A XGA 1 024 x 768 39,6 50,1 51,9 AA

MXGA 1 152 x 864 64,0 71,2 94,2 A

MAC 1 152 x 870 68,7 75,1 100,0 A

MSXGA 1 280 x 960 60,0 60,0 108,0 A

SXGA 1 280 x 1 024 64,0 60,0 108,0 A

SXGA60+ 1 400 x 1 050 64,0 60,0 108,0 A

UXGA 1600 x 1200 75,0 60,0 162,0 B

WIDE750 (720) 1280 x 720 44,8 59,9 74,5 A

WXGA768 1280 x 768 39,6 49,9 65,3 A

WXGA800 1280 x 800 41,3 50,0 68,0 A

WXGA+ 1440 x 900 55,9 59,9 106,5 A

WSXGA+ 1680 x 1050 65,3 60,0 146,3 B

WUXGA 1920 x 1200 74,6 59,9 193,3 B

*1. Písmeno „i” za rozlíšením znamená, že ide o prekladaný signál. *2. Nasledujúce symboly slúžia na označenie kvality obrazu. AA Umožňuje dosiahnutie maximálnej kvality obrazu.

Príloha

A Signály sa pred premietnutím obrazu skonvertujú obvodom na spracovanie obrazu. B Dochádza k určitej strate dát s cieľom uľahčiť premietanie. *3. Signály s rozlíšením 750 (720)/60p alebo 750 (720)/50p zo vstupov COMPUTER sa zobrazia vo formáte WIDE750 (720). Stlačením

tlačidla AUTO SETUP (automatické nastavenie) alebo korekciou nastavení menu POSITION (poloha) zarovnajte obraz s veľkosťou premietacej plochy.

Rozlíšenie

zobrazenia

1 024 x 768 48,4 60,0 65,0 AA 1 024 x 768 56,5 70,1 75,0 AA 1 024 x 768 60,0 75,0 78,8 AA 1 024 x 768 68,7 85,0 94,5 AA

1 152 x 864 67,5 74,9 108,0 A 1 152 x 864 77,1 85,0 119,7 B

1 280 x 1 024 80,0 75,0 135,0 B 1 280 x 1 024 91,1 85,0 157,5 B

1 400 x 1 050 65,1 59,9 122,4 B

1280 x 720 37,1 49,8 60,5 A

1280 x 768 47,8 59,9 79,5 A

1280 x 800 49,1 60,2 69,1 A 1280 x 800 49,7 59,8 83,5 A

(body)

720 x 480i 15,7 59,9 - A

640 x 400 37,9 85,1 31,5 A

640 x 480 35,0 66,7 30,2 A 640 x 480 37,9 72,8 31,5 A 640 x 480 37,5 75,0 31,5 A 640 x 480 43,3 85,0 36,0 A

800 x 600 37,9 60,3 40,0 A 800 x 600 48,1 72,2 50,0 A 800 x 600 46,9 75,0 49,5 A 800 x 600 53,7 85,1 56,3 A

Riadkovanie

H (kHz) V (Hz)

Taktovacia

frekvencia (MHz)

Kvalita obrazu

VIDEO/S-VIDEO

COMPUTER/YPBPR

Konektory

COMPUTER

SLOVENSKY - 46
