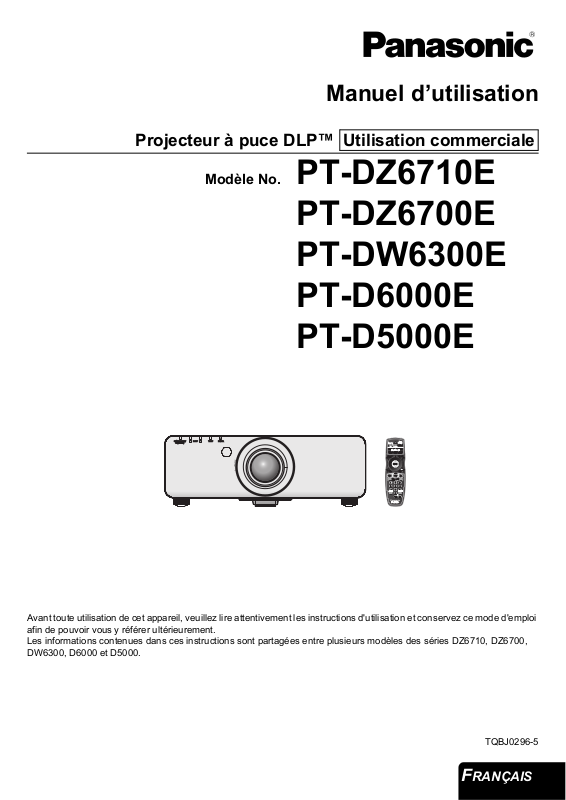

PANASONIC PT-D6000ES User Manual [fr]

Manuel d’utilisation

Projecteur à puce DLP™

Modèle No. PT-DZ6710E

PT-DZ6700E
PT-DW6300E
PT-D6000E
PT-D5000E

Utilisation commerciale

STANDBY(RED)/STANDBY(RED)/

LAMPLAMP TEMPTEMP

ON(GREEN) ON(GREEN)

Avant toute utilisation de cet appareil, veuillez lire attentivement les instructions d'utilisation et conservez ce mode d'emploi
afin de pouvoir vous y référer ultérieurement.
Les informations contenues dans ces instructions sont partagées entre plusieurs modèles des séries DZ6710, DZ6700,
DW6300, D6000 et D5000.

FILTERFILTER

TQBJ0296-

FRANÇAIS

5

Avis important concernant la sécurité

Informations

importantes

Cher client Panasonic :

Ce mode d’emploi vous donne toutes les informations nécessaires concernant l’utilisation de ce projecteur. Nous
espérons qu'il vous aidera à utiliser au mieux votre nouveau produit, et que vous serez satisfait de votre Projecteur
à puce DLP™ Panasonic. Le numéro de série se trouve au bas de l'appareil. Le noter dans l’espace prévu ci­dessous et conserver ce manuel pour le cas où des réparations seraient nécessaires à l’avenir.

Numéro de modèle :

PT-DZ6710E/PT-DZ6700E/PT-DW6300E/PT-D6000E/PT-D5000E

Numéro de série :

AVERTISSEMENT : CET APPAREIL DOIT ETRE RELIE A LA MASSE.

AVERTISSEMENT : Afin d’éviter des dommages qui risquent de causer un incendie ou des chocs

électriques, ne pas exposer cet appareil à la pluie ou à l’humidité.

Décret 3 d’information sur le bruit des machines. GSGV, 18 janvier 1991 : Le niveau de pression sonore à la
hauteur de I’opérateur est inférieur ou égal à 70 dB (A) selon ISO 7779.

AVERTISSEMENT :

1. Débrancher l’appareil de sa prise secteur lorsque celui-ci n’est pas utilisé pendant une longue période.

2. Pour prévenir tout risque d’électrocution, ne retirez pas le capot. Cet appareil ne contient aucune pièce
réparable par l’utilisateur. Confiez les réparations à un technicien qualifié.

3. Ne pas retirer la goupille de mise à la terre de la fiche d’alimentation. Cet appareil est équipé d’une fiche
d’alimentation de type mise à la terre à trois broches. Cette fiche ne s’adapte que sur une prise de secteur de
type mise à la terre. Il s’agit d’une caractéristique de sécurité. S’il n’est pas possible d’insérer la fiche dans la
prise, contacter un électricien. Ne pas invalider le but de la mise à la terre.

MISE EN GARDE : Afin d'assurer une compatibilité totale et un fonctionnement sans failles, veuillez

respecter les consignes d'utilisation de l'appareil, qui recommandent l'utilisation du
cordon d'alimentation fourni et de câbles d'interface à blindage pour toutes les
connexions à votre ordinateur ou périphériques. En cas d'utilisation du port série pour
commander le projecteur depuis un PC, vous devrez utiliser un câble à interface série
RS-232C en option avec noyau en ferrite. Tout changement ou modification non autorisé
à cet équipement annule l’autorité de faire fonctionner cet appareil.

En accord avec la directive 2004/108/EC, article 9(2)
Centre d'essais Panasonic
Panasonic Service Europe, une division de Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F.R. Allemagne

FRANÇAIS - 2

Avis important concernant la sécurité

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des
appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui
l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés
doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils
usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale
en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez
à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et
l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés,
veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou
du point de vente où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine
d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous
renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l’élimination des déchets dans les pays extérieurs à
l’Union européenne

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure
applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités
locales compétentes ou de votre distributeur.

importantes

Informations

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples
ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la
réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les
exigences posées par la Directive relative au produit chimique concerné.

Informations concernant la protection de l’environnement à l’intention des
utilisateurs chinois

Ce symbole n’est valable qu’en Chine.

FRANÇAIS - 3

Avis important concernant la sécurité

Informations

importantes

IMPORTANT : FICHE MOULÉE (GB seulement)

POUR VOTRE SÉCURITÉ, LISEZ ATTENTIVEMENT LE TEXTE SUIVANT.

Cet appareil est fourni avec une fiche secteur moulée à trois broches sûre et pratique. Un
fusible de 13 ampères est fixé à cette fiche. Si le fusible doit être remplacé, veillez à ce que
le nouveau fusible ait une valeur nominale de 13 ampères et qu’il soit approuvé par ASTA ou
BSI à BS1362.

Assurez-vous que le corps du fusible porte bien la marque ASTA a ou la marque BSI `.
Si la fiche contient un couvercle de fusible amovible, veillez à bien le remettre en place une

fois que le fusible a été remplacé. Si vous perdez le couvercle du fusible, la fiche ne doit pas
être utilisée avant qu’un nouveau couvercle ait été mis en place. Vous pouvez acheter un
couvercle de fusible de remplacement dans un centre technique agréé.

Si la fiche secteur moulée s’avère incompatible avec les prises du secteur à domicile, il
sera nécessaire de retirer le fusible et de sectionner la prise avant de la mettre au rebut en
prenant toutes les précautions nécessaires. Si vous insérez la fiche sectionnée dans
n’importe quelle prise de 13 ampères, vous risquerez un choc électrique grave.

Si vous devez fixer une nouvelle fiche, respectez le code de câblage indiqué ci-dessous.
En cas de doute, adressez-vous à un électricien qualifié.

AVERTISSEMENT : CET APPAREIL DOIT ETRE RELIE A LA TERRE.

IMPORTANT : Chaque fil conducteur peut être identifié par sa couleur suivant l’ordre suivant:

Vert et jaune : Terre
Bleu : Neutre
Brun : Electrisé

Comme les couleurs des fils du conducteur secteur de cet appareil peuvent ne pas
correspondre aux marques colorées identifiant les bornes de votre fiche, procédez de la
manière suivante.

Le fil de couleur VERT ET JAUNE doit être raccordé à la borne de la fiche marquée de
la lettre E ou du symbole de terre W ou colorée en VERT ou VERT ET JAUNE.

Le fil de couleur BLEU doit être raccordé à la borne de la fiche marquée de la lettre N
ou colorée en NOIR.

Le fil de couleur BRUN doit être raccordé à la borne de la fiche marquée de la lettre L
ou colorée en ROUGE.

Remplacement du fusible : Ouvrir le compartiment des fusibles à l’aide d’un
tournevis puis remplacer le fusible.

FRANÇAIS - 4

13A250V

BS1363/A

L

N

HE-8

ASA

Sommaire

J Étapes rapides

Mise en route

1. Configuration de votre projecteur

Voir « Installation » à la page 16.

2. Connexion à d'autres dispositifs

Voir les instructions d'utilisation sur le
CD-ROM fourni avec le projecteur.

3. Préparer la Télécommande

Voir « Télécommande » à la page 14.

Installation ................................................................ 16

Méthode de projection.................................................... 16

Retrait et mise en place de l'objectif de projection ......... 17

Cordon d’alimentation..................................................... 18

Fonctionnement de base

Projection.................................................................. 19

Projection d'une image ................................................... 19

Fonctionnement de la télécommande .................... 21

Plage de fonctionnement................................................ 21

Configuration automatique de la position de l'image ...... 21

Commutation du signal d'entrée ..................................... 22

Arrêt de la projection ...................................................... 22

Effacement du menu à l’écran........................................ 22

Modification du format de l’image................................... 22

Affichage d’une mire de test interne ............................... 22

Utilisation d'une fonction attribuée.................................. 23

Affichage de l'état du projecteur ..................................... 23

Réinitialisation des réglages par défaut à la

sortie d’usine .................................................................. 23

Navigation dans les menus ..................................... 24

Menu principal et sous-menus........................................ 24

Navigation dans le menu................................................ 27

Entretien

importantes

Informations

Mise en route

4. Commencer la projection

Voir « Projection » à la page 19.

5. Réglage de l’image

Voir « Navigation dans les menus »
à la page 24.

Informations importantes

Avis important concernant la sécurité......................2

Précautions de sécurité..............................................6

AVERTISSEMENTS .........................................................6

MISES EN GARDE........................................................... 7

Précautions lors du transport............................................ 9

Précautions lors de l’installation........................................9

Précautions lors de l’utilisation.......................................... 9

Autres..............................................................................10

Sécurité...........................................................................10

Accessoires.....................................................................11

Lampe témoin........................................................... 28

Gestion des problèmes indiqués .................................... 28

Remplacement.......................................................... 30

Remplacement de l’unité de la lampe ............................ 30

Remplacement du filtre autonettoyant (ACF) ................. 32

Dépannage................................................................ 33

Annexe

Informations techniques.......................................... 34

Liste des signaux compatibles........................................ 34

Spécifications ................................................................. 36

Dispositifs de Protection du Support de Montage au

Plafond ........................................................................... 38

Dimensions..................................................................... 39

Marques commerciales .................................................. 39

Index.......................................................................... 40

de base

Fonctionnement

EntretienAnnexe Préparation

Préparation

A propos de votre projecteur...................................12

Projecteur........................................................................12

Télécommande ...............................................................14

FRANÇAIS - 5

Précautions de sécurité

Informations

importantes

AVERTISSEMENTS

Si l’on remarque une émission de fumée, d’odeurs
suspectes ou de bruits provenant du projecteur,
débrancher la fiche du cordon d’alimentation de la
prise de courant.

Ne pas continuer d’utiliser le projecteur dans ces cas-là,
car cela peut entraîner un incendie ou des chocs
électriques.
Après s’être assuré qu'il n'y ait plus de fumée dégagée,
s’adresser à un centre technique agréé et demander que
les réparations nécessaires soient faites.
Le fait de réparer le projecteur soi-même est très
dangereux, et ne doit jamais être fait.

Ne pas installer ce projecteur dans un endroit qui
n’est pas assez résistant pour supporter le poids du
projecteur.

Si l’emplacement d’installation n’est pas assez résistant, le
projecteur risque de tomber et causer de graves blessures
et (ou) des dommages.

Demander à un technicien qualifié d’installer le
projecteur par exemple s’il est installé au plafond.

Si l’installation n’est pas faite correctement, cela peut
entraîner des blessures ou des chocs électriques.
Ne pas utiliser un support de montage au plafond qui n’est
pas agréé.

Si de l’eau ou des objets étrangers pénètrent dans le
projecteur, si le projecteur tombe, ou si le boîtier est
endommagé, débrancher immédiatement la fiche du
cordon d’alimentation de la prise de courant.

Si l’on continue d’utiliser le projecteur dans cette condition,
cela peut entraîner un incendie ou des chocs électriques.
S’adresser à un centre technique agréé pour que les

réparations nécessaires puissent être faites.

La prise doit être montée à proximité de l’appareil et
doit être facilement accessible.

Débranchez immédiatement le cordon d’alimentation de la
prise si un problème survient.

Ne pas surcharger la prise de courant.

Si l’alimentation est surchargée (par exemple, par
l’utilisation de trop d’adaptateurs), cela risque de faire
surchauffer le projecteur et peut entraîner un incendie.

Ne jamais entreprendre toute modification
quelconque ou démontage du projecteur.

Des hautes tensions peuvent causer de graves blessures.
Pour toute inspection, réglage ou réparation, s’adresser
à un centre technique agréé.

Nettoyer la fiche du cordon d’alimentation
régulièrement afin d’éviter toute accumulation de
poussière.

Si de la poussière s’accumule sur la fiche du cordon d’ali­mentation, l’humidité peut endommager l’isolant et entraî­ner un incendie. Débrancher la fiche du cordon
d’alimentation de la prise de courant et l’essuyer avec un
tissu sec.
Si le projecteur n’est pas utilisé pendant une période
prolongée, débrancher la fiche du cordon d’alimentation de
la prise de courant.

Ne pas manipuler le cordon d’alimentation avec
les mains mouillées.

Cela peut entraîner des chocs électriques.

Brancher la fiche du cordon d’alimentation ferme­ment dans la prise de courant.

Ne pas utiliser de cordon d’alimentation autre que

celui fourni.

Si la fiche n’est pas complètement insérée, cela peut

entraîner des chocs électriques ou la faire
surchauffer.

Si la fiche est endommagée ou la plaque de la prise

desserrée, celles-ci ne devraient pas être utilisées.

Ne pas placer le projecteur sur des surfaces insta­bles.

Si le projecteur est placé sur une surface qui est inclinée ou
instable, il risque de tomber ou de se renverser et cela peut
causer des blessures ou des dommages.

Ne pas placer le projecteur dans l’eau ou ne pas
le laisser se mouiller.

Sinon cela peut causer un incendie ou des chocs
électriques.

Faire attention à ne pas endommager le cordon d’ali­mentation.

Ne pas endommager le cordon d’alimentation, ne pas le
modifier, ne pas le placer sous des objets lourds, ne pas le
placer près d’objets chauffants, ne pas le tordre, ne pas le
plier ou le tirer excessivement et ne pas le rouler en boule.
Si le cordon d’alimentation est endommagé, cela peut
entraîner un incendie et des chocs électriques.
Si le cordon d’alimentation est endommagé, le faire réparer
par un centre technique agréé.

Ne pas placer le projecteur sur des matériaux com­me du tapis ou du tissu éponge.

Cela peut provoquer une surchauffe du projecteur, pouvant
entraîner des brûlures, un incendie ou endommager le
projecteur.

Ne pas placer des récipients de liquide sur le projec­teur.

Si de l’eau se renverse sur le projecteur ou pénètre dans
celui-ci, il y aura risque d’incendie ou d’électrocution.
Si de l’eau entre à l’intérieur du projecteur, entrer

en contact avec un centre technique agréé.

Ne pas mettre d’objets étrangers dans le projecteur.

Ne pas insérer d’objets métalliques ou inflammables dans
les orifices de ventilation ou les faire tomber sur le
projecteur, car cela peut causer un incendie ou des chocs
électriques.

FRANÇAIS - 6

Précautions de sécurité

Veiller à ce que les bornes + et – des piles n’entrent
pas en contact avec des objets métalliques tels que
colliers ou épingles à cheveux.

Sinon, les piles risquent de fuir, de surchauffer, d’exploser
ou de prendre feu.
Ranger les piles dans un sac en plastique, et ne pas les

ranger à proximité d’objets métalliques.

Ne jamais entrer en contact direct avec le liquide des
piles.

Le liquide risquerait en effet de causer de sérieuses blessu­res cutanées. Rincer immédiatement à l’eau courante toute
trace du liquide des piles puis consulter au plus vite un
médecin.
Toute pénétration du liquide dans l’oeil risque de même de
causer la cécité ou d’autres lésions graves. Eviter dans ce
cas à tout prix de vous frotter les yeux, et rincez-les
immédiatement à l’eau courante avant de consulter au plus
vite un médecin.

Pendant un orage, ne pas toucher le projecteur
ou le câble.

Il y a risque d’électrocution.

Ne pas utiliser l’appareil dans un bain ou une dou­che.

Il y a risque d’incendie ou d’électrocution.

Veillez à ce que le faisceau lumineux n’éclaire pas
directement votre peau pendant que vous utilisez
le projecteur.

Une lumière intense est émise par l’objectif du projecteur.
Si vous vous placez dans ce faisceau lumineux, celui-ci
risquera de vous blesser ou de vous abîmer la peau.

Ne pas regarder directement dans l’objectif pendant
que le projecteur fonctionne.

Une lumière intense est émise par l’objectif du projecteur.
Si l’on regarde directement dans cette lumière, elle risque
de causer des blessures et de graves lésions aux yeux.

Ne démontez pas la lampe.

Si la section de la lampe se brise, des blessures

pourraient en résulter.

Ne pas placer les mains ou autres objets près de
l’orifice de sortie d’air.

De l’air chaud sort par l’orifice de sortie d’air. Ne pas placer
les mains, le visage ou d’autres objets qui ne peuvent
résister à la chaleur près de cette sortie d’air [aisser un
espace d’au moins 50 cm (20”)], sinon des brûlures ou des
dommages risqueraient de s’ensuivre.

Le remplacement de la lampe doit être effectué par
un technicien qualifié.

La lampe a une pression interne élevée. Si elle est manipu­lée incorrectement, une explosion peut s’ensuivre.
La lampe peut être facilement endommagée si elle est
heurtée contre des objets durs ou si on la laisse tomber et
des blessures et des mauvais fonctionnements peuvent
s’ensuivre.

Lors du remplacement de la lampe, la laisser refroi­dir pendant au moins une heure avant de la
manipuler.

Le couvercle de la lampe devient très chaud, et on risque
de se brûler si on le touche.

Avant de remplacer la lampe, veiller à débrancher
la fiche du cordon d’alimentation de la prise de cou­rant.

Il y a risque d’électrocution ou d’explosion.

Ne pas laisser des enfants ou des animaux domesti­ques toucher la télécommande.

Après avoir utilisé la télécommande, la ranger hors de
portée des enfants ou des animaux domestiques.

Après avoir retiré la pile de la télécommande, la tenir
hors de portée des enfants.

La pile risque en effet de causer une mort par

asphyxie si elle est avalée.

Demander immédiatement l'avis d’un médecin si la

pile a été avalée par quelqu’un.

Isoler la pile avec du ruban adhésif ou autre matériau
similaire avant de la mettre au rebut.

La pile risquerait en effet de prendre feu ou même

d’exploser en cas de contact avec d’autres
objetsmétalliques ou des piles.

En cas d’installation au plafond, s’assurer d’utiliser
le fil accessoire (à installer à un endroit différent que
le support de montage au plafond) ainsi que les
oeillets correspondants, en tant que mesure de
sécurité supplémentaire visant à empêcher toute
chute du projecteur.

Des accidents pourraient en effet être causés par

une mauvaise fixation du projecteur.

Ne pas placer plusieurs kits les uns sur les autres.

Des accidents pourraient être causés par un non-

respect de cette mise en garde.

importantes

Informations

MISES EN GARDE

Ne pas obstruer les orifices d’entrée et de sortie
d’air.

Cela risque de faire surchauffer le projecteur, et causer un
incendie ou endommager le projecteur.
Ne pas installer le projecteur dans des endroits étroits, mal

ventilés tels que des placards ou des étagères.

N’utilisez pas le projecteur lorsque le couvercle de
l’objectif est encore attaché à l’objectif.

Dans le cas contraire, un incendie risque de se

produire.

Ne pas placer le projecteur sur des tissus ou du

matériaux peuvent être aspirés dans l’orifice d’entrée

ces
d’air.

papier car

FRANÇAIS - 7

Précautions de sécurité

Informations

importantes

Ne pas installer le projecteur dans des endroits
humides ou poussiéreux ou dans des endroits
où le projecteur peut entrer en contact avec des
fumées grasses ou de la vapeur.

L’utilisation du projecteur dans de telles conditions peut
causer un incendie, des chocs électriques ou une
détérioration du boîtier en plastique. Une détérioration des
plastiques risque d’entraîner une chute du projecteur
monté au plafond.

Ne jamais utiliser le projecteur dans un environnement
à hautes températures, par exemple à proximité d’un
radiateur ou directement soumis aux rayons du soleil.

Le non-respect de cette mise en garde risquerait de causer
un incendie, un dysfonctionnement ou une détérioration du
plastique.

Ne pas utiliser le projecteur à l’air libre.

Ce projecteur a été conçu pour une utilisation en intérieur.

Pour débrancher le cordon d’alimentation, tenir
la fiche et non pas le cordon.

Si le cordon d’alimentation est tiré, le cordon sera
endommagé et cela peut causer un incendie, des courts­circuits ou des chocs électriques sérieux.

Débrancher toujours tous les câbles avant de dépla­cer le projecteur.

Le fait de déplacer le projecteur avec des câbles branchés
peut endommager les câbles, ce qui pourrait causer un
incendie ou des chocs électriques.

Ne pas placer d’objets lourds sur le projecteur.

Cela peut déséquilibrer le projecteur et le faire tomber, ce
qui peut entraîner des dommages ou des blessures.

Ne pas court-circuiter, chauffer ou démonter les pi­les, et ne pas les mettre dans l’eau ou dans le feu.

Si l’on insère des piles d’un type différent, elles risqueront
d’exploser ou de fuir, ce qui peut causer un incendie, des
blessures ou une contamination du logement des piles et
de la zone environnante.

Lorsqu’on insère les piles, veiller à ce que les
polarités (+ et –) soient bien respectées.

Si l’on insère les piles incorrectement, elles risqueront
d’exploser ou de fuir, ce qui peut causer un incendie, des
blessures ou une contamination du logement des piles et
de la zone environnante.

Utiliser uniquement les piles spécifiées.

Si l’on insère des piles d’un type différent, elles risqueront
d’exploser ou de fuir, ce qui peut causer un incendie, des
blessures ou une contamination du logement des piles et
de la zone environnante.

Ne jamais mélanger des piles neuves et usagées.

Si des piles usagées et neuves sont mélangées, elles
risquent d’exploser ou de fuir, ce qui peut causer un
incendie, des blessures ou une contamination du logement
des piles et de la zone environnante.

Retirer les piles usées de la télécommande au plus
vite.

Si vous laissez des piles usagées dans la télécommande
pendant une longue période, cela risque de provoquer des
fuites, une hausse anormale de la température interne ou
une explosion.

Si le projecteur ne doit pas être utilisé pendant une
longue durée, débrancher la fiche électrique de la
prise de courant et ôter les piles de la télécomman­de.

Si de la poussière s’accumule sur la fiche du cordon d’ali­mentation, l’humidité ainsi créée risquera d’endommager
l’isolation, ce qui peut provoquer un incendie.
Si les piles restent dans la télécommande, il
endommager l'isolation et provoquer une
ou une explosion pouvant causer un incendie.

cela peut

fuite électrique

Ne jamais réutiliser une lampe usagée.

La lampe risquerait en effet d’exploser.

Ne pas peser de tout son poids sur ce projecteur.

On risque de tomber ou de casser l’appareil, ce qui peut
causer des blessures.
Veiller tout particulièrement à ce que les enfants ne se

tiennent pas debout ou ne s’asseyent pas sur le projecteur.

Débrancher la fiche du cordon d’alimentation de la
prise de courant par mesure de sécurité avant d’ef­fectuer tout nettoyage.

Sinon cela peut causer des chocs électriques.

Si la lampe s’est cassée, ventiler immédiatement la
pièce. Ne pas toucher ni approcher le visage des
morceaux cassés.

Le non respect de cette consigne peut entraîner l’absorp­tion du gaz par l’utilisateur. Ce gaz se dégage lorsque la
lampe est cassée et il contient presque autant de mercure
qu’une lampe fluorescente, de plus les morceaux cassés
peuvent provoquer des blessures.
Si vous pensez avoir inhalé du gaz ou que du gaz
a pénétré dans votre bouche ou dans vos yeux, contactez
un médecin immédiatement.
S’adresser au revendeur pour le remplacement de

la lampe et l’inspection de l’intérieur du projecteur.

Demander à un centre technique agréé de nettoyer
l’intérieur du projecteur au moins une fois par an.

S’il n’est pas nettoyé et que de la poussière s’accumule
à l’intérieur du projecteur, cela peut causer un incendie ou
des problèmes de fonctionnement.
Il est recommandé de nettoyer l’intérieur du projecteur
avant l’arrivée de la saison humide. Demander au centre
technique agréé le plus proche de nettoyer le projecteur
lorsque cela est requis. Se renseigner auprès du centre
technique agréé pour le coût du nettoyage.

Ne pas utiliser de chiffons traités chimiquement
pour le nettoyage.

L'utilisation de chiffons traités chimiquement peut

provoquer la déformation ou la détérioration du
plastique.

FRANÇAIS - 8

Précautions de sécurité

Ne pas toucher les ouvertures situées derrières
l'objectif pendant les mouvements horizontaux ou
verticaux de celui-ci.

Sinon des blessures pourraient en résulter.

Nous faisons tous les efforts possibles afin de préserver l’environnement. Prière de rapporter l’appareil, s’il
n’est pas réparable, à votre revendeur ou à un centre de recyclage.

Le remplacement de la lampe ne doit être effectué
qu'après que celle-ci ait complètement refroidi.

Sinon des brûlures pourraient en résulter.

Précautions lors du transport

Ne pas soumettre le projecteur à des vibrations ou
des chocs excessifs.

L’objectif du projecteur doit être manipulé avec soin.
Placer le couvercle sur l’objectif lors du transport du

projecteur.

Lors du transport du projecteur, bien le tenir par
le bas.

Ne pas tenir le projecteur par les pieds de réglage ou le
couvercle supérieur pour le déplacer car cela pourrait
l’endommager.

Veillez toujours retirer l'objectif pendant le
transport.

L'objectif de projection est sensible aux vibrations et

aux impacts.

Précautions lors de l’installation

Éviter de l’installer dans les endroits sujets à des vi­brations ou à des chocs.

Les pièces internes peuvent être endommagées, ce qui
peut causer des pannes ou des accidents.

Éviter d’installer le projecteur à des endroits sujets
à des changements de température brusques,
à proximité d’un climatiseur ou d’un matériel
d’éclairage.

La durée de vie de la lampe risquerait d’être réduite, ou le
projecteur risquerait de s’éteindre. Voir «

Indicateur » à la page 28.

Ne pas installer le projecteur près de lignes
d’alimentation électrique à haute tension ou de
moteurs.

Le projecteur peut être soumis à des interférences
électromagnétiques.

TEMP

Si le projecteur est installé au plafond, demander
à un technicien qualifié de faire tous les travaux
d’installation.

Il faut acheter le kit d’installation séparé (numéro de
modèle:
travaux d’installation doivent être exécutés uniquement
par un technicien qualifié.

Si l’on utilise ce projecteur à un endroit élevé
1 400 - 2 700 m (4 593 - 8 858ft), réglez MODE HAUTE
ALTITUDE

Le non-respect de ces consignes peut entraîner un
dysfonctionnement ou peut raccourcir la durée de vie de
la lampe ou d’autres composants.

Veillez installer le couvercle de l’objectif de
projection après avoir installé l’objectif de
projection.

Dans le cas contraire, de la poussière risquerait de

s’accumuler à l’intérieur du projecteur et de causer
des problèmes.

ET-PKD56H, ET-PKD55S). En outre, tous les

sur OUI.

importantes

Informations

Précautions lors de l’utilisation

Afin d’obtenir la meilleure qualité d’image

Fermer les rideaux ou les volets de toutes les fenêtres
et éteindre les lampes fluorescentes situées à proximité
de l’écran afin que la lumière extérieure ou la lumière
des lampes intérieures n’éclaire pas l’écran.

Dans certains cas peu fréquents, dépendant avant

tout des conditions de projection, il est possible que
des parasites se forment à l’écran en raison de l’air
chaud s’échappant du port d’évacuation d’air.

S’assurer qu'il n'y a aucun appareil capable de faire

recirculer l’air chaud évacué du projecteur en face de
celui-ci ou d’un autre appareil proche.

Ne pas toucher aux surfaces de l’objectif ou du verre
avant avec les mains nues.

Si la surface de l’objectif est salie par des empreintes

digitales ou autre, celles-ci seraient agrandies et
projetées sur l’écran. De plus, refermer le couvercle
du panneau avant lorsque le projecteur n’est pas
utilisé.

FRANÇAIS - 9

Précautions de sécurité

Informations

importantes

Ce projecteur est équipé d’une lampe au mercure
sous haute pression, dont les principales
caractéristiques sont :

La luminosité de la lampe dépend de sa durée

d’utilisation.

Les chocs et éclats risquent d’endommager ou de

réduire la durée de vie de la lampe.

Un risque d’explosion réduit existe après l'utilisation

du projecteur..

La lampe risque d’exploser si son utilisation dépasse

la durée recommandée de remplacement de la
lampe.

Si la lampe explose, elle émet un gaz interne

semblable à de la fumée.

La durée de vie de la lampe dépend de ses

caractéristiques, des conditions d’utilisation et de
l’environnement d’installation. La durée de vie de la
lampe peut être particulièrement raccourcie par une
utilisation continue de plus de 22 heures ou des
mises en marche/arrêt fréquentes.

Prévoyez une lampe de rechange d'avance.

Autres

Composants optiques

En cas d’utilisation quotidienne du projecteur

pendant 22 heures ou plus, les composants optiques
devront être remplacés dans moins d’1 an.

Ne jamais utiliser le projecteur lorsque les pieds
réglables ou l'objectif de projection sont retirés.

Sinon, l'appareil pourrait ne pas fonctionner

correctement ou des accidents pourraient en résulter.

Puces DLP

Les puces DLP sont fabriquées à l’aide d’une

technologie de très haute précision. Veuillez noter
qu'en de rares cas, des pixels peuvent manquer ou
être toujours allumés, mais il ne s’agit pas d’un
dysfonctionnement.

Mise au rebut

Lors de la mise au rebut du produit, contacter la

municipalité ou le distributeur le plus proche afin de
vérifier la procédure appropriée de mise au rebut.

Sécurité

Suivez les mesures de sécurité lors de l’utilisation
du projecteur pour prévenir les éventuels incidents
suivants.

La fuite d’informations enregistrées personnelles.
Les activités malhonnêtes accomplies par une tierce

partie non digne de confiance.

L’utilisation du projecteur par une tierce partie non de

confiance (pour éviter une telle situation, vous pouvez
verrouiller le projecteur).

Connexion à un appareil externe

Lors de la connexion du projecteur à un ordinateur ou

à un appareil externe, utilisez le cordon
d’alimentation fourni avec l’appareil correspondant et
un câble d’interface blindé disponible dans le
commerce.

Instructions de sécurité

Le réseau de connexion doit être sécurisé par un pare-

feu et autres.

Modifiez fréquemment votre mot de passe.
Ne pas utiliser de mot de passe trop facile à deviner.
Le mot de passe ne vous sera jamais demandé par le

Centre de dépannage agréé.

Ne jamais révéler votre mot de passe.

Attribuer un mot de passe au projecteur et restreindre

son accès uniquement aux utilisateurs autorisés.

FRANÇAIS - 10

Précautions de sécurité

Accessoires

Vérifier que tous les accessoires présentés ci-dessous ont été inclus avec votre projecteur.

Télécommande (x1)
N2QAYB000371

Piles AA pour
télécommande (x2)

Câble de sécurité (x1),
Rondelles (x2)

TTRA0214

Cordon d’alimentation

K2CM3FZ00003

(x1)

importantes

Informations

Couvercle de l'objectif de
projection (x1)

TKKL5244-1

Dispositif de verrouillage
de cordon d’alimentation

(x1)
TTRA0183

* Les protections de produits fermés, tels que couvercle amovible ou cartons mousse, doivent être traitées

correctement.

* S’adresser à un centre technique agréé en cas de perte d’accessoire.

Couvercle de l’objectif
(x1)
TKPB35101A

Cordon d’alimentation
(x1)
K2CT3FZ00003

CD-ROM (x1)
TQBH9013

FRANÇAIS - 11

A propos de votre projecteur

STANDBY(RED)/
ON(GREEN)

LAMP

TEMP

FILTER

STANDBY(RED)/STANDBY(RED)/
ON(GREEN) ON(GREEN)

LAMPLAMP TEMPTEMP

FILTERFILTER

Projecteur

J Vues de dessus, avant et de dessous

Indicateur

Indicateur d'alimentation
Indicateur Lamp1 (LAMP1) (page 28)
Indicateur Lamp2 (LAMP2) (page 28)

Préparation

Indicateur Temperature (TEMP) (page 28)
Indicateur Filter (FILTER) (page 29)

STANDBY(RED)/
ON(GREEN)

Port pour crocher antivol

Fixez-y un câble antivol disponible
dans le commerce.

LAMP

TEMP

FILTER

Récepteur de signal de la
télécommande (page 21)

Système de réglage
des pieds avant

Visser/dévisser pour
ajuster l'angle de
projection.

Compartiment de la lampe (page 30)

Objectif de projection

Bague de mise au point

Touche POWER ON

Démarre la projection
pendant le mode veille.
(page 19)

Touche POWER
STANDBY

Revient en mode veille.
(page 20)

Touches de sélection
d'entrée

Ces touches permettent de
sélectionner les bornes RGB1,

RGB2, DVI-D, VIDEO,
S-VIDEO et SDI (PT-DZ6710E

uniquement). (page 19)

Port d’échappement d’air

Touche MENU

Affiche et efface le menu
principal et revient au menu
précédent lorsque le menu est
affiché. (page 27)

Touche LENS

Cette touche est utilisée avec
F G I H pour régler la mise
au point, le zoom et le décalage
de l'objectif du projecteur.
(page 19)

Navigation et
touches ENTER

Permet de
naviguer dans les
éléments de menu
grâce à F G
I H, et activez­les grâce à la
touche ENTER.
(page 27)

REMARQUE :

• Ne pas recouvrir les ouïes d'admission d'air ni placer quoi que ce soit à moins de 50 cm (20") de celles-ci car cela pourrait provoquer des
dégâts ou des blessures.

• Lorsque vous n'utilisez pas le projecteur, laisser le couvercle de l'objectif du projecteur monté afin de le protéger.

FRANÇAIS - 12

Touche AUTO SETUP

Appuyer sur cette touche lors de la projection
d'une image corrige automatiquement la position
de l'image sur l'écran. Lorsque la fonction de

«

réglage automatique est active, un message

EN

COURS » s'affiche à l'écran. (page 21)
Récepteur de signal de la télécommande

(page 21)
Touche SHUTTER

Appuyer sur cette touche commute l'obturateur
mécanique interne du projecteur pour interrompre
la projection. (page 22)

J Vues latérales

S-VIDEO IN

Connectez un câble pour signaux
S-VIDEO.
(Mini DIN 4 broches)

VIDEO IN

Connectez un câble pour signaux
vidéo.
(BNC)

LAN

Connectez un câble LAN pour une
connexion réseau.
(RJ-45)

A propos de votre projecteur

RGB 1 IN

Connectez un câble pour signaux
RGB ou YP
(BNC à 3, 4 ou 5 câbles)

RGB 2 IN

Connectez un câble pour signaux
RGB ou YP
(D-SUB 15 broches femelle)

DVI-D IN

Connectez un câble pour signaux
DVI-D à liaison unique.
(DVI-D 24 broches)

BPR.

BPR.

Préparation

REMOTE 1 IN/OUT

Lorsque deux unités principales
ou plus sont utilisées au sein
du système, elles peuvent être
connectées ou contrôlées par
la télécommande câblée.
(jack M3)

Port d’arrivée d’air Port d’arrivée d’air

Mise en marche/arrêt du projecteur.

REMOTE 2

Connectez un câble depuis
un circuit de contrôle
externe.
(D-sub 9 broches femelle)

Interrupteur POWER

(page 19)

SERIAL IN/SERIAL OUT

Connectez un câble
RS-232C depuis/à un
ordinateur.

Borne AC IN

Branchez le cordon d'alimentation pour
fournir une alimentation électrique au
projecteur. (page 19)

Verrou de sécurité

Fixez un verrou à anse disponible dans le
commerce, fabriqué par Kensington, pour protéger
votre projecteur. Compatible avec le système de
sécurité Kensington MicroSaver.

SDI IN (PT-DZ6710E
uniquement)
Connectez un câble depuis
un ordinateur.
(BNC)

Compartiment du filtre autonettoyant (ACF) (page 32)

REMARQUE :

• Mettez en marche l'interrupteur POWER du boîtier du projecteur, situé à proximité des bornes, avant d'utiliser les touches de commande.

• Ne touchez pas la borne LAN à mains nues ou avec toute autre partie de votre corps, car elles peuvent être chargées d'électricité
statique. Dans le cas contraire, un dysfonctionnement pourrait survenir. Ne touchez pas les parties métalliques de la borne et du câble
LAN.

• Connectez le LAN uniquement à des appareils d'intérieur.

FRANÇAIS - 13
