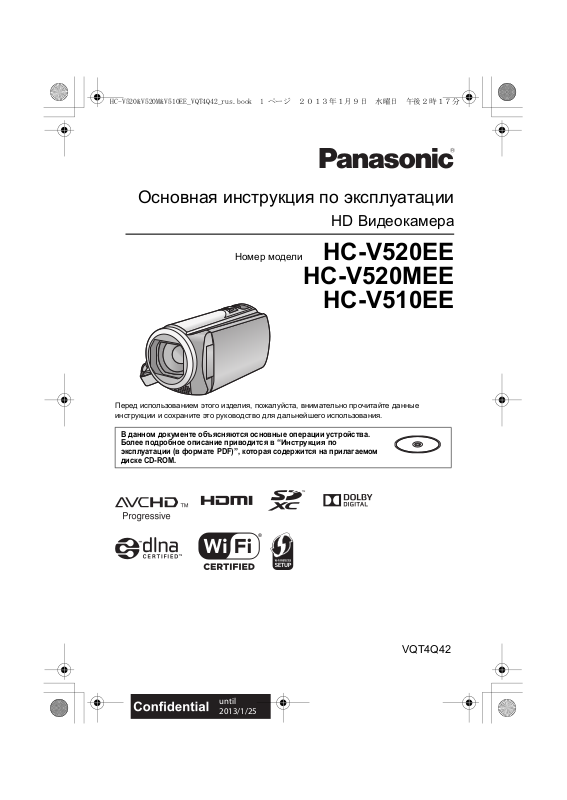

Page 1
Основная инструкция по эксплуатации
HD Видеокамера
Номер модели HC-V520EE
HC-V520MEE
HC-V510EE
Перед использованием этого изделия, пожалуйста, внимательно прочитайте данные
инструкции и сохраните это руководство для дальнейшего использования.
В данном документе объясняются основные операции устройства.
Более подробное описание приводится в
эксплуатации (в формате PDF)
диске CD-ROM.
”
, которая содержится на прилагаемом
“Инструкция
по
VQT4Q42
Page 2
Информация для вашей
безопасности
ПРЕДУПРЕЖДЕНИЕ:
Для уменьшения риска пожара,
поражения электрическим током или
повреждения изделия:
≥ Берегите устройство от воздействия
дождя, влажности, капель и брызг.
≥ Не ставьте на это устройство емкости с
водой, например, вазы.
≥ Рекомендуется пользоваться только
рекомендуемыми принадлежностями.
≥ Не снимайте крышки.
≥ Не ремонтируйте устройство
самостоятельно. Доверьте
обслуживание квалифицированному
персоналу.
ПРЕДОСТЕРЕЖЕНИЕ!
Для уменьшения риска пожара,
поражения электрическим током или
повреждения изделия:
≥ Не устанавливайте и не помещайте
данное устройство в книжный или
встроенный шкаф, или в иное
ограниченное пространство.
Убедитесь , что для устройства имеется
достаточ ная вентиляция.
≥ Не закрывайте вентиляционные
отверстия устройства газетами,
скатертями, шторами и подобными
предметами.
≥ Не помещайте источники открытого
огня, та
кие как горящие свечи, на
устройство.
∫ Об аккумуляторах
Предупреждение
Риск пожара, взрыва и ожогов.
Запрещается разбирать, нагревать
свыше 60 oC или сжигать.
ВНИМАНИЕ
≥ При неправильной установке
аккумуляторной батареи имеется риск
взрыва. Замену аккумуляторной
батареи производите с использованием
батареи типа, рекомендованного
изготовителем.
≥ Если вы собираетесь утилизировать
аккумуляторную батарею, узнайте в
местных органах власти или у дилера,
как следует поступать с отходами
такого типа.
∫ Идентификационная
маркировка изделия
Изделие Расположение
HD Видеокамера Крепление
Адаптер
переменного тока
аккумулятора
Низ
Сетевая вилка является устройством
отключения. Размещайте данную камеру
таким образом, чтобы можно было
незамедлительно отключить сетевую
вилку от штепсельной розетки.
2
VQT4Q42 (RUS)
Page 3
-Если вы увидите такой символ-
Информация по обращению с
отходами для стран, не входящих
в Европейский Союз
Действие это го символа
распространяется только
на Европейский Союз.
Если Вы собираетесь
выбросить данный
продукт, узнайте в
местных органах власти
или у дилера, как следует
поступать с отходами
такого типа.
∫ На что необходимо обратить
внимание при
использовании
Храните данное устройство как можно
дальше от источников электромагнитного
излучения (например, микроволновых
печей, телевизоров, видеоигр и т.д.).
≥ При использовании данного устройства,
размещенного на телевизоре или вблизи
него, снимки и/или звуки данного
устройства могут искажаться под
действием электромагнитных волн.
≥ Не пользуйтесь данным устройством
вблизи сотовых телефонов, так как это
мо
жет привести к помехам, отрицательно
влияющим на снимки и/или звук.
≥ Снятые данные могут повреждаться или
изображения могут иск ажаться сильными
магнитными полями, создаваемыми
динамиками или крупными двигателями.
≥ Электромагнитное излучение,
создаваемое микропроцессорами, может
отрицательно вл ият ь на данное
устройство, вызывая искажение
изображений и/или звука.
≥ Если на данное устройство негативно
влияет э
лектромагнитное оборудование, и
данное устройство прекращает
нормальную работу, выключите его,
извлеките аккумулятор или отключите
адаптер переменного тока. Затем снова
вставьте аккумулятор или подключите
адаптер переменного тока и включите
данное устройство.
Не используйте данное устройство возле
радиопередатчиков или высоковольтных
линий.
≥ Если вы производите съемку возле
радиопередатчиков или высок овольтных
линий, на записанные и
звук могут накладываться помехи.
О подключении к ПК
≥ Не используйте другие кабели USB, кроме
входящего в комплект поставки.
О подключении к телевизору
≥ Всегда используйте поставляемый в
комплекте кабель мини-HDMI или
фирменный кабель мини-HDMI
производства Panasonic (RP-CDHM15,
RP-CDHM30: поставляется отдельно).
зображения и/или
(RUS) VQT4Q42
3
Page 4
∫ Сведения о форматах записи
видеоизображения
С помощью этого устройства вы можете
записывать видео в форматах AVCHD
iFrame.
*1 Совместимость с AVCHD Progressive
(1080/50p).
AVCHD:
Подходит для просмотра на экране
телевизора высокой четкости или для
сохранения на диск
*2 Для сохранения изображения,
записанного в формате 1080/50p
требуется скопировать его на диск с
использованием поставляемого
программного обеспечения HD Writer AE
5.0.
iFrame:
Данный формат записи позволяет
воспроизводить и редактировать файлы в
Mac (iMovie’11).
≥ Не совместимо с видео, записанным в
формате AVCHD.
*2
.
*1
или
∫ Ответственность за
записанное содержание
Panasonic не несет ответственности за
повреждения, прямые либо косвенные,
вызванные любого рода проблемами,
приводящие к потере записанного или
редактируемого содержимого, а также не
дает гарантий на какое-либо содержимое,
если запись или редактирование не
выполняются надлежащим образом. Все
вышесказанное также касается случаев
любого вида ремонта камеры (включая
любые элементы, несвязанные со
встроенн ой па
мятью камеры).
∫ Информация о конденсации
(когда затуманивается
объектив или монитор ЖКД)
Конденсация возник ает в случае смены
температуры или влажности, например когда
камера переносится с улицы или из
холодного помещения в теплое. Будьте
осторожны, так как конденсация может
вызвать помутнение, заплесневение или
неисправность объектива или монитора
ЖКД.
Если камера вносится в помещение с другой
температурой, конденсации можно
избежать, если оставить камеру примерно
на час в по
камеры сравнялась с температурой внутри
этого помещения. (При большой разнице
температур положите камеру в пластиковый
пакет или пакет из подобного материала,
удалите воздух из пакета и плотно закройте
пакет.)
В случае возникновения конденсации выньте
аккумулятор и/или сетевой адаптер и
оставьте камеру в таком виде примерно на
ча
сравняется с температурой окружающего
воздуха, запотевание исчезнет само собой.
мещении, чтобы температура
с. Когда температура устройства
∫ Карты, которые можно
использовать с данным
устройством
Карты памяти SD, SDHC и SDXC
≥ Карты памяти емкостью 4 ГБ или более
без логотипа SDHC или карты памяти
емкостью 48 ГБ или более без логотипа
SDXC не основаны на технических
характеристиках карт памяти SD.
≥ Более подробная информация о картах
SD приведена нас странице 11 .
4
VQT4Q42 (RUS)
Page 5
∫ В настоящей инструкции по
HC-V520
HC-V520M
HC-V520
HC-V520M
эксплуатации
≥ Карта памяти SD, карта памяти SDHC и
карта памяти SDXC обозначены в
документе как “карта SD”.
≥ Данную функцию можно использовать в
режиме записи видео:
Данную функцию можно использовать в
режиме фотосъемки:
≥ Данную функцию можно использовать в
режиме воспроизведения:
Данную функцию можно использовать в
режиме воспроизведения (только для
видеозаписей):
Данную функцию можно использовать в
режиме в
фотографий):
≥ Одна или несколько сцен, записанных в
1080/50p или 1080/50i: “AVCHD”
≥ Страницы для справки обозначаются
стрелкой, например: l 00
Данная инструкция по эксплуатации
составлена для моделей ,
могут незначительно отличаться от
оригинала.
≥ Иллюстрации, использованные в данной
≥ В зависимости от модели некоторые
≥ и соответствуют
≥ Параметры могут отличаться, поэтому
≥ Не все модели могут быть доступны, в
оспроизведения (только для
и . Иллюстрации
HC-V510
инструкции по эксплуатации, отображают
модель , однако части
объяснения относятся и к другим
мо
делям.
функции не подключены.
HC-V520
функциям Wi-Fi
внимательно читайте инструкцию.
зависимости от региона покупки.
®
.
(RUS) VQT4Q42
5
Page 6
Оглавление
∫ Как открыть инструкцию по эксплуатации (в формате PDF)
Если вставить диск CD-ROM и открыть на нем [INDEX.pdf], отобразится содержание
инструкции по эксплуатации. Нажмите на название документа инструкции по
эксплуатации, который нужно открыть.
≥ Для просмотра файла PDF необходима программа Adobe Reader. Загрузите ее с
домашней страницы Adobe Systems Incorporated.
Информация для вашей безопасности.... 2
Принадлежности .......................................... 7
Wi-Fi [HC-V520]/[HC-V520M]
Подготовка
Питание.......................................................... 8
Как вставлять/извлекать
аккумулятор............................................ 8
Зарядка аккумулятора ........................... 9
Время зарядки и записи ...................... 10
Запись на карту .......................................... 11
Карты, которые можно использовать
с данным устройством......................... 11

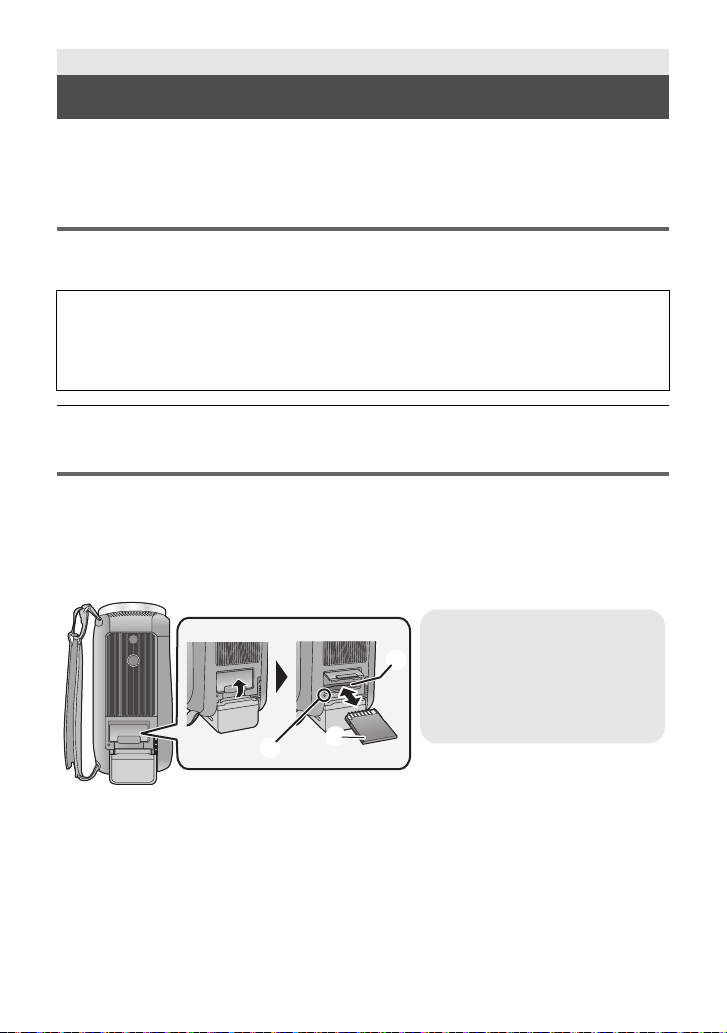

Как вставлять/извлекать карту SD...... 11

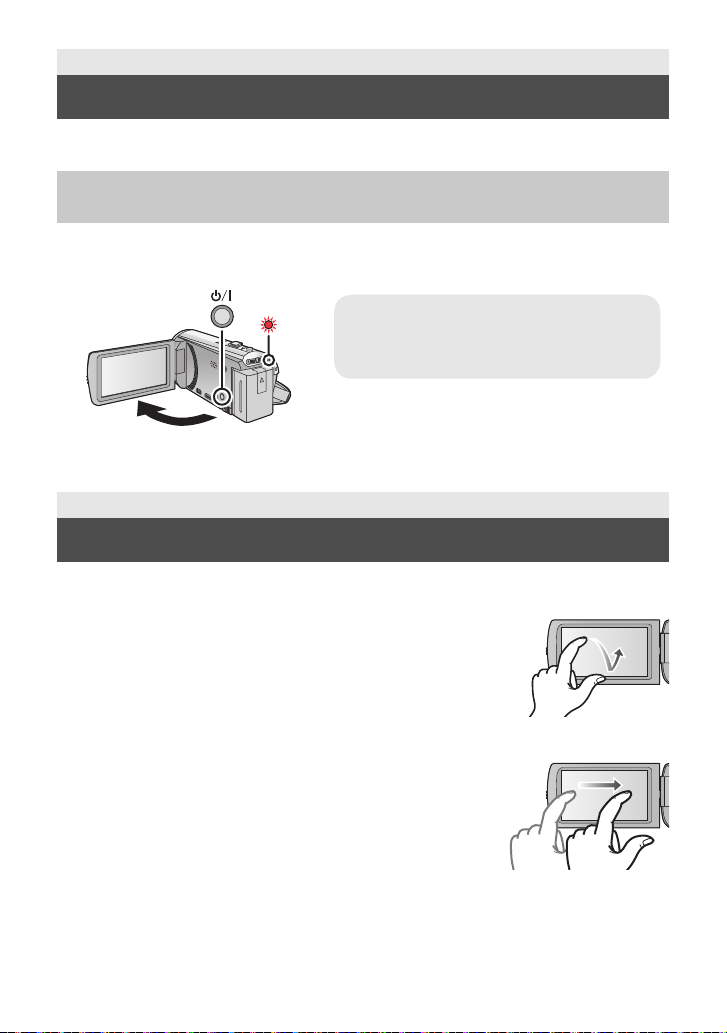

Включение/выключение камеры ............ 12
Использование сенсорного экрана ....... 12
О сенсорном меню............................... 13
Уста новк а даты и времени ....................... 14
Основные сведения
Выбор носителя для записи
[HC-V520M] ................................................... 14
Изменение режима записи........................ 15
Съемка фильмов ....................................... 16
Фотосъемка................................................. 16

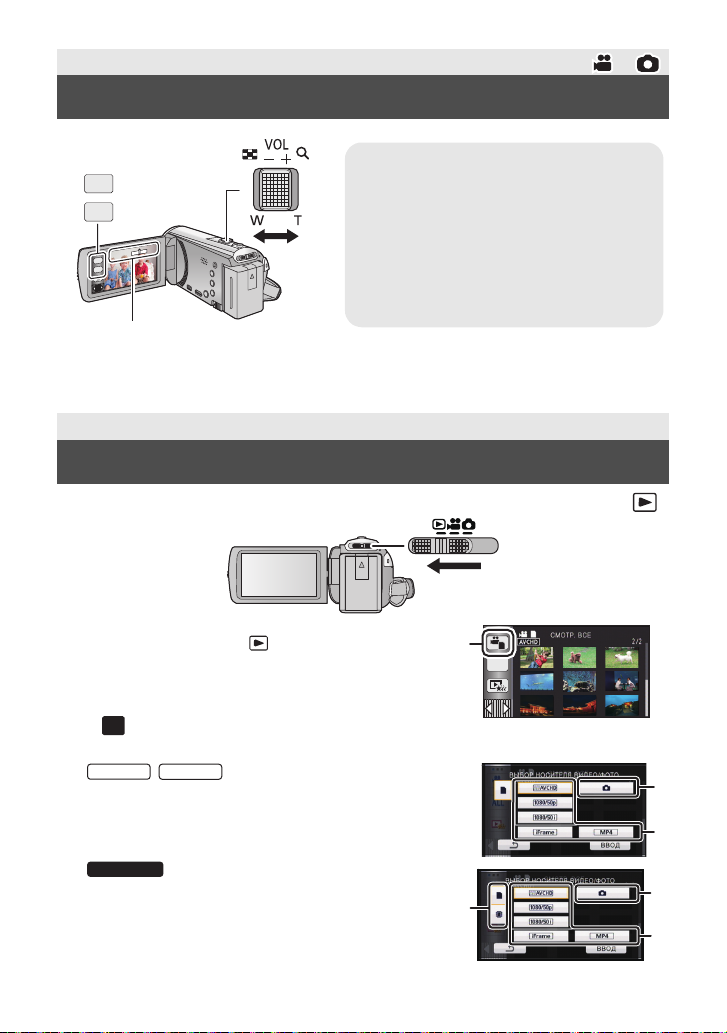

Использование масштабирования ......... 17
Воспроизведение видео/
стоп-кадров ................................................. 17
Просмотр видео/снимков на ТВ.......... 18
Использование экрана меню................... 19
Выбор языка......................................... 19
Форматирование .................................. 19
Возможности использования функции
®
Wi-Fi
............................................................ 20
Если соединение Wi-Fi невозможно
установи ть ............................................ 21
Прочее
Технические характеристики....................23
Об авторском праве................................... 25
6
VQT4Q42 (RUS)
Page 7
Принадлежности
Перед началом использования проверьте комплектацию.
Храните принадлежности в недоступном для детей месте во избежание проглатывания.
Номера изделий верны по состоянию на декабрь 2012 г. Они могут изменяться.
Блок аккумулятора
VW-VBT190
Адаптер переменного
тока
VSK0781
Кабель питания
переменного тока
K2CQ2YY00117
USB кабель
K2KYYYY00201
Кабель мини HDMI
K1HY19YY0021
CD-ROM
Программное
обеспечение
CD-ROM
Инструкция по
эксплуатации
VFF1120
Дополнительные
принадлежности
Некоторые дополнительные аксессуары
могут отсутствовать в определенных
странах.
Зарядное устро йство (VW-BC10E)
Блок аккумулятора (литий/VW-VBT190)
Блок аккумулятора (литий/VW-VBT380)
Кабель мини HDMI (RP-CDHM15,
RP-CDHM30)
Адаптер для присоединения аксессуаров
(VW-SK12E)
Комплект вспомогательного оборудования
(VW-ACT190E)
(RUS) VQT4Q42
7
Page 8
Подготовка
Как извлечь аккумулятор
Уде ржива йт е кнопку питания до тех пор, пока не
погаснет индикатор состояния. Затем извлеките
аккумулятор, придерживая камеру, чтобы уберечь
ее от падения.
Сдвиньте рычажок извлечения аккумулятора в
направлении, указанном стрелкой, и извлеките
аккумулятор после его разблокировки.
A Крепление аккумулятора
Вставьте аккумулятор до
щелчка и блокировки.
Питание
∫ Сведения об аккумуляторах, которые можно использовать для
данной камеры
Данную камеру можно использовать с аккумулятором типа VW-VBT190/VW-VBT380.
≥
Камера оснащена функцией распознавания аккумуляторов, которые можно использовать
безопасно. Эту функцию поддерживает специальный аккумулятор (VW-VBT190/
VW-VBT380). Для использования с данной камерой подходят только фирменные изделия
Panasonic и аккумуляторы других производителей, сертифицированные компанией
Panasonic. Panasonic никоим образом не может гарантировать качество,
производительность или безопасность аккумуляторов, которые были изготовлены
другими компаниями и не являются фирменными изделиями Panasonic.
Выяснилось, что на некоторых рынках в продаже появились поддельные
аккумуляторные блоки, которые очень похожи на оригинальные. Некоторые из этих
блоков не имеют надлежащей встроенной защиты, отвечающей требованиям
соответствующих стандартов безопасности. Возможно, эти аккумуляторы пожаро- и
взрывоопасны. Пожалуйста, имейте в виду, что мы не несем никакой ответственности
за несчастные случаи или отказ об
поддельных аккумуляторов. Чтобы гарантировать использование безопасной
продукции, мы рекомендуем оригинальные аккумуляторные блоки Panasonic.
Как вставлять/извлекать аккумулятор
≥ Нажмите кнопку питания для выключения камеры. (l 12)
Установите аккумулятор, вставив его в направлении, показанном на рисунке.
орудования в результате использования
8
VQT4Q42 (RUS)
ャモヵヵ
Page 9
Зарядка аккумулятора
A Входная клемма постоянного тока
Уст рой ст во продается с незаряженным аккумулятором. Полностью зарядите
аккумулятор перед пользованием камерой.
При подключенном адаптере переменного тока камера находится в режиме ожидания. Первичная
цепь всегда “работает”, если адаптер переменного тока подключен к электрической розетке.
Важная информация:
≥ Не используйте кабель переменного тока для работы с другими устройствами, так
как он предназначен только для данной камеры. Не используйте также кабель
переменного тока других устройств для работы с данной камерой.
≥ Аккумуляторная батарея не будет заряжаться, если питание включено.
≥ Рекомендуется заряжать аккумулятор при температуре от 10 oC до 30 oC.
емпература аккумулятора должна быть такой же.)
(Т
1 Подключите кабель сети
переменного тока к адаптеру
переменного тока, а затем к
электрической розетке.
2 Подключите адаптер
переменного тока к входному
разъему постоянного тока.
≥
Индикатор состояния будет мигать
красным в течение примерно 2 секунд
(приблизительно 1 секунду горит, 1 секунду
не горит), потом начнется зарядка.
Она выключится по окончании зарядки.
∫ Подключение к сети
переменного тока
Камера может работать от сети переменного
тока при подключении к электрической розетке
с помощью адаптера переменного тока.
Используйте вместе с аккумуляторной
батареей при записи в течение длительного
времени с подключенным адаптером
переменного тока.
∫ Зарядка с помощью другого
устройства
Возможна зарядка при соединении с
другим устройством с помощью USBкабеля (входит в комплект).
≥ Не используйте любые другие адаптеры переменного тока, за исключением входящего в
комплект.
≥ Рекоме нд уется использовать аккумуляторы Panasonic (l 7).
≥ При использовании других аккумуляторов мы не можем гарантировать качество изделия.
≥ Не нагревайте и не подвергайте воздействию огня.
≥ Не оставляйте одну или несколько аккумуляторных батарей в автомобиле под прямыми
солнечными лучами на длительное время пр
≥ Перезаряжаемая батарейка может перезаряжаться около 500 раз.
и закрытых дверях и окнах.
(RUS) VQT4Q42
9
Page 10
Время зарядки и записи
∫ Время зарядки/записи
≥ Тем пе ра тура : 25 oC/влажность: 60%RH
≥ Время заряда в скобках — при зарядке через разъем USB.
Номер модели
аккумулятора
[Напряжение/емкость
(Минимум)]
Поставляемый в
комплекте аккумулятор/
VW-VBT190
(поставляется
отдельно)
[3,6 В/1940 мАч]
≥ Данные временные значения приблизительны.
≥ Указываемое время зарядки приводится для полностью разряженного аккумулятора.
Время зарядки и время записи может изменяться в зависимости от условий
эксплуатации, например высокой/низкой температуры.
≥ Фактическое время записи относится ко времени записи, когда многократно запускается/
ос
танавливается запись, происходит включение/выключение камеры, движется рычаг
трансфокатора и т. д.
Время
зарядки
2 ч 20 мин.
(5 ч 20 мин.)
Режим
записи
[1080/50p] 2 ч 5 мин.1ч 5 мин.
[PH], [HA],
[HG]
[HE] 2 ч 20 мин.
[iFrame] 2
∫ Индикатор заряда аккумулятора
Индикатор заряда аккумулятора отображается на мониторе ЖКД.
Максимальное
непрерывное
время записи
2 ч 15 мин.
ч30мин.
Фактическое
время записи
1 ч 10 мин.
1 ч 15 мин.
≥ Если остается менее 3 минут, индикатор становится красным. При разрядке
аккумулятора индикатор начинает мигать. Зарядите аккумулятор или замените его
полностью заряженным.
10
VQT4Q42 (RUS)
Page 11
Подготовка
Индикатор доступа
[ACCESS] A
≥ При обращении данной камеры
к карте SD или встроенной
памяти светится индикатор
доступа.
Запись на карту
Фотоснимки и видеоролики записываются на SD-карту или встроенную память камеры.
Чтобы сделать запись на карту SD, прочитайте следующую информацию.
Карты, которые можно использовать с данным
устройством
Для видеозаписи используйте карты SD, соответствующие Class 4 или выше SD Speed
Class Rating.
Пожалуйста, проверьте последнюю информацию о картах памяти SD/картах памяти SDHC/
картах памяти SDXC, которые могут использоваться для записи фильма, на следующей
странице в Интернете.
http://panasonic.jp/support/global/cs/e_cam
(Страница только на английском языке.)
≥ Берегите карту памяти от детей во избежание проглатывания.
Как вставлять/извлекать карту SD
При первом использовании на данной камере карты SD, выпущенной не компанией
Panasonic, или карты, которая ранее использовалась с другой аппаратурой, отформатиру йте
карту SD. (l 19) При форматировании карты SD все записанные данные удаляются.
Восстановление данных после удаления невозможно.
Осторожно:
Убедитесь, что индикатор статуса погас.
1 Откройте крышку карты SD и вставьте карту SD в слот для карты или
извлеките ее из слота B.
≥ Поверните сторону разъема C в направлении, показанном на рисунке, и, нажав,
вставьте его до конца, не допуская перекосов.
≥ Нажмите на центр карты SD, а затем ровно ее вытащите.
2 Надежно закройте крышку отсека карты SD.
≥ Надежно закройте еe до щелчка.
(RUS) VQT4Q42
11
Page 12
Подготовка
Чтобы отключить питание
Удерживайте нажатой кнопку питания до тех
пор, пока не погаснет индикатор состояния.
Включение/выключение камеры
Можно включить и отключить питание, используя кнопку питания, или открыв и закрыв
монитор ЖКД.
Включение и выключение питания устройства с помощью кнопки
питания
Откройте монитор ЖКД и нажмите кнопку питания , чтобы включить
устройство.
A Светится индикатор состояния.
Камера включается при открывании ЖК-монитора и выключается при его закрывании.
Подготовка
Использование сенсорного экрана
Можно управлять камерой, касаясь непосредственно монитора ЖКД (сенсорного экрана)
пальцем.
∫ Касание
Чтобы выбрать значок или изображение, коснитесь сенсорной
панели и отведите палец.
≥ Коснитесь центра значка.
≥ Касание сенсорного экрана не будет срабатывать при
касании другой части сенсорного экрана.
∫ Прокрутите касанием
Передвигайте палец, прижимая его к сенсорному экрану.
12
VQT4Q42 (RUS)
Page 13
∫ О значках функций
///:
Касайтесь этих значков при смене страницы или
выполнении настроек.
:
Прикоснитесь к этому значку, чтобы снова открыть
предыдущий экран.
О сенсорном меню
Для переключения значков функций
коснитесь (влево)/ (вправо) кнопки
сенсорного меню.
≥ Переключать пиктограммы упарвления можно,
нажав на сенсорное меню и прокручивая его
вправо-влево.
∫ Для отображения сенсорного меню
Сенсорное меню пропадает, если в течение
определенного промежутка времени в режиме
съемки фильма/записи фотоснимков не
выполняется никаких сенсорных операций. Чтобы
снова отобразить меню, коснитесь .
T
W
A Сенсорное меню
(RUS) VQT4Q42
13
Page 14
Подготовка
HC-V520
HC-V520M
MENU
Установка даты и времени
На момент покупки часы не установлены. Обязательно выполните установку часов.
1 Выберите меню. (l 19)
MENU
: [НАСТРОЙКИ] # [УСТАН ЧАСЫ]
2 Прикоснитесь к дате или времени, которые следует задать, после чего
установите требуемое значение с помощью значков /.
A Отображение настройки мирового времени:
[ГЛА ВН АЯ СТР.]/ [МЕСТО НАЗН.]
≥ Год можно установить в диапазоне от 2000 до 2039.
3 Прикоснитесь к [ВВОД].
≥ Может появиться сообщение с предложением
установить мировое время. Установите мировое время,
касаясь экрана.
≥ Прикоснитесь к [ВЫХОД], чтобы завершить настройку.
≥
На момент покупки после установки мирового времени отображается экран подтверждения
для настройки Wi-Fi.
Если в настройке нет необходимости, закройте экран.
≥ При первом включении камеры появляется сообщение с просьбой установить дату и
время. Выберите [ДА] и выполните шаги 2 и 3 для установки даты и времени.
Основные сведения
/
Выбор носителя для записи [HC-V520M]
Для записи видеороликов или фотоснимков можно отдельно выбирать SD-карту и
встроенн ую память.
1 Измените режим на или .
2 Выберите меню. (l 19)
: [ВЫБОР НОСИТ.]
3 Коснитесь носителя для записи
видеокадров или стоп-кадров.
≥ Носитель, выбранный отдельно для видеокадров
или стоп-кадров, выделяется желтым цветом.
4 Прикоснитесь к [ВВОД].
14
VQT4Q42 (RUS)
Page 15
Основные сведения
≥
Когда установлен какой-либо другой режим записи,
при нажатии кнопки интеллектуального
автоматического режима происходит переключение
на интеллектуальный автоматический режим.
Кнопка интеллектуального
автоматического режима
Нажатием кнопки интеллектуального
автоматического режима можно изменить
режим записи.
MENU
SCN
MNL
Изменение режима записи
∫ Интеллектуальный автоматический режим
Режимы (соответствующие условиям) устанавливаются простым наведением камеры на объект съемки.
∫ Для изменения на другие режимы записи
1 Коснитесь значка кнопки режима записи.
2 Коснитесь нужного значка кнопки режима
записи.
Режим Эффект
Интеллектуальный
автоматический режим
Интеллектуальный
автоматический
режим плюс
Режим творческого
управления
Режим съемки
Ручной режим
* Тол ьк о в режиме съемки фильма
≥ В интеллектуальном автоматическом режиме режим записи также можно изменить
нажатием кнопки интеллектуального автоматического режима.
*
Можно переключить режим на интеллектуальный
автоматический режим, который использует оптимальные
настройки в соответствии с условиями съемки.
Можно добавлять выполненные вручную настройки
яркости и цветового баланса к интеллектуальному
автоматическому режиму и вести съемку.
Можно вести видеосъемку с добавленными
эффектами.
С помощью этого параметра данная камера
автоматически настраивает скорость затвора и диафрагму
в соответствии со сценой, которую нужно записать.
Можно установить скорость затвора, фокус, баланс
белого и яркость (ирисовую диафрагму/усиление).
(RUS) VQT4Q42
15
Page 16
Основные сведения
T
W
Съемка фильмов
1 Измените режим на .
2 Откройте ЖКД монитор.
3 Для начала съемки нажмите кнопку
начала/остановки.
A При начале записи ; меняется на ¥.
B Значок кнопки записи
4 Для перехода в режим паузы снова нажмите кнопку пуск/остановка
записи.
≥ Запись можно также начать/остановить, коснувшись значка кнопки записи.
Основные сведения
Фотосъемка
1 Измените режим на .
2 Откройте ЖКД монитор.
3 Нажмите кнопку
наполовину. (Только для
автоматической фокусировки)
4 Полностью нажмите кнопку .
16
VQT4Q42 (RUS)
Page 17
Основные сведения
Рычажок трансфокатора/Значок
кнопки масштабирования
Сторона T:
Крупный план (приближение)
Сторона W:
Широкоугольная съемка (уд але ние )
≥ Скорость масштабирования изменяется в
зависимости от диапазона перемещения
рычажка трансфокатора.
A Панель масштабирования
Панель масштабирования отображается при
использовании операции масштабирования.
T
W
6
W
T
6
W
T
T
W
MENU
HC-V520
HC-V520M
Использование масштабирования
Основные сведения
Воспроизведение видео/стоп-кадров
1 Измените режим на .
2 Коснитесь значка выбора режима
воспроизведения A.
≥ Уст ано вк у также можно выполнить, коснувшись
и выбрав [НАСТР ВИДЕО] или [НАСТР
ИЗОБР] # [НОСИТЕЛЯ,ВИДЕО/ФОТО]. (l 19)
3
Выберите фотоснимок B или формат
видеозаписи
Выберите тип носителя D, а затем выберите
которую требуется воспроизвести.
≥ Прикоснитесь к [ВВОД].
HC-V510
/
C для воспроизведения.
B
или формат видеозаписи C,
ALL
(RUS) VQT4Q42
17
Page 18
≥ Значок отображается на экране пиктограмм при касании к элементу воспроизведения
1080/50p
1080/50i
50p
0h01m30s
видеозаписи.
( , , , и )
≥ отображается для сцены в формате 1080/50p при прикосновении к [ALL AVCHD].
4 Коснитесь сцены или стоп-кадра для воспроизведения.
≥ Для отображени я следующей (предыдущей) страницы:
j Перемещайте экран пиктограмм вверх (вниз) касанием пальца.
j Переключив сенсорное меню, нажимайте стрелки (вверх) / (вниз) на
рычажке прокрутки пиктограмм.
5 Выберите операцию воспроизведения, прикоснувшись к
пиктограмме функции.
0h01m30s
0h01m30s
Просмотр видео/снимков на ТВ
Подключите данную камеру к телевизору с
помощью кабеля мини-HDMI (поставляется в
комплекте) или кабеля AV (имеется в
продаже).
E Значок функции
≥ Отображение значков операций и экрана
отключается, если в течение указанного времени не
выполнять никаких операций касанием. Чтобы снова
их отобразить, коснитесь экрана.
≥ Коснитесь 1/;, чтобы начать/приостановить
воспроизведение видеозаписи.
18
VQT4Q42 (RUS)
A Разъе м A/V [A/V]
B мини-разъем HDMI [HDMI]
Page 19
Основные сведения
MENU
MENU
MENU
HC-V520M
HC-V520
HC-V510
Использование экрана меню
≥ Коснитесь одной из стрелок (влево)/ (вправо) кнопки сенсорного меню
для отображения . (l 13)
1 Прикоснитесь к .
MENU
∫ Информация об отображении
рекомендаций
Если после касания коснуться
подменю и пунктов, отобразятся описания
функций и сообщения с подтверждениями
настроек.
≥ После показа сообщений отображение
рекомендаций от меняется.
2 Коснитесь главного меню A.
3 Коснитесь подменю B.
≥ Переход к следующей (или предыдущей)
странице может быть осуществлен путем
прикосновения к пиктограмме /.
4 Чтобы ввести значение
настройки, прикоснитесь к
требуемому элементу.
5 Чтобы выйти из экрана
настройки меню, прикоснитесь к
[ВЫХОД].
Выбор языка
Можно переключить язык дисплея или
экрана меню.
: [НАСТРОЙКИ] # [LANGUAGE] #
нужный язык
Форматирование
Не забывайте, что при форматировании
носителя с него стираются все записанные
данные без возможности восстановления.
Выполняйте резервное копирование важных
данных на ПК, DVD-диски и т. д.
MENU
: [НАСТРОЙКИ] # [ФОРМАТ.
ПАМЯТЬ] # требуемый носитель
[ВСТР.ПАМЯТЬ]*1/[КАРТА SD]/[HDD]
*1 Тол ьк о
*2 Отображается при подключении USB
HDD. (См. инструкцию по эксплуатации
(формат PDF))
≥ /
Экран выбора носителя не отобра жается,
если USB HDD не подключен. Коснитесь
[ДА].
*2
(RUS) VQT4Q42
19
Page 20
Wi-Fi [HC-V520]/[HC-V520M]
Возможности использования
функции Wi-Fi
При установлении соединения с устройствами, поддерживающими Wi-Fi, можно
использовать такие функции Wi-Fi, как [Пульт ДУ]‚ [Воспр.DLNA], [Live Cast] и
[Наблюдение].
Прежде чем использовать соответствующие функции Wi-Fi, проверьте и подготовьте свое
устройство.
Чтобы использовать функцию Wi-Fi, подключите данную камеру к точке беспроводного
доступа или смартфону через соединение Wi-Fi.
≥ Подробную информацию о соединении Wi-Fi см. в инструкции по эк
PDF).
≥ Информацию об операциях и настройках своего устройства, например смартфона,
см. в инструкции по эксплуатации устройства.
Функция Описание функций
[Пульт ДУ]
[Воспр.DLNA]
®
сплуатации (в формате
С помощью смартфона можно выполнять операции
записи/воспроизведения удаленно либо передавать
фильмы и фотоснимки, записанные данной камерой,
в SNS (службу социальных сетей).
Если подключить данную камеру к DLNAсовместимому телевизору с помощью Wi-Fi, можно
воспроизводить сцены и фотоснимки на телевизоре.
Можно напрямую транслировать фильмы с данной
камеры, установив свя
USTREAM.
зь между “LUMIX CLUB” и
[Наблюдение]
20
VQT4Q42 (RUS)
[Live Cast]
С помощью смартфона можно проверять экран
записи данной камеры, находясь вне дома.
Page 21
Если соединение Wi-Fi невозможно установить
Неисправность Пункты проверки
Невозможно
подключиться к
точке
беспроводного
доступа.
Точка
беспроводного
доступа не
определяется.
Радиоволновая
связь с точкой
беспроводного
доступа
прерывается.
(Общие сведения)
≥ Включите точку беспроводного доступа.
≥ Сократите расстояние до точки беспроводного доступа и
подключитесь повторно.
≥ Если выполнение соединения занимает долгое время,
подключение к Wi-Fi прерывается.
Сбросьте настройки подключения.
≥ Проверьте указания о том, как подключиться к точке
беспроводного доступа и как выполнить настройки безопасности.
≥ Убедитесь, что точка беспроводного доступа зарегистрирована в
да
нной камере.
≥ Уст ро йст во может не обнаруживать точку беспроводного доступа
из-за проблем с сигналом. Используйте [Подключение вручную].
(Легкое подключение)
≥ Убедитесь, что точка беспроводного доступа находится в
правильном режиме ожидания WPS.
≥ Убедитесь, что PIN-код был введен правильно.
(Подключение вручную)
≥ Убедитесь, что SSID и пароль были введены правильно.
≥ Проверьте метод аут
шифрования (пароль).
≥ Ситуацию можно улучшить, изменив расположение или угол
точки беспроводного доступа.
≥ Если поблизости используется другое устройство с частотой
2,4 ГГц, например микроволновая печь или беспроводной
телефон, сигнал может прерываться. Держите такие устройства
на достаточном расстоянии.
ентификации, тип шифрования и ключ
(RUS) VQT4Q42
21
Page 22
Неисправность Пункты проверки
Невозможно
установить
соединение Wi-Fi
между данной
камерой и
смартфоном.
(Подключение к точке беспроводного доступа)
≥ Убедитесь, что смартфон правильно подключен к точке
беспроводного доступа, проверив настройки Wi-Fi смартфона.
≥ Убедитесь, что данная камера и смартфон подключены к одной и
той же точке беспроводного доступа.
≥ Убедитесь, что точка беспроводного доступа зарегистрирована в
данной камере.
(Прямое подключение)
≥ Убедитесь, что смартфон правильно подключен к да
проверив настройки Wi-Fi смартфона.
≥ Убедитесь, что SSID и пароль были введены правильно.
≥ Убедитесь, что смартфон не подключен к точке беспроводного
доступа. Если он подключен к точке беспроводного доступа,
измените точку доступа Wi-Fi с помощью настроек Wi-Fi
смартфона.
Подключение к
смартфону
каждый раз
≥ Для подключения может требоваться более длительное время в
зависимости от настройки соединения Wi-Fi на смартфоне, но это
не является признаком неисправности.
занимает долгое
время.
Данная камера не
отображается на
≥ Попробуйте выключить и включить функцию Wi-Fi в настройках
Wi-Fi смартфона.
экране настройки
Wi-Fi смартфона.
Соединение Wi-Fi
сразу же
прерывается.
Невозможно
установить
соединение с
помощью NFC.
≥ Если имеется настройка для предотвращения плохого
соединения в меню настроек Wi-Fi устройства Android
версии 4.0 или более поздней версии, отключите ее.
≥ Убедитесь, что ваш смартфон поддерживает функцию NFC.
Данную камеру можно использовать с NFC-совместимыми
устройс твами под управлением ОС Android (версии 2.3.3 или
более поздней).
≥ Убедитесь, что функция NFC вашего смартфона включена.
≥ Проверьте, не выключена ли данная камера с помощью кнопки
питания.
≥ Некоторые смартфоны нельзя легко проверить простым
прикосновением. Если данная камера не распознается даже
п
осле прикосновения, измените положение и повторите попытку,
прикоснувшись медленно.
≥ Если после прикосновения соединение не устанавливается,
прикоснитесь еще раз.
нной камере,
™
22
VQT4Q42 (RUS)
Page 23
Прочее
HC-V520M
Технические характеристики
HD Видеокамера
Информация для вашей безопасности
Источник питания:
Постоянный ток 5,0 В (При использовании
адаптера переменного тока)
Постоянный ток 3,6 В (При
использовании аккумулятора)
Потребление энергии:
Запись; 5,8 Вт
Зарядка; 7,7 Вт
Формат видеозаписи:
[AVCHD]; Совместимый с форматом AVCHD
версии 2.0 (AVCHD Progressive)
[iFrame]; Совместимый с форматом файлов
MPEG-4 AVC (.MP4)
Сжатие видео:
MPEG-4 AVC/H.264
Аудиокомпрессия:
[AVCHD]; Dolby
[iFrame], [MP4]; AAC/2 канала
Режим записи и скорость передачи данных:
[1080/50p]; Максимум 28 Мбит/с (VBR
(переменная скорость передачи данных))
[PH]; Максимум 24 Мбит/с (VBR
(переменная скорость передачи данных))
[HA]; В среднем 17 Мбит/с (VBR
(переменная скорость передачи данных))
[HG]; В среднем 13 Мбит/с (VBR
(переменная скорость передачи данных))
[HE]; В среднем 5 Мбит/с (VBR (переменная
скорость передачи данных))
[iFrame]; Максимум 28 Мбит/с (VBR
(переменная скорость передачи данных))
Д
анные о размере и длительности
видеозаписи см. в инструкции по
эксплуатации (формат PDF).
Формат записи фотоснимков:
JPEG (Design rule for Camera File system, на
основе стандарта Exif 2.2)
Общее количество и размер изображений,
которые можно записать, см. в инструкции
по эксплуатации (формат PDF).
Носитель информации:
Карта памяти SD
Карта памяти SDHC
Карта памяти SDXC
Сведения о картах SD, которые можно
использовать с данной камерой, см. в
инструкции по эксплуатации (в формате PDF).
®
Digital/2 канала
Встроенная память; 16 ГБ
Датчик изображения:
1MOS-датчик изображения типоразмера
1/5,8 дюйма (1/5,8z)
Всего; 2510 K
Эффективные пиксели;
Видео; 2250 K (16:9)*
Фотоснимок;
2250 K (16:9), 1690 K (4:3), 1690 K (3:2)
Объектив:
Автоматическая ирисовая диафрагма, 50k
оптическое увеличение, F1.8 до F4.2
Фокусное расстояние;
2,06 мм до 103 мм
Макро (автофокусировка на все расстояние
до объекта)
Эквивалент 35 мм;
Видео;
28,0 мм до 1748 мм (16:9)*
Фотоснимок;
28,0 мм до 1748 мм (16:9),
34,2 мм до 1708 мм (4:3),
33,5 мм до 167
Минимальное фокусное расстояние;
Обычный: Прибл. 2,0 см (широкоугольный)/
П
рибл. 2,2 м (телережим)
Телем акро; Прибл. 1,1 м (телережим)
Интеллектуальный автоматический макро;
П
рибл. 1,0 см (широкоугольный)/Прибл.
1,1 м (телережим)
Увеличение:
i.Zoom ВЫКЛ 62k*, 80k i.Zoom, 150k/
3000k цифровое увеличение
(Использование эффективной площади
датчика изображения)
* При установке [ОПТ.СТАБ.(O.I.S.)] на
[Стандарт]
Функция стабилизатора изображения:
Оптическая (гибридный оптический
стабилизатор изображения, ак тивный
режим (коррекция поворота), функция
фиксации оптического стабилизатора
изображения,
Режим творческого управления:
[Эффект миниатюры]/[Немое кино]/[Пленка
8мм]/[Замедл. съемка]
6 мм (3:2)
функция коррекции
наклона)
(RUS) VQT4Q42
23
Page 24
Монитор:
HC-V520M
HC-V520
HC-V520M
HC-V520M
HC-V510
HC-V520
HC-V520M
ЖКД-монитор шириной 7,5 см (3,0z) (Прибл.
460 тыс. точек)
Микрофон:
Стерео (с вариомикрофоном)
Минимальное требуемое освещение:
Прибл. 4 лк (1/25 при малой освещенности в
режиме сцены)
Прибл. 1 лк с функцией цветного ночного
видения
Выходной уровень видеосигнала
разъема AV:
1,0 Vp-p (размах амплитуды), 75 h,
система PAL
Уровень выходного видеосигнала на
мини-разъеме HDM
HDMI™ (x.v.Colour™) 1080p/1080i/576p
Выходной уровень аудиосигнала
разъема AV (линейный):
251 мВ, 600 h, 2 канала
Уровень аудиовыхода на разъеме миниHDMI:
[AVCHD]; Dolby Digital/Линейная ИКМ
[iFrame], [MP4]; Линейная ИКМ
USB:
Функция считывания
Карта SD; только считывание (без
поддержки средств защиты авторских прав)
Встроенная память; только считывание
Hi-Speed USB (USB 2.0), USB терминал тип
Mini AB
Функция главного устройства USB (для USB
HDD)
Функция зарядки аккумулятора (зарядка
осуществляется через разъем USB при
выключенной камере)
Размеры:
53 мм (Ш)k61 мм (В)k116 мм (Г)
(включая выступающие части)
Масса:
Прибл. 229
[без аккумулятора (поставляется в комплекте)
и карты SD (поставляется отдельно)]
I:
г
Масса во время работы:
HC-V520
Прибл. 274
[с аккумулятором (поставляется в
комплекте) и SD картой (приобретается
отдельно)]
Прибл. 273
[с батареей (поставляется в комплекте)]
Прибл. 270 г
[с аккумулятором (поставляется в
комплекте) и SD картой (приобретается
отдельно)]
Рабочая температура:
0 oC до 40 oC
Рабочая влажность:
10%RH до 80%RH
Срок службы аккумулятора:
См. страницу 10
Беспроводной передатчик:
Соответствие стандарту; IEEE802.11b/g/n
Используемый частотный диапазон;
Центральная частота от 2412 МГц до
2462 МГц [11 каналов]
Метод шифрования; Wi-Fi-совместимый
WPA™/WPA2™/WEP
Метод доступа; ре
Адаптер переменного тока
Информация для вашей безопасности
Источник питания:
Переменный ток от 110 В до 240 В, 50/60 Гц
Потребление энергии:
12 Вт
Выход постоянного тока:
постоянный ток 5,0 В, 1,6 A
Размеры:
49 мм (Ш)k24 мм (В)k79 мм (Г)
Масса:
Прибл. 91 г
г
г
/
жим инфраструктуры
Прибл. 230 г
[
без батареи
HC-V510
Прибл. 225 г
[без аккумулятора (поставляется в комплекте)
и карты SD (поставляется отдельно)]
24
VQT4Q42 (RUS)
(поставляется в комплекте)]
Page 25
Прочее
Об авторском праве
∫
Будьте внимательны и
соблюдайте авторские права
Запись предварительно записанных лент или
дисков или другого опубликованного или
переданного посредством радиовещания
материала для целей, отличных от личного
пользования, может повлечь за собой
нарушение законов об авторских правах.
Запись определенных материалов может
быть ограничена даже для личного
использования.
∫
Лицензии
≥
Логотип SDXC является товарным знаком SD3C, LLC.
≥
“AVCHD”, “AVCHD Progressive” и логотип
“AVCHD Progressive” являются товарными
марками Panasonic Corporation и Sony
Corporation.
≥
Произведено по лицензии Dolby Laboratories.
Название Dolby и символ с двойной буквой D
являются торговыми марками Dolby
Laboratories.
≥
HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками
HDMI Licensing LLC в США и других странах.
≥
x.v.Colour™ является торговой маркой.
≥
iMovie, Mac и Mac OS являются товарными
знаками Apple Inc., зарегистрированными в
США и других странах.
≥
Android и Google Play являются товарными
знаками или зарегистрированными товарными
знаками Google Inc.
≥
Логотип Wi-Fi CERTIFIED является знаком
сертификации Wi-Fi Alliance.
≥
Знак Wi-Fi Protected Setup является знаком
Wi-Fi Alliance.
≥
“Wi-Fi”, “Wi-Fi Protected Setup”, “WPA” и “WPA2”
являются знаками или зарегистрированными
знаками Wi-Fi Alliance.
≥
DLNA, the DLNA Logo and DLNA CERTIFIED are
trademarks, service marks, or certification marks
of the Digital Living Network Alliance.
≥
Другие названия систем и продуктов,
упомянутые в данной инструкции по
эксплуатации, обычно являются
зарегистрированными товарными знаками или
товарными знаками производителей, которые
разработали упомянутую систему или продукт.
Этот продукт выпускается по лицензии согласно
патентному портфелю AVC для личного и
некоммерческого использования потребителем с
целью (i) кодирования видеозаписей в
соответствии со стандартом AVC (“Видео AVC”) и/
или (ii) де
кодирования видеозаписей AVC,
закодированных потребителем в ходе личной
некоммерческой деятельности и/или полученных
от провайдера видеоинформации, имеющего
разрешение на предоставление видеозаписей
AVC. Использование с иными другими целями,
прямо или косвенно, не разрешается. Для
получения дополнительной информации
обращайтесь в компанию MPEG LA, LLC. См.
http://www.mpegla.com
Данное изделие включает программное
обеспечение, предоставленное по лицензии
согласно условиям GNU General Public License
Version 2.0 (GPL V2.0), GNU LESSER General
Public License Version 2.1 (LGPL V2.1) или
условиям других лицензий на программное
обеспечение с открытым исходным кодом. Копию
соответствующего исходного кода,
предоставленного по лицензии согласно
условиям GPL V2.0 или LGPL V2.1, можно
получить по запросу. Подробные условия и
контактную информацию см. в инструкции по
эксплуатации на прилагаемом диске CD-ROM.
.
(RUS) VQT4Q42
25
Page 26
ɂɇɎɈɊɆȺɐɂəɈɋȿɊɌɂɎɂɄȺɐɂɂɉɊɈȾɍɄɌ
Ⱥ
ɐɂɎɊɈȼɕȿȼɂȾȿɈɄȺɆȿɊɕ
ɦɨɞɟɥɢ+&9((+&9((3DQDVRQLF
Ɇȿ ɋȿɊɌɂɎɂɐɂɊɈȼȺɇɕɈɋɐɂɄɅɈɇɌȿɋɌ
ɋɟɪɬɢɮɢɤɚɬɫɨɨɬɜɟɬɫɬɜɢɹ ʋ32&&-30(%
ɋɟɪɬɢɮɢɤɚɬɫɨɨɬɜɟɬɫɬɜɢɹɜɵɞɚɧ ɧɨɹɛɪɹɝɨɞɚ
ɋɟɪɬɢɮɢɤɚɬɫɨɨɬɜɟɬɫɬɜɢɹ ɧɨɹɛɪɹɝɨɞɚ
ɞɟɣɫɬɜɢɬɟɥɟɧɞɨ
ɦɨɞɟɥɢ+&9((+&9(( ȽɈɋɌɊɆɗɄ
"Panasonic" ȽɈɋɌȽɈɋɌɊ
ɫɨɨɬɜɟɬɫɬɜɭɸɬɬɪɟɛɨɜɚɧɢɹɦ ȽɈɋɌɊȽɈɋɌɊ
ɧɨɪɦɚɬɢɜɧɵɯɞɨɤɭɦɟɧɬɨɜ
ɉɪɨɢɡɜɨɞɢɬɟɥɶ3DQDVRQLF &RUSRUDWLRQ
ɉɚɧɚɫɨɧɢɤɄɨɪɩɨɪɷɣɲɧ
0DGHLQ0DOD\VLDɋɞɟɥɚɧɨɜɆɚɥɚɣɡɢɢ
ɫɛɥɨɤɨɦɩɢɬɚɧɢɹ96.3DQDVRQLF
Уст ано вле н ны й производителем в порядке п. 2 ст. 5 федерального закона РФ “О
защите прав потребителей” срок службы данного изделия равен 7 годам с даты
производства при условии, что изделие используется в строгом соответствии с
настоящей инструкцией по эксплуатации и применимыми техническими стандартами.
26
VQT4Q42 (RUS)
Page 27
(RUS) VQT4Q42
27
Page 28
Panasonic Corporation
Web site: http://panasonic.net
© Panasonic Corporation 2012
Loading...
