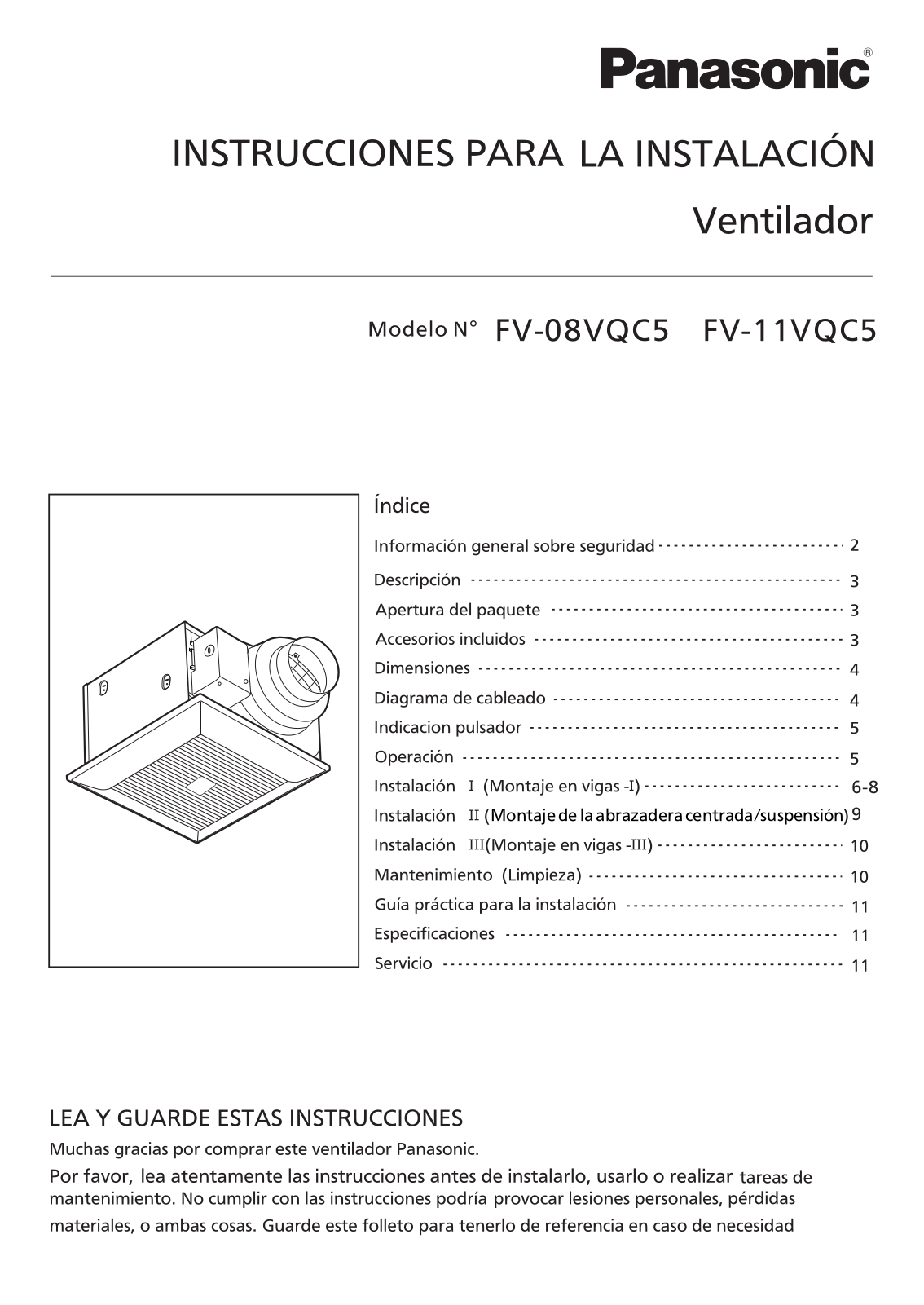

Panasonic fv-08vqc5, fv-11 installation

FV-08VQC5 FV-11VQC5

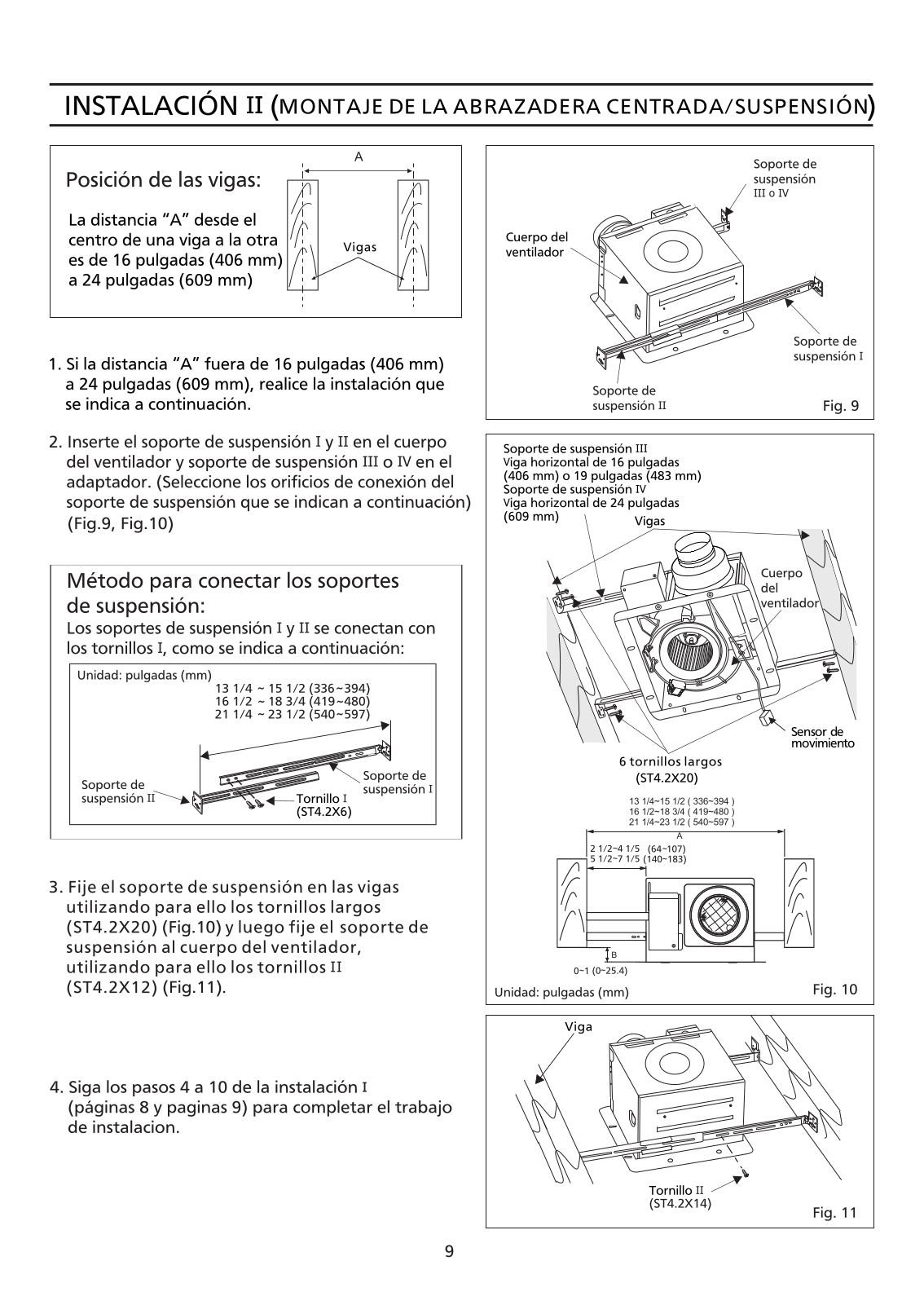

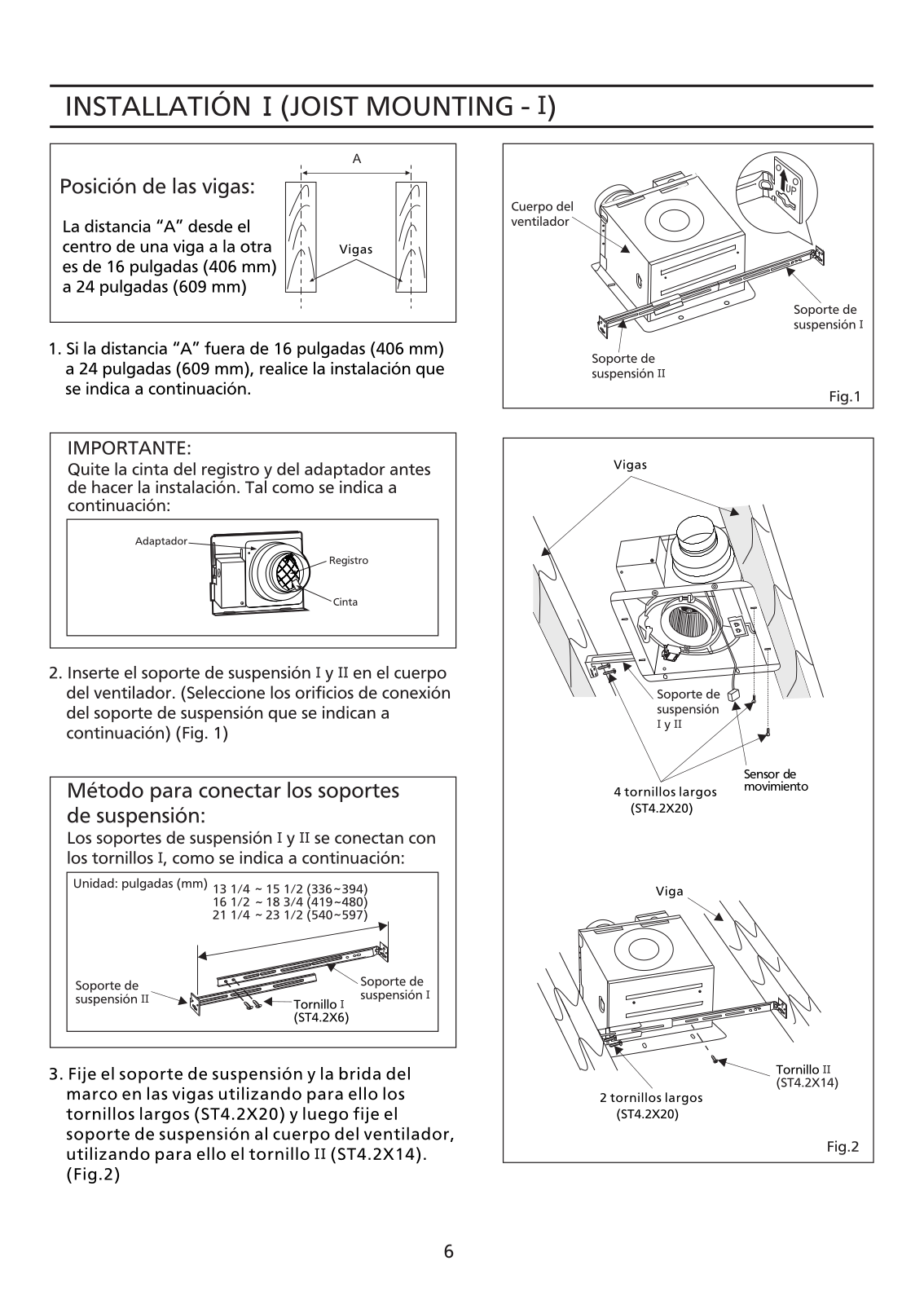

Montaje de la abrazadera centrada/suspensión

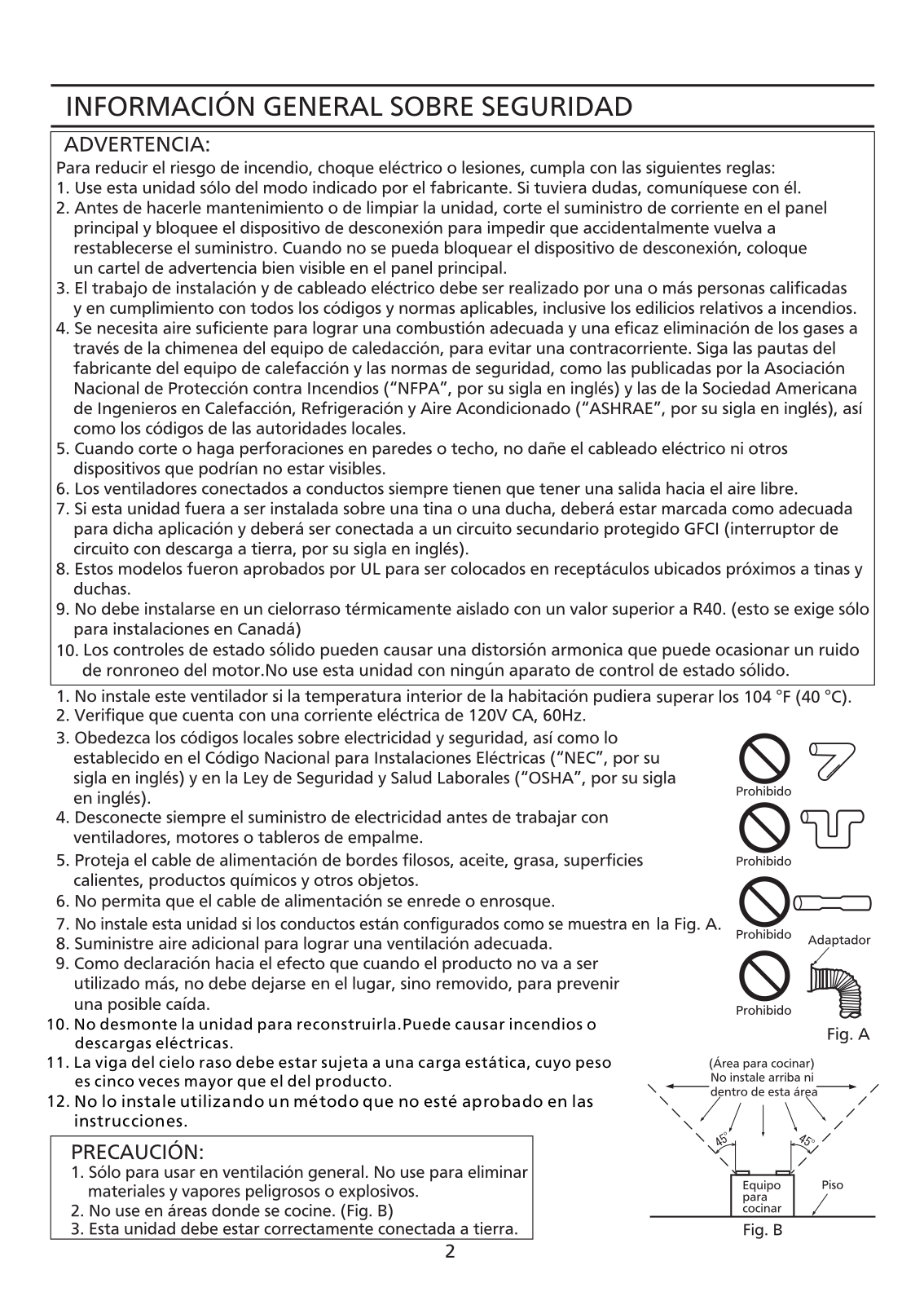

No lo instale utilizando un método que no esté aprobado en las
instrucciones.

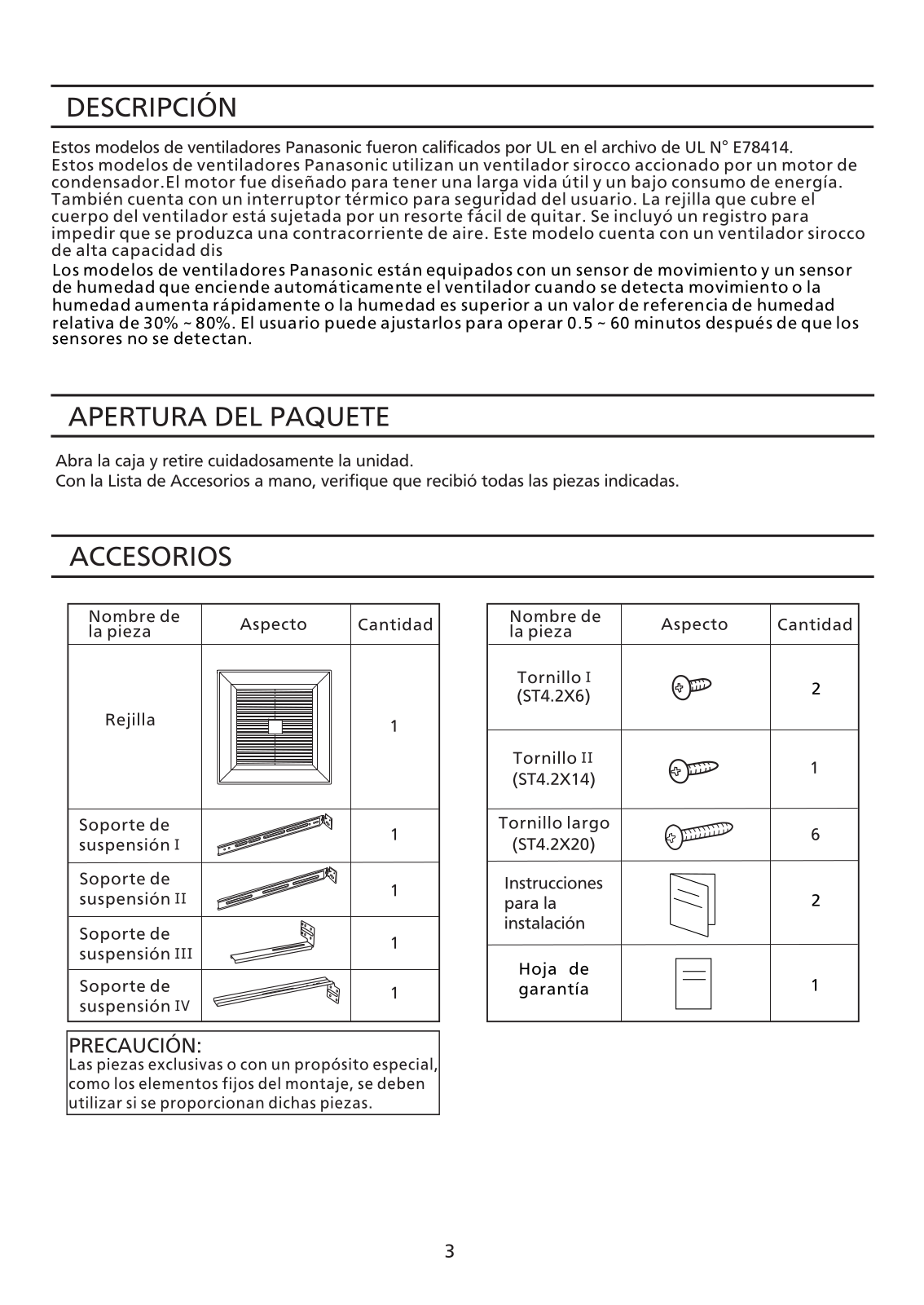

Los modelos de ventiladores Panasonic están equipados con un sensor de movimiento y un sensor
de humedad que enciende automáticamente el ventilador cuando se detecta movimiento o la
humedad aumenta rápidamente o la humedad es superior a un valor de referencia de humedad
relativa de 30% 80%. El usuario puede ajustarlos para operar 0.5 60 minutos después de que los

sensores no se detectan.

~ ~

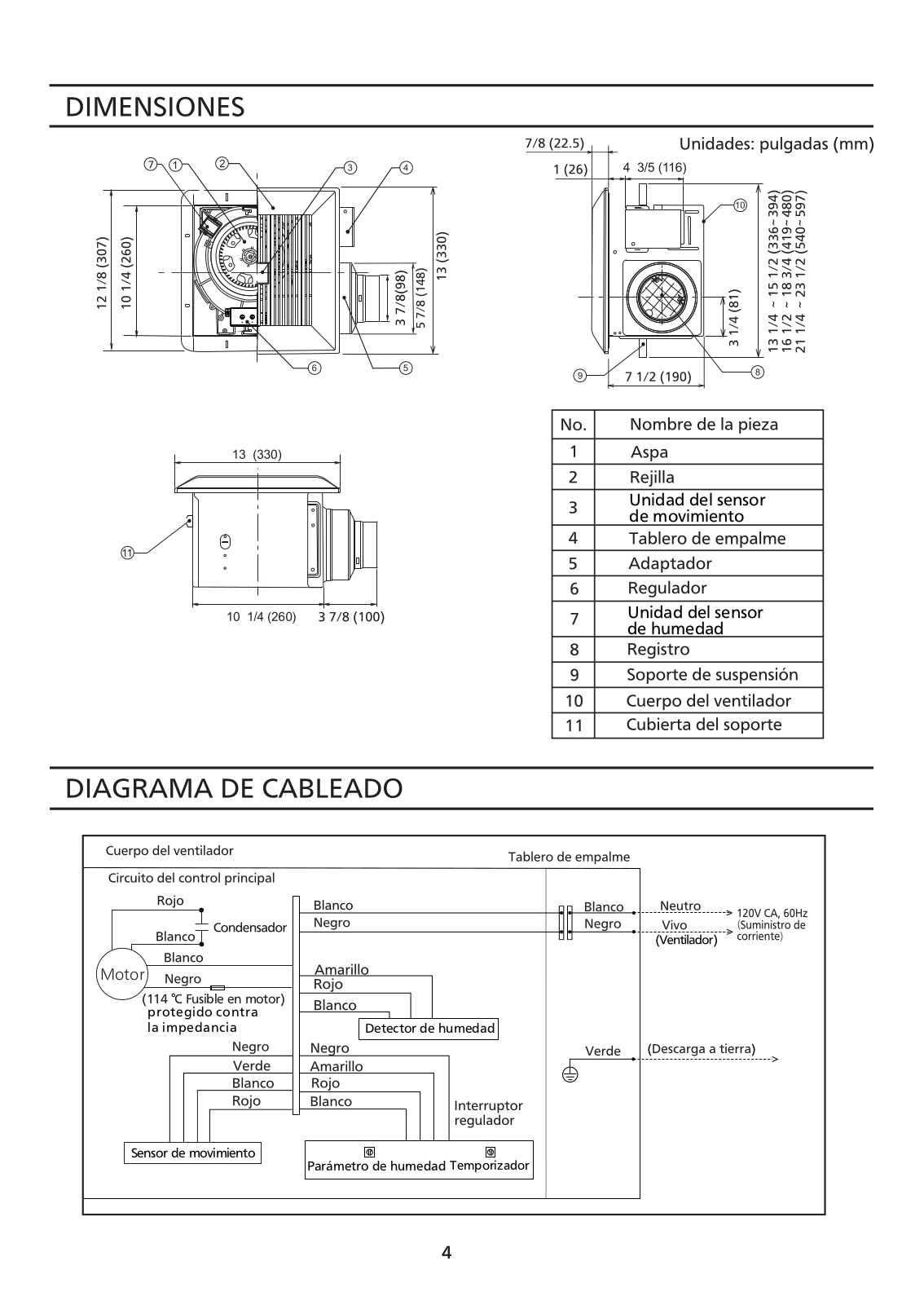

3 7/8(98)

Unidad del sensor
de movimiento

Unidad del sensor
de humedad

11

Motor

(114 C Fusible en motor)

protegido contra
la impedancia

Sensor de movimiento

Detector de humedad

Parámetro de humedad

Temporizador
