Page 1

F567871

QUICK GUIDE

GUΙA RÁPIDO

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

PORTUGUÊS (BR)

Antes de ligar a unidade, leia cuidadosamente este manual de instruções e guarde-o para futura referência.

Operating Instructions

Air Conditioner

Manual de Instruções

Condicionador de ar

Model No. Modelo.

Indoor Unit Outdoor Unit Unidade Interna Unidade Externa

CS-YS9MKV-7 CU-YS9MKV-7 CS-YS12MKV-7 CU-YS12MKV-7 CS-YS18MKV-7 CU-YS18MKV-7 CS-YS22MKV-7 CU-YS22MKV-7

Page 2

ENGLISH Thank you for purchasing Panasonic Air Conditioner

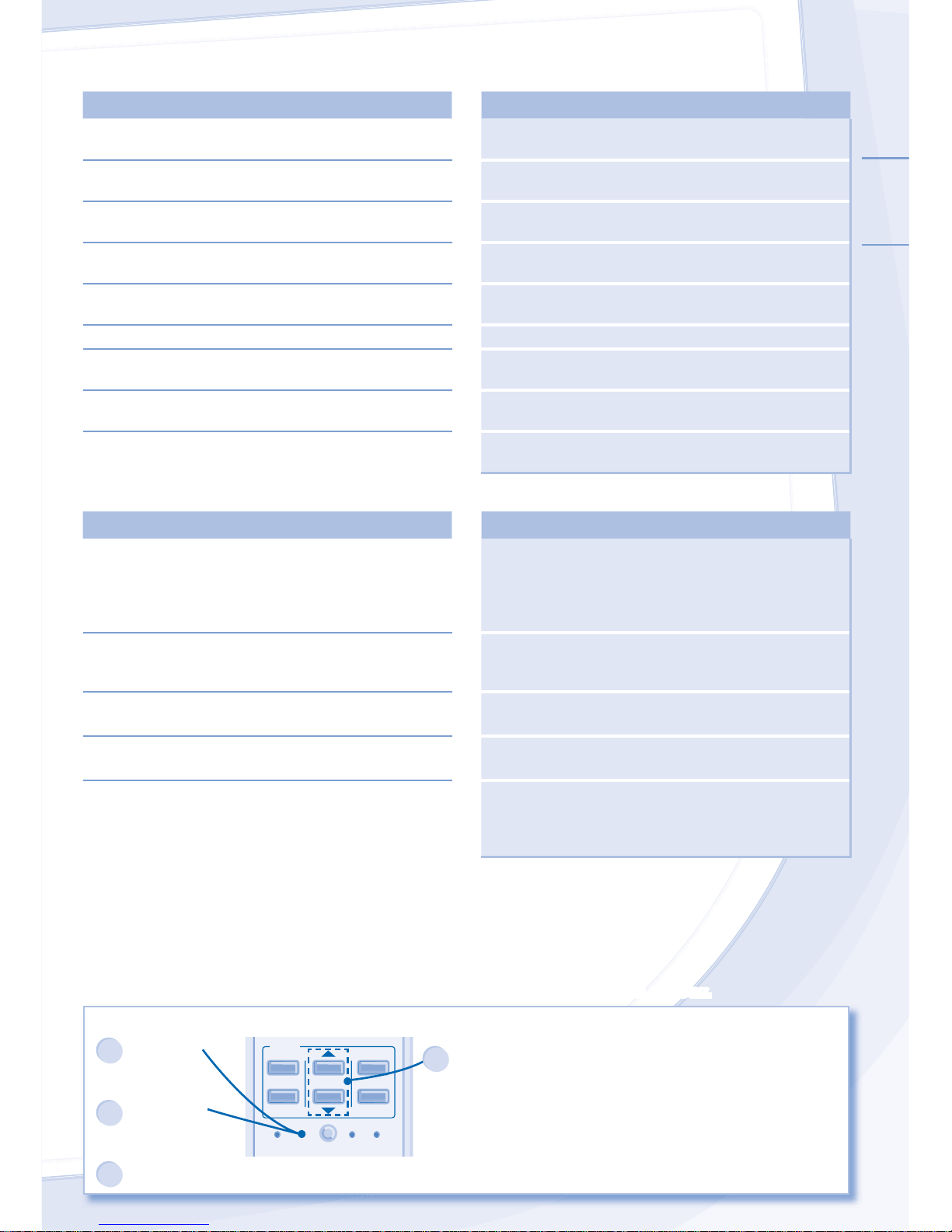

TABLE OF CONTENTS

OPERATION CONDITION

SAFETY PRECAUTIONS 4~5 REMOTE CONTROL

6~7

INFORMATION

INDOOR UNIT

TROUBLESHOOTING

QUICK GUIDE

BACK COVER

NOTE : The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is

subjected to change without notice for future improvement.

PORTUGUÊS (BR) Obrigado por adquirir o Condicionador de ar da Panasonic

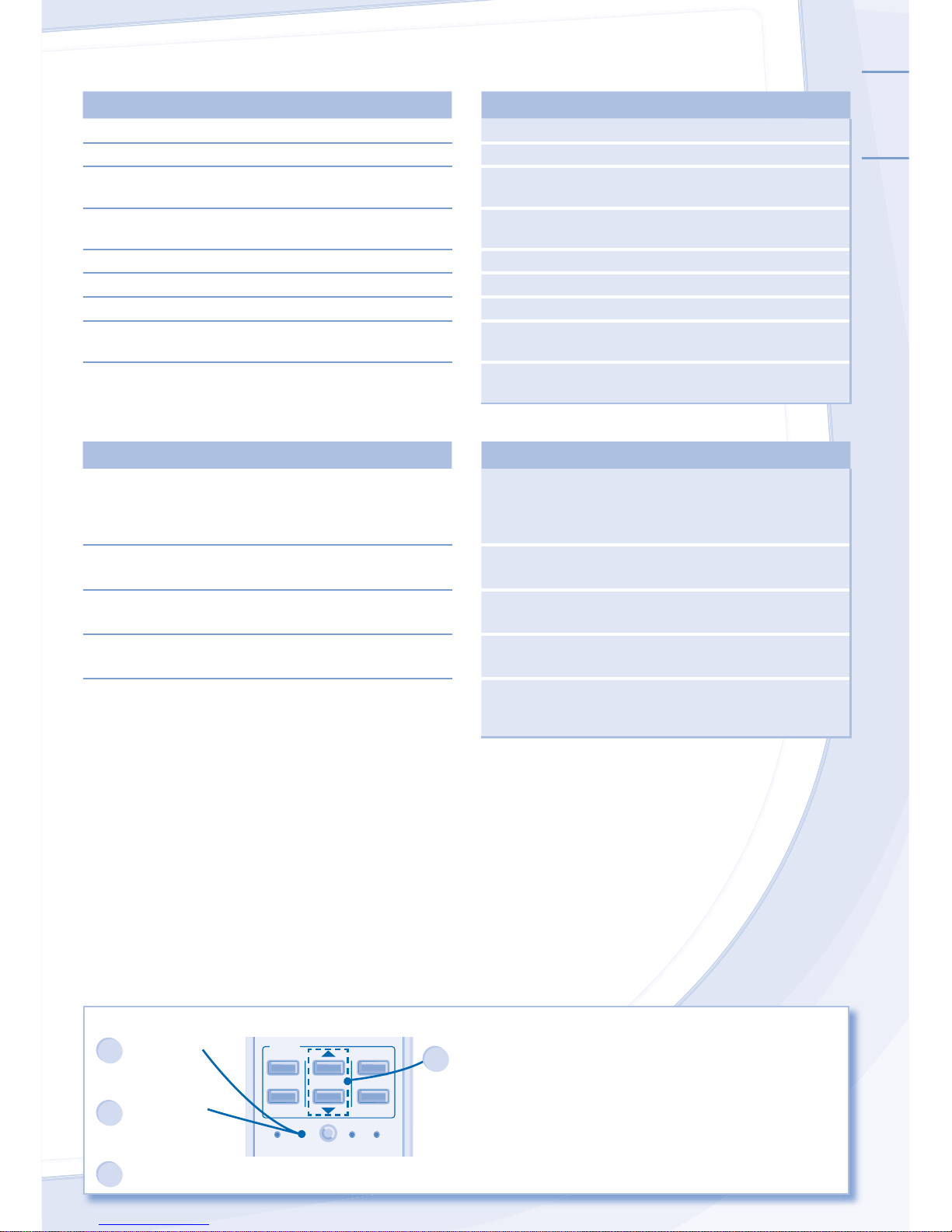

ÍNDICE

CONDIÇÃO DE FUNCIONAMENTO

PRECAUÇÕES DE SEGURANÇA 10~11 CONTROLE REMOTO

12~13

INFORMAÇÕES

UNIDADE INTERNA

RESOLUÇÃO DE PROBLEMAS

GUIA RÁPIDO

TAMPA TRASEIRA

NOTA : As ilustrações deste manual têm apenas como caráter explicativo e podem diferir da unidade real. Estão

sujeitas a alterações sem aviso prévio para ﬁ ns de melhoramento.

Page 3

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C)

Indoor Outdoor

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

*DBT *WBT *DBT *WBT

COOLING

Max. 32 23 43 26

Min. 16 11 16 11

CONDIÇÃO DE FUNCIONAMENTO

Utilize este condicionador de ar nas seguintes faixas de temperaturas

Temperatura (°C)

Interna Externa

* DBT: Temperatura de bulbo Seco * WBT: Temperatura de bulbo úmido

*DBT *WBT *DBT *WBT

RESFRIAMENTO

Máx. 32 23 43 26

Mín. 16 11 16 11

Page 4

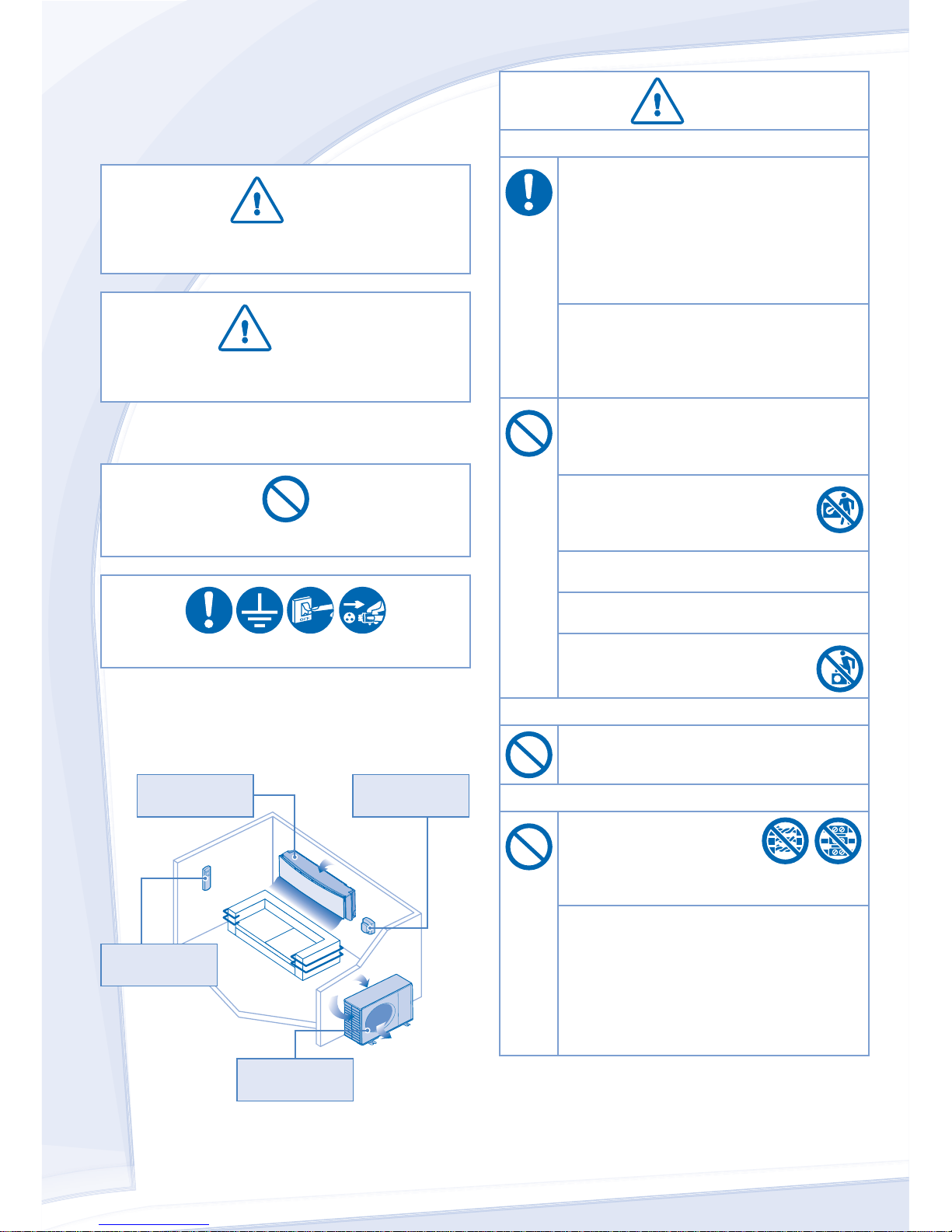

SAFETY PRECAUTIONS

To prevent personal injury, injury to others, or property damage, please comply with the following. Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to property.

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote an actions that is

COMPULSORY.

WARNING

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorized dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

REMOTE CONTROL

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

POWER SUPPLY

Do not use modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or pulling out the power plug.

Air Inlet

Air Outlet

Air Inlet

Remote

Control

Power

Supply

Indoor

Unit

Outdoor

Unit

Page 5

ENGLISH

CAUTION

INDOOR UNIT AND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto unstable bench when cleaning the unit to avoid injury.

Do not place vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Ensure drainage pipe is connected properly and keep drainage outlet clear of gutters, containers or does not immersed in water to prevent water leakage.

After long period of use or use with any combustible equipment, aerate the room regularly.

After long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

POWER SUPPLY

Do not pull the cord to disconnect the plug to prevent electric shock.

WARNING

POWER SUPPLY

If the supply cord is damage, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product when any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock)

Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running immediately even if it is switched on for operation.

• The fan does not stop even if the operation is stopped.

Contact immediately your local dealer for maintenance/repair.

Replacement or installation of power plugs shall be performed by authorized/qualiﬁ ed personnel only. The wires in this mains lead are coloured in accordance with the following code:

Terminals

Red

wires

live

neutral

earth

colours (GB Standard)

blue

green-yellow

brown

Black

Green/Yellow

Wiring colour may vary depending on a country wiring code’s standard.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

Page 6

FAN SPEED

AIR

SWI

MOD

TEMP

TIMER

SET

CANCEL

OFF

OFF/ON

SET

CHECK CLOCK RESET

OFF

TIM

TIMER

AUTO

COOL

DRY

FAN

SPE

AIR

SWING

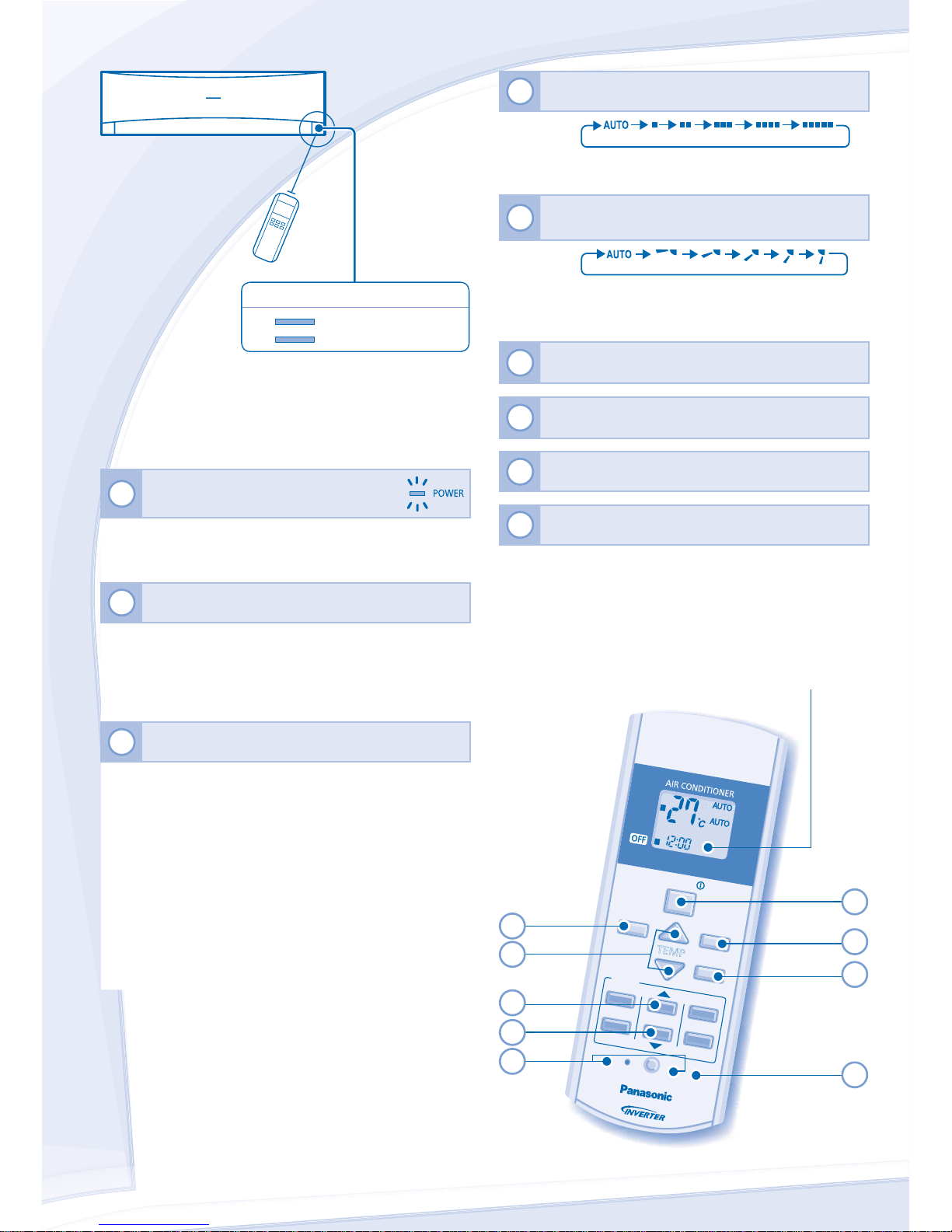

REMOTE CONTROL

Maximum distances: 8m

5 6 7

Remote Control display

TO SELECT FAN SPEED (5 OPTIONS)

FAN SPEED

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

TO ADJUST VERTICAL AIRFLOW DIRECTION (5 OPTIONS)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing up/down automatically.

Press and hold for 5 seconds to dim or restore the unit’s indicator brightness.

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Press to restore the remote control’s default setting.

Not used in normal operations.

Press the remote control’s button

TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote control display to prevent the unit from starting/stopping improperly.

TO SET TEMPERATURE

• Selection range: 16°C ~ 30°C.

• Operating the unit within the recommended temperature could induce energy saving. COOL mode : 26˚C ~ 28˚C. DRY mode : 1˚C ~ 2˚C lower than room temperature.

TO SELECT OPERATION MODE

AUTO mode - For your convenience

• During operation mode selection the power indicator blinks.

• Unit selects operation mode during startup according to temperature setting and room temperature.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

INDICATOR

POWER

(Green)

TIMER

(Orange)

Page 7

ENGLISH

INFORMATION

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select Cooling operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents: Cooling: ≥ 8°C

FOR EXTENDED NON-USE

• Turn off the power supply and unplug.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

Information for Users on Collection and Disposal of Old Equipment and used Batteries

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

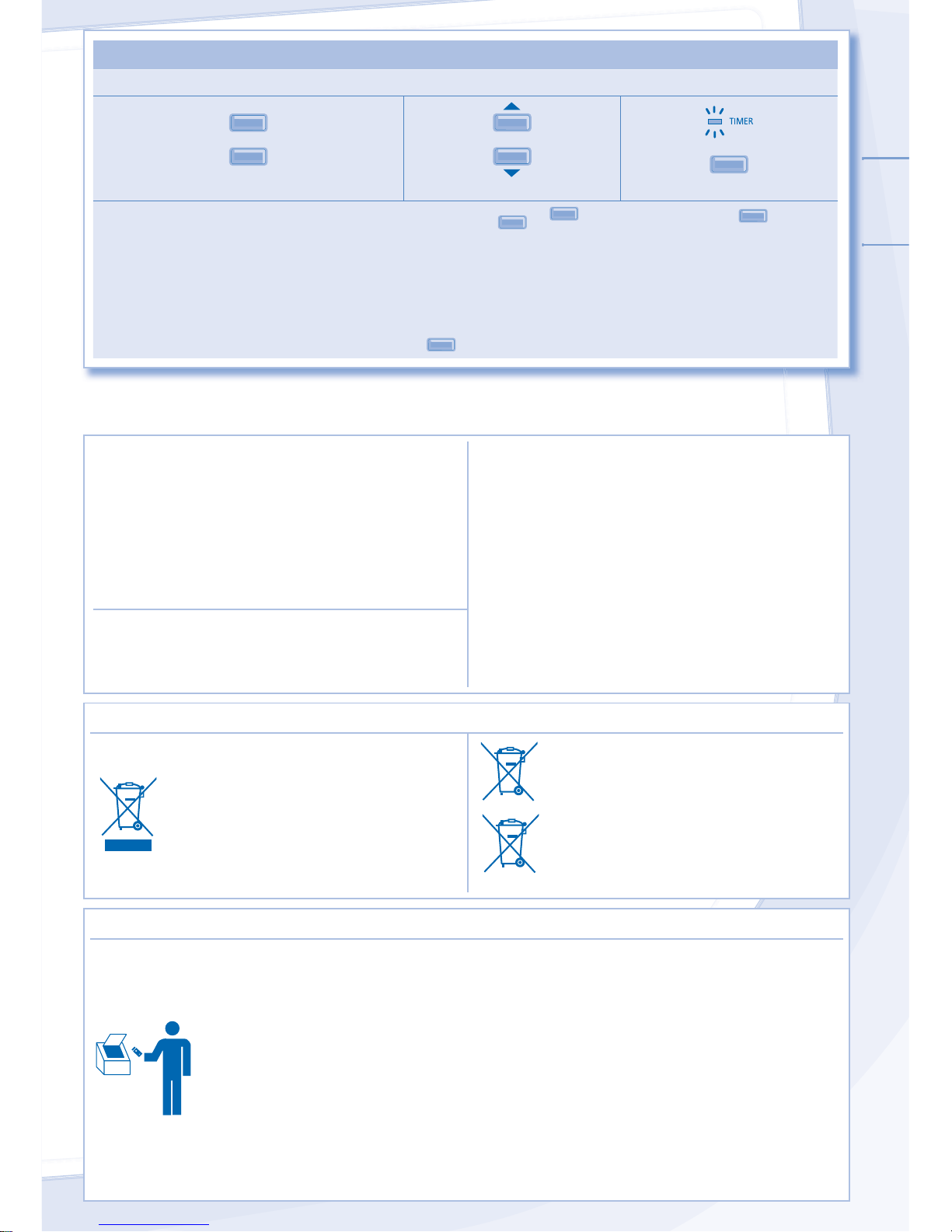

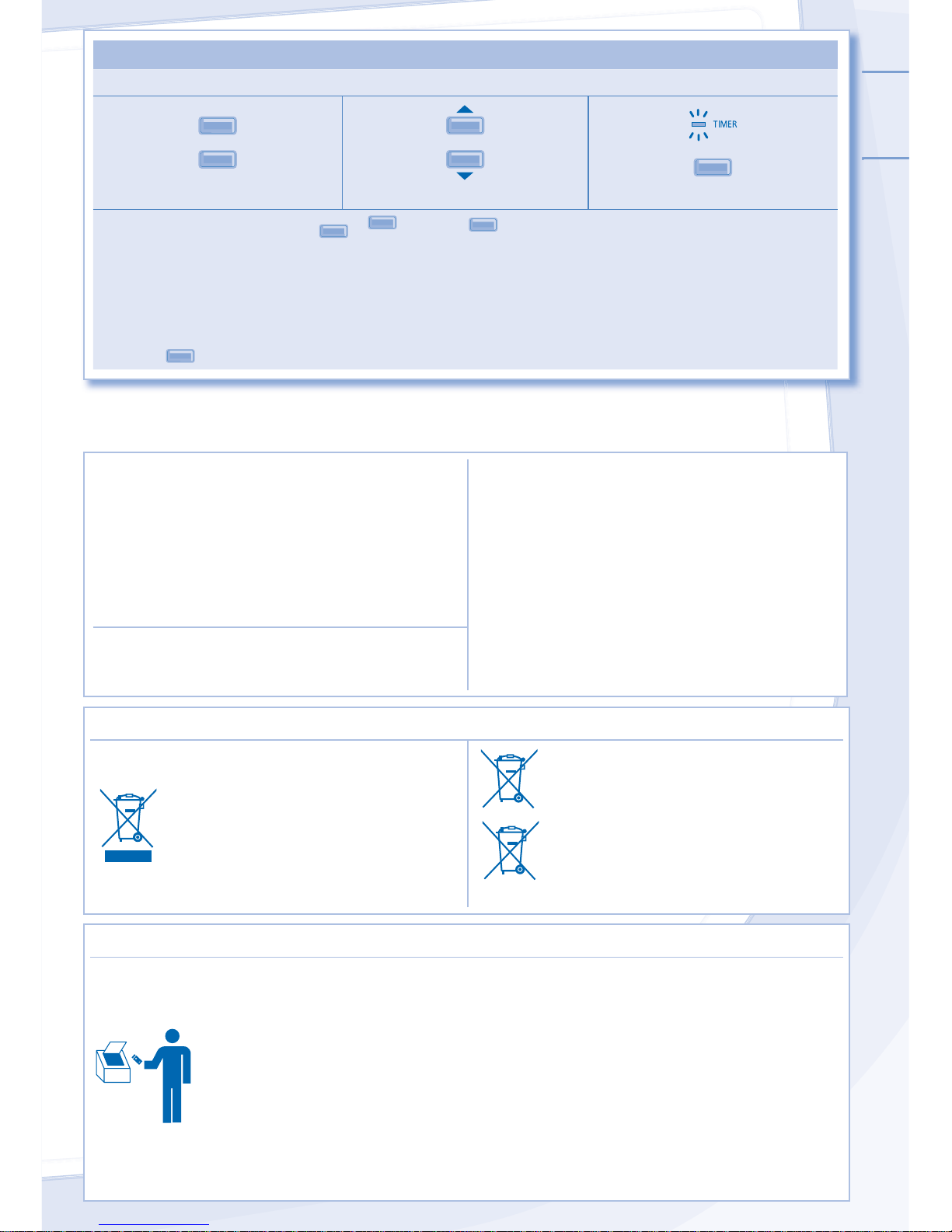

TO SET THE TIMER

• To turn ON or OFF the unit at a preset time.

OFF

Select ON or OFF timer Set the time Conﬁ rm

• To cancel ON or OFF timer, press

OFF

then press

CANCEL

• When ON Timer is set, the unit may start earlier (up to 15 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Remote Control Preparation at back cover.

• If timer is cancelled manually or due to power failure, you can restore the previous setting (once power is resumed) by pressing

SET

Primary Battery

Attention:

Check the instructions of use of the product conﬁ rming if the polarities (+) and (-) are according to the indicated direction. Batteries can leak or explode if polarities were inverted, exposed to ﬁ re, disassembled or recharged.

Avoid mixing with other types of batteries or used batteries, carry or store them unattached, because it increases the risk of leaking.

Take out the batteries from the product if it were not being used, to avoid possible damage in case leak happens.

Batteries should be stored in dry and ventilated places. In case leak happens to the battery, avoid touching it. Wash the affected part of the body with plenty

water. If irritation occurs, look for medical aid. Don’t remove the wrapping of the battery.

Page 8

CAUTION

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

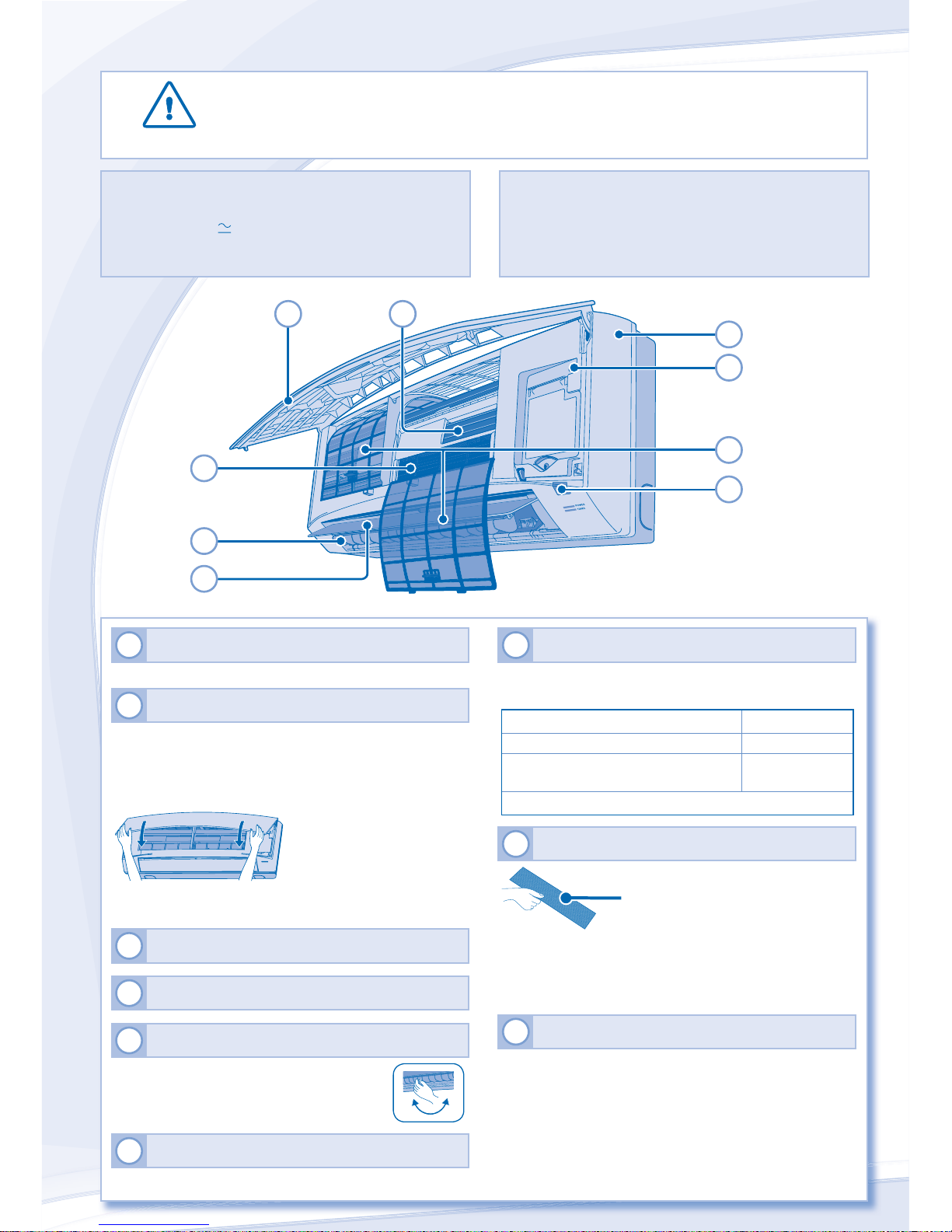

INDOOR UNIT

CLEANING INSTRUCTIONS

HINT

• Do not use benzene, thinner or scouring powder.

• Use only soap ( pH7) or neutral household detergent.

• Do not use water hotter than 40°C.

• To ensure optimal performance of the unit, cleaning maintenance has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H99”. Please consult authorized dealer.

INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it securely.

REMOTE CONTROL RECEIVER

ALUMINIUM FIN

HORIZONTAL AIRFLOW DIRECTION LOUVER

• Manually adjustable.

VERTICAL AIRFLOW DIRECTION LOUVER

• Do not adjust by hand.

AUTO OFF/ON BUTTON

• Use when remote control is misplaced or a malfunction occurs.

Action Mode

Press once. Auto Press and hold until 1 beep is heard,

then release.

Cooling

Press the button to turn off.

SUPER ALLERU-BUSTER FILTER

Vacuum the super alleru-buster ﬁ lter.

• It is recommended to clean the ﬁ lter every 6 months.

• Replace the ﬁ lter every 3 years or replace any damaged

ﬁ lter. Part no.: CZ-SA14P

AIR FILTERS

• Air ﬁ lter cleaning is required every two weeks.

• Wash/rinse the ﬁ lters gently with water to avoid damage

to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under the shade, away from

ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Page 9

ENGLISH

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Mist emerges from indoor unit. ► • Condensation effect due to cooling process. Water ﬂ owing sound during operation. ► • Refrigerant ﬂ ow inside the unit. The room has a peculiar odour. ► • This may be due to damp smell emitted by the wall,

carpet, furniture or clothing.

Indoor fan stops occasionally during automatic fan speed setting.

► • This helps to remove the surrounding odours.

Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor. Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes. Timer indicator is always on. ► • The timer setting repeats daily once set. Power indicator blinks before the unit is switched on. ► • This is a preliminary step in preparation for the operation

when the ON timer has been set.

Cracking sound during operation. ► • Changes of temperature cause the expansion/contraction

of the unit.

Check the following before calling for servicing.

SYMPTOM

CHECK

Cooling operation is not working efﬁ ciently. ► • Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

Noisy during operation. ► • Check if the unit has been installed at an incline.

• Close the front panel properly.

Remote control does not work. (Display is dim or transmission signal is weak.)

► • Insert the batteries correctly.

• Replace weak batteries.

The unit does not work. ► • Check if the circuit breaker is tripped.

• Check if timers have been set.

The unit does not receive the signal from the remote control.

► • Make sure the receiver not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorized dealer.

TROUBLESHOOTING

The unit stops and the timer indicator blinks.

Use remote control to retrieve error code.

TIMER

SET

CANCEL

OFF

SET CHECK CLOCK RESET

Press for 5 seconds.

Press for 5 seconds to quit checking.

Press until you hear beep sound, then write down the error code.

Note:

• For certain errors, you may restart the unit for limited operation with 4 beeps during operation starts.

Turn the unit off and reveal the error code to authorized dealer.

Page 10

PRECAUÇÕES DE SEGURANÇA

Para evitar lesões pessoais, lesões a outras pessoas, ou danos materiais, cumpra com o seguinte. A utilização errada devido ao descumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classiﬁ cada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento

grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos

materiais.

As instruções a seguir são classiﬁ cadas com os seguintes símbolos:

Este símbolo indica uma ação PROIBIDA.

Este símbolo indica uma ação que é OBRIGA TÓRIA.

AVISO

UNIDADE INTERNA E UNIDADE EXTERNA

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, exceto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brinquem com o dispositivo.

Consulte um revendedor autorizado ou especialista para limpar as peças internas, reparar, instalar, remover e reinstalar a unidade. A instalação e manuseio incorretos causarão fuga, choque elétrico ou fogo.

Não instale a unidade num ambiente potencialmente explosivo ou inﬂ amável. A inobservância deste aviso poderá resultar num incêndio.

Não insira seus dedos ou outros objetos na unidade interna ou na unidade externa do ar condicionado, as peças rotativas podem causar lesões.

Não toque na unidade externa durante trovoadas, pode causar choque elétrico.

Não se exponha diretamente ao ar frio por um longo período para evitar resfriamento excessivo.

Não se sente na unidade nem utilize-a como um degrau, você poderá cair acidentalmente.

CONTROLE REMOTO

Não deixe as crianças brincarem com o controle remoto para impedir que engulam acidentalmente as pilhas.

FONTE DE ALIMENTAÇÃO

Não use um cabo modiﬁ cado, cabo de união, cabo de extensão ou cabo não especiﬁ cado para evitar sobreaquecimento ou incêndio.

Para impedir sobreaquecimento, fogo ou choque elétrico:

• Não compartilhe a mesma tomada de alimentação com outro equipamento.

• Não opere com as mãos úmidas.

• Não dobre o cabo da fonte de alimentação.

• Não opere ou pare a unidade ao inserir ou retirar o plugue de alimentação.

Fonte de

alimentação

Unidade

Interna

Controle

Remoto

Unidade

Externa

Entrada de ar

Saída de ar

Entrada de ar

Saída de ar

Page 11

PORTUGUÊS (BR)

CUIDADO

UNIDADE INTERNA E UNIDADE EXTERNA

Não lave a parte interna com água, benzeno, thinner ou pasta para limpeza para evitar danos ou corrosão à unidade.

Não utilize-o para preservação de equipamentos de precisão, alimentos, animais, plantas, desenhos e fotograﬁ as ou outros objetos. Isto pode causar deterioração na qualidade, etc.

Não use nenhum produto combustível em frente da tomada do ﬂ uxo de ar, para evitar a deﬂ agração de incêndio.

Não exponha diretamente plantas ou animais de estimação ao ﬂ uxo de ar para evitar ferimentos, etc.

Não toque na rebarba de alumínio, as peças aﬁ adas podem provocar lesões.

Não ligue a unidade interna quando encerar o assoalho. Depois de encerar, ventile a sala adequadamente antes de colocar a unidade para funcionar.

Não instale a unidade em áreas que contenham óleo ou fumaça para evitar danos à unidade.

Não desmonte a unidade para ﬁ nalidades de limpeza para evitar ferimentos.

Para evitar ferimentos não coloque a unidade sobre mesas instáveis ao limpá-la.

Não coloque vasos ou reservatórios de água sobre a unidade. Água pode entrar na unidade e reduzir a isolação. Isso pode causar um choque elétrico.

Não abra a janela ou porta por um longo período de tempo durante a operação do modo COOL/DRY (FRIO/SECO).

Assegure-se de que o tubo de drenagem esteja conectado adequadamente e mantenha a saída de drenagem em canaletas, reservatórios ou que não ﬁ que imersa em água para evitar vazamento de água.

Após longo período de utilização ou utilização com qualquer equipamento combustível, areje regularmente a sala.

Depois de um período prolongado de uso, certiﬁ que-se de que o suporte da instalação não esteja deteriorado para evitar a queda da unidade.

CONTROLE REMOTO

Não utilize pilhas recarregáveis (Ni-Cd). Pode daniﬁ car o controle remoto.

Para impedir o mau funcionamento ou danos do controle remoto:

• Remova as pilhas da unidade se não pretender utilizar durante um período de tempo prolongado.

• Pilhas novas do mesmo tipo devem ser inseridas seguindo a polaridade determinada.

FONTE DE ALIMENTAÇÃO

Não puxe o cabo para desconectar o plugue para evitar choque elétrico.

AVISO

FONTE DE ALIMENTAÇÃO

Se o cabo de alimentação estiver daniﬁ cado, terá de ser substituído pelo fabricante, oﬁ cina autorizada ou técnico qualiﬁ cado para evitar situações de perigo.

Recomendamos a instalação de um Disjuntor de Fuga para Terra (DFT) ou Dispositivo de Proteção Diferencial Residual (DPDR) para evitar choque elétrico ou incêndio.

Para impedir sobreaquecimento, fogo ou choque elétrico:

• Insira adequadamente o plugue de alimentação.

• A poeira no plugue de alimentação deverá ser limpa periodicamente com um pano seco.

Pare de utilizar o produto quando ocorrer alguma anormalidade/falha e desconecte o plugue de alimentação ou desligue o interruptor de alimentação e o disjuntor. (Risco de fumaça/fogo/choque elétrico)

Exemplos de anormalidades/ falhas

• O ELCB liga frequentemente.

• É observado cheiro de queimado.

• É observado ruído anormal ou vibração da unidade.

• Goteja água da unidade interna.

• O cabo de alimentação ou o plugue se aquecem excessivamente.

• A velocidade do ventilador não pode ser controlada.

• A unidade pára de funcionar imediatamente, mesmo quando é ligado.

• O ventilador não pára, mesmo quando é desligado.

Entre em contato imediatamente com seu revendedor local para manutenção/conserto.

A substituição ou instalação dos plugues de alimentação deverão ser executados apenas por pessoal autorizado/qualiﬁ cado. Os ﬁ os neste cabo são coloridos de acordo com o seguinte código:

Terminais

Vermelho

ﬁ os

com corrente

neutro

terra

cores (Norma da GB)

azul

verde-amarelo

castanha

Preto

Verde/Amarelo

A cor dos ﬁ os pode variar dependendo da norma do código da cablagem do país.

Este equipamento deve ter uma conexão terra para evitar choque elétrico ou incêndio.

Evite choque elétrico desligando a fonte de alimentação e desconectando o plugue quando:

- Antes da limpeza ou manutenção.

- Período prolongado sem uso.

- Trovoadas fortes e anormais.

Page 12

FAN SPEED

AIR

SWI

MOD

TEMP

TIMER

SET

CAN

CEL

OFF

OFF/ON

SET

CHECK CLOCK RESET

OFF

TIMER

AUTO

COOL

DRY

FAN

SPE

AIR

SWING

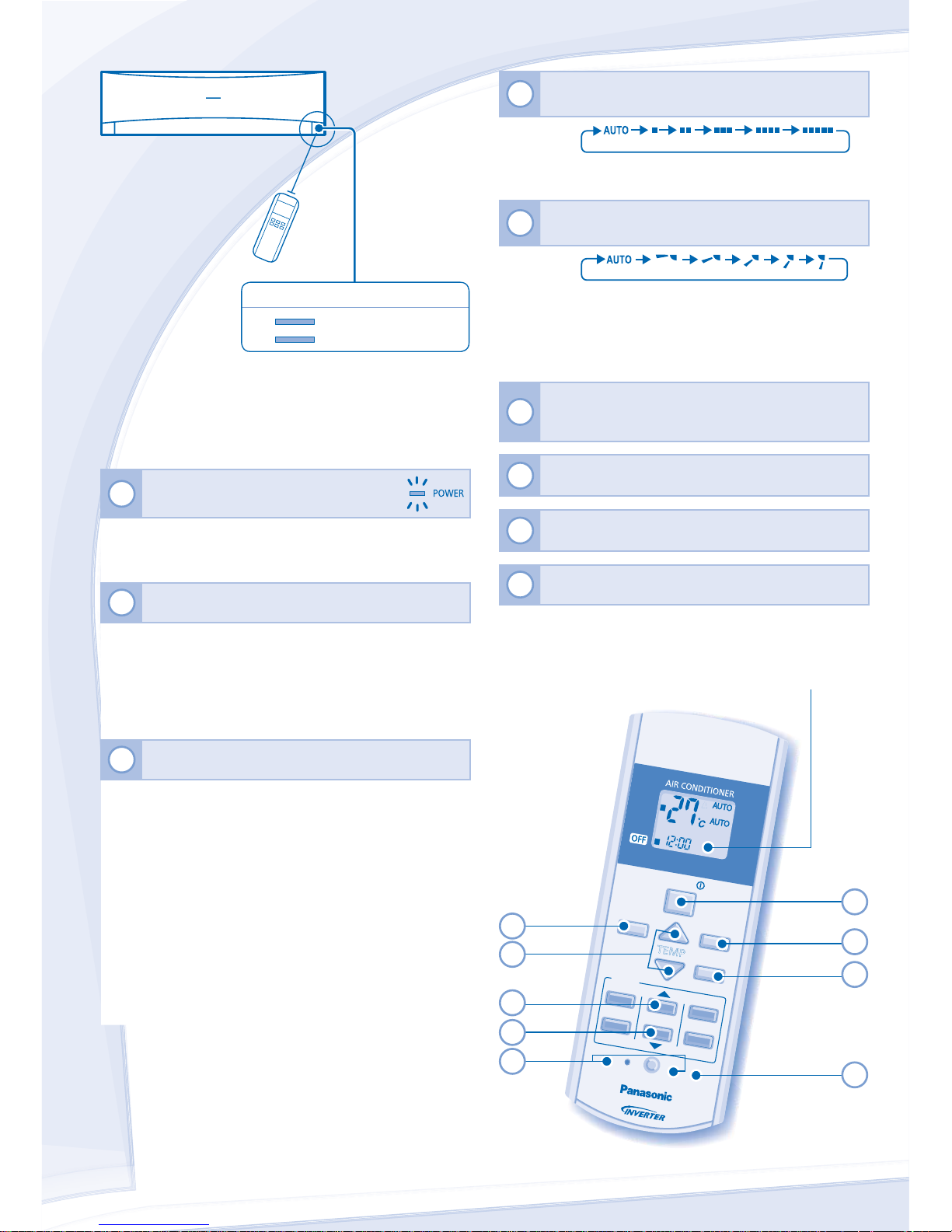

CONTROLE REMOTO

Distância máxima: 8m

5 6 7

Visor do Controle Remoto

INDICADOR

POWER

(Verde)

TIMER

(Laranja)

PARA SELECIONAR A VELOCIDADE DO VENTILADOR (5 OPÇÕES)

FAN SPEED

• Para AUTO, a velocidade do ventilador interna é ajustada automaticamente de acordo com o modo de operação.

PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR VERTICAL (5 OPÇÕES)

AIR SWING

• Mantém a ventilação da sala.

• No modo “COOL/DRY” (Frio/Seco), se “AUTO” (Automático) estiver deﬁ nido, a grelha de ventilação movimentar-se-a para cima e para baixo automaticamente.

Pressione e segure durante 5 segundos para escurecer ou restaurar a luminosidade do indicador da unidade.

Pressione e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F.

Pressione para restabelecer as conﬁ gurações padrão do controle remoto.

Não é utilizado em operações normais.

Pressione o botão do controle remoto

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Por favor preste atenção à indicação de desligado (OFF) no visor do controle remoto, para evitar que a unidade inicie/pare indevidamente.

PARA CONFIGURAR A TEMPERATURA

• Valor de seleção: 16˚C ~ 30˚C.

• O funcionamento da unidade dentro da temperatura recomendada poderá economizar energia. MODO DE RESFRIAMENTO : 26˚C ~ 28˚C. MODO SECO : 1˚C ~ 2˚C abaixo da temperatura ambiente.

PARA SELECIONAR O MODO DE OPERAÇÃO

MODO AUTOMÁTICO - Para sua conveniência

• Durante a seleção do modo de funcionamento o indicador de potência irá piscar.

• A unidade seleciona o modo de operação durante o início de funcionamento de acordo com a deﬁ nição da temperatura e temperatura ambiente.

MODO DE RESFRIAMENTO - Para desfrutar de ar fresco

• Utilize cortinas para evitar a luz solar e o calor externo, para reduzir o consumo de energia durante o modo frio.

MODO SECO - Para desumidiﬁ car o ambiente

• A unidade opera a uma velocidade baixa de ventilação para dar um resfriamento suave.

Page 13

PORTUGUÊS (BR)

INFORMAÇÕES

INSPEÇÃO SAZONAL QUANDO O PRODUTO NÃO É UTILIZADO POR UM LONGO PERÍODO

• Veriﬁ que as pilhas do controle remoto.

• Os orifícios de entrada e saída devem estar desobstruídos.

• Use o botão automático OFF/ON para selecionar a operação de resfriamento. Após 15 minutos de funcionamento, é normal que se veriﬁ que a diferença de temperatura entre os orifícios de entrada e saída: Resfriamento: ≥ 8°C

PREPARO DA UNIDADE PARA FICAR LONGO PERÍODO SEM UTILIZAÇÃO

• Desligue a unidade e retire o plugue da tomada.

• Remova as pilhas do controle remoto.

SITUAÇÕES QUE NÃO DEPENDEM DO PRODUTO

DESLIGUE A FONTE DE ALIMENTAÇÃO E DESCONECTE-A DO PLUGUE e, em seguida, consulte o revendedor autorizado sob as condições a seguir:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controle remoto.

• Vazamento de água da unidade interna.

• Os interruptores do disjuntor desligam-se frequentemente.

• O cabo de força aquece de forma anormal.

• Os interruptores ou botões não estão funcionando devidamente.

Informações para Usuários referentes ao Recolhimento e Descarte de Equipamentos Antigos e Baterias

[Informação sobre ao descarte em outros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender descartar este produto contacte, por favor, as autoridades locais responsáveis pelo recolhimento de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de descarte correto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido da Norma local referente aos produtos químicos utilizados.

COMO CONFIGURAR O TEMPORIZADOR

• Para LIGAR (ON) ou DESLIGAR (OFF) a unidade num tempo predeﬁ nido.

OFF

Selecione a função ON ou OFF do temporizador Conﬁ gure a hora Conﬁ rme

• Para cancelar a função ON ou OFF do temporizador, pressione

OFF

e, em seguida, pressione

CANCEL

• Quando conﬁ gurar o Temporizador LIGADO (ON), a unidade pode começar até 15 minutos antes da hora conﬁ gurada de maneira a alcançar a temperatura desejada do ambiente.

• A operação do temporizador é baseada na conﬁ guração do relógio no controle remoto e repete diariamente, uma vez conﬁ gurada. Para conﬁ gurar o relógio, por favor consulte Preparação do Controle Remoto na contracapa.

• Se o temporizador for cancelado manualmente ou devido a uma falha de energia, pode-se restabelecer a conﬁ guração anterior (após restabelecer a energia) pressionando

SET

Pilha Primária

Atenção:

Veriﬁ que as instruções de uso do aparelho certiﬁ cando-se de que as polaridades (+) e (-) estão no sentido indicado. As pilhas poderão vazar ou explodir se as polaridades forem invertidas, expostas ao fogo, desmontadas ou recarregadas.

Evite misturar com pilhas de outro tipo ou com pilhas usadas, transportá-las ou armazená-las soltas, pois aumenta o risco de vazamento.

Retire as pilhas caso o aparelho não esteja sendo utilizado, para evitar possíveis danos na eventualidade de ocorrer vazamento.

As pilhas devem ser armazenadas em local seco e ventilado. No caso de vazamento da pilha, evite o contato com a mesma. Lave qualquer parte do corpo afetado com água

abundante. Ocorrendo irritação, procure auxílio médico. Não remova o invólucro da pilha.

“Após o uso, as pilhas e/ou baterias poderão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada’’.

Page 14

CUIDADO

• Desligue a unidade e desligue o plugue da tomada antes de efetuar a limpeza.

• Não toque nas aletas de alumínio, a parte ﬁ na pode causar ferimentos.

UNIDADE INTERNA

INSTRUÇÕES DE LIMPEZA

SUGESTÃO

• Não utilize benzina, diluente, nem pó de limpeza abrasivo.

• Utilize apenas sabão ( pH7) ou detergente de uso doméstico neutro.

• Não utilize água com uma temperatura superior a 40°C.

• Deve limpar a unidade regularmente para assegurar o seu melhor desempenho. A unidade suja pode provocar a avaria e poderá indicar o código de erro “H99”. Consulte o revendedor autorizado.

5 6

UNIDADE INTERNA

• Limpe cuidadosamente a unidade com um pano macio e seco.

PAINEL FRONTAL

Retire o painel frontal

• Levante e puxe para retirar o painel frontal.

• Lave-o com cuidado e seque-o.

Feche o painel frontal

• Pressione para baixo os dois extremos do painel frontal para fechar com segurança.

RECEPTOR DO CONTROLE REMOTO

ALETAS DE ALUMÍNIO

DIFUSOR DA DIREÇÃO DO FLUXO DE AR HORIZONTAL

• Ajustável manualmente.

DIFUSOR DA DIREÇÃO DO FLUXO DE AR VERTICAL

• Não ajustável manualmente.

BOTÃO AUTO OFF/ON

• Utilizado quando o controle remoto não pode ser encontrado ou que não esteja funcionando.

Ação Modo

Pressione uma vez. Automático Pressione sem soltar até ouvir 1

sinal sonoro e, em seguida, solte.

Resfriamento

Pressione o botão para desligar.

FILTRO SUPER ALLERU-BUSTER

Passe o aspirador de pó no ﬁ ltro super alleru buster.

• É recomendado limpar o ﬁ ltro a cada seis meses.

• Substitua o ﬁ ltro a cada três anos ou substitua qualquer ﬁ ltro

daniﬁ cado. nº da peça: CZ-SA14P

FILTRO DO AR

• É necessário fazer a limpeza do ﬁ ltro de ar a cada duas

semanas.

• Lave/enxágue os ﬁ ltros cuidadosamente com água para evitar

a ocorrência de danos na superfície do ﬁ ltro.

• Seque os ﬁ ltros cuidadosamente à sombra, longe de chamas

ou da luz solar direta.

• Substitua os ﬁ ltros daniﬁ cados.

Page 15

PORTUGUÊS (BR)

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA

CAUSA

Sai névoa da unidade interna. ► • Efeito de condensação devido ao processo de

resfriamento.

Ouve-se o ﬂ uxo de água quando a unidade está funcionando.

► • Fluxo do líquido de refrigeração no interior da unidade.

A sala tem um odor estranho. ► • Pode ser devido a um odor de umidade produzida pela

parede, tapete, mobília ou vestuário.

O ventilador interno pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.

► • Isto ajuda a remover os odores do ambiente.

O funcionamento é retardado durante alguns minutos após religar.

► • O atraso é um mecanismo de proteção da unidade do

compressor. A unidade externa produz água/vapor. ► • Existe condensação ou evaporação nos tubos. O indicador do temporizador permanece ligado. ► • A programação do temporizador é ativada diariamente

depois de programada. O indicador de alimentação pisca antes da unidade ser

ligada.

► • Este é um passo preliminar para a operação, quando o

temporizador ON estiver acionado. Estalos durante o funcionamento. ► • Mudanças de temperatura causam a dilatação/contração

da unidade.

Antes de chamar a assistência técnica, veriﬁ ﬁ que o seguinte.

SINTOMA

VERIFICAR

O modo de resfriamento não está funcionando de maneira eﬁ ciente.

► • Conﬁ gure a temperatura corretamente.

• Feche todas as portas e janelas.

• Limpe ou substitua os ﬁ ltros.

• Retire qualquer obstrução que se encontra na entrada do ar e nas aberturas de saída do ar.

Ruído durante o funcionamento. ► • Certiﬁ que-se de que a unidade não foi instalada

inclinado.

• Feche devidamente o painel dianteiro.

O controle remoto não funciona. (O visor está escuro ou o sinal de transmissão está fraco.)

► • Introduza as pilhas devidamente.

• Substitua as pilhas gastas.

A unidade não funciona. ► • Veriﬁ que se o disjuntor desarmou.

• Veriﬁ que se o temporizador foi conﬁ gurado.

A unidade não recebe o sinal do controle remoto. ► • Pare o sensor Eco Patrol ou o funcionamento E-ion

e depois reinicie. Se o sensor de vigia ou o indicador de e-íons ainda estiver piscando, consulte a oﬁ cina autorizada.

RESOLUÇÃO DE PROBLEMAS

A unidade desliga-se e o indicador do temporizador começa a piscar.

Utilize o controle remoto para obter o código de erro.

TIMER

SET

CANCEL

OFF

SET CHECK CLOCK RESET

Pressione durante 5 segundos.

Pressione para sair da veriﬁ cação.

Pressione até ouvir um sinal sonoro e, em seguida, anote o código de erro.

Nota:

• Para um determinado erro, pode-se reiniciar a unidade com funcionamento limitado, soando 4 bips enquanto inicia o funcionamento.

Desligue a unidade e indique o código de erro à oﬁ cina autorizada.

Page 16

Panasonic Corporation

Website: http://panasonic.net/

FAN SPEED

AIR SWING

MODE

TEMP

TIMER

SET

CANCEL

OFF

OFF/ON

SET CHECK CLOCK RESET

OFF

TIMERONTIMER

AUTO COOL

DRY

FAN SPEED

AIR SWING

MODE

AUTO

DRY COOL

Select the desired mode.

Selecione o modo de funcionamento desejado.

OFF/ON

Start/stop the operation.

Liga/Desliga a unidade.

TEMP

Select the desired temperature.

Programa a temperatura desejada.

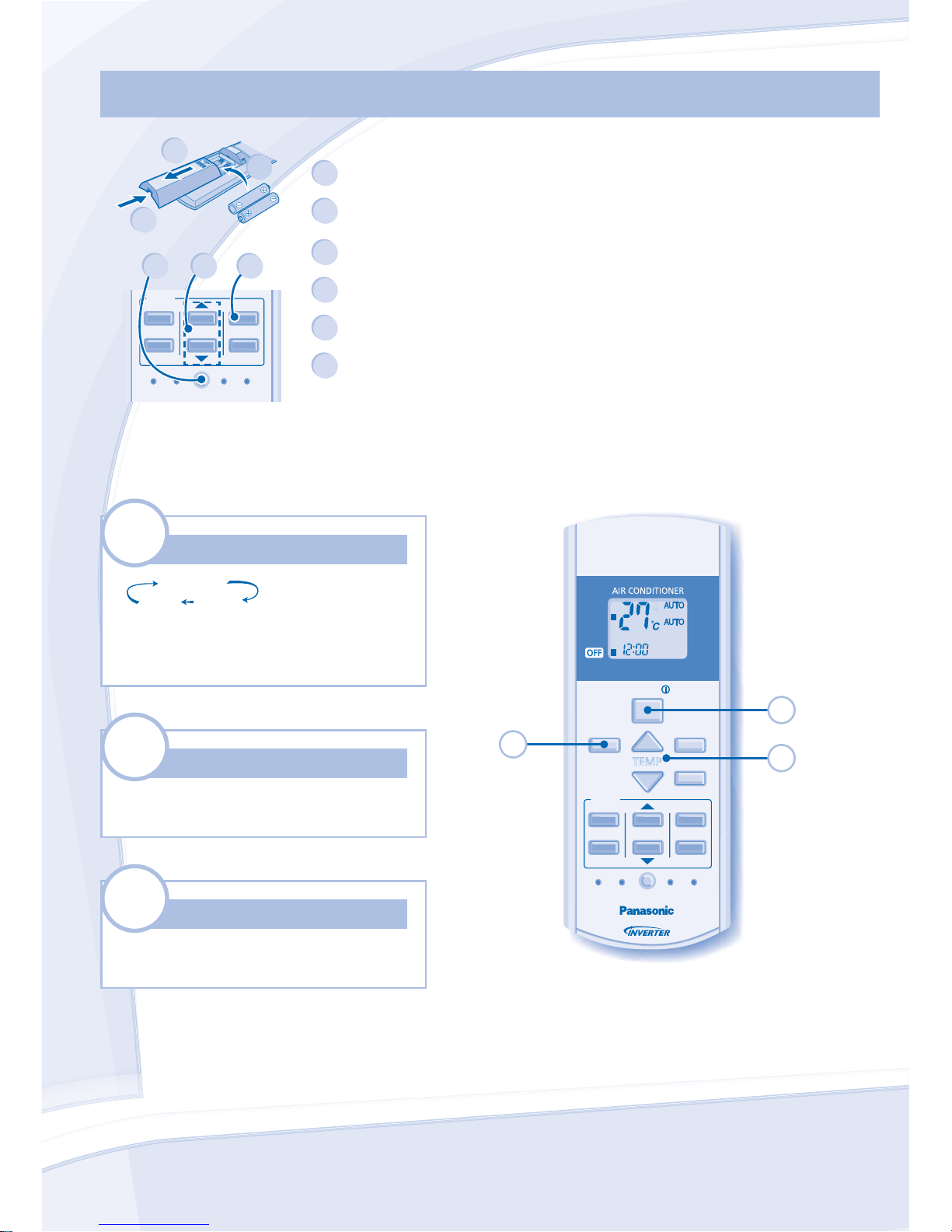

QUICK GUIDE/GUIA RÁPIDO

Remote Control Preparation • Preparação Do Controle Remoto

TIMER

SET

CANCEL

OFF

SET CHECK CLOCK RESET

4 5 6

Pull out • Retire

Insert AAA or R03 batteries (can be used ~ 1 year) •

Introduza pilhas AAA ou R03 (pode ser utilizado aprox. 1 ano)

Close the cover • Feche a tampa

Press CLOCK • Pressione CLOCK

Set time • Conﬁ gurar a hora

Conﬁ rm • Conﬁ rmar

F567871

SS0710-0

Printed in Malaysia Impresso na Malásia
