Page 1

Panasonic

Kültéri egység

CU-E18JKE CU-E21JKE

Multi Split

CU-3E18EBE CU-3E18JBE CU-3E23CBPG CU-4E27CBPG CU-4E23JBE

Beltéri egység

CS-E18JKEW CS-E21JKEW

Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a kezelési útmutatót, és ôrizze meg, hogy a késôbbiekben is segítségére lehessen.

Minden jog fenntartva.

Jogtalan másolás és terjesztés törvénybe ütközik.

Rövid kezelési ismertetô a 12. oldalon

Kezelési útmutató beltéri egységekhez

Szobai légkondicionáló

A magyar fordítás az F566697 cikkszámú angol nyelvû kezelési útmutató alapján készült.

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 1

Page 2

Biztonsági óvintézkedések

ÉRTELMEZÉSEK

Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják.

Ezek a jelzések azt mutatják, hogy az adott mûvelet végrehajtása KÖTELEZÔ!

Ez a jelzés azt mutatja, hogy az adott mûvelet TILOS!

Veszély

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik vagyontárgyakban, ha nem veszi figyelembe az elôírásokat.

Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az elôírásokat.

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket. A nem megfelelô használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják.

Figyelmeztetés

Távvezérlô

• Ne használjon újratölthetô elemeket

(Ni-Cd).

• A távvezérlôt tartsa távol kisko-

rúaktól, gyermekektôl, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.

• Távolítsa el az elemeket a távve-

zérlôbôl, ha hosszabb ideig nem használja.

• Az elemcserénél új, két darab, azo-

nos típusú elemet helyezzen a távvezérlôbe, ügyelve azok polaritására, hogy megelôzze a távvezérlô meghibásodását (hibás mûködését).

• Ne telepítse, ne távolítsa el vagy ne

helyezze át másik helyre saját maga a készüléket. A helytelen felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat. A felszereléssel (telepítéssel) kapcsolatban forduljon szakképzett szervizhez vagy szakemberhez.

• Ne helyezze ujját vagy más tárgyat a

beltéri egységbe, mert a forgórészek sérülést okozhatnak.

• Ne kísérelje meg a készülék javítá-

sát.

Beltéri egység

• Ne helyezze (ne telepítse) a készüléket

olyan helyre, ahol robbanásveszélyes gáz szivárgása fordulhat elô.

• Ne mossa le a készüléket vízzel, benzin-

nel, festékhígítóval vagy súrolószerrel.

• Ne használja más célra – mint például élelmi-

szerek frissen tartására stb. – a készüléket.

• Ne helyezzen semmiféle lánggal mûködô

készüléket a légkondicionáló légáramlatának útjába.

• Ne tartózkodjon hosszabb ideig a közvet-

len hideg légáramban.

• Gondoskodjon arról, hogy a vízelvezetés

csatlakoztatása megfelelô legyen. A nem megfelelôen csatlakoztatott vízelvezetés vízcsöpögést eredményez a készülékbôl.

• Rendszeresen szellôztesse a szobát.

Beltéri egység

Tápfeszültség-ellátás

Kültéri egység

Tápfeszültség-ellátás

• Ne használjon olyan csatlakozóaljzatot, amelybe

több készülék is csatlakoztatható.

• Ne módosítsa a hálózati csatlakozókábelt.

• Ne használjon hosszabbító vezetéket.

• Ne kezelje a készüléket vizes kézzel.

• Csak az elôírt hálózati csatlakozókábelt használja.

• Ha a hálózati csatlakozókábel megsérült, vagy cse-

rére szorul, csak a gyártó vagy a szakszerviz által elôírt speciális kábelre szabad kicserélni, szakember által, a veszély elkerülése érdekében.

• Ezt a légkondicionáló berendezést védôföldeléssel

kell ellátni. Javasoljuk, hogy különbözeti áram mûködtetésû védô kapcsolót (RCD) vagy szivárgóáram-védô kapcsolót (ELCB) is telepítsen. Ellenkezô esetben a nem megfelelô földelés meghibásodás esetében elektromos áramütést vagy tüzet okozhat.

• Ha üzemzavart vagy rendellenességet (égéssza-

got stb,) tapasztal, kapcsolja le a készülék tápfeszültség-ellátását, bontsa a hálózati csatlakozást és forduljon a márkaszervizhez.

• Ne helyezze ujját vagy tárgyat a kültéri egy-

ségbe, mert a forgórészek sérülést okozhatnak.

• Ne üljön rá, ne lépjen rá, illetve ne helyez-

zen semmilyen tárgyat a kültéri egységre.

• Ne érintse meg az éles alumínium bor-

dázatot.

• Biztosítsa, hogy a vízelvezetô csôrend-

szer megfelelôen legyen csatlakoztatva. Ellenkezô esetben vízcsöpögés léphet fel.

• Rendszeresen ellenôrizze, hogy a készülék

felerôsítése nem sérült-e meg hosszabb használat során.

• Kapcsolja ki a tápfeszültséget, és bontsa

a tápfeszültség-ellátást, mielôtt tisztítja vagy karbantartja a készüléket.

• Kapcsolja ki a tápfeszültséget, és bontsa

a tápfeszültség-ellátást, ha hosszabb ideig nem fogja használni a készüléket.

• Ez a légkondicionáló készülék beépített

túlfeszültség-védelemmel rendelkezik. Annak érdekében, hogy a rendkívül erôs villámlásból eredô meghibásodásokat elkerülje, kapcsolja ki a készülék tápfeszültség-ellátását. Ne érintse meg a légkondicionálót vihar, villámlás során, mert ez elektromos áramütést okozhat.

Levegô beáramlás

Levegô kiáramlás

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 2

Page 3

F566697

Mûködési feltételek

A következô hômérséklethatárok között használja ezt a légkondicionálót.

Single Split (egyszeresen osztott) kültéri egységek (CU-E18JKE, CU-E21JKE)

Ezt a készüléket nem gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott személyek használatára szánták, vagy akiknek nincs gyakorlata és ismerete a készülék használatával kapcsolatban, csak olyan személy felügyelete mellett, aki felelôs a biztonságáért. Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

TARTALOMJEGYZÉK

MEGJEGYZÉS

Ebben a kezelési útmutatóban szereplô illusztrációk példaként szolgálnak, és különbözhetnek a valódi készüléktôl. A változtatás jogát fenntartjuk elôzetes bejelentés nélkül, a jövôbeni javítás érdekében.

Köszönjük, hogy

Panasonic

légkondicionálót vásárolt.

Biztonsági óvintézkedések . . . . . 2

A szabályokkal kapcsolatos

információk . . . . . . . . . . . . . . . . . . 3

Több beltéri egység vezérlése

funkció . . . . . . . . . . . . . . . . . . . . . 4

Termék áttekintés

és mûködtetés . . . . . . . . . . . . . 5–7

A készülékkel szállított

tartozékok . . . . . . . . . . . . . . . . . . 7

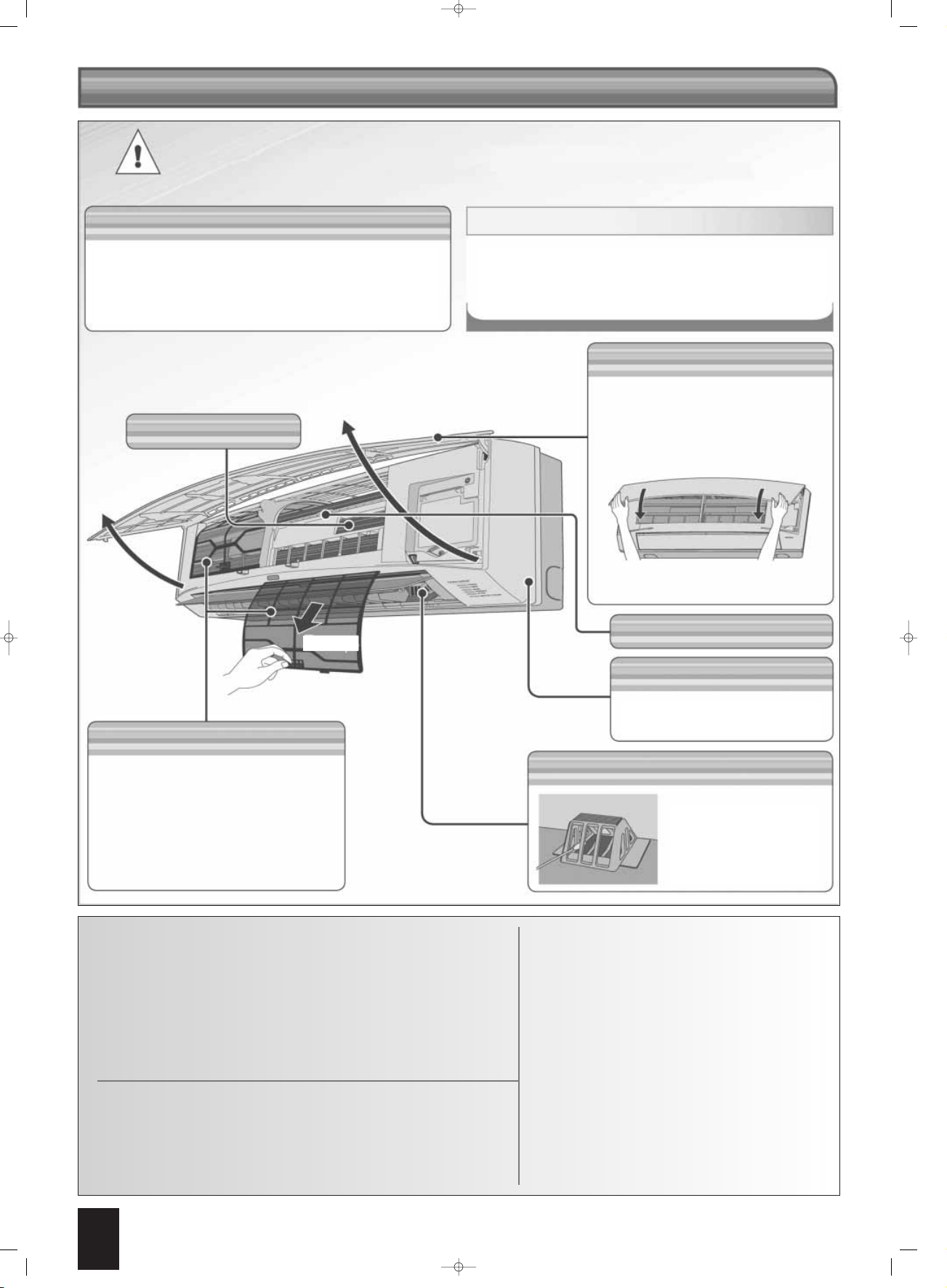

Karbantartás és tisztítás . . . . . . . 8

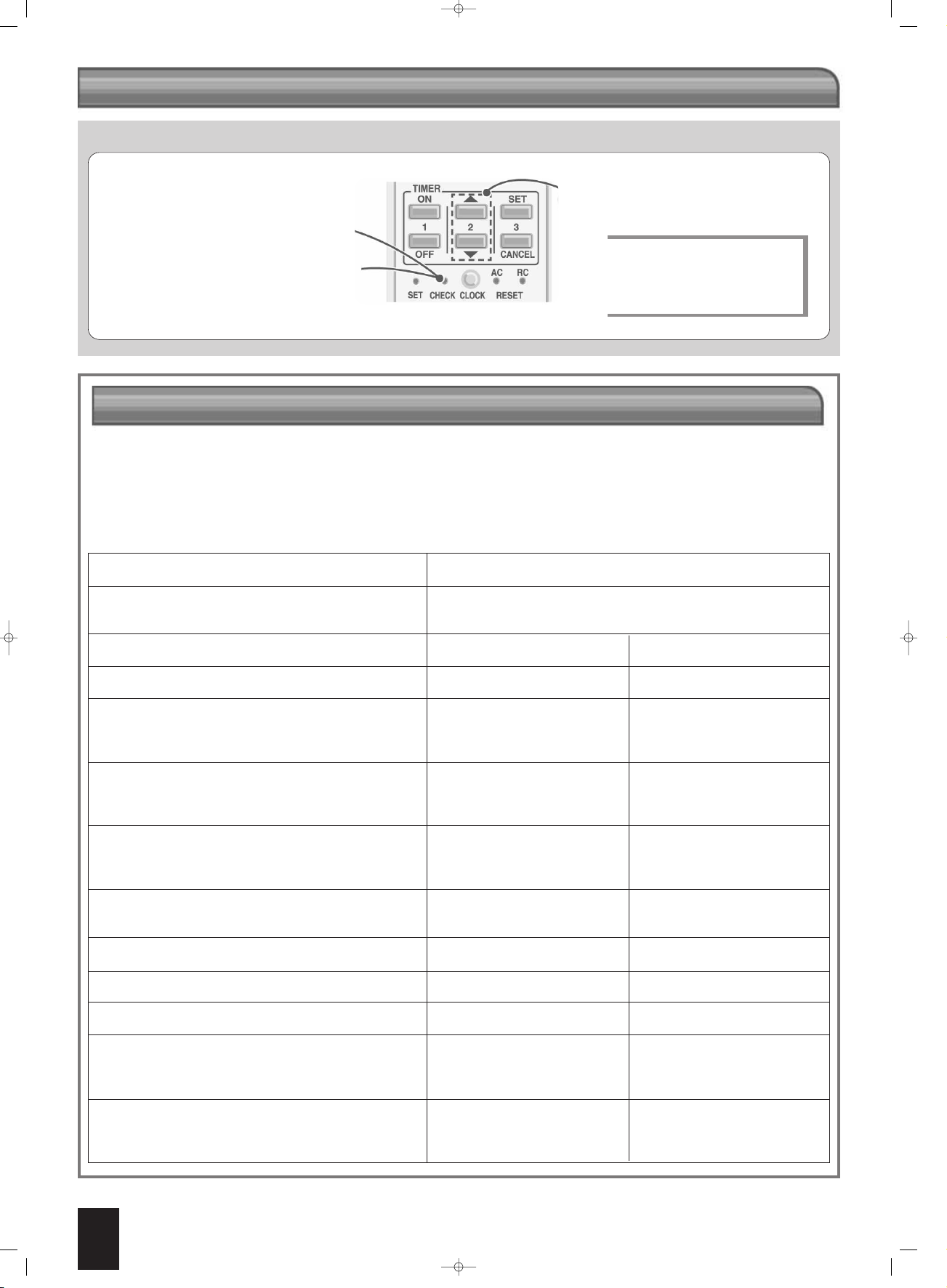

Hibaelhárítás . . . . . . . . . . . . . . 9–10

Adatlap . . . . . . . . . . . . . . . . . . . . 10

Mûszaki adatok . . . . . . . . . . . . . . 11

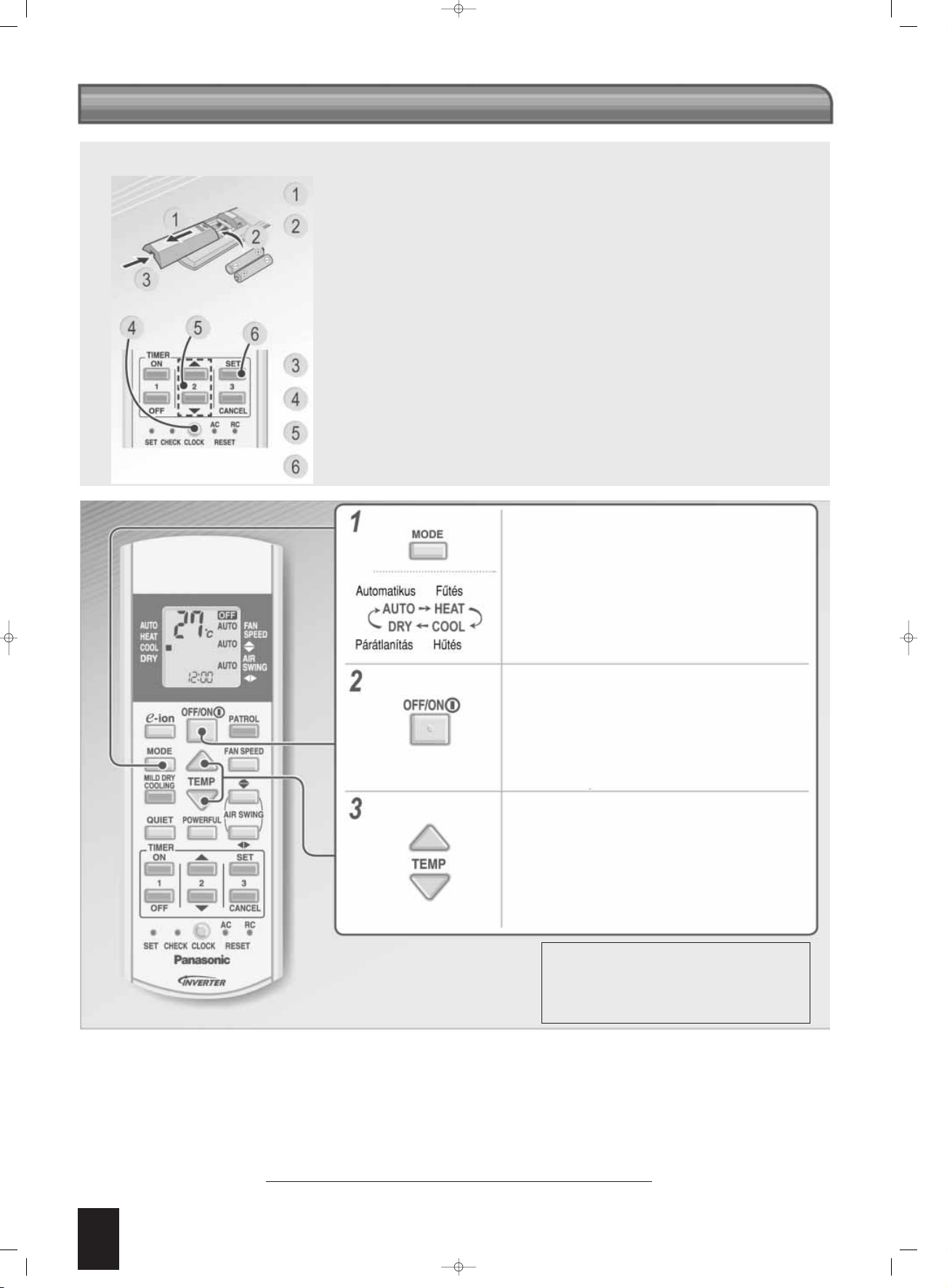

Rövid kezelési ismertetô . . . . . . 12

• Ne kapcsolja be a készüléket, amikor a padlót lakkozzák. Lakkozás után alaposan szellôztesse ki a szobát, mielôtt a készüléket mûködteti.

• Ne telepítse a készüléket olajos vagy füstös, párás környezetbe.

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzátartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek és elemek megfelelô kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyûjtôhelyekre vigye az Ön nemzeti elôírásai, és az Európai Unió 2002/96/EC és 2006/66/EC direktívái szerint. Ezeknek a termékeknek és elemeknek a megfelelô kezelése segíteni fog az értékes anyagok megtakarításában, és megelôzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésbôl adódhat. Az elhasználódott készülékek és elemek összegyûjtésérôl és újrahasznosításáról a további információkat a legközelebbi begyûjtési helyrôl a helyi hatóságoktól, a hulladékgyûjtôtôl, illetve a kereskedôtôl kaphat, ahol a készüléket vásárolta. Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelô megsemmisítéséért a nemzeti elôírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történô kezelése érdekében forduljon a kereskedôhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek. Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedôhöz a megfelelô hulladékkezelési eljárásról.

Megjegyzések az elemekrôl (például az itt látható két alsó ábra)

Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt elôírásokat.

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyûjtésérôl, illetve az azoktól történô megszabadulásról.

Hômérséklet (°C)

Belsô tér

tsz* tn*

tsz* tn* tsz* tn* tsz* tn*

tn*tsz*

Külsô tér

Külsô tér Külsô tér

HÛTÉS

FÛTÉS

HÛTÉS

FÛTÉS

Megjegyzés

• Ezek a típusok nem alkalmasak 24 órás folyamatos fûtési üzemmódra –5 °C hômérséklet alatt. Amikor

a külsô tér hômérséklete –5 °C alatt van, és a készüléket a fenti táblázatban megadott feltételeken kívül használja, a kültéri egység befagyhat és a mûködés leáll a védelmi funkció miatt.

Multi Split (többszörösen osztott) kültéri egységek

*tsz: száraz hômérô *tn: nedves hômérô

A szabályokkal kapcsolatos információk

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 3

Page 4

Több beltéri egység vezérlése funkció

ÉRTELMEZÉS

A több beltéri egység vezérlése rendszerben: egy kültéri egységhez több beltéri egység van csatlakoztatva.

Multi Split kültéri egység (CU-3E18EBE, CU-3E18JBE, CU-3E23CBPG, CU-4E27CBPG, CU-4E23JBE)

BELTÉRI EGYSÉG

• A beltéri egységeket külön-külön vagy együtt is lehet mûködtetni.

• Az elsôként bekapcsolt készülék mûködési módjának van elsôdlegessége.

• Mûködés közben a fûtés és hûtés üzemmód nem aktiválható egy idôben a különbözô beltéri egységeknél.

• A bekapcsolást jelzô villogása jelzi, hogy a beltéri egység más mûködési üzemmódban van.

Nappali

„B” szoba

Multi Split kültéri egység

„A” szoba

Figyelmeztetés

A légminôség-figyelés ( ) és az e-ion ( ) funkciók csak a készülék kikapcsolt állapotában aktiválhatók. Ebben a kondícióban

amikor az e-ion kijelzô világít, a készülék automatikus (AUTO) ventilátorsebességgel és levegôáramlás-irány beállítással fog mûködni.

Azonban ez a mûködés nem aktiválható vagy deaktiválódik, ha más beltéri egységnél a fûtési üzemmód lett beállítva.

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 4

Page 5

F566697

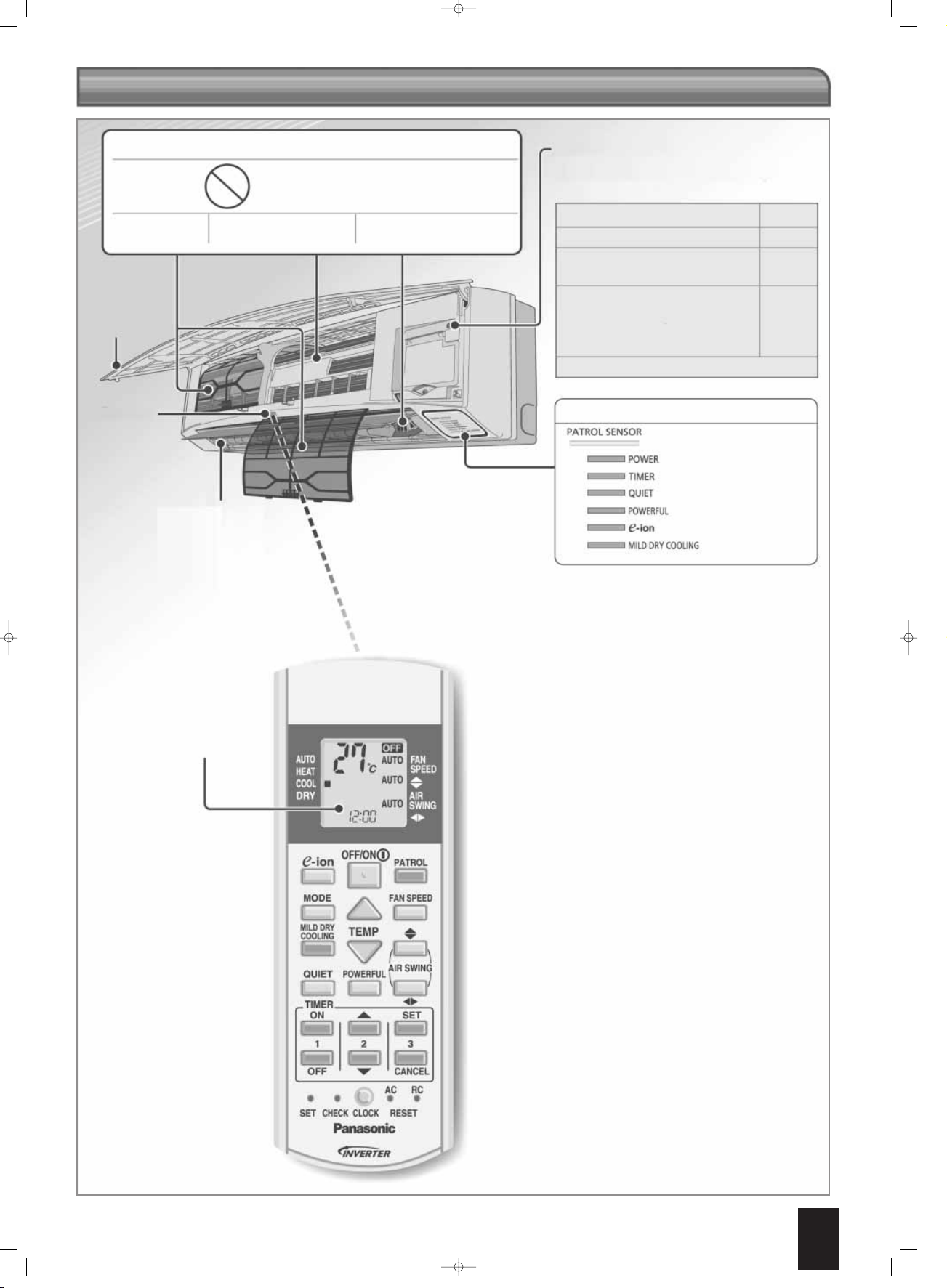

Termék áttekintés és mûködtetés

Ne érintse meg mûködés közben.

e-ion szûrôk

Elôlap

Aktív e-ion

teljesítmény modul

Aktív e-ion generátor

Levegôáramlást irányító lapok

• Ne kézzel állítsa

be.

Távvezérlô

kijelzôje

e-ion LEVEGÔTISZTÍTÓ RENDSZER

Automatikus mûködés ki/be kapcsoló gomb

• A légkondicionáló mûködtetésére szolgál, amikor

a távvezérlô nincs kéznél vagy meghibásodott.

Egyszer megnyomva

Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el.

Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el. Tartsa nyomva, amíg 2 „beep” hangot hall, ezután engedje el.

Kikapcsoláshoz újra nyomja meg ezt a gombot.

Automatikus

Hûtés

Fûtés

Mûködtetés (AUTO OFF/ON)

KIJELZÔ

(Zöld)

(Kék)

(Narancs)

Üzemmód

Maximális távolság: 8 m

Távvezérlô

jelének

érzékelôje

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 5

Page 6

F566697

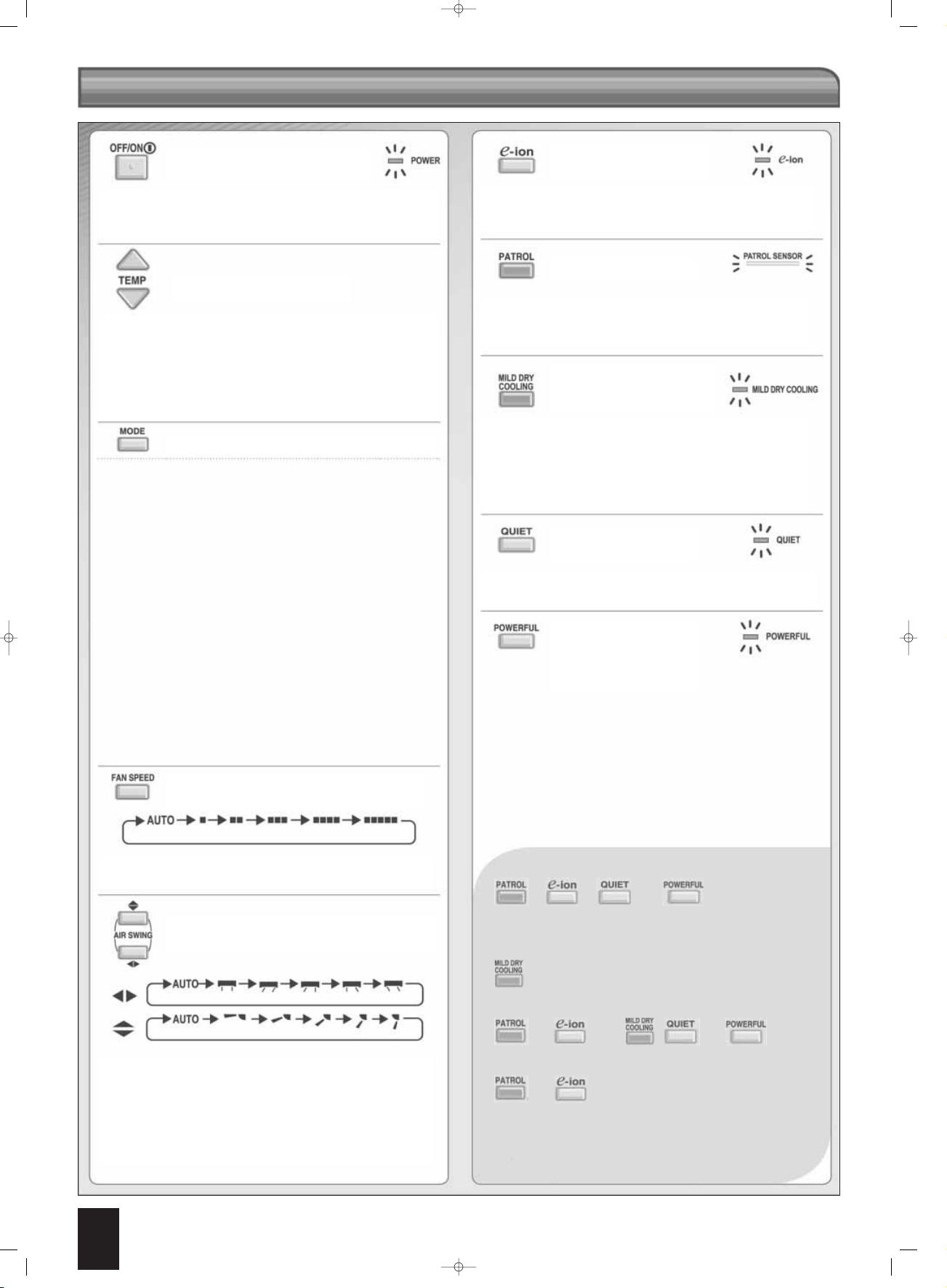

Termék áttekintés és mûködtetés

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA

A HÔMÉRSÉKLET BEÁLLÍTÁSA

AZ ÜZEMMÓDOK KIVÁLASZTÁSA

• Ügyeljen arra, hogy a távvezérlô kijelzôjén a „Ki” (OFF) jelzés

legyen látható, mert akkor megakadályozható a készülék téves indítása/leállítása.

• A kiválasztható hômérséklet-tartomány 16 °C ~ 30 °C.

• Az alábbiakban javasolt hômérsékletek esetében energiameg-

takarítás érhetô el. Fûtés üzemmód: 20 °C ~ 24 °C Hûtés üzemmód: 26 °C ~ 28 °C Párátlanítás: 1 °C ~ 2 °C-kal alacsonyabb, mint

a szobahômérséklet

AUTO üzemmód – Automatikus mûködés az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelzô fény [POWER] villog.

• A készülék minden 30 percben újraválasztja a mûködési

üzemmódot a hômérséklet beállításától, a külsô téri és a szobahômérséklettôl függôen. (Single Split rendszernél)

• A készülék minden 3 órában újraválasztja a mûködési üzem-

módot a hômérséklet beállításától a külsô téri és a szobahômérséklettôl függôen. (Multi Split rendszernél)

HEAT – Fûtés üzemmód – Élvezze a meleg levegôt

• Fûtés üzemmódban a készülék rövid idô után melegíteni kezd.

A bekapcsolást jelzô fény [POWER] villog-e mûködés alatt.

COOL – Hûtés üzemmód – Élvezze a hûvös levegôt DRY – Párátlanítás üzemmód – Párátlanítja a környezetet

• Ebben az üzemmódban a levegôt párátlanítja a készülék, las-

sú ventilátorsebesség mellett, és így tartja a beállított hômérsékletet.

A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (5-féle választás lehetséges)

LEVEGÔÁRAMLÁS-IRÁNY BEÁLLÍTÁSA (5-féle választás lehetséges)

• A szoba levegôjének keringetésére szolgál.

• Ha az automatikus üzemmódot (AUTO) állította be, a légterelô lapok

automatikusan fel/le és balra/jobbra fognak mozogni.

• Fûtés üzemmódban a levegôáramlás kis ideig vízszintes lesz, majd

lefelé irányul, és a hômérséklet növekedésekor a légterelô lapok bal/jobb irányba kezdenek mozogni.

ÉLVEZZE A FRISS ÉS TISZTA LEVEGÔT

• Ezzel a beállítással tiszta levegôt biztosít negatív ionok keltésével,

amelyek magukhoz vonzzák a port, majd a szûrôben lévô pozitív töltésû e-ionok lekötnek.

• A légminôség-érzékelô automatikusan érzékeli a levegô minôségét.

• Amennyiben a légminôség nem megfelelô, az e-ion mûködés auto-

matikusan bekapcsolódik.

• Ez az üzemmód csökkenti a levegô légnedvességet, és kellemes kör-

nyezetet biztosít önnek.

• Amikor a függôleges levegôirányt automatikus beállításra (AUTO)

választotta, az alsóbb helyzetben áll, hogy megakadályozza, hogy a hideg levegô érintkezzen önnel. Azonban a levegôirányító lapokat kézzel is beállíthatja.

LÉGMINÔSÉG-FIGYELÉS

A LÉGNEDVESSÉG ÉS PÁRASZINT JAVÍTÁSA (Single Split rendszernél)

ÉLVEZZE A CSENDES KÖRNYEZETET

•Ez a beállítás csökkenti a levegôáramlás zaját, csendes mûködést biz-

tosítva.

A HÔMÉRSÉKLET GYORS ELÉRÉSÉT BIZTOSÍTJA (INTENZÍV FUNKCIÓ)

• , , és mûködések minden

üzemmódban lehetségesek és a megfelelô gomb újbóli meg-

nyomásával kapcsolhatók ki.

• csak hûtés üzemmódban kapcsolható be, és ennek a

gombnak az újbóli megnyomásával kapcsolható ki.

• és vagy , és funkciók

egyidejûleg nem mûködtethetôk.

• és mûködések aktiválhatók még akkor is, ha

a légkondicionáló ki van kapcsolva. Ebben az esetben a vetilátorsebességet és a levegôirány mozgatását nem lehet beállítani.

• Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának

sebessége automatikusan kerül beállításra, az üzemmódtól függôen.

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:23 Page 6

Page 7

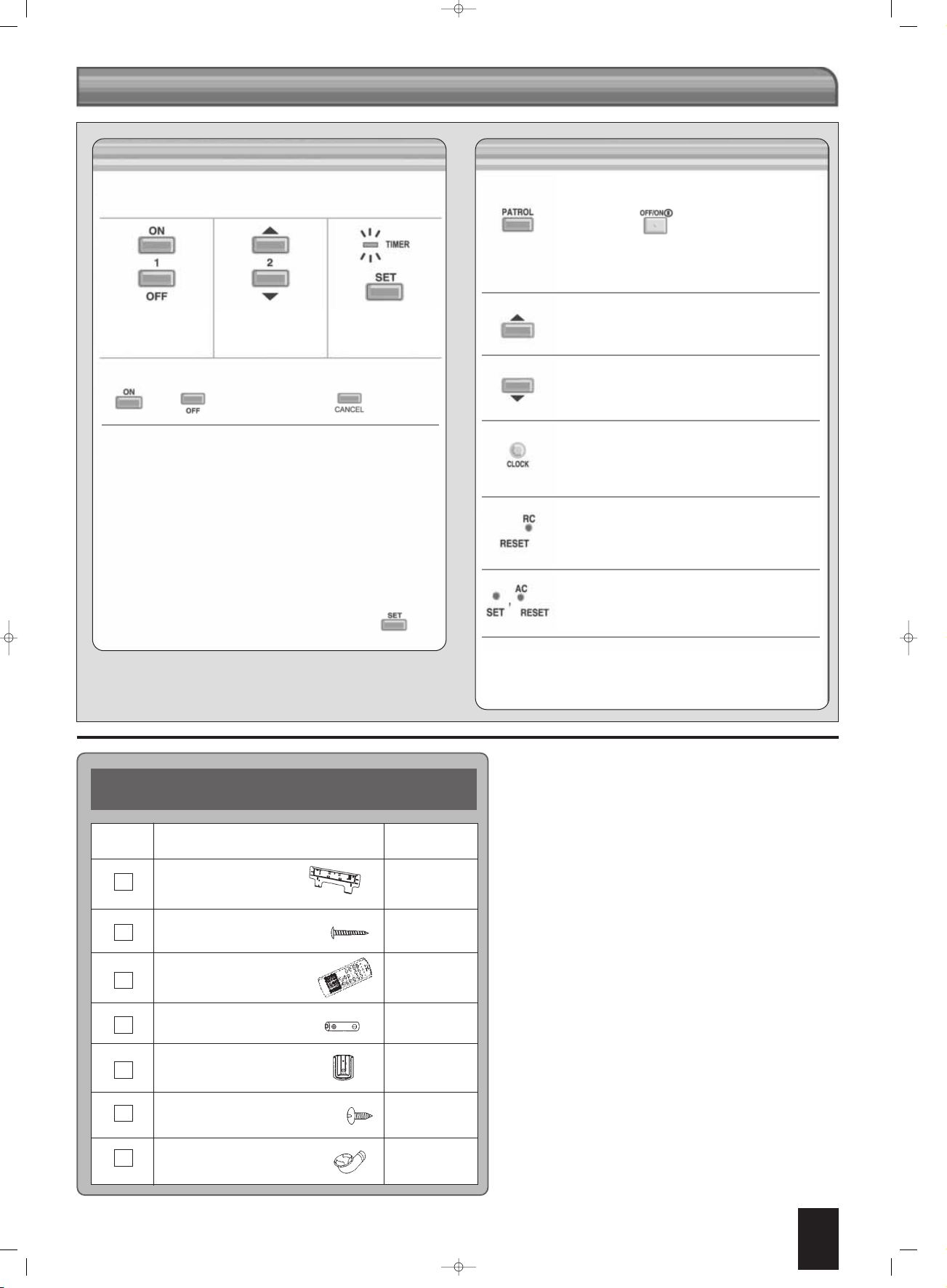

AZ IDÔZÍTÔ BEÁLLÍTÁSA

VÁLASZTHATÓ (OPCIONÁLIS) BEÁLLÍTÁSOK

• Amikor azt akarja, hogy a légkondicionáló elôre beállított idô-

ben automatikusan ki- vagy bekapcsolódjon.

• A be- vagy kikapcsolási idôzítô kikapcsolására nyomja meg az

vagy , majd nyomja meg a gombot.

• Ha a bekapcsolási idôzítôt állította be, a készülék esetleg a

beállított idôpont elôtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hômérsékletet elérje.

• Az idôzített mûködés a távvezérlôn beállított óraidôn alapul, és

naponta ismétli a beállított mûködést. Az óraidô beállítását olvassa el a Távvezérlô elôkészítése fejezetben a Rövid kezelési ismertetôben (lásd 12. oldal).

• Ha az idôzítô beállítását kézzel törölte vagy hálózati feszültség-

kimaradás történt, az elôzô beállításokat visszaállíthatja (ha a hálózati feszültség visszatért) a jóváhagyás gomb megnyomásával.

Az idôzített

be- vagy kikapcsolás

kiválasztása.

Állítsa be

a kívánt idôt.

A beállítások jóváhagyása.

A légminôség figyelés automatikusan megkezdôdik, amikor a készüléket bekapcsolja a ki-, bekapcsoló gombbal .

5 másodpercig tartsa megnyomva, majd engedje el a PATROL gombot ennek a funkciónak a kikapcsolására, vagy visszaállítására.

5 másodpercig tartsa megnyomva, majd engedje el ezt a gombot a készülék kijelzôjének elsötétítésére, vagy fényerejének visszaállítására.

A hômérséklet kijelzés °C-ban vagy °F-ben történô kijelzésére, kb. 10 másodpercig tartsa nyomva ezt a gombot.

Az óraidô 12 (AM/PM) órás vagy 24 órás rendszerben történô mûködéséhez kb. 5 másodpercig tartsa nyomva ezt a gombot.

Nyomja meg a Törlés gombot a távvezérlô beállításainak gyári állapotra hozásához.

Általános, normál használat során nincs szükség a gombok használatára.

Csökkentheti az elektromos energia fogyasztást hûtés üzemmódban, ha behúzza a függönyöket, hogy megakadályozza a napsugárzás és annak melegének bejutását a helyiségbe.

F566697

Termék áttekintés és mûködtetés

A készülékkel szállított tartozékok

Sorszám Szállított tartozékok Mennyiség

Felerôsítôlap 1

Felerôsítôlapot rögzítô csavarok 6

Távvezérlô 1

Elemek 2

Távvezérlôtartó 1

Távvezérlôtartót felerôsítô csavarok 2

Vízelvezetô könyök 1

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 7

Page 8

Karbantartás és tisztítás

• A tisztítás elôtt kapcsolja ki a tápfeszültség-ellátást, és bontsa a csatlakozást.

• Ne érintse meg az alumínium bordázatot, mert az éles részek sérülést okozhatnak.

FIGYELMEZTETÉS

TISZTÍTÁSI ÚTMUTATÁSOK

e-ion SZÛRÔK

• Rendszeresen tisztítsa a szûrôket.

• Óvatosan mossa le, öblítse le a szûrôket

vízzel, és ügyeljen arra, nehogy megsértse a szûrôk felületét.

• Szárítsa ki a szûrôket árnyékban, tûztôl

vagy közvetlen napsugárzástól távol.

• A sérült szûrôt cserélje ki újra.

ALUMÍNIUM BORDÁZAT

AKTÍV e-ion GENERÁTOR

e-ion AKTÍV FELÜLETE

ELÔLAP

BELTÉRI EGYSÉG

Az elôlap eltávolítása

Az elôlap visszahelyezése

ÖTLET

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztítás-

hoz.

• A tisztításhoz szappant vagy semleges kémhatású (~pH7) ház-

tartási tisztítószert használjon.

• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

• A készülék optimális teljesítményének biztosítása érdekében rendsze-

res idôközönként végezze el a tisztítást, karbantartást. A szennyezett készülék esetleg hibásan mûködik, és megjelenhet a „H99” hibakód. Ekkor forduljon a megfelelô márkaszervizhez.

• Emelje fel és húzza ki az eltávolításhoz.

• Finoman mossa le, és szárítsa meg.

• Nyomja le az elôlap mindkét szélét,

amíg az megfelelôen lezáródik.

Távolítsa el

Finoman törölje le puha, száraz kendôvel.

Vattarudacskával tisztítsa meg.

• Az aktív e-ion generátort

6 havonta tisztítsa meg.

SZEZONÁLIS FELÜLVIZSGÁLAT, HA HOSSZABB IDEIG NEM HASZNÁLTA A KÉSZÜLÉKET

• Ellenôrizze, hogy szükséges-e a távvezérlô elemeinek cseréje.

• Ellenôrizze, hogy nincs-e akadály a levegô belépô és kilépô nyílások elôtt.

• Az automatikus mûködés ki/be kapcsoló gombbal válassza ki a hûtés/ fûtés

üzemmódot, és a mûködtetés bekapcsolása után 15 perccel ellenôrizze, hogy a belépô és a kilépô levegô hômérsékletének különbsége a beltéri egységnél: Hûtés: ≥8 °C Fûtés: ≥14 °C

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

• A fûtés üzemmódban 2-3 óráig mûködtesse a készüléket, hogy a belsô

részekbôl teljesen kiszáradjon a nedvesség.

• Kapcsolja ki a tápfeszültség-ellátást.

• Távolítsa el a távvezérlôbôl az elemeket.

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZÁST, majd forduljon a márkaszervizhez a következô esetekben:

• Rendellenes zaj esetében, mûködés közben.

• Ha víz vagy idegen tárgy jutott a távvezérlôbe.

• Ha a víz szivárog a beltéri egységbôl.

• Ha a hálózati biztosító ismételten kikapcsolódik.

• Ha a hálózati csatlakozókábel természetellenesen

meleg.

• A kapcsolók vagy nyomógombok nem mûködnek

megfelelôen.

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 8

Page 9

Hibaelhárítás

A következô jelenségek nem jelentenek meghibásodást.

Jelenség Ok

Köd áramlik ki a beltéri egységbôl.

Mûködés közben olyan hang hallatszik, mint amikor víz áramlik.

Furcsa szag érzôdik a szobában.

A beltéri egység ventilátora idônként leáll automatikus ventilátorsebesség beállításnál.

A készülék mûködésének kikapcsolása után a levegôáramoltatás folytatódik.

Az újraindításnál néhány perc telik el a mûködésig.

A kültéri egységbôl víz vagy gôz távozik.

Az idôzítô kijelzôje állandóan világít.

A bekapcsolást jelzô fény villog mûködés közben, és a beltéri egység ventilátora leáll.

A beltéri egység ventilátora idônként leáll fûtés üzemmódban.

A bekapcsolást jelzô fény villog, mielôtt a készülék bekapcsolódna.

Kattogó zaj hallatszik mûködés közben.

● Páralecsapódás keletkezik hûtés üzemmódban.

● A készülék belsejében áramló hûtôközeg áramlása okozza.

● Ez a szoba falaiból, bútoraiból, szônyegeibôl vagy az ott lévô ruhákból szár-

mazó nyirkosságból adódik.

● Ez segít eltávolítani a környezeti szagokat.

Ez a beltéri egységben még megmaradó hô eltávolítására szolgál (maximum 30 másodpercig tart).

● Akésleltetést a belsô védelem okozza, a készülék kompresszorának védelmében.

● Páralecsapódás vagy pára keletkezése a csövekben.

● Az idôzítô be van kapcsolva és annak beállítása naponta ismétlôdik.

● A készülék leolvasztás üzemmódra kapcsolódott, és a megolvadt jég a külté-

ri egységen keresztül távozik.

● Ez megakadályozza a nem kívánt hûtést.

● Ez a mûködést elôkészítô lépés, amikor az idôzített bekapcsolás van beál-

lítva.

● A hômérséklet változása a készülék kiterjedését, összehúzódását okozza.

Ellenôrizze a következôket, mielôtt a szervizhez fordulna.

Jelenség Ellenôrzés

A légkondicionáló nem hût vagy fût kellôen.

Zaj hallatszik mûködés közben.

A távvezérlô nem mûködik megfelelôen. (A kijelzô sötét, vagy a távvezérlô jele gyenge.)

A készülék nem mûködik.

A készülék nem érzékeli a távvezérlô jelét.

A légminôség-érzékelô nem mûködik.

A légminôség-érzékelô vagy az e-ion kijelzô a beltéri egységen villog.

● Ellenôrizze, hogy a hômérsékletet megfelelôen állította-e be.

● Ellenôrizze, hogy az ablakok, ajtók megfelelôen be vannak-e csukva.

● Ellenôrizze, hogy a légszûrôk tiszták-e, vagy ki vannak-e cserélve, ha ar-

ra szükség volt.

● Ellenôrizze, hogy a beltéri és a kültéri egység levegô belépô és kilépô nyí-

lásai nincsenek-e elzáródva.

● Ellenôrizze, hogy a készülék vízszintesen van-e telepítve.

● Megfelelôen zárja le az elôlapot.

● Polaritás helyesen helyezze be az elemeket.

● Cserélje ki a kimerült elemeket.

● Ellenôrizze, hogy biztosító nem lépett-e mûködésbe.

● Ellenôrizze az idôzítô beállításait, ha be van kapcsolva az idôzítô.

● Ellenôrizze, hogy nincs-e akadály az érzékelô útjában.

● Bizonyos fénycsövek fénye interferálhat a távvezérlô jelével. Kérjük, for-

duljon a márkakereskedôhöz vagy szervizhez.

● 15 másodpercig tartja nyomva a gombot, amíg „bip” hang nem hal-

latszik, majd újra nyomja meg a gombot.

● Kétszer nyomja meg a vagy gombot. Ha a légminôség-érzékelô

vagy az e-ion kijelzô tovább villog, forduljon a márkaszervizhez.

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 9

Page 10

Hibaelhárítás

(folytatás)

A készülék mûködése leáll és az idôzítô kijelzô villog

Nyomja meg 5 másodpercig a CHECK (Ellenôrzés) gombot.

5 másodpercig nyomja meg az ellenôrzés befejezésére.

Tartsa nyomva, amíg „bip” hangot nem hall, majd jegyezze fel a megjelenô hibakódot.

Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek.

Megjegyzés

• A készülék esetleg még mûködtet-

hetô (4 „bip” hang esetében) korlátozott módon, a hibától függôen.

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveirôl való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic

Importáló neve, címe: Panasonic South-East Europe Kft.

1117 Budapest, Neumann János utca 1.

A beltéri egység típusazonosítója: CS-E18JKEW CS-E21JKEW

A kültéri egység típusazonosítója: CU-E18JKE CU-E21JKE

Energiahatékonysági osztály A-tól G-ig:

A = hatékonyabb A C G = kevésbé hatékony

Éves energiafogyasztás (500 órányi használaton alapuló tájékoztató jellegû éves energiafogyasztás kWh-ban): 735 1105

Hûtési teljesítmény (kW): 5,0 6,30

(A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.)

Energiahatékonysági tényezô hûtô üzemmódban teljes terhelés mellett: 3,40 2,85

A berendezés típusa: Hûtés/fûtés Hûtés/fûtés

Hûtô üzemmód: Léghûtés Léghûtés

Fûtési teljesítmény (kW): 5,80 7,20

Fûtô üzemmód energiahatékonysági osztály A-tól G-ig:

A = hatékonyabb A B G = kevésbé hatékony

Zajteljesítmény [dB(A)-re 1 pW] beltéri/kültéri egység hûtés: 60/61 61/62

fûtés: 60/61 61/63

Adatlap

F566697

Használja a távvezérlôt a hibakód megjelenítésére.

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 10

Page 11

Vizsgálati körülmények:

Hûtés: Beltéri száraz hômérô: 27 °C Kültéri száraz hômérô: 35 °C

nedves hômérô: 19 °C nedves hômérô: 24 °C

Fûtés: Beltéri száraz hômérô: 20 °C Kültéri száraz hômérô: 7 °C

nedves hômérô: 6 °C

2. Normál csôvezeték hosszúság: 7,5 m (beleértve a beltéri egység csôhosszúságát)

Mûszaki adatok

Típus

Hálózati teljesítmény és áramfelvétel

Hûtôközeg

Hûtôkapacitás

Fûtôkapacitás

Zajszint

Eurovent 6/C/006–97 szerint max. hûtésnél/ fûtésnél

Zajteljesítményszint

Levegôáramoltatás

Tömeg

Méretek (magasság× szélesség× mélység)

HÛTÉS HÛTÉS

6,7

44 44 45 45

47 47 48 49

60 60 61 61

61 61 62 63

978 1074 1038 1110

7,0 9,8 9,3

R410A

1,15

R410A

1,29

290 × 1070 × 235

750 × 875 × 345

290 × 1070 × 235

750 × 875 × 345

2100

(245–2750)

1470

(215–2030)

5,00

(0,90–6,00)

5,80

(0,90–8,00)

6,30

(0,90–7,10)

7,20

(0,90–8,50)

1540

(245–2600)

2210

(215–2540)

Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz

FÛTÉS FÛTÉS

Jelmagyarázat: Beltéri egység Kültéri egység

CS-E18JKEW CU-E18JKE

CS-E21JKEW CU-E21JKE

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 11

Page 12

Rövid kezelési ismertetô

Panasonic Corporation

Weboldal: http://www.panasonic.net

Felelôs kiadó: PANASONIC SOUTH-EAST EUROPE KFT. • Minden jog fenntartva.

Szedés, tördelés: SZIGNET KFT. • Nyomás, kötés: FISCHERMAN KFT.

A távvezérlô elôkészítése

Húzza ki az elemtartó fedelét.

Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)

Zárja a fedelet.

Nyomja meg az óra gombot (CLOCK).

Állítsa be az óraidôt.

Nyugtázza (SET).

A készülék megfelel a 2004/108/EC 9(2) szakaszának. Panasonic Testing Centre Panasonic Service Europe, a Panasonic Marketing Europe GmbH. divíziója, Winsbergring 15, 22525 Hamburg, F. R. Germany

Válassza ki a kívánt üzemmódot.

A mûködés indítása/leállítása.

Válassza ki a kívánt hômérsékletet.

F566697

Kez_CS-E18/21JKEW_1-12 2009/4/3 20:24 Page 12
