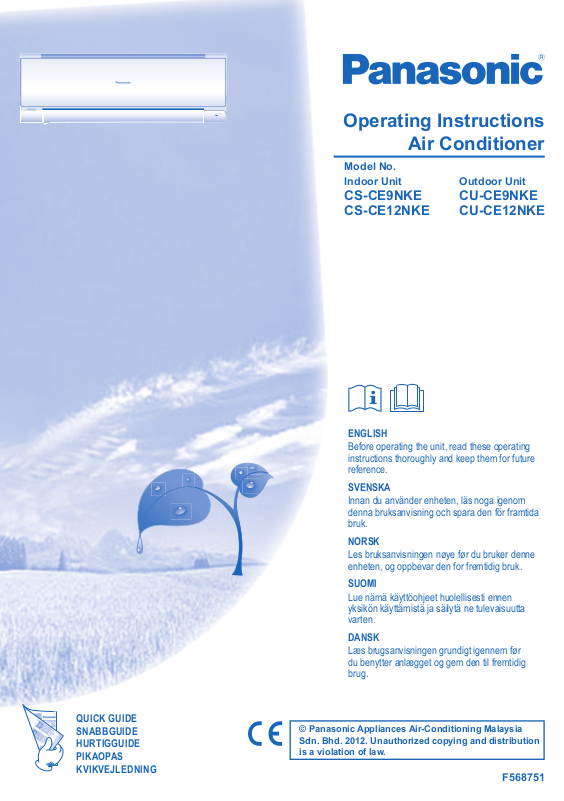

Operating Instructions

QUICK GUIDE SNABBGUIDE HURTIGGUIDE PIKAOPAS KVIKVEJLEDNING

Air Conditioner

Model No. Indoor Unit Outdoor Unit

CS-CE9NKE CU-CE9NKE CS-CE12NKE CU-CE12NKE

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

SVENSKA

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

NORSK

Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk.

SUOMI

Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.

DANSK

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

QUICK GUIDE SNABBGUIDE HURTIGGUIDE PIKAOPAS KVIKVEJLEDNING

Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd. 2012. Unauthorized copying and distribution is a violation of law.

F568751

Page 2

ENGLISH

TABLE OF CONTENTS

OPERATION CONDITION

INNEHÅLLSFÖRTECKNING

TILLÅTNA DRIFTSFÖRHÅLLANDEN

INNHOLDSFORTEGNELSE

BRUKSBETINGELSER

TABLE OF CONTENTS

SAFETY PRECAUTIONS

REMOTE CONTROL

INDOOR UNIT

TROUBLESHOOTING

INFORMATION

QUICK GUIDE

NOTE : The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are

subjected to change without notice for future improvement.

BACK COVER

Thank you for purchasing Panasonic Air Conditioner

OPERATION CONDITION

Use this air conditioner under the following temperature range

4~5

6~7

10~11

Temperature (°C)

COOLING

HEATING

NOTICE:

• When the outdoor temperature is out of the above temperature range, the heating capacity will drop signiﬁ cantly and outdoor unit might stop for protection control.

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -15 -16

Indoor Outdoor

*DBT *WBT *DBT *WBT

SVENSKA INNEHÅLLSFÖRTECKNING

SÄKERHETSFÖRESKRIFTER

FJÄRRKONTROLL

INOMHUSDEL

PROBLEMLÖSNING

INFORMATION

SNABBGUIDE

BAKSIDAN

OBS : Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras

utan föregående meddelande angående framtida förbättringar.

NORSK INNHOLDSFORTEGNELSE

SIKKERHETSFORANSTALTNINGER

FJERNKONTROLL

INNVENDIG ENHET

FEILSØKING

INFORMASJON

HURTIGGUIDE

MERKNAD : Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten.

Spesiﬁ kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

BAKSIDE

Tack för att du har köpt Panasonic Värmepump

TILLÅTNA DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer

12~13

14~15

18~19

Takk for at du har kjøpt et klimaanlegg fra Panasonic

20~21

22~23

26~27

Temperatur (°C)

KYLA

VÄRME

MÄRK:

•

Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.

* DBT: Torr temperatur * WBT: Våt temperatur

BRUKSBETINGELSER

Bruk dette klimaanlegget innefor følgende temperaturområde

Temperatur (°C)

KJØLING

OPPVARMING

NOTICE:

•

Når utetemperaturen er utenfor temperaturområdet ovenfor, vil oppvarmingskapasiteten falle betydelig, og utendørsenheten kan stoppe for beskyttelseskontroll.

* DBT: Temperatur tørr kolbe * WBT: Temperatur fuktig kolbe

Max. 32 23 43 26

Max. 30 - 24 18

Maks. 32 23 43 26

Maks. 30 - 24 18

*DBT *WBT *DBT *WBT

Min. 16 11 16 11

Min. 16 - -15 -16

*DBT *WBT *DBT *WBT

Min. 16 11 16 11

Min. 16 - -15 -16

Inomhus Utomhus

Innendørs Utvendig

Page 3

SUOMI

SISÄLLYSLUETTELO

KÄYTTÖOLOSUHTEET

INDHOLDSFORTEGNELSE

DRIFTSBETINGELSER

SISÄLLYSLUETTELO

TURVATOIMET

KAUKO-OHJAIN

SISÄYKSIKKÖ

VIANETSINTÄ

TIEDOT

PIKAOPAS

HUOM. : Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman

ilmoitusta tulevasta parannuksesta.

TAKAKANSI

Kiitos, että valitsit Panasonic ilmastointilaitteen

KÄYTTÖOLOSUHTEET

Käytä tätä ilmastointilaitetta seuraavissa lämpötiloissa

28~29

30~31

34~35

Lämpötila (°C)

JÄÄHDYTYS

LÄMMITYS

HUOMAA:

Kun ulkolämpötila on edellä mainitun lämpötila-alueen ulkopuolella,

• lämmitysteho laskee huomattavasti ja ulkoyksikkö voi pysähtyä suojauksen ohjausta varten.

* DBT: Kuiva lämpötila * WBT: Märkä lämpötila

Maks. 32 23 43 26

Min. 16 11 16 11

Maks. 30 - 24 18

Min. 16 - -15 -16

Sisällä Ulkona

*DBT *WBT *DBT *WBT

DANSK

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

FJERNBETJENING

INDENDØRS ENHED

FEJLFINDING

OPLYSNINGER

KVIKVEJLEDNING

BEMÆRK : Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg.

BAGOMSLAG

Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Tak for dit valg af Panasonic Air Conditioner

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder

36~37

38~39

42~43

Temperatur (°C)

KØLING

OPVARMNING

BEMÆRK:

Når udendørstemperaturen er uden for ovenstående temperaturinterval,

• falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

* DBT: Tørpæretemperatur * WBT: Vådpæretemperatur

Indendørs Udendørs

*DBT *WBT *DBT *WBT

Maks. 32 23 43 26

Min. 16 11 16 11

Maks. 30 - 24 18

Min. 16 - -15 -16

Page 4

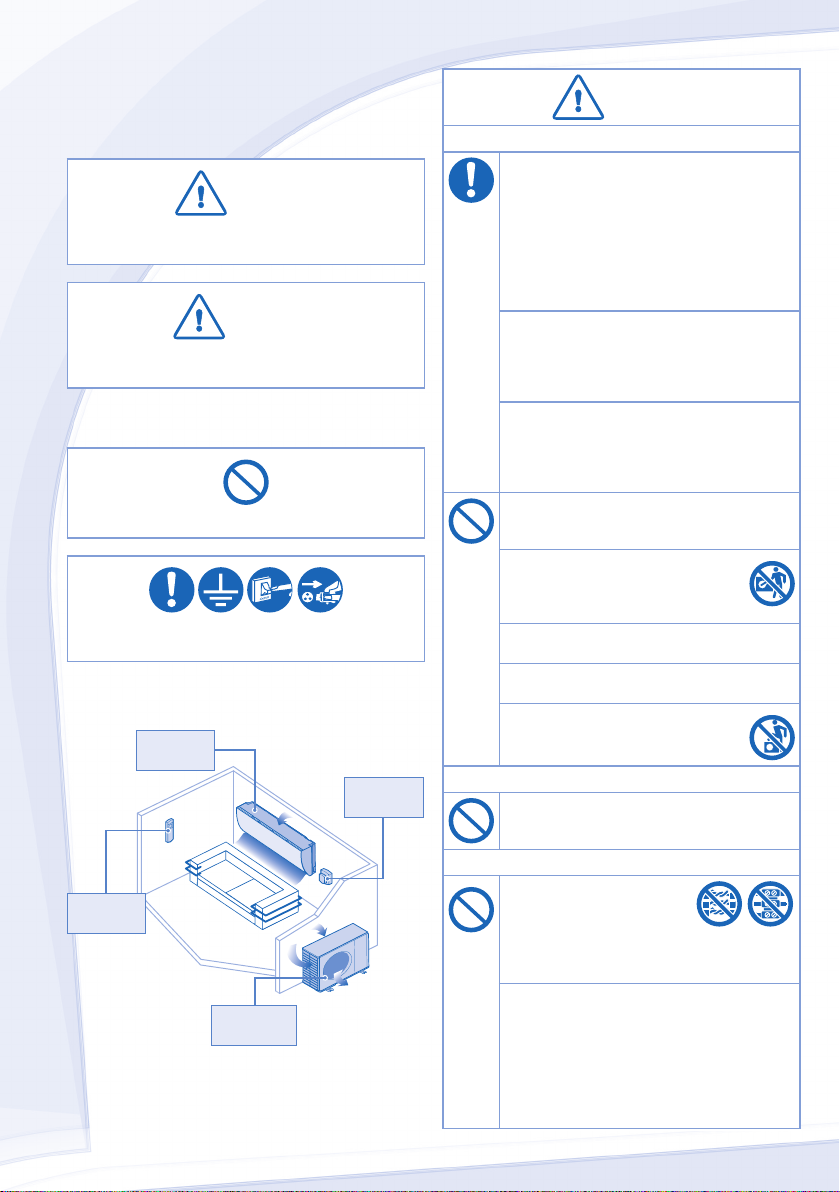

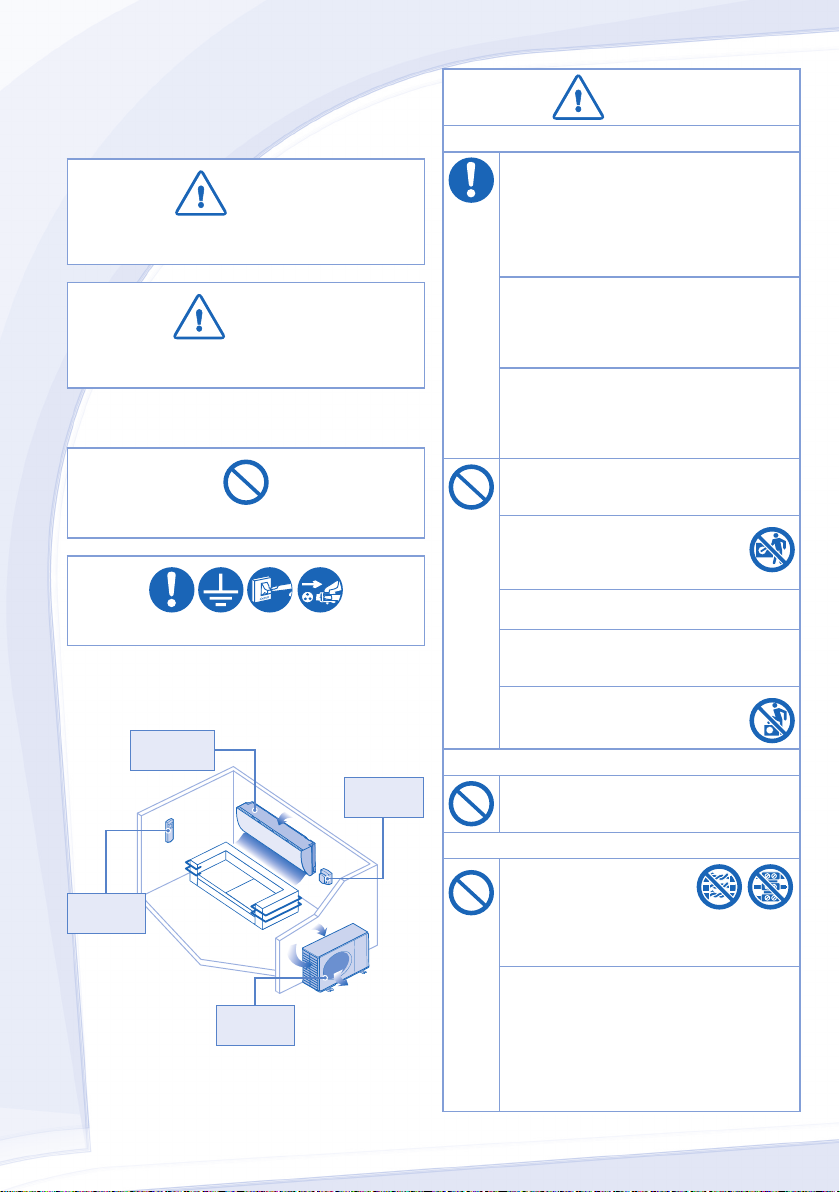

SAFETY PRECAUTIONS

WARNING

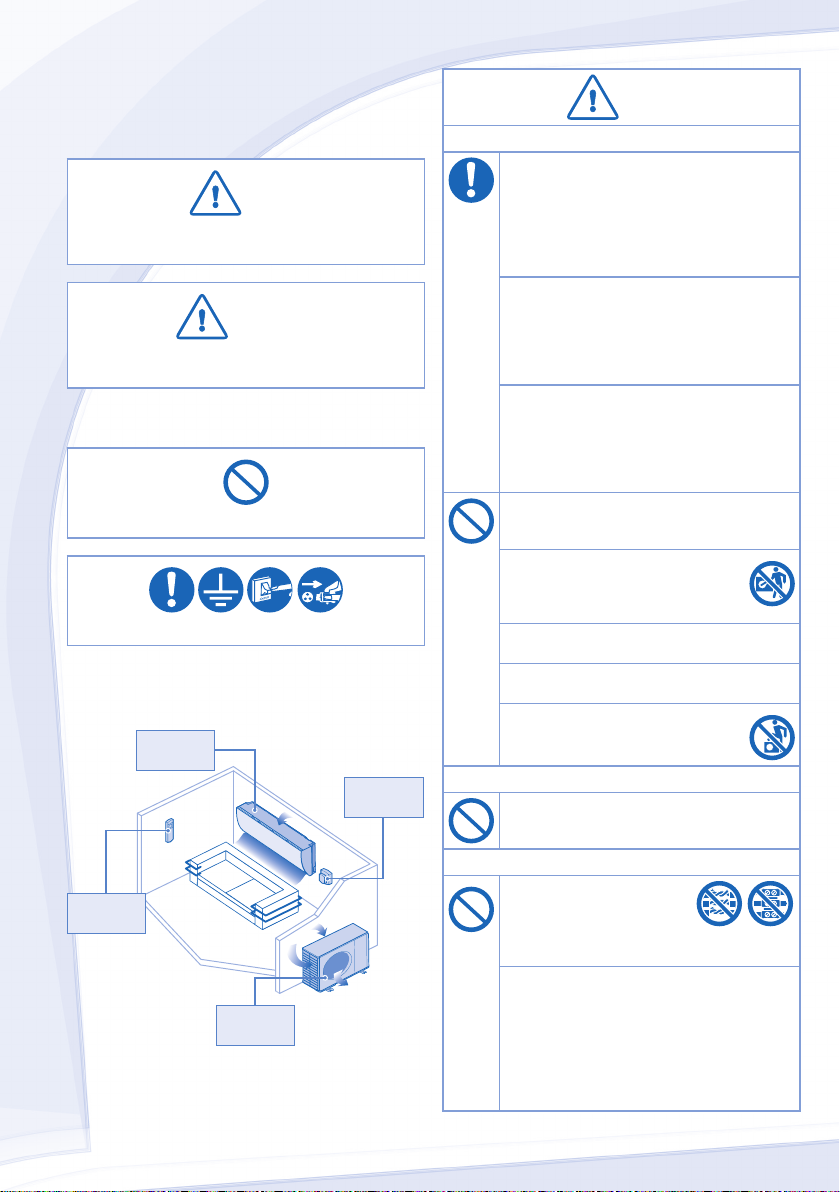

CAUTION

WARNING

Air Inlet

Air Outlet

Air Inlet

To prevent personal injury, injury to others, or property damage, please comply with the following. Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to property.

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote an actions that is

COMPULSORY.

WARNING

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorized dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm to authorized dealer or specialist on usage of speciﬁ ed refrigerant type. Using of refrigerant other than the speciﬁ ed type may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Indoor

Unit

Air Inlet

Power

Supply

REMOTE CONTROL

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

POWER SUPPLY

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other

Remote

Control

Air Outlet

Air Inlet

equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or pulling out the power plug.

Outdoor

Unit

Air Outlet

Page 5

CAUTION

WARNING

POWER SUPPLY

If the supply cord is damage, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock)

Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running immediately even if it is switched on for operation.

• The fan does not stop even if the operation is stopped.

Contact your local dealer immediately for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

CAUTION

INDOOR UNIT AND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Ensure drainage pipe is connected properly and keep drainage outlet clear of gutters, containers or does not immersed in water to prevent water leakage.

After a long period of use or use with any combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

ENGLISH

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

POWER SUPPLY

Do not pull the cord to disconnect the plug to prevent electric shock.

Page 6

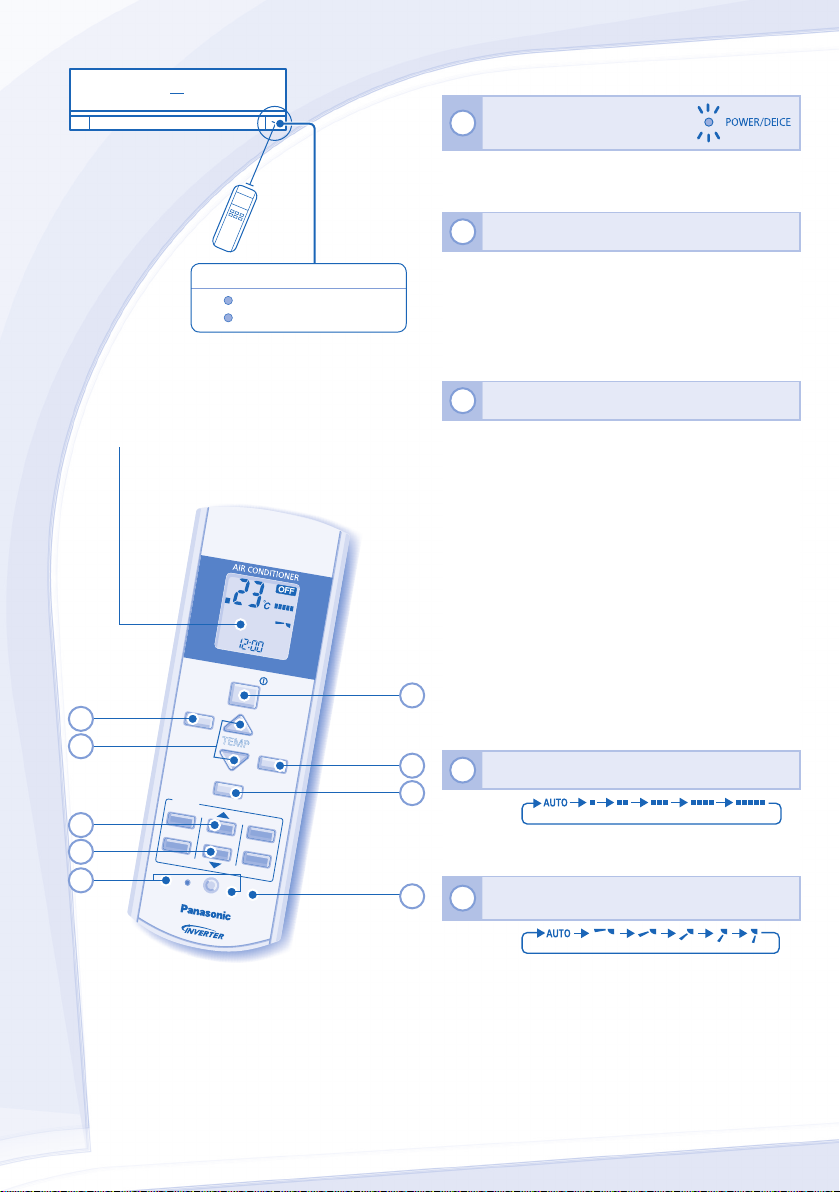

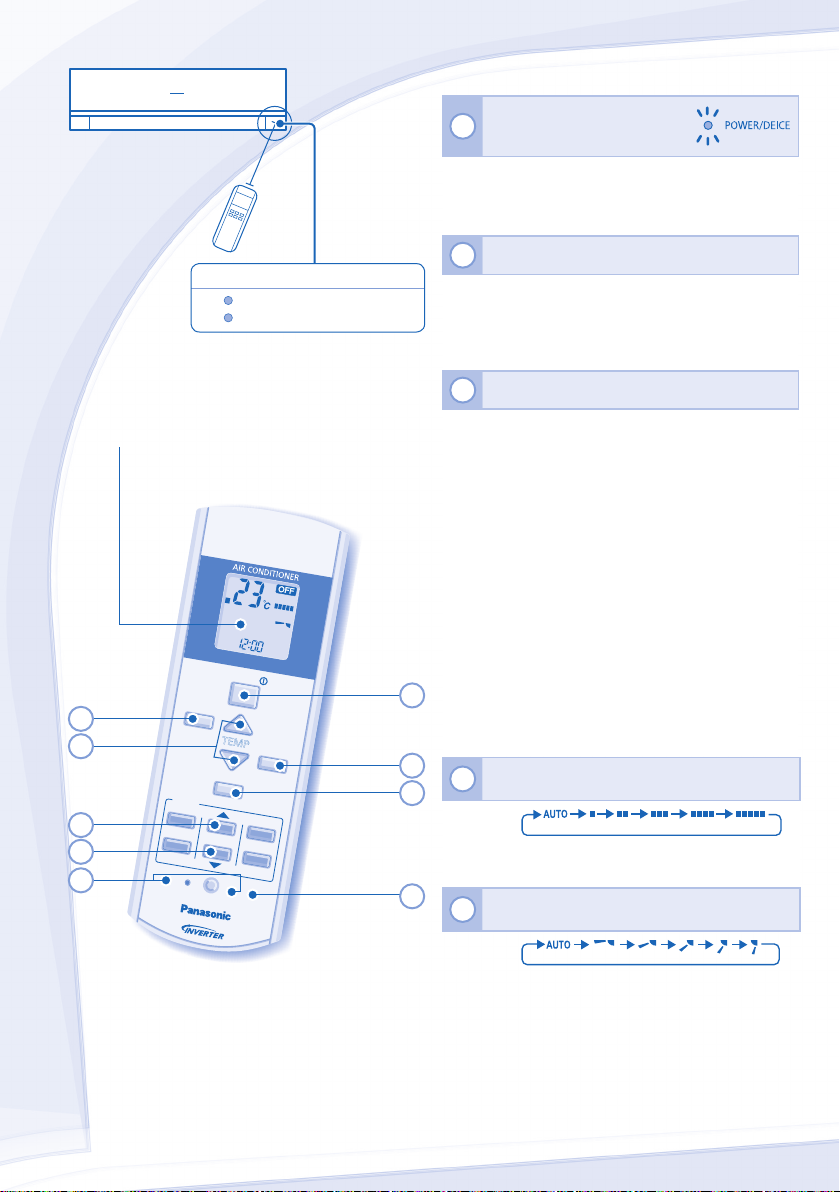

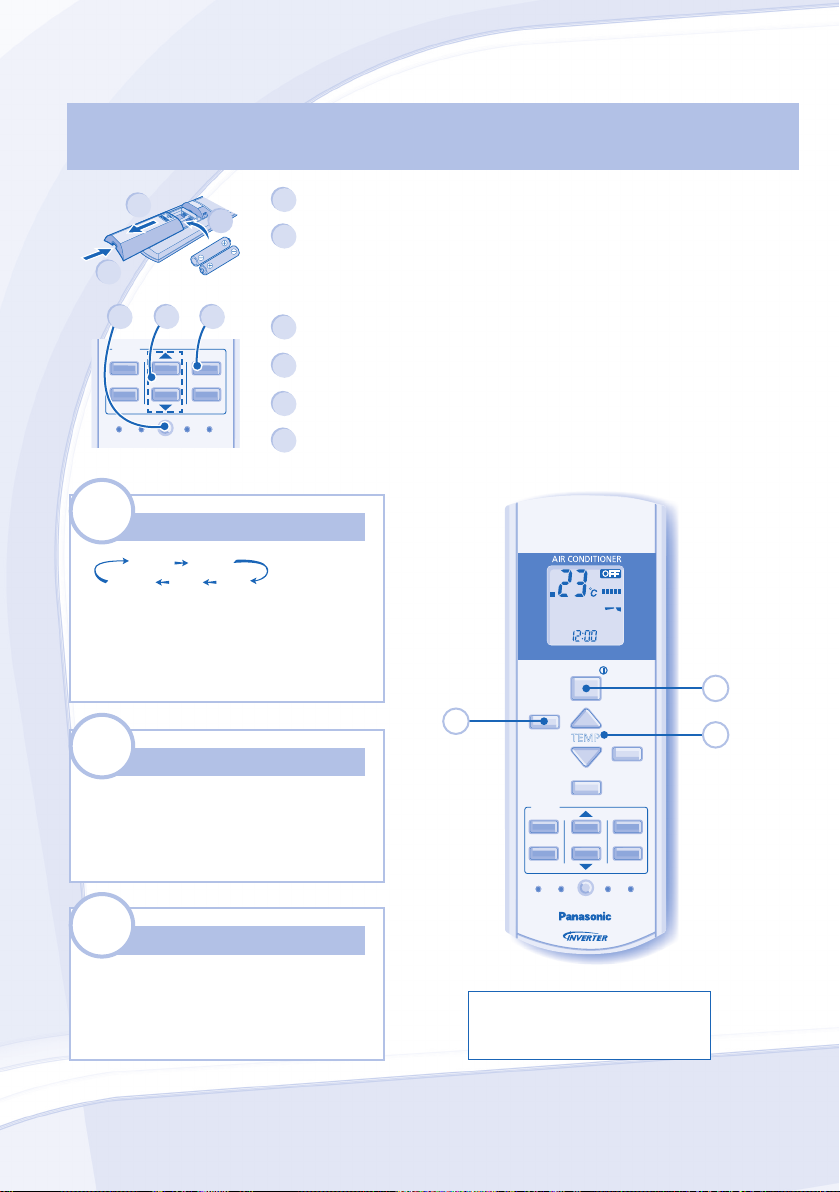

REMOTE CONTROL

DRY

FAN

SPE

AIR

SWI

AIR

SWING

MOD

TEMP

OFF/ON

FAN SPEED

TIMER

SET

CAN

CEL

OFF

SET CHECK CLOCK

RESET

AUTO HEAT

COOL

FAN

Maximum distances: 8m

POWER/DEICE

TIMER

Remote Control display

3 2

6 7

INDICATOR

(Green/Blue) (Orange)

Press the remote control’s button

TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote control display to prevent the unit from starting/stopping improperly.

TO SET TEMPERATURE

• Selection range: 16°C ~ 30°C (Not applicable for FAN mode).

• Operating the unit within the recommended temperature could induce energy saving. HEAT mode : 20°C ~ 24°C. COOL mode : 26°C ~ 28°C. DRY mode : 1°C ~ 2°C lower than room temperature.

TO SELECT OPERATION MODE

HEAT mode - To enjoy warm air

• Unit takes a while to warm up. The power indicator blinks during this operation.

• Unit may stops warm air supply for deice. The deice indicator ON during this operation.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

FAN mode - To circulate air in the room AUTO mode - For your convenience

• During operation mode selection the power indicator blinks.

• Unit selects operation mode every 10 minutes according to temperature setting and room temperature.

TO SELECT FAN SPEED (5 OPTIONS)

FAN SPEED

• For AUTO, the indoor fan speed is automatically adjusted

according to the operation mode.

TO ADJUST VERTICAL AIRFLOW DIRECTION

(5 OPTIONS)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing

up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal louver ﬁ x at

predetermined position.

Page 7

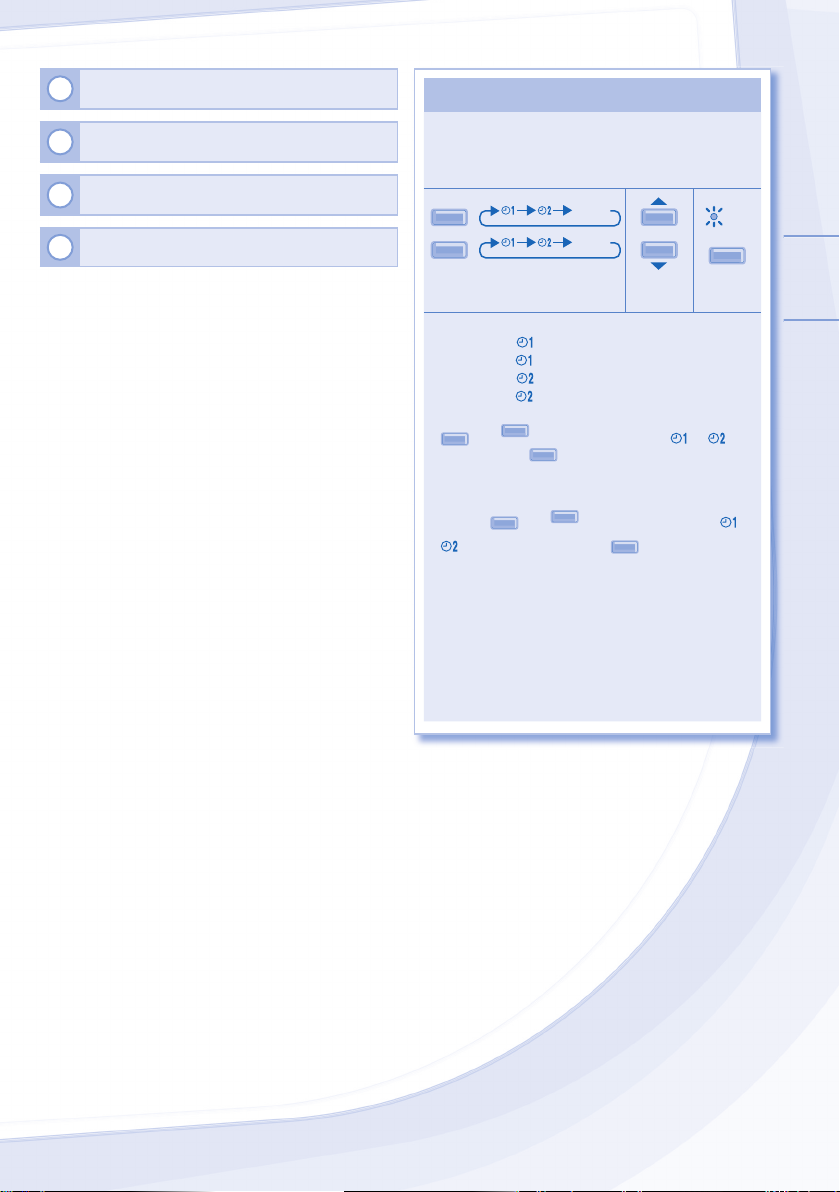

TO SET THE TIMER

Press and hold for 5 seconds to dim or restore the

unit’s indicator brightness.

Press and hold for approximately 10 seconds to

show temperature setting in °C or °F.

Press to restore the remote control’s default setting.

Not used in normal operations.

TO SET THE TIMER

• 2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset time.

• Complete below procedures to set each timer:

OFF

Select ON or OFF timer

Cancel

Set the

time

TIMER

Conﬁ rm

• Example of application at living room: Morning: ON

OFF

Evening: ON

OFF at 22:00 (Sleep)

• To cancel ON or OFF timer, press select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing

to select respective or then press

OFF

at 07:00 (Wake up)

at 08:00 (Out for work)

at 17:00 (Back home)

CANCEL

OFF

SET

• Upcoming timer will be displayed and will be activated in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Remote Control Preparation on the back cover.

ENGLISH

Page 8

INDOOR UNIT

CLEANING INSTRUCTIONS

HINT

• Switch off the power supply and unplug before cleaning.

CAUTION

CLEANING INSTRUCTIONS

• Do not use benzene, thinner or scouring powder.

• Use only soap (

• Do not use water hotter than 40°C.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

pH7) or neutral household detergent.

HINT

• To ensure optimal performance of the unit, cleaning maintenance has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H99”. Please consult authorized dealer.

6 3

INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it securely.

REMOTE CONTROL RECEIVER

ALUMINIUM FIN

HORIZONTAL AIRFLOW DIRECTION LOUVER

• Manually adjustable.

ICE

R/DE

POWE

TIM

VERTICAL AIRFLOW DIRECTION LOUVER

• Do not adjust by hand.

AUTO OFF/ON BUTTON

• Use when remote control is misplaced or a malfunction occurs.

Action Mode

Press once. Auto Press and hold until 1 beep is

heard, then release.

Cooling

Press and hold until 1 beep is heard, then release. Press again until 2 beeps, then

Heating

release. Press the button to turn off.

AIR FILTERS

• Air ﬁ lter cleaning is required every two weeks.

• Wash/rinse the ﬁ lters gently with water to avoid damage

to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or

direct sunlight.

• Replace any damaged ﬁ lters.

Page 9

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Check the following before calling for servicing.

SYMPTOM

CHECK

TROUBLESHOOTING

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Mist emerges from indoor unit. ► • Condensation effect due to cooling process. Water ﬂ owing sound during operation. ► • Refrigerant ﬂ ow inside the unit. The room has a peculiar odor. ► • This may be due to damp smell emitted by the wall,

carpet, furniture or clothing.

Indoor fan stops occasionally during automatic fan speed

► • This helps to remove the surrounding odours.

setting. Airﬂ ow continues even after operation has stopped. ► • Extraction of remaining heat from the indoor unit

(maximum 30 seconds). Operation is delayed a few minutes after restarting. ► • The delay is a protection to the unit’s compressor. Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes. TIMER indicator is always on. ► • The timer setting repeats daily once set. During deice operation, louver is closed. ► • The AIR SWING is set to AUTO. Indoor fan stops occasionally during heating operation. ► • To avoid unintended cooling effect. POWER indicator blinks before the unit is switched on. ► • This is a preliminary step in preparation for the operation

when the ON timer has been set. Cracking sound during operation. ► • Changes of temperature cause the expansion/

contraction of the unit.

Check the following before calling for servicing.

SYMPTOM

CHECK

Heating/Cooling operation is not working efﬁ ciently. ► • Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

Noisy during operation. ► • Check if the unit has been installed at an incline.

• Close the front panel properly.

Remote control does not work. (Display is dim or transmission signal is weak.)

► • Insert the batteries correctly.

• Replace weak batteries.

The unit does not work. ► • Check if the circuit breaker is tripped.

• Check if timers have been set.

The unit does not receive the signal from the remote control.

► • Make sure the receiver is not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorized dealer.

ENGLISH

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

Press for 5

seconds.

Press for 5

seconds to quit checking.

Turn the unit off and reveal the error code to authorized dealer.

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Press until you hear

beep sound, then write down the error code.

Note:

• For certain errors, you may restart the unit for limited operation with 4 beeps when operation starts.

Page 10

INFORMATION

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select Cooling/Heating operation, after 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents: Cooling: ≥ 8°C Heating: ≥ 14°C

FOR EXTENDED NON-USE

• Activate Heat mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

Page 11

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the

Directive for the chemical involved.

ENGLISH

Page 12

SÄKERHETSFÖRESKRIFTER

VARNING

FÖRSIKTIGHET

VARNING

Luftintag

Utblåsning

Luftintag

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande. Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

VARNING

Denna symbol varnar för dödsfara eller allvarliga

Denna symbol varnar för personskada eller skada

skador.

FÖRSIKTIGHET

på egendom.

Instruktioner klassiﬁ ceras med följande symboler:

Denna symbol betecknar en handling som är

FÖRBJUDEN.

Denna symbol betecknar ett handhavande som

MÅSTE UTFÖRAS.

Inom-

husdel

Luftintag

Utblåsning

Strömför-

sörjning

Fjärr-

kontroll

Luftintag

Utblåsning

Utom-

husdelen

INOMHUS- OCH UTOMHUSENHET

FJÄRRKONTROLL

STRÖMFÖRSÖRJNING

VARNING

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god konsultera auktoriserad återförsäljare eller specialist för att rengöra de inre delarna, reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elchock eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist om användandet av det angivna köldmediumet. Användning av ett annat köldmedium är det som är speciﬁ cerat kan ge upphov till produktskada, läckage och skada.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina ﬁ ngrar eller andra föremål i luftkonditionerarens inomhuseller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Använd inte modiﬁ erad sladd, förgreningssladd, förlängningssladd eller ospeciﬁ cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.

• Manövrera inte enheten med våta händer.

• Böj inte elsladden för mycket.

• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Page 13

FÖRSIKTIGHET

INOMHUS- OCH UTOMHUSENHET

VARNING

STRÖMFÖRSÖRJNING

Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Sätt i elkontakten på rätt sätt.

• Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt)

Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.

• Det luktar bränt.

•

Onormala störljud eller vibrationer hos enheten.

• Vatten läcker från inomhusenheten.

•

Strömsladden eller -kontakten blir onormalt het.

• Fläkthastigheten kan inte kontrolleras.

• Enheten stoppar direkt även om den satts på för drift.

• Fläkten stoppar inte även om driften stoppas.

Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

Undvik elchock genom att stänga av strömförsörjningen och koppla ur när:

- Före rengöring eller service.

- Längre tid utan användning.

- Onormalt starkt blixtoväder.

FÖRSIKTIGHET

INOMHUS- OCH UTOMHUSENHET

Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av ﬁ nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftﬂ ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftﬂ öde för att undvika skador på dem, etc.

Rör inte den vassa aluminiumﬂ änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Ha inte dörr eller fönster öppna för länge under drift i läget KALLT/TORRT.

Se till så att dräneringsröret är riktigt anslutet och håll dräneringsutloppet fritt från vattenrännor, behållare och se till så att det inte sänks i vatten för att förhindra vattenläckage.

Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

FJÄRRKONTROLL

Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.

• Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

STRÖMFÖRSÖRJNING

Dra inte i sladden för att dra ut kontakten ur eluttaget för att förhindra elchock.

SVENSKA

Page 14

FJÄRRKONTROLL

DRY

FAN

SPE

AIR

SWI

AIR

SWING

MOD

TEMP

OFF/ON

FAN SPEED

TIMER

SET

CAN

CEL

OFF

SET CHECK CLOCK

RESET

AUTO

HEAT

COOL

FAN

Max. räckvidd: 8m

POWER/DEICE

TIMER

Fjärrkontrollens display

3 2

6 7

LYSDIODER

(Grön/Blå) (Orange)

Tryck på fjärrkontrollens knapp

SÄTTA PÅ OCH STÄNGA AV

ENHETEN

• Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

STÄLLA IN TEMPERATUR

• Valområde: 16°C ~ 30°C (Ej tillgängligt i läget FAN).

• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas. LÄGET VARMT : 20°C ~ 24°C. LÄGET KALLT : 26°C ~ 28°C. LÄGET TORRT : 1°C ~ 2°C lägre än rumstemperatur.

VÄLJA FUNKTIONSLÄGE

LÄGET VARMT - För att få varm luft

• Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.

• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

LÄGET KALLT - För att få kall luft

• Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LÄGET TORRT - För att avfukta din omgivning

• Enheten arbetar med låg ﬂ äkthastighet för att ge en mild nedkylning.

LÄGET FAN - För att få luften att cirkulera i rummet AUTOMATISKT LÄGE - För enklare användning

• Då val av användarläge sker blinkar driftslampan.

• Enheten väljer på nytt funktionsläge efter 10 minuter hela tiden enligt temperaturinställning och rumstemperatur.

VÄLJA FLÄKTHASTIGHET (5 VAL)

FAN SPEED

• För AUTO, justeras inomhusﬂ äkthastigheten automatiskt

enligt användarläge.

JUSTERA DET VERTIKALA LUFTFLÖDETS

RIKTNING (5 VAL)

AIR SWING

• Håller rummet ventilerat.

• I läget COOL/DRY, om AUTO är inställt, vrids spjället

upp/ner automatiskt.

• I läget HEAT, om AUTO är inställt, stannar det horisontella

spjället i en förbestämd position.

Page 15

STÄLLA IN TIMERN

Tryck och håll nere i 5 sekunder för att göra

ljusheten hos enhetens indikator svagare eller för att återställa den.

Tryck och håll nere i ungefär 10 sekunder för att visa

temperaturinställningen i °C eller °F.

Tryck ner för att återställa fjärrkontrollens

standardinställning.

Används ej i normal drift.

STÄLLA IN TIMERN

• 2 inställningar för ON- och OFF-timer ﬁ nns tillgängliga för att sätta på enheten till ON eller stänga av den till OFF vid olika förinställda tider.

• Utför procedurerna nedan för att ställa in varje timer:

OFF

Välj ON eller OFF timer

Cancel

Ställa in

tiden

TIMER

Bekräfta

• Exempel på tillämpning i vardagsrum: Morgon: ON

OFF

vid 07:00 (Uppvakning)

vid 08:00 (Ute och arbetar)

Kväll: ON vid 17:00 (Tillbaka hemma)

OFF

• För att stänga av ON- eller OFF-timern, tryc på eller

OFF

sedan på

vid 22:00 (Sova)

för att välja respektive och tryck

CANCEL

• Om timern avbryts manuellt eller på grund av strömavbrott, kan du återställa timern igen genom att

trycka på eller och tryck sedan på

eller

för att välja respektive

OFF

SET

• Kommande timer visas och aktiveras i följd.

• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.

• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.

SVENSKA

Page 16

INOMHUSDEL

RENGÖRINGSINSTRUKTIONER

RÅD

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.

FÖRSIKTIGHET

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.

• Använd endast tvål ( hushållsrengöringsmedel.

• Använd inte varmare vatten än 40°C.

• Rör ej aluminiumﬂ änsen, den vassa delen kan orsaka skada.

pH7) eller neutrala

RÅD

• För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden ”H99”. Var god rådfråga auktoriserad återförsäljare.

6 3

INOMHUSDEL

• Torka försiktigt med en torr, mjuk trasa.

FRONTPANEL

Avlägsna Frontpanelen

• Lyft och dra för att avlägsna frontpanelen.

• Rengör varsamt och låt torka.

Stänga Frontpanelen

• Tryck ner båda ändarna på frontpanelen för att stänga den säkert.

FJÄRRKONTROLLMOTTAGARE

ALUMINIUMFLÄNS

SPJÄLL FÖR HORISONTELL

LUFTFLÖDESRIKTNING

• Manuellt justerbar.

ICE

R/DE

POWE

TIMER

SPJÄLL FÖR VERTIKAL

LUFTFLÖDESRIKTNING

• Justera ej för hand.

AUTO-KNAPP OFF/ON

• Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Åtgärd Funktionssätt

Tryck på knappen en gång. Automatdrift Tryck tills du hör ett bip-ljud. Kylning Tryck tills du hör ett bip-ljud.

Tryck en gång till tills 2 pipljud hörs,

Värme

och släpp sedan. Tryck ner knappen för att stänga av.

LUFTFILTER

• Luftﬁ lter ska rengöras var 14:e dag.

• Tvätta/skölj ﬁ ltren försiktigt med vatten för att undvika

skada på ﬁ lterytan.

• Torka ﬁ ltren noggrant i skuggan, borta från eld eller

direkt solljus.

• Byt ut ﬁ ltret om det är skadat.

Page 17

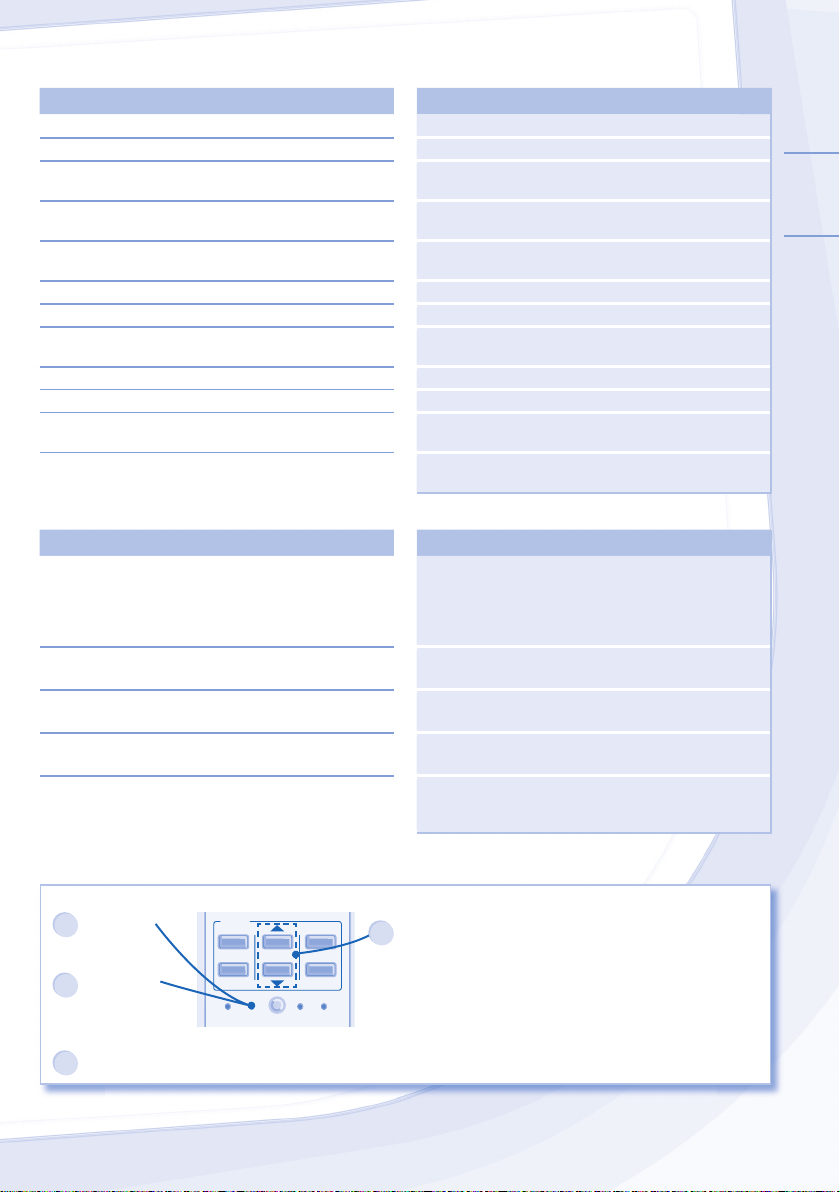

Följande yttringar är ej tecken på tekniska fel.

YTTRING

ORSAK

Kontrollera följande innan du ringer för att få hjälp.

YTTRING

KONTROLLERA

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

YTTRING

Dimma kommer ur inomhusdelen. ► • Kondensering på grund av kylprocessen. Låter som rinnande vatten under drift. ► • Flöde av kylmedel inuti enheten. Onormal lukt i rummet. ► • Detta kan bero på en fuktig lukt som avges från väggen,

mattan, möblerna eller textilier.

Fläkten i inomhusdelen stannar tillfälligt vid automatisk

► • Hjälper till att avlägsna lukt från inomhusdelen.

ﬂ äkthastighet. Luftﬂ ödet fortsätter även efter att användningen stoppats. ► • Utsläppning av återstående värme från inomhusenheten

(max 30 sekunder). Driften fördröjs några minuter efter återstart. ► • Fördröjningen utgör ett skydd för enhetens kompressor. Utomhusdelen avger vatten/ånga. ► • Kondensering eller avdunstning sker på rören. TIMER-indikeringen är alltid på. ► • Den inställda timertiden upprepas dagligen när den är

inställd. Under avisningsfunktionen, är spjället stängt. ► • LUFTRIKTNING är inställd på AUTO. Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning. ► • För att undvika kallras under avfrostning. POWER-indikeringen blinkar innan enheten startar. ► • Detta utgör ett förberedande funktionssteg när ON timer

har ställts in. Knakande ljud vid drift. ► • Temperaturförändringar orsakar utvidgningen/

sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

YTTRING

Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.

► • Ställ in temperaturen korrekt.

• Stäng alla dörrar och fönster.

• Rengör eller byt ut ﬁ ltren.

• Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.

Det hörs oljud under drift. ► • Kolla ifall enheten installerats med en lutning.

• Stäng frontpanelen ordentligt.

Fjärrkontrollen fungerar inte. (Displayen är svag eller sändningssignalen är svag.)

► • Sätt i batterierna korrekt.

• Byt ut svaga batterier.

Enheten fungerar inte. ► • Kolla ifall strömbrytaren är frånslagen.

• Kolla ifall timern har ställts in.

Enheten tar ej emot signal från fjärrkontrollen. ► • Se till så att mottagaren ej är är skymd bakom något.

• Vissa ﬂ uorescerande ljus kan störa signalen. Var god rådfråga auktoriserad återförsäljare.

ORSAK

KONTROLLERA

SVENSKA

Enheten stannar och TIMER-indikeringen blinkar.

Använd fjärrkontrollen för att få fram felkoden.

Tryck i 5

sekunder.

Tryck i 5

sekunder för att avsluta felkontrollen.

Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Tryck tills du hör ett

bipljud och anteckna sedan felkoden.

Obs:

• För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

Page 18

INFORMATION

FÖR SÄSONGSKONTROLL EFTER LÄNGRE PERIOD UTAN ANVÄNDNING

• Kontrollera fjärrkontrollens batterier.

• Se till att öppningarna för luftintag och luftutgång inte hindras av något.

• Använd knappen Auto OFF/ON för att välja Nedkylnings-/ Uppvärmningsdriften, och efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång: Kylning: ≥ 8°C Värme: ≥ 14°C

OM VÄRMEPUMPEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

• Aktivera läget uppvärmning i 2-3 timmar för att ordentligt avlägsna fukt som ﬁ nns kvar i de inre delarna för att undvika mögelbildning.

• Slå ifrån strömmen.

• Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.

• Vatten/främmande partiklar har kommit in i fjärkontrollen.

• Vattenläcka från inomhusenheten.

• Strömbrytaren stängs ofta av.

• Elkabeln överhettas.

• Brytare eller knappar fungerar inte korrekt.

Page 19

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet

för den aktuella kemikalien.

SVENSKA

Page 20

SIKKERHETSFORANSTALTNINGER

ADVARSEL

FORSIKTIG

ADVARSEL

Luftinntak

Luftuttak

Luftinntak

For å forhindre personskader eller skade på eiendom, må du følge påfølgende. Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassiﬁ seres som følger:

ADVARSEL

Dette skiltet advarer om fare for død eller alvorlig

Dette skiltet advarer om fare for personskade eller

personskade.

FORSIKTIG

skade på eiendom.

Instruksjonene som må følges, klassiﬁ seres av følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

Innvendig

Enhet

Luftinntak

Luftuttak

Strømfor-

syning

Fjern-

kontroll

Luftinntak

Luftuttak

Utvendig

Enhet

INNENDØRS- OG UTENDØRSENHET

Dette apparatet er ikke ment brukt av personer (inkludert barn) med reduserte fysiske, sanselige eller mentale evner. De med manglende erfaring eller kunnskap skal motta instruksjoner og overvåkes av en sikkerhetsansvarlig når de bruker apparatet. Barn burde føres oppsyn med slik at de ikke leker med apparatet.

Konsulter en autorisert forhandler eller spesialist for rengjøre de interne deleme. eller for å reparere, montere, fjerne og remontere enheten. Feilaktig installasjon og håndtering vil medføre lekkasje, elektrisk støt eller brann.

Bekreft med autorisert forhandler eller spesialist om bruk av spesiﬁ sert kjølemiddeltype. Bruk av annen kjølemiddeltype enn den som er spesiﬁ sert, kan forårsake skade på produktet, sprekking og skade osv.

Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare. Dette kan føre til brann.

Ikke sett ﬁ ngrene dine, eller andre objekter inn i klimaapparatets innvendige eller utvendige enhet, da roterende deler kan føre til skader.

Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt.

Utsett ikke deg selv direkte til kald luft over en lengre periode for å unngå overdreven nedkjøling.

Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell.

FJERNKONTROLL

Ikke la spedbarn eller små barn leke med fjernkontrollen da det kan føre til at de svelger batteriene.

STRØMFORSYNING

Ikke bruk modiﬁ serte ledninger, fellesledninger, forlengelsesledninger eller uspesiﬁ serte ledninger for å unngå overoppheting og brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr.

• Ikke ha våte hender ved betjening.

• Bøy ikke strømledningen.

• Ikke betjen eller slå av enheten ved å sette i eller trekke ut kontakten.

ADVARSEL

Page 21

FORSIKTIG

INNENDØRS- OG UTENDØRSENHET

ADVARSEL

STRØMFORSYNING

Hvis strømledningen er skadet, må den erstattes av produsenten, forhandleren eller tilsvarende kvaliﬁ sert personell for å unngå en potensiell farlig situasjon.

Det anbefales at utstyret monteres sammen med en jordfeilbryter eller en reststrømbryter for å unngå støt eller brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Sett støpselet riktig inn.

• Støv på strømpluggen bør tørkes med en tørr klut med jevne mellomrom.

Stopp å bruke dette produktet når det oppstår avvik/feil og koble frå strømpluggen eller slå av nettbryteren og bryteren. (Fare for røyk/brann/elektrisk støt)

Eksempler på avvik/feil.

• ELCB utløses hyppig.

• Legger merke til lukt av forbrenning.

• Legger merke til unormal støy eller vibrasjon på enheten.

• Vannlekkasje fra innendørs enhet

• Strømledningen eller pluggen blir veldig varm.

• Kan ikke kontrollere hastigheten på viften.

• Enheten stopper å kjøre med en gang selv om den slås på for drift.

• Viften stopper ikke selv om driften stoppes.

Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon.

Dette utstyret må jordes for å unngå støt eller brann.

Unngå elektrisk støt ved å skru av strømforsyningen og trekk ut kontakten når:

- Før renhold og vedlikehold.

- Enheten ikke skal benyttes i en lengre periode.

- Unormalt kraftig tordenvær.

FORSIKTIG

INNENDØRS- OG UTENDØRSENHET

Vask ikke innendørsenheten med vann, benzene, tynner eller rensemidler for å unngå skade eller korrosjon på enheten.

Bruk ikke for oppbevaring av presisjonsutstyr, mat, dyr, planter, kunst eller andre gjenstander. Dette kan forringe kvaliteten osv.

Ikke bruk utstyr med tennstoff foran luftstrømmen for å unngå ﬂ ammespredning.

Utsett ikke planter eller husdyr direkte til luftﬂ yten for å unngå skade osv.

Rør ikke den skarpe aluminiumsﬁ nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten når du vokser gulvet. Etter voksingen må du lufte godt før du kan slå enheten på.

Ikke monter enheten i områder som er røykfylte eller oljete for å forebygge skade til enheten.

Demonter ikke enheten for rengjøringsformål, for å unngå skade.

Stå ikke på en ustabil benk når enheten rengjøres, for å unngå skade.

Plasser ikke vaser eller vannbeholdere på enheten. Vann kan komme inn i enheten og forringe isolasjonen. Dette kan forårsake elektrisk støt.

Ikke åpne vinduet eller døren i lengre tid mens funksjonen COOL/DRY er aktiv.

Sikre at dreneringspipen er riktig koblet til, og hold dreneringsavløpet unna renner, beholdere eller at den ikke er senket ned i vann for å hindre vannlekkasje.

Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig.

Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned.

FJERNKONTROLL

Ikke bruk oppladbare (Ni-Cd) batterier. Det kan skade fjernkontrollen.

NORSK

For å unngå feilfunksjon eller skade på fjernkontrollen:

• Ta ut batteriene hvis enheten ikke skal benyttes over en lengre tidsperiode.

• Nye batterier av samme type må settes inn i henhold til polariteten vist.

STRØMFORSYNING

Trekk ikke i ledningen for å ta ut kontakten, for å forebygge elektrisk støt.

Page 22

FJERNKONTROLL

DRY

FAN

SPE

AIR

SWI

AIR

SWING

MOD

TEMP

OFF/ON

FAN SPEED

TIMER

SET

CAN

CEL

OFF

SET CHECK CLOCK

RESET

AUTO

HEAT

COOL

FAN

Maksimal avstand: 8m

POWER/DEICE

TIMER

Fjernkontrolldisplay

3 2

6 7

INDIKATOR

(Grønn/Blå) (Oransje)

Trykk fjernkontrollens knapp

Å SLÅ ENHETEN PÅ ELLER AV

• Vennligst vær oppmerksom på AV indikasjonen på fjernkontrollens kontrolldisplay for å forhindre enheten fra å starte/stoppe ved en feil.

STILLE INN TEMPERATUREN

• Utvalgsområde: 16°C ~ 30°C (Gjelder ikke for VIFTE modus).

• Det kan være energibesparende å drive enheten på anbefalt temperatur. VARMEMODUS : 20°C ~ 24°C. KJØLEMODUS : 26°C ~ 28°C. TØRRMODUS : 1°C ~ 2°C lavere enn romtemperatur.

Å VELGE OPERASJONSMODUS

VARMEMODUS - For å få varm luft

• Enheten bruker en stund for å varmes opp. Strømindikatoren blinker under denne operasjonen.

• Enheten vil stanse tilførsel av varmluft ved avising. Avisingsindikatoren viser ON.

KJØLEMODUS - For å få kald luft

• Bruk gardiner for å skjerme av sollyset og utendørsvarmen og for å redusere strømforbruket under kjølemodus.

TØRRMODUS - For å avfukte luften

• Enheten opererer med lav viftefart for å gi en forsiktig kjøleoperasjon.

VIFTE MODUS - Sirkulere luften i rommet AUTOMODUS - Enklere for deg

• Når driftsmodusen velges blinker strømindikatoren.

• Enheten velger driftsmodus hver 10. minutter iht. på temperaturinnstillingen og romtemperaturen.

JUSTERE VIFTEHASTIGHET (5 ALTERNATIVER)

FAN SPEED

• For AUTO, blir innendørsviften automatisk justert i

henhold til operasjonsmodus.

JUSTERE VERTIKAL LUFTSTRØMRETNING

(5 ALTERNATIVER)

AIR SWING

• Holder rommet ventilert.

• I COOL/DRY (KJØLE/TØRR) -modus, hvis AUTO er

aktivert, vil spjeldet svinge opp og ned automatisk.

• I HEAT (VARME)-modus, hvis AUTO er aktivert, vil det

horisontale spjeldet låses i en forhåndsdeﬁ nert posisjon.

Page 23

STILLE INN TIDSUR

Trykk og hold i 5 sekunder for å dempe eller

gjenopprette klarheten på enhetens indikator.

Trykk og hold i ca 10 sekunder for å vise

temperaturinnstillingen i °C eller °F.

Trykk for å gjenopprette fjernkontrollens

standardinnstilling.

Brukes ikke i normale operasjoner.

STILLE INN TIDSUR

• 2 sett med PÅ- og AV-timere er tilgjengelige for å slå enheten PÅ og AV til forskjellige forhåndsdeﬁ nerte tidspunkt.

• Fullfør prosedyren nedenfor for å angi hver timer:

OFF

Velg ON eller OFF tidsur

Cancel

Still inn

tiden

TIMER

Bekreft

• Eksempel på bruk i et oppholdsrom: Morgen: PÅ

kl. 07:00 (Stå opp)

AV kl. 08:00 (På jobb)

Kveld: PÅ kl. 17:00 (Hjemme igjen)

AV kl. 22:00 (Til ro)

• Hvis du vil avbryte PÅ- og AV-timerne, må du trykke

eller

deretter trykke

for å velge henholdsvis og , og

OFF

CANCEL

• Hvis en timer blir avbrutt manuelt, eller som følge av en strømstans, kan du gjenopprette timeren igjen ved

å trykke

•

Kommende timere vil bli vist, og aktivert i tur og orden.

eller

for å velge henholdsvis og

OFF

, og deretter må du trykke

SET

• Når timeren er stilt til PÅ, kan enheten starte tidligere (opp til 35 minutter) før den aktuelle innstilte tiden for å greie å oppnå den bestemte temperaturen tidsnok.

• Timeroperasjonen er basert på klokkens innstilling på fjernkontrollen og repeterer dette daglig når den er stilt inn. For innstilling av klokken, vennligst henvis til Forberedelse av fjernkontrollen på baksiden av dekselet.

NORSK

Page 24

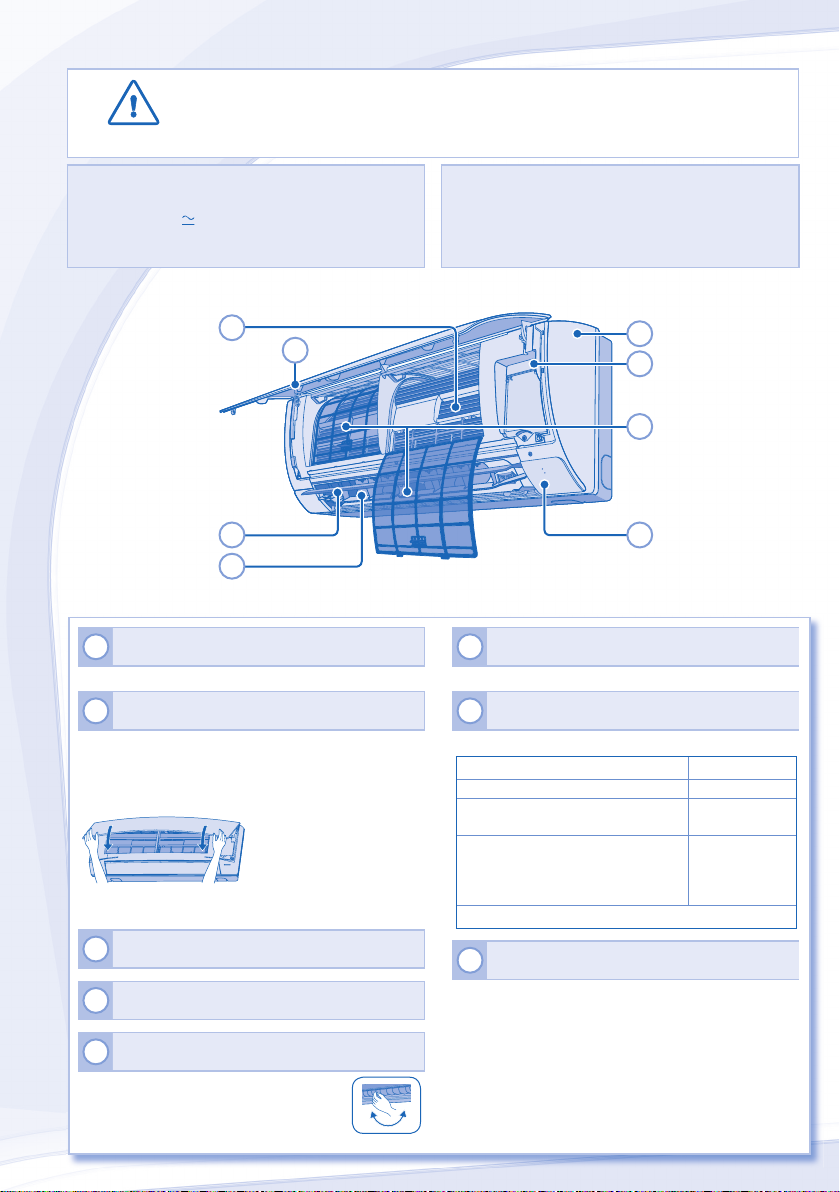

INNVENDIG ENHET

VASKEINSTRUKSJONER

TIPS

• Slå av strømforsyningen og koble fra før rengjøring.

FORSIKTIG

VASKEINSTRUKSJONER

• Ikke bruk benzen, løsemidler eller skuremidler.

• Kun bruk såpe (

• Ikke bruk vann som er varmere enn 40°C.

• Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.

pH7) eller nøytrale rengjøringsmidler.

TIPS

• For å sikre optimal ytelse til enheten, må rengjøringsvedlikehold utføres med jevne mellomrom. En skitten enhet kan medføre funksjonsfeil, og du kan få feilkode "H99". Vennligst kontakt autorisert forhandler.

6 3

INNVENDIG ENHET

• Tørk forsiktig av enheten med en myk, tørr klut.

FRONTPANEL

Ta av Frontpanelet

• Løft opp og dra for å ta av frontpanelet.

• Vask forsiktig og tørk.

Lukk Frontpanelet

• Trykk ned begge endene på frontpanelet for å lukke det skikkelig.

FJERNONTROLLMOTTAKER

ALUMINIUMSRIBBE

LUFTSPJELD FOR HORISONTAL LUFTSTRØM

• Manuelt justerbar.

ICE

R/DE

POWE

TIM

LUFTSPJELD FOR VERTIKAL LUFTSTRØM

• Ikke juster for hånd.

AUTO OFF/ON-KNAPP

• Brukes når fjernkontrollen er forlagt eller ikke fungerer.

Handling Modus

Trykk en gang. Automatisk Trykk ned og hold til du hører ett pip

og slipp.

Kjøling

Trykk ned og hold til du hører ett pip og slipp. Trykk igjen til du hører 2 pipetoner,

Oppvarming

og frigjør. Trykk knappen for å slå av.

LUFTFILTER

• Renhold av luftﬁ lteret er nødvendig hver 14 dag.

• Vask/skyll ﬁ ltrene forsiktig med vann for å unngå skade på ﬁ lteroverﬂ aten.

• Tørk ﬁ ltrene grundig i skyggen, i avstand fra ﬂ ammer eller direkte sollys.

• Bytt skadet ﬁ lter.

Page 25

Følgende symptomer indikerer ikke funksjonsfeil.

SYMPTOM

ÅRSAK

Kontroller følgende før du kontakter service.

SYMPTOM

KONTROLLER

FEILSØKING

Følgende symptomer indikerer ikke funksjonsfeil.

SYMPTOM

Damp kommer fra den innvendige enheten. ► • Kondensasjonseffekt på grunn av kjøleprosessen. Lyd fra vannkretsen under drift. ► • Kjølevæske inne i enheten. Rommet har en spesiell lukt. ► • Dette kan komme av at veggen, teppet, møbler eller klær

er fuktig.

Viften innvendig stopper enkelte ganger under innstilling

► • Dette hjelper til med å fjerne lukten.

av automatisk viftehastighet. Luftestrømmen fortsetter selv etter at operasjonen har

stoppet.

► • Ekstraksjon av gjenværende varme fra

innendørsenheten (maksimum 30 sekunder). Operasjonen er forsinket et par minutter etter restart. ► • Forsinkelsen er en beskyttelse for enhetens kompressor. Den utvendige enheten avgir vann/damp. ► • Kondenseringen eller fordampingen oppstår på rørene. TIMER-indikatoren er alltid på. ► • Tidsinnstillingene gjentar seg daglig når de er angitt. Under avising er luftventilen stengt. ► • LUFTSIRKULERING er satt på AUTO. Viften innvendig stopper enkelte ganger under

► • For å unngå utilsiktet kjøleeffekt.

oppvarmingsdrift. STRØM-indikatoren blinker før enheten slås på. ► • Dette er et tidlig trinn i forberedelsene for bruk når

tidsuret er slått PÅ. Knitrelyd under drift. ► • Temperaturendringer fører til utvidelse/krymping av

enheten.

Kontroller følgende før du kontakter service.

SYMPTOM

Oppvarming/nedkjøling fungerer ikke effektivt. ► • Still inn riktig temperatur.

• Lukk alle dører og vinduer.

• Rengjør eller skift ut ﬁ ltrene.

• Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.

Støyende under bruk. ► • Kontroller om enheten har blitt installert skjevt.

• Lukk frontpanelet ordentlig.

Fjernkontrollen virker ikke. (Displayet er dempet eller overføringssignalet er svakt.)

► • Sett batteriene inn riktig.

• Skift ut dårlige batterier.

Enheten virker ikke. ► • Kontroller om strømbryteren er koblet ut.

• Kontroller om tidsuret er stilt inn.

Enheten mottar ikke signal fra fjernkontrollen. ► • Sikre at mottakeren ikke er blokkert.

• Bestemte ﬂ uoriserende lys kan påvirkes med signalsenderen. Ta kontakt med en autorisert forhandler.

ÅRSAK

KONTROLLER

NORSK

Enheten stopper, og TIMER-indikatoren blinker.

Bruk fjernkontroll for å gjenopprette feilkode.

Trykk i 5

sekunder.

Trykk i 5

sekunder for å stoppe kontrollen.

Slå av enheten og informer den autoriserte forhandleren om feilkoden.

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Trykkes ned til du

hører et pip. Deretter skriver du ned feilkoden.

Merknad:

•

For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

Page 26

INFORMASJON

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS

• Kontroller batteriene i fjernkontrollen.

• Ingen blokkeringer i luftinntakene og luftuttakene.

• Bruk Auto OFF/ON-knappen for å velge Cooling/Heatingoperasjon. Etter 15 minutters drift er det normalt å ha den følgende temperaturforskjellen mellom luftinntaks- og luftutløpsventilene: Kjøling: ≥ 8°C Oppvarming: ≥ 14°C

FOR LENGRE TIDS INAKTIVITET

• Aktivér varmemodus i 2-3 timer for å fjerne restfuktighet i de indre delene og forhindre at det oppstår mugg.

• Slå av strømforsyningen.

• Ta ut batteriene i fjernkontrollen.

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STRØMFORSYNINGEN. Kontakt autorisert forhandler ved følgende omstendigheter:

• Unaturlige lyder under bruk.

• Vann/fremmede partikler i fjernkontrollen.

• Vannlekkaasje i innendørsenheten.

• Sikringene slår seg av ﬂ ere ganger.

• Nettkabelen blir veldig varm.

• Brytere eller knapper fungerer ikke riktig.

Page 27

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet

for det kjemikaliet det gjelder.

NORSK

Page 28

TURVATOIMET

VAARA

VAROITUS

VAARA

Ilman

tuloaukko

Ilman

poistoaukko

Ilman tuloaukko

Ilman

poistoaukko

Noudata seuraavia ohjeita käyttäjän ja muiden henkilöiden loukkaantumisten ja aineellisten vahinkojen välttämiseksi. Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:

VAARA

Tämä merkki varoittaa kuoleman ja vakavien

loukkaantumisten vaarasta.

VAROITUS

Tämä merkki varoittaa loukkaantumisen ja

aineellisen vahingon vaarasta.

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Tämä symboli merkitsee PAKOLLISTA TOIMINTOA.

Sisäyk-

sikkö

Ilman

tuloaukko

Virransy-

öttö

VAARA

SISÄYKSIKKÖ JA ULKOYKSIKKÖ

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai opasta sen käytössä. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

Laitteen sisäisten osien puhdistukseen, korjaukseen, asennukseen, poistamiseen ja jälleenasennukseen liittyvissä asioissa ota yhteyttä valtuutettuun jälleenmyyjään tai alan ammattilaiseen. Virheellinen asennus ja käsittely voivat aiheuttaa vuodon, sähköiskun tai tulipalon.

Vahvista valtuutetulta jälleenmyyjältä tai asiantuntijalta kuinka käyttää määritellyn jäähdytysaineiden tyyppiä. Käyttämällä muita kuin määritellyn tyypin jäähdytysaineita voi aiheuttaa tuotteelle vahinkoa, halkeamia ja vammoja jne.

Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.

Älä työnnä ilmastointilaitteen sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.

Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.

Älä oleskele pitkäaikaisesti kylmässä ilmassa, jotta ruumiinlämpösi ei laske liikaa.

Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.

KAUKO-OHJAIN

Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.

VIRRANSYÖTTÖ

Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon

Kauko-

ohjain

Ilman

poistoaukko

Ilman tuloaukko

välttämiseksi. Ylikuumenemisen, tulipalojen ja sähköiskujen

ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.

• Älä käytä laitetta märin käsin.

Ulkoyk-

sikkö

Ilman

poistoaukko

• Älä taivuta virtajohtoa liikaa.

• Älä käynnistä tai pysäytä laitetta kytkemällä tai irrottamalla virtapistoke.

Page 29

VAROITUS

SISÄYKSIKKÖ JA ULKOYKSIKKÖ

VAARA

VIRRANSYÖTTÖ

Jos syöttöjohto vaurioituu, valmistajan, valmistajan valtuuttaman huoltohenkilön tai muun vastaavan pätevän henkilön tulee vaihtaa se vaaratilanteiden välttämiseksi.

On erittäin suositeltavaa asentaa laite maavuodon suojakytkimeen (ELCB) tai jäännösvirtalaitteeseen (RCD) sähköiskun tai tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Työnnä virtapistoke kunnolla paikalleen.

• Pyyhi virtapistokkeeseen kerääntyvä pöly säännöllisesti kuivalla liinalla.

Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä. (Savun/tulipalon/sähköiskun vaara)

Esimerkkejä epänormaalista toiminnasta/virheistä

• Vikavirtakytkin laukeaa toistuvasti.

• Palaneen haju havaitaan.

• Laitteessa havaitaan epätavallinen ääni tai tärinä.

• Sisäyksiköstä vuotaa vettä.

• Virtajohto tai pistoke on epätavallisen kuuma.

• Tuulettimen nopeutta ei voi säätää.

• Laite lakkaa toimimasta heti, vaikka se kytketään päälle käyttöä varten.

• Tuuletin ei pysähdy, vaikka käyttö pysäytetään.

Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.

Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi.

Estä sähköiskut katkaisemalla virta ja irrottamalla pistoke seuraavissa tilanteissa:

- Ennen puhdistamista tai huoltoa.

- Kun laitetta ei käytetä pitkään aikaan.

- Voimakkaan ukonilman aikana.

VAROITUS

SISÄYKSIKKÖ JA ULKOYKSIKKÖ

Älä pese sisäyksikköä vedellä, bentseenillä, tinnerillä tai hankausjauheella, jotta laite ei vaurioidu tai ruostu.

Älä käytä tarkkuuslaitteiden, ruuan, eläinten, kasvien, taiteen tai muiden esineiden säilömiseen. Laatu saattaa heikentyä tms.

Älä käytä mitään syttyviä laitteita ilmanpoistoaukon edessä tulen leviämisen välttämiseksi.

Älä altista kasveja tai lemmikkejä suoralle ilmavirralle, sillä se voi aiheuttaa vahinkoa.

Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.

Älä kytke sisäyksikköä päälle lattiaa vahatessa. Tuuleta huone huolellisesti vahaamisen jälkeen ennen laitteen käyttöä.

Älä asenna laitetta öljyisiin tai savuisiin ympäristöihin, jotta laite ei vahingoitu.

Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä.

Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta.

Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun.

Älä avaa ikkunaa tai ovea pitkäksi aikaa COOL/ DRY -toimintatilan aikana.

Varmista vuotojen ehkäisemiseksi, että poistoputki on kytketty oikein ja että poistoaukko ei ole kouruissa, säiliöissä tai veden alla.

Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti.

Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.

KAUKO-OHJAIN

Älä käytä ladattavia (Ni-Cd) paristoja. Kaukosäädin voi vahingoittua.

SUOMI

Kauko-ohjaimen vioittumisen ehkäiseminen:

• Poista paristot, jos yksikköä ei käytetä pitkään aikaan.

• Uusien paristojen tulee olla samantyyppiset, ja ne tulee asettaa napamerkintöjen mukaisesti.

VIRRANSYÖTTÖ

Sähköiskun välttämiseksi älä irrota pistoketta vetämällä johdosta.

Page 30

KAUKO-OHJAIN

DRY

FAN

SPE

AIR

SWI

AIR

SWING

MOD

TEMP

OFF/ON

FAN SPEED

TIMER

SET

CAN

CEL

OFF

SET CHECK CLOCK

RESET

AUTO

HEAT

COOL

FAN

Maksimietäisyys: 8m

Kaukosäätimen näyttö

3 2

6 7

POWER/DEICE

TIMER

INDIKAATTORI

(Vihreä/Sininen) (Oranssi)

Paina kaukosäätimen painiketta

LAITTEEN

KÄYNNISTÄMINEN JA SAMMUTTAMINEN

• Varo koskemasta kaukosäätimen näytön VIRRANKATKAISU-painikkeeseen, sillä sen tahaton painaminen voi käynnistää tai sammuttaa laitteen väärässä vaiheessa.

LÄMPÖTILAN SÄÄTÄMINEN

• Lämpötila-alue: 16°C ~ 30°C (Ei koske FAN-tilaa.).

• Suosituslämpötilan käyttäminen voi säästää energiaa. LÄMMITYS : 20°C ~ 24°C. JÄÄHDYTYS : 26°C ~ 28°C. KUIVATUS : 1°C ~ 2°C huoneenlämpötilaa vähemmän.

TOIMINTATILAN VALITSEMINEN

HEAT - LÄMMITYS - Lämpöä elämään

• Laitteen lämpeneminen kestää jonkin aikaa. Tällöin virran indikaattori vilkkuu.

• Yksikkö voi katkaista laitteen lämpimän ilman syötön. Toiminnan aikana laitteen merkkivalo palaa.

COOL - JÄÄHDYTYS - Viileää ilmaa

• Vähennä jäähdytystoiminnon aikaista virrankulutusta sulkemalla verhot, jotta aurinko ei pääse lämmittämään huoneilmaa.

DRY - KUIVATUS - Kosteuden poisto

• Laitteen tuuletin toimii hiljaisella nopeudella ja jäähdyttää ilmaa vain vähän.

FAN - Ilman kierrätys huoneessa HELPPOKÄYTTÖINEN AUTOMAATTITILA

• Toimintatilan valinnan aikana virran indikaattori vilkkuu.

• Laite valitsee toimintatilan 10 minuutin välein lämpötilaasetuksen ja sisälämpötilan perusteella.

5 4

TUULETTIMEN NOPEUDEN

SÄÄTÄMINEN (VIISI VAIHTOEHTOA)

FAN SPEED

• AUTO-asetuksen aikana sisätuulettimen nopeutta

säädetään automaattisesti toimintatilan mukaan.

PYSTYSUUNTAISEN ILMAVIRRAN SUUNNAN

SÄÄTÄMINEN (VIISI VAIHTOEHTOA)

AIR SWING

• Pitää huoneen ilmastoituna.

• COOL/DRY (VIILEÄ/KUIVA) -tilassa, jos asetus AUTO on

päällä, säleikkö kääntyy ylös/alas automaattisesti.

• HEAT (Lämpö) -tilassa, jos asetus AUTO on päällä,

vaakasäleikkö pysyy ennaltamäärätyssä asennossa.

Page 31

AJASTIMEN KÄYTTÄMINEN

Lisää tai vähennä laitteen virran indikaattorin

kirkkautta painamalla painiketta viiden sekunnin ajan.

Vaihda lämpötila-asteikoksi °C tai °F painamalla

painiketta kymmenen sekunnin ajan.

Palauta kaukosäätimen oletusasetukset painamalla

tätä painiketta.

Ei käytössä perustoiminnoissa.

AJASTIMEN KÄYTTÄMINEN

• Kaksi sarjaa käynnistys- ja sammutusajastimia on saatavilla laitteen kytkemiseen päälle ja pois päältä esiasetettuihin aikoihin.

• Suorita seuraavat toimenpiteet kunkin ajastimen asettamista varten:

OFF

Valitse ON (päällä) tai OFF

(pois) -ajastin

Cancel

Määritä

aika

TIMER

Vahvista

• Esimerkki käytöstä olohuoneessa: Aamu: Päälle (ON)

kello 07:00 (Herääminen)

Pois (OFF) kello 08:00 (Töihinlähtö)

Ilta: Päälle (ON) kello 17:00 (Kotiinpaluu)

• Voit peruuttaa käynnistys- ja sammutusajastimen

Pois (OFF) kello 22:00 (Nukkumaanmeno)

painamalla

tai

ajastimen tai

OFF

valitsemista varten ja painamalla sitten

CANCEL

• Jos ajastin peruutetaan manuaalisesti tai sähkökatkoksen vuoksi, voit palauttaa ajastimen

painamalla valitsemista varten ja painamalla sitten

tai

ajastimen tai

OFF

SET

• Tuleva ajastin tulee näkyviin ja aktivoidaan järjestyksessä.

•

Kun ajastin on käytössä, laite saattaa käynnistyä (enintään 35 minuuttia) ennen määritettyä aikaa, jotta haluttu lämpötila saavutetaan määräaikaan mennessä.

• Ajastimen toiminta perustuu kaukosäätimen avulla määritettyyn kellonaikaan. Ajastin toistaa toiminnon päivittäin. Lisätietoja kellonajan asettamisesta on takakannen kohdassa Kauko-ohjaimen valmistelu.

SUOMI

Page 32

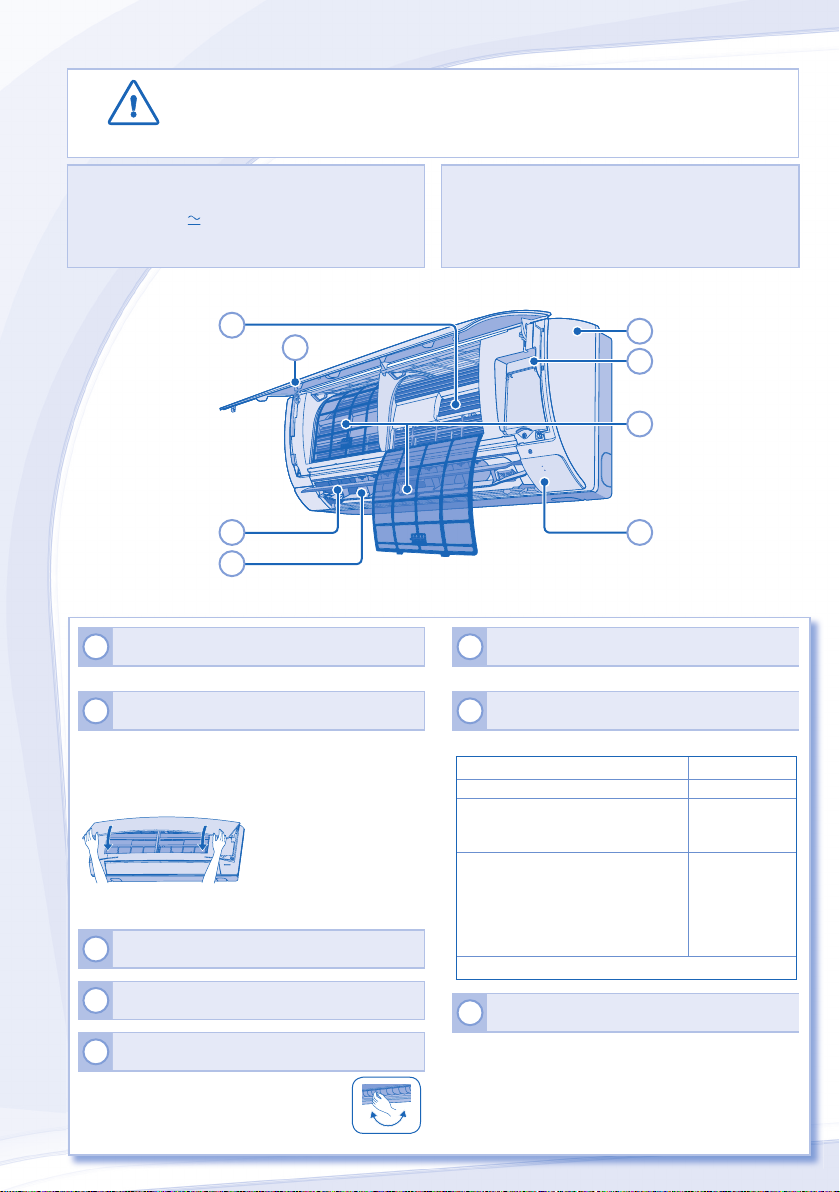

SISÄYKSIKKÖ

PESUOHJEET

VIHJE

• Ennen puhdistamista katkaise virransyöttö ja irrota pistoke

pistorasiasta.

VAROITUS

PESUOHJEET

• Älä käytä bentseeniä, ohennetta tai hankausjauhetta.

• Käytä saippuaa ( yleispuhdistusainetta.

• Älä käytä yli 40°C lämpöistä vettä.

• Älä koske alumiiniseen jäähdytysripaan, sen terävät reunat voivat

aiheuttaa vammoja.

pH7) tai neutraalia

VIHJE

• Varmista laitteen toiminta puhdistamalla ja huoltamalla se säännöllisesti. Likainen laite voi vioittua, jolloin saadaan virhekoodi ”H99”. Ota yhteyttä valtuutettuun myyjään.

6 3

SISÄYKSIKKÖ

• Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

ETUPANEELI

Etupaneelin irrottaminen

• Irrota etupaneeli nostamalla ja vetämällä.

• Pese varovaisesti ja kuivaa.

Etupaneelin sulkeminen

• Sulje etupaneeli pitävästi painamalla sen kumpaakin päätä alaspäin.

KAUKOSÄÄTIMEN VASTAANOTIN

JÄÄHDYTYSRIPA

VAAKASUORA SUUNTAUSAUKKO

• Manuaalinen säätö.

ICE

R/DE

POWE

TIM

PYSTYSUORA SUUNTAUSAUKKO

• Älä säädä manuaalisesti.

AUTO OFF/ON -PAINIKE

• Käytetään, jos kaukosäädin ei toimi tai se on hukassa.

Toiminto Tila

Paina kerran. Automaattinen Paina ja pidä painettuna, kunnes

kuulet yhden piippauksen, vapauta

Jäähdytys

sitten. Paina ja pidä painettuna, kunnes

kuulet yhden piippauksen, vapauta sitten. Paina ja pidä painettuna kunnes

Lämmitys

kuulet kaksi piippausta, vapauta sitten.

Sammuta painamalla painiketta.

ILMAN SUODATIN

• Ilmansuodattimet tulee puhdistaa kahden viikon välein.

• Pese ja huuhtele suodatin varovaisesti vedellä. Älä vahingoita suodattimen pintaa.

• Anna suodattimien kuivaa täysin kuiviksi varjoisessa paikassa, suojattuina tulelta tai suoralta auringonvalolta.

• Korvaa vioittuneet suodattimet uusilla.

Page 33

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

ILMIÖ

SYY

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

ILMIÖ

TARKISTA

Yksikkö pysähtyy ja ajastimen indikaattori vilkkuu.

VIANETSINTÄ

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

ILMIÖ

Sisäyksiköstä tulee sumua. ► • Vesi tiivistyy jäähdytystoiminnan seurauksena. Veden virtauksen ääni toiminnan aikana. ► • Jäähdytysaine virtaa laitteen sisällä. Huoneessa on omituinen haju. ► • Kyseessä voi olla seinistä, matosta, huonekaluista tai

vaatteista tuleva kostea haju.

Sisätuuletin pysähtyy ajoittain automaattisen tuulettimen

► • Tämä auttaa poistamaan ympäröivät hajut.

nopeuden asetuksen aikana. Ilmavirtaus jatkuu, vaikka toiminto on päättynyt. ► • Sisäyksikköön jääneen lämmön poistaminen

(enintään 30 sekuntia).

Toiminta viivästyy muutamilla minuuteilla uudelleen

► • Viivästyminen suojaa yksikön kompressoria.

käynnistämisen jälkeen. Ulkoyksiköstä tulee vettä/höyryä. ► • Putkissa tapahtuu tiivistymistä tai höyrystymistä. TIMER-merkkivalo on aina päällä. ► • Ajastimen asetus toistuu päivittäin asetuksen jälkeen. Laitteen toimiessa säleikkö on kiinni. ► • AIR SWING -asetuksena on AUTO. Sisätuuletin pysähtyy ajoittain lämmitystoiminnan aikana. ► • Tahattoman jäähdytysvaikutuksen ehkäisemiseksi. POWER-merkkivalo vilkkuu ennen kuin yksikkö on päällä. ► • Tämä on alustava vaihe valmisteltaessa laitteen

toimintaa, kun ON-ajastin on asetettu päälle.

Käytön aikana kuuluu murtumiselta kuulostava ääni. ► • Laite laajenee tai vetäytyy lämpötilan vaihteluiden

vaikutuksesta.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

ILMIÖ

Lämmitys/jäähdytys ei ole tehokasta. ► • Aseta oikea lämpötila.

• Sulje ovet ja ikkunat.

• Puhdista tai vaihda suodattimet.

• Poista mahdolliset esteet ilman tulo- ja poistoaukoista.

Äänekäs toiminnan aikana. ► • Tarkista, onko yksikkö asennettu vinoon.

• Sulje takapaneeli oikein.

Kauko-ohjain ei toimi. (Näyttö on himmeä tai kaukosäätimen signaali heikko.)

► • Aseta paristot laitteeseen oikein.

• Vaihda paristot tarvittaessa.

Yksikkö ei toimi. ► • Tarkista, onko vikavirtakytkin lauennut.

• Tarkista, onko ajastin käytössä.

Laite ei vastaanota kaukosäätimen signaalia. ► • Varmista, ettei kaukosäätimen ja laitteen välissä ole

esteitä.

• Loistevalaistus saattaa häiritä kaukosäätimen signaalin kulkua. Ota yhteyttä valtuutettuun jälleenmyyjään.

SYY

TARKISTA

SUOMI

Yksikkö pysähtyy ja ajastimen indikaattori vilkkuu.

Selvitä virhekoodi kaukosäätimen avulla.

Paina 5

sekunnin ajan.

Paina 5

sekunnin ajan poistuaksesi tarkistustilasta.

Sammuta laite ja ilmoita virhekoodi valtuutetulle jälleenmyyjälle.

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Paina, kunnes kuulet

äänimerkin. Kirjoita sen jälkeen vikakoodi muistiin.

Huom.:

• Joidenkin virheiden yhteydessä laite voidaan käynnistää uudelleen rajoitetuin toiminnoin. Tällöin laite antaa aluksi 4 äänimerkkiä.

Page 34

TIEDOT

KAUSITARKASTUS PITKÄN KÄYTTÖTAUON JÄLKEEN

• Tarkista kauko-ohjaimen paristot.

• Ei esteitä ilman tulo- ja poistoaukkoihin.

• Valitse jäähdytys- tai lämmitystoiminto Auto OFF/ONpainikkeella. Kun laite on toiminut 15 minuutin ajan, ilman tuloja poistoaukkojen välillä voi olla seuraavanlainen lämpötilaero: Jäähdytys: ≥ 8°C Lämmitys: ≥ 14°C

PIDEMPIAIKAINEN KÄYTTÄMÄTTÖMYYS

• Käynnistä HEAT-toiminto 2-3 tunnin ajaksi poistaaksesi laitteen sisäosiin jäänyt kosteus täydellisesti, jotta laitteen sisälle ei pääsisi muodostumaan homekasvustoa.

• Katkaise virransyöttö.

• Poista kauko-ohjaimen paristot.

KRIITTISET VIKATAPAUKSET

KATKAISE VIRRANSYÖTTÖ ja ota yhteyttä valtuutettuun jälleenmyyjään, jos kyseessä on jokin seuraavista tilanteista:

• Epätavallinen ääni käytön aikana.

• Kauko-ohjaimeen on päässyt vettä/vieraita hiukkasia.

• Sisäyksiköstä vuotaa vettä.

• Katkaisija kytkee pois päältä toistuvasti.

• Virtajohto lämpenee epätavallisen kuumaksi.

• Kytkimet tai painikkeet eivät toimi oikein.

Page 35

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä

kemikaalia koskevan direktiivin vaatimuksia.

SUOMI

Page 36

SIKKERHEDSFORSKRIFTER

ADVARSEL

FORSIGTIG

ADVARSEL

Luftindtag

Luftudtag

Luftindtag

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes. Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassiﬁ ceret nedenstående:

ADVARSEL

Dette symbol advarer om fare for dødsfald eller

Dette symbol advarer om fare for person- eller

Anvisninger, der skal følges, klassiﬁ ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er

Fjernbet-

jening

alvorlig tilskadekomst.

FORSIGTIG

tingskade.

OBLIGATORISK.

Indendørs

enhed

Luftudtag

Udendørs-

enhed

Luftindtag

Strømfor-

syning

Luftudtag

ADVARSEL

INDENDØRS ENHED OG UDENDØRS ENHED

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Kontakt en autoriseret forhandler eller specialist for at rengøre de indvendige dele, reparere, installere, fjerne og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.

Kontakt en autoriseret forhandler eller specialist ang. brug af den angivne type kølemiddel. Brug af en anden type kølemiddel end den angivne type kan forårsage skade på produktet, sprængning og personskade osv.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at ﬁ ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

FJERNBETJENING

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

STRØMFORSYNING

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespeciﬁ ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.

• Betjen ikke enheden med våde hænder.

• Bøj ikke netledningen for meget.

• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Page 37

FORSIGTIG

INDENDØRS ENHED OG UDENDØRS ENHED

ADVARSEL

STRØMFORSYNING

Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvaliﬁ kationer for at undgå risikoen for skader.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.

• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen. (Risiko for røg/brand/elektrisk stød)

Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.

• Der konstateres en lugt af brændt.

• Enheden støjer eller vibrerer unormalt.

• Der lækker vand fra den indendørs enhed.

•

Netledningen eller -stikket bliver unormalt varmt.

• Ventilatorhastigheden kan ikke reguleres.

• Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

• Ventilatoren stopper ikke, selvom betjeningen stopper.

Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Undgå elektrisk stød ved at slukke for strømforsyningen og trække stikket ud, når:

- Før rengøring eller servicering.

- Forlænget ikke-anvendelse.

- Unormal kraftig lynudledning.

FORSIGTIG

INDENDØRS ENHED OG UDENDØRS ENHED

Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver for at undgå beskadigelse eller korrosion af enheden.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsﬁ nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Åbn ikke vinduet eller døren i længere tid under anvendelse af funktionen COOL/DRY.

Sørg for, at aftapningsrøret er tilsluttet korrekt, og hold aftapningsudgangen væk fra rendesten eller beholdere og lad den ikke komme under vand for at undgå vandlækage.

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

FJERNBETJENING

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

DANSK

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.

• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

STRØMFORSYNING

Træk ikke i ledningen for at trække stikket ud, så elektrisk stød undgås.

Page 38

FJERNBETJENING

DRY

FAN

SPE

AIR

SWI

AIR

SWING

MOD

TEMP

OFF/ON

FAN SPEED

TIMER

SET

CAN

CEL

OFF

SET CHECK CLOCK

RESET

AUTO

HEAT

COOL

FAN

Maksimal rækkevidde: 8m

POWER/DEICE

TIMER

Fjernbetjeningens display

3 2

6 7

INDIKATOR

(Grøn/Blå) (Orange)

Tryk på knappen til fjernbetjeningen

SÅDAN TÆNDES OG

SLUKKES ANLÆGGET

• Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start/stop af anlægget.

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C ~ 30°C (Gælder ikke ved tilstanden FAN).

• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C ~ 24°C. AFKØLINGSTILSTAND : 26°C ~ 28°C. TØRRINGSTILSTAND : 1°C ~ 2°C lavere end rumtemperatur.

SÅDAN VÆLGES DRIFTSTILSTAND

OPVARMNINGSTILSTAND - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.

• Enheden afbryder muligvis varmluftforsyningen under aﬁ sning. Aﬁ sningsindikatoren ON er tænd imens.

AFKØLINGSTILSTAND - Nyd den kølige luft

• Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

TØRRINGSTILSTAND - Affugter omgivelserne

• Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

TILSTANDEN FAN - Luftcirkulation i rummet AUTO-TILSTAND - Praktisk for dig

• Under driftstilstand blinker driftsindikatoren.

• Enheden vælger driftstilstand hvert 10. minut, svarende til temperaturtilstanden og indendørs temperatur.

5 4

SÅDAN VÆLGES BLÆSERHASTIGHED

(5 VALGMULIGHEDER)

FAN SPEED

• I AUTO indstilles indendørsventilatorens hastighed

automatisk i overensstemmelse med driftstilstanden.

SÅDAN JUSTERES DET LODRETTE

LUFTFLOW (5 VALGMULIGHEDER)

AIR SWING

• Sørg for at holde rummet ventileret.

• I tilstanden COOL/DRY, hvis AUTO er indstillet, svinger

lamelgitteret automatisk op/ned.

• I tilstanden HEAT, hvis AUTO er valgt, er det vandrette

lamelgitter fast ved en forudbestemt position.

Page 39

SÅDAN INDSTILLES TIMEREN

Holdes nede i 5 sekunder for at dæmpe eller

gendanne anlæggets indikatorlysstyrke.

Holdes nede i ca. 10 sekunder for at få vist

temperaturindstilling i °C eller °F.

Gendanner fjernbetjeningens standardindstilling.

Bruges ikke i normal drift.

SÅDAN INDSTILLES TIMEREN

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE

• eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.

• Udfør nedenstående procedurer for at indstille hver timer:

OFF

Slå timer TIL eller FRA

Cancel

Indstil et

tidspunkt

TIMER

Bekræft

• Eksempel på anvendelse i stue: Om morgenen: ON

kl. 07.00 (vækning)

OFF kl. 08.00 (på arbejde)

Om aftenen: ON kl. 17.00 (hjemme igen)

OFF kl. 22.00 (sover)

• Tryk på

eller

OFF

, og tryk derefter på

for at vælge enten eller

for at annullere ON- eller

CANCEL

OFF-timeren.

• Hvis timeren annulleres manuelt eller på grund af strømsvigt, kan du genindstille timeren ved at trykke

eller

på derefter trykke på

for at vælge enten eller , og

OFF

SET

• Kommende timer vises og aktiveres i sekvens.

• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.

• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret ﬁ ndes på bagsiden under Klargøring af fjernbetjening.

DANSK

Page 40

INDENDØRS ENHED

RENGØRINGSINSTRUKTIONER

TIP!

• Afbryd strømmen og træk stikket ud, inden der foretages

rengøring.

• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage

FORSIGTIG

RENGØRINGSINSTRUKTIONER

•

Undlad at bruge rensebenzin, fortynder eller skurepulver.

• Brug kun sæbe ( pH7) eller neutrale rengøringsmidler til husholdning.

• Brug ikke vand, der er varmere end 40°C.

personskade.

TIP!

• Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

6 3

INDENDØRS ENHED

• Aftør anlægget forsigtigt med en blød, tør klud.

FRONTPANEL

Fjern frontpanel

• Løft og træk for at fjerne front panelet.

• Vask det forsigtigt og aftør det.

Luk frontpanel

•

Tryk på begge ender af front panelet for at lukke det helt.

FJERNBETJENINGSMODTAGER

ICE

R/DE

POWE

TIM

VANDRET LUFTSTRØMNINGSSPJÆLD

• Må ikke indstilles manuelt.

KNAPPEN AUTO OFF/ON (AUTO-TÆND/SLUK)

• Bruges, når fjernbetjeningen er forlagt eller ikke fungerer.

Handling Funktion

Tryk en gang. Autofunktion Tryk, og hold nedtrykket, til du hører

et bip, og slip så.

Køling

Tryk, og hold nedtrykket, til du hører et bip, og slip så. Tryk, og hold nedtrykket, til du hører

Opvarmning

to bip, og slip så. Tryk på knappen for at slukke.

• Kan indstilles manuelt.

ALUMINIUMSBLAD

LODRET LUFTSTRØMNINGSSPJÆLD

LUFTFILTER

• Luftﬁ ltret skal rengøres hveranden uge.

• Vask/skyl ﬁ lteret forsigtigt med vand for at undgå

beskadigelse af ﬁ lterets overﬂ ade.

• Tør ﬁ ltrene grundigt i skygge, væk fra åben ild eller

direkte sollys.

• Udskift ﬁ ltret, hvis det er beskadiget.

Page 41

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM

ÅRSAG

Kontroller følgende, før service tilkaldes.

SYMPTOM

KONTROL

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM

Der kommer tåge ud af indendørsenheden. ► • Kondenseringsvirkning på grund af køleprocessen. Lyden af strømmende vand kan høres under drift. ► • Kølemiddelstrømning i anlægget. Der er en mærkelig lugt i rummet. ► • Dette kan evt. være en fugtig lugt afgivet af tapet,

gulvtæppe, møbler eller tøj.

Indendørsventilatoren stopper med mellemrum i

► • Dette medvirker til at fjerne de omgivende lugte.

forbindelse med automatisk ventilatorindstilling. Luftstrømmen fortsætter efter afsluttet drift. ► • Udledning af restvarme fra indendørsenheden

(maksimalt 30 sekunder). Driften forsinkes i nogle få minutter efter genstart. ► • Forsinkelsen er en beskyttelse af anlæggets kompressor. Udendørsenheden udsender vand/damp. ► • Der forekommer kondensering eller fordampning på

rørene. TIMER-indikatoren er altid tændt. ► • Indstillingen på timeren gentages dagligt, når den først

er foretaget. Når aﬁ sning foretages, er spjældet lukket. ► • AIR SWING er indstillet på AUTO. Indendørsventilatoren stopper med mellemrum i

► • For at undgå utilsigtet kølevirkning.

forbindelse med opvarmningstilstand. POWER-indikatoren blinker, før enheden tændes. ► • Det er et indledende skridt til forberedelse af drift, når

ON-timeren er blevet indstillet. Det lyder som om noget revner, når enheden bruges. ► • Temperaturændringer kan få det materiale, som enheden

er lavet af, til at udvide sig eller trække sig sammen.

Kontroller følgende, før service tilkaldes.

SYMPTOM

Opvarmnings-/køletilstanden fungerer ikke effektivt. ► • Indstil temperaturen korrekt.

• Luk alle døre og vinduer.

• Rens eller udskift ﬁ ltrene.

• Fjern alle forhindringer i luftindtags- og aftræksåbninger.

Støj under driften. ► • Kontroller, om anlægget er blevet installeret på et

hældende underlag.

• Luk frontpanelet korrekt.

Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)

► • Isæt batterierne korrekt.

• Udskift svage batterier.

Anlægget virker ikke. ► • Kontroller, om effektafbryderen er blevet aktiveret.

• Kontroller, om timere er blevet indstillet.

Anlægget modtager ikke signal fra fjernbetjeningen. ► • Sørg for, at modtageren ikke er blokeret.

• Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.

ÅRSAG

KONTROL

DANSK

Enheden stopper, og TIMER-indikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

Tryk i 5

sekunder.

Tryk i 5

sekunder for at afslutte kontrol.

Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler.

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Tryk, indtil du hører

en bippelyd, og skriv så fejlkoden ned.

Bemærk:

• For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

Page 42

OPLYSNINGER

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.

• Ingen blokeringer i luftindtags- og aftræksåbninger.

• Brug knappen Auto OFF/ON til at vælge kølings-/ opvarmningstilstanden, efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene: Køling: ≥ 8°C Opvarmning: ≥ 14°C

FØR EN LÆNGERE DRIFTSPAUSE

• Aktiver varmetilstand i 2-3 timer for at undgå fugt i indedel, så der ikke dannes mug.

• Afbryd strømmen.

• Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD FOR STRØMMEN, og kontakt derefter en autoriseret forhandler under følgende forhold:

• Unormal lyd ved drift.

• Vand/fremmede partikler i fjernbetjeningen.

• Vand lækker fra indedelen.

• Sikring springer ﬂ ere gange.

• Elkabel overophedet.

• Afbryder eller knapper fungerer ikke.

Page 43

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF. Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling. Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet

fastlagt for det pågældende kemikalie.

DANSK

Page 44

Remote Control Preparation

Förberedelse Av Fjärrkontrollen

Forberedelse Av Fjernkontroll

Kauko-ohjaimen Valmistelusta

Klargøring Af Fjernbetjening

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/

MODE

OFF/ON

TEMP

PIKAOPAS/KVIKVEJLEDNING

Remote Control Preparation • • Kauko-ohjaimen Valmistelusta • •

5 6

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Förberedelse Av Fjärrkontrollen • •

Klargøring Af Fjernbetjening

Pull out • Dra ut • Trekk ut • Vedä ulos • Træk ud

Insert AAA or R03 batteries (can be used ~ 1 year) •

Sätt i batterier av typen AAA eller R03 (kan användas ~ 1 år) •

Forberedelse Av Fjernkontroll • •

Sett inn batterier type AAA eller R03 (kan brukes ~ 1 år) •

Aseta AAA- tai R03-paristot paikoilleen (voidaan käyttää noin 1 vuoden ajan) •

Isæt AAA- eller R03-batterier (kan bruges i ~ 1 år)

Close the cover • Stäng locket • Lukk dekselet • Sulje kansi • Luk dækslet

Press CLOCK • Tryck ner CLOCK • Trykk på CLOCK • Paina CLOCK-painiketta •

Tryk på CLOCK

Set time • Ställ in tiden • Still inn klokken • Aseta aika • Indstil klokkeslæt

Conﬁ rm • Bekräfta • Bekreft • Vahvista • Bekræft

HEAT COOL

FAN DRYAUTO

MODE

Select the desired mode.

Välj önskat läge.

Velg ønsket modus.

Valitse haluamasi toimintatila.

Vælg den ønskede tilstand.

OFF/ON

Start/stop the operation.

Starta/stoppa.

Start/stopp driften.

Käynnistä/sammuta laite.

Start/stop driften.

TEMP

Select the desired temperature.

Välj önskad temperatur.

Velg ønsket temperatur.

Valitse haluamasi lämpötila.

Vælg den ønskede temperatur.

Printed in Malaysia

AUTO HEAT COOL

DRY FAN

MODE

TIMER

OFF

SET CHECK CLOCK RESET

Authorized representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Panasonic Corporation

Website: http://panasonic.net/

OFF/ON

TEMP

FAN SPEED

AIR SWING

SET

CANCEL

F568751

FS0312-0
