PANASONIC CSMZ16TKE, CSXZ20TKEW, CSXZ25TKEW, CSXZ35TKEW, CSXZ50TKEW User Manual [en, fr, de, it, es +1]

...

Page 1

Operating Instructions

Air Conditioner

Operating Instructions Air Conditioner

Before operating the unit, please read these operating instructions thoroughly and keep them for future reference. The included Installation Instructions should be kept and read by the installer before installation. Remote control is packaged in the indoor unit and removed by the installer before installation.

2-15

Model No. Indoor Unit Outdoor Unit

CS-Z20TKEW CS-Z25TKEW CS-Z35TKEW CS-Z42TKEW CS-Z50TKEW CS-Z71TKEW CS-XZ20TKEW CS-XZ25TKEW CS-XZ35TKEW CS-XZ50TKEW CS-MZ16TKE

Single Split (R32)

CU-Z20TKE CU-Z25TKE CU-Z35TKE CU-Z42TKE CU-Z50TKE CU-Z71TKE

Multi Split (R410A)

CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE CU-2E12SBE CU-2E15SBE CU-2E18SBE CU-3E23SBE

Multi Split (R32)

CU-2Z35TBE CU-2Z41TBE CU-2Z50TBE CU-3Z52TBE CU-3Z68TBE CU-4Z68TBE CU-4Z80TBE CU-5Z90TBE

Comment utiliser l’appareil Climatiseur

Avant d’utiliser l’appareil, veuillez lire ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure. Le manuel d’installation inclus doit être conservé et lu par l’installateur avant l’installation. La télécommande est emballée dans l’unité intérieure et retirée par l’installateur avant l’installation.

Instrucciones de funcionamiento Climatizador de aire

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas para futuras consultas. El instalador debe guardar y leer las Instrucciones de instalación incluidas antes de la instalación. El mando a distancia viene embalado en la unidad interior y debe ser retirado por el instalador antes de la instalación.

Bedienungsanleitung Klimagerät

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf. Das mitgelieferte Installationshandbuch sollte aufbewahrt und vor der Installation vom Installateur gelesen werden. Die Fernbedienung ist im Innengerät verpackt und wird vor der Installation durch den Installateur entfernt.

Istruzioni di funzionamento Condizionatore d’aria

Prima di utilizzare l’unità, leggere attentamente le istruzioni e conservare questo opuscolo per potervi fare riferimento in futuro. Le istruzioni per l’installazione fornite in dotazione devono essere conservate e lette dall’installatore prima dell’installazione. Il telecomando si trova nell’unità interna e deve essere rimosso dall’installatore prima dell’installazione.

Handleiding Airconditioner

Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik. De bijgevoegde installatiehandleiding moet door de installateur worden bewaard en gelezen vóór de installatie. De afstandsbediening is in de binnenunit verpakt en moet vóór de installatie door de installateur worden verwijderd.

16-29

30-43

44-57

58-71

72-85

Nederlands Italiano Deutsch Español Français English

ACXF55-04930

ACXF55-04930_01EN.indd 1ACXF55-04930_01EN.indd 1 12/22/2016 9:08:05 AM12/22/2016 9:08:05 AM

Page 2

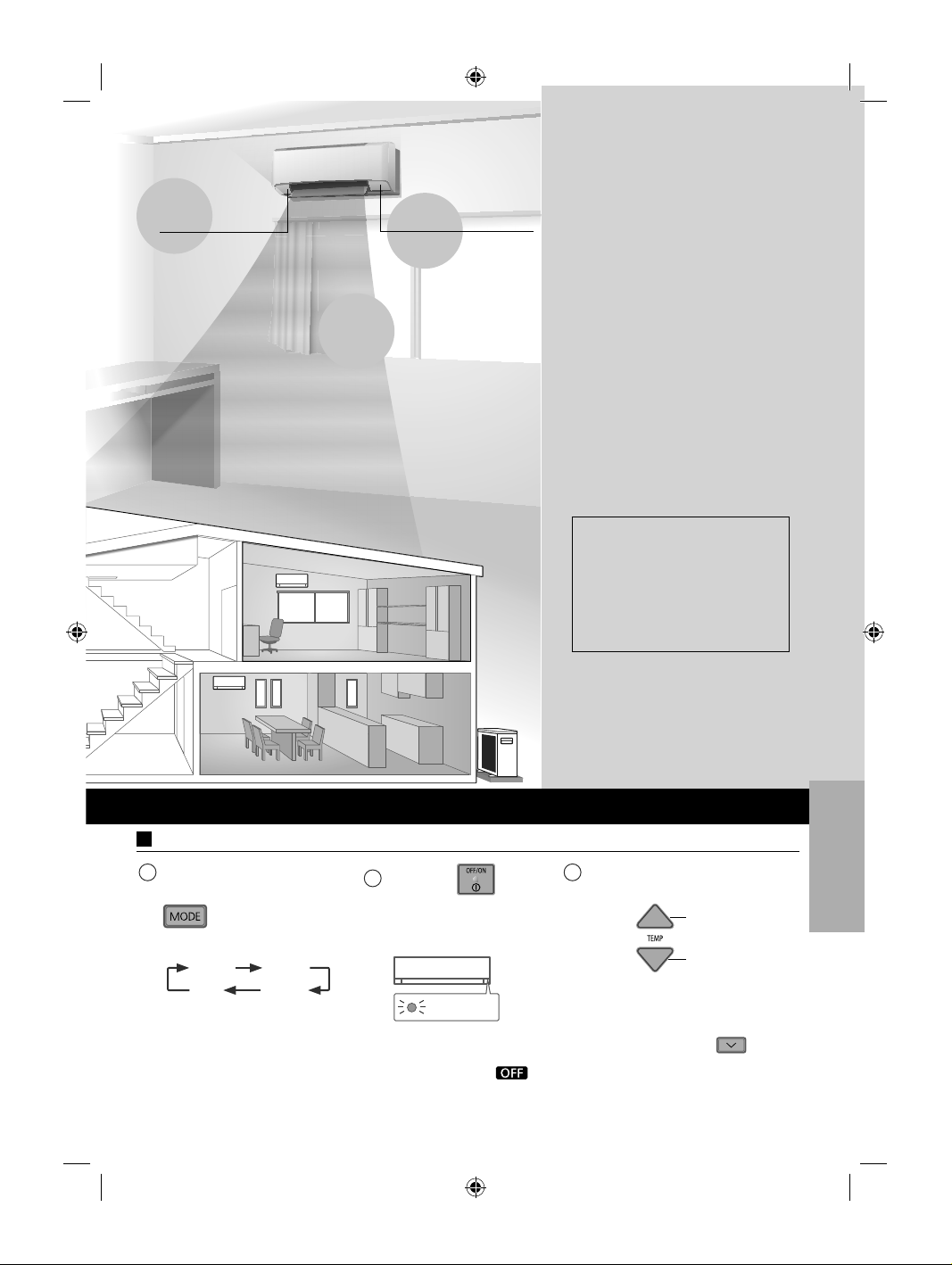

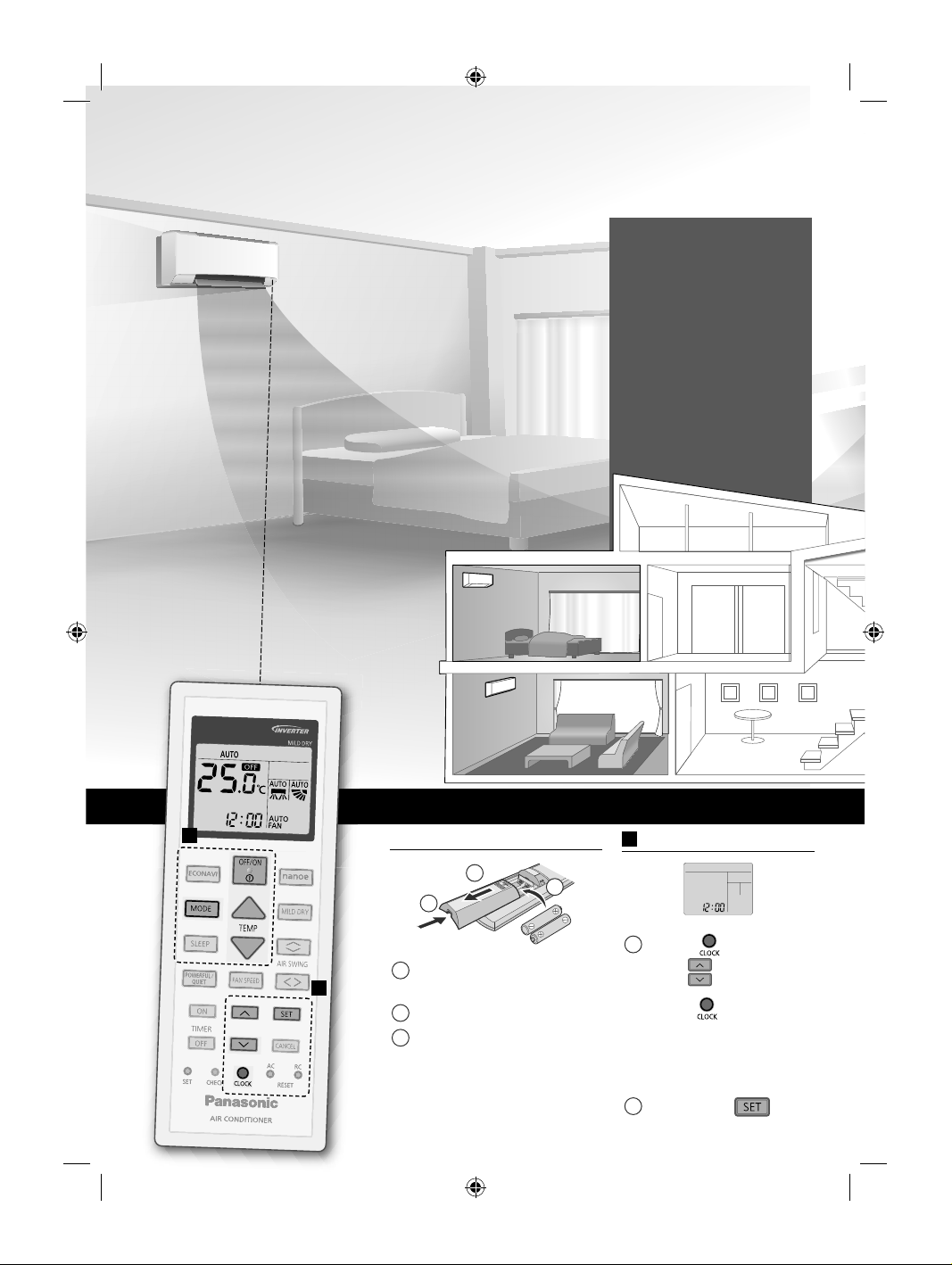

Provides maximum comfort and clean air with optimal energy saving methods.

Multi air conditioner system

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

For complete product features, please refer catalogue.

Use remote control within 8 m from the remote control receiver of the indoor unit.

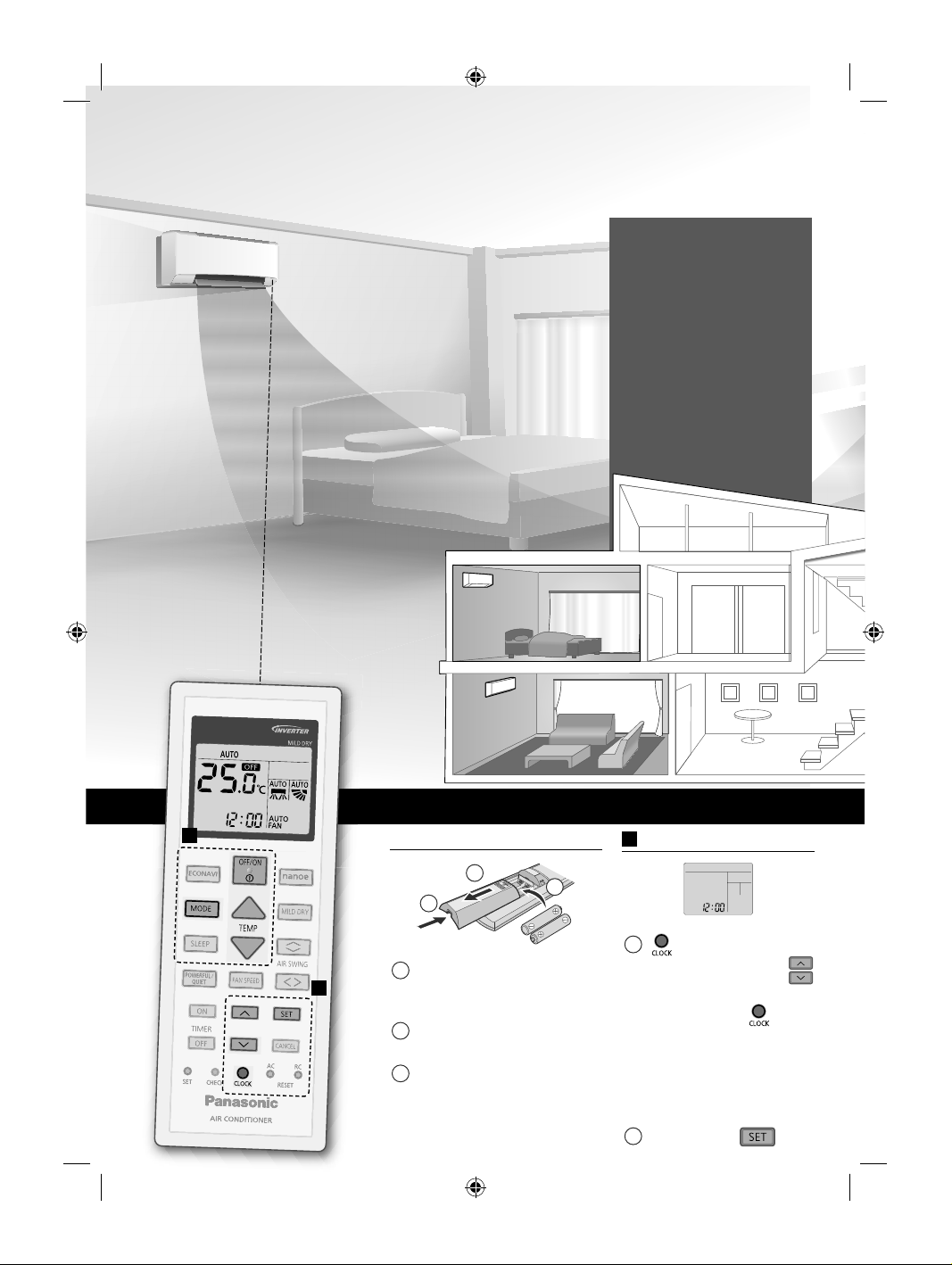

Quick Guide

Inserting the batteries

Pull out the back cover

of remote control. Insert AAA or R03

batteries.

Close the cover.

ACXF55-04930_01EN.indd 2ACXF55-04930_01EN.indd 2 12/22/2016 9:08:06 AM12/22/2016 9:08:06 AM

Clock setting

Press and

time .

• Press and hold for approximately 5 seconds to show time in 12-hour (am/pm) or 24 hour indication.

Conﬁ rm .

set the

Page 3

Thank you for purchasing Panasonic Air Conditioner.

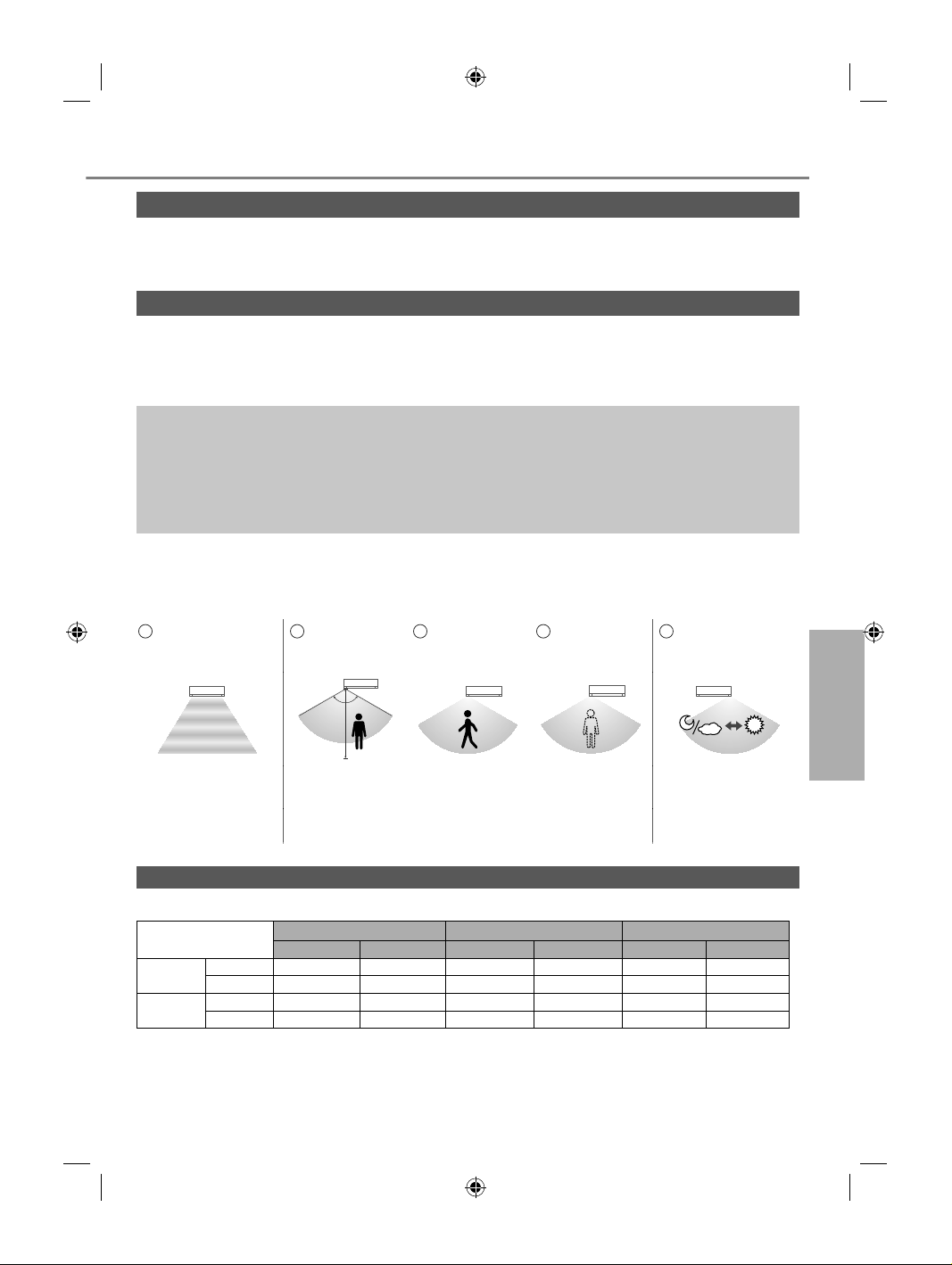

Human activity sensor

• Area Search

• Activity Detection

• Absence Detection

Sunlight sensor

• Sunlight Detection

Econavi

The intelligent human activity and sunlight sensors monitor human location, movements, absence and sunlight intensity.

See “To learn more...” for details.

Table of contents

Safety precautions

How to use

To learn more

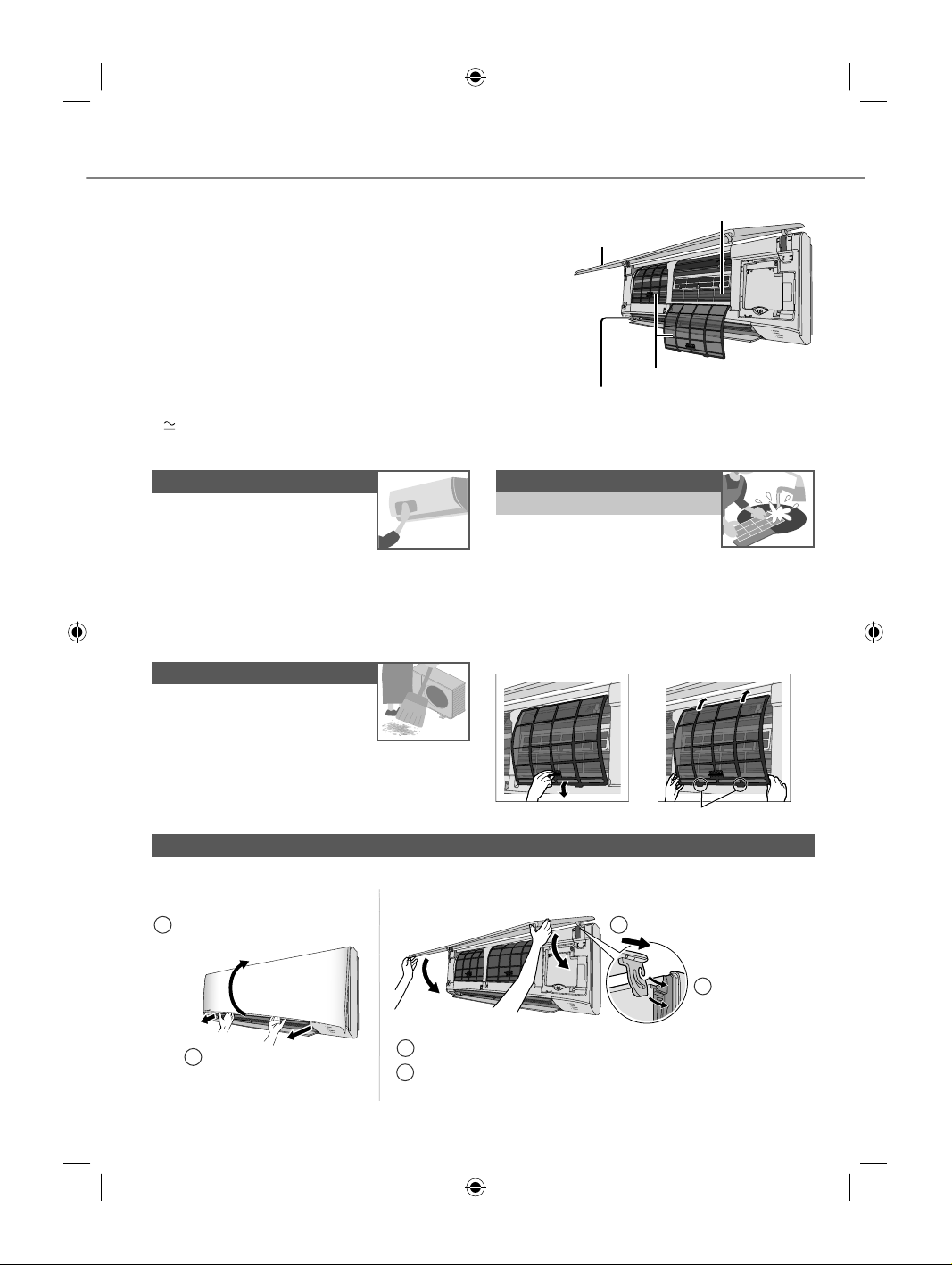

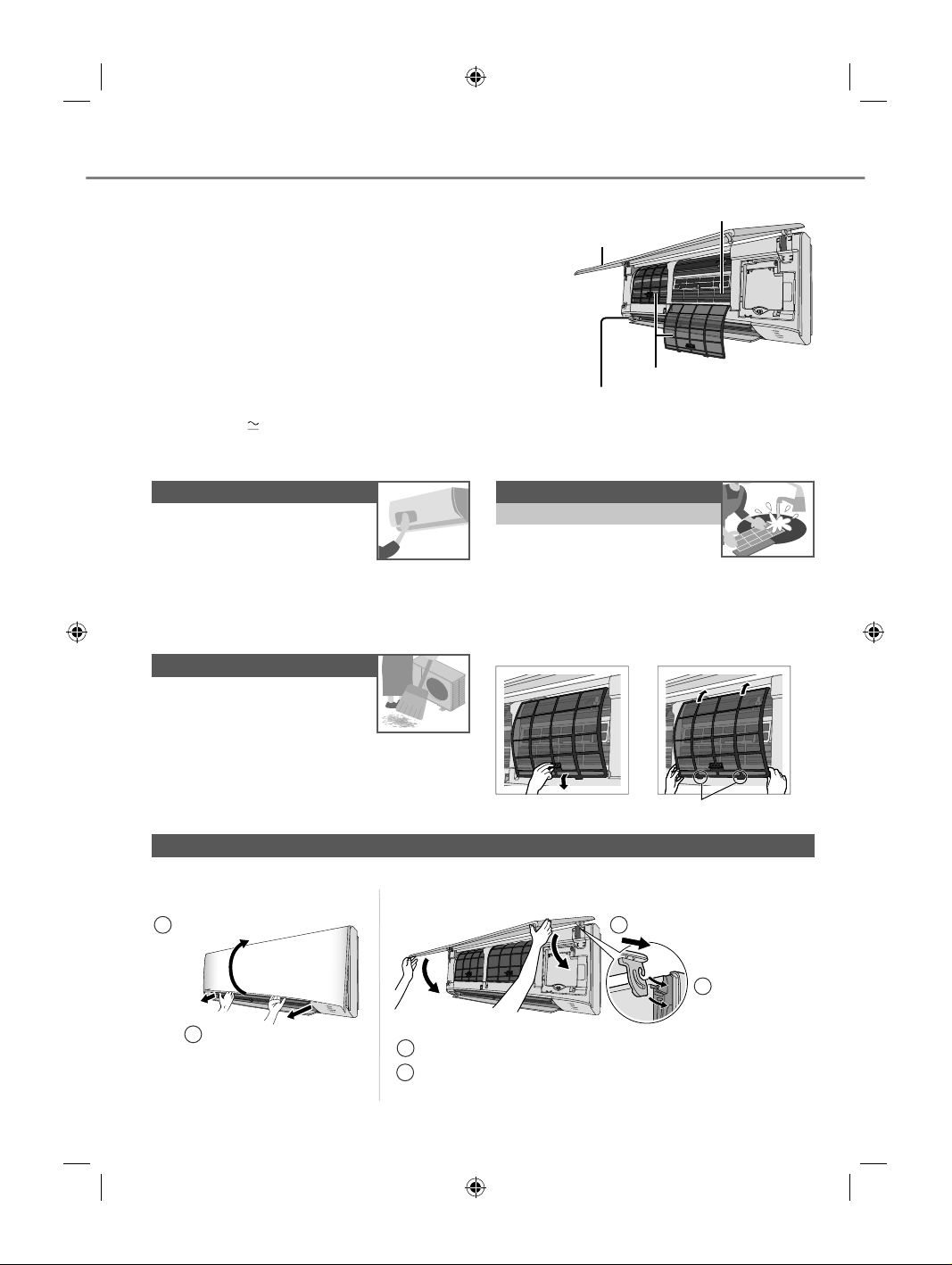

Cleaning instructions

Troubleshooting

Information………………… 86

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

…………

………………………

……………

…………

10-11

………

13-15

4-7

8-9

English

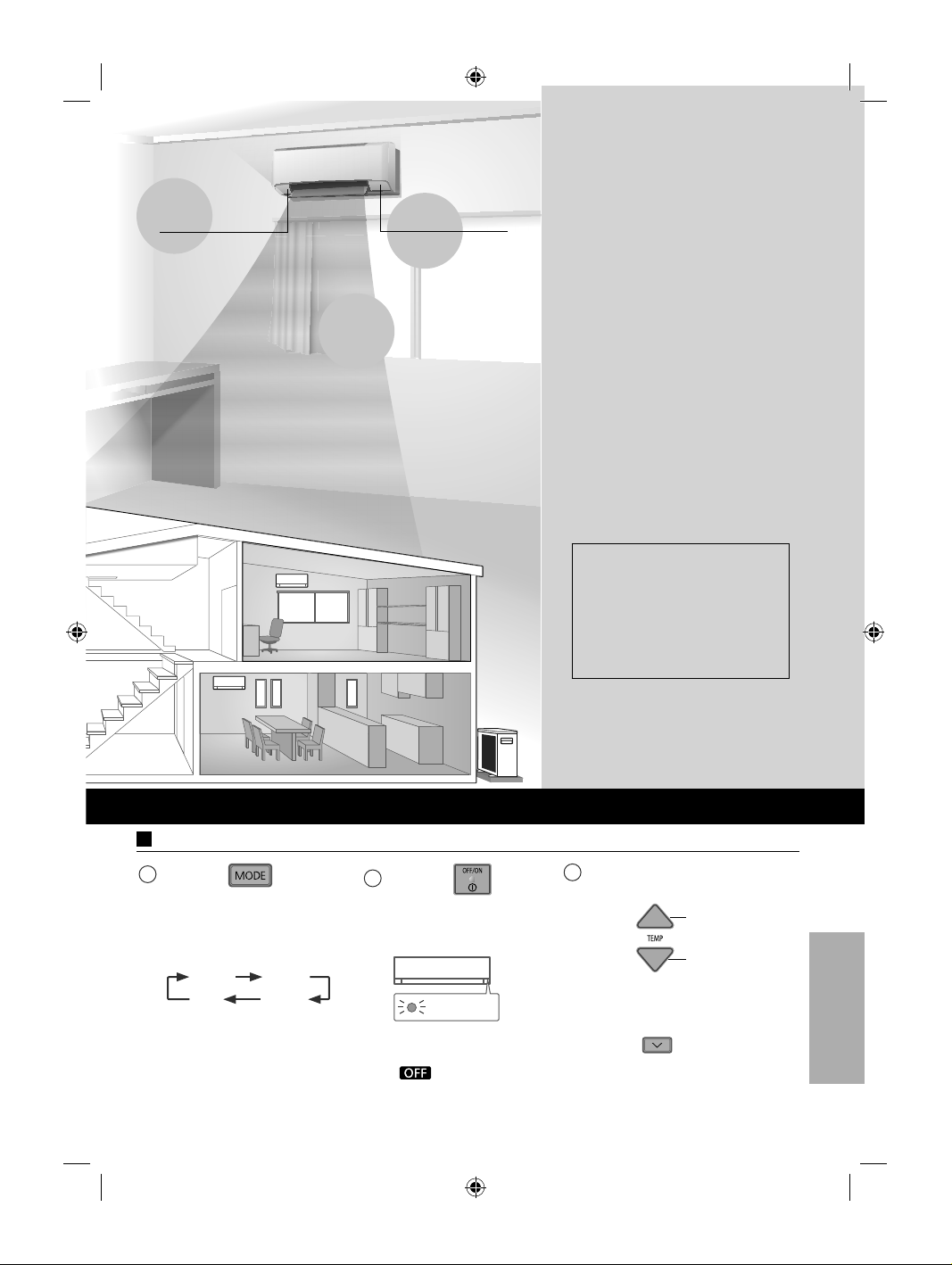

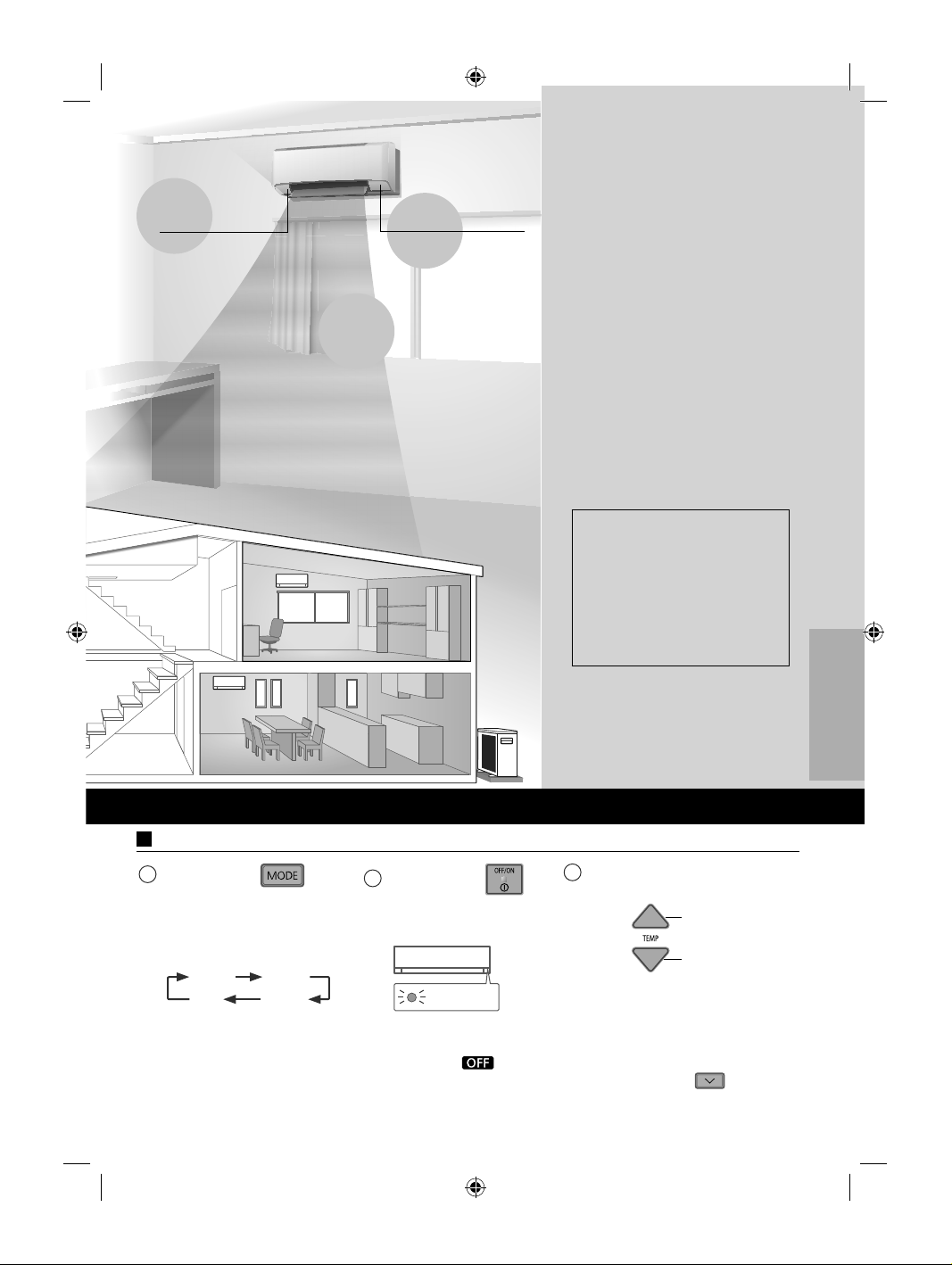

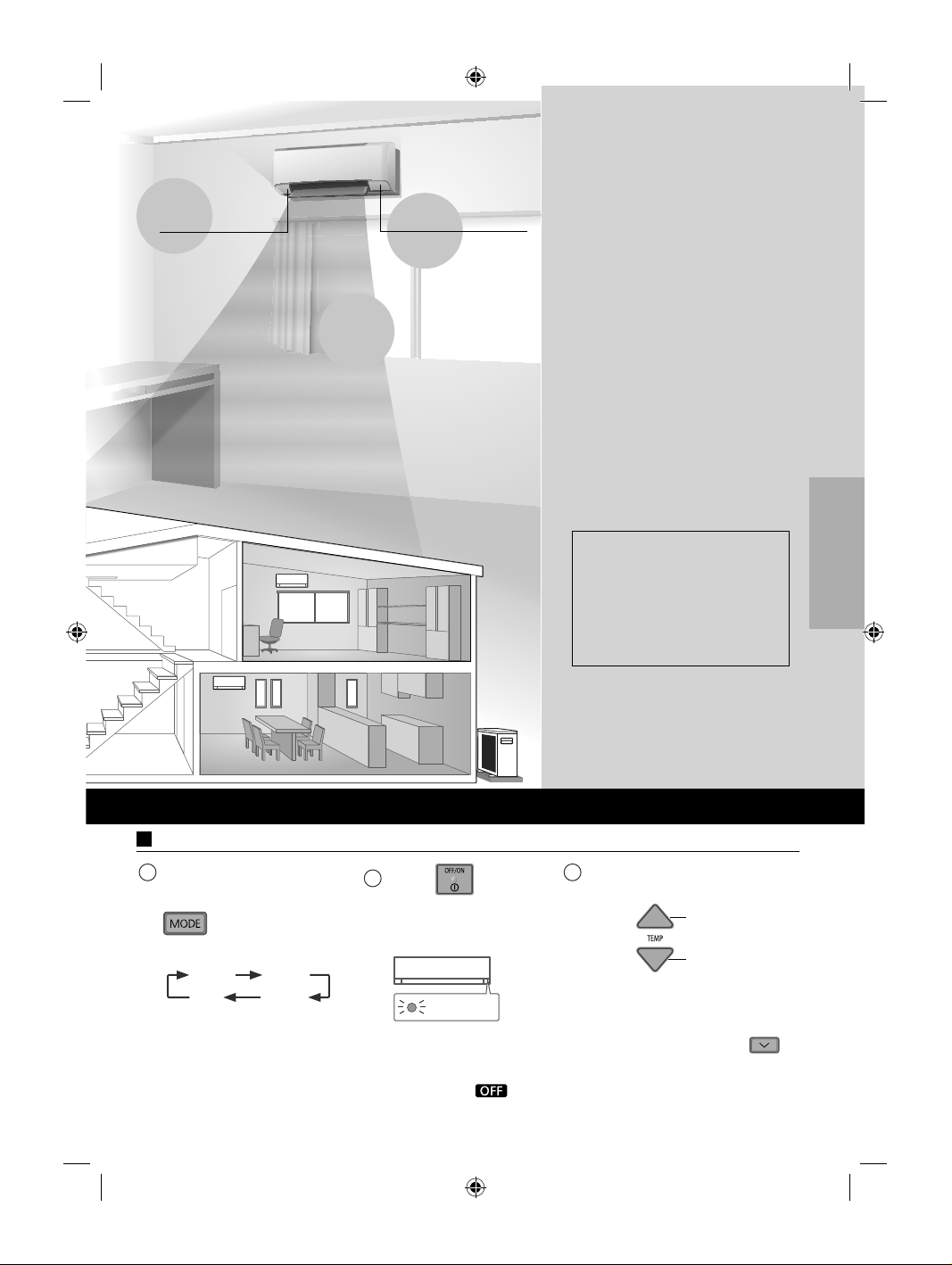

Basic operation

Select the desired

Press

the desired mode.

AUTO HEAT

DRY

to select

COOL

Press

to start/

stop the operation.

POWER

• Please note that the indication is on display to start the unit.

temperature.

Down

Selection range:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

• Press and hold approximately 10 seconds

for

to switch the temperature indication in °C or °F.

ACXF55-04930_01EN.indd 3ACXF55-04930_01EN.indd 3 12/22/2016 9:08:08 AM12/22/2016 9:08:08 AM

Page 4

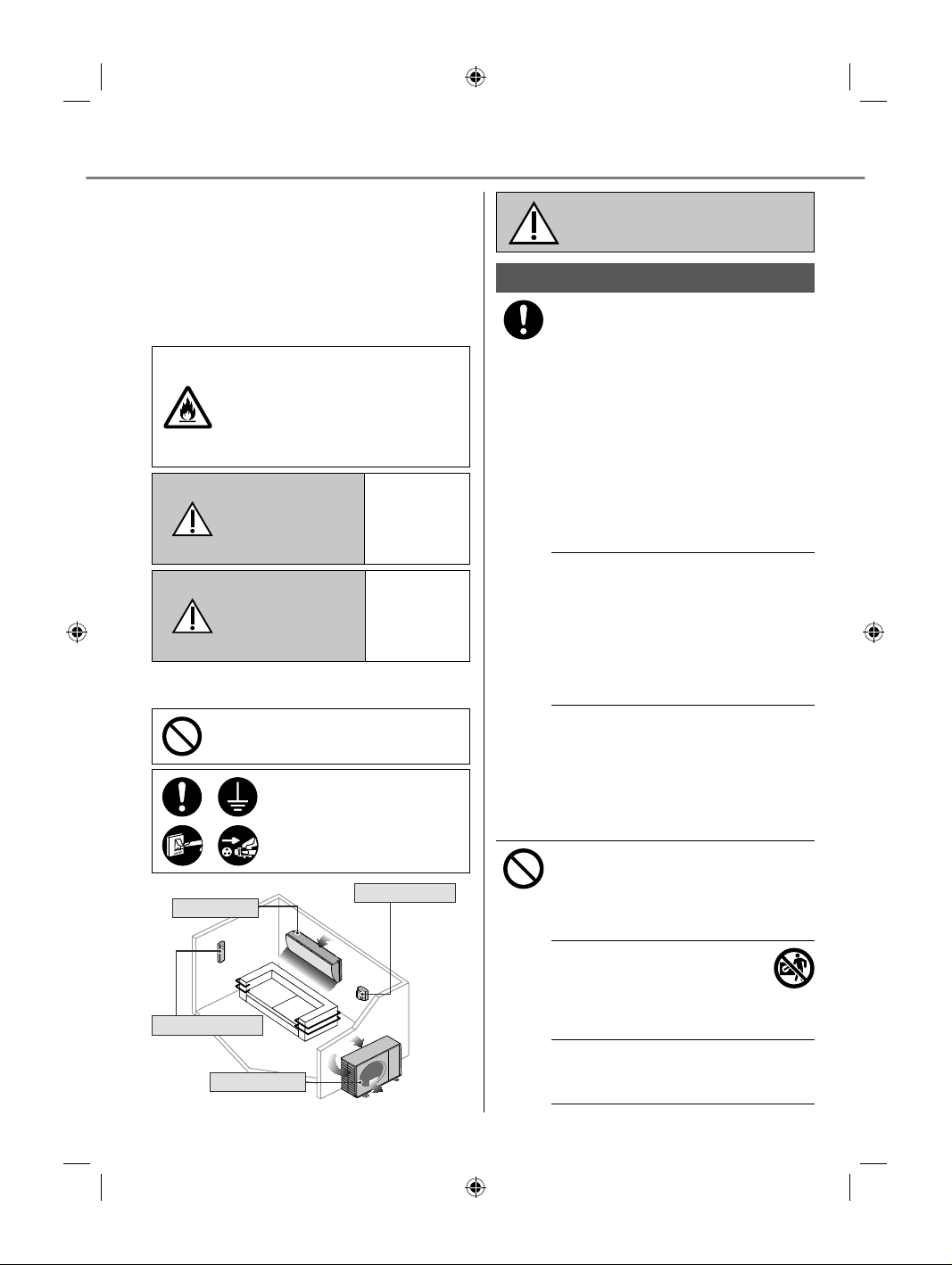

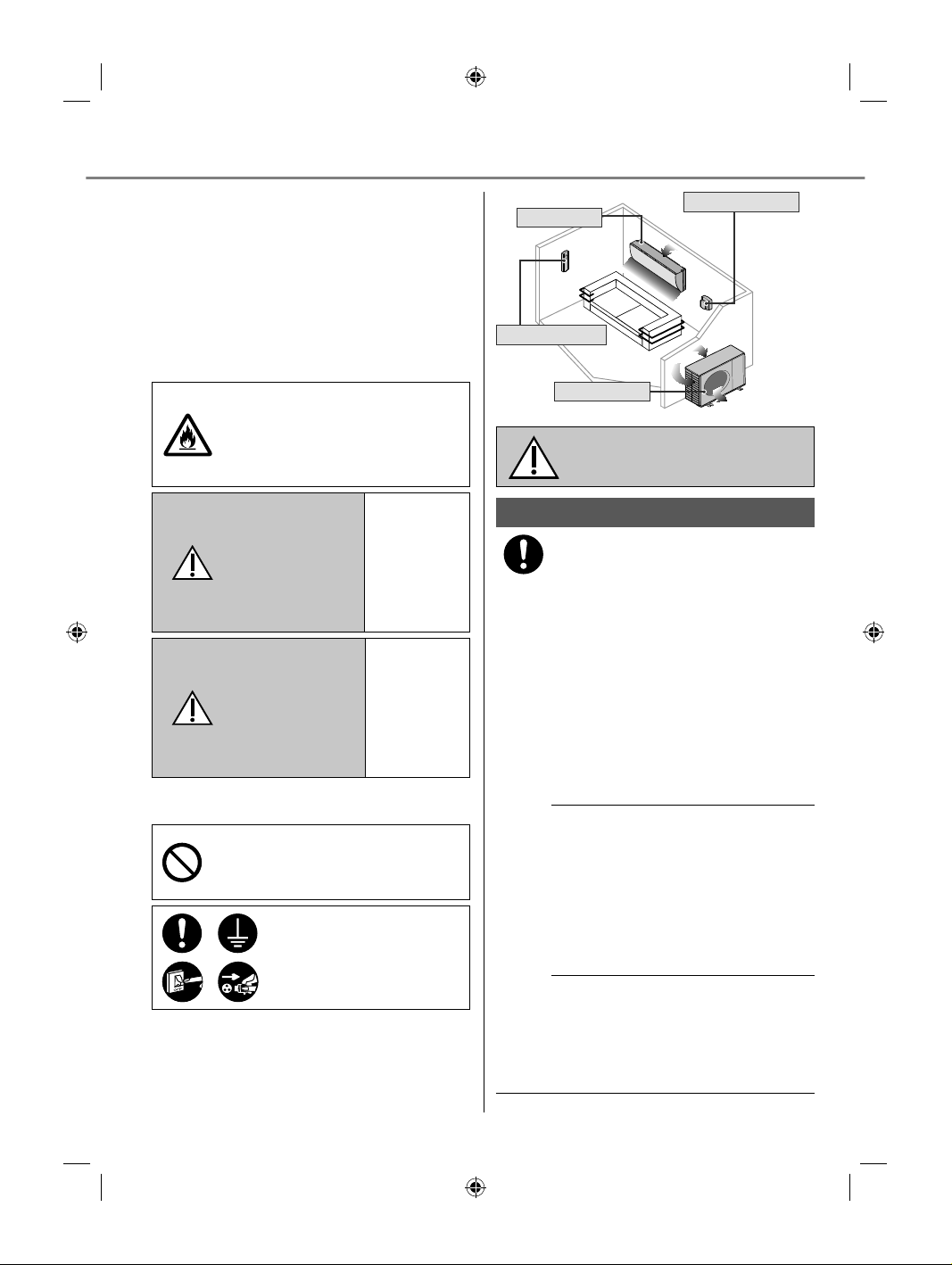

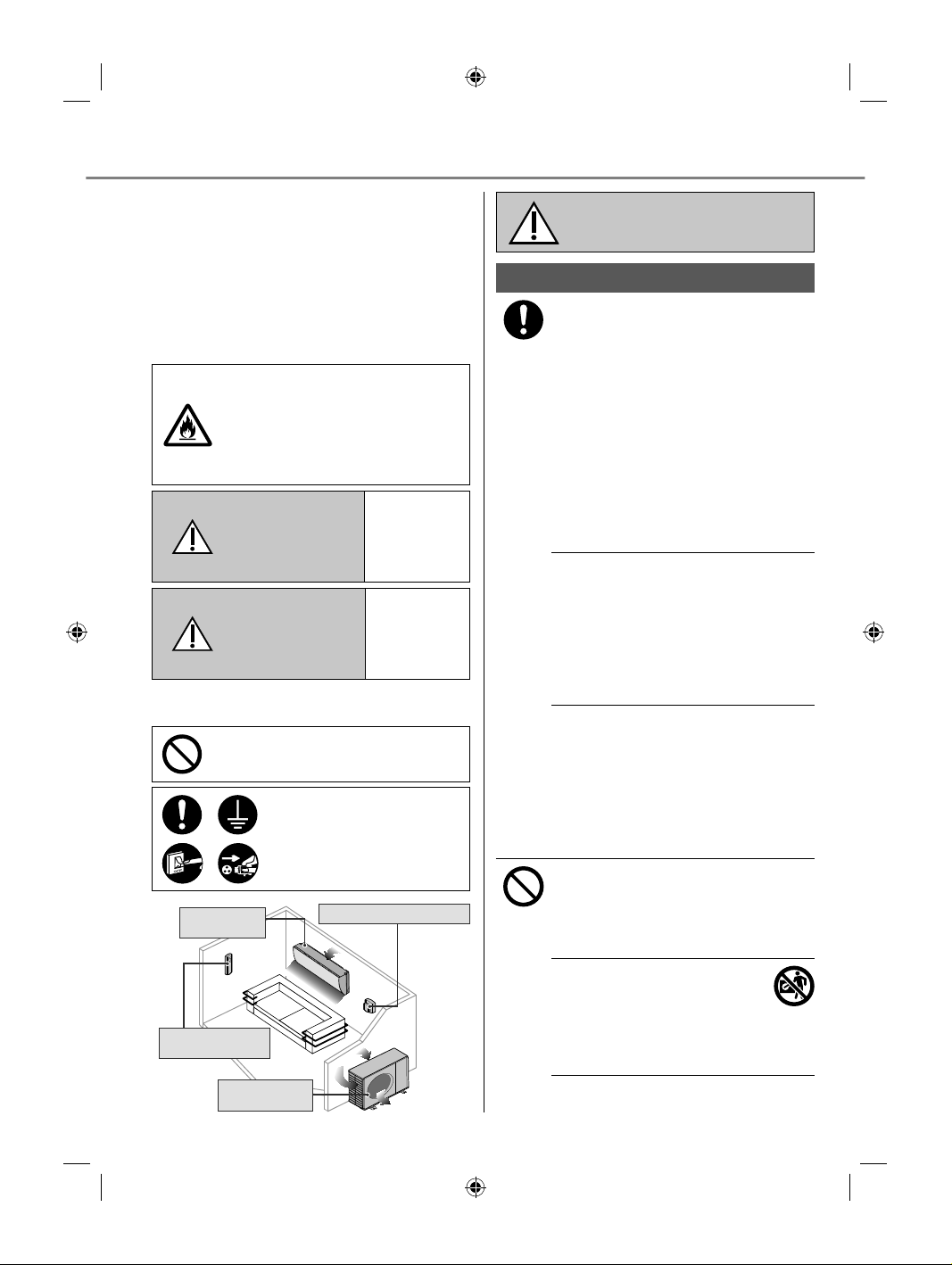

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below: This appliance is not intended for accessibility by the general public.

For appliance ﬁ lled with R32 (mild ﬂ ammable refrigerant).

If the refrigerant is leaked and exposed to an external ignition source, there is a risk of ﬁ re.

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Indoor unit

Air outlet

Remote control

Air inlet

death or serious injury.

This sign warns of injury or damage to property.

Power supply

Air inlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove

and reinstall the unit. Improper installation and handling will

cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any

speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product

damage, burst and injury etc. Do not install the unit in

a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may

cause electric shock.

Outdoor unit

Air outlet

ACXF55-04930_01EN.indd 4ACXF55-04930_01EN.indd 4 12/22/2016 9:08:09 AM12/22/2016 9:08:09 AM

Page 5

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down

accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or

similarly qualiﬁ ed persons in order to avoid a hazard.

EnglishSafety precautions

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/failure occurs and

disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running immediately even if it is switched on for operation.

• The fan does not stop even if the operation is stopped.

Contact your local dealer immediately for maintenance/

repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug:

-Before cleaning or servicing,

-When extended non-use, or

-During abnormally strong lightning activity.

ACXF55-04930_01EN.indd 5ACXF55-04930_01EN.indd 5 12/22/2016 9:08:09 AM12/22/2016 9:08:09 AM

Page 6

Safety precautions

WARNING

Precaution for appliance ﬁ lled with R32

Pay careful attention to the following points when operating the appliances and dealing with different refrigerants.

The appliance shall be installed, and/or operated in a room with ﬂ oor area larger than A and keep away from ignition sources, such as heat/sparks/ open ﬂ ame or hazardous areas such as gas appliances, gas cooking, reticulated gas supply systems or electric cooking appliances, etc. (Refer to Table A of Installation instructions table for A

Be aware that refrigerant may not contain an odour, highly recommended to ensure suitable ﬂ ammable refrigerant gas detectors are present, operating and able to warn of a leak.

Since the working pressure is higher than that of refrigerant R22 models, some of the piping and installation and service tools are special. Especially, when replacing a refrigerant R22 model with a new refrigerant R32 model, always replace the conventional piping and ﬂ are nuts with the R32 and R410A piping and ﬂ are nuts on the outdoor unit side. The R32 ﬂ are nut and pipe on the outdoor unit side can also be used for a R410A model.

min

(m²))

min

(m²)

Models that use refrigerant R32 and R410A have a different charging port thread diameter to prevent erroneous charging with refrigerant R22 and for safety. Therefore, check beforehand. [The charging port thread diameter for R32 and R410A is

12.7 mm (1/2 inch).] Be extra careful so that foreign

matter (oil, water, etc.) does not enter the piping. Also, when storing the piping, securely seal the opening by pinching, taping, etc. (Handling of R32 is similar to R410A.)

This appliance shall be stored in a well ventilated area.

This appliance shall be stored in a room without continuously operating open ﬂ ames and ignition sources.

This appliance shall be stored so as to prevent mechanical damage from occurring.

Do not use means to accelerate the defrosting process or to clean, other than those recommended by manufacturer. Any unﬁ t method or using incompatible material may cause product damage, burst and serious injury.

Do not pierce or burn as the appliance is pressurized. Do not expose the appliance to heat, ﬂ ame, sparks, or other sources

of ignition. Else it may explode and cause injury or death.

ACXF55-04930_01EN.indd 6ACXF55-04930_01EN.indd 6 12/22/2016 9:08:09 AM12/22/2016 9:08:09 AM

Page 7

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during operation, it may lead to inefﬁ cient power usage and uncomfortable temperature changes.

Prevent water leakage by ensuring drainage pipe is:

-Connected properly,

- Kept clear of gutters and containers, or

-Not immersed in water

After a long period of use or use with any combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

English

Safety precautions

ACXF55-04930_01EN.indd 7ACXF55-04930_01EN.indd 7 12/22/2016 9:08:09 AM12/22/2016 9:08:09 AM

Page 8

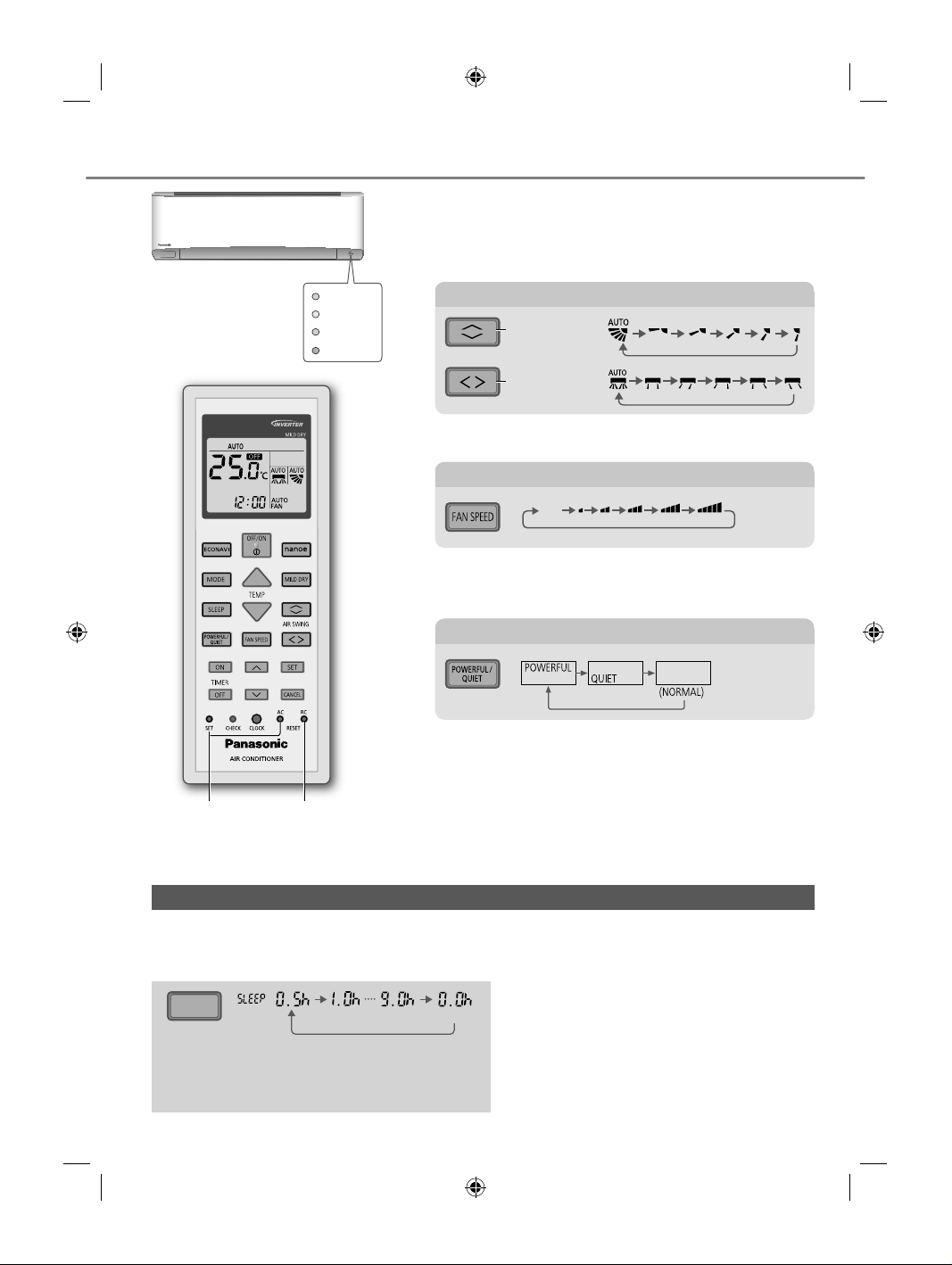

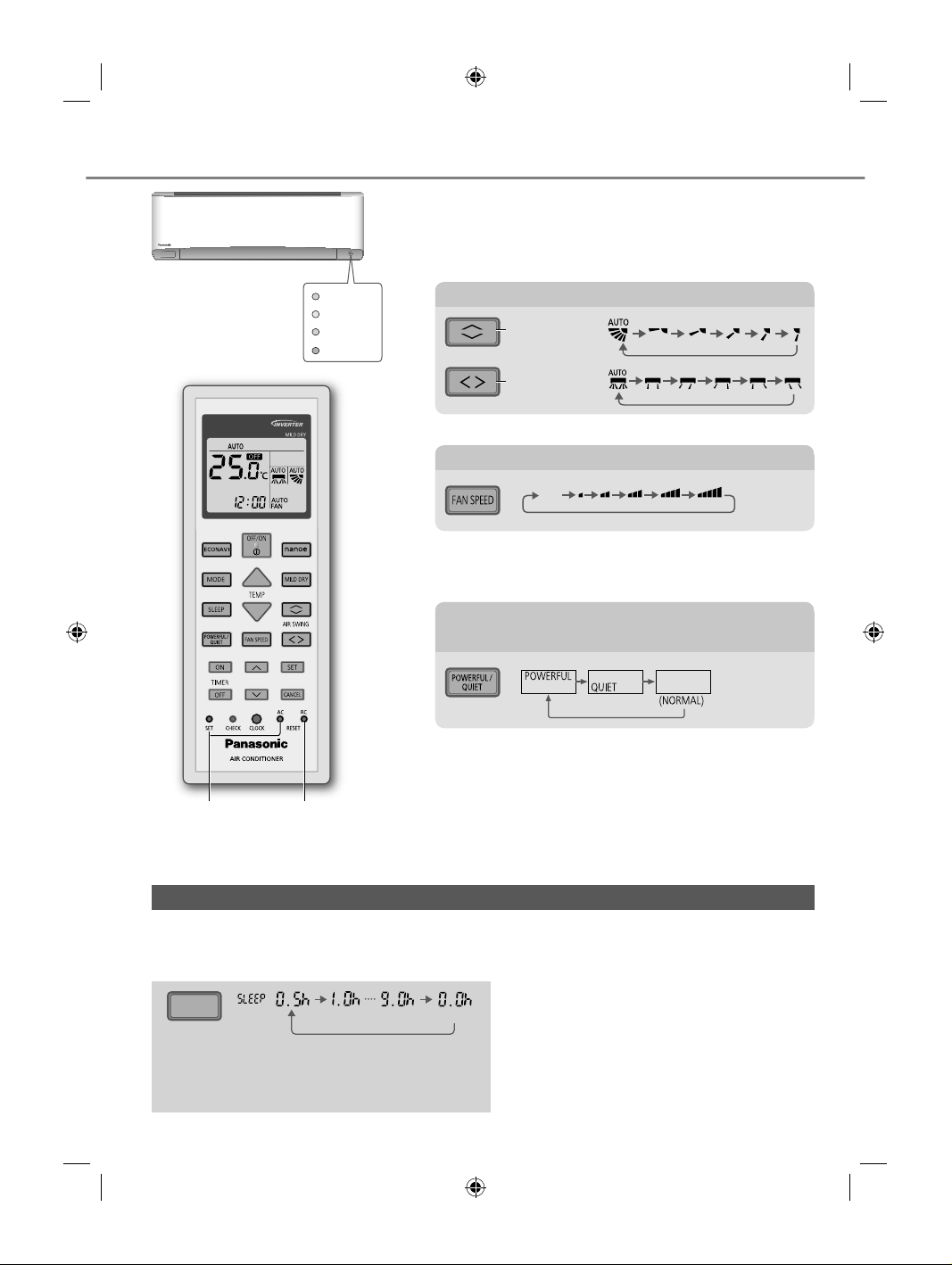

How to use

Indicator

POWER

TIMER

ECONAVI

nanoe

To adjust airﬂ ow direction

Upper direction

AIR SWING

Lateral direction

• Do not adjust the ﬂ ap by hand.

To adjust fan speed

AUTO FAN

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

To switch between powerful/quiet

POWERFUL: To reach the preset temperature quickly

• This operation stops automatically after 20 minutes.

QUIET:

Not used in normal operations.

Press to restore the remote control to default

To enjoy quiet operation

• This operation reduces airﬂ ow noise.

setting.

To maximise comfort while sleeping

This operation provides you with a comfortable environment while sleeping. It will automatically adjust the sleep pattern temperature during the activation period. The indoor unit indicator will dim when this operation is activated. This is not applicable if the indicator brightness has been manually dimmed.

•

SLEEP

(Cancel)

This operation is incorporated with the activation timer (0.5, 1, 2, 3, 4, 5, 6, 7, 8 or 9 hours).

This operation can be set together with timer. Sleep operation has the priority over OFF timer.

•

This operation can be cancelled by pressing the respective button when the sleep timer reaches 0.0h.

ACXF55-04930_01EN.indd 8ACXF55-04930_01EN.indd 8 12/22/2016 9:08:10 AM12/22/2016 9:08:10 AM

Page 9

See "To learn more..." for details.

CANCEL

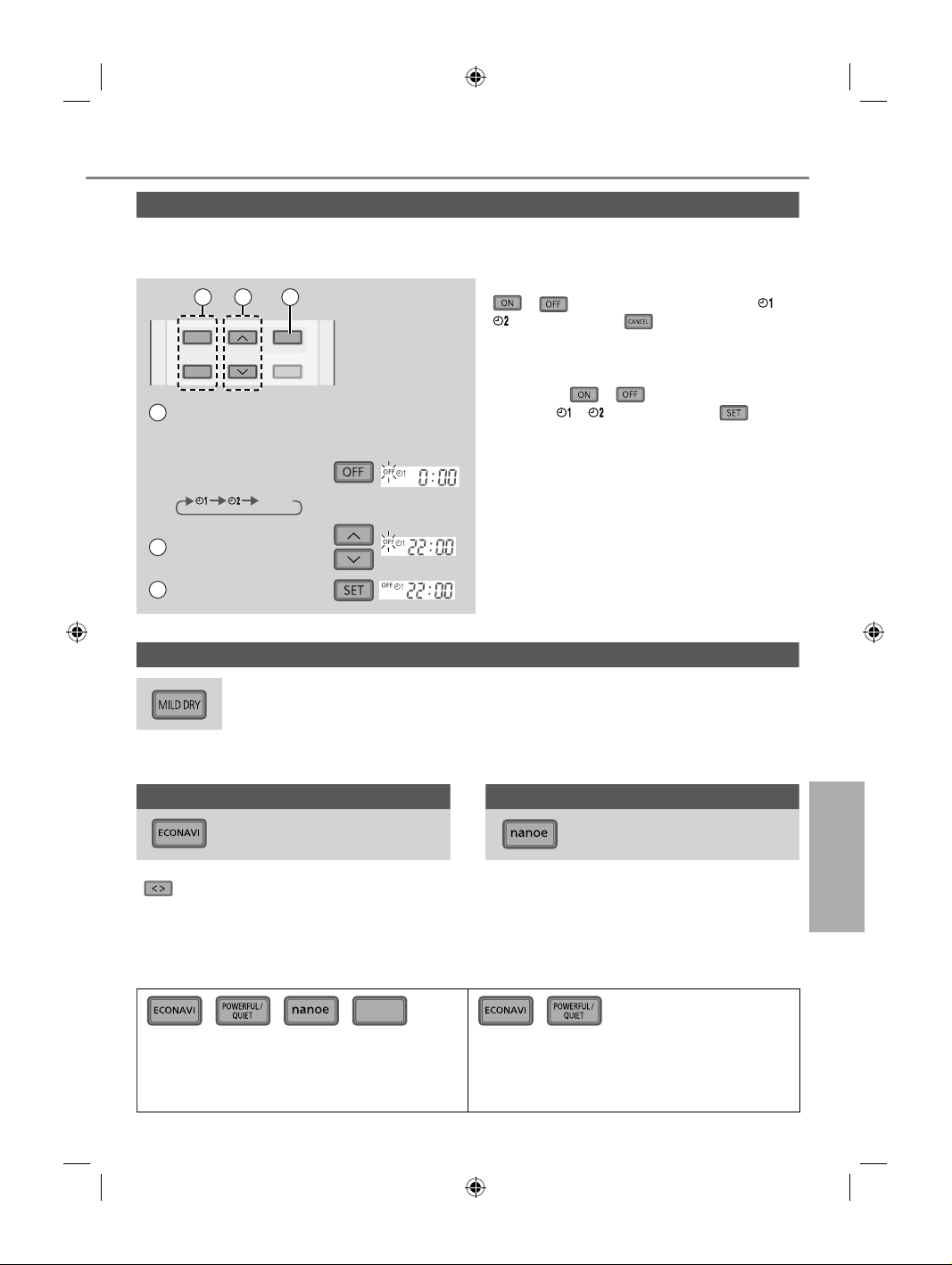

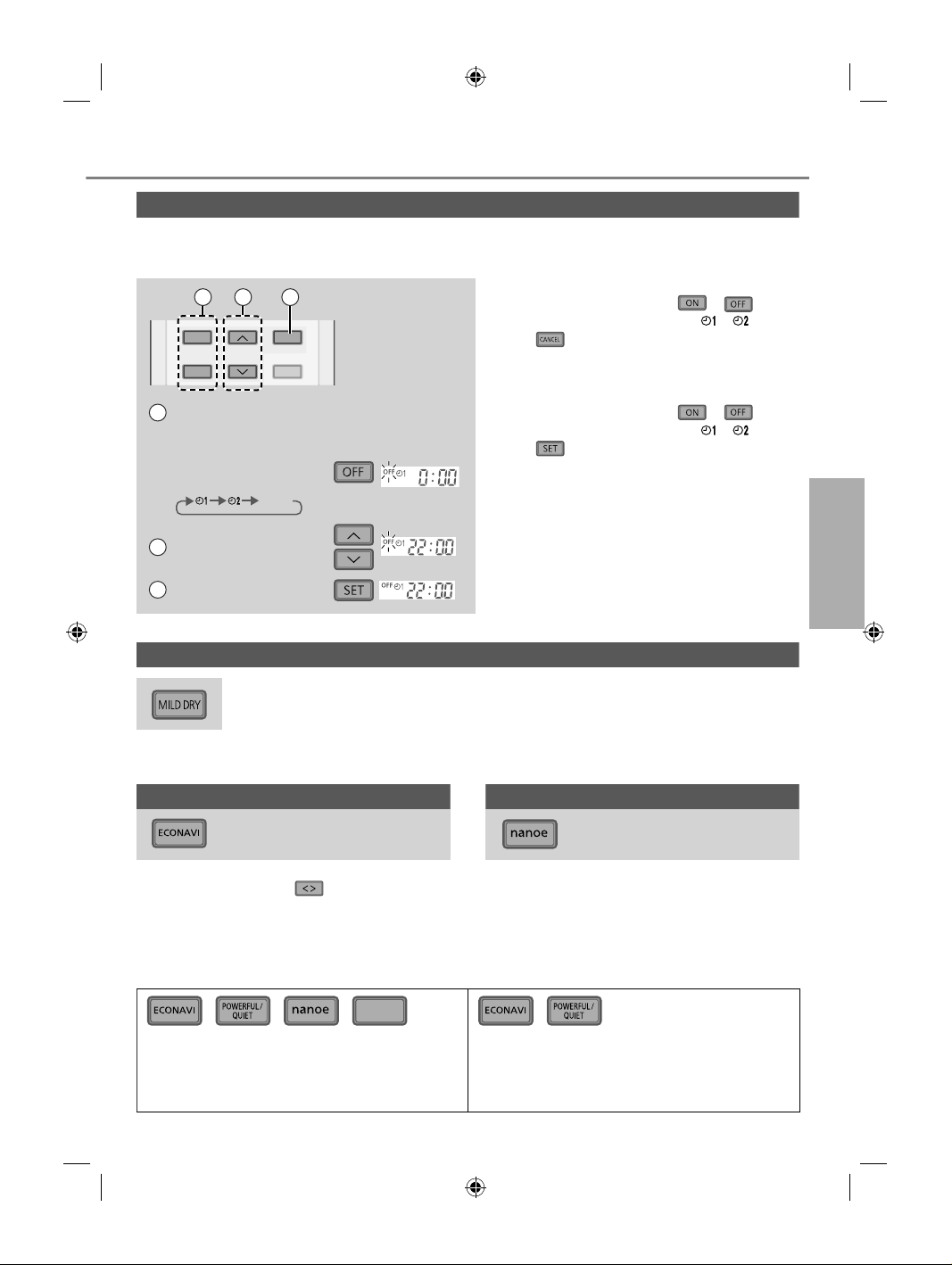

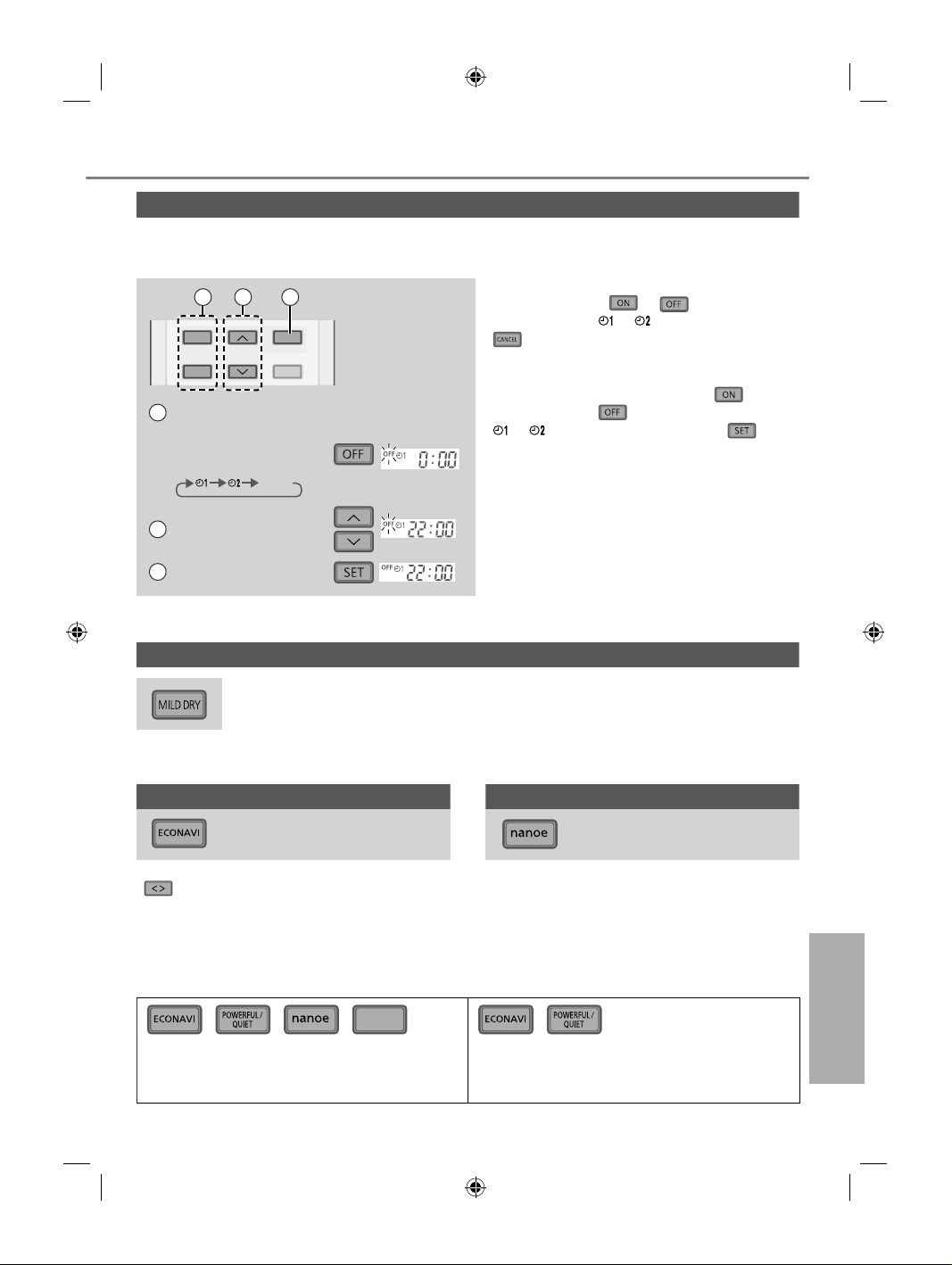

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

• To cancel ON or OFF timer, press or to select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing

or to select

TIMER

OFF

21 3

SET

CANCEL

respective or then press .

Select ON or OFF

timer

• Each time pressed:

Cancel

Example: OFF at 22:00

• The nearest timer setting will be displayed and will activate in sequence.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to

2 Set the time

Quick Guide.

3 Conﬁ rm

To improve humidity and moisture level (Not applicable for Multi split system)

•

This operation reduces air dryness during COOL mode only.

English

How to use

To save energy To purify the air

• When manual AIR SWING is selected,

• See “To learn more...” for details.

the ECONAVI operations will be cancelled.

Note

, , ,

• Can be activated in all modes and can be cancelled by pressing the respective button

SLEEP

• Cannot be selected at the same time. Cannot be activated during MILD DRY.

•

again.

ACXF55-04930_01EN.indd 9ACXF55-04930_01EN.indd 9 12/22/2016 9:08:10 AM12/22/2016 9:08:10 AM

Page 10

To learn more...

Operation mode

AUTO : During operation, the POWER indicator will blinks at initial.

Single

Multi

HEAT : The POWER indicator blinks at the initial stage of this operation. Unit takes a while

Multi

COOL : Provides efﬁ cient comfort cooling to suit your needs. DRY : Unit operates at low fan speed to give a gentle cooling operation.

Energy saving temperature setting

Operating the unit within the recommended temperature range may save energy.

HEAT : 20.0 °C ~ 24.0 °C / COOL: 26.0 °C ~ 28.0 °C /

• Unit selects operation mode every 10 minutes according to the setting and room temperatures.

• Unit selects operation mode every 3 hours according to setting temperature, outdoor temperature and room temperature.

• It is possible to operate the indoor units individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the indoor unit is standing by for different operation mode.

to warm up.

• For system which HEAT mode has been locked, if operation mode other than HEAT is selected, the indoor unit stops and the POWER indicator blinks.

68 °F ~ 75 °F. 79 °F ~ 82 °F.

Air ﬂ ow direction

In COOL/DRY mode: If AUTO is set, the ﬂ ap swings left/right and up/down automatically.

In HEAT mode:

If AUTO is set, the horizontal ﬂ ap is ﬁ xed at the predetermined position. The vertical ﬂ ap swings left/right after the temperature rises.

In MILD DRY (Not applicable for Multi split system):

When vertical airﬂ ow direction is set to AUTO, it stops at lower position to avoid cold air contact. However, you can adjust the ﬂ ap direction manually.

Auto restart control

If power is resumed after a power failure, the operation will restart automatically after a period of time with previous operation mode and airﬂ ow direction.

• This control is not applicable when TIMER is set.

nanoe

■ To enjoy freshness and cleaner environment

This operation provides clean air, moisturises your skin and hair, reduces and neutralises odours in the room.

ACXF55-04930_01EN.indd 10ACXF55-04930_01EN.indd 10 12/22/2016 9:08:11 AM12/22/2016 9:08:11 AM

Page 11

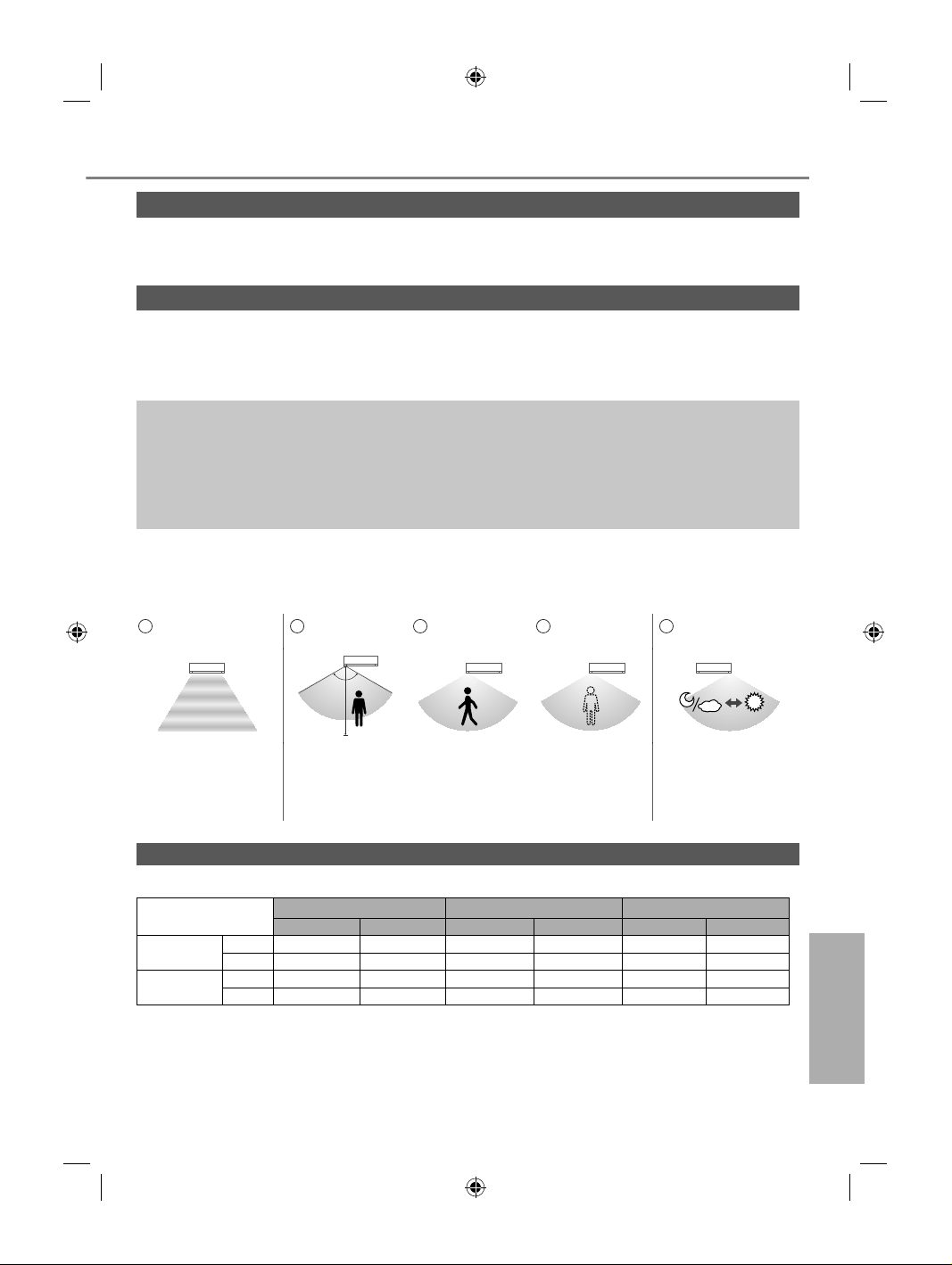

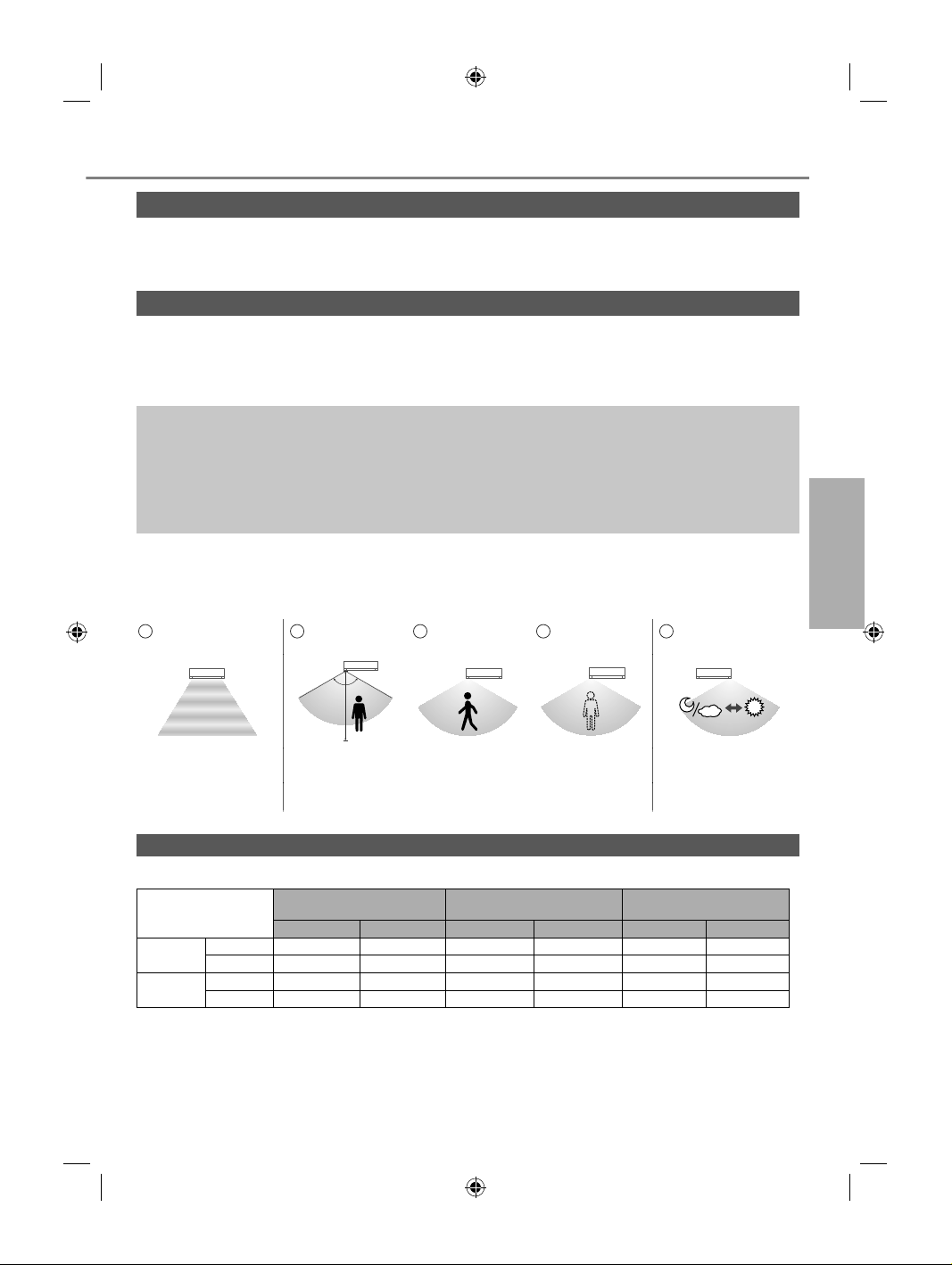

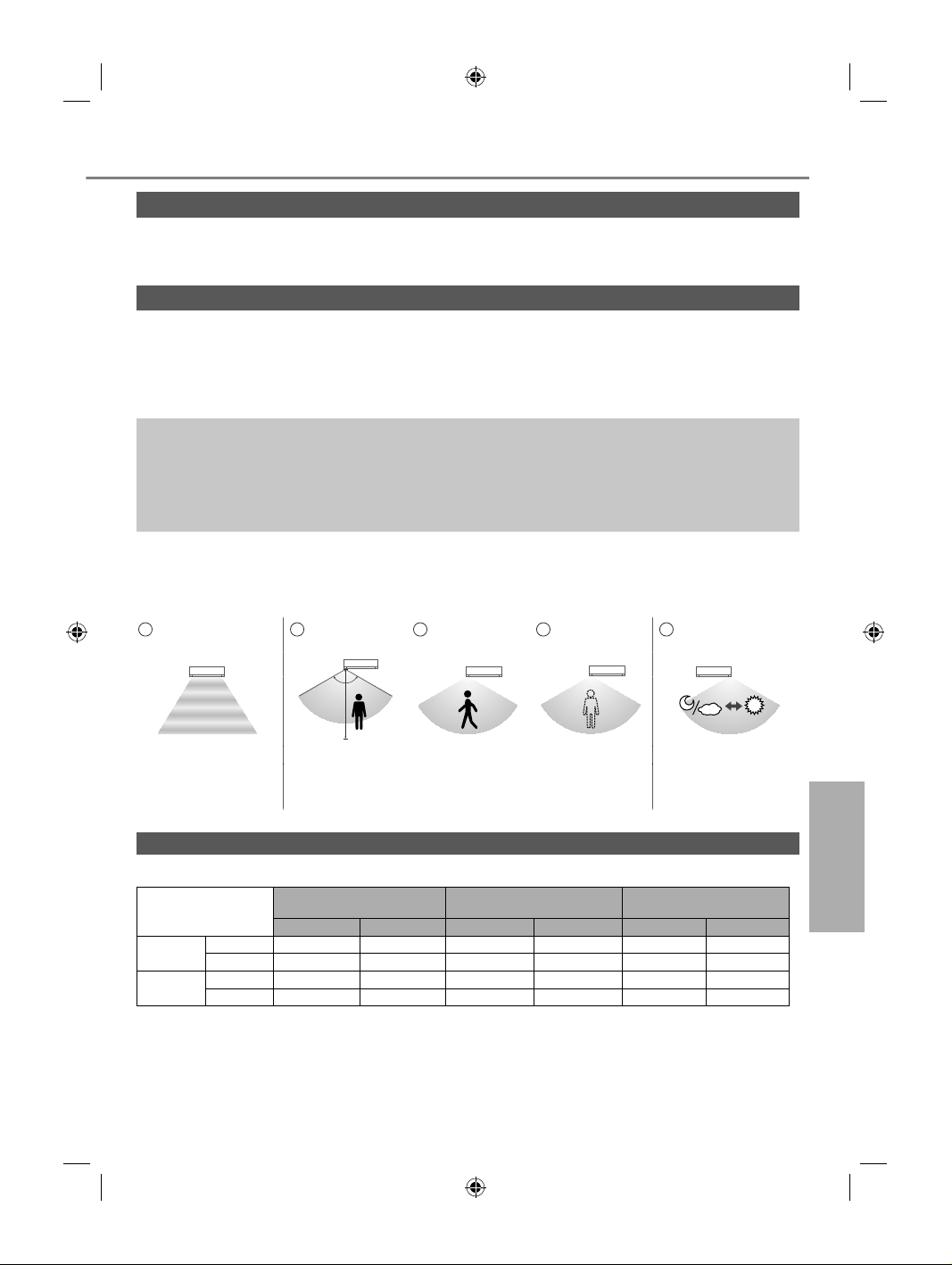

ECONAVI

■ Econavi with intelligent eco sensors

Intelligent eco sensors detect potential waste of energy using the human activity sensor and sunlight sensor.

The human activity sensor scans areas of heat source and movement in a room.

• Based on area activeness, ﬂ ap will adjust its position automatically.

• The human activity sensor is inﬂ uenced by the location of the indoor unit, the movement speed of human/non-human activity, temperature range, etc.

• The human activity sensor may mistakenly detect non-human activity and source of heat, such as pets, or may not detect the human activity or source of heat if the person stays motionless.

• Do not place large objects near the sensor and keep away heating units or humidiﬁ er from the sensor’s detections area.

The sunlight sensor detects changes in sunlight intensity in the room. It reduces the waste of energy under less sunlight conditions.

5 Features

Temperature wave

Area search3 Activity

detection

120º

Absence detection

Sunlight detection

English

To learn more...

Rhythmic temperaturecontrolled pattern to save energy without sacriﬁ cing comfort.

Human activity sensor detects presence/absence of human beings and the movement speed of human activities minimising the required amount of energy.

Adjusts power to changes in sunlight intensity.

Operating conditions

Use this air conditioner in the temperature range indicated in the table.

Temperature

COOL

HEAT

DBT: Dry bulb temperature, WBT: Wet bulb temperature

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Indoor

DBT WBT DBT WBT DBT WBT

Single split outdoor unit

Multi split outdoor unit *

ACXF55-04930_01EN.indd 11ACXF55-04930_01EN.indd 11 12/22/2016 9:08:11 AM12/22/2016 9:08:11 AM

Page 12

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H 99”. Please consult authorised dealer.

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( pH 7) or neutral household detergent.

• Do not use water hotter than 40 °C / 104 °F.

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Human activity sensor

Do not hit or violently press or poke it with a sharp object. This can lead to damage and malfunction.

Outdoor unit

Make sure the air outlet of the outdoor unit is not blocked by fallen leaves or snow. Clear any blockage from the drain pipe.

Air ﬁ lters

Once every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Indoor unit

Front panel

Human activity sensor

Aluminium ﬁ n

Air ﬁ lters

Insert into the unit

Front panel

Wash gently and dry.

Remove the front panel Close it securely

Pull out and lift up.

Release the hooks at

both ends.

Close down.

Press both ends and center of the front panel.

Push in.

Insert at

both sides.

ACXF55-04930_01EN.indd 12ACXF55-04930_01EN.indd 12 12/22/2016 9:08:12 AM12/22/2016 9:08:12 AM

Page 13

Troubleshooting

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odour. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. POWER indicator blinks during HEAT mode

with no warm air supply (and ﬂ ap is closed). Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is

switched on.

Cracking sound during operation. • Changes of temperature caused the expansion/

Splashing sound during operation. • Generating the nanoe on the unit. Dusts accumulated on the wall. • Due to air circulation or static electricity generated

During COOL/DRY mode, the indoor unit stops and POWER indicator blinks.

Discoloration of some plastic parts. • Discoloration is subject to material types used in plastic

carpet, furniture or clothing.

• This helps to remove the surrounding odour.

• Extraction of remaining heat from the indoor unit (maximum 30 seconds).

• The delay is a protection to the unit’s compressor.

• The unit is in defrost mode (and AIR SWING is set to AUTO).

• To avoid unintended cooling effect.

• This is a preliminary step in preparation for the operation when the ON timer has been set. When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

contraction of the unit.

by the air conditioner. Some types of wall paper may collect dusts easily (recommended to clean the area around the air conditioner frequently).

• The system has locked to operate in HEAT model only.

parts, accelerated when exposed to heat, sun light, UV light or environmental factor.

English

Cleaning instructions / Troubleshooting

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work. • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

• Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

• Make sure the receiver is not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

ACXF55-04930_01EN.indd 13ACXF55-04930_01EN.indd 13 12/22/2016 9:08:13 AM12/22/2016 9:08:13 AM

Page 14

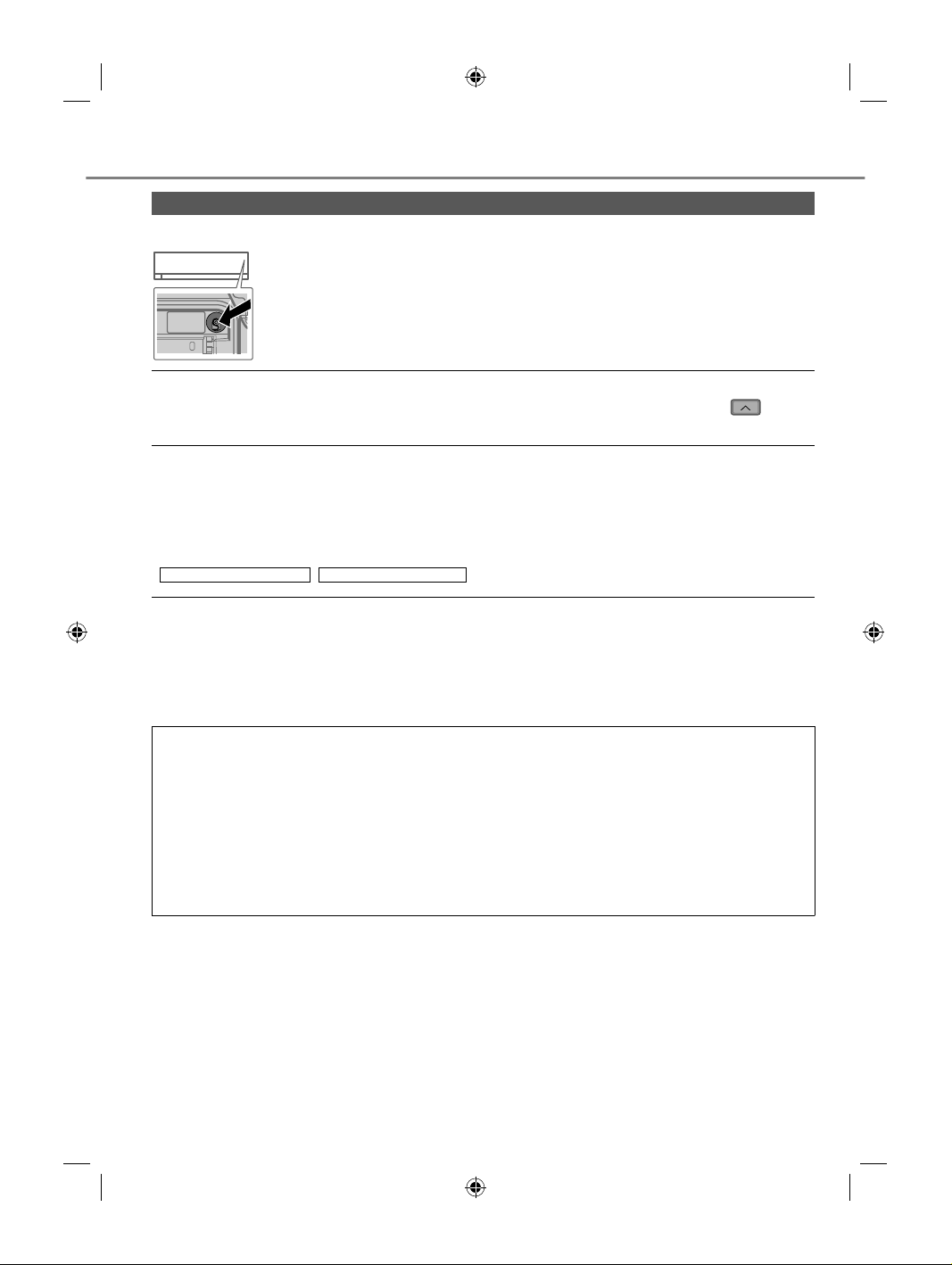

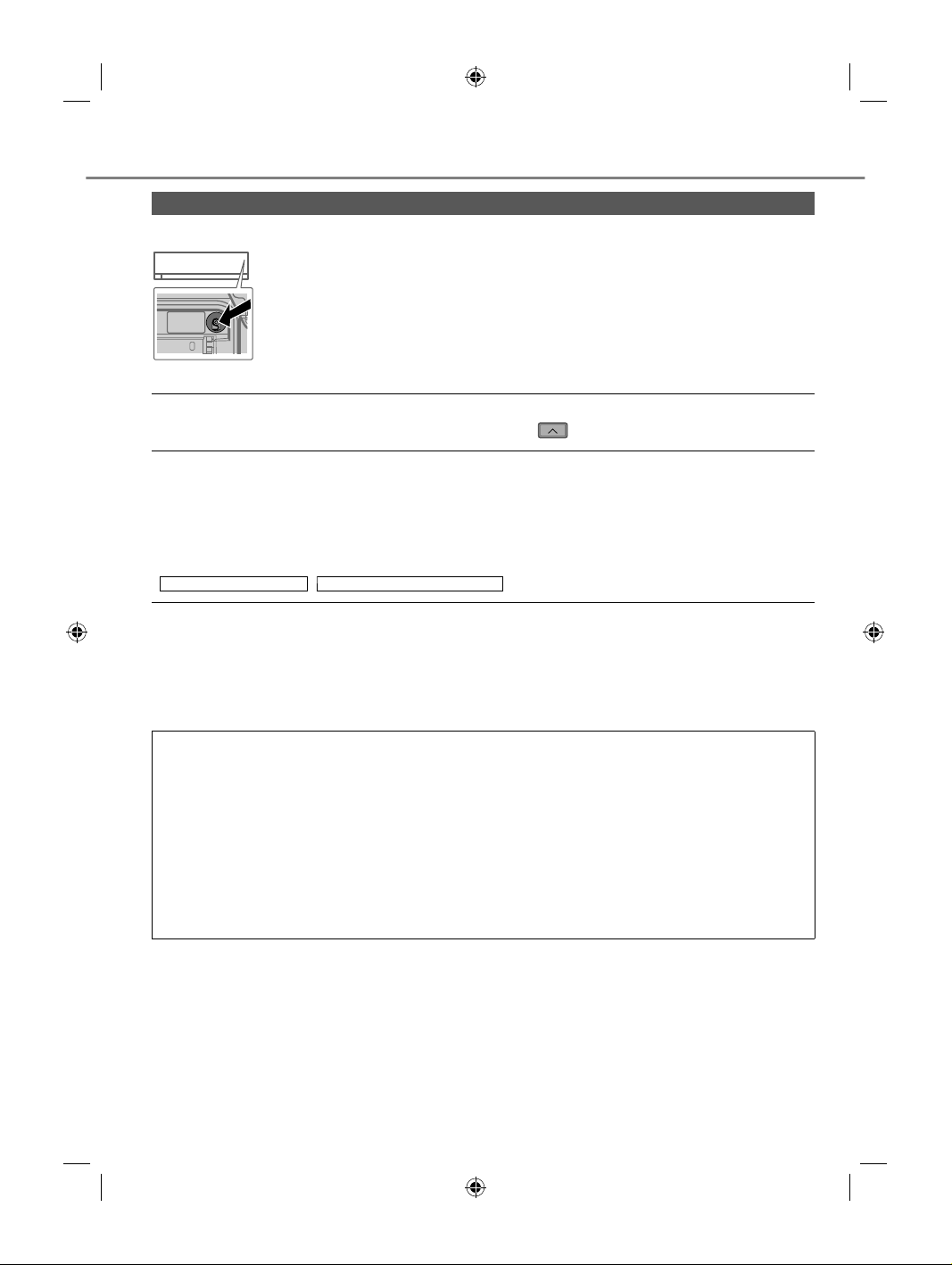

Troubleshooting

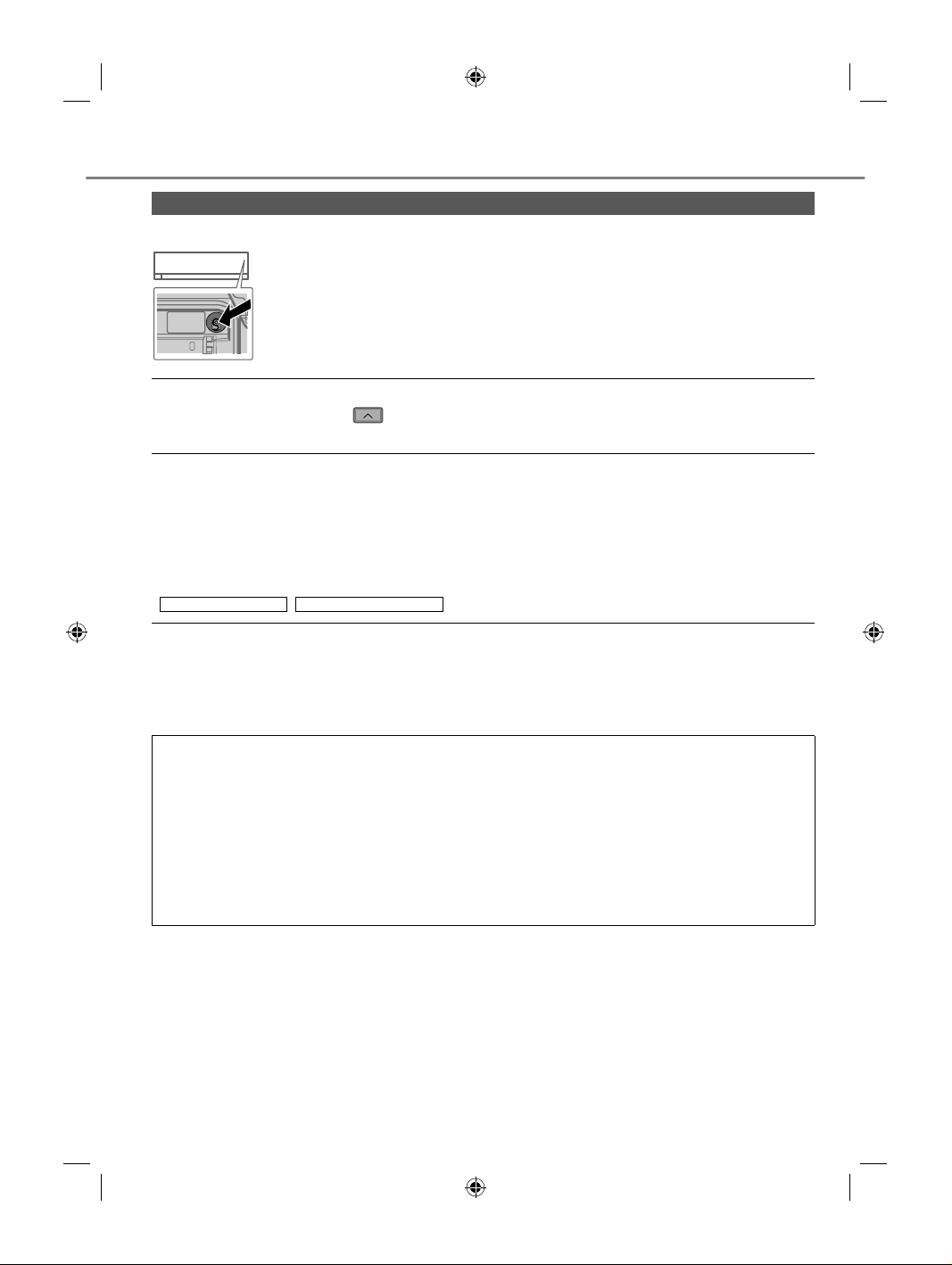

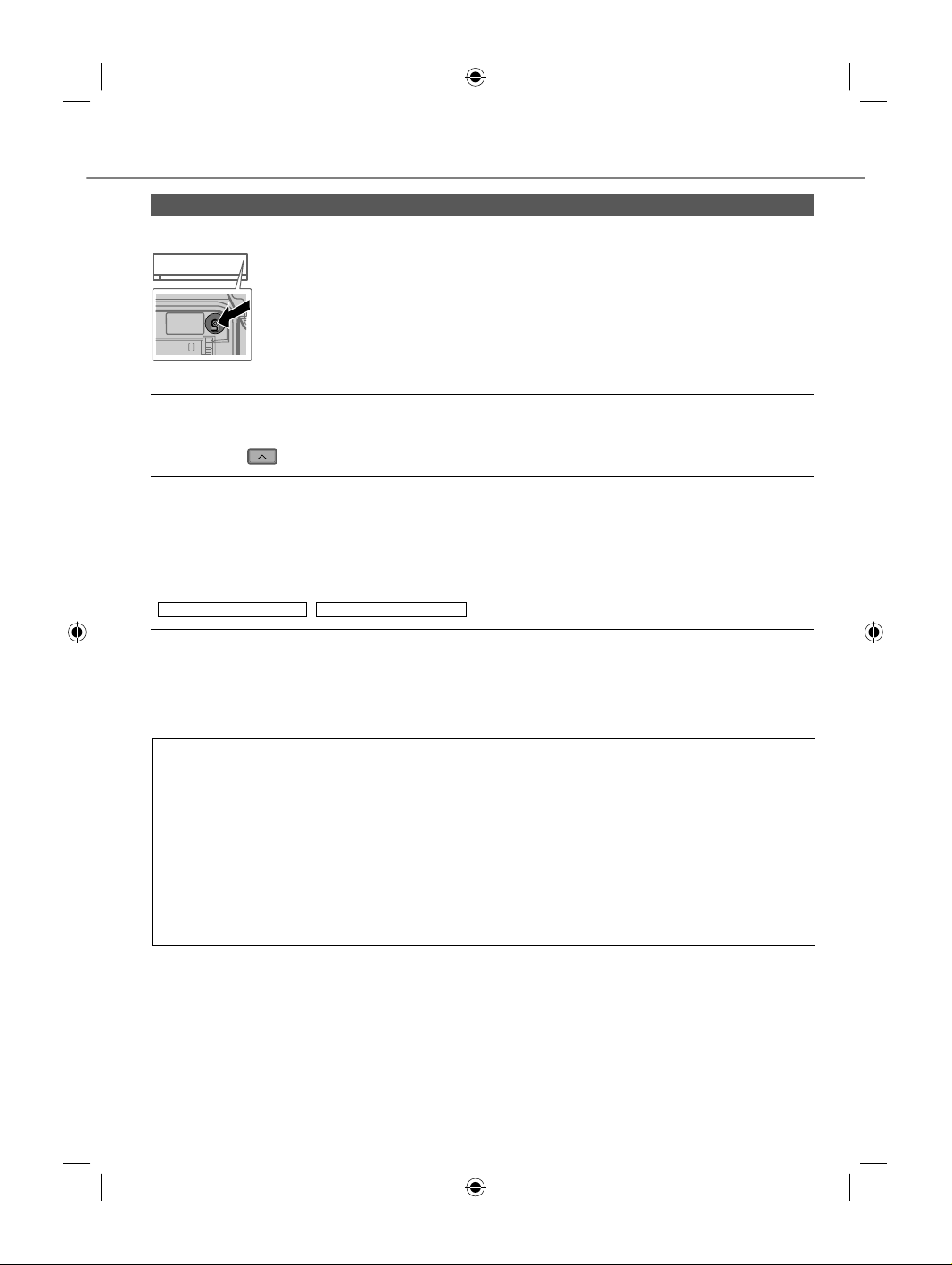

When...

■The remote control is missing or a malfunction has occurred

1.Raise the front panel.

2.Press the button once to use in AUTO mode.

3. Press and hold the button until you hear 1 beep, then release to use in

AUTO

OFF/ON

■The indicators are too bright

• To dim or restore the unit’s indicator brightness, press

■ Conducting a seasonal inspection after extended non-use

• Check the remote control batteries.

• Check that there is no obstruction around the air inlet and outlet vents.

• Use Auto OFF/ON button to select COOL/HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between the air inlet and outlet vents:

COOL: ≥ 8 °C / 14.4 °F HEAT: ≥ 14 °C / 25.2 °F

■ The units are not going to be used for a long period of time

• Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth

• Turn off the power supply and unplug.

• Remove the remote control batteries.

forced COOL mode.

4. Repeat step 3. Press and hold the button until you hear 2 beeps, then release to use in forced HEAT mode.

5.Press the button again to turn off.

and hold for 5 seconds.

NON SERVICEABLE CRITERIAS

TURN OFF THE POWER SUPPLY AND UNPLUG then please consult an authorised dealer when in following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

ACXF55-04930_01EN.indd 14ACXF55-04930_01EN.indd 14 12/22/2016 9:08:13 AM12/22/2016 9:08:13 AM

Page 15

Troubleshooting

TIMER

CANCEL

RES

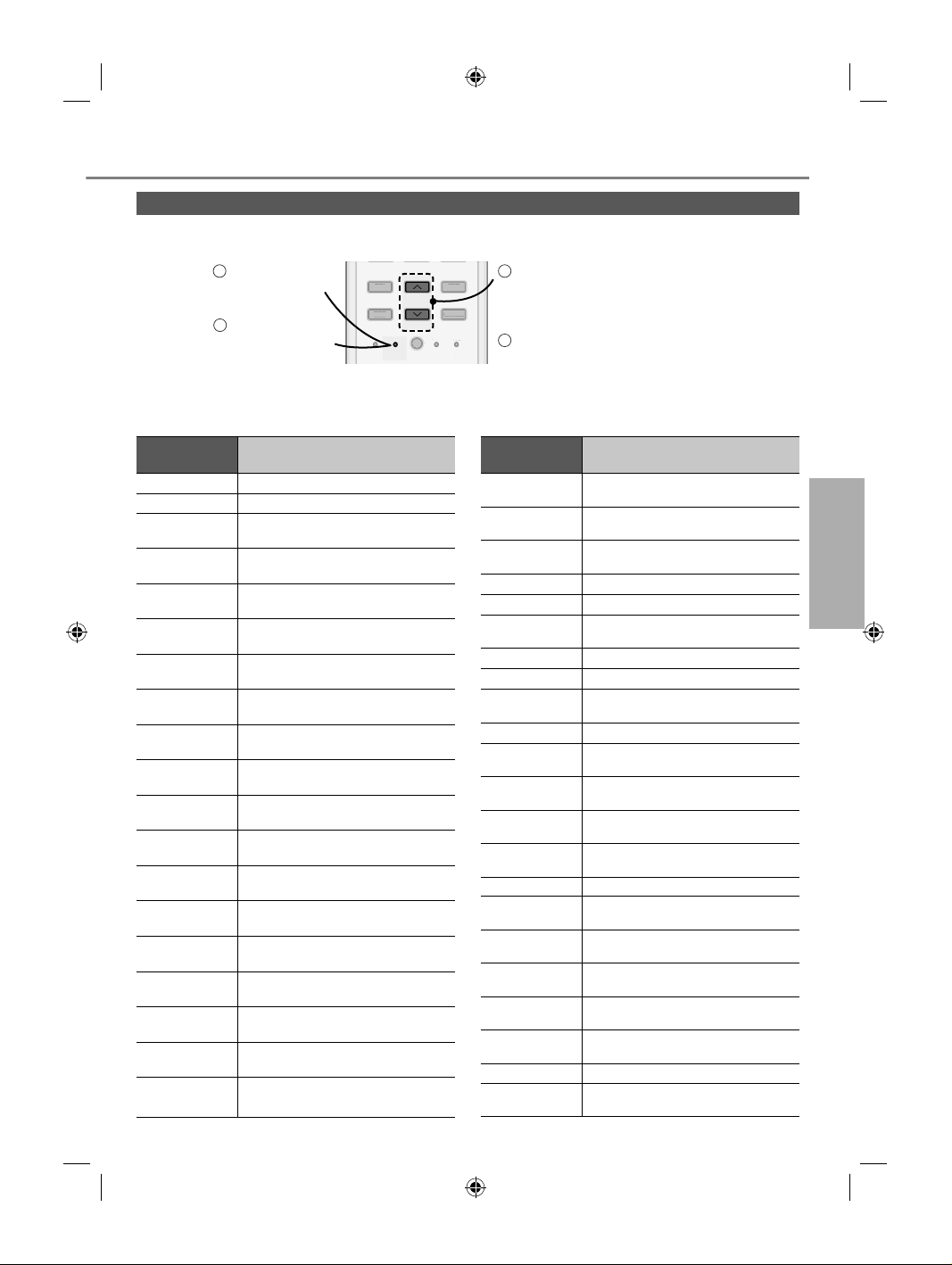

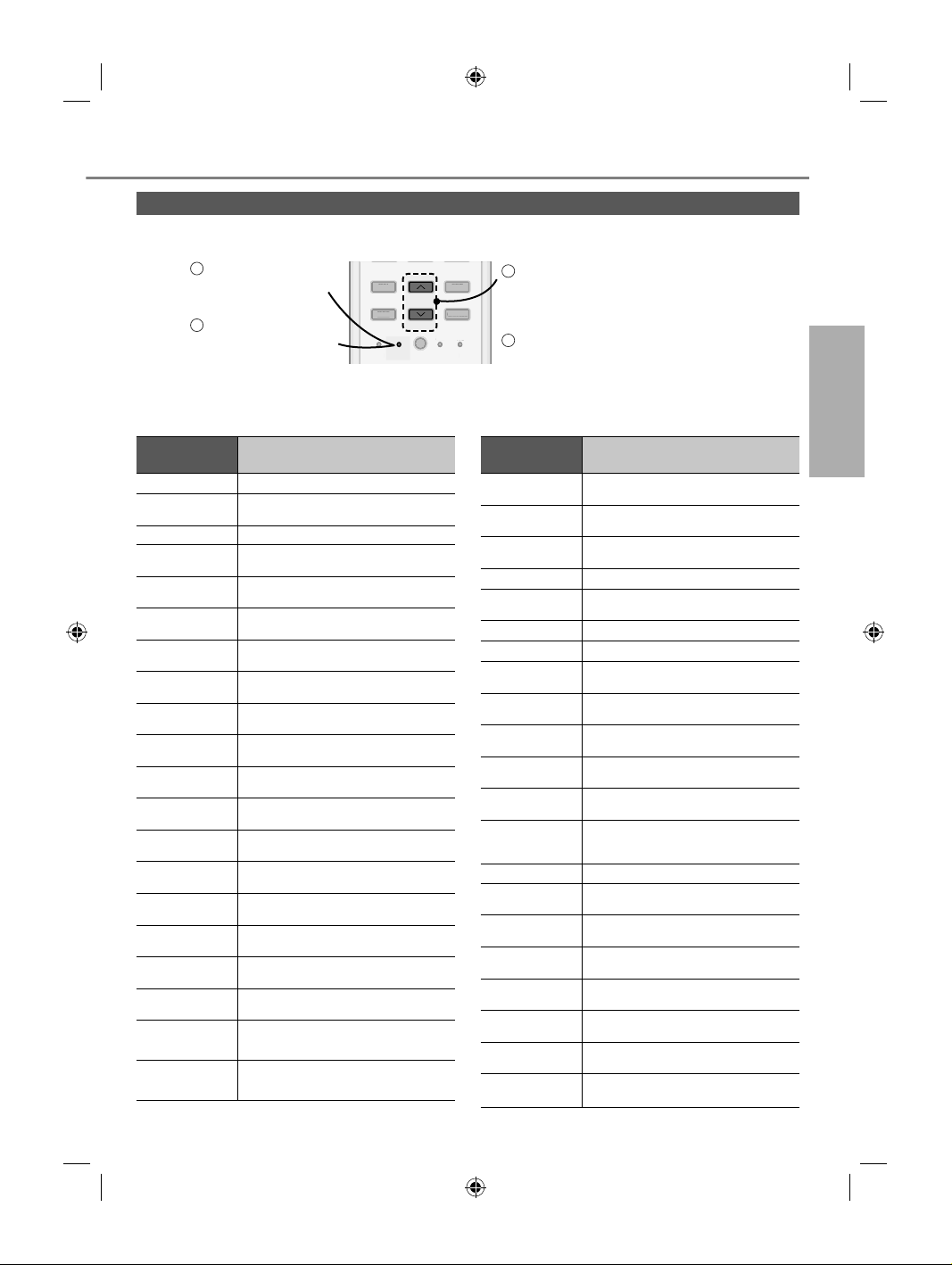

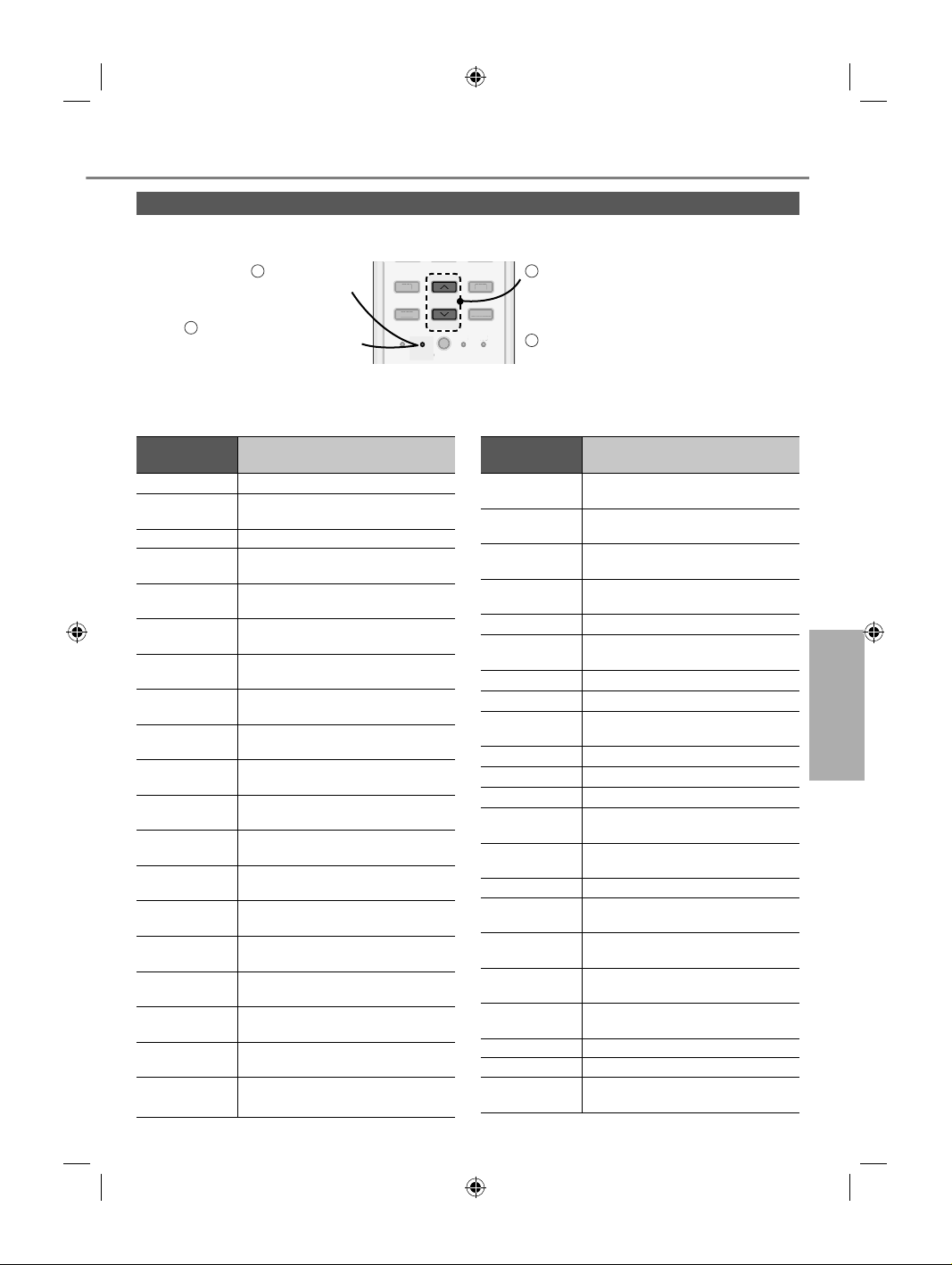

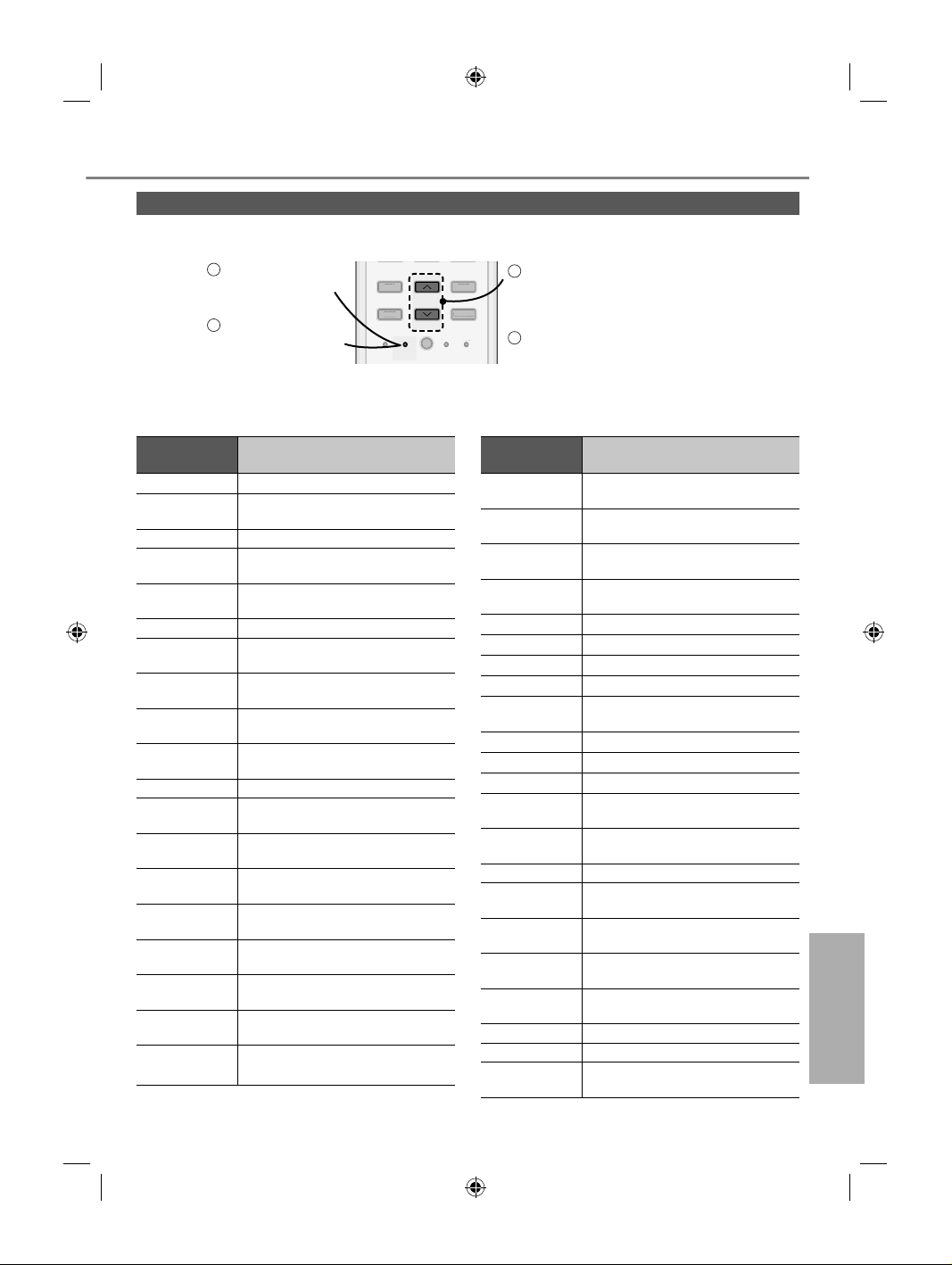

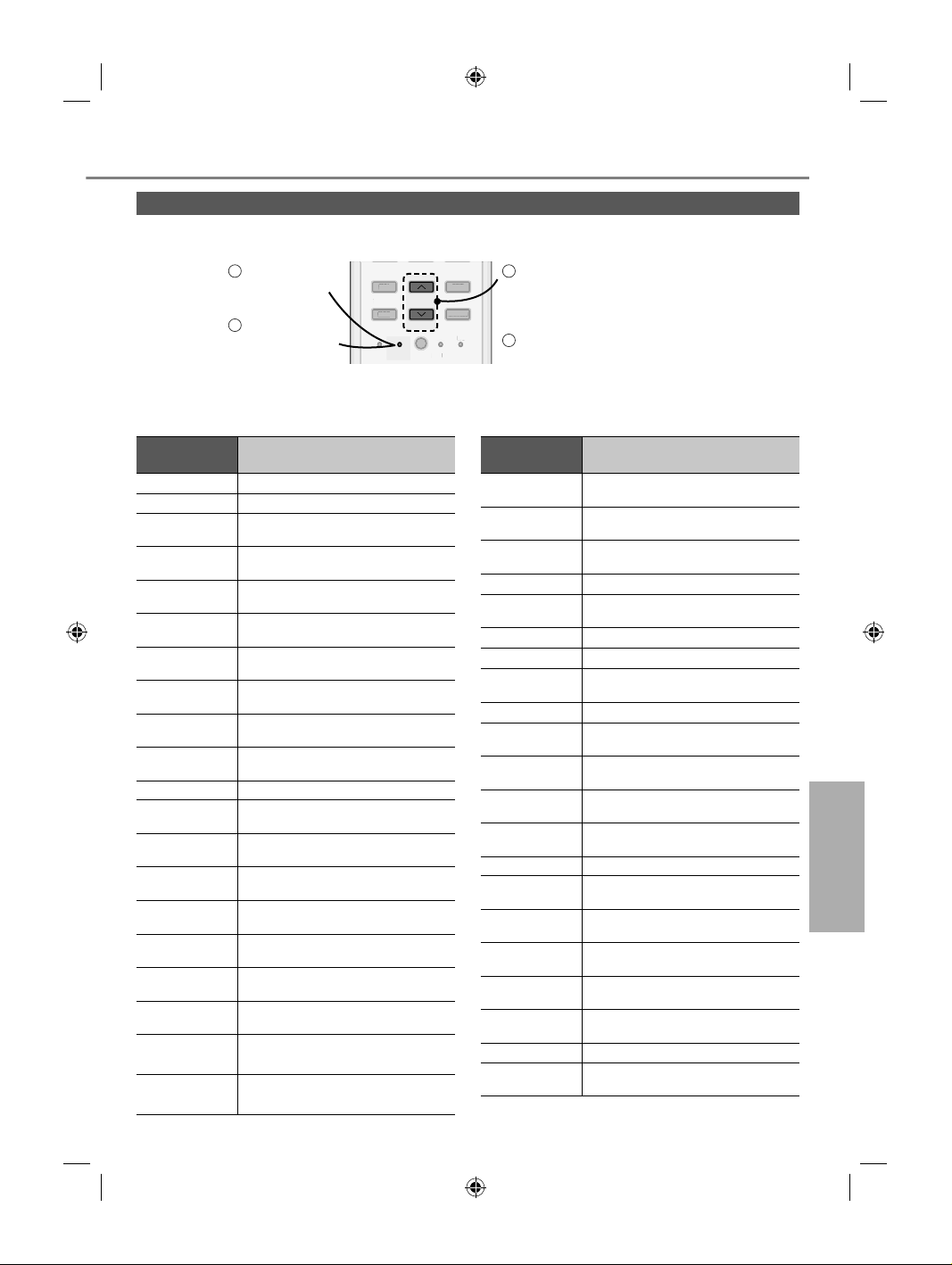

How to retrieve error codes

If the unit stops and the TIMER indicator blinks, use the remote control to retrieve the error code.

Press for 5 seconds

Press for 5 seconds to quit checking

•

For certain errors, you may restart the unit for limited operation if there are 4 beeps when

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

operation starts.

Diagnostic display

H 00 No memory of failure

H 11

H 12 Indoor unit capacity unmatched

H 14

H 15

H 16

H 19 Indoor fan motor mechanism lock

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

Abnormality/Protection control

Indoor/outdoor abnormal communication

Indoor intake air temperature sensor abnormality

Outdoor compressor temperature sensor abnormality

Outdoor current transformer (CT) abnormality

Indoor ﬂ oat switch operation abnormality

Indoor heat exchanger temperature sensor 1 abnormality

Indoor heat exchanger temperature sensor 2 abnormality

Indoor ion device abnormality Outdoor air temperature sensor

abnormality Outdoor heat exchanger temperature

sensor abnormality Outdoor discharge pipe temperature

sensor abnormality Outdoor heat exchanger

temperature sensor 2 abnormality Indoor/outdoor misconnection

abnormality Outdoor heat sink temperature sensor

abnormality Indoor/outdoor water adverse current

abnormality Outdoor gas pipe temperature

sensor abnormality

SET

Press until you hear beep sound, then write down the error code

Turn the unit off and reveal the error code to authorised dealer

Diagnostic display

H 37

H 38

H 39

H 41

H 59 Eco sensor

H 64

H 67 nanoe H 70 Light sensor H 97 Outdoor fan motor mechanism lock H 98 Indoor high pressure protection H 99 Indoor operating unit freeze protection F 11 4-way valve switching abnormality

F 17

F 90

F 91 Refrigeration cycle abnormality

F 93

F 94

F 95

F 96

F 97 Compressor overheating protection F 98 Total running current protection

F 99

Abnormality/Protection control

Outdoor liquid pipe temperature sensor abnormality

Indoor/outdoor mismatch (brand code)

Abnormal indoor operating unit or standby units

Abnormal wiring or piping connection

abnormality

Outdoor high pressure sensor abnormality

abnormality

Indoor standby units freezing abnormality

Power factor correction (PFC) circuit protection

Outdoor compressor abnormal revolution

Compressor discharge pressure overshoot protection

Outdoor cooling high pressure protection

Power transistor module overheating protection

Outdoor direct current (DC) peak detection

English

Troubleshooting

ACXF55-04930_01EN.indd 15ACXF55-04930_01EN.indd 15 12/22/2016 9:08:13 AM12/22/2016 9:08:13 AM

Page 16

Fournit un confort maximum et de l’air propre avec des méthodes d’économie d’énergie optimales.

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d’espace en reliant plusieurs unités intérieures à une seule unité extérieure.

Pour connaître les caractéristiques complètes des produits, veuillez vous référer à un catalogue.

Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l’unité intérieure.

Guide Rapide

Insertion des piles

Retirez le couvercle

arrière de la télécommande.

Placez des piles AAA ou

R03.

Fermez le couvercle.

ACXF55-04930_02FR.indd 16ACXF55-04930_02FR.indd 16 12/22/2016 9:08:46 AM12/22/2016 9:08:46 AM

Réglage de l’horloge

Appuyez sur et

réglez l’heure time

•

Maintenez la touche enfoncée pendant environ 5 secondes pour passer du mode d’afﬁ chage 12 heures (am/pm) ou au mode 24 heures et inversement.

Conﬁ rmez .

Page 17

Capteur d’activité humaine

• Recherche de zone

• Détection d’activité

• Détection d’absence

Capteur de lumière du soleil

• Détection de la lumière du soleil

Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic.

Table des matières

Consignes de sécurité

Consignes d’utilisation

……

18-21

…

22-23

Econavi

Les capteurs intelligents d’activité humaine et de lumière du soleil surveillent la localisation, les mouvements et l’absence d’êtres humains ainsi que l’intensité de la lumière solaire

Voir « Pour en savoir plus… » pour les détails.

Pour en savoir plus

Instructions de nettoyage

Dépannage

…………………………

Informations

…………

24-25

…

27-29

…………………………………

Accessoires

• Télécommande

• Piles AAA ou R03 × 2

• Support de la télécommande

• Vis pour le support de la télécommande × 2

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

Français

Fonctionnement de base

Sélectionnez la

Appuyez sur

pour sélectionner le mode souhaité.

Appuyez sur

pour mettre le fonctionnement en marche/arrêt.

AUTO HEAT

DRY

COOL

POWER

• Veuillez noter que l’indication

se trouve sur l’afﬁ cheur pour démarrer l’unité.

ACXF55-04930_02FR.indd 17ACXF55-04930_02FR.indd 17 12/22/2016 9:08:47 AM12/22/2016 9:08:47 AM

température souhaitée.

Haut

Bas

Plage de sélection:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

• Maintenez la touche enfoncée pendant environ 10 secondes passer l’indication de température en °C ou en °F.

Page 18

Consignes de sécurité

Entrée d’air

Sortie d’air

Pour éviter des blessures corporelles sur vousmême et sur les autres ou des dégâts matériels, respectez les instructions cidessous: Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ciaprès: Cet appareil n’est pas conçu pour être accessible du grand public.

Pour appareil rempli de R32 (réfrigérant inﬂ ammable doux).

Il existe un risque d’incendie en cas de fuite du réfrigérant et d’exposition à une source d’inﬂ ammation externe.

Ce symbole signale la présence d’un danger

AVERTISSEMENT

ATTENTION

pouvant provoquer des blessures graves ou mortelles.

Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d’après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

Unité

intérieure

Télécommande

Unité

extérieure

Sortie d’air

Alimentation électrique

Entrée d’air

Sortie d’air

AVERTISSEMENT

Unité intérieure et unité extérieure

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d’expérience et de connaissances si elles ont été formées et encadrées pour l’utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels ils s’exposent. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l’installation, le retrait et la réinstallation de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l’usage de tout type de réfrigérant spéciﬁ é. L’utilisation d’un type de réfrigérant autre que le type spéciﬁ é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

ACXF55-04930_02FR.indd 18ACXF55-04930_02FR.indd 18 12/22/2016 9:08:48 AM12/22/2016 9:08:48 AM

Page 19

N’installez pas l’appareil dans une atmosphère potentiellement explosive ou inﬂ ammable. Sinon, il y a un risque d’incendie.

N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l’air froid pendant une période prolongée aﬁ n d’éviter un refroidissement excessif.

Ne vous asseyez pas et ne piétinez pas sur l’unité, vous risquez de tomber accidentellement.

Télécommande

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles.

Alimentation électrique

N’utilisez pas de cordon modiﬁ é, de raccords, de rallonge ou de cordon non spéciﬁ é aﬁ n d’éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique:

•

Ne partagez pas la prise d’alimentation avec un autre appareil.

•

N’utilisez pas l’unité avec des mains mouillées.

•

Ne pas plier excessivement la ﬁ che électrique.

•

Ne pas opérer ou arrêter l’unité en insérant ou en tirant sur la ﬁ che électrique.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

Il est fortement conseillé d’installer un disjoncteurdétecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) aﬁ n d’éviter un choc électrique ou un incendie.

Pour éviter une surchauffe, un

FrançaisConsignes de sécurité

incendie ou un choc électrique:

•

Insérez la ﬁ che d’alimentation correctement.

•

Il faut régulièrement essuyer la poussière sur la ﬁ che d’alimentation à l’aide d’un chiffon sec.

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la ﬁ che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée / feu / choc électrique) Exemples d’anomalie ou défaillance

•

L’ELCB se déclenche fréquemment.

•

Odeur de brûlé est observée.

•

Un bruit ou des vibrations anormales de l’unité sont observés.

•

Fuite d’eau de l’unité intérieure.

•

Le cordon d’alimentation ou la prise deviennent anormalement chaud.

•

La vitesse du ventilateur ne peut pas être contrôlée.

•

L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

•

Le ventilateur ne s’arrête pas même

si l’opération est arrêtée. Contacter immédiatement votre revendeur local pour l’entretien / réparation.

Cet équipement doit être raccordé à la terre aﬁ n d’éviter un choc électrique ou un incendie.

ACXF55-04930_02FR.indd 19ACXF55-04930_02FR.indd 19 12/22/2016 9:08:48 AM12/22/2016 9:08:48 AM

Page 20

Consignes de sécurité

Prévenez les chocs électriques en coupant l’alimentation et en débranchant l’unité:

-Avant le nettoyage ou l’entretien,

-En cas de non utilisation prolongée,ou

-En période d’activité orageuse anormalement forte.

AVERTISSEMENT

Précautions pour appareil rempli de R32

Prêtez attention aux points suivants lorsque vous utilisez les appareils et traitez avec différents réfrigérants.

L’appareil doit être installé et/ou utilisé dans une pièce dont la surface au sol dépasse A distance des sources d’inﬂ ammation, comme la chaleur/les étincelles/ les ﬂ ammes nues, ou des zones dangereuses, comme les appareils à gaz, les appareils de cuisson au gaz, les systèmes d’approvisionnement en gaz ou les appareils de cuisson électrique, etc. (Référez-vous au Tableau A du tableau des consignes d’installation pour A

Sachez que le réfrigérant peut ne pas comporter d’odeur. Il est très recommandé de s’assurer que les détecteurs appropriés de gaz réfrigérants inﬂ ammables sont utilisés, fonctionnent bien et peuvent alerter en cas de fuite.

(m²) et maintenu à

min

(m²))

min

La pression de fonctionnement étant supérieure à celle des modèles à réfrigérant R22, certaines des tuyauteries et certains outils d’installation et d’entretien sont spéciﬁ ques. En particulier, lorsque vous remplacez un modèle à réfrigérant R22 par un nouveau modèle à réfrigérant R32, remplacez toujours la tuyauterie classique et les écrous d’évasement avec la tuyauterie et les écrous d’évasement R32 et R410A côté extérieur de l’unité. L’écrou évasé et le tuyau de R32 côté unité extérieure peuvent également être utilisés pour un modèle R410A.

Les modèles qui utilisent le réfrigérant R32 et R410A ont différents diamètres de ﬁ letage des ports de charge, pour éviter les charges erronées avec du réfrigérant R22 et pour la sécurité. Vériﬁ ez donc en amont. [Le diamètre de ﬁ letage du port de charge pour R32 etR410A est de 12,7 mm (1/2 pouces).]

Soyez extrêmement prudent aﬁ n que les matières étrangères (huile, eau, etc.) n’entrent pas dans le tuyau. Lorsque vous stockerez la tuyauterie, scellez bien l’ouverture en pinçant, tapant, etc. (La manipulation du R32 est similaire à celle du R410A.)

Cet appareil doit être stocké dans un endroit bien ventilé.

Cet appareil doit être stocké dans une pièce sans ﬂ ammes nues et sources d’inﬂ ammation continuellement actives.

Cet appareil doit être stocké de sorte à empêcher tout dommage mécanique.

N’utilisez pas des moyens d’accélération du processus de dégivrage ou de nettoyage autres que ceux recommandés par le fabricant. L’utilisation d’une méthode inadaptée ou d’un matériel incompatible peut endommager le produit, provoquer des explosions et des blessures graves.

ACXF55-04930_02FR.indd 20ACXF55-04930_02FR.indd 20 12/22/2016 9:08:48 AM12/22/2016 9:08:48 AM

Page 21

N’utilisez pas l’appareil pour percer ni brûler pendant qu’il est sous pression. N’exposez pas l’appareil à la chaleur, aux ﬂ ammes, aux étincelles ou à d’autres sources d’inﬂ ammation. Sinon il peut exploser et provoquer des blessures ou la mort.

ATTENTION

Unité intérieure et unité extérieure

Aﬁ n d’éviter des dommages ou de la corrosion sur l’unité, ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.

N’utilisez pas l’unité pour conserver des appareils de précision, des aliments, des plantes, des oeuvres d’art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc.

N’utiliser pas d’appareil à combustibles dans la direction du ﬂ ux d’air aﬁ n d’éviter toute propagation du feu.

N’exposez pas des plantes ou des animaux de compagnie directement au ﬂ ux d’air pour éviter des blessures, etc.

Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez sufﬁ samment la pièce avant de faire fonctionner l’unité.

Aﬁ n d’éviter d’endommager l’unité, ne l’installez pas dans des zones grasses et enfumées.

Aﬁ n d’éviter des blessures, ne démontez pas l’unité pour la nettoyer.

Aﬁ n d’éviter des blessures, ne marchezpas sur un banc instable lors du nettoyage de l’unité.

Ne placez pas de vas ou de récipient d’eau sur l’unité. De l’eau peut pénétrer à l’intérieur de l’unité et dégrader l’isolation. Cela pourrait entraîner un choc électrique.

N’ouvrez pas de fenêtre ou de porte pendant longtemps lorsque l’appareil est en marche, car cela peut compromettre la consommation électrique et provoquer des variations de température inconfortables.

Prévenez les fuites d’eau en vous assurant que le tuyau de vidange est:

-Correctement raccordé,

- Dégagé de toute gouttière et récipient, ou

-Non immergé dans l’eau

Après une longue période d’utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d’utilisation, assurezvous que le support d’installation n’est pas détérioré aﬁ n d’éviter une chute de l’unité.

Télécommande

N’utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande:

•

Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

•

De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation électrique

Ne débranchez pas la ﬁ che en tirant sur le cordon d’éviter un choc électrique.

Français

Consignes de sécurité

ACXF55-04930_02FR.indd 21ACXF55-04930_02FR.indd 21 12/22/2016 9:08:48 AM12/22/2016 9:08:48 AM

Page 22

Consignes d’utilisation

Indicator

POWER

TIMER

ECONAVI

nanoe

Pour ajuster l’orientation du ﬂ ux d’air

AIR SWING

• Ne réglez pas le volet manuellement.

Pour régler la vitesse du ventilateur

• Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

Pour passer de puissant à silencieux

Vers le haut

Vers les côtés

AUTO FAN

PUISSANT : Pour atteindre rapidement la température souhaitée

• Cette opération s’arrête automatiquement au bout de 20 minutes.

Non utilisé dans les opérations normales.

Appuyez pour revenir aux réglages par défaut de la

SILENCE: Pour Un Fonctionnement Silencieux

• Cette opération réduit le bruit du ﬂ ux d’air.

télécommande.

Pour un confort optimal pendant votre sommeil

Ce mode vous crée un environnement confortable pendant le sommeil. Il ajuste automatiquement la température à la structure du sommeil pendant la période d’activation. Le témoin de l’unité intérieure s’atténue lorsque ce mode est activé. Ceci ne s’applique pas si la luminosité du témoin a été atténuée.

•

SLEEP

(Cancel)

Ce mode est intégré au minuteur d’activation (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ou 9 heures).

Cette fonction peut être réglée avec le minuteur. Quand il est utilisé conjointement avec le minuteur d’arrêt, le mode sommeil a la priorité.

•

Peut être annulé en appuyant sur la touche respective jusqu’à atteindre 0.0h.

ACXF55-04930_02FR.indd 22ACXF55-04930_02FR.indd 22 12/22/2016 9:08:48 AM12/22/2016 9:08:48 AM

Page 23

Voir « Pour en savoir plus… » pour les détails.

CANCEL

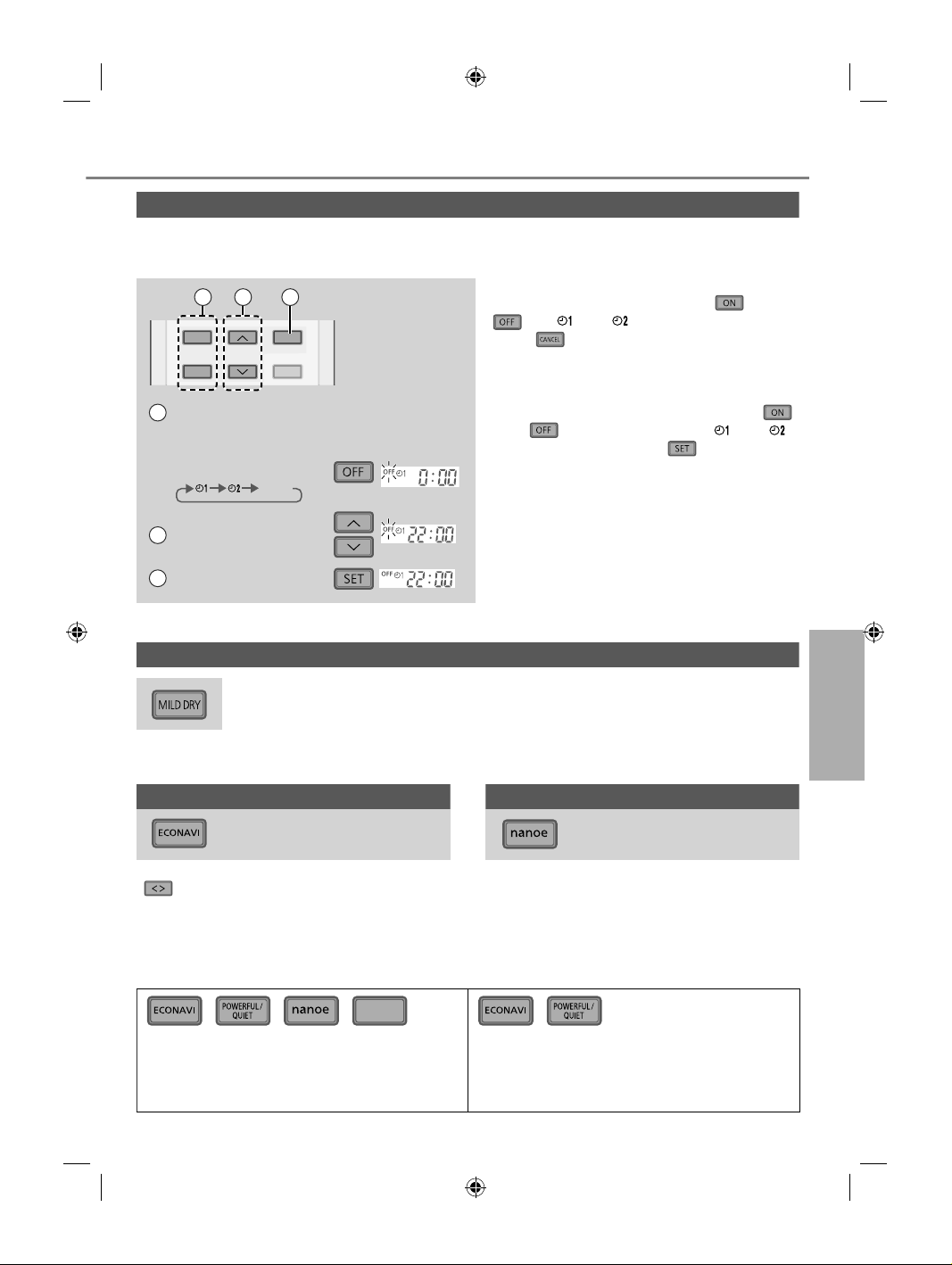

Pour régler l’heure

2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l’unité à différentes heures préréglées.

•

21 3

TIMER

OFF

Sélectionnez le

mode marche (ON) ou arrêt de la minuterie (OFF)

• À chaque pression:

Cancel

SET

CANCEL

Exemple : ARRÊT à 22:00

Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur sélectionner

ou puis appuyez sur .

ou pour

• Si le minuteur est annulé manuellement ou à cause d’une panne d’électricité, vous pouvez restaurer le minuteur en appuyant sur puis appuyez sur

ou pour sélectionner ou

• Le réglage de la minuterie le plus proche s’afﬁ chera et sera activé en séquence.

• L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie. Pour régler l’horloge, veuillez

2 Réglez l’heure

consulter le Guide rapide.

3 Conﬁ rmez

Français

Pour améliorer le niveau d’humidité et de teneur en eau (Non applicable au système Multisplit)

Consignes d’utilisation

•

Cette fonction réduit la sécheresse de l’air en mode FROID uniquement.

Pour économiser l’énergie Pour puriﬁ er l’air

• Lorsque la fonction d’oscillation d’air (AIR SWING)

manuelle est sélectionnée,

• Voir « Pour en savoir plus… » pour les détails.

les opérations ECONAVI sont annulées.

Remarque

, , ,

• Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la

SLEEP

•

Ne peut pas être sélectionné en même temps.

•

Ne peut pas être activé en mode « SEC DOUX ».

touche respective.

ACXF55-04930_02FR.indd 23ACXF55-04930_02FR.indd 23 12/22/2016 9:08:49 AM12/22/2016 9:08:49 AM

Page 24

Pour en savoir plus...

Mode de fonctionnement

AUTO : Lors fonctionnement, le voyant POWER clignotera dans un premier temps.

Simple

Multiple

CHAUFFAGE

Multiple

REFROIDISSEMENT : Fournit un refroidissement efﬁ cace et confortable adapté à vos

ÉSHUMIDIFICATION :

Réglage de la température pour économiser l’énergie

Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut économiser l’énergie.

CHAUFFAGE : 20.0 °C ~ 24.0 °C / REFROIDISSEMENT : 26.0 °C ~ 28.0 °C /

• L’unité choisit le mode d’opération toutes les 10 minutes selon le réglage de la température et la température ambiante.

• L’unité choisit le mode d’opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante.

• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.

• Pendant le fonctionnement, les modes CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.

• Le voyant d’alimentation clignote pour indiquer que l’unité intérieure attend un mode de fonctionnement différent.

Le voyant POWER clignote dans un premier temps au cours de cette

opération. L’appareil met un certain temps à démarrer.

• Sur les systèmes dont le mode HEAT (CHAUFFAGE) a été verrouillé, si un mode de fonctionnement autre que le mode HEAT (CHAUFFAGE) est sélectionné, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote.

besoins. L’unité fonctionne en vitesse lente du ventilateur pour fournir un

refroidissement en douceur.

68 °F ~ 75 °F.

79 °F ~ 82 °F.

Direction du ﬂ ux d’air

En mode REFROIDISSEMENT/DÉSHUMIDIFICATION :

Si AUTO est déﬁ ni, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas.

En mode CHAUFFAGE :

Si AUTO est réglé, le volet horizontal est déﬁ ni sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l’augmentation de la température.

En SEC DOUX (Non applicable au système Multisplit):

Lorsque la direction du ﬂ ux d’air vertical est réglée sur AUTO, le volet s’immobilise dans la position la plus basse aﬁ n d’éviter le contact avec l’air froid. Toutefois, vous pouvez ajuster la direction du volet manuellement.

Commande de redémarrage automatique

Si l’alimentation électrique est rétablie après une panne de courant, l’appareil redémarrera automatiquement après une certaine période de temps avec le mode de fonctionnement et l’orientation du ﬂ ux d’air précédents.

•

Cette commande n’est pas applicable lorsque la minuterie (TIMER) est réglée.

ACXF55-04930_02FR.indd 24ACXF55-04930_02FR.indd 24 12/22/2016 9:08:49 AM12/22/2016 9:08:49 AM

Page 25

nanoe

■ Pour profiter de la fraîcheur et d’un environnement plus propre

Cette fonction fournit un air propre, hydrate votre peau et vos cheveux, réduit et neutralise les odeurs dans la pièce.

ECONAVI

■ Econavi avec capteurs éco intelligent

Les capteurs éco intelligents détectent les pertes d’énergie potentielles à l’aide d’un capteur d’activité humaine et d’un capteur de lumière du soleil.

Le capteur d’activité humaine effectue un balayage des zones de source de chaleur et de mouvement dans une pièce.

• Selon l’activité de la zone, le volet ajuste automatiquement sa position.

• Le capteur d’activité humaine est inﬂ uencé par l’emplacement de l’unité intérieure, la rapidité des mouvements de l’activité humaine/non humaine, la plage de température, etc.

• Le capteur d’activité humaine peut détecter par erreur une activité et une source de chaleur non humaines, tels qu’animaux domestiques, ou peut détecter une activité ou une source chaleur humaine si la personne reste immobile.

• Ne posez pas d’objets volumineux à proximité du capteur et éloignez les appareils de chauffage ou les humidiﬁ cateurs de la zone de détection du capteur.

Le capteur de lumière du soleil détecte les changements d’intensité de la lumière du soleil dans la pièce. Il réduit les pertes d’énergie dans des conditions moins ensoleillées.

Français

5 Caractéristiques

Onde de température

Schéma rythmique de contrôle de la température pour économiser l’énergie sans sacriﬁ er le confort.

Recherche de zone

120º

Le capteur d’activité humaine détecte la présence/ l’absence d’êtres humains et la rapidité des mouvements des activités humaines minimisant la quantité d’énergie requise.

Détection d’activité

Détection d’absence

Détection de la lumière du soleil

Ajuste la puissance en fonction des changements d’intensité de la lumière du soleil.

Conditions d’utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante.

Température

REFROIDISSEMENT

CHAUFFAGE

DBT: Température sèche, WBT: Température humide

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Unité intérieure

DBT WBT DBT WBT DBT WBT

Unité extérieure Monosplit *1Unité extérieure Multisplit *

Pour en savoir plus...

ACXF55-04930_02FR.indd 25ACXF55-04930_02FR.indd 25 12/22/2016 9:08:49 AM12/22/2016 9:08:49 AM

Page 26

Instructions de nettoyage

Pour garantir une performance optimale de l’unité, un nettoyage doit être effectué à intervalles réguliers. La saleté peut causer un dysfonctionnement et il peut s’afﬁ cher le code d’erreur « H 99 ». Veuillez consulter un revendeur agréé.

•

Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

•

Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

•

N’utilisez pas de benzène, de solvant ou de poudre à récurer.

•

Utilisez uniquement du savon ( pH 7) ou un détergent ménager neutre.

•

N’utilisez pas de l’eau dont la température est supérieure à 40 °C / 104 °F.

Unité intérieure

Frottez délicatement l’appareil avec un chiffon doux et sec.

Capteur d’activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait occasionner des dommages et un dysfonctionnement.

Unité extérieure

Assurez-vous que la sortie d’air de l’unité extérieur n’est pas obstruée par les feuilles mortes ou la neige. Enlevez toute obstruction du tuyau d’évacuation.

Filtre à air

Une fois toutes les 2 semaines

•

Lavez/rincez les ﬁ ltres avec précaution avec de l’eau aﬁ n d’éviter d’endommager leur surface.

•

Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil.

• Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

Retirez le ﬁ ltre à air Fixez le ﬁ ltre à air

Unité intérieure

Panneau avant

Filtre à air

Capteur d’activité humaine

Ailette En Aluminium

Insérez dans l’unité

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant Refermez bien

Tirez et soulevez.

Libérez les crochets

aux deux extrémités.

Fermer.

Appuyez sur les deux extrémités et au centre du

panneau avant.

Poussez.

Insérez des

deux côtés.

ACXF55-04930_02FR.indd 26ACXF55-04930_02FR.indd 26 12/22/2016 9:08:50 AM12/22/2016 9:08:50 AM

Page 27

Dépannage

Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.

De la vapeur se dégage de l’unité intérieure. • Lors du fonctionnement, vous entendez un bruit

d’eau qui coule. La pièce a une odeur étrange. •

En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.

Le ﬂ ux d’air continue même après l’arrêt de l’unité.

Le fonctionnement ralentit quelques minutes après avoir remis en marche l’appareil.

L’unité extérieure dégage de la vapeur ou de l’eau. Le voyant TIMER reste allumé. • Une fois qu’une minuterie est réglée, son fonctionnement

Le voyant POWER clignote pendant le mode CHAUFFAGE sans fourniture d’air chaud (et le volet est fermé).

En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps.

Le voyant POWER clignote avant que l’unité ne soit mise en route.

Bruit de craquement pendant le fonctionnement.

Bruit d’éclaboussure pendant le fonctionnement. Poussière accumulée sur le mur. • Due à la circulation d’air ou à l’électricité statique générée

En mode REFROIDISSEMENT/ DÉSHUMIDIFICATION, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote.

Décoloration de certaines pièces en plastique. •

Phénoméne Cause

Il s’agit d’un effet de condensation dû au refroidissement.

• Fluide frigorigène à l’intérieur de l’appareil.

Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement.

• Ceci contribue à dissiper les odeurs ambiantes.

• Extraction de la chaleur restante dans l’unité intérieure (30 seconde maximum).

• Le ralentissement est une protection du compresseur de l’appareil.

• De l’eau se condense ou s’évapore dans les tuyaux.

est quotidien.

• L’unité est en mode dégivrage (et la fonction d’oscillation de l’air (AIR SWING est réglée sur AUTO).

• Pour éviter un effet de refroidissement indésirable.

• C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée. Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).

• Les ﬂ uctuations de température provoquent l’expansion/ la contraction de l’appareil.

• Générer le nanoe sur l’unité.

par le climatiseur. Certains types de papier peint peuvent capter la poussière facilement (il est recommandé de nettoyer fréquemment la zone autour du climatiseur).

• Le système est verrouillé pour fonctionner en mode CHAUFFAGE uniquement.

La décoloration dépend des types de matériaux utilisés dans les pièces en plastique, accélérée en cas d’exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental.

Français

Instructions de nettoyage / Dépannage

Vériﬁ ez les éléments suivants avant de faire appel au service de maintenance.

La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas efﬁ cacement.

L’appareil fait du bruit lorsqu’il fonctionne. • Vériﬁ ez que l’appareil est installé sans inclinaison.

La télécommande ne fonctionne pas. (L’afﬁ chage est atténué ou le signal émis est faible.)

L’appareil ne fonctionne pas. • Vériﬁ ez si le coupe-circuit est déclenché.

L’appareil ne reçoit pas le signal de la télécommande.

Phénoméne Vériﬁ cation

• Réglez la température correctement.

• Fermez toutes les portes et fenêtres.

• Nettoyez ou remplacez les ﬁ ltres.

• Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

• Fermez correctement le panneau avant.

• Insérez les piles correctement.

• Remplacez les piles faibles.

• Vériﬁ ez si des minuteries ont été réglées.

• Vériﬁ ez que le récepteur n’est pas obstrué.

• Certaines lampes ﬂ uorescentes peuvent interférer avec le signal de l’émetteur. Veuillez consulter un revendeur agréé.

ACXF55-04930_02FR.indd 27ACXF55-04930_02FR.indd 27 12/22/2016 9:08:51 AM12/22/2016 9:08:51 AM

Page 28

Dépannage

Lorsque...

■La télécommande manque ou un dysfonctionnement est survenu

1.Soulevez le panneau avant.

2.Appuyez une fois sur la touche pour utiliser en mode AUTO.

3. Maintenez la touche enfoncée jusqu’au retentissement d’un bip, puis

AUTO

OFF/ON

■Les voyants sont trop lumineux

Pour atténuer ou restaurer la luminosité du voyant de l’unité, maintenez la touche

• pendant 5 secondes.

■ Vous effectuez une inspection annuelle après une période prolongée d’inutilisation

• Vériﬁ ez les piles de la télécommande.

• Vériﬁ ez l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

• Utilisez le bouton de MARCHE/ARRÊT automatique pour sélectionner le mode REFROIDISSEMENT/ CHAUFFAGE. Après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération:

REFROIDISSEMENT: ≥ 8 °C / 14.4 °F

■ Les unités ne seront pas utilisées pendant une période prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

• Couper l’alimentation et débrancher.

• Retirez les piles de la télécommande.

relâchez pour utiliser en mode REFROIDISSEMENT forcé.

4. Répétez l’étape 2. Maintenez la touche enfoncée jusqu’au retentissement de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGE forcé.

5.Appuyez à nouveau sur la touche pour mettre l’appareil hors tension.

enfoncée

CHAUFFAGE: ≥ 14 °C / 25.2 °F

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

COUPEZ L’ALIMENTATION ÉLECTRIQUE ET DÉBRANCHEZ LA PRISE, puis contactez un revendeur agréé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.

• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.

• Fuite d’eau de l’unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d’alimentation est inhabituellement chaud.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

ACXF55-04930_02FR.indd 28ACXF55-04930_02FR.indd 28 12/22/2016 9:08:51 AM12/22/2016 9:08:51 AM

Page 29

Dépannage

TIMER

CANCEL

RES

Comment récupérer les codes d’erreur

Si l’unité s’arrête et que le voyant TIMER clignote, utilisez la télécommande pour récupérer le code d’erreur.

Appuyez sur cette touche pendant au moins 5 secondes

Appuyez à nouveau sur cette touche lorsque la vériﬁ cation

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

est terminée

• Pour certaines erreurs, il sufﬁ t de redémarrer l’unité en fonctionnement limité si 4 bips sont émis au cours du démarrage.

Afﬁ chage diagnostic

H 00

H 11

H 12

H 14

H 15

H 16

H 19

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

H 37

Contrôle des anomalies/ protection

Aucune panne en mémoire Communication anormale entre les

unités intérieure/extérieure Capacité de l’unité intérieure incompatible Anomalie liée au capteur de température

de l’admission de l’unité intérieure Anomalie liée au capteur de température

du compresseur de l’unité extérieure Anomalie liée au transformateur de

courant (CT) de l’unité extérieure Blocage du mécanisme du moteur de

ventilateur de l’unité intérieure Anomalie liée au fonctionnement de

l’interrupteur à ﬂ otteur de l’unité intérieure Anomalie liée au capteur de température 1

de l’échangeur thermique de l’unité intérieure Anomalie liée au capteur de température 2

de l’échangeur thermique de l’unité intérieure Anomalie liée au dispositif ionisant de

l’unité intérieure Anomalie liée au capteur de

température de l’air extérieur Anomalie liée au capteur de température de

l’échangeur thermique de l’unité extérieure Anomalie liée au capteur de température

du tuyau d’évacuation de l’unité extérieure Anomalie liée au capteur de température 2

de l’échangeur thermique de l’unité extérieure Anomalie liée aux erreurs de raccordement

des unités intérieure/extérieure Anomalie liée au capteur de température du

dissipateur thermique de l’unité extérieure Anomalie liée au courant d’eau négatif

entre les unités intérieure/extérieure

Anomalie liée au capteur de température du tuyau de gaz de l’unité extérieure

Anomalie liée au capteur de température du tuyau de liquide de l’unité extérieure

Appuyez sur cette touche jusqu’à ce que vous entendiez un bip, puis notez le code d’erreur

Éteindre l’appareil et donner le code d’erreur à un revendeur agréé

Afﬁ chage diagnostic

H 38

H 39

H 41

H 59 Anomalie liée au capteur éco

H 64

H 67 Anomalie liée à la function nanoe H 70 Anomalie liée au capteur de lumière

H 97

H 98

H 99

F 11

F 17

F 90

F 91 Anomalie liée au cycle de réfrigération

F 93

F 94

F 95

F 96

F 97

F 98

F 99

Contrôle des anomalies/ protection

Incompatibilité entre les unités intérieure/extérieure (code de marque)

Anomalie liée à l’unité de fonctionnement intérieure ou aux unités de veille

Anomalie liée au raccordement des câblages ou des tuyauteries

Anomalie liée au capteur haute pression de l’unité extérieure

Blocage du mécanisme du moteur de ventilateur de l’unité extérieure

Protection contre la haute pression de l’unité intérieure

Protection contre le gel de l’unité de fonctionnement intérieure

Anomalie liée à la commutation de la vanne 4 voies

Anomalie liée au gel des unités de veille intérieures

Protection du circuit Power Factor Correction (PFC ou Correction du facteur de puissance)

Révolution anormale du compresseur de l’unité extérieure

Protection contre les dépassements de pression de l’évacuation du compresseur

Protection contre la haute pression du refroidissement de l’unité extérieure

Protection contre la surchauffe du module du transistor de puissance

Protection contre la surchauffe du compresseur

Protection du courant de fonctionnement total

Détection des pics de courant continu (CC) de l’unité extérieure

Français

Dépannage

ACXF55-04930_02FR.indd 29ACXF55-04930_02FR.indd 29 12/22/2016 9:08:51 AM12/22/2016 9:08:51 AM

Page 30

Ofrece máximo confort y aire limpio con métodos óptimos de ahorro energético.

Sistema de aire acondicionado múltiple

Los sistemas de aire acondicionado múltiple ahorran espacio permitiéndole conectar varias unidades interiores a una sola unidad exterior.

Para obtener información sobre todas las característica del producto, consulte el catálogo.

Utilice el mando a distancia a un máximo de 8 metros desde el receptor del mando a distancia de la unidad interior.

Guía Rápida

Colocación de las pilas

Retire la tapa trasera

del mando a distancia. Inserte pilas AAA o R03.

Cierre la tapa.

ACXF55-04930_03ES.indd 30ACXF55-04930_03ES.indd 30 12/22/2016 9:08:57 AM12/22/2016 9:08:57 AM

Conﬁ guración del reloj

Pulse y ajuste la

hora

•

Pulse y sostenga durante aproximadamente 5 segundos para mostrar la hora en el formato de 12 (am/pm) o 24 hora.

Conﬁ rmar .

Page 31

Muchas gracias por elegir una unidad de aire acondicionado Panasonic

Sensor de presencia humana

• Búsqueda de zona

• Detección de actividad

• Detección de ausencia

Sensor de luz solar

• Detección de luz solar

Econavi

Los sensores inteligentes de actividad humana y luz solar controlan la ubicación, los movimientos y la ausencia de personas, así como la intensidad de la luz solar.

Para más información, consulte “Obtener más información...”.

Contenido

Precauciones de seguridad …32-35

Forma de uso

Obtener más información …38-39

Instrucciones de lavado

Localización de averías

Información

Accesorios

• Mando a distancia

• 2 x pilas AAA o R03

• Soporte del control remoto

• 2 x tornillos para el soporte del mando a distancia

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el ﬁ n de mejorar el producto.

……………………

……………………………………

………

……

36-37

41-43

Español

Funcionamiento básico

Seleccione el modo

deseado presionando

AUTO HEAT

DRY

COOL

Pulse

iniciar/detener el funcionamiento.

POWER

• Para encender la unidad observe si se muestra la indicación

para

Seleccione la temperature

deseada.

Arriba

Abajo

Gama de selección:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

• Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F.

ACXF55-04930_03ES.indd 31ACXF55-04930_03ES.indd 31 12/22/2016 9:08:59 AM12/22/2016 9:08:59 AM

Page 32

Precauciones de seguridad

Entrada de

aire

Entrada de

aire

Salida de

aire

Salida de

aire

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasiﬁ ca con

Unidad interior y unidad exterior

las indicaciones siguientes: Este aparato no está pensado para ser manipulado por el público en general.

En el caso de aparatos cargados con R32 (in refrigerante de baja inﬂ amabilidad).

Si se produce una fuga de refrigerante y este queda expuesto a una fuente externa de ignición, existe peligro de incendio.

Esta indicación advierte del

ADVERTENCIA

PRECAUCIÓN

posible peligro de muerte o de daños graves.

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasiﬁ cadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos indican aquellas acciones que son OBLIGATORIAS.

Unidad interior

Salida de

aire

Mando a distancia

ACXF55-04930_03ES.indd 32ACXF55-04930_03ES.indd 32 12/22/2016 9:08:59 AM12/22/2016 9:08:59 AM

Unidad

exterior

Fuente de energía

Entrada de

aire

Entrada de

aire

Salida de

aire

ADVERTENCIA

Este aparato puede ser utilizado por niños a partir de 8 años y personas con dicapacidad física, sensorial o mental o falta de experiencia y conocimientos si están bajo supervisión o han recibido instrucciones relativas al uso del aparato de un modo seguro y comprenden los riesgos implícitos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no debe ser realizado por niños sin supervisión.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Conﬁ rme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especiﬁ cado. Utilizar un tipo de refrigerante diferente al tipo especiﬁ cado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inﬂ amables. En caso contrario, podría provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.

Page 33

No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.

Para evitar el excesivo enfriamiento no se exponga directamente al aire frío durante un prolongado período.

No se siente o apoye sobre la unidad, se podría caer accidentalmente.

Mando a distancia

No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

Suministro eléctrico

No comparta la misma salida eléctrica con otros equipos para evitar el calentamiento e incendios.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

• No comparta la misma toma de corriente con otros equipos.

• No lo manipule con las manos mojadas.

• No doble excesivamente el cable de alimentación.

• No encienda ni apague la unidad conectando o desconectando el enchufe de alimentación.

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualiﬁ cada.

Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

•

Inserte el enchufe correctamente.

•

El polvo en el enchufe de alimentación debe ser limpiado periódicamente con un paño seco.

Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (Riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad

•

El ELCB se desconecta frecuentemente.

•

Se percibe olor a humo.

•

Se observa ruido anormal o

EspañolPrecauciones de seguridad

vibración en la unidad.

•

Filtraciones de agua desde la unidad interior.

•

El cable de alimentación o el enchufe está excesivamente caliente.

•

No se puede controlar la velocidad del ventilador.

•

La unidad se para inmediatamente incluso estando en funcionamiento.

•

El ventilador no se para incluso

habiendo cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/reparación.

Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.

Evite las descargas eléctricas apagando el interruptor de alimentación y desenchufando la unidad:

-Antes de limpiarlo o repararlo,

-Cuando no vaya a utilizarla durante un largo periodo, o

-Durante tormentas eléctricas especialmente violentas.

ACXF55-04930_03ES.indd 33ACXF55-04930_03ES.indd 33 12/22/2016 9:08:59 AM12/22/2016 9:08:59 AM

Page 34

Precauciones de seguridad

ADVERTENCIA

Precauciones para aparatos cargados con R32

Preste especial atención a los siguientes puntos al manejar los aparatos y los distintos refrigerantes.

Este aparato debe instalarse y/o utilizarse en una habitación con un área superior a A mantenerse lejos de fuentes de ignición, tales como calor, chispas o llamas al descubierto, o zonas peligrosas, tales como aparatos de gas, cocinas de gas, sistemas de suministro de gas reticulados, aparatos de refrigeración eléctricos, etc. (Consulte la Tabla A en la tabla de Instrucciones de instalación para conocer el valor de A

Tenga en cuenta que es posible que el refrigerante no contenga ninguna sustancia para dotarlo de olor. Es altamente recomendable contar en todo momento con detectores de gas refrigerante inﬂ amable en perfecto estado de funcionamiento y capaces de advertir de la presencia de una fuga.

Dado que la presión de funcionamiento es superior a la de los modelos con refrigerante R22, algunas tuberías y herramientas de instalación y servicio son especiales. Especialmente al sustituir un modelo con refrigerante R22 por un nuevo modelo con refrigerante R32, sustituya siempre las tuberías y tuercas cónicas convencionales por las tuberías y tuercas cónicas de R32 y R410A en el lado exterior de la unidad. La tuerca cónica y la tubería de R32 del lado de la unidad exterior también pueden usarse en el modelo R410A.

min

(m²) y

(m²))

Los modelos que utilizan refrigerante R32 y R410A presentan un diámetro de rosca diferente del puerto de carga para evitar una carga errónea con refrigerante R22 y también por motivos de seguridad. Por tanto, compruébelo de antemano. [El diámetro de rosca del puerto de carga de R32 y R410A es de 12,7 mm (1/2 pulg.).]

Tenga especial cuidado para que no penetre material extraño (aceite, agua, etc.) en las tuberías. Asimismo, al almacenar los tubos, selle de forma segura la abertura mediante pinzamiento, cinta adhesiva, etc. (La manipulación del R32 es similar a la del R410A.)

Este aparato debe almacenarse en una zona debidamente ventilada.

Este aparato debe almacenarse en una habitación en la que no existan llamas al descubierto ni fuentes de ignición de forma continuada.

Este aparato debe almacenarse de forma que se evite cualquier daño mecánico.

No utilice ningún medio para acelerar el proceso de descongelación ni para la limpieza, a excepción de los recomendados por el fabricante.Cualquier método inadecuado o el uso de materiales incompatibles pueden causar daños al producto, el estallido del sistema y lesiones graves.

No perfore ni exponga el aparato al fuego mientras está presurizado. No exponga el aparato al calor, llamas, chispas ni otras fuentes de ignición. De lo contrario, podría explotar y provocar lesiones o incluso la muerte.

ACXF55-04930_03ES.indd 34ACXF55-04930_03ES.indd 34 12/22/2016 9:09:00 AM12/22/2016 9:09:00 AM

Page 35

PRECAUCIÓN

Unidad interior y unidad exterior

No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad.

No utilice la unidad a ﬁ nes de conservación de: equipos de precisión, alimentos, animales, plantas, obras de arte u otros objetos. Podría causar un deterioro en su calidad, etc.

No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio.

Para prevenir lesiones, etc no exponga directamente al ﬂ ujo del aire plantas o animales de compañía.

No toque el borde de las aletas de aluminio del intercambiador, las piezas aﬁ ladas pueden causar lesiones.

No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad.

Para evitar daños a la unidad no la instale en zonas grasas y con humo.

Para evitar lesiones no desmonte la unidad para su limpieza.

Para evitar lesiones durante la limpieza de la unidad sitúese sobre una superﬁ cie estable.

No coloque un jarrón o un recipiente que contenga liquido sobre la unidad. El agua podría entrar en el interior de la unidad y degradar el aislamiento causando una descarga eléctrica.

No abra la ventana ni la puerta por un periodo de tiempo prolongado durante el funcionamiento, ya que ello podría dar lugar a un consumo de energía ineﬁ ciente y a molestos cambios de temperatura.

Evite las fugas de agua asegurándose de que la tubería de drenaje esté:

-Correctamente conectada,

-Libre de colmos de agua y recipientes, o

-No sumergida en el agua

Airear la habitación regularmente después de su uso durante un prolungado período o tras el empleo de cualquier equipo combustibile.

Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

Mando a distancia

No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto.

Para evitar mal funcionamiento o deterioro del control remoto:

• Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

• Las baterías nuevas deben ser del mismo tipo y se insertan siguiendo las indicaciones de la polaridad segnaladas.

Suministro eléctrico

Para evitar descargas eléctricas durante la desconexión del enchufe no tire del cable para desenchufarlo.

Español

Precauciones de seguridad

ACXF55-04930_03ES.indd 35ACXF55-04930_03ES.indd 35 12/22/2016 9:09:00 AM12/22/2016 9:09:00 AM

Page 36

Forma de uso

Indicador

POWER

TIMER

ECONAVI

nanoe

Para regular la dirección de la corriente de aire

Dirección superior

AIR SWING

Dirección lateral

• No ajuste la aleta manualmente.

Para ajustar la velocidad del ventilador

AUTO FAN

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

Para cambiar entre potente y silencioso

POTENTE: Para alcanzar temperatura rápidamente

• Este funcionamiento se detiene automáticamente después de 20 minutos.

No utilizado en funciones normales.

Pulse para restablecer el ajuste de fábrica del mando a

SILENCIOSO: Para disfrutar del funcionamiento silencioso

• Esta operación reduce el ruido de corriente de aire.

distancia.

Para maximizar el confort mientras duerme

Este funcionamiento le proporciona un entorno confortable durante el sueño. Ajusta automáticamente la temperatura al patrón de sueño durante el periodo de activación. El indicador de la unidad interior se oscurece al activarse este funcionamiento. Esto no ocurre si el brillo del indicador se ha oscurecido anteriormente.

•

SLEEP

(Cancel)

Este funcionamiento se encuentra incorporado al temporizador de activación (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 horas).

Esta operación puede conﬁ gurarse junto con el temporizador. Cuando se utiliza conjuntamente con el temporizador de apagar, tiene prioridad el funcionamiento de sueño.

•

Se puede cancelar pulsando el botón correspondiente hasta que llegue a 0.0 h.

ACXF55-04930_03ES.indd 36ACXF55-04930_03ES.indd 36 12/22/2016 9:09:00 AM12/22/2016 9:09:00 AM

Page 37

Para más información, consulte “Obtener más información...”.

CANCEL

Para ajustar el temporizador

Están disponibles 2 conjuntos de temporizadores de encender y apagar, para encender y apagar la unidad a diferentes tiempos predeﬁ nidos.

• Para cancelar el temporizador de encender y apagar, pulse seleccionar respectivamente pulse

o para

o luego

• Si el temporizador se cancela manualmente o a causa de un fallo de

TIMER

OFF

21 3

SET

CANCEL

alimentación, puede restablecer de nuevo

Ajuste el temporizador

de activación (ON) o de desactivación (OFF)

• Cada vez que se pulsa:

Cancel

Ejemplo: Apagar a las 22:00

el temporizador pulsando seleccionar respectivamente pulse

• El ajuste de temporizador más próximo aparecerá y se activará en modo secuencial.

o para

o luego

• La función de temporizador está basada

2 Ajuste la hora

3 Conﬁ rmar

en la hora programada en el mando a distancia y se repite diariamente. Para conﬁ gurar el reloj, consulte la Guía rápida.

Para mejorar el nivel de humedad (No aplicable al sistema dividido múltiple)

•

Esta operación reduce la sequedad del aire solo durante el modo COOL (FRÍO).

Para ahorrar energía Para puriﬁ car el aire

Español

Forma de uso

• Cuando se selecciona la modalidad manual AIR SWING,

se cancelará la

• Para más información, consulte “Obtener más información...”.

modalidad de funcionamiento ECONAVI.

Nota

, , ,

• Se puede activar en todos los modos y se puede cancelar pulsando de nuevo el botón respectivo.

SLEEP

•

No se puede seleccionar al mismo tiempo.

•

No se puede activar junto con MILD DRY COOLING (refrigeración con sequedad reducida).

ACXF55-04930_03ES.indd 37ACXF55-04930_03ES.indd 37 12/22/2016 9:09:00 AM12/22/2016 9:09:00 AM

Page 38

Obtener más información...

Modo de operación

AUTOMÁTICO : Durante la funcionamiento, el indicador POWER (ENCENDIDO)

Simple

Múltiple

CALOR :

Múltiple

FRÍO : SECO : La unidad funciona en la velocidad de ventilador bajo para proporcionar una

• La unidad selecciona el modo de funcionamiento cada 10 minutos de acuerdo con la conﬁ guración de temperatura y la temperatura ambiente.

• La unidad selecciona el modo de funcionamiento cada 3 horas de acuerdo con la conﬁ guración de temperatura, la temperatura exterior o la temperatura ambiente.

• Es posible manejar las unidades interiores individualmente o simultáneamente. La prioridad de funcionamiento se concede a la unidad que se conectó primero.

• Durante el funcionamiento, los modos CALOR y FRÍO no se pueden activar al mismo tiempo para varias unidades de interior.

• El indicador de encendido parpadea para indicar que la unidad interior está preparada para un modo de funcionamiento diferente.

El indicador POWER parpadea durante la fase inicial de este funcionamiento. El equipo tarda un rato en calentar.

• Para los sistemas en los que el modo CALOR está bloqueado, si se selecciona un modo de funcionamiento distinto de CALOR, la unidad de interior se detiene y el indicador de encendido parpadea.

Proporciona la comodidad de un refrigerado eﬁ caz para adaptarse a sus necesidades.

agradable refrigeración.

Ajuste de temperatura para ahorro energético

Podría ahorrar energía si mantiene la unidad en funcionamiento dentro del rango recomendado de temperatura.

CALOR : 20.0 °C ~ 24.0 °C / FRÍO : 26.0 °C ~ 28.0 °C /

parpadeará al iniciar.

68 °F ~ 75 °F.

79 °F ~ 82 °F.

Dirección del ﬂ ujo de aire

En el modo FRÍO/SECO:

Si se ha seleccionado AUTOMÁTICO, la aleta se balancea de izquierda a derecha y de arriba a debajo de forma automática.

En el modo CALOR:

Si se ha seleccionado AUTOMÁTICO, la aleta horizontal se ﬁ ja en la posición predeterminada. La aleta vertical se balancea a izquierda y derecha después de subir la temperatura.

En MILD DRY (No aplicable al sistema dividido múltiple):

Cuando la orientación vertical del ﬂ ujo de aire está seleccionada en AUTO, se detiene en la posición más baja para evitar el contacto con el aire frío. Sin embargo, es posible ajustar la dirección de la aleta de forma manual.

Control de reinicio automático

Si vuelve la electricidad después de un fallo de alimentación, el funcionamiento se reiniciará automáticamente después de un periodo de tiempo con el modo de operación y la dirección de ﬂ ujo anteriores.

• Este control no es aplicable cuando está ajustado el TEMPORIZADOR.

ACXF55-04930_03ES.indd 38ACXF55-04930_03ES.indd 38 12/22/2016 9:09:01 AM12/22/2016 9:09:01 AM

Page 39

nanoe

■ Para disfrutar de un ambiente fresco y más limpio

Esta operación proporciona aire limpio, humidiﬁ ca la piel y el pelo, y reduce y neutraliza olores de la estancia.

ECONAVI

■ Econavi con sensores Eco inteligentes

Los sensores Eco inteligentes detectan posibles gastos excesivos de energía mediante el sensor de actividad humana y el sensor de luz solar.

El sensor de actividad humana detecta zonas de fuente de calor y movimiento en una estancia.

• En función de la actividad de la zona, la posición de la aleta se ajusta de forma automática.

• El sensor de actividad humana está determinado por la ubicación de la unidad interior, la velocidad de movimiento de actividad humana/no humana, el rango de temperatura, etc.

• El sensor de actividad humana puede detectar accidentalmente actividad y fuentes de calor no humanas, tales como mascotas, o puede no detectar la actividad humana o fuente de calor si la persona permanece inmóvil.

• No coloque objetos voluminosos cerca del sensor y mantenga distantes las unidades de calefacción o humidiﬁ cadores de su zona de cobertura.

El sensor de luz solar detecta los cambios de intensidad de la luz solar en la estancia. Reduce el gasto excesivo de energía en condiciones de menos luz solar.

5 Funciones

Onda de temperatura

Búsqueda de zona

120º

Detección de actividad

Detección de ausencia

Detección de luz solar

Español

Patrón rítmico controlado por temperatura para ahorrar energía sin comprometer el confort.

El sensor de actividad humana detecta la presencia/ ausencia de personas y la velocidad de movimiento de las actividades humanas, minimizando la cantidad requerida de energía.

Ajusta la potencia a los cambios de intensidad de la luz solar.

Obtener más información...

Condiciones de funcionamiento

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas.

Temperatura

FRÍO

CALOR

DBT: Temperatura en seco, WBT: Temperatura en húmedo

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Máx. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Mín. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Máx. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Mín. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Interior

DBT WBT DBT WBT DBT WBT

Unidad dividida

exterior simple

Unidad dividida

exterior múltiple

ACXF55-04930_03ES.indd 39ACXF55-04930_03ES.indd 39 12/22/2016 9:09:01 AM12/22/2016 9:09:01 AM

Page 40

Instrucciones de lavado

Para garantizar un desempeño óptimo de la unidad, la limpieza se debe realizar en intervalos regulares. Un equipo sucio puede causar mal funcionamiento y podría ver el código de error “H99”. Consulte al distribuidor autorizado.

• Apague la unidad y desenchúfela antes de limpiarla.

• No toque la las partes angulosas de aluminio pueden causar heridas.

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones (

pH 7) o detergentes

domésticos neutros.

• No utilice agua con una temperatura superior a 40 °C / 104 °F.

Unidad interior

Limpie la unidad suavemente con un paño suave y seco.

Sensor de presencia humana

No golpee ni presione violentamente el sensor ni introduzca un objeto punzante. Podría provocar daños y mal funcionamiento.

Filtros de aire

Cada dos semanas

• Lave/enjuague los ﬁ ltros con agua, con cuidado para evitar dañar la superﬁ cie del mismo.

•

Secar minuciosamente los ﬁ ltros a la sombra, lejos del fuego o la luz solar directa.

•

Reemplace los ﬁ ltros dañados.

Retirar el ﬁ ltro de aire

Unidad exterior

Asegúrese de que la salida de aire de la unidad exterior no esté bloqueada por hojas de árboles o nieve. Elimine cualquier obstrucción de la tubería de drenaje.

Unidad interior

Panel frontal

Filtros de aire

Sensor de presencia humana

Fijar el ﬁ ltro de aire

Introducir en la unidad

Aleta de aluminio

Panel frontal

Lávelo con cuidado y séquelo.

Retire el panel frontal Cerrar con ﬁ rmeza

Tirar y levantar.

Empuje.

Insertar

en ambos

Libere los enganches

en ambos extremos.

Cerrar.

Presione en ambos extremos y en el centro del panel

lados.

frontal.

ACXF55-04930_03ES.indd 40ACXF55-04930_03ES.indd 40 12/22/2016 9:09:02 AM12/22/2016 9:09:02 AM

Page 41

Localización de averías

Las siguientes señales no indican un mal funcionamiento.

Sale neblina de la unidad interior. • Efecto de condensación producido durante el proceso de

Se escucha un sonido similar a agua ﬂ uyendo durante el funcionamiento.

Hay un olor extraño en la habitación. •

El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.

El ﬂ ujo de aire continúa aún después de que se haya parado el funcionamiento.

El indicador está TIMER siempre está encendido. • El retraso responde a un dispositivo de protección del

La unidad exterior emite agua o vapor. • Se produce condensación o evaporación en los tubos. TIMER indicator is always on. • Una vez conﬁ gurado, el ajuste del temporizador se repite

El indicador POWER parpadea durante el modo CALOR sin que se suministre aire caliente (y la aleta se encuentra cerrada).

El ventilador interior se para de vez en cuando durante la función de calentamiento.

El indicador POWER parpadea antes de encender la unidad.

Sonido seco (de chasquido) durante el funcionamiento.

Sonido de salpicaduras durante el funcionamiento. Acumulación de polvo an la pared. • Debido a la circulación de aire o a la electricidad estática

Durante el modo FRÍO/SECO, la unidad de interior se detiene y el indicador de encendido parpadea.

Decoloración de algunas partes de plástico. • La decoloración está sujeta a tipos de material utilizados

Señal Causa

enfriamiento.

• Flujo del refrigerante en el interior de la unidad.

Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación.

• Con esto se eliminan los malos olores del ambiente.

• Extracción de calor restante de la unidad interior (máximo 30 segundos).

compresor de la unidad.

todos los días.

• La unidad se encuentra en el modo de descongelación (y AIR SWING está ajustado en AUTO).

• Para evitar un efecto de enfriamiento indeseado.

• Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido. Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 35 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.

• Los cambios de temperatura causan la expansión/ contracción de la unidad.

• Generación de nanoe en la unidad.

generada por el acondicionador de aire. Sobre la superﬁ cie de ciertos tipos de papel de pared se acumula polvo fácilmente (se recomienda limpiar a menudo la zona alrededor del acondicionador de aire).

• El sistema se ha bloqueado para funcionar solo en modo CALOR.

en partes de plástico, aceleradas cuando están expuestas a calor, luz del sol, luz ultravioleta o factores medioambientales.

Español

Compruebe lo siguiente antes de llamar a un técnico.

El modo CALOR/FRÍO no funciona eﬁ cientemente.

Funcionamiento ruidoso. •

El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.)

La unidad no funciona. • Compruebe si el disyuntor está activado.

La unidad no recibe la señal del mando a distancia.

Señal Compruebe

• Programe la temperatura correctamente.

• Cierre todas las puertas y ventanas.

• Limpie o sustituya los ﬁ ltros.

• Limpie cualquier obstrucción en la entrada y salida de aire. Compruebe si la unidad ha sido instalada en una inclinación.

• Cierre el panel delantero correctamente.

• Inserte las baterías correctamente.

• Reemplace las baterías débiles.

• Compruebe si los temporizadores han sido programados.

• Asegúrese de que el receptor no esté obstruido.

• Ciertas luces ﬂ uorescentes puede interferir con el transmisor de señal. Consulte al distribuidor autorizado.

Instrucciones de lavado / Localización de averías

ACXF55-04930_03ES.indd 41ACXF55-04930_03ES.indd 41 12/22/2016 9:09:03 AM12/22/2016 9:09:03 AM

Page 42

Localización de averías

Si…

■El mando a distancia está extraviado o funciona mal

1.Abra el panel frontal.

2.Para usar en modo AUTOMÁTICO, pulse el botón una vez.

3. Pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A

AUTO

OFF/ON

■Los indicadores brillan demasiado

• Pulse y mantenga pulsado durante 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad.

■ Se realiza una inspección estacional después de un largo periodo en desuso

• Inspeccione las pilas del mando a distancia.

• Compruebe que no haya ninguna obstrucción alrededor de las rejillas de entrada y salida de aire.

Utilice el botón Auto OFF/ON (apagado/encendido automático) para seleccionar la operación

• FRÍO/CALOR. Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale:

FRÍO: ≥ 8 °C / 14.4 °F CALOR: ≥ 14 °C / 25.2 °F

■ No se van a utilizar las unidades durante un periodo prolongado de tiempo

• Active el modo de CALOR durante 2 ~3 horas para retirar la humedad restante en todas las partes internas y evitar así la acumulación de moho.

• Apague la unidad y desenchúfela.

• Extraiga las pilas del mando a distancia.

continuación, suelte el botón para usar el modo FRÍO forzado.

4. Repita el paso 3. Pulse el botón y manténgalo pulsado hasta que oiga 2 pitidos. A continuación, suelte el botón para usar en el modo CALOR forzado.

5.Vuelva a pulsar el botón para apagarlo.

NO UTILICE LA UNIDAD SI

APAGUE LA FUENTE DE ALIMENTACIÓN Y DESENCHUFE, por favor consulte un distribuidor autorizado en caso se veriﬁ quen las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Si hay escapes de agua de la unidad interior.

• Si el interruptor del circuito salta frecuentemente.

• El cable de alimentación está demasiado caliente.

• Los interruptores o los botones no funcionan correctamente.

ACXF55-04930_03ES.indd 42ACXF55-04930_03ES.indd 42 12/22/2016 9:09:03 AM12/22/2016 9:09:03 AM

Page 43

Localización de averías

TIMER

CANCEL

RES

Cómo recuperar los códigos de error

Si la unidad se detiene y el indicador TIMER (TEMPORIZADOR) parpadea, utilice el mando a distancia para recuperar el código de error.

Pulse durante 5 segundos

Pulse durante 5 segundos para abandonar la

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

comprobación

•

Con determinados errores, puede reiniciar la unidad con el funcionamiento limitado si se escuchan 4 pitidos al ponerse en marcha la unidad.

Visualización de diagnóstico

H 00 No hay memoria de fallo H 11

H 12

H 14

H 15

H 16

H 19

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

Anomalía/Control de protección

Comunicación anómala interior/exterior Capacidad de unidad interior

incomparable Anomalía en el sensor de temperatura

de entrada interior Anomalía en el sensor de

temperatura del compresor exterior Anomalía en el transformador de

corriente exterior (CT) Bloqueo del mecanismo del motor del

ventilador interior Anomalía en el funcionamiento del

interruptor interior de ﬂ otador Anomalía en el sensor de temperatura

1 del intercambiador de calor interior Anomalía en el sensor de temperatura

2 del intercambiador de calor interior Anomalía en el dispositivo de iones

interior Anomalía en el sensor de temperatura

de aire exterior Anomalía en el sensor de temperatura

del intercambiador de calor exterior Anomalía en el sensor de temperatura

de descarga exterior Anomalía en el sensor de temperatura

2 del intercambiador de calor exterior Anomalía en la conexión interior/

exterior Anomalía en el sensor de temperatura

del disipador de calor exterior Anomalía en la contracorriente de

agua interior/exterior Anomalía en el sensor de temperatura

de la tubería de gas exterior

SET

Visualización de diagnóstico

Pulse hasta escuchar un pitido y, después, apunte el código del error

Apague la unidad y comunique el código de error a un distribuidor autorizado

Anomalía/Control de protección

H 37

H 38

H 39

H 41 H 59 Anomalía del sensor Eco

H 64

H 67 Anomalía en nanoe H 70 Anomalía en el sensor de luz

H 97

H 98 Protección de alta presión interior

H 99

F 11

F 17

F 90

F 91 Anomalía en el ciclo de refrigeración

F 93

F 94

F 95

F 96

F 97

F 98

F 99

Anomalía en el sensor de temperatura de la tubería de líquido exterior

Discrepancia interior/exterior (código de marca)

Anomalía en unidad en funcionamiento o unidades en espera interiores

Anomalía en conexión de cables o tuberías

Anomalía en el sensor exterior de alta presión

Bloqueo del mecanismo del motor del ventilador exterior

Protección antecongelante de unidad de funcionamiento interior

Anomalía de conmutación de la válvula de 4 vías

Anomalía de congelación de unidades interiores en espera

Protección de la Corrección de factor energético (PFC)

Anomalía de revoluciones del compresor exterior

Protección de exceso de presión de la descarga del compresor

Protección de alta presión de refrigeración exterior

Protección de sobrecalentamiento del módulo de transistor de alimentación

Protección de sobrecalentamiento del compresor

Protección total de corriente en circulación Detección de pico de corriente directa

(CD) exterior

Español

Localización de averías

ACXF55-04930_03ES.indd 43ACXF55-04930_03ES.indd 43 12/22/2016 9:09:03 AM12/22/2016 9:09:03 AM

Page 44

Bietet maximalen Komfort sowie saubere Luft und setzt optimale Energiesparmethoden ein.

Multi-SplitKlima-

system

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

Näheres zu den Features dieses Produkts siehe im Produktkatalog

Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

Kurzanleitung

Einlegen der Batterien

Deckel der

Fernbedienung nach unten wegziehen.

Batterien einlegen (AAA

oder R03).

Batteriefach schließen.

ACXF55-04930_04DE.indd 44ACXF55-04930_04DE.indd 44 12/22/2016 9:09:09 AM12/22/2016 9:09:09 AM

Einstellen der Uhr

drücken und

gewünschte Uhrzeit einstellen.

•

Drücken Sie etwa 5 Sekunden lang, um zwischen der 12-Stunden- und der 24-StundenAnzeige zu wechseln.

Bestätigen .

Page 45

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts.

PersonenAktivitätssensor

• Flächensuche

• Aktivitätserkennung

• Abwesenheitserkennung

Sonnenlichtsensor

• Sonnenlichterkennung

Econavi

Die intelligenten Sensoren für menschliche Aktivität und Sonnenlicht überwachen Ort, Bewegungen und Abwesenheit von Menschen sowie die Intensität des Sonnenlichts.

Näheres siehe unter „Funktionsdetails...“

Inhalt

Sicherheitshinweise

Bedienung

…………………

Funktionsdetails

Reinigungsanweisungen

Störungssuche

Informationen

Zubehör

• Fernbedienung

• 2 Batterien des Typs AAA bzw. R03

• Fernbedienungshalter

• 2 Schrauben für Fernbedienungshalter

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

……

46-49

50-51

…………

…………………

52-53

…

55-57

Deutsch

Grundlegender Betrieb

Gewünschte Temperatur

einstellen.

Nach oben

Nach unten

Einstellbereich:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

Um die Temperaturanzeige

• zwischen °C und °F zu wechseln, ist 10 Sekunden lang zu drücken.

ca.

COOL

Drücken Sie ,

um das Gerät ein-

auszuschalten.

bzw.

POWER

Drücken Sie

um den gewünschten Modus auszuwählen.

AUTO HEAT

DRY

• Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können.

ACXF55-04930_04DE.indd 45ACXF55-04930_04DE.indd 45 12/22/2016 9:09:10 AM12/22/2016 9:09:10 AM

Page 46

Sicherheitshinweise

Lufteintritt

Luftaustritt

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.

Für ein mit R32 gefülltes Gerät (schwaches brennbares Kältemittel).

Falls das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt wird, besteht Brandgefahr.

Die Nichtbeachtung dieses

VORSICHT

ACHTUNG

Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Innengerät

Fernbedienung

Außengerät

Luftaustritt

Lufteintritt

Stromversorgung

Lufteintritt

Luftaustritt

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

ACXF55-04930_04DE.indd 46ACXF55-04930_04DE.indd 46 12/22/2016 9:09:11 AM12/22/2016 9:09:11 AM

Page 47

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innenoder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Stromversorgung

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

•

Das Klimagerät darf nicht durch.

•

Einstecken oder Herausziehen des eventuell vorhandenen Steckers einbzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.

•

Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst

Deutsch Sicherheitshinweise

häuﬁ g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen,

wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

ACXF55-04930_04DE.indd 47ACXF55-04930_04DE.indd 47 12/22/2016 9:09:11 AM12/22/2016 9:09:11 AM

Page 48

Sicherheitshinweise

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung:

-Das Gerät gereinigt oder gewartet werden soll,

-Wenn das Gerät längere Zeit außer Betrieb genommen werden soll, oder

-Wenn starke Gewitter herrschen.

VORSICHT

Vorsichtsmaßnahmen für ein mit R32 gefülltes Gerät

Achten Sie beim Betrieb der Geräte und beim Umgang mit unterschiedlichen Kältemitteln besonders auf folgende Punkte.

Das Gerät sollte in einem Raum mit einer

Wohnﬂ äche größer als A und/oder betrieben werden. Es sollte von Zündquellen wie Hitze/Funken/offenen Flammen oder explosionsgefährdeten Bereichen wie Gasgeräten, Gaskochern, netzförmigen Gasversorgungssystemen oder Elektroküchengeräten usw. ferngehalten werden. (Bitte beachten Sie hierzu Tabelle A Montageanleitung Tabelle für A

(m²))

min

Beachten Sie, dass das Kältemittel evtl. geruchlos ist. Daher wird dringend empfohlen, dass geeignete Gasmelder für brennbare Kältemittel vorhanden, betriebsbereit und in der Lage sind, vor Lecks zu warnen.

Da der Arbeitsdruck höher als bei Modellen mit dem Kältemittel R22 ist, gibt es einige gesonderte Rohrleitungen, Montageschritte und Wartungswerkzeuge. Insbesondere, wenn Sie ein KältemittelR22-Modell durch ein neues KältemittelR32-Modell ersetzen, tauschen Sie immer an der Außeneinheit die herkömmlichen Rohre und Überwurfmuttern durch die speziellen R32- und R410ARohrleitungen und -Überwurfmuttern aus. Das Rohr und die Überwurfmutter für R32 an der Außeneinheit können auch für das Modell R410A verwendet werden.

(m²) installiert

min

Modelle, die die Kältemittel R32 und R410A verwenden, haben einen unterschiedlichen LadeanschlussGewindedurchmesser, um eine fehlerhafte Befüllung mit dem Kältemittel R22 zu verhindern und die Sicherheit zu erhöhen. Überprüfen Sie dies deshalb im Voraus. [Der Ladeanschluss- Gewindedurchmesser für R32 und R410A beträgt 12,7 mm (1/2 Zoll).]

Seien Sie besonders vorsichtig, damit keine Fremdstoffe (Öl, Wasser usw.) in die Rohrleitungen eindringen. Versiegeln Sie darüber hinaus ordnungsgemäß die Öffnungen, wenn Sie die Rohrleitungen lagern, indem Sie sie zuklemmen, zukleben usw. (Die Handhabung von R32 ist mit der von R410A vergleichbar.)

Dieses Gerät sollte in einem gut belüfteten Bereich aufbewahrt werden.

Dieses Gerät sollte in einem Raum aufbewahrt werden, in dem es keine kontinuierlichen offenen Flammen und Zündquellen gibt.

Dieses Gerät sollte so aufbewahrt werden, dass keine mechanischen Beschädigungen verursacht werden.

Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.

Unterlassen Sie es, das Gerät gewaltsam zu öffnen oder zu verbrennen, da es unter Druck steht. Setzen Sie das Gerät auch keinen heißen Temperaturen, Flammen, Funken oder anderen Zündquellen aus. Anderenfalls kann es explodieren und Verletzungen, u. U. mit tödlichem Ausgang, verursachen.

ACXF55-04930_04DE.indd 48ACXF55-04930_04DE.indd 48 12/22/2016 9:09:11 AM12/22/2016 9:09:11 AM

Page 49

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pﬂ anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pﬂ anzen nicht direkt dem Luftstrom ausgesetzt werden.

Es sollten keine scharfkantigen Aluminiumlamellen anfasst werden, weil diese Verletzungen hervorrufen könnten.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Während des Betriebs sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten, da es anderenfalls zu einem inefﬁ zienten Energieverbrauch und unangenehmen Temperaturschwankungen kommen kann.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung:

-Fachgerecht angeschlossen wird,

-Nicht direkt in einen Abﬂ uss geführt wird, bei dem Rückstaugefahr besteht,

-Nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederauﬂ adbaren Ni-Cd- Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

•

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

•

Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

Sicherheitshinweise

Deutsch

ACXF55-04930_04DE.indd 49ACXF55-04930_04DE.indd 49 12/22/2016 9:09:11 AM12/22/2016 9:09:11 AM

Page 50

Bedienung

Anzeigeleiste

POWER

TIMER

ECONAVI

nanoe

Ausrichten des Luftstroms

Aufwärtsrichtung

AIR SWING

Querrichtung

• Die Klappe darf nicht von Hand verstellt werden.

Zum Einstellen der Ventilatordrehzahl

AUTO FAN

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

POWERFUL: Turbobetrieb

•

Diese Betriebsart endet automatisch nach 20 Stunden.

Diese Taste wird im Normalbetrieb nicht benötigt.

Drücken Sie diese Taste, um die Fernbedienung

QUIET: Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringert.

zurückzusetzen.

Um den Komfort während des Schlafens zu maximieren

Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.

•

SLEEP

(Cancel)

Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.

Dieser Vorgang kann zusammen mit dem Timer eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.

•

Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden.

ACXF55-04930_04DE.indd 50ACXF55-04930_04DE.indd 50 12/22/2016 9:09:11 AM12/22/2016 9:09:11 AM

Page 51

Näheres siehe unter „Funktionsdetails...“.

CANCEL

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.

21 3

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste

bzw.

, um bzw. auszuwählen, dann die

TIMER

OFF

SET

CANCEL

Taste

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt

Wählen Sie den

Einschalt- bzw. den Ausschalt- Timer aus

•

Mit jedem Tastendruck:

Cancel

Stellen Sie die

gewünschte Uhrzeit ein

3 Bestätigen

Beispiel: AUS at 22:00

werden. Hierzu ist zunächst die Taste bzw. drücken, dann die Taste

tzum Auswählen von bzw.

• Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

Verbessern des Feuchtegehalts der Luft (Nicht zutreffend für Multi-Split-Geräte)

•

Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der Luft.

Zum Sparen von Energie Reinigen der Raumluft

Bedienung

Deutsch

• Wird eine manuelle LAMELLENSTELLUNG ausgewählt, erfolgt eine Deaktivierung

• Näheres siehe unter „Funktionsdetails...“.

des ECONAVI-Betriebs.

Hinweis

, , ,

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

SLEEP

•

Diese Funktionen können nicht gleichzeitig verwendet werden.

•

Kann während der SCHONENDEN ENTFEUCHTUNG nicht aktiviert werden.

ACXF55-04930_04DE.indd 51ACXF55-04930_04DE.indd 51 12/22/2016 9:09:12 AM12/22/2016 9:09:12 AM

Page 52

Funktionsdetails...

Betriebsart

AUTOMATIK : Während Betriebsart, blinkt anfänglich das POWER-Symbol.

Single

Multi

HEIZEN :

Multi

KÜHLEN : Bietet eine wirksame Komfortkühlung nach Ihren Wünschen. ENTFEUCHTEN : Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

Energiesparende Temperatureinstellung

Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen.

HEIZEN : 20.0 °C ~ 24.0 °C / KÜHLEN : 26.0 °C ~ 28.0 °C /

• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

• Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im StandbyBetrieb beﬁ ndet, bis eine andere Betriebsart verwendet wird.

Das POWER-Symbol blinkt in der anfänglichen Phase des Vorgangs. Es dauert etwas, bis das Gerät aufgeheizt ist

• Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

68 °F ~ 75 °F.

79 °F ~ 82 °F.

Luftstromrichtung

Beim KÜHLEN/ENTFEUCHTEN:

In der Einstellung AUTO schwingt die Klappe automatisch nach rechts und links sowie nach oben und unten.

Beim HEIZEN:

In der Einstellung AUTO wird die horizontale Klappe in einer bestimmten Stellung ﬁ xiert. Die vertikale Klappe schwenkt bei einem Temperaturanstieg automatisch horizontal hin und her.

Beim SCHONENDEN ENTFEUCHTEN (Nicht zutreffend für Multi-Split-Geräte):

Wenn die vertikale Luftschwenkautomatik eingestellt ist, bleibt die Klappe in der untersten Stellung stehen, um einen kalten Luftzug zu vermeiden. Die Klappenstellung kann jedoch auch an der Fernbedienung manuell eingestellt werden.

Automatische Neustartsteuerung

Wenn der Strom nach einem Stromausfall wieder ﬂ ießt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

ACXF55-04930_04DE.indd 52ACXF55-04930_04DE.indd 52 12/22/2016 9:09:12 AM12/22/2016 9:09:12 AM

Page 53

nanoe

■ Genießen einer frischen und sauberen Umgebung

Diese Betriebsart sorgt für saubere Luft, befeuchtet Haut und Haare sowie reduziert und neutralisiert Gerüche im Raum.

ECONAVI

■ Econavi mit intelligenten Eco-Sensoren

Intelligente Eco-Sensoren erkennen anhand des Personen-Aktivitätssensors und des Sonnenlichtsensors eine mögliche Verschwendung von Energie.

Der Personen-Aktivitätssensor erfasst Wärmequellen und deren Bewegung.

• Je nach Aktivitätsgrad des Bereichs passt die Klappe ihre Position automatisch an.

• Der Personen-Aktivitätssensor wird durch die Position des Innengeräts, die Bewegungsgeschwindigkeit menschlicher/nicht-menschlicher Aktivitäten, den Temperaturbereich usw. beeinﬂ usst.

• Der Personen-Aktivitätssensor erkennt u. U. irrtümlicherweise nicht-menschliche Aktivitäten und Wärmequellen, wie z. B. Haustiere, oder erkennt evtl. nicht die menschliche Aktivität oder Wärmequelle, wenn sich die Person nicht bewegt.

• Legen Sie keine großen Gegenstände in die Nähe des Sensors, und stellen Sie Heizgeräte oder Raumbefeuchter nicht im Erfassungsbereich des Sensors auf.

Die Sonnenlichtsensor erkennt Änderungen der Intensität der Sonneneinstrahlung im Raum. Er reduziert die Energieverschwendung unter Bedingungen mit weniger Sonnenlicht.

5 Funktionen

Temperaturwelle2Flächensuche3 Aktivitätser-

kennung

Abwesenheits-

Sonnenlichterkennung

erkennung

120º

Rhythmisches temperaturgeführtes Muster, um Energie zu sparen, ohne auf Komfort zu verzichten.

Der Personen-Aktivitätssensor erkennt Anwesenheit/Abwesenheit von Menschen und die Bewegungsgeschwindigkeit von menschlichen Aktivitäten, um die erforderliche Menge an Energie zu minimieren.

Passt die Leistung an die Änderungen der Sonnenlichtintensität an.

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur

KÜHLEN

HEIZEN

TK: Trockenkugeltemperatur, FK: Feuchtkugeltemperatur

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Innen

TK FK TK FK TK FK

Single-Split-Außengerät

Multi-Split-Außengerät

Funktionsdetails...

Deutsch

ACXF55-04930_04DE.indd 53ACXF55-04930_04DE.indd 53 12/22/2016 9:09:12 AM12/22/2016 9:09:12 AM

Page 54

Reinigungsanweisungen

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

•

Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.

•

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

•

Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

•

Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (

pH-Wert ca. 7).

•

Verwenden Sie kein Wasser, das über 40 °C / 104 °F warm ist.

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Personen-Aktivitätssensor

Der Sensor sollte nicht mit harten, spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden und Fehlfunktionen verursachen könnte.

Außengerät

Stellen Sie sicher, dass der Luftauslass des Außengeräts nicht durch Laub oder Schnee blockiert wird. Beseitigen Sie eine eventuelle Blockade vom Abﬂ ussrohr.

Luftﬁ lter

Einmal alle 2 Wochen

•

Gehen Sie beim Waschen und Ausspülen der Luftﬁ lter vorsichtig vor, damit die Filteroberﬂ äche nicht beschädigt wird.

•

Lassen Sie den Luftﬁ lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.

•

Beschädigte Filter sind zu ersetzen.

Entfernen des Luftﬁ lters Einsetzen des Luftﬁ lters

Innengerät

Frontverkleidung

Luftﬁ lter

Personenaktivitätssensor

Aluminiumlamellen

Im Gerät einhaken

Frontverkleidung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Entfernen der Frontabdeckung

Ziehen Sie es heraus und

heben Sie es an.

Die Haken an beiden

Enden.

Anbringen der Frontabdeckung

Schieben Sie es in.

Nach unten klappen.

Drücken Sie beide enden und die Mitte der

Vorderseite.

Auf beiden

Seiten einhängen.

ACXF55-04930_04DE.indd 54ACXF55-04930_04DE.indd 54 12/22/2016 9:09:13 AM12/22/2016 9:09:13 AM

Page 55

Störungssuche

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Aus dem Innengerät tritt Nebel aus. • Während des Betriebs ist das Geräusch

ﬂ ießenden Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch. • Dieser Geruch kann von Feuchtigkeit stammen, die von

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Es strömt trotz Ausschaltens des Geräts weiter Luft aus.

Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus.• Auf den Rohren kann Wasser kondensieren oder verdunsten. Das TIMER-Symbol leuchtet immer. • Die Timer-Funktion wird täglich ausgeführt. Das POWER-Symbol am Innengerät blinkt im

Heizbetrieb, die Klappe ist geschlossen, und es wird keine warme Luft ausgeblasen.

Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs. • Dehnung bzw. Kontraktion von Geräteteilen aufgrund von

Plätschernde Geräusche während des Betriebs. • Nanoe wird auf dem Gerät erzeugt. Staubansammlung an der Wand. • Durch Luftzirkulation oder vom Klimagerät erzeugte

Im Kühl- bzw. Entfeuchtungsbetrieb stoppt das Innengerät, und das POWER-Symbol blinkt.

Verfärbung einiger Plastikteile. • Die Verfärbung ist von den in Kunststoffteilen verwendeten

Symptom Mögliche Ursache

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

• Durch das Gerät strömt Kältemittel.

Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

• Dies dient dazu, Gerüche zu entfernen.

• Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

• Das Gerät beﬁ ndet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).

• Hierdurch wird verhindert, dass kalte Luft austritt.

• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor. Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

Temperaturänderungen.

statische Elektrizität. Manche Tapetenarten können die Ansammlung von Staub begünstigen (häuﬁ ge Reinigung des Bereichs rund um das Klimagerät empfohlen).

• Das System wurde gesperrt, damit es nur im Heizbetrieb läuft.

Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

Reinigungsanweisungen / Störungssuche

Deutsch

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein.

Das Gerät arbeitet laut. • Überprüfen Sie, ob das Gerät schief steht.

Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.)

Das Gerät funktioniert nicht. • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

Das Gerät empfängt kein Signal von der Fernbedienung.

Symptom Zu überprüfen

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind

• Reinigen oder ersetzen Sie die Luftﬁ lter.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Schließen Sie das Frontgitter richtig.

• Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien.

• Überprüfen Sie, ob der Timer gestellt wurde.et.

• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

ACXF55-04930_04DE.indd 55ACXF55-04930_04DE.indd 55 12/22/2016 9:09:14 AM12/22/2016 9:09:14 AM

Page 56

Störungssuche

Symptom...

■Die Fernbedienung ist unaufﬁ ndbar oder ausgefallen

1. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt.

2.Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen.

AUTO

OFF/ON

■Die Anzeigen sind zu hell

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste

■ Durchführen einer Kontrolle nach einer längeren Betriebsunterbrechung

• Überprüfen Sie die Batterien der Fernbedienung.

• Stellen Sie sicher, dass keine Hindernisse am Luftein- und -austritt vorhanden sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥ 8 °C / 14.4 °F HEIZEN: ≥ 14 °C / 25.2 °F

■ Die Geräte werden längere Zeit nicht benutzt

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

•

Entfernen Sie die Batterien aus der Fernbedienung.

3. Drücken Sie die Taste solange, bis 1 Piepton ertönt, und lassen Sie sie los. Das Gerät beﬁ ndet sich jetzt im Zwangskühlbetrieb.

4. Wiederholen Sie Schritt 3. Drücken Sie die Taste solange, bis 2 Pieptone ertönen, und lassen Sie sie los. Das Gerät beﬁ ndet sich jetzt im Zwangsheizbetrieb.

5.Drücken Sie die Taste erneut, um das Gerät auszuschalten.

5 Sekunden lang zu drücken.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häuﬁ g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

ACXF55-04930_04DE.indd 56ACXF55-04930_04DE.indd 56 12/22/2016 9:09:14 AM12/22/2016 9:09:14 AM

Page 57

Störungssuche

TIMER

CANCEL

RES

Vorgehensweise zur Abfrage des Fehlercodes

Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab.

CHECK-Taste 5 Sekunden lang drücken

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

zu beenden

•

Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

Diagnoseanzeige

H 00 Kein Fehlerspeicher

H 11

H 12 Kapazität des Innengeräts unpassend

H 14

H 15

H 16

H 19

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

Anomalie/Schutzmaßnahme

Anormale Kommunikation zwischen Innengerät/Außengerä

Anormalität beim Ansauglufttemperatursensor des Innengeräts

Anormalität beim VerdichterTemperatursensor des Außengeräts

Anormalität beim Stromwandler (CT) des Außengeräts

Sperre des Ventilatormotorantriebs der Inneneinheit

Anormalität beim Schwimmerschalterbetrieb des Innengeräts

Anormalität beim WärmeaustauscherTemperatursensor 1 des Innengeräts

Anormalität beim WärmeaustauscherTemperatursensor 2 des Innengerät

Anormalität bei der Ionenanlage des Innengeräts

Anormalität beim AußenluftTemperatursensor

Anormalität beim WärmeaustauscherTemperatursensor des Außengerä

Anormalität beim AustrittsrohrTemperatursensor des Außengeräts

Anormalität beim WärmeaustauscherTemperatursensor 2 des Außengeräts

Anormalität durch Innengerät/ Außengerät-Fehlverbindung

Anormalität beim KühlblechTemperatursensor des Außengeräts

Anormalität bei der Wassergegenströmung im Innengerät/Außengerät

Anormalität beim GasleitungTemperatursensor des Außengeräts

SET

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen

Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit

Diagnoseanzeige

H 37

H 38

H 39

H 41

H 59 Anormalität beim Eco-Sensor

H 64

H 67 Nanoe-Anormalität H 70 Lichtsensor-Anormalität

H 97

H 98 Innengerät-Hochdruckschutz H 99 Frostschutz der Innenbedieneinheit F 11 Schaltanormalität beim 4-Wege-Ventil

F 17

F 90

F 91 Anormalität des Kühlzyklus

F 93

F 94

F 95

F 96

F 97 Verdichter-Überhitzungsschutz F 98 Gesamtbetriebsstrom-Schutz

F 99

Anomalie/Schutzmaßnahme

Anormalität beim FlüssigkeitsleitungTemperatursensor des Außengeräts

Fehlanpassung beim Innengerät/ Außengerät (Markencode)

Anormale Innengerät-Bedieneinheit oder Standby-Einheiten

Anormale Verdrahtungs- oder Rohrverbindung

Anormalität beim Hochdrucksensor des Außengeräts

Sperre des Ventilatormotorantriebs am Außengerät

Anormalität beim Einfrieren der Innengeräte im Standby

Überspannungsschutz der Blindleistungskompensation (PFC)

Anormale Umdrehung des Außengerät-Verdichters

Enddruck-Begrenzungsschutz des Verdichters

Hochdruckschutz des Außengeräts bei der Kühlung

Überhitzungsschutz des Leistungstransistor-Moduls

Erkennung von Gleichstromspitzen des Außengeräts

Störungssuche

Deutsch

ACXF55-04930_04DE.indd 57ACXF55-04930_04DE.indd 57 12/22/2016 9:09:14 AM12/22/2016 9:09:14 AM

Page 58

Garantisce la massima sensazione di benessere e aria pulita con metodi di risparmio energetico ottimale.

Multi sistema di climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

Per le caratteristiche complete del prodotto, fare riferimento al catalogo..

Usare il telecomando entro 8 metri dal ricevitore telecomando dell’unità interna.

Guida Rapida

Inserimento delle batterie

Estrarre il coperchio

posteriore del telecomandol.

Inserire batterie AAA o

R03.

Chiudere il coperchio.

ACXF55-04930_05IT.indd 58ACXF55-04930_05IT.indd 58 12/22/2016 1:52:53 PM12/22/2016 1:52:53 PM

Impostazione dell’orario

Premere e

impostare l’ora

• Tenere premuto per circa 5 secondi per impostare l’indicazione oraria su 12 (am/pm) o 24 ore.

Confermare .

Page 59

Grazie per aver acquistato un climatizzatore Panasonic.

Sensore di attività umana

• Ricerca area

• Rilevamento attività

• Rilevamento assenza

Sensore di luce solare

• Rilevamento luce solare

Econavi

I sensori intelligenti di attività umana e luce solare monitorano posizione umana, movimenti, assenza e intensità della luce solare.

Per dettagli, vedere “Per saperne di più...”.

Indice

Precauzioni per la sicurezza

Modalità d’uso

Per saperne di più

Istruzioni per il lavaggio

Soluzione dei problemi

Informazioni

…………………………………

Accessori

• Telecomando

• 2 batterie AAA o R03

• Supporto telecomando

• 2 viti per supporto telecomando

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modiﬁ ca senza preavviso e verranno aggiornati in base alle innovazioni future.

……

60-63

……………………

64-65

……………

66-67

………

……

69-71

Funzionamento di base

Selezionare la modalità

desiderata per premere

AUTO HEAT

DRY

COOL

Premere

avviare/arrestare l’apparecchio.

POWER

• Si prega di notare l’indicazione di spegnimento sul display per l’avvio dell’unità.

per

Selezionare la

temperatura desiderata.

Giù

Gamma di selezione:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

• Tenere premuto per circa 10 secondi per commutare l’indicazione della temperatura in °C o °F.

Italiano

ACXF55-04930_05IT.indd 59ACXF55-04930_05IT.indd 59 12/22/2016 1:52:55 PM12/22/2016 1:52:55 PM

Page 60

Precauzioni per la sicurezza

Ingresso

aria

Ingresso

aria

Presa d’aria

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli: L’accesso a questo apparecchio non è destinato ad altre persone.

Per l’apparecchio riempito di R32 (refrigerante a bassa inﬁ ammabilità).

In caso di perdita di refrigerante e di esposizione ad una fonte di combustione esterna, vi è la possibilità di incendio.

Questo simbolo indica

AVVERTENZA

ATTENZIONE

un pericolo di morte o lesioni gravi.

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classiﬁ cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un’azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

Unità interna

Controllo remoto

Presa d’aria

Unità esterna

Ingresso

aria

Alimentazione

Ingresso

aria

Presa

d’aria

Unità interna e unità esterna

AVVERTENZA

L’uso di questo apparecchio non è destinato a bambini di 8 anni e oltre e persone con capacità ﬁ siche, sensoriali o mentali ridotte, o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso sicuro dell’apparecchio e comprendano i rischi implicati. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione da parte dell’utente non devono essere effettuate da bambini senza supervisione.

Per la pulizia delle parti interne, la riparazione, l’installazione, la rimozione e la reinstallazione dell’unità, consultare un rivenditore autorizzato o uno specialista. L’installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l’uso di qualunque tipo di refrigerante speciﬁ cato. L’uso di un refrigerante diverso da quello speciﬁ cato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inﬁ ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni.

Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

ACXF55-04930_05IT.indd 60ACXF55-04930_05IT.indd 60 12/22/2016 1:52:56 PM12/22/2016 1:52:56 PM

Page 61

Non esporsi direttamente all’aria fredda per un periodo di tempo prolungato al ﬁ ne di evitare un raffreddamento eccessivo.

Non sedersi o salire sull’unità, si potrebbe cadere in modo accidentale.

Controllo remoto

Non permettere a bambini piccoli di giocare con il telecomando, al ﬁ ne di evitare che ingeriscano accidentalmente le batterie.

Alimentazione elettrica

Per evitare surriscaldamento e incendio, non utilizzare un cavo modiﬁ cato, un connettore, una prolunga o un cavo non speciﬁ cato.

Per evitare surriscaldamento, incendio o shock elettrico:

• Non condividere la presa di corrente con alri apparecchi.

• Non utilizzare con mani bagnate.

• Non piegare eccessivamente il cavo di alimentazione elettrica.

• Non mettere in funzione o arrestare l’unità inserendo o tirando la spina di alimentazione.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualiﬁ cato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

• Inserire correttamente la spina di alimentazione.

• La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quandosi veriﬁ ca un’anormalità/ guasto escollegare la spina dalla presa di corrente o portare l’interruttore o il salvavita su OFF. (rischio di fumo/ﬁ amme/scosse elettrice) Esempi di anormalità/guasto Examples of abnormality/failure

• L’interruttore differenziale (ELCB) scatta di frequente.

• Si sente un odore di bruciato.

• Si nota un rumore o vibrazione anormale dell’unità.

• L’unità interna perde acqua.

• Il cavo o spina di alimentazione si scaldano in maniera anormale.

• Non è possibile controllare la velocità della ventola.

• L’unità smette immediatamente di funzionare quando la si accende.

• La ventola non si ferma neanche se si interrompe il funzionamento.

Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve

Italiano Precauzioni per la sicurezza

avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

-Prima di pulire o eseguire la manutenzione,

-In caso di inutilizzo prolungato dell’apparecchio, oppure

-Durante attività anomala delle spie luminose.

ACXF55-04930_05IT.indd 61ACXF55-04930_05IT.indd 61 12/22/2016 1:52:56 PM12/22/2016 1:52:56 PM

Page 62

Precauzioni per la sicurezza

I modelli che utilizzano

AVVERTENZA

Precauzioni per l’apparecchio riempito di R32

Prestare particolare attenzione ai seguenti punti durante il funzionamento degli apparecchi e il trattamento di diversi refrigeranti.

L’apparecchio deve essere installato e/o azionato in una stanza con superﬁ cie superiore a A (m²) e tenuto lontano da fonti di combustione, come calore/scintille/ ﬁ amme libere o aree pericolose, ad esempio, apparecchi a gas, cucina a gas, sistemi reticolari di fornitura di gas, apparecchi di raffreddamento elettrici, ecc. (consultare la Tabella A delle Istruzioni per l’installazione per A

(m²))

min

Si noti che il refrigerante potrebbe non contenere odore. Si consiglia vivamente di assicurarsi che dei rilevatori di gas refrigerante inﬁ ammabile adeguati siano presenti, funzionanti e in grado di avvisare in caso di perdita.

Poiché la pressione di esercizio è superiore a quella dei modelli di refrigerante R22, alcune delle tubazioni e degli strumenti di installazione e manutenzione sono speciali. In particolare, in caso di sostituzione di un modello di refrigerante R22 con un nuovo modello di refrigerante R32, sostituire sempre le tubazioni e i dadi di svasatura convenzionali con quelli appositi per i modelli R32 e R410A sull’unità esterna. Per i modelli R32 e R410A, è possibile utilizzare gli stessi dadi di svasatura sull’unità esterna e sui tubi. Il dado di svasatura e il tubo di R32 sull’unità esterna possono essere utilizzati anche per un modello R410A.

min

refrigerante R32 e R410A presentano un diametro diverso del ﬁ letto della bocca di carica per evitare la carica errata con refrigerante R22 e per motivi di sicurezza. Pertanto, controllare in anticipo. [Il diametro del ﬁ letto della bocca di carica per modelli R32 e R410A è di 12,7 mm (1/2 inch).]

Prestare estrema attenzione in modo da evitare la penetrazione di corpi estranei (olio, acqua, ecc.) nelle tubazioni. Inoltre, quando si conservano le tubazioni, chiudere ermeticamente l’apertura tramite pizzicatura, nastratura, ecc (il modello R32 viene trattato come il modello R410A.)

Questo apparecchio deve essere conservato in un luogo luogo ben ventilato.

Questo apparecchio deve essere conservato in una stanza senza il funzionamento continuo ﬁ amme libere e fonti di combustione.

conservato in modo da evitare danni meccanici.

Non utilizzare mezzi per accelerare il processo di sbrinamento o per la pulizia diversi da quelli consigliati dal produttore. Qualsiasi metodo inadatto o l’uso di materiale non compatibile potrebbe causare danni al prodotto, ustioni e lesioni gravi.

Non forare o bruciare, in quanto l’apparecchio è pressurizzato. Non esporre l’apparecchio a calore, ﬁ amme, scintille o altre fonti di combustione. In caso contrario, potrebbe esplodere e causare lesioni o morte.

ACXF55-04930_05IT.indd 62ACXF55-04930_05IT.indd 62 12/22/2016 1:52:57 PM12/22/2016 1:52:57 PM

Page 63

ATTENZIONE

Unità interna e unità esterna

Non lavare l’unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al ﬁ ne di evitare danni o corrosione all’unità.

Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d’arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria.

Non esporre piante o animali direttamente al ﬂ usso dell’aria per evitare lesioni, ecc.

Non toccare l’aletta afﬁ lata in alluminio, le parti taglienti possono provocare delle lesioni.

Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità.

Non installare l’unità in aree con presenza di olio e fumo per prevenire danni all’unità.

Non smontare l’unità per la pulizia al ﬁ ne di evitare lesioni.

Quando si pulisce l’unità, non salire su una panca instabile per evitare lesioni.

Non posizionare un vaso o un contenitore d’acqua sull’unità. L’acqua può entrare nell’unità e ridurre l’isolamento. Ciò può causare uno shock elettrico.

La mancata apertura ﬁ nestre o porte per un lungo periodo di tempo durante il funzionamento potrebbe comportare un consumo energetico elevato e fastidiose variazioni di temperatura.

Evitare perdite d’acqua assicurandosi che il tubo di scarico sia:

-Collegato correttamente,

-Mantenuto libero da canali di scolo e contenitori, oppure

-Non immerso in acqua

Dopo un lungo periodo di uso o un utilizzo con qualsiasi attrezzatura che funziona con combustibile, areare regolarmente la stanza.

Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.

Controllo remoto

Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando.

Per prevenire malfunzionamenti o danni del telecomando:

• Se si prevede che l’apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.

• Devono essere inserite nuove batterie dello stesso tipo che rispettano la polarità indicata.

Alimentazione elettrica

Non staccare la spina tirando il cavo al ﬁ ne di prevenire uno shock elettrico.

Precauzioni per la sicurezza

Italiano

ACXF55-04930_05IT.indd 63ACXF55-04930_05IT.indd 63 12/22/2016 1:52:57 PM12/22/2016 1:52:57 PM

Page 64

Modalità d’uso

Indicatore

POWER

TIMER

ECONAVI

nanoe

Regolazione della direzione del ﬂ usso dell’aria

Direzione superiore

AIR SWING

Direzione laterale

• Non regolare manualmente le alette.

Per regolare la velocità ventola

AUTO FAN

• Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

Per alternare tra il livello potente e silenzioso

POTENTE: Per raggiungere rapidamente la temperatura

• La funzione si arresta automaticamente dopo 20 minuti.

Da non utilizzare in operazioni normali.

Premere per ripristinare l’impostazione predeﬁ nita del telecomando.

SILENZIOSO: Per godere di un funzionamento silenzioso

• Questa operazione riduce il rumore del ﬂ usso d’aria dell’unità.

Per ottimizzare la sensazione di riposo notturno ristoratore

Questa operazione garantisce un ambiente confortevole durante il riposo notturno. Regola automaticamente la temperatura di riposo notturno durante il periodo di attivazione. L’indicatore dell’unità interna si oscura quando questa funzione è attivata. Non è applicabile se la luminosità dell’indicatore si è oscurata.

•

SLEEP

(Cancel)

Questa operazione è integrata con il timer di attivazione (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 ore).

Questa operazione può essere impostata insieme al timer. Quando viene usata assieme al timer di spegnimento, la funzione di riposo notturno ha la priorità.

•

Può essere annullata premendo nuovamente il tasto corrispondente ﬁ nché non raggiunge

0.0h.

ACXF55-04930_05IT.indd 64ACXF55-04930_05IT.indd 64 12/22/2016 1:52:57 PM12/22/2016 1:52:57 PM

Page 65

Per dettagli, vedere “Per saperne di più...”.

CANCEL

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l’ACCENSIONE o lo SPEGNIMENTO dell’unità a orari diversi predeﬁ niti.

21 3

• Per annullare il timer ON o OFF, premere o per selezionare i rispettivi o

quindi premere .

TIMER

OFF

Selezionare l’accensione

(ON) o lo spegnimento (OFF) del timer

• Ogni volta che viene premuto:

CANCEL

Cancel

SET

Esempio: OFF alle 22:00

• Se il timer è annullato manualmente o a causa di un’interruzione di corrente, è possibile ripristinarlo nuovamente premendo rispettivi

o per selezionar i

o quindi premere .

• L’impostazione del timer più prossimo sarà visualizzata e attivata in sequenza.

• Il funzionamento del timer si basa sull’orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l’impostazione dell’orario,

2 Impostazione timer

fare riferimento alla guida rapida.

3 Confermare

Per migliorare l’umidità e il livello di condensa (Non applicabile per il sistema Split multiplo)

•

Questa operazione riduce la secchezza dell’aria con la sola modalità FREDDO.

Modalità d’uso

Per risparmiare energia Per puriﬁ care l’aria

• Quando è stato selezionato l’AIR SWING manuale, le funzioni ECONAVI

• Per dettagli, vedere “Per saperne di più...”.

Italiano

saranno cancellate.

Nota

, , ,

• Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

SLEEP

•

Non può essere selezionato contemporaneamente.

•

L’attivazione non è permessa durante SECCO LEGGERO.

ACXF55-04930_05IT.indd 65ACXF55-04930_05IT.indd 65 12/22/2016 1:52:57 PM12/22/2016 1:52:57 PM

Page 66

Per saperne di più...

Modo di funzionamento

AUTO : Durante operativa, all’inizio l’indicatore POWER lampeggia.

Singola

Multipla

CALDO :

Multipla

FREDDO : Offre un comodo ed efﬁ ciente raffreddamento in base alle proprie necessità. SECCO :

Impostazione della temperatura in risparmio energetico

L’utilizzo dell’unità entro la gamma di temperatura consigliata può far risparmiare energia.

CALDO : 20.0 °C ~ 24.0 °C / FREDDO

• L’unità seleziona la modalità operativa ogni 10 minuti sulla base dell’impostazione della temperatura e della temperatura ambiente.

• L’unità seleziona la modalità operativa ogni 3 ore sulla base dell’impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

• È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.

• Durante il funzionamento, non è possibile attivare contemporaneamente le modalità CALDO e FREDDO nelle varie unità interne.

• L’indicatore di alimentazione lampeggia per indicare che l’unità interna è in standby per la modalità operativa differente.

L’indicatore POWER lampeggia nella fase iniziale di questa operazione. Il riscaldamento dell’unità richiede del tempo.

• Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l’unità interna si arresta e l’indicatore POWER lampeggia.

La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

68 °F ~ 75 °F.

: 26.0 °C ~ 28.0 °C /

79 °F ~ 82 °F.

Direzione ﬂ usso d’aria

In modalità FREDDO/SECCO:

Se è impostata l’opzione AUTO, l’aletta per lo spostamento dell’aria si muoverà a destra/ sinistra e si alzerà e abbasserà automaticamente.

In modalità CALDO:

Se è impostata l’opzione AUTO, l’aletta orizzontale per lo spostamento dell’aria si porta a una posizione predeterminata. L’aletta verticale si sposta a sinistra/destra dopo che la temperatura aumenta.

In SECCO LEGGERO (Non applicabile per il sistema Split multiplo):

Quando la direzione del ﬂ usso dell’aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l’aria fredda. È però possibile regolare manualmente la direzione dell’aletta.

Controllo avvio automatico

Se si ripristina l’alimentazione dopo un’interruzione di corrente, il funzionamento si riavvia automaticamente dopo un periodo di tempo con la modalità di funzionamento e la direzione del ﬂ usso d’aria precedente.

• Questo controllo non è applicabile quando si imposta TIMER.

ACXF55-04930_05IT.indd 66ACXF55-04930_05IT.indd 66 12/22/2016 1:52:58 PM12/22/2016 1:52:58 PM

Page 67

nanoe

■ Per garantire una sensazione di benessere e un ambiente più pulito

Questa operazione fornisce aria pulita, idrata pelle e capelli, riduce e neutralizza gli odori nell’ambiente.

ECONAVI

■ Econavi con sensori intelligenti eco

I sensori intelligenti eco rilevano il potenziale spreco di energia utilizzando i sensori di attività umana e luce solare.

Il sensore di attività umana esegue una scansione delle aree della fonte di calore e di movimento in una stanza.

• In base all’attività dell’area, l’aletta regola automaticamente la sua posizione.

• Il sensore di attività umana è inﬂ uenzato dalla posizione dell’unità interna, dalla velocità di movimento dell’attività umana/non umana, dalla gamma di temperatura, ecc.

• Il sensore di attività umana può scambiare erroneamente l’attività non umana e la fonte di calore, ad esempio gli animali domestici, o può non rilevare l’attività di calore o la fonte di calore se una persona non si muove.

• Non collocare oggetti di grandi dimensioni vicino al sensore e tenere le unità di riscaldamento o gli umidiﬁ catori lontano dalla zona di rilevamento del sensore.

Il sensore di luce solare rileva le variazioni dell’intensità della luce solare nella stanza. Riduce lo spreco di energia in condizioni di minore luce solare.

5 Caratteristiche

Onda di temperatura

Ricerca area3 Rilevamento

attività

120º

Rilevamento assenza

Rilevamento luce solare

Sequenza ritmica di regolazione della temperatura senza sacriﬁ care il benessere.

Il sensore di attività umana rileva la presenza/l’assenza di esseri umani e la velocità di movimento dell’attività umane riducendo la quantità di energia necessaria.

Regola la potenza in base alle variazioni di intensità della luce solare.

Per saperne di più...

Condizioni operative

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo.

Temperatura

FREDDO

CALDO

DBT: Temperatura con bulbo secco, WBT: Temperatura con bulbo bagnato

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Interna

DBT WBT DBT WBT DBT WBT

Unità esterna

Split singola

Unità esterna

Split multipla *

Italiano

ACXF55-04930_05IT.indd 67ACXF55-04930_05IT.indd 67 12/22/2016 1:52:58 PM12/22/2016 1:52:58 PM

Page 68

Istruzioni per il lavaggio

Per assicurare una performance ottimale dell’unità, la pulizia deve essere eseguita a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore “H99”. Rivolgersi a un rivenditore autorizzato.

• Spegnere l’apparecchio e staccare la spina prima di pulirlo.

• Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero causare lesioni.

• Non lavare l’apparecchio con benzina, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa (

• Non usare acqua ad una temperatura superiore a 40 °C / 104 °F.

Unità interna

Asciugare l’apparecchio con un panno morbido e asciutto.

Sensore di attività umana

Non colpirlo o premere con forza su di esso, né maneggiarlo con un oggetto afﬁ lato. Ciò può causare danni e malfunzionamento.

Unità esterna

Assicurarsi che l’uscita dell’aria dell’unità esterna non sia intasata da foglie cadute o neve. Eliminare qualsiasi intasamento dal tubo di scarico.

pH 7).

Filtro dell’aria

Una volta ogni 2 settimane

•

Lavare/risciacquare delicatamente i ﬁ ltri con acqua al ﬁ ne di evitare danni alla loro superﬁ cie.

•

Asciugare accuratamente i ﬁ ltri all’ombra, lontano da ﬁ amme o dalla luce diretta del sole.

•

Sostituire i ﬁ ltri danneggiati.

Togliere il ﬁ ltro dell’aria

Unità interna

Pannello anteriore

Sensore di attività umana

Aletta in alluminio

Filtro dell’aria

Fissare il ﬁ ltro dell’aria

Inserire nell’unità

Pannello anteriore

Lavare delicatamente ed asciugare.

Rimuovere il pannello anteriore

Estrarre e sollevare.

Rilasciare i ganci su

entrambe le estremità.

Chiuderlo saldamente

Spingere.

Chiuderlo.

Premere sulle estremità e il centro del pannello

anteriore.

Inserire ad

entrambi i lati.

ACXF55-04930_05IT.indd 68ACXF55-04930_05IT.indd 68 12/22/2016 1:52:59 PM12/22/2016 1:52:59 PM

Page 69

Soluzione dei problemi

Le condizioni seguenti indicano un guasto.

Sembra che dall’unità interna fuoriesca della nebbia. Rumore di acqua durante il funzionamento. • Flusso del refrigerante all’interno dell’unità.

L’ambiente ha un odore particolare. •

La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.

Il ﬂ usso continua anche dopo l’interruzione del funzionamento.

L’operazione è ritardata di qualche minuto dopo il riavvio.• Il ritardo è una protezione del compressore dell’apparecchio. Dall’unità esterna fuoriesce acqua/vapore. • Condensa o evaporazione nei condotti. L’indicatore TIMER rimane sempre acceso. • La spia POWER lampeggia durante la modalità CALDO

mentre l’aria fornita non è più calda (e l’aletta è chiusa). La ventola interna si arresta di tanto in tanto

quando si imposta la modalità riscaldamento. L’indicatore POWER lampeggia prima che si

accenda l’unità.

Rumori di urti durante il funzionamento. • I cambiamenti di temperatura causano l’espansione/

Rumori di spruzzi durante il funzionamento. • Generazione di nanoe nell’unità. Polveri accumulate sulla parete. • A causa della circolazione dell’aria o dell’elettricità statica

Durante la modalità FREDDO/SECCO, l’unità interna si arresta e l’indicatore POWER lampeggia.

Scolorimento di alcune parti in plastica. • Lo scolorimento è soggetto a tipi di materiali utilizzati nelle

Condizione Causa

• Effetto di condensa dovuto al processo di raffreddamento.

Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.

• Ciò consente di eliminare gli odori circostanti.

• Eliminazione del calore restante dall’unità interna (massimo 30 secondi).

L’impostazione Timer si ripete quotidianamente una volta impostata.

• L’unità è in modalità di sbrinamento (e l’ALETTA DELL’ARIA è impostata su AUTO).

• Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.

• Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione. Quando si imposta il Timer ON (accensione), l’unità potrebbe iniziare a funzionare prima dell’orario impostato (ﬁ no a 35 minuti prima), al ﬁ ne di raggiungere in tempo la temperatura desiderata.

contrazione dell’unità.

generata dal condizionatore d’aria. Alcuni tipi di carta da parati possono raccogliere facilmente la polvere (si consiglia di pulire frequentemente l’area attorno al condizionatore).

• Il sistema si è bloccato per funzionare solo in modalità CALDO.

parti in plastica e aumenta se esposto a calore, luce solare, luce UVA o fattori ambientali.

Istruzioni per il lavaggio / Soluzione dei problemi

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

La modalità CALDO/FREDDO non funziona in maniera efﬁ ciente.

Rumore durante il funzionamento. •

Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.)

L’apparecchio non funziona. • Veriﬁ care se è si è attivato l’interruttore di circuito.

L’unità non riceve il segnale dal telecomando. • Assicurarsi che il ricevitore non sia ostruito.

Condizione Controllare

• Impostare la temperatura corretta.

• Chiudere tutte le porte e ﬁ nestre.

• Pulire o sostituire i ﬁ ltri.

• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria. Veriﬁ care che l’unità sia stata installata in maniera inclinata.

•

Chiudere correttamente il pannello anteriore.

• Inserire le batterie in maniera corretta.

• Sostituire le batterie quasi scariche.

• Veriﬁ care se sono stati impostati i timer.

• Alcune luci ﬂ uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

Italiano

ACXF55-04930_05IT.indd 69ACXF55-04930_05IT.indd 69 12/22/2016 1:53:01 PM12/22/2016 1:53:01 PM

Page 70

Soluzione dei problemi

Quando…

■Il telecomando non è presente o si veriﬁ ca un’anomalia

1.Sollevare il pannello anteriore.

2.Premere il tasto una volta per usare la modalità AUTO.

3. Premere e tenere premuto il tasto ﬁ no a quando non si sente 1 bip, quindi

AUTO

OFF/ON

■Gli indicatori sono troppo luminosi

• Per oscurare o ripristinare la luminosità dell’indicatore dell’unità, tenere premuto secondi.

■ Ispezione stagionale dopo un periodo di inattività prolungato

• Controllare le batterie del telecomando.

• Controllare se sono presenti ostruzioni intorno alle bocchette di ingresso ed uscita dell’aria.

• Usare il tasto OFF/ON automatico per selezionare il funzionamento FREDDO/CALDO. Dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria:

FREDDO: ≥ 8 °C / 14.4 °F

■ Le unità rimarranno inutilizzate per un periodo di tempo prolungato

• Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

Spegnere l’apparecchio e scollegare il cavo di alimentazione.

•

Togliere le batterie dal telecomando.

rilasciare, per usare la modalità FREDDO forzato.

4. Ripetere il punto 3. Premere e tenere premuto il tasto ﬁ no a quando non si sentono 2 bip, quindi rilasciare per usare la modalità CALDO forzato.

5.Premere nuovamente il tasto per spegnere.

per 5

CALDO: ≥ 14 °C / 25.2 °F

FUNZIONAMENTO ANOMALO

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.

• Penetrazione di acqua o di corpi estranei nel telecomando.

• L’unità interna perde acqua.

• L’interruttore salvavita scatta frequentemente.

• Il cavo di alimentazione su surriscalda in modo anomalo.

• Funzionamento anomalo di interruttori o pulsanti.

ACXF55-04930_05IT.indd 70ACXF55-04930_05IT.indd 70 12/22/2016 1:53:01 PM12/22/2016 1:53:01 PM

Page 71

Soluzione dei problemi

TIMER

CANCEL

RES

Come recuperare i codici di errore

Se l’unità si arresta e l’indicatore TIMER lampeggia, utilizzare il telecomando per recuperare il codice di errore.

Premere per 5 secondi

Premere per 5 secondi per uscire dal

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

controllo

•

Per alcuni errori è possibile riavviare l’unità con una operazione limitata se vi sono 4 bip durante l’avvio.

Display di diagnosi

H 00 Nessuna memoria di guasto H 11

H 12

H 14

H 15

H 16

H 19

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

H 37

Anomalia/controllo protezione

Comunicazione anomala interna/esterna Mancata corrispondenza capacità

unità interna Anomalia del sensore della temperatura

dell’aria di aspirazione interna Anomalia del sensore della

temperatura di compressore esterna Anomalia del trasformatore di corrente

(CT) esterno Blocco del meccanismo motore del

ventilatore interno Anomalia dell’interruttore a

galleggiante interno Anomalia del sensore della temperatura

dello scambiatore di calore 1 interna Anomalia del sensore della temperatura

dello scambiatore di calore 2 interna Anomalia del dispositivo a ioni interno Anomalia del sensore della

temperatura dell’aria esterna Anomalia del sensore della temperatura

dello scambiatore di calore esterna Anomalia del sensore della temperatura

del tubo di scarico esterna Anomalia del sensore della temperatura

dello scambiatore di calore 2 esterna Anomalia per collegamento errato

unità interna/esterna Anomalia del sensore della

temperatura del dissipatore esterna Anomalia della corrente avversa

acqua interna/esterna

Anomalia del sensore della temperatura del tubo gas esterna

Anomalia del sensore della temperatura del tubo dei liquidi esterna

Premere ﬁ nché non si sente un “beep”, quindi annotare il codice di errore

Spegnere l’unità e mostrare il codice di errore al rivenditore autorizzato

Display di diagnosi

H 38

H 39

H 41

H 59 Anomalia del sensore eco

H 64

H 67 Anomalia nanoe H 70 Anomalia del sensore di luce

H 97

H 98 Protezione alta pressione interna

H 99

F 11

F 17

F 90

F 91 Anomalia nel ciclo di refrigerazione

F 93

F 94

F 95

F 96

F 97

F 98 Protezione corrente totale assorbita

F 99

Anomalia/controllo protezione

Mancata corrispondenza interna/ esterna (codice della marca)

Anomalia dell’unità di funzionamento o delle unità in standby interne

Anomalia del collegamento del cablaggio o delle tubazioni

Anomalia del sensore dell’alta pressione esterno

Blocco del meccanismo motore del ventilatore esterno

Protezione anticongelamento dell’unità di funzionamento interna

Anomalia di commutazione della valvola a 4 vie

Anomalia di raffreddamento delle unità interne in standby

Protezione del circuito di correzione del fattore di potenza (PFC)

Rotazione anomala del compressore esterno

Protezione di eccesso della pressione di scarico del compressore

Protezione alta pressione di raffreddamento esterna

Protezione surriscaldamento modulo del transistor di potenza

Protezione surriscaldamento del compressore

Rilevamento picco di corrente continua (CC) esterno

Soluzione dei problemi

Italiano

ACXF55-04930_05IT.indd 71ACXF55-04930_05IT.indd 71 12/22/2016 1:53:01 PM12/22/2016 1:53:01 PM

Page 72

Biedt maximaal comfort en schone lucht bij optimale energiebesparing.

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

Snelle Gids

De batterijen plaatsen

Open het klepje van de

afstandsbediening. Plaats AAA- of R03-

batterijen (kan ~ 1 jaar gebruikt worden).

Sluit het deksel.

ACXF55-04930_06NL.indd 72ACXF55-04930_06NL.indd 72 12/22/2016 9:09:33 AM12/22/2016 9:09:33 AM

Instellen van de klok

Druk op en stel

de tijd in met

•

Houd ongeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven.

Bevestig .

Page 73

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Sensor menselijke activiteit

• Doorzoeken van de ruimte

• Detectie van activiteiten

• Detectie van afwezigheid

Zonlichtsensor

• Detectie van zonlicht

Econavi

De intelligente sensoren voor menselijke activiteit en zonlicht bewaken de locatie van mensen, bewegingen, afwezigheid en intensiteit van het zonlicht.

Lees “Meer weten...” voor meer informatie..

Inhoudsopgave

Veiligheidsmaatregelen …74-77

Het gebruik

Meer weten

Reinigingsinstructies

Problemen oplossen

Informatie

Accesoires

• Afstandsbediening

• AAA of 2 x R03 batterijen

• Afstandsbedieningshouder

• 2 x schroeven voor de afstandbedieninghouder

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

…………………

……………………

…………………………

78-79

80-81

………

……

83-85

Eenvoudige bediening

Stel de gewenste

Druk op

gewenste stand te selecteren.

AUTO HEAT

DRY

om de

COOL

Druk op

om de werking te starten/stoppen.

POWER

• Let op dat de aanduiding

wordt weergegeven voor het starten van de unit.

ACXF55-04930_06NL.indd 73ACXF55-04930_06NL.indd 73 12/22/2016 9:09:34 AM12/22/2016 9:09:34 AM

temperatuur in.

Omhoog

Omlaag

Instellingsbereik:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F.

• Houd

ongeveer 10 seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F.

Nederlands

Page 74

Veiligheidsmaatregelen

Luchtinlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiﬁ ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

Voor een apparaat gevuld met R32 (matig brandbaar koelmiddel).

Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar.

Met dit teken wordt u

WAARSCHUWING

VOORZICHTIG

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

Binnenunit

Luchtinlaat

Luchtuitlaat

Afstandsbediening

Luchtinlaat

Buitenunit

gewaarschuwd voor de dood of ernstig letsel.

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Voedingsbron

Luchtuitlaat

WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwaliﬁ ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

ACXF55-04930_06NL.indd 74ACXF55-04930_06NL.indd 74 12/22/2016 9:09:35 AM12/22/2016 9:09:35 AM

Page 75

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het toestel zitten of staan, omdat u eraf zou kunnen vallen.

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Voedingsbron

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.

• Bedien het apparaat niet met natte handen.

• Laat geen knikken in het stroomsnoer komen.

• Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwaliﬁ ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Steek de stekker goed in het stopcontact.

•

Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het roduct, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.

• Men merkt een brandgeur op.

• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.

Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Veiligheidsmaatregelen

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

-Voordat de apparatuur wordt gereinigd of nagezien.

-Bij langdurige perioden zonder

Nederlands

gebruik of

-Tijdens zware onweersbuien.

ACXF55-04930_06NL.indd 75ACXF55-04930_06NL.indd 75 12/22/2016 9:09:35 AM12/22/2016 9:09:35 AM

Page 76

Veiligheidsmaatregelen

WAARSCHUWING

Voorzorgsmaatregelen voor een apparaat gevuld met R32

Besteed zorgvuldig aandacht aan de volgende punten bij het gebruik van het apparaat en het omgaan met verschillende koelmiddelen.

Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan A uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/ vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor A

Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage.

Omdat de bedrijfsdruk hoger is dan bij modellen met R22koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22koelmiddel wordt vervangen door een model met het nieuwe R32koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten. De wartelmoer en leiding geschikt voor R32 die op de zijkant van de buitenunit zitten, kunnen ook voor een R410A-model worden gebruikt.

(m²) en moet

min

(m²))

Modellen die R32- en R410Akoelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 12,7 mm (1/2 inch).]

Wees extra voorzichtig, zodat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht komen. Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.)

Dit apparaat moet worden opgeslagen in een goed geventileerde ruimte.

Dit apparaat moet worden opgeslagen in een ruimte waar niet doorlopend open vuur en ontstekingsbronnen in gebruik zijn.

Dit apparaat moet worden opgeslagen zodat mechanische beschadigingen worden voorkomen.

Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.

Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.

ACXF55-04930_06NL.indd 76ACXF55-04930_06NL.indd 76 12/22/2016 9:09:35 AM12/22/2016 9:09:35 AM

Page 77

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminium vin niet aan, omdat de scherpe delen letsel kunnen veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit inefﬁ ciënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken.

Voorkom lekkend water door te zorgen dat de aftapslang:

-Goed aangesloten is,

-Uit de buurt van dakgoten en containers loopt of,

-Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (NiCd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Veiligheidsmaatregelen

Voedingsbron

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Nederlands

ACXF55-04930_06NL.indd 77ACXF55-04930_06NL.indd 77 12/22/2016 9:09:35 AM12/22/2016 9:09:35 AM

Page 78

Het gebruik

Indicator

POWER

TIMER

ECONAVI

nanoe

Richting Van De Luchtstroom Aanpassen

In verticale

AIR SWING

richting

In horizontale richting

• Verstel de klep niet met de hand.

Aanpassen van de ventilatorsnelheid

AUTO FAN

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Overschakelen tussen krachtig en rustig

MET KRACHT: Snel temperatuur bereiken

• Deze functie stopt automatisch na 20 minuten.

STIL:

Deze toets wordt in normaalbedrijf niet gebruikt.

Indrukken om de standaardinstelling van de afstandsbediening

Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

te herstellen.

Maximaal comfort terwijl u slaapt

Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.

• Deze functie kan samen met de timer

SLEEP

(Cancel)

Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

• Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

ACXF55-04930_06NL.indd 78ACXF55-04930_06NL.indd 78 12/22/2016 9:09:35 AM12/22/2016 9:09:35 AM

Page 79

Lees “Meer weten...” voor meer informatie.

CANCEL

De Timer Instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende vooraﬁ ngestelde tijdstippen.

21 3

TIMER

OFF

Stel de timer in op

ON of OFF

• Bij elke keer indrukken: OFF

SET

CANCEL

Voorbeeld: UIT om 22:00

Cancel

• Druk als u de AAN- of UIT-timer wilt uitschakelen op respectievelijk

of en selecteer

of en druk daarna op

• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door respectievelijk

te selecteren door op

of te drukken en daarna op te

drukken.

• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.

2 Stel de tijd in

3 Bevestig

• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Om het vochtigheidsniveau te verbeteren (Niet van toepassing voor een multi-split systeem)

•

Deze functie vermindert de droogheid van de lucht alleen in de stand KOELEN.

Besparen van energie De Lucht Zuiveren

• Als ZWENKEN LUCHT is geselecteerd, wordt de werking van ECONAVI

uitgeschakeld.

• Lees “Meer weten...” voor meer informatie.

Het gebruik

Opmerking

, , ,

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

SLEEP

•

Kunnen niet tegelijkertijd worden geselecteerd.

•

Kan niet worden ingeschakeld tijdens LICHT DROGEN.

Nederlands

ACXF55-04930_06NL.indd 79ACXF55-04930_06NL.indd 79 12/22/2016 9:09:36 AM12/22/2016 9:09:36 AM

Page 80

Meer weten...

Bedieningsstand

AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje

Enkele

Meerdere

VERWARMEN :

Meerdere

KOELEN : Zorgt voor een efﬁ ciënte comfortabele koeling zoals u dat wenst.

DROGEN :

Temperatuurinstelling voor energiebesparing

Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen.

VERWARMEN : 20.0 °C ~ 24.0 °C / KOELEN : 26.0 °C ~ 28.0 °C /

knipperen.

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

• Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

• De powerled knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt.

• Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWERindicator knipperen.

Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

68 °F ~ 75 °F.

79 °F ~ 82 °F.

Richting van de luchtstroom

In de stand KOELEN/DROGEN:

Als AUTO is ingesteld, zwenkt de luchtklep automatisch naar links of rechts en omhoog of omlaag.

In de modus VERWARMEN:

Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht. De verticale luchtklep zwenkt naar links/rechts, als de temperatuur stijgt.

In de stand LICHT DROGEN (Niet van toepassing voor een multi-split systeem):

Als de richting van de verticale luchtstroom is ingesteld op AUTO, stopt deze voor de laagste positie, zodat de koude lucht u niet raakt. U kunt echter de positie van de luchtklep handmatig aanpassen.

Automatische herstartfunctie

Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld.

ACXF55-04930_06NL.indd 80ACXF55-04930_06NL.indd 80 12/22/2016 9:09:36 AM12/22/2016 9:09:36 AM

Page 81

nanoe

■ Genieten van een frisser en schooner milieu

Deze functie zorgt voor schone lucht, hydrateert uw huid en haar, vermindert en neutraliseert geurtjes in de ruimte.

ECONAVI

■ Econavi met intelligente eco-sensoren

Intelligente eco-sensoren detecteren potentiële verspilling van energie met behulp van de menselijke activiteit-sensor en zonlichtsensor.

De menselijke activiteit-sensor scant gebieden op hittebronnen en bewegingen in een ruimte.

• Op basis van de activiteit in het gebied past de luchtklep zijn positie automatisch aan.

• De menselijke activiteit-sensor wordt beïnvloed door de plaats van de binnenunit, de menselijke/nietmenselijke bewegingssnelheid, temperatuurbereik enz.

• De menselijke activiteit-sensor kan per ongeluk niet-menselijke activiteit of warmtebronnen detecteren van bijvoorbeeld huisdieren, of menselijke activiteit of warmtebronnen niet detecteren als de persoon zich niet beweegt.

• Plaats geen grote voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat.

De zonlichtsensor detecteert veranderingen in de intensiteit van het zonlicht in de ruimte. Het vermindert de verspilling van energie onder minder zonnige omstandigheden.

5 Functies

Temperatuurgolf2 Doorzoeken

van de ruimte

120º

Detectie van activiteiten

Detectie van afwezigheid

Detectie van zonlicht

Ritmisch temperatuurafhankelijk patroon voor energiebesparing zonder in te boeten op comfort.

Menselijke activiteit-sensor detecteert de aanwezigheid/ afwezigheid en de bewegingssnelheid van personen om zo de benodigde energie te minimaliseren.

Past het vermogen aan de veranderingen van het zonlicht aan.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur

KOELEN

VERWARMEN

DBT: Droge bolttemperatuur, WBT: Natte bolttemperatuur

CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,

CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

°C (°F)

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) - -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4) 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2) -15 (5.0) -16 (3.2)

Binnen

DBT WBT DBT WBT DBT WBT

Single-split buitenunit *1Multi-Split buitendeel *

Nederlands Meer weten...

ACXF55-04930_06NL.indd 81ACXF55-04930_06NL.indd 81 12/22/2016 9:09:36 AM12/22/2016 9:09:36 AM

Page 82

Reinigingsinstructies

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode ″H 99″ weergegeven. Vraag advies aan een ofﬁ ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40 °C / 104 °F.

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Sensor menselijke activiteit

Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fout functioneren.

Luchtﬁ lter

Eens per 2 weken

• Was/spoel de ﬁ lters voorzichtig met water om schade aan het oppervlakte van de ﬁ lters te voorkomen.

• Droog de ﬁ lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

• Vervang beschadigde ﬁ lters.

Buitenunit

Luchtﬁ lter verwijderen

Zorg ervoor dat de luchtuitlaat van de buitenunit niet wordt geblokkeerd door gevallen bladeren of sneeuw. Verwijder een eventuele verstopping van de afvoerpijp.

Binnenunit

Voorpaneel

Sensor menselijke activiteit

Aluminium vin

Luchtﬁ lter

Luchtﬁ lter bevestigen

In het apparaat plaatsen

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel Goed afsluiten

Trek naar voren en til

Druk in.

hem op.

Aan beide

zijden insteken.

Maak de haken aan

weerszijden los.

Sluiten.

Druk aan weerszijden en in het midden van het

voorpaneel.

ACXF55-04930_06NL.indd 82ACXF55-04930_06NL.indd 82 12/22/2016 9:09:37 AM12/22/2016 9:09:37 AM

Page 83

Problemen oplossen

De volgende symptomen geven niet een defect aan.

Er komt damp uit de binnenunit. • Condensatie door koelproces. Tijdens werking klinkt er geluid van stromend water.

De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is

De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.

Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

Er komt water/stoom uit de buitenunit. • In de leidingen vindt condensatie of verdamping plaats. TIMER-indicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen

Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep).

De binnenventilator stopt af en toe tijdens verwarmen.

De POWER-indicator knippert voordat de unit wordt ingeschakeld.

Krakend geluid tijdens bedrijf. • Temperatuurveranderingen veroorzaken expansie of

Spetterend geluid tijdens de werking. • Productie van de nanoe in de unit. Stofverzameling op de muur. • Omwille van de luchtcirculatie of de statische elektriciteit

Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen.

Verkleuring van kunststof onderdelen. • Verkleuring is afhankelijk van het materiaaltype van de

Symptoom Oorzaak

• Stromend koelmiddel in het apparaat.

van de muur, het tapijt, meubels of kleding.

• Zo verdrijft u de omgevingsgeur.

• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).

• De vertraging dient ter bescherming van de compressor van de unit.

dagelijks uitgevoerd.

• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).

• Onbedoeld koelen voorkomen.

• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld. Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.

contractie van het apparaat.

die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).

• Het systeem is vergrendeld om alleen in de HEAT-modus te werken.

kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

De stand VERWARMEN/KOELEN werkt niet goed.

Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.

Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)

Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.

Het apparaat ontvangt geen signaal van de afstandsbediening.

• Stel de temperatuur correct in.

• Sluit alle deuren en ramen.

• Maak de ﬁ lters schoon of vervang ze.

• Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

• Sluit het voorpaneel correct.

• Plaats de batterijen correct.

• Vervang zwakke batterijen.

• Controleer of de timers zijn ingesteld.

• Controller, of de ontvanger niet geblokkeerd wordt.

• Het een en ander ﬂ uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een ofﬁ ciële dealer.

Reinigingsinstructies / Problemen oplossen

Nederlands

ACXF55-04930_06NL.indd 83ACXF55-04930_06NL.indd 83 12/22/2016 9:09:37 AM12/22/2016 9:09:37 AM

Page 84

Problemen oplossen

Als...

■De afstandsbediening ontbreekt of er is een storing opgetreden

1.Het frontpaneel omhoog brengen.

2. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.

AUTO

OFF/ON

■De controlelampjes zijn te helder

• Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.

■ Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn

• Controleer de batterijen van de afstandsbediening.

• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.

• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥ 8 °C / 14.4 °F VERWARMEN: ≥ 14 °C / 25.2 °F

■ De units zullen langere tijd niet worden gebruikt.

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

• Schakel de voeding uit en ontkoppel.

• Verwijder de batterijen uit de afstandsbediening.

3. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.

4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.

5.Nogmaals op de knop drukken om het apparaat uit te schakelen.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

ACXF55-04930_06NL.indd 84ACXF55-04930_06NL.indd 84 12/22/2016 9:09:38 AM12/22/2016 9:09:38 AM

Page 85

Problemen oplossen

TIMER

CANCEL

RES

Opvragen van foutcodes

Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert.

Houd de knop 5 seconden ingedrukt

Druk 5 seconden lang op de knop om de controle te

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

stoppen

•

Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies.

Weergave diagnose

H 00 Geen storing in het geheugen

H 11

H 12 Capaciteit binnenunit niet afgestemd

H 14

H 15

H 16 Afwijking transformator buitenunit

H 19

H 21

H 23

H 24

H 25

H 27

H 28

H 30

H 32

H 33

H 34

H 35

H 36

Afwijking/beveiligingssysteem

Afwijkende communicatie binnen-/ buitenunit

Afwijking temperatuursensor luchtinlaat binnenunit

Afwijking temperatuursensor compressor buitenunit

Mechanisme ventilatormotor binnenunit geblokkeerd

Afwijking in werking vlotterschakelaar binnenunit

Afwijking temperatuursensor 1 warmtewisselaar binnenunit

Afwijking temperatuursensor 2 warmtewisselaar binnenunit

Afwijking ionisatieapparaat binnenunit Afwijking luchttemperatuursensor

buitenunit Afwijking temperatuursensor

warmtewisselaar buitenunit Afwijking temperatuursensor

afvoerleiding buitenunit Afwijking temperatuursensor 2

warmtewisselaar buitenunit Afwijking verkeerde verbinding

binnen-/buitenunit Afwijking temperatuursensor

warmtegeleider buitenunit Afwijking tegenstroming water

binnen-/buitenunit Afwijking temperatuursensor

gasleiding buitenunit

SET

Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode

Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier

Weergave diagnose

H 37

H 38

H 39

H 41

H 59 Afwijking eco-sensor H 64 Afwijking hogedruksensor buitenunit H 67 Afwijking nanoe H 70 Afwijking lichtsensor

H 97

H 98 Beveiliging hoge druk binnenunit H 99 Vorstbescherming binnenunit F 11 Afwijking schakeling 4-wegklep

F 17

F 90

F 91 Afwijking koelcircuit

F 93

F 94

F 95

F 96

F 97 Oververhittingsbeveiliging compressor F 98 Beveiliging totale stroom

F 99

Afwijking/beveiligingssysteem

Afwijking temperatuursensor vloeistoﬂ eiding buitenunit

Niet afgestemde binnen-/buitenunit (merkcode)

Afwijkende unit of stand-byunits binnen

Afwijkende aansluiting bedrading of leidingen

Mechanisme ventilatormotor buitenunit geblokkeerd

Afwijking bevriezing stand-byunit binnen

Beveiliging circuit vermogensfactorcorrectie

Afwijkende omwenteling compressor buitenunit

Overshootbeveiliging uitlaatdruk compressor

Hogedrukbeveiliging koeling buitenunit

Oververhittingsbeveiliging voedingstransistormodule

Piekdetectie gelijkstroom (DC) buitenunit

Problemen oplossen

Nederlands

ACXF55-04930_06NL.indd 85ACXF55-04930_06NL.indd 85 12/22/2016 9:09:38 AM12/22/2016 9:09:38 AM

Page 86

Information

English

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

This air conditioner incorporates a biocidal product.

Ionized air generated by a device incorporated in the air conditioner deactivates bacteria and viruses in the air, and on surfaces, and inhibits mould growth on surfaces. Active substances: hydroxyl radicals generated from ambient air

ACXF55-04930_INFO.indd 86ACXF55-04930_INFO.indd 86 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 87

Informations

Français

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou ﬁ gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Aﬁ n de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne,

veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) :

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Ce climatiseur contient une substance biocide.

L’air ionisé généré par un dispositif incorporé dans le climatiseur désactive les bactéries et virus présents dans l’air, et sur les surfaces, et empêche la formation de moisissure sur les surfaces. Substances actives : radicaux hydroxyles générés par l’air ambiant

ACXF55-04930_INFO.indd 87ACXF55-04930_INFO.indd 87 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 88

Información

Español

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signiﬁ can que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a ﬁ n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los productos químicos involucrados.

Este aire acondicionado contiene un producto biocida.

El aire ionizado que genera el dispositivo incorporado al aparato de aire acondicionado desactiva las bacterias y virus del aire y las superﬁ cies e inhibe la proliferación de moho en las superﬁ cies. Sustancias activas: grupos hidroxilos generados a partir del aire ambiente

ACXF55-04930_INFO.indd 88ACXF55-04930_INFO.indd 88 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 89

Informationen

Deutsch

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Diese Klimaanlage enthält biozide Anteile.

Die ionisierte Luft, die durch ein in der Klimaanlage integriertes Gerät erzeugt wird, deaktiviert Bakterien und Viren in der Luft sowie auf Oberﬂ ächen und hemmt darüber hinaus die Schimmelbildung auf Oberﬂ ächen. Wirkstoffe: Hydroxylradikale, die aus der Umgebungsluft erzeugt werden

ACXF55-04930_INFO.indd 89ACXF55-04930_INFO.indd 89 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 90

Informazioni

Italiano

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riﬁ uti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro paese. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero veriﬁ carsi in seguito ad un trattamento inappropriato dei riﬁ uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riﬁ uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riﬁ uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riﬁ uti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato

sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Il presente climatizzatore incorpora biocidi.

L’aria ionizzata generata da un dispositivo incorporato nel climatizzatore disattiva batteri e virus nell’aria e sulle superﬁ ci e impedisce la crescita di muffa sulle superﬁ ci. Sostanze attive: radicali idrossili generati da aria ambiente

ACXF55-04930_INFO.indd 90ACXF55-04930_INFO.indd 90 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 91

Informatie

Nederlands

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te

verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

De airconditioner bevat een biocide.

Geïoniseerde lucht die door een unit in de airconditioner is geproduceerd, deactiveert bacteriën en virussen in de lucht en op oppervlakten, en belemmert de aangroei van schimmels op oppervlakten. Actieve stoffen: hydroxylradicalen, gemaakt uit de omgevingslucht

ACXF55-04930_INFO.indd 91ACXF55-04930_INFO.indd 91 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Page 92

Panasonic Corporation

1006 Kadoma, Kadoma City, Osaka, Japan

Website: http://www.panasonic.com

Printed in Malaysia

ACXF55-04930_INFO.indd 92ACXF55-04930_INFO.indd 92 12/22/2016 9:09:43 AM12/22/2016 9:09:43 AM

Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

ACXF55-04930

PS1216-1
