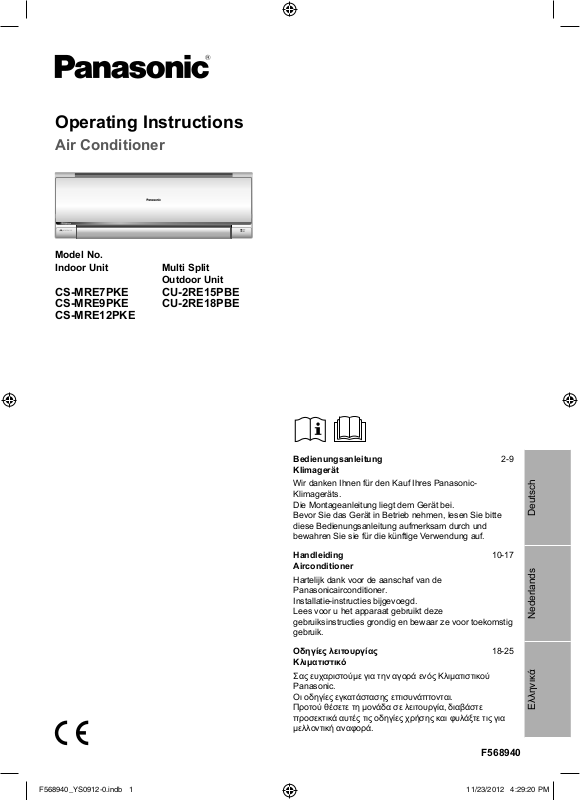

Panasonic CS-MRE12PKE, CU-2RE15PBE, CU-2RE18PBE, CS-MRE9PKE, CS-MRE7PKE Operating Instructions [de, el, nl]

Operating Instructions

Air Conditioner

Model No.
Indoor Unit Multi Split

CS-MRE7PKE
CS-MRE9PKE
CS-MRE12PKE

Outdoor Unit

CU-2RE15PBE
CU-2RE18PBE

Bedienungsanleitung
Klimagerät

Wir danken Ihnen für den Kauf Ihres Panasonic­Klimageräts.
Die Montageanleitung liegt dem Gerät bei.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte
diese Bedienungsanleitung aufmerksam durch und
bewahren Sie sie für die künftige Verwendung auf.

Handleiding
Airconditioner

Hartelijk dank voor de aanschaf van de
Panasonicairconditioner.
Installatie-instructies bijgevoegd.
Lees voor u het apparaat gebruikt deze
gebruiksinstructies grondig en bewaar ze voor toekomstig
gebruik.

Οδηγίες λειτουργίας
Κλιματιστικό

Σας ευχαριστούμε για την αγορά ενός Κλιματιστικού
Panasonic.

Οι οδηγίες εγκατάστασης επισυνάπτονται.
Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε
προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για
μελλοντική αναφορά.

2-9

10-17

18-25

Eλληνικά Nederlands Deutsch

F568940

F568940_YS0912-0.indb 1F568940_YS0912-0.indb 1 11/23/2012 4:29:20 PM11/23/2012 4:29:20 PM

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden
mehrere Innengeräte an ein einziges
Außengerät angeschlossen, so dass diese
Systeme sehr platzsparend sind.

• Näheres zu den Features dieses Produkts
siehe im Produktkatalog.

Innengerät

• Die Innengeräte können einzeln oder
zusammen verwendet werden. Die Wahl der
Betriebsart richtet sich nach dem Gerät, das
als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht
gleichzeitig von verschiedenen Klimageräten
genutzt werden.

• Die POWER-Symbol blinkt, um anzuzeigen,
dass das Innengerät sich im Standby­Betrieb befi ndet, bis eine andere Betriebsart
verwendet wird.

Außengerät

( CU-2RE15PBE, CU-2RE18PBE)

Innengerät

2

F568940_YS0912-0.indb 2F568940_YS0912-0.indb 2 11/23/2012 4:29:21 PM11/23/2012 4:29:21 PM

Kurzanleitung

TIMER

CANCEL

ON

O

1

3

S

CK

RES

AC

RC

TIMER

S

CANCEL

ON

O

1

2

3

S

K

RES

AC

RC

FAN

S

D

AIR

S

G

AUTO

HEAT

OOL

DRY

F

D

G

Einlegen der Batterien

1

3

1

2

Deckel der Fernbedienung nach

unten wegziehen.

Batterien einlegen (AAA oder R03)

2

Inhalt

Sicherheitshinweise .................4-5

Bedienung ...............................6-7

(Betriebsdauer etwa ein Jahr).

Reinigungsanweisungen ............8

Störungssuche............................9

Informationen............................26

Zubehör

• Fernbedienung

1

2 3

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

AC

ETCHE

SET

3

CANCEL

RC

ET

3

Batteriefach schließen.

Einstellen der Uhr

1

CLOCK drücken.
Gewünschte Uhrzeit einstellen.

2
3

Bestätigen.

• 2 Batterien des Typs AAA
bzw. R03

• Fernbedienungshalter

Grundlegender Betrieb

1

Gewünschte Betriebsart auswählen.

AUTO
HEAT
C

COOL

DRY

2

3

MODE

1

OFF/ON

TEMP

FAN

PEE

SPEED
AIR

WIN

SWING

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

AUTO HEAT
DRY

Gerät ein- bzw. ausschalten.

2

COOL

POWER

•

Achten Sie darauf, dass auf der

• 2 Schrauben für
Fernbedienungshalter

Anzeige erscheinen muss,

TIMER

ON

1

2

OFF

FF

AC

SET CHECK CLOCK RESET

ETCHECKCLOC

SET

CANCEL

ET

ET

3

RC

bevor Sie das Gerät einschalten
können.

3

Gewünschte Temperatur einstellen.

•

Einstellbereich: 16 bis 30°C.

•

Ein Betreiben des Geräts bei der
empfohlenen Temperatur kann helfen,
Strom zu sparen.
HEIZEN : 20 °C bis 24 °C.
KÜHLEN : 26 °C bis 28 °C.
ENTFEUCHTEN :
1 °C bis 2 °C niedriger als die
Raumtemperatur.

•

Um die Helligkeit der Symbole in der

8m

Anzeigenleiste zu verringern bzw.
wiederherzustellen, ist die Taste 5
Sekunden lang zu drücken.

•

Die Reichweite der Fernbedienung zum
Empfänger beträgt maximal 8 m.

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und
können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch
künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert
werden.

Deutsch

F568940_YS0912-0.indb 3F568940_YS0912-0.indb 3 11/23/2012 4:29:22 PM11/23/2012 4:29:22 PM

3

Sicherheitshinweise

Lufteintritt

Lufteintritt

Luftaustritt

Luftaustritt

Um Personen- oder Sachschäden zu
vermeiden, sind die nachfolgenden
Sicherheitshinweise zu beachten:
Die verwendeten Warnhinweise untergliedern
sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung
dieses Hinweises

VORSICHT

ACHTUNG

Bei den folgenden Symbolen handelt es sich
um Verbote bzw. Gebote:

Innengerät

Luftaustritt

Fernbedienung

Außengerät

kann zu schweren
Verletzungen oder
gar zum Tod führen.

Die Nichtbeachtung
dieses Hinweises
kann zu
Verletzungen oder
zu Beschädigungen
führen.

Dieses Symbol weist
darauf hin, dass eine
bestimmte Tätigkeit NICHT
durchgeführt werden darf.

Diese Symbole weisen
darauf hin, dass bestimmte
Tätigkeiten durchgeführt
werden MÜSSEN.

Stromversorgung

Lufteintritt

Lufteintritt

Luftaustritt

VORSICHT

Innen- und Außengerät

Dieses Gerät ist nicht zur Verwendung durch Personen
(Kinder mit eingeschlossen) bestimmt, welche
eingeschränkte körperliche, sensorische oder geistige
Fähigkeiten aufweisen bzw. fehlende Erfahrung
und Kenntnis im Umgang mit diesem Gerät haben.
Solche Personen müssen von einer für ihre Sicherheit
verantwortlichen Aufsichtsperson zuerst instruiert
oder während der Gerätebedienung beaufsichtigt
werden. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitten wenden Sie sich an einen Fachhändler oder
Kundendienst, um die Einbauteile reinigen zu lassen,
und wenn das Gerät repariert, montiert, ausgebaut
oder neu installiert werden soll. Eine unsachgemäße
Installation und Handhabung kann elektrische Schläge
oder Brände verursachen oder dazu führen, dass
Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels
wenden Sie sich an Ihren Fachhändler bzw.
Kundendienst. Durch den Einsatz eines anderen als
des angegebenen Kältemittels kann das Produkt
beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder
entfl ammbaren. Atmosphäre verwendet werden, da
ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder
Außengerät und stecken Sie auch keine
Gegenstände hinein, drehende Teile könnten
sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da
die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.
Stellen oder setzen Sie sich nicht auf das

Außengerät, Sie könnten herunterfallen und
sich verletzen.

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen
lassen, da sonst die Gefahr besteht, dass sie Batterien
verschlucken könnten.

Stromversorgung

Verwenden Sie keine modifi zierten
oder miteinander verbundenen oder
nicht spezifi zierten Netzkabel und
auch keine Verlängerungskabel, um
Überhitzung und Brandgefahr zu
vermeiden.

4

F568940_YS0912-0.indb 4F568940_YS0912-0.indb 4 11/23/2012 4:29:23 PM11/23/2012 4:29:23 PM

Beachten Sie Folgendes, um eine Überhitzung,
Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte
zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder
feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

•

Das Klimagerät darf nicht durch Einstecken
oder Herausziehen des eventuell vorhandenen
Steckers ein- bzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das
Kabel durch den Hersteller, seinen Kundendienst
oder eine entsprechend autorisierte Person
ausgewechselt werden, um eine Gefährdung für
Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät
zusätzlich mit einem FI-Schutzschalter zu versehen,
um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung,
Feuer oder Stromschläge zu vermeiden:

•

Stecken Sie den eventuell vorhandenen
Netzstecker richtig in die Steckdose.

•

Staub auf dem eventuell vorhandenen
Stecker sollte regelmäßig mit einem
trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer
Fehlfunktion ist das Produkt auszuschalten und der
Netzstecker zu ziehen bzw. der Sicherungsautomat
zu öffnen (Gefahr von Rauchbildung, Feuer oder
elektrischen Schlägen).
Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst häufi g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird
ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es
eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen, wenn das Gerät

abgeschaltet wird.
Wenden Sie sich für Wartungs- und
Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge
oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten
Sie das Gerät aus und unterbrechen Sie die
Stromversorgung:

- das Gerät gereinigt oder gewartet werden soll,

- wenn das Gerät längere Zeit außer Betrieb

genommen werden soll, oder

- wenn starke Gewitter herrschen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts
zu vermeiden, reinigen Sie das Innengerät nicht mit
Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von
Präzisionsgeräten, Nahrung, Tieren, Pfl anzen,
Kunstwerken oder ähnlichen Objekten, da diese
sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden,
dürfen keine Verbrennungsgeräte in den Luftstrom
des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten
Haustiere oder Pfl anzen nicht direkt dem Luftstrom
ausgesetzt werden.

Fassen Sie nicht die scharfkantigen
Aluminiumlamellen an, Sie könnten sich
sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn
der Fußboden gewachst wird. Belüften Sie den
Raum nach dem Wachsen sorgfältig, bevor Sie das
Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden,
sollte es nicht in fett- und rauchhaltigen Bereichen
montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht
zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie
das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße
auf das Gerät. Ansonsten könnte Wasser in das
Gerät gelangen und die Isolierung beeinträchtigen,
was zu Stromschlägen führen könnte.

Im Kühl- und im Entfeuchtungsbetrieb sollte
vermieden werden, Fenster bzw. Türen längere Zeit
offen zu halten.

Um ein Austreten von Wasser zu verhindern, ist
darauf zu achten, dass die Kondensatleitung:

- fachgerecht angeschlossen wird,

- nicht direkt in einen Abfl uss geführt wird, bei dem
Rückstaugefahr besteht,

- nicht in einen mit Wasser gefüllten Behälter
geführt wird

Nach einer längeren Nutzung von Kaminen oder
ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu
kontrollieren, ob die Montagehalterung noch
einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederaufl adbaren Ni-Cd-
Akkus verwendet werden. Diese könnten die
Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen
oder eine Beschädigung der Fernbedienung zu
vermeiden:

•

Nehmen Sie die Batterien aus dem Batteriefach,
wenn die Fernbedienung längere Zeit nicht
benutzt wird.

•

Es sind stets neue Batterien gleichen Typs
einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den
eventuell vorhandenen Stecker nicht am Netzkabel
heraus.

Deutsch Sicherheitshinweise

5

F568940_YS0912-0.indb 5F568940_YS0912-0.indb 5 11/23/2012 4:29:24 PM11/23/2012 4:29:24 PM

Bedienung

TEMP

O

ON

TIMER

S

CANCEL

ON

O

1

2

3

CHECK

K

MODE

Einstellen der Betriebsart

AUTOMATIKBETRIEB (AUTO) - Für einen
hohen Komfort

• Während die Betriebsart bestimmt wird, blinkt
das POWER-Symbol.

• Das Gerät wählt die Betriebsart alle 3 Stunden in
Abhängigkeit von der eingestellten Temperatur,
der Außen- und der Raumlufttemperatur.

HEIZBETRIEB (HEAT) - Für ein warmes
Raumklima

• Es dauert etwas, bis das Gerät aufgeheizt ist.
Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL) - Für ein kühles
Raumklima

• Um den Stromverbrauch im Kühlbetrieb zu
verringern, schließen Sie die Vorhänge, damit
kein direktes Sonnenlicht bzw. keine Wärme in
den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY) - Zum
Entfeuchten der Raumluft

• Das Innengerät läuft mit niedriger
Ventilatordrehzahl, um sanft zu kühlen.

Anzeige auf dem
display

AUTO

HEAT

COOL

DRY

OFF/ON

FF/

MODE

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

TEMP

2

CLOC

FAN SPEED

AIR SWING

CANCEL

AC

Fernbedienungsempfänger
und Anzeige

FAN
SPEED

AIR
SWING

POWER

TIMER

(Grün)
(Orange)

Um zur
Temperatureinstellung
zwischen °C order °F zu
wechseln, ist diese Taste
ca. 10 Sekunden lang zu
drücken.

ET

SET

3

Drücken Sie diese
Taste, um die
Fernbedienung

RC

zurückzusetzen.

Diese Taste wird im
Normalbetrieb nicht
benötigt.

Einstellen der horizontalen
Zuluftrichtung

• Manuell einstellbar.

Taste AUTO OFF/ON

Bedienung, wenn die Fernbedienung
ausgefallen oder unauffi ndbar ist. Klappen
Sie zunächst die Frontabdeckung hoch und
verfahren Sie dann wie folgt:

•

Um das Gerät im Automatikbetrieb zu
verwenden, drücken Sie diese Taste
einmal kurz.

•

Um das Gerät im Kühlbetrieb zu
verwenden, halten Sie die Taste gedrückt,
bis ein Piepton ertönt, dann loslassen.

•

Um das Gerät im Heizbetrieb zu
verwenden, halten Sie die Taste gedrückt,
bis ein Piepton ertönt, dann loslassen.
Drücken Sie sie erneut, bis zwei Pieptöne
ertönen, dann loslassen.

•

Drücken Sie die Taste erneut, um das

6

F568940_YS0912-0.indb 6F568940_YS0912-0.indb 6 11/23/2012 4:29:24 PM11/23/2012 4:29:24 PM

Gerät auszuschalten.

FAN SPEED

TIMER

CANCEL

3

Einstellen der
ventilatordrehzahl

(Anzeige auf dem display)

• In der Stellung AUTO wird die Drehzahl des
Innengeräteventilators automatisch an die
jeweilige Betriebsart angepasst.

Einstellen des Timers

Ein- bzw. Ausschalten des Geräts zu einer
bestimmten Zeit.

21 3

ON

1

OFF

SET

3

2

CANCEL

AIR SWING

Einstellen der vertikalen
zuluftrichtung

(Anzeige auf dem display)

• Durch die richtige Lamellenposition wird die Luft
gleichmäßig im Raum verteilt.

• Im Kühl- bzw. Entfeuchtungsbetrieb schwenken
die Lamellen in der Stellung AUTO automatisch
auf und ab.

• Wenn im Heizbetrieb die Einstellung
AUTO gewählt wurde, wird die horizontale
Luftlenklamelle in einer bestimmten Stellung
fi xiert.

Wählen Sie den

1

Einschalt- bzw. den

Beispiel:
AUS um 22:00

Ausschalt-Timer aus

OFF

Stellen Sie die

2

gewünschte Uhrzeit

2

ein
Bestätigen Sie die

3

SET

Einstellung

TIMER

•

Um den Ein- bzw. Ausschalt-Timer zu löschen,
drücken Sie die Taste

.

CANCEL

•

Nach einem Stromausfall oder dem Deaktivieren
der Timerfunktion kann durch Drücken der Taste

SET

die vorherige Einstellung wiederhergestellt

werden.

•

Wenn der Einschalt-Timer gestellt ist, kann das
Gerät bis zu 35 Minuten vor der eingestellten
Uhrzeit anlaufen, damit die gewünschte
Raumtemperatur zu diesem Zeitpunkt erreicht ist.

•

Die Timerfunktion richtet sich nach der in der
Fernbedienung eingestellten Uhrzeit und wird
täglich ausgeführt. Zum Einstellen der Uhrzeit siehe
die Kurzanleitung.

ON

bzw.

dann die Taste

OFF

Deutsch

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur (°C)

KÜHLEN

HEIZEN

F568940_YS0912-0.indb 7F568940_YS0912-0.indb 7 11/23/2012 4:29:25 PM11/23/2012 4:29:25 PM

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Innen Außen

TK FK TK FK

TK : Trockenkugeltemperatur
FK : Feuchtkugeltemperatur

7

Reinigungsanweisungen

Um eine optimale Leistung des Geräts zu
gewährleisten, muss es in regelmäßigen
Abständen gereinigt werden. Ein verschmutztes
Gerät kann Störungen verursachen, und es kann
der Fehlercode „H99“ auftreten. Wenden Sie sich
in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie die Stromversorgung, bevor
Sie das Gerät reinigen.

• Fassen Sie nicht die scharfkantigen
Aluminiumlamellen an, Sie könnten sich sonst
verletzen.

• Verwenden Sie kein Benzin, Verdünner oder
Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale
Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C
warm ist.

Innengerät

Wischen Sie das Gerät mit einem
weichen, trockenen Tuch ab.

Frontabdeckung

Waschen Sie sie vorsichtig ab und trocknen Sie
sie.

Entfernen der Frontabdeckung

Nach unten ziehen

2

Innengerät

Frontabdeckung

Aluminiumlamellen

POWER

TIMER

Anti-bakterieller

Luftfi lter

Luftfi lter

Luftfi lter

Alle zwei Wochen

•

Gehen Sie beim Waschen und Ausspülen
der Luftfi lter vorsichtig vor, damit die
Filteroberfl äche nicht beschädigt wird.

•

Lassen Sie den Luftfi lter im Schatten trocknen, nie in
direktem Sonnenlicht oder an einem Feuer.

•

Beschädigte Filter sind zu ersetzen.

Entfernen des Luftfi lters Einsetzen des Luftfi lters

Im Gerät einhaken

Anti-bakterieller Luftfi lter

Anti-bakterieller Luftfi lter.

Reinigen Sie den Filter bei Bedarf.

•

•

Gehen Sie beim Waschen und Ausspülen der Luftfi lter
vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.

•

Lassen Sie den Luftfi lter im Schatten trocknen, nie in direktem
Sonnenlicht oder an einem Feuer.

•

Der Filter sollte etwa alle 10 Jahre ausgewechselt

Nach

1

oben
klappen

POWER

TIMER

werden. Beschädigte Filter sind ebenfalls auszuwechseln.

Anbringen der Frontabdeckung

Auf beiden

Beide Enden der

3

Frontabdeckung nach

1

Seiten einhängen

unten drücken

Bestellnummer: CZ-SA22P

Kontrollen nach einer längeren Betriebsunterbrechung

•

Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden
müssen.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl­bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die
Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende
Werte aufweisen:

POWER

TIMER

KÜHLEN: ≥ 8°C HEIZEN: ≥ 14°C

Längere Betriebsunterbrechung

•

Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät
verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung

2

Nach unten klappen

8

F568940_YS0912-0.indb 8F568940_YS0912-0.indb 8 11/23/2012 4:29:26 PM11/23/2012 4:29:26 PM

zu verhindern.

•

Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

•

Entfernen Sie die Batterien aus der Fernbedienung.

Störungssuche

TIMER

S

CANCEL

ON

O

1

3

S

K

RES

AC

RC

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache

Aus dem Innengerät tritt Nebel aus.
Während des Betriebs ist das Geräusch fl ießenden

Wassers zu hören.
Im Raum herrscht ein eigenartiger Geruch.

Der Innengeräteventilator bleibt in der
Ventilatorautomatik gelegentlich stehen.

Es strömt trotz Ausschaltens des Geräts weiter
Luft aus.

Nach dem Neustart verzögert sich der Betrieb um
einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus.
Das TIMER-Symbol leuchtet immer.
Das POWER-Symbol am Innengerät blinkt im

Heizbetrieb, die Lamelle ist geschlossen, und es
wird keine warme Luft ausgeblasen.

Der Innengeräteventilator bleibt im Heizbetrieb
gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät
eingeschaltet wird.

Knackgeräusche während des Betriebs.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut.

Die Fernbedienung funktioniert nicht.
(Die Anzeige oder das Sendesignal ist schwach.)

Das Gerät funktioniert nicht.

Das Gerät empfängt kein Signal von der
Fernbedienung.

•

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

•

Durch das Gerät strömt Kältemittel.

•

Dieser Geruch kann von Feuchtigkeit stammen, die von
Wänden, Teppichen, Möbeln oder Kleidungsstücken an die
Raumluft abgegeben wird.

•

Dies dient dazu, Gerüche zu entfernen.

•

Aus dem Innengerät wird Restwärme abgeführt (max. 30
Sekunden lang).

•

Hierbei handelt es sich um einen Schutzmechanismus des
Geräts.

•

Auf den Rohren kann Wasser kondensieren oder verdunsten.

•

Die Timer-Funktion wird täglich ausgeführt.

•

Das Gerät befi ndet sich im Abtaubetrieb (der Lamellenbetrieb
steht auf AUTO).

•

Hierdurch wird verhindert, dass kalte Luft austritt.

•

Während dieser Zeit bereitet sich das Gerät für den Betrieb
mit programmiertem Einschalttimer vor.

•

Dehnung bzw. Kontraktion von Geräteteilen aufgrund von
Temperaturänderungen.

•

Stellen Sie die Temperatur richtig ein.

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

Reinigen oder ersetzen Sie die Luftfi lter.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Überprüfen Sie, ob das Gerät schief steht.

•

Schließen Sie das Frontgitter richtig.

•

Legen Sie die Batterien richtig ein.

•

Ersetzen Sie schwache Batterien.

•

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

•

Überprüfen Sie, ob der Timer gestellt wurde.

•

Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

•

Bestimmte Leuchtstoffröhren können die Signalübertragung
stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Reinigungsanweisungen / Störungssuche

Deutsch

KRITERIEN FÜR
BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie
die STROMZUFUHR UNTERBRECHEN, DEN
EVENTUELL VORHANDEN NETZSTECKER
ZIEHEN und sich an Ihren Fachhändler wenden:

•

Ungewöhnliche Geräusche während des
Betriebs.

•

Wasser/Fremdpartikel sind in die
Fernbedienung gelangt.

•

Wasser tropft aus dem Innengerät.

•

Der Sicherungsautomat schaltet sich häufi g ab.

•

Das Stromkabel wird ungewöhnlich warm.

•

Schalter oder Tasten funktionieren nicht
ordnungsgemäß.

F568940_YS0912-0.indb 9F568940_YS0912-0.indb 9 11/23/2012 4:29:31 PM11/23/2012 4:29:31 PM

Das Gerät bleibt stehen, und das TIMER­Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

1

CHECK-Taste 5
Sekunden lang
drücken

3

CHECK-Taste
5 Sekunden
lang drücken,
um die
Störungssuche
zu beenden

•

Je nach Störung kann das Gerät nach erneutem Einschalten
eventuell eingeschränkt verwendet werden. Beim Einschalten
ertönen in diesem Fall 4 Pieptöne.

TIMER

ON

1

2

AC

CANCEL

OFF

FF

SET CHECK CLOCK RESET

ET CLOC

2

SET

ET

3

RC

ET

Pfeiltaste drücken,
bis ein Piepton
ertönt, dann
den Fehlercode
ablesen

4

Schalten Sie das
Gerät aus und
teilen Sie den
Fehlercode Ihrem
Fachhändler mit

9

Free-multi systeem

Free-multi systemen spaart ruimte, omdat
hierbij verschillende binnendelen op een
enkel buitendeel aangesloten kunnen worden.

• Raadpleeg voor de complete

producteigenschappen de
referentiecatalogus.

Binnenunits

• Het is mogelijk de binnenunits individueel
of tegelijkertijd te laten functioneren. De
prioriteit van de werking is aan de unit
gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus
VERWARMEN en KOELEN niet tegelijkertijd
voor de verschillende units ingeschakeld
worden.

• De powerled knippert om te tonen, dat het
binnendeel gereed is voor de verschillende
bedrijfsmodus.

Buitenunit

( CU-2RE15PBE, CU-2RE18PBE)

Binnenunits

10

F568940_YS0912-0.indb 10F568940_YS0912-0.indb 10 11/23/2012 4:29:31 PM11/23/2012 4:29:31 PM

Snelle gids

TIMER

CANCEL

ON

O

1

3

S

CK

RES

AC

RC

TIMER

S

CANCEL

ON

O

1

2

3

S

K

RES

AC

RC

FAN

S

D

AIR

S

G

AUTO

HEAT

OOL

DRY

F

D

G

3

1

2

3
1

1

2 3

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

ETCHE

AUTO
HEAT
COOL

C

DRY

OFF/ON

MODE

TEMP

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

ETCHECKCLOC

SET

3

CANCEL

AC

RC

ET

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

ET

3

CANCEL

AC

ET

FAN
SPEED

PEE
AIR
SWING

WIN

RC

De batterijen plaatsen

1

2

Open het klepje van de

afstandsbediening

2

Plaats AAA- of R03-batterijen

(kan ~ 1 jaar gebruikt worden)

3

Sluit het deksel

Instellen van de klok

1

Druk op CLOCK

2

Stel de tijd in

3

Bevestig

Eenvoudige bediening

1

Selecteer de gewenste stand

AUTO HEAT
DRY

2

Start/stop het apparaat

POWER

•

Merk op dat de aanduiding OFF
( ) aan staat bij het starten.

3

Stel de gewenste temperatuur in

•

Instellingsbereik: 16°C ~ 30°C.

•

Het gebruik van het apparaat
binnen de aanbevolen
temperatuursgrenzen kan energie
besparen.
VERWARMEN : 20°C ~ 24°C.
KOELEN : 26°C ~ 28°C

•

DROGEN :
1°C ~ 2°C onder kamertemperatuur.

Inhoudsopgave

Veiligheidsmaatregelen .......12-13

Het gebruik ..........................14-15

Reinigingsinstructies.................16

Problemen oplossen ................. 17

Informatie..................................26

Accesoires

• Afstandsbediening

• AAA of 2 x R03 batterijen

• Afstandsbedieningshouder

• 2 x schroeven voor de
afstandbedieninghouder

COOL

•

Om het helderheid van het scherm
te dimmen kunt u 5 seconden

8m

ingedrukt houden.

•

Gebruik de afstandsbediening binnen
8 meter van de ontvanger van de
binnen-unit.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting
en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat.
Deze handleiding kan zonder voorafgaande kennisgeving worden
gewijzigd ter verbetering.

F568940_YS0912-0.indb 11F568940_YS0912-0.indb 11 11/23/2012 4:29:32 PM11/23/2012 4:29:32 PM

Nederlands

11

Veiligheidsmaatregelen

Luchtinlaat

Luchtinlaat

Luchtuitlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat
persoonlijk letsel, bij u of bij iemand anders, of
materiële schade wordt voorkomen:
Onjuiste bediening wegens het niet opvolgen
van de instructies kan leiden tot letsel of
schade, waarvan de ernst wordt geclassifi ceerd
zoals hieronder is aangegeven:

Met dit teken wordt u

WAARSCHUWING

OPGEPAST

De op te volgen instructies worden aangeduid
met de volgende symbolen:

Binnenunit

Luchtuitlaat

gewaarschuwd voor
de dood of ernstig
letsel.

Met dit teken wordt
u gewaarschuwd
voor letsel of schade
aan eigendommen.

Dit symbool verwijst
naar een handeling die
VERBODEN is.

Deze symbolen geven
VERPLICHTE acties aan.

Stroom toevoer

Luchtinlaat

Binnenunit en buitenunit

WAARSCHUWING

Dit apparaat is niet bestemd voor gebruik
door personen (kinderen inbegrepen) met
verminderde fysieke, sensorische of mentale
capaciteiten, of zonder ervaring of kennis, tenzij
onder toezicht van of na instructie door een
persoon die voor hun veiligheid verantwoordelijk
is. Pas op, dat kinderen niet met het apparaat
spelen.

Vraag advies aan een geautoriseerde dealer
of gespecialiseerde vakman, wanneer de unit
schoongemaakt, gerepareerd, geïnstalleerd,
verwijderd of opnieuw geïnstalleerd moet
worden. Onjuiste installatie en behandeling
zal lekkage, een elektrische schok of brand tot
gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist
voor eventueel te gebruiken koelmiddel.
Het gebruik van koelmiddelen anders dan
aangegeven kan schade aan het product,
ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar
explosie- of brandgevaar kan ontstaan. Houdt u
zich niet aan deze instructie, dan kan dat brand
tot gevolg hebben.

Steek niet uw vingers of een voorwerp
in de binnen- of buitenunit van de
airconditioner, draaiende delen kunnen
letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het
zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot
aan koude lucht. Dit om overmatige afkoeling te
vermijden.

Ga niet op het apparaat zitten of staan,
omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Buitenunit

Luchtinlaat

Luchtuitlaat

Afstandsbediening

Laat peuters en jonge kinderen niet met de
afstandsbediening spelen om te voorkomen dat
zij de batterijen per ongeluk doorslikken.

Stroom toevoer

Voorkom oververhitting of brand,
gebruik niet een snoer waarin
wijzigingen zijn aangebracht
of dat uit meerdere stukken
is samengesteld of een
verlengsnoer of een snoer van
onbekende herkomst.

12

F568940_YS0912-0.indb 12F568940_YS0912-0.indb 12 11/23/2012 4:29:33 PM11/23/2012 4:29:33 PM

Om oververhitting, brand of elektrische
schokken te voorkomen:

•

Sluit geen andere apparaten aan op
hetzelfde stopcontact.

•

Bedien het apparaat niet met natte handen.

•

Laat geen knikken in het stroomsnoer
komen.

•

Werk niet met de unit en stop deze ook niet
door de stekker in te steken of juist uit te
trekken.

Als het netsnoer beschadigd is, moet deze
door de fabrikant, een onderhoudsmonteur
of een vergelijkbaar gekwalifi ceerd persoon
vervangen worden om mogelijk risico te
voorkomen.

U wordt ten zeerste geadviseerd
de apparatuur te installeren met
een differentieelschakelaar of een
aardlekschakelaar.

Om oververhitting, brand of elektrische
schokken te voorkomen:

•

Steek de stekker goed in het stopcontact.

•

Men moet het stof op de stekker periodiek
afvegen met een droge doek.

Stop met het gebruiken van het product,
wanneer er een abnormaliteit/storing optreedt
en haal de stekker uit het stopcontact
of schakel de stroomschakelaar en de
circuitbreker uit.
(Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/storing

•

De ELCB stopt vaak.

•

Men merkt een brandgeur op.

•

Er wordt een abnormaal geluid of trilling van
de eenheid opgemerkt.

•

Er lekt water uit de binnenunit.

•

Stroomsnoer of stekker wordt abnormaal heet.

•

Ventilatorsnelheid kan niet geregeld worden.

•

De eenheid stopt onmiddellijk met werken,
zelfs als deze ingeschakeld is om te werken.

•

De ventilator stopt niet, zelfs niet als de

eenheid stopt met werken.
Neem onmiddellijk contact op met uw
plaatselijke leverancier voor onderhoud/
reparatie.

Deze apparatuur moet worden geaard om te
voorkomen dat een elektrische schok of brand
ontstaat.

Voorkom een elektrische schok door het
apparaat uit te schakelen en de stekker uit het
stopcontact te trekken:

- Voordat de apparatuur wordt gereinigd of

nagezien,

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

OPGEPAST

Binnenunit en buitenunit

Was de interne unit niet met water,
benzeen, thinner of schuurpoeder om
schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor
tere apparatuur, voedsel, dieren, planten,
versieringen of andere objecten. Doet u dit
wel, dan kan dit leiden tot verslechtering van
de kwaliteit.

Voorkom dat een eventuele brand wordt
aangewakkerd, gebruik geen apparatuur die
brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot
aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin
niet aan; scherpe delen kunnen
blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de
vloer in de was zet. Lucht het vertrek goed
voordat u de unit inschakelt, wanneer u de
vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een
oliedamp of rook hangt om schade aan de
unit te voorkomen.

Haal de unit niet uit elkaar om schoon te
maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo
voorkomt men letsel.

Zet geen vaas of object met water op de
unit. Water kan de unit binnendringen en de
kwaliteit van de isolatie verslechteren. Dit kan
tot een elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange
tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de
aftapslang:

- Goed aangesloten is,

- Uit de buurt van dakgoten en containers
loopt of,

- Niet ondergedompeld is in water

Na een lange periode van gebruik of ook
gebruik met brandbare apparatuur, moet u de
ruimte goed luchten.

Controleer, wanneer u de apparatuur lange
tijd hebt gebruikt, dat het installatierek nog in
goede staat is, zodat u er zeker van kunt zijn
dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen.
Hierdoor kan de afstandsbediening
beschadigd raken.

Om disfunctie of schade aan de
afstandsbediening te voorkomen:

•

Verwijder de batterijen indien het apparaat
gedurende lange tijd niet zal worden gebruikt.

•

Men moet nieuwe batterijen van hetzelfde
type insteken en daarbij de vermelde
polariteit volgen.

Stroom toevoer

Trek de stekker niet via het snoer uit het
stopcontact, om een elektrische schok te
vermijden.

Nederlands Veiligheidsmaatregelen

13

F568940_YS0912-0.indb 13F568940_YS0912-0.indb 13 11/23/2012 4:29:34 PM11/23/2012 4:29:34 PM

TEMP

O

ON

TIMER

S

CANCEL

ON

O

1

2

3

CHECK

K

Het gebruik

MODE

De bedrijfsmodus kiezen

AUTO modus - Voor uw gemak

• Tijdens werkingsmodus fl ikkert het
werkingssignaal.

• Het apparaat kiest elke 3 uur een bedrijfsmodus,
afhankelijk van de temperatuurinstelling,
buitentemperatuur en de kamertemperatuur.

VERWARMEN modus - Genieten van warme
lucht

• Het duurt even voordat de eenheid opwarmt. De
powerled knippert tijdens dit proces.

KOELEN modus - Genieten van koude lucht

• Gebruik de gordijnen om het zonlicht en de hitte
buiten te houden tijdens het KOELEN om het
energieverbruik te verminderen.

DROGEN modus - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om
zo voor een aangename koeling te zorgen.

Display van de
afstandsbediening

AUTO

HEAT

COOL

DRY

OFF/ON

FF/

MODE

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

TEMP

2

CLOC

FAN SPEED

AIR SWING

CANCEL

AC

FAN
SPEED

AIR
SWING

ET

SET

3

RC

Ontvanger
afstandsbediening en
indicator

POWER

TIMER

(Groen)
(Oranje)

Houd deze toets
ongeveer 10 seconden
ingedrukt, om de
ingestelde temperatuur
in °C of °F te tonen.

Indrukken om de
standaardinstelling van
de afstandsbediening te
herstellen.

Deze toets wordt in
normaalbedrijf niet
gebruikt.

Voor het horizontaal afstellen van de
luchtstroom

• Handmatig regelbaar.

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de
afstandsbediening niet bij de hand hebt
of bij storingen. Het frontpaneel omhoog
brengen:

•

Druk eenmaal op de knop om het
apparaat te gebruiken in de stand
AUTO.

•

Houd de knop ingedrukt tot u 1 piep
hoort en laat vervolgens los om de
COOL-stand (koelen) te gebruiken.

•

Houd de knop ingedrukt tot u 1 piep
hoort en laat de knop vervolgens los om
de modus VERWARMEN te gebruiken.
En houd opnieuw ingedrukt, totdat 2
pieptonen te horen zijn, en laat dan los.

•

Nogmaals op de knop drukken om het

14

F568940_YS0912-0.indb 14F568940_YS0912-0.indb 14 11/23/2012 4:29:34 PM11/23/2012 4:29:34 PM

apparaat uit te schakelen.

FAN SPEED

TIMER

CANCEL

3

Ventilatiesnelheid selecteren

(Display van de afstandsbediening)

• Op AUTO wordt de snelheid van de
binnenventilator automatisch aangepast, in
overeenstemming met de bedrijfsmodus.

De timer instellen

Om het apparaat op de geprogrammeerde tijd
IN of UIT te schakelen.

21 3

ON

1

OFF

SET

3

2

CANCEL

AIR SWING

Richting van de verticale
luchtstroom aanpassen

(Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.

• In de stand KOELEN/DROGEN, zwaaien de
jaloezieën automatisch omhoog/omlaag, als
AUTO is ingesteld.

• In de modus VERWARMEN, als AUTO is
ingesteld, is de horizontale luchtspleet op een
vooraf bepaalde positie aangebracht.

Stel de timer in op

1

ON of OFF

Stel de tijd in

2

Bevestig

3

Voorbeeld:
UIT om 22:00

OFF

2

SET

TIMER

• Om de ON- of OFF-instelling van de timer
te annuleren, drukt u op

vervolgens op

CANCEL

• Indien de timer handmatig geannuleerd wordt
of na een stroomuitval, kunt u de vorige
programmering herstellen (zodra weer stroom
voorhanden is), door op

• Wanneer de ON-timer ingeschakeld is, start
het apparaat eventueel (tot 35 minuten) vóór
het eigenlijke geprogrammeerde tijdpunt, om
op tijd de gewenste temperatuur te bereiken.

• De timer-functie baseert op de,
afstandsbediening ingestelde, uurtijd en wordt,
eenmaal geprogrammeerd, dagelijks herhaald.
Zie de snelstartgids voor het instellen van de
klok.

ON

of

en

OFF

.

SET

te drukken.

Het gebruik

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur (°C)

KOELEN

VERWARMEN

F568940_YS0912-0.indb 15F568940_YS0912-0.indb 15 11/23/2012 4:29:35 PM11/23/2012 4:29:35 PM

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Binnen Buiten

DBT WBT DBT WBT

DBT : Droge bolttemperatuur
WBT : Natte bolttemperatuur

Nederlands

15

Reinigingsinstructies

Voor optimale prestaties moet het apparaat
regelmatig gereinigd worden. Wanneer de
unit vuil is kan een storing ontstaan en zult u
mogelijk foutcode "H99" te zien krijgen. Vraag
advies aan een offi ciële dealer.

• Schakel de voeding uit en trek de stekker uit het
stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe
deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of
schuurpoeder.

• Gebruik alleen zeep (

pH7) of milde

reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

Binnenunit

Veeg de unit zachtjes af met een
zachte, droge doek.

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel

Verwijderen

2

Optillen

1

POWER

TIMER

Binnenunit

Voorpaneel

Luchtfi lter

Aluminium vin

POWER

TIMER

Antibacterieel fi lter

Luchtfi lter

Elke 2 weken

•

Was/spoel de fi lters voorzichtig met water
om schade aan het oppervlakte van de
fi lters te voorkomen.

•

Droog de fi lters goed in de schaduw, uit de buurt van vuur of
direct zonlicht.

•

Vervang beschadigde fi lters.

Luchtfi lter verwijderen Luchtfi lter bevestigen

In het apparaat plaatsen

Antibacterieel fi lter

Antibacterieel fi lter.

•

Reinig het fi lter wanneer dat nodig is.

•

Was/spoel de fi lters voorzichtig met water om schade aan het

Goed afsluiten

Druk op beide zijden

3

van het frontpaneel

Aan beide

1

zijden insteken

oppervlakte van de fi lters te voorkomen.

•

Droog de fi lters goed in de schaduw, uit de buurt van vuur of
direct zonlicht.

•

Vervang het fi lter na elke 10 jaar en vervang beschadigde fi lters.
Onderdeel nr: CZ-SA22P

Voor seizoensinspectie, nadat het apparaat lang niet
in gebruik was

•

Controleer de batterijen van de afstandsbediening.

•

Controleer de inlaat- en uitlaatopeningen op obstructies.

•

POWER

TIMER

Gebruik de AUTO OFF/ON-knop om de modus KOELEN/
VERWARMEN te selecteren. Na 15 minuten looptijd
is het volgende temperatuurverschil tussen inlaat- en
uitlaatlucht normaal:

2

Sluiten

KOELEN: ≥ 8°C VERWARMEN: ≥ 14°C

Bij langdurige inactiviteit

•

Schakel de modus VERWARMEN gedurende 2-3 uur
in. Dit is een manier om vocht dat is achtergebleven
in de interne onderdelen grondig te verwijderen en
schimmelgroei te voorkomen.

•

16

F568940_YS0912-0.indb 16F568940_YS0912-0.indb 16 11/23/2012 4:29:36 PM11/23/2012 4:29:36 PM

Schakel de voeding uit en ontkoppel.

•

Verwijder de batterijen uit de afstandsbediening.

Problemen oplossen

TIMER

S

CANCEL

ON

O

1

3

S

K

RES

AC

RC

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak

Er komt damp uit de binnenunit.
Tijdens werking klinkt er geluid van stromend water.• Stromend koelmiddel in het apparaat.

De ruimte heeft een vreemde geur.

De binnenventilator stopt af en toe wanneer de
ventilatorsnelheid is ingesteld op automatisch.

De lucht stroomt zelfs nog verder nadat het bedrijf
reeds gestopt is.

Het apparaat begint pas na enkele minuten
vertraging nadat het opnieuw is opgestart.

Er komt water/stoom uit de buitenunit.
TIMER-indicator is altijd aan.

POWER-indicator knippert in de stand
VERWARMEN zonder toevoer van warme lucht (en
jalouzie isgesloten).

De binnenventilator stopt af en toe tijdens
verwarmen.

De POWER-indicator knippert voordat de unit
wordt ingeschakeld.

Krakend geluid tijdens bedrijf.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

De stand VERWARMING/KOELEN werkt niet
goed.

Luidruchtig tijdens werking.

Afstandsbediening werkt niet.
(De display is gedimd of het transmissiesignaal is zwak.)

Het apparaat werkt niet.

Het apparaat ontvangt geen signaal van de
afstandsbediening.

•

Condensatie door koelproces.

•

Dit is mogelijk een geur van vochtigheid die afkomstig is van
de muur, het tapijt, meubels of kleding.

•

Zo verdrijft u de omgevingsgeur.

•

Extractie van de resterende warmte uit de binnenunit
(hoogstens 30 seconden).

•

De vertraging dient ter bescherming van de compressor van
de unit.

•

In de leidingen vindt condensatie of verdamping plaats.

•

Nadat de timer is ingesteld, worden de instellingen dagelijks
uitgevoerd.

•

De unit staat in de ontdooistand (en AIR SWING
(Luchzwenking) is ingesteld op AUTO).

•

Onbedoeld koelen voorkomen.

•

Dit is een initiële stap tijdens de voorbereiding voor werking
wanneer de ON timer is ingeschakeld.

•

Temperatuurveranderingen veroorzaken expansie of
contractie van het apparaat.

•

Stel de temperatuur correct in.

•

Sluit alle deuren en ramen.

•

Maak de fi lters schoon of vervang ze.

•

Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

•

Controleer of de unit is geinstalleerd op een helling.

•

Sluit het voorpaneel correct.

•

Plaats de batterijen correct.

•

Vervang zwakke batterijen.

•

Controleer of de stroomonderbreker ontkoppeld is.

•

Controleer of de timers zijn ingesteld.

•

Controller, of de ontvanger niet geblokkeerd wordt.

•

Het een en ander fl uorescerend licht kan eventueel de
signaalzender storen. Vraag advies aan een offi ciële dealer.

Reinigingsinstructies / Problemen oplossen

OMSTANDIGHEDEN WAARIN U
HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER
UIT EN TREK DE STEKKER UIT HET
STOPCONTACT en raadpleeg een
bevoegde handelaar, onder de volgende
omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de
afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet
zoals het hoort.

F568940_YS0912-0.indb 17F568940_YS0912-0.indb 17 11/23/2012 4:29:41 PM11/23/2012 4:29:41 PM

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

1

Houd de knop
5 seconden
ingedrukt

3

Druk op de
knop om de
controle te
stoppen

•

Bij bepaalde fouten kunt u de unit opnieuw opstarten met

TIMER

ON

1

2

OFF

SET CHECK CLOCK RESET

ET CLOC

CANCEL

FF

AC

2

SET

ET

3

RC

ET

Houd de knop
ingedrukt totdat
u een pieptoon
hoort en noteer
de foutcode

4

Schakel de
eenheid uit en
deel de foutcode
mee aan de
geautoriseerde
leverancier

beperkte functies, er klinken dan 4 piepgeluiden bij het
opstarten.

Nederlands

17

Συστημα πολλαπλου
κλιματιστικου

Τα συστήματα πολλαπλού κλιματιστικού
εξοικονομούν χώρο, επιτρέποντάς σας να
συνδέσετε πολλαπλές εσωτερικές μονάδες
σε μια και μόνο εξωτερική μονάδα.

• Για το σύνολο των χαρακτηριστικών
γνωρισμάτων του προϊόντος, παρακαλείστε
να ανατρέξετε στον κατάλογο.

Εσωτερικές μονάδες

• Είναι δυνατή η λειτουργία των εσωτερικών

μονάδων χωριστά ή ταυτόχρονα. Η
προτεραιότητα του τρόπου λειτουργίας
δίνεται στην πρώτη μονάδα που έχει
ενεργοποιηθεί.

• Κατά τη διάρκεια της λειτουργίας, δεν είναι

δυνατή η ενεργοποίηση της ΘΕΡΜΑΝΣΗΣ
και ΨΥΞΗΣ την ίδια στιγμή για διαφορετικές
εσωτερικές μονάδες.

• Ο δείκτης λειτουργίας αναβοσβήνει ώστε να

υποδείξει ότι η εσωτερική μονάδα βρίσκεται
σε κατάσταση αναμονής (stand by) για
διαφορετικούς τρόπους λειτουργίας.

Εξωτερική μονάδα

(

CU-2RE15PBE, CU-2RE18PBE)

Εσωτερικές μονάδες

18

F568940_YS0912-0.indb 18F568940_YS0912-0.indb 18 11/23/2012 4:29:41 PM11/23/2012 4:29:41 PM

Συντομος οδηγος

TIMER

CANCEL

ON

O

1

3

S

CK

RES

AC

RC

TIMER

S

CANCEL

ON

O

1

2

3

S

K

RES

AC

RC

FAN

S

D

AIR

S

G

AUTO

HEAT

L

DRY

F

D

G

Για να εισάγετε τις μπαταρίες

1

1

2

3

Αφαιρέστε το πίσω κάλυμμα του

τηλεχειριστηρίου

Τοποθετήστε μπαταρίες AAA ή R03

2

(μπορεί να χρησιμοποιηθεί ~ 1
χρόνο)

3

Κλείστε το κάλυμμα

1

2 3

TIMER

ON

1

2

FF

OFF

SET CHECK CLOCK RESET

AC

ETCHE

SET

3

CANCEL

RC

ET

Ρύθμιση ρολογιού

1

Πατήστε CLOCK
Ρυθμίστε τον χρόνο

2
3

Επιβεβαίωση

Βασική λειτουργία

1

Επιλέξτε την κατάσταση

λειτουργίας που επιθυμείτε

AUTO HEAT

AUTO
HEAT
COOL

COO

DRY

2

3

MODE

1

OFF/ON

TEMP

FAN

PEE

SPEED
AIR

WIN

SWING

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

DRY

Ξεκινήστε/σταματήστε τη λειτουργία

2

POWER

•

Παρακαλείστε να σημειώσετε ότι η
ένδειξη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ

είναι ενεργοποιημένο για να

TIMER

ON

1

2

OFF

FF

AC

SET CHECK CLOCK RESET

ETCHECKCLOC

SET

CANCEL

ET

ET

3

RC

ξεκινήσετε.

3

Επιλέξτε την επιθυμητή

θερμοκρασία

•

Εύρος επιλογής: 16°C ~ 30°C.

•

Η λειτουργία της μονάδας στα
πλαίσια της συνιστώμενης
θερμοκρασίας εξοικονομεί ενέργεια.
ΘΕΡΜΑΝΣΗ : 20°C ~ 24°C.
ΨΥΞΗ : 26°C ~ 28°C.
ΑΦYΓΡΑΝΣΗ :
1°C ~ 2°C χαμηλότερα από τη
θερμοκρασία δωματίου.

•

Για να μειώσετε τη διαύγεια ή να

8m

ανακτήσετε τη λαμπρότητα του δείκτη της
μονάδας, πατήστε και κρατήστε πατημένο
για 5 δευτερόλεπτα το .

•

Χρησιμοποιείτε το τηλεχειριστήριο
σε απόσταση 8 m από τον δέκτη του
τηλεχειριστηρίου της εσωτερικής μονάδας.

Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να
διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως
προειδοποίηση για μελλοντική βελτίωση.

COOL

Πινακας περιεχομενων

Προφυλαξεις ασφαλειας ......20-21

Τρόπος χρήσης ...................22-23

Οδηγιες πλυσιματος .................24

Αντιμετωπιση προβληματων ....25

Πληροφοριες .............................26

Εξαρτήματα

• Τηλεχειριστήριο

• μπαταρίες AAA ή R03 × 2

• Βάση στήριξης

τηλεχειριστηρίου

• Βίδες για τη βάση στήριξης
του τηλεχειριστηρίου × 2

Eλληνικά

19

F568940_YS0912-0.indb 19F568940_YS0912-0.indb 19 11/23/2012 4:29:42 PM11/23/2012 4:29:42 PM

Προφυλαξεις ασφαλειας

Είσοδος

αέρα

Είσοδος

αέρα

Έξοδος

αέρα

Έξοδος

αέρα

Για να προληφθεί προσωπικός τραυματισμός,
τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε
να συμμορφωθείτε με τα επόμενα:
Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας
σας να ακολουθήσετε τις οδηγίες μπορεί να
προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα
των οποίων κατηγοριοποιείται σύμφωνα με τα
παρακάτω:

Αυτό το σήμα

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

ΠΡΟΣΟΧΉ

Οι οδηγίες που πρέπει να ακολουθηθούν
κατηγοριοποιούνται σύμφωνα με τα παρακάτω
σύμβολα:

Εσωτερική

μονάδα

Έξοδος

Τηλεχειριστήριο

Εξωτερική

μονάδα

20

προειδοποιεί για
θάνατο ή σοβαρό
τραυματισμό.

Αυτό το σήμα
προειδοποιεί για
τραυματισμό ή ζημιά
σε περιουσία.

Αυτό το σύμβολο
δηλώνει μια ενέργεια που
ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα
υποδηλώνουν
ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

Τροφοδοσία

Είσοδος

αέρα

αέρα

Είσοδος

αέρα

Έξοδος

αέρα

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Η συσκευή αυτή δεν προορίζεται για χρήση από
άτομα (συμπεριλαμβανομένων των παιδιών) με
μειωμένες φυσικές, ή νοητικές ικανότητες, ή χωρίς
εμπειρία και γνώση, εκτός αν βρίσκονται υπό
επιτήρηση ή τους παρέχονται οδηγίες σχετικά
με τη χρήση της συσκευής από άτομο που είναι
υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει
να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν
με τη συσκευή.

Παρακαλείστε να συμβουλευθείτε τον
εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για
να καθαρίσετε τα εσωτερικά εξαρτήματα, να
επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και
να επανεγκαταστήσετε τη μονάδα. Η ακατάλληλη
εγκατάσταση και ο ακατάλληλος χειρισμός θα
προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με
ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού.
Η χρήση άλλου ψυκτικού από τον καθορισμένο
τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν,
τραυματισμό κλπ.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή
εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το
αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.

Μην εισάγετε δάχτυλα ή άλλα
αντικείμενα μέσα στην εσωτερική ή την
εξωτερική μονάδα του κλιματισμού,
τα περιστρεφόμενα μέρη μπορεί να
προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη
διάρκεια του φωτισμού, μπορεί να προκαλέσει
ηλεκτροπληξία.

Μην εκτίθεστε άμεσα στον κρύο αέρα για
παρατεταμένο χρονικό διάστημα προς αποφυγή
υπερβολικής ψύξης.

Μη κάθεστε και μη βαδίζετε πάνω στη
μονάδα γιατί μπορείτε να πέσετε.

εξουσιοδοτημένο αντιπρόσωπο ή

Τηλεχειριστήριο

Μην επιτρέπετε σε βρέφη και μικρά παιδιά να
παίζουν με το τηλεχειριστήριο, διότι υπάρχει
κίνδυνος να καταπιούν κατά λάθος τις μπαταρίες.

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα
καλώδια, συνδεδεμένα καλώδια,
επεκτάσεις καλωδίων ή μη
καθορισμένα καλώδια για
πρόληψη υπερθέρμανσης ή
πυρκαγιάς.

F568940_YS0912-0.indb 20F568940_YS0912-0.indb 20 11/23/2012 4:29:43 PM11/23/2012 4:29:43 PM

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή
ηλεκτροπληξίας:

•

Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με
άλλες συσκευές.

•

Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

•

Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.

•

Μη θέτετε σε λειτουργία και μη σταματάτε τη μονάδα
βάζοντας ή βγάζοντας το βύσμα του ρεύματος.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά,
πρέπει να αντικατασταθεί από τον κατασκευαστή, τον
αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για
να αποφευχθεί ενδεχόμενος κίνδυνος.

Συνιστάται θερμά να εγκατασταθεί με Διακόπτη
Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth
Leakage Circuit Breaker) ή με Διάταξη Προστασίας
Ρεύματος Διαρροής (RCD:= Residual Current Device)
ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή
πυρκαγιάς.

Προς αποφυγή
ηλεκτροπληξίας:

•

Εισαγάγετε το βύσμα του ρεύματος σωστά.

•

Η σκόνη πάνω στο βύσμα του ρεύματος θα πρέπει να
καθαρίζεται τακτικά με ένα στεγνό πανί.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί
οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε
το βύσμα του ρεύματος ή κλείστε το διακόπτη
τροφοδοσίας και το διακόπτη ρεύματος.
(Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας)
Παραδείγματα ανωμαλίας/βλάβης

•

Ο ELCB ενεργοποιείται συχνά.

•

Παρατηρείται μυρωδιά καμένου.

•

Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση
της μονάδας.

•

Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

•

Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά
ζεστό.

•

Δεν είναι εφικτός ο έλεγχος της ταχύτητας του
ανεμιστήρα.

•

Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη
και αν έχει τεθεί σε λειτουργία.

•

Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει

διακοπεί η λειτουργία.
Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για
συντήρηση/επισκευή.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να
αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή
ρεύματος και αποσυνδέετε το βύσμα:

- Πριν τον καθαρισμό ή το σέρβις,

- Όταν δεν γίνεται χρήση του για παρατεταμένο χρονικό

διάστημα, ή

- Σε περίπτωση μη κανονικής δραστηριότητας με

παρουσία ισχυρών σπινθήρων.

υπερθέρμανσης, πυρκαγιάς ή

Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού
ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή
άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης
της ποιότητας, κ.λπ.

Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα
μπροστά από την έξοδο της ροής του αέρα ώστε να
αποφύγετε την εξάπλωση πυρκαγιάς.

Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων
στη ροή του αέρα προς αποφυγή τραυματισμού κ.λπ.

Μην αγγίζετε το κοφτερό αλουμινένιο
πτερύγιο, τα κοφτερά μέρη μπορεί να σας
τραυματίσουν.

Μην ανάβετε την εσωτερική μονάδα όταν κάνετε παρκέ
στο πάτωμα. Αφού τελειώσετε με το παρκέ, αερίστε
κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία
τη μονάδα.

Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και
καπνούς προς αποφυγή φθοράς της μονάδας.

Μην αποσυναρμολογείτε τη μονάδα για λόγους
καθαρισμού προς αποφυγή τραυματισμού

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη
μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη
μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να
υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει
ηλεκτροπληξία.

Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για
μεγάλο χρονικό
ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ.

Είναι δυνατή η αποφυγή της διαρροής νερού
εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

- έχει τοποθετηθεί σωστά,

- βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή

- δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με
εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε
ότι το πλαίσιο
να αποφευχθεί η πτώση της μονάδας.

διάστημα κατά τον τρόπο λειτουργίας

εγκατάστασης δεν είναι φθαρμένο ώστε

Τηλεχειριστήριο

Μη χρησιμοποιείτε επαναφορτιζόμενες (Ni-Cd)
μπαταρίες. Μπορεί να προκαλέσει βλάβη στο
τηλεχειριστήριο.

Προς αποφυγή δυσλειτουργίας ή βλάβης του
τηλεχειριστηρίου:

•

Να αφαιρείτε τις μπαταρίες αν η μονάδα δεν πρόκειται
να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

•

Θα πρέπει να τοποθετούνται καινούργιες μπαταρίες
του ίδιου τύπου σύμφωνα με την αναγραφόμενη
πολικότητα.

.

Προφυλαξεις ασφαλειας

ΠΡΟΣΟΧΉ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη,
διαλυτικά ή σκόνες καθαρισμού προς αποφυγή
πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

F568940_YS0912-0.indb 21F568940_YS0912-0.indb 21 11/23/2012 4:29:44 PM11/23/2012 4:29:44 PM

Τροφοδοσία

Μην τραβάτε το καλώδιο για να αποσυνδέσετε το
βύσμα προς αποφυγή ηλεκτροπληξίας.

Eλληνικά

21

TEMP

O

ON

TIMER

S

CANCEL

ON

O

1

2

3

CHECK

K

Τρόπος χρήσης

MODE

Για την επιλογη του τροπου
λειτουργιας

AUTO κατασταση λειτουργιας - Για μεγαλυτερη
ευκολια

• Κατά τη διάρκεια επιλογής κατάστασης
λειτουργίας, αναβοσβήνει η λυχνία λειτουργίας.

• Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 3
ώρες σύμφωνα με τη ρύθμιση της θερμοκρασίας,
την εξωτερική θερμοκρασία καθώς και τη
θερμοκρασία δωματίου.

Κατασταση λειτουργιας ΘΕΡΜΑΝΣΗ - Για να
απολαμβανετε ζεστο αερα

• Η μονάδα χρειάζεται λίγο χρόνο για
Ο δείκτης ισχύος αναβοσβήνει κατά τη διάρκεια
της λειτουργίας.

Κατασταση λειτουργιας ΨΥΞΗ - Για να
απολαμβανετε κρυο αερα

• Για τη μείωση της κατανάλωσης ισχύος κατά
τη λειτουργία ΨΥΞΗ, χρησιμοποιείτε κουρτίνες
προκειμένου να παρεμποδίζετε το ηλιακό φως
και την εξωτερική θερμότητα.

Κατασταση λειτουργιας ΑΦYΓΡΑΝΣΗ - Για την
αφυγρανση του περιβαλλοντοσ

• Η μονάδα λειτουργεί σε χαμηλή ταχύτητα
ανεμιστήρα ώστε να δώσει μια απαλή λειτουργία
ψύξης.

να ζεσταθεί.

χωρου

Δέκτης και δείκτης τηλεχειριστηρίου

Οθόνη τηλεχειριστηρίου

AUTO

HEAT

COOL

DRY

OFF/ON

MODE

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

FF/

TEMP

2

CLOC

FAN
SPEED

AIR
SWING

FAN SPEED

AIR SWING

ET

SET

3

CANCEL

AC

RC

POWER

TIMER

(Πράσινο)
(Πορτοκαλόχρους)

Πατήστε και κρατήστε
πατημένο για 10
δευτερόλεπτα για να
δείξετε τη ρύθμιση της
θερμοκρασίας σε °C ή °F.

Πατήστε για να
ανακτήσετε την
προκαθορισμένη ρύθμιση
του τηλεχειριστηρίου.

Δεν χρησιμοποιείται σε
κανονικές λειτουργίες.

Για να προσαρμόσετε την οριζόντια
κατεύθυνση της ροής του αέρα

• Μπορεί να ρυθμιστεί με το χέρι.

Κουμπί auto OFF/ON

Χρησιμοποιείται, όταν το τηλεχειριστήριο
βρίσκεται σε λάθος θέση ή δεν λειτουργεί
κανονικά. Σηκώστε τον μπροστινό πίνακα:

•

Για χρήση στην ΑΥΤΟΜΑΤΗ λειτουργία
(AUTO), πατήστε μία φορά το κουμπί.

•

Για χρήση στη λειτουργία ΨΥΞΗ, πατήστε
και κρατήστε πατημένο το κουμπί έως
ότου να ακουστεί ένα μπιπ, στη συνέχεια
αφήστε το.

•

Για χρήση στη λειτουργία ΘΕΡΜΑΝΣΗ,
πατήστε και κρατήστε πατημένο το
κουμπί έως ότου να ακουστεί ένα μπιπ,
στη συνέχεια αφήστε το. Και πατήστε
ξανά έως ότου να ακουστούν 2 μπιμ, στη
συνέχεια αφήστε το.

•

22

F568940_YS0912-0.indb 22F568940_YS0912-0.indb 22 11/23/2012 4:29:44 PM11/23/2012 4:29:44 PM

Πατήστε ξανά το κουμπί για απενεργοποίηση.

FAN SPEED

TIMER

CANCEL

3

Για να επιλεξετε ταχυτητα
ανεμιστηρα

(Οθόνη τηλεχειριστηρίου)

• Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η

ταχύτητα του εσωτερικού ανεμιστήρα ρυθμίζεται
αυτόματα σύμφωνα με τον τρόπο λειτουργίας.

Για να ρυθμισετε το χρονοδιακοπτη

Για να ενεργοποιήσετε (ON) ή να απενεργοποιήσετε
(OFF) τη συσκευή σε ένα προρρυθμισμένο χρόνο.

21 3

ON

1

OFF

SET

3

2

CANCEL

AIR SWING

Για να προσαρμοσετε την
κατακορυφη κατευθυνση ροης
του αερα

(Οθόνη τηλεχειριστηρίου)

• Διατηρεί το δωμάτιο αερισμένο.

• Στη λειτουργία ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ, εφόσον
έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας
(AUTO), οι περσίδες αιωρούνται πάνω/κάτω
αυτόματα.

• Στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ, εφόσον
έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας
(AUTO), η οριζόντια γρίλια σταθεροποιείται σε
προκαθορισμένη θέση.

Επιλέξτε το

1

χρονοδιακόπτη
ON ή OFF

Παράδειγμα:
Απενεργοποίηση
(OFF) στις 10:00:00
μμ

OFF

Ρυθμίστε τον χρόνο

2

Επιβεβαιώστε

3

2

SET

TIMER

•

Για να ακυρώσετε το χρονοδιακόπτη ON ή OFF,
πατήστε τo

•

Αν ο χρονοδιακόπτης ακυρωθεί με το χέρι ή λόγω
διακοπής ρεύματος, μπορείτε να ανακτήσετε την
προηγούμενη ρύθμιση (μόλις επανέλθει το ρεύμα)
πατώντας

•

Όταν ενεργοποιηθεί ο χρονοδιακόπτης, η μονάδα
μπορεί να ξεκινήσει νωρίτερα (έως και 35 λεπτά)
πριν από τον τρέχοντα χρόνο ρύθμισης έτσι ώστε να
επιτευχθεί έγκαιρα η επιθυμητή θερμοκρασία.

•

Η λειτουργία του χρονοδιακόπτη βασίζεται στη
ρύθμιση του ρολογιού του τηλεχειριστηρίου και
επαναλαμβάνεται καθημερινά εφόσον ρυθμίστηκε μια
φορά. Για τη ρύθμιση του ρολογιού, ανατρέξτε στον
Σύντομο οδηγό.

ON

ή το

και έπειτα πατήστε το

OFF

SET

.

CANCEL

.

Συνθηκες λειτουργιας

Χρησιμοποιείτε αυτό το κλιματιστικό στα παρακάτω εύρη θερμοκρασιών.

Θερμοκρασία (°C)

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

F568940_YS0912-0.indb 23F568940_YS0912-0.indb 23 11/23/2012 4:29:45 PM11/23/2012 4:29:45 PM

Μέγ. 32 23 43 26

Ελάχ. 16 11 16 11

Μέγ. 30 - 24 18

Ελάχ. 16 - -10 -11

Σε εσωτερικό χώρο Σε εξωτερικό χώρο

DBT WBT DBT WBT

DBT : Θερμοκρασία ξηρού βολβού
WBT : Θερμοκρασία υγρού βολβού

Τρόπος χρήσης

Eλληνικά

23

Οδηγιες πλυσιματος

Για να εξασφαλιστεί η βέλτιστη απόδοση της
μονάδας, ο καθαρισμός πρέπει να γίνονται
σε τακτικά χρονικά διαστήματα. Μια ρυπαρή
μονάδα μπορεί να προκαλέσει δυσλειτουργία και
μπορείτε να ανακτήσετε τον κωδικό σφάλματος
“H99”. Παρακαλείστε να συμβουλευτείτε τον
εξουσιοδοτημένο αντιπρόσωπο.

•

Σβήστε την παροχή τροφοδοσίας και αποσυνδέστε τη
μονάδα από την πρίζα πριν τον καθαρισμό.

•

Μην αγγίζετε το αλουμινένιο πτερύγιο, το κοφτερό
μέρος μπορεί να προκαλέσει τραυματισμούς.

•

Μη χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή
καθαριστικές σκόνες.

•

Χρησιμοποιείτε μόνο σαπούνι ( pH7) ή ουδέτερα
οικιακά καθαριστικά.

•

Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40°C.

Εσωτερική μονάδα

Σκουπίζετε μαλακά τη μονάδα με
ένα μαλακό, στεγνό πανί.

Μπροστινο πλαισιο

Πλύνετε απαλά και στεγνώστε.

Αφαιρέστε τον μπροστινό πίνακα

Τραβήξτε έξω

2

Σηκώστε τον

1

Εσωτερική μονάδα

Αλουμινενιο πτερυγιοΜπροστινο πλαισιο

POWER

TIMER

Φιλτρο αερα

Αντιβακτηριδιακό φίλτρο

Φιλτρο αερα

Κάθε 2 εβδομάδες

Πλύνετε/ξεπλύνετε τα φίλτρα με νερό,

•

προσεκτικά, ώστε να αποφευχθεί η
πρόκληση ζημιάς στην επιφάνειά τους.

•

Αφήστε τα φίλτρα να στεγνώσουν στη σκιά, μακριά από εστίες
φωτιάς ή από τις ακτίνες του ήλιου.

•

Αντικαθιστάτε τα κατεστραμμένα φίλτρα.

Αφαιρέστε το φίλτρο αέρα Συνδέστε το φίλτρο αέρα

Εισάγετέ το στη μονάδα

Αντιβακτηριδιακό φίλτρο

Αντιβακτηριδιακό φίλτρο.

POWER

TIMER

•

Καθαρίστε το φίλτρο όποτε είναι απαραίτητο.

•

Πλύνετε/ξεπλύνετε τα φίλτρα με νερό, προσεκτικά, ώστε να
αποφευχθεί η πρόκληση ζημιάς στην επιφάνειά τους.

•

Αφήστε τα φίλτρα να στεγνώσουν στη σκιά, μακριά από εστίες
φωτιάς ή από τις ακτίνες του ήλιου.

•

Κλείστε τον με ασφάλεια

Πιέστε και τα δύο

3

άκρα του μπροστινού
πίνακα

Εισάγετέ τον

1

και στις δύο
πλευρές

Αντικαθιστάτε το φίλτρο κάθε 10 χρόνια ή αντικαθιστάτε τα
κατεστραμμένα φίλτρα.
Αριθ. Μέρους: CZ-SA22P

Για εποχιακη επιθεωρηση μετα απο εκτεταμενη μη-χρηση

•

Έλεγχος των μπαταριών του τηλεχειριστήριου.

•

Δεν υπάρχουν εμπόδια στα στόμια εισόδου και εξόδου του αέρα.

•

Χρήση του κουμπιού Αυτόματης ΨΥΞΗ/ΘΕΡΜΑΝΣΗ για επιλογή
της λειτουργίας ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ. Μετά από 15 λεπτά
λειτουργίας, είναι φυσιολογικό να έχετε την επόμενη διαφορά
θερμοκρασίας μεταξύ των σχισμών εισόδου και εξόδου του αέρα:

ΨΥΞΗ: ≥ 8°C ΘΕΡΜΑΝΣΗ: ≥ 14°C

POWER

TIMER

Για παρατεταμενο διαστημα που δε θα χρησιμοποιηθει

•

Ενεργοποιήστε τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ για 2 ~ 3 ώρες
για να αφαιρέσετε εντελώς την υγρασία που έχει εναπομείνει στα
εσωτερικά μέρη ώστε να αποφύγετε την ανάπτυξη μούχλας.

•

2

Απενεργοποιήστε τον

Απενεργοποιήστε την τροφοδοσία ρεύματος και αφαιρέστε τη
μονάδα από την πρίζα.

•

Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

24

F568940_YS0912-0.indb 24F568940_YS0912-0.indb 24 11/23/2012 4:29:47 PM11/23/2012 4:29:47 PM

Αντιμετωπιση προβληματων

TIMER

S

CANCEL

ON

O

1

3

S

K

RES

AC

RC

Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Σύμπτωμα Αιτία

Βγαίνει θολούρα από την εσωτερική μονάδα.
Υπάρχει ήχος ροής νερού κατά τη λειτουργία.

Το δωμάτιο έχει μια περίεργη οσμή.

Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει
περιστασιακά κατά την αυτόματη ρύθμιση της ροής του
αέρα.

Η ροή του αέρα συνεχίζεται ακόμα και αν η λειτουργία
σταματήσει.

Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση.
Η εξωτερική μονάδα βγάζει νερό/ατμό.
Ένδειξη χρονοδιακόπτη (TIMER) μόνιμα αναμμένη.

Η ένδειξη ισχύος (POWER) αναβοσβήνει κατά τη διάρκεια
του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ δίχως παροχή
ζεστού αέρα (και η περσίδα είναι κλειστή).

Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει
περιστασιακά κατά τη λειτουργία θέρμανσης.

Η ενδεικτική λυχνία λειτουργίας (POWER) αναβοσβήνει
πριν να ενεργοποιηθεί η μονάδα.

Ήχος τριγμού κατά τη διάρκεια της λειτουργίας.

Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.

Σύμπτωμα Έλεγχος

Η λειτουργία ΘΕΡΜΑΝΣΗ/ΨΥΞΗ δεν είναι ικανοποιητική.• Ρυθμίστε σωστά τη θερμοκρασία.

Θόρυβος κατά τη λειτουργία.

Δεν λειτουργεί το τηλεχειριστήριο.
(Η οθόνη είναι θολή ή το σήμα μετάδοσης αδύνατο.)

Δε λειτουργεί η μονάδα.

Η μονάδα δεν λαμβάνει σήμα από το τηλεχειριστήριο.

ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ
ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ

ΣΒΗΣΤΕ ΤΗ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΚΑΙ
ΑΠΟΣΥΝΔΕΣΤΕ και συμβουλευτείτε ύστερα τον
εξουσιοδοτημένο σας αντιπρόσωπο κάτω από τις
εξής συνθήκες:

•

Θόρυβος κατά τη λειτουργία.

•

Είσοδος νερού/σωματιδίων στο τηλεχειριστήριο.

•

Διαρροή νερού από την εσωτερική μονάδα.

•

Συχνή πτώση του ασφαλειοδιακόπτη.

•

Αποσυνδέστε την παροχή ρεύματος.

•

Οι διακόπτες ή τα πλήκτρα δε λειτουργούν σωστά.

•

Υπάρχει συμπύκνωση εξαιτίας της διαδικασίας ψύξης.

•

Ροή ψυκτικού στο εσωτερικό της μονάδας.

•

Μπορεί να οφείλεται σε οσμή υγρασίας από έναν τοίχο, ένα χαλί, ένα
έπιπλο ή από ρούχα.

•

Αυτό βοηθάει να αφαιρούνται οι περιβαλλοντικές μυρωδιές.

•

Εξαγωγή της παραμένουσας θερμότητας από την εσωτερική μονάδα
(το πολύ 30 δευτερόλεπτα).

•

Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας.

•

Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες.

•

Η ρύθμιση του χρονοδιακόπτη επαναλαμβάνεται ημερησίως αφότου
ρυθμιστεί.

•

Η μονάδα βρίσκεται σε τρόπο λειτουργίας απόψυξης (και η
ΠΑΛΙΝΔΡΟΜΗΣΗ ΑΕΡΑ έχει ρυθμιστεί στο ΑΥΤΟΜΑΤΟ).

•

Προς αποφυγή μη επιθυμητής λειτουργίας ψύξης.

•

Αυτό αποτελεί ένα προκαταρκτικό βήμα στην προετοιμασία για τη
λειτουργία όταν έχει ρυθμιστεί ο χρονοδιακόπτης ON.

•

Οι αλλαγές της θερμοκρασίας προκαλούν τη διαστολή/συστολή της
μονάδας.

•

Κλείστε όλες τις πόρτες και τα παράθυρα.

•

Καθαρίστε ή αντικαταστήστε τα φίλτρα.

•

Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου
αέρα.

•

Ελέγξτε εάν η μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.

•

Κλείστε καλά το μπροστινό πλαίσιο.

•

Τοποθετήστε σωστά τις μπαταρίες.

•

Αντικαταστήστε τις μπαταρίες εάν έχουν αδειάσει.

•

Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει.

•

Ελέγξτε εάν έχουν ρυθμιστεί οι χρονοδιακόπτες.

•

Βεβαιωθείτε ότι ο δέκτης δεν παρεμποδίζεται.

•

Ορισμένα φθορίζοντα φώτα μπορεί να προκαλέσουν παρεμβολές
στον μεταδότη σήματος. Παρακαλείστε να συμβουλευτείτε τον
εξουσιοδοτημένο αντιπρόσωπο.

Η μονάδα σταματά και η ένδειξη του χρονοδιακόπτη
(TIMER) αναβοσβήνει.

Χρησιμοποιήστε το τηλεχειριστήριο για να ανακτήσετε τον κωδικό σφάλματος.

1

Πατήστε
το για 5
δευτερόλεπτα

3

Πατήστε το για
να σταματήσετε
το έλεγχο

•

Για συγκεκριμένο σφάλμα, μπορείτε να κάνετε επανεκκίνηση της μονάδας
με περιορισμένη λειτουργία με 4 "μπιπ" κατά την έναρξη της λειτουργίας.

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

ET CLOC

AC

SET

ET

3

CANCEL

ET

Οδηγιες πλυσιματος / Αντιμετωπιση προβληματων

2

Πατήστε το μέχρι να
ακούσετε έναν ήχο,
έπειτα καταγράψτε τον

RC

κωδικό σφάλματος

4

Σβήστε τη μονάδα
και αποκαλύψτε τον
κωδικό σφάλματος
στον εξουσιοδοτημένο
αντιπρόσωπο

Eλληνικά

25

F568940_YS0912-0.indb 25F568940_YS0912-0.indb 25 11/23/2012 4:29:51 PM11/23/2012 4:29:51 PM

Informationen/Informatie/Πληροφοριες

Deutsch

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten
Batterien

Diese Symbole auf den Produkten, Verpackungen
und/oder Begleitdokumenten bedeuten, dass
benutzte elektrische und elektronische Produkte
und Batterien nicht in den allgemeinen Hausmüll
gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien
zur Behandlung, Aufarbeitung bzw. zum Recycling
gemäß Ihrer Landesgesetzgebung und den
Richtlinien 2002/96/EG und 2006/66/EG zu Ihren
zuständigen Sammelpunkten.
Indem Sie diese Produkte und Batterien
ordnungsgemäß entsorgen, helfen Sie dabei,
wertvolle Ressourcen zu schützen und eventuelle
negative Auswirkungen auf die menschliche
Gesundheit und die Umwelt zu vermeiden,
die anderenfalls durch eine unsachgemäße
Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur
Sammlung und zum Recycling alter Produkte
und Batterien wünschen, wenden Sie sich bitte
an Ihre örtlichen Verwaltungsbehörden, Ihren
Abfallentsorgungsdienstleister oder an die
Verkaufseinrichtung, in der Sie die Gegenstände
gekauft haben.
Gemäß Landesvorschriften können wegen nicht
ordnungsgemäßer Entsorgung dieses Abfalls
Strafgelder verhängt werden.

Für geschäftliche Nutzer in der
Europäischen Union

Wenn Sie elektrische oder elektronische
Geräte entsorgen möchten, wenden Sie
sich wegen genauerer Informationen
bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in
Ländern außerhalb der Europäischen

Pb

Union]

Diese Symbole gelten nur innerhalb
der Europäischen Union. Wenn Sie
solche Gegenstände entsorgen
möchten, erfragen Sie bitte bei
den örtlichen Behörden oder Ihrem
Händler, welches die ordnungsgemäße
Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten
zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit
einem chemischen Symbol verwendet
werden. In diesem Fall erfüllt es die
Anforderungen derjenigen Richtlinie, die
für die betreffende Chemikalie erlassen
wurde.

2626

F568940_YS0912-0.indb 26F568940_YS0912-0.indb 26 11/23/2012 4:29:52 PM11/23/2012 4:29:52 PM

Nederlands

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en
lege batterijen

Deze symbolen op de producten, verpakkingen,
en/of begeleidende documenten betekenen dat
gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke
afval gemengd mogen worden.
Voor een correcte behandeling, recuperatie en
recyclage van oude producten en lege batterijen
moeten zij naar de bevoegde verzamelpunten
gebracht worden in overeenstemming met uw
nationale wetgeving en de Richtlijnen 2002/96/EC
en 2006/66/EC.
Door deze producten en batterijen correct te
verwijderen draagt u uw steentje bij tot het
beschermen van waardevolle middelen en tot de
preventie van potentiële negatieve effecten op
de gezondheid van de mens en op het milieu die
anders door een onvakkundige afvalverwerking
zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en
recycleren van oude producten en batterijen,
gelieve contact op te nemen met uw plaatselijke
gemeente, uw afvalverwijderingsdiensten of de
winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit
afval kunnen boetes opgelegd worden in
overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese
Unie

Indien u elektrische en elektronische
uitrusting wilt vewijderen, neem dan
contact op met uw dealer voor meer
informatie.

[Informatie over de verwijdering in
andere landen buiten de Europese

Pb

Unie]

Deze symbolen zijn enkel geldig in
de Europese Unie. Indien u wenst
deze producten te verwijderen, neem
dan contact op met uw plaatselijke
autoriteiten of dealer, en vraag
informatie over de correcte wijze om
deze producten te verwijderen.

Opmerking over het
batterijensymbool (beneden twee
voorbeelden):

Dit symbool kan gebruikt worden in
verbinding met een chemisch symbool.
In dat geval wordt de eis, vastgelegd
door de Richtlijn voor de betrokken
chemische producten vervuld.

27

F568940_YS0912-0.indb 27F568940_YS0912-0.indb 27 11/23/2012 4:29:52 PM11/23/2012 4:29:52 PM

Eλληνικά

Πληροφορίες για τους χρήστες σχετικά με την συλλογή και απόρριψη παλιών εξαρτημάτων και
χρησιμοποιημένων μπαταριών

Αυτή η σήμανση πάνω στα προϊοντα, στις
συσκευασίες και/ή στα συνοδευτικά έγγραφα
υποδηλώνει πως τα εν λόγω ηλεκτρικά και
ηλεκτρονικά προϊοντα και οι μπαταρίες δεν
θα πρέπει να αναμιγνύονται με κοινά οικιακά
απορρίματα.
Προκειμένου να πραγματοποιηθεί η κατάλληλη
επεξεργασία, κατεργασία και ανακύκλωση παλιών
εξαρτημάτων και χρησιμοποιημένων μπαταριών
παρακαλούμε να τα μετ
περισυλλογής σύμφωνα με την νομοθεσία της
χώρας σας και τις οδηγίες 2002/96/EΚ και 2006/66/
EΚ.
Μέσω της σωστής απόρριψης αυτών των
προϊόντων και μπαταριών συμβάλλετε στο να
διασωθούν πολύτιμοι πόροι και προλαμβάνετε
ενδεχόμενες αρνητικές επιπτώσεις για την
ανθρώπινη υγεία και το περιβάλλον οι οποίες σε
άλλη περίπτωση θα μπ
από την ακατάλληλη διαχείρηση αποβλήτων.
Για περισσότερες πληροφορίες σχετικά με την
συλλογή και ανακύκλωση παλιών εξαρτημάτων
και μπαταριών παρακαλούμε να απευθυνθείτε στις
τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή
στο κατάστημα πώλησης από όπου αγοράσατε τα
συγκεκριμένα είδη.
Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για
την λανθασμένη απόρριψη αυτ
σύμφωνα με την νομοθεσία της χώρας σας.

αφέρετε σε ανάλογα σημεία

ορούσαν να προκύψουν

ών των αποβλήτων

Για επιχειρηματικούς χρήστες στην
Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτικό
ή ηλεκτρονικό εξοπλισμό παρακαλούμε
να επικοινωνήσετε με τον πωλητή
ή προμηθευτή για περισσότερες
πληροφορίες.

[Πληροφορίες σχετικά με την

Pb

απόρριψη σε άλλες χώρες εκτός
Ευρωπαϊκής Ένωσης]

Αυτή η σήμανση ισχύει μόνο στην
Ευρωπαϊκή Ένωση. Εάν επιθυμείτε
να απορρίψετε αυτά τα προϊοντα

αρακαλούμε να επικοινωνήσετε με

π
τις τοπικές αρχές ή τον πωλητή για να
πληροφορηθείτε σχετικά με την σωστή
διαδικασία απόρριψης.

Σημείωση για την σημάνση
μπαταριών (στο κάτω μέρος δύο
σύμβολα ως παράδειγμα):

Αυτή η σήμανση μπορεί να
χρησιμοποιείται σε συνδυασμό με
κάποιο χημικό σύμβολο. Σ’ αυτήν
την περίπτωση ανταποκρίνεται στις
προδιαγραφές που προβλέπει η οδηγία

ποία αναφέρεται στο εν λόγω χημικό

η ο
στοιχείο.

Panasonic Corporation

Website: http://panasonic.net/

© Panasonic Corporation 2012

Printed in Malaysia

04_F568940_YS0912-0_BC.indd 2804_F568940_YS0912-0_BC.indd 28 12/12/2012 4:07:27 PM12/12/2012 4:07:27 PM

Authorised representative in EU
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany

F568940

YA0912-0
