PANASONIC CS-MTZ5SKE, CS-MTZ7SKE, CS-MZ5SKE, CS-MZ5SKEM, CU2RE15SBE User Manual [en, fr, de, it, es +1]

...

Download

Page 1

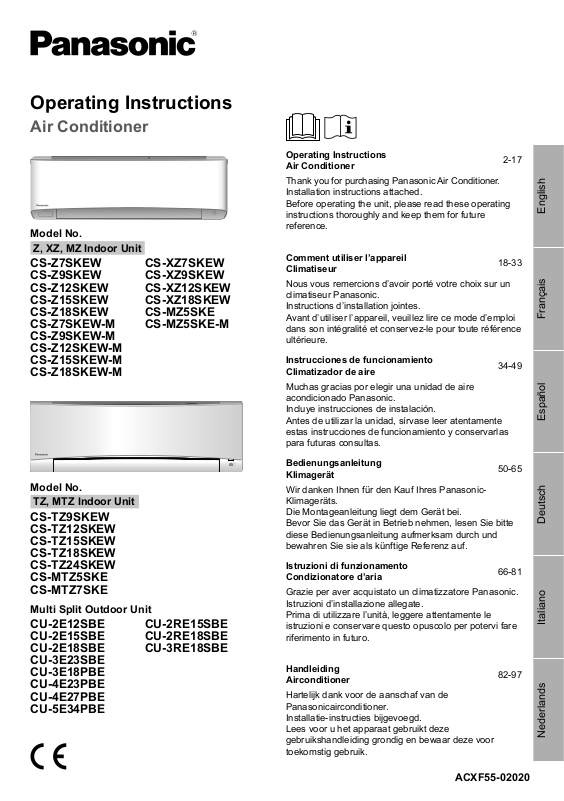

Operating Instructions

Air Conditioner

Model No.

Z, XZ, MZ Indoor Unit

CS-Z7SKEW CS-Z9SKEW CS-Z12SKEW CS-Z15SKEW CS-Z18SKEW CS-Z7SKEW-M CS-Z9SKEW-M CS-Z12SKEW-M CS-Z15SKEW-M CS-Z18SKEW-M

Model No.

TZ, MTZ Indoor Unit

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-TZ24SKEW CS-MTZ5SKE CS-MTZ7SKE

Multi Split Outdoor Unit

CU-2E12SBE CU-2E15SBE CU-2E18SBE CU-3E23SBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE

CS-XZ7SKEW CS-XZ9SKEW CS-XZ12SKEW CS-XZ18SKEW CS-MZ5SKE CS-MZ5SKE-M

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

Operating Instructions Air Conditioner

Thank you for purchasing Panasonic Air Conditioner. Installation instructions attached. Before operating the unit, please read these operating instructions thoroughly and keep them for future reference.

Comment utiliser l’appareil Climatiseur

Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic. Instructions d’installation jointes. Avant d’utiliser l’appareil, veuillez lire ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Instrucciones de funcionamiento Climatizador de aire

Muchas gracias por elegir una unidad de aire acondicionado Panasonic. Incluye instrucciones de instalación. Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas para futuras consultas.

Bedienungsanleitung Klimagerät

Wir danken Ihnen für den Kauf Ihres PanasonicKlimageräts. Die Montageanleitung liegt dem Gerät bei. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

Istruzioni di funzionamento Condizionatore d’aria

Grazie per aver acquistato un climatizzatore Panasonic. Istruzioni d’installazione allegate. Prima di utilizzare l’unità, leggere attentamente le istruzioni e conservare questo opuscolo per potervi fare riferimento in futuro.

Handleiding Airconditioner

Hartelijk dank voor de aanschaf van de Panasonicairconditioner. Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.

2-17

18-33

34-49

50-65

66-81

82-97

Nederlands Italiano Deutsch Español Français English

ACXF55-02020

Page 2

For Z, XZ, MZ indoor unit

Provide maximum comfort, clean air and optimise energy saving

ECONAVI + INVERTER The Perfect Energy Saving Technology

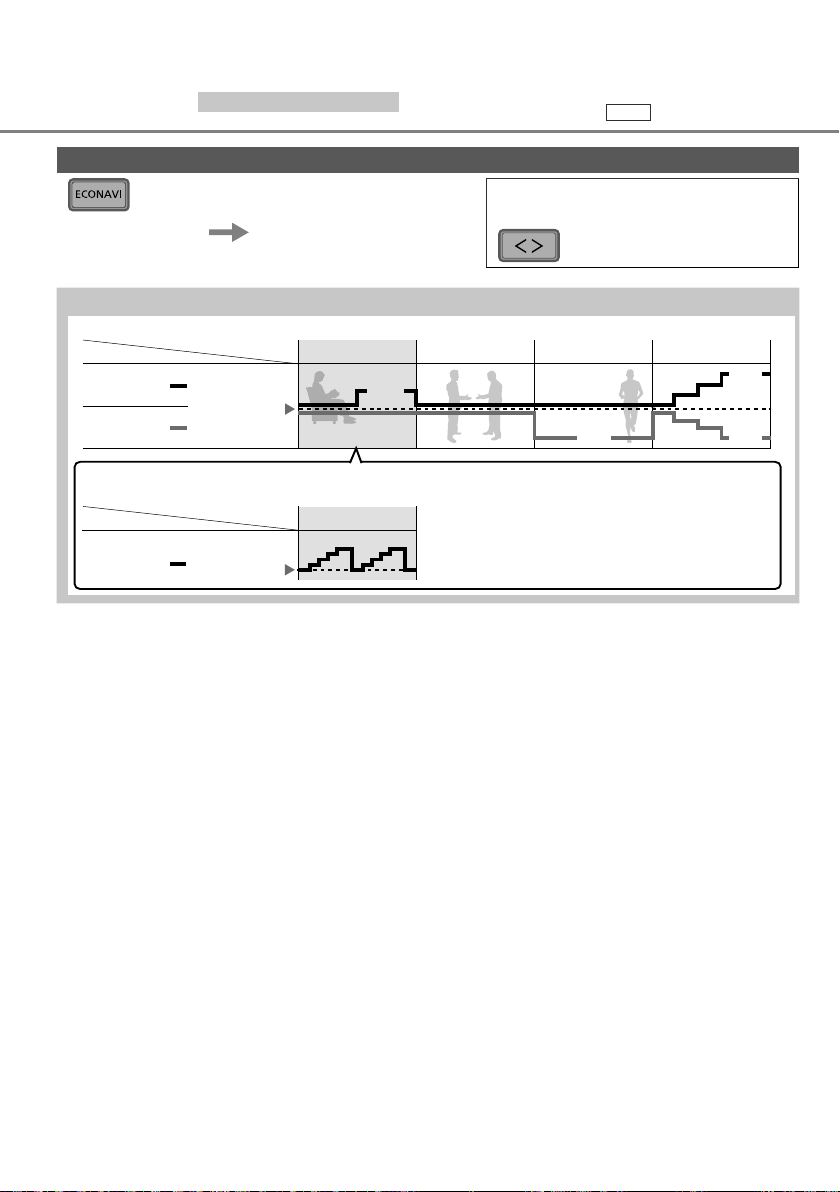

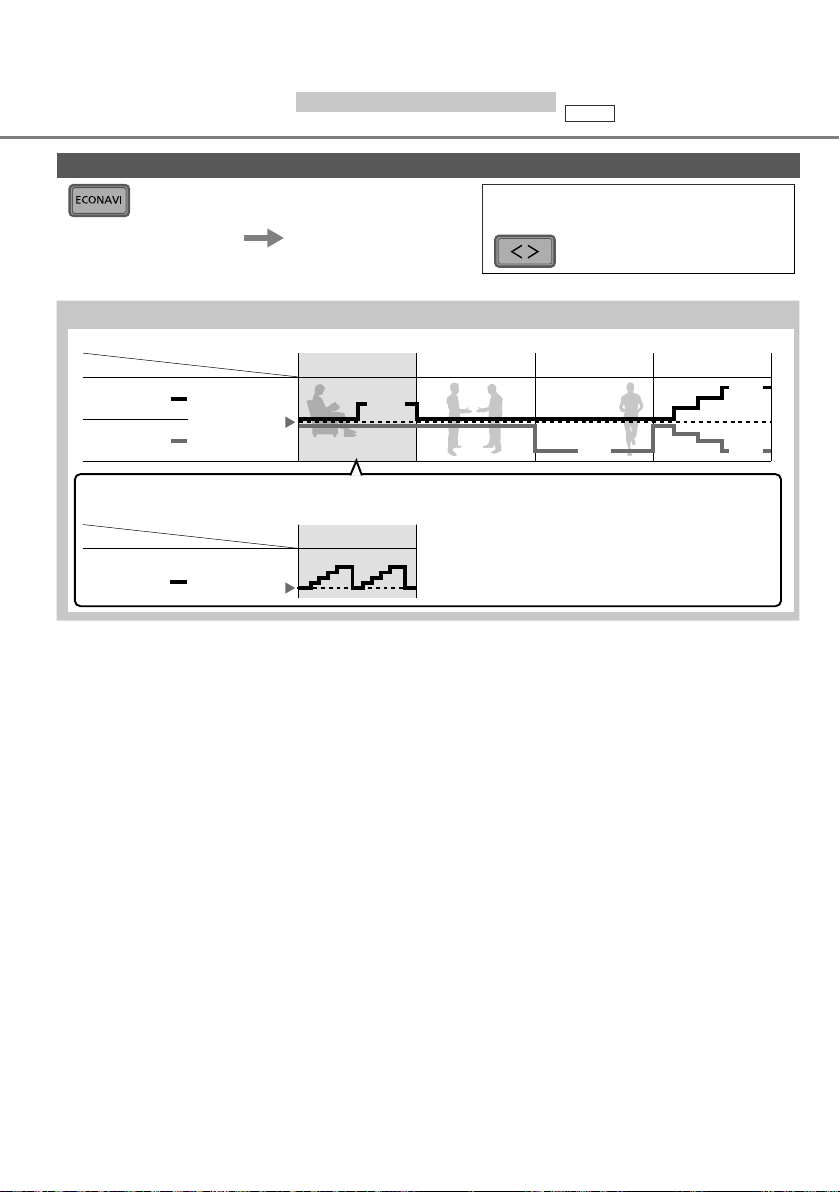

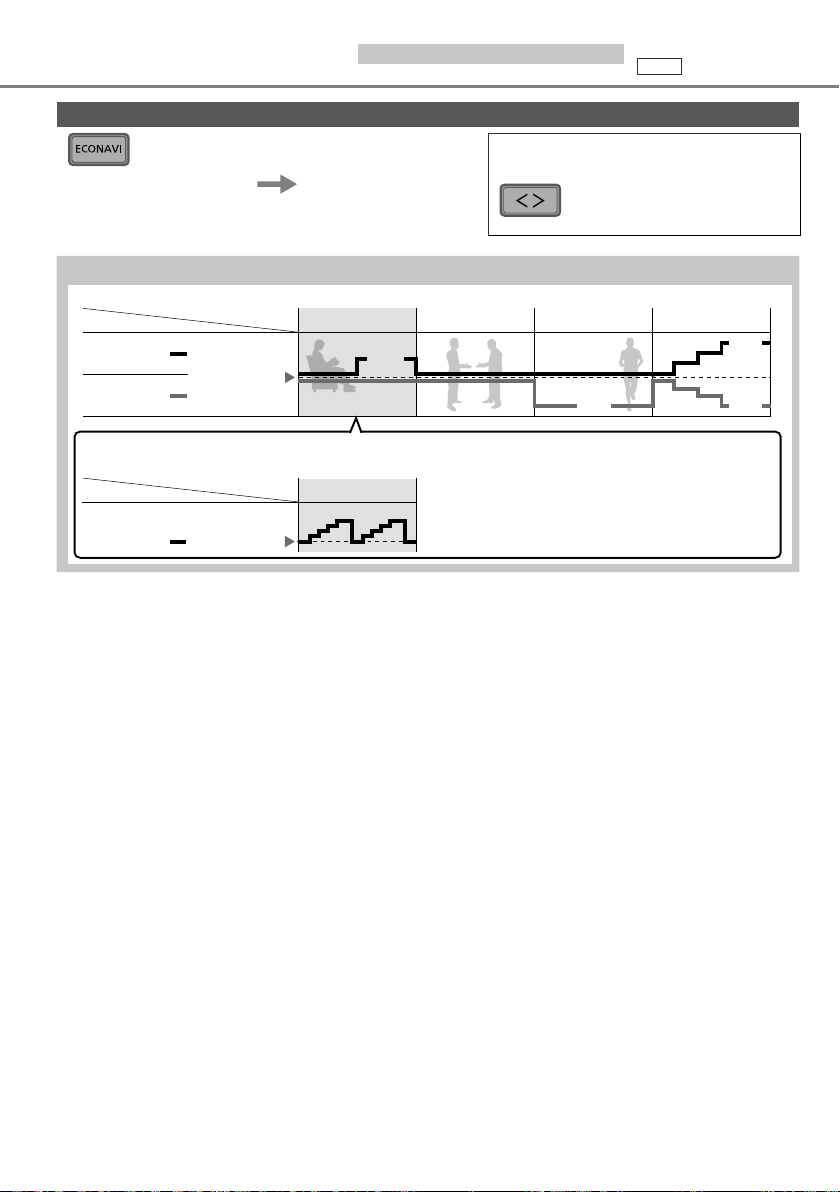

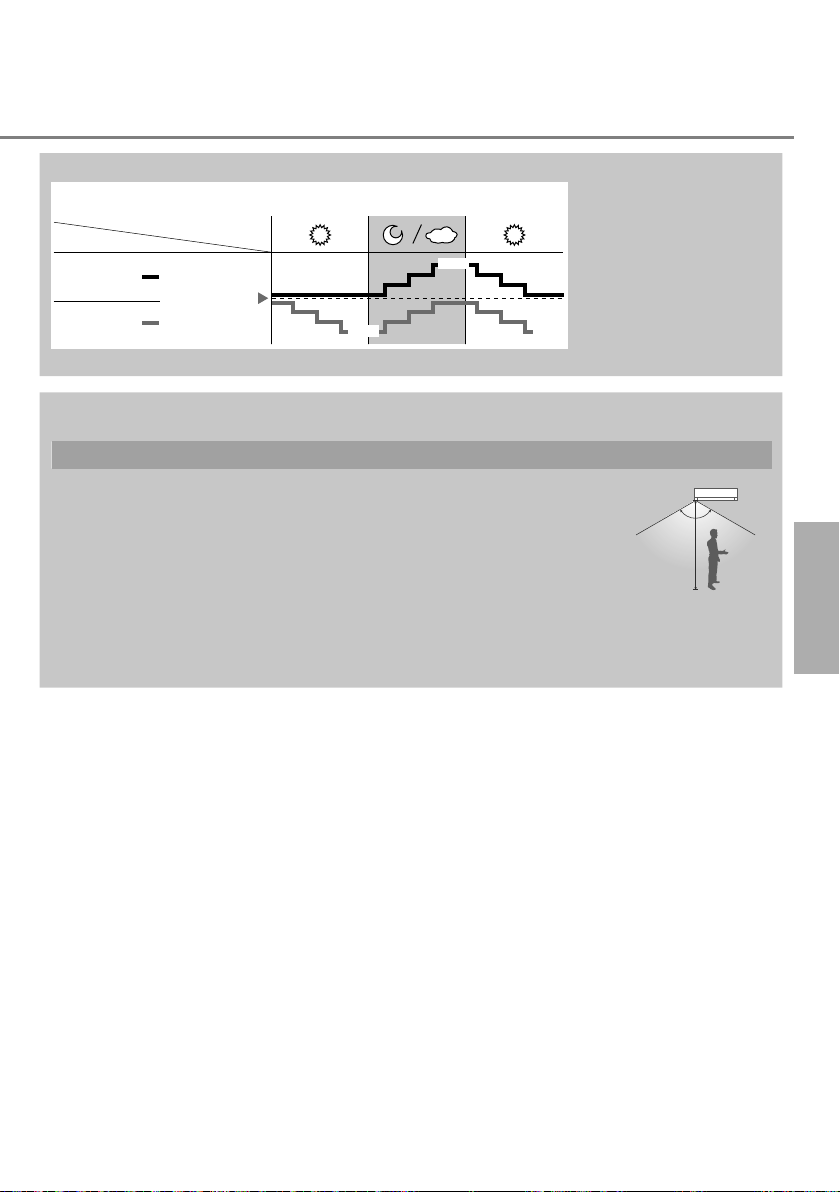

ECONAVI detects where energy is normally wasted and adjusts cooling/heating power depending on room conditions and activity levels. Then, INVERTER leverages ECONAVI sensor data and varies compressor rotation speed. This helps to optimize cooling/heating operation and reduces wasteful cooling/heating.

See “To learn more...” for details.

nanoe For a freshness and cleaner environment

nanoe generates negative ions using the air in the room to give a healthy air. It also provides moisturizing effect on the skin or hair and reduces the smell in the room and constrains propagations of mold and bacteria.

Table of contents

Safety precautions ................................................................................................................................... 6-7

How to use To learn more... How to use Cleaning instructions Cleaning instructions

Troubleshooting ....................................................................................................................................... 16

Information................................................................................................................................................ 17

For Z, XZ, MZ indoor unit

For TZ, MTZ indoor unit

For Z, XZ, MZ indoor unit For TZ, MTZ indoor unit

................................................................................................... 8-9

........................................................................................ 10-11

................................................................................................. 12-13

.................................................................................... 14

...................................................................................... 15

Page 3

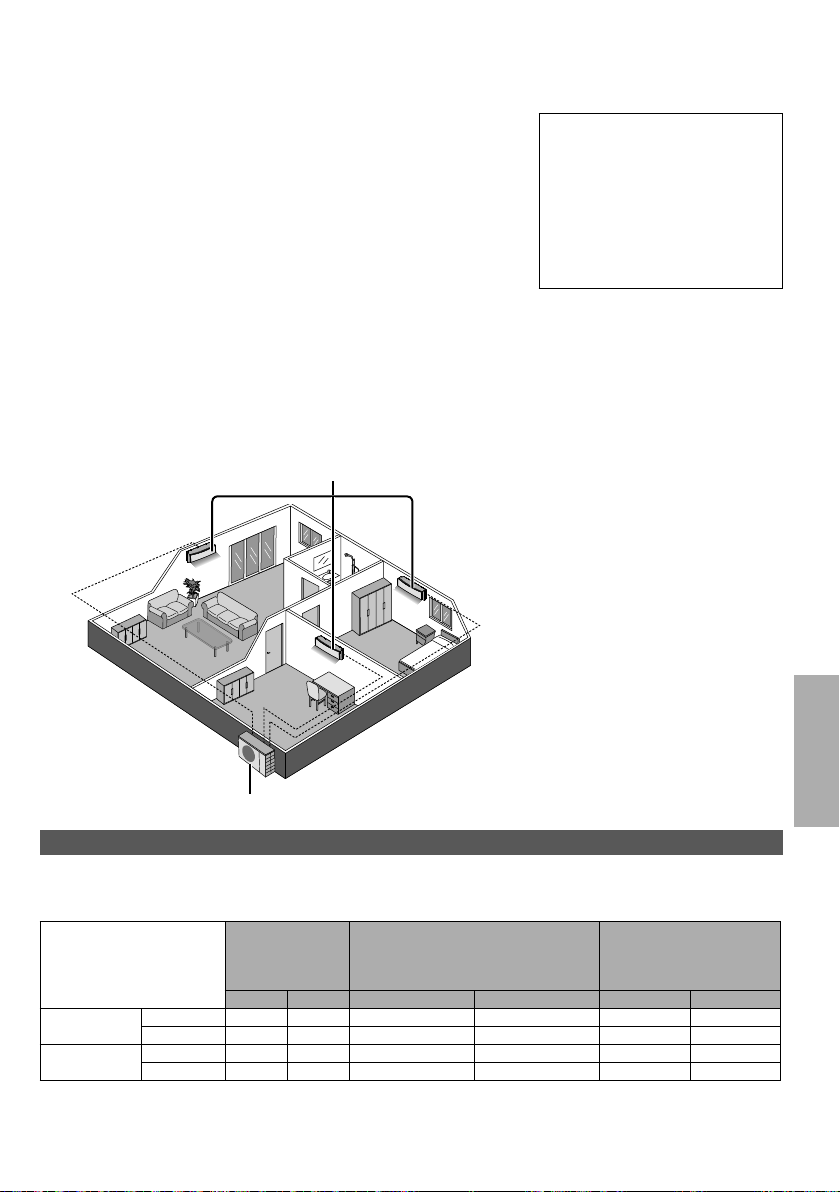

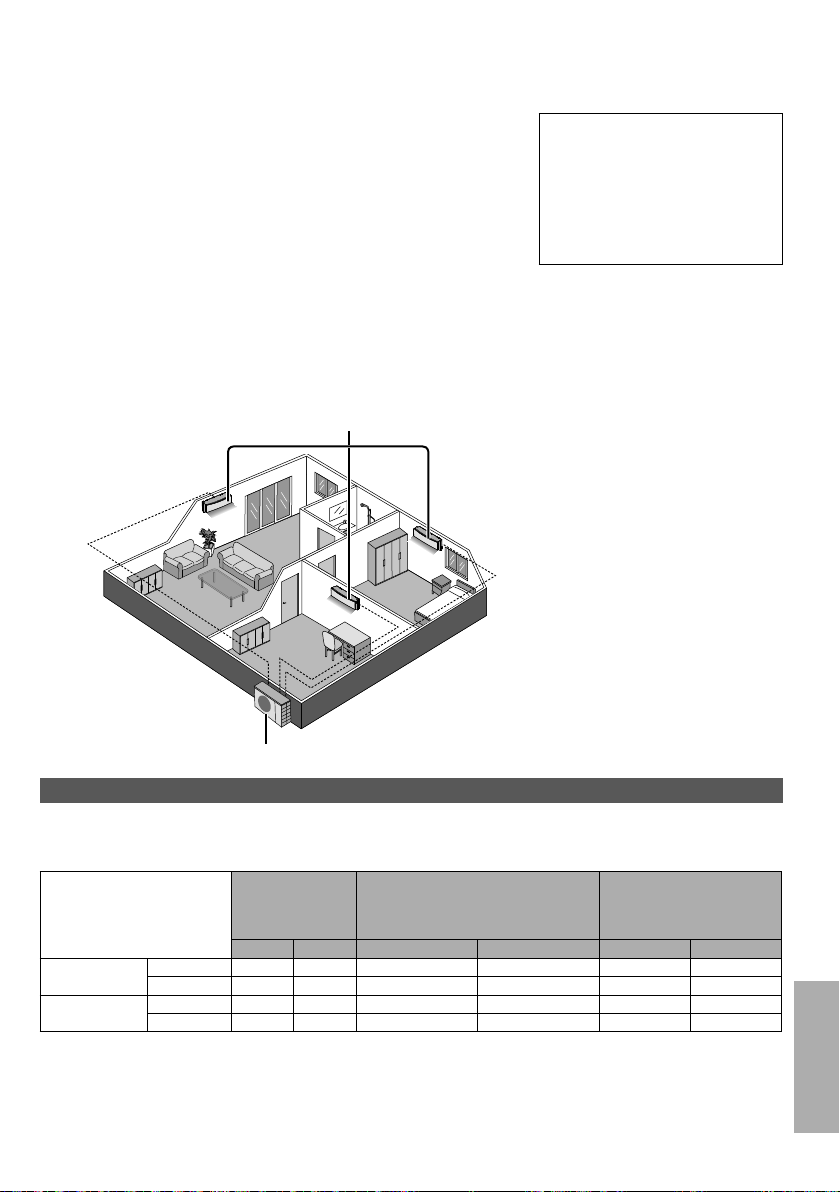

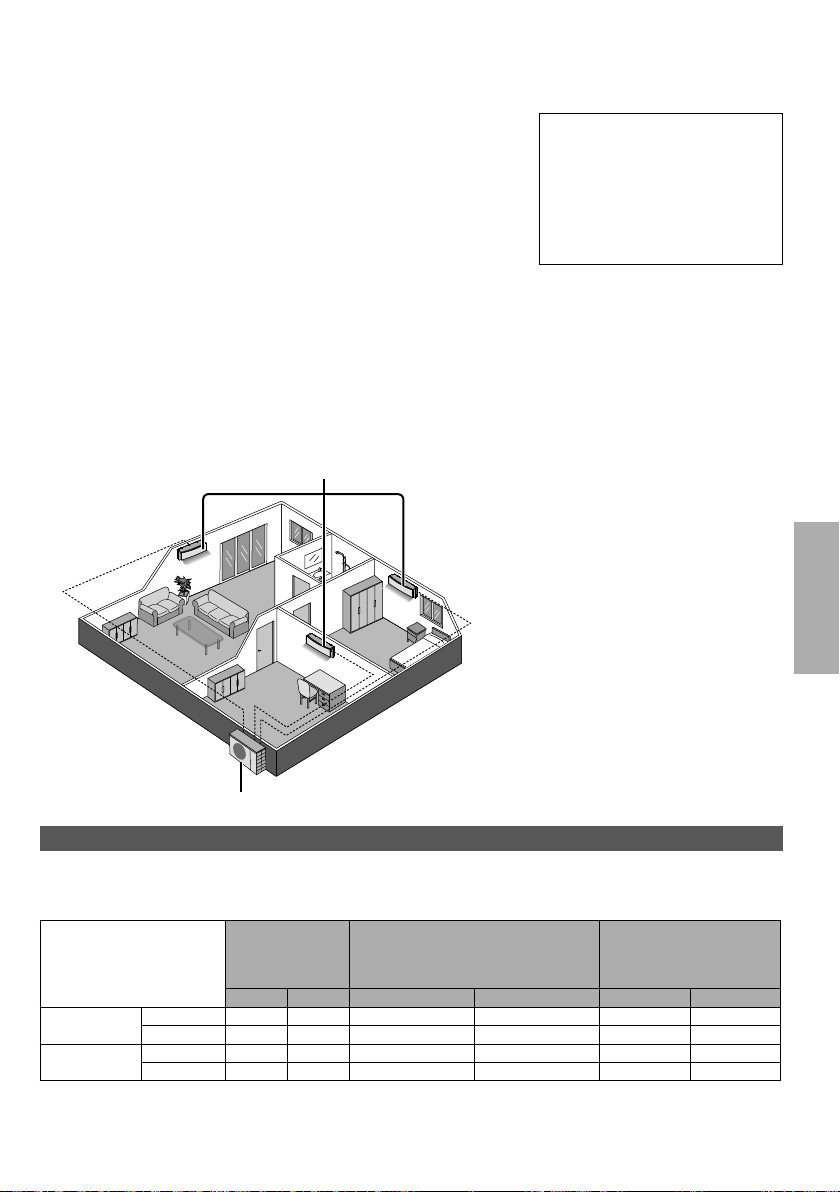

Multi air conditioner system

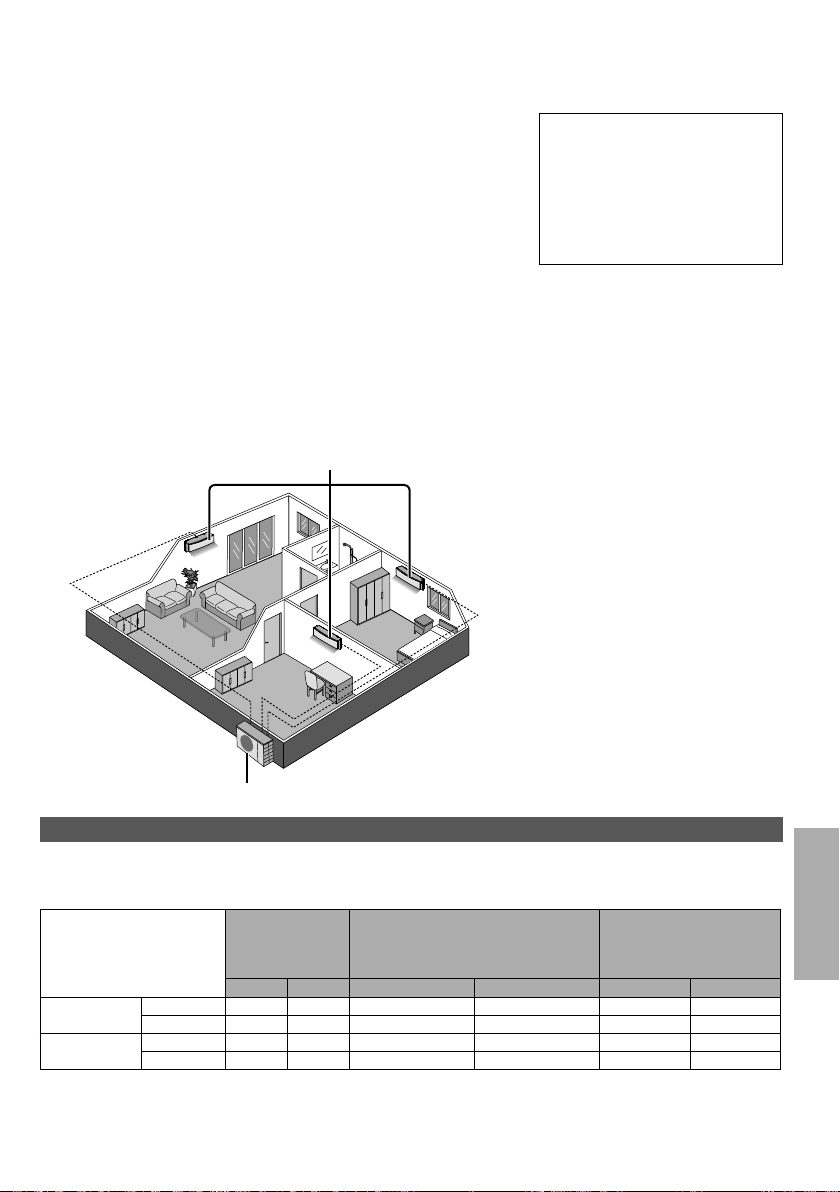

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

• For complete product features, please refer catalogue.

Indoor units

• It is possible to operate the indoor units individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the indoor unit is standing by for a different operation mode.

• For system which HEAT mode has been locked, if operation mode other than HEAT is selected, the indoor unit stops and the POWER indicator blinks.

Indoor units

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

English

Multi split outdoor unit

Operation conditions

Use this air conditioner under the following temperature range. DBT: Dry bulb temperature / WBT: Wet bulb temperature

Multi split outdoor unit

CU-3E18PBE, CU-4E23PBE,

Temperature (°C)

COOL

HEAT

Indoor

DBT WBT DBT WBT

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

DBT WBT

43 26 16 11 24 18

-10 -11

Page 4

Quick guide

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

For Z, XZ, MZ indoor unit

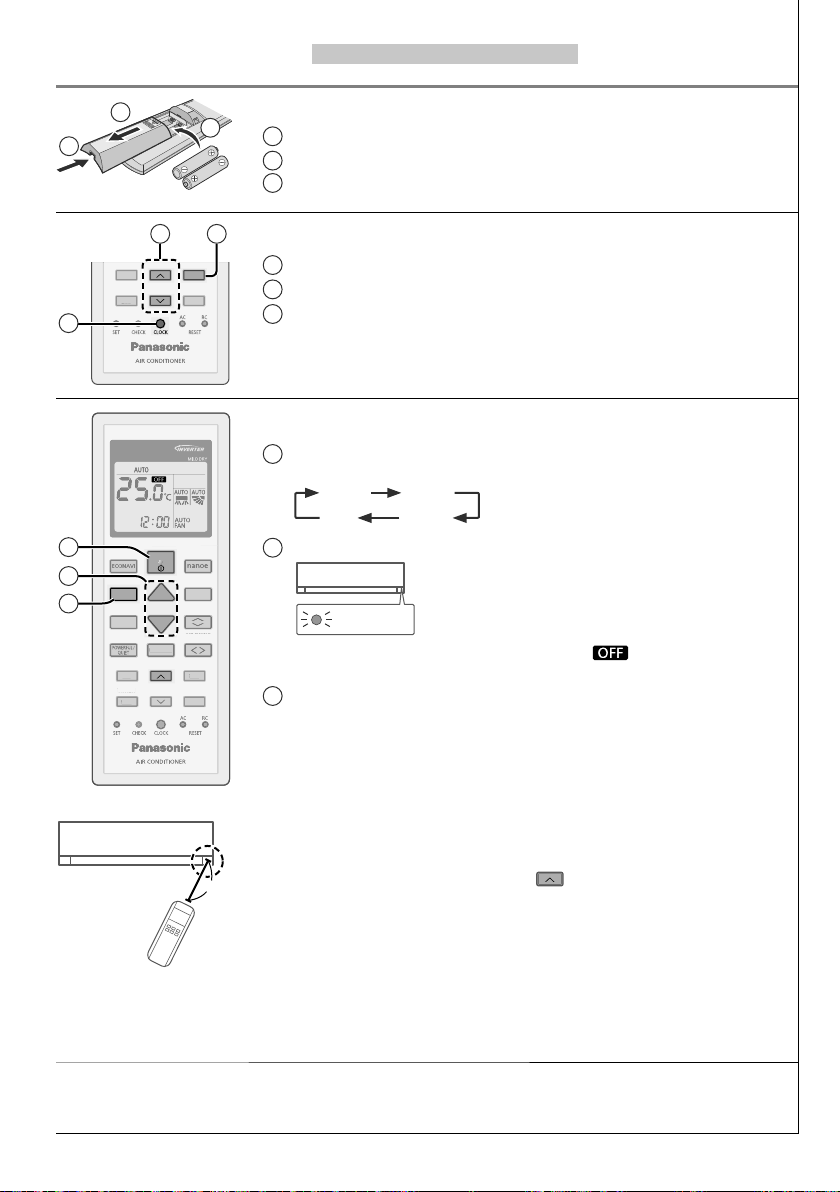

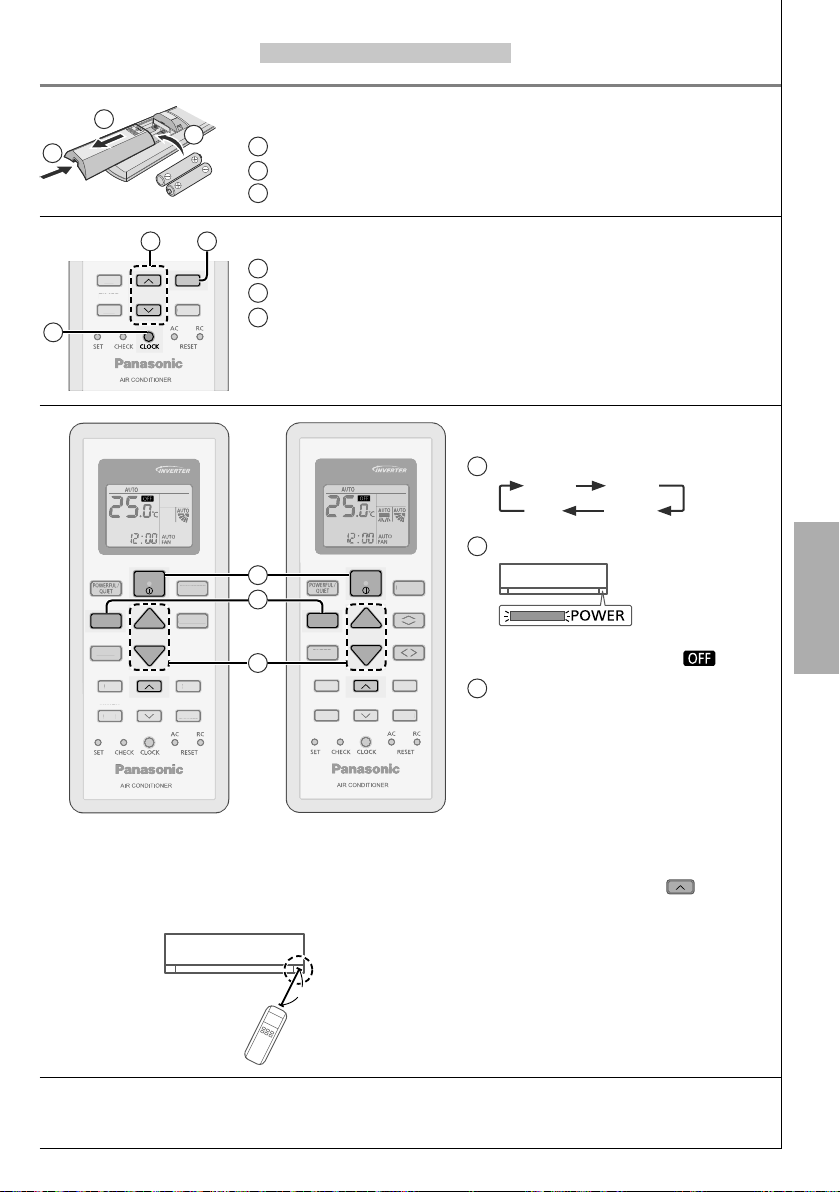

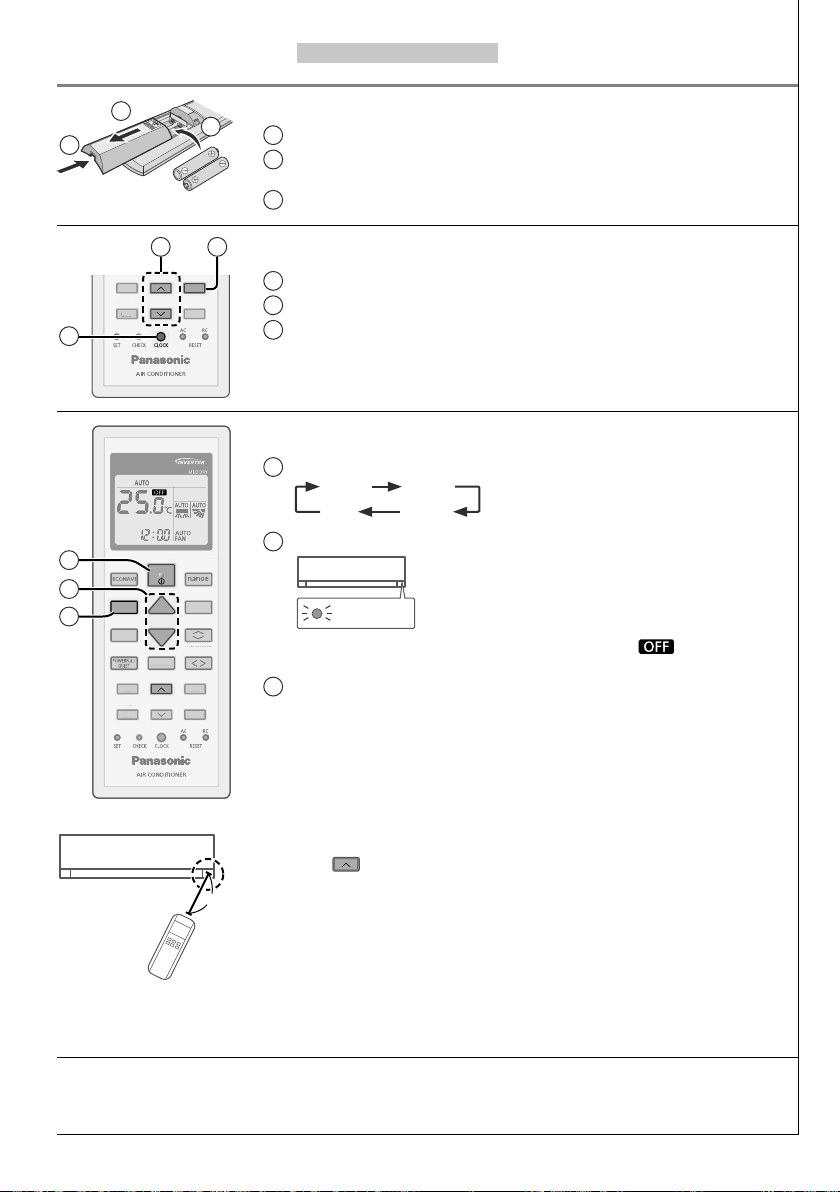

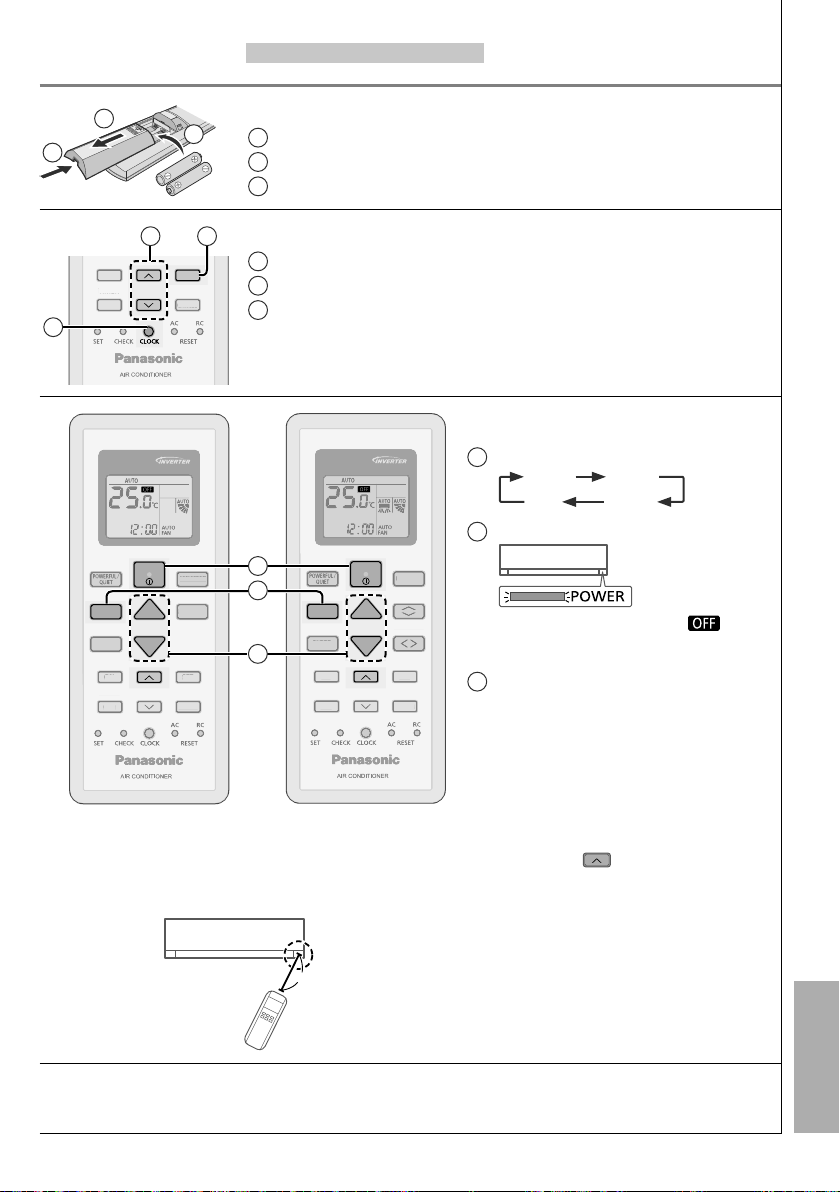

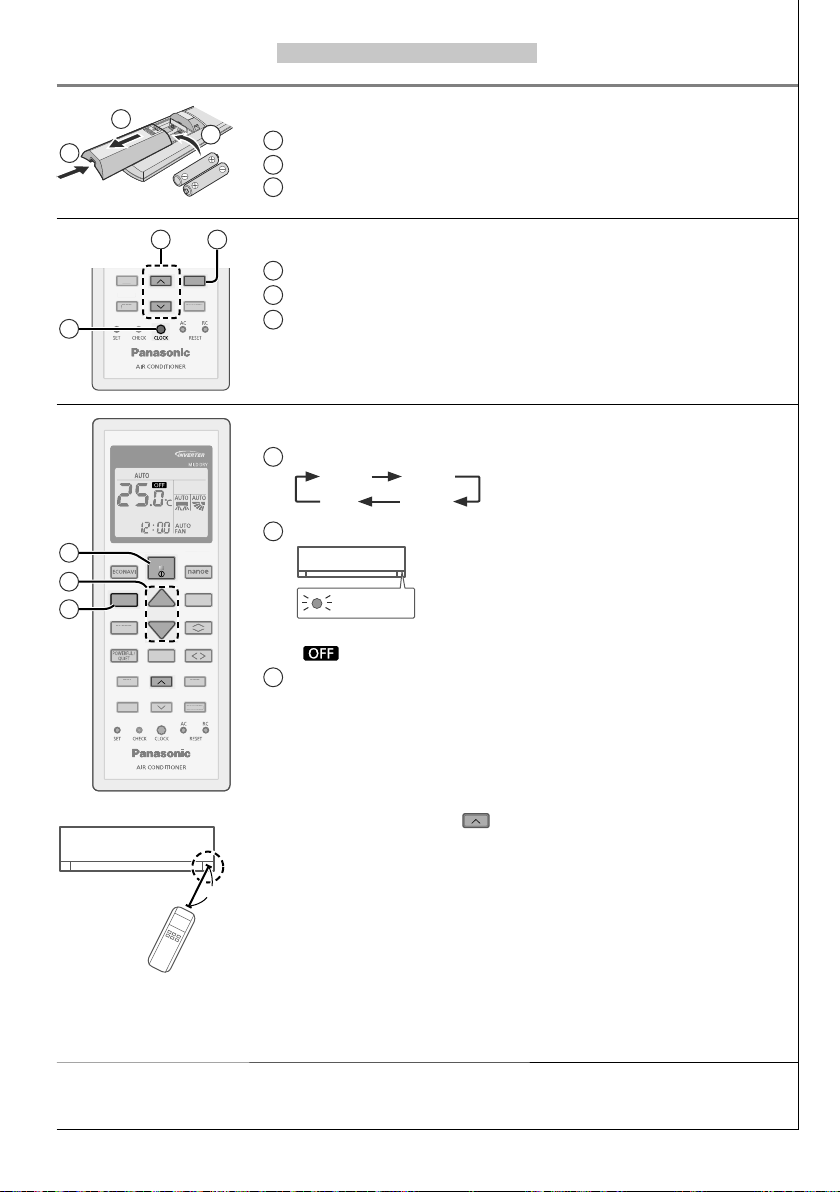

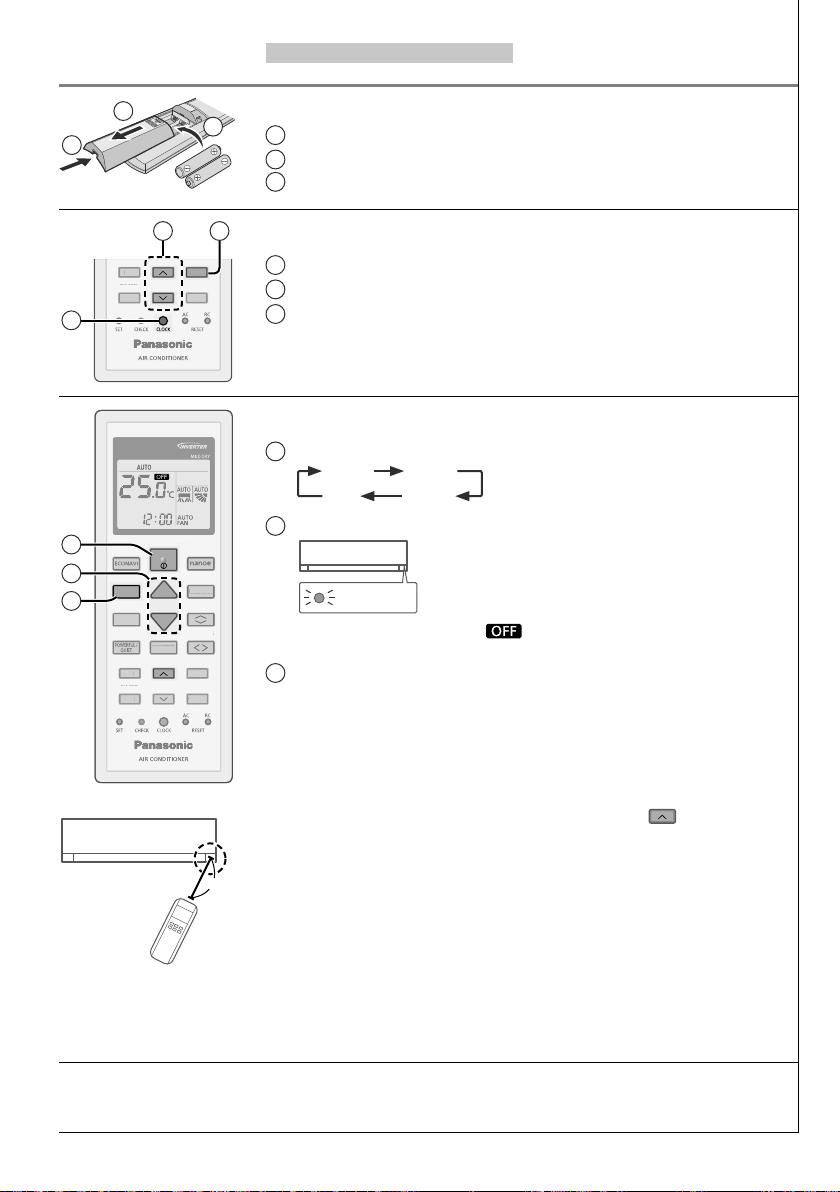

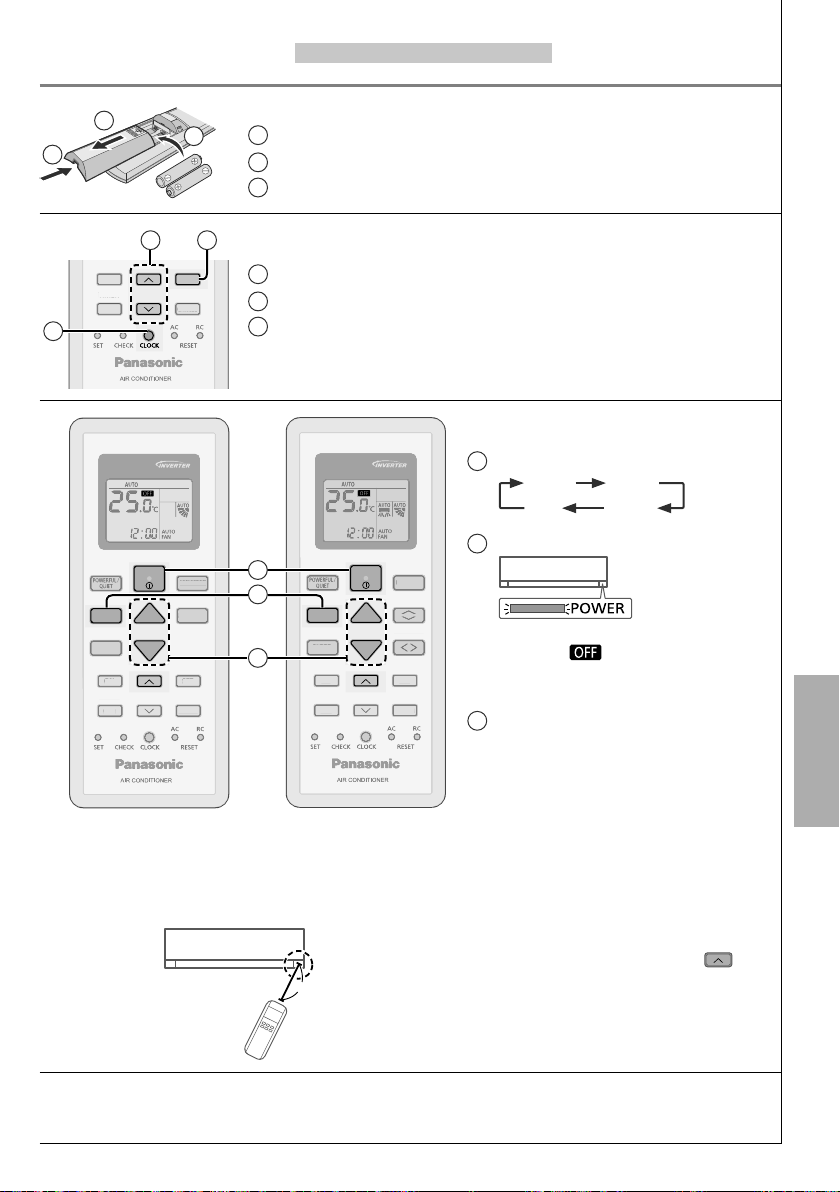

Inserting the batteries

Pull out the back cover of remote control

Insert AAA or R03 batteries

(can be used ~ 1 year)

Close the cover

2 3

TIMER

OFF

SET

CANCEL

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

AUTO HEAT DRY

Start/stop the operation

3 1

MODE

SLEEP

LEE

TIMER

OFF/ON

MILD DRY

TEMP

AIR SWING

AIR SWIN

FAN SPEED

AN SPEE

OFF

SET

CANCEL

POWER

• Please note that the indication is on display to start the unit.

Select the desired temperature

• Selection range: 16 °C ~ 30 °C.

•

Operating the unit within the recommended temperature range may save energy. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lower than room temperature.

• To dim or restore the unit’s indicator brightness, press and hold for 5 seconds.

• Use remote control within 8 m from the remote control receiver of the indoor unit.

COOL

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

Page 5

Quick guide

TIMER

CANCEL

TIMER

CANCEL

TIMER

CANCEL

For TZ, MTZ indoor unit

TIMER

MODE

SLEEP

LEE

TIMER

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

Inserting the batteries

Pull out the back cover of remote control

Insert AAA or R03 batteries (can be used ~ 1 year)

2 3

Close the cover

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

AUTO HEAT DRY

Start/stop the operation

OFF/ON

2 1

OFF/ON

FAN SPEED

AN SPEE

MODE

SLEEP

LEE

TIMER

OFF

TEMP

AIR SWING

IR SWIN

SET

CANCEL

CS-TZ24SKEW

• Please note that the indication is on display to start the unit.

Select the desired temperature

• Selection range: 16 °C ~ 30 °C.

• Operating the unit within the recommended temperature range may save energy. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lower than room

temperature.

• To dim or restore the unit’s indicator brightness, press 5 seconds.

• Use remote control within 8 m from the remote control receiver of the indoor unit.

English

COOL

and hold for

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

Page 6

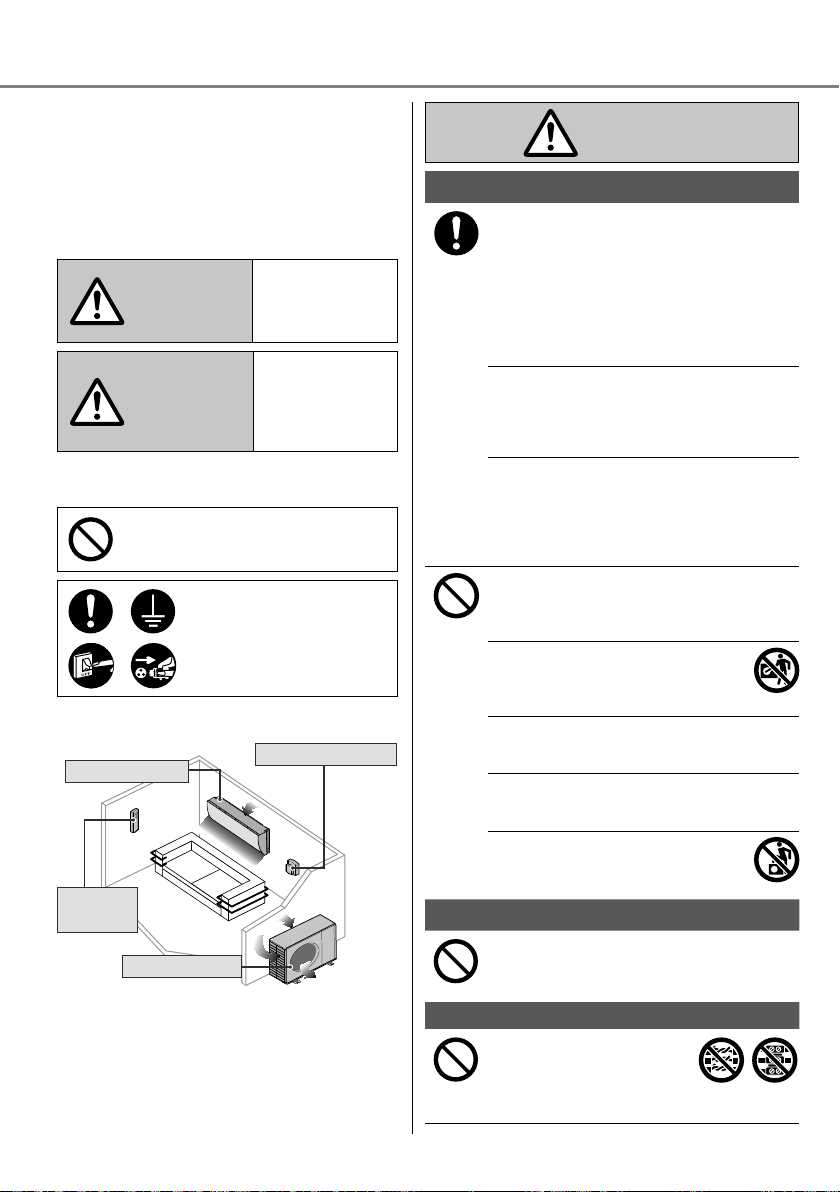

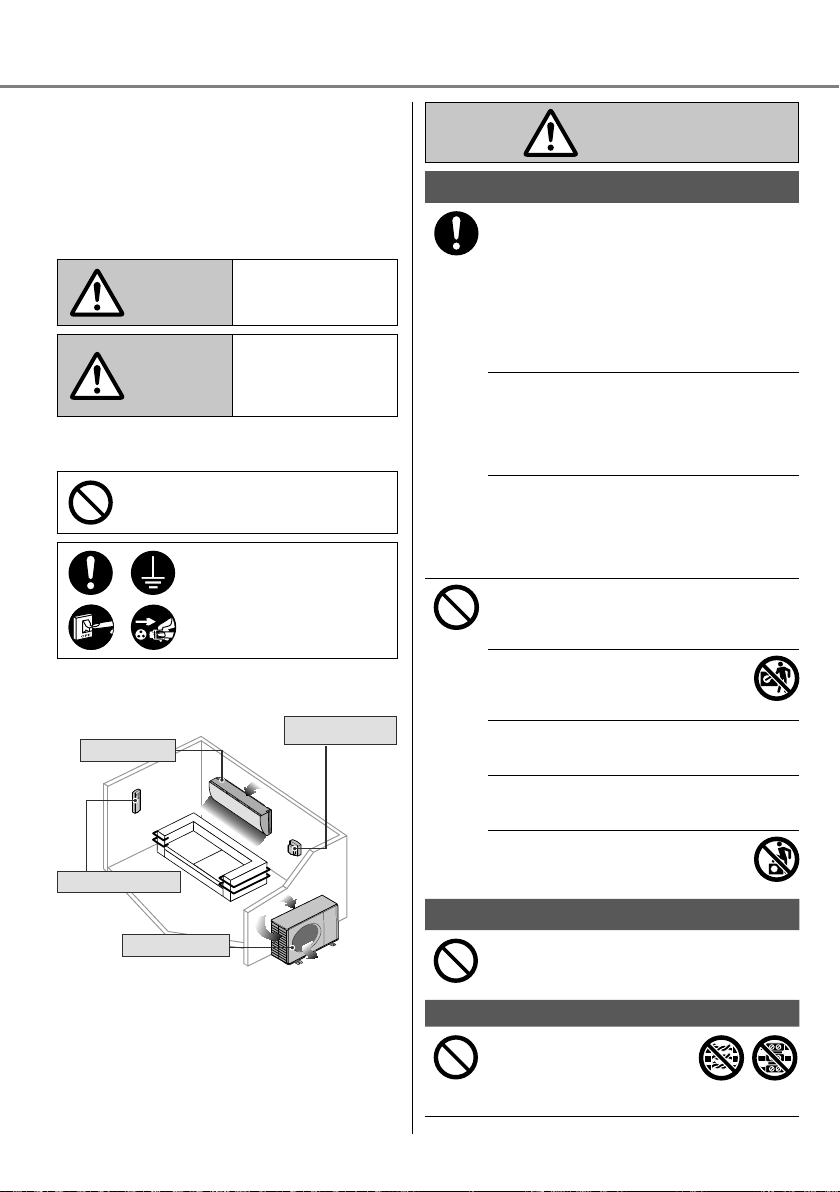

Safety precautions

Air inlet

Air outlet

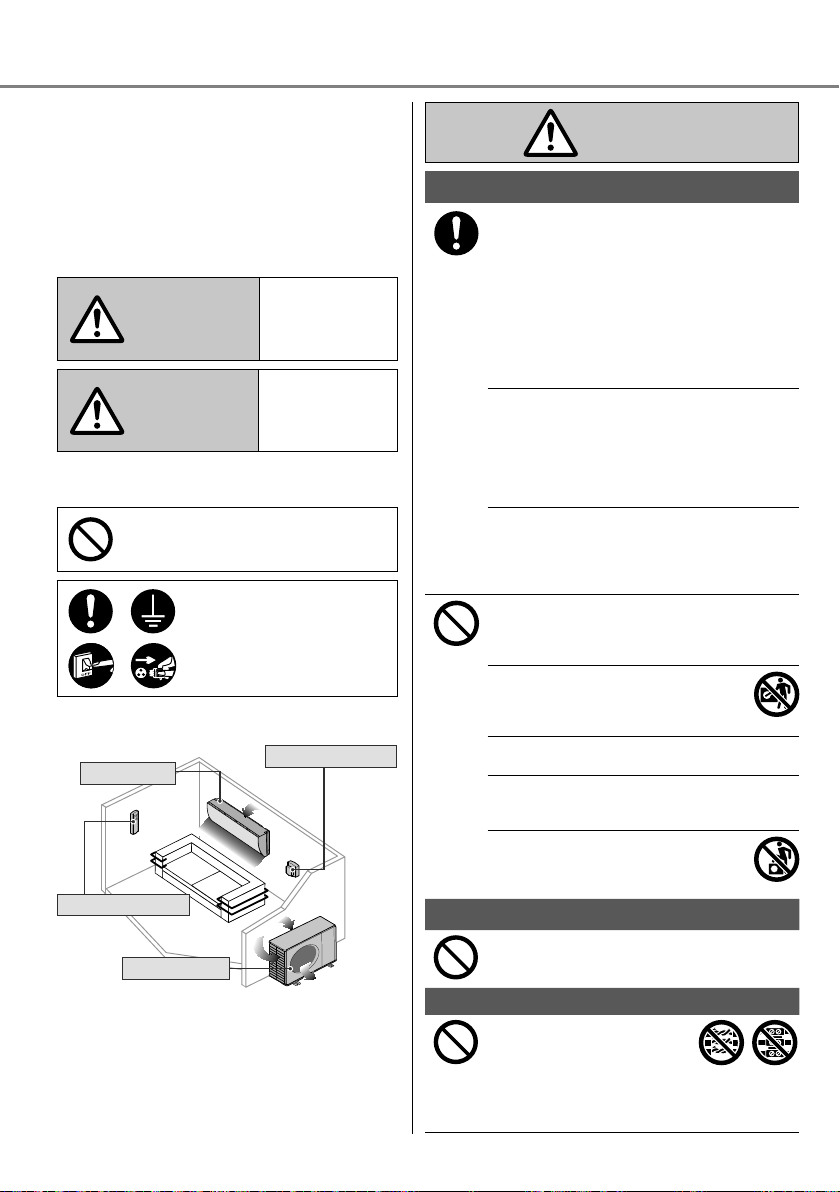

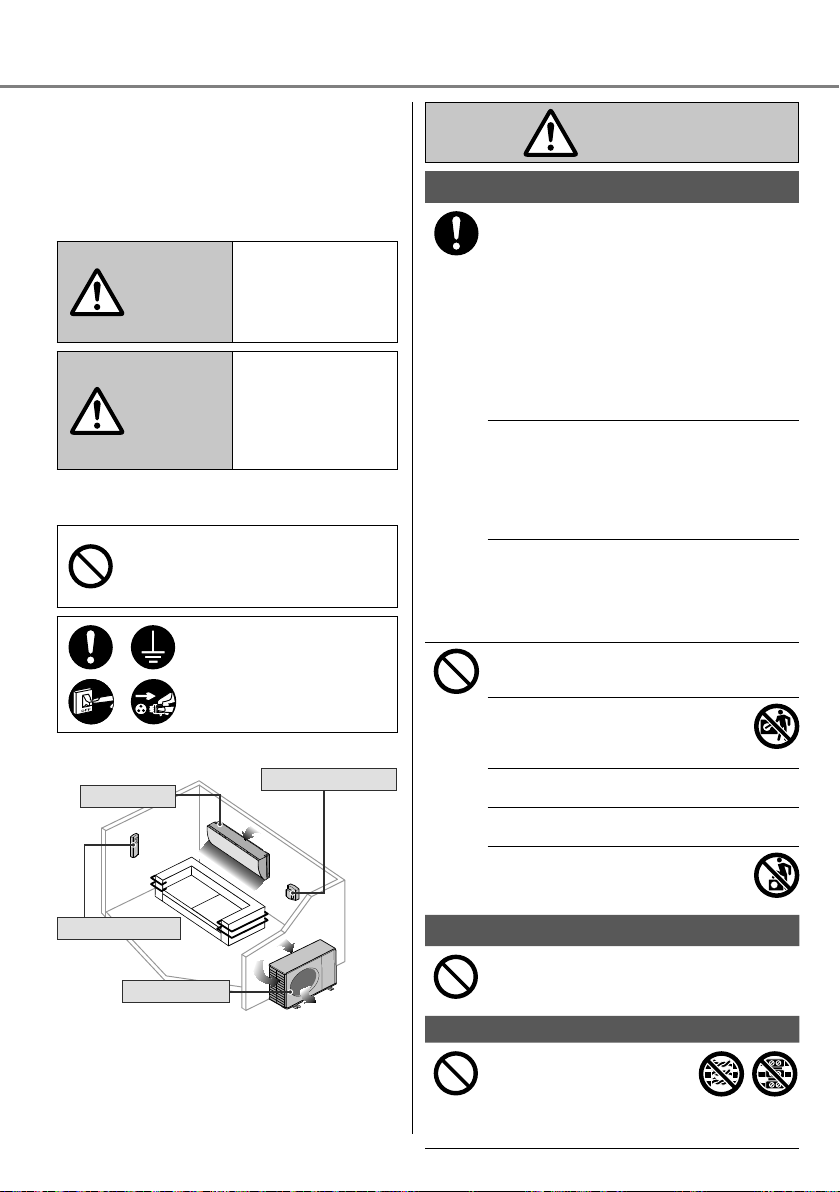

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below: This appliances is not intended for accessibility by the general public.

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Indoor unit

Air outlet

Remote control

Outdoor unit

death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Air inlet

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

Page 7

To prevent overheating, ﬁ re or electric shock:

•

Do not share the same power outlet with other equipment.

•

Do not operate with wet hands.

•

Do not over bend the power supply cord.

•

Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Insert the power plug properly.

•

Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB trips frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord or plug becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation

is stopped. Contact your local dealer immediately for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water After a long period of use or use with any

combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

•

Remove the batteries if the unit is not going to be used for a long period of time.

•

New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

English

Safety precautions

Page 8

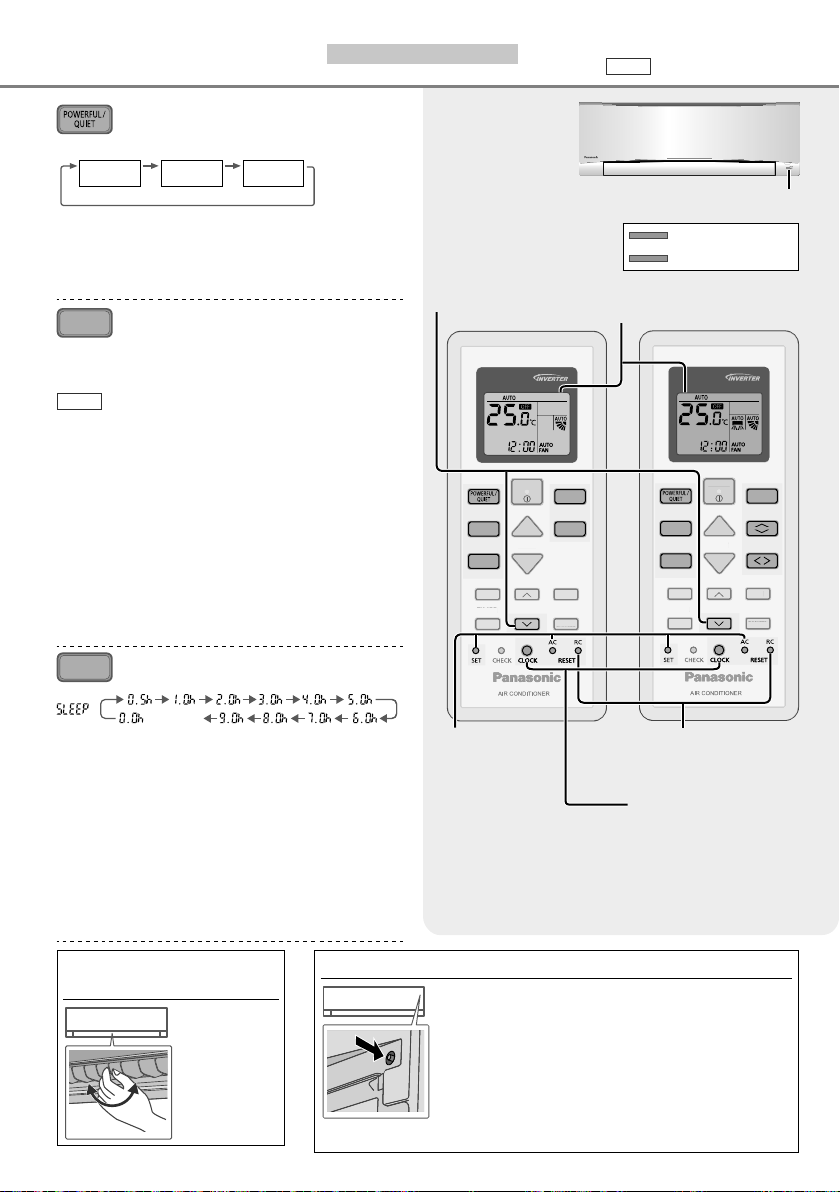

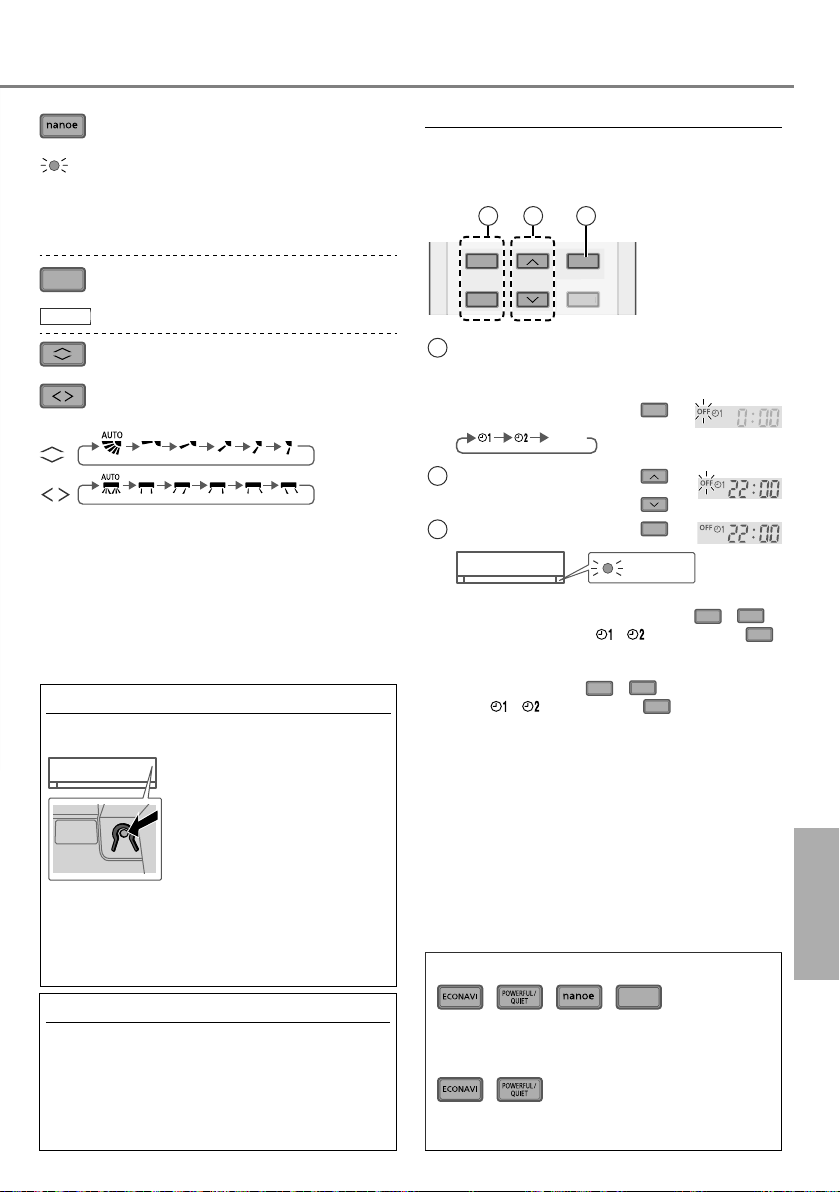

How to use

TIMER

CANCEL

TEMP

For Z, XZ, MZ indoor unit

Multi

Multi split system

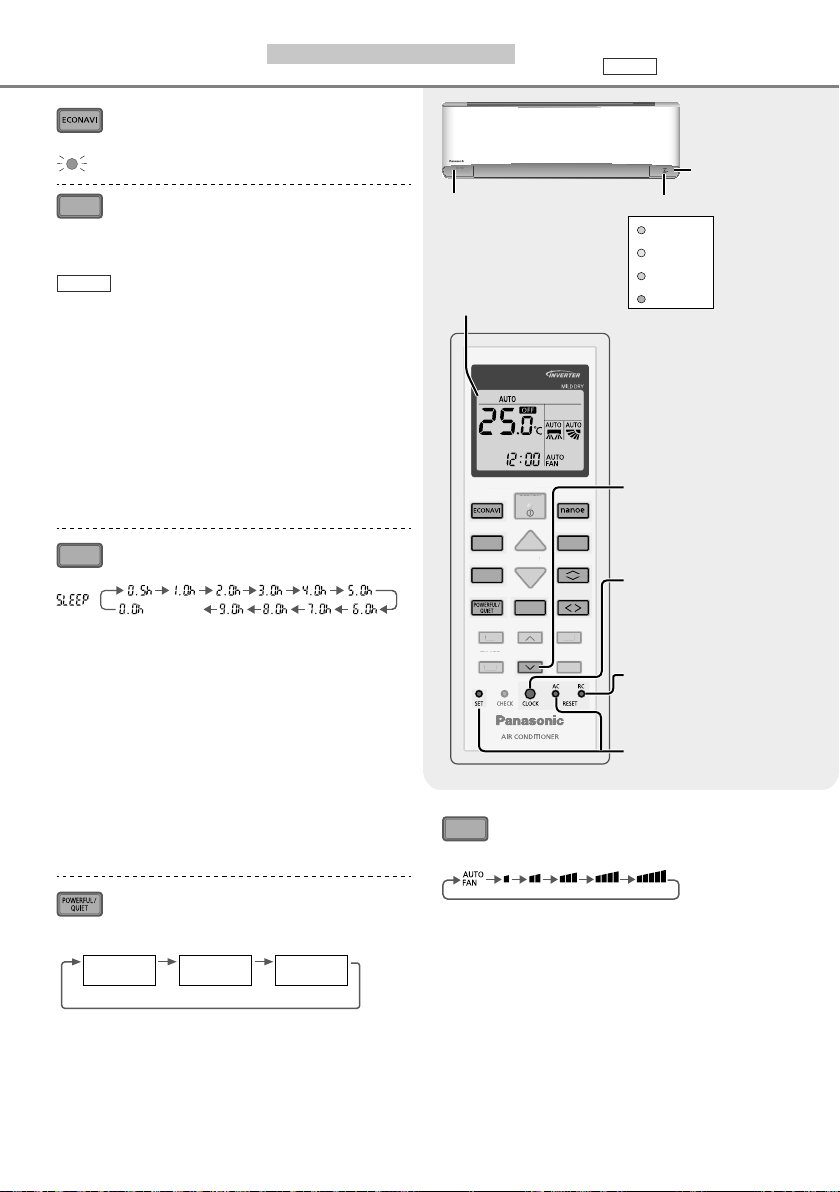

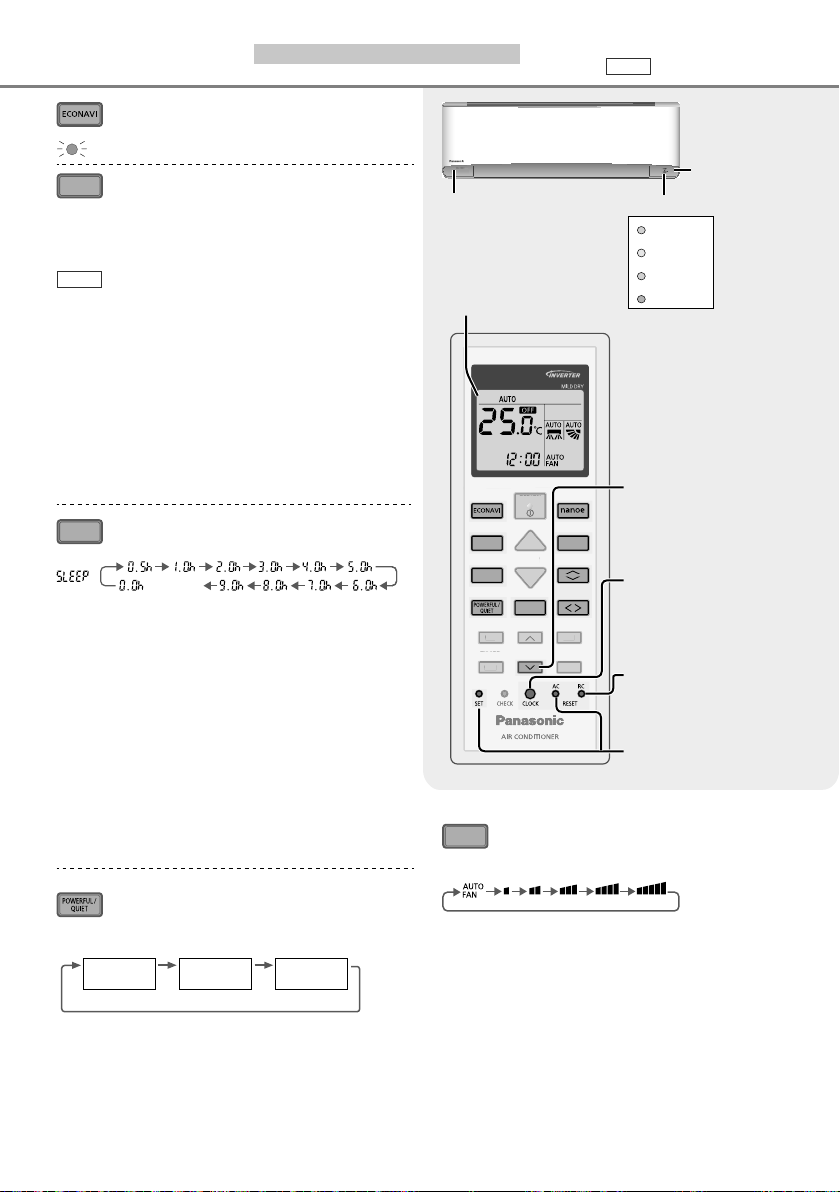

To optimise energy saving

ECONAVI

MODE

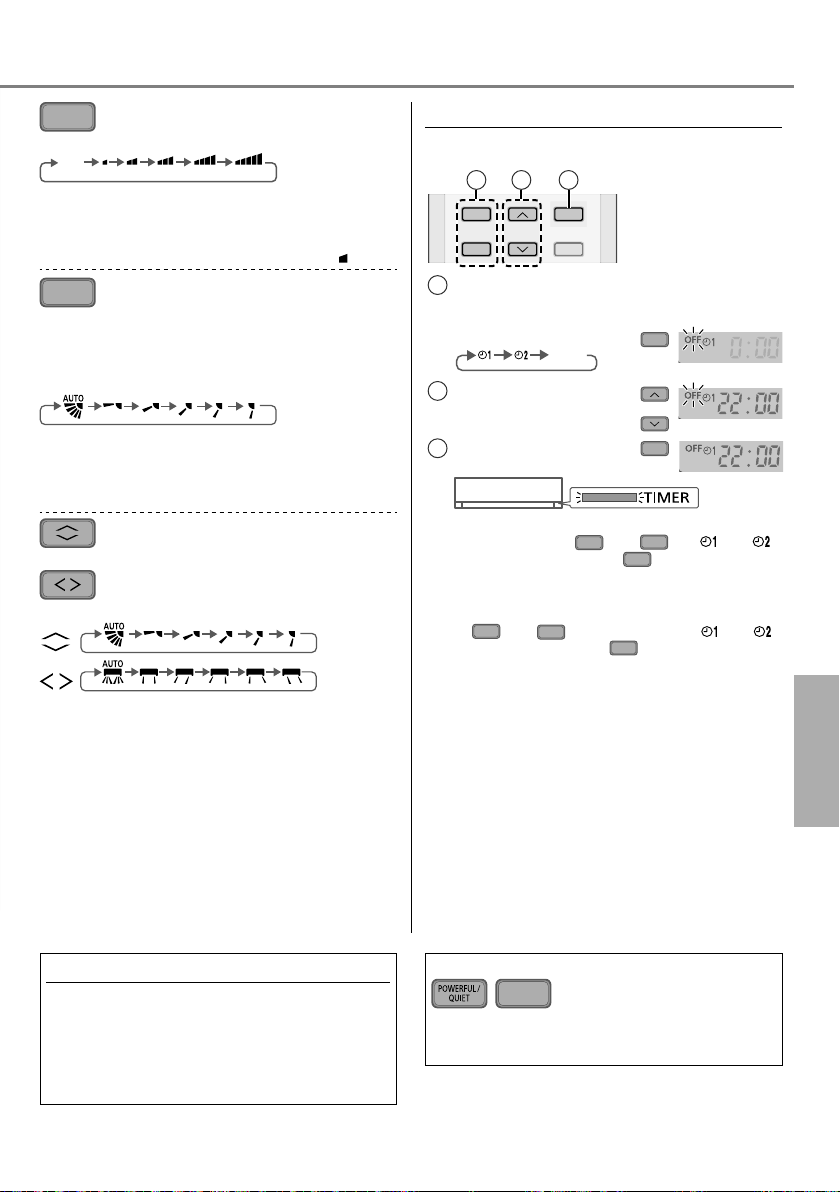

To select operation mode

AUTO mode - For your convenience

• During operation mode selection, the power indicator will blinks at initial.

• Unit selects operation mode every 3 hours

Multi

according to setting temperature, outdoor temperature and room temperature.

HEAT mode - To enjoy warm air

Unit takes a while to warm up. The power

• indicator will blinks at initial during this operation.

COOL mode - To enjoy cool air

• To reduce power consumption during COOL mode, use curtains to screen off sunlight and outdoor heat.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

To maximise comfort while

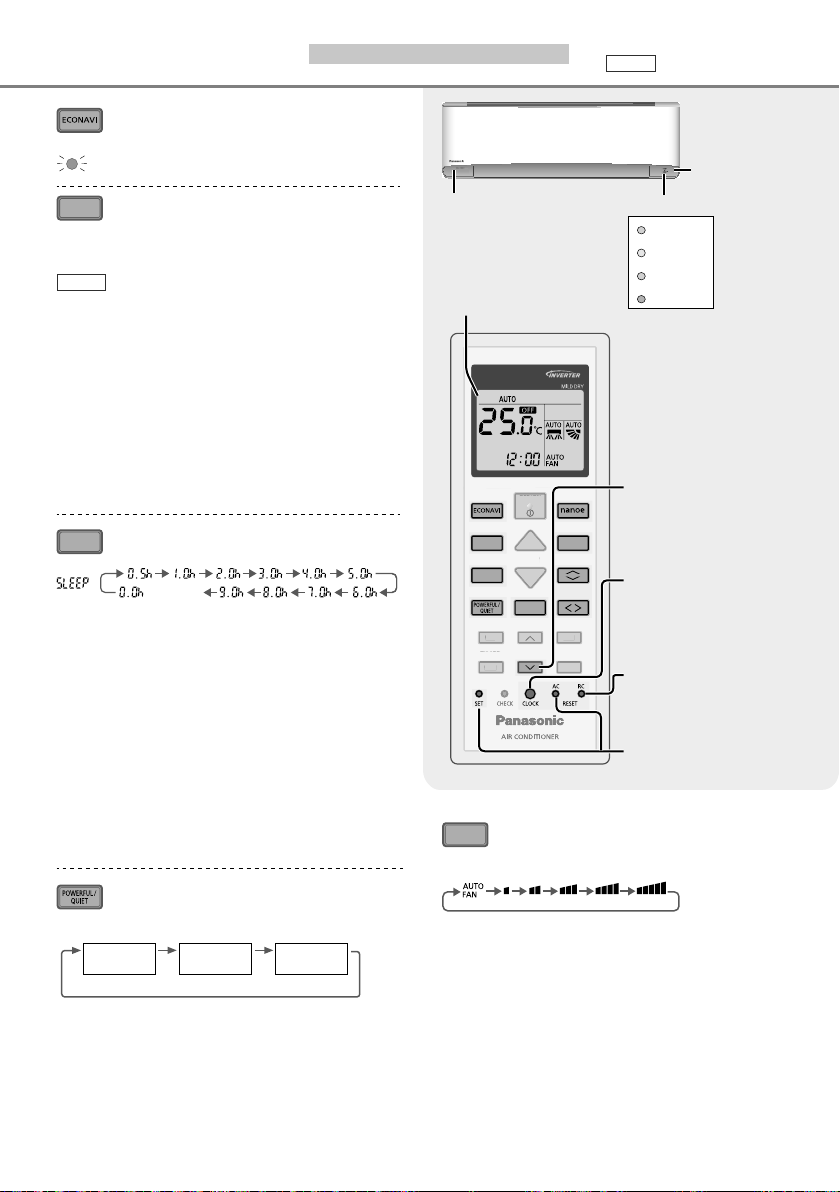

SLEEP

sleeping

•

This operation provides you with a comfortable

(CANCEL)

environment while sleeping. It will automatically adjust the sleep pattern temperature during the activation period.

•

The indoor unit indicator will dim when this operation is activated. This is not applicable if the indicator brightness has been manually dimmed.

•

This operation is incorporated with the activation timer (0.5, 1, 2, 3, 4, 5, 6, 7, 8 or 9 hours).

•

This operation can be set together with single timer or twin timer. Sleep operation has the priority over OFF timer.

•

This operation can be cancelled by pressing the respective button when the sleep timer reaches

0.0h.

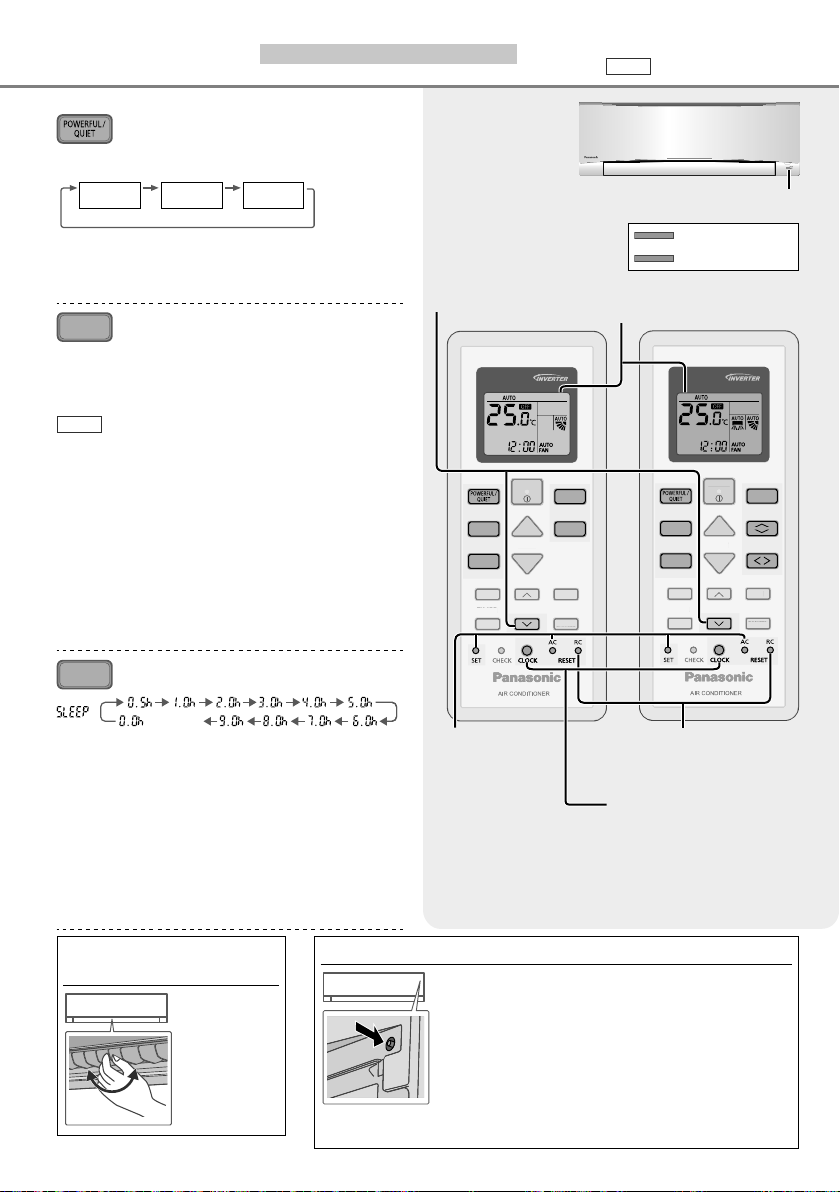

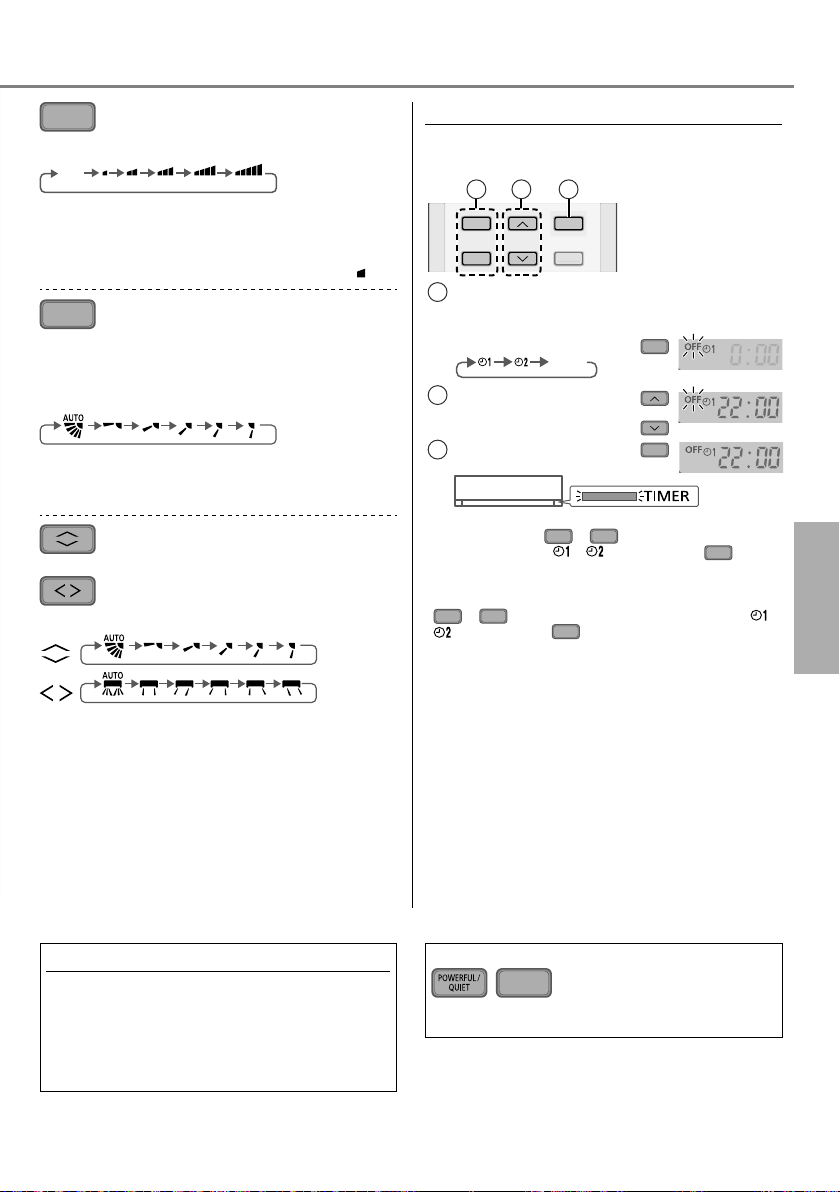

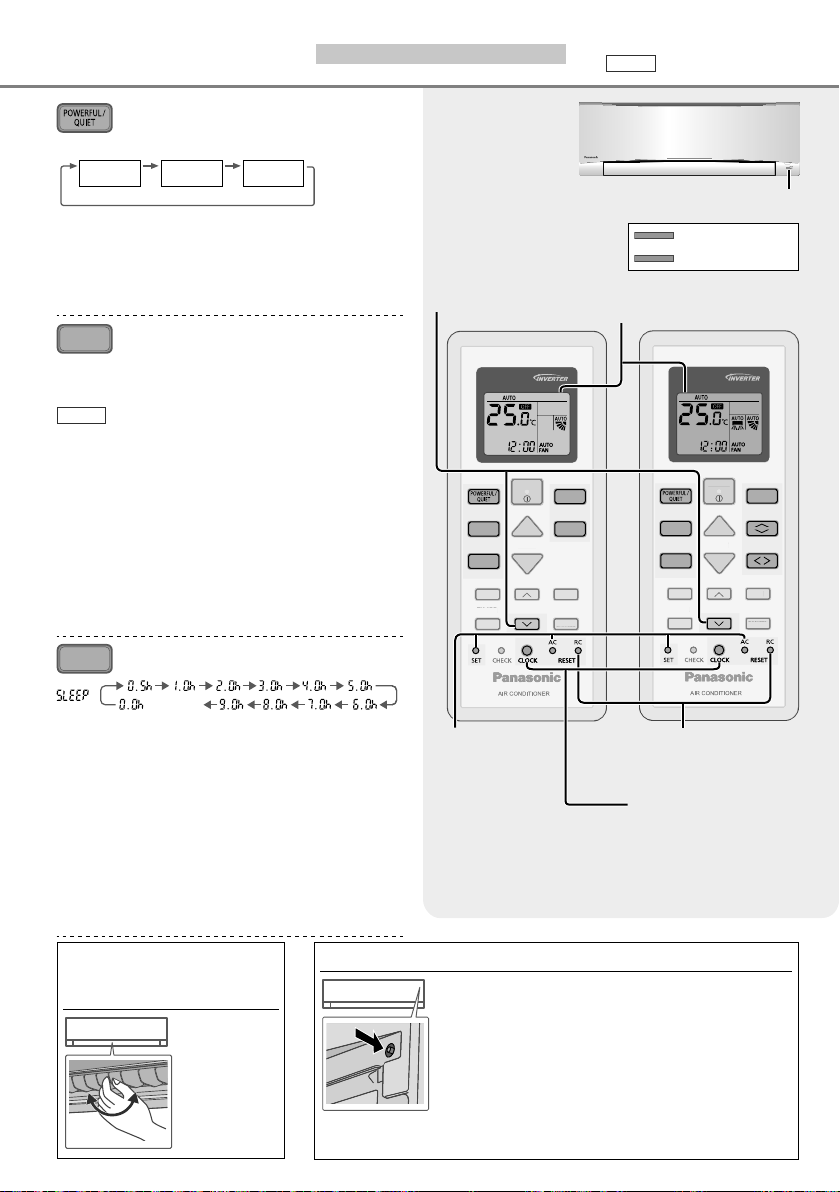

To switch between powerful & quiet

(Remote control display)

POWERFUL

POWERFUL: To reach temperature quickly

• This operation stops automatically after 20 minutes.

QUIET: To enjoy quiet operation

• This operation reduces airﬂ ow noise.

QUIET

(NORMAL)

Sunlight sensor and remote control receiver

Human activity sensor

Remote control display

OFF/ON

FF/

Indicator

POWER

TIMER

ECONAVI

nanoe

(White) (White) (White) (White)

Press and hold for approximately 10 seconds to show temperature

TEMP

FAN SPEED

MILD DRY

AIR SWING

SET

CANCEL

setting in °C or °F.

Press and hold for approximately 5 seconds to show 12-hour (am/pm) or 24-hour time indication.

Press to restore the

MODE

SLEEP

TIMER

OFF

remote control to default setting.

Not used in normal operations.

FAN SPEED

To select fan speed

(Remote control display)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

Page 9

CANCEL

See “To learn more...” for details.

To enjoy freshness and cleaner environment

nanoe

• This operation moisturizes your skin and hair, reduces odor and inactivation of allergic particulars such as pollen in the room.

To improve humidity and

MILD DRY

moisture level

• Function not applicable.

Multi

AIR SWING

To adjust airﬂ ow direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swings left/right and up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal louver is ﬁ xed at the predetermined position. The vertical louver swings left/right after the temperature rises.

• Do not adjust the louver by hand.

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

1. Press the button once to use in AUTO mode.

2. Press and hold the button

AUTO

OFF/ON

until you hear 1 beep, then release to use in forced COOL mode.

3. Repeat step 2. Press and hold the button until you hear 2 beeps, then release to use in forced HEAT mode.

• Press the button again to

turn off.

Auto Restart Control

• If power is resumed after a power failure, the operation will restart automatically after a period of time with previous operation mode and airﬂ ow direction.

• This control is not applicable when TIMER is set.

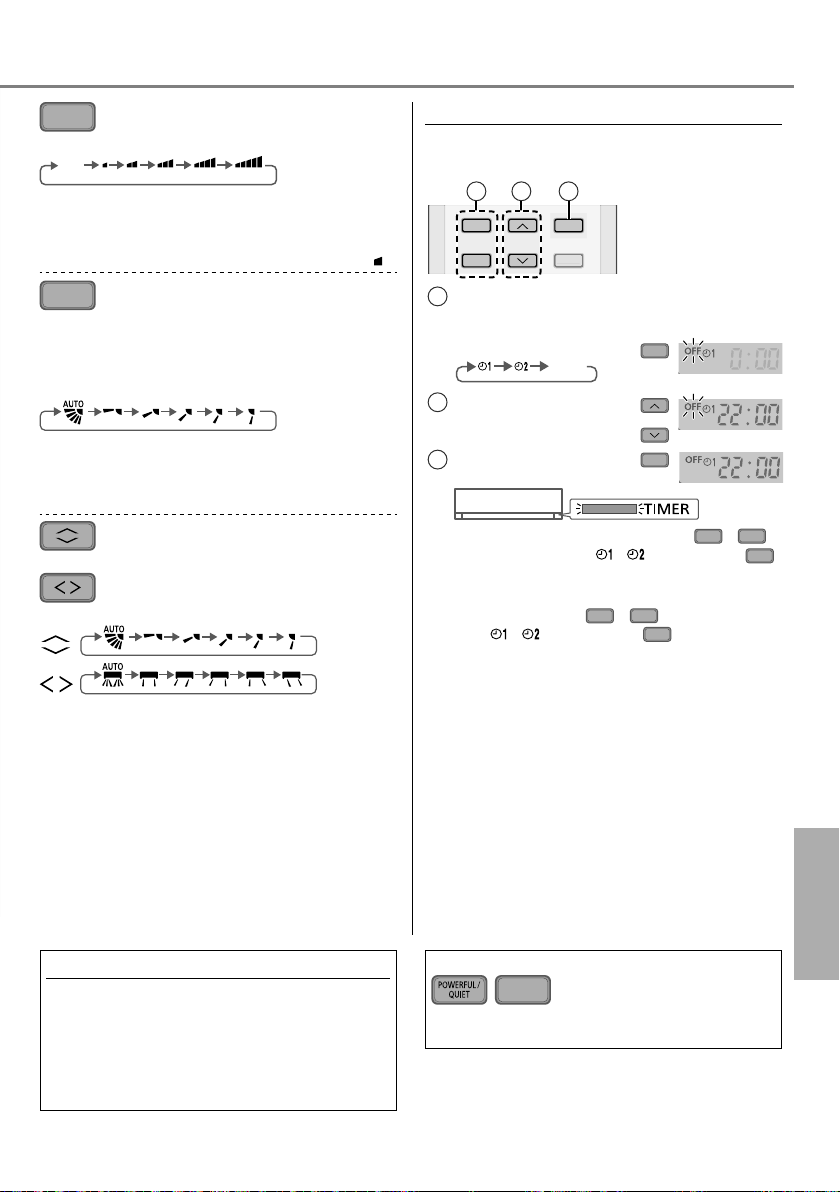

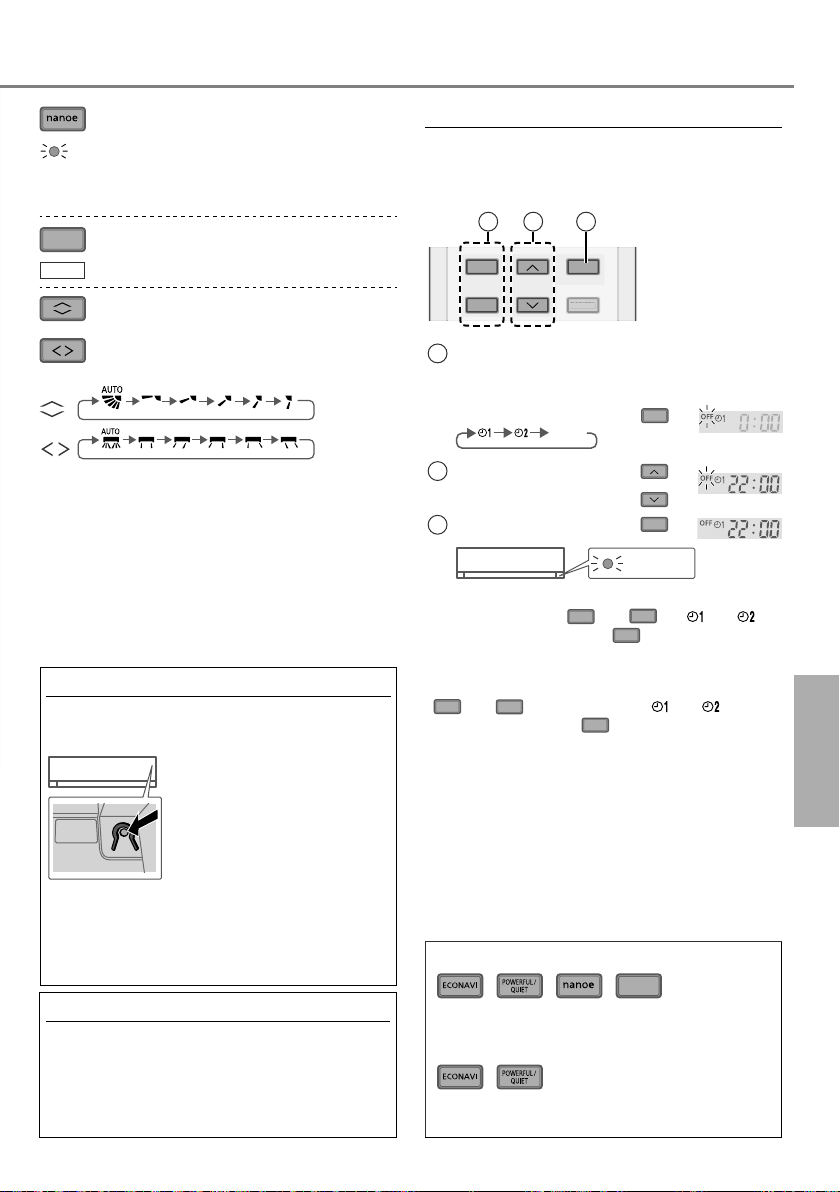

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

21 3

TIMER

OFF

Select ON or OFF timer Example:

SET

CANCEL

OFF at 22:00

• Each time pressed:

Set the time

Conﬁ rm

Cancel

OFF

SET

TIMER

• To cancel ON or OFF timer, press ON or select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing ON or then press

OFF

to select respective or

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

CANCEL

OFF

Note

, , ,

• Can be activated in all modes and can be cancelled by pressing the respective button again.

• Cannot be selected at the same time.

SLEEP

English

How to use

Page 10

To learn more...

For Z, XZ, MZ indoor unit

Multi

Multi split system

ECONAVI

Note

AIR SWING

The unit will start to initialise (for approximately 1 minute)

The human activity sensor and the sunlight sensor will start to detect.

Human activity sensor operation

ECONAVI ; Detecting human presence and activity, the unit controls room temperature to save energy.

Mode

COOL/DRY

HEAT

ECONAVI

Precise control of temperature during low activity to maximise energy saving.

Mode

COOL/DRY

Human

Set temperature

Human

Low activity Normal activity High activity Absent

+1°C

Low activity

ECONAVI take advantage of the human nature that human being takes time to feel the temperature rise during low activity level; the unit adjusts temperature to maximise energy saving without sacriﬁ cing the comfort.

When manual AIR SWING is selected, the ECONAVI operations will be cancelled.

+2°C

+2°C+2°C

Page 11

Sunlight Sensor operation

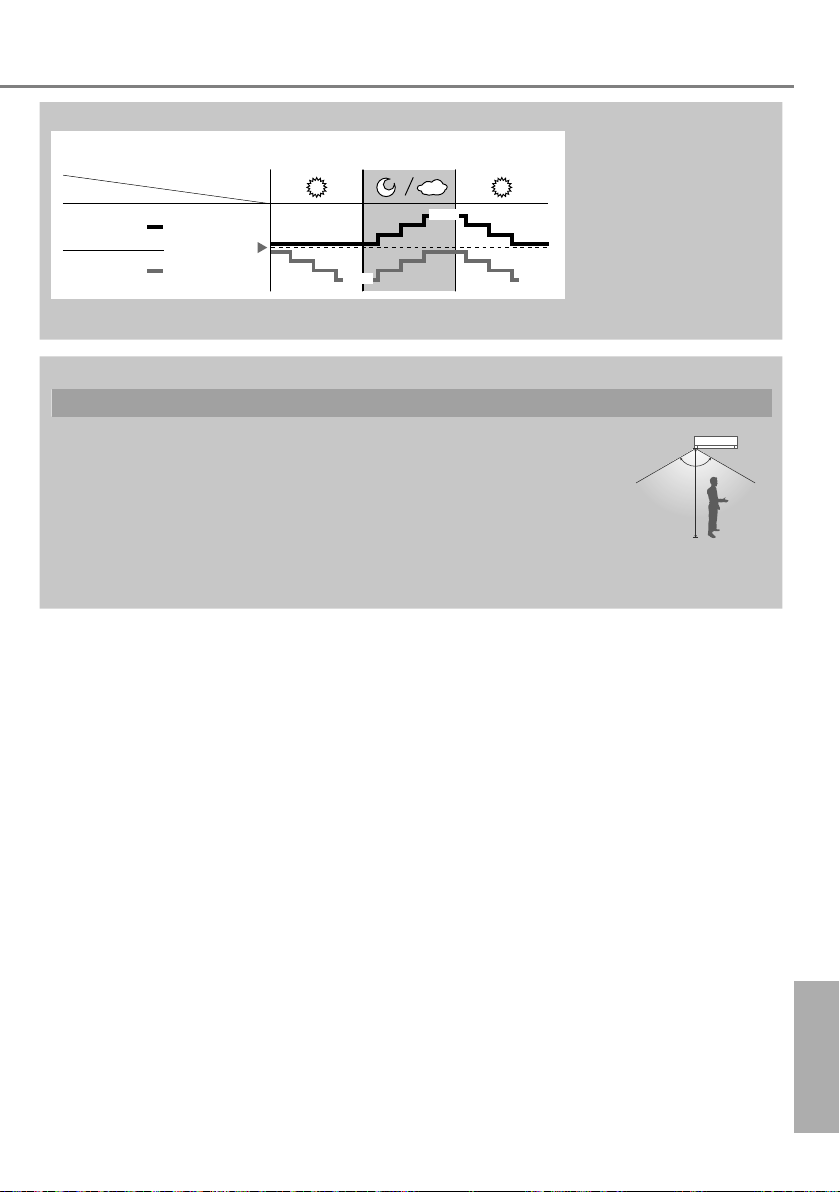

ECONAVI ; Detecting sunlight intensity, the unit adjust temperature to save energy.

Mode

COOL/DRY

HEAT

• In a room without window or with thick curtain, the sunlight sensor will judge as cloudy/night.

The human activity sensor will also scan for area of heat source and movement in a room.

• Based on area activeness horizontal airﬂ ow direction louver will adjust either ﬁ x at predetermined position or swing left/right periodically.

• The human activity sensor performance is inﬂ uenced by indoor unit location, movement speed, temperature range, etc.

• The human activity sensor may:

- mistakenly detect an object with heat source & movement similar to human, such as

pets, etc.

- mistakenly detect as non-heat source & movement if a human stays motionless for

certain period of time.

• Do not place large objects near the sensor and keep away heating units or humidiﬁ er from the sensor’s detection area. They may cause sensor malfunction.

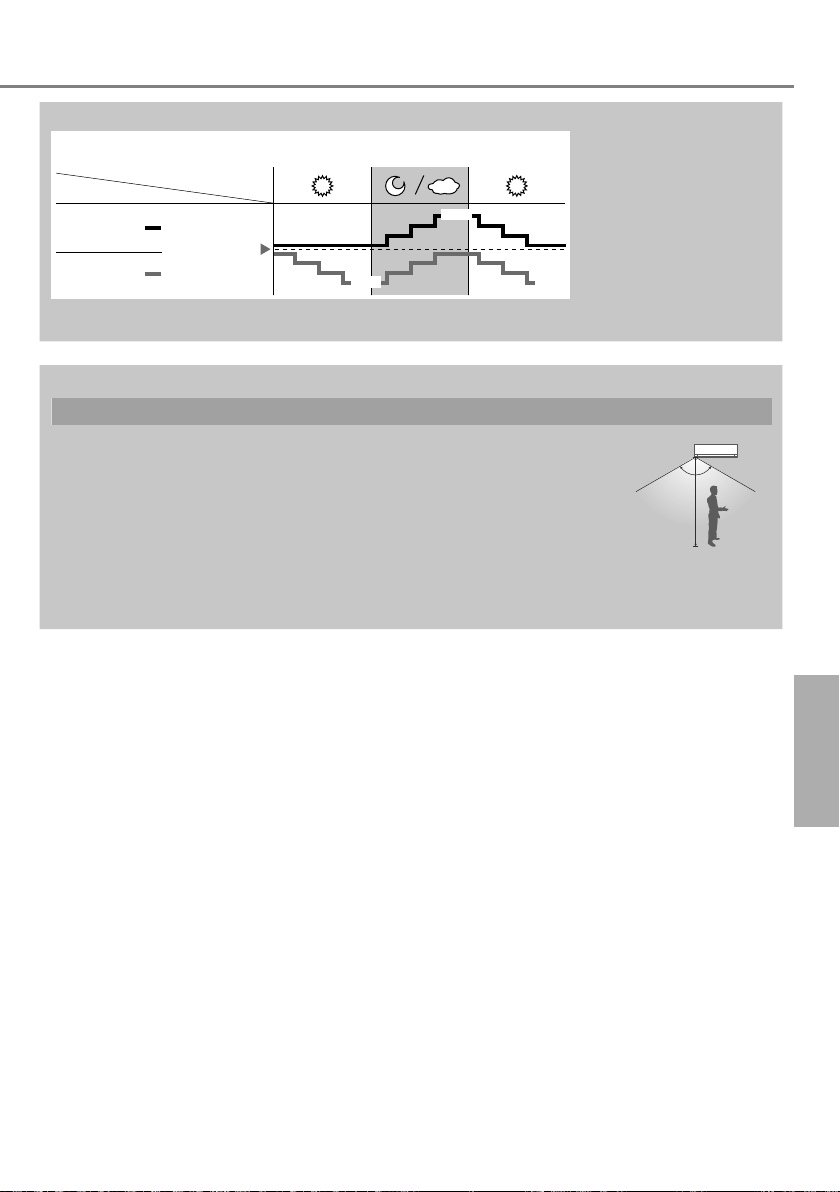

Ambient condition

+1 °C

Set temperature

-1 °C -1 °C

Detection area

ECONAVI is activated, the unit maintains set temperature until a high sunlight intensity is detected. The sunlight sensor detects sunlight intensity during weather or day/night changes, and the unit adjusts temperature.

120º

English

To learn more...

Page 12

How to use

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

For TZ, MTZ indoor unit

To switch between powerful & quiet

(Remote control display)

POWERFUL

POWERFUL: To reach temperature quickly

• This operation stops automatically after 20 minutes.

QUIET: To enjoy quiet operation

This operation reduces airﬂ ow noise.

•

MODE

AUTO mode - For your convenience

During operation mode selection, the power

• indicator will blinks at initial.

Multi

HEAT mode - To enjoy warm air

Unit takes a while to warm up. The power

• indicator will blinks at initial during this operation.

COOL mode - To enjoy cool air

To reduce power consumption during COOL mode,

• use curtains to screen off sunlight and outdoor heat.

DRY mode - To dehumidify the environment

Unit operates at low fan speed to give a gentle

• cooling operation.

SLEEP

QUIET

(NORMAL)

To select operation mode

•

Unit selects operation mode every 3 hours according to setting temperature, outdoor temperature and room temperature.

To maximise comfort while sleeping

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

OFF/ON

FF/

FAN SPEED

MODE

SLEEP

TIMER

OFF

AIR SWING

TEMP

SET

CANCEL

Multi

Multi split system

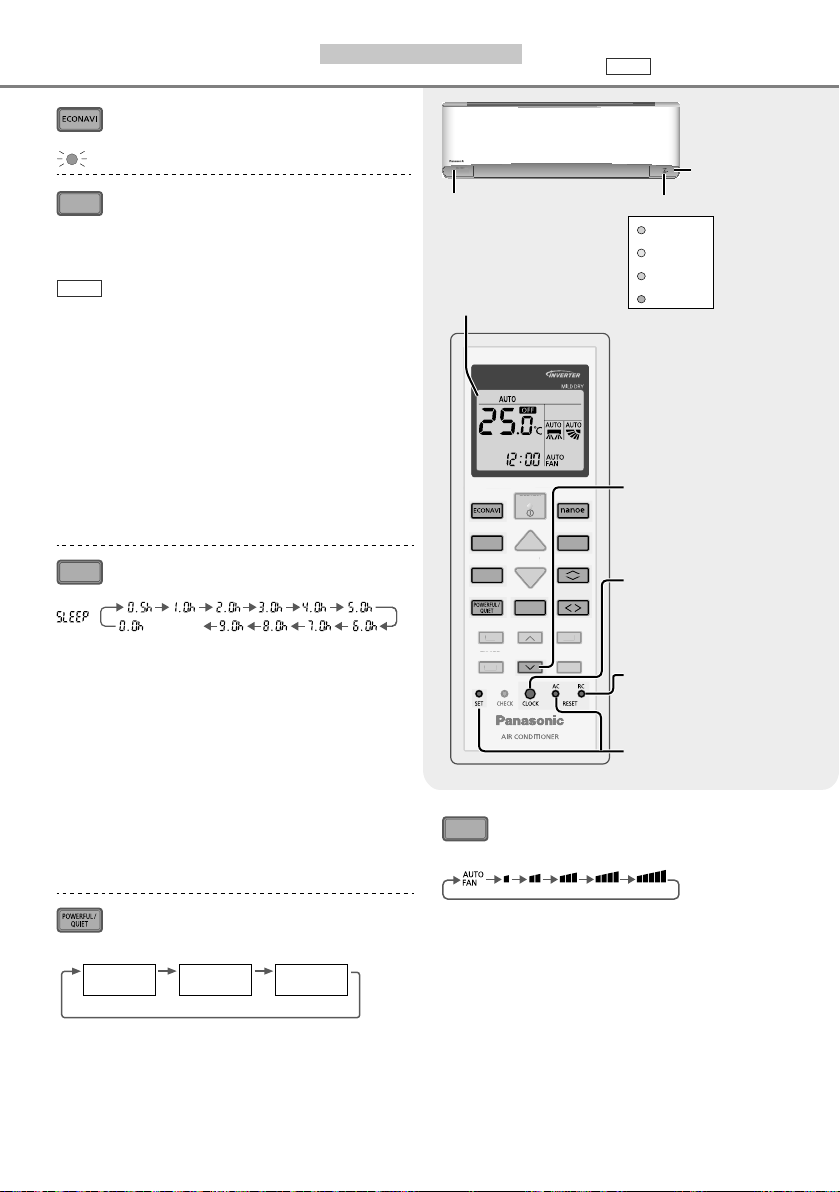

Remote control receiver and indicator

Remote control display

MODE

SLEEP

TIMER

OFF

POWER

TIMER

(Green) (Orange)

OFF/ON

FF/

TEMP

FAN SPEED

AIR SWING

SET

CANCEL

•

This operation provides you with a comfortable environment while sleeping. It will automatically adjust the sleep pattern temperature during the activation period.

(CANCEL)

•

The indoor unit indicator will dim when this operation is activated. This is not applicable if the indicator brightness has been manually dimmed.

•

This operation is incorporated with the activation timer (0.5, 1, 2, 3, 4, 5, 6, 7, 8 or 9 hours).

•

This operation can be set together with single timer or twin timer. Sleep operation has the priority over OFF timer.

•

This operation can be cancelled by pressing the respective button when the sleep timer reaches 0.0h.

To adjust horizontal airﬂ ow direction

•

Manually adjustable.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

Not used in normal operations.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

• To use in AUTO mode, press the button once.

• To use in COOL mode, press and hold the button until 1 beep is heard, then release.

• To use in HEAT mode, press and hold the button until 1 beep is heard, then release. And press again until 2 beeps, then release.

• Press the button again to turn off.

Press to restore the remote control to default setting.

Press and hold for approximately 5 seconds to show 12-hour (am/pm) or 24-hour time indication.

CS-TZ24SKEW

Page 13

FAN SPEED

To select fan speed

(Remote control display)

AUTO FAN

•

For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

•

To have low noise priority operation, select the lowest fan speed ( ).

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

21 3

TIMER

OFF

SET

CANCELCANCE

To adjust vertical airﬂ ow

AIR SWING

direction ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Remote control display)

•

Keeps the room ventilated.

•

In COOL/DRY mode, if AUTO is set, the ﬂ ap swings up/down automatically.

•

Do not adjust the ﬂ ap by hand.

AIR SWING

(Remote control display)

•

To adjust airﬂ ow direction (CS-TZ24SKEW)

Keeps the room ventilated. In COOL/DRY mode, if AUTO is set, the ﬂ aps swings left/right and up/down automatically. In HEAT mode, if AUTO is set, the horizontal ﬂ ap is ﬁ xed at the predetermined position. The vertical ﬂ ap swings left/right after the temperature rises. If manual is set, the horizontal and vertical ﬂ ap are ﬁ xed at the predetermined position. Do not adjust the ﬂ ap by hand.

Select ON or OFF timer Example:

OFF at 22:00

• Each time pressed:

Cancel

Set the time

Conﬁ rm

• To cancel ON or OFF timer, press ON or select respective or then press

OFF

SET

OFF

CANCEL

• If timer is cancelled manually or due to power failure, you can restore the timer again by

pressing then press

OFF

to select respective or

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

EnglishHow to use

Auto Restart Control

• If power is resumed after a power failure, the operation will restart automatically after a period of time with previous operation mode and airﬂ ow direction.

• This control is not applicable when TIMER is set.

Note

SLEEP

• Can be activated in all modes and can be cancelled by pressing the respective button again.

Page 14

Cleaning instructions

For Z, XZ, MZ indoor unit

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H99”. Please consult authorised dealer.

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C.

pH 7) or neutral household

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Human activity sensor

Do not hit or violently press or poke it with a sharp object. This can lead to damage and malfunction.

Front panel

Wash gently and dry.

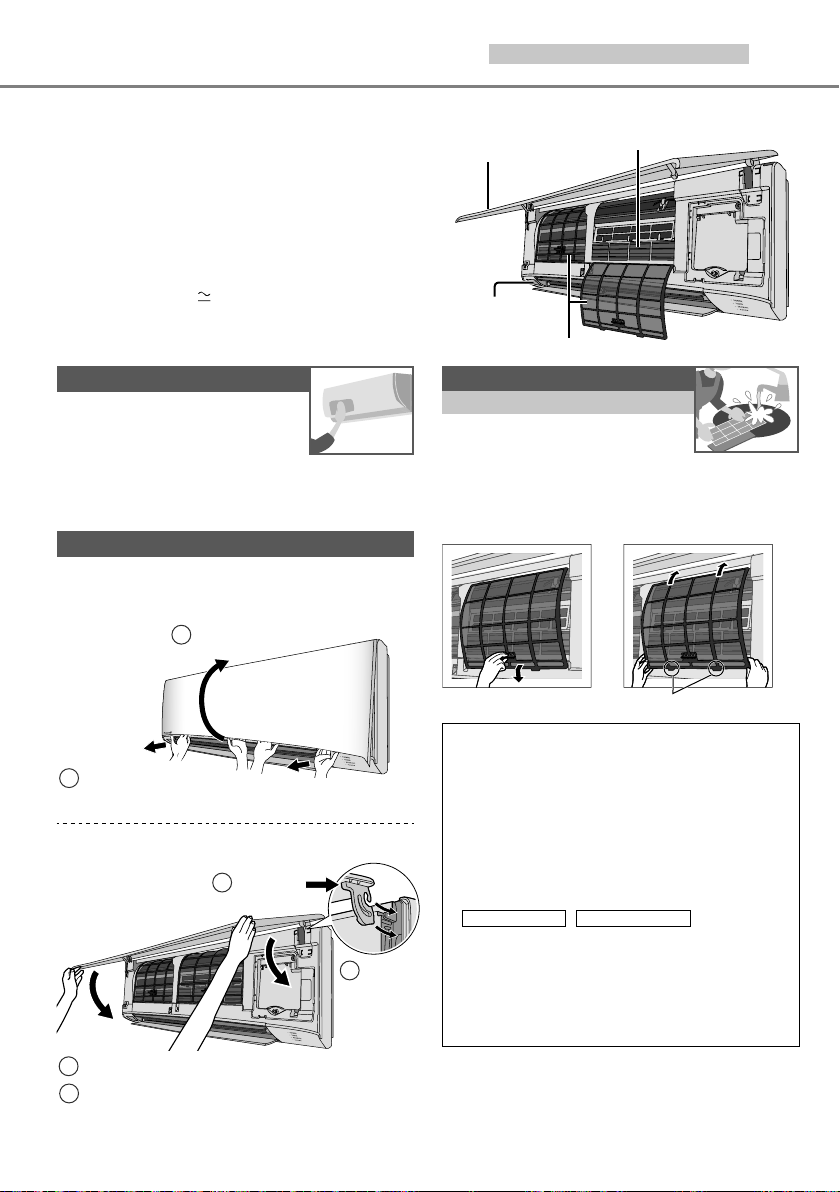

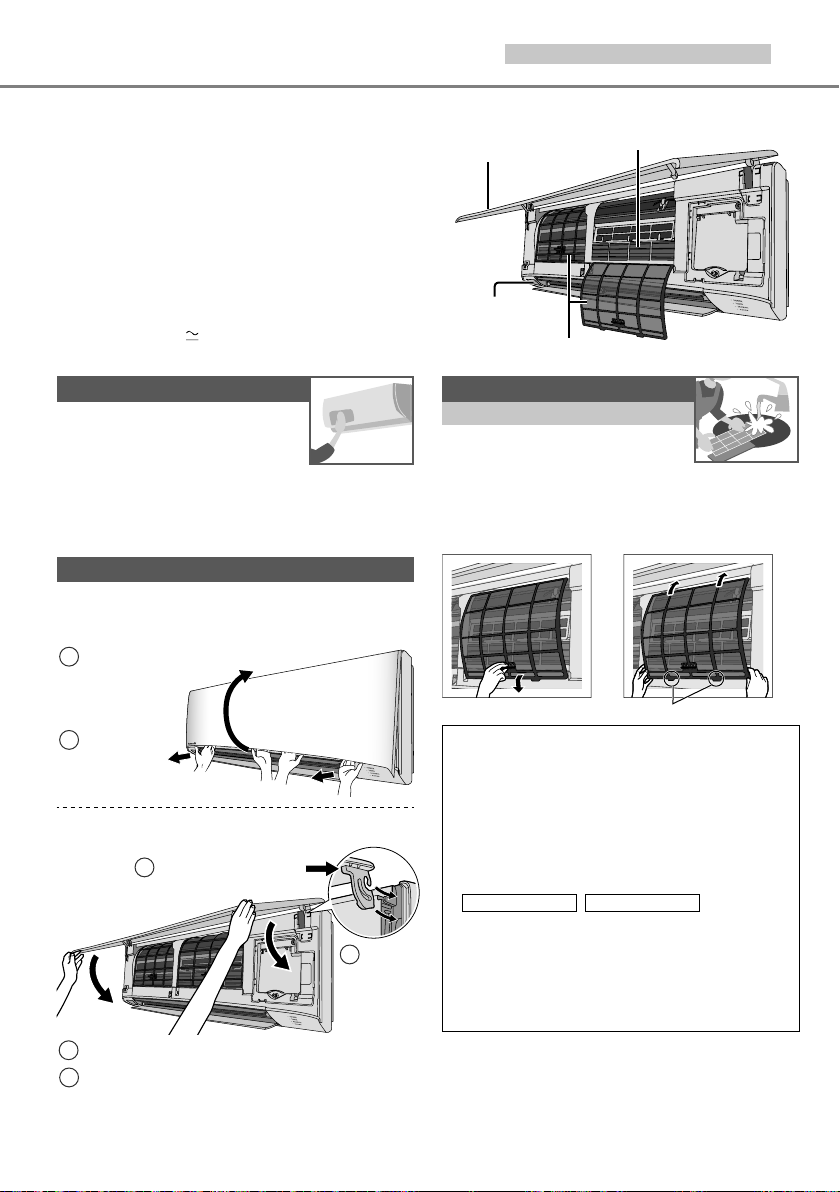

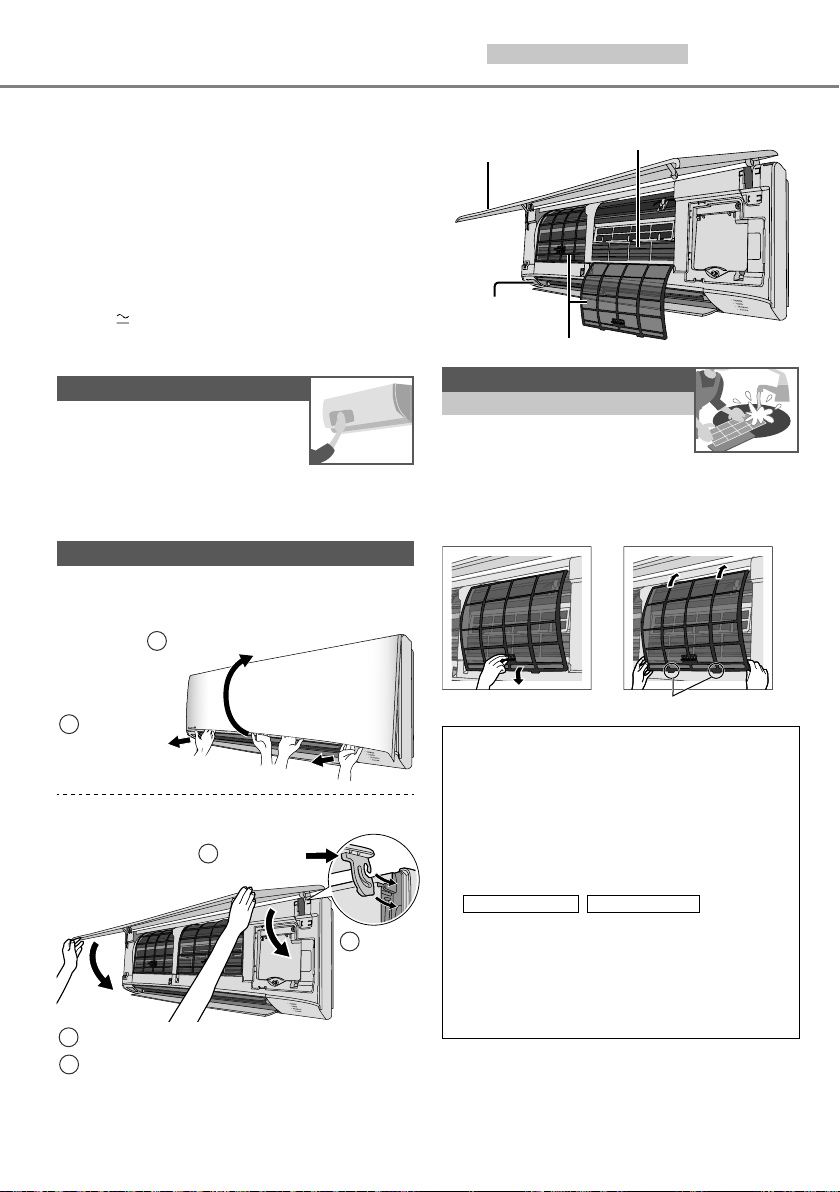

Remove the front panel

Pull out and lift up.

Indoor unit

Front panel

Human activity sensor

Aluminium ﬁ n

Air ﬁ lters

Once every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Release the

hooks at both ends.

Close it securely

Push in.

Close down.

Press both ends and center of the front panel.

Insert

at both sides.

Insert into the unit

For seasonal inspection after extended non-use

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select COOL/ HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C HEAT: ≥ 14 °C

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply and unplug.

• Remove the remote control batteries.

Page 15

Cleaning instructions

For TZ, MTZ indoor unit

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C.

pH 7) or neutral household

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Front panel

Wash gently and dry.

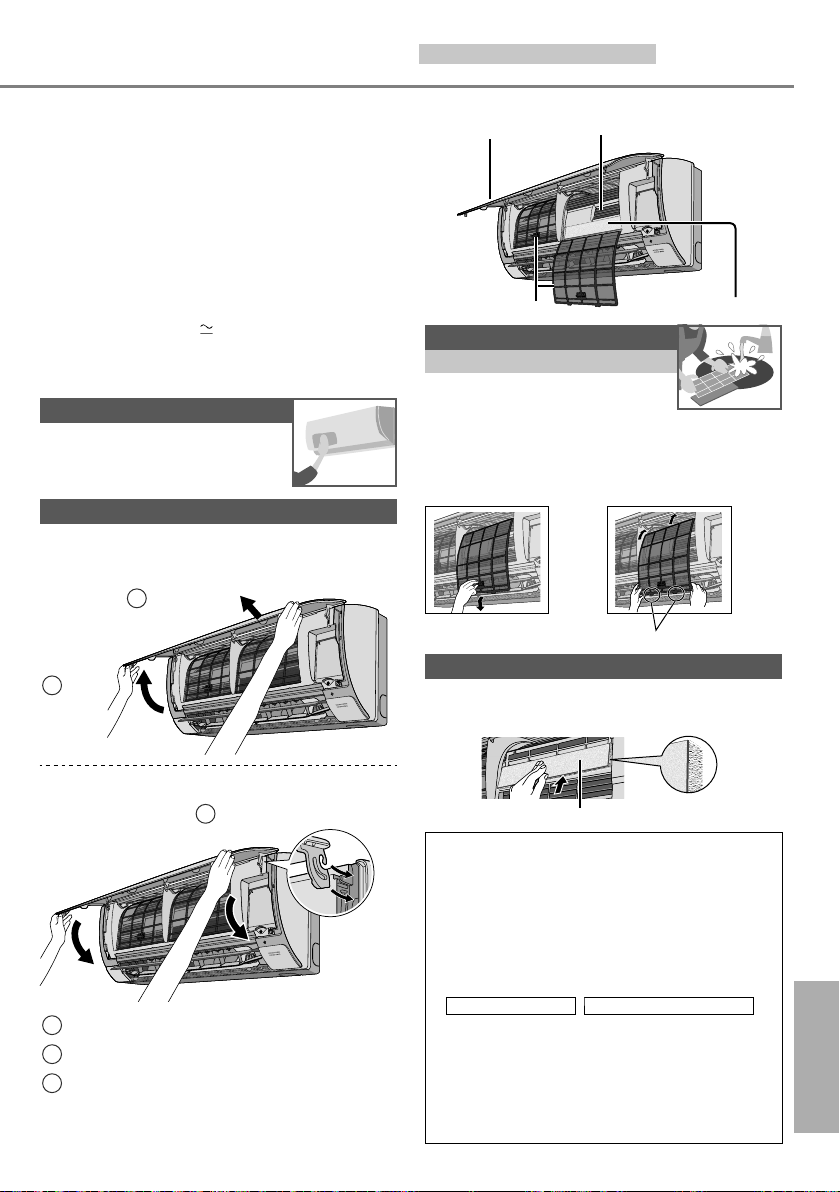

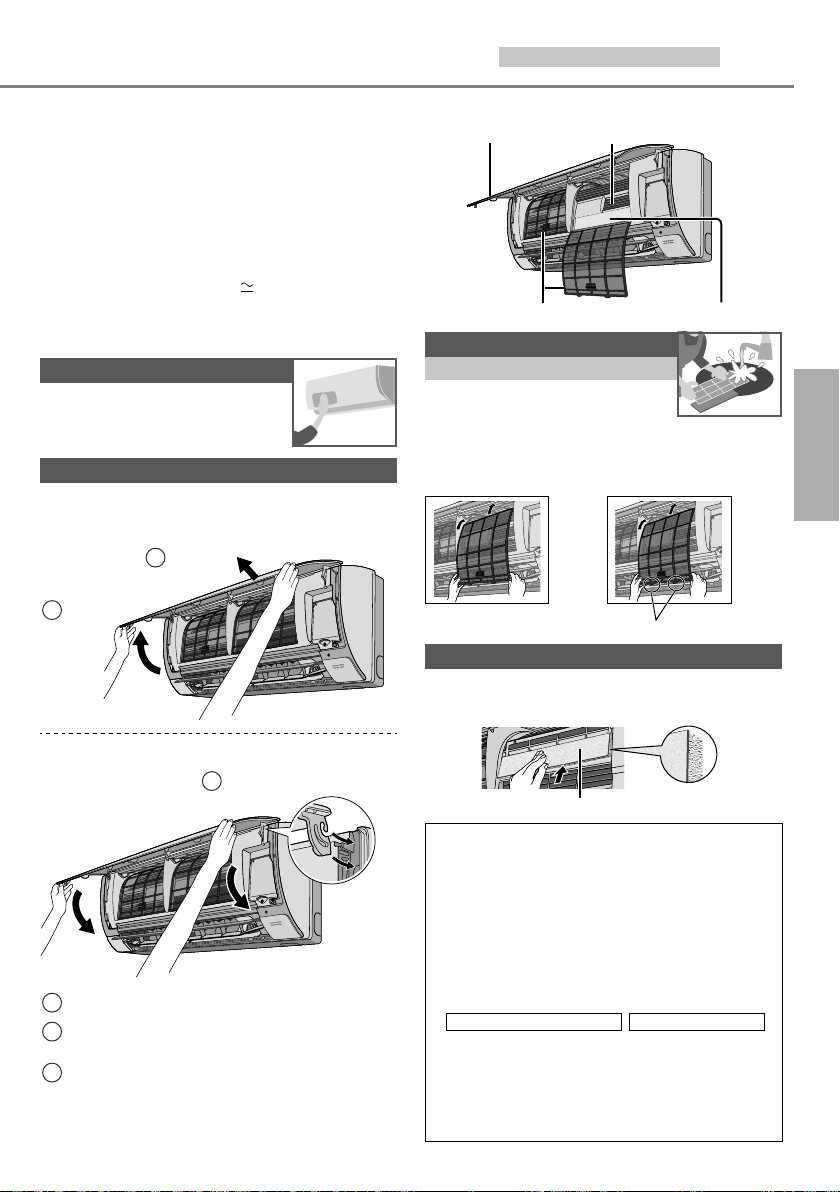

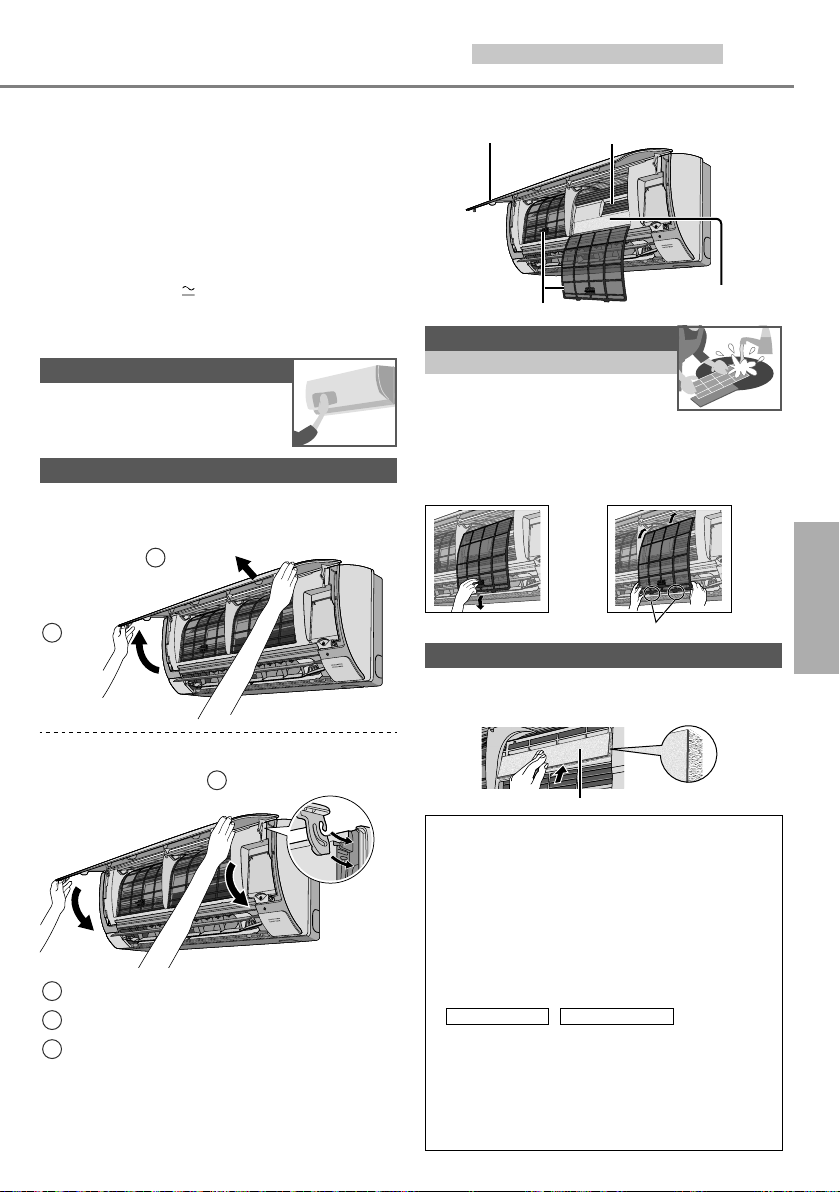

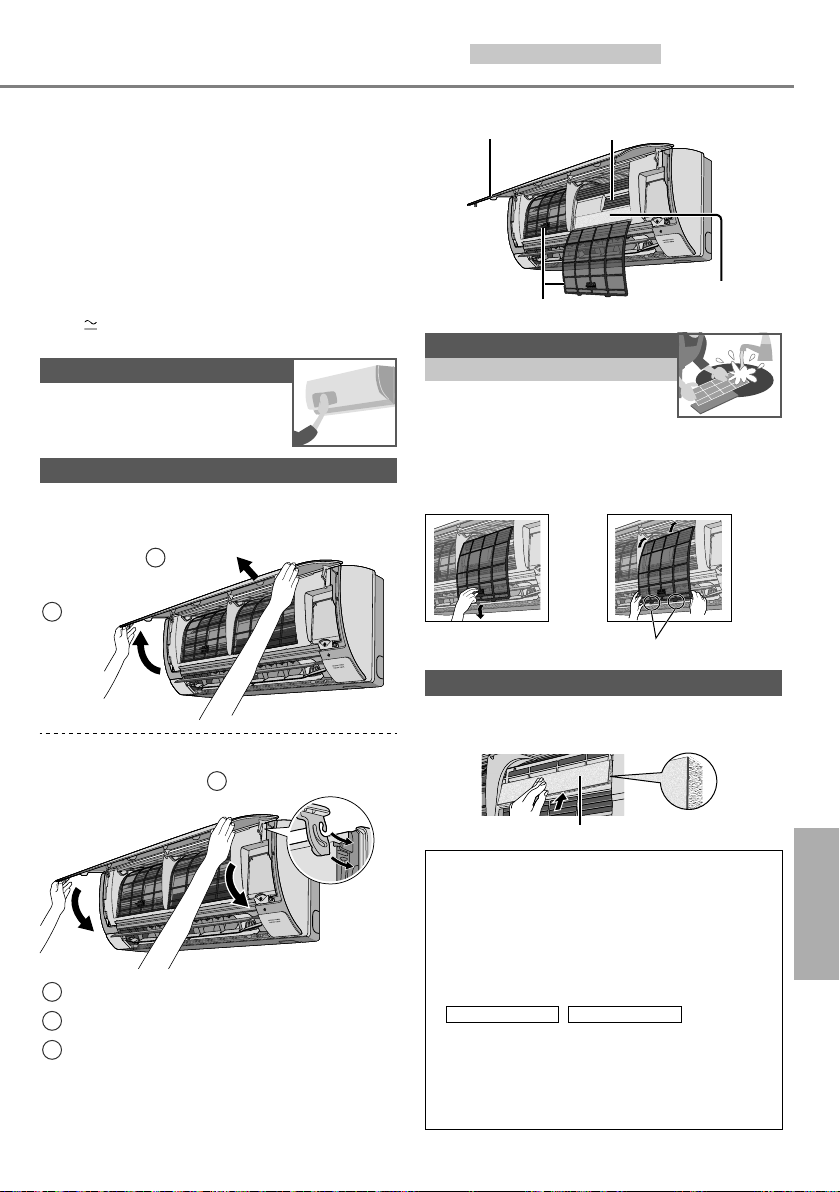

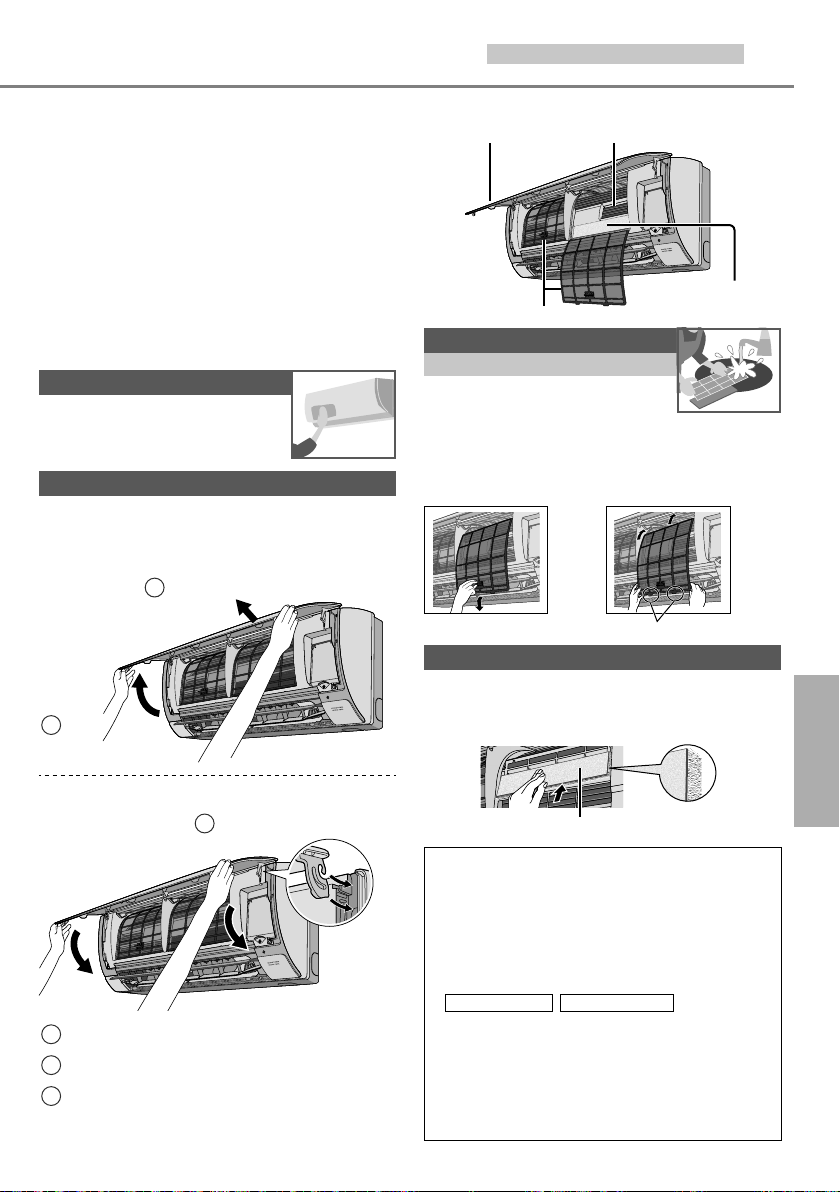

Remove the front panel

Pull out

Raise

Close it securely

Insert at both sides

Indoor unit

Aluminium ﬁ nFront panel

Air Purifying Filter

Air ﬁ lters

Once every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Insert into the unit

Air Purifying Filter

• Do not wash the air purifying ﬁ lter.

• Replace the ﬁ lter every 2 years or replace any damaged ﬁ lter. Part no.: CZ-SA31P

English

Cleaning instructions

Close down

Press both ends of the front panel

For CS-TZ18SKEW, CS-TZ24SKEW: Press at center of the front panel

Air Purifying Filter

For seasonal inspection after extended non-use

•

Checking of remote control batteries.

•

No obstruction at air inlet and air outlet vents.

•

Use Auto OFF/ON button to select COOL/ HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C HEAT: ≥ 14 °C

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

•

Turn off the power supply and unplug.

•

Remove the remote control batteries.

Page 16

Troubleshooting

TIMER

CANCEL

The following symptoms do not indicate malfunction.

Mist emerges from indoor unit. Water ﬂ owing sound during operation.

The room has a peculiar odour.

Indoor fan stops occasionally during automatic fan speed setting. Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting. Outdoor unit emits water/steam. TIMER indicator is always on. POWER indicator blinks during HEAT mode with no warm air supply (and louver is closed). Indoor fan stops occasionally during heating operation. POWER indicator blinks before the unit is switched on. Cracking sound during operation.

Splashing sound during operation. Dusts accumulated on the wall.

During COOL/DRY mode, the indoor unit stops and POWER indicator blinks. Discoloration of some plastic parts.

Check the following before calling for servicing.

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation.

Remote control does not work. (Display is dim or transmission signal is weak.) The unit does not work.

The unit does not receive the signal from the remote control.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

Symptom Cause

Symptom Check

•

Condensation effect due to cooling process.

•

Refrigerant ﬂ ow inside the unit.

•

This may be due to damp smell emitted by the wall, carpet, furniture or clothing.

•

This helps to remove the surrounding odour.

•

Extraction of remaining heat from the indoor unit (maximum 30 seconds).

•

The delay is a protection to the unit’s compressor.

•

Condensation or evaporation occurs on pipes.

•

The timer setting repeats daily once set.

•

The unit is in defrost mode (and AIR SWING is set to AUTO).

•

To avoid unintended cooling effect.

•

This is a preliminary step in preparation for the operation when the ON timer has been set.

•

Changes of temperature caused the expansion/contraction of the unit.

•

Generating the nanoe on the unit.

•

Due to air circulation or static electricity generated by the air conditioner. Some types of wall paper may collect dusts easily (recommended to clean the area around the air conditioner frequently).

•

The system has locked to operate in HEAT model only.

•

Discoloration is subject to material types used in plastic parts, accelerated when exposed to heat, sun light, UV light, or environmental factor.

•

Set the temperature correctly.

•

Close all doors and windows.

•

Clean or replace the ﬁ lters.

•

Clear any obstruction at the air inlet and air outlet vents.

•

Check if the unit has been installed at an incline.

•

Close the front panel properly.

•

Insert the batteries correctly.

•

Replace weak batteries.

•

Check if the circuit breaker is tripped.

•

Check if timers have been set.

•

Make sure the receiver is not obstructed.

•

Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

Press for 5 seconds

Press for 5 seconds to quit checking

For certain errors, you may restart the unit for limited

•

TIMER

OFF

CANCEL

Press until you

SET

hear beep sound, then write down the error code

Turn the unit off and reveal the error code to authorised dealer

operation with 4 beeps when operation starts.

Page 17

Information

English

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

For Z, XZ, MZ indoor unit

This air conditioner incorporates a biocidal product.

EnglishTroubleshooting / Information

Ionized air generated by a device incorporated in the air conditioner deactivates bacteria and viruses in the air, and on surfaces, and inhibits mould growth on surfaces. Active substances: hydroxyl radicals generated from ambient air

Page 18

Pour unité intérieure Z, XZ, MZ

Fournir un confort maximal, nettoyer l’air et optimiser les économies d’énergie

ECONAVI + INVERTER La technologie d’économie d’énergie parfaite

ECONAVI détecte toute perte normale d’énergie et ajuste la puissance de refroidissement/chauffage en fonction des conditions et des niveaux d’activité de la pièce. Ensuite, l’INVERTER tire proﬁ t des données du capteur ECONAVI et module la vitesse de rotation du compresseur. Cela aide à optimiser la fonction du refroidissement/chauffage et réduit le gaspillage de refroidissement/chauffage.

Voir « Pour en savoir plus… » pour les détails.

nanoe Pour garantir la fraîcheur et un environnement plus propre

nanoe génère des ions négatifs à l’aide de l’air présent dans la pièce pour produire un air sain. Il produit également un effet hydratant sur la peau ou les cheveux, réduit la présence d’odeur dans la pièce et limite la propagation de la moisissure et des bactéries.

Table des matières

Consignes de sécurité ......................................................................................................................... 22-23

Consignes d’utilisation Pour en savoir plus... Consignes d’utilisation Instructions de nettoyage Instructions de nettoyage

Dépannage .............................................................................................................................................. 32

Informations .............................................................................................................................................. 33

Pour unité intérieure Z, XZ, MZ

Pour unité intérieure TZ, MTZ

Pour unité intérieure Z, XZ, MZ Pour unité intérieure TZ, MTZ

................................................................... 24-25

..................................................................... 26-27

..................................................................... 28-29

.................................................................... 30

...................................................................... 31

Page 19

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d’espace en reliant plusieurs unités intérieures à une seule unité extérieure.

•

Pour connaître les caractéristiques complètes des produits, veuillez vous référer à un catalogue.

Unités intérieures

Il est possible de faire fonctionner les unités intérieures

• individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.

•

Pendant le fonctionnement, les modes CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.

•

Le voyant d’alimentation clignote pour indiquer que l’unité intérieure attend un mode de fonctionnement différent.

•

Sur les systèmes dont le mode HEAT (CHAUFFAGE) a été verrouillé, si un mode de fonctionnement autre que le mode HEAT (CHAUFFAGE) est sélectionné, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote.

Unités intérieures

Accessoires

•

Télécommande

•

Piles AAA ou R03 × 2

•

Support de la télécommande

•

Vis pour le support de la télécommande × 2

Français

Unité extérieure Multisplit

Conditions d’utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante DBT : Température sèche / WBT : Température humide

Unité extérieure Multisplit

CU-3E18PBE, CU-4E23PBE,

Température (°C)

REFROIDISSEMENT

CHAUFFAGE

Unité intérieure

DBT WBT DBT WBT Max. 32 23 46 26 Min. 16 11 -10 Max. 30 - 24 18 Min. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

DBT WBT

43 26 16 11 24 18

-10 -11

Page 20

Guide Rapide

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

Pour unité intérieure Z, XZ, MZ

2 3

TIMER

OFF

SET

CANCEL

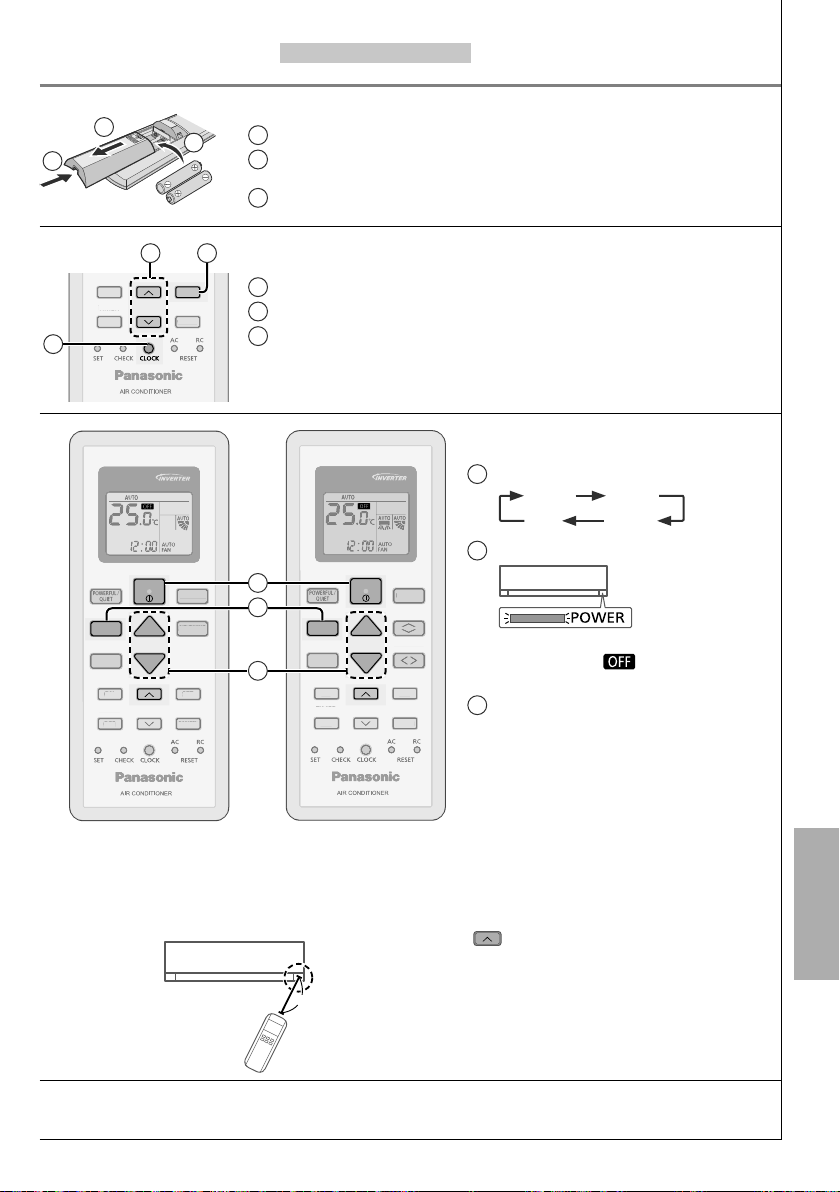

Insertion des piles

Retirez le couvercle arrière de la télécommande

Placez des piles AAA ou R03 (valables environ 1 an)

2 3

Fermez le couvercle

Réglage de l’horloge

Appuyez sur CLOCK

Réglez l’heure

Conﬁ rmez

Fonctionnement de base

Sélectionnez le mode de fonctionnement souhaité

AUTO HEAT DRY

Mettez l’appareil sous/hors tension

3 1

MODE

SLEEP

LEE

TIMER

OFF/ON

MILD DRY

TEMP

AIR SWING

IR SWIN

FAN SPEED

AN SPEE

OFF

SET

CANCEL

POWER

• Veuillez noter que l’indication se trouve sur l’afﬁ cheur pour démarrer l’unité.

Sélectionnez la température souhaitée

• Plage de sélection : 16 °C ~ 30 °C.

• Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut économiser l’énergie. CHAUFFAGE : 20 °C ~ 24 °C. REFROIDISSEMENT : 26 °C ~ 28 °C.

DÉSHUMIDIFICATION : Inférieure de 1 °C à 2 °C par rapport à la

• Pour atténuer ou restaurer la luminosité du voyant de l’unité, maintenez la touche enfoncée pendant 5 secondes.

• Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l’unité intérieure.

COOL

température de la pièce.

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

Page 21

Guide rapide

TIMER

CANCEL

TIMER

CANCEL

TIMER

CANCEL

Pour unité intérieure TZ, MTZ

TIMER

MODE

SLEEP

LEE

TIMER

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

Insertion des piles

Retirez le couvercle arrière de la télécommande.

Placez des piles AAA ou R03

2 3

Fermez le couvercle

(valables environ 1 an)

Réglage de l’horloge

Appuyez sur CLOCK

Réglez l’heure

Conﬁ rmez

Fonctionnement de base

Sélectionnez le mode de

fonctionnement souhaité

AUTO HEAT DRY

Mettez l’appareil sous/hors tension

•

Veuillez noter que l’indication se trouve sur l’afﬁ cheur pour démarrer l’unité.

Sélectionnez la température

souhaitée

Plage de sélection : 16°C ~ 30°C.

•

Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut économiser l’énergie. CHAUFFAGE : 20°C ~ 24°C. REFROIDISSEMENT : 26°C ~ 28°C. DÉSHUMIDIFICATION : Inférieure de 1°C à 2°C par rapport à la température de la pièce.

•

Pour atténuer ou restaurer la luminosité du voyant de l’unité, maintenez la touche enfoncée pendant 5 secondes.

•

Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l’unité intérieure.

2 1

OFF/ON

MODE

TEMP

SLEEP

LEE

TIMER

OFF

CS-TZ24SKEW

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

Français

COOL

Page 22

Consignes de sécurité

Entrée d’air

Sortie d’air

Pour éviter des blessures corporelles sur vousmême et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous : Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après : Ces appareils ne sont pas conçus pour être accessibles du grand public.

Ce symbole signale la présence d’un danger

AVERTISSEMENT

ATTENTION

Les instructions à respecter sont classées d’après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

Unité intérieure

Sortie d’air

Télécommande

Unité extérieure

Entrée d’air

pouvant provoquer des blessures graves ou mortelles.

Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Alimentation

Entrée d’air

Sortie d’air

Alimentation

AVERTISSEMENT

Unité intérieure et unité extérieure

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d’expérience et de connaissances si elles ont été formées et encadrées pour l’utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels ils s’exposent. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l’installation, le retrait et la réinstallation de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l’usage de tout type de réfrigérant spéciﬁ é. L’utilisation d’un type de réfrigérant autre que le type spéciﬁ é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N’installez pas l’appareil dans une atmosphère potentiellement explosive ou inﬂ ammable. Sinon, il y a un risque d’incendie.

N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l’air froid pendant une période prolongée aﬁ n d’éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.

Télécommande

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles.

N’utilisez pas de cordon modiﬁ é, de raccords, de rallonge ou de cordon non spéciﬁ é aﬁ n d’éviter une surchauffe et un incendie.

Page 23

Pour éviter une surchauffe, un incendie ou un choc électrique :

•

Ne partagez pas la prise d’alimentation avec un autre appareil.

•

N’utilisez pas l’unité avec des mains mouillées.

•

Ne pas plier excessivement la ﬁ che électrique.

•

Ne pas opérer ou arrêter l’unité en insérant ou en tirant sur la ﬁ che électrique.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

Il est fortement conseillé d’installer un disjoncteurdétecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) aﬁ n d’éviter un choc électrique ou un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

•

Insérez la ﬁ che d’alimentation correctement.

•

Il faut régulièrement essuyer la poussière sur la ﬁ che d’alimentation à l’aide d’un chiffon sec.

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la ﬁ che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée / feu / choc électrique) Exemples d’anomalie ou défaillance

•

L’ELCB se déclenche fréquemment.

•

Odeur de brûlé est observée.

•

Un bruit ou des vibrations anormales de l’unité sont observés.

•

Fuite d’eau de l’unité intérieure.

•

Le cordon d’alimentation ou la prise deviennent anormalement chaud.

•

La vitesse du ventilateur ne peut pas être contrôlée.

•

L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

•

Le ventilateur ne s’arrête pas même si l’opération

est arrêtée. Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre aﬁ n d’éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l’alimentation et en débranchant l’unité :

- Avant le nettoyage ou l’entretien.

- En cas de non utilisation prolongée, ou

- En période d’activité orageuse anormalement

forte.

ATTENTION

Unité intérieure et unité extérieure

Aﬁ n d’éviter des dommages ou de la corrosion sur l’unité, ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.

N’utilisez pas l’unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d’art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc..

N’utiliser pas d’appareil à combustibles dans la direction du ﬂ ux d’air aﬁ n d’éviter toute propagation du feu.

N’exposez pas des plantes ou des animaux de compagnie directement au ﬂ ux d’air pour éviter des blessures, etc.

Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez sufﬁ samment la pièce avant de faire fonctionner l’unité.

Aﬁ n d’éviter d’endommager l’unité, ne l’installez pas dans des zones grasses et enfumées.

Aﬁ n d’éviter des blessures, ne démontez pas l’unité pour la nettoyer.

Aﬁ n d’éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l’unité.

Ne placez pas de vas ou de récipient d’eau sur l’unité. De l’eau peut pénétrer à l’intérieur de l’unité et dégrader l’isolation. Cela pourrait entraîner un choc électrique.

Ne pas ouvrir la fenêtre ou la porte pendant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/DÉSHUMIDIFICATION.

Prévenez les fuites d’eau en vous assurant que le tuyau de vidange est :

- Correctement raccordé,

- Dégagé de toute gouttière et récipient, ou

- Non immergé dans l’eau Après une longue période d’utilisation ou après une

utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d’utilisation, assurezvous que le support d’installation n’est pas détérioré aﬁ n d’éviter une chute de l’unité.

Télécommande

N’utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande :

•

Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

•

De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation

Ne débranchez pas la ﬁ che en tirant sur le cordon d’éviter un choc électrique.

Français

Consignes de sécurité

Page 24

Consignes d’utilisation

TIMER

CANCEL

TEMP

Pour unité intérieure Z, XZ, MZ

Multiple

Système Multisplit

Pour optimiser les économies

d’énergie

ECONAVI

Pour sélectionner un mode de

MODE

fonctionnement

Mode AUTO - Selon vos préférences

Lors de la sélection du mode de fonctionnement,

• le voyant d’alimentation clignotera dans un premier temps.

• L’unité choisit le mode d’opération toutes les

Multiple

3 heures selon le réglage de la température, la température extérieure et la température ambiante.

Mode de CHAUFFAGE - Pour un air chaud

L’appareil met un certain temps à démarrer. Le

• voyant d’alimentation clignotera dans un premier temps au cours de cette opération.

Mode de REFROIDISSEMENT - Pour un air frais

•

Pour réduire la consommation d’énergie en mode REFROIDISSEMENT, utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure.

Mode DÉSHUMIDIFICATION - Pour déshumidiﬁ er l’atmosphère

L’unité fonctionne en vitesse lente du ventilateur

• pour fournir un refroidissement en douceur.

Pour un confort optimal

SLEEP

pendant votre sommeil

(Annuler)

•

Ce mode vous crée un environnement confortable pendant le sommeil. Il ajuste automatiquement la température à la structure du sommeil pendant la période d’activation.

•

Le témoin de l’unité intérieure s’atténue lorsque ce mode est activé. Ceci ne s’applique pas si la luminosité du témoin a été atténuée.

•

Ce mode est intégré au minuteur d’activation (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ou 9 heures).

•

Peut être déﬁ ni avec le minuteur simple et double. Quand il est utilisé conjointement avec le minuteur d’arrêt, le mode sommeil a la priorité.

•

Peut être annulé en appuyant sur la touche respective jusqu’à atteindre 0.0h.

Pour passer de puissant à silencieux

(Afﬁ chage de la télécommande)

POWERFUL

QUIET

(NORMAL)

PUISSANT : Pour atteindre rapidement la température souhaitée

•

Cette opération s’arrête automatiquement au bout de 20 minutes.

SILENCE : Pour Un Fonctionnement Silencieux

Cette opération réduit le bruit du ﬂ ux d’air.

•

Capteur de lumière du soleil et récepteur de la

télécommande Capteur d’activité humaine

Afﬁ chage de la télécommande

Indicator

POWER

TIMER

ECONAVI

nanoe

(Blanc) (Blanc) (Blanc) (Blanc)

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

Maintenez la touché enfoncée pendant environ 5 secondes pour passer du mode d’afﬁ chage de l’heure 12 h (am/pm) ou au mode 24 heures et inversement.

Appuyez pour revenir

MODE

SLEEP

TIMER

OFF

OFF/ON

FF/

MILD DRY

TEMP

AIR SWING

FAN SPEED

SET

CANCEL

aux réglages par défaut de la télécommande.

Non utilisé dans les opérations normales.

FAN SPEED

Pour sélectionner la vitesse du ventilateur

(Afﬁ chage de la télécommande)

•

Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

Page 25

CANCEL

Voir « Pour en savoir plus… » pour les détails.

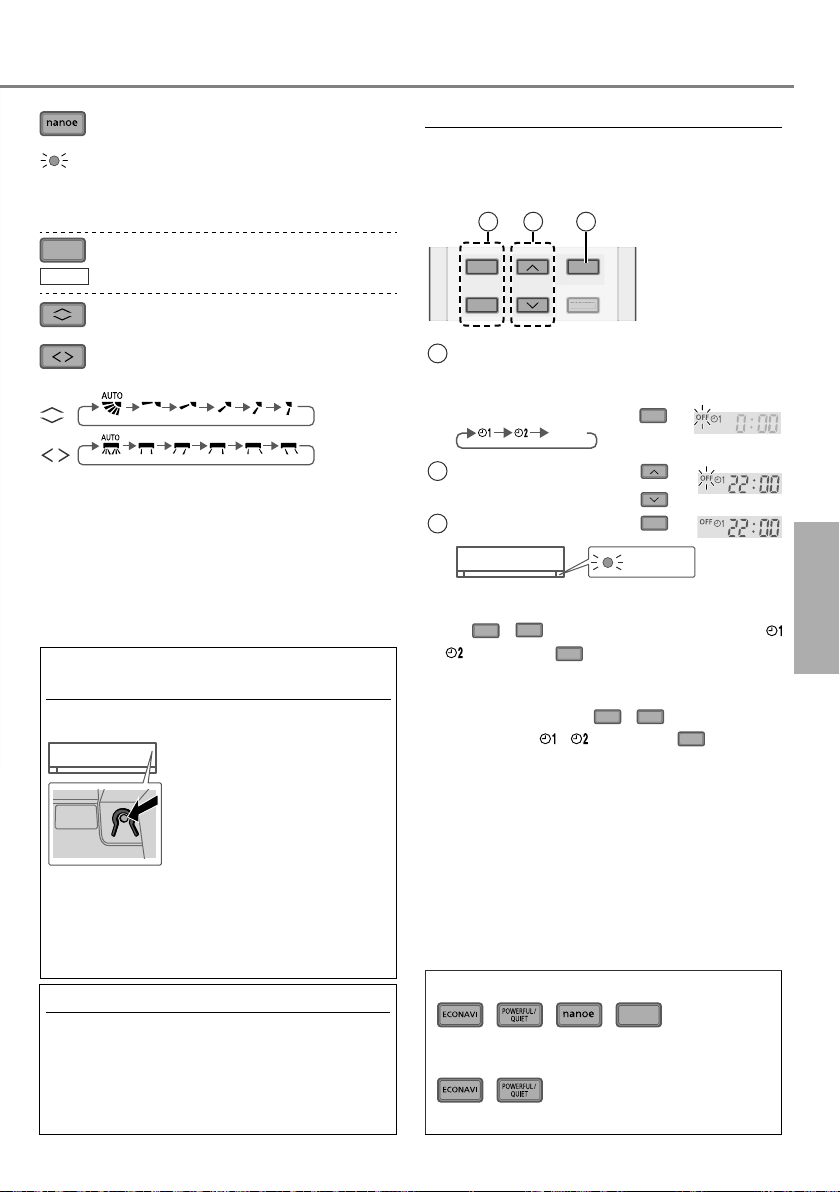

Pour proﬁ ter de la fraîcheur et d’un environnement plus propre

nanoe

•

Cette opération hydrate votre peau et vos cheveux, réduit l’odeur et l’inactivation des particules allergiques comme le pollen dans la pièce.

Pour améliorer le niveau d’humidité

MILD DRY

et de teneur en eau

Multiple

•

Fonction non applicable.

Pour ajuster l’orientation du ﬂ ux

AIR SWING

d’air

(Afﬁ chage de la télécommande)

•

Permet de ventiler la pièce.

•

En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si AUTO est déﬁ ni, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas.

•

En mode CHAUFFAGE, si AUTO est réglé, l’évent horizontal est déﬁ ni sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l’augmentation de la température.

•

Ne réglez pas le volet manuellement.

Touche Auto OFF/ON (MARCHE/ ARRÊT Automatique)

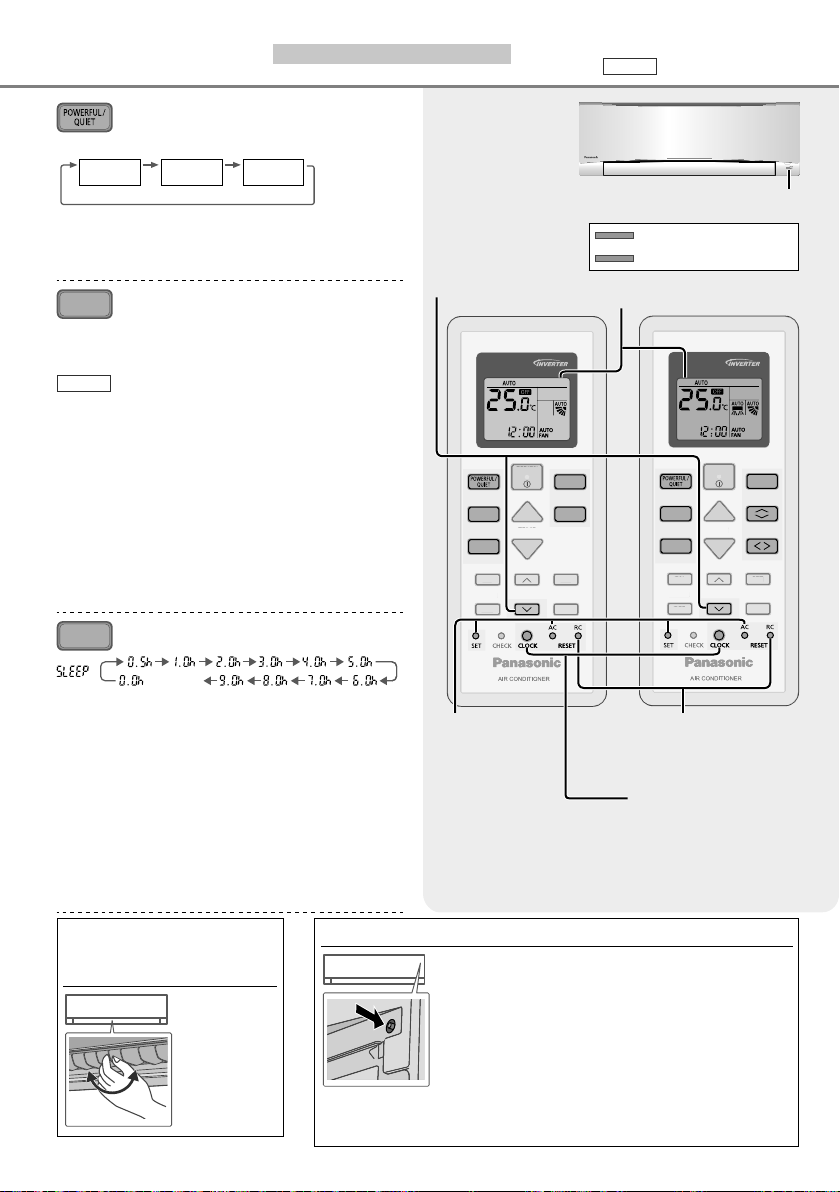

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

1. Appuyez une fois sur la touche pour utiliser en mode AUTO.

2. Maintenez la touche enfoncée

AUTO

OFF/ON

jusqu’au retentissement d’un bip, puis relâchez pour utiliser en mode REFROIDISSEMENT forcé.

3. Répétez l’étape 2. Maintenez la touche enfoncée jusqu’au retentissement de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGE forcé.

•

Appuyez à nouveau sur la touche pour mettre l’appareil hors tension.

Commande de redémarrage automatique

•

Si l’alimentation électrique est rétablie après une panne de courant, l’appareil redémarrera automatiquement après une certaine période de temps avec le mode de fonctionnement et l’orientation du ﬂ ux d’air précédents.

•

Cette commande n’est pas applicable lorsque la minuterie (TIMER) est réglée.

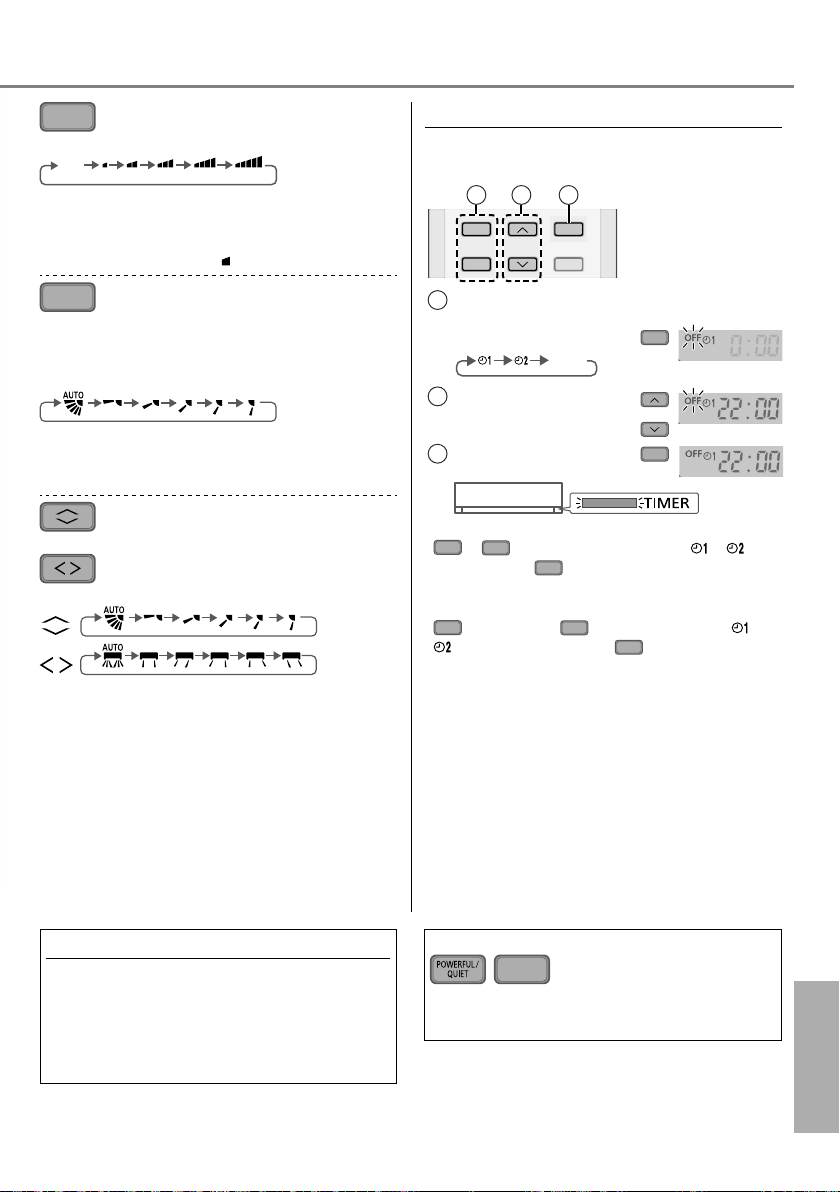

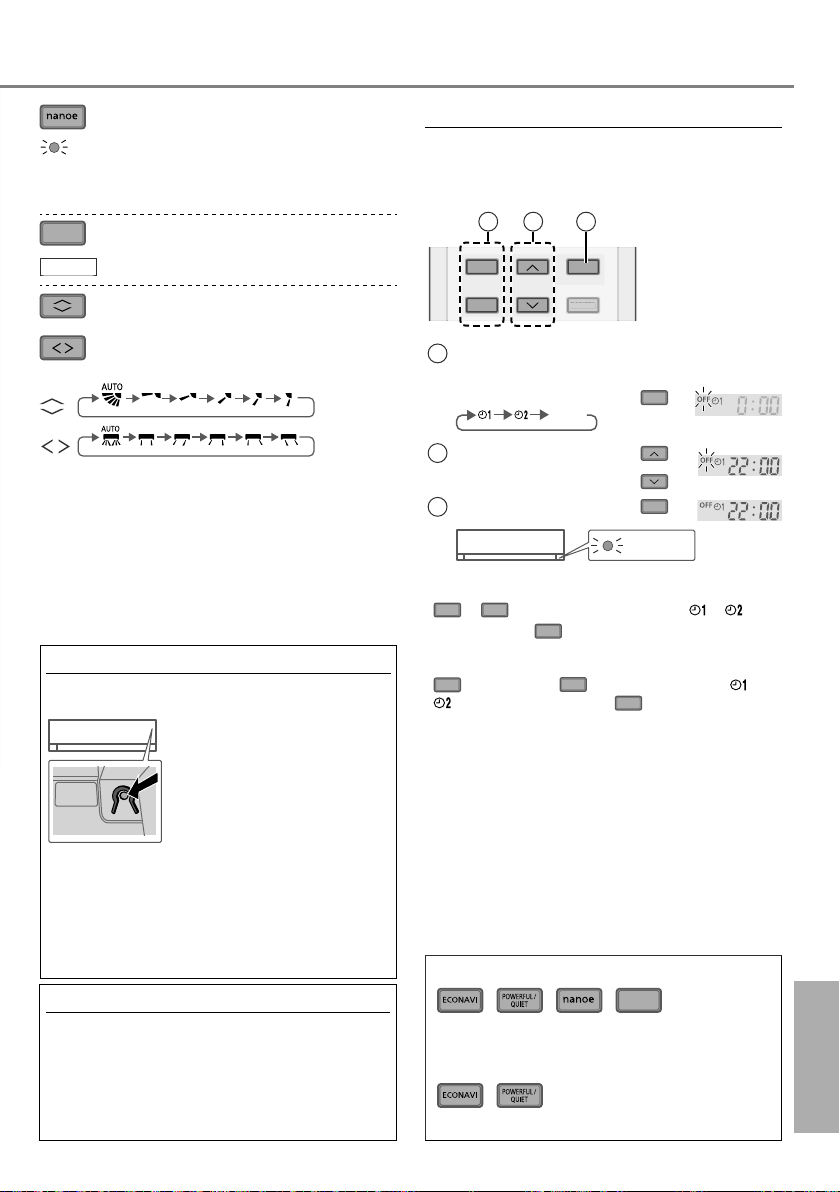

Pour régler l’heure

2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l’unité à différentes heures préréglées.

21 3

TIMER

OFF

Sélectionnez le mode

marche (ON) ou arrêt

SET

CANCEL

Exemple : ARRÊT à 22:00

de la minuterie (OFF)

À chaque pression :

•

Réglez l’heure

Conﬁ rmez

Cancel

OFF

SET

TIMER

•

Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur ON ou puis appuyez sur

•

Si le minuteur est annulé manuellement ou à cause d’une panne d’électricité, vous pouvez restaurer le minuteur en appuyant sur ON ou sélectionner ou , puis appuyer sur

•

Le réglage de la minuterie le plus proche s’afﬁ chera et

OFF

pour sélectionner ou ,

CANCEL

OFF

pour

SET

sera activé en séquence.

•

Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).

•

L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie. Pour régler l’horloge, veuillez consulter le Guide rapide.

Remarque

, , ,

•

Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

•

Ne peut pas être sélectionné en même temps.

SLEEP

Français

Consignes d’utilisation

Page 26

Pour en savoir plus...

Pour unité intérieure Z, XZ, MZ

Multiple

Système Multisplit

ECONAVI

Remarque

L’unité commencera à s’initialiser (pendant environ 1 minute)

Le capteur d’activité humaine et le capteur de lumière du soleil commenceront à détecter.

AIR SWING

Fonctionnement du capteur d’activité humaine

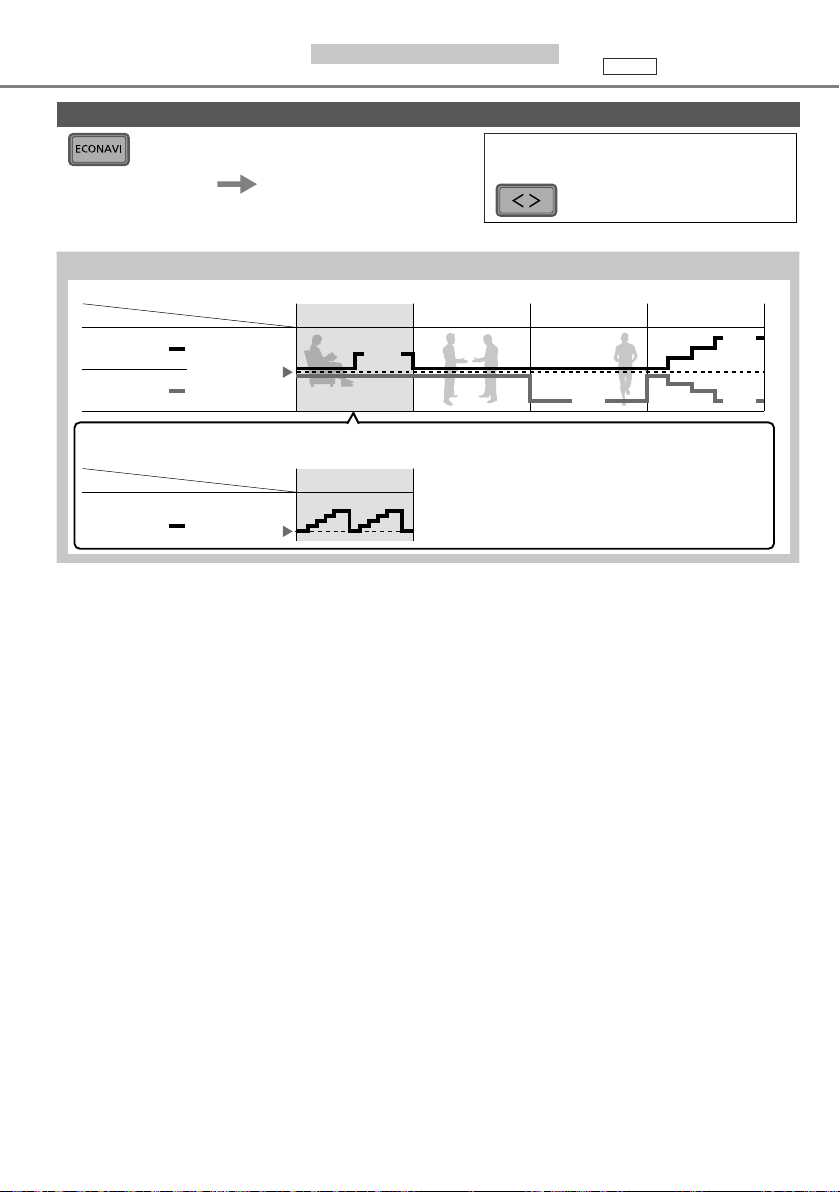

ECONAVI ; En détectant la présence et l’activité humaine, l’unité contrôle la température de la pièce pour économiser l’énergie.

Mode

REFROIDISSEMENT/ DÉSHUMIDIFICATION

CHAUFFAGE

ECONAVI

Contrôle précis de la température en cas de faible activité pour maximiser les économies d’énergie.

Mode

REFROIDISSEMENT/ DÉSHUMIDIFICATION

Humain

Température définie

Humain

Température définie

Faible activité Activité normale Activité élevée Absent

+1 °C

Faible activité

Les fonctions ECONAVI tirent parti de la nature humaine, qui prend le temps de sentir la température augmenter pendant une activité de faible niveau ; l’unité ajuste ainsi la température de manière à maximiser les économies d’énergie sans sacrifier le confort.

Lorsque la fonction d’oscillation d’air (AIR SWING) manuelle est sélectionnée, les opérations ECONAVI sont annulées.

+2 °C

-2 °C-2 °C

Page 27

Fonctionnement du capteur de lumière du soleil

ECONAVI

;

En détectant l’intensité de la lumière du soleil, l’unité ajuste la température pour économiser l’énergie.

Mode

REFROIDISSEMENT/ DÉSHUMIDIFICATION

CHAUFFAGE

•

Dans une pièce sans fenêtre ou équipée d’épais rideaux, le capteur de lumière du soleil considérera que le temps est nuageux/nuit.

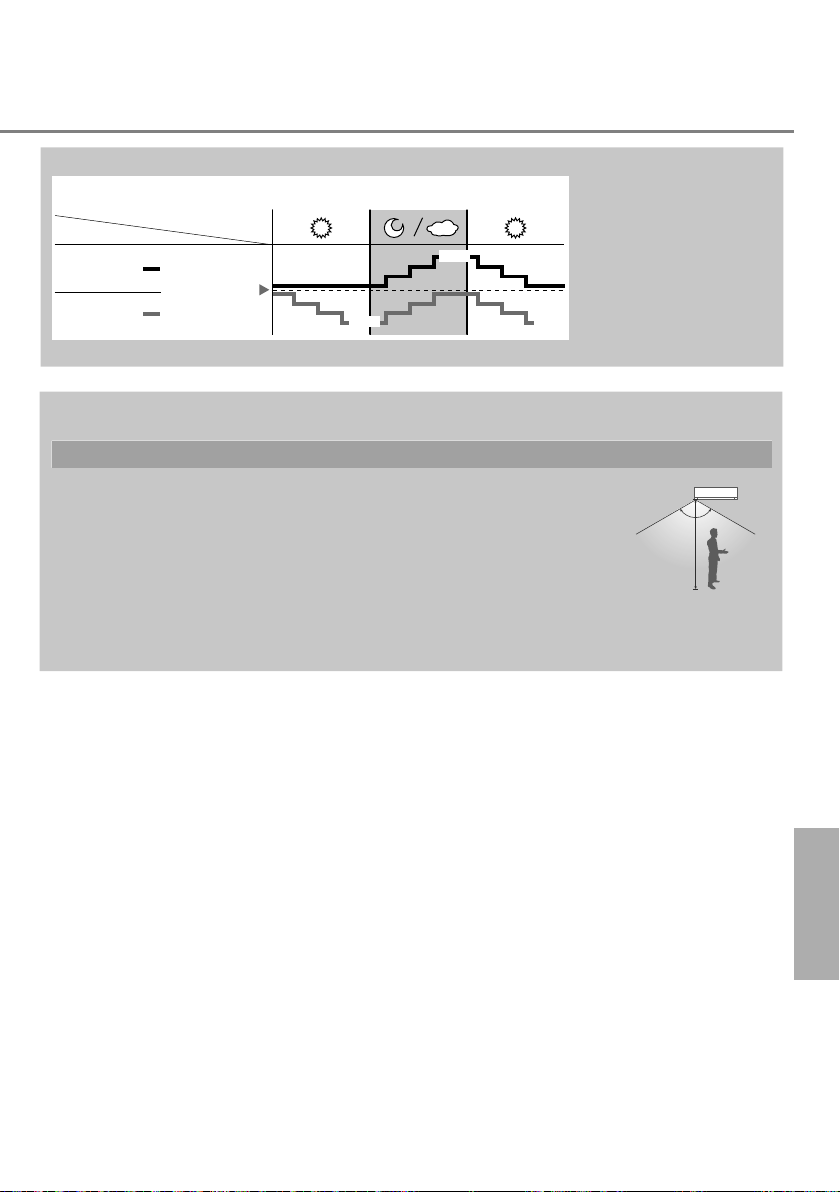

Le capteur d’activité humaine effectue un balayage pour repérer la zone de source de chaleur et de mouvement dans une pièce.

•

En fonction du degré d’activité dans la zone, l’unité ajuste l’évent de direction du ﬂ ux d’air horizontal soit ﬁ xe à une position prédéterminée, soit basculé vers la gauche/droite.

•

La sensibilité du capteur d’activité humaine est inﬂ uencée par l’emplacement de l’unité intérieure, la vitesse du mouvement, la plage de température, etc.

•

Le capteur d’activité humaine peut :

- détecter par erreur un sujet dont la source de chaleur et le mouvement sont similaires à ceux d’un être humain, tels qu’animaux domestiques, etc.

- échouer à détecter une source de chaleur et un mouvement si une personne reste immobile pendant un certain temps.

•

Ne posez pas d’objets volumineux à proximité du capteur et éloignez les unités de chauffage ou les humidiﬁ cateurs de la zone de détection du capteur. Ils pourraient provoquer un dysfonctionnement du capteur.

Condition ambiante

+1 °C

Température définie

-1 °C -1 °C

Zone de détection

La fonction ECONAVI est activée, l’unité maintient la température déﬁ nie jusqu’à ce que l’intensité de la lumière du soleil soit détectée. Le capteur de lumière du soleil détecte l’intensité de la lumière du soleil lors des changements du passage jour/nuit et l’unité ajuste la température.

120º

Français

Pour en savoir plus...

Page 28

Consignes d’utilisation

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

Pour unité intérieure TZ, MTZ

Pour Passer De Puissant À Silencieux

(Afﬁ chage de la télécommande)

POWERFUL

PUISSANT: Pour Atteindre Rapidement La Température Souhaitée

Cette opération s’arrête automatiquement au bout

• de 20 minutes.

SILENCE : Pour Un Fonctionnement Silencieux

•

Cette opération réduit le bruit du ﬂ ux d’air.

MODE

Mode AUTO - Selon vos préférences

Lors de la sélection du mode de fonctionnement, le

• voyant d’alimentation clignotera dans un premier temps.

Multiple

Mode de CHAUFFAGE - Pour un air chaud

L’appareil met un certain temps à démarrer. Le voyant

• d’alimentation clignotera dans un premier temps au cours de cette opération.

Mode de REFROIDISSEMENT - Pour un air frais

•

Pour réduire la consommation d’énergie en mode REFROIDISSEMENT, utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure.

Mode DÉSHUMIDIFICATION - Pour déshumidiﬁ er l’atmosphère

L’unité fonctionne en vitesse lente du ventilateur

• pour fournir un refroidissement en douceur.

SLEEP

QUIET

(NORMAL)

Pour sélectionner un mode de fonctionnement

•

L’unité choisit le mode d’opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante.

Pour un confort optimal pendant votre sommeil

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

MODE

SLEEP

TIMER

Multiple

Système Multisplit

Récepteur et voyant de la télécommande

POWER

(Vert)

TIMER

(Orange)

Afﬁ chage de la télécommande

OFF/ON

MODE

SLEEP

TIMER

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

OFF/ON

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

•

Ce mode vous crée un environnement confortable pendant le sommeil. Il ajuste automatiquement la température à la structure du sommeil pendant la période d’activation.

•

Le témoin de l’unité intérieure s’atténue lorsque ce mode est activé. Ceci ne s’applique pas si la luminosité du témoin a été atténuée.

•

Ce mode est intégré au minuteur d’activation (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ou 9 heures).

•

Peut être déﬁ ni avec le minuteur simple et double. Quand il est utilisé conjointement avec le minuteur d’arrêt, le mode sommeil a la priorité.

•

Peut être annulé en appuyant sur la touche respective jusqu’à atteindre 0.0h.

Pour ajuster la direction

Touche Auto OFF/ON (MARCHE/ARRÊT Automatique)

du ﬂ ux d’air horizontal

•

Ajustable manuellement.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE,

(Annuler)

CS-MTZ7SKE)

Non utilisé dans les opérations normales.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

•

Pour une utilisation en mode AUTO, appuyez une fois sur la touche.

•

Pour une utilisation en mode REFROIDISSEMENT, maintenez la touche enfoncée jusqu’au retentissement d’1 bip, puis relâchez.

•

Pour une utilisation en mode CHAUFFAGE, maintenez la touche enfoncée jusqu’au retentissement d’un bip, puis relâchez. Appuyez à nouveau jusqu’à entendre 2 bips, puis relâchez.

•

Appuyez à nouveau sur la touche pour mettre l’appareil hors tension.

Appuyez pour revenir aux réglages par défaut de la télécommande.

Maintenez la touché enfoncée pendant environ 5 secondes pour passer du mode d’afﬁ chage de l’heure 12 h (am/pm) ou au mode 24 heures et inversement.

CS-TZ24SKEW

Page 29

Pour sélectionner la vitesse du

FAN SPEED

ventilateur

(Afﬁ chage de la télécommande)

AUTO FAN

•

Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

•

Pour donner la priorité à un fonctionnement silencieux, sélectionnez la vitesse de ventilateur la plus faible ( ).

Pour ajuster l’orientation

AIR SWING

verticale du ﬂ ux d’air ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Afﬁ chage de la télécommande)

Pour régler l’heure

2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l’unité à différentes heures préréglées.

21 3

TIMER

OFF

Sélectionnez le mode

marche (ON) ou arrêt de la minuterie (OFF)

À chaque pression :

•

Réglez l’heure

SET

CANCELCANCE

Exemple : ARRÊT à 22h00

OFF

Cancel

•

Permet de ventiler la pièce.

•

En mode FROID/DÉSHUMIDIFICATION, si AUTO est déﬁ ni, le volet oscille automatiquement vers le haut et vers le bas.

•

Ne réglez pas le volet manuellement.

Pour Ajuster L’orientation Du

AIR SWING

Flux D’air (CS-TZ24SKEW)

(Afﬁ chage de la télécommande)

•

Permet de ventiler la pièce.

•

En mode FROID/DÉSHUMIDIFICATION, si AUTO est déﬁ ni, les volets oscillent automatiquement vers la gauche et la droite et vers le haut et le bas.

•

En mode CHAUD, si AUTO est réglé, le volet horizontal est déﬁ ni sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l’augmentation de la température.

•

En mode manuel, les volets horizontal et vertical sont ﬁ xés dans la position prédéterminée.

•

Ne réglez pas le volet manuellement.

Commande de redémarrage automatique

• Si l’alimentation électrique est rétablie après une panne de courant, l’appareil redémarrera automatiquement après une certaine période de temps avec le mode de fonctionnement et l’orientation du ﬂ ux d’air précédents.

• Cette commande n’est pas applicable lorsque la minuterie (TIMER) est réglée.

Conﬁ rmez

•

Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur ON ou puis appuyez sur

•

Si le minuteur est annulé manuellement ou à cause

CANCEL

OFF

SET

pour sélectionner ou ,

d’une panne d’électricité, vous pouvez restaurer le minuteur en appuyant sur ON ou sélectionner ou , puis appuyer sur

•

Le réglage de la minuterie le plus proche s’afﬁ chera et

OFF

pour

SET

sera activé en séquence.

•

Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).

•

Remarque

SLEEP

•

Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

FrançaisConsignes d’utilisation

Page 30

Instructions de nettoyage

Pour unité intérieure Z, XZ, MZ

Pour garantir une performance optimale de l’unité, un nettoyage doit être effectué à intervalles réguliers. Une unité encrassée peut provoquer des dysfonctionnements et produire le code d’erreur « H99 ». Veuillez consulter un revendeur agréé.

•

Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

•

Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

•

N’utilisez pas de benzène, de solvant ou de poudre à récurer.

•

Utilisez uniquement du savon ( pH 7) ou un détergent ménager neutre.

•

N’utilisez pas de l’eau dont la température est supérieure à 40 °C.

Unité intérieure

Frottez délicatement l’appareil avec un chiffon doux et sec.

Capteur d’activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait occasionner des dommages et un dysfonctionnement.

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant

Tirez et soulevez.

Unité intérieure

Panneau avant

Capteur d’activité humaine

Ailette En Aluminium

Filtre à air

Une fois toutes les 2 semaines

•

Lavez/rincez les ﬁ ltres avec précaution avec de l’eau aﬁ n d’éviter d’endommager leur surface.

•

Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil.

•

Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

Retirez le ﬁ ltre à air Fixez le ﬁ ltre à air

Libérez les

crochets aux deux extrémités.

Refermez bien

Poussez.

Fermer.

Appuyez sur les deux extrémités et au centre

du panneau avant.

Insérez

des deux côtés.

Insérez dans l’unité

Inspection annuelle après une période prolongée d’inutilisation

•

Vériﬁ ez que les piles de la télécommande sont en bon état.

•

Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

•

Utilisez le bouton de MARCHE/ARRÊT automatique pour sélectionner le mode REFROIDISSEMENT/ CHAUFFAGE. Après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération :

REFROIDISSEMENT : ≥8 °C

Préparation en cas d’Inutilisation prolongée

•

Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

•

Couper l’alimentation et débrancher.

•

Retirez les piles de la télécommande.

CHAUFFAGE : ≥14 °C

Page 31

Instructions de nettoyage

Pour unité intérieure TZ, MTZ

•

Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

•

Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

•

N’utilisez pas de benzène, de diluant ou de poudre à récurer.

•

Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre.

•

N’utilisez pas de l’eau dont la température est supérieure à 40°C.

Unité intérieure

Frottez délicatement l’appareil avec un chiffon doux et sec.

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant

Retirez

Soulevez

Unité intérieure

Ailette en aluminiumPanneau avant

Filtre à air

Filtre puriﬁ cateur d’air

Filtre à air

Une fois toutes les 2 semaines

Lavez/rincez les ﬁ ltres avec précaution avec de

• l’eau aﬁ n d’éviter d’endommager leur surface.

•

Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil.

•

Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

Retirez le ﬁ ltre à air Fixez le ﬁ ltre à air

Insérez dans l’unité

Français

Filtre puriﬁ cateur d’air

•

Le ﬁ ltre puriﬁ cateur d’air ne doit pas être lavé.

•

Changez le ﬁ ltre tous les 2 ans et remplacez tous les ﬁ ltres endommagés. Nº de référence: CZ-SA31P

Instructions de nettoyage

Refermez bien

Insérez des deux côtés

Fermer Appuyez sur les deux extrémités du panneau

avant

Pour CS-TZ18SKEW, CS-TZ24SKEW: Appuyez au centre du panneau avant

Filtre puriﬁ cateur d’air

Inspection annuelle après une période prolongée d’inutilisation

•

Vériﬁ ez que les piles de la télécommande sont en bon état.

•

Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

•

REFROIDISSEMENT : ≥ 8°C CHAUFFAGE : ≥ 14°C

Préparation en cas d’inutilisation prolongée

•

Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

•

Coupez d’alimentation et débranchez.

•

Retirez les piles de la télécommande.

Page 32

Dépannage

TIMER

CANCEL

Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénoméne Cause

De la vapeur se dégage de l’unité intérieure.• Il s’agit d’un effet de condensation dû au refroidissement.

•

Lors du fonctionnement, vous entendez un bruit d’eau qui coule. La pièce a une odeur étrange.

En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.

Le ﬂ ux d’air continue même après l’arrêt de l’unité. Le fonctionnement ralentit quelques minutes après avoir remis en

marche l’appareil. L’unité extérieure dégage de la vapeur ou de l’eau. Le voyant TIMER reste allumé. Le voyant POWER clignote pendant le mode CHAUFFAGE sans

fourniture d’air chaud (et le volet est fermé). En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps. Le voyant POWER clignote avant que l’unité ne soit mise en

route. Bruit de craquement pendant le fonctionnement. Bruit d’éclaboussure pendant le fonctionnement.• Générer le nanoe sur l’unité. Poussière accumulée sur le mur.

En mode REFROIDISSEMENT/ DÉSHUMIDIFICATION, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote.

Décoloration de certaines pièces en plastique.

Vériﬁ ﬁ ez les éléments suivants avant de faire appel au service de maintenance.

Phénoméne Vériﬁ cation

La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas efﬁ cacement.

L’appareil fait du bruit lorsqu’il fonctionne.

La télécommande ne fonctionne pas. (L’afﬁ chage est atténué ou le signal émis est faible.) L’appareil ne fonctionne pas.

L’appareil ne reçoit pas le signal de la télécommande.

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

COUPEZ L’ALIMENTATION ÉLECTRIQUE ET DÉBRANCHEZ LA PRISE, puis contactez un revendeur agréé dans les conditions suivantes :

•

Bruits anormaux pendant la mise en service.

•

Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.

•

Fuite d’eau de l’unité intérieure.

•

Désactivation fréquente du disjoncteur.

•

Le cordon d’alimentation est inhabituellement chaud.

•

Les interrupteurs ou les boutons ne fonctionnent pas correctement.

Fluide frigorigène à l’intérieur de l’appareil.

•

Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement.

•

Ceci contribue à dissiper les odeurs ambiantes.

•

Extraction de la chaleur restante dans l’unité intérieure (30 seconde maximum).

•

Le ralentissement est une protection du compresseur de l’appareil.

•

De l’eau se condense ou s’évapore dans les tuyaux.

•

Une fois qu’une minuterie est réglée, son fonctionnement est quotidien.

•

L’unité est en mode dégivrage (et la fonction d’oscillation de l’air (AIR SWING est réglée sur AUTO).

•

Pour éviter un effet de refroidissement indésirable.

•

C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée.

•

Les ﬂ uctuations de température provoquent l’expansion/ la contraction de l’appareil.

•

Due à la circulation d’air ou à l’électricité statique générée par le climatiseur. Certains types de papier peint peuvent capter la poussière facilement (il est recommandé de nettoyer fréquemment la zone autour du climatiseur).

•

Le système est verrouillé pour fonctionner en mode CHAUFFAGE uniquement.

•

La décoloration dépend des types de matériaux utilisés dans les pièces en plastique, accélérée en cas d’exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental.

•

Réglez la température correctement.

•

Fermez toutes les portes et fenêtres.

•

Nettoyez ou remplacez les ﬁ ltres.

•

Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

•

Vériﬁ ez que l’appareil est installé sans inclinaison.

•

Fermez correctement le panneau avant.

•

Insérez les piles correctement.

•

Remplacez les piles faibles.

•

Vériﬁ ez si le coupe-circuit est déclenché.

•

Vériﬁ ez si des minuteries ont été réglées.

•

Vériﬁ ez que le récepteur n’est pas obstrué.

•

Certaines lampes ﬂ uorescentes peuvent interférer avec le signal de l’émetteur. Veuillez consulter un revendeur agréé.

L’appareil s’arrête et le voyant TIMER clignote.

Utilisez la télécommande pour récupérer le code d’erreur.

Appuyez sur cette touche pendant au moins 5 secondes

Appuyez à nouveau sur cette touche lorsque la vériﬁ cation est terminée

Pour certaines erreurs, il sufﬁ t de redémarrer l’unité en

•

TIMER

OFF

SET

CANCEL

fonctionnement limité avec 4 bips au cours du démarrage.

Appuyez sur cette touche jusqu’à ce que vous entendiez un bip, puis notez le code d’erreur

Éteindre l’appareil et donner le code d’erreur à un revendeur agréé

Page 33

Informations

Français

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou ﬁ gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Aﬁ n de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) :

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la

réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Français

Pour unité intérieure Z, XZ, MZ

Ce climatiseur contient une substance biocide.

L’air ionisé généré par un dispositif incorporé dans le climatiseur désactive les bactéries et virus présents dans l’air, et sur les surfaces, et empêche la formation de moisissure sur les surfaces. Substances actives : radicaux hydroxyles générés par l’air ambiant

Dépannage / Informations

Page 34

Para las unidades de interior Z, XZ, MZ

Ofrece máximo confort, aire limpio y optimiza el ahorro energético

ECONAVI + INVERTER La tecnología de ahorro de energía perfecta

ECONAVI detecta dónde se desperdicia energía de forma habitual y ajusta la potencia de refrigeración o de calentamiento en función de las circunstancias de la estancia y los niveles de actividad. A continuación el INVERTER utiliza los datos del sensor ECONAVI y varía la velocidad de rotación del compresor. Esto ayuda a optimizar el funcionamiento y reducir los excesos de refrigeración o de calefacción.

Para más información, consulte “Obtener más información...”.

nanoe Para un ambiente fresco y más limpio

nanoe genera iones negativos a partir del aire de la habitación para ofrecer un aire saludable. También produce un efecto humectante en la piel y el cabello, reduce el olor de la habitación y limita la propagación de los mohos y bacterias.

Contenido

Precauciones de seguridad Forma de uso Obtener más información... Forma de uso Instrucciones de lavado Instrucciones de lavado

Localización de averías ........................................................................................................................... 48

Información ............................................................................................................................................... 49

Para las unidades de interior Z, XZ, MZ

Para las unidades de interior TZ, MTZ

.................................................................................................................... 38-39

.......................................................................... 40-41

Para las unidades de interior Z, XZ, MZ

............................................................................ 44-45

Para las unidades de interior Z, XZ, MZ Para las unidades de interior TZ, MTZ

..................................................... 42-43

............................................................... 46

.................................................................. 47

Page 35

Sistema de aire acondicionado múltiple

Los sistemas de aire acondicionado múltiple ahorran espacio permitiéndole conectar varias unidades interiores a una sola unidad exterior.

•

Para obtener información sobre todas las característica del producto, consulte el catálogo.

Unidades de interior

• Es posible manejar las unidades interiores individualmente o simultáneamente. La prioridad de funcionamiento se concede a la unidad que se conectó primero.

•

Durante el funcionamiento, los modos CALOR y FRÍO no se pueden activar al mismo tiempo para varias unidades de interior.

• El indicador de encendido parpadea para indicar que la unidad interior está preparada para un modo de funcionamiento diferente.

• Para los sistemas en los que el modo CALOR está bloqueado, si se selecciona un modo de funcionamiento distinto de CALOR, la unidad de interior se detiene y el indicador de encendido parpadea.

Unidades de interior

Accesorios

• Mando a distancia

• 2 x pilas AAA o R03

• Soporte del control remoto

• 2 x tornillos para el soporte del mando a distancia

Español

Unidad dividida exterior múltiple

Condiciones de funcionamiento

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas. DBT: Temperatura en seco / WBT: Temperatura en húmedo

Unidad dividida exterior múltiple

Temperatura (°C )

FRÍO

CALOR

CU-3E18PBE, CU-4E23PBE,

Interior

DBT WBT DBT WBT

Máx. 32 23 46 26

Mín. 16 11 -10 -

Máx. 30 - 24 18

Mín. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

DBT WBT

43 26 16 11 24 18

-10 -11

Page 36

Guía rápida

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

Para las unidades de interior Z, XZ, MZ

2 3

TIMER

OFF

SET

CANCEL

Colocación de las pilas

Retire la tapa trasera del mando a distancia

Inserte pilas AAA o R03 (puede ser usado ~ 1 año)

2 3

Cierre la tapa

Conﬁ guración del reloj

Presione CLOCK

Ajuste la hora

Conﬁ rmar

Funcionamiento básico

Seleccione el modo deseado

AUTO HEAT DRY

Inicie/detenga el funcionamiento

3 1

MODE

SLEEP

LEE

TIMER

OFF/ON

MILD DRY

TEMP

AIR SWING

IR SWIN

FAN SPEED

AN SPEE

OFF

SET

CANCEL

POWER

• Para encender la unidad observe si se muestra la indicación .

Seleccione la temperature deseada

• Gama de selección: 16 °C ~ 30 °C.

• Podría ahorrar energía si mantiene la unidad en funcionamiento

dentro del rango recomendado de temperatura. CALOR : 20 °C ~ 24 °C. FRÍO : 26 °C ~ 28 °C. SECO : 1 °C ~ 2 °C menos que la temperatura ambiente.

• Pulse y mantenga pulsado 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad.

• Utilice el mando a distancia a un máximo de 8 metros desde el

receptor del mando a distancia de la unidad interior.

COOL

durante

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el ﬁ n de mejorar el producto.

Page 37

Guía rápida

TIMER

CANCEL

TIMER

CANCEL

TIMER

CANCEL

Para las unidades de interior TZ, MTZ

TIMER

MODE

SLEEP

LEE

TIMER

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

Colocación de las pilas

Retire la tapa trasera del mando a distancia Inserte pilas AAA o R03 (puede ser usado ~ 1 año)

2 3

Cierre la tapa

Conﬁ guración del reloj

Presione CLOCK

Ajuste la hora

Conﬁ rmar

Funcionamiento básico

Seleccione el modo deseado

AUTO HEAT DRY

Inicie/detenga el funcionamiento

OFF/ON

2 1

OFF/ON

MODE

TEMP

SLEEP

LEE

TIMER

OFF

CS-TZ24SKEW

FAN SPEED

AN SPEE

AIR SWING

IR SWIN

SET

CANCEL

• Para encender la unidad observe si se muestra la indicación .

Seleccione la temperature deseada

• Gama de selección: 16°C ~ 30°C.

• Podría ahorrar energía si mantiene la unidad en funcionamiento dentro del rango recomendado de temperatura. CALOR : 20°C ~ 24°C. FRÍO : 26°C ~ 28°C. SECO : 1°C ~ 2°C menos que la

temperatura ambiente.

• Pulse y mantenga pulsado 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad.

• Utilice el mando a distancia a un máximo de 8 metros desde el receptor del mando a distancia de la unidad interior.

COOL

Español

durante

Page 38

Precauciones de seguridad

Entrada de aire

Salida de aire

Salida de

aire

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasiﬁ ca con las indicaciones siguientes: Este aparato no está pensado para ser manipulado por el público en general.

Esta indicación

ADVERTENCIA

PRECAUCIÓN

Las instrucciones que deben seguirse están clasiﬁ cadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos indican aquellas acciones que son OBLIGATORIAS.

Unidad interior

Salida de aire

advierte del posible peligro de muerte o de daños graves.

Esta indicación advierte de los posibles daños o desperfectos materiales.

Fuente de energía

Entrada de aire

Unidad interior y unidad exterior

Este aparato puede ser utilizado por niños a partir de 8 años y personas con dicapacidad física, sensorial o mental o falta de experiencia y conocimientos si están bajo supervisión o han recibido instrucciones relativas al uso del aparato de un modo seguro y comprenden los riesgos implícitos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no debe ser realizado por niños sin supervisión.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Conﬁ rme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especiﬁ cado. Utilizar un tipo de refrigerante diferente al tipo especiﬁ cado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inﬂ amables. En caso contrario, podría provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.

Para evitar el excesivo enfriamiento no se exponga directamente al aire frío durante un prolongado período.

No se siente o apoye sobre la unidad, se podría caer accidentalmente.

ADVERTENCIA

Mando a

distancia

Entrada de aire

Unidad exterior

Salida de

aire

Mando a distancia

No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

Fuente de energía

No utilice un cable modiﬁ cado, unido con otro, un cable de extensión o un cable no especiﬁ cado para evitar sobrecalentamiento e incendios.

Page 39

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

•

No comparta la misma toma de corriente con otros equipos.

•

No lo manipule con las manos mojadas.

•

No doble excesivamente el cable de alimentación.

•

No encienda ni apague la unidad conectando o desconectando el enchufe de alimentación.

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualiﬁ cada.

Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

•

Inserte el enchufe correctamente.

•

El polvo en el enchufe de alimentación debe ser limpiado periódicamente con un paño seco.

Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (Riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad

•

El ELCB se desconecta frecuentemente.

•

Se percibe olor a humo.

•

Se observa ruido anormal o vibración en la unidad.

•

Filtraciones de agua desde la unidad interior.

•

El cable de alimentación o el enchufe está excesivamente caliente.

•

No se puede controlar la velocidad del ventilador.

•

La unidad se para inmediatamente incluso estando en funcionamiento.

•

El ventilador no se para incluso habiendo

cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/reparación

Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.

Evite las descargas eléctricas apagando el interruptor de alimentación y desenchufando la unidad:

- Antes de limpiarlo o repararlo,

- Cuando no vaya a utilizarla durante un largo

periodo, o

- Durante tormentas eléctricas especialmente

violentas.

PRECAUCIÓN

Unidad interior y unidad exterior

No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad.

No utilice la unidad a ﬁ nes de conservación de: equipos de precisión, alimentos, animales, plantas, obras de arte u otros objetos. Podría causar un deterioro en su calidad, etc.

No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio.

Para prevenir lesiones, etc no exponga directamente al ﬂ ujo del aire plantas o animales de compañía.

No tocar las partes de aluminio angulosas, pueden causar daños.

No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad.

Para evitar daños a la unidad no la instale en zonas grasas y con humo.

Para evitar lesiones no desmonte la unidad para su limpieza.

Para evitar lesiones durante la limpieza de la unidad sitúese sobre una superﬁ cie estable.

No coloque un jarrón o un recipiente que contenga liquido sobre la unidad. El agua podría entrar en el interior de la unidad y degradar el aislamiento causando una descarga eléctrica.

No abrir la ventana o la puerta por un periodo de tiempo prolongado durante la modalidad de FRIO/SECO.

Evite las fugas de agua asegurándose de que la tubería de drenaje esté:

- Correctamente conectada,

- Libre de colmos de agua y recipientes, o

- No sumergida en el agua Airear la habitación regularmente después de

su uso durante un prolungado período o tras el empleo de cualquier equipo combustibile.

Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

Mando a distancia

No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto.

Para evitar mal funcionamiento o deterioro del control remoto:

•

Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

•

Las baterías nuevas deben ser del mismo tipo y se insertan siguiendo las indicaciones de la polaridad segnaladas.

Fuente de energía

Para evitar descargas eléctricas durante la desconexión del enchufe no tire del cable para desenchufarlo.

Español

Precauciones de seguridad

Page 40

Forma de uso

TIMER

CANCEL

TEMP

Para las unidades de interior Z, XZ, MZ

Múltiple

Sistema dividido múltiple

Para optimizar el ahorro de

energía

ECONAVI

MODE

Seleccionar modo de operación

Modo AUTOMÁTICO - Para su comodidad

Durante la selección del modo de funcionamiento, el

• indicador de encendido parpadeará al iniciar.

•

Múltiple

La unidad selecciona el modo de funcionamiento cada 3 horas de acuerdo con la conﬁ guración de temperatura, la temperatura exterior o la temperatura ambiente.

Modo CALOR - Para disfrutar de aire caliente

•

La unidad tarda cierto tiempo en calentarse. El indicador de encendido parpadeará al inicio de este proceso.

Modo FRÍO - Para disfrutar de aire frío

Use cortinas para proteger el espacio de la luz

• solar y del calor exterior y reducir así el consumo eléctrico durante el modo de FRÍO.

Modo SECO - Para deshumidiﬁ car el ambiente

•

La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

Para maximizar el confort

SLEEP

mientras duerme

(Cancelar)

•

Este funcionamiento le proporciona un entorno confortable durante el sueño. Ajusta automáticamente la temperatura al patrón de sueño durante el periodo de activación.

•

El indicador de la unidad interior se oscurece al activarse este funcionamiento. Esto no ocurre si el brillo del indicador se ha oscurecido anteriormente.

•

Este funcionamiento se encuentra incorporado al temporizador de activación (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 horas).

•

Puede conﬁ gurarse junto con un temporizador individual y un temporizador doble. Cuando se utiliza conjuntamente con el temporizador de apagar, tiene prioridad el funcionamiento de sueño.

•

Se puede cancelar pulsando el botón correspondiente hasta que llegue a 0.0 h.

Para cambiar entre potente y silencioso

(Pantalla del mando a distancia)

POWERFUL

QUIET

POTENTE: Para alcanzar temperatura rápidamente

Este funcionamiento se detiene automáticamente

• después de 20 minutos.

SILENCIOSO: Para disfrutar del funcionamiento silencioso

Esta operación reduce el ruido de corriente de aire.

•

(NORMAL)

Sensor de luz solar y receptor de mando a

POWER

TIMER

ECONAVI

nanoe

distancia

(Blanco) (Blanco) (Blanco) (Blanco)

Sensor de presencia humana

Pantalla del mando a distancia

Indicador

Presione y sostenga durante aproximadamente 10

OFF/ON

FF/

segundos para mostrar la temperatura en °C o °F.

TEMP

FAN SPEED

MILD DRY

AIR SWING

SET

CANCEL

Presione y sostenga durante aproximadamente 5 segundos para mostrar el formato de 12 (am/pm) o 24 horas.

Pulse para restablecer

MODE

SLEEP

TIMER

OFF

el ajuste de fábrica del mando a distancia.

No utilizado en funciones normales.

FAN SPEED

Para seleccionar la velocidad del ventilador

(Pantalla del mando a distancia)

•

Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

Page 41

CANCEL

Para más información, consulte “Obtener más información...”.

Para disfrutar de un ambiente fresco y más limpio

nanoe

•

Esta operación humidiﬁ ca su piel y cabello, reduce el olor y desactiva alérgenos tales como el polen de la habitación.

MILD DRY

Para mejorar el nivel de humedad

Múltiple

•

Función/comando no aplicable.

Para regular la dirección de la

AIR SWING

corriente de aire

(Pantalla del mando a distancia)

•

Mantiene la habitación ventilada.

•

En el modo FRÍO/SECO, si AUTOMÁTICO está conﬁ gurado, la rejilla gira hacia la izquierda/derecha y arriba/abajo automáticamente.

•

En el modo CALOR, si se ha seleccionado AUTOMÁTICO, la aleta horizontal se ﬁ ja en la posición predeterminada. La rejilla vertical gira a la izquierda/derecha después de subir la temperatura.

•

No ajuste la rejilla manualmente.

Botón de ENCENDIDO/APAGADO automático (Auto OFF/ON)

Utilizado cuando el mando a distancia está extraviado o funciona mal. Abra el panel frontal:

1. Para usar en modo AUTOMÁTICO, pulse el botón una vez.

2. Pulse el botón y manténgalo

AUTO

OFF/ON

pulsado hasta que oiga 1 pitido. A continuación, suelte el botón para usar el modo FRÍO forzado.

3. Repita el paso 2. Pulse el botón y manténgalo pulsado hasta que oiga 2 pitidos. A continuación, suelte el botón para usar en el modo CALOR forzado.

•

Vuelva a pulsar el botón para apagarlo.

Control de reinicio automático

•

Si vuelve la electricidad después de un fallo de alimentación, el funcionamiento se reiniciará automáticamente después de un periodo de tiempo con el modo de operación y la dirección de ﬂ ujo anteriores.

•

Este control no es aplicable cuando está ajustado el TEMPORIZADOR.

Para ajustar el temporizador

Están disponibles 2 conjuntos de temporizadores de encender y apagar, para encender y apagar la unidad a diferentes tiempos predeﬁ nidos.

21 3

TIMER

OFF

Ajuste el temporizador

de activación (ON) o de

SET

CANCEL

Ejemplo: Apagar a las 22:00

desactivación (OFF)

• Cada vez que se pulsa:

Cancel

Ajuste la hora

Conﬁ rmar

OFF

SET

TIMER

•

Para cancelar el temporizador de encender y apagar, pulse ON o o y luego pulse

•

Si el temporizador se cancela manualmente o a causa

OFF

para seleccionar respectivamente

CANCEL

de un fallo de alimentación, puede restablecer de nuevo el temporizador pulsando ON o respectivamente o y luego pulse

•

El ajuste de temporizador más próximo aparecerá y

OFF

para seleccionar

SET

se activará en modo secuencial.

•

Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 35 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.

•

La función de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para conﬁ gurar el reloj, consulte la Guía rápida.

Nota

, , ,

•

Se puede activar en todos los modos y se puede cancelar pulsando de nuevo el botón respectivo.

•

No se puede seleccionar al mismo tiempo.

SLEEP

Español

Forma de uso

Page 42

Obtener más información...

Para las unidades de interior Z, XZ, MZ

Múltiple

Sistema dividido múltiple

ECONAVI

Nota

La unidad comenzará a inicializarse (durante 1 minuto aproximadamente)

El sensor de actividad humana y el sensor de luz solar comenzarán a detectar ambas cosas.

AIR SWING

Funcionamiento del sensor de actividad humana

ECONAVI

Modo

FRÍO/SECO

CALOR

ECONAVI

Control exacto de la temperatura durante periodos de actividad baja para maximizar el ahorro de energía.

Modo

FRÍO/SECO

; Al detectar la presencia y actividad humanas, la unidad controla la temperatura de la habitación para ahorrar energía.

Humano

Ajustar temperatura

Humano

Ajustar temperatura

Actividad baja Actividad normal

+1 °C

Actividad baja

ECONAVI suplen la falta de sensibilidad que los seres humanos tenemos para detectar subidas de temperatura en niveles de baja actividad y, gracias a estas funciones, la unidad ajusta la temperatura para maximizar el ahorro de energía sin comprometer el confort.

Cuando se selecciona la modalidad manual AIR SWING, se cancelará la modalidad de funcionamiento ECONAVI.

Actividad alta Ausente

+2 °C

-2 °C-2 °C

Page 43

Funcionamiento del sensor de luz solar

ECONAVI ; Al detectar la intensidad de la luz solar, la unidad ajusta la temperatura

Modo

FRÍO/SECO

CALOR

• En una sala sin ventana o con una cortina gruesa, el sensor de luz solar lo juzgará como nuboso/noche.

El sensor de presencia humana también realizará la escanción por area de fuente de calor y de movimiento en una habitación.

• En función de la actividad de la zona, la rejilla de ﬂ ujo de aire horizontal se ajustará en una posición predeterminada u oscilará a izquierda/derecha periódicamente.

• El rendimiento del sensor de actividad humana está determinado por la ubicación de la unidad interior, la velocidad de movimiento, el rango de temperatura, etc.

• El sensor de actividad humana puede:

- detecta erróneamente un objeto con fuente de calor y movimiento similar a los

humanos, como mascotas, etc.

- detecta erróneamente como una no fuente de calor y movimiento si una persona

permanece inmóvil durante un determinado periodo de tiempo.

• No coloque objetos voluminosos cerca del sensor y mantenga distantes las unidades de calefacción o humidiﬁ cadores de su zona de cobertura. Puede provocar un funcionamiento erróneo del sensor.

para poder ahorrar energía.

Condición ambiente

Ajustar temperatura

+1 °C

-1 °C -1 °C

Zona del sensor

Cuando ECONAVI está activado, la unidad mantiene la temperatura ajustada hasta que se detecta una elevada intensidad de la luz solar. El sensor detecta la intensidad de la luz solar cuando el tiempo varía o hay cambios día/noche, y la unidad ajusta la temperatura.

120º

Español

Obtener más información...

Page 44

Forma de uso

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

Para las unidades de interior TZ, MTZ

Para cambiar entre potente y silencioso

(Pantalla del mando a distancia)

POWERFUL

POTENTE: Para alcanzar temperatura rápidamente

•

Este funcionamiento se detiene automáticamente después de 20 minutos.

SILENCIOSO: Para disfrutar del funcionamiento silencioso

Esta operación reduce el ruido de corriente de aire.

•

MODE

Modo AUTOMÁTICO - Para su comodidad

•

Durante la selección del modo de funcionamiento, el indicador de encendido parpadeará al iniciar.

Múltiple

Modo CALOR - Para disfrutar de aire caliente

La unidad tarda cierto tiempo en calentarse. El indicador

• de encendido parpadeará al inicio de este proceso.

Modo FRÍO - Para disfrutar de aire frío

Use cortinas para proteger el espacio de la luz solar

• y del calor exterior y reducir así el consumo eléctrico durante el modo de FRÍO.

Modo SECO - Para deshumidiﬁ car el ambiente

•

La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

SLEEP

QUIET

(NORMAL)

Seleccionar modo de operación

•

La unidad selecciona el modo de funcionamiento cada 3 horas de acuerdo con la conﬁ guración de temperatura, la temperatura exterior o la temperatura ambiente.

Para maximizar el confort mientras duerme

Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F.

MODE

SLEEP

TIMER

Múltiple

Sistema dividido múltiple

Receptor e indicador del mando a distancia

POWER

(Verde)

TIMER

(Naranja)

Pantalla del mando a distancia

OFF/ON

MODE

SLEEP

TIMER

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

OFF/ON

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

•

Este funcionamiento le proporciona un entorno confortable durante el sueño. Ajusta automáticamente la temperatura al patrón de sueño durante el periodo de activación.

•

El indicador de la unidad interior se oscurece al activarse este funcionamiento. Esto no ocurre si el brillo del indicador se ha oscurecido anteriormente.

•

Este funcionamiento se encuentra incorporado al temporizador de activación (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 horas).

•

Puede conﬁ gurarse junto con un temporizador individual y un temporizador doble. Cuando se utiliza conjuntamente con el temporizador de apagar, tiene prioridad el funcionamiento de sueño.

•

Se puede cancelar pulsando el botón correspondiente hasta que llegue a 0.0 h.

Pulse para restablecer

Botón de ENCENDIDO/APAGADO automático (Auto OFF/ON) el ajuste de fábrica del mando a distancia

•

Manualmente ajustable.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE,

(Cancelar)

CS-MTZ7SKE)

No utilizado en funciones normales.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Utilizado cuando el mando a distancia está extraviado o funciona mal. Abra el panel frontal:

•

Para activar la unidad en modo AUTOMÁTICO, pulse el botón una vez.

•

Para activar la unidad en modo FRÍO, pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A continuación, libere el botón.

•

Para activar la unidad en modo CALOR, pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A continuación, libere el botón. Pulse otra vez hasta que oiga 2 pitidos y, a continuación, suelte el botón.

•

Vuelva a pulsar el botón para apagarlo.

Pulse para restablecer el ajuste de fábrica del mando a distancia.

Presione y sostenga durante aproximadamente 5 segundos para mostrar el formato de 12 (am/pm) o 24 horas.

CS-TZ24SKEW

Page 45

Para seleccionar la velocidad

FAN SPEED

del ventilador

(Pantalla del mando a distancia)

AUTO FAN

•

Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

•

Para tener operación de prioridad de bajo ruido, seleccione la velocidad más baja del ventilador ( ).

Para regular la dirección de la

AIR SWING

corriente de aire vertical ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Pantalla del mando a distancia)

Para ajustar el temporizador

Están disponibles 2 conjuntos de temporizadores de encender y apagar, para encender y apagar la unidad a diferentes tiempos predeﬁ nidos.

21 3

TIMER

OFF

Ajuste el temporizador

de activación (ON) o de desactivación (OFF)

Cada vez que se pulsa:

•

Ajuste la hora

SET

CANCELCANCE

Ejemplo: Apagar a las 22:00

OFF

Cancel

•

Mantiene la habitación ventilada.

•

En el modo FRÍO/SECO, si AUTO está conﬁ gurado, la solapa oscila hacia arriba/abajo automáticamente.

•

No ajuste la aleta manualmente.

Para regular la dirección de la

AIR SWING

corriente de aire (CS-TZ24SKEW)

(Pantalla del mando a distancia)

•

Mantiene la habitación ventilada.

•

En el modo FRÍO/SECO, si AUTO está conﬁ gurado, las aletas giran hacia la izquierda/derecha y arriba/ abajo automáticamente.

•

En el modo CALOR, si se ha seleccionado AUTO, la solapa horizontal se ﬁ ja en una posición predeterminada. La solapa vertical oscila a izquierda/ derecha después de subir la temperatura.

•

Si está ﬁ jado en manual, la aleta horizontal y vertical están ﬁ jadas en la posición predeterminada.

•

No ajuste la aleta manualmente.

Control de reinicio automático

•

Este control no es aplicable cuando está ajustado el TEMPORIZADOR.

Conﬁ rmar

•

Para cancelar el temporizador de encender y apagar, pulse ON o respectivamente o y luego pulse

•

Si el temporizador se cancela manualmente

SET

OFF

para seleccionar

CANCEL

o a causa de un fallo de alimentación, puede restablecer de nuevo el temporizador pulsando

OFF

para seleccionar respectivamente o

y luego pulse

•

El ajuste de temporizador más próximo aparecerá

SET

y se activará en modo secuencial.

•

Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 35 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.

•

La función de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para conﬁ gurar el reloj, consulte la Guía rápida.

Nota

SLEEP

•

Se puede activar en todos los modos y se puede cancelar pulsando de nuevo el botón respectivo.

Español

Forma de uso

Page 46

Instrucciones de lavado

Para las unidades de interior Z, XZ, MZ

Para garantizar un desempeño óptimo de la unidad, la limpieza se debe realizar en intervalos regulares. La unidad sucia puede causar un mal funcionamiento y puede recuperar un código de error “H99”. Consulte al distribuidor autorizado.

Apague la unidad y desenchúfela antes de limpiarla.

•

No toque la las partes angulosas de aluminio pueden causar heridas.

•

No utilice benceno, disolvente o limpiador en polvo.

•

Utilice sólo jabones ( pH 7) o detergentes domésticos neutros.

•

No utilice agua con una temperatura superior a 40 °C.

Unidad interior

Limpie la unidad suavemente con un paño suave y seco.

Sensor de presencia humana

No golpee ni presione violentamente el sensor ni introduzca un objeto punzante. Podría provocar daños y mal funcionamiento.

Panel frontal

Lávelo con cuidado y séquelo.

Retire el panel frontal

Tirar y levantar.

Unidad interior

Panel frontal

Sensor de presencia humana

Aleta de aluminio

Filtros de aire

Cada dos semanas

Lave/enjuague los ﬁ ltros con agua,

• con cuidado para evitar dañar la superﬁ cie del mismo.

•

Secar minuciosamente los ﬁ ltros a la sombra, lejos del fuego o la luz solar directa.

•

Reemplace los ﬁ ltros dañados.

Retirar el ﬁ ltro de aire Fijar el ﬁ ltro de aire

Libere los

enganches en ambos extremos.

Cerrar con ﬁ rmeza

Empuje.

Cerrar

Presione en ambos extremos y en el centro

del panel frontal.

Insertar

en ambos lados.

Introducir en la unidad

Para inspección estacional después de un largo período en desuso

•

Veriﬁ que las pilas del mando a distancia.

•

Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

•

Utilice el botón Auto OFF/ON (apagado/encendido automático) para seleccionar la operación FRÍO/CALOR. Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale:

FRÍO: ≥8 °C CALOR: ≥14 °C

Si no se va a utilizar la unidad durante un periodo prolongado de tiempo

•

Active el modo de CALOR durante 2 ~3 horas para retirar la humedad restante en todas las partes internas y evitar así la acumulación de moho.

•

Apague la unidad y desenchúfela.

•

Extraiga las pilas del mando a distancia.

Page 47

Instrucciones de lavado

Para las unidades de interior TZ, MTZ

•

Apague la unidad y desenchúfela antes de limpiarla.

•

No toque la las partes angulosas de aluminio pueden causar heridas.

•

No utilice benceno, disolvente o limpiador en polvo.

•

Utilice sólo jabones ( pH7) o detergentes domésticos neutros.

•

No utilice agua con una temperatura superior a 40°C.

Unidad interior

Limpie la unidad suavemente con un paño suave y seco.

Panel frontal

Lávelo con cuidado y séquelo.

Retire el panel frontal

Quite

Abrir

Unidad interior

Aleta de aluminioPanel frontal

Filtro de puriﬁ cación

Filtro de aire

de aire

Filtro de aire

Cada dos semanas

Lave/enjuague los ﬁ ltros con agua,

• con cuidado para evitar dañar la superﬁ cie del mismo.

•

Secar minuciosamente los ﬁ ltros a la sombra, lejos del fuego o la luz solar directa.

•

Reemplace los ﬁ ltros dañados.

Retirar el ﬁ ltro de aire Fijar el ﬁ ltro de aire

Introducir en la unidad

Filtro de puriﬁ cación de aire

•

No lave el ﬁ ltro de puriﬁ cación de aire.

•

Cambie el ﬁ ltro cada 2 años o reemplace los ﬁ ltros dañados. Nº de referencia: CZ-SA31P

Español

Cerrar con ﬁ rmeza

Insertar en ambos lados

Cerrar

Presionar ambos extremos del panel delantero

Para CS-TZ18SKEW, CS-TZ24SKEW: Presionar en el centro del panel delantero

Filtro de puriﬁ cación de aire

Para inspección estacional después de un largo período en desuso

•

Veriﬁ que las pilas del mando a distancia.

•

Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

•

FRÍO: ≥ 8°C CALOR: ≥ 14°C

Si no se va a utilizar la unidad durante un periodo prolongado de tiempo

•

Active el modo de CALOR durante 2 ~3 horas para retirar la humedad restante en todas las partes internas y evitar así la acumulación de moho.

•

Apague la unidad y desenchúfela.

•

Extraiga las pilas del mando a distancia.

Instrucciones de lavado

Page 48

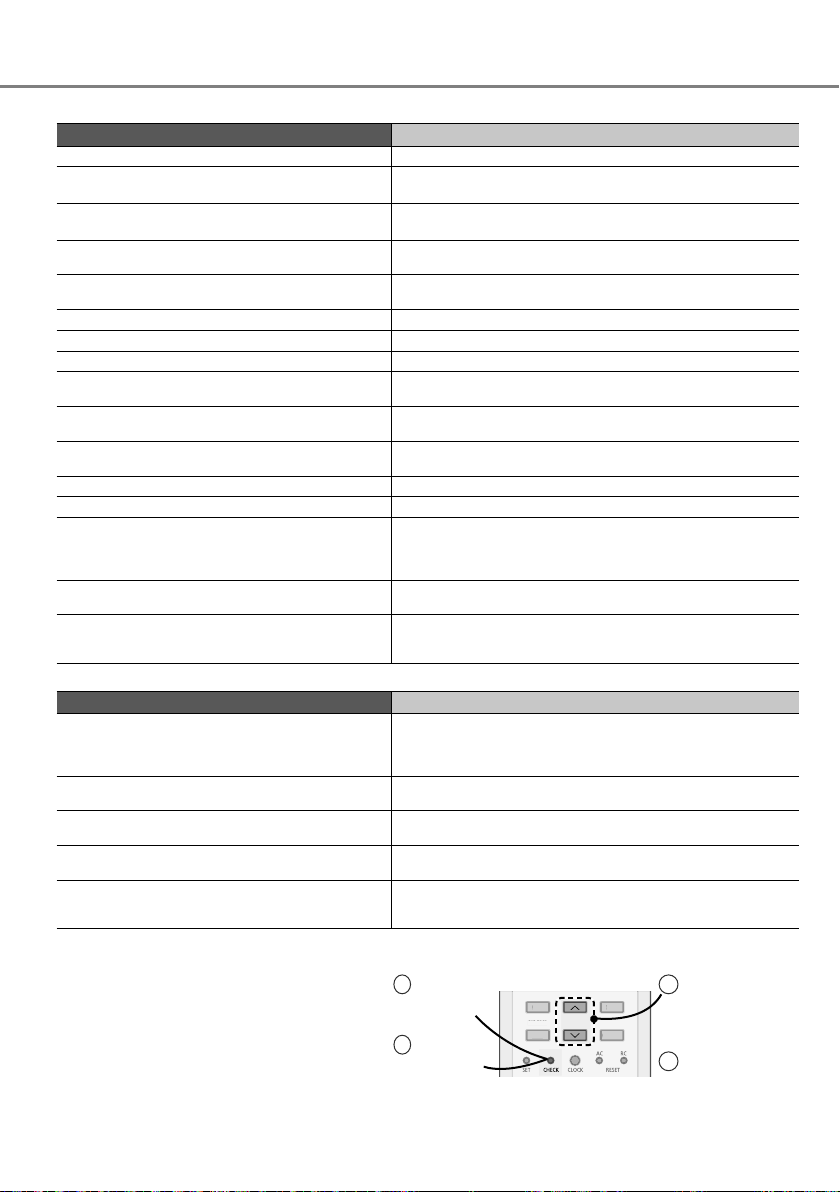

Localización de averías

TIMER

CANCEL

Las siguientes señales no indican un mal funcionamiento.

Señal Causa

Sale neblina de la unidad interior. Se escucha un sonido similar a agua ﬂ uyendo durante el

funcionamiento. Hay un olor extraño en la habitación.

El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.

El ﬂ ujo de aire continúa aún después de que se haya parado el funcionamiento.

El aparato tarda varios minutos en funcionar tras volver a encenderlo. La unidad exterior emite agua o vapor. El indicador está TIMER siempre está encendido. El indicador POWER parpadea durante el modo CALOR sin

suministro de aire caliente (y la rejilla está cerrada). El ventilador interior se para de vez en cuando durante la

función de calentamiento. El indicador POWER parpadea antes de encender la unidad.

Sonido seco (de chasquido) durante el funcionamiento. Sonido de salpicaduras durante el funcionamiento.• Generación de nanoe en la unidad. Acumulación de polvo an la pared.

Durante el modo FRÍO/SECO, la unidad de interior se detiene y el indicador de encendido parpadea.

Decoloración de algunas partes de plástico.

Compruebe lo siguiente antes de llamar a un técnico.

Señal Compruebe

El modo CALOR/FRÍO no funciona eﬁ cientemente.

Funcionamiento ruidoso.

El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.)

La unidad no funciona.

La unidad no recibe la señal del mando a distancia.

NO UTILICE LA UNIDAD SI

APAGUE LA FUENTE DE ALIMENTACIÓN Y DESENCHUFE, por favor consulte un distribuidor autorizado en caso se veriﬁ quen las siguientes condiciones:

•

Si escucha ruidos extraños durante el funcionamiento.

•

Si entra agua o elementos extraños en el mando a distancia.

•

Si hay escapes de agua de la unidad interior.

•

Si el interruptor del circuito salta frecuentemente.

•

El cable de alimentación está demasiado caliente.

•

Los interruptores o los botones no funcionan correctamente.

•

Efecto de condensación producido durante el proceso de enfriamiento.

•

Flujo del refrigerante en el interior de la unidad.

•

Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación.

•

Con esto se eliminan los malos olores del ambiente.

•

Extracción de calor restante de la unidad interior (máximo 30 segundos).

•

El retraso responde a un dispositivo de protección del compresor de la unidad.

•

Se produce condensación o evaporación en los tubos.

•

Una vez conﬁ gurado, el ajuste del temporizador se repite todos los días.

•

La unidad se encuentra en el modo de descongelación (y AIR SWING está ajustado en AUTO).

•

Para evitar un efecto de enfriamiento indeseado.

•

Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido.

•

Los cambios de temperatura causan la expansión/ contracción de la unidad.

•

Debido a la circulación de aire o a la electricidad estática generada por el acondicionador de aire. Sobre la superﬁ cie de ciertos tipos de papel de pared se acumula polvo fácilmente (se recomienda limpiar a menudo la zona alrededor del acondicionador de aire).

•

El sistema se ha bloqueado para funcionar solo en modo CALOR.

•

La decoloración está sujeta a tipos de material utilizados en partes de plástico, aceleradas cuando están expuestas a calor, luz del sol, luz ultravioleta o factores medioambientales.

•

Programe la temperatura correctamente.

•

Cierre todas las puertas y ventanas.

•

Limpie o sustituya los ﬁ ltros.

•

Limpie cualquier obstrucción en la entrada y salida de aire.

•

Compruebe si la unidad ha sido instalada en una inclinación.

•

Cierre el panel delantero correctamente.

•

Inserte las baterías correctamente.

•

Reemplace las baterías débiles.

•

Compruebe si el disyuntor está activado.

•

Compruebe si los temporizadores han sido programados.

•

Asegúrese de que el receptor no esté obstruido.

•

Ciertas luces ﬂ uorescentes puede interferir con el transmisor de señal. Consulte al distribuidor autorizado.

La unidad se detiene y el TIMER parpadea.

Use el control remoto para recuperar el código de error.

Pulse durante 5 segundos

Pulse para abandonar la comprobación

Para cierto error, puede reiniciar la unidad con el funcionamiento

• limitado con 4 pitidos durante el inicio de la operación.

TIMER

OFF

Pulse hasta escuchar

SET

CANCEL

un pitido y, después, apunte el código del error

Apague la unidad y comunique el código de error a un distribuidor autorizado

Page 49

Información

Español

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signiﬁ can que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recuperación aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a ﬁ n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación. Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos): Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los productos químicos involucrados.

Para las unidades de interior Z, XZ, MZ

Este aire acondicionado contiene un producto biocida.

Español

El aire ionizado que genera el dispositivo incorporado al aparato de aire acondicionado desactiva las bacterias y virus del aire y las superﬁ cies e inhibe la proliferación de moho en las superﬁ cies. Sustancias activas: grupos hidroxilos generados a partir del aire ambiente

Localización de averías / Información

Page 50

Für das Innengerät der Typen Z, XZ, MZ

Optimaler Komfort, saubere Luft und hohe Energieersparnis

ECONAVI + INVERTER Die perfekte Energiespartechnologie

ECONAVI erkennt unnötigen Energieverbrauch und passt die Kühl-/Heizleistung dann je nach Raumbedingungen und Aktivitätsgrad an. Anschließend nutzt der INVERTER die ECONAVI-Sensordaten und variiert entsprechend die Kompressordrehzahl. Dies hilft bei der Optimierung des Kühl-/Heizbetriebs und reduziert eine übermäßige Kühl-/Heizleistung.

Näheres siehe unter „Funktionsdetails...“.

nanoe Für eine frische und saubere Umgebung

nanoe erzeugt mithilfe der im Zimmer beﬁ ndlichen Luft negative Ionen, um eine gesunde Luft zu gewährleisten. Außerdem sorgt er für eine feuchtigkeitsspendende Wirkung auf Haut und Haare, reduziert schlechten Geruch im Zimmer und schränkt die Vermehrung von Schimmel und Bakterien ein.

Inhalt

Sicherheitshinweise ............................................................................................................................. 54-55

Bedienung Funktionsdetails... Bedienung Reinigungsanweisungen Reinigungsanweisungen

Störungssuche ......................................................................................................................................... 64

Informationen............................................................................................................................................ 65

Für das Innengerät der Typen Z, XZ, MZ

Für das Innengerät der Typen TZ, MTZ

Für das Innengerät der Typen Z, XZ, MZ Für das Innengerät der Typen TZ, MTZ

.............................................................................. 56-57

.................................................................. 58-59

................................................................................ 60-61

............................................................. 62

............................................................... 63

Page 51

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

• Näheres zu den Features dieses Produkts siehe im Produktkatalog.

Innengerät

• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die POWER-Symbol blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb beﬁ ndet, bis eine andere Betriebsart verwendet wird.

• Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

Innengerät

Zubehör

• Fernbedienung

• 2 Batterien des Typs AAA bzw. R03

• Fernbedienungshalter

• 2 Schrauben für Fernbedienungshalter

Multi-Split-Außengerät

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. TK: Trockenkugeltemperatur/FK: Feuchtkugeltemperatur

Multi-Split-Außengerät

CU-3E18PBE, CU-4E23PBE,

Temperatur °C

KÜHLEN

HEIZEN

Innen

TK FK TK FK TK FK

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

Deutsch

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

43 26 16 11 24 18

-10 -11

Page 52

Kurzanleitung

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

Für das Innengerät der Typen Z, XZ, MZ

2 3

TIMER

OFF

SET

CANCEL

Einlegen der Batterien

Deckel der Fernbedienung nach unten wegziehen Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr)

2 3

Batteriefach schließen

Einstellen der Uhr

CLOCK drücken

Gewünschte Uhrzeit einstellen

Bestätigen

Grundlegender Betrieb

Gewünschte Betriebsart

auswählen

AUTO HEAT DRY

3 1

MODE

SLEEP

LEE

TIMER

OFF/ON

MILD DRY

TEMP

AIR SWING

IR SWIN

FAN SPEED

AN SPEE

OFF

SET

CANCEL

Gerät ein- bzw. ausschalten

POWER

• Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können.

Gewünschte Temperatur einstellen

• Einstellbereich: 16 °C bis 30 °C.

• Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen. HEIZEN : 20 °C bis 24 °C. KÜHLEN: 26 °C bis 28 °C. ENTFEUCHTEN : 1 ˚C bis 2 ˚C niedriger als die

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste

5 Sekunden lang zu drücken.

COOL

Raumtemperatur.

• Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Page 53

Kurzanleitung

TIMER

CANCEL

TIMER

CANCEL

OFFS

TIMER

CANCEL

Für das Innengerät der Typen TZ, MTZ

TIMER

MODE

SLEEP

LEE

TIMER

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

Einlegen der Batterien

Deckel der Fernbedienung nach unten wegziehen. Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr).

2 3

Batteriefach schließen.

Einstellen der Uhr

CLOCK drücken. Gewünschte Uhrzeit einstellen.

2 3

Bestätigen.

Grundlegender Betrieb

Gewünschte Betriebsart auswählen

AUTO HEAT

2 1

OFF/ON

MODE

TEMP

SLEEP

LEE

TIMER

OFF

CS-TZ24SKEW

FAN SPEED

AN SPEE

AIR SWING

IR SWIN

SET

CANCEL

DRY

Gerät ein- bzw. ausschalten

• Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können.

Gewünschte Temperatur einstellen.

• Einstellbereich: 16 bis 30°C.

• Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen. HEIZEN : 20 °C bis 24 °C. KÜHLEN : 26 °C bis 28 °C. ENTFEUCHTEN : 1 °C bis 2 °C

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drücken.

• Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

COOL

niedriger als die Raumtemperatur.

Deutsch

Page 54

Sicherheitshinweise

Lufteintritt

Luftaustritt

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.

Die Nichtbeachtung dieses Hinweises

VORSICHT

ACHTUNG

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Innengerät

Luftaustritt

kann zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Stromversorgung

Lufteintritt

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Fernbedienung

Außengerät

Lufteintritt

Luftaustritt

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Stromversorgung

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Page 55

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

•

Das Klimagerät darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein- bzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.

•

Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst häuﬁ g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen, wenn das Gerät

abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung,

- das Gerät gereinigt oder gewartet werden soll,

- wenn das Gerät längere Zeit außer Betrieb

genommen werden soll, oder

- wenn starke Gewitter herrschen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pﬂ anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pﬂ anzen nicht direkt dem Luftstrom ausgesetzt werden.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Im Kühl- und im Entfeuchtungsbetrieb sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung

- fachgerecht angeschlossen wird,

- nicht direkt in einen Abﬂ uss geführt wird, bei dem Rückstaugefahr besteht,

- nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederauﬂ adbaren Ni-Cd- Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

•

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

•

Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

Sicherheitshinweise

Deutsch

Page 56

Bedienung

TIMER

CANCEL

TEMP

Für das Innengerät der Typen Z, XZ, MZ

Multi

Multi-Split-Geräte

Optimierte Energieersparnis

ECONAVI

MODE

Einstellen der Betriebsart

AUTOMATIKBETRIEB (AUTO) - Für einen hohen Komfort

Während die Betriebsart bestimmt wird, blinkt anfänglich

• das Power-Symbol.

•

Das Gerät wählt die Betriebsart alle 3 Stunden in

Multi

Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

HEIZBETRIEB (HEAT) - Für ein warmes Raumklima

•

Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt anfänglich das Power-Symbol.

KÜHLBETRIEB (COOL) - Für ein kühles Raumklima

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY) - Zum Entfeuchten der Raumluft

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

Um den Komfort während des

SLEEP

Schlafens zu maximieren

•

Diese Betriebsart bietet Ihnen eine angenehme

(Abbrechen)

Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an.

•

Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.

•

Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.

•

Kann zusammen mit einem Timer und zwei Timern eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.

•

Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden.

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

(Anzeige auf dem Display)

POWERFUL

QUIET

(NORMAL)

Sonnenlichtsensor und Fernbedienungsempfänger

PersonenAktivitätssensor

Anzeige auf dem Display

Anzeigeleiste

POWER

TIMER

ECONAVI

nanoe

(weiß) (weiß) (weiß) (weiß)

Um zur Temperatureinstellung zwischen °C order °F zu

OFF/ON

FF/

wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

TEMP

FAN SPEED

MILD DRY

AIR SWING

SET

CANCEL

Drücken Sie diese Taste etwa 5 Sekunden lang, um zwischen der 12-Stundenund der 24-StundenAnzeige zu wechseln.

Drücken Sie diese Taste, um die

MODE

SLEEP

TIMER

OFF

Fernbedienung zurückzusetzen.

Diese Taste wird im Normalbetrieb nicht benötigt.

FAN SPEED

Einstellen der ventilatordrehzahl

(Anzeige auf dem Display)

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

POWERFUL: Turbobetrieb

Diese Betriebsart endet automatisch nach 20 Stunden.

•

QUIET: Flüsterbetrieb

•

In dieser Betriebsart wird der Schallpegel verringert.

Page 57

CANCEL

Näheres siehe unter „Funktionsdetails...“.

Genießen einer frischen und sauberen Umgebung

nanoe

•

Diese Betriebsart dient zum Befeuchten von Haut und Haar, sie reduziert Gerüche und macht allergische Partikel wie Blütenstaub im Zimmer unwirksam.

Verbessern des Feuchtegehalts

MILD DRY

der Luft

Multi

•

Funktion nicht verwendbar.

AIR SWING

Ausrichten des Luftstroms

(Anzeige auf dem Display)

•

Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.

•

In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch nach rechts und links.

•

Wenn im Heizbetrieb die Einstellung AUTO gewählt wurde, wird die horizontale Luftlenklamelle in einer bestimmten Stellung ﬁ xiert. Die vertikalen Lamellen schwenken bei einem Temperaturanstieg automatisch horizontal hin und her.

•

Die Luftlenklamelle darf nicht von Hand verstellt werden.

Taste AUTO OFF/ON

Bedienung, wenn die Fernbedienung ausgefallen oder unaufﬁ ndbar ist. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt:

1. Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen.

2. Drücken Sie die Taste solange,

AUTO

OFF/ON

bis 1 Piepton ertönt, und lassen Sie sie los. Das Gerät beﬁ ndet sich jetzt im Zwangskühlbetrieb.

3. Wiederholen Sie Schritt 2. Drücken Sie die Taste solange, bis 2 Pieptone ertönen, und lassen Sie sie los. Das Gerät beﬁ ndet sich jetzt im Zwangsheizbetrieb.

•

Drücken Sie die Taste erneut, um das Gerät auszuschalten.

Automatische Neustartsteuerung

•

Wenn der Strom nach einem Stromausfall wieder ﬂ ießt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

•

Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.

21 3

TIMER

OFF

Wählen Sie den

Einschalt- bzw. den

SET

CANCEL

Beispiel: AUS at 22:00

Ausschalt- Timer aus

• Mit jedem Tastendruck:

Cancel

Stellen Sie die

OFF

gewünschte Uhrzeit ein

Bestätigen

SET

TIMER

•

Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw. auszuwählen, dann die Taste

•

Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste

bzw.

OFF

zum Auswählen von bzw. zu

drücken, dann die Taste

•

Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.

•

Wenn der Einschalt-Timer gestellt ist, kann das Gerät

OFF

, um bzw.

CANCEL

Bedienung

SET

Deutsch

bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

•

Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

Hinweis

, , ,

•

Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

•

Diese Funktionen können nicht gleichzeitig verwendet werden.

SLEEP

Page 58

Funktionsdetails...

Für das Innengerät der Typen Z, XZ, MZ

ECONAVI

Hinweis

Das Gerät benötigt beim Einschalten einer dieser Funktionen etwa eine Minute Vorlauf.

Der Personen-Aktivitätssensorund der Sonnenlichtsensor beginnen mit der Erfassung.

Funktionsweise des Personen-Aktivitätssensors

ECONAVI ;

Mode

KÜHLEN/ ENTFEUCHTEN

HEIZEN

ECONAVI

Präzise Temperaturregelung bei geringer Aktivität für eine maximale Energieersparnis.

Mode

KÜHLEN/ ENTFEUCHTEN

Anpassung der Raumtemperatur für eine erhöhte Energieersparnis durch Erfassung der Intensität der Sonneneinstrahlung.

Person(en)

Solltemperatur

Person(en)

Solltemperatur

Geringe Aktivität Normale Aktivität Hohe Aktivität Absent

+1 °C

Geringe Aktivität

ECONAVI nutzen die Tatsache, dass der Mensch bei geringer Aktivität einen Temperaturanstieg nur verzögert wahrnimmt. Das Gerät passt die Temperatur an, um möglichst viel Energie zu sparen, ohne an Komfort einzubüßen.

AIR SWING

Multi

Multi-Split-Geräte

Wird eine manuelle LAMELLENSTELLUNG ausgewählt, erfolgt eine Deaktivierung des ECONAVI-Betriebs.

+2 °C

-2 °C-2 °C

Page 59

Funktionsweise des Sonnenlichtsensors

ECONAVI:

Mode

KÜHLEN/ ENTFEUCHTEN

HEIZEN

• In fensterlosen Räumen bzw. in Räumen mit dicken Vorhängen wird der Sonnenlichtsensor von starker Bewölkung bzw. Dunkelheit ausgehen.

Der Personen-Aktivitätssensor erfasst bereits die Wärmequelle und deren Bewegung.

• Das Gerät stellt die senkrechten Lamellen automatisch in eine feste Position oder lässt sie automatisch hin- und herschwenken.

• Die Leistung des Aktivitätssensors wird durch die Position des Innengeräts, die Bewegungsgeschwindigkeit, den Temperaturbereich usw. beeinﬂ usst.

• Der Personen-Aktivitätssensor kann:

- Objekte, die sich wie Menschen bewegen und eine entsprechende Temperatur

aufweisen, wie z. B. Haustiere, fälschlicherweise als Menschen erkennen.

- Personen, die sich eine gewisse Zeit nicht bewegen, fälschlicherweise als Objekte

erkennen.

• Legen Sie keine größeren Gegenstände in der Nähe des Sensors ab, und stellen Sie keine Heizgeräte oder Befeuchter im Erfassungsbereich des Sensors auf, da dies zu Fehlfunktionen des Sensors führen kann.

Anpassung der Raumtemperatur für eine erhöhte Energieersparnis durch Erfassung der Intensität der Sonneneinstrahlung.

Umgebungsbedingungen

+1 °C

Solltemperatur

-1 °C -1 °C

Erfassungsbereich

ECONAVI wird aktiviert, und das Gerät behält die Solltemperatur bei, bis sich die Intensität der Sonneneinstrahlung ändert. Der Sonnenlichtsensor erfasst die Intensität der Sonneneinstrahlung während Wetter- und Tag/NachtWechseln und passt die Temperatur entsprechend an.

120º

Deutsch Funktionsdetails...

Page 60

Bedienung

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

Für das Innengerät der Typen TZ, MTZ

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

(Anzeige auf dem Display)

POWERFUL

POWERFUL: Turbobetrieb

• Diese Betriebsart endet automatisch nach 20 Stunden.

QUIET: Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringert.

MODE

AUTOMATIKBETRIEB (AUTO) - Für einen hohen Komfort

Während die Betriebsart bestimmt wird, blinkt

• anfänglich das Power-Symbol.

Multi

HEIZBETRIEB (HEAT) - Für ein warmes Raumklima

•

Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt anfänglich das Power-Symbol.

KÜHLBETRIEB (COOL) - Für ein kühles Raumklima

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY) - Zum Entfeuchten der Raumluft

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

SLEEP

QUIET

(NORMAL)

Um zur Temperatureinstellung zwischen °C order °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Einstellen der Betriebsart

•

Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

Um den Komfort während des Schlafens zu maximieren

MODE

SLEEP

TIMER

Multi

Multi-Split-Geräte

Fernbedienungsempfänger und Anzeige

POWER

(Grün)

TIMER

(Orange)

Anzeige auf dem display

OFF/ON

MODE

SLEEP

TIMER

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

OFF/ON

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

• Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die SchlafmusterTemperatur während des Aktivierungszeitraums an.

• Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.

• Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.

• Kann zusammen mit einem Timer und zwei Timern eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.

• Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden.

Einstellen der horizontalen

Taste AUTO OFF/ON

Zuluftrichtung

(Abbrechen)

• Manuell einstellbar.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

Diese Taste wird im Normalbetrieb nicht benötigt.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen.

Drücken Sie diese Taste etwa 5 Sekunden lang, um zwischen der 12-Stundenund der 24-Stunden-Anzeige zu wechseln.

CS-TZ24SKEW

Bedienung, wenn die Fernbedienung ausgefallen oder unaufﬁ ndbar ist. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt:

• Um das Gerät im Automatikbetrieb zu verwenden, drücken Sie diese Taste einmal kurz.

• Um das Gerät im Kühlbetrieb zu verwenden, halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen.

• Um das Gerät im Heizbetrieb zu verwenden, halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Drücken Sie sie erneut, bis zwei Pieptöne ertönen, dann loslassen.

• Drücken Sie die Taste erneut, um das Gerät auszuschalten.

Page 61

FAN SPEED

Einstellen der ventilatordrehzahl

(Anzeige auf dem Display)

AUTO FAN

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

• Um einen vorrangig geräuscharmen Betrieb zu haben, wählen Sie die geringste Lüftergeschwindigkeit ( ).

Einstellen der vertikalen

AIR SWING

zuluftrichtung ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Anzeige auf dem Display)

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.

• Im Kühl- bzw. Entfeuchtungsbetrieb schwenkt die Klappe in der Stellung AUTO automatisch auf und ab.

• Die Klappe darf nicht von Hand verstellt werden.

AIR SWING

(Anzeige auf dem Display)

• Durch die richtige Lamellenposition wird die Luft

• In der Einstellung AUTO schwingen die Klappen

• Wenn im Heizbetrieb die Einstellung AUTO

• Wenn die manuelle Einstellung gewählt wurde,

• Die Klappe darf nicht von Hand verstellt werden.

Ausrichten des Luftstroms (CS-TZ24SKEW)

gleichmäßig im Raum verteilt.

in den Betriebsarten Kühlen bzw. Entfeuchten automatisch nach rechts und links.

gewählt wurde, wird die horizontale Klappe in einer bestimmten Stellung ﬁ xiert. Die vertikale Klappe schwenkt bei einem Temperaturanstieg automatisch horizontal hin und her.

werden die horizontale und die vertikale Klappe in einer bestimmten Stellung ﬁ xiert.

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.

21 3

TIMER

OFF

Wählen Sie den

Einschalt- bzw. den Ausschalt-Timer aus

• Mit jedem Tastendruck:

Stellen Sie die

gewünschte Uhrzeit ein

Bestätigen

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw. auszuwählen, dann die Taste

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste ON bzw. zu drücken, dann die Taste

• Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.

• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

SET

CANCELCANCE

Beispiel: AUS um 22:00

Cancel

OFF

zum Auswählen von bzw.

OFF

SET

OFF

CANCEL

SET

, um bzw.

Deutsch Bedienung

Automatische Neustartsteuerung

• Wenn der Strom nach einem Stromausfall wieder ﬂ ießt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

Hinweise

SLEEP

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

Page 62

Reinigungsanweisungen

Für das Innengerät der Typen Z, XZ, MZ

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Ein verschmutztes Gerät kann Störungen verursachen, und es kann der Fehlercode „H99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

•

Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.

•

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

•

Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

•

Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (

•

Verwenden Sie kein Wasser, das über 40 °C warm ist.

pH-Wert ca. 7).

Personenaktivitätssensor

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Personen-Aktivitätssensor

Der Sensor sollte nicht mit harten, spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden und Fehlfunktionen verursachen könnte.

•

Entfernen des Luftﬁ lters Einsetzen des Luftﬁ lters

Frontverkleidung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Entfernen der Frontabdeckung

Ziehen Sie es heraus und heben Sie es an.

Innengerät

Frontverkleidung

Aluminiumlamellen

Luftﬁ lter

Einmal alle 2 Wochen

Gehen Sie beim Waschen und Ausspülen der Luftﬁ lter vorsichtig vor, damit die Filteroberﬂ äche nicht beschädigt wird. Lassen Sie den Luftﬁ lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer. Beschädigte Filter sind zu ersetzen.

Die Haken

an beiden Enden.

Anbringen der Frontabdeckung

Schieben Sie es in.

Nach unten klappen.

Drücken Sie beide enden und die Mitte der

Vorderseite.

Auf

beiden Seiten einhängen

Im Gerät einhaken

Kontrollen nach einer längeren Betriebsunterbrechung

•

Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥8 °C HEIZEN: ≥14 °C

Längere Betriebsunterbrechung

•

Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

•

Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

•

Entfernen Sie die Batterien aus der Fernbedienung.

Page 63

Reinigungsanweisungen

Für das Innengerät der Typen TZ, MTZ

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Frontabdeckung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Entfernen der Frontabdeckung

Nach unten ziehen

Nach

oben klappen

Anbringen der Frontabdeckung

Auf beiden Seiten einhängen

• Gehen Sie beim Waschen und Ausspülen

• Lassen Sie den Luftﬁ lter im Schatten trocknen, nie in

• Beschädigte Filter sind zu ersetzen.

Entfernen des Luftﬁ lters Einsetzen des Luftﬁ lters

Innengerät

Frontabdeckung

Luftﬁ lter

Aluminiumlamellen

Luftreinigungsﬁ lter

Luftﬁ lter

Einmal alle 2 Wochen

der Luftﬁ lter vorsichtig vor, damit die Filteroberﬂ äche nicht beschädigt wird.

direktem Sonnenlicht oder an einem Feuer.

Im Gerät einhaken

Luftreinigungsﬁ lter

• Waschen Sie den Luftreinigungsﬁ lter nicht.

• Der Filter sollte etwa alle 2 Jahre ausgewechselt werden. Beschädigte Filter sind ebenfalls auszuwechseln. Bestellnummer: CZ-SA31P

Luftreinigungsﬁ lter

Reinigungsanweisungen

Deutsch

Nach unten klappen Beide Enden der Frontabdeckung nach unten

drücken Für CS-TZ18SKEW, CS-TZ24SKEW:

Drücken Sie in der Mitte auf die Frontabdeckung

Kontrollen nach einer längeren Betriebsunterbrechung

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥ 8°C

Längere Betriebsunterbrechung

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

• Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

• Entfernen Sie die Batterien aus der Fernbedienung.

HEIZEN: ≥ 14°C

Page 64

Störungssuche

TIMER

CANCEL

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache

Aus dem Innengerät tritt Nebel aus. Während des Betriebs ist das Geräusch ﬂ ießenden Wassers zu hören.

Im Raum herrscht ein eigenartiger Geruch.

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Es strömt trotz Ausschaltens des Geräts weiter Luft aus. Nach dem Neustart verzögert sich der Betrieb um einige Minuten. Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt im Heizbetrieb, die

Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen. Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen. Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs. Plätschernde Geräusche während des Betriebs.• Nanoe wird auf dem Gerät erzeugt. Staubansammlung an der Wand.

Im Kühl- bzw. Entfeuchtungsbetrieb stoppt das Innengerät, und das POWER-Symbol blinkt. Verfärbung einiger Plastikteile.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut.

Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.)

Das Gerät funktioniert nicht.

Das Gerät empfängt kein Signal von der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

•

Ungewöhnliche Geräusche während des Betriebs.

•

Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

•

Wasser tropft aus dem Innengerät.

•

Der Sicherungsautomat schaltet sich häuﬁ g ab.

•

Das Stromkabel wird ungewöhnlich warm.

•

Schalter oder Tasten funktionieren nicht ordnungsgemäß.

•

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

•

Durch das Gerät strömt Kältemittel.

•

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

•

Dies dient dazu, Gerüche zu entfernen.

•

Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).

•

Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

•

Auf den Rohren kann Wasser kondensieren oder verdunsten.

•

Die Timer-Funktion wird täglich ausgeführt.

•

Das Gerät beﬁ ndet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).

•

Hierdurch wird verhindert, dass kalte Luft austritt.

•

Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.

•

Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

•

Durch Luftzirkulation oder vom Klimagerät erzeugte statische Elektrizität. Manche Tapetenarten können die Ansammlung von Staub begünstigen (häuﬁ ge Reinigung des Bereichs rund um das Klimagerät empfohlen).

•

Das System wurde gesperrt, damit es nur im Heizbetrieb läuft.

•

Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

•

Stellen Sie die Temperatur richtig ein.

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

Reinigen oder ersetzen Sie die Luftﬁ lter.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Überprüfen Sie, ob das Gerät schief steht.

•

Schließen Sie das Frontgitter richtig.

•

Legen Sie die Batterien richtig ein.

•

Ersetzen Sie schwache Batterien.

•

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

•

Überprüfen Sie, ob der Timer gestellt wurde.

•

Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

•

Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

CHECK-Taste 5 Sekunden lang drücken

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden

Je nach Störung kann das Gerät nach erneutem Einschalten

• eventuell eingeschränkt verwendet werden. Beim Einschalten

TIMER

OFF

ertönen in diesem Fall 4 Pieptöne.

SET

CANCEL

Pfeiltaste drücken,

bis ein Piepton ertönt, dann den Fehlercode ablesen

Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit

Page 65

Informationen

Deutsch

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall

erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Für das Innengerät der Typen Z, XZ, MZ

Diese Klimaanlage enthält biozide Anteile.

Die ionisierte Luft, die durch ein in der Klimaanlage integriertes Gerät erzeugt wird, deaktiviert Bakterien und Viren in der Luft sowie auf Oberﬂ ächen und hemmt darüber hinaus die Schimmelbildung auf Oberﬂ ächen. Wirkstoffe: Hydroxylradikale, die aus der Umgebungsluft erzeugt werden

Deutsch Störungssuche / Informationen

Page 66

Per unità interna Z, XZ, MZ

Garantire la massima sensazione di benessere, aria pulita e ottimizzare il risparmio energetico

ECONAVI + INVERTER La perfetta tecnologia di risparmio energetico

ECONAVI rileva l’ambiente in cui normalmente si spreca energia e regola la potenza di raffreddamento/ riscaldamento a seconda delle condizioni ambientali e dei livelli di attività. Quindi, l’INVERTER sfrutta i dati del sensore ECONAVI e varia la velocità di rotazione del compressore. Ciò consente di ottimizzare il funzionamento del raffreddamento/riscaldamento, riducendone lo spreco.

Per dettagli, vedere “Per saperne di più...”.

nanoe Per un ambiente più fresco e pulito

nanoe genera gli ioni negativi utilizzando l’aria nella stanza per fornire aria più sana. Fornisce inoltre un effetto idratante sulla pelle o sui capelli e riduce l’odore nella stanza e la propagazione di muffe e batteri.

Indice

Precauzioni per la sicurezza................................................................................................................ 70-71

Modalità d’uso Per saperne di più... Modalità d’uso Istruzioni per il lavaggio Istruzioni per il lavaggio

Soluzione dei problemi ............................................................................................................................ 80

Informazioni .............................................................................................................................................. 81

Per unità interna Z, XZ, MZ

Per unità interna TZ, MTZ

Per unità interna Z, XZ, MZ Per unità interna TZ, MTZ

...................................................................................... 72-73

............................................................................. 74-75

........................................................................................ 76-77

............................................................................. 78

............................................................................... 79

Page 67

Multi sistema di climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

• Per le caratteristiche complete del prodotto, fare riferimento al catalogo.

Unità interne

• È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.

• Durante il funzionamento, non è possibile attivare contemporaneamente le modalità CALDO e FREDDO nelle varie unità interne.

• L’indicatore di alimentazione lampeggia per indicare che l’unità interna è in stand-by per la modalità operativa differente.

• Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l’unità interna si arresta e l’indicatore POWER lampeggia.

Unità interne

Accessori

• Telecomando

• 2 batterie AAA o R03

• Supporto telecomando

• 2 viti per supporto telecomando

Unità esterna Split multipla

Condizioni operative

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo. DBT: Temperatura con bulbo secco / WBT: Temperatura con bulbo bagnato

Unità esterna Split multipla

Temperature (°C)

FREDDO

CALDO

CU-3E18PBE, CU-4E23PBE,

Interna

DBT WBT DBT WBT

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

DBT WBT

43 26 16 11 24 18

-10 -11

Italiano

Page 68

Guida rapida

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

Per unità interna Z, XZ, MZ

Inserimento delle batterie

Estrarre il coperchio posteriore del telecomando Inserire batterie AAA o R03 (può essere utilizzato per circa

1 anno)

Chiudere il coperchio

2 3

TIMER

OFF

SET

CANCEL

Impostazione dell’orario

Premere CLOCK

Impostazione timer

Confermare

Funzionamento di base

Selezionare la modalità desiderata

AUTO HEAT DRY

Avviare/arrestare l’apparecchio

3 1

MODE

SLEEP

LEE

TIMER

OFF/ON

MILD DRY

TEMP

AIR SWING

AIR SWIN

FAN SPEED

AN SPEE

OFF

SET

CANCEL

POWER

• Si prega di notare l’indicazione di spegnimento sul display per l’avvio dell’unità.

Selezionare la temperatura desiderata

• Gamma di selezione: 16 °C ~ 30 °C.

• L’utilizzo dell’unità entro la gamma di temperatura consigliata può far risparmiare energia. CALDO : 20 °C ~ 24 °C. FREDDO : 26 °C ~ 28 °C. SECCO : 1 °C ~ 2 °C in meno della temperatura ambiente.

• Per oscurare o ripristinare la luminosità dell’indicatore dell’unità, tenere premuto

COOL

per 5 secondi.

• Usare il telecomando entro 8 metri dal ricevitore telecomando dell’unità interna.

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modiﬁ ca senza preavviso e verranno aggiornati in base alle innovazioni future.

Page 69

Guida rapida

TIMER

CANCEL

TIMER

CANCEL

TIMER

CANCEL

Per unità interna TZ, MTZ

MODE

SLEEP

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

TIMER

OFF

LEE

TIMER

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

Inserimento delle batterie

Estrarre il coperchio posteriore del telecomando Inserire batterie AAA o R03 (può essere utilizzato per circa

1 anno)

Chiudere il coperchio

Impostazione dell’orario

Premere CLOCK

Impostazione timer

Confermare

Funzionamento di base

Selezionare la modalità desiderata

AUTO HEAT

2 1

OFF/ON

MODE

TEMP

SLEEP

LEE

TIMER

OFF

CS-TZ24SKEW

FAN SPEED

AN SPEE

AIR SWING

IR SWIN

SET

CANCEL

DRY

Avviare/arrestare l’apparecchio

• Si prega di notare l’indicazione di spegnimento sul display per l’avvio dell’unità.

Selezionare la temperatura

desiderata

• Gamma di selezione: 16°C ~ 30°C.

• L’utilizzo dell’unità entro la gamma di temperatura consigliata può far risparmiare energia. CALDO : 20°C ~ 24°C. FREDDO : 26°C ~ 28°C. SECCO : 1°C ~ 2°C in meno della

• Per oscurare o ripristinare la luminosità dell’indicatore dell’unità, tenere premuto

per 5 secondi.

• Usare il telecomando entro 8 metri dal ricevitore telecomando dell’unità interna.

COOL

temperatura ambiente.

Italiano

Page 70

Precauzioni per la sicurezza

Ingresso

aria

Ingresso

aria

Uscita aria

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli: L’accesso a questi apparecchi non è destinato ad altre persone.

Questo simbolo

AVVERTENZE

ATTENZIONE

Le istruzioni sono classiﬁ cate in varie tipologie, contrassegnate dai seguenti simboli:

Unità interna

Uscita aria

Telecomando

Unità esterna

indica un pericolo di morte o lesioni gravi.

Questo simbolo indica un rischio di lesioni o danni materiali.

Questo simbolo indica un’azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

Alimentazione

Ingresso

aria

Ingresso

aria

Uscita aria

Unità interna e unità esterna

L’uso di questo apparecchio non è destinato a bambini di 8 anni e oltre e persone con capacità ﬁ siche, sensoriali o mentali ridotte, o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso sicuro dell’apparecchio e comprendano i rischi implicati. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione da parte dell’utente non devono essere effettuate da bambini senza supervisione.

Per la pulizia delle parti interne, la riparazione, l’installazione, la rimozione e la reinstallazione dell’unità, consultare un rivenditore autorizzato o uno specialista. L’installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l’uso di qualunque tipo di refrigerante speciﬁ cato. L’uso di un refrigerante diverso da quello speciﬁ cato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inﬁ ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni.

Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all’aria fredda per un periodo di tempo prolungato al ﬁ ne di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull’unità, si può cadere in modo accidentale.

Telecomando

Non permettere a bambini piccoli di giocare con il telecomando, al ﬁ ne di evitare che ingeriscano accidentalmente le batterie.

AVVERTENZE

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzare un cavo modiﬁ cato, un connettore, una prolunga o un cavo non speciﬁ cato.

Page 71

Per evitare surriscaldamento, incendio o shock elettrico:

•

Non condividere la presa di corrente con alri apparecchi.

•

Non utilizzare con mani bagnate.

•

Non piegare eccessivamente il cavo di alimentazione elettrica.

•

Non mettere in funzione o arrestare l’unità inserendo o tirando la spina di alimentazione.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualiﬁ cato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

•

Inserire correttamente la spina di alimentazione.

•

La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quandosi veriﬁ ca un’anormalità/guasto escollegare la spina dalla presa di corrente o portare l’interruttore o il salvavita su OFF. (Rischio di fumo/ﬁ amme/scosse elettrice) Esempi di anormalità/guasto

•

L’interruttore differenziale (ELCB) scatta di frequente.

•

Si sente un odore di bruciato.

•

Si nota un rumore o vibrazione anormale dell’unità.

•

L’unità interna perde acqua.

•

Il cavo o spina di alimentazione si scaldano in maniera anormale.

•

Non è possibile controllare la velocità della ventola.

•

L’unità smette immediatamente di funzionare quando la si accende.

•

La ventola non si ferma neanche se si

interrompe il funzionamento. Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

- Prima di pulire o eseguire la manutenzione,

- In caso di inutilizzo prolungato

dell’apparecchio, oppure

- Durante attività anomala delle spie luminose.

ATTENZIONE

Unità interna e unità esterna

Non lavare l’unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al ﬁ ne di evitare danni o corrosione all’unità.

Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d’arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria.

Non esporre piante o animali direttamente al ﬂ usso dell’aria per evitare lesioni, ecc.

Non toccare l’aletta in alluminio afﬁ lata, parti afﬁ late possono causare delle lesioni.

Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità.

Non installare l’unità in aree con presenza di olio e fumo per prevenire danni all’unità.

Non smontare l’unità per la pulizia al ﬁ ne di evitare lesioni.

Quando si pulisce l’unità, non salire su una panca instabile per evitare lesioni.

Non posizionare un vaso o un contenitore d’acqua sull’unità. L’acqua può entrare nell’unità e ridurre l’isolamento. Ciò può causare uno shock elettrico.

Non aprire la ﬁ nestra o la porta per un periodo di tempo prolungato durante il funzionamento in modalità FREDDO/SECCO.

Evitare perdite d’acqua assicurandosi che il tubo di scarico sia:

- Collegato correttamente,

- Mantenuto libero da canali di scolo e contenitori, oppure

- Non immerso in acqua Dopo un lungo periodo di uso o un utilizzo

con qualsiasi attrezzatura che funziona con combustibile, areare regolarmente la stanza.

Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.

Telecomando

Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando.

Per prevenire malfunzionamenti o danni del telecomando:

•

Se si prevede che l’apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.

•

Devono essere inserite nuove batterie dello stesso tipo che rispettano la polarità indicata.

Alimentazione

Non staccare la spina tirando il cavo al ﬁ ne di prevenire uno shock elettrico.

Precauzioni per la sicurezza

Italiano

Page 72

TIMER

CANCEL

TEMP

Modalità d’uso

Per unità interna Z, XZ, MZ

Multipla

Sistema Multi Split

Per ottimizzare il risparmio

energetico

ECONAVI

Per selezionare la modalità

MODE

operativa

Modalità AUTO - Per la propria comodità

Durante la selezione della modalità operativa, all’inizio

• l’indicatore di alimentazione lampeggia.

•

Multipla

Modalità CALDO - Per godere dell’aria calda

•

Modalità FREDDO - Per godere dell’aria fresca

•

Modalità SECCO - Per deumidiﬁ care l’ambiente

•

L’unità seleziona la modalità operativa ogni 3 ore sulla base dell’impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

L’unità richiede un po’ di tempo per riscaldarsi. Durante questa operazione, all’inizio l’indicatore di alimentazione lampeggia.

Per risparmiare energia mentre il condizionatore è in modalità FREDDO, utilizzare delle tende per impedire l’ingresso di calore e della luce solare.

La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

Per ottimizzare la sensazione di

SLEEP

riposo notturno ristoratore

(Cancella)

Questa operazione garantisce un ambiente confortevole durante il riposo notturno. Regola automaticamente la temperatura di riposo notturno durante il periodo di attivazione. L’indicatore dell’unità interna si oscura quando questa funzione è attivata. Non è applicabile se la luminosità dell’indicatore si è oscurata. Questa operazione è integrata con il timer di attivazione (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 ore). Può essere impostato con un singolo timer e un doppio timer. Quando viene usata assieme al timer di spegnimento, la funzione di riposo notturno ha la priorità. Può essere annullata premendo nuovamente il tasto corrispondente ﬁ nché non raggiunge 0.0h.

Sensore di attività umana

Display telecomando

OFF/ON

FF/

MODE

SLEEP

FAN SPEED

TIMER

OFF

MILD DRY

TEMP

AIR SWING

FAN SPEED

SET

CANCEL

Selezione della velocità ventola

(Display telecomando)

Sensore di luce solare e ricevitore telecomando

Indicatore

POWER

TIMER

ECONAVI

nanoe

(Bianco) (Bianco) (Bianco) (Bianco)

Tenere premuto per circa 10 secondi per mostrare l’impostazione della temperatura in °C o °F.

Tenere premuto per circa 5 secondi per impostare l’indicazione oraria su 12 (am/pm) o 24 ore.

Premere per ripristinare l’impostazione predeﬁ nita del telecomando.

Da non utilizzare in operazioni normali.

Per alternare tra il livello potente e silenzioso

(Display telecomando)

POWERFUL

POTENTE: Per raggiungere rapidamente la temperatura

La funzione si arresta automaticamente dopo 20 minuti.

•

SILENZIOSO: Per godere di un funzionamento silenzioso

• Questa operazione riduce il rumore del ﬂ usso d’aria dell’unità.

QUIET

(NORMAL)

• Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

Page 73

CANCEL

Per dettagli, vedere “Per saperne di più...”.

Per garantire una sensazione di benessere e un ambiente più pulito

nanoe

•

Questa operazione fornisce un effetto idratante sulla pelle e sui capelli e riduce l’odore e la propagazione di particelle che scatenano reazioni allergiche, come il polline, dalla stanza.

Per migliorare l’umidità e il

MILD DRY

livello di condensa

Multipla

• Funzione non applicabile.

Regolazione della direzione del

AIR SWING

ﬂ usso dell’aria

(Display telecomando)

•

Mantenere l’ambiente ventilato.

•

In modalità FREDDO/SECCO, se è impostata l’opzione AUTO, la griglia per lo spostamento dell’aria si muoverà a destra/sinistra e si alzerà e abbasserà automaticamente.

•

In modalità CALDO, se è impostata l’opzione AUTO, la griglia orizzontale per lo spostamento dell’aria si porta a una posizione predeterminata. La griglia verticale si sposta a sinistra/destra dopo che la temperatura aumenta.

•

Non regolare manualmente la direzione delle alette.

Tasto Auto OFF/ON

Da utilizzare quando il telecomando è fuori posto o presenta anomalie. Sollevare il pannello anteriore:

1. Premere il tasto una volta per usare la modalità AUTO.

2. Premere e tenere premuto

AUTO

OFF/ON

il tasto ﬁ no a quando non si sente 1 bip, quindi rilasciare, per usare la modalità FREDDO forzato.

3. Ripetere il punto 2. Premere e tenere premuto il tasto ﬁ no a quando non si sentono 2 bip, quindi rilasciare per usare la modalità CALDO forzato.

•

Premere nuovamente il tasto per spegnere.

Controllo avvio automatico

•

Se si ripristina l’alimentazione dopo un’interruzione di corrente, il funzionamento si riavvia automaticamente dopo un periodo di tempo con la modalità di funzionamento e la direzione del ﬂ usso d’aria precedente.

•

Questo controllo non è applicabile quando si imposta TIMER.

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l’ACCENSIONE o lo SPEGNIMENTO dell’unità a orari diversi predeﬁ niti.

21 3

TIMER

OFF

Selezionare l’accensione

(ON) o lo spegnimento

SET

CANCEL

Esempio: OFF alle 22:00

(OFF) del timer

• Ogni volta che viene premuto:

Cancel

Impostazione timer

Confermare

OFF

SET

TIMER

•

Per annullare il timer ON o OFF, premere ON o per selezionare i rispettivi o quindi premere

•

Se il timer è annullato manualmente o a causa di un’interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o rispettivi o quindi premere

•

L’impostazione del timer più prossimo sarà

OFF

per selezionar i

SET

visualizzata e attivata in sequenza.

•

Quando si imposta il Timer ON (accensione), l’unità potrebbe iniziare a funzionare prima dell’orario impostato (ﬁ no a 35 minuti prima), al ﬁ ne di raggiungere in tempo la temperatura desiderata.

•

Il funzionamento del timer si basa sull’orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l’impostazione dell’orario, fare riferimento alla guida rapida.

OFF

CANCEL

Nota

, , ,

• Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

• Non può essere selezionato contemporaneamente.

SLEEP

Modalità d’uso

Italiano

Page 74

Per saperne di più...

Per unità interna Z, XZ, MZ

Multipla

ECONAVI

Nota

L’unità comincerà ad inizializzare (per circa 1 minuto)

Il sensore di attività umana e il sensore di luce solare inizieranno i rilevamenti.

AIR SWING

Funzionamento del sensore di attività umana

ECONAVI ;

Modalità

FREDDO/ SECCO

CALDO

ECONAVI

Controllo accurato della temperatura durante la bassa attività per massimizzare il risparmio energetico.

Modalità

FREDDO/ SECCO

Rilevando la presenza umana e l’attività, l’unità controlla la temperatura ambiente per risparmiare energia.

Bassa attività Normale attivitàUmana

Temperatura impostata

Umana

Temperatura impostata

+1 °C

Bassa attività

ECONAVI approfittano del fatto che per sua natura, l’essere umano impiega del tempo ad avvertire l’aumento della temperatura in condizioni di bassa attività; pertanto l’unità regola la temperatura per massimizzare il risparmio energetico senza compromettere la sensazione di benessere.

Quando è stato selezionato l’AIR SWING manuale, le funzioni ECONAVI saranno cancellate.

Alta attività Assente

Sistema Multi Split

+2 °C

-2 °C-2 °C

Page 75

Funzionamento del sensore di luce solare

ECONAVI ; Rilevando l’intensità della luce solare, l’unità regola la temperatura per

Modalità

FREDDO/ SECCO

CALDO

In una stanza senza ﬁ nestre o con tende spesse, il sensore di luce solare la valuta come condizione nuvolosa/notturna.

•

Il sensore di attività umana inizierà anche ad eseguire una scansione dell’area della fonte di calore e di movimento in una stanza.

• In base all’attività dell’area la griglia direzionale del ﬂ usso d’aria orizzontale si regolerà ﬁ ssa ad una posizione predeterminata o oscillante a sinistra/destra.

• La prestazione del sensore di attività umana è inﬂ uenzata dalla posizione dell’unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.

• Il sensore di attività umana può:

- scambiare erroneamente un oggetto con fonte di calore e movimento simile ad un

essere umano, quali animali domestici, ecc.

- scambiare erroneamente come fonte di non calore e movimento una persona che non si

muove per un certo periodo di tempo.

• Non collocare oggetti di grandi dimensioni vicino al sensore e tenere le unità di riscaldamento o gli umidiﬁ catori lontano dalla zona di rilevamento del sensore Possono causare un malfunzionamento del sensore.

risparmiare energia.

Condizioni ambientali

+1 °C

Temperatura impostata

-1 °C -1 °C

Area di rilevamento

ECONAVI è attivato, l’unità mantiene la temperatura impostata ﬁ nché non viene rilevata un’elevata intensità della luce solare. Il sensore di luce solare rileva l’intensità della luce solare quando cambia il tempo o il giorno/ la notte, e l’unità regola la temperatura.

120º

Per saperne di più...

Italiano

Page 76

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

Modalità d’uso

Per unità interna TZ, MTZ

Per alternare tra il livello potente e silenzioso

(Display telecomando)

POWERFUL

POTENTE: Per raggiungere rapidamente la temperatura

•

La funzione si arresta automaticamente dopo 20 minuti.

SILENZIOSO: Per godere di un funzionamento silenzioso

Questa operazione riduce il rumore del ﬂ usso d’aria dell’unità.

•

MODE

QUIET

(NORMAL)

Tenere premuto per circa 10 secondi per mostrare l’impostazione della temperatura in °C o °F.

Per selezionare la modalità operativa

Modalità AUTO - Per la propria comodità

•

Durante la selezione della modalità operativa, all’inizio l’indicatore di alimentazione lampeggia.

•

Multipla

L’unità seleziona la modalità operativa ogni 3 ore sulla base dell’impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

Modalità CALDO - Per godere dell’aria calda

L’unità richiede un po’ di tempo per riscaldarsi.

• Durante questa operazione, all’inizio l’indicatore di alimentazione lampeggia.

Modalità FREDDO - Per godere dell’aria fresca

•

Per risparmiare energia mentre il condizionatore è in modalità FREDDO, utilizzare delle tende per impedire l’ingresso di calore e della luce solare.

Modalità SECCO - Per deumidiﬁ care l’ambiente

•

La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

Per ottimizzare la sensazione

SLEEP

di riposo notturno ristoratore

MODE

SLEEP

TIMER

Multipla

Sistema Multi Split

Ricevitore telecomando e indicatore

POWER

(Verde)

TIMER

(Arancione)

Display telecomando

OFF/ON

MODE

SLEEP

TIMER

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

OFF/ON

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

•

Questa operazione garantisce un ambiente confortevole durante il riposo notturno. Regola automaticamente la temperatura di riposo notturno durante il periodo di attivazione.

•

L’indicatore dell’unità interna si oscura quando questa funzione è attivata. Non è applicabile se la luminosità dell’indicatore si è oscurata.

•

Questa operazione è integrata con il timer di attivazione (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 ore).

•

Può essere impostato con un singolo timer e un doppio timer. Quando viene usata assieme al timer di spegnimento, la funzione di riposo notturno ha la priorità.

•

Può essere annullata premendo nuovamente il tasto corrispondente ﬁ nché non raggiunge 0.0h.

Per regolare la direzione del

Tasto Auto OFF/ON

ﬂ usso dell’aria orizzontale

(Cancella)

•

Regolabile manualmente.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

Da non utilizzare in operazioni normali.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Da utilizzare quando il telecomando è fuori posto o presenta anomalie. Sollevare il pannello anteriore:

•

Per usare la modalità AUTO, premere il tasto una volta.

•

Per usare la modalità FREDDO, premere e tenere premuto il tasto ﬁ no a quando non si sente 1 bip, quindi rilasciare.

•

Per usare la modalità CALDO, premere e tenere premuto il tasto ﬁ no a quando non si sente 1 bip, quindi rilasciare. E premere nuovamente ﬁ no a quando si sentono 2 bip, quindi rilasciare.

•

Premere nuovamente il tasto per spegnere.

Premere per ripristinare l’impostazione predeﬁ nita del telecomando.

Tenere premuto per circa 5 secondi per impostare l’indicazione oraria su 12 (am/pm) o 24 ore.

CS-TZ24SKEW

Page 77

FAN SPEED

Selezione della velocità ventola

(Display telecomando)

AUTO FAN

•

Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

•

Per avere un funzionamento con priorità di rumore ridotto, selezionare la velocità minima della ventola ( ).

Regolazione della direzione del

AIR SWING

ﬂ usso dell’aria verticale ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Display telecomando)

•

Mantenere l’ambiente ventilato.

•

In modalità FREDDO/SECCO, se è impostata l’opzione AUTO, l’aletta per lo spostamento dell’aria si alzerà/abbasserà automaticamente.

•

Non regolare manualmente le alette.

Regolazione della direzione del

AIR SWING

ﬂ usso dell’aria (CS-TZ24SKEW)

(Display telecomando)

•

Mantenere l’ambiente ventilato.

•

In modalità FREDDO/SECCO, se è impostata l’opzione AUTO, le alette si muoveranno a destra/sinistra e si alzeranno e abbasseranno automaticamente.

•

In modalità CALDO, se è impostata l’opzione AUTO, l’aletta orizzontale per lo spostamento dell’aria si porta a una posizione predeterminata. L’aletta verticale si sposta a sinistra/destra dopo che la temperatura aumenta.

•

Se si imposta su manuale, le alette orizzontali e verticali sono ﬁ sse sulla posizione predeterminata.

•

Non regolare manualmente le alette.

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l’ACCENSIONE o lo SPEGNIMENTO dell’unità a orari diversi predeﬁ niti.

21 3

TIMER

OFF

Selezionare l’accensione

(ON) o lo spegnimento (OFF) del timer

Ogni volta che viene premuto:

•

Impostazione timer

Confermare

•

Per annullare il timer ON o OFF, premere ON o per selezionare i rispettivi o quindi premere

•

Se il timer è annullato manualmente o a causa di un’interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o rispettivi o quindi premere

•

L’impostazione del timer più prossimo sarà visualizzata e attivata in sequenza.

•

Il funzionamento del timer si basa sull’orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l’impostazione dell’orario, fare riferimento alla guida rapida.

SET

CANCELCANCE

Cancel

Esempio: OFF alle 22:00

OFF

SET

OFF

per selezionar i

SET

OFF

CANCEL

Modalità d’uso

Italiano

Controllo avvio automatico

•

Questo controllo non è applicabile quando si imposta TIMER.

Nota

SLEEP

•

Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

Page 78

Istruzioni per il lavaggio

Per unità interna Z, XZ, MZ

Per assicurare una performance ottimale dell’unità, la pulizia deve essere eseguita a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore “H99”. Consultare un rivenditore autorizzato.

•

Spegnere l’apparecchio e staccare la spina prima di pulirlo.

•

Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero causare lesioni.

•

Non lavare l’apparecchio con benzina, solventi o polveri abrasive.

•

Impiegare esclusivamente saponi o detergenti neutri per la casa ( pH 7).

•

Non usare acqua ad una temperatura superiore a 40 °C.

Sensore di attività umana

Unità interna

Asciugare l’apparecchio con un panno morbido e asciutto.

Sensore di attività umana

Non colpirlo o premere con forza su di esso, né maneggiarlo con un oggetto afﬁ lato. Ciò può causare danni e malfunzionamento.

• Lavare/risciacquare delicatamente i ﬁ ltri con acqua al ﬁ ne di evitare danni alla loro superﬁ cie.

• Asciugare accuratamente i ﬁ ltri all’ombra, lontano da ﬁ amme o dalla luce diretta del sole.

• Sostituire i ﬁ ltri danneggiati.

Togliere il ﬁ ltro dell’aria Fissare il ﬁ ltro dell’aria

Pannello anteriore

Lavare delicatamente ed asciugare.

Rimuovere il pannello anteriore

Estrarre e sollevare.

Unità interna

Pannello anteriore

Aletta in alluminio

Filtro dell’aria

Una volta ogni 2 settimane

Rilasciare

i ganci su entrambe le estremità.

Chiuderlo saldamente

Spingere.

Chiuderlo

Premere sulle estremità e il centro del

pannello anteriore.

Inserire

ad entrambi i lati

Inserire nell’unità

Per l’ispezione stagionale dopo un periodo di inattività prolungato

•

Controllo delle batterie del telecomando.

•

Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

•

Usare il tasto OFF/ON automatico per selezionare il funzionamento FREDDO/CALDO. Dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria:

FREDDO: ≥8 °C CALDO: ≥14 °C

Prima di lunghi periodi di inattività

•

Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

•

Spegnere l’apparecchio e scollegare il cavo di alimentazione.

•

Togliere le batterie dal telecomando.

Page 79

Istruzioni per il lavaggio

Per unità interna TZ, MTZ

•

Spegnere l’apparecchio e staccare la spina prima di pulirlo.

•

Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero causare lesioni.

•

Non lavare l’apparecchio con benzina, solventi o polveri abrasive.

•

Impiegare esclusivamente saponi o detergenti neutri per la casa ( pH7).

•

Non usare acqua ad una temperatura superiore a 40°C.

Unità interna

Asciugare l’apparecchio con un panno morbido e asciutto.

Pannello anteriore

Lavare delicatamente ed asciugare.

Rimuovere il pannello anteriore

Estrarre

Sollevare

Chiuderlo saldamente

Inserire ad entrambi i lati

Chiuderlo

Premere sulle estremità del pannello anteriore

Per CS-TZ18SKEW, CS-TZ24SKEW: Premere al centro del pannello anteriore

Unità interna

Filtro dell’aria

Aletta in alluminioPannello anteriore

Filtro di puriﬁ cazione dell’aria

Filtro dell’aria

Una volta ogni 2 settimane

Lavare/risciacquare delicatamente i

• ﬁ ltri con acqua al ﬁ ne di evitare danni alla loro superﬁ cie.

•

Asciugare accuratamente i ﬁ ltri all’ombra, lontano da ﬁ amme o dalla luce diretta del sole.

•

Sostituire i ﬁ ltri danneggiati.

Togliere il ﬁ ltro dell’aria Fissare il ﬁ ltro dell’aria

Inserire nell’unità

Filtro di puriﬁ cazione dell’aria

•

Non lavare il ﬁ ltro di puriﬁ cazione dell’aria.

•

Sostituire il ﬁ ltro ogni 2 anni o sostituire i ﬁ ltri danneggiati. Codice: CZ-SA31P

Istruzioni per il lavaggio

Filtro di puriﬁ cazione dell’aria

Per l’ispezione stagionale dopo un periodo di inattività prolungato

•

Controllo delle batterie del telecomando.

•

Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

•

FREDDO: ≥ 8°C CALDO: ≥ 14°C

Prima di lunghi periodi di inattività

•

Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

•

Spegnere l’apparecchio e scollegare il cavo di alimentazione.

•

Togliere le batterie dal telecomando.

Italiano

Page 80

Soluzione dei problemi

TIMER

CANCEL

Le condizioni seguenti indicano un guasto.

Condizione Causa

Sembra che dall’unità interna fuoriesca della nebbia.• Effetto di condensa dovuto al processo di raffreddamento.

•

Rumore di acqua durante il funzionamento. L’ambiente ha un odore particolare.

La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.

Il ﬂ usso continua anche dopo l’interruzione del funzionamento. L’operazione è ritardata di qualche minuto dopo il riavvio. Dall’unità esterna fuoriesce acqua/vapore. L’indicatore TIMER rimane sempre acceso. La spia POWER lampeggia durante la modalità CALDO

mentre l’aria fornita non è più calda (e la griglia è chiusa). La ventola interna si arresta di tanto in tanto quando si

imposta la modalità riscaldamento. L’indicatore POWER lampeggia prima che si accenda

l’unità. Rumori di urti durante il funzionamento. Rumori di spruzzi durante il funzionamento.

Polveri accumulate sulla parete.

Durante la modalità FREDDO/SECCO, l’unità interna si arresta e l’indicatore POWER lampeggia.

Scolorimento di alcune parti in plastica.

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

Condizione Controllare

La modalità CALDO/FREDDO non funziona in maniera efﬁ ciente.

Rumore durante il funzionamento.

Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.)

L’apparecchio non funziona.

L’unità non riceve il segnale dal telecomando.

FUNZIONAMENTO ANOMALO

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

•

Durante il funzionamento si sentono rumori anomali.

•

Penetrazione di acqua o di corpi estranei nel telecomando.

•

L’unità interna perde acqua.

•

L’interruttore salvavita scatta frequentemente.

•

Il cavo di alimentazione su surriscalda in modo anomalo.

•

Funzionamento anomalo di interruttori o pulsanti.

Flusso del refrigerante all’interno dell’unità.

•

Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.

•

Ciò consente di eliminare gli odori circostanti.

•

Eliminazione del calore restante dall’unità interna (massimo 30 secondi).

•

Il ritardo è una protezione del compressore dell’apparecchio.

•

Condensa o evaporazione nei condotti.

•

L’impostazione Timer si ripete quotidianamente una volta impostata.

•

L’unità è in modalità di sbrinamento (e l’ALETTA DELL’ARIA è impostata su AUTO).

•

Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.

•

Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.

•

I cambiamenti di temperatura causano l’espansione/ contrazione dell’unità.

•

Generazione di nanoe nell’unità.

•

A causa della circolazione dell’aria o dell’elettricità statica generata dal condizionatore d’aria. Alcuni tipi di carta da parati possono raccogliere facilmente la polvere (si consiglia di pulire frequentemente l’area attorno al condizionatore).

•

Il sistema si è bloccato per funzionare solo in modalità CALDO.

•

Lo scolorimento è soggetto a tipi di materiali utilizzati nelle parti in plastica e aumenta se esposto a calore, luce solare, luce UVA o fattori ambientali.

•

Impostare la temperatura corretta.

•

Chiudere tutte le porte e ﬁ nestre.

•

Pulire o sostituire i ﬁ ltri.

•

Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria.

•

Veriﬁ care che l’unità sia stata installata in maniera inclinata.

•

Chiudere correttamente il pannello anteriore.

•

Inserire le batterie in maniera corretta.

•

Sostituire le batterie quasi scariche.

•

Veriﬁ care se è si è attivato l’interruttore di circuito.

•

Veriﬁ care se sono stati impostati i timer.

•

Assicurarsi che il ricevitore non sia ostruito.

•

Alcune luci ﬂ uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

L’unità si arresta e l’indicatore TIMER lampeggia.

Usare il telecomando per vedere il codice di errore.

Premere per 5 secondi

Premere per 5 secondi per uscire dal controllo

Per alcuni errori è possibile riavviare l’unità con una

• operazione limitata con 4 bip durante l’avvio.

TIMER

OFF

SET

CANCEL

Premere ﬁ nché non si sente un “beep”, quindi annotare il codice di errore

Spegnere l’unità e mostrare il codice di errore al rivenditore autorizzato

Page 81

Informazioni

Italiano

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riﬁ uti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero veriﬁ carsi in seguito ad un trattamento inappropriato dei riﬁ uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riﬁ uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riﬁ uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riﬁ uti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Per unità interna Z, XZ, MZ

Il presente climatizzatore incorpora biocidi.

L’aria ionizzata generata da un dispositivo incorporato nel climatizzatore disattiva batteri e virus nell’aria e sulle superﬁ ci e impedisce la crescita di muffa sulle superﬁ ci. Sostanze attive: radicali idrossili generati da aria ambiente

Soluzione dei problemi / Informazioni

Italiano

Page 82

Voor binnenunit type Z, XZ en MZ

Biedt maximaal comfort, schone lucht en een optimaal energieverbruik

ECONAVI + INVERTER De perfecte energiebesparende technologie

ECONAVI detecteert waar energie normaal wordt verspild en past het koel-/verwarmingsvermogen aan afhankelijk van de ruimteomstandigheden en de mate van gebruik. Vervolgens gebruikt INVERTER de sensorgegevens van ECONAVI en regelt de draaisnelheid van de compressor. Hierdoor wordt de koel-/ verwarmingsfunctie geoptimaliseerd en onnodige koeling/verwarming gereduceerd.

Lees "Meer weten…" voor meer informatie.

nanoe Voor een frisser en schoner milieu

De negatief geladen ionen die door nanoe met de lucht in de ruimte worden gemaakt, zorgen dat de lucht gezond is. Het geeft ook een hydraterend effect op de huid en haren, vermindert geuren in de ruimte en beperkt de aangroei van schimmel en bacteriën.

Inhoudsopgave

Veiligheidsmaatregelen .......................................................................................................................86-87

Het gebruik Meer weten... Het gebruik Reinigingsinstructies Reinigingsinstructies

Problemen oplossen ................................................................................................................................ 96

Informatie.................................................................................................................................................. 97

Voor binnenunit type Z, XZ en MZ

Voor binnenunit type TZ en MTZ

Voor binnenunit type Z, XZ en MZ Voor binnenunit type TZ en MTZ

................................................................................. 88-89

............................................................................. 90-91

................................................................................... 92-93

....................................................................... 94

......................................................................... 95

Page 83

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

•

Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Binnenunits

•

Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

•

Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

•

De powerled knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

•

Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

Binnenunits

Accesoires

• Afstandsbediening

• AAA of 2 x R03 batterijen

• Afstandsbedieningshouder

• 2 x schroeven voor de afstandbedieninghouder

Multi-split buitendeel

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik. DBT: Droge bolttemperatuur / WBT: Natte bolttemperatuur

Multi-split buitendeel

CU-3E18PBE, CU-4E23PBE,

Temperatuur (°C)

KOELEN

VERWARMEN

Binnen

DBT WBT DBT WBT

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE,

CU-2E18SBE, CU-3E23SBE

CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE

DBT WBT

43 26 16 11 24 18

-10 -11

Nederlands

Page 84

Snelle gids

TIMER

CANCEL

TIMER

CANCEL

MILD DRY

Voor binnenunit type Z, XZ en MZ

2 3

TIMER

OFF

SET

CANCEL

De batterijen plaatsen

Open het klepje van de afstandsbediening Plaats AAA- of R03-batterijen (kan ~ 1 jaar gebruikt worden)

2 3

Sluit het deksel

Instellen van de klok

Druk op CLOCK

Stel de tijd in

Bevestig

Eenvoudige bediening

Selecteer de gewenste stand

AUTO HEAT DRY

Start/stop het apparaat

3 1

MODE

SLEEP

LEE

TIMER

OFF

OFF/ON

MILD DRY

TEMP

AIR SWING

IR SWIN

FAN SPEED

AN SPEE

SET

CANCEL

POWER

• Let op dat de aanduiding wordt weergegeven voor het starten van de unit.

Stel de gewenste temperatuur in

• Instellingsbereik: 16 °C ~ 30 °C.

• Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen. VERWARMEN : 20 °C ~ 24 °C. KOELEN: 26 °C ~ 28 °C. DROGEN: 1 ˚C ~ 2 ˚C onder kamertemperatuur.

• Om het helderheid van het scherm te dimmen kunt u ingedrukt houden.

COOL

5 seconden

• Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de

binnen-unit.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Page 85

Snelle gids

TIMER

CANCEL

TIMER

CANCEL

TIMER

CANCEL

Voor binnenunit type TZ en MTZ

MODE

SLEEP

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW

CS-MTZ5SKE CS-MTZ7SKE

TIMER

OFF

LEE

TIMER

OFF

2 3

CANCEL

OFF/ON

AIR SWING

TEMP

CANCEL

SET

FAN SPEED

AN SPEE

IR SWIN

SET

De batterijen plaatsen

Open het klepje van de afstandsbediening

Plaats AAA- of R03-batterijen (kan ~ 1 jaar gebruikt worden)

Sluit het deksel

Instellen van de klok

Druk op CLOCK

Stel de tijd in

Bevestig

Eenvoudige bediening

Selecteer de gewenste stand

AUTO HEAT

2 1

OFF/ON

FAN SPEED

AN SPEE

MODE

SLEEP

LEE

TIMER

OFF

TEMP

AIR SWING

IR SWIN

SET

CANCEL

CS-TZ24SKEW

DRY

Start/stop het apparaat

• Let op dat de aanduiding wordt weergegeven voor het starten van de unit.

Stel de gewenste temperatuur in

• Instellingsbereik: 16°C ~ 30°C.

• Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen. VERWARMEN : 20°C ~ 24°C. KOELEN : 26°C ~ 28°C DROGEN : 1°C ~ 2°C onder

• Om het helderheid van het scherm te dimmen kunt u houden.

• Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnenunit.

COOL

kamertemperatuur.

5 seconden ingedrukt

Nederlands

Page 86

Veiligheidsmaatregelen

Luchtinlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiﬁ ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

Met dit teken wordt u

WAARSCHUWING

OPGEPAST

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

Binnenunit

Luchtuitlaat

gewaarschuwd voor de dood of ernstig letsel.

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Stroom Toevoer

Luchtinlaat

Binnenunit En Buitenunit

WAARSCHUWING

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwaliﬁ ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Buitenunit

Luchtinlaat

Luchtuitlaat

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Page 87

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Sluit geen andere apparaten aan op hetzelfde stopcontact.

•

Bedien het apparaat niet met natte handen.

•

Laat geen knikken in het stroomsnoer komen.

•

Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwaliﬁ ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Steek de stekker goed in het stopcontact.

•

Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

•

De ELCB stopt vaak.

•

Men merkt een brandgeur op.

•

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

•

Er lekt water uit de binnenunit.

•

Stroomsnoer of stekker wordt abnormaal heet.

•

Ventilatorsnelheid kan niet geregeld worden.

•

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

•

De ventilator stopt niet, zelfs niet als de eenheid

stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

- Voordat de apparatuur wordt gereinigd of

nagezien.

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

OPGEPAST

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

- Goed aangesloten is,

- Uit de buurt van dakgoten en containers loopt of,

- Niet ondergedompeld is in water Na een lange periode van gebruik of ook gebruik

met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

•

Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

•

Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Stroom Toevoer

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Veiligheidsmaatregelen

Nederlands

Page 88

Het gebruik

TIMER

CANCEL

TEMP

Voor binnenunit type Z, XZ en MZ

Meerdere

Multi Split-systeem

Om energiebesparing te

optimaliseren

ECONAVI

MODE

De bedrijfsmodus kiezen

AUTO modus - Voor uw gemak

Bij de selectie van de bedrijfstoestand gaat in het

• begin het POWER-lampje knipperen.

•

Meerdere

VERWARMEN modus - Genieten van warme lucht

•

KOELEN modus - Genieten van koude lucht

•

DROGEN modus - Drogen van de omgeving

•

Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

Het duurt even voordat de eenheid opwarmt. Het POWER-lampje gaat in het begin van deze werking knipperen.

Gebruik de gordijnen om het zonlicht en de hitte buiten te houden tijdens het KOELEN om het energieverbruik te verminderen.

Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

Maximaal comfort terwijl u

SLEEP

slaapt

(Annuleren)

Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroon. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is. Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur). Kan met een enkele en een dubbele timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit. Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

Sensor menselijke activiteit

Display van de afstandsbediening

Indicator

POWER

TIMER

ECONAVI

nanoe

Houd deze toets ongeveer 10 seconden ingedrukt, om de

OFF/ON

FF/

ingestelde temperatuur in °C of °F te tonen.

TEMP

FAN SPEED

MILD DRY

AIR SWING

SET

CANCEL

Houd deze toets ongeveer 5 seconden ingedrukt, om te tijdindicatie in 12-uur of in 24-uur te tonen.

Indrukken om de

MODE

SLEEP

TIMER

OFF

standaardinstelling van de afstandsbediening te herstellen.

Deze toets wordt in normaalbedrijf niet gebruikt.

FAN SPEED

Ventilatiesnelheid Selecteren

(Display van de afstandsbediening)

Zonlichtsensor en ontvanger afstandsbediening

(Wit) (Wit) (Wit) (Wit)

Overschakelen tussen krachtig en rustig

(Display van de afstandsbediening)

POWERFUL

QUIET

(NORMAL)

MET KRACHT: Snel temperatuur bereiken

Deze functie stopt automatisch na 20 minuten.

•

STIL: Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Page 89

CANCEL

Lees "Meer weten..." voor meer informatie.

Genieten van een frisser en schooner milieu

nanoe

• Deze functie hydrateert uw huid en haar, vermindert geurtjes en maakt allergische deeltjes, zoals pollen in de ruimte onschadelijk.

Om het vochtigheidsniveau te

MILD DRY

verbeteren

Meerdere

(Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.

• In de stand KOELEN/DROGEN, zwaaien de

• In de modus VERWARMEN, als AUTO is

• Verplaats de blazer niet met de hand.

• Functie niet van toepassing.

Richting Van De Luchtstroom

AIR SWING

Aanpassen

jaloezieën automatisch naar links/naar rechts en omhoog/omlaag, als AUTO is ingesteld.

ingesteld, is de horizontale luchtspleet op een vooraf bepaalde positie aangebracht. De verticale jaloezie draait naar links/rechts, nadat de temperatuurt stijgt.

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen. Het frontpaneel omhoog brengen:

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.

AUTO

OFF/ON

2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.

3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.

•

Nogmaals op de knop drukken om het apparaat uit te schakelen.

Automatische herstartfunctie

• Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld.

De Timer Instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende vooraﬁ ngestelde tijdstippen.

21 3

TIMER

OFF

Stel de timer in op

ON of OFF

• Bij elke keer indrukken:

Stel de tijd in

Bevestig

SET

CANCEL

Voorbeeld: UIT om 22:00

OFF

Cancel

SET

TIMER

•

Druk als u de AAN- of UIT-timer wilt uitschakelen op

OFF

en selecteer respectievelijk of en

druk daarna op

•

Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door

respectievelijk

te drukken en daarna op

•

De dichtstbijzijnde timerinstelling wordt weergegeven

CANCEL

OFF

te selecteren door op of

SET

te drukken.

en wordt in volgorde ingeschakeld.

•

Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.

•

De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

, , ,

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

• Kunnen niet tegelijkertijd worden geselecteerd.

SLEEP

Nederlands Het gebruik

Page 90

Meer weten...

Voor binnenunit type Z, XZ en MZ

Meerdere

Multi Split-systeem

ECONAVI

Opmerking

Het apparaat begint met initialiseren (ongeveer 1 minuut)

De bewegingssensor en de zonlichtsensor nemen activiteit waar.

AIR SWING

Werking bewegingssensor

ECONAVI ;

Stand

KOELEN/ DROGEN

VERWARMEN

ECONAVI en AUTO COMFORT

Nauwkeurigheidsregeling van de temperatuur tijdens lage activiteit om de energiebesparing te maximaliseren.

Stand

KOELEN/ DROGEN

Detecteert de aanwezigheid van mensen en activiteit. Het apparaat regelt de kamertemperatuur om energie te besparen.

Mens

Lage activiteit Normale activiteit

Ingestelde temperatuur

Mens

Ingestelde temperatuur

+1 °C

Lage activiteit

ECONAVI en AUTO COMFORT maakt gebruik van het feit dat de menselijke natuur zich de tijd neemt om te voelen dat de temperatuur stijgt bij een laag activiteitsniveau, de unit past de temperatuur aan om de energiebesparing te maximaliseren zonder in te boeten op comfort.

Als ZWENKEN LUCHT is geselecteerd, wordt de werking van ECONAVI uitgeschakeld.

Hoge activiteit Afwezig

+2 °C

-2 °C-2 °C

Page 91

Werking zonlichtsensor

ECONAVI; Via het waarnemen van de intensiteit van het zonlicht wordt de

Stand

KOELEN/ DROGEN

VERWARMEN

• In een vertrek zonder venster of met een dik gordijn zal de zonlichtsensor de omstandigheden beoordelen als bewolkt/nachtelijk.

De sensor voor menselijke activiteit zal ook zoeken naar de ruimte van de hittebron en de beweging in een ruimte.

• Op basis van de activiteit in het gebied past de richting van de horizontale luchtstroom zich aan op een vooraf ingestelde vaste stand of draait periodiek naar links/rechts.

• De prestaties van de bewegingssensor worden beïnvloed door de plaatsing van de binnen-unit, de bewegingssnelheid en het temperatuurbereik, enz.

• De sensor voor menselijke activiteit zal misschien:

- Per ongeluk een voorwerp waarnemen waarvan de warmtebron en beweging lijken op

die van mensen, zoals huisdieren enz.

- Ten onrechte niet de warmte-uitstraling en beweging van iemand waarnemen als een

persoon zich een bepaalde tijd niet beweegt.

• Plaats geen grote voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat. Dit kan een slecht functionerende sensor tot gevolg hebben.

temperatuur aangepast, om energie te besparen.

Omgevingsomstandigheden

Ingestelde temperatuur

-1 °C -1 °C

Opmerkingsgebied

+1 °C

ECONAVI is geactiveerd, het apparaat behoudt de ingestelde temperatuur totdat een hoge intensiteit van het zonlicht gedetecteerd wordt. De zonlichtsensor detecteert de intensiteit van het zonlicht tijdens weersveranderingen of tijdens wisselingen van dag/nacht en de unit past de temperatuur aan.

120º

Nederlands Meer weten...

Page 92

Het gebruik

TIMER

CANCEL

TEMP

TIMER

CANCEL

TEMP

Voor binnenunit type TZ en MTZ

Overschakelen tussen krachtig en rustig

(Display van de afstandsbediening)

POWERFUL

QUIET

(NORMAL)

POWERFUL: Snel Temperatuur Bereiken

Deze functie stopt automatisch na 20 minuten.

•

QUIET: Genieten Van Een Stille Werking

Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

•

MODE

De bedrijfsmodus kiezen

AUTO modus - Voor uw gemak

Bij de selectie van de bedrijfstoestand gaat in het

• begin het POWER-lampje knipperen.

•

Meerdere

Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN modus - Genieten van warme lucht

•

Het duurt even voordat de eenheid opwarmt. Het POWERlampje gaat in het begin van deze werking knipperen.

KOELEN modus - Genieten van koude lucht

Gebruik de gordijnen om het zonlicht en de hitte buiten

• te houden tijdens het KOELEN om het energieverbruik te verminderen.

DROGEN modus - Drogen van de omgeving

Het apparaat werkt bij lage ventilatorsnelheid om zo

• voor een aangename koeling te zorgen.

SLEEP

Maximaal comfort terwijl u slaapt

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

MODE

SLEEP

TIMER

Meerdere

Multi Split-systeem

Ontvanger afstandsbediening en indicator

POWER

(Groen)

TIMER

(Oranje)

Display van de afstandsbediening

OFF/ON

MODE

SLEEP

TIMER

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

OFF/ON

FF/

FAN SPEED

AIR SWING

TEMP

OFF

SET

CANCEL

•

Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroon.

(Annuleren)

•

Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.

•

Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

•

Kan met een enkele en een dubbele timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

•

Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

Voor het horizontaal

Knop Auto OFF/ON afstellen van de luchtstroom

• Handmatig regelbaar.

( CS-TZ9SKEW,

CS-TZ12SKEW, CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

Deze toets wordt in normaalbedrijf niet gebruikt.

CS-TZ9SKEW CS-TZ12SKEW CS-TZ15SKEW CS-TZ18SKEW CS-MTZ5SKE CS-MTZ7SKE

Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Houd deze toets ongeveer 5 seconden ingedrukt, om te tijdindicatie in 12-uur of in 24-uur te tonen.

CS-TZ24SKEW

Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen. Het frontpaneel omhoog brengen:

•

Druk eenmaal op de knop om het apparaat te gebruiken in de stand AUTO.

•

Houd de knop ingedrukt tot u 1 piep hoort en laat vervolgens los om de COOL-stand (koelen) te gebruiken.

•

Houd de knop ingedrukt tot u 1 piep hoort en laat de knop vervolgens los om de modus VERWARMEN te gebruiken. En houd opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.

•

Nogmaals op de knop drukken om het apparaat uit te schakelen.

Page 93

FAN SPEED

Ventilatiesnelheid selecteren

(Display van de afstandsbediening)

AUTO FAN

•

Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

•

Selecteer de laagste ventilatorsnelheid als u geruisarme werking prioriteit wilt geven ( ).

Voor het verticaal afstellen

AIR SWING

van de luchtstroom ( CS-TZ9SKEW, CS-TZ12SKEW,

CS-TZ15SKEW, CS-TZ18SKEW, CS-MTZ5SKE, CS-MTZ7SKE)

(Display van de afstandsbediening)

•

Hiermee houdt u de kamer geventileerd.

•

Als AUTO is ingesteld in de stand KOELEN/DROGEN, zwenkt de klep automatisch omhoog of omlaag.

•

Verstel de klep niet met de hand.

De timer instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende vooraﬁ ngestelde tijdstippen.

21 3

TIMER

OFF

Stel de timer in op

ON of OFF

• Bij elke keer indrukken:

Stel de tijd in

Bevestig

SET

CANCELCANCE

Voorbeeld: UIT om 22:00

OFF

Cancel

SET

Richting Van De Luchtstroom

AIR SWING

Aanpassen (CS-TZ24SKEW)

(Display van de afstandsbediening)

•

Hiermee houdt u de kamer geventileerd.

•

Als AUTO is ingesteld in de stand KOELEN/DROGEN, zwenken de kleppen automatisch naar links of rechts en omhoog of omlaag.

•

Als AUTO is ingesteld in de stand VERWARMEN, staat de horizontale klep in een vooraf bepaalde stand. De verticale klep zwenkt naar links/rechts, nadat de temperatuur stijgt.

•

Als handmatige bediening is ingesteld, worden de horizontale en verticale kleppen vastgezet op de vooraf ingestelde positie.

•

Verstel de klep niet met de hand.

Automatische herstartfunctie

• Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld.

•

Druk als u de AAN- of UIT-timer wilt uitschakelen op

OFF

en selecteer respectievelijk of en

druk daarna op

•

Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door

respectievelijk

te drukken en daarna op

•

De dichtstbijzijnde timerinstelling wordt weergegeven

CANCEL

OFF

te selecteren door op of

SET

te drukken.

en wordt in volgorde ingeschakeld.

•

Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.

•

De timer-functie baseert op de, afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

SLEEP

•

Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

Het gebruik

Nederlands

Page 94

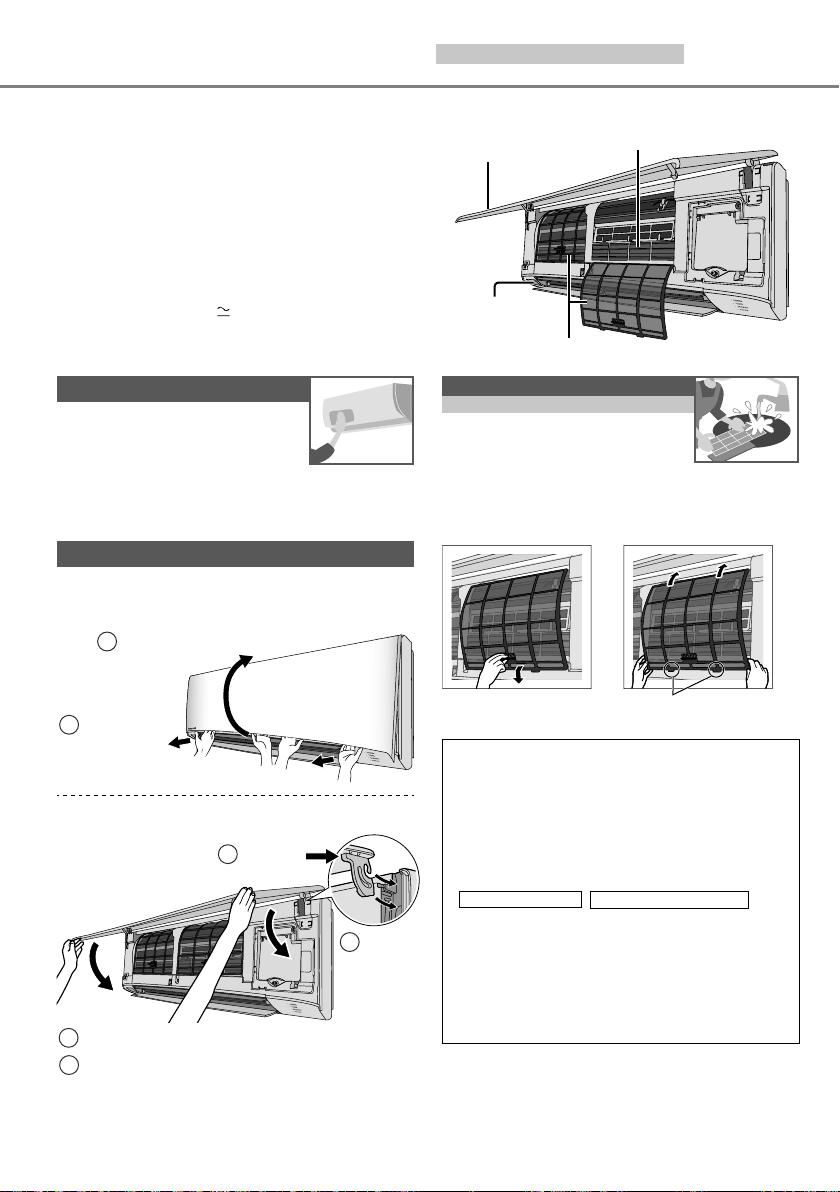

Reinigingsinstructies

Voor binnenunit type Z, XZ en MZ

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode “H99” te zien krijgen. Vraag advies aan een ofﬁ ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40 °C.

pH 7) of milde

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Sensor menselijke activiteit

Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fout functioneren.

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel

Trek naar voren en til hem op.

Binnenunit

Voorpaneel

Sensor menselijke activiteit

Aluminium vin

Luchtﬁ lter

Eens per 2 weken

Was/spoel de ﬁ lters voorzichtig met water

• om schade aan het oppervlakte van de ﬁ lters te voorkomen.

•

Droog de ﬁ lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

•

Vervang beschadigde ﬁ lters.

Luchtﬁ lter verwijderen Luchtﬁ lter bevestigen

Maak de

haken aan weerszijden los.

Goed afsluiten

Druk in.

Sluiten.

Druk aan weerszijden en in het midden van

het voorpaneel.

Aan

beide zijden insteken.

In het apparaat plaatsen

Voor Seizoensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was

•

Controleer de batterijen van de afstandsbediening.

•

Controleer de inlaat- en uitlaatopeningen op obstructies.

•

Gebruik de AUTO OFF/ON-knop om de modus KOELEN/ VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥8 °C VERWARMEN: ≥14 °C

Bij Langdurige Inactiviteit

•

Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

•

Schakel de voeding uit en ontkoppel.

•

Verwijder de batterijen uit de afstandsbediening.

Page 95

Reinigingsinstructies

Voor binnenunit type TZ en MTZ

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen. Vraag advies aan een ofﬁ ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

pH7) of milde

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel

Verwijderen

Optillen

Binnenunit

Voorpaneel

Luchtﬁ lter

Aluminium vin

Luchtreinigingsﬁ lter

Luchtﬁ lter

Eens per 2 weken

Was/spoel de ﬁ lters voorzichtig met water

• om schade aan het oppervlakte van de ﬁ lters te voorkomen.

•

Droog de ﬁ lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

•

Vervang beschadigde ﬁ lters.

Luchtﬁ lter verwijderen Luchtﬁ lter bevestigen

In het apparaat plaatsen

Luchtreinigingsﬁ lter

•

Het luchtreinigingsﬁ lter mag niet gewassen worden.

• Vervang het ﬁ lter na elke 2 jaar en vervang beschadigde ﬁ lters. Onderdeel nr: CZ-SA31P

Goed afsluiten

Aan beide zijden insteken

Sluiten

Druk op beide zijden van het frontpaneel

Voor CS-TZ18SKEW, CS-TZ24SKEW: Druk in het midden van het frontpaneel

Luchtreinigingsﬁ lter

Voor seizoensinspectie, nadat het apparaat lang niet in gebruik was

•

Controleer de batterijen van de afstandsbediening.

•

Controleer de inlaat- en uitlaatopeningen op obstructies.

•

Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥ 8°C VERWARMEN: ≥ 14°C

Bij langdurige inactiviteit

•

Schakel de modus VERWARMEN gedurende 2-3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

•

Schakel de voeding uit en ontkoppel.

•

Verwijder de batterijen uit de afstandsbediening.

Nederlands Reinigingsinstructies

Page 96

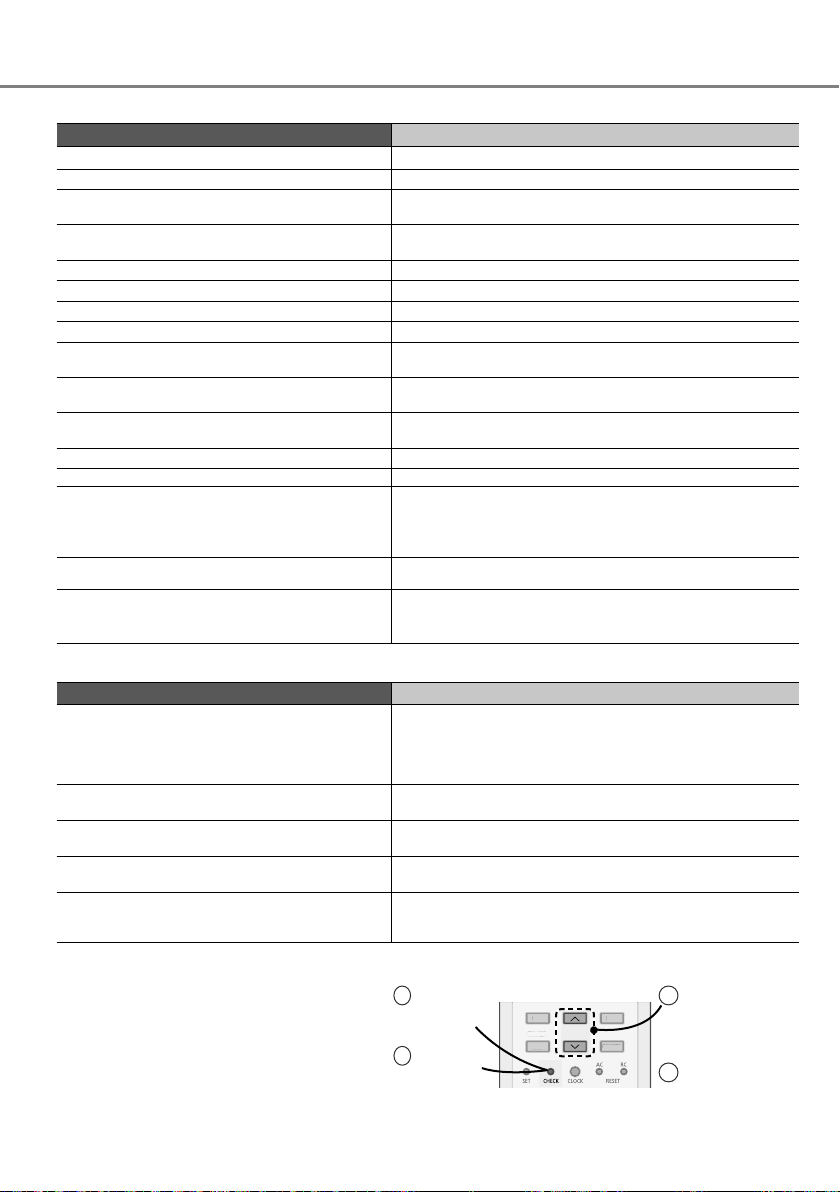

Problemen Oplossen

TIMER

CANCEL

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak

Er komt damp uit de binnenunit. Tijdens werking klinkt er geluid van stromend water.

De ruimte heeft een vreemde geur.

De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is. Het apparaat begint pas na enkele minuten vertraging nadat het

opnieuw is opgestart. Er komt water/stoom uit de buitenunit. TIMER-indicator is altijd aan. POWER-indicator knippert in de stand VERWARMEN zonder

toevoer van warme lucht (en jalouzie isgesloten). De binnenventilator stopt af en toe tijdens verwarmen. De POWER-indicator knippert voordat de unit wordt ingeschakeld.

Krakend geluid tijdens bedrijf. Spetterend geluid tijdens de werking. Stofverzameling op de muur.

Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen. Verkleuring van kunststof onderdelen.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

De stand VERWARMEN/KOELEN werkt niet goed.• Stel de temperatuur correct in.

Luidruchtig tijdens werking.

Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)

Het apparaat werkt niet.

Het apparaat ontvangt geen signaal van de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

•

Een abnormaal lawaai tijdens de werking.

•

Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

•

Er lekt water uit de binnenunit.

•

De zekering springt regelmatig uit.

•

De stroomdraad wordt onnatuurlijk warm.

•

De schakelaars of knoppen werken niet zoals het hoort.

•

Condensatie door koelproces.

•

Stromend koelmiddel in het apparaat.

•

Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.

•

Zo verdrijft u de omgevingsgeur.

•

Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).

•

De vertraging dient ter bescherming van de compressor van de unit.

•

In de leidingen vindt condensatie of verdamping plaats.

•

Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

•

De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).

•

Onbedoeld koelen voorkomen.

•

Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.

•

Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

•

Productie van de nanoe in de unit.

•

Omwille van de luchtcirculatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).

•

Het systeem is vergrendeld om alleen in de HEAT-modus te werken.

•

Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

•

Sluit alle deuren en ramen.

•

Maak de ﬁ lters schoon of vervang ze.

•

Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

•

Controleer of de unit is geinstalleerd op een helling.

•

Sluit het voorpaneel correct.

•

Plaats de batterijen correct.

•

Vervang zwakke batterijen.

•

Controleer of de stroomonderbreker ontkoppeld is.

•

Controleer of de timers zijn ingesteld.

•

Controller, of de ontvanger niet geblokkeerd wordt.

•

Het een en ander ﬂ uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een ofﬁ ciële dealer.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

Houd de knop 5 seconden ingedrukt

Druk op de knop om de controle te stoppen

Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte

• functies, er klinken dan 4 piepgeluiden bij het opstarten.

TIMER

OFF

Houd de knop

SET

CANCEL

ingedrukt totdat u een pieptoon hoort en noteer de foutcode

Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier

Page 97

Informatie

Nederlands

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis,

vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Voor binnenunit type Z, XZ en MZ

De airconditioner bevat een biocide.

Geïoniseerde lucht die door een unit in de airconditioner is geproduceerd, deactiveert bacteriën en virussen in de lucht en op oppervlakten, en belemmert de aangroei van schimmels op oppervlakten. Actieve stoffen: hydroxylradicalen, gemaakt uit de omgevingslucht

Nederlands Problemen Oplossen / Informatie

Page 98

Memo

Page 99

Memo

Page 100

Panasonic Corporation

Website: http://www.panasonic.com

Printed in Malaysia

Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

ACXF55-02020

FS0316-0
