Operating Instructions

Air Conditioner

Model No. Indoor Unit

CS-ME5PKE

Outdoor Unit

CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE CU-2E12SBE CU-2E15SBE CU-2E18SBE CU-3E23SBE

Operating Instructions Air Conditioner

Thank you for purchasing Panasonic Air Conditioner. Installation instructions attached. Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

Comment utiliser l’appareil Climatiseur

Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic. Instructions d’installation jointes. Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Instrucciones de funcionamiento Climatizador de aire

Muchas gracias por elegir una unidad de aire acondicionado Panasonic. Incluye instrucciones de instalación. Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

Bedienungsanleitung Klimagerät

Wir danken Ihnen für den Kauf Ihres PanasonicKlimageräts. Die Montageanleitung liegt dem Gerät bei. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Istruzioni di funzionamento Condizionatore d’aria

Grazie per aver acquistato un climatizzatore Panasonic. Istruzioni d’installazione allegate. Prima di utilizzare l’unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

2-11

12-21

22-31

32-41

42-51

Handleiding Airconditioner

Hartelijk dank voor de aanschaf van de Panasonicairconditioner. Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

52-61

ACXF55-01000

Nederlands Italiano Deutsch Español Français English

Provide maximum comfort, clean air and optimise energy saving

ECONAVI and AUTO COMFORT The Right Choice for Energy Saving

Equipped with the human activity sensor, the air conditioner ensures to deliver cool or warm air to you, and keeps the room consistently comfortable with minimum energy consumption. Furthermore, the sunlight sensor detects the sunlight intensity and helps control heating/cooling temperatures to provide optimum comfort.

nanoe-G Puriﬁ es the air down to the smallest particles

Deactivates harmful micro-organisms such as viruses, bacteria, etc. to keep air clean. It also deactivates viruses and bacteria on the ﬁ lter to keep inside of the unit clean.

See “To learn more...” for details.

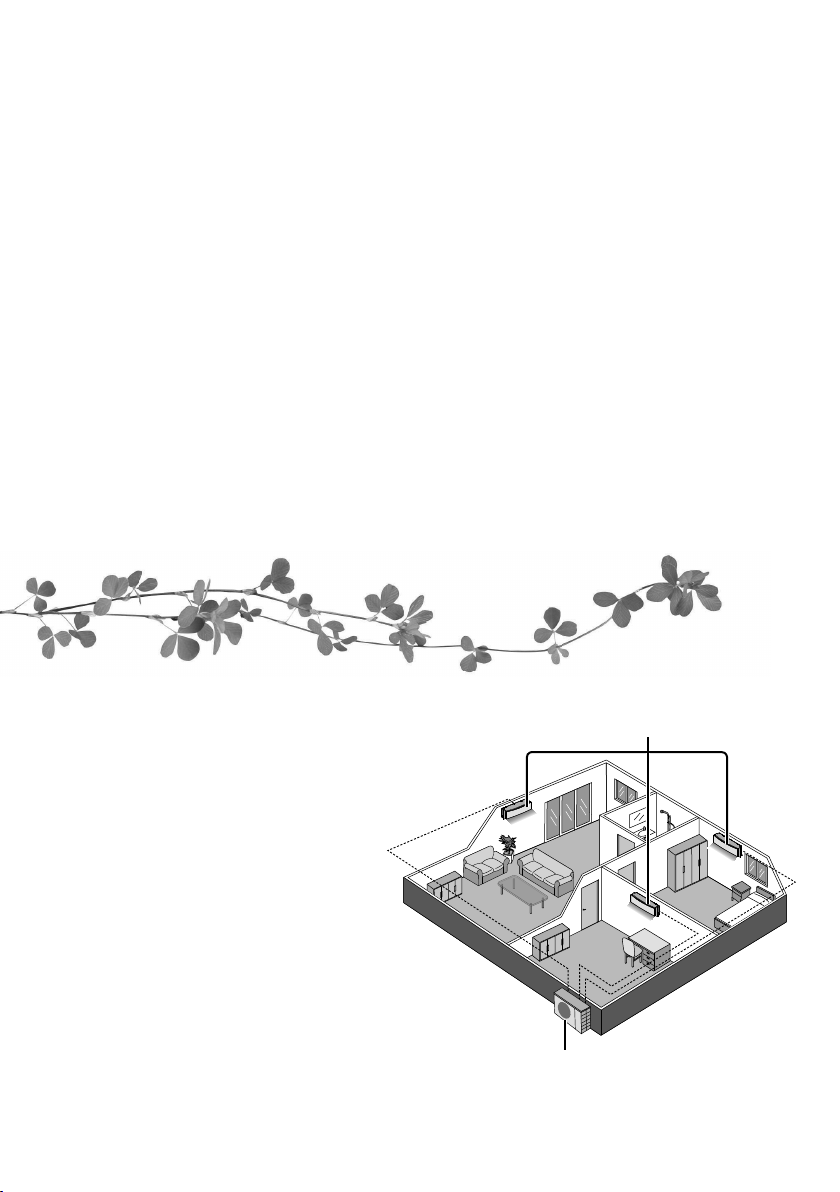

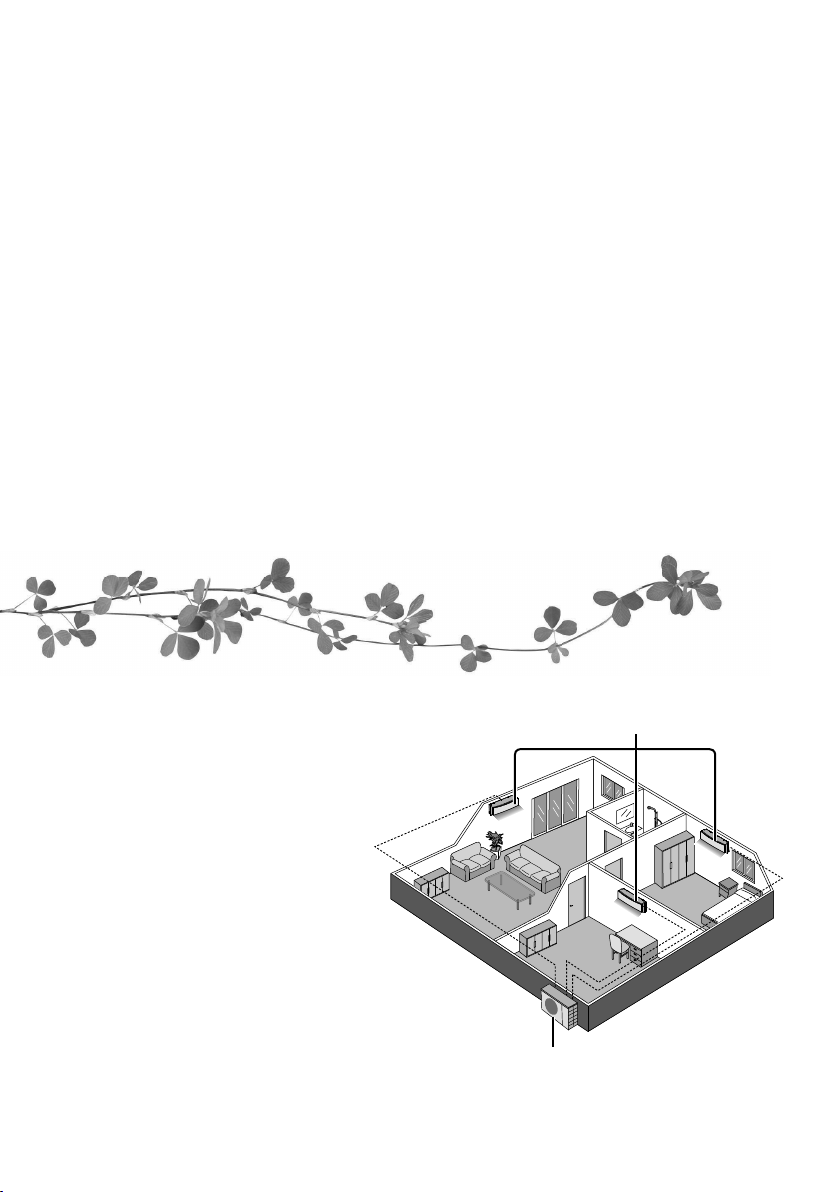

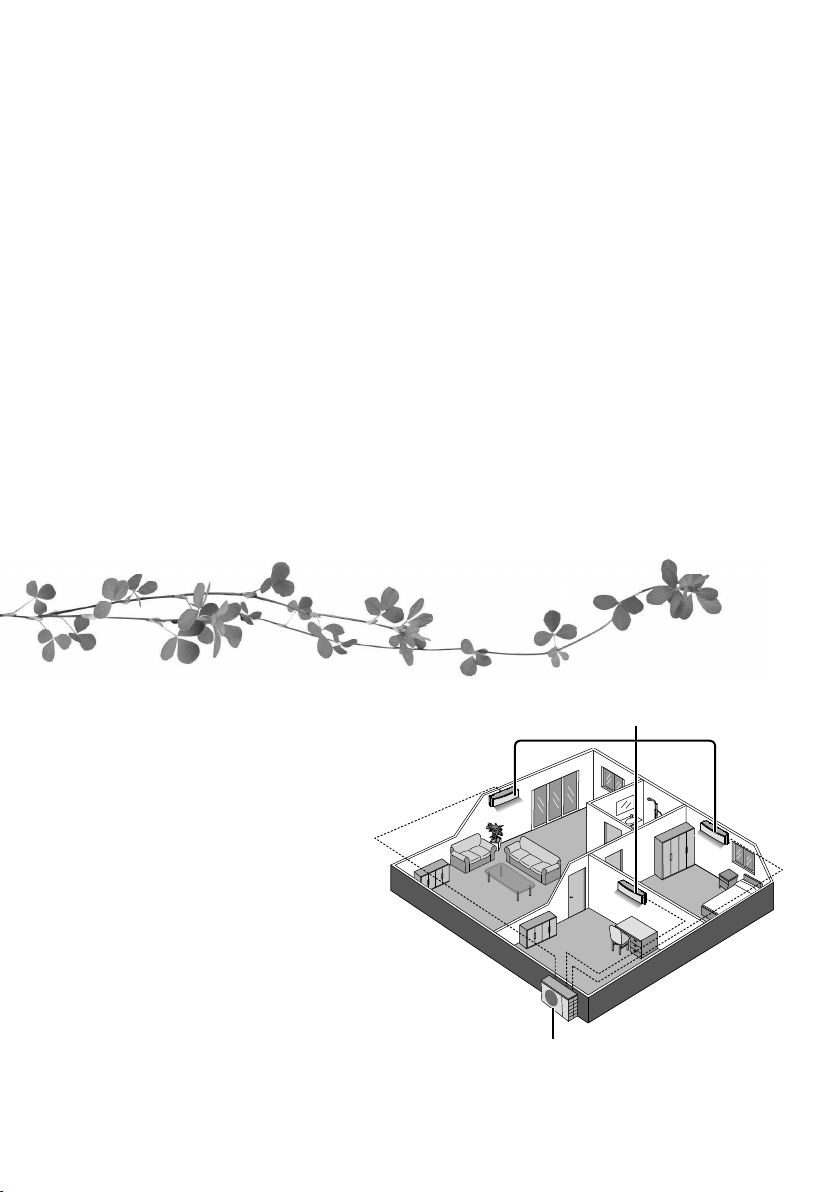

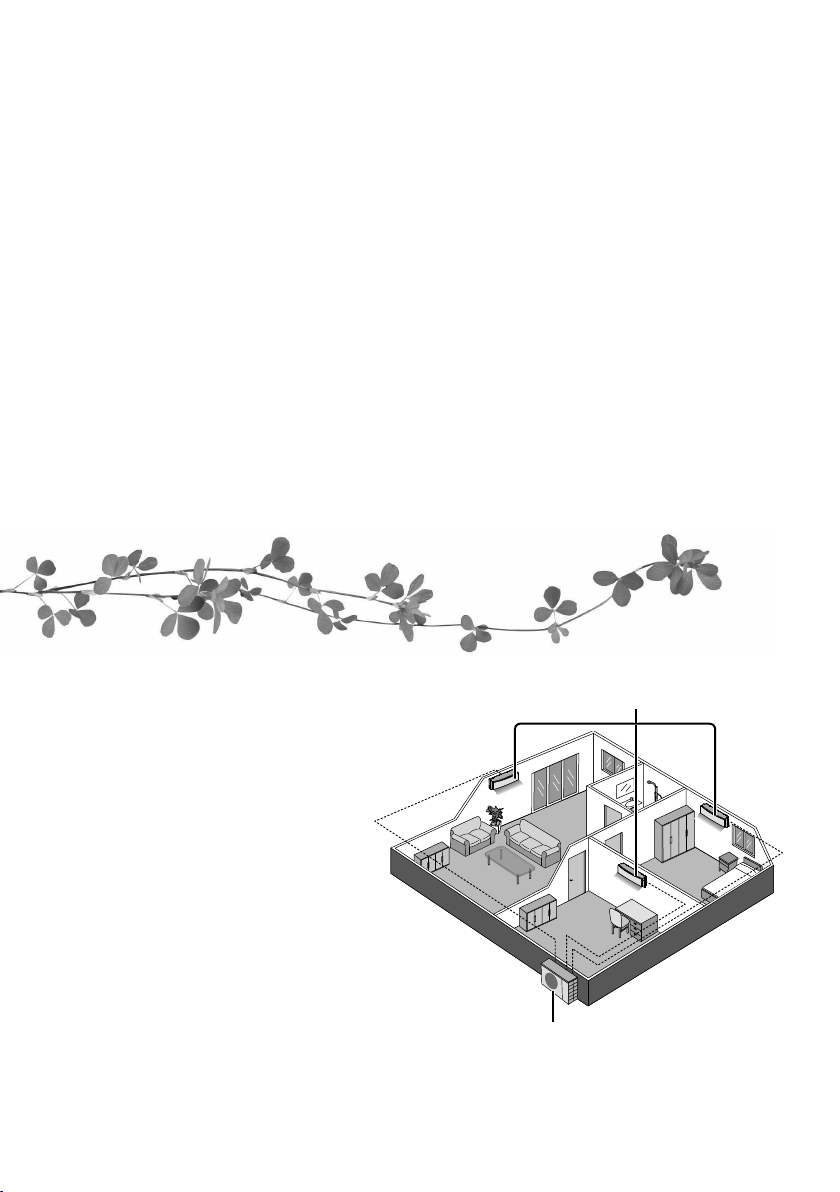

Multi air conditioner system

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

• For complete product features, please refer catalogue.

Indoor units

• It is possible to operate the indoor units individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the indoor unit is standing by for a different operation mode.

• For system which HEAT mode has been locked, if operation mode other than HEAT is selected, the indoor unit stops and the POWER indicator blinks.

Indoor units

Outdoor unit

( CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,

CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE)

Quick guide

TIMER

CANCEL

RES

OCOMFO

TIMER

CANCEL

MILD DRY

RES

MILD

DRY

FAN

AIR

AUTO

HEAT

OOL

DRY

NANOE-G

3 1

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

AUTO HEAT C

COOL

DRY

MILD

DRY

OFF/ON

ECONAVI

ECONAV

MODE

MILD DRY COOLING

COOLIN

POWERFUL/

FAN SPEED

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

2 3

CANCEL

AUTO

AUT

COMFORT

NANOE-G

TEMP

AIR SWING

IR SWIN

AN SPEE

CANCEL

SET

FAN SPEED

PEE

AIR SWING

WIN

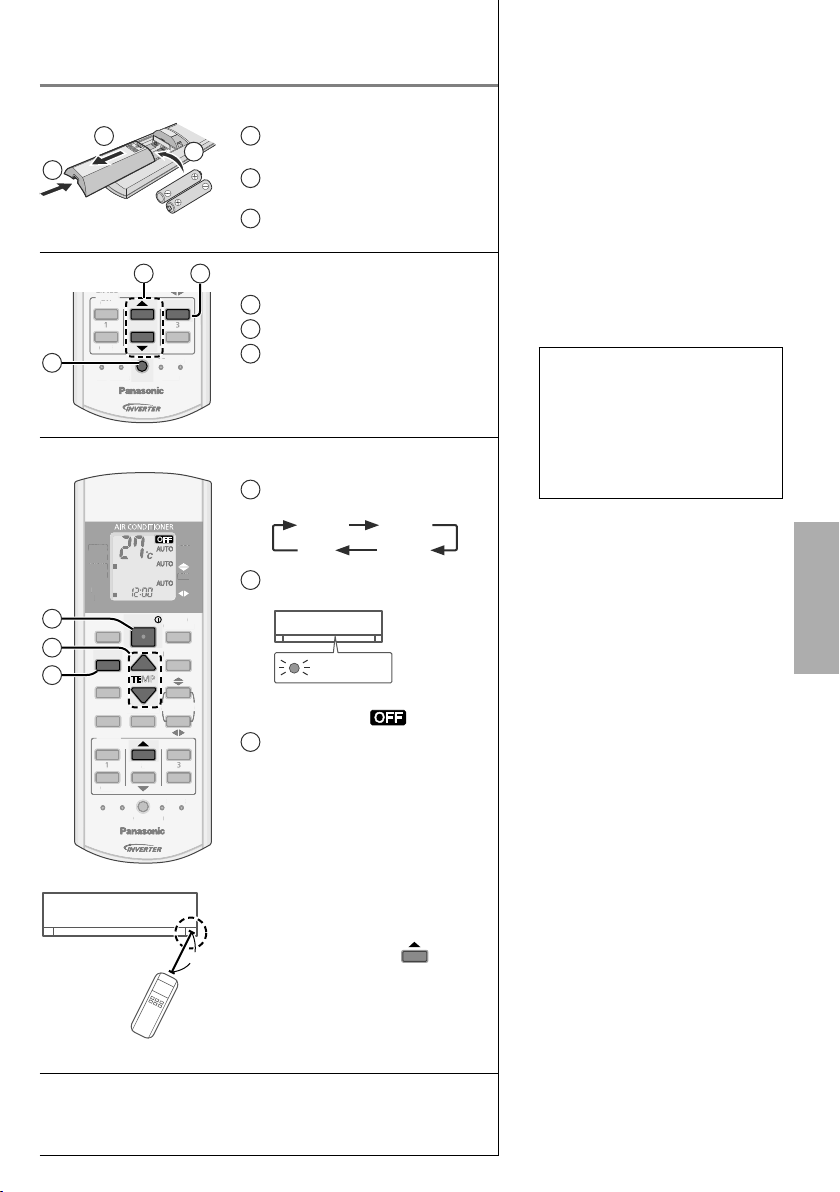

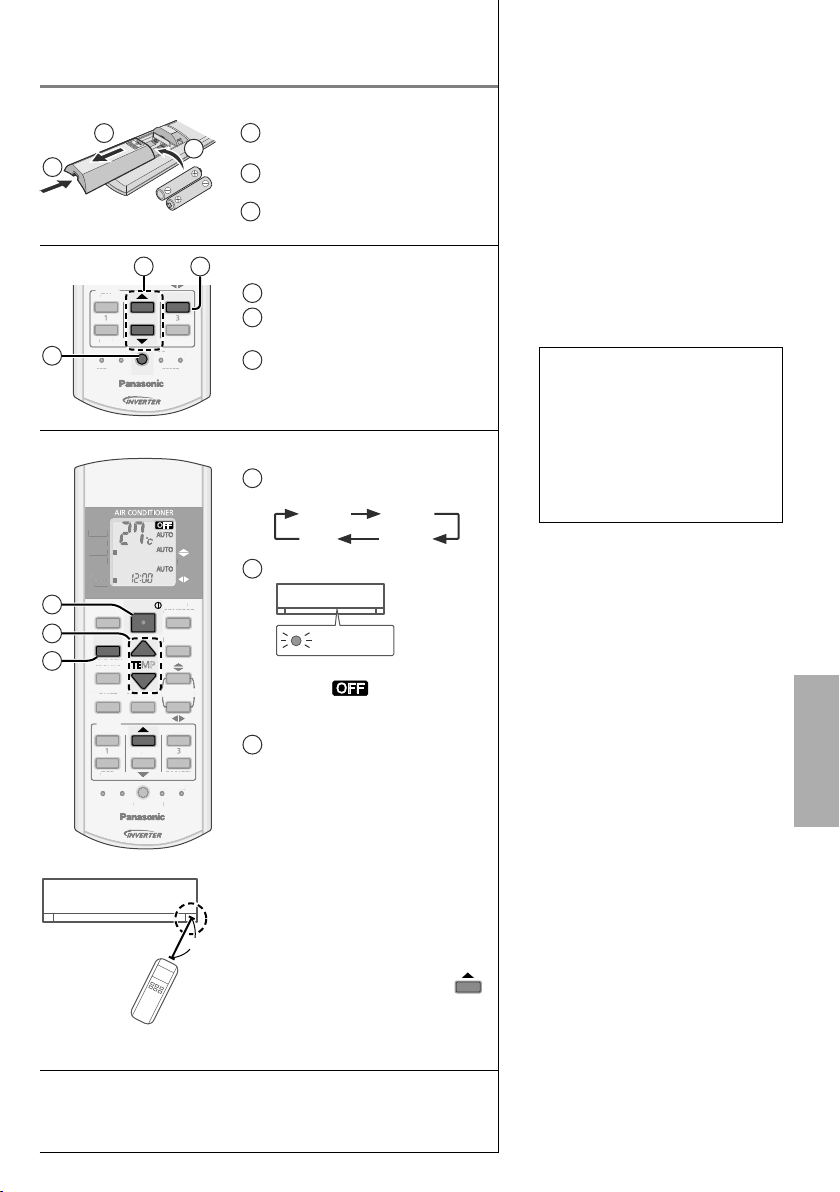

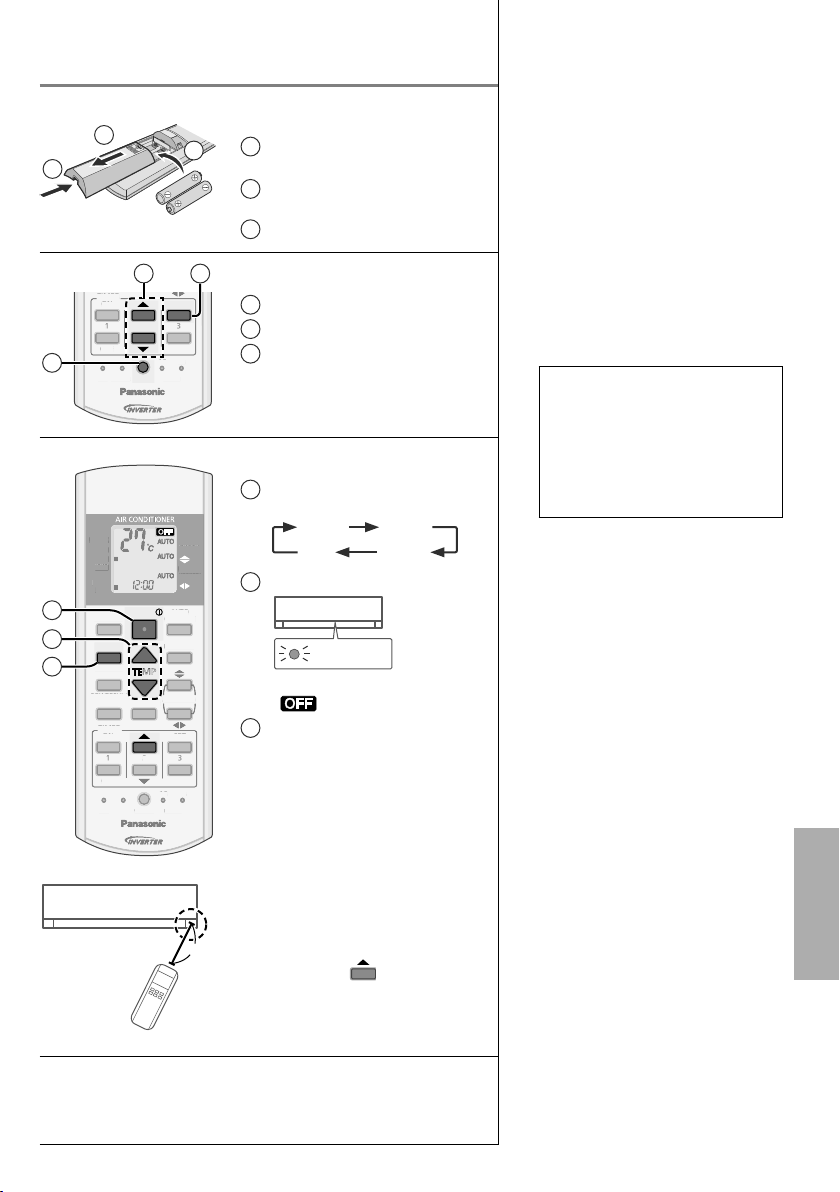

Inserting the batteries

Pull out the back cover of

remote control Insert AAA or R03 batteries

(can be used ~ 1 year)

Close the cover

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

AUTO HEAT DRY

Start/stop the operation

COOL

POWER

• Please note that the OFF indication is on to start.

Select the desired

temperature

• Selection range: 16 °C ~ 30 °C. Operating the unit within the

• recommended temperature may save energy. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lower than

room temperature.

Table of contents

Safety precautions ...................4-5

How to use...............................6-7

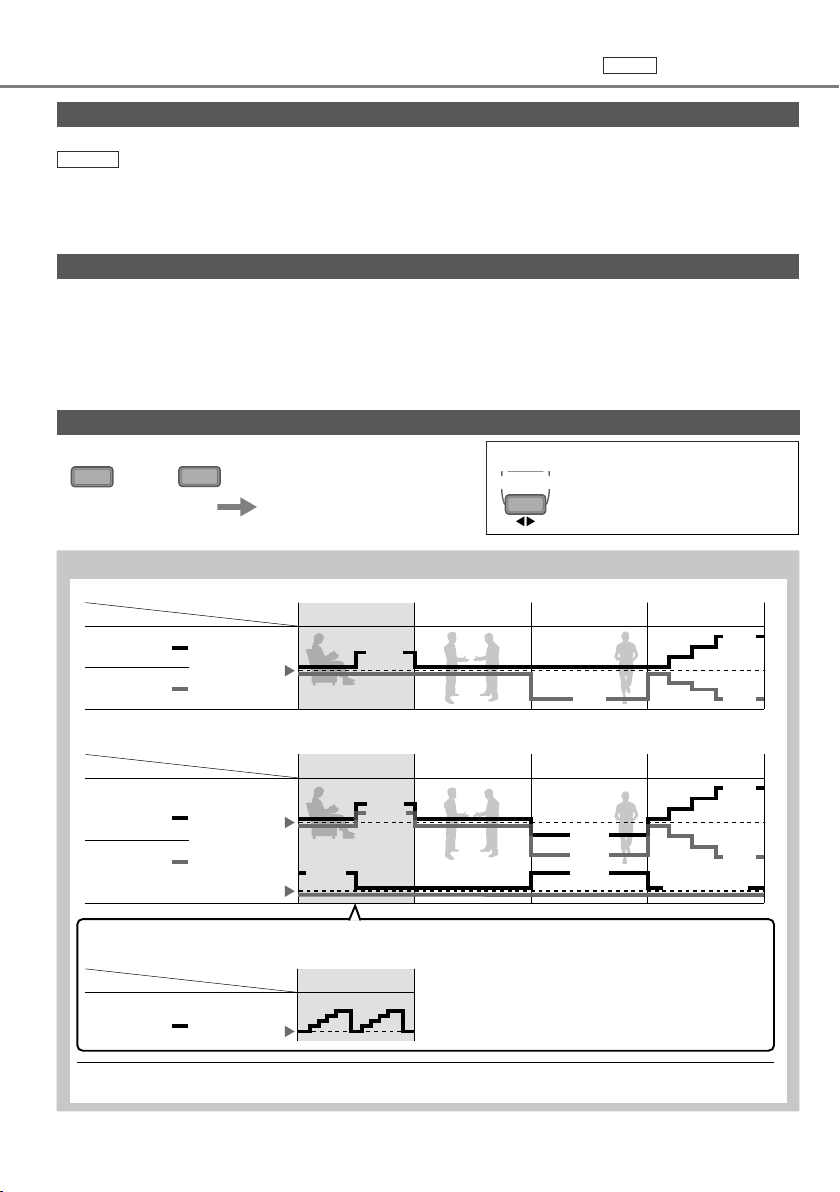

To learn more... ......................8-9

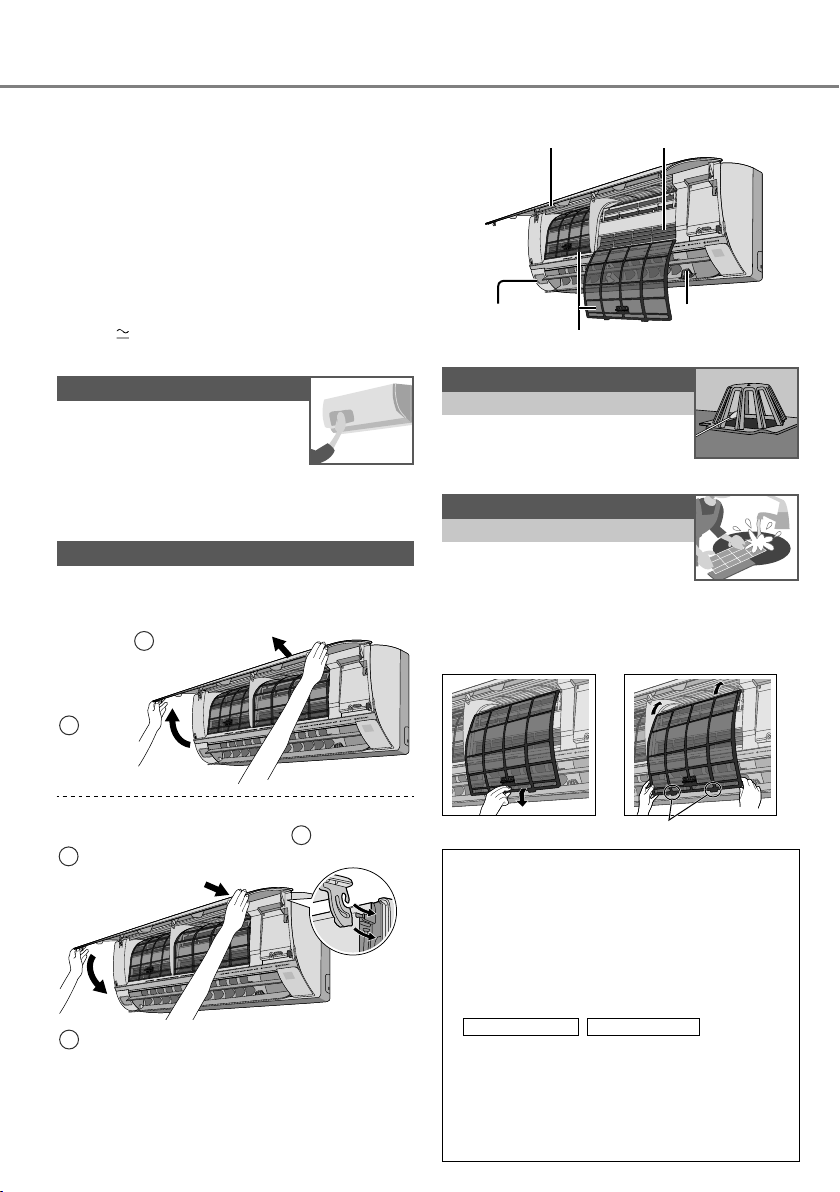

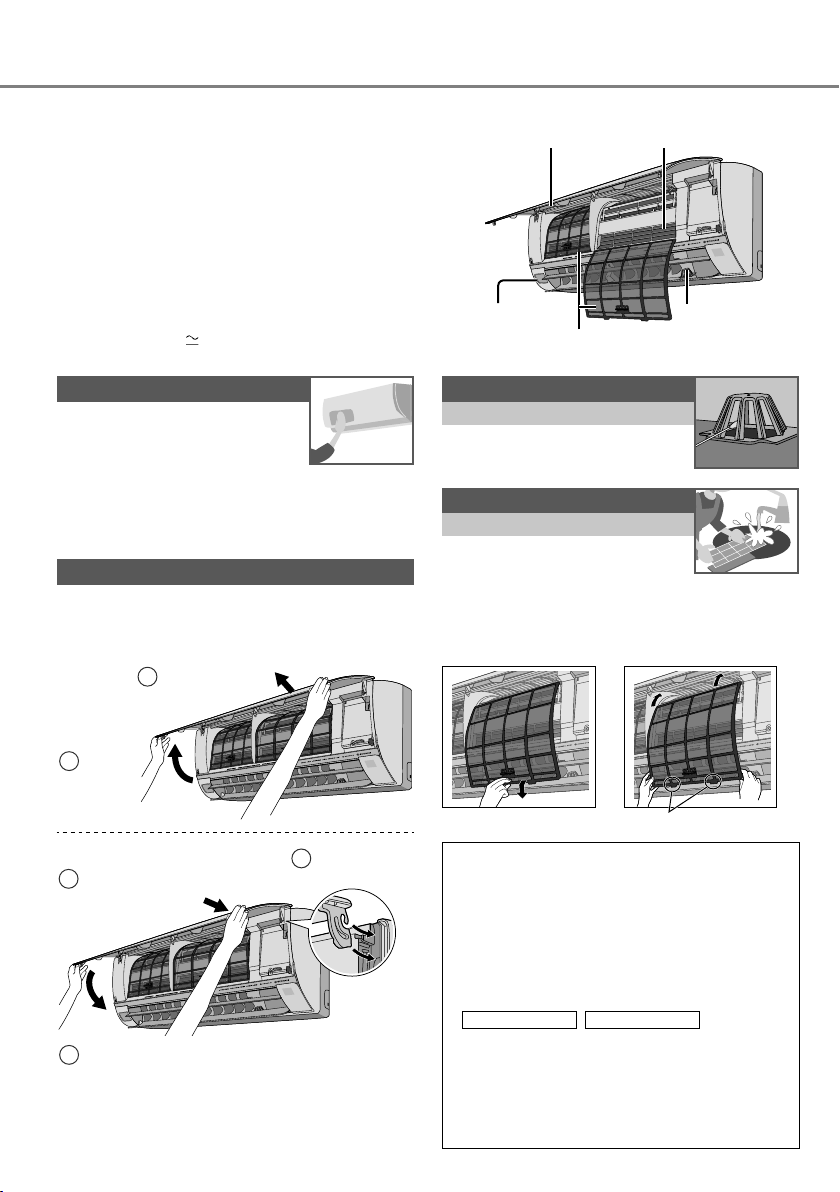

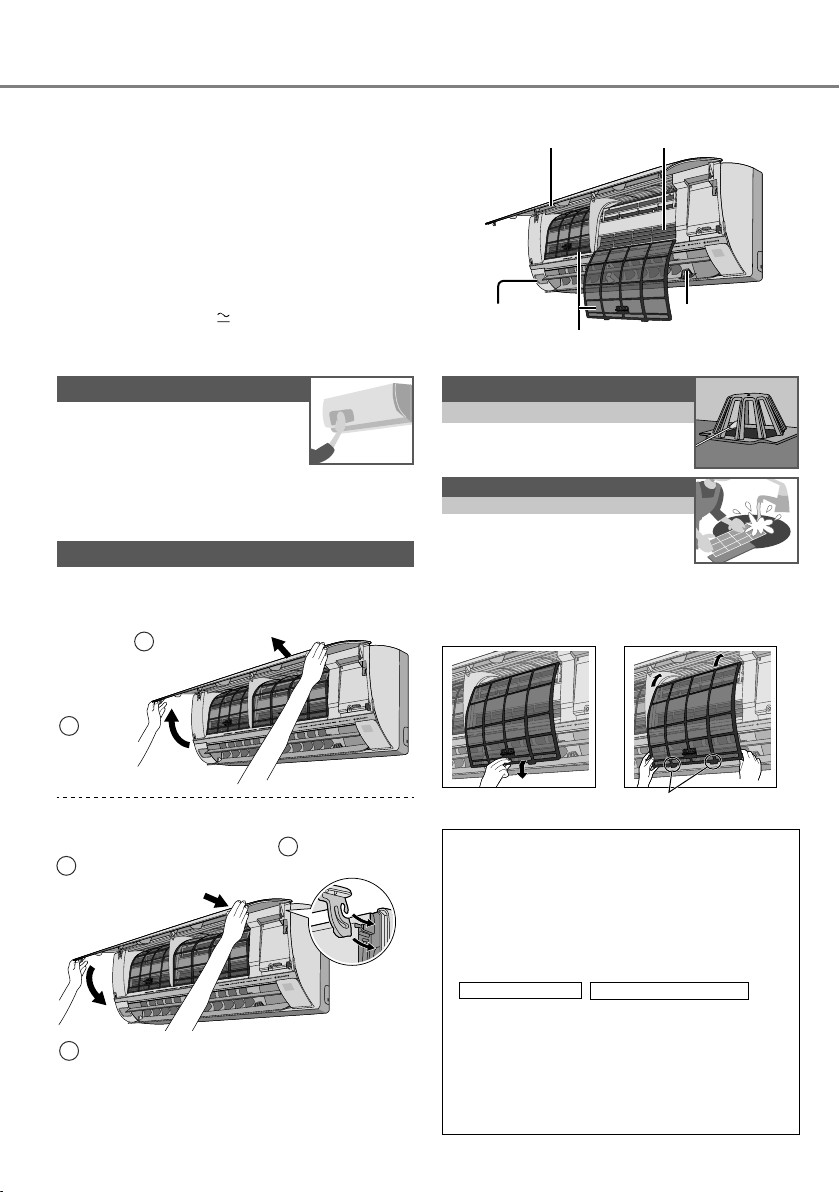

Cleaning instructions ................10

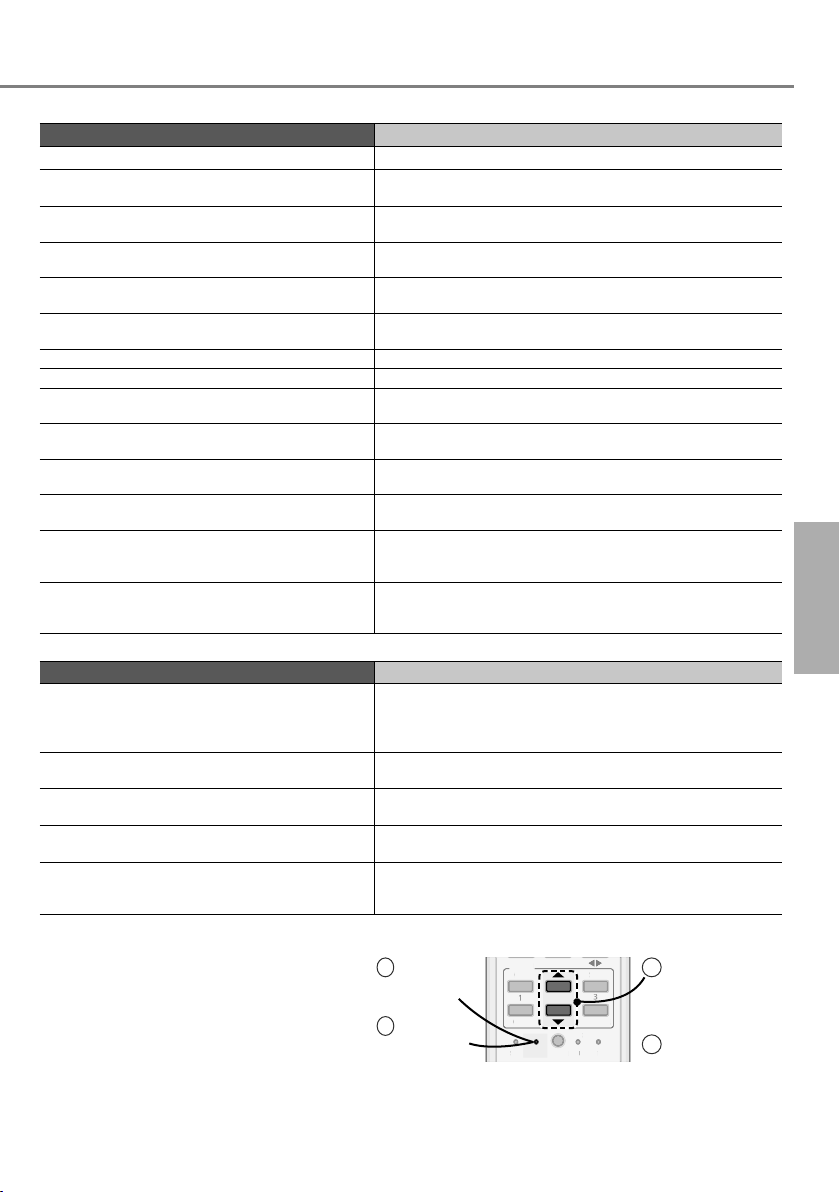

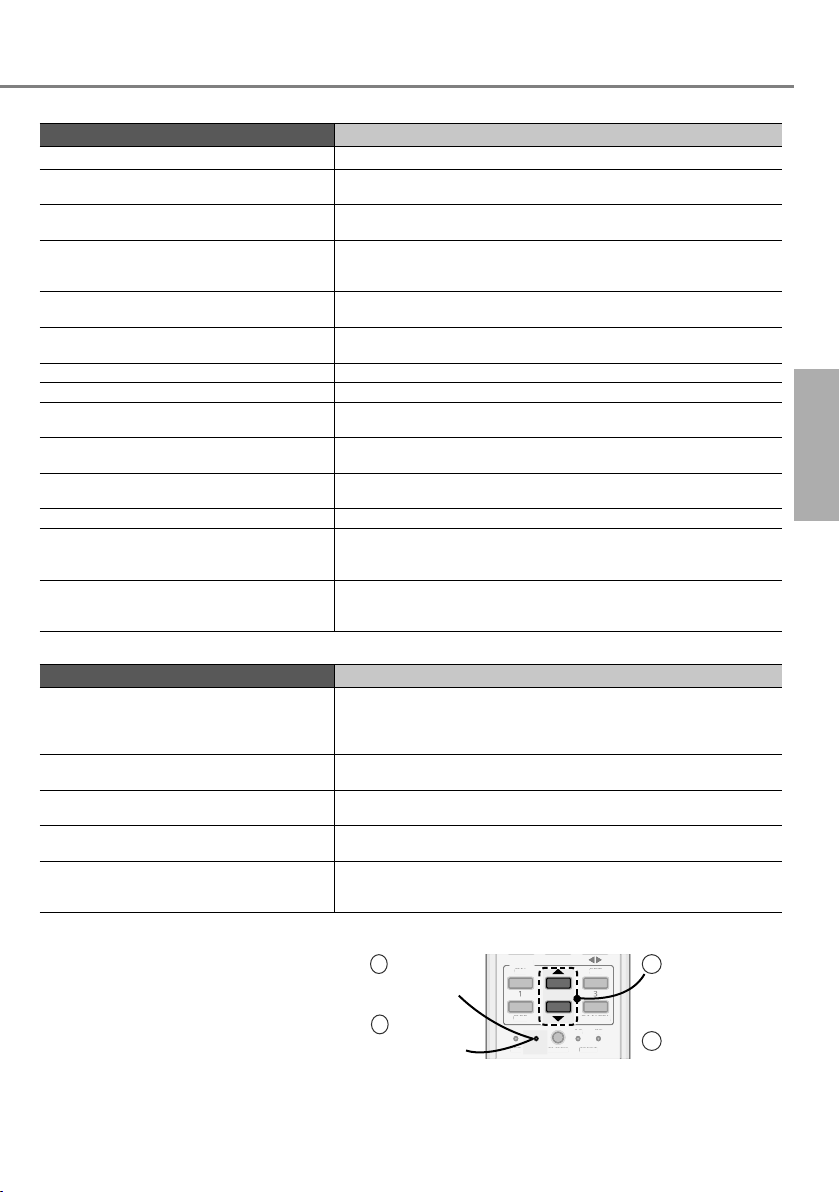

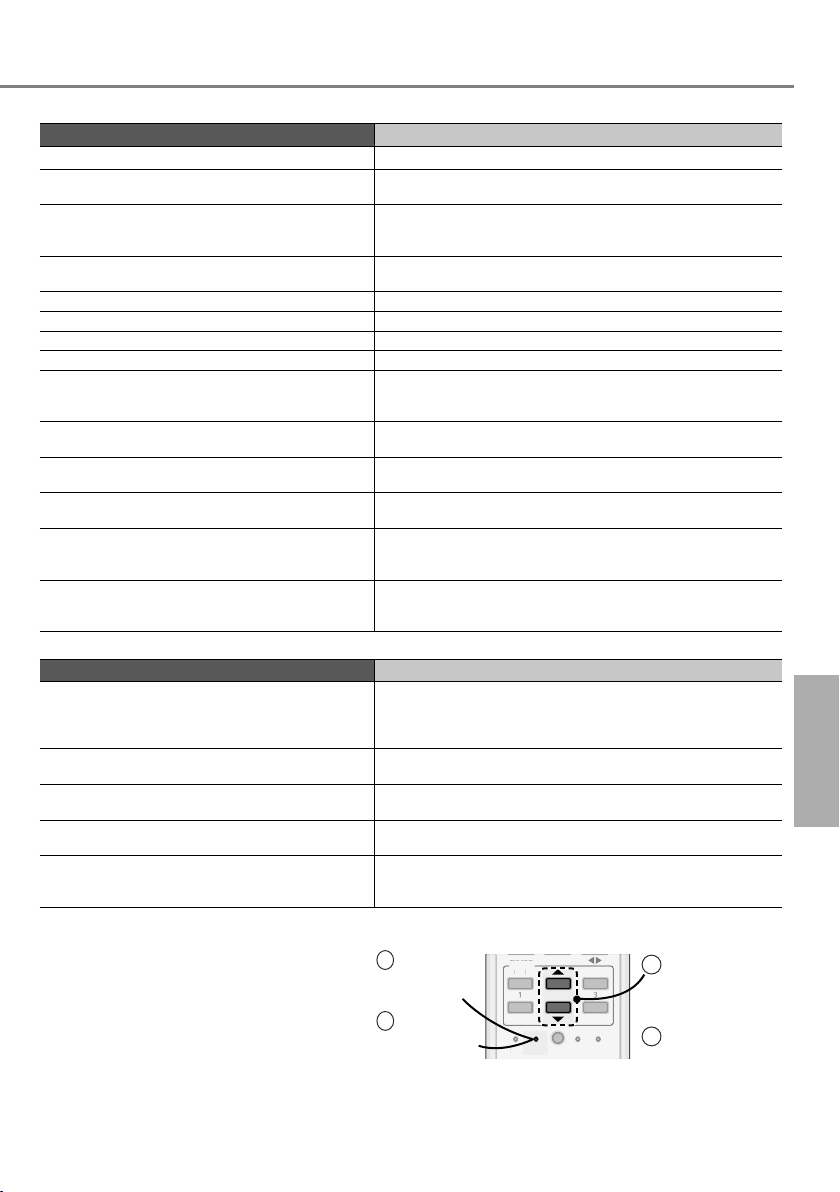

Troubleshooting ....................... 11

Information................................62

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

English

• To dim or restore the unit’s indicator brightness, press

and hold for 5 seconds.

• Use remote control within 8 m from the remote control receiver of the indoor unit.

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

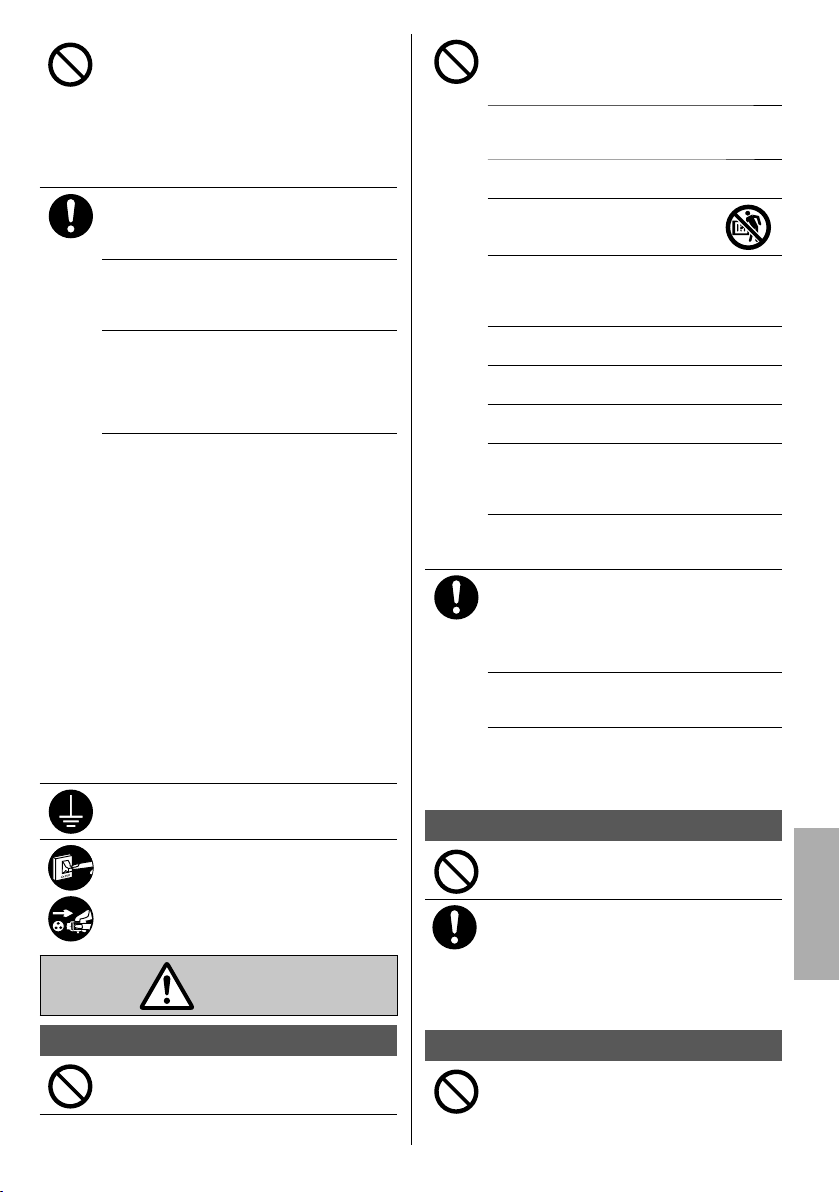

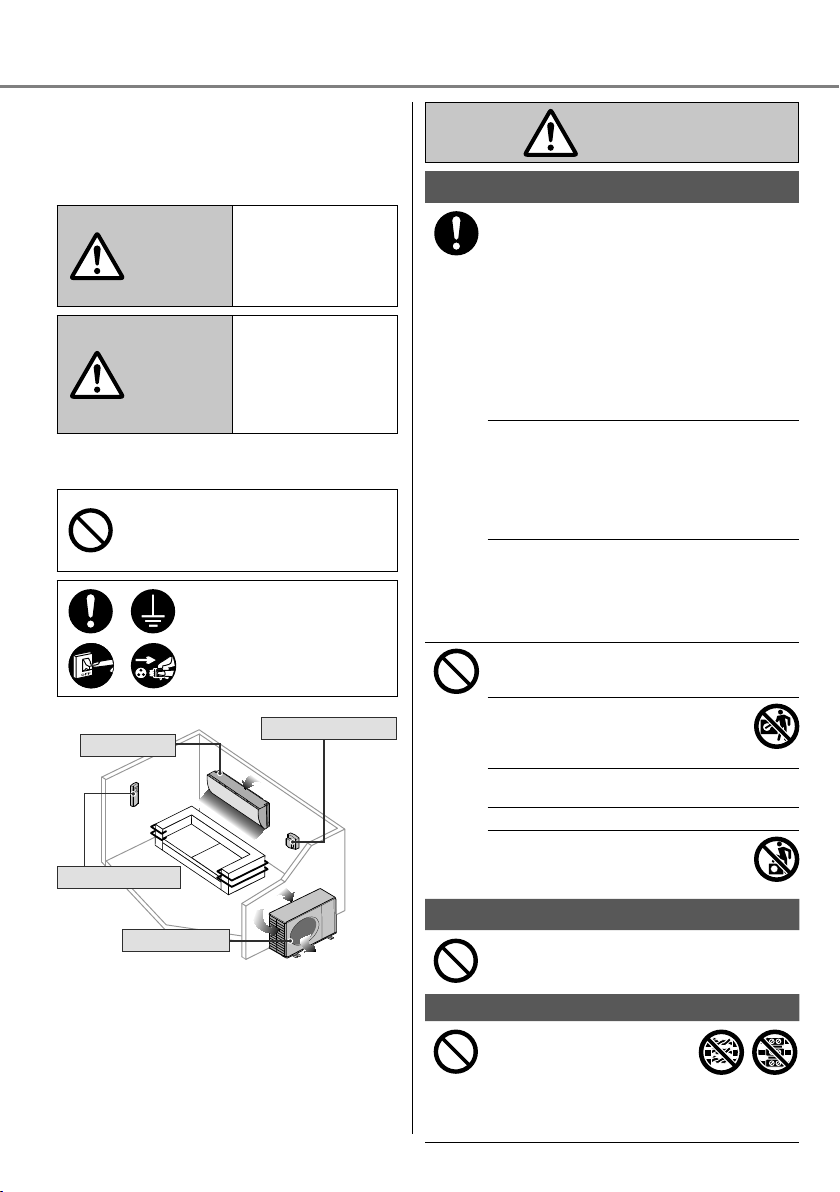

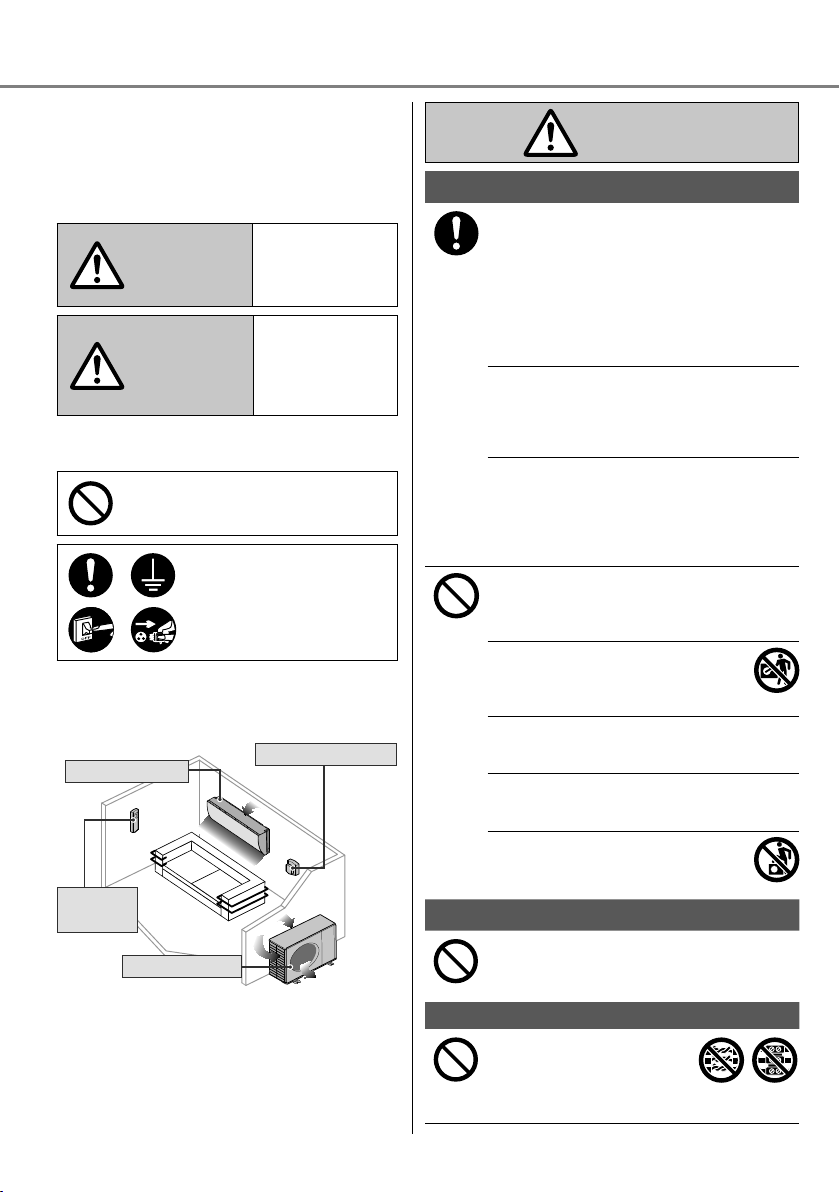

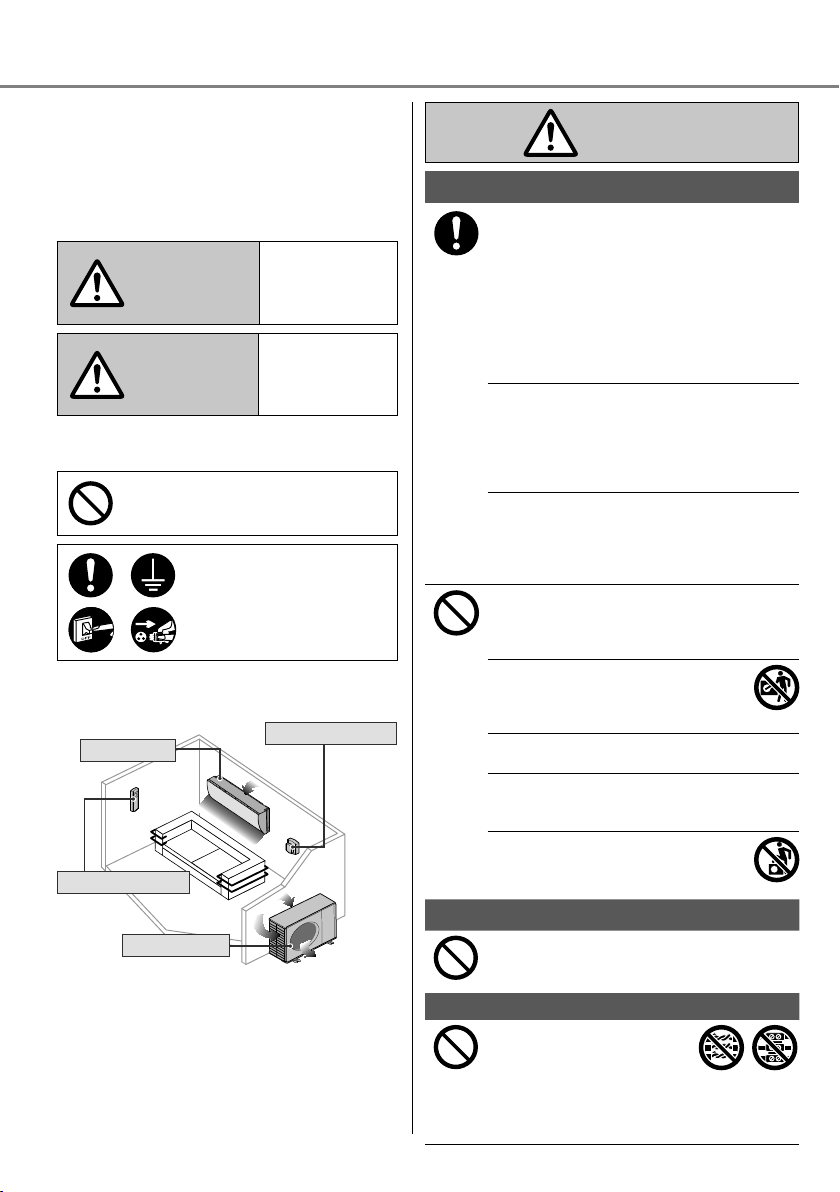

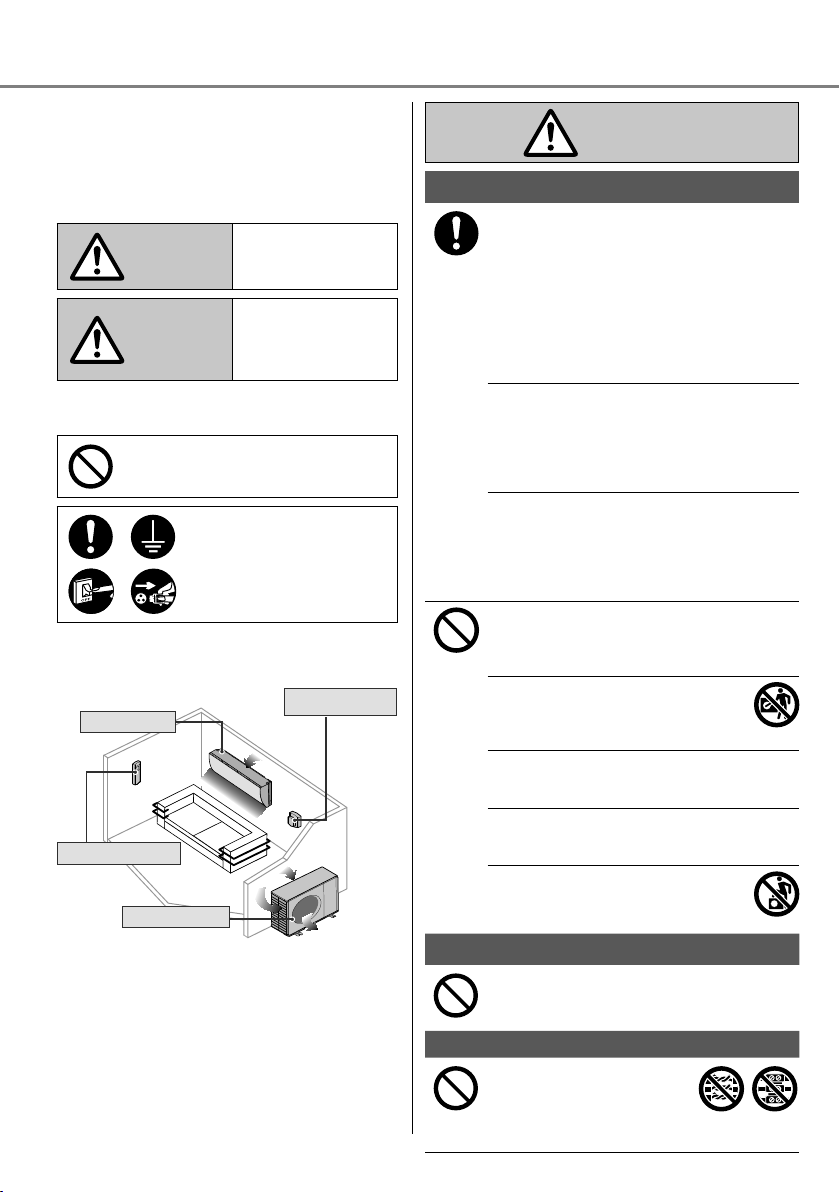

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Indoor unit

Air outlet

Remote control

Outdoor unit

death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Air inlet

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Do not share the same power outlet with other equipment.

•

Do not operate with wet hands.

•

Do not over bend the power supply cord.

•

Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Insert the power plug properly.

•

Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB trips frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord or plug becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation

is stopped. Contact your local dealer immediately for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water After a long period of use or use with any

combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

•

Remove the batteries if the unit is not going to be used for a long period of time.

•

New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

English

Safety precautions

TEMP

OFF/ON

TIMER

CANCEL

CHECK

How to use

Multi

Multi split system

POWER

TIMER

AUTO COMFORT

NANOE-G

POWERFUL

QUIET

(Green) (Green) (Blue) (Orange)(Orange)(Orange) (Green)

ECONAVI

To optimise energy saving

MODE

To select operation mode

AUTO - For your convenience HEAT - To enjoy warm air COOL - To enjoy cool air DRY - To dehumidify the environment

MILD DRY COOLING

To improve humidity and

moisture level

• Function not applicable.

Multi

POWERFUL/

QUIET

To switch between powerful & quiet

QUIETPOWERFUL NORMAL

POWERFUL: To reach temperature quickly

POWERFUL

• Press the button again or turn OFF the

Multi

unit to stop this operation.

QUIET: To enjoy quiet operation

QUIET

• This operation reduces airﬂ ow noise.

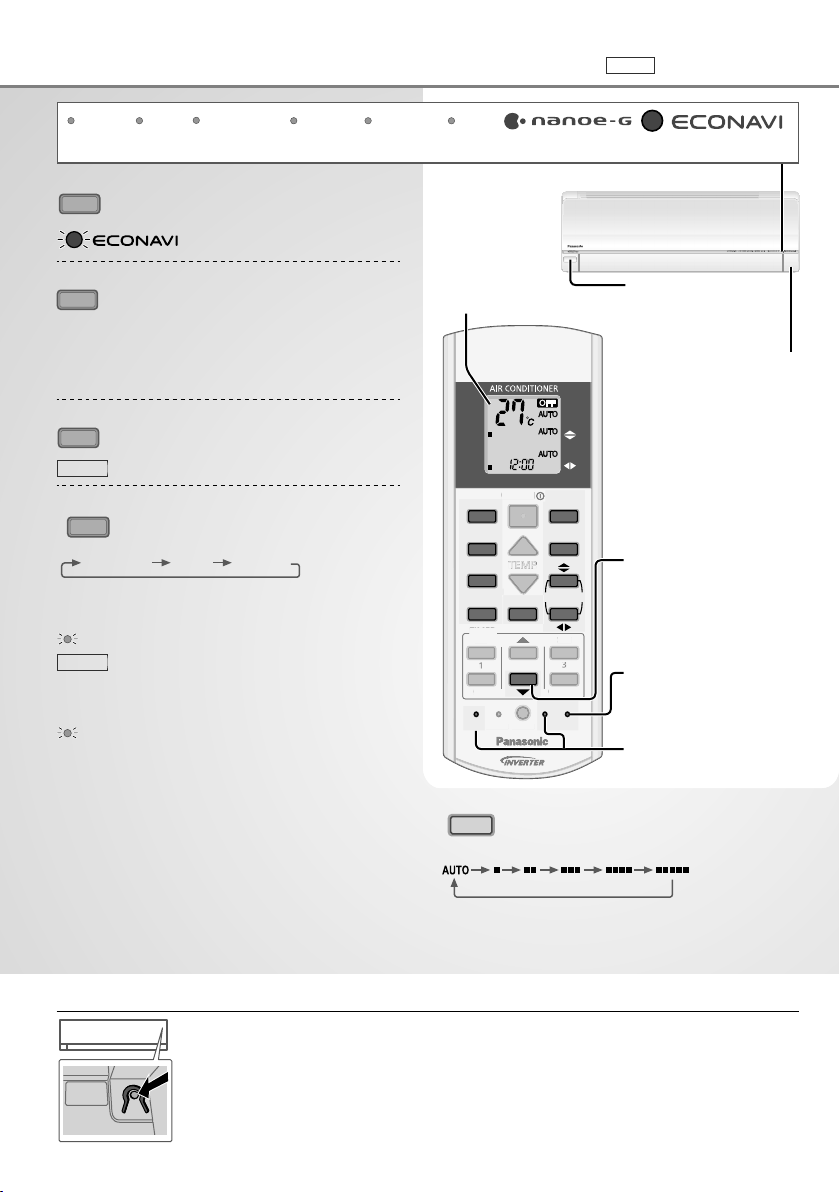

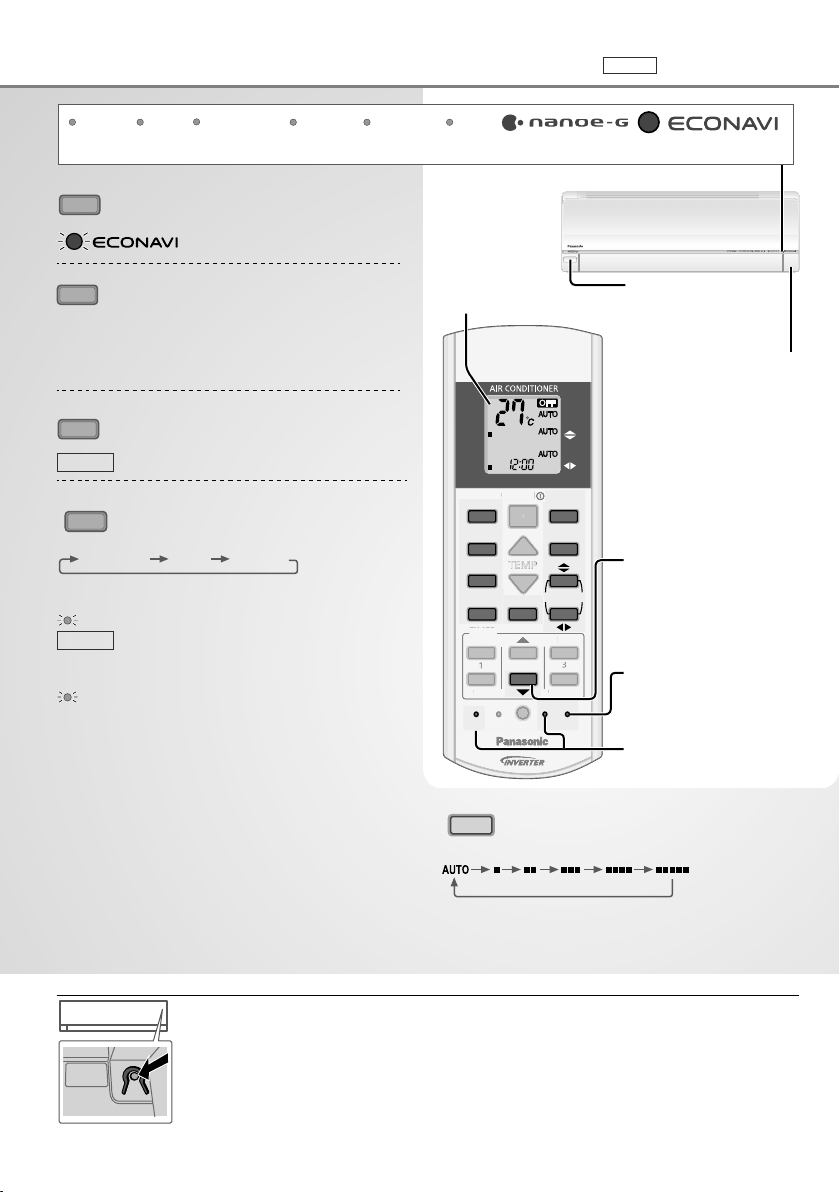

Remote control display

AUTO HEAT COOL

DRY

MILD

DRY

OFF/ON

ECONAVI

MODE

MILD DRY COOLING

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

TEMP

FAN SPEED

CLOC

FAN SPEED

AIR SWING

AUTO

COMFORT

NANOE-G

AIR SWING

SET

CANCEL

Human activity sensor

Sunlight sensor and remote control receiver

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Press to restore the remote control to default setting.

Not used in normal operations.

Indicator

Auto OFF/ON button

AUTO

OFF/ON

FAN SPEED

To select fan speed

(Remote control display)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

1. Press the button once to use in AUTO mode.

2. Press and hold the button until you hear 1 beep, then release to use in forced COOL mode.

3. Repeat step 2. Press and hold the button until you hear 2 beeps, then release to use in forced HEAT mode.

• Press the button again to turn off.

TIMER

CANCEL

See "To learn more..." for details.

AUTO

COMFORT

To maximise comfort

AUTO COMFORT

NANOE-G

To purify the air

NANOE-G

• nanoe-G starts automatically when the unit is turned on with

OFF/ON

• Can be activated even when the unit is turned off. In this condition, the unit will operate as a fan with AUTO fan speed and louver swing.

• This operation cannot be performed or

Multi

will be stopped if other indoor unit is activating HEAT mode.

To deactivate viruses/bacteria on the ﬁ lter

NANOE-G

• After the unit is turned off, the nanoe-G in-ﬁ lter deactivation may activate up to 150 minutes. Turning on the unit cancels this operation.

• To disable this operation in the future, press and

NANOE-G

hold will not disable the nanoe-G to purify the air.

•

To restore the nanoe-G in-ﬁ lter deactivation, press and

NANOE-G

hold

IR SWING

POWER

until a short beep sound is heard. This

until a long beep sound is heard.

To adjust airﬂ ow direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swings left/right and up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal louver is ﬁ xed at the predetermined position. The vertical louver swings left/right after the temperature rises.

• Do not adjust the louver by hand.

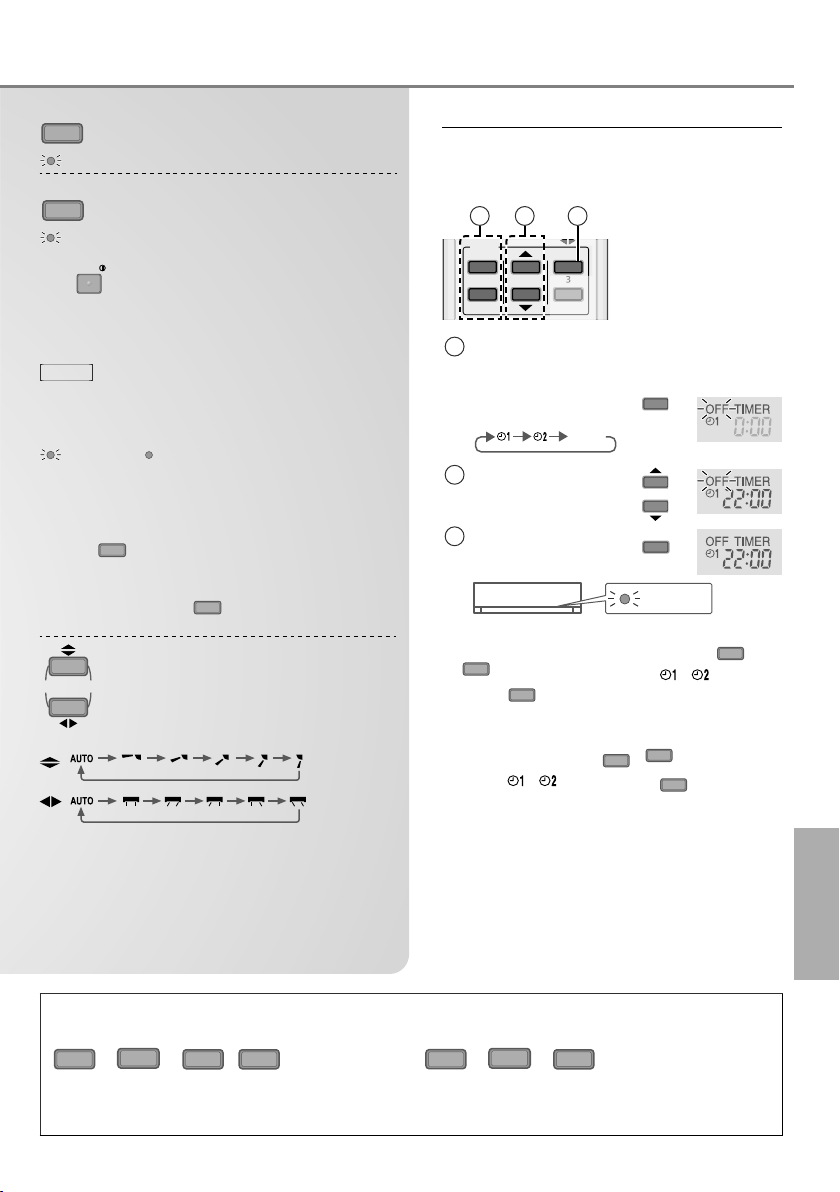

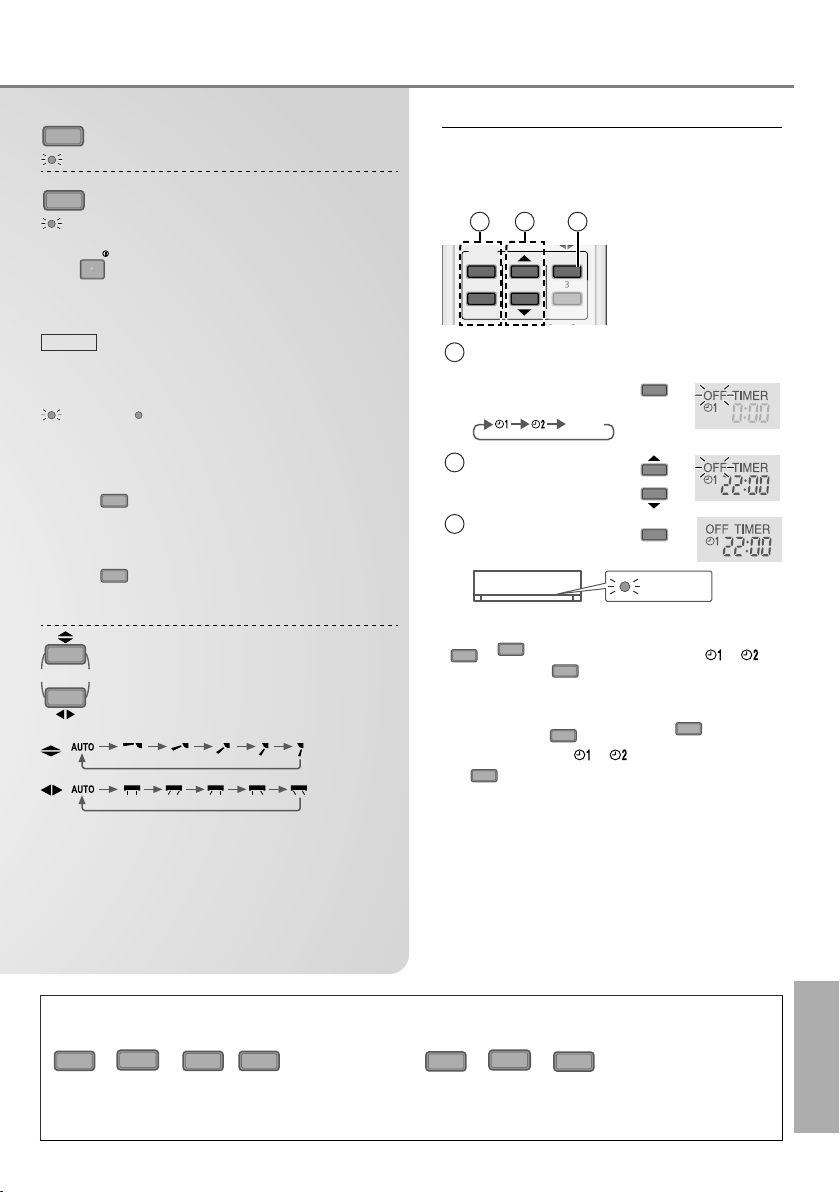

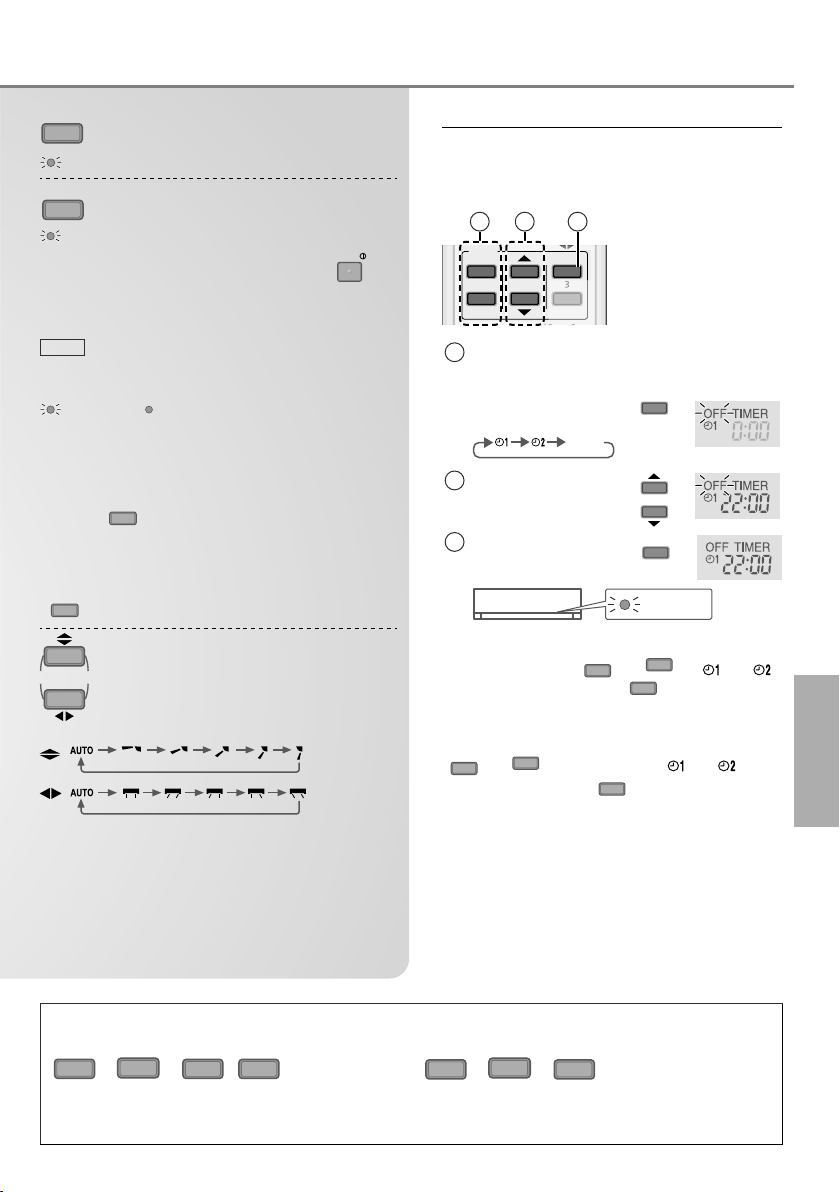

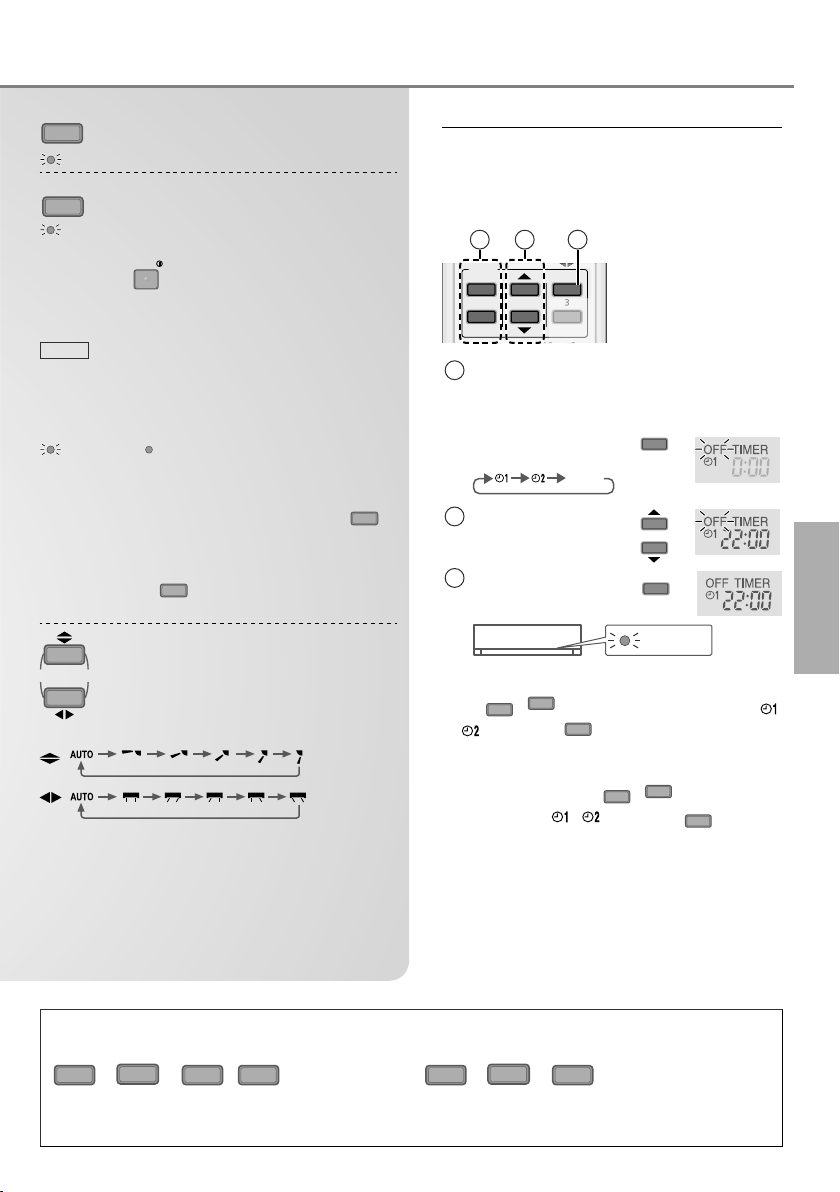

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

21 3

OFF

Select ON or OFF

timer

• Each time pressed:

Set the time

Conﬁ rm

SET

CANCEL

Example: OFF at 22:00

Cancel

OFF

SET

TIMER

• To cancel ON or OFF timer, press ON or to select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing ON or

then press

to select respective or

OFF

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

CANCEL

OFF

English

How to use

Note

POWERFUL/

ECONAVI

QUIET

• Can be activated in all modes and can be cancelled by pressing the respective button again.

AUTO

COMFORT

NANOE-G

ECONAVI

POWERFUL/

QUIET

AUTO

COMFORT

• Cannot be selected at the same time.

•

Cannot be activated during MILD DRY COOLING.

To learn more...

Multi

Multi split system

Operation mode

AUTO : During operation mode selection the POWER indicator blinks.

• Unit selects operation mode every 3 hours according to setting temperature, outdoor temperature and room

Multi

temperature.

HEAT : Unit takes a while to warm up. The POWER indicator blinks during this operation. COOL: Use curtains to screen off sunlight and outdoor heat to reduce power consumption during COOL mode. DRY : Unit operates at low fan speed to give a gentle cooling operation.

nanoe-G in-ﬁ lter deactivation

Depending on the unit’s accumulated operation time, nanoe-G in-ﬁ lter deactivation may activate only once a day after the unit turned off.

To remove the moisture left in the internal parts, the fan will operate for 30 minutes with louver opened slightly. This process only applicable when the unit is operated in COOL/DRY mode before turned off. Then, nanoe-G deactivates viruses/bacteria on the ﬁ lter for 2 hours with fan stopped and louver closed.

Do not turn off the power supply during this operation. After power failure, this operation will not resume.

ECONAVI and AUTO COMFORT

ECONAVI

AUTO

COMFORT

The unit will start to initialise (for approximately 1 minute)

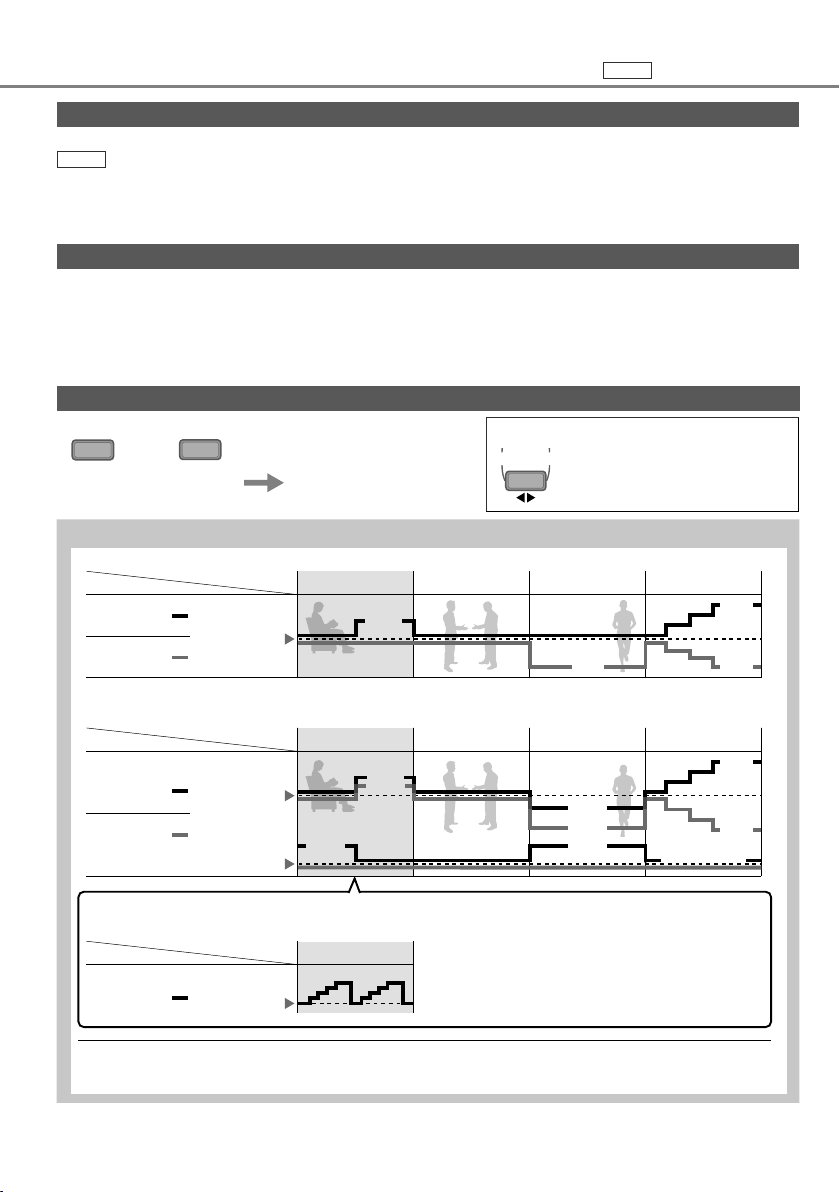

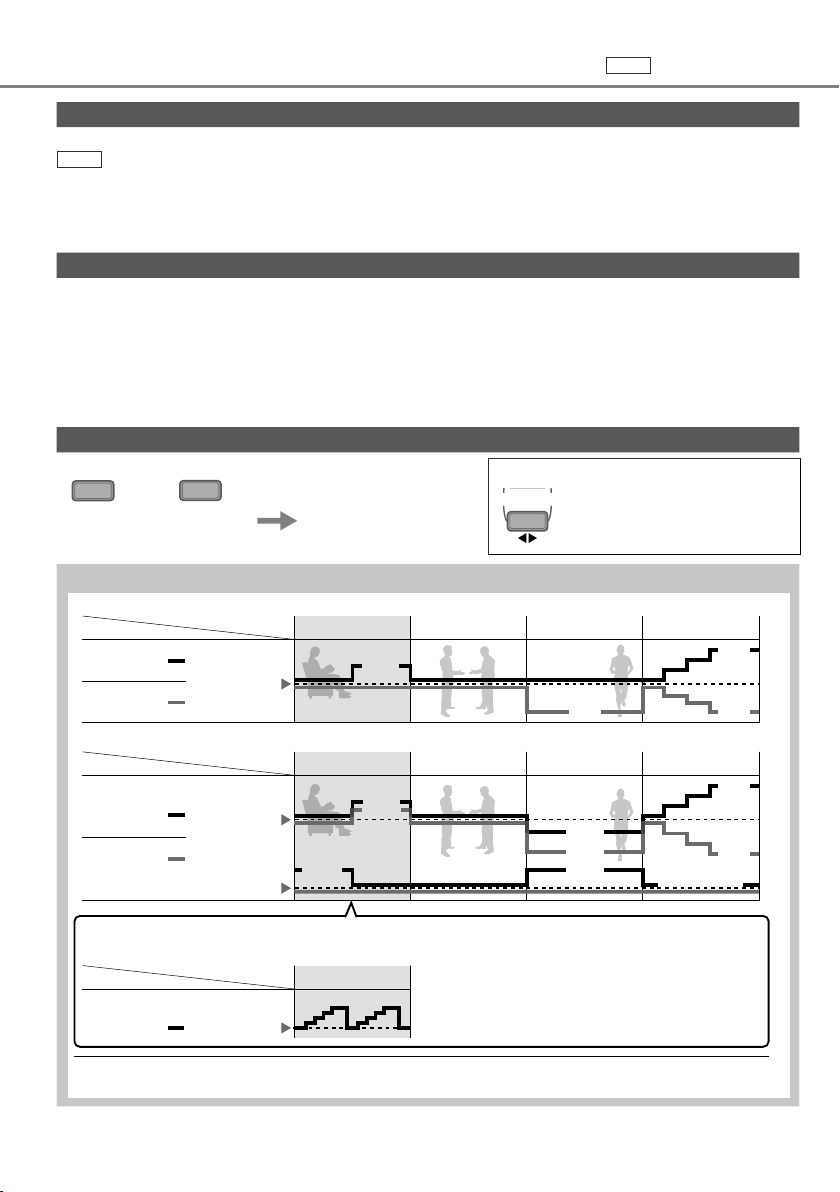

Human activity sensor operation

ECONAVI

Mode

COOL/DRY

HEAT

; Detecting human presence and activity, the unit controls room temperature to save energy.

Human

Set temperature

The human activity sensor and the sunlight sensor will start to detect.

Low activity Normal activity

+1 °C

Note

AIR SWING

When manual AIR SWING is selected, the ECONAVI and AUTO COMFORT operations will be cancelled.

High activity Absent

+2 °C

-2 °C-2 °C

AUTO COMFORT ; Detecting human presence and activity, the unit controls room temperature to keep human comfortable consistently.

Mode

COOL/DRY

HEAT

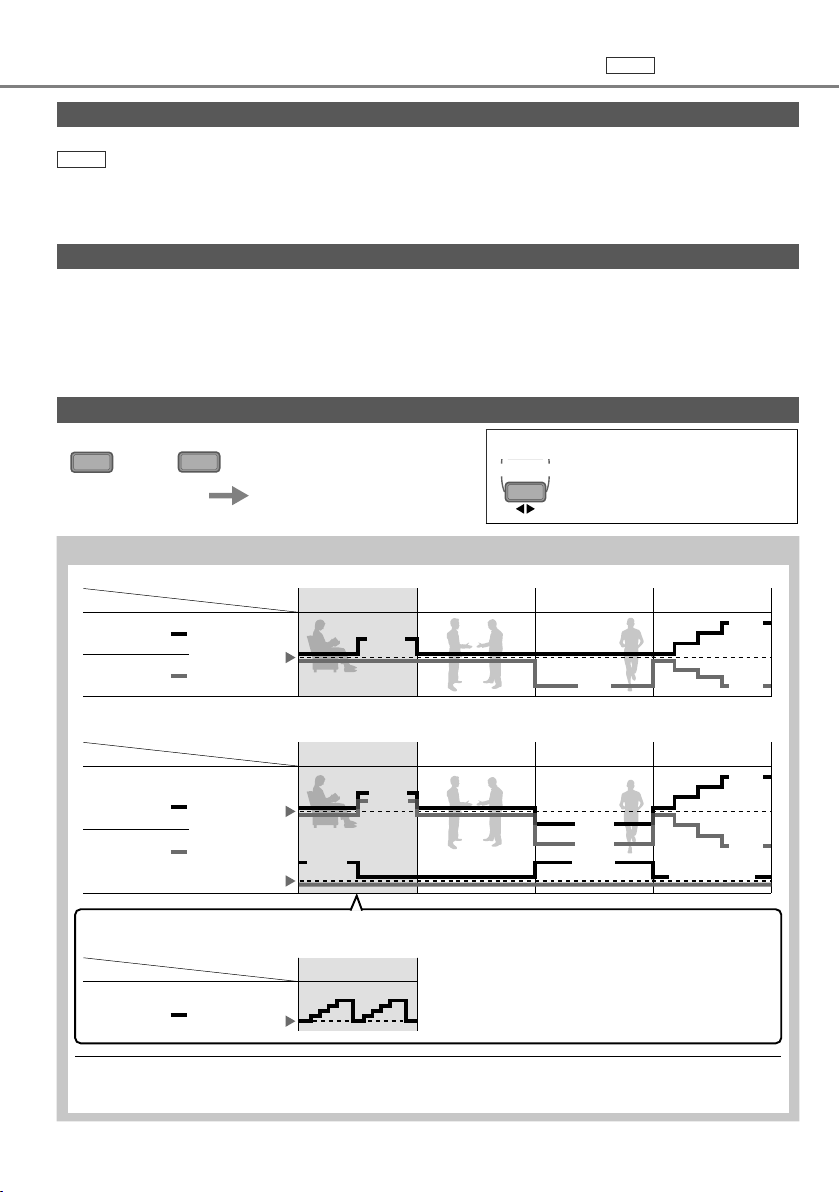

ECONAVI and AUTO COMFORT

Precise control of temperature during low activity to maximise energy saving.

Mode

COOL/DRY

* During low activity, fan speed 1 tap up for first 15 minutes or until set temperature is reached. ** During human absence, maximum fan speed for COOL/DRY mode is medium fan.

Human

Set temperature

Set Fan Speed

Human

Set temperature

Low activity Normal activity

+1 °C

+0.3 °C

+1 tap*

Low activity

ECONAVI and AUTO COMFORT take advantage of the human nature that human being takes time to feel the temperature rise during low activity level; the unit adjusts temperature to maximise energy saving without sacrificing the comfort.

High activity Absent

-1 °C

-2 °C

+1 tap

+2 °C

-2 °C

0HGLXP)DQ

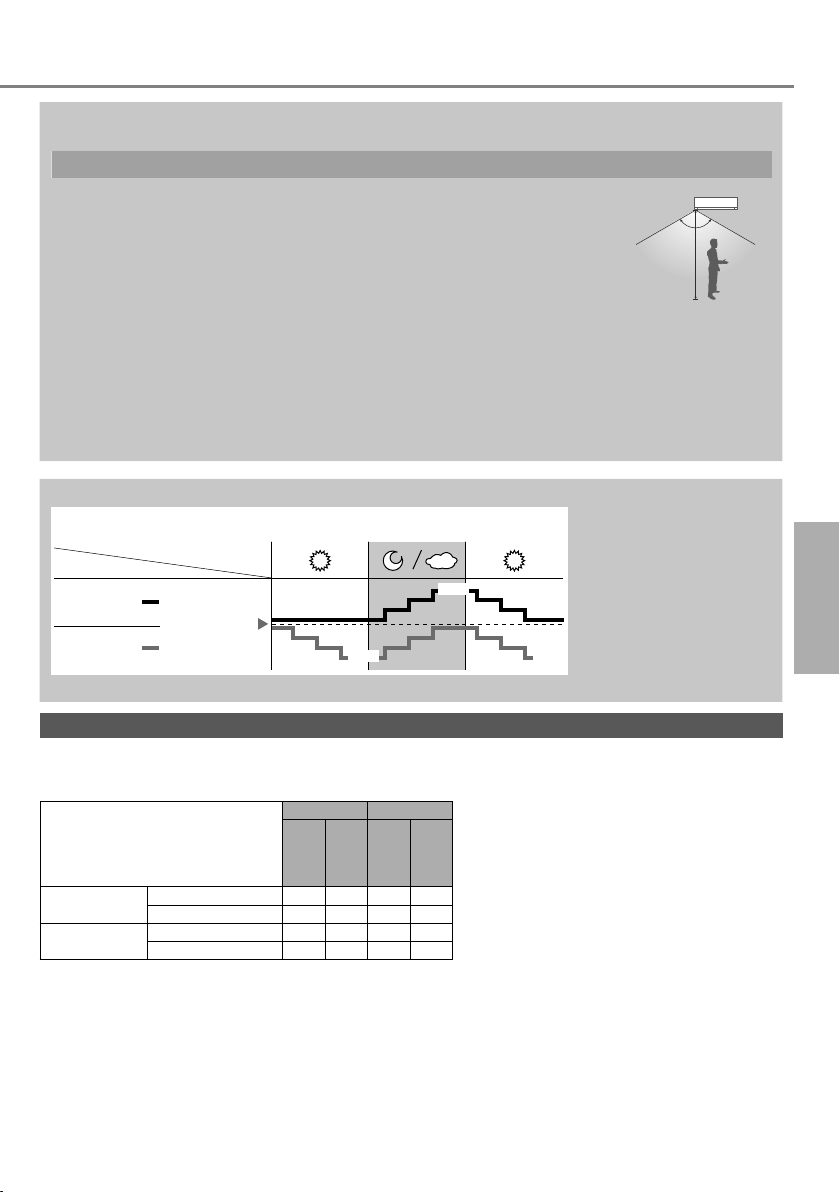

The human activity sensor will also scan for area of heat source and movement in a room.

Detection area

• Based on area activeness horizontal airﬂ ow direction louver will adjust either ﬁ x at predetermined position or swing left/right periodically.

120º

• The human activity sensor performance is inﬂ uenced by indoor unit location, movement speed, temperature range, etc.

• The human activity sensor may:

- mistakenly detect an object with heat source & movement similar to human, such as pets, etc.

- mistakenly detect as non-heat source & movement if a human stays motionless for certain period of time.

• Do not place large objects near the sensor and keep away heating units or humidiﬁ er from the sensor’s detection area. They may cause sensor malfunction.

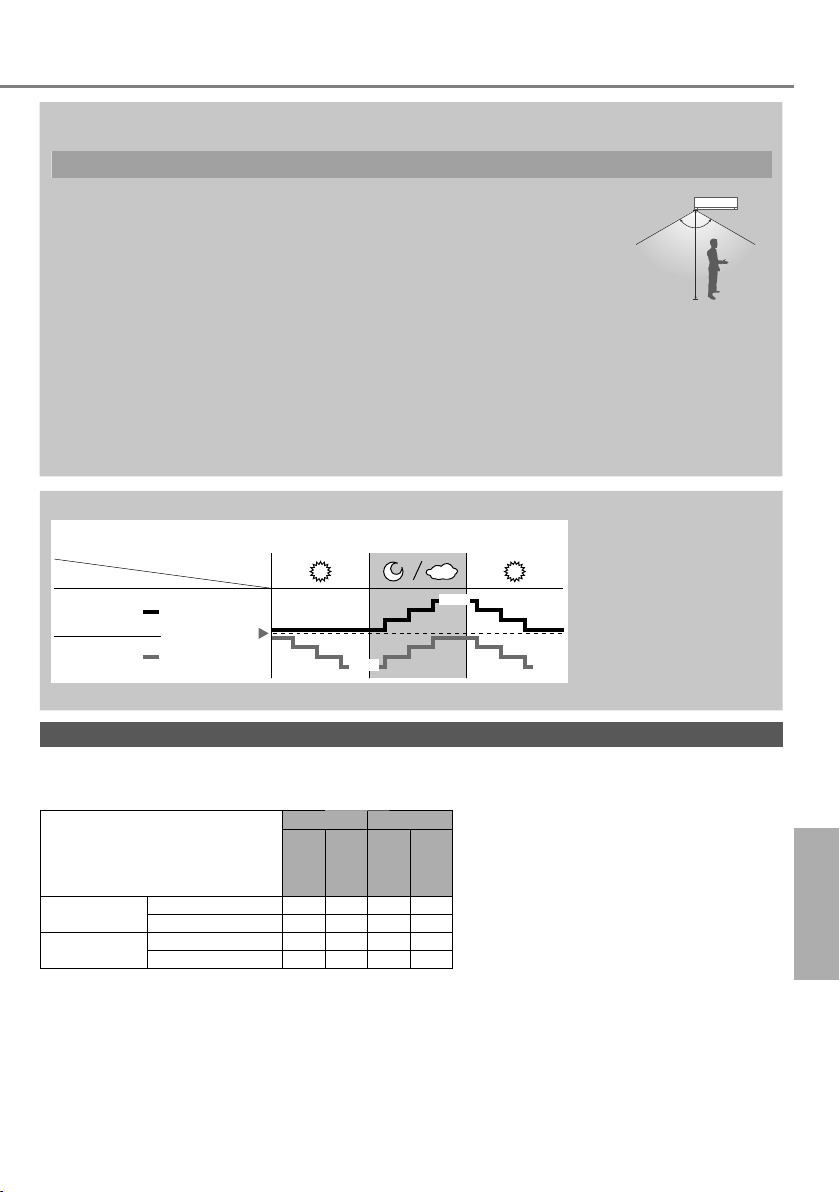

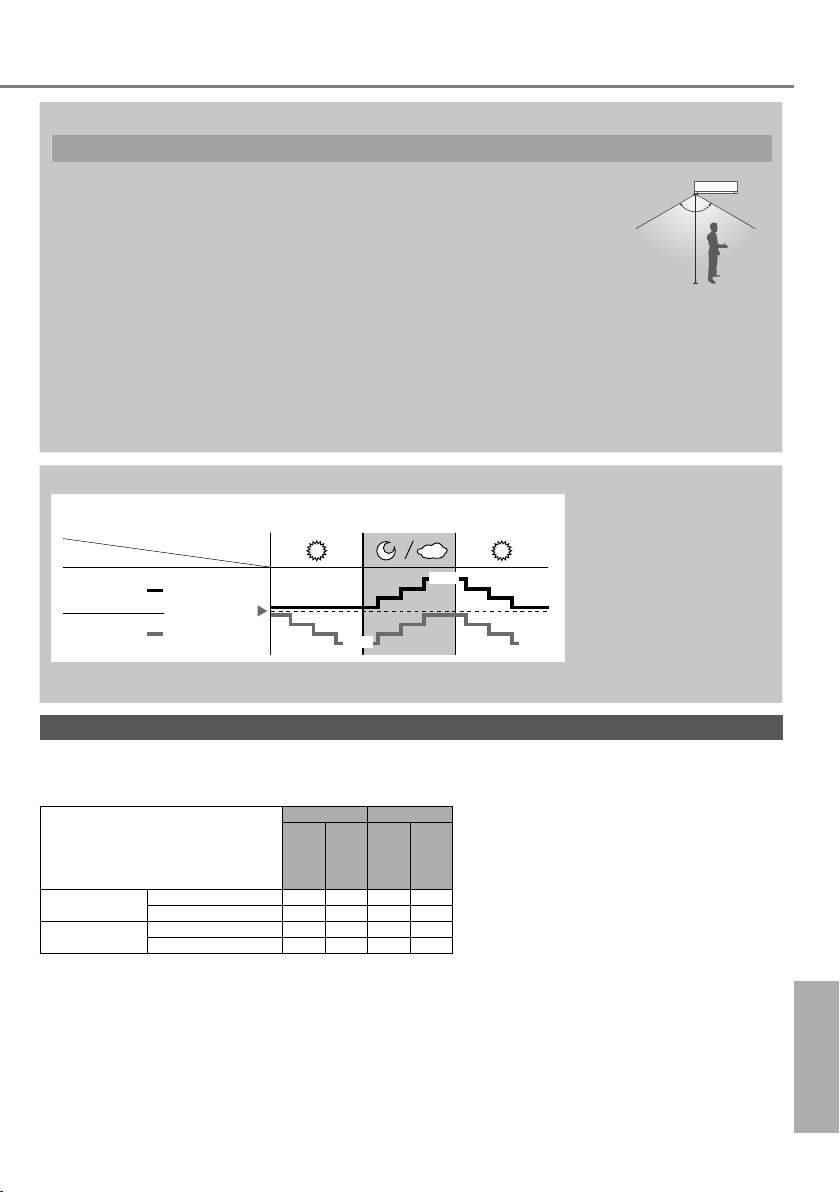

Sunlight Sensor operation

ECONAVI ; Detecting sunlight intensity, the unit adjust temperature to save energy.

Mode

COOL/DRY

HEAT

• In a room without window or with thick curtain, the sunlight sensor will judge as cloudy/night.

Ambient condition

+1 °C

Set temperature

-1 °C -1 °C

ECONAVI is activated, the unit maintains set temperature until a high sunlight intensity is detected. The sunlight sensor detects sunlight intensity during weather or day/night changes, and the unit adjusts temperature.

Operation conditions

Use this air conditioner under the following temperature range. DBT: Dry bulb temperature / WBT: Wet bulb temperature

Outdoor unit

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE

COOL

HEAT

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Indoor Outdoor

DBT WBT DBT WBT

°C (temperature)

English

To learn more...

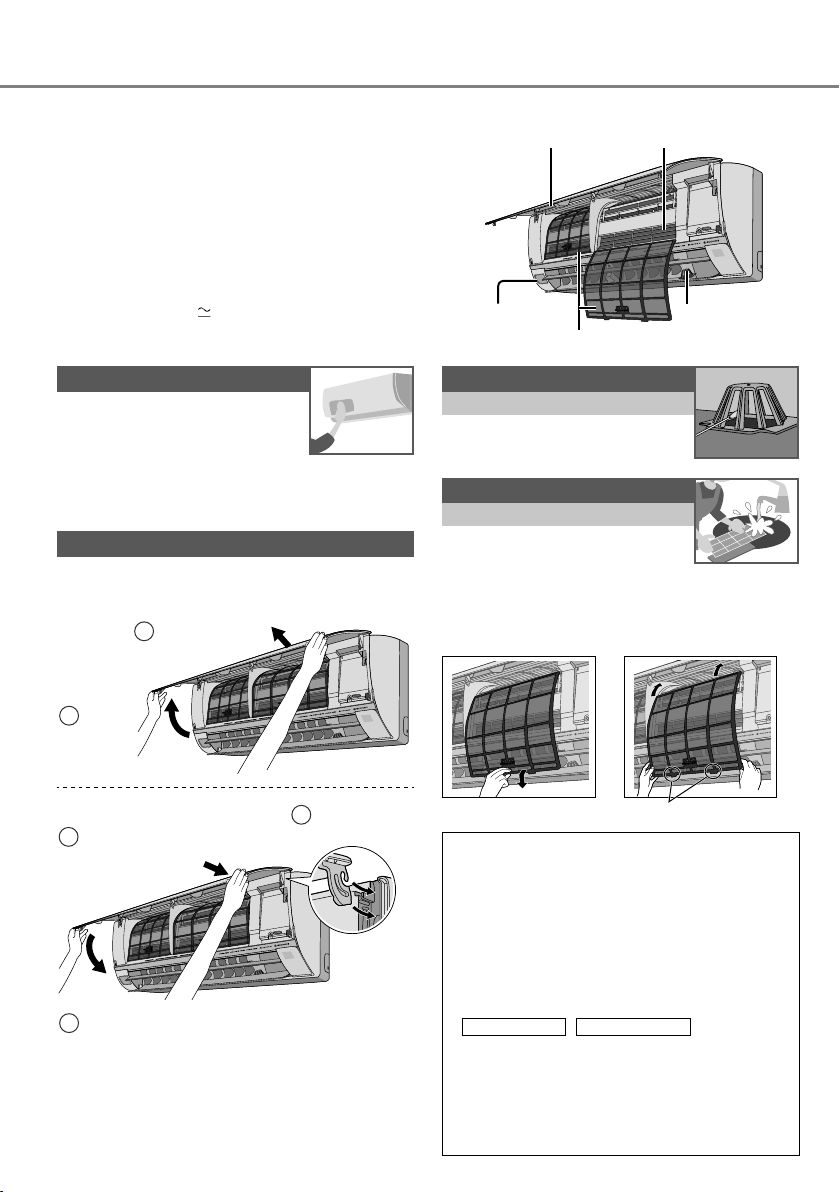

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see nanoe-G indicator blinks or error code “H99”. Please consult authorised dealer.

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C.

pH 7) or neutral household

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Human activity sensor

Do not hit or violently press or poke it with a sharp object. This can lead to damage and malfunction.

Front panel

Wash gently and dry.

Remove the front panel

Pull out

Indoor unit

Aluminium ﬁ nFront panel

Human activity sensor

Air ﬁ lters

nanoe-G Generator

Every 2 weeks

• Clean with dry cotton bud.

• Do not touch during operation.

Air ﬁ lters

Every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Raise

Close it securely

Press both ends of

the front panel

Close down

Insert at

both sides

Insert into the unit

For seasonal inspection after extended non-use

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select COOL/ HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C HEAT: ≥ 14 °C

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply and unplug.

• Remove the remote control batteries.

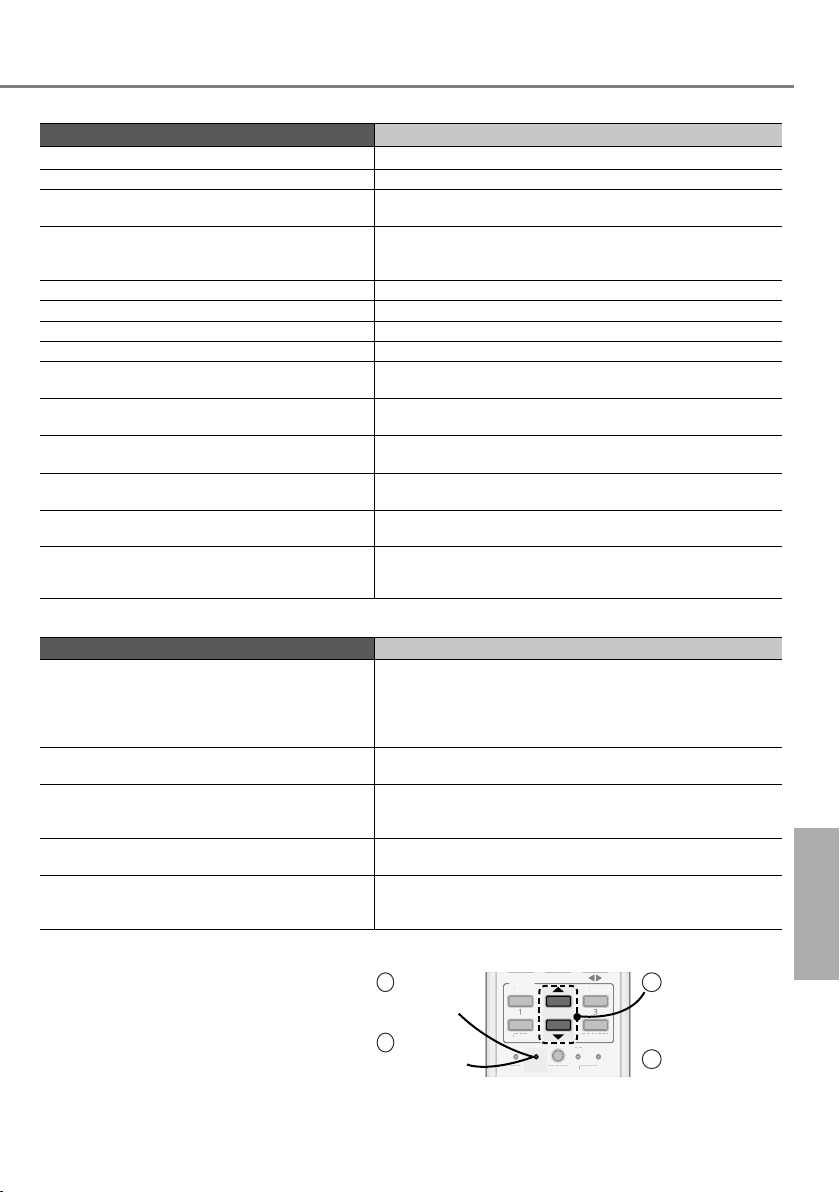

Troubleshooting

TIMER

CANCEL

RES

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. Water ﬂ owing sound during operation.

The room has a peculiar odour.

Indoor fan stops occasionally during automatic fan speed setting.

Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting. Outdoor unit emits water/steam. TIMER indicator is always on. POWER indicator blinks during HEAT mode with no

warm air supply (and louver is closed). Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is switched

on. Cracking sound during operation.

Discoloration of some plastic parts.

Dust may have collected around the front panel, grilles and wall surrounding the unit after extended use.

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work.

The unit does not receive the signal from the remote control.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

•

Condensation effect due to cooling process.

•

Refrigerant ﬂ ow inside the unit.

•

This may be due to damp smell emitted by the wall, carpet, furniture or clothing.

•

This helps to remove the surrounding odour.

•

Extraction of remaining heat from the indoor unit (maximum 30 seconds).

•

The delay is a protection to the unit’s compressor.

•

Condensation or evaporation occurs on pipes.

•

The timer setting repeats daily once set.

•

The unit is in defrost mode (and AIR SWING is set to AUTO).

•

To avoid unintended cooling effect.

•

This is a preliminary step in preparation for the operation when the ON timer has been set.

•

Changes of temperature caused the expansion/contraction of the unit.

•

Discoloration is subject to material types used in plastic parts, accelerated when exposed to heat, sun light, UV light, or environmental factor.

•

The dust accumulation is due to air puriﬁ cation effect of negative ions from nanoe-G. Remove the dust regularly with a clean dampened cloth.

•

Set the temperature correctly.

•

Close all doors and windows.

•

Clean or replace the ﬁ lters.

•

Clear any obstruction at the air inlet and air outlet vents.

•

Check if the unit has been installed at an incline.

•

Close the front panel properly.

•

Insert the batteries correctly.

•

Replace weak batteries.

•

Check if the circuit breaker is tripped.

•

Check if timers have been set.

•

Make sure the receiver is not obstructed.

•

Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

Press for 5 seconds

Press for 5 seconds to quit checking

For certain errors, you may restart the unit for limited

•

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

Press until you hear beep sound, then write down

the error code

Turn the unit off and reveal the error code to authorised dealer

operation with 4 beeps when operation starts.

English

Cleaning instructions / Troubleshooting

Fournir un confort maximal, nettoyer l’air et optimiser les économies d’énergie

ECONAVI et COMFORT AUTO Le bon choix pour économiser l’énergie

Équipé du capteur d’activité humaine, le climatiseur garantit la diffusion d’air frais ou chaud et permet à la pièce d’offrir un confort constant avec une consommation d’énergie minimale. En outre, le capteur de lumière du soleil détecte l’intensité de la lumière du soleil et aide à contrôler les températures de chauffage/refroidissement pour fournir un confort optimal.

nanoe-G Puriﬁ e l’air jusqu’aux plus petites particules

Désactive les micro-organismes nocifs tels que les virus, bactéries, etc. pour que l’air reste propre. Désactive également les virus et les bactéries sur le ﬁ ltre pour maintenir l’intérieur de l’unité propre.

Voir « Pour en savoir plus… » pour les détails.

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d’espace en reliant plusieurs unités intérieures à une seule unité extérieure.

• Pour connaître les caractéristiques complètes des produits, veuillez vous référer à un catalogue.

Unités intérieures

• Il est possible de faire fonctionner les unités

intérieures individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.

• Pendant le fonctionnement, les modes

CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.

• Le voyant d’alimentation clignote pour indiquer

que l’unité intérieure attend un mode de fonctionnement différent.

• Sur les systèmes dont le mode CHAUFFAGE

a été verrouillé, si un mode de fonctionnement autre que le mode CHAUFFAGE est sélectionné, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote.

Unité extérieure

( CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,

CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE)

Unités intérieures

Guide Rapide

TIMER

CANCEL

RES

TIMER

CANCEL

MILD DRY

RES

MILD

DRY

FAN

AIR

AUTO

HEAT

OOL

DRY

ECO

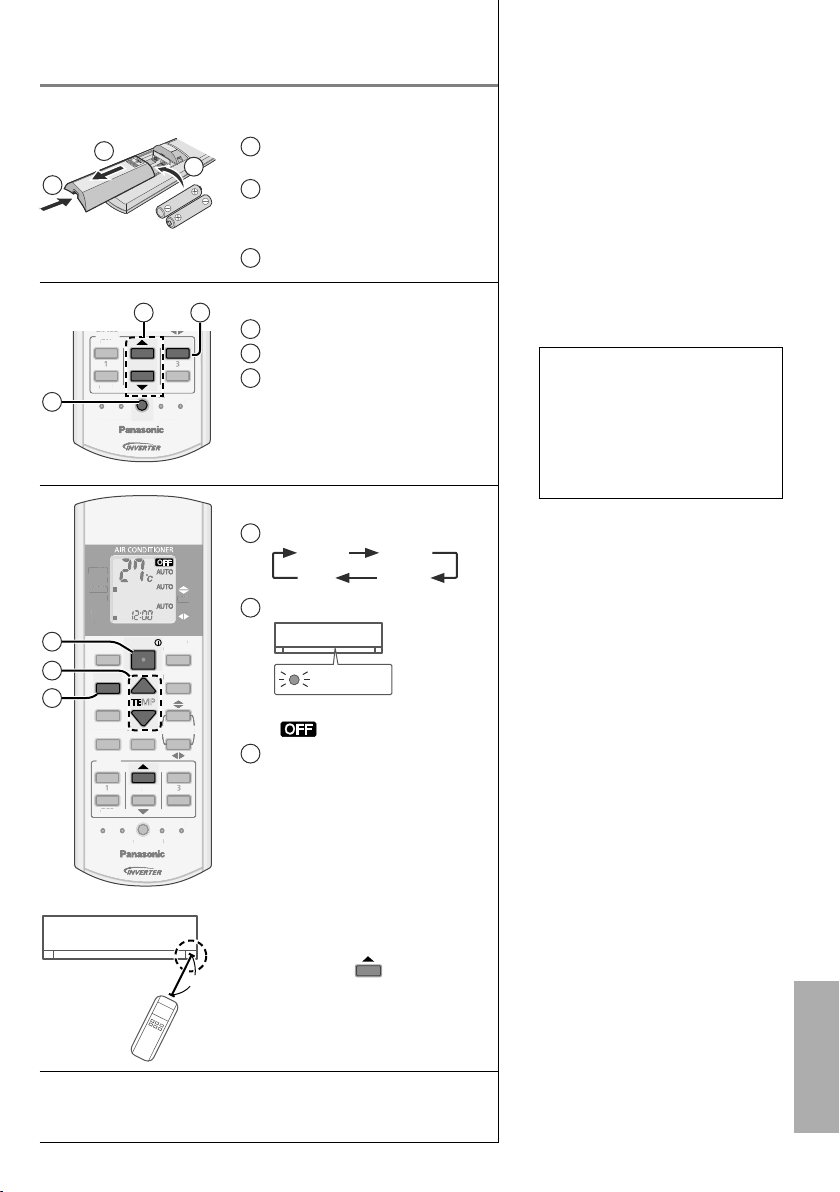

Insertion des piles

Retirez le couvercle arrière

de la télécommande Placez des piles AAA ou R03

(valables environ 1 an)

Fermez le couvercle

2 3

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

SET

CANCEL

Réglage de l’horloge

Appuyez sur CLOCK

Réglez l’heure

Conﬁ rmez

Fonctionnement de base

Sélectionnez le mode de

fonctionnement souhaité.

AUTO HEAT DRY

Mettez l’appareil sous/hors tension.

POWER

•

Veuillez noter que le voyant ARRÊT

est allumé au démarrage.

Sélectionnez la température souhaitée.

•

Plage de sélection : 16 °C ~ 30 °C.

•

Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut économiser de l’énergie. CHAUFFAGE : 20 °C ~ 24 °C. REFROIDISSEMENT : 26 °C ~ 28 °C.

3 1

AUTO HEAT C

COOL

DRY

MILD

DRY

OFF/ON

ECONAVI

NAV

MODE

MILD DRY

TEMP

COOLING

COOLIN

POWERFUL/

POWERFUL

FAN SPEED

AN SPEE

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

AUTO

AUT

COMFORT

NANOE-

NANOE-G

AIR SWING

IR SWIN

SET

CANCEL

FAN SPEED

PEE

AIR SWING

WIN

DÉSHUMIDIFICATION : Inférieure

•

Pour atténuer ou restaurer la luminosité

du voyant de l’unité, maintenez la touche

enfoncée pendant 5 secondes.

•

Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l’unité intérieure.

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

COOL

de 1°C à 2°C par rapport à la température de la pièce.

Table des matières

Consignes de sécurité ............14-15

Consignes d’utilisation ............16-17

Pour en savoir plus... ............18-19

Instructions de nettoyage ............20

Dépannage ................................. 21

Informations .................................62

Accessoires

• Télécommande

• Piles AAA ou R03 × 2

• Support de la télécommande

• Vis pour le support de la télécommande × 2

Français

Consignes de sécurité

Entrée d’air

Sortie d’air

Pour éviter des blessures corporelles sur vousmême et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous: Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

Ce symbole signale la présence d’un danger

AVERTISSEMENT

ATTENTION

Les instructions à respecter sont classées d’après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

Unité intérieure

Sortie d’air

Télécommande

Unité extérieure

Entrée d’air

pouvant provoquer des blessures graves ou mortelles.

Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Alimentation

Entrée d’air

Sortie d’air

Unité intérieure et unité extérieure

Télécommande

AVERTISSEMENT

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d’expérience et de connaissances si elles ont été formées et encadrées pour l’utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels ils s’exposent. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l’installation, le retrait et la réinstallation de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l’usage de tout type de réfrigérant spéciﬁ é. L’utilisation d’un type de réfrigérant autre que le type spéciﬁ é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N’installez pas l’appareil dans une atmosphère potentiellement explosive ou inﬂ ammable. Sinon, il y a un risque d’incendie.

N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l’air froid pendant une période prolongée aﬁ n d’éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles.

Alimentation

N’utilisez pas de cordon modiﬁ é, de raccords, de rallonge ou de cordon non spéciﬁ é aﬁ n d’éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

•

Ne partagez pas la prise d’alimentation avec un autre appareil.

•

N’utilisez pas l’unité avec des mains mouillées.

•

Ne pas plier excessivement la ﬁ che électrique.

•

Ne pas opérer ou arrêter l’unité en insérant ou en tirant sur la ﬁ che électrique.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

Il est fortement conseillé d’installer un disjoncteurdétecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) aﬁ n d’éviter un choc électrique ou un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

•

Insérez la ﬁ che d’alimentation correctement.

•

Il faut régulièrement essuyer la poussière sur la ﬁ che d’alimentation à l’aide d’un chiffon sec.

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la ﬁ che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée / feu / choc électrique) Exemples d’anomalie ou défaillance

•

L’ELCB se déclenche fréquemment.

•

Odeur de brûlé est observée.

•

Un bruit ou des vibrations anormales de l’unité sont observés.

•

Fuite d’eau de l’unité intérieure.

•

Le cordon d’alimentation ou la prise deviennent anormalement chaud.

•

La vitesse du ventilateur ne peut pas être contrôlée.

•

L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

•

Le ventilateur ne s’arrête pas même si l’opération

est arrêtée. Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre aﬁ n d’éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l’alimentation et en débranchant l’unité :

- Avant le nettoyage ou l’entretien.

- En cas de non utilisation prolongée, ou

- En période d’activité orageuse anormalement

forte.

ATTENTION

Unité intérieure et unité extérieure

Aﬁ n d’éviter des dommages ou de la corrosion sur l’unité, ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.

N’utilisez pas l’unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d’art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc..

N’utiliser pas d’appareil à combustibles dans la direction du ﬂ ux d’air aﬁ n d’éviter toute propagation du feu.

N’exposez pas des plantes ou des animaux de compagnie directement au ﬂ ux d’air pour éviter des blessures, etc.

Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez sufﬁ samment la pièce avant de faire fonctionner l’unité.

Aﬁ n d’éviter d’endommager l’unité, ne l’installez pas dans des zones grasses et enfumées.

Aﬁ n d’éviter des blessures, ne démontez pas l’unité pour la nettoyer.

Aﬁ n d’éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l’unité.

Ne placez pas de vas ou de récipient d’eau sur l’unité. De l’eau peut pénétrer à l’intérieur de l’unité et dégrader l’isolation. Cela pourrait entraîner un choc électrique.

Ne pas ouvrir la fenêtre ou la porte pendant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/DÉSHUMIDIFICATION.

Prévenez les fuites d’eau en vous assurant que le tuyau de vidange est :

- Correctement raccordé,

- Dégagé de toute gouttière et récipient, ou

- Non immergé dans l’eau Après une longue période d’utilisation ou après une

utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d’utilisation, assurezvous que le support d’installation n’est pas détérioré aﬁ n d’éviter une chute de l’unité.

Télécommande

N’utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande :

•

Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

•

De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation

Ne débranchez pas la ﬁ che en tirant sur le cordon d’éviter un choc électrique.

Français

Consignes de sécurité

TEMP

OFF/ON

TIMER

CANCEL

CHECK

Consignes d’utilisation

Multiple

Système Multisplit

POWER

TIMER

AUTO COMFORT

NANOE-G

POWERFUL

QUIET

(Jaune) (Jaune) (Bleu) (Orange)(Orange)(Orange) (Jaune)

ECONAVI

Pour optimiser les économies

d’énergie

MODE

Pour sélectionner un mode de

fonctionnement

AUTO - Selon vos préférences CHAUFFAGE - Pour un air chaud REFROIDISSEMENT - Pour un air frais DÉSHUMIDIFICATION - Pour déshumidiﬁ er

l’atmosphère

MILD DRY COOLING

Pour améliorer le niveau d’humidité et

de teneur en eau

•

Fonction non applicable.

Multiple

POWERFUL/

PUISSANT : Pour atteindre rapidement la température souhaitée

SILENCE : Pour Un Fonctionnement Silencieux

• Cette opération réduit le bruit du ﬂ ux d’air.

Pour passer de puissant à

QUIET

silencieux

QUIETPOWERFUL NORMAL

POWERFUL

•

Appuyez à nouveau sur la touche ou

Multiple

éteignez l'unité pour interrompre cette opération.

QUIET

Afﬁ chage de la télécommande

AUTO HEAT COOL

DRY

MILD

DRY

OFF/ON

ECONAVI

MODE

MILD DRY

TEMP

COOLING

POWERFUL/

FAN SPEED

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

CLOC

FAN SPEED

AIR SWING

AUTO

COMFORT

NANOE-G

AIR SWING

SET

CANCEL

Capteur d’activité humaine

Capteur de lumière du soleil et récepteur de la télécommande

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

Appuyez pour revenir aux réglages par défaut de la télécommande.

Non utilisé dans les opérations normales.

Témoin

Touche Auto OFF/ON (MARCHE/ARRÊT Automatique)

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

1. Appuyez une fois sur la touche pour utiliser en mode AUTO.

2. Maintenez la touche enfoncée jusqu’au retentissement d’un bip, puis relâchez pour utiliser en mode REFROIDISSEMENT forcé.

3. Répétez l’étape 2. Maintenez la touche enfoncée jusqu’au retentissement de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGE forcé.

•

Appuyez à nouveau sur la touche pour mettre l’appareil hors tension.

AUTO

OFF/ON

FAN SPEED

Pour sélectionner la vitesse du ventilateur

(Afﬁ chage de la télécommande)

•

Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

TIMER

CANCEL

Voir « Pour en savoir plus… » pour les détails.

AUTO

COMFORT

Pour un confort optimal

AUTO COMFORT

NANOE-G

Pour puriﬁ er l’air

NANOE-G

•

nanoe-G démarre automatiquement lorsque l’unité est allumée avec

•

Peut être activé même lorsque l’unité est hors tension. Dans cette condition, l’unité fonctionnera en tant que ventilateur avec la vitesse de ventilateur AUTO et l’oscillation de l’évent.

Multiple

OFF/ON

•

Ce mode de fonctionnement est impossible ou s’arrêtera si une autre unité intérieure active le mode CHAUFFAGE.

Pour désactiver les virus/bactéries sur le ﬁ ltre

NANOE-G

•

Après la mise hors tension de l’unité, la désactivation du ﬁ ltre intégré nanoe-G peut s’activer pendant une durée allant jusqu’à 150 minutes. La mise sous tension de l’unité annule cette opération.

•

Pour désactiver cette opération à l’avenir, maintenez

NANOE-G

enfoncé jusqu’à ce qu’un court bip sonore retentisse. Ceci ne désactivera pas nanoe-G pour puriﬁ er l’air.

•

Pour rétablir la désactivation du ﬁ ltre intégré nanoe-G, maintenez

sonore retentisse.

IR SWING

(Afﬁ chage de la télécommande)

•

Permet de ventiler la pièce.

•

En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si AUTO est déﬁ ni, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas.

•

En mode CHAUFFAGE, si AUTO est réglé, l’évent horizontal est déﬁ ni sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l’augmentation de la température.

•

Ne réglez pas le volet manuellement.

POWER

NANOE-G

enfoncé jusqu’à ce qu’un long bip

Pour ajuster l’orientation du ﬂ ux d’air

Pour régler l’heure

2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l’unité à différentes heures préréglées.

21 3

OFF

Sélectionnez le mode

marche (ON) ou arrêt

SET

CANCEL

Exemple : ARRÊT à 22:00

de la minuterie (OFF)

• À chaque pression :

Réglez l’heure

Conﬁ rmez

Cancel

OFF

SET

TIMER

•

Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur ON ou

, puis appuyez sur

•

Si le minuteur est annulé manuellement ou à cause d’une panne d’électricité, vous pouvez restaurer

le minuteur en appuyant sur ON ou sélectionner ou , puis appuyer sur

•

Le réglage de la minuterie le plus proche s’afﬁ chera et sera activé en séquence.

•

Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).

•

L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie. Pour régler l’horloge, veuillez consulter le Guide rapide.

pour sélectionner ou

OFF

CANCEL

OFF

pour

SET

Français

Consignes d’utilisation

Remarque

POWERFUL/

ECONAVI

QUIET

•

Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

AUTO

COMFORT

NANOE-G

POWERFUL/

ECONAVI

QUIET

•

Ne peut pas être sélectionné en même temps.

•

Ne peut pas être activé en mode REFROIDISSEMENT

AUTO

COMFORT

SEC DOUX.

Pour en savoir plus...

Multiple

Système Multisplit

Mode de fonctionnement

AUTO :

Lors de la sélection du mode de fonctionnement, le voyant d’alimentation POWER clignote.

•

Multiple

CHAUFFAGE: REFROIDISSEMENT:

consommation électrique en mode REFROIDISSEMENT.

DÉSHUMIDIFICATION:

L’unité choisit le mode d’opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante.

L’appareil met un certain temps à démarrer. Le voyant d’alimentation POWER clignote en cours de fonctionnement.

Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la

L’unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

Désactivation du ﬁ ltre intégré nanoe-G

Selon le temps de fonctionnement accumulé de l’unité, la désactivation du ﬁ ltre intégré nanoe-G ne peut être activée qu’une seule fois par jour une fois l’unité éteinte.

Pour éliminer l’humidité laissée sur les pièces internes, le ventilateur fonctionnera pendant 30 minutes avec l’évent légèrement ouvert. Ce processus ne s’applique que lorsque l’unité fonctionne en mode REFROIDISSEMENT/CHAUFFAGE avant d’être mise hors tension. L’opération nanoe-G désactive ensuite les virus/bactéries sur le ﬁ ltre pendant 2 heures avec le ventilateur à l’arrêt et l’évent fermé.

Ne débranchez pas l’alimentation électrique pendant cette opération. Cette opération ne reprendra pas après une panne de courant.

ECONAVI et COMFORT AUTO

ECONAVI

L’unité commencera à s’initialiser (pendant environ 1 minute)

AUTO

COMFORT

Le capteur d’activité humaine et le capteur de lumière du soleil commenceront à détecter.

Fonctionnement du capteur d’activité humaine

ECONAVI ; En détectant la présence et l’activité humaine, l’unité contrôle la température de la pièce pour économiser l’énergie.

Mode

REFROIDISSEMENT/

DÉSHUMIDIFICATION

CHAUFFAGE

AUTO COMFORT ; En détectant la présence et l’activité humaines, l’unité contrôle la température ambiante de manière à ce que les humains bénéficient d’un confort constant.

Mode

REFROIDISSEMENT/

DÉSHUMIDIFICATION

CHAUFFAGE

Humain

Température définie

Humain

Température définie

Régler la vitesse du ventilateur

Faible activité Activité normale Activité élevée Absent

+1 °C

Faible activité Activité normale Activité élevée Absent

+1 °C

+0.3 °C

+1 cran*

Remarque

AIR SWING

Lorsque la fonction d’oscillation d’air (AIR SWING) manuelle est sélectionnée, les fonctions ECONAVI et COMFORT AUTO sont annulées.

-1 °C

-2 °C

+1 cran

+2 °C

-2 °C-2 °C

+2 °C

-2 °C

9HQWLODWHXUPR\HQ

ECONAVI et AUTO COMFORT

Contrôle précis de la température en cas de faible activité pour maximiser les économies d’énergie.

Mode

REFROIDISSEMENT/

DÉSHUMIDIFICATION

En cas de faible activité, la vitesse de ventilateur 1 est activée pendant les 15 premières minutes ou jusqu’à ce que la température définie soit atteinte.

En l’absence de présence humaine, la vitesse de ventilateur maximale en mode REFROIDISSEMENT/CHAUFFAGE correspond au ventilateur moyen.

Humain

Température définie

Faible activité

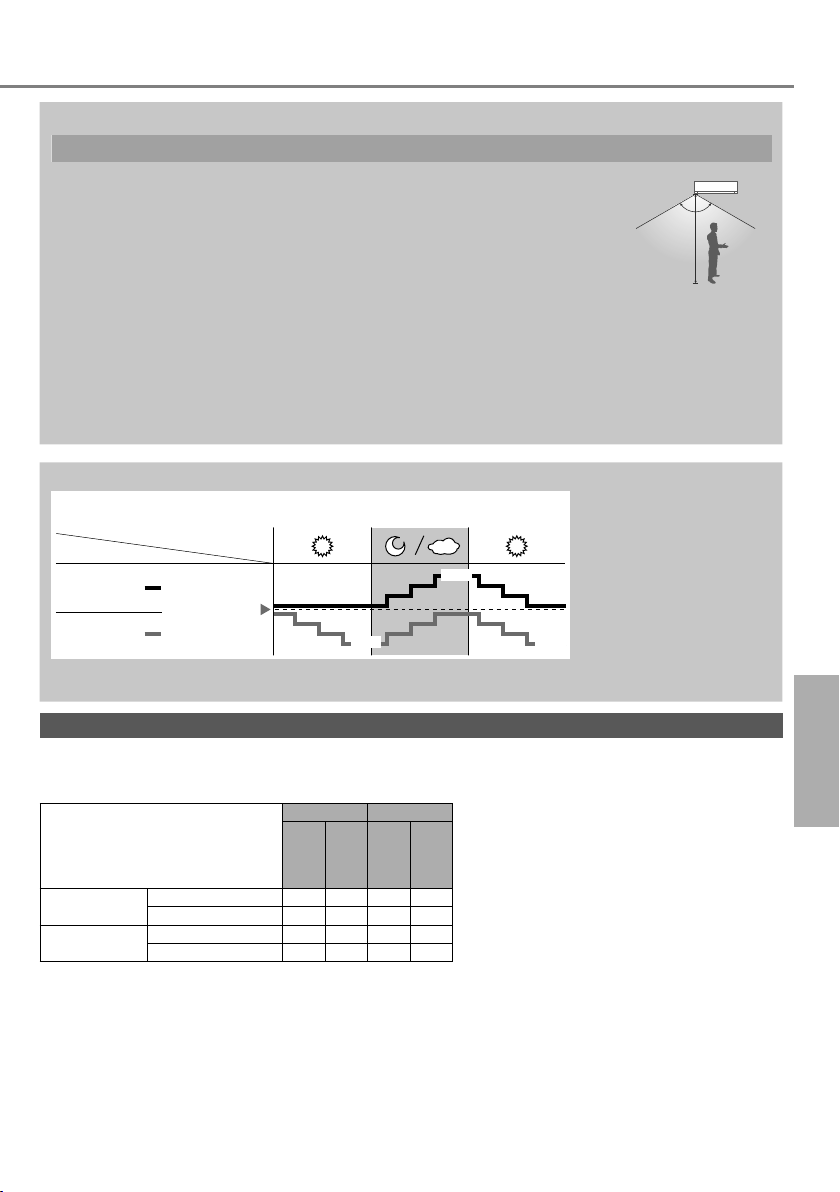

Les fonctions ECONAVI et AUTO COMFORT tirent parti de la nature humaine, qui prend le temps de sentir la température augmenter pendant une activité de faible niveau ; l’unité ajuste ainsi la température de manière à maximiser les économies d’énergie sans sacrifier le confort.

Le capteur d’activité humaine effectue un balayage pour repérer la zone de source de chaleur et de mouvement dans une pièce.

Zone de détection

•

En fonction du degré d’activité dans la zone, l’unité ajuste l’évent de direction du ﬂ ux d’air horizontal soit ﬁ xe à une position prédéterminée, soit basculé vers la gauche/droite.

120º

•

La sensibilité du capteur d’activité humaine est inﬂ uencée par l’emplacement de l’unité intérieure, la vitesse du mouvement, la plage de température, etc.

•

Le capteur d’activité humaine peut:

- détecter par erreur un sujet dont la source de chaleur et le mouvement sont similaires à ceux d’un être humain, tels qu’animaux domestiques, etc.

- échouer à détecter une source de chaleur et un mouvement si une personne reste immobile pendant un certain temps.

•

Ne posez pas d’objets volumineux à proximité du capteur et éloignez les unités de chauffage ou les humidiﬁ cateurs de la zone de détection du capteur. Ils pourraient provoquer un dysfonctionnement du capteur.

Fonctionnement du capteur de lumière du soleil

ECONAVI

;

En détectant l’intensité de la lumière du soleil, l’unité ajuste la température pour économiser l’énergie.

Mode

REFROIDISSEMENT/ DÉSHUMIDIFICATION

CHAUFFAGE

•

Dans une pièce sans fenêtre ou équipée d’épais rideaux, le capteur de lumière du soleil considérera que le temps est nuageux/nuit.

Condition ambiante

+1 °C

Température définie

-1 °C -1 °C

La fonction ECONAVI est activée, l’unité maintient la température déﬁ nie jusqu’à ce que l’intensité de la lumière du soleil soit détectée. Le capteur de lumière du soleil détecte l’intensité de la lumière du soleil lors des changements du passage jour/nuit et l’unité ajuste la température.

FrançaisPour en savoir plus...

Conditions d’utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante DBT: Température sèche / WBT : Température humide

Unité extérieure

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE

REFROIDISSEMENT

CHAUFFAGE

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30

Min. 16

Unité

intérieure

DBT WBT DBT WBT

Unité

extérieure

24 18

-15 -16

°C (température )

Instructions De Nettoyage

Pour garantir une performance optimale de l’unité, un nettoyage doit être effectué à intervalles réguliers. Une unité encrassée peut provoquer un dysfonctionnement qui entraîne le clignotement des voyants du nanoe-G ou l’afﬁ chage du code d’erreur « H99 » Veuillez consulter un revendeur agréé.

•

Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

•

Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

•

N’utilisez pas de benzène, de solvant ou de poudre à récurer.

•

Utilisez uniquement du savon ( pH 7) ou un détergent ménager neutre.

•

N’utilisez pas de l’eau dont la température est supérieure à 40 °C.

Capteur d’activité humaine

Unité intérieure

Frottez délicatement l’appareil avec un chiffon doux et sec.

Capteur d’activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait occasionner des dommages et un dysfonctionnement.

•

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant

Retirez

•

Retirez le ﬁ ltre à air Fixez le ﬁ ltre à air

Unité intérieure

Ailette En AluminiumPanneau avant

Générateur

Filtre à air

nanoe-G

Générateur nanoe-G

Toutes les 2 semaines

Nettoyez-le avec un coton-tige sec. Ne pas toucher pendant le fonctionnement.

Filtre à air

Toutes les 2 semaines

Lavez/rincez les ﬁ ltres avec précaution avec de l’eau aﬁ n d’éviter d’endommager leur surface. Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil. Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

Soulevez

Refermez bien

Appuyez sur les deux extrémités

du panneau avant

Fermer

Insérez des

deux côtés

Insérez dans l’unité

Inspection annuelle après une période prolongée d’inutilisation

•

Vériﬁ ez que les piles de la télécommande sont en bon état.

•

Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

•

Utilisez le bouton de MARCHE/ARRÊT automatique pour sélectionner le mode REFROIDISSEMENT/ CHAUFFAGE. Après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération :

REFROIDISSEMENT : ≥8 °C CHAUFFAGE : ≥14 °C

Préparation en cas d’Inutilisation prolongée

•

Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

•

Couper l’alimentation et débrancher.

•

Retirez les piles de la télécommande.

+ 44 hidden pages
