Page 1

OOppeerraattiinngg IInnssttrruuccttiioonnss

IInnssttrruucccciioonneess ddee OOppeerraacciióónn

CCTT--1133RR3322 CCTT--1133RR4422 CCTT--ZZ11441199 CCTT--ZZ11442299LL CCTT--22000066SS CCTT--22001166SS

CCTT--2200RR66 CCTT--2200GG66 CCTT--2200DD1111 CCTT--2211GG66XX CCTT--ZZ22113399 CCTT--ZZ22114499LL

CCTT--GG22111199 CCTT--GG22112299LL CCTT--GG22115599 CCTT--GG22116699LL CCTT--2255GG66 CCTT--2255GG66UU

FFoorr aassssiissttaannccee,, pplleeaassee ccaallll:: 11--880000--221111-- PPAANNAA ((77226622)),, oorr sseenndd ee--mmaaiill ttoo:: ccoonnssuummeerrpprroodduuccttss@@ppaannaassoonniicc..ccoomm ((FFoorr UUSSAA oonnllyy))

PPaarraa aassiisstteenncciiaa llllaammee aall tteellééffoonnoo:: 11--880000--221111--PPAANNAA ((77226622)),, oo eennvvííee ccoorrrreeoo eelleeccttrróónniiccoo aa llaa ddiirreecccciióónn:: ccoonnssuummeerrpprroodduuccttss@@ppaannaassoonniicc..ccoonn ((SSoolloo eenn EEssttaaddooss UUnniiddooss))

Page 2

- 2 -

Your new TV Monitor/Receiver features a solid state chassis that is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance.

Customer Record

The model and serial number of this product may be found on the back of the unit. You should note the model and serial number in the space provided and retain as a permanent record of your purchase. This will aid in identification in the event of theft or loss. Product registration is available for U.S. customers at:

www.prodreg.com/panasonic

Model Number

Serial Number

Care and Cleaning

Screen (Turn TV Off)

• Use a mild soap solution or window cleaner with a soft clean cloth. D O NOT USE ABRASIVE CLEANERS.

• Avoid excessive moisture and wipe dry.

Note: Do not spray any type of cleaning fluid

directly on the screen.

Cabinet and Remote Control

• Use a soft cloth dampened with water or a mild detergent solution. Do not use benzene, thinner, or other petroleum based cleaners.

• Wipe dry with a soft clean cloth. Avoid excessive moisture.

Specifications are subject to change without notice or obligation.

ONGRATULATIONS

Specifications

Power Source CT-13R32 (0.9A) CT-13R42 (0.9A) CT-20D11 (1.4A) CT-2006S (1.4A) CT-2016S (1.4A) CT-20G6 (1.4A) CT-20R6 (1.3A) CT-25G6 (1.8A) CT-25G6U (1.8A)

120V AC 60Hz

Channel Capability - 181

VHF-12 UHF-56

Cable-113

Video Input Jacks

(some models)

p-p

75 Ohm Phono

Jack Type

Audio Input Jacks

(some models)

500mV RMS 47K

Ohm

To Audio AMP Jack

(some models)

0-2.0V RMS 4.7K

Ohm

WA RNI NG: To reduce the risk of electric shock do not

remove cover or back. No user-serviceable parts inside. Refer servicing to qualified service personnel.

The exclamation point within a triangle is intended to tell the user that important operating and servicing instructions are in the papers with the appliance.

The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk of electric shock to persons.

WARNING

WARNING: To prevent fire or shock hazard, do

not expose this appliance to rain or moisture.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Television Location

Follow these recommendations before deciding the location of your television.

Avoid excessive sunlight or bright lights, including reflections.

Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure.

Fluorescent lighting may reduce Remote Control transmitting range.

Avoid magnetic equipment, including motors, fans, or external speakers.

CAUTION: Use this television

receiver only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over. In order to avoid injury to children, never place your television receiver on a piece of furniture that is capable of being tilted by a child leaning on it, pulling on it, standing on it, or climbing on it.

AC Power Supply Cord

CAUTION: TO PREVENT

ELECTRIC SHOCK, MATCH WIDE BLADE OF PLU G TO WIDE SLOT OF AC OUTLET AND FULLY INSERT. DO NOT USE A PLUG WITH A RECEPTACLE OR OTHER OUTLET UNLESS THE BLADE C A N BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER, CRIMPED, BENT OR PINCHED, PARTICULARLY AT PLUGS, CONVENIENCE RECEPTACLES, AND THE POINT WHERE THEY EXIT FROM THE APPARATUS.

Batteries

• Replace batteries in pairs.

• Do not mix battery types (zinc carbon with alkaline).

• Do not recharge, short-circuit, disassemble, heat, or burn used batteries.

Optional Cable Connections

Shielded audio and video cables should be used between components. For best results:

• Use 75-ohm coaxial shielded cables.

• Use appropriate input and output connectors that match your component connectors.

• Avoid long cables to minimize interference.

Read these instructions completely before operating TV.

Contents are subject to change without notice or obligation.

NSTALLATION

Polarized plug

Page 3

- 3 -

Procedure

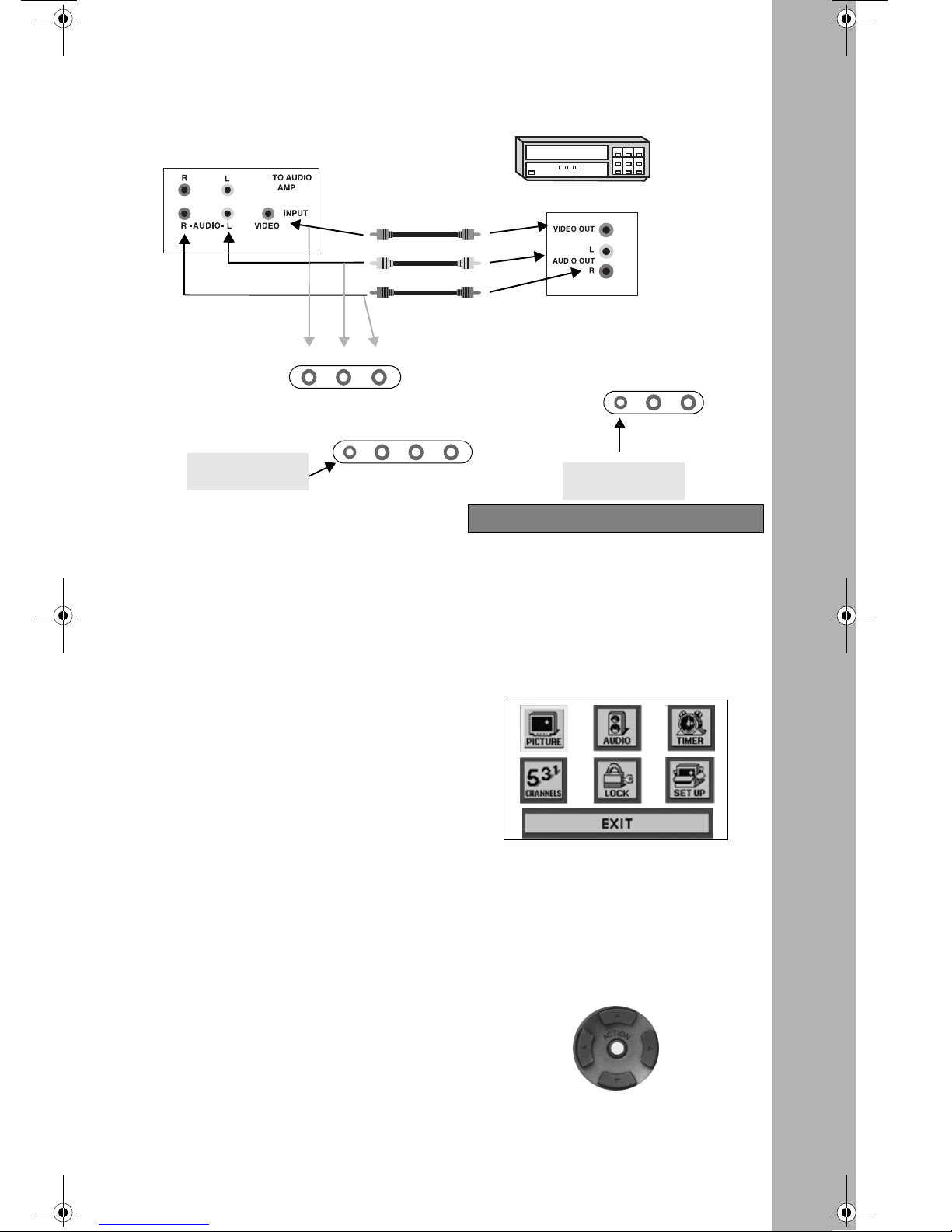

1. Connect equipment as shown to front or rear Audio/Video input jacks.

Note: Front and rear Audio/Video

connections cannot be operated at the same time.

2. Select the Video mode by pressing TV/ VIDEO button.

3. Operate optional equipment as instructed in equipment manual.

Note: VCRs, video disc players, video game

equipment, and DSS equipment can also be connected to the antenna input connection. (See your equipment manual).

T o Audio Amplifier (some models)

Connect to an external audio amplifier input for listening to sound from a stereo system.

Note: T O AUDIO AMP terminals cannot be used

directly for external speakers.

Audio Ad j u s t m en ts

Select TV SPEAKERS ON from AUDIO menu.

2. Set amplifier volume to minimum.

3. Adjust TV volume to desired level.

4. Adjust amplifier volume to match the TV.

Select OFF&VAO from AUDIO menu.

6. Volume and mute are now selected using the TV controls.

Note: In OFF&FAO the volume is controlled by

the external amplifier.

PTIONAL EQUIPMENT

ONNECTIONS

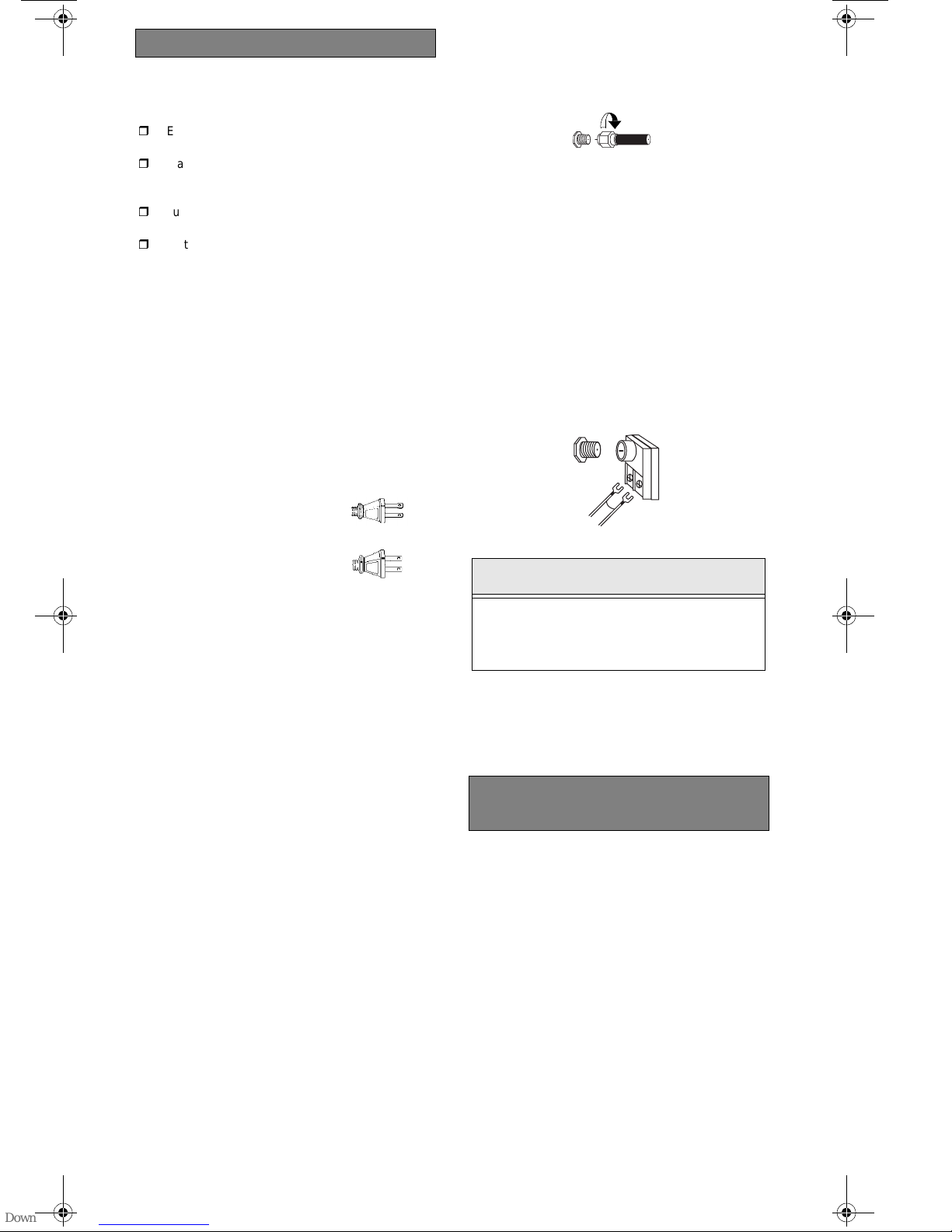

Cable / Antenna

For proper reception, either a cable or antenna connection are required.

Cable Connection

Connect the cable supplied by your local cable company.

A cable converter box may be required for proper reception. Check with your local Cable company for compatibility requirements.

Antenna Connection

• For proper reception of VHF/UHF channels, an external antenna is required. For best reception an outdoor antenna is recommended.

• Antenna Mode must be set to TV.

VHF/UHF Antenna

A VHF/UHF antenna and transformer are supplied in some models. Attach to the TV, adjust the antenna until the picture is clear. (See Antenna Connection).

Note:

Cable Mode is preset at the factory. Antenna users must change to Antenna Mode in the Set Up Menu.

75 Ohms VHF/UHF

on back of TV

Incoming Cable from Cable Company

Incoming Cable from Home Antenna

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(Cables not supplied)

Te r m ina ls on front of TV (some m odels)

Terminals on back of TV (some model s)

Terminals on back of VCR

VCR or Video Disc

STEREO MODELS

VIDEO AUDIO

MONO MODELS

VIDEO L -AUDIO- R

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

(some models)

Jack used for

1/8” earphone plug

ONGRATULATIONS

ARE

AND

LEANING

PECIFICATIONS

ARNING

NSTALLATION

ABLE

NTENNA

PTIONAL

QUIPMENT

ONNECTIONS

Page 4

- 4 -

ACTION Button

Press the ACTION button to display the Main Menu and submenus. Press the ACTION button repeatedly to exit.

Note: Models with no audio features will not

display AUDIO icon in the Main Menu.

CH / VOL Buttons

Press the CH (channel) or VOL (volume) buttons to select an icon. Press ACTION button to display the icon features and sub menus. Use the CH buttons to highlight the desired features. Use VOL buttons to select and adjust features.

Remote Control

The Remote Control Quick Reference Guide is located in the package provided with the TV.

Languages

In SETUP menu, select ENGLISH, ESPAÑOL, OR FRANÇAIS.

AIN MENU

PECIAL FEATURES

Main Menu

Remote Navigation Buttons

VOLVOL

SET UP

MODE ENGLISH

IDIOMA/ LANGUE

PROG CHAN CC OTHER ADJ.

Timer

Sleep Timer

In TIMER menu, program to turn TV OFF in 30, 60, or 90 minutes. Select NO to turn off timer.

Program Timer

In Timer menu, program TV to automatically turn on and off at selected time on a selected channel or one of nine pre-set FM stations, daily or one day.

Note: TIME must be entered in the TIMER menu to

operate PROGRAM TIMER.

CH CAP (Channel Caption)

Program channel captions (station labels) for 30 stations using up to four characters.

Note: Delete channel captions by entering spaces

in all four character slots.

Helpful Hints: PROGRAM TIMER Activation

The PROGRAM TIMER is active when the TV is OFF or

ON. The TV will switch to the selected channel at the selected time set by the PROGRAM TIMER.

Helpful Hints: Turn Off After 90 Minutes

The TV automatically turns OFF after 90 minutes when turned on by the PROGRAM TIMER. If the OFF time is programmed or if a k ey is pres sed, th e automatic OFF after 90 minutes will be cancelled.

TIMER

CLOCK SET

SLEEP TIMER

TIME --:--

CLOCK SET SLEEP

MODE ONE DAY ON TIME --:--

ENTER CHANNEL 3 SET TIME FIRST

OFF TIME - -:--

TIMER

CLOCK SET

SLEEP TIMER

MODE ONE DAY ON TIME --:-OFF TIME --:-ENTER CHANNEL 3

SET TIME FIRST

CHANNELS

MANUAL CAPTION ENTER CHANNEL ENTER CAPTION ----

TOMOVE CURSOR

TO SELECT CHANNEL

Page 5

- 5 -

LOCK

Refer to your V-CHIP manual for the operation of LOCK menu.

FM Radio Operation

(Models

CT-13R32, CT-13R42, CT-2006S,

CT -2006S,CT-2016S, CT-20D11, CT-20G6, CT-25G6)

Some televisions have built-in FM tuner. You can preprogram up to 9 different FM stations for easy access.

Procedure

1. Press TV/VIDEO button on the remote control twice to get into FM mode.

2. Press ACTION button to display MENU Icons.

3. Press

or tu to highlight the SET UP icon.

4. Press ACTION button to display the SET UP menu.

5. Press

or q button to highlight PROG CHAN.

6. Press

button to highlight FM ANTENNA.

7. Press

or ubutton to select INT (INTERNAL)

or EXT (EXTERNAL).

• INT - For Cable TV users.

• EXT - For Antenna users.

8. Press

button to highlight FM Program.

9. Press

button to display FM PROGRAM screen.

10. Press numeric keys 1 through 9 on the remote control to select the appropriate FM position.

11. Press p or qbutton to select the desired FM frequency.

12. Press

button to add the station to memory.

13. Repeat steps 10 through 12 until all 9 positions have been programmed into memory.

14. Press ACTION button to exit the programming menu.

You can select any of the 9 stations by pressing the appropriate number button on the remote control, while in FM mode.

Tuning FM station manually

In FM mode, press

or q button to change the

station frequency.

Note: While in FM mode, press R- TUNE button to

toggle between TV and FM radio mode.

Helpful Hint:

In FM mode, at no volume or in Mute mode, there is no indication of the set being ON. Volume shoud be kept at audible level.

SET UP

FM ANTENNA INT FM PROGRAM

IDIOMA/ LANGUE PROG CHAN CC

OTHER ADJ

SET UP

FM PROGRAM

FM POSITION 1 87.5 MHZ

TO ADD

PRESS ACTION TO EXIT

AIN

ENU

EMOTE

ONTROL

PECIAL

EATURES

ANGUAGES

IMER

HANNEL

APTION

ADIO

PERATION

Page 6

- 6 -

ABLA DE CARACTERISTICAS

/ M

AIN MENU

Main Menu Feature Chart

Tabla de Características del Menú Principal

ESCRIPTION

ENU

ESCRIPCION

SETUP AJUSTE

Select English, Spanish, or French menu.

LANGUE/

IDIOMA

Seleccione me nú en Inglés , Español

, o

Francés.

Choose CABLE or TV to match the signal at your antenna input.

MODE MODO

Escoja CABLE o TV para igualar la señal de entrada de su antena.

Automatically pro gram chan nels wi th a video signal into memory.

AUTO PROG

PROG AUTOMATICA

Programa automáticamente los canales con señal de vídeo en la memoria.

Manually add or delete channels from memory.

MANUAL PROG PROG MANUAL

Manualmente incluye o anu la canales en memoria.

Closed Captioning displays when pressing the MUTE button.

CC MODE MODO CC

Permite que el espectador lea el diálogo de un progra ma de televisión u otra información. Los títulos aparecerán al presionar el botón MUTE (SILENCIO).

Select SET to power up the TV at the same time as the Cabl e box or other components or select OFF.

AUTO POWER

AUTOENCENDIDO

Seleccione SI (AJUSTE) para encender la telev ision al m ismo ti em po que el Decodificador d e Cable o otros componentes ó seleccione NO.

AUDIO

(some models)

AUDIO

(algunos modelos)

Select the audio mode:

STEREO - Two channel audio reception.

SAP - (Second Audio Program) Tune to the alternate audio channel if availabl e in your area (bilingual or descriptive audio).

MONO - One channel audio. Use when stereo signal is weak.

AUDIO ADJ.

AJ. AUDIO

Seleccione la modalidad de audio:

STEREO – Receptor de sonido de dos canales.

SPA - Programa Secundario De Sonido. Sintonize un segundo sonido si está disponible en su área (sonido bilingüe o descriptivo).

MONO – Un sólo canal de sonido. Utilícelo cuando la se ñal de estéreo es débil.

Automatically maintain constant volume between programs and commercials.

AI SOUND SONIDO IA

Automáticamente mantiene el volumen constante entre programas y comerciales.

Select TV SPEAKERS:

ON - TV SPEAKERS operate normally.

OFF&VAO (Variable Audio Output) - TV SPEAKERS OFF, sound is adjustable from TV.

OFF&FAO (Fixed Audio Output) TV SPEAKERS OFF, sound is adjustable from the amplifier only.

TV SPEAKERS

ALTAVOCES

Seleccione ALTAVOCES DE TV:

SI (Encendido) - Los ALTAVOCES DE TV funcionan normalmente.

NO&VAO (Salida de audio variable) - ALTAVOCES DE TV APAGADOS, la salida de sonido varía de acuerdo al volume n de TV.

NO&FAO (Salida de audio fija) ALTAVOCES DE TV APAGADOS, la salida de audio es ajustable solam ente medi ante el amplificador extern o.

CH CAP TITULOS DE CANAL

Provide labels for up to 30 stations using up to four characters for each station.

CHANNEL CAPTION

TITULO DE CANAL

Programe hasta 30 emisoras usando

máximo de 4 siglas por cada emisora.

Page 7

- 7 -

TIMER CRONOMETRO

When entered, Time will display on screen after pressing POW ER button, RECALL button, or changing channels.

CLOCK SET

RELOJ

Una vez ajustada, la HORA (TIME)

aparecerá en pantalla al presionar POWER (ENCENDIDO), RECALL (LLAMADA) o al cambiar de canal.

Program TV to automatically tur n off in 30, 60, or 90 minutes. Select NO to turn timer off.

SLEEP TIMER

AUTO APAGADO

Programe la televisión para que automáticamente se apague en 30, 60, ó 90 minutos. Seleccione NO para apagar el cronómetro.

Program TV to automatically turn on and off at selected time on a selected channel or on one of ni ne pre-set FM stations, daily or only one day.

PROGRAM TIMER

CRONOMETRO

PROGRAMABLE

Programa la televisión para que encienda y apague automática mente a la hora seleccionada en canal seleccionado, o en alguna de las nueve estaciones de FM previa mente grabadas, diario o en un día únicamente.

PICTURE IMAGEN

Adjust desired color intensity. COLOR Ajusta la intensidad del color deseada.

Adjust natural flesh tones.

TINT

TINTE

Ajusta los tonos naturales de la piel.

Adjust dark areas for crisp detail.

BRIGHTNESS

BRILLO

Ajusta las áreas oscuras para detalles más nítidos.

Adjust white areas of picture.


CONTRASTE

Ajusta las áreas blancas de la imagen.

Adjust clarity of outline detail.

SHARPNESS

NITIDEZ

Ajusta para dar mejor claridad a los detalles de la silueta.

Reset all picture a djustments to factory default settings.

PICTURE NORM

IMAGEN NORMAL

Reajusta todas las modificacio nes de la imagen a los predefinidos en la fábrica.

LOCK BLOQUEO

Program to prevent video games and VCRs from being viewed.

*For more information about Block Programs, see the V-CHIP Parental Lock manual provided with the TV package.

LOCK SET BLOQUEO

Programe para prevenir el uso de juegos de vídeo y videocaseteras.

*Para más información acerca de programas vea el manual V-CHIP Guia de los Padres incluido en el paquete de la televisión.

Main Menu Feature Chart (Cont.)

Tabla de Características del Menú Principal (Cont.)

ESCRIPTION

ENU

ESCRIPCION

AIN

ENU

EATURE

HART

ABLA

DE CARACTERISTICAS

DEL

ENU

PRINCIPAL

Page 8

Su nuevo Televisor Monitor/Receptor se caracteriza

por un chasis de estado sólido que está diseñado para brindarle satisfacción por muchos años. Ha sido comprobada completamente en la fábrica para su mejor desempeño.

Registro del Usuario

Los números de modelo y de serie de esta unidad se encuentran en la parte posterior. Se recomienda que anote dichos números en los espacios que se proporcionan y se conserven como registro permanente de su compra. Esto le ayudará en su identificación en caso de robo o pérdida.

Los consumidores en Estados Unidos de América pueden registrar su producto en la siguiente dirección electrónica:

www.prodreg.com/panasonic

Número de Modelo

Número de Serie

Cuidado y limpieza

Pantalla (Apagar la Televisión)

• Use una solución de jabón suave o

limpiador de vidrio con un paño suave y limpio. NO USE LIMPIADORES ABRASIVOS.

• Evite la humedad excesiva y seque bien.

Nota: Evite rociar cualquier tipo de limpiadores

directamente sobre la pantalla

ELICITACIONES

RIESGO DE DESCARGAS

ELECTRICAS. NO ABRIR

PRECAUCION: A fin de reducir el riesgo de descargas

eléctricas, no deberán de quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de bindarlo personal de reparación capacitado.

El propósito del signo de exclamación dentro de un triángulo es el de advertir al usuario de que los documentos que acompañan al aparato incluyen importantes instrucciones de funcionamiento y reparación.

El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al usuario de que existen piezas internas del producto que representan riesgo de que las personas reciban descargas eléctricas.

PRECAUCION: Con el objeto de prevenir el riesgo

de incendio o de descarga eléctrica, este aparato no deberá ser expuesto a la lluvia ni a la humedad.

PRECAUCION

Panasonic Consumer Electronics Company, Division of Matsushita Electric Corporation of America

One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com (800) 222-4213

Panasonic Sales Company, Division of Matsushita Electric of Puerto Rico Inc.

(“PSC”)

Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120 Col. Del Valle C.P. 03100 México, D.F. Tel. (915 ó 015) 488-1000 Fax (915 ó 015) 575-6763, 575-6765

PRINTED IN MEXICO

IMPRESO EN MEXICO

TQB2AA0388

10111

UIDADO

Y LI

TRUCCIO

URIDAD

Gabinete y Control Remoto

• Use un paño suave humedecido con agua o una solución de detergente suave. No use benceno, diluyentes (thinner) o otros productos de limpieza a base de petróleo.

• Seque con un paño suave y limpio. Evite la humedad excesiva.

Las especificaciones están sujetas a cambio sin previo aviso ni obligación alguna.

PRECAUCIÓN: Use únicamente

con el mueble, mesa, cómoda o librero especificado por el fabricante o comprado con el aparato. Si mueve el mueble con el aparato sobre de el, tenga mucho cuidado de que el aparato no caiga sobre usted al empujar. Para evitar lesiones a infantes, nunca coloque el televisor en muebles que puedan ser inclinados o movidos por un niño..

Especificaciones

Fuente de Potencia CT-Z1419 (0,9A) CT-Z2139 (1,4A) CT-G2119(1,4A) CT-G2159(1,5A)

CT-21G6X (1,4A)

CT-Z1429L(0,9A) CT-Z2149L(1,4A) CT-G2129L(1,4A) CT-G2169L(1,5A)

120Vca

60Hz

127Vca

60Hz

Auto

(110Vca-

220Vca) 50/60Hz

Capacidad de Canales - 181

VHF-12 UHF-56

Cable-113

Terminales de Entrada de

Vídeo

(algunos modelos)

p-p

75 ohmios

estilo

fonográfico

Terminales de Entrada de

Audio (algunos modelos)

500mV rms

47 Kilo

Ohmios

Terminal para el

Amplificador de Audio

(algunos modelos)

0-2.0V rms

4,7 Kilo Ohmios

Lea estas instrucciones completamente antes de operar la Televisión. El contenido está sujeto a cambios sin previo aviso u obligación.

Page 9

- 9 -

Ubicación de la Televisión

Siga estas recomendaciones antes de decir en donde

colocar su televisión.

Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos.

Mantenga alejada la unidad del exceso de calor o humedad. Ventilación inadecuada puede causar fallas en componentes internos.

Iluminación fluorescente puede reducir la amplitud de transmisión del Control Remoto.

Evite equipo magnético, incluyendo motores, ventiladores o bocinas externas.

Conexiones de Cable Opcional

Cables blindados de audio y vídeo deben usarse entre los componentes. Para mejores resultados:

• Use cable coaxial, blindado, de 75 ohmios.

• Use conectores de entrada y salida apropiados, iguales a los conectores de su componente.

• Evite el uso de cables largos para minimizar interferencia.

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR

UNA DESCARGA ELECTRICA, BUSQUE LA HOJA ANCHA DEL ENCHUFE E INSERTELA POR COMPLETO EN LA RENDIJA ANCHA CORRESPONDIENTE DE LA TOMA DE CORRIENTE ALTERNA. NO USE ESTE ENCHUFE CON UN RECEP TACULO U OTRA T OMA DE CORRIENTE SALVO QUE LA HOJA SE PUEDA

INSERTAR POR COMPLETO PARA PREVENIR LA EXPOSICION DE LA HOJA. PARA ALGUNOS

MODELOS NO POLARIZADOS, PUEDE REQUERIRSE EL USO DE UN CONECTOR DE ADAPTADOR DE CORRIENTE ALTERNA. PROTEJA EL CABLE DE AC DE SER PISADO, ENRROLLADO, PLEGADO, TROZADO O PERFORADO, PARTICULARMENTE EN LOS CONECTORES Y EN LOS PUNTOS DONDE SALEN DEL APARATO.

)

Pilas

• Reemplace las pilas por pares.

• No mezcle tipos de pilas (carbono de zinc con alcalina).

• No intente cargar, hacer cortocircuito, desarmar, calentar o quemar las pilas usadas.

Cable / Antena

Para una recepción adecuada, se requiere una conexión de cable o de antena.

NSTALACION

Enchufe polarizado

Enchufe no polarizado

Conexión de cable

Conecte el cable suministrado por su compañía local de cable.

Nota: Se requiere de una caja convertidora de cable

para una recepción adecuada. Verifique con su compañía de Cable sobre los requisitos de compatibilidad.

Conexión de Antena

• Para una recepción adecuada de canales VHF/UHF, se requiere de una antena externa. Para la mejor recepción posible, se recomienda una antena al exterior.

• La Modalidad de Antena debe estar ajustada en televisión.

Antena VHF/UHF

Una antena VHF/UHF y su transformador se incluyen en algunos modelos. Coloque a la televisión, ajuste la antena hasta que la imagen sea clara. (Vea la conexión de Antena).

Videocaseteras, equipo de videodiscos, equipo de videojuegos y teletexto pueden también ser conectados a la entrada de conexión de antena. (Vea el manual de su equipo).

Procedimiento

1. Conecte el equipo como se muestra a la parte frontal o posterior de la entrada de Audio/Video.

Nota: Conexiones de Audio/Video frontales y de la

parte posterior no pueden usarse al mismo tiempo.

2. Seleccione la Modalidad de Vídeo presionando el botón de TV/VIDEO.

3. Opere el equipo opcional tal como se instruye en el manual del equipo.

ONEXIONES DE EQUIPO

PCIONAL

75 Ohmios VHF/UHF

en la parte posterior de

la TV

Cable de Entrada de la Compañía de Cable

Cable de Entrada de una Antena de Casa

Consejos Utiles: Cable Predispuesto

La Modalidad de Cable está predispuesta de fábrica. Usuarios de antena deberán cambiar a Modalidad de Antena en el menú de Ajuste (SETUP).

Page 10

- 10 -

Botón ACTION

Presione el botón ACTION (Acción) para obtener el Menú Principal y los sub menús. Presione el botón

ACTION repetidamente para salir.

Nota: Modelos sin función de Audio no

monstraran el Icono de Audio en el Menú Principal.

Botones CH / VOL

Presione los botones de Canal (CH) o Volumen (VOL) para seleccionar iconos. Presione ACTION para desplegar las funciones y submenus de icono seleccionado. Use los botones CH para destacar las especificaciones deseadas. Use los botones de VOL para seleccionar o ajustar las especificaciones.

Control Remoto

La Guía de Referencia Rápida para el Control Remoto, se encuentra en el paquete proporcionado con la TV.

MENu P

RINCIPAL

Menú Principal

Botones Para Accesar Opciones

VOLVOL

Nota: Algunos modelos cuentan con terminales en

la parte frontal de la televisión. Vea el diagrama en la sección en Ingles para las diferentes configuraciones.

Para el Amplificador de Sonido (AMP, algunos modelos)

Conecte a la terminal de entrada del AMP (amplificador) de sonido externo para escuchar el

sonido en sistema estéreo.

Nota: Las terminales TO AUDIO AMP no pueden

ser usadas directamente para bocinas externas.

Ajustes de Audio (Sonido)

1. Seleccione ALTAVOCES SI en el menú de AUDIO.

2. Ajuste el volumen del AMP (amplificador) al mínimo.

3. Ajuste el volumen de la televisión al nivel deseado.

4. Ajuste el volumen del AMP hasta igualar el de la televisión.

5. Seleccione NO&VAO en el menú de AUDIO.

6. Ahora puede seleccionar el volumen y el silencio usando los controles de la televisión.

Nota: El NO&FAO audio se controla mediante el

control de volumen del sistema del amplificador externo.

(Cables no incluídos)

Videocasetera o Videodiscos

Terminales en la parte posterior de la TV (Algunos Modelos)

Terminales en la parte posterior de la VCR

Te rminales en la parte frontal de la televisión

MODELOS STEREO

VIDEO AUDIO

MODELOS MONO

VIDEO L -AUDIO- R

(

algunos modelos

)

Entrada para audifonos

con connector de 1/8’ (algunos modelos)

Entrada para audifonos con connector de 1/8’ (algunos modelos)

NSTALACION

ABLE

NTENA

VHF/UHF

ONEXIONES

QUIPO

PCIONAL

u P

RINCIPAL

ONTROL

EMOTO

Page 11

- 11 -

Idiomas

En el menú de Ajuste (SETUP), seleccione ENGLISH (INGLES), ESPAÑOL o FRANCAIS (FRANCES).

Cronómetro

Apagado Automático (Cronómetro)

En el menú del Cronómetro (TIMER) programe para APAGAR la televisión en 30 minutos, 60 minutos ó 90 minutos. Seleccione NO para apagar el cronómetro.

Programación del Cronómetro

En el menú del Cronómetro TIMER programa la televisión para que encienda y apague automáticamente a la hora seleccionada en canal seleccionado, o en alguna de las nueve estaciones de FM previamente grabadas, diario o en un día únicamente.

Nota: Se debe poner la hora (TIME) en el menú

de CRONOMETRO antes de que PROGRAMACION DEL CRONOMETRO (PROGRAM TIMER) opere.

UNCIONES ESPECIALES

Consejos Utiles: Apagado (OFF)

Después de 90 Minutos

La televisión se apaga automá ticamen te desp ués de 90 minutos cuando se enciende por el CRONOMETRO PROGRAMABLE. Si se programa el APAGADO o si se presiona una tecla, el A PAGADO automático después de 90 minutos se cancelará.

Consejos Ut iles : Pa ra Ac tiva r el CRONOMETRO PROGRAMABLE

El CRONOMETRO PROGRAMABLE se activa cuando la televisión está APAGADA o ENCENDIDA. La televisión cambiará al ca nal sele cci on ado a la hor a seleccionada que se configuró en la PROGRAMACION DEL CRONOMETRO.

AJUSTE

MODO ESPAÑOL

IDIOMA/ LANGUE

PROG CNLS CC OTROS AJ.

CRONOMETRO RELOJ

APAGADO CRONOM

TIEMPO? 30

CRONOMETRO

RELOJ

APAGADO CRONOM

MODO UNDIA ENCENDER --:--

ELIJA CANAL 3 PONER TIEMO

APAGAR --:--

CH CAP (Título de Canal)

Programe hasta 30 emisoras usando un máximo de 4 siglas por cada emisora.

Nota: Anule los títulos de canal poniendo

espacios en los cuatro lugares indicados para las siglas.

LOCK (BLOQUEO)

Para más información acerca de programas vea el manual V-CHIP Guia de los Padres incluido en el paquete de la televisión.

Recepcíón de Radio en FM

(Modelos CT-13R32, CT-13R42, CT-2006S,

CT -2006S,CT-2016S, CT -20D11, CT -20G6, CT-25G6)

Algunos televisores tienen sintonisador de FM integrado. ES posible programar hasta nueve

diferentes estaciones de FM para un fácil accesso.

Procedimiento

1. Presione dos veces el botón del control remoto para entrar al modo FM.

2. Presione ACTION para desplegar el menu.

3. Presione los botones

para

seleccionar el íncono de SETUP.

4. Presione ACTION en el remoto para desplegar el menú SETUP.

5. Presione

o q para seleccionar PROG

CNLS.

6. Presione

para realzar ANTENA FM.

7. Presione

to u

para seleccionar INT o EXT.

• INT - Para usuarios de cable.

• EXT - Para usuarios de antenna terrestre.

8. Presione

para seleccionar PROGRAMA FM.

9. Presione

para desplegar la pantalla de

PROGRAMA FM.

10. Utilice el teclado nemérico en el control remoto para seleccionar la posición deseada.

11. Presione

o q para selecciona la estación de

FM deseada.

12. Presione

para agregar la estación a la

memoria.

13. Repita los pasos 10 a 12 para programar las 9 posiciones en la memoria.

14. Presione ACTION para salit del menú de programación.

Puede seleccionar cualquiera de las 9 estaciones presionando el numero correspondiente en el control Remoto.

Si quiere seleccionar manualmente una estación, siga los siguientes pasos.

En el modo FM, presione

o q para cambiar la

estación.

Nota: En modo FM, presione el botón R-TUNE

para alternar entre TV y FM.

CANALES

MANUAL CAPTION ELIJA CANAL EPONGA IDENTIDAD ----

PARA MOVER CURSOR

PARA ESCOGER CANAL

PROG CANAL

ANTENA FM INT PROGRAMA FM

OTROS AJ..

AJUSTE

PROGRAMA FM

POSICION FM 1 87.5 MHZ

AGREGAR

PRESIONE ACTION PARA SALIR

Page 12

- 12 -

ROUBLESHOOTING

/ L

OCALIZACIÓN DE FALLAS

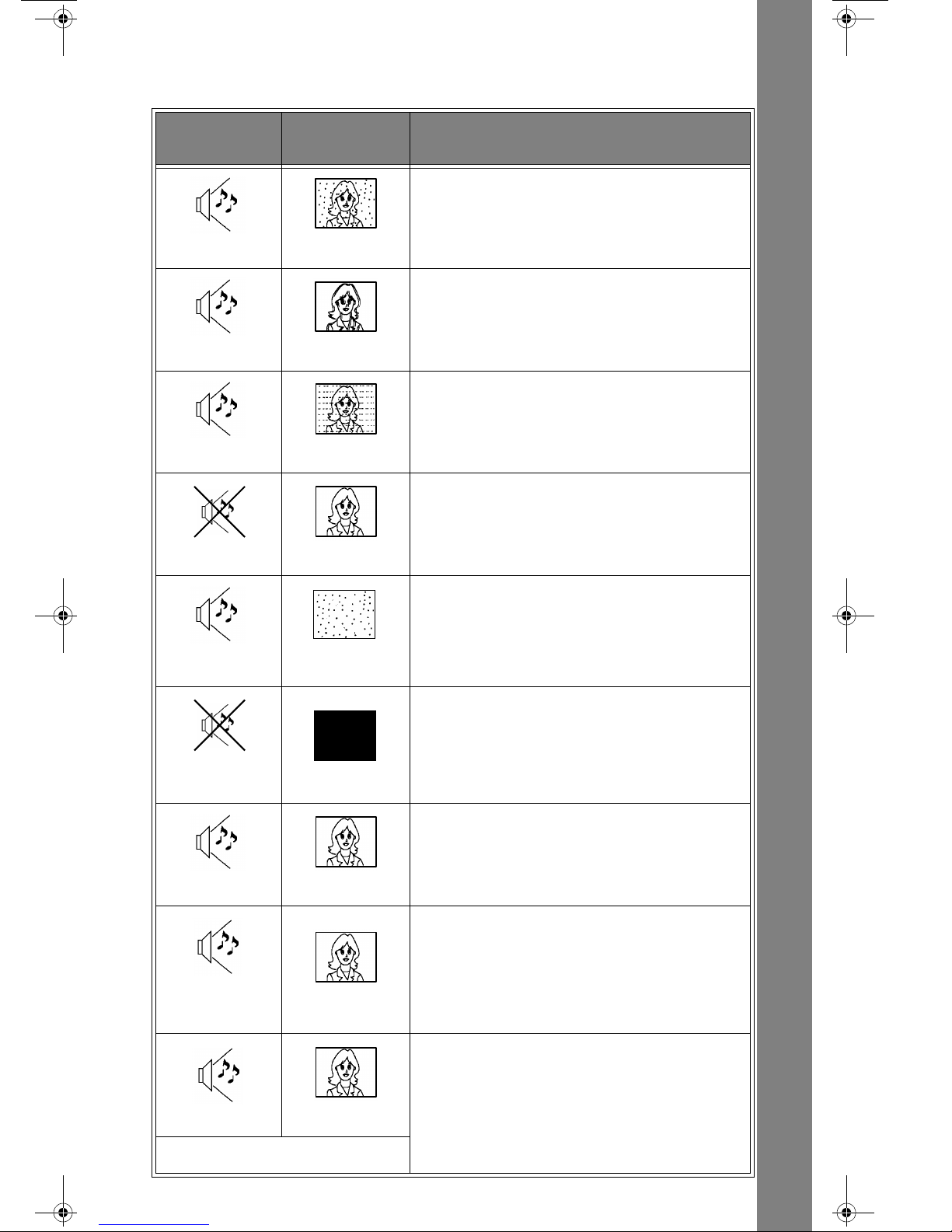

Troubleshooting Chart / Tabla de Localización de Fallas

Before you call for service, determine the symptoms and make a few simple checks shown below.

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las sencillas pruebas

de verificación que se indican a continuación.

OUND

ONIDO

ICTURE

MAGEN

HECK

ERIFICACIÓN

Noisy Sound

Sonido Ruidoso

Snowy Picture

Imagen Moteada

- Antenna Location and/or Connection

- Ubicación y/o Conexión de la Antena

Noisy Sound

Sonido Ruidoso

Multiple Image

Imagen Múltiple

- Antenna Direction and/or Location

- Antenna Lead-in Wire

- Ubicación y/o Dirección de la Antena

- Cable de Entrada de la Antena

Noisy Sound

Sonido Ruidoso

Interference

Interferencìa

Electrical Appliances, Lights, Cars, and Trucks

- Diathermy and Other Medical Equipment

- Aparatos Electrodomésticos, Iluminación, Automóviles y Camiones

- Diatermia y Otro Equipo Médico

No Sound

Sin Sonido

Normal Picture

Imagen Normal

- Volume Control Setting

- Mute Control (If Applicable)

- Try Another Channel

- Graduación del Control del Volumen

- Mando de Silencio (Si Corresponde)

- Intente Otro Canal

Noisy Sound

Sonido Ruidoso

No Video

Sin Imagen

Con Motas

TV or Cable T uning Mode Set to Proper Setting

- Antenna Input Correct (If Applicable)

- Modalidad Ubicada Propiamente en Televisión o en Cable

- Selección Correcta de la Entrada de Antena (Si Corresponde)

No Sound

Sin Sonido

No Picture

Sin Imagen

Chec

k that AC Power Cord is Plugged into AC Outlet

- Brigh tness and Audio Controls Set Prop erly

- Try Another Channel

- Cable de Corriente Alterna Enchufado Correctamente al Tomacorriente (de Corriente Alterna)

- Controles de Brillo y Audio Ajustados Correctamente

- Intente Otro Canal

Normal Sound

Sonido Normal

No Color

Sin Color

- Color Control Settings

- Try Another Channel

- Graduación del Control del Color

- Intente Otro Canal

Audio Does Not Match

Video

Si el Audio y Vídeo no

Están de Acuerdo

Normal Picture

Imagen Normal

- Change Audio in Main Menu to STEREO or MONO, not SAP

- En el MENU PRINCIPAL Ajustar el Audio a STEREO o MONO, no a SPA

Normal Audio

Sonido Normal

Normal Video

Imagen Normal

- Replace Remote Control Batteries

- Reemplace las Bateria del Control Remoto

Intermittent Remote Control Operation

Operación Intermitente del Control Remoto

UNCIONES

SPECIALES

DIOMAS

RONOMETRO

ITULO

ANAL

ECEPCÍÓN

ADIO

UADRO

OCALIZACION

ALLAS

ROUBLESHOOTING

HART
