Page 1

ColorTelevision OperatingInstructions

CT-27D32 CT-32D32 CT-36D32

Forassistance,pleasecall:1-800-211-PANA(7262)or sende-mailto:[email protected](USAonly)

TQB2AA0401 11912 PRINTEDINUSA

Page 2

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING: To reduce the risk of electric shock do not remove cover or back.

No user-serviceable parts inside. Refer servicing to qualified service personnel.

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO

FCC CAUTION:

ENVIRONMENTAL NOTICE:

The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk of electric shock to persons.

The exclamation point within a triangle is intended to tell the user that important operating and servicing instructions are in the papers with the appliance.

NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

ANY CHANGES OR MODIFICATIONS TO THIS TV RECEIVER NOT EXPRESSLY APPROVED BY MATSUSHITA ELECTRIC CORPORATION OF AMERICA COULD CAUSE HARMFUL INTERFERENCE, WHICH WOULD VOID THE USER’S AUTHORITY TO OPERATE THIS EQUIPMENT.

THIS PRODUCT UTILIZES BOTH A CATHODE RAY TUBE (CRT) AND OTHER COMPONENTS THAT CONTAIN LEAD. DISPOSAL OF THESE MATERIALS MAY BE REGULATED IN YOUR COMMUNITY DUE TO ENVIRONMENTAL CONSIDERATIONS. FOR DISPOSAL OR RECYCLING INFORMATION PLEASE CONTACT YOUR LOCAL AUTHORITIES, OR THE ELECTRONICS INDUSTRIES ALLIANCE: <HTTP://WWW.EIAE.ORG.>

Page 3

Table of Contents

Congratulations.........................................................2

Customer Record ......................................................................2

Care and Cleaning.....................................................................2

Specifications ............................................................................2

Installation.................................................................. 3

Television Location....................................................................3

Optional Cable Connections......................................................3

AC Power Supply Cord..............................................................3

Cable / Antenna Connection......................................................3

Feature Comparison Chart .......................................4

Auto Set Up Menu...................................................... 5

Optional Equipment Connections ........................... 6

VCR Connection........................................................................6

Front Control Panel ...................................................................6

Digital TV - Set-Top Box or DVD Player Connection ................7

Amplifier Connection (TO AUDIO AMP) ...................................7

2 Tuner Picture In Picture Operation.......................8

PIP Operation with a VCR and a Cable Box .............................8

PIP Operation with a VCR - No Cable Box................................9

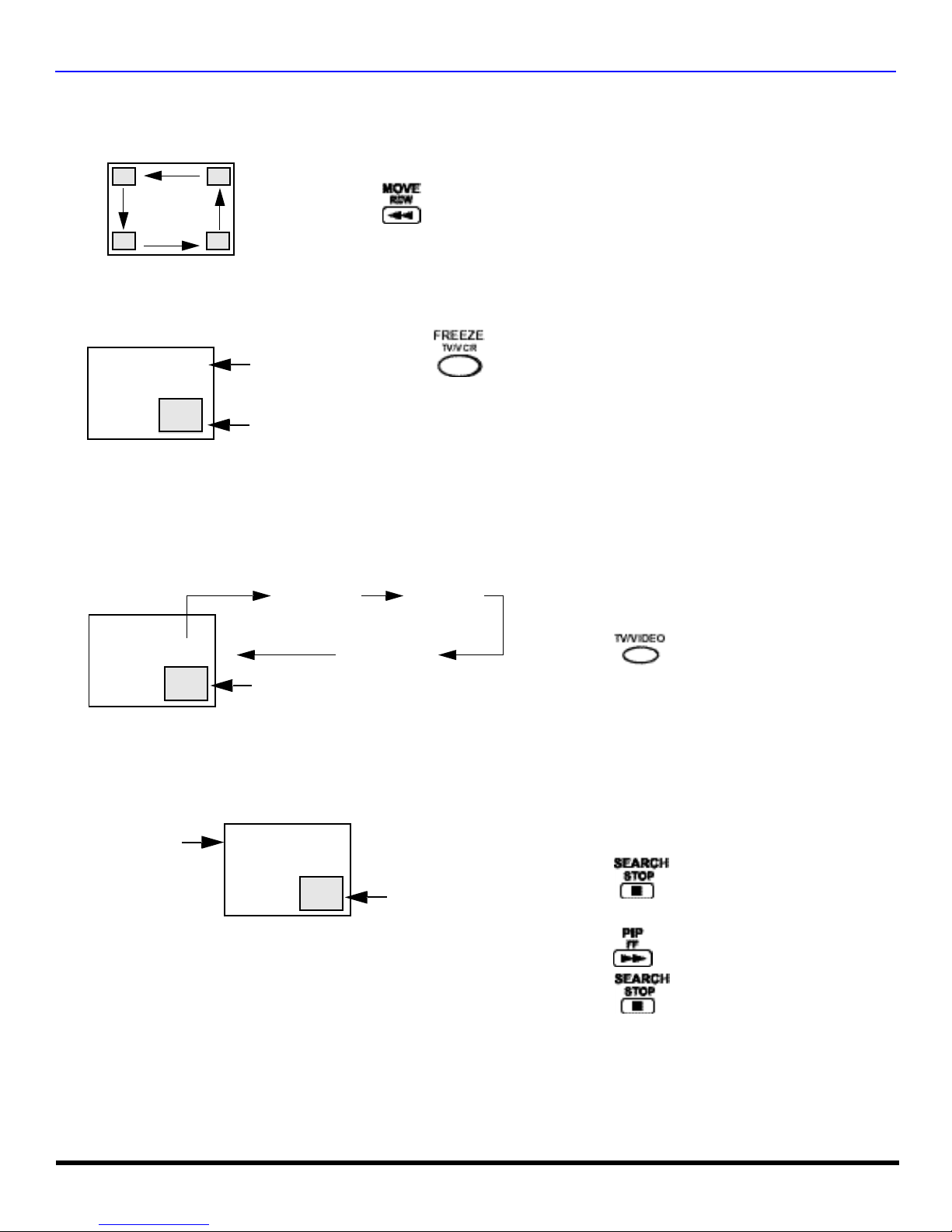

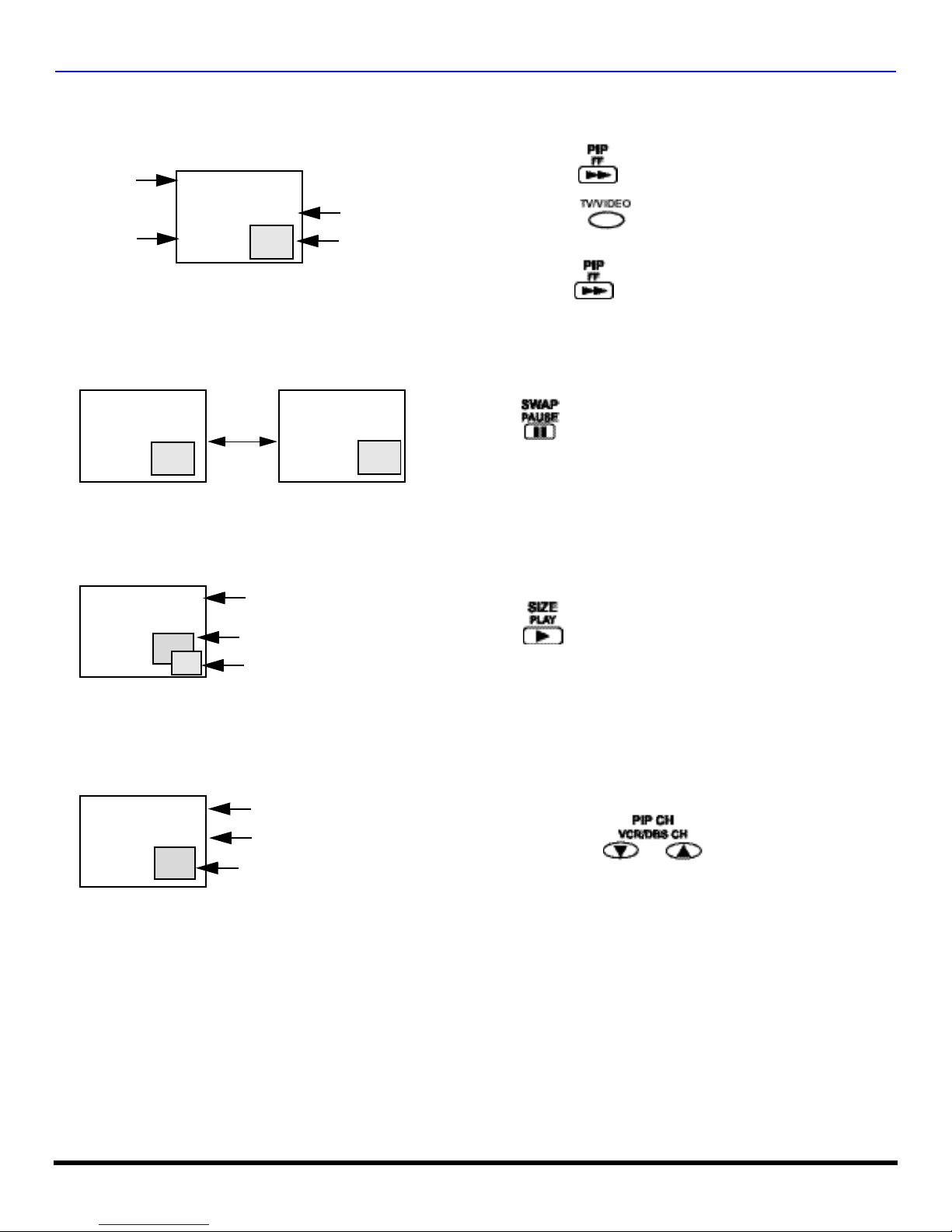

PIP Function Buttons ............................................. 10

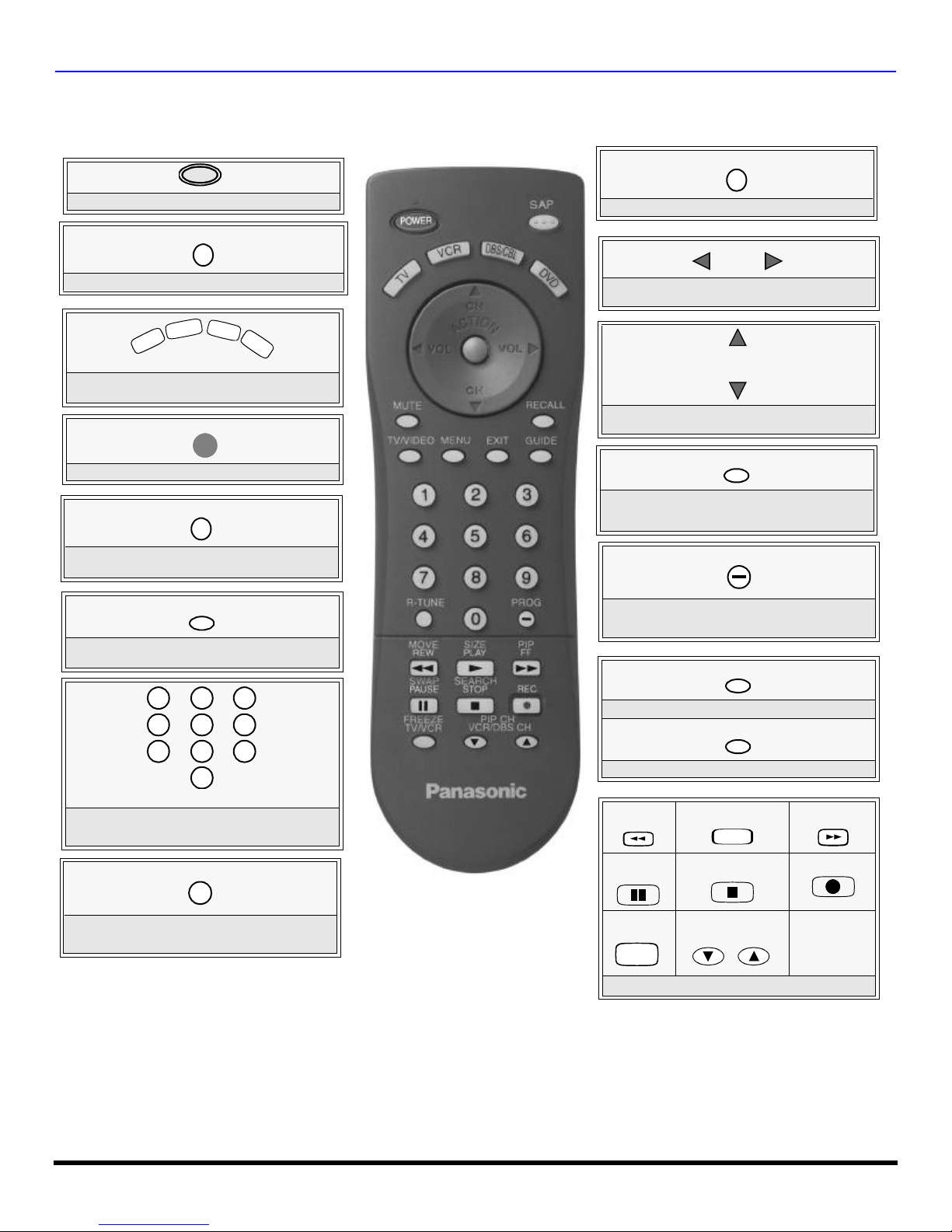

Remote Control Operation ..................................... 12

Mode Operational Key Chart ..................................................13

Programming the Remote .......................................................15

Programming With a Code......................................................15

Programming Without a Code.................................................15

Component Codes...................................................................16

Icon Menu Navigation .............................................18

Main Menu Icons...................................................... 19

Icon Menus..............................................................................19

Icon Menu Operation............................................... 20

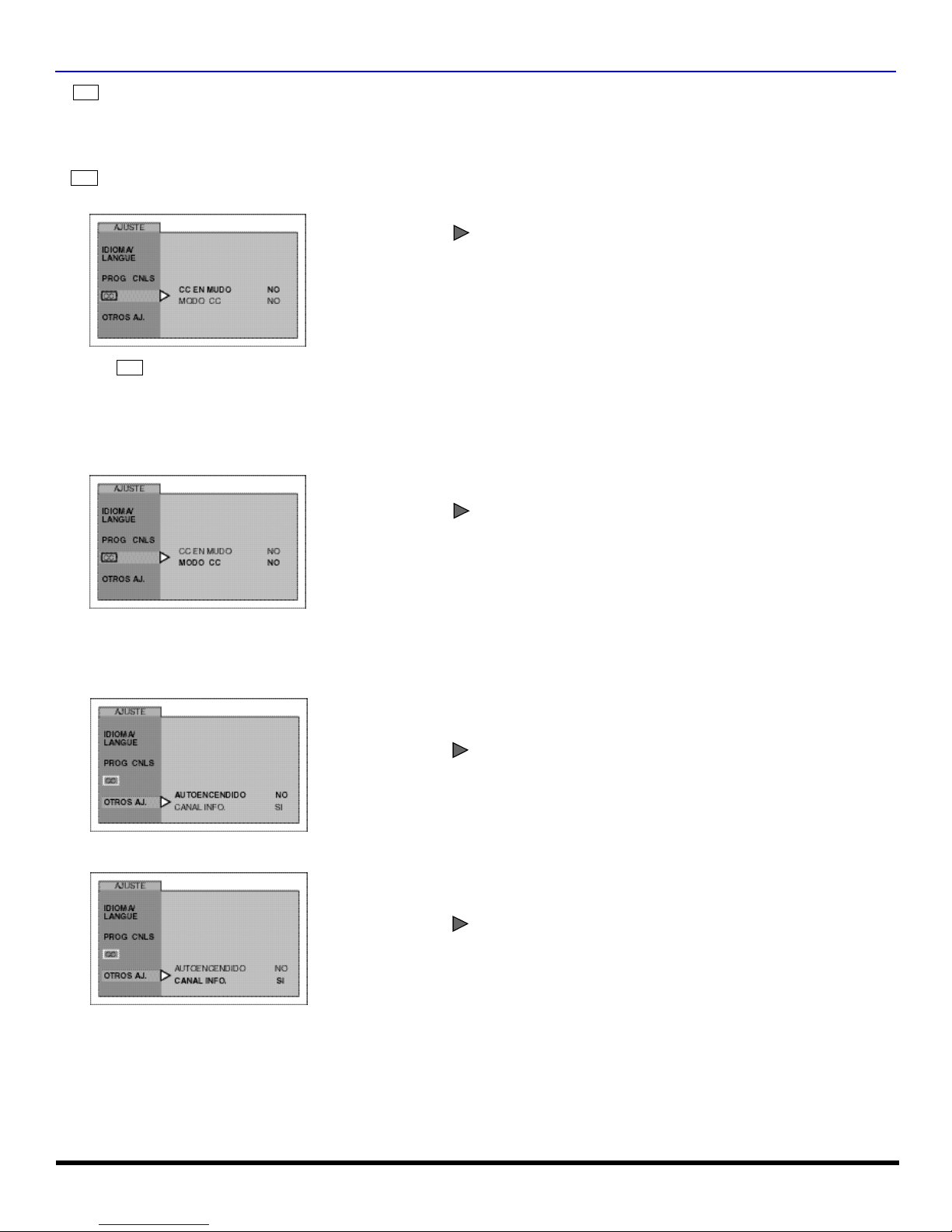

Set Up......................................................................................20

Picture .....................................................................................22

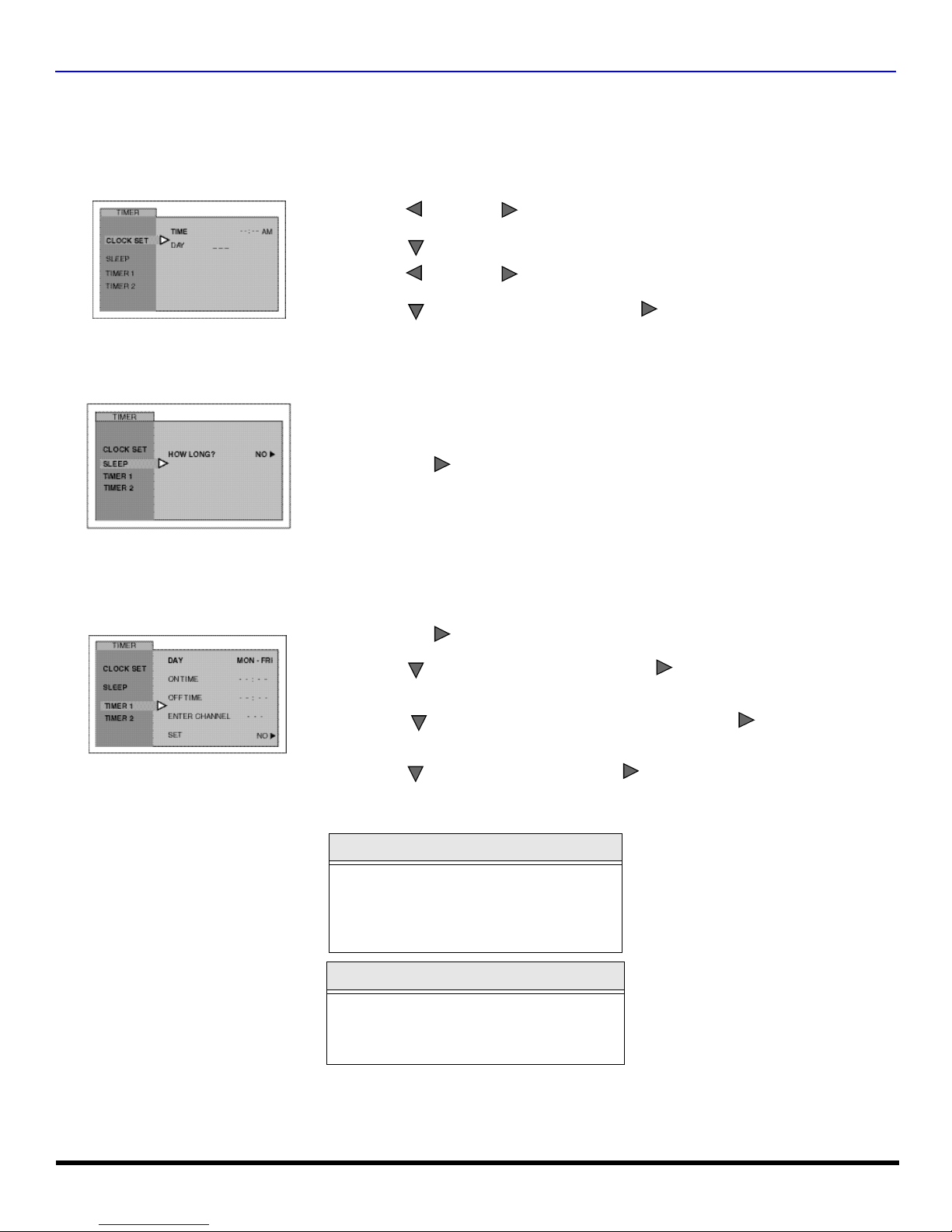

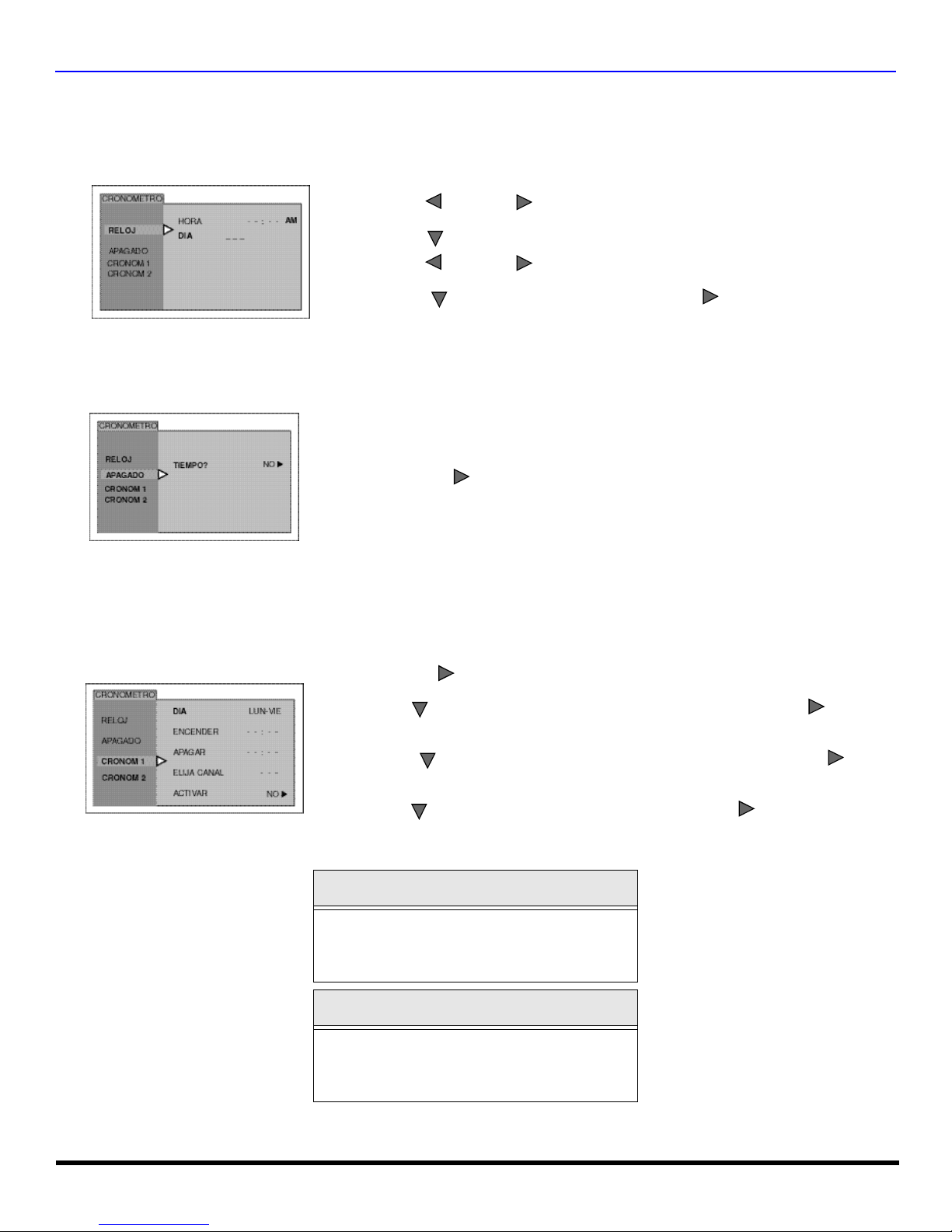

Timer .......................................................................................23

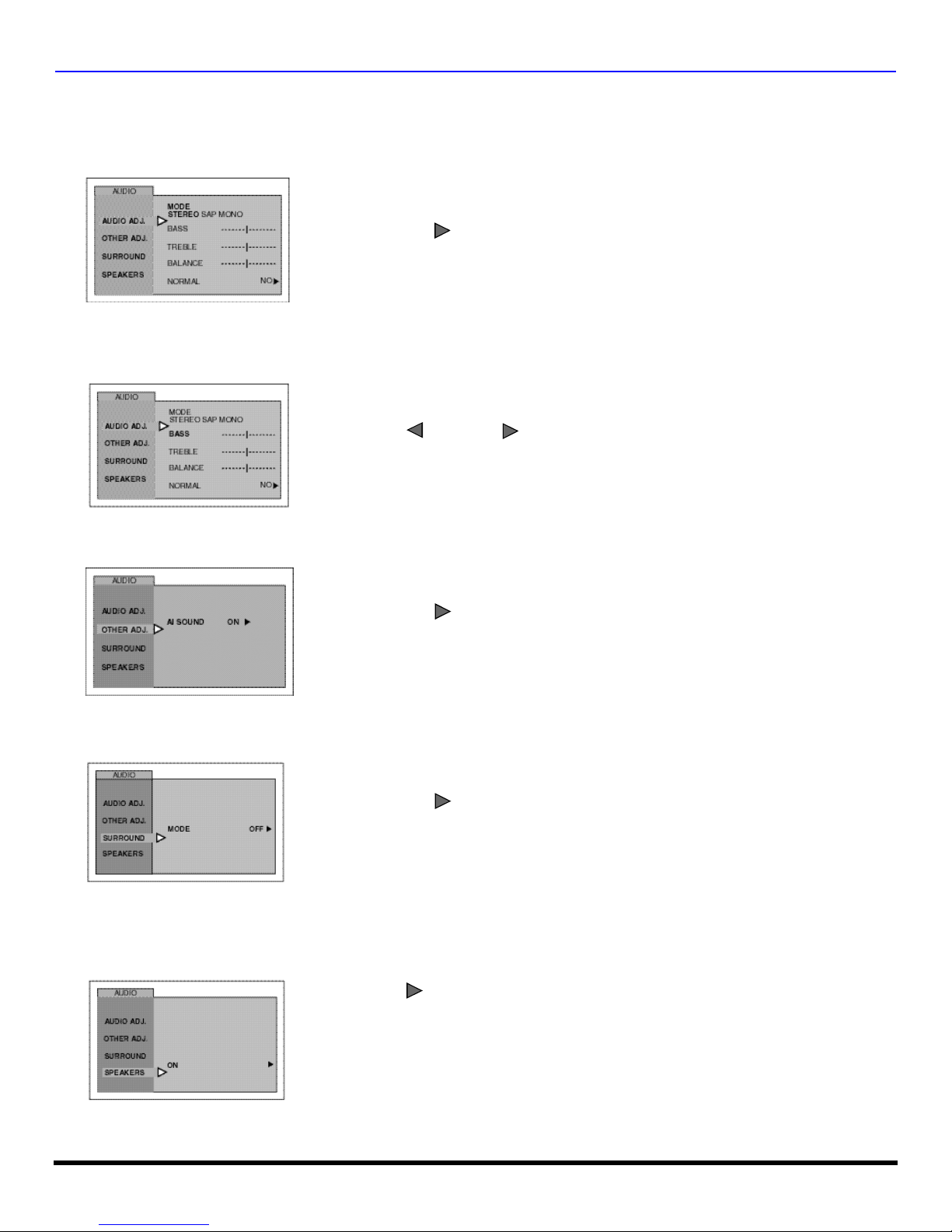

Audio .......................................................................................24

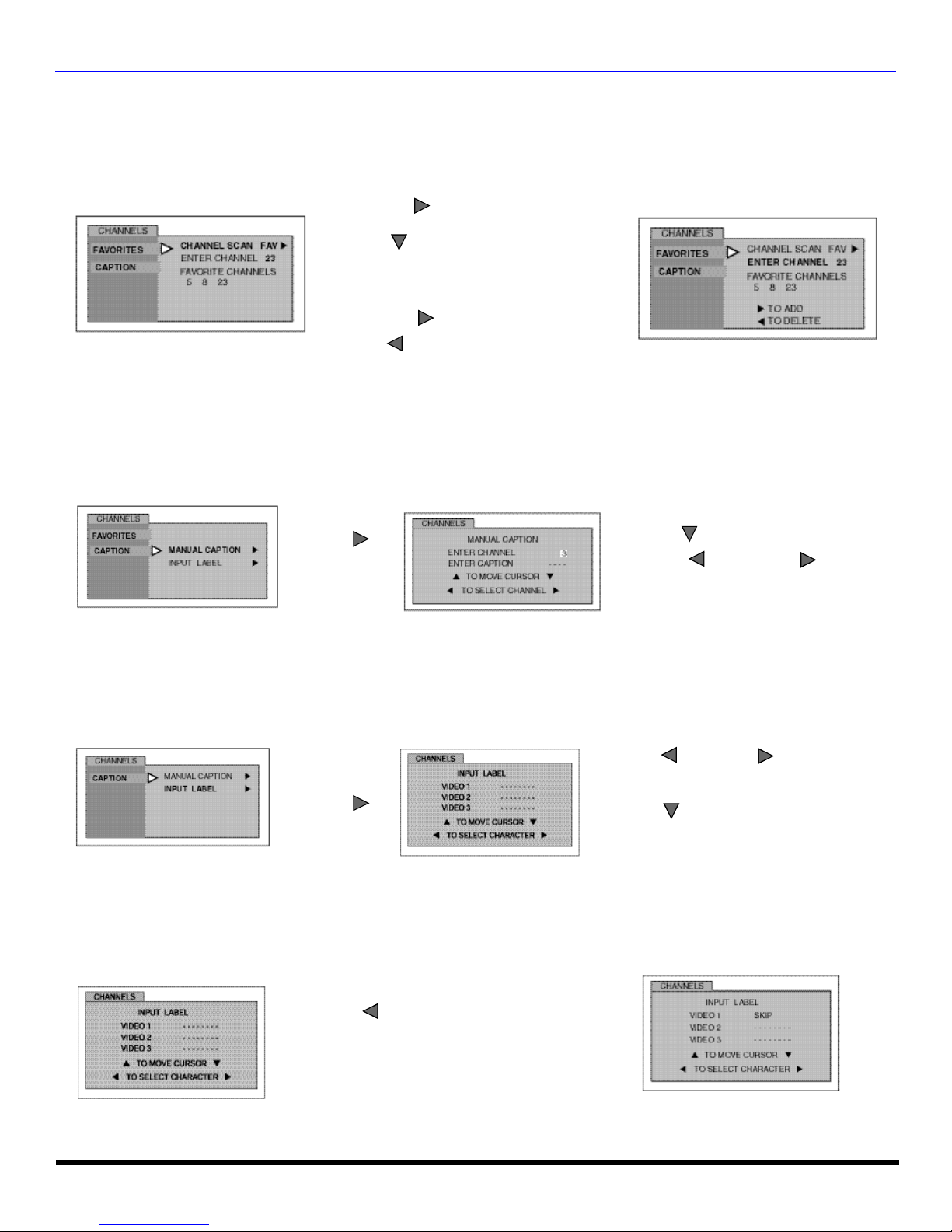

Channels .................................................................................25

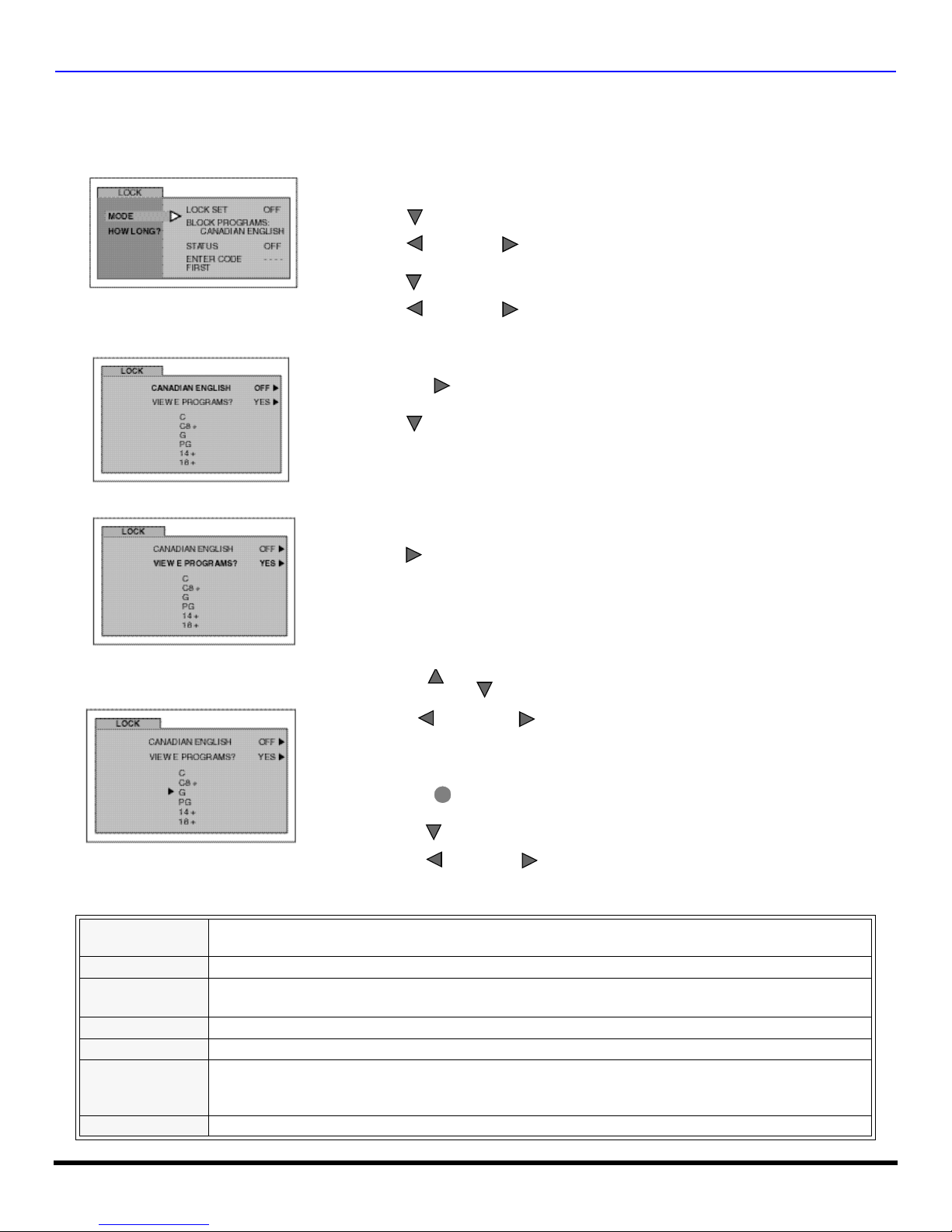

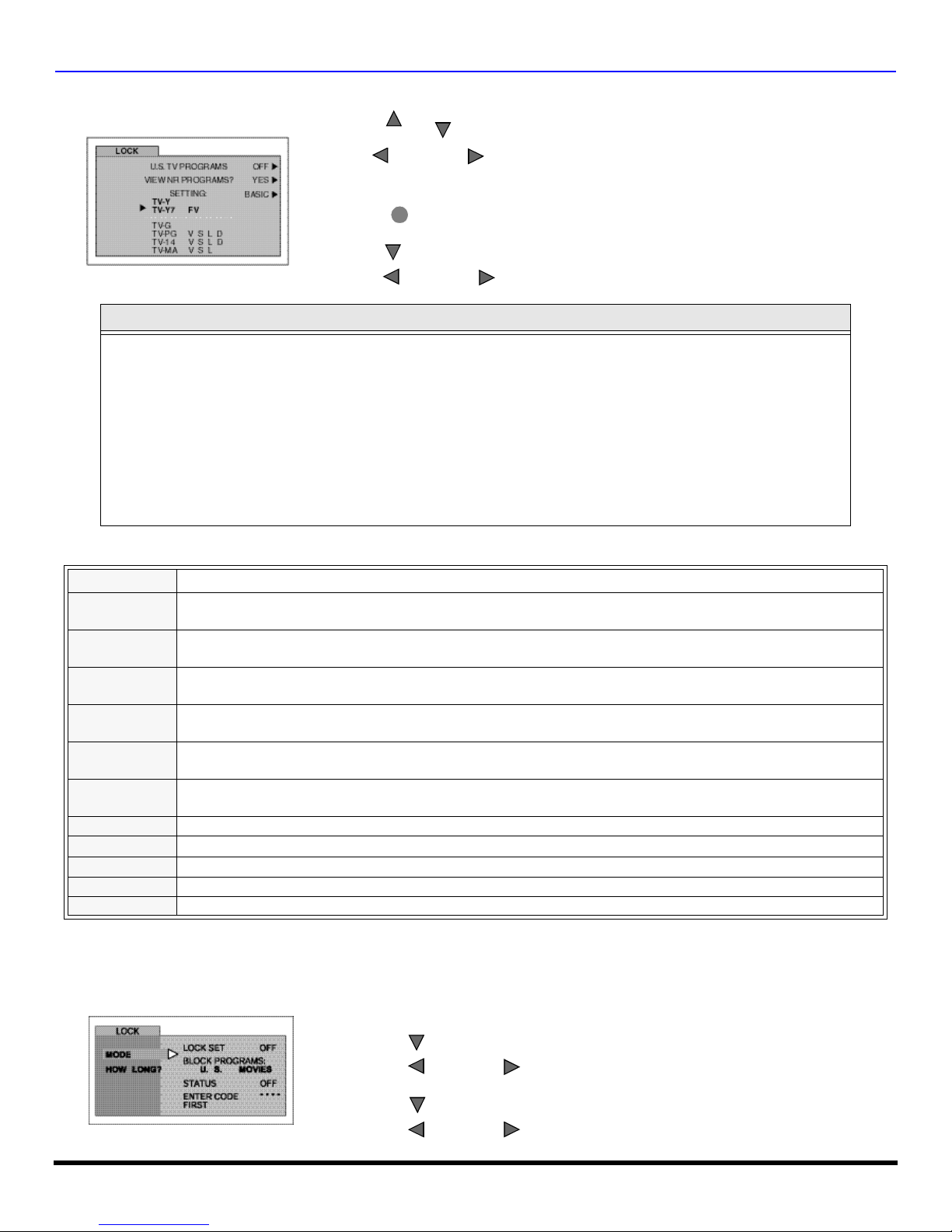

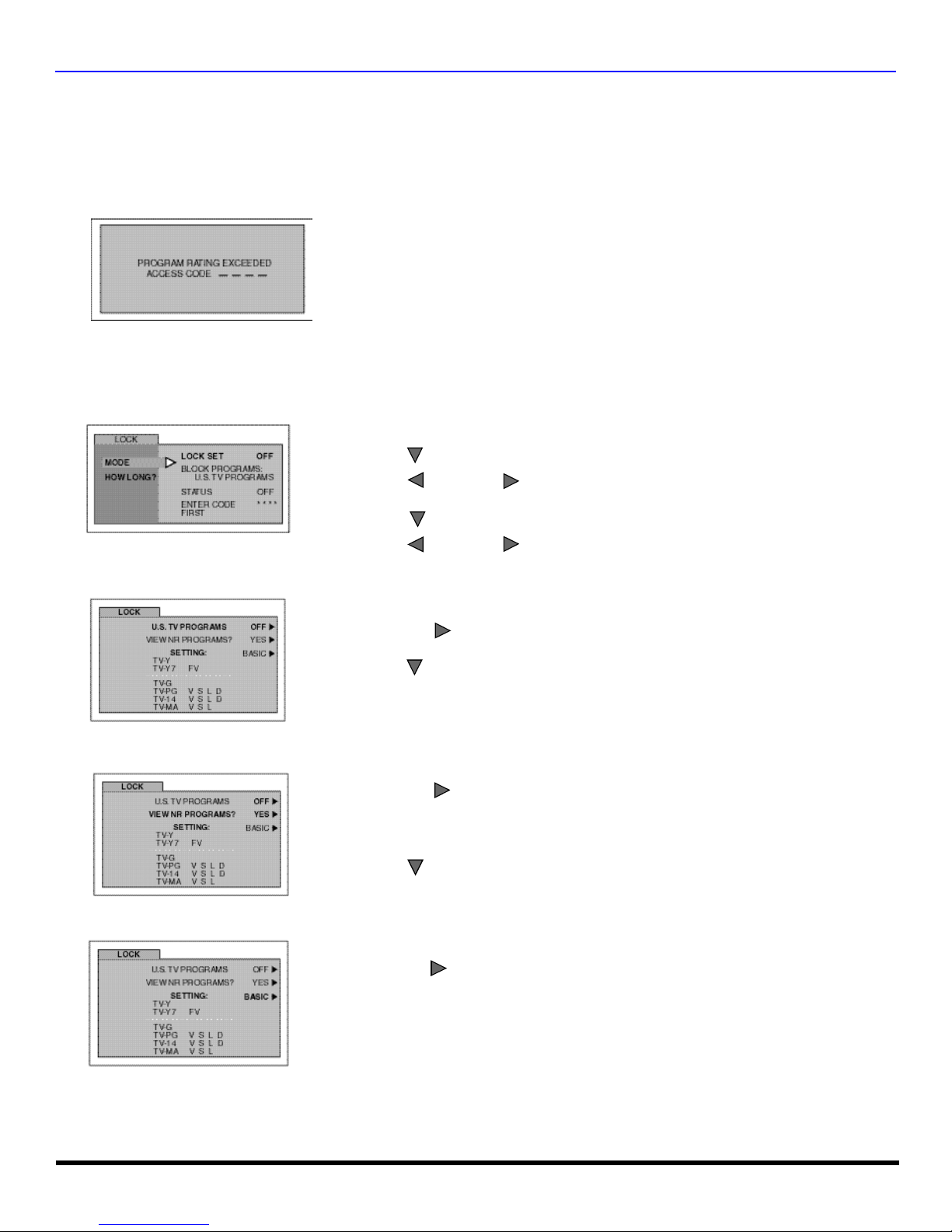

Lock.........................................................................................26

V-Chip Menu Operation........................................... 27

U.S. TV Programs ...................................................................27

U.S. Movies.............................................................................28

Rating Systems for Canada.....................................................30

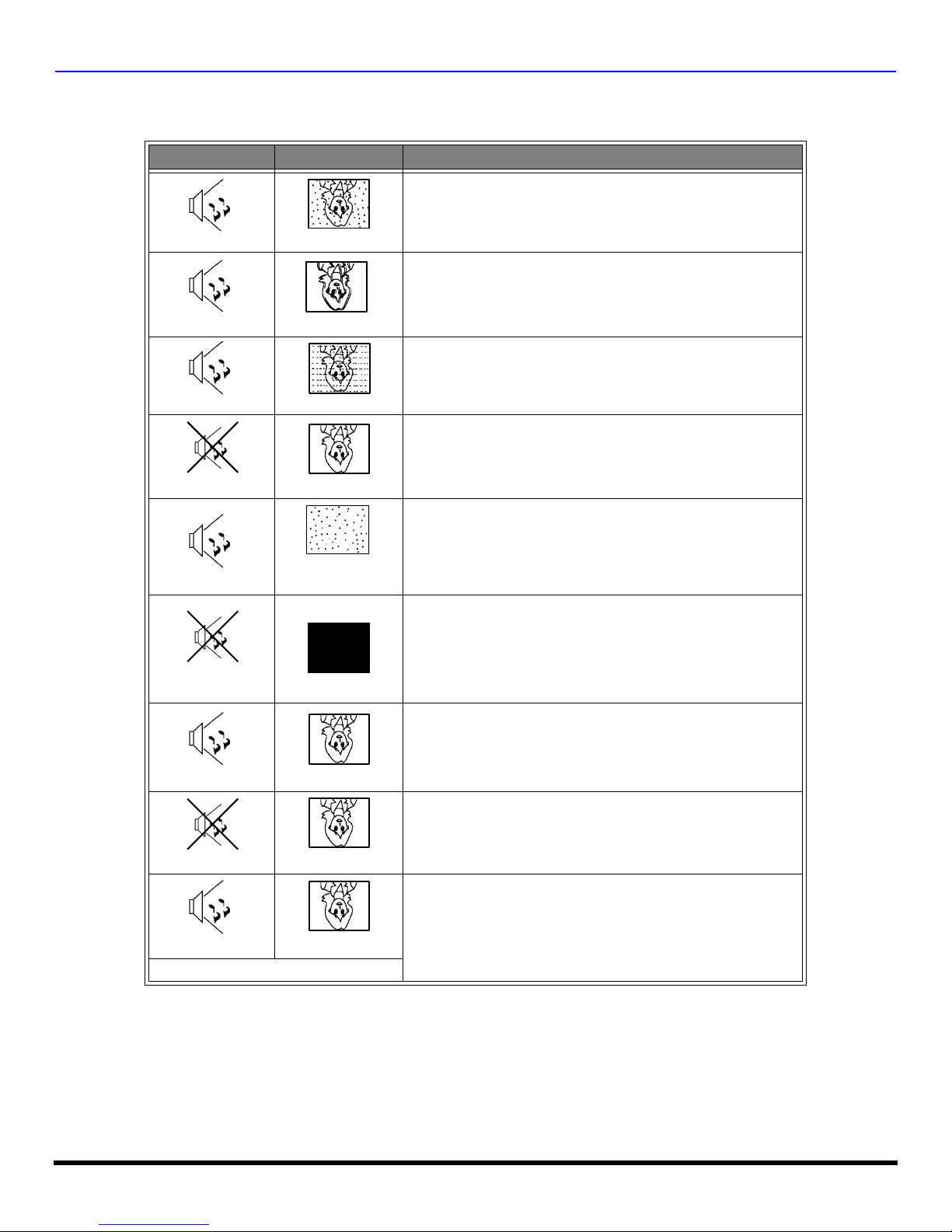

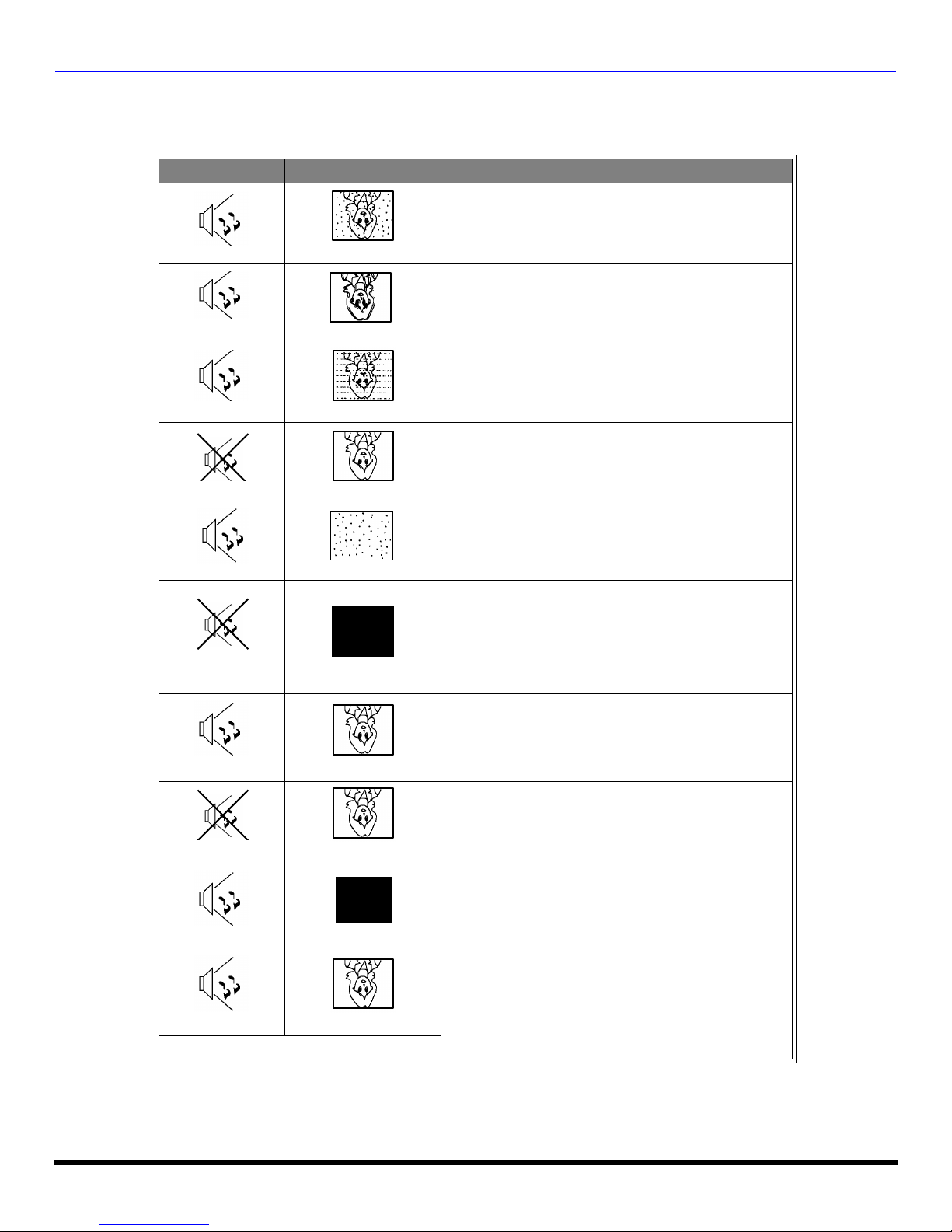

Troubleshooting Chart............................................32

Limited Warranty ..................................................... 33

Customer Services Directory ................................. 35

Index .........................................................................36

Read these instructions completely before operating television. Contents are subject to change without notice or obligation.

TABLE OF CONTENTS

1 ?

Page 4

CONGRATULATIONS

Congratulations

Your new TV Monitor/Receiver features a solid state chassis that is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance.

Customer Record

The model and serial number of this product are located on the back of the television. You should note the model and serial number in the space provided and retain as a permanent record of your purchase. This will aid in identification in the event of theft or loss. Product registration for U.S. customers is available at www.prodreg.com/panasonic.

Model Number

Serial Number

Care and Cleaning

Screen (Turn TV Off)

• Use a mild soap solution or window cleaner with a soft clean cloth. DO NOT USE ABRASIVE CLEANERS.

• Avoid excessive moisture and wipe dry.

Note: Do not spray any type of cleaning fluid directly on the screen.

Cabinet and Remote Control

? For cabinets and remote control, use a soft cloth dampened with water or a mild detergent solution. Avoid excessive moisture and

wipe dry.

? Do not use benzene, thinner or other petroleum based products.

Specifications

Power Source

CT-27D32 (2.1A) CT-27D32U (2.1A) CT-32D32 (2.2A) CT-32D32U (2.2A) CT-36D32 (2.4A) CT-36D32U (2.4A)

Channel Capability - 181 VHF-12; UHF-56; Cable-113

Video Input Jacks 1Vp-p, 75 Ohm, Phono Jack Type Audio Input Jacks 500mV RMS 47K Ohm

Audio Output Jacks 0-2.0V RMS 4.7K Ohm

Component input (Y / PB / PR)

S-Video Input Jacks S-Video (Y-C) Connector

Specifications are subject to change without notice or obligation.

120V AC, 60Hz

75 Ohms, Phono Jack Type

2 ?

Page 5

INSTALLATION

Incoming Cable from

Installation

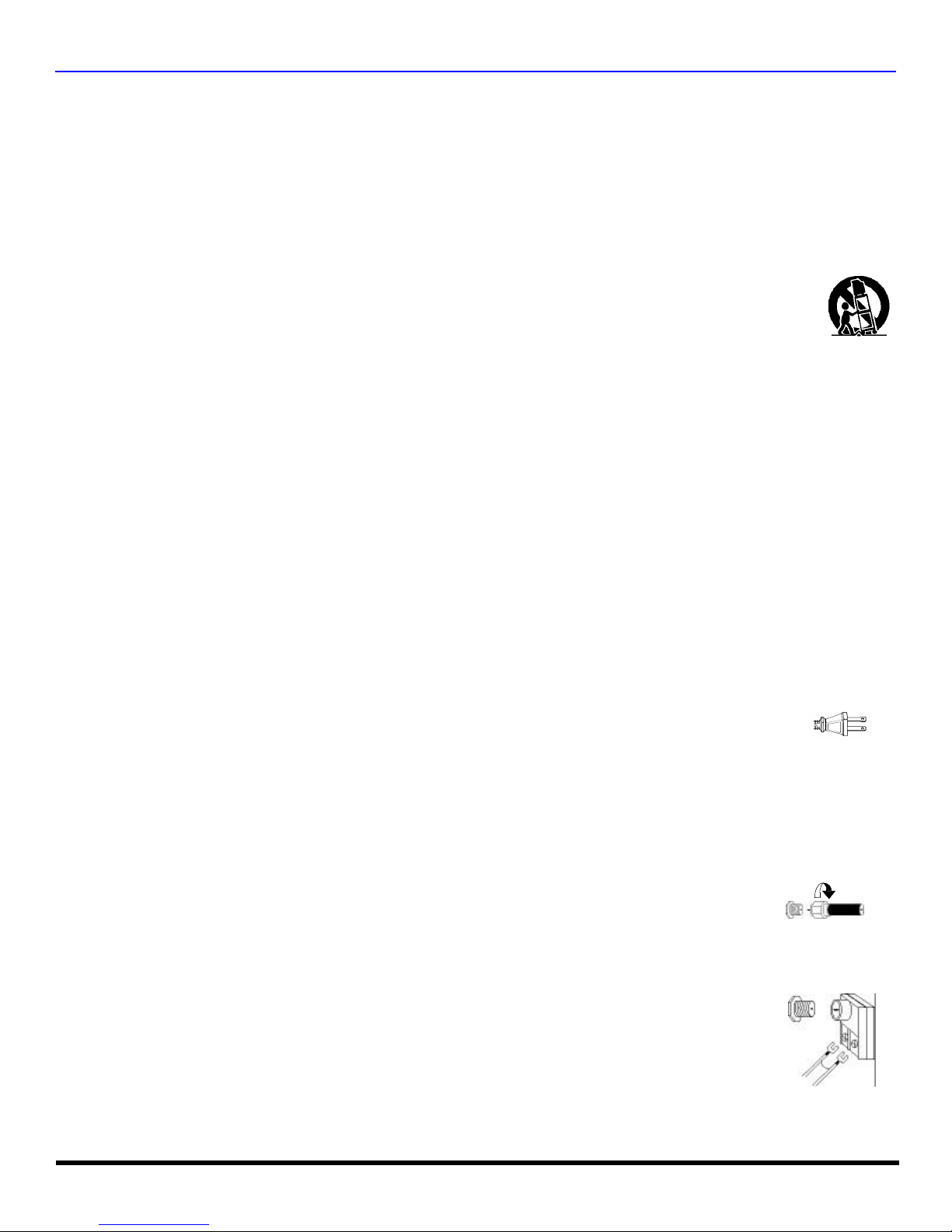

Television Location

Follow these recommendations before deciding the location of your television.

? Avoid excessive sunlight or bright lights, including reflections. ? Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure. ? Fluorescent lighting may reduce remote control transmitting range. ? Keep away from magnetic equipment, including motors, fans and external speakers.

CAUTION: Use this television receiver only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over. In order to avoid injury to children, never place your television receiver on a piece of furniture that is capable of being tilted by a child leaning on it, pulling on it, standing on it, or climbing on it.

CT-27D32, CT-27D32U:

CAUTION: These television receivers for use only with PANASONIC TY-27G22M stand. Use with other carts (or stands) is capable of resulting in instability causing possible injury.

CT-32D32, CT-32D32U:

CAUTION: These television receivers for use only with PANASONIC TY-32G22M stand. Use with other carts (or stands) is capable of resulting in instability causing possible injury.

CT-36D32, CT-36D32U:

CAUTION: These television receivers for use only with PANASONIC TY-36G22M stand. Use with other carts (or stands) is capable of resulting in instability causing possible injury.

Optional Cable Connections

Shielded audio and video cables should be used between components. For best results:

? Use 75-ohm coaxial shielded cables. ? Use appropriate input and output connectors that match your component connectors. ? Avoid long cables to minimize interference.

AC Power Supply Cord

CAUTION: TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF PLUG TO WIDE SLOT OF AC OUTLET

AND FULLY INSERT. DO NOT USE A PLUG WITH A RECEPTACLE OR OTHER OUTLET UNLESS THE BLADE CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER, CRIMPED, BENT OR PINCHED, PARTICULARLY AT PLUGS, CONVENIENCE RECEPTACLES, AND THE POINT WHERE THEY EXIT FROM THE APPARATUS.

Polarized plug

Cable / Antenna Connection

For proper reception, either a cable or antenna connection is required.

Cable Connection

Connect the cable supplied by your local cable company.

Note: A cable converter box may be required for proper reception. Check with your local cable company for

compatibility requirements.

Antenna Connection

• For proper reception of VHF/UHF channels, an external antenna is required. For best reception, an outdoor antenna is recommended.

• Connect home antenna to ANT on the back of television.

Note: Cable Mode is preset at the factory. Antenna users must change to TV mode in the Set Up Menu under

Prog Chan.

Incoming Cable from

Cable Company

75 Ohm VHF/UHF

on back of TV

Home Antenna

3 ?

Page 6

FEATURE CHART

Feature Chart

A/V JACKS AUDIO SPECIAL FEATURES

MODELS

CT-27D32

Features

MENU LANGUAGE ENG/SPAN/FR

2 TUNER PIP ? ? ?

VIDEO INPUT MEMORY ? ? ?

CHANNEL INFO BANNER ? ? ?

VIDEO INPUT SKIP ? ? ?

75 OHM INPUT ? ? ?

V-CHIP CAPABILITY ? ? ?

CLOSED CAPTIONING ? ? ?

VIDEO NORM ? ? ? AUDIO NORM ? ? ?

STEREO ? ? ?

BASS/TREBLE/BALANCE ? ? ?

SURROUND ? ? ?

AI SOUND ? ? ?

NUMBER OF SPEAKERS 2 2 2

A/V IN (REAR/FRONT)

AUDIO OUT ? ? ?

S-VIDEO INPUT (REAR/FRONT)

COMPONENT VIDEO INPUT

(REAR/FRONT)

HEADPHONE JACK

? ? ?

(2/1)3(2/1)3 (2/1)

(1/0)1(1/0)1 (1/0)

? ? ?

CT-32D32

CT-36D32

IMPORTANT INFORMATION REGARDING THE USE OF VIDEO GAMES, COMPUTERS, OR OTHER FIXED IMAGE DISPLAYS.

WARNING: The marking or retained image on the picture tube resulting from viewing fixed image is not an operating defect and as such is not covered by Warranty.

This television is designed to display constantly moving images on the screen. Continuous viewing of stationary images such as letterbox pictures on standard screen TVs (with top/bottom bars), nonexpanded standard (4:3) pictures on wide screen TVs (with side bars shown on each side of an image), stock market report bars (ticker running at the bottom of the screen), video game patterns, fixed scoreboards, bright station logos, on-line (internet) or repetitive computer style patterns should be limited.

The extended use of fixed image program material can cause a permanent picture tube damage, shown as a “shadow image” viewable on normal programs. This type of irreversible picture tube deterioration can be limited by performing the following steps:

• Do not display the fixed image for extended periods of time.

• Turn the power off when not in use.

4 ?

Page 7

AUTO SET UP MENU

Auto Set Up Menu

For your convenience, Auto Set up menu will be displayed on screen when the set is turned on for the first time. If needed, follow the menus and procedures for setting up the features.

? IDIOMA/LANGUE - To change menu language to ENGLISH, SPANISH or FRENCH.

Press to select English, Spanish or French.

VOL

? MODE - To select TV (antenna) or CABLE mode depending on the signal source.

Press to select TV or CABLE.

VOL

? AUTO PROGRAM - To automatically program all channels with a signal.

Press to start Auto Programming.

VOL

5 ?

Page 8

OPTIONAL EQUIPMENT CONNECTIONS

TV/VIDEO

Optional Equipment Connections

VCR Connection

VCRs, video disc players, video game equipment, and DSS equipment can also be connected to the video inputs. See the optional equipment manual for more information.

Note: VIDEO 1 input is a dual-purpose input. It is primarily intended for connection with 480i devices such as a DVD player

using the Y PB PR component video jacks and Audio L & R jacks. However, it can also be connected to conventional composite video sources such as a VCR, using only the Y/Video jack and Audio L & R jacks. The on-screen label will

display Component or Video 1 depending on which source is connected.

CONNECTION ON BACK OF TV

VCR

TO AUDIO

AMP

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

CABLES NOT SUPPLIED

Procedure

1. Connect equipment as shown to front or rear Audio/Video input jacks.

Note: Front and rear Audio/Video connectors cannot be operated at the same time.

2. Select the Video mode by pressing TV/VIDEO button.

3. Operate optional equipment as instructed in equipment manual.

Front Control Panel

Jack used for 1/8"

headpone plug

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

HPJ VIDEO 3 L AUDIO IN R

FRONT OF TV

Press to select VIDEO input mode.

Note: The front control panel can be used to access menus and switch video mode when the remote control is not available.

6 ?

Page 9

OPTIONAL EQUIPMENT CONNECTIONS

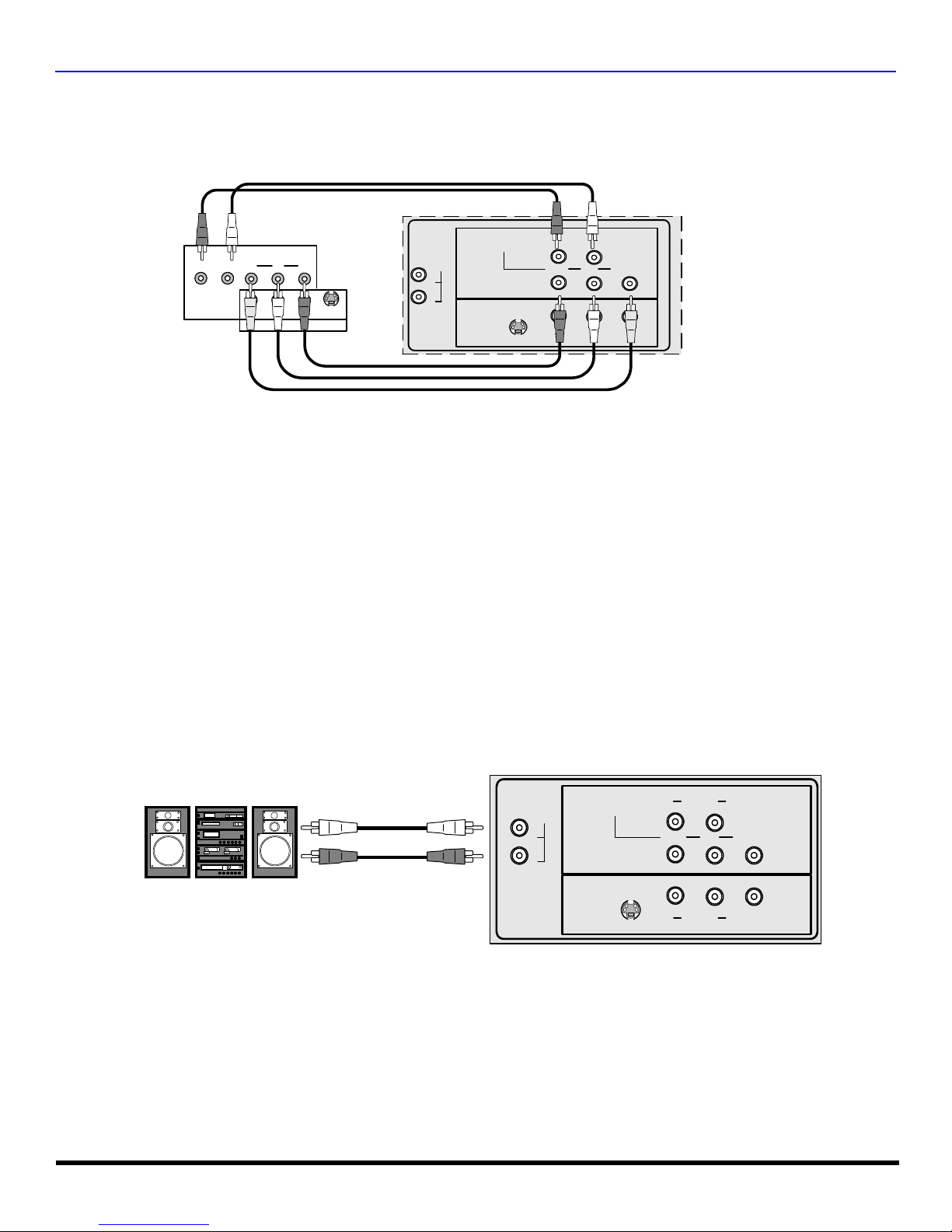

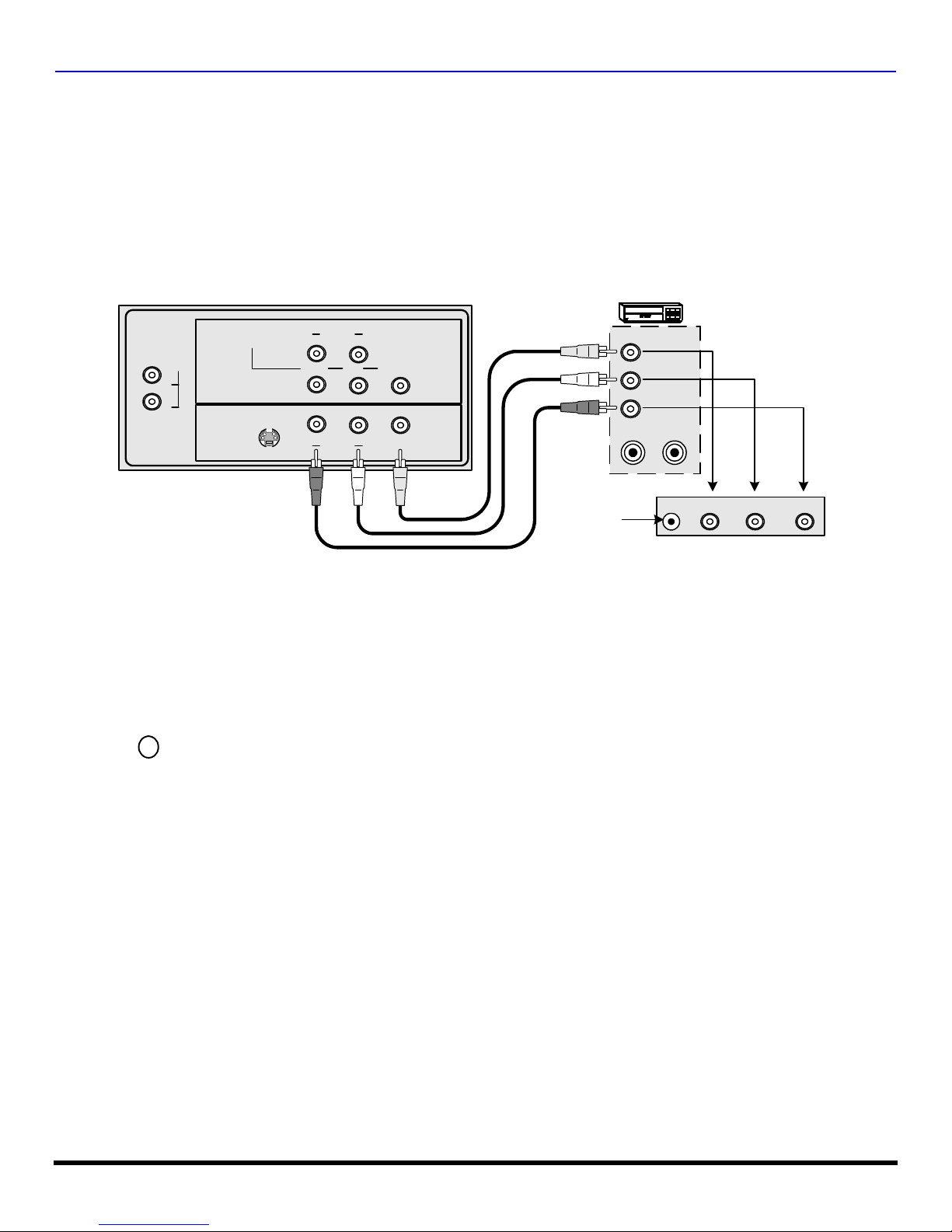

Digital TV - Set-Top Box (DTV-STB) or DVD Player Connection

Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) to the back of your TV.

TERMINALS ON BACK OF DTV-STB OR DVD PLAYER

R-AUDIO-L

PBP

R-AUDIO-L VIDEO

NTSC OUTPUT

DIGITAL OUTPUT

CABLES NOT SUPPLIED

S-VIDEO

COMPONENT

TO AUDIO

AMP

VIDEO INPUT

INPUT 1

S-VIDEO

COMPONENT VIDEO INPUT TERMINALS ON BACK OF TV

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

Notes:

? There are three video inputs, Y, PB, and PR. Separate component colour inputs provide luminance and color separation. Use the L

(left) and R (right) audio inputs.

? Select DTV-STB to 480i output mode. TV set can receive 480i signal only.

Amplifier Connection (To Audio Amp)

Connect to an external audio amplifier input for listening to a stereo system.

Note: TO AUDIO AMP terminals cannot be connected directly to externalspeakers.

Audio Adjustments

1. Select TV SPEAKERS ON from AUDIO menu.

2. Set amplifier volume to minimum.

3. Adjust TV volume to desired level.

4. Adjust amplifier volume to match the TV.

5. Select TV SPEAKERS OFF&VAO from AUDIO menu.

6. Volume, mute, bass, treble and balance are now controlled from the TV.

Note: In OFF&FAO the volume is controlled by the externalamplifier.

CONNECTIONS ON BACK OF TV

External Amplifier

TO AUDIO

AMP

COMPONENT VIDEO INPUT

R AUDIO

CABLES NOT SUPPLIED

INPUT 1

S-VIDEO

R AUDIO

LINPUT 2

Y/VIDEO

VIDEO

7 ?

Page 10

OPTIONAL EQUIPMENT CONNECTIONS

2 Tuner Picture In Picture (PIP) Operation

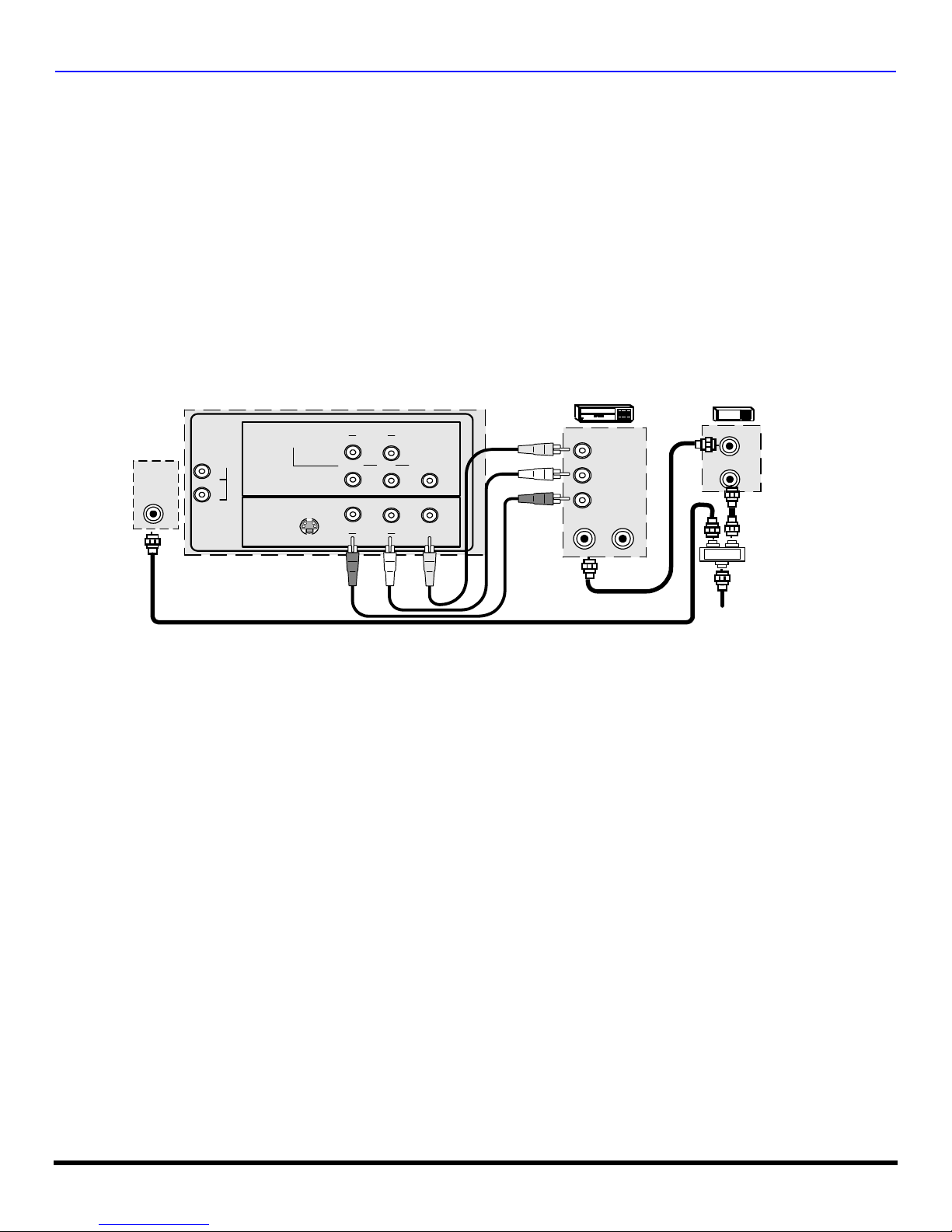

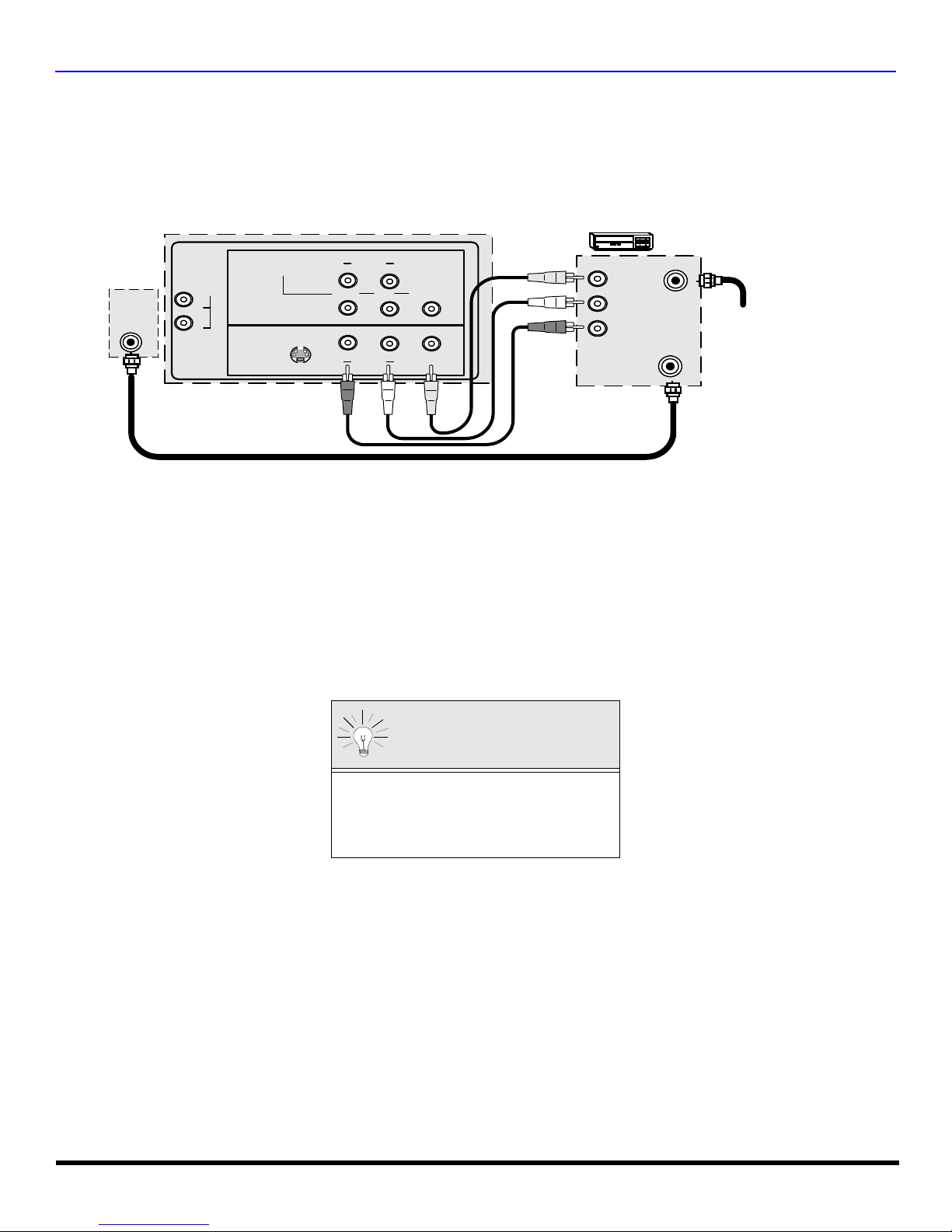

PIP Operation with a VCR and a Cable Box

This television includes a two tuner Picture In Picture (PIP) feature. This allows watching two (2) live broadcasts at the same time without or with an external video source (VCR).

Without a VCR (External Video Source) Procedure

1. Connect incoming cable to antenna (ANT) input on back of TV.

2. Press the PIP button on the Remote Control to display the PIP frame.

Note: Audio is for the Main Picture (left) only.

3. Choose channels for the PIP frame by pressing the Remote control PIP CHANNEL up/down buttons.

4. Choose channels for the main Picture by pressing the Remote Control CH up/down buttons or by using the numeric keypad.

With a VCR (External Video Source) and Cable Box

Connect your television to a VCR and Cable Box, as shown.

ANT IN

TO AUDIO

AMP

L R

CONNECTIONS ON BACK OF TV

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

LINPUT 2

Y/VIDEO

VIDEO

VCR

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

CABLE BOX

ANT OUT

ANT IN

CABLES NOT SUPPLIED

Incoming Cable

Note: The Remote Control must be programmed with supplied codes to operate the VCR and Cable Box.

Procedure

Press the PIP button on the Remote Control to display the PIP frame. To view scrambled channels through your Cable Box in the PIP frame:

1. Press the TV/VIDEO button on the Remote Control to select the same video input to which your VCR is connected.

2. Verify the CABLE BOX and VCR are ON and the VCR tuned to channel 3.

3. Choose channels for the PIP frame by pressing the CBL button on the Remote Control and using the numeric keypad or PIP CHANNEL up/down buttons.

4. Choose channels for the Main Picture by pressing the TV button on the Remote Control and using the numeric keypad or CH up/down buttons.

Note: The SWAP button switches the on screen PIP and Main Picture source. Press the RECALL button for PIP and Main Picture

source status.

8 ?

Page 11

OPTIONAL EQUIPMENT CONNECTIONS

2 Tuner PIP Operation with a VCR - NO Cable Box

This television includes a two tuner Picture In Picture (PIP) feature. This allows viewing two (2) live broadcasts at the same time without or with an external video source (VCR).

Connect your television to a VCR, as shown.

ANT IN

TO AUDIO

AMP

CONNECTIONS ON BACK OF TV

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

LINPUT 2

Y/VIDEO

VIDEO

VCR

VIDEO OUT

AUDIO OUT

ANT IN

Incoming Cable

ANT OUT

CABLES NOT SUPPLIED

Note: The Remote Control must be programmed with the supplied codes to operate the VCR.

Procedure Press the PIP button on the Remote Control to display the PIP frame on screen.

Note: The audio is from the Main Picture only.

To view an external video source in the PIP frame:

1. Press the TV/VIDEO button on the Remote Control to select the same video input to which your VCR is connected.

2. Verify the VCR is on.

3. Choose channels for the Main Picture by pressing the TV button on the Remote Control and using the numeric keypad or CH up/down button.

4. Choose channels for the PIP frame by pressing the VCR button on the Remote Control and using the VCR/DBS CH up/down buttons.

SWAP and RECALL Buttons

The SWAP button switches the PIP and Main Picture source. Press the RECALL button for on screen PIP and Main Picture source status.

9 ?

Page 12

PIP FUNCTION BUTTONS

PIP Function Buttons

PIP (Picture-in-Picture) Button

Main Picture Channel

Main


with

Audio

Swap Button

CH 2

PIP VIDEO 1

Size Button

CH 2

PIP VIDEO 1

INPUT:

PIP Video Source

PIP CH #

PIP Frame

VIDEO 1

CH 2

? Press to display PIP frame.

? Press while PIP frame is displayed to select desired input

mode.

? Press again to cancel the PIP feature.

Note: Audio is from Main Picture only

? Press (when PIP frame is displayed) to interchange the main

picture with the picture in the PIP frame.

PIP Channel Buttons

PIP CH #

Main Picture

large PIP frame

small PIP frame

Main Picture PIP channel

PIP frame

? Press (when PIP frame is displayed) to choose either the

large or small PIP frame.

? Press the while PIP frame is displayed to scan

through channels.

10 ?

Page 13

PIP Function Buttons (contd.)

This feature lets you scan through all available

Move Button

? The PIP frame may be placed at any corner of the Main Picture by pressing the button.

Each time the MOVE button is pressed, the PIP frame will move counterclockwise as illustrated.

Freeze Button

PIP FUNCTION BUTTONS

TV/VIDEO Button

PIP CH #

Search Button

Main Picture

? Press to stop action in the Main or PIP frame.

Note:

PIP Frame

• Pressing FREEZE button when PIP frame is not displayed, will display a

• Pressing FREEZE button when PIP frame is displayed, will freeze the

PIP VIDEO 1 PIP VIDEO 2

PIP VIDEO 3

PIP Frame

snapshot image of the main picture in the PIP frame. action in the PIP frame. Press the FREEZE button again to continue

action.

? Press while PIP frame is displayed to

select desired input mode.

channels.

? Press to display search frames.

Search Frame

? Press to stop search frame or press

to delete search frame.

11 ?

Page 14

REMOTE CONTROL OPERATION

Remote Control Operation

POWER

Press to turn ON and OFF.

MUTE

Press to mute sound. Press to display and cancel CC (Closed Caption).

ACTION

Press to select remote operation.

Press to access menus.

TV/VIDEO

Press to select TV, Video mode.

SAP

Press to acces second audio program.

VOL VOL

Press to adjust TV sound and navigate in menus.

CH CH

Press to select next or previous channel and navigate in menus.

RECALL

Press to display time, channel, sleep timer, and other options.

EXIT

Press to access DBS or DVD menus.

1 2 4 7

Press numeric keypad to select any channel.

R-TUNE

Press to switch to previously viewed channel or video mode.

Battery Installation

Use two AA batteries:

Remove battery cover by pushing in and up neararrow. Install batteries matching (+) and (-) polarity signs. Replace the battery cover.

EUR7613Z30

DBS functions button.

GUIDE

DBS functions button.

PROG

Press to enter minor number in a compound number.

MOVE

REW

SWAP

PAUSE

FREEZE

TV/VCR

Component function buttons

SIZE

PLAY

STOP

VCR /DBS CH

Precautions

• Replace batteries in pairs.

• Do not mix battery types (zinc carbon with alkaline).

• Do not recharge, heat, short-circuit, disassemble, or burn batteries.

PIP CH

PIP

REC

Note: Incorrect installation can cause battery leakage and

corrosion that will damage the Remote Control

12 ?

Page 15

REMOTE CONTROL OPERATION

Mode Operational Key Chart

This chart defines the keys that are opereational in the selected component modes (TV, VCR, DBS, CABLE or DVD) after programming (if needed).

KEY NAME POWER SAP MUTE TV/VIDEO MENU CHAN UP CHAN DOWN VOL RIGHT VOL LEFT ACTION RECALL EXIT GUIDE PROG 1 2 3 4 5 6 7 8 9 0

R-TUNE PROG

MOVE <<REW

SIZE PLAY

PIP FF >>

SWAP PAUSE

SEARCH STOP

RECORD FREEZE/TV/VCR PIP CH

VCR/DBS CH

PIP CH VCR/DBS CH

TV MODE CABLE MODE DBS MODE

POWER POWER POWER

SAP ON/OFF - STB AUDIO TRACK

MUTE TV MUTE TV MUTE

INPUT SWITCH TV INPUT SWITCH TV INPUT SWITCH

- - DBS MENU CHANNEL UP CABLE CHANNEL UP DBS NAVIGATION UP CHANNEL DOWN CABLE CHANNEL DOWN DBS NAVIGATION DOWN

VOL + TV VOL + DBS NAVIGATION RIGHT VOL - TV VOL - DBS NAVIGATION LEFT ACTION - DBS MENU DISPLAY TV DISPLAY DBS PROG. INFO

- - DBS EXIT

- - DBS GUIDE

- - DBS

DIGIT 1 DIGIT 1 DIGIT 1 DIGIT 2 DIGIT 2 DIGIT 2 DIGIT 3 DIGIT 3 DIGIT 3 DIGIT 4 DIGIT 4 DIGIT 4 DIGIT 5 DIGIT 5 DIGIT 5 DIGIT 6 DIGIT 6 DIGIT 6 DIGIT 7 DIGIT 7 DIGIT 7 DIGIT 8 DIGIT 8 DIGIT 8 DIGIT 9 DIGIT 9 DIGIT 9 DIGIT 0 DIGIT 0 DIGIT 0

PREVIOUS CHAN OR VIDEO MODE

- - DBS PROGRAM

TV PIP MOVE - -

TV PIP SIZE - -

TV PIP ON / OFF - -

TV PIP SWAP - -

TV PIP SEARCH - -

VCR RECORD - -

TV PIP FREEZE - -

TV PIP CHANNEL DOWN - DBS CHANNEL DOWN

TV PIP CHANNEL UP - DBS CHANNEL UP

CABLE PREVIOUS

CHANNEL

PREVIOUS DBS CHANNEL

13 ?

Page 16

REMOTE CONTROL OPERATION

Mode Operational Key Chart (contd.)

KEY NAME

POWER SAP MUTE MENU TV/VIDEO CHAN UP CHAN DOWN VOL RIGHT VOL LEFT ACTION

RECALL EXIT

GUIDE PROG 1 2 3 4 5 6 7 8 9 0 R-TUNE MOVE

<<REW SIZE

PLAY PIP

FF>> SWAP

PAUSE SEARCH

STOP RECORD FREEZE/TV/VCR PIP CH

VCR/DBS CH

PIP CH VCR/DBS CH

VCR MODE DVD MODE

POWER POWER

- -

TV MUTE TV MUTE

- -

TV INPUT SWITCH TV INPUT SWITCH

- NEXT CHAPTER

- PREVIOUS CHAPTER

TV VOLUME + NAVIGATION RIGHT

TV VOLUME - NAVIGATION LEFT

- -

ONSCREEN VCR

DISPLAY

- -

VCR REWIND SKIP SEARCH REW <<

VCR PLAY DVD PLAY

VCR FF SKIP SEARCH FF>>

VCR PAUSE DVD STILL

VCR STOP DVD STOP

VCR RECORD -

TV/VCR SWITCH OPEN/CLOSE

VCR CHANNEL

DOWN

VCR CHANNEL UP SLOW +

DVD DISPLAY

SLOW -

14 ?

Page 17

REMOTE CONTROL OPERATION

VOL

Programming The Remote

The Universal Remote Control can be programmed to operate many manufacturers’ components, using the component function buttons for VCR, DVD, CABLE or DBS. Follow the procedures for programming your Remote Control with or without a code for the component.

Default Modes For Remote Control

Device Operates Default

TV TV (Panasonic Only) Panasonic TV Codes VCR VCR (Preset) Panasonic VCR Codes DBS DBS (Preset) Panasonic DBS Codes CABLE CABLE (Preset) Panasonic DBS Codes DVD DVD, CD (Preset) Panasonic DVD Codes

Determine the manufacturer of the component and look in the table for the code.

Programming With a Code

Procedure

• Confirm that the external component is plugged in and operating.

• Turn the component off.

• Press and together, for at least 5 seconds.

ACTION

• Press appropriate component button on the Remote Control VCR, DVD, CABLE or DBS.

• Enter the 3-digit component code using the Remote Control numeric keypad (0 ~ 9 buttons).

POWER

• Press the Remote Control to test the component. If the procedure was successful, the component will turnon.

POWER

Helpful Hints: Unsuccessful Code

If the component does not operate with the Remote Control, repeat the procedure using another code. (Some brands have multiple codes). If an incorrect code is entered, or if the procedure takes longer than 30 seconds, the programming will fail.

Programming Without A Code

This procedure searches all codes and is called the “sequence method.”

• Confirm that the external component is plugged in and on.

• Turn the component off.

• Press and together, for at least 5 seconds.

ACTION

• Press appropriate component button on the Remote Control.

• Press to move forward to the next code. Press to move backward.

VOL

• Press the Remote Control to test the component. If the procedure was successful, the component will turn on.

Note: Repeat the above steps until the component code is found. It may take many attempts before the correct code

isfound.

• After the code is found, press to store the code.

POWER

ACTION

15 ?

Page 18

REMOTE CONTROL OPERATION

Component Codes

The Universal Remote Control is capable of operating many component brands after entering a code. Some components may not operate because the codes are not available due to limited memory. The Universal Remote Control does not control all features found in each model.

Write the code numbers from tables in this space. This will serve as a reference if you need to program your Remote Control.

VCR DVD DBS CABLE

Codes For VCR

Brand Code

Admiral Aiwa 332 Akai 314, 315, 316, 329 Audio Dynamic 311, 339 Bell & Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345 Emerson 303, 319, 320, 325, 326, 343 Fisher 305, 307, 308, 309, 313 Funai 320, 326, 334 GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334,339 Kenwood 306, 310, 311, 339 LXI 300, 305, 306,307, 308, 309 Magnavox 323, 324, 331 Marantz 310, 311, 339 Marta 306 Memorex 309, 324 MGA 338, 340, 341, 347,348 Minolta 300, 345 Mitsubishi 338, 340, 341, 347, 348 Multitech 304, 347 NEC 310,311, 334, 339 Olympic 323, 324 Optimus 306, 321, 328, 335

335

Brand Code

Orion 320, 326 Panasonic 321,322, 323, 324 J.C. Penney 300,305, 310, 311, 324, 339, 345 Pentax 300,311, 345 Philco 320, 323, 324, 326, 331, 343 Philips 323, 324, 331 Pioneer 323

Proscan Quasar 321, 322, 323, 324

Radio Shack 305, 309, 324, 333, 336, 340 RCA Realistic 305, 309, 324, 336, 340

Samsung 302, 304, 333 Sansui 320, 326, 339, 352 Sanyo 305, 309, 313

Scott Sears 300, 305, 306, 307, 308

Sharp 335, 336 Shintom 317 Signature 2000 335 Singer 337 Sony 328, 329, 330 Sylvania 331, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector Research 311 Wards 306, 309, 335, 336, 344 Yamaha 305, 310, 311, 339 Zenith 306,344

300, 301, 302, 323, 324, 331, 333, 345, 346

300, 301,302, 323, 324, 331, 333, 345, 346

301, 302, 304, 309, 320, 326, 338, 340, 347, 348

16 ?

Page 19

Component Codes (contd.)

REMOTE CONTROL OPERATION

Codes for Cable Box

Brand Code

ABC 224 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle 229 Eastern 234 GC Brand 205,232 Gemini 222 General

Instrument/ Jerrold

Hamlin 212, 218, 240, 241, 242, 245 Hitachi 203, 224 Macom 203, 204, 205 Magnavox 233 Memorex 230 Movietime 205, 232 Oak 202, 237,239 Panasonic 209, 210, 214 Philips 206, 207, 228, 229, 230 Pioneer 201, 216

Pulsar 205, 232

211, 219, 220, 221, 222, 223, 224, 225, 226, 227

Brand Code

Puser RCA 215 Realistic 232 Regal 212, 218, 240, 241, 242, 245 Regency 234 Rembrandt 205, 232, 237 Samsung 205 Scientific Atlanta 211, 212, 213 Slmark 201, 205 Sprucer 205, 210 Stargate 205, 232 Teleview 201, 205 Texscan 244 Tocom 235 Toshiba 204 Unika 225, 232 Universal 222, 232 Videoway 206 Viewstar 229, 230 Zenith 200, 217 Zenith / Drake

Satellite

232

200

Brand Code

Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102 RCA 101

Brand Code

Dish Network (Echostar)

Echo Star 105 Express VU 105, 115 G.E. 106 G.I. (General

Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103 Magnavox 101, 102

105, 115, 116

108

Codes for DVD

Codes for DBS

Brand Code

Saba Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103

101

Yamaha 100 Zenith 107

Brand Code

Panasonic Philips 101, 102 Primestar 108 Proscan 106, 109, 110, 113 RCA 106, 109, 110, 113 Sony 107 Star Choice 103, 108 Thoshiba 100 Uniden 101, 102

104

17 ?

Page 20

ICON MENU NAVIGATION

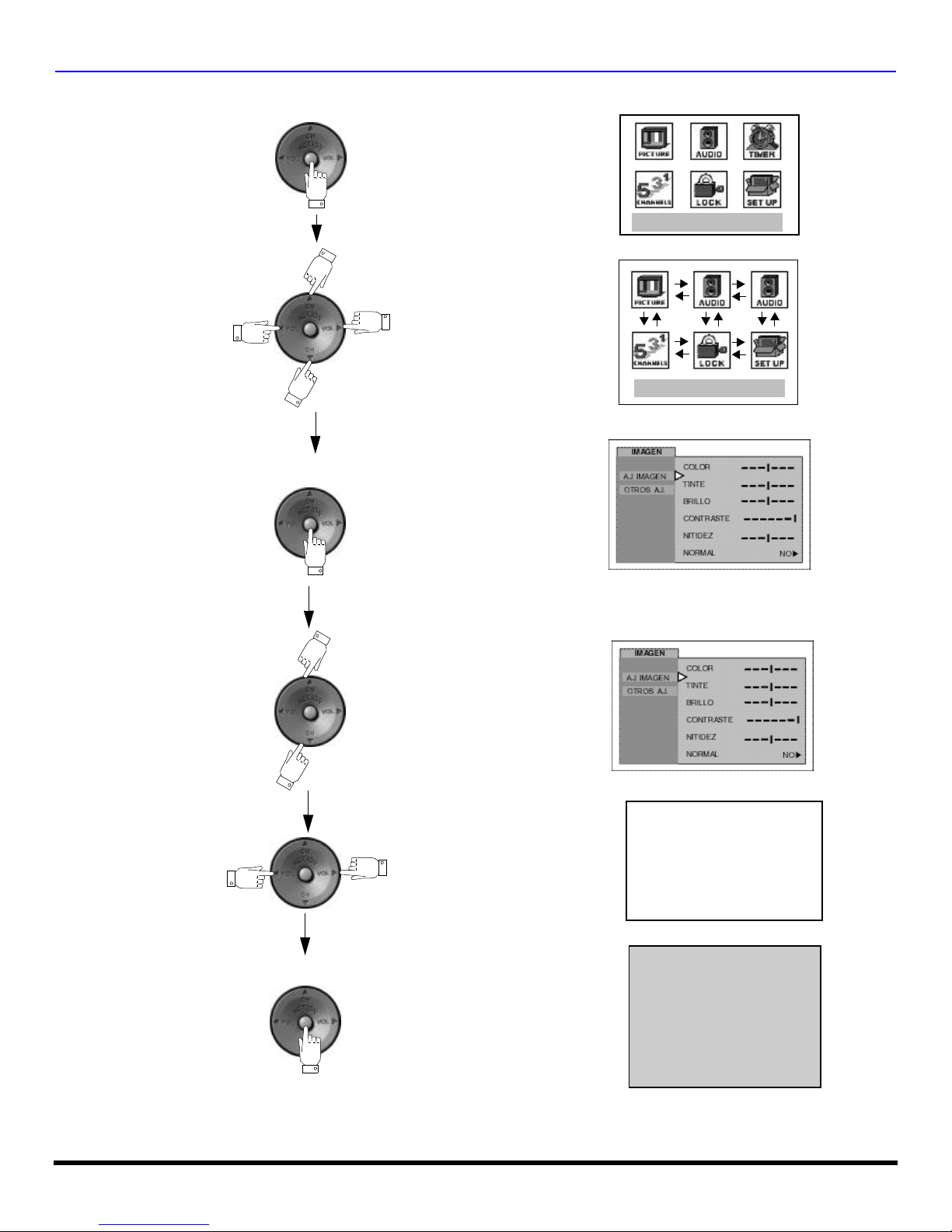

Icon Menu Navigation

Press to display the Icons.

Press to select desired icon.

Press to display selected

EXIT

Icon features.

Press to select feature.

Press

Press repeatedly to exit menus.

to adjust or activate feature.

BRIGHTNESS 32 -- -- -- I -- -- --

NORMAL PICTURE

18 ?

Page 21

Main Menu Icons

EXIT

Icon Menus

These charts list all menus under each Icon and which pages to refer to for menus description.

MAIN MENU ICONS

IDIOMA/LANGUE

? MODE - (ENGLISH, FRANÇAIS, ESPAÑOL)

PROG CHAN

? MODE - (TV or CABLE) ? AUTO PROGRAM ? MANUAL PROGRAM

CC (CLOSED CAPTIONED)

? CC ON MUTE ? CC MODE

OTHER ADJ.

? AUTO POWER ON ? CHANNEL BANNER

CLOCK SET

? TIME ? DAY

SLEEP

? HOW LONG?

TIMER

? DAY ? ON TIME ? OFF TIME ? ENTER CHANNEL ? SET

REFER

PAGE

REFER

PAGE

AUDIO ADJ.

? MODE (STEREO, SAP or MONO) ? BASS, TREBLE, BALANCE OR NORMAL

OTHER ADJ.

? AI SOUND

SURROUND

? MODE

SPEAKERS

? ON ? OFF & VARIABLE AUDIO OUT ? OFF & FIXED AUDIO OUT

VIDEO ADJ

? COLOR, TINT, BRIGHTNESS, PICTURE,

SHARPNESS OR NORMAL

OTHER ADJ.

? COLOR TEMP

REFER

PAGE

REFER

PAGE

FAVORITES

? CHANNEL SCAN ? ENTER CHAN

CAPTION

? MANUAL CAPTION ? INPUT LABEL

REFER

PAGE

MODE

? LOCK SET - GAME, CHANNEL or ALL) ? BLOCK PROGRAM ? HOW LONG?

V-CHIP OPERATION 27

REFER

PAGE

19 ?

Page 22

ICON MENU OPERATION

Icon Menu Operation

SET UP

Note: Refer to page 18 for Icon Menu Navigation procedures.

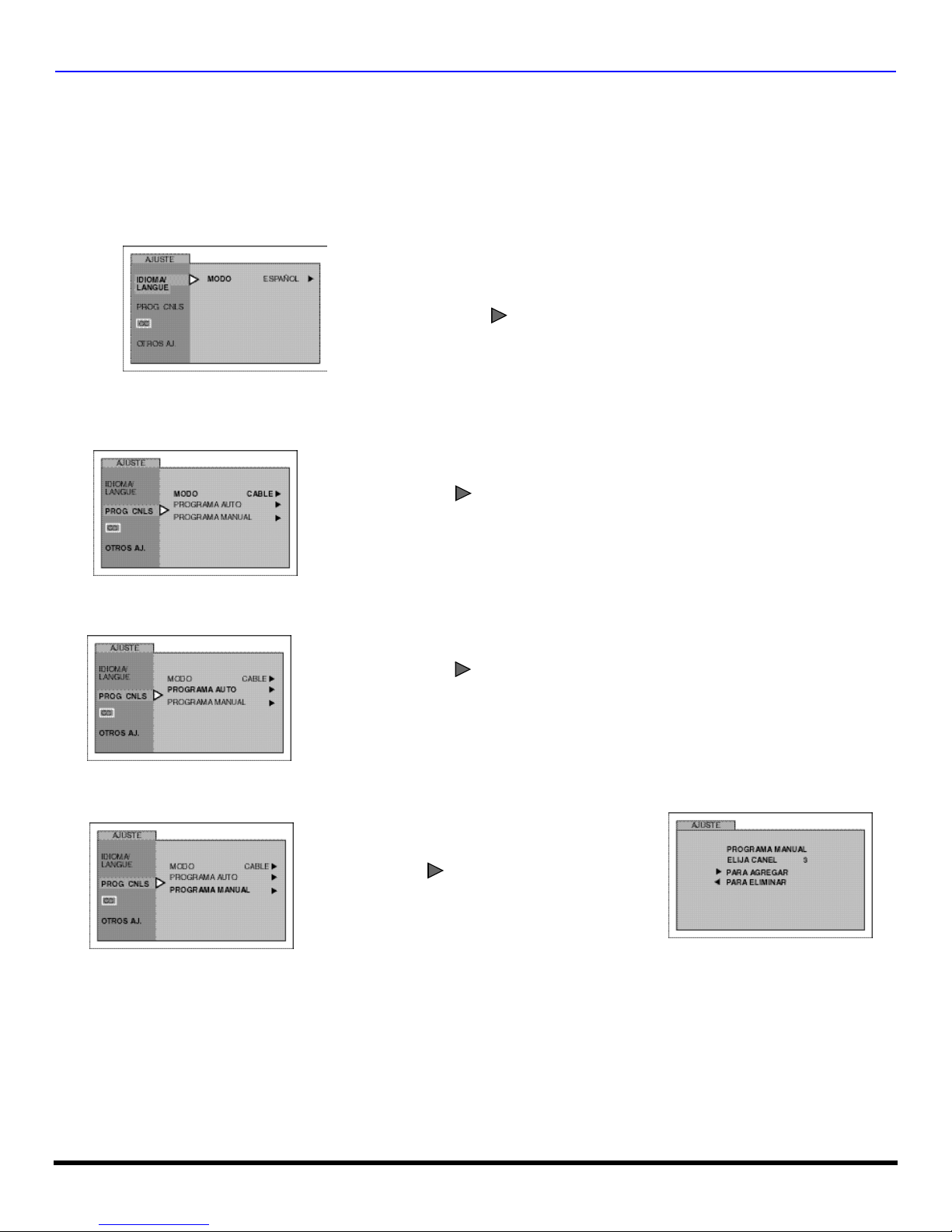

IDIOMA/LANGUE (Menu Languages) In SET UP Menu, select IDIOMA/LANGUE to change menu language to ENGLISH, ESPAÑOL (Spanish) or FRANÇAIS

(French).

? Press to select English, Spanish or French.

VOL

Prog Chan (Program Channels)

In SET UP menu under PROG CHAN select:

? MODE - To select TV (antenna) or CABLE mode depending on the signal source.

? Press to select TV or CABLE.

? AUTO PROGRAM - To automatically program all channels with a signal.

? Press to start AUTO PROGRAM.

VOL

? MANUAL PROGRAM - To manually add or delete channels.

? Press to display next menu.

20 ?

VOL

Note: Use Remote numeric keypad to enter channel

numbers.

Page 23

ICON MENU OPERATION

(Closed Captioning)

This television contains a built-in decoder that displays (Closed Captioned) text across the screen (white or colored letters on black background). It allows the viewer to read the dialogue of a television program or other information. The program viewed must include Closed Captioning for the feature to work.

On Mute

Activates the Closed Caption feature when the MUTE button on the remote control is pressed

? Press to select C1, C2, or NO.

Note: This feature only functions when the Closed Caption Mode is OFF. The recommended

VOL

set up for Closed Caption on Mute is:

• CC ON MUTE: C1

• CC MODE: OFF

Mode

Activates the onscreen Closed Caption feature by selecting one of the following modes:

? OFF - When Closed Caption is not desired. ? C1 - For video related information to be displayed, up to 4 lines onscreen at a time. (It does not block relevant parts of the picture).

Text may be in any language.

Other Adjustments

In SETUP Menu under OTHER ADJ. select:

? AUTO POWER ON - Select SET to power up the TV at the same time as the Cable box or other components or select OFF.

? Press to select OFF or SET.

VOL

? CHANNEL BANNER - Select ON to display onscreen banner when changing channels.

? Press to select OFF or ON.

Note: Press RECALL to display onscreen Channel Banner at any time.

VOL

21 ?

Page 24

ICON MENU OPERATION

VOL


Note: Refer to page 18 for Icon Menu Navigation procedures.

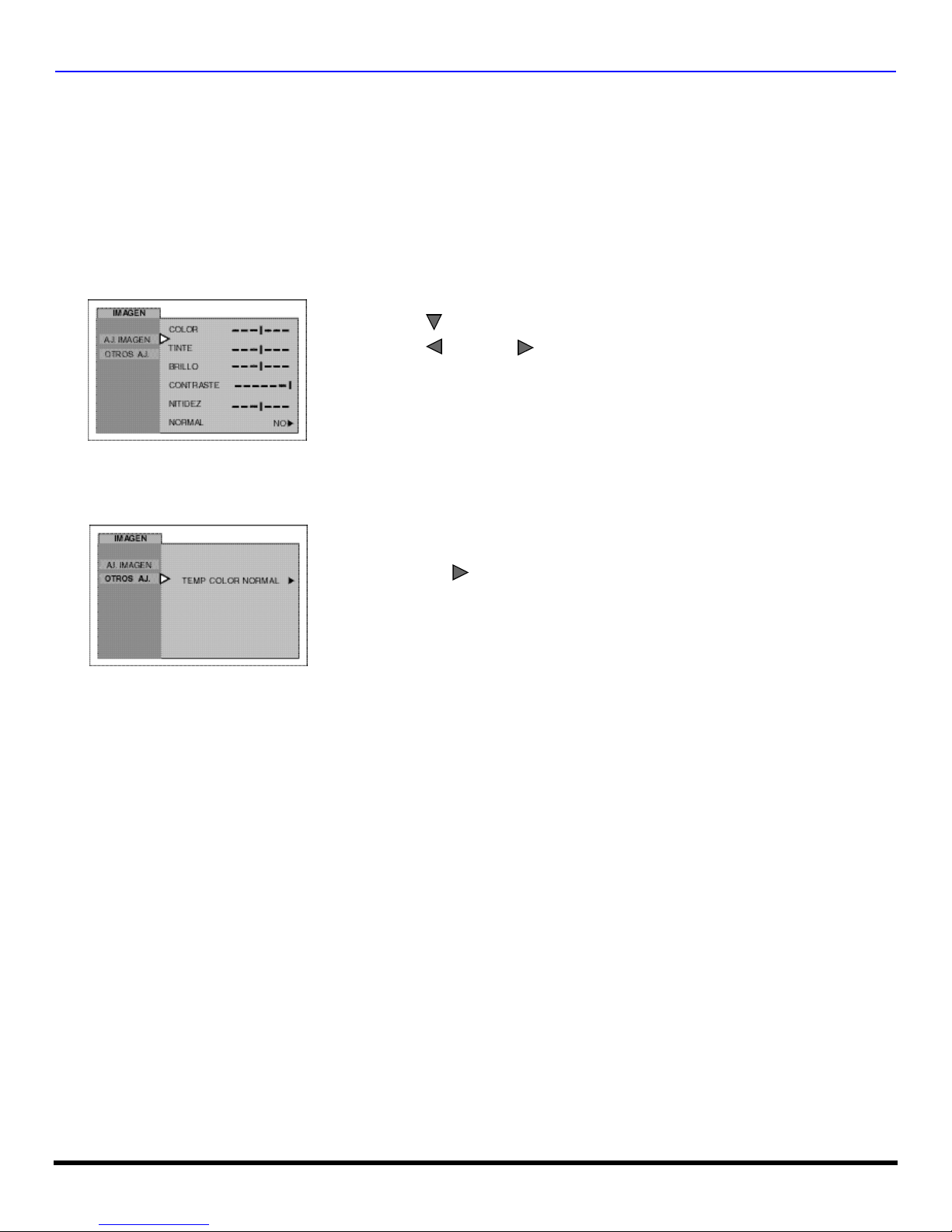

Video Adj.

In Picture menu under VIDEO ADJ. select:

? COLOR - Adjusts desired color intensity. ? TINT - Adjusts natural flesh tones. ? BRIGHTNESS - Adjusts dark areas of picture. ? PICTURE - Adjusts white areas of picture. ? SHARPNESS - Adjusts clarity of outline detail. ? NORMAL - Reset all picture adjustments to factory default settings.

? Press to select desired picture adjustment. ? Press or to adjust.

VOL

Video Input Memory

? Video adjustments can be individually set for each video input mode.

Other Adj.

In Picture menu under OTHER ADJ. select:

? COLOR TEMP - To increase and decrease WARM (red) and COOL (blue) colors to suit personal preferences.

? Press to select WARM, COOL or NORMAL.

VOL

22 ?

Page 25

TIMER

VOL

Clock Set

Note: Refer to page 18 for Icon Menu Navigation procedures.

Clock Set

Set the time and the day of the week.

ICON MENU OPERATION

? Press or to select hours AM or PM.

VOL

? Press to select minutes position. ? Press or to select minutes.

? Press to highlight DAY, then press to select day.

VOL

Sleep Timer

In TIMER menu, select SLEEP to turn television off in 30, 60 or 90 minutes. Select NO to turn off timer.

? Press to select 30, 60, 90 or NO.

VOL

Timer 1 and Timer 2

In TIMER menu, select one or both timers to turn the television on and off at selected times, on selected channels, and on selected days. TIME must be entered in CLOCK SET to operate the TIMER features.

? Press to select day or days.

VOL

? Press to select ON TIME, then press .

VOL

? Repeat for setting OFF TIME. ? Press to select ENTER CHANNEL, then press to

VOL

select channel.

? Press to select SET, then press to select NO or SET.

VOL

Turn Off After 90 Minutes

The television automatically turns OFF after 90 minutes when turned ON by the TIMER. If the OFF time is selected or if a key is pressed, the automatic OFF after 90 minutes will becancelled.

TIMER Activation

The TIMER is active when the television is OFF or ON. The television will switch to the selected channel at the selected time set in the TIMER.

23 ?

Page 26

ICON MENU OPERATION

VOL

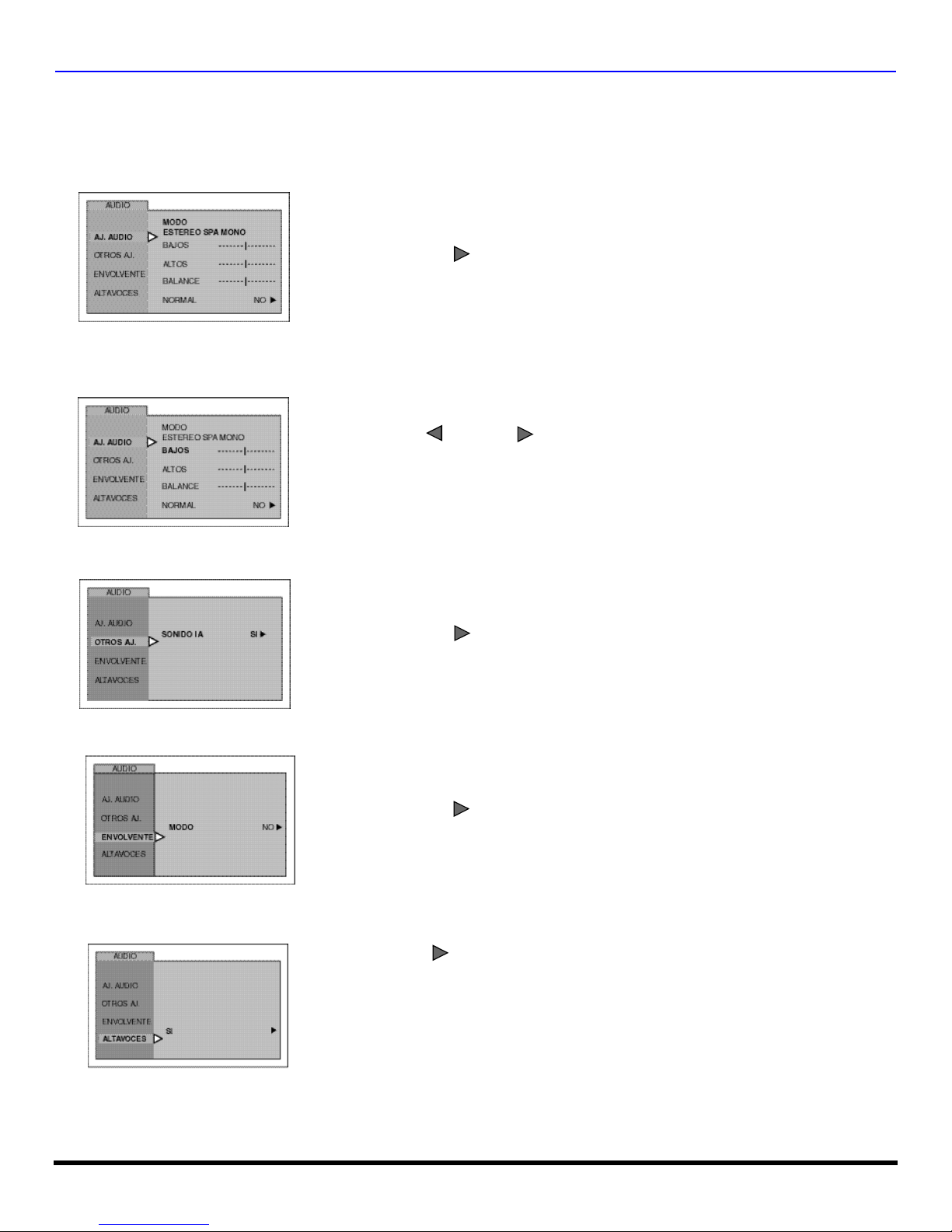

AUDIO

Note: Refer to page 18 for Icon Menu Navigation procedures.

Audio ADJ.

? MODE - Select STEREO, SAP (Second Audio Program) or MONO. (Use MONO when stereo signal is weak).

? Press to select STEREO, SAP or MONO.

? BASS - Increase or decrease the low frequency response. ? TREBLE - Increase or decrease the high frequency response. ? BALANCE - Emphasize the left/right speaker volume. ? NORMAL - Reset BASS, TREBLE and BALANCE adjustments to factory default settings.

? Press or to adjust.

VOL

Other ADJ.

? AI SOUND - Equalize overall volume levels across all channels. (AI sound is not available in VIDEO mode).

? Press to select ON or OFF.

VOL

Surround

? MODE - Enhances audio response when listening to stereo.

? Press to select ON or OFF.

VOL

Speakers

In AUDIO menu under SPEAKERS:

Press to select:

VOL

? ON - TV speakers operate normally. ? OFF & Variable Audio Out - TV speakers off - audio adjustable by television. ? OFF & Fixed Audio Out - TV speakers off - audio adjustable by the external

amplifier only.

24 ?

Page 27

CHANNELS

VOL

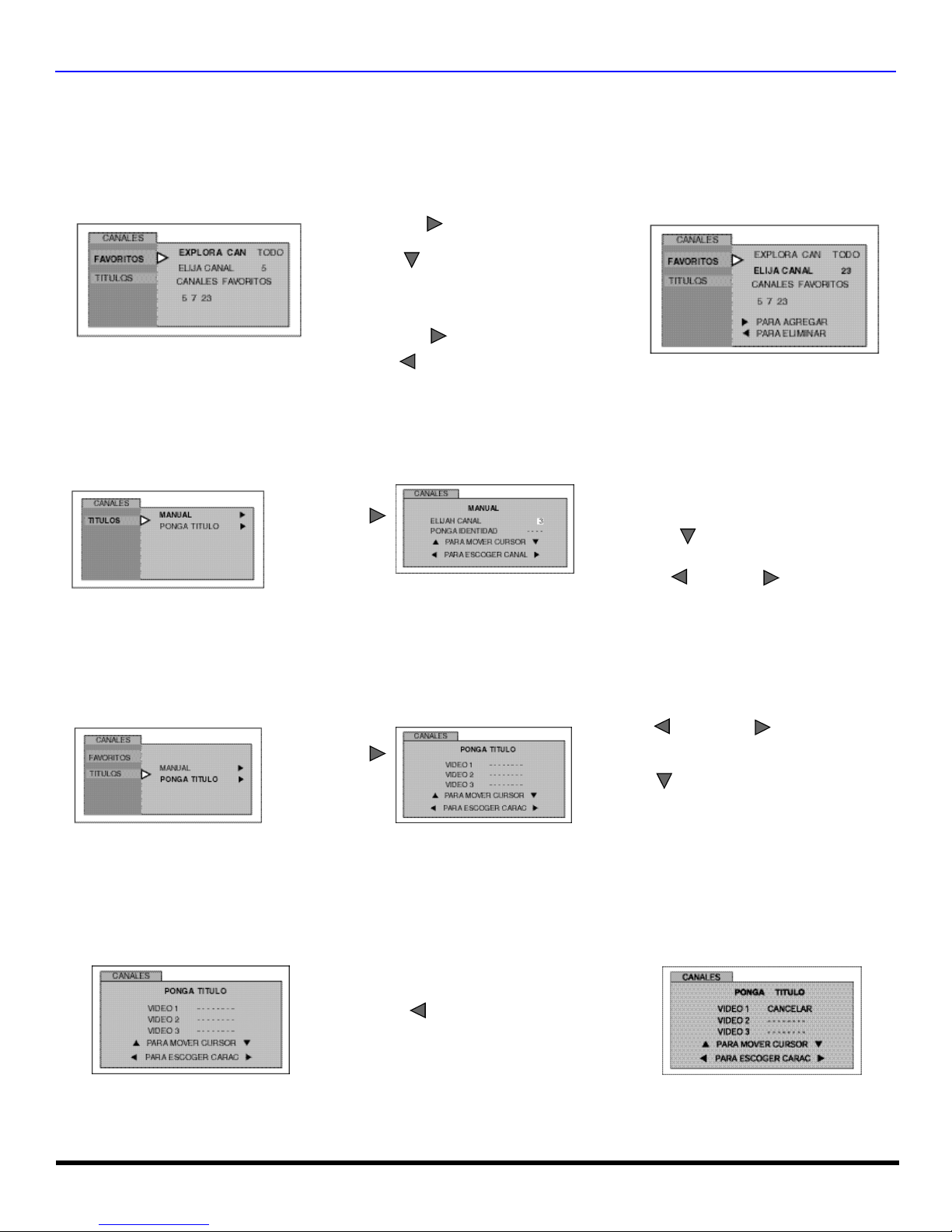

Favorites

In CHANNELS menu under FAVORITES select:

?? CHANNEL SCAN FAV to enter up to 16 favorite channels. ?? CHANNEL SCAN ALL to scan all channels when using CH up/down buttons.

ICON MENU OPERATION

? Press to select FAV or ALL.

VOL

? Press to select ENTER CHANNEL, if

FAV selected.

? Use remote numeric keypad to select desired

channel (refer to your local TV guide).

? Press to add channel.

VOL

? Press to delete channel.

Caption

Manual Caption

Provide labels for up to 30 stations using up to four characters for each station.

Press to

VOL

display next menu.

? Use remote numeric keypad to select

desired channel (refer to your local TV guide).

? Press to select ENTER CAPTION. ? Press or to select

VOL

characters.

Note: Delete channel captions by entering

spaces in all four character slots.

Input Label

Lets you label the video input connections for onscreen display.

? Select the desired Video input. ? Press or to select the first

VOL

character.

Press to

VOL

display next menu.

? Press to enter the next position and

repeat the step above to enter the next character.

? Repeat above steps until all characters are

entered.

Video Input Skip Feature

This receiver has a Video Input Skip Feature, which wil allow the user to skip desired input modes when pressing TV/VIDEO button.

? Select the desired video input mode (VIDEO1,

VIDEO2 or VIDEO3).

? Press while the first character is

highlighted to skip selected video input.

Note: To delete skip feature, press the volume right

button while the desired video input mode is highlighted,

25 ?

Page 28

ICON MENU OPERATION

CHCHVOL

LOCK

Note: Refer to page 18 for Icon Menu Navigation procedures.

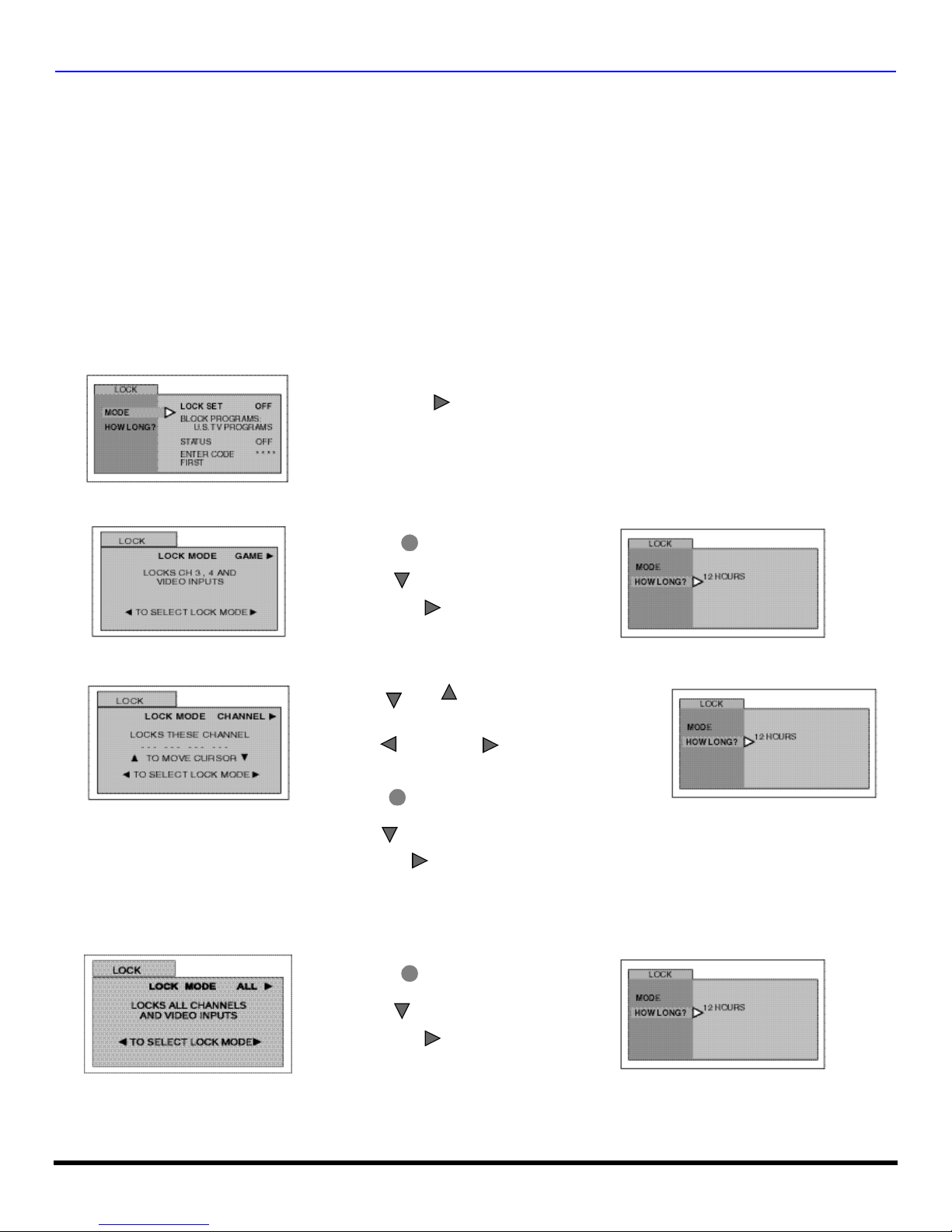

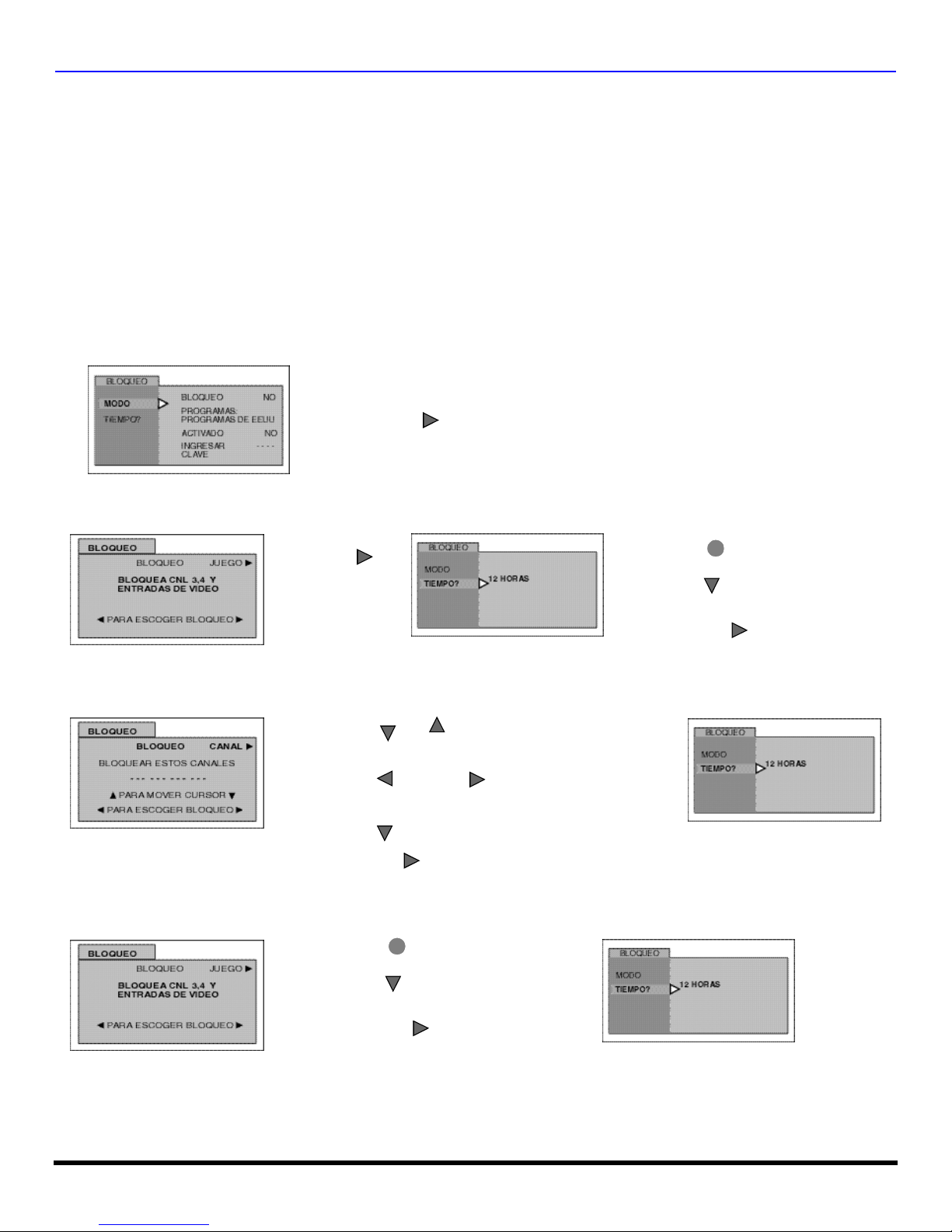

Mode Lock Set

Select LOCK SET to prevent video games and VCR tapes from being viewed.

? Use the remote numeric keypad to enter a four-digit secret code (Use a code that is easy to remember and record it in a safe

place).

Notes:

• If you do not remember your code, LOCK will unlock in 12, 24, or 48 hours, depending on the current setup. Be cautious when selecting ALWAYS. If ALWAYS is selected, and you forget your secret code, the TV must be serviced by a qualified technician to clear the LOCK setup.

• If you select CHANGE CODE, and you change your code from the one used in the LOCK menu, your new code becomes the controlling code.

? OFF - Turns Lock function off.

? Press to display LOCK MODE GAME menu.

VOL

? GAME - Lock CH 3, 4 and Video inputs.

? Press twice. ? Press to highlight HOW LONG?.

? Press to select 12 Hours, 24

ACTION

VOL

Hours, 48 Hours or ALWAYS.

? CHANNELS - To lock up to four channels of your choice.

? Press or to move the cursor between

channel clusters

? Press or or the numeric keypad to

select the channels to be blocked.

? Press twice. ? Press to highlight HOW LONG?.

ACTION

VOL

? Press to select 12 Hours, 24 Hours, 48

? ALL - Locks all channels and Video inputs.

Note: If GAME, CHANNEL or ALL is selected, and if a blocked channel or video input is selected, the message LOCKED displays in

the upper right corner of the TV screen.

26 ?

VOL

Hours or ALWAYS.

? Press twice.

ACTION

? Press to highlight HOW LONG?. ? Press to select 12 Hours, 24

VOL

Hours, 48 Hours or ALWAYS.

Page 29

V-CHIP MENU OPERATION

VOL

V-CHIP Menu Operation

Note: Refer to page 18 for Icon Menu Navigation procedures.

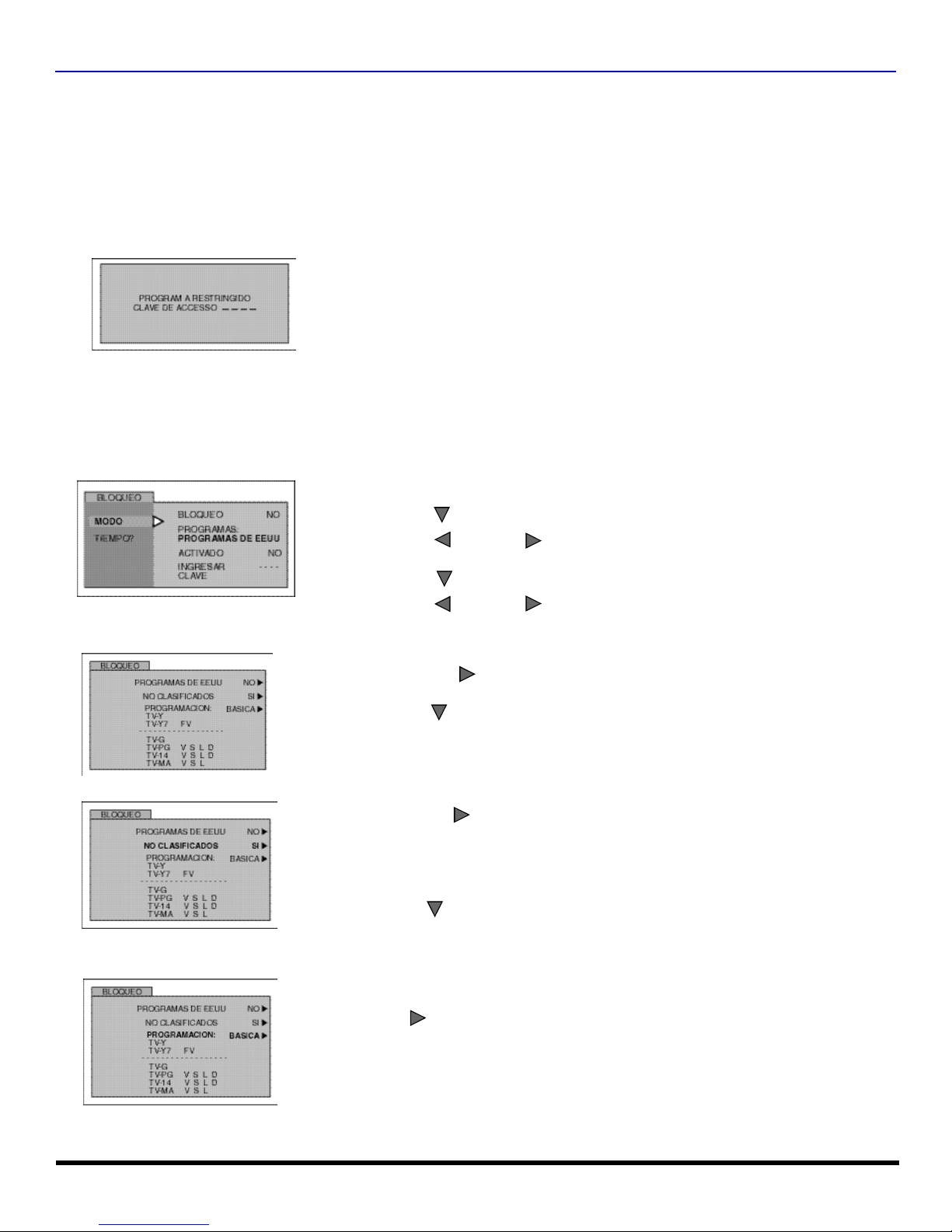

BLOCKING MESSAGE

If V-Chip is enabled and the program exceeds the rating limit set by you, the blocking message will appear and the audio will be muted. Enter your four-digit secret code if you wish to continue viewing the program. After entering your code, all locks and rating blocks are disabled until the TV is turned off or until all settings are off.

Note: If you enter your four-digit secret code to override rating blocks, you must reset

all rating blocks by either reprogramming or turning the TV off.

U.S. TV PROGRAMS

This TV model features the “V-Chip technology” which allows you to use U.S. TV PROGRAMS Guide ratings to block various types of TV programs. PIP will also be blocked automatically.

? Use the numeric keypad to enter your four digit code.

(Use a code that is easy to remember and record it in a safe place.)

? Press to enter the BLOCK PROGRAMS field.

U.S. TV Programs Rating

? Press or to select U.S. TV PROGRAMS.

? Press to highlight STATUS. ? Press or to display U.S TV PROGRAMS RATING CHART.

? Press to select U.S. TV PROGRAMS ON or OFF. ? Press to select VIEW NR PROGRAMS?

? Press to select VIEW NR PROGRAMS? YES or NO.

Note: Selecting “Yes”, NR programs will be received. Selecting “NO”, NR programs

? Press to select SETTING.

VOL

will be blocked. See Customer Caution below.

VOL

? Press to select BASIC or DETAILED.

VOL

BASIC - Allows you to select only general ratings such as TV-Y, TV-PG, etc. DETAILED - Allows you to select both general ratings and content such as V, L, etc.

27 ?

Page 30

V-CHIP MENU OPERATION

to select ratings you want to block (RED) and unblock (GREEN).

VOL

U.S. TV Programs Menu Chart (contd.)

? Press or to move between different ratings. ? Use or

VOL

Note: See the U.S. TV PROGRAMS RATINGS CHART.

? Press twice to return to MODE in Lock menu.

ACTION

? Press to select HOW LONG? ? Press or to select 12, 24, 48 hours or ALWAYS.

VOL

Customer Caution

The V-Chip system that is used in this set is capable of blocking “NR” programs (non rated, not applicable and none) per FCC Rules Section 15.120(e)(2). If the option of blocking “NR” programs is chosen “unexpected and possibly confusing results may occur, and you may not receive emergency bulletins or any of the following types of programming:”

• Emergency Bulletins (Such as EAS messages, weather warnings and others)

• Locally originated programming

• News

• Political

• Public Service Announcements

• Religious

• Sports

• Weather

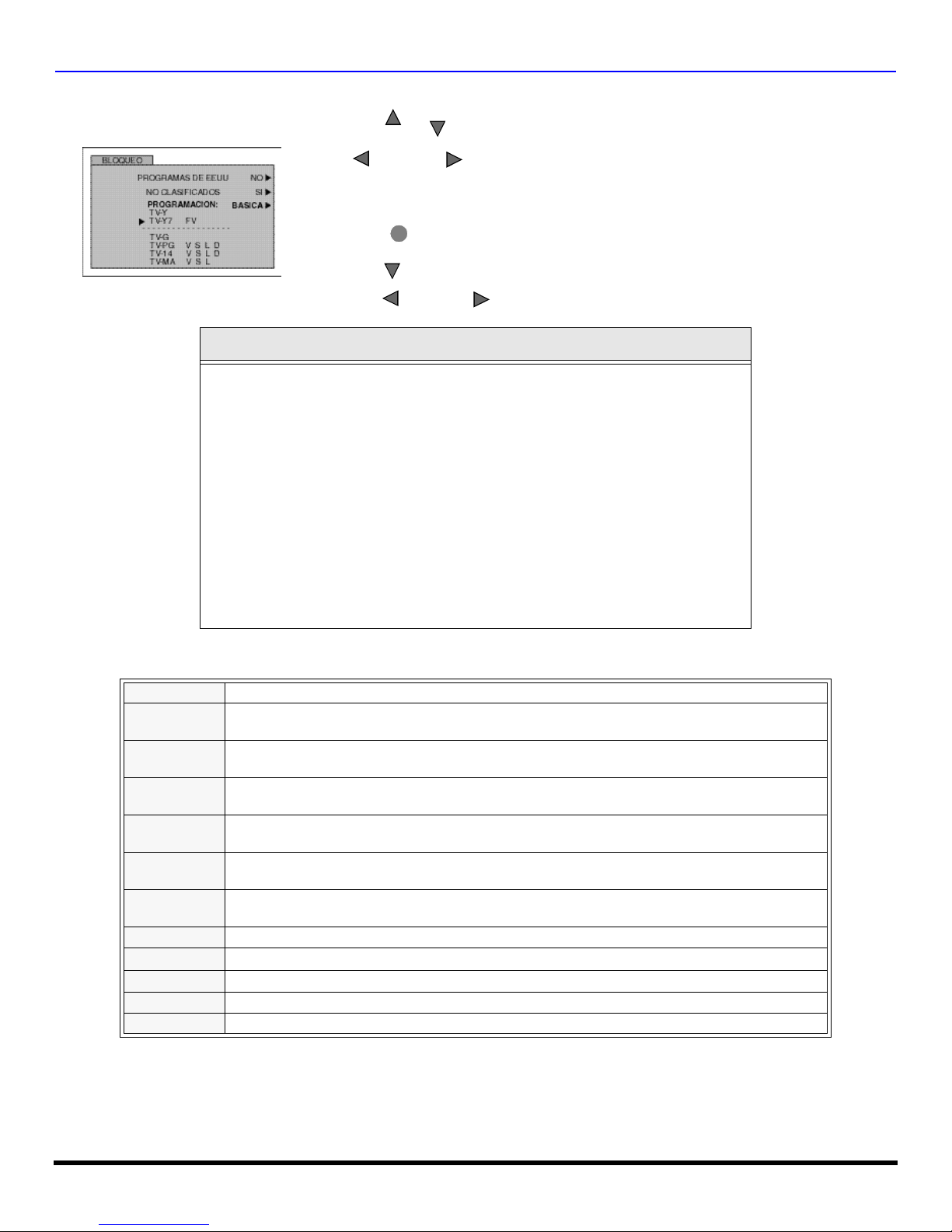

U.S. TV PROGRAMS RATINGS CHART

NR Not Rated. SEE CUSTOMER CAUTION above.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

All children. The themes and elements in this program are specifically designed for a very young audience,

including children from ages 2-6. Directed to older children. Themes and elements in this program may include mild physical or comedic

violence, or may frighten children under the age of 7. General audience. It contains little or no violence, no strong language, and little or no sexual dialogue or

situations. Parental guidance suggested. The program may contain infrequent coarse language, limited violence, some

suggestive sexual dialogue and situations. Parents strongly cautioned. This program may contain sophisticated themes, sexual content, strong language

and more intense violence. Mature audiences only. This program may contain mature themes, profane language, graphic violence, and

explicit sexual content.

FV FANTASY/CARTOON VIOLENCE

V VIOLENCE S SEX L OFFENSIVE LANGUAGE D DIALOGUE WITH SEXUAL CONTENT

U.S. MOVIES

This TV model features the “V-Chip technology” which allows you to use Motion Picture Ratings when viewing movies or video tapes. This innovation allows parents to block various types of movies and video tapes at their discretion.

? Use the numeric keypad to enter your four digit code. (Use a code that is

easy to remember and record it in a safe place.)

? Press to enter the BLOCK PROGRAMS field. ? Press or to select U.S. MOVIES.

? Press to highlight STATUS. ? Press or to display U.S MOVIES RATING CHART.

28 ?

VOL

Page 31

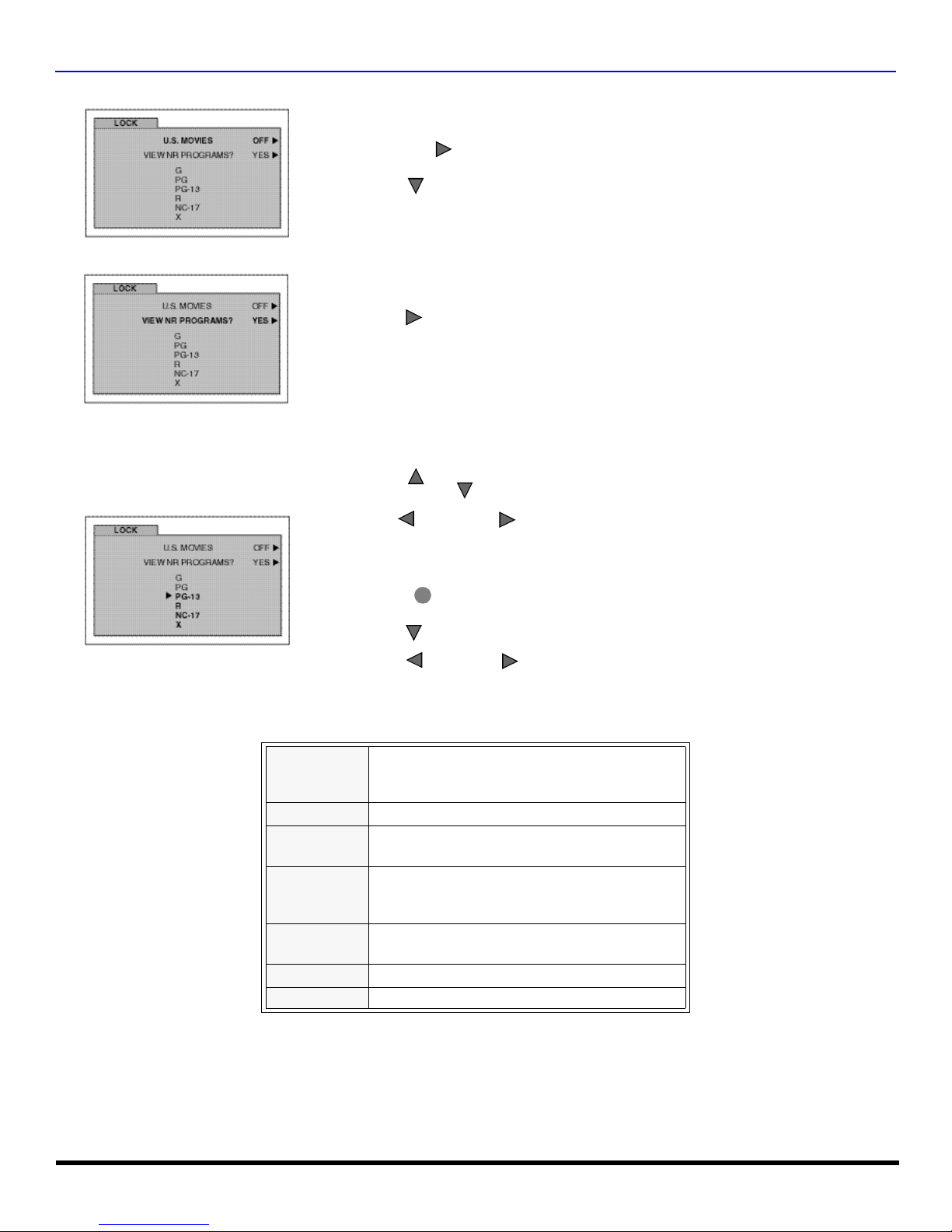

U.S. Movies Menu (contd.)

VOL

V-CHIP MENU OPERATION

? Press to select U.S. MOVIES ON or OFF.

VOL

? Press to select VIEW NR PROGRAMS?

Press to select VIEW NR PROGRAMS? YES or NO.

VOL

Note: Some movies are not rated for a variety of reasons. Old movies and foreign films are

? Press or to move between different ratings. ? Use or to select ratings you want to block (RED) and

Note: See the U.S. MOVIES CHART.

? Press twice to return to MODE in Lock menu.

usually not rated.

VOL

unblock (GREEN).

ACTION

PG-13, R, NC-17 and X will be blocked.

? Press to select HOW LONG? ? Press or to select 12, 24, 48 hours or ALWAYS.

VOL

U.S. MOVIES RATINGS CHART

CONTAINS NO RATING (NOT RATED) AND NA

(NOT APPLICABLE) PROGRAMS. Movie has

not been rated or rating does not apply.

G GENERAL AUDIENCES. All ages admitted.

PARENTAL GUIDANCE SUGGESTED. Some

material may not be suitable for children.

PARENTS STRONGLY CAUTIONED. Some

PG-13

material may be inappropriate for children under

13.

RESTRICTED. Under 17 requires accompanying

parent or adult guardian.

NC-17 NO ONE 17 AND UNDER ADMITTED.

X ADULTS ONLY.

29 ?

Page 32

V-CHIP MENU OPERATION

VOL

Rating Systems for Canada

Canadian English

The V-CHIP used in this TV model allows you to block various types of movies and television programs based on the two rating systems used in Canada.

? Use the numeric keypad to enter your four digit code. (Use a code that is easy to

remember and record it in a safe place.)

? Press to enter the BLOCK PROGRAMS field. ? Press or to select CANADIAN ENGLISH.

VOL

? Press to highlight STATUS. ? Press or to display CANADIAN ENGLISH RATING CHART.

? Press to select CANADIAN ENGLISH ON or OFF.

VOL

? Press to select VIEW E PROGRAMS?

Press to select VIEW E PROGRAMS? YES or NO.

VOL

Note: Not rated programs include: news, sports, documentaries and other

information programming, talk shows, music videos, and variety programming.

? Press or to move between different ratings. ? Use or to select ratings you want to block (RED) and

VOL

unblock (GREEN).

Note: See the U.S. MOVIES CHART.

? Press twice to return to MODE in Lock menu.

ACTION

Exempt - Exempt programming includes: news, sports, documentaries and other information programming, talk shows, music videos, and variety programming.

C Programming intended for children under age 8. No offensive language, nudity or sexual content.

C8+

Programming generally considered acceptable for children 8 years and over. No profanity, nudity or sexual content.

G General programming, suitable for all audiences.

PG Parental Guidance suggested. Some material may not be suitable for children.

Programming contains themes or content which may not be suitable for viewers under the age of

14+

14. Parents are strongly cautioned to exercise discretion in permitting viewing by pre-teens and early teens.

18 ADULTS ONLY

30 ?

? Press to select HOW LONG? ? Press or to select 12, 24, 48 hours or ALWAYS.

VOL

CANADIAN ENGLISH RATINGS CHART

Page 33

V-CHIP MENU OPERATION

VOL

13ANS+, 16ANS+ and 18ANS+ will be blocked

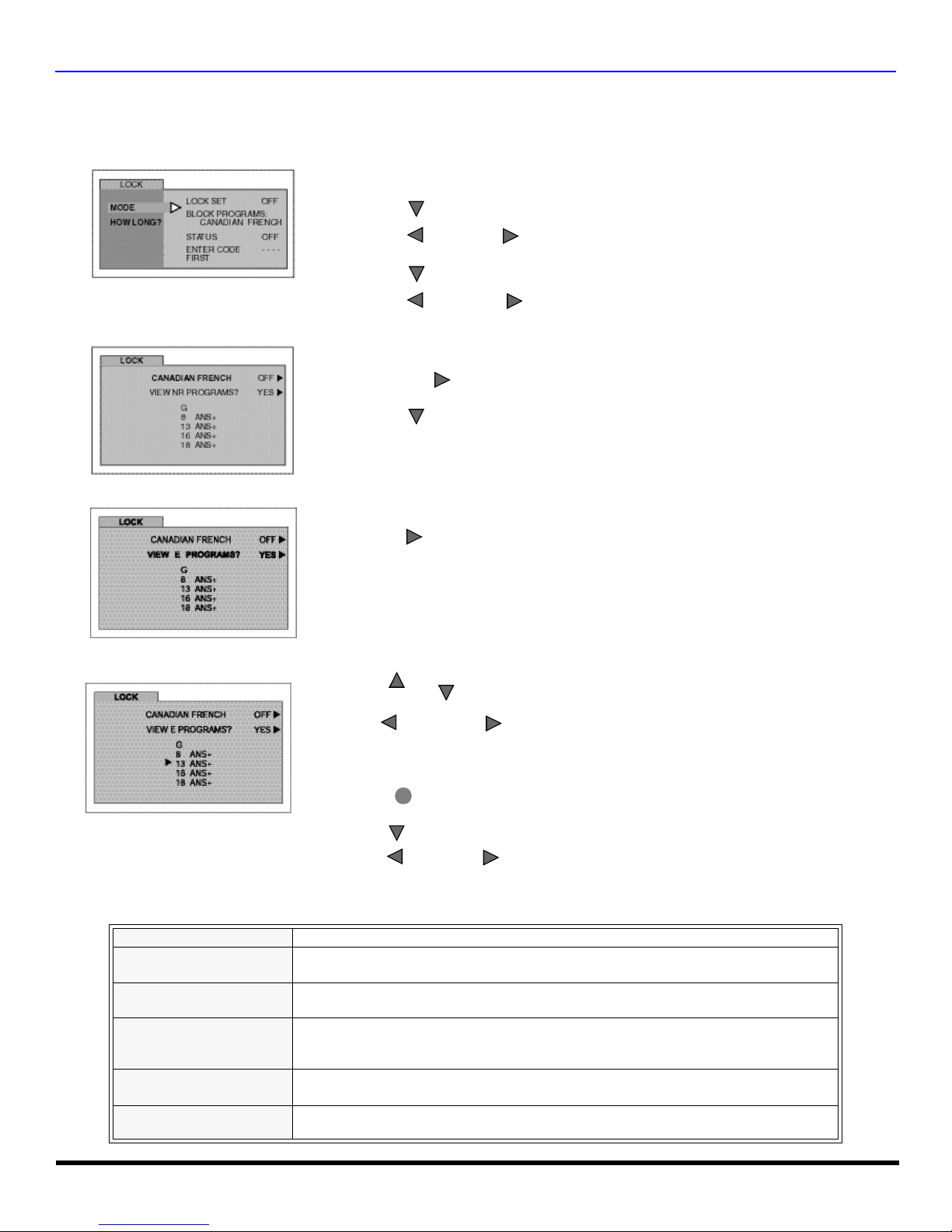

Canadian French

The V-CHIP used in this TV model also lets you block or unblock Canadian French programs according to various ratings categories.

? Use the numeric keypad to enter your four digit code. (Use a code that is easy to

remember and record it in a safe place.)

? Press to enter the BLOCK PROGRAMS field. ? Press or to select CANADIAN FRENCH.

VOL

? Press to highlight STATUS. ? Press or to display CANADIAN FRENCH menu rating chart.

? Press to select CANADIAN FRENCH ON or OFF.

VOL

? Press to select VIEW E PROGRAMS?

Press to select VIEW E PROGRAMS? YES or NO.

VOL

Note: Not Rated programs include: news, sports, documentaries and other information

programming, talk shows, music videos, and variety programming.

? Press or to move between different ratings. ? Use or to select ratings you want to block (RED) and unblock

VOL

(GREEN).

Note: See the CANADIAN FRENCH RATING CHART.

ACTION

? Press twice to return to MODE in Lock menu. ? Press to select HOW LONG?

? Press or to select 12, 24, 48 hours or ALWAYS.

VOL

CANADIAN FRENCH RATINGS CHART

E Exempt - Exempt programming.

8 ans +

13 ans +

16 ans +

18 ans +

General - Programming intended for audience of all ages. Contains no violence, or the violence content is minimal or is depicted appropriately.

8+ General - Not recommended for young children. Programming intended for a broad audience but contains light or occasional violence. Adult supervision recommended.

Programming may not be suitable for children under the age of 13 - Contains either a few violent scenes or one or more sufficiently violent scenes to affect them. Adult supervision strongly suggested.

Programming may not be suitable for children under the age of 16 - Contains frequent scenes of violence or intense violence.

Programming restricted to adults. Contains constant violence or scenes of extreme violence.

31 ?

Page 34

TROUBLESHOOTING CHART

Troubleshooting Chart

Before calling for service, determine the symptoms and follow suggested solutions.

AUDIO VIDEO Solutions

Adjust Antenna Location and Connection

Noisy Audio

No Audio

Noisy Audio

No Audio

Snowy Video

Multiple Image

Interference

Normal Video

No Video with

Snow

No Video/No PIP

Adjust Antenna Location and Connection Check Antenna Lead-in Wire

Move television from Electrical Appliances, Lights, Vehicles and Medical Equipment

Increase Volume Check Mute Check television SPEAKERS on/off Change Channel

Set TV or Cable Mode Properly Check Antenna Cables

Check Power Cord is Plugged into Active Outlet Adjust Brightness and Audio Controls Change Channel Check Cable Connections Program the Remote Control Again Check Second Video Source Operation

32 ?

Normal Audio

Wrong Audio

Normal Audio Normal Video

Intermittent Remote Control Operation

No Color

Normal Video

Adjust Color Settings Change Channel

Check Audio Is Set To Stereo or Mono, Not SAP

Replace Remote Control Batteries

Page 35

LIMITED WARRANTY

PANASONIC CONSUMER ELECTRONICS COMPANY, PANASONIC SALES COMPANY, DIVISION OF: DIVISION OF: MATSUSHITA ELECTRIC CORPORATION OF AMERICA MATSUSHITA ELECTRIC OF PUERTO RICO, One Panasonic Way INC., Ave. 65 de Infanteria, Km. 9.5 Secaucus, New Jersey 07094 San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Panasonic Color Television

Limited Warranty

Limited Warranty Coverage

If your product does not work properly because of a defect in materials or workmanship, Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the warrantor”) will, for the length of the period indicated on the chart below, which starts with the date of original purchase ("warranty period"), at its option either (a) repair your product with new or refurbished parts, or (b) replace it with a new or a refurbished product. The decision to repair or replace will be made by the warrantor.

TV CATEGORIES ALL PARTS EXCEPT CRT CRT LABOR SERVICE

22”-27” diagonal 1 (ONE) YEAR 2 (TWO) YEARS 90 DAYS IN-HOME OR CARRY-IN 31”-36” diagonal 1 (ONE) YEAR 2 (TWO) YEARS 1 (ONE) YEAR IN-HOME OR CARRY-IN

During the "Labor" warranty period there will be no charge for labor. During the "Parts" warranty period, there will be no charge for parts. You must carry-in your product or arrange for in-home service (in-home service available only for 22” [diagonal] and larger screen), as applicable, during the warranty period. If nonrechargeable batteries are included, they are not warranted. This warranty only applies to products purchased and serviced in the United States or Puerto Rico. This warranty is extended only to the original purchaser of a new product which was not sold "as is". A purchase receipt or other proof of the original purchase date is required for warranty service.

Carry-in or In-Home Service

For Carry-In or In-Home Service (as applicable) in the United States call 1-800-211-PANA(7262) or visit Panasonic Web Site: http://www.panasonic.com For assistance in Puerto Rico call Panasonic Sales Company (787)-750-4300 or fax (787)-768-2910.

In-Home service, if applicable, requires clear, complete and easy access to the product by the authorized servicer and does not include removal or re-installation of an installed product. It is possible that certain in-home repairs will not be completed in-home, but will require that the product, or parts of the product, be removed for shop diagnosis and/or repair and then returned.

Limited Warranty continued on next page

33 ?

Page 36

LIMITED WARRANTY

Limited Warranty continued from previous page

Limited Warranty Limits And Exclusions

This warranty ONLY COVERS failures due to defects in materials or workmanship, and DOES NOT COVER normal wear and tear or cosmetic damage, nor does it cover markings or retained images on the picture tube resulting from viewing fixed images (including, among other things, letterbox pictures on standard 4:3 screen TV’s, or non-expanded standard 4:3 pictures on wide screen TV’s, or onscreen data in a stationary and fixed location). The warranty ALSO DOES NOT COVER damages which occurred in shipment, or failures which are caused by products not supplied by the warrantor, or failures which result from accidents, misuse, abuse, neglect, mishandling, misapplication, alteration, faulty installation, set-up adjustments, misadjustment of consumer controls, improper maintenance, power line surge, lightning damage, modification, or commercial use (such as in a hotel, office, restaurant, or other business), rental use of the product, service by anyone other than a Factory Servicenter or other Authorized Servicer, or damage that is attributable to acts of God.

THERE ARE NO EXPRESS WARRANTIES EXCEPT AS LISTED UNDER "LIMITED WARRANTY COVERAGE". THE WARRANTOR IS NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. (As examples, this excludes damages for lost time, cost of having some-

one remove or re-install an installed unit if applicable, or travel to and from the servicer. The items listed are not exclusive, but are for illustration only.) ALL EXPRESS AND IMPLIED WARRANTIES, INCLUDING

THE WARRANTY OF MERCHANTABILITY, ARE LIMITED TO THE PERIOD OF THE LIMITED WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied warranty lasts, so the exclusions may not apply to you.

This warranty gives you specific legal rights and you may also have others rights which vary from state to state. If a problem with this product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not handled to your satisfaction, then write to the warrantor's Consumer Affairs Department at the addresses listed for the warrantor.

PARTS AND SERVICE (INCLUDING COST OF AN IN-HOME SERVICE CALL, WHERE APPLICABLE) WHICH ARE NOT COVERED BY THIS LIMITED WARRANTY ARE YOUR RESPONSIBILITY.

34 ?

Page 37

CUSTOMER SERVICES DIRECTORY

For Product Information, Operating Assistance, Literature Request, Dealer Locations, and all Customer Service inquiries please contact: 1-800-211-PANA (7262), Monday-Friday 9am - 9pm; Saturday-Sunday 9am - 7pm, EST.

Web Site: http://www.panasonic.com

You can purchase parts, accessories or locate your nearest servicenter by visiting our Web Site.

Accessory Purchases:

1-800-332-5368 (Customer Orders Only) Panasonic Services Company 20421 84th Avenue South, Kent, WA 98032 (6 am to 5 pm Monday - Friday; 6 am to 10:30 am Saturday; PST) (Visa, MasterCard, Discover Card, American Express, Check)

Service in Puerto Rico

Matsushita Electric of Puerto Rico, Inc. Panasonic Sales Company/Factory Servicenter:

Ave. 65 de Infanteria, Km. 9.5, San Gabriel Industrial Park, Carolina, Puerto Rico 00985

Phone (787) 750-4300 Fax (787) 768-2910

35 ?

Page 38

INDEX

Index

AC Power Supply Cord 3 AI Sound 24 Amplifier Connection 7 Antenna Connection 3 Audio 24 Auto Power On 21 Auto Program 5, 20 Auto Set Up Menu 5

Balance 24 Bass 24 Battery Installation 12 Blocking Message 27 Brightness 22

Cabinet and Remote Control 2 Cable / Antenna Connection 3 Cable Connection 3 Canadian English 30 Canadian English

Ratings Chart 30 Canadian French 31 Canadian French

Ratings Chart 31 Care and Cleaning 2 Caution 3 CC Mode 21 Channels 25 Clock Set 23 Closed Captioning 21 Codes for Cable Box 17 Codes for DBS 17 Codes for DVD 17 Codes For VCR 16 Color 22 Component Codes 16 Customer Record 2

DTV-STB or DVD

Player Connection 7

FCC Caution 0 Feature Chart 4 Freeze Button 11 Front Control Panel 6

Icon Menu Navigation 18 Icon Menu Operation 20 Icon Menus 19 IDIOMA/LANGUE 5, 20 Important Information 4 Input Label 25 Installation 3

Limited Warranty 33 Lock 26 Lock Set 26

Main Menu Icons 19 Manual Caption 25 Manual Program 20 Mode Operational Key

Chart 13 Mono 24 Move Button 11

Normal 22, 24

On Mute 21 Optional Cable Connections 3

Picture 21, 22, 26 PIP Operation 8 PIP Button 10 PIP Channel Buttons 10 PIP Function Buttons 10 PIP Operation with a

VCR - No Cable Box 9 Prog Chan 20 Programming The Remote 15

Programming With a Code 15 Programming Without A

Code 15

Rating Systems for Canada 30 Remote Control Operation 12

SAP 24 Screen 2 Search Button 11 Set Up 20 Sharpness 22 Size Button 10 Sleep Timer 23 Speakers 24 Specifications 2 Stereo 24 Surround 24 Swap Button 10

Television Location 3 Time 23 Timer 23 Tint 22 Treble 24 Troubleshooting Chart 32 TV or Cable 5, 20 TV/VIDEO Button 11

U.S. Movies 28 U.S. Movies Menu 29 U.S. TV Programs 27 U.S. TV Programs Rating 27 U.S. TV Programs

Ratings Chart 28

V-Chip Menu Operation 27 VCR Connection 6 Video Input Memory 22 Video Input Skip 25

36 ?

Page 39

NOTES

37 ?

Page 40

NOTES

Panasonic Consumer Electronics Company, Division of Matsushita Electric Corporation of America

One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com

38 ?

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120 Col. Del Valle C.P. 03100 México, D.F. Tel. (0155) 5488-1000 Fax (0155) 5575-6763, 5575-6765

Panasonic Sales Company, Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910

Page 41

Televisoracolor InstruccionesdeOperación

CT-27D32 CT-32D32 CT-36D32

Paraasistenciallamealteléfono:1-800-211-PANA(7262) oenvíeuncorreoelectrónicoaladirección: [email protected](SoloenEstadosUnidos)

TQB2AA0401 11912 IMPRESOENEE.UU.

Page 42

ADVERTENCIA

RIESGO DE SACUDIDAS

ELECTRICAS. NO ABRIR.

ADVERTENCIA: A fin de reducir el riesgo de sacudidas eléctricas, no

deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado.

El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al usuario de que existen piezas internas del producto que representan riesgo de que las personas reciban sacudidas eléctricas.

ADVERTENCIA: Con el objeto de prevenir el riesgo de incendio o de sacudida

eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad.

El propósito del signo de exclamación dentro de un triángulo es el de advertir al usuario de que los documentos que acompañan al aparato incluyen importantes instrucciones de funcionamiento y reparación.

Aviso de la FCC:

AVISO AMBIENTAL:

Cualquier cambio o modificación a este receptor de TV no aprovado expresamente por Matsushita Electric Corporation of America podria provocar interferencia dañina, que nulificaría la autoridad del usuario para operar este equipo.

Este producto utiliza un tubo de rayos catódicos (TRC) así como otros componentes que contienen plomo. El desecho de estos materiales puede estar regulado en su comunidad debido a consideraciones ambientales. Para información de desecho o reciclaje contacte a sus autoridades locales, o a la alianza de industrias electrónicas: <HTTP://WWW.EIAE.ORG.>

Page 43

Indice

Felicidades.................................................................2

Registro del Usuario..................................................................2

Cuidado y limpieza....................................................................2

Especificaciones........................................................................2

Instalación.................................................................. 3

Ubicación de la Televisión.........................................................3

Conexiones de Cable Opcional.................................................3

Cable de Suministro de Corriente Alterna.................................3

Conexión de Cable / Antena......................................................3

Tabla de Comparación de Características..............4

Menú de Auto Programación.................................... 5

Conexiones de Equipo Opcional .............................6

Conexion de la Videocasetera...................................................6

Panel de Control Frontal............................................................6

Conexion del Decodificador de Televisión Digital .....................7

Conexión del Amplificador (TO AUDIO AMP)...........................7

Operación de Imagen en Imagen (IDI)

Con 2 Sintonizador ................................................ 8

Imagen en Imagen Con una Videocasetera

Con Decodificador de Cable ....................................................8

Imagen en Imagen Con una Videocasetera -

sin Decodificador de Cable......................................................9

Botones de funciones de la IDI .............................10

Operación del Control Remoto .............................12

Tabla del Modo Operacional de las Teclas ............................13

Programando el Control Remoto .............................................15

Programando Sin Código........................................................15

Códigos de Componentes.......................................................16

Navegación del Menú de Iconos............................18

Menú de Iconos Principal .......................................19

Menús de iconos .....................................................................19

Operación del Menú de Iconos ..............................20

Ajuste.......................................................................................20

Imagen.....................................................................................22

Entrada de Video Memoria de Imagen...................................22

Cronómetro..............................................................................23

Audio .......................................................................................24

Canales ...................................................................................25

Bloqueo ...................................................................................26

Operación del Menú de V-Chip .............................27

Programas de EEUU...............................................................27

Peliculas de EEUU..................................................................29

Sistemas de Clasificación de Canada.....................................30

Cuadro de Localización de Fallas.......................... 32

Indice ........................................................................33

INDICE

Lea estas instrucciones completamente antes de operar la Televisión. El contenido está sujeto a cambios sin previo aviso u obligación.

1 ?

Page 44

FELICIDADES

Felicidades

Su nuevo Televisor Monitor/Receptor se caracteriza por un chasis de estado sólido que está diseñado para brindarle satisfacción por muchos años. Ha sido probada completamente en la fábrica para su mejor desempeño.

Registro del Usuario

Los números de modelo y de serie de esta unidad se encuentran en la parte posterior de la Televisión. Se recomienda que anote dichos números en los espacios que se proporcionan y se conserven como registro permanente de su compra. Esto le ayudará a identificarlo en caso de robo o pérdida.

Número de

Modelo

Número de

Serie

Cuidado y limpieza

Pantalla (Apagar la Televisión)

• Use una solución de jabón suave o limpiador de vidrios con un paño suave y limpio. NO USE LIMPIADORES ABRASIVOS.

• Evite la humedad excesiva y seque bien.

Nota: Evite rociar cualquier tipo de limpiadores directamente sobre la pantalla.

Gabinete y Control Remoto

? Para control remoto y gabinetes de plástico, use un paño suave humedecido con agua o una solución detergente suave. Evite

exceso de humedad y frote hasta secar.

? No use benceno, diluyentes u otros productos a base de petróleo.

Especificaciones

Fuente de Potencia

CT-27D32 (2,1A)

CT-27D32U (2,1A)

CT-32D32 (2,2A) CT-32D32U (2,2A) CT-36D32 (2,4A) CT-36D32U (2,4A)

Capacidad de Canales - 181 VHF-12; UHF-56; Cable-113 Terminales de Entrada de Vídeo 1Vp-p, 75 Ohmios, Estilo fonográfico Terminales de Entrada de Audio 500mV RMS 47Kilo Ohmios

Terminales de Salida de Audio 0-2,0V RMS 4,7Kilo Ohmios Componente Entrada de Video 75 Ohmios, Terminal tipo fonográfico

Terminales de Entrada S-Vídeo Conector S-Vídeo (Y-C)

120V AC, 60Hz

Las especificaciones están sujetas a cambio sin previo aviso ni obligación alguna.

2 ?

Page 45

INSTALACIÓN

75 Ohmios VHF/UHF enla

Instalación

Ubicación de la Televisión

Esta unidad tiene como propósito ser usada como parte de un centro de entretenimiento. Consulte a su distribuidor para obtener opciones disponibles.

? Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos. ? Mantenga alejada la unidad del exceso de calor o humedad. La ventilación inadecuada puede causar fallas en componentes

internos.

? La iluminación fluorescente puede reducir el rango de transmisión del control remoto. ? Evite el equipo magnético, incluyendo motores, ventiladores o altavoces externos.

PRECAUCIÓN: Use únicamente con el mueble, mesa, cómoda o librero especificado por el fabricante o comprado con el

aparato. Si mueve el mueble con el aparato sobre de el, tenga mucho cuidado de que el aparato no caiga sobre usted al empujar. Para evitar lesiones a infantes, nunca coloque el televisor en muebles que puedan ser inclinados o movidos por un niño.

CT-27D32, CT-27D32U

PRECAUCIÓN: Estos televisores deben ser utilizados unicamente con el mueble PANASONIC TY-27G22M. Si lo

utiliza con algun otro mueble o porta-televisor, podria ser fragil o inestable, lo que podria ocacionar un accidente.

CT-32D32, CT-32D32U

PRECAUCIÓN: Estos televisores deben ser utilizados unicamente con el mueble PANASONIC TY-32G22M. Si lo

utiliza con algun otro mueble o porta-televisor, podria ser fragil o inestable, lo que podria ocacionar un accidente.

CT-36D32, CT-36D32U

PRECAUCIÓN: Estos televisores deben ser utilizados unicamente con el mueble PANASONIC TY-36G22M. Si lo

utiliza con algun otro mueble o porta-televisor, podria ser fragil o inestable, lo que podria ocacionar un accidente.

Conexiones de Cable Opcional

Cables blindados de audio y video deben usarse entre los componentes. Para obtener mejores resultados:

? Use cable coaxial blindado de 75 ohmios. ? Use los conectores de entrada y salida apropiados, iguales a los de su componente. ? Evite el uso de cables largos para minimizar interferencia.

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR UNA DESCARGA ELECTRICA, BUSQUE LA CLAVIJA ANCHA DEL ENCHUFE

E INSERTELA POR COMPLETO EN LA RENDIJA ANCHA DE LA TOMA DE CORRIENTE ALTERNA. NO USE ESTE ENCHUFE CON UN RECEPTACULO U OTRA TOMA DE CORRIENTE SALVO QUE LA CLAVIJA SE PUEDA INSERTAR POR COMPLETO PREVINIENDO QUE SE EXPONGA LA CLAVIJA.

PROTEJA EL CABLE DE AC DE SER PISADO, ENRROLLADO, PLEGADO, TROZADO O PERFORADO, PARTICULARMENTE EN LOS CONECTORES Y EN LOS PUNTOS DONDE SALE DEL APARATO.

Conexión de Cable / Antena

Para una recepción adecuada, se requiere una conexión de cable o deantena.

Conexión de cable

Conecte el cable suministrado por su compañía local de cable.

Nota: Se puede requerir de un decodificador de cable para una recepción adecuada. Verifique con su

compañía de cable local sobre los requisitos de compatibilidad.

Conexión de Antena

• Para una recepción adecuada de canales VHF/UHF, se requiere de una antena externa. Para la mejor recepción, se recomienda una antena en el exterior.

• La Modalidad de Antena debe estar ajustada en televisión.

Nota: La Modalidad de Cable está predispuesta de fábrica. Usuarios de antena deberán cambiar a Modalidad

de Antena en el menú de Ajuste (SETUP).

Cable de Entrada de la

parte posterior de la TV

Enchufe polarizado

Compañía de Cable

Cable de Entrada de una Antena de Casa

3 ?

Page 46

TABLA DE CARACTERÍSTICAS

Tabla de Características

MODELOS

CARACTERISTICAS

LENGUAJE DEL MENÚ

ENG/ESP/FRAN

IMAGEN EN IMAGEN CON 2

SINTONIZADOR

ENTRADA DE VIDEO MEMORIA

DE IMAGEN

INFORMACIÓN DEL CANAL

CANCELAR ENTRADAS DE VIDEO

CAPACIDAD DEL V-CHIP ? ? ?

ESPECIALES

CARACTERÍSTICAS

AUDIO

COMPONENTE ENTRADA DE VIDEO

DE A/V

CONECTORES

SUBTITULACION ? ? ?

ENTRADA DE 75 OHM ? ? ?

VIDEO NORM ? ? ?

AUDIO NORM ? ? ?

BAJOS/BALANCE/AGUDOS ? ? ?

ESTEREO ? ? ?

SONIDO IA ? ? ?

ENVOLVENTE ? ? ?

NUMERO DE BOCINAS 2 2 2

ENTRADA A/V

(POSTERIOR/DELANTERA)

SALIDA AUDIO ? ? ?

ENTRADA S-VHS

(POSTERIOR/DELANTERA)

SALIDA PARA AUDIFONO ? ? ?

CT-27D32

? ? ?

(2/1)3 (2/1)3(2/1)

(1/0)

CT-32D32

(1/0)

(1/0)1 (1/0)

(1/0)

CT-36D32

INFORMACIÓN IMPORTANTE ACERCA DEL USO DE VIDEO JUEGOS, COMPUTADORAS, U OTROS TIPOS DE IMÁGENES FIJAS.

ADVERTENCIA: El marcado o retención de imágen en los tubos de proyección como resultado del uso de una imágen fija no es un defecto de operación y como tal no está cubierto por la garantía.

Este televisor esta diseñado para desplegar imágenes en movimiento constante en la pantalla. El uso constante de imágenes fijas tal como peliculas en formato letterbox en pantallas estándar (con barras arriba y abajo de la imágen), peliculas estándar no expandidas (4:3) en TV’s de pantalla ancha (con barras laterales visibles a cada lado de la imágen), barras de reporte de la bolsa mercantil (barra con información en movimiento en la parte inferior de la pantalla), patrones de video juegos, marcadores deportivos fijos, logos de estación televisora, patrones de internet u otros patrones de tipo computadora deben limitarse.

El uso extendido de material de imágen fija puede causar daño permanente a los tubos de proyección, el cual se presenta como ‘imágen fantasma” visible en la imágen normal. Este tipo de desgaste irreversible de los tubos de proyección puede limitarse mediante los siguientes pasos:

• No utilice la imagen fija por periodos largos de tiempo.

• Apague la unidad cuando no se este usando.

4 ?

Page 47

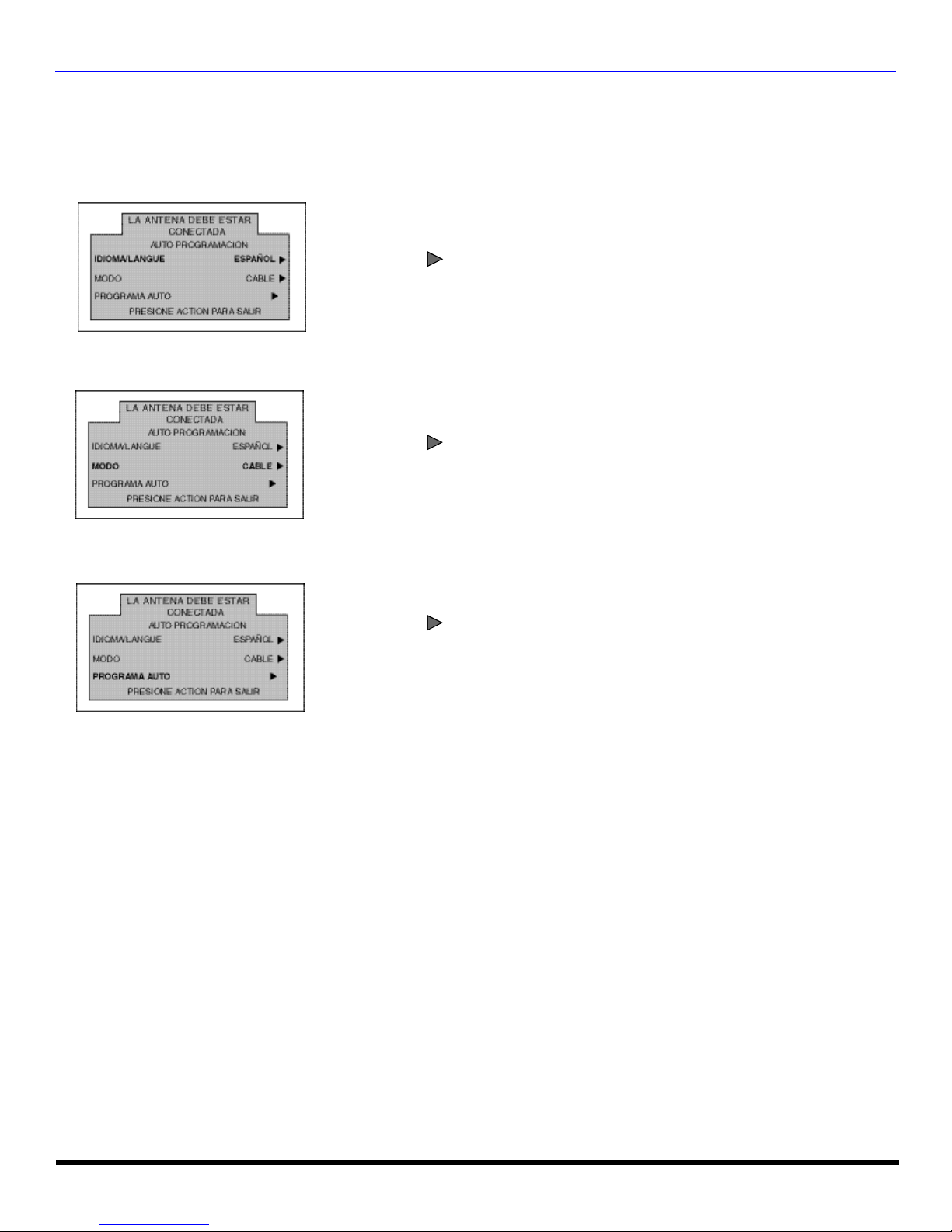

MENÚ DE AUTO PROGRAMACIÓN

Menú de Auto Programación

Para su conveniencia, el menú de auto programación será desplegado en pantalla cuando el set sea encendido por primera vez. De ser necesario, siga los menús y los procedimientos para ajustar las caracteristicas.

? IDIOMA/LANGUE - Seleccione el idioma del menú ENGLISH (Inglés), ESPAÑOL o FRANCAIS (Francés).

Presione para seleccionar menú en Inglés, Español, o Francés

? MODO - Para seleccionar la modalidad de TV (antena) o CABLE dependiendo de la fuente de la señal.

Presione para seleccionar modo deTELEVISIÓN o CABLE.

? PROGRAMA AUTO - Para programar automáticamente todos los canales con señal.

Presione para iniciar la programación automática de canales.

VOL

5 ?

Page 48

CONEXIONES DE EQUIPO OPCIONAL

TV/VIDEO

Conexiones de Equipo Opcional

Conexión de la Videocasetera

Videocaseteras, equipo de videodiscos, equipo de videojuegos y teletexto pueden también ser conectados a la entrada de conexión de vídeo. Vea el manual de su equipo opcional para más información.

Nota: La entrada de VIDEO 1 es una entrada de propósito dual. Es para conectar equipos de 480i principalmente, tal como un

reproductor de DVD usando los conectores de video por componentes Y PB PR y los conectores de audio L y R. Pero además pueden conectarse fuentes de video compuesto convencionales como una videocasetera, usando solo los conectores de Y/

Video y AUDIO L y R. La información en pantalla mostrará Componente ó Video 1 dependiendo de que fuente este conectada.

TERMINALES EN PARTE POSTERIOR DE LA TV

Videocasetera

TO AUDIO

AMP

L R

CABLES NO INCLUIDOS

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

Entrada para audifonos

conector de 1/8"

TERMINALES EN EL FRENTE DE LA TELEVISION

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

HPJ VIDEO 3 L AUDIO IN R

Procedimiento

1. Conecte el equipo como se muestra a la parte frontal o posterior de la entrada de Audio/Vídeo.

Nota: Conexiones de Audio/Vídeo frontales y de la parte posterior no pueden usarse al mismo tiempo.

2. Seleccione la Modalidad de Vídeo presionando el botón de TV/VIDEO.

3. Opere el equipo opcional tal como se instruye en el manual del equipo.

Panel de Control Frontal

Presione para seleccionar la modalidad de entrada de VIDEO.

Nota: El panel de control frontal puede ser usado para accesar el menú ó cambiar el modo de video cuando no se disponga del

control remoto.

6 ?

Page 49

CONEXIONES DE EQUIPO OPCIONAL

Conexión del Decodificador de Televisión Digital (DTV-STB)

Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic (DTV-STB) a su Televisor.

Entradas para Televisión Digital en la parte posterior del

Decodificador de Televisión Digital (DTV-STB).

CABLES NO INCLUIDOS

R-AUDIO-

R-AUDIO-LVIDE

NTSC

OUTPUT

DIGITAL OUTPUT

S-

VIDEO

TO AUDIO

AMP

L R

INPUT 1

Entradas para Televisión Digital

en la parte posterior del Televisor

COMPONENT VIDEO INPUT

S-VIDEO

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

Notas:

? El televisor tiene un grupo de entradas de video compuesto, que tiene tres entradas: Y, PB y PR. Los entradas separadas para las

señales compuestas de color, proveen una mejor separación de luminancia y color. Utilice las entradas de audio compuesto; Izquierda (L) y Derecha (R) para conectar las salidas de audio de su Decodificador de Televisión Digital Panasonic (DTV-STB).

? Seleccione el modo de salida para formato 480i del DTV-STV. El televisor solo puede recibir señales en formato 480i.

Para el Amplificador de Sonido / TO AUDIO AMP

Conecte a la terminal de entrada del AMP (amplificador) de sonido externo para escuchar el sonido en sistema estéreo.

Nota: Las terminales TO AUDIO AMP no pueden ser usadas directamente para bocinas externas.

Ajustes de Sonido (Audio)

1. Seleccionar ALTAVOCES SI en el menú de SONIDO (AUDIO).

2. Ajuste el volumen del AMP (amplificador) almínimo.

3. Ajuste el volumen de la Televisión al niveldeseado.

4. Ajuste el volumen del AMP hasta igualar el de la Televisión.

5. Seleccionar ALTAVOCES NO&VAO en el menú de SONIDO (AUDIO).

6. Ahora puede seleccionar el volumen, y el silencio, usando los controles de la Televisión.

Nota: En NO&FAO el audio se controla mediante el control de volumen del sistema del amplificador externo.

TERMINALES EN PARTE POSTERIOR DE LA TV

AMPLIFICADOR EXTERNAS

CABLES NO INCLUIDOS

TO AUDIO

AMP

L R

COMPONENT

VIDEO INPUT

INPUT

S-VIDEO

INPUT

R AUDIO

Y/VIDEO

VIDEO

7 ?

Page 50

CONEXIONES DE EQUIPO OPCIONAL

Operación de Imagen en Imagen (IDI) Con 2 Sintonizador

Imagen en Imagen Con una Videocasetera (VCR) - Con Decodificador de Cable

Esta Televisión incluye una característica de sintonizador dual para Imagen en Imagen (IDI). Esto permite ver dos (2) canales en vivo al mismo tiempo, ya sea con o sin una fuente de vídeo externa (VCR).

Sin una Fuente de Vídeo Externa Procedimiento

1. Conecte el cable de entrada a la terminal de antena (ANT) de la parte posterior del TV.

2. Presione el botón PIP en el Control Remoto para visualizar el recuadro IDI.

Nota: El sonido es para la Imagen Principal, únicamente.

3. Seleccione los canales para el recuadro de IDI presionando los botones PIP CHANNEL arriba/abajo del control remoto.

4. Seleccione los canales de la Imagen Principal presionando el botón de TV en el Control Remoto y utilizando el teclado numérico o los botones de CH (Canal) arriba/abajo.

Con una Fuente Externa de Vídeo (VCR y Decodificador de Cable)

Conecte su televisión a una VCR y Decodificador de Cable, como se muestra.

Decodificador de Cable

TERMINALES EN LA PARTE POSTERIOR DE LA TELEVISION

Videocasetera

TO AUDIO

AMP

ANT IN

CABLES NO INCLUIDOS

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

Divisor de Cable

(No incluidos)

ANT OUT

ANT IN

Cable de Entrada de una Antena de Casa

Nota: El Control Remoto debe programarse con los códigos que se incluyen para operar la Videocasetera y la Decodificador de

Cable.

Procedimiento

Presione el botón PIP en el Control Remoto para visualizar el recuadro IDI.

Nota: El sonido es de la Imagen Principal, únicamente.

Para visualizar una imagen diferente en el recuadro IDI:

1. Presione el botón de TV/VIDEO en el Control Remoto para seleccionar la misma entrada de vídeo a la que su Decodificador de Cable está conectada.

2. Verifique que la Decodificador de Cable y VCR estén ENCENDIDAS y que la VCR esté sintonizada en el canal 3.

3. Seleccione los canales para el recuadro IDI presionando el botón CBL y usando los botones PIP CHANNEL arriba/abajo del Control Remoto.

4. Seleccione los canales de la Imagen Principal presionando el botón de TV en el Control Remoto y utilizando el teclado numérico o los botones de CH (Canal) arriba/abajo.

Nota: El botón de SWAP (CAMBIO) intercambia la fuente de las imágenes IDI y la Principal. Presione el botón RECALL para que

aparezca en pantalla el estado de la fuente de las imágenes IDI y la Principal.

8 ?

Page 51

CONEXIONES DE EQUIPO OPCIONAL

2 Imagen en Imagen Con una Videocasetera (VCR) - Sin Decodificador de Cable

Esta Televisión incluye una característica de sintonizador dual para Imagen en Imagen (IDI). Esta permite ver dos (2) canales en vivo al mismo tiempo, ya sea con o sin una fuente de vídeo externa (VCR).

Conecte su Televisión a una Videocasetera, como se muestra.

Videocasetera

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

Cable de Entrada de una Antena de Casa

ANT IN

TERMINALES EN LA PARTE POSTERIOR DE LA TELEVISION

TO AUDIO

AMP

COMPONENT VIDEO INPUT

INPUT 1

S-VIDEO

R AUDIO

Y/VIDEO

VIDEO

LINPUT 2

CABLES NO INCLUIDOS

Nota: El Control Remoto debe programarse con los códigos que se incluyen para operar la Videocasetera.

Procedimiento Presione el botón de PIP en el Control Remoto para visualizar en la pantalla el recuadro IDI.

Nota: El sonido es de la Imagen Principal, únicamente.

Para visualizar una fuente de vídeo externa en el recuadro de IDI:

1. Presione el botón de TV/VIDEO en el Control Remoto para seleccionar la misma imagen a la que su VCR está conectada.

2. Verifique que la VCR esté ENCENDIDA.

3. Seleccione los canales de la Imagen Principal presionando el botón de TV en el Control Remoto y utilizando el teclado numérico o los botones de CH (Canal) arriba/abajo

4. Seleccione los canales para el recuadro de PIP presionando el botón de TV y usando los botones los botones PIP CHANNEL

arriba/abajo del Control Remoto.

Botón SWAP / RECALL

El botón de SWAP (CAMBIO) intercambia la fuente de las imágenes IDI y la Principal. Presione el botón RECALL para que aparezca en pantalla el estado de la fuente de las imágenes IDI y la Principal.

9 ?

Page 52

BOTONES DE FUNCIONES DE LA IDI

Botones de funciones de la IDI

Botón PIP (Imágen dentro de Imágen)

Canal imágen principal

Imágen

principal

con audio

Botón Swap

CA 2

IDI VIDEO 1

Fuente de video de la IDI ó canal

de la IDI

Marco IDI

? Presione para desplegar el marco IDI.

? Presione cuando la IDI está desplegada para

seleccionar la fuente de video deseada.

? Presione de nuevo para cancelar la función IDI.

Nota: El audio es de la imágen principal solamente.

CA 2

IDI VIDEO 1

Botón Size

Botones de Canal del IDI

IDI CA #

ENTRADA:

Imágen Principal

Marco IDI Grande Marco IDI Pequeño

Imágen Principal

Canal IDI

Marco IDI

VIDEO 1

CA 2

? Presione (una vez desplegada la IDI) para intercambiar la

imágen principal con la imágen dentro del marco IDI.

? Presione (una vez desplegada la IDI) para escoger entre el

marco IDI grande o pequeño.

? Presione los botones mientras el marco IDI esta

desplegado para seleccionar los canales.

10 ?

Page 53

Botones de funciones de la IDI (cont.)

Botón Move

? El marco IDI puede ser colocado en cualquier esquina de la imágen principal presionando

el botón . Cada vez que el botón MOVE es presionado, el marco IDI se movera una posición como se ilustra.

Botón Freeze

BOTONES DE FUNCIONES DE LA IDI

Botón TV/VIDEO

IDI CA #

Botón Search

Imágen principal

? Presione para detener la imágen principal ó en el marco IDI.

Notas:

Marco IDI

• Presionar el botón FREEZE cuando el marco IDI no está desplegado,

• Presionar el botón FREEZE cuando el marco IDI está desplegado

IDI VIDEO 1 IDI VIDEO 2

IDI VIDEO 3

Marco IDI

desplegará una imágen congelada de la imágen principal en el marco IDI.

congelará la imágen en la IDI. Presione el botón FREEZE de nuevo para continuar la imágen.

? Presione cuando la IDI está desplegada

para seleccionar la fuente de video deseada.

Imágen principal

? Esta función permite hacer una busqueda de todos

los canales disponibles.

? Presione para desplegar el marco de

Marco de Busqueda

búsqueda.

? Presione para detener la búsqueda ó

presione para eliminar el marco de búsqueda.

11 ?

Page 54

OPERACIÓN DEL CONTROL REMOTO

Operación del Control Remoto

Presione para ENCENDER y APAGAR.

POWER

MUTE

Presione para silenciar el sonido.

Presione para seleccionar el funcionamiento del control remoto.

Presione para accesar los menús.

ACTION

TV/VIDEO

Presione para seleccionar la Modalidad de televisión o vídeo.

Presione para accesar el menú de DTV, DBS o DVD.

SAP

Accesa el segundo programa de audio.

VOL VOL

Presione para ajustar el nivel del audio de la TV y navegar en los menús.

CH CH

Presione para seleccionar el siguiente canal y navegar en los menús.

RECALL

Presione para visualizar la hora, el canal, cronómetro de apagado automático, y otras opciones.

PROG

Presione para delimitador entre los canales mayores y menores.

EXIT

1 2 4 7

Presione el teclado numérico para seleccionar cualquier canal.

R-TUNE

EUR7613Z30

Presione para regresar al canal previamente visto o modo de vídeo.

Instalación de Pilas en el Control Remoto

Use dos pilas AA:

Quite la tapa del compartimiento de pilas presionando en dirección a la flecha. Instale las pilas igualando las marca (+) y (-) de la polaridad. Coloque nuevamente la tapa de las pilas.

Nota: Instalación incorrecta puede causar derrame y corrosión que dañará al

Control Remoto.

Botones de función de DBS.

GUIDE

Botones de función de DBS y DVD.

MOVE

REW

SWAP

PAUSE

FREEZE

TV/VCR

Botones de función Componente.

SIZE

PLAY

STOP

PIP CH

VCR /DBS CH

Precauciones

• Reemplace las pilas por pares.

• No mezcle tipos de pilas (carbono de zinc con alcalina).

• No intente cargar, hacer cortocircuito, desarmar, calentar o quemar la pilas

PIP

REC

12 ?

Page 55

OPERACIÓN DEL CONTROL REMOTO

Tabla del Modo operacional de las Teclas

Esta tabla define que teclas funcionan después de programar (si es requerido) el control remoto, cuando se seleccciona uno de los modos TV, CABLE, DBS, VCR, DVD.

Nombre MODO TV POWER SAP MUTE

TV/VIDEO

Selección De Fuente

MENU CHAN UP CHAN DOWN VOL RIGHT VOL LEFT ACTION

RECALL

Desplegar Información

EXIT GUIDE 1 2 3 4 5 6 7 8 9 0

R-TUNE

Canal O Modo De

PROGRAM MOVE

<<REW

Movimiento de IDI - -

SIZE PLAY

PIP FF >>

SWAP PAUSE

Encendido/Apagado IDI - -

Intercambio de imagen en IDI - -

SEARCH STOP

RECORD FREEZE/TV/VCR

Immovilización de IDI - -

PIP CH VCR/DBS CH

Canal abajo de IDI - DBS Canal Abajo

PIP CH VCR/DBS CH

Canal arriba de IDI - DBS Canal Arriba

MODO CABLE

Encendido Encendido Encendido Sap Si/no - Audio STB

Mudo TV Mudo TV Mudo

De Video

- - Menu Canal Arriba Canal Arriba Navegación Arriba Canal Abajo Canal Abajo Navegación Abajo

Vol + Vol + Navegación Derecha Vol - Cable Vol - Navegación Izquierda Action - Menu DBS

- - Salida DBS

- - Guia DBS

Digito 1 Digito 1 Digito 1 Digito 2 Digito 2 Digito 2 Digito 3 Digito 3 Digito 3 Digito 4 Digito 4 Digito 4 Digito 5 Digito 5 Digito 5 Digito 6 Digito 6 Digito 6 Digito 7 Digito 7 Digito 7 Digito 8 Digito 8 Digito 8 Digito 9 Digito 9 Digito 9 Digito 0 Digito 0 Digito 0

Video Previo

- - Programa DBS/Guión

Tamaño de IDI - -

Búsqueda de IDI - -

Grabar - -

Selección De Fuente De Video Televísión

Televísión Desplegar

Información

Canal Previo DBS Previo

MODO DBS

Selección De Fuente De Video Televísión

Info. De Programa

13 ?

Page 56

OPERACIÓN DEL CONTROL REMOTO

Tabla del Modo operacional de las Teclas (cont.)

Nombre MODO VCR

POWER SAP MUTE

TV/VIDEO MENU

CHAN UP CHAN DOWN VOL RIGHT VOL LEFT ACTION RECALL EXIT GUIDE 1 2 3 4 5 6 7 8 9 0 R-TUNE <<REW PLAY

>>FF PAUSE

STOP RECORD TV/VCR VCR/DBS CHAN

VCR/DBS CHAN

Encendido Encendido

- -

Televísión Mudo Televísión Mudo

Selección De Fuente De Video Televísión

Televísión Vol + Navegación Derecha

Televísión Vol - Navegación Izguierda

Despliegue En Pantalla Despliegue En Pantalla

- -

- Titulo Digito 1 Capitulo 1 Digito 2 Capitulo 2 Digito 3 Capitulo 3

Digito 4 Capitulo 4 Digito 5 Capitulo 5 Digito 6 Capitulo 6 Digito 7 Capitulo 7 Digito 8 Capitulo 8 Digito 9 Capitulo 9 Digito 0 Capitulo 0

- -

Regresar Salto Atrás <<

Tocar Tocar

Adelantar

Pausa Pausa

Detener Detener

Grabar -

nterruptor TV/VCR Abrir/Cerrar

Canal Abajo Despacio -

Canal Arriba Despacio +

MODO DVD

Selección De Fuente De

Video Televísión

Navegación Arriba Navegación Abajo

Salto Atrás

FF>>

14 ?

Page 57

OPERACIÓN DEL CONTROL REMOTO

VOL

Programando El Control Remoto

El Control Remoto Universal puede programarse para operar componentes de varios fabricantes usando los botones de función para VCR, DVD, CABLE o DBS. Siga los procedimientos para programar su Control Remoto con o sin código para el componente.

Modos De Default Para El Control Remoto

Equipo Funciona Default

TELEVISIÓN TELEVISIÓN (Solo Panasonic ) Código TV Panasonic CABLE CABLE (preajustado) Código CABLE Panasonic SISTEMA DE TRANSMISIÓN DIGITAL SISTEMA DE TRANSMISIÓN DIGITAL (preajustado) Código DBS Panasonic VIDEOCASETERA VIDEOCASETERA Código VCR Panasonic VIDEO DISCO DIGITAL/DISCO

COMPACTO

Determine el fabricante del componente y busque en la tabla su código.

VIDEO DISCO DIGITAL/DISCO COMPACTO

(preajustado)

Código DVD Panasonic

Procedimiento

• Confirme que el componente esté conectado y en operación.

• Apague el componente.

• Presione los botones de y juntos, cuando menos 5 segundos.

ACTION

• Presione el botón de la función apropiada del componente en el Control Remoto. (VCR, DVD, CABLE o DBS).

• Ponga el código del componente de 3 dígitos usando el teclado numérico (botones 0 ~ 9) del Control Remoto.

• Presione el botón de el Control Remoto para probar el componente. Si éste procedimiento ha sido exitoso,

POWER

el componente seencenderá.

POWER

Consejos Utiles: Código sin éxito

Si el componente no opera con el Control Remoto, repita el procedimiento usando otro código. (Algunas marcas tienen múltiples códigos.) Si un código se ha puesto incorrectamente, o si el procedimiento toma más de 30 segundos, la programación ha fracasado.

Programación Sin Código

Este procedimiento busca todos los códigos y se le llama “método de secuencia.”

• Confirme que el componente esté conectado y en operación.

• Apague el componente.

• Presione los botones y juntos, cuando menos 5 segundos.

ACTION

• Presione el botón de la función apropiada del componente en el Control Remoto.

• Presione el botón para ubicarse en el siguiente código. Presione el botón para regresar al código

VOL

anterior.

• Presione el botón de el Control Remoto para probar el componente. Si éste procedimiento ha sido exitoso,

POWER

el componente seencenderá. Nota: Repita los pasos anteriores hasta que el código del componente se halla encontrado. Puede tomar varios

intentos hasta encontrar el código correcto.

• Después de que el código se ha encontrado, presione el botón para guardar el código.

POWER

ACTION

15 ?

Page 58

OPERACIÓN DEL CONTROL REMOTO

Códigos de Componentes

El Control Remoto Universal tiene capacidad de operar varias marcas de componentes después de introducir el código apropiado. A causa del límite de memoria no se han incluido todos los códigos existentes, por lo cual es posible que algunos componentes no operen. El Control Remoto Universal no controla todas la funciones y características disponibles en todos los modelos.

Escriba los números del código en este espacio. Esto le servirá como referencia cuando necesite programar su Control Remoto.

Videocasetera Videodisco Digital

Sistema de

Transmisión digital

(DBS)

Decodificador de

cable

Otros

Códigos para VCR

Marca Código

Admiral Aiwa 332 Akai 314, 315, 316, 329 Audio Dynamic 311, 339 Bell & Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345 Emerson 303, 319, 320, 325, 326, 343 Fisher 305, 307, 308, 309, 313 Funai 320, 326, 334 GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334, 339 Kenwood 306, 310, 311, 339 LXI 300, 305, 306, 307, 308, 309 Magnavox 323, 324, 331 Marantz 310, 311, 339 Marta 306 Memorex 309, 324 MGA 338, 340, 341, 347, 348 Minolta 300, 345 Mitsubishi 338, 340, 341, 347, 348 Multitech 304, 347 NEC 310,311, 334, 339 Olympic 323, 324 Optimus 306, 321, 328, 335

335

Marca Código

Orion 320, 326 Panasonic 321, 322, 323, 324 J.C. Penney 300, 305, 310, 311, 324, 339, 345 Pentax 300, 311, 345 Philco 320, 323, 324, 326, 331, 343 Philips 323, 324, 331 Pioneer 323

Proscan Quasar 321, 322, 323, 324

Radio Shack 305, 309, 324, 333, 336, 340 RCA Realistic 305, 309, 324, 336, 340

Samsung 302, 304, 333 Sansui 320, 326, 339, 352 Sanyo 305, 309, 313

Scott Sears 300, 305, 306, 307, 308

Sharp 335, 336 Shintom 317 Signature 2000 335 Singer 317 Sony 328, 329, 330 Sylvania 323, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector Research 311 Wards 306, 309, 335, 336, 344 Yamaha 305, 310, 311, 339 Zenith 306, 344

300, 301, 302, 323, 324, 331, 333, 345, 346

301, 302, 304, 309, 320, 326, 338, 340, 347, 348

16 ?

Page 59

Códigos de Componentes (cont.)

Códigos para Decodificador de Cable

OPERACIÓN DEL CONTROL REMOTO

Marca Código

ABC 224 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle 229 Eastern 234 GC Brand 205,232 Gemini 222 General

Instrument/ Jerrold

Pulsar 205, 232

211, 219, 220, 221, 222, 223, 224, 225, 226, 227

Marca Código

Satellite

232

200

Marca Código

Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102 RCA 101

Marca Código

Dish Network (Echostar)

Echo Star 105 Express VU 105, 115 G.E. 106 G.I. (General

Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103

105, 115, 116

108

Códigos para DVD

Saba Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103

Yamaha 100 Zenith 107

Códigos para DBS

Panasonic Philips 101, 102 Primestar 108 Proscan 106, 109, 110, 113 RCA 106, 109, 110, 113 Sony 107 Star Choice 103, 108 Thoshiba 100 Uniden 101, 102

Marca Código

101

Marca Código

104

17 ?

Page 60

NAVEGACIÓN DEL MENU DE ICONOS

Navegación del menu de iconos

Presione para deplegar los iconos.

Presione para seleccionar el icono deseado.

EXIT

Presione para desplegar las características

Presione para seleccionar la caracteristica.

Presione

del icono seleccionado

para ajustar o activar la caracteristica

BRILLO 32 -- -- -- I -- -- --

Presione repetidamente para salir de

18 ?

los menús.

Imágen normal

Page 61

MENÚ DE ICONOS PRINCIPAL

Menú de iconos Principal

EXIT

Menú de Iconos

Estas tablas muestran todos los menús de cada icono y a que páginas ir para sus descripciones.

IDIOMA/LANGUE

? MODO - (INGLÉS, FRANÇAIS, ESPAÑOL)

PROG CNLS

? MODO - (TELEVISIÓN o CABLE) ? PROGRAMA AUTO ? PROGRAMA MANUAL

CC (CLOSED CAPTIONED - Subtítulos)

? CC EN MUDO ? MODO CC

OTROS AJ.

? AUTOENCENDIDO ? CANAL INFO

AJUSTE DE RELOJ

? HORA ? DIA

APAGADO

? TIEMPO?

CRONOM

? MODO ? ENCENDER ? APAGAR ? ELIJA CANAL ? FIJO

Ir a

página

Ir a

página

AJ. AUDIO

? MODO (ESTERO, SPA o MONO) ? BAJOS, ALTOS, BALANCE o NORMAL

OTROS AJ.

? SONIDO IA

SONIDO ENVOLVENTE

? MODO

ALTAVOCES

? SI ? APAGADAS Y SALIDA DE AUDIO VARIABLE ? APAGADAS Y SALIDA DE AUDIO FIJA

AJ. IMAGEN

? COLOR, TINTE, BRILLO, CONTRASTE,

NITIDEZ o NORMAL

OTROS AJ.

? TEMP COLOR

Ir a

página

Ir a

página

FAVORITOS

? EXPLORA CAN ? ELIJA CANAL

TITULOS

? MANUAL ? PONGA TITULO

Ir a

página

MODO

? BLOQUEO - (JUEGO, CANAL o TODOS) ? PROGRAMAS ? TIEMPO?

Operación del menú de V-CHIP 27

Ir a

página

19 ?

Page 62

OPERACIÓN DEL MENÚ DE ICONOS

Operación del Menú de Iconos AJUSTE

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

Idiomas del Menú

En el menú de SET UP (AJUSTE) bajo IDIOMA/LANGUE seleccione el idioma del menú ENGLISH (Inglés), ESPAÑOL ó FRANCAIS (Francés).

? Presione para seleccionar menus en Inglés, Español ó Francés.

VOL

Prog Cnls (Programación de Canales)

En el menú de AJUSTE bajo PROG CNLS seleccione:

? MODO - Para seleccionar la modalidad de TV (antena) o CABLE dependiendo de la fuente de la señal.

? Presione para seleccionar TELEVISIÓN ó CABLE.

? PROGRAMA AUTO -Para programar automáticamente todos los canales con señal.

? Presione para iniciar la programación automática de canales.

VOL

? PROGRAMA MANUAL - Para manualmente incluir o borrar canales.

? Presione para desplegar el siguiente menú.

20 ?

VOL

Nota: Use las teclas numéricas del control remoto

para seleccionar los números de canal.

Page 63

OPERACIÓN DEL MENÚ DE ICONOS

(Subtítulos)

Esta televisión tiene un decodificador integrado que despliega subtítulos (texto en letras blancas o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que esta función opere.

en Mudo

? Activa la modalidad de subtitulos en pantalla cuando el botón MUTE (MUDO) en el control remoto es presionado.

Modo

? Presione para seleccionar C1, C2 ó NO.

Nota: Este función opera solamente cuando la modalidad de subsitulos está apagada

VOL

(NO). Ajuste recomendado para la modalidad de subtitulos cuando se usa el botón MUTE (MUDO):

• CC EN MUDO: C1

• MODO CC : NO

Activa la caracteristica de subtítulos seleccionando uno de los siguientes modos.

? NO - Cuando no se desea la modalidad de subtítulos. ? C1 - Para que la información relacionada con el vídeo sea desplegada en hasta 4 líneas en pantalla a la vez. (No bloquea partes

relevantes de la imagen). El texto puede ser en cualquier idioma.

? C2- Otras modalidades de información relacionada con el video.

? Presione para seleccionar C1, C2 ó NO.

Nota: Se recomienda el modo C1 para ver subtitulos.

VOL

Otros Ajustes

En el menú de AJUSTE bajo OTROS AJ. seleccione:

? AUTOENCENDIDO - Seleccione SI para encender la televisión al mismo tiempo que el Decodificador de Cable u otros

componentes, ó seleccione NO.

? Presione para seleccionar NO ó Si.

? CANAL INFO - Seleccione SI para desplegar la información cuando cambie de canal.

? Presione para seleccionar NO ó Si.

Nota: Presione RECALL para desplegar la INFORMACION DEL CANAL

VOL

21 ?

Page 64

OPERACIÓN DEL MENÚ DE ICONOS

VOL

IMAGEN

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

AJ. (Ajustes) Imágen

En el menú de PICTURE (Imágen) bajo AJ. IMAGEN seleccione:

? COLOR - Ajusta la intensidad del color deseada. ? TINTE - Ajusta los tonos naturales de la piel. ? BRILLO - Ajusta las áreas oscuras para detalles más nítidos. ? CONTRASTE - Ajusta las área blancas de la imagen. ? NITIDEZ - Ajusta para dar mejor claridad a los detalles de la silueta. ? NORMAL - Reajusta todas las modificaciones de la imagen a los predispuestos de fábrica.

? Presione para seleccionar el ajuste de imágen deseado ? Presione ó para ajustar.

VOL

Entrada de Video Memoria de Imagen

? Los ajustes de Video pueden hacerse para cada entrada de Video de

manera independiente.

Otros Ajustes

En el menú de PICTURE (Imagen) bjo OTROS AJ. seleccione:

? TEMP COLOR (temperatura) - Para aumentar o disminuir el rojo y e azul para acomodarse a las preferencias personales.

? Presione para seleccionar ROJO, AZUL ó NORMAL.

VOL

22 ?

Page 65

Cronómetro

VOL

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

Ajuste del reloj

Ajuste la hora y dia de la semana.

OPERACIÓN DEL MENÚ DE ICONOS

? Presione ó para seleccionar horas AM ó PM.

VOL

? Presione para seleccionar la posición de minutos. ? Presione ó para seleccionar minutos.

? Presione para highlight DIA, then presione para seleccionar dia.

VOL

? Cronómetro de dormir

En el menú de CRONOMETRO, seleccione APAGADO para poder apagar la Televisión en 30, 60 ó 90 minutos. Seleccione NO para desactivar el CRONOMETRO.

? Presione para seleccione 30, 60, 90 ó NO.

VOL

Cronom 1 y Cronom 2

En el menú de CRONOMETRO seleccione uno ó dos cronómetros, CRONOM 1 y CRONOM 2, para encender y apagar la televisión a la hora seleccionada, en un canal seleccionado, en los días seleccionados.

Nota: La HORA debe anotarse en el menú de RELOJ para que las funciones del CRONOMETRO funcionen.

? Presione para seleccionar día o días. ? Presione para seleccionar tiempo de encendido, luego presione .

VOL

? Repita para ajustar el tiempo de apagado. ? Presione para seleccionar ELIJA CANAL, luego presione para

VOL

seleccionar el canal.

? Presione para seleccionar ACTIVAR, luego presione para seleccionar SI.

VOL

Apagado después de 90 minutos

La televisión se apaga automáticamente después de 90 minutos cuando se encendió con el CRONOMETRO. Si se selecciona APAGAR o si se presiona una tecla, el apagado automático de 90 minutos se cancela.

Activación del CRONOMETRO

El CRONOMETRO está activo cuando la televisión está apagada o encendida. La televisión cambiará al canal seleccionado a la hora seleccionada según se ajustó en el CRONOMETRO.

23 ?

Page 66

OPERACIÓN DEL MENÚ DE ICONOS

VOL

AUDIO

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

A.J. Audio (algunos modelos)

? MODO - Seleccione ESTEREO, SPA (Programa Secundario de audio) o MONO. (Use MONO cuando la señal de estéreo es

débil.)

? Presione para seleccionar ESTEREO, SPA ó MODO.

? BAJOS - Aumenta o disminuye los sonidos bajos. ? ALTOS - Aumenta o disminuye los sonidos altos. ? BALANCE - Enfatiza el volumen del altavoz derecho / izquierdo. ? NORMAL - Reajusta BAJOS, ALTOS y BALANCE a los niveles prefijados de fábrica.

? Presione ó para ajustar.

VOL

Otros Ajustes

? SONIDO IA- Automáticamente mantiene el volumen constante entre programas y comerciales.

? Presione para seleccionar SI ó NO.

VOL

Envolvente

? MODO - Sonidoenvolvente tridimensional con dos altavoces.

? Presione para seleccionar SI ó NO.

VOL

Altavoces

? En el menú de AUDIO en ALTAVOCES.

Presione para seleccionar:

? SI - Los Altavoces de la televisión funcionan normalmente. ? APAGADAS Y SALIDA DE AUDIO VARIABLE - Los Altavoces de la TV están

? APAGADASB Y SALIDA DE AUDIO FIJA - Los Altavoces de la TV están apagados,

VOL

apagados, el sonido es ajustable mediante la televisión. el sonido es ajustable sólo mediante el amplificador externo.

24 ?

Page 67

OPERACIÓN DEL MENÚ DE ICONOS

VOL

CANALES

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

Favoritos

En el menu CHANNELS (Canales) bajo FAVORITOS seleccione:

? EXPLORA CANAL FAV para introducir hasta 16 canales favoritos. ? TODOS para explorar todos los canales cuando se usan los botones CH (Canal) arriba / abajo

? Press to select FAV or ALL.

VOL

? Press to select ENTER CHANNEL, if

FAV selected.

? Use remote numeric keypad to select desired

channel (refer to your local TV guide).

? Press to add channel.

VOL

? Press to delete channel.

Titulos

En el menu CHANNELS (Canales) bajo TITULOS seleccione:

? MANUAL para introducir los números y títulos manualmente

? Use el teclado numérico del control remoto

para seleccionar el canal deseado (hacer

Presione

VOL

para desplegar el siguiente menú.

PONGA TITULO par clasificar las coneciones de entrada de vídeo que se visualizan en la pantalla.

Presione

VOL

para desplegar el siguiente menú.

referencia a sugula de TV local).

? Presione para seleccionar PONGA

IDENTIDAD.

? Presione ó para seleccionar

caracteres.

Nota: Anule titulos de canal poniendo espacios

en los cuatro lugares indicados pafa siglas.

? Select the desired Video input. ? Press or to select the first

character.

? Press to enter the next position and

repeat the step above to enter the next character.

? Repeat above steps until all characters are

entered.

VOL

Funcion Para Cancelar Entradas De Video

Este televisor tiene una función que permite evitar la visualización de alguna de las entradas de video cuando presione TV/ VIDEO en el control remoto..

? Seleccione la entrada de video que quiera

bloquear (VIDEO1, VIDEO2 ó VIDEO3).

? Para activar la function de Cancelar,

presione con el cursor en el primer caracter.

Nota: Para desactivar la función, presione el botón

de volumen mas con el cursor en el primer caracter.

25 ?

Page 68

OPERACIÓN DEL MENÚ DE ICONOS

CHCHVOL

BLOQUEO

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

Modo Bloqueo

Seleccione BLOQUEO para prevenir juegos de vídeo y videocasetes de ser vistos.

? Use un código que sea fácil de recordar y escríbalo en un lugar seguro.

Notas:

• Use el teclado numérico para introducir un código secreto de cuatro dígitos.

• Si usted no recuerda su código, el BLOQUEO se desactivará en 12, 24, ó 48 horas dependiendo de lo que esté ajustado. Sea cuidadoso al seleccionar SIEMPRE. Si SIEMPRE ha sido seleccionado, y olvida su código secreto, la TV debe ser atendida por un técnico calificado para limpiar el ajuste de BLOQUEO.

• Si selecciona CAMBIO DE CLAVE, e introduce un código diferente al usado previamente en el menú de BLOQUEO, su nuevo código queda como el código definitivo.

? No - Para apagar la función de bloqueo.

? Presione para desplegar el menú de Bloqueo.

VOL

? JUEGO - Para bloquear los canales 3, 4 y las entradas de vídeo.

Presione para seleccionar Juego.

VOL

? CANAL - Para bloquear hasta cuatro canales de su elección.

? Presione ó para mover el cursor entre los

caracteres agrupados.

? Presione ó o el teclado numérico para

seleccionar los canales que desea bloquear.

? Presione para seleccionar cuánto tiempo?. ? Presione para seleccionar 12 Horas, 24 Horas,

VOL

48 Horas ó Siempre.

VOL

? Presione dos veces.

ACTION

? Presione para seleccionar cuánto

tiempo?.

? Presione para seleccionar 12

VOL

Horas, 24 Horas, 48 Horas ó Siempre.

? TODOS - Para bloquear todos los canales y entradas de video.

? Presione dos veces. ? Presione para seleccionar cuánto

? Presione para seleccionar 12

Nota: Si BLOQUEO, CANAL o TODOS está activado, y se selecciona alguna de las entradas de video o canales bloqueados, el

mensaje BLOQUEADO aparecerá en la ewquina superior derecha de la pantalla de la televisión.

26 ?

ACTION

tiempo?.

VOL

Horas, 24 Horas, 48 Horas ó Siempre.

Page 69

OPERACIÓN DEL MENU V-CHIP

VOL

Operación del Menu V-CHIP

Nota: Vea la pág. 18 para los procedimientos de navegación del menú de iconos.

Mensaje de Bloqueo

Si el V-Chip está activado y el programa excede el límite de clasificación ajustados por el usuario, aparecerá el mensaje de bloqueo y el sonido será silenciado. Si desea continuar viendo el programa introduzca su código secreto. Después de introducir el código, todos los bloqueos y clasificaciones son desactivados hasta apagar la televisión o hasta que todos los ajustes sean desactivados.

Nota: Si el código secreto es introducido para anular las clasificaciones, deberá reajustar

todas las clasificaciones mediante reprogramción ó apagando la TV.

Programas de EEUU

Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver programas de televisión. Esta innovación permite a los padres bloquear varios tipos de programación de TV a su discreción. IDI (Imagen en Imagen) se bloqueará automáticamente.

? Use el teclado numérico para introducir su código de cuatro dígitos.

(Use un código fácil de recordar, y escríbalo en un lugar seguro).

? Presione para seleccionar PROGRAMAS. ? Presione ó para seleccionar PROGRAMAS DE EEUU.

? Presione para seleccionar ACTIVADO. ? Presione ó para mostrar el menú de PROGRAMAS DE EEUU.

VOL

Tabla de Programas de EEUU

? Presione para seleccionar PROGRAMAS DE EEUU NO ó SI.

? Presione para seleccionar NO CLASIFICADOS.

VOL

? Presione para seleccionar BASICA ó DETALLADA.

etc.

? Presione para seleccionar NO CLASIFICADOS SI ó NO.

? Presione para seleccionar PROGRAMACION.

BASICA - Solo le permite seleccionar clasificaciones generales como TV-Y, TV-PG, etc. DETALLADA - Le permite seleccionar clasificaciones generales y contenido como V, L,

VOL

Nota: Si se selecciona “SI” se recibirán programas NO CLASIFICADOS. Si

se selecciona “NO” se bloquearán los programas NO CLASIFICADOS. Vea el recuadro Precauciones del Cliente en la siguiente página.

VOL

27 ?

Page 70

OPERACIÓN DEL MENU V-CHIP

VOL

Tabla de Programas de EEUU (cont.)

? Presione ó para mover el cursor entre la diferentes clasificaciones. ? Use ó para seleccionar las clasificaciones que desea bloquear (ROJO) y

VOL

desactivar el bloqueo (VERDE).

Nota: Vea la tabla de PROGRAMAS DE EEUU.

? Presione dos veces para regresar a MODO en el menú de BLOQUE0.

ACTION

? Presione para realzar TIEMPO?. ? Presione ó para seleccionar 12, 24, 48 horas ó SIEMPRE.

VOL

Precauciones del Cliente

El sistema V-CHIP que es usado en este equipo es capaz de bloquear programas “NO CLASIFICADOS” (no clasificados, clasificación no aplicable y ninguna) de acuerdo a la sección 15.120(e)(2) del Comité Federal de Comunicaciones de los Estados Unidos Si la opción de bloqueo “NO CLASIFICADO” es escogida “pueden ocurrir resultados inesperados y posiblemente confusos, además usted podría no recibir boletines de emergencia o cualquiera de los siguientes tipos de programación:”

• Boletines de Emergencia (como mensajes de EAS (Servicios de Alerta en Emergencias, advertencias del clima y otros)

• Programas originados localmente

• Noticias

• Política

• Anuncios de Servicio Público

• Religioso

• Deportes

• Estado del Tiempo

TABLA DE PROGRAMAS DE EEUU

NR No clasificado. VEA CUIDADO DEL CLIENTE en la página anterior.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV FANTASIA/ CARICATURAS CON VIOLENCIA

V VIOLENCIA S SEXO L LENGUAJE OFENSIVO D DIALOGO CON CONTENIDO SEXUAL

Todos los niños. Los temas y elementos en este programa están especialmente diseñados para un

público infantil, incluyendo niños de 2-6 años. Dirigido a niños mayores. Los temas y elementos en este programa pueden incluir ligera violencia física

o cómica, o puede asustar a niños menores de 7 años. Audiencia General. Contiene poca o nada de violencia, nada de lenguaje fuerte, y poco o nada de diálogo

o situaciones con contenido sexual. Guía de los padres sugerida. El programa puede contener lenguaje obsceno infrecuente, violencia

limitada, diálogos o situaciones sexualmente sugestivas. Advertencia a los padres. Este programa puede contener temas sofisticados, contenido sexual, lenguaje

inapropiado, y violencia más intensa. Sólo audiencia Madura. Este programa puede contener temas para adultos, lenguaje profano, violencia

gráfica y contenido sexual explícito.

28 ?

Page 71

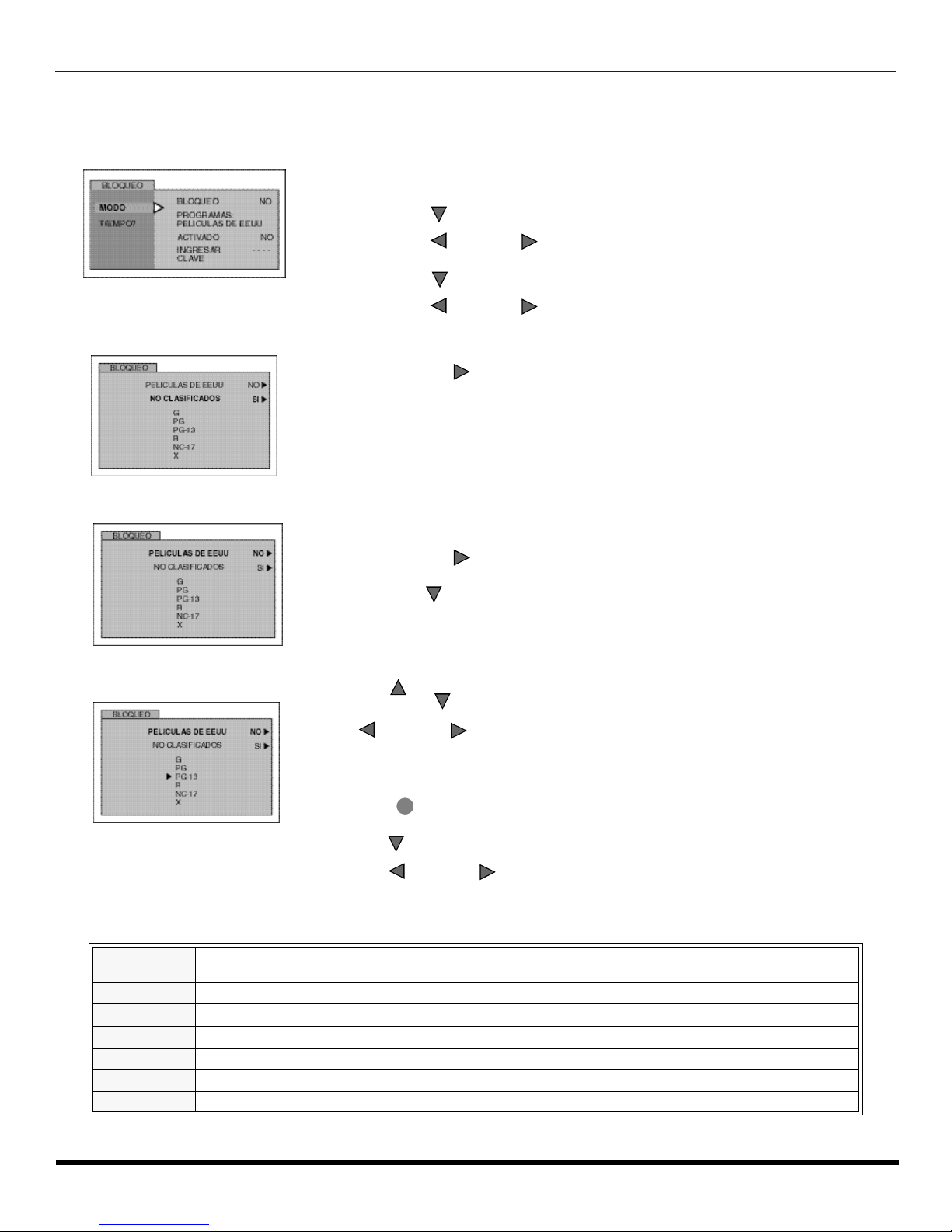

OPERACIÓN DEL MENU V-CHIP

VOL

Peliculas de EEUU

Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres bloquear varios tipos de películas y vídeos a su discreción. IDI (Imagen en Imagen) se bloqueará automáticamente.

? Use el teclado numérico para introducir su código secreto de cuatro dígitos. (Use un

código fácil de recordar, y escríbalo en un lugar seguro.)

? Presione para realzar PROGRAMAS.

TABLA DE PELICULAS DE EEUU

? Presione ó para seleccionar PELICULAS DE EEUU.

VOL

? Presione para realzar ACTIVADO. ? Presione ó para mostrar el menú de PELICULAS DE EEUU.

? Presione para seleccionar NO CLASFICADOS SI o NO.

VOL

Nota: Algunas veces las películas no son clasificadas por una variedad de razones.

Películas antiguas y extranjeras normalmente no tienen clasificación.

? Presione para seleccionar PELICULAS DE EEUU NO ó SI.

VOL

? Presione para realzar NO CLASIFICADOS.

? Presione ó para mover el cursor entre la diferentes clasificaciones. ? Use ó para seleccionar las clasificaciones que desea bloquear (ROJO) y

VOL

desactivar el bloqueo (VERDE).

Nota: Vea la tabla de CLASIFICACION DE PELICULAS DE EEUU.

? Presione dos veces para regresar a MODO en el menú de BLOQUEO.

ACTION

PG-13, R, NC-17 y X serán bloqueados

? Presione para realzar TIEMPO?. ? Presione ó para seleccionar 12, 24, 48 horas ó SIEMPRE.

VOL

TABLA DE CLASIFICACION DE PELICULAS DE EEUU

G AUDIENCIA GENERAL. Se admiten todas las edades.

PG GUIA DE LOS PADRES SUGERIDA. Con material no aconsejable para niños.

PG-13 FUERTE SUPERVISION DE LOS PADRES. Con material que puede ser inapropiado para niños menores de 13 años.

R AUDIENCIA GENERAL. Se admiten todas las edades.

NC-17 NO SE ADMITE NADIE DE 17 AÑOS O MENOS.

X SOLO ADULTOS.

PROGRAMA NO CLASIFICADO Y NA (NO APLICABLE). Película que no ha sido clasificada o que la clasificacion no

aplica.

29 ?

Page 72

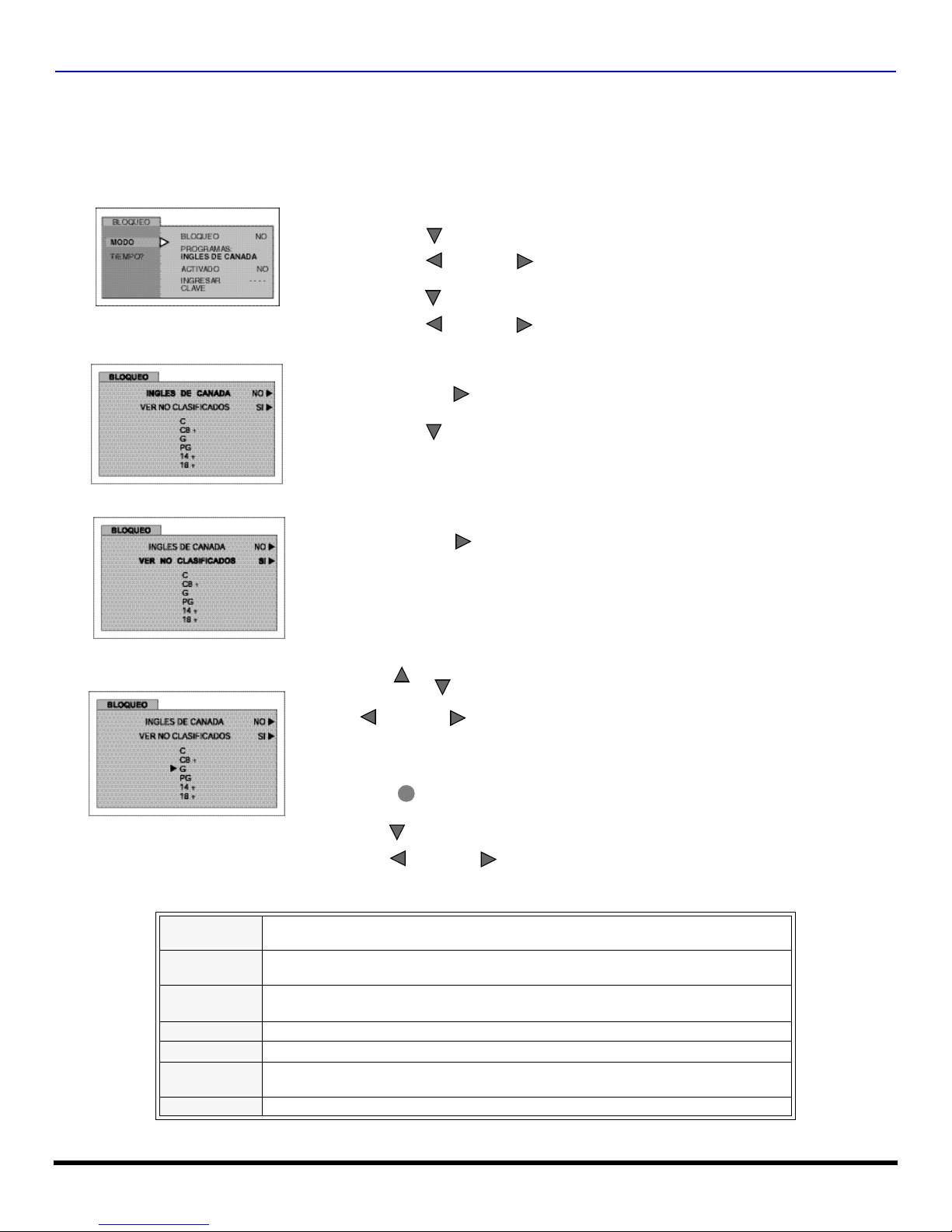

OPERACIÓN DEL MENU V-CHIP

VOL

Sistemas de Clasificación de Canada

Inglés de Canada

? Use el teclado numérico para introducir su código de cuatro dígitos. (Use un código

fácil de recordar, y escríbalo en un lugar seguro).

? Presione para realzar PROGRAMAS. ? Presione ó para seleccionar INGLES DE CANADA.

VOL

? Presione para realzar ACTIVADO. ? Presione ó para mostrar el menú de INGLES DE CANADA.

? Presione para seleccionar INGLES DE CANADA NO ó SI.

VOL

? Presione para realzar VER NO CLASIFICADOS.

? Presione para seleccionar VER NO CLASIFICADOS SI ó NO.

Nota: E (Exento) Los programas exentos incluyen: noticieros, deportivos, documentales y

? Presione ó para mover el cursor entre la diferentes clasificaciones. ? Use o para seleccionar las clasificaciones que desea bloquear (ROJO) y

VOL

programas informativos; programas de entretenimiento, videos musicales, y programación variada.

VOL

desactivar el bloqueo (VERDE).

Nota: Vea la tabla de INGLES DE CANADA

? Presione dos veces para regresar a MODO en el menú de BLOQUEO.

ACTION

? Presione para realzar TIEMPO?. ? Presione ó para seleccionar 12, 24, 48 horas o SIEMPRE.

C8+

G AUDIENCIA GENERAL. Se admiten todas las edades.

PG GUIA DE LOS PADRES SUGERIDA. Con material no aconsejable para niños. . 14+

18 SOLO ADULTOS

Exento - Los programas exentos incluyen: noticieros, deportivos, documentales y programas informativos; programas de entretenimiento, videos musicales, y programación variada.

Programación dirigida a niños menores de 8 años. No contiene lenguaje ofensivo, sexual

ni desnudos. Programación considerada apta para niños de 8 años en adelante. No tiene contenido

sexual ni desnudos.

Programación que por su contenido no es recomendada para espectadores menores de 14 años. Se recomienda a los padres discreción con audiencia adolenscente.

30 ?

VOL

TABLA DE INGLES DE CANADA

Page 73

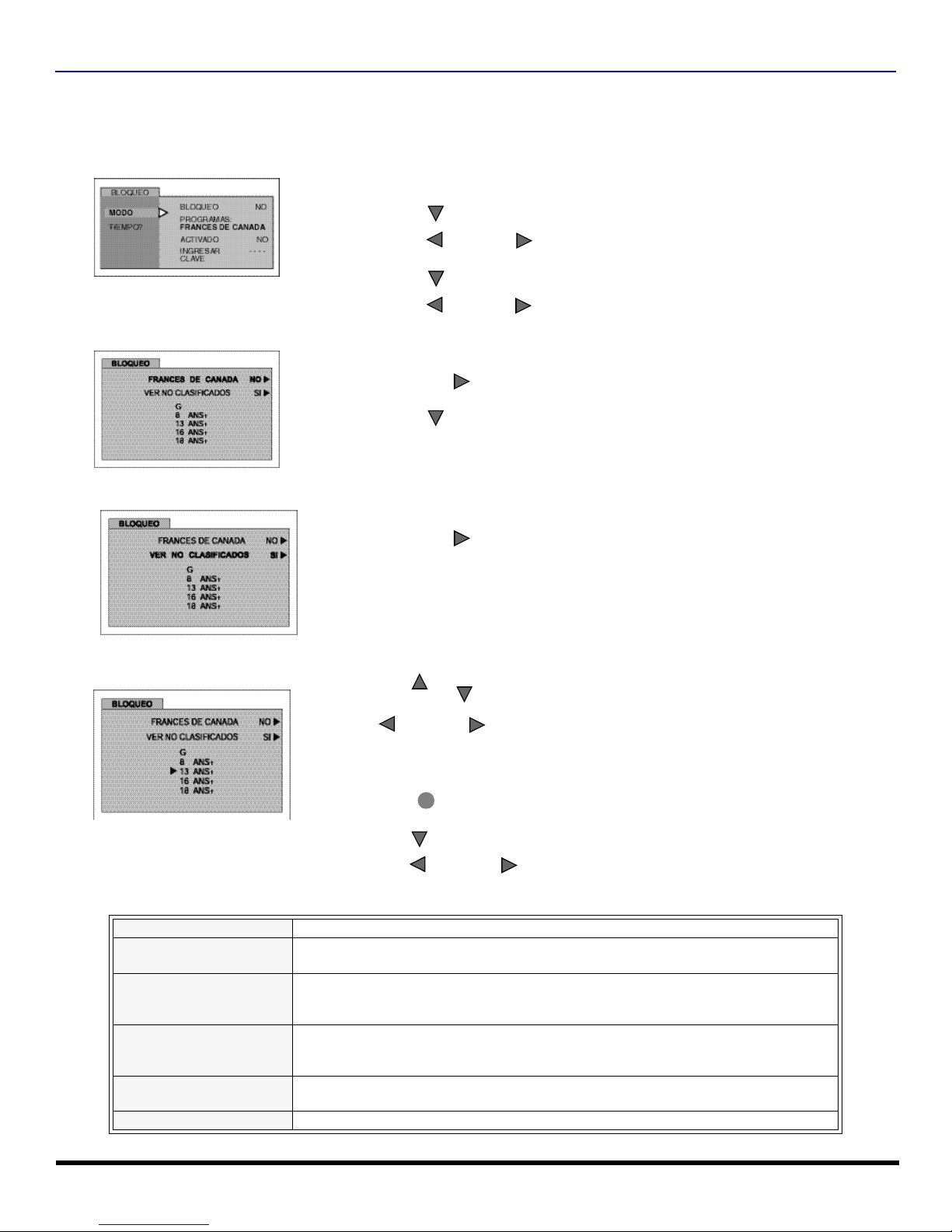

OPERACIÓN DEL MENU V-CHIP

VOL

Francés de Canada

? Use el teclado numérico para introducir su código de cuatro dígitos. (Use un código

fácil de recordar, y escríbalo en un lugar seguro).

? Presione para realzar PROGRAMAS. ? Presione ó para seleccionar FRANCES DE CANADA.

VOL

? Presione para realzar ACTIVADO. ? Presione ó para mostrar el menú de FRANCES DE CANADA.

? Presione para seleccionar FRANCES DE CANADA SI o NO.

VOL

? Presione para realzar VER NO CLASIFICADOS.

? Presione para seleccionar VER NO CLASIFICADOS SI ó NO.

VOL

Nota: E (Si se selecciona “SI” se recibirán programas NO CLASIFICADOS. Si se

selecciona “NO” se bloquearán los programas NO CLASIFICADOS. Vea el recuadro Cuidado del Cliente en la parte inferior de la página.)

13ANS+, 16ANS+ y 18ANS+ serán bloqueados

E Exento - Programación exenta. G

8 ans +

13 ans +

16 ans + 18 ans + Programación solo para adultos - contiene escenas de violencia o de violencia extrema.

TABLA DE CLASIFICACIONES PARA EL FRANCES CANADIENSE

? Presione ó para mover el cursor entre la diferentes clasificaciones. ? Use ó para seleccionar las clasificaciones que desea bloquear (ROJO)

VOL

y desactivar el bloqueo (VERDE).

Nota: Vea la tabla de FRANCES DE CANADA

? Presione dos veces para regresar a MODO en el menú de BLOQUEO.

ACTION

? Presione para realzar TIEMPO?. ? Presione ó para seleccionar 12, 24, 48 horas ó SIEMPRE.

Audiencia General. Contiene poca o nada de violencia, nada de lenguaje fuerte, y poco o nada de dialogo o situaciones con contenido sexual.

8+ General - No recomendada para niños pequeños. Programación dirigida a la audiencia general, pero con ligero u ocasional contenido de violencia. Se recomienda supervisión de un adulto.

Programación no recomenda para niños menores de 13 años - Puede contener algunas escenas violentas que podrían asustar a los menores. Se recomienda enfaticamente supervisión de un adulto.

Programación no recomenda para menores de 16 años - Contiene frecuentes escenas de violencia o violencia intensa.

VOL

31 ?

Page 74

CUADRO DE LOCALIZACIÓN DE FALLAS

Cuadro de Localización de Fallas

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.

SONIDO IMAGEN Soluciones

Ajuste la Ubicación y/o Conexión de la Antena

Sonido Ruidoso

Sin Sonido

Sonido Ruidoso

Sin Sonido

Imagen Moteada

Imagen Múltiple

Interferencia

Imagen Normal

Sin Imagen/Con Motas

Sin Imagen / Sin IDI

Ajuste la Ubicación y la Conexión de la Antena Revise el Cable de Entrada de la Antena

Aleje la TV de los Aparatos Electrodomésticos, Luces, Vehículos y Equipo Médico

Aumente el Volumen Revise Mute (Mudo) Revise en el Menú de Audio: ALTAVOCES > SI

Cambie el Canal

Ajuste apropiadamente la modalidad de TV o del Cable Revise los Cables de la Antena

Revise que el Cable de Corriente este Enchufado a

una toma de Corriente Activa Ajuste los Controles de Brillo y Audio Cambie el Canal Revise las Conexiones del Cable Programe el Control Remoto otra vez Revise la Operación de la Segunda Fuente de Video

Sonido Normal

Sonido Erróneo

Sonido Normal

Operación Intermitente del Control Remoto

Sin Color

Imagen Normal

Caja Negra en Pantalla

Imagen Normal

Ajuste el Color Cambie el Canal

Revise en el menú de AUDIO que el Ajuste se

encuentre en Estéreo o Mono, no en SPA

Cambie CC (Subtítulos) de la Modalidad de Texto

aNO

Reemplace las Pilas del Control Remoto

32 ?

Page 75

Indice

A.J. Audio 24 AJ. (Ajustes) Imagen 22 Ajuste 20 Ajuste del reloj 23 Altavoces 24 Altos 24 Antena VHF/UHF 3 Audio 24 Autoencendido 21

Bajos 24 Balance 24 Bloqueo 26 Botón Freeze 11 Botón Move 11 Botón PIP 10 Botón Search 11 Botón Size 10 Botón Swap 10 Botón TV/VIDEO 11 Botones de Canal del IDI 10 Botones de funciones de

la IDI 10

Brillo 22

Cable de Suministro

de Corriente Alterna 3 Canal Info 21 Canales 25 CC Modo 21 Códigos de Componentes 16 Códigos para

Decodificador de Cable 17 Códigos para DVD 17 Códigos para VCR 16 Color 22 Conexión de Antena 3 Conexión de cable 3 Conexión de Cable / Antena 3 Conexión de la

Videocasetera 6 Conexión del Decodificador

de Televisión Digital 7 Conexiones de

Cable Opcional 3

Conexiones de Equipo Opcional 6 Contraste 22 Cronómetro 23 Cronómetro de dormir 23 Cuadro de Localezación

de Fallas 32

Cuidado y limpieza 2

Entrada de Video Memoria de Imagen 22 Envolvente 24 Especificaciones 2 Estereo 24

Favoritos 25 Felicidades 2 Francés de Canada 31 Funcion Para Cancelar

Entradas De Video 25

Gabinete y Control Remoto 2

IDIOMA/LANGUE 5 Idiomas del Menú 20 Imagen 22 Información Importante 4 Inglés de Canada 30 Instalación 3

Juego 26

Manual (Canales) 25 Mensaje de Bloqueo 27 Menu de auto Programación 5 Menú de Iconos 19 Menu de iconos Principal 19 Modos De Default

Para El Control Remoto 15

Mono 24

Navegación del menu

de iconos 18 Nitidez 22 Normal 22, 24

INDICE

Operación del Control

Remoto 12

Operación del menu

de Iconos 20

Operación del Menu

V-chip 27

Otros Ajustes 24

Panel de Control Frontal 6 Pantalla 2 Para el Amplificador

de Sonido 7 Peliculas de EEUU 29 Ponga Titulo 25 Precaución 3 Programa Auto 20 Programa Manual 20 Programación de Canales 20 Programando El

Control Remoto 15 Programas de EEUU 27 Programming Sin Código 15

Registro del Usuario 2

Sistemas de Clasificación

de Canada 30 Sonido Ia 24 SPA 24 Subtítulos 21

Tabla de Características 4 Tabla De Clasificacion

De Peliculas De Eeuu 29 Tabla De Peliculas De

Eeuu 29 Tabla de Programas de

Eeuu 27 Tabla del Modo operacional

de las Teclas 13 Temp Color 22 Tinte 22 Titulos 25

Ubicación de la Televisión 3

33 ?

Page 76

NOTAS

34 ?

Page 77

NOTAS

35 ?

Page 78

NOTAS

36 ?

Page 79

NOTAS

37 ?

Page 80

NOTAS

Panasonic Consumer Electronics Company, Division of Matsushita Electric Corporation of America

One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com

38 ?

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120 Col. Del Valle C.P. 03100 México, D.F. Tel. (0155) 5488-1000 Fax (0155) 5575-6763, 5575-6765

Panasonic Sales Company, Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910
