Panasonic CSXE12, CSXE9, CSE18, CSE7, CSXE18 Operating Instructions

Kültéri egység

CU-E7***
CU-E9***
CU-E12***
CU-E15***
CU-E18***
CU-E21***
CU-E24***

Multi Split

CU-2E15***
CU-2E18***
CU-3E18***
CU-4E23***
CU-4E27***
CU-5E34***

Beltéri egység

CS-E7*** CS-XE7***
CS-E9*** CS-XE9***
CS-E12*** CS-XE12***
CS-E15*** CS-XE15***
CS-E18*** CS-XE18***
CS-E21*** CS-XE21***
CS-E24***

Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a telepítési útmutatót,
és ôrizze meg, hogy a késôbbiekben is segítségére lehessen.

Telepítési útmutató

Szobai légkondicionáló

készülékekhez

A magyar fordítás az F615510-1 cikkszámú angol nyelvû telepítési útmutató alapján készült.

Panasonic

®

2

A készülékkel szállított
tartozékok

Sor- Szállított Mennyi­szám tartozékok ség

Felerôsítôlap 1

Felerôsítôlapot rögzítô csavarok 5

Távvezérlô 1

Elemek 2

Távvezérlôtartó 1

Távvezérlôtartót felerôsítô csavarok 2

Vízelvezetô könyök 1

7

6

5

4

3

2

1

1. Philips („+”) csavarhúzó

2. Vízszintezô

3. Elektromos fúrógép, lyukkivágó (Ø 70 mm)

4. Hatlapfejû kulcs (4 mm)

5. Villáskulcs

6. Csôvágó

7. Lyuktágító

8. Kés

9. Gázszivárgás-detektor

10. Mérôszalag

11. Hômérô

12. Ohm-mérô

13. Multiméter

14. Forgatónyomaték-mérô
(18 Nm; 42 Nm; 55 Nm; 65 Nm; 100 Nm)

15. Vákuumszivattyú

16. Csôelosztó

A telepítéshez szükséges
szerszámok

A telepítéshez szükséges szerszámok . . . . . . . . . . . . . . . 2

A készülékkel szállított tartozékok . . . . . . . . . . . . . . . . . . 2

Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . 3–4

Válassza ki a legkedvezôbb helyet . . . . . . . . . . . . . . . . . . 5

Beltéri/kültéri egység telepítési ábrája . . . . . . . . . . . . . . . 5

BELTÉRI EGYSÉG

1. Válassza ki a legkedvezôbb telepítési helyet . . . . 6

2. A felerôsítôlap rögzítése . . . . . . . . . . . . . . . . . . . . 6

3. A nyílás kivágása a falban, és a csôátvezetô

behelyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

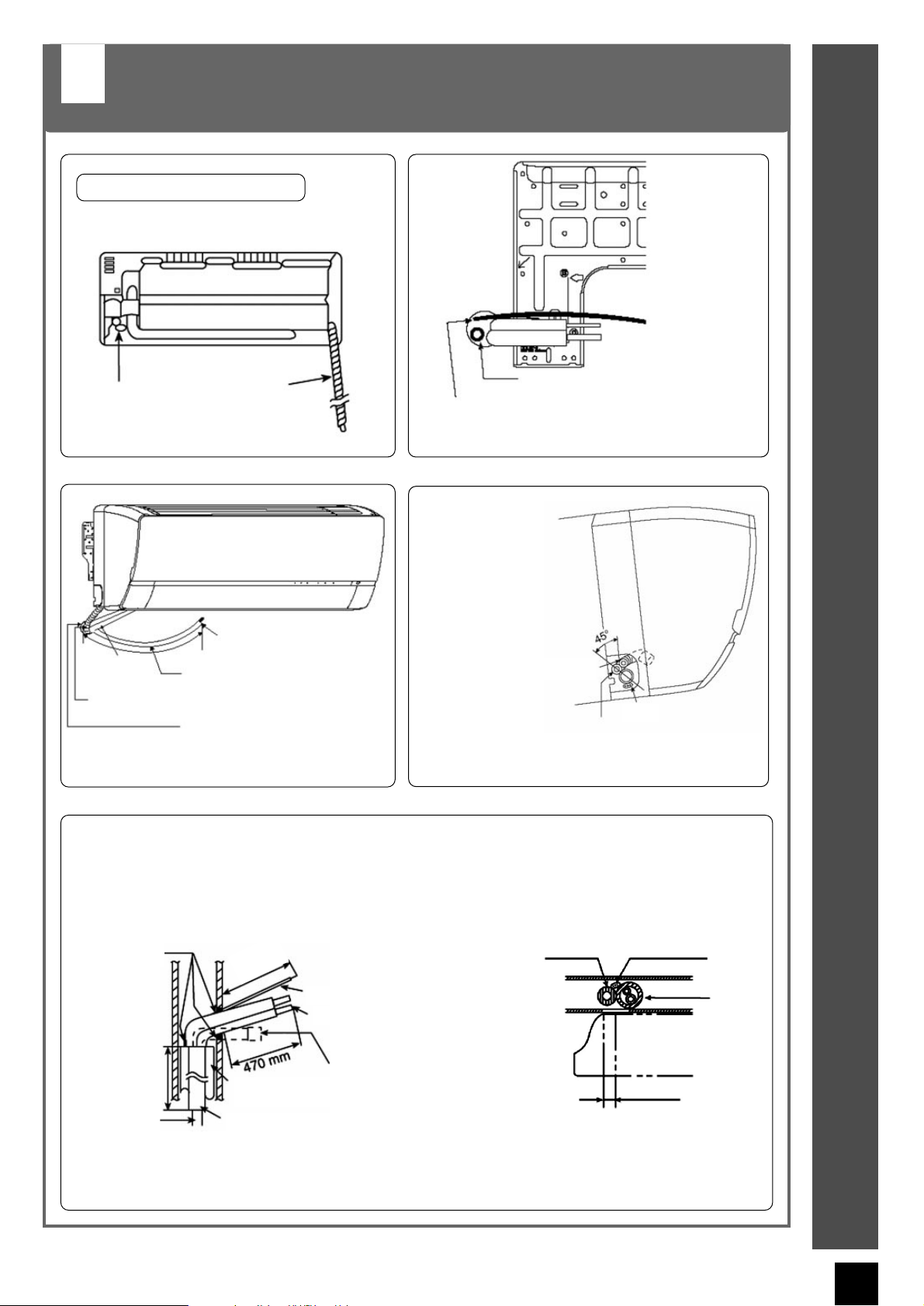

4. A beltéri egység telepítése . . . . . . . . . . . . . . . . 7–9

5. A kábel csatlakoztatása a beltéri egységhez 10–11

KÜLTÉRI EGYSÉG

1. Válassza ki a legkedvezôbb telepítési helyet . . . 12

2. A kültéri egység telepítése . . . . . . . . . . . . . . . . . 12

3. A csôrendszer csatlakoztatása . . . . . . . . . . . . . . 13

A csôrendszer csatlakoztatása a beltéri egységhez 13
Csatlakoztassa a csôrendszert a kültéri egységhez 13
A csôrendszer csatlakoztatása multi kültéri

egységhez . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4. A készülék légtelenítése . . . . . . . . . . . . . . . . . . . 14

5. A kábel csatlakoztatása a kültéri egységhez . . . 15

6. A csövek szigetelése . . . . . . . . . . . . . . . . . . . . . . 15

A csövek levágása és kibôvítése . . . . . . . . . . . . 15

Az elôlaprács eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . 16

ECO érzékelô . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Mûködtetés az automatikus üzemmód kapcsolóval . . . . 16

A kültéri egység vízelvezetésének megoldása . . . . . . . . 16

Ellenôrizze a vízelvezetést . . . . . . . . . . . . . . . . . . . . . . . . 17

A készülék mûködésének kiértékelése . . . . . . . . . . . . . . 17

Ellenôrzési tételek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Tartalomjegyzék

F615510-1

• Csôszûkítô adapter (CZ-MA1P, CZ-MA3P) és bôvítô adapter

(CZ-MA2P), vagy kültéri multi összekötés
CS-E15***, CS-XE15***
CS-E18***, CS-XE18***
CS-E21***, CS-XE21***
CS-E24***

• Lásd a „Kültéri egység csatlakoztatása

c” fejezetben leírtakat.

Alkalmazható

csôrendszer

kit

CZ-3F5, 7BP

CZ-4F5, 7, 10BP

CZ-52F5, 7, 10BP

Gázoldal

9,52 mm (3/8˝)

12,7 mm (1/2˝)

15,88 mm (5/8˝)

Folyadékoldal

6,35 mm (1/4˝)

6,35 mm (1/4˝)

6,35 mm (1/4˝)

Csôméret

3

Biztonsági óvintézkedések

Ez a jelzés súlyos vagy halálos baleset elôfordulására figyelmeztet.

Veszély

VESZÉLY

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történhet a vagyontárgyakban.

Figyelmeztetés

Ez a fehér alapon lévô jel azt mutatja, hogy az adott mûvelet TILOS!

A fekete alapon lévô jel azt mutatja, hogy az adott mûveletet végre kell hajtani.

• A telepítés elôtt gondosan olvassa el a következô „Biztonsági óvintézkedéseket”.

• A villanyszerelési munkákat engedéllyel rendelkezô villanyszerelônek kell végeznie. Ügyeljen arra, hogy csak megfelelô teljesítményû háló-

zati tápkábelezést használjon a telepítéshez és megfelelô teljesítményû hálózathoz csatlakoztassa.

• Az itt felsorolt figyelmeztetô pontokat be kell tartani, mivel ezek összefüggnek a biztonsággal. Az egyes figyelmeztetô jelzések jelentését az

alábbiak tartalmazzák. A telepítési útmutatóban leírtaktól eltérô telepítésbôl eredô kár, vagy meghibásodás és annak súlyosságát a követ­kezô jelzések mutatják.

A figyelmeztetô részek a következôképpen vannak jelölve:

• Hajtsa végre a tesztmûködtetést, hogy nem lép-e fel rendellenes mûködés a telepítés után. Ezután ismertesse a kezelôvel a készülék hasz-

nálatát, a karbantartást, ahogy az a kezelési útmutatóban szerepel. Kérjük figyelmeztesse a vásárlót arra, hogy ôrizze meg a kezelési útmu­tatót, hogy a késôbbiekben is segítségére lehessen.

Ne telepítse a kültéri egységet veranda korlátjának a közelébe. Ha magas épület verandájára telepíti a légkondicionálót, gyermekek felmász­hatnak a kültéri egységre és áteshetnek a korláton és balesetet szenvedhetnek.

Ne használjon nem specifikált, módosított, hosszabbított vagy hosszabbítókábelt a tápfeszültség-ellátáshoz. Az egyszeres hálózati csatla­kozóaljzatot ne használja más elektromos készülék táplálására. A rossz kontaktus, a rossz szigetelés vagy a túláram elektromos áramütést
vagy tüzet okozhat.

Ne tekerje kötegbe a hálózati csatlakozókábelt kábelkötegelôvel. Rendellenes túlmelegedést okozhat a kábelben.

Ne helyezze ujját vagy egy tárgyat a készülékbe, mert a gyorsan forgó ventilátor sérülést okozhat.

Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.

A vékony mûanyag védôfóliát (a csomagolóanyagot) tartsa távol gyermekektôl, mert az a szájukhoz, orrukhoz tapadhat és megakadályoz­za a légzést.

Amikor a légkondicionálót telepíti vagy áthelyezi és a csôcsatlakoztatásokat végzi, ügyeljen arra, hogy ne kerüljön az elôírt hûtôközegen kívül más
légnemû anyag – mint például levegô – a hûtôrendszerbe. Ellenkezô esetben kisebb lesz a kapacitás, rendellenesen nagy nyomás jön létre, robba­nás, meghibásodás, sérülés keletkezik.

Ne adjon hozzá, vagy ne helyettesítse a hûtôközeget mással, csak a specifikált hûtôközeggel. Ez a készülék sérülését, károsodását, balesetet stb.
okozhat.

• Az R410A-t használó készüléknél a csôrendszer csatlakoztatásánál ne használja az esetleg már meglévô csövezést (R22 számára), vagy

csavaranyát. Ilyen esetben rendellenesen nagy nyomás jöhet létre a hûtôrendszerben (csövezetékben), és az robbanást és sérülést okoz­hat. Csak R410A hûtôközeghez alkalmas anyagokat használjon.

• A réz csôrendszernek 0,8 mm-nél vastagabb falúnak kell lennie R410A használatánál. Ne használjon 0,8 mm-nél vékonyabb falú rézcsö-

vet.

• A maradék olaj mennyisége kevesebb legyen, mint 40 mg/10 m.

A telepítést megfelelôen képzett szakember végezze. Ha a felhasználó által történt telepítés hibás, az vízszivárgást, elektromos áramütést
vagy tüzet okoz.

A telepítés során szigorúan tartsa be a telepítési utasításokat. Ha a telepítés hibás, az vízszivárgást, elektromos áramütést vagy tüzet okoz.

A telepítéshez a mellékelt tartozékokat és a specifikált alkatrészeket használja. Ellenkezô esetben a készülék leeshet, vízszivárgás, elekt­romos áramütés, vagy tûz keletkezhet.

F615510-1

4

A készüléket erôs, szilárd helyre telepítse, amely elbírja a készülék súlyát. Ha az nem elég erôs, vagy a telepítést nem megfelelôen végez­ték, a készülék leesik, és balesetet okoz.

Az elektromos bekötésnél az adott ország elôírásai, szabályozásai, valamint ennek a telepítési útmutatónak a követelményei szerint kell el­járni. Független elektromos bekötést, és csak önálló egyes csatlakozóaljzatot kell használni. Ha az elektromos hálózat (vezetékezés) kapa­citása nem elegendô vagy hiba található az elektromos rendszerben, az elektromos áramütést vagy tüzet okoz.

Ne használjon hosszabbított, toldott kábelt a kültéri/beltéri egység összekötésére. A specifikált csatlakozót és kábelt használja a kültéri és a
beltéri egység csatlakoztatásánál a „5. Kábel csatlakoztatása a beltéri egységhez” (10. oldal), és megbízhatóan végezze el a beltéri/kültéri
egység csatlakoztatását. Megbízhatóan végezze el a csatlakoztatást, és úgy rögzítse a kábelt, hogy külsô erô ne hathasson a csatlakozta­tásra. Ha a csatlakoztatás vagy a rögzítés nem megfelelô, ez felmelegedést vagy tüzet okozhat a csatlakoztatásnál.

A vezetékek nyomvonalát megfelelôen kell elrendezni, hogy a csatlakozópanel borítását megfelelôen lehessen rögzíteni a helyén. Ha a
csatlakozópanel burkolatot nem megfelelôen rögzíti, az a csatlakozási pontok felmelegedését, tüzet vagy elektromos áramütést okoz.

Nyomatékosan javasoljuk, hogy a készüléket különbözeti áram mûködtetésû védôkapcsoló (RCD), vagy szivárgóáram-védô kapcsoló
(ELCB) közbeiktatásával kösse a hálózati táplálásra. Ellenkezô esetben elektromos áramütést, tüzet okozhat, amikor a készülék zárlatos
lesz, vagy a szigetelése leromlik.

A telepítés során, mielôtt a kompresszort bekapcsolja, ellenôrizze, hogy a csôrendszer megfelelôen van-e rögzítve. Rögzítés nélkül mûköd­tetve a kompresszort, a szelepek nyitott állapotában levegôbeszívás következhet be, ami során túlzottan nagy nyomás jöhet létre, amely
miatt robbanás (a csô szétszakadása) fordulhat elô, és ez sérülést okoz.

A hûtôközeg eltávolításához elôször állítsa le a kompresszort, mielôtt eltávolítja a készülék csövezését. Ha eltávolítja a csövezést a szelep
nyitott helyzetében mûködô kompresszor esetében, levegôbeszívás következhet be, ami során túlzottan nagy nyomás jöhet létre, amely miatt
robbanás (a csô szétszakadása) fordulhat elô és ez sérülést okoz.

Nyomatékmérô kulccsal húzza meg az anyákat, a megadott módon. Ha az anyákat túlhúzza, hosszabb idô után a csô kiszélesítésénél el­törhetnek és ez a hûtôközeg szivárgását okozza.

Miután befejezte a telepítést, ellenôrizze, hogy nem szivárog-e a hûtôgáz. Mérgezô gázok keletkezhetnek, amikor a hûtôgáz tûzzel érintke­zik.

Szellôztessen, ha mûködés közben gázszivárgást észlel.
Ez mérgezô gázt okozhat, ha tûzzel érintkezik.

Ezt a készüléket megfelelô védôföldeléssel kell ellátni. A védôföldelést nem szabad a gázcsôhöz, vízcsôhöz, villámhárítóhoz vagy telefon­vezetékhez rögzíteni. Ellenkezô esetben elektromos áramütés keletkezhet, amikor a készülék zárlatos lesz, vagy a szigetelése leromlik.

Ne telepítse olyan helyre a készüléket, ahol gyúlékony gázszivárgás fordulhat elô. Gázszivárgás esetében a gáz felgyülemlik a készülék kör­nyezetében, és tüzet okozhat.

Ne hagyja ôrizet nélkül a hûtôközeget a telepítés csövezése során, újratelepítésnél, vagy a légkondicionáló részeinek javítása alatt. Ügyel­jen arra, hogy a folyékony hûtôközeg fagyási sérülést okozhat.

Ne telepítse ezt a légkondicionálót mosóhelyiségbe, vagy egyéb olyan helyre, ahol víz csepeghet a plafonról stb.

Ne érintse meg az éles alumínium bordázatot, mert az éles részek sérülést okozhatnak.

A vízelvezetô csövezést a telepítési útmutatóban leírt módon végezze. Ha a vízelvezetés nem megfelelô, a víz a szobába kerülhet, és ká­rosítja a szoba berendezését.

Olyan helyet válasszon a telepítésre, ahol könnyen megoldható a karbantartás.

A szobai légkondicionáló csatlakoztatása a tápfeszültséghez.
60245 IEC 57 szerinti 3×1,5 mm

2

érkeresztmetszetû vezetéket használjon a 3/4 ~ 1,75 LE-s, 3×2,5 mm2érkeresztmetszetût

a 2,0 ~ 2,5 LE-s típusokhoz vagy vastagabbat. A légkondicionáló hálózati kábelét a következô módok egyikével csatlakoztassa a tápfeszült­séghez.
A hálózati feszültséghez történô csatlakoztatásnál a csatlakoztatás könnyen hozzáférhetô helyen legyen, hogy veszély esetén könnyen bont­ható legyen.
Bizonyos országokban tilos a légkondicionáló berendezések nem bontható (fix) csatlakoztatása a tápfeszültséghez.

1) Tápfeszültség csatlakoztatás hálózati csatlakozódugóval.
Védôföldeléssel ellátott, jóváhagyással rendelkezô 15/16 A-es csatlakozódugót használjon a 3/4 ~ 1,75 LE-s, 16 A-est a 2,0 ~ 2,25 LE-s,
20 A-est a 2,5 LE-s típusokhoz.

2) A villamos hálózatra történô csatlakoztatáshoz – tartósan helyhez kötött (fix) csatlakoztatás esetében – alkalmazni kell egy jóváhagyás­sal rendelkezô 16 A-es (3/4 ~ 2,25 LE), 20 A-es (2,5 LE), legalább 3,0 mm-es légközzel rendelkezô kétpólusú leválasztó kapcsolót.

Telepítési munkák.
Esetleg 2 személy szükséges a telepítési munkákhoz.

FIGYELMEZTETÉS

F615510-1

Biztonsági óvintézkedések

(folytatás)

5

Válassza
ki a leg­kedvezôbb
helyet

BELTÉRI EGYSÉG

■ Ne telepítse a készüléket olyan helyre,

ahol olajos gôz van, mint például kony­hába, mûhelybe stb.

■ Ne legyen semmilyen hôforrás vagy

pára a készülék közelében.

■ Semmi se akadályozza a levegôcirku-

lációt.

■ Olyan helyet válasszon a szobában,

ahol jó a levegôcirkuláció.

■ Olyan helyet válasszon, ahol könnyû

a vízelvezetést megoldani.

■ Olyan helyet válasszon, ahol a zaj-

csökkentést is figyelembe vette.

■ Ne helyezze a készüléket ajtó közelébe.

■ Biztosítsa, hogy a nyíllal jelölt távolsá-

gok a faltól, mennyezettôl, a környe­zettôl vagy más akadálytól nagyobbak
legyenek.

■ A beltéri egység telepítési magassága

legalább 2,5 m legyen.

KÜLTÉRI EGYSÉG

■ Ha napellenzô van a készülék fölé épít-

ve a közvetlen napsugárzás és az esô
ellen, ügyeljen arra, hogy az a konden­zátor hôleadását ne akadályozza.

■ Semmilyen állat vagy növény ne le-

gyen a közelben, amely befolyásolná a
meleg levegô kiáramlását.

■ Biztosítsa, hogy a nyíllal jelölt távolsá-

gok a faltól, mennyezettôl, a környezet­tôl vagy más akadályoktól nagyobbak
legyenek.

■ Ne helyezzen el olyan akadályt, amely

a kiáramló levegô útját rövidre zárná.

■ Ha a csôvezeték hosszabb mint amely

esetében hozzáadott hûtôközegre van
szükség, a lenti táblázat szerint szá­mítsa ki.

Beltéri/kültéri egység telepítési ábrája

Csôvezetés iránya

Figyelem!

Ne hajlítsa

felfelé

a vízelvezetô

csövet!

A csôcsatlakozások szigetelése

A távvezérlô-tartó felerôsítése a falra

A készülék irányának megvá-

lasztásával ajánlatos megelôzni,

hogy több mint 2 irányban

a szellôzés gátolt legyen.

A jobb ventiláció és több kültéri

egység telepítésénél forduljon

szakszervizhez/

szakkereskedôhöz.

A telepítéshez

szükséges

alkatrészeket,

amelyeket ✳ jellel

jelöltünk,

meg kell vásárolni.

• Az illusztráció csak példaként szerepel.

A beltéri egység aktuális külseje eltér
ettôl.

Jobb

Bal

(Elôlap)

Jobb hátul

Bal

hátul

Jobb alul

Bal alul

Felerôsítôlap

Távvezérlô-tartót rögzítô csavarok

Távvezérlô

Távvezérlô-tartó

1

Csôkarmantyú (✳)

Csôbilincs (✳)

Kiegészítô vízelvezetô csô

Gázoldali csô (✳)

Folyadékoldali csô (✳)

Hálózati csatlakozó
kábel (✳)

Hálózati csatlakozó kábel (✳)

Összekötô kábel (✳)

Átvezetô szigetelô (✳)

Mûanyag ragasztószalag

(széles) (✳)

• A vízelvezetés ellenôr-

zése után használja.

• A vízelvezetés ellenôrzé-

séhez távolítsa el a lég­szûrôket és öntsön vizet
a hôkicserélôbe.

Ragasztás (gumiragasztó,
lezáráshoz) (✳)

Amennyire csak lehetséges,
hajlítsa meg a csövet
a fal felé, de ügyeljen arra,
hogy ne törje meg.

(A bal és jobb oldalon azonos)

100 mm

vagy több

100 mm

vagy több

50 mm

vagy több

65 mm

vagy több

1000 mm

vagy több

300 mm

vagy több

Csôhosszú­ság, aminél

hosszabb
csôvezésnél
hûtôközeget

kell hozzáadni

(m)

7,5
7,5
7,5
7,5
7,5
7,5

10

Hozzáadott

hûtôközeg

(g/m)

20
20
20
20
20
20

30

Maximális

csôvezeték

hosszúság

(m)

15
15
15
15
20
20

30

Minimális

csôvezeték

hosszúság

(m)

3
3
3
3
3
3

3

Maximális

magasság-

különbség

(m)

15
15
15
15
15
15

20

Átlagos

csôvezeték

hosszúság

(m)

5

Folyadék-

oldal

6,35 mm

(1/4”)

Gáz­oldal

9,52 mm

(3/8”)

12,7 mm

(1/2”)

15,88 mm

(5/8”)

Lóerô

(LE)

3/4
1,0
1,5

1,75

2,0

2,25

2,5

Típus

E7***, XE7***

E9***, XE9***
E12***, XE12***
E15***, XE15***
E18***, XE18***
E21***, XE21***

E24***

Csôméret

• A szigeteléseket a gáz-

szivárgás ellenôrzése
után és mûanyag szige­telôszalaggal végezze.

Mûanyag
szalag (✳)

6

5

Példa: az E9*** esetén
Ha a készüléket 10 m távolságra helyezte, a
hozzáadott hûtôközeg
mennyisége 50 g legyen.
(10–7,5) m × 20 g/m = 50 g

3

F615510-1

6

B

E

L
T

É

R

I

E

G

Y
S
É

G

A felerôsítôlap közepének legalább a-nek vagy többnek kell lennie jobbra és balra a faltól.
A felerôsítôlap peremétôl (szélétôl) a mennyezetig legalább b legyen.
A felerôsítôlap közepe c-ra van a készülék bal oldalától.
A felerôsítôlap közepe d-re van a készülék jobb oldalától.

: bal oldali csövezéshez a folyadékcsô csatlakoztatásának kb. e-re kell lennie ettôl a vonaltól.

: bal oldali csövezéshez a gázcsô csatlakoztatásának kb. f-ra kell lennie ettôl a vonaltól.

1. 5 vagy több csavarral rögzítse a felerôsítôlapot a falhoz. (Ha betonfalhoz erôsíti, használjon megfelelô dübelt.)

• Mindig vízszintesen rögzítse a felerôsítôlapot a felerôsítési, jelölési vonal mentén vízszintmérôt használva.

2. Fúrja ki a csôrendszer átvezetô nyílását 70 mm átmérôjû lyukasztóval.

• A megfelelô vonal nyilakkal van jelölve a felerôsítôlap bal és jobb alsó oldalán. A meghosszabbított vonalak metszési

pontja a lyuk közepét mutatják. Más megoldás, ha a mérôszalagot az ábrán jelzett módon használja. A lyuk középpontja
megkapható a 128 mm-es távolság egyenkénti lemérésével a bal és a jobb oldali lyukaknál.

• Fúrja ki a csô nyílását a jobb vagy a bal oldalon úgy, hogy a lyuk enyhén lejtsen a külsô tér felé.

A fal, amelyre felerôsíti a készüléket, erôs és kellôen szilárd legyen, hogy megakadályozza a rezgéseket.

1

VÁLASSZA KI A LEGKEDVEZÔBB TELEPÍTÉSI HELYET
(Ezt az elôzôekben ismertetett „Válassza ki
a legkedvezôbb helyet” fejezet alapján végezze) (

➜ 5. o.)

2

A FELERÔSÍTÔLAP RÖGZÍTÉSE

Több mint a

Több mint a

Több mint

b

Fal

Típus

Méretek

Fal

Fal

H

H

Mérô­szalag

Csavar

Felerôsítôlap

2

1

F615510-1

7

B

E

L
T

É

R

I

E

G

Y
S
É

G

4

A BELTÉRI EGYSÉG TELEPÍTÉSE

3

A NYÍLÁS KIVÁGÁSA A FALBAN, ÉS A CSÔÁTVEZETÔ BEHELYEZÉSE

1. Helyezze a csôátvezetôt a lyukba.

2. Rögzítse a takarólapot az átvezetôhöz.

3. Vágja le a csôátvezetôt, hogy kb. 15 mm-re nyúljon ki a falból.

4. Rögzítse az átvezetôt ragasztóval vagy tömítôanyaggal
a végsô helyzetében.

Ha a fal üreges, építse be a csôátvezetôt
annak érdekében, hogy egerek
ne károsíthassák a csatlakozó kábeleket.

FIGYELMEZTETÉS

Belsô tér

Fal

Csôátvezetô

a csôrendszer

számára

Ø 70 mm

átvezetô nyílás

Ragasztó- vagy tömítôanyag

Lezárólap
a csôrendszerhez

Kb. 5-7 mm

Külsô tér

H

1. A JOBB HÁTSÓ CSÖVEZÉSHEZ

Húzza ki a beltéri csöveket.1. lépés

Helyezze fel a beltéri egységet.2. lépés

Rögzítse a beltéri egységet.3. lépés

Helyezze el a csatlakozó kábelt.4. lépés

➪
➪

➪

• Ne fordítsa túlzottan felfelé a készüléket a védôidomok nélkül, amikor kihúzza a csövezést. A levegôbelépô-rács meg-

sérülhet.

• Használja a védôidomokat, amíg a csôrendszert kihúzza, hogy megelôzze a levegôbelépô-rács sérülését.

Csövezés

Húzza ki a csöveket

Húzza ki a csöveket

Csövezés

Levegôbelépô-rács

Védôidomok

Jobb hátsó csövezéshez

Folytatás a következô oldalon.

A burkolat tárolása
Abban az esetben, amikor a burkolat­részt kivágta, helyezze el azt az ábra
szerint a váz hátuljára, hogy esetleg
a jövôben újra felhasználhassa.
(Bal, jobb és 2 db alsó csövezés
burkolat.)

Rögzítse

a csövekhez

ragasztószalaggal

az ábra szerint.

Vízelvezetô
csô

Csövek

A jobb

oldali
csövezés
burkolata

A bal
oldali
csö­vezés
burko­lata

Az alsó
csövezés
burkolata

Az alsó
csöve­zés bur­kolata

F615510-1

Csövezés burkolata

• Helyezze a kábeleket a készülék aljától a csatlako-

zópanel lyukán keresztül a csatlakozó panelhez.

8

B

E

L
T

É

R

I

E

G

Y
S
É

G

4

A BELTÉRI EGYSÉG TELEPÍTÉSE (folytatás)

• Rugós hajlító szerszámot, vagy azzal azonos célú

szerszámot használjon a csövek meghajlításához,
hogy a csövek ne nyomódjanak meg.

• Miután meghatározta a csövek méretét, tolja el tel-

jesen a készüléket a felerôsítôlapon bal felé.

• További információkat a „Csövek levágása és tágí-

tása” részben találhat.

• A hálózati csatlakozó kábelt, és a kültéri, beltéri

egység összekötô kábelét az elôlaprács eltávolítá­sa nélkül is csatlakoztathatja.

2. A JOBB ÉS A JOBB ALSÓ CSÖVEZÉSHEZ

Húzza ki a beltéri csöveket.1. lépés

Helyezze fel a beltéri egységet.2. lépés

Helyezze el a csatlakozó kábelt.3. lépés

Rögzítse a beltéri egységet.4. lépés

➪
➪

Helyezze fel a beltéri egységet.5. lépés

➪

➪

➪

➪

3. BEÁGYAZOTT (RÖGZÍTETT) CSÖVEZÉSHEZ

Helyezze vissza a vízelvezetô csövet.1. lépés

Hajlítsa meg a beépített csöveket.2. lépés

Húzza be a csatlakozókábelt a beltéri egységbe.

3. lépés

Vágja méretre és tágítsa ki a beépített csöveket.

4. lépés

• További információkat a „Csôrendszer csatlakoz-

tatása” részben találhat, a kültéri egység csatla­koztatása fejezetben. (Az alábbi lépéseket a külté­ri egység csöveinek csatlakoztatása és a gázszi­várgás ellenôrzése után végezze el.)

Csatlakoztassa a csôrendszert.6. lépés

Rögzítse a beltéri egységet.8. lépés

• További információkat a „Csôcsatlakozások szige-

telése” részben találhat, amely a beltéri/kültéri
egység telepítési ábráján látható.

Szigetelje és fejezze be a csövezést.7. lépés

➪
➪

➪ ➪

Rögzítse

a csövekhez

ragasztószalaggal

az ábra szerint.

Vízelvezetô
csô

Csövek

A jobb

oldali
csövezés
burkolata

A bal oldali
csövezés
burkolata

Az alsó

csövezés

burkolata

Akassza a beltéri egységet a
felerôsítôlap felsô részére (a
beltéri egység ekkor a felerô­sítôlap felsô élénél helyezke­dik el). Biztosítsa, hogy a kam­pók a felerôsítôlapon bizton­ságosan tartsák a készüléket
úgy, hogy jobbra-balra moz­gatja azt.

1. Nyomja meg a készülék alsó bal
és jobb oldalát a felerôsítôlap felé,
amíg a kampók kattanással a nyí­lásokba nem kerülnek.

Felfogó kampók
a felerôsítô­lapon

Átvezetô a csövek
lyukában

Vízelvezetô csô

Csövek

Beltéri
egység

A készülék kampója

Felerôsítôlap

PUSH

jelölés

A készülék eltávolításához
nyomja az alsó felén elhe­lyezkedô jelzést, és
húzza a készüléket enyhén
maga felé, hogy a rögzítést ki­oldja.

PUSH

Csatlakozó

kábel

Csatlakozó
kábel

Vezetô

felület

kb.

Gáz oldali csô

Folyadék
oldali csô

Vízelvezetô csô

(Ezt a bal hátsó és az alsó csövezésnél is lehet

használni.)

F615510-1

A beltéri egység telepítése

Jobb és jobb alsó csövezéshez

A beltéri egység rögzítése

A csatlakozó kábel behelyezése

• Helyezze a kábeleket a készülék aljától a csatlako-

zópanel lyukán keresztül a csatlakozó panelhez.

9

B

E

L
T

É

R

I

E

G

Y
S
É

G

4

A BELTÉRI EGYSÉG TELEPÍTÉSE (folytatás)

A vízelvezetô és -lezáró fedél

Hátulnézet, bal oldali csôtelepítésnél

Csôlezáró

Vízelvezetô

csô

Csatlakozó kábel

Vízelvezetô csô

A csöveket enyhén lefelé hajlítsa.

Átvezetô
a csôrendszer lyukában

Vízelvezetô csô

Csövek

Több mint kb. 1150 mm

Csatlakozó kábel

• A csatlakozó

kábel és a
vízelvezetô
csô elhe­lyezése
bal oldali
csövezés
esetében.

Vízelvezetô csô

Kábel

Csôrendszer

(Jobb oldali csövezésnél hasonlóképpen járjon el.)

• Hogyan húzza ki a csöveket és a vízelvezetô csövet beépített csövezés esetében.

PVC-csô a

vízelvezetô

csô

részére

PVC-csô

a vízelvezetô

csô részére

(VP-20)

PVC-csô a vízelvezetô csô részére (VP-30)

PVC-csô (VP-65) a csatlakozó
kábel és a csövek részére

Vízelvezetô csô
a fô készülék részére

Csövek

Több mint 700 mm

Több mint

Csatlakozó kábel

Kábel

Csövek

Beltéri egység

72 mm

Használjon

ragasztó-,

tömítôanyagot,

a falon lévô

nyílás

lezárására.

H

Több mint

1150 mm

F615510-1

10

B

E

L
T

É

R

I

E

G

Y
S
É

G

A hálózati, valamint a beltéri és a kültéri egység csatlakozó kábelét az elôlaprács nélkül is csatlakoztathatja.

a Helyezze fel a beltéri egységet a felerôsítô tartóra, amelyet már a falra épített.
b Nyissa fel az elôlapot és az elôlap rácsot a csavar oldásával.
c A hálózati kábel csatlakoztatása a tápfeszültséghez, leválasztó kapcsolón keresztül (amely a készülék leválasztására szol-

gál a hálózat tápfeszültségrôl)

• Jóváhagyott, mûanyag tömlôvezetéket használjon hálózati kábelként, 3 × 1,5 mm

2

(3/4 – 1,75 LE), 3 × 2,5 mm

2

(2,0 – 2,5 LE) érkeresztmetszettel vagy vastagabbat, amely megfelel a 60245 IEC 57 elôírásainak. A hálózati kábel
egyik végét a készülék csatlakozó paneljához, míg másig végét a leválasztó kapcsolóhoz csatlakoztassa.

• Ne használjon meghosszabbított („toldott”) hálózati kábelt. Ha a már meglévô hálózat kábel rövid (rejtett, beépített ká-

bel vagy hasonló), cserélje ki megfelelôre.

• Elkerülhetetlen esetben, amikor meg kell hosszabbítani a hálózati kábelt a légkondicionáló és a leválasztó kapcsoló kö-

zött, 15/16 A-es, jóváhagyott csatlakozó dugót és aljzatot kell alkalmazni, amely védôföldelés csatlakozóval rendelkezik.
A vezetékezési munkákat mind a csatlakozó dugónál, mind az aljzatnál a nemzeti bekötési elôírások figyelembevételé­vel kell elvégezni.

d Ragasztószalaggal fogja össze a hálózati kábel vezetékeit és vezesse át a hálózati kábelt a bal oldali rögzítôn.
e A kültéri és a beltéri egység közötti csatlakozó kábel jóváhagyott, hajlékony, tömlô kábel legyen 4 × 1,5 mm

2

(3/4–1,75 LE)

vagy 4 × 2,5 mm

2

(2,0 – 2,5 LE), amely megfelel a 60245 IEC 57 elôírásainak, vagy vastagabb. Ne használjon meg-

hosszabbított kábelt. Ha a már meglévô kábel rövid (rejtett, beépített kábel vagy hasonló), cserélje ki megfelelôre.

f Ragasztószalaggal fogja össze a kültéri és a beltéri egység közötti csatlakozó kábel mindkét végén a vezetékeket és ve-

zesse át a csatlakozó kábelt a jobb oldali rögzítôn.

g Távolítsa el a ragasztószalagot és csatlakoztassa a hálózat tápfeszültség kábelt a kültéri, beltéri egység közötti csatlako-

zó kábel a diagram szerint.

5

A KÁBEL CSATLAKOZTATÁSA A BELTÉRI EGYSÉGHEZ

Kültéri egység csatlakozói

h Rögzítse a hálózati kábelt és a csatlakozókábelt

a csatlakozópanelhez a kábelrögzítôvel.

i Rögzítse az elôlaprácsot a csavarral

és csukja le az elôlapot.

Vezetékek színei (csatlakozó kábel)

(Hálózati tápfeszültség kábel)

Beltéri egység csatlakozói

Javasolt

hosszúság (mm)

Hálózati

tápfeszültség kábel

Hálózati

tápfeszültség kábel

Leválasztó kapcsoló Kültéri egység

Csatlakozó kábel

Kültéri és beltéri egység

csatlakozó kábel

Csatlakozó panel

Vezérlôpanel

Kábelrögzítô

Kábel-

rögzítô

Ragasztószalag

Ragasztószalag

A földelô vezeték

hosszabb

legyen, mint

a többi hálózati

vezeték,

biztonsági

okokból.

VAGY

• Csatlakoztatás a multi inverter típusokhoz

(Kültéri egység, tápfeszültség)

Javasolt
hosszúság
(mm)

Ezt a készüléket védô­földeléssel kell ellátni.

VESZÉLY

Leválasztó kapcsoló csatlakozás
(A hálózatról történô leválasztáshoz)

Megjegyzés

• Leválasztó készülék (a hálózatról tör-

ténô lekapcsoláshoz) legalább 3,0 mm
légközzel rendelkezzen az érintke­zôk között.

• Ügyeljen arra, hogy a kültéri egység

vezeték színei és a csatlakozók szí­nei azonos helyre legyenek bekötve
a beltéri egységen is.

• A védôföldelés vezetéke zöld/sárga

legyen és hosszabb legyen mint a
többi vezeték, ahogyan azt az ábra
mutatja az elektromos biztonság ér­dekében, arra az esetre, ha kicsúsz­na a kábel a kábelrögzítôbôl.

F615510-1

11

B

E

L
T

É

R

I

E

G

Y
S
É

G

5

A KÁBEL CSATLAKOZTATÁSA A BELTÉRI EGYSÉGHEZ (folytatás)

VEZETÉK VÉGÉNEK LECSUPASZÍTÁSA ÉS CSATLAKOZTATÁSI KÖVETELMÉNYEK

Ne legyen különálló szál,
amikor rögzíti.

Vezeték csupaszítása

Beltéri/

kültéri

csatlakozó

panel

5 mm vagy

több

A

vezetôrészt

teljesen

helyezze be

MEGFELELÔ TILOS TILOS

A

vezetôrészt

hosszan

helyezte be

A

vezetôrészt

nem teljesen

helyezte be

(távolság

a vezetékek

között)

VESZÉLY

TÛZ VESZÉLYE

A KÁBELEK

TOLDÁSA

(ÖSSZEKÖTÉSE)

TÚLMELEGE-

DÉST ÉS TÜZET

OKOZHAT.

Ne toldja meg (ne kösse össze) a kábeleket.

Egybefüggô, toldás (összekötés) nélküli
kábeleket használjon.

Jóváhagyott csatlakozó aljzatot és dugót
használjon, védôföldelés érintkezôvel.

A kábel csatlakoztatásánál az Ön környe­zetében érvényes nemzeti elôírások sze­rint járjon el.

vagy vagy

vagy

F615510-1

12

K
Ü

L
T

É

R

I

E

G

Y
S
É

G

2

A KÜLTÉRI EGYSÉG TELEPÍTÉSE

1

VÁLASSZA KI A LEGKEDVEZÔBB TELEPÍTÉSI HELYET
(Ezt az elôzôekben ismertetett „Válassza ki
a legkedvezôbb helyet” fejezet alapján végezze) (➜ 5. o.)

Miután kiválasztotta a legkedvezôbb helyet, kezdje el a telepítést a beltéri/kültéri egység telepítési ábrája szerint.

1. Rögzítse a készüléket betonra, vagy szilárd tartóra csavarokkal (Ø 10 mm).

2. Ha a tetôre szereli fel, vegye figyelembe az erôs szelet és a földrengést. A felerôsítô állványt szilárdan rögzítse csavarok­kal vagy szögekkel.

H

H

F615510-1

Típus

13

K
Ü

L
T

É

R

I

E

G

Y
S
É

G

F615510-1

3

A CSÔRENDSZER CSATLAKOZTATÁSA

A csôrendszer csatlakoztatása a beltéri egységhez

Tágítsa kúposra a rézcsövet, miután felhelyezte rá a csavaranyát
(helyezze a réz csôvezeték hajlatába, ha hosszabb csöveket
használ).
Csatlakoztassa a csôvezetékeket.

• Helyezze a csövek közepét, és enyhén, kézzel húzza meg a

csavaranyát.

• Ezután húzza meg a csavaranyákat nyomatékmérô kulccsal, a

specifikált nyomatékkal, a táblázatban közölt értékek szerint.

Típus

Csôméret (Nyomaték)

Ne húzza túl a csavarokat,

mert az gázszivárgást okozhat.

Csatlakoztassa a csôrendszert a kültéri egységhez

A csôrendszer csatlakoztatása multi kültéri egységhez

Határozza meg a csövek hosszúságát, majd vágja le a szüksé­ges méretre csôvágóval. Távolítsa el a sorját a levágott perem­rôl. Tágítsa kúposra a rézcsövet, miután felhelyezte rá a csavar­anyát (helyezze azt a szelephez).
Helyezze a csövek közepét a szelepekhez, és húzza meg az
anyát nyomatékmérô kulccsal a táblázatban közölt nyomatékkal.

Csavarkulcs

Nyomatékmérô
kulcs

Folyadék oldal

Gáz oldal

Kültéri,

többszörösen osztott

(multi) típusok

Csôméret

(lásd

a diagramot)

Fix csavarorsó

Fix csavarorsó

Fix csavarorsó

Tömítés

Tömítés

Tömítés

Tömítés

Fix csavarorsó

Fix csavarorsó

Fix csavarorsó

Csôméret szûkítô

(CZ-MA3P)

Csôméret szûkítô (CZ-MA2P)

Csôméret szûkítô (CZ-MA1P)

Csôméret bôvítô

(CZ-MA2P)

Fix csavarorsó

• A gáz oldali csövezéshez kérjük ôrizze meg a táblázatot és a diagramot.

Kúpos anya

Kúpos anya

Kúpos anya

Kúpos anya

Kúpos anya

Csatlakozó csô
(„anya” oldal)

Csatlakozó csô
(belsô „anya” oldal)

Csatlakozó csô
(belsô „anya” oldal)

Csatlakozó csô

(belsô „anya” oldal)

Csatlakozó csô
(belsô „anya” oldal)

Kiegészítô csô
(orsós „apa” oldal)

Kiegészítô csô
(orsós „apa” oldal)

Kiegészítô csô
(orsós „apa” oldal)

Kiegészítô csô
(orsós „apa” oldal)

Kiegészítô csô
(orsós „apa” oldal)
(beltéri egység)

Kiegészítô csô
(orsós „apa”
oldal)
(kültéri egység)

Kiegészítô csô
(orsós „apa” oldal)
(kültéri egység)

Határozza meg a csövek hosszúságát, majd vágja le a
szükséges méretre csôvágóval. Távolítsa el a sorját a
levágott peremrôl. Tágítsa kúposra a rézcsövet miután
felhelyezte rá a csavaranyát (helyezze a szelephez).
Helyezze a csövek közepét a szelepekhez, és húzza
meg az anyát nyomatékmérô kulccsal a táblázatban kö­zölt nyomatékkal.

14

K
Ü

L
T

É

R

I

E

G

Y
S
É

G

H

AMIKOR A LÉGKONDICIONÁLÓT TELEPÍTI, ÜGYELJEN ARRA, HOGY TÁVOLÍTSA EL A LEVEGÔT A BELTÉRI EGYSÉG­BÔL ÉS A CSÔRENDSZERBÔL, a következô eljárás szerint.

4

A KÉSZÜLÉK LÉGTELENÍTÉSE

1. Csatlakoztassa a töltôcsövet nyomótûs csatlakozóval a töltô készülék kisnyomású oldalára, valamint a 3-utas szelep szer­vizcsatlakozójához.

• Ügyeljen arra, hogy a töltôcsô végét nyomótûs csatlakozóval csatlakoztassa a szervizcsatlakozóhoz.

2. Csatlakoztassa a töltô készülék középsô csövét a vákuumszivattyúhoz.

3. Kapcsolja be a vákuumszivattyút és ellenôrizze, hogy a mûszer mutatója 0 Hgcm (0 MPa)-tól –76 Hgcm (–0,1MPa)-ig
kitér-e. Ezután távolítsa el a levegôt kb. 10 percen keresztül.

4. Zárja a töltô készülék kisnyomású oldali szelepét majd kapcsolja ki a vákuumszivattyút. Ügyeljen arra, hogy a mûszer mu­tatója kb. 5 percig ne mozduljon meg.

Megjegyzés

ÜGYELJEN ARRA, HOGY TARTSA BE EZT AZ ELJÁRÁST, HOGY MEGAKADÁLYOZZAA HÛTÔKÖZEG SZIVÁRGÁSÁT.

5. Bontsa a töltôcsövet a vákuumszivattyúról és a 3-utas szelep szervizcsatlakozójáról.

6. Helyezze fel a 3-utas szelep szervizcsatlakozójára a lezáró anyát, és 18 Nm nyomatékkal húzza meg a nyomatékmérô
kulccsal.

7. Távolítsa el mind a 2-utas, mind a 3-utas szelep lezáró anyáit. Mindkét szelepet állítsa „OPEN” (nyitott) helyzetbe, hatlapfejû
kulccsal (4 mm).

8. Szerelje fel a szelep lezáró anyákat a 2-utas és a 3-utas szelepre.

• Ellenôrizze a gázszivárgást.

• Ha a mûszer mutatója nem tér ki 0 Hgcm (0 MPa)-tól –76 Hgcm (–0,1 MPa)-ig a 3. lépésnél, hajtsa végre a következô

méréseket:
– Ha a szivárgás megszûnik, ha a csôcsatlakozásokat újra meghúzza, folytassa a munkát a 3. lépéstôl.
– Ha a csatlakoztatások ismételt meghúzására nem szûnik meg a szivárgás, javítsa meg a szivárgás helyét.
– Ne engedje szabadon a hûtôközeget a csövezési munkák során telepítéskor, vagy újratelepítéskor.
– Ügyeljen arra, hogy a folyékony hûtôközeg fagyást okozhat.

F615510-1

Beltéri egység

Vákuum-

szivattyú

Kültéri egység

Folyadékoldal

Gázoldal

ZÁRT

NYITOTT

Két-utas szelep

Három-utas szelep

Zárt

Zárt

15

K
Ü

L
T

É

R

I

E

G

Y
S
É

G

F615510-1

1. Távolítsa el a készülék csatlako­zópaneljának burkolatát, a csavar
oldásával.

2. A kültéri és a beltéri egység közöt­ti csatlakozó kábel hajlékony,
tömlô szigetelésû legyen, 60245
IEC 57 szerinti, bevizsgált, jóvá­hagyott, 4×1,5 mm

2

érkeresztmet-

szetû a 3/4 ~ 1,75 LE-s, 4×2,5
mm

2

-es a 2 ~ 2,5 LE-s típusoknál
(vagy vastagabb). Ne használjon
hosszabbított („toldott”) kábelt. Ha
a már meglévô kábel rövid (rejtett
beépítésû kábel vagy hasonló),
cserélje ki megfelelôre.

5

A KÁBEL CSATLAKOZTATÁSA A KÜLTÉRI EGYSÉGHEZ

Csatlakozó-

panel

Kábelrögzítô

Beltéri és kültéri egység

összekötôkábel

Beltéri egység

A földelô vezeték
hosszabb legyen,

mint a hálózati

vezeték, biztonsági

okokból

A beltéri egység csatlakozói

A kültéri egység csatlakozói

Vezetékek színei (összekötô kábel)

• Csatlakozó a multi inverter típusokhoz

(Kültéri egység, tápfeszültség

vagy

• Megjegyzés: A megszakító (levá-

lasztó kapcsoló) minimum 3,0
mm-es légközzel rendelkezô,
kétpólusú kapcsoló legyen.
A védôföldelés vezetéke zöld/
sárga színû legyen, és biztonsági
okokból hosszabb legyen mint a
hálózati vezetékek.

Ezt a készüléket megfelelô
védôföldeléssel kell ellátni.

VESZÉLY

3. Rögzítse a hálózati kábelt és az összekötô kábelt a csatlakozópanelre a kábelrögzítôvel (szorítókengyellel).

4. Helyezze vissza a csatlakozópanel borítását az eredeti helyzetébe a csavarral.

5. A vezetékek végének lecsupaszítását és csatlakoztatási követelményeit a beltéri egység 5. pontjában találja meg.

1. Kérjük végezze el a csôcsatlakozásoknál a szigeteléseket, amint azt a „Beltéri/kültéri egység telepítési ábrája” mutatja.
Burkolja be a szigetelt csövek végét, hogy megakadályozza a víz bejutását a csôrendszer mentén.

2. Ha a vízelvezetô csô vagy a csatlakozó csövek a szobában vannak (és ahol páralecsapódás keletkezhet) erôsítse meg a
szigetelést, 6 mm-es (vagy vastagabb) alkalmas POLY-E FOAM (vagy hasonló) anyaggal.

6

A CSÖVEK SZIGETELÉSE

H

A CSÖVEK LEVÁGÁSA ÉS KIBÔVÍTÉSE

1. Használjon csôvágót a méretre vágáshoz, majd távolítsa el a sorját.

2. Távolítsa el a sorját lyuktágító szerszámmal. Ha nem távolítja el a sorját, az gázszivárgást okozhat.
Fordítsa lefelé a csô végét, hogy megakadályozza a fém részecskék bejutását a csôbe.

3. Készítse el a csôbôvítést miután behelyezte a bôvítô szerszámot a rézcsôbe.

0–0,5mm

Rézcsô

Szorító

kar

Lyuktágító

Csô

Irányítsa
lefelé

1. Levágás 2. A sorja eltávolítása 3. Csôbôvítés

Kengyel

Kar

Lap

Lap

Sablon

Vörös nyíl
jelzés

■ Helytelen csôtágítás ■

Ha a csôtágítás megfelelô, a tölcséres rész
belsô felülete egyenletesen fényes, és egyen­letes vastagságú. Amikor a tágított csôrészt a
csatlakoztatáshoz illeszti, gondosan ellenôriz­ze annak minôségét.

Egyenetlen
vastagság

A felület

sérült

Repedt

Elhajolt

16

MÛKÖDTETÉS AZ AUTOMATIKUS ÜZEMMÓD KAPCSOLÓVAL

ECO ÉRZÉKELÔ

A következôkben ismertetett mûködtetések az „AUTO” kapcsoló megnyomásával hajtha­tók végre.

1. AUTOMATIKUS ÜZEMMÓD
Az automatikus üzemmód az AUTO kapcsoló megnyomása után azonnal bekapcso­lódik, ha 5 másodpercnél rövidebb ideig nyomja meg a kapcsolót.

2. TESZT ÜZEMMÓD (SZERVIZ CÉLOKRA/KOMPRESSZOR LEÁLLÁS)
A teszt üzemmód az AUTO kapcsoló több mint 5, de rövidebb mint 8 másodpercig tör­ténô megnyomásával indítható. Egy „pep” hang fog hallatszani az 5. másodperc után,
amely jelzi, hogy a teszt üzemmód bekapcsolódott.

3. FÛTÔ PRÓBA MÛKÖDÉS
Több mint 8, de rövidebb mint 11 másodpercig tartsa nyomva az AUTO gombot, majd
engedje el, amikor a 8. másodperc után „pep”, „pep” hang hallatszik. (Azonban az

5. másodpercben egy „pep” hang fog hallatszani.) Ezután egyszer nyomja meg a távvezérlô „A/C RESET” gombját. A táv­vezérlô jele aktiválni fogja az intenzív fûtô üzemmódot.

4. TÁVVEZÉRLÔ JELÉT VISSZAJELZÔ HANG BE-/KIKAPCSOLÁSA
A távvezérlô jelét visszajelzô hang jelének ki-/bekapcsolását a következôképpen változtathatja meg:
a) Folyamatosan tartsa nyomva több mint 16, de kevesebb mint 21 másodpercig az AUTO gombot.

„Pep, pep, pep, pep” hang hallatszik a 16. másodpercben.

b) Egyszer nyomja meg a távvezérlô „A/C RESET” gombját. A távvezérlô jele aktiválni fogja a távvezérlô jelét visszajelzô

hang beállítási üzemmódot.

c) Egyszer nyomja meg az AUTO gombot a távvezérlô jelét visszajelzô hang be-/kikapcsolására.

Rövid „pep” hang jelzés a visszajelzô hang kikapcsolását, míg egy hosszú „peep” hang a bekapcsolást jelzi.

AZ ELÔLAPRÁCS ELTÁVOLÍTÁSA

A KÜLTÉRI EGYSÉG VÍZELVEZETÉSÉNEK MEGOLDÁSA

• Ha a vízelvezetô könyököt használja, akkor a készüléket 3 cm-rel

magasabbra helyezze az állványon.

• Ha a készüléket olyan környezetben használja, ahol a hômérsék-

let 2 vagy 3 napig 0 °C alá süllyed rendszeresen, azt javasoljuk,
hogy ne használja a vízelvezetô könyököt, mivel a víz megfagy
és a ventilátor nem fog forogni.

Vízelvezetô könyök

7

Olyan szögben helyezze el a csövet, hogy a víz enyhe lejtéssel kifelé folyjék.

Vízcsô

F615510-1

Kérjük, kövesse a következô lépéseket az elôlap rácsá­nak eltávolítására, ha az szükséges, mint például a
szervizelésekor.

1. Távolítsa el az elôlap bal és jobb oldalán lévô díszítô
burkolatot, ahogyan azt a jobb oldali ábra mutatja,
majd távolítsa el a 2 db rögzítô csavart.

2. Nyissa fel az elôlapot és távolítsa el az 1 db csavart,
ahogyan az ábra mutatja (csak a 2,0~2,5 LE-s típusok­nál.

3. Húzza az elülsô rácsot maga felé, az elülsô rács eltá­volítására.

• Ne üsse meg, vagy ne nyomja meg erôsen az érzékelôt. Ez sérülést és hibás

mûködést okozhat.

• Ne helyezzen nagy méretû tárgyat az érzékelô közelébe, valamint hôsugárzó ké-

szüléket vagy párásítót az érzékelô érzékelôtartományába.
Ez az érzékelô hibás mûködését okozhatja.

Elülsô rács

Csavar

Elôlap

Díszítô burkolat

Csavar (csak a 2,0 ~ 2,5 LE-s típusoknál)

ECO érzékelô

17

F615510-1

ELLENÔRIZZE A VÍZELVEZETÉST

A KÉSZÜLÉK MÛKÖDÉSÉNEK KIÉRTÉKELÉSE

• Nyissa fel az elôlapot, és távolítsa el a levegôszûrôket.

(A vízelvezetés ellenôrzését az elülsô rács eltávolítása nélkül is el­végezheti.)

• Öntsön egy pohár vizet a vízelvezetô csô styrofoam tálcájába.

• Ellenôrizze, hogy a víz átáramlik a beltéri egység vízelvezetô

csövén.

• Kapcsolja a készüléket hûtés/fûtés üzemmódra, legalább 15 percig.

• Mérje meg a belépô és a kilépô levegô hômérsékletét.

• Ellenôrizze, hogy a belépô és a kilépô levegô hômérsékletének

különbsége legalább (vagy nagyobb) mint 8 °C legyen hûtés üzem­módban, míg legalább 14 °C (vagy nagyobb) fûtés üzemmódban.

Styrol-hab
vízelvezetô
tálca

Kiáramló levegô

Ellenôrzési tételek

Tapasztalható valamilyen mértékû gázszivárgás a csôcsatlakoztatásoknál?

Végrehajtotta a hôszigeteléseket a csatlakoztatás csavaranyáinál?

A csatlakozókábelt fixen csatlakoztatta a csatlakozó dobozban?

A csatlakozókábelt fixen rögzítette?

A vízelvezetés megfelelô?
(„Ellenôrizze a vízelvezetést” részben található információ.)

Megfelelôen van kivitelezve a védôföldelés csatlakoztatása?

A beltéri készüléket megfelelôen rögzítette a felerôsítôlapra?

A hálózati tápfeszültség megfelel a készülék névleges tápfeszültségének?

Rendellenes hang hallatszik?

A hûtés/fûtés üzemmód megfelelô?

A hômérséklet-szabályozás megfelelôen mûködik?

A távvezérlô folyadékkristályos kijelzôje (LCD) megfelelôen mûködik?

Panasonic Corporation

Weboldal: http://panasonic.net/

Felelôs kiadó: Panasonic Marketing Europe GmbH South-East Europe Fióktelep •

Minden jog fenntartva.

Felhatalmazott képviselô az EU-ban
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F. R. Germany
