Page 1

Panasonic

Kültéri egység

CU-RE9NKE CU-RE12NKE CU-RE15NKE

Beltéri egység

CS-RE9NKE CS-RE12NKE CS-RE15NKE

Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a kezelési útmutatót, és ôrizze meg, hogy a késôbbiekben is segítségére lehessen.

Rövid kezelési ismertetô a 12. oldalon

Kezelési útmutató

Szobai légkondicionáló

beltéri egységekhez

A magyar fordítás az F568363 cikkszámú angol nyelvû kezelési útmutató alapján készült.

Page 2

Köszönjük, hogy

Panasonic

légkondicionálót vásárolt.

TARTALOMJEGYZÉK

MÛKÖDÉSI FELTÉTELEK 2

KÖRNYEZETVÉDELMI INFORMÁCIÓK 2

BIZTONSÁGI ÓVINTÉZKEDÉSEK 3–4

TÁVVEZÉRLÔ 5–6

BELTÉRI EGYSÉG 7

HIBAELHÁRÍTÁS 8–9

INFORMÁCIÓK 9

ADATLAP 10

MÛSZAKI ADATOK 11

RÖVID KEZELÉSI ISMERTETÔ 12

MEGJEGYZÉS

Ebben a kezelési útmutatóban szereplô illusztrációk példaként szolgálnak, és különbözhetnek a valódi készüléktôl. A változtatás jogát fenntartjuk elôzetes bejelentés nélkül, a jövôbeni javítás érdekében.

MÛKÖDÉSI FELTÉTELEK

A következô hômérséklethatárok között használja ezt a légkondicionálót.

Hômérséklet (°C)

Belsô tér Külsô tér

*tsz *tn *tsz *tn

HÛTÉS

Max.

Min.

Max.

Min.

–

–5

–6

FÛTÉS

Megjegyzés

• Ezek a típusok nem alkalmasak 24 órás folyamatos fûtési üzemmódra –5 °C hômérséklet alatt.

Amikor a külsô tér hômérséklete –5 °C alatt van, és a készüléket a fenti táblázatban megadott feltételeken kívül használja, a kültéri egység befagyhat és a mûködés leáll a védelmi funkció miatt.

*tsz: száraz hômérô *tn: nedves hômérô

F568363

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek és elemek megfelelô kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyûjtôhelyekre vigye az Ön nemzeti elôírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívái szerint. Ezeknek a termékeknek és elemeknek a megfelelô kezelése segíteni fog az értékes anyagok megtakarításában, és megelôzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésbôl adódhat. Az elhasználódott készülékek és elemek összegyûjtésérôl és újrahasznosításáról a további információkat a legközelebbi begyûjtési helyrôl a helyi hatóságoktól, a hulladékgyûjtôtôl, illetve a kereskedôtôl kaphat, ahol a készüléket vásárolta. Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelô megsemmisítéséért a nemzeti elôírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történô kezelése érdekében forduljon a kereskedôhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek. Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedôhöz a megfelelô hulladékkezelési eljárásról.

Megjegyzések az elemekrôl (például az itt látható két alsó ábra)

Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt elôírásokat.

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyûjtésérôl, illetve az azoktól történô megszabadulásról

KÖRNYEZETVÉDELMI INFORMÁCIÓK

Page 3

BIZTONSÁGI ÓVINTÉZKEDÉSEK

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket. A nem megfelelô használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják.

Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják.

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelô gyakorlattal a készülék kezelését illetôen, csak olyan személy felügyelete mellett, aki felelôs a biztonságukért. Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a kereskedôhöz vagy a szakszervizhez a javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelô felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat.

Bizonyosodjon meg a szakkereskedônél vagy a márkaszerviznél, hogy a specifikált hûtôközeget használják. A megadottól eltérô hûtôközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okozhat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elô. Meghibásodás esetén tûz keletkezhet.

Ne helyezze ujját vagy más tárgyat a kültéri vagy a beltéri egységbe, mert a forgó részek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramban.

Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.

A távvezérlôt tartsa távol kiskorúaktól, gyermekektôl, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.

Ne használjon módosított, hosszabbító-, elosztókábelt, vagy nem specifikált kábelt a túlmelegedés és a tûz megelôzése érdekében.

A túlmelegedés vagy az elektromos áramütés elkerülése érdekében:

• Ugyanazt a hálózati csatlakozóaljzatot ne használ-

ja más készülék táplálására is.

• Ne mûködtesse nedves kézzel.

• Ne hajlítsa meg túlzottan a hálózat kábelt.

• Ne indítsa vagy állítsa le a készülék mûködését a

hálózati csatlakozódugó csatlakoztatásával vagy annak bontásával.

TÁVVEZÉRLÔ

TÁPFESZÜLTSÉG-ELLÁTÁS

VESZÉLY

Beltéri

egység

Kültéri

egység

Távvezérlô

Tápfeszültség-ellátás

Levegô

beáramlás

Levegô

kiáramlás

Levegô

kiáramlás

Levegô

beáramlás

F568363

Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az elôírásokat.

VESZÉLY

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem

veszi figyelembe az elôírásokat.

Ez a jelzés azt mutatja, hogy az adott mûvelet TILOS!

Ezek a jelzések azt mutatják, hogy az adott mûvelet

végrehajtása KÖTELEZÔ!

FIGYELMEZTETÉS

Page 4

TÁPFESZÜLTSÉG-ELLÁTÁS

Ha a hálózati csatlakozókábel megsérült, azt a gyártó, a szakszerviz vagy megfelelô szakember cserélje a balesetveszély elkerülése miatt.

A túlmelegedés vagy az elektromos áramütés megelôzésének érdekében:

• Megfelelôen csatlakoztassa a hálózati csatlakozót.

• A hálózati csatlakozódugót rendszeresen tisztítsa

meg a portól száraz kendôvel.

Állítsa le a készülék használatát, amikor bármilyen üzemzavart vagy rendellenességet tapasztal és kapcsolja ki a tápfeszültséget, bontsa a hálózat csatlakozódugót vagy kapcsolja le a kismegszakítót. (Füst vagy elektromos áramütés megelôzésére) Példák az üzemzavarokra vagy meghibásodásokra:

• A szivárgóáram-védô kapcsoló (ELCB) ismételten

lekapcsolódik.

• Égett szagot észlel.

• Rendellenes zajt vagy rezgést tapasztal a készülék-

nél.

• Víz szivárog a beltéri egységbôl.

• A hálózati kábel rendellenesen meleg.

• A ventilátor sebessége nem állítható.

• A készülék bekapcsolása után azonnal leáll a mû-

ködése, holott be van kapcsolva.

• Aventilátor nem áll le, holott kikapcsolta a készüléket. Minél hamarabb forduljon a márkaszervizhez a karbantartás/javítás érdekében.

A hálózati csatlakozódugók felszerelését vagy újraszerelését csak szakképzett szakember végezheti. A hálózat kábelben az egyes kábelrészek színjelölése a következô:

Javasoljuk, hogy különbözeti áram mûködtetésû védôkapcsolót (RCD) vagy szivárgóáram-védô kapcsolót (ELCB) is telepítsen, az elektromos áramütés vagy tûz megelôzésének érdekében.

VESZÉLY

BELTÉRI ÉS KÜLTÉRI EGYSÉG

Ne mossa le a beltéri egységet vízzel, benzinnel, festékhígítóval vagy súrolószerrel.

Ne használja a készüléket precíziós készülékek, élelmiszerek, állatok, növények, mûvészeti tárgyak vagy egyéb tárgyak kondicionálására. Esetleg ezek minôsége romolhat.

Ne helyezzen semmiféle lánggal mûködô készüléket a légkondicionáló légáramlatának útjába, mert ez tüzet gerjeszthet.

Ne tegye ki a növényeket vagy a háziállatokat a készülék közvetlen légáramlatainak, a sérülések elkerülése érdekében.

Ne érintse meg az éles alumínium bordázatot, mert az éles részek megsérthetik.

Ne kapcsolja be a beltéri egységet, amikor a helyiség padlóját lakkozzák. A lakkozás után megfelelôen szellôztesse ki a szobát, mielôtt a légkondicionálót mûködteti.

Ne telepítse a készüléket olajos vagy füstös környezetbe, a készülék meghibásodásának elkerülése érdekében.

Ne szerelje szét a készüléket a tisztítás miatt, a sérülések megelôzésére.

Ne álljon nem stabil tárgyra, amikor tisztítja a készüléket a balesetek elkerülése érdekében.

Ne helyezzen virágvázát vagy folyadékot tartalmazó tárgyat a készülékre. A víz bejuthat a készülékbe és lerontja a szigetelést. Ez elektromos áramütést okozhat.

Ne nyissa ki az ajtót vagy az ablakot hosszabb ideig hûtés/párátlanítás üzemmódban.

Gondoskodjon arról, hogy a vízelvezetési csatlakoztatás megfelelô legyen, és a vízelvezetô csô kimenete ne legyen csatornába, víztartályba helyezve, vagy ne merüljön vízbe, a vízszivárgás elkerülésére.

Hosszabb használat esetében vagy ha valamilyen égéssel mûködô készüléket is használ, rendszeresen szellôztesse a szobát.

Rendszeresen ellenôrizze, hogy a készülék felerôsítése nem sérült-e meg a hosszabb használat során, megelôzve ezzel a készülék leesését.

Ne használjon újratölthetô elemet (Ni-Cd). Ez a távvezérlô károsodását okozhatja.

A távvezérlô meghibásodásának vagy sérülésének elkerülésére:

• Távolítsa el az elemeket a távvezérlôbôl, ha hosszabb

ideig nem használja.

• Az elemcserénél új, azonos típusú elemeket helyez-

zen a távvezérlôbe, ügyelve azok polaritására.

Ne a hálózati kábelnél fogva bontsa a csatlakoztatást, az áramütés megelôzése érdekében.

TÁVVEZÉRLÔ

TÁPFESZÜLTSÉG-ELLÁTÁS

FIGYELMEZTETÉS

BIZTONSÁGI ÓVINTÉZKEDÉSEK (folytatás)

F568363

A kábel színjelölése változhat az adott ország kábelszínjelölô szabványától függôen.

Ezt a légkondicionáló berendezést védôföldeléssel kell ellátni az elektromos áramütés vagy a tûz megelôzésére.

Elektromos áramütés elkerülésének érdekében a következô esetekben kapcsolja le a készülék tápfeszültség-ellátását, és bontsa a csatlakoztatást: – mielôtt tisztítja vagy karbantartja. – ha hosszabb ideig nem fogja használni a készülé-

ket.

– rendkívül erôs villámlásoknál.

Csatlakozók Piros

IEC szabvány szerinti színjelölés

Barna

Kék

Zöld/sárga

Vezeték

Fázis

Fekete Nulla

Védô (földelô) vezeték

Zöld/Sárga

Page 5

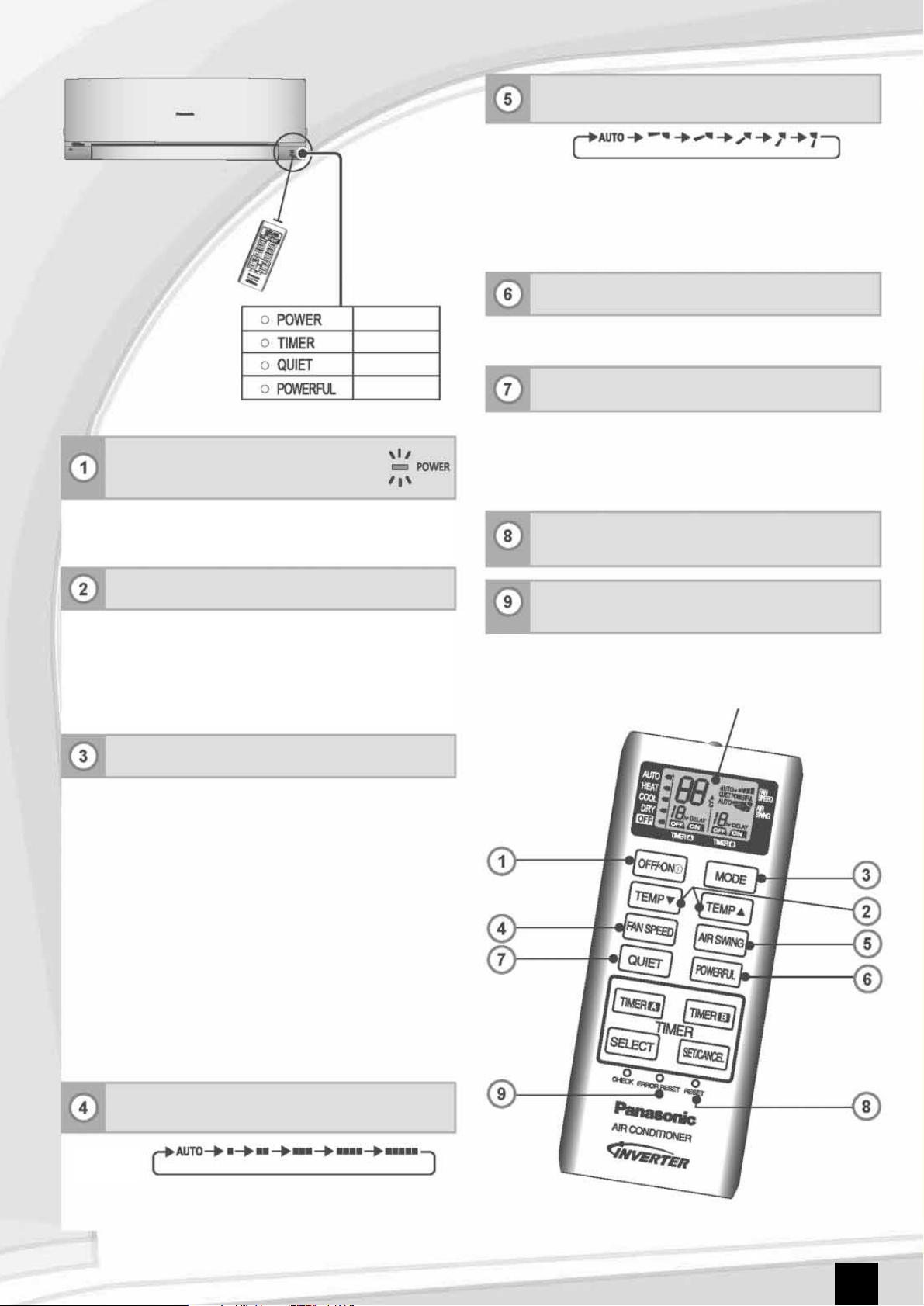

TÁVVEZÉRLÔ

Maximális távolság: 8 m

(ZÖLD)

(PIROS)

(NARANCS)

Távvezérlô kijelzôje

Nyomja meg a kívánt gombot a távvezérlôn

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA

A HÔMÉRSÉKLET BEÁLLÍTÁSA

AZ ÜZEMMÓDOK KIVÁLASZTÁSA

• Ügyeljen arra, hogy a távvezérlô kijelzôjén a „Ki” (OFF) jelzés le-

gyen látható, mert akkor megakadályozható a készülék téves indítása/leállítása.

• A kiválasztható hômérséklet-tartomány: 16 °C ~ 30 °C.

• Az alábbiakban javasolt hômérsékletek esetében energiamegtakarí-

tás érhetô el. Fûtés üzemmód: 20 °C ~ 24 °C Hûtés üzemmód: 26 °C ~ 28 °C Párátlanítás: 1 °C ~ 2 °C-kal alacsonyabb, mint

a szobahômérséklet

AUTO üzemmód – Automatikus mûködés az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelzô fény [POWER] villog.

• A készülék újraválasztja a mûködési üzemmódot a hômérséklet

beállításától és a szobahômérséklettôl függôen.

HEAT – Fûtés üzemmód – Élvezze a meleg levegôt

• Fûtés üzemmódban a készülék rövid idô után melegíteni kezd.

A bekapcsolást jelzô fény [POWER] villog mûködés alatt.

COOL – Hûtés üzemmód – Élvezze a hûvös levegôt

• Használja a függönyöket a napfény és a külsô meleg bejutásának

csökkentésére, ezáltal csökkenti az energiafogyasztást hûtés üzemmódban.

DRY – Párátlanítás üzemmód – Párátlanítja a környezetet

• Ebben az üzemmódban a levegôt párátlanítja a készülék, lassú

ventilátorsebesség mellett, és ezáltal enyhe hûtést eredményez.

A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (5-féle választás lehetséges)

• Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának

sebessége automatikusan kerül beállításra, az üzemmódtól függôen.

Ventilátorsebesség

Levegôáramlás

iránya

A LEVEGÔÁRAMLÁS-IRÁNY BEÁLLÍTÁSA (5-féle választás lehetséges)

A HÔMÉRSÉKLET GYORS ELÉRÉSE (Intenzív funkció)

ÉLVEZZE A CSENDES KÖRNYEZETET (QUIET)

NYOMJA MEG EZT A GOMBOT, HA VISSZA AKARJA ÁLLÍTANI A TÁVVEZÉRLÔT A GYÁRI BEÁLLÍTÁSRA

NEM KELL HASZNÁLNIA NORMÁL MÛKÖDÉS ESETÉBEN

• Ha az automatikus üzemmódot (AUTO) állította be, a légterelôlapok automati-

kusan fel/le fognak mozogni hûtés és párátlanítás (COOL, DRY) üzemmódban.

• Fûtés (HEAT) üzemmódban, ha az automatikus mûködést (AUTO) állította be,

a vízszintes légterelôlapok meghatározott fix helyzetbe állnak.

• Ez a beállítás lehetôvé teszi, hogy a beállított hômérsékletet gyorsan

elérje.

• Ezzel a beállítással csökkentheti a levegôáramlás zaját, csendes mû-

ködést biztosítva.

• A csendes és az intenzív funkció (QUIET és POWERFUL) egyszerre

nem mûködtethetô.

F568363

Page 6

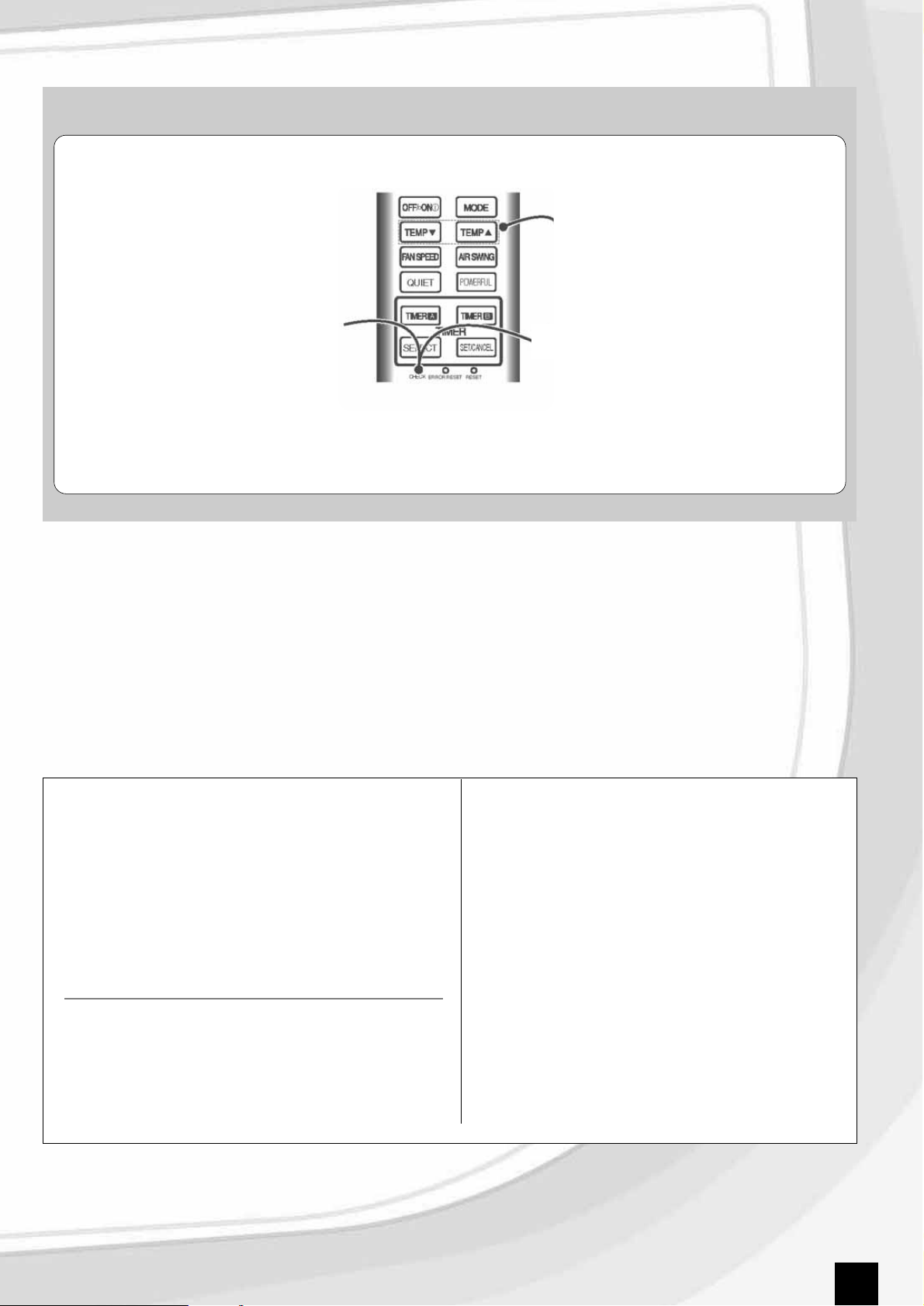

TÁVVEZÉRLÔ (folytatás)

F568363

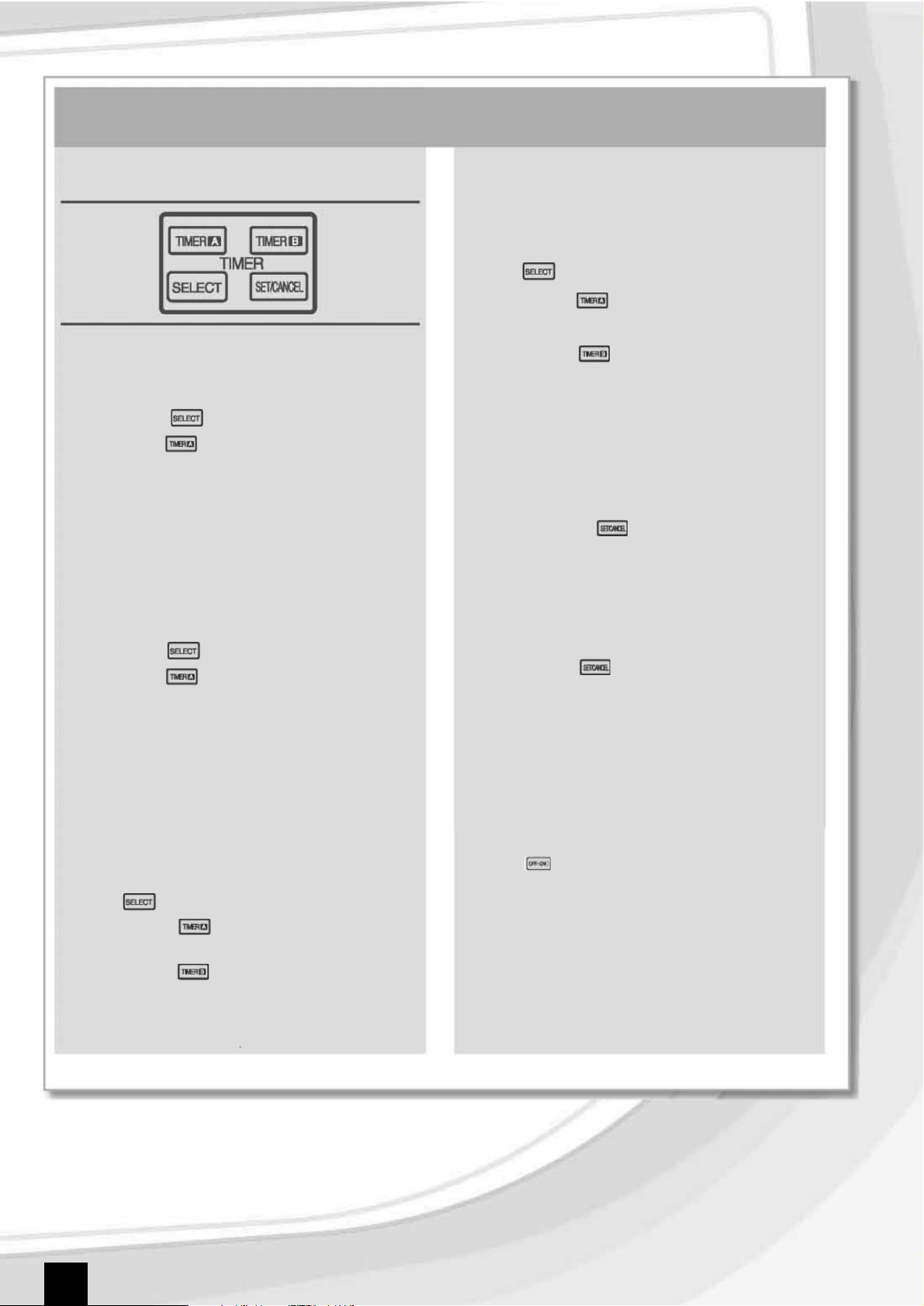

AZ IDÔZÍTÔ BEÁLLÍTÁSA

(12-ÓRÁS IDÔZÍTÔ BEÁLLÍTÁS)

• Amikor azt akarja, hogy a légkondicionáló elôre beállított idô-

ben automatikusan ki- vagy bekapcsolódjon.

KÉSLELTETETT IDÔZÍTETT KIKAPCSOLÁS

Például: 5 óra múlva kapcsoljon ki a légkondicionáló.

1. A késleltetett kikapcsolás idôzítô választásához nyomja meg egyszer a gombot.

2. Nyomja meg a gombot a késleltetés óráinak beállítására.

• A kikapcsolási idôzítô csak akkor állítható be, amikor a lég-

kondicionáló mûködésben van.

KÉSLELTETETT IDÔZÍTETT BEKAPCSOLÁS

Például: 2 óra múlva kapcsoljon be a légkondicionáló.

1. A késleltetett bekapcsolás idôzítô választásához egyszer nyomja meg a gombot.

2. Nyomja meg a gombot a késleltetés óráinak beállítására.

• A késleltetett idôzített bekapcsolás csak akkor állítható be,

amikor a légkondicionáló nem mûködik.

KÉSLELTETETT IDÔZÍTETT KI- ÉS BEKAPCSOLÁS

Például: 3 óra múlva kapcsoljon ki, majd újra induljon a mûködés 4 óra után.

1. A ki- és bekapcsolási idôzítô választásához kétszer nyomja meg a gombot.

2. Nyomja meg a gombot a késleltetett kikapcsolás óráinak beállítására.

3. Nyomja meg a gombot a késleltetett bekapcsolás óráinak beállítására.

• Az idôzítônek ez az üzemmódja csak akkor állítható be, ami-

kor a légkondicionáló mûködésben van.

KÉSLELTETETT IDÔZÍTETT BE- ÉS KIKAPCSOLÁS

Például: A légkondicionáló 7 órával késôbb kapcsoljon be és 10 órával késôbb kapcsoljon ki.

1. A be- és kikapcsolási idôzítô választásához kétszer nyomja meg a gombot.

2. Nyomja meg a gombot a késleltetett bekapcsolás óráinak beállítására.

3. Nyomja meg a gombot a késleltetett kikapcsolás óráinak beállítására.

• Az idôzítônek ez az üzemmódja csak akkor állítható be, ami-

kor a légkondicionáló nem mûködik.

AZ IDÔZÍTÔ BEÁLLÍTÁSÁNAK MEGADÁSA

Egyszer nyomja meg a gombot az idôzített mûködés aktiválására, amely mûködés akkor fog aktiválódni, amikor eléri a beállított óraszámot.

AZ IDÔZÍTÔ BEÁLLÍTÁSÁNAK TÖRLÉSE

Újra nyomja meg a gombot az idôzített mûködés törlésére.

• Az idôzítô kijelzô a beltéri egységen világítani fog az idôzített

mûködés alatt.

• Amikor az idôzített bekapcsolást állította be, a készülék

lehet, hogy a beállított idô elôtt fog mûködésbe lépni, hogy biztosítsa a beállított hômérsékletet az adott idôpontra.

• Ha idôzített mûködés közben megnyomja a ki-/bekapcsoló

gombot , az idôzítô beállítása törlôdik.

• Ha az idôzítôt kézzel törölte, vagy hálózati feszültségkimara-

dás esetében az idôzítô beállítása törlôdik. A feszültség visszatérése után állítsa be az idôzítôt.

Page 7

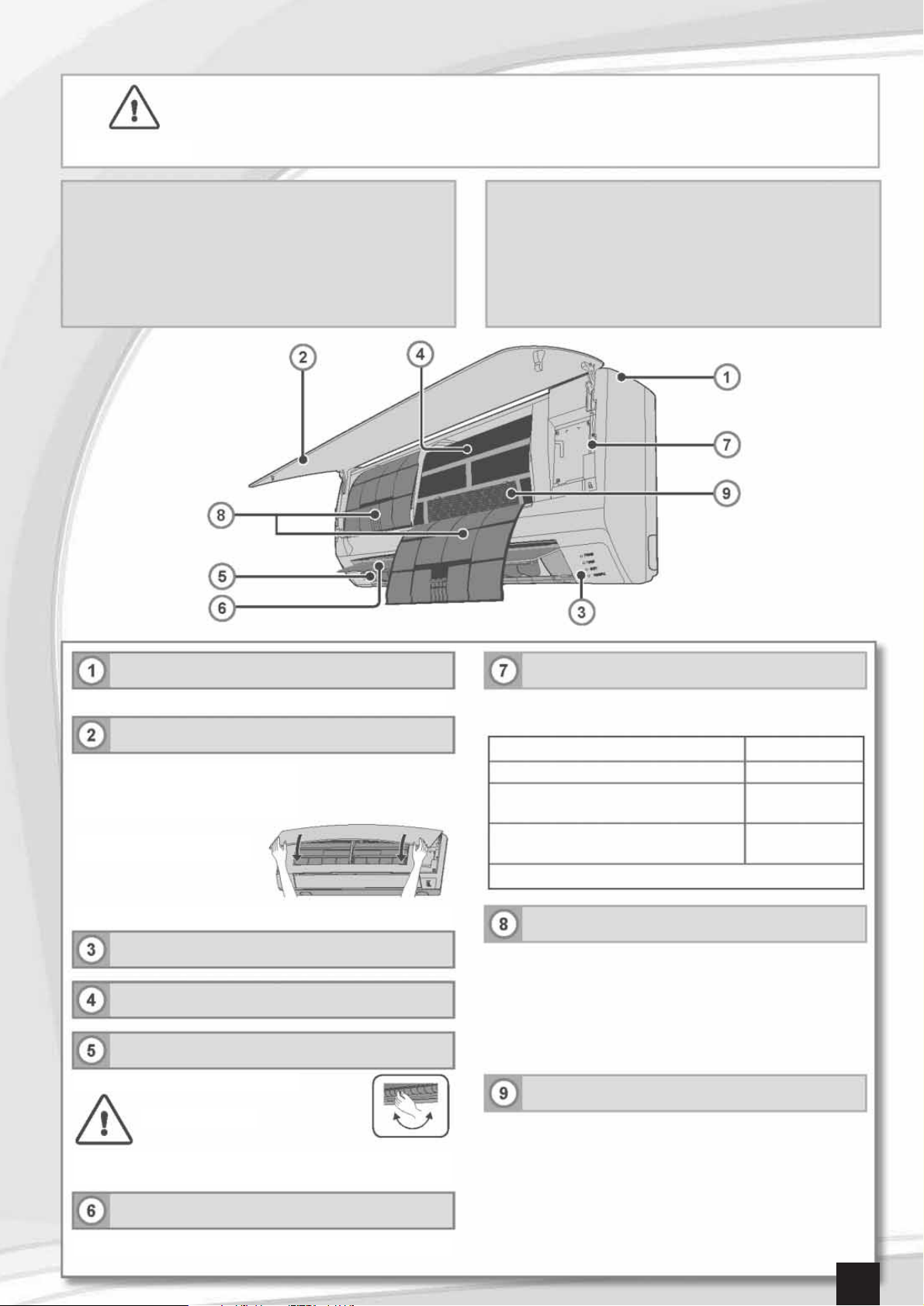

BELTÉRI EGYSÉG

FIGYELMEZTETÉS

VESZÉLY

• A tisztítás elôtt kapcsolja ki a tápfeszültség-ellátást.

• Ne érintse meg az alumínium bordázatot, mert az éles részek sérülést okozhatnak.

TISZTÍTÁSI ÚTMUTATÁSOK ÖTLET

MEGJEGYZÉS

• Ne használjon benzint, festékhígítót vagy súrolóport a tisztítás-

hoz.

• A tisztításhoz szappant vagy semleges kémhatású (~pH7) ház-

tartási tisztítószert használjon.

• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

•

A készülék optimális teljesítményének biztosítása érdekében rendszeres idôközönként végezze el a tisztítást, karbantartást.

• Ha vegyi anyaggal átitatott kendôt használ a készülék letörlésére, járjon

el a kendô kezelési útmutatója szerint.

• Finoman törölje le a készüléket puha, száraz kendôvel.

• Nyomja le az elôlap mindkét szélét, amíg az megfelelôen lezáródik.

Ügyeljen arra, hogy ne dugja be az ujjait a készülékbe, hogy a keresztben forgó ventilátorlapátok ne okozhassanak sérülést.

• Kézzel állítsa be ezeket a lapokat.

• A légkondicionáló mûködtetésére szolgál, amikor a távvezérlô nincs kéz-

nél vagy meghibásodott.

• Ne állítsa kézzel ezeket a lapokat.

Az elôlap eltávolítása

•

Emelje fel és húzza ki az eltávolításhoz.

• Finoman mossa le és szárítsa meg.

Az elôlap visszahelyezése

BELTÉRI EGYSÉG

AUTOMATIKUS MÛKÖDÉS KI-/BEKAPCSOLÓ GOMB

LEVEGÔSZÛRÔK

ANTIBAKTERIÁLIS SZÛRÔ

ELÔLAP

TÁVVEZÉRLÔ JELÉNEK ÉRZÉKELÔJE

ALUMÍNIUM BORDÁZAT

VÍZSZINTES LEVEGÔÁRAMLÁST IRÁNYÍTÓ LAPOK

FÜGGÔLEGES LEVEGÔÁRAMLÁST IRÁNYÍTÓ LAPOK

Egyszer megnyomva

Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el.

Tartsa nyomva, amíg 2 „beep” hangot hall, ezután engedje el.

Kikapcsoláshoz újra nyomja meg ezt a gombot.

• A levegôszûrôket rendszeresen tisztítsa meg.

• Óvatosan mossa le/öblítse le a szûrôket vízzel, és ügyeljen arra, nehogy

megsértse a szûrôk felületét.

• Szárítsa ki a szûrôket árnyékban, tûztôl, közvetlen napsugárzástól távol.

• A sérült szûrôt cserélje ki újra.

• Porszívózza ki a szûrôt, ha szükséges.

• 10 évente cserélje ki a szûrôt, vagy akkor, ha megsérült a szûrô.

Automatikus

Hûtés

Fûtés

Mûködtetés

Üzemmód

F568363

Page 8

HIBAELHÁRÍTÁS

F568363

A következô jelenségek nem jelentenek meghibásodást.

Jelenség Ok

Köd áramlik ki a beltéri egységbôl.

Mûködés közben olyan hang hallatszik, mint amikor víz áramlik.

Furcsa szag érzôdik a szobában.

A beltéri egység ventilátora idônként leáll automatikus ventilátorsebesség beállításnál.

Az újraindításnál néhány perc telik el a mûködésig.

A kültéri egységbôl víz vagy gôz távozik.

A készülék automatikusan mûködik, amikor hálózati feszültség kimaradása után a feszültség visszatér.

A beltéri egység ventilátora idônként leáll fûtés üzemmódban.

A bekapcsolást jelzô fény villog, mielôtt a készülék bekapcsolódna.

Kattogó zaj hallatszik mûködés közben.

● Páralecsapódás keletkezik hûtés üzemmódban.

● A készülék belsejében áramló hûtôközeg áramlása okozza.

● Ez a szoba falaiból, bútoraiból, szônyegeibôl vagy az ott lévô ruhákból

származó nyirkosságból adódik.

● Ez segít eltávolítani a környezeti szagokat.

● A késleltetést a belsô védelem okozza, a készülék kompresszorának

védelmében.

● Páralecsapódás vagy pára keletkezése a csöveken.

● Ez a készülék automatikus újraindítás funkciója. A mûködés automati-

kusan visszaáll az elôzô üzemmódra és levegôkeringetés irányra, amikor a hálózati feszültség visszatér, amennyiben a távvezérlôvel nem állította le a készüléket.

● Ez megakadályozza a nem kívánt hûtést.

● Ez a mûködést elôkészítô lépés, amikor az idôzített bekapcsolás van

beállítva.

● A hômérséklet változása a készülék kiterjedését, összehúzódását okoz-

za.

Ellenôrizze a következôket, mielôtt a szervizhez fordulna.

Jelenség Ellenôrzés

A légkondicionáló nem hût vagy fût kellôen.

Zaj hallatszik mûködés közben.

A távvezérlô nem mûködik. (A kijelzô sötét, vagy a távvezérlô jele gyenge.)

A készülék nem mûködik.

A készülék nem érzékeli a távvezérlô jelét.

● Ellenôrizze, hogy a hômérsékletet megfelelôen állította-e be.

● Ellenôrizze, hogy az ablakok, ajtók megfelelôen be vannak-e csukva.

● Ellenôrizze, hogy a levegôszûrôk tiszták-e, vagy ki vannak-e cserélve,

ha arra szükség volt.

● Ellenôrizze, hogy a beltéri és a kültéri egység levegô belépô és kilépô

nyílásai nincsenek-e elzáródva.

● Ellenôrizze, hogy a készülék vízszintesen van-e telepítve.

● Megfelelôen zárja le az elôlapot.

● Polaritás helyesen helyezze be az elemeket.

● Cserélje ki a kimerült elemeket.

● Ellenôrizze, hogy a biztosító nem lépett-e mûködésbe.

● Ellenôrizze az idôzítô beállításait, ha be van kapcsolva az idôzítô.

● Ellenôrizze, hogy nincs-e akadály az érzékelô útjában.

● Bizonyos fénycsövek fénye interferálhat a távvezérlô jelével.

Kérjük, forduljon a márkakereskedôhöz vagy szervizhez.

E E

Page 9

HIBAELHÁRÍTÁS (folytatás)

F568363

A készülék mûködése leáll és az idôzítô kijelzô villog.

Nyomja meg 5 másodpercig a CHECK (Ellenôrzés) gombot.

5 másodpercig nyomja meg az ellenôrzés befejezésére.

Tartsa nyomva, amíg „beep” hangot nem hall, majd jegyezze fel a megjelenô hibakódot.

Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek.

Használja a távvezérlôt a hibakód megjelenítésére.

INFORMÁCIÓK

SZEZONÁLIS FELÜLVIZSGÁLAT, HA HOSSZABB IDEIG NEM HASZNÁLTA A KÉSZÜLÉKET

• Ellenôrizze, hogy szükséges-e a távvezérlô elemeinek cseréje.

• Ellenôrizze, hogy nincs-e akadály a levegô belépô és kilépô nyí-

lások elôtt.

• Az automatikus mûködés ki-/bekapcsoló gombbal válassza ki a

hûtés/ fûtés üzemmódot, és a mûködtetés bekapcsolása után 15 perccel ellenôrizze, hogy a belépô és a kilépô levegô hômérsékletének különbsége a beltéri egységnél: Hûtés: ≥8 °C Fûtés: ≥14 °C

HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET

• A fûtés üzemmódban 2-3 óráig mûködtesse a készüléket, hogy

a belsô részekbôl teljesen kiszáradjon a nedvesség, a penészképzôdés megelôzése érdekében.

• Kapcsolja ki a tápfeszültség-ellátást és bontsa a csatlakoztatást.

• Távolítsa el a távvezérlôbôl az elemeket.

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZTATÁST, majd forduljon a márkaszervizhez a következô esetekben:

• Rendellenes zaj esetében, mûködés közben.

• Ha víz vagy idegen tárgy jutott a távvezérlôbe.

• Ha a víz szivárog a beltéri egységbôl.

• Ha a hálózati biztosító ismételten kikapcsolódik.

• Ha a hálózati csatlakozókábel természetellenesen

meleg.

• A kapcsolók vagy nyomógombok nem mûködnek

megfelelôen.

Page 10

F568363

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveirôl való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján

A gyártó védjegye: Panasonic

Importáló neve, címe: Panasonic Marketing Europe GmbH South-East Europe Fióktelep

1117 Budapest, Neumann János utca 1.

A beltéri egység típusazonosítója: CS-RE9NKE CS-RE12NKE CS-RE15NKE

A kültéri egység típusazonosítója: CU-RE9NKE CU-RE12NKE CU-RE15NKE

Energiahatékonysági osztály A-tól G-ig:

A = hatékonyabb A A A G = kevésbé hatékony

Éves energiafogyasztás (500 órányi használaton alapuló tájékoztató jellegû 350 505 630 éves energiafogyasztás kWh-ban):

Hûtési teljesítmény (kW): 2,50 3,50 4,20

Energiahatékonysági tényezô hûtô üzemmódban teljes terhelés mellett: 3,57 3,47 3,33

A berendezés típusa: Hûtés/fûtés Hûtés/fûtés Hûtés/fûtés

Hûtô üzemmód: Léghûtés Léghûtés Léghûtés

Fûtési teljesítmény (kW): 3,30 4,25 5,00

Fûtô üzemmód energiahatékonysági osztály A-tól G-ig:

A = hatékonyabb A A A G = kevésbé hatékony

Zajteljesítmény [dB(A)-re 1 pW] beltéri/kültéri egység hûtés: 58/63 58/64 62/66

fûtés: 58/64 58/66 62/67

Adatlap

Page 11

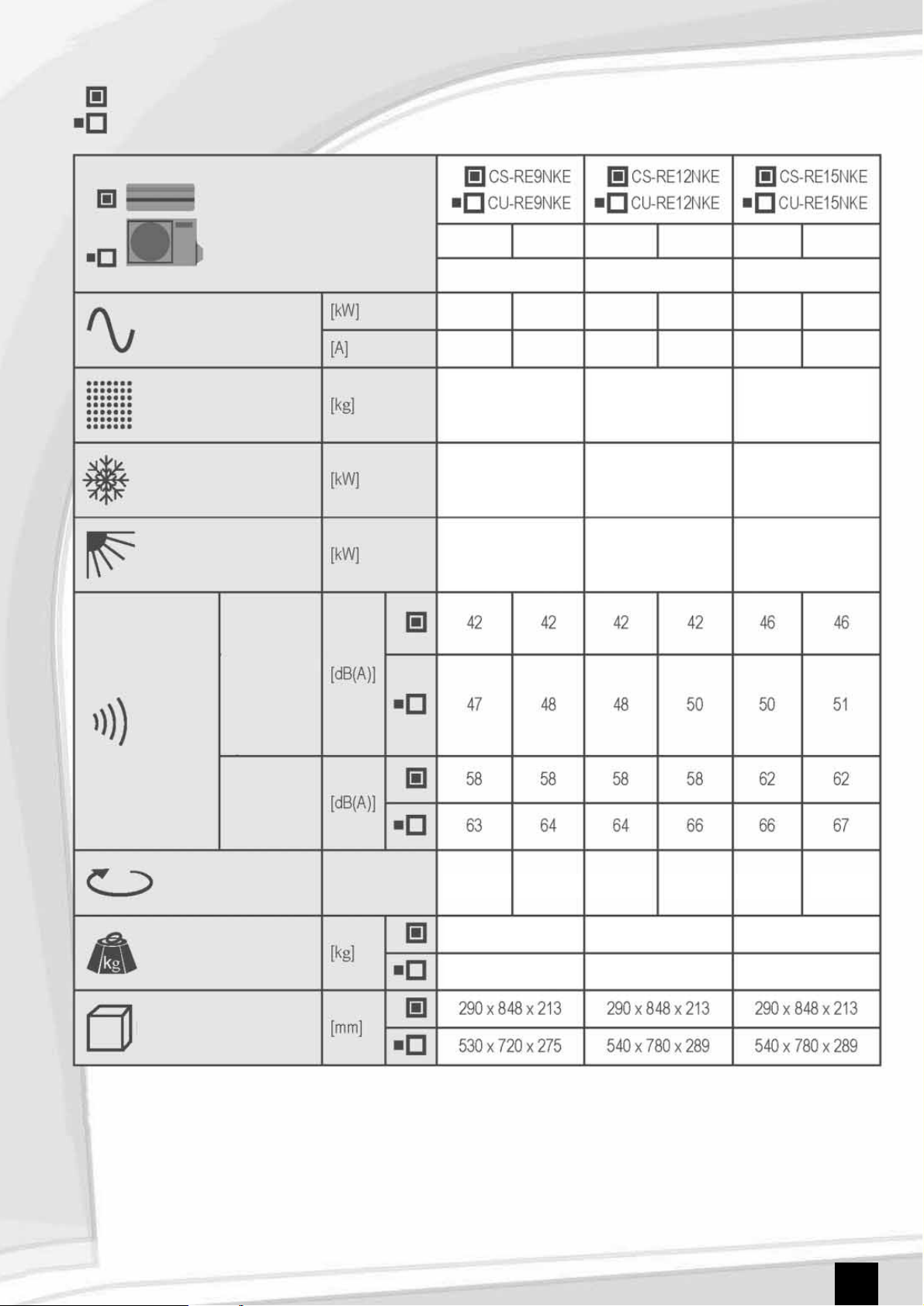

Mûszaki adatok

Típus

Hálózati teljesítmény és áramfelvétel

Hûtôközeg

Hûtôkapacitás

Fûtôkapacitás

Zajszint

JIS C 9612 [<70 db(A)]

1 m-rôl, max. hûtésnél/ fûtésnél

Zajteljesítményszint

Levegô-áramoltatás

1. Átlagos csôvezeték hosszúság: 5 m.

2. Levegôszûrôk mellékelve.

Tömeg

Méretek (magasság × szélesség × mélység)

HÛTÉS

0,700

(0,19–1,00)

2,50

(0,90–3,00)

3,30

(0,90–4,10)

8,0

20 26 27

8,0 8,0

3,50

(0,90–3,90)

4,25

(0,90–5,10)

4,20

(1,00–4,60)

5,00

(0,90–6,80)

0,820

(0,17–1,150)

1,010

(0,17–1,200)

1,120

(0,15–1,446)

1,260

(0,21–1,650)

1,385

(0,21–2,280)

3,30

R410A

0,640

R410A

0,780

R410A

0,920

3,80 4,70 5,20 6,00 6,30

HÛTÉS HÛTÉSFÛTÉS FÛTÉS FÛTÉS

Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz

Beltéri egység

Kültéri egység

/óra]

750 750 756

798 840

936

F568363

Page 12

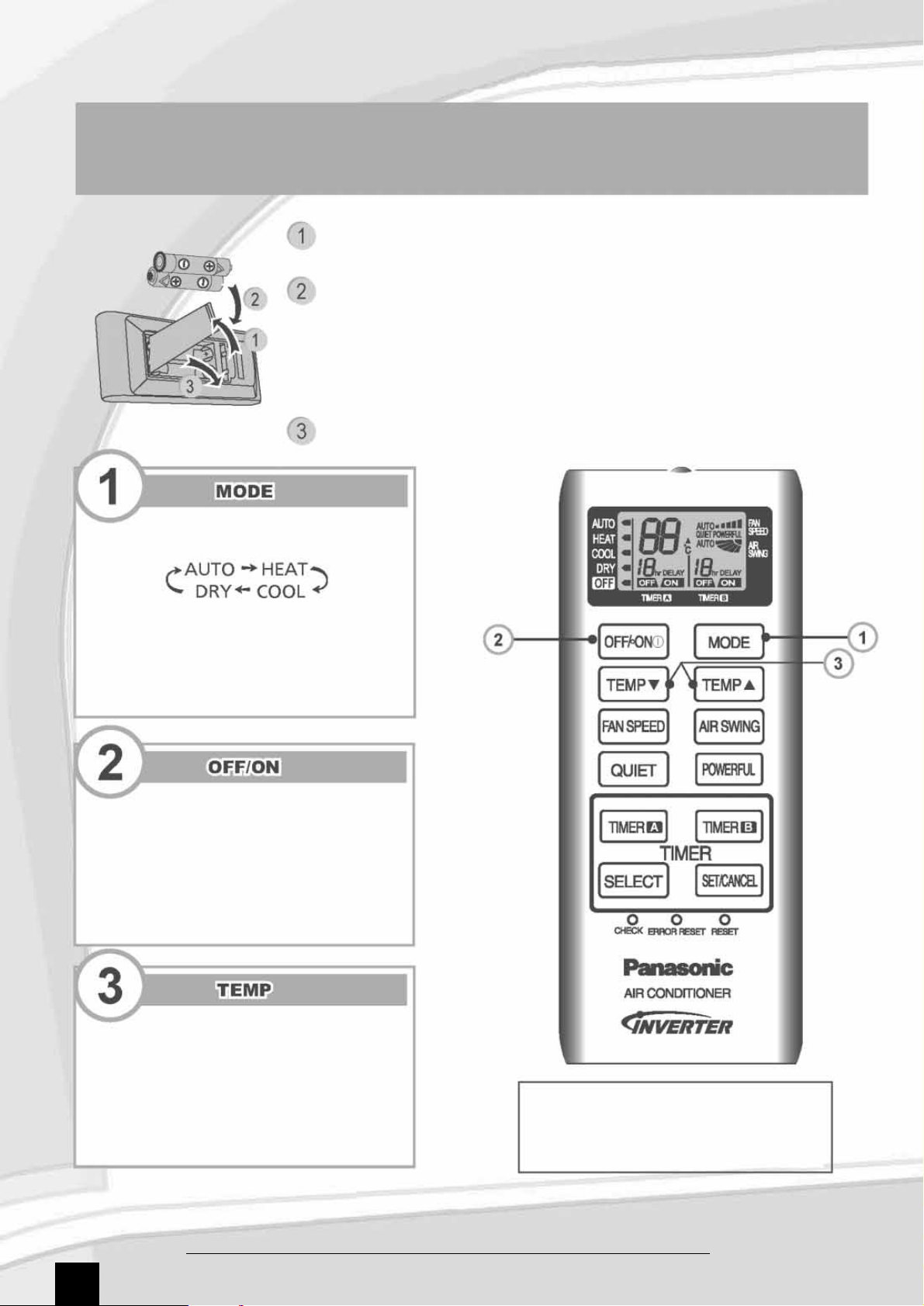

A távvezérlô elôkészítése

Rövid kezelési ismertetô

Húzza ki az elemtartó fedelét.

Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)

Zárja a fedelet.

Válassza ki a kívánt üzemmódot.

(Automatikus)

(Fûtés)

(Párátlanítás)

(Hûtés)

A mûködés indítása/leállítása.

Válassza ki a kívánt hômérsékletet.

A készülék megfelel a 2004/108/EK 9(2) szakaszának. Panasonic Testing Centre Panasonic Service Europe, a Panasonic Marketing Europe GmbH. divíziója, Winsbergring 15, 22525 Hamburg, F. R. Germany

Panasonic Corporation

Weboldal: http://.panasonic.net/

Felelôs kiadó: Panasonic Marketing Europe GmbH South-East Europe Fióktelep • Minden jog fenntartva.

Szedés, tördelés: Szignet Kft. • Nyomás, kötés: Poster Press Kft.

F568363
