Page 1

Panasonic

Beltéri egység

CS-ME 9PB4EA CS-ME12PB4EA CS-ME18PB4EA CS-ME21PB4EA

Kültéri egység

Többszörösen osztott (Multi Split)

CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE

Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a kezelési útmutatót, és ôrizze meg, hogy a késôbbiekben is segítségére lehessen.

Kezelési útmutató

Szobai légkondicionáló

készülékekhez

A magyar fordítás az F568974 cikkszámú angol nyelvû kezelési útmutató alapján készült.

Tartozékok

• Távvezérlô

• 2 db AAA vagy R03 fajtájú elem

• Távvezérlô tartó

• 2 db csavar a távvezérlô tartóhoz

Típusszám

Tartalomjegyzék

Mûködési feltételek . . . . . . . . . . . . . . . . . . 2

Rövid kezelési útmutató . . . . . . . . . . . . . . 3

Biztonsági óvintézkedések . . . . . . . . . . 4–5

A készülék használata . . . . . . . . . . . . . . 6–7

Az idôzítô beállítása . . . . . . . . . . . . . . . . 7

Tisztítási útmutatások . . . . . . . . . . . . . . . . 8

Hibaelhárítás . . . . . . . . . . . . . . . . . . . . . 9–10

Amikor a szervizhez kell fordulnia . . . . . 10

Környezetvédelmi információk . . . . . . . . 10

Adatlapok . . . . . . . . . . . . . . . . . . . . . . 11–12

Mûszaki adatok . . . . . . . . . . . . . . . . . . 13–15

Page 2

Mûködés feltételek

Többszörösen osztott (multi split) kültéri egység

Köszönjük, hogy Panasonic légkondicionálót vásárolt.

Többszörösen osztott (multi air conditioner) rendszer

A többszörösen osztott légkondicionáló rendszerek helyet takaríthatnak meg és lehetôséget nyújtanak arra, hogy több beltéri egységet csatlakoztasson egy kültéri egységhez.

• A teljes termék kombinációról a termékkatalógusunkban

találja meg a szükséges információkat.

Beltéri egységek

• A beltéri egységeket külön-külön vagy együtt is lehet mû-

ködtetni. Az elsôként bekapcsolt készülék mûködési módjának van elsôdlegessége.

• Mûködés közben a fûtés és hûtés üzemmód nem aktivál-

ható egy idôben a különbözô beltéri egységeknél.

• A bekapcsolást jelzô villogása jelzi, hogy a beltéri egység

más mûködési üzemmódban van.

Beltéri egységek

Kültéri egység

Ebben a kezelési útmutatóban szereplô illusztrációk példaként szolgálnak és különbözhetnek a valódi készüléktôl. A jövôbeni korszerûsítés érdekében, elôzetes bejelentés nélkül fenntartjuk a változtatás jogát.

F568974

HÛTÉS

FÛTÉS

Hômérséklet (°C)

Belsô tér

*tsz

*tn

Külsô tér

A következô hômérséklethatárok között használja ezt a légkondicionálót. *tsz: száraz hômérô

*tn: nedves hômérô

Page 3

Rövid kezelési útmutató

Az elemek behelyezése

Az óraidô beállítása

Alapvetô mûködtetések

Húzza ki a távvezérlô hátsó burkolatát.

Nyomja meg az óra gombot [CLOCK].

Állítsa be az óraidôt.

Nyugtázza [SET].

Válassza ki a kívánt üzemmódot.

Mûködés indítása/leállítása

Állítsa be a kívánt hômérsékletet.

• A kiválasztható hômérséklet-tartomány: 16 °C-tól 30 °C-ig.

• A következô javasolt hômérséklet-tartományon belül mûködtesse a készüléket az energia-

megtakarítás érdekében. FÛTÉS: 20 °C ~ 24 °C HÛTÉS: 26 °C ~ 28 °C PÁRÁTLANÍTÁS: 1 °C ~ 2 °C-kal alacsonyabb, mint a szobahômérséklet.

• A távvezérlôt a készülék távvezérlô érzékelôjétôl 8 m-es távolságon belül használja.

Helyezze vissza a burkolatot.

Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)

F568974

(Automatikus) (Fûtés)

(Hûtés)(Párátlanítás)

• Ügyeljen arra, hogy az OFF (Ki) jelzés mit mutat, a következôk szerint:

Indításhoz:

Leállításhoz:

Page 4

Biztonsági óvintézkedések

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket.

A nem megfelelô használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják.

VESZÉLY

FIGYELMEZTETÉS

Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az elôírásokat.

Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják.

Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik a vagyontárgyakban, ha nem veszi figyelembe az elôírásokat.

Ez a jelzés azt mutatja,

hogy az adott mûvelet TILOS!

Ezek a jelzések azt mutatják,

hogy az adott mûvelet végrehajtása

KÖTELEZÔ!

Kültéri egység

Tápfeszültség-ellátás

Levegô beáramlás

Levegô kiáramlás

Levegô

beáramlás

Beltéri egység

Távvezérlô

VESZÉLY

Beltéri és kültéri egység

Távvezérlô

Ezt a készüléket nem használhatják gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott, illetve olyan személyek, akik nem rendelkeznek megfelelô gyakorlattal a készülék kezelését illetôen, csak olyan személy felügyelete mellett, aki felelôs a biztonságukért. Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.

Forduljon a kereskedôhöz vagy a szakszervizhez a belsô részek tisztítása, javítás, felszerelés, eltávolítás vagy áthelyezés esetében. A nem megfelelô felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat.

Bizonyosodjon meg a szakkereskedônél vagy a márkaszerviznél, hogy a specifikált hûtôközeget használják. A megadottól eltérô hûtôközeg használata esetében a készülék meghibásodhat, roncsolódhat, sérülést okozhat stb.

Ne helyezze (telepítse) a készüléket olyan helyre, ahol gyúlékony vagy robbanásveszélyes gázszivárgás fordulhat elô. Meghibásodás esetén tûz keletkezhet.

A távvezérlôt tartsa távol kiskorúaktól, gyermekektôl, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.

Ne helyezze ujját vagy más tárgyat a kültéri vagy a beltéri egységbe, mert a forgórészek sérülést okozhatnak.

Ne érintse meg a kültéri egységet villámlás során, mert ez elektromos áramütést okozhat.

Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramlatban, a túlzott lehûlés megelôzése érdekében.

Ne üljön rá, ne lépjen rá a készülékre, mert véletlenül leeshet.

F568974

Page 5

Ne használjon módosított, hosszabbított, hosszabbító-, elosztókábelt, vagy nem specifikált kábelt a túlmelegedés és a tûz megelôzése érdekében.

A túlmelegedés vagy az elektromos áramütés elkerülése érdekében:

• Ugyanazt a hálózati csatlakozóaljzatot ne használja más

készülék táplálására is.

• Ne mûködtesse nedves kézzel.

• Ne hajlítsa meg túlzottan a hálózati kábelt.

Ha a hálózati csatlakozókábel megsérült, azt a gyártó, a szakszerviz vagy megfelelô szakember cserélje a balesetveszély elkerülése miatt.

Javasoljuk, hogy különbözeti áram mûködtetésû védôkapcsolót (RCD) vagy szivárgóáram-védô kapcsolót (ELCB) is telepítsen, az elektromos áramütés vagy tûz megelôzésének érdekében.

Állítsa le a készülék használatát, amikor bármilyen üzemzavart vagy rendellenességet tapasztal és kapcsolja ki a tápfeszültséget, bontsa a hálózati csatlakozódugót vagy kapcsolja le a kismegszakítót. (Füst, tûz vagy elektromos áramütés megelôzésére.) Példák az üzemzavarokra vagy meghibásodásokra:

• A szivárgóáram-védô kapcsoló (ELCB) ismételten lekap-

csolódik.

• Égett szagot észlel.

• Rendellenes zajt vagy rezgést tapasztal a készüléknél.

• Víz szivárog a beltéri egységbôl.

• A hálózati kábel vagy a csatlakozó rendellenesen meleg.

• A ventilátor sebessége nem állítható.

• A készülék bekapcsolása után azonnal leáll a mûködése,

holott be van kapcsolva.

• A ventilátor nem áll le, holott kikapcsolta a készüléket.

Minél hamarabb forduljon a márkaszervizhez a karbantartás/javítás érdekében.

Ezt a légkondicionáló berendezést védôföldeléssel kell ellátni az elektromos áramütés vagy a tûz megelôzésére.

Elektromos áramütés elkerülésének érdekében a következô esetekben kapcsolja le a készülék tápfeszültség-ellátását: – mielôtt tisztítja vagy karbantartja. – ha hosszabb ideig nem fogja használni a készüléket. – rendkívül erôs villámlásoknál.

Beltéri és kültéri egység

Tápfeszültség-ellátás

FIGYELMEZTETÉS

Ne mossa le a beltéri egységet vízzel, benzinnel, festékhígítóval vagy súroló szerrel, a készülék sérülése vagy korrodálódásának elkerülésére

Ne használja a készüléket precíziós készülékek, élelmiszerek, állatok, növények, mûvészeti tárgyak vagy egyéb tárgyak kondicionálására. Esetleg ezek minôsége romolhat stb.

Ne helyezzen semmiféle lánggal mûködô készüléket a légkondicionáló légáramlatának útjába, mert ez tüzet gerjeszthet.

Ne tegye ki a növényeket vagy a háziállatokat a készülék közvetlen légáramlatának, a sérülések elkerülése érdekében.

Ne kapcsolja be a beltéri egységet, amikor a helyiség padlóját lakkozzák. A lakkozás után megfelelôen szellôztesse ki a szobát, mielôtt a légkondicionálót mûködteti.

Ne telepítse a készüléket olajos vagy füstös környezetbe, a készülék meghibásodásának elkerülése érdekében.

Ne szerelje szét a készüléket a tisztítás miatt, a sérülések megelôzésére.

Ne álljon nem stabil tárgyra, amikor tisztítja a készüléket, a balesetek elkerülése érdekében.

Ne érintse meg az éles alumínium bordázatot, mert az éles részek megsérthetik.

Ne helyezzen virágvázát vagy folyadékot tartalmazó tárgyat a készülékre. A víz bejuthat a készülékbe és lerontja a szigetelést. Ez elektromos áramütést okozhat.

Ne nyissa ki az ajtót vagy az ablakot hosszabb ideig hûtés/ párátlanítás üzemmódban.

Gondoskodjon arról, hogy a vízelvezetési csatlakoztatás megfelelô legyen, és a vízelvezetô csô kimenete ne legyen csatornába, víztartályba helyezve, vagy ne merüljön vízbe, a vízszivárgás elkerülésére.

Hosszabb használat esetén vagy ha valamilyen égéssel mûködô készüléket is használ, rendszeresen szellôztesse a szobát.

Rendszeresen ellenôrizze, hogy a készülék felerôsítése nem sérült-e meg a hosszabb használat során, megelôzve ezzel a készülék leesését.

Távvezérlô

Ne használjon újratölthetô elemet (Ni-Cd). Ez a távvezérlô károsodását okozhatja.

A távvezérlô meghibásodásának vagy sérülésének elkerülésére:

• Távolítsa el az elemeket a távvezérlôbôl, ha hosszabb ideig

nem használja.

• Az elemcserénél új, azonos típusú elemeket helyezzen a táv-

vezérlôbe, ügyelve azok polaritására.

F568974

Page 6

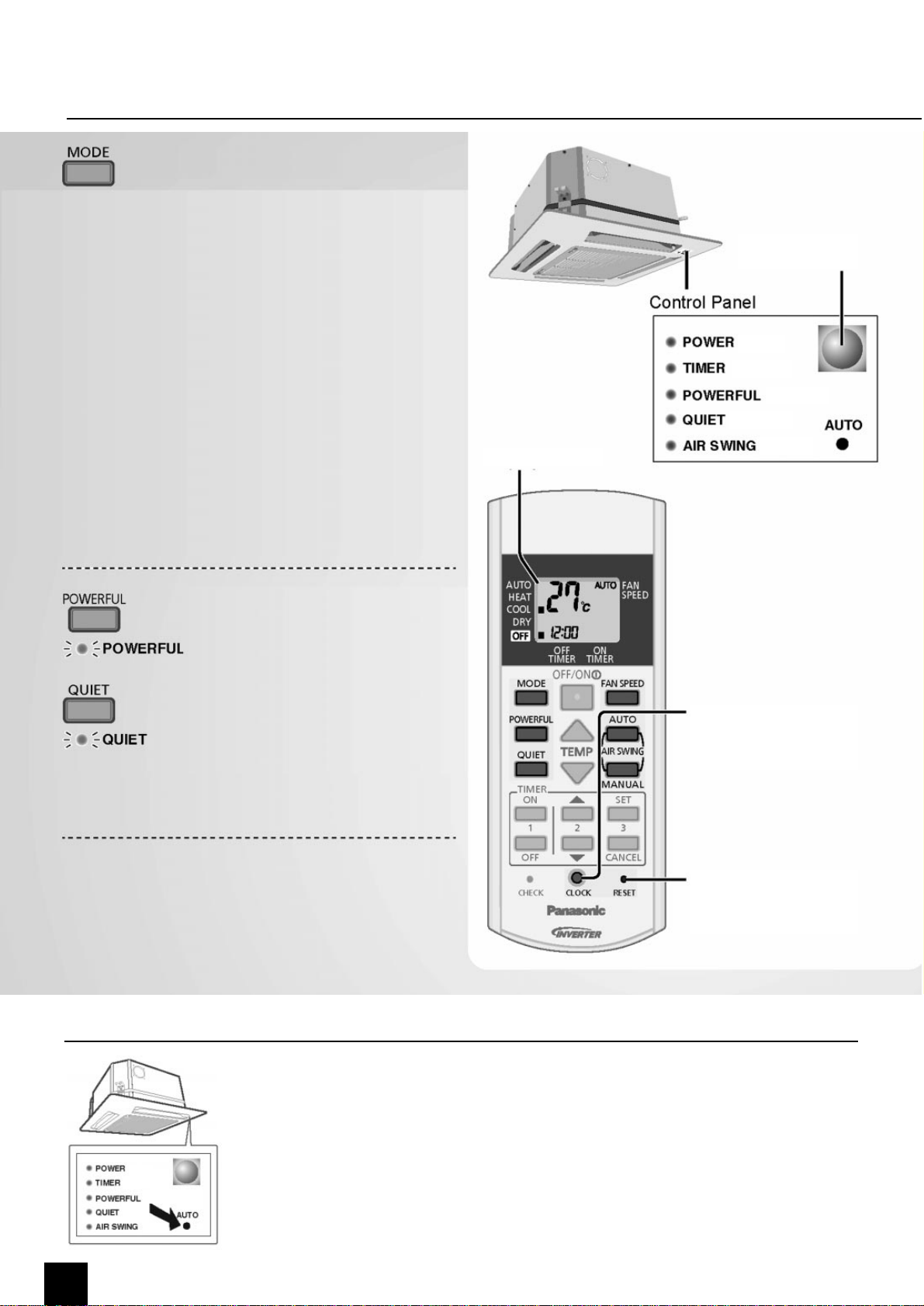

A készülék használata

A mûködési üzemmódok kiválasztása

AUTO üzemmód – Automatikus mûködés

az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelzô fény (POWER) vil-

log.

• A készülék minden 3 órában újraválasztja a mûködési üzemmó-

dot, a hômérséklet beállításától és a szobahômérséklettôl, valamint a külsô hômérséklettôl függôen.

HEAT – Fûtés üzemmód – Élvezze a meleg levegôt.

• Fûtés üzemmódban a készülék rövid idô után melegíteni kezd.

A bekapcsolást jelzô fény (POWER) villog mûködés alatt.

COOL – Hûtés üzemmód – Élvezze a hûvös levegôt.

• Használja a függönyöket a napfény és a külsô meleg bejutásá-

nak csökkentésére, ezáltal csökkenti az energiafogyasztást hûtés üzemmódban.

DRY – Párátlanítás üzemmód – Párátlanítja a környezetet.

• Ebben az üzemmódban a levegôt párátlanítja a készülék, lassú

ventilátorsebesség mellett, és ezáltal enyhe hûtést eredményez.

(Intenzív)

A hômérséklet gyors elérését biztosítja.

• Újra nyomja meg ezt a gombot, vagy kap-

csolja ki a készüléket ennek az üzemmódnak a kikapcsolására.

Élvezze a csendes mûködést

• Ez a beállítás csökkenti a levegôáramlás

zaját.

(Csendes)

Aktiválhatja minden üzemmódban és törölheti (kikapcsolhatja) a megfelelô gomb újbóli megnyomásával.

Távvezérlô kijelzôje

Akkor használja, amikor a távvezérlô nincs kéznél, vagy meghibásodott.

1. Nyomja meg egyszer ezt a gombot, automatikus (AUTO) üzemmódra kapcsoláshoz.

2. Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el, az intenzív hûtési üzemmódra kapcsoláshoz.

3. Ismételje meg a 2. lépést. Tartsa nyomva, amíg 2 „beep” hangot hall, ezután engedje el a normál hûtô üzemmódra kapcsoláshoz.

4. Ismételje meg a 3. lépést. Tartsa nyomva, amíg 3 „beep” hangot hall, ezután engedje el az intenzív fûtési üzemmód kapcsolásához.

• Újra nyomja meg ezt a gombot ennek az üzemmódnak a kikapcsolására.

A távvezérlô jelének

érzékelôje

(Zöld)

(Narancs)

Az óraidô 12 órás (am/pm) vagy 24 órás kijelzéséhez kb. 10 másodpercig tartsa nyomva ezt a gombot.

Nyomja meg ezt a gombot a távvezérlô beállításainak gyári állapotra hozásához.

Automatikus mûködés ki-/bekapcsoló gomb (AUTO OFF/ON)

(Zöld)

(Narancs)

F568974

Page 7

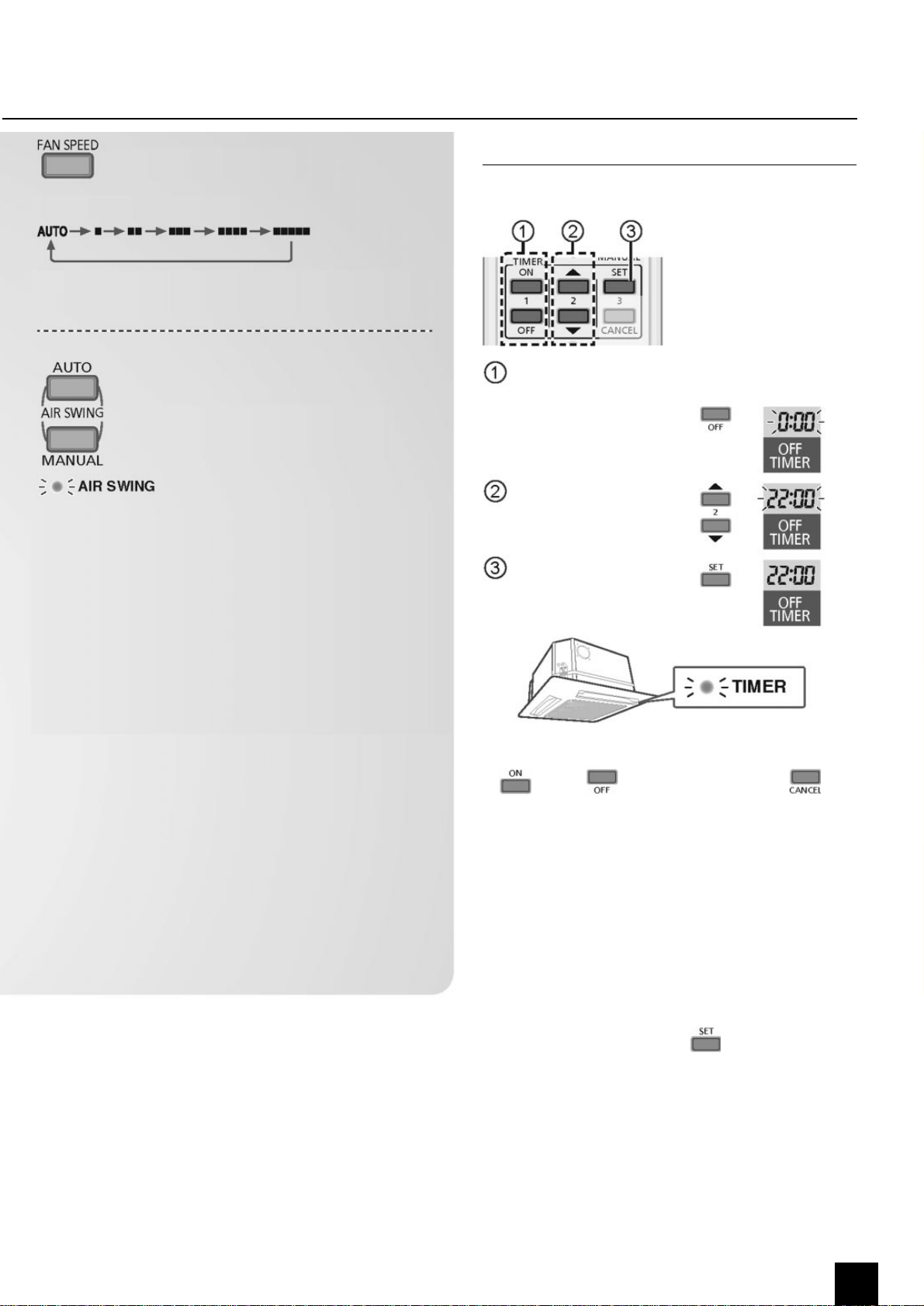

A készülék használata (folytatás)

A ventilátor sebességének beálllítása

A függôleges levegô áramlásirány beállítása

(Távvezérlô kijelzôje)

(Levegô pásztázás)

• Automatikus (AUTO) beállítás mellett a beltéri egység ventilátorának

sebessége automatikusan kerül beállításra az üzemmódtól függôen.

AUTO (Automatikus)

• A szoba levegôjének keringetésére szolgál.

• Ha az automatikus üzemmódot (AUTO) állította be, a légterelô la-

pok automatikusan fel/le fognak mozogni hûtés és párátlanítás (COOL, DRY) üzemmódban.

• Fûtés (HEAT) üzemmódban, ha az automatikus mûködést (AUTO)

állította be, a vízszintes légterelôlapok elôre meghatározott, fix helyzetbe állnak.

MANUAL (Kézi)

• A levegôáramlás irányát a távvezérlôvel a kívánsága szerint állít-

hatja be.

• Ne állítsa be kézzel a légterelô lapokat.

Az idôzítô beállítása

Az idôzítô a készülék be- vagy kikapcsolására szolgál, elôre beállított idôpontban.

Válassza ki az idôzítô ki- vagy bekapcsolását (ON, OFF).

Állítsa be az idôt.

Hagyja jóvá.

Példa: Kikapcsolás (OFF) 22:00-kor

• A be- vagy kikapcsolási idôzítô kikapcsolására nyomja meg az

vagy az gombot, majd nyomja meg a gom-

bot.

• Ha a bekapcsolási idôzítôt állította be, a készülék esetleg a beál-

lított idôpont elôtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hômérsékletet elérje a beállított idôpontra.

• Az idôzített mûködés a távvezérlôn beállított óraidôn alapul, és

naponta ismétli a beállított mûködést. Az óraidô beállítását olvassa el a Rövid kezelési ismertetô címû fejezetben.

• Ha az idôzítô beállítását kézzel törölte vagy hálózati feszültség-

kimaradás történt, az elôzô beállításokat visszaállíthatja (ha a hálózati feszültség visszatért) a (Beállítás) gomb megnyomásával.

F568974

Page 8

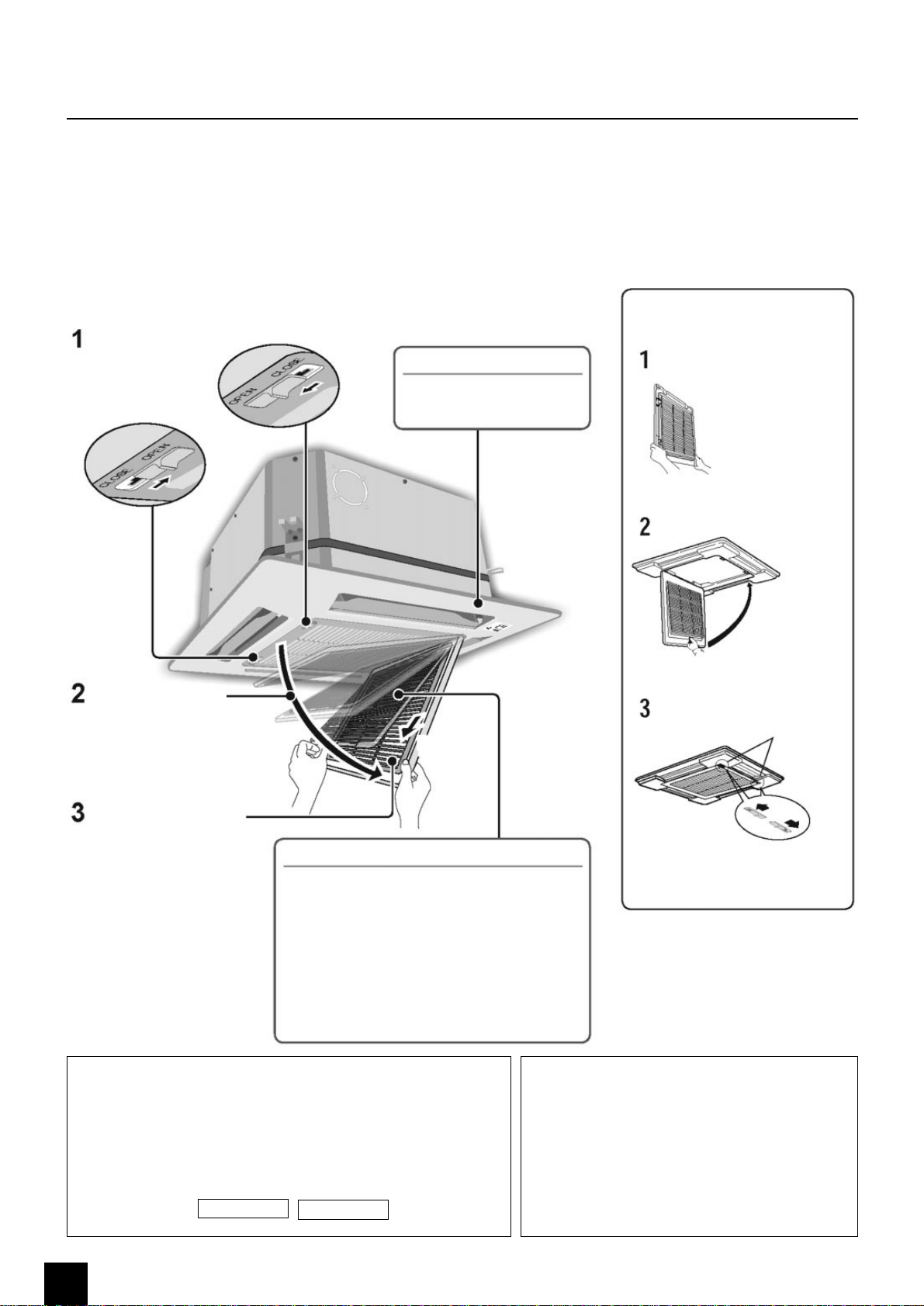

Tisztítási útmutatások

F568974

A készülék optimális teljesítményének biztosítása érdekében rendszeres idôközönként végezze el a tisztítást, karbantartást. Kérjük, forduljon a megfelelô márkaszervizhez.

• Tisztítás elôtt kapcsolja ki a tápfeszültség-ellátást.

• Ne érintse meg az alumíniumbordázatot, mert az éles részek sérülést okozhatnak.

• Ne használjon benzint, festékhígítót vagy súroló port a tisztításhoz.

• A tisztításhoz szappant vagy semleges kémhatású (~pH7) háztartási tisztítószert használjon.

• Ne használjon 40 °C-nál melegebb vizet a tisztításhoz.

A levegôszûrô eltávolítása

A levegôszûrôk

visszahelyezése

Tolja el a gombokat.

BELTÉRI EGYSÉG

LEVEGÔSZÛRÔ

Finoman törölje le puha, száraz kendôvel.

Helyezze a levegôszûrôt a levegôbelépô rács tartó füleihez.

Lassan emelje fel a levegô belépô rácsot.

Gomb

Tolja a gombokat a CLOSE (zárt) rányba.

Porszívózza ki, mossa le, szárítsa meg.

• Rendszeresen tisztítsa a szûrôket 6 hetente.

• Ne mûködtesse a készüléket levegôszûrô nélkül.

• Óvatosan mossa le, öblítse le a szûrôket vízzel, és

ügyeljen arra, nehogy megsértse a szûrôk felületét.

• Ne szárítsa a részeket hajszárítóval, vagy kályhánál.

• Cserélje ki, ha valamelyik szûrô megsérült.

Lassan húzza lefelé a levegôbelépô rácsot.

Távolítsa el

Távolítsa el a levegôszûrôt a tartófülekrôl, és húzza lefelé.

Szezonális felülvizsgálat, ha hosszabb ideig nem használta a készüléket

• Ellenôrizze a távvezérlô elemeit.

• Ellenôrizze, hogy nincs-e akadály a levegô belépô és kilépô nyílások elôtt.

• 15 perces mûködés után ellenôrizze, ellenôrizze, hogy a belépô és a kilé-

pô levegô hômérsékletének különbsége a beltéri egységnél:

Ha hosszabb ideig nem használja a készüléket

• A fûtés üzemmódban 2-3 óráig mûködtesse a készü-

léket, hogy a belsô részekbôl teljesen kiszáradjon a nedvesség.

• Kapcsolja ki a tápfeszültség-ellátást.

• Távolítsa el a távvezérlôbôl az elemeket.

Hûtés: ≥ 8 °C

Fûtés: ≥ 14 °C

Page 9

Hibaelhárítás

F568974

A következô jelenségek nem jelentenek meghibásodást.

Jelenség Ok

Köd áramlik ki a beltéri egységbôl.

Mûködés közben olyan hang hallatszik, mint amikor víz áramlik.

Furcsa szag érzôdik a szobában.

A beltéri egység ventilátora idônként leáll automatikus ventilátorsebesség beállításnál.

A készülék mûködésének kikapcsolása után a levegôáramoltatás folytatódik.

Az újraindításnál néhány perc telik el a mûködésig.

A kültéri egységbôl víz vagy gôz távozik.

Az idôzítô kijelzôje állandóan világít.

A beltéri egység ventilátora idônként leáll fûtés üzemmódban.

A bekapcsolást jelzô fény villog, mielôtt a készülék bekapcsolódna.

Kattogó zaj hallatszik mûködés közben.

• Páralecsapódás keletkezik hûtés üzemmódban.

• A készülék belsejében áramló hûtôközeg áramlása okozza.

• Ez a szoba falaiból, bútoraiból, szônyegeibôl vagy az ott lévô ru-

hákból származó nyirkosságból adódik.

• Ez segít eltávolítani a környezeti szagokat.

• Ez a beltéri egységben még megmaradó hô eltávolítására szol-

gál (maximum 30 másodpercig tart).

• A késleltetést a belsô védelem okozza, a készülék kompresszo-

rának védelmében.

• Páralecsapódás vagy pára keletkezése a csöveken.

• Az idôzítô be van kapcsolva és annak beállítása naponta ismétlôdik.

• Ez megakadályozza a nem kívánt hûtést.

• Ez a mûködést elôkészítô lépés, amikor az idôzített bekapcsolás

van beállítva.

• A hômérséklet változása a készülék kiterjedését, összehúzódását

okozza.

Ellenôrizze a következôket, mielôtt a szervizhez fordulna.

Jelenség Ellenôrzés

A légkondicionáló nem hût vagy fût kellôen.

Zaj hallatszik mûködés közben.

A távvezérlô nem mûködik megfelelôen. (A kijelzô sötét, vagy a távvezérlô jele gyenge.)

A készülék nem mûködik.

A készülék nem érzékeli a távvezérlô jelét.

• Ellenôrizze, hogy a hômérsékletet megfelelôen állította-e be.

• Ellenôrizze, hogy az ablakok, ajtók megfelelôen be vannak-e csukva.

• Ellenôrizze, hogy a levegôszûrôk tiszták-e, vagy ki vannak-e cserélve, ha

arra szükség volt.

• Ellenôrizze, hogy a készülék levegô belépô és kilépô nyílásai nincsenek-e

elzáródva.

• Ellenôrizze, hogy a készülék vízszintesen van-e telepítve.

• Megfelelôen zárja le a levegô belépô rácsot.

• Polaritás helyesen helyezze be az elemeket.

• Cserélje ki a kimerült elemeket.

• Ellenôrizze, hogy a biztosító nem lépett-e mûködésbe.

• Ellenôrizze az idôzítô beállításait, ha be van kapcsolva az idôzítô.

• Ellenôrizze, hogy nincs-e akadály az érzékelô útjában.

• Bizonyos fénycsövek fénye interferálhat a távvezérlô jelével.

Kérjük, forduljon a márkakereskedôhöz vagy szervizhez.

Page 10

F568974

Hibaelhárítás (folytatás)

AMIKOR A SZERVIZHEZ KELL FORDULNIA

KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, majd forduljon a márkaszervizhez a következô esetekben:

• Rendellenes zaj esetében, mûködés közben.

• Ha víz vagy idegen tárgy jutott a távvezérlôbe.

• Ha a víz szivárog a beltéri egységbôl.

• Ha a hálózati biztosító ismételten kikapcsolódik.

• Ha a hálózati csatlakozókábel természetellenesen meleg.

• A kapcsolók vagy nyomógombok nem mûködnek megfelelôen.

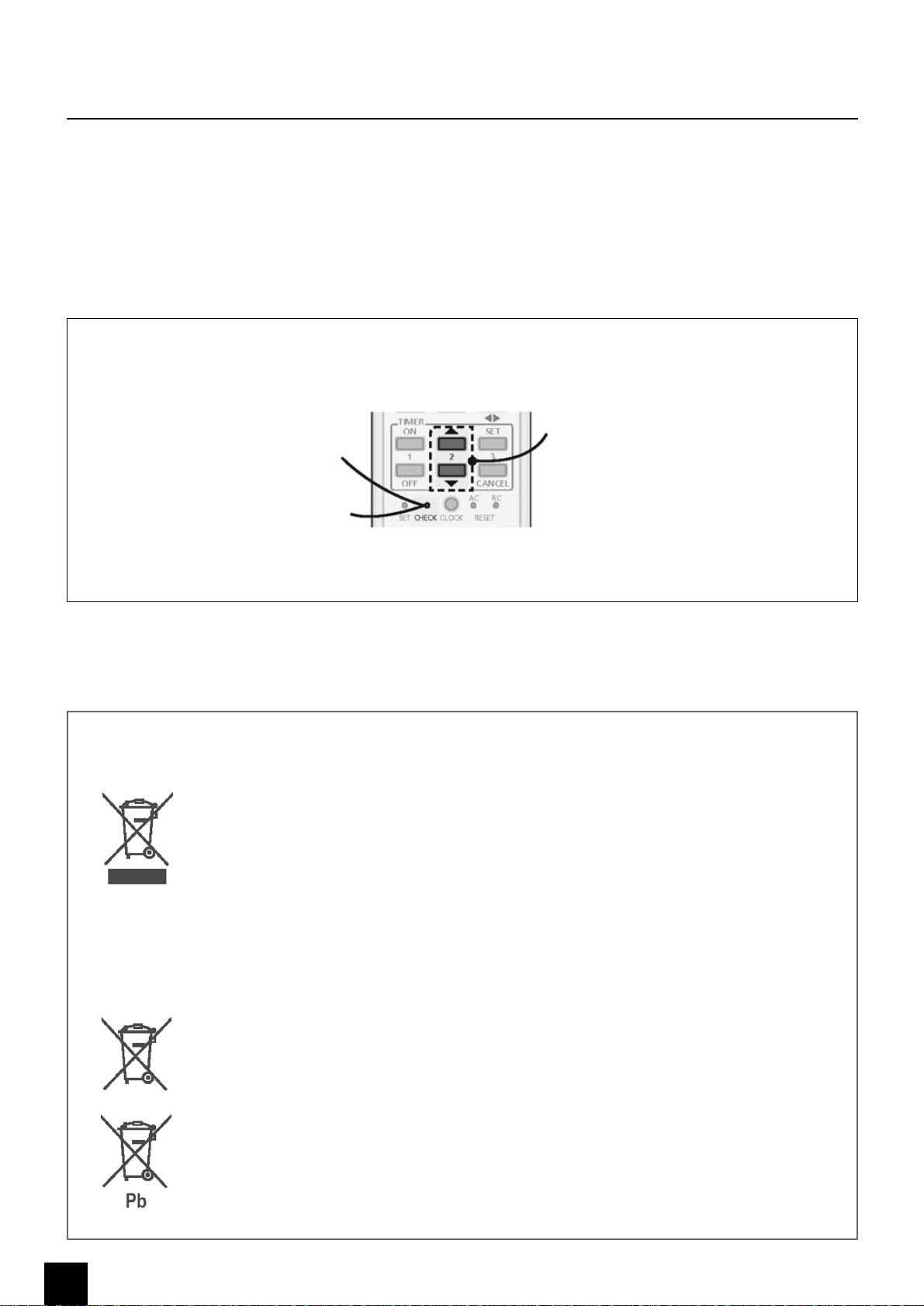

A készülék mûködése leáll és az idôzítô kijelzô villog.

Használja a távvezérlôt a hibakód megjelenítésére.

Nyomja meg 5 másodpercig a CHECK (Ellenôrzés) gombot.

Tartsa nyomva, amíg „beep” hangot nem hall, majd jegyezze fel a megjelenô hibakódot.

Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek.

5 másodpercig nyomja meg az ellenôrzés befejezésére.

• Bizonyos hibák esetében újra indítható a készülék korlátozott mûködéssel, ha 4 „beep” hangot hall az újraindításkor.

Környezetvédelmi információk

Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek és elemek megfelelô kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyûjtôhelyekre vigye az Ön nemzeti elôírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívái szerint. Ezeknek a termékeknek és elemeknek a megfelelô kezelése segíteni fog az értékes anyagok megtakarításában, és megelôzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésbôl adódhat. Az elhasználódott készülékek és elemek összegyûjtésérôl és újrahasznosításáról a további információkat a legközelebbi begyûjtési helyrôl a helyi hatóságoktól, a hulladékgyûjtôtôl, illetve a kereskedôtôl kaphat, ahol a készüléket vásárolta. Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelô megsemmisítéséért a nemzeti elôírások szerint.

Kereskedelmi felhasználók részére az Európai Unióban

Az elektromos és elektronikus készülékek hulladékként történô kezelése érdekében forduljon a kereskedôhöz vagy a szállítóhoz további információkért.

Hulladékkezelés az Európai Unión kívüli országokban

Ezek a jelzések csak az Európai Unió tagországai részére érvényesek. Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedôhöz a megfelelô hulladékkezelési eljárásról.

Megjegyzések az elemekrôl (például az itt látható két alsó ábra)

Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt elôírásokat.

Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyûjtésérôl, illetve az azoktól történô megszabadulásról

Page 11

F568974

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveirôl való tájékoztatásról szóló EU 626/2011. (2011.05.04.) rendelkezés alapján

A gyártó védjegye: Panasonic

Importáló neve, címe: Panasonic Marketing Europe GmbH South-East Europe Fióktelep

1117 Budapest, Neumann János utca 1.

A kültéri egység típusazonosítója: CU-2E15PBE CU-2E18PBE CU-3E18PBE

Hûtô üzemmód energiahatékonysági osztály A

+++

-tól G-ig: A

+++

= hatékonyabb

G = kevésbé hatékony

Éves energiafogyasztás hûtô üzemmódban (Átlagos használaton alapuló, tájékoztató jellegû éves energiafogyasztás kWh-ban): 242 280 260

(A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.)

Hûtési teljesítmény (névleges) (kW): 4,50 5,20 5,20

Szezonális energiahatékonysági érték hûtési üzemmódban (névleges) (SEER): 6,50 6,50 7,00

Fûtési üzemmód energiahatékonysági osztály A

+++

–tól G-ig: A

+++

= hatékonyabb

G = kevésbé hatékony

Éves energiafogyasztás fûtô üzemmódban (Általános használaton alapuló tájékoztató jellegû éves energiafogyasztás kWh-ban): 1400 1330 1680

(A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.)

Fûtési teljesítmény (névleges) (kW): 5,40 5,60 6,80

Szezonális energahatékonysági érték fûtési üzemmódban (SCOP): 4,00 4,00 4,00

Berendezés rendszere: Hûtô/fûtô Hûtô/fûtô Hûtô/fûtô

Zajteljesítmény [db(A)-re 1 pW]

hûtés 62 64 60 fûtés 64 66 61

Adatlap

Megjegyzés

Az Adatlapokon, illetve a Mûszaki adatokban közölt értékek elôzetes, tájékoztató jellegûek.

Page 12

F568974

a háztartási légkondicionáló berendezések energiafelhasználásának ismérveirôl való tájékoztatásról szóló EU 626/2011. (2011.05.04.) rendelkezés alapján

A gyártó védjegye: Panasonic

Importáló neve, címe: Panasonic Marketing Europe GmbH South-East Europe Fióktelep

1117 Budapest, Neumann János utca 1.

A kültéri egység típusazonosítója: CU-4E23PBE CU-4E27PBE CU-5E34PBE

Hûtô üzemmód energiahatékonysági osztály A

+++

-tól G-ig: A

... ...

+++

= hatékonyabb

G = kevésbé hatékony

Éves energiafogyasztás hûtô üzemmódban (Átlagos használaton alapuló, tájékoztató jellegû

éves energiafogyasztás kWh-ban): 340 ... ...

(A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.)

Hûtési teljesítmény (névleges) (kW): 6,80 8,00 10,00

Szezonális energiahatékonysági érték

hûtési üzemmódban (névleges) (SEER): 7,00 ... ...

Fûtési üzemmód energiahatékonysági osztály A

+++

–tól G-ig: ... ... ...

+++

= hatékonyabb

G = kevésbé hatékony

Éves energiafogyasztás fûtô üzemmódban (Általános használaton alapuló tájékoztató

jellegû éves energiafogyasztás kWh-ban): 1925 ... ...

(A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.)

Fûtési teljesítmény (névleges) (kW): 8,50 9,40 12,00

Szezonális energiahatékonysági érték

fûtési üzemmódban (SCOP): 4,00 ... ...

Berendezés rendszere: Hûtô/fûtô Hûtô/fûtô Hûtô/fûtô

Zajteljesítmény [db(A)-re 1 pW]

hûtés 62 61 50 fûtés 63 62 53

Adatlap

Page 13

F568974

Vizsgálati körülmények:

Hûtés: Beltéri száraz hômérô: 27 °C Kültéri száraz hômérô: 35 °C

nedves hômérô: 19 °C nedves hômérô: 24 °C

Fûtés: Beltéri száraz hômérô: 20 °C Kültéri száraz hômérô: 7 °C

nedves hômérô: 6 °C

Megjegyzés

Ez a többszörösen osztott (Multi-split) légkondicionáló termékcsalád különbözô kültéri, illetve beltéri egység összeállításban alkalmazható. A javasolt kiépítések esetében adódó mûszaki adatokat az energiafelhasználással kapcsolatos érzékeket a Panasonic erre vonatkozó termékismertetôjében találhatja meg.

Mûszaki adatok

Kültéri egység típusjele

Hálózati tápfeszültség

Hálózati teljesítmény és áramfelvétel

Hûtôközeg

Hûtôkapacitás

Fûtôkapacitás

Zajszint

Zajszint Eurovent 6/C/006–97 szerint

Zajteljesítményszint

Tömeg

Méretek (magasság× szélesség× mélység)

R410A

1,40

4,50

(1,50–5,20)

5,40

(1,10–7,00)

619 × 824 × 299 619 × 824 × 299 795 × 875 × 320

66 60 61

46 47

5,60

(1,10–7,20)

6,80

(1,60–8,30)

5,20

(1,50–5,40)

5,20

(1,80–7,30)

R410A

1,40

R410A

2,64

CU-2E15PBE

1,23

(0,25–1,52)

...

... ...

...

1,17

(0,21–1,67)

1,49

(0,25–1,54)

1,30

(0,24–1,70)

1,21

(0,36–2,18)

1,45

(0,32–2,11)

CU-2E18PBE

CU-3E18PBE

~ ~ ~

Page 14

Mûszaki adatok (folytatás)

Vizsgálati körülmények:

Hûtés: Beltéri száraz hômérô: 27 °C Kültéri száraz hômérô: 35 °C

nedves hômérô: 19 °C nedves hômérô: 24 °C

Fûtés: Beltéri száraz hômérô: 20 °C Kültéri száraz hômérô: 7 °C

nedves hômérô: 6 °C

Megjegyzés

Kültéri egység típusjele

Hálózati tápfeszültség

Hálózati teljesítmény és áramfelvétel

Hûtôközeg

Hûtôkapacitás

Fûtôkapacitás

Zajszint

Zajszint Eurovent 6/C/006–97 szerint

Zajteljesítményszint

Tömeg

Méretek (magasság× szélesség× mélység)

R410A

2,64

6,80

(1,90–8,80)

8,50

(3,00–10,60)

795 × 875 × 320 908 × 900 × 320

910 × 940 × 340

73 82

50 53

49 47

9,40

(4,20–10,60)

12,00

(1,60–14,50)

8,00

(3,00–9,20)

10,00

(1,60–11,50)

R410A

3,10

R410A

4,10

CU-4E23PBE

1,68

(0,34–2,47)

... ... ... ... ...

...

1,85

(0,58–2,60)

1,98

(0,53–2,87)

2,08

(0,70–3,06)

12,6

CU-4E27PBE

CU-5E34PBE

~~~

F568974

Page 15

Mûszaki adatok (folytatás)

Beltéri egység típusjele

Hálózati tápfeszültség

Egyfázisú,

~230 V, 50 Hz

Egyfázisú,

~230 V, 50 Hz

2,50

3,60

47 4748 48 49 50 54 55

35 34

672 672 702

260 × 575 × 575 260 × 575 × 575 260 × 575 × 575 260 × 575 × 575

18 18 18

678 708 750 816 894

35 36 37 41 42

5,60 6,80 8,50

4,00 5,00 6,00

Egyfázisú,

~230 V, 50 Hz

Egyfázisú,

~230 V, 50 Hz

Hûtôkapacitás (névleges)

Fûtôkapacitás (névleges)

Zajszint

Levegôáramoltatás

/óra)

Eurovent 6/C/006–97 szerint max. hûtésnél/ fûtésnél

Zajteljesítményszint

Tömeg

Méretek (magasság× szélesség× mélység)

CS-ME9PB4EA CS-ME12PB4EA CS-ME18PB4EA CS-ME21PB4EA

F568974

Panasonic Corporation

Weboldal: http://www.panasonic.net/

Felelôs kiadó: PANASONIC Marketing Europe GmbH South-East Europe Fióktelep • Minden jog fenntartva.

Felhatalmazott képviselô az EU-ban Panasonic Testing Centre Panasonic Marketing Europe GmbH. Winsbergring 15, 22525 Hamburg, F. R. Germany
