Page 1

ORDER No. SM-98006

Colour Television

TX-28LD4C / TX-25LD4C

EURO4 Chassis

SPECIFICATIONS

(Information in brackets { } refer to TX-25LD4C)

Power Source: 220-240V AC, 50Hz Power Consumption: 85W Aerial Impedance: 75Ω unbalanced, Coaxial Type Standby Power Consumption: 1,8W Receiving System: PAL-B/G H, D/K, PAL-525/60

Receiving Channels:

VHF E2-E12 VHF H1-H2 (ITALY) VHF A-H (ITALY) VHF R1-R2 VHF R3-R5 VHF R6-R12 UHF E21-E69 CATV (S01-S05) CATV S1-S10 (M1-M10) CATV S11-S20 (U1-U10) CATV S21-S41 (HYPERBAND)

Intermediate Frequency:

Video 38,9MHz Sound 33,4MHz, 33,16MHz, 32,4MHz

Colour 34,47MHz (PAL)

Video/Audi o T er m i na ls :

AUDIO MONITOR OUT Audio (RCAx2) 500mV rms10k AV1 IN Video (21 pin) 1V p-p 75

AV1 OUT Video (21 pin) 1V p-p 75

AV2 IN S-Video IN Y: 1V p-p 75

AV2 OUT Video (21 pin) 1V p-p 75

AV3 IN Audio (RCAx2) 500mV rms10k

High Voltage: 28,5kV ±1kV {28,2kV ±1kV} Picture Tube: A66E CF 50X41 66cm

Audio Output: 2 x 15W (Music Power)

Headphones 8Ω Impedance

Accessories supplied: Remote Control Dimensions:

Height: 596,5 mm {550,5 mm} Width: 778 mm {730 mm} Depth: 479 mm {478,5 mm} Net Weight: 32Kg {27kg}

Specifications are subject to change without notice. Weights and dimensions shown are approximate.

NOTE: This Service Manual should be used in conjunction with the EURO4 technical guide.

SECAM B/G, D/K M.NTSC NTSC (AV only)

32,66MHz, 33,05MH z 34,5MHz, 34,65MHz (SE CAM)

Audio (21 pin) 500mV rms 10k RGB (21 pin)

Audio (21 pin) 500mV rms 10k

(21 pin) C: 0.3V p-p 75

Audio (21 pin) 500mV rms 10k Selectable Output (21 pin)

Video (RCAx1) 1V p-p 75

{A59ECF50X41 59cm} 8Ω Impedance

2 x R6 (UM3) Batteries

Ω

TECHNISCHE DATEN

(Werte in klammern gelten { } nur fur TX-25LD4C)

Netzpannung: 220-240V AC, 50Hz Leistungsaufnahme: 85W Antennenimpedanz: 75Ω asymmetrisch, Koaxial-Typ Standby Leistungsaufnahme: 1,8W Empfangssystem: PAL-B/G H, D/K, PAL-525/60

Empfangsbereiche:

VHF E2-E12 VHF H1-H2 (ITALY) VHF A-H (ITALY) VHF R1-R2 VHF R3-R5 VHF R6-R12 UHF E21-E69 CATV (S01-S05) CATV S1-S10 (M1-M10) CATV S11-S20 (U1-U10) CATV S21-S41 (HYPERBAND)

Zwischenfrequenz:

Video 38,9MHz Sound 33,4MHz, 33,16MHz, 32,4MHz

Colour 34,47MHz (PAL)

Ω

Video/Audio A n sc hlüsse:

AUDIO MONITOR OUT Audio (RCAx2) 500mV rms10k AV1 EINGANG Video (21 pin) 1V p-p 75

AV1 AUSGANG Video (21 pin) 1V p-p 75

AV2 EINGANG S-Video IN Y: 1V p-p 75

AV2 AUSGANG Video (21 pin) 1V p-p 75

AV3 EINGANG Audio (RCAx2) 500mV rms10k

Hochspannung: 28,5kV ±1kV {28,2kV ±1kV} Bildrohre: A66ECF50X41 66cm

Ton Ausgangsl ei s tu n g: 2 x 15W (Musikleistung)

Lautsprecher 8Ω Impedanz Kopfhörer: 8Ω Impedanz

Mitgel. Zube h ör : Fernb edi en ung Abmessungen:

Höhe: 596,5 mm {550,5 mm} Breite: 778 mm {730 mm} Tiefe: 479 mm {478,5 mm} Gewicht: 32Kg {27kg}

Änderungen der Technisich en Dat en vor be halt en . Gewichte und Abmessungen sind Näherungsangaben.

Hinweis: Bitte verwende S ie das Servic e M anual zusa mmen mit dem Technical Guide.

SECAM B/G, D/K M.NTSC NTSC (nur AV Eingang)

32,66MHz, 33,05MH z 34,5MHz, 34,65MHz (SE CAM)

Audio (21 pin) 500mV rms 10k RGB (21 pin)

Audio (21 pin) 500mV rms 10k

(21 pin) C: 0.3V p-p 75

Audio (21 pin) 500mV rms 10k

Wählbarer Ausgang Video (RCAx1) 1V p-p 75

{A59ECF50X41 59cm}

2 x R6 (UM3) Batterien

Ω

3DQDVRQLF

Page 2

CONTENTS

SAFETY PRECAU TIO NS....................................................2

SERVICE HINTS .................................................................4

SERVICE MODE .................................................................5

SELF CHECK......................................................................7

ADJUSTMENT PROCEDURE .............................................8

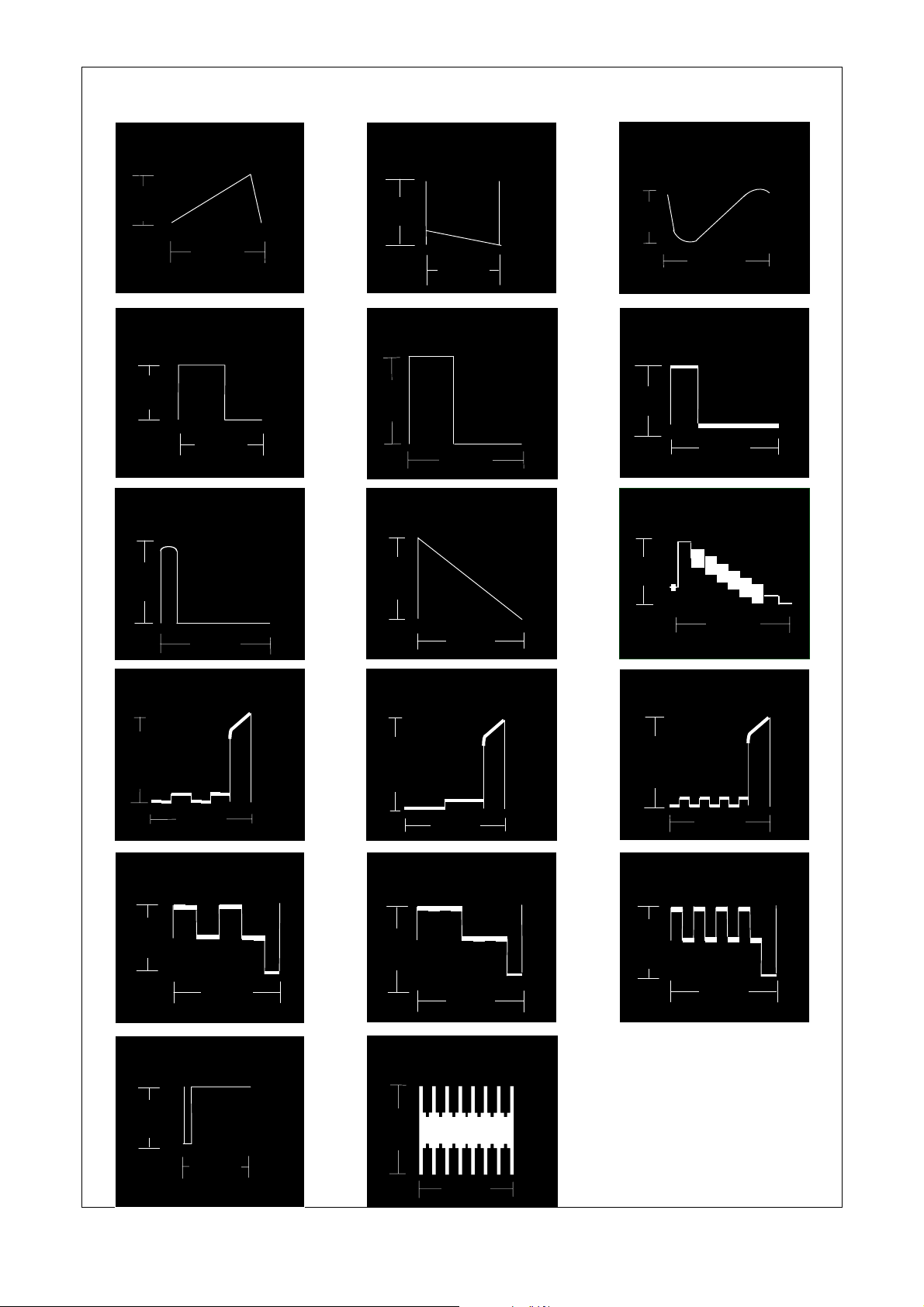

WAVEFORM PATTERN TABLE..........................................9

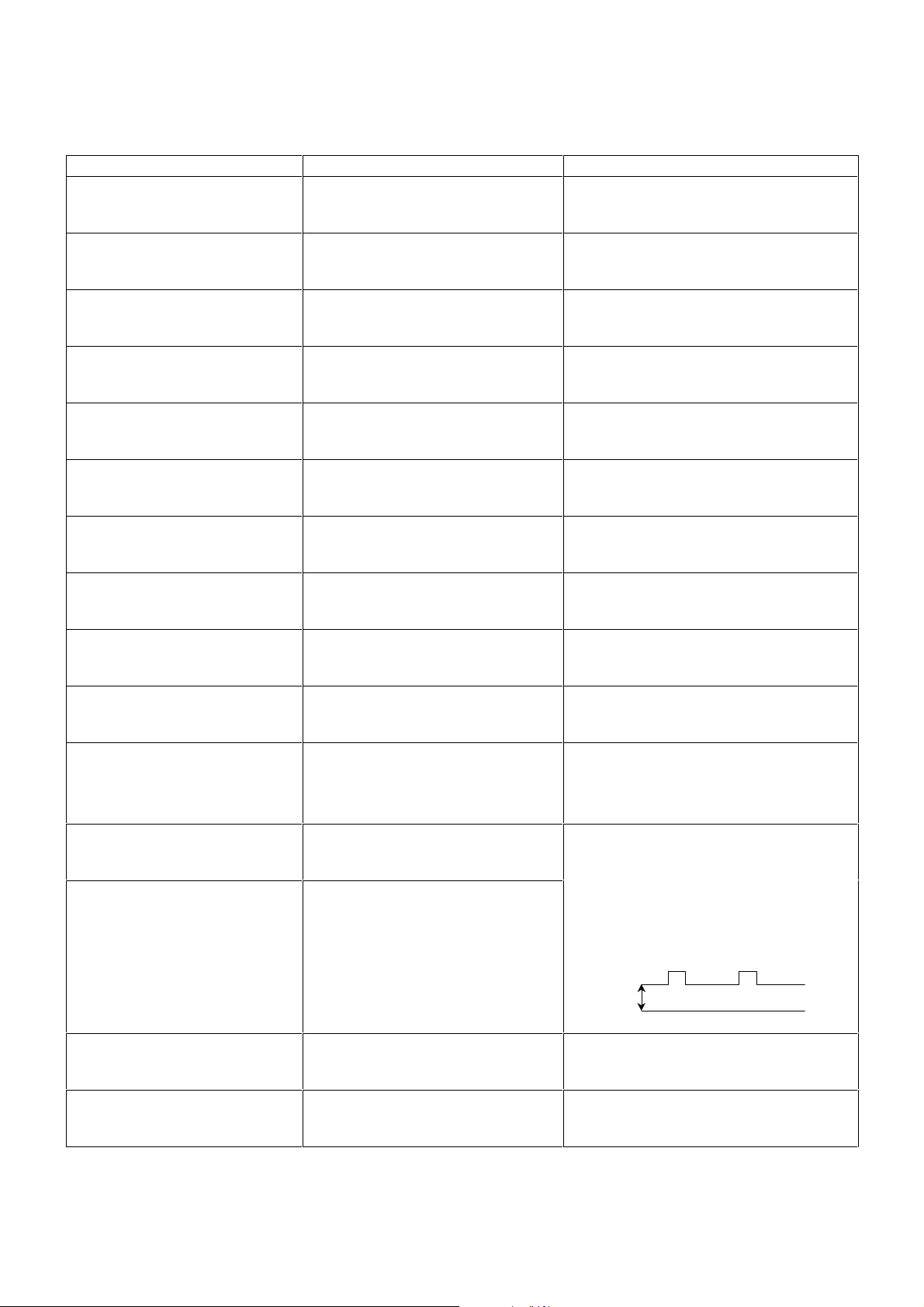

ALIGNMENT SETTINGS.....................................................10

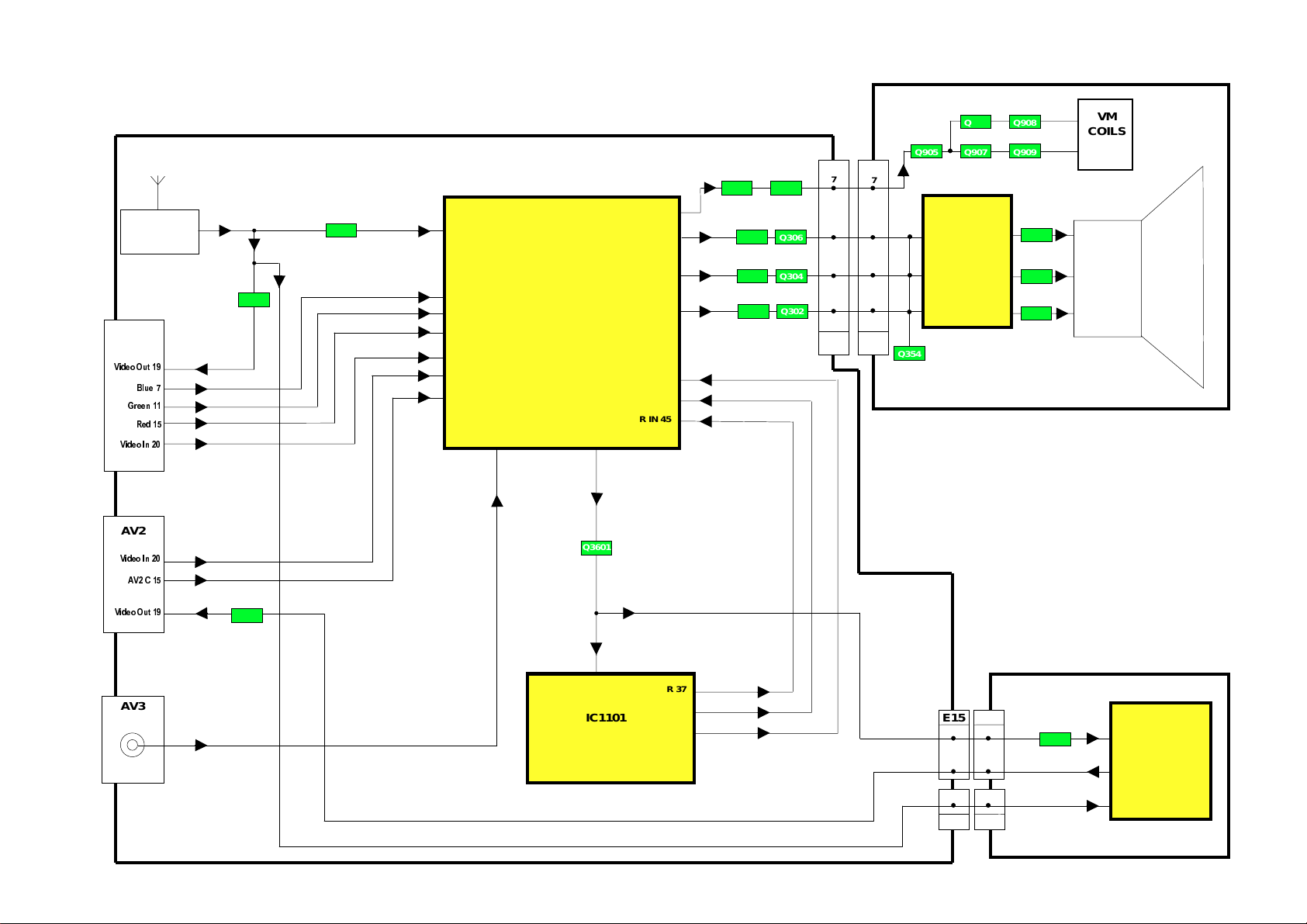

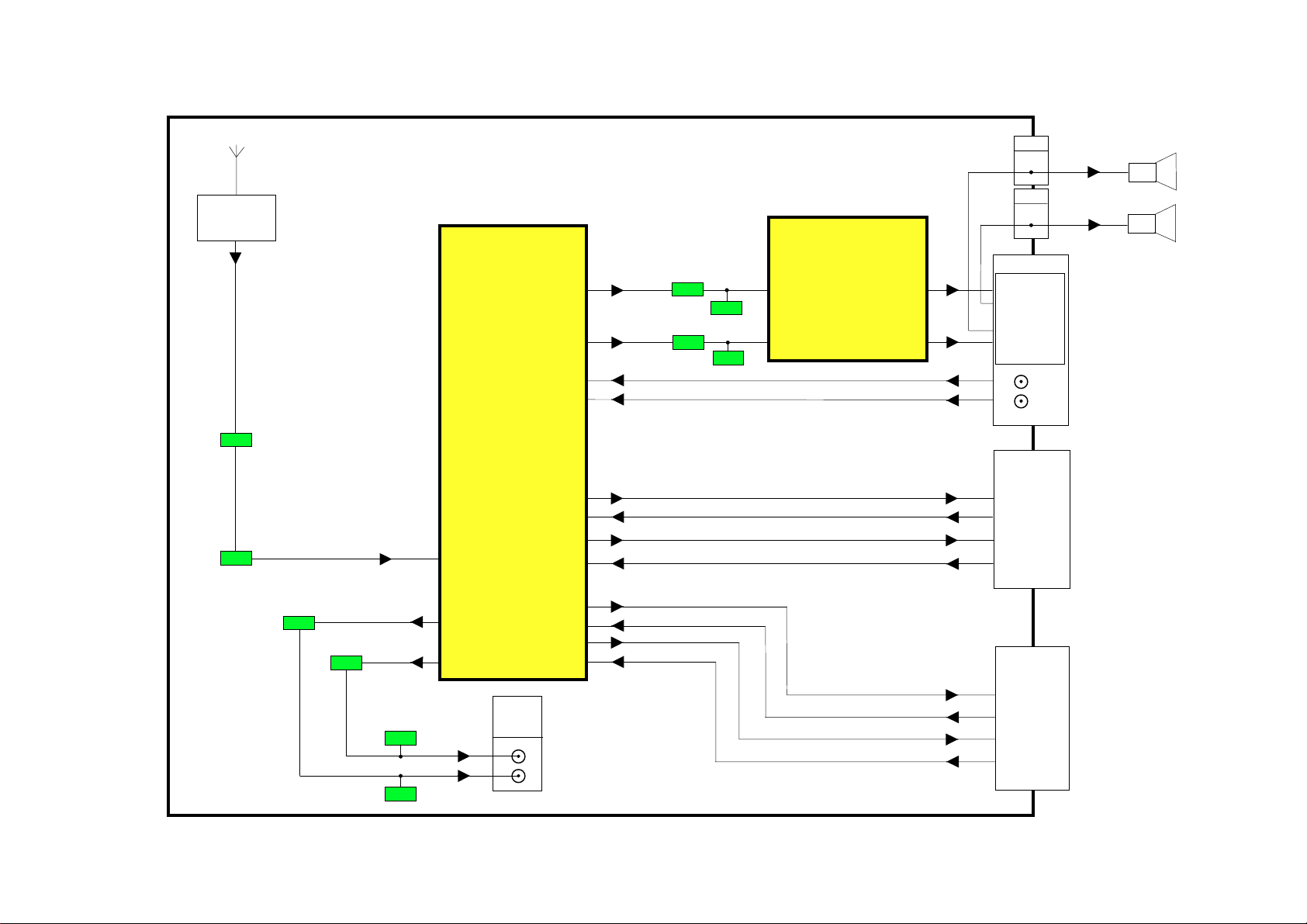

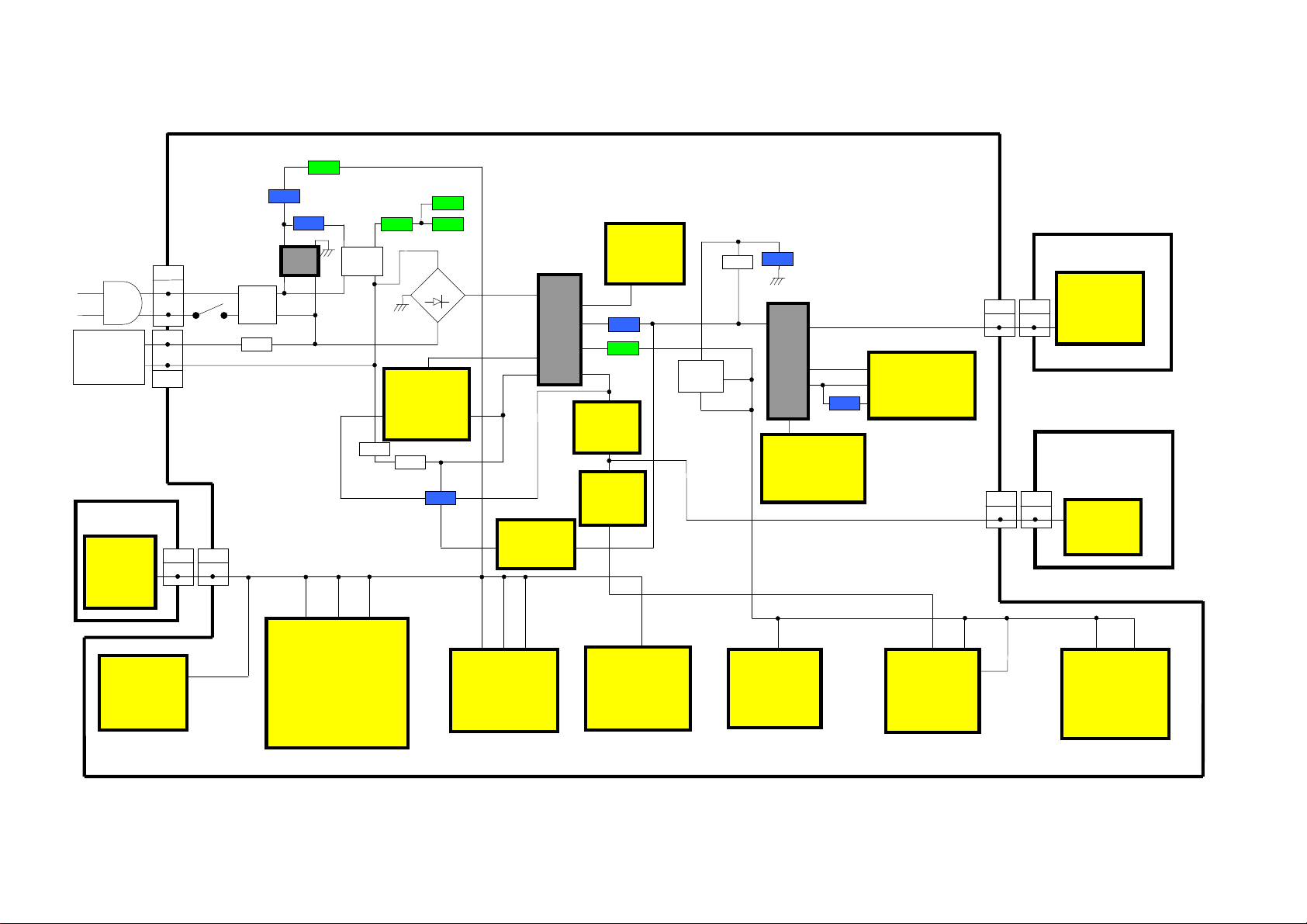

BLOCK DIAGRAMS.............................................................12

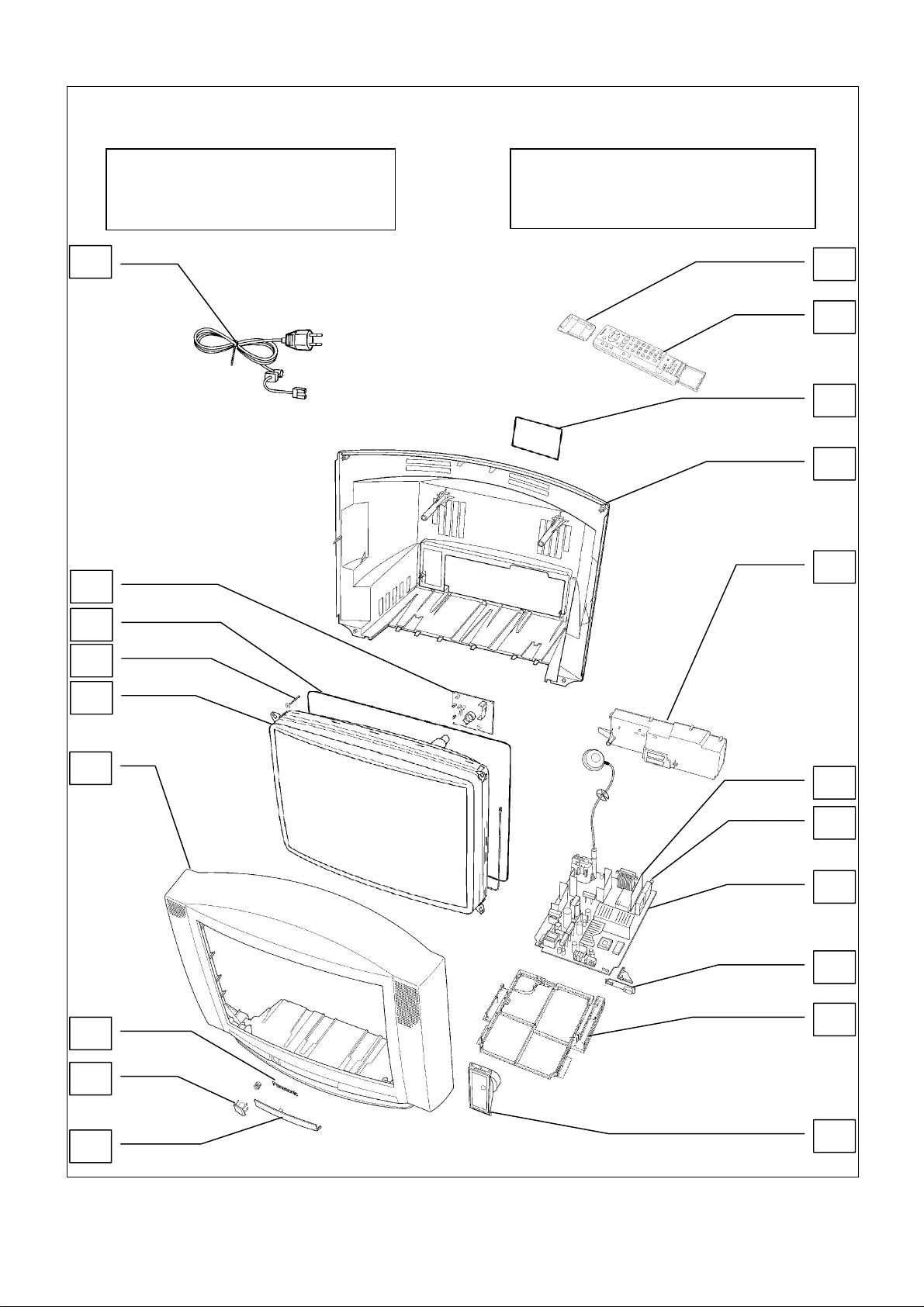

PARTS LOCATION..............................................................16

REPLACEMENT PARTS LIST.............................................17

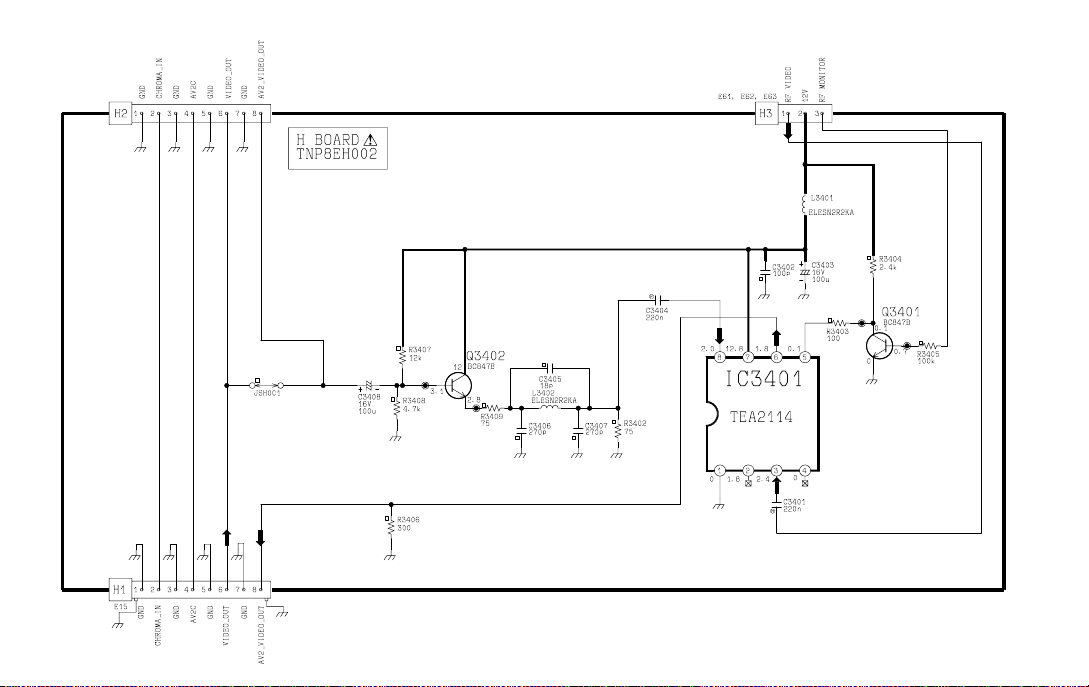

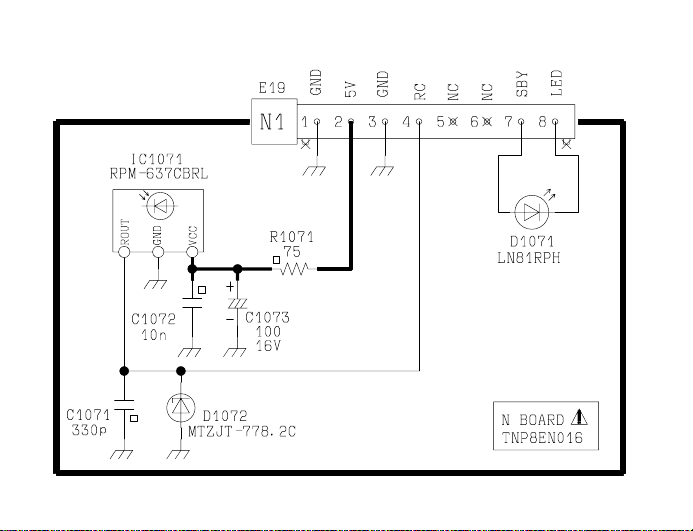

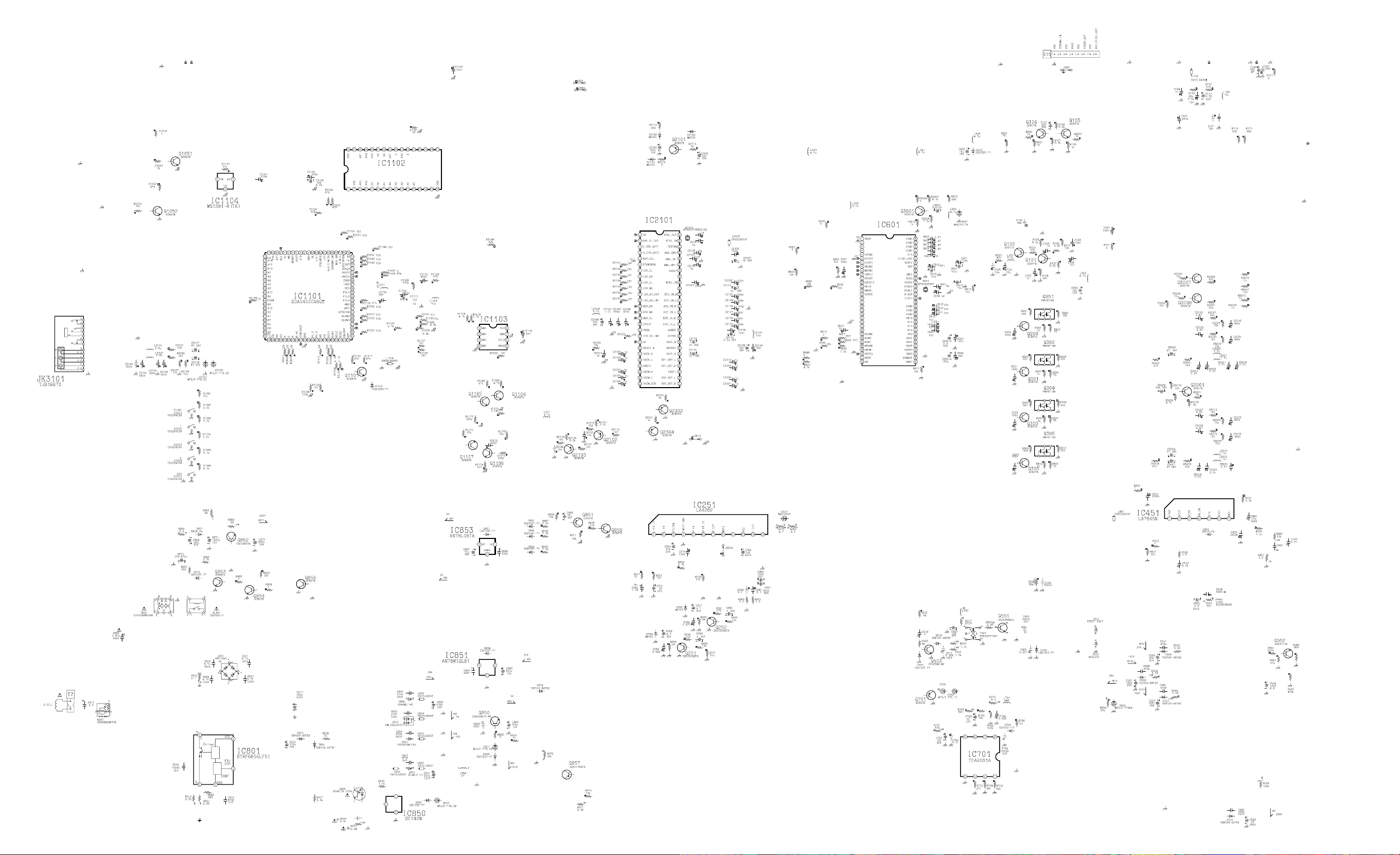

SCHEMATIC DIAGRAMS....................................................26

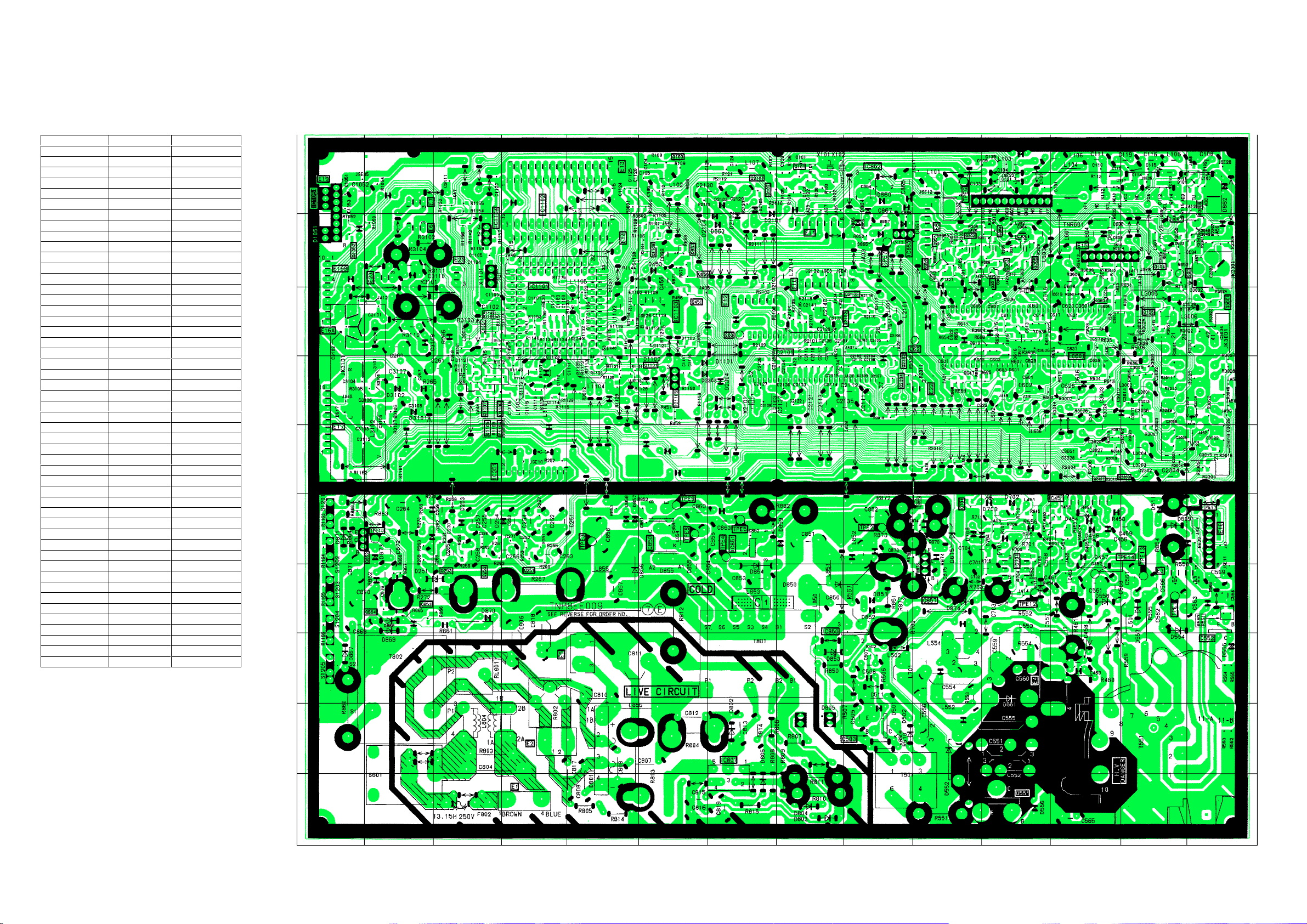

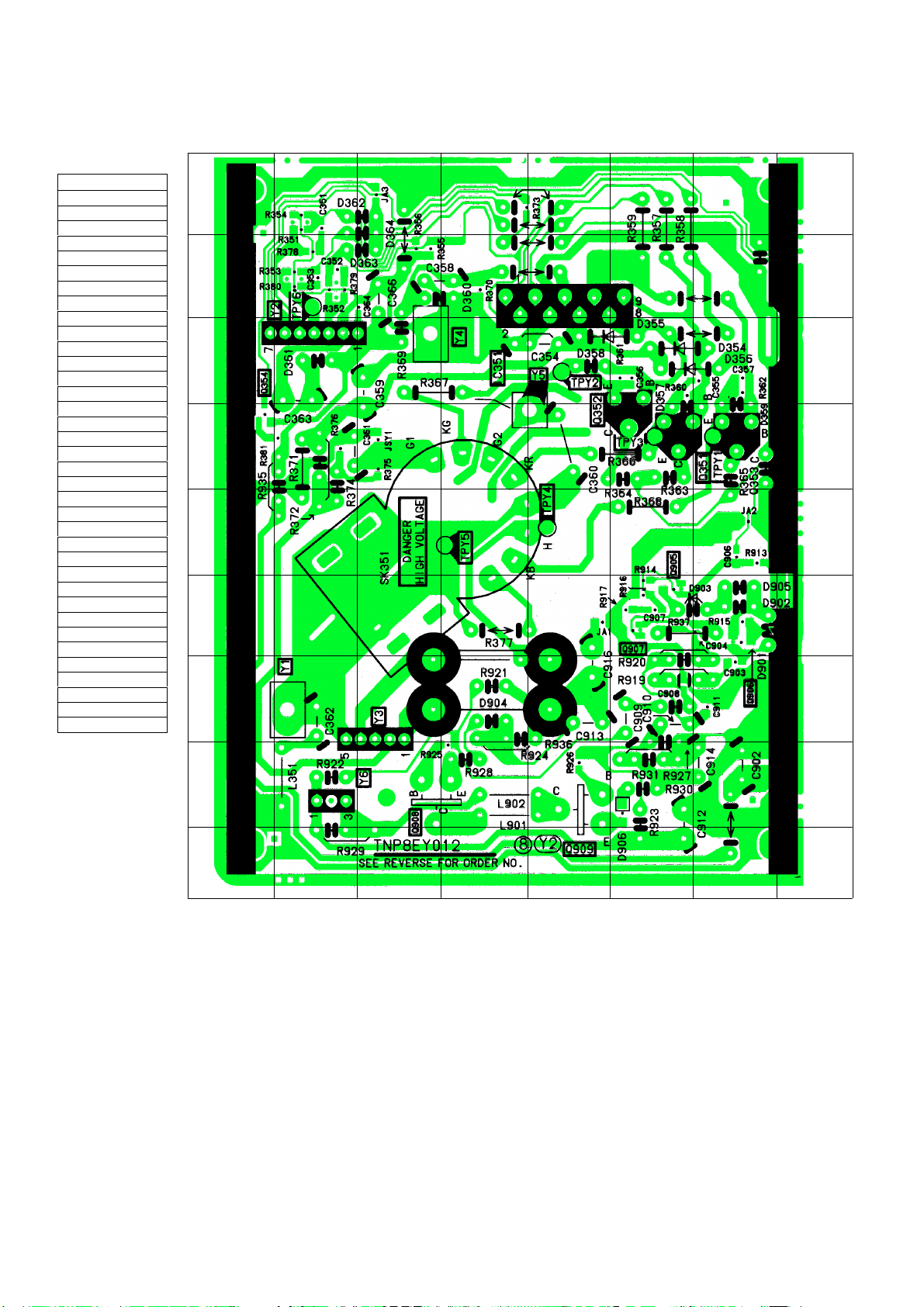

CONDUCTOR VIEWS .........................................................30

SAFETY PRECAUTIONS

GENERAL GUIDE LINES

1. It is advisable to insert an isolation transformer in the AC supply before servicing a hot chassis.

2. When servicing, observe the original lead dress in the high voltage circuits. If a short circuit is found, replace all parts which have been overheated or damaged by the short circuit.

3. After servicing, see that all the protective devices such as insulation barriers, insulation papers, shields and isolation R-C combinations are correctly installed.

4. When the receiver is not being used for a long period of time, unplug the power cord from the AC outlet.

5. Potentials as high as 29,5kV {29,2kV} are present when this receiver is in operation. Operation of the receiver without the rear cover involves the danger of a shock hazard from the receiver power supply. Servicing should not be attempted by anyone who is not familiar with the precautions necessary when working on high voltage equipment. Always discharge the anode of the tube.

6. After servicing make the following leakage current checks to prevent the customer from being exposed to shock hazard.

LEAKAGE CURRENT COLD CHECK

1. Unplug the AC cord and connect a jumper between the two prongs of the plug.

2. Turn on the receiver’s power switch.

3. Measure the resistance value with an ohmmeter, between the jumpered AC plug and each exposed metallic cabinet part on the receiver, such as screw heads, aerials, connectors, control shafts etc. When the exposed metallic part has a return path to the chassis the reading should be between 4M ohm and 20M ohm. When the exposed metal does not have a return path to the chassis the reading must be infinite.

INHALT

SICHERHEITSVORKEHRUNGEN ...................................... 2

SERVICE HINWEISE..........................................................4

ABGLEICHVERFAHREN.....................................................6

SELBSTDIAGNOSE............................................................ 7

ABGLEICH..........................................................................8

SIGNAL TABELLE............................................................... 9

ABGLEICHTABELLE...........................................................11

SCHALTBILD BL O C K..........................................................12

EXPLOSIONSZEICHNUNG................................................. 16

ERSATZTEILL ISTE............................................................. 17

SCHALTBILD SC HEMA ...................................................... 26

ANSICHT DER LEITERBAHNEN ........................................ 30

SICHERHEITSVORKEHRUNGEN

ALLGEMEINE RICHTLINIEN

1. Es ist empfehlenswert einen Trenntransformator in die Stromversorgung zu schalten, bevor Reparaturen an einem Gerät vorgenommen werden, dessen Chassis unter Spannung steht.

2. Bei der Durchführung von Servicearbeiten dürfen die ursprünglichen Kabelanschlüsse nicht vertauscht werden. Dies gilt insbesondere für die Anschlüsse im Hochspannungsteil. Hat sich ein Kurzschluß ereignet, dann sind alle Teile, an denen Spuren von Überhitzung sichtbar sind, auszuwechseln.

3. Nach Beenden der Servicearbeiten ist sicherzustellen, daß alle Sicherheitsvorrichtungen, wie Isolationsstege, Isolationspapiere, Abschirmungen und Isolations -R-C- Glieder wieder richtig eingesetzt sind.

4. Wenn der Fernseher während längerer Zeit nicht in Betrieb gesetzt wird, sollte der Netzstecker aus der Netzsteckdose gezogen werden.

5. Im Betrieb sind Spannungen bis zu 29,5kV {29,2kV} in diesem Gerät vorhanden. Die Inbetriebnahme des Fernsehers ohne aufgesetzte Rückwand bringt die Gefahr eines elektrischen Schlages von der Fernseher - Stromversorgung mit sich. Servicearbeiten solten daher auch nie durch Personen versucht werden, die nicht in vollem. Umfang mit den Sicherheitsvorkehrungen beim Umgang mit Hochspannungsgeräten vertraut sind. Vor der Handhabung mit der Bildröhre ist die Anode der Bildrohre immer an dem Empfängerchassis zu entladen.

6. Nach Beenden der Servicearbeiten sind die folgenden Kriechstrom-Prüfungen durchzuführen, um den Kunden vor der Gefahr eines elektrischen Schlages zu schützen.

MESSUNG DES ISOLATIONSWIDERSTANDES IM ABGESCHALTETEN ZUSTAND

1. Den Netsztecker aus der Netzsteckdose ziehen und die beiden Steckerstifte kurzschließen.

2. Den Geräteschalter des Fernsehgerätes einschalten.

3. Mit einem Ohmmeter den Widerstandswert zwischen dem überbrückten Netzkabelste ckerund jendem zugänglichen Metallteil am Gehäuse des Fernsehgerätes, wie Schraubenköpfe, Antennen, Achsen der Regler, Griffassungen usw.messen. Wenn ein zugängliches Metallteil keine Rückleitung zum Chassis hat, Muß die Anzeige unendlich betrgen.

Page 3

LEAKAGE CURRENT HOT CHECK

1. Plug the AC cord directly into the AC outlet. Do not use an isolation transformer for this check.

2. Connect a 2kΩ 10w resistor in series with an exposed metallic part on the receiver and an earth, such as a water pipe.

3. Use an AC voltmeter with high impedance to measure the potential across the resistor.

4. Check each exposed metallic part and check the voltage at each point.

5. Reverse the AC plug at the outlet and repeat each of the above measurements.

6. The potential at any point should not exceed 1.4 V rms. In case a measurement is outside the limits specified, there is a possibility of a shock hazard, and the receiver should be repaired and rechecked before it is returned to the customer.

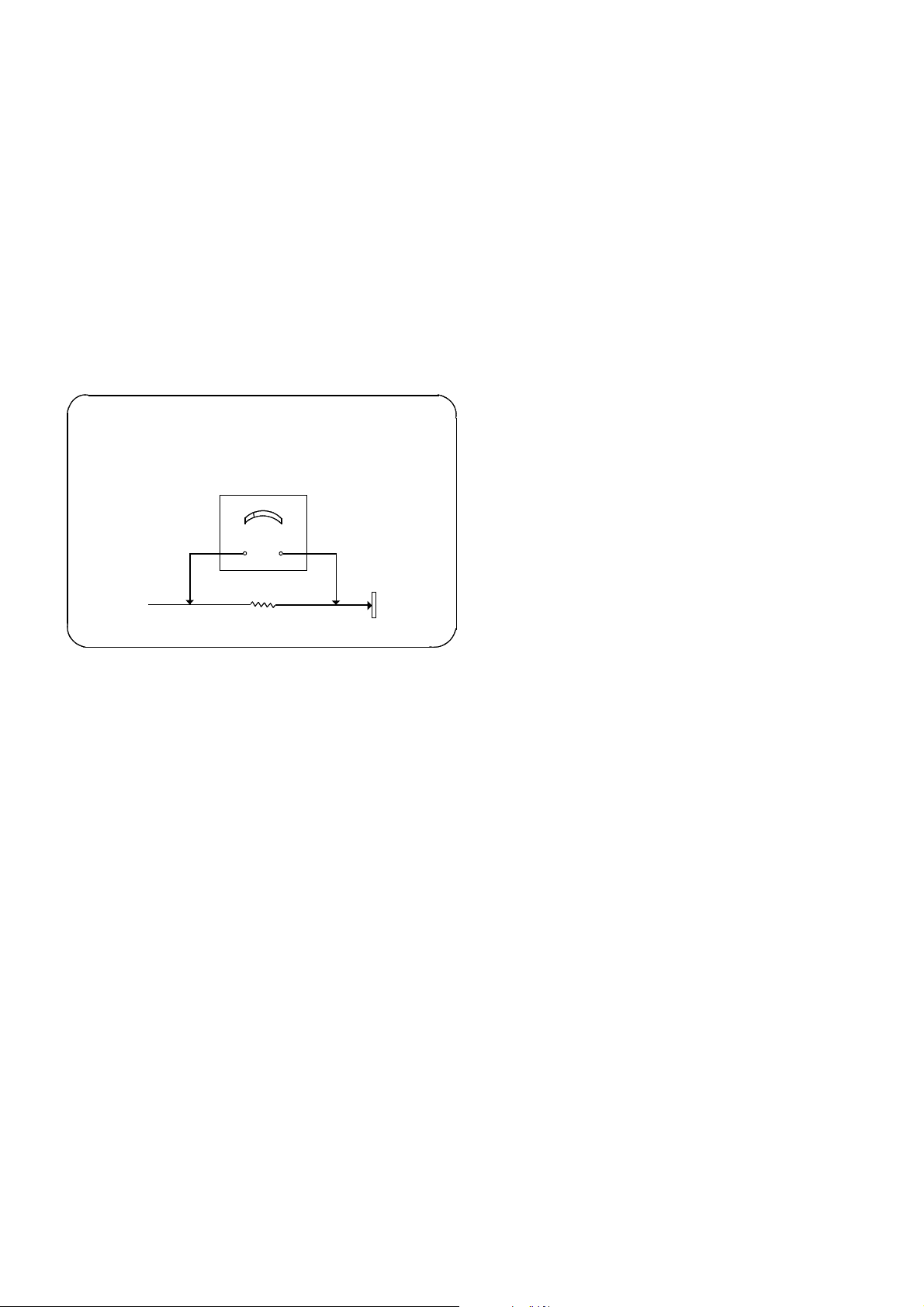

HOT CHECK CIRCUIT

SCHALTUNGSAUFBAU FÜR PRUFUNG

IM EINGESCHALTETEN ZUSTAND

A.C. VOLTMETER

WECHSELSTROM-VOLTMETER

TO INSTRUMENT’S EXPOSED METALLIC PARTS

MESSUNG DES KRIECHSTROMS IM EINGESCHALTETEN ZUSTAND

1. Den Netzstecker direkt in eine Netsteckdose stecken. Für diese Messung keinen Trenntransformator verwenden.

2. Einen 2kΩ / 10W-Widerstand in Serie mit einem von außen zugänglichen Metallteil am Fernsehgerät und einer guten, Erdung z.B Wasserleitung, anschließen.

3. Ein Wechselstrom-Voltmeter mit einem Meßbereich von 1000 Ohm.Volt oder größer verwenden, um die Spannung über den Widerstand zu messen.

4. Jedes zugängliche Metallteil prüfen, und an jedem Punkt dies Spannung messen.

5. Den Netztecker umgekehrt in die Steckdose stecken und jede der obigen Messungen wiederholen.

6. Die Spannung darf an keinem der Punkte 1.4V eff. überschreiten. Wird dieser Wert nicht eingehalten, besteht die Gefar eines elektrischen Schlages, und das Fernsehgerät sollte daher repariert und nachgeprüft werden, bevor es an den Kunden zurückgegeben wird.

AN ZUGANGLICHE METALLTEILE DAS TV-GERATES

2K ohm

Water Pipe (Earth)

Wasserleitun g

(Erdung)

Fig.1.

Abb.1.

X-RADIATION WARNING

1. The potential sources of X-Radiation in TV sets are the high voltage section and the picture tube.

2. When using a picture tube test jig for service, ensure that the jig is capable of handling 29,5kV without causing X-Radiation.

NOTE : It is important to use an accurate periodically calibrated high voltage meter.

1. Set the brightness to minimum.

2. Measure the high voltage. The meter should indicate

28,5kV± 1kV {28,2kV± 1kV}. If the meter indication is out of tolerance, immediate service and correction is required to prevent the possibility of premature component failure.

3. To prevent any X-Radiation possibility, it is essential to use the specified tube.

RÖNTGENSTRAHLUNG ACHTUNG :

1. Potentielle Quellen von Röntgenstrahlung in Fernsehgeräten sind das Hochspannungsteil und die Bildröhre.

2. Bei Verwendung eines Bildröhren-Prüfgerätes für den Service ist sicherzustellen, daß es für die Belastung von 29,5kV geeignet ist, ohne daß eine Röntgenstrahlung verursacht wird.

ANMERKUNG : Es ist wichtig, daß ein präzises, regelmäßig geprüftes Voltmeter verwendet wird.

1. Helligkeit auf Minimum stellen.

2. Die Hochspannung messen. Die Anzeige des

Instrumentes sollte 28,5kV ± 1kV {28,2kV ± 1kV} Falls die Anziege diese Toleranzgrenzen überschreitet, ist die sofortige Behebung nötig, um die Möglichkeit vorzeitigen Komponentenausfalls zu verhüten.

3. Um die Möglichkeit von Röntgenstrahlung zu begrenzen, ist es wichtig, daß nur die vorgeschriebene Bildröhre verwendet wird.

Page 4

SERVICE HINTS

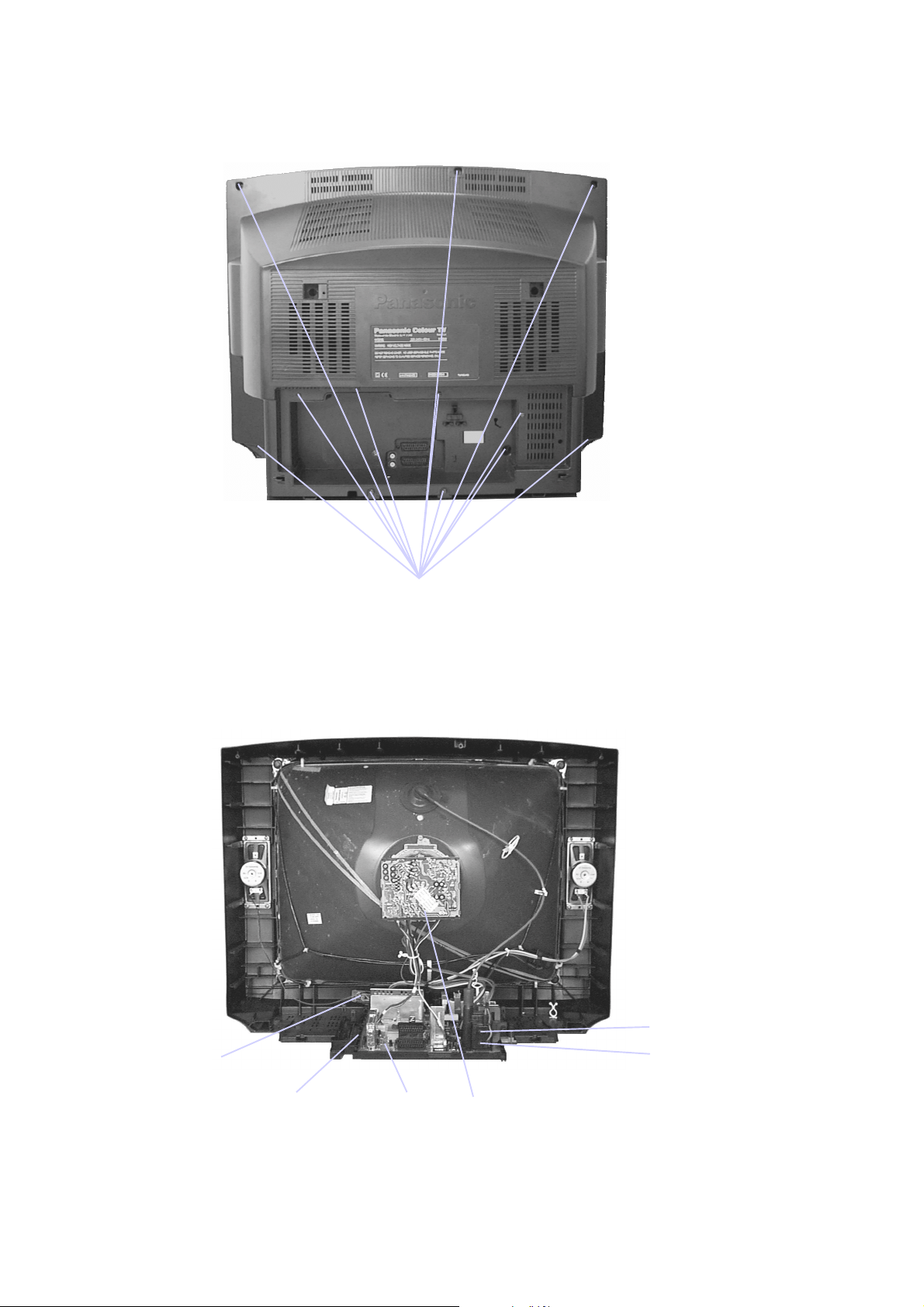

HOW TO REMOVE THE REAR COVER

1. Remove the 12 screws (A) as shown in Fig.2.

SERVICE HINWEISE

ENTFERNEN DER GERÄTERÜCKW AND

1. Die 12 Schrauben (A) entfernen, siehe Abb.2.

Screws A

Schrauben A

Fig.2

Abb.2

LOCATION OF CONTROLS LAGE DER EINSTELLREGLER

Focus

N - Board

E - Board

H - Board

Fig.3 Abb.3

Screen

Y - Board

Page 5

SERVICE MODE

The remote control is used for entering and storing adjustments, with the exception of Cut-off adjustments, which must always be done prior to service adjustment. Perform adjustments in accordance with screen display. The display on the screen also specifies the CCU variants as well as the approx. setting values. The adjustment sequence for the service mode is indicated below.

2. Press the RED / GREEN buttons to step up / down

1. Set the Bass to maximum position, set the Treble to minimum position, press the volume down button (-/v) on the customer controls at the front of the TV and at the same time press the INDEX button on the remote control, this will place the TV into the Service Mode.

NOTE: This TV also has the option of using a Memory Pack which enables you to copy the preset TV channels into the Memory Pack and then download them onto this or any other EURO-4 TV set.

TV to Memory Pack process

1. Plug the memory pack into the AV1 21 pin terminal at the back of the TV and switch the TV on.

2. Go into Service Mode as explained above. The screen will show :-

through the functions.

3. Press the YELLOW / BLUE buttons to alter the function values.

4. Press the STR button after each adjustment has been made to store the required values.

5. To exit the Service Mode, press the "N" button.

Memory Pack to TV process

1. Plug the memory pack into the AV1 21 pin terminal at the back of the TV and switch the TV on.

2. Go into the Service Mode as explained above. The screen will show :-

Program External>>TV

3. Press the BLUE button on the remote control. The screen will show :-

Program TV>>External

4. Press the STR button on the remote control. The screen will show :-

Please Wait

5. All the tuning information stored inside the TV will now be transferred to the Memory Pack. This process will take 2-3 minutes to complete and when finished the screen will show :-

Complete

3. Press the STR button on the remote control. The screen will show :-

4. All the tuning information stored inside the Memory Pack will now be transferred to the TV. This process will take 2-3 minutes to complete and when finished the screen will show :-

5. The tuning information from the Memory Pack has now been copied into the TV.

6. To exit from the Service Mode press the "N" button.

7. The process has now been completed and the Memory Pack can now be removed.

Program External>>TV

Please Wait

Complete

ERRORS

If an error occurs while using the Memory Pack the TV will detect this and the screen will show: -

Error !!

If this happens then press the "N" button and repeat the process that was being used. If the errors continue to occur then check the connectors between the TV and the memory pack and check the 9V battery inside the memory pack.

Page 6

ABGLEICHVERFAHREN

Die Fernbedienung dient zum Eingeben und Abspeichern der Einstellwerte, mit Ausnahme der Sperrpunkteinstellung, die

grundsätzlich vor den hier beschriebenen Einstellungen vorgenommen werden muss. Die Einstellungen erfolgen entsprechend dem Bildschirm-Display. Auf dem Bildschirm-Display erscheinen die ungefähren Einstellwerte. Die Einstellfolge für den Service-Modus ist nachstehend beschrieben.

4. Die einzelnen Funktionen mit Hilfe der ROTEN und

1. Um in den Service-Mode zu gelangen, gehen sie bitte wie folgt vor.

2. Stellen sie im Toneinstellungs-Menü die Bässe auf Maximun und die Höhen auf Minimum.

3. Halten sie die INDEX-Taste auf der Fernbedienung gedrückt und drücken zusätzlich die Taste -/v im Bedienteil des TV-Gerätes. Auf dem Bildschirm erscheint die entsprechende Anzeige für den Service-Mode.

HINWEIS: Dieses FS-Gerät bietet auch die Möglichkeit eines Memory Pack, mit dem Sie die gewählten Fernsehkanäle abspeichern und auf jedes beliebige EURO-4 FS-Gerät umkopieren können.

Kopieren der Einstelldaten vom FS-Gerät in das Memory Pack.

1. Das Memory Pack in die AV1-Buchse an der

Rückseite des FS-Gerätes stecken und das Gerät einschalten.

2. Wie schon oben beschrieben auf Service-Modus umschalten. Auf dem Bildschirm erscheint :-

GRÜNEN Taste anwählen.

5. Mit der GELBEN und BLAUEN Taste die Werte der einzelnen Funktionen ändern.

6. Nach jeder Einstellung die Taste STR auf der Fernbedienung drücken, um die geänderten Werte abzuspeichern.

7. Zum Verlassen des Service-Modus die "N" - Taste auf der Fernbedienung drücken.

Kopieren der Einstelldaten vom Memory Pack in

das FS-Gerät.

1. Das Memory Pack in die AV1-Buchse an der

Rückseite des FS-Gerätes stecken und das Gerät einschalten.

2. Wie schon oben beschrieben auf Service-Modus umschalten. Auf dem Bildschirm erscheint :-

Program External>>TV

3. Nun die BLAUE Taste an der Fernbedienung betätigen. Auf dem Bildschirm erscheint:-

Program TV>>External

4. Die Taste STR Taste an der Fernbedienung betätigen.. Der Bildschirm meldet nun :-

Please Wait

5. Die im FS-Gerät abgespeicherten KanalEinstelldaten werden nun in das Memory Pack überspielt. Bei abgeschlossener Datenübertragung meldet der Bildschirm :-

Complete

FEHLER

Program External>>TV

3. Die Taste STR Taste an der Fernbedienung betätigen.. Der Bildschirm meldet nun :-

Please Wait

4. Die im Memory Pack abgespeicherten KanalEinstelldaten werden nun in das FS-Gerät überspielt. Bei abgeschlossener Datenübertragung meldet der Bildschirm :-

Complete

5. Die Kanal-Einstelldaten sind damit von Memory Pack in das das FS-Gerät überspielt.

6. Zum Verlassen des Service-Modus die "N" - Taste auf der Fernbedienung drücken.

7. Das Kopiervorgang ist somit abgeschlossen, und das Memory Pack kann von der Steckerleiste abgezogen werden.

Falls beim Gebrauch des Memory Packs Fehler aufreten, zeigt das FS-Gerät dies auf dem Bildschirm mit der folgenden Meldung an : -

Error !!

In diesem Fall muss der Service-Modus durch Drücken der "N" - Taste auf der Fernbedienung verlassen und anschliessend der Vorgang wiederholt werden. Falls weiterhin Fehlermeldungen erscheinen, müssen die Anschlusskontakte zwischen FSGerät und Memory Pack sowie die 9V Batterie im Memory Pack kontrolliert werden.

Page 7

SELF CHECK

Service-Hilfen

technischen Informationen.

1. Self-check is used to automatically check the bus lines and hexadecimal code of the TV set.

2. To get into the Self-Check mode press the down (-/v) button on the customer controls at the front of the set,at the same time pressing the STATUS button on the remote control, and the screen will show :-

SELBSTDIAGNOSE

1. Die Selbstdiagnose dient zum automatischen Prüfen der Bus-Leitungen sowie des Hexadezimalcodes des FS-Geräts. Zum Umschalten auf Selbstdiagnose zunächst die Taste "STATUS" auf der Fernbedienung und gleichzeitig die-Taste am Bedienteil des FS-Gerätes drücken (-/v), auf dem Bildschirm erscheint hierauf :-

2. Nach der Selbstdiagnose wird das Gerät automatisch auf sämtliche werksseitigen Standardeinstellungen zurückgesetzt :-

VDP O.K. TUN O.K. E2 O.K. MSP O.K. DPL - -

OPTION 1 39 OPTION 2 0C OPTION 3 1F OPTION 4 00 OPTION 5 EF OPTION 6 25

PCB O.K. Cab O.K. Sum Factory use

Service Aids

To aid in the service of our current chassis there are a number of Service Aids which have been made available.

• LUCI interface kit (Linked Utility Computer Interface) Part number: TZS6EZ002 This contains interface and cables for connecting TV service connector and a PC as well as diagnostic software. As new models are introduced upgrade software will become available.

only Nur für Herstellung

Zur Unterstützung der Servicearbeiten stehen weitere Hilfsmittel zur Verfügung.

• LUCI interface kit (PC-unterstützes Diagnosesystem) Bestell-Nr.: TZS6EZ002 Es beinhaltet ein Interface, die Anschlusskabel zum FSGerät und die Diagnose-Software. Bei Einführung von neuen Modellen ist ein Update der Software jederzeit möglich.

• VICI (Visual Interactive Computer Information) These C.D.'s contain multimedia documentation providing quick access to service information. Part No. TZS7EZ006 & TZS7EZ005

1. Service Manuals

2. Instruction Books

3. Technical Information

• TASMIN (Technically Advanced System for Multimedia Interactive Notes)

As well as providing a first step towards more interactive training this product also achieves quick access to Technical Information.

• VICI (Interaktive CD-ROM) mit schnellem Zugiff auf Serviceinformationen. Bestell-Nr.:TZS7EZ006 & TZS7EZ005

1. Service Manuals

2. Bedienungsanleitungen

3. Technical Information

• TASMIN (Technisch erweitertes System für interaktive Multimedia-Hinweise und Notiz en) Genauso wie dieses Produkt einen ersten Schritt in Richtung erweitertes interaktives Training bereitstellt, ermöglicht es einen noch schnelleren Zugang zu

Page 8

ADJUSTMENT PROCEDURE

Item/Preparation Adjustments

+B SET-UP

1. Receive a Greyscale signal.

2. Set the controls:Brightness Minimum

Contrast Minimum Volume Minimum

Cut-Off / Ug2 Test

1. Receive a Greyscale signal.

2. Degauss the tube externally.

3. Set the TV into Service Mode 1.

4. Select Cutoff mode.

1. Set the +B voltage up as follows:Adjust R811 so that B2 shows 148V±1V

2. Confirm the following voltages.

B9 5 ± 0.25V B10 5 ± 0.25V B5 12 ± 0.5V B11 33 ± 1.5V B4 16 ± 1V B7 8 ± 0.5V B12 26 ± 1V B8 5.5 ± 0.5V B3 35 ± 1V B13 15 ± 1V B1 200 ± 10V B14 -15 ± 1V

To adjust Cutoff connect an oscilloscope to the blue cathode, adjust "cutoff" value using the "Yellow" and

"Blue" buttons until the black level is 160V±5V press "STR" to store the value. Remove the oscilloscope.

Select Ug2 adjustment and adjust the screen VR until the display shows "O.K."

ABGLEICH

Vorbereitungen Abgleich

+B - Abgleich

1. Testbild empfangen. Helligkeit aufMinimum

Kontrast auf Minimum Lautstärke Minimum

Cut-Off / Ug2 Test

1. Testbild empfangen.

2. Bildröhre entmagnetisieren.

3. Service-Mode 1 anwählen.

4. Im Service-Mode den Abgleichpunkt Cutoff DC-Mode wählen .

1. Mit R811 muß die B2 auf 148V±1V einges tel lt werden.

2. Folgende Spannungen sind zu überprüfen.

B9 5 ± 0.25V B10 5 ± 0.25V B5 12 ± 0.5V B11 33 ± 1.5V B4 16 ± 1V B7 8 ± 0.5V B12 26 ± 1V B8 5.5 ± 0.5V B3 35 ± 1V B13 15 ± 1V B1 200 ± 10V B14 -15 ± 1V

Einen Oszillographen an die blaue Katode der Bildröhre anschliessen. Mit der gelben und blauen Taste den CUT-OFF Wert auf 160V±5V abgleichen und mit der STR-Taste abspeichern. Den Oszillograph entfernen und den Ug2 Test aufrufen. Den Abgleichwert solange ändern, bis OK auf dem Bildschirm erscheint. Den Wert abspeichern.

Page 9

WAVEFORM PATTERN TABLE SIGNAL TABELLE

Vert Out IC601 Pin 31

0.7V

H - Out IC601 Pin 50

HFLB IC601 Pin 13

6.2V

20mS

64µS

Vert Drive IC451 Pin 2

57V

H - Out IC701 Pin 5

30mV

HFLB IC701 Pin 8

1.5V

20mS

64µS

VFLB IC451 Pin 3

20mS

H - Pulse Base Q503

64µS

Video Out IC601 Pin 59

R - Out IC601 Pin 37

275mV

R - Out E8 Pin 5

4.6V

SCL IC1201 Pin 3

64µS

G - Out IC601 Pin 38

275mV

G - Out E8 Pin 3

4.4V

SVM Out IC601 Pin 34

64µS

B - Out IC601 Pin 39

275mV

64µS

B - Out E8 Pin 4

4.6V

64µS

3.7V 88mV

13µS

64µS

Page 10

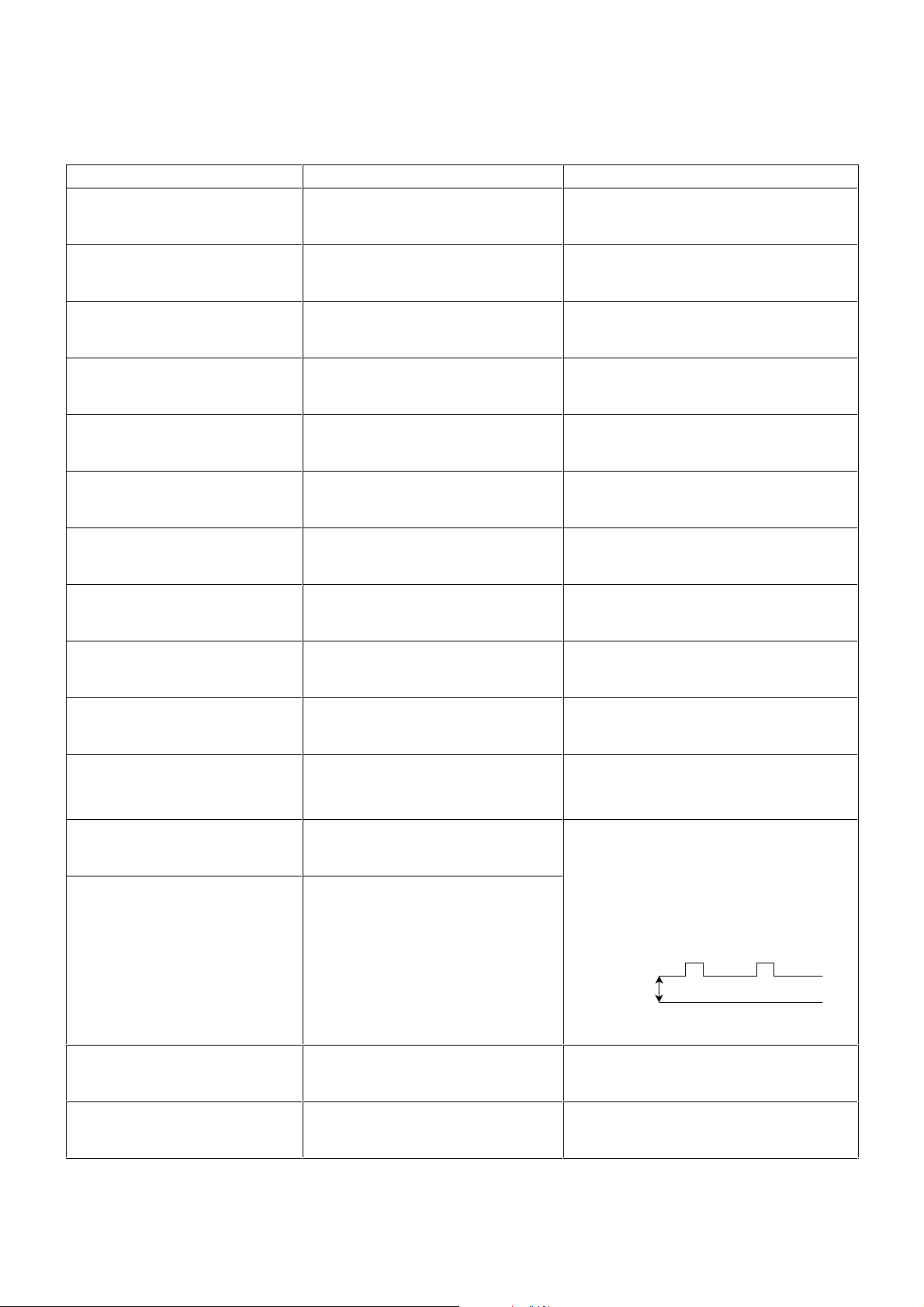

ALIGNMENT SETTINGS:

(The figures below are nominal and used for representative purposes only.)

Alignment Function Settings / Special features

Horizontal Position

Vertical Position

Horizontal Amplitude

Vert. Amplitude

EW-amplitude

Trapezium-comp

H-Pos

061

V-Pos

005

H-Amp

055

V. Amp

054

E/W-Amp1

-128

E/W-Amp2

006

Trapez-1

047

Trapez-2

-128

Optimum setting.

Vertical Linearity

Vertical Symmetry

DVCO

Cut-off DC

Ug2 Test

Highlight

Lowlight

V-Lin

006

V-Sym

002

DVCO

-005

Cut-off

0171

Ug2 055

O.K.

High 0902 0777 0864 Low 0117 0132 0112

Optimum setting.

Receive a PAL Colour Bar Pattern. For DVCO alignment press "Blue" button, wait until the colours are changing slowly and press "STR". To adjust Cutoff connect an oscilloscope to the blue cathode, adjust "cutoff" value using the "Yellow" and "Blue" button s

until the black level is 160V±5V press "STR" to store the value. Remove the oscilloscope. Select Ug2 adjustment and adjust the screen VR until the display shows "O.K."

Black Level

160V±5V

GND

Optimum setting.

Sub-Brightness

255

Optimum setting.

Page 11

ABGLEICHTABELLE

(Die angegebenen Werte sind Mittelwerte und Können individuell nach oben oder unten nach dem korrekten Abgleich abweichen.)

Abgleichfunktion Einstellung / Besondere Merkmale

Horizontale position

Vertikale Position

Horizontale Amplitude

Vertikale Amplitude

OW-amplitude

Trapez-Kompensation

H-Pos

061

V-Pos

005

H-Amp

055

V-Amp

054

E/W-Amp1

-128

E/W-Amp2

006

Trapez-1

047

Trapez-2

-128

Optimale Einstellung.

Vertikale linearität

Vertikale Symmetrie

DVCO

Cut-off

Ug2 Test

Highlight

Lowlight

V-Lin

006

V-Sym

002

DVCO

-005

Cut-off

0171

Ug2 055

O.K.

High 0902 0777 0864 Low 0117 0132 0112

Optimale Einstellung.

Ein Farbbalken-Testbild empfangen. Zum Abgleich des Farboszillators (DVCO) die blau Taste drücken. Nachdem ein leichtes Flackern in den Farbbalken zum Stillstand gekommen ist, die STR-Taste drücken. Einen Oszillographen an die blaue Katode der Bildröhre anschliessen. Mit der gelben und blauen Taste den CUT-OFF Wert auf 160V±5V abgleichen und mit der STR- Taste abspeichern. Den Oszillograph entfernen und den Ug2 Test aufrufen. Den Abgleichwert solange ändern, bis OK auf dem Bildschirm erscheint. Den Wert abspeichern.

Black Level

160V±5V

Optimale Einstellung.

Sub-Brightness

255

Optimale Einstellung.

Page 12

Q35

E - BOARD

AV1

9LGHR2XW

%OXH

*UHHQ

5HG

9LGHR,Q

Q105

VIDEO BLOCK DIAGRAM BILDSIGNAL BLOCKSCHEMA

Y - BOARD

Q905 Q907

IC351

RGB

OUTPUT

Q104

61 V IN 1

43 B IN 42 G IN 41 R IN

62 VIN 2

63 VIN 3

60 C IN

VIN 4

IC601

VIDEO

PROCESSOR

VIDEO OUT 59

SVM OUT 34

B OUT 39

G OUT 38

R OUT 37

B IN 47

G IN 46

R IN 45

Q950 Q951

Q303

Q304

Q301

Q302

Q908Q906

Q909

Q353

351

COILS

CRT

AV2

9LGHR,Q

$9&

9LGHR2XW

AV3

Q3001

Q3601

68 CVBS

IC1101

MICRO

PROCESSOR

R 37

G 38 B 39

E15

H - BOARD

H3E61

Q3402

IC3401

VIDEO

SWITCHING

Page 13

AUDIO BLOCK DIAGRAM TONSIGNAL BLOCKSCHEMA

Q2102

Q2103

E - BOARD

TUNER

Q101

Q102

IC2101

PROCESSOR

47 ANA_IN1+

AUDIO

DACM_R 24

DACM_L 25

SC3_IN_L 37 SC3_IN_R 38

SC1_OUT_R 30

SC1_IN_R 42

SC1_OUT_L 31

SC1_IN_L 41

Q252

Q251

5 R

2 L

IC251 AUDIO

OUTPUT

R 7

L 11

AV3

6 R 7 R

HEADPHONE 5 L 4 L

1 R OUT

2 R IN

3 L OUT

6 L IN

Q2304

Q2302

Q2301

Q2303

21 DACA_R

22 DACA_L

SC2_OUT_R 27

SC2_IN_R 40

SC2_OUT_L 28

SC2_IN_L 39

AUDIO

MONITOR

OUT

AV1

1 R OUT

2 R IN

3 L OUT

6 L IN

Page 14

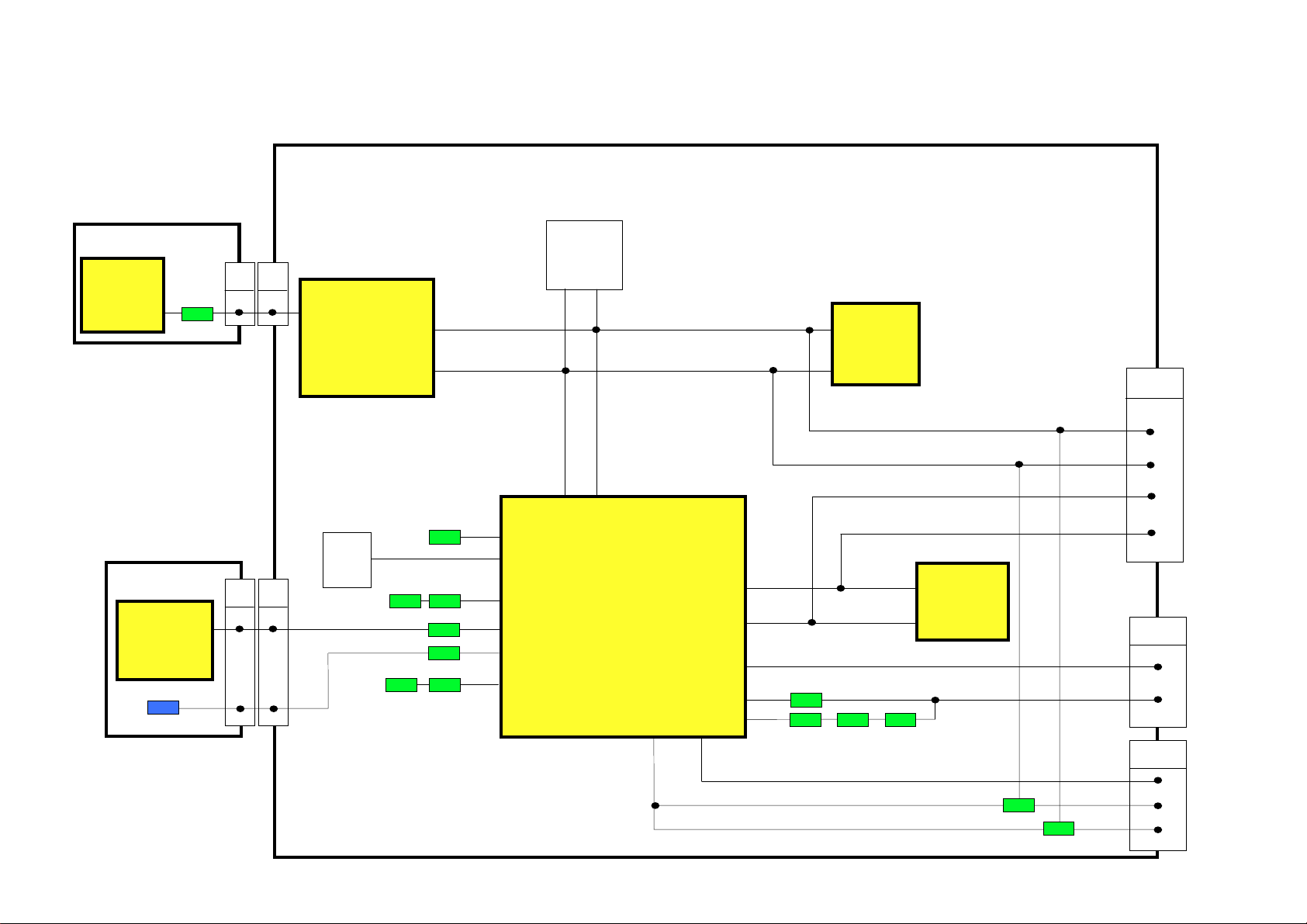

CONTROL BLOCK DIAGRAM STROMVERSORGUNGS BLOCKSCHEMA

E - BOARD

H - BOARD

IC3401

VIDEO

SWITCHING

N - BOARD

IC1071

REMOTE

CONTROL

RECEIVER

TUNER

H33E63

IC2101

AUDIO

PROCESSOR

SDA 1

SCL 1

SCL

SDA

IC601

VIDEO

PROCESSOR

SERVICE / TEST

E18

SDA 1

SCL 1

SDA 2

SCL 2

SLOW 2

AV LINK

N14E19

8 8

LOCAL

KEYS SWITCH MATRIX

VPROT

KEYSCAN

ON/OFF

R.C.

L.E.D.

PROT 1

SCL

SDA

71 60

IC1101

MICRO

PROCESSOR

SCL 2

SDA 2

SLOW 2

OUT

IC1103

EAROM

AV2

AV1

SERVICE

SLOW 1

SCL 1

SDA 1

Page 15

POWER SUPPLY BLOCK DIAGRAM STROMVERSORGUNGS BLOCKSCHEMA

DEGAUSS

COIL

N - BOARD

IC1071

REMOTE

CONTROL

RECEIVER

RESET

E - BOARD

4 1

2 1

N12E19

D801

IC801

POWER

SUPPLY

R814

D805

5V SBY

Q855 Q854

IC1102

EPROM

IC850

REG

T801

P2 B1

IC251

AUDIO

OUTPUT

29V

150V

D850

Q850

15V

IC851

REG

12V

IC853

REG

IC1103

EAROM

33V

TUNER

R854

33V

D862

T551

6 5

27V

IC701

CORRECTION

IC1105

RESET

-14V 14V

200V

D454

IC451

1 6

V-OUTPUT

IC2101

AUDIO

PROCESSOR

Y - BOARD

IC351

E81Y2

RGB

OUTPUT

H - BOARD

E621H3

IC3401

VIDEO

SWITCHING

IC601

VIDEO

PROCESSOR

Q852

D867

D868

Q853

T802 RL801

Line

Filter

R802

R805

IC1101

MICRO

PROCESSOR

Page 16

PARTS LOCATION EXPLOSIONSZEICHNUNG

Anmerking:

NOTE:

The numbers on the exploded view below refer to the mechanical section of the Replacement Parts List.

Die Nummer auf den mechanischen Teilen Zeigt die Bezugsnummer der Ersatzteilliste an.

Page 17

ERSATZTEILLISTEREPLACEMENT PARTS LIST

Important Safety Notice

Components Identified by mark have s pec ial characteristics important for safety. When replacing any of these components , use only manufacturers s pecified parts. * In case of ordering thes e spare parts, please always add the complete Model-Type number to

our order.

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

COMMON PARTS

MECHANICAL PARTS

SPEAKER 1 EASG15S505A2 TUNER 2 ENG27507G REMOTE CONTROL 3 EUR511200 PANASONIC BADGE 4 TBM8E1728 POWER BUTTON 5 TBX8E050 REAR AV COVER 6 TKP8E1222 DOOR LID 7 TKP8E1223 CHASSIS FRAME 8 TMX8E020 H P.C.B. 9 TNP8EH002AA N P.C.B. 10 TNP8EN016AA BATTERY COVER (REMOTE) 11 UR51EC904A CRT FIXING SCREW 12 VP17005-32

MISCELLANEOUS COMPONENTS

FIX CLIP 31221212478 I.C. SOCKET 832AG11D-ESL RELAY F9-4-220 84 PIN SOCKET PCS-084A-1 PRESET LABEL TBM8E1615 REAR AV LABEL TBM8E1781 LID CATC H TEK6940 POWER BUTTON SPRING TES8E015 LED HOLDER TMW8E027 BATTERY PACK UM-3DJ-2P ANODE LEAD ZTUZAE550A RELAY RL801 TSE1885-1 THERMISTOR R802 232266296706 CRT SOCKET S351 0330550049

INSTRUCTION BOOKS

GERMAN TQB8E2468A DUTCH TQB8E2468B ITALIAN TQB8E2468C

I.C.s

AUDIO OUTPUT IC251 LA4282 R.G.B. AMPLIFIER IC351 TDA6103Q-N3 VERTICAL OUTPUT IC451 LA7845N VIDEO PROCESSOR IC601 VDP3108BPPB1 HORIZONTAL OUTPUTIC701 TEA2031A POWER SUPPLY IC801 STRF6654LF51 ERROR AMPLIFERIC850 SE140N 12V REGULATORIC851 L78M12MRB 8V REGULATOR IC853 AN78L08TA LED RECEIVER IC1071 RPM-637CBRL TEXT MICRO IC1101 SDA5450C48GE EPROM * I C1102 27C2001F01AA

Wichtiger Sicherhitshinweis

Teile, die mit einen Hinweis gek ennzeic hnet sind

wichtig für die Sicherhet. S olit e ein Auswechsein erfordelrich sein, sind unbdingt O riginalteile einzusetzen. Bei der Bestellung von Ersatzteilen, di mit * gekennzeichnet sind, geben S ie bitte unbedingt die vollständi

FUSES

DIODES

e Typenbezeicnung mit an.

DIODE IC1104 MN1381-R(TA) DIODE IC1105 MN1381-T(TA) AUDIO PROCESSOR IC2101 MSP3400CPOC8 AV SWITCHING IC3401 TEA2114

FUSE F802 19181-3.15 FUSE HOLDERF8021 EYF52BC FUSE HOLDERF8022 EYF52BC

DIODE D251 MA2180TP DIODE D253 MA700TA5 DIODE D254 MA700TA5 DIODE D354 1SR124-4AT82 DIODE D355 1SR124-4AT82 DIODE D356 1SR124-4AT82 DIODED357 MA165TA5 DIODED358 MA165TA5 DIODED359 MA165TA5 DIODE D360 MTZJT-7715A DIODED361 MA165TA5 DIODED362 MA165TA5 DIODED363 MA165TA5 DIODED364 MA165TA5 DIODED453 MA165TA5 DIODE D454 ERA15-02V3 DIODE D456 MTZJT-775.6C DIODED457 MA165TA5 DIODED501 MA165TA5 DIODE D502 1SR124-4AT82 DIODE D511 MA4047 DIODE D551 ERD07-15L7 DIODE D552 RU3LFA1 DIODE D553 1SR124-4AT82 DIODE D554 1SR124-4AT82 DIODED556 MA165TA5 DIODE D557 1SR124-4AT82 DIODE D558 1SR124-4AT82 DIODE D601 DAN217T146 DIODE D603 DAN217T146 DIODE D605 DAN212KT146 DIODED606 MA165TA5 DIODE D607 MA4051 DIODE D609 1SR124-4AT82 DIODE D615 STZ6.2NT146 DIODE D616 STZ6.2NT146 DIODED701 MA165TA5 DIODE D702 MTZJT-775.1C DIODE D704 MA29TA5 DIODE D705 MTZJT-775.6C DIODE D801 RBV4-08 DIODE D803 1SR124-4AT82 DIODE D804 1SR124-4AT82

Page 18

TRANSISTORS

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

PHOTO COUPLER D805 TLP621GR-LF2 DIODE D806 1SR124-4AT82 DIODE D850 RU4BLF-L1 DIODE D851 MTZJT776.2B DIODED852 MA165TA5 DIODE D853 MA2180BLFS DIODE D854 TVSRU2AMLFA5 DIODE D855 FML22SLF610 DIODE D856 RU4AMLF-M1 DIODE D857 MTZJT-775.1C DIODED858 MA165TA5 DIODED859 MA165TA5 DIODED861 MA165TA5 DIODE D862 MTZJT-7736A DIODED863 MA165TA5 DIODED865 MA165TA5 DIODED866 MA165TA5 DIODE D867 EK06-V0 DIODE D868 1N4150T-77 DIODE D869 1N4150T-77 DIODED870 MA165TA5 DIODE D871 1N4150T-77 DIODE D873 MTZJT-775.6C DIODE D874 1SR124-4AT82 DIODE D875 BZX79A75A26A DIODED901 MA165TA5 DIODED902 MA165TA5 DIODED904 MA165TA5 DIODED905 MA165TA5 DIODED906 RLS72TE-11 LED D1071 SLR56UR3FS DIODE D1072 MTZJT-778.2C DIODED1101 MA165TA5 DIODED1102 MA165TA5 DIODE D2101 MA723TA5 DIODE D2102 MA723TA5 DIODE D2103 MA723TA5 DIODE D2104 MA723TA5 DIODE D2105 MTZJT-778.2C DIODE D2303 MA723TA5 DIODE D2304 MA723TA5 DIODE D3101 MTZJT-778.2C DIODE D3102 MTZJT-778.2C

TRANSISTOR Q101 BC847B TRANSISTOR Q102 BC847B TRANSISTOR Q104 BC847B TRANSISTOR Q105 BC847B TRANSISTOR Q251 2SD1328STX TRANSISTOR Q252 2SD1328STX TRANSISTOR Q301 BC847B TRANSISTOR Q302 FMY4T148 TRANSISTOR Q303 BC847B TRANSISTOR Q304 FMY4T148 TRANSISTOR Q305 BC847B TRANSISTOR Q306 FMY4T148 TRANSISTOR Q351 2SA1767 TRANSISTOR Q352 2SA1767 TRANSISTOR Q353 2SA1767 TRANSISTOR Q354 BC857B TRANSISTOR Q451 BC857B TRANSISTOR Q503 2SD2398-M2 TRANSISTOR Q551 BU2508AXLB TRANSISTOR Q552 2SC1473-RN TRANSISTOR Q701 BC857B TRANSISTOR Q850 2SD1273PLB

TRANSFORMERS

COILS

TRANSISTOR Q851 BC857B TRANSISTOR Q852 2SC1383-S TRANSISTOR Q853 BC847B TRANSISTOR Q854 BC847B TRANSISTOR Q855 BC847B TRANSISTOR Q856 BC847B TRANSISTOR Q857 2SA1018QTA TRANSISTOR Q905 BC847B TRANSISTOR Q906 BC847B TRANSISTOR Q907 BC857B TRANSISTOR Q908 2SA1535ARLB TRANSISTOR Q909 2SC3944ARLB TRANSISTOR Q950 BC847B TRANSISTOR Q951 FMY4T148 TRANSISTOR Q1051 BC847B TRANSISTOR Q1052 BC847B TRANSISTOR Q1101 BC847B TRANSISTOR Q1104 BC847B TRANSISTOR Q1105 BC847B TRANSISTOR Q1106 BC847B TRANSISTOR Q1107 BC847B TRANSISTOR Q1108 BC847B TRANSISTOR Q2101 BC857B TRANSISTOR Q2102 BC857B TRANSISTOR Q2103 BC857B TRANSISTOR Q2301 BC847B TRANSISTOR Q2302 BC857B TRANSISTOR Q2303 BC847B TRANSISTOR Q2304 BC857B TRANSISTOR Q3001 BC847B TRANSISTOR Q3006 BC847B TRANSISTOR Q3007 BC847B TRANSISTOR Q3401 BC847B TRANSISTOR Q3402 BC847B TRANSISTOR Q3601 BC847B

TRANSFORMER T501 ETH19Y173AY F.B.T. T551 ZTFL94002A TRANSFORMER T801 ETS39AG1J7AD TRANSFORMER T802 ETP35KAN619U

COILL104 EXCELSA35T COIL L106 TLTACT100K COIL L107 TLTACT6R8K COIL L301 TLTACT4R7K COIL L302 TLTACT4R7K COILL451 EXCELSA35T COIL L501 EXCELSA35V COIL L552 ELH5L4105 COIL L553 ELC08D682E COIL L554 ELC18B102L COIL L601 TLTACT4R7K COIL L602 TLTACT4R7K COIL L603 TLTACT4R7K COIL L604 TLTACT4R7K COIL L606 TLTACT4R7K COIL L607 ELJFC2R2KF COIL L701 ELC10D822E COILL850 EXCELSA35T COILL851 EXCELSA35T COIL L852 ELEIN470KA COILL853 EXCELSA35T COILL854 EXCELSA35T COILL855 EXCELSA35T COILL856 EXCELSA39V COIL L901 EXCELSA24T

Page 19

FILTERS

CRYSTALS

RESISTORS

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

COIL L902 EXCELSA24T COIL L1103 TLTACT100K COILL1104 EXCELSA35T COIL L1105 ELJFC2R2KF COIL L2101 TLTACT100K COILL2103 EXCELSA35T COIL L2104 TLTACT4R7K COIL L3001 ELEMV1R5MA COIL L3002 ELEMV1R5MA COIL L3003 ELEMV1R5MA COIL L3004 ELEMV1R5MA COIL L3005 ELEBR2R2KA COIL L3006 ELEBR2R2KA COIL L3007 TLTACT2R2K COIL L3101 ELEBT6R8KA COIL L3102 ELEBT6R8KA COIL L3401 ELESN2R2KA COIL L3402 ELESN2R2KA

LINE FILTER L804 ELF18N010A

CRYSTAL X601 4730007267 CRYSTALX1101 TAF10020 CRYSTAL X2101 4730007158

S.M.CARBC101 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE12 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA54 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA40 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA44 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA45 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA38 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA47 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA37 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA48 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA49 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA52 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA39 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA55 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA57 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA58 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA60 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE10 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE18 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE4 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE5 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSH001 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA36 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJSE3 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA9 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA16 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA27 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA26 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA25 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA22 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA28 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA2 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA15 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA14 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA3 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA11 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA10 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA1 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA13 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBJA21 ERJ8GEY0R00 .125W 5% 0

S.M.CARBJA31 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJSE26 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA46 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA23 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA1 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA59 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA50 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA2 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA56 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA51 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA8 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA5 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA32 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA33 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA34 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA35 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA43 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA30 ERJ8GEY0R00 .125W 5% 0 S.M.CARBJA29 ERJ8GEY0R00 .125W 5% 0 S.M.CARBR101 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR102 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR103 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR104 ERJ6GEYJ332 0.1W 5% 3K3 S.M.CARBR105 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR106 ERJ6GEYJ681 0.1W 5% 680 S.M.CARBR107 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR111 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR112 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR113 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR114 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR115 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR116 ERJ6GEYJ562 0.1W 5% 5K6 S.M.CARBR117 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR118 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR120 ERJ6GEYJ332 0.1W 5% 3K3 S.M.CARBR121 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR251 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR252 ERJ6GEYJ272 0.1W 5% 2K7 S.M.CARBR253 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR254 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR255 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR256 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR257 ERJ6GEYJ100 0.1W 5% 10 S.M.CARBR258 ERJ6GEYJ272 0.1W 5% 2K7 S.M.CARBR259 ERJ6GEYJ100 0.1W 5% 10 S.M.CARBR260 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR261 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR262 ERJ6GEYJ103 0.1W 5% 10K CARBON R265 ERD25TJ2R2 0.25W 5% 2R2 CARBON R266 ERD25TJ2R2 0.25W 5% 2R2 WOUND R267 ERF7ZK4R7 7W 10% 4R7 S.M.CARBR271 ERJ6GEYJ103 0.1W 5% 10K WOUND R272 ERF7ZK4R7 7W 10% 4R7 S.M.CARBR301 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR302 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR303 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR304 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR305 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR306 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR307 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR308 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR309 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR310 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR311 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR312 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR351 ERJ6GEYJ302 0.1W 5% 3K

Page 20

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

S.M.CARBR352 ERJ6GEYJ302 0.1W 5% 3K S.M.CARBR353 ERJ6GEYJ302 0.1W 5% 3K S.M.CARBR354 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR355 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR356 ERJ6GEYJ102 0.1W 5% 1K CARBONR357 ERDS1TJ104 0.5W 5% 100K CARBONR358 ERDS1TJ104 0.5W 5% 100K CARBONR359 ERDS1TJ104 0.5W 5% 100K CARBONR363 ERD25TJ103 0.25W 5% 10K CARBONR364 ERD25TJ103 0.25W 5% 10K CARBONR365 ERD25TJ103 0.25W 5% 10K CARBONR366 ERDS1TJ152 0.5W 5% 1K5 CARBONR367 ERDS1TJ152 0.5W 5% 1K5 CARBONR368 ERDS1TJ152 0.5W 5% 1K5 CARBONR369 ERD25TJ472 0.25W 5% 4K7 S.M.CARBR370 ERJ6GEYJ102 0.1W 5% 1K FUSIBLE R372 ERQ12AJ121 0.5W 5% 120 S.M.CARBR373 ERJ6GEYJ220 0.1W 5% 22 CARBONR374 ERD25TJ274 0.25W 5% 270K S.M.CARBR375 ERJ6GEYJ684 0.1W 5% 680K S.M.CARBR376 ERJ6GEYJ183 0.1W 5% 18K METALR377 ERQ1ABJP5R1 0.5W 5% 5R1 S.M.CARBR381 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR451 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR452 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR453 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR454 ERJ6GEYJ752 0.1W 5% 7K5 S.M.CARBR455 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR456 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR457 ERJ6GEYJ223 0.1W 5% 22K CARBON R458 ERD25TJ1R5 0.25W 5% 1R5 S.M.CARBR459 ERJ6GEYJ101 0.1W 5% 100 CARBONR460 ERDS1TJ331 0.5W 5% 330 WOUNDR461 ERW2PK1R2 2W 10% 1R2 CARBONR463 ERD25TJ222 0.25W 5% 2K2 S.M.CARBR464 ERJ6GEYJ182 0.1W 5% 1K8 S.M.CARBR465 ERJ6GEYJ681 0.1W 5% 680 S.M.CARBR502 ERJ6GEYJ560 0.1W 5% 56 CARBON R506 ERD25TJ560 0.25W 5% 56 METALR507 ERG1FJ271P 1W 5% 270 CARBONR509 ERDS1TJ152 0.5W 5% 1K5 CARBONR510 ERDS1TJ152 0.5W 5% 1K5 METAL R553 ERG1SJ152 1W 5% 1K5 METAL R554 ERG1SJ101 1W 5% 100 METAL R555 ERQ12HKR33 0.5W 5% R33 CARBON R558 ERDS1TJ124 0.5W 5% 120K METAL R559 ERQ12HKR33 0.5W 5% R33 S.M.CARBR560 ERJ6GEYJ274 0.1W 5% 270K S.M.CARBR561 ERJ6GEYJ273 0.1W 5% 27K S.M.CARBR563 ERJ6GEYJ474 0.1W 5% 470K S.M.CARBR564 ERJ6GEYJ623 0.1W 5% 62K S.M.CARBR566 ERJ6GEYJ563 0.1W 5% 56K WOUNDR567 ERF7ZK1R0 7W 10% 1 S.M.CARBR601 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR602 ERJ6GEYJ821 0.1W 5% 820 S.M.CARBR603 ERJ8GEYJ103 .125W 5% 10K S.M.CARBR604 ERJ6GEYJ101 0.1W 5% 100 CARBONR605 ERD25TJ331 0.25W 5% 330 CARBONR606 ERD25TJ331 0.25W 5% 330 S.M.CARBR607 ERJ6GEYJ821 0.1W 5% 820 S.M.CARBR608 ERJ6GEYJ271 0.1W 5% 270 S.M.CARBR609 ERJ6GEYJ122 0.1W 5% 1K2 S.M.CARBR610 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR611 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR612 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR613 ERJ6GEYJ751 0.1W 5% 750

S.M.CARBR622 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR636 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR645 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR647 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR648 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR650 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR651 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR652 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR654 ERJ6GEYJ622 0.1W 5% 6K2 S.M.CARBR655 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR658 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR659 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR660 ERJ6GEY0R00 0.1W 5% 0 FUSIBLE R701 ERQ12AJ101 0.5W 5% 100 FUSIBLER702 ERQ12HJ8R2 0.5W 5% 8R2 METAL R703 ERG2FJ821 2W 5% 820 S.M.CARBR704 ERJ6GEYJ563 0.1W 5% 56K S.M.CARBR705 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR706 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR707 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR708 ERJ6GEYJ393 0.1W 5% 39K S.M.CARBR709 ERJ6GEYJ393 0.1W 5% 39K S.M.CARBR710 ERJ6GEYJ273 0.1W 5% 27K METAL R711 ERG1SJ101 1W 5% 100 S.M.CARBR712 ERJ6GEYJ102 0.1W 5% 1K SOLID R803 ERC12ZGK335D 0.5W 10% 3M3 CARBONR805 ERD25TJ473 0.25W 5% 47K CARBONR806 ERD25TJ100 0.25W 5% 10 CARBONR807 ERD25TJ332 0.25W 5% 3K3 CARBONR809 ERD25TJ681 0.25W 5% 680 WOUNDR810 ERW2PKR33 2W 20% R33 WOUNDR811 ERW2PKR33 2W 20% R33 CARBONR812 ERD75TAJ825 0.75W 5% 8M2 WOUND R813 ERF7ZK2R7 7W 20% 2R7 CARBONR814 ERD25TJ473 0.25W 5% 47K CARBONR815 ERD25TJ222 0.25W 5% 2K2 CARBONR850 ERD25TJ122 0.25W 5% 1K2 S.M.CARBR852 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR853 ERJ6GEYJ102 0.1W 5% 1K METAL R854 ERG2FJ223 2W 5% 22K S.M.CARBR855 ERJ6GEYJ752 0.1W 5% 7K5 S.M.CARBR857 ERJ6GEYJ752 0.1W 5% 7K5 S.M.CARBR858 ERJ6GEYJ752 0.1W 5% 7K5 S.M.CARBR859 ERJ6GEYJ753 0.1W 5% 75K FUSIBLER860 ERQ1CJP2R2 1W 10% 2R2 CARBONR861 ERD25TJ221 0.25W 5% 220 CARBONR862 ERD25TJ272 0.25W 5% 2K7 CARBONR863 ERDS1TJ560 0.5W 5% 56 CARBON R864 ERDS1TJ680 0.5W 5% 68 S.M.CARBR865 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR867 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR868 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR869 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR870 ERJ6GEYJ272 0.1W 5% 2K7 S.M.CARBR871 ERJ6GEYJ153 0.1W 5% 15K METALR872 ERG1SJ183 1W 5% 18K METALR873 ERG1SJ223 1W 5% 22K CARBONR874 ERD25TJ104 0.25W 5% 100K S.M.CARBR876 ERJ6GEYJ103 0.1W 5% 10K WOUNDR877 ERW2PKR56 2W 10% R56 S.M.CARBR878 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR913 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR914 ERJ6GEYJ822 0.1W 5% 8K2 S.M.CARBR915 ERJ6GEYJ152 0.1W 5% 1K5 S.M.CARBR916 ERJ6GEYJ391 0.1W 5% 390 FUSIBLER919 ERQ14AJW390 0.25W 5% 39

Page 21

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

FUSIBLER920 ERQ14AJW390 0.25W 5% 39 CARBONR921 ERD25TJ471 0.25W 5% 470 CARBON R922 ERD25TJ393 0.25W 5% 39K CARBON R923 ERD25TJ393 0.25W 5% 39K CARBONR924 ERDS1FJ390 0.5W 5% 39 S.M.CARBR925 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR926 ERJ6GEY0R00 0.1W 5% 0 CARBONR927 ERD25TJ471 0.25W 5% 470 CARBONR928 ERD25TJ5R6 0.25W 5% 5R6 CARBONR929 ERDS1FJ471 0.5W 5% 470 CARBONR930 ERD25TJ5R6 0.25W 5% 5R6 CARBONR931 ERDS1FJ390 0.5W 5% 39 FUSIBLER935 ERQ14AJW3R9 0.25W 5% 3R9 FUSIBLER936 ERQ1CJP331 1W 5% 330 S.M.CARBR951 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR952 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR953 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR954 ERJ6GEYJ391 0.1W 5% 390 S.M.CARBR1051 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR1052 ERJ6GEYJ271 0.1W 5% 270 S.M.CARBR1053 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR1054 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR1071 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR1101 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1102 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR1103 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR1104 ERJ6GEYJ331 0.1W 5% 330 S.M.CARBR1105 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1106 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR1107 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR1108 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR1109 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1110 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1111 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR1112 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR1113 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1115 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR1116 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1117 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1118 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1119 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1120 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1121 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1123 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1125 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1126 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1127 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1128 ERJ6GEYJ682 0.1W 5% 6K8 S.M.CARBR1129 ERJ6GEYJ682 0.1W 5% 6K8 S.M.CARBR1130 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR1131 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR1132 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1133 ERJ6GEYJ273 0.1W 5% 27K S.M.CARBR1136 ERJ6GEYJ823 0.1W 5% 82K S.M.CARBR1137 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR1138 ERJ6GEYJ474 0.1W 5% 470K S.M.CARBR1139 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR1140 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR1141 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR1145 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1146 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1147 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1148 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1149 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR1151 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1152 ERJ6GEYJ101 0.1W 5% 100

S.M.CARBR1154 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1155 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1156 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR1157 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR1158 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR1159 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR1160 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR1161 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR1162 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR1163 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR1164 ERJ6GEYJ332 0.1W 5% 3K3 S.M.CARBR1165 ERJ6GEYJ512 0.1W 5% 5K1 S.M.CARBR1166 ERJ6GEYJ912 0.1W 5% 9K1 S.M.CARBR1167 ERJ6GEYJ100 0.1W 5% 10 S.M.CARBR1168 ERJ6GEYJ473 0.1W 5% 47K S.M.CARBR1169 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR1170 ERJ6GEYJ273 0.1W 5% 27K S.M.CARBR1171 ERJ6GEYJ224 0.1W 5% 220K S.M.CARBR1172 ERJ6GEYJ223 0.1W 5% 22K S.M.CARBR1173 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR1174 ERJ6GEYJ221 0.1W 5% 220 S.M.CARBR1175 ERJ6GEYJ225 0.1W 5% 2M2 S.M.CARBR1176 ERJ6GEYJ100 0.1W 5% 10 S.M.CARBR2101 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR2102 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2103 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2104 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2105 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2106 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2107 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2108 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2109 ERJ6GEYJ183 0.1W 5% 18K S.M.CARBR2110 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR2111 ERJ6GEYJ221 0.1W 5% 220 S.M.CARBR2112 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR2113 ERJ6GEYJ562 0.1W 5% 5K6 S.M.CARBR2114 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2115 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR2116 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2117 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2118 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR2119 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2120 ERJ6GEYJ222 0.1W 5% 2K2 S.M.CARBR2302 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR2303 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2304 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR2305 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR2306 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR2308 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR2309 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR2310 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR2311 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR2312 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR3001 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3002 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR3003 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3004 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3005 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3006 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR3007 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3008 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3009 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3010 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3011 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3012 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3013 ERJ6GEYJ101 0.1W 5% 100

Page 22

CAPACITORS

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

S.M.CARBR3014 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR3015 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3016 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3017 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3018 ERJ6GEYJ471 0.1W 5% 470 S.M.CARBR3019 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3020 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3021 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3022 ERJ6GEYJ102 0.1W 5% 1K S.M.CARBR3023 ERJ6GEYJ123 0.1W 5% 12K S.M.CARBR3024 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR3025 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3026 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3044 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3046 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3047 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3048 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR3049 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3050 ERJ6GEYJ103 0.1W 5% 10K S.M.CARBR3057 ERJ6GEYJ750 0.1W 5% 75 CARBON R3101 ERDS1TJ151 0.5W 5% 150 CARBON R3102 ERDS1TJ151 0.5W 5% 150 METAL R3103 ERG2FJ221 2W 5% 220 METAL R3104 ERG2FJ221 2W 5% 220 S.M.CARBR3105 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3106 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3107 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3108 ERJ6GEYJ153 0.1W 5% 15K S.M.CARBR3402 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3403 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3404 ERJ6GEYJ242 0.1W 5% 2K4 S.M.CARBR3405 ERJ6GEYJ104 0.1W 5% 100K S.M.CARBR3406 ERJ6GEYJ301 0.1W 5% 300 S.M.CARBR3407 ERJ6GEYJ123 0.1W 5% 12K S.M.CARBR3408 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR3409 ERJ6GEYJ750 0.1W 5% 75 S.M.CARBR3601 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3602 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3603 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3604 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3605 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3606 ERJ6GEYJ101 0.1W 5% 100 S.M.CARBR3607 ERJ6GEYJ472 0.1W 5% 4K7 S.M.CARBR3608 ERJ6GEYJ752 0.1W 5% 7K5 S.M.CARBR3609 ERJ6GEY0R00 0.1W 5% 0 S.M.CARBR3610 ERJ6GEYJ102 0.1W 5% 1K

S.M. CAPC102 ECUV1H103ZFX 50V ELECTC103 ECJ2VF1H104Z 350V S.M. CAPC106 ECUV1H560JCX 50V ELECTC107 ECJ2VF1H104Z 350V ELECT C108 ECA1CM470GB 16V

S.M. CAPC109 ECUV1H102JCX 50V S.M. CAPC110 ECUV1H103ZFX 50V ELECT C111 ECA1HMR33GB 50V S.M. CAPC117 ECUV1H103ZFX 50V ELECTC118 ECJ2VF1H104Z 350V ELECT C119 ECA1CM221GB 16V ELECT C120 ECA1CM221GB 16V S.M. CAPC121 ECUV1H561KBX 50V S.M. CAPC122 ECUV1H102KBX 50V S.M. CAPC123 ECUV1H102KBX 50V S.M. CAPC124 ECUV1H220JCX 50V S.M. CAPC125 ECUV1H100DCX 50V ELECTC251 ECA1EM330B 25V S.M. CAPC252 ECUV1H223KBX 50V

10nF

100nF

56pF

100nF

47µF

1nF 10nF 10nF 10nF

100nF 220µF 220µF 560pF

1nF

1nF 22pF 10pF 33µF 22nF

ELECT C253 ECA1HM4R7GB 50V FILM C254 ECQM1H684J 50V ELECT C255 ECA1EM101GB 25V S.M. CAPC256 ECUV1H223KBX 50V ELECT C257 ECA1HM4R7GB 50V ELECTC258 ECA1EM330B 25V FILM C259 ECQM1H684J 50V ELECT C260 ECA1VM102GB 35V ELECT C261 ECA1VM102GB 35V FILM C262 ECQM1H394J 50V ELECT C263 ECA1HM010GB 50V ELECTC264 ECA1HHG222E 50V FILM C265 ECQM1H394J 50V ELECT C266 ECA1HM010GB 50V ELECTC267 ECJ2VB1H104K 350V ELECTC268 ECJ2VB1H104K 350V ELECTC270 ECJ2VB1H104K 350V ELECTC301 ECJ2VB1C104K 350V ELECTC302 ECJ2VB1C104K 350V ELECTC303 ECJ2VB1C104K 350V ELECT C304 ECA1CM100GB 16V FILMC354 ECQM2104KZ 250V S.M. CAPC355 ECUV1H471JCX 50V S.M. CAPC356 ECUV1H471JCX 50V S.M. CAPC357 ECUV1H471JCX 50V FILMC358 ECQM1H224J 50V CERAMIC C360 ECKC3D152J 2KV ELECT C361 ECA1HMR47GB 50V ELECT C363 ECA1VM471GB 35V S.M. CAPC364 ECUV1H103ZFX 50V ELECT C366 ECA1CM100GB 16V S.M. CAPC451 ECUV1H102JX 50V S.M. CAPC453 ECUV1H152KBX 50V S.M. CAPC454 ECUV1H223KBM 50V ELECT C455 ECEA1HKA010 50V ELECTC456 ECA1HHG221B 50V FILMC458 ECQB1222JF3 100V FILM C459 222236516154 160V CERAMIC C461 ECCR2H270J 500V FILMC508 ECQV1H105JZ 50V ELECT C509 ECEA1HU101 50V FILMC511 ECQM2683JZ 250V FILMC552 ECWH15H102J 1500V FILM C554 ECWF2H514J 500V FILMC555 ECWH15H103J 1500V FILM C556 ECQM4333JC 400V CERAMIC C557 ECKC2H471J 500V ELECTC558 ECA1HHG471E 50V FILM C559 ECWF2H684J 500V ELECTC560 ECA2GHG2R2B 400V ELECTC561 ECA1EHG102B 25V CERAMIC C562 ECKC2H101J 500V ELECTC563 ECA2EHG220B 250V ELECT C564 ECEA2AU2R2 100V FILM C565 ECQP1H273J 100V CERAMIC C566 ECKC2H471J 500V ELECTC567 ECA1EHG102B 25V CERAMIC C568 ECKC2H471J 500V CERAMIC C569 ECKC2H102J 500V S.M. CAPC601 ECUV1H104KBX 50V ELECT C602 ECA1HM101GB 50V S.M. CAPC603 ECUV1H102JCX 50V S.M. CAPC604 ECUV1H223ZFX 50V ELECT C605 ECA1HM101GB 50V ELECT C606 ECA1HM3R3GB 50V ELECTC607 ECJ2VF1H104Z 350V

4.7µF

100µF

22nF

4.7µF 33µF 33µF

1nF 1nF

390nF

1µF 1µF

390nF

1µF 100nF 100nF 100nF 100nF 100nF 100nF

10µF 100nF 470pF 470pF 470pF 220nF

1.5nF

470µF

10nF

10µF

1µF

220µF

2.2nF

2.2nF 27pF

1µF

100µF

68nF

1nF

1nF 10nF 33nF

470pF 470µF 470µF 470µF 470µF 100pF

20µF 20µF 20µF

470pF 470pF 470pF

1nF

100µF

1nF 22nF

100µF

3.3µF

100nF

Page 23

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

S.M. CAPC608 ECUV1H153KBX 50V S.M. CAPC609 ECUV1H153KBX 50V S.M. CAPC610 ECUV1H153KBX 50V S.M. CAPC611 ECUV1H153KBX 50V S.M. CAPC612 ECUV1H153KBX 50V S.M. CAPC613 ECUV1H153KBX 50V S.M. CAPC614 ECUV1H050CCX 50V S.M. CAPC615 ECUV1H050CCX 50V ELECT C616 ECA1CM100GB 16V

S.M. CAPC617 ECUV1H223KBX 50V ELECT C618 ECA1CM221GB 16V ELECTC619 ECJ2VB1H473K 350V ELECT C620 ECA1HM101GB 50V ELECTC621 ECJ2VB1C104K 350V S.M. CAPC622 ECUV1H102JCX 50V S.M. CAPC623 ECUV1H102JCX 50V ELECTC624 ECJ3VB1C474K 3.5KV ELECTC625 ECJ3VB1C474K 3.5KV ELECTC626 ECJ3VB1C474K 3.5KV ELECTC627 ECJ3VB1C474K 3.5KV ELECT C628 ECA1CM100GB 16V S.M. CAPC629 ECUV1H104KBX 50V S.M. CAPC631 ECUV1H683ZFX 50V S.M. CAPC632 ECUV1H270JCX 50V S.M. CAPC633 ECUV1H271JCX 50V S.M. CAPC634 ECUV1H271JCX 50V S.M. CAPC635 ECUV1H180JCX 50V S.M. CAPC636 ECUV1H271JCX 50V S.M. CAPC637 ECUV1H101JCX 50V S.M. CAPC638 ECUV1H471JCX 50V S.M. CAPC639 ECUV1H332KBM 50V ELECT C701 ECA1HHG101B 50V S.M. CAPC702 ECUV1H103KBX 50V ELECT C703 ECEA1HGE100 50V FILMC704 ECQB1H223K 50V FILMC705 ECQB1H222J 50V FILMC804 ECQE2A474MWB 100V CERAMICC806 ECKWNA101MBC 400V CERAMIC C807 ECKC2H472J 500V CERAMIC C808 ECKC2H472J 500V CERAMIC C809 ECKC2H472J 500V CERAMIC C810 ECKC2H472J 500V ELECT C811 ECOS2GG181NG 400V CERAMIC C814 ECKC3D102J 2KV CERAMICC815 ECKC1H471J 50V ELECT C816 ECA1EM101GB 25V FILMC817 ECQE6104K 600V CERAMIC C818 ECKWNA332MEC 250V FILMC819 ECQB1H152K 50V CERAMIC C850 ECKC3D471JB 2KV ELECTC851 ECA2CM221E 160V ELECTC852 ECA2CHG101E 160V CERAMIC C853 ECKC2H471J 500V ELECT C854 ECA1EM102GB 25V CERAMIC C855 ECKC2H471J 500V ELECTC856 ECA1AHG222B 10V CERAMIC C857 ECKC2H471J 500V ELECT C858 ECEA1HGE102 50V ELECTC859 ECJ2VF1H104Z 350V ELECT C860 ECA1HM101GB 50V ELECTC862 ECJ2VF1H104Z 350V ELECT C863 ECA1HM101GB 50V ELECTC866 ECJ2VF1H104Z 350V ELECT C867 ECA1CM100GB 16V ELECT C868 ECA1CM100GB 16V ELECT C869 ECA1EM101GB 25V

15nF 15nF 15nF 15nF 15nF 15nF 50pF 50pF

10µF 22nF

220µF

47nF 100µF 100nF

1nF

1nF 470nF 470nF 470nF 470nF

10µF 10µF 68nF

27pF 270pF 270pF

18pF 270pF 100pF 470pF 470pF 100µF

10nF

10µF

22nF

2.2nF 470nF 100µF

4.7nF

4.7nF 180µF

1nF 470pF 100µF 100nF

3.3nF

1.5nF 470pF 220µF 100µF 470pF 100µF 470pF 470pF 470pF 470pF 100nF 100µF 100nF 100µF 100nF

10µF 10µF

100µF

ELECT C870 ECA1EM471GB 25V ELECTC871 ECA1CM102B 16V ELECT C872 ECA1CM471GB 16V ELECT C873 ECA1CM100GB 16V ELECTC875 ECA2CM4R7B 160V ELECTC876 ECA1AHG471E 10V ELECT C902 ECA1VM101GB 35V S.M. CAPC903 ECUV1H472KBX 50V S.M. CAPC904 ECUV1H472KBX 50V S.M. CAPC906 ECUV1H471KBX 50V S.M. CAPC908 ECUV1H151JCX 50V CERAMIC C909 ECKC2H472J 500V CERAMIC C910 ECKC2H472J 500V S.M. CAPC911 ECUV1H151JCX 50V ELECT C912 ECEA2CU100 160V ELECT C913 ECA1HM101GB 50V ELECT C914 ECA1HM101GB 50V ELECTC916 ECA2CHG100B 160V ELECTC950 ECJ2VB1C104K 350V S.M. CAPC1071 ECUV1H331JCX 50V S.M. CAPC1072 ECUV1H103KBX 50V ELECT C1073 ECA1HM101GB 50V ELECTC1101 ECJ2VF1H104Z 350V ELECTC1102 ECA0JM101G 6.3V S.M. CAPC1103 ECUV1H330JCX 50V S.M. CAPC1104 ECUV1H330JCX 50V S.M. CAPC1105 ECUV1H101JCX 50V S.M. CAPC1108 ECUV1H333KBX 50V ELECT C1111 ECA1CM100GB 16V S.M. CAPC1112 ECUV1H103KBX 50V ELECTC1115 ECJ3VB1C474K 3.5KV S.M. CAPC1116 ECUV1H472KBX 50V ELECTC1117 ECJ2VF1H104Z 350V S.M. CAPC1118 ECUV1H103KBX 50V S.M. CAPC1119 ECUV1H221JCX 50V ELECTC1120 ECJ2VF1H104Z 350V S.M. CAPC1121 ECUV1H221JCX 50V S.M. CAPC1123 ECUV1H101JCX 50V S.M. CAPC1124 ECUV1H101JCX 50V S.M. CAPC1125 ECUV1H101JCX 50V S.M. CAPC1126 ECUV1H101JCX 50V S.M. CAPC1127 ECUV1H221JCX 50V S.M. CAPC1128 ECUV1H223KBX 50V S.M. CAPC2101 ECUV1H102JCX 50V S.M. CAPC2102 ECUV1H102JCX 50V S.M. CAPC2103 ECUV1H102JCX 50V S.M. CAPC2104 ECUV1H102JCX 50V S.M. CAPC2105 ECUV1H102JCX 50V S.M. CAPC2106 ECUV1H102JCX 50V S.M. CAPC2107 ECUV1H102JCX 50V S.M. CAPC2108 ECUV1H102JCX 50V S.M. CAPC2109 ECUV1H102JCX 50V S.M. CAPC2110 ECUV1H102JCX 50V ELECT C2111 ECA1CM100GB 16V ELECT C2112 ECA1CM100GB 16V ELECT C2113 ECA1HM3R3GB 50V ELECTC2114 ECJ2VF1H104Z 350V S.M. CAPC2115 ECUV1H221JCX 50V S.M. CAPC2116 ECUV1H221JCX 50V S.M. CAPC2117 ECUV1H221JCX 50V S.M. CAPC2118 ECUV1H221JCX 50V S.M. CAPC2119 ECUV1H221JCX 50V S.M. CAPC2120 ECUV1H221JCX 50V ELECT C2121 ECA1CM100GB 16V ELECTC2122 ECJ2VF1H104Z 350V S.M. CAPC2123 ECUV1H221JCX 50V

470µF 470µF 470µF

10µF

10µF 470pF 100µF

4.7nF

4.7nF 470pF 150pF

4.7nF

4.7nF 150pF

10µF 100µF 100µF

10µF 100nF 330pF

10nF 100µF 100nF 100µF

33pF

33pF 100pF

33nF

10µF

10nF 470nF

4.7nF

100nF

10nF 220pF 100nF 220pF 100pF 100pF 100pF 100pF 220pF

22nF

1nF 1nF 1nF 1nF 1nF 1nF 1nF 1nF 1nF

1nF 10µF 10µF

3.3µF 100nF 220pF 220pF 220pF 220pF 220pF 220pF

10µF 100nF 220pF

Page 24

DescriptionCct Ref Parts Number DescriptionCct Ref Parts Number

S.M. CAPC2124 ECUV1H070DTX 50V S.M. CAPC2125 ECUV1H470JCX 50V S.M. CAPC2126 ECUV1H070DTX 50V S.M. CAPC2127 ECUV1H010CCX 50V S.M. CAPC2128 ECUV1H010CCX 50V ELECTC2129 ECA1CM102B 16V ELECT C2130 ECA1CM331B 16V

S.M. CAPC2131 ECUV1H103ZFX 50V S.M. CAPC2132 ECUV1H103ZFX 50V S.M. CAPC2134 ECUV1H103ZFX 50V ELECT C2135 ECA1HM101GB 50V ELECTC2136 ECJ2VF1H104Z 350V ELECT C2137 ECA1CM100GB 16V S.M. CAPC2138 ECUV1H471KBX 50V S.M. CAPC2139 ECUV1H221JCX 50V ELECT C2140 ECA1HM101GB 50V S.M. CAPC2141 ECUV1H152JCX 50V S.M. CAPC2301 ECUV1H222JCX 50V ELECT C2302 ECA1CM470GB 16V S.M. CAPC2303 ECUV1H222JCX 50V ELECT C2304 ECA1CM470GB 16V S.M. CAPC3001 ECUV1H222JCX 50V S.M. CAPC3002 ECUV1H222JCX 50V ELECT C3003 ECA1CM470GB 16V S.M. CAPC3005 ECUV1H561JCX 50V ELECTC3006 ECJ3VB1C474K 3.5KV S.M. CAPC3007 ECUV1H222JCX 50V S.M. CAPC3008 ECUV1H222JCX 50V S.M. CAPC3009 ECUV1H222JCX 50V ELECT C3010 ECA1CM470GB 16V S.M. CAPC3012 ECUV1H561JCX 50V ELECTC3013 ECJ3VB1C474K 3.5KV S.M. CAPC3014 ECUV1H222JCX 50V S.M. CAPC3015 ECUV1H222JCX 50V S.M. CAPC3016 ECUV1H222JCX 50V ELECT C3017 ECA1CM470GB 16V S.M. CAPC3019 ECUV1H561JCX 50V ELECTC3020 ECJ3VB1C474K 3.5KV S.M. CAPC3021 ECUV1H222JCX 50V S.M. CAPC3022 ECUV1H222JCX 50V S.M. CAPC3023 ECUV1H222JCX 50V ELECT C3024 ECA1CM470GB 16V S.M. CAPC3026 ECUV1H561JCX 50V ELECTC3027 ECJ3VB1C474K 3.5KV S.M. CAPC3028 ECUV1H222JCX 50V ELECT C3029 ECA1HM101GB 50V S.M. CAPC3032 ECUV1H271JCX 50V S.M. CAPC3033 ECUV1H271JCX 50V S.M. CAPC3034 ECUV1H271JCX 50V S.M. CAPC3035 ECUV1H271JCX 50V S.M. CAPC3103 ECUV1H561JCX 50V S.M. CAPC3104 ECUV1H561JCX 50V S.M. CAPC3105 ECUV1H561JCX 50V S.M. CAPC3106 ECUV1H561JCX 50V ELECT C3107 ECA1HM470GB 50V ELECT C3108 ECA1HM470GB 50V S.M. CAPC3111 ECUV1H391JCX 50V S.M. CAPC3112 ECUV1H271JCX 50V FILMC3113 ECQB1H104J 50V FILMC3114 ECQB1H104J 50V ELECTC3401 ECQB1H224J 50V S.M. CAPC3402 ECUV1H101JCX 50V ELECT C3403 ECA1HM101GB 50V ELECTC3404 ECQB1H224J 50V S.M. CAPC3405 ECUV1H180JCX 50V S.M. CAPC3406 ECUV1H271JCX 50V

70pF 47pF 70pF

1pF 1pF 1pF

330µF

10nF 10nF

10nF 100µF 100nF

10µF 470pF 220pF 100µF

1.5pF

2.2nF 47µF

2.2nF

2.2nF 47µF

560pF 470nF

2.2nF

2.2nF 47µF

560pF 470nF

2.2nF

2.2nF 47µF

560pF 470nF

2.2nF

2.2nF 47µF

560pF 470nF

2.2nF

100µF 270pF 270pF 270pF 270pF 560pF 560pF 560pF 560pF

47µF 47µF

390pF 270pF 100nF 100nF 220nF 100pF 100µF 220nF

18pF

270pF

TERMINALS AND LINKS

SWITCHES

DIFFERENCES FOR MODEL TX-25LD4C

MECHANICAL PARTS

MISCELLANEOUS COMPONENT S

I.C.s

CAPACITORS

DIFFERENCES FOR MODEL TX-28LD4C

MECHANICAL PARTS

MISCELLANEOUS COMPONENT S

I.C.s

CAPACITORS

S.M. CAPC3407 ECUV1H271JCX 50V ELECT C3408 ECA1HM101GB 50V ELECT C3601 ECA1HM101GB 50V

RCA/HEADPHONEJACKJK2301 JPJ841101320 A.V. TERMINAL JK3101 TJB16673

SWITCH S801 ESB92S11B SWITCHS1201 EVQ23405R SWITCHS1202 EVQ23405R SWITCHS1203 EVQ23405R SWITCHS1204 EVQ23405R SWITCHS1205 EVQ23405R

BACK COVER 13 TKU8E00310 C.R.T. 14 A59ECF50X41 CABINET 15 TKY8E210 DEGAUSS COIL 16 TLK8E05138 E P.C.B. 17 TNP8EE009AH MODEL LABEL 18 TQF8E2646 POWER CORD 19 TSX8E0028 Y P.C.B. 20 TNP8EY012AA

OUTER CARTON TPC8E4660-1 TOP CUSHION TPD8E657 BOTTOM CUSHION TPD8E658

EAROM * IC1103 XGL2-01C

CERAMIC C551 ECKC3D152J 2KV

BACK COVER 13 TKU8E00320 C.R.T. 14 A66ECF50X41 CABINET 15 TKY8E300 DEGAUSS COIL 16 TLK8E05140 E P.C.B. 17 TNP8EE009AB MODEL LABEL 18 TQF8E2583 POWER CORD 19 TSX8E0027 Y P.C.B. 20 TNP8EY012AF

OUTER CARTON TPC8E4659 TOP CUSHION TPD8E655 BOTTOM CUSHION TPD8E656

EAROM * IC1103 XGL2-01AC

CERAMIC C551 ECKC3D122J 2KV

270pF 100µF 100µF

1.5nF

1.2nF

Page 25

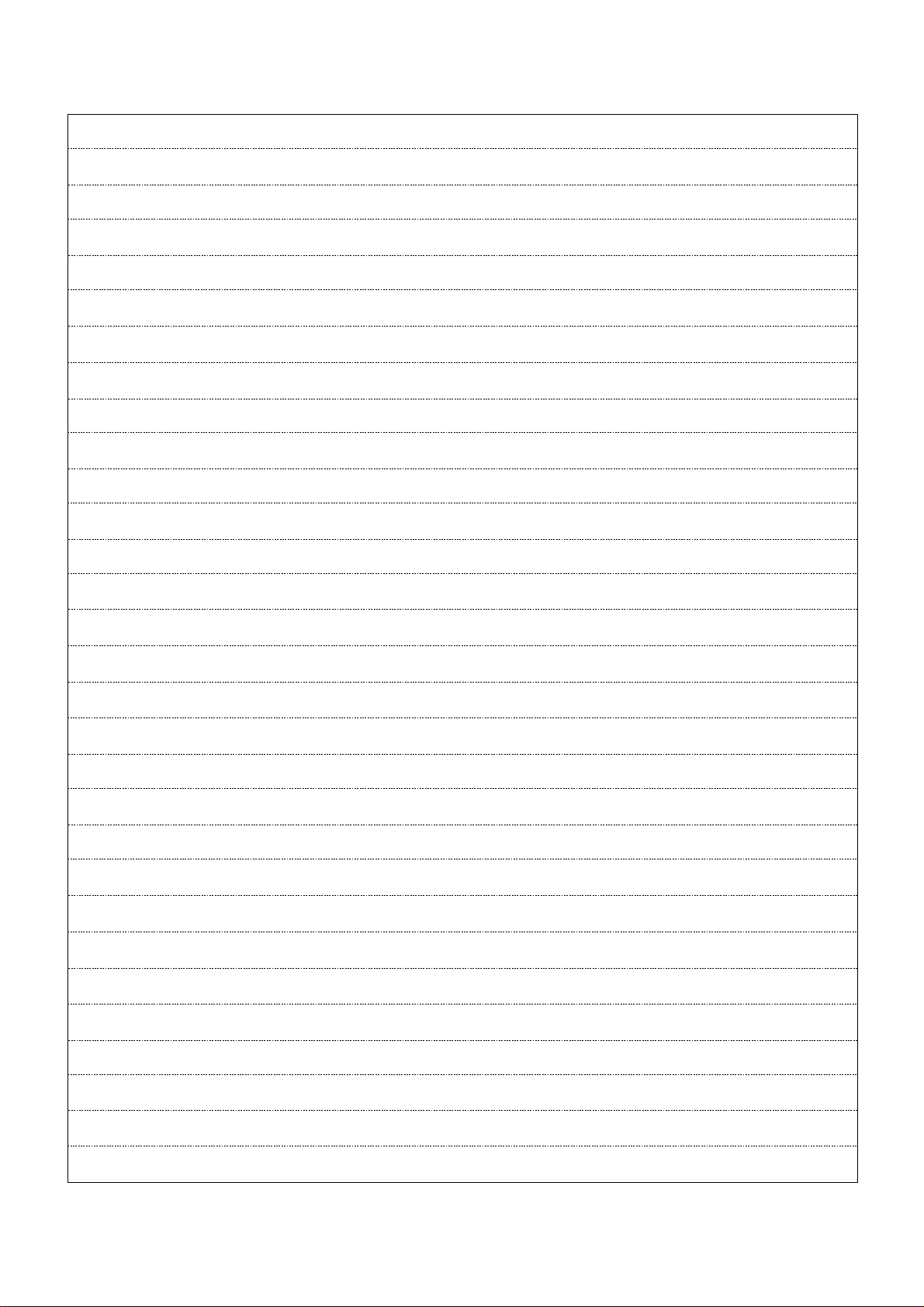

NOTES

Page 26

SCHEMATIC DIAGRAMS FOR MODELS ZEICHENERKLÄRUNG FÜR MODELL

TX-28LD4C / TX-25LD4C TX-28LD4C / TX-25LD4C

(EURO-4 CHASSIS) (EURO-4 CHASSIS)

IMPORTANT SAFETY NOTICE

Components identified by mark have special characteristics important for safety. When replacing any of these components, use only manufacturer's specified parts.

Teile, die mit einen Hinweis gekennzeichnet sind, sind wichtig für die Sicherheit, Sollte ein Auswechsein erforderlich sein

WICHTIGER SICHERHEITSHINWEIS

NOTES ANMERKUNG

1. RESISTOR All resistors are carbon ¼ W resistor, unles s marke d

otherwise. Unit of resistance is OHM (Ω) (K=1,000, M=1,000,000)

2. CAPACITORS All capacitors are ceramic 50V unless marked otherwise Unit of capacitanc e is µF unless otherwise stated.

3. COIL Unit of inductance is µH, unless otherwise stated.

4. Components marked "L" on the schematic diagram shows leadless parts.

5. TEST POINT

:Test Point Position

6. EARTH SYMBOL

Chassis Earth (Cold) Line Earth (Hot)

7. VOLTAGE MEASUREMENT Voltage is measured by a DC voltmeter Measurement conditions are as follows: Power source AC 220V-240V, 50Hz Receiving Signal Colour Bar signal (RF) All customer controls Maximum position

8. Indicates the Video signal path

1. WIDERSTÄNDE Alle ¼W Widerstände sind Kohlewiderstände, Abweichungen sind folgt gekennzeichnet. Die Maßeinheit ist OHM (Ω) (K=1,000, M=1,000,000)

2. KONDENSATOREN Alle Kondensatoren sind Keramikausführungen. Spannungsfestigkeit 50V. Abweichungen sind wie folgt gekennzeichnet. Die Maßeinheit ist µF, wenne keine anderen Bezeichnungen gennant sind

3. SPULEN Die Maßeinheit ist µH, Abweichungen sind gekennzeichnet.

4. Mit "L" gekennzeichnete Teile sind ohne Anschlußdrähte.

5. TESTPUNKTE

Kennzeichnung der Testpunktposition

6. MASSE SYMBOL

Erdung am Chassis Erdung an Masse-Leitung

7. SPANNUNGSMESSUNG Spannungsmessungen sind mit einem DC-Voltmeter durchzuführen. Die Meßbedingungen sind folgende: Netzspannung AC 220V-240V, 50Hz Wiedregabe Signal Farbbalken-Testbil d Wiedergabesignal Farbbalken-Testbild (HF)

8. :Videosignalweg

sind unbedingt Originalteile einzusetzen.

Indicates the Audio signal path

These schematic diagrams are the latest at time of print ing and is subject to change without notice.

Änderungen im Laufe der Fertigung sind möglich.

:Audiosignalweg

REMARKS BEMERKUNGEN

1. The Power Supply Circuit contains a circuit area which uses a separate power supply to isolate the earth connection. The circuit is defined by HOT and COLD indications in the schematic diagram. All circuits except the Power Circuit, are COLD. Take the following precautions :-

a. Do not touch the hot part, or the hot and cold parts at the

same time, as you are liable to a shock hazard.

b. Do not short circuit the hot and cold circuits as electrical

components may be damaged.

c. Do not connect an instrument, such as an oscilloscope, to

the hot and cold circuits simutaneously as this may cause fuse failure. Connect the earth of the instruments to the earth connection of the circuit being measured.

d. Make sure to disconnect the power plug before removing

the chassis.

1. Das Schaltnetzteil enthält Bereiche, die direkt mit dem Netz verbunden sind. Diese Bereiche sind im Schaltplan mit HOT gekennzeichnet. Alle anderen Schaltungen sind mit COLD gekennzeichnet und haben keine direkte Verbindung mit den Netz :-

a. Weder die Leitungen im heißen noch Leitungen im

heißen und im kalten Bereich gleichzeitig berühren. Es besteht die Gefahr eines elektrischen Schlages.

b. Keinesfalls die Leitungen im heißen Bereich mit denen im

kalten Bereich verbinden oder kurzschliessen. Dies kann zur Zerstörung von Bauteilen oder Sicherungen führen. Außerdem ist die elektrische Betriebssicherheit des Gerätes nicht mehr gegeben.

c. Keine Messinstrumente gleichzeitig an Leitungen im

heissen und kalten Bereich anschliessen. Sicherungen könnten zerstört werden. Die Erde des Messinstrumentes immer mit der des zu prüfenden Schaltkreises verbinden.

d. Vor Ausbau des Chassis, Stecker aus der Netzsteckdose

ziehen.

Page 27

Page 28

Page 29

Page 30

Page 31

CONDUCTOR VIEWS ANSICHT DER LEITERBAHNEN

E-BOARD TNP8EE009

TRAN’S DIODES

Q3601 L8 D3103 B7 D557 M4 Q3007 M9 D3101 B7 D556 K1 Q3001 N8 D3102 B7 D555 N3 Q3006 N10 D2161 G9 D554 M4 Q2304 I7 D2105 G10 D553 K4 Q2303 M6 D2104 F9 D552 J2 Q2301 I7 D2103 G10 D551 K3 Q2103 I8 D2102 G9 D511 M5 Q2102 H8 D1103 F8 D502 I2 Q2101 G10 D1102 F7 D501 I2 Q1108 F9 D1101 G7 D457 L5 Q1107 C7 D1051 A9 D456 L5 Q1106 C7 D875 J5 D454 L5 Q1105 C7 D874 J4 D453 F9 Q1104 C7 D873 B5 D254 C5 Q1101 F7 D871 A5 D253 C5 Q1052 A9 D870 871 D252 B5 Q1051 C8 D869 B4 D251 B4 Q951 J9 D868 B4 Q950 J9 D867 A3 IC2101 H8 Q857 J4 D866 I9 IC1105 F7 Q856 F9 D865 I9 IC1104 C9 Q855 J5 D864 I10 IC1103 F8 Q854 B4 D863 G9 IC1102 D10 Q853 B4 D862 N10 IC1101 D8 Q852 B5 D861 J9 IC1051 A10 Q850 F5 D860 I10 IC852 I10 Q701 J5 D859 H5 IC851 G5 Q552 N3 D858 E5 IC850 H4 Q551 K1 D857 E5 IC801 G2 Q503 I2 D855 F4 IC701 K5 Q451 F8 D854 G4 IC601 L7 Q394 K9 D853 H3 IC451 L5 Q305 K9 D852 I4 IC251 D6 Q303 K9 D851 I4 Q302 J9 D850 H4 TPE14 M5 Q301 K9 D806 G2 TPE13 M4 Q253 C4 D805 H2 TPE12 K4 Q252 C4 D804 H1 TPE11 N5 Q252 C4 D803 H1 TPE10 B5 Q251 D4 D802 G2 TPE9 E5 Q105 M8 D801 E1 TPE8 F5 Q104 M9 D705 J5 TPE7 I9 Q103 F10 D704 K5 TPE6 J10 Q102 G10 D703 K5 TPE5 G5 Q101 H10 D702 K5 TPE4 G5

D701 K5 TPE3 E5 D609 M5 TPE2 I5 D607 L9 TPE1 M4

D558 L4

IC’S

TP’S

ABCDE

GH I J K LMN

Page 32

TRANSISTORS

Q909 B4 Q908 B6 Q907 D3 Q906 D2 Q905 D3 Q354 G7 Q353 F2 Q352 F3 Q351 F3

DIODES

D906 B3 D905 D2 D904 C5 D903 D2 D902 D2 D901 D2 D364 I6 D363 H6 D362 I6 D361 G7 D360 H5 D359 F2 D358 G4 D357 G3 D356 G2 D355 G3 D354 G2

TEST POINTS

TPY6 H7 TPY5 E5 TPY4 E4 TPY3 F2 TPY2 G4 TPY1 F2

IC’S

IC351 G5

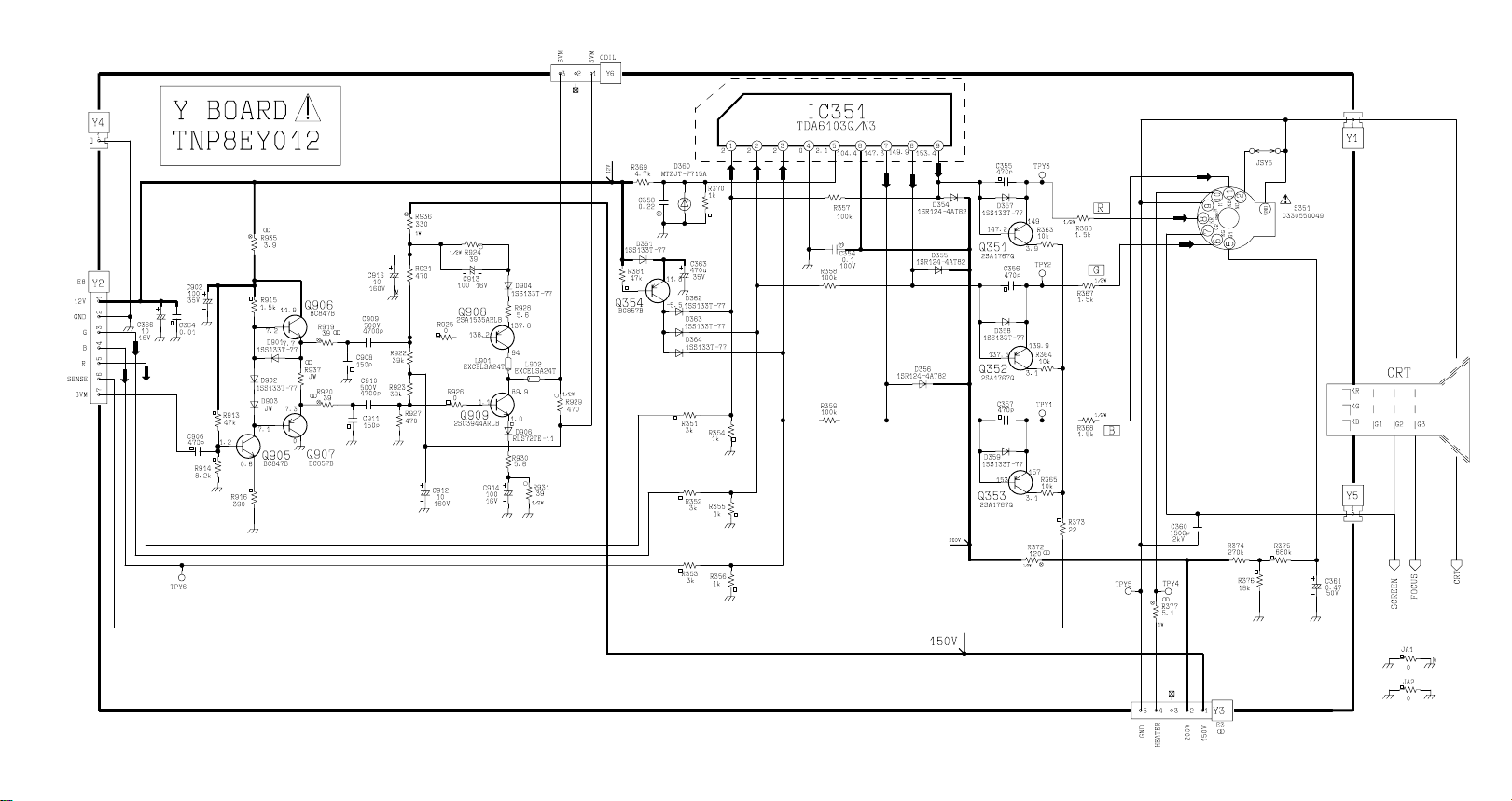

Y - BOARD TNP8EY012

AB CD E F GH I
