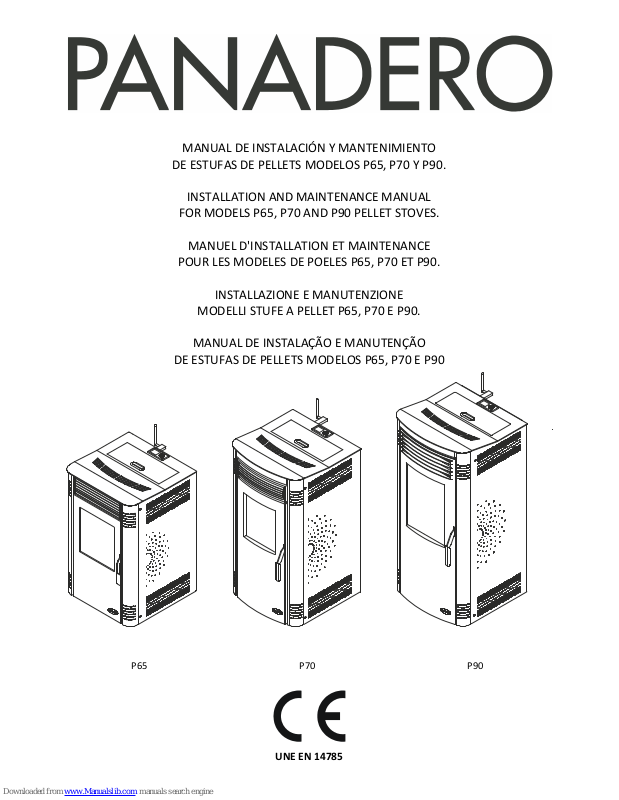

MANUAL DE INSTALACIÓN Y MANTENIMIENTO
DE ESTUFAS DE PELLETS MODELOS P65, P70 Y P90.
INSTALLATION AND MAINTENANCE MANUAL
FOR MODELS P65, P70 AND P90 PELLET STOVES.
MANUEL D'INSTALLATION ET MAINTENANCE
POUR LES MODELES DE POELES P65, P70 ET P90.
INSTALLAZIONE E MANUTENZIONE
MODELLI STUFE A PELLET P65, P70 E P90.
MANUAL DE INSTALAÇÃO E MANUTENÇÃO
DE ESTUFAS DE PELLETS MODELOS P65, P70 E P90
P65 P70 P90
UNE EN 14785
Page 2
1
POR FAVOR, DEBE LEER TODO EL MANUAL DE INSTRUCCIONES ANTES DE LA
INSTALACIÓN Y UTILIZACIÓN DE SU ESTUFA DE PELLETS (BIOMASA).
WE ADVISE TO READ THE WHOLE INSTRUCTION MANUAL BEFORE TO INSTALL IT
AND USE YOUR PELLET (BIOMASS) STOVE.
MERCI DE LIRE TOUT LE MANUEL D’INSTRUCTION AVANT D’INSTALLER ET
D’UTILISER VOTRE POÊLE À GRANULÉS (BIOMASSE).
VI CONSIGLIAMO DI LEGGERE L'INTERO MANUALE DI ISTRUZIONI PRIMA DI
INSTALLARLO E USARE IL VOSTRO STUFA A PELLET (BIOMASSA).
POR FAVOR, DEVE LER TODO O MANUAL DE INSTRUCÕES ANTES DA INSTALAÇÃO E
UTILIZAÇÃO DA SUA ESTUFA DE PELLETS (BIOMASSA).
29/06/2015
Página 2.
Page
20
.
Page
37
.
Pagina 5
2.
Página
70
.
Page 3
2
Este aparato pueden utilizarlo niños con edad de 8 años y superior y
personas con capacidades físicas, sensoriales o mentales reducidas o falta
de experiencia y conocimiento, si se les ha dado la supervisión o formación
apropiadas respecto al uso del aparato de una manera segura y
comprenden los peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por el usuario no deben
realizarlos los niños sin supervisión.
El cristal de la puerta y algunas superficies del aparato pueden alcanzar
altas temperaturas.
¡ATENCIÓN!: no abrir la puerta durante el funcionamiento del aparato.
Lea con atención este manual de instrucciones antes de utilizar el
aparato. Sólo así, podrá obtener las mejores prestaciones y la máxima
seguridad durante su uso.
MANUAL DE INSTALACIÓN Y MANTENIMIENTO.
Page 4
3
ÍNDICE
1.- TENGA EN CUENTA QUE...
Página
4
2.- ADVERTENCIAS Y RECOMENDACIONES. Páginas 4 – 5
3.- CALIDAD DEL COMBUSTIBLE.
Página
5
4.- INSTALACIÓN. Páginas 5 – 10
5.- LIMPIEZA Y MANTENIMIENTO. Páginas 10 – 14
6.- PROBLEMAS Y RECOMENDACIONES. Páginas 14 – 17
7.- GARANTÍA. Páginas 18 – 19

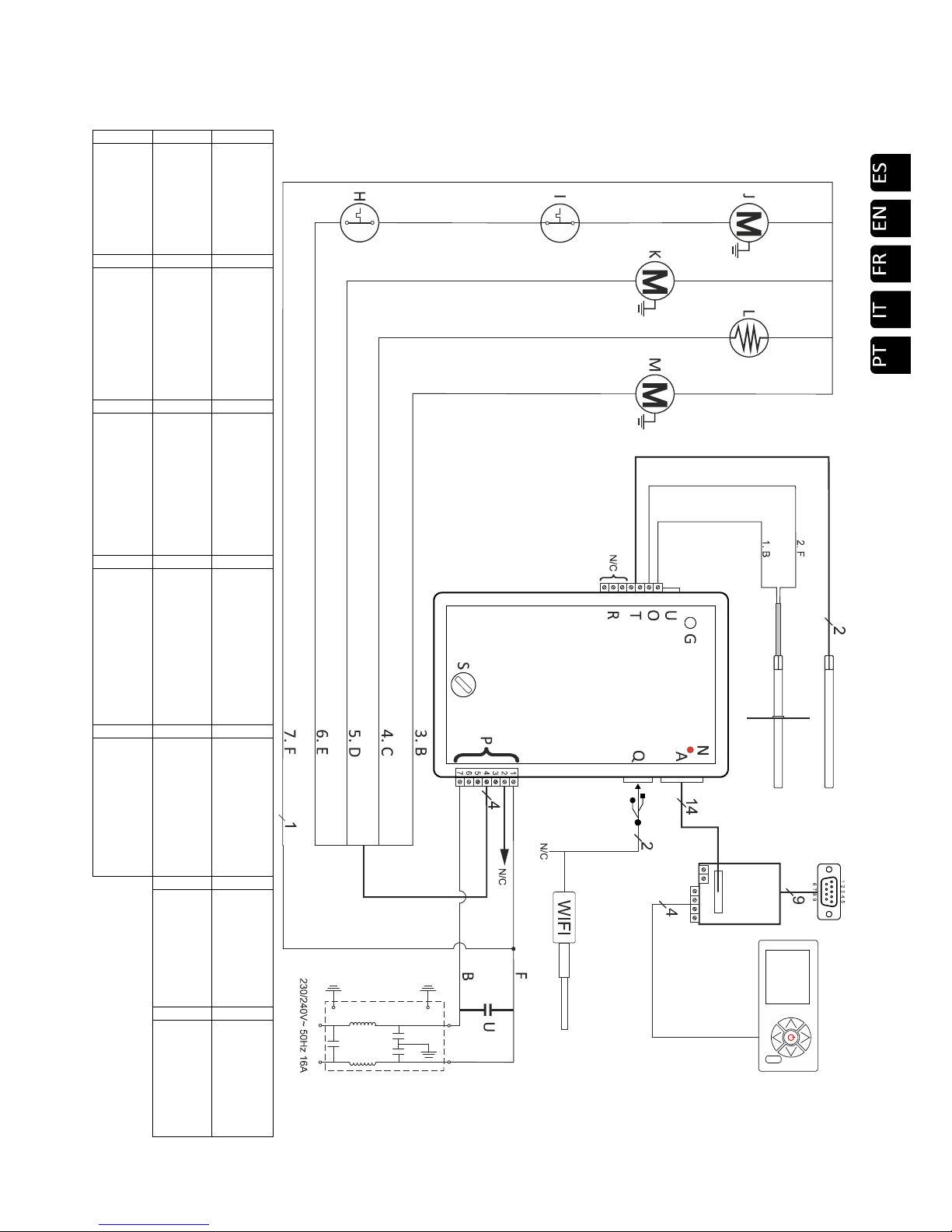

8.- ESQUEMA ELÉCTRICO.
Página
88

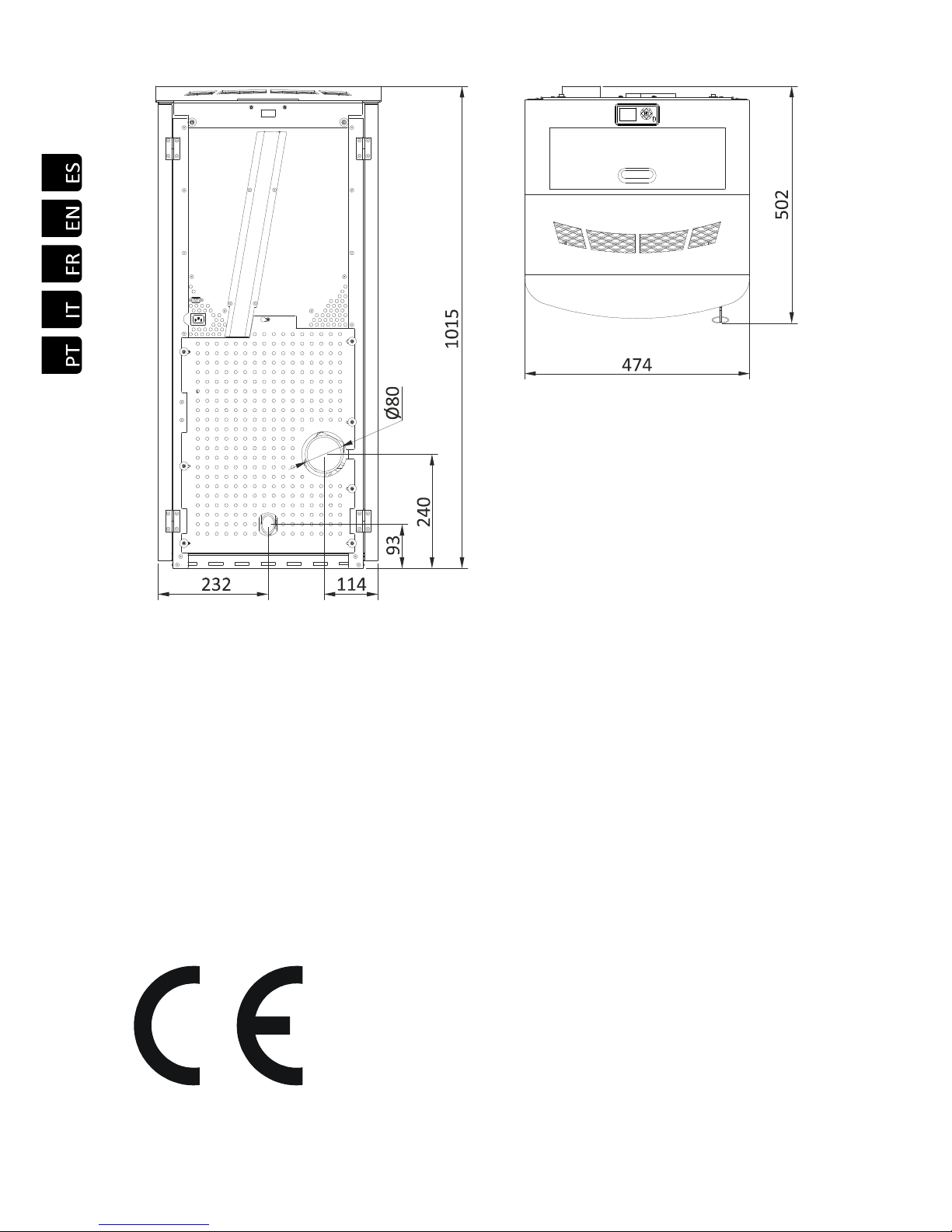

9.- COTAS P65.
Página
89
10.- ESPECIFICACIONES P65.
Página
90
11.- COTAS P70.
Página
91
12.- ESPECIFICACIONES P70.
Página
92
13.- COTAS P90. Página 93
14.- ESPECIFICACIONES P90. Página 94
15.- CONTROL DE LAS REVISIONES Y MANTENIMIENTOS ANUALES. Página 95
Page 5
4
1. TENGA MUY EN CUENTA QUE...
Su estufa está diseñada para quemar pellets de madera, en caso de querer emplear otro tipo de biomasa
consulte esta posibilidad con su distribuidor.
Para prevenir la posibilidad de accidentes debe realizarse una correcta instalación siguiendo las instrucciones
que se especifican en este manual. Su distribuidor estará dispuesto a ayudarle y suministrarle información en cuanto
a las normas y legislación de instalación de su zona.
El sistema de evacuación de gases de combustión de la estufa funciona por depresión en la cámara de fuego,
por ello es imprescindible que dicho sistema esté herméticamente sellado, siendo recomendable una revisión
periódica para asegurar una correcta salida de gases.
Es aconsejable limpiar la salida de gases cada semestre o después de 500 Kg. de combustible. Para prevenir
la posibilidad de un funcionamiento defectuoso, es imprescindible instalar la salida de gases en vertical empleando
una “T” y un tubo en vertical con una longitud igual o superior a 2 metros, nunca en horizontal. (Ver punto 4).
La toma eléctrica con tierra deberá conectarse a ~230/240V - 50Hz. Preste especial atención en que el cable
de alimentación no quede bajo la estufa, se aproxime a zonas calientes del aparato o toque superficies cortantes que
puedan deteriorarlo.
Cuando la estufa se instale en una casa móvil, la toma de tierra debe conectarse a una parte metálica en el
suelo, ajustada perfectamente a la carrocería. Asegúrese que la estructura de la casa soporta el peso de la estufa.
Verifique cuando el tubo de salida de gases que pase por paredes y techos no quede en contacto con algún
material combustible con el fin de evitar cualquier peligro de incendio.
DEBIDO A LA INEXISTENCIA DE UN CONTROL DIRECTO SOBRE LA INSTALACIÓN DE SU ESTUFA, PANADERO
NI LA GARANTIZA NI ASUME LA RESPONSABILIDAD QUE PUDIESE SURGIR DE DAÑOS OCASIONADOS POR UN MAL
USO O UNA MALA INSTALACIÓN.
RECOMENDAMOS ENCARECIDAMENTE QUE EL CÁLCULO CALORÍFICO DE SU INSTALACIÓN SEA REALIZADO
POR UN CALEFACTOR CUALIFICADO.
2. ADVERTENCIAS Y RECOMENDACIONES.
2.1. Todas las reglamentaciones locales, incluidas las que hagan referencia a normas nacionales y europeas, han
de cumplirse cuando se instale la estufa.
2.2. La estufa debe montarse sobre suelos que tengan la capacidad portante adecuada y, si la construcción
existente no permite cumplir este requisito previo, deben crearse las condiciones para que así sea, por
ejemplo montando una placa de reparto o distribución de carga.
2.3. No utilice nunca para encender su estufa, gasolina, combustible para linterna, queroseno, ni ningún líquido
de naturaleza parecida. Mantenga este tipo de combustibles alejados de la estufa.
2.4. No intente encender la estufa si tiene el cristal roto.
2.5. Asegúrese que la puerta de cristal de la cámara de combustión y los registros de limpieza (si los ha tocado)
estén bien cerrados durante el funcionamiento del aparato.
2.6. No está permitido realizar modificaciones no autorizadas. Emplear sólo los repuestos facilitados por
PANADERO (ver despieces).
2.7. No sobrecargue la estufa, un continuo esfuerzo de calor puede originar un envejecimiento prematuro y
provocar que la pintura se deteriore. Aunque se ajusta automáticamente es aconsejable que la temperatura
de salida de gases no supere los 250 °C.
2.8. No utilicen la estufa como incinerador.
2.9. La estufa debe estar siempre conectada a una toma de tierra y con una alimentación estable de corriente
alterna de ~230/240V - 50Hz y onda sinusoidal.
2.10. Para prevenir una posible descarga eléctrica, sólo el personal cualificado podrá acceder a los laterales y a la
parte trasera de la estufa.
2.11. Ante un posible incendio en la salida de gases, la estufa se apagará sola por exceso de temperatura en salida
de gases. Para prevenir esta situación, respetar las indicaciones que se marcan en el apartado 4 sobre la
instalación de la salida de gases. Consulte con su distribuidor.

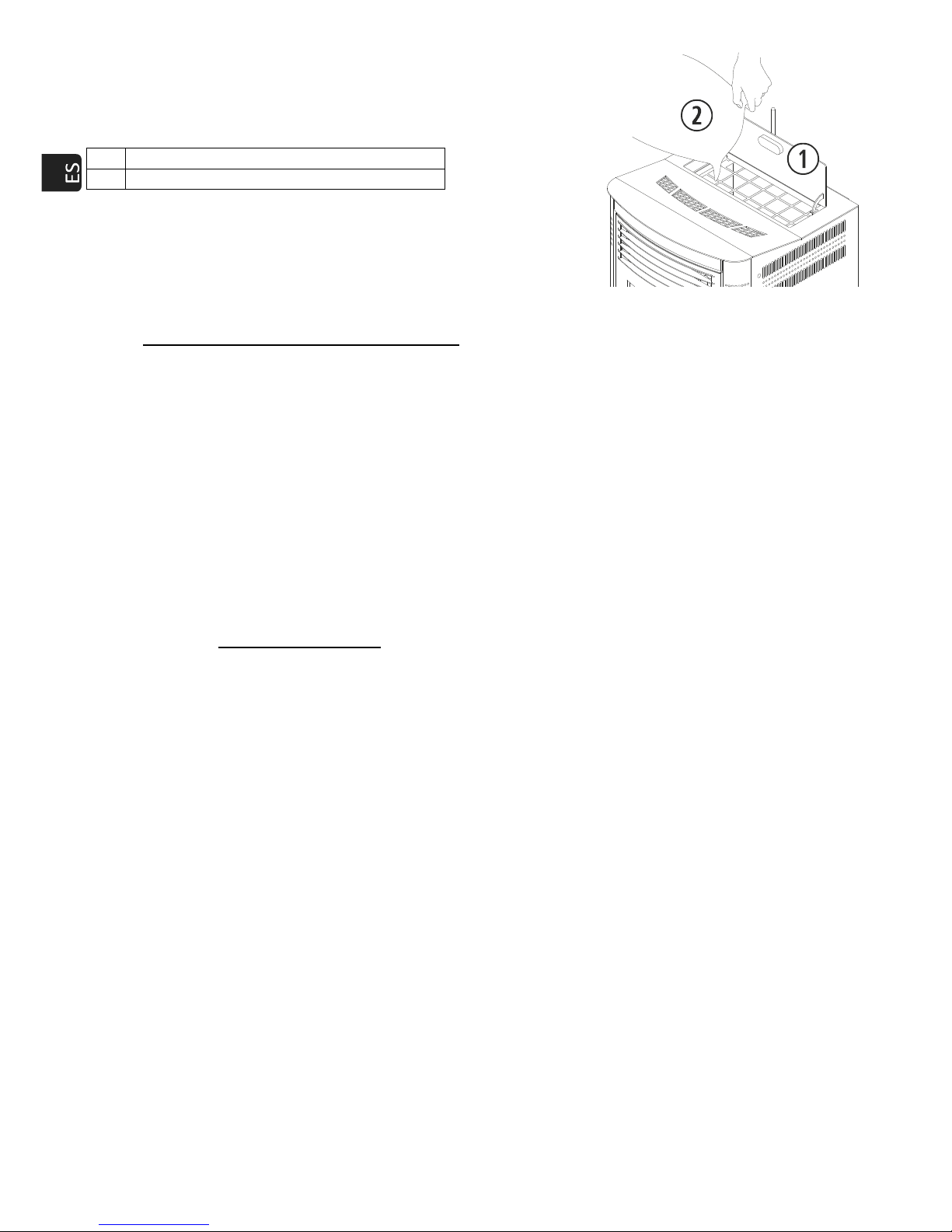

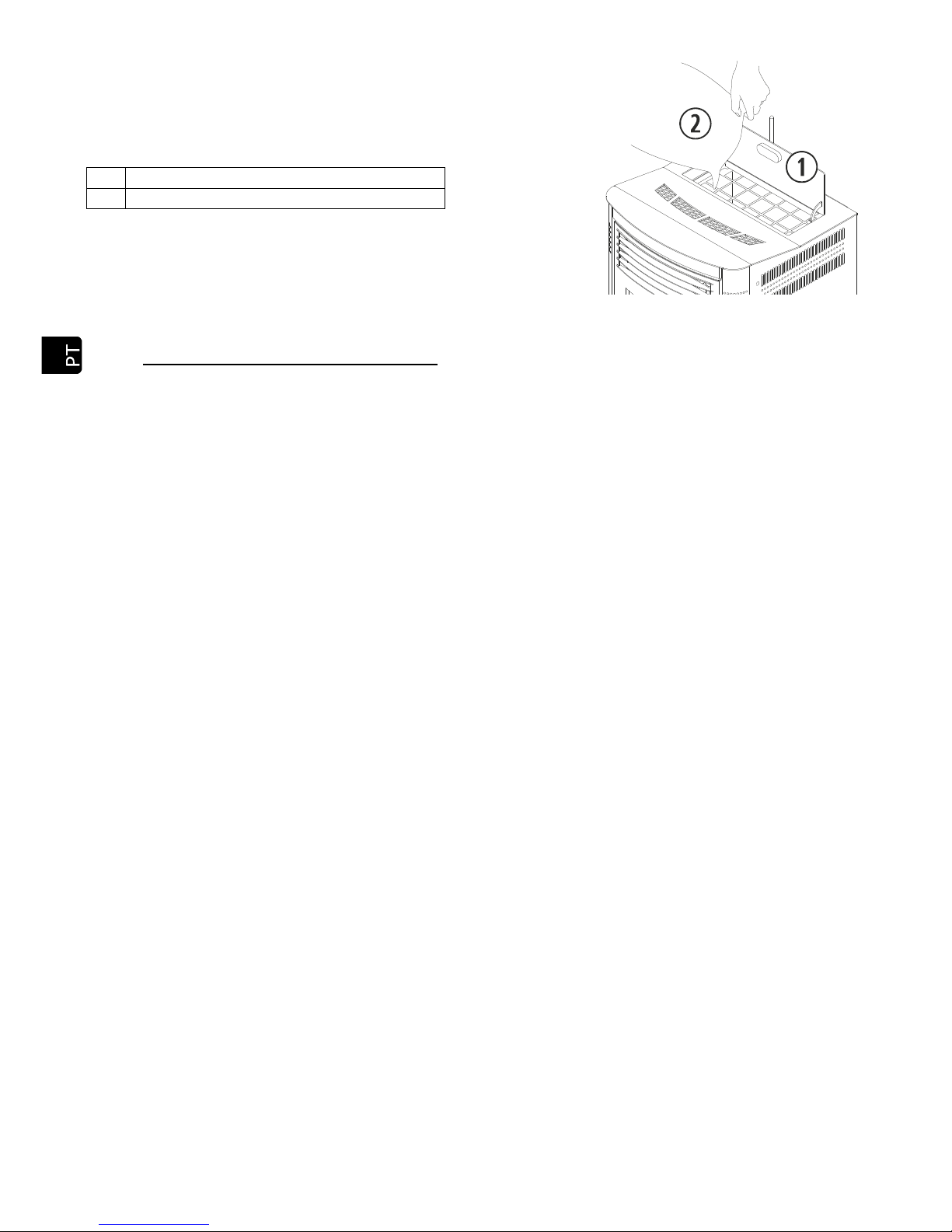

2.12. Para realizar la carga de combustible en la estufa, debemos abrir la tapa de la tolva y vaciar el saco de
combustible con cuidado, para evitar que rebose el combustible.
Page 6
5

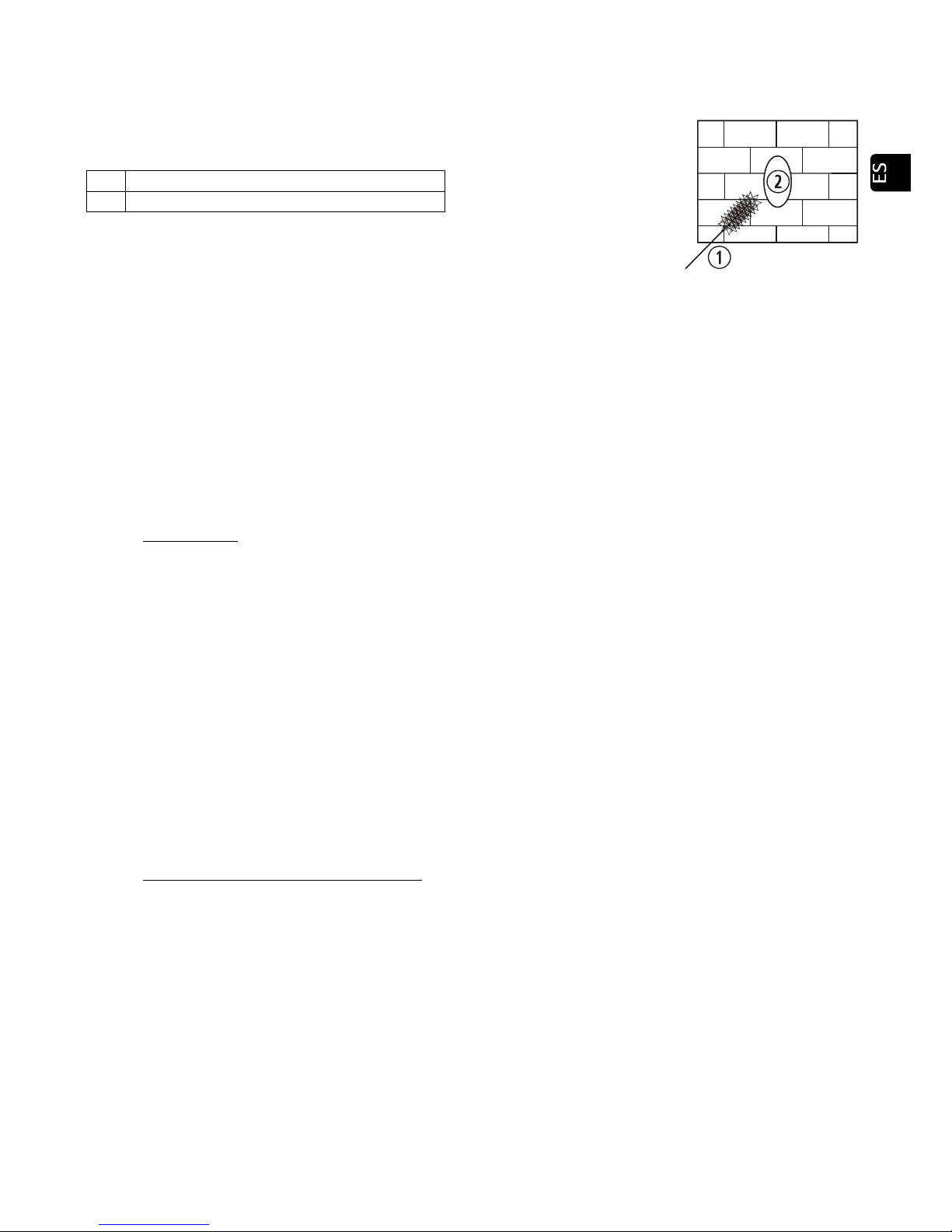

Figura 1
EN CASO DE INCENDIO EN LA SALIDA DE GASES:
La estufa se apagará automáticamente, por exceso de temperatura en salida de gases.
Llamar a los bomberos.
Consultar a su distribuidor antes de volver a encender la estufa.
3. CALIDAD DEL COMBUSTIBLE.
Su estufa está preparada para funcionar con pellets de madera, aunque puede funcionar con otro tipo de
biomasa (consulte a su distribuidor sobre esta posibilidad). En el mercado existen muchas clases de pellets y de
calidades muy dispares, por ello es importante seleccionar aquellos que no contengan impurezas, una humedad
relativa demasiado alta (la correcta está entre 6 y 8%), longitud excesiva (la correcta sería entre 5 y 25mm) o aditivos
para compactar el serrín.
El rendimiento de su estufa variará según el tipo del pellet que utilice.
PANADERO al no disponer de ningún tipo de control sobre la calidad del pellet que usted utilice, no puede
garantizar el pleno rendimiento de su estufa, así como el posible deterioro prematuro de la estufa y de su instalación
de salida de gases. Le recomendamos pellet que se encuentra homologado según el estándar Europeo DIN 51731.
En el caso de utilizar otro tipo de biomasa, tenga en cuenta que los parámetros de funcionamiento y en la
mayoría de los casos el cestillo para la combustión no son los mismos que los utilizados para el pellet de madera.
Antes de quemar algún combustible distinto a pellet de madera consulte sobre la posibilidad de hacerlo, así como de
los requisitos que debe tener dicho combustible y/o del tipo de cestillo si fuera necesario.
4. INSTALACIÓN.
Las distancias de seguridad y los esquemas de montaje descritos a continuación son meramente
informativos, debiendo adaptar la instalación a las normas vigentes de salidas de gases a fachadas, potencias, así
como distancias mínimas de seguridad a zonas públicas específicas de cada zona geográfica.
La instalación de la estufas se realizarán de la misma forma, por lo tanto solamente se representará la
estufa P90. Del mismo modo se obviarán la toma de entrada de aire en todos los dibujos ya que en el punto 4.11
van indicadas las medidas mínimas de seguridad para su instalación.
PARA DESEMBALAR LA ESTUFA.
4.1. Retirar el embalaje y bolsa protectora.
4.2. Retirar las tuercas o tornillos que fijan la estufa al palé y quitarlo.
4.3. Si nuestro modelo lleva plásticos de protección debemos retirarlos antes de encenderla.
MATERIALES NECESARIOS PARA LA INSTALACIÓN.
4.4. Obligatoriamente tubería de acero inoxidable (AISI 316L), no debemos utilizar nunca tubería de aluminio,
galvanizada o de hierro.
Tapa de la tolva.
Combustible.
Page 7
6
4.5. En casos de humedades relativas en el ambiente superiores al 60% es altamente recomendable instalar
tubería aislada de doble pared en acero inoxidable.
4.6. En el caso de instalar la estufa en una casa de madera, el montaje de la tubería en vertical debemos realizarlo
OBLIGATORIAMENTE con tubería de doble pared aislada y prestando especial atención a la zona que
atraviesa los tabiques, siendo obligatorio aislar convenientemente el tubo si fuera necesario.
4.7. En el caso de montar la estufa en una chimenea francesa debemos utilizar una chapa protectora para evitar
el retroceso de los gases.
4.8. Cinta de aluminio y silicona de alta temperatura (300 °C).

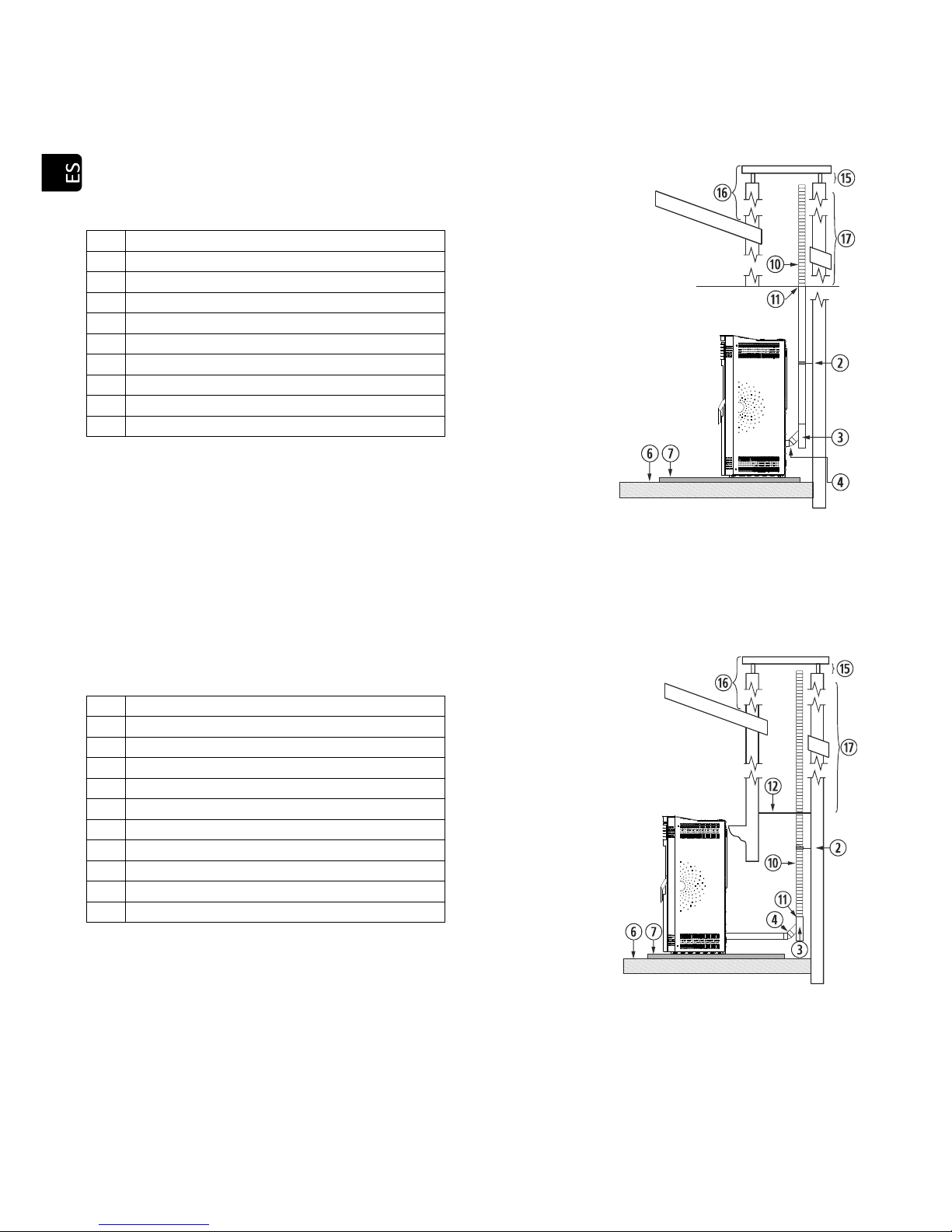

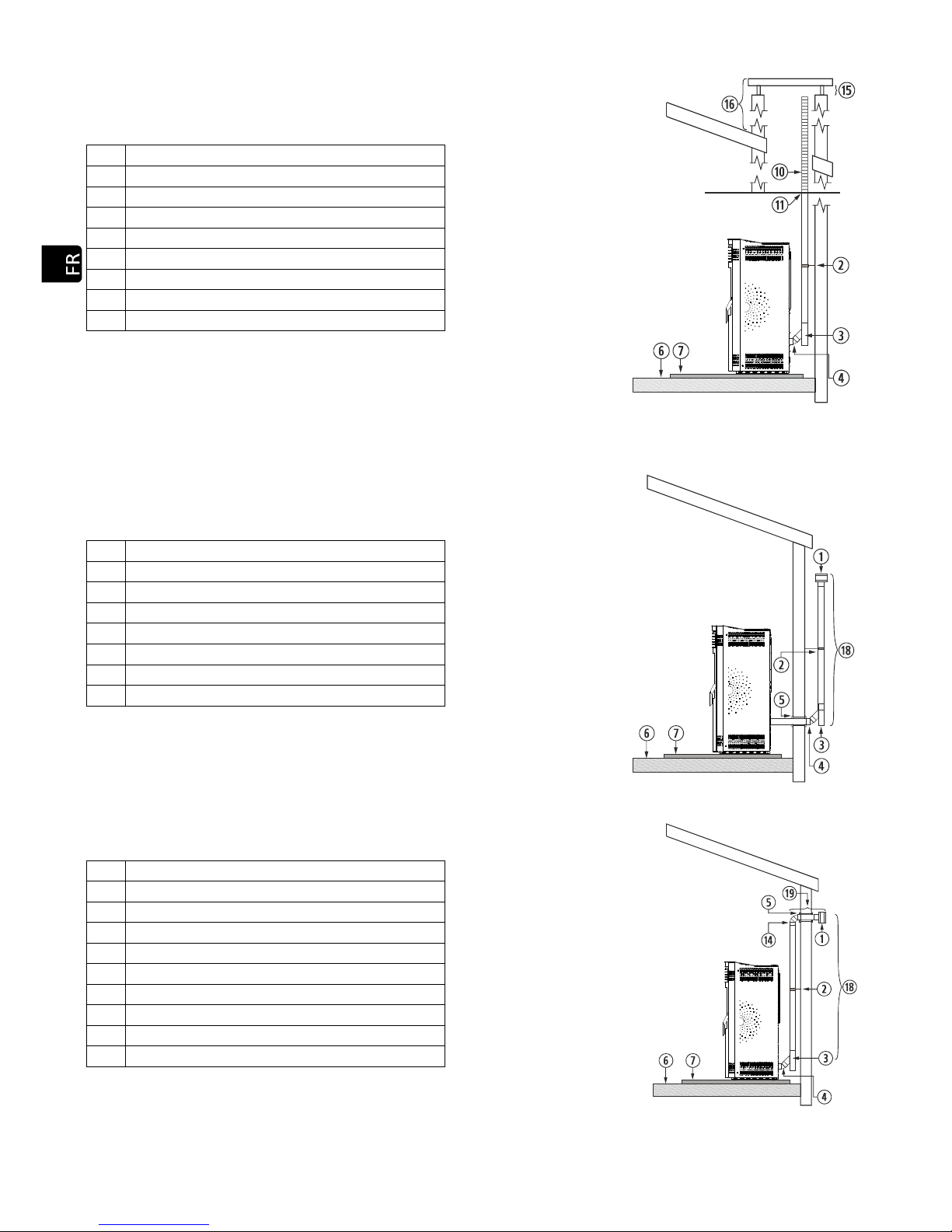

NORMAS DE SEGURIDAD PARA LA SALIDA DE GASES Y ENTRADA DE AIRE.
4.9. La salida de gases debe estar en una zona con ventilación, no puede estar en zonas cerradas o semi-cerradas,
como garajes, pasillos, interior de la cámara de aire de la vivienda o sitios donde se puedan concentrar los
gases.
4.10. Las superficies de la estufa pueden alcanzar temperaturas suficientes para causar quemaduras,
recomendamos utilicen algún tipo de rejilla no combustible para evitar quemaduras en niños o personas
mayores.
El final del tubo de salida de gases debe quedar más alto que la salida de la estufa. Es imprescindible instalar
al menos dos metros (2m) de tubos en vertical y así crear una corriente natural impidiendo la posibilidad de
humos u olores en un posible corte de suministro eléctrico.
La longitud máxima de tubería en horizontal es de 1 metro, ya que a mayor longitud corremos el riesgo de
acumulación de cenizas, condensaciones o corrosiones en dicha zona.
Ante los cortes de suministro eléctrico y en circunstancias climatológicas peculiares (tormentas, fuertes
vendavales) conviene instalar un sistema de alimentación ininterrumpida (S.A.I.). Dicho aparato, alimentaría
única y exclusivamente el extractor de salida de gases.

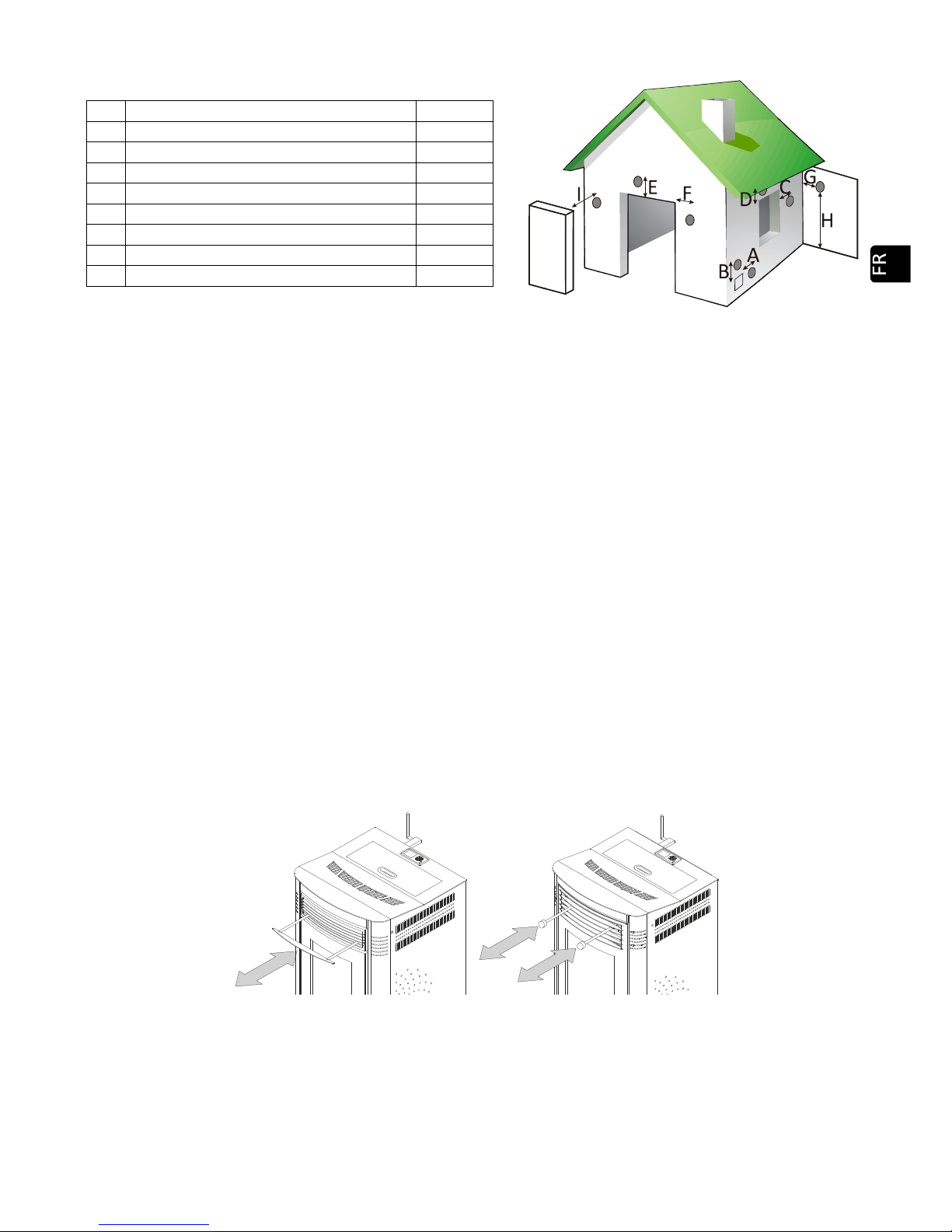

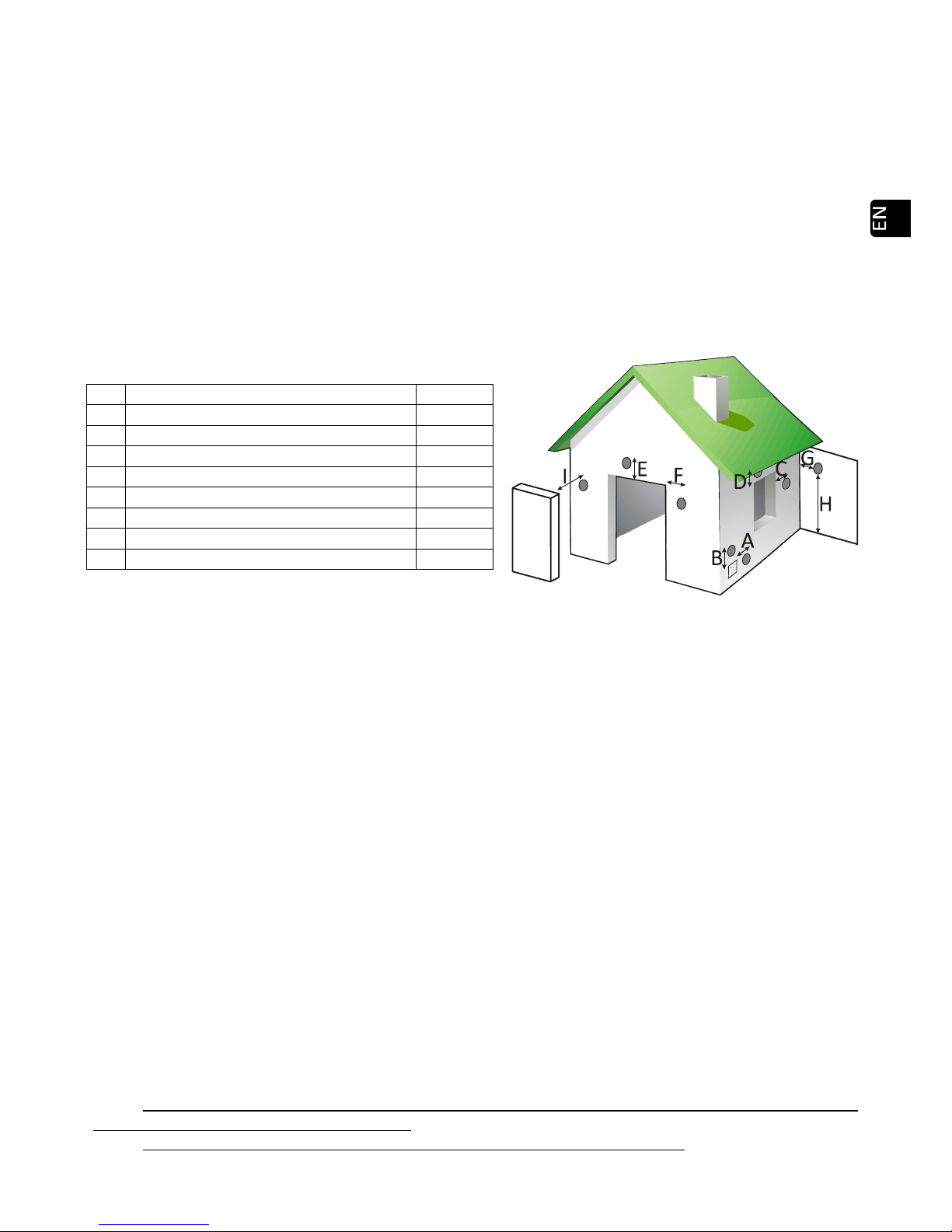

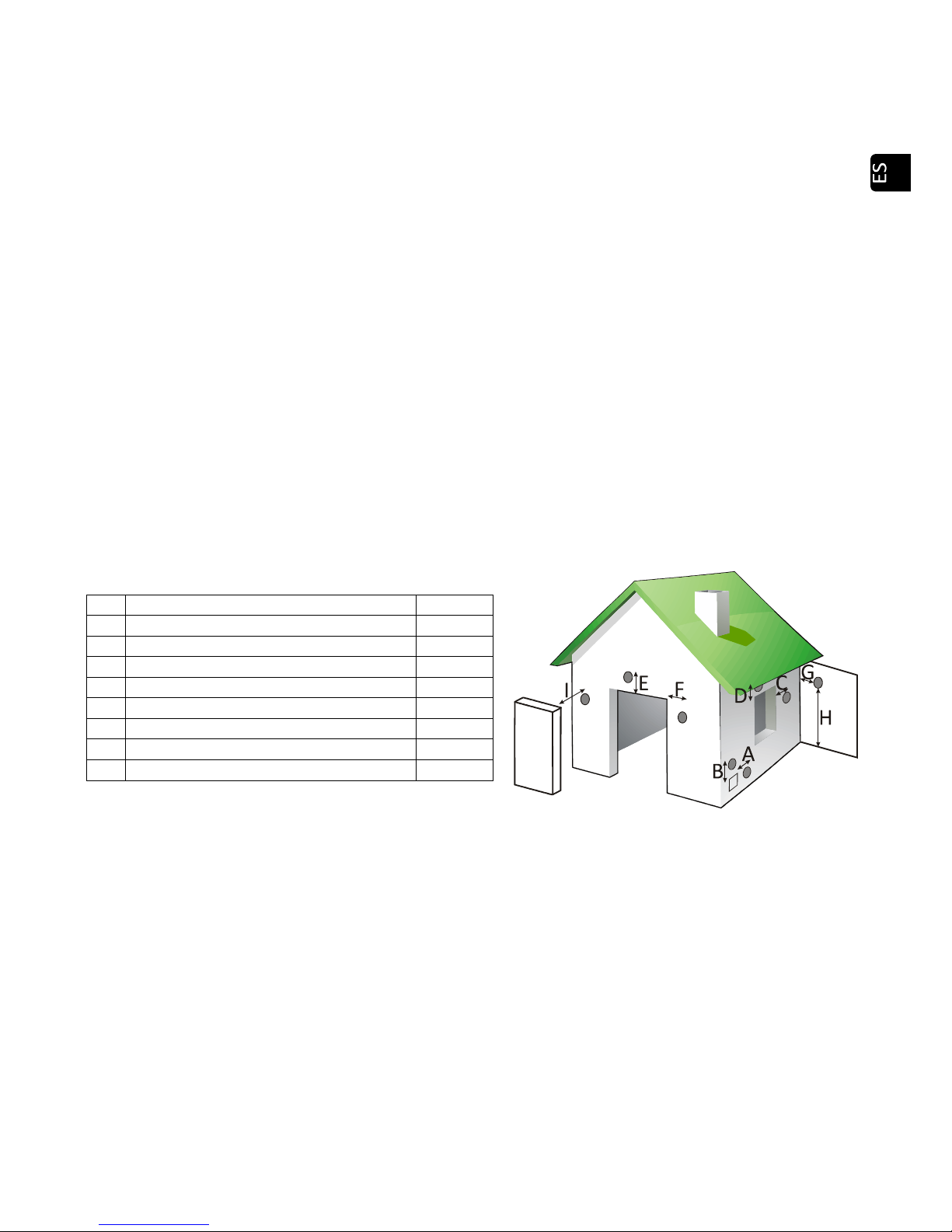

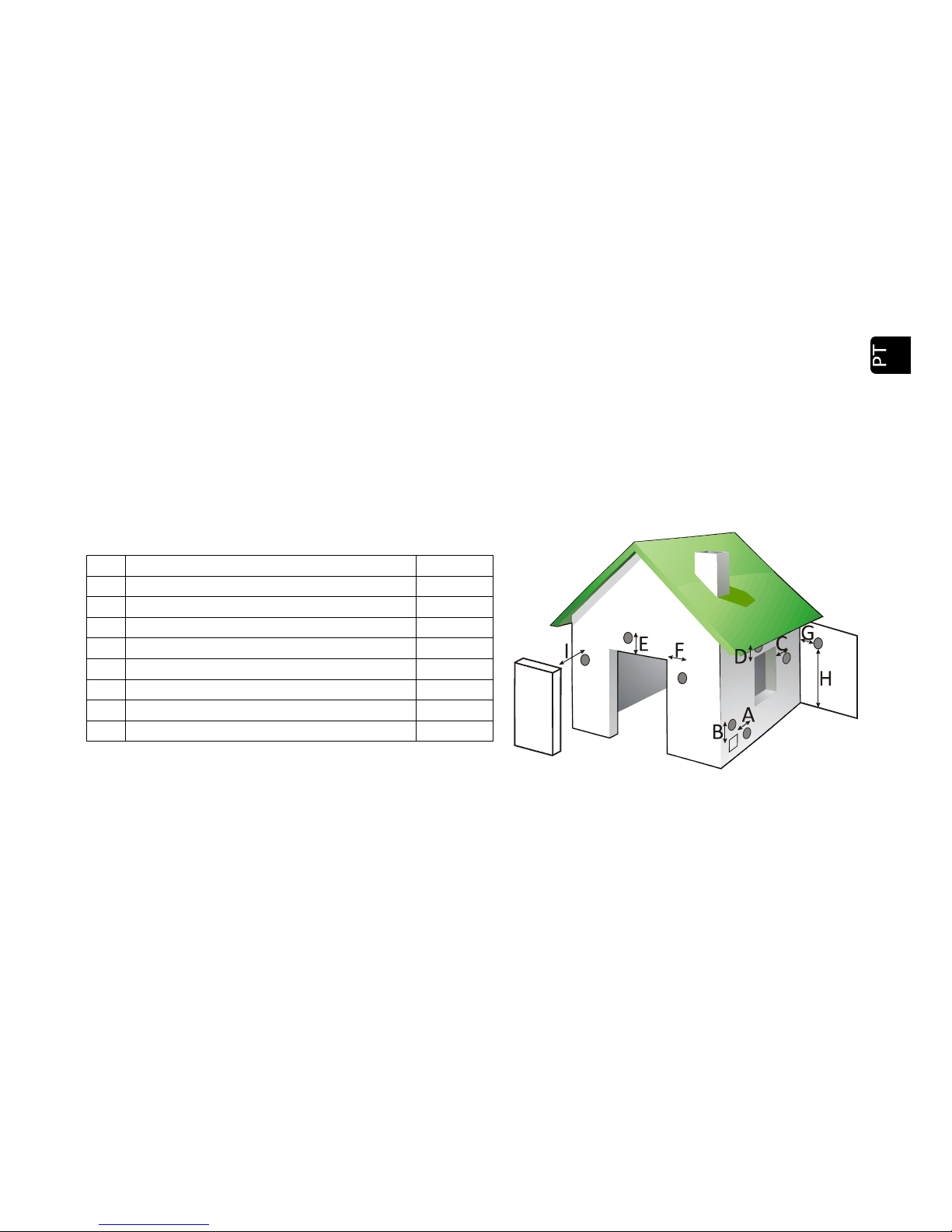

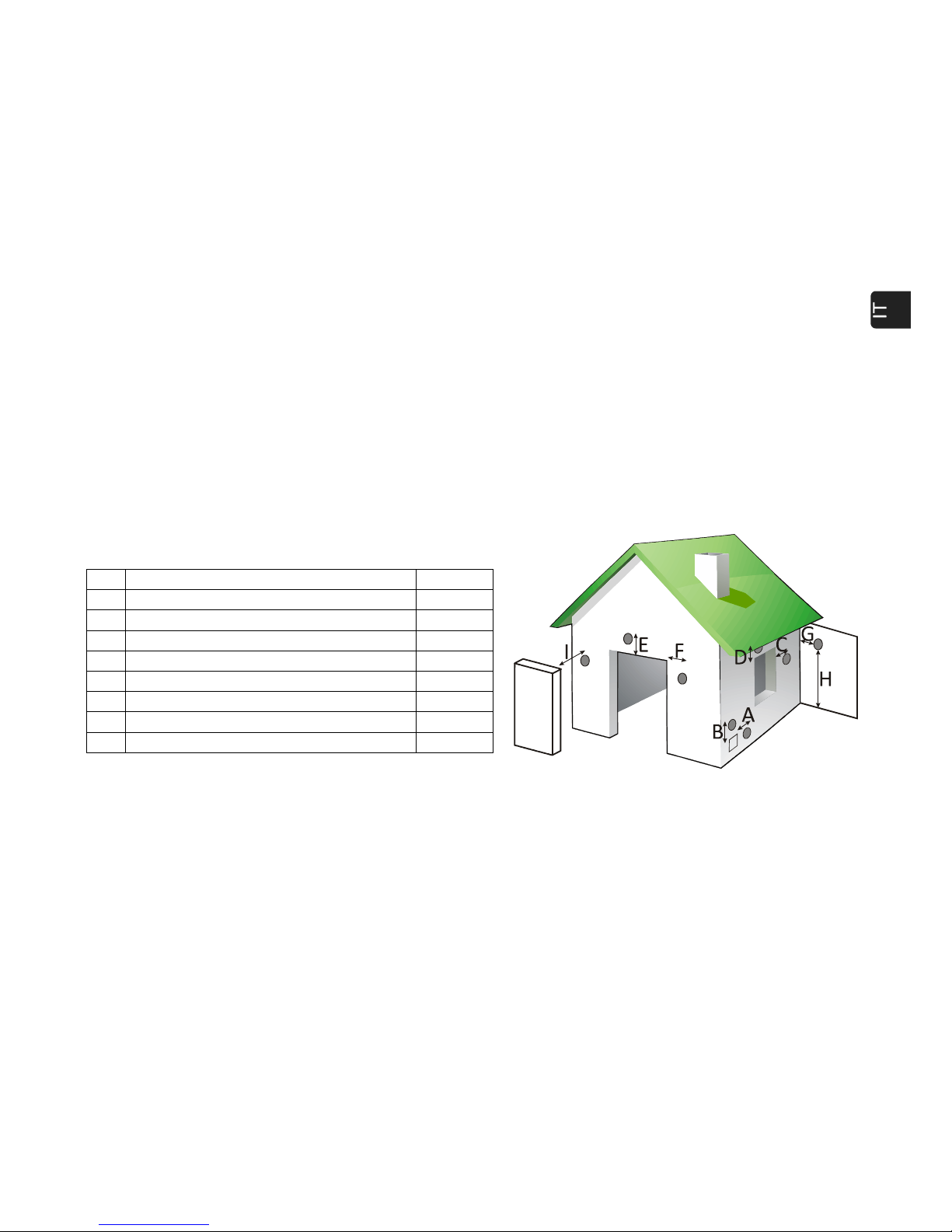

4.11. Distancias desde puertas, ventanas, rejillas de ventilación o entradas de aire al edificio o casa:
Figura 2
4.12. La distancia mínima desde la salida de gases hasta el suelo, si la estufa lo permite, debe ser no menos de 65
centímetros, siempre dependiendo del tipo de superficie. Los gases pueden llegar a quemar césped, plantas y
arbustos situados cerca de la salida de gases. En el supuesto de que la salida de la estufa sea más baja se
deben tomar las medidas de seguridad que correspondan. El tubo de salida de gases no debe quedar nunca
por debajo del propio extractor.
4.13. La distancia de la salida de gases y la acera pública debe ser de 2,20 metros como mínimo. Consulte su
normativa local.
4.14. Nunca se debe embocar el tubo de la salida de gases de la estufa en una chimenea o en tubo ya instalado
que tenga 4 veces la sección del tubo de la estufa (≤ 200cm2). En caso de instalar la estufa en una sección
superior a la indicada, debe canalizarse la salida de gases hasta la parte superior.
Si en el tubo que tenía instalado anteriormente trabajó con otro tipo de calefacción (leña, gasoil, etc), es
OBLIGATORIO realizar una limpieza exhaustiva del mismo, para reducir el riesgo de incendio en la salida de
gases.
4.15. No se puede instalar el tubo de la salida de gases en ninguna clase de tubería compartida, como por ejemplo
la tubería de una campana extractora, otra estufa o sistema de calefacción.
A Distancia desde rejilla de ventilación
. 500 mm
B Distancia desde rejilla de ventilación.
500 mm
C Parte lateral de una
ventana
. 1250 mm
D Parte superior de una ventana.
650 mm
E Parte superior de una puerta.
650 mm
F Parte lateral de una puerta.
1250 mm
G Pared adyacente.
300 mm
H Altura desde pared adyacente.
2300 mm
I Edificio
adyacente.
650 mm
Page 8
7
4.16. Si la instalación de la salida de gases no es la correcta, puede ocurrir que la mezcla de aire de combustión sea
pobre y manche la pared de la casa o fachada del edificio, acumule un exceso de ceniza en el interior de la
estufa y provoque un degradado prematuro de las diferentes piezas de la estufa y de la tubería de salida de
gases.
4.17. El tubo de entrada de aire no debe canalizarse ya que afectaría al correcto funcionamiento de la estufa. Por
ello y para facilitar la entrada de aire fresco debemos colocar una rejilla de ventilación a NO menos de 50
centímetros tanto en horizontal como en vertical, de la evacuación de gases, ver punto 4.11.
También debemos evitar una incidencia directa de corrientes de aire exteriores ya que afectarían al correcto
funcionamiento de la estufa y por lo tanto a su rendimiento calorífico.
4.18. En ningún caso el diseño de la terminación de la chimenea obstaculizará la libre difusión en la atmósfera de
los productos de la combustión. Se podrá colocar una malla metálica con una abertura de 3x3 cm, para evitar
la entrada de pájaros u otros objetos indeseados.
YA QUE EL CUMPLIMIENTO DE ESTAS NORMAS ESTÁ FUERA DE NUESTRO CONTROL, NO NOS
RESPONSABILIZAMOS DE CUALQUIER INCIDENTE DERIVADO DE ELLO.
SE RECOMIENDA QUE UN INSTALADOR AUTORIZADO INSTALE SU ESTUFA DE PELLETS.
UBICACIÓN Y DISTANCIAS DE SEGURIDAD.
4.19. Compruebe los espacios entre la estufa, el combustible y cualquier tipo de material inflamable, ver figura 3.
4.20. No instale la estufa en un dormitorio.
4.21. El cable de corriente suministrado es de 1,4 metros de longitud, puede que necesite un cable de mayor
longitud. Utilizar siempre un cable con toma de tierra.

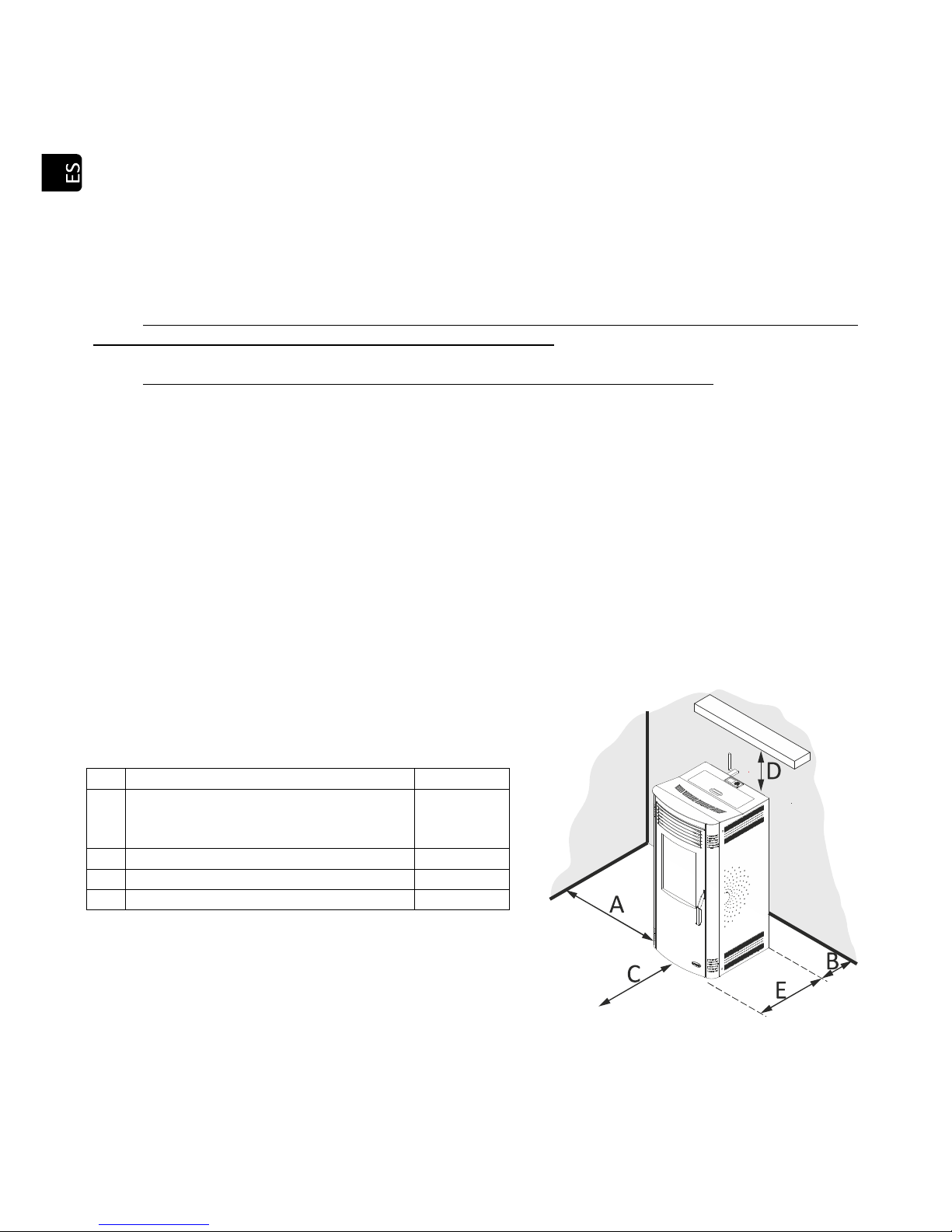

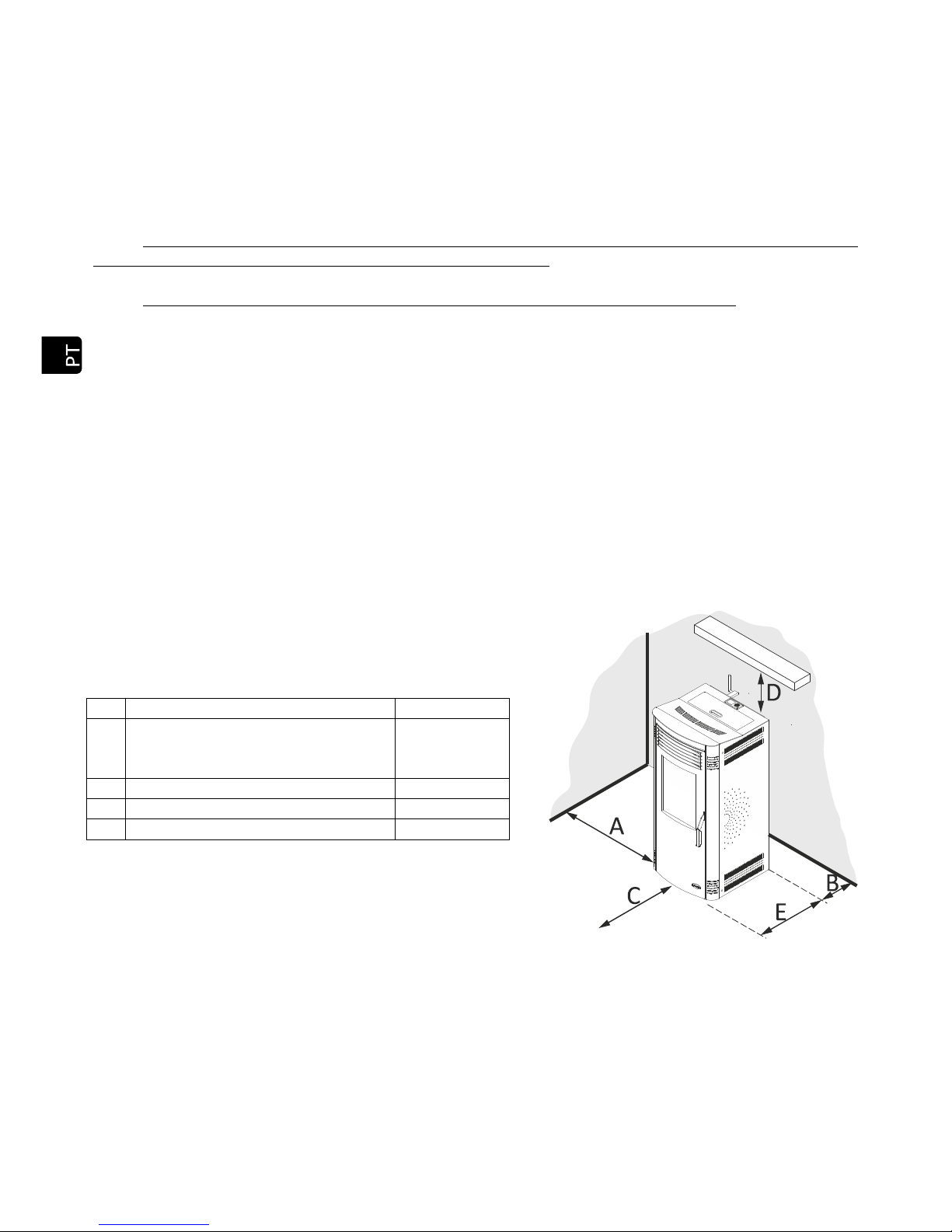

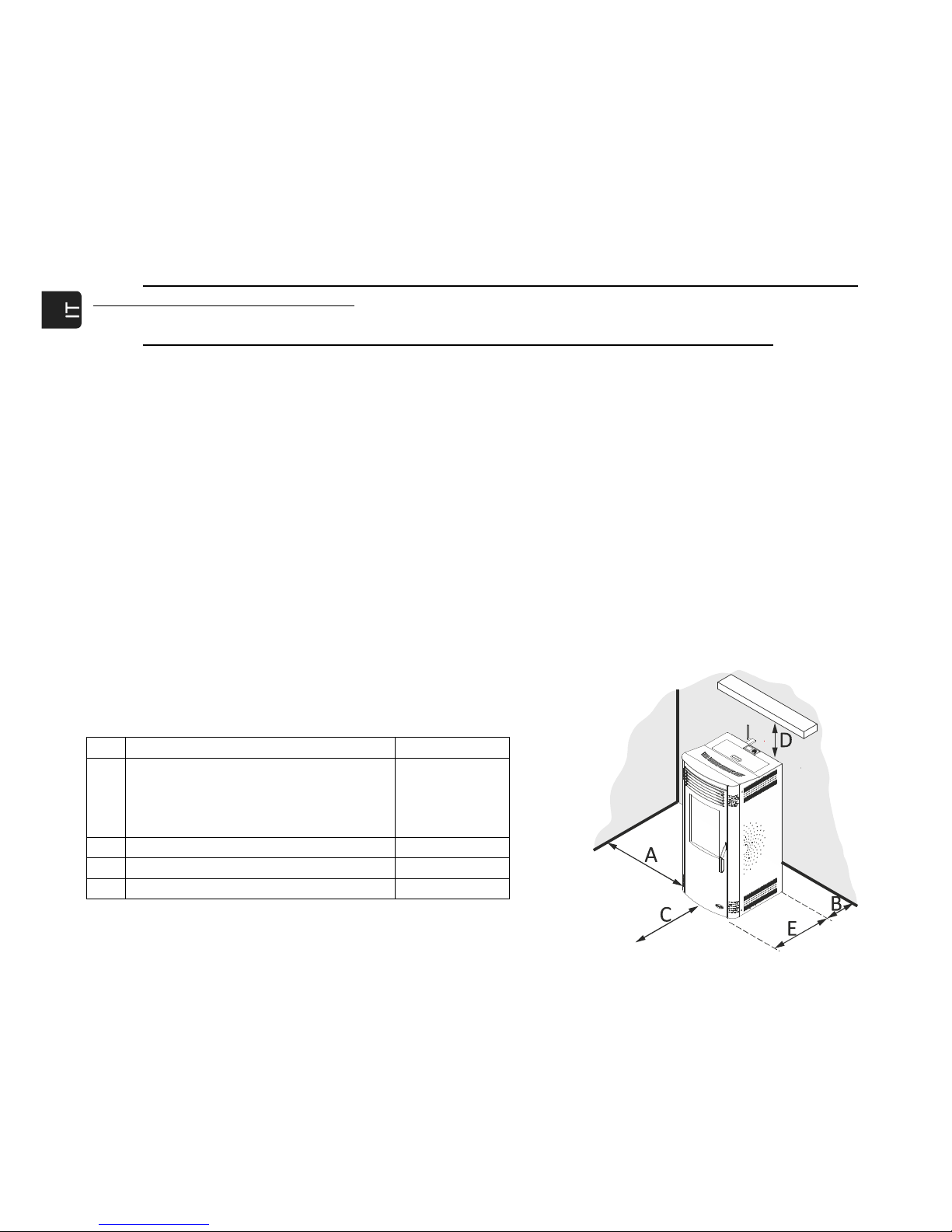

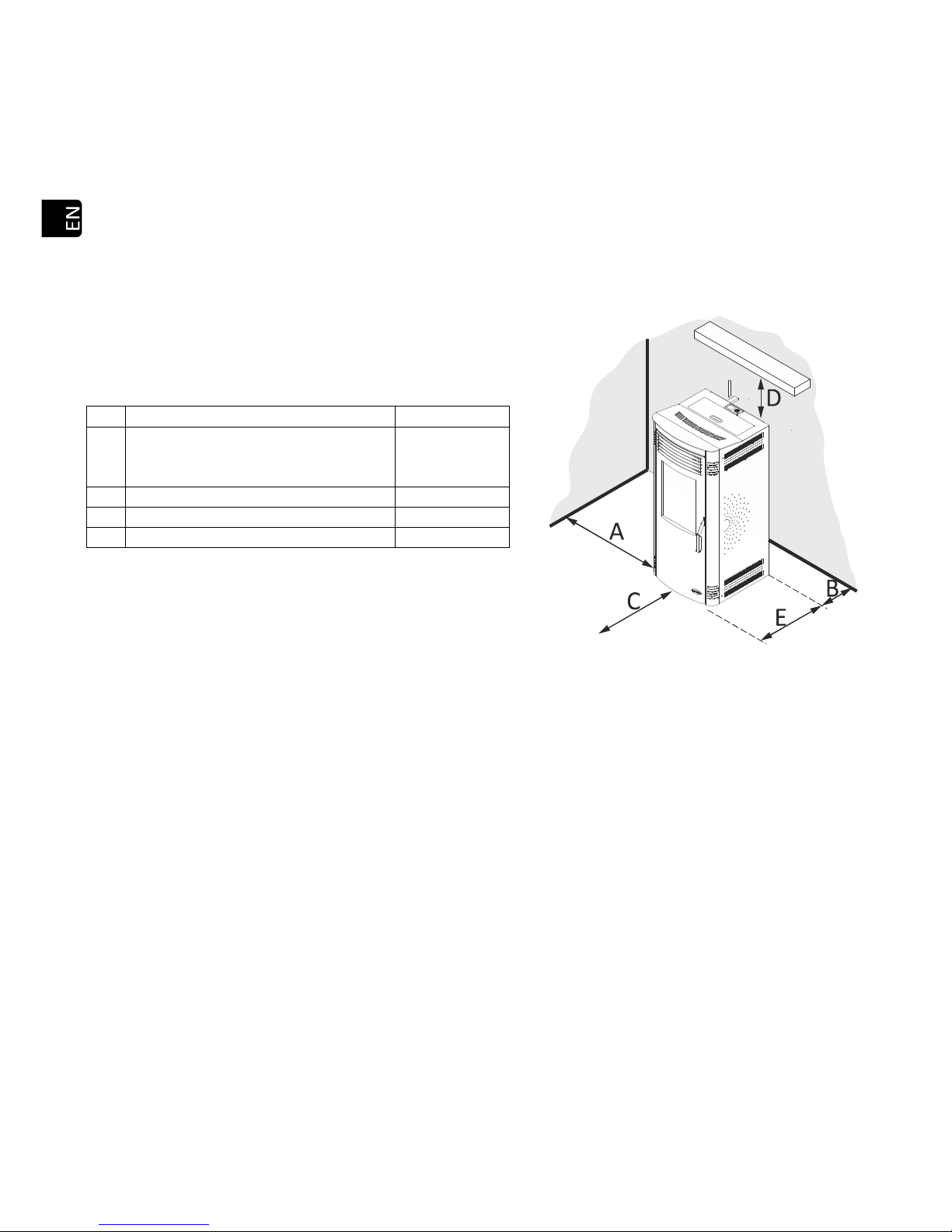

ESPACIOS LIBRES Y SEPARACIÓN MÍNIMA DE LOS MATERIALES COMBUSTIBLES.
Se deben respetar unas distancias de seguridad cuando la estufa se instala en espacios en los que los
materiales, bien sean los propios de la construcción o distintos materiales que rodean la estufa sean susceptibles de
ser inflamables.
4.22. Instale alguna protección ignífuga entre el suelo y la estufa, si el suelo es de algún material combustible.
Figura 3
EJEMPLOS DE INSTALACIÓN SALIDA DE GASES.
Ante la imposibilidad de realizar un seguimiento o reflejar todas las opciones de instalación y normativas
locales de instalación en su zona de residencia, PANADERO le garantiza que con las instalaciones sugeridas a
A Pared lateral.
≥ E
B
Parte trasera de la estufa
. Separación
mínima que permita visualizar la etiqueta
con el marcado de la estufa.
≥ 80 mm
C 1,5 x profundidad estufa (mín. 1500mm).
Ver cotas
D Estantería.
≥ 500 mm
E Puerta abierta y profundidad estufa
. Ver cotas
Page 9
8
continuació, su estufa funcionará de una forma correcta, además de respetar unas medidas mínimas de seguridad
tanto personales como materiales.
Si va a instalar su estufa en un edificio, además de respetar las normativas locales referentes a salidas de
gases, le aconsejamos que consulte con la comunidad de vecinos para evitar futuros problemas.
Lea atentamente todo el manual de instrucciones y especialmente el apartado de instalación para
asegurar un correcto funcionamiento y rendimiento en su estufa.
Para los modelos P65 y P70 será necesario el montaje de un manguito macho – hembra de 150mm para
que la salida sobresalga de la rejilla trasera.

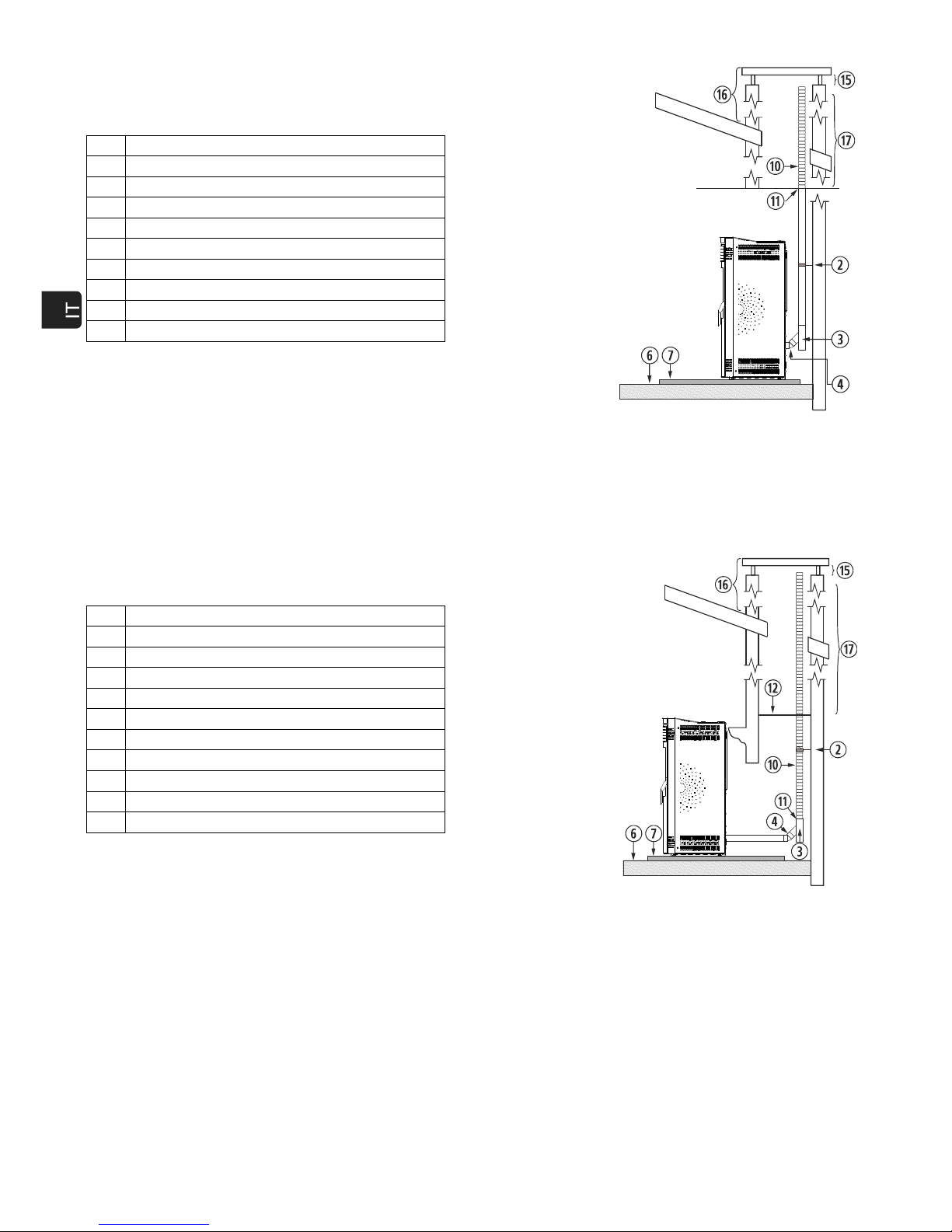

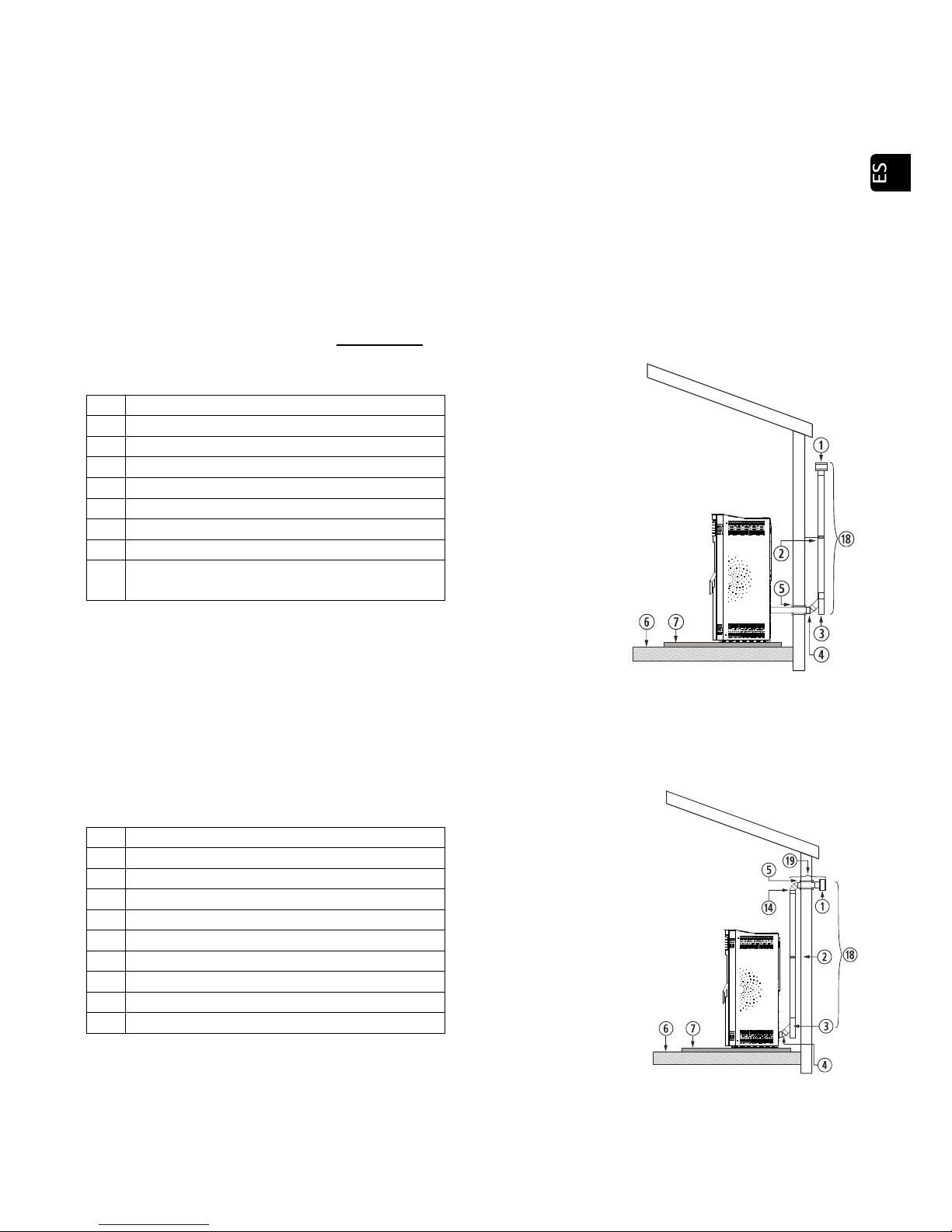

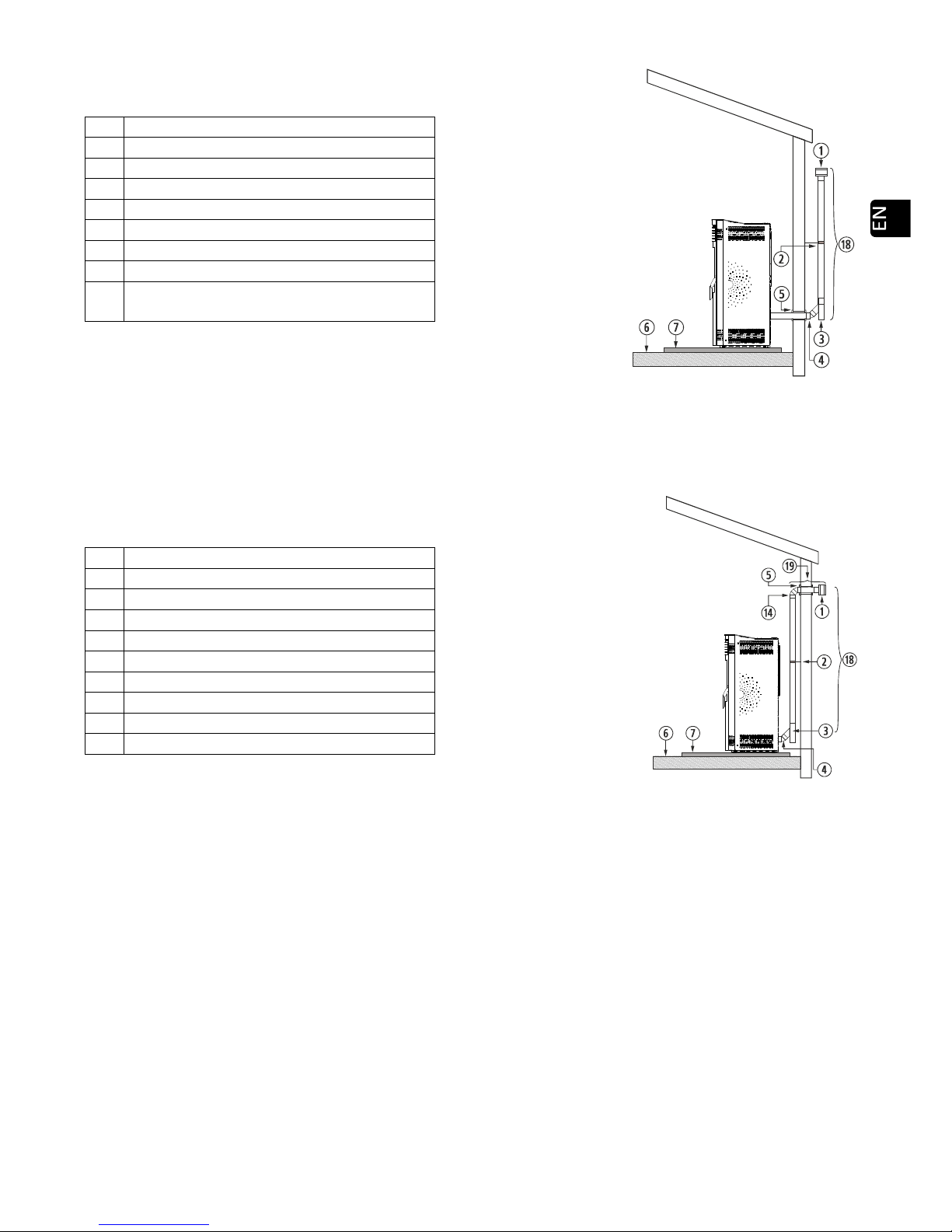

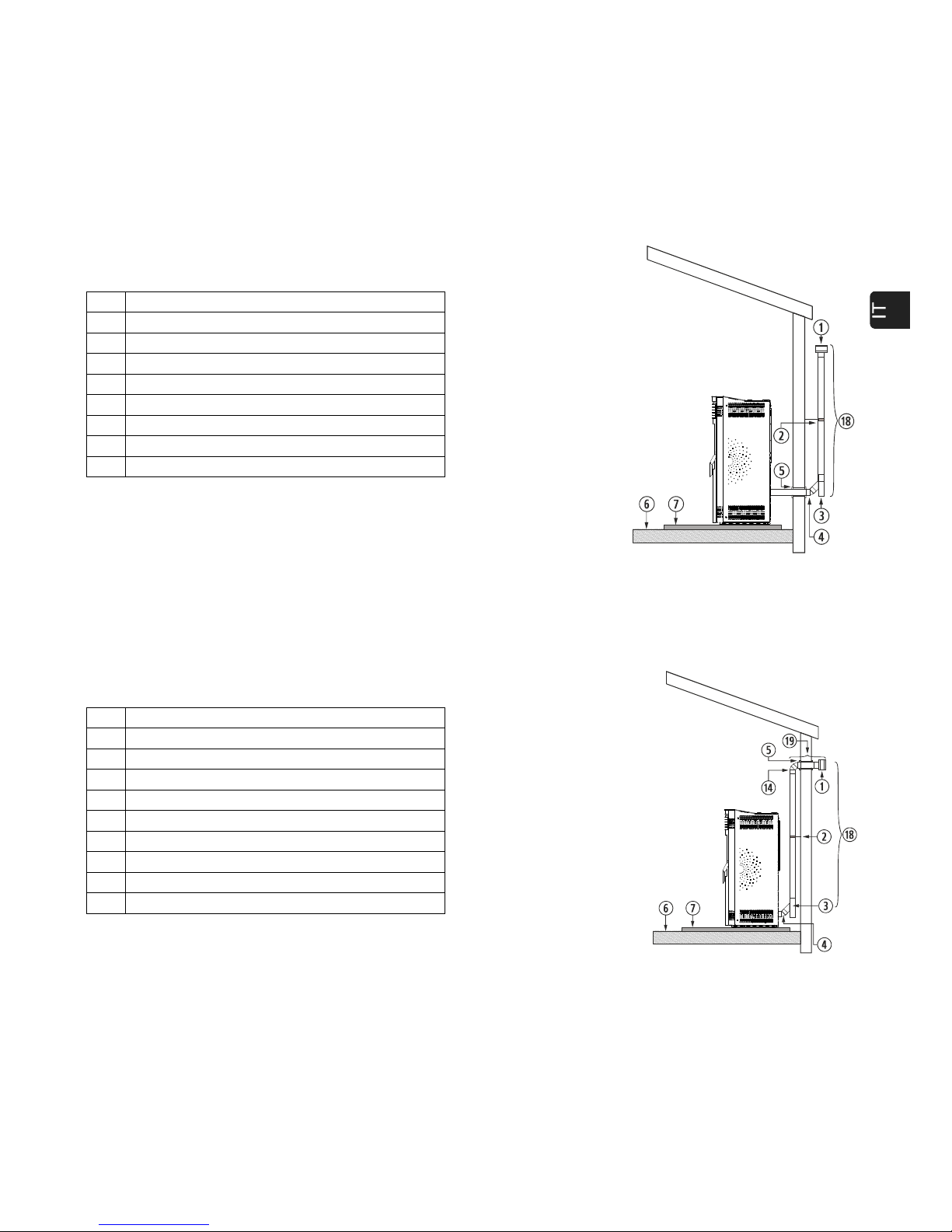

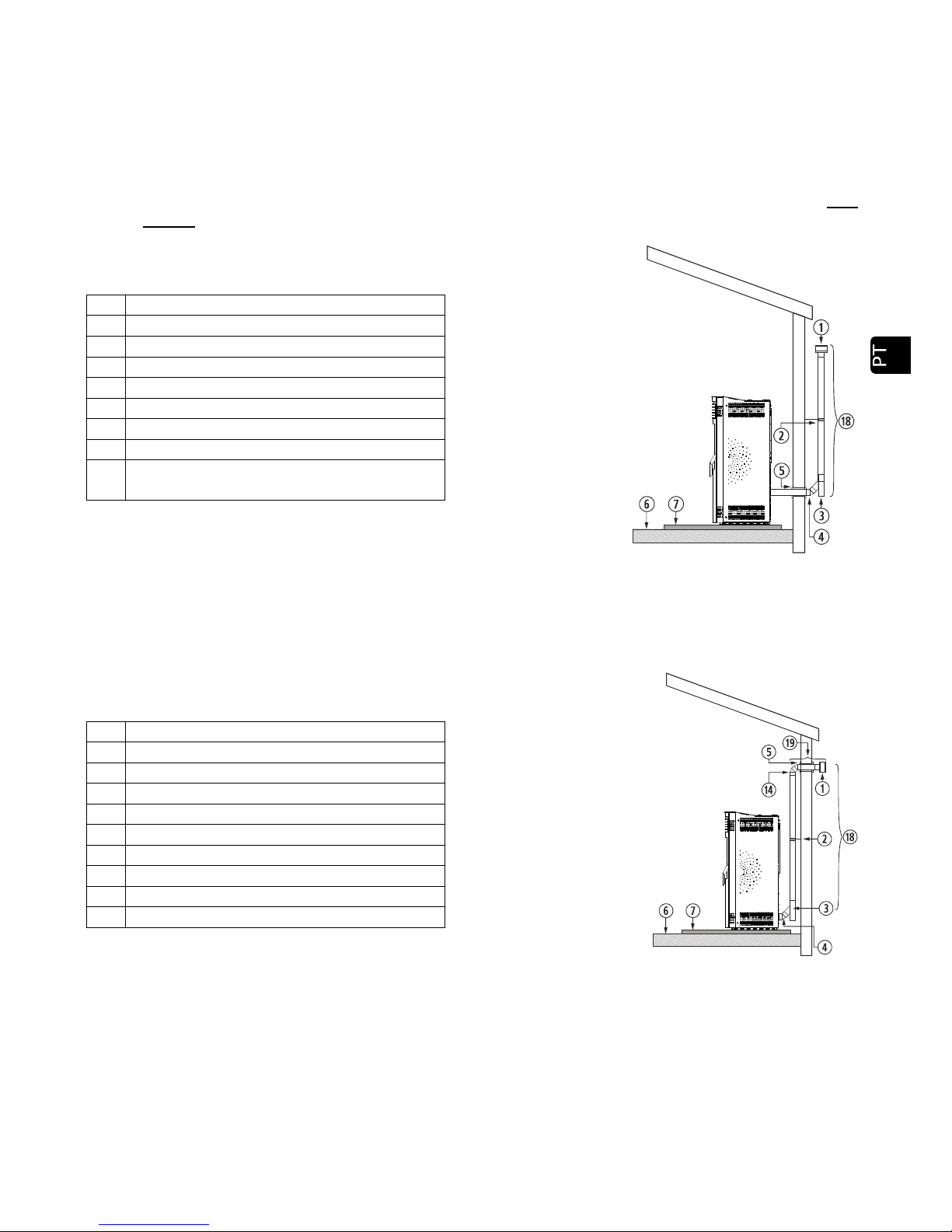

4.23. La instalación reflejada a continuación es la más frecuente. Solamente debemos tener en cuenta que si el
tubo de la salida de gases ubicado en la parte exterior de la vivienda, va a estar ubicado en una zona
transitada debe ser instalado tubo aislado.
Figura 4
4.24. Si por cuestiones estéticas, normativas de seguridad o urbanísticas no podemos realizar la instalación
anterior, siempre podemos instalar el tubo en la parte interior de la vivienda, prestando especial atención a
las zonas de contacto de la misma, así como la altura mínima en vertical y longitud máxima en horizontal.
Figura 5
Sombrerete anti viento.
Abrazadera de sujeción de acero inoxidable.
Te de 135° con registro.
Codo de 45°.
Manguito
aislante.
Suelo de madera.
Protector del suelo no combustible.
*Distancia igual o superior a 2 metros.
*
Si el tubo es mayor de 4m aumentaremos una
medida.
Sombrerete anti viento.
Abrazadera de sujeción de acero inoxidable.
Te de 135° con registro.
Codo de 45°.
Manguito aislante.
Suelo de madera.
Protector del suelo no combustible.
Codo de 90°.
Distancia igual o superior a
2 metros.
1(
MÁXIMO
1 metro.
Page 10
9

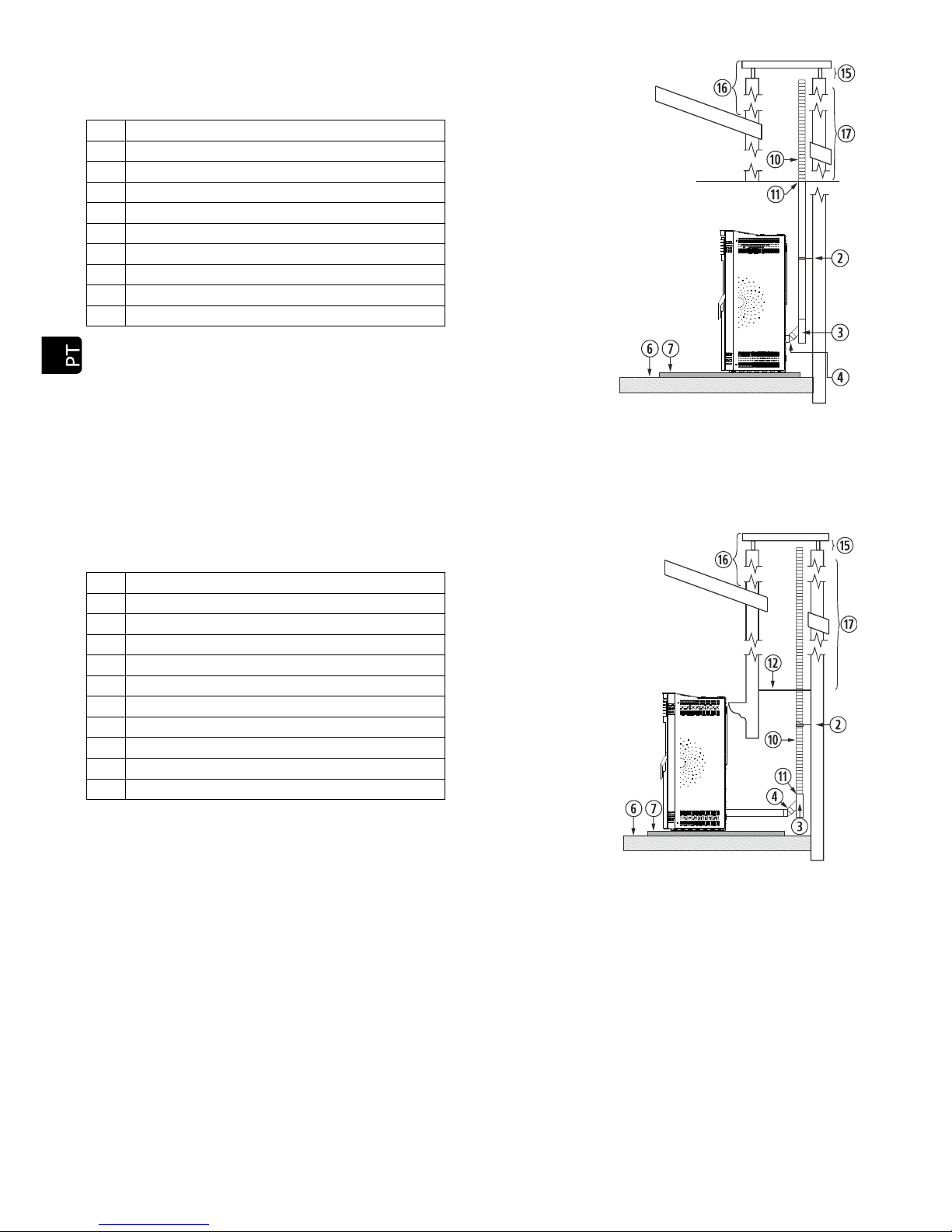

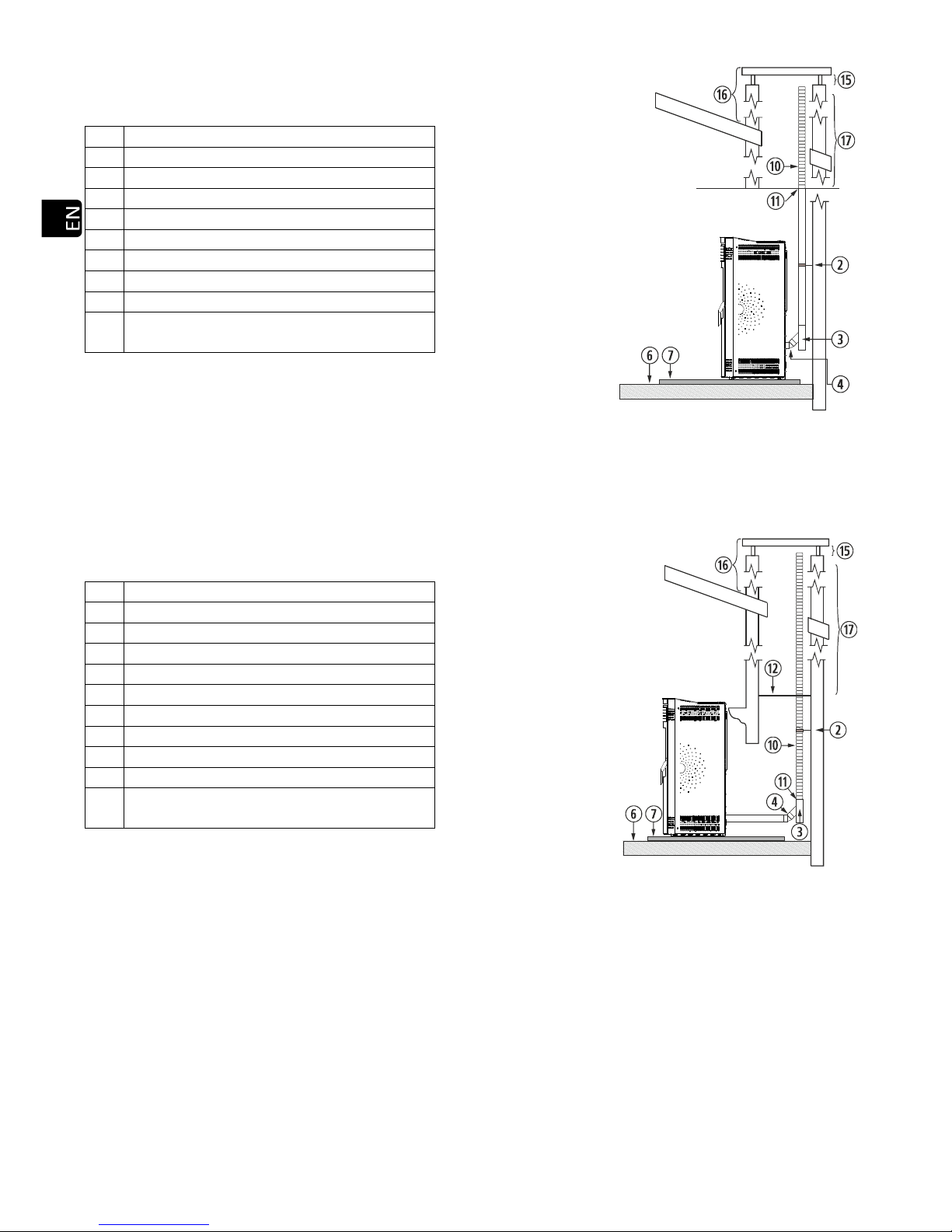

4.25. En el montaje a través de una chimenea de obra debe tenerse en cuenta el perfecto sellado entre la tubería
flexible y la rígida, así como el aislamiento a colocar en las zonas de contacto entre la tubería y posibles zonas
combustibles. La terminación del tubo se puede dejar dentro de la propia chimenea, teniendo en cuenta la
abertura de la misma.
Una vez finalizada la instalación, debemos aislar la chimenea del interior de la vivienda.
Figura 6
4.26. La instalación de un encastrable en una chimenea de obra se puede realizar en toda su totalidad en tubo
flexible, tal y como indica la figura 7. Debemos tener especial cuidado a la hora de realizar el aislamiento
entre la chimenea y el tubo de la salida de gases para evitar posibles retrocesos de gases en caso de
tormenta.
Figura 7

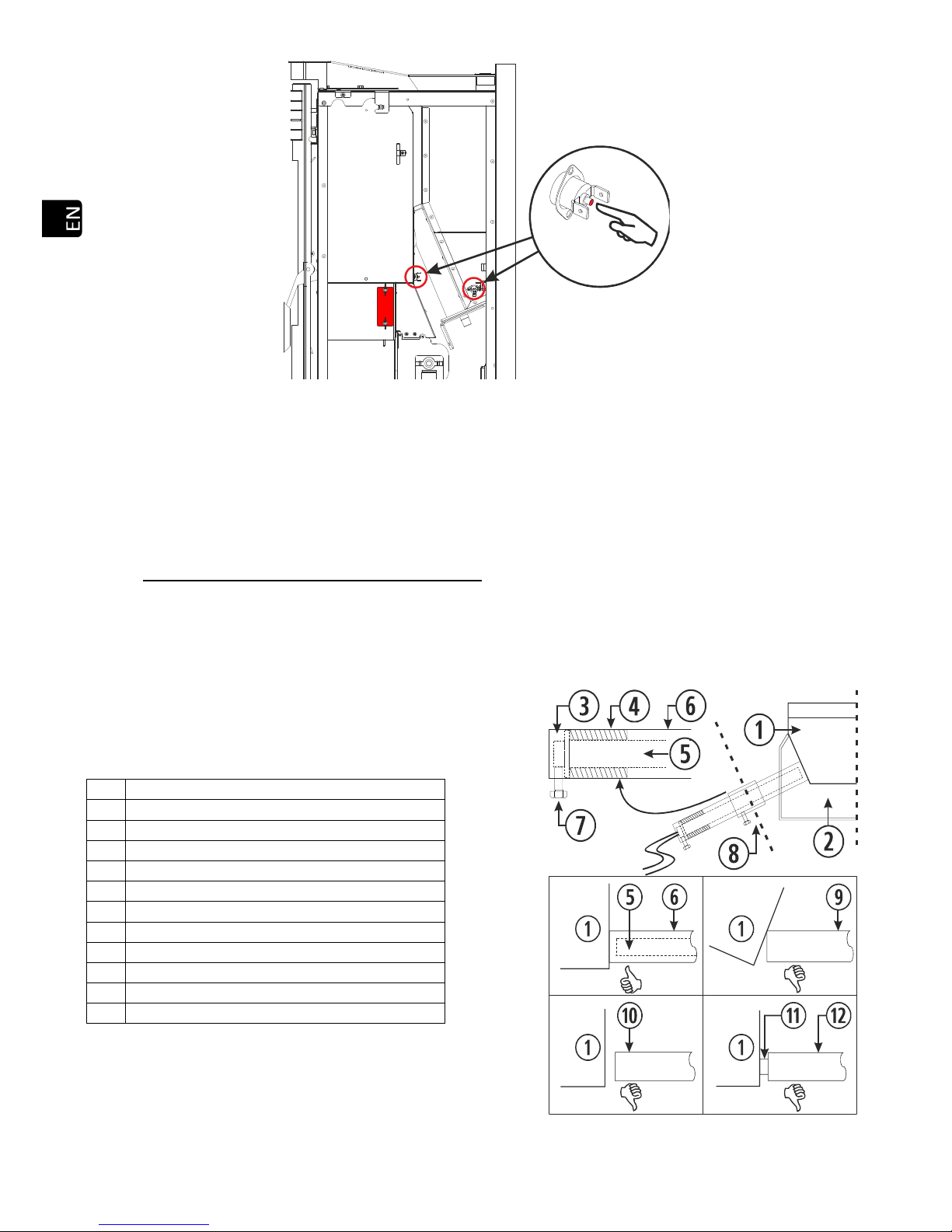

Al instalar el tubo flexible para la salida de gases, prestar especial cuidado que no se encuentre en contacto o
próximo a la placa electrónica ni a material combustible.
Abrazadera de sujeción de acero inoxidable.
Te de 135° con registro.
Codo de 45°.
Suelo de madera.
Protector del suelo no combustible.
Tubo flexible de acero inoxidable.
Manguito unión rígido a flexible.
Mínimo 200mm.
Debe
sobrepasar 1 metro el tejado.
Mayor a 4 m aumentaremos una medida.
Abrazadera de sujeción de acero inoxidable.
Te de 135° con
registro.
Codo de 45°.
Suelo de madera.
Protector del suelo no combustible.
Tubo flexible de acero inoxidable.
Manguito unión rígido a flexible.
Aislante anti retroceso.
Mínimo 200mm.
Debe sobrepasar 1 metro el tejado.
Mayor a 4m
aumentaremos una medida.
Page 11
10

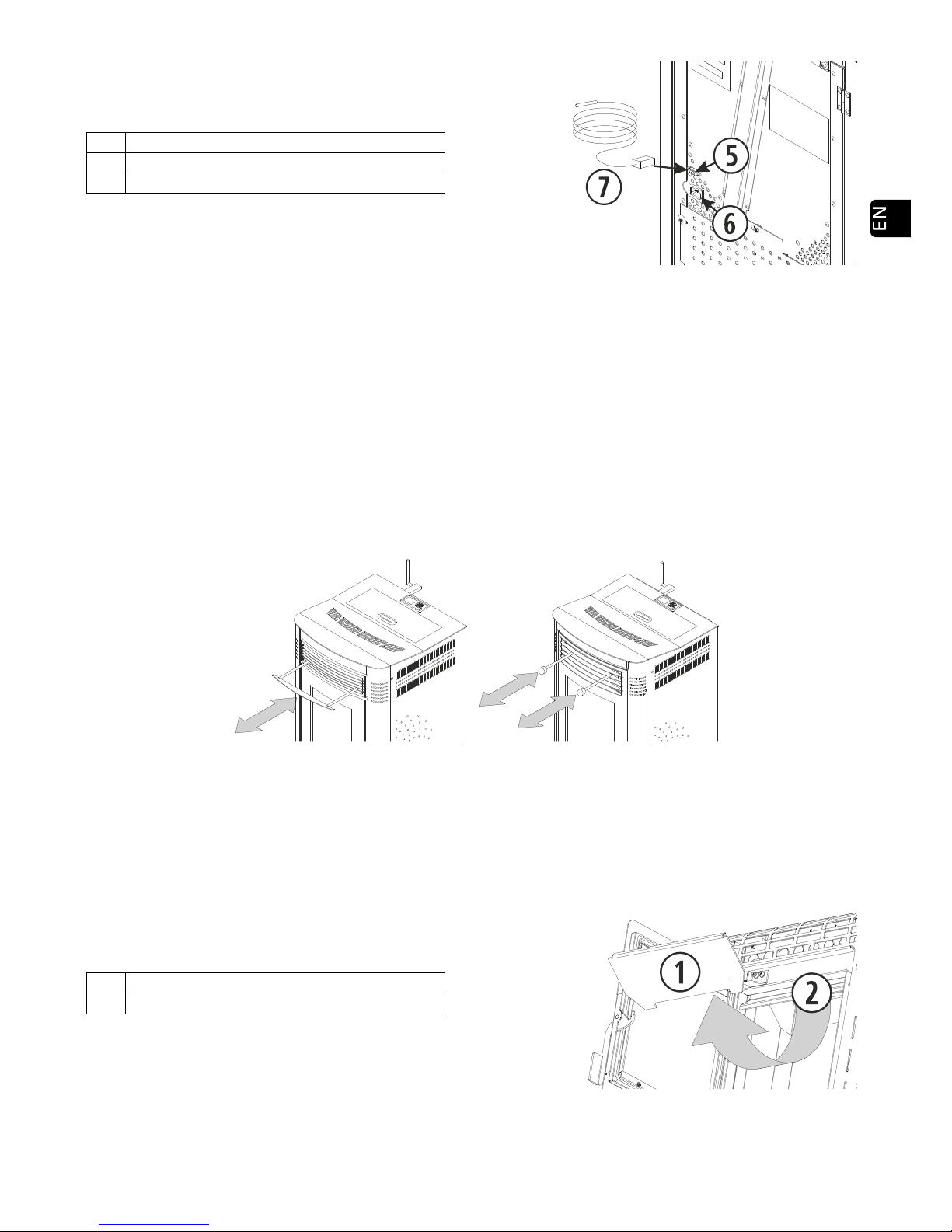

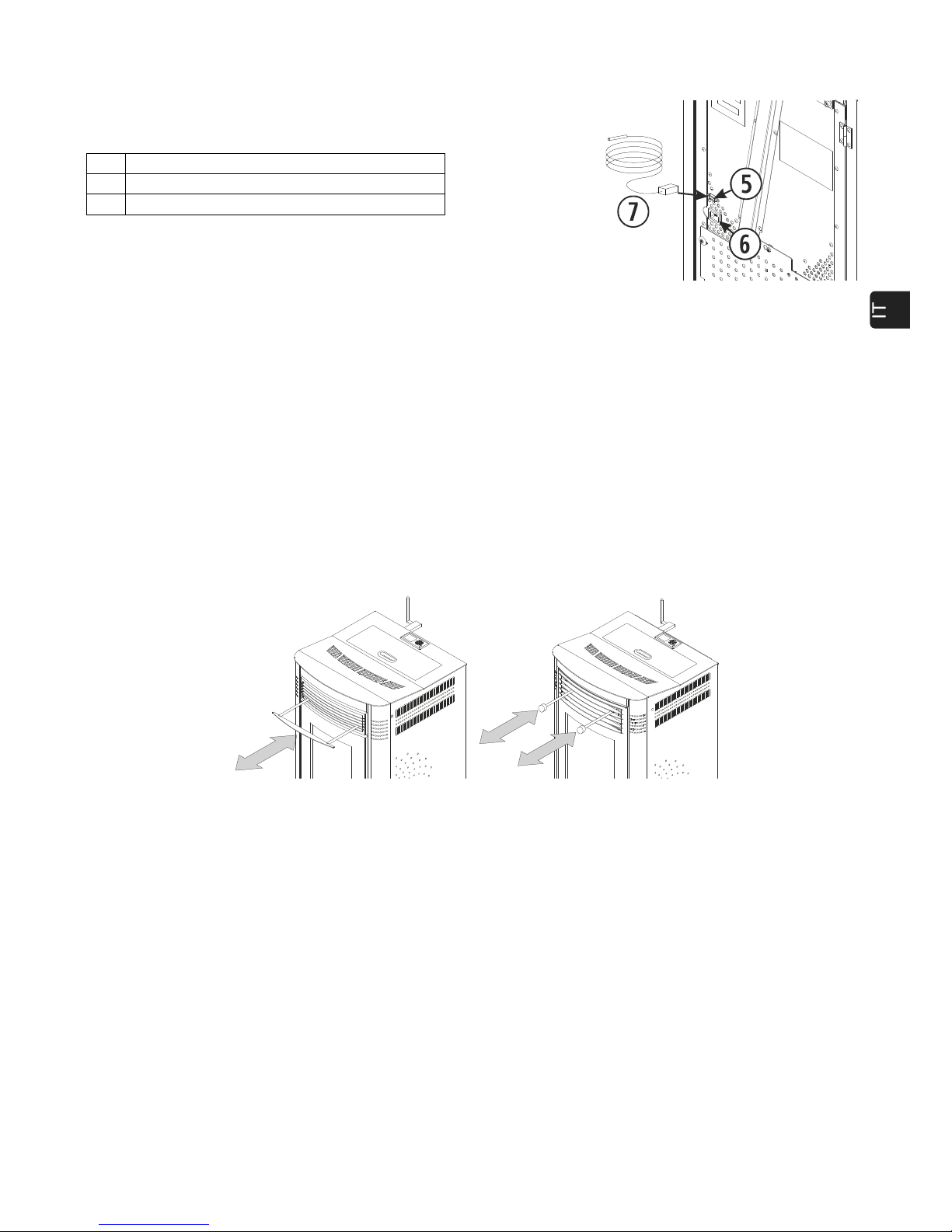

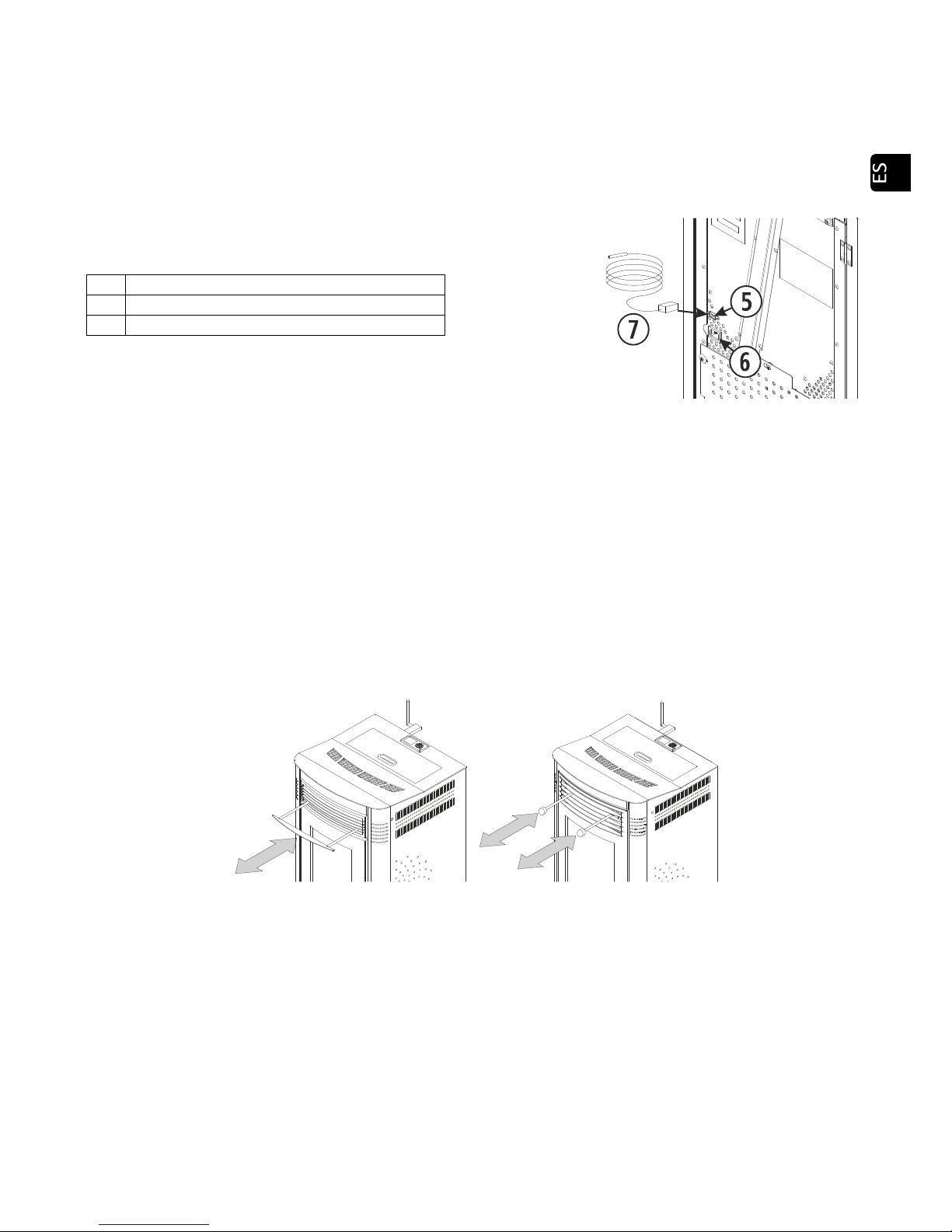

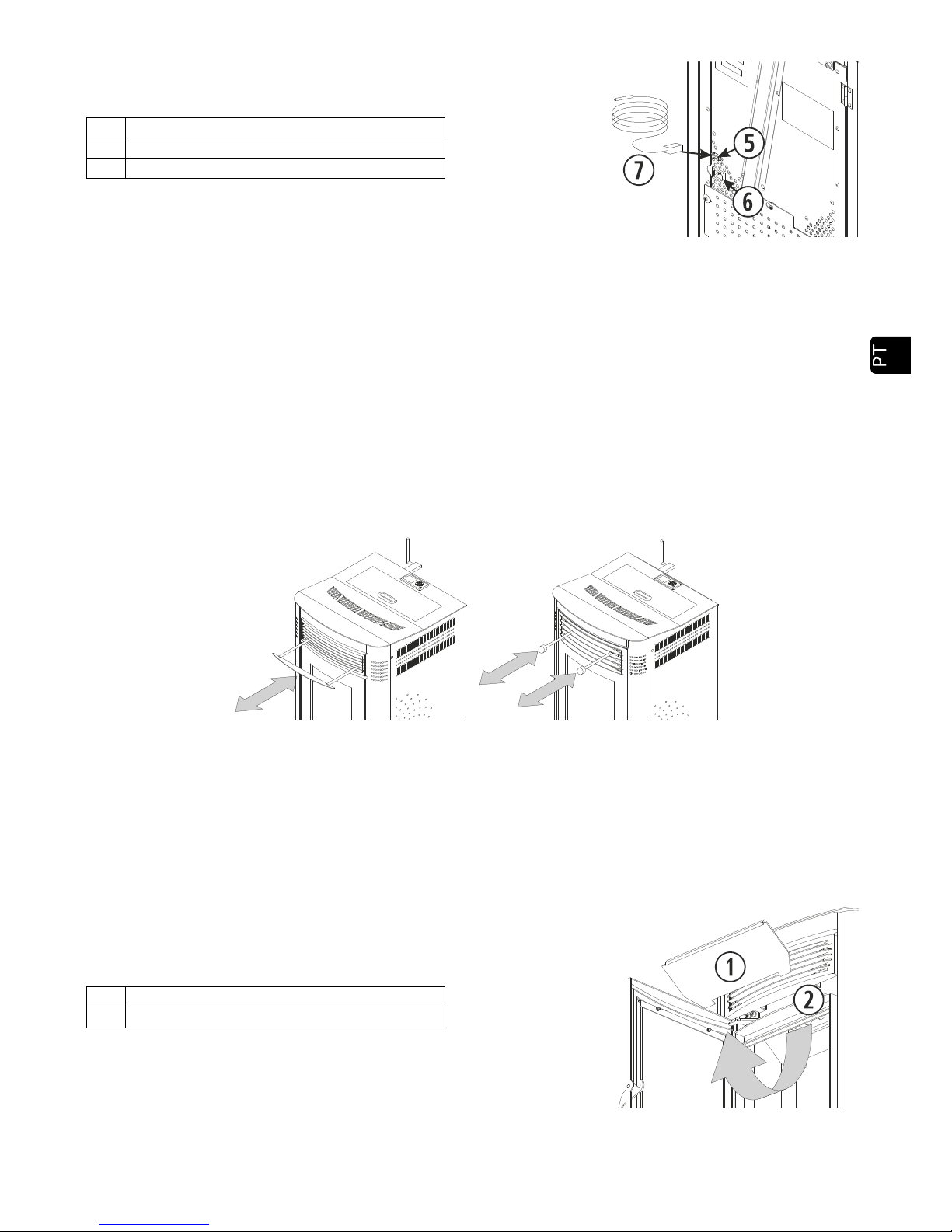

CONEXIÓN DE LA ANTENA WIFI, CABLE DE ALIMENTACIÓN Y TERMOSTATO DE AMBIENTE.
Dentro del hogar de la estufa se envía una caja de PANADERO. Contiene el manual de usuario, manual de
instalación y mantenimiento, cable de alimentación, sonda de ambiente, escobilla de limpieza y antena wifi.
Montar la antena wifi y el módulo, a la base de conexión (, ver apartado 1 del manual de usuario). La base
de conexión de la antena wifi se envía pegada a la parte trasera de la tolva.
La sonda de ambiente () y el cable de alimentación se conectan en la parte trasera de la estufa como se
indica en la figura 8.
Figura 8
5. LIMPIEZA Y MANTENIMIENTO.
Para un buen funcionamiento de su estufa es imprescindible realizar las siguientes operaciones de limpieza y
mantenimiento con la periodicidad que se indica. Siempre con la estufa en frío.
El deterioro de piezas de la estufa por una falta de limpieza suponer la pérdida de la garantía de dos años
ofrecida por PANADERO (véase el apartado de garantía).
LIMPIEZA DIARIA EN FRÍO.
5.1. Intercambiador de calor.
Accionar los tiradores del rastrillo, esta labor es conveniente hacerla con la puerta de cristal cerrada para
conseguir que la ceniza caiga dentro de la estufa. Del mismo modo se debe realizar todos los días y con la
estufa fría.
Modelo
P65 y P70 Modelo P90
Figura 9

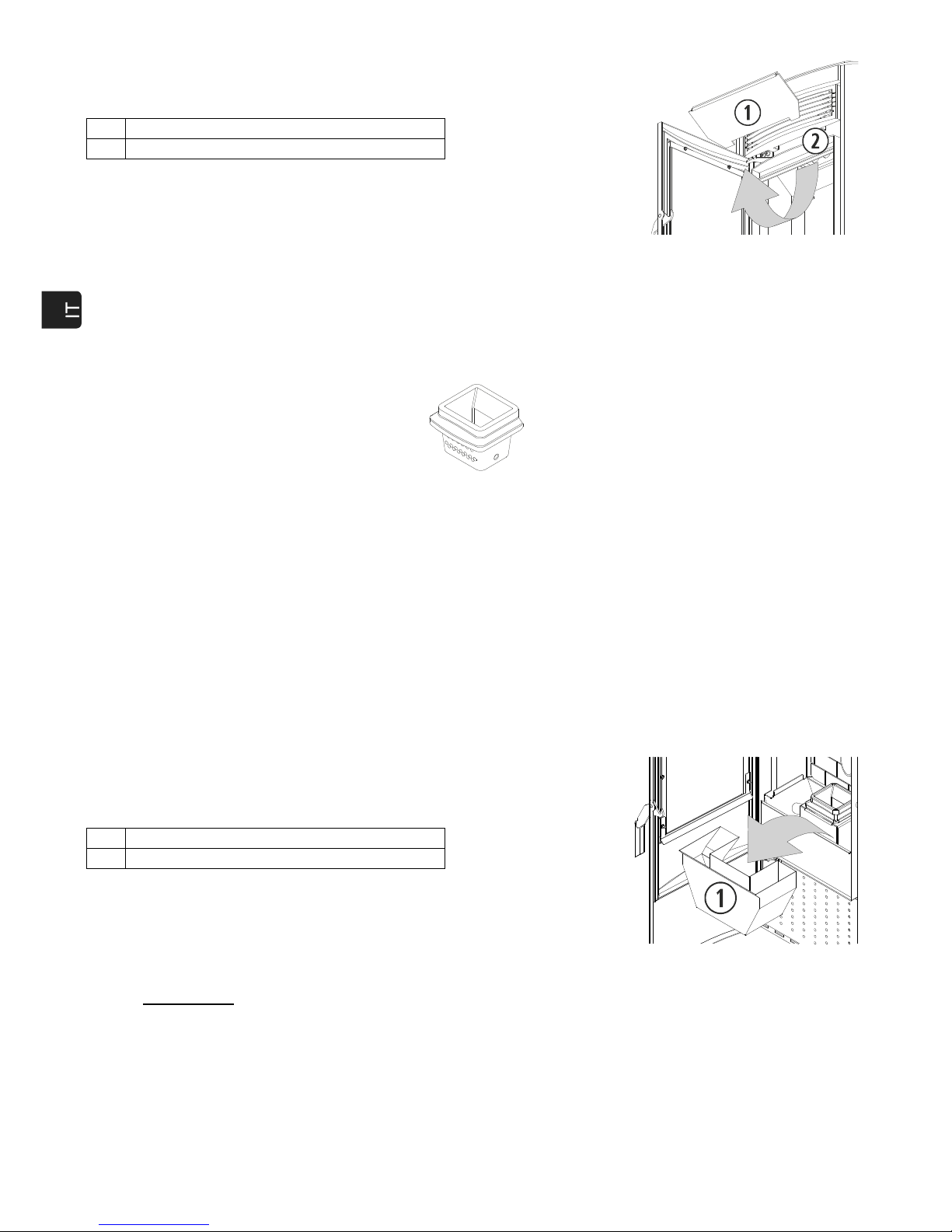

En los modelos P65 y P70 (figura 10), se debe realizar una acción de limpieza a mayores sobre el
intercambiador de calor (), esta acción tendrá una frecuencia semanal. Para tener un mejor acceso al
intercambiador y poder limpiarlo de forma exhaustiva, en los modelos P65 y P70 debemos empujar hacia
arriba la placa superior del hogar (), hasta desencajar las pestañas que la fijan a la placa central y tirar de
ella. Al finalizar, colocamos de nuevo la placa superior asegurándonos que las patillas queden correctamente
encajadas.
Conexión de la sonda de ambiente.
Conexión de corriente
~
230/240V
- 50Hz.
Sonda de ambiente.
Page 12
11
Figura 10

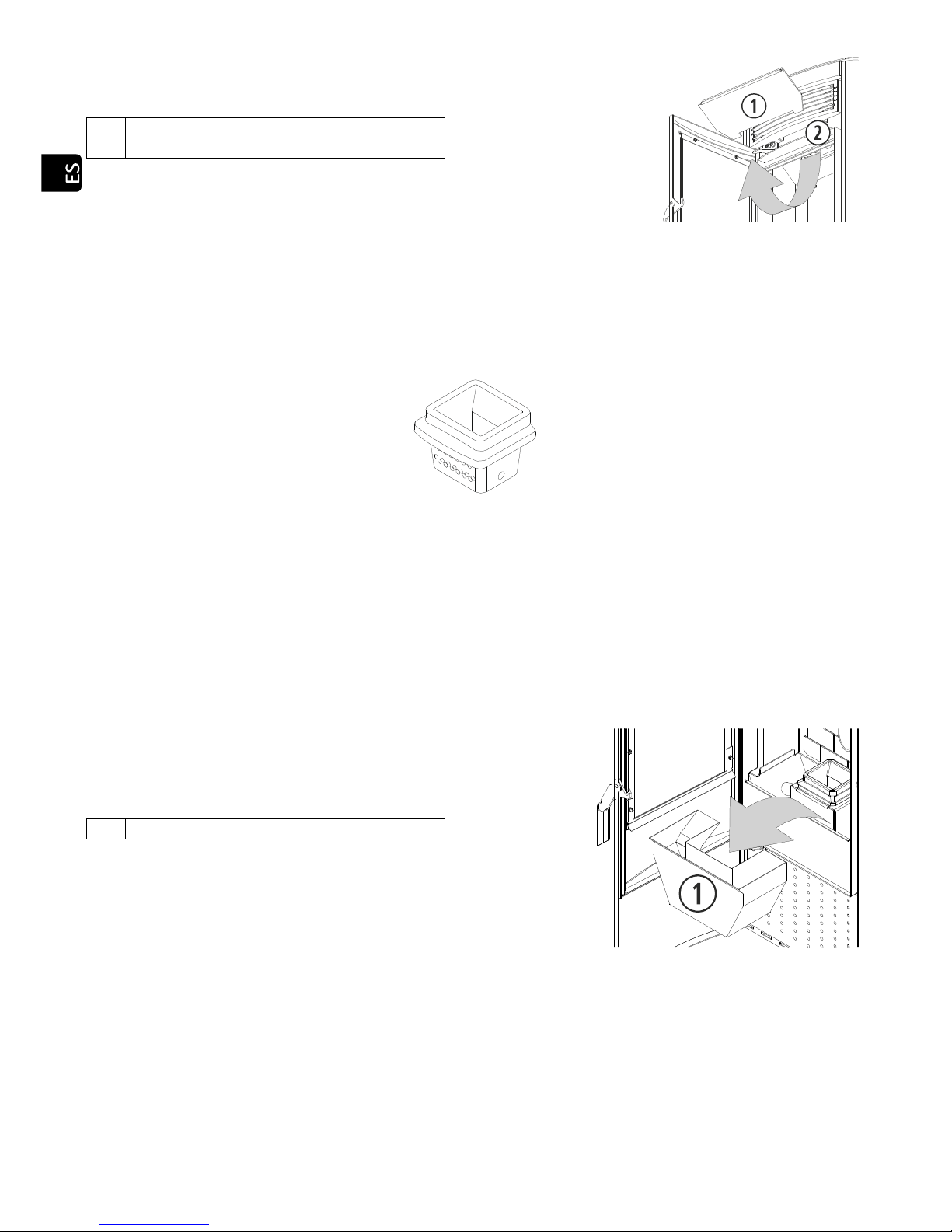

5.2. Ceniza en el hogar.
Abriendo la puerta de cristal accedemos al cestillo perforado donde se produce la combustión, aspírelo y
posteriormente proceda a extraerlo (fíjese al colocarlo de nuevo) con el fin de limpiar todos los agujeros.
Comprobar que todos queden bien limpios, para poder aspirar igualmente el cajón porta cestillo sobre el que
va colocado.
Figura 11
5.3. Puerta del hogar.
Limpie el cristal simplemente con un papel o aplicando un líquido limpiacristales, siempre en frío.
Opcionalmente disponemos de un limpiacristales, véase despiece de la estufa.
Revisar el sistema de cierre periódicamente, ajustándose si fuera necesario para impedir cualquier pérdida
de hermeticidad en la cámara de fuego.

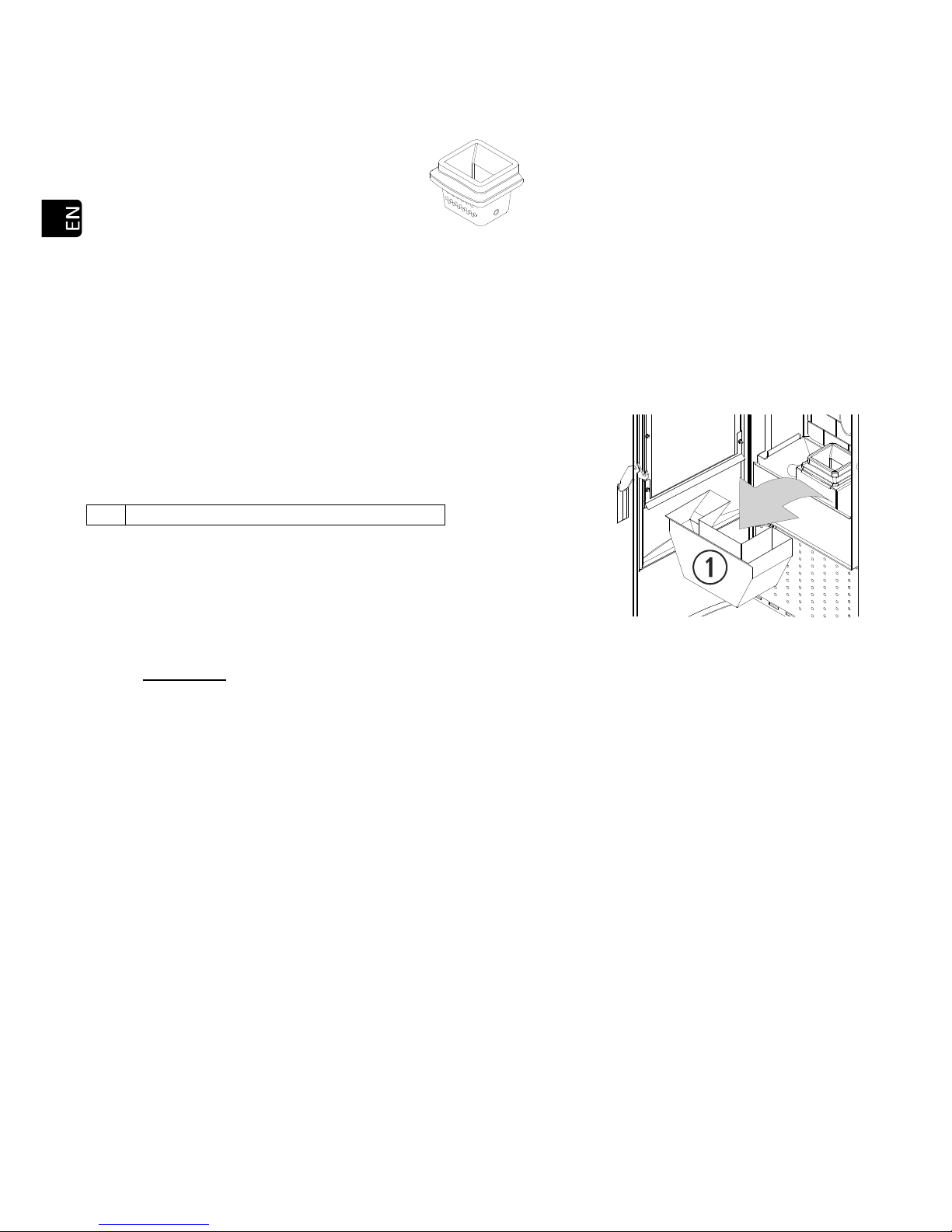

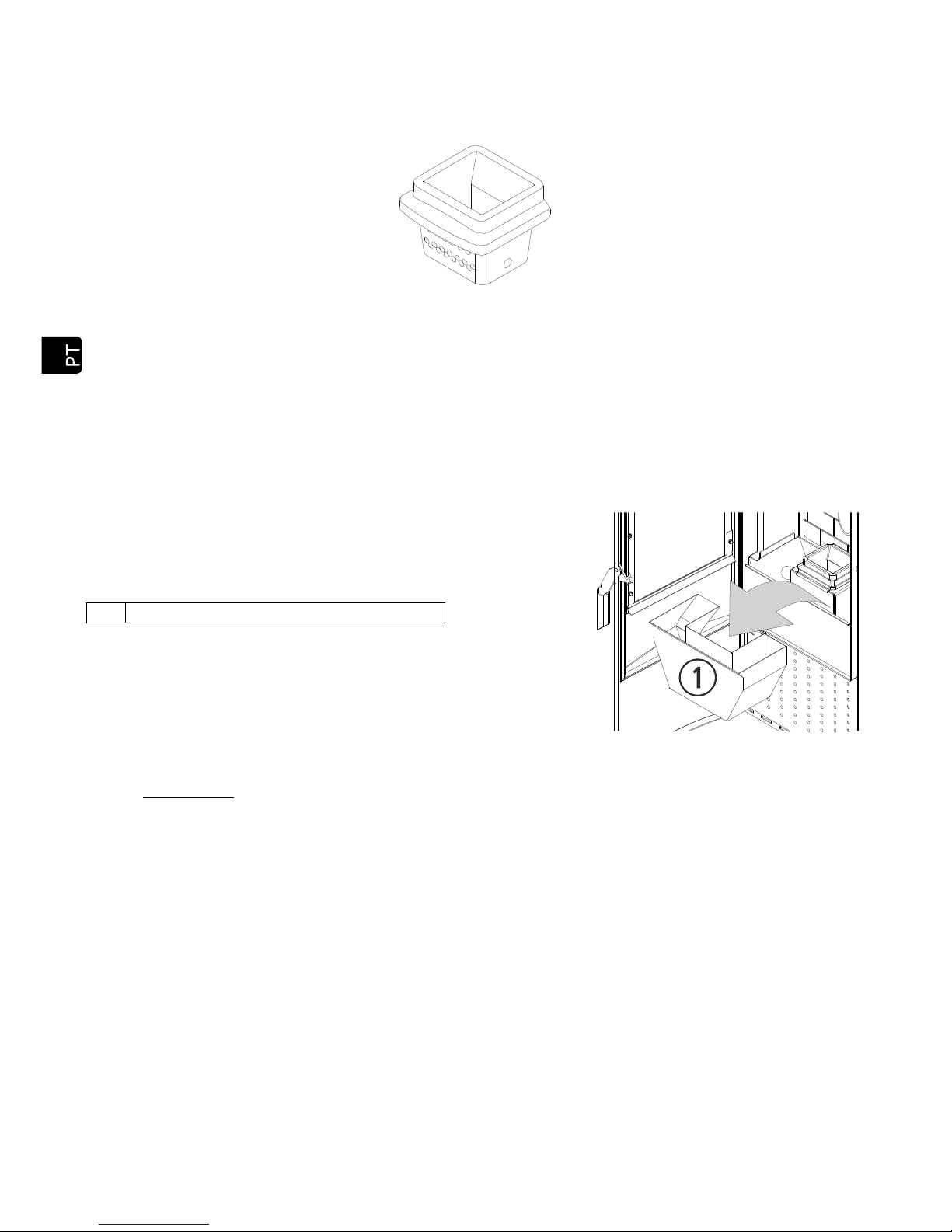

5.4. Cajón cenicero.
En los modelos de este manual, se accede al cajón cenicero abriendo la puerta del hogar, por lo que
solamente representaremos el de la P90.
Cajón cenicero.
Figura 12
IMPORTANTE: Si la estufa funciona saturada de ceniza o residuos, puede llegar a deformar el cestillo y porta
cestillo, cajón cenicero e incluso el hogar provocando así un funcionamiento defectuoso y una posible avería, que no
cubriría la garantía.
Placa superior del hogar.
Intercambiador de calor.
Page 13
12
MANTENIMIENTO FIN DE TEMPORADA O CADA 500 KG DE COMBUSTIBLE.
Es necesario para asegurar el correcto funcionamiento, consumo de combustible y prolongar la vida del
aparato. En cuanto finalice la temporada invernal contacte con su distribuidor (si este todavía no lo ha hecho con
usted) y reserve cita para realizar dicho mantenimiento; en él se deberán llevar a cabo los siguientes trabajos
(siempre con la estufa desenchufada de la red eléctrica):

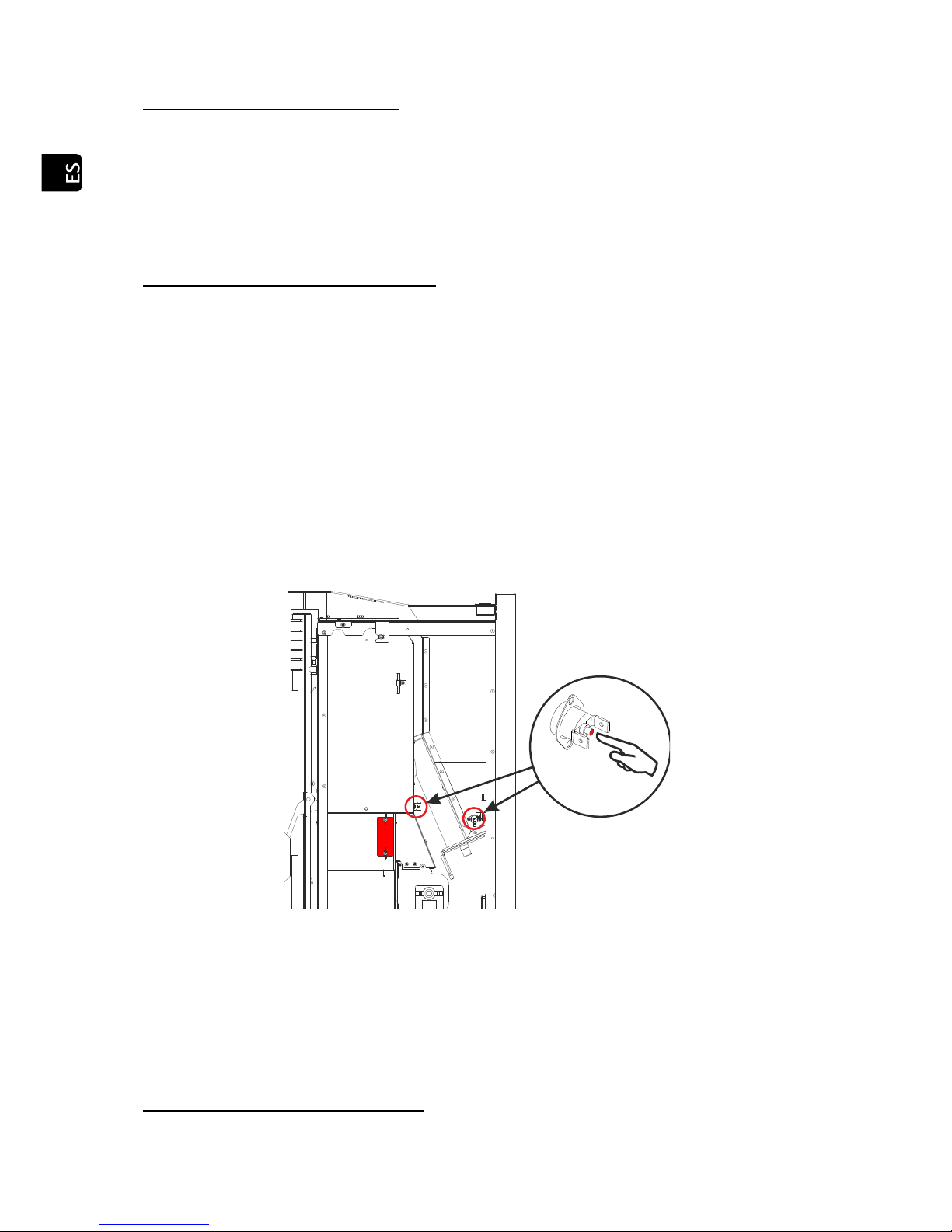

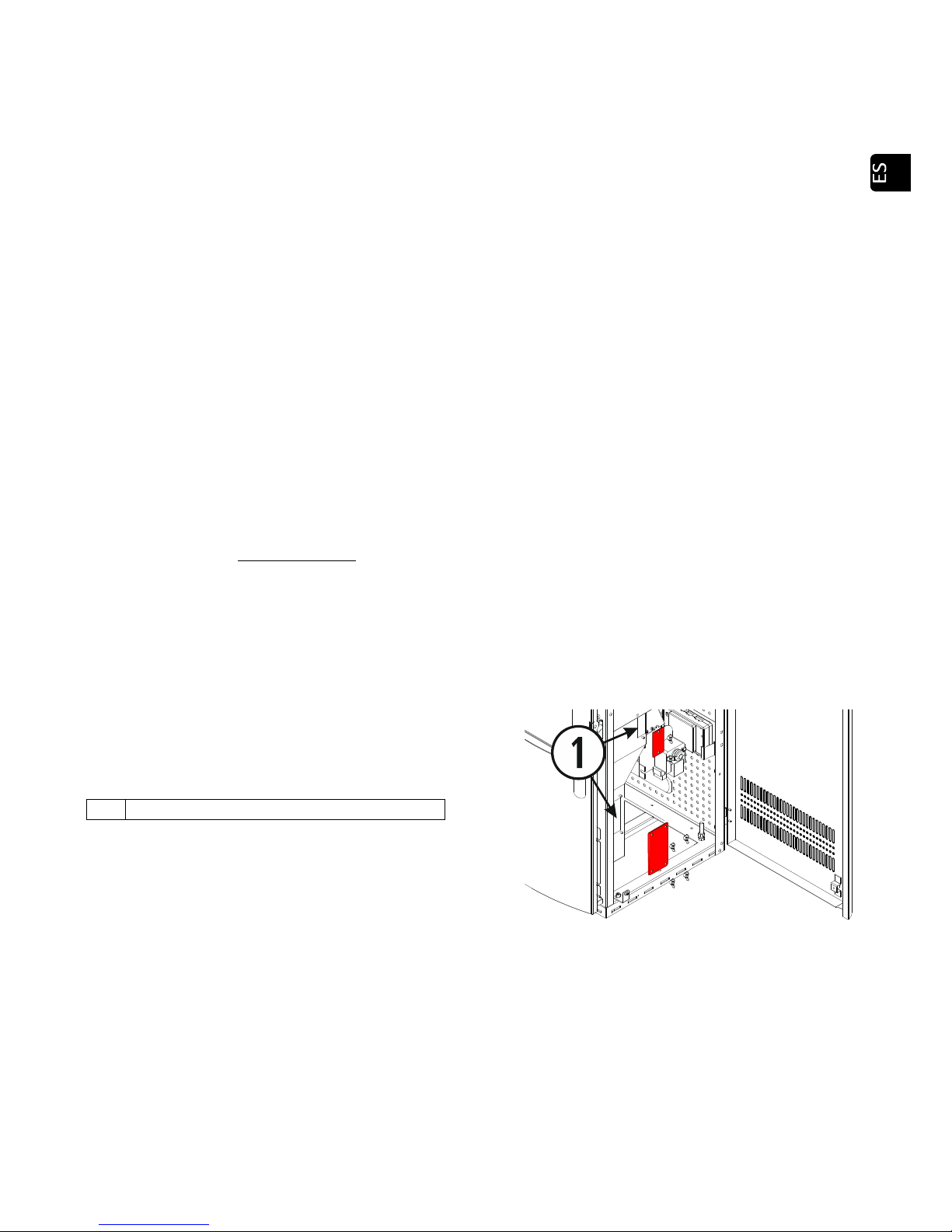

5.5. Apertura de las puertas laterales. ¡PRECAUCIÓN!, DEBEMOS DESENCHUFAR LA ESTUFA ANTES DE REALIZAR
ESTA OPERACIÓN.
Debemos retirar dos tornillos a cada lado, los localizaremos en las puertas laterales a través de las rejillas
superior e inferior que tiene la misma puerta.
5.6. Limpieza del hogar.
Además de la limpieza diaria llevada a cabo de manera minuciosa, se procederá a limpiar los siguientes
elementos:
Tubos intercambiadores de calor, accionando los tiradores del rastrillo. En el caso de disponer de una
estufa P65 o P70, desmontar la placa superior del hogar como se indica en el punto 5.1.
Cestillo perforado.
Porta cestillo.
Cajón cenicero.
Tornillos de partes móviles.
Tubo de entrada de aire.
5.7. Limpieza del circuito de salida de gases de la estufa, registros de limpieza y colector. Siempre con la estufa
desenchufada (muy importante).
Debemos retirar los registros laterales e introducir el cepillo de alambre por ellos y moverlo repetidamente
en todos los sentidos para conseguir desprender toda la ceniza adherida a las paredes de la cámara de gases.
Esta operación debemos realizarla también con el registro frontal de limpieza.

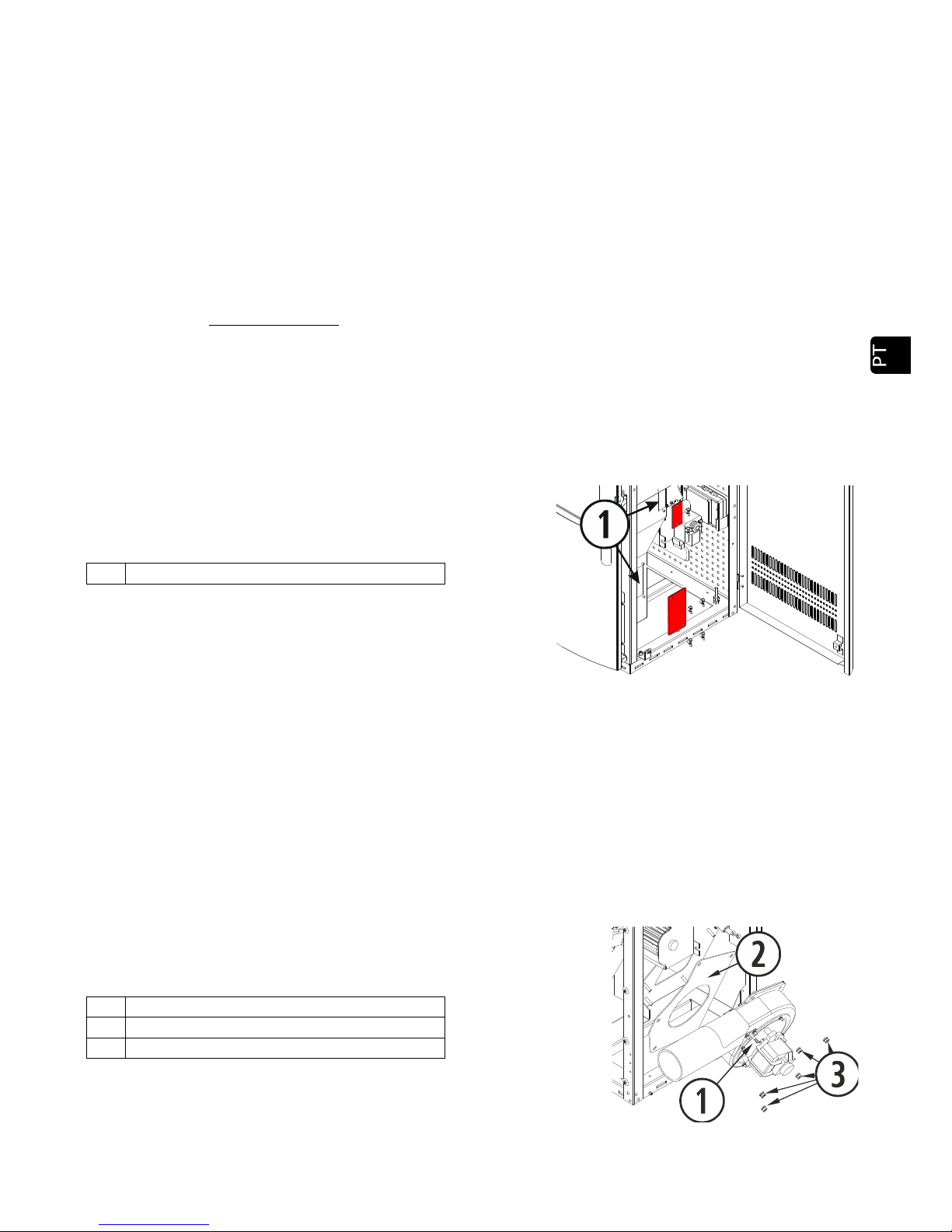

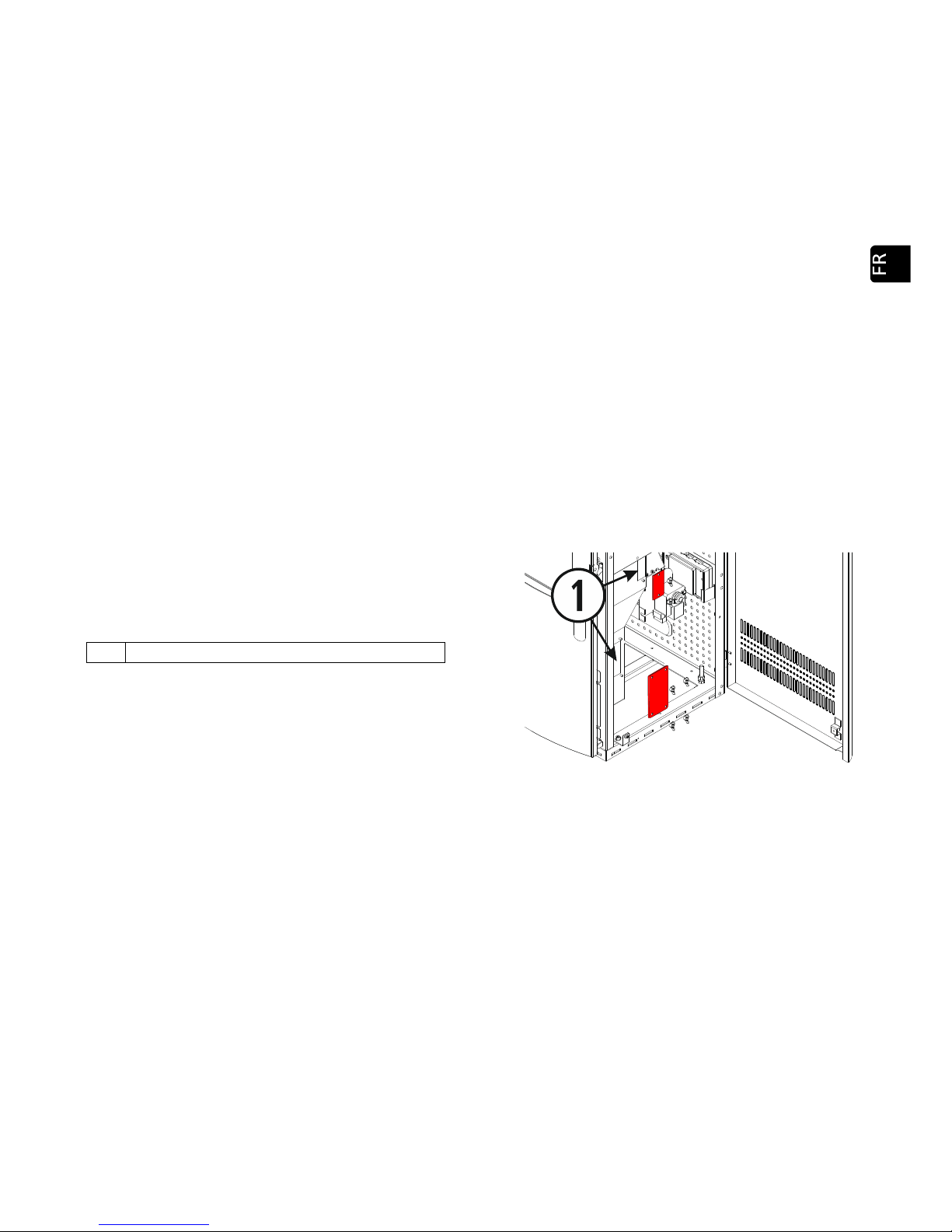

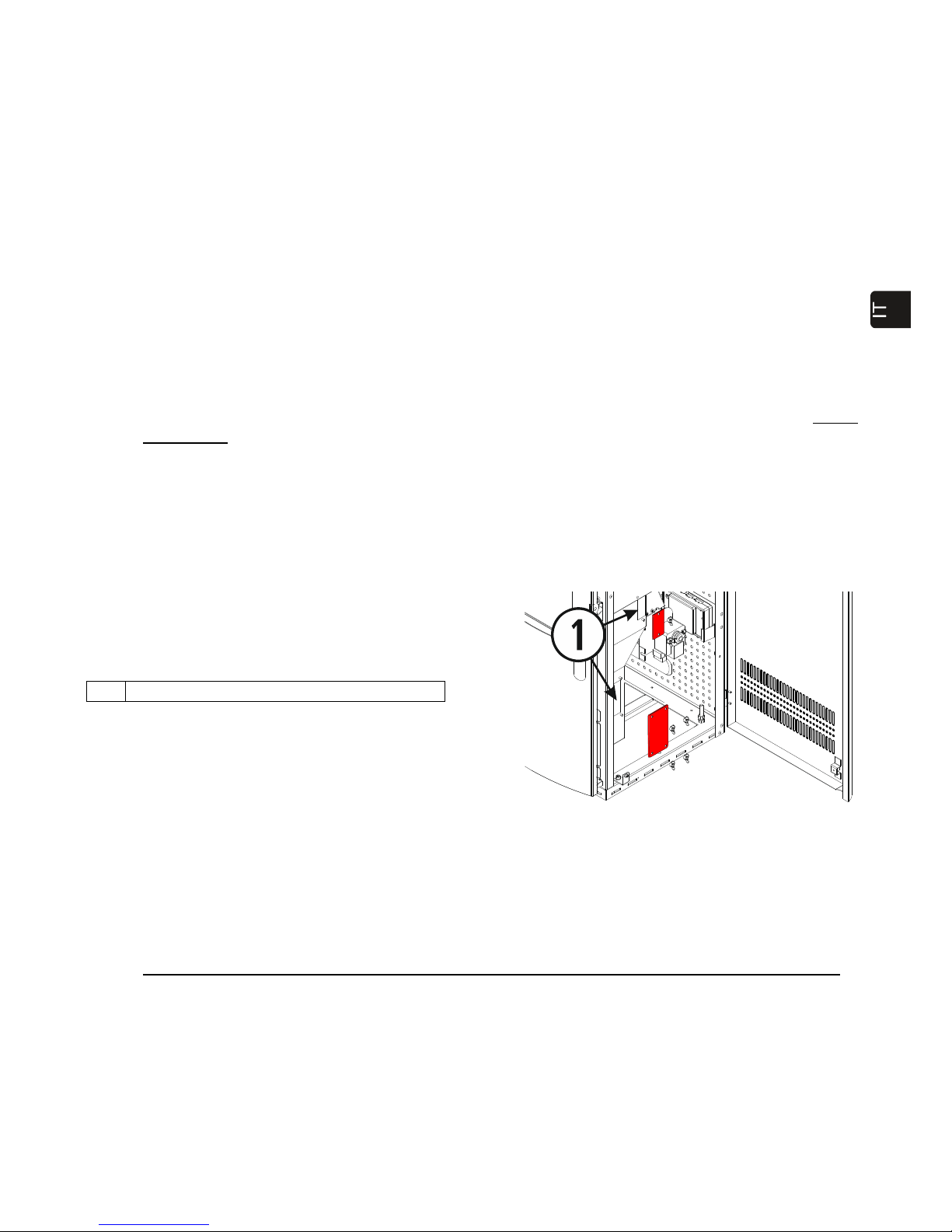

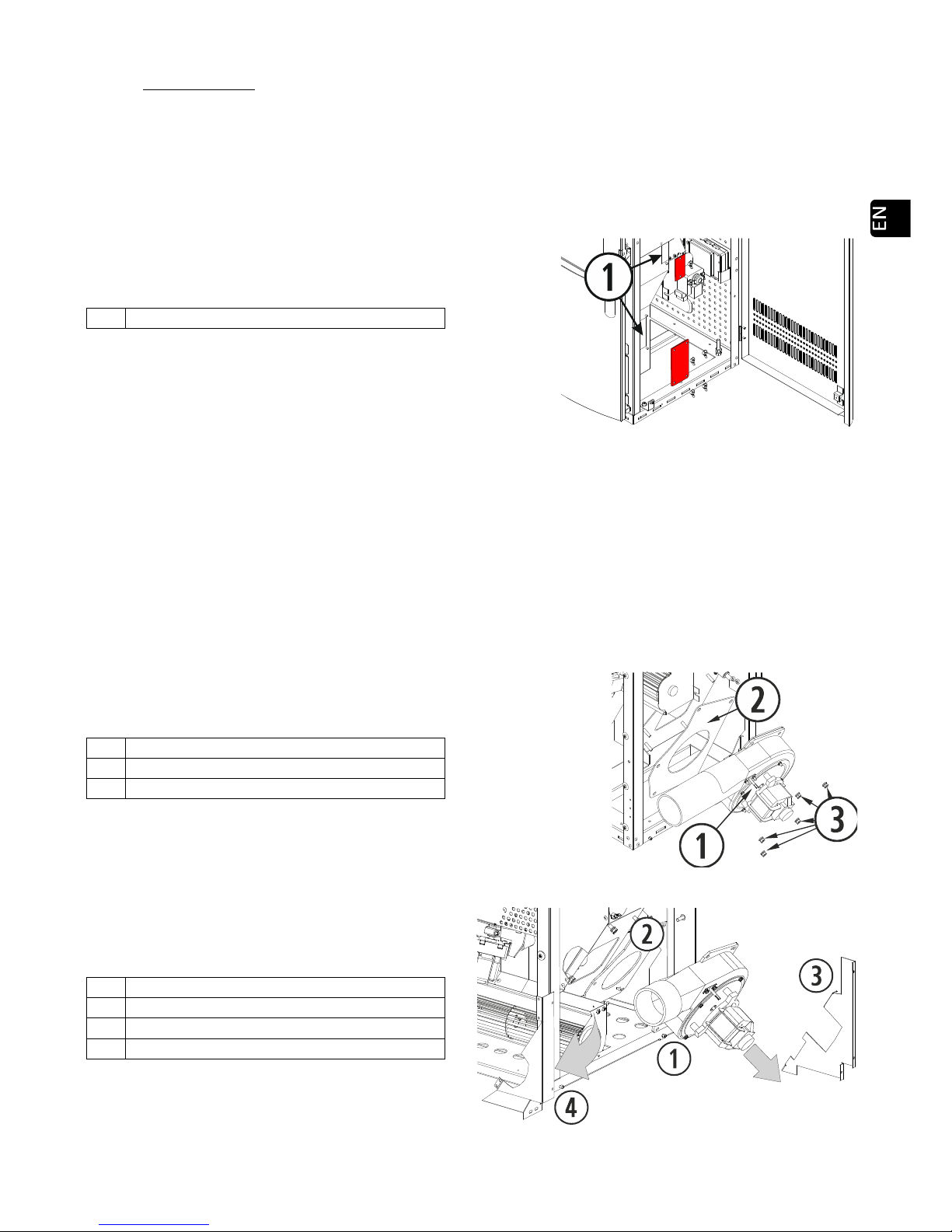

Tal y como indica la figura 13, accedemos a los registros de limpieza laterales e inferior, los cuales debemos
limpiar minuciosamente, ya que de su limpieza dependerá el correcto funcionamiento de su estufa.
En el caso de los registros laterales debemos tener en cuenta que hay uno en cada lateral de la estufa,
además del central que se encuentra debajo del cajón cenicero.
Registros de limpieza laterales.
Figura 13
Es conveniente calcular la periodicidad con la que limpiamos el registro de limpieza, teniendo en cuenta las
horas de funcionamiento, evitando así que llegue a saturarse de ceniza.
Una vez tengamos limpias las paredes de la estufa nos aseguraremos que los registros de limpieza queden
perfectamente cerrados, ya que de ellos depende el buen funcionamiento de nuestra estufa.
5.8. Limpieza del circuito de salida de gases de la estufa, colector de la salida de gases.
Para una óptima limpieza del colector del extractor es recomendable desmontar el propio extractor, esto nos
dará acceso total a toda la zona para una mejor limpieza.
Page 14
13

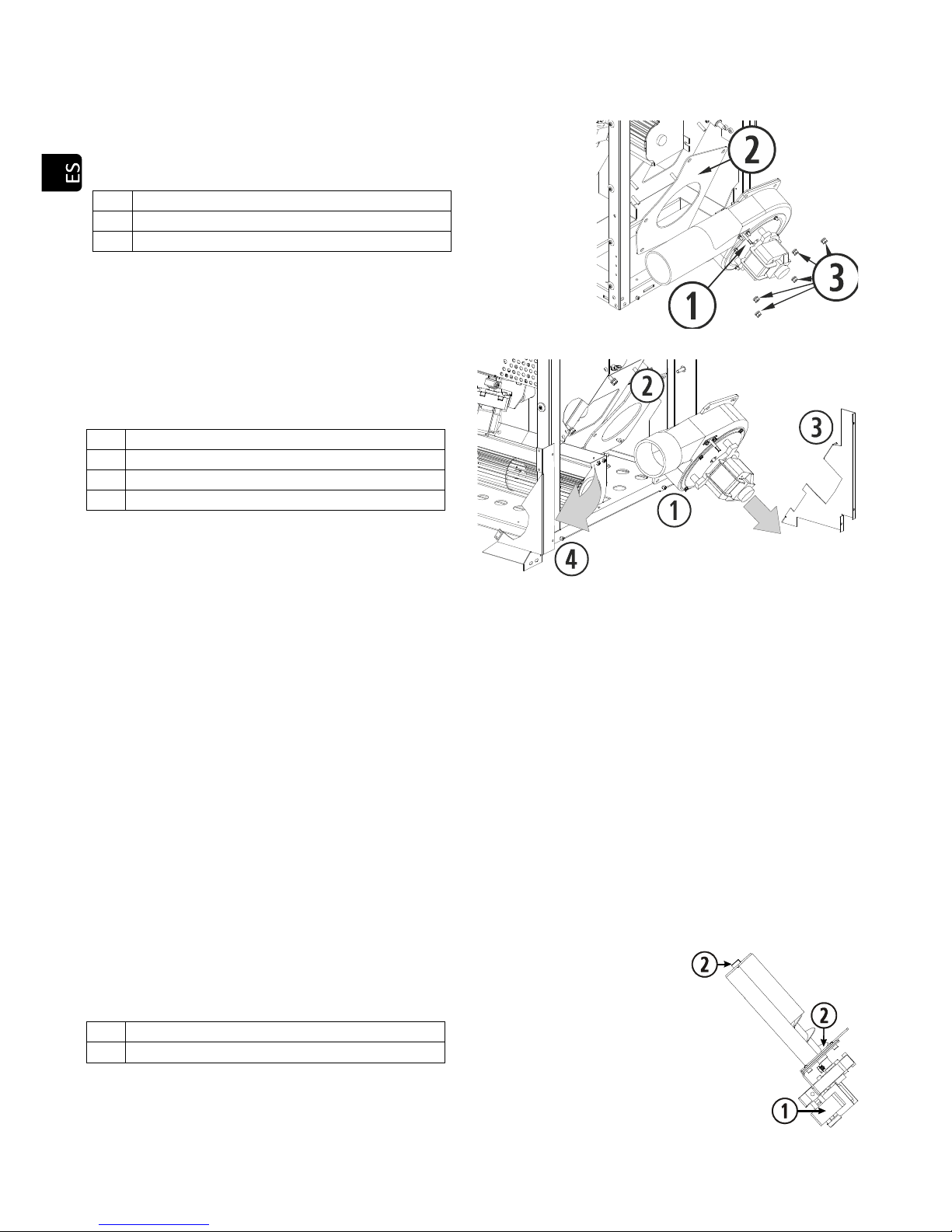

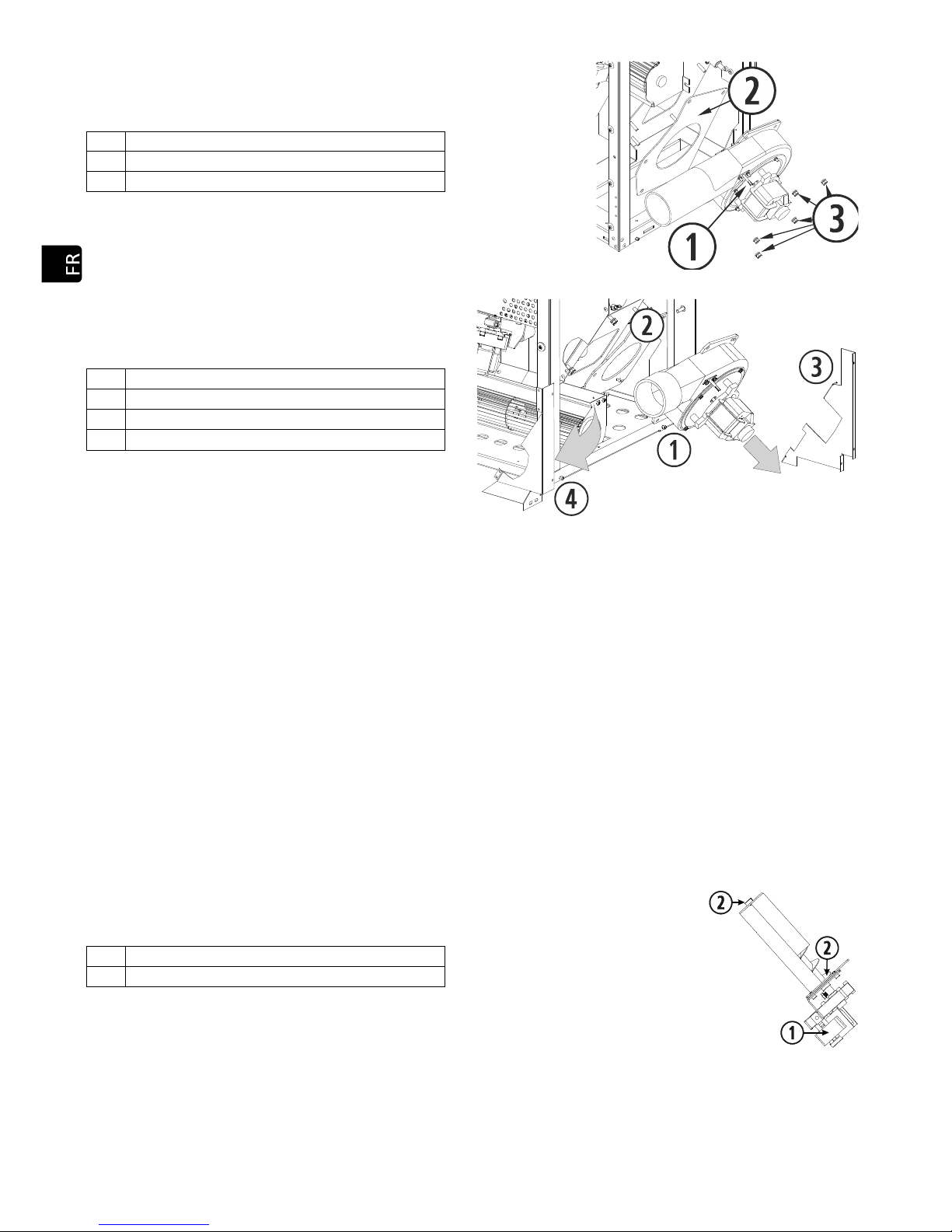

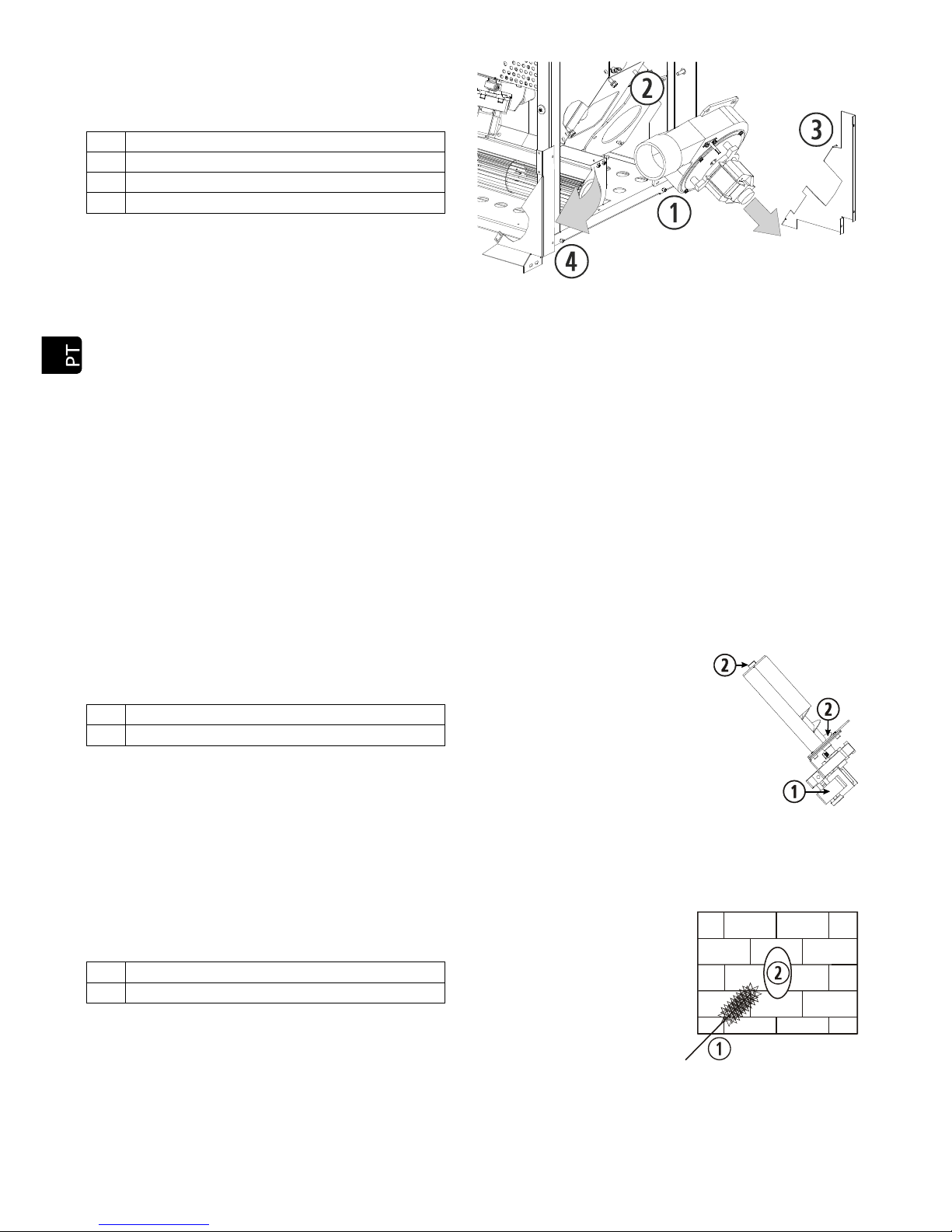

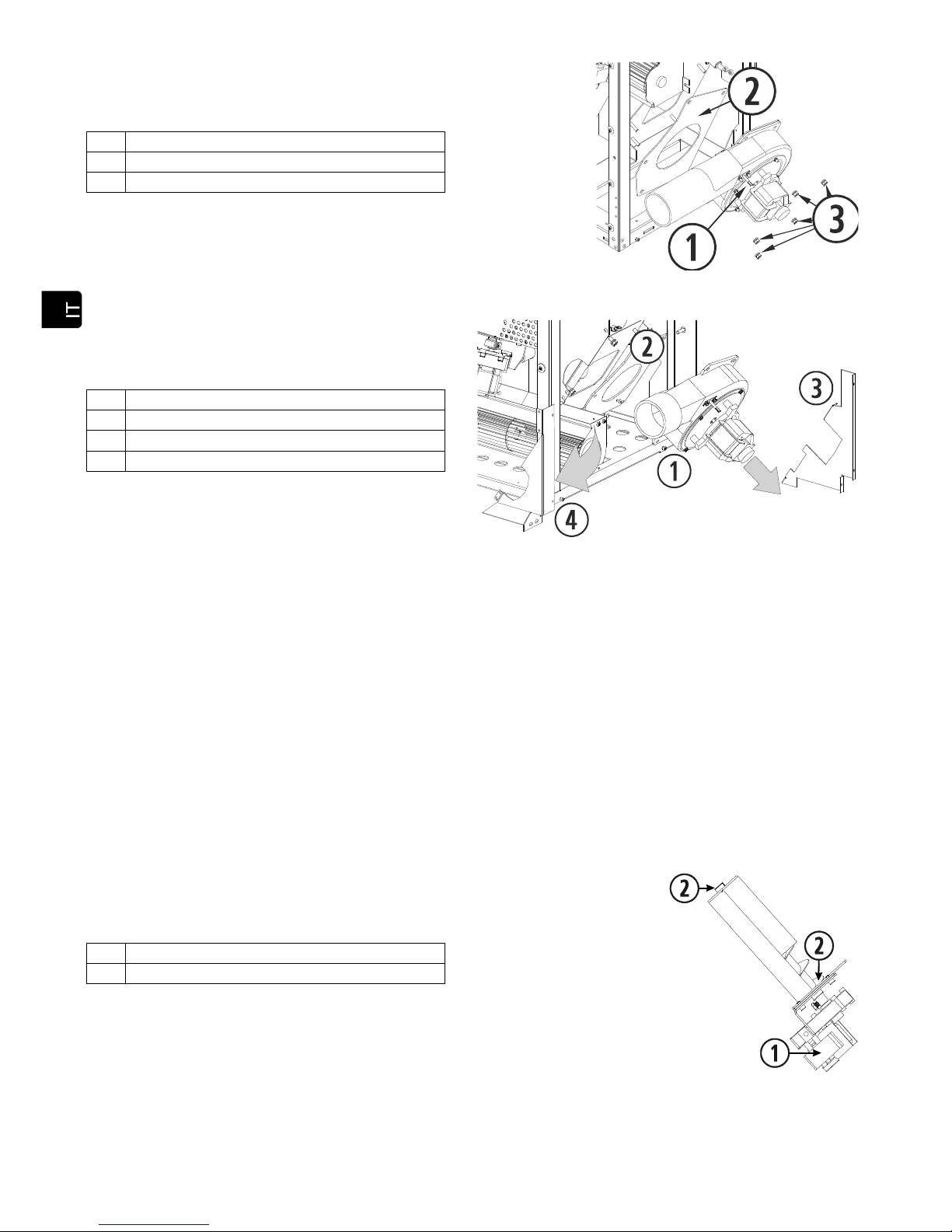

Una vez tengamos el extractor desmontado lo limpiaremos con una brocha seca, prestando especial atención
a la turbina y a la carcasa.
En el modelo P65, debemos desmontar las chapas de la cámara de convección, ver figura 15.
Extractor de la salida de gases.
Junta de fibra cerámica (sustituir).
Tuercas y arandelas (5 unidades).
Figura 14
Extractor de la salida de gases.
Junta de fibra cerámica (sustituir).
Chapa cámara convección trasera.
Chapa cámara convección delantera.
Figura 15
A la hora de volver a montar el extractor es OBLIGATORIO sustituir la junta del extractor por una nueva, ya
que corremos el riesgo de que entren gases en nuestra vivienda.
5.9. Desmontar y limpiar la tubería de salida de gases.
Cuando se vuelva a montar la tubería de salida de gases nos debemos asegurar de que quede bien sellada,
preferiblemente con silicona. Si la tubería dispone de juntas de estanqueidad debemos verificar su correcto
estado y sustituirlas si fuera necesario.

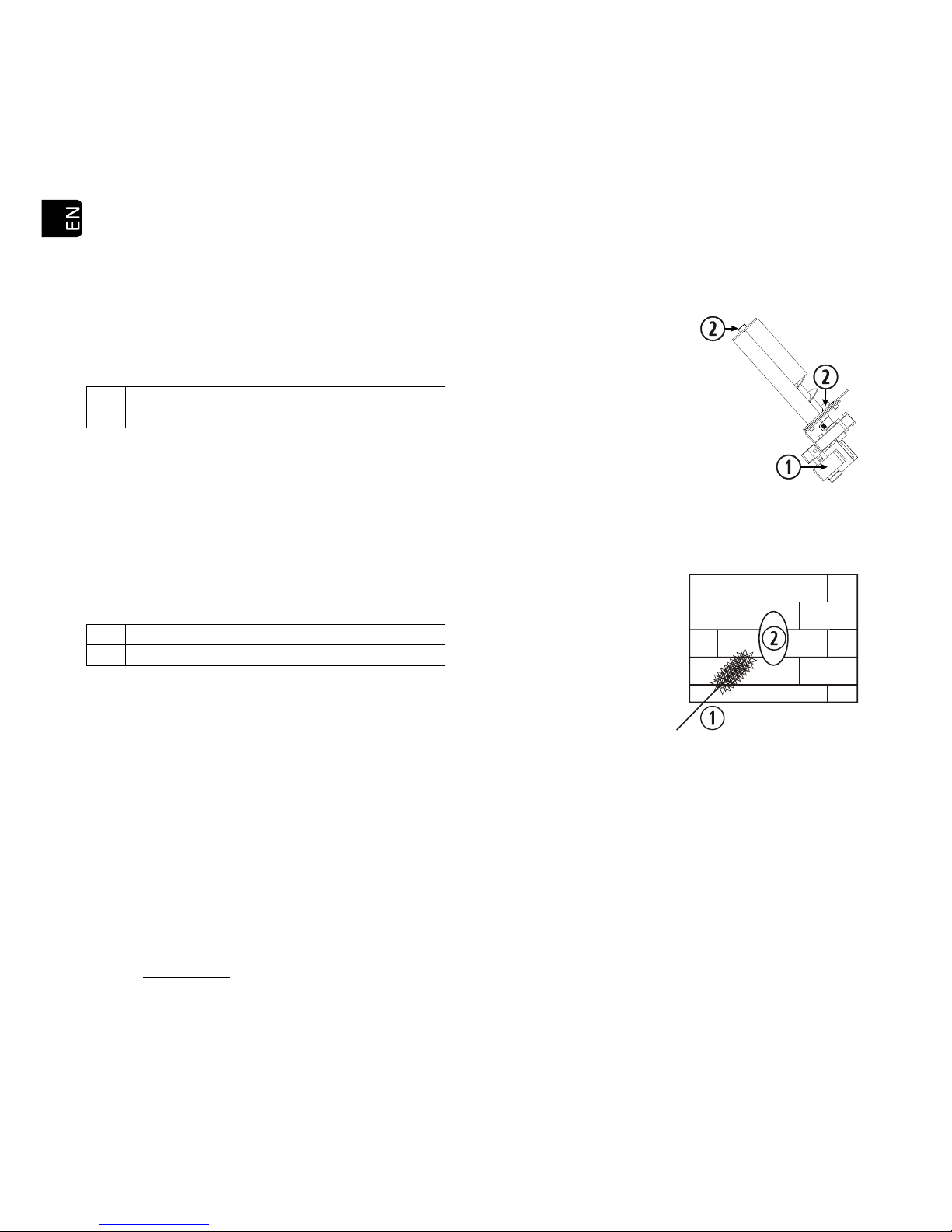

5.10. Lubricación de los casquillos de latón del eje sin fin parte superior e inferior con un aceite lubricante, una
pequeña cantidad es suficiente para toda la temporada. Operación recomendada única y exclusivamente en
el caso de algún ruido.
Al casquillo inferior tenemos acceso desde el interior de la tolva, retirando todo el combustible lo veremos
claramente.
Para acceder al casquillo superior debemos desmontar el tornillo sin fin desde la parte trasera de la estufa,
sólo sería necesario en caso de ruidos, ya que de fábrica sale lubrificado con grasa de alto rendimiento,
suficiente para varios años.
Motor reductor del sin fin
.
Casquillo de latón y punto de engrase.
Figura 16
Page 15
14

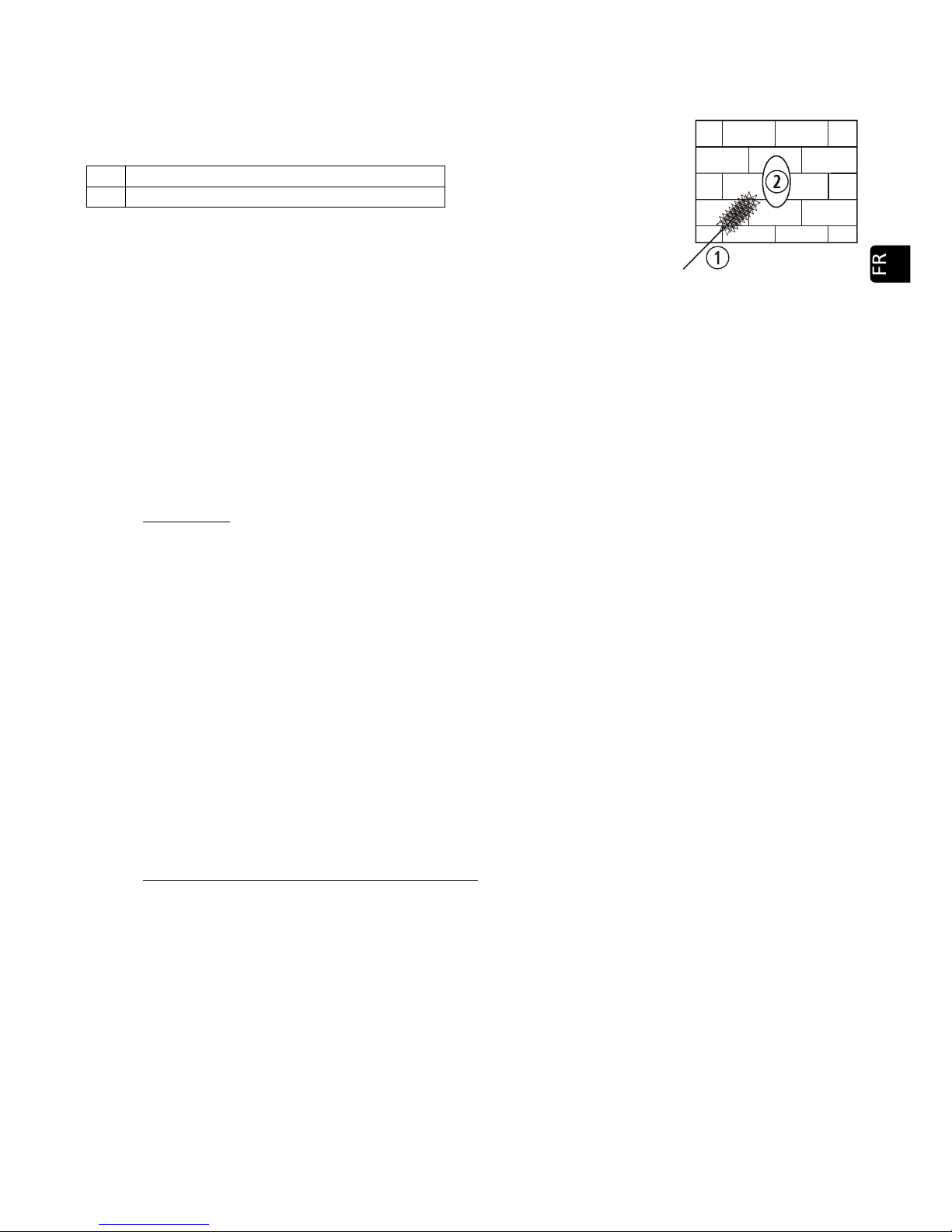

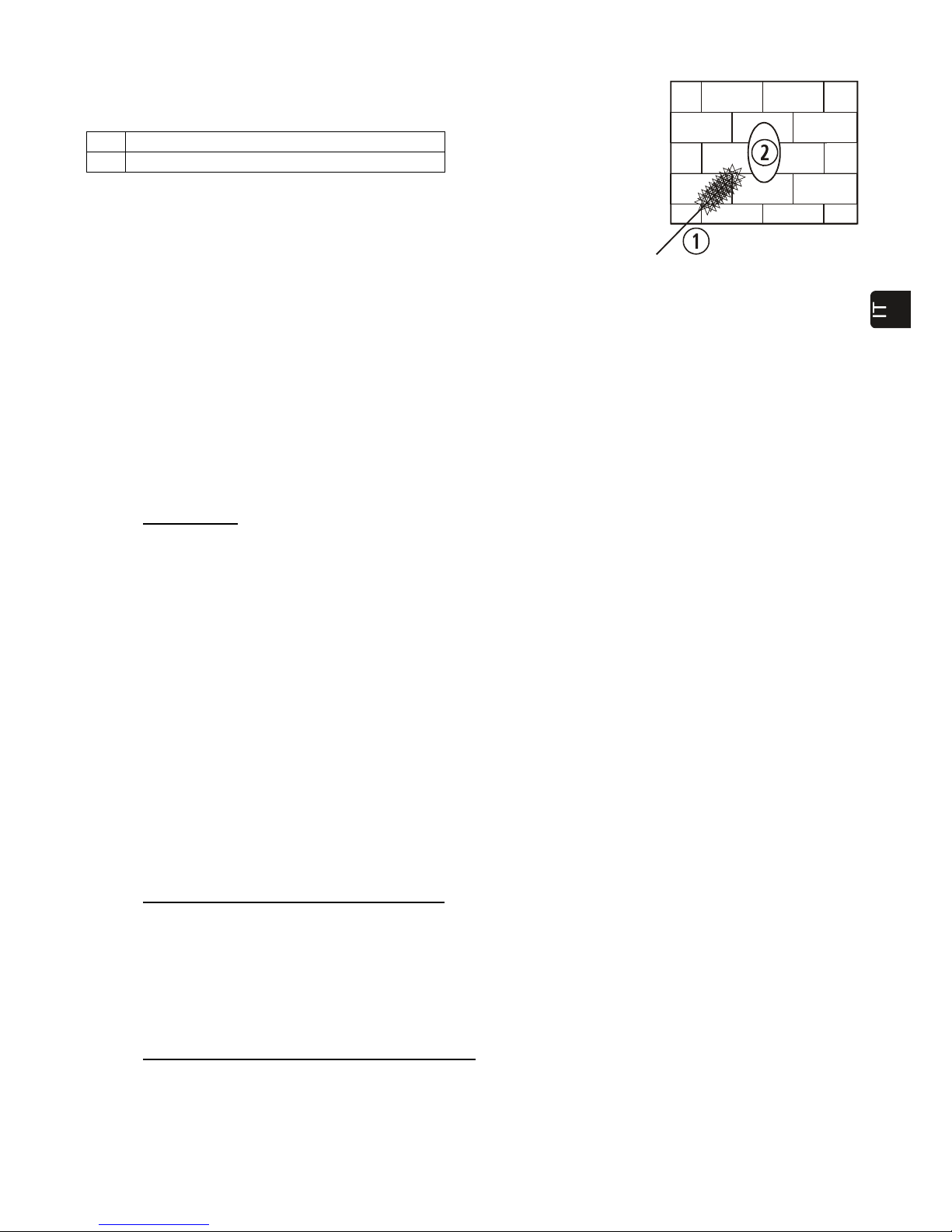

5.11. Limpieza del conducto de caída de pellets.
Utilice el cepillo suministrado por PANADERO para arrastrar toda la suciedad que pudiera quedar adherida
hasta el final del conducto.
Figura 17
5.12. Lubricación de los tornillos y manilla de la puerta de cristal.
5.13. Revisión de las juntas de la puerta de cristal.
Revisar al detalle cualquier imperfección que pueda producir una entrada de aire. Proceder a su sustitución
en caso de que sea necesario.
5.14. Limpieza de la suciedad que pudiera acumularse en el interior de la estufa, accediendo a ella por la parte
trasera de la misma.
5.15. Vaciar la tolva del combustible restante, para evitar que el pellet absorba humedad.
IMPORTANTE: Después de hacer una limpieza o una puesta a punto es necesario comprobar el correcto
funcionamiento de la estufa. Una vez se apague la estufa y durante la temporada que no se utilice debemos dejarla
desenchufada para evitar posibles desperfectos en la electrónica por posibles tormentas eléctricas.
REVISIÓN PRINCIPIO DE TEMPORADA.
Se reduce a controlar que tanto en la entrada de aire de combustión como en la salida de gases, no haya
ningún elemento extraño (como nidos de aves) que impida una normal circulación. También se deberá
inspeccionar la salida de gases en busca de posibles infiltraciones de agua.
Además es muy aconsejable limpiar la base o suelo de la estufa, la parte trasera de la estufa a la que se tiene
acceso a través de la rejilla posterior o las puertas laterales, para extraer el posible polvillo acumulado durante la
temporada estival.
6. PROBLEMAS Y RECOMENDACIONES.
LO QUE NO SE DEBE HACER.
6.1. No tocar la estufa con las manos mojadas. Aunque la estufa está equipada con toma de tierra no deja de ser
un aparato eléctrico que nos podría proporcionar una descarga eléctrica si se maneja de forma incorrecta.
Sólo un técnico cualificado debe solucionar los posibles problemas.
6.2. No encender y apagar la estufa intermitentemente, ya que esto puede causar daños internos en los
componentes electrónicos y distintos motores de ~230/240V - 50Hz.
6.3. No retirar ningún tornillo de las zonas expuestas a altas temperaturas sin haber sido lubricados con aceite
lubricante.
Cepillo de limpieza.
Tubo de caída de combustible.
Page 16
15
QUE HACER SI...
NO LE LLEGA CORRIENTE A LA ESTUFA:
6.4. Asegúrese que la estufa esté enchufada y que el enchufe tenga corriente.
6.5. Verificar que el cable no se encuentre deteriorado o cortado.
Con la estufa desenchufada abrir la puerta lateral derecha, y verificar en la C.P.U. si hay alguna regleta suelta.
6.6. Compruebe el piloto de la C.P.U. Si se encuentra apagado, verificar el estado del fusible de la C.P.U.
NO CAEN PELLETS LA ESTUFA NO ENCIENDE:
6.7. Compruebe si hay pellets en la tolva.
6.8. Compruebe que la puerta de cristal esté bien cerrada.
6.9. Observe que el tubo de salida de gases no esté atascado por algún cuerpo extraño, nido de pájaro, plástico,
etc.
6.10. Asegúrese que funcione el motor extractor, ya que si no funciona no cae combustible.
6.11. En caso que el motor reductor no gire y el visualizador indique los impulsos, lo primero que debemos hacer
es desenchufar la estufa y verificar si el termostato de seguridad no se ha activado. Con la estufa

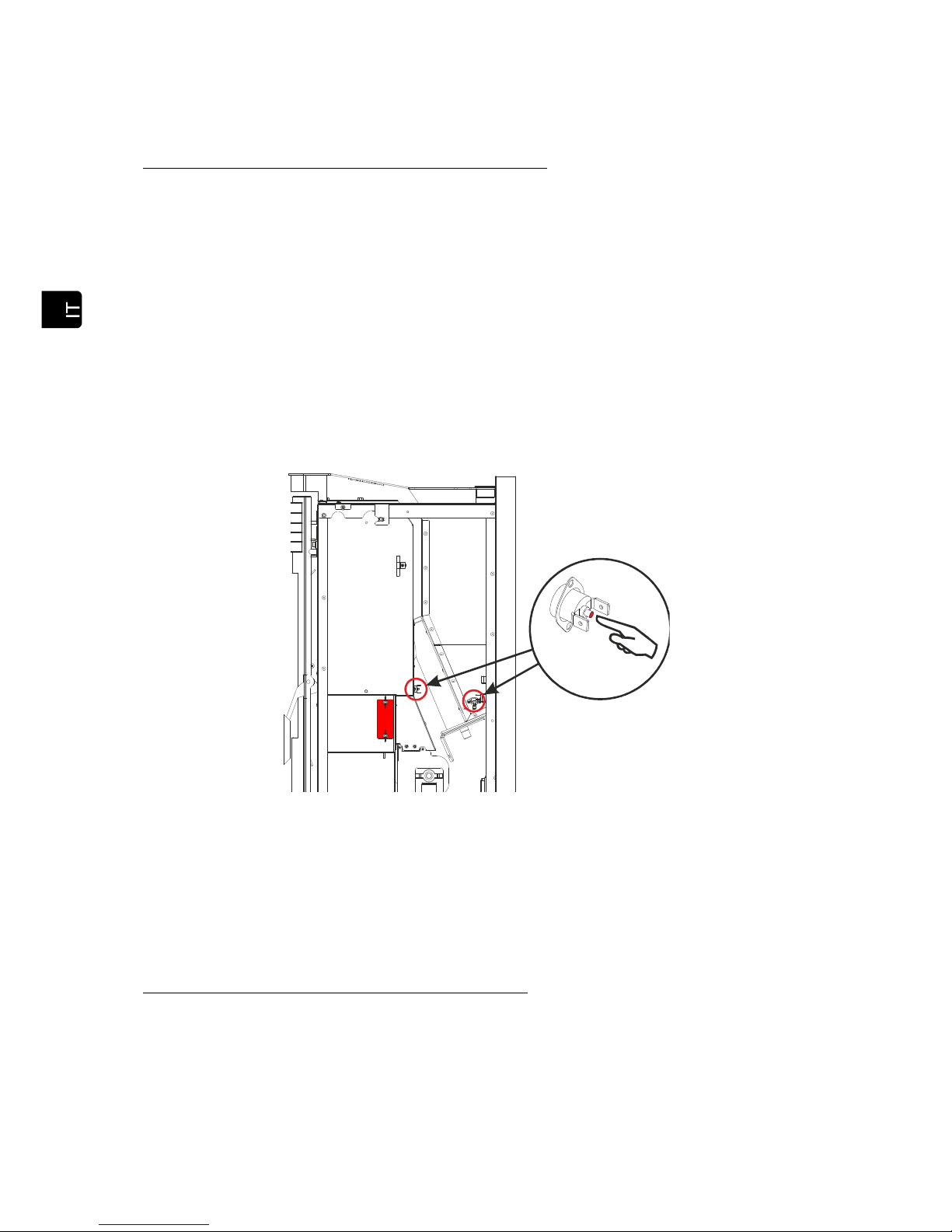

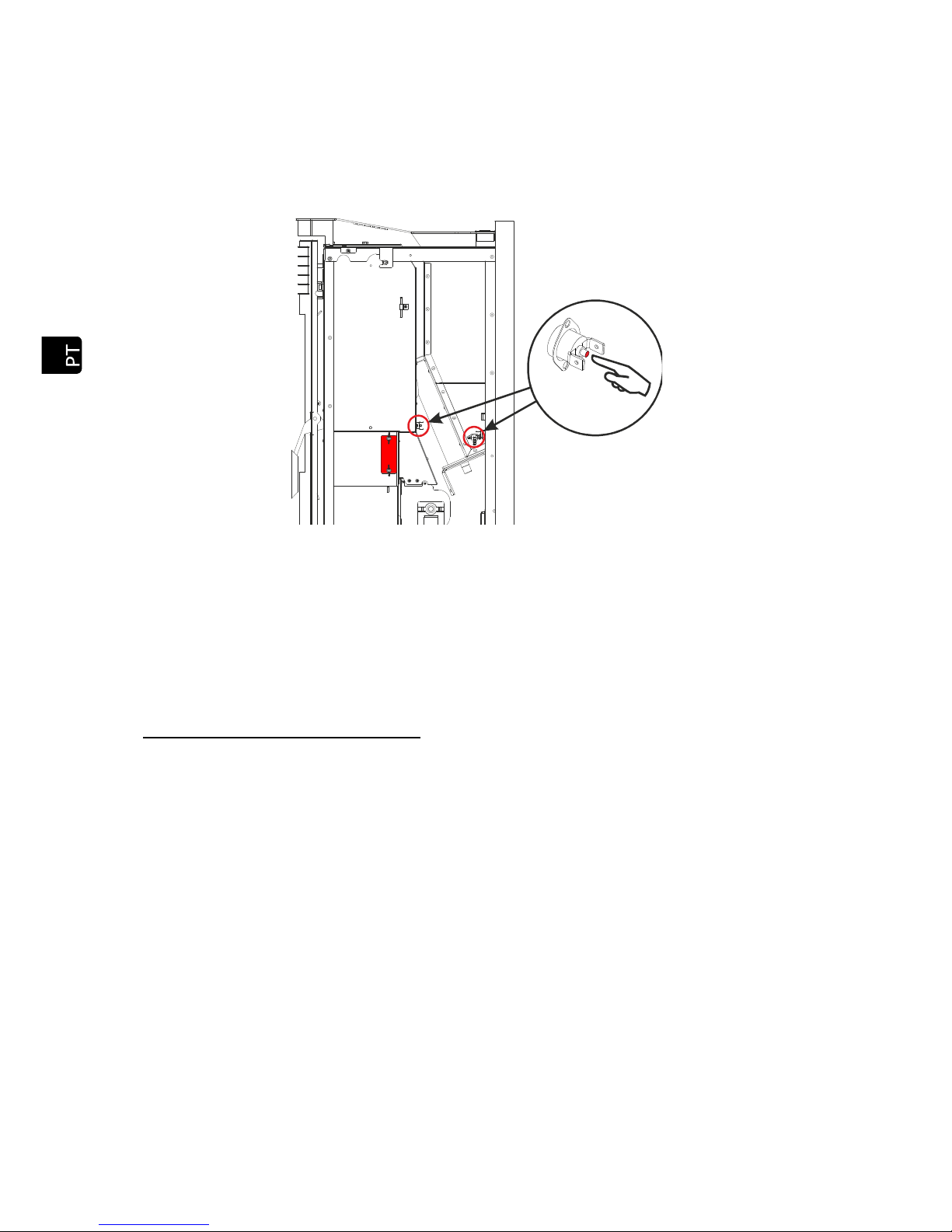

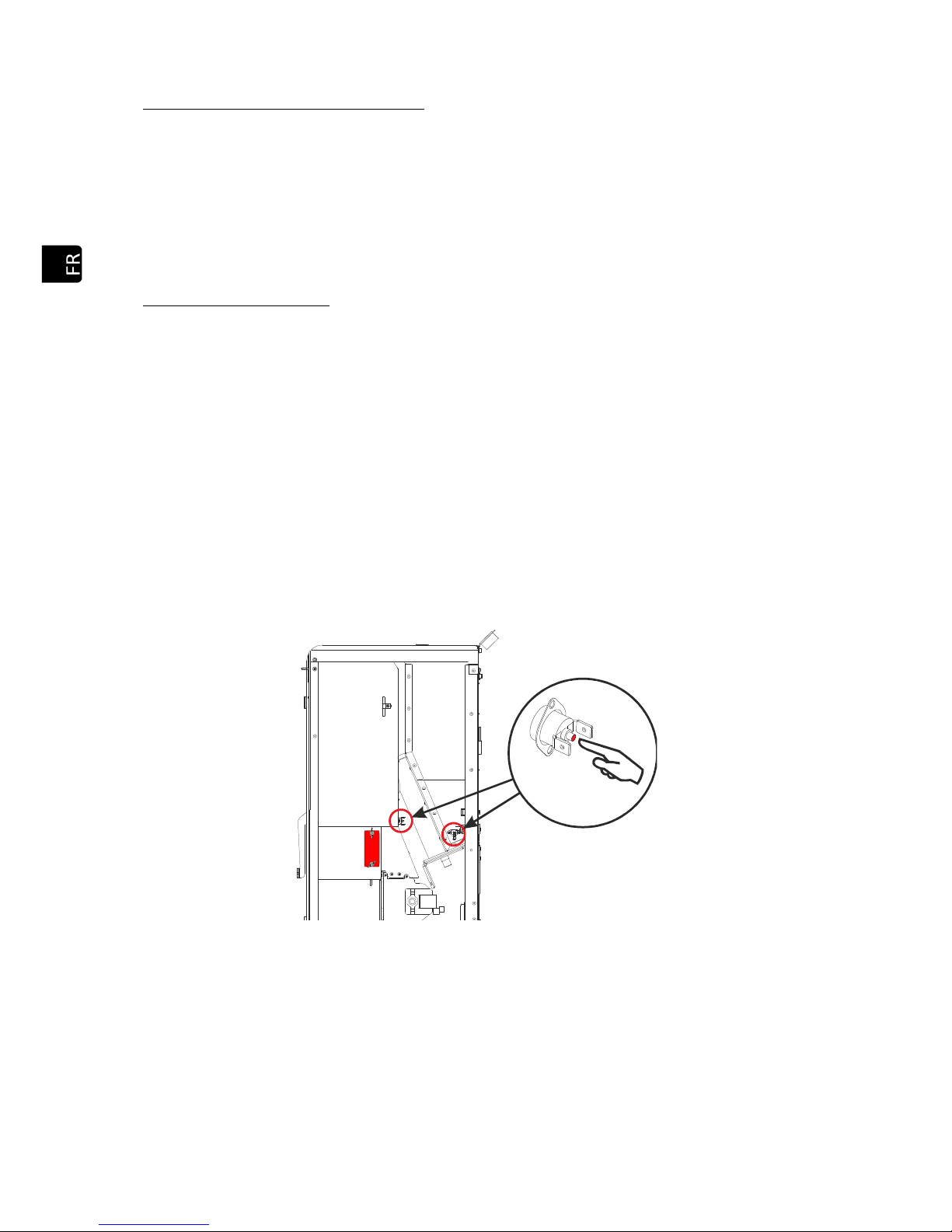

desenchufada, comprobar el termostato de seguridad que se encuentra en el interior de la estufa, abriendo
el lateral derecho. Para activarlo se debe pulsar el botón, si el termostato se encuentra activado escuchará
un “clic”. Si el termostato de seguridad ya había sido activado con anterioridad, consulte con su distribuidor.
Figura 18
6.12. Si al motor reductor le llega corriente y gira más despacio de lo normal, puede tener algo atascado, un
tornillo, un trozo de madera, etc. Para solucionar esto habría que vaciar la tolva, e incluso si fuera necesario
desmontar el tornillo sin fin.
6.13. Si el motor reductor cada vez que gira hace un ruido es por falta de engrase, se debe engrasar el tornillo del
sin fin, nunca el propio motor reductor, ver punto 5.10.
CAEN PELLETS Y LA ESTUFA NO ENCIENDE:
6.14. Compruebe que la puerta de cristal esté bien cerrada.
Page 17
16
6.15. Verifique que el cestillo esté colocado de forma correcta, que toque con el tubo de la resistencia y el agujero
central del cestillo coincida con ese mismo tubo.

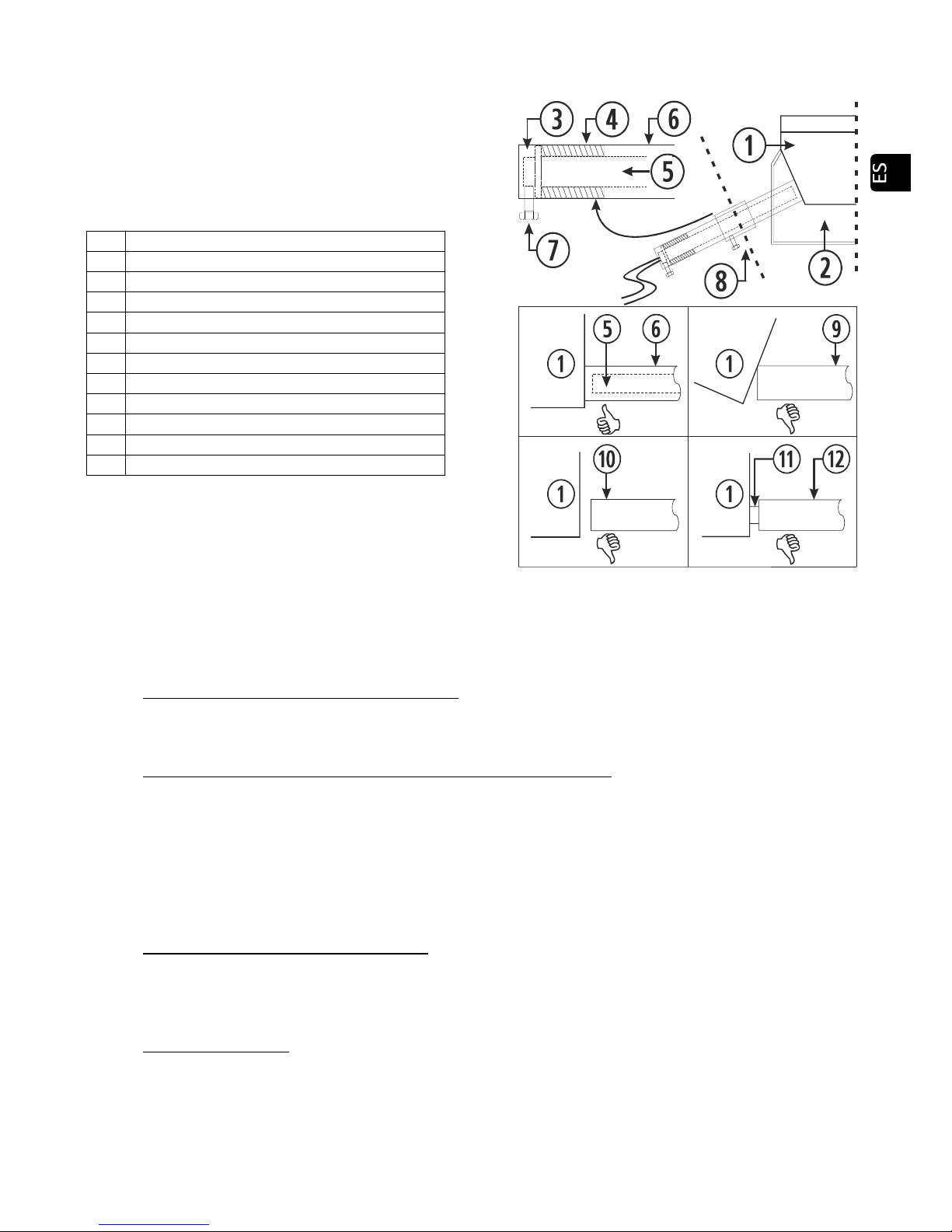

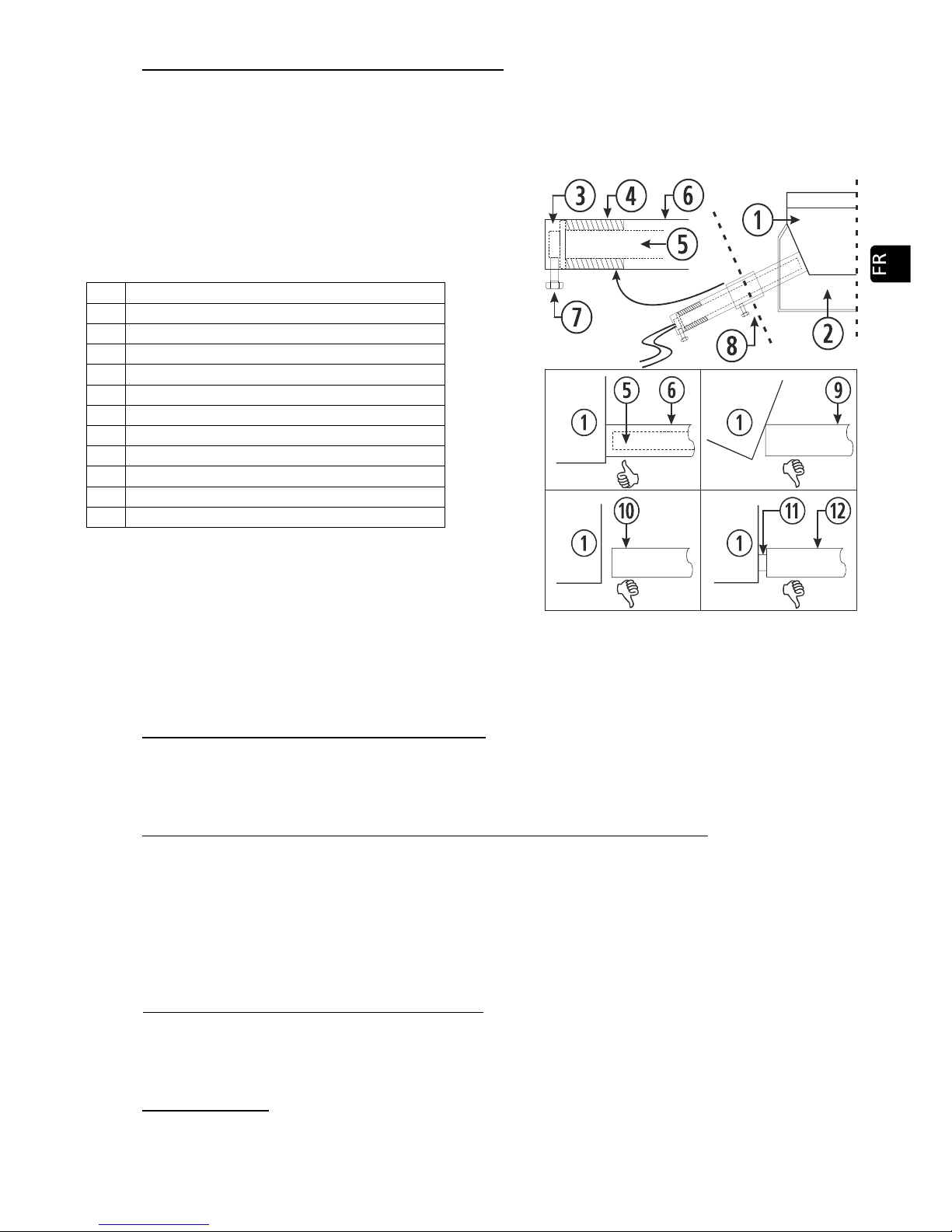

Figura 19
6.16. Preste especial atención a la limpieza de la estufa, ya que una excesiva suciedad puede conseguir que no
encienda.
LA RESISTENCIA DE ENCENDIDO NO FUNCIONA:
6.17. Verifique que la resistencia calienta, sacando el cestillo y observando si se pone al rojo vivo (no tocar).
EL EXTRACTOR DE SALIDA DE GASES NO FUNCIONA O FUNCIONA MAL:
6.18. Asegúrese que el motor no está agarrotado con orín haciéndolo girar con la mano y siempre con la estufa
desenchufada.
6.19. Compruebe si llega corriente al motor, encendiendo su estufa.
6.20. Verifique también la regleta de conexiones del extractor y la C.P.U.
EL VENTILADOR DE CONVECCIÓN NO GIRA:
6.21. Asegúrese que la turbina no está agarrotada, para ello debe desenchufar la estufa, abrir el lateral derecho de
la estufa y hacerlo girar con la mano para asegurarse que gira con total libertad.
LA ESTUFA SE APAGA:
6.22. La estufa se pudo quedar sin pellets.
6.23. Una programación olvidada en la CPU. Revise la programación de la estufa.

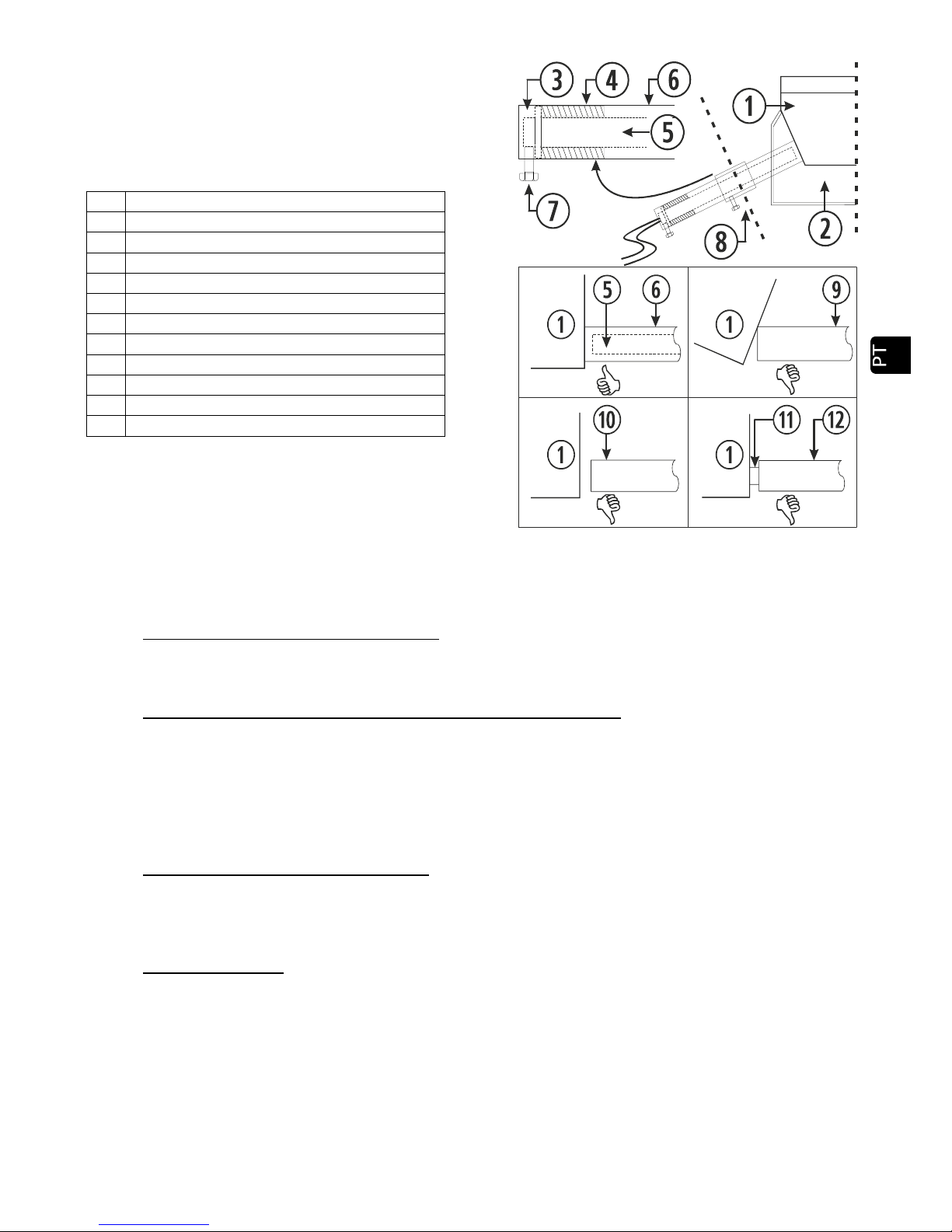

Cestillo.
Porta cestillo.
Entrada de aire de la resistencia.
Guía de la resistencia.
Resistencia de
encendido.
Tubo soporte de la resistencia.
Tornillo prisionero de la resistencia.
Guía del tubo soporte de la resistencia.
Tubo soporte de la resistencia, mal colocado.
Tubo soporte de la resistencia, mal colocado.
Resistencia de
encendido, mal colocada.
Tubo soporte de la resistencia, mal colocado.
Page 18
17
6.24. Una mala calidad de los pellets, humedad, exceso de serrín, puede ser motivo de un apagado no deseado.
6.25. Si la estufa se apaga y hay pellets medio quemados en el cestillo de combustión puede estar motivado por
una falta de limpieza. Revise el apartado de limpieza y mantenimiento.
6.26. Suciedad interior en la estufa o un uso demasiado prolongado sin limpiarla.
6.27. Si la estufa está apagada y no tiene pellets en el cestillo revisar el motor reductor, el ventilador de
convección y el extractor.
ALARMA EN TABLET/TECLADO:
Revisar el apartado Alarmas del manual de usuario.
Page 19
18
7. GARANTÍA.
PANADERO DENIA, S.L. (C.I.F.: B02180016) garantiza este producto durante 2(dos) años desde la fecha de
compra en el caso de defectos de fabricación y de materiales.
La responsabilidad de PANADERO se limita al suministro del aparato, el cual debe ser instalado como es
debido y siguiendo las indicaciones contenidas en las publicaciones entregadas al adquirir el producto y en
conformidad con las leyes en vigor.
La instalación debe ser efectuada por personal autorizado, quien asumirá por completo la responsabilidad de
la instalación definitiva y del consiguiente buen funcionamiento del producto. No existirá responsabilidad por parte
de PANADERO en el caso de que no sean adoptadas estas precauciones. Las instalaciones realizadas en lugares de
pública concurrencia están sujetas a normativas específicas de cada zona.
Es indispensable efectuar una prueba de funcionamiento del producto antes de completar la instalación con
los correspondientes acabados de albañilería (elementos decorativos de la chimenea, revestimiento externo,
pilastras, pintado de muros, etc.).
PANADERO no asume responsabilidad alguna por los posibles daños y los consiguientes gastos de reparación
de los acabados mencionados arriba, aun cuando aquellos fueran ocasionados por la sustitución de piezas averiadas.
PANADERO asegura que todos sus productos se fabrican con materiales de calidad óptima y con técnicas de
elaboración que garantizan su mejor eficiencia.
Si durante el uso normal de los mismos se detectaran piezas defectuosas o averiadas, la sustitución de estas
piezas será efectuada de forma gratuita por el distribuidor que haya formalizado la venta o por el revendedor de la
zona correspondiente.
Para productos vendidos en el extranjero dicha sustitución será llevada a cabo igualmente de forma gratuita,
siempre en nuestro establecimiento excepto cuando existan acuerdos especiales con distribuidores de nuestros
productos en extranjero.
CONDICIONES Y VALIDEZ DE LA GARANTÍA:
Para que la garantía sea reconocida como válida se deben verificar las siguientes condiciones:
Estar en posesión del justificante o albarán de compra del producto.
El montaje y la puesta en marcha del aparato sea efectuada por un técnico autorizado que considere
idóneas las características técnicas de la instalación a la que se conecte el aparato, de todas formas dicha
instalación deberá respetar las indicaciones contenidas en el manual de instrucciones que se entrega con
el producto.
El aparato sea utilizado tal como indica el manual de instrucciones que se entrega junto al producto.
La garantía no cubre daños causados por:
Agentes atmosféricos, químicos y/o uso impropio del producto, sobretensión eléctrica, falta de
mantenimiento, modificaciones o manipulaciones indebidas del producto, ineficacia y/o falta de
adecuación del conducto de salida de humos y/u otras causas que no dependan del producto.
Sobrecalentamiento de la estufa debido a la combustión de materiales que no concuerden con el tipo
(pellet de madera) indicado en el manual que se entrega junto con el aparato.
Transporte del producto, por lo tanto se recomienda controlar minuciosamente la mercancía cuando se
reciba, avisando inmediatamente al vendedor de cualquier posible daño, y anotando las anomalías en el
albarán de transporte, incluida la copia para el transportista. Dispone de 24 horas para presentar la
reclamación por escrito a su distribuidor y/o transportista.
Sólo se aceptarán las devoluciones siempre que hayan sido aceptadas previamente por escrito por
PANADERO, que esté en perfectas condiciones y que además sean devueltas en su embalaje original, con
una breve explicación del problema, copia de albarán y factura si la hubiese, portes pagados así como
escrito aceptando estas condiciones.
Modificaciones no autorizadas por PANADERO en el conexionado eléctrico, en los componentes o en la
estructura de la estufa.
Page 20
19
Están excluidas de la garantía:
• Todas las piezas sujetas a desgaste: Las juntas de fibra de las puertas, los cristales cerámicos de la puerta,
cestillo perforado, chapas del hogar, piezas pintadas, partes cromadas o doradas, resistencia de
encendido y la turbina del extractor (hélice).
• Las variaciones cromáticas, cuarteados y pequeñas diferencias de tamaño de las piezas de cerámica (si el
modelo de estufa y/o caldera la llevara) no constituyen motivo de reclamación, pues aquellas son
características intrínsecas de este tipo de material.
• Las obras de albañilería y/o fontanería que hubiera que realizar para la instalación de la estufa o caldera.
• Para aquellos aparatos que permitan la producción de agua caliente sanitaria (termos o acumuladores):
las piezas pertenecientes a la instalación del agua caliente no suministradas por PANADERO. Así mismo,
los calibrados o regulaciones del producto que deban realizarse debido al tipo de combustible o a las
características de la instalación, están excluidos de la garantía.
• Esta garantía es válida sólo para el comprador y no puede ser transferida.
• La sustitución de piezas no prolonga la garantía.
• No se asumirán indemnizaciones fundamentadas en la ineficiencia del aparato por un cálculo calorífico
mal realizado del producto durante un periodo determinado.
• Ésta es la única garantía válida y nadie está autorizado a aportar otras en nombre o por cuenta de
PANADERO INTERVENCIÓN DURANTE EL PERIODO GARANTÍA.
• PANADERO no asumirá indemnización alguna por daños directos o indirectos causados por el producto o
derivados de éste.
• Modificaciones no autorizadas por PANADERO en el conexionado eléctrico, en los componentes o en la
estructura de la estufa.
La solicitud de intervención debe ser cursada al establecimiento vendedor del producto.
PANADERO se reserva el derecho a incluir modificaciones en sus manuales, garantías y tarifas sin necesidad
de notificarlas.
Cualquier tipo de sugerencia y/o reclamación se deben enviar por escrito a:
PANADERO DENIA, S.L.
P.I. Campollano Avda. 5ª, Nº 13-15
02007 – Albacete - España
Fax: + 34 967 592 410
Teléfono.: + 34 967 592 400
http://www.panadero.com
Datos que debe incluir en la sugerencia y/o reclamación:
Nombre y dirección de su proveedor.
Nombre, dirección y teléfono del instalador.
Nombre, dirección y teléfono del comprador.
Factura y/o albarán de compra.
Fecha de la instalación y primera puesta en marcha.
Número de serie y modelo de la estufa.
Control, revisiones y mantenimiento anuales sellados por su distribuidor.
Asegúrese de explicar con claridad el motivo de su consulta, aportando todos los datos que considere
necesarios para evitar que se produzcan interpretaciones erróneas.
Las intervenciones durante el periodo de garantía prevén la reparación del aparato sin costo alguno, como
está previsto por la legislación vigente.
JURISDICCIÓN:
Ambas partes por el simple hecho de cursar y aceptar pedidos se someten a la jurisdicción de los juzgados y
tribunales de Albacete, haciendo renuncia expresa de cualquier otro fuero que pudiera corresponderles, incluso en
el caso de efectos de pagos domiciliados en otra población española o de diferente país.
Page 21
20
This appliance can be used by children aged from 8 years and above and
people with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or
instruction concerning the use of the appliance in a safe way and if they
understand the hazards involved. Children shall not play with the
appliance. Cleaning and user maintenance shall not be made by children
without any supervision.
The glass door and some other surface areas of the appliance may reach
high temperatures.
WARNING: Do not open the door while the appliance is operating.
Read carefully this manual before using the appliance. Only that way, the
best performance and maximum safety will be got during its use.
INSTALLATION AND MAINTENANCE MANUAL.
Page 22
21
INDEX
1.- PLEASE BEWARE THAT... Page 22
2.- ADVICE AND RECOMMENDATIONS. Page 22 - 23
3.- FUEL QUALITY.
Page
23
4.- INSTALLATION. Pages 23 - 28
5.- CLEANING AND MAINTENANCE. Pages 28 - 32
6.- PROBLEMS AND RECOMMENDATIONS. Pages 32 - 34
7.- WARRANTY. Pages 35 - 36
8.- ELECTRICAL DRAWING. Page 88
9.- MEASURES P65. Page 89
10.- SPECIFICATIONS P65. Page 90
11.- MEASURES P70. Page 91
12.- SPECIFICATIONS P70. Page 92
13.- MEASURES P90. Page 93
14.- SPECIFICATIONS P90. Page 94
15.- CONTROL OF THE REVISIONS AND ANNUAL MAINTENANCE. Page 96
Page 23
22
1. PLEASE BEWARE THAT...
Your stove is designed to burn wood pellets, if you want to use other kinds of biomass fuels, check with your
dealer first.
In order to prevent the risk of accident, a correct installation must be done following the instructions of this
manual. Your distributor will be available to help you and provide you information related to codes, assembly and
installation norms in your area.
The gas outlet system works is a vacuum system (no air within the burn pot), for this reason, it is necessary
for this system to be hermetically sealed. A regular check may be required to ensure a correct gas outlet.
It is recommended to clean the gas outlet system twice a year or after having used 500kg of pellets. To
prevent defects in operation, it is required to install the gas outlet in a vertical position using a “T” a vertical tube
at least two metres in length (2m), never horizontally (see point 4).
The ground plug shall be connected to ~230/240V - 50Hz. Please make sure the power cable does not remain
under the stove nor close to hot areas of the stoves and it is not in contact with sharp areas that could damage it.
When the stove is installed in a mobile-home, the ground plug shall be connected to a metallic part on the
ground and perfectly adjusted. Make sure the structure of the house supports the stove’s weight.
Make sure the gas outlet flex going through the roof is not in contact with any flammable material to avoid
any risk of fire.
AS PANADERO DO NOT HAVE DIRECT CONTROL ON THE INSTALLATION OF YOUR STOVE, PANADERO DO
NOT GUARANTEE IT AND DO NOT BEAR THE RESPONSIBILITY OF ANY DAMAGE THAT COULD RESULT FROM A BAD
USE OR A BAD INSTALLATION.
WE CAREFULLY RECOMMEND THE HEAT CALCULATION TO BE MADE BY A QUALIFIED HEATING ENGINEER.
2. ADVICE AND RECOMMENDATIONS.
2.1. All local regulations, including those referring to national and European standards must be met when
installing the boiler.
2.2. The stove must be installed on floors of sufficient bearing capacity and, if the existing construction does not
allow this, the floor must be adapted and made suitable, for example by fitting a load distribution plate.
2.3. Never use petrol, fuel for lanterns, kerosene nor any similar liquid. Keep this kind of fuel away from your
stove.
2.4. Do not try to turn on your stove if some glass is broken.
2.5. Make sure the glass door of the fireplace is well closed while the boiler is in operation; also check the
cleaning hatches (if you have touched them).
2.6. Unauthorized modifications are forbidden. Use only spare parts provided by PANADERO (see exploded view).
2.7. Do not overload the stove; continuous heating efforts might cause premature aging and damage paint (it is
recommended not to exceed 250°C for gas outlet temperature).
2.8. Do not use the stove as a burner.
2.9. The stove shall always be connected to a ground plug and an AC stable supply of ~230/240V - 50Hz and sine
wave.
2.10. To prevent possible electrical shocks, only trained personnel should have access to the sides and the back of
the stove.
2.11. In case of a possible fire in the exhaust, the appliance will be turned off due to the excessive temperatures in
the exhaust. In order to prevent this, the directions about the exhaust installation in paragraph 4 must be
respected. Consult your distributor
2.12. In order to refill the stove with fuel, the user must remove the hopper lid and empty the contents of the fuel
tank carefully, to prevent it from overflowing.
Page 24
23

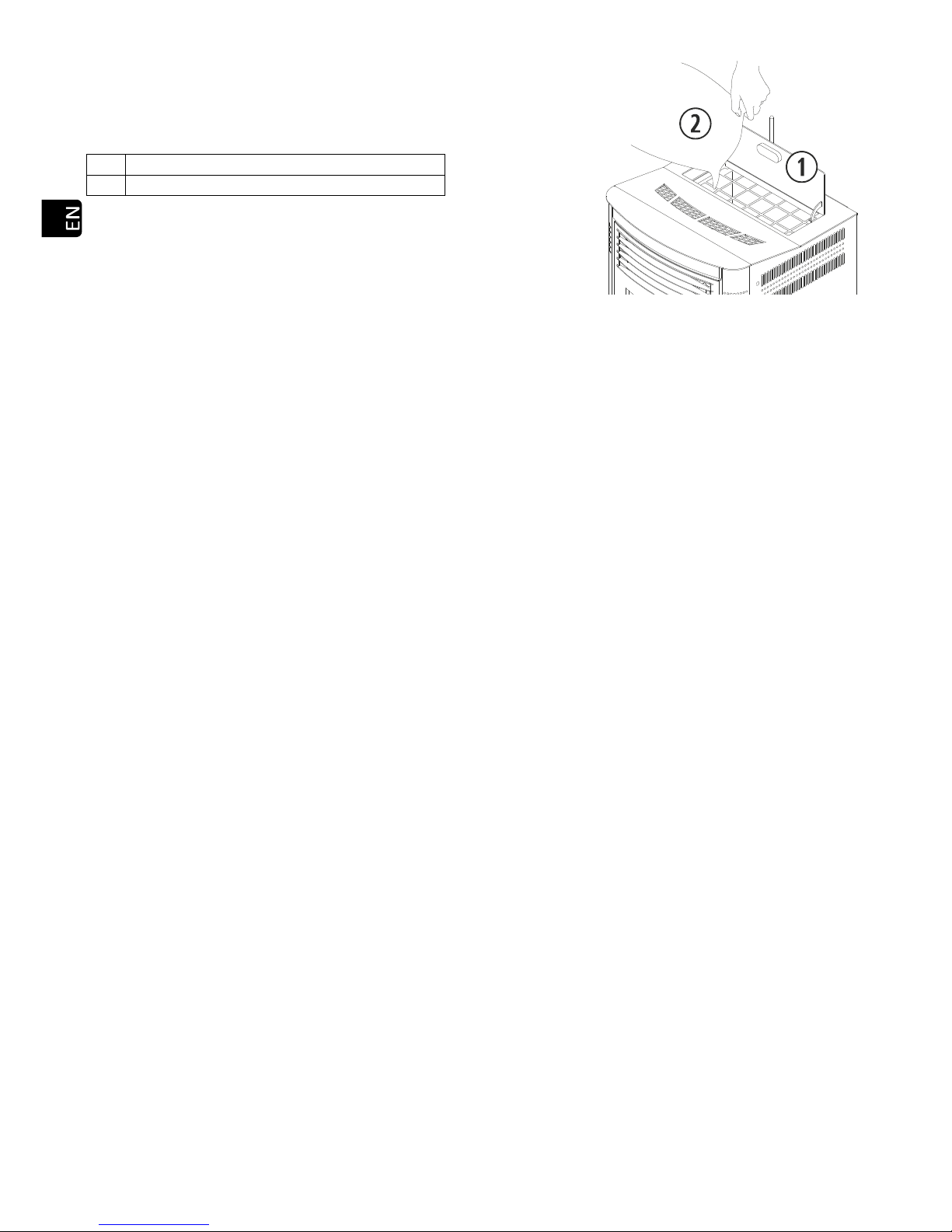

Drawing 1
3. FUEL QUALITY.
Your stove is designed to operate with wood pellets; however, it can also work with other biomass fuels (ask
your dealer about this). Many types of pellets are sold on the market, with very different quality levels. For this
reason, it is very important to choose pellets free from dirt, with no excessive level of damp nor additives that
compact sawdust.
The stove output may vary depending on the type of pellets you use.
PANADERO do not have any control on the quality of the pellets you use. For this reason, PANADERO cannot
guarantee the full output of your stove nor the eventual premature aging or eventual damage of the gas outlet.
If you use other biomass fuels, please note that the stove’s operating parameters and, in most cases, the
combustion grate, are not the same as those used for wood pellets. Before burning any fuel other than wood pellets,
consult your dealer on whether the desired type of fuel can be used, as well as the requirements it should meet,
and/or the type of grate necessary.
4. INSTALLATION.
The below security distances and assembly diagrams are given for information only as an adaptation shall be
made depending on the norms in force regarding gas outlet, power, security minimum distances specific to
geographic areas.
The installation of the stoves must be done in the same way, for this reason, only the P90 model will be
exposed. Air inlets will be missed in all drawings as section 4.11 indicates the minimum security distances to be
respected for their installation.
UNPACKING THE STOVE.
4.1. Remove the packaging and the protective plastic.
4.2. Remove the screws or bolts that fasten the stove to the pallet and remove it.
4.3. If our model has a plastic protection, it must be removed before starting it.
MATERIAL REQUIRED FOR INSALLATION.
4.4. Mandatory stainless steel pipe (AISI 316L), never use aluminum, galvanized or iron pipe.
4.5. In cases of humidity in the atmosphere above 60% is highly recommended installing a double-walled pipe of
stainless steel.
4.6. If the stove is installed in a wooden house, the vertical pipe MUST be installed using double-wall insulation
and special attention should be paid to the area where it goes through the wall, isolated sockets are
mandatory.
4.7. If the stove is mounted in a French style, a protective plate must be used to prevent a backflow of gases.
4.8. Aluminium belt and silicone of high temperature (300 °C).
Hopper lid.
Fuel.
Page 25
24
SECURITY NORMS FOR GAS OUTPUT AND AIR INPUT.
4.9. Gas output must be located in a ventilated area, not in closed or half-closed areas e.g. garage, corridor, air
space of the house or places where gas may concentrate.
4.10. The external parts of the stove may reach high temperatures that might burn when touching; it is
recommended to use a non flammable grid to avoid risk of burn for children and old people.
The end of the gas outlet flex should remain higher than the stove’s output. It is mandatory to install at least
two metres in length vertically to create natural current preventing smoke, odors or eventual cut of electric
supply.
The horizontal pipe must not be longer than 1 metre; greater lengths mean ash, condensation or corrosion
may build up in this area.
Faced with cut of electric supplies and unusual weather conditions (storms, strong winds) it is
recommendable to install an uninterruptible power supply (UPS) which we have available as an option. This
only supplies the exhaust blower.
4.11. Distances from doors, windows, ventilation grids or air input to the house or building:
Drawing 2
4.12. The minimum distance from gas outlet to ground shall be minimum 65cm, depending however on the
surface. Gas may burn grass, plants, trees located near the gas outlet. In the event that the stove outlet is
lower, suitable safety measures should be taken. The outlet pipe should never be below the extractor itself.
4.13. The distance between gas outlet and public pavement shall be minimum 2.20 m. See your local regulations.
4.14. Never fix the gas outlet flex in a chimney or a flex already installed which diameter is 4 times as large as the
stove’s flex (Ø80 max. 200 cm2). When installing the stove in higher section the gas outlet must be channeled
to the top.
If the tube that was installed previously was used with another type of heating (wood, oil, etc.), you MUST
clean it thoroughly.
4.15. Gas outlet flex cannot be installed in a share pipe such as the pipe of an extractor hood, another stove or
heating system.
4.16. If gas outlet installation is wrong, combustion air’s homogeneity might be bad which could make the wall of
the house or the building dirty, aggregate trash inside the stove and thus be the source of premature
degradation of the spare parts and gas outlet pipe.
4.17. The air input pipe should not be drained with the risk of affecting the correct operation of the stove. For this
reason, and in order to facilitate fresh air input, it is necessary to set up a ventilation grid AT NOT LESS than
50cm both horizontally and vertically from gas output, see point 4.11.
Direct air currents shall also be avoided as they might prevent a correct operation of the stove and as a
consequence, heat performance.
4.18. In any case the design of the chimney termination will impede the free diffusion in the atmosphere of
combustion products. A metallic mesh with a gap of 3x3 cm can be placed to avoid the entry of birds or
unwanted objects.
COMPLIANCE WITH THESE NORMS ARE OUT OF PANADERO CONTROL; PANADERO DOES NOT BEAR THE
RESPONSIBILITY FOR ANY RESULTING DAMAGE.
WE RECOMMEND THAT A CONFIRMED SPECIALIST SETS UP YOUR PELLETS STOVE.
A Distance from ventilation grid.
500 mm
B Distance from ventilation grid.
500 mm
C Lateral side of a window.
1250 mm
D Top of a window.
650 mm
E Top of a door.
650 mm
F Lateral side of a door.
1250 mm
G Adjacent wall.
300 mm
H Height from adjacent wall.
2300 mm
I Adjacent building.
650 mm
Page 26
25
LOCATION AND SAFETY DISTANCES.
4.19. Check the space between the stove, the fuel, and any flammable material, check drawing 3.
4.20. Do not install the stove in a sleeping room.
4.21. The power cable provided by PANADERO is 1.4m long; you might need a longer one. Always use a cable with
ground plug.
FREE SPACES AND MINIMUM DISTANCES WITH FLAMMABLE MATERIAL.
Security distances should be respected when the stove is installed in spaces where materials, either
construction materials or those surrounding the stove, are likely to be flammable.
4.22. If the floor is made of a combustible material, install a fire protection between the floor and the stove.
Drawing 3
EXAMPLES OF FLUE INSTALLATIONS.
Although we cannot keep track of or describe every single installation, option, or the local installation
regulations corresponding to your area, PANADERO guarantees that the installations suggested below will enable
your stove to function properly, and to conform to minimum personal and material safety measures.
If you are installing your stove in a building, in addition to respect local regulations on gas flues, you should
consult with the residents’ association to avoid future problems.
Please read the entire manual carefully, especially the chapter on installation to ensure your stove
operates properly and at full power.
4.23. The installation shown below is the most common. Please bear in mind that if the gas flue pipe located on
the outside of the dwelling is in an area where people pass by, insulated tube must be used.
A Lateral wall
. ≥ E
B
Back of the
stove
. Minimum
separation that allows visualizing the
label marking the stove.
≥ 80 mm
C 1.5 x de
pth of stove.
See dimensions
D Shelf
. ≥ 400 mm
E Depth of stove.
See dimensions
Page 27
26
Drawing 4
4.24. If for aesthetic, safety or municipal regulations we cannot install the stove as described above, we can always
install the pipe on the inside of the dwelling, paying special attention to the areas where the pipe touches
structures, and the minimum vertical and maximum horizontal lengths.
Drawing 5
4.25. When fitting stoves in brickwork chimneys a perfect seal between the flexible and the rigid pipe must be
achieved. Similarly, the insulation to be placed at the contact areas between the pipe and possibly
inflammable zones must be taken into account. The tube end may be left inside the chimney itself, taking
into account its opening.
Once installation is complete, we must seal the chimney from the inside of the house.
Windbreak
.
Stainless steel hose clamp.
T of 135° with
outlet
.
Elbow of
45°.
Insulator
.
Wooden ground
.
Non flammable floor protection
.
*Distance equal to or less than 2 metres.
* If the tube over 4 m in length, the next larger
size will be used.
Windbreak
.
Stainless steel hose clamp.
T of 135° with outlet
.
Elbow of
45°.
Insulator
.
Wooden ground
.
Non flammable floor protection
.
Elbow of
90°.
*Distance equal to or over 2 metres.
1(
MAXIMUM
1 metre.
Page 28
27
Drawing 6
4.26. Installing in a brickwork chimney can be done using flexible piping in its entirety, as indicated in drawing 7.
We must take special care when sealing the chimney and gas venting to avoid gas blowing back during
storms.
Drawing 7
When installing a flexible tube for gas outlet, be careful that this is not in contact or close to the circuit board
or combustible material.
WI-FI ANTENNA CONNECTION, POWER CABLE AND ROOM THERMOSTAT.
The stove is supplied with a PANADERO box. This box contains the user manual, the installation and
maintenance manual, a power cable, a room sensor, a cleaning brush and a Wi-fi antenna.
The user has to attach the wi-fi antenna and module to the connection platform (check section 1 of the
tablet manual). The connection platform of the wi-fi antenna is supplied attached to the rear of the hopper.
The room sensor and power cable must be connected to the rear heaters, in the right-hand side of the stove.
Stainless steel hose clamp.
T of 135°
with outlet.
Elbow of
45°.
Wooden ground
.
Non flammable floor protection
.
Stainless steel flexible tube
.
Rigid flexible pole adapter
.
Minimum 200mm.
It must exceed roof height by 1 metre.
If the tube over 4 m in length, the next
larger
size will be used.
Stainless steel hose clamp.
T of 135° with outlet
.
Elbow of
45°.
Wooden ground
.
Non flammable floor protection
.
Stainless steel flexible tube
.
Rigid flexible pole adapter
.
Anti blow
-
back seal
.
Minimum 200mm.
It must exceed roof height by 1 metre.
If the tube over 4 m in length, the next larger
size will be used.
Page 29
28
Drawing 8
5. CLEANING AND MAINTENANCE.
To ensure the correct operation of your stove, the following Cleaning and maintenance operations are
necessary at the indicated frequency. The stove must always be cold.
The deterioration of the stove parts by a lack of cleaning involves the loss of the two-year warranty offered
by PANADERO (see warranty section).
DAILY CLEANING WHEN THE STOVE IS COLD.
5.1. Heat Exchanger.
Pull the drawers of the rake-this shall be done while the glass door closed in order to reach the ash inside the
stove. This shall be done every day when the stove is cold.
P65 and P70 P90
Drawing 9
A greater weekly cleaning must be made on the heat exchanger (), for the P65 and P70 model. To gain
better access to the exchanger and clean it perfectly, you have to push up the top plate of the fireplace (),
to disengage the tabs which secure it to the center plate and pull it. When finished, put back the top plate
being sure that the tabs are properly seated.
Drawing 10
Thermostat connection
.
Thermostat
.
Power connection
~
230/240V
- 50Hz.
Top plate of the fireplace.
Heat exchanger tubes.
Page 30
29
5.2. Ash in the fireplace.
When opening the door, you reach the burn pot where combustion takes place; hoover it and remove it
(make sure you’ll put it back properly) in order to clean all holes; make sure they’re clean and hoover the
support of the burn pot as well.
Drawing 11
5.3. Fireplace door.
Clean the glass with a towel, using a liquid for glass cleaning, always when cold.
The handle, though adjusted with an auto-blocking screw, should be revised periodically to be adjusted
whenever needed so as to remain tight.
5.4. Ash box.
In models in this manual, you can access to the ash box by opening the door of the fireplace.
Ash box.
Drawing 12
IMPORTANT: If the stove is operating while full of ash or residues, that might stretch the burn pot and its
support, the ash box and even the burn pot, being the cause of bad operation or possible breakdown, wouldn’t be
under warranty.
MAINTENANCE AT END OF SEASON OR EVERY 500 KG OF FUEL.
This is necessary to ensure correct operation and maintain the stove’s life duration. When winter ends,
contact your provider (if he did not contact you) and meet to carry out this maintenance; the following shall be done
(the stove must always be disconnected from power):
5.5. Opening of the side doors. CAUTION! (WE MUST UNPLUG THE STOVE BEFORE PERFORMING THIS
OPERATION).
Remove two screws on each side of the stove, which are located on the front of the liner.
5.6. Cleaning the fireplace.
In addition to daily cleaning carried out with great attention, the following items must be cleaned:
Heat exchanger pipes. By activating the drawers of the rake. If you have a P65 or P70 model, remove the
top plate of the fireplace as indicated in section 5.1.
Burn pot.
Burn pot support.
Ash box.
Screws of Mobile parts.
Air entrance pipe.
Page 31
30
5.7. Cleaning of the exhaust circuit of the stove, cleaning outlets and collector. Always with the stove unplugged.
(Very Important).
You must remove the side outlets, enter the wire brush and move it through the entire surface in order to
remove all the ash attached to the walls of the gas chamber. This operation must also be performed with the
front cleaning outlet.
As indicated in drawing 13 you can access to the lateral and lower cleaning outlet, which must be thoroughly
cleaned, since the correct operation of the stove will depend on its cleaning.
In the case of the lateral outlets, you must be aware that there is one on each side of the stove, in addition to
the core outlet located under the ash box.
Registry cleaning points.
Drawing 13
It is recommendable to calculate the frequency with which you clean the outlet cleaning considering the
hours of operation, thus avoiding ash saturation.
Once you clean the walls of the stove, you must be sure that the cleaning outlet is securely closed, since the
proper operation of the stove depends on this cleaning.
5.8. Cleaning of the exhaust circuit of the stove, extractor’s collector.
For an optimal cleaning of the extractor’s collector, it is recommended to dismantle the extractor itself in
order to have full access to this zone for a better cleaning. Once the extractor is dismantled, clean it with a
dry brush and be careful with the turbine and structure.
In the P65 model the convection chamber plates must be removed.
Drawing 14
Exhaust circuit extractor
.
Ceramic fiber joint (replace
).
Back convection chamber plate
.
Front convection chamber plate
.
Drawing 15
Gas outlet extractor.
Ceramic fiber joint (replace).
Nuts and
washers (5 units).
Page 32
31
When reassembling the exhaust it is COMPULSORY to replace the exhaust joint with a new one as you run
the risk of gas entering in our home.
5.9. Dismantling and Cleaning of gas outlet pipes.
When mounting the gas outlet pipeline, make sure it is well assembled, preferably sealed with silicone. If the
pipe has sealing joints, you must verify its good condition and replace it if necessary.
5.10. Lubrication of the brass tips of the endless shaft’s upper and lower parts with lubricant oil; a small quantity is
enough for all the season.
You get access to the lower tip from inside the hopper, you will see it clearly after removing all pellets.
In order to reach the upper tip, you have to dismantle the endless screw from the back side of the stove; this
shall be necessary only in case of noise as it has been lubricated at manufacturing, with a high quality
lubricant sufficient for many years.
Reducing motor of endless.
Brass fitting and lubrication point.
Drawing 16
5.11. Cleaning of the pellets drop tube.
Use the brush provided by PANADERO to remove the dust until the end of the tube.
Cleaning brush.
Pipe of pellets fall.
Drawing 17
5.12. Lubricate the screws and the glass door handle.
5.13. Review the glass door joints.
Review in detail any imperfections which may cause an air inlet. Replace them if necessary.
5.14. Cleaning the dirt which may be accumulated inside the stove, accessing through the back.
5.15. Empty the hopper to take remaining pellets out to avoid pellets absorb humidity.
IMPORTANT: After cleaning or fixing, make sure the stove operates correctly. Once you turn the stove off or
during the seasons when you do not use it, disconnect the stove to avoid electronic damages.
CHECKING AT BEGINNING OF SEASON.
It consists in controlling the combustion air inlet and gas outlet; make sure nothing prevents normal
circulation (e.g. bird nests). The gas outlet must also be inspected for possible water infiltrations.
Page 33
32
In addition, it is recommended to clean the base of floor of the stove, the back side of the stove that you
reach through the back grid or lateral doors, in order to take eventual dust away that might have stacked during
summer time.
6. PROBLEMS AND RECOMMENDATIONS.
WHAT NOT TO DO.
6.1. Do not turn the stove on and off successively because this might damage the electronical components and
motors ~230/240V - 50Hz.
6.2. Do not touch the stove while your hands are wet. Though the stove is equipped with ground plug, it remains
an electric machine that could cause electric discharge if handled incorrectly. A qualified technician only shall
resolve the eventual problems.
6.3. Do not remove any screw of the zones exposed to high temperature before they have been lubricated
properly with lubrication oil.
WHAT DO TO IF...
THE STOVE REMAINS OUT OF POWER:
6.4. Make sure the stove is connected and the plug is leading power.
6.5. Make sure the cable is not damage or cut.
While the stove is disconnected, dismantle the right door of the stove and check if any lead of the C.P.U. is
slack.
6.6. Check the C.P.U. pilot. If it is OFF, check also the fuse on the C.P.U.
PELLETS DO NOT FALL AND THE STOVE DOES NOT TURN ON:
6.7. Check if there are pellets in the hopper.
6.8. Make sure the glass door is closed.
6.9. Make sure the gas outlet tube is not obstructed by anything (e.g. bird nest, plastic, etc.).
6.10. Make sure the exhaust motor works, because if it does not work fuel will not fall.
6.11. If the reducer motor does not rotate and the displays indicates the pulses, the first thing to do will be unplug
the stove and verify if the safety thermostat has been activated. With the stove unplugged, check that the
safety thermostat is located inside the stove, by opening the right side. To activate it, you must press the
button. If the thermostat is activated you will hear a “click”. If the safety thermostat had been activated
before, consult your dealer.
Page 34
33
Drawing 18
6.12. If the reducer motor receives current and rotate slower than usually, it may have something blocked such as
a screw, a piece of wood, etc. To solve this problem, you must empty the hopper and, even if necessary, to
remove the auger screen.
6.13. If when the reducer motor rotates makes a noisy is due to a lack of lubrication- you have to lubricate only the
auger screen, not the reducer motor, see point 5.10.
PELLETS FALL BUT THE STOVE DOES NOT TURN ON:
6.14. Make sure the glass door is well closed.
6.15. Make sure the hollowed basket is correctly placed, that it is in contact with the resistance tube and the
central hole of the burn pot goes along with this tube.
Drawing 19
Burn pot.
Burn pot support.
Resistance air inlet.
Resistance drive.
Start
-
up resistance.
Resistance tube support.
Screw of resistance.
Resistance support guide.
Resistance support tube, badly fixed.
Resistance support tube, badly fixed.
Start
-
up resistance, badly fixed.
Resistance support tube; badly
fixed.
Page 35
34
6.16. Pay special attention to the cleaning of the stove as excess of dust may prevent the stove from starting on.
THE START-UP RESISTANCE DOES NOT WORK:
6.17. Make sure the resistance heats, take the burn pot and see if it becomes light red (do not touch).
THE GAS OUTLET EXTRACTOR DOES NOT WORK OR DOES NOT WORK CORRECTLY:
6.18. Make sure the motor rotates properly by rotating it with your hand (the stove should be disconnected to do
so).
6.19. Check that power reaches the motor, by turning the stove on.
6.20. Also check the exhaust connection strip and the C.P.U.
THE CONVECTION FAN DOES NOT ROTATE:
6.21. Make sure that the turbine is not stalled by unplugging the stove. Then access to the right door and rotate it
with your hand to ensure that it rotates perfectly.
THE STOVE TURNS OFF:
6.22. There might be no pellets in the stove.
6.23. A forgotten set programme might have stopped the stove. Check the programmation of the stove.
6.24. A bad quality of pellets, humidity can be causes of unexpected stops.
6.25. If the stove turns off and there are half burnt pellets in the burn pot, this might be due to a lack of cleaning.
Revise chapter related to cleaning and maintenance.
6.26. Internal dirt or ongoing use without cleaning.
6.27. If the stove is off and there are no pellets in the burn pot, check the reducer motor, convection motor and
extractor.
ALARM IN TABLET / DISPLAY KEYBOARD:
Revise paragraph Alarms in user manual.
Page 36
35
7. WARRANTY.
PANADERO DENIA, S.L. (C.I.F.: B02180016) warranties this product for 2 (two) years from the date of
purchase in case of manufacture and materials default.
The responsibility of PANADERO is limited to the provision of the stove, which has to be installed properly
and in accordance with the instructions provided at the moment the stove was purchased and in accordance with
the laws in force.
The installation must be carried out by qualified personnel who will assume the complete responsibility of
the final installation and the subsequent correct operation of the stove. PANADERO will not be held responsible if
these recommendations have not been followed. The installations made in public places are subject to specific areas
norms.
It is necessary to check the operation of the product before completing the installation with the brickwork
items (e.g. chimney decoration items, cladding, wall paint, etc.).
PANADERO does not bear the responsibility of any possible damage and subsequent repair expenses of the
below mentioned items, including when damage was caused by the replacement of damaged pieces.
PANADERO ensures all its products are made of optimal quality materials and design techniques that ensure
the best efficiency.
If during normal use, you notice damaged pieces, the replacement of those pieces will be done, free of
charge, by the distributor who finalized your purchase.
For the products sold abroad, this replacement will be carried out free of charge, in the premises of the
company unless there are special agreements with distributors of our products abroad.
CONDITIONS OF VALIDITY WARRANTY:
For the warranty to be considered as valid, the following conditions must be met:
Make sure you have your receipt or bill of purchase.
The assembly and start-up of the machine shall be done by an approved technician who considers the
technical characteristics of the installation and connection of the machine; in any case, the installation
shall be done according to the instructions given in the instructions manual provided with the machine.
The stove is used as indicated in the instructions manual provided with the stove.
The warranty does not cover the damages due to:
Atmospheric, chemical agents and/or unsuitable use of the product, power surge, lack of maintenance,
unsuitable handling or modifications of the product, inefficiency and/or unsuitability of the smoke outlet
tube and/or other causes that do not depend on the product.
Superheating of the stove due to combustion of unsuitable material that does not correspond to the type
of pellets (wooden pellets) indicated on the manual provided with the stove.
Transport of the product; it is highly recommended to carefully control the product at receipt and advise
the vendor immediately in case of any damage, by taking note of the anomalies on the transportation
ticket, and making a copy for the transporter. You have 24 hours to bring a written claim to your
distributor/transporter.
Reimbursements will be accepted only if they have been previously accepted in writing by PANADERO, if
the stove is in perfect condition and given back in its original packaging, with a brief explanation of the
problem, copy of the ticket and invoice if you have it, fret paid and a written document stating your
acceptance of those conditions.
The following items are not covered by the warranty:
All the pieces subject to erosion: fiber joints of the door, ceramics glass of the door, hollowed burn pot,
fireplace plates, painted pieces, chromium or golden parts, start-up resistance, extractor’s turbine
(propeller).
Page 37
36
The chromatic variations cut up and small size differences among ceramics pieces (if applicable to the
model of stove and/or boiler) do not represent a valid reason for claim; they are intrinsic characteristics
of this type of material.
The building and/or plumbing works that you might have carried out for the installation of your stove or
boiler.
For these machines that allow hot water production (thermos/flasks or storage): the pieces related to hot
water installation not provided by PANADERO. In the same way, the gauges or regulations of the product
that have to be done because of the type of fuel or due to the characteristics of the installation, are
excluded from the warranty.
This warranty is valid only for the buyer and cannot be transferred.
The replacement of pieces does not extend the warranty.
Compensations will not be granted because of basic inefficiency of the stove or a heating calculation that
was not properly carried out for a determined period of time.
This is the unique valid warranty and no one is authorized to bring any other on the name or on behalf of
PANADERO INTERVENTION DURING THE WARRANTY PERIOD.
PANADERO does not grant any compensation for any direct or indirect damages caused by the product
or resulting from it.
Modifications to the electrical connections, components or the structure of the stove not authorized by
PANADERO.
The intervention query must be sent to the entity which sold the product.
PANADERO reserves the right to include modifications in the manuals, warranties and prices without prior
notice.
Any type of suggestion and/or claim must be sent, in writing, to:
PANADERO DENIA, S.L.
P.I. Campollano Avda. 5ª, Nº 13-15
02007 – Albacete - España
Fax: + 34 967 592 410
Phone.: + 34 967 592 400
http://www.panadero.com
Information to communicate in your suggestion and/or claim:
Name and address of your provider:
Name, address and telephone number of the entity that made the installation:
Name, address and telephone number of the buyer:
Invoice and/or ticket of purchase:
Date of installation and date of first operation:
Serial number and model of the stove:
Control, revisions and annual maintenance stamped by your distributor:
Make sure you clearly expose the reason of your demand by bringing all the information necessary to avoid
misunderstanding of your query.
The interventions made within the warranty period include free repair, as per the laws in force.
JURISDICTION:
Both parties, by passing and accepting the order, are submitted to the judges and courts of Albacete (Spain),
expressly excluding any other court, including in case of payment made within another location in Spain or any other
country.
Page 38
37
Cet appareil peut être utilisé par des enfants à partir de 8 ans et des
personnes souffrant d’un handicap physique, sensoriel ou mental léger ou
n’ayant pas suffisamment d’expérience et de connaissances, sous
surveillance ou à condition qu’ils aient reçu une formation appropriée pour
utiliser l’appareil de manière sûre et qu’ils soient conscients des risques
qu’il entraîne. Les enfants ne doivent pas jouer avec l’appareil. Le
nettoyage et l’entretien à effectuer par l’utilisateur ne doivent pas être
réalisés par des enfants sans surveillance.
La porte vitrée et plusieurs parties de l’appareil peuvent devenir très
chaudes.
ATTENTION ! Ne pas ouvrir la porte quand l’appareil est en
fonctionnement.
Lisez attentivement le présent manuel d’utilisation avant de vous servir
de l’appareil, pour savoir comment en tirer le meilleur parti et l’utiliser en
toute sécurité.
MANUEL D’INSTALLATION ET MAINTENANCE.
Page 39
38
SOMMAIRE
1.- CONSIDÉREZ BIEN QUE… Page 39
2.- RECOMMANDATIONS ET AVERTISSEMENTS. Pages 39 - 40
3.- QUALITÉ DU COMBUSTIBLE. Page 40
4.- INSTALLATION. Pages 40 – 42
5.- NETTOYAGE ET ENTRETIEN. Pages 42 - 46
6.- PROBLÈMES ET RECOMMANDATIONS. Pages 46 – 49
7.- GARANTIE. Pages 50 - 51
8.- SCHEMA ELÉCTRIQUE. Page 88
9.- MESURES P65. Page 89
10.- SPÉCIFICITÉES P65. Page 90
11.- MESURES P70. Page 91
12.- SPÉCIFICITÉES P70. Page 92
13.- MESURES P90. Page 93
14.- SPÉCIFICITÉES P90. Page 94
15.- CONTRÔLE DES RÉVISIONS ET DES ENTRETIENS ANNUELS. Page 97
Page 40
39
1. CONSIDÉREZ BIEN QUE…
Votre poêle est conçu pour brûler des pellets de bois, si vous souhaitez utiliser un autre type de biomasse,
veuillez consulter cette possibilité auprès de votre distributeur.
Pour prévenir d’éventuels accidents, une installation correcte doit être réalisée, conformément aux
instructions précisées dans le présent manuel. Votre distributeur PANADERO est disposé à vous aider et à vous
fournir les informations relatives aux codes, règles de montage et normes d’installation dans votre zone.
Le système d’évacuation des gaz à combustible du poêle fonctionne par dépression dans le foyer à
combustion; pour cette raison, il est impératif que ce système soit hermétiquement scellé; une révision régulière est
par ailleurs conseillée, dans le but de s’assurer d’une évacuation des gaz correcte.
Il est conseillé de nettoyer la sortie des gaz chaque semestre ou après avoir utilisé 500kg de combustibles.
Pour prévenir l’éventualité d’un fonctionnement défectueux, il est nécessaire d’installer le système d’évacuation
des gaz dans le sens vertical en formant un «T» et de laisser apparaître au minimum 2 mètres de tube à la
verticale, jamais à l’horizontale (Voir section 4).
La prise de terre électrique devra être branchée à ~230/240V - 50Hz. Veillez particulièrement à ce que le
câble d’alimentation ne reste pas sous le poêle, qu’il ne soit pas à proximité des zones chaudes de l’appareil et qu’il
ne touche pas de surfaces coupantes susceptibles de le détériorer.
Si le poêle est installé dans un lieu mobile, type mobil home, la prise de terre doit être branchée à une partie
métallique du sol, et parfaitement ajustée. Assurez-vous que la structure de la maison soit en mesure de supporter
le poids du poêle.
Lorsque le tube d’évacuation des gaz passe par des murs et des plafonds, assurez-vous qu’il ne soit en
contact avec aucun matériel combustible afin d’éviter tout risque d’incendie.
DU FAIT D’UNE ABSENCE DE CONTROLE DIRECT SUR L’INSTALLATION DE VOTRE POELE, PANADERO NE LA
GARANTIT PAS ET N’ASSUME PAS LA RESPONSABILITE QUI POURRAIT DECOULER DE DOMMAGES OCCASIONNES
PAR UNE MAUVAISE UTILISATION OU UNE MAUVAISE INSTALLATION.
NOUS VOUS RECOMMANDONS FORTEMENT DE FAIRE REALISER LE CALCUL CALORIFIQUE DE VOTRE
INSTALLATION PAR UN CHAUFFAGISTE CONFIRMÉ.
2. RECOMMANDATIONS ET AVERTISSEMENTS.
2.1. Toutes les règlementations locales, y compris celles relatives aux normes nationales et européennes doivent
être respectées lors de l'installation la chaudière.
2.2. Le poêle doit être installé sur des sols qui ont une capacité portante suffisante et, si la construction existante
ne permet pas de satisfaire à cette condition préalable, les conditions pour que cela se produise doivent être
créées, par exemple en posant une plaque de répartition ou de distribution de charge.
2.3. Pour allumer le poêle, ne jamais utiliser d’essence, de combustible pour lanterne, de kérosène, ni autre
liquide de nature similaire. Maintenir ce type de combustibles éloignés du poêle.
2.4. Ne pas essayer d’allumer le poêle si le verre est cassé.
2.5. S’assurer que la porte en verre du foyer à combustion soit bien fermée au cours du fonctionnement de
l’appareil, contrôler, en outre, le bac à cendres (s’il y en a un) ainsi que les trappes de nettoyage.
2.6. Il est interdit d'apporter des modifications non autorisées. Utiliser uniquement les pièces détachées fournies
par PANADERO (voir vue éclatée).
2.7. Ne pas surcharger le poêle, un effort continu de chaleur peut causer un vieillissement prématuré et causer
une détérioration de la peinture, (il est conseillé que la température d’évacuation des gaz ne dépasse pas
250°C).
2.8. Ne pas utiliser le poêle comme incinérateur.
2.9. Le poêle devra être toujours branché à une prise de terre et avec une alimentation stable de courant
alternatif de ~230/240V - 50Hz et onde sinusoïdale.
2.10. Afin d'éviter une éventuelle décharge électrique, seul le personnel qualifié pourra accéder aux côtés et à la
partie arrière du poêle.
2.11. Dans l’éventualité d’un incendie au niveau de l’évacuation des gaz, le poêle s’éteindra automatiquement
après détection d’une température trop élevée dans l’évacuation des gaz. Pour éviter tout risque d’incendie,
Page 41
40
respecter les consignes indiquées dans le chapitre 4 concernant l’installation du système d’évacuation des
gaz. Veuillez consulter votre distributeur.
2.12. Pour charger le combustible dans le poêle, retirer le couvercle de la trémie et y vider le sac de combustible,
en veillant à ce que le combustible ne déborde pas.

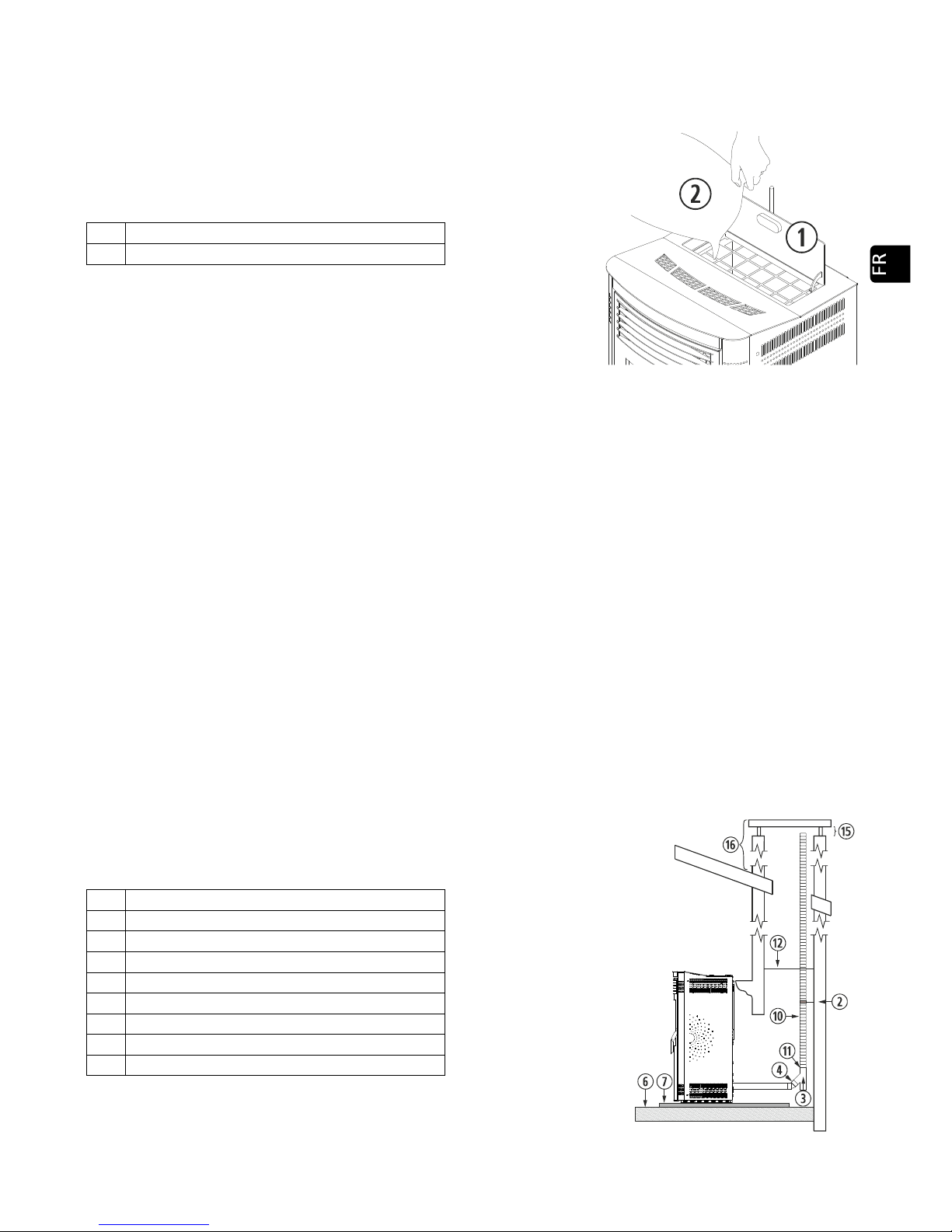

Schéma 1
3. QUALITÉ DU COMBUSTIBLE.
Votre poêle est préparé pour fonctionner avec des pellets de bois, bien qu’il puisse fonctionner avec d’autres
types de biomasse (veuillez consulter cette possibilité auprès de votre distributeur). Il existe, sur le marché,
différents types de biomasse de qualité très diverse. Pour cette raison, il est important de sélectionner ceux qui ne
contiennent pas d’impuretés, d´humidité relative trop grande, d´additifs pour réduire la sciure.
Le rendement de votre poêle peut varier selon le type de pellet employé.
PANADERO ne dispose d´aucun type de contrôle sur la qualité de pellet que vous utilisez, il ne peut garantir
le rendement maximal de votre poêle, ainsi que la détérioration prématurée du poêle et son installation de sortie de
gaz.
En cas d’utilisation d’un autre type de biomasse, tenez compte du fait que les paramètres de fonctionnement
et dans la majorité des cas le panier pour la combustion ne sont pas les mêmes que ceux utilisés pour le pellet de
bois. Avant de brûler un carburant autre que le pellet de bois, consultez s’il est possible de le faire et quelles
conditions doit remplir le carburant et/ou type de panier si besoin est.
4. INSTALLATION.
PANADERO assure et garantie le bon fonctionnement de l’appareil installé selon les préconisations cidessous :
4.1. Tubage dans conduit existant :
Schéma 2
Couvercle de la trémie
.
Combustible
.
Collier de fixation.
Té 135° avec tampón.
Coude 45°.
Sol bois.
Plaque de sol.
Gaine inox intérieur lisse.
Plaque d’étanchéité.
Minimum 200 mm.
Minimum
1 m.
Page 42
41
4.2. Installation mixte :
Schéma 3
4.3. Sortie extérieure verticale :
Schéma 4
4.4. Sortie extérieure horizontale :
Schéma 5
Collier de fixation.
Té 135° avec tampon.
Coude 45°.
Sol en bois.
Plaque de sol.
Gaine inox intérieur lisse.
Raccord rigide / flexible.
Minimum 200mm.
Minimum 1 m.
Chapeau.
Collier de fixation.
Té 135° avec tampón.
Coude 45°.
Manchon isolant.
Sol en bois.
Plaque de sol.
Hauteur minimale 2m.
Terminal horizontal.
Collier de fixation.
Té 135° avec tampon.
Coude 45°.
Manchon isolant.
Sol en bois.
Plaque d
e sol.
Coude 90°.
Hauteur minimale 2 m.
1(
Maximum 1 m.
Page 43
42
4.5. Distances minimales à respecter :
Schéma 6
NB : Les installations en “sorties extérieures” doivent être réalisées conformément à la réglementation
locale en vigueur.
4.6. PANADERO préconise une section d’entrée d’air au minimum équivalente à la section d’entrée d’air de
l’appareil installé. Cette entrée d’air devra se situer à plus de 65 cm de l’appareil.
4.7. Respect du diamètre de la sortie des fumées de l’appareil sur la totalité de l’ouvrage.
4.8. Afin d’éviter la condensation, prévoir un tubage isolé dans les parties froides.
4.9. Utiliser tubage en acier inoxydable (AISI 316L) ou en acier emaillé. Ne jamais utiliser de tuyauterie en
aluminium.
4.10. Le tube de la sortie de gaz doit supporter 300 °C puisque la température de sortie de fumée est de 250 °C.
4.11. Respecter les écarts au feu en fonction des matériaux utilisés.
5. NETTOYAGE ET ENTRETIEN.
Pour un bon fonctionnement de votre poêle, il est nécessaire de réaliser les opérations de nettoyage et de
maintenance suivantes, à la périodicité indiquée. Toujours effectuer ces opérations avec le poêle à froid.
La détérioration de certaines parties du poêle par un manque de nettoyage implique la perte de deux ans de
garantie offerts par PANADERO (voir la section garantie).
NETTOYAGE QUOTIDIEN A FROID.
5.1. Nettoyage de l’échangeur.
Utilisez les poignées râteau, ce travail devrait le faire à travers la porte vitrée fermée pour obtenir la cendre
tombe dans la poêle. Tout comme vous devez le faire chaque jour et le poêle froid.
P65 et P70
P90
Schéma 7
Dans le modèles P65 et P70 (schéma 8), on doit faire une action de nettoyage plus exhaustive sur l’échangeur
de chaleur (). Ce nettoyage sera hebdomadaire. Pour obtenir un meilleur accès au échangeur et faire un
nettoyage exhaustif, dans le modèles P65 et P70 il faut pousser vers le haut la plaque supérieure du foyer
A Grille de ventilation.
500 mm
B Grille de ventilation.
500 mm
C
Fenêtre (distance latérale).
1250 mm
D
Fenêtre (distance supérieure).
650 mm
E
Porte (distance supérieure).
650 mm
F
Porte (distance latérale).
1250 mm
G
Mur mitoyen.
300 mm
H
Hauteur
depuis un mur mitoyen.
2300 mm
I
Vis à vis.
650 mm
Page 44
43

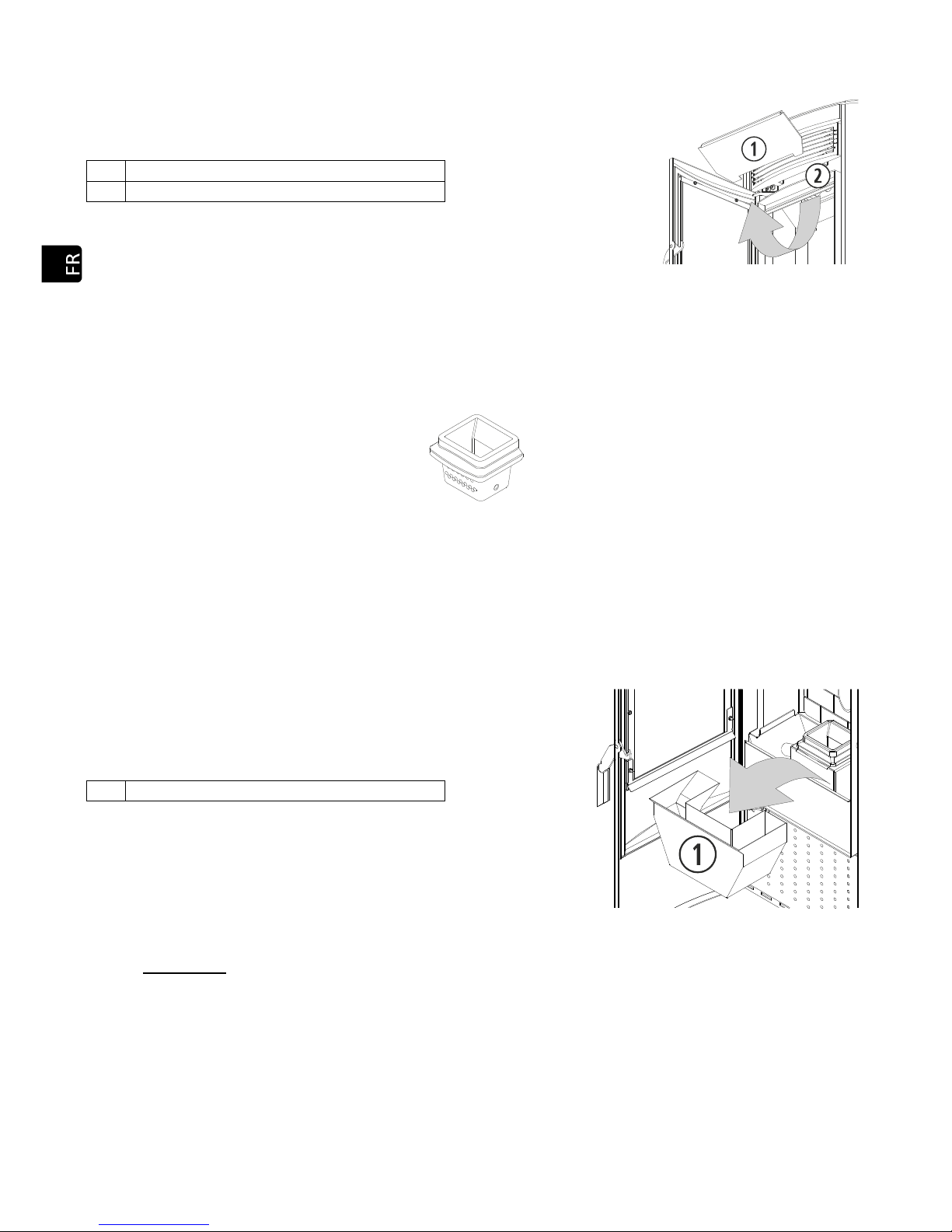

(), jusqu’à dégager les pattes que le fixent à la plaque centrale et il faut tirer de la plaque supérieure.
Lorsqu’est terminée, il faut remettre la plaque supérieure en s’assurant que les pattes sont bien en place.
Schéma 8
5.2. Cendres dans le foyer.
En ouvrant la porte en verre, vous accédez au panier perforé où se produit la combustion; aspirez-le et
retirez-le ensuite (en veillant à pouvoir le remplacer) afin de nettoyer tous les trous, vérifier qu’ils soient tous
propres et aspirer également le support sur lequel le panier est placé. Sur le schéma 9 on voit les paniers
perforés utilisés pour les poêles manuelles.
Schéma 9
5.3. Porte du foyer.
Nettoyez le verre simplement avec un mouchoir ou en appliquant un liquide pour vitres PANADERO toujours
à froid. Vérifier périodiquement le système de fermeture et ajustée si nécessaire afin d’empêcher toute
perte d’étanchéité du foyer à combustion.
5.4. Bac à cendres.
Dans les modèles de ce manuel vous accédez au bac à cendres en ouvrant la porte vitrée du foyer.
Schéma 10
IMPORTANT: Si le poêle fonctionne, en étant rempli de cendres ou de résidus, ceci peut mener à une
déformation du bac à cendres, de son support, et même du foyer, et provoquer ainsi un mauvais fonctionnement et
une avarie possible.
MAINTENANCE FIN DE SAISON OU CHAQUE 500 KG DE CARBURANT.
Cette maintenance est nécessaire pour assurer la continuité du bon fonctionnement du poêle et prolonger sa
durée de vie. Lorsque la saison hivernale est terminée, contactez votre fournisseur (s’il ne l’a pas déjà fait) et prenez
rendez-vous pour effectuer cette maintenance au cours de laquelle les opérations suivantes devront être menées
(toujours avec le poêle hors tension):
Tubes d’échangeur de chaleur.
Plaque supérieure du foyer.
Bac à cendres
.
Page 45
44
5.5. Ouverture des portes latérales. (ATTENTION, IL FAUT DEBRANCHER LE POÊLE AVANT D'EFFECTUER CET
OPERATION).
Retirer les deux vis de chaque côté de la poêle situés à l'avant de la couverture.
5.6. Nettoyage du foyer:
En plus d’un nettoyage quotidien minutieux, vous devrez nettoyer les éléments suivants:
Tubes d’échangeur de chaleur, actionner les poignées de râteau. Dans le cas du poêles P65 et P70, il faut
retirer la plaque supérieure du foyer, comme indiqué dans la section 5.1.
Panier perforé.
Support du panier.
Vis des parties mobiles.
Bac à cendres.
Tuyau d’entrée d’air.
5.7. Nettoyage du circuit d’évacuation des gaz du poêle, registres de nettoyage et collecteur. Toujours avec le
poêle débranché (Très important).
Retirer les portes latérales et le couverture frontale de la poêle.
Vous devez éliminer les registres latérales et entrez le brosse métallique et le déplacer à plusieurs reprises
partout pour obtenir desserrer toutes les cendres adhérant aux parois de la chambre à gaz. Cette opération
doit également se réaliser avec le registre frontal de nettoyage.
Comme indiqué la schéma 11, vous accédez aux registres de nettoyage latérales et inferieur, qui doivent être
soigneusement nettoyés, puisque du nettoyage dépend le bon fonctionnement de votre poêle. Dans le cas
des registres latérales vous devez être conscient qu'il ya un de chaque côté du poêle, ainsi que le registre
central est situé sous le bac à cendres.
Enregistrements de nettoyage
.
Schéma 11
Il est recommandé de calculer la fréquence avec laquelle vous nettoyez les registres de nettoyage en tenant
compte des heures de fonctionnement, en évitant ainsi qu’il arrive à saturation de cendres.
Une fois les murs du poêle nettoyés, vous devez vous assurer que les trappes de nettoyage restent
parfaitement fermées, car d’elles dépendent le bon fonctionnement du poêle.
5.8. Nettoyage de la tuyauterie d’évacuation des gaz du poêle, collecteur de la sortie du gaz.
Pour un nettoyage optimal du collecteur du extracteur est conseillé de retirer l'extracteur lui-même, cela
vous donnera un accès complet à toute la région pour un meilleur nettoyage. Une fois que vous avez
désarmé l’extracteur, le nettoierez avec une brosse sèche, en accordant une attention particulière à la
turbine et la carcasse.
Dans le modèle P65, il faut enlèver les plaques de la chambre de convection.
Page 46
45
Extracteur de sortie des gaz.
Joint de fibre en
céramique
(remplacer).
Écroux et rondelles (5 unités).
Schéma 12
Extracteur de sortie des gaz.
Joint de fibre en céramique
(remplacer).
Plaque de la chambre de convection arrière.
Plaque de la chambre de convection avant.
Schéma 13
Lors du remontage du extracteur est OBLIGATOIRE remplacer le joint d’extracteur avec un nouvel puisque
vous courez le risque de que les gaz entrent dans votre maison.
5.9. Démonter et nettoyer la tuyauterie d’évacuation des gaz.
Lorsque vous remonterez la tuyauterie d’évacuation des gaz, il faudra vous assurer qu’elle soit bien scellée,
avec de la silicone de préférence. Si la tuyauterie a joints d’étanchéité vous devez vérifier le bon état et les
remplacer si nécessaire.
5.10. Lubrifiez les coussinets en laiton de l’arbre sans-fin haut et en bas avec une huile de graissage, une petite
quantité est suffisante pour toute la saison. Fonctionnement recommandée uniquement dans le cas d'un
bruit.
Vous avez accès au coussinet inférieur de l'intérieur de la trémie, en supprimant la totalité du carburant,
nous le verrons clairement.
Pour accéder au coussinet supérieur vous devez retirer la vis sans-fin de l’arrière du poêle, ceci serait
nécessaire en cas bruyants, puisque vient lubrifier en usine avec de la graisse haute performance, pour
plusieurs années.
Schéma 14
Moteur réducteur du sans
-
fin.
Bague en laiton et point de lubrification.
Page 47
46
5.11. Nettoyage du conduit des pellets.
Utiliser la brosse fournie par PANADERO pour enlever toute la saleté qui pourrait avoir été adhéré dans le
conduit, jusqu’au bout de celui-ci.
Schéma 15
5.12. Lubrification des vis et de la poignée de la porte de verre.
5.13. Révision des joints de la porte en verre et du bac à cendres.
Effectuer une révision détaillée afin de détecter tout ce qui pourrait causer une fuite d’air. Procéder au
remplacement du joint de la porte si cela s’avérait nécessaire.
5.14. Nettoyage de la saleté qui peut s'accumuler à l'intérieur du poêle, y accéder par l'arrière de celui-ci.
5.15. Égoutter la trémie du carburant restant pour éviter que le pellet absorbe l'humidité.
IMPORTANT: Après avoir effectué un nettoyage ou une mise au point, il est nécessaire de s’assurer du bon
fonctionnement du poêle. Une fois que le poêle est éteint, et au cours de la période durant laquelle vous ne
l’utiliserez pas, laissez le poêle hors tension. Une fois le bon fonctionnement du poêle vérifié, débranchez le poêle
jusqu’à la saison prochaine.
RÉVISION DEBUT DE SAISON.
La révision consiste à s’assurer que l’entrée d’air à combustion et l’évacuation des gaz ne soient obstruées
par aucun corps étranger (nids d’oiseaux par exemple) qui empêche une circulation normale. Il faudra également
inspecter l'évacuation des gaz à la recherche d'éventuelles infiltrations d'eau.
Il est par ailleurs conseillé de nettoyer la base ou le sol du poêle, la partie arrière du poêle, à laquelle vous
accédez au travers de la grille arrière ou des portes latérales pour extraire les éventuelles poussières ou poudres
accumulées au cours de la saison estivale.
6. PROBLÈMES ET RECOMMANDATIONS.
CE QU’IL NE FAUT PAS FAIRE.
6.1. Ne pas toucher le poêle ave les mains mouillées. Bien que le poêle soit équipé d’une prise de terre, c’est
malgré tout un appareil électrique qui pourrait de ce fait libérer des décharges électriques s’il est mal
manipulé. Seul un technicien qualifié doit résoudre les éventuels problèmes.
6.2. Ne pas allumer et éteindre le poêle de façon répétée, car cela peut causer des dommages internes au niveau
des composants électroniques et des différents moteurs de ~230/240V - 50Hz.
6.3. Ne retirer aucune vis des zones exposées aux températures élevées sans les avoir lubrifiés avec de l’huile
pénétrante.
Brosse de nettoyage.
Tube de chute des combustibles.
Page 48
47
QUE FAIRE SI…
LE COURANT NE PARVIENT PAS AU POÊLE:
6.4. Assurez-vous que le poêle soit sous tension et qu’il y ait du courant.
6.5. Vérifiez que le câble ne soit pas détérioré ou coupé.
Avec le poêle hors tension, démonter la porte latérale droite et vérifier qu’aucune réglette ne soit
débranchée sur la C.P.U. et s’il y a des bandes mobiles.
6.6. Vérifiez le pilote de la C.P.U. Si le pilot est éteint, vérifiez le fusible de la C.P.U.
LE POÊLE NE S’ALLUME PAS:
6.7. Assurez-vous de la présence de pellets dans la trémie.
6.8. Assurez-vous que la porte en verre soit bien fermée.
6.9. Assurez-vous que le tube d’évacuation de gaz ne soit obstrué par aucun corps étranger: nids d’oiseaux,
plastique, etc.
6.10. Assurez-vous que le moteur extracteur fonctionne, car s’il ne fonctionne pas, l’électronique ne permet pas le
fonctionnement du moteur réducteur.
6.11. Si le moteur réducteur ne tournez pas et l'écran indique les impulsions, la première chose à faire est de
débrancher le poêle et vérifier si le thermostat de sécurité n'a pas été activé. Avec le poêle débranché,
vérifiez le thermostat de sécurité situé à l'intérieur de poêle, en ouvrant le côté droit. Pour l'activer, vous
devez appuyer sur le bouton, si le thermostat est activé, vous entendrez un «clic». Si le thermostat avait été
préalablement activé, consultez votre distributeur.
Schéma 16
6.12. Si le courant parvient au moteur réducteur et qu’il tourne plus lentement que la normale, il se peut qu’il soit
obstrué par quelque chose: une vis, un morceau de bois, etc. Pour résoudre ce problème, il faudra vider la
trémie, et démonter, si nécessaire la vis sans- fin.
6.13. Si le moteur réducteur émet un bruit chaque fois qu’il tourne, c’est par manque de lubrification; il faut par
conséquent lubrifier la vis du sans fin, jamais le moteur réducteur lui-même, voir au point 5.10.
Page 49
48
LES PELLETS TOMBENT ET LE POÊLE NE S’ALLUME PAS:
6.14. Assurez-vous que la porte est bien fermée.
6.15. Assurez-vous que le panier est placé correctement, qu’il touche le tube de la résistance et le trou central du
panier qui coïncide à ce même tube.
Schéma 17
6.16. Prêtez une attention particulière au nettoyage du poêle car l’accumulation de saleté peut empêcher
l’allumage du poêle.
LA RÉSISTANCE D’ALLUMAGE NE FONCTIONNE PAS:
6.17. Vérifiez que la résistance chauffe en prenant le panier et en veillant à ce qu’elle devienne rouge vif (ne pas
toucher).
L’EXTRACTEUR D’ÉVACUATION DES GAZ NE FONCTIONNE PAS OU FONCTIONNE MAL:
6.18. Assurez-vous que le moteur ne soit pas raide en le faisant tourner avec la main, toujours avec le poêle hors
tension.
6.19. Assurez-vous que le courant parvienne au moteur en allumant le poêle.
6.20. Vérifiez aussi la réglette de branchement de l’extracteur et le C.P.U.
LE VENTILATEUR DE CONVECTION NE TOURNE PAS:
6.21. Assurez-vous que la turbine ne soit pas rigide, pour cela il faut débrancher le poêle, ouvrir la porte latérale
droite du poêle, et faire tourner la turbine manuellement.
LE POÊLE S’ETEINT:
6.22. Le poêle n’a peut-être plus de pellets.
Panier.
Support du panier.
Entrée
d’air de la résistance.
Voie de la résistance.
Résistance d’allumage.
Tube support de la résistance.
Vis prisonnier de la résistance.
Guide du tube support de la résistance.
Tube support de la résistance, mal placé.
Tube support de la
résistance, mal placé.
Résistance d’allumage mal placée.
Tube support de la résistance, mal placé.
Page 50
49
6.23. Une programmation oubliée peut éteindre le poêle. Renvoyez la programmation du poêle.
6.24. Des pellets de mauvaise qualité, l’humidité, l’excès de sciure peuvent être la cause d’un arrêt non souhaité.
6.25. Si le poêle s’éteint et qu’il y a des pellets à moitié brûlés dans le panier de combustion, cela peut être dû à un
manque de nettoyage. Revoyez le chapitre concernant le nettoyage et la maintenance.
6.26. Cela peut être dû à de la saleté à l’intérieur du poêle ou à une utilisation prolongée sans nettoyage.
6.27. Si le poêle est éteint et qu’il n’y a pas de pellets dans le panier, contrôler le moteur réducteur, la pompe
accélératrice et le moteur extracteur.
ALARME EN TABLET/CLAVIER :
Vérifier le paragraphe Alarmes des instructions d’usage.
Page 51
50
7. GARANTIE.
PANADERO DENIA, S.L. (C.I.F.: B02180016) garantit ce produit pendant deux ans à compter de la date
d’achat dans le cas de défauts de fabrication et de matériaux.
La responsabilité d’PANADERO se limite au fournissement de l’appareil, lequel doit être installé
correctement et selon les instructions contenues dans les publications livrées à l’acquéreur du produit et en
conformité avec les lois en vigueur.
L’installation doit être effectuée par une personne agréée qui assumera l’entière responsabilité de
l’installation finale et le bon fonctionnement ultérieur du produit. PANADERO se décharge de toute responsabilité
dans le cas où ces précautions ne seraient pas adoptées. Les installations réalisées en lieux publics concurrents sont
sujets à des normes spécifiques pour chaque zone.
Il est indispensable d’effectuer un essai de fonctionnement du produit avant de compléter l’installation avec
les finitions correspondantes à la maçonnerie (éléments décoratifs de la cheminée, revêtement extérieur, les
pilastres les murs peints, etc...).
PANADERO n’assume aucune responsabilité pour tout dommage et coût de réparation des finitions
mentionnées plus haut, même lorsque ceux-ci ont été causés par le remplacement de pièces endommagées.
PANADERO assure que tous ses produits sont fabriqués avec des matériaux de haute qualité et des
techniques de fabrication qui garantissent leur meilleure efficacité.
Si pendant l’utilisation normale, le poêle détecte des pièces défectueuses ou endommagées, le
remplacement de ces pièces sera effectué gratuitement par le distributeur qui a conclu la vente ou par le revendeur
de la zone correspondante.
Pour les produits vendus à l’étranger, le remplacement sera également effectué gratuitement, toujours dans
notre établissement, sauf s’il existe des arrangements spécifiques avec les distributeurs de nos produits à l’étranger.
CONDITIONS ET VALIDITÉ DE LA GARANTIE:
Pour que la garantie soit reconnue comme valide, il faut vérifier les conditions suivantes:
Être en possession du justificatif ou du bon de livraison du produit.
L’installation et la mise en service de l’appareil doit être effectuée par un technicien autorisé qui
considère que les caractéristiques techniques de l’installation qui relient le dispositif sont appropriées,
mais l’installation doit respecter les instructions contenues dans le manuel d’instructions qui est fourni
avec le produit.
L’appareil doit être utilisé comme indiqué dans le manuel d’instructions qui accompagne le produit.
La garantie ne couvre pas les dommages causés par:
Les agents atmosphériques, chimiques et/ou un usage impropre du produit, sourtension, un mauvais
entretien, modifications ou altérations du produit, insuffisance et/ou inadéquation du conduit
d’évacuation des fumées et/ou autres causes qui ne dépendent pas du produit.
Une surchauffe du poêle due à la combustion de matériaux qui ne correspondent pas au type (pellets de
bois) indiqué dans le manuel fourni avec l’appareil.
Le transport du produit, donc nous recommandons de contrôler minutieusement la réception de la
marchandise, en avisant immédiatement le revendeur de tout dommage, et en prenant note des
anomalies sur le bulletin de livraison de transport, y compris la copie pour le transporteur. Vous disposez
de 24 heures pour présenter une plainte par écrit à votre revendeur et/ou au transporteur.
Seuls les retours ayant déjà été approuvés par écrit par PANADERO seront acceptés, ils doivent être
effectués dans des conditions parfaites et de plus retournés dans leur emballage d’origine, avec une
copie du bulletin de livraison et la facture si vous l’avez, le cas échéant, des frets payés par écrit en
acceptant ces conditions.
Modifications non autorisées par PANADERO dans la connexion électrique, dans les composants ou dans
la structure du poêle.
Sont exclus de la garantie:
Page 52
51
Toutes les pièces sujettes à l’usure: joints des portes en fibre, les verres en céramique de la porte, le
panier perforé, les plaques du foyer, les pièces peintes, parties dorées ou plaquées, la résistance
d’allumage et la turbine de l’extracteur (hélice).
Les variations de couleur, de craquage et de petites différences dans la taille des pièces en céramique (si
le modèle de poêle et/ou de chaudière arrivera) ne constituent pas des motifs de plainte, parce que ce
sont des caractéristiques inhérentes à ce type de matériel.
Les travaux de maçonnerie et/ou de plomberie qui seraient à réaliser pour l’installation du poêle ou de la
chaudière.
Pour les dispositifs qui permettent la production d’eau chaude (thermos ou accumulateurs): les pièces
nécessaires pour installer l’eau chaude ne sont pas fournies par PANADERO. En outre, les calibres ou les
réglementations du produit doivent être réalisés selon le type de combustible ou les caractéristiques
d’installation, et sont exclus de la garantie.
Cette garantie n’est valide que pour l’acheteur et ne peut pas être transférée.
Le remplacement des pièces ne prolonge pas la garantie.
Les indemnisations fondamentales ne seront pas couvertes en cas d’inefficacité de l’appareil dû à un
calcul de chaleur mal conçu du produit pendant une période donnée.
C’est la seule garantie valide, et personne n’est autorisé à en fournir d’autres au nom et pour le compte
d’PANADERO. INTERVENTION PENDANT LA GARANTIE.
PANADERO décline toute indemnisation pour les dommages directs ou indirects causés par le produit ou
ses dérivés.
Modifications non autorisées par PANADERO dans la connexion électrique, dans les composants ou dans
la structure du poêle.
La demande d’intervention doit être accordée à l’établissement qui vend le produit.
PANADERO se réserve le droit d’inclure des modifications dans leurs manuels, leurs garanties et leurs frais
nécessité de les notifier.
Tout type de suggestions et/ou réclamations doit être présenté par écrit à:
PANADERO DENIA, S.L.
P.I. Campollano Avda. 5ª, Nº 13-15
02007 – Albacete - Espagne
Fax: + 34 967 592 410
Téléphone.: + 34 967 592 400
http://www.panadero.com
Renseignements à inclure dans les suggestions et/ou les réclamations:
Nom et adresse de votre fournisseur.
Nom, adresse et numéro de téléphone de l’installateur.
Nom, adresse et numéro de téléphone de l’acheteur.
La facture et/ou le bulletin d’achat.
Date d’installation et de fonctionnement initial.
Numéro de série et modèle du poêle.
Contrôle, révisions et maintenances annuelles avec le cachet de votre distributeur.
Assurez-vous de bien expliquer la raison de votre demande, de fournir toutes les informations jugées
nécessaires pour éviter les malentendus.
Les interventions au cours de la période de garantie prévoient une réparation de l’appareil sans frais, tel que
prévoit la loi.
JURIDICTION:
Les deux parties étudient et acceptent tout simplement les commandes et se soumettent à la juridiction des
juges et des tribunaux de Albacete (Espagne), en renonçant expressément à toute autre loi applicable, même dans
les cas de paiements pour d’autres populations espagnoles ou de d’autres pays.
Page 53
52
Questo apparecchio può essere utilizzato dai bambini a partire dagli 8 anni
di età e da persone con capacità fisiche, sensoriali o mentali ridotte o che
non abbiano esperienza o conoscenza, sempre sotto la supervisione o con
la formazione adeguata riguardo all’utilizzo sicuro dell’apparecchio e con la
corretta comprensione dei pericoli che può comportare. I bambini non
devono giocare con l’apparecchio. La pulizia e la manutenzione da
effettuare da parte dell’utente non devono essere effettuate dai bambini
senza supervisione.
Il vetro della porta e alcune superfici dell’apparecchio possono raggiungere
alte temperature.
ATTENZIONE!: non aprire la porta durante il funzionamento
dell’apparecchio.
Legga attentamente il presente manuale di istruzioni prima di utilizzare
l’apparecchio. Solamente in questo modo potrà ottenere le migliori
prestazioni e la massima sicurezza durante il suo impiego.
MANUALE D’INSTALLAZIONE E MANUTENZIONE
.
Page 54
53
INDICE
1.- OSSERVAZIONI...
Pagina
54
2.- CONSIGLI ED AVVERTENZE. Pagine 54 – 55
3.- QUALITA’ DEL COMBUSTIBILE. Pagina 55
4.- ISTALLAZIONE. Pagine 55 - 60
5.- PULIZIA E MANUTENZIONE. Pagine 60 - 64
6.- PROBLEMI E SUGGERIMENTI. Pagine 64 - 67
7.- GARANZIA. Pagine 68 - 69
8.- SCHEMA ELETTRICO. Pagina 88
9.- MISURES P65. Pagina 89
10.- CARATTERISTICHE TECNICHE P65. Pagina 90
11.- MISURES P70. Pagina 91
12.- CARATTERISTICHE TECNICHE P70. Pagina 92
13.- MISURES P90. Pagina 93
14.- CARATTERISTICHE TECNICHE P90. Pagina 94
15.- CONTROLLO DELLE REVISIONIE MANUTENZIONI ANNUALI. Pagina 98
Page 55
54
OSSERVAZIONI...
La sua stufa è stata progettata per la combustione di pellet, in caso di voler utilizzare un altro tipo di
biomassa consulti ogni tipo di possibilità con il suo fornitore.
Per prevenire la possibilità di incidenti assicurarsi di eseguire una corretta installazione rispettando le
istruzioni di questo manuale. Il suo fornitore PANADERO è a disposizione per aiutarla e fornirle informazioni per
quanto in quanto alle norme e legislazione d’installazione della sua zona.
Il sistema di evacuazione del gas di combustione della stufa avviene attraverso la depressione nel focolare,
per tanto è indispensabile verificare che sia sigillato ermeticamente. Si raccomanda la revisione periodica per
garantire un’uscita corretta del gas.
Si consiglia di pulire gli elementi che sono utilizzati nell’uscita del gas ogni semestre o dopo 500 Kg di
combustibile. Per prevenire la possibilità di un funzionamento difettoso, è obbligatorio installare l’uscita del gas in
verticale utilizzando un giunto a forma di “T” e con un minimo di 2 metri di tubo in verticale, mai in orizzontale
(vedi punto 4).
La presa di corrente deve essere provvista di massa a terra con una tensione di ~230/240V - 50Hz. Fare
particolare attenzione al cavo di alimentazione; esso non deve rimanere sotto la stufa, stare vicino a fonti di calore o
entrare in contatto con bordi taglienti che possono danneggiarlo.
Quando la stufa è installata in una casa mobile, l’impianto di terra deve collegarsi alla carrozzeria e al suolo
tramite una parte metallica. Assicurarsi che la struttura della casa supporti il peso della stufa.
Verificare, nel caso il tubo di scarico si trovi all’interno di mura o di tetti,che esso non entri in contatto con
nessun materiale combustibile al fine di evitare ogni pericolo d’incendio.
IN ASSENZA DI UN CONTROLLO DIRETTO SULL’INSTALLAZIONE DELLA SUA STUFA, PANADERO NON
GARANTISCE NE’ SI ASSUME LA RESPONSABILITA’ PER DANNI CHE POSSONO DERIVARE DA UN’INSTALLAZIONE O
USO IMPROPRIO.
SI CONSIGLIA VIVAMENTE CHE IL CALCOLO CALORIFICO SIA ESEGUITO DA UN TECNICO QUALIFICATO.
CONSIGLI ED AVVERTENZE.
2.1. Tutte le normative locali, incluse quelle che si riferiscono a norme nazionali ed europee, dovranno essere
eseguite una volta installata la stufa.
2.2. La caldaia deve essere montata su pavimenti dalla capacità portante adatta e, se la costruzione esistente non
permette questo prerequisito, dovranno crearsi le condizioni adatte, per esempio montando un pannello di
ripartizione o distribuzione di carica.
2.3. Per accendere la stufa non si deve usare mai: benzina, carburante per lanterne, cherosene o altri liquidi
infiammabili di natura analoga.
2.4. Non provare ad accendere l’apparecchio se il vetro è rotto.
2.5. Controllare che la porta di vetro del focolare sia ermeticamente chiusa durante l’uso. Verificare anche il
cassonetto porta-cenere (se in dotazione) e gli sportelli dei filtri di pulizia (se sono stati toccati).
2.6. Non è permesso realizzare modifiche non autorizzate. Utilizzare solo i ricambi forniti da PANADERO (vedi
esplosi).
2.7. Non sovraccaricare l’apparecchio. Un prolungato sforzo di calore può provocare l’invecchiamento precoce e il
deterioramento della vernice (la temperatura del tubo di scarico non deve superare i 250 °C).
2.8. Non utilizzare la caldaia per incenerire.
2.9. La stufa deve essere sempre collegata a una presa di terra e con una alimentazione di stabile corrente
alternata di ~230/240V - 50Hz e onda sinusoidale.
2.10. Per prevenire una possibile discarica elettrica, solamente il personale qualificato potrà accedere ai pannelli
laterali e alla parte posteriore della stufa.
2.11. In caso di un eventuale incendio allo scarico, la stufa si spegnerà da sola per eccesso di temperatura allo
scarico. Per prevenire questa situazione, rispettare le indicazioni riportate nella sezione 4 relative
all’installazione dello scarico. Contatti il suo distributore.
2.12. Per effettuare il rifornimento di carburante nella caldaia, dobbiamo rimuovere il coperchio del serbatoio e
svuotare il sacco di carburante, facendo attenzione ad evitare fuoriuscite di carburante.
Page 56
55

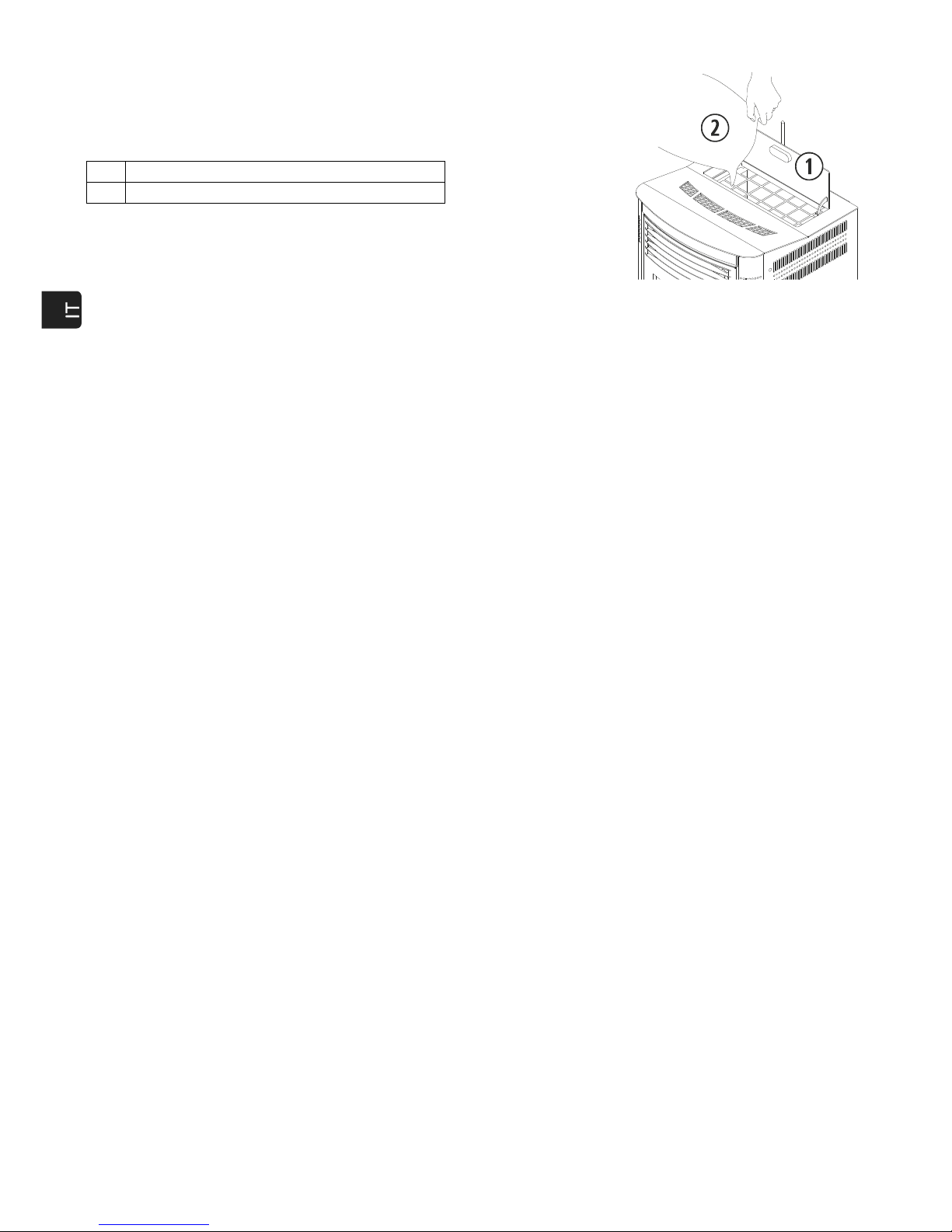

Figura 1
3. QUALITA’ DEL COMBUSTIBILE.
La sua stufa è pronta per funzionare a pellet, anche se può andare bene con un altro tipo di biomassa
(consulti il suo fornitore riguardo questa possibilità). In commercio esistono molti tipi di pellet con caratteristiche
diverse. E’ molto importante acquistare dei pellet che non presentino delle impurità, né un grado di umidità troppo
alto (quella corretta è tra il 6% e 8%), né un’eccessiva lunghezza (quella corretta è tra 5 e 25 mm), o additivi per
rendere compatta la segatura.
Il rendimento del suo apparecchio può variare secondo la qualità del pellet impiegato.
PANADERO, non potendo controllare le caratteristiche del pellet da lei impiegato, non è in grado di garantire
un funzionamento ottimale della sua stufa.
Nel caso in cui utilizzi un altro tipo di biomassa, deve tenere in conto che i parametri di funzionamento e il
cestello per la combustione per la maggior parte dei casi, non sono gli stessi utilizzati per il pellet di legno. Prima di
bruciare qualsiasi combustibile diverso da un pellet di legno è bene informarsi sulla possibilità di farlo, così come sui
requisiti che il combustibile stesso deve avere e/o tipo di cestello se fosse necessario.
4. ISTALLAZIONE.
Le distanze di sicurezza e gli schemi di montaggio descritti in seguito sono puramente informativi perché le
norme d’installazione degli scarichi in facciata e le distanze minime di sicurezza nelle aree pubbliche variano secondo
la zona geografica d’installazione.
L’installazione delle diverse stufe avviene allo stesso modo, per tanto troverà soltanto la rappresentazione
della stufa P90. Così come saranno omessi gli impianti d’aereazione in tutti gli schemi poiché nel punto 4.11
saranno indicate le misure minime di sicurezza per l’installazione.
PER DISIMBALLARE L’APPARECCHIO.
4.1. Togliere l’imballo di legno e la plastica che protegge la stufa.
4.2. Svitare i bulloni di fissaggio che fissano la stufa al bancale e togliere il bancale.
4.3. Se il nostro modello è coperto da plastica di protezione, dobbiamo toglierla prima di accenderla.
MATERIALI NECESSARI PER L’ISTALLAZIONE.
4.4. Obbligatoriamente tubi d’acciao inossidabile (AISI 316L), non utilizzi mai tubazione di alluminio, galvanizzata
o di ferro.
4.5. In caso di umidità nell’ambiente superiore al 60 % si consiglia l’installazione di tubi isolanti in acciaio inox in
doppia camera.
4.6. Se la stufa viene installata in una casa di legno, il tubo di scarico deve essere posizionato in verticale ed in
doppia camera isolante prestando particolare attenzione alla zona in cui attraversa il muro, dove è d’obbligo
l’uso di una guaina isolante di protezione.
Coperchio del serbatoio.
Carburante.
Page 57
56
4.7. Nel caso deva installare la stufa in un “camino alla francese” si deve adoperare un tubo flessibile in acciaio
inox per l’uscita del gas,un flessibile per il collegamento idraulico ed una lamiera di protezione per evitare il
ritorno dei gas.
4.8. Fascetta d’alluminio e silicone per alte temperature (300 °C).
NORME DI SICUREZZA PER LO SCARICO DEI GAS ED ENTRATA D’ARIA.
4.9. La fuoriuscita dei gas deve verificarsi in una zona ventilata, non può realizzarsi in una zona chiusa o
semichiusa, come garage, corridoi, all’interno della camera d’aria dell’abitazione, o luoghi dove si possano
concentrare i gas.
4.10. Le superfici della stufa possono raggiungere temperature sufficienti che possono provocare bruciature,
raccomandiamo l’utilizzo di tipologie di grate non combustibili per evitare bruciature in bambini o persone
adulte.
La fine del tubo d’uscita dei gas deve rimanere più alto che l’uscita della stufa. E’ imprescindibile istallare
almeno due metri (2m) di tubo in verticale quando l’apparecchio esce direttamente attraverso il muro e così
da creare una corrente naturale impedendo la possibilità di fumo e odori in una possibile mancanza di
corrente elettrica.
La longitudine massima dei tubi in orizzontale è di 1 metro, dato che a maggiore longitudine corriamo il
rischio di accumulo di ceneri, condensazioni o corrosioni nella stessa zona.
Si consiglia l’installazione di un sistema di alimentazione di soccorso (S.A.I.) in caso di mancanza di corrente
elettrica o per cause climatologiche particolari (temporali, venti forti). PANADERO dispone in maniera
opzionale di questo dispositivo. Questo apparecchio, sarebbe fonte di alimentazione solamente ed
esclusivamente per l’estrattore di fuoriuscita di gas.
4.11. Distanze da porte, finestre, grate di ventilazione o entrate d’aria nell’edificio o in casa.
Figura 2
4.12. La distanza minima dall’uscita dei gas fino al suolo deve essere non meno di 65 centimetri, sempre
dipendendo dal tipo di superficie. I gas possono arrivare a bruciare prato, piante e arbusti situati vicino
all’uscita dei gas. Nel caso lo scarico della stufa sia più basso si dovranno rispettare le misure di sicurezza
adatte. Il tubo di fuoriuscita di gas non debe trovarsi mai sotto al proprio estrattore.
4.13. La distanza minima fra lo scarico dei gas e il marciapiede deve essere di 2,20 metri.
4.14. Mai deve innestare il tubo di scarico del suo apparecchio in un camino o in un altro tubo già presente che sia
più grande di 4 volte la sezione del tubo del suo apparecchio (Ø80 massimo 200 cm2 con tubo di Ø100
massimo 314 cm2). Nel caso la sezione sia superiore a quella indicata, si deve canalizzare la scarico fino alla
parte superiore.
Se il tubo installato in precedenza funzionava con un altro tipo di riscaldamento (legna, gasolio, etc), è
OBBLIGATORIO realizzare una pulizia esaustiva del tubo stesso, per ridurre il rischio di incendi durante la
fuoriuscita di gas.
4.15. Non si può installare il tubo di scarico dei gas in nessun genere di tubo in condivisione, come per esempio il
tubo di una cappa, un’altra stufa o sistema di riscaldamento.
4.16. Se l’installazione del tubo di scarico non è corretta, l’aria di combustione può macchiare la parete di casa o la
facciata dell’immobile. Inoltre l’accumulo di cenere all’interno può danneggiare dei componenti della stufa e
A Distanza dalla griglia di ventilazione.
500 mm
B
Distanza dalla grigliadi
ventilazione.
500 mm
C
Parte laterale di una finestra.
1250 mm
D Lato superiore di una finestra.
650 mm
E Lato superiore di una porta.
650 mm
F
Parte laterale di una porta.
1250 mm
G
Muro confinante.
300 mm
H
Altezza dal muroconfinante.
2300 mm
I Edificio confinante.
650 mm
Page 58
57
il tubo stesso.
4.17. Il sistema di areazione non deve essere canalizzato per non compromettere il corretto funzionamento della
stufa. Di conseguenza per facilitare l’ingresso d’aria naturale dobbiamo installare una griglia di ventilazione a
non meno di 50 centimetri sia in orizzontale sia in verticale dalla griglia di sicurezza per la fuoriuscita dei gas
(vedi punto 4.11).
Evitare l’esposizione della sua stufa a correnti d’aria esterne che potrebbero incidere sul corretto
funzionamento e sul rendimento calorico dell’apparecchio.
4.18. In nessun caso il progetto della terminazione della stufa ostacolerà la libera diffusione nell’atmosfera dei
prodotti di combustione. Si potrà collocare una rete metallica di un’apertura di 3x3 cm, per evitare l’entrata
di uccelli o altri oggetti non desiderati.
PANADERO DECLINA OGNI RESPONSABILITÀ' IN CASO DI EVENTUALI INCIDENTI DOVUTI AL MANCATO
RISPETTO DELLE NORME DI SICUREZZA.
SI RACCOMANDA L’INSTALLAZIONE DELLA SUA STUFA IN PELLET DA PERSONALE QUALIFICATO.
LOCAZIONE DELLA STUFA E DISTANZE DI SICUREZZA.
4.19. Verifichi gli spazi tra la stufa, il combustibile e qualunque tipo di materiale infiammabile, controlli nella figura
3.
4.20. Non installi la stufa in una camera da letto.
4.21. Il cavo della corrente fornito da PANADERO è di 1,4 metri di lunghezza, può essere che necessiti di un cavo di
maggiore lunghezza.Utilizzare sempre un cavo con presa da terra.
SPAZI LIBERI E SEPARAZIONE MINIMA DEI MATERIALI COMBUSTIBILI.
Si devono rispettare le distanze di sicurezza quando l’apparecchio s’installa in spazi nei quali i materiali, o
sono quelli della stessa costruzione o distinti materiali che circondano la stufa o siano facilmente infiammabili.
4.22. Se il pavimento è fatto di qualche materiale combustibile, collocate una protezione ignifuga fra il pavimento
e l’apparecchio.
Figura 3
ESEMPI D’INSTALLAZIONE FUORIUSCITA DI GAS.
Di fronte l’impossibilità di eseguire un monitoraggio o rispettare tutte le possibilità d’installazione e
normative locali d’installazione nella sua zona di residenza, PANADERO garantisce con le installazioni suggerite a
continuazione, Il corretto funzionamento della sua stufa, ed inoltre rispetterà le misure minime di sicurezza tanto
personali come materiali.
A Parete laterale.
≥ E
B
Parte posteriore della stufa. Distanza
minima che permetta di visualizzare
l'etichetta con la marcatura della
stufa.
≥ 80 mm
C 1,5 x profondità stufa.
Vedere misure
D Mensola.
≥ 500 mm
E Profondità della stufa.
Vedere misure
Page 59
58
Se vuole installare la sua stufa in un edificio, a parte rispettare le normative locali relative alla fuoriuscita
di gas, le consigliamo di parlarne con il condominio per evitare problemi futuri.
Legga attentamente tutto il manuale di istruzioni e in particolar modo la sezione di installazione per
assicurare un corretto funzionamento e rendimento della sua stufa.
4.23. L’installazione riportata a continuazione è la più frequente. Dobbiamo solo tenere presente che se il tubo di
fuoriuscita di gas ubicato nella parte esteriore dell’abitazione si trova in una zona di transito deve essere
installato come tubo isolato.
Figura 4
4.24. Se per ragioni estetiche, norme di sicurezza o urbanistiche non possiamo realizzare l’installazione
precedente, è sempre possibile installare il tubo all’interno dell’abitazione, prestando speciale attenzione alle
zone di contatto della stessa, così come all’altezza minima verticale e longitudine massima orizzontale.
Figura 5
4.25. Nel montaggio attraverso un caminetto bisogna tenere in conto la perfetta sigillatura tra la tubazion flessibile
e la rigida, così come l’isolamento da collocare nelle zone di contatto tra la tubazione e possibili zone
combustibili. La terminazione del tubo si può lasciare dentro lo stesso caminetto, tenendo conto della sua
apertura.
Una volta terminata l’installazione, dobbiamo isolare il caminetto all’interno dell’abitazione.
Cappuccio anti
-
vento.
Collare di fissaggio in acciaio inox.
Giunto a “T” a 135° con filtro.
Curva a 45°.
Guaina isolante.
Pavimento in legno.
Protezione non infiammabile.
*Distanza uguale o superiore a 2 metri.
*
Se superiore a 4 m aumentare le dimensioni.
Cappuccio anti
-
vento.
Collare di fissaggio in acciaio inox.
Giunto a “T” a 135° con filtro.
Curva a 45°.
Guaina isolante.
Pavimento in
legno.
Protezione non infiammabile.
Curva a
90°.
Distanza uguale o superiore a 2 metri.
1(
MASSIMO
1 metro
.
Page 60
59
Figura 6
4.26. L’installazione di una stufa ad incasso in un caminetto può essere realizzata in completa totalità in un tubo
flessibile, così come è indicato nella figura 7. Dobbiamo prestare speciale attenzione al momento di
realizzare l’isolamento tra il caminetto e il tubo di fuoriuscita di gas per evitare possibili arretramenti di gas in
caso di tormenta.
Figura 7
Installando il tubo flessibile per la fuoriuscita di gas, prestare particolare attenzione a che non si trovi a
contatto o vicino alla placca elettrica né a materiale combustibile.
CONESSIONE DELL’ANTENNA WI-FI, CAVO DI ALIMENTAZIONE E TERMOSTATO DI AMBIENTE.
All’interno del focolare della stufa viene inviata una scatola di PANADERO che contiene il manuale di
istruzioni, il manuale di installazione e manutenzione, il cavo di alimentazione, la sonda di ambiente, la spazzola di
pulizia e l’antenna wi-fi.
Dobbiamo montare l’antenna wi-fi ed il modulo alla base di connessione. La base di connessione dell’antenna
wi-fi viene inviata attaccata alla parte posteriore del serbatoio.
Collare di fissaggio in acciaio inox.
Giunto a “T” a 135° con filtro.
Curva a 45°.
Pavimento in legno.
Protezione non infiammabile.
Tubo in acciaio
inossidabile flessibile.
Manicotto d’unione tra flessibile e rigido.
Minimo 200 mm
.
Deve superare di 1 metro il tetto.
Se superiore a 4 m aumentare le dimensioni.
Collare di fissaggio in acciaio inox.
Giunto a “T” a 135° con filtro.
Curva a 45°.
Pavimento in legno.
Protezione non infiammabile.
Tubo in
acciaio inossidabile flessibile.
Manicotto d’unione tra flessibile e rigido.
Isolante anti
-
arretramento
.
Minimo 200mm.
Deve superare di 1 metro il tetto.
Se superiore a 4m aumentare le dimensioni.
Page 61
60
Il termostato di ambiente ed il cavo di alimentazione si connettono alla parte posteriore delle stufe, verso il
laterale destro della stufa
Figura 8
5. PULIZIA E MANUTENZIONE.
Per un ottimo funzionamento della sua stufa è indispensabile eseguire le operazioni periodiche sottoelencate
di pulizia e manutenzione (da eseguire a stufa fredda).
La garanzia di 2 anni offerta da PANADERO non copre eventuali danni dei componenti della stufa o della
caldaia stessa per mancanza di manutenzione o per scarsa pulizia.
PULIZIA GIORNALIERA A FREDDO.
5.1. Scambiatore di calore.
Togliere i tiranti del rastrello, questo lavoro è conveniente farlo con la porta di vetro chiusa per far sì che la
cenere cada all’interno della stufa. Allo stesso modo si deve realizzare la stessa operazione tutti i giorni con
la stufa fredda.
Modelli P65 e P70
ModelloP90
Figura 9
I modelli P65 e P70 (figura10), si deve realizzare un’operazione di pulizia totale dello scambiatore di calore
(), quest’operazione dovrà essere eseguita settimanalmente. Per avere un miglior accesso allo scambiatore
e poter pulirlo di forma esaustiva, dobbiamo spingere verso l’alto la placca superiore del focolare (), fino a
disinnestare i pannelli che la fissano alla placca centrale e tirarla. Al termine, collochiamo di nuovo la placca
superiore assicurandoci che i piedini rimangano correttamente incorporati.
Connessione del termostato d’ambiente
.
Connessione di corrente
~
230/240V
- 50Hz.
Termostato d’ambiente
.
Page 62
61
Figura 10
5.2. Cenere del focolare.
Aprire la porta di vetro della stufa. All’interno troveremo il cestello forato, dove si produce la combustione.
Aspirare l’interno del cestello. A continuazione estrarre il cestello (osservi con attenzione l’ubicazione del
cestello, utile al momento di riposizionarlo) in modo tale da poter pulire per bene tutti i fori del cestello e
anche per aspirare il cassonetto porta-cestello dove esso è ubicato.
Figura 11
5.3. Porta del focolare.
A stufa fredda, pulire il vetro semplicemente con un panno o adoperando un liquido per la pulizia dei
vetri.Controllare periodicamente il serraggio dei dadi della maniglia di chiusura per evitare delle perdite dalla
camera di combustione.
5.4. Griglia di sicurezza del focolare.
È sufficiente spazzolare la griglia scrostando la fuliggine che può restare attaccata, utilizzando lo spazzolino
per la pulizia che s’invia in una scatola di cartone dentro il focolare della stufa. La griglia si trova fissata al
corpo della stufa, non si può estrarre.
5.5. Cassonetto porta-cenere.
Nei modelli di questo manuale, si accede al cassonetto porta-cenere aprendo la porta di vetro del focolare
Cassonetto porta
-
cenere.
Botole di pulizia.
Figura 12
IMPORTANTE: Se la stufa funziona piena di cenere o residui può arrivare a deformare il cestello y
portacestello, cassetto portacenere e il camino, provocando così un funzionamento difettoso.
MANTENUTENZIONE DI FINE STAGIONE O PER OGNI 500 KG DI COMBUSTIBILE.
E’ necessario per assicurare la continuità del buon funzionamento e prolungare la vita dell’apparecchio.
Quando finisce la stagione fredda contatti il suo fornitore (se ancora egli non l’ha fatto con lei) e prenda un
Scambiatore di calore
.
Placca superiore del focolare
.
Page 63
62
appuntamento per realizzare la manutenzione di cui si è appena detto; nella quale si dovranno effettuare i seguenti
lavori (sempre con la stufa staccata dalla corrente elettrica):
5.6. Apertura dei porte laterali. ATTENZIONE! DOBBIAMO SCOLLEGARE LA STUFA PRIMA DI EFFETTUARE
QUESTA OPERAZIONE.
Rimuovere due viti su ogni lato della stufa trova sulla parte anteriore del rivestimento.
5.7. Pulizia del focolare.
A parte la pulizia giornaliera portata a termine minuziosamente, sarà necessario pulire le seguenti parti:
Tubi scambiatori di calore, azionando le leve del rastrello. Nel caso in cui si disponga di una stufa P65 o
P70, smontare la placca superiore del focolare come viene indicato nel punto 5.1.
Cestello forato.
Porta-cestello.
Cassonetto porta-cenere.
Viti delle parti mobili.
Tubo di entrata dell’aria.
5.8. Pulizia del circuito d’uscita dei gas della stufa. Sempre con la stufa Staccata dalla corrente lettrica (Molto
importante).
Dobbiamo tirare indietro i registri laterali e introdurre il pennello di filo di ferro apposito per essi e muoverlo
rapidamente in tutte le direzioni per staccare tutta la cenere che si è aderita alle pareti della camera dei gas.
Questa operazione deve essere realizzata anche con i registrazioni frontali di pulizia.
Come indicato nella figura 13, accediamo alle botole di pulizia laterale e inferiore, le quali sono da pulire
minuziosamente, dato che dalla loro pulizia dipenderà il corretto funzionamento della stufa.
Nel caso delle botole laterali dobbiamo tenere conto di ognuna di esse presenti in ogni laterale della stufa, a
parte la centrale che si trova sotto il cassonetto porta-cenere.
Tombini di pulizia.
Figura 13
È conveniente calcolare la periodicità con la quale si puliscono i registri, considerando le ore di
funzionamento, evitando così la saturazione della cenere.
Una volta pulite le pareti della stufa ci assicureremo che i registri di pulizia restino perfettamente chiusi, dato
che da questi dipende il buon funzionamento della nostra stufa.
5.9. Pulizia dello scarico della stufa.
Molto importante: la pulizia deve essere sempre eseguita con l’apparecchio scollegato dalla presa elettrica.
Per un’ottima pulizia del collettore dell’estrattore si raccomanda di smontare il proprio estrattore, questo ci
darà accesso totale a tutta la zona per una pulizia migliore.
Una volta che abbiamo smontato l’estrattore lo puliremo con un pennello secco, prestando particolare
attenzione alla turbina e alla custodia.
Nel modello P65 si deve rimuovere le lastre della camara di convezione, vedi figura 15.
Page 64
63
Estrattore della fuoriuscita di gas
.
Guarnizione di fibra ceramica (sostituire
).
Dadi delle viti e rondelle (5 pezzi).
Figura 14
Estrattore della fuoriuscita di gas
.
Guarnizione di fibra ceramica
(sostituire).
Lastra camara di convezione posteriore.
Lastra camara di convezione frontale.
Figura 15
Al momento di rimontare l’estrattore è OBBLIGATORIO sostituire la guarnizione dell’estrattore con una
nuova, dato che corriamo il rischio che i gas entrino nella nostra abitazione.
5.10. Smontare e pulire la tubazione d’uscita dei gas.
Al momento di rimontare il tubo, si assicuri di sigillarlo bene (preferibilmente con silicone). Se i tubi
dispongono di guarnizioni di tenuta deve verificare il loro corretto stato e se fosse necessario sostituirle.
5.11. Lubrificare la parte superiore e inferiore delle boccole di bronzo della vite senza fine(una piccola quantità è
sufficiente per tutta la stagione). Operazione raccomandata solamente ed esclusivamente in caso di rumori
anomali.
All’interno del serbatoio vuoto vedremo chiaramente la boccola inferiore.
Per trovare la boccola superiore, bisogna smontare la vite senza-fine dalla parte posteriore della stufa, ma è
necessario solamente nel caso si senta un rumore molesto, perché essa è già stata lubrificata dalla fabbrica
con lubrificante ad alto rendimento (la sua efficacia dura diversi anni).
Mot
oriduttore della vite senza
-
fine.
Boccola e punti di lubrificazione.
Figura 16
5.12. Pulizia del condotto per l’alimentazione del combustibile.
Page 65
64
Usare lo spazzolino in dotazione da PANADERO per pulire fino alla fine del condotto eventuali residui.
Spazzolino per la pulizia.
Tubo per l’alimentazione del combustibile.
Figura 17
5.13. Lubrificazione delle vitì e maniglia della porta di vetro.
5.14. Revisione delle giunture della porta di vetro.
Revisionare al dettaglio qualunque imperfezione che possa produrre un’uscita d’aria.Procedere alla sua
sostituzione nel caso in cui sia necessario.
5.15. Pulizia della sporcizia che si potrebbe accumulare all’interno della stufa, accedendo alla stessa dalla parte
posteriore.
5.16. Svuotare il condotto dal combustibile rimanente, per evitare che il pellets assorba umidità.
IMPORTANTE: Dopo la pulizia o messa a punto è necessario controllare il corretto funzionamento del suo
apparecchio. Si consiglia di scollegare l’apparecchio dalla corrente elettrica nella stagione in cui non sarà utilizzato in
modo tale da evitare possibili danni in caso di temporali.
CHECK-UP D’INIZIO DI STAGIONE.
Controllare che non ci sia nessun elemento estraneo (per esempio, dei nidi d’uccelli) sia all’ingresso sia alla
fine del tubo di scarico. Sarà inoltre necessario controllare l’uscita dei gas alla ricerca di eventuali infiltrazioni
d’acqua.
Inoltre si consiglia di pulire la parte posteriore del suo apparecchio (alla quale si ha accesso attraverso la
grata posteriore o attraverso le porte laterali) per estrarre la possibile polvere accumulata durante la stagione estiva.
6. PROBLEMI E SUGGERIMENTI.
VIETATO FARE:
6.1. Non accendere e spegnere la stufa a intermittenza. Questo può danneggiare degli elementi interni elettronici
e dei motori di ~230/240V - 50Hz.
6.2. Non toccare mai la stufa con le mani bagnate. Anche se l’apparecchio è dotato d’impianto di massa a terra, è
sempre un apparecchio elettrico che può provocare delle scosse pericolose. Soltanto un tecnico qualificato
può risolvere eventuali problemi.
6.3. Nelle zone ad alta temperatura le viti non vanno svitate senza averle prima lubrificate.
COSA FARE SE...
LA STUFA NON E’ ALIMENTATA ELETTRICAMENTE:
6.4. Controllare che la spina della stufa sia inserita e che la presa di corrente sia alimentata.
6.5. Verificare che il cavo d’alimentazione non sia danneggiato.
Page 66
65
Scollegare la stufa, smontare la parte laterale destra e verificare che nella C.P.U. non ci sia alcun spinotto
scollegato.
6.6. Controllare la spia della C.P.U. Se si trova spenta, verificare lo stato del fusible della C.P.U.
NON SCENDONO PELLET E L’APPARECCHIO NON SI ACCENDE:
6.7. Controllare che vi sia pellet nel serbatoio.
6.8. Controllare che la porta di vetro sia ben chiusa.
6.9. Controllare che non ci siano corpi estranei che intasino il tubo di scarico (nidi d’uccelli, plastica, ecc.).
6.10. Verificare che l’estrattore funzioni. Se non funziona, non scendono pellet nel serbatoio.
6.11. Nel caso in cui il motore riduttore non giri e il visualizzatore indichi gli impulsi, la prima cosa che dobbiamo
fare è scollegare la stufa e verificare se il termostato di sicurezza non si è attivato. Con la stufa scollegata,
controlli il termostato di sicurezza che si trova all’interno della stufa, aprendo la porta laterale destra. Per
attivarlo si deve svitare il coperchio e spingere il bottone se fosse necessario, se il termostato è attivato si
sentirà un “clic”. Se il termostato di sicurezza era già stato attivato in precedenza, è bene consultare il
distributore.
Figura 18
6.12. Se il motoriduttore è alimentato, ma gira più lento del dovuto, la causa potrebbe essere dovuta a
un’ostruzione causata da una vite, un pezzo di legno,ecc. Svuotare il serbatoio e, se necessario, smontare la
vite senza fine.
6.13. Se sente un rumore fastidioso mentre il motoriduttore gira, vuol dire che ha bisogno di essere lubrificato.
Lubrificare la vite senza-fine ma MAI lubrificare il motoriduttore, vedi il punto 5.11.
SCENDONO PELLET MA L’APPARECCHIO NON SI ACCENDE:
6.14. Controlli che la porta di vetro sia ben chiusa.
6.15. Verificare che il cestello forato sia inserito correttamente, che tocchi il tubo della resistenza e che il foro
centrale del cestello combaci con il tubo.
Page 67
66

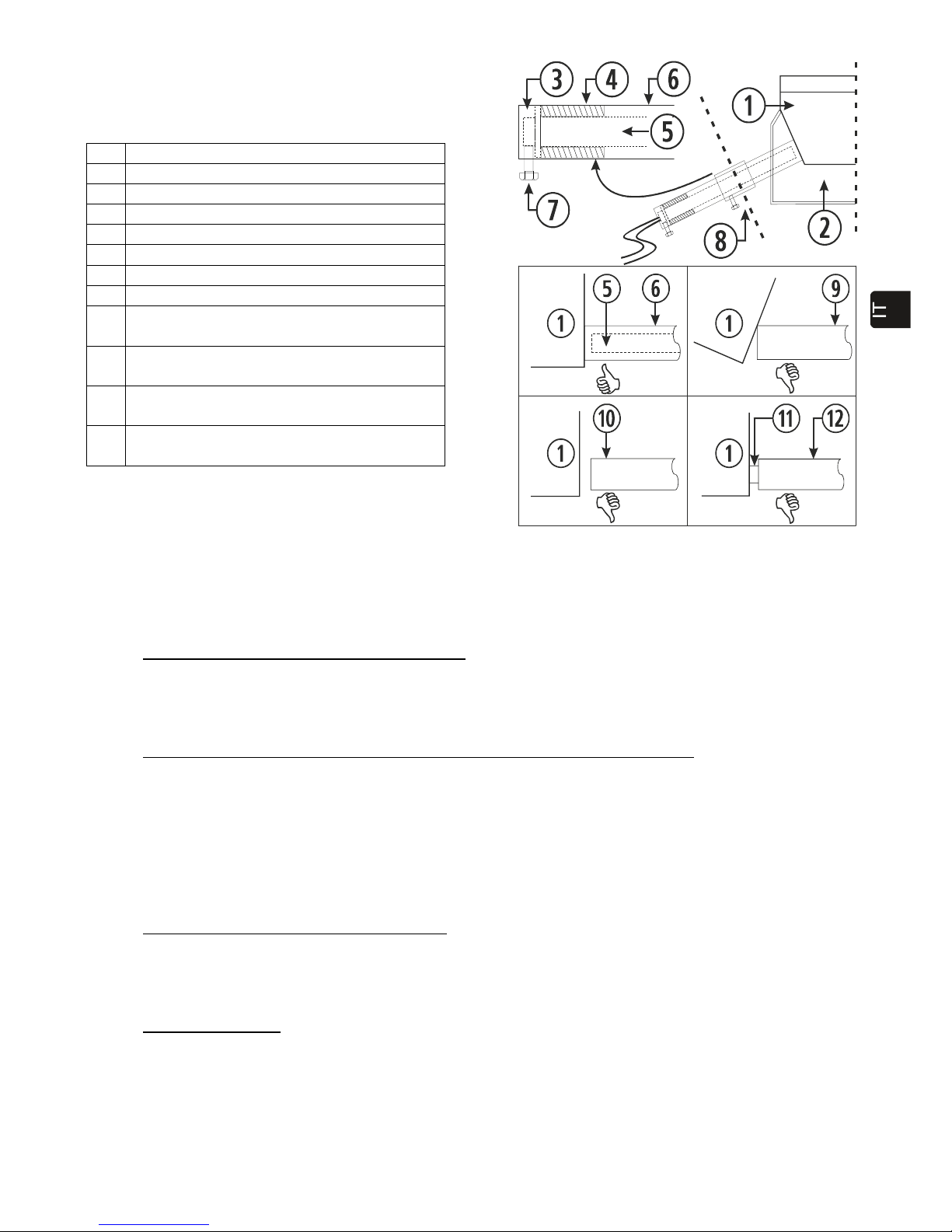

Figura 19
6.16. Si raccomanda di eseguire delle pulizie periodiche dell’apparecchio a fin di evitare che i residui accumulati
possano ostacolare l’accensione della stufa.
LA RESISTENZA DI ACCENSIONE NON FUNZIONA:
6.17. Verificare che la resistenza scaldi: levare il cestello e osservare se la resistenza diventa rossa incandescente
(non toccare).
IL VENTILATORE ESTRATTORE DI SCARICO NON FUNZIONA O NON FUNZIONA BENE:
6.18. A stufa scollegata, verificare che il motore dell’estrattore non sia bloccato facendolo girare con la mano.
6.19. Accendere l’apparecchio per vedere se arriva corrente al motore.
6.20. Controllare che gli spinotti di connessione del ventilatore e del condensatore siano collegati (si trovano nella
parte posteriore della stufa).
IL VENTILATORE DI CONVENZIONE NON GIRA:
6.21. Assicurarsi che la turbina non è inceppata, per ciò deve essere staccata la stufa dalla corrente, aprire la porta
laterale destra della stufa e farlo girare con la mano per assicurarsi che gira in totale libertà.
LA STUFA SI SPEGNE:
6.22. Controllare che ci sia pellet nel serbatoio.
6.23. Una precedente programmazione dell’orologio da lei dimenticata può far spegnere l’apparecchio. Riveda la
programmazione della stufa.
Cestello forato.
Supporto Cestello.
Ingresso d’aria della resistenza.
Guida della resistenza.
Resistenza d’accensione.
Tubo di supporto della
resistenza.
Perno della resistenza.
Guida del tubo di supporto della resistenza.
Tubo di supporto della resistenza installato in
modo sbagliato.
Tubo di supporto della resistenza installato in
modo sbagliato.
Resistenza d’accensione
installata in modo
sbagliato.
Tubo di supporto della resistenza installato in
modo sbagliato.
Page 68
67
6.24. La scarsa qualità del pellet, l’umidità o l’eccesso di segatura può far spegnere l’apparecchio.
6.25. Se l’apparecchio si spegne e nel cestello troviamo dei pellet non del tutto bruciati, può essere dovuto a una
scarsa pulizia (vedi menu “Pulizia e Manutenzione”).
6.26. Sporcizia all’interno della stufa o uso troppo prolungato senza pulirla.
6.27. Se la stufa si è spenta e nel cestello non c'è pellet, controllare il motoriduttore, il ventilatore estrattore e il
ventilatore di convenzione.
ALLARME IN TABLET / TASTIERA:
Verificare il paragrafo Alarme dal manual di instruzioni.
Page 69
68
7. GARANZIA.
PANADERO DENIA, S.L. (C.I.F.: B02180016) garantirà quest’apparecchio per 2 (due) anni dalla data d’acquisto
in caso di difetti di produzione o di difetti materiali del prodotto.
La responsabilità di PANADERO è limitata alla fornitura del prodotto, il quale deve essere installato
correttamente e secondo le istruzioni riportate sul manuale in dotazione e in conformità alle leggi vigenti.
L’installazione deve essere eseguita da personale autorizzato, il quale si assumerà la piena responsabilità
dell’installazione finale e del corretto funzionamento del prodotto. PANADERO si esime da qualsiasi responsabilità
nel caso non siano adottate queste precauzioni. Le installazioni in luoghi pubblici sono soggette a regolamenti
specifici secondo la zona geografica d’installazione.
E’ indispensabile eseguire un test di buon funzionamento dell’apparecchio prima di completare l’installazione
corrispondente con finiture in muratura (elementi decorativi, rivestimenti esterni, pilastri, pareti dipinte, etc.).
PANADERO non è responsabile di eventuali danni e successivi costi di riparazione alle finiture sopra elencate,
anche quando questi danni sono stati causati dalla sostituzione di pezzi danneggiati.
PANADERO assicura che tutti i prodotti sono realizzati con materiali di prima qualità adoperando tecniche di
lavorazione che garantiscono la loro efficienza.
Se durante il normale utilizzo di tali dispositivi saranno rilevati componenti difettosi o danneggiati, la
sostituzione di questi componenti sarà effettuata gratuitamente dal concessionario che ha concluso la vendita o dal
rivenditore di zona.
Per i nostri prodotti venduti all’estero tale sostituzione sarà effettuata gratuitamente, sempre nella nostra
sede, salvo che non vi siano specifici accordi con i distributori dei nostri prodotti all’estero.
CONDIZIONI E VALIDITA’ DELLA GARANZIA:
La garanzia è valida se:
Essere in possesso del giustificativo o prova di pagamento del prodotto.
Il venditore convalida la data di acquisito.
Il venditore è un distributore autorizzato.
Il montaggio e l’installazione dell’apparecchio sono stati effettuati da un tecnico autorizzato. Il tecnico
deve ritenere idonee le caratteristiche tecniche dell’apparecchio prima dell’installazione. In ogni caso,
l’installazione deve essere conforme alle indicazioni contenute nel manuale d’istruzioni fornito assieme al
prodotto.
L’apparecchio è utilizzato come indicato nel manuale d’istruzioni fornito con il prodotto.
La garanzia non copre i danni causati da:
Fenomeni atmosferici, agenti chimici, mancanza di manutenzione, modifiche e/o uso improprio del
prodotto, inefficienza e/o inadeguatezza del tubo di scarico e/o da altre cause che non dipendono
dall’apparecchio.
Surriscaldamento dell’apparecchio a causa della combustione di materiali che non corrispondono al tipo
specificato nel manuale (pellet di legno).
Servizio di trasporto. Al momento della consegna, si consiglia di controllare attentamente la merce.
Informare immediatamente il venditore di eventuali danni e registrare le anomalie riscontrate nella bolla
di consegna, allegando anche una copia per il vettore. Ha 24 ore per fare un reclamo per iscritto sia al
vettore di trasporto sia al rivenditore.
Si accettano restituzioni solo se sono state precedentemente accettate per iscritto da PANADERO. I
prodotti devono essere restituiti nella loro confezione originale e in perfette condizioni. Allegare una
copia della bolla di consegna e della fattura (se presente) assieme ad una breve spiegazione del
problema. Le spese di spedizione saranno a suo carico. Includere l’accettazione di tutte queste
condizioni.
Modifiche non autorizzate da PANADERO nel cablaggio elettrico, nei componenti o nella struttura della
stufa.
Sono esclusi da garanzia:
Page 70
69
Tutti i componenti soggetti a usura: le guarnizioni in fibra delle porte, il vetro ceramico della porta, il
cestello forato, le lamiere del focolare, le parti verniciate, le parti cromate o dorate, la resistenza
d’accensione e la turbina dell’estrattore (elica).
Le variazioni cromatiche, le cavillature e lievi differenze nelle dimensioni dei pezzi in ceramica (se sono
presenti nel modello della sua stufa) non costituiscono motivo di reclamo perché sono da considerarsi
caratteristiche di questi materiali.
I lavori di muratura o eventuali impianti idraulici eseguiti per l’installazione dell’apparecchio.
Gli apparecchi che producono acqua calda (boiler, apparecchi di stoccaggio) nonché i componenti
adoperati per l’installazione di acqua calda che non siano stati forniti da PANADERO. Così come la
taratura o modifica del prodotto dovuta alla tipologia del combustibile utilizzato o alle caratteristiche
dell’installazione.
Questa garanzia è valida solo per l’acquirente. La garanzia non è cedibile.
La sostituzione dei componenti non estende ulteriormente la validità della garanzia.
PANADERO non eroga indennizzi per l’inefficienza dell’apparecchio a causa di un calcolo errato del
potere calorico del prodotto.
Questa è l’unica garanzia valida e nessun altro è autorizzato a fornire altre garanzie in nome o per conto
di PANADERO.
PANADERO non prevede nessun tipo di risarcimento per danni diretti o indiretti causati dal prodotto o
dai componenti.
Modifiche non autorizzate da PANADERO nel cablaggio elettrico, nei componenti o nella struttura della
stufa.
Rivolgersi al venditore del prodotto per la richiesta d’intervento.
PANADERO si riserva la facoltà la modificare in qualunque momento, senza preavviso, le caratteristiche
tecniche ed estetiche, i manuali d’istruzioni, la garanzia e il listino prezzi degli elementi PANADERO.
Qualsiasi suggerimento e/o richiamo devono essere inviati per iscritto a:
PANADERO DENIA, S.L.
P.I. Campollano Avda. 5ª, Nº 13-15
02007 – Albacete - Spagna
Fax: + 34 967 592 410
Telefono.: + 34 967 592 400
http://www.panadero.com
Riportare sul suggerimento e/o richiamo i seguenti dati:
Nominativo e indirizzo del suo fornitore.
Nominativo, indirizzo e recapito telefonico del tecnico installatore.
Nominativo, indirizzo e recapito telefonico dell’acquirente.
Fattura e/o bolla di consegna dell’acquisto.
Data iniziale d’installazione e funzionamento.
Numero di serie e modello dell’apparecchio.
Revisioni, interventi e controlli di manutenzioni annuali timbrati dal rivenditore.
Assicuratevi di spiegare con chiarezza il motivo della vostra richiesta, fornendo tutti i dati necessari per
evitare malintesi.
Gli interventi durante il periodo di garanzia prevedono la riparazione gratuita dell’apparecchio, come previsto
dalla normativa vigente.
GIURISDIZIONE:
Entrambe le parti sono soggette alla giurisdizione dei tribunali di Albacete (Spagna), con rinuncia espressa ad
avvalersi di qualsiasi altra giurisdizione, anche in caso di addebiti bancari in una città spagnola o all’estero.
Page 71
70
Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e
por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou
com falta de experiência e conhecimento, se forem vigiadas ou se lhes
tiver sido dada formação adequada acerca do uso do aparelho de uma
forma segura e assim compreederem os perigos que envolve. A limpeza e a
manutenção a realizar pelo utilizador não deve ser feita por crianças sem
vigilância.
O cristal da porta e algumas superfícies do aparelho pode atingir altas
temperaturas.
ATENÇÃO!: não abrir a porta durante o funcionamento do aparelho.
Leia com atenção este manual de instruções antes de utilizar o aparelho.
Só assim, poderá obter as melhores vantagens e a máxima segurança
durante o seu uso.
MANUAL DE
INSTALAÇÃO E MANUTENÇÃO.
Page 72
71
ÍNDICE
1.- TENHA EM ATENÇÃO QUE...
Página
72
2.- ADVERTÊNCIAS E RECOMENDAÇÕES.
Páginas
72 – 73
3.- QUALIDADE DO COMBUSTÍVEL.
Página
73
4.- INSTALAÇÃO.
Páginas
73 – 78
5.- LIMPEZA E MANUTENÇÃO.
Páginas
78 – 82
6.- PROBLEMAS E RECOMENDAÇÕES.
Páginas
82 – 85
7.- GARANTIA.
Páginas
86 – 87
8.- ESQUEMA ELÉCTRICO.
Página
88
9.- MEDIDAS P65.
Página
89
10.- ESPECIFICAÇÕES P65.
Página
90
11.- MEDIDAS P70.
Página
91
12.- ESPECIFICAÇÕES P70.
Página
92
13.- MEDIDAS P90. Página 93
14.- ESPECIFICAÇÕES P90. Página 94
15.- CONTROLE DAS REVISÕES E MANUTENÇÕES ANUAIS. Página 99
Page 73
72
1. TENHA EM ATENÇÃO QUE...
A sua estufa está concebida para queimar, pellets de madeira, no caso de querer usar outro tipo de
biomassa, consulte esta possibilidade com o seu distribuidor.
Para prevenir a possibilidade de acidentes deve realizar uma correcta instalação seguindo as instruções que
se especificam neste manual. O seu distribuidor PANADERO estará disposto a ajudar e fornecer-lhe informação
quanto às normas e à legislação de instalação da sua zona.
O sistema de evacuação de gases de combustão da estufa funciona por depressão na câmara de combustão,
por isso é imprescindível que este sistema esteja herméticamente selado, sendo recomendável uma revisão
periódica para assegurar uma correcta saída de gases.
É aconselhável limpar a saída de gases cada semestre ou depois de queimar 500 Kg. de combustível. Para
prevenir a possibilidade de um funcionamento defeituoso, é imprescindivel instalar a saída de gases na vertical
utilizando um “T” e pelo menos 2 metros de tubo na vertical, nunca na horizontal. (Ver ponto 4).
A ficha eléctrica com terra deverá ligar-se a ~230/240V - 50Hz. Preste especial atenção a que o cabo de
alimentação não fique debaixo da estufa, próximo de zonas quentes do aparelho ou que toque superficíes cortantes
que possam deteriorá-lo.
Quando a estufa for instalada numa casa móvel, a ligação de terra deve fazer-se a uma parte metálica no
solo, ajustada perfeitamente à carroçaria. Assegure-se que a estrutura da casa suporta o peso da estufa.
Tenha em atenção quando o tubo de saida de gases passar por paredes ou tectos não fique em contacto
com algum material combustível afim de evitar qualquer risco de incêndio.
DEVIDO Á INEXISTÊNCIA DE UM CONTROLE DIRECTO SOBRE A INSTALAÇÃO DA SUA ESTUFA, PANADERO
NÃO DÁ A GARANTIA NEM ASSUME A RESPONSABILIDADE QUE POSSA SURGIR DE DANOS OCASIONADOS POR UM
MAU USO OU UMA MÁ INSTALAÇÃO.
RECOMENDAMOS QUE O CÁLCULO CALORÍFICO DA SUA INSTALAÇÃO SEJA REALIZADO POR UM TÉCNICO
QUALIFICADO.
2. ADVERTÊNCIAS E RECOMENDAÇÕES.
2.1. Todas as regulamentações locais, incluindo as referentes a normas nacionais e europeias, devem ser
cumpridas quando se instala a estufa.
2.2. A caldeira deve ser montada numa superfície que tenha capacidade de carga adequada e, se a construção
existente não permitir cumprir este requisito prévio as condições devem ser criadas para que assim seja, por
exemplo, montando uma placa de divisão ou distribuição de carga.
2.3. Não utilize nunca para acender a estufa, gasolina, combustível para lanterna, queroseno, nem nenhum
líquido de natureza parecida. Mantenha este tipo de combustíveis afastados da estufa.
2.4. Não tente acender a estufa se tiver o vidro partido.
2.5. Assegure-se que a porta de vidro da câmara de combustão e as tampas de limpeza (se lhes mexeu) estejam
bem fechadas durante o funcionamento do aparelho.
2.6. Não é permitido realizar alterações não autorizadas. Empregar apenas as peças de substituição fornecidas
pela PANADERO (ver informação).
2.7. Não sobrecarregue a estufa, um contínuo esforço de calor pode originar um envelhecimento prematuro e
provocar que a pintura se deteriore. Ainda que se ajuste automáticamente é aconselhável que a temperatura
de saída de gases não ultrapasse os 250 °C.
2.8. Não utilize a estufa como incenerador.
2.9. A estufa deve estar sempre ligada a uma tomada com terra e com uma alimentação estável de corrente
alterna de ~230/240V - 50Hz e onda sinusoidal.
2.10. Para prevenir uma possível descarga elétrica, só o pessoal qualificado poderá aceder aos lados e à parte
traseira da estufa.
2.11. Perante um possível incêndio na saída de gases, a estufa apaga-se sozinha por excesso de temperatura na
saída de gases. Para prevenir esta situação, deve-se respeitar as indicações que estão no parágrafo 4 sobre a
instalação da saída de gases.
2.12. Para realizar o carregamento de combustível na caldeira, devemos abrir a tampa do depósito e esvaziar o
saco de combustível com cuidado para evitar que transborde.
Page 74
73
Figura 1
EM CASO DE INCÊNDIO NA SAÍDA DE GASES:
A estufa apagar-se-á automaticamente, por excesso de temperatura na saída de gases.
Chamar os bombeiros.
Consultar o seu distribuidor antes de voltar a acender a estufa.
3. QUALIDADE DO COMBUSTÍVEL.
A sua estufa está preparada para funcionar com pellets de madeira, embora possa funcionar com outro tipo
de biomassa (consulte o seu distribuidor sobre esta possibilidade). No mercado existem muitas classes de pellets e
de qualidades muito díspares, por isso é importante seleccionar aqueles que não contenham impurezas, uma
humidade relativa demasiado alta (a correcta está entre 6 e 8%), comprimento excessivo (o correcto sería entre 5 e
25mm) ou aditivos para compactar o serrim.
O rendimento da sua estufa pode variar segundo o tipo do pellet que utilize.
PANADERO ao não dispor de nenhum tipo de controle sobre a qualidade do pellet que você utiliza, não pode
garantir o pleno rendimento da sua estufa, assim como a possível deterioração prematura da estufa e de sua
instalação de saída de gases.
No caso de utilizar outro tipo de biomassa, tenha em conta que os parâmetros de funcionamento, e na
maioria dos casos, o cesto para a combustão não são os mesmos que os utilizados para o pellet de madeira. Antes de
queimar algum combustível diferente de pellet de madeira, consulte sobre a possibilidade de o fazer, assim como
dos requisitos que deve ter esse combustível e/ou do tipo de cesto, se for necessário.
4. INSTALAÇÃO.
As distâncias de segurança e os esquemas de montagem descritos a seguir são meramente informativos,
devendo adaptar a instalação às normas vigentes de saídas de gases a fachadas, potências, assim como distâncias
mínimas de segurança a zonas públicas específicas de cada zona geográfica.
A instalação das estufas realizar-se-ão da mesma forma, por isso somente se representará a estufa P90. Do
mesmo modo se simplificará a toma de entrada de ar em todos os desenhos já que no ponto 4.11 vão indicadas as
medidas mínimas de segurança para a sua instalação.
PARA DESEMBALAR A ESTUFA.
4.1. Retirar a embalagem e o plástico que protege a estufa.
4.2. Retirar as porcas ou os parafusos que fixam a estufa á palete e tirar a palete.
4.3. Se nosso modelo leva plásticos de proteção devemos retirá-los antes de acendê-la.
MATERIAIS NECESSÁRIOS PARA A INSTALAÇÃO.
4.4. Obrigatoriamente tubo de aço inox (AISI 316L), não devemos utilizar nunca tubagem de alumínio,
galvanizada ou de ferro.
Tampa
do depósito
.
Combustível
.
Page 75
74
4.5. Nos casos de humidades relativas no ambiente superiores a 60% é altamente recomendável instalar
tubagem isolada de parede dupla em aço inox.
4.6. No caso de instalar a estufa numa casa de madeira a montagem da tubagem na vertical deve ser feita com
tubos de parede dupla isolada e prestar especial atenção à zona que atravessa as paredes, sendo obrigatório
isolar convenientemente o tubo.
4.7. No caso de montar a estufa numa lareira francesa deverá utilizar uma chapa protectora para evitar o
retrocesso dos gases.
4.8. Fita de alumínio e silicone de alta temperatura (300 °C).
NORMAS DE SEGURANÇA PARA A SAÍDA DE GASES E ENTRADA DE AR.
4.9. A saída de gases deve estar numa zona com ventilação, não pode estar em zonas fechadas ou semi-fechadas,
como garagens, corredores, interior da caixa de ar da casa ou locais aonde se possam concentrar os gases.
4.10. As superfícies da estufa podem atingir temperaturas suficientes para causar queimaduras, recomendamos
utilizar algum tipo de protecção não combustível para evitar queimaduras em crianças ou adultos.
O final do tubo de saída de gases deve ficar mais alto que a saída da estufa. É imprescíndivel instalar pelo
menos dois metros (2m) de tubo na vertical e assim criar uma extracção natural impedindo a possibilidade
de fumos e cheiros num possível corte de fornecimento eléctrico.
O comprimento máximo do tubo na horizontal é de 1 metro, dado que com um maior comprimento
corremos o risco de acumulação de cinzas, condensações ou corrosões da referida área.
Para proteger dos cortes de fornecimento eléctrico e das situações climatéricas peculiares (tempestades,
fortes vendavais) convêm instalar um sistema de alimentação ininterrupta (S.A.I.) que temos disponível de
forma opcional. Este aparelho alimentaria única e exclusivamente o extrator de saída de gases.
4.11. Distâncias desde portas, janelas, grelhas de ventilação ou entradas de ar ao edifício ou casa:
Figura 2
4.12. A distância mínima desde a saída de gases até ao chão, se a estufa o permitir, deve ser superior a 65
centímetros, sempre dependendo do tipo de superfície. Os gases podem chegar a queimar grama, plantas e
arbustos situados próximo da saída de gases. No caso da saída da estufa ser inferior devem ser tomadas as
medidas de segurança necessárias. O tubo de saída de gases nunca deve ficar por baixo do próprio extrator.
4.13. A distância da saída de gases e a via pública deve ser de 2,20 metros no mínimo. Consulte as leis locais.
4.14. Nunca se deve ligar o tubo da saída de gases da estufa numa chaminé ou em tubo já instalado que tenha 4
vezes a secção do tubo da estufa (≤ 200 cm2). No caso de instalar a estufa numa secção superior à indicada
deve canalizar-se a saída de gases até à parte superior.
Se, no tubo que tinha instalado anteriormente, trabalhou com outro tipo de aquecimento (lenha, gasóleo,
etc.), é OBRIGATÓRIO realizar uma limpeza exaustiva do mesmo, para reduzir o risco de incêndio na saída de
gases.
4.15. Não se pode instalar o tubo da saída de gases em nenhuma classe de tubagem partilhada, como por exemplo
a tubagem duma campânula extratora, outra estufa ou sistema de aquecimento.
4.16. Se a instalação da saída de gases não fôr a correcta, pode ocorrer que a mistura de ar da combustão seja
pobre e suje a parede da casa ou fachada do edifício, acumule um excesso de cinza no interior da estufa e
provoque um desgaste prematuro das diferentes peças da estufa e da tubagem de saída de gases.
A Distância desde grelha de ventilação.
500 mm
B
Distância desde grelha de ventilação.
500 mm
C
Distância lateral de
uma janela.
1250 mm
D
Distância superior de uma janela.
650 mm
E
Distância superior de uma porta.
650 mm
F
Distância lateral de uma porta.
1250 mm
G
Distância a parede lateral.
300 mm
H
Altura a parede lateral.
2300 mm
I
Distância a edifício
adjacente.
650 mm
Page 76
75
4.17. O tubo de entrada de ar não deve canalizar-se já que afectaria o correcto funcionamento da estufa. Por isso
e para facilitar a entrada de ar fresco devemos colocar uma grelha de ventilação NUNCA a menos de 50
centímetros tanto na horizontal como na vertical, da evacuacão de gases, ver ponto 4.11.
Também devemos evitar uma incidência directa de correntes de ar exteriores já que afectariam o correcto
funcionamento da estufa e por consequência o seu rendimento calorífico.
4.18. Em caso algum o design da terminação da chaminé será um obstáculo à livre difusão na atmosfera dos
produtos da combustão. Poderá colocar-se uma malha metálica com uma abertura de 3x3 cm, para evitar a
entrada de pássaros ou outros objetos indesejados.
JÁ QUE O CUMPRIMENTO DESTAS NORMAS ESTÁ FORA DO NOSSO CONTROLO, NÃO NOS
RESPONSABILIZAMOS POR QUALQUER INCIDENTE DERIVADO DISTO.
RECOMENDA SE QUE UM INSTALADOR AUTORIZADO INSTALE A SUA ESTUFA DE PELLETS.
LOCALIZAÇÃO E DISTÂNCIAS DE SEGURANÇA.
4.19. Confirme os espaços entre a estufa, o combustível e qualquer tipo de material inflamável, confirme na figura
3.
4.20. Não instale a estufa num quarto de dormir.
4.21. O cabo de corrente fornecido pela PANADERO é de 1,4 metros de comprimento, pode ser que necessite dum
cabo de maior comprimento. Utilizar sempre um cabo com fio de terra.
ESPAÇOS LIVRES E SEPARAÇÃO MÍNIMA DOS MATERIAIS COMBUSTÍVEIS.
Devem respeitar-se as distâncias de segurança quando a estufa se instala em espaços nos quais os materiais,
sejam os próprios da construção ou materiais diferentes que rodeiam a estufa, sejam suscetíveis de ser inflamáveis.
4.22. Instale alguma protecção ignífuga entre o chão e a estufa se o chão fôr de material combustível.
Figura 3
EXEMPLOS DE INSTALAÇÃO SAÍDA DE GASES.
Perante a impossibilidade de realizar um seguimento ou refletir todas as opções de instalação e
normativas locais de instalação na sua zona de residência, a PANADERO garante-lhe que, com as instalações
sugeridas de seguida, a sua estufa funcionará de uma forma correta, além de respeitar as medidas mínimas de
segurança tanto pessoais como materiais.
Se for instalar a sua estufa num edifício, além de respeitar as normativas locais referentes a saídas de
gases, aconselhamos-lhe a consultar a comunidade de vizinhos para evitar futuros problemas.
A Parede lateral.
≥ E
B
Parte
traseira da estufa
. Separação
mínima que permita visualizar a
etiqueta com o marcado da estufa.
≥ 80 mm
C 1,5 x profundidade estufa
. Ver cotas
D Estantes.
≥ 500 mm
E Profundidade da estufa
. Ver cotas
Page 77
76
Leia atentamente todo o manual de instruções e especialmente a secção de instalação para assegurar um
correto funcionamento e rendimento na sua estufa.
Para os modelos P65 e P70 será necessário a montagem de uma manga macho – fêmea de 150mm para
que a saída sobresalga da grelha traseira
4.23. A instalação refletida abaixo é a mais frequente. Só devemos ter em conta que, se o tubo da saída de gases
situado na parte exterior da casa ficar posicionado numa zona transitada, deve ser instalado um tubo
isolado.
Figura 4
4.24. Se, por questões estéticas, normativas de segurança ou urbanísticas, não pudermos realizar a instalação
anterior, podemos sempre instalar o tubo na parte interior da casa, prestando especial atenção às zonas de
contacto da mesma, assim como a altura mínima na vertical e comprimento máximo na horizontal.
Figura 5
4.25. Na montagem através de uma chaminé de obra, deve-se ter em conta a vedação perfeita entre a tubagem
flexível e a rígida, assim como o isolamento a colocar nas zonas de contacto entre a tubagem e possíveis
zonas combustíveis. A terminação do tubo pode ser deixada dentro da mesma chaminé, tendo em conta a
abertura da mesma.
Depois de finalizada a instalação, devemos isolar a chaminé do interior da casa.
Chapéu anti
- vento.
Abraçadeira de união de aço inox.
Tê de 135° com registro.
Curva de 45°.
Manga isolante.
Chão de madeira.
Protector de chão incombustível.
*
Distância igual ou superior a 2 metros
.
* Se o tubo for superior a 4 m, aumentaremos
uma medida.
Chapéu anti
- vento.
Abraçadeira de união de aço inox.
Tê de 135° com registro.
Curva de 45°.
Manga isolante.
Chão de madeira.
Protector de chão
incombustível.
Curva de
90°.
Distância igual ou superior a 2 metros
.
1(
MÁXIMO
1 metro
.
Page 78
77
Figura 6
4.26. A instalação de um encastrável numa chaminé de obra pode ser feita em toda a sua totalidade em tubo
flexível, tal como indicado na figura 7. Devemos ter especial cuidado na hora de realizar o isolamento entre a
chaminé e o tubo da saída de gases para evitar possíveis retrocessos de gases em caso de tempestade.
Figura 7
Ao instalar o tubo flexível para a saída de gases, prestar especial cuidado para que não fique em contacto ou
próximo da placa eletrónica nem de material combustível.
LIGAÇÃO DA ANTENA WIFI, CABO DE ALIMENTAÇÃO E TERMOSTATO DE AMBIENTE.
Dentro do lar da estufa envia-se uma caixa de PANADERO. Contém o manual do utilizador, manual de
instalação e manutenção, cabo de alimentação, sonda de ambiente, escova de limpeza, antena wifi, teclado e
suporte de teclado.
Devemos montar a antena wifi e o módulo, ao encaixe (ver parágrafo 1 do manual de usuário). O encaixe da
antena wifi é enviado colado à parte de trás do reservatório.
O sensor de ambiente e cabo de alimentação ligam-se nas estufas na parte de trás, até à lateral direita do
fogão.
Abraçadeira de união de aço inox.
Tê de 135° com registro.
Curva de 45°.
Chão de madeira.
Protector de chão incombustível.
Tubo de aço inox flexível.
União adaptadora de flexível a rígido.
Mínimo 200mm
.
Deve ultrapassar o teto em 1 metro
.
Superior a 4 m, aumentaremos uma medida
.
Abraçadeira de união de aço inox.
Tê de 135° com registro.
Curva de 45°.
Chão de madeira.
Protector de chão incombustível.
Tubo de aço inox flexível.
União adaptadora de flexível a rígido.
Isolante anti
-
retrocesso.
Mínimo 200mm.
Deve ultrapassar o teto em 1 metro.
Superior a 4m, aumentaremos uma medida.
Page 79
78
Figura 8
5. LIMPEZA E MANUTENÇÃO.
Para um bom funcionamento da sua estufa é imprescindível realizar as seguintes operações de limpeza e
manutenção com a periodicidade que se indica. Sempre com a estufa fria.
A deterioração de peças da estufa por uma falta de limpeza leva à perda da garantia de dois anos oferecida
por PANADERO (veja-se o capitulo de garantia).
LIMPEZA DIÁRIA EM FRIO.
5.1. Permutador de calor.
Puxar as varetas de limpeza, este trabalho é conveniente fazê-lo com a porta de vidro fechada para conseguir
que a cinza caia dentro da estufa. Do mesmo modo deve realizar-se todos os dias e com a estufa fria.
P65 e P70
P90
Figura 9
Nos modelos P65 e P70 (figura 10), devemos realizar uma ação de limpeza a maiores sobre o permutador de
calor (), esta ação terá uma frequência semanal. Para ter um melhor acesso ao permutador e poder limpá-
lo de forma exaustiva, devemos empurrar para cima a placa superior da grade (), até desencaixar as
patilhas que a fixam à placa central e puxá-la. Ao finalizar, colocamos de novo a placa superior, assegurando-
nos de que as patilhas ficam corretamente encaixadas.
Figura 10
Ligação do termostato ambiente
.
Ligação de corrente
~
230/240V
- 50Hz.
Termostato ambiente
.
Placa superior da
grade.
Permutador de calor.
Page 80
79
5.2. Cinza no cinzeiro.
Abrindo a porta de vidro acedemos ao cesto perfurado aonde se produz a combustão, aspire-o e
posteriormente retire-o (memorize como colocá-lo de novo) com o fim de limpar todos os furos , comprove
que todos ficam bem limpos e para puder aspirar igualmente a caixa porta cesto sobre o qual vai colocá-lo.
Figura 11
5.3. Porta do interior.
Limpe o vidro simplesmente com um papel ou aplicando um líquido limpa vidros, sempre em frio.
Opcionalmente dispomos de um limpa vidros, veja-se componentes da estufa.
Rever o sistema de fecho periodicamente, ajustando se for necessário para impedir qualquer perda de
estanquicidade na câmara de fogo.
5.4. Gaveta das Cinzas.
Nos modelos deste manual a gaveta das cinzas encontra-se abrindo a porta de vidro do interior, pelo que
somente representaremos o da P90.
Gaveta das cinzas
.
Figura 12
IMPORTANTE: Se a estufa funciona saturada de cinza os resíduos podem deformar o cinzeiro e porta
cinzeiro, gaveta de cinzas, o interior ou os motores da estufa provocando assim um funcionamento defeituoso e uma
possível avaria.
MANUTENÇÃO FIM DE TEMPORADA OU A CADA 500 KG DE COMBUSTÍVEL.
É necessário para assegurar o correcto funcionamento, reduzir o consumo de combustivel e prolongar a vida
do aparelho. Quanto acabar a temporada invernal contacte com seu distribuidor (se este ainda não o tiver feito) e
reserve uma data para realizar a manutenção; em que se deverão levar a cabo os seguintes trabalhos (sempre com a
estufa desligada da rede eléctrica):
5.5. Abertura das portas laterais. ¡PRECAUÇÃO!, DEVEMOS DESLIGAR A ESTUFA ANTES DE REALIZAR ESTA
OPERAÇÃO.
Devemos retirar dois parafusos de cada lado, localizados nas portas laterais através das grelhas superior e
inferior que tem a mesma porta.
Page 81
80
5.6. Limpeza do interior.
Além da limpeza diária levada a cabo de maneira minuciosa, proceder-se-á à limpeza dos seguintes
elementos:
Tubos permutadores de calor, puxando as varetas de limpeza. No caso de dispor de uma estufa P65 ou
P70, desmontar a placa superior da grade como indicado no ponto 5.1.
Cesto perfurado.
Porta cesto.
Gaveta das cinzas.
Parafusos de partes móveis.
Tubo de entrada de ar.
5.7. Limpeza do circuito de saída de gases da estufa, registros de limpeza e colector. Sempre com a estufa
desligada (Muito importante).
Desmontamos os acessos laterais (portas ou tampas), que nos dão acesso aos tampões de limpeza, como já
se explicou no ponto 5.5. Devemos retirar os registos laterais e introduzir a escova de arame por eles e
movê-lo repetidamente em todos os sentidos para conseguir desprender toda a cinza agarrada às paredes da
câmara de gases. Esta operação devemos realizá-la também com o registro frontal de limpeza.
Tal e como indica a figura 13, acedemos aos registros de limpeza laterais e inferior, os quais devemos limpar
minuciosamente, já que da sua limpeza dependerá o correcto funcionamento da estufa.
No caso dos registros laterais devemos ter em conta que há um em cada lateral da estufa, além do central
que se encontra debaixo da gaveta das cinzas.
Registros de limpeza laterais
.
Figura 13
É conveniente calcular a periodicidade com que limpamos o registro de limpeza tendo em conta as horas de
funcionamento, evitando assim que chegue a encher-se de cinza.
Uma vez que tenhamos limpas as paredes da estufa asegurar-nos-emos que os registros de limpeza ficam
perfeitamente fechados, já que deles depende o bom funcionamento da estufa.
5.8. Limpeza do circuito de saída de gases da estufa, colector da saída de gases.
Para uma óptima limpeza do colector do extractor é recomendável desmontar o próprio extractor, isto dar-
nos-á acesso total a toda a zona para uma melhor limpeza.
Uma vez que tenhamos o extractor desmontado limparemos com uma escova seca, prestando especial
atenção á turbina e á carcaça.
Extractor de saída de gases.
Junta de fibra cerâmica (substituir).
Porcas e anilhas (5 unidades).
Figura 14
Page 82
81
Extractor de saída de gases.
Junta de fibra cerâmica (substituir).
Chapa câmara de ventilação traseira
.
Chapa câmara de ventilação dianteira
.
Figura 15
Na hora de voltar a montar o extractor é OBRIGATÓRIO substituir a junta do extractor por uma nova já que
corremos o risco de que entrem gases na nossa casa.
5.9. Desmontar e limpar a tubagem de saída de gases.
Quando se volta a montar a tubagem de saída de gases devemo-nos assegurar de que fica bem selada,
preferivelmente com silicone. Se a tubagem dispõe de juntas de estanquicidade devemos verificar o seu
correcto estado e sustituí-las se for necessário.
5.10. Lubricação dos casquilhos de latão do eixo sem fim parte superior e inferior com um óleo lubricante, uma
pequena quantidade é suficiente para toda a temporada. Operação recomendada única e exclusivamente
no caso de algum ruído.
Ao casquilho inferior temos acesso a partir do interior do depósito, retirando todo o combustível vê-lo-emos
claramente.
Para aceder ao casquilho superior devemos desmontar o parafuso sem fim pela parte traseira da estufa, só
será necessário no caso de ruídos, já que de fábrica sai lubrificado com massa de alto rendimento, suficiente
para vários anos.
Motor reductor do
sem fim.
Casquilho de latão e ponto de lubrificação.
Figura 16
5.11. Limpeza da conduta de queda de pellets.
Utilize o escovilhão fornecido por PANADERO para arrastar toda a sujidade que possa ficar aderida até ao
final da conduta.
Figura 17
5.12. Lubricação dos parafusos e manipulo da porta de vidro.
Escovilhão de limpeza.
Tubo de queda de combustível.
Page 83
82
5.13. Revisão das juntas da porta de vidro.
Rever ao detalhe qualquer imperfeição que possa produzir uma entrada de ar. Proceder à sua sustituição no
caso de ser necessário.
5.14. Limpeza da sujidade que possa acumular-se no interior da estufa, acedendo a ela pela parte traseira da
mesma.
5.15. Esvaziar do depósito o combustível restante, para evitar que o pellet absorva humidade.
IMPORTANTE: Depois de fazer uma limpeza é necessário comprovar o correcto funcionamento da estufa.
Durante a temporada que não a utilize, devemos deixá-la desligada para evitar possíveis anomalias na electrónica
por variações eléctricas.
REVISÃO PRINCÍPIO DE TEMPORADA.
Resume-se à verificação de que tanto na entrada de ar da combustão como na saída de gases não há
nenhum elemento estranho (como ninhos de aves) que impeça uma normal circulação. Também se deverá
inspeccionar a saída de gases em busca de possíveis infiltrações de água.
Além disso é aconselhável limpar a base do solo da estufa, a parte traseira da estufa, a que se têm acesso
através da grelha posterior ou das portas laterais para extrair o possivel pó acumulado durante a temporada estival.
6. PROBLEMAS E RECOMENDAÇÕES.
O QUE NÃO SE DEVE FAZER.
6.1. Não acender e apagar a estufa intermitentemente, já que isto pode causar danos internos nos componentes
electrónicos e distintos motores de ~230/240V - 50Hz.
6.2. NÃO tocar a estufa com as mãos molhadas. Mesmo a estufa equipada com fio de terra não deixa de ser um
aparelho eléctrico que podería provocar uma descarga se manuseado de forma incorrecta. Só um técnico
qualificado deve solucionar os possiveis problemas.
6.3. Não retirar nenhum parafuso das zonas expostas a altas temperaturas sem terem sido lubrificados com óleo
lubrificante.
QUE FAZER SE...
NÃO CHEGA CORRENTE À ESTUFA:
6.4. Assegure-se que a estufa está ligada e que a tomada tem corrente.
6.5. Verificar se o cabo não se encontra deteriorado ou cortado.
Com a estufa desligada abra a porta lateral direita, e verifique se na C.P.U. se há alguma ligação solta.
6.6. Verifique o piloto da C.P.U. Se estiver desligado, verificar o estado do fusível da C.P.U.
NÃO CAIEM PELLETS A ESTUFA NÃO ACENDE:
6.7. Comprove se há pellets no depósito.
6.8. Comprove que a porta de vidro está bem fechada.
6.9. Observe que o tubo de saída de gases não está obstruído por algum corpo estranho, ninho de pássaro,
plástico, etc.
Page 84
83
6.10. Assegure-se que funciona o motor extractor, já que se não funciona não cai combustível.
6.11. No caso em que o motor reductor não gire e o visor indique os impulsos, o que devemos fazer é desligar a
estufa e verificar se o termostato de segurança não está activado. Com a estufa desligada, comprovar o
termostato de segurança que se encontra no interior da estufa, abrindo o lateral direito está na mesma
posição mas no lateral esquerdo. Para activá-lo deve-se pressionar o botão, se o termostato se encontra
activado escutará um “clic”. Se o termóstato de segurança já tiver sido ativado anteriormente, consulte o seu
distribuidor.
Figura 18
6.12. Se ao motor reductor chega corrente e gira mais devagar do que normal, pode ter algo encravado, um
parafuso, um bocado de madeira, etc. Para solucionar isto tem que esvaziar o depósito, e se for necessário
desmontar o parafuso sem fim.
6.13. Se o motor reductor cada vez que gira faz um ruído é por falta de lubrificação, deve lubrificar o parafuso do
nunca o próprio motor redutor, ver ponto 5.10.
CAIEM PELLETS E A ESTUFA NÃO ACENDE:
6.14. Comprove que a porta de vidro está bem fechada.
6.15. Verifique se o cinzeiro está colocado de forma correcta, que toque com o tubo da resistência e o furo central
do cinzeiro coincida com esse mesmo tubo.
Page 85
84
Figura 19
6.16. Preste especial atenção à limpeza da estufa já que uma excesiva sujidade pode fazer com que não acenda.
A RESISTÊNCIA DE IGNIÇÃO NÃO FUNCIONA:
6.17. Verifique se a resistência aquece, tirando o cinzeiro e observando se fica vermelho vivo (não tocar).
O EXTRACTOR DE SAÍDA DE GASES NÃO FUNCIONA OU FUNCIONA MAL:
6.18. Assegure-se que o motor não está preso fazendo-o girar com a mão e sempre com a estufa desligada.
6.19. Verifique se chega corrente ao motor, ligando a estufa.
6.20. Verifique também a ficha de ligações do extractor e da C.P.U.
O VENTILADOR DE CONVECÇÃO NÃO GIRA.
6.21. Assegure-se que a turbina não está presa, para isso deve desligar a estufa, abrir o lateral direito da estufa e
fazê-lo girar com a mão para assegurar-se que gira com total liberdade.
A ESTUFA APAGA-SE:
6.22. A estufa pode não ter pellets.
6.23. Uma programação esquecida no relógio programador pode desligar a estufa. Reveja a programação da
estufa.
6.24. Uma má qualidade dos pellets, humidade, excesso de serrim, pode ser motivo de se desligar sem o desejar.
Cinzeiro.
Porta
cinzeiro.
Entrada de ar da resistência.
Guia da resistência.
Resistência de ignição.
Tubo suporte da resistência.
Parafuso da resistência.
Guia do tubo suporte da resistência.
Tubo suporte da resistência, mal colocado.
Tubo suporte
da resistência, mal colocado.
Resistência de ignição, mal colocada.
Tubo suporte da resistência, mal colocado.
Page 86
85
6.25. Se a estufa se apaga e há pellets meio queimados no cesto de combustão pode ser motivado por uma falta
de limpeza. Veja o capitulo de limpeza e manutenção.
6.26. Sujidade interior na estufa ou um uso demasiado prolongado sem limpá-la.
6.27. Se a estufa está apagada e não tem pellets no cesto verificar o motor reductor, o ventilador de convecção e o
extractor.
ALARME EM TABLET/TECLADO:
Rever a informação descrita no apartado alarmes do manual de utilizador.
Page 87
86
7. GARANTIA.
PANADERO DENIA, S.L. (C.I.F.: B02180016) garante este produto durante 2 (dois) anos desde a data de
compra no caso de defeitos de fabrico e de materiais.
A responsabilidade de PANADERO limita-se ao fornecimento do aparelho, o qual deve ser instalado como é
devido e seguindo as indicaçõess contidas nas publicações entregues ao adquirir o produto e em conformidade com
as leis em vigor.
A instalação deve ser efectuada por pessoal autorizado, que assumirá por completo a responsabilidade da
instalação definitiva e por conseguinte o bom funcionamento do produto. Não existirá responsabilidade por parte de
PANADERO no caso de não serem adoptadas estas precauções. As instalações realizadas em lugares públicos estão
sujeitas a regulamentos específicos de cada zona.
É indispensável efectuar uma prova de funcionamento do produto antes de completar a instalação com os
correspondentes acabamentos de alvenaria (elementos decorativos da lareira, revestimento externo, pilastras,
pintura de paredes, etc.).
PANADERO não assume nenhuma responsabilidade pelos possiveis danos e os consequentes gastos de
reparação dos acabamentos mencionados acima, mesmo quando forem ocasionados pela substituição de peças
avariadas.
PANADERO assegura que todos os seus produtos se fabricam com materiais de qualidade óptima e com
técnicas de fabrico que garantem a sua melhor eficiência.
Se durante o uso normal dos mesmos forem detectadas peças defeituosas ou avariadas, a sustituição destas
peças será efectuada de forma gratuita pelo distribuidor que tenha formalizado a venda ou pelo revendedor da zona
correspondente.
Para produtos vendidos no estrangeiro esta substituição será efectuada igualmente de forma gratuita,
sempre em nosso estabelecimento excepto quando existam acordos especiais com distribuidores dos nossos
produtos no estrangeiro.
CONDIÇÕES E VALIDADE DA GARANTIA:
Para que a garantia seja reconhecida como válida devem verificar-se as seguintes condições:
Estar na posse do justificativo ou factura da compra do produto.
A montagem e o arranque do aparelho seja efectuada por um técnico autorizado que considere idóneas
as características técnicas da instalação a que se ligue o aparelho, de todas as formas esta instalação
deverá respeitar as indicações contidas no manual de instruções que se entrega com o produto.
O aparelho seja utilizado tal como indica o manual de instruções que se entrega junto ao produto.
A garantia não cobre danos causados por:
Agentes atmosféricos, quimicos e/ou uso impróprio do produto, falta de manutenção, sobretensão,
modificações ou manipulações indevidas do produto, ineficácia e/ou falta de adequação da conduta de
saída de fumos e/outras causas que não dependam do produto.
Sobreaquecimento da estufa devido à queima de materiais que não estejam conforme o tipo (pellet de
madeira) indicado no manual que se entrega junto com o aparelho.
Transporte do produto, portanto recomenda-se verificar minuciosamente a mercadoria quando se
receba, avisando imediatamente o vendedor de qualquer possivel dano, e anotando as anomalias na guia
de transporte, incluida a copia para o transportador. Dispõe de 24 horas para apresentar a reclamação
por escrito ao seu distribuidor e/ou transportador.
Só serão aceites as devoluções sempre que tenham sido aceites previamente por escrito pela
PANADERO, que estejam em perfeitas condições e que além disso sejam devolvidas na sua embalagem
original, com uma breve explicação do problema, cópia da guia e factura se a tiver, portes pagos assím
como um papel escrito aceitando estas condições.
Modificações não autorizadas pela PANADERO na ligação elétrica, nos componentes ou na estrutura da
estufa.
Page 88
87
Estão excluidas da garantia:
• Todas as peças sujeitas a desgaste: as juntas de fibra das portas, os vidros cerâmicos das portas, cesto
perfurado, chapas do interior, peças pintadas, partes cromadas ou douradas, resistência de acendimento
e a turbina do extractor (hélice).
• As variações cromáticas, fissuras e pequenas diferenças de tamanho das peças de cerâmica (se o modelo
de estufa e/ou caldeira a levarem) não constituem motivo de reclamação, pois aquelas são características
intrínsecas deste tipo de material.
• As obras de alvenaria e/ou canalização que tiver que realizar para a instalação da estufa ou caldeira.
• Para aqueles aparelhos que permitam a produção de água quente sanitária (termos ou acumuladores): as
peças pertencentes à instalação da agua quente não fornecidas pela PANADERO. Assim, mesmo as
afinações ou regulações do produto que se devam realizar devido ao tipo de combustivel ou às
características da instalação, estão excluidas da garantia.
• Esta garantia é válida só para o comprador e não pode ser transferida.
• A substituição de peças não prolonga a garantia.
• Não se assumirão indemnizações fundamentadas na ineficiência do aparelho por um cálculo calorífico
mal realizado do produto durante um periodo determinado.
• Esta é a única garantia válida e ninguém está autorizado a passar outras em nome ou por conta da
PANADERO INTERVENÇÃO DURANTE O PERIODO GARANTIA.
• PANADERO não assumirá nenhuma indemnização por danos directos ou indirectos causados pelo
produto ou derivados deste.
• Modificações não autorizadas pela PANADERO na ligação elétrica, nos componentes ou na estrutura da
estufa.
A solicitação de intervenção deve ser feita ao estabelecimento vendedor do produto.
A PANADERO reserva-se o direito a incluir modificações nos seus manuais, garantias e tabelas sem
necessidade de notificá-las.
Qualquer tipo de sugestão e/ou reclamação devem ser enviadas por escrito a:
PANADERO DENIA, S.L.
P.I. Campollano Avda. 5ª, Nº 13-15
02007 – Albacete - España
Fax: + 34 967 592 410
Telefone.: + 34 967 592 400
http://www.panadero.com
Dados que deve incluir na sugestão e/ou reclamação:
Nome e morada do seu fornecedor.
Nome, morada e telefone do instalador.
Nome, morada e telefone do comprador.
Factura e/ou guia de compra.
Data da instalação e arranque.
Número de série e modelo da estufa.
Control, revisões e manutenções anuais assinados pelo seu distribuidor.
Assegure-se de explicar com claresa o motivo do seu contacto, referindo todos os dados que considere
necessários para evitar interpretações erradas.
As intervenções durante o periodo de garantia preveem a reparação do aparelho sem custo algum, como
está previsto pela legislação em vigor.
JURISDIÇÃO:
Ambas as partes aceitam submeter-se à jurisdição dos julgados e tribunais de Albacete (Espanha), fazendo
renuncia expressa de qualquer outro foro que possa corresponder-lhes, incluso no caso de efeitos de pagamentos
domiciliados noutra povoação espanhola ou de diferente país.
Page 89
88
8. ESQUEMA ELÉCTRICO / ELECTRICAL DRAWING / SCHEMA ELÉCTRIQUE / SCHEMA
ELETTRICO / ESQUEMA ELÉCTRICO.
O
H
A
Termopar
Thermocouple
Thermocouple
Termocopia
Termopar
Termostato tolva
Hopper thermostat
Thermostat trémie
Termostato urna
Termostato depósito
Cinta plana
Control strip
Câble plat
Nastro di controllo
Cinta de controlo
P
I
B
Cable fuerza
Power cable
Cablage forcé
Cavo alimentazione
Cabo força
Termostato rearme
Thermostat rearm
Thermostat réarment
Termostato riattivazione
Termóstato rearme
Rojo
Red
Rouge
Rosso
Vermelho
Q
J
C
USB adaptador WIFI
USB for wi-fi adaptor
USB pour adaptateur wifi
USB per adattatore wi-fi
USB para adaptador wifi
Motor reductor
Motor-reducer
Motéur réducteur
Motore riduttore
Motor redutor
Negro
Black
Noir
Nero
Preto
S
K
D
Fusible 3,15 A (5x20 mm)
Fuse 3.15 A (5x20 mm)
Fusible 3,15 A (5x20 mm)
Fusibile 3,15 A (5x20 mm)
Fusível
3,15 A (5x20 mm)
Convector
Convector
Convecteur
Convettore
Ventilador de convecção
Gris
Grey
Gris
Grigio
Cinza
T
L
E
NTC
Resistencia
Ignitor
Résistenciad’allumage
Resistenza di ascensione
Resistência
Marrón
Brown
Marron
Marrone
Castanho
M
F
Extractor
Exhaust blower
Extracteur
Estrattore
Extractor
Azul
Blue
Bleu
Azzurro
Azul
N
G
LED
Aire
Air
Air
Aria
Ar
Page 90
89

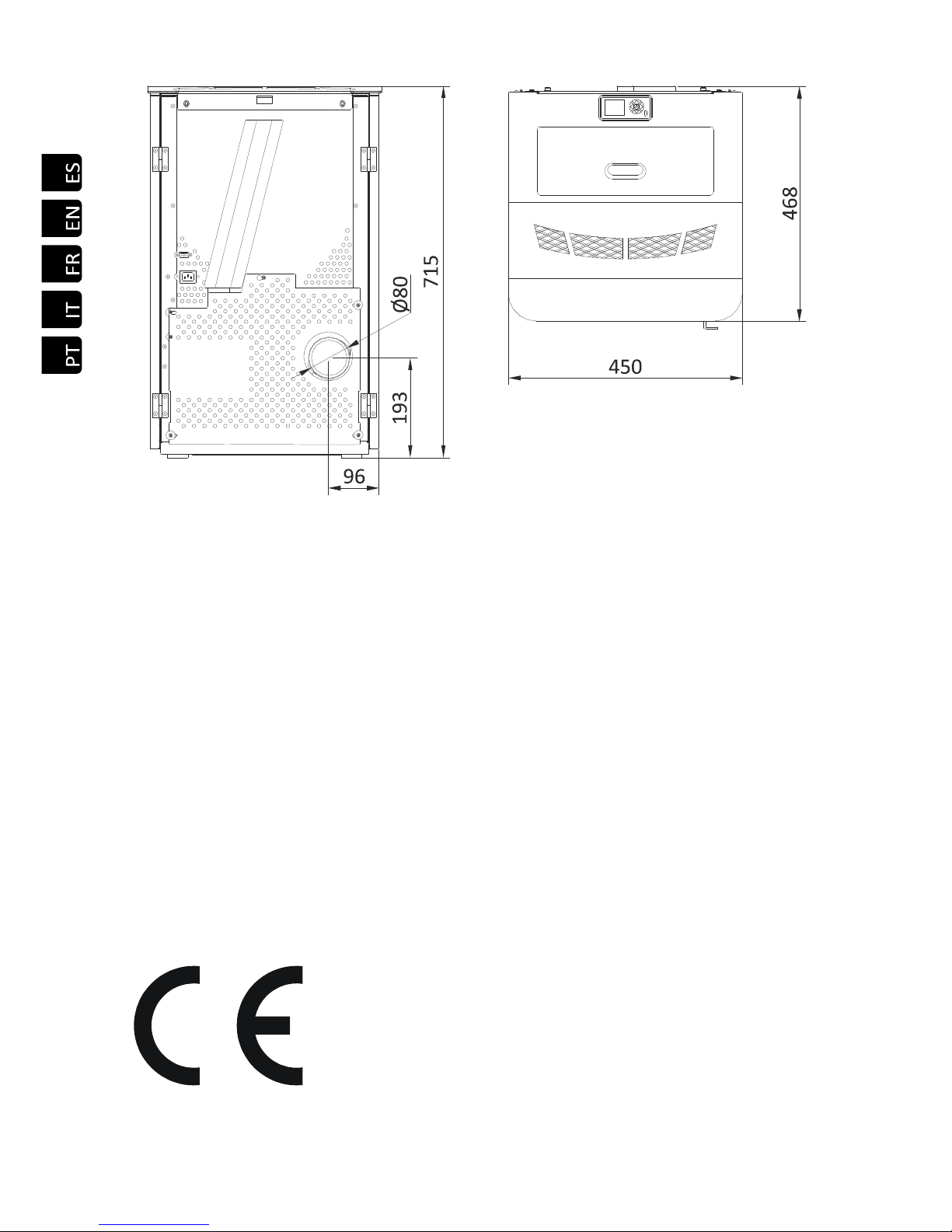

9. COTAS / MEASURES / MESURES / MISURES / MEDIDAS P65.
UNE EN 14785
Page 91
9
0
10. ESPECIFICACIONES / SPECIFICATIONS / SPÉCIFICITÉES / CARATTERISTICHE TECNICHE
/ ESPECIFICAÇÕES P65.
Peso / Weight / Poids / Peso / Peso:
71 kg
Capacidad tolva / Capacity of the hopper / Capacité de la trémie / Capacità del serbatoio /
Capacidade da depósito:
11 kg
Termostato de seguridad tarado / Safety thermostat tared / Thermostat de sécurité calibré à /
Thermostat de sécurité taré / Termóstato de segurança tarado:
125 °C
Consumo eléctrico máximo – medio / Maximum-medium electric charge / Consommation
électrique maximum – moyenne / Consumo elettrico massimo – médio / Consumo eléctrico
máximo – médio:
500 – 200 W
Sonoridad a nivel 9, 3m de distancia y 1,5m de altura / Noise at level 9, 3 meters in length and
1.5 meters in height / Sonorité à un niveau de distance de 9, 3m et 1,5m de haut / Livello
sonoro a 9, 3m di distanza e 1,5m di altezza / Sonoridade a nível 9, 3m de distância e 1,5m de
altura:
40,5 dB
POTENCIA TÉRMICA NOMINAL / NOMINAL HEAT OUTPUT /
PUISSANCE THERMIQUE NOMINALE
POTENZA TERMICA NOMINALE / POTÊNCIA TÉRMICA NOMINAL
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
9
Potencia térmica nominal / Nominal heat output / Puissance thermique nominale / Potenza
termica nominale / Potência térmica nominal:
5,5 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
88,6 %
Consumo / Consumption / Consommation / Consumo / Consumo:
1,3 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
8,99 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,02 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,02 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
6 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
151 °C
POTENCIA TÉRMICA REDUCIDA / REDUCED HEAT OUTPUT /
PUISSANCE THERMIQUE
REDUITE
POTENZA TERMICA RIDOTTA / POTÊNCIA TÉRMICA REDUZIDA
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
1
Potencia térmica reducida / Nominal heat output / Puissance thermique réduite / Potencia
Potenza termica ridotta / Potência térmica reduzida:
3,0 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
91,2 %
Consumo / Consumption / Consommation / Consumo / Consumo:
0,5 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
6,04 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,02 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,02 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
4 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
87 °C
Page 92
91
11. COTAS / MEASURES / MESURES / MISURES / MEDIDAS P70.
UNE EN 14785
Page 93
92
12. ESPECIFICACIONES / SPECIFICATIONS / SPÉCIFICITÉES / CARATTERISTICHE TECNICHE
/ ESPECIFICAÇÕES P70.
Peso / Weight / Poids / Peso / Peso:
71 kg
Capacidad tolva / Capacity of the hopper / Capacité de la trémie / Capacità del serbatoio /
Capacidade da depósito:
11 kg
Termostato de seguridad tarado / Safety thermostat tared / Thermostat de sécurité calibré à /
Thermostat de sécurité taré / Termóstato de segurança tarado:
125 °C
Consumo eléctrico máximo – medio / Maximum-medium electric charge / Consommation
électrique maximum – moyenne / Consumo elettrico massimo – médio / Consumo eléctrico
máximo – médio:
500 – 200 W
Sonoridad a nivel 9, 3m de distancia y 1,5m de altura / Noise at level 9, 3 meters in length and
1.5 meters in height / Sonorité à un niveau de distance de 9, 3m et 1,5m de haut / Livello
sonoro a 9, 3m di distanza e 1,5m di altezza / Sonoridade a nível 9, 3m de distância e 1,5m de
altura:
48,5 dB
POTENCIA TÉRMICA NOMINAL / NOMINAL HEAT OUTPUT /
PUISSANCE THERMIQUE NOMINALE
POTENZA TERMICA NOMINALE / POTÊNCIA TÉRMICA NOMINAL
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
9
Potencia térmica nominal / Nominal heat output / Puissance thermique nominale / Potenza
termica nominale / Potência térmica nominal:
6,9 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
87,5 %
Consumo / Consumption / Consommation / Consumo / Consumo:
1,6 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
8,62 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,04 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,03 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
6 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
165 °C
POTENCIA TÉRMICA REDUCIDA / REDUCED HEAT OUTPUT /
PUISSANCE THERMIQUE
REDUITE
POTENZA TERMICA RIDOTTA / POTÊNCIA TÉRMICA REDUZIDA
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
1
Potencia térmica reducida / Nominal heat output / Puissance thermique réduite / Potencia
Potenza termica ridotta / Potência térmica reduzida:
3,6 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
90 %
Consumo / Consumption / Consommation / Consumo / Consumo:
0,5 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
6,08 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,04 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,02 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
4 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
101 °C
Page 94
93
13. COTAS / MEASURES / MESURES / MISURES / MEDIDAS P90.
UNE EN 14785
Page 95
94
14. ESPECIFICACIONES / SPECIFICATIONS / SPÉCIFICITÉES / CARATTERISTICHE TECNICHE
/ ESPECIFICAÇÕES P90.
Peso / Weight / Poids / Peso / Peso:
115 kg
Capacidad tolva / Capacity of the hopper / Capacité de la trémie / Capacità del serbatoio /
Capacidade da depósito:
16 kg
Termostato de seguridad tarado / Safety thermostat tared / Thermostat de sécurité calibré à /
Thermostat de sécurité taré / Termóstato de segurança tarado:
125 °C
Consumo eléctrico máximo – medio / Maximum-medium electric charge / Consommation
électrique maximum – moyenne / Consumo elettrico massimo – médio / Consumo eléctrico
máximo – médio:
500 – 200 W
Sonoridad a nivel 9, 3m de distancia y 1,5m de altura / Noise at level 9, 3 meters in length and
1.5 meters in height / Sonorité à un niveau de distance de 9, 3m et 1,5m de haut / Livello
sonoro a 9, 3m di distanza e 1,5m di altezza / Sonoridade a nível 9, 3m de distância e 1,5m de
altura:
43,7 dB
POTENCIA TÉRMICA NOMINAL / NOMINAL HEAT OUTPUT /
PUISSANCE THERMIQUE NOMINALE
POTENZA TERMICA NOMINALE / POTÊNCIA TÉRMICA NOMINAL
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
9
Potencia térmica nominal / Nominal heat output / Puissance thermique nominale / Potenza
termica nominale / Potência térmica nominal:
8,8 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
84,5 %
Consumo / Consumption / Consommation / Consumo / Consumo:
2,2 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
7,35 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,03 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,03 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
10 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
180 °C
POTENCIA TÉRMICA REDUCIDA / REDUCED HEAT OUTPUT /
PUISSANCE THERMIQUE REDUITE
POTENZA TERMICA RIDOTTA / POTÊNCIA TÉRMICA REDUZIDA
Nivel caída combustible/ Fuel drop level / Niveau de la chute de carburant / Livello di caduta di
combustibile / Queda máxima de combustível:
1
Potencia térmica reducida / Nominal heat output / Puissance thermique réduite / Potencia
Potenza termica ridotta / Potência térmica reduzida:
3,1 kW
Rendimiento / Efficiency / Rendement / Rendimento / Rendimento:
87,2 %
Consumo / Consumption / Consommation / Consumo / Consumo:
0,7 kg/h
Concentración CO2 / CO2 content / Teneur en CO2/ Contenuto CO2 / Conteúdo CO2:
4 %
Concentración CO / CO content / Teneur en CO / Contenuto CO / Conteúdo CO:
0,02 %
Concentración CO (al 13% de O2) / CO content (with O2 levels of 13%) / Teneur en CO (à 13%
d’O2) / Contenuto CO (al 13% di O2) / Conteúdo CO (al 13% de O2):
0,04 %
Caudal másico de humos / Exhaust mass flow / Débit massique des fumées / Portata massica
dei fumi / Caudal mássico de fumos:
6 g/s
Tª media de los humos / Average smoke temperature / Tº moyenne des fumées / Tª media dei
fumi / Tª média de fumos:
90 °C
Page 96
95
15. CONTROL DE LAS REVISIONES Y MANTENIMIENTOS ANUALES.
Para optimizar el funcionamiento de su estufa PANADERO es imprescindible realizar las operaciones de
mantenimiento que vienen detalladas en el capítulo 5 del manual de instrucciones. Las que se enmarcan dentro de
las que se realizan anualmente deben ser hechas por un técnico autorizado. Póngase en contacto con su distribuidor
para que le envíe el personal adecuado. Tenga presente que para no perder la garantía de su aparato debe realizar el
mantenimiento anual y para que quede constancia, el técnico que la haga, deberá cubrir y sellar (o en su defecto
firmar) los recuadros que aparecen a continuación.
Nombre del técnico:
Nombre del técnico:
Fecha: Fecha:
Limpiar los tubos intercambiadores de calor.
Limpiar los tubos intercambiadores de calor.
Limpiar la cámara de fuego. (Registros laterales).
Limpiar la cámara de fuego. (Registros laterales).
Desmontar el extractor y limpiar el colector de la salida de
gases.
Desmontar el extractor y limpiar el colector de la salida de
gases.
Limpiar el extractor de la salida de gases.
Limpiar el extractor de la salida de gases.
Sustituir la junta de la brida del extractor.
Sustituir la junta de la brida del extractor.
Limpiar el tubo de la salida de gases y comprobar que se
encuentre en perfectas condiciones.
Limpiar el tubo de la salida de gases y comprobar que se
encuentre en perfectas condiciones.
Aspirar la parte baja de la estufa para evitar que el
convector arrastre el polvo acumulado en ella.
Aspirar la parte baja de la estufa para evitar que el
convector arrastre el polvo acumulado en ella.
Comprobar si el cestillo se encuentra arqueado o roto.
Comprobar si el cestillo se encuentra arqueado o roto.
Comprobar el estado de la junta de la puerta.
Comprobar el estado de la junta de la puerta.
Tras la limpieza comprobar el funcionamiento de la estufa.
Tras la limpieza comprobar el funcionamiento de la estufa.
Si todo funciona bien desenchufar la estufa hasta que se
vuelva a utilizar.
Si todo funciona bien desenchufar la estufa hasta que se
vuelva a utilizar.
Sello o firma:
Sello o firma:
Nombre del técnico:
Nombre del técnico:
Fecha: Fecha:
Limpiar los tubos intercambiadores de calor.
Limpiar los tubos intercambiadores de calor.
Limpiar la cámara de fuego. (Registros laterales).
Limpiar la cámara de fuego. (Registros laterales).
Desmontar el extractor y limpiar el colector de la salida de
gases.
Desmontar el extractor y limpiar el colector de la salida de
gases.
Limpiar el extractor de la salida de gases.
Limpiar el extractor de la salida de gases.
Sustituir la junta de la brida del extractor.
Sustituir la junta de la brida del extractor.
Limpiar el tubo de la salida de gases y comprobar que se
encuentre en perfectas condiciones.
Limpiar el tubo de la salida de gases y comprobar que se
encuentre en perfectas condiciones.
Aspirar la parte baja de la estufa para evitar que el
convector arrastre el polvo acumulado en ella.
Aspirar la parte baja de la estufa para evitar que el
convector arrastre el polvo acumulado en ella.
Comprobar si el cestillo se encuentra arqueado o roto.
Comprobar si el cestillo se encuentra arqueado o roto.
Comprobar el estado de la junta de la puerta.
Comprobar el estado de la junta de la puerta.
Tras la limpieza comprobar el funcionamiento de la estufa.
Tras la limpieza comprobar el funcionamiento de la estufa.
Si todo funciona bien desenchufar la estufa hasta que se
vuelva a utilizar.
Si todo funciona bien desenchufar la estufa hasta que se
vuelva a utilizar.
Sello o firma:
Sello o firma:
Page 97
96
15. CONTROL OF THE REVISIONS AND ANNUAL MAINTENANCE.
In order to optimize the functioning of your stove PANADERO it is necessary to carry out the operations of
maintenance detailed in chapter 5 of the instructions manual. Those that shall be done annually must be carried out
by an authorized technician. Contact your distributor so that he sends you the qualified personnel required. Consider
than in order not to lose the warranty of your stove, you must carry out this annual maintenance and for it to remain
valid, the technician who carries it out must fill in, sign (or stamp) the following forms:
Name of technician:
Name of technician:
Date: Date:
Clean heat exchanger pipes. Clean heat exchanger pipes.
Clean fireplace. (lateral holes). Clean fireplace. (lateral holes).
Dismantle extractor and clean collector of gas outlet. Dismantle extractor and clean collector of gas outlet.
Clean gas outlet extractor. Clean gas outlet extractor.
Replace extractor joints, both from socket and motor. Replace extractor joints, both from socket and motor.
Clean gas outlet pipe and check it is in perfect condition Clean gas outlet pipe and check it is in perfect condition
Hoover the bottom side of the stove to avoid convector to
take the stacked dust.
Hoover the bottom side of the stove to avoid convector to
take the stacked dust.
Make sure the basket isn’t bended nor broken. Make sure the basket isn’t bended nor broken.
Check ashtray’s and door’s joint. Check ashtray’s and door’s joint.
After cleaning, make sure the stove operates correctly. After cleaning, make sure the stove operates correctly
If everything works properly, disconnect the stove until
next use.
If everything works properly, disconnect the stove until
next use.
Stamp or signature: Stamp or signature:
Name of technician:
Name of technician:
Date: Date:
Clean heat exchanger pipes. Clean heat exchanger pipes.
Clean fireplace. (lateral holes). Clean fireplace. (lateral holes).
Dismantle extractor and clean collector of gas outlet. Dismantle extractor and clean collector of gas outlet.
Clean gas outlet extractor. Clean gas outlet extractor.
Replace extractor joints, both from socket and motor. Replace extractor joints, both from socket and motor.
Clean gas outlet pipe and check it is in perfect condition Clean gas outlet pipe and check it is in perfect condition
Hoover the bottom side of the stove to avoid convector to
take the stacked dust.
Hoover the bottom side of the stove to avoid convector to
take the stacked dust.
Make sure the basket isn’t bended nor broken. Make sure the basket isn’t bended nor broken.
Check ashtray’s and door’s joint. Check ashtray’s and door’s joint.
After cleaning, make sure the stove operates correctly. After cleaning, make sure the stove operates correctly
If everything works properly, disconnect the stove until
next use.
If everything works properly, disconnect the stove until
next use.
Stamp or signature: Stamp or signature:
Page 98
97
15. CONTRÔLE DES RÉVISIONS ET DES ENTRETIENS ANNUELS.
Pour optimiser les performances de votre appareil PANADERO, il est essentiel de réaliser les opérations
d’entretien qui sont détaillées au chapitre 5 de la notice. Les opérations qui font partie de celles qui sont réalisées
annuellement doivent être faites par un technicien agréé. Contactez votre revendeur pour qu’il vous envoie le
personnel adéquat. Gardez à l’esprit que pour maintenir la sécurité de votre appareil, il faut réaliser un entretien
annuel et pour qu’il reste actualisé, le technicien qui le fait, devra couvrir et sceller (ou à défaut signer) les cases qui
apparaissent ci-dessous.
Nom du technicien:
Nom du technicien:
Date: Date:
Nettoyer les tuyaux échangeurs de chaleur (s'il
en possède).
Nettoyer les tuyaux échangeurs de chaleur (s'il en possède).
Nettoyer la chambre à combustion. (Bouchons latéraux). Nettoyer la chambre à combustion. (Bouchons latéraux).
Démonter l’extracteur et nettoyer le collecteur
d’évacuation
des gaz.
Démonter l’extracteur et nettoyer le collecteur d’évacuation
des gaz.
Nettoyer l’extracteur d’évacuation des gaz. Nettoyer l’extracteur d’évacuation des gaz.
Contrôler les joints de l’extracteur, tant la bride que
ceux du
moteur.
Contrôler les joints de l’extracteur, tant la bride que ceux du
moteur.
Nettoyer le tuyau d’évacuation des gaz
et vérifier qu’il soit en
bonne.
Nettoyer le tuyau d’évacuation des gaz et vérifier qu’il soit en
bonne.
Aspirer la partie inférieure pour éviter que le convecteur
entraîne la poudre accumulée.
Aspirer la partie inférieure pour éviter que le convecteur
entraîne la poudre accumulée.
Vérifier que le panier ne soit pas arqué ni cassé. Vérifier que le panier ne soit pas arqué ni cassé.
Contrôler l’état du joint de la porte et du cendrier. Contrôler l’état du joint de la porte et du cendrier.
Après le nettoyage, s’assurer du fonctionnement du poêle. Après le nettoyage, s’assurer du fonctionnement du poêle.
Si tout fonctionne bien, débrancher le poêle
jusqu’à la
prochaine utilisation.
Si tout fonctionne bien, débrancher le poêle jusqu’à la
prochaine utilisation.
Tampon ou signature:
Tampon ou signature:
Nom du technicien:
Nom du technicien:
Date: Date:
Nettoyer les tuyaux échangeurs de chaleur (s'il en possède).
Nettoyer les tuyaux échangeurs de chaleur (s'il en possède).
Nettoyer la chambre à combustion. (Bouchons latéraux) Nettoyer la chambre à combustion. (Bouchons latéraux).
Démonter l’extracteur et nettoyer le collecteur
d’évacuation
des gaz.
Démonter l’extracteur et nettoyer le collecteur d’évacuation
des gaz.
Nettoyer l’extracteur d’évacuation des gaz. Nettoyer l’extracteur d’évacuation des gaz.
Contrôler les joints de l’extracteur, tant la bride que
ceux du
moteur.
Contrôler les joints de l’extracteur, tant la bride que ceux du
moteur.
Nettoyer le tuyau d’évacuation des gaz
et vérifier qu’il soit en
bonne.
Nettoyer le tuyau d’évacuation des gaz et vérifier qu’il soit en
bonne.
Aspirer la partie inférieure pour éviter que le convecteur
entraîne la poudre accumulée.
Aspirer la partie inférieure pour éviter que le convecteur
entraîne la poudre accumulée.
Vérifier que le panier ne soit pas arqué ni cassé. Vérifier que le panier ne soit pas arqué ni cassé.
Contrôler l’état du joint de la porte et du cendrier. Contrôler l’état du joint de la porte et du cendrier.
Après le nettoyage, s’assurer du fonctionnement du poêle. Après le nettoyage, s’assurer du fonctionnement du poêle.
Si tout fonctionne bien, débrancher le poêle
jusqu’à la
prochaine utilisation.
Si tout fonctionne bien, débrancher le poêle jusqu’à la
prochaine utilisation.
Tampon ou signature:
Tampon ou signature:
Page 99
98
15. CONTROLLO DELLE REVISIONIE MANUTENZIONI ANNUALI.
Per ottimizzare il funzionamento del suo apparecchio PANADERO è imprescindibile realizzare le operazioni di
manutenzione che sono dettagliate nel capitolo 5 del manuale delle istruzioni.Quelle che sono raggruppate nel
gruppo delle operazioni annuali devono essere fatte da un tecnico autorizzato. Si metta in contatto con il suo
fornitore perché le invii il personale adeguato. Tenga presente che per non perdere la garanzia del suo apparecchio
deve eseguire la manutenzione annuale. Per testimoniare ciò il tecnico che la eseguirà, dovrà timbrare (o in
mancanza firmare) i quadri che vi sono di seguito:
Nominativo del tecnico:
Nominativo del tecnico:
Data: Data:
Pulire gli scambiatori d’aria calda (se in possesso). Pulire gli scambiatori d’aria calda (se in possesso).
Pulire la camera di combustione (Tappi laterali). Pulire la camera di combustione (Tappi laterali).
Smontare l’estrattore e pulire il collettore di scarico. Smontare l’estrattore e pulire il collettore di scarico.
Pulire l’estrattore di scarico. Pulire l’estrattore di scarico.
Sostituire le guarnizioni dell’estrattore, della flangia e del
proprio motore.
Sostituire le guarnizioni dell’estrattore, della flangia e del
proprio motore.
Pulire il tubo di scarico e controllare l’integrità. Pulire il tubo di scarico e controllare l’integrità.
Aspirare la parte bassa della stufa per evitare che il
convettore trascini polvere accumulatasi.
Aspirare la parte bassa della stufa per evitare che il
convettore trascini polvere accumulatasi.
Controllare che il cestello non sia rotto o danneggiato. Controllare che il cestello non sia rotto o danneggiato.
Controllare lo stato delle guarnizioni della porta e del
cassonetto porta-cenere.
Controllare lo stato delle guarnizioni della porta e del
cassonetto porta-cenere.
Dopo la pulizia, controllare il buon funzionamento della
stufa.
Dopo la pulizia, controllare il buon funzionamento della
stufa.
Se tutti i controlli sono positivi, spegnere l’apparecchio
fino al suo riutilizzo.
Se tutti i controlli sono positivi, spegnere l’apparecchio fino
al suo riutilizzo.
Timbro o firma: Timbro o firma:
Nominativo del tecnico:
Nominativo del tecnico:
Data: Data:
Pulire gli scambiatori d’aria calda (se in possesso). Pulire gli scambiatori d’aria calda (se in possesso).
Pulire la camera di combustione (Tappi laterali). Pulire la camera di combustione (Tappi laterali).
Smontare l’estrattore e pulire il collettore di scarico. Smontare l’estrattore e pulire il collettore di scarico.
Pulire l’estrattore di scarico. Pulire l’estrattore di scarico.
Sostituire le guarnizioni dell’estrattore, della flangia e del
proprio motore.
Sostituire le guarnizioni dell’estrattore, della flangia e del
proprio motore.
Pulire il tubo di scarico e controllare l’integrità. Pulire il tubo di scarico e controllare l’integrità.
Aspirare la parte bassa della stufa per evitare che il
convettore trascini polvere accumulatasi.
Aspirare la parte bassa della stufa per evitare che il
convettore trascini polvere accumulatasi.
Controllare che il cestello non sia rotto o danneggiato. Controllare che il cestello non sia rotto o danneggiato.
Controllare lo stato delle guarnizioni della porta e del
cassonetto porta-cenere.
Controllare lo stato delle guarnizioni della porta e del
cassonetto porta-cenere.
Dopo la pulizia, controllare il buon funzionamento della
stufa.
Dopo la pulizia, controllare il buon funzionamento della
stufa.
Se tutti i controlli sono positivi, spegnere l’apparecchio
fino al suo riutilizzo.
Se tutti i controlli sono positivi, spegnere l’apparecchio fino
al suo riutilizzo.
Timbro o firma: Timbro o firma:
Page 100
99
15. CONTROLE DAS REVISÕES E MANUTENÇÕES ANUAIS.
Para optimizar o funcionamento da sua estufa PANADERO é imprescindível realizar as operações de
manutenção que vêm detalhadas no capítulo 5 do manual de instruções. As que se encontram dentro das que se
realizam anualmente devem ser feitas por um técnico autorizado. Ponha-se em contacto com o seu distribuidor para
que lhe envíe o pessoal adequado. Tenha presente que para não perder a garantia do seu aparelho deve realizar a
manutenção anual e para que fique confirmado, o técnico que a faça, deverá preencher e carimbar (ou na sua falta
assinar) os quadrados que aparecem a seguir.
Nome do técnico:
Nome do técnico:
Data: Data:
Limpar os tubos permutadores de calor (se tiver).
Limpar os tubos permutadores de calor (se tiver).
Limpar a câmara de fogo. (Tampas laterais).
Limpar a câmara de fogo. (Tampas laterais).
Desmontar o extractor e limpar o colector de saída de
gases.
Desmontar o extractor e limpar o colector de saída de
gases.
Limpar o extractor da saída de gases.
Limpar o extractor da saída de gases.
Substituir as juntas do extractor, tanto a da abraçadeira
como a do próprio motor.
Substituir as juntas do extractor, tanto a da abraçadeira
como a do próprio motor.
Limpar o tubo da saída de gases e comprovar que se
encontra em perfeitas condições.
Limpar o tubo da saída de gases e comprovar que se
encontra em perfeitas condições.
Aspirar a parte baixa da estufa para evitar que o convector
arraste o pó acumulado nela.
Aspirar a parte baixa da estufa para evitar que o convector
arraste o pó acumulado nela.
Comprovar se o cesto se encontra arqueado ou roto.
Comprovar se o cesto se encontra arqueado ou roto.
Comprovar o estado da junta da porta e do cinzeiro.
Comprovar o estado da junta da porta e do cinzeiro.
Depois da limpeza comprovar o funcionamento da estufa.
Depois da limpeza comprovar o funcionamento da estufa.
Se tudo funciona bem desligar a estufa até que se volte a
utilizar.
Se tudo funciona bem desligar a estufa até que se volte a
utilizar.
Carimbo ou assinatura:
Carimbo ou assinatura:
Nome do técnico:
Nome do técnico:
Data: Data:
Limpar os tubos permutadores de calor (se tiver).
Limpar os tubos permutadores de calor (se tiver).
Limpar a câmara de fogo. (Tampas laterais).
Limpar a câmara de fogo. (Tampas laterais).
Desmontar o extractor e limpar o colector de saída de
gases.
Desmontar o extractor e limpar o colector de saída de
gases.
Limpar o extractor da saída de gases.
Limpar o extractor da saída de gases.
Substituir as juntas do extractor, tanto a da abraçadeira
como a do próprio motor.
Substituir as juntas do extractor, tanto a da abraçadeira
como a do próprio motor.
Limpar o tubo da saída de gases e comprovar que se
encontra em perfeitas condições.
Limpar o tubo da saída de gases e comprovar que se
encontra em perfeitas condições.
Aspirar a parte baixa da estufa para evitar que o convector
arraste o pó acumulado nela.
Aspirar a parte baixa da estufa para evitar que o convector
arraste o pó acumulado nela.
Comprovar se o cesto se encontra arqueado ou roto.
Comprovar se o cesto se encontra arqueado ou roto.
Comprovar o estado da junta da porta e do cinzeiro.
Comprovar o estado da junta da porta e do cinzeiro.
Depois da limpeza comprovar o funcionamento da estufa.
Depois da limpeza comprovar o funcionamento da estufa.
Se tudo funciona bem desligar a estufa até que se volte a
utilizar.
Se tudo funciona bem desligar a estufa até que se volte a
utilizar.
Carimbo ou assinatura:
Carimbo ou assinatura:
Loading...
