STUFA

BETTY - OLIVIA - ANTONIA - STEFANIA - CLARABELLA

ISTRUZIONI USO E MANUTENZIONE

INSTRUCTIONS FOR USE AND MAINTENANCE

GEBRAUCHS- UND WARTUNGSANLEITUNG

La stufa a combustione ecologica che riscalda la tua casa

The eco-friendly combustion stove that heats your home

Der Heizofen mit der umweltfreundlichen Verbrennung, der Ihr ganzes Haus heizt

2/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

Le apparecchiature da riscaldamento (denominate in seguito “stufe”) PALAZZETTI LELIO S.p.A. (di seguito PALAZZETTI) serie OLIVIA, BETTY, ANTONIA,

STEFANIA, CLARABELLA sono costruite e collaudate seguendo le prescrizioni di sicurezza indicate nelle direttive europee di riferimento.

Questo manuale è indirizzato ai proprietari della stufa, agli installatori, operatori e manutentori delle stufe serie OLIVIA, BETTY, ANTONIA, STEFANIA.

In caso di dubbi sul contenuto e per ogni chiarimento contattare il costruttore o il servizio di assistenza tecnica autorizzato citando il numero del paragrafo dell’argomento in discussione.

La stampa, la traduzione e la riproduzione anche parziale del presente manuale s’intendono vincolate dall’autorizzazione Palazzetti.

Le informazioni tecniche, le rappresentazioni gra che e le speci che presenti in questo manuale non sono

divulgabili.

IL SISTEMA A DOPPIA COMBUSTIONE

La  amma prodotta dalla legna che brucia correttamente in una

stufa emette la stessa quantità di anidride carbonica (CO2) che si sarebbe liberata in seguito alla naturale decomposizione del legno stesso.

La quantità di CO2 prodotta dalla combustione o decomposizione di una pianta corrisponde alla quantità di CO2 che la pianta stessa è in grado di prelevare dall’ambiente e trasformare in ossigeno per l’aria e carbonio per la pianta, nel corso del suo ciclo di vita.

L’uso di combustibili fossili non rinnovabili (carbone, gasolio, gas), a differenza di quanto avviene con la legna, libera nell’aria enormi quantità di CO2 accumulate nel corso di milioni di anni, aumentando la formazione dell’effetto serra. L’uso della legna come combustibile, quindi, è in perfetto equilibrio con l’ambiente in quanto viene utilizzato un combustibile rinnovabile ed in armonia con il ciclo ecologico della natura.

Il principio della combustione pulita risponde in pieno a questi obiettivi e la Palazzetti vi ha fatto riferimento nella progettazione dei propri prodotti.

Cosa intendiamo per combustione pulita e come avviene? Il controllo e la regolazione di aria primaria e l’immissione dell’aria secondaria provoca una seconda combustione, o post-

combustione caratterizzata da una seconda  amma più viva e più limpida che si sviluppa al di sopra della  amma principale. Essa,

grazie all’immissione di nuovo ossigeno, brucia i gas incombusti migliorando sensibilmente il rendimento termico e riducendo al minimo le emissioni nocive di CO (monossido di carbonio) dovute alla combustione incompleta. È questa una caratteristica esclusiva delle stufe e di altri prodotti PALAZZETTI.

Combustione tradizionale

Sistema a do ppia

combustione PALAZZETTI

Combustione primaria

Postcombustione CO+½O = CO + calore

2 2

The heating appliances (hereafter referred to as “stoves”)

GB D

from PALAZZETTI LELIO S.p.A. (hereafter referred to as PALAZZETTI) of the series OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA are manufactured and tested in accordance with the safety requirements set forth by applicable European standards.

Die Heizgeräte (nachfolgend “Heizöfen” genannt) der PALAZZETTI LELIO S.p.A. (nachfolgend PALAZZETTI) Seri e OLIV I A, BE TTY, AN TO NIA, S TEFA NIA, CLARABELLA sind gemäß den Sicherheitsvorschriften der betreffenden Europäischen Richtlinien hergestellt und endgeprüft.

This manual is for owners of the stove, and installers, operators and maintenance engineers of the OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA wood burning stoves.

If you have any doubts about the contents or need some

clarications, do not hesitate to contact the manufacturer

or an authorised technical assistance centre, giving the number of the paragraph in question.

The printing, translation and reproduction, in whole or in

part, of this manual require authorization by

Palazzetti. authorisation.

The technical information, graphs and specications in

this manual are not to be disclosed.

DUAL COMBUSTION SYSTEM

In a wood burning stove, a correctly burning ame emits the same

amount of carbon dioxide (CO2) as would be emitted through the natural decomposition of the wood itself.

The quantity of CO2 produced by combustion or decomposition of a tree corresponds to the quantity of CO2 that the tree itself is capable of extracting from the environment and transforming into oxygen for the air and carbon for itself during its lifetime.

Unlike wood, when fossil fuels are burned – which are not renewable, like coal, diesel oil, gas - a huge amount of C02 accumulated in the course of millions of years is emitted into the atmosphere, increasing the green-house effect. Consequently, the use of wood as fuel maintains the perfect equilibrium of nature because it is a renewable fuel whose burning is compatible with nature’s life cycle.

The principle of clean combustion is in perfect harmony with these characteristics and Palazzetti always refers to it when designing its products.

What exactly do we mean by clean combustion and how does it

come about? By controlling the ow of primary air and by adding

secondary air, a second level of combustion, or post-combustion, takes place. This is indicated by a second characteristically

clearer and stronger ame above the main ame. By adding new oxygen, this ame consumes the unburned gasses, remarkably

improving heat production and reducing the harmful emission of CO (carbon monoxide) caused by incomplete combustion. This is a unique feature of the stoves and other PALAZZETTI products.

Dieses Handbuch richtet sich an den Eigentümer des Heizofens Mod. OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA sowie an die Installateure, Bediener und das Wartungspersonal.

Im Zweifelsfalle bzw. für jede weitere Erklärung zum Handbuch ist mit dem Hersteller oder der befugten Kundendienststelle Kontakt aufzunehmen. Dabei bitte die Absatznummer und das betreffende Argument angeben.

Der Druck, die Übersetzung und auch nur die teilweise Vervielfältigung dieses Handbuchs unterstehen der Genehmigung seitens der Fa. Palazzetti.

Die in diesem Handbuch enthaltenen technischen Inf o rmat i onen , gr a fisc h en D arst e llun g en u nd

Spezikationen dürfen nicht verbreitet werden.

DAS SYSTEM DER DOPPELTEN VERBRENNUNG

Eine in einem Heizofen korrekt brennende Flamme gibt die gleiche Menge an Kohlendioxyd (C02) ab, die durch die natürliche Zersetzung des Holzes selbst hätte erzeugt werden können.

Die von der Verbrennung oder Zersetzung einer Pflanze erzeugte C02-Menge entspricht der Menge, die eben diese Pflanze während ihres Lebenszyklus aus der Atmosphäre

entnimmt und für die Luft in Sauerstoff bzw. für die Panze in

Kohlenstoff umwandeln kann. Bei der Verwendung von nicht erneuerbaren

(Kohle, Dieselöl, Gas) werden im Gegenteil zum Holz enorme Mengen an CO2, das sich im Laufe von Millionen Jahren angesammelt hat, an die Atmosphäre abgegeben,was zur Erhöhung des “Treibhauseffekts” beiträgt. Demnach kann die Anwendung von Holz als Brennstoff als umweltfreundlich angesehen werden, da ein erneuerbarer Brennstoff verwendet wird, der sich harmonisch in den natürlichen, ökologischen

Zyklus einfügt.

Das von Palazzetti für Kaminöfen und Kamine angewandte Prinzip der sauberen Verbrennung entspricht voll und ganz

diesen Zielsetzungen, woran man sich auch in der Planung der Produkte hält. Was versteht man unter sauberer Verbrennung und wie funktioniert sie? Die Kontrolle der Primärluft und die Zufuhr von Sekundärluft bewirken eine zweite Verbrennung bzw. eine so genannte Nachverbrennung, bei der sich eine zweite Flamme über der ersten entwickelt und lebendiger und auch klarer brennt. Sie verbrennt durch die Zufuhr der Sekundärluft die unverbrannten Gase, wodurch die Heizleistung wesentlich verbessert wird: die schädlichen, durch die unvollständige Verbrennung bedingten CO-Emissionen (Kohlenmonoxyd) werden auf ein Minimum reduziert. Es h a nd e l t s i ch hierbei um ein exklusives Merkmal der Heizöfen und anderer Produkte der Fa. PALAZZETTI.

Fossilbrennstoffen

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 3/44

INDICE

1 PREMESSA

1.1 SIMBOLOGIA

1.2 DESTINAZIONE D’USO

1.3 SCOPO E CONTENUTO DEL MANUALE

1.4 CONSERVAZONE DEL MANUALE

1.5 AGGIORNAMENTO DEL MANUALE

1.6 GENERALITÀ

1.7 PRINCIPALI NORME ANTINFORTUNISTICHE

1.8 GARANZIA LEGALE

1.9 RESPONSABILITÀ DEL COSTRUTTORE

1.10 CARATTERISTICHE DELL’UTILIZZATORE

1.11 ASSISTENZA TECNICA

1.12 PARTI DI RICAMBIO

1.13 TARGHETTA DI IDENTIFICAZIONE

1.14 CONSEGNA DELLA STUFA

2 AVVERTENZE PER LA SICUREZZA

2.1 AVVERTENZE PER L’INSTALLATORE

2.2 AVVERTENZE PER L’UTILIZZATORE

2.3 AVVERTENZE PER IL MANUTENTORE

7 MANUTENZIONE

7.1 SCARICO DELLA CENERE

7.2 PULIZIA DEL VETRO

7.3 PULIZIA DELLA CERAMICA

7.4 PULIZIA DEL FOCOLARE

7.5 PULIZIA DELLA CANNA FUMARIA

INFORMAZIONI PER LA DEMOLIZIONE

CARATTERISTICHE TECNICHE

3 CARATTERISTICHE DELLA STUFA

3.1 DESCRIZIONE

3.2 TARGHETTA DI IDENTIFICAZIONE

3.3 LA COMBUSTIONE

4 MOVIMENTAZIONE E TRASPORTO

5 INSTALLAZIONE

5.1 PRECAUZIONI PER LA SICUREZZA

5.2 CANNE FUMARIE E COMIGNOLI

5.3 AREA DI INSTALLAZIONE

5.4 LIVELLAMENTO

5.5 CONVERSIONE USCITA FUMI SUPERIORE / POSTERIORE

5.6 MONTAGGIO DEL RIVESTIMENTO

5.6.1

5.6.2

5.6.3

5.7 COLLEGAMENTO ALLA CANNA FUMARIA

5.8 DEFLETTORI FUMI

Montaggio dei anchi

Montaggio dei frontalini in ceramica Montaggio del coperchio superiore

6 MESSA IN SERVIZIO ED USO

6.1 TIPO DI COMBUSTIBILE

6.2 PRIMA ACCENSIONE

6.3 CONTROLLO DELLA COMBUSTIONE

6.4 COME USARE LA PORTINA

6.5 REGOLAZIONE DELLA MANIGLIA

4/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

INDEX

1 GENERAL

1.1 SYMBOLS

1.2 INTENDED USE

1.3 PURPOSE AND CONTENTS OF THE MANUAL

1.4 KEEPING THE MANUAL

1.5 UPDATING THE MANUAL

1.6 GENERAL INFORMATION

1.7 MAIN ACCIDENT PREVENTION REGULATIONS

1.8 LEGAL GUARANTEE

1.9 MANUFACTURER’S LIABILITIES

1.10 USER CHARACTERISTICS

1.11 TECHNICAL SERVICE

1.12 SPARE PARTS

1.13 SERIAL NUMBER PLATE

1.14 DELIVERY OF THE STOVE

2 SAFETY PRECAUTIONS

2.1 INSTRUCTIONS FOR THE INSTALLER

2.2 INSTRUCTIONS FOR THE USER

2.3 INSTRUCTIONS FOR THE MAINTENANCE

7 MAINTENANCE

7.1 GETTING RID THE ASHES

7.2 CLEANING THE GLASS

7.3 CLEANING THE CERAMIC

7.4 CLEANING THE HEART

7.5 CLEANING THE FLUE

8 INFORMATION FOR DEMOLITION

TECHNICAL FEATURES

3 CHARACTERISTICS OF THE STOVE

3.1 DESCRIPTION

3.2 IDENTIFICATION TAG

3.3 COMBUSTION

4 HANDLING AND TRANSPORT

5 INSTALLATION

5.1 SAFETY PRECAUTIONS

5.2 FLUES AND CHIMNEY CAPS

5.3 INSTALLATION AREA

5.4 LEVELLING

5.5 TOP/REAR SMOKE OUTLET CONVERSION

5.6 FITTING THE CLADDING

5.6.1

5.6.2

5.6.3

5.7 CONNECTION TO THE FLUE

5.8 SMOKE DIAGRAMS

Fitting the sides Fitting the ceramic front pieces Fitting the top cover

6 COMMISSIONING AND USE OF THE STOVE

6.1 TYPE OF FUEL

6.2 LIGHTING THE STOVE FOR THE FIRST TIME

6.3 COMBUSTION CONTROL

6.4 HOW TO USE THE DOOR

6.5 ADJUSTING THE HANDLE

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 5/44

NHALTSVERZEICHNIS

1 EINLEITUNG

1.1 SYMBOLE

1.2 ANWENDUNGSZWECK

1.3 ZWECK UND INHALT DES HANDBUCHS

1.4 AUFBEWAHRUNG DES HANDBUCHS

1.5 ERGÄNZUNG DES HANDBUCHS

1.6 ALLGEMEINE INFORMATIONEN

1.7 GRUNDLEGENDE EINGEHALTENE UND EIN ZUHALTENDE UNFALLVERHÜTUNGSNORMEN

1.8 GEWÄHRLEISTUNG

1.9 HAFTBARKEIT DES HERSTELLERS

1.10 EIGENSCHAFTEN DES BENUTZERS

1.11 TECHNISCHER KUNDENDIENST

1.12 ERSATZTEILE

1.13 TYPENSCHILD

1.14 LIEFERUNG DES HEIZOFENS

7 WARTUNG

7.1 ASCHENENTLEERUNG

7.2 REINIGUNG DES GLASES

7.3 REINIGUNG DER KERAMIK

7.4 REINIGUNG DES FUERSTELLE

7.5 REINIGUNG DES RAUCHFANGS

8 INFORMATIONEN FÜR DEN ABRISS

TECHNISCHE EIGENSCHAFTEN

2.1 HINWEISE FÜR DEN INSTALLATEUR

2.2 HINWEISE FÜR DEN BENUTZER

2.3 HINWEISE FÜR DAS WARTUNGSPERSONAL

3.1 BESCHREIBUNG

3.2 TYPENSCHILD

3.3 DIE VERBRENNUNG

VORBEUGENDE SICHERHEITSMASSNAMEN

MERKMALE DES HEIZOFENS

4 HANDLING UND TRANSPORT

5 INSTALLATION

5.1 VORBEUGENDE SICHERHEITSMASSNAHMEN

5.2 RAUCHFANG UND SCHORNSTEIN

5.3 INSTALLATIONSORTS

5.4 NIVELLIERUNG

5.5

5.6 MONTAGE DER VERKLEIDUNG

5.6.1

5.6.2

5.6.3

5.7 VERBINDUNG MIT DEM RAUCHFANG

5.8 RAUCHBLENDE

VERLEGUNG DER RAUCHABLEITER OBEN/HINTEN

Montage der Seiten Montage virderen Keramikblenden Montage oberen Abdeckung

6 INBETRIEBNAHME UND GEBRAUCH

6.1 BRENNSTOFFE

6.2 ERSTE ZÜNDUNG

6.2 BRENNSTOFFE

6.3 KONTROLLE DER VERBRENNUNG

6.4 HANDHABUNG DER TÜR

6/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 7/44

Gentile cliente,

desideriamo innanzitutto ringraziarLa per la

preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio la Sua nuova

stufa, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

1 PREMESSA

Non operare se non si sono ben comprese tutte le

notizie riportate nel manuale; in caso di dubbi richiedere sempre l’intervento di personale specializzato PALAZZETTI.

Palazzetti si riserva il diritto di modicare speciche e

caratteristiche tecniche e/o funzionali del prodotto in qualsiasi momento senza darne preavviso.

1.1 SIMBOLOGIA

Nel presente manuale i punti di rilevante importanza

sono evidenziati dalla seguente simbologia:

INDICAZIONE: Indicazioni concernenti il corretto

utilizzo della stufa e le responsabilità dei preposti.



ATTENZIONE: Punto nel quale viene espressa una

nota di particolare rilevanza.

PERICOLO: Viene espressa un’importante nota di



1.2 DESTINAZIONE D’USO

Le STUFE OLIVIA, BETTY, ANTONIA, STEFANIA,



Pericolo:

comportamento per la prevenzione di infortuni o danni materiali.

CLARABELLA funzionano in maniera ottimale con la porta del focolare chiusa.

CLARABELLA sono caratterizzate da un doppio sistema di combustione PRIMARIA ed ECOLOGICA con effetti positivi sia sul rendimento che sulla emissione di "fumi

più puliti".

La destinazione d’uso sopra riportata e le congurazioni

previste della stufa sono le uniche ammesse dal Costruttore: non utilizzare la stufa in disaccordo con le indicazioni fornite.

la destinazione d’uso indicata è valida solo

per apparecchiature in piena efcienza strutturale,

meccanica ed impiantistica. Le STUFE OLIVIA,

BETTY, ANTONIA, STEFANIA, CLARABELLA

apparecchi solo da interno.

, sono

8/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

Dear customer,

GB D

  Wewouldrstofalllike to thank you for having

chosenoneofourproductsandcongratulateyou onyourchoice.

  In order to get the best out of your new stove,

please follow the advice and instructions given in this manual.

Sehr geehrter Kunde,

Zu allererst möchten wir Ihnen für den uns gewährten

VorzugdankenundIhnenzurWahlgratulieren.

Damit Sie Ihren neuen Heizofen so gut wie

möglich benutzen können, bitten wir Sie, die in

diesem Handbuch enthaltenen Angaben genau zu befolgen.

1 GENERAL

Do not start using the stove until you have read and

understood the contents of this manual. If you have any doubts at any time do not hesitate to call the PALAZZETTI specialized personnel who are there to

help you.

Palazzetti reserves the right to modify the technical

and/or functional specications and features of the product at any time without prior notice.

1.1 SYMBOLS

The important points in this manual are highlighted with

the following symbols:

INDICATION: Indications concerning the correct use



of the stove and the responsibilities of those using it.

ATTENTION: A particularly important note is written

here.

DANGER: Here there is an important not warning on



1.2 USE OF THE STOVE

T h e O L I V I A , B E T T Y, AN T O N I A , S T E FANIA,

These OLIVIA, BETTY, ANTONIA, STEFANIA,

the prevention of bodily harm or material damage.

CLARABELLA wood burning stoves operate best when

the rebox door is shut.

CLARABELLA

PRIMARY and SECONDARY combustion system with

positive effects both on efciency and on the emission

of “cleaner smoke”.

wood burning stoves features the dual

1 EINLEITUNG

Keinesfalls vorgehen, wenn Sie nicht alle Hinweise des

Handbuchs verstanden haben; im Zweifelsfall immer den Eingriff von Fachpersonal der Fa. PALAZZETTI anfordern.

Palazzetti behält sich vor, Spezifikationen und

technische bzw. funktionelle Merkmale des Produkts jederzeit und ohne Vorbescheid zu ändern.

1.1 SYMBOLE

In diesem Handbuch sind die wichtigen Punkte durch

folgende Symbole gekennzeichnet:

HINWEIS:Hinweise zum korrekten Gebrauch des



1.2 ANWENDUNGSZWECK

Der Heizöfen OLIVIA, BETTY, ANTONIA, STEFANIA,

D er H e iz ö fen O LI V IA , BET T Y, A NTO N IA ,

Heizofens unter Verantwortung des Bedieners.

ACHTUNG: Damit werden besonders wichtige

Anmerkungen gekennzeichnet.

GEFAHR: Hier bei ha ndel t es sich um wichtige

Verhaltenshinweise zur Vorbeugung von Verletzungen oder Materialschäden.

CLARABELLA funktionieren bei geschlossener

Feuerraumtür optimal.

STEFANIA, CLARABELLA zeichnen sich durch ein

doppeltes Verbrennungssystem mit PRIMÄR - UND SEKUNDÄRVERBRENNUNG aus, was sich nicht nur auf die Heizleistung positiv auswirkt, sondern auch „reinere Abgase“ bewirkt.

The intended use, as described above, and the stove’s



DANGER: the indicated use of the stove is applicable only

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

congurations must comply with those described by the

manufacturer: only use the stove as set out in the indications provided.

for stoves in full structural, mechanical and engineering efciency. The PALAZZETTI OLIVIA, BETTY, ANTONIA,

STEFANIA, CLARABELLA wood burning stoves are for

indoor use only.

cod. 004770030 - 12/2007 9/44

Der oben aufgeführte Bestimmungszweck und die



GEFAHR: der angegebene Anwendungszweck gilt

für den Heizofen vorgesehenen Konfigurationen sind die einzigen vom Hersteller zugelassenen: der

Heizofen darf nicht abweichend von den erteilten Anweisungen benutzt werden.

nur für Geräte mit einwandfreier Struktur, Mechanik und Anlage. Die Heizöfen OLIVIA, BETTY, ANTONIA,

STEFANIA, CLARABELLA sind nur für Innenräume

geplant.

1.3 SCOPO E CONTENUTO DEL MANUALE

Lo scopo del manuale è quel lo di cons entire

copo

all’utilizzatore di prendere quei provvedimenti e predisporre tutti i mezzi umani e materiali necessari per un uso corretto, sicuro e duraturo del prodotto.

contenuto

Questo manuale contiene tutte le informazioni necessarie

per l’installazione, l’impiego e la manutenzione delle STUFE OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA.

La scrupol osa osserv anza di quanto in esso

descritto garantisce un elevato grado di sicurezza e produttività delle OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA.

1.4 CONSERVAZIONE DEL MANUALE

Il manuale deve essere conservato con cura e deve

Il manuale Istruzione Uso e Manutenzione è parte

onServazione e conSultazione

essere sempre disponibile per la consultazione, sia da parte dell’utilizzatore che degli addetti al montaggio ed alla manutenzione.

integrante del prodotto.

Deterioramento o Smarrimento

In caso di necessità fare richiesta di un’ulteriore copia

del manuale a Palazzetti.

ceSSione Della Stufa

In caso di cessione della stufa l’utente è obbligato

a consegnare al nuovo acquirente anche il presente manuale.

1.5 AGGIORNAMENTO DEL MANUALE

Il presente manuale rispecchia lo stato dell’arte al

momento dell’immissione sul mercato del prodotto.

Le stufe già presenti sul mercato, con la relativa

documentazione tecnica, non verranno considerate da PALAZZETTI carenti o inadeguate a seguito di eventuali modifiche, adeguamenti o applicazione di nuove tecnologie sulle stufe di nuova commercializzazione.

1.6 GENERALITÀ

In caso di scambio di informazioni con il Costruttore

della stufa fare riferimento al codice a barre presente nelle etichette che seguono il presente libretto ed ai

dati identicativi indicati alla pagina “INFORMAZIONI GENERALI” alla ne del presente manuale.

RESPONSABILITÀ

Con la consegna del presente manuale Palazzetti

declina ogni responsabilità, sia civile che penale, per incidenti derivati dalla non osservanza parziale o totale

delle speciche in esso contenute.

PALAZZETTI declina, altresì, ogni responsabilità

derivante da uso improprio dell’apparecchiatura od uso

10/44 COD. 004770030 - 12/2007

nformazioni

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

1.3 PURPOSE AND CONTENTS OF THE

GB D

purpoSe The purpose of the manual is to allow the user to take

MANUAL

the necessary precautions and to have all the human and material means required for correct, safe and lasting use of the product.

1.3 ZWECK UND INHALT DES HANDBUCHS

zweck

Zweck des Handbuchs ist es, dem Bediener die nötigen

Grundlagen zu liefern, um für einen korrekten, sicheren und dauerhaften Gebrauch des Produkts die geeigneten Maßnahmen zu treffen bzw. alle menschlichen und materiellen Mittel zur Verfügung zu stellen.

contentS

This manual contains all the information necessary

for installation, use and maintenance of the OLIVIA,

BETTY, ANTONIA, STEFANIA, CLARABELLA wood

burning stoves.

By complying scrupulously with the contents of

this manual you will ensure a high degree of safety and productivity of the OLIVIA, BETTY, ANTONIA,

STEFANIA, CLARABELLA wood burning stoves.

1.4 KEEPING THE MANUAL

Keeping anD conSulting the manual

The manual must be kept in a safe, dry place and be

available at all times for consultation by the user and by those who see to its installation and maintenance.

The Use and Maintenance Instructions Manual is

an integral part of the product.

Deterioration or loSS

If required, please ask Palazzetti for another copy of

the manual.

Selling the Stove If the stove is sold the user must give the manual to the

new owner as well.

inhalt Dieses Handbuch enthält alle für die Installation, den

Gebrauch und die Wartung der Heizöfens OLIVIA,

BETTY, ANTONIA, STEFANIA, CLARABELLA

Informationen.

Die gewissenhafte Beachtung aller Anweisungen

gewährleistet einen h o h e n S i c h e r h e i t s - u n d Produktivitätsgrad des Heizofens OLIVIA, BETTY,

ANTONIA, STEFANIA, CLARABELLA

nötigen

1.4 AUFBEWAHRUNG DES HANDBUCHS

aufbewahrung unD nachSchlagen

Die Bedienungs- und Wartungsanleitung ist

verSchleiSS oDer verluSt

Fordern Sie, falls nötig, bei Palazzetti eine Ersatzkopie

verkauf DeS heizöfenS

Das Handbuch muss sorgfältig aufbewahrt werden und sowohl für den Benutzer, als auch für das Montage- und Wartungspersonal immer zum Nachschlagen verfügbar sein.

integrierenderTeildesProdukts.

des Handbuchs an.

Beim eventuellen Verkauf des Heizofens muss dem neuen Käufer auch das Handbuch ausgehändigt werden.

1.5 MANUAL UPDATE

The stoves already on the market, together with their technical

This manual reects the state-of-the-art at the time the

product was introduced onto the market.

documentation, will not be considered by PALAZZETTI as wanting or inadequate simply because changes or adjustments have been made or new technologies have been applied to the next generation of stoves.

1.6 GENERAL INFORMATION

information

If there is an exchange of information with the stove

manufacturer, please quote the serial number and

identication data which you will nd on the “GENERAL

INFORMATION” page at the end of this manual.

reSponSibility

Upon delivery of this manual Palazzetti declines all

liabilities, both civil and penal, for any accidents that may derive from the total or partial failure to comply

with the specications contained in it.

PALAZZETTI also declines all responsibility resulting

from an improper use of the appliance, incorrect use by the user, from unauthorised alterations and/or repairs,

or the use of non-original or non-specic spare parts

for this particular stove.

1.5 ERWEITERUNG DES HANDBUCHS

Das vorliegende Handbuch entspricht dem Stand der

Technik zum Zeitpunkt der Einführung des Produktes auf dem Markt.

Die bereits auf dem Markt bendlichen Heizöfen und

ihre technische Unterlagen werden von PALAZZETTI nach eventuellen Änderungen, Anpassungen oder Anwendung neuer Technologien an den Heizöfen nicht als überholt bzw. ungeeignet angesehen.

1.6 ALLGEMEINES

informationen

Bei Nachfragen beim Heizofenhersteller immer

die Seriennummer und die Identifikationsdaten angeben. Diese Daten sind der Seite „ALLGEMEINE INFORMATIONEN“ am Ende dieses Handbuchs zu entnehmen.

haftbarkeit

PALAZZETTI weist des Weiteren jede Verantwortung

Mit der Übergabe dieses Handbuchs weist die Fa. PALAZZETTI jede sowohl zivil- als auch strafrechtliche Haftbarkeit für Unfälle zurück, die zwecks mangelnder oder kompletter Nichtbeachtung der darin enthaltenen

Spezikationen entstehen.

zurück, die sich aus einem unzweckmäßigen oder nicht korrekten Gerätegebrauch seitens des Benutzers, aus unbefugten Änderungen bzw. Reparaturen, dem Einsatz

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 11/44

non corretto da parte dell’utilizzatore, da modiche e/o

riparazioni non autorizzate, da utilizzo di ricambi non

originali o non specici per questo modello di Stufa.

manutenzione StraorDinaria

Le operazioni di manutenzione straordinaria devono

essere eseguite da personale qualicato ed abilitato

ad intervenire sul modello di stufa a cui fa riferimento il presente manuale.

reSponSabilità Delle opere Di inStallazione

La responsabilità delle opere eseguite per l’installazione

della stufa non può essere considerata a carico della PALAZZETTI, essa è, e rimane, a carico dell’installatore, al quale è demandata l’esecuzione delle verifiche relative alla canna fumaria e della presa d’aria ed alla correttezza delle soluzioni di installazione proposte. Devono essere rispettate tutte le norme previste dalla legislazione locale, nazionale ed europea vigente nello stato dove la stessa è installata.

uSo

L’uso dell’apparecchio è subordinato, oltre che alle

prescrizioni contenute nel presente manuale, anche al rispetto di tutte le norme di sicurezza previste dalla

legislazione specica vigente nello stato dove la stessa

è installata.

1.7 PRINCIPALI NORME ANTIFORTUNISTICHE RISPETTATE E DA RISPETTARE

A) Direttiva 73/23/CEE: Materiale elettrico destinato

ad essere adoperato entro taluni limiti di tensione.

B) Direttiva 89/336/CEE: “Ravvicinamento delle

le gislazioni degli Stati me mbri re lati ve alla compatibilità elettromagnetica”.

C) Direttiva 89/391/CEE “Attuazione delle misure volte

a promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro”

D) D ire t ti v a 89/ 1 06 / CEE : “Co n cer n en t e il

riavvicinamento delle disposizioni legislative, regolamentari ed amministrative degli stati membri concernenti i prodotti da costruzione”.

E) Direttiva 85/374/CEE:

delle disposizioni legislative, regolamentari ed amministrative degli stati membri in materia di responsabilità per danno da prodotti difettosi”.

“Concernente il riavvicinamento

1.8 GARANZIA LEGALE

L’utente per poter usufruire della garanzia legale, di

cui alla Direttiva CEE 1999/44/CE deve osservare scrupolosamente le prescrizioni indicate nel presente manuale, ed in particolare:

• operare sempre nei limiti d’impiego della stufa;

• effett uare se mpre una costante e dilig ente

manutenzione;

• autorizzare all’uso della stufa persone di provata

capacità, attitudine ed adeguatamente addestrate allo scopo.

L’innosservanza delle prescrizioni contenute in questo

manuale implicherà l’immediata decadenza della garanzia.

12/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

extraorDinary maintenance

GB D

Extraordinary maintenance must be carried out by

personnel qualied to work on the stove model to which

this manual refers.

reSponSibility for inStallation

It is not the responsibility of PALAZZETTI to carry out

the work needed to install the stove. Such works are entirely up to the installer who is requested to check

the ue and air intake and to check if the installation

solutions proposed are feasible. All applicable standards and local, national and European legislation in force in the country where the stove is installed must be respected.

uSe Use of the appliance is subject to compliance with all

the safety standards established by the relevant laws in force in the place of installation, in addition to the instructions contained in this manual.

1.7 MAIN ACCIDENT PREVENTION REGULATIONS TO COMPLY WITH

A) EEC directive 73/23: Electrical material to be used

within certain voltage limits.

B) EEC directive 89/336: “Standardization of legislation

of member states concerning electro-magnetic

compatibility”

C) EEC directive 89/391 “Putting into practice the

measures to promote improvement of the safety and

health of workers during their working hours”.

D) EEC directive 89/106: “Concerning standardisation

of legis lat ive, regu lat ory an d adm inistra tive

instructions of member states regarding construction products.”

E) EEC directive 85/374: “Concerning standardisation of

legislative, regulatory and administrative instructions of mem ber states regarding res ponsibility for damage caused by defective products.”

Reparaturen, dem Einsatz von Nicht-Originalersatzteilen

Die außerordentlichen Wartungsarbeiten müssen

Die Haftung für die Installation des Heizofens

Der Gebrauch des Gerätes unterliegt nicht nur den

1.7 GRUNDLEGENDE EINGEHALTENE

A) Richtlinie 73/23/EWG: Elektrisches Material,

B) Richtlin i e 89/3 3 6/EWG: „Anglei c hung de r

1.8 LEGAL GUARANTEE

The user may only make use of the legal guarantee,

as under the EEC directive 1999/44/CE, if he has scrupulously complied with the regulations indicated

in this manual, and more specically:

• To work always within the stove’s limits of use

• Maintenance must be constant and careful;

• Only allow people who are capable and who have

been suitably trained to use the stove.

Failure to comply with the instructions provided in this

manual will invalidate the guarantee immediately.

D) Ri c ht li n ie 8 9/1 0 6/ EWG : „ An gle i chu n g

1.8 GEWÄHRLEISTUNG

Damit der Benutzer die gesetzliche Garantie laut

• immer innerhalb der Einsatzgrenzen des Heizofens

• di e W a rt u ng r e g el m äß i g und s o rg f ält i g

• nur Personen mit den geeigneten Kapazitäten

Das fehlende Einhalten der Beschreibungen dieses

von Nicht-Originalersatzteilen oder nicht spezisch für

dieses Heizofenmodell, ergibt.

oder nicht spezifisch für dieses Heizofenmodell geeignet, entstehen.

auSSerorDentliche wartung

von Fachpersonal, das für den Eingriff am, in diesem Handbuch beschriebenen Heizofenmodell befugt ist, ausgeführt werden.

haftung für Die inStallation

geht keinesfalls zu Lasten der Fa. PALAZZETTI. Sie geht zu Lasten des Installateurs, dem die Ausführung der Kontrollen des Rauchfangs und der Lüf tungsö ffnu ng bz w. die Korr ekthe it de r vorgeschlagenen Installationslösungen übertragen wird. Es sind alle Vorschriften der örtlichen, nationalen und europäischen Gesetzgebung zu beachten, die im jeweiligen Aufstellungsland gültig sind.

ebrauch

im vorliegenden Handbuch enthaltenen Vorgaben, sondern auch der Beachtung aller im Installationsland durch die entsprechende Gesetzgebung vorgesehenen Sicherheitsbestimmungen.

UND EINZUHALTENDE UNFALLVERHÜTUNGSNORMEN

das innerhalb bestimmter Spannungsgrenzen zu verwenden ist.

Rechtsvorschriften der Mitgliedstaaten über die

elektromagnetische Verträglichkeit“.

Richtl i n i e 89/391 / E W G “Durch f ü h r ung von

Maßnahmen zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Arbeitnehmer bei der Arbeit”

d e r g e s et z li c h en , r e g ul i e re n de n u nd Verwaltungsvorschriften der Mitgliedsstaaten

bezüglich Bauprodukten”.

Richtlinie 85/374/EWG: Angleichung der gesetzlichen, regulierenden und Verwaltungsvorschriften der

Mitgliedsstaaten bezüglich der Haftung für Schäden

durch defekte Produkte”.

Richtlinie 1999/44/EG beanspruchen kann, hat er die Anweisungen dieses Handbuchs gewissenhaft zu befolgen und insbesondere:

vorzugehen;

auszuführen;

und B e fähigungen bzw. zu diesem Z weck geschulte Personen mit der Heizofenbedienung zu beauftragen.

Handbuchs führt zum unverzüglichen Garantieverfall.

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 13/44

1.9 RESPONSABILITÀ DEL COSTRUTTORE

Il Costruttore declina ogni responsabilità civile e penale,

• installazione non conforme alle normative vigenti nel

• in osservanza delle istruzioni contenute nel

• installazione da parte di personale non qualicato e

• uso non conforme alle direttive di sicurezza;

• mo difi che e ri para zioni non aut oriz zate dal

• utilizzo di ricambi non originali o non specici per il

• carenza di manutenzione;

• eventi eccezionali.

diretta o indiretta, dovuta a:

paese ed alle direttive di sicurezza;

manuale;

non addestrato;

Costruttore effettuate sul prodotto;

modello di stufa;

1.10 CARATTERISTICHE DELL’UTILIZZATORE

L’utilizzatore della stufa deve essere una persona

adulta e responsabile provvista delle conoscenze te c nic h e nece s sa r i e per l a m anu t enz i one ordinaria dei componenti della stufa. Fare attenzione che i bambini non si avvicinino alla stufa, mentre è in funzione, con l’intento di giocarvi.

1.11 ASSISTENZA TECNICA

PALAZZETTI è in grado di risolvere qualunque problema

tecnico riguardante l’impiego e la manutenzione nell’intero ciclo di vita del prodotto.

La sede centrale è a vostra disposizione per indirizzarvi

al più vicino centro di assistenza autorizzato.

1.12 PARTI DI RICAMBIO

Impiegare esclusivamente parti di ricambio originali.

Non attendere che i componenti siano logorati

dall’uso prima di procedere alla loro sostituzione. Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio dalla rottura improvvisa dei componenti, che potrebbero provocare gravi danni a

persone e cose.

Eseguire i controlli periodici di manutenzione come

indicato nel capitolo “Manutenzione e Pulizia”.

1.13 TARGHETTA MATRICOLA

La targhetta matricola è posta sul lato posteriore

della stufa e riporta tutti i dati caratteristici relativi al prodotto, compresi i dati del Costruttore e il numero di matricola.

1.14 CONSEGNA DELLA STUFA

La stufa viene consegnata perfettamente imballata

e ssata ad una pedana in legno che ne permette la

movimentazione mediante carrelli elevatori e/o altri mezzi.

All’interno della stufa viene allegato il seguente

• libretto di uso, installazione e manutenzione

• etichetta codice a barre

materiale:

14/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

1.9 THE MANUFACTURER’S LIABILITIES

GB D

The manufacturer declines all civil and penal liabilities,

• Installation that fails to comply with the laws in force

• Failure to comply with the instructions given in the

• Installation b y un qu al if ie d an d un tr ai ned

• Use that fails to comply with safety directives;

• alterations and repairs on the product not authorised

• Use of spare parts that are either not genuine or

• Poor maintenance

• unforeseeable events.

direct or indirect, due to:

in the country and with safety regulations;

manual;

personnel;

by the manufacturer;

specic for this particular model of stove;

1.10 USER CHARACTERISTICS

The person who uses the stove must be a responsible

adult, with all the necessary technical know-how to carry out routine maintenance of the components of the stove.

Do not let children near the stove to play with it when

it is working.

1.9 HAFTBARKEIT DES HERSTELLERS

Der Hersteller lehnt in folgenden Fällen jede direkte

• Nicht konform mit den im Aufstellungsland gültigen

• Fehlendes Einhalten der im Handbuch enthaltenen

• Installation durch nicht qualifiziertes bzw. nicht

• Nicht mit den Sicherheitsrichtlinien konformer

• Änderungen und Reparaturen am Produkt, die nicht

•

• Mangelnde Wartung;

• Außerordentliche Vorkommnisse.

oder indirekte zivil- und strafrechtliche Haftung ab:

Bestimmungen und den Sicherheitsrichtlinien erfolgte Installation;

Anweisungen;

geschultes Personal;

Gebrauch;

vom Hersteller genehmigt wurden;;

Einsatz von Nicht-Originalersatzteilen oder nicht spezisch

für dieses Heizofenmodell geeignete Ersatzteile;

1.10 EIGENSCHAFTEN DES BENUTZERS

De r B e n ut z er d e s H ei z o fe n s m u ss e i n

verantwortungsbewusster Erwachsener mit den nötigen technischen Kenntnissen für die regelmäßige Instandhaltung der Heizofen-Bestandteile sein. Darauf achten, dass Kinder sich nicht dem betriebenen Heizofen nähern bzw. damit spielen wollen.

1.11 TECHNICAL ASSISTANCE

PALAZZETTI is able to solve any technical problem

concerning the use and maintenance during the product’s whole life cycle.

The main ofce will help you nd the nearest authorised

service centre.

1.12 SPARE PARTS

Use genuine spare parts only. Do not wait until the components are worn out before

changing them.

Changing a worn component before it fails makes it

easier to prevent accidents that could otherwise lead to serious injury to people or damage to things.

Carry out the routine maintenance checks as

explained in the “MAINTENANCE AND CLEANING” chapter.

1.13 SERIAL NUMBER PLATE

The serial number plate is located on the rear of

the stove. It shows all relative characteristic data of the product, including manufacturer information, the serial number and marking concerning the electrical system.

1.14 DELIVERY OF THE STOVE

The stove is delivered perfectly packed in cardboard

and xed to a wooden pallet so it can be handled by

forklifts and/or other means.

You will nd the following items inside the stove:

• use, installation and maintenance manual

• bar code label

1.11 TECHNISCHER KUNDENDIENST

PALAZZETTi ist in der Lage, jedes technische Problem

in Bezug auf die Benutzung oder Wartung während der gesamten Lebensdauer des Produktes zu lösen. Unser Firmensitz teilt Ihnen gerne mit, wo sich die

nächstgelegene befugte Kundendienststelle bendet.

1.12 ERSATZTEILE

Ausschließlich Original-Ersatzteile verwenden. Vor dem Austausch gewisser Bestandteile nicht erst

abwarten, bis sie komplett abgenutzt sind.

Wird ein verschlissener Bestandteil vor seinem kompletten Kaputtgehen ersetzt, können Unfälle, die eben auf das plötzliche Kaputtgehen von Teilen zurückzuführen sind und schwere Personen- und Sachschäden verursachen könnten, vermieden werden.

Die regelmäßigen Kontrollen zur Instandhaltung

lau t Kapit e l „WART U N G UN D REIN I G UNG“ durchführen.

1.13 TYPENSCHILD

Das Typenschild befindet sich auf der Rückseite

des Heizofens und enthält alle Kenndaten des Produktes einschließlich der Herstellerdaten und der Seriennummer.

1.14 LIEFERUNG DES HEIZOFENS

Der Heizofen wird einwandfrei im Karton verpackt und

auf einem Holzpodest xiert geliefert, wodurch der

Transport mittels Hubstapler und/oder anderen Mitteln möglich ist.

Im Heizofen wird folgendes Material mitgeliefert:

• Installations-, Gebrauchs- und Wartungsanleitung

• Etiketten mit Balkencode

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 15/44

2 AVVERTENZE PER LA SICUREZZA

2.1 AVVERTENZE PER L’INSTALLATORE

• Vericare che le predisposizioni all’accoglimento



• Osservare le prescrizioni indicate nel presente

• Verificare che le predisposizioni della canna

• Usare sempre i dispositivi di sicurezza individuale

2.2 AVVERTENZE PER L’UTILIZZATORE

della stufa siano conformi ai regolamenti locali, nazionale ed europei.

manuale.

fumaria e della presa d’aria siano conformi al tipo di installazione.

e gli altri mezzi di protezione previsti per legge.

• Predisporre il luogo d’installazione della stufa secondo



• La stufa, essendo un prodotto da riscaldamento,

Per questo motivo si raccomanda l

• non toccare e non avvicinarsi al vetro della porta,

• non toccare lo scarico dei fumi;

• non eseguire pulizie di qualunque tipo;

• fare attenzione che i bambini non si avvicinino;

• non scaricare le ceneri;

• non aprire la porta a vetro.

• Osservare le prescrizioni indicate nel presente

• Rispettare le istruzioni e gli avvertimenti evidenziati

• Le targhette sono dispositivi antinfortunistici,

• Utilizzare solo il combustibile conforme alle

• È vietato usare la stufa come inceneritore di riuti.

• Seg u ire sc r upolosa m ente il progr a mma di

• Non impiegare la stufa senza prima avere eseguito

• Non utilizzare la stufa in caso di funzionamento

• Non gettare acqua sulla stufa in funzionamento o

• Non appoggiarsi sulla porta aperta, potrebbe

• Non usare la stufa come supporto od ancoraggio di

• Non pulire la stufa no a completo raffre

•

• In caso di incendio del camino cercare di spegnere

• In caso di malfunzionamento della stufa dovuto ad un

La pulizia della canna fumaria deve essere effettuata

• Un tiraggio non ottimale della canna fumaria può

i regolamenti locali, nazionale ed europei.

presenta delle superci esterne particolarmente

calde.

a massima cautela

durante il funzionamento in particolare:

potrebbe causare ustioni;

manuale.

dalle targhette esposte sulla stufa.

pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ede illeggibili è obbligatorio sostituirle, richiedendone il ricambio originale al Costruttore.

indicazioni riportate sul capitolo relativo alle caratteristiche del combustibile stesso.

manutenzione ordinaria e straordinaria.

l’ispezione giornaliera come prescritto al capitolo “Manutenzione” del presente manuale.

anomalo.

per spegnere il fuoco nel braciere.

comprometterne la stabilità.

qualunque tipo.

ddamento di struttura e ceneri. Eseguire tutte le operazioni nella massima sicurezza e calma.

la stufa e chiamare il pronto intervento.

tiraggio non ottimale della canna fumaria effettuare la pulizia della stessa secondo la procedura descritta in 7.5.

comunque almeno una volta all’anno secondo quanto descritto nel paragrafo 7.5.

essere causata anche da condizioni atmosferiche particolarmente avverse (tipicamente bassa pressione): in tal caso è necessario far riscaldare bene la canna fumaria. Per fare ciò è necessario

16/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

2 SAFETY PRECUATIONS

GB D

2 VORBEUGENDE

SICHERHEITSMASSNAHMEN

2.1 INSTRUCTIONS FOR THE INSTALLER

• Make sure that the place of installation of the stove



• Comply with the indications given in this manual.

• Check that the ue and air intake are suitable for the

• Always use the individual safety devices and other

meets all local, national and European rules and regulations.

type of installation.

protection gear as established by law.

2.1 HINWEISE FÜR DEN INSTALLATEUR

• Sicherstellen, dass die Vorbereitungen für die



• Immer die persönlichen Sicherheitsausrüstungen

Heizofeninstallation den örtlichen, nationalen und europäischen Normen entsprechen.

und die gesetzlich vorgesehenen Schutzmittel verwenden.

2.2 HINWEISE FÜR DEN BENUTZER

2.2 INSTRUCTIONS FOR THE USER

• Prepare the place of installation of the stove in



• As the stove is a heating product, its outer surfaces

For this reason we advise maximum caution when

• Do not touch or go near the glass door as you could

• do not touch the smoke discharge;

• do not do any type of cleaning;

• make sure that children are kept away;

•

• do not open the glass door.

• Comply with the indications given in this manual.

• Comply with the instructions and warnings given on

• The plates are accident prevention devices and

• Only use fuel that complies with the indications given

• It is prohibited to use the stove as a waste

• Adhere strictly to the routine and extraordinary

• Do not use the stove without rst having carried out

• Do not use the stove if there is a malfunction.

• Do not throw water on the stove when it is lit or to

• Do not lean against the open door.

• Do not use the stove as a support or anchor of any

• Do not clean the stove until the structure and ashes

• All work must be carried out in maximum safety and

• If the chimney should catch re, do your best to put

• The safety and lling pipes must be protected against

• Comply with the indications given in this manual.

• If the stove malfunctions due to improper draught of

The ue must in any case be cleaned at least once

• Imperfect draft of the ue may also be caused by

accordance with local, national and European regulations.

can get very hot

it is working, in particular:

get burnt;

do not empty the ashes;

the plates on the stove.

as such must be easily and perfectly legible at all times. Should they be damaged and rendered illegible it is compulsory to change them, asking the manufacturer for an original plate.

in the chapter referring to fuel characteristics.

incinerator.

maintenance programme.

the daily inspection as specied in the “Maintenance”

chapter in this manual.

put the re out in the hearth.

type.

are completely cold.

calmly.

the re out and call the re department.

freezing wherever this may occur.

the ue, clean it using the same procedure set forth

in 7.5.

a year as set forth in paragraph 7.5.

especially severe weather conditions (typically low

pressure). In this case the ue must be well heated.

In order to do this, lighting must be done properly as

• Den Installationsort des Heizofens gemäß den



• Da der Heizofen ein Produkt für die Beheizung

Aus diesem Grund sind während des Betriebs

• das Glas der Tür nicht anfassen oder sich diesem

• den Rauchfang nicht anfassen;

• das Gerät keinesfalls reinigen;

• darauf achten, dass sich keine Kinder dem Heizofen

• die Asche nicht entleeren;

• die Glastür nicht öffnen;

• Die Beschreibungen dieses Handbuchs beachten.

• Die Anweisungen und Hinweise der am Heizofen

•

• Nur mit den Anweisungen im diesbezüglichen Kapitel

• Es ist verboten, den Heizofen zur Abfallverbrennung

• Die programmierte regelmäßige und außerordentliche

• Den Heizofen nicht in Betrieb setzen, bevor nicht

• Den Heizofe n bei Be triebsst ö rungen nicht

• Kein Wasser auf den betriebenen Heizofen bzw. zum

• Sich nicht auf die offene Tür lehnen.

• Den Heizofen nicht als Stütze oder Verankerung

• Den Heizofen nicht reinigen, solange die Struktur

• Alle Eingriffe unter größter Sicherheit und mit Ruhe

• Bei Brand des Kamins den Heizofen ausschalten

• Die Sicherheits- und Abgasrohre müssen in

• die in diesem Handbuch aufgeführten Vorschriften

• Bei einem schlechten Heizofenbetrieb, der auf

örtlichen, nationalen und europäischen Normen vorbereiten.

darstellt, weist er besonders heiße Außenäche

auf.

folgenden Punkten besondere Aufmerksamkeit zu gewähren:

nähern - es kann Verbrennungen verursachen;

nähern;

bendlichen Schilder beachten.

Die Schilder gehören zur Unfallverhütung und müssen aus diesem Grund immer einwandfrei leserlich sein. Sollten die Schilder beschädigt oder unleserlich sein, müssen sie ersetzt werden, wozu das OriginalErsatzteil beim Hersteller anzufordern ist.

konformen Brennstoff verwenden.

zu benutzen.

Wartung gewissenhaft durchführen.

alle im Kapitel „Wartung” beschriebenen, täglichen Kontrollen durchgeführt wurden.

benutzen.

Löschen des Feuers in die Feuerstelle schütten.

verwenden.

und die Asche nicht komplett ausgekühlt sind.

ausführen.

und die Feuerwehr rufen.

Gebieten, wo er auftreten kann, vor Frost geschützt sein.

beachten.

einen unzureichenden Abzug des Rauchfangs zurückzuführen ist, muss eine Reinigung wie unter 7.5 beschrieben, durchgeführt werden. Die Reinigung des Rauchfangs muss auf jeden Fall mindestens einmal pro Jahr, wie im Abschnitt 7.5 beschrieben, durchgeführt werden.

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 17/44

18/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

effettuare correttamente l’accensione secondo quanto descritto nel paragrafo 6.2.

2.3 AVVERTENZE PER IL MANUTENTORE



• Osservare le prescrizioni indicate nel presente

manuale.

Usare sempre i dispositivi di sicurezza individuale e

gli altri mezzi di protezione

• Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che la stufa, nel caso in cui sia stata utilizzata, si sia raffreddata.



Qualora anche uno solo dei dispositivi di sicurezza

risultasse non  unzionante, la stufa stessa è da

considerarsi non funzionante.

Togliere l’alimentazione elettrica prima di effettuare

intereventi di manutenzione sull’apparecchio.

3 CARATTERISTICHE E DESCRIZIONE

DELLA STUFA

3.1 DESCRIZIONE

Le STUFE OLIVIA, BETTY, ANTONIA, STEFANIA, CLARABELLA vengono costruite con una struttura completamente metallica, con focolare in ghisa chiuso da una portina apribile di acciaio dotata di vetro-ceramico. Il focolare è tutto in ghisa; la parete posteriore poi è realizzata in modo da ottenere la combustione secondaria o ecologica raggiungendo rendimenti elevati.

La STUFA OLIVIA viene prodotta in due modelli, che

differiscono per il rivestimento esterno: acciaio inox oppure maiolica.

Le STUFE BETTY e STEFANIA vengono prodotte con

il rivestimento esterno in acciaio.

La STUFA ANTONIA viene prodotta con il rivestimento

in pietra ollare.

La STUFA CLARABELLA viene prodotta con il

rivestimento in maiolica.

Il rivestimento esterno (in particolare quello in maiolica)

oltre a svolgere una funzione estetica ha lo scopo di accumulare calore durante il periodo di massimo fuoco e di restituirlo gradualmente all’ambiente quando il fuoco si attenua.Tra il rivestimento in maiolica e la struttura in acciaio esistono ampi spazi per il passaggio dell’aria. Questi favoriscono un veloce riscaldamento dell’ambiente, e contemporaneamente impediscono che

le super ci esterne raggiungano valori di temperatura

eccessivamente elevati.

3.2 TARGHETTA DI IDENTIFICAZIONE

È posta sul  anco destro della stufa e riporta il N° matricola, da indicare sempre, per qualsiasi richiesta.

3.3 LA COMBUSTIONE

Molti sono i fattori che concorrono per rendere

efficace la combustione in termini di prestazioni termiche e basse emissioni di sostanze inquinati (CO

- Monossido di carbonio). Alcuni fattori dipendono dall’apparecchiatura nella quale avviene la combustione altri invece dipendono da caratteristiche ambientali, di installazione e dal grado di manutenzione ordinaria effettuato al prodotto e alla canna fumaria.

Alcuni fattori importanti sono:

• aria comburente;

• qualità della legna (umidità e dimensioni);

• caratteristiche del sistema di evacuazione dei prodotti della combustione.

Nei paragra successivi sono riportate alcune indicazioni

da rispettare per ottenere il massimo rendimento del prodotto acquistato.

Fig. 3.1.1

Legenda: 1= portina apribile con vetro-ceramico 2= struttura con rivestimento in maiolica, acciaio o pietra

ollare 3= parete posteriore in ghisa 4= regolazione aria pulizia vetro 5= maniglia 6= cassetto centrale e regolazione aria comburente

Legend: 1= door with pyroceram, can be opened 2= structure with cladding in majolica, steel or soapstone 3= rear wall in cast iron 4= glass cleaning air adjustment 5= handle 6= central drawer and air adjustment

Zeichenerklärung: 1= zu öffnende Tür mit Glaskerfamik 2= Korpus mit Verkleidung aus Majolika, Stahl oder

Speckstein 3= Rückwand aus Gusseisen 4= Luftregulierung Glasreinigung 5= Griff 6= Mittlere Lade und Luftregulierung Verbrennung

GB D

set forth in paragraph 6.2.

2.3 PRECAUTIONS FOR THE MAINTENANCE ENGINEER

• Always use individual safety gear and other means



• Before undertaking any maintenance, if the stove



Disconnect the electrical power supply before doing

of protection.

has been used, it must be completely cold.

Even if only one of the safety devices is not working,

the stove is to be considered not working.

any work on the appliance.

3 CHARACTERISTICS AND A

DESCRIPTION OF THE STOVE

3.1 DESCRIPTION

• Ein gestörter Abzug des Rauchfangs kann auch

durch ungünstige Witterungseinüsse (typisch ist

Tiefdruck) verursacht sein: in diesem Fall muss der Rauchfang gut aufgeheizt werden. Hierfür muss die Zündung genau nach den Anweisungen im Absatz

6.2 vorgenommen werden.

2.3 HINWEISE FÜR DAS WARTUNGSPERSONAL

• immer die eigenen Sicherheitsausrüstungen und



• falls der Heizofen in Betrieb war, vor jedem

Sollte auch nur eine der Sicherheitsvorrichtungen nicht



Vor Wartungseingriffen am Gerät die Stromversorgung

andere Schutzmittel verwenden.

Wartungseingriff prüfen. ob er abgekühlt ist.

funktionieren, ist der Heizofen als nicht funktionstüchtig zu betrachten.

unterbrechen.

The structures of the OLIVIA, BETTY, ANTONIA,

STEFANIA, CLARABELLA wood burning stoves are

made entirely in metal with cast iron hearth closed by an steel door with pyroceram panel which can be opened.

The hearth is made entirely in

is made so as to obtain secondary or eco-friendly combustion, reaching high yields.

The OLIVIA STOVE is made in two different versions

differing in their external cladding: stainless steel or majolica (in different colours).

The BETTY and STEFANIA STOVES are made with its

external cladding in steel.

The ANTONIA STOVE is produced with soapstone

cladding.

There is a great deal of space between the cladding

The CLARABELLA STOVE is produced in majolica. In addition to serving a stylistic purpose, the outer cladding (especially the majolica cladding) serves the purpose of

accumulating heat when the re is at maximum and gradually releasing it into the room when the re burns down.

and the steel structure for the passage of air. This encourages the room to heat quickly and at the same time prevents the outer surfaces from getting too hot.

cast iron; the back wall

3.2 IDENTIFICATION TAG

This is located on the right side of the stove and shows

the serialnumber,whichmustalwaysbegivenfor

anyrequest.

3.3 COMBUSTION

There are many factors that contribute to good

combustion in terms of heat performance and low emission of polluting substances (CO - carbon monoxide).

Some of these factors depend on the unit itself while

others depend on the environmental and installation conditions and on the routine maintenance carried out

on the product and on the ue.

Some of the important factors are:

• combustion air;

• quality of the wood (humidity and size);

• features of the combustion by-products evacuation

system.

Some indications are given in the following paragraphs

that should be complied with in order to achieve maximum stove performance.

3 EIGENSCHAFTEN UND EINE BE-

SCHREIBUNG DES OFENS

3.1 BESCHREIBUNG

Die HEIZÖFEN OLIVIA, BETTY, ANTONIA, STEFANIA,

Die Feuerstelle besteht vollständig aus

Der HEIZOFEN OLIVIA wird in zwei Ausführungen

Die HEIZÖFEN BETTY und STEFANIA werden mit

D e r H E I Z O F E N A N T O N I A w i r d m i t

Der HEIZOFEN CLARABELLA wird mit Kacheln . Die Außenverkleidung (vor allem die Kachelverkleidung)

Zwischen der Kachelverkleidung und der Stahlstruktur

CLARABELLA

Metall gefertigt und mit einer Feuerstelle aus Gusseisen bzw. einer Stahltür mit Keramikglas ausgestattet.

hintere Wand wurde so gebaut, dass eine sekundäre

bzw. umweltfreundliche Verbrennung

Heizleistungen ermöglicht wird.

hergestellt, die sich auf Grund ihrer Außenverkleidung voneinander unterscheiden: Edelstahl oder Kacheln (in verschiedenen Farben).

Verkleidung aus Stahl erzeugt.

Specksteinverkleidunghergestellt.

hat außer ihrer ästhetischen Funktion auch den Zweck, während das Feuer am stärksten brennt, Wärme anzusammeln und diese dann nach und nach an den Raum abzugeben, wenn die Flamme schwächer wird.

liegen breite Zwischenräume für den Luftdurchlass. Diese fördern ein schnelles Erwärmen des Raums und

verhindern gleichzeitig, dass die äußeren Oberächen

zu heiß werden.

3.2 TYPENSCHILD

Es befindet sich auf der rechten Aussenseite des

Heizofens und trägt die Seriennummer, die bei jeder Anfrage angegeben werden muss.

3.3 DIE VERBRENNUNG

Einige wichtige Faktoren sind:

• Verbrennungsluft;

• Holzqualität (Feuchtigkeit und Größe);

Viele Faktoren spielen für eine im Sinne von Wärmeleistung und niedriger Schadstoffabgabe (CO - Kohlenmonoxyd)

efzienten Verbrennung eine bedeutende Rolle.Einige

Faktoren hängen vom Gerät ab, in dem die Verbrennung erfolgt, andere hingegen von den Umweltbedingungen,der Installation und der regelmäßigen Wartung des Geräts und des Rauchfangs.

und STEFANIA werden komplett aus

Gusseisen; die

mit hohen

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 19/44

4 MOVIMENTAZIONE E TRASPORTO

La stufa viene consegnata con la struttura metallica

completamente montata, con il rivestimento allegato separatamente per i modelli in ceramica o pietra ollare, in un imballo adeguato ai lunghi trasporti.

Consigliamo di disimballare la stufa solo quando è

giunta sul luogo di installazione.

Posizionate la stufa facendo presa sul foro di uscita

fumi.

Seguire le istruzioni di montaggio nei punti 5.6 e se-

guenti.

L’apparecchio viene consegnato completo di tutte le

parti previste.

Fare attenzione alla tendenza allo sbilanciamento del-

l’apparecchio.

Durante il sollevamento evitare strappi o bruschi movi-

menti.

Accertarsi che il carrello sollevatore abbia una por-

tata superiore al peso dell’apparecchio da sollevare. Al manovratore dei mezzi di sollevamento spetterà tutta la responsabilità del sollevamento dei carichi.

PERICOLO: fare attenzione che i bambini non giochino



con i componenti dell’imballo (es. pellicole e polistirolo). Pericolo di soffocamento!

5 INSTALLAZIONE

5.1 PRECAUZIONI PER LA SICUREZZA

La responsabilità delle opere eseguite nello spazio



L’utilizzatore dove ottemperare a tutti i regolamenti

Pericolo: l’apparecchio dovrà essere installato su

Nel caso in cui il pavimento non sia di capacità portante

Le operazioni di montaggio e smontaggio della stufa

È sempre consigliabile che gli utenti si rivolgano al

Nel caso in cui intervengano altri tecnici si raccomanda

L’installatore, prima di avviare le fasi di montaggio o di

A) non operare in condizioni avverse;

B) deve operare in perfette condizioni psicosiche e deve

C) deve indossare i guanti antiinfortunistici; D) deve indossare scarpe antiinfortunistiche; E) deve accertarsi che l’area interessata alle fasi di mon-

d’ubicazione della stufa è, e rimane, a carico dell’utilizzatore; a quest’ultimo è demandata anche l’esecuzione

delle veriche relative alle soluzioni d’installazione

proposte.

di sicurezza locali, nazionale ed europei.

pavimenti con adeguata capacità portante.

sufciente, si consiglia di utilizzare una piastra di distribuzione del carico di dimensioni adeguate.

sono riservate ai soli tecnici specializzati.

nostro servizio di assistenza per le richieste di tecnici

qualicati.

di accertarsi sulle loro reali capacità.

smontaggio della stufa, deve ottemperare alle precauzioni di sicurezza previste per legge ed in particolare a:

vericare che i dispositivi antinfortunistici individuali e

personali, siano integri e perfettamente funzionanti;

taggio e di smontaggio sia libera da ostacoli.

20/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

4 HANDLING AND TRANSPORT

GB D

The stove is delivered with the steel structure fully

assembled, with the cladding enclosed separately for models in ceramic or soapstone, properly packed for long-distance transport.

It is advisable to wait until the stove arrives at the place

where it will be installed before unpacking it.

Position the stove by grasping the smoke outlet hole. Please follow the assembly instructions in point 5.6 and

subsequent.

The appliance is delivered complete with all required

parts.

Please be aware of the fact that the appliances tend to

tip over.

Avoid sudden movements and sharp tugs when lifting

the stove.

Makesuretheforklifttruckhasasufcientlifting

capacityfortheweightoftheappliance.

The person manoeuvring the lifting machinery is held

completely responsible for lifting loads.

 DANGER: do not let children play with the packaging



5 INSTALLATION

5.1 SAFETY PRECAUTIONS



The user must comply with all the local, national and

DANGER: the appliance must be installed on a oor

If the oor does not have a sufcient load-bearing

The stove assembly and disassembly operations must

It is always advisable for the user to call our assistance

If other technicians are called in, please make sure they

Before assembling or dismantling the stove, the installer

A) he must not work in adverse conditions; B) he must be in perfect psychophysical condition to work

C) he must wear safety gloves; D) he must wear safety shoes; E) he must make sure that the area for assembling/

materials (lm, polystyrene). Suffocation hazard!

The user is and remains responsible for all work done

in the space where the stove is to be installed. The user is also responsible for carrying out the checks relative to the proposed installation solutions.

European regulations.

with an adequate carrying capacity

capacity, it is advisable to use a load-distributing plate of an appropriate size.

be carried out by skilled technicians only.

service when they need qualied technicians.

are actually qualied.

must comply with the safety precautions as established

by law, specically:

and ensure that the individual and personal accident prevention gear are fully serviceable;

dismantling the stove is free from obstacles.

• E i ge ns c h af te n d es R au c ha b zu g s d e r

In den nachstehenden Abschnitten sind einige

Verbrennungsprodukte.

Anweisungen enthalten, die einzuhalten sind, damit das erworbene Produkt mit maximaler Leistung funktioniert.

4 HANDLING UND TRANSPORT

Der Heizofen wird mit einer komplett montierten

Metallstruktur geliefert, die Verkleidung liegt für die Modelle in Keramik oder Speckstein separat bei, in einer für lange Transporte geeigneten Verpackung. Es ist empfehlen swer t, den Heizofe n erst am Installationsort auszupacken.

Den Heizofen aufstellen, in dem man auf die

Öffnungen des Rauchausgangs Druck ausübt. Die Montageanleitung ab Punkt 5.6 befolgen Das Gerät wird einschließlich aller vorgesehenen Teile

geliefert. Auf die Kippneigung des Gerätes achten. N i c h t m i t a b r u p t e n o d e r r u c k a r t i g e n

Bewegungen anheben.

P r ü f e n , o b d e r H u b w a g e n e i n e

Tr a gfä h i g k eit  be sit z t ,  d i e  grö ß e r  i s t  al s

das zu hebende Gewicht des Gerätes.

Der Bediener der Hebevorrichtung hat die gesamte

Verantwortung für das Anheben der Lasten.

GEFAHR: sicherstellen, dass keine Kinder mit den



5 INSTALLATION

5.1 VORBEUGENDE



Der Benutzer hat alle örtlichen, nationalen und

GEFAHR: Das Gerät muss auf einem Fußboden mit

Die Maßnahmen zur Montage und zum Zerlegen des

Es ist immer empfehlenswert, sich für die Anforderung

Sollten andere Techniker eingreifen, sind deren

Der Installateur hat vor der Montage oder Demontage

A) Nicht bei ungünstigen Bedingungen vorgehen; B) Unter einwandfreien psychophysischen Bedingungen

C) Schutzhandschuhe tragen; D) Arbeitsschutzschuhe tragen;

Verpackungsteilen spielen (z.B. Folien und Polystyrol).

Es besteht Erstickungsgefahr!

SICHERHEITSMASSNAHMEN

Die Verantwortung für die Arbeiten am Aufstellungsort

des Heizofens ist und bleibt die des Benutzers; diesem

wird auch die Ausführung der Kontrolle bezüglich der

Installationsvorschläge übertragen.

europäischen Sicherheitsregelungen einzuhalten.

entsprechender Tragfähigkeit installiert werden.

Sollte die Tragfähigkeit des Fußbodens nicht ausreichen,

eine Platte zur Lastverteilung mit entsprechender Größe

verwenden.

Heizofens dürfen nur von Fachpersonal durchgeführt

werden.

vo n quali fizierten Technike rn an eine unserer

Kundendienststellen zu wenden.

Fähigkeiten unbedingt sicherzustellen.

des H eizofens a lle gese t z lich vorg e sehenen

Si cherheits maßnahmen und insbesond ere die

Folgenden zu beachten:

arbeiten und sicherstellen, dass die individuellen und

persönlichen Unfallverhütungsvorrichtungen komplett

sind und einwandfrei funktionieren;

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 21/44

22/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

5.2 CANNE FUMARIE E COMIGNOLI

Per garantire un regolare funzionamento della stufa

è necessario seguire alcune regole fondamentali che

riguardano la PRESA D’ARIA, la CANNA FUMARIA,

l’INSTALLAZIONE. Rif. UNI 10683/98

• La PRESA D’ARIA ESTERNA è indispensabile

per assicurare un adeguato af usso di ARIA di COMBUSTIONE (Fig. 5.2.1), soprattutto se vi

sono serramenti con vetri doppi e guarnizioni. Praticare quindi un foro del diametro di almeno 10 cm su una parete che dà sull’esterno (1- Presa aria esterna). Il foro dovrà essere fatto possibilmente al di sotto del livello del piano fuoco, dietro o a lato dell’apparecchiatura e dovrà essere dotato sia di griglia antinsetto che di chiusura (Fig.5.2.1).

• In presenza di più focolari nello stesso ambiente si

raccomanda di incrementare la sezione della presa d’aria esterna in dotazione ad ogni apparecchiatura, per evitare fenomeni di depressione d’aria con conseguente fuoriuscita di fumo.

• Le dimensioni della CANNA FUMARIA dovranno

essere conformi a quanto riportato nella tabella dei dati tecnici del cap. 9.

È consigliabile l’uso di canne fumarie coibentate

in refrattario o in acciaio inox di sezione circolare,

con pareti interne a super cie liscia (Fig. 5.2.2).

La sezione della canna fumaria dovrà mantenersi costante per tutta la sua altezza. Si consiglia un’altezza minima di 3,5÷4 m (vedi Fig.5.2.4) in funzione del diametro (vedi caratteristiche tecniche). È opportuno prevedere, sotto l’imbocco del canale da fumo, una camera di raccolta per materiali solidi ed eventuali condense. Le caratteristiche della canna fumaria devono essere conformi a quanto prescritto dalle norme EN 10683 - EN 1856-1-2 - EN 1857

- EN 1443 - EN 13384-1-3 - EN 12391-1. Canne fumarie FATISCENTI, costruite con materiale non

idoneo ( brocemento, acciaio zincato, ecc... con super cie interna ruvida e porosa) sono fuorilegge

e pregiudicano il buon funzionamento della stufa.

• Un PERFETTO TIRAGGIO è dato soprattutto da una

canna fumaria libera da ostacoli quali strozzature, percorsi orizzontali, spigoli; eventuali spostamenti di asse dovranno avere un percorso inclinato con angolazione max di 45° rispetto alla verticale, meglio ancora se di soli 30°. Detti spostamenti vanno effettuati preferibilmente in prossimità del comignolo.

•

II RACCORDO FUMI tra stufa e canna fumaria dovrà avere la stessa sezione dell’ uscita fumi della stufa. Eventuali tratti orizzontali non dovranno superare i 2 metri e dovrà comunque esserci un dislivello di 8÷10 cm per ogni metro, a salire in direzione della canna fumaria. Sono consentite al massimo due curve a 90°.

• II COMIGNOLO deve essere del tipo antivento

con sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita almeno Doppia di quella interna della canna fumaria (Fig. 5.2.3).

• Per evitare inconvenienti nel tiraggio, ogni stufa

dovrà avere una propria canna fumaria indipendente.

Nel caso di presenza di più canne fumarie sul tetto

è opportuno che le altre si trovino ad almeno 2 metri di distanza e che il comignolo della stufa SOVRASTI

Fig. 5.2.1

Fig. 5.2.2

Fig. 5.2.3

max 1,5 A

5.2 FLUES AND CHIMNEY CAPS

GB D

To ensure correct stove operation it is necessary to

follow some fundamental rules regarding the FLUE, the AIR INTAKE and INSTALLATION. Ref. UNI 10683/98

• The EXTERNAL AIR INTAKE is essential to ensure an appropriate ow of COMBUSTION AIR (Fig.

5.2.1), especially if there are windows with double glazing and seals. Drill a hole with a diameter of at least 10 cm on one of the outside walls (1-External air intake). If possible, the hole should be made below

replace level, behind or to the side of the stove and should be tted with a grill against insects and

for closing (Fig.5.2.1).

• If there is more than one replace in the same room,

we suggest you increase the cross-section of the external air intake for each stove to prevent negative air pressure causing smoke.

• The dimensions of the dimensioni della FLUE PIPE must be as set forth in the table of technical data

in chapter 9.. It is advisable to use ues insulated

with a refractory material or in stainless steel with a circular cross section and smooth internal walls (Fig.5.2.2). Flue cross-section should be kept constant for all its height. A minimum height of 3.5÷4 m is recommended (see Fig.5.2.4) depending on diameter (see technical characteristics). Under the outlet of the smoke pipe there should be a chamber for gathering solid materials and any condensation.

The characteristics of the ue pipe must be compliant

with the provisions of standards EN 10683 - EN 1856-1-2 - EN 1857 - EN 1443 - EN 13384-1-3 - EN 12391-1.

DETERIORATING flues made with unsuitable

materials such as asbestos cement, galvanised steel, etc., with a rough or porous internal surface are illegal and can jeopardise the correct operation of the stove.

• A PERFECT DRAUGHT is above all the result of a flue that is clear of obstructions such as chokes, horizontal sections or corners; any axial displacements should be at a maximum angle of 45° compared to the vertical axis, (better still if it is only 30°). These displacements should preferably be effected near the chimney top.

• The SMOKE connection between the stove and ue should have the same cross section as the stove’s smoke outlet. Any horizontal sections must not exceed 2 meters and there must be a difference of 8÷10 cm in height per meter, rising in the direction of the flue. At the most two curves at 90° are permitted.

• The CHIMNEY TOP shall be the WINDPROOF type with an inside cross section equivalent to that of the

ue and with a smoke outlet passage section at least

DOUBLE

• To avoid draught problems, each stove should have

its own independent ue. If there is more than one ue on the roof the others should be situated at a

distance of at least 2 metres and the stove’s chimney top should be at least 40 cm ABOVE the others (Fig.5.2.4). If the chimney tops are near each other install some dividing panels.

• the data in the table of the UNI 10683/98 rules regarding distances and positioning of chimney tops

the internal one of the ue (Fig.5.2.3).

E) Sicherstellen, dass der für die Montage bzw. das

Zerlegen nötige Bereich keine Hindernisse aufweist.

5.2 RAUCHFANG UND SCHORNSTEIN

Für einen einwandfreien Betrieb des Heizofens müssen

einige grundlegende Regeln befolgt werden, die sich auf, den RAUCHFANG, die LÜFTUNGSÖFFNUNG und die INSTALLATION beziehen.

•

• Bei mehreren Feuerstellen im selben Raum wird

• Die Abmessungen des RAUCHFANGs müssen den

• Ein PERFEKTER RAUCHABZUG

• Der RAUCHANSCHLUSS

• Der SCHORNSTEIN

• Um unangenehmen Überraschungen vorzubeugen,

Die LÜFTUNGSÖFFNUNG ist unerlässlich, um einen angemessenen Zuuss an VERBRENNUNGSLUFT zu gewährleisten (Abb.5.2.1), dies gilt vor allem be i Vorhanden sein von Doppelfenster n und Abdichtungen. Machen Sie hierzu in eine Außenwand eine Öffnung mit einem Durchmesser von mindestens 10 cm (1=Außenluftöffnung). Diese Öffnung sollte möglichst niedriger als die Feuerstelle liegen, hinter oder seitlich zum Ofen angebracht werden sowie über ein Fliegengitter verfügen (Abb.5.2.1).

empfohlen, den Querschnitt der Öffnung nach außen hin zu erweitern, um einen Luftabfall mit nachfolgendem Rauchaustritt zu vermeiden.

Angaben in der Tabelle der technischen Daten des Kap. 9 entsprechen. Es wird die Verwendung von runden, isolierten Rauchfängen aus Schamotte oder Edelstahl, die an den Innenwänden eine

glatte Oberäche haben, empfohlen (Abb.5.2.2).

Der Durchmesser des Rauchfangs muss über seine gesamte Länge gleich sein. Es wird eine Mindesthöhe von 3,5÷4 m empfohlen (siehe Abb.5.2.4) je nach Durchmesser (siehe technische Merkmale). Es ist außerdem empfehlenswert, an der Mündung des Rauchkanals eine Kammer vorzusehen, in der Feststoffe und eventuelle Kondensflüssigkeit aufgefangen werden. Die Merkmale des Rauchfangs müssen dem Inhalt der Normen EN 10683 - EN 1856-1-2 - EN 1857 - EN 1443 - EN 13384-1-3 - EN 12391-1 entsprechen. BAUFÄLLIGE Rohre aus ungeeignetem Material wie Asbestzement, verzinktem Stahl, Elemente aus vibrationsgewälztem Zement mit rauhen und porösen Innenflächen entsprechen nicht den geltenden Gesetzen und beeinträchtigen den einwandfreien Betrieb des Heizofens.

durch einen von Hindernissen, wie z.B. Verengungen, horizontalem Verlauf und Kanten, freien Rauchfang gewährleistet; eventuelle horizontale Versetzungen sind so auszuführen, dass das Rohr in einem 45° Winkel zur Senkrechten verläuft, besser noch in einem 30° Winkel. Diese Versetzungen sollten möglichst in der Nähe des Schornsteins vorgenommen werden.

und Rauchfang muss denselben Schnitt des Rau c hausgan gs des Heizo f ens au fweisen . Eventuelle waagerecht verlaufende Rohrabschnitte dürfen nicht länger als 2 m sein und müssen in jedem Fall einen Höhenunterschied von 8÷10 cm pro Meter aufweisen sowie in Richtung des Rauchfangs ansteigen. Es sind maximal zwei Krümmungen von 90° zulässig.

muss WINDFEST sein und

innen denselben Schnitt des Rauchfangs aufweisen; der Schnitt des Rauchdurchgangs muss am Ausgang mindestens DOPPELT das Innenmaß des Rauchfangs (Abb.5.2.3).

muss jeder Heizofen über e i n e n e i g e n e n unabhängigen Rauchfang verfügen. Bei mehreren

Rauchfängen auf dem Dach müssen sich die

anderen mindestens in 2 Meter Entfernung benden

und der Schornstein des Heizofens die anderen um

wird vor allem

zwischen Heizofen

so groß sein, wie

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 23/44

24/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

gli altri di almeno 40 cm (Fig.5.2.4). Se i comignoli risultano accostati prevedere dei setti divisori.

• In  gura 5.2.5 e 5.2.6 vengono visualizzati i dati della

tabella delle prescrizioni UNI 10683/98 relative alle

distanze e al posizionamento dei comignoli. Legenda Fig. 5.2.5: Tetto piano; B= volume tecnico Legenda Fig. 5.2.6: Tetto inclinato; B= oltre il colmo

• N.B. Qualora la canna fumaria che si vuole

utilizzare per l’installazione fosse precedentemente

collegata ad altre stufe o caminetti, è necessario

provvedere ad una accurata pulizia per evitare

anomali funzionamenti e per scongiurare il pericolo

di incendio degli incombusti depositati sulle

pareti interne della canna fumaria.

In condizioni di normale funzionamento la pulizia

della canna fumaria deve essere effettuata almeno

una volta all’anno.

UNI 10683/98 - ComignoLi, distanZe e posiZionamento

5.3 AREA DI INSTALLAZIONE



Qualora nel locale ci siano altri apparecchi di

riscaldamento le prese dell’aria comburente devono garantire il volume di aria al necessario al corretto

funzionamento di tutti i dispositivi.

Nel caso in cui nella stanza dove è ubicata la stufa

siano presenti e funzionanti uno o più ventilatori di estrazione (cappe di aspirazione) si potrebbero verificare malfunzionamenti alla combustione causati dalla scarsità di aria comburente.

Pareti adiacenti e piano di appoggio a pavimento

dev ono essere realiz zate in ma teriale non combustibile e non sensibile al calore; in caso contrario va prevista una idonea protezione in materiale isolante e non combustibile.

Nel caso in cui il pavimento sia costruito con

materialeinammabile,siconsigliadipredisporre

la posa di una piastra in metallo dello spessore di 2-3 mm che sporga di circa 80 cm anteriormente alla stufa (Fig. 5.3.1).

La stufa va inoltre mantenuta ad una distanza

di sicurezza minima di circa 20 cm dalle pareti circostanti. Tutti i materiali combustibili che si trovano nella zona di irraggiamento del calore dal vetro della porta devono essere posti ad una distanza da esso di almeno 80 cm.

Eventuali coperture in materiale combustibile poste

aldisopradellastufa(adesempiotraviesofttiin

legno) andranno schermate mediante diaframmi in materiale isolante non combustibile.

Fig. 5.2.6

Fig. 5.3.1

Fig. 5.2.5

Fig. 5.2.4

2,00 m

0,40 m

3,5 ÷ 4 m min.

> 5m

≤ 5m

0,50 m

>Am

≤ Am

0,50

H m

80 cm

>20cm

>20 cm

GB D

Roof

slant

Distance between

the ridge cap and chimney

Minimum chimney height

0,50 m beyond the ridge cap

1,00 m from the roof

0,50 m beyond the ridge cap

1,30 m from the roof

0,50 m beyond the ridge cap

2,00 m from the roof

0,50 m beyond the ridge cap

2,60 m from the roof

less than 1,85 m

greater than 1,85 m

less than 1,50 m

greater than 1,50 m

less than 1,30 m

greater than 1,30 m

less than 1,20 m

greater than 1,20 m

Neigung des

Dachs

Abstand zweischen Dachfirst und Kamin

Mindesthöhe des Kamins

0,50 m über den Dackfirst hinaus

1,00 m vom Dach

0,50 m über den Dackfirst hinaus

1,30 m vom Dach

0,50 m über den Dackfirst hinaus

2,00 m vom Dach

0,50 m über den Dackfirst hinaus

2,60 m vom Dach

weniger als 1,85 m

Höher als 1,85 m

weniger als 1,50 m

Höher als 1,50 m

weniger als 1,30 m

Höher als 1,30 m

weniger als 1,20 m

Höher als 1,20 m

Legend g. 5.2.5:

are given in Figs.5.2.5 and 5.2.6.

ÜBERRAGEN (Abb.5.2.4). Sollten die Schornsteine

Flat roof B= Technical volume

Legend g. 5.2.6:

• In den Abbildungen 5.2.5 und 5.2.6 sind die Tabellen

Sloped roof B= beyond ridge

• N.B. If the stove is installed with a ue that has

already been used for connection to other stoves or

replaces, it should be cleaned thoroughly to avoid

malfunctions and the danger that unburned deposits

on the inside catch re. Under normal conditions of use of the stove the ue should be cleaned at least

Zeichenerklärung Abb. 5.2.5: FLACHDACH; B= Technisches Volumen Zeichenerklärung Abb. 5.2.6: SCHRÄGES DACH; B= Dachrstachse

• BITTE BEACHTEN Sollte der Heizofen an einen bereits verwendeten

once a year.

mindestens 40 cm

alle dicht beieinander und auf gleicher Höhe liegen muss für Trennwände gesorgt werden.

der Bestimmungen der UNI 10683/98 bzgl. den Abständen und der Positionierung der Schornsteine angeführt.

Rauchfang angeschlossen werden, ist dieser gründlich zu reinigen, um Betriebsstörungen und

UNI 10683/98 - Chimney tops, distanCes and positioning

Brandgefahr zu vermeiden, die auf Grund der an

den Innenächen des Rauchfangs abgelagerten,

unverbrannten Rückstände entstehen können. Es wird empfohlen, die Reinigung bei einem normalen Betrieb mindestens einmal pro Jahr

durchzuführen.

UN I 1 06 8 3/ 98 - s C h o r ns t ei n e, as t ä nd e u n d

positionerung

5.3 INSTALLATION AREA

If there are other heating appliances in the same room,



In case in the room where the stove is installed there

Adjacent walls and the oor where the stove will stand

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

the combustion air intakes must be able to guarantee the necessary volume of air to ensure correct operation of all the devices.

are one or more extractors (such as kitchen aspirators), some troubles to the combustion due to the lack of comburent air might occur.

should be in a non-combustible, non-heat sensitive material. Otherwise use appropriate protection in

insulating and non-combustible material. If the oor is made of inammable material before positioning the

stove we suggest laying a 2-3 mm thick metal plate that protrudes by at least 80 cm from the front of the stove (Fig.5.3.1). The stove should also be kept at a minimum safety distance of approximately 20 cm from the surrounding walls. All combustible materials in the area of heat radiated from the glass of the door must be placed at a distance of at least 80 cm. Any coverings in combustible material above the stove (for example wooden beams and ceilings) must be screened by diaphragms in non-combustible insulating material.

cod. 004770030 - 12/2007 25/44

5.3 INSTALLATIONSORT

Sollten im gleichen Raum noch weitere Heizgeräte



Nebenliegende Wände und Stelläche müssen aus

Bevor der Ofen in seine endgültige Position gestellt

Es muss außerdem ein Sicherheitsabstand von

vorhanden sein, müssen die Lüftungsöffnungen für die Zufuhr der Verbrennungsluft das für den korrekten Betrieb aller Geräte notwendige Volumen gewährleisten. Falls im Raum wo der Ofen installiert wurde, ein oder mehr Absaugsysteme (wie Küchensauggebläsen) sich

benden, könnten einige Störungen der Verbrennung

wegen Mängel an Verbrennungsluft sich ereignen.

feuerfestem und wärmebeständigem Material sein; andernfalls muss für angemessene Schutzvorrichtungen aus feuerfestem Isoliermaterial gesorgt werden.

wird, bei nicht feuerfestem Bodenbelag eine 2-3 mm starke Metallplatte verlegen, die ca. 80 cm weit unter dem Ofen nach vorne hinaus ragen soll (Abb. 5.3.1).

mindestens 20 cm zu den umliegenden Wänden eingehalten werden. Alle brennbaren Stoffe, die sich im

Bereich der Wärmestrahlung des Türglases benden,

müssen sich in einem Mindestabstand von 80 cm von

demselben benden. Eventuelle über dem Heizofen bendliche Abdeckungen aus brennbarem Material

(z.B. Holzbalken und -decken) müssen mit Hilfe von

Fig. 5.5.1

Legenda: 1= deettore in accaio 2= deettore in ghisa

Legend : 1=steel diaphragm 2= cast iron diaphragm Zeichenerklärung: 1= Rauchableiter aus Stahl 2= Rauchableiter aus Gusseisen

Fig. 5.6.1

5.4 LIVELLAMENTO

Agire sugli appositi piedini no a quando la stufa non

risulti in bolla (svitare o avvitare i piedini per alzare o abbassare).

5.5 CONVERSIONE USCITA FUMI

SUPERIORE / POSTERIORE (Fig.5.5.1)

La stufa è predisposta per la reversibilità dell’uscita

fumi da superiore a posteriore e viceversa. Di serie vengono prodotte con l’uscita superiore, ma durante l’installazione è possibile modificare l’uscita fumi agendo come segue:

• Togliere il tappo di chiusura (A) svitando le 4 viti di

ssaggio.

• Togliere la angia con tubo uscita fumi superiore (Ø

150mm) (B) svitando le relative viti di ssaggio ed

estraendola.

• Eseguire quindi il riassemblaggio invertendo angia

di uscita fumi e tappo rispetto alle loro posizioni

originarie ssandoli con le viti precedentemente tolte.

Prima di chiudere il foro di uscita fumi inutilizzato,

provvedere a controllare il corretto posizionamento

della guarnizione in bra ceramica del tappo, per

evitare nel tempo l’eventuale fuoriuscita di fumo.

5.6 MONTAGGIO DEL RIVESTIMENTO

Le stufe OLIV IA-BETTY-ANTONIA-ST EFANIA-

CLARABELLA, a seconda del modello, possono avere il rivestimento interamente in ceramica, in pietra ollare

oppure presentare i anchi in acciaio inox.

La struttura metallica è dotata dei supporti necessari

per l’ancoraggio dei singoli elementi componenti il rivestimento. La stufa viene consegnata con il rivestimento imballato separatamente, per evitare rotture e ammaccature durante il trasporto e il posizionamento. Rimuovere gli imballi solo una volta raggiunto il luogo di installazione. Ogni singola stufa viene premontata con il proprio rivestimento in fase

di produzione e collaudo, per vericarne le tolleranze e regolare i supporti metallici, al ne di avere poi un assemblaggio il più facile e veloce possibile.

Dopo aver posizionato e sistemato la struttura

metallica della stufa si può procedere al montaggio del rivestimento.

5.6.1

Montaggiodeianchi

Questa operazione varia a seconda del tipo di anco

che si va ad installare: ceramica od acciaio inox.

La stufa viene consegnata con le parti in ceramica

imballate separatamente.

montaggio fianchi in acciaio (olivia/betty/Stefania)

Nel caso dell’installazione della stufa con i anchi

in acciaio, questi saranno già montati al momento della consegna e la griglia GS potrà essere piegata

leggermente per consentire il ssaggio del frontalino

superiore.

Nel caso dell’installazione deianchiinceramicasarà

montaggio fianchi in ceramica (olivia) (fig.5.6.1)

necessario:

Fig. 5.6.2

26/44 COD. 004770030 - 12/2007

1) rimuovere la griglia superiore GS; montare i anchi

secondo le istruzioni riportate più sotto e poi, una

volta ssato anche il frontalino superiore, ssare

nuovamente la griglia GS.

2) prendere uno dei due anchi (I due anchi consegnati

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

5.4 LEVELLING

GB D

Turn the stove’s feet until the stove is level (screw or

unscrew the feet to raise or lower).

5.4 NIVELLIERUNG

Mit Hilfe der dafür vorgesehenen Stellfüße den Heizofen

5.5 TOP/REAR SMOKE OUTLET CONVERSION (FIG. 5.5.1).

Blenden aus feuerfestem Isoliermaterial abgeschirmt werden.

so lange nivellieren, bis er ganz eben steht (die Stellfüße, um sie zu erhöhen oder zu senken, lösen oder festschrauben).

5.5 VERLEGUNG DER RAUCHABLEITER OBEN/

The stove is made so the fumes outlet can be reversed

from rear to top and vice versa. The stove is standard produced with top outlet but, during installation, it can be altered as follows:

• Remove closing cap (A) by unscrewing the 4 securing

screws.

• Remove the ange with the top smoke outlet pipe,

150 mm in diameter (B), by unscrewing the relative securing screws and pulling it out.

• Then reassemble inverting the smoke outlet ange

and cap with respect to their original positions and secure them with the screws removed previously. Before closing the unused smoke outlet hole, check

the correct position of the cap’s ceramic bre seal to

avoid the possibility of smoke coming through over time.

5.6 FITTING THE CLADDING

T he OL I VI A- B E TT Y- A NT O N I A- S TE FAN I A-

CLARABELLA stoves may be with the cladding completely in ceramic, in soapstone or with stainless steel sides.

The metal structure is tted with the supports needed

to anchor the single cladding elements.

The stove is delivered with the cladding packed

separately to avoid breakage and denting during transportation and positioning. Remove packaging only when it has reached the place of installation.

Each single stove is pre-assembled with its cladding

during the production and testing phase in order to verify tolerances and to adjust the metal supports to ensure an easy and quick assembly.

Once the stove’s metal structure is positioned and

arranged, the cladding can be tted.

5.6.1 Fitting the sides

This operation varies according to the type of side to

be installed: ceramic or stainless steel.The stove is delivered with the ceramic parts packed separately.

Steel SiDeS If the stove is to be installed with steel sides, they will

already be mounted when the stove is delivered and the GS grille can be bent slightly to make it easier to

x the top front piece.

ceramic SiDeS If the stove is to be installed with ceramic sides it will

be necessary to:

1) remove the top grille GS; mount the sides following

the instructions given below and then, once they are attached, also the top front piece, put the GS grille

back in place and x it.

2) Take one of the two sides (the two sides delivered

with the stove are identical and perfectly reversible,

which means there is no difference between the left and right) and, holding it upright with the most

protruding part facing the front of the stove, bring it

(olivia/betty/Stefania)

(olivia) (fig.5.6.1)

Die Heizöfen sind so ausgelegt, dass der Rauchableiter

• Den Verschlussdeckel (A) durch Lösen der 4 Befestigungsschrauben abnehmen.

• Den Flansch entfernen und das obere 150mm

• Danach den Flansch des Rauchausgangs und

5.6 MONTAGE DER VERKLEIDUNG

Die Heizöfen OLIVIA-BETTY-ANTONIA-STEFANIA-

Die Metallstruktur verfügt über die zur Verankerung

Jeder einzelne Heizofen wird im Werk während der

5.6.1 Montage der Seiten

Diese Montage variiert je nach Ausführung der

SeitenwänDe auS eDelStahl Bei Installation des Heizofens mit Seitenteilen aus

Seitenteile auS keramik Bei Installation der Seitenteile aus Keramik sind

HINTEN (ABB. 5.5.1).

entweder oben oder hinten am Gerät angeschlossen werden kann und umgekehrt.. Die Produktion in Serie sieht den Ausgang hinten vor, allerdings kann man den Rauchausgang während der Installation wie nachfolgend beschrieben verlegen:

starke Rohr des Rauchableiters (B) durch Lösen der Befestigungsschrauben herausziehen.

Verschlussdeckel in umgekehrter Weise mit Hilfe der Befestigungsschrauben erneut montieren. Bevor die nicht verwendete Rauchausgangsöffnung verschlossen wird, die korrekte Position der Keramikfaserdichtung überprüfen, um im Verlauf der Zeit einen eventuellen Rauchaustritt zu vermeiden.

CLARABELLA können je nach Modell ganz mit Keramik oder Speckstein verkleidet sein oder haben Aussenseiten aus Stahl.

der einzelnen Verkleidungskomponenten notwendigen Halterungen. Der Heizofen wird mit separat verpackter Verkleidung geliefert, um Transportschäden und Beschädigungen während des Aufstellens zu vermeiden. Die Verpackungsmaterialien erst entfernen, wenn der Heizofen den endgültigen Aufstellungsort erreicht hat.

Herstellung und Abnahme mit seiner Verkleidung vormontiert, um die Toleranzen zu überprüfen und die Metallhalterungen korrekt einzustellen und so eine einfache und schnelle Montage zu ermöglichen. Nachdem die Metallstruktur des Heizofens positioniert und eingestellt wurde, kann die Montage der Verkleidung erfolgen.

Seitenteile, die installiert werden: Keramik oder Edelstahl. Der Heizofen wird mit separat verpackten Keramikteilen geliefert.

(olivia/betty/Stefania)

Edelstahl, werden diese bereits montiert geliefert und das Gitter GS kann leicht gebogen werden, um die Befestigung der oberen Vorderblende zu ermöglichen.

(olivia) (fig.5.6.1)

folgende Schritte notwendig:

das obere Gitter GS abnehmen; die Seitenteile laut nachfolgenden Anleitungen montieren und nach ihrer

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 27/44

28/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

con la stufa sono uguali fra loro, perfettamente

reversibili e quindi non occorre porre attenzione a quale sia il  anco destro o quello sinistro) e,

tenendolo in verticale con la parte più sporgente

posizionata verso la faccia anteriore della stufa, avvicinarlo al lato prescelto.

Inclinare leggermente verso l’esterno il  anco in

ceramica e inserire la scanalatura (S) in basso sull’apposita staffa di ancoraggio (Ai).

3) inserire quindi anche la scanalatura superiore del

 anco sulla staffa superiore (As). Ripetere queste operazioni anche per l’altro  anco.

montaggio fianchi in ceramica (clarabella)

(fig.5.6.2)

Avvicinare il  anco laterale in ceramica ai perni inferiori

(Pi)

facendoli corrispondere ai fori di innesto

(Fi)

2) Spingere delicatamente il  anco laterale in ceramica  no a mandarlo in battuta nella sede superiore.

Avvitare con un cacciavite la vite di  ssaggio 3.

montaggio fianchi in pietra ollare (antonia)

(fig.5.6.3)

Inserire i  anchi in pietra ollare nelle apposite guide come mostrato in  gura.

5.6.2 Montaggio frontalini in ceramica

montaggio frontalini in ceramica (olivia) I frontalini curvi in ceramica in dotazione sono due:

uno più piccolo (P), da montare superiormente e uno più grande (G) (con scanalatura frontale), da montare

inferiormente. La procedura di montaggio è la stessa per entrambi i frontalini.

• orientare il frontalino con la parte piana verso l’alto

• posizionarlo in battuta contro la parte anteriore della stufa, tra le sporgenze dei due fianchi precedentemente montati

•

appoggiarlo alla staffa di supporto (Af) (Fig.5.6.4) in modo che la parte piegata di quest’ultima vada ad inserirsi nella scanalatura interna del frontalino.

5.6.3 Montaggio del coperchio superiore

montaggio coperchio Superiore (olivia-antonia)

Una volta montati i  anchi e i frontalini posizionare il

coperchio superiore (C) avendo cura di farlo coincidere

con l’ingombro disegnato dai  anchi e dal frontalino

superiore

(Fig.5.6.4).

Accertarsi quindi che risulti ben incastrato sulla struttura sottostante. Nel caso abbiate mantenuto l’uscita fumi superiore si potrà poi procedere al collegamento fumario direttamente dal bocchettone fumi lasciato libero dal coperchio in ceramica. Nel caso invece abbiate optato per l’uscita fumi posteriore si potrà chiudere il foro del coperchio ceramico con l’apposito tappo, in dotazione.

montaggio coperchio Superiore (clarabella)

Avvicinare il top alla sede superiore della stufa e avvitare

con un cacciavite a croce le due viti di  ssaggio “A”

(Fig.5.6.5).

5.7 COLLEGAMENTO ALLA CANNA FUMARIA

La stufa va collegata alla canna fumaria mediante

appositi tubi e raccordi (Fig. 5.7.1). L’uscita fumi delle stufe ha un diametro di 150 mm e deve essere collegata ad una canna fumaria che abbia un diametro come in tabella “caratteristiche tecniche”. L’asse del tubo di uscita fumi si trova alle seguenti altezze:

• 226 cm nel caso di uscita fumi superiore; questa altezza è stata calcolata nel caso di utilizzo del Kit Raccordo Canna Fumaria opzionale (Fig.5.7.2

Fig. 5.6.3

Fig. 5.6.4

Fig. 5.6.5

GB D

3) slant the ceramic side slightly outwards and slot the

ceramic SiDeS

2) Push carefully the ceramic side cover until it has

3) With a blade screwdriver x the screw 3.

SiDeS in SoapStone (antonia-iDro) (fig. 5.6.3)

Insert the soapstone sides by inserting them in the

5.6.2 Fitting the ceramic front pieces

fitting the ceramic front pieceS (olivia) There are two curved ceramic front pieces: a small one

• place the front piece with the at part upwards

• put it against the front of the stove, between the

• put it against the supporting bracket (Af) (Fig.5.6.4)

5.6.3 Fitting the top cover

fitting the ceramic top cover (olivia-antonia)

Once the sides and front pieces are tted, position the

If, instead, you have opted for the rear smoke outlet,

fitting the ceramic top cover (clarabella) Place the upper ceramic cover in its correct position

up to the side chosen.

bottom groove (S) on the anchoring bracket (Ai) then insert the side’s top groove on to the top bracket (As). Repeat these steps for the other side.

(clarabella) (fig.5.6.2)

1) Insert the ceramic side cover so that the pins (Pi) correspond to the holes (Fi).

reached its correct position under the upper grid.

guides as shown in the gure.

(P), that goes at the top, and a big one (G) (with front

groove), that goes at the bottom. The tting procedure

is the same for both pieces.

protruding parts of the two sides that you tted

previously

so the bent part of the bracket ts in the inside

groove of the front piece.

top cover (C) making it coincide with the space occupied by the sides and top front piece.Make sure it is properly

tted on the bottom structure. If you have kept the top smoke outlet you can then connect the ue directly to

the smoke vent left unhindered by the ceramic cover.

you can close the hole of the ceramic cover with the (ceramic) cap supplied with the stove.

and fix with a cross screwdriver the two screws

(Fig.5.6.5)

“A”

3) Danach auch die obere Nut der Seite in den oberen

Seitenteile auS keramik

1) Die Seitliche Keramikwand der unterer Stiften (Pi)

2) Die Seitenwand vorsichtig schieben bis in der

3) Mit einem Schraubenzieher die Befestigungsschraube

Die Aussenseiten aus Speckstein in die entsprechenden

5.6.2 MontagedervorderenKeramikblenden

montage Der vorDeren keramikblenDen (olivia)

Die Vorgehensweise bei der Montage ist bei beiden

• Die Blende mit der flachen Seite nach oben

• diese dann gegen die Vorderseite des Heizofens,

• so auf den Hal terungsbügel aufsetzen (Af)

5.6.3 MontagederoberenAbdeckung

montage Der oberen abDeckung (olivia-antonia)

Nachdem die Seiten und vorderen Blenden montiert

5.7 CONNECTION TO THE FLUE

The stove is to be connected to the ue with minimum 2

mm thick steel pipes or with 1 mm thick stainless steel pipes (Fig.5.7.1).

The smoke outlet of the stoves is 150 mm in diameter

and must be connected to a ue with a diameter as

shown in the table “technical characteristics”.

The axis of the smoke outlet pipe will be at the following

heights:

• 226 cm if the smoke outlet is at the top. This height has been calculated if the optional Flue Connection Kit is used (Fig.5.7.2 - Legend: 1=inspection).

• 91.5 cm in the case of a rear smoke outlet.

When installing the pipe, seal the ttings well and make

sure that the ue pipe tting is inserted so as not to

montage Der oberen abDeckung (clarabella) Den Kera mikdeckel in seiner obi gen Stellung

5.7 VERBINDUNG MIT DEM RAUCHFANG

Der Heizofen wird mit Hilfe von mindestens 2 mm

Befestigung auch der oberen Vorderblende xieren,

das Gitter GS wieder befestigen

2) Eine der beiden S

gelieferten Seiten stimmen miteinander überein

und sind austauschbar. Aus diesem Grund ist es unerheblich, welche Seite links bzw. rechts montiert wird) mit der weiter überragenden Seite

zur Vorderseite des Ofens gerichtet, der gewählten Seite nähern. Die Keramikseite leicht nach außen neigen und die untere

S)in den Verankerungsbügel einführen (Ai).

Nut (

Bügel einführen (As). Diesen Vorgang auch beim anderen Seitenelement wiederholen.

annähern, und der Einsatzlöcher (Fi) anpassen.

richtigen obigen Stellung.

3 xieren.

uSSenSeiten auS SpeckStein (antonia) (abb.5.6.3)

Führungen einsetzen, wie in der Abbildung gezeigt.

Die Ausstattung sieht zwei vordere Keramikblenden vor: eine kleinere (P), die oben montiert wird und eine größere (G) (mit vorderer Nut), die unten montiert wird.

Blenden gleich.

ausrichten;

zwischen den beiden Überständen der zuvor montierten Aussenseiten positionieren;

(Abb.5.6.4), dass der gebogene Teil des Bügels in die Innennut der Vorderblende gleitet.

wurden, die obere Abdeckung positionieren ( dabei darauf achten, dass die Abmessungen der Blende mit denen der Seiten und der oberen Blende übereinstimmen. Sicherstellen, dass diese einwandfrei in die darunterliegende Struktur eingerastet ist. Sollten Sie den oberen Rauchausgang beibehalten haben, kann dann der Rauchanschluss direkt vom Rauchstutzen aus durchgeführt werden, der jetzt frei liegt. Sollten Sie hingegen den Rauchausgang nach hinten verlegt haben, kann die Öffnung der Kachelabdeckung mit dem dafür vorgesehenen und mitgelieferten Verschlussdeckel aus Kachel verschlossen werden.

positionieren und mit einem Kreuzschraubenzieher die

zwei Befestigungsschrauben 4 xieren “A”

starken Stahlrohren oder oder aus Edelstahl mit 1mm Stärke angeschlossen (Abb.5.7.1). Der Rauchfang der Heizöfen hat einen Durchmesser von

eiten (Die beiden mit dem Ofen

(clarabella) (fig.5.6.2)

C) und

(Fig.5.6.5).

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 29/44

30/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

Legenda: 1= ispezione)

• 91,5 cm nel caso di uscita fumi posteriore. Nell’installazione del tubo è bene sigillare i raccordi e

fare attenzione che l’innesto alla canna fumaria sia tale da non ridurre la sezione della stessa.

Nel caso di camini con tiraggio eccessivo è consigliabile

l’installazione di un registro fumi (farfalla) posizionato sul tubo di raccordo tra stufa e canna fumaria. Il kit Raccordo Canna Fumaria opzionale è già dotato di registro fumi.

5.8 DEFLETTORI FUMI

Le stufe OLIV IA-BETTY-ANTONI A-STEFANIA-

CLARABELLA vengono fornite con i de ettori fumi già installati.

Si consiglia comunque di eseguire le operazioni di

smontaggio e rimontaggio dei de ettori almeno una

volta prima dell’accensione della stufa in modo da familiarizzare con le azioni da porre in essere in fase

di pulizia annuale e contemporaneamente veri care che il de ettore in ghisa sia posizionato in maniera

corretta. Le illustrazioni di Figg. 5.8.1-2-3 si riferiscono alla sequenza di montaggio.

DEFLETTORE IN GHISA: è posizionato all’interno del

focolare, nella sua parte superiore (Fig 5.8.3)

smontaggio

• prendere il de ettore aiutandosi con le due forature

presenti, spingerlo leggermente verso l’alto facendolo contemporaneamente ruotare verso l’interno in modo da liberarlo dall’appoggio F (sporgenza della ghisa di fondo del focolare)

• tenendolo all’incirca parallelo alla parete di fondo, accompagnarlo verso il basso per permettere la successiva rotazione verso fuori senza essere

ostacolati dai supporti visibili sui due  anchi del

focolare (S).

• ruotarlo verso l’esterno ed estrarlo dal focolare

montaggio è sufficiente ripetere la precedente sequenza di

operazioni in ordine inverso facendo attenzione che il

de ettore poggi, nell’ordine, sulla sporgenza della ghisa

di fondo e poi sui supporti laterali come indicato dalla sequenza delle Figg. 5.8.1-2-3.

DEFLETTORE IN ACCIAIO: è posizionato al di

sopra

del precedente. Per smontarlo e rimontarlo è suf ciente

agire sulle tre viti superiori situate sulla parte superiore della struttura metallica esterna (Ds), immediatamente dietro il frontalino superiore in ceramica (Fig.5.8.4). Fare attenzione a non agire sulle tre viti inferiori, che servono

a  ssare un’altra struttura.

Fig. 5.7.2

Fig. 5.8.1

Fig. 5.8.2

Fig. 5.8.4

Fig. 5.8.3

ø 15

226

91,5

Fig. 5.7.1

cod. 002340036

30,25

ø 15,5

100

ø14,8 ø14,8

ø16

4,8

30,25

ø 15,5

ø 14,7

ø 22,5

ø 15,1

cod. 002360108

cod. 002360126

cod. 002340074

GB D

If chimney draught is excessive, it is advisable to install

5.8 SMOKE DIAPHRAGMS

T he OL I VI A- B E TT Y- A NT O N I A- S TE FAN IA -

Nevertheless, we suggest you remove them and put

CAST IRON DIAPHRAGM: this is inside at the top of

removing

• take hold of the diaphragm, using the two holes to

• holding it roughly parallel to the rear wall,

• turn it outwards and pull it out from the hearth. assembly simply repeat the previous sequence of operations in

STEEL DIAPHRAGM: this diaphragm is located above

to remove it and put it back simply turn the three top

reduce the ue cross-section.

a smoke adjustment valve (buttery) on the connection pipe between the stove and ue. The smoke adjustment

valve is included in the optional Flue Connection kit.

CLARABELLAstoves are supplied with smoke diaphragms already installed.

them back at least once before lighting the stove so you get to know what needs to be done for the annual cleaning job and at the same time you can check that the cast iron diaphragm is positioned properly. The illustrations in Figs.5.8. 1, 2, 3 refer to the assembly sequence.

the replace (Fig 5.8.3)

help, and push it slightly upwards, simultaneously turning it inwards to free it from its support F (protuberance of the hearth’s rear cast iron).

accompany it down so it can turn outwards free from the supports on both sides of the hearth (S).

the reverse order making sure that the diaphragm rests on the rear cast iron protuberance and then on the side

supports as shown in gure 5.8.1-2-3.

the previous one.

screws at the top of the external metal structure (Ds),

Die Achse des Rauchabführungsrohrs befindet sich

• 226 cm, wenn es sich um den oberen Rauchausgang

• 91,5 cm, wenn der Rauchausgang hinten liegt.

Bei der Installation des Rohrs darauf achten, dass

Bei Kaminen mit einem zu starken Abzug ist die

5.8 RAUCHBLENDE

Die Heizöfen OLIVIA-BETTY-ANTONIA-STEFANIA-

Es ist jedoch in jedem Fall ratsam, die Rauchblende vor

GUSSEISERNE RAUCHBLENDE

Diese ist innerhalb der Feuerstelle, in deren oberem

Demontage

· Die Rauchblende leicht nach oben drücken und dabei

· Die Rauchblende ungefähr parallel zum Boden

· Die Rauchblende nach außen drehen und aus der

Montage hierzu einfach die zuvor geschilde

RAUCHBLENDE AUS STAHL Diese ist über der zuvor genannten positioniert. Zur Demontage und erneuten Montage erfolgt mit

150 mm und muss an einen Rauchfang angeschlossen werden, der mit seinem Durchmesser der Tabelle “Technische Merkmale” entspricht.

folgenden Höhen:

handelt; diese Höhe ist bei Verwendung des auf Anfrage erhältliche Rauchfang-Anschlusssets vorgesehen. (Abb.5.7.2 Zeichenerklärung:1=Inspe ktion)

die Verbindungsstücke gut versiegelt sind und das Einsatzrohr so in den Rauchfang eingesetzt wird, dass dessen Querschnitt nicht verringert wird.

Installation eines Rauchreglerventils empfehlenswert, das auf dem Verbindungsrohr zwischen Ofen und Rauchfang positioniert wird. Das auf Anfrage erhältliche Rauchfang-Anschlussset verfügt bereits über ein solches Rauchreglerventil.

CLARABELLA Rauchblende geliefert.

dem erstmaligen Gebrauch des Ofens abzumontieren und erneut zu installieren , u m s i c h m i t d e r Vorgehensweise vertraut zu machen, die dann bei der jährlichen Reinigung zur Anwendung kommt und auch, um zu überprüfen, dass die gusseiserne Rauchblende korrekt positioniert wurde. Die Abbildungen 5.8.1-2-3 zeigen, wie man am besten bei der Montage vorgeht.

Bereich positioniert (Abb.5.8.3)

gleichzeitig nach innen zur Feuerstelle hin drehen, so dass sie aus der Halterung F heraus gleitet (Überstand des hinteren Gusseisenelements)

halten und in der Bewegung nach unten begleiten, um so die nachfolgende Drehung nach außen zu ermöglichen, ohne dabei von den an den beiden Seitenwänden der Feuerstelle (S) sichtbaren Halterungen behindert zu werden.

Feuerstelle herausziehen.

allerdings in umgekehrter Reihenfolge, wiederholen und dabei darauf achten, dass die Rauchblende zunächst auf der Gusseisenleiste am Boden und dann auf den

seitlichen Halterungen auiegt (siehe Abb.5.8.1-2-3).

Hilfe der drei oberen schrauben, die sich oben auf der metallenen Außenstruktur benden (Ds), und zwar

werde n mit bereit s in stall ierte r

rte Vorgehensweise,

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 31/44

32/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

6 MESSA IN SERVIZIO ED USO DELLA

STUFA

6.1 TIPO DI COMBUSTIBILE

Le stufe OLIV IA-BETTY-ANTONI A-STEFANIA-

CLARABELLA vanno alimentate preferibilmente con legna di faggio/betulla ben stagionata. Ciascun tipo di legna possiede caratteristiche diverse che

in uenzano anche il rendimento della combustione.

La resa nominale in kW del caminetto dichiarata, si ottiene bruciando una corretta quantità di legna, facendo attenzione a non sovraccaricare la camera di combustione. L’uso delle conifere (pino, abete) e sconsigliato: contengono elevate quantità di sostanze resinose che intasano velocemente la canna fumaria.

Non bruciare legna verniciata. Qualsiasi legna decidiate di bruciare ricordate sempre

di spaccarla per farle perdere l’umidità: più elevato è il

suo contenuto in acqua, maggiore è la quantità di calore necessario per incendiarsi.

6.2 PRIMA ACCENSIONE

Le prime accensioni devono essere effettuate a fuoco

moderato.

• Eventuali sgradevoli odori o fumi sono causati dall’evaporazione o dall’essiccamento di alcuni materiali utilizzati. Tale fenomeno tenderà a protrarsi

per qualche giorno  no a svanire.

• Procedere come segue: immettere nel focolare della carta appallottolata, coprire la carta con una piccola quantità di ramoscelli o qualche pezzo di legno sottile

e ben stagionato in modo che sviluppi il più possibile la  amma.

• Aprire al massimo il registro dell’aria comburente (Fig.6.2 - ON=aperto). L’accensione della stufa, quando il focolare è freddo, può essere effettuata con la portina accostata alla sede di battuta ma non chiusa, per facilitare l’evaporazione della condensa che si viene a formare sul vetro. A combustione avviata la portina andrà tenuta chiusa.

• Accendere la carta e mano a mano che il fuoco procede aggiungere legna per circa la metà del quantitativo consigliato (vedere scheda dei dati

tecnici nel cap.9). Appena le  amme si saranno

smorzate e avranno formato un buon letto di braci, caricare il focolare con un normale quantitativo di legna.

• Durante il normale funzionamento della stufa ogni nuovo carico di legna andrà effettuato sul letto di braci lasciato dal carico precedente.

• Prestare attenzione a non superare la quantità di legna consigliata.

NB: Per accendere il fuoco non usare mai alcool,

benzina, kerosene o altri combustibili liquidi. Tenere gli stessi lontano dal fuoco. Non usare zollette accendi-fuoco derivate dal petrolio o di origine chimica: possono arrecare gravi danni alle pareti del focolare. Utilizzare esclusivamente zollette accendifuoco di tipo ecologico.

OFF

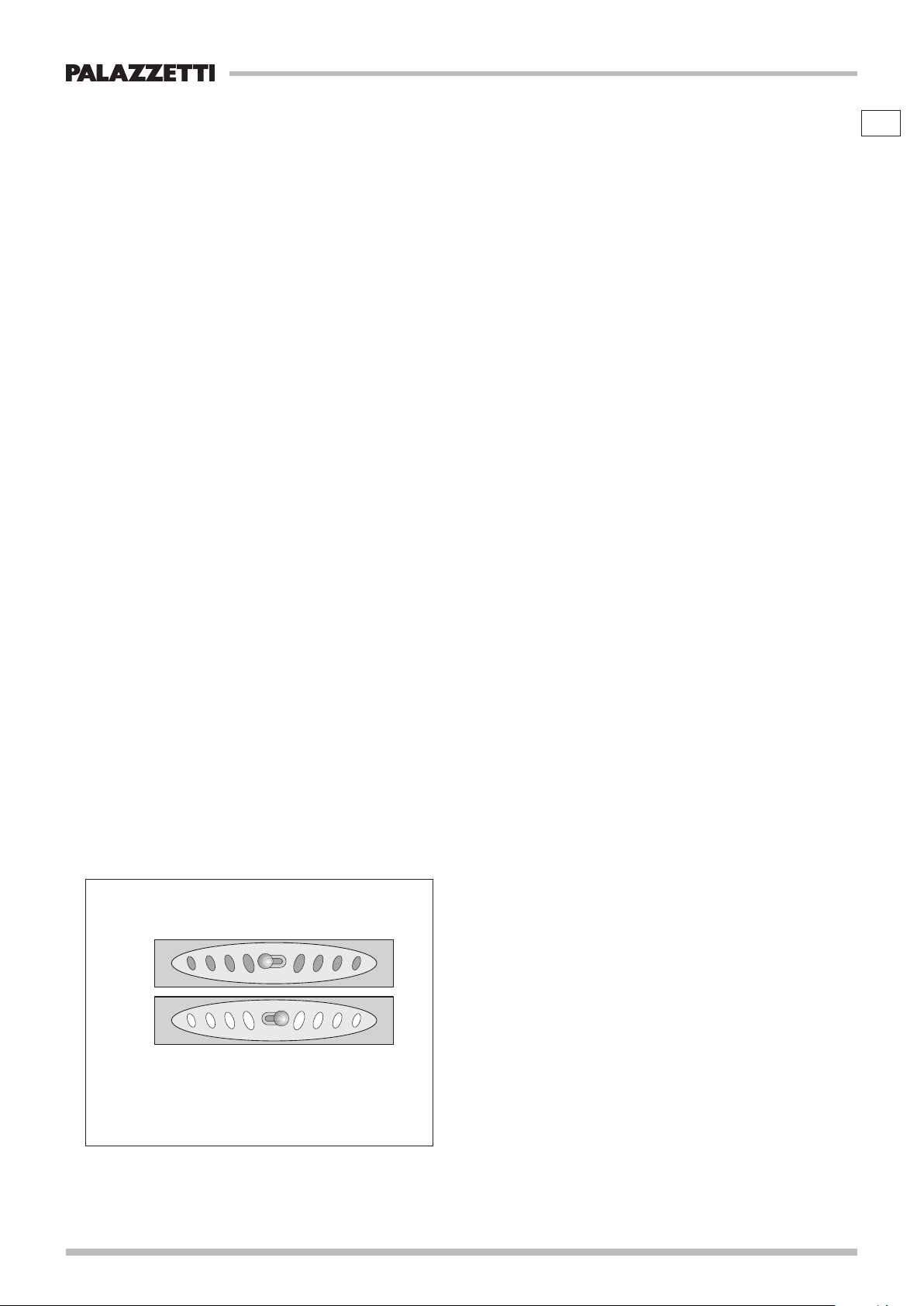

Fig. 6.2.1

GB D

immediately behind the top ceramic front piece (Fig.

5.8.4). Do not turn the bottom three screws as they are for used to fasten another structure.

gleich hinter der oberen Keramikblende (Abb.5.8.4). Die drei unteren Schrauben hierbei außer acht lassen, da diese zur Befestigung einer anderen Struktur dienen.

6 COMMISSIONING AND USING THE

STOVE

6.1 TYPE OF FUEL

T he OL I VI A- B E TT Y- A NT O N I A- S TE FAN I A-

CLARABELLA stoves are to be fuelled preferably with mature beech or birch wood.

Each type of wood has different characteristics that also

inuence combustion yield.

The nominal yield in kW of the chimney is obtained by

burning the right quantity of wood, making sure not to overload the combustion chamber. TWe do not advise

using conifers (pine, r) as they contain high quantities of resin that quickly clog the ue.

Do not burn painted wood. With any wood you decide to burn always remember to

break it so that it looses humidity: the higher its content in water, the more heat will be needed to light up.

6.2 LIGHTING THE STOVE FOR THE FIRST TIME

When lighting the stove the rst few times the ame

should be kept low.

• N.B. If there are any unpleasant smells or fumes they

are caused by the evaporation or drying of some of the materials used. This phenomenon will last for several days but will gradually disappear.

• Proceed as follows: place rolled up balls of paper

in the hearth, cover the paper with a small amount

of twigs or ne pieces of old wood so that the re

catches properly.

• Open the combustion air grid completely (Fig. 6.2.1

ON= open). When the replace is cold, stove lighting

can be done with the door left ajar to encourage evaporation of condensation which forms on the glass. Once combustion has started the door is to be kept closed.

• Light the paper, and as the re grows, add wood up

to about half of the recommended amount (see the techncial data information in chapter 9). As soon as

the ames have died down somewhat and there is

a good bed of coals, load the replace with a normal amount of wood.

•

During normal stove operation, load wood onto the

bed of coals left from the previous load.

•

Make sure you do not exceed the recommended

amount of wood.

NB: Never use alcohol, petrol, kerosene or other

liquid fuels to light the re. Keep these substances

far away from the re. Do not use petrol or chemical origin re-lighters as they can seriously damage the hearth’s walls. Only use ecological re lighting aids.

6 INBETRIEBNAHME UND GEBRAUCH

6.1 BRENNSTOFFE

Die Heizöfen OLIVIA-BETTY-ANTONIA-STEFANIA-

CLARABELLA sollten v o rz ug sw e is e mi t gut getrocknetem Buchen- bzw. Birkenholz betrieben werden.

Jedes Holz weist individuelle Eigenschaften auf ,

d.h. jede Holzart wirkt sich unterschiedlich auf die Brennleistung aus.

Die erklärte Nennleistung in kW des Ofens erhält man

durch Verbrennen einer korrekten Menge Holz, d.h. ohne die Brennkammer zu überfüllen . Von der Verwendung von Nadelhölzern (Fichte, Tanne) wird abgeraten: sie enthalten eine grosse Menge harzhaltiger Substanzen,

die den Rauchfang schnell verstopfen. Kein lackiertes Holz zu verbrennen. Welches Holz Sie auch immer verwenden möchten:

spalten Sie es, damit ihm die Feuchtigkeit entzogen

wird, denn je feuchter das Holz ist, umso mehr Hitze

braucht man, um es zu entzünden.

6.2 ERSTE ZÜNDUNG

Die ersten Zündungen sollten bei mäßiger Flamme

erfolgen.

• Das eventuelle Entstehen von schlechten Gerüchen

oder die Bildung von Rauch werden durch das Verdampfen bzw. Trocknen einiger verwendeter Materialien verursacht. Das kann bei den ersten Malen geschehen, wenn der Ofen benutzt wird, und hört dann mit der Zeit ganz auf.

•

• Den Luftzufuhrhahn ganz öffnen (Abb. 6.2.1

• Das Papier anzünden und wenn es nach und nach

• Während des normalen Heizofenbetriebes muss jede

BITTE BEACHTEN:Zum Entzünden des Feuers

Wie folgt vorgehen: zusammengeknülltes Papier in die Feuerstelle legen und dieses mit einer kleinen Menge Zweigen oder dünnen und gut trockenen Holzstücken abdecken, um eine starke Flamme zu erzeugen.

- ON=Geschlossen). Das Anzünden des Ofens kann bei kalter Feuerstelle, mit an den Anschlag angelehnter Tür durchgeführt werden, jedoch nicht bei geschlossener Tür, um die Verdunstung des Kondenswassers, dass sich auf dem Glas bildet, zu begünstigen. Bei gut brennendem Feuer die Tür dann geschlossen halten.

Feuer fängt, Holz nachlegen bis etwa die Hälfte der empfohlenen Menge erreicht ist (siehe technisches Datenblatt im Kap.9). Sobald das Feuer nachlässt und sich eine gute Glut entwickelt hat, die Feuerstelle mit einer normalen Menge Holz füllen.

neue Holznachlegung auf die Glut der vorherigen Füllung deponiert werden.

• Darauf achten, dass die empfohlene Holzmenge nicht überschritten wird.

niemals Alkohol, Benzin, Kerosen oder andere flüssige Brennstoffe verwenden. Diese Stoffe

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 33/44

34/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

6.3 CONTROLLO DELLA COMBUSTIONE

Le stufe OLIV IA-BETTY-ANTONI A-ST EFANIA-

CLARABELLAsono dotate di un sistema innovativo con doppia combustione: PRIMARIA e SECONDARIA per ridurre le emissioni inquinanti in atmosfera con conseguente MAGGIORE RENDIMENTO TERMICO.

La COMBUSTIONE PRIMARIA avviene immettendo

nel braciere, attraverso delle feritoie, aria che viene regolata dal pomello esterno posizionato sul frontalino del cassetto cenere (Fig.6.2.1):

• Spostando il pomello verso + a DESTRA, si ottiene

una combustione più rapida;

• Spostando il pomello verso – a SINISTRA la

combustione sarà più lenta.

Più la stufa è avviata maggiore sarà la  amma. Alla

prima accensione della giornata, o in presenza di legna umida, è consigliabile aprire completamente l’aria primaria del braciere. A fuoco avviato sarà opportuno regolare l’aria in base alle esigenze di calore o in funzione di quanto si vuol far durare la carica della legna.

La COMBUSTIONE SECONDARIA, presente su OLIVIA-

BETTY-ANTONIA-STEFANIA-CLARABELLA, si ottiene immettendo nel focolare aria preriscaldata attraverso i fori posti sulla parte superiore della parete di fondo. Entrando nel focolare l’ O2 (ossigeno) contenuto nell’aria incendia i gas incombusti e in particolare il CO (monossido di carbonio) formatosi durante la combustione primaria, trasformandolo in CO2 (anidride carbonica). L’effetto è ben visibile per la formazione

di un tappeto di  amma in corrispondenza dei fori di

immissione dell’aria secondaria.

6.4 COME USARE LA PORTINA (Fig. 6.4.1)

L’apertura si ottiene impugnando la maniglia e

ruotandola all’infuori. Durante il funzionamento della stufa la portina va tenuta chiusa. Appena al di sotto della ceramica anteriore superiore, tra questa e la portina, è collocata una levetta di regolazione “aria pulizia vetro”

(R) che ha la funzione di consentire un  usso d’aria che lambisce la super cie interna del vetro ceramico e

ne assicura così la costante pulizia. La quantità di aria aumenta quando la levetta è posizionata a destra e viceversa diminuisce verso sinistra.

La portina è in vetro ceramico resistente a sbalzi termici

 no a 800°C però è fragile perciò evitate di sottoporla

a stress meccanici (urti ecc...).

Quando il fuoco è acceso la portina raggiunge

temperature elevate.

In fase di carica di legna nel focolare l’apertura della

portina va eseguita in due fasi, dapprima lentamente e parzialmente (3-4 cm), per permettere ai fumi del focolare di essere aspirati dalla canna fumaria; poi completamente, evitando così fuoriuscite di fumo in ambiente.

6.5

REGOLAZIONE DELLA MANIGLIA (Fig. 6.5.1)

La maniglia della portina è regolata già dalla fabbrica

per una chiusura ottimale.

Dopo alcune settimane di utilizzo, in seguito al normale

assestamento delle guarnizioni di tenuta, può rendersi necessaria una regolazione della maniglia per ottenere una perfetta chiusura della portina.

Fig. 6.4.1

6.3 COMBUSTION CONTROL

GB D

T he OL I VI A- B E TT Y- A NT O N I A- S TE FAN I A-

CLARABELLA stoves features an innovative dual combustion system:

PRIMARY and SECONDARY to reduce pollutants

released into the atmosphere with a resulting HIGHER THERMAL YIELD.

PRIMARY COMBUSTION occurs by letting air into

the brazier through the slits, adjusted by a knob at the bottom right on the outside of the ash box (Fig. 6.2.1):

• By moving the knob + to the RIGHT combustion is quicker;

• By moving the knob - to the LEFT combustion is slower.

The longer the stove has been lit, the stronger the ame

will be.

When lighting the stove for the rst time in the day,

or with damp wood, the primary brazier air should

be opened completely. Once the re is burning it is

advisable to adjust the air depending on how much heat

is required or how long you want the load of rewood

to last.

OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

stoves features SECONDARY COMBUSTION which is obtained by emitting preheated air into the hearth through the holes at the top of the back panel. As it enters the hearth, the O2 (oxygen) contained in the air lights the unburned gases, in particular CO (carbon monoxide) which formed during primary combustion, transforming it into carbon dioxide (CO2). The effect

is easy to see by the formation of a carpet of ames

around the holes where the secondary air is let in.

6.3 KONTROLLE DER VERBRENNUNG

Die Heizöfen OLIVIA-BETTY-ANTONIA-STEFANIA-

Durch die PRIMÄRE und SEKUNDÄRE Verbrennung

Die PRIMÄRE VERBR ENNUNG erfo l gt du rch

• Schiebt man diesen Hebel nach RECHTS erhält man

• Schiebt man diesen Hebel nach LINKS erhält man

Je länger der Heizofen betrieben wird, umso stärker ist die

Bei der ersten Zündung des Tages oder bei feuchtem Holz

Die bei den Modellen OLIVIA-BETTY-ANTONIA-

6.4 HOW TO USE THE DOOR (FIG. 6.4.1)

To open the door grip the handle and turn it outwards.

The door must be kept closed when the stove is lit. Just below the front top ceramic, between it and the door, you will see the lever for adjusting the “glass cleaning

air” (R). It lets a ow of air through that strikes the inner

surface of the pyroceram keeping it clean. The quantity of air increases if you put the lever on the right and decreases if it is on the left.

The door is in pyroceram and is resistant to sudden

temperature changes of up to 800°C. However, it is fragile and therefore should not be subject to mechanical stress (blows, etc...).

W h e n the fi r e is lit t he doo r r eaches h i g h

temperatures.

When loading wood in the hearth, the door must be

opened in two stages, rst slowly and partially (3-4 cm) to let the smoke be taken up the ue and then

completely which prevents smoke coming into the room.

6.4 HANDHABUNG DER TÜR (ABB.6.4.1)

Man öffnet die Tür durch Anheben und nach außen

Die Tür besteht aus bis zu 800°C hitzebeständigem

6.5 ADJUSTING THE HANDLE (FIG. 6.5.1)

The door handle is already factory-set for optimal

closing.

After a few weeks of use, further to normal re-alignment

of the sealing gaskets, it may be necessary to adjust the handle to obtain perfect closing of the door.

Proceed as follows:

· loosen the fastening screw (A)

Bei brennendem Feuer erreicht diese Tür sehr hohe

Beim Einschichten von Holz die Tür in zwei Phasen

sind fern von offenen Flammen aufzubewahren. Keine Zündwürfel aus Petroleum oder chemischer Art verwenden: diese können die Wände der Feuerstelle schwer beschädigen. Ausschließlich umweltfreundliche Zündstoffe verwenden.

CLARABELLA doppelten Verbrennung ausgestattet:

werden die für die Umwelt schädlichen Emissionen re d uz i ert u n d ma n e rh ä lt ei n e BE S SER E HEIZLEISTUNG.

Einführen Luft durch das Gitter, die durch den außen auf der Blende der Aschenlade angebrachten Griff (Abb.6.2.1):

eine schnellere Verbrennung;

eine langsamere Verbrennung

Flamme.

ist es ratsam, die Primärluftzufuhr der Feuerstelle ganz zu öffnen. Bei gut brennendem Feuer ist es empfehlenswert, die Luft je nach der gewünschten Wärmeleistung oder je nach gewünschter Dauer der Holzmenge zu regulieren.

STEFANIA-CLARABELLA vorgesehene SEKUNDÄRE VERBRENNUNG erhält man durch Zufuhr von vorgeheizter Luft durch die auf der oberen Seite der Bodenplatte des Heizofens befindlichen Öffnungen in die Feuerstelle. der in der Luft enthaltene Sauerstoff entzündet durch seinen Eintritt in die Feuerstelle das nicht verbrannte Gas (Kohlenmonoxid), das sich während der primären Verbrennung gebildet hat, und wandelt dieses in Kohlensäure (CO2) um. Die Wirkung ist an dem sich um die Öffnungen der Sekundärluft bildenden Flammenbett gut sichtbar.

Drehen des Griffs. Die Tür, während der Heizofen in Betrieb ist, geschlossen halten. Zwischen der

oberen Kachelblende und der Tür bendet sich eine

Reguliervorrichtung„ Glasreinigungsluft“ (R), mit deren Hilfe man einen Luftzug aktiviert, der innen auf das Glas gerichtet ist und so für dessen konstante Reinigung sorgt. Die Luftmenge nimmt bei nach rechts gerichtetem Hebel zu und bei nach links gerichtetem Hebel ab.

Keramikglas, das jedoch leicht zerbrechlich ist und demzufolge vor Schlägen und ähnlichem bewahrt werden sollte.

Temperaturen.

öffnen: zuerst langsam und teilweise (ca. 3-4 cm), damit der Rauch von der Feuerstelle in den Rauchfang gesogen werden kann und dann ganz, damit kein Rauch in die Umgebung entweicht.

sind mit einem neuartigen System der

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 35/44

36/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

Si dovrà agire in questo modo:

· allentare la vite di  ssaggio (A)

· agire sul perno di rotazione della maniglia (C). Il

perno è costituito da due porzioni disassate tra loro. Agendo sul perno lo si sposta in avanti o all’indietro rispetto alla portina. In questo modo viene compensato il lasco causato dall’assestamento delle guarnizioni.

· Una volta ottenuta una giusta regolazione del perno,

riavvitare saldamente la vite (A)

· Agendo sulla vite (B) potremo regolare la tensione

della maniglia rendendo più o meno facile la sua

rotazione sul perno.

7 MANUTENZIONE

7.1 SCARICO DELLA CENERE

Il cassetto cenere che si trova all’interno del focolare

deve essere assolutamente svuotato non appena la cenere raggiunge il colmo, poiché potrebbe causare surriscaldamenti della griglia in ghisa del focolare e inibire il passaggio di aria al focolare. Si consiglia comunque un frequente svuotamento del cassetto per favorire una regolare immissione di aria comburente nel focolare. È opportuno effettuare lo scarico a stufa fredda, ad esempio ogni mattina prima dell’accensione.

7.2 PULIZIA DEL VETRO

Per pulire la super cie interna del vetro è necessario

aprire la portina come indicato a disegno (Fig.7.2.1).

Pulire il vetro con un panno o carta di giornale

appallottolata inumiditi, passati nella cenere e stro nati quindi sulle parti sporche  no ad ottenere la pulizia

totale. È possibile utilizzare i normali detergenti usati per la pulizia dei forni di cucina. Non pulire il vetro durante il funzionamento della stufa.

N.B.: Il vetro ceramico resiste benissimo alle alte

temperature, ma è fragile, quindi NON URTARE.

7.3 PULIZIA DELLA CERAMICA

Il rivestimento in ceramica deve essere pulito con

un detergente delicato e con un panno umido. Non bagnare con acqua fredda quando la stufa è calda perché lo shock termico potrebbe provocare la rottura del rivestimento ceramico.

7.4 PULIZIA DEL FOCOLARE

Periodicamente o comunque quando le incrostazioni

di fuliggine diventano eccessive, eseguire una pulizia accurata del vano focolare, togliendo anche i

de ettori. Questo permette un migliore funzionamento

e rendimento della stufa.

7.5 PULIZIA DELLA CANNA FUMARIA

Va fatta prima del periodo di accensione della

stufa e ogni qualvolta si noti che all’interno della conduttura si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile. Le incrostazioni, quando raggiungono uno spessore di 5-6 mm, in presenza di elevate temperature e di scintille possono incendiarsi.Si consiglia pertanto di effettuare la pulizia almeno una volta all’anno o comunque ogni

Fig. 6.5.1

Fig. 7.2.1

· turn the handle rotating pivot (C). The pivot consists

GB D

· Once the pivot has been properly adjusted, fasten

· By turning the screw (B) you can adjust handle

of two misaligned sections. The pivot can be moved forward or backward in relation to the door. In this way the slack caused by the settling of the gaskets is compensated for.

the screw tightly (A)

tension making rotation on the pivot easier or more

difcult.

7 MAINTENANCE

7.1 GETTING RID OF THE ASHES

The ash drawer, which is under the hearth, must be

completely emptied when it is full so as not to overheat the hearth’s cast iron grid preventing the combustion air from reaching it. The drawer should, in any case, be emptied frequently so there is no hindrance to air getting through to the hearth. The drawer should be emptied when the stove is cold, for example every morning before lighting.

6.5 REGULIERUNG DES GRIFFES (ABB. 6.5.1)

Der Türgriff wurde bereits im Werk so montiert, dass

ein optimaler Verschluss gewährleistet ist.

Nachdem Sie den Ofen einige Wochen lang benutzt

haben, muss der Griff nach einem normalen Setzen der Dichtung eventuell neu eingestellt werden, damit die Tür wieder perfekt schließt.

Hierzu wie folgt vorgehen:

· die Befestigungsschrauben lösen (A)

· Auf den Rotationsbolzen des Griffs drücken ( Dieser Bolzen besteht aus zwei voneinander unabhängigen Einheiten. Durch Drücken auf den Bolzen kann man ihn im Vergleich zur Tür nach vorn bzw. nach hinten bewegen. Auf diese Weise wird der durch das Setzen der Dichtungen verursachte Spielraum kompensiert.

· Durch Verstellen der Schraube (B) kann die

Nach dem korrekten Einstellen des Bolzens nicht vergessen, die Schraube wieder festzuziehen (A).

Griffspannung reguliert werden, d.h. das Drehen auf dem Bolzen wird erleichtert bzw. erschwert.

C).

7 WARTUNG

7.2 CLEANING THE GLASS

To clean the inside of the glass open the door as shown

in the drawing (Fig. 7.2.1).

Clean the glass using a cloth or piece of newspaper

rolled up into a ball and dampened, rolled in ash, rubbing on the dirty parts until thoroughly clean. Normal detergents used to clean kitchen ovens can be used.

DO NOT clean the glass when the stove is lit.

N.B.:Thepyroceramwithstandshightemperatures

without any problems , h owever, it is  frag ile,

therefore DO NOT STRIKE IT.

7.1 ASCHENENTLEERUNG

Der Aschenkasten, der sich unterhalb der Feuerstelle

bendet, muss vor jedem Zünden und jedes Mal, wenn

er voll ist, entleert werden, damit das Gusseisengitter nicht überhitzt und keine Verbrennungsluft in die Feuerstelle eintreten kann. Es wird in jedem Fall

empfohlen, den Aschenkasten häug zu entleeren,

um einen regulären Lufteintritt in die Feuerstelle zu gewährleisten. Es ist ratsam, den Heizofen zuvor abkühlen zu lassen und diesen in jedem Fall täglich vor dem Zünden zu entleeren.

7.3 CLEANING THE CERAMIC

Clean the steel cladding with a mild detergent and a

damp cloth. Do not wet with cold water when the stove is hot as the thermal shock could cause the ceramic cladding to break.

7.4 CLEANING THE HEARTH

At regular intervals or when soot deposits become

excessive, clean the hearth thoroughly, also removing the diaphragms. This enables better stove functioning and yield.

7.5 CLEANING THE FLUE

This is to be done before lighting the stove and each

time a layer of soot or tar is noted inside the pipe, as

this is an easily inammable substance.

When the deposits are 5-6 mm thick they could catch re

if the temperature is very high and if there are sparks,

damaging the ue and the house.

It is advisable in any case to clean at least once a year,

or any time it appears necessary.

7.2 REINIGUNG DES GLASES

Um das Glas innen zu reinigen, muss die Tür, wie in

der Zeichnung gezeigt, geöffnet werden. (Abb.7.2.1)

Das Glas mit einem Lappen oder zusammengeknülltem

und feuchtem Zeitungspapier, die zuvor in die Asche getaucht wurden, ganz sauber reiben. Es können auch Reinigungsmittel verwendet werden, die für das Säubern von Küchenherden geeignet sind.

Das Glas darf, während der Heizofen in Betrieb ist, nicht

gereinigt werden.

 BITTE BEACHTEN: Das Keramikglas ist auch bei

hohen Temperaturen äußerst hitzebeständig, in seinerStrukturallerdingszerbrechlich;esdarfalso

KEINEN STÖSSEN AUSGESETZT WERDEN.

7.3 REINIGUNG DER KERAMIK

Die Keramikverkleidung muss mit einem milden

Reinigungsmittel und einem feuchten Lappen gesäubert werden. Den Ofen, solange er heiß ist, nicht mit kaltem Wasser in Berührung kommen lassen, da dies einen thermischen Schock und das Brechen der Keramikverkleidung verursachen könnte.

7.4 REINIGUNG DER FEUERSTELLE

Die Feuerstelle von Zeit zu Zeit und immer dann, wenn

übermäßige Rußablagerungen auftreten, akkurat reinigen und dazu auch die Rauchblenden entfernen. Dies gewährleistet einen besseren Betrieb und eine

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 37/44

volta che risulti necessario.

8 INFORMAZIONI PER LA

DEMOLIZIONE E LO SMALTIMENTO

La demolizione e lo smaltimento della stufa sono ad

esclusivo carico e responsabilità del proprietario.

Smantellamento e smaltimento possono essere

afdati anche a terzi, purchè si ricorra sempre a ditte

autorizzate al recupero ed all’eliminazione dei materiali in questione.

Attenersi sempre e comunque alle normative in vigore

• rottamare la struttura della stufa tramite le ditte

La responsabilità per eventuali danni a persone ed

nel paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento.

Tutte le operazioni di smontaggio per la demolizione

devono avvenire a stufa ferma.

autorizzate.

L’abbandono dell’apparecchio in aree accessibili

costituisce un grave pericolo per persone ed animali.

animali ricade sempre sul proprietario.

All’atto della demolizione la marcatura CE, il

presente manuale e gli altri documenti relativi a questa stufa dovranno essere distrutti.

38/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

8 INFORMATION FOR DEMOLITION

GB D

AND DISPOSAL

The demolition and disposal of the stove are the sole

responsibility of the owner.

Dismantling and disposal may be assigned to a third

party as long as it is a company authorised to salvage and eliminate said materials.

Always comply with laws in force in the country of

• scrap the stove structure using authorised rms only

installation concerning the disposal of materials and, if

necessary, the report of disposal.

All dismantling operations for demolition must take place

when the stove is shut down.

7.5 REINIGUNG DES RAUCHFANGS

Diese ist vor Zünden des Ofens durchzuführen,

8 INFORMATIONEN FÜR DEN ABRISS

höhere Leistung des Heizofens.

und zwar immer dann, wenn man innen Ruß- und Teerablagerungen feststellt, die sich leicht entzünden könnten. Wenn diese Verkrustungen eine Stärke von 5-6 mm erreichen, können sich diese bei hohen Rauchtemperaturen und dem Sprühen von Funken entzünden, und so den Rauchfang und die Wohnräume beschädigen. Es wird empfohlen, die Reinigung mindestens einmal pro Jahr und in jedem Fall immer dann, wenn erforderlich durchzuführen.

UND DIE ENTSORGUNG

Dumping the appliance in accessible areas is a serious

The owner is always responsible for injury to people

 When the stove is demolished, theCEmark,this

hazard for both people and animals.

and animals.

manual and all the other documents relative to the

stovemustbedestroyed.

Der Abriss und die Entsorgung des Heizofens gehen

ausschließlich zu Lasten des Eigentümers, der auch die Verantwortung dafür übernimmt. .

Mit dem Abriss und der Entsorgung können auch

Firmen beauftragt werden, die für die Sammlung und Entsorgung der betreffenden Materialien zugelassen sind.

Immer die einschlägigen Normen des jeweiligen Lands

• die Struktur des Heizofens durch zugelassene Firmen

Die Verantwortung für eventuelle Schäden an Personen

Bei der Verschrottung des Gerätes müssen die CE-

für die Entsorgung und eventuelle Entsorgungsmeldung

einhalten.

Alle Demontage- und Abrissarbeiten müssen bei nicht

betriebenem Heizofen erfolgen.

verschrotten lassen.

Die Verwahrlosung des Gerätes in zugänglichen

Bereichen stellt eine große Gefahr für Personen und

Tiere dar

und Tieren trägt immer der Eigentümer.

Kennzeichnung, dieses Handbuch sowie alle anderen Unterlagen zu diesem Heizofen vernichtet werden.

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

cod. 004770030 - 12/2007 39/44

LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD

SIMBOLOGIA ITALIANO ENGLISH DEUTSCH

F Combustibile Fuel type Brennstoff

Pmax

Pmin

Pwmax Potenza nominale dell’acqua Nominal heat output to water

Pwmin

EFFmax

EFF min

CO max (13% O2)

COmin (13% O2)

V Tensione Voltage Spannung

f Frequenza Frequency Frequenz

Wmin

Wmax

Potenza termica nominale all’ambiente

Potenza termica ridotta all’ambiente

Potenza ridotta all’acqua

Pressione massima di esercizio

Rendimento alla potenza nominale

Rendimento alla potenza ridotta

Emissioni di CO alla potenza nominale (13% O2)

Emissioni di CO alla potenza ridotta (13% O2)

Distanza minima da materiali

inammabili

Potenza Max assorbita in funzionamento

Potenza Max assorbita in accensione

L’apparecchio non può essere utilizzato in una canna fumaria condivisa

Leggere e seguire le istruzioni di uso e manutenzione

Usare solo il combustibile raccomandato

L’apparecchio funziona a combustione intermittente

Nominal space heat output

Reduced space heat output Raumteilwärmeleistung

Reduced heat output to water

Maximum operating water pressure

Efciency at nominal heat

output

Efciency at reduced heat

output CO emmissions at nominal heat

output (13% O2) CO emmissions at partial heat

output (13% O2) Distance between sides and

combustible materials

Maximum power absorbed when working

Maximum power absorbed for ignition

The appliance cannot be

used in a shared ue

Read and follow the user’s instructions

Use only recommended fuel Nur den vorgeschriebenen

The appliance is capable of discontinuous operation

Max. Raumnennwärmeleistung

Wasserseitig Max. Nennwärmeleistung

Wasserseitig Teilwärmeleistung

Maximaler Betriebsdruck

Wirkungsgrad Nennwärmel

Wirkungsgrad Teillast

Emissionen bei CO Nennwärmel (13% O2)

Emissionen bei CO Teillast (13% O2)

Mindestabstand zu brennbaren Bauteilen mind.

Max. aufgenommene Leistung (Betrieb)

Max. aufgenommene Leistung (Zündung)

Ofen kann nicht mit andere in ein gemeinsames Kamin funktionieren

Bedienungsanleitung lesen und befolgen

Der ofen ist ein Zeitbrand feuerstatt

40/44 COD. 004770030 - 12/2007

STUFE OLIVIA-BETTY-ANTONIA-STEFANIA-CLARABELLA

9 CARATTERISTICHE TECNICHE - TECHNICAL FEATURE - TECHNISCHE EIGENSCHAFTEN

*Po t e n z a t e r mi c a gl o b a le ( re s a )

*Glo b a l heatr a t i ng(eff i c i ency) - * Nutzwä r m e (Leist u n g ) *Pui s s ance ca l o r ifique g l obale( r e n dement ) - *Pote n c i a calo r í f ica to t a l (rendi m i e nto)

Con s u m o o r a r io d i c o m b us t i bi l e

Hour l y fuel c o n s umptio n - Stünd l i c her Ve r b r auch d e s Brenns t o f fs Cons o m mation h o r aire d u c ombust i b l e - Co n s u mo por h o ra de c o m bustib l e

Ren d i m e nt o g lo b a l e

Glob a l effici e n c y - Ge s a m tleist u n g Rend e m ent glo b a l - Ren d i m iento t o t al

Sup e r f i ci e r is c a l da b i l e

Heat a b lesurfa c e - Behe i z b are Fl ä c h e Supe r f icie po u v a nt êtr e c hauffé e - Super f i c iecale n t a ble

Pes o

Weig h t - Gewi c h t Poid s - Peso

Diametro bocchettone uscita fumi

Smok e outlet d i a meter- D u r chmess e r Raucha u s g angsst u t z en Diam è t re orif i c e sorti e f umées - D i ámetro b o ca de s a l ida de l h umo

Stu f a a da t t a p e r lo c a l i n o n i n f er i o r i a :

Stov e suitabl e f or roo m s of no l e s s than : - Heizo f e n für Rä u m e mitmin d e s tens: Po êle a dapté à des loca ux non i nférieur s à : - Estuf a a decua da para locales no infer iores a :

Presa d’aria esterna. La sezione va aumentata del 20% per ogni metro di percorso in più oltre 1m

Exte r n al air i n t ake. I t s sectio n m ust be i n crease d 2 0% for e a ch add i t i onal m e t r e afte r t he 1me t r e . Luf tzufu hr vo n auß en. D er Qu ersch nitt muss ab 1m für jeden Mete r meh r um 2 0% v e rgrö ß ert w erde n Pris e d'air e x t é rieur. L a secti o n doit ê t r e augme n t é e de 2 0 % parmèt r e de par c o u rs au- d e l à de 1 m Toma de air eexterior. La sección se debe aumentar en un 20% por cad a metro de recorrido más allá de 1m

78,5%

Tem p e r a tu r a fu m i

Smok e tempera t u r e - Ra u c h temper a t u r Temp é r ature d e s fumées - Temper a t u ra de l o s humos

Por t a t a f u m i

Smok e ﬂ o w rat e - Rauch m e n ge Débi t des fum é e s - Vol u m e n de h u m o s

Emi s s i o ni d i C O ( al 1 3 % d i 02)

Emis s i ons of C O (at 13 % o f O2) - C O-Abga b e (13% d e s O2) Émis s i ons de C O (à 13% d ' 02) - E m i siones d e CO (a l 1 3% de O 2 )

297°C

7,6 g/s

0,12%

12(+-2) Pa

Com b u s t ib i l e

Fuel : - Brenn s t o ff Comb u s tible - C o mbusti b l e

Leg n a

Wood - H o lz Bois - L e ña

Tir a g g i o d e l la c a nn a f um a r ia

Flue d raught - A bzug d e s Rauchf a n g s Tira g e du con d u i t de f u m é e - Ti r o del ca ñ ó n de hu m o s

877 0 K c al / h 10, 2 k W

kg/ h 3 , 1

m2 90

Ø1x 1 0 c m

cm15

m2 40

Betty-Olivia-Stefania: 180kg Antonia-Clarabella:220kg

Canna fumaria

Flue - Rauchfa n g Cond u i t de fu m é e - Cañ ó n de hum o

Diametro (cm)

Diameter - Durchmesser Diamètre - Diámetro

Altezza

Heig h t - Höhe Haut e u r - Alt u r a

Ø 2 0 cm 350

>cm 400

Ø 1 5

La s e z i on e i nt e r n a d e l la ca n n a f u m a ri a d ov r à es s e re i n cr e m e nt a t a del 1 0 % p e r og n i 50 0 m di a lt i t u di n e su l l iv e l l o d e l m a r e

Th e ins ide sect ion of t he flue must be incre ase d 10% fo r eac h 500m i n altitu de ab ove s ea level . De r Inn en-Quers chnitt d es Rauch fangs mu ss pr o50 0m Me ere shöhe um 10% ve rgröß ert werd en. La sect ion inté rieure d u condui t de fum ée de vra être au gment ée de 10 % tous l es 50 0m d' altitude au-dess us du ni veau de la me r. La secc ión inte rior del cañón d e humo s e deb e a ument ar en un 10% por cada 50 0m de altitud sobre e l nivel del mar.

Car i c o di l e gn a c on s i g li a t o

Reco m m ended h o u r ly con s u m ption o n fire w o o d - Emp f o h lene S t ü n dliche r H olzver b r a uch Cons o m mation h o r aire c o n s eillée d e bois - C o nsumo h o r ario a c o n sejada d e leña

1,5-3,1 Kg/h

La s tuf a fu nzio n a a com bust i one int ermi t ten te - The sto v e w orks wit h in term itte n t c ombu stio n - Der Heiz ofen fun ktio nier t mi t au sset z end er Ver b ren nung - L e fo ncti onne m ent du poêl e es t à comb u sti on i nter mitt e nte - L a es t ufa fun cion a co n co mbus tión int ermi tent e

DIMENSIONI - DIMENSIONS - ABMESSUNGEN

18,5

5874

= =

112

18,5

OLIVIA

BETTY - STEFANIA

ANTONIA

CLARABELLA

La Ditta Palazzetti non si assume alcuna responsabilità per eventuali errori del presente opuscolo e si ritiene libera di variare senza preavviso le caratteristiche dei propri prodotti.

Palazzetti accepts no liability for any mis takes in this handbook and is free to modify the features of its products

without prior notice.

Die Firma Palazzetti übernimmt für eventuel le Fehler

in diesem Heft keine Verantwortung und behält sich das Recht vor, die Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.

Per maggiori informazioni tecniche, di installazione o di funzionamento è operativo il:

SERVIZIO DI CONSULENZA

TECNICA POST-VENDITA

Attivo dal Lunedì al Venerdì dalle 09.00 alle 12.00 e dalle 15.00 alle 18.00.

0434.591121

Palazzetti Lelio s.p.a.

Via Roveredo, 103 - 33080 Porcia/PN - ITALY Tel. 0434/922922-922655 Telefax 0434/922355 Internet: www.palazzetti.it

E-mail: info@palazzetti.it

Realizzazione ARTLINEA (PN)
