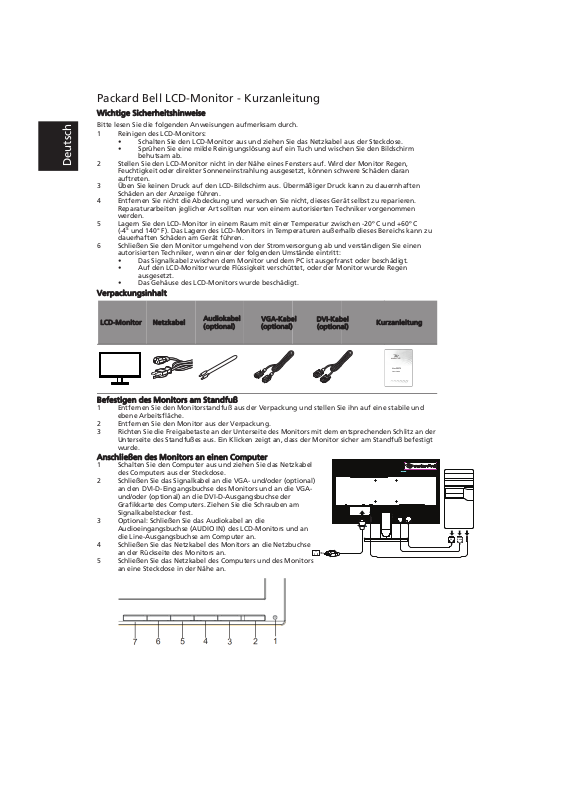

Packard Bell LCD-Monitor - Kurzanleitung
/Beenden
Bestimmungen und Sicherheitshinweise
FCC-Erklärung
•
•
•
•
Hinweis: Abgeschirmte Kabel
Hinweis: Peripheriegeräte
Achtung
Betriebsbedingungen
Hinweis: Für Benutzer in Kanada
Entsorgung von Altgeräten durch Benutzer in Privathaushalten innerhalb der Europäischen
Union
CE-Konformitätserklärung
Wichtige Sicherheitshinweise
Bitte lesen Sie die folgenden Anweisungen aufmerksam durch.
1 Reinigen des LCD-Monitors:
• Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel aus der Steckdose.
• Sprühen Sie eine milde Reinigungslösung auf ein Tuch und wischen Sie den Bildschirm
2 Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Wird der Monitor Regen,
Deutsch
3 Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann zu dauernhaften
4 Entfernen Sie nicht die Abdeckung und versuchen Sie nicht, dieses Gerät selbst zu reparieren.
5 Lagern Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20º C und +60º C
6 Schließen Sie den Monitor umgehend von der Stromversorgung ab und verständigen Sie einen
Verpackungsinhalt
LCD-Monitor Netzkabel
Befestigen des Monitors am Standfuß
1 Entfernen Sie den Monitorstandfuß aus der Verpackung und stellen Sie ihn auf eine stabile und
2 Entfernen Sie den Monitor aus der Verpackung.
3 Richten Sie die Freigabetaste an der Unterseite des Monitors mit dem entsprechenden Schlitz an der
Anschließen des Monitors an einen Computer
1 Schalten Sie den Computer aus und ziehen Sie das Netzkabel
2 Schließen Sie das Signalkabel an die VGA- und/oder (optional)
3 Optional: Schließen Sie das Audiokabel an die
4 Schließen Sie das Netzkabel des Monitors an die Netzbuchse
5 Schließen Sie das Netzkabel des Computers und des Monitors
behutsam ab.
Feuchtigkeit oder direkter Sonneneinstrahlung ausgesetzt, können schwere Schäden daran
auftreten.
Schäden an der Anzeige führen.
Reparaturarbeiten jeglicher Art sollten nur von einem autorisierten Techniker vorgenommen
werden.
(-4° und 140° F). Das Lagern des LCD-Monitors in Temperaturen außerhalb dieses Bereichs kann zu
dauerhaften Schäden am Gerät führen.
autorisierten Techniker, wenn einer der folgenden Umstände eintritt:
• Das Signalkabel zwischen dem Monitor und dem PC ist ausgefranst oder beschädigt.
• Auf den LCD-Monitor wurde Flüssigkeit verschüttet, oder der Monitor wurde Regen
ausgesetzt.
• Das Gehäuse des LCD-Monitors wurde beschädigt.
ebene Arbeitsfläche.
Unterseite des Standfußes aus. Ein Klicken zeigt an, dass der Monitor sicher am Standfuß befestigt
wurde.
des Computers aus der Steckdose.
an den DVI-D-Eingangsbuchse des Monitors und an die VGAund/oder (optional) an die DVI-D-Ausgangsbuchse der
Grafikkarte des Computers. Ziehen Sie die Schrauben am
Signalkabelstecker fest.
Audioeingangsbuchse (AUDIO IN) des LCD-Monitors und an
die Line-Ausgangsbuchse am Computer an.
an der Rückseite des Monitors an.
an eine Steckdose in der Nähe an.
Audiokabel
(optional)
VGA-Kabel
((optional)
DVI-Kabel
(optional)
Kurzanleitung
DVI D-SUB
