Overmax ActiveCam Sky User Manual

Download

User Manual

Instrukcja użytkownika

PL / EN / CZ / SK / RO / HU / EE

www.overmax.eu

SCHEMAT URZĄDZENIA

Wyświetlacz LCD

Port mini HDMI Port karty pamięci (karta SD nie załączona )

Otwór mocowania statywu

Przycisk 'W lewo" / Menu Przycisk "W prawo" Przycisk Aparatu (Migawki) / "W górę" Przycisk Nagrywania / "W dół"

(przewód nie załączony w zestawie)

Port mini USB

Wskaźnik LED Mikrofon

Obiektyw

Wskaźnik pilota Wskaźnik pracy Pokrywa baterii Przycisk zasilania (Power) / OK

Wskaźniki stanu Przycisk zasilania kamery Przycisk Nagrywania Przycisk Aparatu

(Migawki) Włączanie / Wy pilota

łączanie

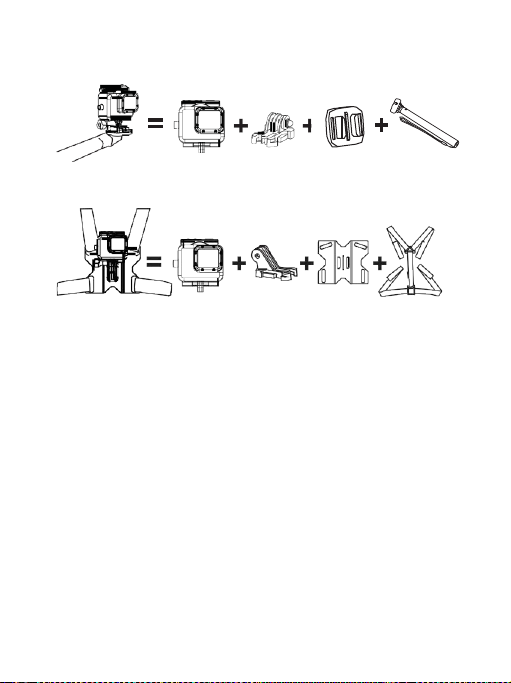

Mocowanie kamery:

1. Na powierzchni płaskiej / za pomocą statywu

2. Na kasku

3. Na powierzchni krzywej

4. Na kierownicy

5. Na rozkładanym wysięgniku

6. Do klatki piersiowej

Uwagi:

Odpowiedzialność za bezpieczne umocowanie kamery do dowolnego sprzętu sportowego spoczywa na samym użytkowniku. Śruby mocowań należy od czasu do czasu dokręcać. Gwarancja nie obejmuje szkód, które mogą wystąpić podczas uprawiania sportu.

WSTĘPNE PRZYGOTOWANIE DO UŻYCIA

1. Wsuń kartę pamięci SD do odpowiadającego jej portu kamery (obsługiwane są karty klasy 6 lub wyższej, do 32GB). Za pomocą paznokcia dociśnij kartę SD tak, by została zablokowana w porcie. Podczas zablokowania słychać będzie charakterystyczne kliknięcie. * Na umieszczanej w kamerze karcie SD nie powinny znajdować się żadne dane zapisane przez inne urządzenia. W przypadku, gdy nowa karta pamięci ma zostać użyta w kamerze po raz pierwszy, należy ją sformato

2. Umieść baterię w kamerze.

3. Ładowanie baterii Po zakupie urządzenia, dołączona do niego bateria jest już częściowo naładowana. Aby ją podładować, jeden koniec dołączonego w zestawie przewodu USB podłącz do kamery, drugi natomiast - do źródła zasilania (np. zasilacza sieciowego). Używanie częściowo naładowanej baterii jest dozwolone i nie skutkuje uszkodzeniem ani kamery, ani samej baterii.

Włączanie i wyłączanie kamery

Włączanie:

yłączanie:

Nagrywanie wideo

By rozpocząć:

By zakończyć:

Aby włączyć zasilania przez co najmniej 3 sekundy (do momentu, gdy czerwony wskaźnik LED zacznie migać). Ekran LCD zostanie wówczas włączony.

Aby wyłączyć urządzenie, wciśnij i przytrzymaj przycisk zasilania przez co najmniej 3 sekundy. * W celu oszczędzania energii kamera wyłącza się automatycznie po 3 minutach w przypadku, gdy użytkownik nie wykonuje żadnych operacji.

Wciśnij przycisk Nagrywania. Podczas trwania procesu nagrywania czerwony wskaźnik pracy miga.

Wciśnij przycisk Nagrywania ponownie, aby zakończyć nagrywanie.

urządzenie, wciśnij i

przytrzymaj przycisk

wać.

Istnieje możliwość robienia zdjęć także podczas trwania

Funkcja ta umożliwia obrócenie wyświetlanego na

Zdjęcia podczas nagrywania

samego nagrywania. By to zrobić, wystarczy wcisnąć przycisk Migawki. * Funkcja ta nie jest dostępna w przypadku wybrania rozdzielczości 1080i.

Obracanie obrazu

W przypadku, gdy karta pamięci zostanie zapełniona lub gdy poziom energii baterii spadnie poniżej wymaganego minimum, kamera automatycznie zatrzyma nagrywanie. Przed jej wyłączeniem nagrywany plik wideo zostanie zapisany.

Robienie zdjęć

By zrobić zdjęcie: Naciśnij przycisk Migawki. Wykonanie zdjęcia

Serie zdjęć

Po wybraniu danego trybu wykonywania zdjęć seryjnych, kamera będzie robić zdjęcia

By rozpocząć:

By zakończyć:

W przypadku, gdy kart

ekranie obrazu o 180 stopni, tak by użytkownik widział go w sposób naturalny nawet wtedy, gdy kamera zamocowana jest "do góry nogami". Wciśnij i przytrzymaj przycisk , a następnie otwieraj kolejno: Menu > Ustawienia > Obracanie obrazu. Zaznacz "Wył." lub 180 stopni.

sygnalizowane

z częstotliwością 3/1s, 5/1s, 10/1s lub 10/2s.

Naciśnij przycisk Migawki. Podczas robienia zdjęć czerwony wskaźnik pracy miga i

Naciśnij przycisk Migawki ponownie, aby zakończyć robienie zdjęć seryjnych.

a pamięci zostanie zapełniona lub gdy poziom

jest charakterystycznym kliknięciem.

słychać charakterystyczne kliknięcia.

By rozpocząć

By zakończyć

energii baterii spadnie poniżej wymaganego minimum, kamera automatycznie zakończy proces robienia zdjęć. Przed jej wyłączeniem zdjęcia zostaną zapisane.

Film poklatkowy

Tryb ten umożliwia wykonywanie zdjęć w równych odstępach czasowych. Użytkownik ma do wyboru następujące częstotliwości: 1 klatka na sekundę, 1 klatka na 2 sekundy, 1 klatka na 5 sekund, 1 klatka na 10 sekund, 1 klatka na 30 sekund oraz 1 klatka na minutę.

Funkcja filmu poklatkowego wymaga użycia karty pamięci o klasie szybkości 10.

Samowyzwalacz

Kamera może zostać skonfigurowana tak, by proces nagrywania wideo lub wykonywania zdjęć odbywał się automatycznie.

Ustawienia domyślne

Po włączeniu kamera uruchamia się domyślnie z następującymi ustawieniami:

Rozdzielczość wideo: 1080p / 30f Rozdzielczość zdjęć: 14.0 Megapikseli (MP) Tryb zdjęć: pojedyncze Wi-Fi: Włączone Wyświetlacz: Włączony Znacznik daty i godziny: Wyłączony

Wciśnij i przytrzymaj przycisk , a następnie otwieraj kolejno: Menu > Ustawienia wideo > Film poklatkowy. Naciśnij przycisk Nagrywania . Podczas trwania procesu nagrywania czerwony wskaźnik pracy miga, a podczas wykonywania zdjęć da się słyszeć charakterystyczne kliknięcia. Wskaźnik miga zawsze w chwili wykonywania zdjęcia.

Wciśnij przycisk Nagrywania ponownie, aby zakończyć nagrywanie.

Wciśnij i przytrzymaj przycisk , a następnie otwieraj kolejno:

rozpocząć:

Menu > Menu zdjęć > Samowyzwalacz. Dostępne do wyboru opcje opóźnienia to:

"Wył." / 3s / 5s / 10s / 30s / 60s.

Aby przejść do trybu odtwarzania, wciśnij i przytrzymaj Aby przejść do trybu odtwarzania, wciśnij i przytrzymaj

Odtwarzanie na ekranie TV

Zarejestrowane przez kamerę zdjęcia oraz nagrania mogą zostać odtworzone na ekranie telewizora HD. Po podłączeniu kamery do telewizora (lub innego urządzenia) HD za pośrednictwem przewodu HDMI, obraz wyświetlany na ekranie kamery przekierowany zostaje na zewnętrzny wyświetlacz urządzenia HD.

1. Podłącz kamerę do telewizora HD za pośrednictwem przewodu HDMI.

2. Włącz oba urządzenia.

3. Przeglądaj zdjęcia oraz nagrania wideo na ekranie telewizora HD.

4. Użyj przycisków "

Odtwarzanie

Odtwarzanie wideo

W górę" oraz "W dół" , aby przesuwać zaznaczenie plików.

przycisk Migawki . Zaznacz zakładkę "Nagrania" i wciśnij Power, aby zatwierdzić. Użyj przycisków Migawki oraz Nagrywania, aby przesuwać zaznaczenie plików.

Przeglądanie zdjęć

Wyjście z try odtwarzania

Port USB

Podłącz kamerę do komputera PC używając w tym celu załączonego w zestawie przewodu USB.

Tryb pamięci masowej umożliwia przesyłanie danych pomiędzy komputerem a kartą pamięci kamery. Na komputerze PC:

1. Kliknij dwukrotnie ikonę "Mój komputer" i odszukaj "Dysk wymienny" (kartę pamięci

kamery).

2. Jeśli dysk wymienny nie jest widoczny, spróbuj zamknąć i ponownie otworzyć folder "Mój komputer". Jego ikona powinna pojawić się na liści dostępnych dysków wymiennych.

3. Kliknij dwukrotnie ikonę dysku (karty pamięci).

4. Kliknij dwukrotnie ikonę folderu "DCIM".

5. Kliknij dwukrotnie ikonę “100media”, aby móc przeglądać dostępne pliki wideo oraz

zdjęć.

6. Kopiuj lub przenoś pliki pomiędzy kartą pamięci kamery a dyskiem komputera lub

innym dowolnym urządzeniem pamięci masowej.

przycisk Migawki . Zaznacz zakładkę "Zdjęcia" i wciśnij , aby zatwierdzić. Użyj przycisków Migawki oraz Nagrywania, aby przesuwać zaznaczenie plików.

Aby opuścić tryb odtwarzania, wciśnij i przytrzymaj przycisk Migawki.

Na komputerze typu MAC:

1. Podłącz kamerę do komputera typu MAC używając w tym celu załączonego

w zestawie przewodu USB.

2. Włącz urządzenie, a następnie wybierz tryb "Pamięci masowej".

3. Komputer typu MAC rozpozna kamerę jako zewnętrzny dysk twardy.

4. Kliknij dwukrotnie ikonę dysku zewnętrznego (karty pamięci kamery), aby uzyskać

dostęp do zapisanych na nim plików.

5. Kopiuj lub przenoś pliki pomiędzy kartą pamięci kamery a dyskiem komputera typu

MAC lub innym dowolnym urządzeniem pamięci masowej. * W przypadku usuwania plików z karty pamięci, należy przed jej wyjęciem (lub

odłączeniem kamery) opróżnić kosz.

Wbudowane Wi-Fi

Wbudowany moduł Wi-Fi umożliwia (za pośrednictwem specjalnych aplikacji) połączenie kamery z telefonem lub tabletem.

Wi-Fi zostanie aktywowane po około 30 sekundach od chwili

Wi-Fi

włączenia tej funkcji w ustawieniach kamery*. Zielona ikonka Wi-Fi sygnalizuje prawidłowy stan połączenia. Następnie włącz Wi-Fi w ustawieniach smartfona lub tabletu i z listy wyszukanych urządzeń wybierz “activecamsky”. Przypisane domyślnie hasło to: 00000000

Włączanie i wyłączanie Wi-Fi

Specjalne aplikacje umożliwiają obsługę kamery za pośrednictwem smartfona lub tabletu. Po ich zainstalowaniu, w menu telefonu pojawią się dodatkowe

opcje, dzięki którym użytkownik, między innymi, obejrzy aktualnie rejestrowane nagranie wideo, uzyska dostęp do ustawień kamery, a także skopiuje i odtworzy wykonane kamerą zdjęcia oraz filmy. Aplikacje te dostępne są bezpłatnie w internetowym sklepie Apple Store oraz Google Play. Zanim zrobisz zdjęcie lub rozpoczniesz nagrywanie wyświetl to, co "widzi" kamera, na ekranie swojego smartfona lub tabletu.

Wciśnij i przytrzymaj przycisk , a następnie otwieraj kolejno: Menu > Ustawienia > Wi-Fi. Zaznacz "Wł.", by włączyć, lub "Wył.", by wyłączyć funkcję Wi-Fi. Wciśnij aby zatwierdzić.

Aplikacja Activecam SKY

Uwaga:

*Na ekranie kamery pojawi się ikonka sygnalizująca trwanie procesu uruchamiania Wi-Fi.

Tryb Wi-Fi nie obsługuje formatu wideo 1080i ani funkcji filmu

poklatkowego.

Ekran

Odśwież

Tryb zdjęć

Ustawienia

Tryb nagrywania Rozpocznij/Zakończ nagrywanie

Odtwórz

Przycisk Aparatu (Migawki)

Pełny ekran

Nazwa pliku

Pobierz

Plik oryginalny Plik skompresowany (o mniejszym rozmiarze)

Zachowanie wskaźników podczas wykonywania poszczególnych operacji

Stan Czerwony LED

Ładowanie Świeci

rządzenie włączone Świeci

Nagrywanie Miga Robienie zdjęć Miga

Stan Niebieski LED Urządzenie włączone Wyłączony

Pilot włączony Świeci

Stan Czerwony LED

Ustawienia trybu zdjęć

/ 3s / 5s / 10s / 30s / 60s.

"Wył." / 1s/ 3s / 5s / 10s / 30s / 60s

Wyświetlanie daty i godziny

Wł. / Wył.

Jakość

Wysoka / Średnia / Niska

5Min. /10 Min. /15 Min. /20 Min. /30 Min.

Wł. /Wył

Rozmiar zdjęcia

Samowyzwalacz Dostępne do wyboru opcje opóźnienia to: "Wył.

20 MP (16:9) 14 MP 5 MP

Tryb zdjęć seryjnych Wył.

Automatyczne robienie

zdjęć

8VWDZLHQLDWU\EX9LGHR

Rozmiar Video N

Jakość Wysoka / Średnia /Niska Długość Video Znak daty Wł. /Wył

*Dwa kanały

TSC 1080i 1920x1080 @60fps NTSC 1080p 1920x1080 @30fps NTSC 960p 1280x960 @30fps NTSC 720p 1280x720 @60fps NTSC 720p 1280x720 @30fps NTSC 480p 848x480 @60fps

PAL1080i1920x1080@50fps PAL1080p 1920x1080 @25fps PAL960p1920x960@25fps PAL720p1280x720@50fps PAL720p1280x720@25fps PAL480p848x480@50fps

3 zdjęć na sekundę 5 zdjęć na sekundę 10 zdjęć na sekundę 10 zdjęć w 2 sekundy

Funkcja

Opcje

*Data

RRRR-MM-DD

Zegar

GG:MM

System wideo

PAL/NTSC

Wył./ 30s /1Min. /3Min. /5Min.

Wył./ 3Min. /5Min. /10 Min.

Obracanie obrazu

Wył./ 180°

Częstotliwość

50Hz /60Hz

Tryb pomiaru

Multi / Centralny / Punktowy

ISO

Auto /100 /200 /400 /800 /1600

Tryb poklatkowy Wył.

Detekcja ruchu Wył. / Wysoka / Średnia /Niska

Nagrywanie ciągłe Czułość mikrofonu Wył. / 100% / 90% / 80% / 70% / 60% / 50%

*Kamera podczas nagrywania tworzy dwa pliki wideo: oryginalny

(FILE0001.mp4) oraz skompresowany (VGA), o mniejszym rozmiarze (FILE0001.thm.mp4), który da się szybciej przesłać lub skopiować na smartfon / tablet.

Ustawienia

Automatyczne

wyłączenie ekranu

Automatyczne wyłączenie kamery

Balans bieli Auto /Żarówka /Światło dzienne /Zachmurzenie

1klatka na sekundę 1klatka na 2sekundy 1klatka na 5sekund 1klatka na 10sekund 1klatka na 30sekund 1klatka na 60sekund

Wł. / Wył. (10 minut / plik video)

(Domyślnie - 80%)

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7

Sygnał dźwiękowy

Wł. / Wył.

Wi-Fi

Wł. / Wył.

Formatowanie

Karta SD

Ustawienia domyślne

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M (16:9)

1440

2880

5760

11500

1080i / 60

45min

90min

180min

320min

1080p / 30

50min

100min

200min

400min

960p / 30

55min

110min

220min

440min

720p / 60

60min

120min

240min

480min

720p / 30

85min

170min

340min

680min

480p / 60

90min

180min

360min

720min

Ustawienia

kolorów

* Właściwe ustawienia daty oraz zegara wymagane są do tego, by plik zdjęciowy lub nagranie wideo opatrzone zostały poprawnym znacznikiem daty i godziny.

Po zmianie ustawień kolorów, a także po włączeniu lub wyłączeniu funkcji

Wi-Fi, nastąpi automatyczny restart kamery.

Diagram ilości zdjęć / długości nagrań dla poszczególnych ustawień oraz pojemności kart pamięci

Niniejsza kamera obsługuje karty pamięci typu mikro SD, mikro SDHC oraz mikro SDXC, o pojemnościach: 2GB, 4GB, 8GB, 16GB i 32GB. Urządzenie wykrywa karty wszystkich klas prędkości, jednak należy pamiętać, że niektóre funkcje kamery (np. zdjęcia seryjne lub film poklatkowy 1fps) wymagają korzystania z kart SD o klasie prędkości 10 lub wyższej. Aby zapewnić maksymalną jakość i niezawodność pracy kamery, zaleca się używanie kart tylko znanych marek.

Tryb

Ustawienia 4GB 8GB 16GB 32GB

Ilość zdjęć

Dostępny czas nagrań

*Dane dotyczą kart klasy 6 lub wyższych

Bogate (0~3 m) / Naturalne / Nurkowanie (3~15 m) / Głębia wód (15 metrów i głębiej)

Aby zapobiec uszkodzeniom kamery na skutek działania wody

1. Po każdym użyciu kamery, gumową uszczelkę należy przemyć czystą wodą, a następnie wysuszyć.

2. Po każdym zamoczeniu kamery w słonej wodzie należy przemyć obudowę czystą wodą.

* Niezastosowanie się do powyższych zaleceń po każdym użyciu kamery

może spowodować powstanie nieszczelności w jej obudowie, co z kolei może doprowadzić do uszkodzenia lub całkowitego popsucia urządzenia. Gwarancja nie obejmuje uszkodzeń wywołanych działaniem wody, powstałych na skutek nieprawidłowej obsługi oraz konserwacji urządzenia.

OSTRZEŻENIE ODNOŚNIE TEMPERATURY

Po nieprzerwanej 2-godzinnej pracy, kamera nagrzewa się. Przed kontynuowaniem nagrywania należy wówczas pozwolić urządzeniu ostygnąć. Jednak nie należy martwić się o to, że może się ono zbytnio przegrzać. Specjalny czujnik spowoduje automatyczne wyłączenie kamery w przypadku, gdy jej temperatura przekroczy

tolerowaną wartość, nie dopuszczając tym samym do jej

uszkodzenia.

Bateria

Wskaźnik baterii informuje o aktualnym poziomie jej energii. Gdy podczas trwania nagrywania poziom ten spadnie do 0%, kamera automatycznie zapisze nagrywany plik, po czym wyłączy się. Aby podładować baterię:

1. Podłącz kamerę do źródła zasilania.

2. Czerwony wskaźnik zacznie świecić, wskazując na trwanie procesu ładowania.

3. Gdy bateria zostanie naładowana do pełna, czerwony wskaźnik zgaśnie. W przypadku używania ładowarki ściennej USB 500mAh, przybliżony czas ładowania baterii (do pełna) wynosi 4 godziny. Użycie innych ładowarek może spowodować zmianę tego czasu. Używanie częściowo naładowanej baterii jest dozwolone i nie skutkuje uszkodzeniem kamery ani samej baterii.

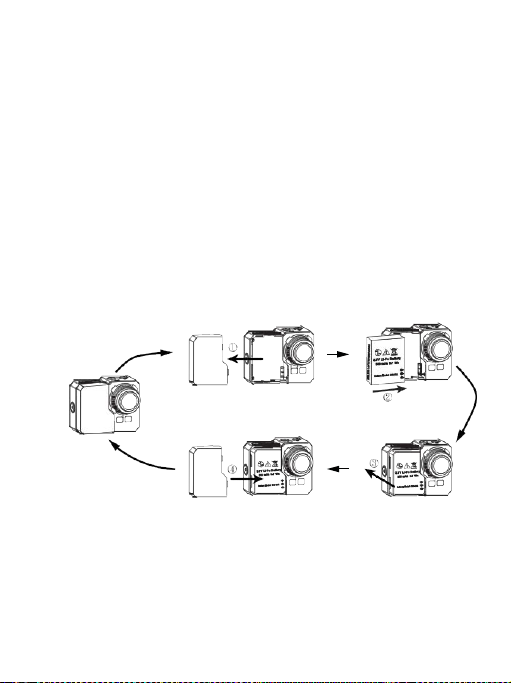

Wyjmowanie baterii:

1. Aby zdjąć pokrywę baterii (zlokalizowana z tyłu kamery), umieść kciuk w jej

zagłębieniu i przesuń w lewo.

2. Gdy pokrywa odskoczy, pociągnij za uchwyt baterii i wyjmij ją z komory.

UWAGA

WYMIANA BATERII NA EGZEMPLARZ NIEWŁAŚCIWEGO TYPU ZWIĘKSZA RYZYKO JEJ WYBUCHU. Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.

Pilot

1. Wyłącz kamerę. Wciśnij i przytrzymaj przez 3 sekundy przycisk Aparatu . Niebieski

wskaźnik kamery świeci, gdy pilot jest włączony i gaśnie w momencie jego wyłączenia.

BATERIA

LITOWO

POLIMEROWA

Przycisk zasilania

Przycisk Nagrywania

Przycisk Aparatu

Wciśnij i przytrzymaj przez 3 sekundy przycisk Aparatu . wskaźnik na pilocie zacznie świecić.

Niebieski

Włącznik / Wyłącznik pilota

Niebieski wskaźnik

Wskaźniki stanu LED Czerwony Zielony

Zielony

Niebieski

Tryb wideo

Czerwony

Ładowanie*

Włączanie / Wyłączanie pilota

Włączanie / Wyłączanie kamery

Robienie zdjęcia Naciśnij przycisk Aparatu.

Nagrywanie wideo Naciśnij przycisk Nagrywania.

*Aby zakończyć tę funkcję, należy wyłączyć zarówno kamerę, jak i pilota.

Wskaźniki stanu pilota

Zielony Włączony

Czerwony Tryb zdjęć

Gdy bateria zostanie w pełni naładowana, wskaźnik zgaśnie.

Wciśnij i przytrzymaj przycisk Aparatu przez 3 sekundy.

Naciśnij przycisk zasilania.

User Manual

OVERVIEW

Left Button / Menu Right Button Photo Button / Upward Button Video Button / Downward Button

LCD Screen

Mini HDMI Port (Cable not included)

Memory Card Slot (SD card not included)

Mini-USB Port

Status Indicator Light Microphone

Lens

Remote Indicator Light Status Indicator Light Battery Door Power Button / OK Button

Status Indicator Lights Camera ON /OFF Video Button Photo Button

Remote ON /OFF

Tripod Socket

How to use

2. Camera on any flat surface / tripod

2. Camera on top of helmet

3. Camera on any curved surface

4. Camera on handle bar

5. Camera on telescopic boom

6. Camera on chest mount

Remarks:

It is the user’s responsibility to secure the camera securely to any sport equipment. The screws of the mounts have to be retightened from time to time. The warranty does not cover any damage that may occur during a sport activity.

INITIAL SETUP

1. Install a micro SD memory card (max up to 32GB work with class 6 or above) into the camera. Use your fingernail to insert the micro SD card into the slot. The micro SD card will click into place once it is inserted past flush. * When

using a micro SD memory card, there should be no data from other devices. If you are using a micro SD memory card for the first time in the camera, first you should format the card in your computer.

2. Place battery into the camera.

3. Charging the battery The lithium-Po battery comes partially charged. To charge it, connect the included USB cable to the camera and then connect the other end of the cable to a power source such as AC Charger. No damage will occur to the camera or battery if used prior to a full charge.

button is pressed for more than 3 minutes in standby mode.

Press the video button.

The camera can be mounted Upside Down and the files

Power ON / OFF

TakeaVideo

Turn ON

Turn OFF

To Start

To Stop

Video Capture

Turn on the camera by pressing the Power button for at least 3 seconds until the red LED flashes.Then the LCD screen will be ON.

Turn the camera off by pressing the Power button in standby mode for at least 3 seconds. * To save power, the camera will automatically turn off if no

The red status indicator light will flash while recording.

Press the video button again to stop recording.

You can also take pictures while video recording. To do so, press the photo button. * 1080i is not compatible with video capture function.

Image Rotation

The camera automatically stops recording when the memory card is full or the battery is out of power. Your video will be saved before the camera powers off.

Take a Picture

Take Still Pictures

In photo mode the camera can capture image in burst rate at 3/1 sec, 5/1sec, 10/1sec, 10/2sec.

The camera

appear upright when viewing or editing. Press and hold , Menu > Setting > Image rotation > Select OFF OR 180 Degrees.

To Start Press the photo button . There will be a clicking sound.

Press the photo button .The red status indicator light will flash and

To Start

there will be clicking sound while photo shooting.

Press the photo button again to stop shooting.

To Stop

automatically stops taking photos when the memory card is

full or the battery is out of power. Your photos will be saved before the camera powers off.

Time Lapse

In time lapse mode the camera will take sequentially 1frame per second, 1 frame per 2 seconds, 1 frame per 5 seconds, 1 frame per 10 seconds, 1 frame per 30 seconds or 1 frame per 60 seconds.

Press and hold , Menu > Video Setting > Time Lapse

To Start

Press the video button The red status indicator light will flash and there will be clicking sound while recording. Light flashes each time a photo is taken.

To Stop Press the video button again to stop recording.

When using the Time Lapse, a micro SD card with a Speed Class 10 Rating is required. To capture a time lapse series, check if the camera is in time lapse mode.

Self Timer

To Start

The camera can be configured to automatically record or take pictures.

Default Settings

The camera powers up with the following default settings: Video resolution: 1080p / 30fps

Photo resolution: 14.0 Megapixels (MP) Photo Burst: SINGLE Wi-Fi: ON Display: ON Dat

Press and hold , Menu > Photo Menu > Self time Select “OFF” / 3 / 5 / 10 / 30 / 60 second intervals

e & time stamp: OFF

Press and hold the photo button to play. Select video

Press and hold the photo button to play. Select image Press and hold photo button to back to standby

out.

TV Playback

You can playback your photos and videos on the camera, with a HDTV. Playback appears as a camera mode when the camera is powered on and plugged into a HDTV. This HDMI port can transmit the images of this device to external HDTV display equipment for playback, display, etc.

1. Plug the camera into a HDTV with the HDMI cable.

2. Power ON.

3. Previews of all videos and photos on HDTV display.

4. Press upward button and downward button to select more media files.

Play

To Play Video

icon, press for OK. Press photo and video button to select more media files.

To Play Images

Logout Preview

USB Port

Connect the camera to the computer using included USB cable.

Storage –Connect with PC to transfer video and photo files. On a PC:

1. Double click “My Computer” and locate “Removable Disk”.

2. If “Removable Disk” is not showing, close “My Computer” folder and reopen it. The “Removable Disk” icon should appear.

3. Double click “Removable Disk” icon.

4. Double click “DCIM” folder icon.

5. Double click “100media” icon to view all video / photo files.

6. Copy / move files to the computer or external hard drive.

On a MAC:

1. Conne

2. Power on, select the “Mass Storage”.

3. The MAC recognizes the camera as an external hard drive.

4. Double click icon for external drive to access files.

5. Copy / move files to computer or external hard drive.

* When deleting files from the memory card, empty the trash before removing the

memory card or unplugging the camera.

icon, press for OK. Press photo and video button to select more media files.

mode. Press and hold the same button again to log

Storage AC Charge

ct the camera to MAC using included USB cable.

i i

/OFF

Press and hold , Menu >

Built in Wi-Fi

This Wi-Fi camera allows you to connect to a smartphone or a tablet via the App.

Automatically turn on within 30 seconds*, Wi-Fi icon Wi-F ON

Wi-F ON

The App lets you control your camera remotely using a smartphone or a tablet. Features include full camera control of all settings, live video preview, streaming, download and playback. The App is available for free at the Apple App Store and Google Play. Before you hit, see what your camera sees by viewing it on your smartphone or tablet’s screen.

Notice:

*BUSY icon on your camera's LCD screen is showing.

#1080i video format and REC lapse mode is not available for Wi-fi function.

SCREEN

in green to indicate it works fine. Now go to your

smartphone / tablet setting, turn on the Wi-Fi

network and select “activecamsky”. Password:

00000000

Setting > Wi-Fi > Select “ON”

or “OFF”. Press for OK.

1.Refresh Button

2.Setting Button

3.Playba

ck Button

4.Full Screen

5. Photos Status Light

6. Recording Status Light

7. Start / Stop Recording

8. Photos Button

File Name

Download Button

Original Size Video File Compressed Video File

Self-Timer

OFF / 3 /5 / 10 / 30 / 60 Seconds

Auto Shooting

OFF / 1 / 3 / 5 / 10 / 30 / 60 Seconds

Date Stamp

ON / OFF

Quality

High / Medium / Low

LED Status Chart

Camera Settings

Photo Size

Burst Rate OFF

LED Status Red LED

Standby Taking Video Taking Photo

LED Status

Standby

Remote ON

LED Status Charging

20 MP (16:9) 14 MP 5 MP

3 photos in 1 second 5 photos in 1 second 10 photos in 1 second 10 photos in 2 seconds

ON Flashing Flashing

Blue LED OFF ON

Red LED ON

Video Duration

5Min. /10 Min. /15 Min. /20 Min. /30 Min.

Date Stamp

ON / OFF

*Dual Streams

ON / OFF

1frame per 60 Seconds

Loop Recording

Video Settings

Video Size

Quality High / Medium / Low

NTSC 1080i 1920x1080 @60fps NTSC 1080p 1920x1080 @30fps NTSC 960p 1280x960 @30fps NTSC 720p 1280x720 @60fps NTSC 720p 1280x720 @30fps NTSC 480p 848x480 @60fps

PAL1080i1920x1080@50fps PAL1080p 1920x1080 @25fps PAL960p1920x960@25fps PAL720p1280x720@50fps PAL720p1280x720@25fps PAL480p848x480@50fps

Time Lapse

Motion Detection OFF / High / Medium / Low

Mic Volume OFF / 100% / 90% / 80% / 70% / 60% / 50% (Default

*The camera creates 2 video file while recording, first is the original file

(FILE0001.mp4), the second is a small size VGA file (FILE0001.thm.mp4) which can be easier for streaming from camera to smartphones.

OFF 1frame per second 1frame per 2seconds 1frame per 5Seconds 1frame per 10 Seconds 1frame per 30 Seconds

ON / OFF (10 minutes / video file)

80%)

Setting

Options

*Date

YYYY-MM-DD

Time

HH:MM

Video System

PAL/NTSC

Auto Screen

OFF/30 Seconds /1Min. /3Min. /5Min.

Auto Shutdown

OFF/3Min. /5Min. /10 Min.

Image Rotation

OFF/180°

Light Freq

50Hz /60Hz

Metering

Multi /Center /Spot

ISO

Auto /100 /200 /400 /800 /1600

White Balance

Auto /Incandescent /Daylight /Cloudy

m) / Deep Sea (15 meters and

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7

Buzzer

ON /OFF

Wi-Fi

ON /OFF

Format

SD Card

Default Setting

Settings

#Color Setting

Rich (0~3 m) /Natural /Diving (3~15

*Ensure video and photo files are saved with the correct date and time.

# When selecting a new color setting and turning Wi-Fi on/off, the camera

need to be reboot automatically.

Mode

Resolve

4GB

8GB

16GB

32GB

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M(16:9)

1440

2880

5760

11500

1080i/60

45min

90min

180min

320min

1080p/30

50min

100min

200min

400min

960p/30

55min

110min

220min

440min

720p/60

60min

120min

240min

480min

720p/30

85min

170min

340min

680min

480p/60

90min

180min

360min

720min

Memory Card / Storage Chart

Compatible with 2GB, 4GB, 8GB, 16GB and 32GB capacity micro SD, micro SDHC and micro SDXC memory cards. While all speed class ratings are compatible, it requires using an SD card with Speed Class Rating 10 or higher speed when recording, or when using the 1fps time Lapse setting. We recommend using brand name memory cards for maximum reliability in highvibration activities.

Take a Picture

Take a Video

*Work with class 6 or above.

Preventing water damage to your Camera

1. Keep the rubber seal clean with fresh water and dry after every use.

2. After every use in salt water, please rinse the housing with fresh water.

3. Clean the seal, rinse in fresh water and shake dry. * Failure to follow these steps each time you use the camera can result in

leaks that may damage or destroy it. Your warranty does not cover water damage resulting from user error.

TEMPERATURE WARNING

The camera has become too hot and needs to cool down after being

used 2 hours ( attempting to use it again. Your camera will not allow itself to overheat — do not worry, no damage has occurred.

continuous recording). Simply let it sit and cool before

Battery life

Battery icon will alert for low battery status. When battery reaches 0% while recording, the camera will save the file and power OFF. To charge the battery:

1. Connect the camera to a power source.

2. The red status indicator light remains on while the battery is being charged.

3. The red status indicator light turns OFF when the battery is fully charged. The battery will charge to 100% in 4 hours when using 500mAh USBcompatible A/ C wall charger. Other chargers may charge at only half this rate. No damage will occu charge.

To remove the battery:

3. Remove the battery door by placing your thumb in the indentation in the

battery door (on the back of the camera) and sliding it to the left.

4. Allow the door to pop out. Grasp the battery pull-tab and remove from the

camera.

CAUTION

RISK OF EXPLOSION OCCURS IF THE BATTERY IS REPLACED BY AN INCORRECT TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.

r to the camera or the battery if used together prior to full

RECHARGEABLE

-POB

A TTERY

Take a Video

Press the video button

Remote Control

4. Power off the Camera,

Press and hold for 3 seconds the photo button . The blue light will turn ON /OFF.

Blue Light ON

5. Press and hold the photo button for 3 seconds, the green light will turn O

Blue

Camera ON /OFF Video Button

Photo Button Remote ON / OFF

Remote ON /OFF Press and hold the photo button for 3 seconds

Camera ON /OFF Press the power button

Take a Picture Press the photo button

*Turn OFF both the camera & remote to shut down this function.

Remote Status Indicator Lights

Green Power ON

Red Take a picture

Blue Take a video

Red Charging*

*LED turns OFF when the battery is fully charge

Status Indicator Lights Red Green

Uživatelská příručka

PŘEHLED

Objímka pro stativ

Tlačítko Vlevo / Menu

Tlačítko Vpravo Tlačítko fotograf. / tlačítko Nahoru / tlačítko Přehrát Tlačítko Video / tlačítko Dolů

LCD displej

Mini HDMI port (kabel není součástí balení)

Slot paměťové karty (karta SD není součástí balení)

Mini-USB port

Kontrolka stavu Mikrofon

Objektiv

Kontolka ovládání Kontrolka stavu Kryt baterie Tlačítko napájení /

tlačítko OK

Kontrolka stavu Fotoaparát ZAP/VYP tlačítko Video Tlačítko foto

Ovládání ZAP / VYP

Návod k použití

1. Kamera na libovolném plochém povrchu / stativu

2. Kamera umístěná na přilbě

3. Kamera na zakřiveném povrchu

4. Kamera na řidítkách

5. Kamera na teleskopickém výložníku

6. Kamera připevněná na hrudi

Poznámky:

Uživatel je zodpovědný za bezpečné zajištění kamery na jakémkoli sportovním vybavení. Připevňovací šrouby je nutné čas od času dotáhnout. Záruka se nevztahuje na jakékoli poškození vzniklé během sportovních činností.

PRVOTNÍ NASTAVENÍ

1. Do kamery vložte paměťovou kartu micro SD (s kapacitou max. 32 GB a class 6 nebo vyšší). Špičkou prstu ji zatlačte do slotu. Karta při správném zasunutí cvakne. *micro SD karta nesmí při použití obsahovat data z jiných zařízení. Pokud micro SD kartu používáte poprvé, nejdříve ji na počítači naformátujte.

2. Vložte baterii.

3. Baterii nabijte. Lithium-polymerová baterie se dodává částečně nabitá. Pro nabití připojte přiložený USB kabel ke kameře a k AC nabíječce. Baterii ani kameře nehrozí žádné riziko poškození, pokud budou použity před plným nabitím baterie.

dokud nezačne blikat červená LED. Následně se zapne displej.

stisknutí libovolného tlačítka.

Stiskněte tlačítko videa

Kameru lze připevnit vzhůru nohama a soubory se při

Zapnutí / vypnutí

Zapnutí

Vypnutí

Kameru zapnete stiskem tlačítka Napájení po dobu 3 sekund,

Kameru vypnete stisknutím tlačítka Napájení po dobu 3 sekund. * Z důvodu úspory energie se kamera automaticky vypne, pokud v pohotovostním režimu nedojde po dobu 3 minut ke

Nahrávání videa

Spuštění nahrávání

Ukončení nahrává

Zachycení

Otočení obrazu

Při vybité baterii nebo plné paměťové kartě kamera automaticky ukončí nahrávání. Video bude před vypnutím kamery uloženo.

Červená kontrolka stavu bude během nahrávání blikat.

Znovu stiskněte tlačítko videa .

Fotografování během nahrávání. Stiskněte tlačítko foto . * 1080i není s funkcí zachytávání videa kompatibilní.

prohlížení nebo editaci zobrazí ve správné poloze. Stiskněte a držte , Menu>Nastavení>Otočení obrazu> Vybrat ZAP NEBO 180 stupňů

Fotografování

Začátek foto

Ukončení foto

Fotografovat Stiskněte tlačítko foto . Ozve se cvaknutí.

Pořizování statických snímků

V režimu fotografování lze pořizovat snímky při frekvenci 3/1sek, 5/1sek, 10/1 sek, 10/2sek.

Stiskněte tlačítko foto . Červená kontrolka stavu bude blikat a a při fotografování se ozve cvaknutí.

Znovu stiskněte tlačítko foto pro zastavení fotografování.

Při vybité baterii nebo plné paměťové kartě kamera automaticky ukončí fotografování. Fotografie budou před vypnutím kamery uloženy.

Časosběrný režim

V časosběrném režimu bude kamera pořizovat 1 políčko za sekundu 1 políčko za 2 sekundy, 1 políčko za 5 sekund, 1 políčko za 10 sekund, 1 políčko za 30 sekund nebo1 políčko za 60 sekund.

Stiskněte a držte. ..,Menu > Nastavení videa > časosběrný režim

Spuštění

Stiskněte tlačítko videa , . Červená kontrolka stavu bude blikat a a při fotografování se ozve cvaknutí. Světlo blikne při každém fotografování.

Ukončení Znovu stiskněte tlačítko videa .

Pro časosběrný režim je nutná micro SD karta s Speed Class 10. Pro činnost v časosběrném režimu se přesvědčte, že je kamera do tohoto režimu přepnuta.

Samospoušť

Spuštění

Kamera se nastaví pro automatické nahrávání nebo fotografování.

Výchozí nastavení

Kamera se spustí s těmito nastaveními: Rozlišení videa 1080p @30fps Rozlišení fotografií 14.0 megapixelů (MP) Frekvence snímků JEDEN WiFi ZAP Displej ZAP Datumovka VYP

Stiskněte a podržte < Menu > Menu foto > Samospoušť Zvolte interval VYP/3/5/10/30/60

Stiskněte a držte tlačítko foto . Vyberte požadované video, a

Pro výběr souborů médií stiskněte tlačítko nahoru a tlačítko dolů .

Stiskněte a držte tlačítko foto . Vyberte požadovaný obrázek,

Pro návrat do pohotovostního režimu stiskněte a držte

Přehrávání na TV

Fotografie a videa z kamery lze přehrát na HDTV. Po zapnutí kamery a jejím připojení k HDTV se přehrávání zobrazí jak o režim kamery. HDMI port slouží k přenosu obrazu ze zařízení na externí HDMI displej, kte je lze přehrát, zobrazit, atd.

1. Kameru připojte k HDTV pomocí HDMI kabelu.

2. Zapnutí

3. Náhled všech videí a fotografií na obrazovce HDTV.

4. Pro výběr mediálních souborů stiskněte tlačítko nahoru a tlačítko dolů .

Přehrání

Přehrání videa

pro OK stiskněte .

Zobrazení obrázků

Ukončení náhledu

USB port

Připojte kameru k počítači pomocí přiloženého USB kabelu

Úložiště - připojení k PC pro přenos souborů vida a fotografií. PC:

1. Dvakrát klikněte na "Tento počítač" a vyhledejte "Vyjímatelný disk".

2. Pokud se "Vyjímatelný disk neobjeví, zavřete okno "Tento počítač" a znovu jej otevřete. Měla by se objevit ikona "Vyjímatelný disk".

3. Dvakrát na ni klikněte.

4. Dvakrát klikněte na ikonu adresáře "DCIM".

5. Dvakrát klikněte na ikonu "100media", zobrazí se všechna videa a fotografie.

6. Soubory přesuňte nebo zkopírujte do počítače nebo na přenosný pevný disk.

MAC:

1. Připojte kameru k MAC pomocí přiloženého USB kabelu.

2. Zapněte jej a zvolte "Hromadné úložiště".

3. MAC rozpozná kameru jako přenosný pevný disk.

4. Dvojitým kliknutím na ikonu externího disku zpřístupníte soubory.

5. Soubory přesuňte nebo zkopírujte do počítače nebo na přenosný pevný disk.

* Při mazání souborů z paměťové karty vyprázdněte odpadkový koš ještě

před tím, než vyjmete paměťovou kartu nebo odpojíte kameru.

a pro OK stiskněte . Pro výběr souborů médií stiskněte tlačítko nahoru a tlačítko dolů .

tlačítko foto . Pro odhlášení tiskněte a držte stejné tlačítko.

Úložiště

AC nabíjení

00000000

Stiskněte a držte ,Menu > Nastavení>

Vestavěná WI-FI

Tato wifi kamera umožňuje připojení ke smartfonu nebo tabletu pomocí aplikace.

WI-FI ZAP

Automatické zapnutí během 30 sekund*, správná funkce wifi je oznámena zelenou ikonou. Následně přejděte k nastavení smartfonu nebo tabletu, zapněte wifi síť a vyberte "activecamsky". Heslo:

WIFI ZAP / VY

Aplikace slouží k ovládání kamery na dálku přes smartfone nebo tablet. Funkce obsahují plné ovládání všech nastavení kamery, náhled videa v reálném čase, streamování videa, stahování a přehrávání. Aplikace je dostupná zdarma v App Store a Google Play. Než vyrazíte, zkontrolujte, pohledem na obrazovku tabletu nebo smartfonu, co vaše kamera vidí.

Wifi> Zvolte “ZAP” nebo “VYP” , Stiskněte pro potvrzení.

Poznámka:

* Ikona ČINNOSTI se zobrazí na LCD displeji.

Pro funkci wifi nejsou dostupné formát videa 1080i a nahrávání časosběrného

režimu.

DISPLEJ

Tlačítko obnovení

Tlačítko nastavení

Tlačítko přehrávání

Celá obrazovka

Stavová kontrolka foto Stavová kontrolka nahrávání Start / Stop nahrávání (tlačítko nahrávání) Tlačítko foto

Stažení názvu souboru

Tlačítko původní velikosti videa

Soubor

Kompresovaný video soubor

Samospoušť

VYP / 3 / 5 / 10 / 30 / 60 sekund

Automatické fotografování

VYP / 1 / 3 / 5 / 10 / 30 / 60 sekund

Datumovka

ZAP / VYP

Kvalita

Vysoká / Střední / Nízká

Stavový diagram LED

Stav LED

Pohotovostní režim

Nahrávání videa

Fotografování

Stav LED

Pohotovostní režim

Dálkové ovládání ZAP

Červená LED

Bliká ZAP Bliká

Modrá LED VYP ZAP

Nastavení kamery

Velikost fotografie

Frekvence fotografování

Stav LED

Nabíjení

20M(16:9) 14MP 5MP

VYP 3 fotografie za 1 sekundu 5 fotografií za 1 sekundu 10 fotografií za 1 sekundu 10 fotografií za 2 sekundy

Červená LED ZAP

Délka videa

5 Min. / 10 Min. / 15 Min. / 20 Min. / 30 Min.

Datumovka

ZAP / VYP

*Dual Streams

ZAP / VYP

Nahrávání ve smyčce

Hlasitost mikrofonu

OFF / 100% / 90% / 80% / 70% / 60% / 50% (Výchozí 80%)

Nastavení videa

Velikost videa

Kvalita

NTSC 1080i 1920x1080 @60fps NTSC 1080p 1920x1080 @30fps NTSC 960p 1280x960 @30fps NTSC 720p 1280x720 @60fps NTSC 720p 1280x720 @30fps NTSC 480p 848x480 @60fps PAL 1080i 1920x1080 @50fps PAL 1080p 1920x1080 @25fps PAL 960p 1920x960 @25fps PAL 720p 1280x720 @50fps PAL 720p 1280x720 @25fps PAL 480p 848x480 @50fps

Vysoká / Střední / Nízká

Časosběrný režim

Detekce pohybu VYP / Vysoká / Střední / Nízká

* Kamera při nahrávání vytvoří 2 soubory, prvním je původní soubor

(FILE0001.mp4), druhým je VGA soubor o malé velikosti (FILE0001.thm.mp4), který lze snadno streamovat z kamery do smartfonu.

VYP 1 políčko za sekundu 1 políčko za 2 sekundy 1 políčko za 5 sekund 1 políčko za 10 sekund 1 políčko za 30 sekund 1 políčko za 60 sekund

ZAP / VYP (10 minut / video soubor)

Nastavení

Možnosti

*Datum

RRRR-MM-DD

Čas

HH:MM

Systém videa

PAL / NTSC

Auto obrazovka

VYP / 30 Sekund / 1 Min. / 3 Min. / 5 Min.

Automatické vypnutí

VYP / 3 Min. / 5 Min. / 10 Min.

Otočení obrazu

VYP / 180

Frekvence

50Hz / 60Hz

Měření

Multi / Střed / Bod

ISO

Auto / 100 / 200 / 400 / 800 / 1600

Vyvážení bílé

Auto / Žárovka / Denní světlo / Zataženo

m) / Hluboké moře (15 metrů a hlouběji)

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7 +2.0

Bzučák

ZAP / VYP

WiFi

ZAP / VYP

Formát

SD karta

Výchozí nastavení

Nastavení

Nastavení barev

* Přesvědčte se, že jsou videa a fotografie uloženy se správným datem a časem.

Při výběru nového barevného nastavení a WIFI ZAP/VYP se kamera automaticky

restartuje.

Syté (0~3 m) / Přírodní / Potápění (3~15

Režim

Řešení

4GB

8GB

16GB

32GB

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M(16:9)

1440

2880

5760

11500

1080i/60

45min

90min

180min

320min

1080p/30

50min

100min

200min

400min

960p/30

55min

110min

220min

440min

720p/60

60min

120min

240min

480min

720p/30

85min

170min

340min

680min

480p/60

90min

180min

360min

720min

Paměťová karta / Stavový diagram úložiště

Kompatibilní s paměťovými kartami microSD, microSDHC a microSDXC s kapacitou 2GB, 4GB, 8GB, 16GB a 32GB . Ačkoli jsou kompatibilní všechny Class, je vyžadováno pro nahrávání nebo pro časosběrný režim 1 políčka použití SD karty s Speed Class 10 nebo vyšší Doporučujeme používání značkových paměťových karet pro maximální spolehlivost v aktivitách, způsobujících silné otřesy.

Fotografování

Nahrávání videa

* Funguje s class 6 a vyšší

Ochrana kamery před poškozením vodou

1. Po každém použití udržujte gumové těsnění čisté pomocí vody a osušení.

2. Po každém použití ve slané vodě vypláchněte pouzdro čerstvou vodou.

3. Očistěte těsnění, opláchněte čerstvou vodou a vytřete do sucha. * Nedodržení těchto kroků po každém použití kamery může způsobit

netěsnost a zapříčinit tak její poškození nebo zničení. Záruka se nevztahuje na poškození vodou způsobené chybou uživatele,

VAROVÁNÍ OHLEDNĚ TEPLOTY

Kamera se po dvou hodinách nepřetržitého používání zahřeje a vyžaduje vychladnutí (nepřerušované nahrávání)

dalším použitím nechte vychladnout. Kamera se sama nepřehřeje a nemusíte mít tak obavy z jejího poškození.

Jednoduše ji před

Životnost baterie

Na vybitou baterii upozorní ikona baterie. Pokud se baterie při nahrávání zcela vybije, kamera soubor uloží a vypne se. Nabití baterie.

1. Kameru připojte ke zdroji napájení.

2. Červená stavová kontrolka svítí při nabíjení baterie.

3. Červená stavová kontrolka po úplném nabití baterie zhasne. Nabití baterie na 100% trvá 4 hodiny při použití 500mAh síťové nabíječky kompatibilní s USB. Jiné nabíječky nemusí baterii nabít zcela. Baterii ani kameře nehrozí žádné riziko poškození, pokud budou použity před plným nabitím baterie.

Vyjmutí baterie:

1. Sejměte kryt baterie pomocí palce zastrčeného do zářezu v krytu (na zadní straně kamery) a posuňte jej doleva.

2. Nechte kryt povyskočit. Uchopte vytahovací poutko baterie a vyjměte ji.

POZOR

V PŘÍPADĚ POUŽITÍ NESPRÁVNÉHO TYPU BATERIE HROZI EXPLOZE POUŽITÉ BATERI LIKVIDUJTE V SOULADU S POKYNY

NABÍJITELNÁ LI PO BATE RIE

Červená

Nabíjení*

Dálkové ovládání

1. Vypnutí kamery, stiskněte a podržte po dobu 3 sekund tlačítko foto světlo se rozsvítí / zhasne.

Modré světlo svítí

2. Stiskněte a držte tlačítko foto po dobu 3 sekund, rozsvítí se zelené světlo.

Modrá

Kamera ZAP / VYP Tlačítko video Tlačítko foto

Dálkové ovládání ZAP / VYP.

Dálkové ovládání ZAP / Stiskněte a držte tlačítko foto po dobu 3 sekund

Kamera ZAP / VYP Stiskněte tlačítko napájení

Fotografování Stiskněte tlačítko foto

Nahrávání videa Stiskněte tlačítko videa

* Vypnutí kamery a dálkového ovládání vypne i tuto funkci.

Světla kontrolky stavu dálkového ovládání

Zelená

Červená

Modrá

* LED po úplném nabití zhasne.

Zapnutí

Fotografování

Nahrávání videa

, modré

Světla kontrolky stavu Červená

Zelená

Užívateľská príručka

PREHĹAD

Objímka na statív

Tlačidlo Vľavo / Menu

Tlačidlo Vpravo

Tlačidlo fotograf. / tlačidlo Nahor / tlačidlo Prehrať Tlačidlo Video / tlačidlo Nadol

LCD displej

Mini HDMI port (kábel nie je súčasť balenia)

Slot pamäťovej karty (karta SD nie je súčasť balenia)

Mini-USB port

Kontrolka stavu Mikrofón

Objektív

Kontrolka ovládania Kontrolka stavu Kryt batérie Tlačidlo napájania / tlačidlo OK

Kontrolka stavu Fotoaparát ZAP/VYP tlačidlo Video Tlačidlo foto

Ovládanie ZAP / VYP

Návod na použitie

1. Kamera na ľubovoľnom plochom povrchu / statíve

2. Kamera umiestnená na prilbe

3. Kamera na zakrivenom povrchu

4. Kamera na riadidlách

5. Kamera na teleskopickom výložníku

6. Kamera pripevnená na hrudi

Poznámky:

Užívateľ je zodpovedný za bezpečné zaistenie kamery na akomkoľvek športovom vybavení. Upevňovacie skrutky je nutné z času na čas dotiahnuť. Záruka sa nevzťahuje na akékoľvek poškodenie vzniknuté počas športových činností.

sekúnd, dokiaľ nezačne blikať červená LED. Následne sazapne displej.

stlačení ľubovoľného tlačidla.

Stlačte tlačidlo videa

Kameru možno pripevniť hore nohami a súbory sa pri prezeraní

PRVOTNÉ NASTAVENIA

1. Do kamery vložte pamäťovú kartu micro SD (s kapacitou max. 32 GB a class 6 alebo vyššiou). Špičkou prstu ju zatlačte do slotu. Karta pri správnom zasunutí cvakne. *micro SD karta nesmie pri použití obsahovať dáta z iných zariadení. Pokiaľ micro SD kartu používate po prvýkrát, najskôr ju na počítači naformátujte.

2. Vložte batériu.

3. Batériu nabite. Lítium - polymérová batéria sa dodáva čiastočne nabitá. Pre nabitie pripojte priložený USB kábel ku kamere a k AC nabíjačke. Batérii ani kamere nehrozí žiadne riziko poškodenia, pokiaľ budú použité pred plným nabitím batérie.

Zapnutie / vypnutie

Zapnutie

Vypnutie

Nahrávanievidea

Spustenie

Ukončenie

Zachytenie

Otočenie obra

Pri vybitej batérii alebo plnej pamäťovej karte kamera automaticky ukončí nahrávanie. Video bude pred vypnutím kamery uložené.

Kameru zapnete stlačením tlačidla Napájanie po dobu 3

Kameru vypnete stlačením tlačidla Napájanie po dobu 3 sekúnd. * Z dôvodu úspory energie sa kamera automaticky vypne, pokiaľ v pohotovostnom režime nedôjde po dobu 3 minút k

Červená kontrolka stavu bude počas nahrávania blikať.

Znovu stlačte tlačidlo videa .

Fotografovaniepočas nahrávania. Stlačte tlačidlofoto . * 1080i nie je s funkciou zachytávania videa kompatibilné.

alebo editácii zobrazia v správnej polohe. Stlačte a držte , Menu>Nastavenia > Otočenie obrazu> Vybrať ZAP ALEBO 180 stupňov

Fotografovanie

Začiatokfoto

Ukončenie foto

Fotografovať Stlačte tlačidlofoto . Ozve sa cvaknutie.

Robenie statických snímok

V režime fotografovania možno robiť snímky pri frekvencii 3/1sek, 5/1sek, 10/1 sek, 10/2sek.

Stlačte tlačidlo foto . Červená kontrolka stavu bude blikať a a pri fotografovaní sa ozve cvaknutie.

Znovu stlačte tlačidlo fot na zastavenie fotografovania.

Pri vybitej batérii alebo plnej pamäťovej karte kamera automaticky ukončí fotografovanie. Fotografie budú pred vypnutím kamery uložené.

Časozberný režim

Pri časozbernom režime bude kamera robiť 1 políčko za sekundu 1 políčko za 2 sekundy, 1 políčko za 5 sekúnd, 1 políčko za 10 sekúnd, 1 políčko za 30 sekúnd alebo 1 políčko za 60 sekúnd.

Stlačte a držte...,Menu > Nastavenia videa > časozberný režim

Spustenie

Stlačte tlačidlo videa , . Červená kontrolka stavu bude blikať a a pri fotografovaní sa ozve cvaknutie. Svetlo blikne pri každom fotografovaní.

Ukončenie Znovu stlačte tlačidlo videa .

Pre časozberný režim je nutná micro SD karta s Speed Class 10. Pre činnosť v časozbernom režime sa presvedčte, že je kamera do tohto režimu prepnutá.

Samospúšť

Kamera sa nastaví na automatické nahrávanie alebo fotografovanie.

Východiskové nastavenia

Kamera sa spustí s týmito nastaveniami: Rozlíšenie videa 1080p @30fps Rozlíšenie fotografií 14.0 megapixelov (MP) Frekvencia snímok JEDEN WiFi ZAP Displej ZAP Dátumovka VYP

Stlačte a podržte ...Menu > Menu foto > Samospúšť

Spustenie

Zvoľte interval VYP/3/5/10/30/60

Stlačte a držte tlačidlo foto . Vyberte požadované video, a

Na výber súborov médií stlačte tlačidlo nahor a tlačidlo nadol .

Stlačte a držte tlačidlo foto . Vyberte požadovaný obrázok, a

Na návrat do pohotovostného režimu stlačte a držte

Prehrávanie na TV

Fotografie a videa z kamery možno prehraťna HDTV. Po zapnutíkamery a jej pripojení k HDTV sa prehrávaniezobrazí akorežim kamery. HDMI port slúži na prenos obrazu zo zariadenia na externomHDMI displeji, kde ho možno prehrať, zobraziť, atď.

1. Kameru pripojte k HDTV pomocou HDMI kábla.

2. Zapnutie

3. Náhľad všetkých videí a fotografií na obrazovke HDTV.

4. Pre výber mediálnych súborov stlačte tlačidlo nahor a tlačidlo nadol .

Prehranie

Prehranievidea

pre OK stlačte.

Zobrazenie obrázko

Ukončenie náhľadu

USB port

Pripojte kameru k počítaču pomocou priloženého USB kábla

Úložisko - pripojenie k PC na prenos súborov videa a fotografií. PC:

1. Dvakrát kliknite na "Tento počítač" a vyhľadajte "Vymeniteľný disk".

2. Pokiaľ sa "Vymeniteľný disk neobjaví, zatvorte okno "Tento počítač" a znovu ho otvorte. Mala by sa objaviť ikona "Vymeniteľný disk".

3. Dvakrát na ňu kliknite.

4. Dvakrát kliknite na ikonu adresára "DCIM".

5. Dvakrát kliknite na ikonu "100media", zobrazia sa všetky videá a fotografie.

6. Súbory presuňte alebo skopírujte do počítača alebo na prenosný pevný disk.

MAC:

1. Pripojte kameru k MAC pomocou priloženého USB kábla.

2. Zapnite ho a zvoľte "Hromadné úložisko".

3. MAC rozpozná kameru ako prenosný pevný disk.

4. Dvojitým kliknutím na ikonu externého disku sprístupníte súbory.

5. Súbory presuňte alebo skopírujte do počítača alebo na prenosný pevný disk.

* Pri mazaní súborov z pamäťovej karty vyprázdnite odpadkový kôš ešte

pred tým, než vyberiete pamäťovú kartu alebo odpojíte kameru.

pre OK stlačte . Na výber súborov médií stlačte tlačidlo nahor a tlačidlo nadol .

tlačidlo foto . Na odhlásenie stlačte a držte rovnaké tlačidlo.

Úložisko

AC nabíjanie

Heslo: 00000000

Stlačte a držte ,Menu > Nastavenia>

ZabudovanáWI-FI

Táto wifi kamera umožňuje pripojenie k smartfónu alebo tabletu pomocou aplikácie.

WI-FI ZAP

Automatické zapnutie počas 30 sekúnd*, správna funkcia wifi je oznámená zelenou ikonou. Následne prejdite k nastaveniu smartfónu alebo tabletu, zapnite wifi sieť a vyberte "activecamsky".

WIFI ZAP / VY

Aplikácia slúži na ovládanie kamery na diaľku cez smartfón alebo tablet. Funkcie obsahujú plné ovládanie všetkých nastavení kamery, náhľad videa v reálnom čase, streamovanie videa, sťahovanie a prehrávanie. Aplikácia je dostupná zadarmo v App Store a Google Play. Než vyrazíte, skontrolujte, pohľadom na obrazovku tabletu alebo smartfónu, čo vaša kamera vidí.

Wifi> Zvoľte “ZAP” alebo “VYP” , Stlačte na potvrdenie.

Poznámka:

* Ikona ČINNOSTI sa zobrazí na LCD displeji.

Pre funkciu wifi nie sú dostupné formát videa 1080i a nahrávanie časozberného

režimu.

DISPLEJ

Tlačidlo obnovenia

Tlačidlo nastavenia

Tlačidlo prehrávania

Celá obrazovka

Stavová kontrolka foto Stavová kontrolka nahrávania Štart / Stop nahrávania (tlačidlo nahrávania) Tlačidlo foto

Stiahnutie názvu súboru

Tlačidlo pôvodnej veľkosti videa

Súbor

Kompresovaný video súbor

Samospúšť

VYP / 3 / 5 / 10 / 30 / 60 sekúnd

Automatické fotografov anie

VYP / 1 / 3 / 5 / 10 / 30 / 60 sekúnd

Dátumovka

ZAP / VYP

Kvalita

Vysoká / Stredná / Nízka

Stavový diagram LED

Nastavenia kamery

Veľkosť fotografie

Stav LED

Pohotovostný režim

Nahrávanievidea

Fotografovanie

Stav LED

Pohotovostný režim

Diaľkové ovládanie ZAP

Stav LED

Nabíjanie

20M(16:9) 14MP 5MP

Červená LED

Bliká ZAP Bliká

Modrá LED VYP ZAP

Červená LED ZAP

Frekvencia fotografovania

VYP 3 fotografie za 1 sekundu 5 fotografií za 1 sekundu 10 fotografií za 1 sekundu 10 fotografií za 2 sekundy

Dĺžka videa

5 Min. / 10 Min. / 15 Min. / 20 Min. / 30 Min.

Dátumovka

ZAP / VYP

*Dual Streams

ZAP / VYP

Nahrávanie v slučke

Hlasitosť mikrofónu

OFF / 100% / 90% / 80% / 70% / 60% / 50% (Východiskové

Nastavenia videa

Veľkosť videa

Kvalita

Vysoká / Stredná / Nízka

Časozberný režim

Detekcia pohybu VYP / Vysoká / Stredná / Nízka

* Kamera pri nahrávaní vytvorí 2 súbory, prvým je pôvodný súbor

(FILE0001.mp4), druhým je VGA súbor malej veľkosti (FILE0001.thm.mp4), ktorý možno jednoducho streamovať z kamery do smartfónu.

VYP 1 políčko za sekundu 1 políčko za 2 sekundy 1 políčko za 5 sekúnd 1 políčko za 10 sekúnd 1 políčko za 30 sekúnd 1 políčko za 60 sekúnd

ZAP / VYP (10 minút / video súbor)

Nastavenia

Možnosti

*Dátum

RRRR-MM-DD

Čas

HH:MM

Systém videa

PAL / NTSC

Auto obrazovka

VYP / 30 Sekúnd / 1 Min. / 3 Min. / 5 Min.

Automatické vypnutie

VYP / 3 Min. / 5 Min. / 10 Min.

Otočenie obrazu

VYP / 180

Frekvencia

50Hz / 60Hz

Meranie

Multi / Stred / Bod

ISO

Auto / 100 / 200 / 400 / 800 / 1600

Vyváženie bielej

Auto / Žiarovka / Denné svetlo / Zatiahnuté

m) / Hlboké more (15 metrov a hlbšie)

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7 +2.0

Bzučiak

ZAP / VYP

WiFi

ZAP / VYP

Formát

SD karta

Východiskové nastavenia

Nastavenia

Nastavenie farieb

* Presvedčte sa, že sú videá a fotografie uložené so správnym dátumom a časom.

Pri výbere nového farebného nastavenia a WIFI ZAP/VYP sa kamera automaticky

reštartuje.

Sýte (0~3 m) / Prírodné / Potápanie (3~15

Režim

Riešenie

4GB

8GB

16GB

32GB

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M(16:9)

1440

2880

5760

11500

1080i/60

45min

90min

180min

320min

1080p/30

50min

100min

200min

400min

960p/30

55min

110min

220min

440min

720p/60

60min

120min

240min

480min

720p/30

85min

170min

340min

680min

480p/60

90min

180min

360min

720min

Pamäťová karta / Stavový diagram úložiska

Kompatibilná s pamäťovými kartami microSD, microSDHC a microSDXC s kapacitou 2GB, 4GB, 8GB, 16GB a 32GB . Hoci sú kompatibilné všetky Class, je vyžadované pre nahrávanie alebo pre časozberný režim 1 políčka použitie SD karty s Speed Class 10 alebo vyššej Odporúčame používanie značkových pamäťových kariet pre maximálnu spoľahlivosť v aktivitách, spôsobujúcich silné otrasy.

Fotografovanie

Nahrávanievide

* Funguje s class 6 a vyššou

Ochrana kamery pred poškodením vodou

1. Po každom použití udržujte gumové tesnenie čisté pomocou vody a osušenia.

2. Po každom použití v slanej vode vypláchnite puzdro čerstvou vodou.

3. Očistite tesnenie, opláchnite čerstvou vodou a vytrite do sucha. * Nedodržanie týchto krokov po každom použití kamery môže spôsobiť

netesnosť a zapríčiniť tak jej poškodenie alebo zničenie. Záruka sa nevzťahuje na poškodenie vodou spôsobené chybou užívateľa.

VAROVANIE OHĽADOM TEPLOTY

Kamera sa po dvoch hodinách nepretržitého používania zahreje a vyžaduje vychladnutie (neprerušované nahrávanie)

pred ďalším použitím nechajte vychladnúť. Kamera sa sama neprehreje a nemusíte mať tak obavy z jej poškodenia.

Jednoducho ju

Životnosť batérie

Na vybitú batériu upozorní ikona batérie. Pokiaľ sa batéria pri nahrávaní úplne vybije, kamera súbor uloží a vypne sa. Nabitie batérie.

1. Kameru pripojte k zdroju napájania.

2. Červená stavová kontrolka svieti pri nabíjaní batérie.

3. Červená stavová kontrolka po úplnom nabití batérie zhasne. Nabitie batérie na 100% trvá 4 hodiny pri použití 500mAh sieťovej nabíjačky kompatibilnej s USB. Iné nabíjačky nemusia batériu nabiť úplne. Batérii ani kamere nehrozí žiadne riziko poškodenia, pokiaľ budú použité pred plným nabitím batérie.

Vybratie batérie:

1. Dajte dole kryt batérie pomocou palca zastrčeného do zárezu v kryte (na zadnej strane kamery) a posuňte ho doľava.

2. Nechajte kryt povyskočiť. Uchopte vyťahovacie pútko batérie a vyberte ju.

POZOR

V PRÍPADE POUŽITIA NESPRÁVNEHO TYPU BATÉRIE HROZÍ EXPLÓZIA POUŽITÉ BATÉRIE LIKVIDUJTE V SÚLADE S POKYNMI

NABÍJITELNÁ LI PO BATE RIE

Červená

Nabíjanie*

Diaľkové ovládanie

1. Vypnutie kamery, stlačte a podržte po dobu 3 sekúnd tlačidlo foto svetlo sa rozsvieti / zhasne.

2. Stlačte a držte tlačidlo foto

po dobu 3 sekúnd, rozsvieti sa zelené svetlo.

Modr

Kamera ZAP / VYP Tlačidlo video

Tlačidlo foto Diaľkové ovládanie ZAP / VYP.

Diaľkové ovládanie

Kamera ZAP / VYP Stlačte tlačidlo napájania

Fotografovanie Stlačte tlačidlo foto

Nahrávanievidea Stlačte tlačidlo videa

* Vypnutie kamery a diaľkového ovládania vypne i túto funkciu.

Svetla kontrolky stavu diaľkového ovládania

Zelená

Červená

Modrá

Stlačte a držte tlačidlo foto po dobu 3 sekúnd

Zapnutie

Fotografovanie

Nahrávanie videa

Modré svetlo svieti

, modré

Svetlá kontrolky stavu Červená Zelená

* LED po úplnom nabití zhasne.

Manual de ulizare

ASPECT

Loc pentru trepied

Buton stanga

Butondreapta

Buton foto /Buton in sus /Buton redare Buton video

Ecran LCD

Port Mini HDMI Port (Cablu nu este inclus

Slot card de memorie (card SD nu este

inclus) Port Mini-USB

Indicator luminos Microfon

Obiectiv

Indic. Luminos-distanta Indicator luminos-stare Capac baterie Buton de alimentare Buton

/ Meniu

/ Buton in jos

Indic.luminoase-stare

Camera ON Buton video Buton foto

La distanta ON

)

/ OFF

Folosinta

1. Camera pe orice suprafata plata

2. Camera pe casca

3. Camera pe orice suprafata curbata

4. Camera pe ghidon

/ trepied

5. Camera pe brat telescopic

6. Camera cu montaj pe piept

Remarci:

Este responsabilitatea utilizatorilor Suruburile pentru montare trebuie sa fie stranse din nou din cand in cand. Garantia nu acopera nicio dauna care apare in urma unei activitati sportive

sa fixeze camera pe orice echipament sportiv.

buton nu este apasat timp de 3 minute in modul de repaus.

Apasati butonul video

Camera poate fi montata invers iar fisierele vor aparea in pozitie

180

de grade.

CONFIGURAREA INITIALA

1. Instalati un card de memorie micro SD (maxim de pana la 32GB de clasa6sau mai bun) in camera. Folositi unghia pentru a introduce cardul micro SD in slot. Cardul micro

va face un clic odata ce a fost introdus corect

Cand utilizati un card de memorie micro SD, ar trebuie sa nu fie alte date pe el

* provenite de la alte dispozitive. prima data in camera, mai intai ar trebui sa formatati cardul de memorie in calculator

2. Introduceti bateria in camera

3. Incarcarea bateriei Bateria lithium-Po vine partial incarcata. Pentru a incarca, conectati cablul camera si conectati celalalt capat al cablului la o sursa de alimentare precum un incarcator AC. Camera sau bateria nu vor suferi nicio dauna inainte de o incarcare completa

Pornire/oprire

Pornire

Oprire

Porniti camera apasand butonul de alimentare pentru cel putin 3 secunde pana cand LED-ul rosu clipeste. Apoi, ecranul LCD se va

Opriti camera apasand butonul de alimentare repaus pentru cel putin 3 secunde. *

Pentru a economisi energie, camera se va inchide automat

Daca utilizati un card de memorie micro

Filmare

Start

Stop

Captare video

Indicatorul rosu luminos va clipi in timpul inregistrarii

Apasati butonul video din nou pentru a opri inregistrarea

Fotografiati in timpul inregistrarii video. Apasati butonul foto *

1080i

nu este compatibil cu functia de captare video.

daca este folosita

SD pentru

USB inclus

in modul de

daca niciun

Rotatia imaginii

Camera se opreste automat din inregistrare atunci cand cardul de memorie este plin

sau bateria s-a terminat. Clipul viddeo va fi salvat inainte de a se opri camera.

verticala atunci cand vizualizati sau editati. Apasati si tineti apasat,Meniu>Setari>Rotatie imagine> Selectati OFF

Fotografiati

Start

Apasati butonul .

Captati imagini statice

In modul foto,

Start

Stop

Camera se opreste automat din fotografiere atunci cand cardul de memorie este plin sau bateria s-a terminat. Pozele vor fi salvate inainte de a se opri camera.

Interval de timp

In modul camerei “interval de timp” va lua secvential1fram pe secunda, 1fram pe secunde, 1fram pe 5secunde, 1fram pe 10 secunde, 1fram pe 30 de secunde sau fram pe 60

Start

Stop

Atunci cand uliza

necesar. Pentru a capta serii de interval de timp, verificati camera sa fie in modul “interval de timp”

Self timer

Camera poate sa fie configurata sa inregistreze si sa fotografieze automat

Setari implicite

Camera vine cu urmatoarele setari implicite: Rezolutia video 1080p

Rezolutia foto 14.0 Megapixels (MP) Explozie foto WiFi Display ON Marcaj data si ora

camera poate capta imagini cu o rata de 3/1sec, 5/1sec, 10/1 sec,

Apasati butonul foto .Indicatorul rosu luminos va clipi si se va auzi un clic in timpul fotografierii.

apasati butonul foto din nou pentru a opri fotografierea

secunde.

Apasati si tineti apasat , Meniu > Setari video > Interval de timp. Apasati butonul video . Indicatorul rosu luminos va clip i si se va auzi un clic in timpul inregistrarii. Lumina se va aprinde de cate ori se va face o fotografie.

Apasati butonul video din nou pentru a opri inregistrarea

“intervalul de timp”, un card micro SD cu o clasa de viteza 10 este

Apasati si tineti apasat,Meniu >Meniu foto>Self

Start

Selectati intervalul “OFF”/3/5/10/30/60 secunde

@30fps

SINGULAR

pornit

OFF

Se va auzi un clic

time

10/2sec.

2 1

Apasati si tineti apasat butonul foto

pentru redare.

Apasati butonul foto si video pentru a selecta mai mmulte f isiere media

Apasati si tineti apasat butonul foto pentru a reda. Selectati Apasati si tineti apasat butonul foto

pentru a reveni la

Redare TV

Puteti reda fotografiile si clipurile video pe camera, cu HDTV. camerei

atunci cand camera este pornita si si conectata la un HDTV. poate transmite imaginile dispozitivului la un display extern HDTV pentru redare, afisare etc.

1. Conectati camera la un HDTV cu un cablu HDMI

2. Pornire

3. Previzualizarea tuturor clipurilor video si imaginilor pe un display HDTV

4. Apasati butonul in sus si butonul in jos

Redare

Redare video

Selectati pictograma video si

Redarea apare ca un mod al

pentru a selecta mai multe fisiere media

apasati OK.

Acest port

HDMI

Redare imagini

Previzualizare delogare

Port USB

Conecta camera la calculator ulizand cablul USB inclus.

Depozitare –conectati cu PC pentru a transfera fisierele video si foto

1. Clic dublu pe “My Computer” si localizati “Removable

Daca redeschideti-l. Pictograma “Removable Disk” ar trebui sa apara

3. Dublu clic pe pictograma “Removable Disk”

4. Dublu clic pe pictograma “DCIM”

5. Dublu clic pe pictograma “100media” pentru a vizualiza toate fisierele video si foto

6. Copiati/ mutati fisierele intr-un calculator sau pe un hard extern al unui dispozitiv

Pe un

1. Conectati camera la un MAC utilizand cablul USB inclus

2. Porniti si selectati “Stocare in masa

3. MAC recunoaste camera ca pe un hard extern

4. Clic dublu pe pictograma discului extern pentru a accesa fisierele

5. Copiati/ mutati fisierele in calculator sau intr-un hard extern *

Atunci cand stergeti fisierele din cardul de memorie, goliti cosul de gunoi inainte

de a indeparta cardul de memorie sau inainte de a deconecta camera

pictograma imaginii si apasati Apasati butonul foto si video pentru a selecta mai multe fisiere media

modul de repaus acelasi buton pentru delogare

Depozitare Incarcare

. Pe un PC:

“Removable Disk”

MAC:

nu este afisat

OK.

. Apasati si tineti apasat din nou

, inchideti “My Computer” si

”.

Disk”.

Wi-Fi incorporat

Aceasta camera cu wifi va permite sa va conectati smartphone-ul/tableta via

Wi-Fi

Wi-Fi ON

App va permite sa utilizati camera folosind smartphone -ul sau tableta. includ control total al camerei si al tuturor caracteristiclor#. Previzualizare video in timp real, desfasurare video, descarcare si redare. App si Google smartphone-ului dvs.

Pornire automata in 30 de secunde*, Pictograma Wi-Fi este in verde pentru a indica buna functionare

smartphone-ului/tabletei. Porniti reteaua wifi si selectati “activecamsky”. Parola: 00000000

Apasati si tineti apasat

/ OF

Meniu >Setari > sau “OFF”.

Play.

Veti putea vedea ce vede camera dvs. direct pe ecranul tabletei sau al

Nota:

* Pictograma

functia WiFi.

OCUPATde pe acranul LCD al camerei dvs

Forma tu l video

Wifi>

Apasati OK.

1080i si modul intervalului REC nu sunt disponibile pentru

. Acum verificati setarile

Selectati“ON”

este gratuit in

SCREEN

Reimprospatare Setari

Redare

Ecran complet

Lumina stare foto Lumina stare inregistrare Start

Opriti inreg. (Buton inreg.) Buton

foto

App.

Caracteristicile

Apple App Store

. arata:

Nume ﬁsier descarcat

Dimensiune originala Fisier video Fisier video comprimat

Graﬁc –

Self

Timer

OFF

/ 3 / 5 /

10 /30 /60

Secunde

Declansator automat

OFF

/ 1 / 3 / 5 /

10 /30/60

secunde

Marcaj data

/ OFF

Calitate

Ridicata /Medie

/ Scazuta

stare LED

Stare LED

Repaus

Captare video

Captare foto

LED Rosu

Pornit Clipire Clipire

Setari camera

Dimensiune foto

Burst

20M(16:9) 14MP 5MP

Rate OFF

poze in 1 secunda

3 5

poze in 1 secunda 10 poze in 1 secunda 10 poze in 2 secunde

Stare LED

Repaus

Distanta ON

Stare LED

Incarcare

LED Blue OFF ON

LED rosu ON

Durata video

Min. /10 Min. /15 Min. /20 Min. /30

Min.

Marcaj data

/ OFF

*Fluxuri duale

/ OFF

Inregistrare bucla

/ OFF

Volum microfon

OFF/100% /90% /80% /70% /60% /50% (Implicit

80%)

Setari video

Dimensiune video

Calitate

NTSC 1080i 1920x1080 NTSC 1080p 1920x1080 @30fps NTSC 960p 1280x960 NTSC 720p 1280x720 NTSC 720p 1280x720 NTSC 480p 848x480 PAL 1080i 1920x1080 PAL 1080p 1920x1080 @25fps PAL 960p 1920x960 PAL 720p 1280x720 PAL 720p 1280x720 PAL 480p 848x480

Ridicata /Medie

@30fps @60fps @30fps

@60fps

@50fps

@25fps @50fps @25fps

@50fps

/ Scazuta

@60fps

Interval de timp

Detectarea miscarii OFF/Ridicat /Mediu

Camera creaza doua fisiere video in timpul inregistrarii. Primul este fisierul original (FILE0001.mp4), al doilea este o dimensiune mai mica, fisier VGA (FILE0001.thm.mp4) care poate fi usor de transmis de pe camera pe smartphone.

OFF 1

fram pe fram pe

fram pe

1 1

fram pe 10 fram pe 30

1 1

fram pe 60

secunda 2 secunde 5 secunde

secunde secunde secunde

/ Scazut

(10 minute /fisier video

)

Setari

Optiuni

*Data

AAAA-LL-ZZ

Ora

HH:MM

Sistem video

PAL

/ NTSC

Ecran auto

OFF/30 Secunde

/ 1

Min.

/ 3

Min.

/ 5 Min.

Inchidere automata

OFF

/ 3

Min.

/ 5

Min. /10

Min.

Rotatie imagine

OFF/180

Frecventa lumina

50Hz

/ 60Hz

Contorizare

Multi /Center

/ Spot

ISO

Auto /100 /200/400 /800

/ 1600

Balanta alb

Auto /Incandescent /Lumina zilei

/ Innorat

(3~15 m)

Mare adanca

(15 meters and

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7

+2.0

Buzzer

/ OFF

WiFi

/ OFF

Format

Card

Setare implicita

Setari

Setare culoare

Asigurati fisierele video si foto ca sunt salvate cu ora si data corecta.

Cand selectati o noua setare de culoare si WiFi ON/OFF, camera va trebui sa fie restartata imediat

Amplu (0~3 m)

Natural /Scufundare

Mod

Rezolvare

4GB

8GB

16GB

32GB

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M(16:9)

1440

2880

5760

11500

1080i/60

45min

90min

180min

320min

1080p/30

50min

100min

200min

400min

960p/30

55min

110min

220min

440min

720p/60

60min

120min

240min

480min

720p/30

85min

170min

340min

680min

480p/60

90min

180min

360min

720min

Card de memorie /Diagrama de stocare

Compatibil cu card microSD de capacitate 2GB, 4GB, 8GB, 16GB, 32GB si cu carduri microSDHC si microSDXC. In timp ce toate clasele de viteza sunt compatibile este necesar sa folositi un card cu clasa de viteza 10 sau mai bun, in timp ce inregistrati, sau cand folositi setarea “interval de timp” 1fps. Va recomandam sa folositi carduri de memorie cu nume cunoscute

Fotografiati

Filmati

Lucratu cu clasa 6 sau mai buna.

Prevenirea daunelor provocate de apa asupra camerei

1. Curatati sigiliul de cauciuc cu apa si uscati-o dupa fiecare utilizare.

2. Dupa fiecare utilizare in apa sarata, va rugam sa clatiti carcasa cu apa proaspata

3. Curatati sigiliul, clatiti-l in apa curata si uscati-l *

In cazul in care nu urmati acesti pasi dupa fiecare utilizare a camerei, poate duce la

scurgeri care pot deteriora sau distruge aparatul. Garantia nu acopera daunele provocate

e din erorile de utilizator.

de apa rezultat

TEMPERATURA – ATENTIE!

Camera a devenit prea incinsa si trebuie lasata sa se raceasca dupa 2 ore de folosinta

pana la urmatoarea utilizare. Camera nu va permite sa se supraincalzeasca—nu va faceti griji, nu va avea loc niciun prejudiciu

pentru fiabilitate maxima in activitatile dvs.

(inregistrare continua). Pur si simplu o lasati sa se raceasca

Durata de viata a bateriei

Pictograma bateriei va va atentiona atunci cand bateria este slaba. care înregistrarea are loc atunci când bateria ajunge la 0%, aparatul foto va salva fișierul și se va inchide automat.

1. Conectati camera la o sursa de alimentare

2. Indicatorul rosu de lumina ramane aprins in timp ce bateria se incarca

3. Indicatorul rosu de lumina se va stinge atunci cand bateria este incarcata complet Bateria se va incarca 100% perete compatibil - 500mAh . Alte încărcătoare pot percepe la numai jumătate din această rată. Nu va avea loc nicio deteriorare asupra aparatului sau a bateriei daca se foloseste camera inainte de o incarcare completa.

in 4

Pentru a incarca bateria

ore atunci cand se foloseste un incarcator USB de

Pentru a scoate bateria

1. Deschideti capacul bateriei prin plasarea degetului in adancitura din usa bateriei (pe spatele camerei) si glisati-o catre stanga

2. Lasati usa sa se deschida.

PRECAUTIE

RISC DE EXPLOZIE DACA BATERIA ESTE INLOCUITA CU UNA DE TIP INCORECT.

ELIMINAȚI BATERIILE UZATE ÎN CONFORMITATE CU INSTRUCȚIUNILE

În cazul în

RECHARGEABLE

LI-POB ATTERY

Filmati

Apasati butonul video

Telecomanda

1. Apasati si tineti apasat pentru 3 sec. butonul foto lumina albastra se va aprinde/stinge.

Blue Light ON

2. Apasati si tineti apasat butonul foto pentru 3 secunde si lumina verde se va aprinde

Camera ON Buton video

Buton foto Distanta - ON / OFF

Distanta ON

Camera ON

Fotografiati Apasati butonul foto

Inchideti atat camera cat si “remote-ul” pentru a opri aceasta functie.

Indicatoare luminoase - Remote

Verde

Rosu

Albastru

Rosu Incarcare*

LED-ul se opreste atunci cand bateria este incarcata complet

/ OFF

Apasati si tineti apasat butonul foto pt. 3 secunde

Apasati butonul de alimentare

Pornit

Fotografiati

Filmati

Blue

Indic. luminoase Rosu Verde

Használa útmutató

ÁTTEKINTÉS

Állvány bemenet

Bal gomb

/ Menü

Jobb gomb Fotó gomb/Fel gomb Video gomb/Le gomb

LCD Kijelző

Mini HDMI Port (Kábel nem tartozék

Memóriakártya foglalat (SD kártya nem tartozék)

Mini-USB

Port

Állapotjelző fény Mikrofon

Objektív

Távvezérlő jelzőfény Állapotjelző fény Akkumulátor jelzőfény Akkumulátorfedél nyitó gomb Bekapcsoló gomb/OK gomb

/ Lejátszás gomb

)

Állapotjelző fény

/KI

Kamera BE Videó gomb Fotó gomb

Távvezérlő BE/KI

Hogyan használjuk?

1. Helyezze a kamerát bármilyen sima felületre / állványra

2. Helyezze a kamerát a sisakra

3. Tegye a kamerát bármilyen íves felületre

4. Helyezze fel a kamerát a kormányra

5. Rögzítse a kamerát a teleszkópos rúdra

6. Helyezze fel a kamerát mellkas ruhára

Megjegyzés:

A felhasználó felelőssége, hogy a kamerát biztonságosan rögzítse fel bármely sporteszközre/tartóra. A csavarok egy idő után ellazulhatnak. A garancia nem érvényes bármely sporttevékenységből eredő kárért.

míg a piros LED elkezd világítani és az LCD kijelző is bekapcsol

A piros állapotjelző fény világít a rögzítés ideje alatt

A kamerát függőlegesen is fel lehet szerelni és a fájlok

ALAPBEÁLLÍTÁSOK

1. Helyezze be a micro SD kártyát (maximum 32 GB-os és class 6 vagy gyorsabb kártyát) a kamerába. Használja az újvégét a micro SD kártya behelyezéséhez. A micro SD kártya kattanni fog, ha sikeresen behelyezte a foglalatba * Amikor micro SD memóriakártyát használ, más eszközökből származó adatok nem lehetnek rajta. Amikor először használja a micro SD memóriakártyát a kamerában, a behelyezést követően formatálnia szükséges a számítógépén.

2. Helyezze be az akkumulátort a kamerába

3. Akkumulátor töltése A lithium-Po akkumulátor részben fel van töltve. Töltéshez csatlakoztassa a mellékelt USB kábelt a kamerához és a kábel másik végét az áramforráshoz, pl. AC töltő. Mindig teljesen töltse fel a készüléket.

Ki/BE-kapcsolás

Bekapcsolás

Kikapcsolás

Minimum 3 másodpercig a bekapcs oló gombot, tartsa ny omva,

Bekapcsolt állapotban nyomja meg a Power gombot minimum 3 másodpercig * Energiatak arék osság miatt, a kamera kikapcsol, ha 3 percig nem nyo mják meg rajta egyik gombot sem

Videó készítése

Indítás

Megállítás

Video készítés

Nyomja meg a(z)

Nyomja meg a(z) a rögzítés megállításához

Készítsen képeket videó rögzítés közben. Megnyomva gombot tud képet készíteni. * 1080i nem kompatibilis a videó rögzítő funkcióval.

gombot .

Képelforgatás

A kamera automatikusan megállítja a rögzítést, ha a memóriakártya megtelt vagy az akkumulátor lemerült. A videó elmentődik előtte a készülék kikapcsolása előtt.

függőlegesen jelennek meg megtekintéskor és szerkesztéskor A(z) gombot nyomja meg és tartsa,Menu>Setting>Image rotation> Select OFF

VAGY

180 fok

Képkészítés

Képkészítés Nyomja meg a(z) Fotó gombot. Klikkelő hangot fog hallani.

Sorozatkép készítése

Fotó módban a kamera 3/1mp, 5/1mp, 10/1mp, 10/2mp-ként készít képeket.

Nyomja meg a gombot:

Képkészítés

Befejezés

A kamera automatikusan megállítja a rögzítést, ha a memóriakártya megtelt vagy az akkumulátor lemerült. A videó elmentődik előtte a készülék kikapcsolása előtt.

Time lapse

Time lapse módban a kamera 1 képet készít másodpercenként, 1 képkockát készít 2 másodpercenként, 1 képkockát készít 5 másodpercenként, 1 képkockát készít 10 másodpercenként, 1 képkockát készít 30 másodpercenként vagy 1 képkockát készít 60 másodpercenként

Képkészítés

Befejezés

Time Lapse mód használatához Class 10 sebességű micro SD kártya sz ükséges.

Önkioldó

Képkészítés

A kamerát be lehet állítani automatikus felvételre vagy képkészítésre

Gyári Beállítások

A kamera bekapcsolását követően a következőek a gyári beállítások: Videó felbontás 1080p

Képfelbontás 14.0 Megapixel (MP) Photo Burst WiFi Kijelző ON/BE Datum&időbélyeg

Nyomja meg a gombot újra a leállításhoz

Tartsa nyomva a gombot, Menu > Video Setting > Time Lapse Nyomja meg a video gombot . A piros jelzőfény világítani fog és kattogó hangot fog hallani a felvételkészítés közben. Villanás jelzi a képkészítést.

Nyomja meg a videó gombot a felvétel leállításához

Tartsa nyomva gombot, Menu >Photo Menu >Self Válassza ki “OFF”/3/5/10/30/60 másodperces intervallumokat

@30fps

SINGLE

ON/BE

OFF/KI

A piros jelzőfény világítani fog és and

kattogó hangot fog hallani a képkészítés közben

time

Videó

A lejátszáshoz tartsa nyomva a gombot. Jóváhagyáshoz nyomja

videó gombot további médiafájl kijelöléséhez.

Törlés -

A lejátszáshoz tartsa nyomva a gombot. Jóváhagyáshoz nyomja Tartsa nyomva a fotó gombot a készenléti módba való visszalépéshez, majd nyomja meg újra a kilépéshez

TV Lejátszás

A kamerán lévő képeit és videóit lejátszhatja a HDTV-n. Ha a kamera be van kapcsolva és kamera módban van csatlakoztassa a HDMI kábelt a HDTV-hez. A HDMI kábelen keresztül tudja a külső HDTV megjeleníteni a képeket, videókat.

1. Csatakoztassa a HDTV-hez a kamerát a HDMI kábel segítségével

2. Kapcsolja be a készüléket

3. Megtekintheti az összes képet és videót a HDTV-n keresztül

4. Nyomja meg a felfelé gombot és a lefelé gombot a médiafájlok kiválasztásához

Lejátszás

lejátszása

meg gombot a videó kiválasztásához után. Nyomja meg a fotó és

Kép lejátszá

Kilépés a nézet-

USB Port

Mellékelt USB kábellel tudja a kamerát a PC-hez csatlakoztatni

Tárhely–csatlakozás a PC-hez videók és képek másolásához

1. Duplakattintás a(z) “My Computer” mappára, m ajd “Cserélhető lemez

2. Ha a “Cserélhető lemez” mappa nem jelenik meg, zárja be a(z) “My Computer” mappát és nyissa meg újra. A “Cserélhető lemez” ikon megjelenik

3. Duplakattintás a “Cserélhető lemez” ikonra

4. Duplakattintás a “DCIM” mappa ik onjára

5. Duplakattintás a “100media” ikonra a videók/képek megtekintéséhez

6. Másolhatja/áthelyezheti a fájlokat a számítógépre vagy más külső adathordozóra

MAC-n:

1. Csatlakoztassa a kamerát a MAC-hez az USB kábelen keresztül

2. Kapcsolja be és válassza ki a “Háttértárat

3. A MAC felismeri a kamerát, mi nt külső adathordozó

4. Duplakattintás a külső adathordozó ikonjára a fájlok eléréséhez

5. Másolhatja/áthelyezheti a fájlokat a számítógépre vagy más külső adathordozóra

Ha törli a fájlokat a memóriakártyáról, ürítse ki a lomtárat, mielőtt eltávolítja a

memóriakártyát vagy kihúzza a kamerát

meg gombot a képkiválasztás után. Nyomja meg a fotó és videó gombot további médiafájl kijelöléséhez.

Tárhely

. PC-n:

”.

Törlés -

Charge

”.

vagy KI”, majd nyomja meg a gombot az OK-hoz.

Beépített Wi-Fi

A kamera wifi modulja lehetővé teszi az okostelefonhoz /tablethez való csatlakozást alkalmazások keresztül

Wi-Fi

Wi-Fi BE

/ KI

Az alkalmazás iránytani tudja az okostelefonon vagy tableten keresztül a kamerát. Beállíthatja a kamera teljes kezelését, beállításokat, élő videó képet, videó lejátszását, letöltést és lejátszást. Az alkalmazás elérhető az Apple App Store és Google Play áruházakban.

Automatikusa bekapcsolás 30 mp-en belül*, Wi-Fi ikon zölden ég. Az okostelefonon/tableten kapcsolja be a WIFI-t és válassza ki a “activecamsky” hálózatot. Jelszó: 00000000

Tartsa nyomva a gombot,Menu >Setting>

Megjegyzés:

* DOLGOZOM/

1080i video formátum és REC lapse mód nem használható Wifi funkcióba

BUSY ikont a kamera LCD kijelzője mutatja

SCREEN

Frissít gomb Beállítások gomb Lejátszás gomb Teljes képernyő

Fotó állapotjelző Rögzítést jelző fény Start/Stop Rögzítés (Rögzítő gomb) Fotó gomb

Wifi> v

álassza ki “BE”

Letöltött fájl neve

Eredeti méret

Videó fájl Tömörített videó fájl

LED Állapotjelző

ÖnkioldóKI/ 3 / 5 /

10 /30 /60

másodperc

Automatikus képkészítés

/ 1 / 3 / 5 /

10 /30/60

másodperc

Dátumbélyeg

/ KI

Minőség

Magas / Közepes / Alacsony

LED

Állapota

Készenlét

Videókészítés

Képkészítés

Piros

BE Villog Villog

LED

Kamera beállítások

Képméret

Sorozatkép

Állapota

LED Készenlét

Távvezérlés BE

LED

Állapota

Töltés

20M(16:9) 14MP 5MP

KI 3

képkocka 1 másodperc alatt

képkocka 1másodperc alatt 10 képkocka 1másodperc alatt 10 képkocka 2másodperc alatt

Kék LED KI BE

LED

Piros BE

Videó időtartama

Min. /10 Min. /15 Min. /20 Min. /30

Min.

Dátumbélyeg

/ KI

*Dual

Streams

/ KI

Folyamatos felvétel

/ KI

Mikrofon

hangerő

OFF/100% /90% /80% /70% /60% /50% (Alapért.

80%)

Videó beállítások

Videó méret

Minőség

Time

Lapse

Mozgásérzékelő

A kamera rögzítés alatt 2 videó fájlt készít, az első az eredeti fájl (FILE0001.mp4), a második egy kis méretű VGA fájl (FILE0001.thm.mp4) melyet könnyen lehet a kameráról pl. okostelefonra másolni

Magas / Közepes / Alacsony

KI 1

képkocka másodpercenként

képkocka 2másodpercenként

képkocka 5másodpercenként

képkocka 10 másodpercenként

képkocka 30 másodpercenként

képkocka 60 másodpercenként

KI /

Magas / Közepes / Alacsony

(10 perc/videó fájl

@60fps

@30fps @60fps @30fps

@60fps

@50fps

@25fps @50fps @25fps

@50fps

)

Beállítás

Opciók

*Dátum

ÉÉÉÉ-HH-NN

Idő

ÓÓ:PP

Videó rendszer

PAL

/ NTSC

Autom. képernyőzár

KI/30 másodperc / 1 perc / 3 perc. / 5 perc.

Autom leállítás

/ 3

perc

/ 5

perc/10 perc

Képelforgatás

KI/180

Frekvencia

50Hz

/ 60Hz

Mérés

Multi /Középre súlyozott

/ Spot

ISO

Auto /100 /200/400 /800

/ 1600

Fehéregyensúly

Auto / Izzó / Napfény / Felhős

m) /Mélytengeri(15 méter és mélyebb)

-2.0 -1.7 -1.3 -1.0 -0.7 -0.3 0.0 +0.3 +0.7 +1.0 +1.3 +1.7

+2.0

Beep hang

/ KI

WiFiBE/ KI

Formátum

kártya

Alapértelmezett beállítás

Beállítások

Színbeállítás

Győződjön meg róla, hogy a videók és képek helyes dátummal és idővel mentődnek el

Ha új színbeállítást hajt végre és WiFi BE/KI, a kamera automatikusan újraindul

Gazdag (0~3 m)

Természetes/Mély (3~15

Mód

Megoldás

4GB

8GB

16GB

32GB

3945

7800

15600

31200

14M

1450

2900

5800

11600

20M(16:9)

1440

2880

5760

11500

1080i/60

45min

90min

180min

320min

1080p/30

50min

100min

200min

400min

960p/30

55min

110min

220min

440min

720p/60

60min

120min

240min

480min

720p/30

85min

170min

340min

680min

480p/60

90min

180min

360min

720min

Memóriakártya / Tárhely

Kompatibilis memóriakártyák: 2GB, 4GB, 8GB, 16GB és 32GB kapacitású microSD, microSDHC és microSDXC memóriakártyák. Minden sebességű memóriakártyát tud kezelni a készülék, de javasoljuk, hogy Class 10 vagy gyorsabb sebességű kártyát használjon, főleg ha 1 fps idejű Lapse beállításokat alkalmaz. Javasoljuk továbbá, hogy megbízható márkát használjon.

Képkészítés

Videó készítés

Class 6 vagy gyorsabb kártyával működik

Ügyeljen arra, hogy víz ne érje a kamerát

1. Tartsa tisztán a gumitömítéseket, tiszta vízzel tisztítsa majd száraz ruhával szárazra törölje.

2. Sós vízben való használat után, kérjük, a házat tiszta vízzel öblítse le

3. Tisztítsa le a tömítést, friss vízzel öblítse le és törölje szárazra *

Ha nem tartja be a fenti lépéseket minden egyes alkalommal, a kamera a

szivárgások következtében károsodhat és sérülhet. A garancia nem terjed ki a vízből eredezte

HŐMÉRSÉKLETI FIGYELMEZTETÉSEK

thető felhasználói károkért.

Kamera felmelegedhet 2 órás folyamatos felvételi használat ut án, ilyenkor hűteni sz ükséges. Egyszerűen kapcsolja ki a készüléket és várjon. A kamera túlmelegedést nem teszi lehetővé – nem kell aggódnia, nem keletkezik sérülés a készülékben

Akkumulátor

Akkumulátor ikon megjelenik a kijelzőn, ha az akkumulátorszint alacsony. Amennyiben felvétel közben lemerül az a kkumuláto r, a kamera el menti a fájlt és kikapcsol Akkumulátor töltése:

1. Csatlakoztassa a kamerát az áramforráshoz

2. Piros jelzőfény világít a töltés ideje alatt

3. Piros jelzőfény kikapcsol, ha a töltés kész

Az akkumulátorok 100%-os töltéséhez kb. 4 óra szükséges, ha 500mAh USB-kábelen keresztüli A/C fali töltőt használ. Már töltési módokban ez az időtartam, akár a fele is lehet. Javasoljuk, hogy mindig teljesen töltse fel az akkumulátort.

Akkumulátor eltávolítása

1. A kamera hátsó részén található akkumulátor fedél a hüvelykujjával nyissa ki, csúsztassa balra.

2. Hagyja, hogy a fedél kijöjjön.Vegye ki az akkumulátort.

FIGYELEM

AZ AKKUMULÁTOR NEM MEGFELELŐ BEHELYEZÉSE ROBBANÁSVESZÉLYT

OKOZHAT CSAK AZ UTASÍTÁSOK SZERINT HASZNÁLJA AZ AKKUMULÁTORT.

RECHARGEABLE

LI-POB AT

T E RY

Piros

Töltés*

Távvezérlő

1. Kapcsolja ki a kamerát, tartsa nyomva 3 másodpercig a fotó gombot. a kék jelzőfény BE/KI kapcsol.

Kék fény BE

2. Tartsa nyomva 3 másodpercig a gombot és a zöld fény bekapcsol

Kék

Kamera BE

/ KI

Videó gomb

Fotó gomb Távvezérlő BE/KI

Távvezérlő BE/KI Tartsa nyomva 3 másodpercig a fotó gombot

Kamera BE/KI Nyomja meg a power gombot

Képkészítés

Videó készítés

* Kikapcsolva a kamera és a távvezérlő is leállítja ezt a funkciót

Távvezérlő jelzőfények

Zöld Bekapcsolás

Piros Képkészítés

Kék Videó készítés

LED kikapcsol, ha a töltés teljes

Nyomja meg a fotó gombot

Nyomja meg a videó gombot

Állapotjelző fények Piros Zöld

Kasutusjuhend

ÜLEVAADE

Vasakule nupp / Menüü

Paremale

nupp Foto nupp / Üles nupp / Esitamise nupp Video nupp / Alla nupp

LCD ekraan

Mini HDMI pesa (kaabel ei ole kaasas)

Mälukaardi pesa (SD kaart ei ole kaasas)

Mini-USB pesa

Oleku indikaatortuli Mikrofon

Lääts

Kaugindikaatortuli Oleku indikaatortuli Aku kate

Statiivi pesa

Toitenupp / OK nupp

Oleku indikaatortuli Kaamera SEES / VÄLJAS Video nupp Foto nupp

Kauge SEES / VÄLJAS

Kuidas kasutada

1. Kaamera tasasel pinnal / statiivil

2. Kaamera kiivri peal

3. Kaamera kaardus pinnal

4. Kaamera juhtraua küljes

Hoia toitenuppu vähemalt 3 sekundit all, kuni punane LED tuli hakkab vilkuma. LCD ekraan lülitatakse seejärel sisse.

5. Kaamera teleskoopvarre küljes

6. Kaamera rinnakinnituse küljes

Märkused:

Kasutaja vastutab selle eest, et kaamera oleks turvaliselt hoidja külge kinnitatud. Hoidja kruvisid tuleb aeg-ajalt pingutada. Garantii ei kata sportliku tegevuse käigus tekkinud kahjustusi.

SEADISTAMINE

1. Sisesta micro SD mälukaart (kuni 32 GB, klass 6 või kõrgem) kaamerasse. Kasuta micro SD kaardi pesasse sisestamiseks oma sõrmeküünt. Micro SD kaart kinnitub klõpsatusega, kui see on õigele sügavusele jõudnud. * Micro SD kaarti kasutades ei tohiks sellel olla teiste seadmete loodud andmeid. Micro SD kaardi esmakasutusel kaameras tuleks kaart esmalt arvutis vormindada.

2. Sisesta aku kaamerasse.

3. Aku laadimine Kaasasolev liitium-Po aku on osaliselt täislaetud. Laadimiseks ühenda kaasasolev USB kaabel kaameraga ning selle teine osa jõuallikaga nagu näiteks AC laadijaga. Enne täislaadimist seadme kasutamine ei kahjusta kaamerat ega akut.

Toide SEES / VÄLJAS

isselülitamine

Kaamera saab välja lülitada, hoides ooterežiimis toitenuppu vähemalt

Lindistamise ajal vilgub punane indikaatortuli.

Kaamera saab kinnitada ülevalt alla ning failid ilmuvad neid

Väljalülitamin

3 sekundit all. * Energia säästmiseks lülitatakse kaamera automaatselt välja, kui ooterežiimis olles ei ole ühtegi nuppu 3 minuti

Filmimine

Alustamine

Lõpetamine

Pildistamine

Pildi pööramine

Kaamera lõpetab automaatselt filmimise, kui mälukaart saab täis või kui aku saab tühjaks. Video salvestatakse enne väljalülitamist.

Pildistamine

Pildistamise sageduse valik

Fotorežiimis saad valida kaamera pildistamise sageduseks 3/1sek, 5/1sek, 10/1 sek, 10/2sek.

Lõpetamine

Kaamera lõpetab automaatselt pildistamise, kui mälukaart saab täis või kui aku saab tühjaks. Pildid salvestatakse enne kaamera väljalülitamist.

Ajavahemik

Ajavahemiku režiimis teeb kaamera järjest 1 kaadri sekundis, 1 kaadri 2 sekundi, 1 kaadri 5 sekundi, 1 kaadri 10 sekundi, 1 kaadri 30 sekundi või 1 kaadri 60 sekundi jooksul.

Vajuta video nuppu

Vajuta uuesti video nuppu, et lindistamine peatada.

Filmimiseajal saab pilte teha. Vajuta foto nuppu . * 1080i ei ühildu video pildistamise funktsiooniga.

vaadates või muutes õiget pidi. Vajuta ja hoia , Menüü>Seaded>Pildi pööramine> Vali VÄLJAS VÕI 180 kraadi

Alustamiseks vajuta foto nuppu .Kõlab klõpsatuse heli.

Vajuta foto nuppu . Punane indikaatortuli vilgub

Alustamine

pildistamise ajal kõlab katiku heli.

Pildistamise peatamiseks vajuta uuesti foto nuppu.

Vajuta ja hoia , Menüü > Video seaded > Ajavahemik

Alustamine

Vajuta video nuppu Punane indikaatortuli vilgub ja salvestamise ajal kõlab klõpsatuse heli. Pildistamise ajal vilgub tuli.

Lõpetamine Vajuta uuesti video nuppu, et lindistamine peatada.

Ajavahemiku režiimi kasutamiseks tuleb kasutada kiirusklassiga 10 micro SD kaarti. Ajavahemiku seeria kasutamiseks veendu, et see on sisse lülitatud.

Taimer

Alustamine

Kaamera konfigureeritakse automaatselt lindistamiseks või piltide tegemiseks.

Vaikimisi seaded

Kaamera käivitub järgmiste vaikimisi seadetega: Video resolutsioon 1080 @ 30fps Foto resolutsioon 14.0 Megapikslit (MP) Pildistamise sagedus ÜKSIK WIFI SEES Ekraan SEES Kuupäeva ja kellaaja tempel VÄLJAS

Vajuta ja hoia , Menüü > Foto menüü > Taimer Vali “VÄLJAS”/3/5/10/30/60 sekundiline intervall

Vajuta ja hoia esitamiseks foto nuppu all. Vali video

Vajuta foto ja video nuppu, et valida rohkem meediafaile. = Kustuta

Vajuta ja hoia esitamiseks foto nuppu all. Vali pildi ikoon Vajuta ja hoia all , et minna tagasi ooterežiimi. Väljalogimiseks vajuta ja hoia sama nuppu uuesti all.

TV esitamine

Saad HDTV abil oma kaameras olevaid fotosid ja videoid esitada. Esitamise režiim avaneb, kui kaamera on sisse lülitatud ning kaameraga on HDTV ühendatud. See HDMI pesa saab saata seadmes olevaid pilte välisele HDTV ekraanile.

1. Ühenda kaamera HDMI kaabli abil HDTV-ga.

2. Lülita SISSE

3. HDTV ekraanil kuvatakse kõikide videote ja piltide eelvaated.

4. Vajuta meediafailide valimiseks üles ja alla nuppu.

Esita

Videote esitamine

ikoon ja vajuta OK.

Piltide esitamine

Väljalogimise

USB pesa

Ühenda kaamera kaasasoleva USB kaabli abil arvutiga.

Mälu - ühenda arvutiga, et videoid ja fotosid üle kanda. Arvutis:

1. Tee topeltklikk "Minu arvutil" ning otsi üles "Eemaldatav ketas".

2. Kui seal ei ole "Eemaldatavat ketast", siis sulge "Minu arvuti" ning ava see uuesti. Peaks ilmuma "Eemaldatava ketta" ikoon.

3. Tee topeltklikk "Eemaldatava ketta" ikooni.

4. Tee topeltklikk "DCIM" kausta ikoonil.

5. Kõikide videote/piltide nägemiseks tee topeltklikk "100media" ikoonil.

6. Kopeeri või liiguta faile arvutisse või välisele kõvakettale.

MAC-is:

1. Ühenda kaamera kaasasoleva USB kaabli abil MAC-iga.

2. Lülita sisse ja vali "Mass-mälu".

3. MAC tuvastab kaamera välise kõvakettana.

4. Tee topeltklikk välisel kettal, et selel failidele juurde pääseda.

5. Kopeeri või liiguta faile arvutisse või välisele kõvakettale.

* Mälukaardilt faile kustutades tühjenda enne mälukaardi eemaldamist

või kaamera lahtiühendamist prügikast.

ja vajuta OK. Vajuta foto ja video nuppu, et valida rohkem meediafaile. = Kustuta

Mälu

AC laadimine

"activecamsky". Parool: 00000000

Vajuta ja hoia all , Menüü > Seaded > Wifi > Vali "SEES" või "VÄLJAS", vajuta

Sisseehitatud Wi-Fi

See wifi kaamera võimaldab rakenduse abil luua ühendust nutitelefoni või tahvelarvutiga.

Wi-Fi SEES

Wi-Fi SEES /

See rakendus võimaldab kaamerat nutitelefoni või tahvelarvuti abil eemalt kontrollida. Saab täieliku kontrolli kõikide seadete üle, saab näha live video eelvaadet, videot striimida, alla laadida ja esitada. Rakendus on tasuta saadaval Apple Store-is ja Google Play-s. Enne pildistamist vaata nutitelefoni või tahvelarvuti ekraanilt, mida kaamera näeb.

Lülitatakse automaatselt 30 sekundi jooksul sisse, kui Wi-Fi ikoon muutub töötamise korral roheliseks. Mine oma nutitelefoni/tahvelarvuti seadetesse, lülita wifi sisse ning vali

Märkus:

* HÕIVATUD ikoon kaamera LCD ekraanil näitab.

1080i video formaat ja REC lapse režiim ei ole Wifi funktsioonis saadaval.

EKRAAN

Värskendamise nupp Seadete nupp Esitamise nupp Täisekraan

Pildid Olek Tuli Lindistamise indikaatortuli Alusta / peata lindistamine (lindistamise nupp) Foto nupp

Overmax ActiveCam Sky User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
