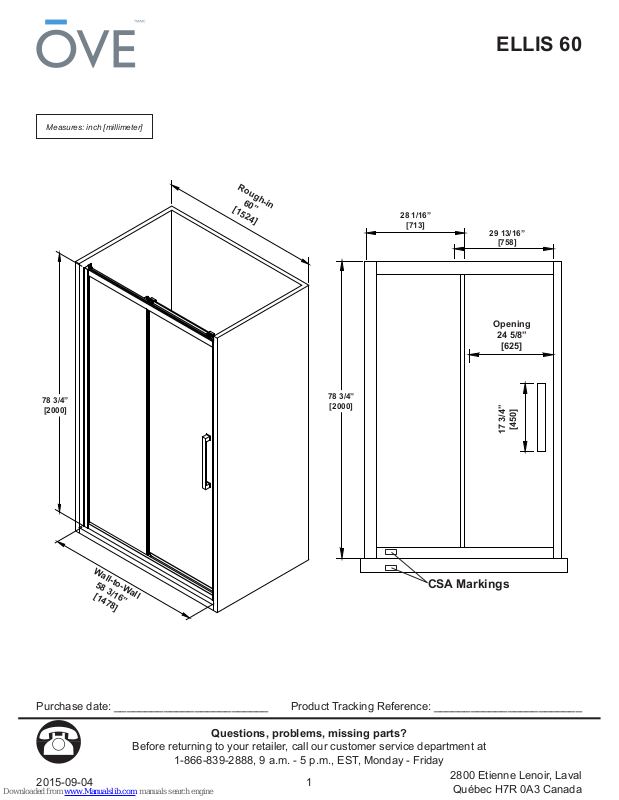

OVE ELLIS User Manual

Page 1
Measures: inch [millimeter]
Rough-in
60”
[1524]
28 1/16”
[713]
ELLIS 60
29 13/16”
[758]
Opening
24 5/8”
[625]
78 3/4”
[2000]
Wall-to-Wall
58 3/16”
[1478]
78 3/4”
[2000]
CSA Markings
[450]
17 3/4”
Purchase date: _________________________ Product Tracking Reference: ________________________
Before returning to your retailer, call our customer service department at
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
2015-09-04
Questions, problems, missing parts?
1
Québec H7R 0A3 Canada
Page 2
TABLE OF CONTENT
PACKAGE CONTENT.......................................................................................................................................... 4
HARDWARE CONTENT...................................................................................................................................... 5
TOOLS REQUIRED............................................................................................................................................. 5
SAFETY INFORMATION..................................................................................................................................... 6
PREPARATION.................................................................................................................................................... 6
SHOWER REVERSIBILITY.................................................................................................................................. 7
BASE INSTALLATION GUIDELINES (OPTIONAL)............................................................................................ 8
SHOWER FRAME INSTALLATION......................................................................................................................9
WALL TRACK INSTALLATION..........................................................................................................................13
DOOR INSTALLATION.......................................................................................................................................15
HANDLE INSTALLATION & SEALING.............................................................................................................. 17
CARE AND MAINTENANCE............................................................................................................................. 18
LIMITED 5 YEARS WARRANTY........................................................................................................................ 18
2
Page 3

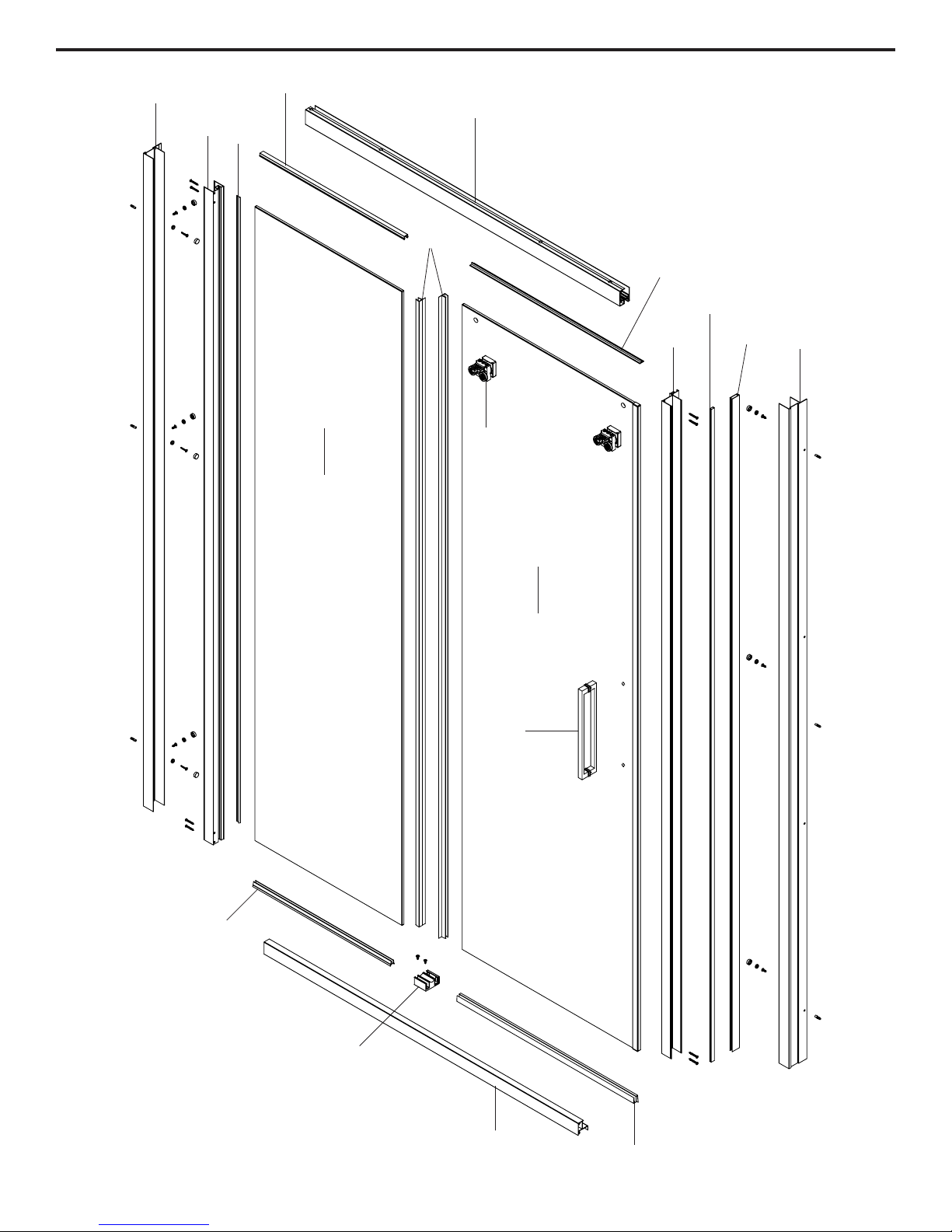

PACKAGE CONTENT
E
P
M
F
I
J
S
K
G
B
O
L
E
R
C
H
Q
N
T
3
Page 4
PACKAGE CONTENT
PART# DESCRIPTION QTY CODE
B Fixed panel 1 99SG10058-WM C Door panel 1 99SGD0044-WM E Wall track 2 99STR0035-WM F Wall jamb 1 99STR0036-WM G Corner track 1 99SRU0148-WM H Door handle 1 99SHA1035-WM
I Gasket 1 99SRU0149-WM
J Glass panel’s vertical seal strip 2 99SRU0150-WM
K Magnetic strip 1 99SRU0151-WM
L Magnetic strip cover 1 99SGC0043-WM M Top metal track 1 99SGS0030-WM N Bottom metal track 1 99SGS0031-WM O Door top roller 2 99SWE0026-WM
P Fixed panel’s top seal strip 1 99SRU0157-WM Q Sliding door guide (with its rubber tting) 1 99SGC0044-WM R Fixed panel’s bottom seal strip 1 99SRU0158-WM
S Door top aluminum strip 1 99STR1051-WM
T Door bottom seal strip 1 99SRU0159-WM U Hardware content 1 99SHW0117-WM
4
Page 5

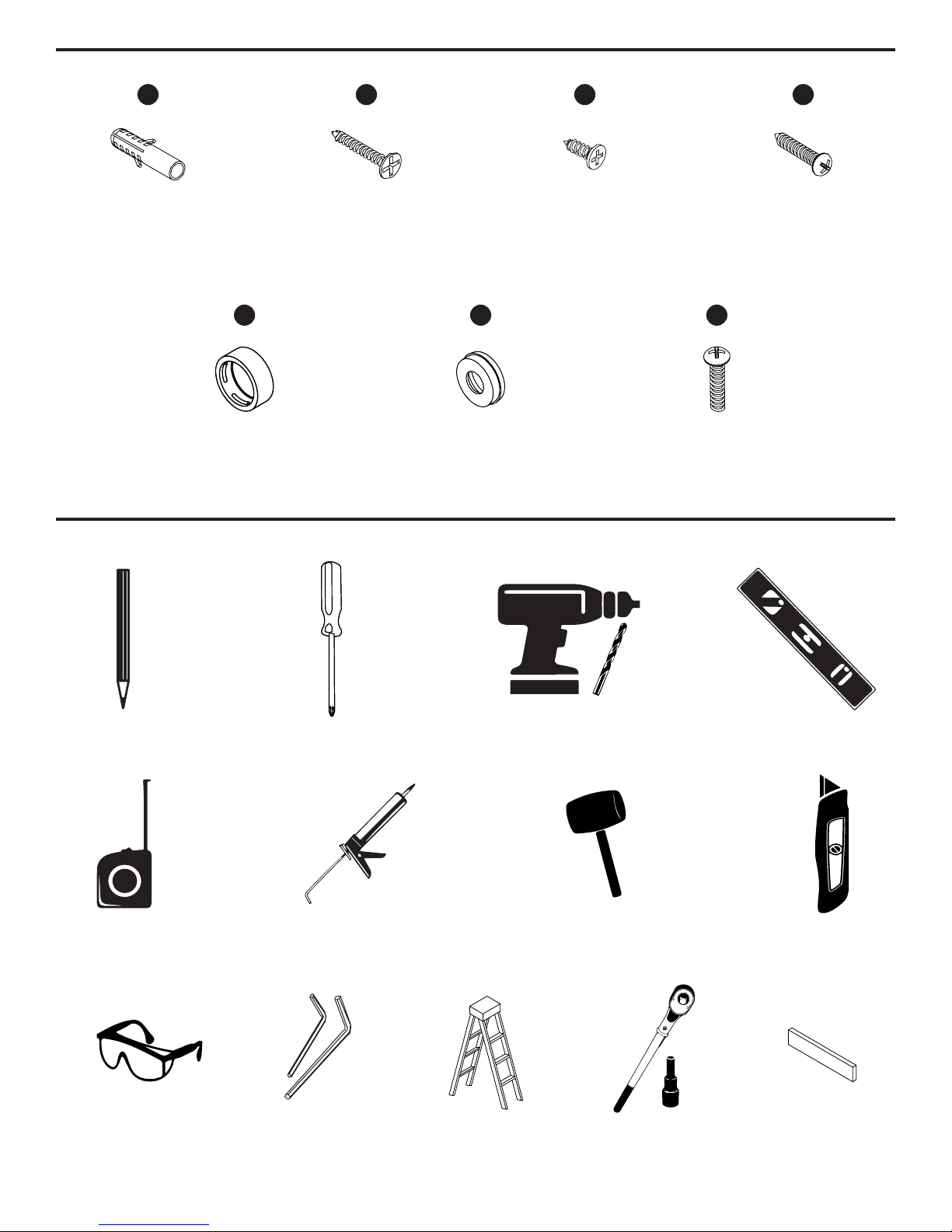

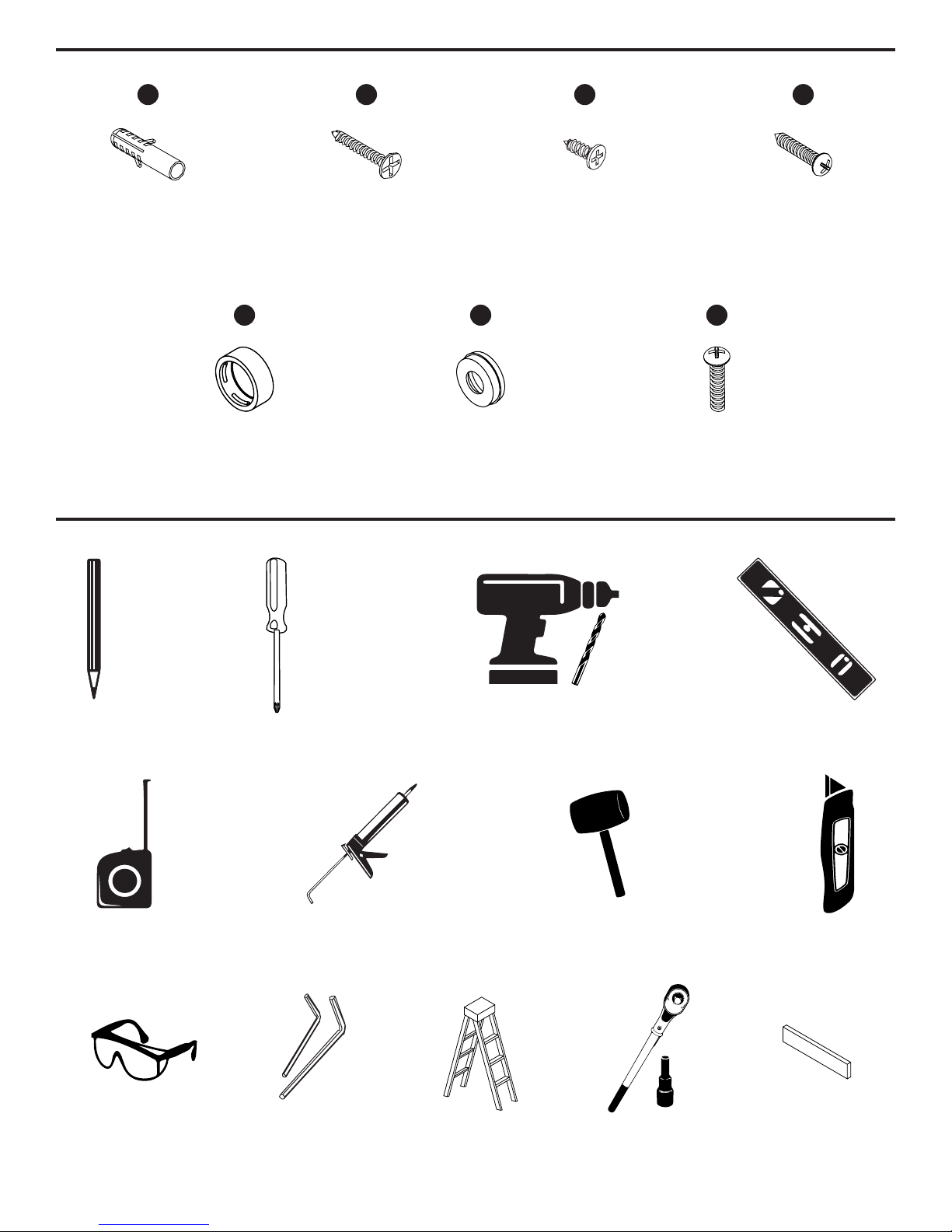

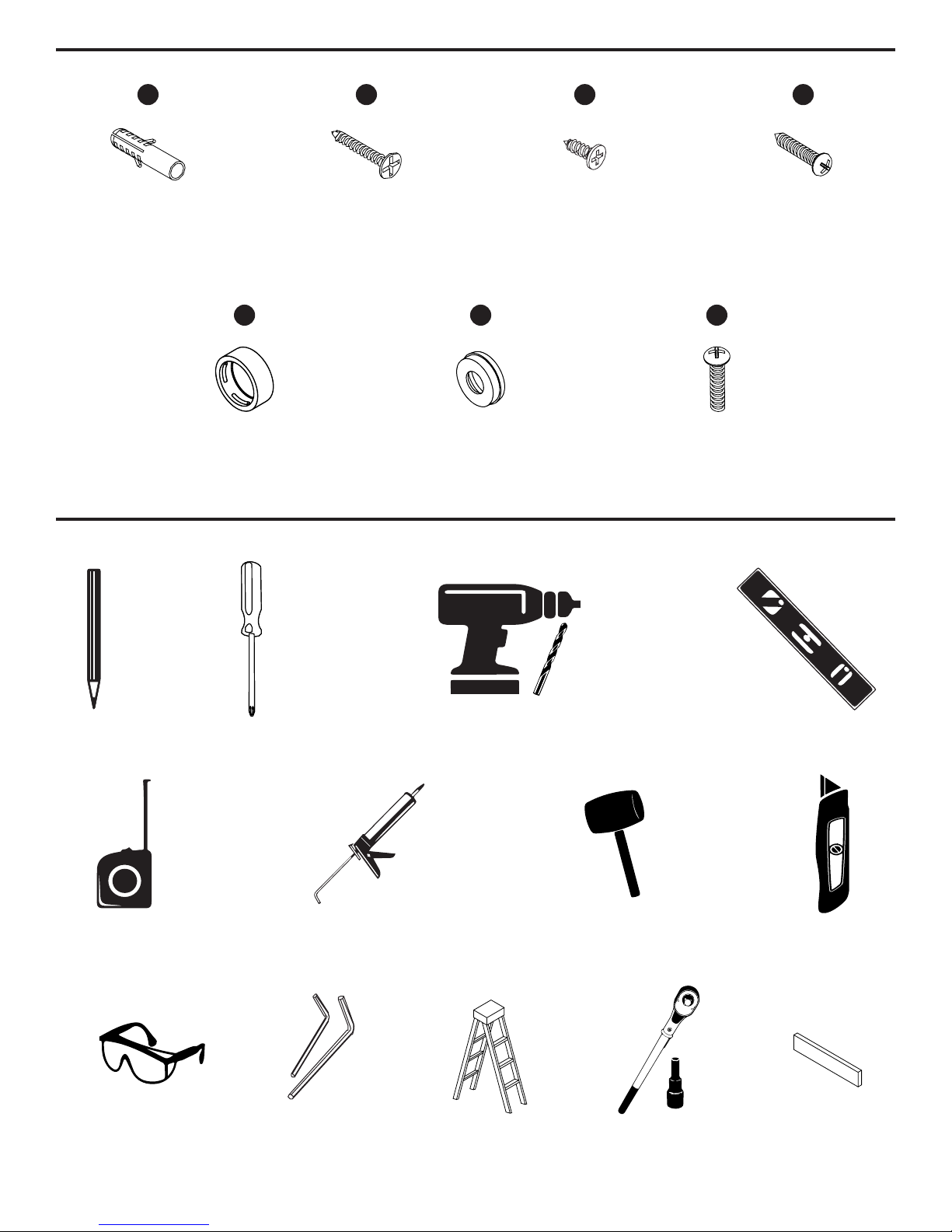

HARDWARE CONTENT
AA
Wall Anchor
ø6x30mm
6+2
EE
Cap
12x
BB
Screw
ST4x30mm
6+2
FF
Fitting
12x
CC
Screw
ST4x12mm
8+2
TOOLS REQUIRED
DD
Screw
ST4x20mm
8+2
GG
Bolt
M4x30mm
2x
Pencil Screwdriver Level
Measuring Tape Silicone Rubber mallet Cutter
Allen key
Safety glasses
2.5 & 4 & 5mm
Drill with ceramic tile bit
ø1/8” (3mm) & ø1/4” (6mm)
Ladder
Ratchet
5mm Bit socket
Wood stick
5
Page 6
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the product.
Handle the tempered glass with caution! Improperly handling the glass can
cause it to break suddenly in small pieces (never in pointed fragments).
Dot NOT put glass panels on hard surfaces, always work on clean and soft
surface (e.g. towel). Shattering may occur otherwise!
HEAVY PRODUCT! You will need at least two people to install this
unit properly.
WARNING
• Distributor is not responsible for any damage to the unit or personal property caused by improper installation. If you disregard instructional warnings, you will void your warranty and possibly deal with water damage.
CAUTION
• Carefully remove product from packaging and keep packaging until installation is complete.
• Inspect all parts for damage; if there is damage to the unit prior to installation, please contact customer service at the number provided in this guide.
• Install the shower on a oor that is level and able to accommodate the weight of the
unit and an occupant.
• Please, consult local building codes and compliance standards prior to installation and ensure conformity.
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time 60min.
PREPARATION
6
Page 7

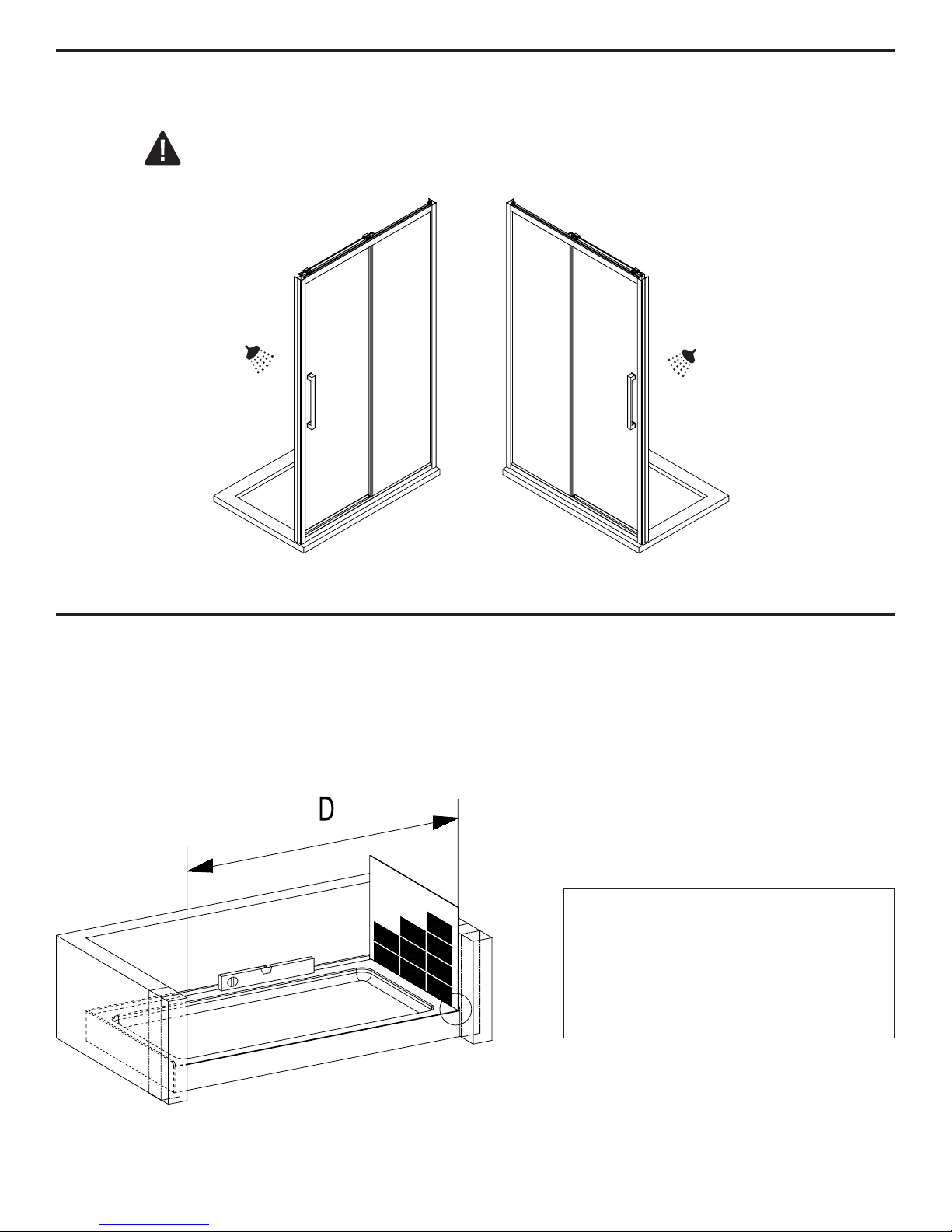

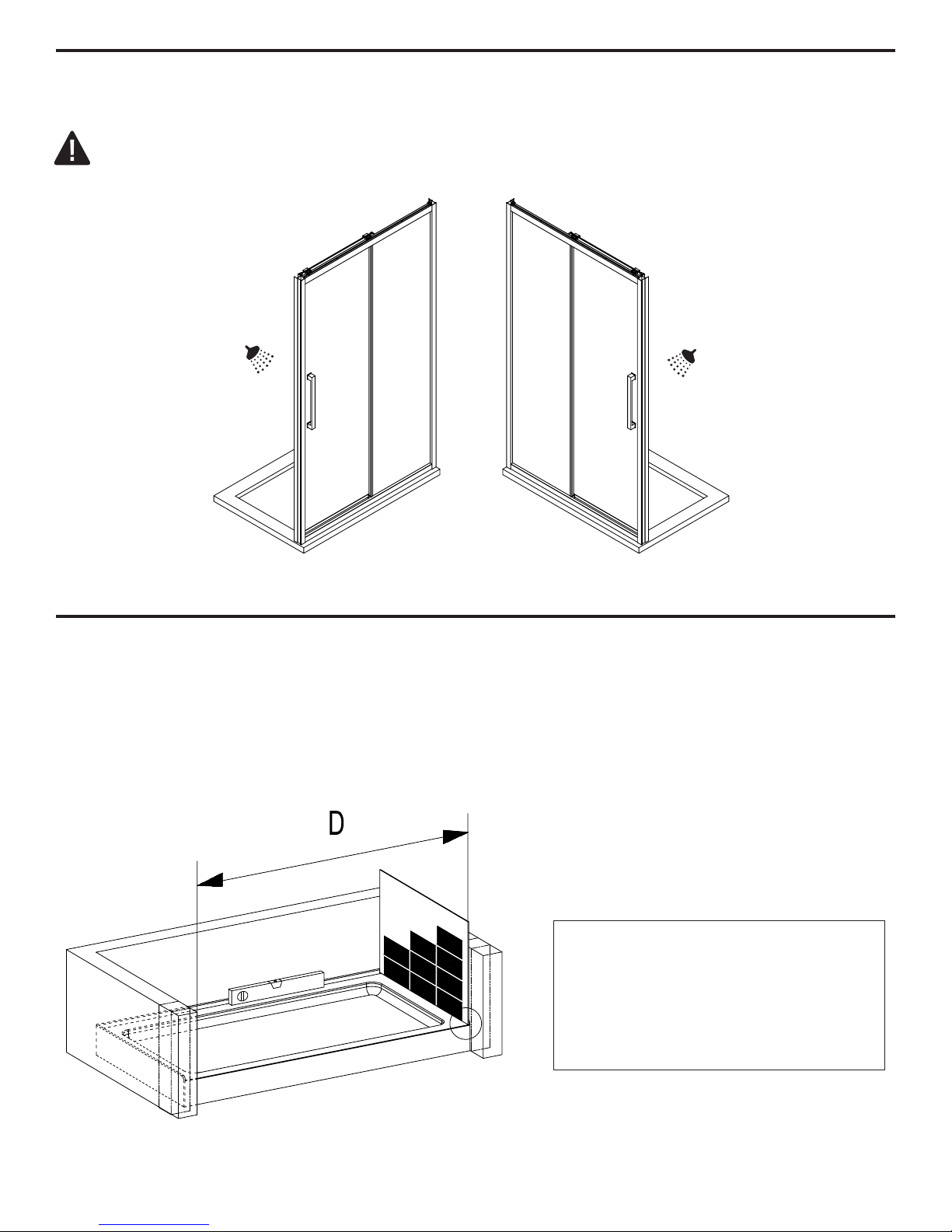

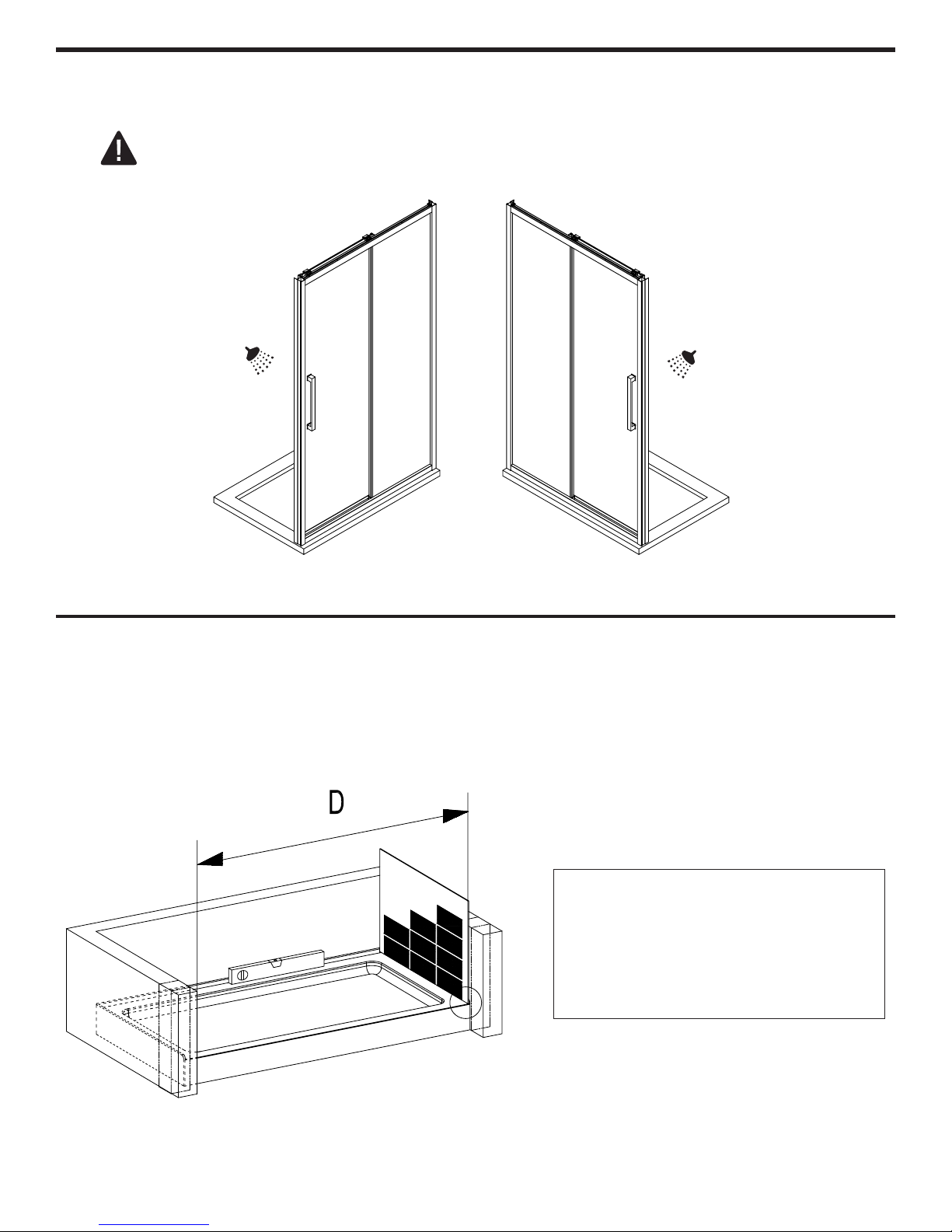

SHOWER REVERSIBILITY
• This instruction is drawn up for an opening from right to left (see illustration B).
• For an installation from left to right (see illustration A), use the same instructions, but switch around the
panels: mirror effect.
Install the shower head on the door’s side! This will reduce the risk of leaking.
A B
WALL TO WALL MEASURES
• Measure the thickness of your tiles on either side before installing the metal tracks. A thicker tile will limit your space to install the shower panels.
• Make sure to have a tile to tile distance (D) between 1478mm (58 3/16 in) min. and 1493mm (58 3/4 in) max. (see image).
Make sure to have a distance (D) from the left side tile
to the right side tile:
D Min: 1478mm (58 3/16 in)
D Max: 1493mm (58 3/4 in)
7
Page 8

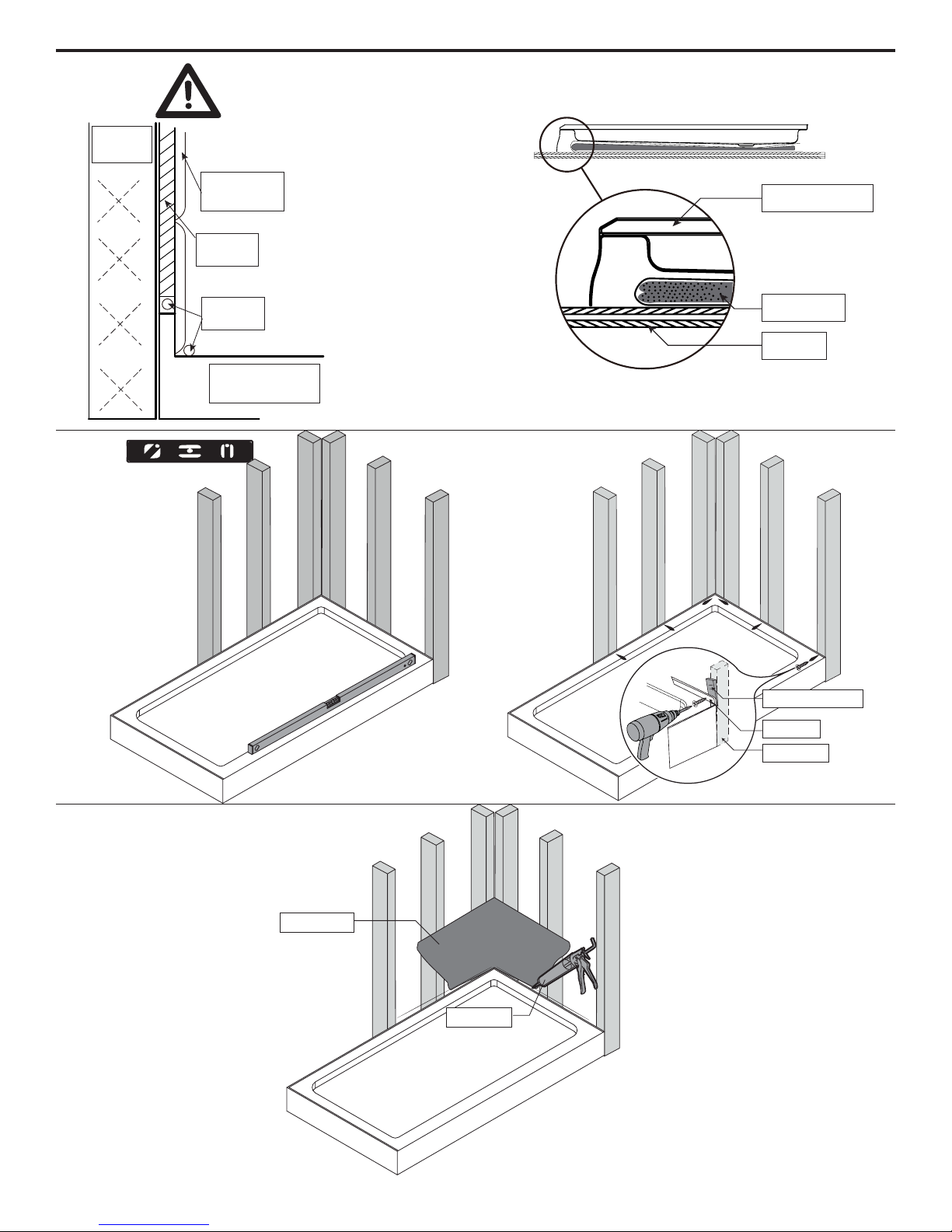

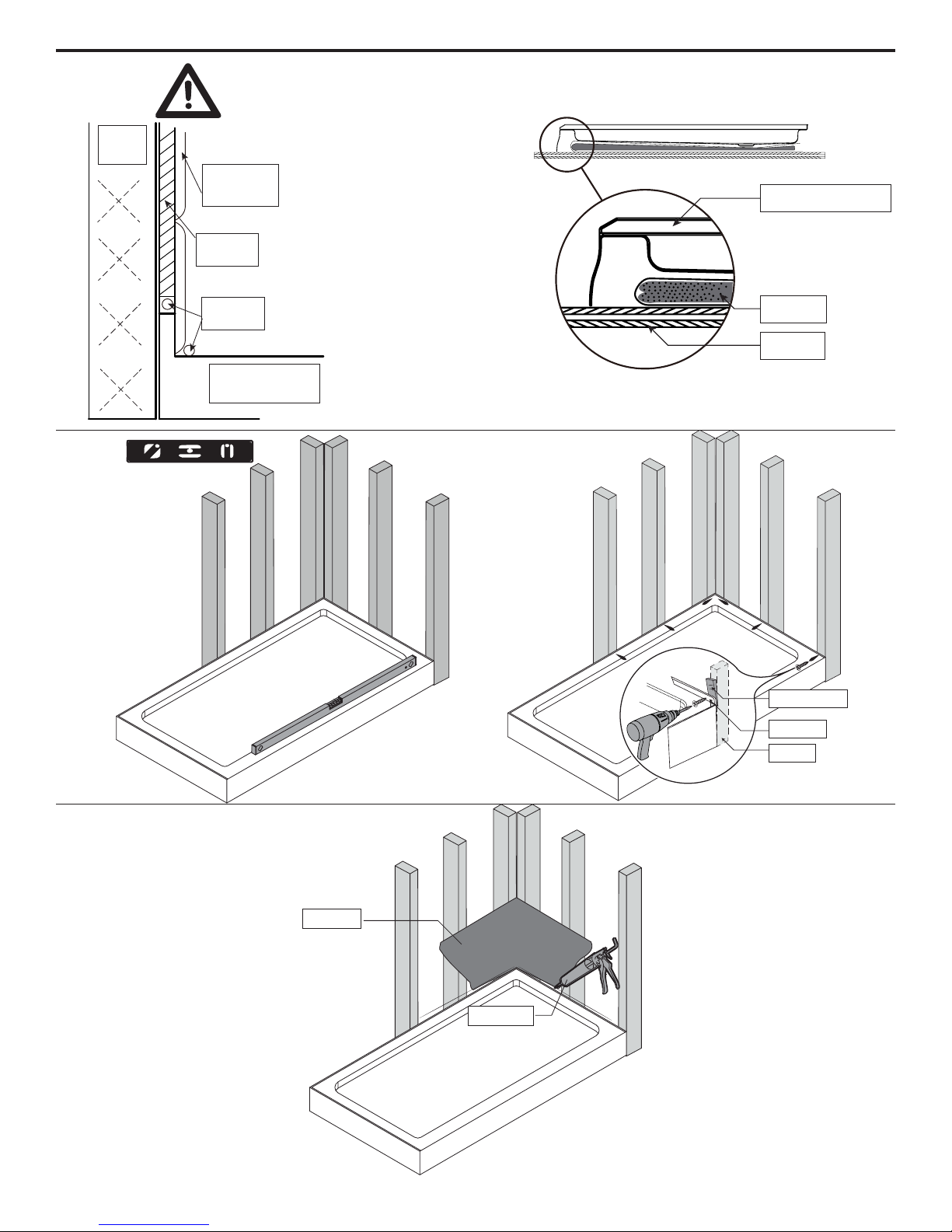

BASE INSTALLATION GUIDELINES (OPTIONAL)
1 2
Studs
3
Flange
Tile wall
Drywall
Silicone
Shower Base
Shower Base
Cement
Floor
4
5
Wood shim
Flange
Stud
Drywall
Silicone
8
Page 9

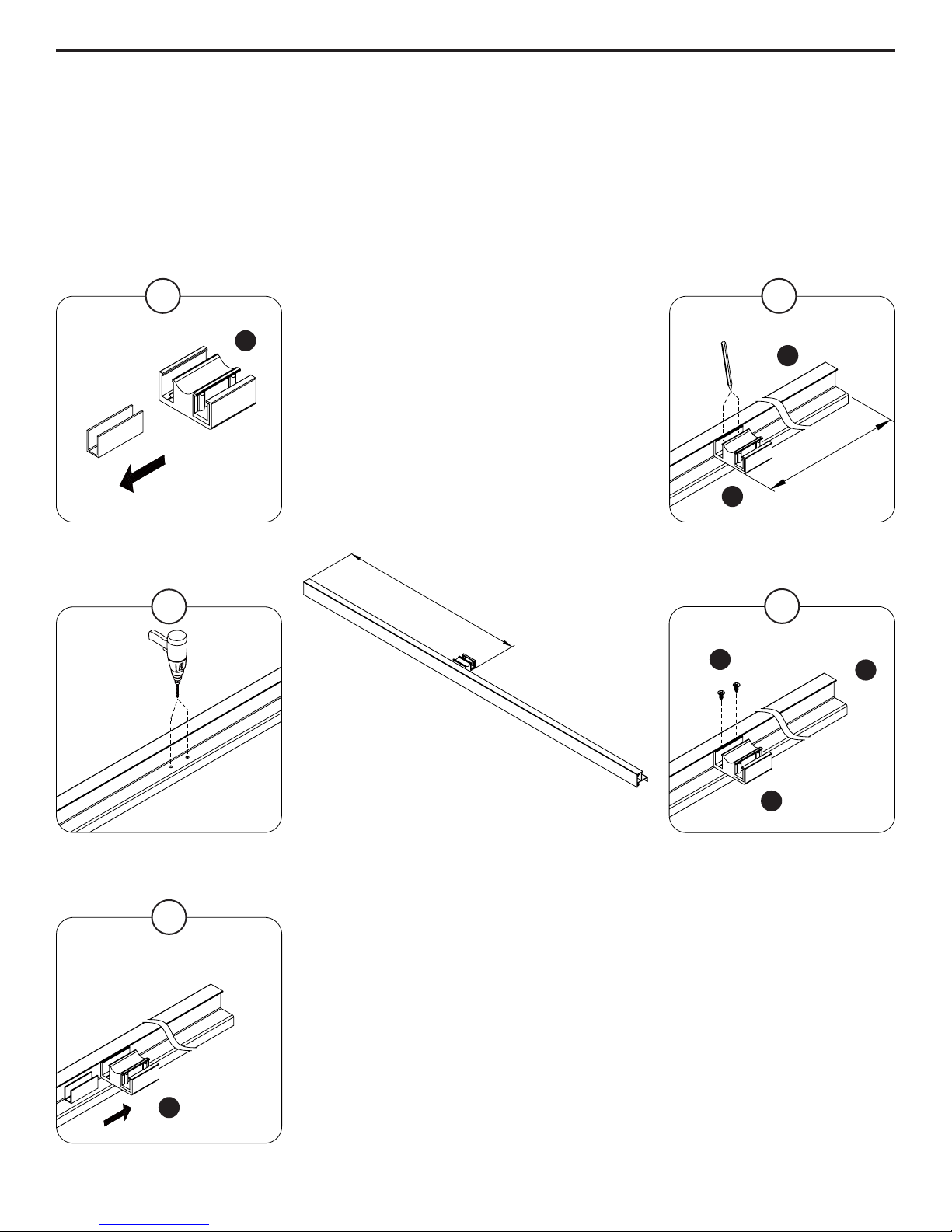

SHOWER FRAME INSTALLATION
1. Take the rubber tting out of the sliding door guide (Q).
2. Place the sliding door guide (Q) on the bottom metal track (N) and mark the positions of the 2 holes.
3. Drill pilot holes with a ø1/8” (3mm) drill bit.
4. Secure sliding door guide (Q) with screws (CC).
5. Put the rubber tting back to the sliding door guide (Q).
ø1/8”
3 mm
1
3
2
Q
Q
26 3/4”
[679]
N
26 3/4”
[679]
4
CC
N
5
Q
Q
9
Page 10

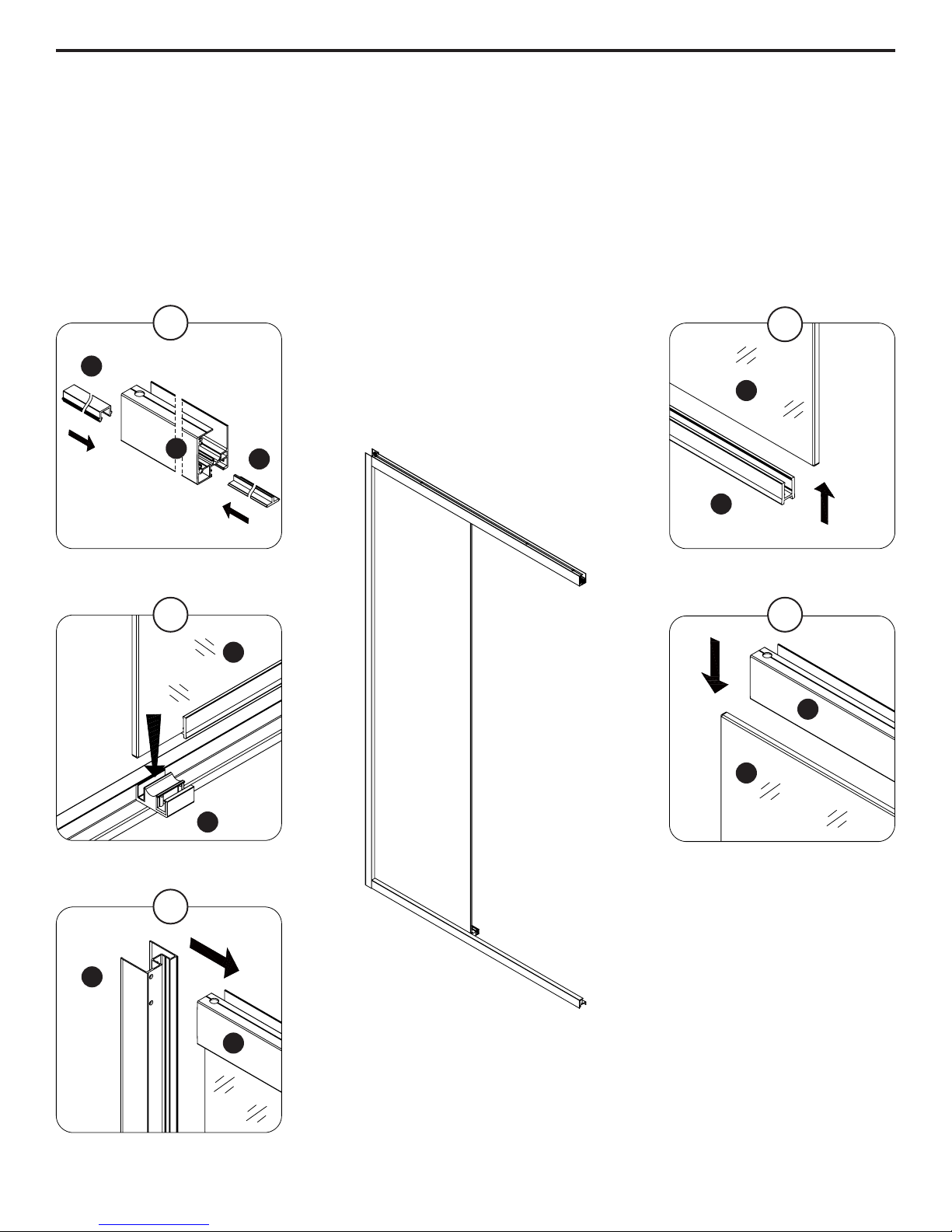

SHOWER FRAME INSTALLATION
1. Insert the xed panel’s top seal strip (P) and the door top aluminum strip (S) into the top metal track (M).
2. Insert the xed panel’s bottom seal strip (R) at the base of the xed panel (B).
3. Place the xed panel (B) into the sliding door guide (Q).
4-5. Place the top metal track (M) and the wall jamb (F) on the xed panel (B).
1
P
M
S
R
2
B
3 4
B
M
B
Q
5
F
M
10
Page 11

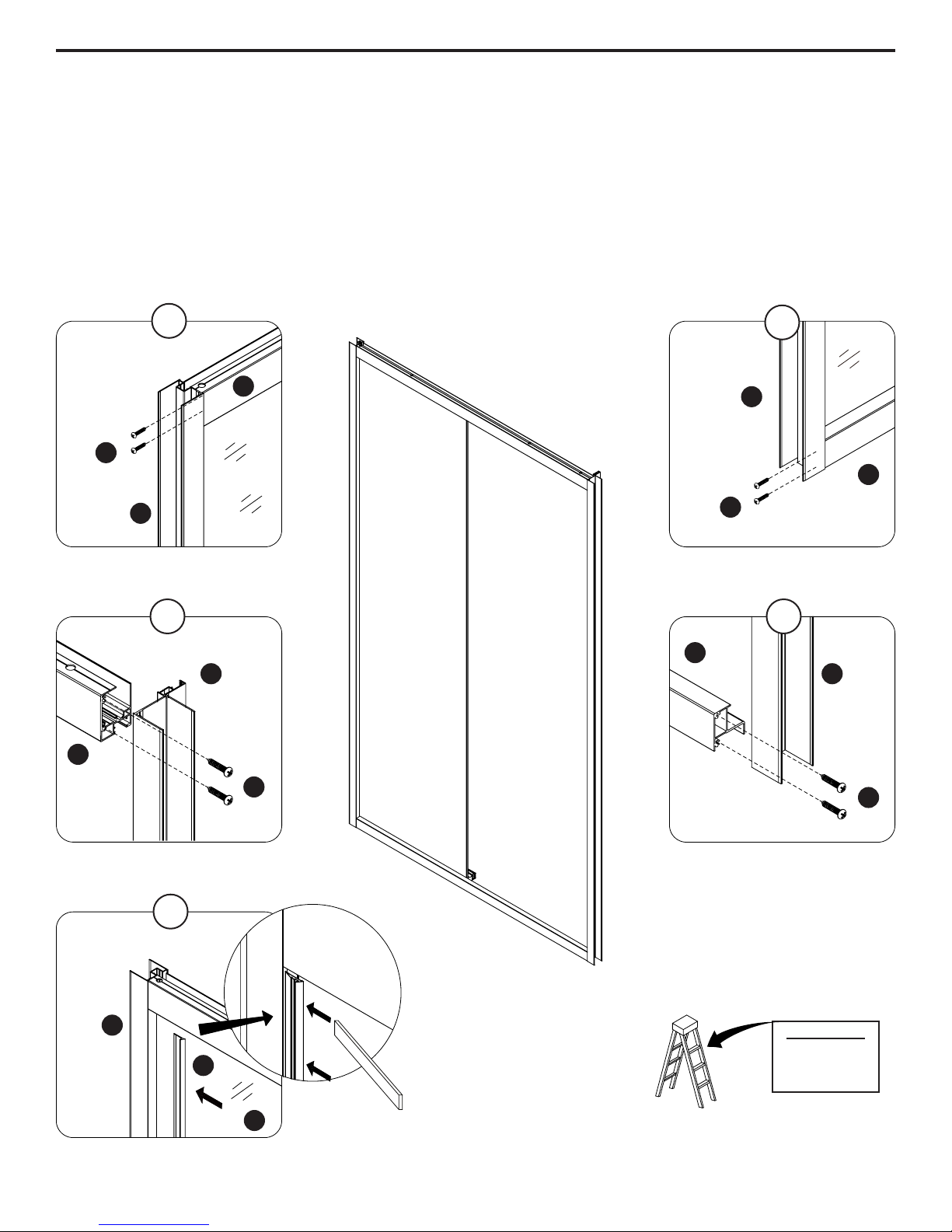

SHOWER FRAME INSTALLATION
1-2. Install the wall jamb (F) on the top metal track (M) and the bottom metal track (N) using the screws (DD). 3-4. Install the corner track (G) on the top metal track (M) and the bottom metal track (N) using the screws
(DD).
5. Place the gasket (I) between the xed panel (B) and the wall jamb (F). Use a wood stick for help as it will t
tightly.
M
DD
1
M
F
DD
3
N
G
2
F
N
4
G
DD
5
F
I
B
DD
Helpful Hint
Use a ladder
to facilitate the
installation.
11
Page 12

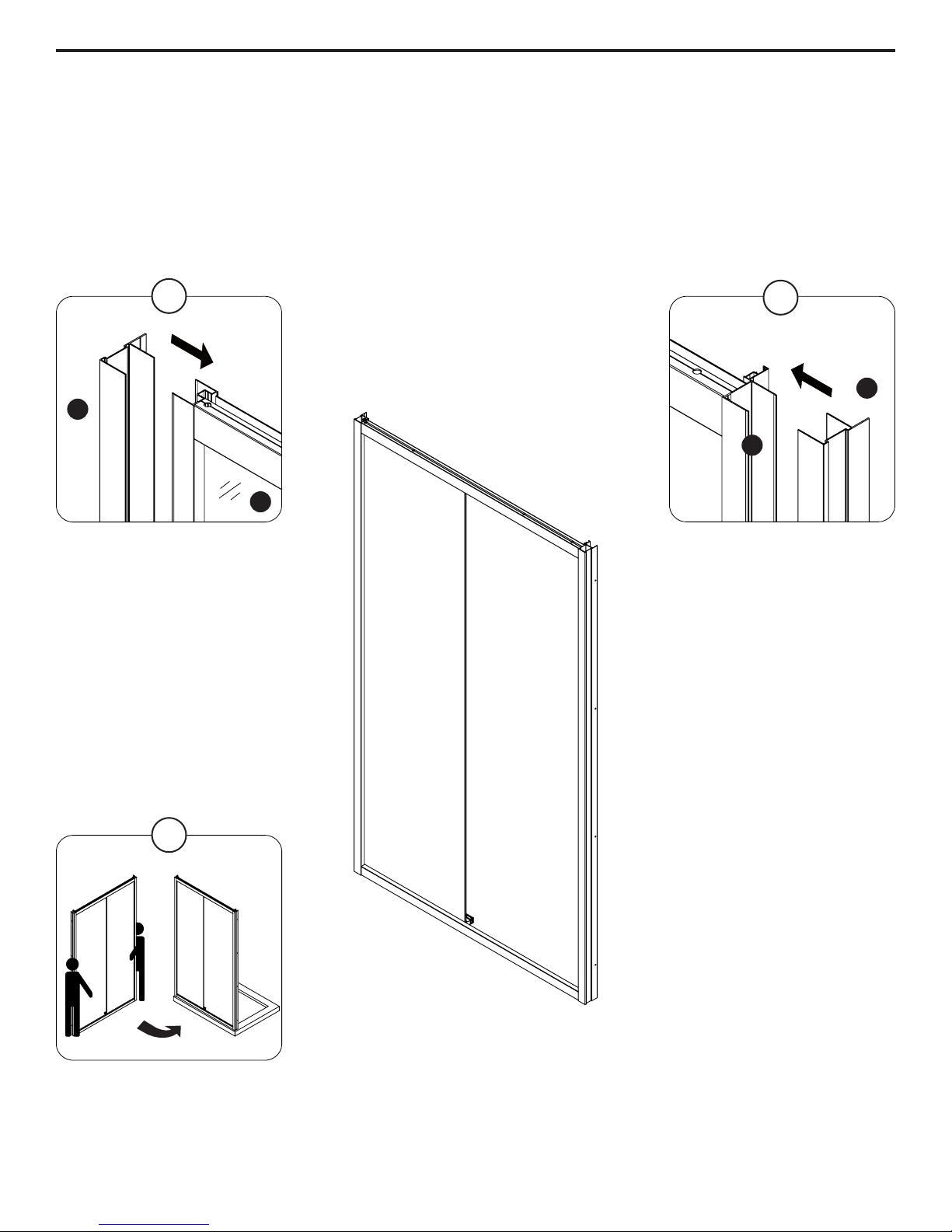

SHOWER FRAME INSTALLATION
1-2. Place the 2 wall tracks (E) on the xed panel (B) and the corner track (G).
3. Place the whole shower frame onto the base.
1
E
B
2
E
G
3
12
Page 13

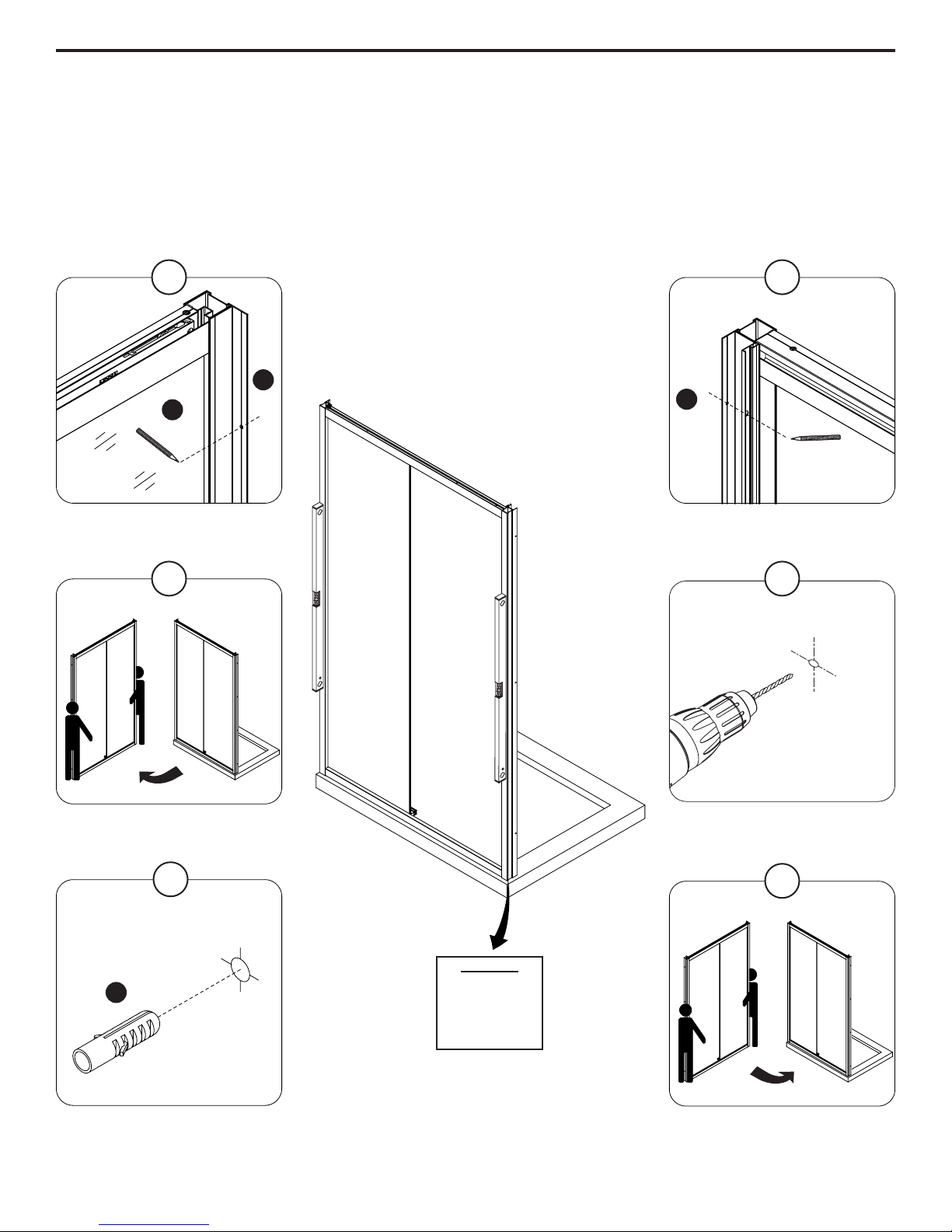

WALL TRACK INSTALLATION
1-2. Ensure the base and shower frame are leveled. Mark the position of the holes of the wall tracks (E) on the
wall.
3. Remove the shower frame.
4-5. Drill pilot holes in the marked locations with a ø1/4” (6mm) drill bit. Insert the wall anchors (AA) using a
rubber mallet until the wall anchors are ush with the wall.
6. Replace the whole shower frame onto the base.
1
E
B
E
2
3 4
AA
5
ø1/4”
6 mm
6
Helpful Hint
Make sure there
is a support stud located behind the drywall, behind the
tracks!
13
Page 14

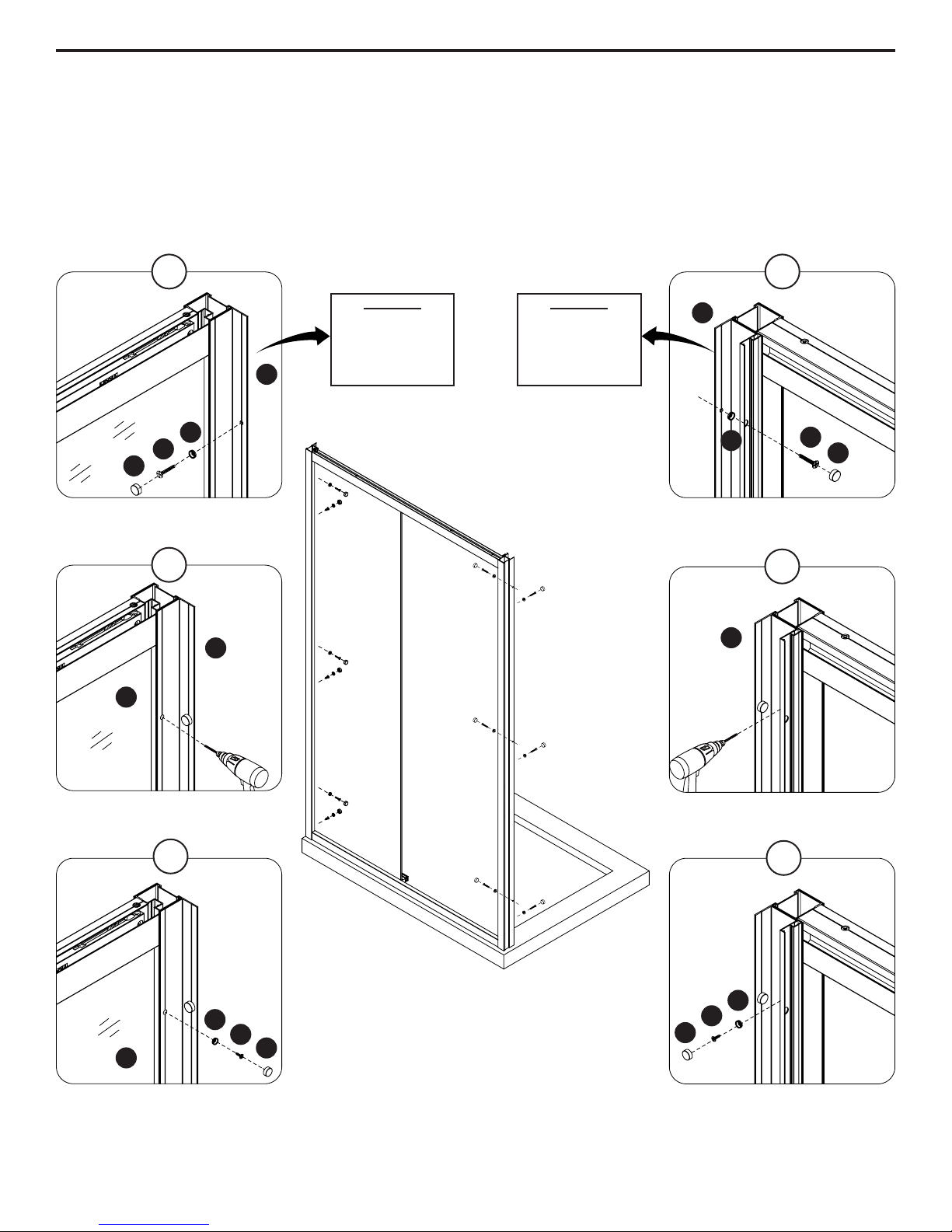

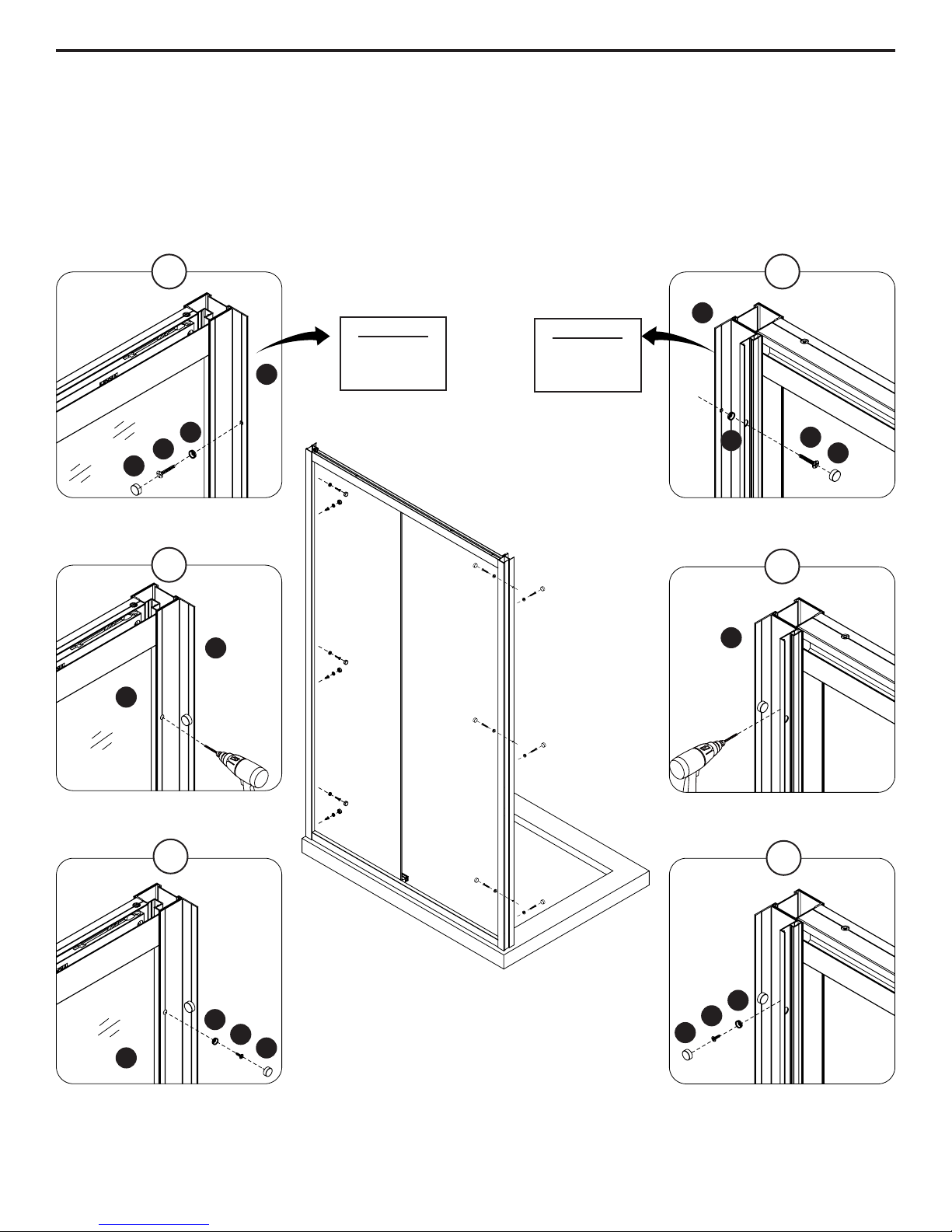

WALL TRACK INSTALLATION
1-2. Secure the 2 wall tracks (E) using screws (BB), ttings (FF) and caps (EE). 3-4. Drill the 2 wall tracks (E) with a ø1/8” (3mm) drill bit in both 3 places. 5-6. Secure the 2 wall tracks (E) using screws (CC), ttings (FF) and caps (EE).
1
2
E
Helpful Hint
Do not overtighten!
E
FF
BB
EE
This may crack the acrylic or tile walls.
3
E
B
ø1/8”
3 mm
Helpful Hint
Do not overtighten! This may crack the acrylic or tile walls.
ø1/8”
3 mm
FF
BB
EE
4
E
5
FF
CC
B
EE
6
FF
CC
EE
14
Page 15

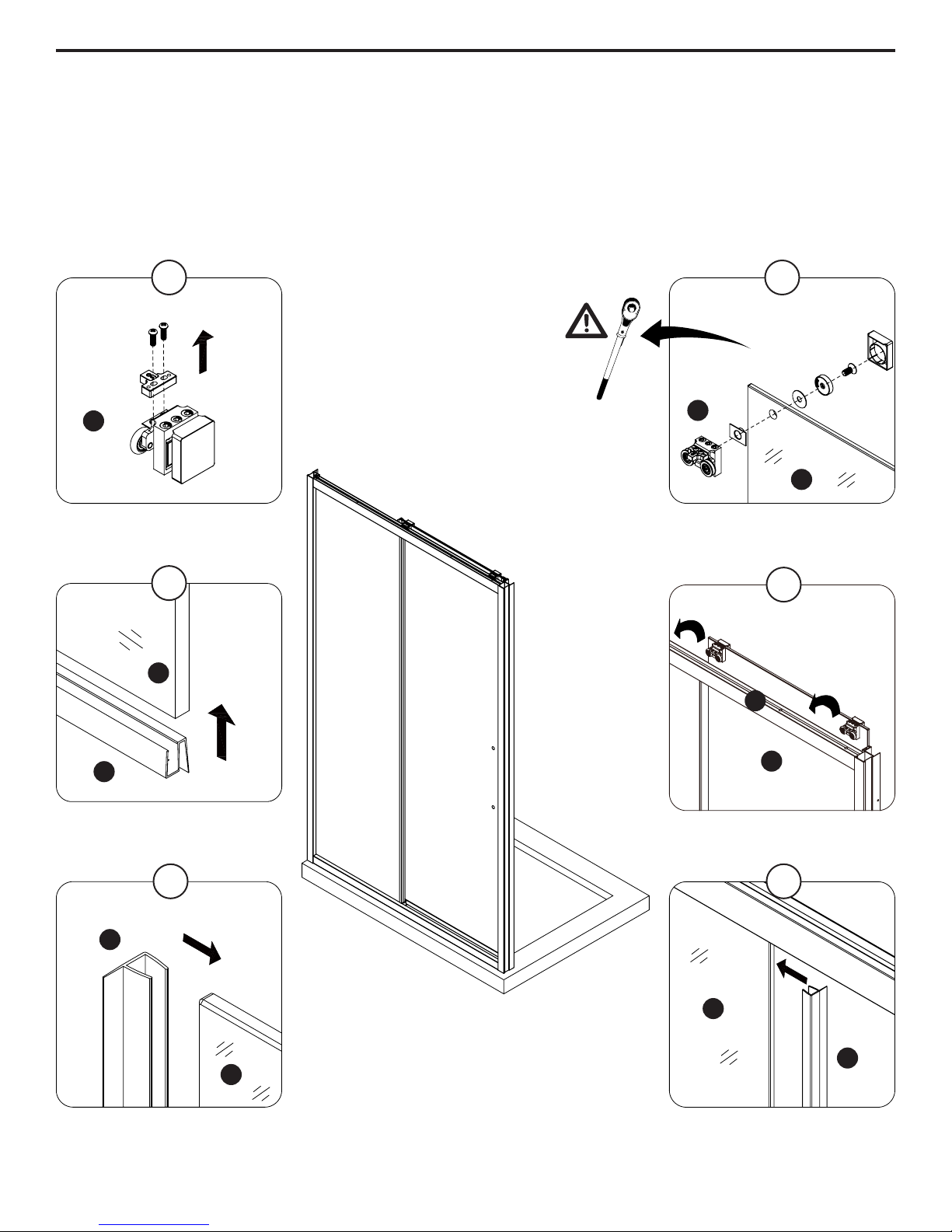

DOOR INSTALLATION
1. Uninstall the T prole from the door top rollers (O).
2. Install the 2 top rollers (O) on the door panel (C). Use a ratchet to strongly tighten the bolts.
3. Insert the door bottom seal strip (T) onto the door panel (C).
4. Place the door (C) on the top metal track (M). 5-6. Place the glass panel’s vertical seal strip (J) on the door (C) and the xed panel (B).
1 2
O
3
C
T
O
C
4
M
C
5 6
J
C
B
J
15
Page 16

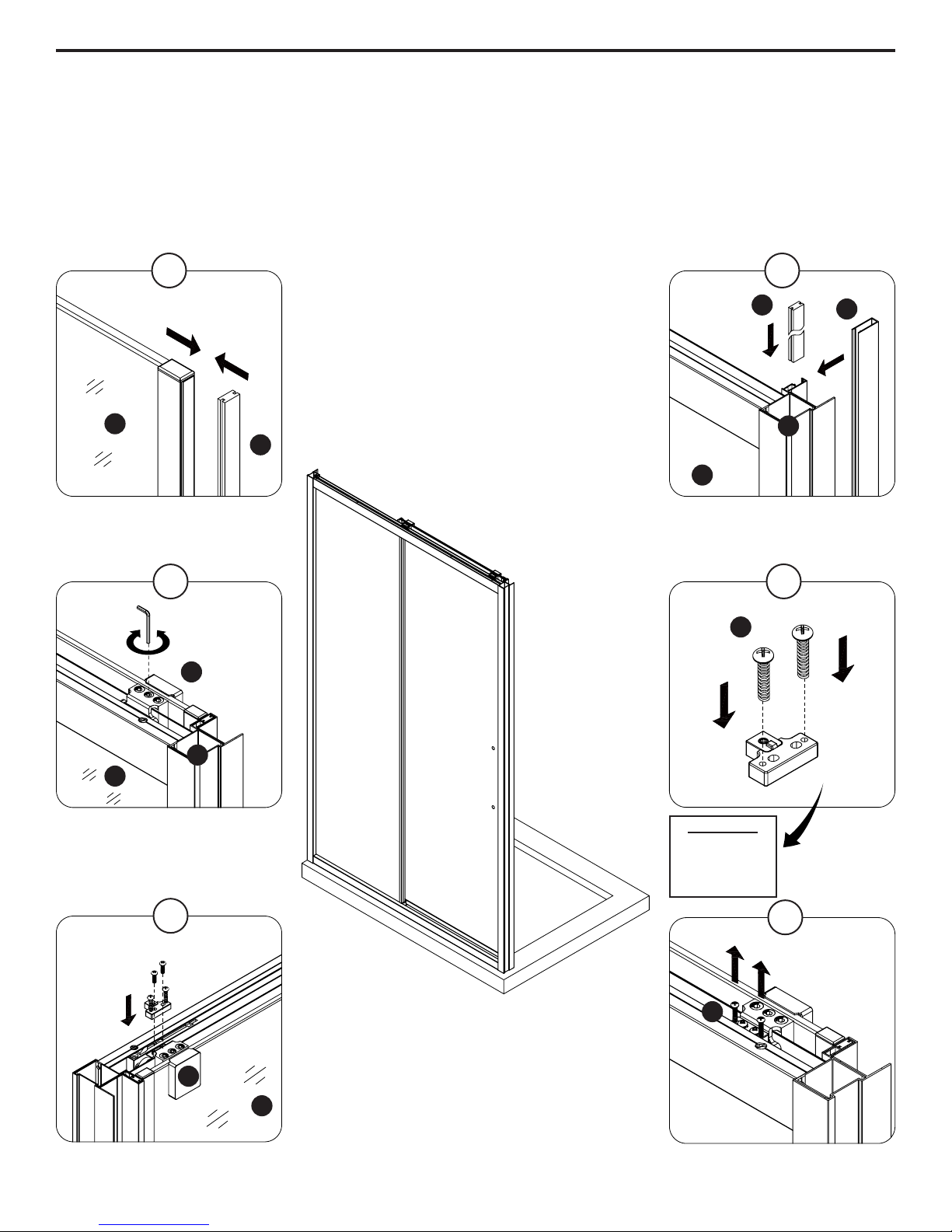

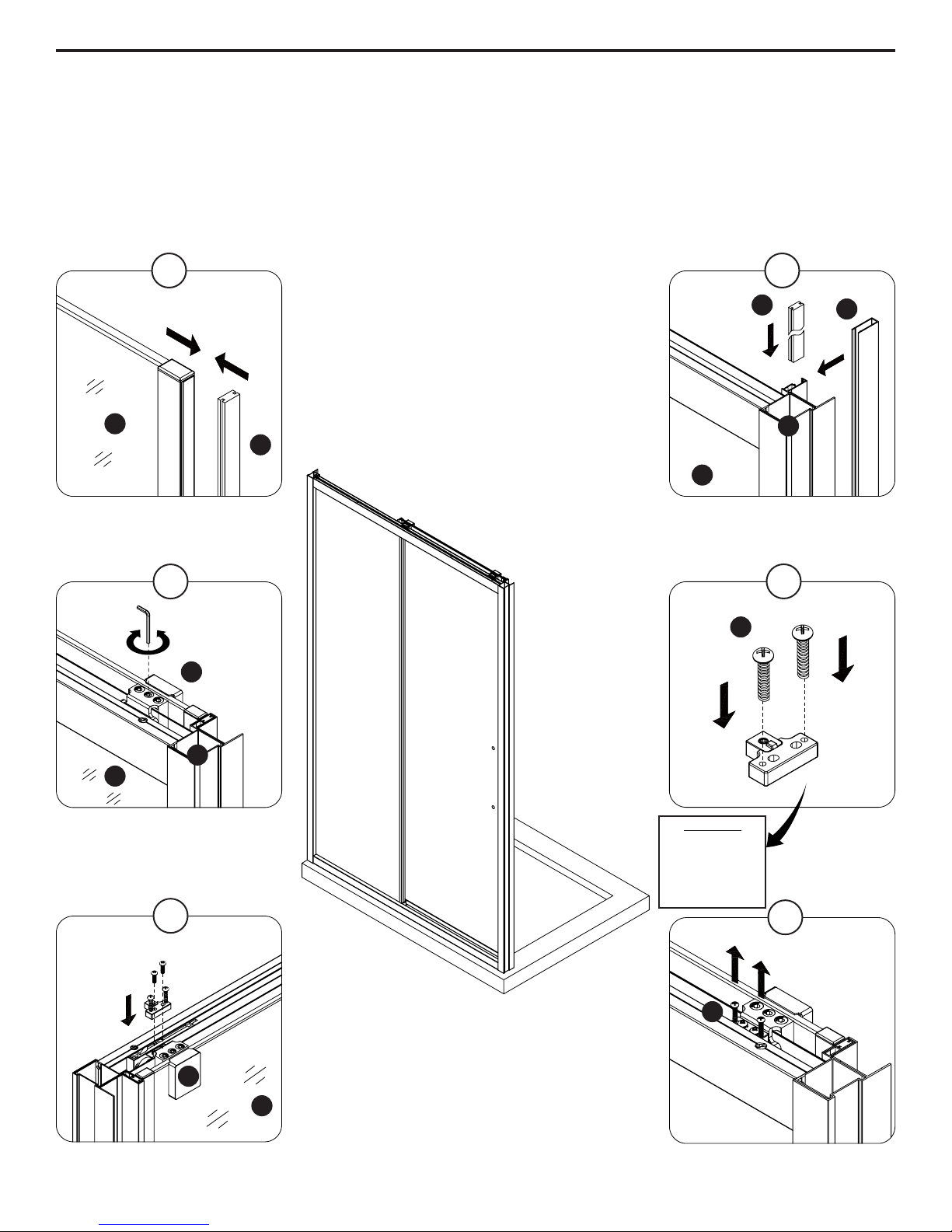

DOOR INSTALLATION
1. Find out which side of the magnetic strip (K) attracts the door’s magnet.
2. Insert the magnetic strip (K) into the corner track (G). Make sure to insert it with the attracting side facing the
door’s magnet. Then install the magnetic strip cover (L) to the corner track (G).
3. Adjust the angle of the door (C) by turning the middle screw of the door top rollers (O) to ensure the ttness between the door (C) and the corner track (G).
4. Install the auxiliary screws (GG) onto the T prole.
5. Install the T proles back to the door top rollers (O).
6. Remove the screws (GG).
1
C
K
C
3
O
GG
2
K
G
L
4
G
C
5
O
C
Helpful Hint
Use the auxiliary
screws will be
easier to install the
T prole
6
GG
16
Page 17

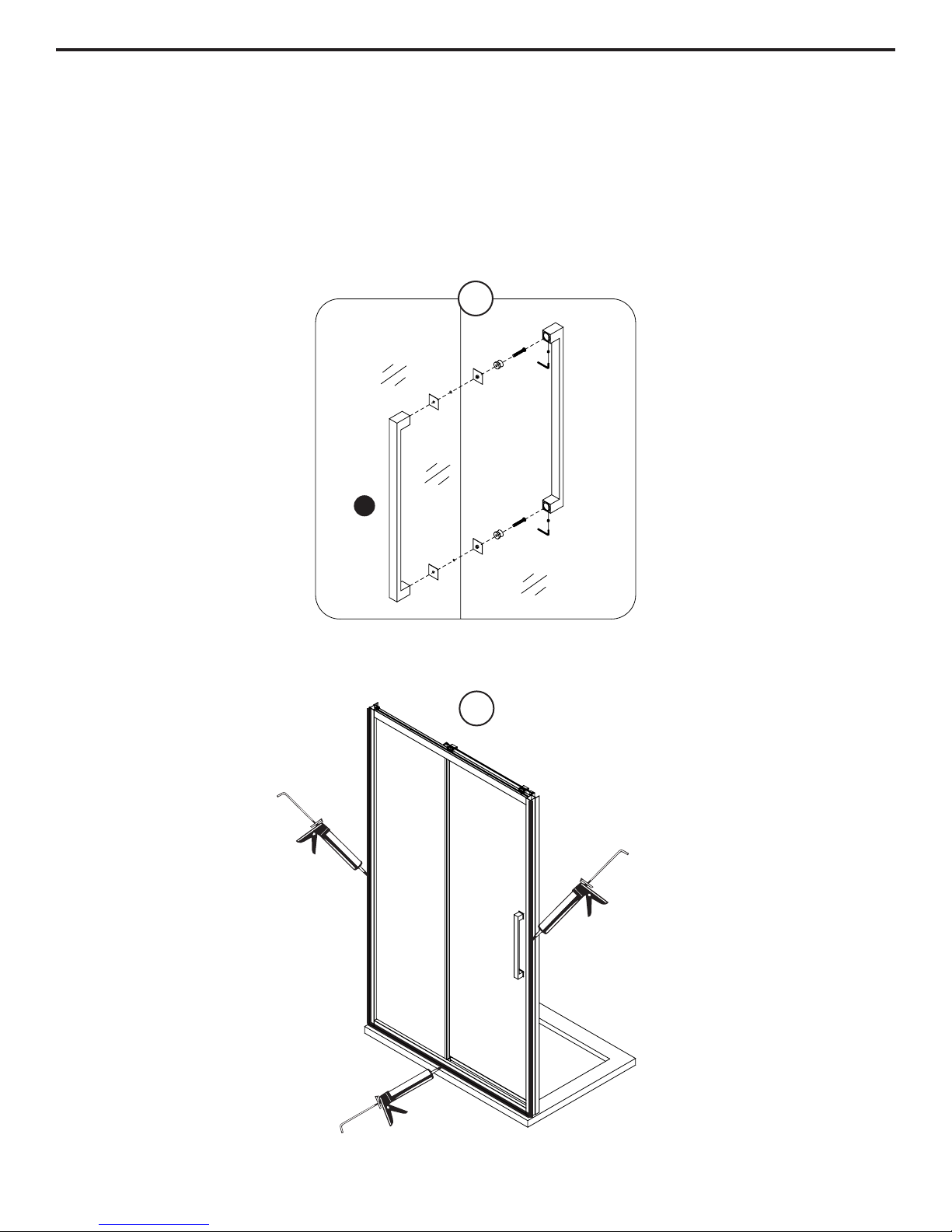

HANDLE INSTALLATION & SEALING
1. Install the door handle (H).
2. Ensure that the door closes and opens smoothly, and that there is a tight connection between the side glass panels and the frame as well as the support bar.
Apply a clear silicone water sealant around the outside perimeter of any xed shower components (horizontally between bottom of xed side glass panel and the base, as well as vertically between the wall, glass frames, and any side glass panel).
Allow 24 hours for silicone to dry. Improper application of silicone sealant may cause your shower to leak.
1
H
2
17
Page 18
CARE AND MAINTENANCE
For the daily maintenance, use a wet cloth and a soft liquid cleaner.
Never use abrasive cleaners containing some acetone, chlorine or strong bleach, scrapers, metallic brushes,
nor other objects or the products which can graze or tarnish surfaces.
Use a ratchet to strongly tighten any bolts used to support the xed glass panels or doors panel (support bolts can withstand up to 250 lbf*in of torque).
Check these bolts every 4 months and re-tighten them if necessary.
LIMITED 5 YEARS WARRANTY
This warranty extends only to the original owner lend-user for personal household use only. For commercial uses, additional limitations may apply.
Distributor warrants your satisfaction with each shower. Should any shower not meet your satisfaction due to a visual defect, simply return it to your retailer with the original packaging, PRIOR TO INSTALLATION, for a replacement.
Distributor warrants shower doors to be free from defects in workmanship and materials under normal use and
service for a period of ve (5) years.
Distributor warrants acrylic surface against blistering or cracking and chipping resulting from defect in the
acrylic surface material when used under normal conditions and service for a period of ve (5) years from
purchase date.
Distributor further warrants the structure of the acrylic shell against loss of water through berglass laminate of the acrylic body as a result of defect in materials and workmanship for a period of ve (5) years from purchase
date.
Distributor warrants, shower hardware (handles, hinges, rubber support clips, metal support bars and wall
tracks) to be free from defects in workmanship and materials under normal use and service for a period of one (1) year.
Distributor will, at its election, repair, replace, or make appropriate adjustment where distributor optional inspection discloses any such defects occurring in normal usage within the warrantee periods.
Please note distributor is not responsible for installation or removal costs.
Modication of any shower enclosure components may void the warranty. This warranty does not cover any
claim arising from abuse, misuse, negligence, accident, improper installation or operations on the part of the purchaser. This warranty is void if the distributor product is subject to alterations, or if repairs where done to the shower unit.
This warranty does not extend to any plumbing or components installed by dealers, installers or by any party other than distributor.
Implied warranties, including that of merchantability or tness for a particular purpose, are expressly limited in
duration to the duration of this warranty.
Distributor disclaims any liability for special, incidental or consequential damages.
18
Page 19

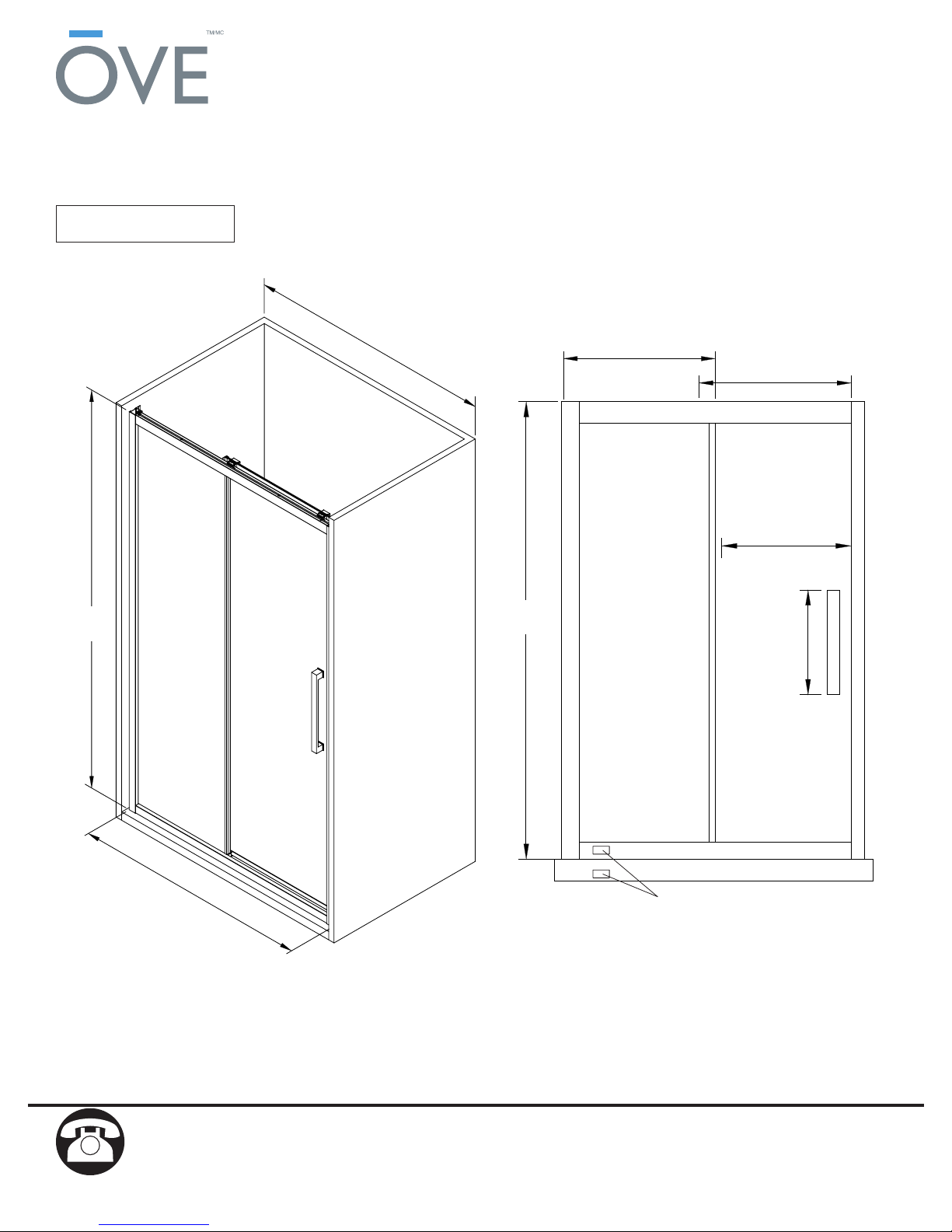

Mesures: pouces [millimètres]
Ouverture
60”
[1524]
28 1/16”
[713]
ELLIS 60
29 13/16”
[758]
Ouverture
24 5/8”
[625]
78 3/4”
[2000]
Mur-à-Mur
58 3/16”
[1478]
78 3/4”
[2000]
Marques CSA
[450]
17 3/4”
Date de l’achat: _______________________ Numéro de référence du produit: ______________________
Questions, problèmes ou pièces manquantes?
Avant de retourner le produit à votre détaillant, contactez notre service à la clientèle au
1-866-839-2888, du lundi au vendredi de 9h00 à 17h00 HNE.
2015-09-04
19
Québec H7R 0A3 Canada
Page 20
TABLE DES MATIÈRES
CONTENU DE L’EMBALLAGE ......................................................................................................................... 22
QUINCAILLERIE FOURNIE .............................................................................................................................. 23
OUTILS REQUIS ............................................................................................................................................... 23
INFORMATION SUR LA SÉCURITÉ ................................................................................................................. 24
PRÉPARATION ................................................................................................................................................. 24
CETTE DOUCHE EST RÉVERSIBLE ............................................................................................................... 25
GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) ................................................................................... 26
INSTALLATION DU CADRE DE LA DOUCHE..................................................................................................27
INSTALLATION DU RAIL MURAL................................................................................................................... 31
INSTALLATION DE LA PORTE......................................................................................................................... 33
INSTALLATION DE LA POIGNÉE ET SCELLAGE ........................................................................................... 35
TRAITEMENT ET ENTRETIEN ......................................................................................................................... 36
GARANTIE LIMITÉE DE 5 ANS ........................................................................................................................ 36
20
Page 21
CONTENU DE L’EMBALLAGE
E
P
M
F
I
J
S
K
G
B
O
L
E
R
C
H
Q
N
T
21
Page 22
CONTENU DE L’EMBALLAGE
# DE PIÈCE
B
C
E
F
G
H
I
J
K
L
M
N
O
DESCRIPTION
Panneau xe
Panneau de la porte
Rail muraux
Montant mural
Rail latéral
Poignée de la porte
Joint d’étanchéité
Joint d’étanchéités verticaux des panneaux de verre
Rail magnétique
Couvercle du joint magnétique
Rail supérieur
Rail pour le bas de la porte
Roulette supérieure de la porte
QUANTITÉ
1
1
2
1
1
1
1
2
1
1
1
1
2
CODE
99SG10058-WM
99SGD0044-WM
99STR0035-WM
99STR0036-WM 99SRU0148-WM 99SHA1035-WM 99SRU0149-WM 99SRU0150-WM 99SRU0151-WM 99SGC0043-WM 99SGS0030-WM 99SGS0031-WM 99SWE0026-WM
P
Q
R
S
T
U
Joint d’étanchéité supérieur pour panneau xe
Guide de porte (avec joint d’étanchéité)
Joint d’étanchéité du bas du panneau xe
Joint d’aluminium supérieur pour porte
Joint d’étanchéité du bas de la porte
Quincaillerie fournie
22
1
1
1
1
1
1
99SRU0157-WM 99SGC0044-WM 99SRU0158-WM
99STR1051-WM 99SRU0159-WM 99SHW0117-WM
Page 23
QUINCAILLERIE FOURNIE
AA
Ancrage mural
ø6x30mm
6+2
EE
Capuchon
12x
BB
Vis
ST4x30mm
6+2
FF
Raccords
12x
OUTILS REQUIS
CC
Vis
ST4x12mm
8+2
DD
Vis
ST4x20mm
8+2
GG
Boulon
M4x30mm
2x
TournevisCrayon Niveau
Ruban à mesurer Silicone Maillet en caoutchouc Exacto
Clé Allen
Lunettes de sécurité
2.5 & 4 & 5mm
Perceuse avec foret à ceramique
ø1/8” (3mm) & ø1/4” (6mm)
Clé à Rochet
5mm Bit socketÉchelle
Tige de bois
23
Page 24
INFORMATION SUR LA SÉCURITÉ
S.v.p. lire et comprendre complètement le manuel avant de tenter d’assembler,
d’installer et d’utiliser le produit.
Manipulez le verre trempé avec précaution sinon il pourrait se briser en petits
morceaux (jamais en fragments pointus).
Ne PAS poser les panneaux de verres sur des surfaces dures, toujours
travailler sur des surfaces propres et souples (ex: tapis). Le fracassement
pourrait en résulter!
PRODUIT LOURD! 2 personnes sont requises pour installer le
produit correctement et sécuritairement.
AVERTISSEMENT
• Le distributeur n’est pas responsable pour les dommages sur le produit ou sur la
personne causés par une installation inadéquate. Si vous ne tenez pas compte des indications du manuel d’instruction, vous annulerez votre garantie et vous vous exposerez à des dommages causés par les fuites d’eau.
ATTENTION
• Sortir le produit de son emballage avec soin et le conserver jusqu’à ce que l’installation soit complétée.
• Inspectez toutes les pièces. S’il y a des dommages sur le produit avant l’installation, veuillez communiquer avec le service à la clientèle au numéro indiqué dans ce
guide.
• Installez la douche sur un plancher au niveau et capable de supporter le produit et
son utilisateur.
• Veuillez consulter le code du batiment et les normes de conformité avant
l’installation du produit.
Avant de commencer l’installation du produit, soyez assuré d’avoir toutes les pièces. Comparez les pièces avec les listes fournies. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps de montage estimé: douche (60 min).
PRÉPARATION
24
Page 25
CETTE DOUCHE EST RÉVERSIBLE
• Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration B).
• Pour une installation de gauche à droite (illustration A), suivez ces mêmes instructions mais permutez
l’emplacement des panneaux: effet miroir.
Installez le pommeau de douche du côté de la porte, an de diminuer les risques de fuites.
A B
MESURES MUR À MUR
• Mesurez l’épaisseur de vos tuiles sur chacun des côtés avant d’installer le rail mural. Une tuile plus épaisse
limitera l’espace requis pour installer votre douche.
• Assurez vous d’avoir une distance tuile à tuile entre 1478mm (58 3/16 po) min. et 1493mm (58 3/4 po) max. (voir image).
Assurez vous d”avoir une distance (D) de la tuile
droite à la tuile gauche de:
D Min: 1478mm (58 3/16 po)
D Max: 1493mm (58 3/4 po)
25
Page 26
GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL)
1 2
Montant
mural
3
Mur de tuiles
Placoplâtre
Silicone
Bride
Base de douche
Base de douche
Ciment
Plancher
4
5
Cale en bois
Bride
Montant mural
Placoplâtre
Silicone
26
Page 27
INSTALLATION DU CADRE DE LA DOUCHE
1. Enlevez le raccord de caoutchouc du guide (Q) pour porte coulissante.
2. Placez le guide (Q) pour porte coulissante au bas du rail de métal (N) et marquez la position des 2 trous.
3. Percez 2 trous guides avec un foret ø1/8” (3mm).
4. Sécurisez le guide (Q) pour porte coulissante avec les vis (CC).
5. Remettez les raccords de caoutchouc au guide (Q) pour porte coulissante.
ø1/8”
3 mm
1
3
2
Q
Q
26 3/4”
[679]
N
26 3/4”
[679]
4
CC
N
5
Q
Q
27
Page 28
INSTALLATION DU CADRE DE LA DOUCHE
1. Insérez le joint d’étanchéité supérieur pour panneau xe (P), ainsi que le joint supérieur de la porte
d’aluminium (S) dans les rails de métal (M).
2. Insérez le joint d’étanchéité du panneau xe (R) à la base du panneau xe (B).
3. Placez le panneau xe (B) dans le guide (Q).
4-5. Placez le rail de métal supérieur (M) et le montant mural (F) au panneau xe (B).
1
P
M
S
R
2
B
3 4
B
M
B
Q
5
F
M
28
Page 29
INSTALLATION DU CADRE DE LA DOUCHE
1-2. Installez le montant mural (F) au-dessus du rail supérieur (M) et au au-bas du rail inférieur (N) avec les vis
(DD).
3-4. Installez le rail latéral (G) au-dessus du rail supérieur (M) et au bas du rail inférieur (N) avec les vis (DD).
5. Placez le joint d’étanchéité (I) entre le panneau xe (B) et le montant mural (F). Utilisez la tige de bois pour
vous aider, étant donné l’espace restreint.
M
DD
1
M
F
DD
3
N
G
2
F
N
4
G
DD
5
F
I
B
DD
Important!
Utilisez
une échelle pour faciliter l’installation.
29
Page 30
INSTALLATION DU CADRE DE LA DOUCHE
1-2. Placez les 2 rails muraux (E) au panneau xe (B) et au rail latéral (G).
3. Placez la structure de la douche sur la base.
1
E
B
2
E
G
3
30
Page 31
INSTALLATION DU RAIL MURAL
1-2. Assurez-vous que la base et la structure de la douche soient nivelées. Marquez la position des trous sur le
mur des rails muraux (E).
3. Retirez le cadre de la douche. 4-5. Percez un trou guide avec un foret ø1/4” (6mm) à l’emplacement des marques faites précédemment.
Insérez les ancrages mural (AA) en utilisant un maillet en caoutchouc.
6. Replacez le cadre de la douche sur la base.
1
E
B
E
2
3 4
AA
5
ø1/4”
6 mm
6
Important
S’assurer qu’il y a un montant mural
vis-à-vis les rails
muraux à l’arrière
du placoplâtre!
31
Page 32
INSTALLATION DU RAIL MURAL
1-2. Fixez le rails muraux (E) en utilisant les vis (BB), les raccords (FF) et les capuchons (EE). 3-4. Percez à trois endroits le rails muraux (E) avec un foret de ø1/8” (3mm). 5-6. Fixez le rails muraux (E) en utilisant les vis (CC), les raccords (FF) et les capuchons (EE).
1
EE
BB
FF
Important
Ne pas serrer trop
fortement, cela
pourrait craquer les
E
murs d’acrylique ou
de tuile.
Important
Ne pas serrer trop
fortement, cela pourrait craquer les murs d’acrylique ou
de tuile.
E
FF
3
E
B
ø1/8”
3 mm
E
ø1/8”
3 mm
2
BB
EE
4
5
FF
CC
B
EE
6
FF
CC
EE
32
Page 33
INSTALLATION DE LA PORTE
1. Désinstallez la pièce en T des roulettes supérieures pour porte (O).
2. Installez les 2 roulettes supérieure de la porte (O) sur la porte (C). Utilisez une clé à rochet an de serrer les
boulons fortement.
3. Insérez le joint d’étanchéité du bas de la porte (T) au bas de la porte (C).
4. Placez la porte (C) sur la rail supérieur (M). 5-6. Placer les joint d’étanchéités verticaux des panneaux de verre (J) sur la porte (C) et le panneau xe (B).
1 2
O
3
C
T
O
C
4
M
C
5 6
J
C
B
J
33
Page 34

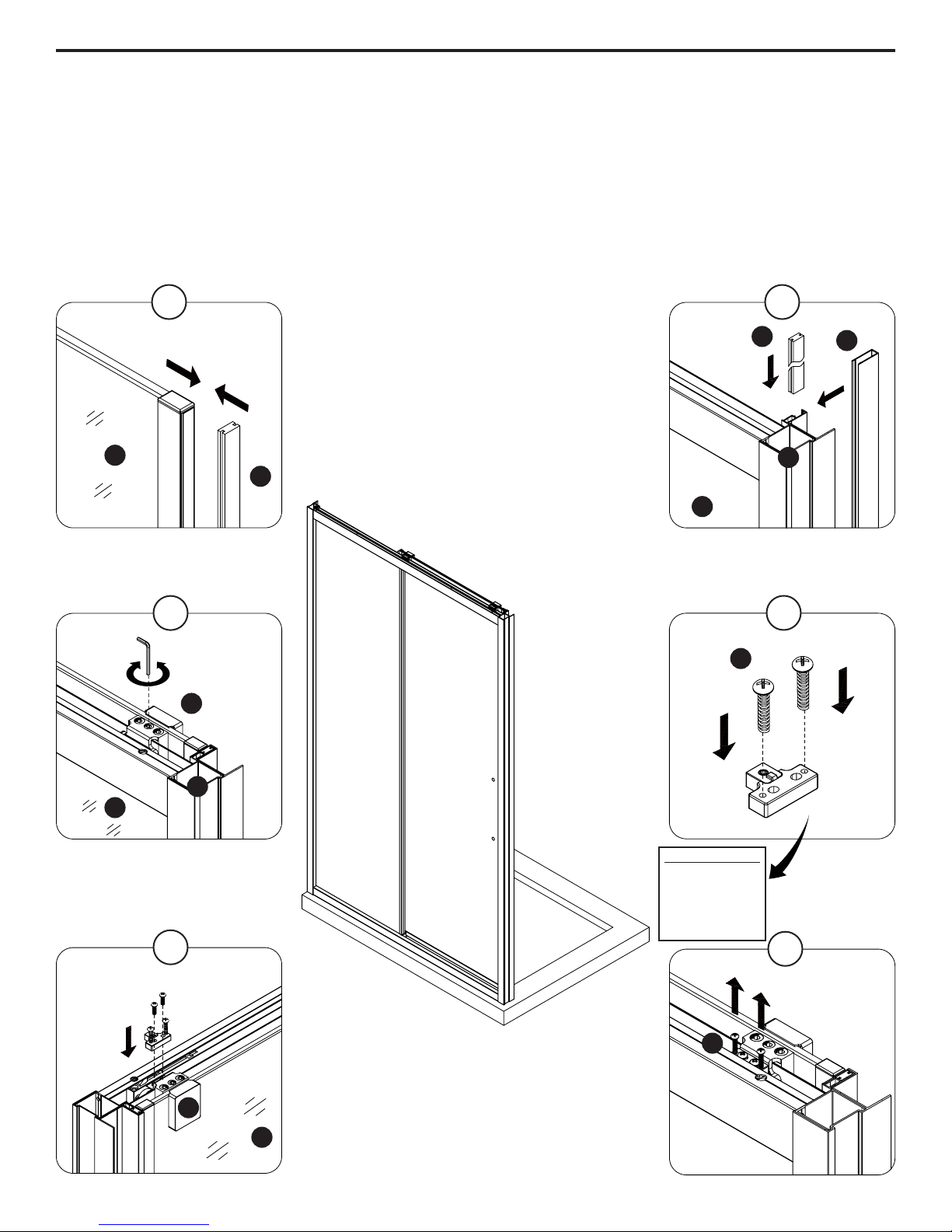

INSTALLATION DE LA PORTE
1. Trouvez de quel côté la rail magnétique (K) est attiré par l’aimant de la porte.
2. Insérez la rail magnétique (K) dans le rail (G). Assurez-vous d’insérer le côté magnétique face à l’aimant de
la porte. Ensuite, installez le couvercle pour joint magnétique (L) sur le rail latéral (G).
3. Ajustez l’angle de la porte (C) en tournant la vis du milieu des roulettes supérieures pour porte (O), an d’obtenir un bon ajustement entre la porte (C) et le rail latéral (G).
4. Installez les vis (GG) au prole T.
5. Remettez la pièce en T sur les roulettes supérieures (O).
6. Enlevez les vis (GG).
1
C
K
C
3
O
GG
2
K
G
L
4
G
C
5
O
C
Important
Utiliser les
vis auxiliaires
an de faciliter
l’installation de la
pièce en T.
6
GG
34
Page 35
INSTALLATION DE LA POIGNÉE ET SCELLAGE
1. Installez la poignée de porte (H).
2. Assurez-vous que la porte se ferme hermétiquement et s’ouvre doucement, et que le châssis et la barre et
la barre de support soient étroitement xés aux panneaux de verre.
Appliquez un scellant étanche à base de silicone sur le contour extérieur de toutes les composantes de la douche, et verticalement entre le mur, le châssis et tous les panneaux de verre).
Laissez sécher le scellant pendant 24 heures.
Une application inadéquate du scellant pourrait entraîner des fuites.
1
H
2
35
Page 36
TRAITEMENT ET ENTRETIEN
Utilisez un chiffon mouillé et un nettoyant liquide doux pour l’entretien quotidien.
N’utilisez jamais de nettoyants abrasifs contenant de l’acétone, du chlore ou du javellisant puissant, et évitez les grattoirs, les brosses métalliques et tout autre objet ou produit pouvant éraer ou ternir les surfaces.
Utilisez la clé à rochet pour serrer fortement tous boulons faisant partie d’une pièce supportant les panneaux xes de verre et les portes. Ces boulons peuvent soutenir jusqu’à 250 lbf*in de tension de serrage.
Vériez ces boulons tous les 4 mois et re-serrer les si nécessaire.
GARANTIE LIMITÉE DE 5 ANS
Cette garantie s’applique uniquement au propriétaire original et lorsque le produit est utilisé à des ns
domestiques.
Des restrictions supplémentaires peuvent s’appliquer dans le cas d’un usage commercial.
Le distributeur garantit que chaque douche vous procurera une entière satisfaction.
Si vous n’êtes pas satisfait de votre douche en raison d’un défaut d’ordre esthétique, retournez-la simplement
à votre détaillant dans son emballage original AVANT SON INSTALLATION pour son remplacement.
Le distributeur garantit que les panneaux de douche seront exempts de défauts de matériel et de fabrication, dans des conditions d’utilisation et d’entretien normales, pour une période de 5 ans.
Le distributeur garantit la surface d’acrylique contre les ssures ou les cloques et contre l’écaillage causé par
un défaut de la surface d’acrylique dans des conditions d’utilisation et d’entretien normales, pour une période de 5 ans à compter de la date d’achat.
Le distributeur garantit également la structure de la coquille d’acrylique contre les fuites à travers la pellicule de
bre de verre de la coquille causées par des défauts de matériel et de fabrication, pour une période de 5 ans à
compter de la date d’achat.
Le distributeur garantit la quincaillerie de la douche (poignée, charnières, xations de support en caoutchouc, barre de support en métal et rails muraux) contre les défauts de fabrication et de matériel dans des conditions
d’utilisation et d’entretien normales, pour une période d’un an.
Le distributeur pourra, à sa discrétion, réparer, remplacer ou ajuster adéquatement le produit, lorsque l’inspection optionnelle du distributeur révélera la présence de défauts apparaissant dans des conditions d’utilisation normales durant la période de validité de la garantie.
Notez que le distributeur n’est en aucun cas responsable des frais d’installation et de démontage.
La modication de toute pièce de la douche peut entrainer l’annulation de la garantie. Cette garantie ne couvre
aucune réclamation résultant d’un abus, d’un mauvais usage, d’une négligence, d’un accident, ou d’une installation ou d’une utilisation inadéquate de la part de l’acheteur. Cette garantie est nulle si le produit fait l’objet d’altérations, ou si des réparations ont été apportées à la douche.
Cette garantie ne s’applique pas à la plomberie et aux matériels installés par des vendeurs, des installateurs ou toute autre partie autre que le distributeur.
Les garanties implicites, y compris celles de vente et d’adaptation à un usage particulier, sont expressément limitées, en termes de durée, à la période de validité de cette garantie.
Le distributeur n’accepte aucune responsabilité quant à des dommages particuliers, accessoires ou indirects.
36
Page 37
Medidas: pulgadas [milímetros]
Espacio de empotrado
60”
[1524]
28 1/16”
[713]
ELLIS 60
29 13/16”
[758]
Apertura
24 5/8”
[625]
78 3/4”
[2000]
Pared-a-Pared
58 3/16”
[1478]
78 3/4”
[2000]
Marca CSA
[450]
17 3/4”
Fecha de compra: ___________________ Seguimiento y referencia del producto:___________________
Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al
1-866-839-2888, 9 am. – 5 pm., HDE, Lunes a Viernes..
2015-09-04
37
Québec H7R 0A3 Canada
Page 38
TABLA DE CONTENIDOS
CONTENIDO DEL PAQUETE............................................................................................................................ 40
CONTENIDO DE HARDWARE.......................................................................................................................... 41
HERRAMIENTAS NECESARIAS...................................................................................................................... 41
INFORMACIÓN DE SEGURIDAD...................................................................................................................... 42
PREPARACIÓN................................................................................................................................................. 42
REVERSIBILIDAD DE LA DUCHA.................................................................................................................... 43
GUÍA PARA LA INSTALACIÓN LA BASE (OPCIONAL)................................................................................... 44
INSTALACIÓN DEL MARCO DE LA DUCHA ....................................................................................................45
INSTALACIÓN DEL RIEL DE LA PARED......................................................................................................... 49
INSTALACIÓN DEL PANEL DE LA PUERTA.................................................................................................... 51
INSTALACIÓN DE LA MANIJA Y SELLADO.................................................................................................... 53
CUIDADO Y MANTENIMIENTO......................................................................................................................... 54
GARANTÍA LIMITADA DE 5 AÑOS................................................................................................................... 54
38
Page 39
CONTENIDO DEL PAQUETE
E
P
M
F
I
J
S
K
G
B
O
L
E
R
C
H
Q
N
T
39
Page 40
CONTENIDO DEL PAQUETE
PARTE#
B
C
E
F
G
H
I
J
K
L
M
N
O
DESCRIPCIÓN
Panel jo
Panel de la puerta
Pistas de la pared
Jamba mural
Pista de esquina
Manija de la puerta
Empaquetadura
Sello de estanqueidad verticales de paneles de vidrio
Sello de estanqueidad magnético
Cubierta de la banda magnética
Parte superior del carril metálico
Parte inferior del carril metálico
Rodillo superior de puerta
CANTIDAD
1
1
2
1
1
1
1
2
1
1
1
1
2
CÓDIO
99SG10058-WM 99SGD0044-WM 99STR0035-WM 99STR0036-WM 99SRU0148-WM 99SHA1035-WM 99SRU0149-WM 99SRU0150-WM 99SRU0151-WM 99SGC0043-WM 99SGS0030-WM 99SGS0031-WM
99SWE0026-WM
P
Q
R
S
U
La tira superior del panel jo
Guía de la puerta (con sello de estanqueidad)
Sello de estanqueidad en parte inferior del panel jo
La tira aluminio superior de la puerta
T
Sello de estanqueidad en parte inferior de puerta
Contenido de hardware
1
1
1
1
1
1
99SRU0157-WM 99SGC0044-WM 99SRU0158-WM 99STR1051-WM 99SRU0159-WM
99SHW0117-WM
40
Page 41
CONTENIDO DE HARDWARE
AA
Tarugo
ø6x30mm
6+2
CC
Tornillo
ST4x12mm
8+2
EE
Capuchón
12x
BB
Tornillo
ST4x30mm
6+2
FF
Accesorio
12x
HERRAMIENTAS NECESARIAS
DD
Tornillo
ST4x20mm
8+2
GG
Perno
M4x30mm
2x
DestornilladorLápiz Nivel
Cinta medidora Silicona Mazo de goma Cuchilla
Llave Allen
Anteojos de seguridad
2.5 & 4 & 5mm
Taladro con brocas para cerámica
ø1/8” (3mm) & ø1/4” (6mm)
Llave de trinquete
5mm Bit socketEscalera
Pedazo de madera
41
Page 42
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
¡Manipule el vidrio templado con precaución! Una manipulación inadecuada
del vidrio puede ocasionar que se rompa.
NO coloque los paneles sobre supercies duras; trabaje siempre una
supercie limpia y blanda (por ejemplo, toallas). ¡De lo contrario se puede
romper el vidrio!
¡PRODUCTO PESADO! Necesitará al menos dos personas para
instalar esta unidad de forma adecuada.
ADVERTENCIA
• El distribuidor no se hace responsable por cualquier tipo de daño a la unidad o
propiedad personal ocasionado por una instalación inadecuada. Ignorar estas
instrucciones anulará la garantía y ocasionará daños potenciales por agua en su
hogar.
PRECAUCIÓN
• Retire con cuidado los productos de envase y embalaje mantendrá hasta que la instalación se haya completado.
• Inspeccione todas las piezas en busca de daños, si hay daños en la unidad antes
de la instalación, póngase en contacto con el servicio al cliente al teléfono que
gura en esta guía.
• Instale la ducha en un piso que esté nivelado y pueda contener el peso de la unidad
y de un ocupante.
• Consulte los códigos de construcción locales y normas requeridas antes de la instalación y asegúrese de cumplirlos.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: Ducha (60 min).
PREPARACIÓN
42
Page 43
REVERSIBILIDAD DE LA DUCHA
• Estas instrucciones fueron elaboradas para una abertura de puerta de derecha a izquierda (ilustración B).
• Para una abertura de izquierda a derecha (ilustración A), siga estas mismas instrucciones, pero cambie el
lugar para la ubicación del riel: efecto espejo.
¡Instale la cabeza de la ducha hacia el lado de la puerta! Esto reducirá el riesgo de escape de agua.
A B
DE PARED A PARED MEDIDAS
• Mida el espesor de las baldosas antes de instalar los rieles metálicos. Una baldosa más espesa limitará el espacio para instalar los paneles de la ducha.
• Asegúrese de tener una distancia baldosa a baldosa entre D Min: 1478mm (58 3/16 pulg.) Min y 1493mm (58 3/4 pulg.) Max (ver imagen).
Asegúrese de tener una distancia (D) de baldosas en
el lado izquierdo de la teja en el lado derecho:
D Min: 1478mm (58 3/16 pu)
D Max: 1493mm (58 3/4 pu)
43
Page 44
PAUTAS PARA LA INSTALACIÓN BASE (OPCIONAL)
1 2
Soportes
3
Brida
Pared de Baldosas
Tablaroca
Silicona
Plato de ducha
Plato de ducha
Cemento
Piso
4
5
Madera cuñas
Brida
Soportes
Tablaroca
Silicona
44
Page 45
INSTALACIÓN DEL MARCO DE LA DUCHA
1. Tomar la goma del corredizo guiador de la puerta (Q).
2. Poner el corredizo guiador de la puerta (Q) en el carril metálico inferior (N) y marque la posición de los dos
hoyos.
3. Perfore los agujeros guía con una broca de ø1/8” (3mm).
4. Fijar el corredizo guiador de la puerta (Q) con tornillos (CC).
5. Vuelva a colocar la goma al corredizo guiador de la puerta (Q).
ø1/8”
3 mm
1
3
2
Q
Q
26 3/4”
[679]
N
26 3/4”
[679]
4
CC
N
5
Q
Q
45
Page 46
INSTALACIÓN DEL MARCO DE LA DUCHA
1. Inserte la tira superior del panel jo (P) y la tira aluminio superior de la puerta (S) en el parte superior del
carril metálico (M).
2. Inserte la sello de estanqueidad en parte inferior del panel jo (R) en la base del panel jo (B).
3. Coloque el panel jo (B) en el guía (Q) de la puerta corrediza.
4-5. Pone el parte superior del carril metálico (M) y la jamba mural (F) en el panel jo (B).
1
P
M
S
R
2
B
3 4
B
M
B
Q
5
F
M
46
Page 47
INSTALACIÓN DEL MARCO DE LA DUCHA
1-2. Instale la jamba mural (F) en el parte superior del carril metálico (M) y en el parte inferior del carril
metálico (N) utilizando los tornillos (DD). 3-4. Instale la pista de esquina (G) en el parte superior del carril metálico (M) y en el parte inferior del carril
metálico (N) utilizando los tornillos (DD).
5. Coloque la empaquetadura (I) entre el panel jo (B) y el jamba mural (F). Utilice y pedazo de madera para
ayudar ya que estará muy apretado.
M
DD
1
M
F
DD
3
N
G
2
F
N
4
G
DD
5
F
I
B
DD
Consejos útiles
Utilice una
escalera para
facilitar la
instalación.
47
Page 48
INSTALACIÓN DEL MARCO DE LA DUCHA
1-2. Poner las dos pistas de la pared (E) en el panel jo (B) y el pista de esquina (G).
3. Coloque toda la ducha sobre la base.
1
E
B
2
E
G
3
48
Page 49
INSTALACIÓN DEL RIEL DE LA PARED
1-2. Asegurar que la base y ducha están nivelados. Marque la posición de los hoyos de la pista de la pared (E)
en la pared.
3. Retire el marco de la ducha.
4-5. Tornilla los hoyos en la posición marcado con el ø1/4” (6mm) tornillo. Inserte los tarugos (AA) con un
mazo de goma hasta que estos queden al ras de la pared.
6. Poner la estructura de la ducha encima de la base.
1
E
B
E
2
3 4
AA
5
ø1/4”
6 mm
6
Consejos útiles:
¡Asegúrese de
que el montante
de soporte esté
ubicado detrás
del muro en seco,
detrás de los
rieles!
49
Page 50
INSTALACIÓN DEL RIEL DE LA PARED
1-2. Fije el pistas de la pared (E) utilizando los tornillos (BB), los accesorios (FF) y los capuchones (EE). 3-4. Perfore el pistas de la pared (E) con una broca de ø1/8” (3mm) en 3 sitios. 5-6. Fije el pistas de la pared (E) utilizando los tornillos (CC), los accesorios (FF) y los capuchones (EE).
1
EE
BB
FF
Consejos útiles:
¡No apriete
excesivamente! Se
podría cuartear las
E
paredes de acrílico o
d el azulejo!
Consejos útiles:
¡No apriete
excesivamente! Se
podría cuartear las
paredes de acrílico o
d el azulejo!
E
FF
3
E
B
ø1/8”
3 mm
E
ø1/8”
3 mm
2
BB
EE
4
5
FF
CC
B
EE
6
FF
CC
EE
50
Page 51
INSTALACIÓN DEL PANEL DE LA PUERTA
1. Desinstala el T perl de los rodillos superiores de la puerta (O).
2. Instale los 2 rodillos superiores (O) en el panel de la puerta (C). Utilice una llave de trinquete para apretar
rmemente los pernos.
3. Inserte la sello de estanqueidad en parte inferior de puerta (T) en el panel de la puerta (C).
4. Coloque la puerta (C) en la parte superior del carril metálico (M)
5-6. Coloque las sello de estanqueidad verticales de paneles de vidrio (J) en la puerta (C) y en el panel jo (B).
1 2
O
3
C
T
O
C
4
M
C
5 6
J
C
B
J
51
Page 52
INSTALACIÓN DEL PANEL DE LA PUERTA
1. Averigüe cual lado de la sello de estanqueidad magnético (K) atrae el imán de la puerta.
2. Inserte la sello de estanqueidad magnético (K) en el pista de esquina (G). Asegúrese de insertarla con el
lado que atrae frente al imán de la puerta. Después instale el cubierta de la banda magnética (L) en la pista de esquina (G).
3. Ajustar el ángulo de la puerta (C) usando el tornillo centro de los rodillos superiores de la puerta (O) para
asegurar la seguridad entre la puerta (C) y la pista esquina (G).
4. Instale los tornillos auxiliares (GG) al T perl.
5. Instale el T perl de vuelvo a los rodillos superiores de la puerta (O).
6. Saque los tornillos (GG).
1
C
K
C
3
O
GG
2
K
G
L
4
G
C
5
O
C
Consejos útiles:
Utilizando los
tornillos auxiliares
para instalar el
T prol será más
fácil.
6
GG
52
Page 53
INSTALACIÓN DE LA MANIJA Y SELLADO
1. Instale la manija (H) de la puerta.
2. Asegúrese de que la puerta cierre rmemente y abra suavemente y que haya una conexión apretada entre
el panel de vidrio y el riel al igual que con la barra se soporte. Aplique silicona transparente resistente al agua alrededor del perímetro interno y externo de todos los
componentes de la ducha (horizontalmente entre la parte inferior del panel de vidrio y la base, al igual que verticalmente (entre la pared, el riel y el panel de vidrio).
Deje secar la silicona durante 24h.
La aplicación inadecuada de la silicona puede resultar en fugas durante el uso de la ducha.
1
H
2
53
Page 54
MANTENIMIENTO
Para mantenimiento diario, utilice un paño húmedo y un limpiador líquido suave.
Nunca utilice abrasivos olimpiadores que contenga acetona, cloro o blanqueadores fuertes, espátulas o
cepillos de cerdas metálicas, ni objetos o productos que puedan raspar o deslucir las supercies.
Utilice un trinquete para apretar rmemente a cualquier pernos utilizados para soportar los paneles de vidrio jos o panel de puertas (pernos de soporte pueden soportar hasta 250 lbf * in de torque).
Compruebe el tornillo de la rueda cada 6 meses y apriete de nuevo si es necesario.
GARANTÍA LIMITADA DE 5 AÑOS
Esta garantía se extiende solo al usuario y propietario original solo para uso doméstico personal. Se pueden aplicar limitaciones adicionales para usos comerciales.
El distribuidor garantiza su satisfacción en cada ducha. Si alguna ducha no le satisface debido a un defecto
visual, simplemente devuélvala a la tienda en su empaque original, ANTES DE LA INSTALACIÓN, para un
reemplazo.
El distribuidor garantiza que las puertas para ducha están libres de defectos en mano de obra y materiales bajo condiciones de uso y servicio normales por un periodo de cinco (5) años.
El distribuidor garantiza la supercie de acrílico contra la formación de burbujas o el agrietamiento y el desportillado como resultado de defectos en el material de la supercie de acrílico al ser utilizado bajo condiciones y servicio normales por un período de cinco (5) años a partir de la fecha de compra.
Asimismo, el distribuidor garantiza la estructura de la corteza acrílica contra pérdida de agua a través del laminado de bra de vidrio del cuerpo acrílico como resultado de defectos en materiales y mano de obra por un período de un (5) año a partir de la fecha de compra.
El distribuidor garantiza que los aditamentos para ducha (manijas, bisagras, sujetadores con soporte, barras de soporte de metal y rieles de pared) están libres de defectos en mano de obra y materiales bajo condiciones de uso y servicio normales por un periodo de un (1) año.
El distribuidor reparará, reemplazará o realizará los ajustes necesarios, según su elección, en caso de que una inspección opcional realizada por distribuidor muestre que hay dichos defectos en el uso normal dentro de
los periodos de garantía.
Tenga en cuenta que el distribuidor no se hará responsable por los costos de instalación o retiro.
La modicación de cualquier componente del cerramiento para ducha puede anular la garantía. Esta garantía
no cubre reclamaciones que surjan del abuso, uso inadecuado, negligencia, accidente, instalación inadecuada u operación por parte del comprador. Si el producto del distribuidor está sujeto a alteraciones o si se reparó la unidad de ducha, esta garantía es anulada.
Esta garantía no se extiende a la plomería o componentes instalados por concesionarios, instaladores o cualquier otra parte que no sea el distribuidor.
Las garantías implícitas, incluidas aquellas de comerciabilidad o idoneidad para un n particular, están
limitadas expresamente en el tiempo a la duración de esta garantía.
El distribuidor no se hace responsable por daños especiales, resultantes o accidentales.
54
Loading...
