Outline iSM Operating Manual

The Sound of Big Ideas

iSM Series

OPERATING MANUAL

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

The Sound of Big Ideas

2

COMFORMITÀ *
*Comunità Europea

Tutte le apparecchiature elettroniche ed elettroacustiche
Outline rispondono ai requisiti indicati dalle direttive CEE:

Sicurezza

73/23 e successiva modificazione 93/68 art. 13

Compatibilità elettromagnetica

89/336 e successiva modificazione 93/68 Art. 5.

* COMFORMITY

*European Community

All the Outline electroacoustic and electronic devices are in
accordance with the objects stated by below CEE directives:

Safety

73/23 and following modification 93/68 Art. 13

Electromagnetic compatibility

89/336 and following modification 93/68 Art. 5

Onde evitare rischi per la propria e par l’altrui sicurezza,
nonché l’invalidazione della garanzia, si raccomanda di
leggere, nella sezione qui esposta, i consigli per un buon
utilizzo del prodotto.
Quest’apparecchio è stato progettato per essere parte di un
sistema di amplificazione sonora o di registrazione sonora.
Utilizzi diversi da quelli previsti dal costruttore sono da
considerare di responsabilità dell’utilizzatore.

· Non esporre l’apparecchio alla pioggia o ad elevata uminidità.

· Proteggere l’apparecchio dalla penetrazione accidentale di

liquidi o di oggetti solidi; se questo dovesse avvenire, non
utilizzare più l’apparecchio e rivolgersi quanto prima ad OUTLINE
o a personale competente.

· Il cavo di collegamento alla rete elettrica viene fornito senza

spina per poter essere cablato secondo gli standard vigenti nei
diversi paesi o secondo le esigenze nelle diverse situazioni.
Eseguire i cablaggi seguendo SEMPRE le prescrizioni previste.

· Collegare l’apparecchio verificando SEMPRE il contatto di messa

a terra come richiesto dalle normative.

· Se il cavo di collegamento originale presentasse segni di usura o di

deterioramento, sostituirlo con uno analogo.

· Controllare che la tensione di alimentazione corrisponda a quella

selezionata sul pannello connessioni.

· Eseguire i collegamenti in modo ordinato, limitarne l'accesso o

l'avvicinamento solo al personale addetto.

· Accendere l’apparecchio solo dopo aver connesso ed acceso tutti

gli altri componenti dell'impianto di sonorizzazione/registrazione
per evitare rumori fastidiosi e talvolta dannosi per gli
altoparlanti.

· La movimentazione dell’apparecchio deve avvenire solo a cavi

scollegati.

· Per l’installazione utilizzare solo gli accessori dedicati, progettati

appositamente per il sistema o gli accessori standard previsti.

· Controllare periodicamente la funzionalità meccanica del

prodotto e degli accessori utilizzati.

· L’apparecchio produce un’elevata pressione sonora che può

danneggiare l’udito se l’ascolto non avviene nelle corrette
condizioni di utilizzo.

· L’apparecchio non deve essere aperto e/o riparato se non da

personale competente.

· Per qualsiasi esigenza o informazione di natura tecnica rivolgersi

ad OUTLINE o a personale autorizzato.

In order to avoid risks for the user's and other people's safety, as
well as annulling the warranty, it is advisable to read the
suggestions in this section for correct use of the product.
This unit was designed as part of a sound reinforcement or
audio recording system.
Any use other than that foreseen by the manufacturer is carried
out under the sole responsibility of the user.

· Do not expose the unit to rain and don’t use it in locations

with a high humidity level.

· Do not allow any type of liquid or solid object to enter the

unit; should this occur, stop using the unit and contact
OUTLINE or specialist staff.

· The mains power cable is supplied without a plug, to enable

it to be connected according to current standards in the
country of use, or according to the requirements of the
specific situation. ALWAYS carry out connections following
the correct procedure.

· When connecting the unit, ALWAYS check ground connection

as required by technical and safety norms.

· If the original cable is worn or damaged, it must be replaced

with another of the same type (in perfect condition).

· Make sure that the supply voltage corresponds to the

selected value on the panel connections

· Carry out connections in an orderly fashion, only allowing

access to this procedure to expert staff.

· The unit must only be switched on after having connected

and switched on all the other components of the sound
reinforcement/recording system, to avoid annoying noises
that can sometimes damage the loudspeakers.

· The unit must only be moved when the cables are

disconnected.

· Only dedicated accessories, specifically designed for the

system, or any standard accessories foreseen may be used
when installing.

· The mechanical operation of the product and the accessories

used must be checked periodically.

· This unit produces high sound pressure levels that can

damage hearing if listened to under incorrect conditions.

· The unit must only be opened and/or repaired by specialist

staff.

· For any requirements of a technical nature, contact OUTLINE

or authorized staff.

NORME DI SICUREZZA / SAFETY REGULATIONS

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

3

Professional Loudspeaker

iSM Series

Risposta in frequenza

Frequency Response

Angoli di copertura

Average dispersion

Sensib. di ingresso (selezionabile)

Iinput sensitivity (selectable)

Potenza ampl. PWM (per canale)

Buil-in PWM amp power (each ch.)

Consumo

Power consumption

Pressione massima continua

Continuous max output level

Pressione massima di picco

Peak max output level

Altoparlanti e carichi acustici

Loudspeakers and loading

68 Hz ÷ 18 kHz -10 dB
80 Hz ÷ 15.5 kHz ±3 dB

35°x80°(HxV) >5k Hz

126 dB SPL @ 1m 2 π

132 dB SPL @ 1m 2 π

LF - 1x12” NdFeb

carico reflex / bass reflex

HF - 1 x 1.41” (1.75” diaphragm)

+10 dBu / +20 dBu

500 W EIAJ @ 4 Ohms
250 W EIAJ @ 8 Ohms

230 Vac (+/- 10%) 50/60 Hz ->1.6A
115 Vac (+/- 10%) 50/60 Hz ->2.6 A

caricato guida d'onda a
riflessione ripiegata

reflective folded wave
guide loaded

59 Hz ÷ 18 kHz -10 dB
80 Hz ÷ 15.5 kHz ±3 dB

35°x80°(HxV) >5k Hz

131 dB SPL @ 1m 2 π

137 dB SPL @ 1m 2 π

LF - 1x15” NdFeb

carico reflex / bass reflex

HF - 1 x 1.41” (1.75” diaphragm)

+10 dBu / +20 dBu

EIAJ
EIAJ

750 W @ 4 Ohms
370 W @ 8 Ohms

230 Vac (+/- 10%) 50/60 Hz ->2.2 A
115 Vac (+/- 10%) 50/60 Hz ->3.6 A

caricato guida d'onda a
riflessione ripiegata

reflective folded wave
guide loaded

64 Hz ÷ 18 kHz -10 dB
80 Hz ÷ 15.5 kHz ±3 dB

35°x80°(HxV) >5k Hz

134 dB SPL @ 1m 2 π

140 dB SPL @ 1m 2 π

LF - 2x12” NdFeb

carico reflex / bass reflex

HF - 1 x 1.41” (1.75” diaphragm)

+10 dBu / +20 dBu

EIAJ

EIAJ

1050 W @ 8 Ohms
570 W @ 16 Ohms

230 Vac (+/- 10%) 50/60 Hz ->2.9A
115 Vac (+/- 10%) 50/60 Hz ->5.5A

caricato guida d'onda a
riflessione ripiegata

reflective folded wave
guide loaded

iSM 112 iSM 115 iSM 212

Features

Ÿ Very low-profile (35 cm.), high output (140 dB peak SPL@

1 m) monitor with two 12” woofers (LF) Neodymium
magnet and a (HF) compression driver with reflective
folded wave guide loaded ferro fluid cooled 3” titanium
diaphragm.

Ÿ Possibility, using a simply web browser which support

Java® applications, to control by TCP/IP protocol the DSP
parameters such as levels, filters, eq's, delay and to
choose one of the 4 presets, 3 of which are adjustable by
the user.

Ÿ Choice between analog input (dual input sensitivity) and

digital input AES / EBU

Ÿ VU on both sides allowing the stage monitor engineers to

control the status on stage.

Ÿ Patented construction design and reflective folded wave

guide.

Ÿ Built-in PWM digital amplifier + DSP with high

performance.

Ÿ Very light weight to facilitate handling
Ÿ Extremely linear frequency response and phase response

of just ± 45° from 500Hz to 16kHz.

Ÿ Balanced sound emission with listening distance varying

between 0 and 3 metres and very low feedback reaction.

Ÿ Cabinet reinforced internally for maximum sturdiness

and resonance elimination and fitted with 4 multi­purpose mounting points, which can be used to fit 4 flying

Caratteristiche

Ÿ Monitor da palco a profilo ultra-basso ed elevata pressione

sonora con woofer (LF) con magnete al Neodimio
(1x12"/1x15"/2x12" per iSM112/115/212) e un driver a
compressione (HF) con membrana da 3” caricato da una guida
d'onda a riflessione ripiegata.

Ÿ Possibilità, mediante l’utilizzo di un comune web browser

che supporti applicazioni Java® di controllare tramite
protocollo TCP/IP i parametri del DSP come il livello, i filtri,
le equalizzazioni, il ritardo e di scegliere tra 4 preset a
disposizione di cui 3 modificabili dall’utente.

Ÿ Possibilità di scelta tra ingresso analogico (con doppia

sensibilità di ingresso) e ingresso digitale AES/EBU
Seg

Ÿ Modulo di amplificazione PWM ad elevate prestazioni con

DSP.

Ÿ Peso molto contenuto per un'agevole movimentazione.
Ÿ Risposta in frequenza estremamente lineare e risposta in

fase contenuta in soli ± 45° da 500 Hz a 16 kHz..

Ÿ Emissione sonora uniforme ed equilibrata al variare della

distanza d’ascolto, da 0 a 3 mt e feedback acustico molto
basso.

Ÿ Cabinet rinforzato internamente per la massima solidità,

esente da colorazioni deleterie dovute alle risonanze ed

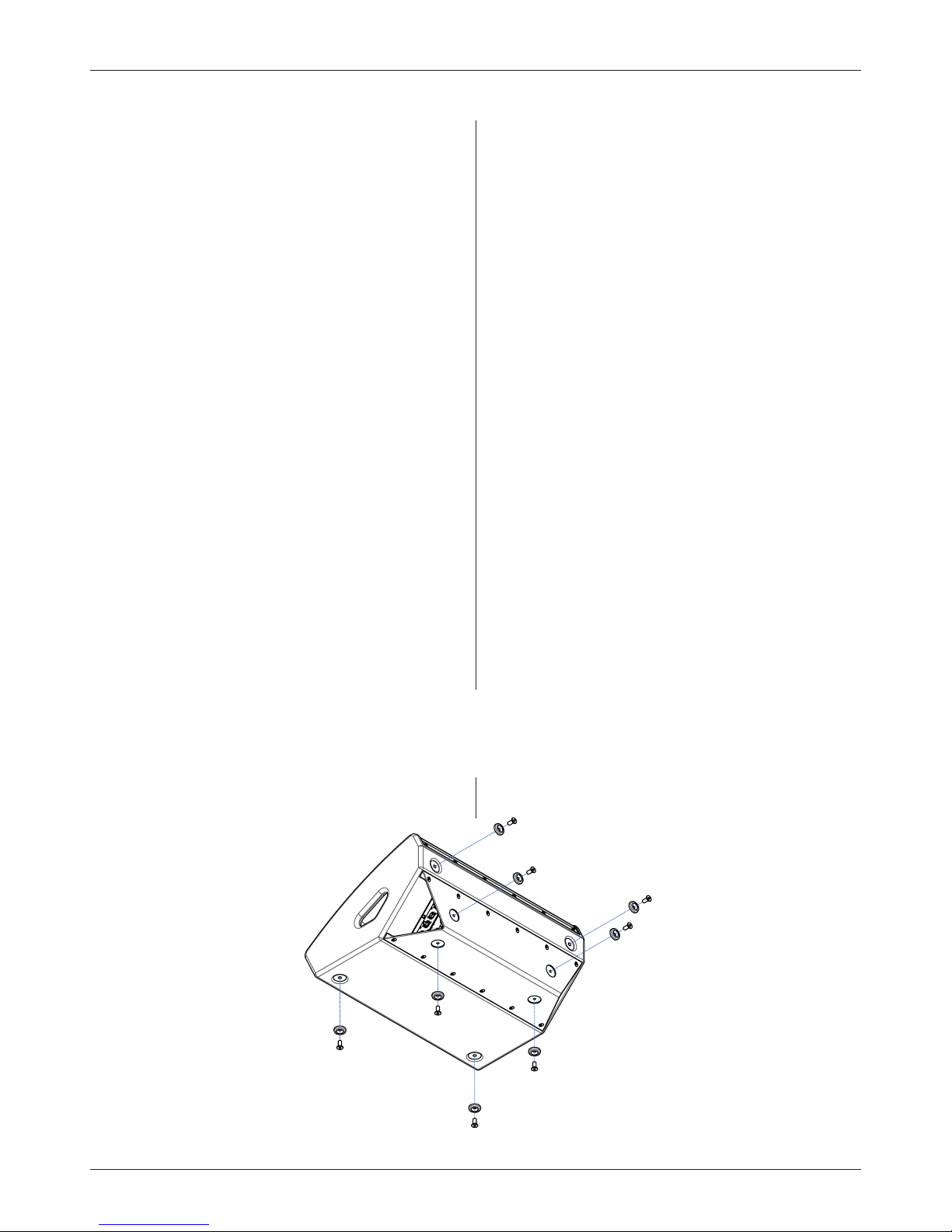

equipaggiato con 4 punti di fissaggio multiuso, utilizzabili per

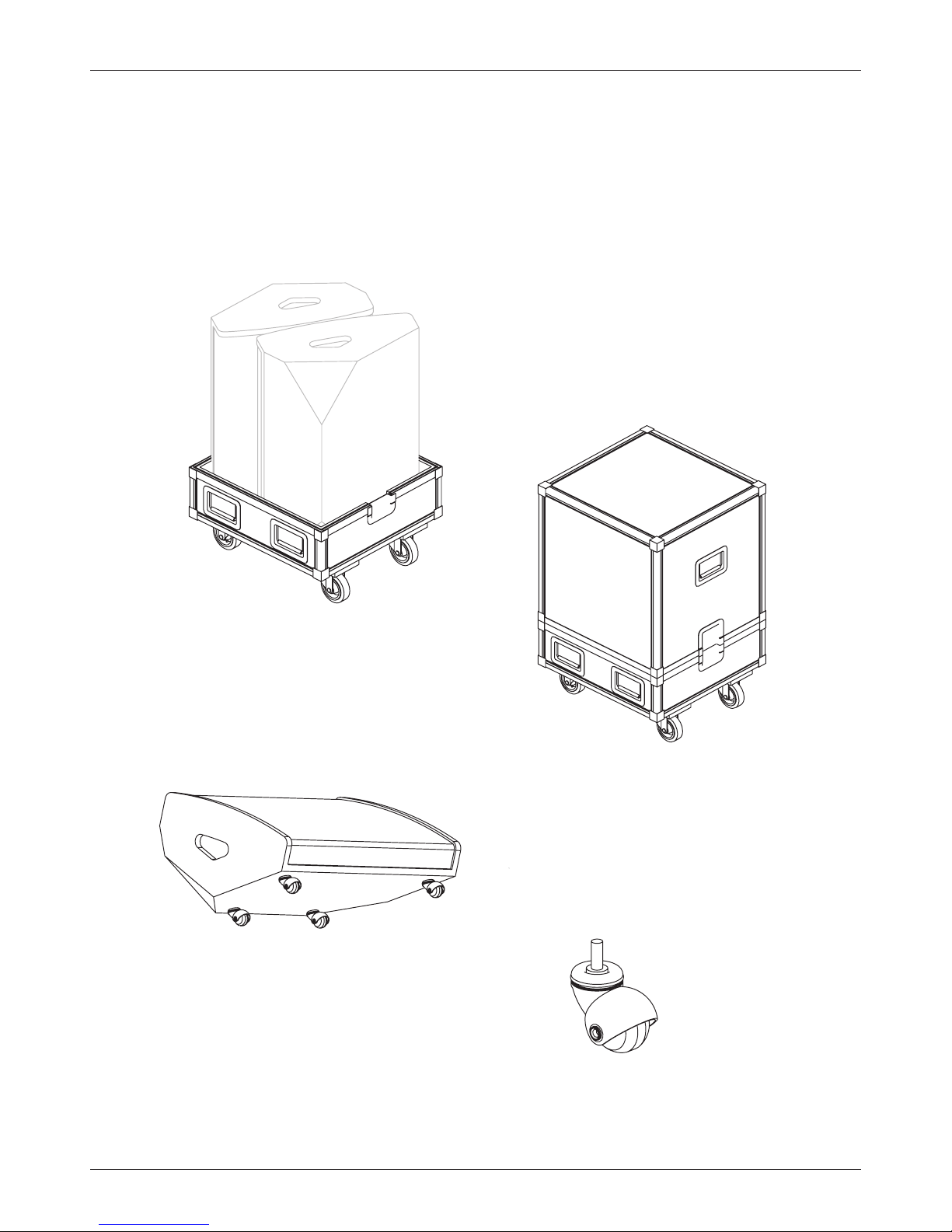

montare 4 anelli per sospensione (golfari) o 4 ruote.

Ÿ nalazioni e controllo dei preset su entrambi i lati della

cassa per consentire un facile controllo ai tecnici del palco.

Ÿ Brevetto della guida d’onda a riflessione ripiegata.

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

4

Applicazioni

PROPRIETÀ FISICHE

Ÿ Sistema adatto per applicazioni “Live” di gruppi musicali.
Ÿ Particolarmente adatto per teatri e studi televisivi grazie al

profilo ultra basso compatibile con i punti di vista e le riprese
delle telecamere.

Ÿ Monitor da palco in campo vicino

Materiale e finitura

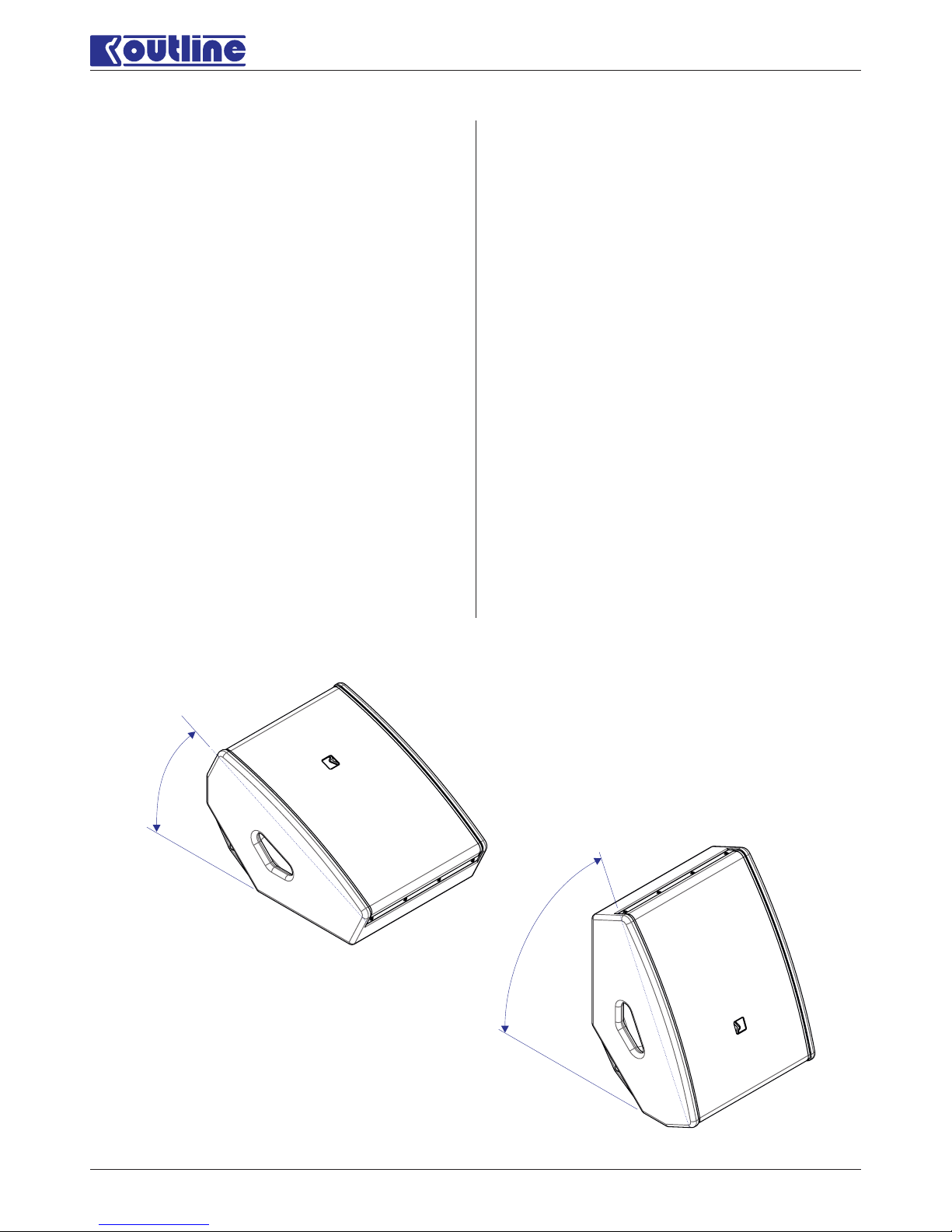

Cabinet asimmetrico, con possibilità di installazione con due
angolazioni diverse, in multistrato di betulla spessore 15 mm
con rinforzi interni, angoli arrotondati e maniglie integrate.
Verniciatura resistente ai graffi e all’acqua.

Protezioni

Ÿ Protezione termica (limitazione della potenza per

sovratemperatura fino all’interruzione ).

Ÿ Corto circuito / sovraccarico
Ÿ Clip limiter, limiter sul segnale e protezione dalle alte

frequenze.

Peso

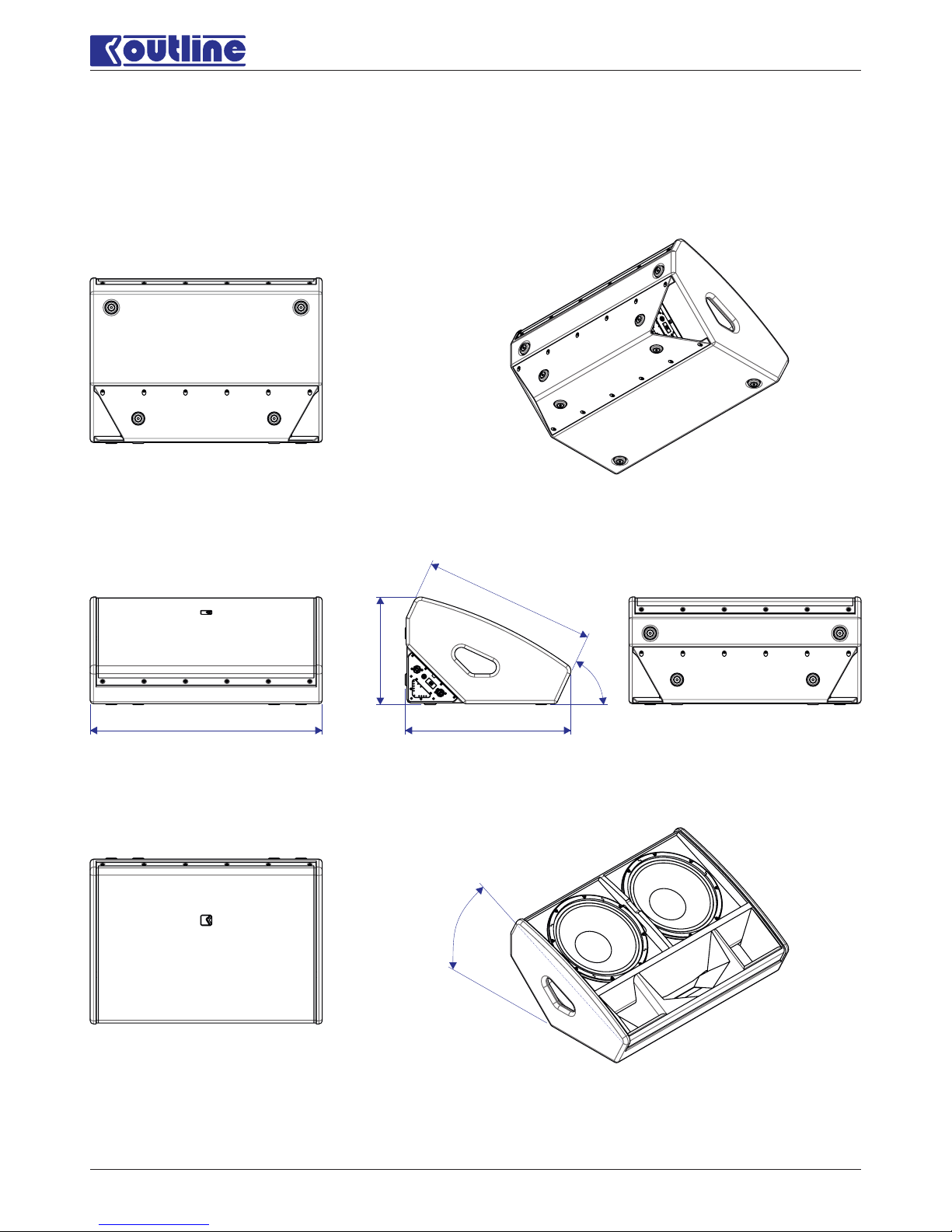

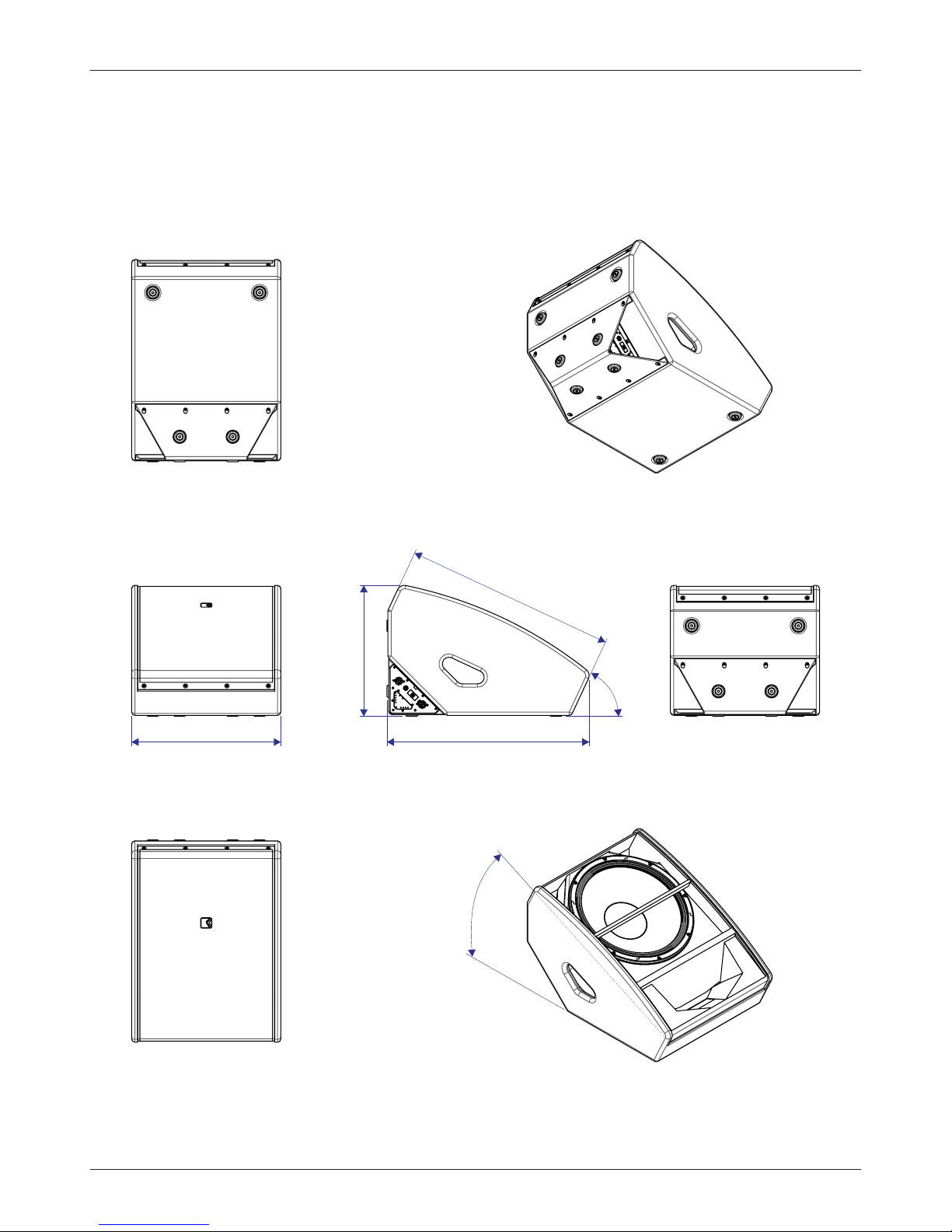

ISM112: 35.5x42x55 cm (Altezza x Larghezza x Profondità)
ISM115: 39.5x45x61 cm (Altezza x Larghezza x Profondità)
ISM212: 32.5x70x50 cm (Altezza x Larghezza x Profondità)

ISM112: Netto 25 kg - Lordo 30 kg
ISM115: Netto 28 kg - Lordo 33 kg
ISM212: Netto 33 kg - Lordo 37 kg

Dimensioni

Applications

PHYSICAL PROPERTIES

Ÿ No-nonsense use with live bands.
Ÿ TV studios and theatres, thanks to the “ultra-low” profile

compatible with camera sight lines and set requirements.

Ÿ Near-field stage monitor.

Enclosure Material and Finish

Asymmetric design with dual floor for flyng installation angle;
15 mm plywood with internal bracing, rounded corners and
integral handles. Scratch-resistent, waterproof paint.

Protections

Ÿ Thermal protection (over-temperature power limiting,

thermal shutdown).

Ÿ Short-circuit / overload
Ÿ Clip limiter, Permanent signal limiter, High frequency

protection.

Weight

ISM112: 35.5x42x55 cm (Height x Width x Depth)
ISM112: 39.5x45x61 cm (Height x Width x Depth)
ISM112: 32.5x70x50 cm (Height x Width x Depth)

ISM112: 25 kg Net - 30 kg Gross
ISM115: 28 kg Net - 33 kg Gross
ISM212: 33 kg Net - 37 kg Gross

Dimensions

25°

65°

Professional Loudspeaker

iSM Series

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

5

La casse acustiche della iSM Series Outline sono diffusori
amplificati due vie a larga banda con DSP, una sezione
amplificazione ad elevata efficienza, ottimizzate per essere
utilizzate come monitor da palco.

La sezione bassi utilizza woofer con il magnete al neodimio in
con f igu r azio n e “re f lex ” ( 1 x12 " /1x 1 5"/ 2 x12" p e r
iSM112/115/212)
La sezione alti è composta da un driver a compressione al
Neodimio con gola da 1.41” e membrana da 3” caricato da una
guida d'onda a riflessione ripiegata.

Questa guida d’onda è parte integrale del cabinet e consente il
controllo, per l’intero spetro riprodotto, delle emissioni
acustiche in un angolo ben definito sul piano verticale e
orizzontale, con dimensioni molto compatte rispetto alle sue
prestazioni acustiche.
Questa innovazione (brevettata) permette di ottenere
un’ottima larghezza di banda riproducibile.
Posizionati sul pavimento, i diffusori di questa serie hanno
un’elevata sensibilità media. Spinti alla massima potenza di
picco, i sistemi producono un picco massimo di 132/137/140
dBSPL a 1 metro (iSM112/115/212).

Il processore DSP di cui i diffusori sono dotati utilizza la
tecnologia Outline iMode.
iMode è una piattaforma “intelligente” per il controllo digitale
degli altoparlanti che unisce elaborazione avanzata del segnale
digitale e il protocollo TCP/IP per fornire complete funzionalità
di controllo.
iMode utilizza il sistema operativo Linux con un kernel
personalizzato Outline, scelto per la sua estrema stabilità e
compatibilità, che garantisce una solida base per le funzioni
avanzate di iMode.
Può essere controllato in rete (Ethernet) tramite protocollo
TCP/IP mediante un comune web browser che supporti le
applicazioni . Questo consente all’utente di controllare i
parametri del DSP come livelli, filtri shelving, equalizzazioni e
ritardi e di selezionare una delle 4 configurazioni, di cui 3
modificabili.
Sull’Apple Store è disponibile l’applicazione che consente il
controllo totale dei singoli diffusori (compresi i VU-Meter,
selezione del preset, clip e stato del limiter, surriscaldamento
e protezione dell'amplificatore) e la gestione a gruppi di più
diffusori.

Il cabinet ha una forma asimmetrica con doppio angolo di
inclinazione per posizionamento a pavimento o sospensione.
Costruito in betulla del Baltico spessore 15 mm, le sue
dimensioni esterne sono estremamente compatte, in
particolare l’altezza dal pavimento (solo 35.5/39.5/32.5 cm
per iSM112/115/212) riducendo considerevolmente l’impatto
visivo quando viene posizionato sul palco, pronto per l’uso.
La finitura esterna è nera, eseguita con vernice di alta qualità
resistente ai graffi e all’acqua.
Il cabinet è dotato di 8 punti di fissaggio e di due pratiche
maniglie incassate che assicurano un’ottima presa durante la
movimentazione. La griglia di protezione frontale è in acciaio

Java®

The Outline iSM are two-way self-powered broadband
loudspeakers, with an integrated DSP and a high-efficiency
amplifier, optimized to be used as stage monitor.

The low frequency section features reflex loaded neodymium
woofer(s) (1x12"/1x15"/2x12" for iSM112/115/212).

The high frequency section is composed by a Neodymium
compression driver (1.41” throat and 3” diaphragm) loaded by
a folded waveguide.

This wave guide is an integral part of the cabinet and
enables the control, over the entire spectrum reproduced,
of the acoustic emission in a clearly defined angle on the
horizontal and vertical plane, with very compact
dimensions compared to its acoustic performance.

This innovation (patented) allows to obtain an optimal
useable bandwidth reproduced.
Placed on the floor, the systems have high average wide­range sensitivity. Driven at maximum peak power, they are
able to produce a maximum peak of 132/137/140 dB SPL at
1 metre .
The internal DSP processor is based on the Outline iMode
technology.
iMode is an

iMode is based on an Outline customized kernel Linux operative
system, chosen for its extreme stability and compatibility, is
able to ensure a solid base for all the advanced iMode
functions.
The system, being based on the TCP/IP protocol, can be
network-controlled via Ethernet using any web browser
supporting Java® applications. This enables the control of all
the DSP parameters, such as levels, shelving filters,
equalizations, delay and the selection of one of the four preset,
three of which are adjustable by the user.
Via the iPad and iPhone application, available from the App
Store, is possible to have the complete control over the single
loudspeaker (VU-Meters, preset selection, clip and limiter
status, overheating and amplifier protection), as well as the
management of groups of loudspeaker.
The enclosure has an asymmetric design with dual floor or
flying installation angle. Built in high quality 15 mm Baltic
birch plywood, the external dimensions are extremely
compact, particularly the height from the floor (just

35.5/39.5/32.5 cm for iSM112/115/212), considerably
reducing the visual impact when the enclosure is positioned
on stage ready for use.
The black outer finish is in high quality scratch-resistant
waterproof black paint.
The cabinet has 8 mounting points and two practical
integral recessed handles on the cabinet ensure a positive
grip during handling.
The front grille, which protects the speakers, is vibration­free painted steel mesh.

(iSM112/115/212)

“intelligent” platform for the digital control of the
loudspeaker, its main feature is to combine advanced signal
processing with TCP/IP protocol, in order to give complete
control functions.

DESCRIZIONE / DESCRIPTION

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

6

1) SEZIONE PRESET

SEGNALAZIONI

Mediante la pressione del pulsante centrale è possibile
scegliere una delle configurazioni memorizzate.
La prima configurazione (FACTORY) non è modificabile e
contiene i parametri impostati di default.
Le altre 3 configurazioni (PRESET 1, 2, 3) sono modificabili
dall’utente mediante l’apposito software di controllo
fornito in bundle con l’apparecchio.
Vedere l’apposita sezione del manuale per maggiori dettagli.

LIMIT: L’illuminazione di questo Led indica il
raggiungimento della massima potenza erogabile e la
conseguente saturazione del segnale. Il modulo di
amplificazione è dotato di un circuito di clip limiter per
minimizzare gli effetti della saturazione.
INPUT OVL: L’illuminzione di questo Led indica la presenza
in ingresso di un segnale troppo elevato. E’ necessario
abbassare il livello del segnale per evitare distorsioni.
SIGNAL: l’illuminzione di questo Led indica la presenza di
segnale in ingresso.
TEMP: l’illuminazione di questo Led indica il
raggiungimento di una temperatura elevata del modulo di
amplificazione. L’utilizzo prolungato dell’apparecchiatura

1) PRESET SECTION

SIGNALLING

By pushing the push button it is possible to choose one of
stored configuration.
The first preset (FACTORY) is unmodifiable and contains the
default parameters for flat equalization.
The other 3 configurations (PRESET 1, 2, 3) can be modified
by the user with the control software bundled with the unit.
See specific section of this manual for more details.

LIMIT: Lighting of this Led indicates the achievement
of maximum power granted and the resulting
saturation of the signal. The amplification module is
equipped with a clip limiter circuit to minimize the
saturation effects.
INPUT OVL: Lighting of this Led indicates that the input
signal is too high. It is necessary to lower the input level, in
order to avoid distortions.
SIGNAL: Lighting of this Led indicates the presence of input
signal.
TEMP: Lighting of this Led indicates the achievement of a
high temperature of amplification module. The prolonged
use of device in these conditions causes the intervention of

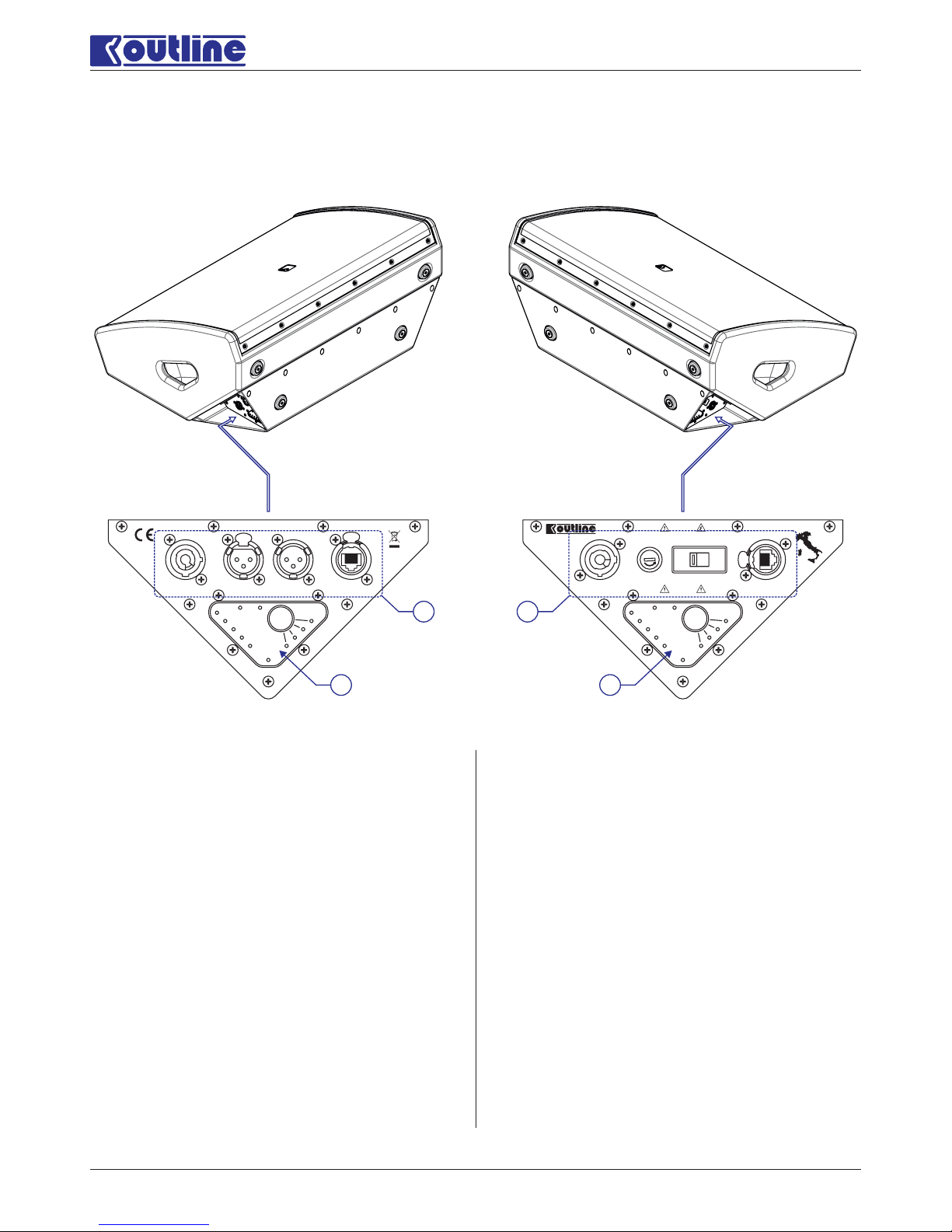

PANNELLI LATERALI / SIDE PANELS

INPUT

LINK

MAINS

PORT1

XLR POLARITY: 1=SHIELD, 2=HOT, 3=COLD

SIGNAL

outline.it

INPUT

TEMP.

PROT.

LIMIT

INPUT OVL

SIGNAL

FACTORY

1

2

3

PRESETS

NET

BLINK

VOLTAGE SETTING

PORT2MAINS OUTPUT

RISK OF ELECTRIC SHOCK. DO NOT OPEN. TO REDUCE FIRE OR ELECTRIC
SHOCK RISKS, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.

CAUTION

FUSE

Designed and manufactured
with pride in Italy

ISM SERIES

WARNING

CHECK CORRECT VALUES & SETTING BEFORE USE

TEMP.

PROT.

LIMIT

INPUT OVL

SIGNAL

FACTORY

1

2

3

PRESETS

NET

BLINK

1

2

1

3

Professional Loudspeaker

iSM Series

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

7

in queste condizioni provoca l’intervento della protezione
termica.
PROT: l’illuminzione di questo Led indica che la sezione
amplificazione ha raggiunto una temperatura troppo
elevata e che, per evitarne la rottura, è stata
temporaneamente disattivata.
BLINK: L’illuminazione di questo led può essere attivata
solo da remoto per consentire l’individuazione del
diffusore.

connettore Powercon per l’alimentazione da

rete.

connettore XLR femmina per l’ingresso del
segnale. Collegare a questo connettore il cavo proveniente
dalla sorgente di segnale.
Pin 1: schermo (SHIELD)
Pin 2: segnale in fase (HOT)
Pin 3: segnale in controfase (COLD)

connettore XLR maschio per l’interconnessione di più

apparecchiature con lo stesso segnale di ingresso.

connettore di rete Ethernet per la connessione

diretta con il computer o con l’access point.

connettore powercon per alimentare un

secondo apparecchio.

portafusibile. In caso di rottura del fusibile

sostituirlo sempre con un altro dello stesso valore e tipo.

selettore per la tensione di
alimentazione. Variando la tensione di alimentazione è
necessario sostituire il fusibile. Fare riferimento alla
serigrafia per il giusto valore da adottare.

connettore di rete Ethernet per la connessione ad
un’altra cassa della serie iSM (PORT1) o equipaggiata con la
tecnologia iMode

2)

3)

MAINS INPUT:

INPUT SIGNAL:

LINK:

PORT1:

MAINS OUTPUT:

FUSE:

VOLTAGE SETTING:

PORT2:

protection.
PROT: Lighting of this Led indicates that the amplifier
had reach a too high temperature and that, in order to
avoid permanent damage, has been temporary switched
off.
BLINK: Lighting of this Led can only be remotely
activated, in order to allow identification of the
loudspeaker.

powercon connector for power supply.

XLR female connector for input signal.
Plug to this connector the cable coming from the signal
source.
Pin 1: shield
Pin 2: in-phase signal (HOT)
Pin 3: phase-inverted signal (COLD)

XLR male connector for the interconnection of

several devices with the same input signal.

Ethernet port, to be connected directly to the

computer or the access point.

powercon connector to power a second

device.

Fuse holder. In case of break of fuse replace it with

another of equal value and type.

selector for power supply voltage. By
changing the power supply voltage it is necessary to replace
the fuse. Refer to silkscreen for the right type and value to
be taken.

Ethernet port for the connection to an other iSM
loudspeaker (PORT1) or any other device equipped with the
iMode technology.

2)3)MAINS INPUT:

INPUT SIGNAL:

LINK:

PORT1:

MAINS OUTPUT:

FUSE:

VOLTAGE SETTING:

PORT2:

PUNTI DI FISSAGGIO / FIXING POINTS

Rimuovendo i piedini è possibile ottenere 8 punti di fissaggio
filettati M10.

Removing the feet, you can obtain M10 threaded

.

8 mounting

points

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

8

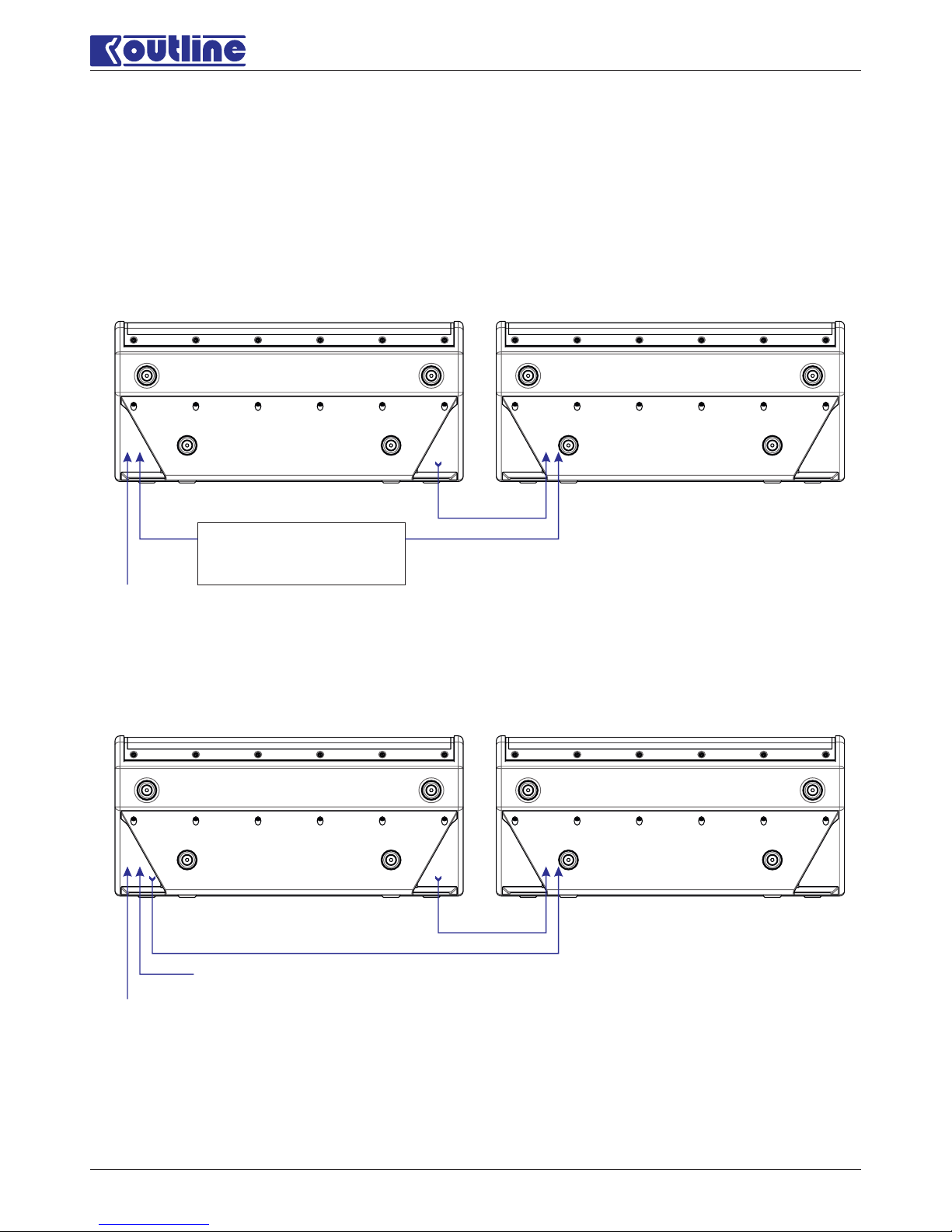

ESEMPI DI COLLEGAMENTO / CONNECTION EXAMPLES

CH1

CH2

SOURCE

SOURCE

MAINS

MAINS

MAINS

MAINS

SIGNAL

Professional Loudspeaker

iSM Series

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

9

INSTALLAZIONE / INSTALLATION

PRECAUZIONI PER L’INSTALLAZIONE

COLLEGAMENTO ALLA RETE

TENSIONE DI ALIMENTAZIONE

COLLEGAMENTI AUDIO

Nel caso in cui il sistema venga utilizzato all’aperto predisporre
una adeguata protezione nel caso di pioggia.

I diffusori della iSM Series Outline sono equipaggiati con un
cavo a 3 conduttori; Il filo gialloverde del cavo rete deve
sempre essere connesso a terra (ground). Ciò si richiede anche
in caso di prolungamento del cavo, adattamento a prese
esistenti, riduzioni, etc.
Questo è essenziale sia per la sicurezza che per il corretto
funzionamento del sistema. All’interno del modulo di
amplificazione il filo giallo-verde è connesso al pannello di
metallo.

ATTENZIONE! QUESTO APPARECCHIO DEVE ESSERE SEMPRE
CONNESSO A TERRA.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ DA EVENTUALI
DANNI PROVOCATI DALLA NON OSSERVANZA DI TALE NORMA

Per facilitare i cablaggi è presente sul pannello laterale un
connettore (MAINS OUT) che consente di prelevare la tensione
per alimentare un secondo diffusore. Non collegare più di due

diffusori iSM Series Outline in cascata.

I diffusori della iSM Series Outline sono dotati di un selettore
(VOLTAGE) che consente di selezionare la giusta tensione di
alimentazione. Nel caso in cui questa venga variata, è
necessario sostituire il fusibile di protezione accessibile dal
pannello laterale (FUSE).

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ DA EVENTUALI
DANNI PROVOCATI DALLA NON OSSERVANZA DI TALE NORMA

I diffusori della iSM Series Outline sono dotati di un ingresso
bilanciato elettronicamente che utilizza un connettore di tipo
XLR femmina (INPUT SIGNAL). Per facilitare la connessione di
altri sistemi con lo stesso segnale di ingresso è disponibile un
connettore XLR maschio (LINK) collegato internamente in
parallelo al connettore XLR femmina.
Per i segnali non bilanciati utilizzare i pin HOT (segnale in fase)
e GND (massa).

Disalimentare sempre il dispositivo prima di eseguire
cambiamenti nei collegamenti.

INSTALLATION PRECAUTIONS

MAINS POWER CONNECTIONS

MAINS VOLTAGE

AUDIO CONNECTIONS

If the system is used outdoors provide adequate protection in
case of rain.

Outline iSM Series loudspeakers are supplied with a 3­conductor cable; the Green-and-Yellow wire of the mains cord
must always be connected to an installation Safety Earth or
Ground. This is necessary even in case of cable extension,
adjustment to existent mains outlet etc.
The Earth is essential for personal safety as well as the correct
operation of the system, and is internally connected to all
exposed metal surfaces.

WARNING! THIS APPLIANCE MUST BE EARTHED.

THE PRODUCER DISCLAIMS ALL RESPONSIBILITY FOR ANY
DAMAGES CAUSED BY NON-OBSERVANCE OF THIS NORM.

To facilitate the wiring there is a connector (MAINS OUT), on
the side panel which allows you to take the voltage to power a
second loudspeaker. Do not connect more than two cascaded

Outline iSM Series loudspeakers.

Outline iSM Series loudspeakers have a selector (VOLTAGE),
which allows you to select the correct supply voltage. Where
this is varied, it is necessary to replace the protection fuse,
accessible from the side panel (FUSE).

THE PRODUCER DISCLAIMS ALL RESPONSIBILITY FOR ANY
DAMAGES CAUSED BY NON-OBSERVANCE OF THIS NORM.

Outline iSM Series loudspeakers have a electronically
balanced input and use a XLR female connector (INPUT
SIGNAL). To facilitate the connection of other systems
with the same input signal there is a XLR male
connector (LINK) internally connected in parallel to XLR
female connector.
For unbalanced signals use pins HOT (signal phase) and GND
(ground).

Disconnect the device from the mains power supply before
changing the connections.

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

10

PRESETS

COMPUTER, iPAD AND iPHONE CONNECTION

SOFTWARE

NETWORK SETUP

The amplification module integrated into Outline iSM
Series has a DSP and can store four configurations of
equalization, gain and delay.
The first configuration (FACTORY) is a flat equalization and can
not be changed by the user. The other three configurations
(PRESET 1, PRESET 2, PRESET 3) are editable by using the
special control software.

The choice of the various configurations is done by
pressing PRESET on the lateral panels of loudspeaker or
via the control software. The selected configuration is
shown by the corresponding LED

The connection to the PC must be made through the network
(ETHERNET) with RJ45 connector, using standard cat 5 network
cables.
The connection to the iPad or iPhone requires the construction
of a wireless network. Therefore, it will be necessary to use a
wireless router (not included), that can also work as a DHCP
server (see the “Network setup” paragraph for more
information).

®

Outline iSM Series loudspeakers use the UDP (User
Datagram Protocol) network protocol, according to
standard RFC 768.

All the loudspeakers and the computers connected to the same
local network communicate via IP addresses. The basic rules of
this addressing are presented here:

Ÿ each device has to have an assigned IP address;
Ÿ the IP addresses must be unique (no duplicates);
Ÿ all the IP addresses have to belong to the same subnet.

If the loudspeaker has the following network settings:

IP: 192.168.1.34
SUBNET MASK: 255.255.255.0

In order to have the communication between the computer and
the iSM series loudspeaker, the PC has to have a different IP
address belonging to the same subnet. In this case, one possible
network address for PC is:

IP: 192.168.1.10
SUBNET MASK: 255.255.255.0

The IP addresses can be assigned manually or automatically
(DHCP).The iMode devices are supplied, as standard, with the
DHCP option enabled.

In case of use with a personal computer, no special software is
required, but just a web browser that is supporting Java . To
communicate with the loudspeaker, start the web browser and
write the iSM’s IP address in the address bar.

The application for the iPhone and iPad is available on the Apple
Store. With this application is possible to have the total control
over each single loudspeaker or groups. After searching the
loudspeakers on the network, it is possible to monitor and
control all the devices at the same time, in a really friendly and
immediate way.

COMUNICAZIONE E CONFIGURAZIONI / COMMUNICATION AND PRESETS

PRESETS

COLLEGAMENTO CON IL COMPUTER O iPAD/iPHONE

SOFTWARE

CONFIGURAZIONE DELLA RETE

Il modulo di amplificazione integrato nella casse iSM Series è
dotato di DSP interno che consente di memorizzare quattro
configurazioni di equalizzazioni, livello e delay. La prima
configurazione (FACTORY) è un’equalizzazione piatta e non può
essere modificata dall’utente. Le altre tre configurazioni
(PRESET 1, PRESET 2, PRESET 3) sono modificabili dall’utente
mediante l’apposito software di controllo.

La scelta delle varie configurazioni viene effettuata mediante
la pressione del tasto PRESET sui pannelli laterali della cassa o
tramite il software di controllo. La configurazione selezionata
è indicata dall’accensione del Led corrispondente.

Il collegamento con il computer deve essere effettuato
mediante la rete ETHERNET (presa Rj45), utilizzando normali
cavi di rete CAT 5.
Il collegamento ad un iPad o iPhone avviene tramite la
costruzione di una rete wireless. Sarà quindi indispensabile
utilizzare un router wireless (non fornito), che sia in grado di
funzionare anche come DHCP server (vedi il paragrafo
“Configurazione della rete”).

Nel caso di utilizzo con personal computer non è necessario
installare alcun software. E’ sufficiente utilizzare un comune
web browser che supporti le applicazioni Java®. Per
comunicare con il diffusore aprire il web browser e digitare
l’inidirizzo IP della cassa nella barra degli indirizzi.

Sull’Apple Store è disponibile l’applicazione che consente il
controllo totale e la gestione a gruppi dei diffusori tramite iPad
o iPhone. Dopo aver eseguito la ricerca è possibile monitorare e
controllare contemporaneamente più diffusori, in maniera
intuitiva e immediata.

Le casse della iSM Series Outline utilizzano un protocollo di rete
di tipo UDP (User Datagram Protocol), conforme allo standard
RFC 768.

Tutte le casse e i computer connessi in una rete locale
comunicano tramite indirizzi IP. Perchè tutto funzioni é
necessario che:

Ÿ a ciascun dispositivo sia assegnato un indirizzo IP;
Ÿ non esistano indirizzi IP duplicati;
Ÿ tutti gli indirizzi IP appartengano alla stessa sottorete.

Ad esempio, se il diffusore ha le seguenti impostazioni di rete:

IP: 192.168.1.34
SUBNET MASK: 255.255.255.0

Per far sì che il computer possa comunicare con le casse della
serie iSM, è necessario che il PC abbia un indirizzo IP diverso,
ma che appartenga alla stessa sottorete. In base all’esempio
proposto una possibile configurazione di rete per il computer é
la seguente:

IP: 192.168.1.10
SUBNET MASK: 255.255.255.0

Questi indirizzi IP possono essere assegnati manualmente o
automaticamente (DHCP). I diffusori iMode vengono forniti, di
fabbrica, con l'opzione DHCP abilitata.

Professional Loudspeaker

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

11

DHCP means "Dynamic Host Configuration Protocol". If this
option is enabled, the devices are waiting for a valid IP address
from a DHCP server (usually implemented in any wireless
router) for about one minute. It is strongly suggested to switch
on the router before any iSM device.

If the DHCP is not available or if you do not know the IP
address manually assigned to the loudspeaker, you can
restore the default address (192.168.1.34) by switching
on the system holding down the Preset button (point 1,
page 6.). The restored default address is active only up to
the shutdown of the system, but can be modified by
software.

In this case you can communicate with the loudspeaker,
connecting it directly to your computer via a CAT5 network
cable. The computer has to have a manual IP address, in order
to respect the rules described in the “Network Setup”
paragraph (i.e. 192.168.1.2).

The minimum wireless router set-up requires:

Ÿ at least one LAN port for connection to the iMode device;
Ÿ DHCP server enabled;
Ÿ wireless Network enabled (for the communication with

iPad, iPhone and wireless computers).

It is strongly suggested, from the first use, to change the router
administrator password and to modify the wireless name and
choose a security password (WPA2). Please store these data,
they will be useful in the future both to access to the net and to
set it up. The Computer and the iPad running the control
application have to respect the network communication rules,
so it is suggested to set them as DHCP (Automatic IP) mode.

The ability to control via wireless device dramatically depends
on many factors, such as the position of the wireless antenna
and interferences with other wireless networks. Specifically,
we recommend to:

Ÿ place the access point so that the antenna is visible and

away from obstacles;

Ÿ if many networks are active in the same place (typical case

in trade fairs, large structures or crowded places) use a 5 Ghz
wireless (not supported by iPhone)

To have a deeper control over the wireless performance, many
wifi analyzer for computers, tablets and phones are available
on the web.

TROUBLESHOOTING

WIRELESS ROUTER BASIC SETTINGS

DHCP significa "Dynamic Host Configuration Protocol". Con
questa opzione abilitata i dispositivi attendono l'assegnazione
di un indirizzo IP valido da un server DHCP (di solito
implementato in un router wireless) per circa un minuto. È
estremamente consigliato accendere il router prima di ogni
dispositivo iSM .

Nel caso in cui non si disponga di un DHCP server o non si
conosca l’indirizzo IP assegnato manualmente alla cassa è
possibile ripristinare l’indirizzo di default (192.168.1.34)
accendendo il sistema tenendo premuto il tasto Preset
(punto 1, pag. 6). L’indirizzo così ripristinato rimane attivo
solo fino allo spegnimento dell’apparecchio, ma può essere
modificato da software.

In questo caso è possibile comunicare con la cassa,
connettendola direttamente al computer con un normale cavo
di rete CAT5. Il computer deve avere un indirizzo IP manuale
che rispetti le regole descritte al paragrafo “Configurazione
della rete” (ad esempio: 192.168.1.2).

Il router wireless deve avere le seguenti caratterisitche:

Ÿ almeno una porta LAN per la connessione con le casse iSM;
Ÿ DHCP server abilitato;
Ÿ rete wireless abilitata (per la comunicazione con iPad,

iPhone e computer wireless).

Si consiglia, dal primo uso, di cambiare la password di
amministratore del router, modificare il nome della rete
wireless e selezionare una password di accesso (WPA2). Queste
informazioni dovranno essere salvate, in quanto saranno utili
per l’accesso alla rete e per impostare il router. Il computer e
l’iPad che saranno utilizzati per il controllo devono rispettare
le regole di comunicazione di rete, quindi si consiglia di
impostarli come DHCP (ottieni automaticamente indirizzo IP).

Le capacità di controllo tramite dispositivi senza cavo
dipendono drasticamente da numerosi fattori, quali il
posizionamento dell’antenna e l’interferenza con altre reti
wireless. Nello specifico si consiglia di:

Ÿ posizionare l’access point in modo tale che l’antenna sia

visibile e lontana da ostacoli;

Ÿ se sono attive altri network (come in fiere, grandi strutture

o luoghi affollati) usare reti wireless a 5 Ghz (non supportato da
iPhone).

Per avere un controllo migliore sulle prestazioni della rete
senza fili, molti analizzatori wifi per computer, tablet e
telefoni sono disponibili sul web.

RISOLUZIONE PROBLEMI

INDICAZIONI PER LA RETE WIRELESS

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

12

The Sound of Big Ideas

iSM112

CARATTERISTICHE DIMENSIONALI / DIMENSIONS

25°

420

560

65°

355

FRONT VIEW

SIDE VIEW REAR VIEW

BOTTON VIEW

TOP VIEW

550

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

13

Professional Loudspeaker

iSM Series

iSM115

CARATTERISTICHE DIMENSIONALI / DIMENSIONS

25°

450

560

65°

395

FRONT VIEW

SIDE VIEW REAR VIEW

BOTTON VIEW

TOP VIEW

610

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

14

iSM212

CARATTERISTICHE DIMENSIONALI / DIMENSIONS

25°

700

520

65°

325

FRONT VIEW

SIDE VIEW REAR VIEW

BOTTON VIEW

TOP VIEW

500

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

15

Professional Loudspeaker

iSM Series

ACCESSORI OPZIONALI / OPTIONAL ACCESSORIES

A F-CASE112 (2 x iSM112)
A F-CASE115 (2 x iSM115)
A F-CASE212 (2 x iSM212)

Flight case a 4 ruote per facilitare il trasporto di 2 casse

4 wheeled flight case for easy portability of 2 loudspeaker

A WHEELSET-H

Set di 4 ruote di alta qualità

4 high quality wheel set

The Sound of Big Ideas

Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy

Tel. [phone] Fax [phone] — Web Site: www.outline.it E-Mail: [e-mail]

16

Outline è costantemente impegnata in ricerche mirate al
continuo miglioramento dei propri prodotti. Per questo motivo,
nuove tecnologie, materiali e metodi di produzione, vengono
continuamente incorporati nei prodotti esistenti quale
espressione della nostra filosofia costruttiva. Per questa
ragione qualsiasi prodotto Outline potrà lievemente differire
dalla sua descrizione qui pubblicata, ma comunque uguaglierà
o supererà le caratteristiche qui specificate.

© Outline 2012
Manuale d’istruzioni codice: Z OMISMSERIES
Versione: 311012
Stampato in Italia

Outline carries out on-going research for product
improvement. New materials, manufacturing methods and
design upgrades are introduced to existing products without
prior notice as a routine result of this philosophy. For this
reason, any current Outline product may differ is some aspect
from its description, but will always equal or exceed the
original design specifications unless otherwise stated.

© Outline 2012
Operating manual product code: Z OMISMSERIES
Release: 311012
Printed in Italy

SMALTIMENTO RIFIUTI / DISPOSAL OF WASTE MATERIALS

L'apparecchio è stato progettato e prodotto con
materiali e componenti di qualità elevata riciclabili e
riutilizzabili. Il simbolo del cassonetto su ruote barrato
indica che l'apparecchio è conforme alla Direttiva

Europ e a 2002/96/CE e s u c c essiva modifica
2003/108/CE. Informarsi sui regolamenti locali in merito alla
raccolta differenziata di prodotti elettronici ed elettrici.
Attenersi ai regolamenti locali ed evitare di smaltire i vecchi
apparecchi come normali rifiuti domestici. Si ricorda che un
corretto smaltimento dell'apparecchio aiuta a salvaguardare la
salute e l'ambiente.

Your product is designed and manufactured with highly
quality material and components, which can be recycled
and reused. When this crossed-out wheeled bin symbol is
attached to a product, it means the product is covered by

the European Directive 2002/96/EC and subsequent
amendment 2003/108/EC. Please inform yourself about the local
separate collection system for electrical and electronic products.
Please act according to your local rules and do not dispose your
old products with your normal household waste. The correct
disposal of your old product will help prevent potential negative
consequences for the environment and human health.
