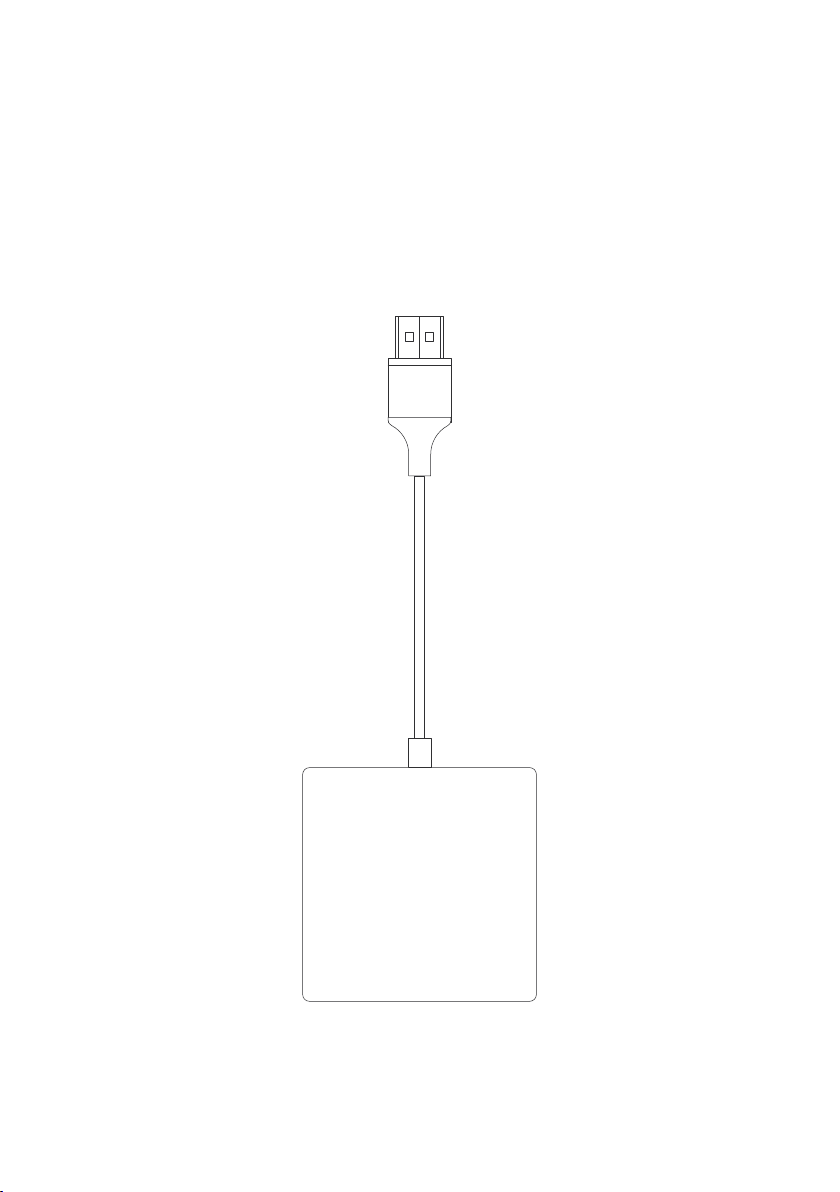

OTTOCAST CA361-C4 User guide

Adapter samochodowy TV MAX

Ottocast CA361-C4

Instrukcja obsługi

PROSZĘ PRZECZYTAĆ

Przed użyciem tego produktu proszę uważnie przeczytać wszystkie instrukcje i
ostrzeżenia. Niewłaściwe użytkowanie może spowodować uszkodzenie produktu
lub zagrożenie bezpieczeństwa osobistego.

- Proszę nie przechowywać tego produktu w środowisku o wysokiej
temperaturze, silnym oświetleniu lub silnym polu magnetycznym i unikać
umieszczania go w innych trudnych warunkach.

- Niewłaściwe użytkowanie produktu może spowodować jego uszkodzenie lub
stanowić zagrożenie dla bezpieczeństwa osób i mienia.

- Nieprofesjonalistom surowo zabrania się demontażu tego produktu.

- Proszę unikać używania urządzeń lub obciążeń, które przekraczają prąd
wyjściowy tego produktu (obwód będzie chroniony i nie będzie miał wyjścia).

- Proszę unikać silnych uderzeń fizycznych, w tym uderzania, rzucania,
nadeptywania, ściskania itp.

Ten adapter jest oparty na samochodowym systemie multimedialnym, który ma
wbudowany przewodowy Apple CarPlay, proszę sprawdzić, czy twój samochód
ma Apple CarPlay.

Uwaga: Informacje zawarte w niniejszej instrukcji mogą ulec zmianie bez
powiadomienia.

1

Przegląd produktu

+ + =

Samochód

z przewodowym

CarPlay

Samochód

z przewodowym

CarPlay

iPhone Telewizor

samochodowy

Mate

+ + =

Telefon

z systemem

Android

Telewizor

samochodowy

Mate

+ + =

Bezprzewodowy

CarPlay

Bezprzewodowy

system

Android Auto

Samochód

z przewodowym

CarPlay

Telewizor

samochodowy

Mate

Urządzenie HDMI Wideo

w samochodzie

2

Spis treści

Informacje o produkcie ........................................................................ 3

Zawartość opakowania ......................................................................... 3

Podłączanie ............................................................................................ 4

Specyfikacja ............................................................................................ 5

Szybkie ustawienia ................................................................................. 6

Interfejsy ................................................................................................. 9

Aktualizacja produktu .......................................................................... 10

Sposób zgłaszania problemów ........................................................... 13

Informacje o produkcie

Ten produkt wykorzystuje kabel USB do łatwego podłączenia do portu USB
oryginalnego samochodu, umożliwiając przekształcenie oryginalnego
przewodowego CarPlay w bezprzewodową funkcję Carplay / Android Auto i
wejście HDMI.

Obsługuje podłączanie zewnętrznych urządzeń HDMI, takich jak sticki telewizyjne,
urządzenia do tworzenia kopii lustrzanych ekranu, X-boxy i inne urządzenia HD.

Uwaga: Podczas podłączania urządzenia HDMI, proszę używać metody sterowania
dostarczonej z tym urządzeniem (np. pilot zdalnego sterowania).

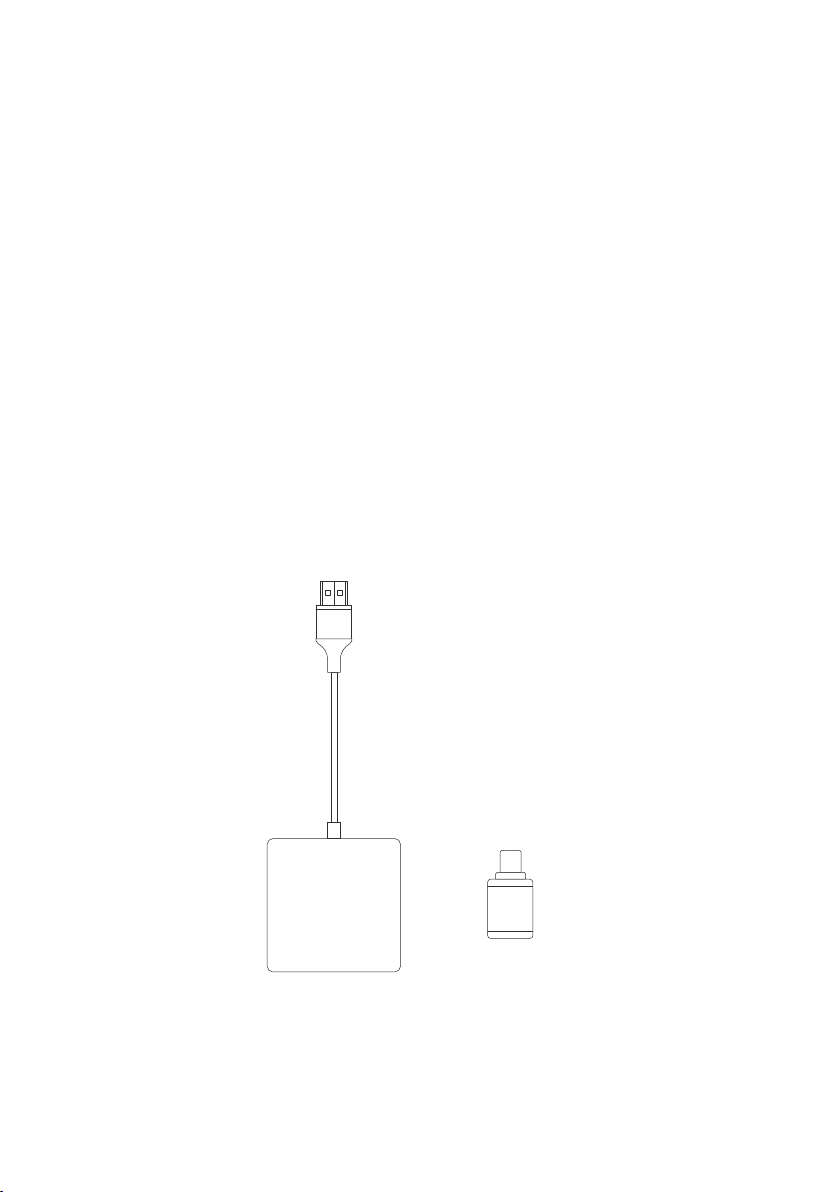

Zawartość opakowania

Samochodowy adapter TV * 1

Adapter wtyczki USB A do C * 1
Instrukcja obsługi * 1

Telewizor

samochodowy

Mate

Adapter

wtyczki

USB A na C

3

Podłączanie

Urządzenie HDMI

USB-A

USB A do C

USB-A

Urządzenie HDMI

4

Wskazówki! W niektórych samochodach są dwa porty, ale tylko jeden port do
transmisji danych. Proszę używać portu danych.

Proszę zeskanować kod QR, aby wyświetlić cyfrową instrukcję obsługi i zapoznać
się z najnowszymi i najbardziej szczegółowymi informacjami o produkcie.

Specyfikacja

Standard HDMI 1.4

Obsługa popularnych rozdzielczości na rynku

Wejście HDMI

2K (2560*1440) 30Hz

1080P (1920*1080) 60/50Hz

720P (1280*720) 60/50Hz

Wi-Fi 802.11 a/b/g/n/ac 2.4 GHz + 5 GHz

Bluetooth

Złącza

Kompatybilność

Wejście zasilania

Waga

Wymiary

BT5.0

USB-A，HDMI

Samochody z OEM CarPlay

USB 5V

45g

58*58*14mm

5

Szybkie ustawienia

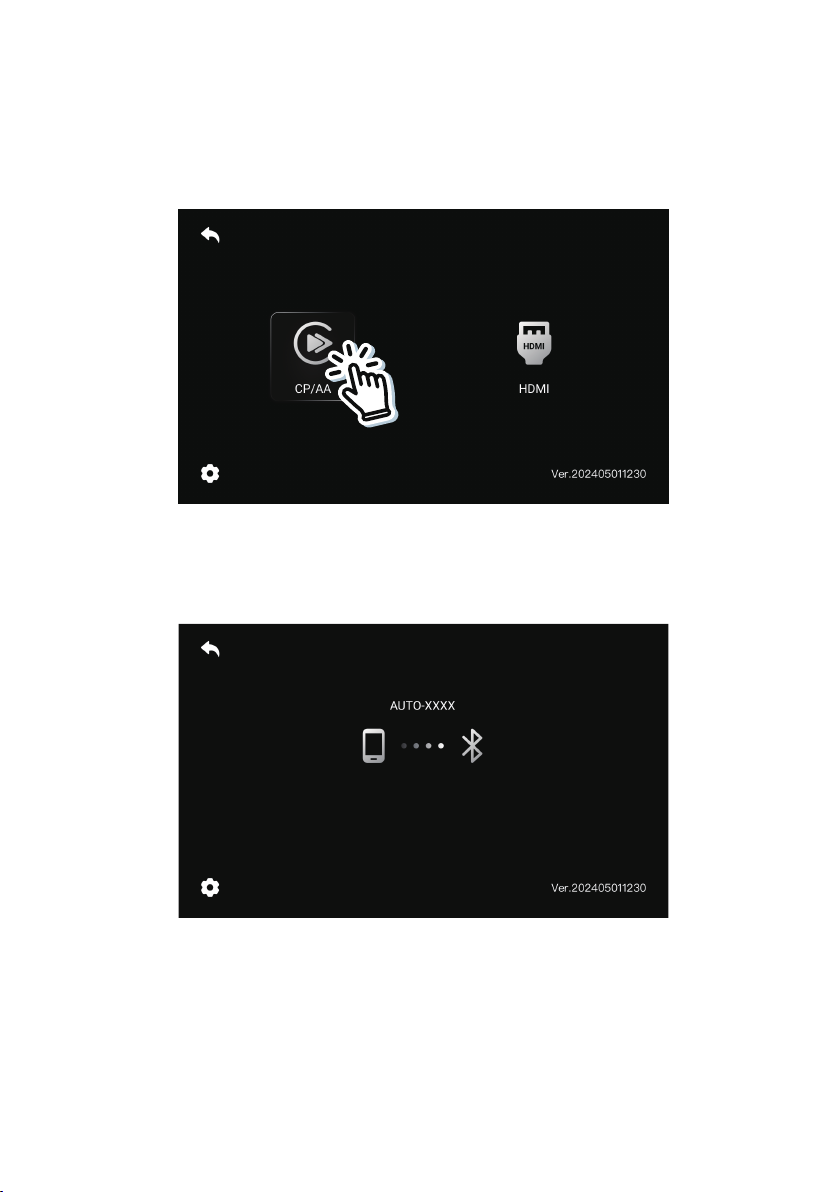

Bezprzewodowy tryb CarPlay

1. Jeśli chcesz korzystać z CarPlay, stuknij „CP/AA” na stronie głównej.

2. Następnie można zobaczyć nazwę Bluetooth urządzenia, proszę połączyć
Bluetooth z telefonem.

6

3. Proszę otworzyć Bluetooth w telefonie i sparować Bluetooth z naszym
produktem, a następnie zaakceptować wszystkie wyskakujące okienka.

AUTO-XXXX Connect

4. Teraz można korzystać z bezprzewodowego CarPlay / Android Auto.

7

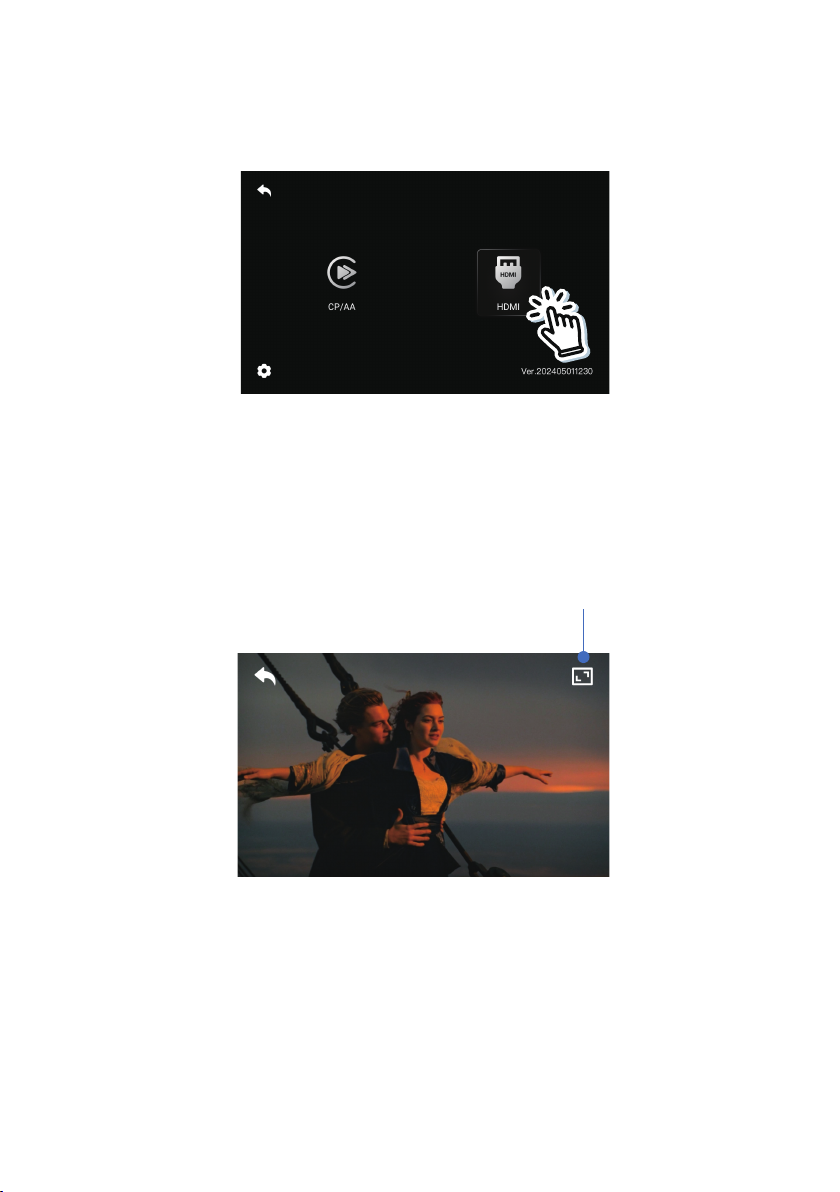

Tryb wejścia HDMI

1. Jeśli chcesz korzystać z urządzenia HDMI, stuknij „HDMI” na stronie głównej.

2. Proszę podłączyć zasilane urządzenie HDMI.

Stuknij, aby przełączyć na tryb rozciągnięcia obrazu, proporcjonalnego przycięcia
lub oryginalnych proporcji obrazu.
Uwaga: Funkcja zoom nie będzie działać, gdy ekran jest w pełni dostosowany do
ekranu samochodu.

8

Interfejsy

Wskaźnik LED

Podłączony do samochodu (HDMI in / CP / AA)

Połączenie urządzeń HDMI

/ Połączenie bezprzewodowe CP / AA

Aktualizacja

Aktualizacja zakończona

Tryb P2P

Przywracanie powiodło się

Kabel USB: Proszę podłączyć do samochodu

Zawsze włączony Miga Białe światło Białe światło miga

Port HDMI:
Podłączanie do zewnętrznych urządzeń HDMI

Otwór resetowania:
Ten otwór służy do resetowania.

9

Aktualizacja produktu

Aktualizacja na iPhone

- Gdy zasilanie jest włączone, proszę połączyć się z siecią WiFi adaptera
[AUTO-xxxx], a hasło to 88888888. Następnie proszę wpisać 192.168.1.101 w
przeglądarce iPhone'a i nacisnąć „Aktualizuj”.

< Setting

WLAN

NETWORKS

AUTO-XXXX

192.168.1.101

WLAN

Browser

Edit

Cancel

1

Cancel JoinEnter Passwors

88888888

3

Browser

192.168.1.101

Update

2

4

Cancel

10

Aktualizacja na smartfonie z systemem Android

- Proszę połączyć się z siecią WiFi adaptera [Auto-xxxx] (można ją znaleźć na ekranie
samochodu) w telefonie z systemem Android, a hasło to 88888888. Proszę dotknąć
YES (TAK), jeśli pojawi się wyskakujące powiadomienie o dostępie do Internetu.

< Setting

WLAN

NETWORKS

AUTO-XXXX

EditWLAN

Cancel JoinEnter Passwors

88888888

- Proszę wpisać 192.168.1.101 w przeglądarce smartfona, przejść na dół strony i
dotknąć „Switch P2P" (Przełącz P2P).

1 2

Browser

192.168.1.101

Cancel

3

Browser

192.168.1.101

Switch P2P

4

Cancel

11

- W telefonie proszę przejść do WiFi >> Ustawienia zaawansowane >> WiFi direct,
proszę wybrać [Auto-xxxx] i upewnić się, że połączenie zostało nawiązane.

WLAN

<

WLAN

Advanced settings

5

Advanced settings

<

WLAN+

Automatically switch between
WLAN and mobiledata to stay
online.

WiFi direct

6

On >

7

WiFi Direct

<

Device name

Available devices

AUTO-XXXX

- Proszę ponownie wpisać 192.168.1.101 w przeglądarce smartfona, a następnie
nacisnąć „Update” (Aktualizuj).

Tim

Browser

192.168.1.101

Update

8

Cancel

12

Proszę zauważyć:

1. Wskaźnik LED będzie szybko migać podczas aktualizacji. Proszę poczekać 30
sekund, aż wskaźnik zacznie świecić, a następnie odłączyć i ponownie podłączyć
adapter do portu USB, aby zakończyć całą aktualizację.

2. Interfejs telefonu z systemem Android może się różnić, powyższy przebieg jest
opisem przybliżonym.

Sposób zgłaszania problemów

Wszelkie problemy podczas korzystania z adaptera można zgłaszać bezpośrednio
online i przesłać nam zrzut ekranu z informacją zwrotną. Naprawimy go tak
szybko, jak to możliwe.

* W przypadku użytkowników iPhone'a, proszę wpisać 192.168.1.101 w
przeglądarce iPhone'a, aby przesłać szczegóły problemu po podłączeniu do sieci
WiFi [AUTO xxxx] po włączeniu zasilania.

* Dla użytkowników Androida, proszę postępować zgodnie z krokami [aktualizacja
na smartfonie z Androidem] na poprzedniej stronie, a następnie wprowadź

192.168.1.101, aby przesłać problem.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

SHENZHEN OTTOCAST SUPPLY CHAIN CO., LTD niniejszym oświadcza, że typ urzą­dzenia radiowego [CA361-C4 Car TV MAX] jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem
internetowym: https://files.innpro.pl/ottocast

Adres producenta: Piętro 1, budynek 13, Software Town of Shenzhen Universiade,
Chiny

Częstotliwość radiowa: 2.4G 2400-2483,5 MHz / 5G 4915-5825 MHz
Maksymalna moc częstotliwości radiowej: ≤20 dBm

13

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczą­cych zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środo­wiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez produ­centa.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
