Page 1

C2000

Gebrauchsanweisung Instructions for Use

Frontantrieb / Front-wheel drive

Heckantrieb / Rear-wheel drive

Page 2

Zusatzoptionen C2000

Der Elektrorollstuhl kann mit folgenden Zusatzoptionen ausgestattet sein (Zutreffendes ist angekreuzt):

Elektronische Wegfahrsperre*

[ ] Funktion freigeschaltet [ ] Funktion nicht nutzbar Bei Freischaltung erfolgt die Aktivierung durch Betätigung der Mode-Taste auf dem Bedienpult.

Die Deaktivierung erfolgt mit Hilfe des Joysticks.

Elektronische Lenksperre*

[ ] Funktion freigeschaltet [ ] Funktion nicht nutzbar

2-fach Adapterkabel*

[ ] Adapterkabel mitgeliefert [ ] Adapterkabel nicht mitgeliefert Mit dem mitgelieferten Adapterkabel können folgende Funktionen mit Hilfe separater Buttons direkt angesteuert werden: [ ] Fußraste links [ ] Fußraste rechts [ ] Sitzkantelung [ ] Sitzhöhenverstellung [ ] Rückenwinkelverstellung [ ] Licht [ ] Blinker rechts [ ] Blinker links [ ] Hupe [ ] Warnblinker [ ] Weitere:

*Nähere Informationen siehe Kapitel „Zubehör“.

Page 3

Additional Options – C2000

The power wheelchair can be equipped with the following additional options (applicable options are checked):

Electronic drive-away lock*

[ ] Function enabled [ ] Function disabled If enabled, the function is activated by pressing the mode button on the control panel.

The function is deactivated with the joystick.

Electronic steering lock*

[ ] Function enabled [ ] Function disabled

2-way adapter cable*

[ ] Adapter cable included [ ] Adapter cable not included The included adapter cable allows the following functions to be selected directly through separate buttons: [ ] Footrest, left [ ] Footrest, right [ ] Seat tilt [ ] Seat height adjustment [ ] Back angle adjustment [ ] Light [ ] Direction indicator, right [ ] Direction indicator, left [ ] Horn [ ] Warning asher [ ] Other:

*See the ”Accessories” section for more information.

Page 4

Gebrauchsanweisung

C20004 | Ottobock

Page 5

Inhaltsverzeichnis

1 Allgemeine Informationen................................. 10

1.1 Vorwort .............................................................. 10

1.2 Verwendungszweck ............................................ 10

1.3 Anwendungsgebiet ............................................. 11

1.4 Service ............................................................... 12

2 Sicherheit .......................................................... 12

2.1 Bedeutung der Symbolik .................................... 12

2.2 Normen und Richtlinien ....................................... 12

2.3 Allgemeine Sicherheitshinweise .......................... 13

2.4 Sicherheitsanforderungen für Transport,

Lagerung und Montage ...................................... 14

2.5 Sicherheitsanforderungen für den Betrieb ........... 16

2.6 Sicherheitsanforderungen an Pege,

Wartung und Entsorgung ................................... 23

2.7 Anforderungen an den Benutzer ......................... 24

2.8 Sicherheitsfunktionen ......................................... 25

2.9 Warn- und Typenschilder .................................... 26

3 Produktbeschreibung ....................................... 29

4 Anlieferung und Herstellung der

Gebrauchsfähigkeit .......................................... 30

4.1 Anlieferung ......................................................... 30

4.2 Einstellungen ...................................................... 31

4.3 Inbetriebnahme .................................................. 31

5 Transport und Lagerung .................................... 33

5.1 Rückenlehne umklappen ..................................... 34

5.2 Weitere Informationen ........................................ 35

6 Bedienung ......................................................... 36

6.1 Einstellmöglichkeiten .......................................... 36

6.1.1 Rückenlehne....................................................... 37

6.1.2 Armauagen ....................................................... 38

6.1.3 Bedienpult .......................................................... 39

6.1.4 Fußbrett, Fußrasten ............................................ 40

6.2 Ein- und Aussteigen ............................................ 42

6.2.1 Von / nach der Seite ............................................ 42

6.2.2 Von / nach vorn ................................................... 43

6.3 Steuerung .......................................................... 43

6.3.1 Bedienpult .......................................................... 43

6.3.2 Ein- und Ausschalten .......................................... 45

6.3.3 Fahrfunktion ....................................................... 46

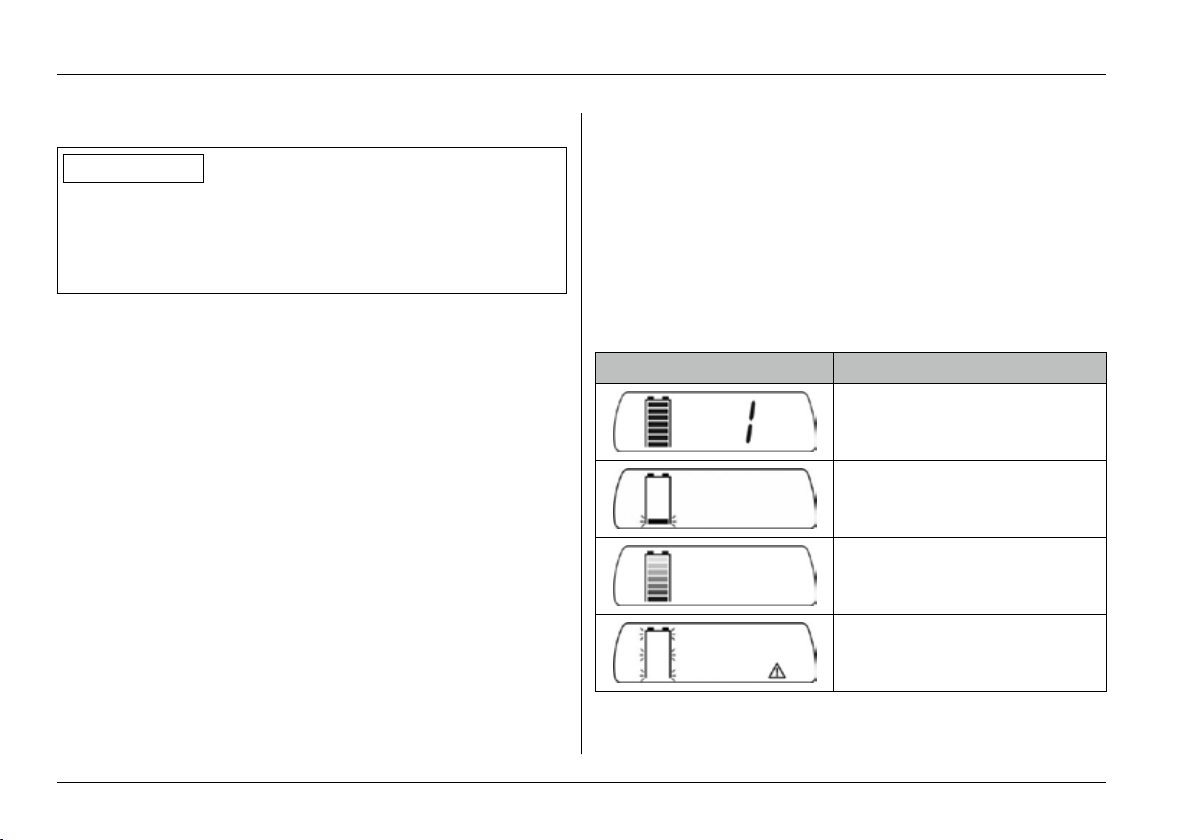

6.3.4 Anzeige „Batteriekapazität“ ................................ 48

C2000

Ottobock | 5

Page 6

Inhaltsverzeichnis

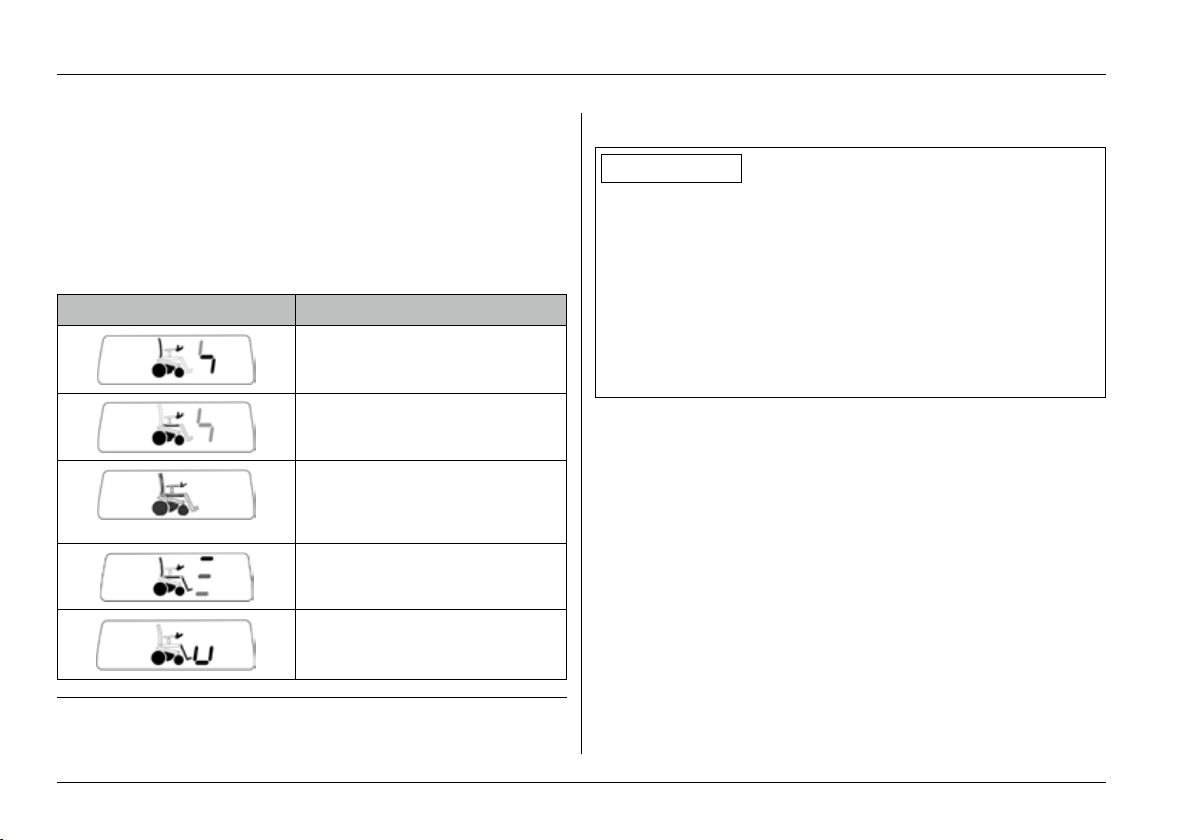

6.3.5 Elektrische Zusatzfunktionen .............................. 49

6.3.6 Wegfahrsperre ................................................... 50

6.3.7 Lenksperre ......................................................... 52

6.4 Beleuchtung ....................................................... 53

6.5 Bremsentriegelung und -verriegelung .................. 54

6.6 Batterien ............................................................ 55

6.6.1 Laden ................................................................. 56

6.6.2 Ladegerät .......................................................... 58

6.7 Elektrische Sitzfunktionen ................................... 60

6.7.1 Sicherheitshinweise ............................................ 60

6.7.2 Elektrische Sitzhöhenverstellung ......................... 61

6.7.3 Elektrische Sitzkantelung .................................... 63

6.7.4 Elektrische Rückenwinkelverstellung ................... 64

6.7.5 Recaro-Sitz (optional) ......................................... 65

6.7.6 Contour-Sitz (optional) ........................................ 68

6.7.7 Elektrisch einstellbare Fußrasten / Fußbrett

(optional) ............................................................ 68

7 Zubehör ............................................................. 69

7.1 Bedienpulthalter ................................................. 70

7.1.1 Wegschwenkbarer Bedienpulthalter ................... 70

7.1.2 Höhenverstellbarer Bedienpulthalter ................... 70

7.2 Sondersteuerungen ............................................ 70

7.3 Weitere Anzeige- und Bedienelemente ................ 71

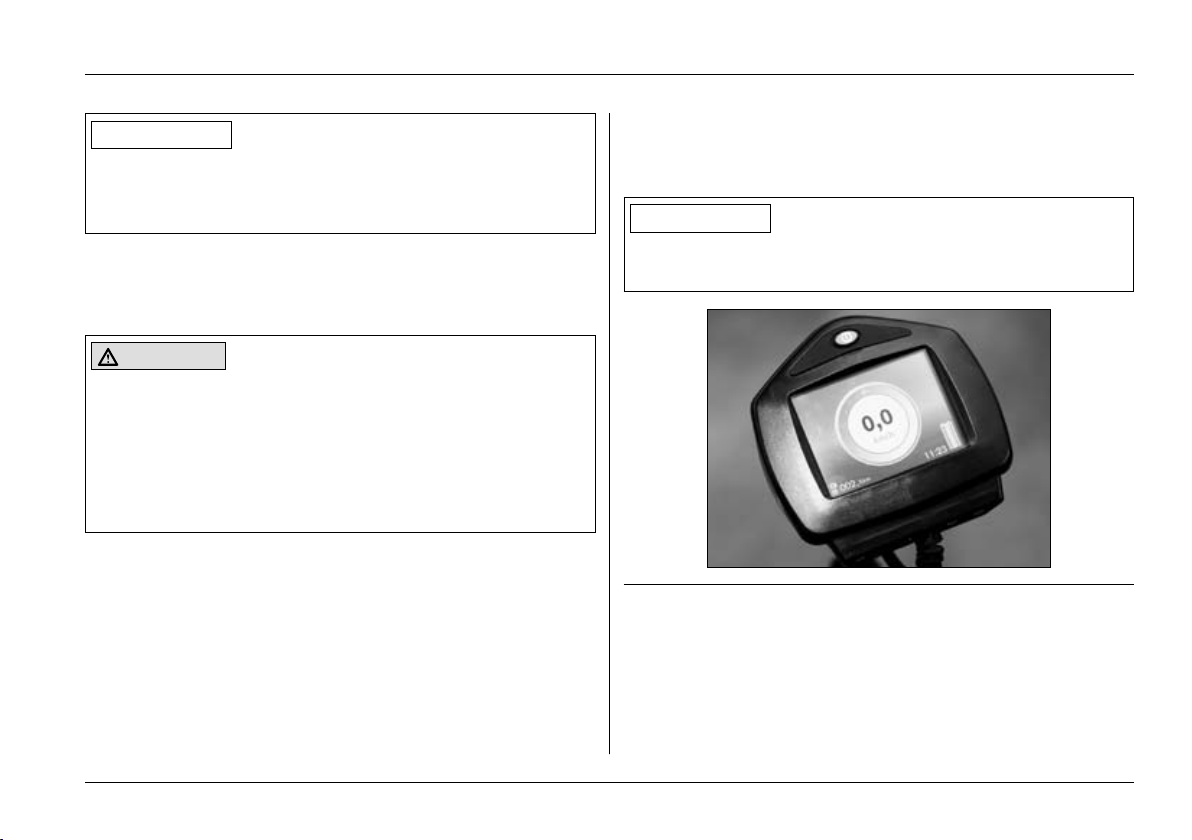

7.3.1 Separater LCD-Monitor mit Infrarot .................... 71

7.3.2 Externer Kilometerzähler ..................................... 73

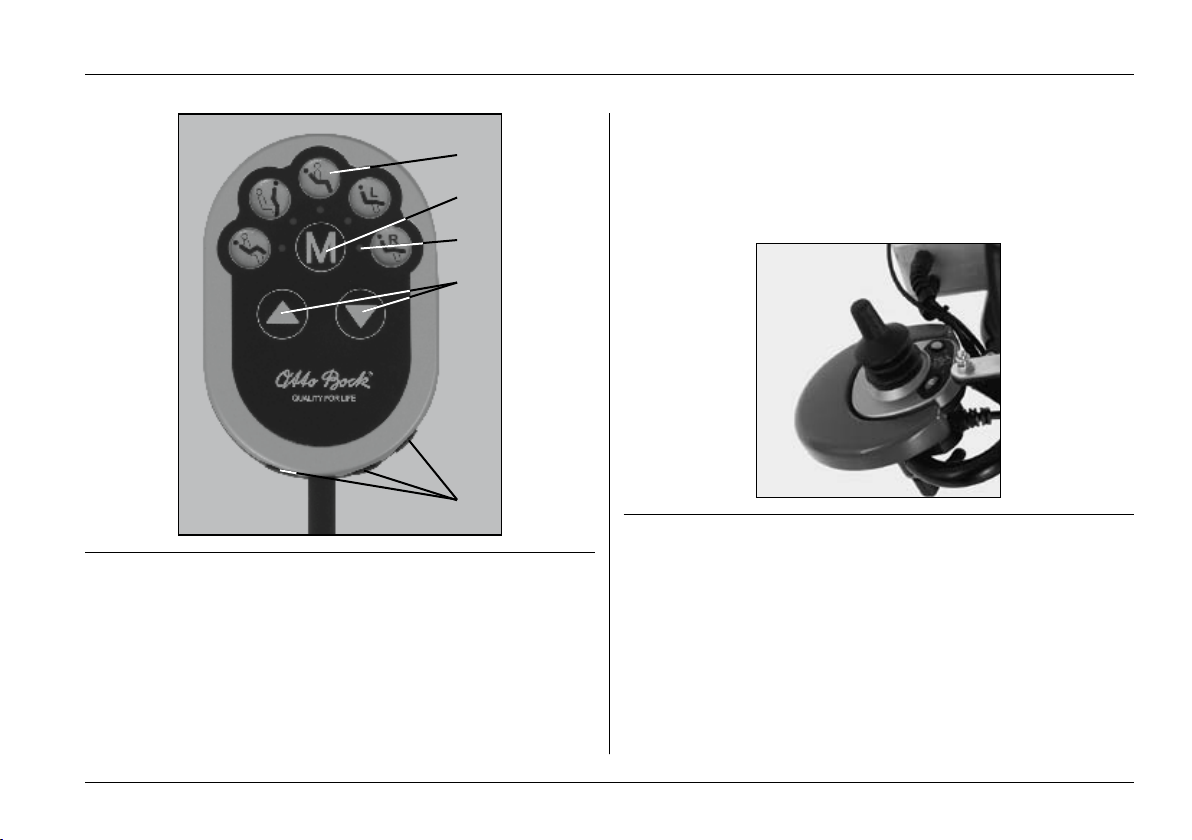

7.3.3 Tastenmodul ....................................................... 73

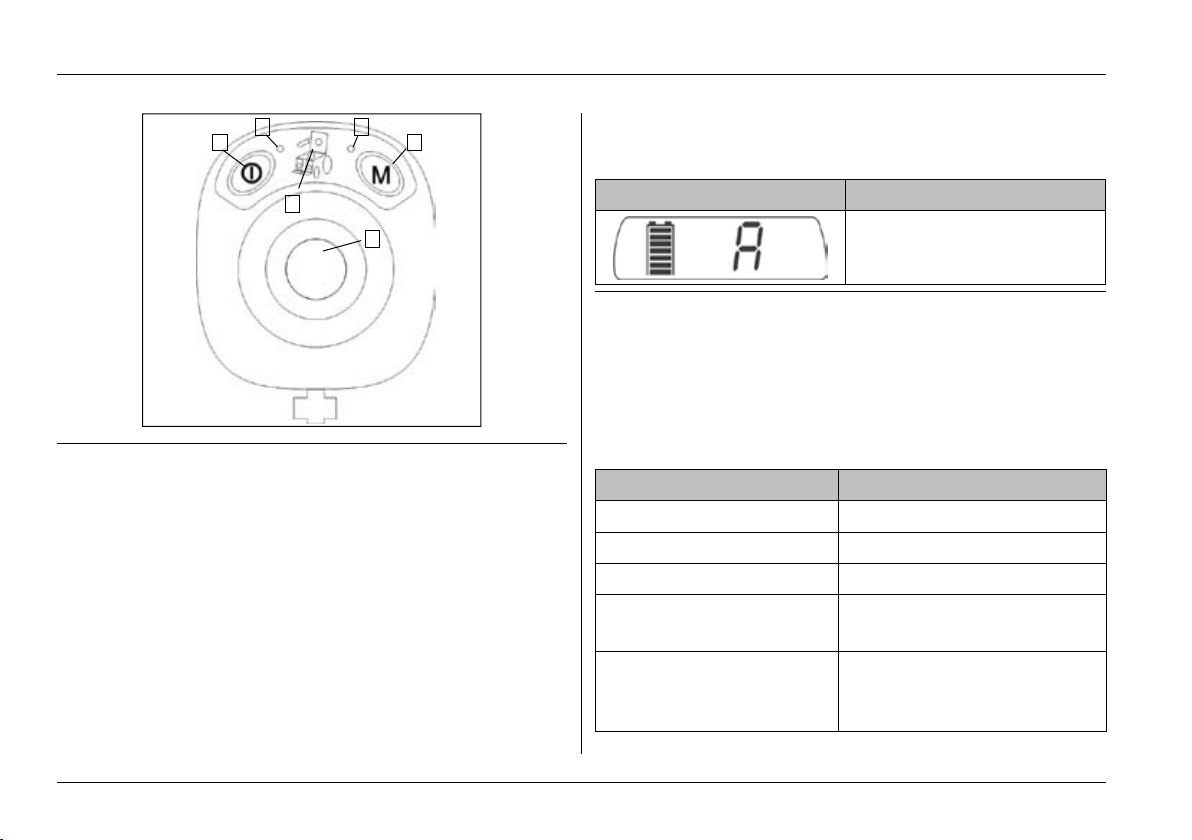

7.3.4 Begleitpersonensteuerung .................................. 75

7.3.4.1 Funktionsübersicht ............................................. 75

7.3.5 2-fach Adapterkabel für Piko-

oder Buddy-Button ............................................. 78

7.4 Weitere Optionen ............................................... 78

7.4.1 Beckengurt ......................................................... 78

7.4.2 Hosenträgergurt / Brustgurt

(nur für Recaro-Sitze) ......................................... 80

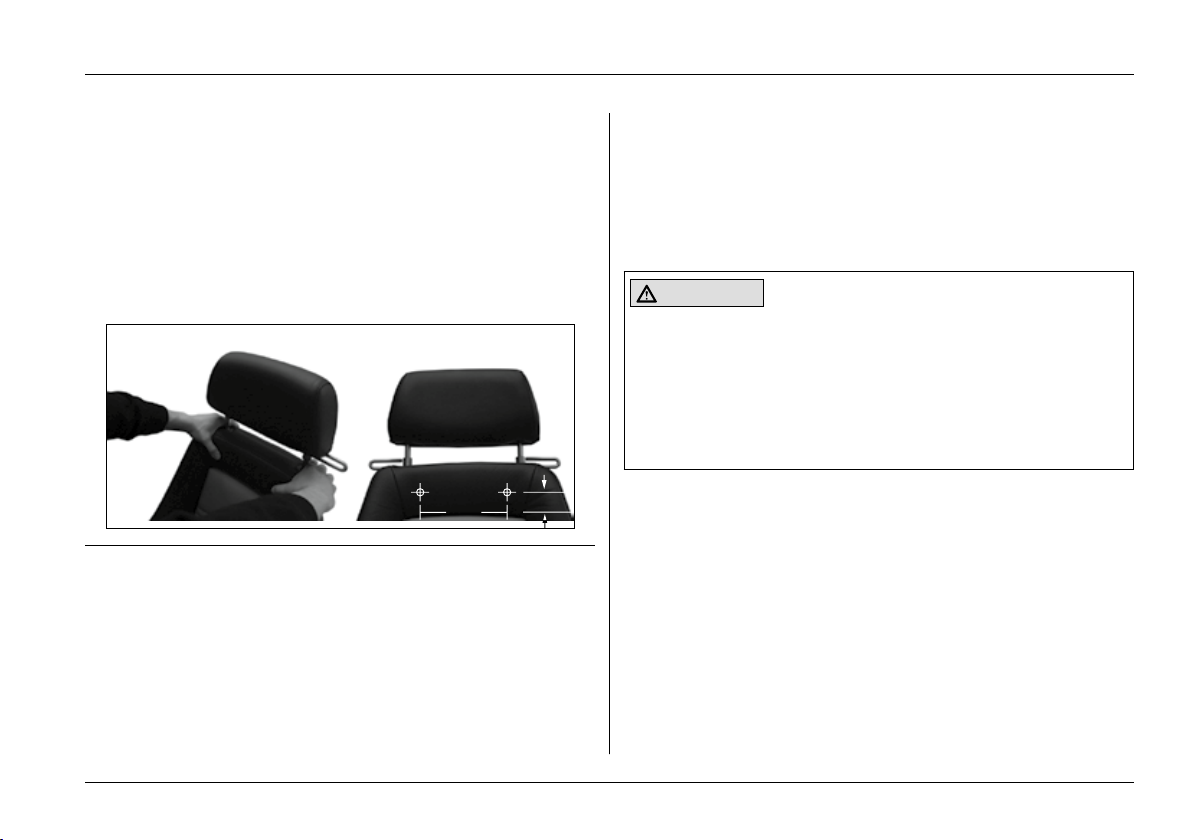

7.4.3 Adapter für Montageset Kopfstützenbefestigung

(Standardsitz, Contour-Sitz) ............................... 80

7.4.4 Weitere optionale Anbauteile .............................. 81

8 Störung / Störungsbeseitigung ......................... 82

8.1 Warnung ............................................................ 82

8.2 Fehler ................................................................. 83

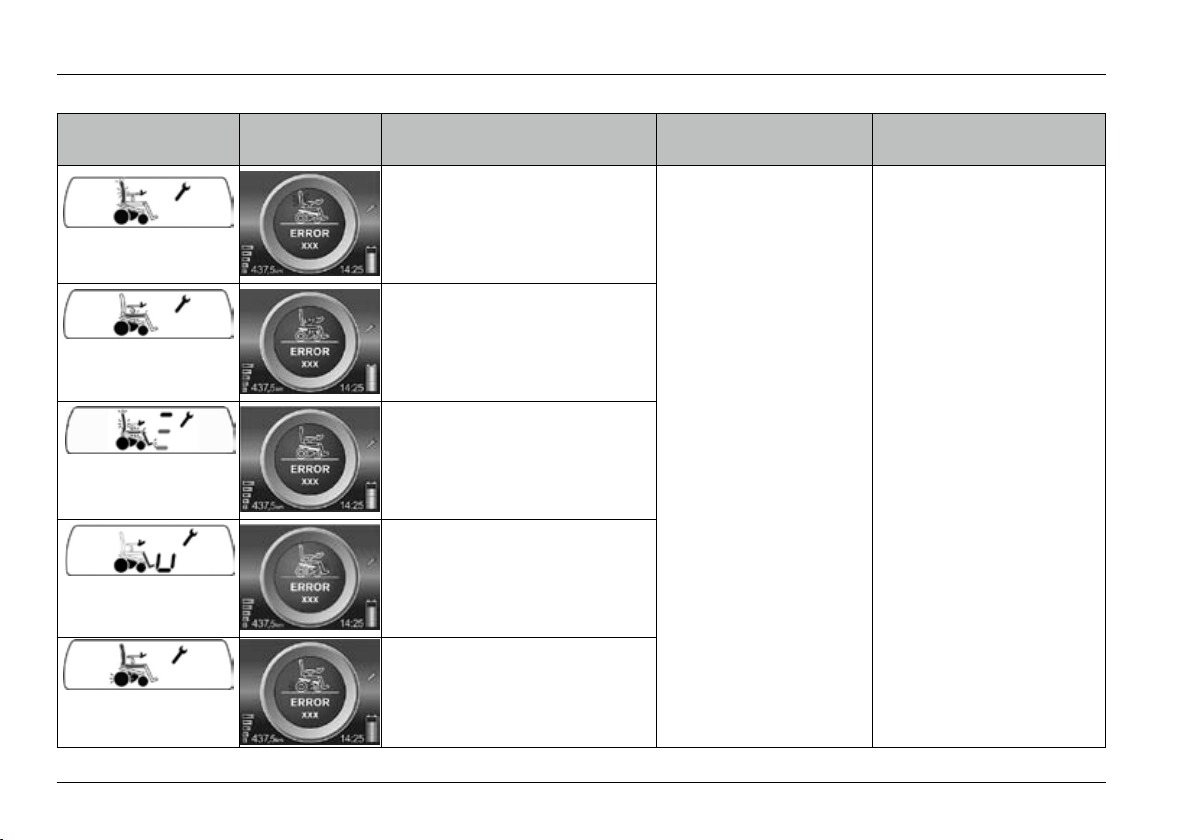

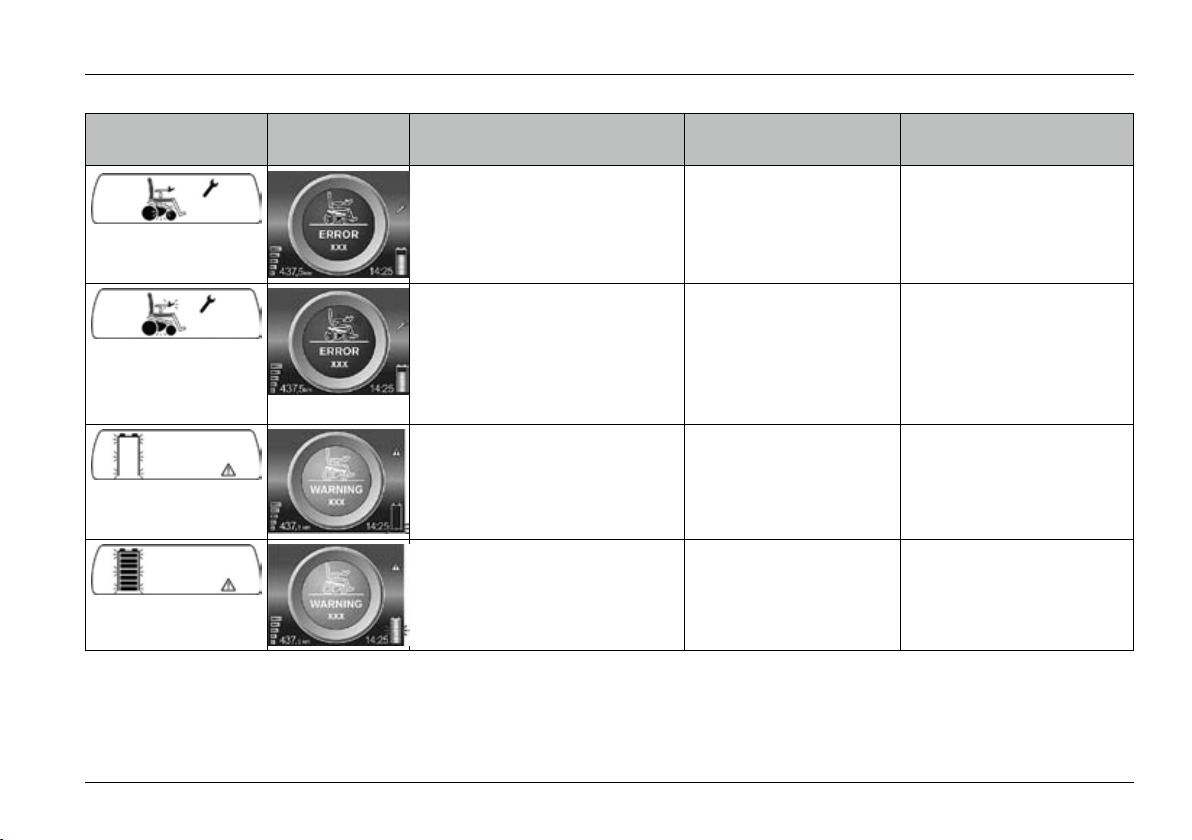

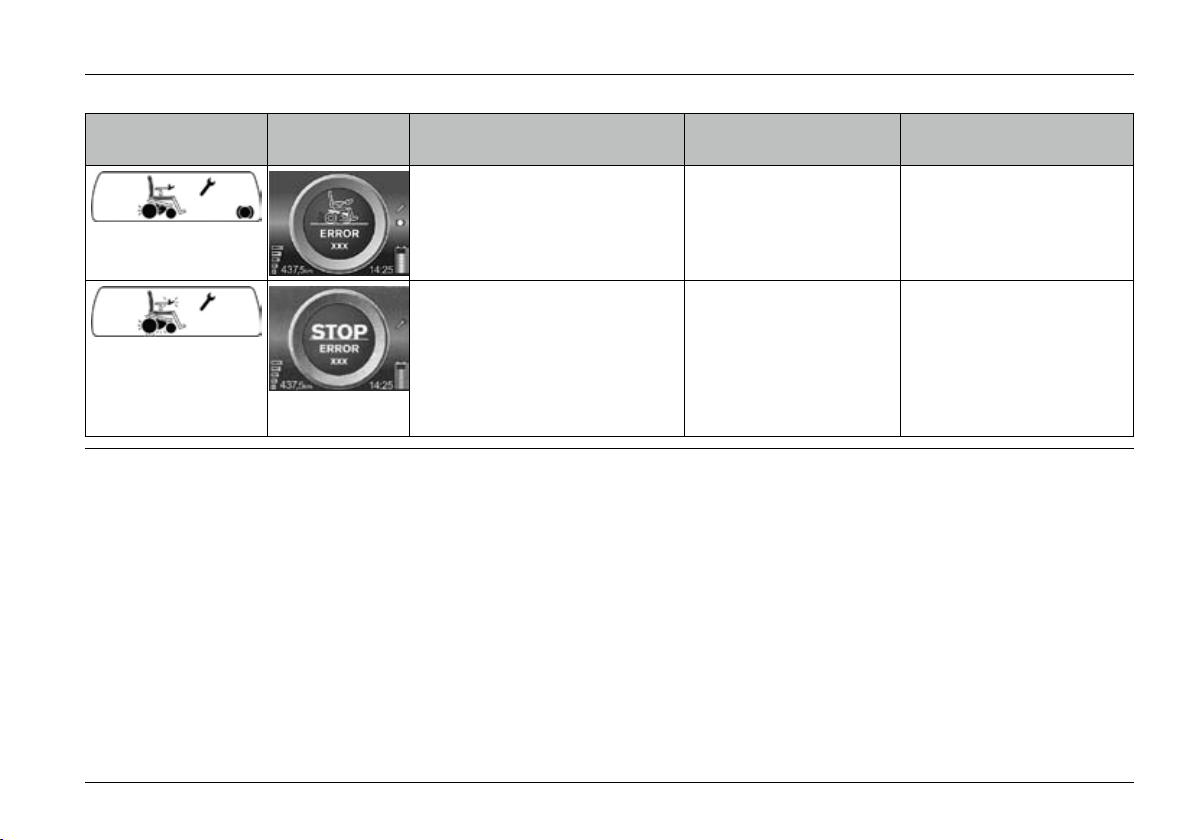

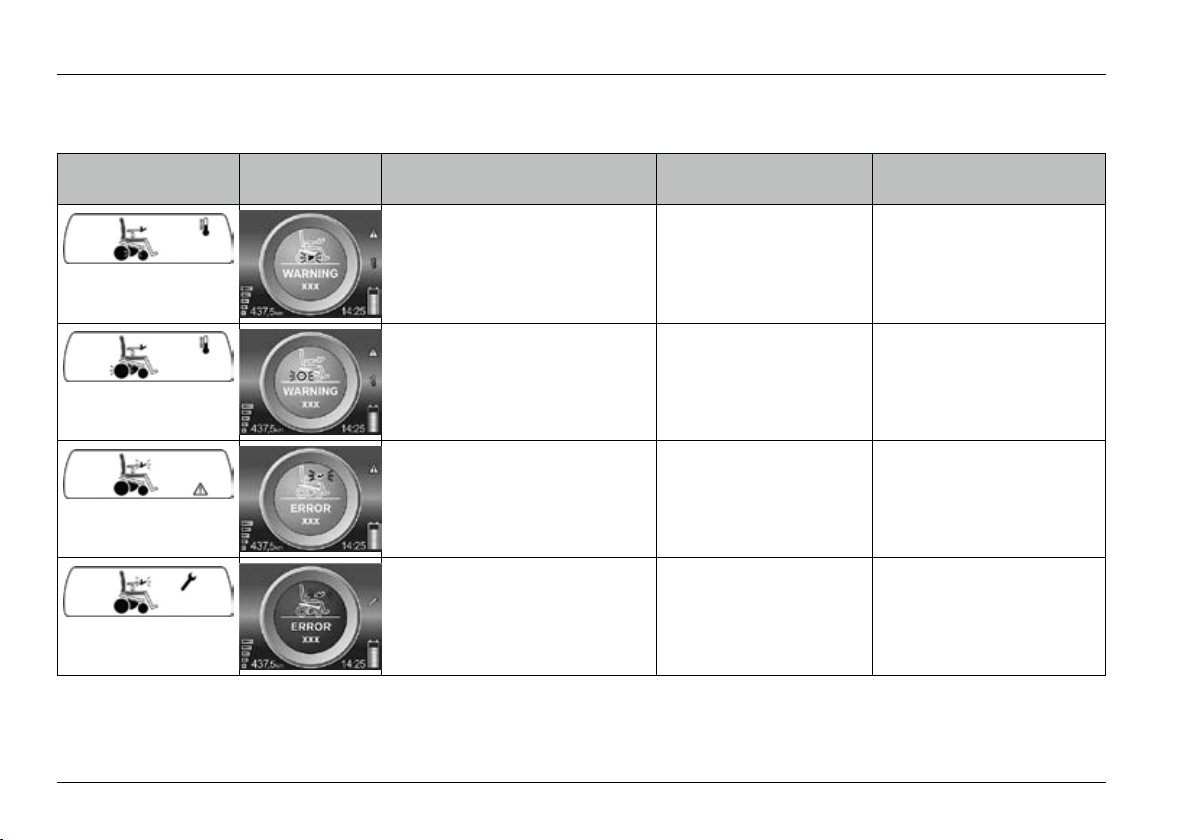

8.2.1 Fehleranzeige: Bedienpult/LCD-Monitor ............. 84

8.2.2 Fehleranzeige: Begleitpersonensteuerung .......... 88

C20006 | Ottobock

Page 7

8.3 Defekt / Versagen ................................................ 90

9 Wartung, Reinigung und Desinfektion .............. 90

9.1 Wartungsintervalle.............................................. 90

9.2 Sicherung wechseln ........................................... 93

9.3 Rad wechseln .................................................... 93

9.3.1 Lenkrad wechseln .............................................. 94

9.3.2 Antriebsrad wechseln ......................................... 95

9.3.3 Raddecke oder Schlauch

bei Luftbereifung wechseln ................................. 96

9.4 Defekte Beleuchtung wechseln ........................... 96

9.5 Reinigung und Desinfektion ................................ 99

9.5.1 Desinfektion ....................................................... 99

10 Technische Daten ........................................... 100

11 Entsorgung ...................................................... 101

12 Hinweise zum Wiedereinsatz .......................... 102

13 Rechtliche Hinweise ........................................ 102

13.1 Haftung ............................................................ 102

13.2 CE-Konformität ................................................ 103

13.3 Warenzeichen .................................................. 103

Inhaltsverzeichnis

C2000

Ottobock | 7

Page 8

Abbildungsverzeichnis

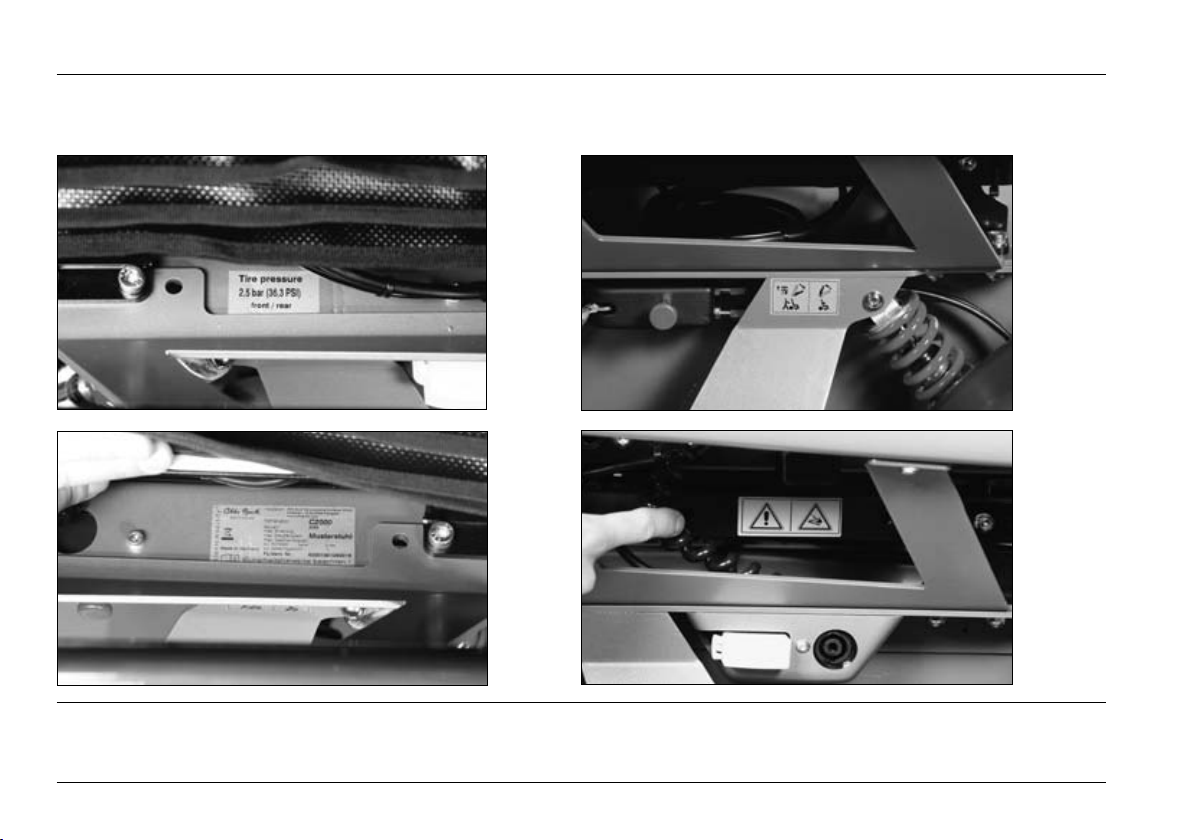

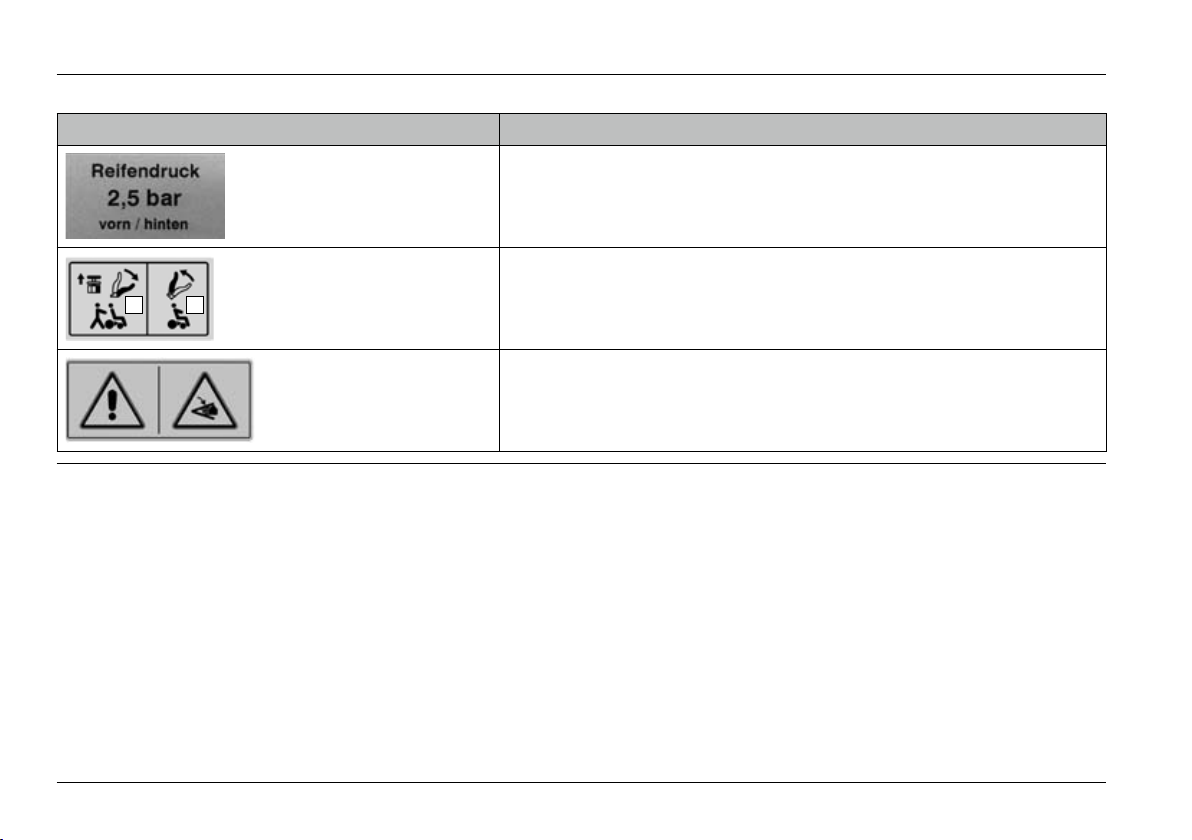

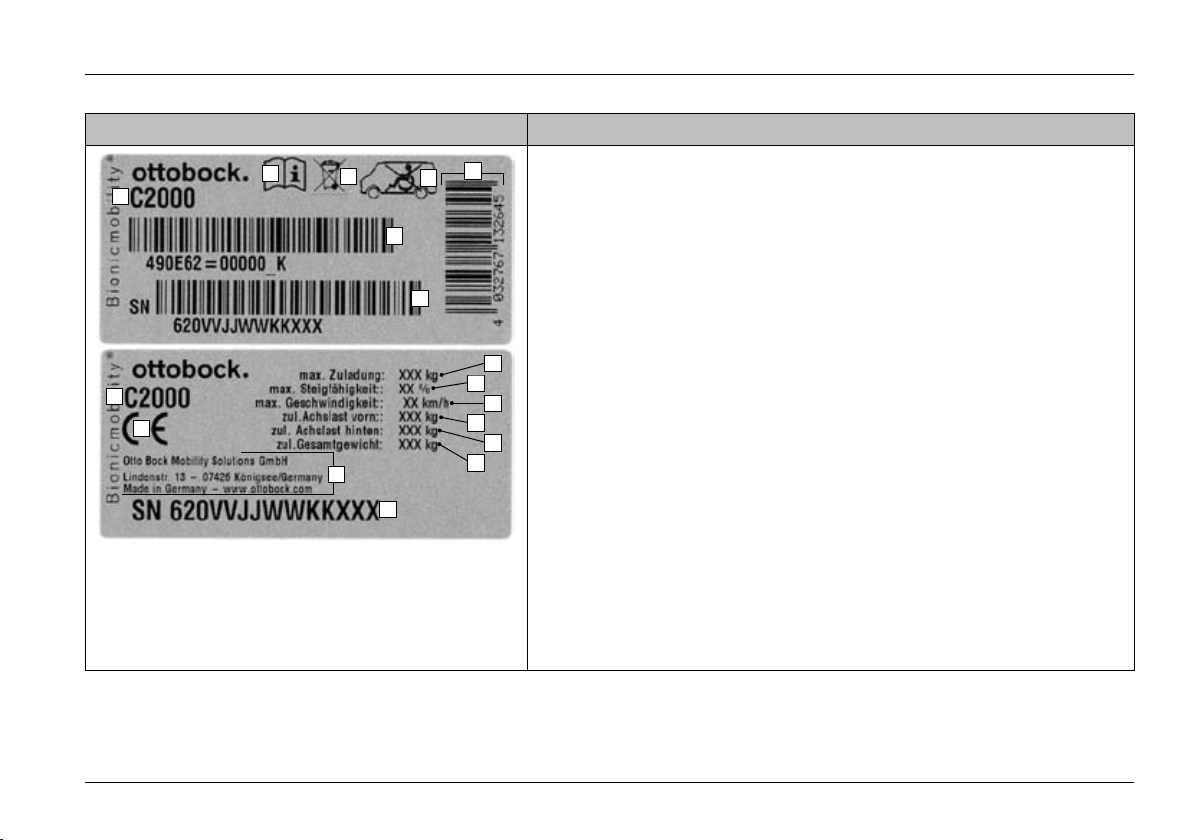

Abb. 1 Beschilderung am Elektrorollstuhl C2000 ..26

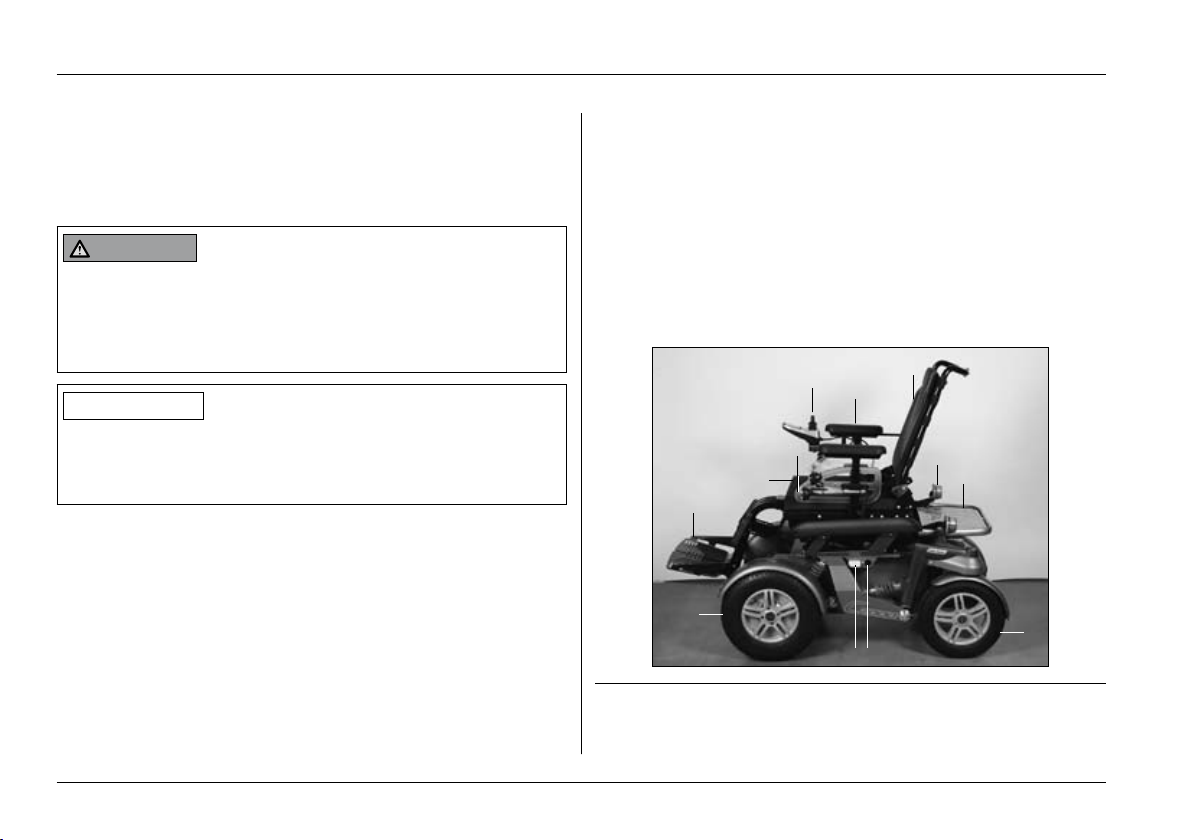

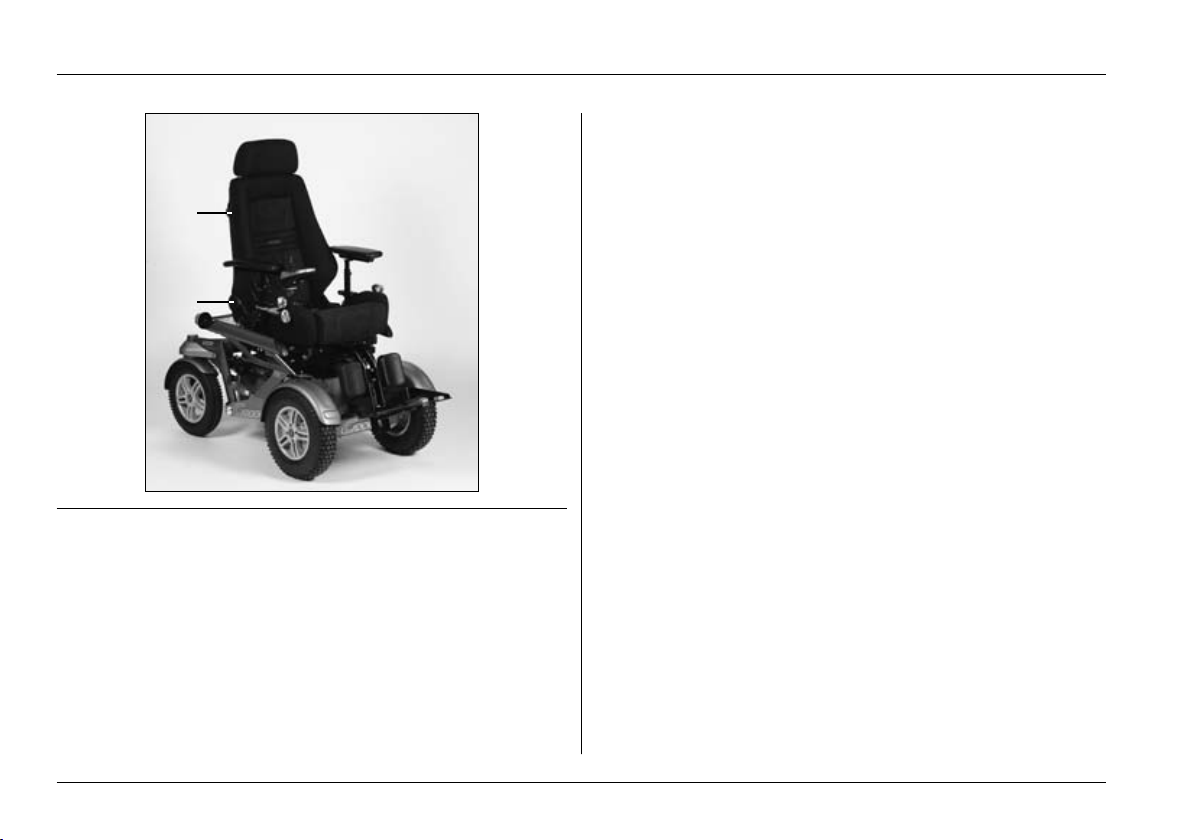

Abb. 2 Hauptkomponenten ................................... 30

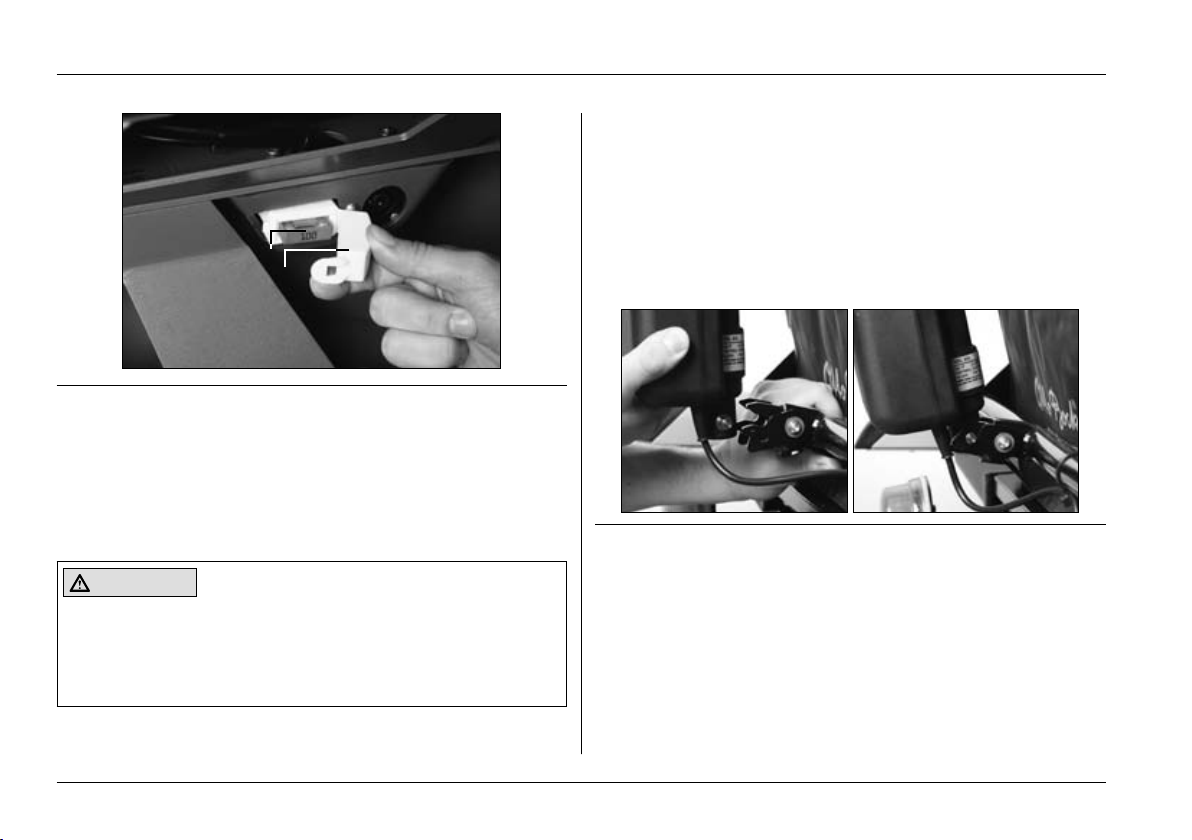

Abb. 3 Sicherungsgehäuse mit eingesteckter

Sicherung ................................................32

Abb. 4

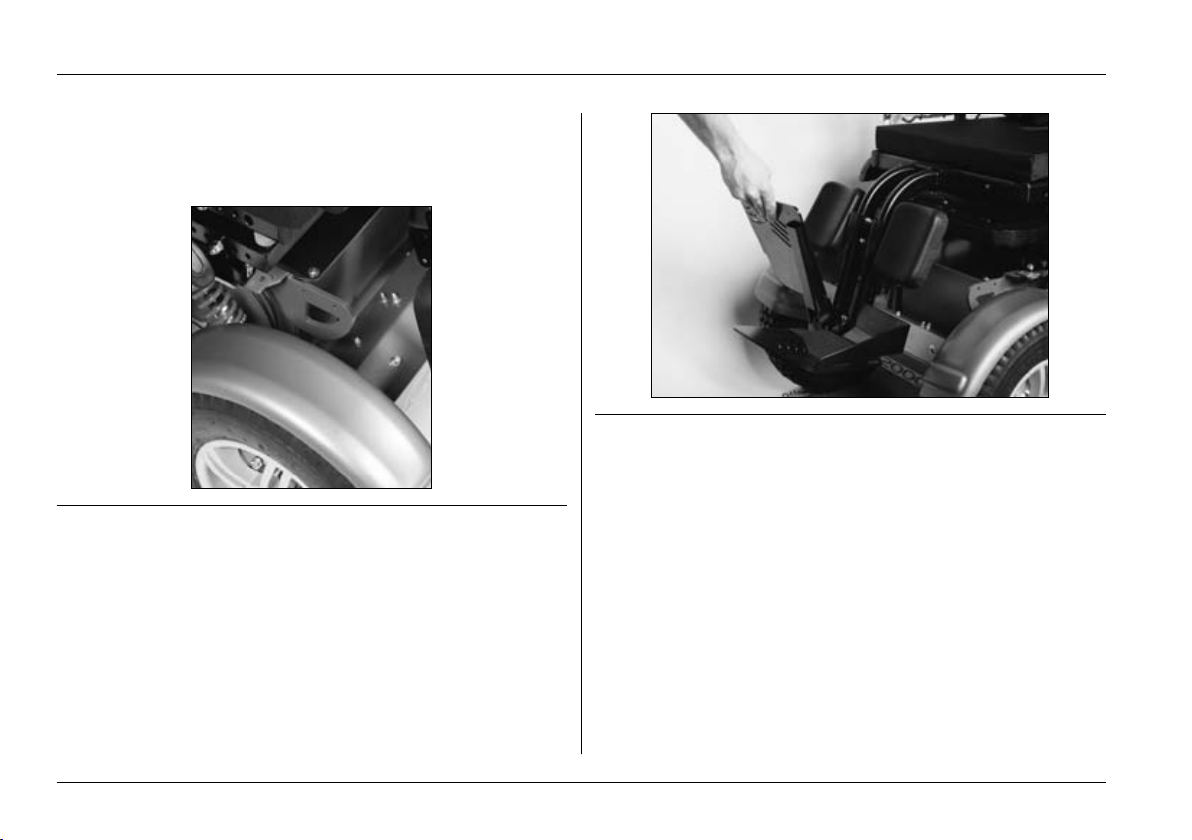

Abb. 5 Transportösen auf der Antriebsseite .......... 34

Abb. 6 Fußrasten hochklappen .............................34

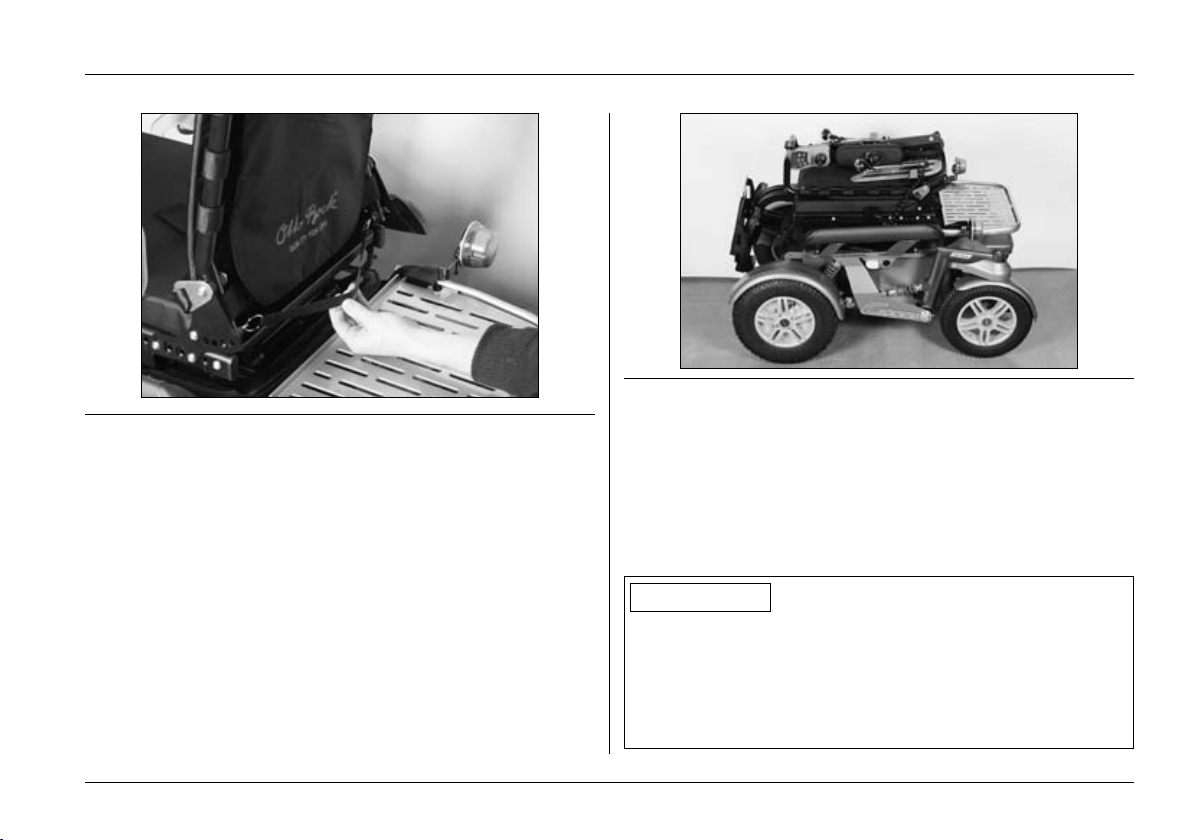

Abb. 7 Rückenlehne umklappen ...........................35

Abb. 8 Packmaß C2000 .......................................35

Abb. 9 Flügelschraube zur Abnahme

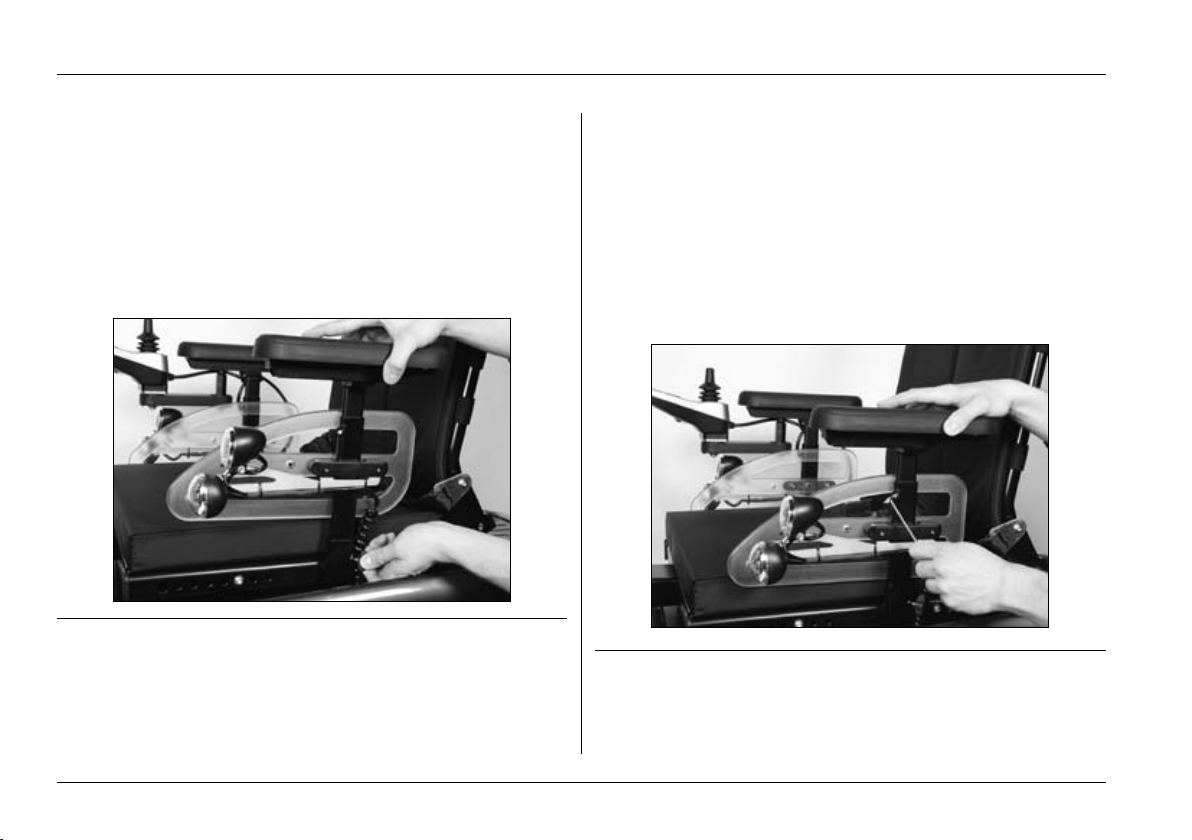

Abb. 10 Armauage an Oberarmlänge anpassen ...38 Abb. 11 Armauagen an Unterarmlänge anpassen 39

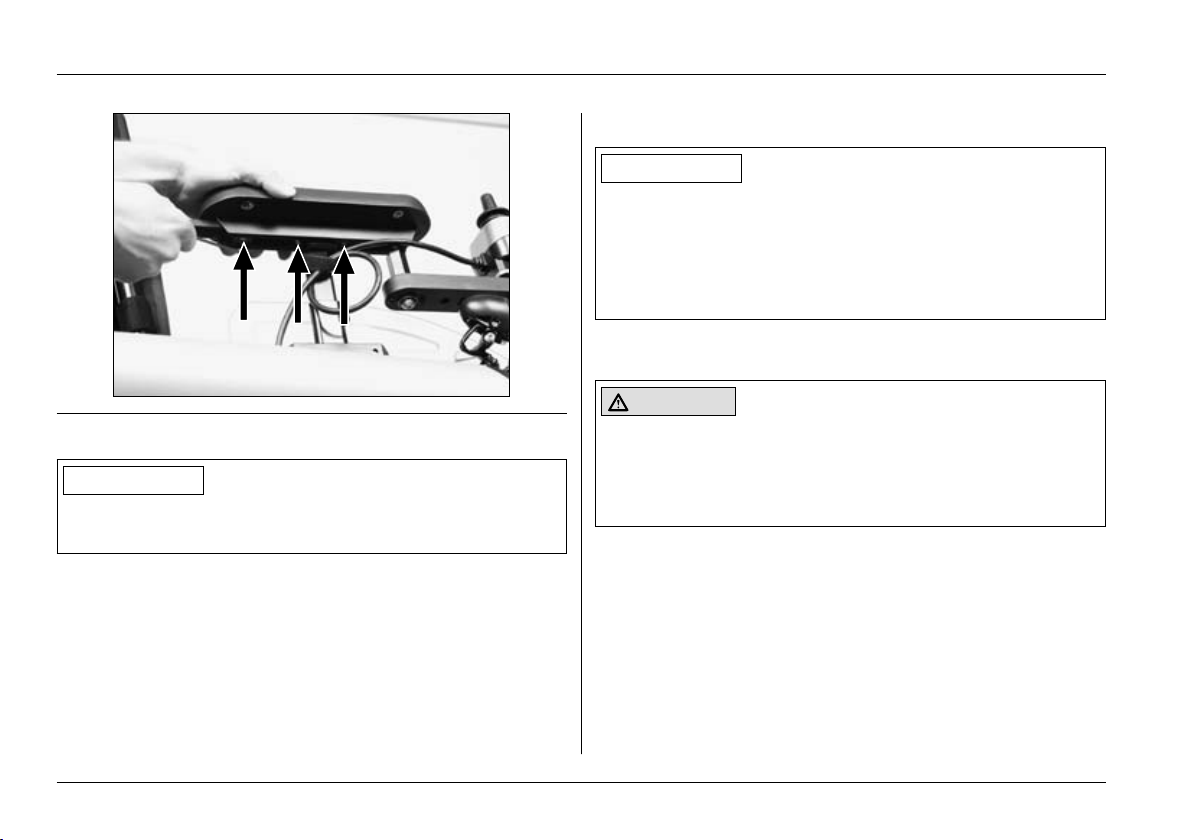

Abb. 12 Bedienpult anpassen .................................40

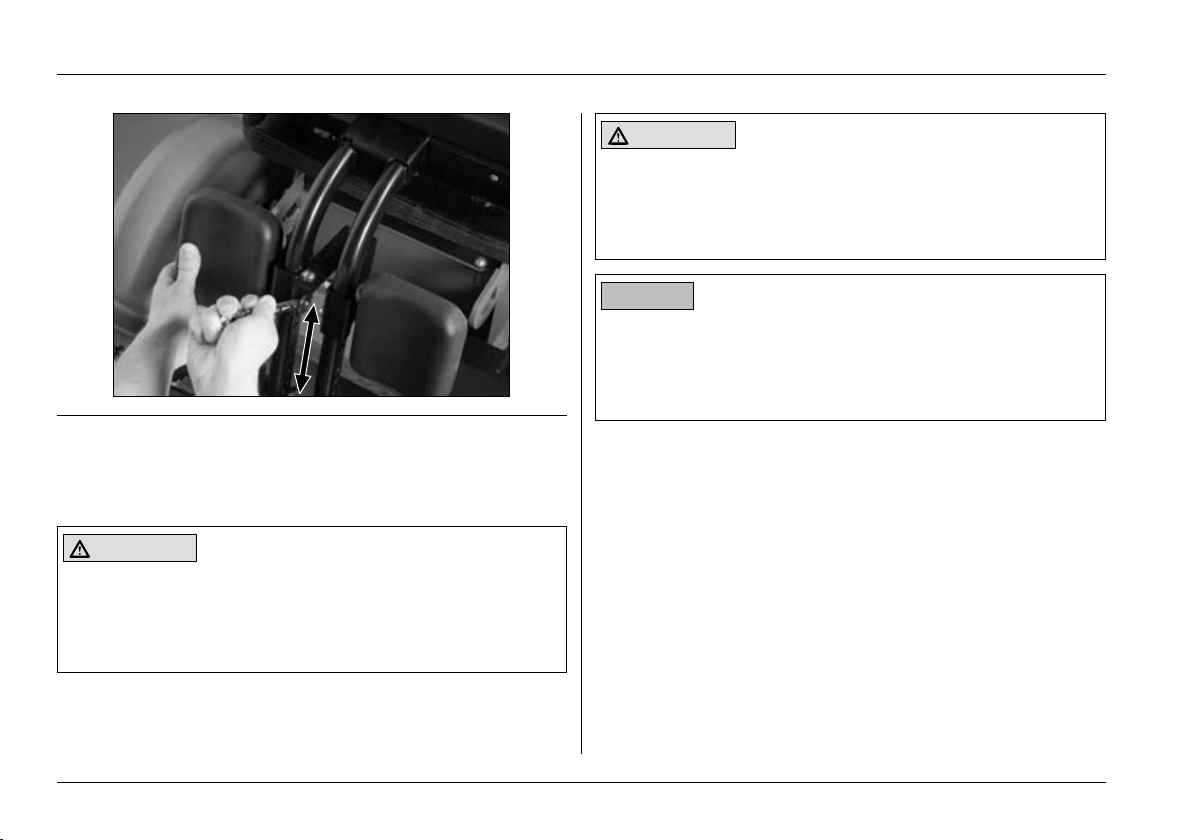

Abb. 13 Fußbrett / Fußrasten an

Abb. 14 Wadenpolster anpassen ...........................42

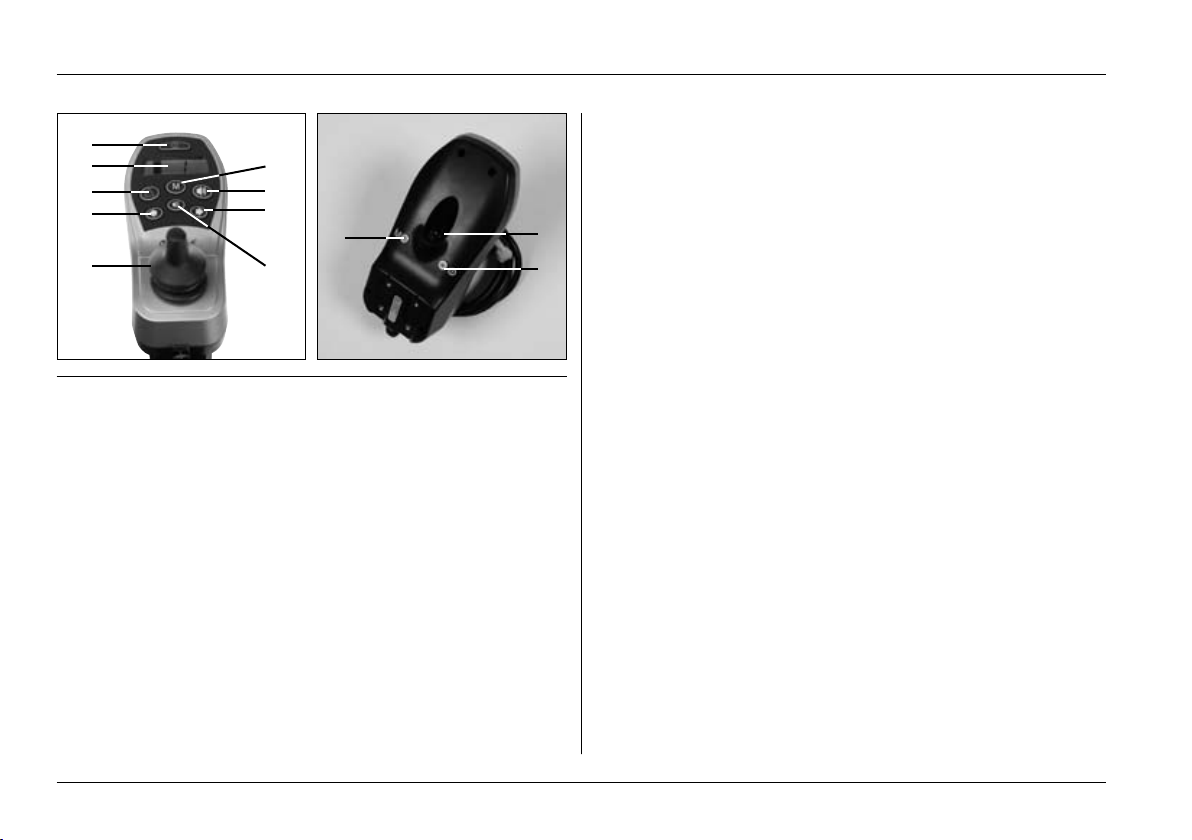

Abb. 15 / 16 Bedienpult; Unterseite Bedienpult ..............44

Querbolzen in Halterung einlegen,

verriegelter Querbolzen ..............................32

des Seitenteils mit Armauage lösen ......... 38

Unterschenkellänge anpassen ...................41

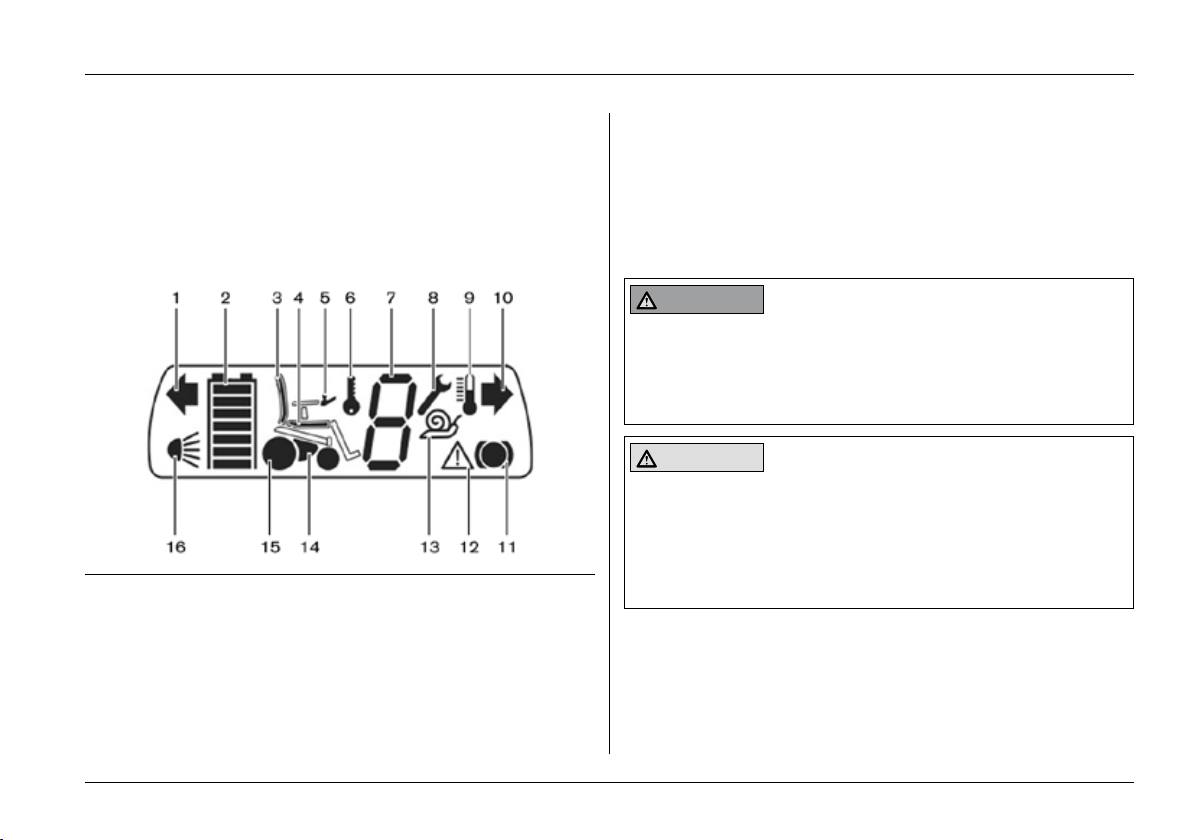

Abb. 17 LCD-Anzeigefeld mit allen Symbolen ......... 45

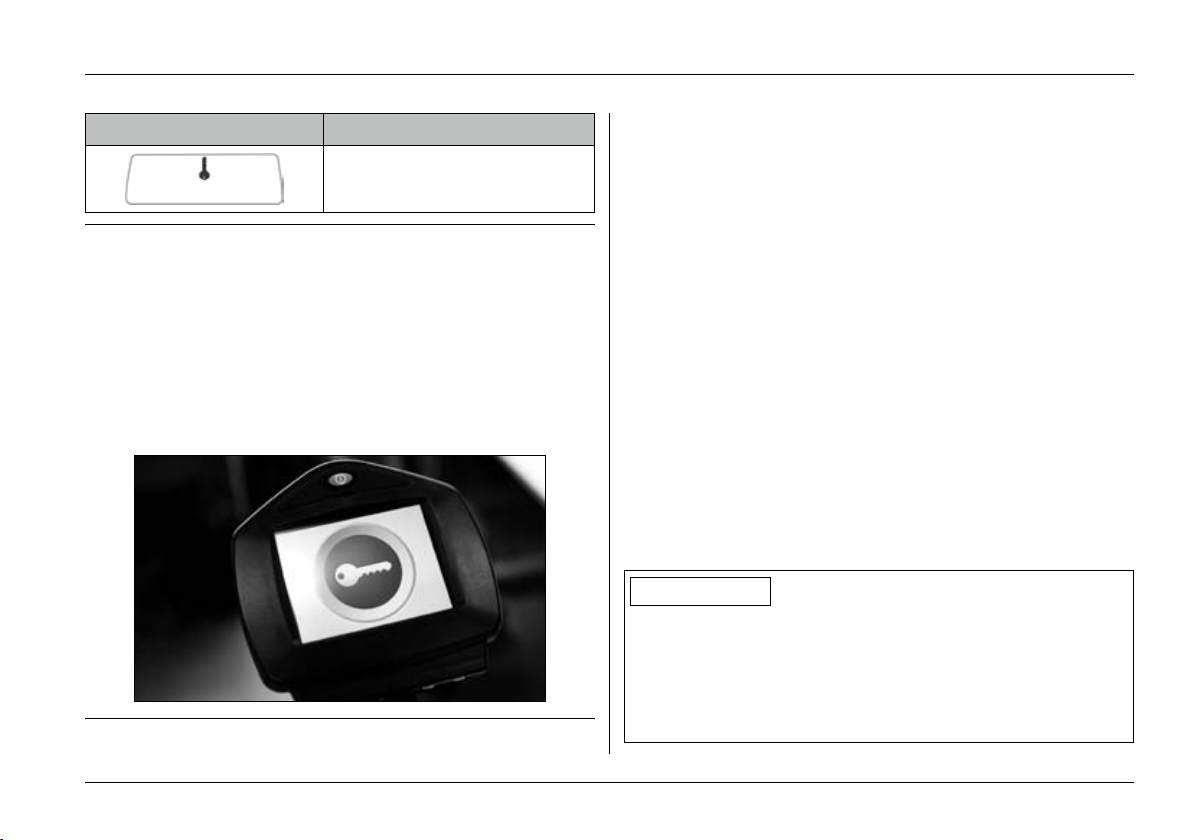

Abb. 18 Informationsfenster Wegfahrsperre ...........51

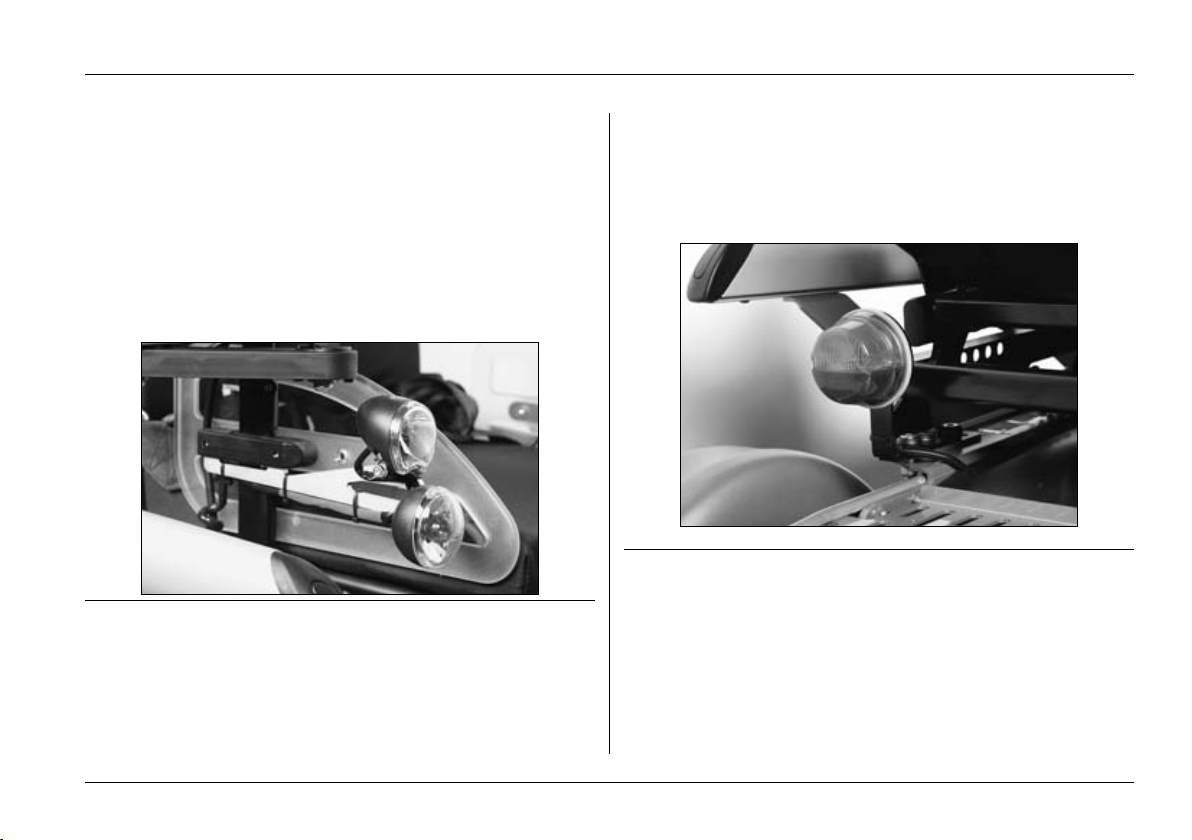

Abb. 19 Frontbeleuchtung ......................................53

Abb. 20 Heckbeleuchtung ......................................53

Abb. 21 Bremse entriegeln .....................................55

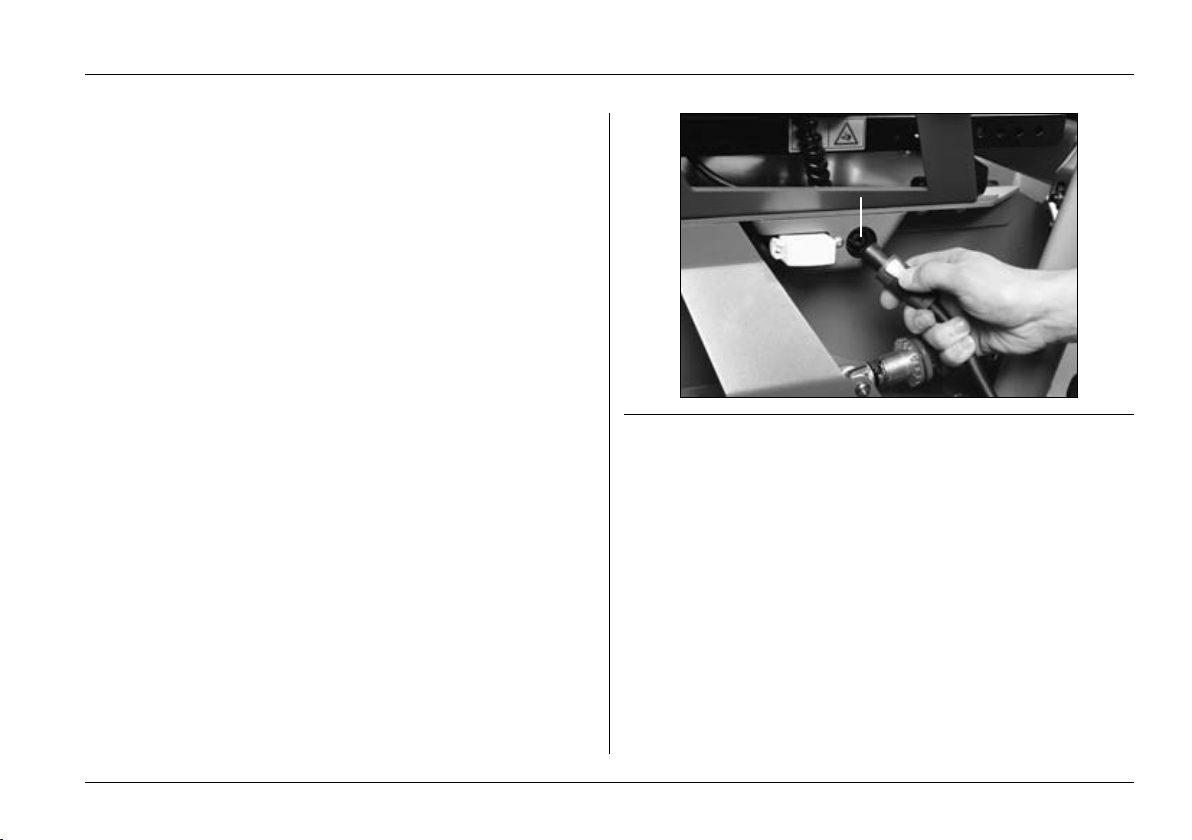

Abb. 22 Ladegerät an Ladebuchse anschließen .....59

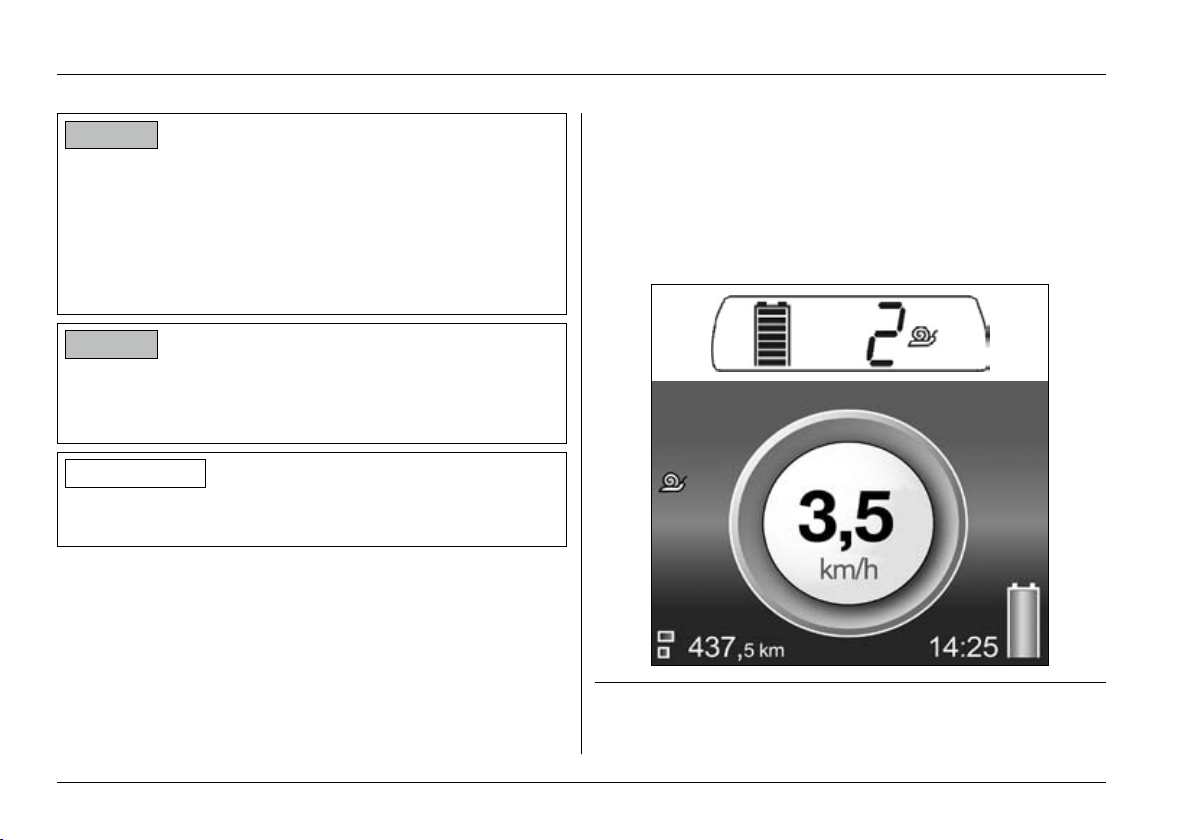

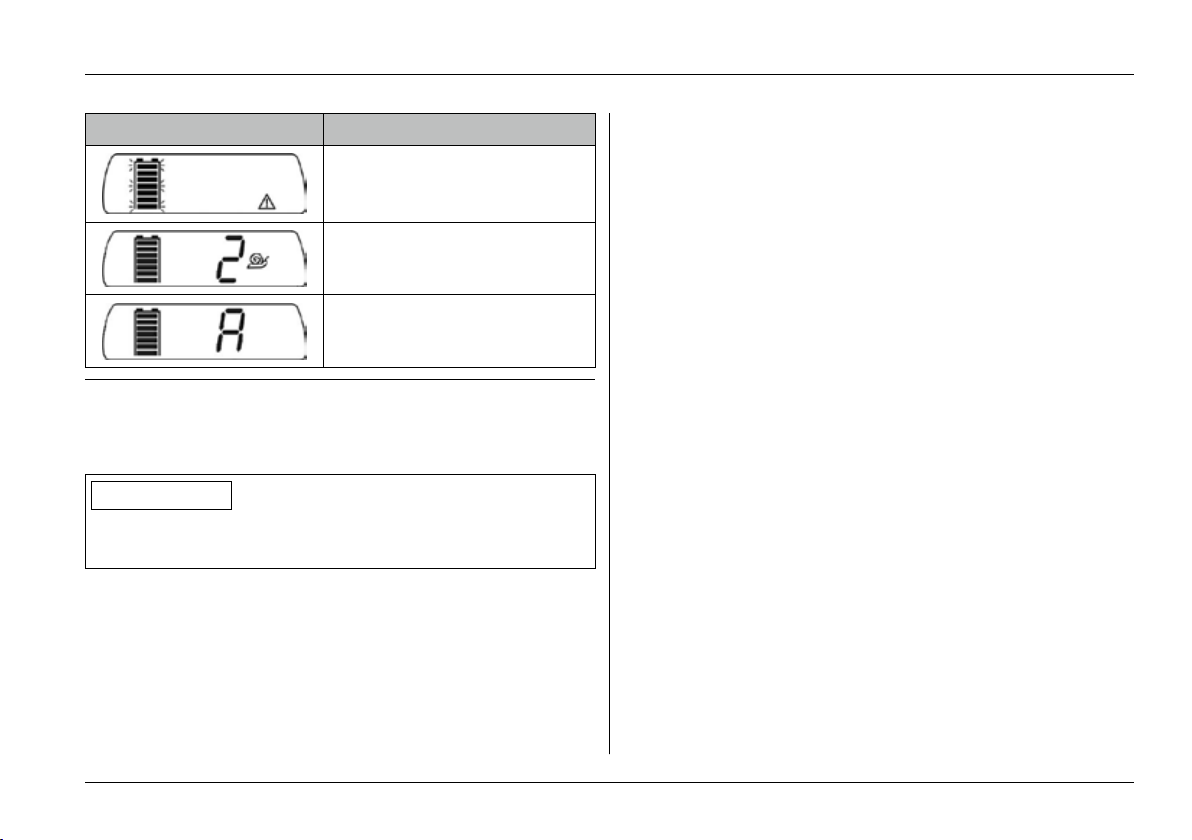

Abb. 23 Anzeige Kriechgang – Display

Steuerung / LCD-Display ...........................62

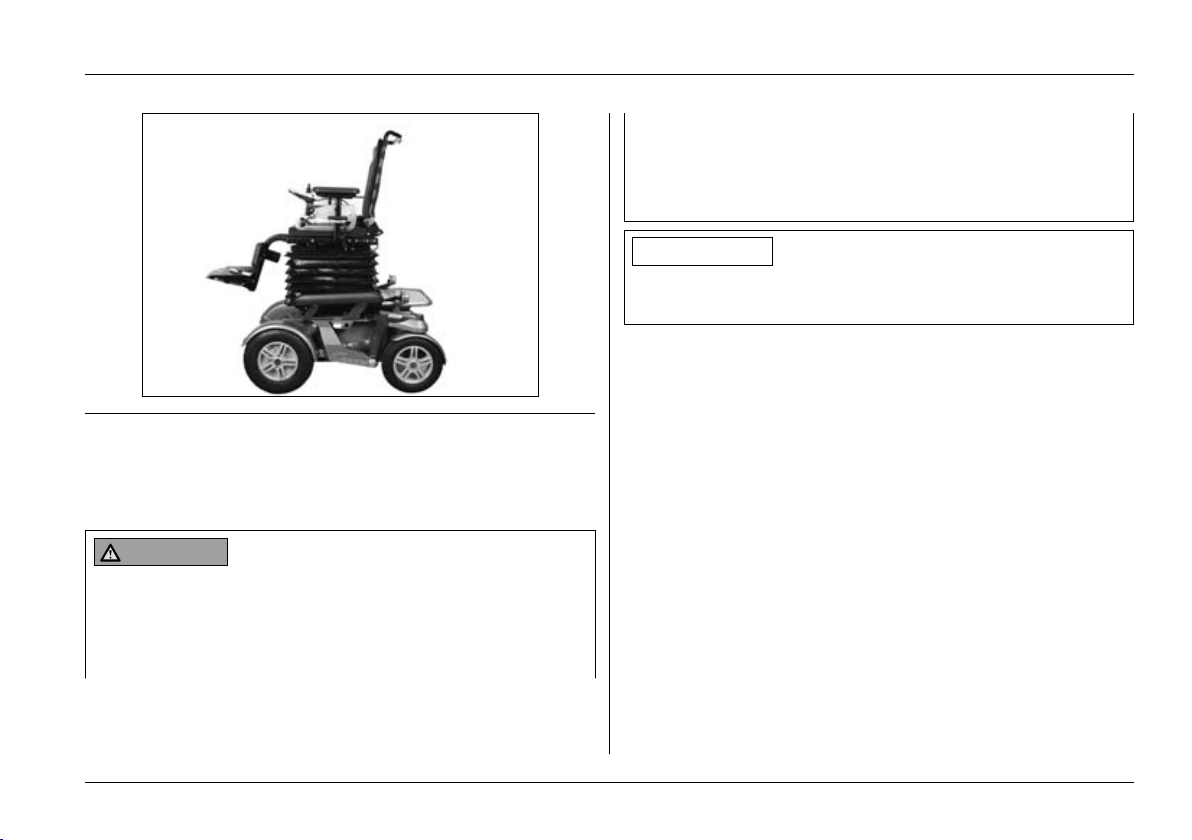

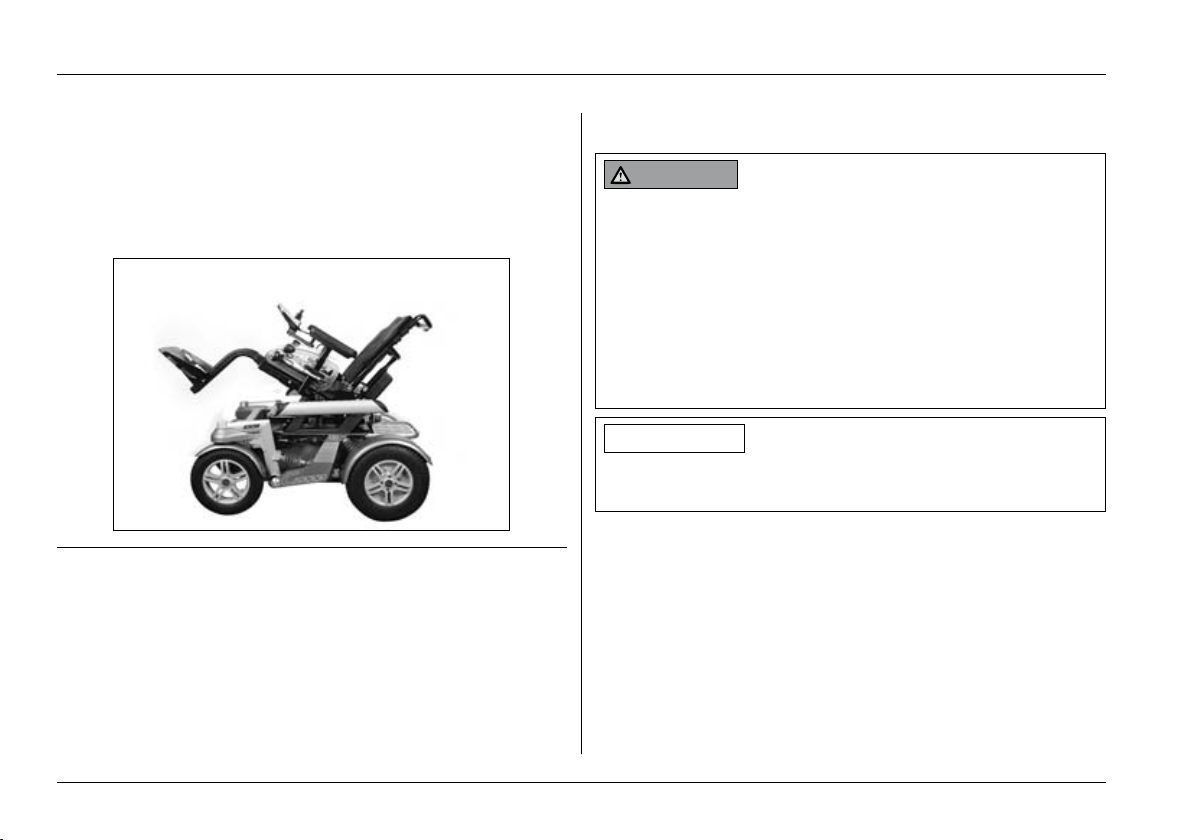

Abb. 24 C2000 mit ausgefahrener

Sitzhöhenverstellung ..................................63

Abb. 25 C2000 mit gekanteltem Sitz ......................64

Abb. 26 C2000 mit verstelltem Rückenwinkel .........65

Abb. 27 Rückenwinkel am Recaro-Sitz einstellen .... 66

Abb. 28 Darstellung der Druckpunkte .................... 67

Abb. 30 Contour-Sitz .............................................. 68

Abb. 31 Bedienpulthalter, schwenkbar ...................70

Abb. 32 Separater LCD-Monitor ............................71

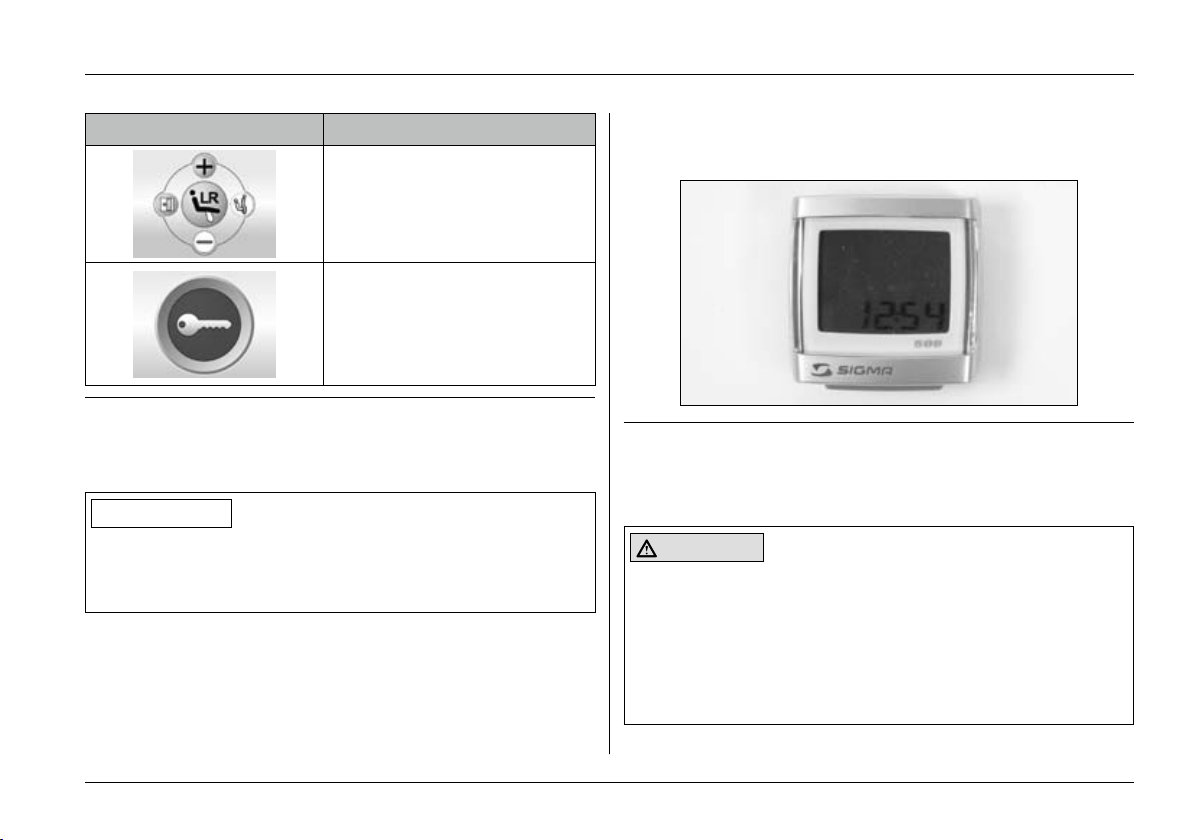

Abb. 33 Kilometerzähler .........................................73

Abb. 34 Tastenmodul ..............................................75

Abb. 35 Halter mit Begleitpersonensteuerung ........ 75

Abb. 36 Übersicht Begleitpersonensteuerung .........76

C20008 | Ottobock

Page 9

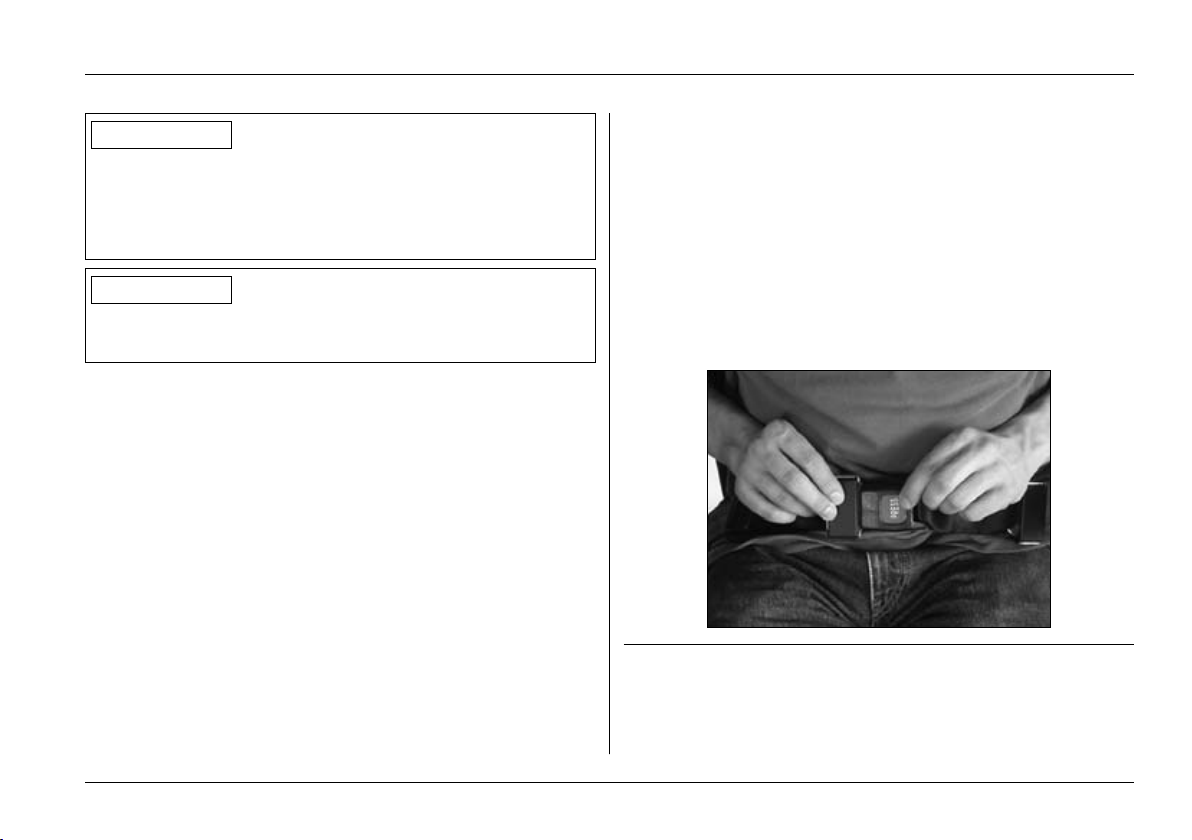

Abb. 37 Beckengurt anlegen ..................................79

Abb. 38 Adapter für Montageset

Kopfstützenbefestigung .............................81

Abb. 39 Sicherung wechseln ..................................93

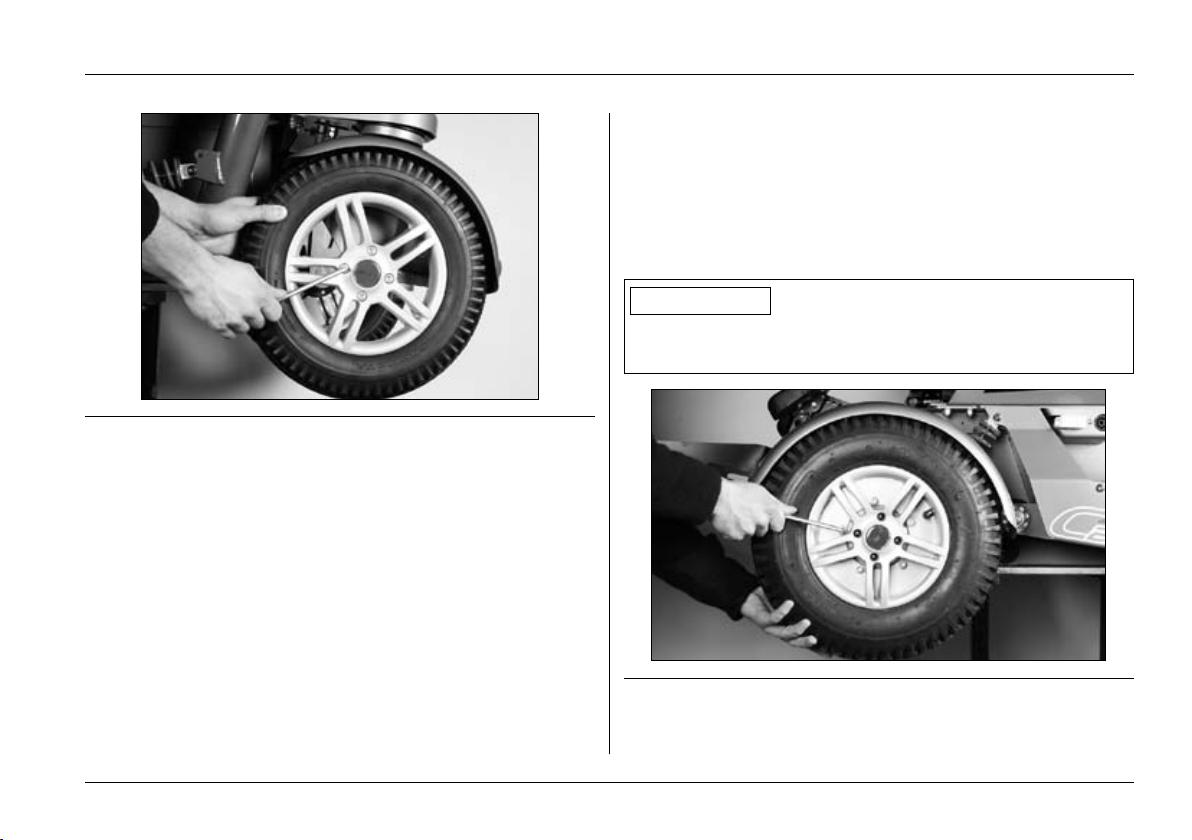

Abb. 40 Lenkrad demontieren ................................95

Abb. 41 Antriebsrad demontieren ...........................95

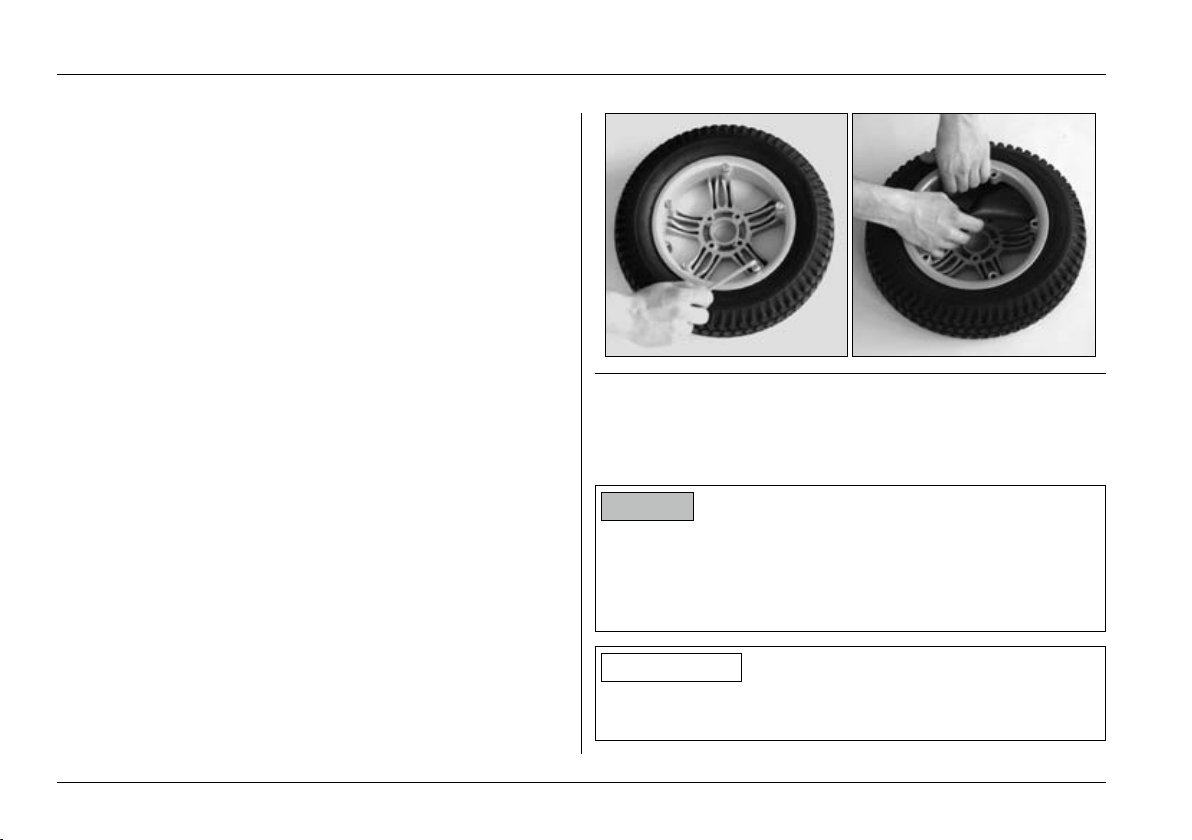

Abb. 42 Raddecke ausbauen ................................96

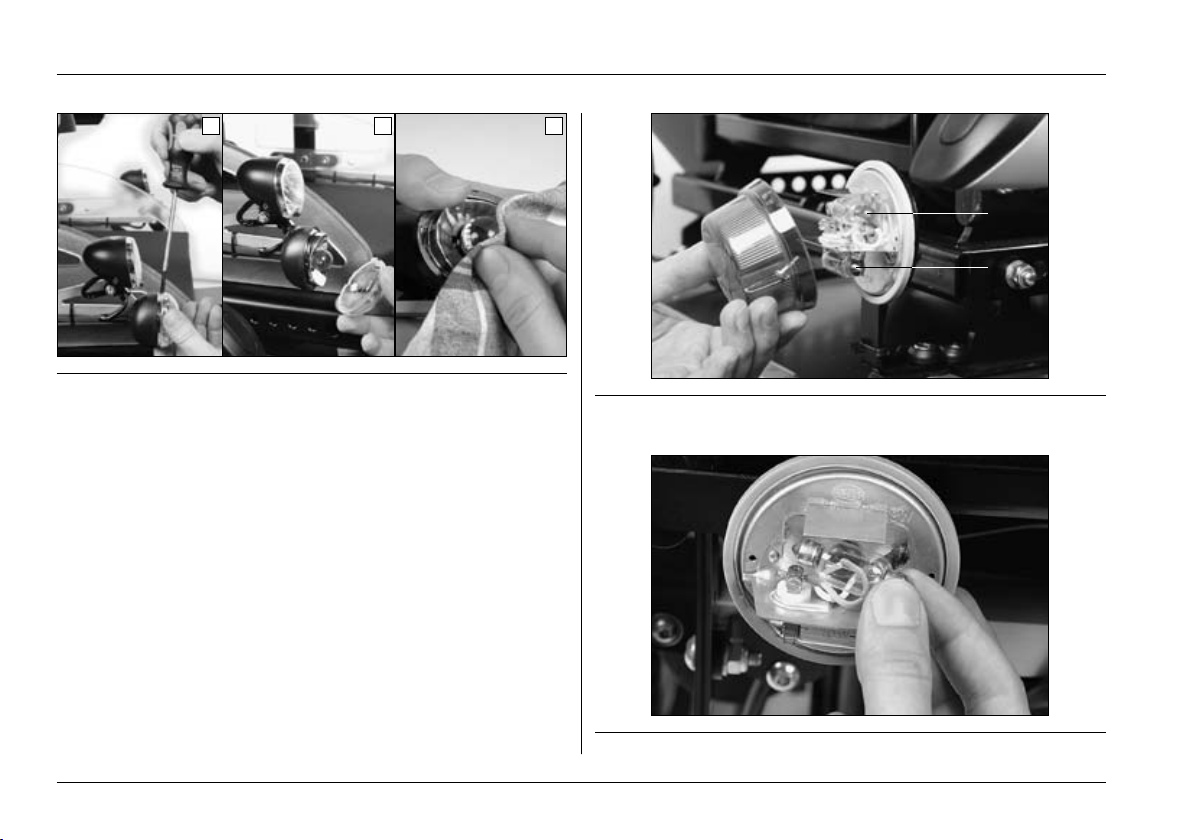

Abb. 43 Halogenlampe Frontbeleuchtung

tauschen ..................................................97

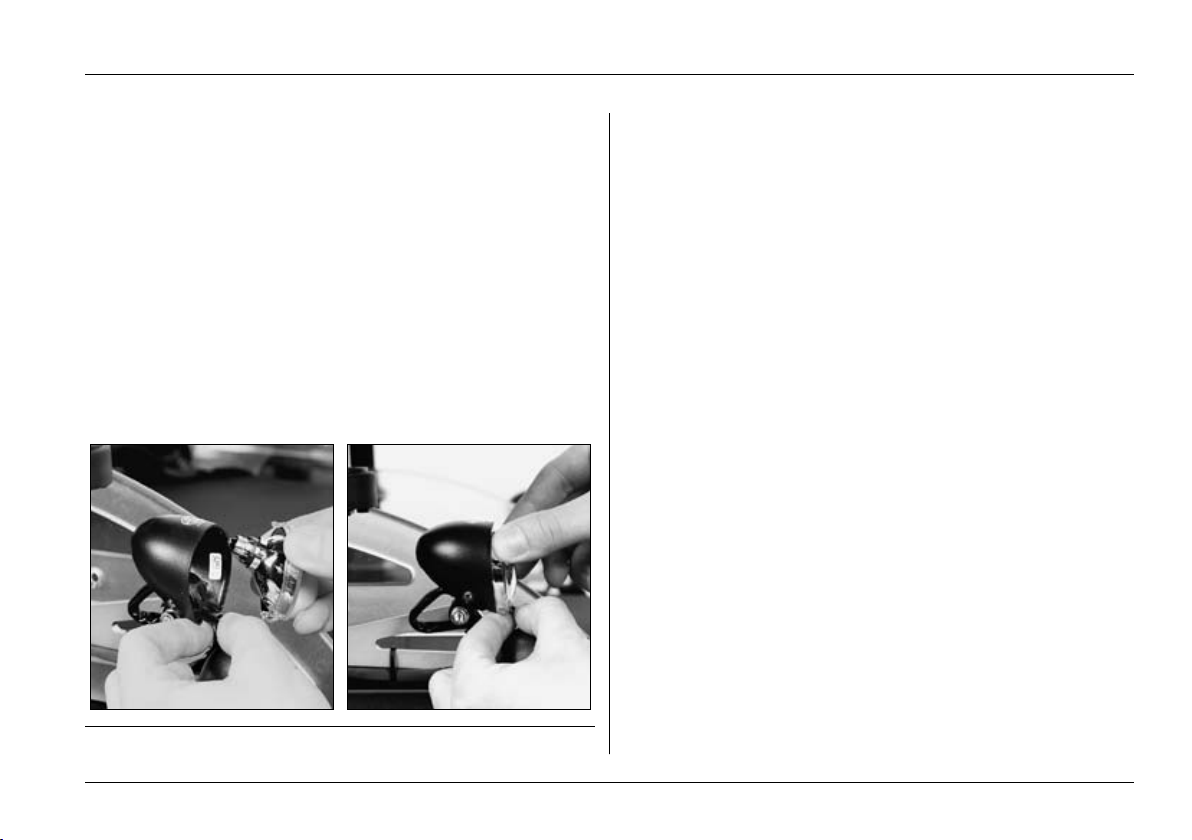

Abb. 44 Frontblinkleuchte tauschen ........................98

Abb. 45 Heckbeleuchtung demontieren ..................98

Abb. 46 Glühlampe Blinklicht tauschen ...................98

Abbildungsverzeichnis

C2000

Ottobock | 9

Page 10

Allgemeine Informationen

1 Allgemeine Informationen

INFORMATION

Datum der letzten Aktualisierung: 2013-04-15

n Lesen Sie dieses Dokument aufmerksam durch. n Beachten Sie die Sicherheitshinweise.

INFORMATION

Die vorliegende Gebrauchsanweisung kann auf der Homepage www.ottobock.com eingesehen und von dort heruntergeladen werden. Das dort hinterlegte PDF-Dokument kann auch in vergrößerten Formaten dargestellt werden. Bei weiteren Fragen zur Gebrauchsanweisung wenden Sie sich bitte an das Fachpersonal, das Ihnen das Produkt übergeben hat.

1.1 Vorwort

Die vorliegende Gebrauchsanweisung vermittelt dem Benutzer sowie den Begleitpersonen alle erforderlichen Kenntnisse über Aufbau, Funktion, Bedienung und Wartung des Elek trorollstuhls C2000 der Otto Bock Mobility Solutions GmbH. Die Anleitung beinhaltet die für eine gefahrlose Benutzung des Elektrorollstuhls erforderlichen Informationen

und gibt bei auftretenden Störungen Hinweise auf mögliche Ursachen und deren Beseitigung.

Die Kenntnis dieser Gebrauchsanweisung ist für den sicheren Gebrauch des Elektrorollstuhls zwingend erforderlich. Die Gebrauchsanweisung, insbesondere das Kapitel „Sicher heit“, ist deshalb vor Gebrauch des Elektrorollstuhls vom Benutzer und den Begleitpersonen sorgfältig zu lesen. Damit wird die volle Nutzung der Leistungsfähigkeit des Elektrorollstuhls gesichert.

1.2 Verwendungszweck

Der Elektrorollstuhl C2000 dient ausschließlich gehunfähigen und gehbehinderten Menschen zum individuellen Gebrauch für die Selbstbeförderung im Innen- und Außenbereich:

n C2000: für Innen- und Außenbereich n C2000-S: für Außenbereich; Beckengurt als Standard

inklusive

n C2000-H: für Innen- und Außenbereich; Elektrische Sitz-

höhenverstellung als Standard inklusive.

Der Elektrorollstuhl C2000 ist ausschließlich mit den Optionen in der hier aufgeführten Gebrauchsanweisung zu kom-

C200010 | Ottobock

Page 11

Allgemeine Informationen

binieren. Für Kombinationen mit Medizinprodukten und/oder Zubehörteilen anderer Hersteller außerhalb des Modularsystems übernimmt Ottobock keine Haftung. Optional kann der Elektrorollstuhl mit einer Begleitpersonensteuerung auch durch Begleitpersonen gesteuert werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet nicht der Hersteller, sondern allein der Benutzer.

Der Elektrorollstuhl darf nur von eingewiesenen Personen verwendet werden. Die Einweisung in die Benutzung des Elektrorollstuhls ist eine der Voraussetzungen, Personen vor Gefahren zu schützen und den Elektrorollstuhl sicher und fehlerfrei zu bedienen.

Die Betriebssicherheit des Elektrorollstuhls ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in dieser Gebrauchsanweisung gewährleistet. Letztlich verantwortlich für einen unfallfreien Betrieb ist der Benutzer.

1.3 Anwendungsgebiet

Die Vielfalt an Ausstattungsvarianten sowie die modulare Bauweise erlauben einen Einsatz des Elektrorollstuhls C2000 bei Gehunfähigkeit / Gehbehinderung durch:

n Lähmungen n Gliedmaßenverluste n Gliedmaßendefekt/-deformationen n Gelenkkontrakturen/-schäden n Sonstige Erkrankungen

Der Elektrorollstuhl C2000 ist insbesondere für Nutzer konzipiert, die in der Lage sind, sich selbstständig mit diesem fortzubewegen.

Bei der individuellen Versorgung sind außerdem zu beachten:

n Körpergröße und Körpergewicht (je nach Standardaus-

führung max. Zuladung 160 kg bzw. 200 kg, optional bis

260 kg) n Physische und psychische Verfassung n Alter des Behinderten n Wohnverhältnisse n Umwelt

C2000

Ottobock | 11

Page 12

Sicherheit

1.4 Service

INFORMATION

Service und Reparaturen am Elektrorollstuhl werden grundsätzlich nur von durch Ottobock autorisierte und geschulte Personen des Fachhandels durchgeführt. Wenden Sie sich bei Problemen an den Fachhändler, der Ihnen den Elektrorollstuhl angepasst hat.

Treten Fragen auf oder kann ein Problem trotz Zuhilfenahme der Gebrauchsanweisung nicht gelöst werden, wenden Sie sich bitte an den Kundenservice von Ottobock (Adresse siehe Umschlagrückseite).

Ottobock ist im Sinne der Kundenzufriedenheit bemüht, Kunden in jeder Hinsicht zu unterstützen, damit diese mit dem Produkt noch lange zufrieden sind.

2 Sicherheit

2.1 Bedeutung der Symbolik

WARNUNG

Warnungen vor möglichen schweren Unfall- und Verletzungsgefahren.

VORSICHT

Warnungen vor möglichen Unfall- und Verletzungsgefahren.

HINWEIS

Warnungen vor möglichen technischen Schäden.

INFORMATION

Hinweise zur Bedienung. Hinweise für das Service-Personal.

2.2 Normen und Richtlinien

Alle Angaben zur Sicherheit in dieser Gebrauchsanweisung beziehen sich auf die derzeit gültigen nationalen Gesetze und Verordnungen der Europäischen Union. In anderen Ländern müssen die zutreffenden Gesetze und Landesverordnungen eingehalten werden.

C200012 | Ottobock

Page 13

Sicherheit

Neben den Sicherheitshinweisen in dieser Gebrauchsanweisung müssen die allgemein gültigen Berufsgenossenschaftlichen Verordnungen (BGV), die Vorschriften zur Unfallverhütung (UVV) und zum Umweltschutz beachtet und eingehalten werden. Alle Angaben in dieser Gebrauchsanweisung sind jederzeit uneingeschränkt zu befolgen.

Der Elektrorollstuhl ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Die Sicherheit des Elektrorollstuhls wird durch die CE-Kennzeichnung und die Konformitätserklärung bestätigt.

2.3 Allgemeine Sicherheitshinweise

WARNUNG

Erstickungsgefahr. Achten Sie darauf, dass die Verpa-

ckungsmaterialien nicht in Kinderhände gelangen.

VORSICHT

Unfall- und Verletzungsgefahr durch Nichtbeachtung oder Nichteinhaltung der Sicherheitshinweise. Alle Si-

cherheitshinweise in dieser Gebrauchsanweisung und in allen mitgeltenden Dokumenten sind zu beachten und einzuhalten. Die Gebrauchsanweisung muss dem Benutzer jederzeit zur Verfügung stehen.

VORSICHT

Unfall- und Verletzungsgefahr durch nicht bestimmungsgemäßen Gebrauch. Der Elektrorollstuhl C2000 darf nur

bestimmungsgemäß verwendet werden. Der Elektrorollstuhl C2000 darf nur von eingewiesenen Personen benutzt werden. Es darf stets nur eine Person mit dem Elektrorollstuhl C2000 befördert werden.

VORSICHT

Verbrennungsgefahr beim Umgang mit Feuer. Rückenbe-

spannung und Sitzkissen sind schwer entammbar, können sich jedoch entzünden. Beim Umgang mit Feuer, insbesondere brennenden Zigaretten, ist daher äußerste Vorsicht geboten.

VORSICHT

Unterkühlung oder Verbrennung an Bauteilen. Durch

extreme Temperaturen können Bauteile extrem kalt oder heiß werden. Setzen Sie das Produkt keinen extremen Temperaturen aus (z. B. Sonneneinstrahlung, Sauna, extremer Kälte), um Verletzungen durch Berührung der Bauteile zu verhindern.

C2000

Ottobock | 13

Page 14

Sicherheit

INFORMATION

Verwenden Sie nur Original-Optionen des Herstellers. Die optionalen Komponenten dürfen nur wie hier beschrieben montiert werden. Nichtbeachtung führt zum Verlust von Gewährleistungsansprüchen.

2.4 Sicherheitsanforderungen für Transport, Lagerung und Montage

Transport und Lagerung

WARNUNG

Unfall- und Verletzungsgefahr durch unsachgemäße Anwendung als Transportsitz im Behindertentransportkraftwagen (BTW). Der Elektrorollstuhl C2000 ist von Ot-

tobock zur Zeit noch nicht zur Nutzung als Sitz in Behindertentransportkraftwagen (BTW) freigegeben! Setzen Sie bis zur Freigabe die Fahrzeuginsassen während der Fahrt ausschließlich in die im Fahrzeug installierten Sitze mit dazugehörenden Rückhaltesystemen! Bei Nichtbeachtung können sowohl der Nutzer als auch alle anderen Fahrzeuginsassen bei einem Unfall verletzt werden. Informationen zum aktuellen Stand unserer Maßnahmen können Sie von Ihrem Fachhändler oder auf der Ottobock Homepage www.ottobock.de erhalten.

WARNUNG

Unfall- und Verletzungsgefahr durch unsachgemäßen Transport in Flugzeugen. In Flugzeugen ist der Elektroroll-

stuhl gemäß den Bestimmungen der IATA (International Air Transport Association) zu transportieren. Dazu sind vor Abgabe des Elektrorollstuhls als Gepäck immer die Sicherung zu entnehmen und die Batterieanschlüsse kurzschlusssicher zu isolieren. Beachten Sie, dass insbesondere nicht auslaufsichere und nicht aufrecht zu transportierende Batterien entnommen und auslaufsicher/kurzschlusssicher verpackt werden müssen. Nähere Informationen erhalten Sie unter www.iata.org. Ottobock empfiehlt, vor jedem Flug direkten Kontakt mit der Airline aufzunehmen, um sich über die besonderen Transportbestimmungen zu informieren.

HINWEIS

Schäden durch unsachgemäßen Transport. Verwenden Sie für den Transport nur ausreichend dimensionierte Hebezeuge. Sichern Sie den Elektrorollstuhl gemäß den Vorschriften des verwendeten Transporthilfsmittels. Bringen Sie die Spanngurte nur in den entsprechenden Befestigungsösen und an den vorgegebenen Anzurrpunkten an.

C200014 | Ottobock

Page 15

Sicherheit

Schalten Sie beim Transport auf Hebebühnen oder in Aufzügen die Steuerung des Elektrorollstuhls aus. Verriegeln Sie die Bremse. Achten Sie darauf, dass der Elektrorollstuhl mittig auf der Hubäche der Hebebühne steht. Es dürfen sich keine Teile oder Komponenten des Elektrorollstuhls im Gefahrenbereich benden.

HINWEIS

Schädigung der Batterie durch Tiefentladung. Entnehmen Sie bei längeren Standzeiten oder beim Versand des Elektrorollstuhls die Sicherung.

INFORMATION

Die Bereifung des Elektrorollstuhls enthält chemische Stoffe, die mit anderen chemischen Stoffen, wie z. B. Reinigungsmitteln und Säuren, eine Reaktion eingehen können. Schwarze Reifen enthalten Rußpartikel, die zu Verfärbungen und Abriebstellen führen können. Sorgen Sie bei längerer Standzeit für eine geeignete Unterlage.

Montage

WARNUNG

Unfall- und Verletzungsgefahr durch Lösen von Steckund Schraubverbindungen. Bei sämtlichen Einstellarbei-

ten oder beim Umklappen der Rückenlehne für den Transport müssen Schraub- bzw. Steckverbindungen gelöst werden. Dies kann zu unkontrollierten Bewegungen von Bauteilen führen. Um Verletzungen an Quetsch- und Scherkanten zu vermeiden, führen Sie die Arbeiten mit sichernder Unterstützung eines Helfers durch. Achten Sie darauf, dass sich niemals Körper teile, z. B. Hände oder Kopf, im Gefahrenbereich benden.

VORSICHT

Unfallgefahr durch nicht gesicherte Verschraubungen.

Ersetzen Sie nach dem Lösen von Verschraubungen mit Gewindesicherung diese durch neue oder sichern Sie diese ggf. mit Gewindesicherungsmasse mittlerer Festigkeit (z. B. EuroLock A24.20). Ziehen Sie nach allen Ein- bzw. Verstellungen am Elektrorollstuhl die Befestigungsschrauben bzw. -muttern wieder fest an. Beachten Sie dabei eventuell vorgegebene Drehmomente.

C2000

Ottobock | 15

Page 16

Sicherheit

INFORMATION

Vor der Benutzung des Elektrorollstuhls müssen alle erforderlichen mechanischen Anpassungen (z. B. Anbau einer Sondersteuerung) und Software-Einstellungen (z. B. Programmierung der Steuerung) an die individuellen Bedürfnisse und Fähigkeiten des Benutzers vorgenommen werden. Die Einstellungen dürfen nur durch das von Ottobock autorisierte und geschulte Personal erfolgen.

INFORMATION

Beim Anbau einer Sondersteuerung ist der Benutzer verpichtet, sich vom Fachhandel genau in deren Benutzung einweisen zu lassen.

INFORMATION

Die Anbauposition der Vorrichtung für die Sitzhöhenverstellung und/oder des Sitzes darf nicht verändert werden.

2.5 Sicherheitsanforderungen für den Betrieb

WARNUNG

Unfall- und Verletzungsgefahr durch fehlerhafte Sicherheitsfunktionen. Der Benutzer ist verpichtet, sich vor je-

der Benutzung vom sicheren und ordnungsgemäßen Zustand des Elektrorollstuhls einschließlich der Sicherheitsfunktionen zu überzeugen. Der Elektrorollstuhl darf nur betrieben werden, wenn alle Sicherheitsfunktionen, z. B. die selbsttätigen Bremsen, funktionstüchtig sind. Nicht funktionierende Bremsen können zu schweren Unfällen mit tödlichen Verletzungen führen.

WARNUNG

Unfall- und Verletzungsgefahr durch falsche Konfigurationseinstellungen. Geänderte Einstellungen von Parame-

tern bei der Konguration führen zu einer Änderung des Fahrverhaltens. Insbesondere Änderungen der Geschwindigkeits-, Beschleunigungs-, Brems- oder Joystickeinstellungen können zu unvorhergesehenen und in der Folge zu unkontrollierbaren Fahreigenschaften mit Unfallfolge führen. Erproben Sie nach Abschluss der Konguration/Programmierung immer das Fahrverhalten des Elektrorollstuhls.

C200016 | Ottobock

Page 17

Sicherheit

Die Programmierung darf nur von eingewiesenem Fachpersonal durchgeführt werden. Ottobock oder der Steuerungshersteller haften nicht bei Schadensfällen, die (insbesondere in Kombination mit einer Sondersteuerung) durch eine nicht fachgerecht / bestimmungsgemäß auf die Fähigkeiten des Rollstuhlnutzers abgestimmte Programmierung verursacht wurden.

WARNUNG

Unfall- und Verletzungsgefahr durch fehlende Bremswirkung bei entriegelter Bremse. Beachten Sie die fehlende

Bremsfunktion bei entriegelter Bremse, vor allem bei der Beförderung des Elektrorollstuhls auf einer Strecke mit Neigung.

WARNUNG

Verletzungsgefahr durch Umkippen beim Fahren. Der

Elektrorollstuhl C2000 ist für das kurzfristige Befahren von Steigungen und Gefällestrecken bis max. 22 % zugelassen. Steigungen oder Gefällestrecken über diesem Prozentsatz dürfen nicht befahren werden. Die kritische Hindernisbewältigung des Elektrorollstuhls C2000 beträgt max. 140 mm (je nach Zuladung und Fahrtrichtung). Höhenunterschiede, die größer als 140 mm

sind, dürfen nicht überquert werden. Beim Befahren von Steigungen und Gefällestrecken dürfen keine Hindernisse überwunden werden. Es dürfen keine Treppen befahren werden. Das Rückwärtsfahren sollte nur zum Rangieren oder für kurze Fahrten auf der Ebene genutzt werden.

WARNUNG

Unfallgefahr durch Umkippen beim Fahren. Verringern Sie

bei Bergabfahrt die Geschwindigkeit (z. B. Fahrstufe 1 einstellen). Beim Befahren von Steigungen und Gefällestrecken dürfen keine Hindernisse überwunden werden. Vermeiden Sie das Ein- und Aussteigen auf Steigungen und Gefällestrecken. Das Befahren von Steigungen und Hindernissen ist nur mit abgesenkter Sitzkantelung, abgesenkter Sitzhöhenverstellung und senkrechtem Rücken erlaubt. Bei Bergabfahrt ist es sinnvoll, die Sitzkantelung leicht nach hinten zu neigen. Hindernisse wie Stufen oder Bordsteinkanten dürfen nur mit reduzierter Geschwindigkeit (max. 3 km / h) befahren werden. Dabei sollten die Hindernisse stets rechtwinkelig angefahren und in einem Zug überwunden werden.

C2000

Ottobock | 17

Page 18

Sicherheit

WARNUNG

Kippgefahr beim Fahren auf ungeeignetem Untergrund.

Das Befahren sehr glatter Flächen (z. B. vereister Oberächen) oder sehr grobkörniger Oberächen (z. B. Schotter oder Geröll) ist nicht zulässig.

WARNUNG

Kippgefahr beim Benutzen von Hebebühnen. Schalten Sie

beim Benutzen von Hebebühnen, Aufzügen, Bussen oder Bahnen die Steuerung des Elektrorollstuhls aus. Verriegeln Sie die Bremse.

WARNUNG

Kippgefahr durch Schwerpunktverlagerung. Testen Sie die

Auswirkungen der Schwerpunktverlagerung auf das Verhalten des Elektrorollstuhls an Gefällestrecken, Steigungen, seitlichen Neigungen oder beim Überwinden von Hindernissen vor der ersten Benutzung mit sichernder Unterstützung eines Helfers.

WARNUNG

Unfall- und Verletzungsgefahr durch falsches Anheben.

Begleitpersonen dürfen den Elektrorollstuhl nur an den Rahmenteilen, auf keinen Fall an den Fußstützen und/oder Armauagen anheben.

WARNUNG

Quetsch- und Klemmgefahr im elektrischen Sitzverstellbereich. Beim Betätigen der Sitzhöhenverstellung, der Rü-

ckenwinkelverstellung (optional) und der Sitzkantelung (optional) weist der Bereich zwischen Sitzrahmen und Rollstuhlrahmen konstruk tionsbedingte Quetsch- und Scherkanten auf. Weisen Sie alle Begleitpersonen darauf hin. Um Verletzungen zu vermeiden, achten Sie darauf, dass niemals Körperteile, z. B. Hände und Füße, in den Gefahrenbereich gelangen, sich keine störenden Objekte, z. B. Kleidung oder Hindernisse im Gefahrenbereich benden und sich keine unbefugten Personen dort aufhalten.

WARNUNG

Unfall und Verletzungsgefahr durch unsachgemäßen Gebrauch der Sitzhöhenverstellung.

n Die Funktion zur Sitzhöhenverstellung darf nur auf

waage rechtem Untergrund verwendet werden.

n Beim Betätigen der Sitzhöhenverstellung dürfen sich

keine unbefugten Personen im Gefahrenbereich aufhalten.

n Es dürfen sich keine störenden Objekte oder Hindernis-

se im Verstellbereich benden.

C200018 | Ottobock

Page 19

Sicherheit

n Alle Begleitpersonen sind darauf hinzuweisen, dass

sich im Bereich zwischen Sitzrahmen und Rollstuhlrahmen konstruktionsbedingte Quetschkanten benden.

n Benutzer und Begleitperson dürfen nicht in den Gefah-

renbereich fassen.

VORSICHT

Quetsch- und Klemmgefahr im Schwenkbereich der Fußablagen. Achten Sie darauf, dass Sie beim Aus- und Einklap-

pen der Fußrasten bzw. des Fußbretts nicht mit den Gliedmaßen in den Gefahrenbereich gelangen.

VORSICHT

Sturzgefahr. Lehnen Sie nicht bei angehobenem Sitz den

Oberkörper über die Sitzäche hinaus.

VORSICHT

Unfallgefahr durch eingeschränkte Sicht. Beachten Sie

den eingeschränkten Sichtbereich beim Fahren in abgehobener Sitzposition und beim Betätigen des Sitzes mit eingebauter Sitzhöhenverstellung.

VORSICHT

Unfallgefahr beim Fahren ohne Erfahrung. Das Fahren

ohne Erfahrung kann zu Stürzen und anderen gefährlichen Situationen führen. Trainieren Sie den Umgang mit dem Elektrorollstuhl vor der ersten Benutzung auf ebenem, überschaubarem Gelände.

VORSICHT

Unfallgefahr durch unkontrolliertes Fahrverhalten. Beim

Betrieb des Elektrorollstuhls kann es aufgrund von Störungen zu unkontrollierten Bewegungen kommen. Wenden Sie sich in diesem Fall unverzüglich an Ihren autorisierten Fachhändler. Nehmen Sie beim Erkennen von Fehlern, Defekten oder anderen Gefahren, die zu Personenschäden führen können, den Elektrorollstuhl sofort außer Betrieb.

VORSICHT

Unfall- und Verletzungsgefahr durch falsches Ein- und Aussteigen. Schalten Sie zum Ein- und Aussteigen die

Rollstuhlsteuerung aus. Die Armauagen sind nicht mit vollem Gewicht belastbar und dürfen deshalb nicht zum Einund Aussteigen verwendet werden.

C2000

Ottobock | 19

Page 20

Sicherheit

VORSICHT

Unfall- und Verletzungsgefahr durch Wegrollen. Eine

entriegelte Bremse kann zu unkontrolliertem Wegrollen des Elektrorollstuhls führen. Achten Sie beim Abstellen des Elektrorollstuhls darauf, dass die Bremse verriegelt ist.

VORSICHT

Unfallgefahr durch unkontrolliertes Fahrverhalten. Beim

Betrieb des Elektrorollstuhls kann es zu Störungen durch elektromagnetische Felder kommen. Beachten Sie beim Betrieb folgende Besonderheiten:

n Die Fahrleistungseigenschaften des Elektrorollstuhls

können durch elektromagnetische Felder beeinusst werden (Mobiltelefone oder sonstige abstrahlende Geräte). Schalten Sie während der Fahrt alle mobilen Geräte ab.

n Der Elektrorollstuhl kann elektromagnetische Felder er-

zeugen, die zu Störungen anderer Geräte führen können. Schalten Sie die Steuerung ab, wenn keine Funktion benötigt wird.

n Der Elektrorollstuhl ist gemäß den Bestimmungen der

EMV geprüft.

VORSICHT

Unfallgefahr durch schlechte Bereifung. Prüfen Sie vor

jeder Benutzung die Reifen durch Sichtkontrolle auf ausreichende Proltiefe und korrekten Luftdruck. Vermeiden Sie unnötiges Abstellen im Freien und direkte Sonneneinstrahlung (UV-Licht), da dieses zur schnellen Alterung der Bereifung führt. Die Folgen sind eine Verhärtung der Proloberäche und das Ausbrechen von Eckstücken aus dem Reifenprol. Ottobock empehlt, die Bereifung unabhängig vom Verschleiß im Abstand von 2 Jahren zu tauschen. Bei längeren Standzeiten oder starker Erwärmung der Reifen (z. B. in der Nähe von Heizkörpern oder bei starker Sonneneinstrahlung hinter Glasscheiben) kommt es zu einer bleibenden Verformung der Reifen. Achten Sie deshalb stets auf genügend Abstand zu Wärmequellen, bewegen Sie oft Ihren Elektrorollstuhl C2000 oder schaffen Sie sich bei Einlagerung eine Aufbockmöglichkeit.

VORSICHT

Unfallgefahr durch unzweckmäßige Kleidung. Ottobock

empehlt dem Benutzer, bei Dunkelheit helle Kleidung bzw. Kleidung mit Reektoren zu tragen.

C200020 | Ottobock

Page 21

Sicherheit

HINWEIS

Schäden durch unsachgemäßen Gebrauch der Funktion zur Sitzhöhenverstellung. Der Elektrorollstuhl C2000

kann mit einer Vorrichtung zur Sitzhöhenverstellung ausgestattet werden. Beachten Sie beim Betrieb folgende Besonderheiten:

n Die Aktuatoren der Sitzfunktionen sind nicht für den

Dauerbetrieb sondern nur für eine kurzzeitig begrenzte Belastung ausgelegt (10 % Anstrengung, 90 % Pause). Als Richtwert gilt: Bei max. Zuladung sind nach einer Betätigungszeit von 10 Sekunden ca. 90 Sekunden Pause einzuhalten. Die elektrischen Sitzfunktionen sind dabei unabhängig von der Fahrfunktion zu betrachten.

n Der Sitz mit der Funktion zur Sitzhöhenverstellung darf

mit maximal 160 kg bzw. 200 kg beladen werden.

n Bei Fehlern oder Störungen darf die Funktion zur Sitz-

höhenverstellung nicht betätigt werden.

n Wird bei Betätigen der Sitzhöhenverstellung der Kriech-

gang nicht aktiviert, ist sofort ein Fachhändler aufzusuchen. Der Elektrorollstuhl C2000 darf bis zur Behebung des Fehlers nur mit eingefahrener Sitzhöhenverstellung verwendet werden.

HINWEIS

Schäden durch Überhitzung oder Kälte. Der Elektrorollstuhl C2000 ist nur im Temperaturbereich von -25 °C bis +50 °C funktionsfähig. Er darf nicht außerhalb dieses Temperaturbereichs betrieben werden.

HINWEIS

Schäden durch Überladung. Die maximale Zuladung für den Elektrorollstuhl C2000 beträgt je nach Standardausführung 160 kg bzw. 200 kg. Als Option kann der Elektrorollstuhl C2000 auf eine maximale Zuladung von 260 kg aufgerüstet werden.

HINWEIS

Bruch durch Überladung des Gepäckträgers. Die maximale Zuladung für den Gepäckträger beträgt 15 kg.

HINWEIS

Störungen durch elektromagnetische Felder. Der Elektro rollstuhl ist gemäß den Bestimmungen der EMV geprüft. Beachten Sie beim Betrieb folgende Besonderheiten:

C2000

Ottobock | 21

Page 22

Sicherheit

Die Fahrleistungseigenschaften des Elektrorollstuhls können durch elektromagnetische Felder beeinusst werden (Mobiltelefone oder sonstige abstrahlende Geräte). Schalten Sie während der Fahrt alle mobilen Geräte ab. Der Elektrorollstuhl kann elektromagnetische Felder erzeugen, die zu Störungen anderer Geräte führen können. Schalten Sie die Steuerung ab, wenn keine Funktion benötigt wird. Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen ist es möglich, dass der Elektrorollstuhl durch andere elektrische Geräte, wie z.B. Alarmsysteme in Kaufhäuser, gestört wird oder diese stört. Wenn Sie ein solches Verhalten bemerken, dann bewegen Sie Ihren Elektrorollstuhl außerhalb der Störungsreichweite.

HINWEIS

Beschädigung der Reifen durch zu hohen Reifenluftdruck. Achten Sie darauf, dass der in Kapitel 10 „Techni-

sche Daten“ angegebene Reifenluftdruck nicht überschritten wird.

INFORMATION

Bei Fahrten im öffentlichen Straßenverkehr ist die Straßenverkehrsordnung zu beachten.

INFORMATION

Dem Benutzer wird dringend empfohlen, zur eigenen Sicherheit stets den Beckengurt anzulegen. Der Beckengurt dient als Stabilisierung der sitzenden Person im Elektrorollstuhl.

INFORMATION

Bei jedem Einschalten bendet sich die Steuerung in der zuletzt gewählten Fahrstufe. Auf Wunsch kann die Startfahrstufe über Parametereinstellungen gewählt werden. Diese Einstellungen dürfen nur durch das von Ottobock autorisierte und geschulte Personal erfolgen.

INFORMATION

Wird der Fahrmodus während der Fahrt geändert, so beschleunigt oder bremst der Elektrorollstuhl.

INFORMATION

Die Steuerung des Elektrorollstuhls ist nach Schutzart IP 54 geschützt und kann dementsprechend bei schlechten Wetterbedingungen (z. B. Regen) genutzt werden. Die Steuerung ist für den Innen- und Außenbereich zugelassen und erfüllt die Anforderungen bezüglich Klima und Spritzwasser.

C200022 | Ottobock

Page 23

Sicherheit

INFORMATION

Gibt die Steuerung beim Betätigen des Bremshebels kein Fehlersignal ab, liegt eine Fehlfunktion vor. Die Einstellung muss vom Fachhändler überprüft werden.

INFORMATION

Beim Rangieren darf ausschließlich mit reduzierter Geschwindigkeit gefahren werden.

2.6 Sicherheitsanforderungen an Pege, Wartung und Entsorgung

VORSICHT

Unfall- und Verletzungsgefahr durch falsche Wartung, Reparatur oder Einstellung. Die Wartung des Elektroroll-

stuhls darf nur durch das von Ottobock autorisierte und geschulte Personal erfolgen. Das gilt ebenfalls für alle Reparaturen und Einstellungen an der Bremse. Eine falsche Einstellung kann zum Verlust der Bremswirkung führen.

WARNUNG

Verletzungsgefahr durch explosive Gase. Beim Laden

der Batterien können explosive Gase entstehen. Folgende Sicherheitsmaßnahmen sind zwingend einzuhalten:

n Sorgen Sie in geschlossenen Räumen für ausreichen-

de Belüftung. n Es darf nicht geraucht und kein Feuer entfacht werden. n Vermeiden Sie unbedingt Funkenbildung.

n Die Lüftungsschlitze der Verkleidung dürfen nicht ver-

deckt werden.

VORSICHT

Verletzungsgefahr durch unkontrollierte Bewegungen.

Bei allen Wartungsarbeiten mit geöffnetem Batteriedeckel ist stets die Sicherung zu entfernen.

HINWEIS

Unautorisierter Batteriewechsel. Ein Batteriewechsel darf nur durch den Fachhändler erfolgen. Die werkseitig eingestellte Ladekennlinie des Ladegeräts entspricht der mitgelieferten Batterie und darf nicht selbstständig verändert werden. Eine falsch zugeordnete Einstellung kann die Batterie dauerhaft schädigen.

C2000

Ottobock | 23

Page 24

Sicherheit

HINWEIS

Schäden an der Elektronik durch eindringendes Wasser. Die Reinigung des Elektrorollstuhls C2000 darf auf

keinen Fall mit einem Wasserstrahl oder Hochdruckreiniger durchgeführt werden. Vermeiden Sie unbedingt direkten Wasserkontakt mit Elektronik, Motor und Batterien.

HINWEIS

Beschädigung durch unkontrollierte Bewegungen.

Sichern Sie beim Aufbocken den Elektrorollstuhl gegen Wegrutschen und seitliches Abkippen durch eine geei gnete Unterlage unter dem Antriebsträger.

INFORMATION

Der Elektrorollstuhl muss mindestens einmal jährlich von einer autorisierten Fachkraft auf Funktionstüchtigkeit und Fahrsicherheit geprüft werden.

INFORMATION

Kolbenstangen werden nicht gefettet. Sie sind wartungsfrei.

INFORMATION

Defekte Batterien müssen länderspezisch umweltgerecht entsorgt werden.

2.7 Anforderungen an den Benutzer

VORSICHT

Unfall- und Verletzungsgefahr durch unsachgemäße Bedienung. Die Benutzung des Elektrorollstuhls darf nur

durch einen sachkundigen Benutzer erfolgen. Benutzer und ggf. Begleitperson müssen dazu von durch Ottobock autorisierte und geschulte Personen in den Umgang mit dem Elektrorollstuhl eingewiesen werden. Der Benutzer muss die komplette Gebrauchsanweisung gelesen und verstanden haben. Die Bedienung bei Übermüdung, Einuss von Alkohol und Medikamenten ist nicht erlaubt. Der Benutzer darf keine geistigen Einschränkungen besitzen, die die Aufmerksamkeit und das Urteilsvermögen zeitweilig oder auf Dauer einschränken.

C200024 | Ottobock

Page 25

2.8 Sicherheitsfunktionen

INFORMATION

Im Gefahrenfall kann der Elektrorollstuhl über die Ein- und Ausschalttaste jederzeit abgeschaltet werden. Beim Betätigen der Taste wird der Elektrorollstuhl sofort gebremst und die elektrischen Funktionen gestoppt. Treten Fehlfunktionen auf, z. B. eine defekte Energiezufuhr der Bremse, werden diese von der Software erkannt und es wird eine Notbremsung ausgelöst oder die Geschwindigkeit des Elektrorollstuhls reduziert. Gleichzeitig ertönt ein Warnsignal.

INFORMATION

Nach jedem Not-Stopp ist die Steuerung des Elektrorollstuhls wieder einzuschalten. Das System führt bei Kommunikationsproblemen im Bussystem der Steuerung einen Not-Stopp aus und vermeidet so unkontrollierte Funktionen. Ist die Fahrbereitschaft auch nach erneutem Einschalten nicht vorhanden, kann durch Entriegeln der Bremse in die Schiebefunktion umgeschaltet werden. Danach muss auf jeden Fall ein Fachhändler aufgesucht werden.

Sicherheit

C2000

Ottobock | 25

Page 26

Sicherheit

2.9 Warn- und Typenschilder

Abb. 1 Beschilderung am Elektrorollstuhl C2000

C200026 | Ottobock

Page 27

Sicherheit

Label / Etikett Bedeutung

A Typenbezeichnung B Vor Benutzung Gebrauchsanweisung lesen. Sicherheitshinweise

in der Gebrauchsanweisung beachten.

C Symbol für die getrennte Sammlung von Elektro- und Elektronik-

geräten. Komponenten des Elektrorollstuhls und die Batterien

dürfen nicht über den Hausmüll entsorgt werden.

D Produkt ist vom Hersteller nicht zur Nutzung als Sitz in Behinder-

tentransportkraftwagen (BTW) freigegeben

E Europäische Artikelnummer (EAN) F Produktkennzeichen

G Seriennummer (inklusive Baujahr)

H Maximale Zuladung (siehe Kapitel „Technische Daten“) I Maximale Steigfähigkeit (siehe Kapitel „Technische Daten“) J Maximale Geschwindigkeit (siehe Kapitel „Technische Daten“) K Zulässige Achslast vorn L Zulässige Achslast hinten M Zulässiges Gesamtgewicht N Herstellerangabe / Adresse O CE-Kennzeichen – Produktsicherheit in Übereinstimmung mit

EU-Richtlinien

C2000

Ottobock | 27

Page 28

Sicherheit

Label / Etikett Bedeutung

Reifendruck für vorn/hinten beachten (Angabe in bar)

Tab. 1 Beschilderung am C2000

A Elektrischer Fahrbetrieb: Motorbremse verriegeln B Manueller Schiebebetrieb: Motorbremse entriegeln

Quetschgefahr. Nicht in den Gefahrenbereich fassen.

C200028 | Ottobock

Page 29

Produktbeschreibung

3 Produktbeschreibung

Der Elektrorollstuhl C2000 ist im Innen- und Außenbereich einsetzbar. Er ist kompakt gebaut und wendig in Innenräumen. Das leistungsstarke Antriebssystem, das von zwei 12-V-Batterien gespeist wird, und die gefederten Antriebsräder ermöglichen gute Hindernisüberwindung (Kategorie C der EN 12184) und bieten sichere Fahreigenschaften.

Die Steuerung des Elektrorollstuhls C2000 erfolgt durch eine enAble50-Rollstuhlsteuerung. Sie verfügt über ein Bedien pult zur Eingabe der Fahrbefehle und zur Anzeige des aktuellen Status sowie einen Controller, der aus den Eingabedaten die Antriebsmotoren und sonstige elektrische Funktionen ansteuert. Die Datenübertragung erfolgt über ein Bussystem.

Die Programmierbarkeit der enAble50 ermöglicht die Anpassung der Steuerung auf die persönlichen Bedürfnisse des Benutzers, z. B. die Anpassung der Geschwindigkeits-, Beschleunigungs- und Verzögerungswerte.

Der Elektrorollstuhl C2000 verfügt über eine Kettenlenkung.

Besondere Merkmale des Elektrorollstuhls C2000 sind:

n Möglichkeit, mit einem Teile-Set den Sitz umzudrehen,

um zwischen Front- und Heckantrieb zu wechseln.

n Servicefreundlichkeit durch einfache und übersichtliche

Zugänglichkeit zu allen Baugruppen.

n Individuelle Anpassungsmöglichkeiten durch Optionen

und Sonderbau über modulare Komponenten.

Durch den modularen Aufbau ist es möglich, den Elektrorollstuhl C2000 mit weiteren Modulen und Einbaugeräten zusätzlich zu den Hauptkomponenten (siehe Abb. 2) auszustatten, z. B mit Sondersteuerungen (siehe Kapitel 7.2).

C2000

Ottobock | 29

Page 30

Anlieferung und Herstellung der Gebrauchsfähigkeit

4 Anlieferung und Herstellung der

Gebrauchsfähigkeit

4.1 Anlieferung

WARNUNG

Unfall- und Verletzungsgefahr durch falsche Einstellungen. Sämtliche nachträglichen Anpassungs- oder Einstell-

arbeiten dürfen nur von autorisierten Fachhändlern durchgeführt werden.

INFORMATION

Die im Lieferumfang enthaltenen Optionen sind abhängig von der erworbenen Produktzusammenstellung des Elektrorollstuhls C2000.

Zum Lieferumfang gehören:

n Voreingestellter Elektrorollstuhl C2000 mit Hauptkom-

ponenten (siehe Abb. 2) n Ladegerät n Gebrauchsanweisung n Optionale Sitzfunktionen (siehe Kap. 6.7)

Der Fachhändler liefert den Elektrorollstuhl C2000 fahrbereit an. Alle Einstellungen entsprechen den Angaben im Bestellblatt oder werden vom Fachhändler direkt vor Ort vorgenommen. Der Elektrorollstuhl C2000 ist auf die jeweiligen persönlichen Bedürfnisse des Benutzers eingestellt.

Die Funktionen der einzelnen Komponenten können nach den Hinweisen in Kapitel 7 überprüft werden. Eine Beschreibung evtl. auftretender Störungen enthält Kapitel 8.

Abb. 2 Hauptkomponenten

5 6

C200030 | Ottobock

Page 31

Anlieferung und Herstellung der Gebrauchsfähigkeit

1 Rückenlehne 7 Fußrasten

2 Joystick und Steuerung 8 Gepäckablage

3 Armauage (Seitenteil) 9 Antriebsrad

4 Sitzkissen 10 Lenkrad

5 Sicherungshalter 11 Beleuchtung vorn

6 Ladebuchse 12 Beleuchtung hinten

4.2 Einstellungen

Zum Einstellen des Rollstuhls an die Bedürfnisse des Nut-

zers bzw. zur Durchführung der Wartungsarbeiten werden

folgende Werkzeuge benötigt:

n Sechskantschlüssel Größe 3 bis 6 n Ring- oder Maulschlüssel Größe 8, 10, 13 n Kreuzschlitzschraubendreher n Flachkopfschraubendreher n Reifenickzubehör

4.3 Inbetriebnahme

WARNUNG

Erstickungsgefahr. Achten Sie darauf, dass die Verpa-

ckungsmaterialien nicht in Kinderhände gelangen.

Vor der Inbetriebnahme müssen alle Komponenten auf Vollständigkeit und Funktion geprüft werden. Bevor der Elektrorollstuhl C2000 eingeschaltet werden kann, muss die 120-A-Schmelzsicherung in den dafür vorgesehenen Sicherungshalter (siehe Abb. 3) gesteckt werden. Dieser bendet sich seitlich am Antriebsträger neben der Ladebuchse.

Entnehmen Sie dazu die Sicherung aus der mitgelieferten Schutzhülle am Bedienpult, klappen Sie den Deckel des Sicherungsgehäuses auf und stecken Sie die Sicherung ein.

Achten Sie darauf, dass die Sicherung mittig in die dafür vorgesehenen Federkontakte eingedrückt wird und nicht seitlich schräg anliegt.

C2000

Ottobock | 31

Page 32

Anlieferung und Herstellung der Gebrauchsfähigkeit

Rückenlehne hochklappen:

1. Klappen Sie die Rückenlehne nach oben.

2. Legen Sie den Querbolzen am Ende des Antriebs in die Halterung ein.

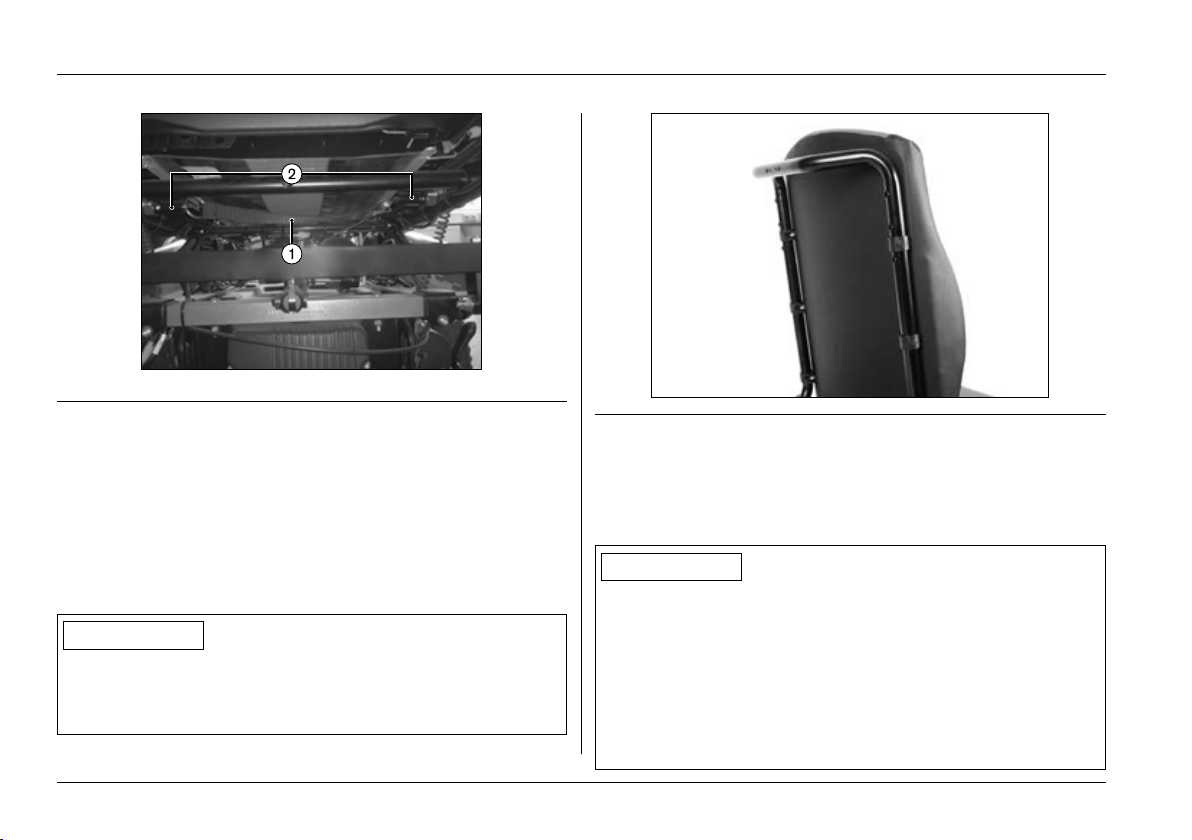

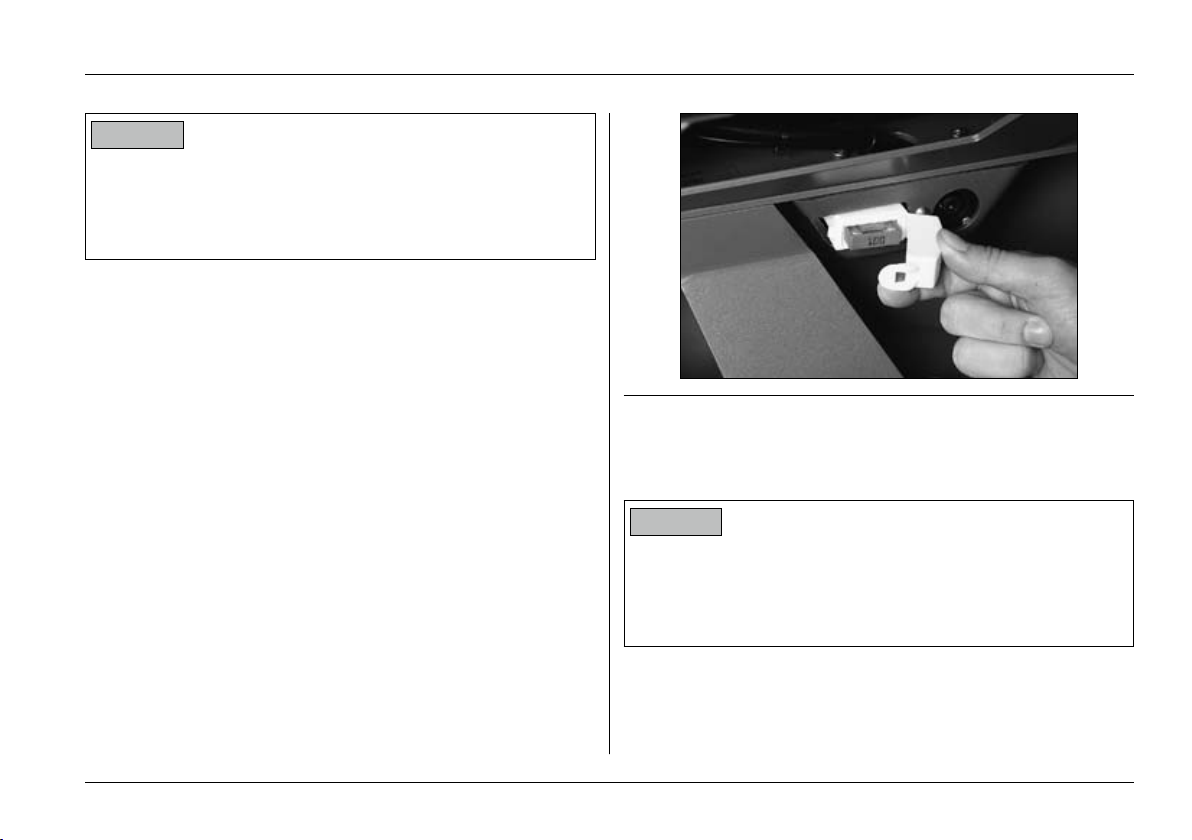

Abb. 3 Sicherungsgehäuse mit eingesteckter Sicherung

1 Sicherungsgehäuse mit aufgeklapptem Deckel 2 Sicherung

Inbetriebnahme mit elektrischer Rückenwinkelverstellung

VORSICHT

Unfall- und Verletzungsgefahr durch falsch montierte Rückenlehne. Achten Sie darauf, dass die Verriegelung

am Querbolzen einrastet. Prüfen Sie den Querbolzen und die Verriegelung auf festen Sitz.

3. Drücken Sie den Hebel nach unten. Die Verriegelung rastet am Querbolzen ein.

Abb. 4

Querbolzen in Halterung einlegen, verriegelter Querbolzen

C200032 | Ottobock

Page 33

Transport und Lagerung

5 Transport und Lagerung

WARNUNG

Unfall- und Verletzungsgefahr durch unsachgemäße Anwendung als Transportsitz im Behindertentransportkraftwagen (BTW). Der Elektrorollstuhl C2000 ist von Ot-

WARNUNG

Unfall- und Verletzungsgefahr durch Lösen von Steckund Schraubverbindungen. Bei sämtlichen Einstellarbei-

Scherkanten zu vermeiden, führen Sie die Arbeiten mit sichernder Unterstützung eines Helfers durch. Achten Sie darauf, dass sich niemals Körperteile, z. B. Hände oder Kopf, im Gefahrenbereich benden.

VORSICHT

Verletzungsgefahr durch ungenügende Arretierung. Si-

chern Sie den Elektrorollstuhl beim Transport in einem anderen Fahrzeug ausreichend mit Spanngurten. Bringen Sie die Spanngurte nur in den entsprechenden Befestigungsösen und an den vorgegebenen Anzurrpunkten an.

VORSICHT

Quetsch- und Klemmgefahr im Schwenkbereich des Fußbretts. Achten Sie darauf, dass Sie beim Aus- und

Einklappen des Fußbrettes / der Fußauagen nicht mit den Gliedmaßen in den Gefahrenbereich gelangen.

HINWEIS

Beschädigung durch Herabstürzen. Das max. Leergewicht des Elektrorollstuhls C2000 beträgt ca. 190 kg. Verwenden Sie für den Transport nur ausreichend dimensionierte Hebezeuge und Transportmittel.

C2000

Ottobock | 33

Page 34

Transport und Lagerung

Als Anschlagpunkte für Spanngurte dienen die Befestigungsösen an der Antriebsseite des Elektrorollstuhls C2000 und die Felgen der Lenkräder.

Abb. 5 Transportösen auf der Antriebsseite

Schalten Sie vor dem Transport des Elektrorollstuhls die Steuerung aus und verriegeln Sie die Bremse.

Für den Transport kann das Packmaß verringert werden, indem Sie die Fußrasten bzw. das Fußbrett hochklappen, die Seitenteile abnehmen und die Rückenlehne einklappen.

Abb. 6 Fußrasten hochklappen

5.1 Rückenlehne umklappen

Führen Sie zum Umklappen der Rückenlehne folgende Arbeitsschritte durch:

1. Nehmen Sie die Seitenteile ab (siehe Kap. 6.1.2).

2. Ziehen Sie den Entriegelungsgurt nach hinten.

3. Klappen Sie mit der Hand die Rückenlehne nach vorn und legen Sie diese auf der Sitzäche ab.

C200034 | Ottobock

Page 35

Abb. 7 Rückenlehne umklappen

Rückenlehne mit elektrischer bzw. mechanischer Rückenwinkelverstellung umklappen:

1. Nehmen Sie die Seitenteile ab (siehe Kap. 6.1.2).

2. Entriegeln Sie den Querbolzen am unteren Ende des Antriebs, indem Sie den Hebel nach oben drücken (siehe Kapitel 4.3 „Inbetriebnahme“, Abb. 4).

3. Entfernen Sie den Querbolzen aus der Halterung.

4. Klappen Sie mit der Hand die Rückenlehne nach vorn und legen Sie diese auf der Sitzäche ab.

Transport und Lagerung

Abb. 8 Packmaß C2000

5.2 Weitere Informationen

Der Elektrorollstuhl C2000 muss trocken gelagert werden.

Für Transport und Lagerung sind Umgebungstemperaturen von – 40 °C bis + 65 °C einzuhalten.

INFORMATION

Wird Ihr Elektrorollstuhl einige Tage nicht bewegt, können sich unter Umständen permanente farbliche Veränderungen an den Kontaktstellen zum Boden abzeichnen. Sorgen Sie deshalb bei längerer Standzeit für eine geeignete Unter lage.

C2000

Ottobock | 35

Page 36

Bedienung

INFORMATION

Bereifungen enthalten chemische Stoffe, die mit anderen chemischen Stoffen (z. B. Reinigungsmittel, Säuren) eine Reaktion eingehen können.

Schwarze Reifen enthalten Rußpartikel. Sie hinterlassen unter Umständen an den Kontaktächen zum Boden schwarze Abriebstellen. Bei vorwiegender Benutzung in Innenräumen empehlt Ihnen Ottobock deshalb eine graue Bereifung.

INFORMATION

Direkte Sonneneinstrahlung / UV-Licht führt zur schnelleren Alterung der Bereifung. Die Folgen sind eine Verhärtung der Proloberäche und das Ausbrechen von Eckstücken aus dem Reifenprol. Vermeiden Sie unnötiges Abstellen im Freien.

INFORMATION

Die Bereifung sollte unabhängig vom Verschleiß im Abstand von 2 Jahren ausgetauscht werden.

INFORMATION

Entnehmen Sie bei längeren Standzeiten oder beim Versand des Elektrorollstuhls die Sicherung.

6 Bedienung

6.1 Einstellmöglichkeiten

WARNUNG

Unfall- und Verletzungsgefahr durch falsche Einstellungen. Sämtliche nachträglichen Anpassungs- oder Einstell-

arbeiten dürfen nur von autorisierten Fachhändlern durchgeführt werden.

WARNUNG

Unfall- und Verletzungsgefahr durch Lösen von Steckund Schraubverbindungen. Bei sämtlichen Einstellarbei-

ten oder beim Umklappen der Rückenlehne für den Transport müssen Schraub- bzw. Steckverbindungen gelöst werden. Dies kann zu unkontrollierten Bewegungen von Bauteilen führen. Um Verletzungen an Quetsch- und Scherkanten zu vermeiden, führen Sie die Arbeiten mit sichernder Unterstützung eines Helfers durch. Achten Sie darauf, dass sich niemals Körperteile, z. B. Hände oder Kopf, im Gefahrenbereich benden.

C200036 | Ottobock

Page 37

Bedienung

VORSICHT

Unfallgefahr durch nicht gesicherte Verschraubungen.

Ersetzen Sie nach dem Lösen von Verschraubungen mit Gewindesicherung diese durch neue oder sichern Sie diese ggf. mit Gewindesicherungsmasse mittlerer Festigkeit (z. B. EuroLock A24.20). Ziehen Sie nach allen Ein- bzw. Verstellungen am Elektrorollstuhl C2000 die Befestigungsschrauben bzw. -muttern wieder fest an. Beachten Sie dabei eventuell vorgegebene Drehmomente.

Am Elektrorollstuhl lassen sich verschiedene Einstellungen vornehmen.

Gemäß der Kundenbestellung sind die Sitzhöhe, die Sitzbreite und der Sitzwinkel eingestellt und dürfen nur vom Fachhändler geändert werden.

Die Einstellung der standardmäßig eingebauten Antriebsradfederung muss vom autorisierten Fachhändler vorgenommen werden.

Vom Benutzer können angepasst werden:

n Rückenwinkel n Höhe und Position der Armauagen n Unterschenkellänge

Die Seitenteile können bei Bedarf abgebaut werden.

6.1.1 Rückenlehne

Durch Ziehen am Entriegelungsgurt (unteres Ende der Rückenlehne, siehe Abb. 7) lässt sich die Neigung der Rückenlehne in 4 verschiedene Positionen einstellen.

Steht die Rückenlehne im gewünschten Winkel, rasten die Verriegelungen beim Loslassen des Entriegelungsgurtes in die nächste Arretierung ein.

C2000

Ottobock | 37

Page 38

Bedienung

6.1.2 Armauagen

Seitenteil mit Armauflage abnehmen

1. Lösen Sie die Flügelschraube am unteren Ende der Seitenteilhalterung.

2. Ziehen Sie das Seitenteil mit Armauage nach oben heraus.

Abb. 9 Flügelschraube zur Abnahme des Seitenteils mit

Armauage lösen

Armauflagen an Oberarmlänge anpassen

1. Lösen Sie die Innensechskantschraube mit einem Sechskantschlüssel Größe 3.

2. Bewegen Sie das Seitenteil mit der Armauage entlang der Schiene nach oben oder unten in die gewünschte Position.

3. Ziehen Sie die Innensechskantschraube wieder fest.

Abb. 10 Armauage an Oberarmlänge anpassen

C200038 | Ottobock

Page 39

Bedienung

Armauflagen an Unterarmlänge anpassen

1. Lösen Sie die beiden Gewindestifte auf der Unterseite der Armauage mit einem Sechskantschlüssel Größe 3. Auf der Seite, an der das Bedienpult angebracht ist, müssen drei Gewindestifte gelöst werden (siehe Abb. 11).

2. Verschieben Sie die Armauage mit der Bedienteilaufnahme bzw. mit dem Ersatzrohr entlang der Befestigungsschiene nach vorn oder hinten in die gewünschte Posi tion.

3. Ziehen Sie alle Gewindestifte wieder fest an.

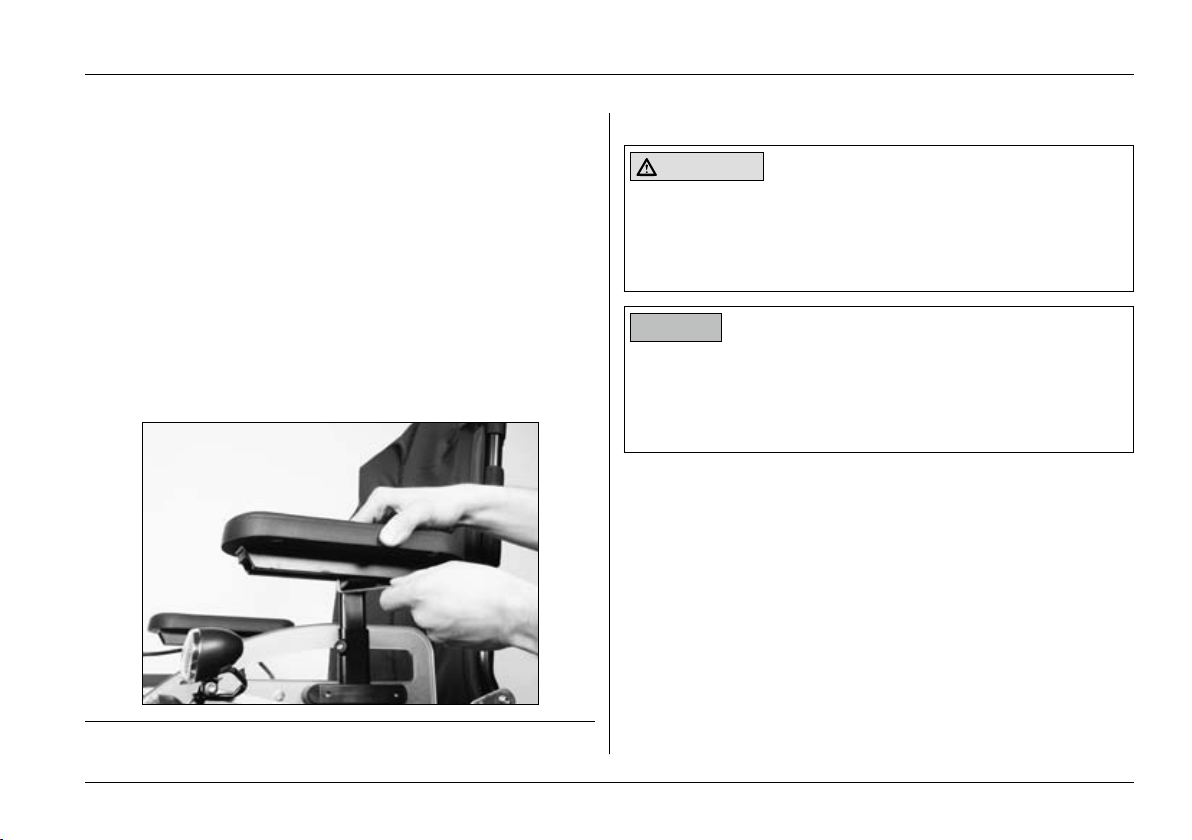

Abb. 11 Armauagen an Unterarmlänge anpassen

6.1.3 Bedienpult

VORSICHT

Unfall- und Verletzungsgefahr durch unkontrollierte Fahrbewegungen. Schalten Sie die Steuerung des Elek-

trorollstuhls ab, bevor Sie die Position des Bedienpults einstellen bzw. das Bedienpult an- / abbauen.

HINWEIS

Kabelschäden. Falsche Kabelverlegung kann zu Quetschstellen und somit zur Beschädigung des Kabels führen. Verlegen Sie die Kabel nicht zu straff und nicht zu locker. Vermeiden Sie das Knicken und Quetschen des Kabels.

Bedienpult an Armlänge anpassen

Das Bedienpult ist an einer Schiene befestigt, die unter der Armauage verläuft.

1. Lösen Sie die drei Gewindestifte an der Unterseite der Armauage.

2. Verschieben Sie das Bedienpult mit der Bedienteilaufnahme entlang der Befestigungsschiene nach vorn oder hinten in die gewünschte Position.

3. Ziehen Sie alle Gewindestifte wieder fest an.

C2000

Ottobock | 39

Page 40

Bedienung

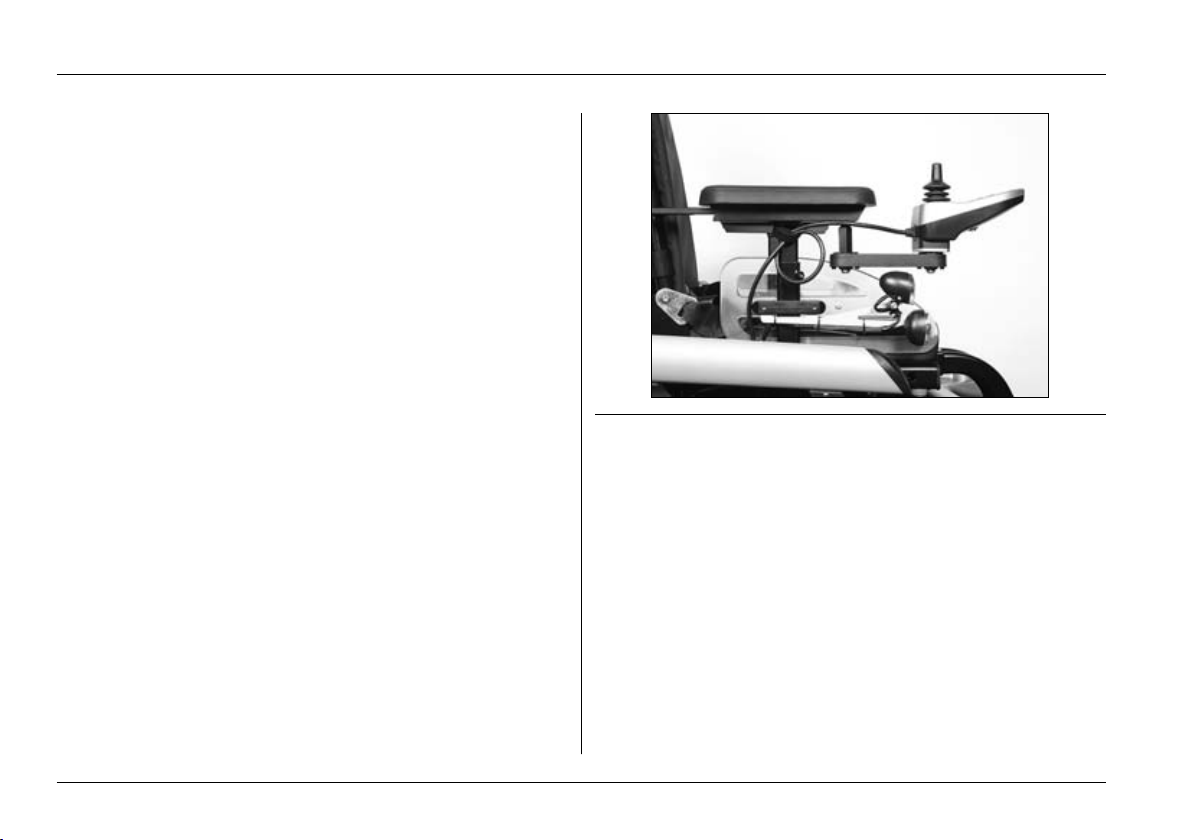

Abb. 12 Bedienpult anpassen

INFORMATION

Ist die Bedienpultschiene zu lang, kann der überstehende Teil abgesägt werden.

Bedienpult umbauen

INFORMATION

Der Umbau des Bedienpults darf nur vom autorisierten Fachpersonal durchgeführt werden. Das Bedienpult ist standardmäßig auf der rechten Seite installiert. Es kann je nach Wunsch des Nutzers auch auf der anderen Seite des Elektrorollstuhls befestigt werden.

6.1.4 Fußbrett, Fußrasten

VORSICHT

Quetschgefahr!

Achten Sie darauf, dass Sie beim Aus- und Einklappen des Fußbrettes bzw. der Fußrasten mit den Fingern nicht in den Gefahrenbereich gelangen.

Der C2000 kann wahlweise mit einem schmalen oder breiten einteiligen Fußbrett oder mit zweigeteilten Fußrasten ausgestattet werden. Sie sind mit einer Aufnahme an Schienen, die durch ihre Länge bereits an den Benutzer angepasst sind, am Elektrorollstuhl C2000 befestigt. Bei der Variante Elek trorollstuhl C2000 mit Heckantrieb ist nur das schmale Fußbrett erhältlich. Alle Varianten der Fußablage können hochgeklappt werden.

C200040 | Ottobock

Page 41

Bedienung

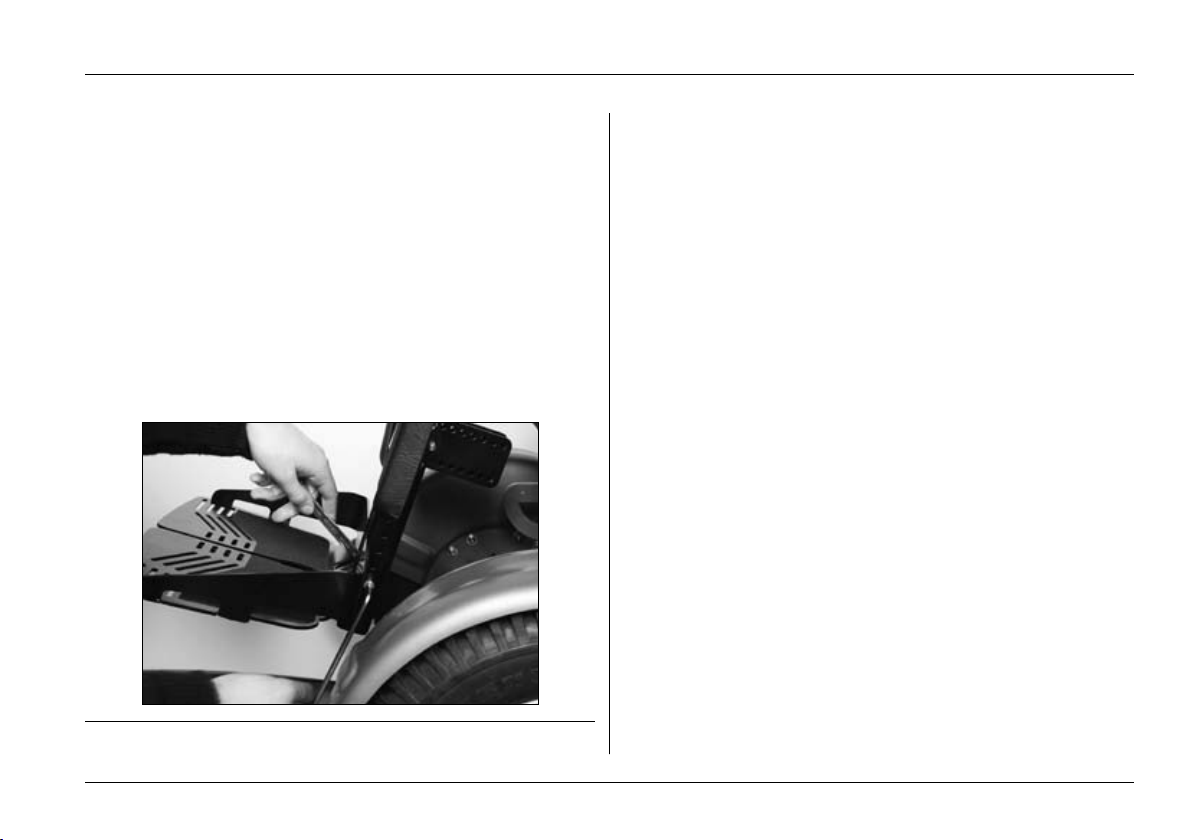

Fußbrett / Fußrasten an Unterschenkellänge anpassen

1. Lösen Sie mit einem Ring- oder Maulschlüssel Größe 13 und einem Sechskantschlüssel Größe 6 die beiden Schrauben zwischen den Schienen und entfernen Sie diese.

2. Verschieben Sie die Aufnahme mit dem Fußbrett bzw. Fußrasten entlang der Schiene entsprechend der Befestigungslöcher nach oben oder unten.

3. Stecken Sie die Schrauben in die Befestigungslöcher und ziehen Sie diese wieder fest an.

Wadenpolster anpassen

Die Wadenpolster gehören zur Standardausrüstung des Elektrorollstuhls C2000. Sie sind an den Schienen zur Befes tigung der Fußablagen angebracht. Sie können in ihrer Position auf die Bedürfnisse des Benutzers angepasst werden.

1. Lösen Sie mit einem Ring- oder Maulschlüssel Größe 13 die beiden Schrauben am Befestigungsblech und entfernen Sie diese.

2. Um die Höhe zu ändern, verschieben Sie die Aufnahme mit dem Wadenpolster entlang der Schiene entsprechend der Löcher nach oben oder unten.

3. Um die Tiefe zu ändern, wählen Sie ein anderes Loch im Befestigungsblech weiter vorn oder hinten.

4. Stecken Sie die Schrauben in die Befestigungslöcher und ziehen Sie diese wieder fest an.

Abb. 13 Fußbrett / Fußrasten an Unterschenkellänge anpassen

C2000

Ottobock | 41

Page 42

Bedienung

Abb. 14 Wadenpolster anpassen

6.2 Ein- und Aussteigen

VORSICHT

Quetsch- und Klemmgefahr im Schwenkbereich der Fußablagen. Achten Sie darauf, dass Sie beim Aus- und

Einklappen der Fußrasten bzw. des Fußbretts nicht mit den Gliedmaßen in den Gefahrenbereich gelangen.

HINWEIS

Bruchgefahr durch Überlastung. Beachten Sie, dass die Arm- und Fußauagen nicht mit vollem Gewicht belastbar sind und deshalb nicht zum Ein- und Aussteigen verwendet werden dürfen.

Der modulare Aufbau des Elektrorollstuhls C2000 und der leichte Abbau der Seitenteile ermöglichen ein einfaches Ein- / Aussteigen von/nach der Seite bzw. von / nach vorn.

VORSICHT

Verletzungsgefahr durch Wegrollen des Elektrorollstuhls C2000. Schalten Sie zum Ein- und Aussteigen die

Steuerung des Elektrorollstuhls aus. Dadurch wird die Motorbremse automatisch verriegelt.

Das Ein- / Aussteigen kann jeder Benutzer individuell in der für ihn am besten geeigneten Art und Weise vornehmen.

6.2.1 Von / nach der Seite

Stellen Sie den Elektrorollstuhl so nah wie möglich neben die Sitzäche. Nehmen Sie je nach Seite das rechte oder linke Seitenteil ab. Der Benutzer kann jetzt von der Seite auf die Sitzäche rutschen. Das Verwenden eines Rutschbrettes erleichtert diesen Vorgang.

C200042 | Ottobock

Page 43

Bedienung

6.2.2 Von / nach vorn

Das Hochklappen des Fußbrettes bzw. der Fußauagen (siehe Abb. 6) ermöglicht das Ein- und Aussteigen von / nach vorn.

Mit Hilfe einer Begleitperson oder eines Transferlifters kann der Benutzer leicht ein- bzw. aussteigen. Hier bietet eine Drehscheibe Unterstützung.

6.3 Steuerung

HINWEIS

Gefahr der Beeinträchtigung der Fahrleistung des Elektrorollstuhls. Die Fahrleistungseigenschaften des Elektro-

rollstuhls können durch elektromagnetische Felder beeinusst werden (Mobiltelefone oder sonstige abstrahlenden Geräte). Schalten Sie während des Fahrbetriebs deshalb alle mobilen Geräte ab.

HINWEIS

Gefahr der Beschädigung anderer Geräte. Der Elektrorollstuhl kann elektromagnetische Felder erzeugen, die zu Störungen anderer Geräte führen können. Schalten Sie die Steuerung ab, wenn keine Funktion benötigt wird.

6.3.1 Bedienpult

Die Steuerung des Elektrorollstuhls erfolgt über das Bedienpult.

Das Bedienpult unterteilt sich in das Tastenfeld, das LCDAnzeigenfeld und den Joystick. An der Unterseite bendet sich die Programmierbuchse und zwei Eingänge für externe Taster. Der Elektrorollstuhl wird über das Tastenfeld ein- und ausgeschaltet, Fahrbefehle können eingegeben und der aktuelle Status bestimmter Funktionen und Komponenten angezeigt werden.

C2000

Ottobock | 43

Page 44

Bedienung

5 4

3 2

6 7

Abb. 15 / 16 Bedienpult; Unterseite Bedienpult

Mode-Taste

Mit der Mode-Taste wird durch kurzen Tastendruck die Fahrstufe erhöht. Bei Erreichen der maximalen Fahrstufe kommt nach erneutem Tastendruck der Wechsel in die Fahrstufe 1 (1-2-3-4-5-1-…). Durch lange Betätigung (mindes-

tens 2 Sekunden) schaltet die Steuerung ins Menü „Elektri-

sche Sitzfunktion“ um (siehe Kap. 6.3.5).

Hupe

Die Hupe ertönt, solange die Taste für die Hupe betätigt wird.

1 Joystick 7 Hupe 2 Blinken links 8 Blinken rechts 3 Warnblinken 9 Licht 4 LCD-Anzeigefeld 10 Programmierbuchse 5 Ein- / Aus-Taste 11 Eingänge für externe Taster 6 Mode-Taste

Ein- / Aus-Taste

Die Ein- / Aus-Taste wird zum Ein- und Ausschalten des Elektrorollstuhls und zur Aktivierung der Wegfahrsperre verwendet.

Warnblinken

Durch Betätigen der Warnblinktaste werden alle vier Blinker aktiviert bzw. deaktiviert.

Licht

Die Front- und Heckbeleuchtung wird durch Betätigen der Lichttaste aktiviert bzw. deaktiviert.

Blinker

Die rechten bzw. linken Front- und Heckblinker werden durch Betätigen der „Blinker rechts“- bzw. „Blinker links“Taste aktiviert bzw. deaktiviert. Die Blinker schalten sich nach 20 Sekunden wieder ab.

C200044 | Ottobock

Page 45

Bedienung

LCD-Anzeigefeld

Das LCD-Anzeigefeld dient als Schnittstelle zwischen Benutzer und Steuerung. Es zeigt die gewählte Fahrstufe, den Ladezustand der Batterien, Status von elektrischen Optionen und Sonderfunktionen sowie Warnungen und Fehler an. In der Startphase erscheinen zunächst alle Display-Symbole.

Abb. 17 LCD-Anzeigefeld mit allen Symbolen

1 Blinker links 9 Übertemperatur 2 Batteriekapazität 10 Blinken rechts 3 Elektrische Rückenlehne 11 Bremse Antriebsrad 4 Elektrische Sitzkantelung 12 Warnung

5 Bedienpult 13 Kriechgang 6 Wegfahrsperre 14 Powermodul 7 Fahrstufe 15 Antriebsmotor 8 Gabelschlüssel 16 Licht

6.3.2 Ein- und Ausschalten

WARNUNG

Lebensgefahr durch fehlende Bremsfunktion. Beachten

Sie, dass für die Benutzung des Elektrorollstuhls der Bremsentriegelungshebel verriegelt sein muss. Die selbsttätigen Bremsen müssen betriebsbereit und funktionstüchtig sein.

VORSICHT

Unfallgefahr durch falschen Reifenluftdruck. Prüfen Sie

vor jeder Benutzung den Elektrorollstuhl auf ausreichende Proltiefe und ausreichenden Reifenluftdruck durch Sichtkontrolle. Ein falscher Reifenluftdruck verkürzt die Lebensdauer der Bereifung und verschlechtert das Fahrverhalten.

Durch Betätigen der Ein- / Aus-Taste (siehe Abb. 15, Pos. 5) wird die Steuerung des Elektrorollstuhls ein- bzw. ausgeschaltet. Wird die Steuerung eine Zeit lang nicht betätigt, schaltet sich der Elektrorollstuhl nach einer einstellbaren Zeit automatisch ab. Der Elektrorollstuhl lässt sich auch

C2000

Ottobock | 45

Page 46

Bedienung

während der Fahrt mit der Ein- / Aus-Taste ausschalten. Er wird dann sofort abgebremst und kommt zum Stillstand.

INFORMATION

Über die Parametereinstellungen kann durch den Fachhändler je nach Wunsch des Nutzers festgelegt werden, in welcher Fahrstufe oder Menü sich der Elektrorollstuhl nach dem Einschalten bendet.

6.3.3 Fahrfunktion

VORSICHT

Verletzungsgefahr durch unkontrollierte Fahrt des Elektrorollstuhls. Schalten Sie die Steuerung des Elektroroll-

stuhls aus, wenn keine Fahrfunktion benötigt wird. Damit wird ein unbeabsichtigtes Betätigen des Joysticks verhindert.

VORSICHT

Verletzungsgefahr durch Umkippen beim Fahren. Be-

achten Sie beim Fahren mit dem Elektrorollstuhl folgende Sicherheitsmaßnahmen:

n Kurzfristiges Befahren von Steigungen und Gefällestre-

cken bis max. 22 %.

n Fahrgeschwindigkeit bei Bergabfahrt gemäß dem Ge-

fälle reduzieren. n Höhenunterschiede >140 mm nicht überqueren. n Stufen oder Bordsteinkanten nicht ungebremst befah-

ren. n Das Rückwärtsfahren sollte nur zum Rangieren oder

für kurze Fahrten auf der Ebene genutzt werden.

Der Elektrorollstuhl ist für das Befahren von Steigungen und Gefällestrecken bis max. 22 % zugelassen. Steigungen und Gefälle über diesem Prozentsatz dürfen nicht befahren werden.

Um eine sichere Bergabfahrt zu gewährleisten, ist die Fahrgeschwindigkeit gemäß dem Gefälle zu reduzieren (z. B. Fahrstufe 1 einstellen).

Die kritische Hindernisbewältigung des Elektrorollstuhls beträgt max. 140 mm (je nach Zuladung und Fahrtrichtung). Höhenunterschiede, die größer als 140 mm sind, dürfen nicht überquert werden. Hindernisse wie Stufen oder Bordsteinkanten dürfen nicht ungebremst befahren werden.

Benden sich Hindernisse im Fahrweg, müssen diese großzügig umfahren werden. Auf unebenem Boden kann es zu unkontrolliertem Fahrverhalten kommen. Daher ist die Ge-

C200046 | Ottobock

Page 47

Bedienung

schwindigkeit stets der Beschaffenheit des Bodens anzupassen.

Im Fahrmenü werden die Batterieanzeige und die Fahrstufe über das LCD-Anzeigefeld dargestellt.

Zum Fahren wird der Joystick verwendet. Je weiter dieser von der Mittelstellung ausgelenkt wird, desto schneller bewegt sich der Elektrorollstuhl in diese Richtung.

Die jeweilige Maximalgeschwindigkeit bei vollem Ausschlag hängt von der gewählten Fahrstufe ab. Wird der Joystick losgelassen, setzt automatisch die Bremsfunktion ein und der Elektrorollstuhl kommt zum Stehen. Im Stillstand sind die mechanischen Bremsen aktiv und der Elektrorollstuhl kann nicht rollen.

Der Elektrorollstuhl hat eine programmierbare Anzahl an Fahrstufen (Auslieferungszustand = 5 Fahrstufen). Mit der Taste „M“ (siehe Abb. 15, Pos. 6) lässt sich die Fahrstufe erhöhen. Nach der höchsten Fahrstufe folgt der Sprung in Fahrstufe 1.

Anpassen der Fahreigenschaften

WARNUNG

Unfall- und Verletzungsgefahr durch falsche Konfigura-

tionseinstellungen. Geänderte Einstellungen von Parame-

tern bei der Konguration führen zu einer Änderung des

Fahrverhaltens. Insbesondere Änderungen der Geschwin-

digkeits-, Beschleunigungs-, Brems- oder Joystickeinstel-

lungen können zu unvorhergesehenen und in der Folge zu

unkontrollierbaren Fahreigenschaften mit Unfallfolge füh-

ren. Erproben Sie nach Abschluss der Konguration / Pro-

grammierung immer das Fahrverhalten des Elektroroll-

stuhls. Die Programmierung darf nur von eingewiesenem

Fachpersonal durchgeführt werden. Ottobock oder der

Steuerungshersteller haften nicht bei Schadensfällen, die

(insbesondere in Kombination mit einer Sondersteuerung)

durch eine nicht fachgerecht / bestimmungsgemäß auf die

Fähigkeiten des Rollstuhlnutzers abgestimmte Program-

mierung verursacht wurden.

Nur der Fachhandel kann über ein Handprogrammiergerät, das an das Bedienpult angeschlossen wird, Geschwindigkeits- , Beschleunigungs- und Verzögerungswerte auf die individuellen Benutzerwünsche einstellen.

C2000

Ottobock | 47

Page 48

Bedienung

6.3.4 Anzeige „Batteriekapazität“

INFORMATION

Direkt nach dem Einschalten des Elektrorollstuhls zeigt die Batterieanzeige den gespeicherten Ladezustand nach dem letzten Betrieb. Der genaue Batteriestatus wird nach ca. 2 Minuten angezeigt.

Die Batterieanzeige am LCD-Anzeigefeld ist in 7 Segmente unterteilt und zeigt die aktuelle Batteriekapazität.

Die Batterieanzeige am LCD-Display ist in 7 Segmente unterteilt und zeigt die aktuelle Batteriekapazität. 100 % Ladung entspricht der Anzeige von 7 Segmenten im Batteriesymbol.

Mit dem fortlaufenden Erlöschen der LCD-Segmente wird eine Kapazitätsminderung der Batterie angezeigt (siehe Tab. 2). Blinkt das letzte Segment, muss die Batterie dringend geladen werden.

Blinkt das letzte Segment muss die Batterie dringend geladen werden.

Sind alle Segmente erloschen und es blinkt nur noch das Batteriesymbol ist die Batterie in Unterspannung. Da die weitere Nutzung zur Schädigung der Batterie führt, wird zu-

sätzlich noch das Warnsignal angezeigt.

Blinken alle Segmente des Batteriesymbols, so bendet sich die Batterie im Zustand der Überspannung. Das Warnsymbol wird angezeigt, da dies zur Schädigung der Batterie führt.

Der Ladevorgang wird durch die Darstellung eines Lauichtes der einzelnen Batteriesegmente dargestellt. Während des Ladevorgangs ist die Fahrfunktion gesperrt.

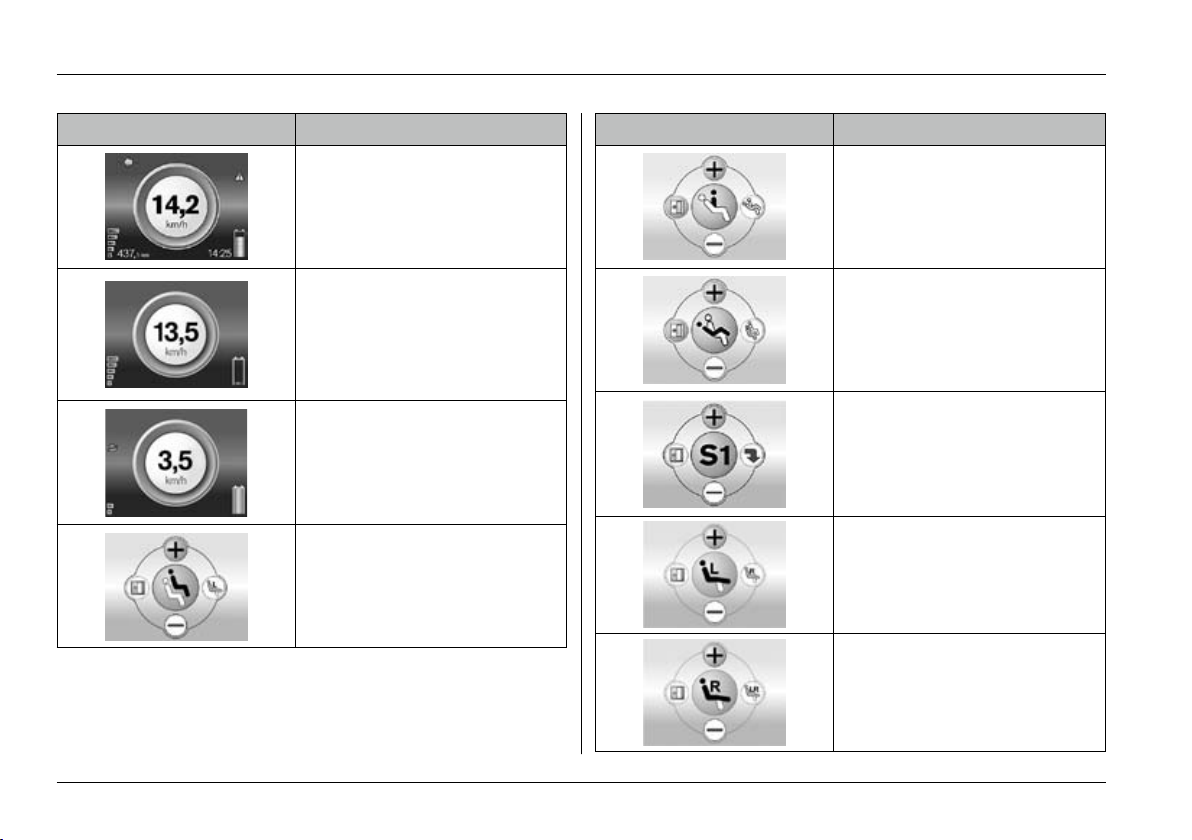

Anzeige Display Information

Fahrmenü mit Fahrstufe und Batteriekapazität

Geringe Batteriekapazität

Ladevorgang mit Fahrsperre

Batterieunterspannung mit Warnsymbol

C200048 | Ottobock

Page 49

Bedienung

Anzeige Display Information

Batterieüberspannung mit Warnsymbol

Kriechgang

Begleitpersonensteuerung

Tab. 2 Batterieanzeige am Bedienpult

6.3.5 Elektrische Zusatzfunktionen

INFORMATION

Nähere Hinweise zu den elektrischen Zusatzfunktionen sind im Kapitel 6.7 zu nden.

Die weiteren elektrischen Zusatzfunktionen, z. B. elektrische Rückenwinkelverstellung, Sitzkantelung oder Fußrasten werden ebenfalls durch Betätigen der Taste „M“ (ca. 2 Sekunden) aufgerufen.

Der Wechsel zwischen den verschiedenen Funktionen erfolgt durch ein kurzes Betätigen der Taste „M“ oder durch

eine Joystickbewegung nach rechts. Die aktuell gewählte Funktion wird auf dem LCD-Anzeigefeld angezeigt. Mit einer Vorwärts- bzw. Rückwärtsbewegung des Joysticks kann die jeweilige Funktion aus- bzw. eingefahren werden. Der elektrische Antrieb verstellt die jeweilige Funktion, solange der Joystick ausgelenkt wird und bleibt in den Endlagen stehen.

Elektrische Rückenwinkelverstellung: Bei Auslenken des Joysticks nach vorn oder hinten fährt die Rückenlehne elektrisch nach vorn oder hinten. Der elektrische Antrieb verstellt die Rückenlehne, solange der Joystick ausgelenkt wird und bleibt in den Endlagen stehen.

Elektrische Sitzkantelung: Bei Auslenken des Joysticks nach hinten wird der Sitz elektrisch nach hinten gekippt. Wird der Joystick nach vorn ausgelenkt, fährt der Sitz nach vorn in die Waagerechte (Werkseinstellung, kann vom Fachhändler angepasst werden).

Vorrichtung Sitzhöhenverstellung: Bei Auslenken des Joysticks nach vorn oder hinten wird die Sitzäche elektrisch angehoben oder abgesenkt.

Elektrische Fußrasten: Bei Auslenken des Joysticks nach vorn oder hinten werden die elektrischen Fußrasten angehoben oder abgesenkt.

C2000

Ottobock | 49

Page 50

Bedienung

Gekoppelte Sitzverstellung: Bei Auslenken des Joysticks nach vorn oder hinten werden Rückenlehne und Sitzäche zusammen nach vorn und unten bzw. nach hinten und oben elektrisch bewegt.

Durch Betätigen der Taste „M“ gelangen Sie wieder in den Fahrmodus.

Anzeige Display Information

Elektrische Rückenwinkelverstellung

Elektrische Sitzkantelung

Gekoppelte elektrische Sitzverstellung (Rückenlehne und Sitzkantelung)

Sitzhöhenverstellung

Fußrasten

6.3.6 Wegfahrsperre

INFORMATION

Die Wegfahrsperre kann auf die nachfolgend beschriebene Weise nur eingeschaltet werden, wenn der Parameter „Wegfahrsperre“ auf „Ein“ gestellt wurde. Werkseitig ist die Wegfahrsperre auf „Aus“ gestellt. Die Werkseinstellung kann vom Fachhändler oder mit Bestellung auch werkseitig auf „Ein“ gestellt worden sein. Fragen Sie Ihren Fachhändler zu der bei Ihnen gewählten Einstellung.

Die Steuerung des Elektrorollstuhls C2000 verfügt über eine elektrische Wegfahrsperre, um die Fahrfunktion zu sperren.

Aktivieren über Bedienpult

1. Drücken Sie bei eingeschalteter Steuerung die ModeTaste mindestens 5 Sekunden lang.

2. Ein kurzer Piepton bestätigt die Aktivierung der Wegfahrsperre (bei eingeschaltetem Kommandoton erfolgt die Aktivierung erst beim zweiten Piepton).

3. Die Steuerung schaltet sich automatisch ab.

Tab. 3 Anzeige der elektrischen Sitzfunktionen am Bedienpult

Dargestellt wird die Aktivierung der Wegfahrsperre durch das Schlüsselsymbol am Display.

C200050 | Ottobock

Page 51

Bedienung

Anzeige Display Information

Wegfahrsperre

Tab. 4 Anzeige der Wegfahrsperre am Bedienpult

Aktivieren über separaten LCD-Monitor

Bei der Verwendung einer Sondersteuerung wird die Wegfahrsperre über den separaten LCD-Monitor aktiviert. Wählen Sie dazu im Menü „Einstellungen“ den Menüpunkt „Wegfahrsperre“ aus. Die Aktivierung wird über ein akustisches Signal bestätigt und die Steuerung schaltet sich ab.

Abb. 18 Informationsfenster Wegfahrsperre

Deaktivieren über Bedienpult

1. Schalten Sie die Steuerung durch Betätigen der

Ein- / Aus-Taste ein.

2. Drücken Sie den Joystick in die vordere Endlage bis ein

Piepton ertönt.

3. Drücken Sie den Joystick in die hintere Endlage bis ein

Piepton ertönt.

4. Lassen Sie den Joystick los.

5. Ein erneuter Piepton bestätigt die erfolgreiche Deaktivie-

rung der Wegfahrsperre.

6. Die Fahrstufe und die Batterieanzeige erscheinen im

LCD-Anzeigefeld, die Steuerung ist fahrbereit.

Die Wegfahrsperre ist deaktiviert und das Fahren wird freigegeben.

INFORMATION

Erfolgt die Joystickbewegung nicht korrekt, bleibt die Sperre aktiv. Schalten Sie für eine erneute Deaktivierung der Wegfahrsperre die Steuerung aus. Der Elektrorollstuhl kann erneut eingeschaltet und die Wegfahrsperre deaktiviert werden.

C2000

Ottobock | 51

Page 52

Bedienung

Deaktivieren über separaten LCD-Monitor

Nach dem Einschalten des Elektrorollstuhls erscheint ein Informationsfenster auf dem LCD-Monitor. Das Deaktivieren erfolgt wie unter „Deaktivieren über Bedienpult“ beschrieben.

6.3.7 Lenksperre

INFORMATION

Die Lenksperre kann auf die nachfolgend beschriebene Weise nur eingeschaltet werden, wenn der Parameter „Lenksperre“ auf „Ein“ gestellt wurde. Werkseitig ist die Lenksperre auf „Aus“ gestellt. Die Werkseinstellung kann vom Fachhändler oder mit Bestellung auch werkseitig auf „Ein“ gestellt worden sein. Fragen Sie Ihren Fachhändler zu der bei Ihnen gewählten Einstellung.

Die enAble50-Steuerung des Elektrorollstuhls kann optional mit der Funktion „Lenksperre“ programmiert sein.

Bei aktivierter Lenksperre werden die Lenkräder oder Antriebsräder (je nach Typ) auf Geradeauslauf gestellt. Dies erleichtert das Befahren schmaler Rampen und das Benutzen von Fahrstuhlkabinen:

n Bei Auslenkung des Joysticks nach vorn fährt der

Elektro rollstuhl immer nach vorn.

n Bei Auslenkung des Joysticks nach hinten fährt der

Elektrorollstuhl immer nach hinten.

n Eine Kurvenfahrt ist bei aktivierter Lenksperre nicht

mehr möglich.

n Bei Aktivierung der Lenksperre blinken die Warnblink-

lichter (Standardprogrammierung).

Lenksperre aktivieren

1. Den Elektrorollstuhl vollständig abbremsen.

2. Die Taste [Warnblinken] betätigen. Die Lenksperre ist aktiviert. Alle Warnblinkleuchten blinken (Standardprogrammierung).

3. Den Joystick nach vorn/hinten bewegen. Der Elektrorollstuhl fährt nun geradeaus vorwärts oder rückwärts.

Lenksperre deaktivieren

1. Den Elektrorollstuhl vollständig abbremsen.

2. Die Taste [Warnblinken] betätigen. Die Lenksperre ist deaktiviert. Alle Warnblinkleuchten hören auf zu blinken.

3. Den Joystick bewegen. Der Elektrorollstuhl fährt nun ohne Lenksperre in die gewählte Fahrtrichtung.

C200052 | Ottobock

Page 53

Bedienung

6.4 Beleuchtung

Der Elektrorollstuhl C2000 ist standardmäßig mit einer Beleuchtung ausgerüstet. Über das Bedienpult werden Warnblinken, Licht und Blinken rechts / links eingeschaltet.

Frontbeleuchtung

An den Seitenteilen sind rechts und links je ein Halogenstrahler und eine Blinkleuchte angebracht.

Abb. 19 Frontbeleuchtung

Heckbeleuchtung

An der Rückseite des Elektrorollstuhls sind am Rahmen zwei Rückfahrscheinwerfer mit integrierter Blinkleuchte eingebaut.

Abb. 20 Heckbeleuchtung

C2000

Ottobock | 53

Page 54

Bedienung

6.5 Bremsentriegelung und -verriegelung

WARNUNG

Lebensgefahr durch Fehlfunktion der Bremse. Eine

falsch eingestellte Bremse kann zum Verlust der Bremswirkung und damit zu schweren körperlichen Schäden bis hin zum Tod führen. Reparaturen und Einstellungen an der Bremse dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

WARNUNG

Unfall- und Verletzungsgefahr durch fehlende Bremsfunktion.

n Bei entriegelter Bremse (Schiebebetrieb) ist keinerlei

Bremsfunktion vorhanden.

n Bei der Beförderung des Elektrorollstuhls auf einer

Strecke mit Neigung muss von der schiebenden Person die entsprechende Bremskraft aufgebracht werden.

n Die Bremsfunktion darf nur in Anwesenheit einer Be-

gleitperson entriegelt werden.

n Sollte der Benutzer die Bremsentriegelung nicht selbst

erreichen können, kann die Bremse von der Begleitperson entriegelt werden.

HINWEIS

Beschädigungen durch Abstellen ohne verriegelte Bremse. Das Entriegeln der Bremse kann zum unkontrol-

lierten Wegrollen des Elektrorollstuhls führen. Achten Sie beim Abstellen des Elektrorollstuhls darauf, dass die Bremse verriegelt ist.

Bei Ausfall der Steuerung oder bei zu geringer Batteriekapazität kann der Elektrorollstuhl geschoben werden. Dazu wird die Bremse über die mechanische Entriegelung gelöst. Die Bremsentriegelung bendet sich auf der gegenüberliegenden Seite von Sicherung / Ladebuchse seitlich am Rahmen.

Bremse entriegeln

Aus Sicherheitsgründen müssen Sie zuerst den Bremsentriegelungsbolzen herausziehen.

INFORMATION

Die Bremse muss in dieser Stellung noch verriegelt sein! Sollte die Schiebefunktion schon aktiv sein, wenden Sie sich bitte an Ihren Fachhändler.

C200054 | Ottobock

Page 55

Bedienung

INFORMATION

Die Steuerung gibt bei entriegelter Bremse und Betätigen des Joysticks ein Fehlersignal auf dem Bedienpult aus. Ist das nicht der Fall, liegt eine Fehlfunktion vor, die umgehend von einem Fachhändler behoben werden muss. Der Bremsentriegelungshebel ist nun freigegeben und Sie können ihn bis zum Rastpunkt nach vorn drücken.

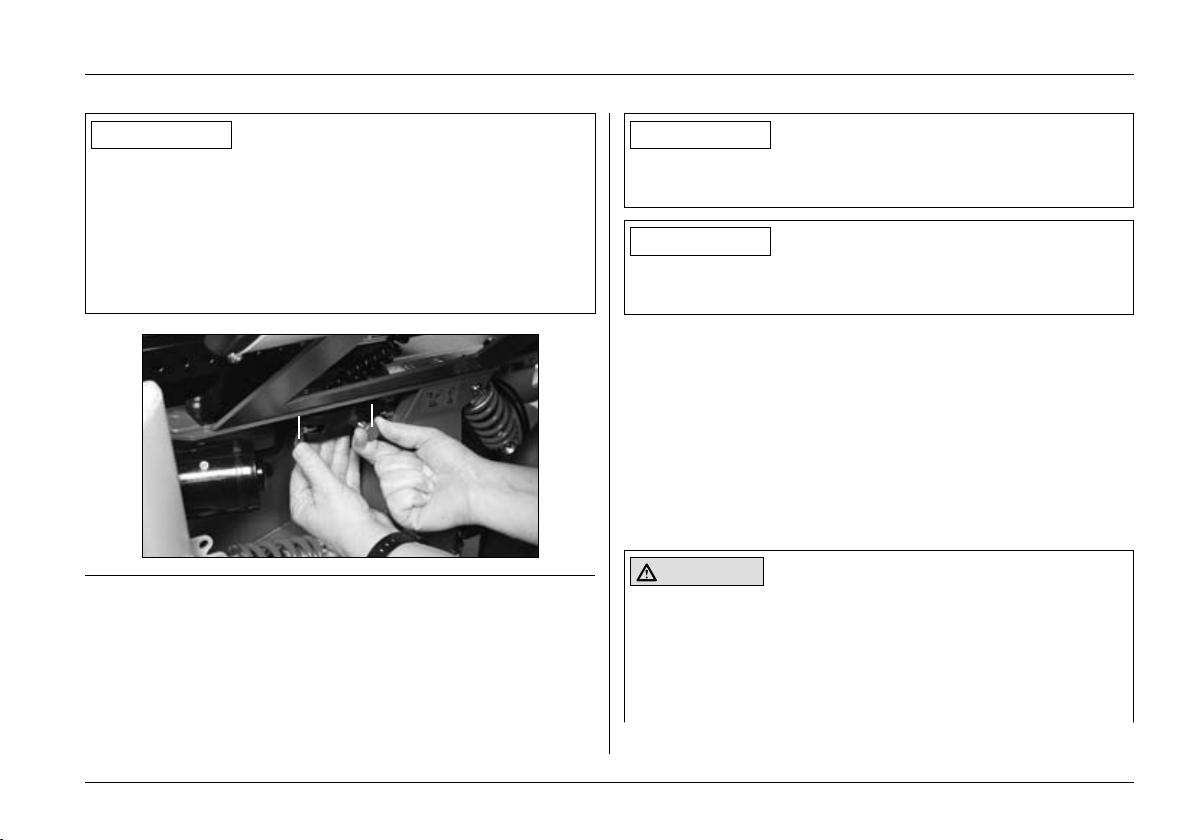

Abb. 21 Bremse entriegeln

1 Bremsentriegelungsbolzen 2 Bremsentriegelungshebel

Die Steuerung erkennt in dieser Position die entriegelte Bremse und deaktiviert die Fahrfunktion. Bei Joystickauslenkung erscheint eine Warnung am LCD-Anzeigefeld.

INFORMATION

Nach Umlegen des Bremsentriegelungshebels sind sämtliche Bremssysteme ausgeschaltet.

INFORMATION

Während des Schiebens kann die Steuerung ausgeschaltet werden.

Bremse verriegeln

Zum Verriegeln der Bremse drücken Sie den Bremsentriegelungshebel nach hinten, bis der Bremsentriegelungsbolzen einrastet. Zur Aktivierung der Fahrfunktion müssen Sie die Steuerung aus- und wieder einschalten.

6.6 Batterien

VORSICHT

Verwendung eines falschen Batterietyps. Batterien und

Ladegerät bilden ein in sich abgestimmtes System, um optimale Ladeeigenschaften zu gewährleisten. Die Verwendung eines falschen Batterietyps kann zu gesundheitlichen Schäden aufgrund austretender Batteriesäure oder

C2000

Ottobock | 55

Page 56

Bedienung

zur dauerhaften Beschädigung bis hin zur Zerstörung der Batterie führen.

n Ein Batteriewechsel oder die Veränderung der Einbau-

position der Batterie darf nur durch den Fachhändler erfolgen.

n Eine Batterie muss immer durch den gleichen Batterie-

typ (Ah & V) ersetzt werden.

n Die werkseitig eingestellte Ladekennlinie des Ladege-

räts entspricht der mitgelieferten Batterie und darf nicht selbstständig verändert werden.

VORSICHT

Verletzungsgefahr bei Hebearbeiten. Das Gewicht einer

Batterie beträgt ca. 20 kg. Verwenden Sie beim Herausheben bzw. Einsetzen der Batterien ausreichend dimensionierte Hebezeuge oder führen Sie diese Arbeiten mit sichernder Unterstützung eines Helfers durch.

HINWEIS

Sachschäden durch unsachgemäße Wartungsarbeiten an den Batterien. Alle Wartungsarbeiten sowie der

Batterie wechsel dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Der Elektrorollstuhl C2000 ist in der Standardausführung mit zwei wartungsfreien 12-V-Gel-Batterien mit einer Leistung von 79 Ah ausgestattet. Optional – außer bei der Heavy-Duty-Ausführung – können 12-V-Gel-Batterien mit einer Leistung von 110 Ah eingebaut werden. Die Batterien benden sich unter dem Sitz des Elektrorollstuhls.

6.6.1 Laden

WARNUNG

Verletzungsgefahr durch explosive Gase. Beim Laden

der Batterien können explosive Gase entstehen. Folgende Sicherheitsmaßnahmen sind zwingend einzuhalten:

n Sorgen Sie in geschlossenen Räumen für ausreichen-

de Belüftung. n Rauchen Sie nicht und entfachen Sie kein Feuer. n Vermeiden Sie unbedingt Funkenbildung. n Verdecken Sie nicht die Lüftungsschlitze in der Verklei-

dung.

C200056 | Ottobock

Page 57

Bedienung

HINWEIS

Beschädigung der Batterie durch Tiefentladung. Längeres Fahren bei geringer Batteriekapazität führt zur Tiefentladung der Batterie und schädigt sie. Der Elektrorollstuhl kann beim Fahren im entladenen Zustand stehen bleiben und den Benutzer in eine Gefahrensituation bringen.

Die Kapazität der Batterien bestimmt die Reichweite des Elektrorollstuhls. Viele Faktoren beeinussen die Kapazität. Neben Temperatur, Batteriealter und Fahrbelastung wirkt sich der Laderhythmus erheblich auf die Kapazität und somit auf die Reichweite aus.

Für einen optimalen Laderhythmus gilt Folgendes:

n Die Batterien können jederzeit unabhängig vom Ladezu-

stand aufgeladen werden.

n Bei entladener Batterie (unterstes Segment im Batterie-

symbol blinkt) dauert die Vollladung ca. 10 Stunden. Danach kann der Elektrorollstuhl bedenkenlos angeschlossen bleiben, da das Ladegerät über eine programmierte Nachladephase verfügt, bei der die erreichte Kapazität erhalten bleibt.

n Bei täglicher Benutzung empehlt es sich, das Ladege-

rät über Nacht anzuschließen, um täglich über die volle

Kapazität verfügen zu können.

n Bei längeren Standzeiten kommt es zu einer allmählichen

Entladung der Batterie. Wird der Elektrorollstuhl über längere Zeit nicht bewegt, muss zur Erhaltung der Kapazität mind. 1 x wöchentlich ein Ladezyklus durchgeführt werden. Es ist sinnvoll, bei längeren Standzeiten die Sicherung zu ziehen.

n Die Batterien sollten nie komplett entladen werden (Tief-

entladung).

n Die Steuerung des Elektrorollstuhls ist während des La-

devorgangs abzuschalten, damit der Ladestrom komplett in die Batterie eingespeist werden kann.

Beim Laden der Batterien ist Folgendes zu beachten:

n Es darf nur das von Ottobock vorgesehene Ladegerät

verwendet werden. Nichtbeachten führt zum Verlust von Gewährleistungsansprüchen.

n Die Einstellung der Spannung am Ladegerät muss der

länderspezischen Spannung des jeweiligen Stromnetzes entsprechen.

C2000

Ottobock | 57

Page 58

Bedienung

6.6.2 Ladegerät

WARNUNG

Explosionsgefahr durch Funkenbildung. Vor dem Abtren-

nen des Ladesteckers muss das Ladegerät grundsätzlich abgeschaltet und der Netzstecker gezogen werden.

HINWEIS

Unautorisierter Batteriewechsel. Ein Batteriewechsel darf nur durch autorisiertes Fachpersonal erfolgen. Die werkseitig eingestellte Ladekennlinie des Ladegeräts entspricht der mitgelieferten Batterie und darf nicht selbstständig verändert werden. Eine falsch zugeordnete Einstellung kann die Batterie dauerhaft schädigen.

HINWEIS

Beschädigung des oder durch das Ladegerät. Beachten Sie beim Umgang mit dem Ladegerät folgendes:

n Verwenden Sie ausschließlich Ladegeräte von Otto-

bock, die von Ottobock für die benutzten Batterien geprüft und freigegeben sind (Hinweis auf dem Ladegerät beachten). Bei Missachtung kann es zur Explosion der Batterie und ggf. zu Gesundheitsgefährdung durch den Kontakt mit Säure kommen.

n Die Angaben auf dem Typenschild des Ladegeräts

müssen mit der länderspezischen Spannung des je-

weiligen Stromnetzes übereinstimmen. n Ladegerät nur innerhalb der angegebenen Temperatur-

und Feuchtigkeitsgrenzen verwenden. n Ladegerät mit den Gummifüßen auf ebenen Untergrund

stellen. n Ladegerät beim Aufstellen in Fensternähe vor direkter

Sonneneinstrahlung schützen. n Überhitzung des Ladegeräts vermeiden. Lüftungsschlit-

ze auf Rückseite des Ladegeräts dürfen nicht verdeckt

sein. n Steuerung während des Ladevorgangs ausschalten,

um kompletten Ladestrom in die Batterie zu laden. n Staub und Schmutz vermeiden. Nur mit trockenem

Tuch reinigen.

Das Ladegerät ist für die im Elektrorollstuhl C2000 eingebauten 12-V-Gel-Batterien ausgelegt. Im Ladegerät sind zwei Kennlinien eingespeist, um den jeweiligen Batterietyp bestmöglich zu laden. Die passende Kennlinie wird bei Auslieferung des Elektrorollstuhls werkseitig eingestellt. Kommt das Ladegerät an einem anderen Elektrorollstuhl zum Ein-

C200058 | Ottobock

Page 59

satz oder werden Batterien mit einer anderen Kapazität eingebaut, muss die Kennlinie kontrolliert werden.

Bedienung

Gehen Sie zum Laden folgendermaßen vor:

1. Schalten Sie die Steuerung des Elektrorollstuhls ab.

2. Ziehen Sie den Metallschieber am Stecker des Ladegeräts zurück und stecken Sie den Stecker in die Ladebuchse am Elektrorollstuhl ein.

3. Schließen Sie das Ladegerät an die Netzsteckdose an und schalten Sie es ein. Der Ladevorgang beginnt automatisch. Der Ladezustand kann über die LEDs am Ladegerät verfolgt werden.

4. Schalten Sie nach Beendigung des Ladevorgangs das Ladegerät wie folgt ab:

5. Ziehen Sie zuerst den Netzstecker heraus. Ziehen Sie den Metallschieber am Stecker des Ladegeräts zurück und ziehen Sie dann den Stecker des Ladegeräts aus der Ladebuchse heraus.

6. Schalten Sie die Steuerung ein. Der Elektrorollstuhl ist fahrbereit.

Abb. 22 Ladegerät an Ladebuchse anschließen

1 Ladebuchse

Weitere Details zur Bedienung und zu den LED-Anzeigen siehe die mitgelieferte Gebrauchsanweisung zum Ladegerät.

C2000

Ottobock | 59

Page 60

Bedienung

6.7 Elektrische Sitzfunktionen

Der Elektrorollstuhl kann optional mit unterschiedlichen elektrischen Sitzfunktionen ausgestattet sein.

6.7.1 Sicherheitshinweise

WARNUNG

Sturzgefahr beim Fahren mit elektrischen Sitzoptionen.

n Fahren Sie im Straßenverkehr ausschließlich mit abge-

senkter Sitzhöhenverstellung, abgesenkter Sitzkantelung und senkrechtem Rücken.

n Legen Sie in angehobener Sitzposition oder bei akti-

vierter Sitzkantelung/Rückenwinkelverstellung nur kurze Entfernungen im häuslichen Bereich zurück. Nutzen Sie hierbei immer die Fahrstufe 1. Beachten Sie, dass der Sichtbereich beim Fahren eingeschränkt ist.

n Beim Hinunterfahren von Steigungen und Hindernissen

(z. B. Bordsteinkanten) in Vorwärtsrichtung ist es sinnvoll, die Sitzkantelung leicht nach hinten zu neigen und mit reduzierter Geschwindigkeit zu fahren.

n Verwenden Sie die Sitzhöhenverstellung und die Sitz-

kantelung nur auf waagerechtem und festem Untergrund.

n Beachten Sie, dass sich die Steigfähigkeit von Elektro-

rollstühlen mit elektrischer Sitzhöhenverstellung und Sitzkantelung reduziert. Das Befahren von Steigungen und Gefällestrecken ist gemäß ISO 7176-1 und 71762 bei abgesenkter Sitzhöhenverstellung und abgesenkter Sitzkantelung bis max. 6° (10 %) zugelassen.

WARNUNG

Sturzgefahr durch Überladung. Beachten Sie, dass sich

die maximal zulässige Beladung des Elektrorollstuhls bei Verwendung der Optionen „Elektrische Sitzhöhenverstellung“ und „Elektrische Sitzkantelung“ reduzieren kann (siehe Kap. „Technische Daten“).

WARNUNG

Quetsch- und Klemmgefahr im elektrischen Sitzverstellbereich.

n Beachten Sie, dass beim Benutzen der elektrischen

Sitzoptionen der Bereich zwischen dem Sitzrahmen und dem Rahmen des Elektrorollstuhls konstruktionsbedingte Quetsch- und Scherkanten aufweist.

n Beachten Sie, dass sich beim Benutzen der elektri-

schen Sitzoptionen keine Körperteile, z. B. Hände oder Füße, im Gefahrenbereich benden.

C200060 | Ottobock

Page 61

Bedienung

n Beachten Sie, dass sich beim Benutzen der elektri-

schen Sitzoptionen keine störenden Objekte – z. B. Kleidung – oder Hindernisse im Gefahrenbereich benden.

WARNUNG

Quetsch- und Klemmgefahr durch Überlastung der Aktuatoren. Vermeiden Sie eine Überlastung der Aktuatoren.

Eine Überlastung kann zum Bruch der Spindelmutter und somit zum unkontrollierten Absacken des Sitzes oder Zurückklappen des Rückens führen.

HINWEIS

Schäden durch unsachgemäßen Gebrauch der elektrischen Sitzoptionen.

n Beachten Sie beim Betrieb der elektrischen Sitzoptio-

nen, dass die Aktuatoren der Sitzfunktionen nicht für den Dauerbetrieb sondern nur für eine kurzzeitig begrenzte Belastung ausgelegt sind (10 % Anstrengung, 90 % Pause).

n Beachten Sie folgenden Richtwert: Halten Sie bei

max. Zuladung nach einer Betätigungszeit von 10 Sekunden ca. 90 Sekunden Pause ein. Betrachten Sie die elektrischen Sitzfunktionen dabei unabhängig von der Fahrfunktion.

n Betätigen Sie die elektrischen Sitzfunktionen nur,

wenn keine Fehler oder Störungen vorliegen.

6.7.2 Elektrische Sitzhöhenverstellung

WARNUNG

Sturzgefahr durch falsche Handhabung der Sitzhöhenverstellung.

n Fahren Sie im Straßenverkehr ausschließlich mit ab-

gesenkter Sitzhöhenverstellung.

n Verwenden Sie die Sitzhöhenverstellung nur mit senk-

recht eingestelltem Rückenwinkel.

n Legen Sie beim Fahren mit ausgefahrener Sitzhöhen-

verstellung ein Gurtsystem an (Beckengurt, Hosenträgergurt) und lehnen Sie sich in angehobener Sitzposition nicht über die Sitzäche hinaus.

n Achten Sie darauf, dass beim Betätigen der Sitzhö-

henverstellung der Kriechgang aktiviert wird. Ist dies nicht der Fall, wenden Sie sich sofort an einen Fachhändler. Fahren Sie den Elektrorollstuhl bis zur Behebung des Fehlers nur mit abgesenkter Sitzhöhenverstellung.

C2000

Ottobock | 61

Page 62

Bedienung

HINWEIS

Schäden durch fehlende Wartung der Sitzhöhenverstellung.

n Prüfen Sie mindestens 1 x monatlich die Sitzhöhenver-

stellung auf sichtbare Beschädigungen und festen Sitz der Schraubverbindungen.

n Achten Sie auf korrekten Reifenluftdruck.

HINWEIS

Schäden beim Transport. Senken Sie zum Verladen oder zum Transport die Vorrichtung für die Sitzhöhenverstellung stets in die unterste Position ab.

INFORMATION

Beachten Sie auch die Sicherheitshinweise im Kapitel „Elektrische Sitzfunktionen“ > „Sicherheitshinweise“.

Der Elektrorollstuhl C2000 kann optional mit einer Vorrichtung für die Sitzhöhenverstellung ausgestattet werden. Durch die Funktion der Sitzhöhenverstellung wird die Sitzäche über Motor antrieb um bis zu 400 mm angehoben. Die Ansteuerung erfolgt über den Joystick im Modus „Zusatzfunktion“ (siehe Kap. 6.3.5).

Die Fahrfunktion kann auch bei ausgefahrenem Sitz ausgeführt werden. Sobald der Sitz aus der unteren Endlage fährt, wird die Geschwindigkeit aufgrund der verringerten Kippstabilität reduziert (Kriechgang). Dies wird am Bedienpult oder bei Verwendung eines separaten LCD-Monitors durch ein Schneckensymbol angezeigt.

Abb. 23 Anzeige Kriechgang – Display Steuerung / LCD-Display

C200062 | Ottobock

Page 63

Abb. 24 C2000 mit ausgefahrener Sitzhöhenverstellung

6.7.3 Elektrische Sitzkantelung

WARNUNG

Sturzgefahr durch falsche Handhabung der Sitzkantelung

n Fahren Sie im Straßenverkehr ausschließlich mit ab-

gesenkter Sitzkantelung.

Bedienung

n Legen Sie beim Fahren mit aktivierter Sitzkantelung

ein Gurtsystem an (Beckengurt, Hosenträgergurt) und lehnen Sie sich in angehobener Sitzposition nicht über die Sitzäche hinaus.

INFORMATION

Beachten Sie auch die Sicherheitshinweise im Kapitel „Elektrische Sitzfunktionen“ > „Sicherheitshinweise“.

Der Elektrorollstuhl kann mit einer elektrischen Sitzkantelung ausgestattet sein. Die elektrische Sitzkantelung ermöglicht ein Neigen des Sitzes, z. B. zur Druckentlastung.

Es werden folgende Versionen der elektrischen Sitzkantelung angeboten:

n elektrische Sitzkantelung bis 30°

Nähere Informationen zur konkreten Ausstattung dieses Elektrorollstuhls erteilt das Fachpersonal.

Der Sitz kann bis zur oben angegebenen Neigung stufenlos nach hinten geneigt werden.

Der Elektrorollstuhl C2000 kann optional mit einer elektrischen Sitzkantelung ausgerüstet werden. Die elektrische Sitzkantelung ermöglicht ein Kippen des Sitzes um bis zu 30° aus der Waagerechten, z. B. zur Druckentlastung. Die

C2000

Ottobock | 63

Page 64

Bedienung

Ansteuerung erfolgt über den Joystick im Modus „Zusatzfunktion“ (siehe Kap. 6.3.5) bzw. über das Tastenmodul. Der Sitz kann stufenlos nach hinten geneigt werden. Eine im Elektrorollstuhl C2000 integrierte Schwerpunktverlagerung verbessert die Kippstabilität.

Abb. 25 C2000 mit gekanteltem Sitz

6.7.4 Elektrische Rückenwinkelverstellung

WARNUNG

Sturzgefahr durch falsche Handhabung der Rückenwinkelverstellung

n Fahren Sie im Straßenverkehr ausschließlich mit senk-

rechtem Rücken.

n Legen Sie beim Fahren mit aktivierter Rückenwinkel-

verstellung ein Gurtsystem an (Beckengurt, Hosenträgergurt) und lehnen Sie sich in angehobener Sitzposition nicht über die Sitzäche hinaus.

INFORMATION

Beachten Sie auch die Sicherheitshinweise im Kapitel „Elektrische Sitzfunktionen“ > „Sicherheitshinweise“.

Die Rückenlehne kann optional mit einer elektrischen Rückenwinkelverstellung ausgerüstet werden. Die Ansteuerung erfolgt über den Joystick im Modus „Zusatzfunktion“ (siehe Kap. 6.3.5).

Die Rückenlehne kann stufenlos nach hinten um bis zu 30° geneigt werden.

C200064 | Ottobock

Page 65

Bedienung

Das Rückwärtsfahren sollte nur zum Rangieren oder für kurze Fahrten auf der Ebene genutzt werden.

VORSICHT

Kippgefahr durch falsche Rückenwinkeleinstellung. Die

Rückenlehne darf im Stillstand nur bis zu einem Winkel von 30° zurückgestellt werden. Während des Fahrens auf ebenem Untergrund darf die Rückenlehne max. 20° nach hinten bewegt werden.

Abb. 26 C2000 mit verstelltem Rückenwinkel

6.7.5 Recaro-Sitz (optional)

WARNUNG

Verletzungsgefahr durch Umkippen des Elektrorollstuhls. Das Befahren von Steigungen bzw. Bordsteinkan-

ten ist nur mit abgesenkter Sitzkantelung, abgesenkter Sitzhöhenverstellung und senkrechtem Rücken erlaubt. Beim Befahren von Gefällestrecken bzw. Bordsteinkanten ist es sinnvoll, die Sitzkantelung leicht nach hinten zu neigen und diese mit reduzierter Geschwindigkeit (max. 3 km / h) zu befahren.

C2000

INFORMATION

Für einen sicheren Betrieb beachten Sie auch die Hinweise in Kapitel 2.3 „Allgemeine Sicherheitshinweise“ und Kapitel 2.5 „Sicherheitsanforderungen für den Betrieb“.

INFORMATION

Die Montage eines Recaro-Sitzes auf dem Elektrorollstuhl darf nur vom autorisierten Fachpersonal durchgeführt werden.

Der Elektrorollstuhl C2000 kann mit verschiedenen RecaroSitzmodellen ausgestattet werden.

Ottobock | 65

Page 66

Bedienung

Abb. 27 Rückenwinkel am Recaro-Sitz einstellen

Die Einstellung des Rückenwinkels bei Recaro-Sitzmodellen erfolgt mit dem Drehgriff an der rechten bzw. linken Seite der Rückenlehne (siehe Abb. 27, Pos. 1).

Zum Umklappen der Rückenlehne nach vorn dient ein Entriegelungsgriff (siehe Abb. 27, Pos. 2). Dieser bendet sich seitlich an der Rückenlehne. Durch Ziehen des Entriegelungsgriffes nach oben kann die Rückenlehne nach vorn

geklappt werden. Wird die Rückenlehne wieder zurückgeklappt, rastet sie in der Ausgangsstellung wieder ein. Das sichere Einrasten ist nach jedem Entriegeln der Rückenlehne zu überprüfen.

Der Recaro-Sitz kann mit einer elektrischen Rückenwinkelverstellung ausgerüstet werden. Die Ansteuerung erfolgt im Modus „Zusatzfunktion“ über die Steuerung (siehe Kap.

6.3.5). Bei der Rückenlehne Recaro LT kann die Seitenführung im Lendenbereich durch Drehen des Handrades individuell eingestellt werden. Durch Drehen nach vorn stellen sich beide Seitenführungen gleichmäßig enger zusammen. Umgekehrt stellen sich die beiden Seitenführungen durch Drehen nach hinten weiter auseinander.

Sitzfläche

Die Sitzächentypen X und W besitzen im vorderen Teil der Sitzäche ein ausziehbares Polsterteil. Unterhalb der Sitzäche bendet sich der Einstellbügel für das Polsterteil. Durch Ziehen nach oben kann das Polsterteil in die gewünschte Position verschoben werden. Durch Loslassen des Einstellbügels wird das Polsterteil verriegelt. Der Einstellbügel muss hörbar einrasten und in die Ausgangsposition zurückspringen.

C200066 | Ottobock

Page 67

Bedienung

Kopfstütze

Die Kopfstütze ist in der Höhe einstellbar und in der Neigung verstellbar.

Zum Abnehmen der Kopfstütze ist eine zweite Person erforderlich. Die Druckpunkte müssen unter dem Bezug ertastet und gleichzeitig gedrückt werden. Die zweite Person sollte jetzt die Kopfstütze nach oben herausziehen.

1 0

180

Abb. 28 Darstellung der Druckpunkte

Recaro-Sitz vom Fahrgestell lösen

1. Ziehen Sie den Entriegelungsgurt rechts und links unter der Sitzäche nach vorn. Damit lösen Sie den rechten und linken Bolzen zur Arretierung des Sitzes am Rahmen.

2. Kippen Sie zum Lösen der hinteren Sitzaufnahme aus den Haltebuchsen den Sitz leicht nach hinten und schieben Sie ihn etwas zurück.

3. Nehmen Sie den Recaro-Sitz ab.

Recaro-Sitz am Fahrgestell befestigen

VORSICHT

Verletzungsgefahr durch fehlende Arretierung. Beim An-

bau des Recaro-Sitzes muss die Sitzaufnahme fest in den Haltebuchsen sitzen. Die vorderen Arretierungsbolzen müssen bis zum Schlüsselring eingerastet sein. Prüfen Sie durch Inaugenscheinnahme und Rütteln am Sitz die sichere Arretierung.

Setzen Sie die hintere Kante des Recaro-Sitzes am Ende des Sitzrahmens auf.

1. Schieben Sie den Sitz nach vorn, bis die hintere Sitzaufnahme in den Haltebuchsen hängt.

2. Kippen Sie den Sitz nach vorn, bis die Arretierungsbolzen bis zum Schlüsselring in den Sitzrahmen einrasten.

C2000

Ottobock | 67

Page 68

Bedienung

Abb. 29 Entriegeln/Verriegeln des Recaro-Sitzes

6.7.6 Contour-Sitz (optional)

Der Elektrorollstuhl C2000 kann mit einem Contour-Sitz in verschiedenen Größen ausgestattet werden. Damit erhält man einen besseren Sitzkomfort und mehr Anpassungsmöglichkeiten.

INFORMATION

Die Montage eines Contour-Sitzes auf dem Elektrorollstuhl darf nur vom autorisierten Fachpersonal durchgeführt werden.

Abb. 30 Contour-Sitz

6.7.7 Elektrisch einstellbare Fußrasten / Fußbrett (optional)

INFORMATION

Die Aktuatoren der Sitzfunktionen sind nicht für den Dauerbetrieb sondern nur für eine kurzzeitbegrenzte Belastung ausgelegt (10 % Anstrengung — 90 % Pause). Als Richtwert gilt: Bei max. Zuladung sind nach einer Betätigungszeit von 10 Sekunden ca. 90 Sekunden Pause einzuhalten. Die elektrischen Sitzfunktionen sind dabei unabhängig von der Fahrfunktion zu betrachten.

C200068 | Ottobock

Page 69

Zubehör

INFORMATION

Die Montage von elektrisch einstellbaren Fußablagen am Elektrorollstuhls darf nur vom autorisierten Fachpersonal durchgeführt werden.

Um dauerhafte Druckbelastungen zu vermeiden oder eine Antischocklagerung zu gewährleisten, kann am Elektrorollstuhl optional ein elektrisch einstellbares Fußbrett bzw. elektrisch einstellbare Fußauagen angebracht werden. Im Modus „Zusatzfunktion“ der Steuerung (siehe Kap. 6.3.5) kann diese Funktion angewählt werden. Die Ansteuerung erfolgt per Joystick.

Zur Vergrößerung des Ein- und Ausstiegsbereichs können das Fußbrett bzw. die Fußauagen nach oben geklappt werden.

7 Zubehör

VORSICHT

Unfallgefahr durch nicht gesicherte Verschraubungen.

INFORMATION

Es dürfen nur Original-Optionen vom Hersteller verwendet werden. Die optionalen Komponenten dürfen nur wie hier beschrieben montiert werden. Nichtbeachtung führt zum Verlust von Gewährleistungsansprüchen.

INFORMATION

Alle erhältlichen optionalen Anbauteile können dem Bestellblatt und dem Zubehörkatalog entnommen werden.

C2000

Ottobock | 69

Page 70

Zubehör

Der Elektrorollstuhl C2000 ist als modulares System aufgebaut. Bestimmte Baugruppen können ausgetauscht und weitere Zubehörteile angebaut werden.

Die Steuerung enAble50 bietet die Möglichkeit, zahlreiche elektrische Zusatzfunktionen sowie speziell angepasste Eingabegeräte zu verwenden.

Die Optionen sind im Bestellblatt und im Zubehörkatalog vollständig aufgelistet.

7.1 Bedienpulthalter

7.1.1 Wegschwenkbarer Bedienpulthalter

Um mit dem Elektrorollstuhl C2000 unter eine Tischkante oder näher an ein Objekt heranzufahren, kann mit einem speziellen Halter das Bedienpult seitlich weggeschwenkt werden (siehe Abb. 30).

1. Drücken Sie den Bedienpulthalter mit etwas Druck zur Seite, das Drehelement wird entriegelt.

2. Schwenken Sie den Bedienpulthalter seitlich weg.

3. Beim Zurückdrehen in die Ursprungsposition rastet das Drehelement wieder ein.

Abb. 31 Bedienpulthalter, schwenkbar

7.1.2 Höhenverstellbarer Bedienpulthalter

Optional kann ein spezieller Bedienpulthalter angebaut werden, der es ermöglicht, das Bedienpult nach unten zu verschieben. Dazu Befestigungsschraube lösen (siehe Abb. 31) und Höhe des Bedienpults einstellen.

7.2 Sondersteuerungen

Der Elektrorollstuhl C2000 kann mit verschiedenen Sondersteuerungen nachgerüstet werden, z. B. Blas-Saug-Steuerung, Kinnsteuerung, Minijoystick etc.

C200070 | Ottobock

Page 71

Zubehör

INFORMATION

Genaue Angaben dazu enthält die jeweils beiliegende Gebrauchsanweisung „Sondersteuerungen“ (Kennzeichen: 647G636).

7.3 Weitere Anzeige- und Bedienelemente

7.3.1 Separater LCD-Monitor mit Infrarot

VORSICHT

Verletzungsgefahr durch fehlerhaften Anbau elektrischer Optionen anderer Hersteller. Ottobock bietet mit

dem LCD-Monitor eine Schnittstelle für alternative Eingabegeräte (Umfeld- und Sondersteuerungen). Für Kombinationen mit Sondersteuerungen anderer Hersteller übernimmt Ottobock keine Haftung.

Der separate LCD-Monitor mit Infrarot ermöglicht es, Infrarotgeräte jeglicher Art über den Joystick anzusteuern.

Standardgeräte des Haushalts- und HiFi-Bereichs können mit einem Lernmodus in die Steuerung eingespeichert werden. Als Zubehör werden Schalter oder Dimmer angeboten. Ein weiteres Zusatzmodul aus dem Infrarot-Bereich ist der Maus-Emulator. Mit diesem können die Joysticksignale zur Steuerung einer Computer-Maus genutzt werden.

Mit den Eingabegeräten der Sondersteuerungen (z. B. BlasSaug-Steuerung, Kinnsteuerung) können ebenfalls InfrarotFunktionen ausgeführt werden.

INFORMATION

Genaue Angaben dazu enthält die Gebrauchsanweisung „Sondersteuerungen“, Kennzeichen 647G636*.

Abb. 32 Separater LCD-Monitor

C2000

Ottobock | 71

Page 72

Zubehör

Anzeige Funktion

Fahrmenü mit Fahrstufe und Batteriekapazität, Blinker links aktiv

Fahrmenü mit Fahrstufe und Batteriekapazität gering

Kriechgang

Sitzhöhenverstellung (optional)

Anzeige Funktion

Elektrische Rückenverstellung (optional)

Elektrische Sitzkantelung (optional)

Sonderfunktionen

z. B. gekoppelte elektrische Sitzverstellung (Rückenverstellung und Sitzkantelung)

Fußraste links (optional)

Fußraste rechts (optional)

C200072 | Ottobock

Page 73

Zubehör

Anzeige Funktion

Elektrische Fußstützen, gekoppelt (optional)

Wegfahrsperre

Tab. 5 Informationsanzeige am LCD-Monitor

7.3.2 Externer Kilometerzähler

INFORMATION

Bei Verwendung eines separaten LCD-Monitors ist kein externer Kilometerzähler notwendig, da der LCD-Monitor über eine eigene Kilometeranzeige verfügt.

Der Elektrorollstuhl kann mit einem externen Kilometerzähler ausgestattet sein. Dieser wird am Schutzbügel für das Bedienpult befestigt.

Nähere Informationen zur Bedienung enthält die beiliegende Gebrauchsanweisung des Herstellers.

Abb. 33 Kilometerzähler

7.3.3 Tastenmodul

VORSICHT

Unfallgefahr durch unkontrolliertes Fahrverhalten. Das

Tastenmodul ist eine Option im Rahmen der Anwendung des enAble50-Systems. Eine unsachgemäße Adaption der Tastensteuerung an einem Elektrorollstuhl mit Bauteilen außerhalb des Modularsystems von Ottobock oder eine nachträgliche Veränderung durch den Anwender sind nicht zulässig.

C2000

Ottobock | 73

Page 74

Zubehör

Das Tastenmodul bietet die Möglichkeit, elektrische Zusatzfunktionen während des normalen Fahrbetriebs direkt anzuwählen.

Ansteuerbare Funktionen

Je nach Ausführung des Elektrorollstuhls und je nach Belegung des Tastenmoduls können bis zu 5 elektrische Funktionen während des normalen Fahrbetriebs angesteuert werden (Abb. 33, Pos. 1), z. B.

n Sitzkantelung n Elektrische Rückenwinkelverstellung n Hubfunktion n Rechte / Linke Fußstütze; Kombination aus beiden Fuß-

stützen

n Sonderfunktionen (Kombinationen) => Symbole S1 – S5

Die verwendeten Symbole auf dem Tastenmodul entsprechen den Symbolen auf dem LCD-Monitor (siehe 7.3.1 Separater LCD-Monitor mit Infrarot).

Tastenfunktionen

Die Taste „M“ (= Mode, Abb. 33, Pos. 2) wird zum Weiterschalten der einzelnen Funktionen verwendet (1-2-3-4-5-12-…).

Die blaue LED (Abb. 33, Pos. 3) signalisiert die ausgewählte Funktion.

Mit den Pfeiltasten (Abb. 33, Pos. 4) wird die jeweilige Funktion ausgeführt (Funktion auf/ab).

INFORMATION

Die Funktion der Pfeiltasten lassen sich gemäß der Benutzerwünsche einstellen (Auf-Taste = Funktion Auf oder Funktion Ab – je nach Programmierung). Die Programmierung darf nur durch eingewiesenes Fachpersonal vorgenommen werden.

Zusätzlich können als Zubehör drei frei positionierbare Buddy-Buttons an das Tastenmodul angeschlossen werden (Abb. 33, Pos. 5). Diese übernehmen die Funktion der Modeund der Auf- / Ab-Tasten (Abb. 33, Pos. 2 / 4). Auf der Rückseite des Tastenmoduls zeigen Symbole die entsprechende Funktion.

C200074 | Ottobock

Page 75

7.3.4 Begleitpersonensteuerung

Zubehör

Abb. 34 Tastenmodul

1 Ansteuerbare elektrische Funktionen 2 Mode-Taste „Funktionsauswahl“ 3 LED-Anzeige „Ausgewählte Funktion“ 4 Auf- / Ab-Tasten (Infokasten beachten) 5 Klinkenstecker zum Anschluss von Buddy-Buttons

Für die Beförderung durch Begleitpersonen kann am Elektrorollstuhl C2000 ein separates Bedienpult an der Rückenlehne angebracht werden.

Abb. 35 Halter mit Begleitpersonensteuerung

7.3.4.1 Funktionsübersicht

Mit der Begleitpersonensteuerung können die Fahrfunktion und die elektrischen Sitzfunktionen angesteuert werden.

Das Modul kann in Kombination mit dem Handbediengerät oder als Einzeleingabegerät am Controller angeschlossen werden.

C2000

Ottobock | 75

Page 76

Zubehör

Abb. 36 Übersicht Begleitpersonensteuerung

1 Ein-/Aus-Taste 2 Batterie-LED 3 Mode-Taste 4 Mode-LED

5 Anzeige der gewählten elektri-

schen Sitzfunktion

6 Joystick

Ein-/Aus-Taste (Pos. 1)

Die Taste wird zum Einschalten des Elektrorollstuhls, zur Aktivierung der Wegfahrsperre (siehe auch Kap. 6.3.6) und zum Ausschalten des Rollstuhls verwendet.

Nach dem Einschalten der Begleitpersonensteuerung erscheint im Display des Bedienpults folgende Anzeige:

Anzeige Display Information

Begleitpersonensteuerung aktiviert

Tab. 6 Anzeige „Begleitpersonensteuerung aktiviert“ am

Bedienpult

Batterie-LED (Pos. 2)

Im eingeschalteten Zustand leuchtet die Batterie-LED. Farbund Blinkcodes informieren über den aktuellen Status der Batteriekapazität:

LED Status

Grün – leuchtet Batteriekapazität > 70% Orange – leuchtet Batteriekapazität 30%-70% Rot – leuchtet Batteriekapazität < 30%

Rot – blinkt

Batterietiefentladung Schnellstmöglich laden

Batterieüberspannung

Grün – blinkt

(z. B. nach Bergabfahrt) Langsam weiterfahren

C200076 | Ottobock

Page 77

Zubehör

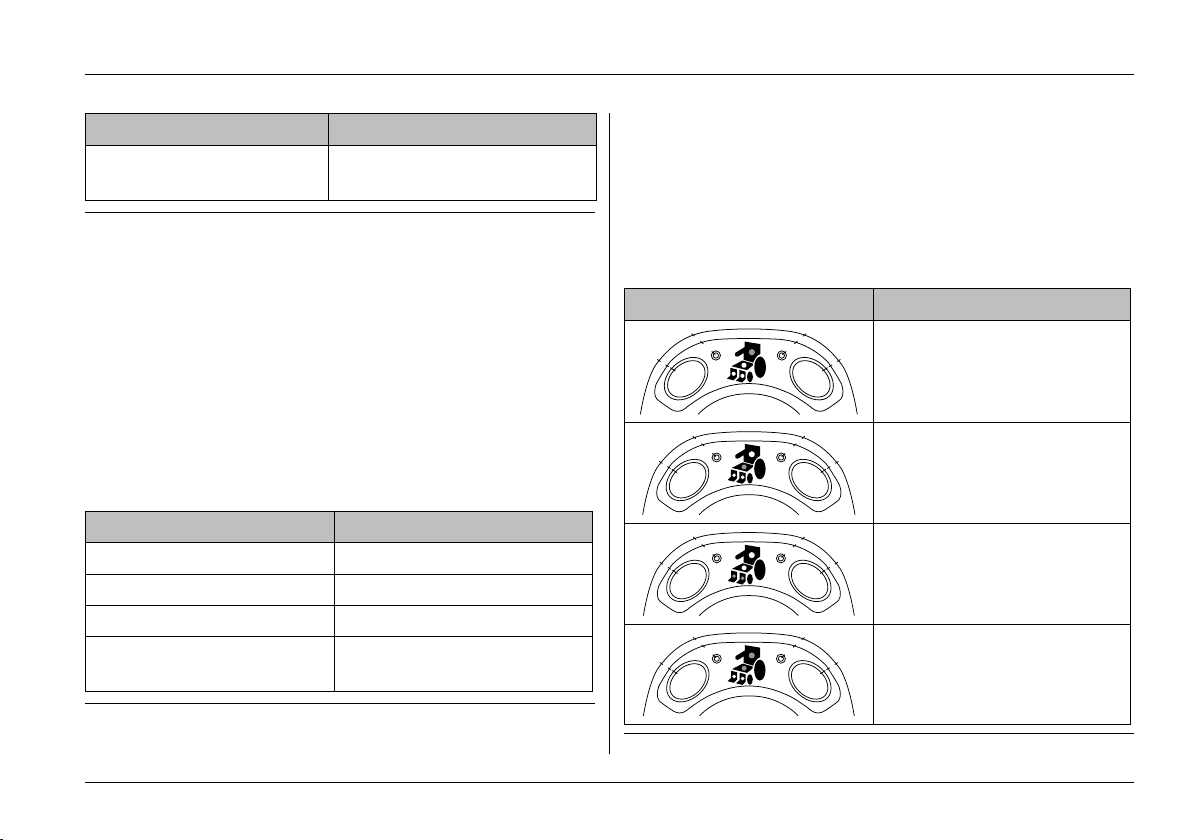

LED Status

Rot/Orange/Grün – blinken abwechselnd

Tab. 7 Anzeige der Batteriekapazität

Ladevorgang/Fahrsperre

Mode-Taste (Pos. 3)

Mit kurzem Tastendruck wird zwischen Fahrstufe 1 und 2 gewechselt.

Durch lange Betätigung (mindestens 2 Sekunden) schaltet die Steuerung zu den elektrischen Sitzfunktionen um.

Mode-LED (Pos. 4)

Die Mode-LED zeigt in 3 Farb- und verschiedenen Blinkcodes den Status von Fahrstufe und Systemfehlern:

LED Status

Grün – leuchtet Fahrstufe 1 Orange – leuchtet Fahrstufe 2 Rot – blinkt 1x/2x/3x/4x/5x Fehler (siehe Kap. 8.2.2)

Aus

Tab. 8 Anzeige Fahrstufen/Systemfehler

LED-Anzeige hat zur Sitzfunktion gewechselt

Anzeige der gewählten elektrischen Sitzfunktion (Pos. 5)

Die elektrischen Sitzfunktionen werden durch Betätigen der Taste „M“ (ca. 2 Sekunden) aufgerufen.

Die aktuell gewählte Sitzfunktion wird im Display des Bedienpults (siehe Kap. 6.3.5) und auf der Begleitpersonensteuerung mit folgenden LED’s angezeigt:

Anzeige LED Information

Elektrische Rückenwinkelverstellung

Elektrische Sitzkantelung

Elektrische Sitzhöhenverstellung

Gekoppelte elektrische Sitzverstellung (Rückenlehne und Sitzkantelung)

Tab. 9 Anzeige der elektrischen Sitzfunktionen

C2000

Ottobock | 77

Page 78

Zubehör

Der Wechsel zwischen den verschiedenen Sitzfunktionen erfolgt durch eine Joystickbewegung nach rechts. Mit einer Vorwärts- bzw. Rückwärtsbewegung des Joysticks kann die jeweilige Funktion aus- bzw. eingefahren werden (siehe auch Kap. 6.3.65).

Treten Fehler auf, blinken die entsprechenden LED’s. Zur Bedeutung der Fehlermeldungen siehe Kap. 8.2.2.

Joystick (Pos. 6)

Der Joystick wird zum Fahren verwendet. Je weiter er von der Mittelstellung ausgelenkt wird, desto schneller bewegt sich der Elektrorollstuhl in diese Richtung.

Wird mit Hilfe der Mode-Taste in die Sitzfunktionen gewechselt, dient der Joystick zur Auswahl und Ausführung der Sitzfunktionen (siehe Pos. 5 und Kap. 6.3.5).

7.3.5 2-fach Adapterkabel für Piko- oder Buddy-Button

Der Elektrorollstuhl kann mit einem 2-fach-Adapterkabel ausgestattet werden. Der jeweils angeschlossene Pikooder Buddy-Button kann zur Ansteuerung von elektrischen Sitzfunktionen genutzt werden. Die Auswahl der zu steuernden Funktionen wird bei der Bestellung des Elektrorollstuhls

festgelegt.

Die Schalter sind mit einer so genannten Toggel-Funktion belegt. Das bedeutet, dass beim Betätigen der Taste die gewählte Funktion so lange ausgeführt wird, wie die Taste gedrückt wird.

Das erneute Betätigen dieser Taste bewirkt, dass die gewählte Funktion gegenteilig ausgeführt wird. Wird z. B. die Funktion für die elektrische Rückenlehne betätigt, fährt die Rückenlehne beim ersten Drücken so lange zurück, wie die Taste gedrückt wird. Beim erneuten Betätigen dieser Funktion fährt die Rückenlehne wieder nach vorn, solange die Taste gedrückt wird.

7.4 Weitere Optionen

7.4.1 Beckengurt

WARNUNG

Verletzungsgefahr durch nicht bestimmungsgemäße Verwendung des Beckengurts.

Der Beckengurt dient als zusätzliche Stabilisierung der sitzenden Person im Elektrorollstuhl. Der Beckengurt darf keinesfalls als Teil eines Rückhaltesystems beim Transport im BTW verwendet werden.

C200078 | Ottobock

Page 79

Zubehör

INFORMATION

Dem Benutzer wird dringend empfohlen, zur eigenen Sicherheit stets den Beckengurt anzulegen. Der Beckengurt dient als Stabilisierung der sitzenden Person im Elektrorollstuhl.

INFORMATION

Beim Elektrorollstuhl C2000-S ist der Beckengurt standardmäßig eingebaut.

Der Elektrorollstuhl kann optional mit einem Beckengurt ausgerüstet werden. Dieser dient ausschließlich als Sicherheitsgurt während der Fahrt mit dem Elektrorollstuhl.

Anlegen des Beckengurtes

1. Stecken Sie beide Verschlusshälften bis zum Einrasten

ineinander. Das Gurtschloss muss hörbar einrasten.

2. Führen Sie eine Zugprobe durch. Der Beckengurt sollte

nicht zu straff am Körper anliegen. Eingeklemmte Gegenstände können schmerzhafte Druckstellen verursachen.

Öffnen des Beckengurtes

1. Drücken Sie die rote Entriegelungstaste. Der Gurt öffnet

sich.

Einstellen der Gurtlänge

Die Gurtlänge ist beidseitig einstellbar.

1. Positionieren Sie die Verschlusshälften mittig auf dem Körper.

2. Variieren Sie die Position der Verschlusshälften durch das rechtwinklige Aufstellen der Verschlusszunge bzw. der Schnalle. Die überschüssige Gurtlänge wird durch die Kunststoffschieber aufgefangen.

Abb. 37 Beckengurt anlegen

C2000

Ottobock | 79

Page 80

Zubehör

7.4.2 Hosenträgergurt / Brustgurt (nur für Recaro-Sitze)

WARNUNG

Verletzungsgefahr durch nicht bestimmungsgemäße Verwendung des Hosenträgergurts. Der Hosenträger-/

Brustgurt dient als zusätzliche Stabilisierung der sitzenden Person im Elektrorollstuhl. Der Hosenträger-/Brustgurt darf keinesfalls als Teil eines Rückhaltesystems beim Transport im BTW verwendet werden.

Wenn der Elektrorollstuhl C2000 mit einem Recaro-Sitz ausgestattet ist, besteht die Möglichkeit, einen Hosenträgergurt oder Brustgurt nachzurüsten.

Der Hosenträgergurt / Brustgurt ist eine Möglichkeit, Patienten im Elektrorollstuhl C2000 zu xieren. Der untere Gurt sollte nicht zu straff zwischen Beckenknochen und Oberschenkel platziert werden. Das Gurtschloss liegt mittig vor dem Körper. Die Schultergurte sollten, beidseitig gleich, nicht zu straff auf dem Brustkorb liegen.

Anlegen des Hosenträgergurt / Brustgurtes

1. Durch das Zusammenstecken aller Gurtschlossteile wird der Hosenträgergurt geschlossen. Das Gurtschloss muss hörbar einrasten.

2. Führen Sie eine Zugprobe durch. Der Hosenträgergurt / Brustgurt sollte nicht zu straff am Körper anliegen. Eingeklemmte Gegenstände können schmerzhafte Druckstellen verursachen.

Einstellen der Gurtlänge

Um den Gurt zu verlängern, wird die Schnalle der Längenverstellung um 90° gedreht und gezogen. Zum Kürzen der Gurtlänge wird am überhängenden Gurtende gezogen.

7.4.3 Adapter für Montageset Kopfstützenbefestigung

(Standardsitz, Contour-Sitz)

Der Elektrorollstuhl kann optional mit einer Kopfstütze ausgerüstet werden. Dafür ist ein Adapter zur Aufnahme des Montagesets Kopfstützenbefestigung erhältlich.

C200080 | Ottobock

Page 81

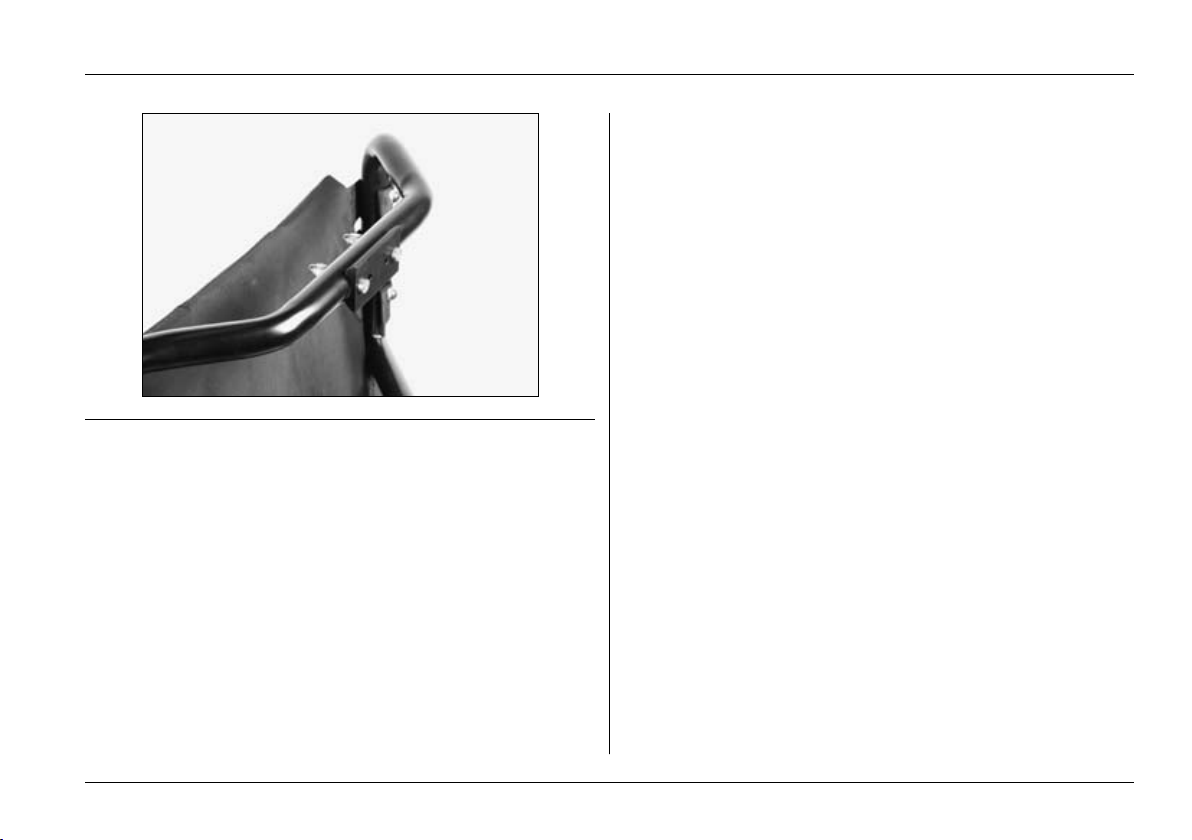

Abb. 38 Adapter für Montageset Kopfstützenbefestigung

Zubehör

7.4.4 Weitere optionale Anbauteile

n Pannensichere Bereifung: Vollgummireifen n Sitzschalenaufnahme: Zur Adaption von speziellen Sitz-

schalen; Bedienpulthalter für Sitzschalen auch erhältlich

n Armlagerungszubehör: Spezialadapter für Armlagerun-

gen aus unserem Zubehörkatalog

n Joystickzubehör: Tetragabel, STICK S80, Softball, Golf-

ball, Steuerknüppelschaft exibel

n Schutzbügel Bedienpult: Metallbügel zum Schutz gegen

Stöße n Stockhalter n Rückspiegel anklappbar n Therapietisch n Aufsetzbare Tischplatte n Handytasche

C2000

Ottobock | 81

Page 82

Störung / Störungsbeseitigung

8 Störung / Störungsbeseitigung

VORSICHT

Unfall- und Verletzungsgefahr durch unkontrollierte Bewegungen des Elektrorollstuhls. Beim Betrieb des Elekt-

rorollstuhls kann es aufgrund von Störungen zu unkontrollierten Bewegungen kommen. Wenden Sie sich in diesem Fall unverzüglich an Ihren autorisierten Fachhändler.

INFORMATION

Treten bei der Störungsbeseitigung Probleme auf oder können die auftretenden Störungen mit den hier beschriebenen Maßnahmen nicht vollständig behoben werden, wenden Sie sich bitte an Ihren Fachhändler.

Die Anzeige von Störungen erfolgt über das LCD-Anzeigefeld am Bedienpult. In Tabelle 10 werden die einzelnen Anzeigen mit den dazugehörigen Störungsquellen sowie den möglichen Ursachen und Maßnahmen erläutert.

Können die auftretenden Störungen mit den beschriebenen Maßnahmen nicht vollständig behoben werden, hat der Fachhändler die Möglichkeit, mit dem Handprogrammiergerät den genauen Fehlercode auszulesen und eine gezielte Systemanalyse durchzuführen.

Alle aufgetretenen Störungen werden in einer Liste gespeichert und können z. B. bei einer Generalüberholung des Elektrorollstuhls abgerufen werden. Aus den gespeicherten Daten können z. B. weitere Service- und Wartungsintervalle abgeleitet werden.

8.1 Warnung

Eine Warnung weist auf einen Status oder eine Fehlfunktion einer oder mehrerer Komponenten des Elektrorollstuhls hin. Komponenten ohne Fehler werden dabei in ihrer Funktion nicht eingeschränkt. Liegt z. B. ein Fehler in der Verbindung vom Controller zum Sitzmotor vor, wird dieser Fehler nur bei der Ansteuerung des Motors angezeigt. Die Fahrfunktion kann dennoch weiterhin ausgeführt werden.

C200082 | Ottobock

Page 83

8.2 Fehler

VORSICHT

Verletzungsgefahr durch abruptes Stoppen des Elektrorollstuhls. Kommt es zu Kommunikationsproblemen im

Bussystem der Steuerung, führt das System einen NotStopp aus, um unkontrollierte Funktionen zu vermeiden. Durch erneutes Einschalten der Steuerung kann je nach Problemfall der Elektrorollstuhl aus einer Gefahrenzone, z. B. im Straßenverkehr, gefahren werden. Ist die Fahrbereitschaft auch nach dem Einschalten nicht vorhanden, kann durch Entriegelung der Bremse (siehe Kap. 6.5) in die Schiebefunktion umgeschaltet werden. Suchen Sie nach einem Not-Stopp dringend einen Fachhändler auf!

Ein Fehler beeinträchtigt eine oder mehrere Funktionen des Elektrorollstuhls C2000. Bis der Fehler behoben wird, ist das System nicht voll lauffähig.

Störung / Störungsbeseitigung

C2000

Ottobock | 83

Page 84

Störung / Störungsbeseitigung

8.2.1 Fehleranzeige: Bedienpult/LCD-Monitor

Anzeige Display

Anzeige LCD-Monitor

Warnung / Fehler Ursache Mögliche Maßnahme

Temperaturwarnung Controller

Temperaturwarnung Motor

Joystickwarnung

Fehler Handbediengerät

Überhitzung durch starke Belastung

Joystick beim Einschalten nicht in Nullposition

Joystick defekt Fachhändler kontaktieren

Abkühlungsphase

Joystick vor Einschalten in Nullposition bringen

C200084 | Ottobock

Page 85

Störung / Störungsbeseitigung

Anzeige Display

Anzeige LCD-Monitor

Warnung / Fehler Ursache Mögliche Maßnahme

Fehler Controller

Kommunikations fehler (blinkt abwechselnd)

Controller defekt Fachhändler kontaktieren

Verbindung zwischen Handbediengerät und

Verkabelung / Steckkontakte prüfen;

Controller fehlerhaft /

Batterieunterspannung

Batterieüberspannung

Verkabelung, Software oder Hardware defekt Batterietiefent ladung Schnellstmöglich laden

Spannung zu hoch

Fachhändler kontaktieren

Langsam weiterfahren (nach abgeschlossenem Ladevorgang und z. B. Bergabfahrt)

C2000

Ottobock | 85

Page 86

Störung / Störungsbeseitigung

Anzeige Display

Anzeige LCD-Monitor

Warnung / Fehler Ursache Mögliche Maßnahme

Fehler Motor Rückenwinkelverstellung

Fehler Motor Sitzkantelung

Fehler Motor Sitzhöhenverstellung

Verkabelung oder Steckkontakt fehlerhaft, Aktuator defekt

Verkabelung / Steckkontakte prüfen

Fehler Motor elektrische Fußraste

Fehler Antriebsmotor

C200086 | Ottobock

Page 87

Störung / Störungsbeseitigung

Anzeige Display

Tab. 10 Status- und Fehlermeldungen

Anzeige LCD-Monitor

Warnung / Fehler Ursache Mögliche Maßnahme

Fehler Bremse

Bremsentriegelung offen / Bremse defekt

Bremsentriegelung schlie-

ßen; Bremse (z. B. Bow-

denzug) prüfen

Not-Stopp

Schwerwiegender Feh-

Fachhändler kontaktieren ler verursacht durch Fehlfunktion im Controller, Handbediengerät und / oder Antriebsmotor

C2000

Ottobock | 87

Page 88

Störung / Störungsbeseitigung

8.2.2 Fehleranzeige: Begleitpersonensteuerung

Anzeige LED Warnung/Fehler Ursache Mögliche Maßnahme

Rot – blinkt Batterieunterspannung Batterietiefentladung Schnellstmöglich laden

Grün – blinkt Batterieüberspannung

Spannung zu hoch (nach abgeschlossenem Ladevorgang und Bergabfahrt)

Langsam weiterfahren

Mode-LED (siehe Abb. 36, Pos. 4)

Rot – blinkt 1 x Fehler Controller Controller defekt Fachhändler kontaktieren

Rot – blinkt 2 x Fehler Handbediengerät Joystick defekt Fachhändler kontaktieren

Rot – blinkt 3 x Kommunikationsfehler

Rot – blinkt 4 x Joystickwarnung

Verbindung zwischen Handbediengerät und Controller fehlerhaft;

Verkabelung, Software oder Hardware defekt

Joystick beim Einschalten nicht in Nullposition

Verkabelung/Steckkontakte prüfen;

Fachhändler kontaktieren

Joystick vor Einschalten in Nullstellung bringen

C200088 | Ottobock

Page 89

Störung / Störungsbeseitigung

Fehler Bremse

Rot – blinkt 5 x

Fehler Antriebsmotor

Sitzfunktions-LED’s (siehe Abb. 36, Pos. 5) LED Rückenfläche

– blinkt

LED Sitzfläche – blinkt

2 LED unterhalb Sitzfläche – blinken

LED Rückenfläche/ Sitzfläche – blinkt

Tab. 11 Fehlermeldungen Begleitpersonensteuerung

Fehler Motor Rückenverstellung

Fehler Motor Sitzkantelung

Fehler Motor Sitzhöhenverstellung

Temperaturwarnung Elektrische Sitzfunktion

Bremsentriegelung offen; Bremse defekt Verkabelung oder Steckkontakt fehler-

haft; Aktuator defekt

Verkabelung oder Steckkontakt fehlerhaft;

Aktuator defekt

Bremsentriegelung schließen; Bremse (z. B. Bowdenzug) prüfen

Verkabelung/Steckkontakte prüfen;

Fachhändler kontaktieren

Verkabelung/Steckkontakte prüfen;

Fachhändler kontaktieren

Überhitzung durch starke Belastung Abkühlungsphase

C2000

Ottobock | 89

Page 90

Wartung, Reinigung und Desinfektion

8.3 Defekt / Versagen

Bei einem Defekt handelt es sich um einen schwerwiegenden Ausfall einer Systemkomponente. Ein Versagen ist der größte anzunehmende Störungszustand, der zum sofortigen Not-Stopp des Systems führt.

Defekt / Versagen werden durch ein kontinuierliches Lauflicht mit akustischem Signal angezeigt.

Nach Beseitigung der Störung wird das System durch einen Neustart aktiviert.

9 Wartung, Reinigung und Desinfektion

INFORMATION

Für die Bestellung von Ersatzteilen kann bei Ottobock ein Ersatzteilkatalog angefordert werden. Es dürfen nur Ersatz- und Verschleißteile von Ottobock verwendet werden. Nichtbeachten führt zum Verlust von Gewährleistungsansprüchen.

INFORMATION

Treten bei der Wartung Probleme auf, muss ein autorisierter Fachhändler konsultiert werden. Der Elektrorollstuhl ist einmal jährlich beim autorisierten Fachhändler auf Fahrsicherheit prüfen zu lassen.

9.1 Wartungsintervalle

Vor jedem Einsatz ist die Funktionsfähigkeit des Elektrorollstuhls zu prüfen. Die in Tabelle 12 beschriebenen Tätigkeiten sind in den angegebenen Intervallen vom Benutzer durchzuführen.

C200090 | Ottobock

Page 91

Wartung, Reinigung und Desinfektion

Komponente Tätigkeit vor jeder

Fahrt

Armauflage und Seitenteil

Befestigungsschrauben angezogen Armauflage und Bedienteil gesichert

Armauflage auf Beschädigungen überprüfen

Antriebsräder Räder müssen frei und ohne Seitenschlag drehen

Zentralmutter auf der Antriebswelle angezogen Radbefestigung auf festen Sitz prüfen Geradeauslauf gesamter Elektrorollstuhl X

Bereifung Luftdruck (siehe Reifenmantel)

Ausreichende Profiltiefe, mindestens 1 mm Auf Beschädigung prüfen

Batterien Flüssigkeits- bzw. Säurestand prüfen

(nicht bei Gel-Batterien)

Beleuchtung Durch Sichtprüfung auf Beschädigungen kontrollieren

Elektrische Funktion prüfen X

Elektronik Steuerung ohne Fehlermeldung

X Ladegerät zeigt keine Fehlermeldung im LCD-Anzeigefeld Steckverbindungen prüfen

wöchent-

lich

monatlich

X X X

X X X X

C2000

Ottobock | 91

Page 92

Wartung, Reinigung und Desinfektion

Komponente Tätigkeit vor jeder

Fahrt

Bremse Bremshebel bei eingeschalteter Steuerung betätigen

Bremsfunktion bei eingeriegelter Bremse aktiv

Fußraste Rastung auf Funktion und festen Sitz prüfen

Fußauflagen auf Beschädigungen prüfen Sichtprüfung auf Kratzer an der Kolbenstange und Ölver-

lust

Elektrische Sitzfunktionen

Sichtprüfung aller beweglichen Teile, insbesondere der Verkabelung, auf Beschädigung

Prüfung auf festen Sitz der Schraubverbindungen

Lenk-/ Schwenkräder

Spielfreier Sitz der Gabel in der Aufnahme Räder müssen frei und ohne Seitenschlag drehen Befestigungsmutter angezogen

Polsterung und Gurte

Einwandfreier Zustand der Polsterung Keine Abnutzung an den Befestigungsgurten Gurtschloss auf Funktion prüfen X

Sitzbefestigung Befestigungsschrauben auf festen Sitz prüfen

Sitzverriegelung bei Recaro-Sitz prüfen X

wöchent-

lich

monatlich

X X X X

X X X X X X X

Tab. 12 Wartungsmaßnahmen und -intervalle

C200092 | Ottobock

Page 93

HINWEIS

9.2 Sicherung wechseln

Die 120-A-Schmelzsicherung bendet sich seitlich am Antriebsträger neben der Ladebuchse im dafür vorgesehenen Sicherungshalter (siehe Abb. 38).

1. Öffnen Sie die Kappe des Sicherungshalters.

Wartung, Reinigung und Desinfektion

Abb. 39 Sicherung wechseln

2. Ziehen Sie die Sicherung heraus.

3. Stecken Sie die neue Sicherung in die Halterung. Achten Sie darauf, dass die Sicherung mittig in die dafür vorgesehenen Federkontakte eingedrückt wird und nicht seitlich schräg anliegt.

4. Schließen Sie die Kappe wieder, bis sie spürbar einrastet.

C2000

9.3 Rad wechseln

HINWEIS

Beschädigung durch unkontrollierte Bewegungen. Sichern Sie beim Aufbocken den Elektrorollstuhl gegen Wegrutschen und seitliches Abkippen durch eine geeignete Unterlage unter dem Antriebsträger.

Ottobock | 93

Page 94

Wartung, Reinigung und Desinfektion

HINWEIS

Beschädigung der Reifen durch zu hohen Reifenluftdruck. Achten Sie darauf, dass der in Kapitel 10 „Techni-

sche Daten“ angegebene Reifenluftdruck nicht überschritten wird.

INFORMATION

Direkte Sonneneinstrahlung (UV-Licht) führt zur schnelleren Alterung der Bereifung. Die Folgen sind eine Verhärtung der Proloberäche und das Ausbrechen von Eckstücken aus dem Reifenprol.

INFORMATION

Vermeiden Sie unnötiges Abstellen im Freien. Unabhängig vom Verschleiß die Bereifung im Abstand von 2 Jahren austauschen.

Bei längeren Standzeiten oder starker Erwärmung der Reifen (z. B. in der Nähe von Heizkörpern oder bei Sonneneinstrahlung durch Glasscheiben) kommt es zu einer bleibenden Verformung der Reifen. Achten Sie deshalb stets auf genügend Abstand zu Wärmequellen, bewegen Sie Ihren Elektrorollstuhl des Öfteren oder schaffen Sie sich bei Einlagerung die Möglichkeit des Aufbockens.

9.3.1 Lenkrad wechseln

Gehen Sie dazu folgendermaßen vor:

1. Schalten Sie die Steuerung ab.

2. Bocken Sie den Elektrorollstuhl so auf, dass sich das zu wechselnde Rad frei drehen kann.

3. Lösen Sie die vier Schrauben um die Radnabe.

4. Ziehen Sie das Lenkrad von der Radnabe nach vorn ab.

5. Schieben Sie das neue Lenkrad auf die Radnabe auf.

6. Ziehen Sie alle vier Schrauben mit einem Drehmomentschlüssel an.

Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.

INFORMATION

Ziehen Sie bei der Montage des Rades alle vier Schrauben mit einem Drehmoment von 25 Nm an.

C200094 | Ottobock

Page 95

Abb. 40 Lenkrad demontieren

9.3.2 Antriebsrad wechseln

Gehen Sie dazu folgendermaßen vor:

1. Schalten Sie die Steuerung ab.

2. Bocken Sie den Elektrorollstuhl so auf, dass sich das zu wechselnde Rad frei drehen kann.

3. Lösen Sie die fünf Schrauben und entnehmen Sie diese einschließlich der Federringe.

4. Ziehen Sie das Antriebsrad von der Radnabe ab.

Wartung, Reinigung und Desinfektion

6. Stecken Sie die fünf Schrauben inkl. Federringen auf.

7. Ziehen Sie alle fünf Schrauben mit einem Drehmomentschlüssel an.

Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.

INFORMATION

Ziehen Sie bei der Montage des Rades alle fünf Schrauben mit einem Drehmoment von 10 Nm an.

Abb. 41 Antriebsrad demontieren

5. Stecken Sie das neue Antriebsrad auf die Radnabe.

C2000

Ottobock | 95

Page 96

Wartung, Reinigung und Desinfektion

9.3.3 Raddecke oder Schlauch bei Luftbereifung wechseln

Die Felgen der Räder sind zweigeteilt und lassen sich durch Entfernen der Innensechskantschrauben trennen.

1. Demontieren Sie das entsprechende Rad.

2. Lassen Sie die Luft vollständig aus dem Reifen ab.

3. Lösen Sie alle fünf Schrauben, die die beiden Teile der

Felge miteinander verbinden.

4. Hebeln Sie die Raddecke von der Felgenschulter.

5. Drücken Sie das Ventil ganz nach innen in die Felge.

6. Ziehen Sie den defekten Schlauch heraus.

7. Reparieren Sie den Schlauch mit einem handelsüblichen

Schlauchreparaturset oder ersetzen Sie ihn durch einen neuen Schlauch.

Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.

Abb. 42 Raddecke ausbauen

9.4 Defekte Beleuchtung wechseln

HINWEIS

Beschädigung durch Feuchtigkeit. Vermeiden Sie das Eintreten von Feuchtigkeit in den Beleuchtungskörper. Achten Sie beim Einbau des Schutzglases auf genauen Sitz im Gehäuse und auf festen Sitz der Schrauben.

INFORMATION

Lampengehäuse oder Lampen können beim Fachhändler bestellt werden.

C200096 | Ottobock

Page 97

Wartung, Reinigung und Desinfektion

Frontbeleuchtung

Zum Wechsel der Halogenlampe des Frontlichtes gehen Sie folgendermaßen vor:

1. Klappen Sie die Scheibe durch leichten Druck auf den schwarzen Rasthebel am unteren Ende des Beleuchtungskörpers nach vorn.

2. Entnehmen Sie die Scheibe mit der daran befestigten Halogenlampe.

3. Ersetzen Sie die defekte Halogenlampe durch eine neue.

4. Setzen Sie die Scheibe wieder ein.

Zum Wechsel der Halogenlampe des Frontblinkers gehen Sie folgendermaßen vor:

1. Öffnen Sie den Frontblinker, indem Sie einen schmalen Schlitzschraubendreher in der Aussparung des Blinkergehäuses ansetzen (Abb. 43, Pos. A) und das Blinkerglas nach unten kippen.

2. Entfernen Sie das Blinkerglas (Abb. 43, Pos. B).

3. Entriegeln Sie die Halogenlampe durch leichtes Drehen aus der Arretierung am Lampensockel und ziehen Sie sie heraus (Abb. 43, Pos. C).

4. Schieben Sie zum Einbau die Halogenlampe hinein und drehen Sie sie in die Arretierung.

5. Legen Sie die Lampenfassung ins Gehäuse ein und rasten Sie das Blinkerglas ein.

Abb. 43 Halogenlampe Frontbeleuchtung tauschen

C2000

Ottobock | 97

Page 98

Wartung, Reinigung und Desinfektion

A B C

Abb. 44 Frontblinkleuchte tauschen

Heckbeleuchtung

Zum Wechsel der Heckblinkleuchten und des Hecklichts gehen Sie folgendermaßen vor:

1. Lösen Sie die beiden Schrauben mit einem schmalen Schlitzschraubendreher und entfernen Sie das Schutzglas.

2. Entnehmen Sie die defekte Glühlampe aus ihrer Halterung und ersetzen Sie diese durch eine neue.

Abb. 45 Heckbeleuchtung demontieren

1 Glühlampe Blinklicht 2 Glühlampe Rückstrahler

3. Befestigen Sie das Schutzglas wieder mit den beiden Schrauben.

Abb. 46 Glühlampe Blinklicht tauschen

C200098 | Ottobock

Page 99

Wartung, Reinigung und Desinfektion

9.5 Reinigung und Desinfektion

HINWEIS

Schäden an der Elektronik durch eindringendes Wasser. Achten Sie bei der Reinigung des Elektrorollstuhls

C2000 darauf, dass die elektronischen Komponenten, Motoren und Batterien nicht mit Wasser in Berührung kommen, damit es nicht zu Fehlfunktionen kommt.

HINWEIS

Beschädigung von Komponenten des Elektrorollstuhls C2000. Verwenden Sie zur Reinigung des Elektrorollstuhls

C2000 keine aggressiven Reinigungsmittel, Lösungsmittel oder harte Bürsten. Die Reinigung darf auf keinen Fall mit Wasserstrahl oder Hochdruckreiniger durchgeführt werden.

INFORMATION

Reinigen Sie vor einer Desinfektion Sitz- und Rückenbespannung sowie Bedienpult und Armauagen.

Der Elektrorollstuhl muss in regelmäßigen Abständen, abhängig von Einsatz und Verschmutzungsgrad, gereinigt werden.

Die Komponenten Bedienpult, Ladegerät, Armauage und Verkleidung können mit einem feuchten Tuch und einer milden Reinigungslösung gesäubert werden.

Sitz- und Rückenbespannung werden mit einer trockenen Bürste gepegt.

Räder und Rahmen können mit einer feuchten Kunststoffbürste gereinigt werden.

9.5.1 Desinfektion

Alle Teile des Rollstuhls wisch

desinzieren.

Wichtige Hinweise zur Desinfektion

n Zur Desinfektion sollten Mittel auf Wasserbasis verwen-

det werden. Dabei sind die vom Hersteller vorgegebenen Anwendungshinweise zu beachten.

n Vor einer Desinfektion sind die Sitz- und Rückenbespan-

nung, die Sitzkissen, das Bedienpult und die Armauage zu reinigen.

C2000

Ottobock | 99

Page 100

Technische Daten

10 Technische Daten

Allgemeine Informationen

Anwendungsklasse (gemäß DIN EN 12184)

Sitzbreite 350 – 480 mm Sitztiefe 380 – 500 mm Sitzhöhe ab 510 mm Armauflagenhöhe 240 – 360 mm Armauflagenlänge 260 mm Unterschenkel-

länge Rückenhöhe 550 mm

Rückenwinkel -9/1/11/21° oder 0/10/20/30° Gesamtbreite 680 mm Gesamthöhe abhängig vom Sitzaufbau Gesamtlänge 1200 mm Wendekreis 1500 mm für 180°-Drehung Reifengröße

Antriebsrad: Lenkrad:

Klasse C

Maße und Gewichte

300 – 550 mm

16" 14"

Luftdruck vorn: siehe Reifenmantel Leergewicht 190 kg

Maße und Gewichte

Transportgewichte* * Die Gewichtsan-

gab en v ar ii er en gemäß Options und Variantenauswahl max. Zuladung 160 kg / 200 kg

Korrosionsschutz Pulverbeschichteter Rahmen

Betriebsspannung 24 V Gel-Batterien

Standard: Optional:

Steuerung: Modell Betriebsspannung Max. Ausgangs-

strom pro Motor

siehe Leergewicht*, davon: Seitenteil: < 1 kg

(optional 260 kg)

Korrosionsschutz

Elektrische Anlage

2 x 12 V, 79 Ah (5 h) 2 x 12 V, 110 Ah (C20), 94 Ah

(C5)

enAble50 24 V DC 130 A

C2000100 | Ottobock
