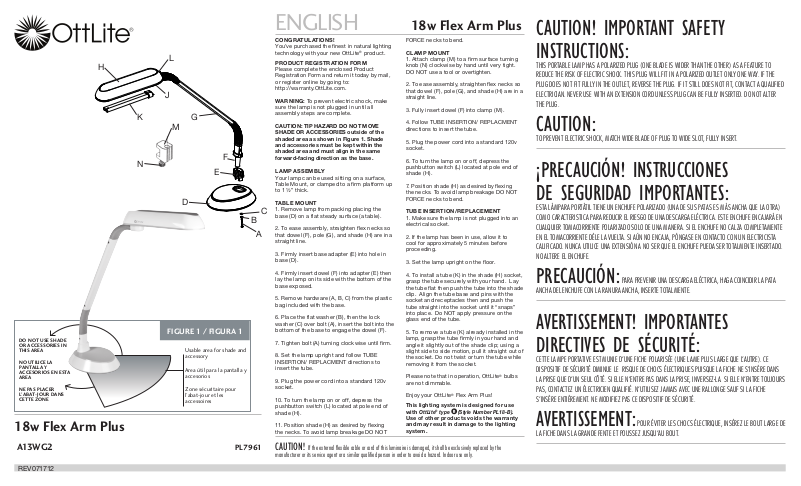

Ottlite A13WG2 User Manual

H

DO NOT USE SHADE
OR ACCESSORIES IN
THIS AREA

NO UTILICE LA
PANTALLA Y
ACCESORIOS EN ESTA
AREA

NE PAS PLACER
L’ABAT-JOUR DANS
CETTE ZONE

18w Flex Arm Plus

ENGLISH 18w Flex Arm Plus

CONG RAT UL ATIONS !
You’ve purchased the finest in natural lighting

L

J

K

G

M

F

N

E

D

B

FIGURE 1 / FIGURA 1

Usable area for shade and
accessory

Area útil para la pantalla y
accesorios

Zone sécuritaire pour
l’abat-jour et les
accessoires

technology with your new OttLite

PRODUCT REGISTRATION FORM

Please complete the enclosed Product
Registration Form and return it today by mail,
or register online by going to:
http://warranty.OttLite.com.

WARNING: To prevent electric shock, make
sure the lamp is not plugged in until all
assembly steps are complete.

CAUTION: TIP HAZARD DO NOT MOVE
SHADE OR ACCESSORIES outside of the
shaded area as shown in Figure 1. Shade
and accessories must be kept within the
shaded area and must align in the same
forward-facing direction as the base.

LAMP ASSEMBLY

Your lamp can be used sitting on a surface,
Table Mount, or clamped to a firm platform up
to 1 ½” thick.

TABLE MOUNT

1. Remove lamp from packing placing the

C

base (D) on a flat steady surface (a table).

2. To ease assembly, straighten flex necks so
that dowel ( F), pole (G), and shade (H) are in a

A

straight line.

3. Firmly insert base adapter (E) into hole in
base (D).

4. Firmly insert dowel (F) into adapter (E) then
lay the lamp on its side with the bottom of the
base exposed.

5. Remove hardware (A, B, C) from the plastic
bag included with the base.

6. Place the flat washer (B), then the lock
washer (C) over bolt (A), insert the bolt into the
bottom of the base to engage the dowel ( F).

7. Tighten bolt (A) turning clockwise until firm.

8. Set the lamp upright and follow TUBE
INSERTION/ REPL ACMENT directions to
insert the tube.

9. Plug the power cord into a standard 120v
socket.

10. To turn the lamp on or off, depress the
pushbutton switch ( L) located at pole end of
shade (H).

11. Position shade (H) as desired by flexing
the necks. To avoid lamp breakage DO NOT

®

product.

FORCE necks to bend.

CLAMP MOUNT

1. Attach clamp (M) to a firm surface turning
knob (N) clockwise by hand until very tight.
DO NOT use a tool or overtighten.

2. To ease assembly, straighten flex necks so
that dowel ( F), pole (G), and shade (H) are in a
straight line.

3. Fully insert dowel ( F) into clamp (M).

4. Follow TUBE INSERTION/ REPLACMENT
directions to insert the tube.

5. Plug the power cord into a standard 120v
socket.

6. To turn the lamp on or off, depress the
pushbutton switch ( L) located at pole end of
shade (H).

7. Position shade (H) as desired by flexing
the necks. To avoid lamp breakage DO NOT
FORCE necks to bend.

TUBE INSERTION/REPLACEMENT

1. Make sure the lamp is not plugged into an
electrical socket.

2. If the lamp has been in use, allow it to
cool for approximately 5 minutes before
proceeding.

3. Set the lamp upright on the floor.

4. To install a tube (K) in the shade (H) socket,
grasp the tube securely with your hand. Lay
the tube flat then push the tube into the shade
clip. Align the tube base and pins with the
socket and receptacles then and push the
tube straight into the socket until it “snaps”
into place. Do NOT apply pressure on the
glass end of the tube.

5. To remove a tube (K) already installed in the
lamp, grasp the tube firmly in your hand and
angle it slightly out of the shade clip; using a
slight side to side motion, pull it straight out of
the socket. Do not twist or turn the tube while
removing it from the socket.

®

Please note that in operation, OttLite
are not dimmable.

®

Enjoy your OttLite

This lighting system is designed for use

OttLite® type (Style Number PL18-B).

with
Use of other products voids the warranty
and may result in damage to the lighting
system.

Flex Arm Plus!

bulbs

CAUTION! ImpOrTANT sAfeTy
INsTrUCTIONs:

THIS PORTABLE LAMP HAS A POLARIZED PLUG (ONE BLADE IS WIDER THAN THE OTHER) AS A FEATURE TO
REDUCE THE RISK OF ELECTRIC SHOCK. THIS PLUG WILL FIT IN A POLARIZED OUTLET ONLY ONE WAY. IF THE
PLUG DOES NOT FIT FULLY IN THE OUTLET, REVERSE THE PLUG. IF IT STILL DOES NOT FIT, CONTACT A QUALIFIED
ELECTRICIAN. NEVER USE WITH AN EXTENSION CORD UNLESS PLUG CAN BE FULLY INSERTED. DO NOT ALTER
THE PLUG.

CAUTION:

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

¡preCAUCIÓN! INsTrUCCIONes
De seGUrIDAD ImpOrTANTes:

ESTA LÁMPARA PORTÁTIL TIENE UN ENCHUFE POLARIZADO (UNA DE SUS PATAS ES MÁS ANCHA QUE LA OTRA)
COMO CARACTERISTICA PARA REDUCIR EL RIESGO DE UNA DESCARGA ELÉCTRICA. ESTE ENCHUFE ENCAJARÁ EN
CUALQUIER TOMACORRIENTE POLARIZADO SOLO DE UNA MANERA. SI EL ENCHUFE NO CALZA COMPLETAMENTE
EN EL TOMACORRIENTE DÉLE LA VUELTA. SI AÚN NO ENCAJA, PÓNGASE EN CONTACTO CON UN ELECTRICISTA
CALIFICADO. NUNCA UTILICE UNA EXTENSIÓN A NO SER QUE EL ENCHUFE PUEDA SER TOTALMENTE INSERTADO.
NO ALTERE EL ENCHUFE.

preCAUCIÓN: PARA PREVENIR UNA DESCARGA ELÉCTRICA, HAGA COINCIDIR LA PATA

ANCHA DEL ENCHUFE CON LA RANURA ANCHA, INSERTE TOTALMENTE.

AVerTIssemeNT! ImpOrTANTes
DIreCTIVes De sÉCUrITÉ:

CETTE LAMPE PORTATIVE EST MUNIE D’UNE FICHE POLARISÉE (UNE LAME PLUS LARGE QUE L’AUTRE). CE
DISPOSITIF DE SÉCURITÉ DIMINUE LE RISQUE DE CHOCS ÉLECTRIQUES PUISQUE LA FICHE NE S’INSÈRE DANS
LA PRISE QUE D’UN SEUL CÔTÉ. SI ELLE N’ENTRE PAS DANS LA PRISE, INVERSEZ-LA. SI ELLE N’ENTRE TOUJOURS
PAS, CONTACTEZ UN ÉLECTRICIEN QUALIFIÉ. N’UTILISEZ JAMAIS AVEC UNE RALLONGE SAUF SI LA FICHE
S’INSÈRE ENTIÈREMENT. NE MODIFIEZ PAS CE DISPOSITIF DE SÉCURITÉ.

AVerTIssemeNT: POUR ÉVITER LES CHOCS ÉLECTRIQUE, INSÉREZ LE BOUT LARGE DE

LA FICHE DANS LA GRANDE FENTE ET POUSSEZ JUSQU’AU BOUT.

A13WG2 PL7961

REV071712

CAUTION! If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the

manufacturer or its service agent or a similar qualified person in order to avoid a hazard. Indoor use only.

H

DO NOT USE SHADE
OR ACCESSORIES IN
THIS AREA

NO UTILICE LA
PANTALLA Y
ACCESORIOS EN ESTA
AREA

NE PAS PLACER
L’ABAT-JOUR DANS
CETTE ZONE

18w Flex Arm Plus

ESPAÑOL Lámpara de brazo flexible

¡FELICITACIONES! Usted acaba de adquirir la
mejor tecnología de iluminación natural con su nuevo

L

J

K

G

M

F

N

E

D

B

FIGURE 1 / FIGURA 1

Usable area for shade and
accessory

Area útil para la pantalla y
accesorios

Zone sécuritaire pour
l’abat-jour et les
accessoires

producto OttLite®.

FORMULARIO DE REGISTRO Por favor, complete
el formulario de re gistro anexo y envíelo por correo
hoy mismo, o regístrese en línea visitando: http ://
warranty.OttLite.com.

ADVERTENCIA: Para prevenir un choque eléctrico,
cerciórese de que la lámpara no se conecte hasta que
se complete el ensamblaje y todos los pasos.

ADVERTENCIA: Para prevenir un choque
eléctrico, no enchufe la lámpara hasta completar
todos los pasos del ensamblaje.

ENSAMBLAJE DE LA LÁMPARA

Su lámpara se puede utilizar sobre una superficie
plana, una mesa, o sujeta a una plataforma firme de
hasta 1½ pulgada de grosor.

USO PARA M ESA

1. Remueva la lámpara de su embalaje y coloque
la base ( D) sobre una superficie estable (como una
mesa).

C

2. Para facilitar el ensamblaje, estire el cuello flexible
para que la espiga ( F), el poste (G ), y la pantalla (H) se
encuentren en una línea recta.

A

3. Inserte firmemente el adaptador de la base (E) en el
orificio en la base (D).

4. Inser te firmemente la espiga (F ) en el adaptador (E)
y después coloque la lámpara sobre su costado con
la parte inferior de la base expuesta.

5. Retire los artículos (A, B, C) de la bolsa plástica
que se incluye con la base.

6. Coloque la arandela (B ), y luego la arandela de
seguridad (C ) sobre el perno (A), inserte el perno en la
parte inferior de la base para asegurar la espiga (F) .

7. Apriete el perno (A) girándolo en el sentido de las
manecillas del reloj hasta que quede ajustado.

8. Coloque la lámpara en posición vertical y siga
las instrucciones de INSTALACIÓN Y RETIRO DEL
BOMBILLO para colocar el bombillo.

9. Enchufe el cable en un tomacorriente estándar de
120 voltios

10. Para encender o apagar la lámpara, oprima el
interruptor (L) ubicado en el lado de la pantalla (H).

11. Coloque la pantalla (H ) en la posición deseada
doblando los cuellos. Para evitar daños a la
lámpara NO FUERCE los cuellos; NO los DOBLE o
RETUERCE.

ABRAZADERA DE MONTAJE

1.Coloque la abrazadera (M ) a una superficie firme
girando la perilla (N) en la dirección de las manecillas
del reloj hasta que quede muy apretada. NO utilice
una herramienta o apriete demasiado.

2.Para facilitar el ensamblaje, estire los cuellos
flexibles hasta que la espiga (F), el poste (G), y la
pantalla (H) se encuentren en una línea recta.

3. Inserte la espiga (F) completamente en la
abrazadera ( M).

4. Siga las instrucciones de INSTALACIÓN Y RETIRO
DEL BOMBILLO para colocar el bombillo.

5. Enchufe el cable en un tomacorriente estándar de
120 voltios

6. Para encender o apagar la lámpara, oprima el
interruptor (L) ubicado en el lado de la pantalla (H).

7. Coloque la pantalla (H) en la posición deseada
doblando los cuellos. Para evitar daños a la
lámpara NO FUERCE los cuellos; NO los DOBLE o
RETUERCE.

INSTALACIÓN Y RETIRO DEL BOMBILLO

1. Cerciórese de que la lámpara no esté enchufada en
un tomacorriente.

2. Si la lámpara estuvo recientemente encendida,
déjela enfriarse durante aproximadamente 5 minutos
antes de continuar.

3. Coloque la lámpara sobre el suelo, en posición
vertical.

4. Para instalar el bombllo (J ) en el por talámpara de
la pantalla (H ), sujete el tubo firmemente con la mano.
Coloque el bombillo en posición plana y empújelo
dentro del portalámpara de la pantalla. Alinee la base
del bombillo y las clavijas con el portalámpara y los
agujeros, empújelo derecho hacia el portalámpara
hasta que “encaje” en su lugar. NO haga presión en el
vidrio del bombillo.

5. Para retirar el bombillo ya instalado en la lámpara,
sujételo firmemente en su mano y hálelo en un
leve ángulo fuera del portalámpara de la pantalla;
con un leve movimiento de oscilación hálelo del
portalámpara. No tuer za el bombillo mientras lo retira
del portalámpara.

Por favor tenga en cuenta que durante la operación,
los bombillos OttLite

¡Disfrute su Lámpara de brazo flexible OttLite

Este sis tema de iluminación e stá diseñado para
ser utilizado únicamente con bombillos OttLite
typo tubos (número de estilo PL18-B).
produ ctos anula la garantía y pu diera re sultar en
daños al s istema de iluminaci ón.

®

no son graduables.

®

!

El uso de otros

FRANÇAIS Lampe à bras flexible

FÉLICITATIONS! A l’achat de notre nouveau produit
OttLite®, vous avez obtenu ce qu’il y a de mieux en
technologie de lumière naturelle.

FORMULAIRE D’ENREGISTREMENT DU PRODUIT

Complétez le formulaire d’enregistrement inclus
avec votre produit et le renvoyer dès aujourd’hui par
courrier, ou enregistrez-vous en ligne à :
http://warranty.OttLite.com.

AVERTISSEMENT: Pour éviter les chocs
électriques, assurez-vous que la lampe ne soit pas
branchée avant d’avoir effectué toutes les étapes
de montage.

AVERTISSEMENT : Pour éviter les chocs électriques,

assurez-vous que la lampe ne soit pas branchée
avant d’avoir effectué toutes les étapes de montage.

MONTAGE DE L A LAMPE

Vous pouvez déposer votre lampe sur une sur face
plane, la fixer à une table ou à une plateforme stable
de jusqu’à 4 cm (1,5 po) d’épaisseur.

MONTAGE SUR UNE TABLE

1. Retirez la lampe de son empaquetage et placez la
base (D) sur une surface plane et stable (une table).

2. Pour faciliter l’assemblage, redressez les cous
flexibles pour que le goujon ( F), la tige (G) et l’abat­jour (H) soient bien alignés.

3. Insérez fermement l’adaptateur de la base (E) dans
le trou de la base (D ).

4. Insérez solidement le goujon (F) dans l’adaptateur
(E), puis placez la lampe sur le côté pour exposer le
dessous de la base.

5. Retirez la quincaillerie ( A, B et C) du sac de
plastique inclus avec la base.

6. Placez la rondelle plate (B), puis la rondelle de
blocage (C) par-dessus le boulon (A). Insérez le
boulon dans le bas de la base pour enclencher le
goujon (F).

7. Resserrez le boulon (A) fermement en le tournant
dans le sens horaire jusqu’à ce qu’il soit bien serré.

8. Placez la lampe à la verticale et suivez les
instructions INSERTION/REMPLACEMENT DE
L’AMPOULE pour insérer l’ampoule.

9. Branchez le cordon d’alimentation dans une prise
murale standard de 120V.

10. Pour allumer ou éteindre la lampe, appuyez sur
le bouton-poussoir de l’interrupteur (L) localisé à

®

l’extrémité de la tige de l’abat-jour (H).

11. Placez l’abat-jour ( H) dans la position voulue en
courbant les cous. Pour éviter d’endommager la
lampe, NE FORCEZ PAS les cous en les pliant.

MONTAGE AVEC PINCE

1. Fixez la pince (M) à une surface solide en tournant
le bouton (N) à la main dans le sens horaire jusqu’à
ce qu’il soit bien serré. N’UTILISEZ PAS d’outil et ne
serrez pas trop.

2. Pour faciliter l’assemblage, redressez les cous
flexibles pour que le goujon ( F), la tige (G) et l’abat­jour (H) soient bien alignés.

3. Insérez complètement le goujon (F) dans la pince
(M).

4. Suivez les instructions INSERTION/
REMPLACEMENT DE L’AMPOULE pour insérer
l’ampoule.

5. Branchez le cordon d’alimentation dans une prise
murale standard de 120 V.

6. Pour allumer ou éteindre la lampe, appuyez sur
le bouton-poussoir de l’interrupteur (L) localisé à
l’extrémité de la tige de l’abat-jour (H).

7. Placez l’abat-jour (H) dans la position voulue en
courbant les cous. Pour éviter d’endommager la
lampe, NE FORCEZ PAS les cous en les pliant.

INSERTION/REMPLACEMENT DE L’AMPOULE

1. Assurez-vous que la lampe n’est pas branchée
dans une prise de courant électrique.

2. Si la lampe a été utilisée, laissez-la refroidir
pendant environ cinq minutes avant de continuer.

3. Placez la lampe en position verticale sur le sol.

4. Pour installer une ampoule (J) dans la douille de
l’abat-jour (H), tenez solidement l’ampoule d’une
main. Placez l’ampoule à plat, puis poussez l’ampoule
dans le clip de l’abat-jour. Installez l’ampoule en la
plaçant dans la douille et en alignant les broches avec
les trous de la douille. Poussez ensuite fermement
l’ampoule droit dans la douille jusqu’à ce qu’elle «
s’enclenche » en position. N’appliquez AUCUNE
pression sur l’extrémité en verre de l’ampoule.

5. Pour retirer une ampoule déjà installée dans la
lampe, l’attraper fermement d’une main et l’incliner
légèrement hor s du clip de l’abat-jour. Ensuite, en
exerçant une traction avec un léger mouvement
latéral, retirez entièrement l’ampoule de la douille.
Ne pas faire pivoter ou tourner l’ampoule lorsque vous
la retirez de la douille.

Veuillez noter qu’une fois en marche, l’intensité des
ampoules OttLite

Appréciez votre Lampe à bras flexible OttLite

Ce système d’éclairage est conçu pour être utilisé
avec les am poules OttLite
PL18-B). L’utilisation d’autres produits annule
la garantie et pourr ait endommager le système
d’éclairage.

®

ne peut pas être réglée.

®

type (numéro de style

®

A13WG2 PL7961

REV071712

¡preCAUCIÓN!

Si el cable o cordón flexible externo de esta luminaria está dañado, debe ser exclusivamente reemplazado por el

fabricante o su agente de servicio o una persona calificada similar a fin de evitar un riesgo. Sólo para uso en interiores.

ATTeNTION! Si le câble ou le cordon souple externe de ce lampadaire est endommagé, celui-ci doit être remplacé exclusivement

par le fabricant, son agent de service ou toute personne compétente afin d’éviter tout danger. Pour usage à l’intérieur seulement.
