OSTBERG HERU LP, HERU 70 K EC Assembly Manual

Download

Page 1

Montage-/installationsanvisning

Assembly/Installation instructions

HERU®LP

SVENSK/ENGLISH VERSION

Page 2

GARANTI

Garantitid gäller enligt köpeavtal räknat från inköpsdagen

GARANTIINNEHÅLL

Garantin omfattar under garantitiden uppkomna fel, vilka anmälts till återförsäljaren, eller konstaterats av H. Östberg AB (garantigivaren) eller garantigivarens företrädare och som avser konstruktions-, tillverknings- eller materialfel samt följdfel som uppkommit på själva produkten. De ovan nämnda felen åtgärdas så att produkten görs funktionsduglig.

ALLMÄNNA GARANTIBEGRÄNSNINGAR

Garantigivarens ansvar är begränsat enligt dessa gar-antivillkor och garantin täcker inte egendomseller personskador. Muntliga löften utöver detta garanti-avtal är inte bindande för garantigivaren.

GARANTIBEGRÄNSNINGAR

Denna garanti ges under förutsättning att produkten används på normalt sätt eller under jämförbara omständigheter för avsett ändamål och att anvisningarna för användning följts. Garantin omfattar inte fel som orsakats av:

- Transport av produkten.

- Vårdslös användning eller överbelastning av produkten.

- Att användaren inte följer anvisningar rörande montering, användning, underhåll och skötsel.

- Felaktig installation eller felaktig placering av produkten.

- Omständigheter som inte beror på garantigivaren, t.ex. för stora spänningsvariationer, åsknedslag, brand och andra olycksfall.

- Reparationer, underhåll eller konstruktions ändringar som gjorts av icke auktoriserad part.

- Garantin omfattar inte heller ur funktions synpunkt betydelselösa fel, t.ex. repor på ytan.

- Delar som genom hantering eller normalt slitage är utsatta för större felrisk än normalt, t.ex. lampor, glas-, porslins-, pappers- och plastdelar samt filter och säkringar omfattas inte av garantin.

- Garantin omfattar inte inställningar, information om användning, skötsel, service eller rengöring som normalt beskrivs i anvisningarna för användning eller arbeten som orsakas av att användaren under låtit att beakta varnings- eller installations anvisningar, eller utredning av sådant.

- Garantgivaren ansvarar enbart för funktionen om

godkända tillbehör används.

- Garantin omfattar inte fel på produkten som orsa kats av tillbehör/utrustning av annat fabrikat.

Aggregatets aktuella inställningar ska nertecknas i installations-/montageanvisningen vid installation för att undvika kostnader vid eventuella fel. Garantigivaren står inte för kostnader som t.ex. injusteringskostnad vid byte av fläktar och styrkort i aggregatet.

SERVICEVILLKOR UNDER GARANTITIDEN

I de fall då servicepartner används, debiteras inte kunden för arbete, utbytta delar, nödvändiga transporter eller resekostnader för reparationer som faller inom garantin. Detta förutsätter dock att:

- Garantigivaren och servicepartnern i förväg kom mit överens om lämpliga åtgärder.

- De defekta delarna överlämnas till service partnern för vidarebefordran till garantigivaren.

- Reparationen påbörjas och arbetet utförs under normal arbetstid. För brådskande reparationer eller reparationer som utförs utanför normal arbetstid, har servicepartnern rätt att debitera extra kostnader. Om felen kan orsaka risk för hälsa eller avsevärda ekonomiska skador repareras dock felen omedelbart utan extra debitering.

- Man kan använda servicebil eller allmänna trafik medel som går enligt tidtabell (som allmänna trafikmedel betraktas inte båtar, flygplan eller snöfordon).

ÅTGÄRDER NÄR FEL UPPTÄCKS

När ett fel upptäcks ska kunden anmäla detta till återförsäljaren. Ange vilken produkt det gäller (artikelnummer och tillverkningsdatum (år och vecka) finns angivet på produktetiketten) och beskriv felet så noggrant som möjligt och hur felet har uppstått. En förutsättning för att garantireparation ska göras är att kunden kan visa att garantin är giltig genom uppvisande av inköpskvitto. Efter att garantitiden har gått ut är garantianspråk som inte gjorts skriftligen före garantitidens utgång ogiltiga.

I övrigt enligt våra försäljningsvillkor.

Page 3

SVENSKA

ENGLISH

INNEHÅLL

GARANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

AGGREGATBESKRIVNING . . . . . . . . . . . . . . . . . . . 4

INSTALLATION OCH SÄKERHET . . . . . . . . . . . . . . 5

”NYTTJANDE” ”SÄKERHET” ”MONTAGE” . . . . . . . . . . . . .5

”INKOPPLING AV MODBUS TILL EXTERN STYR-

UTRUSTNING” ”PLACERING” ”FRITT UTRYMME” . . . . . .6

”PRINCIPSKISSER PLACERING” . . . . . . . . . . . . . . . . . . . . . .6

”MONTAGEANVISNINGAR” . . . . . . . . . . . . . . . . . . . . . . . .7

UPPSTART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

REGLERSCHEMAN . . . . . . . . . . . . . . . . . . . . . . . 10

REGLERFUNKTIONER . . . . . . . . . . . . . . . . . . . . . 11

MENYHANTERING . . . . . . . . . . . . . . . . . . . . . . . 12

VISNINGSLÄGEN 1-4 . . . . . . . . . . . . . . . . . . . . . 13

HUVUDMENY . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

MENY ”FLÄKTHASTIGHET” . . . . . . . . . . . . . . . . 14

MENY ”TEMPERATUR” . . . . . . . . . . . . . . . . . . . . 14

MENY ”FORCERING” . . . . . . . . . . . . . . . . . . . . . 14

MENY ”TRYCKKOMPENSERING” . . . . . . . . . . . . 15

MENY ”VECKOUR” . . . . . . . . . . . . . . . . . . . . . . . 15

MENY ”VENT PÅ/AV” . . . . . . . . . . . . . . . . . . . . . 16

MENY ”LARM” . . . . . . . . . . . . . . . . . . . . . . . . . . 16

MENY ”INSTÄLLNINGAR” . . . . . . . . . . . . . . . . . 17

MENY ”SERVICEMENY” . . . . . . . . . . . . . . . . 18-27

”KONSTANT TRYCK” ”TRYCKGIVARE” . . . . . . . . . . . . . .18

”FILTERMÄTNING” ”EC-MOTOR SETUP”

”AC-MOTOR SETUP” . . . . . . . . . . . . . . . . . . . . . . . . . . .19

”DISPLAY KONTRAST” ”FORCERING”

”TRYCKKOMPENSERING” ”MAX TEMPERATUR” . . . . . .20

”LARM” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

”CO2” ”RH” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

”EFTERVÄRMARE” ”KYLVATTENBATTERI”

”TILLUFTSGRÄNS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

”REGLERTYP” ”MODBUS” . . . . . . . . . . . . . . . . . . . . . . .24

”SOMMARKYLA” ”FRYSSKYDD” ”FLÖDESRIKTNING” . .25 ”SENSOR KALIBRERING” ”LADDA/SPARA”

”VERSION INFO” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

”MANÖVERENHET” . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

BYTE FRÅN EC- TILL AC-LÄGE . . . . . . . . . . . . . . 27

ÖVRIGA FUNKTIONER . . . . . . . . . . . . . . . . . . . . 27

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-29

TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

RESERVDELSFÖRTECKNING . . . . . . . . . . . . . . . . 30

FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

FELSÖKNINGSSCHEMA . . . . . . . . . . . . . . . . 32-33

EGNA INSTÄLLNINGAR . . . . . . . . . . . . . . . . . . . . 34

EU-FÖRSÄKRAN . . . . . . . . . . . . . . . . . . . . . . . . . 35

CONTENTS 37

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

UNIT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLATION AND SECURITY . . . . . . . . . . . . . 39

”USE” ”SECURITY” ”MOUNTING” . . . . . . . . . . . . . . . . .39

”CONNECTING THE MODBUS TO EXTERNAL CONTROL

”PLACING” ”FREE SPACE” . . . . . . . . . . . . . . . . . . . . . . .40

”SCHEMATIC DIAGRAMS FOR PLACING” . . . . . . . . . . . .40

”ASSEMBLY INSTRUCTIONS” . . . . . . . . . . . . . . . . . . . . .41

STARTING UP THE UNIT . . . . . . . . . . . . . . . . 42-43

CONTROL DIAGRAMS . . . . . . . . . . . . . . . . . . . . 44

REGULATION FUNCTIONS . . . . . . . . . . . . . . . . . 45

OPERATING THE CONTROL UNIT . . . . . . . . . . . . 46

VIEW MODES 1-4 . . . . . . . . . . . . . . . . . . . . . . . . 47

MAIN MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

”FAN SPEED” MENU . . . . . . . . . . . . . . . . . . . . . . 48

”TEMPERATURE” MENU . . . . . . . . . . . . . . . . . . . 48

”BOOST” MENU . . . . . . . . . . . . . . . . . . . . . . . . . 48

”OVERPRESSURE” MENU . . . . . . . . . . . . . . . . . . 49

”WEEK TIMER” MENU . . . . . . . . . . . . . . . . . . . . 49

”POWER ON/OFF” MENU. . . . . . . . . . . . . . . . . . 50

”ALARMS” MENU . . . . . . . . . . . . . . . . . . . . . . . . 50

”SETTINGS” MENU . . . . . . . . . . . . . . . . . . . . . . . 51

THE ”SERVICE MENU” . . . . . . . . . . . . . . . . . 52-61

”CONSTANT PRESSURE” ”PRESSURE INPUTS” . . . . . . . .52

”FILTER MEASUREMENT””EC FAN SETUP”

”AC FAN SETUP” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

”DISPLAY CONTRAST” ”BOOST”

”OVERPRESSURE” ”MAX TEMPERATURE” . . . . . . . . . . .54

”ALARM” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

”CO2” ”RH” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

”HEATER” ”COOLER” ”SUPPLY LIMITS” . . . . . . . . . . . . .57

”REGULATION MODE” ”MODBUS” . . . . . . . . . . . . . . . .58

”SUMMER COOLING” ”FREEZE PROTECTION”

”FLOW DIRECTION” . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

”SENSOR CALIBRATION” ”LOAD/SAVE SETTINGS”

”VERSION INFO” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

”DEVICE PAIRS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

CHANGING FROM EC TO AC MODE . . . . . . . . . 61

OTHER FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . 61

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62-63

ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

SPARE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

ERROR DETECTION . . . . . . . . . . . . . . . . . . . . . . . 65

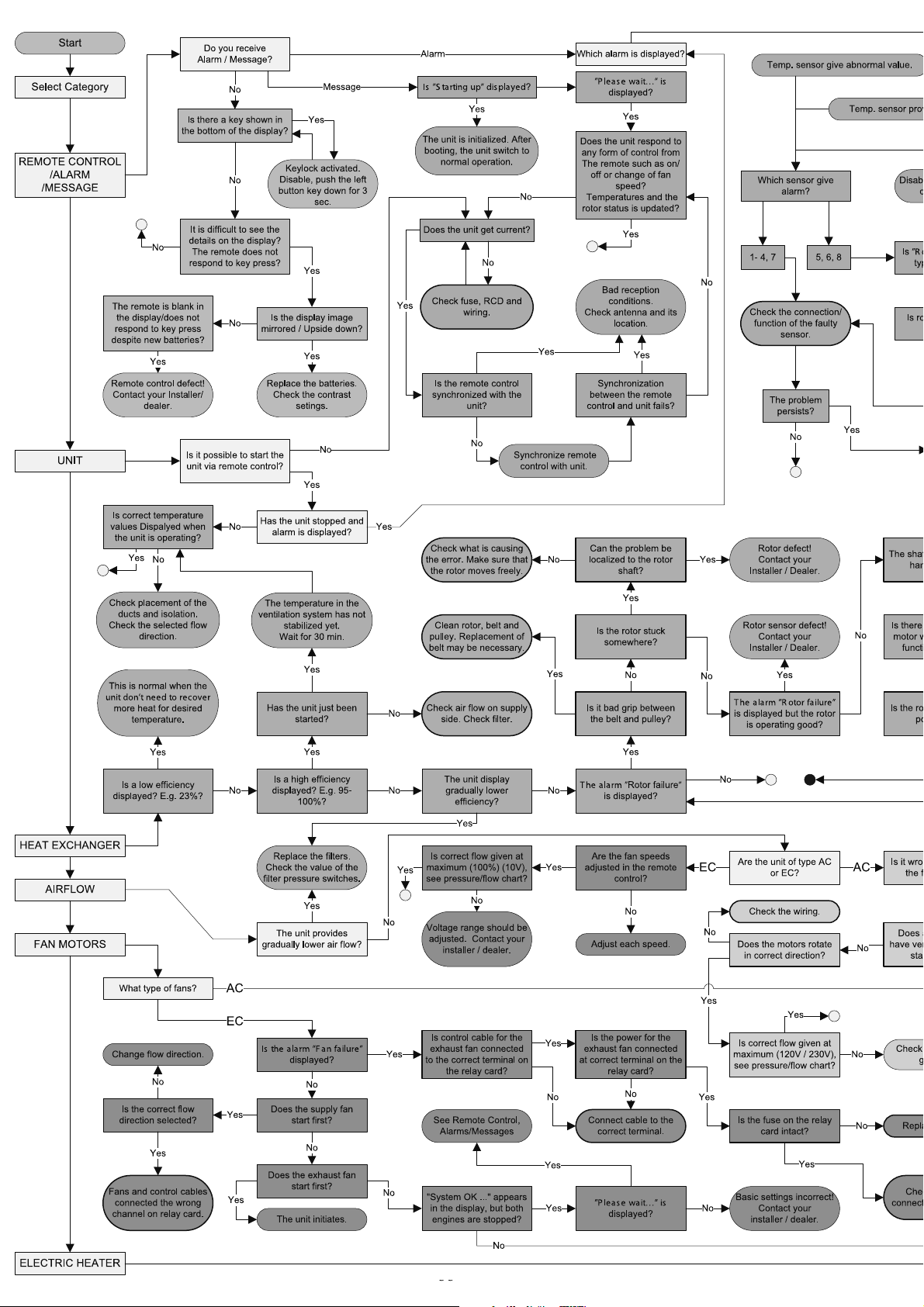

ERROR DETECTION DIAGRAM . . . . . . . . . . . 66-67

INTERNAL SETTINGS . . . . . . . . . . . . . . . . . . . . . 68

EU DECLARATION . . . . . . . . . . . . . . . . . . . . . . . . 69

ENGLISH/SVENSKA

TECHNICAL INFORMATION/TEKNISK INFORMATION 71-77

DIMENSIONS/MÅTTSKISSER . . . . . . . . . . . . . . . . 71

TECHNICAL/TEKNISKA DATA . . . . . . . . . . . . . . . . 72

SOUND DATA/LJUDDATA . . . . . . . . . . . . . . . . . . 73

PRESSURE-FLOW DIAGRAMS/

TRYCK-FLÖDESDIAGRAM . . . . . . . . . . . . . . . . 74-75

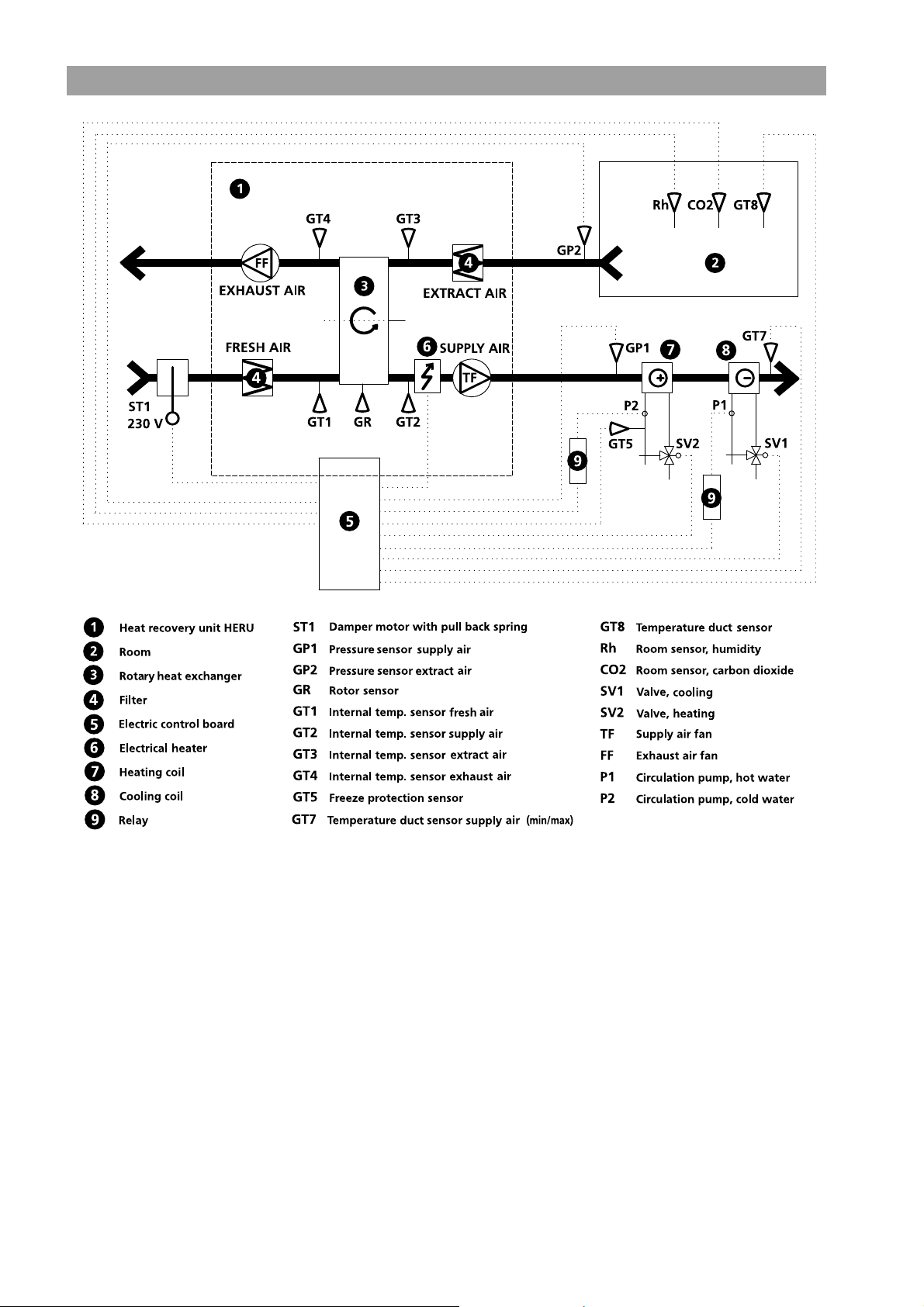

WIRING DIAGRAMS/

KOPPLINGSSCHEMAN . . . . . . . . . . . . . . . . . . . 76-77

Page 4

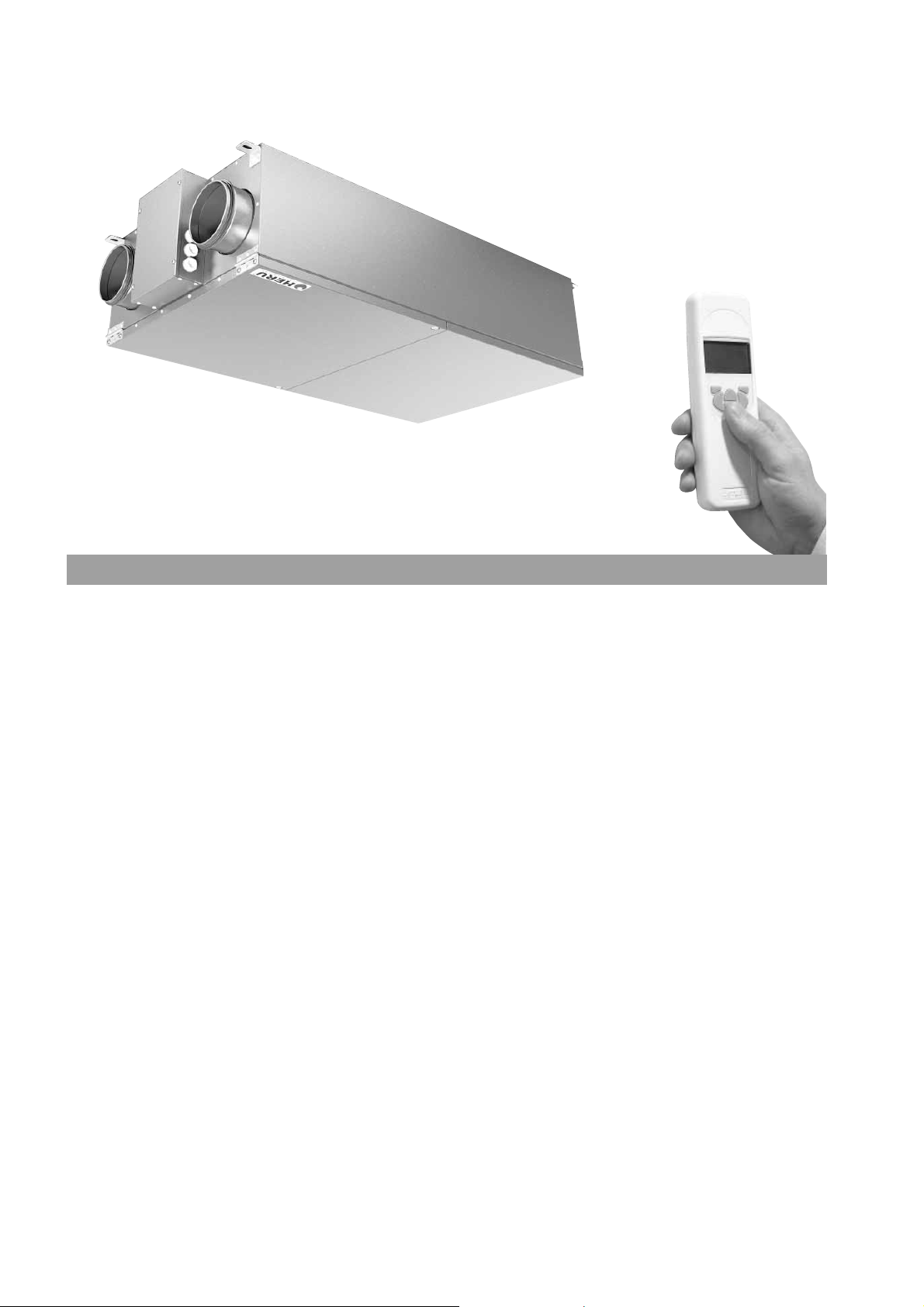

Denna Montage-/installationsanvisning omfattar följande produkter:

AGGREGATBESKRIVNING

• Energiåtervinningsaggregatet HERU®LP finns med EC-motor. De är konstruerade för till- och från luftsventilation med kyl- och värmeåtervinning.

• HERU m.m där stora krav ställs på:

- hög temperaturverkningsgrad

- låg energiförbrukning

- låg ljudnivå

- hög driftsäkerhet

• HERU

- har en roterande värmeväxlare, av icke hygrosko pisk typ och tillverkad av aluminium, placerad cen tralt i aggregatet.

- har radialfläktar med F-hjul och underhållsfria ytterrotormotorer som är anslutna med snabbkon takter och är lätta att ta ur för rengöring.

-har inbyggd styrning för värme/kyla.

-kan vara försedd med inbyggd elektrisk eftervär mare.

- levereras med filter klass ePM1 60% som standard.

- har en trådlös manöverenhet för drift och över vakning.

- har möjlighet till Modbus-kommunikation via RS485.

- har aggregathölje av dubbel galvaniserad stålplåt med mellanliggande isolering.

LP kan användas i villor, kontor, lägenheter

• HERU

LP placeras i varmt utrymme och är avsedd

främst för undertaksmontage.

• HERU

LP är fjärrstyrd via en trådlös manöveren het. Manöverenhetens räckvidd är ca 50 meter. Vid speciella förhållanden (tjocka betongvalv med kraftig armering) kan den antenn som normalt är placerad bredvid aggregatet flyttas till en plats när mare manöverenheten. Manöverenheten används för att ställa in samtliga parametrar för reglerfunktionerna, manöverenhe ten ger också information om aggregatets aktuella status.

• Alla HERU

LP är försedda med stickkontakt.

Page 5

INSTALLATION OCH SÄKERHET

NYTTJANDE

• För att uppnå ett så angenämt inomhusklimat som möjligt samt för att undvika fuktskador i fastig heten ska bostaden ha en kontinuerlig och tillräck lig luftväxling. Aggregatet skall köras kontinuerligt och endast stoppas vid service. Luftflödet styrs via olika inställningar i fjärr kontrollen: Borta – Reducerat luftflöde, kan användas när ingen befinner sig i bostaden. Normal – Detta justeras in av installatör och ska ej ändras av användaren. Forcering – Ett högre luftflöde än normal, valbart medium/max. Bör användas om belastningen på bostaden är högre än vad standardläge är injusterat för, t.ex. vid matlagning, bastu, dusch och torkning av tvätt. Rekommendationer vid torkning av tvätt: På grund av det höga fuktinnehållet bör en torktum lare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Vi rekommenderar en kondenserande torktumlare utan kanalanslutning.

• Vid installation av HERU

ska hänsyn tas till gällan de myndighetskrav och rekommendationer gällan de placering, åtkomlighet, kanalisolering etc.

• HERU

är tillgängligt för brukaren, enligt IEC 60335-2-40, att själv utföra den service och under håll som här i denna bruksanvisning beskrives. Före allt sådant arbete skall dock aggregatet ovillkorli gen göras strömlöst. Förbehåll från detta enligt IEC 60335-2-7.12 ”Denna produkt är inte ämnad för användning av personer (inklusive barn) med nedsatt fysisk, sen sorisk eller mental förmåga, eller bristande erfaren het och kunskap, om de ej övervakas eller instrue ras angående produktens användning av en person ansvarig för deras säkerhet.” ”Barn skall hållas under uppsikt för att försäkra att de inte leker med produkten.”

• HERU

ska förvaras i skyddad och i torr miljö vid lagerhållning innan installation.

• Dimensionerat luftflöde bör inte överstiga 75% av aggregatets maxkapacitet.

• Kontrollera med jämna tidsintervall att tilluft och frånluft fungerar.

• För att undvika kondensbildning i aggregatet

under den kalla årstiden, bör ej aggreatet stå stilla under en längre period. Vid installation i varma

fuktiga utrymmen såsom badrum och tvättstuga m.m. kan kondens uppstå på utsidan av aggregatet vid låga utetemperaturer. Om aggregatet installeras under den kalla årstiden och ej körs igång direkt bör kanalerna pluggas igen för att undvika kon densutfällning.

SÄKERHET

• Beakta att HERU

och fläkthusen kan ha vassa

hörn och kanter.

• Beakta aggregatets vikt vid montering. Viktuppgif ter finns på sidan 72.

• Bryt strömmen före underhållsarbete. Om det uppstår behov av utbyte eller kompletteringar av elektriska komponenter (t.ex att sladdstället ska das), ska dessa arbeten av säkerhetsskäl utföras av behörig person.

• HERU

innehåller roterande delar som kan orsaka allvarlig skada vid kontakt. Därför måste aggregatet vara kanalanslutet och locket stängt med skruvarna åtdragna innan aggregatet startas.

• Den elektriska eftervärmaren kan fortfarande vara varm efter att spänningen brutits vid service, underhålls- och reparationsarbeten.

• Uppmärksamma att anslutningskabeln inte skadas vid montering och installation.

• HERU

ska förses med Jordfelsbrytare.

• All elektrisk installation ska utföras av behörig elektriker.

• Ingrepp på aggregatet och dess kringutrustning får endast utföras av behörig elektriker/installatör. Beakta att roterande, heta och elektriska delar kan orsaka allvarliga skada vid kontakt.

• Iakta försiktighet vid öppning av serviceluckor för underhållsarbete. Serviceluckan faller ner när sista skruven avlägsnas.

MONTAGE HERU

• HERU

LP ska monteras enligt montageanvisningar

på sidan 7.

• Fäst i undertak med fästelement anpassade efter takets konstruktion och beskaffenhet.

• Anslutning till kanal bör ske med montageklam mer eller dukstos med omgivande isolering.

• Tilluftskanal och frånluftskanal ska värmeisoleras om de placeras i kallt utrymme. Tilluftskanalen bör även kondensisoleras vid montage i varmt utrym me vid låga inblåsningstemperaturer.

• Uteluftskanalen och avluftkanalen bör alltid kon densisoleras.

• Kanalerna ska isoleras ända fram till aggregatets hölje.

• Kanalgivaren GT7 ska monteras inuti tilluftskana len och antennen monteras upp på lämplig plats bredvid aggregatet (ej mot plåt).

• Ljuddämpare projekteras med hjälp av ljuddata och ställda ljudkrav.

• Tänk på att imkanaler inte skall anslutas till aggregatet.

Page 6

INKOPPLING AV MODBUS TILL EXTERN STYRUTRUSTNING

Styrkortet i aggregatet är försett med ett 3-poligt RS485 gränssnitt och är lokaliserad på ena av styrkortets kortändar. Terminalen är uppmärkt med A,B och 0.

Dataprotokollet som används över RS485 är Modbus RTU. Den externa styrutrustningen måste stödja det dataprotokollet för att kunna kommunicera med aggregatet.

Tre ledare ska användas vid inkoppling, två för den binära datasignalen på terminalerna A och B samt en ledare på signalreferensteminalen märkt 0. Om ingen ledare är monterad på plint 0 mellan styrsystemet och aggregatet riskeras att en spänningspotential råder mellan aggregatet och den externa styrutrustningen, som kan resultera i att aggregatets styrkort och/eller den externa styrutrustningen tar skada.

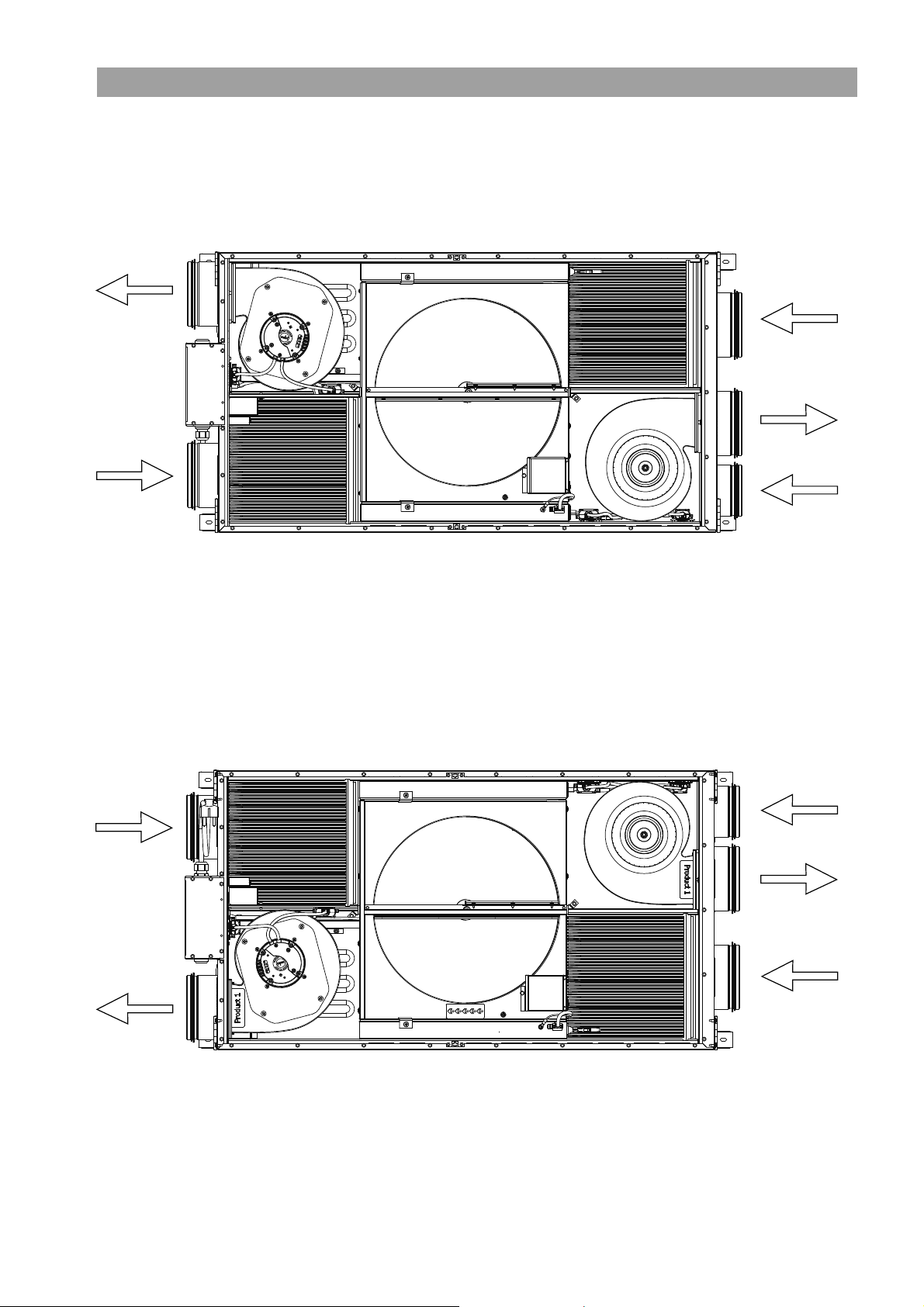

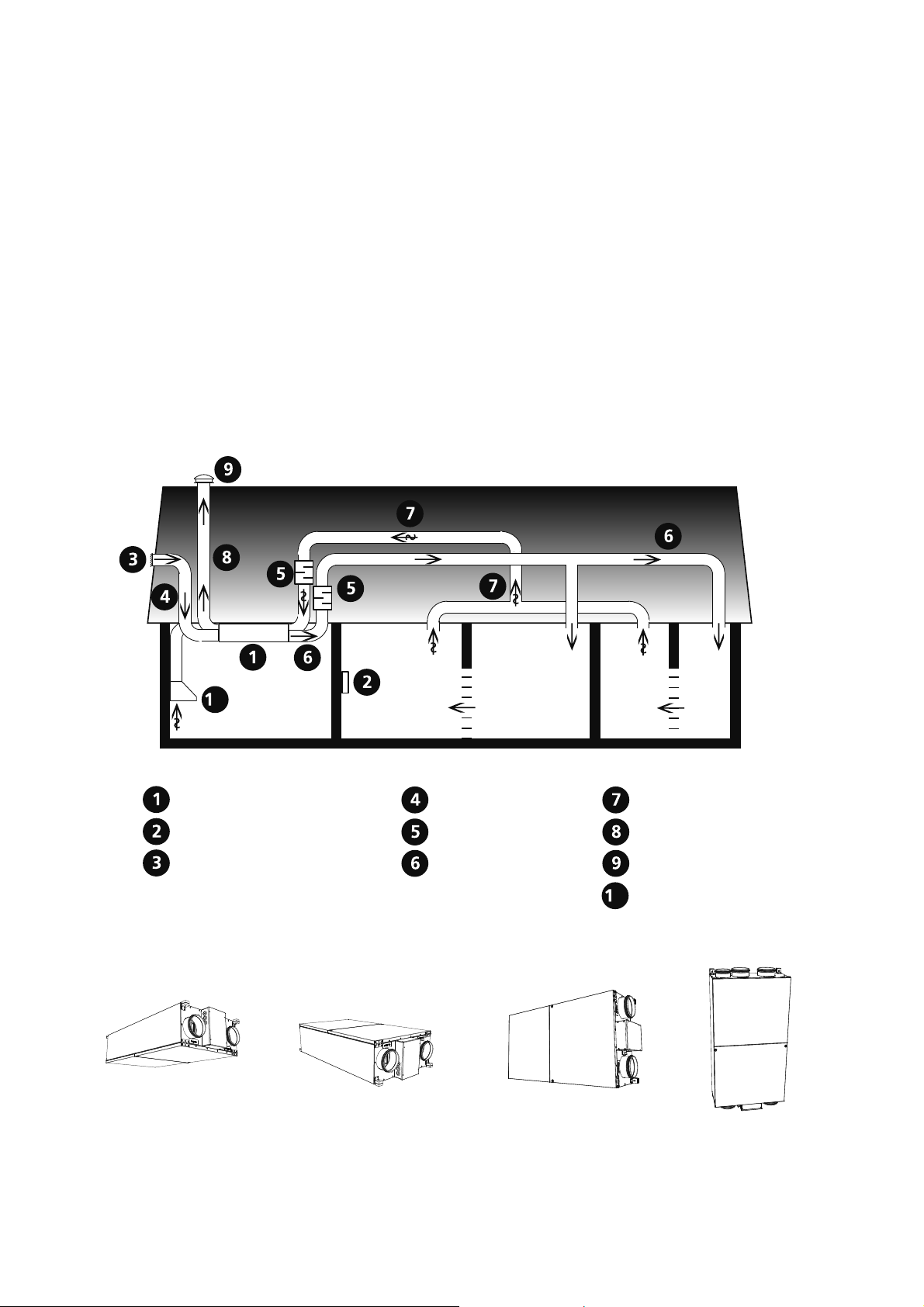

PRINCIPSKISS FÖR HERU®LP PLACERAT I VARMT UTRYMME

Styrkortet är hårdvarumässigt förberett för Modbus, men funktionen finns inte aktiv som standard. Den kan aktiveras i efterhand med modbuskompatibel fjärrkontroll som då synkroniseras med aggregatet och möjliggör aktivering av modbusfunktionerna.

För mer info om inställning av Modbus via fjärrkontroll, se stycket: Meny ”Servicemeny” och Modbus på sidan 24.

HERU-aggregat

Manöverenhet

Intagsgaller

PLACERING AV HERU®LP

✓

A B

Uteluftskanal

Ljuddämpare

Tilluftskanal

✓

Frånluftskanal

Avluftskanal

Takhuv

Spiskåpa

✓

C D

HERU® LP placeras enligt bild A-C. Hänsyn ska alltid tas till åtkomligheten för service och översyn.

Page 7

MONTAGEANVISNING FÖR HERU®LP

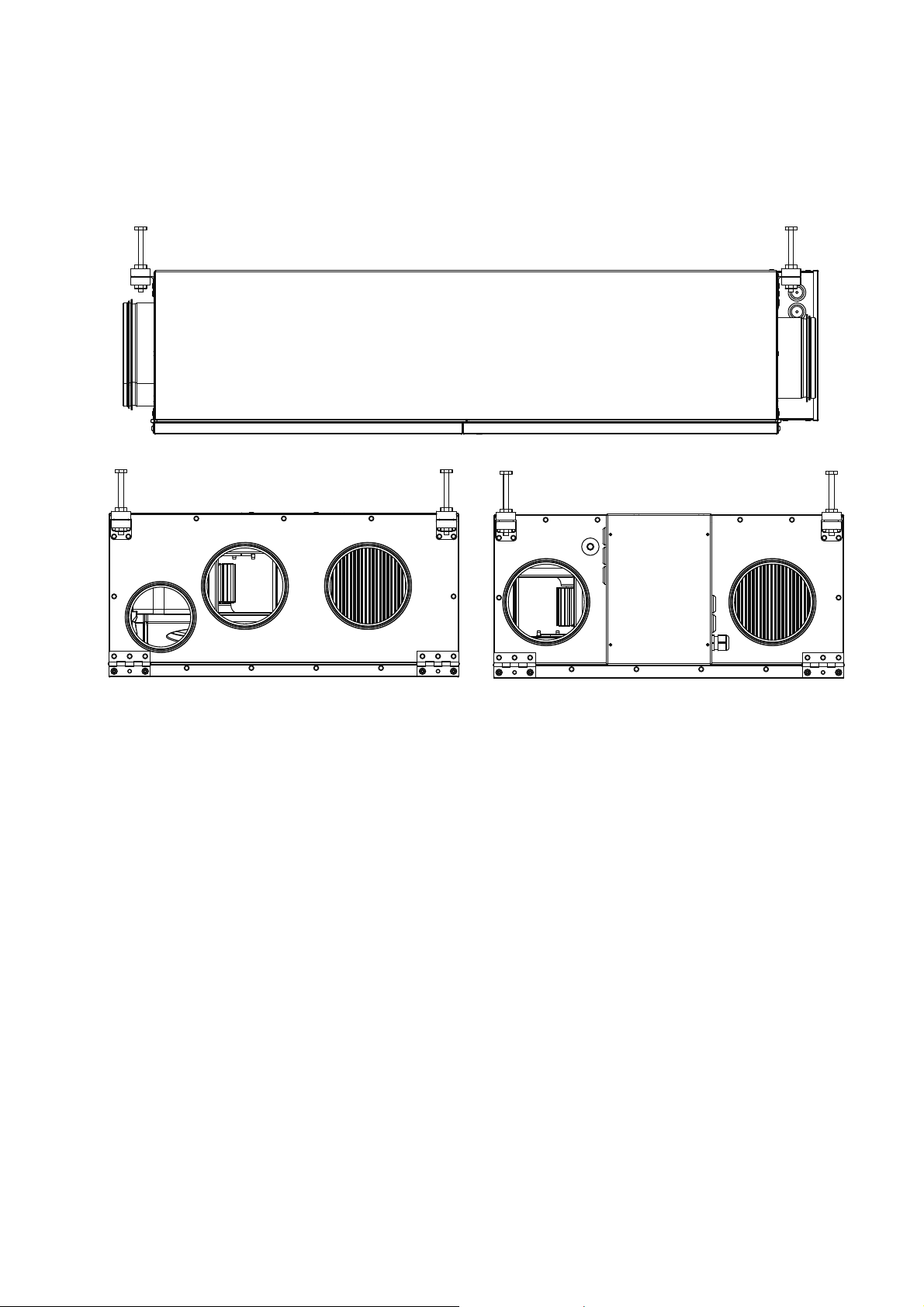

Montera aggregatet i avsedda vinklar. Takskruvar medföljer ej. Se till att det finns fritt serviceutrymme på minst 500 mm framför luckorna samt minst 300 mm framför elcentralen

Page 8

UPPSTART

Läs noggrant igenom bruksanvisningen före uppstart.

• OBS! Temperaturgivare GT7 ska alltid monteras inuti tilluftskanalen. Se vidare sidan 10. GT7 är ansluten på reläkortet.

• Antennen ska monteras utanför aggregatet. Anten nen för HERU OBS! Antennen får ej monteras på metallisk yta.

Inte heller med metallföremål runt omkring. Det förhindrar antennen att ta emot signal, vilket leder till en reducering av räckvidd och funktion. Montering av antenn ska ske så centralt som möj ligt. På så sätt erhålls en bra signalstyrka i hela huset. Förlängningssladd finns att beställa vid behov som tillbehör.

• Montera batterierna (3 st AA, alkaliska 1,5 V re kommenderas) i den trådlösa manöverenheten som ligger i aggregatet vid leverans.

levereras ansluten.

OBS! Viktig information före uppstart!

• Viktigt vid injustering av flöde: Gå in under Servicemenyn (lösenord 1199), välj ”EC-motor setup”. Detta inaktiverar funktioner som exempel vis Forcering och Sommarkyla under injusterings tiden. Fläktarna går på standardhastighet. Se sidan 19.

• Alla HERU Välj eftervärmare Av/På enl. anvisning på sidan 23.

• Ställ in temperaturen enligt anvisning på sidan 14.

• Spara inställningarna enligt anvisning på sidan 26.

• OBS! Aggregatet får absolut inte köras utan filter.

kan ha inbyggd elektrisk eftervärmare.

• HERU

startar automatiskt (med några minuters fördröjning) när strömmen slås på, alternativt via fjärrkontrollen. Vid eventuellt strömavbrott, kon trollera alltid att aggregatet startar upp.

• HERU

LP levereras i höger- eller vänsterutför ande med eller utan anslutning till spiskåpa. Se bilder på nästa sida.

Page 9

UPPSTART

HÖGERUTFÖRANDE:

7LOOXIW

)UnQOXIW

, s

n ä

lla

lig

t u

s a

rä

e d

VÄNSTERUTFÖRANDE:

8WHOXIW

$YOXIW

6SLVNnSD

)UnQOXIW

7LOOXIW

6SLVNnSD

$YOXIW

8WHOXIW

Page 10

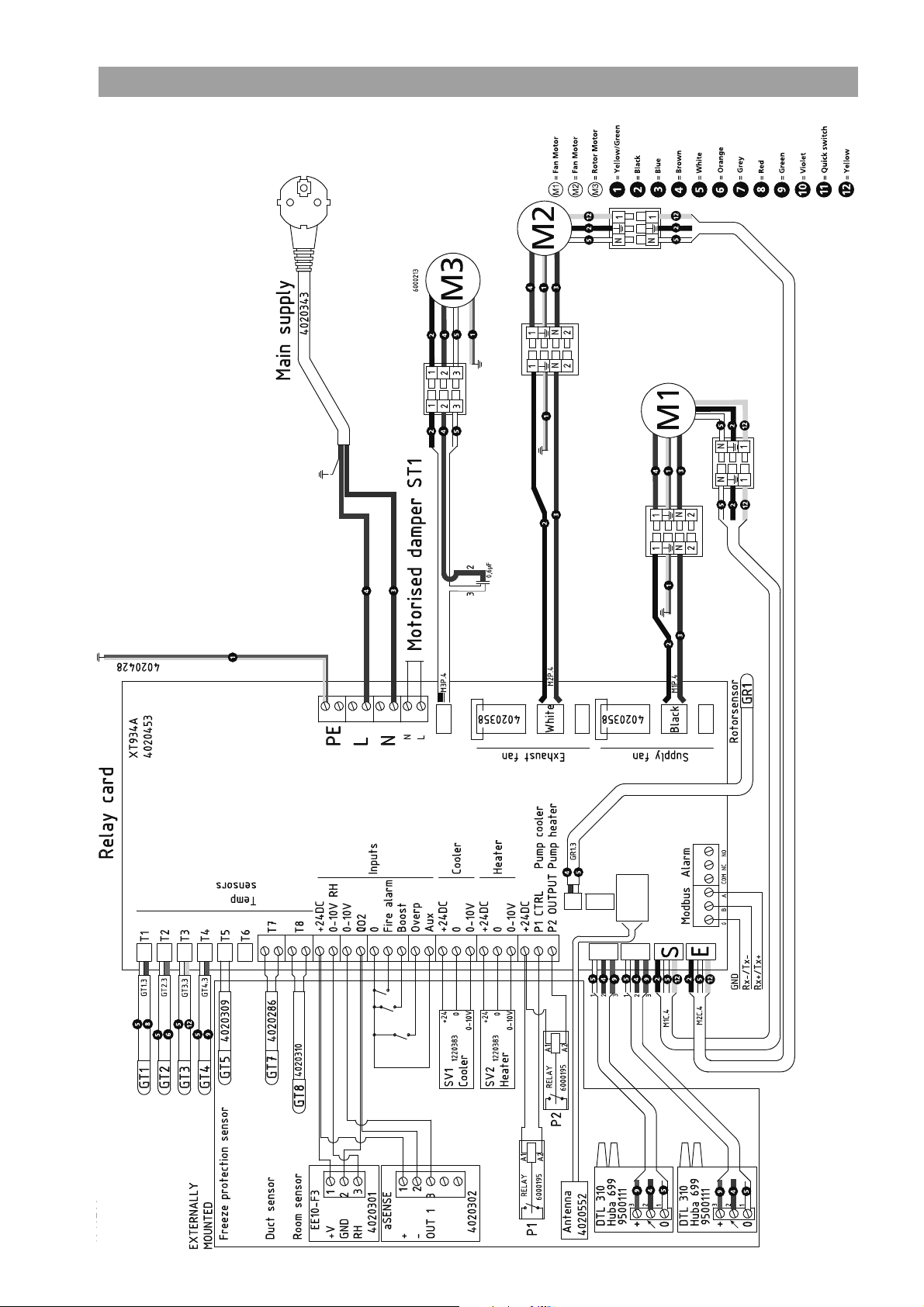

REGLERSCHEMA HERU® LP

som visar samtliga givare, flödesriktning höger.

Page 11

REGLERFUNKTIONER

TEMPERATURREGLERING

Temperaturen kan regleras som konstant tillluftsreglering eller rumsreglering/frånluftsreglering. Vid konstant tilluftsreglering erhålles en konstant inblåsningstemperatur. Vid rumsreglering placeras en givare i rummet, då erhålls en konstant rumstemperatur. Frånluftsreglering fungerar på liknande sätt men med den skillnaden att temperaturen mäts på aggregatets frånluftssida.

Temperaturen kan regleras i 5 steg:

1. Kylåtervinning

2. Kylåtervinning/sommarkyla: Den roterande vär-

meväxlaren startar om frånluftstempera turen är lägre än utetemperaturen.

3. Utetemperatur = önskad temperatur: När ute temperaturen är lika som önskad inblåsningstem peratur står rotorn stilla.

4. Värmeåtervinning: Den roterande värmeväxlaren startar för att återvinna den varmare inomhustem peraturen.

5. Värmeåtervinning + värme: I klimatzoner där den roterande värmeväxlaren trots en god verknings grad ej räcker till för att ge den önskade tillufts temperaturen kan styrenheten reglera den ibygg da, elektriska eftervärmaren.

FLÄKTKAPACITET

Via manöverenheten kan man manuellt styra fläkthastigheten samt även forcera luftflödet under angiven tidslängd. En specialfunktion är att man också kan tryckkompensera vid tändning av brasa i braskamin eller öppen spis (frånluftsfläkten går ner på en lägre hastighet under en begränsad tid). Luftflödet (fläkthastigheten) kan ändras via veckour där man programmerar in tidpunkter för när aggregatet skall växla mellan en fläkthastighet till en annan (t.ex. hemma/borta-läge samt Standby). Fläkthastigheten kan också styras via koldioxidgivare (CO

) och fuktgivare (RH) då aggregatet ger ett

högre luftflöde då angivet max gränsvärde överskridits.

”Sommarkyla” är en funktion där man drar nytta av den svala utomhustemperaturen och kyler av inomhusluften. Fläkthastigheten forceras då förhållandet mellan utetemperaturen och frånluftstemperaturen är inom de programmerade kriterierna. (Rotor stoppad).

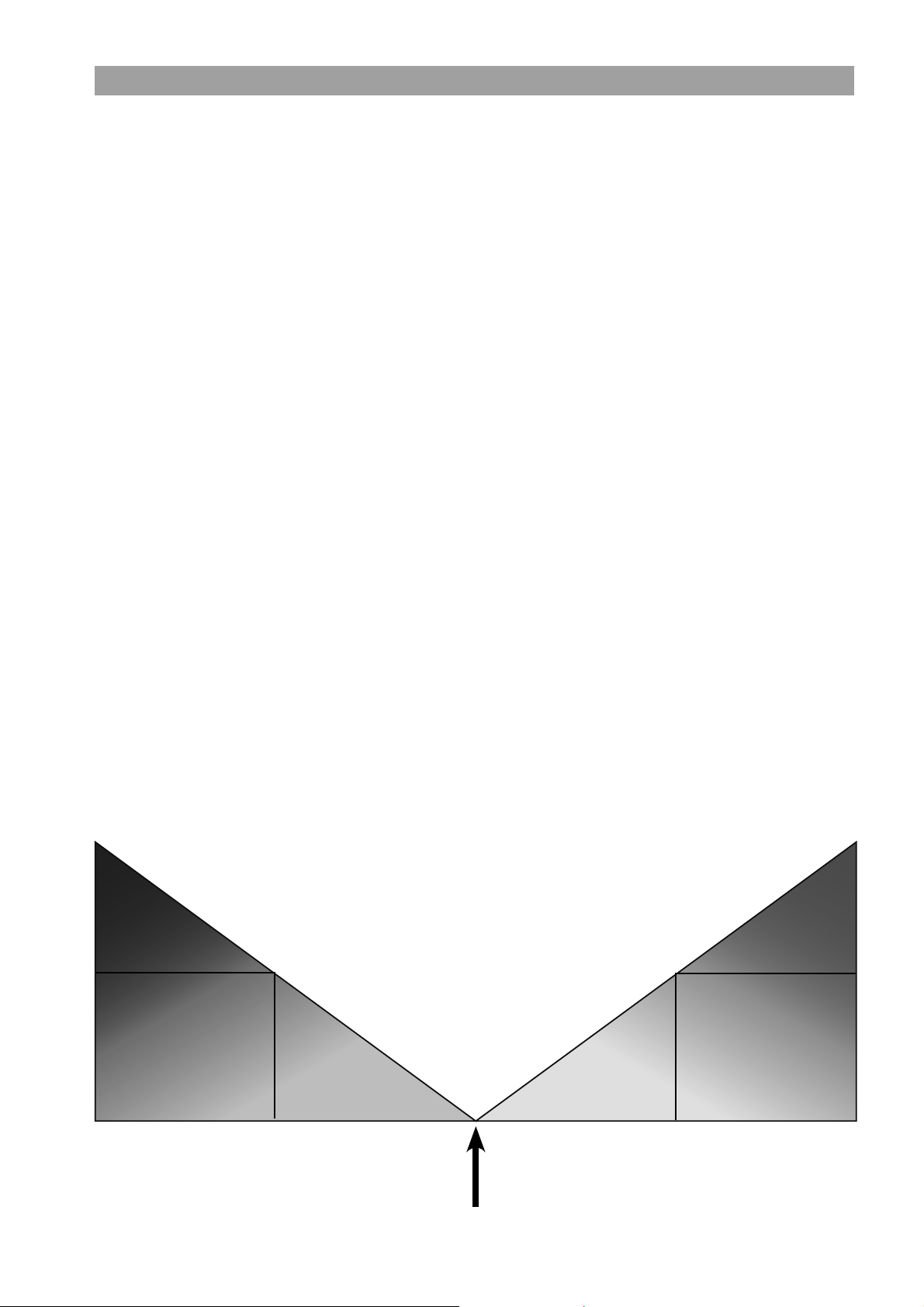

Rotor 100%

Kylåtervinning

Reglerad rotor 0-100% (kylåtervinning)

Kylåtervinning

Värmeåtervinning

/sommarkyla

Utetemperatur = Önskad temperatur

Reglerad

rotor 0-100%

Reglerad

eftervärme 0-100%

Rotor 100%

Värmeåtervinning

Eftervärme

Page 12

MENYHANTERING

Std

SYSTEM OK

...

Std

SYSTEM OK...

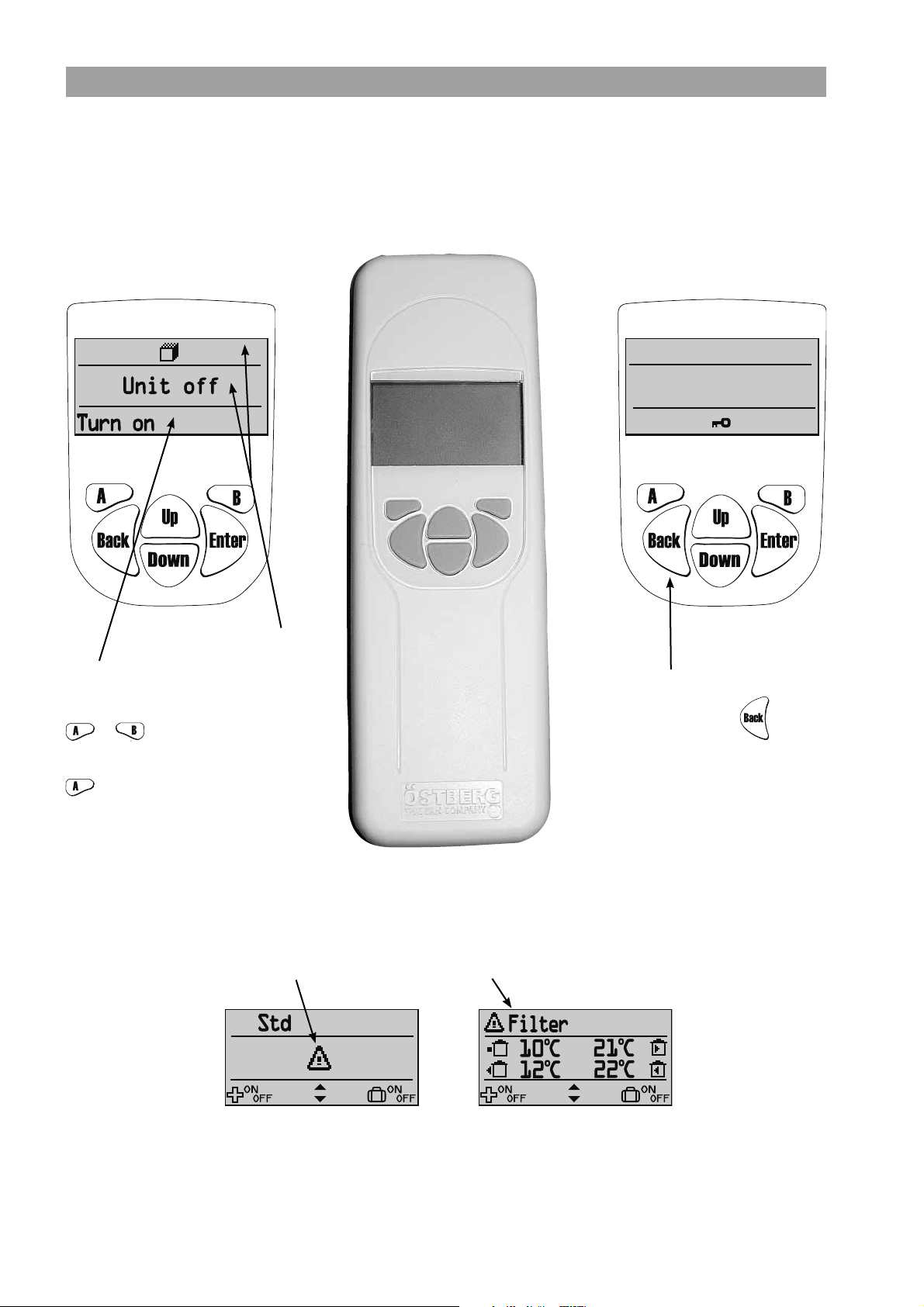

Information om aggregatets aktuella status såsom temperaturer, fläkthastighet, temperaturverkningsgrad på rotorn vid drift, värme- resp. kylbehov visas i VISNINGSLÄGE 1, 2, 3 och 4. Dessa menyer är normalt inte upptända av batteribesparande syfte utan tänds efter första knapptryckning och släcks efter ca 2 minuter då den ej varit i bruk. Manöverenheten återgår automatiskt till VISNINGSLÄGE 1 efter en minut då man har varit inne i andra underliggande menyer.

OBS! Vid inställning av nya värden bör en fördröjning med ca 15 sekunder tas i beaktande.

Vent av

Nedre raden visar möjliga val med tangent eller . T.ex starta/stäng av aggregatet med tangent .

Översta raden och mittersta fältet visar aktuella värden och aktiviteter.

SYSTEM

För att aktivera eller avaktivera knapplås, håll tangent nedtryckt i 3 sekunder.

...

Visningsläge 1 visar larm och Visningsläge 2 visar typ av larm.

Page 13

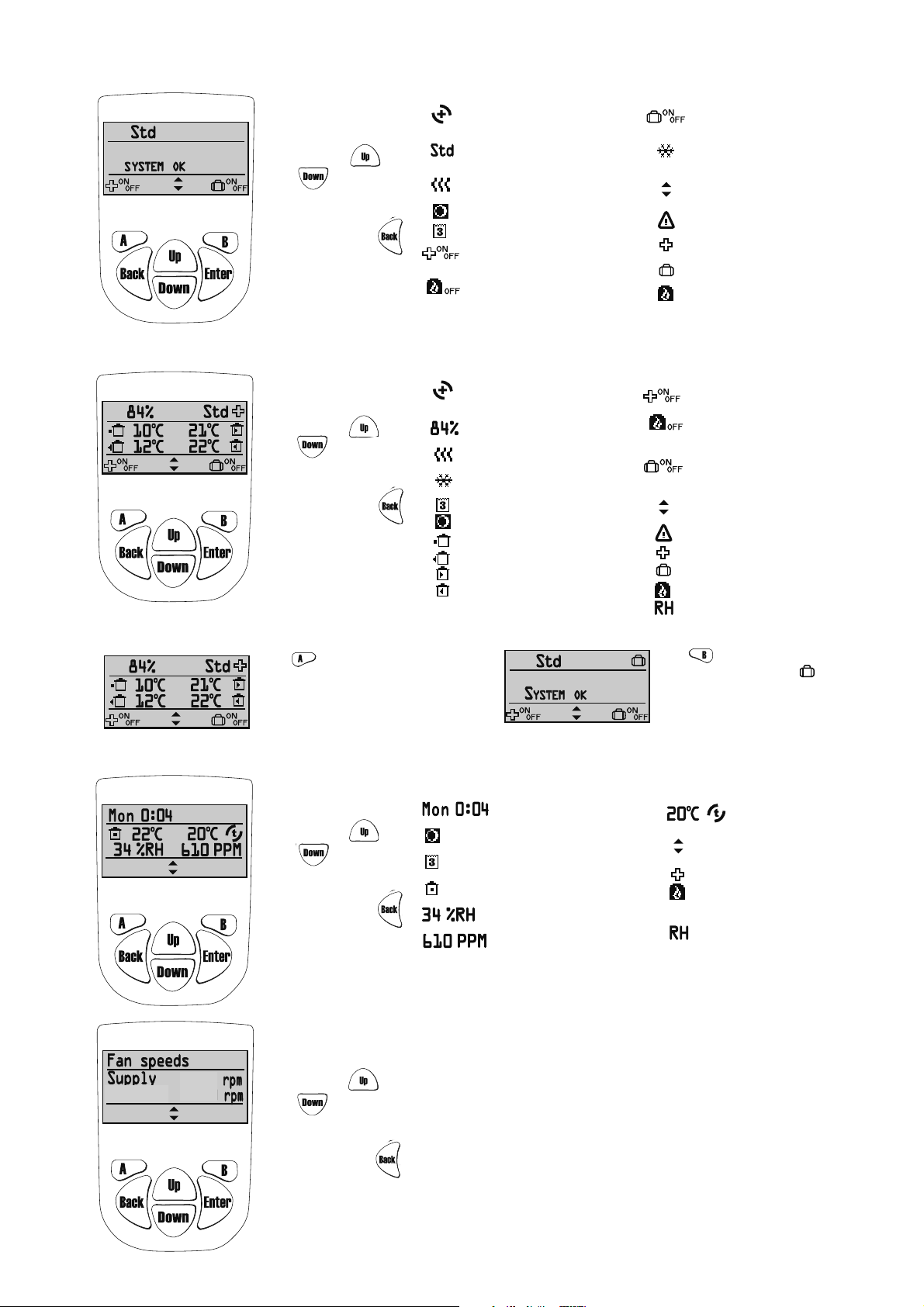

VISNINGSLÄGE 1

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 1:

För att komma till visningsläge 2,

...

3 eller 4 tryck på tangent eller . För att åter komma till visningsläge 1, tryck .

= Indikerar att rotorn är i drift. + = värmeåtervinning

- = kylåtervinning = Fläkthastighet. Finns min,

standard, medium, max. = Symbol visar att eftervärme-

batteriet är på. = Indikerar att sommarkyla är på. = Indikerar att veckour är på.

= Funktion för tangent A. Tryck på tangent A för att reglera ”forcering” av till- & frånluftsflöde.

= Funktion för tangent B, Tryck på tangent B för att stänga av tryckkompensering

VISNINGSLÄGE 2

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 2:

För att komma till visningsläge 3 eller 4 tryck på tangent eller . För att åter komma till visningsläge 1, tryck .

FRÅN VISNINGSLÄGE 1 OCH 2 KAN OCKSÅ FORCERING AV/PÅ SAMT BORTALÄGE AV/PÅ VÄLJAS.

Tryck på tangent för att välja Forcering av/på för till och frånluftsflödet under be-

stämd tid (inställning av tid och fläkthastighet under forceringen görs i Servicemenyn ”Forcering” sidan 20). När ”plus” uppe i displayens högra hörn är forcering på.

= Indikerar att rotorn är i drift. + = värmeåtervinning

- = kylåtervinning = Temperaturverkningsgrad. = Symbol visar att eftervärme-

batteriet är på. = Symbol visar att kylvatten-

batteriet är på. = Indikerar att veckour är på. = Indikerar att sommarkyla är på. = Utetemperatur. = Temperatur på avluften. = Temperatur på tilluften. = Temperatur på frånluften.

= Kompensering för CO

CO2

visas

aktiv.

= Funktion för tangent B. Tryck på tangent B för att välja ”bortaläge” på eller av.

= Symbol visar att kylvatten batteriet är på.

= Funktion för tangent upp och ned för visningsläge 2, 3 och 4.

= Larm

= Visar Forcering På.

= Visar Bortaläge På.

= Visar tryckkompensering På.

= Funktion för tangent A. Tryck på tangent A för att reglera ”forcering” av till- & frånluftsflöde.

= Funktion för tangent B, Tryck på tangent B för att stänga av tryckkompensering

= Funktion för tangent B. Tryck på tangent B för att välja ”bortaläge” på eller av.

= Funktion för tangent upp och ned för visningsläge 2, 3 och 4.

= Larm = Visar Forcering På. = Visar Bortaläge På. = Visar tryckkompensering På. = Kompensering för RH aktiv.

Tryck på tangent för att välja Bortaläge av/på. När ”resväska” visas uppe i displayens högra hörn är bortaläge aktiverat, dvs. fläktarna går ner på minhastighet

960

1060

VISNINGSLÄGE 3

För att komma till visningsläge 2 eller 4 tryck på tangent eller . För att åter komma till visnings-

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 3:

= Visar veckodag och klockslag.

= Indikerar att sommarkyla är på.

= Indikerar att veckour är på.

= Innetemperatur. Givare placerad i rum.

= Relativa luftfuktigheten i procent.

= Koldioxidnivån i PPM (part per miljon).

läge 1, tryck .

VISNINGSLÄGE 4 (endast HERU®EC)

För att komma till visningsläge 2 eller 3 tryck på

Visar fläkthastighet på frånluft/tilluft i varv per minut (rpm). Vid Konstant tryckreglering visas procent av maxfart, fläktarnas varvtal, samt aktuellt värde från tryckgivare.

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 4:

tangent eller . För att åter komma till visningsläge 1,tryck .

= Tilluftstemperatur efter rotor i aggregatet.

= Funktion för tangent upp och ned för visningsläge 2, 3 och 4.

= Visar Forcering På.. = Visar tryckkompensering På.

= Kompensering för CO

CO2

= Kompensering för RH aktiv.

aktiv.

Page 14

”HUVUDMENY”

För att komma vidare i menyhanteringen från Visningsläge och in i Huvudmenyn tryck .

I Huvudmenyn används för att markera önskad meny, sedan görs valet med .

I undermenyn är sedan tillvägagångssättet detsamma. För att återkomma till föregående sida tryck på .

MENY ”FLÄKTHASTIGHET” (ANVÄNDS EJ)

I denna meny väljs önskad fläkthastighet. 4 hastigheter kan väljas: Min, Standard, Medium och Max. Normal drift ska ske i standardsläge.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja önskad

fläkthastighet. Bekräfta med .

För HERU

Utfört val överstyrs om veckoursfunktionen är aktiverad.

EC gäller standardhastighet/läge vid normal drift.

MENY ”TEMPERATUR”

I denna meny väljs önskad temperatur (tillufts-, frånlufts- eller rumstemperatur) beroende på vilken typ av reglering som har valts, se sidan 24.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja önskad

temperatur.

Bekräfta med .

Utfört val överstyrs om veckoursfunktionen är aktiverad.

MENY ”FORCERING”

I denna meny väljs forcering På/Av. Tiden är fabriksinställd på 30 min. och fläkthastigheten på Medium. För inställning av fläkthastighet och tid se sidan 20.

Forcering aktiveras/avaktiveras (Av/På) med tangent .

Forceringsfunktionen kan även aktiveras med extern strömställare med dubbeltryck (slutande kontakt). Se kopplingsschema sidan 76-77.

Page 15

MENY “TRYCKKOMPENSERING”

Tryckkompensering är en specialfunktion vid tändning av t.ex. braskamin eller öppen spis. Frånluften går då ner på en lägre hastighet under vald tid.

I denna meny väljs tryckkompensering På/Av. Tiden är fabriksinställd på 15 min. För inställing av tid se sidan 20.

Tryckkompensering aktiveras/avaktiveras (Av/På) med tangent .

När Tryckkompenseringen är aktiverad kommer Bortaläge i Visningsläge 1 och 2, ändras till Tryckkompensering . Du kan då stänga av tryckkompenseringen direkt från visningsläget genom att trycka på .

MENY “VECKOUR”

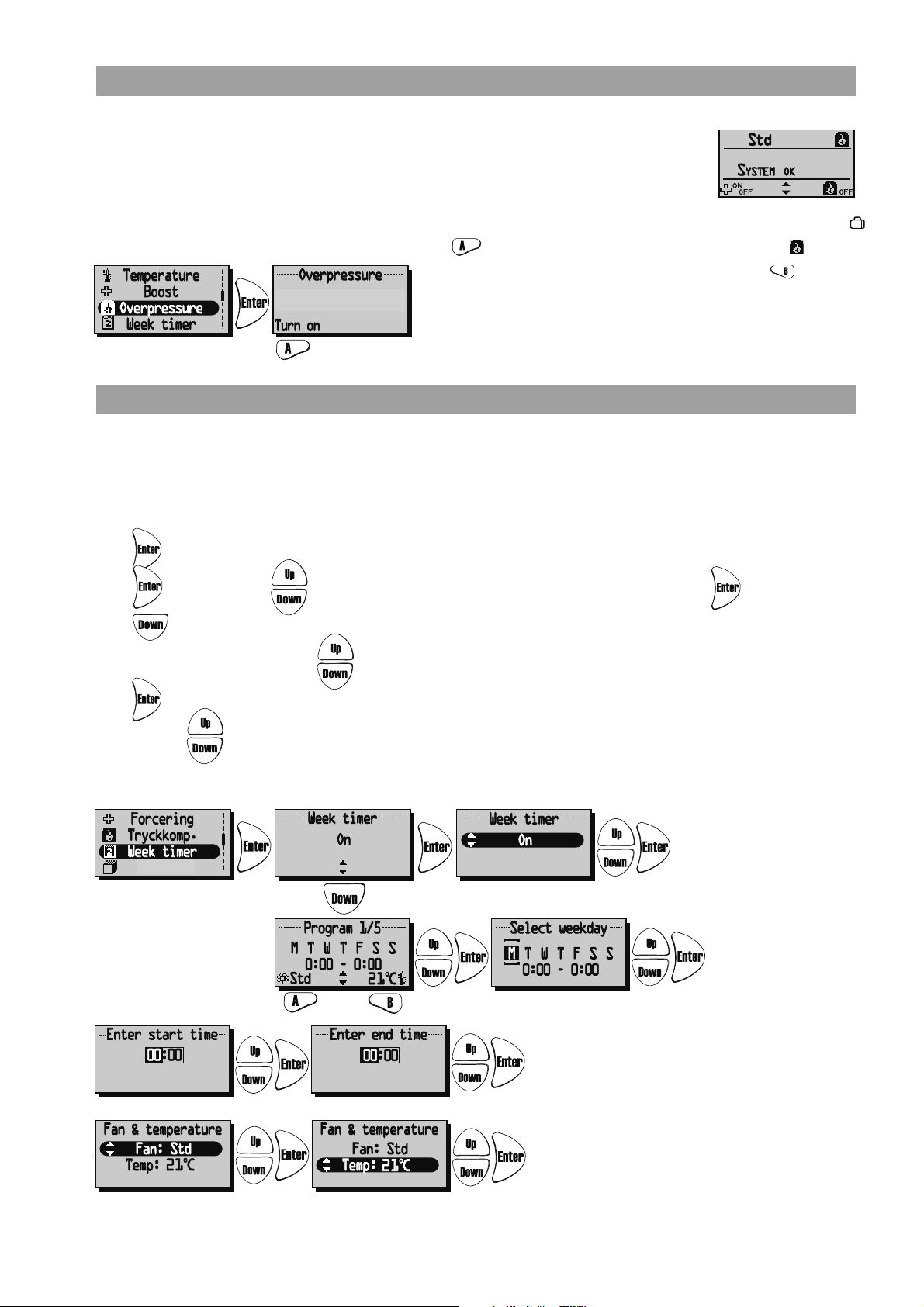

Under normal drift går aggregatet med den fläkthastighet som valts under meny ”Fläkthastighet” och den temperatur som angetts i meny ”Temperatur”. Avsteg från dessa inprogrammerade värden som önskas återkomma periodiskt göres i denna meny. T.ex. om man vill ha ett lägre flöde/temperatur under dagtid då ingen är hemma finns möjlighet att programmera in detta. Veckour. Om stopptid är lika med/mindre än starttiden kommer programmet att avslutas nästföljande dag.

Tryck för att komma vidare från huvudmenyn.

Tryck igen och sedan för att välja Av eller På av veckouret. Bekräfta med .

Tryck för val/inställning av önskat program. 5 program finns för programmering av fläkthastighet

och temperatur. Tryck för val av program.

Tryck för att komma vidare till val av veckodag, starttid, stopptid, fläkthastighet och temperatur.

Använd tagenterna för inställningar av veckodag, tid, fläkthastighet (Min, Standard, Medium, Max, Standby*)

och temperatur (15°C-30°C).

Forts. nästa rad.

Forts.

OBS! Veckoursfunktionen överstyr manuella inställningar av fläkthastighet och temperatur.

Forts.

*Standby-läge får endast användas om ett motoriserat spjäll sitter monterat på avluft och uteluft kanal, detta för att skydda mot fuktbildning inuti aggregatet. Spjällen ska anslutas mot styrkort ”Duct valve”.

Program som har lägst index får företräde då program överlappar varandra, tex program 1 har företräde framför program 2 vid överlapp

Page 16

MENY “VENT PÅ/AV”

Ger möjlighet att stänga av aggregatet via manöverenheten.

OBS! Vid service och underhåll skall aggregatet göras strömlöst via stickkontakt/säkerhetsbrytare.

Tryck för att komma vidare från huvudmenyn. Tryck för att välja Av/På av aggregatet.

När ”På” visas mitt i displayen är aggregatet på. När ”Av” visas mitt i displayen är aggregatet av.

Vent På/Av

Inställningar

För att undvika kondensbildning i aggregatet under den kalla årstiden bör ej aggregatet stå stilla under en längre period.

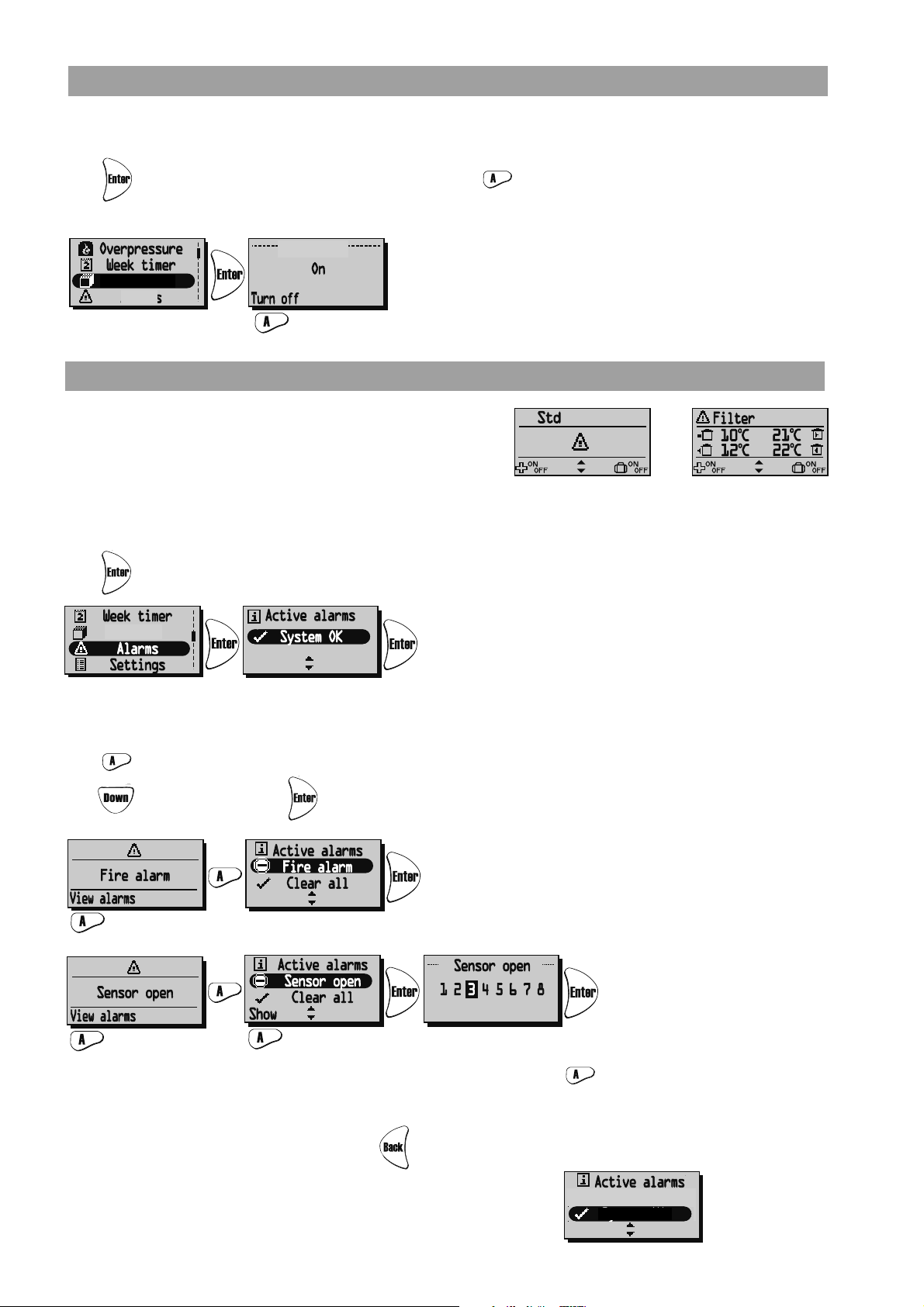

MENY “LARM” (Visas endast om ett larm är aktivt)

I denna meny visas för vad aggregatet larmar. Visningsläge 1 visar larm och Visningsläge 2 visar typ av larm.

Larm visas för:

• ”Brandlarm” • ”Givare ej ansluten” • ”Givare kortsluten” • ”Överhettning” • ”Frysskydd” • ”Tilluftstemp låg”

• ”Rotortemp låg” • ”Rotor stopp” • ”Filter” • ”Filter timer” • ”Tilluft motor larm” • ”Frånluft motor larm”

Tryck för att komma vidare från huvudmenyn för att se status.

Vent På/Av

Vid larm kommer en dialogruta för larm att visas i huvudmenyn samt att displayen blinkar. “Se larm” visas samt möjlighet till kvittering ges.

Tryck för att se orsak i undermeny. Kontrollera larmorsak och åtgärda.

Tryck till “Reset” för att sedan trycka .

Visar aktuellt larm. Vid ”Givare ej ansluten” och ”Givare kortsluten” kan man via ”Visa” se vilken givare GT 1-8 som larmar. Se reglerschema på sidan 10.

För att gå tillbaka tryck .

Vid larm för filtertimer kan larmet kvitteras med reset. Påminnelse om att byta filter kommer med sju dagars mellanrum. För att starta om timern se ”Servicemeny Larm” sidan 21.

! Filtertimer

Reset

Page 17

MENY “INSTÄLLNINGAR”

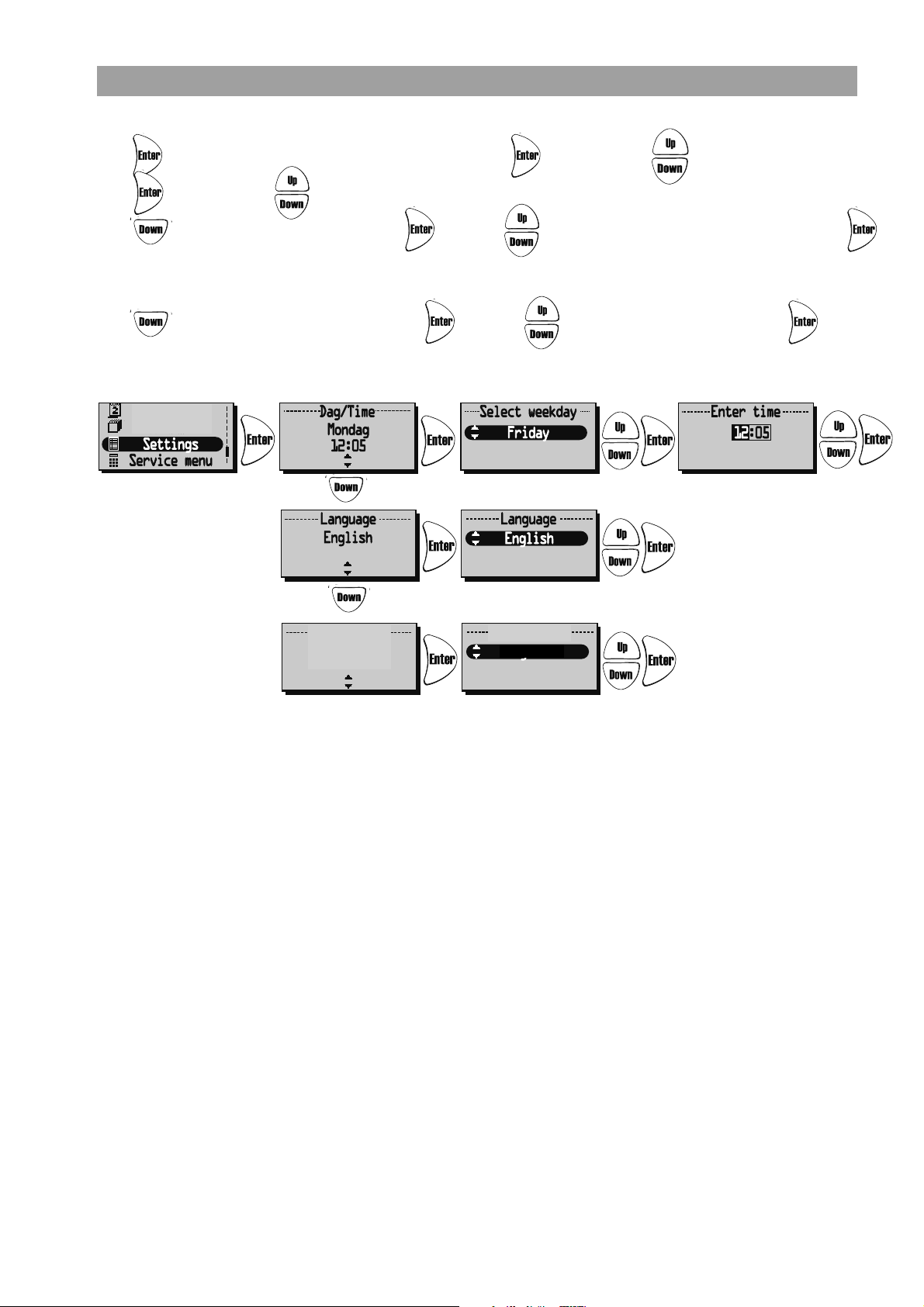

I denna meny görs inställningar för veckodag och klockslag, vilket språk samt måttenhet som ska visas.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja veckodag.

Tryck igen för att sedan för att ställa in tid.

Tryck för att ställa in språk. Tryck och sedan för att välja språk. Bekräfta med .

10 språk finns att tillgå: svenska, finska, danska, norska, ryska, tyska, italienska, franska, engelska och spanska.

Tryck för att ställa in måttenhet. Tryck igen och sedan för att välja måttenhet. Bekräfta med .

Välj mellan: Metrisk och Imperial.

Veckour

Vent På/Av

Måttenheter

Metrisk

Måttenheter

Metrisk

Page 18

MENY “SERVICEMENY”

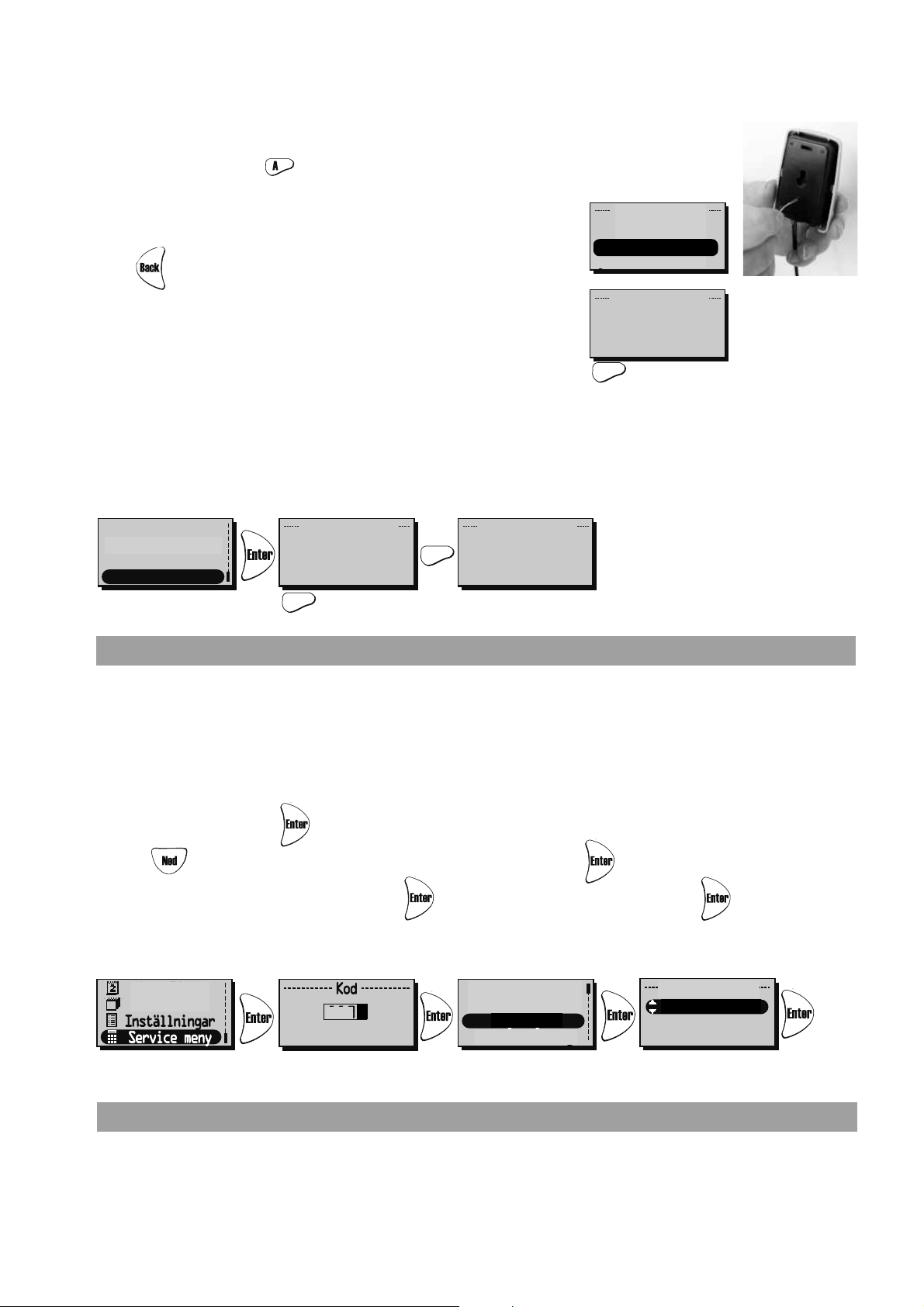

I denna meny göres inställningar som kräver lösenord för åtkomst. Lösenordet är 1199 och går ej att ändra.

Tryck för att komma vidare från huvudmenyn.

Lösenordet anges med tangenterna och varje siffra bekräftas med .

Efter lösenord 1199 till Servicemenyn kommer frågan ”Är du säker?”. Tryck A för ”Avbryt” eller B för OK.

Veckour

Vent På/Av

Tryck sedan

upp eller ned för att komma vidare i ”Servicemenyn” till de olika rubrikerna.

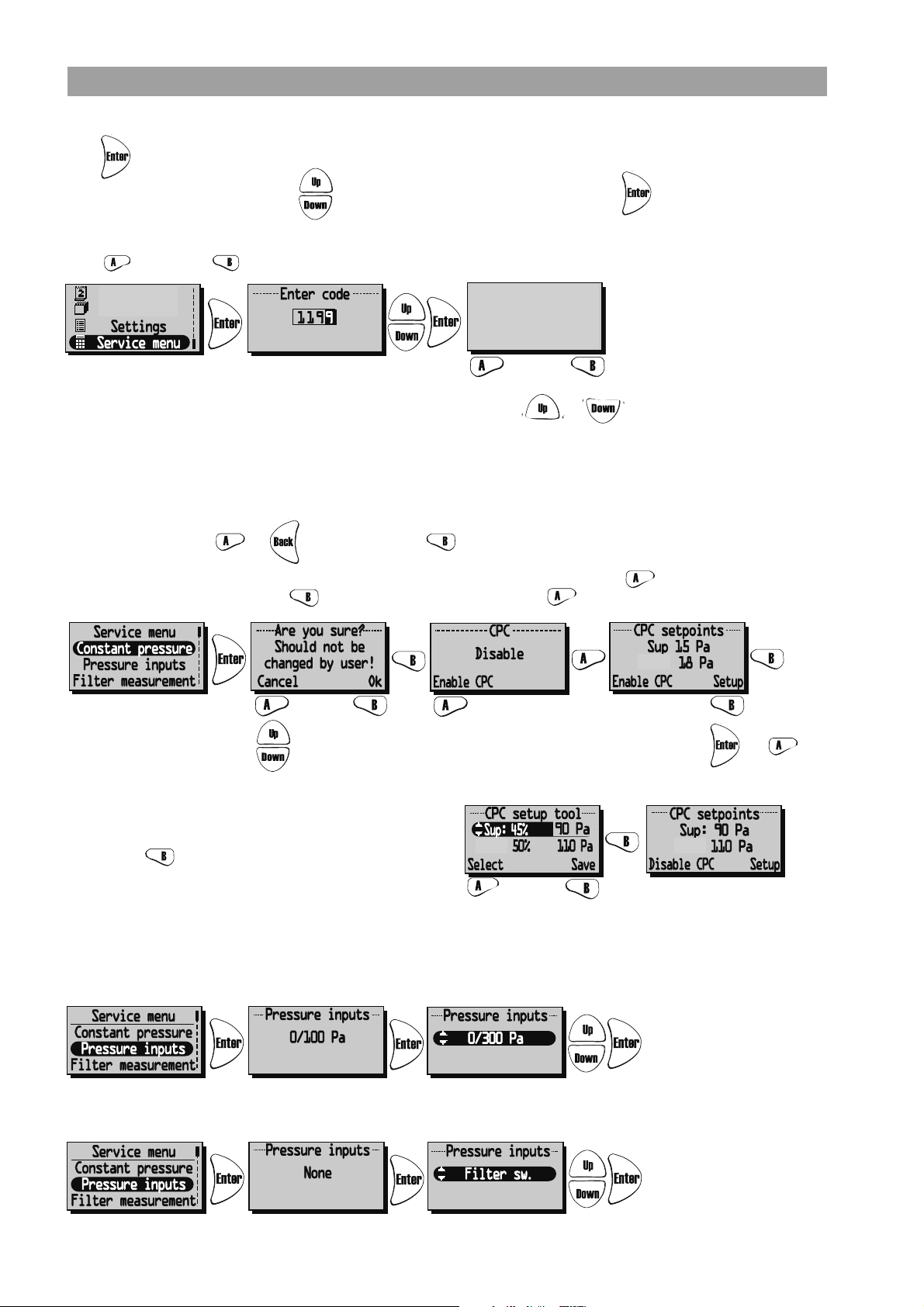

SERVICEMENY: “KONSTANT TRYCK”:

(Gäller endast HERU®EC)

Är du säker?

Nej Ja

CPC (Constant Pressure Control) ställs in av installatör och bör ej ändras. CPC kan endast användas med tryckgivare i till- och frånluftskanal, se nedan för aktivering av installerad givare.

”Är du säker?” Tryck tangent eller för att gå tillbaka, eller tangent för att göra inställningar.

”Konst. tr.” Om konstant tryck inte är aktiverat görs detta nu med tangent . Gå till inställningar för CPC med tangent , eller inaktivera konst.tryck med .

Ange hastighet 0-100% med för respektive fläkt. Byt mellan tilluft och frånluft med alt. ,

det aktuella trycket visas. OBS! Vid ändring av inställt tryck, avvakta till trycket har stabiliserats.

Vid injustering håller motorerna konstant hastighet och börjar reglera först efter att inställningarna sparats, med .

OBS: Inställning av CPC ska endast ske med rena filter.

SERVICEMENY: “TRYCKGIVARE”:

HERU®EC: Om tryckgivare finns installerade kan kompatibelt mätområde på tryckgivare anges; -50/+50 Pa; 0/100 Pa; 0/150 Pa; 0/300 Pa; 0/500 Pa; 0/1000 Pa; 0/1600 Pa och 0/2500 Pa. Givare med samma mätområde måste installeras på tilluft- resp. frånluftssida. Signal från tryckgivare ska vara 0-10 V DC.

Om filtervakter är installerade kan dessa aktiveras i denna meny. Om man anger ”Ingen” inaktiveras filtermätning automatiskt.

Tryckgivare kan ej användas för HERU

AC. Filtervakt kan användas för både HERU®EC och HERU®AC.

Page 19

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Är du säker?

Bör endast ändras

av installatör!

Standard (%) Tilluft: 60%

Frånluft: 70%

EC-motor setup

Standard

Min

Medium

Avbryt Ok

Standard (%) Tilluft: 60%

Frånluft: 70%

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Är du säker?

Bör endast ändras

av installatör!

Standard (%) Tilluft: 60%

Frånluft: 70%

Minimum

Min: 20%

EC-motor setup

Standard

Min

Medium

Avbryt Ok

EC-motor setup

Standard

Min

Medium

Minimum

Min: 20%

Standard (%) Tilluft: 60%

Frånluft: 70%

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Är du säker?

Bör endast ändras

av installatör!

Standard (%) Tilluft: 60%

Frånluft: 70%

Minimum

Min: 20%

EC-motor setup

Standard

Min

Medium

Avbryt Ok

Standard

(konst.trtr.).)

Till: 90Pa (45%)

Från: 110Pa (50%)

Till konst.tr.

EC-motor setup

Standard

Min

Medium

Minimum

Min: 20%

Standard (%) Tilluft: 60%

Frånluft: 70%

Standard (%) Tilluft: 60%

Frånluft: 70%

Standard (%) Tilluft: 60%

Frånluft: 70%

SERVICEMENY: “FILTERMÄTNING”:

Standard (%)

Tilluft: 60%

Frånluft: 70%

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Är du säker?

Bör endast ändras

av installatör!

Standard (%) Tilluft: 60%

Frånluft: 70%

EC-motor setup

Standard

Min

Medium

Avbryt Ok

Standard (%) Tilluft: 60%

Frånluft: 70%

Filtermätning HERU®EC utan CPC: Filtermätning blir aktiv när typ ”Filtervakt” är vald i meny ”Tryckgivare”. Om filtervakter är installerade och aktiverade väljs dag och tidpunkt då aggregatet forcerar för att mäta tryckfallet över tilluftsfilter GP1 och frånluftsfilter GP2. HERU®EC med CPC: Filtermätning blir aktiv om analog tryckgivare är vald och CPC aktiverad samt referensvärden är inställda och sparade. Larm visas när referensvärdet plus hastighetsökning överskridits. I detta fall 15% för att hålla konstant tryck i kanal. Det är möjligt att välja 5-50% hastighetsökning eller ”off” för att inaktivera.

HERU

AC (används ej): Om filtervakter är installerade och aktiverade väljs dag och tidpunkt då aggregatet

forcerar för att mäta tryckfallet över tilluftsfilter GP1 och frånluftsfilter GP2.

Om filtervakter eller tryckgivare ej är valda visas:

SERVICEMENY: “EC-MOTOR SETUP”:

Inställning av fläkthastigheterna för EC-motorer. Ingen CPC. Relationen mellan till- och frånluft behålls även på de övriga hastigheterna. Förhållandet mellan till- och frånluft justeras endast i standardläge.

CPC (konstant tryckreglering) inaktiverad.

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Med CPC aktivt visas inställt värde (aktuellt värde). För att ändra inställt värde välj ”Till Konstant tryck”. Se ”Konstant tryck” sidan 18.

EC-motor setup

Standard

Medium

(Gäller endast HERU®EC)

Är du säker?

Bör endast ändras

Enter

av installatör!

Avbryt Ok

Forts.

Standard (%)

Tilluft: 60%

Frånluft: 70%

(Tilluft 16%) Frånluft: 20%

Standar

Till: 90Pa (45%)

Från: 110Pa (50%)

Minimum

Min: 20%

(kons

Till konst.tr.

Upp

Ned

Enter

Standard (%) Tilluft: 60%

Frånluft: 70%

Standard (%) Tilluft: 60%

Enter

(Tilluft 16%)

Frånluft: 20%

Frånluft: 70%

Minimum

Min: 20%

Tilluft: 60%

Frånluft: 70%

Forts. nästa rad

Enter

Upp

Ned

Upp

Enter

Ned

Enter

SERVICEMENY: “AC-MOTOR SETUP”:

Vid injustering av aggregat sätts hastigheten till standard och funktioner som kan påverka fläkthastigheten, såsom Bortaläge och Forcering inaktiveras.

(används ej)

Servicemeny

Filtermätning

AC-motor setup

EC-motor setup

Display kontrast

EC-motor setup

--Fläkthastighet--

Standard

Medium

Page 20

SERVICEMENY: “DISPLAY KONTRAST”:

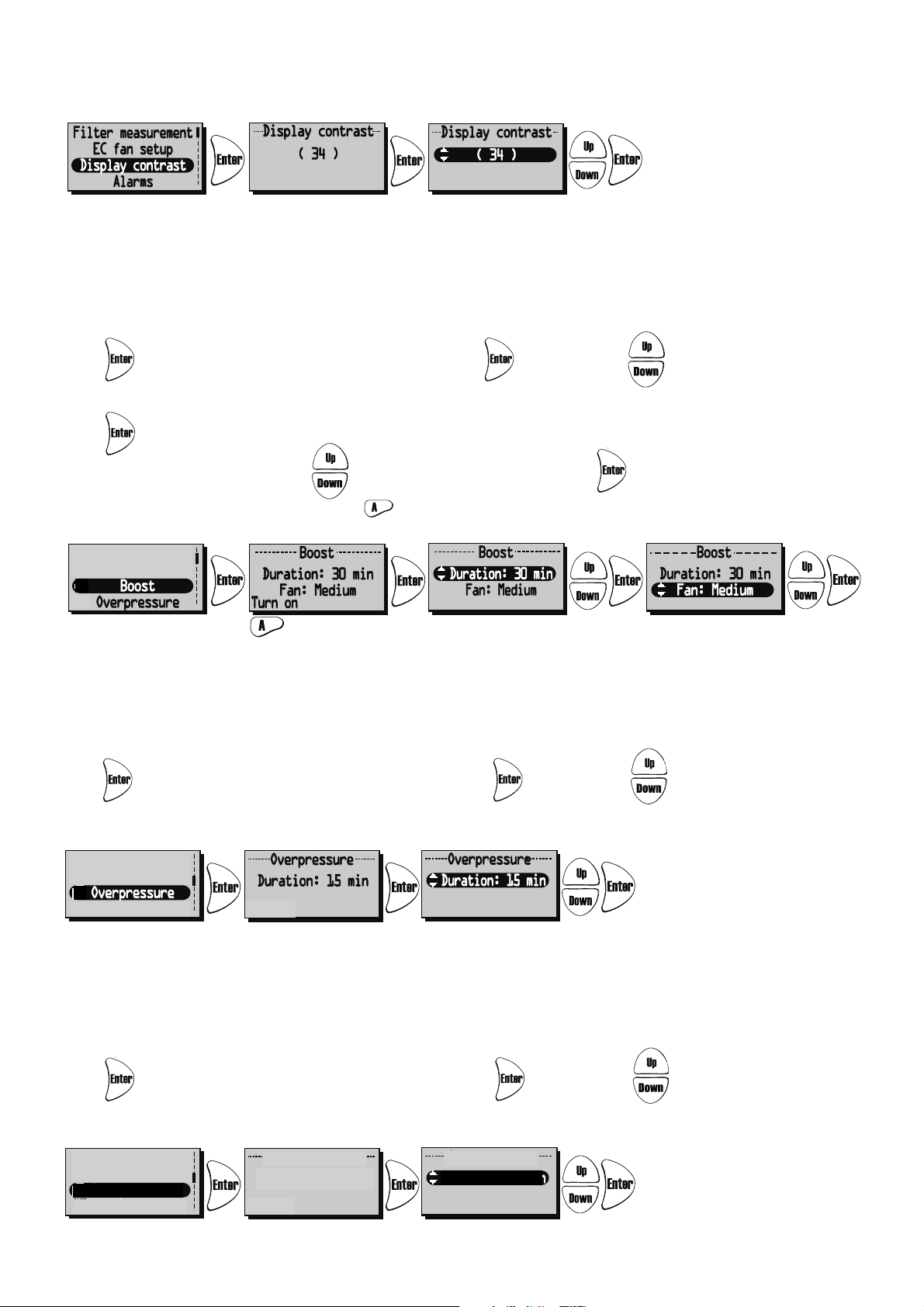

Inställning av displayens kontrast. Kontrasten kan ställas in mellan 0-63.

Forcering

SERVICEMENY: “FORCERING”:

Inställning av tid och fläkthastighet för forcering. Forcering betyder att man under en begränsad tid ökar luftflödet, som kan vara bra vid t.ex större sammankomster. Denna forcering kan sedan aktiveras från Visningsläge 1 och 2 samt under meny ”Forcering” i Huvudmenyn.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan för att välja önskat

forceringsvillkor (10-240 min. med 10 min. intervall). Tryck för att bekräfta och komma vidare till fläkt-

hastighet. Välj önskad fläkthastighet med (medium eller max) och bekräfta med .

Forcering aktiveras/avaktiveras (Av/På) med tangent .

EC-motor setup

Display kontrast

SERVICEMENY: “TRYCKKOMPENSERING”:

Inställning av tid för tryckkompensering. Tryckkompensering är en specialfunktion vid t.ex eldning av brasa i öppen spis eller braskamin. Frånluftsfläkten går då ner på en lägre hastighet under vald tid.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan

för att välja önskad tidslängd (5-60 min.).

Display kontrast

Forcering

Max temperatur

SERVICEMENY: “MAX TEMPERATUR”:

Inställning av Max temperatur. Detta ger en max temperatur på elvärmare, tilluftsgräns samt temperatur i veckour. Frabriksinställning är 30°C. Möjligt att ändra max temperatur till 40°C.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan

för att välja önskad Max temperatur (15-40°C).

Forcering

Tryckkomp.

Max temperatur

Larm

Max temperatur

30°C

Max temperatur

30°C

Page 21

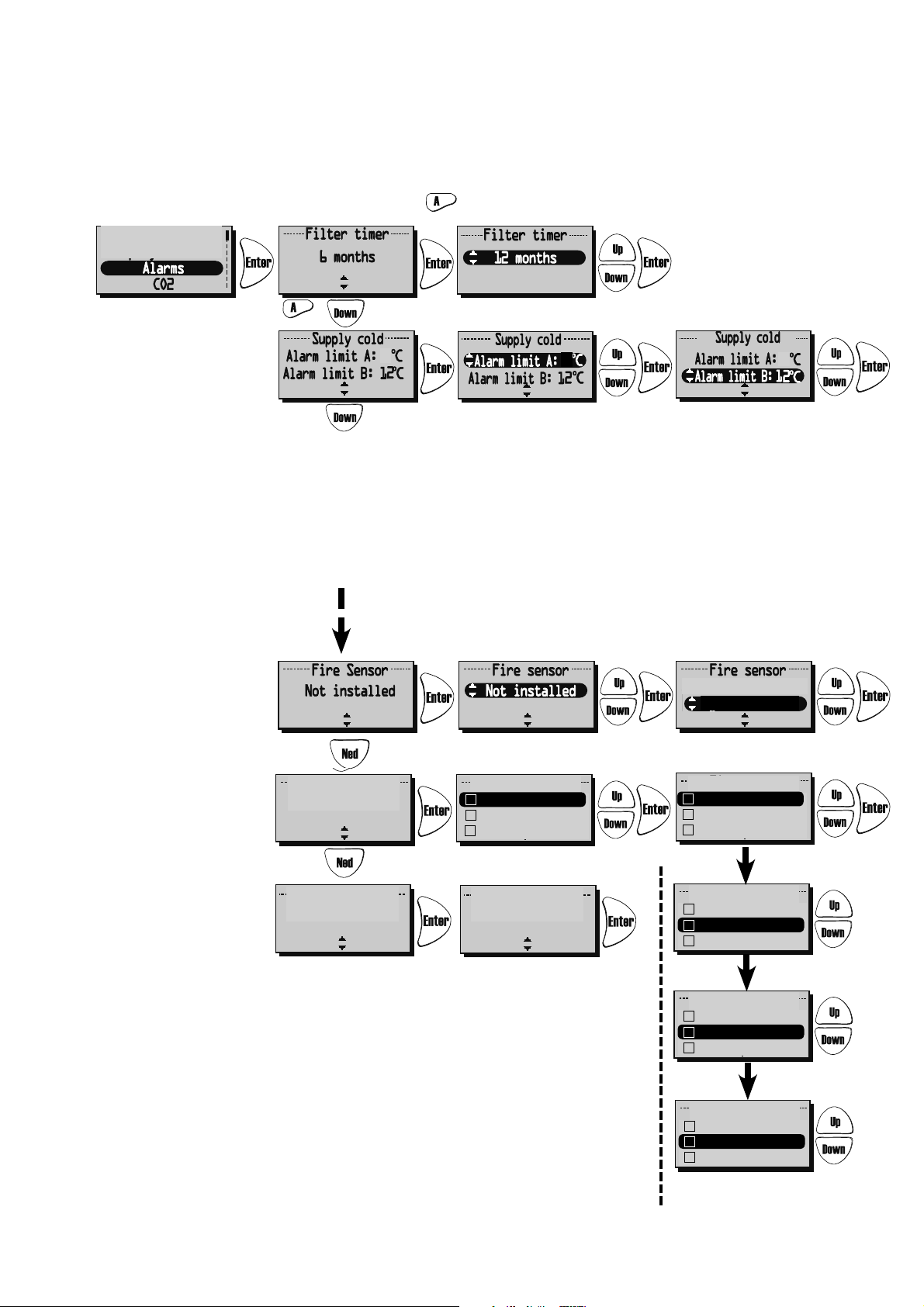

SERVICEMENY: “LARM”:

I denna meny ställs larmgränser in för Filtertimer, Låg temperatur och inställning för Brandsensor, Automatisk reset och Alarm indikation till alarm port.

”Filtertimer” kan ställas på ”Av” t.o.m ”6-12 månader” och genererar filterlarm då det är dags att byta filter. Filtertimer kan inte användas i kombination med annan filtermätning, se sidan 19. Filterbyte rekommenderas minst en gång per år. För att starta om timern tryck ”Reset” med tangent .

Tryckkomp.

Max temperatur

Larm

CO2

Reset

Inställning av larm för ”Låg temperatur”. Gräns A: (+2 till +10 ºC, måste vara lägre än ”Gräns B”).

Larm för låg rotortemperatur visas i displayen då temperaturen efter rotorn understiger inställt värde. Normalt behövs ingen åtgärd. Om ”rotorlarm” uppstår samtidigt som ”låg rotortemperatur” stoppas aggregatet. Gräns B: Tilluftsflödet minskas en hastighet då temperaturen i tilluftskanalen (GT7) understiger inställt värde, varvid temperaturverkningsgraden ökar (temperatur kan ändras från +5 till +12ºC men måste vara högre än ”Gräns A”). Om aggregatet går på Min. hastighet ökar frånluften ett steg.

Autom.reset: Av

Alarm indikation

Ingen

Autom.reset: Av

Alarm indikation

Brandlarm

Givare ej ansl.

Givare kortsluten

Ej installerad

Autom.reset: På

Alarm indikation

Brandlarm

Givare ej ansl.

Givare kortsluten

Alarm indikation

Alla

I meny ”Brandsensor” görs inställning av vilken typ av brandsensor som är installerad. Välj typ ”normalt öppen” NO eller ”normalt stängd” NC beroende på typ av brandvarnare. ”Automatisk reset” ger möjlighet till automatisk återstart av aggregatet efter att brandlarm är återställt till normalt tillstånd (NO, NC). I menyn Larm indikation kan man associera alarm till alarmporten på styrkortet (NO,NC). Väljs alla så indikeras detta med ”Alla”. Väljs endast en eller flera så indikeras detta med ”Valda”.

Alarm indikation

Valda

Alarm indikation

Överhettn. Frysskydd

Tilluft temp låg

Alarm indikation

Rotor temp låg

Motorfel

Rotor stopp

Alarm indikation

Rotor stopp

Filter

Filter timer

Page 22

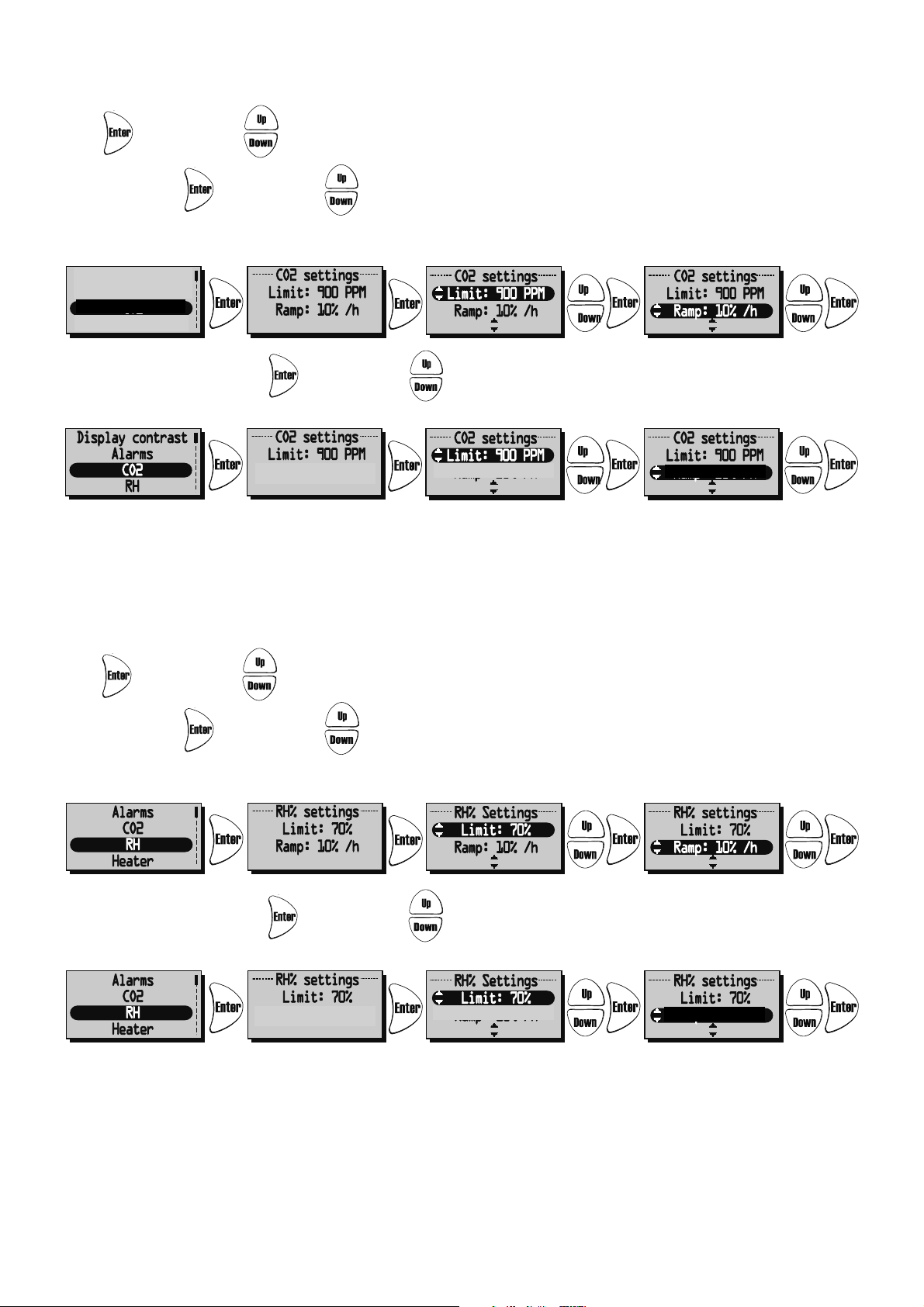

SERVICEMENY: “CO2”: Koldioxidnivån i PPM (part per million) I denna meny kan inställningar göras för reglering med CO2-givare installerad.

Tryck igen och sedan för att välja gränsvärde (500-1400 PPM).

HERU

EC: Tryck igen och sedan för att välja Ramp (2-200%/h.).

Vid nivåer över gränsvärdet ökar fläktarna enligt inställt värde efter ”Ramp”. I nedanstående exempel kommer fläktarnas hastighet att öka med 10% per timme då luftens koldioxidhalt överstiger 900 PPM.

Max temperatur

Larm

CO2

HERU

AC (används ej): Tryck igen och sedan för att välja Intervall (1-10 min.).

Med ett intervall av inställt antal minuter, kontrolleras om inställt gränsvärde överskrids. Om gränsvärdet överskrids ökas fläkthastigheten med ett steg.

Intervall: 5 min.

Aktuellt värde på CO2 kan sedan ses i huvudmenyn visningsläge sid 3, se sidan 13.

SERVICEMENY: “RH” Relativ luftfuktighet i procent

I denna meny kan inställningar göras för reglering med RH-givare installerad.

Tryck igen och sedan för att välja gränsvärde för forcering (50%-100%).

HERU

EC: Tryck igen och sedan för att välja ”Ramp” (2-200%).

Vid nivåer över gränsvärdet ökar fläktarna enligt inställt värde efter ”Ramp”. I nedanstående exempel kommer fläktarnas hastighet att öka med 10% per timme då luftens relativa fuktighet överstiger 70%.

HERU

AC (används ej): Tryck igen och sedan för att välja Intervall (1-10 min.).

Med ett intervall av inställt antal minuter, kontrolleras om inställt gränsvärde överskrids. Om gränsvärdet överskrids ökas fläkthastigheten med ett steg.

Intervall: 5 min

Intervall: 5 min.

Aktuellt värde på RH kan sedan ses i huvudmenyn Visningsläge sid 3, se sidan 13.

Intervall: 5 min.

Page 23

SERVICEMENY: “EFTERVÄRMARE”

I denna meny väljs vilken typ av eftervärmare som ska aktiveras. Om ”Afterblow” är aktiverat och om elvärmaren varit aktiv så fortsätter tilluftsfläkten att gå i minst två minuter efter att elvärmaren stängts av. Om vattenbatteri används måste frysskyddsgivare (GT5) installeras, och spjällställdon med fjäderretur ST1 monteras i uteluftskanal. GT7 ska monteras efter eftervärmare.

Tryck igen och sedan för att välja På eller Av.

Afterblow: Av

Forts.

Afterblow: Av

SERVICEMENY: “KYLVATTENBATTERI” (används ej)

I denna meny kan kylvattenbatteri aktiveras om sådant är installerat.

Tryck igen och sedan för att välja På eller Av.

SERVICEMENY: “TILLUFTGRÄNS”

I denna meny sätts övre och undre gränsvärde för inblåsningstemperaturen vid rums eller frånluftsreglering.

Forts. nästa rad

Tryck igen och sedan för att välja minimum gränsvärde (15°C-19°C).

Tryck igen och sedan för att välja maximum gränsvärde (20°C-30°C).

30°C

Page 24

SERVICEMENY: “REGLERTYP”

3 olika regleringstyper kan användas.

• Vid Konstant tilluftsreglering placeras temperaturgivare (GT7) i tilluftskanalen, då erhålles en konstant inblåsningstemperatur.

• Vid Rumsreglering placeras en givare (GT8) i rummet samt en givare (GT7) i tilluftskanalen (min/max-begränsning), då erhålles en konstant rumstemperatur (lämpligt då kylvattenbatteri är monterat).

• Frånluftsreglering fungerar på liknande sätt som rumsreglering men med den skillnaden att temperaturen mäts i aggregatets frånluftssida (GT3 eller GT1).

Tryck igen och sedan för att välja Konst. tilluft, Frånluftsregl. eller Rumsregl.

Modbus

SERVICEMENY: “MODBUS”

Meny ”Modbus” visas endast i version + fjärrkontroll. Version + fjärrkontroll aktiverar modbusporten på styrkortet och möjligheten att kommunicera via RS485. Till detta behövs komplett modbusregister som laddas ned från www.ostberg.com. ID samt baud rate måste stämma överens med inställningarna i clienten.

Tilluftsgräns

Reglertyp

Modbus

Modbus Id

9600 Baud

Enhetsnamn Enhetsnamn

Modbus Id

9600 Baud

1/128

Done Clear

Modbus Id

9600 Baud

Page 25

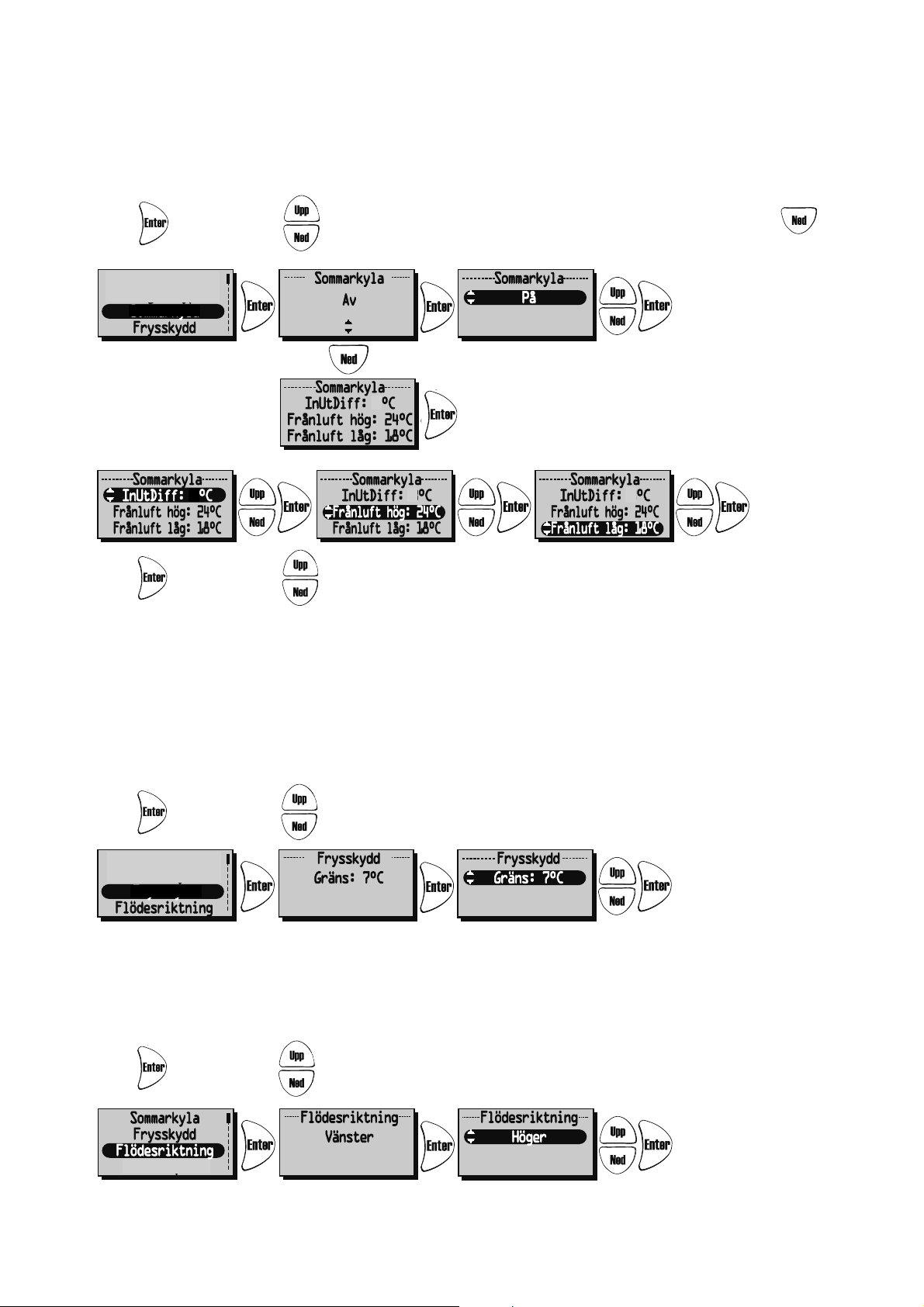

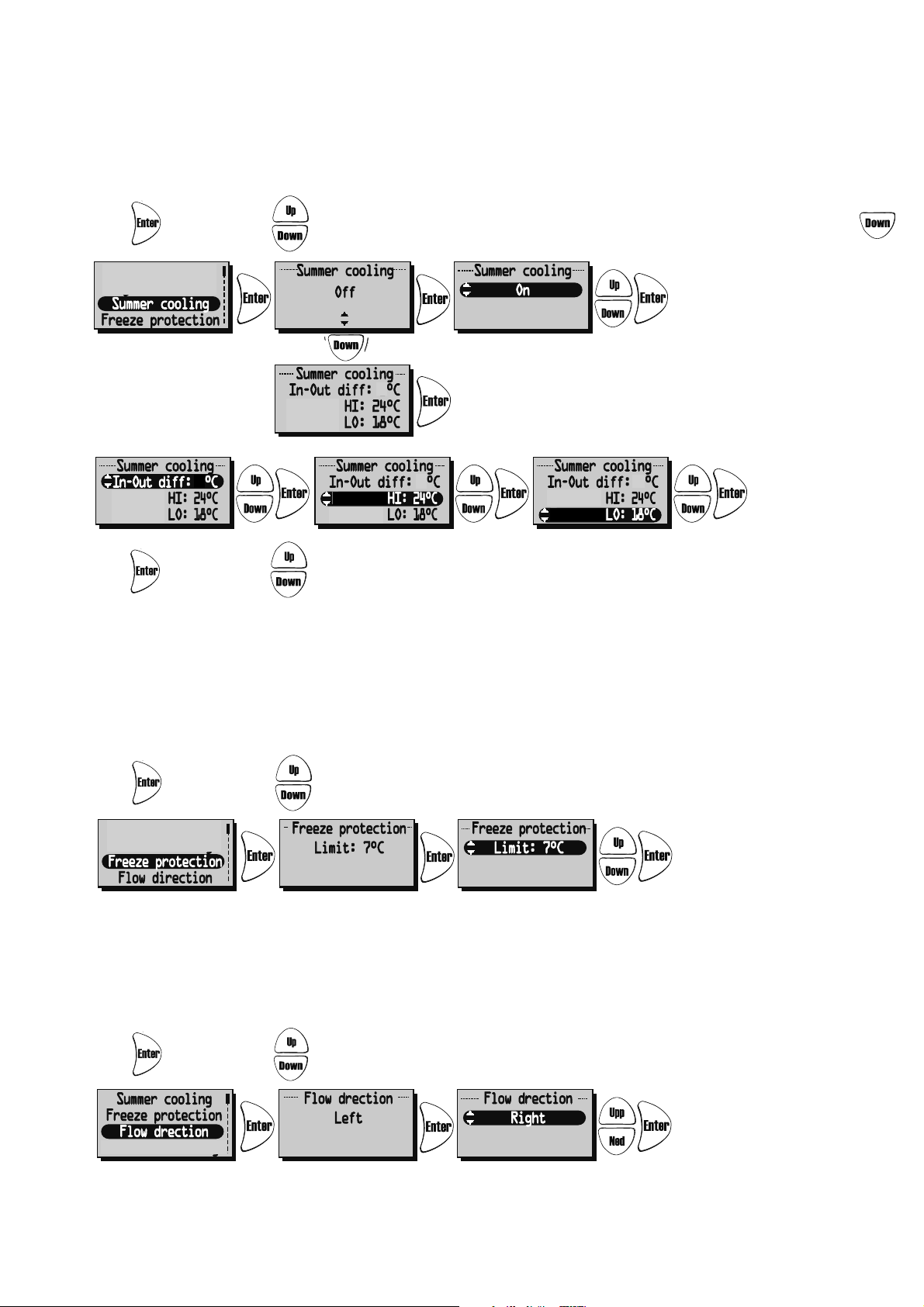

SERVICEMENY: “SOMMARKYLA”

Om ”Sommarkyla” ”På” är valt, aktiveras Sommarkyla då frånluftens temperatur är högre än ”Frånluft hög” (19°C-26°C) och uteluften är kallare än ”Frånluften - ’InUtDiff’ (1°C-10°C skillnad mellan temperaturen ute och frånluften)”. Sommarkyla avaktiveras då frånluftens temperatur är lägre än ”Frånluft låg” (18°C-24°C) eller när uteluften är varmare än ”Frånluften - ’InUtDiff + 1,0ºC’ ”. Om” Sommarkyla” är aktiverad, är vattenkylning inaktiverad.

Tryck igen och sedan för att välja På eller Av. För att komma vidare i “Sommarkyla” tryck .

Reglertyp

Modbus

Sommarkyla

Forts.

5 5

Forts. nästa rad.

Tryck igen och sedan för att välja ’InUtDiff’: (1°C-10°C), Frånluft hög: (19°C-26°C)

och Frånluft låg: (18°C-24°C).

SERVICEMENY: “FRYSSKYDD”: (används ej)

Inställning av gränsvärde när frysskyddsgivare är installerad. Givaren (GT5) placeras på returledningen från vattenbatteriet. Vid 3°C högre än inställt värde öppnas ventilen helt. Om temperaturen fortsätter att sjunka ned till inställt värde stängs aggregatet av men ventilen fortsätter vara öppen och pumputgången förblir aktiv.

Tryck igen och sedan för att välja Gräns: (5°C-10°C).

Modbus

Sommarkyla

Frysskydd

SERVICEMENY: “FLÖDESRIKTNING”:

Ställ in om tilluft och frånluft är ansluten på höger eller vänster sida. Till- och frånluft måste anslutas på samma sida av aggregatet.

Tryck igen och sedan för att välja Vänster eller Höger.

Sensor kalibrering

Page 26

SERVICEMENY: “SENSOR KALIBRERING”:

Inställning för kalibrering av temperatursenorerna via ett offsetvärde på +-10°C. Alla temperatursensorer kommer att justeras efter detta värde. Ej möjligt att kalibrera enskild givare.

Tryck igen och sedan för att välja Gräns: (+-10°C).

Frysskydd

Flödesriktning

Sensor kalibrering

Ladda/spara

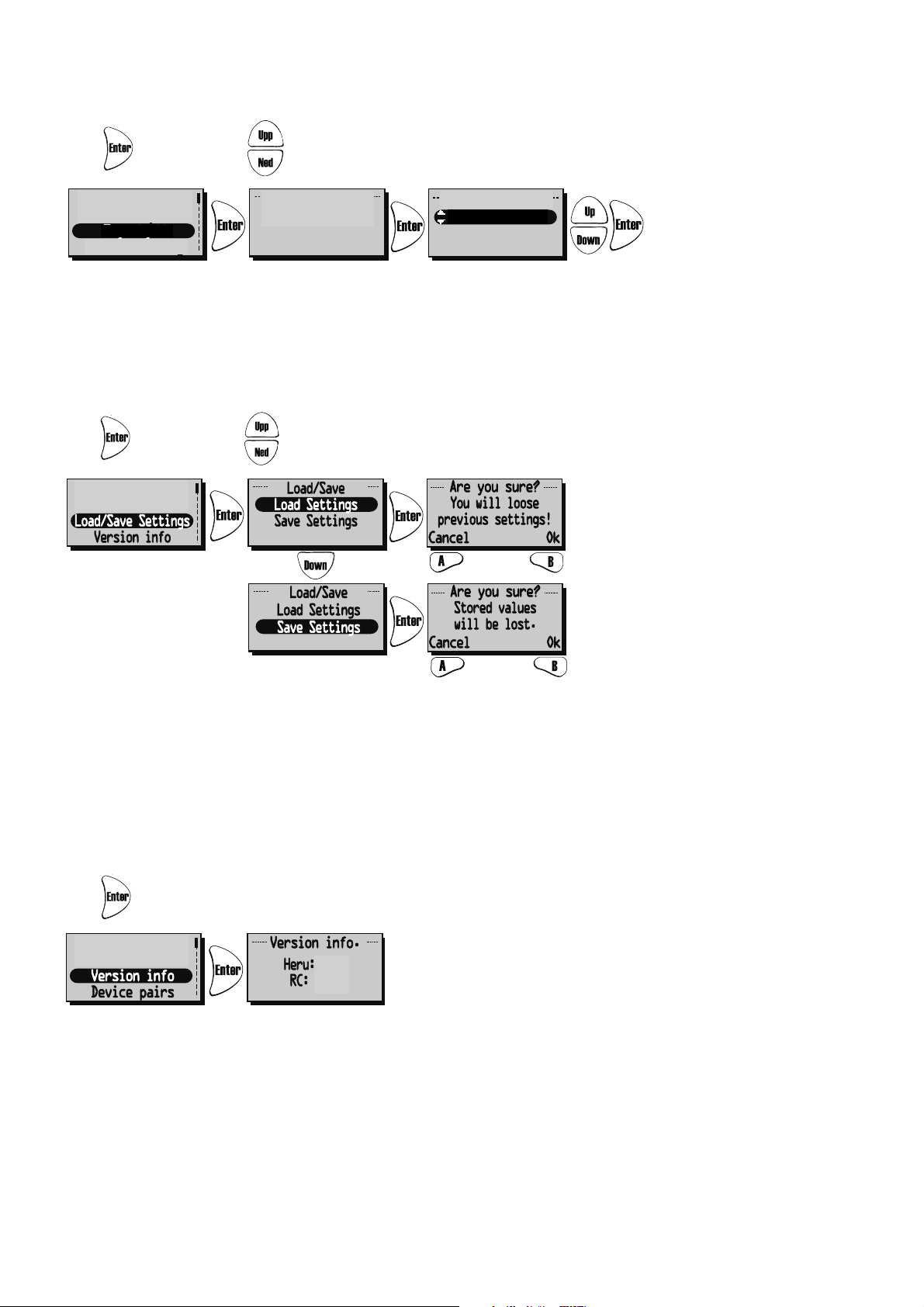

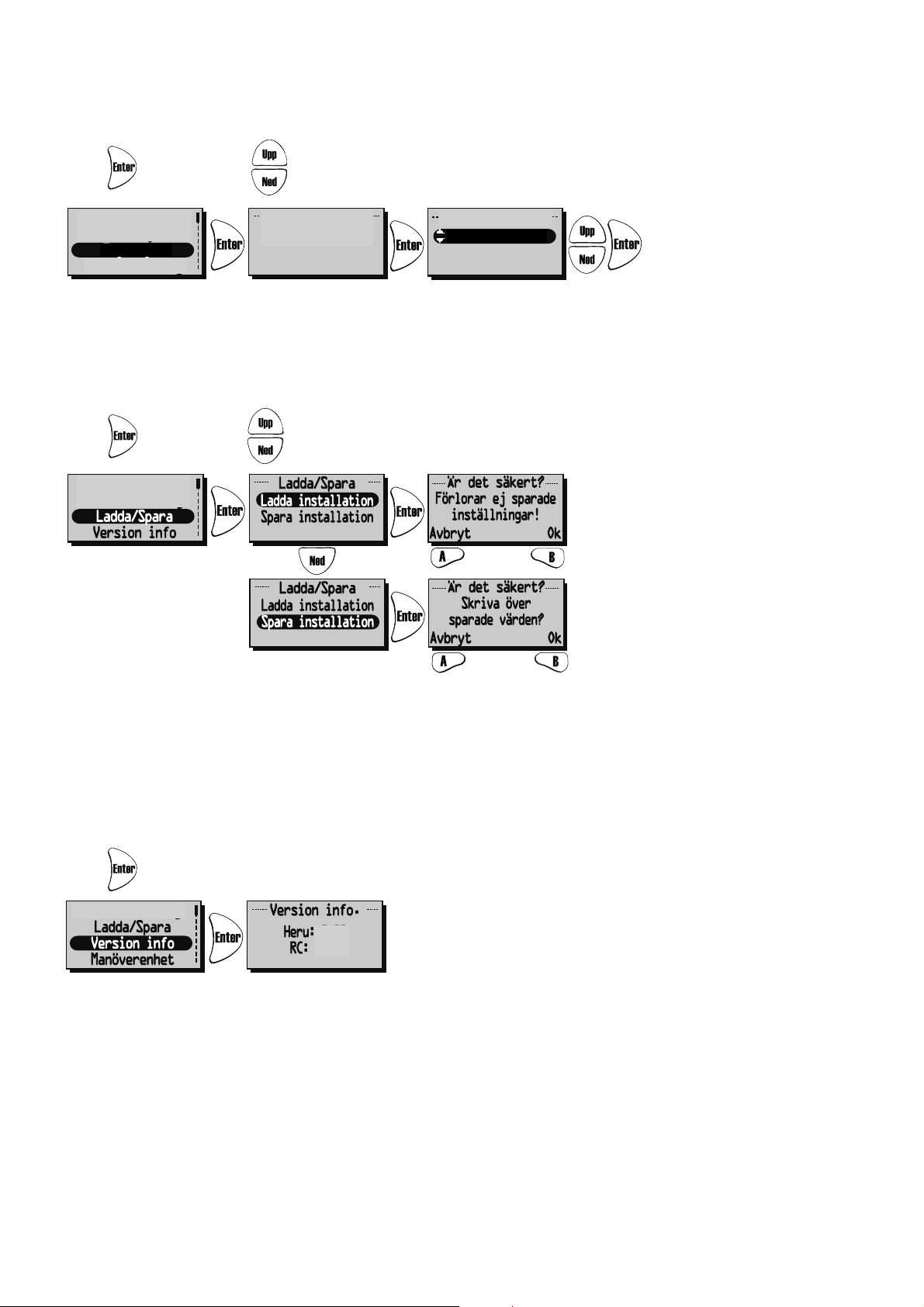

SERVICEMENY: “LADDA / SPARA”:

”Ladda/Spara” ger installatören möjlighet att spara värdena från Servicemenyn efter installationen, alt. ladda tidigare sparade värden.

Tryck igen och sedan för att välja Ladda installation eller Spara installation.

Flödesriktning

Sensor kalibrering

0.0°C

Sensor kalibrering

0.0°C

Efter att man ”laddat” eller ”sparat” kan det ta en minut innan aggregatet återskapat anslutning till fjärrkontrollen och rätt data visas.

SERVICEMENY: “VERSION INFO”:

Visar programvaruversionen för aggregatet (Heru) och fjärrkontrollen (RC).

Tryck igen för att se version.

Sensor kalibrering

3.00

Page 27

SERVICEMENY: “MANÖVERENHET”:

Flödesriktning

Ladda/Spara Version info Manöverenhet

Manöverenhet

Ingen, starta!

Manöverenhet

V.g. vänta...

Manöverenhet

RC: (C91E)

Unit: (92ED)

Start

Synkronisera

Manöverenhet

RC: (C91E)

Unit: (92ED)

Synkronisera

Manöverenhet

RC: (C91E)

Unit: (92ED)

Synkronisera

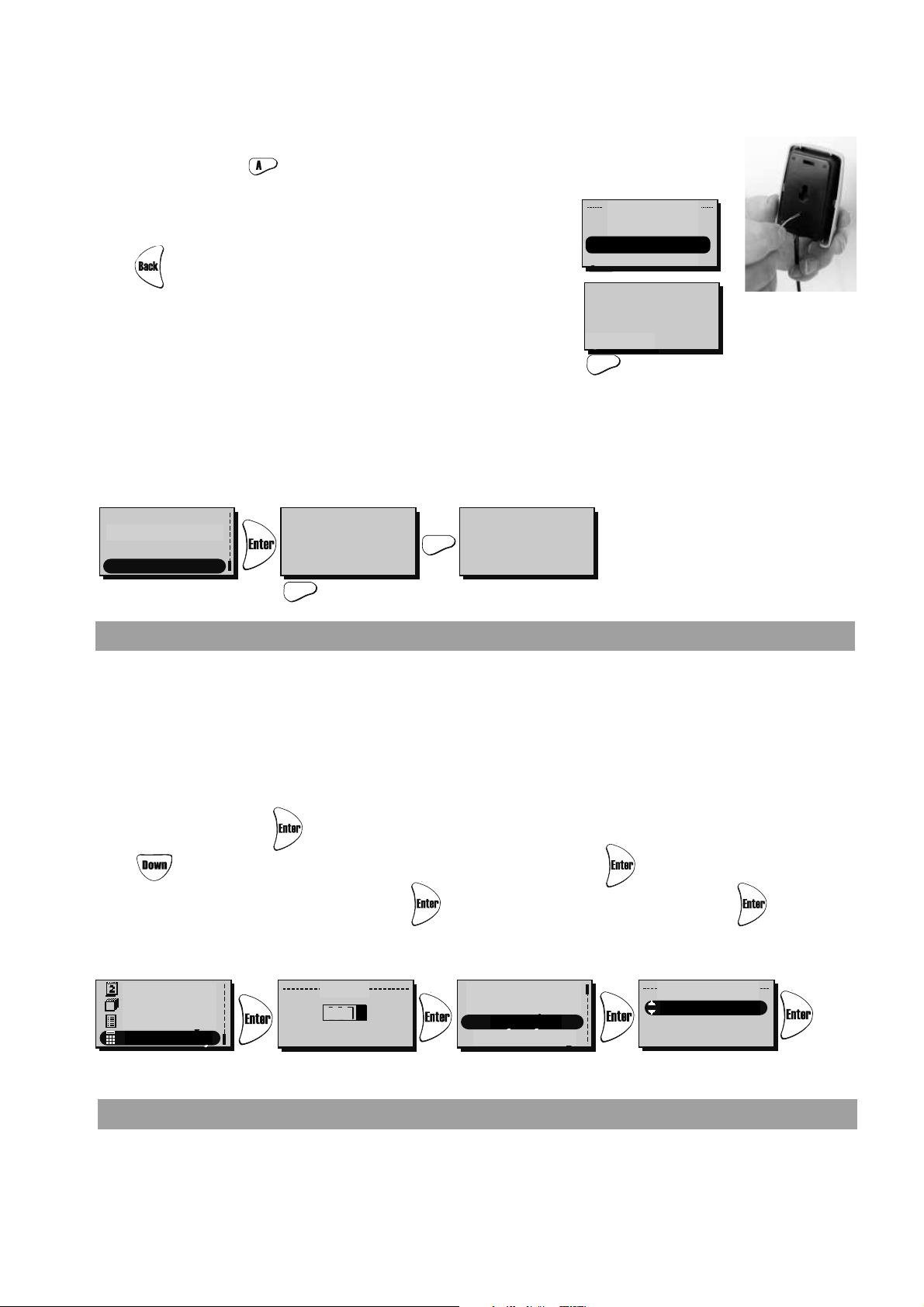

I denna meny söker manöverenheten den frekvens som reglerenheten på aggregatet använder. Denna procedur måste användas t.ex. då en ny manöverenhet anförskaffats.

Ansluta ny manöverenhet:

Tryck start med tangent i meny ”Manöverenhet” och använd ett gem eller liknande för att komma åt resetknappen på baksidan av antennen.

Manöverenhet

Servicemeny

Inom några sekunder kommer man tillbaka till ”Servicemeny” och manöverenheten är ansluten.

Tryck för att återvända till Visningsläge.

Om man istället för ”Servicemeny” hamnar i meny ”Manöverenhet” har anslutningen misslyckats. Försök ytterligare en gång. (Om manöverenheten har varit använd med ett aggregat tidigare står det ”Synkronisera” istället för ”Start”).

RC: (C91E)

Display kontrast

Unit: (92ED)

Manöverenhet

Synkronisera

Manöverenhet

RC: (C91E)

Unit: (92ED)

Synkronisera

Alternativ synkronisering: Bryt strömmen till aggregatet. Tryck in resetknappen på styrkortet (liten fyrkantig knapp) ca 1sec. Använd fjärrkontrollen och gå in på servicemeny (kod 1199) och gå sedan till manöverenhet. Tryck på synkonisera. Fjärrkontrollen visar då texten ”v.g. vänta...” Slå då på strömmen till aggregatet. Inom några sekunder kommer man tillbaka till ”Servicemeny” och manöverenheten är ansluten (se bild ovan). Om man istället för ”Servicemeny” hamnar i meny ”Manöverenhet” har anslutningen misslyckats (se bild ovan). Försök ytterligare en gång.

Flödesriktning

Ladda/Spara

Sensor kalibrering

Version info

Manöverenhet

Ingen, starta!

Start

Manöverenhet

V.g. vänta...

BYTE FRÅN EC- TILL AC-LÄGE VID STYRKORTSBYTE

Alla nya HERU® styrkit levereras inställda för EC-fläktar som standard. Om ditt HERU®aggregat är utrustat med AC-fläktar så måste standardinställningarna ändras innan aggregatet kommer att fungera korrekt.

Kom ihåg att skriva ned procentsatserna under Service meny 1199, EC motor setup, Standard, min, medium, max, innan byte av styrkort.

Följande instruktioner kräver att fjärrkontrollen är synkad med det nya styrkortet (se ovan).

Från Visningsläge 1, tryck för att komma till huvudmenyn.

Bläddra ner och välj Servicemeny. Ange kod 1991 och acceptera med .

Välj meny AC/EC Motor och acceptera med . Välj läge AC Motor och bekräfta med

Aggregatet kommer nu att stängas av och invänta uppstart från användaren. Efter startup sekvensen så kommer aggregatet att övergå i normaldrift.

Veckour

Vent På/Av

1991

Fabriksinställning

Aggregat info

AC-/EC Motor

EC Motor min/max

enter.

AC-/EC-Motor

AC Motor

ÖVRIGA FUNKTIONER

• Motionskörning rotor. Rotorn går tre minuter dagligen kl. 12.03, om rotorn inte gått de senaste 24 timmarna.

• Motionskörning radiatorventiler och cirkulations pump. En gång per vecka (måndagar kl. 12.09) körs ett underhållsprogram för att konditionera ventiler och pumpar.

Page 28

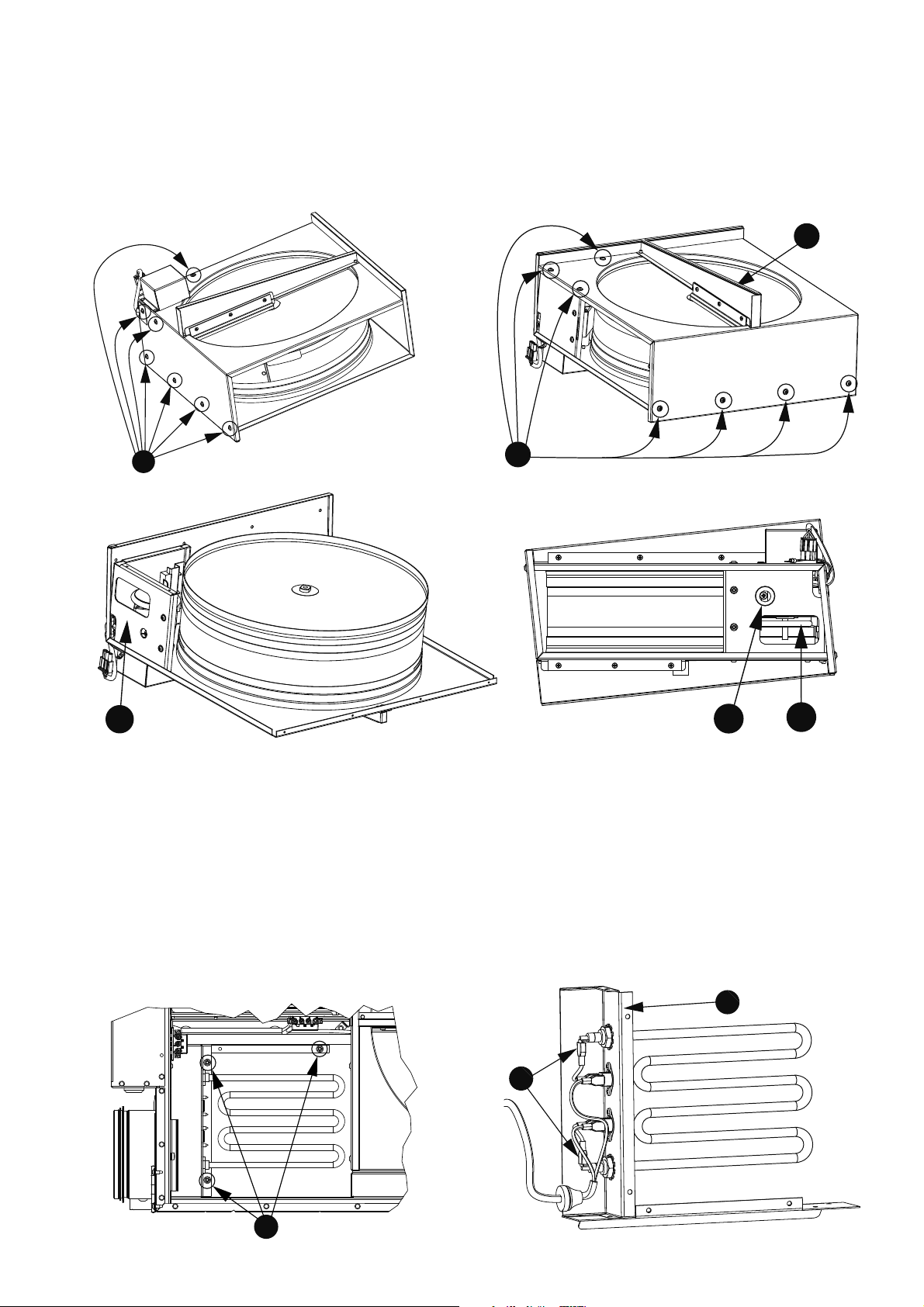

SERVICE HERU® LP

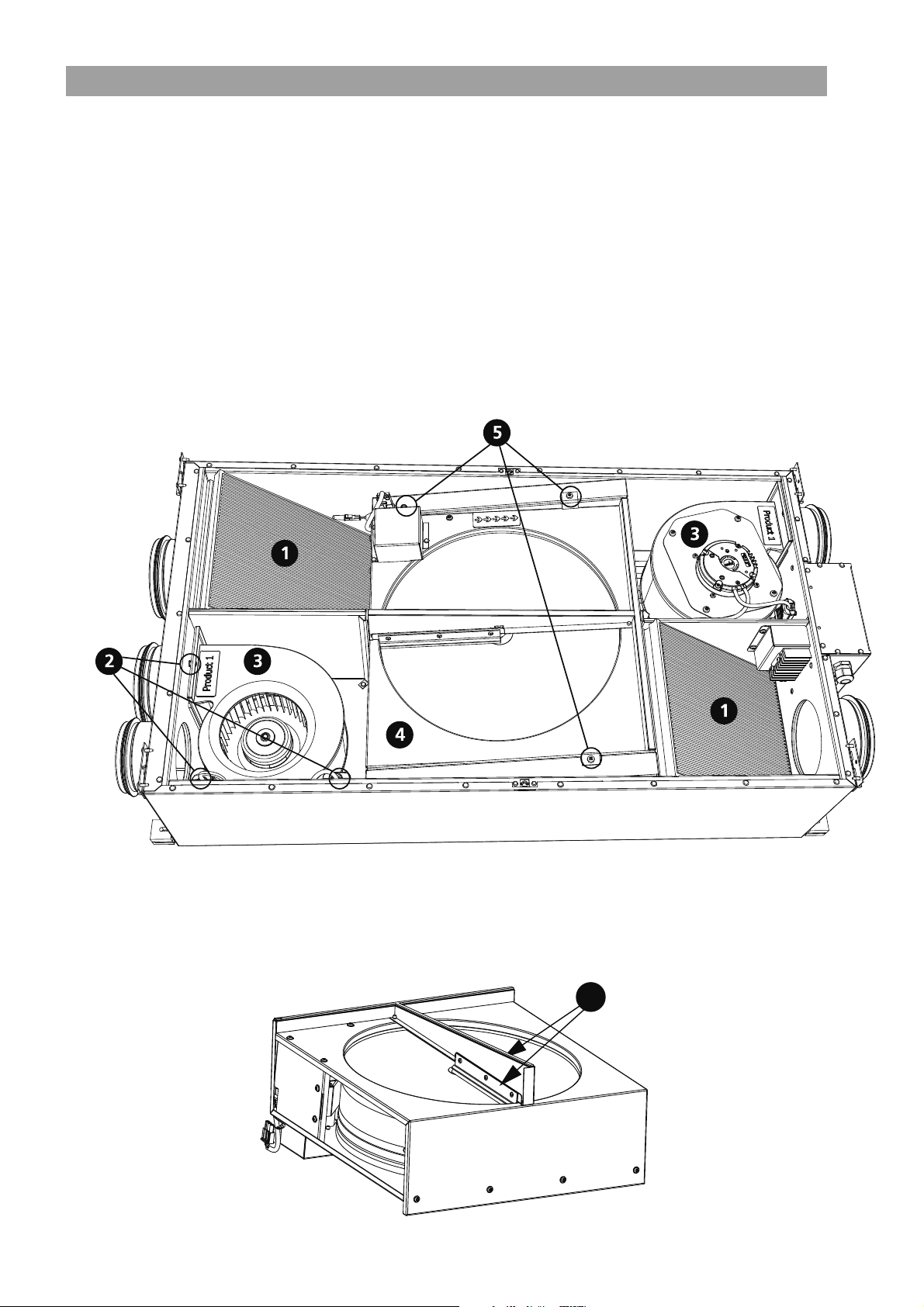

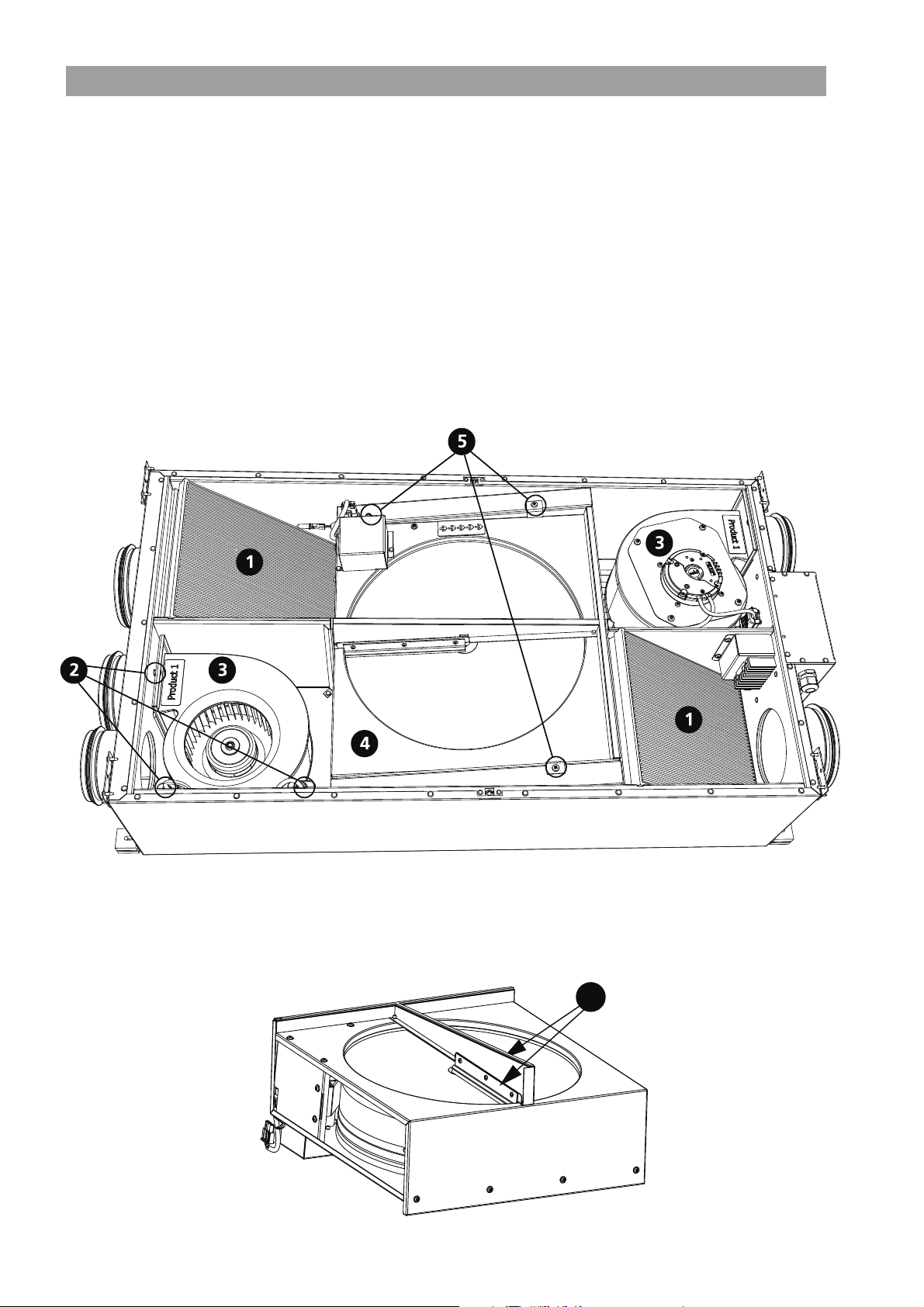

RENGÖRING/FILTERBYTE

• Bryt alltid strömmen och säkerställ att den ej kan kopplas in.

• Öppna locket genom att skruva ur de två skruvar na (skruvmejsel PH2).

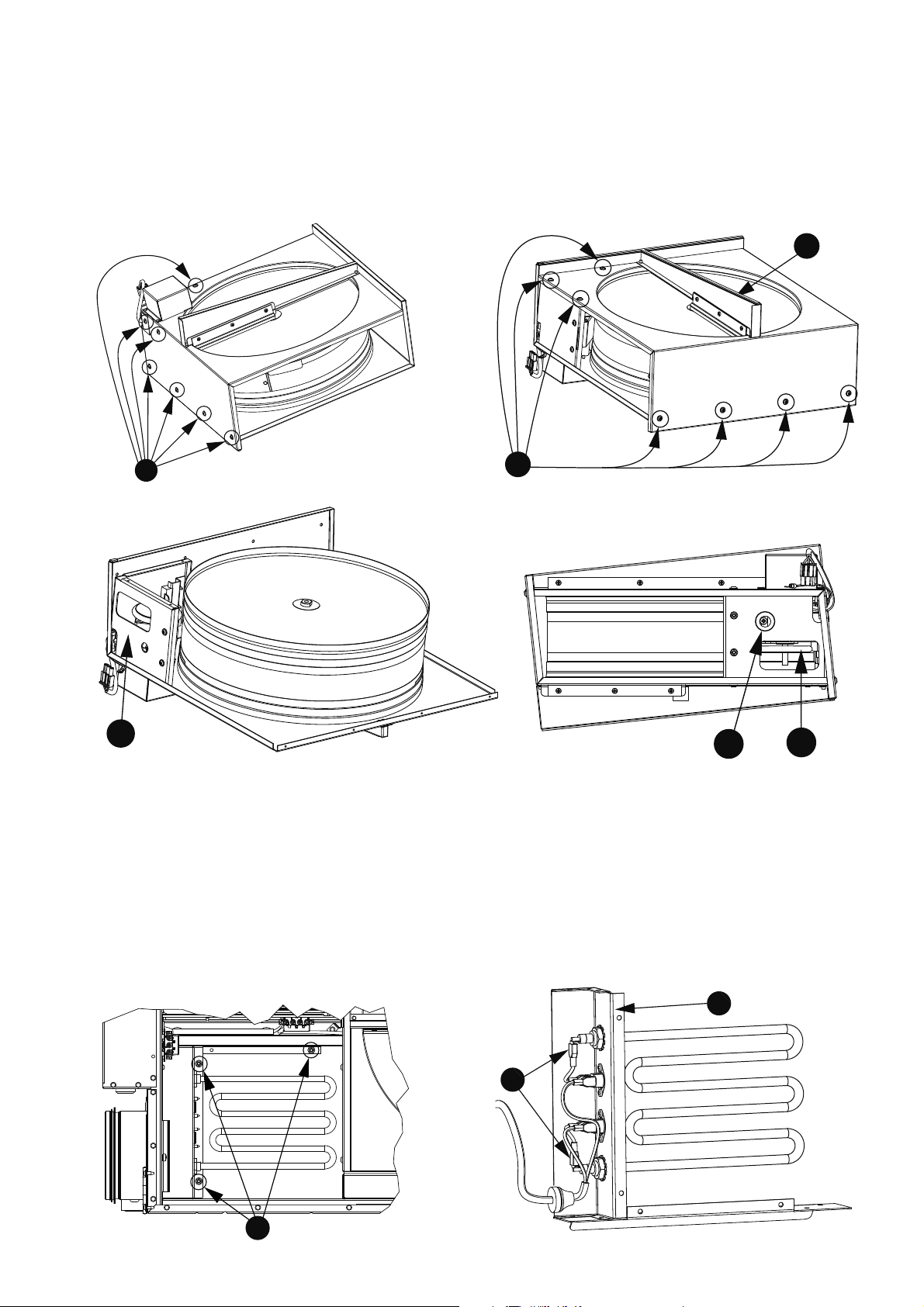

• Filterbyte ska göras regelbundet. Vi rekommende rar minst 1 gång/år. Filtren ska aldrig rengöras med tryckluft eller dammsugas. Filtren de dras rakt ut. Vid byte av filter är det också lämpligt att kontrol lera om fläktarna är nedsmutsade.

• Fläkten tas ur efter att man har dragit isär snabb kontakterna och lossat skruven (2). Sedan är det bara att dra fläkten (3 rakt ut ur aggregatet. OBS! beakta att fläktarna ramlar ner när skruven

lossas om aggregatet är takmonterat.

(1) tas ur genom att

Skruva loss motorplattan från fläkthuset (de yttre skruvarna) och lyft ur motor med fläkthjul. Fläkthus och fläkthjul torkas vid behov rent med en fuktig trasa. OBS! Akta balanseringsvikter på fläkthjulet. Vid behov torkas aggregathuset och rotorpaketet rent invändigt. Rotorpaketet (4) tas ur genom att koppla isär snabbkontakten för rotormotorn, skruva sedanur de tre skruvarna (5) och dra sedan ur hela paketet.

OBS! beakta att rotorpaketet kan falla ner när skruvarna lossas om aggregatet är takmonterat.

BYTE AV BORSTLISTER

Montera ur rotorpaketet enligt punkt (4) och (5). Skruva loss borstlisterna (6) på den ena sidan av rotorn (en lång och en kort borstlist). Montera dit de nya borstlisterna, vänd runt rotorpaketet och gör sedan lika på andra sidan av rotorn.

Page 29

BYTE AV ROTORMOTOR

Montera ur rotorpaketet enligt punkt (4) och (5). Skruva loss de sju skruvarna (7) på rotorgaveln, vänd sedan runt rotorpaketet. Skruva loss de sju skruvorna (8) på den andra sidans rotorgavel, lossa därefter centrumskruven (9) för rotorn. Lyft av rotorgaveln och ta ur rotormotorpaketet (10), montera nya rotormotorkitet och montera sedan ihop hela rotorpaketet igen i omvänd ordning.

OBS! se till att rotorns släptätning och rotordistans sitter rätt vid återmonteringen.

Justering av rotordrift: Ställ in anliggningstrycket med justerskruv (11), medurs ökar trycket, moturs minskar trycket. Snurra rotorn för hand och när remskivan (12) börjar driva, justera medurs ca 3-4 varv till på justerskruven!

BYTE AV ELVÄRMARE

Montera ur tilluftsﬂ äkten enligt punkt (2) och (3). Skruva loss de tre skruvarna (12) som håller fast värmarpaketet. Vänd upp värmarpaketet (13). Koppla loss snabbkontakterna på elementets stift och lossa de två muttrarna på elementet (14), sätt dit det nya element och montera tillbaks delarna i omvänd ordning.

Page 30

TILLBEHÖR (Funktion garanteras endast med tillbehör från H. Östbergs sortiment)

Fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020454

Fjärrkontroll+ Modbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020554

Styrkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020453

Kanalgivare (GT8 och GT7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020286

Rumsgivare (GT8) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020310

CO2 Rumsgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020302

RH Rumsgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020301

Tryckgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9500111

Antenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020552

Förlängningskabel till antenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010011

Spjällställdon med fjäderretur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1220488

Kombidon Ø 160 mm, svart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8200101

Kombidon Ø 160 mm, vit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8200102

RESERVDELSFÖRTECKNING

Rotormotor komplett, HERU®LP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010529

Filterkit ePM1 50%, HERU®LP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6000279

Element, 900 W, HERU®LP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1220895

Servicekit tätning, HERU®LP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6000273

Drivrem, HERU®LP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1221016

Fläktpaket Frånluft HERU

Fläktpaket Tilluft HERU®90 LP Höger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010515

Fläktpaket Frånluft HERU®90 LP Vänster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010516

Fläktpaket Tilluft HERU

Fläktpaket Frånluft HERU®50 LP Höger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010525

Fläktpaket Tilluft HERU®50 LP Höger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010526

Fläktpaket Frånluft HERU®50 LP Vänster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010527

Fläktpaket Tilluft HERU®50 LP Vänster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010528

90 LP Höger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010514

90 LP Vänster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6010517

Kontakta din installatör/återförsäljare för beställning.

Page 31

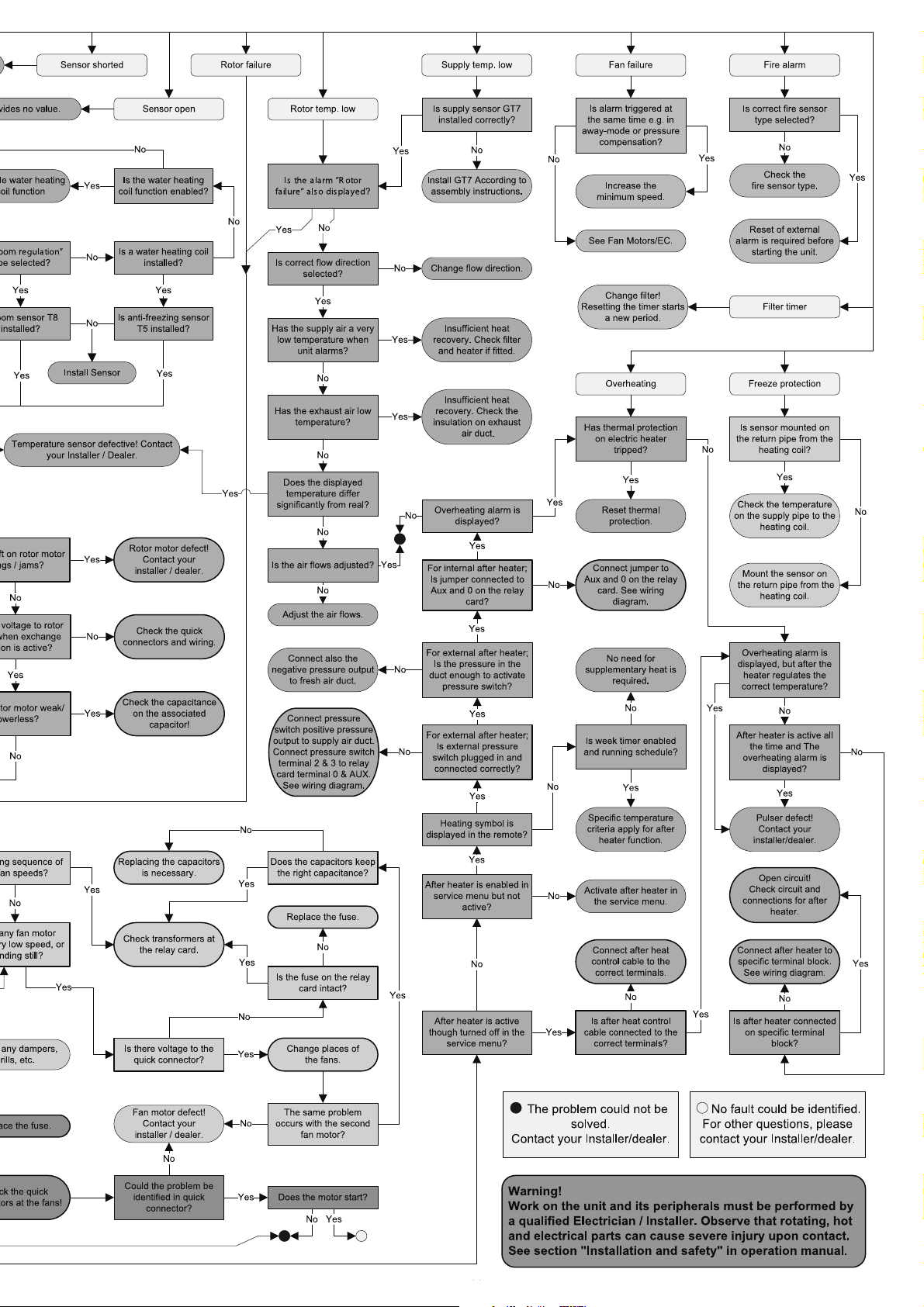

FELSÖKNING

Typ av fel Kontrollera... Åtgärd

Inget syns i diplayen. ...Batterierna. Byt ut tre st AA-batterier.

Kommer inte in i menyerna, ...Om knapplås är aktiverat. Avaktivera, håll vänsterknapp nedtryckt i 3 sekunder. tangenter låsta.

”V.g vänta” visas i menyn. Avvakta i 15 minuter. Om meddelandet fortfarande blinkar kontrollera nedanstående: ...Att aggregatet har ström. Kontrollera säkring, jordfelsbrytare samt inkoppling. ...Så antennen EJ ligger nära plåt eller är placerad Flytta antennen. så att aggregatet avskärmar signalen. ...Att manöverenheten är synkroniserad med Se sid 27. aggregatet.

Aggregatet startar inte. ...Att aggregatet har ström. Kontrollera säkring, jordfelsbrytare samt inkoppling.

...Att HERU ...Att aggregatet är rätt inkopplat. Se sid 76-77. Tänk på att aggregatet har några minuters Se sid 8. fördröjning vid uppstart. ...Övriga larm. Se nedan.

Aggregatet har stannat. ...Att aggregatet har ström. Kontrollera säkring samt säkerhetsbrytare.

...Om larm löst ut Kontrollera varför det larmar (se nedan), åtgärda felet. När orsakande fel är åtgärdat återställ larm. Efter återställning kontrollera att rotorn roterar och fläktarna snurrar. ...Att rätt flödesriktning är valt. Se sid 25.

Vid uppstart visar manöver- ...Att aggregatet är installerat som höger-/ Ange flödesriktning. Se sid 25. enheten helt fel temperaturer vänsterutförande. alt. larmar för för låg temp.

Filtermätning går ej att aktivera. ...Att tryckgivare är installerade. Aktivera givare. Se sidan 18.

Övriga larm:

Filter. ...Om filtren är smutsiga. Byt filter.

...Om inställd tid för filtermätning är uppnådd.. Byt filter.

Givare ej ansluten. ...Vilken givare som larmar, se sid 16. Anslutning på reläkort. Om felet kvarstår,

byt ut trasiga givare. ...Menyn för val av eftervärmare och reglertyp. Ställ in rätt eftervärmare och reglertyp. Se sid 23-24.

Givare kortsluten. ...Vilken givare som larmar, se sidan 16. Anslutning på reläkort. Om felet kvarstår,

byt ut trasiga givare.

Rotorstopp. ...Funktion på rotor, rotormotor samt rotorgivare Byt ut trasig rotor, rotormotor, rotorgivare eller drivrem.

och att drivremmen till rotor är hel?

Överhettning. ...Om överhettningsskyddet på elvärmaren har Återställ det manuella överhettningsskyddet

löst ut. OBS! Aggregatet ska vara strömlöst. och kvittera larmet.

Tillufttemperatur låg. ...Att filtren inte är smutsiga. Byt filter.

...Om drivremmen till rotorn slirar. Byt drivrem. ...Att eftervärmaren fungerar. Säkerställ funktion på eftervärmaren före uppstart. ...Att rätt flödesriktning är vald. Se sid 25.

Rotortemperatur låg. ...Att filtren inte är smutsiga. Byt filter.

...Om drivremmen till rotorn slirar. Byt drivrem.

Brandlarm. ...Varför rökdetektorn har löst ut. Säkerställ funktion före uppstart.

...Att rätt typ av detektor är vald. Välj rätt detektortyp.

Frysskydd. ...Att tillräckligt med värme finns till värmevatten- Säkerställ funktion på värmevattenbatteriet före upp-

start. batteriet. ...Att ventilställdon öppnar som det ska. Säkerställ funktion på ventilställdon före uppstart. Prova att starta om aggregatet.

Motorfel. ...Matning till fläktarna och snabbkontakterna. Säkerställ funktion och byt ut defekt fläkt före uppstart.

...Att fläkthjul ej är blockerat Säkerställ funktion före uppstart.

Tilluft eller frånluft saknas. ...Uteluftsintag. Gör rent intagsgaller vid försmutsning.

...Till- och frånluftsfiltren Byt filter.

För hög verkningsgrad. ...Uteluftsintag. Gör rent intagsgaller vid försmutsning.

...Till- och frånluftsfiltren Byt filter.

Låg verkningsgrad. ...Om filter är smutsiga. Byt filter.

...Om det är låg temperatur på frånluft. Se över installation.

Problem vid injustering av ...Att funktionen för sommarkyla är ställt i läge av. Se sid 25. luftflöde.

Elbatteriet blir inte varmt. ...Att elbatteriet är rätt inkopplat. Se sid 76.

...Att eftervärmare el är aktiverat i Servicemenyn. Se sid 23.

är vald i läge på. Se sid 16.

Om inget av ovanstående hjälper för att få igång/tillrättalägga felet, kontakta din installatör/återförsäljare.

Page 32

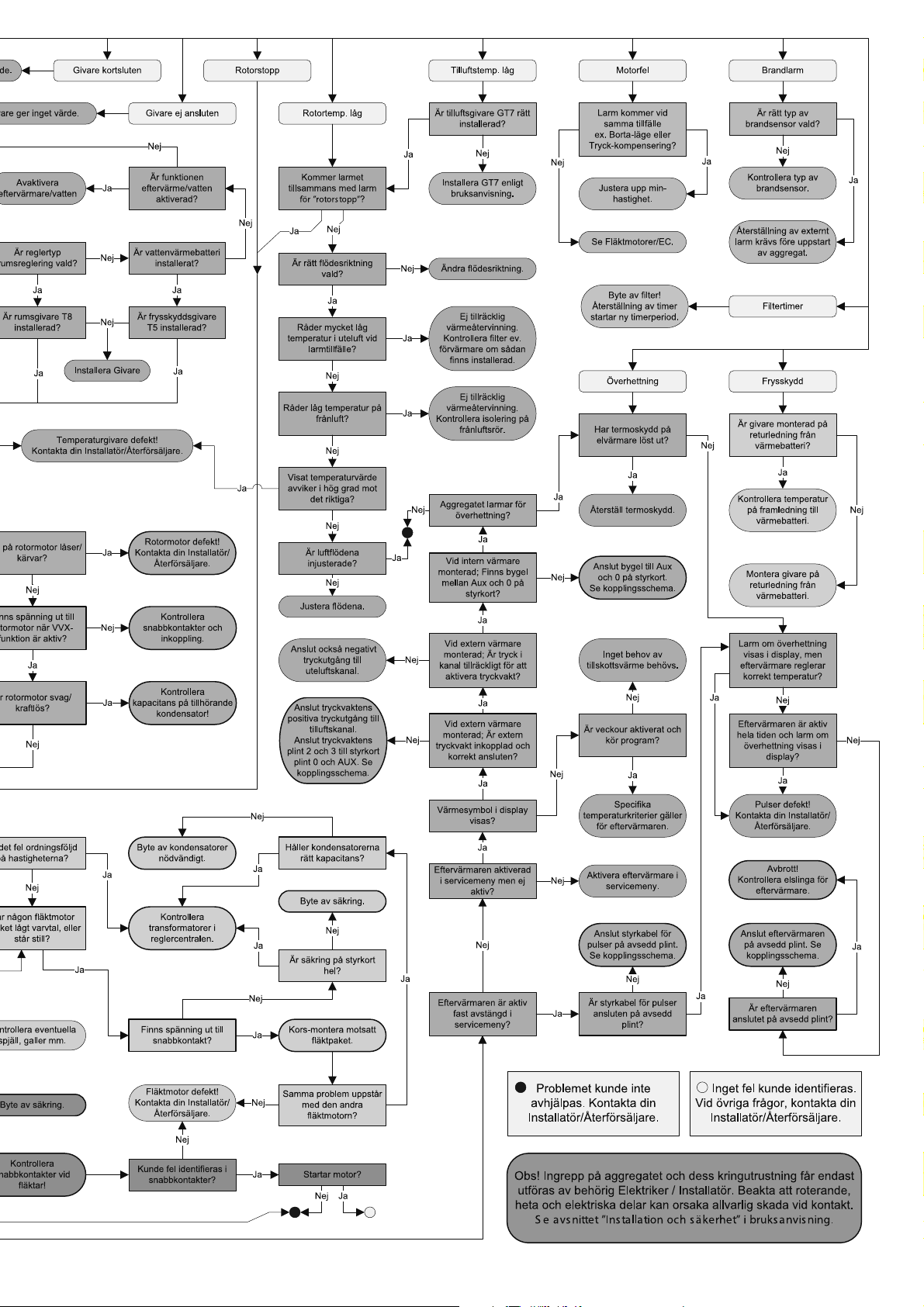

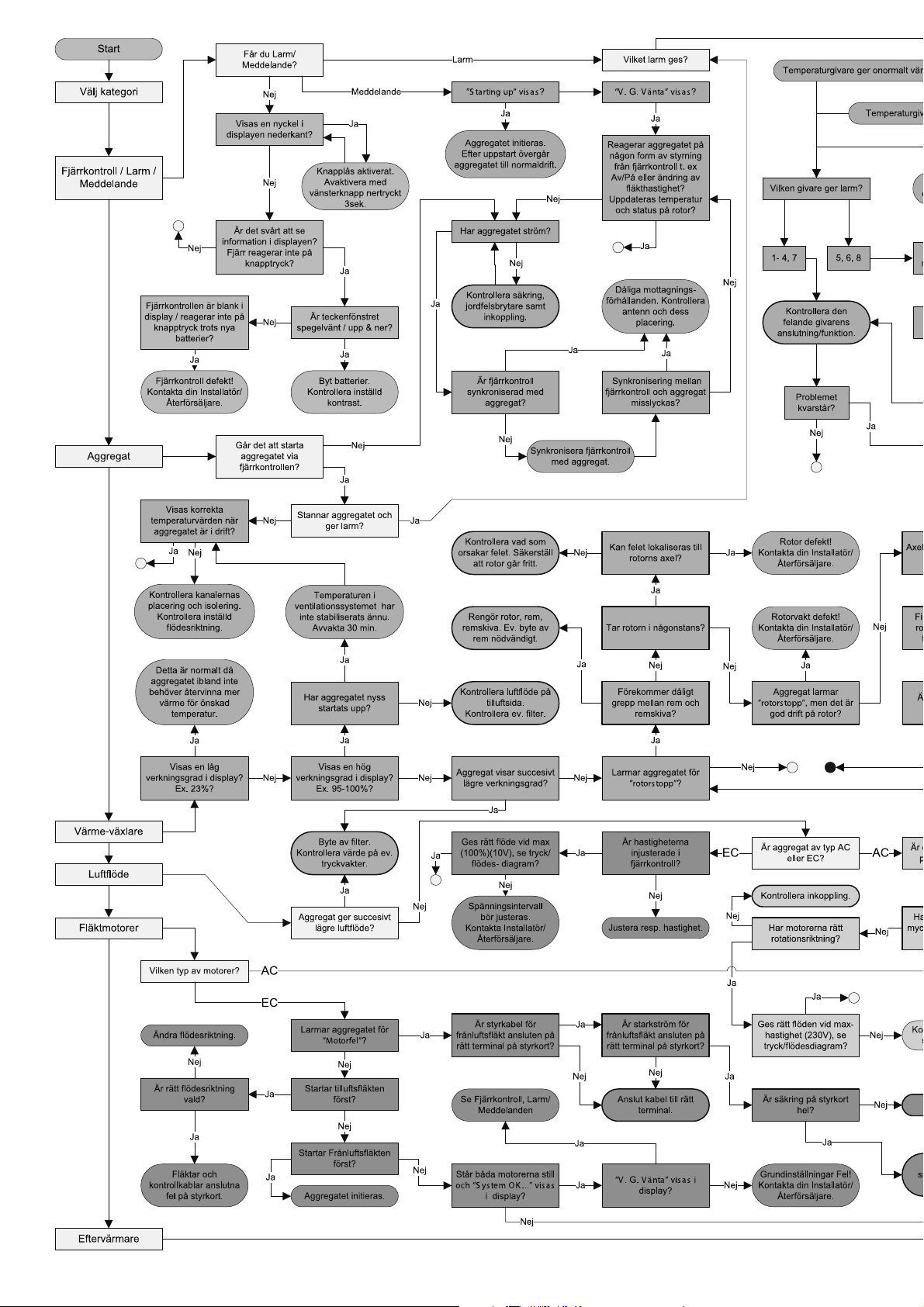

323334

Page 33

Page 34

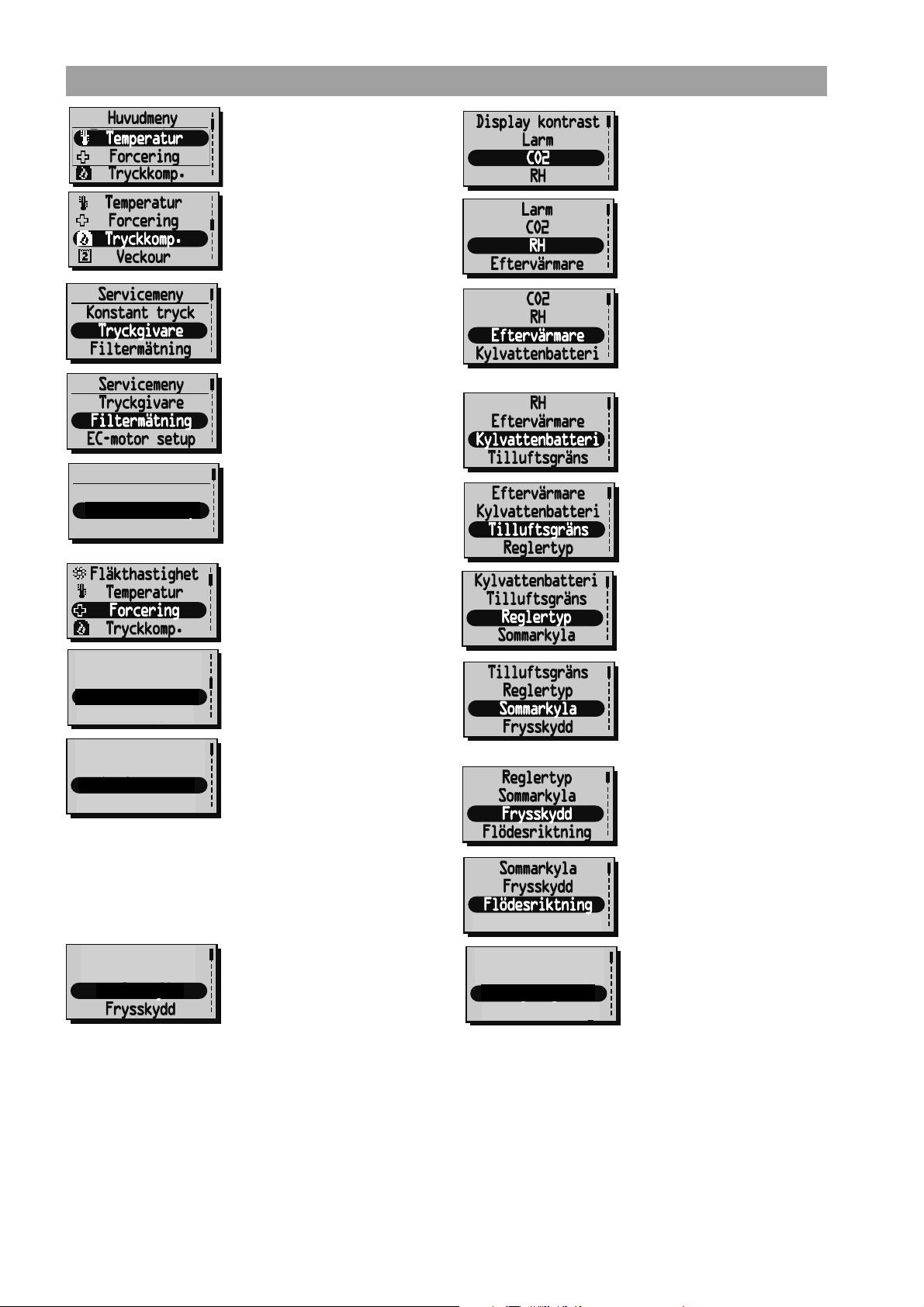

EGNA INSTÄLLNINGAR EC

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Är du säker?

Bör endast ändras

av installatör!

Standard (%) Tilluft: 60%

Frånluft: 70%

EC-motor setup

Standard

Min

Medium

Avbryt Ok

Standard (%) Tilluft: 60%

Frånluft: 70%

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

Temperatur:

(15°C-30°C)

Fabriksinställning: 20°C

Tid:

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(5-60 min.)

Fabriksinställning: 15 min.

Givare:

(Ingen, SW, -50/+50, 0/100 Pa)

Fabriksinställning: Ingen.

Filtermätning:

(Av/Datum) Fabriksinställning: Av.

Fläkthastighet:

Standard tilluft: . . . . . . . . . . . . . . . . . . . . . rpm

Standard avluft: . . . . . . . . . . . . . . . . . . . . rpm

Min: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rpm

Medium: . . . . . . . . . . . . . . . . . . . . . . . . . .rpm

Max: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rpm

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

Gräns:

(500-1400 PPM) Fabriksinställning: 900 PPM

Intervall:

(2-200%/h) Fabriksinställning: 50%/h.

Gräns:

(50%-100%) Fabriksinställning: 70%.

Intervall:

(2-200%/h) Fabriksinställning: 10%/h.

El:

(På/Av) Fabriksinställning: Av.

Vatten:

(På/Av) Fabriksinställning: Av.

Afterblow:

(På/Av) Fabriksinställning: Av.

Kyla:

(På/Av) Fabriksinställning: Av.

Min:

(15°C-19°C) Fabriksinställning: 17°C.

Max:

(20°C-30°C) Fabriksinställning: 26°C.

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Forcering

Tryckkomp.

Max temperatur

Larm

Tryckkomp.

Max temperatur

Larm

CO2

Tilluftsgräns

Reglertyp

Modbus

Tid:

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(10-240 min.) Fabriksinställning: 30 min.

Fläkt:

(medium eller max) Fabriksinställning: Med.

Max temperatur:

Fabriksinställning: 30°C.

Filter timer:

Fabriksinställning: 6 månader

Låg temp Gräns A:

Fabriksinställning: 2°C

Låg temp Gräns B:

Fabriksinställning: 9°C

Brandsensor:

Fabriksinställning: Ej installerad

Autom.reset:

Fabriksinställning: Av

Alarm indikation:

Fabriksinställning: Ingen

Modbus Id:

Fabriksinställning: 1

Baud:

Fabriksinställning: 9600

Enhetsnamn:

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

Reglertyp:

(Konstant Tillufts-/Frånlufts-/Rumsreglering

Fabriksinställning: Konst. tilluft.

InUtDiff:

(1°C-10°C) Fabriksinställning: 3°C.

Frånluft hög:

(19°C-26°C) Fabriksinställning: 24°C.

Frånluft låg:

(18°C-24°C) Fabriksinställning: 18°C.

Gräns:

(5°C-10°C)

Fabriksinställning: 7°C.

Flödesriktning:

(Höger/Vänster)

Fabriksinställning: Höger.

Sensor kalibrering

Frysskydd

Flödesriktning

Sensor kalibrering

Ladda/spara

Offset:

Fabriksinställning: 0°C

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

FILTERBYTE:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page 35

(8)g56b.5$120g9(5(1667b00(/6(

9LLQW\JDUKlUPHGDWWYnUDSURGXNWHUXSSI\OOHUNUDYHQLQHGDQDQJLYQD(8GLUHNWLY

RFKKDUPRQLVHUDQGHVWDQGDUGHU RFKI|URUGQLQJDU

7LOOYHUNDUH + g67%(5* $%

,QGXVWULJDWDQ $YHVWD 7HOQU  )D[QU 

KWWSZZZRVWEHUJFRP LQIR#RVWEHUJFRP

2UJQU

3URGXNWHU +HUX .+HUX 6+HUX7+HUX/3

'HQQD(8)|UVlNUDQJlOOHUHQGDVWRPLQVWDOODWLRQKDUVNHWW LHQOLJKHWPHGELIRJDGLQVWDOODWLRQVDQYLVQLQJ VDPWDWWSURGXNWHQHMKDU PRGLILHUDWV

/nJVSlQQLQJVGLUHNWLYHW/9'(8

+DUPRQLVHUDQGHVWDQGDUGHU

x (1(OHNWULVNDKXVKnOOVDSSDUDWHURFKOLNQDQGHEUXNVI|UHPnO 6lNHUKHW 'HO$OOPlQQDIRUGULQJDU x (1(OHNWULVNDKXVKnOOVDSSDUDWHURFKOLNQDQGHEUXNVI|UHPnO 6lNHUKHW 'HO6lUVNLOGDIRUGULQJDUSn

HOHNWULVNDYlUPHSXPSDUOXIWNRQGLWLRQHULQJVDJJUHJDWRFKOXIWDYIXNWDUH

x (1+XVKnOOVDSSDUDWHURFKOLNQDQGHEUXNVI|UHPnO±0lWQLQJDYHOHNWURPDJQHWLVNDIlOW PHGDYVHHQGHSnH[SRQHULQJ

'LUHNWLYHWI|UHOHNWURPDJQHWLVNNRPSDWLELOLWHW(0&(8

+DUPRQLVHUDQGHVWDQGDUGHU

x (1(OHNWURPDJQHWLVNNRPSDWLELOLWHW(0&*HQHUHOODIRUGULQJDU±,PPXQLWHWKRVXWUXVWQLQJL

LQGXVWULPLOM|

x (1(OHNWURPDJQHWLVNNRPSDWLELOLWHW(0&*HQHUHOODIRUGULQJDU (PLVVLRQIUnQXWUXVWQLQJLERVWlGHU

NRQWRUEXWLNHURFKOLNQDQGHPLOM|HU

x (1(OHFWURPDJQHWLFFRPSDWLELOLW\DQG5DGLRVSHFWUXP0DWWHUV(50 (OHFWUR0DJQHWLF&RPSDWLELOLW\

(0&VWDQGDUGIRUUDGLRHTXLSPHQWDQGVHUYLFHVSDUW6SHFLILFFRQGLWLRQIRU6KRUW5DQJH'HYLFHV65'RSHUDWLQJRQ IUHTXHQFLHVEHWZHHQN+] DQGN+]

x (1(OHFWURPDJQHWLFFRPSDWLELOLW\DQG5DGLRVSHFWUXP0DWWHUV(50 6KRUW5DQJH'HYLFHV65'

5DGLRHTXLSPHQWWREHXVHGLQWKH0+]WR0+]IUHTXHQF\UDQJHZLWKSRZHUOHYHOVUDQJLQJXSWRP:

0DVNLQGLUHNWLYHW0'(*

+DUPRQLVHUDQGHVWDQGDUGHU

x (1,62 0DVNLQVlNHUKHW$OOPlQQDNRQVWUXNWLRQVSULQFLSHU±5LVNEHG|PQLQJRFKULVNUHGXFHULQJ x (1,620DVNLQVlNHUKHW 6N\GGVDYVWnQGI|UDWWKLQGUDDWWDUPDURFKEHQQnULQLULVNRPUnGHQ x (10DVNLQVlNHUKHW±0DVNLQHUVHOXWUXVWQLQJ±'HO$OOPlQQDIRUGULQJDU

(NRGHVLJQGLUHNWLYHW(*

+DUPRQLVHUDQGHI|URUGQLQJDU

x .UDYSnHNRGHVLJQI|UYHQWLODWLRQVHQKHWHU x  (QHUJLPlUNQLQJDYYHQWLODWLRQVHQKHWHUI|UERVWlGHU

$YHVWD

0LNDHOgVWEHUJ 7HFKQLFDOGHYHORSPHQW0DQDJHU

Page 36

WARRANTY

Warranty period valid according to purchase contract calculated from date of purchase.

SCOPE OF WARRANTY

This warranty covers faults occurring during the warranty period, which have been notified to the dealer or verified by H. Östberg (warrantor) or a representative of the warrantor, and which concern design, manufacturing or material defects and consequential damages occurring on the product itself. The abovementioned faults will be rectified so that the product is made operational.

GENERAL WARRANTY LIMITATIONS

The warrantor’s responsibility is limited in accordance with these warranty terms and the warranty does not cover property damage or personal injury. Verbal promises made in addition to this warranty agreement are not binding for the warrantor.

WARRANTY LIMITATIONS

This warranty applies on condition that the product is used in a normal fashion or under comparable circumstances for its intended purpose and that the instructions for use are followed.

- Settings; information on use, care, handling, service or cleaning that are customarily described in the instructions for use; or works caused by the user neglecting to observe warning or installation instructions; or investigation of such are not covered by the warranty.

- The warrantor is responsible only for the operation if approved accessories are used.

- The warranty does not cover product failures caused by accessories/equipment from other manufacturers.

The unit’s current settings must be noted in the installation/mounting instructions at installation to avoid costs in the event of fault. The warrantor is not liable for costs such as adjustment costs related to the replacement of fans and control boards in the unit.

SERVICE TERMS DURING THE WARRANTY PERIOD

According to your agreement with your local distributor.

This warranty does not cover faults caused by:

- Transport of the product.

- Careless use or overstraining of the product.

- Failure on the part of the user to follow instruc tions concerning installation, use, maintenance, care and handling.

- Incorrect installation or incorrect positioning of the product.

- Conditions that are not due to the warrantor, e.g. excessive voltage variations, lightning, fire and other accidents.

- Repair, maintenance or design changes made by an unauthorized party.

- Faults that do not impact operation, e.g. surface scratches.

- Parts that through handling or normal wear are exposed to greater than average hazard, e.g. lamps, glass, ceramic, paper and plastic parts, and filters and fuses are not covered by the warranty.

RECTIFICATION MEASURES WHEN A FAULT IS DETECTED

When a fault is detected, the customer must notify this to the dealer. Specify what product this applies to (part number and manufacture date – year and week – are listed on the product label), and describe the fault and how it occurred as accurately as possible. For a warranty repair to be performed, the customer must prove that the warranty is valid by presenting the receipt of purchase. After the warranty period has expired, warranty claims that have not been made in writing before the expiration of the warranty period will not be valid.

In all other respects according to our conditions of sale.

Page 37
