OSTBERG HERU 62 T, HERU 70 T, HERU 90 T, HERU 95 T EC, HERU 100 T EC Assembly/installation Instructions [sv, en]

...

Download

Page 1

Montage-/installationsanvisning

Assembly/Installation instructions

HERU®T

SVENSK/ENGLISH VERSION

Page 2

GARANTI

Garantitid gäller enligt köpeavtal räknat från inköpsdagen

GARANTIINNEHÅLL

Garantin omfattar under garantitiden uppkomna fel, vilka anmälts till återförsäljaren, eller konstaterats av H. Östberg AB (garantigivaren) eller garantigivarens företrädare och som avser konstruktions-, tillverknings- eller materialfel samt följdfel som uppkommit på själva produkten. De ovan nämnda felen åtgärdas så att produkten görs funktionsduglig.

ALLMÄNNA GARANTIBEGRÄNSNINGAR

Garantigivarens ansvar är begränsat enligt dessa garantivillkor och garantin täcker inte egendoms- eller personskador. Muntliga löften utöver detta garantiavtal är inte bindande för garantigivaren.

GARANTIBEGRÄNSNINGAR

Denna garanti ges under förutsättning att produkten används på normalt sätt eller under jämförbara omständigheter för avsett ändamål och att anvisningarna för användning följts.

Garantin omfattar inte fel som orsakats av:

- Transport av produkten.

- Vårdslös användning eller överbelastning av produkten.

- Att användaren inte följer anvisningar rörande montering, användning, underhåll och skötsel.

- Felaktig installation eller felaktig placering av produkten.

- Omständigheter som inte beror på garantigivaren, t.ex. för stora spänningsvariationer, åsknedslag, brand och andra olycksfall.

- Reparationer, underhåll eller konstruktionsändringar som gjorts av icke auktoriserad part.

- Garantin omfattar inte heller ur funktionssynpunkt betydelselösa fel, t.ex. repor på ytan.

- Delar som genom hantering eller normalt slitage är utsatta för större felrisk än normalt, t.ex. lampor, glas-, porslins-, pappers- och plastdelar samt filter och säkringar omfattas inte av garantin.

- Garantin omfattar inte inställningar, information om användning, skötsel, service eller rengöring som normalt beskrivs i anvisningarna för användning eller arbeten som orsakas av att användaren underlåtit att beakta varnings- eller installationsanvisningar, eller utredning av sådant.

- Garantgivaren ansvarar enbart för funktionen om godkända tillbehör används.

- Garantin omfattar inte fel på produkten som orsakats av tillbehör/utrustning av annat fabrikat.

Aggregatets aktuella inställningar ska nertecknas i installations-/montageanvisningen vid installation för att undvika kostnader vid eventuella fel. Garantigivaren står inte för kostnader som t.ex. injusteringskostnad vid byte av fläktar och styrkort i aggregatet.

SERVICEVILLKOR UNDER GARANTITIDEN

I de fall då servicepartner används, debiteras inte kunden för arbete, utbytta delar, nödvändiga transporter eller resekostnader för reparationer som faller inom garantin.

Detta förutsätter dock att:

- Garantigivaren och servicepartnern i förväg kommit överens om lämpliga åtgärder.

- De defekta delarna överlämnas till servicepartnern för vidarebefordran till garantigivaren.

- Reparationen påbörjas och arbetet utförs under normal arbetstid. För brådskande reparationer eller reparationer som utförs utanför normal arbetstid, har servicepartnern rätt att debitera extra kostnader. Om felen kan orsaka risk för hälsa eller avsevärda ekonomiska skador repareras dock felen omedelbart utan extra debitering.

- Man kan använda servicebil eller allmänna trafikmedel som går enligt tidtabell (som allmänna trafikmedel betraktas inte båtar, flygplan eller snöfordon).

ÅTGÄRDER NÄR FEL UPPTÄCKS

När ett fel upptäcks ska kunden anmäla detta till återförsäljaren. Ange vilken produkt det gäller (artikelnummer och tillverkningsdatum (år och vecka) finns angivet på produktetiketten) och beskriv felet så noggrant som möjligt och hur felet har uppstått. En förutsättning för att garantireparation ska göras är att kunden kan visa att garantin är giltig genom uppvisande av inköpskvitto. Efter att garantitiden har gått ut är garantianspråk som inte gjorts skriftligen före garantitidens utgång ogiltiga.

I övrigt enligt våra försäljningsvillkor.

Page 3

SVENSKA

ENGLISH

INNEHÅLL

GARANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

AGGREGATBESKRIVNING . . . . . . . . . . . . . . . . . . .4

INSTALLATION OCH SÄKERHET . . . . . . . . . . . . . .5

”NYTTJANDE” ”SÄKERHET” ”MONTAGE” . . . . . . . . . . . . .5

”INKOPPLING AV MODBUS TILL EXTERN STYR-

UTRUSTNING” ”PLACERING” ”FRITT UTRYMME” . . . . . .6

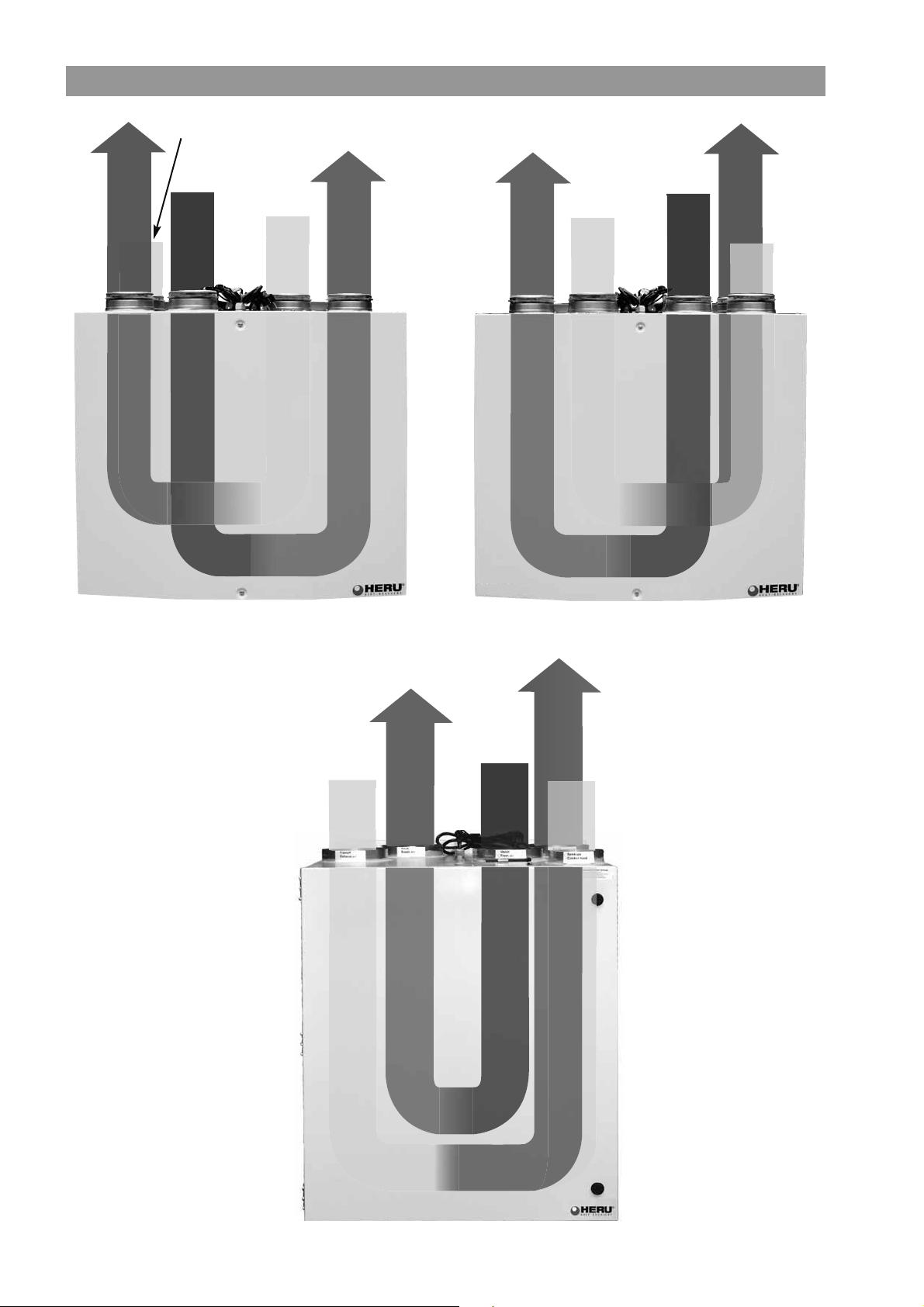

”PRINCIPSKISSER PLACERING” . . . . . . . . . . . . . . . . . . . . .7

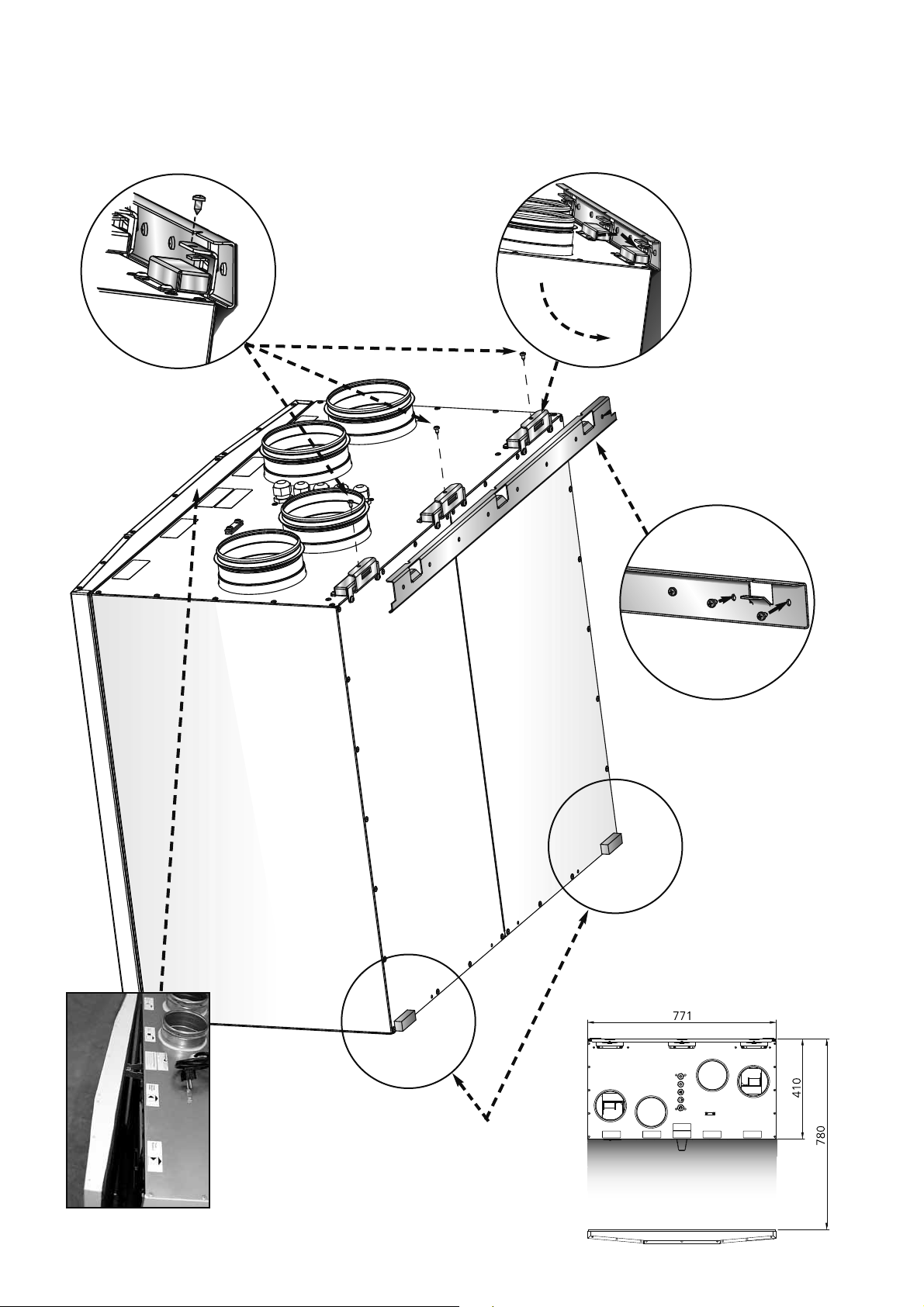

”MONTAGEANVISNINGAR” . . . . . . . . . . . . . . . . . . . . .8-12

UPPSTART . . . . . . . . . . . . . . . . . . . . . . . . . . .13-14

REGLERSCHEMAN . . . . . . . . . . . . . . . . . . . . . . .15

REGLERFUNKTIONER . . . . . . . . . . . . . . . . . . . . .16

MENYHANTERING . . . . . . . . . . . . . . . . . . . . . . .17

VISNINGSLÄGEN 1-4 . . . . . . . . . . . . . . . . . . . . .18

HUVUDMENY . . . . . . . . . . . . . . . . . . . . . . . . . . .19

MENY ”FLÄKTHASTIGHET” . . . . . . . . . . . . . . . .19

MENY ”TEMPERATUR” . . . . . . . . . . . . . . . . . . . .19

MENY ”FORCERING” . . . . . . . . . . . . . . . . . . . . .19

MENY ”TRYCKKOMPENSERING” . . . . . . . . . . . .20

MENY ”VECKOUR” . . . . . . . . . . . . . . . . . . . . . . .20

MENY ”VENT PÅ/AV” . . . . . . . . . . . . . . . . . . . . .21

MENY ”LARM” . . . . . . . . . . . . . . . . . . . . . . . . . .21

MENY ”INSTÄLLNINGAR” . . . . . . . . . . . . . . . . .22

MENY ”SERVICEMENY” . . . . . . . . . . . . . . . .23-32

”KONSTANT TRYCK” ”TRYCKGIVARE” . . . . . . . . . . . . .23

”FILTERMÄTNING” ”EC-MOTOR SETUP”

”AC-MOTOR SETUP” . . . . . . . . . . . . . . . . . . . . . . . . . . .24

”DISPLAY KONTRAST” ”FORCERING”

”TRYCKKOMPENSERING” ”MAX TEMPERATUR” . . . . . .25

”LARM” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

”CO2” ”RH” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

”EFTERVÄRMARE” ”KYLVATTENBATTERI”

”TILLUFTSGRÄNS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

”REGLERTYP” ”MODBUS” . . . . . . . . . . . . . . . . . . . . . .29

”SOMMARKYLA” ”FRYSSKYDD” ”FLÖDESRIKTNING” . .30 ”SENSOR KALIBRERING” ”LADDA/SPARA”

”VERSION INFO” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

”MANÖVERENHET” . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

BYTE FRÅN EC- TILL AC-LÄGE . . . . . . . . . . . . . .32

ÖVRIGA FUNKTIONER . . . . . . . . . . . . . . . . . . . .32

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33-34

SKIFTE AV ELEKTRISK EFTERVÄRMARE . . . . . .35

TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

RESERVDELSFÖRTECKNING . . . . . . . . . . . . . . . .36

FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

FELSÖKNINGSSCHEMA . . . . . . . . . . . . . . . . .38-39

EGNA INSTÄLLNINGAR . . . . . . . . . . . . . . . . .40-41

EG-FÖRSÄKRAN . . . . . . . . . . . . . . . . . . . . . . . . .42

CONTENTS 45

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

UNIT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . .46

INSTALLATION AND SECURITY . . . . . . . . . . . . .47

”USE” ”SECURITY” ”MOUNTING” . . . . . . . . . . . . . . . .47

”CONNECTING THE MODBUS TO EXTERNAL CONTROL

”PLACING” ”FREE SPACE” . . . . . . . . . . . . . . . . . . . . . .48

”SCHEMATIC DIAGRAMS FOR PLACING” . . . . . . . . . . .48

”ASSEMBLY INSTRUCTIONS” . . . . . . . . . . . . . . . . . .49-54

STARTING UP THE UNIT . . . . . . . . . . . . . . . .55-56

CONTROL DIAGRAMS . . . . . . . . . . . . . . . . . . . .57

REGULATION FUNCTIONS . . . . . . . . . . . . . . . . .58

OPERATING THE CONTROL UNIT . . . . . . . . . . .59

VIEW MODES 1-4 . . . . . . . . . . . . . . . . . . . . . . . .60

MAIN MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

”FAN SPEED” MENU . . . . . . . . . . . . . . . . . . . . . .61

”TEMPERATURE” MENU . . . . . . . . . . . . . . . . . . .61

”BOOST” MENU . . . . . . . . . . . . . . . . . . . . . . . . .61

”OVERPRESSURE” MENU . . . . . . . . . . . . . . . . . .62

”WEEK TIMER” MENU . . . . . . . . . . . . . . . . . . . .62

”POWER ON/OFF” MENU . . . . . . . . . . . . . . . . .63

”ALARMS” MENU . . . . . . . . . . . . . . . . . . . . . . . .63

”SETTINGS” MENU . . . . . . . . . . . . . . . . . . . . . . .64

THE ”SERVICE MENU” . . . . . . . . . . . . . . . . . .65-74

”CONSTANT PRESSURE” ”PRESSURE INPUTS” . . . . . . . .65

”FILTER MEASUREMENT””EC FAN SETUP”

”AC FAN SETUP” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

”DISPLAY CONTRAST” ”BOOST”

”OVERPRESSURE” ”MAX TEMPERATURE” . . . . . . . . . . .67

”ALARM” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

”CO2” ”RH” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

”HEATER” ”COOLER” ”SUPPLY LIMITS” . . . . . . . . . . . .70

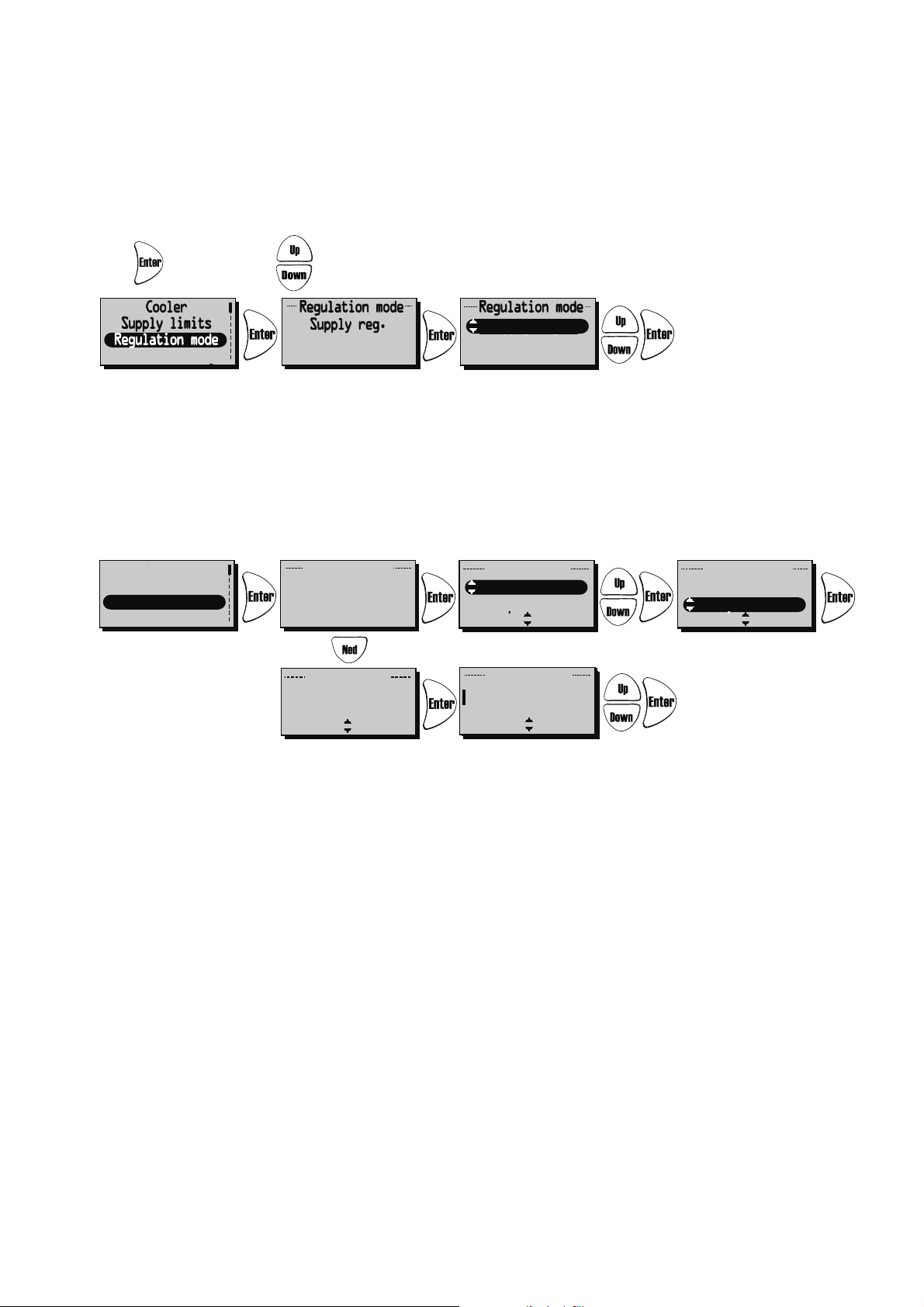

”REGULATION MODE” ”MODBUS” . . . . . . . . . . . . . . . .71

”SUMMER COOLING” ”FREEZE PROTECTION”

”FLOW DIRECTION” . . . . . . . . . . . . . . . . . . . . . . . . . . .72

”SENSOR CALIBRATION” ”LOAD/SAVE SETTINGS”

”VERSION INFO” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

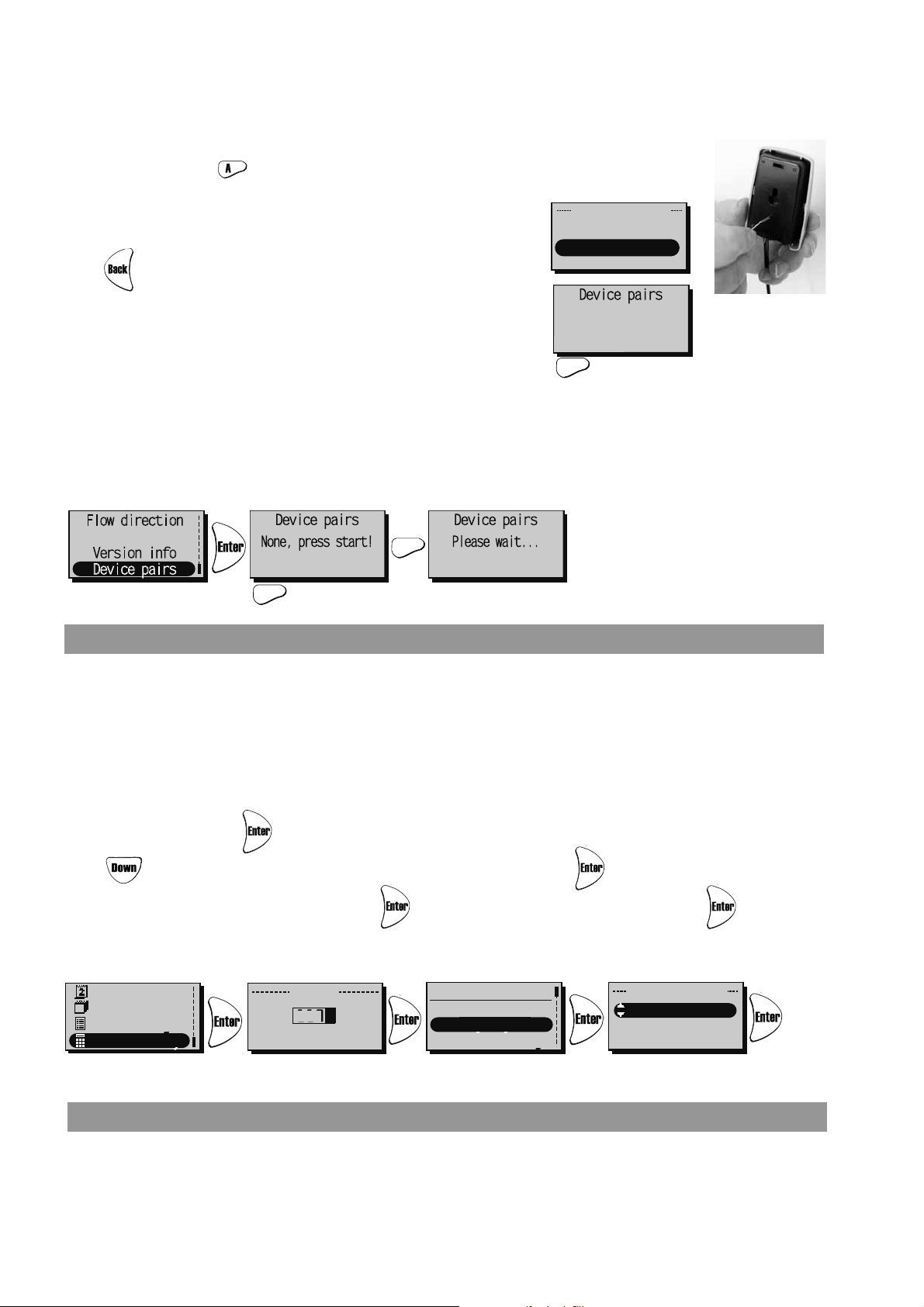

”DEVICE PAIRS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

CHANGING FROM EC TO AC MODE . . . . . . . . .74

OTHER FUNCTIONS . . . . . . . . . . . . . . . . . . . . . .74

SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75-76

MOVING THE HEATER . . . . . . . . . . . . . . . . . . . .77

ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . .78

SPARE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . .78

ERROR DETECTION . . . . . . . . . . . . . . . . . . . . . . .79

ERROR DETECTION DIAGRAM . . . . . . . . . . .80-81

INTERNAL SETTINGS . . . . . . . . . . . . . . . . . . .82-83

EC DECLARATION . . . . . . . . . . . . . . . . . . . . . . . .84

ENGLISH/SVENSKA

TECHNICAL INFORMATION/TEKNISK INFORMATION 87-111

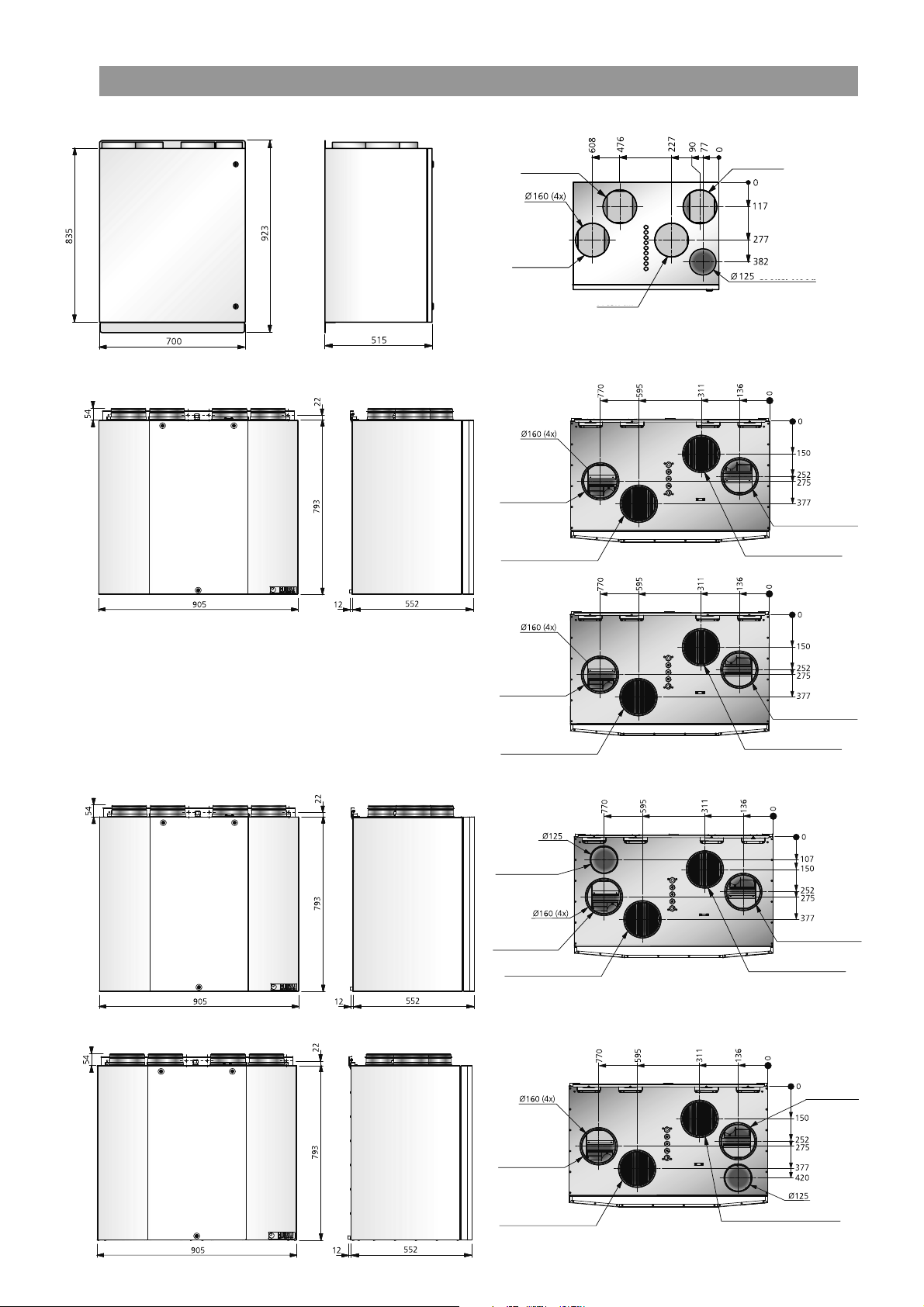

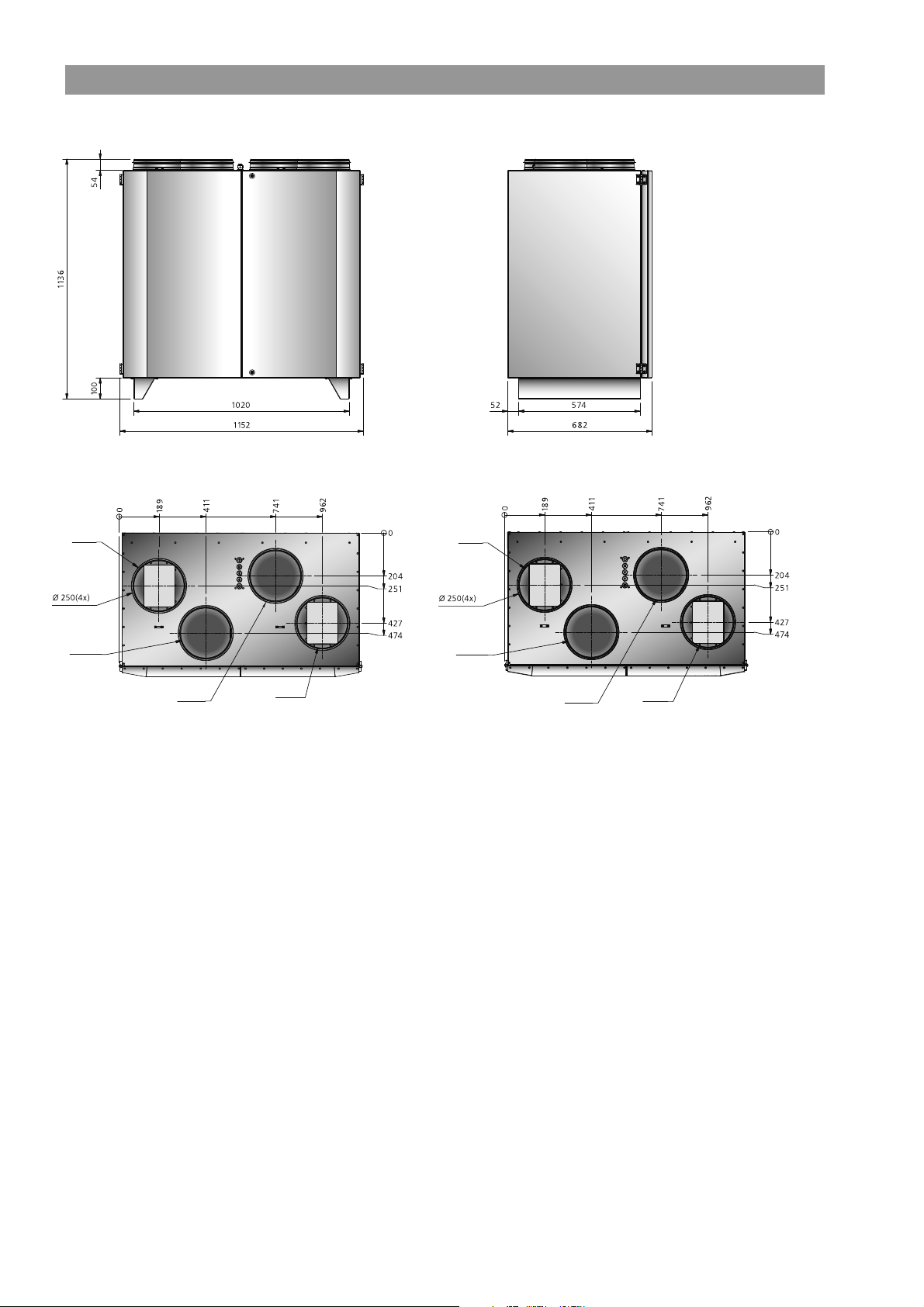

DIMENSIONS/MÅTTSKISSER . . . . . . . . . . . . . .88-90

TECHNICAL/TEKNISKA DATA . . . . . . . . . . . . . . . .91

SOUND DATA/LJUDDATA . . . . . . . . . . . . . . . .92-98

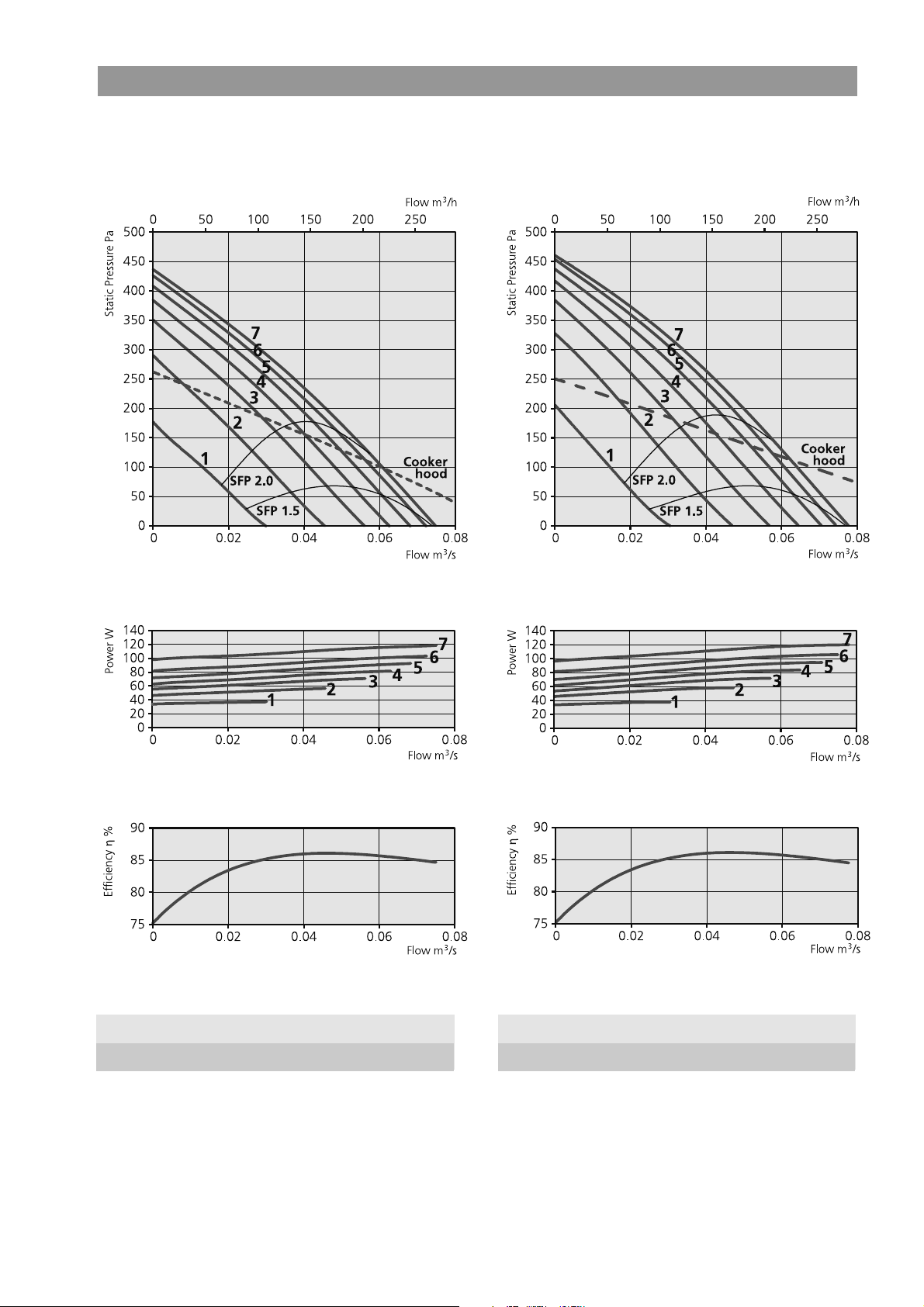

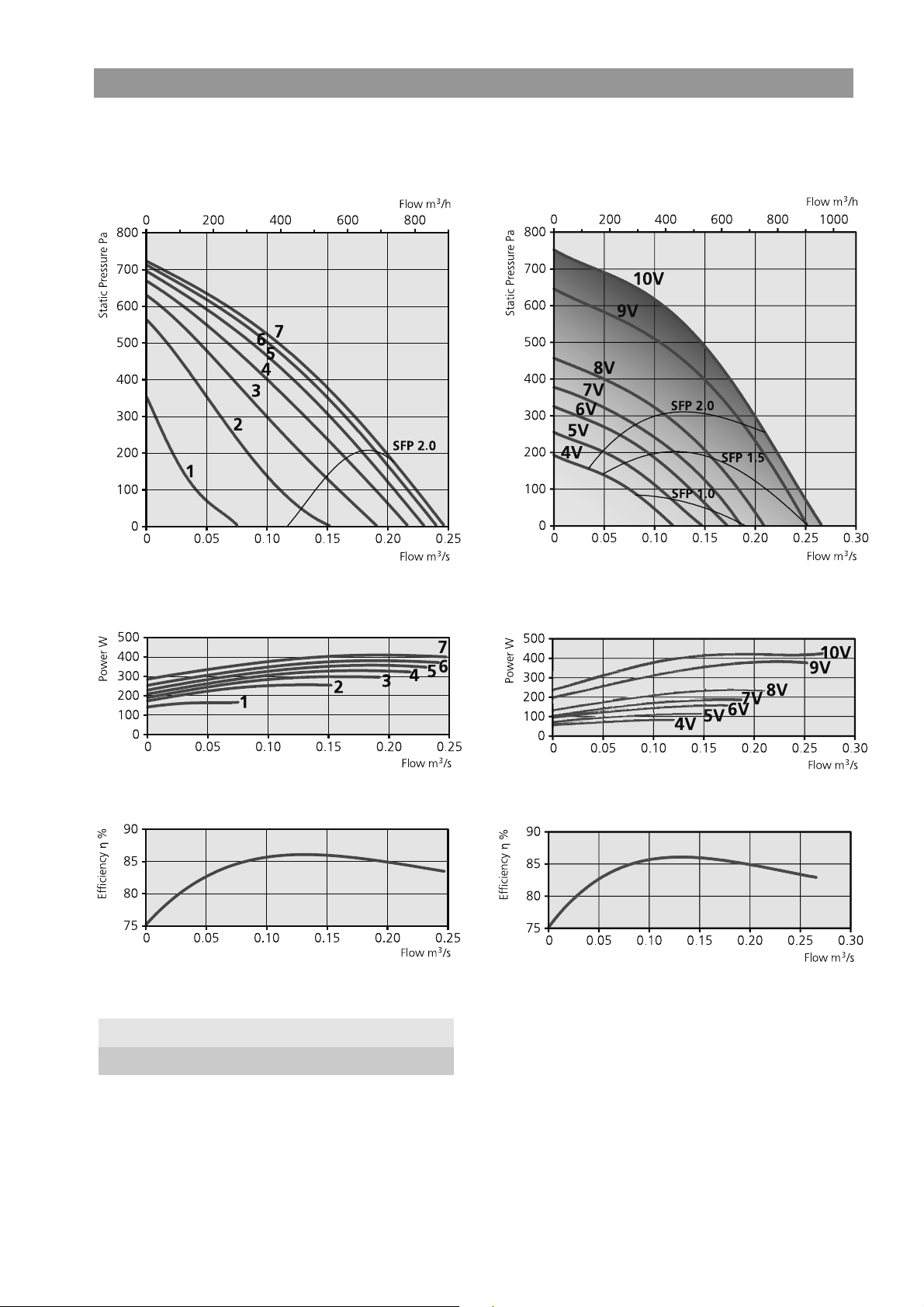

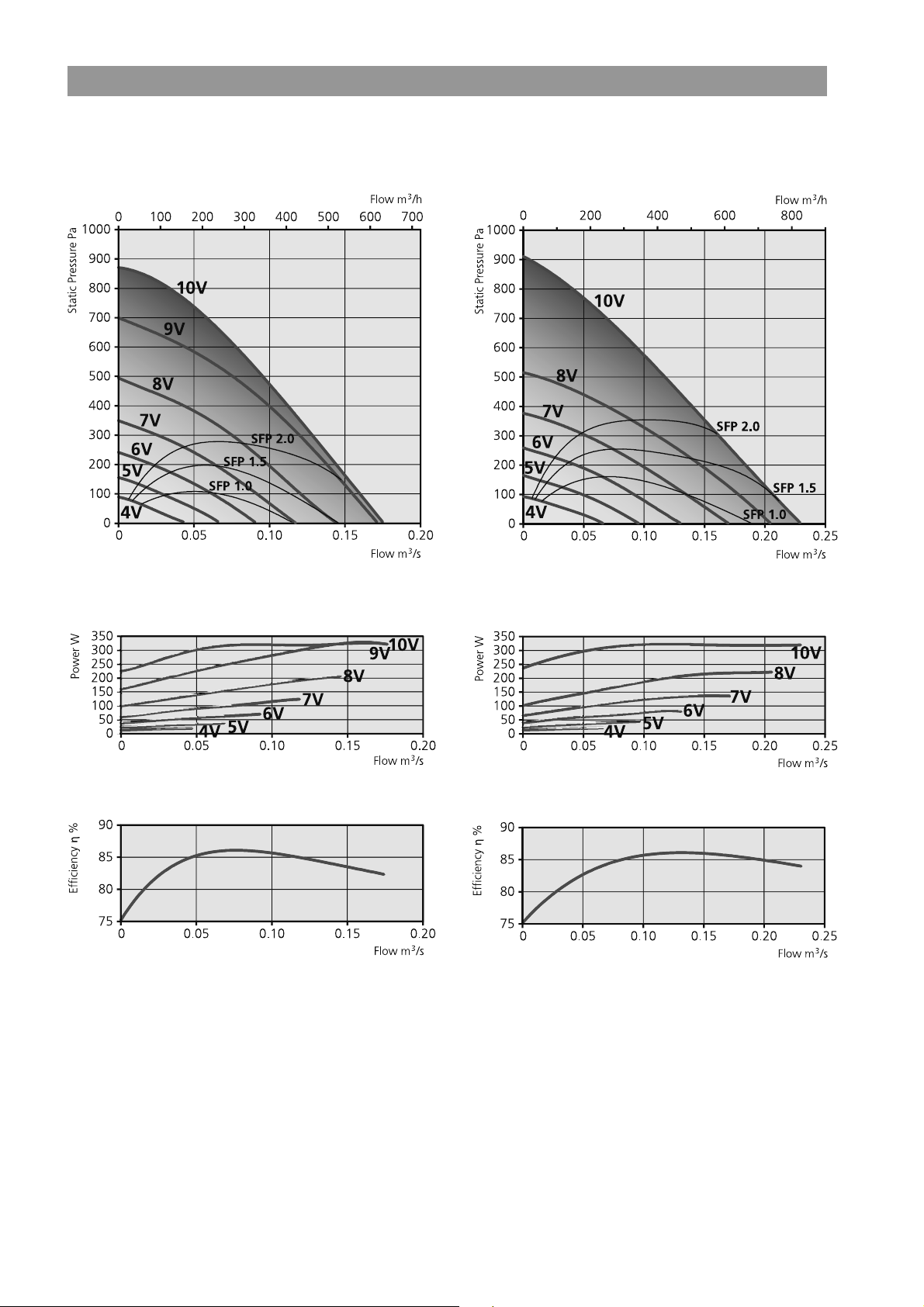

PRESSURE-FLOW DIAGRAMS/

TRYCK-FLÖDESDIAGRAM . . . . . . . . . . . . . . .99-103

WIRING DIAGRAMS/

KOPPLINGSSCHEMAN . . . . . . . . . . . . . . . . .104-111

Page 4

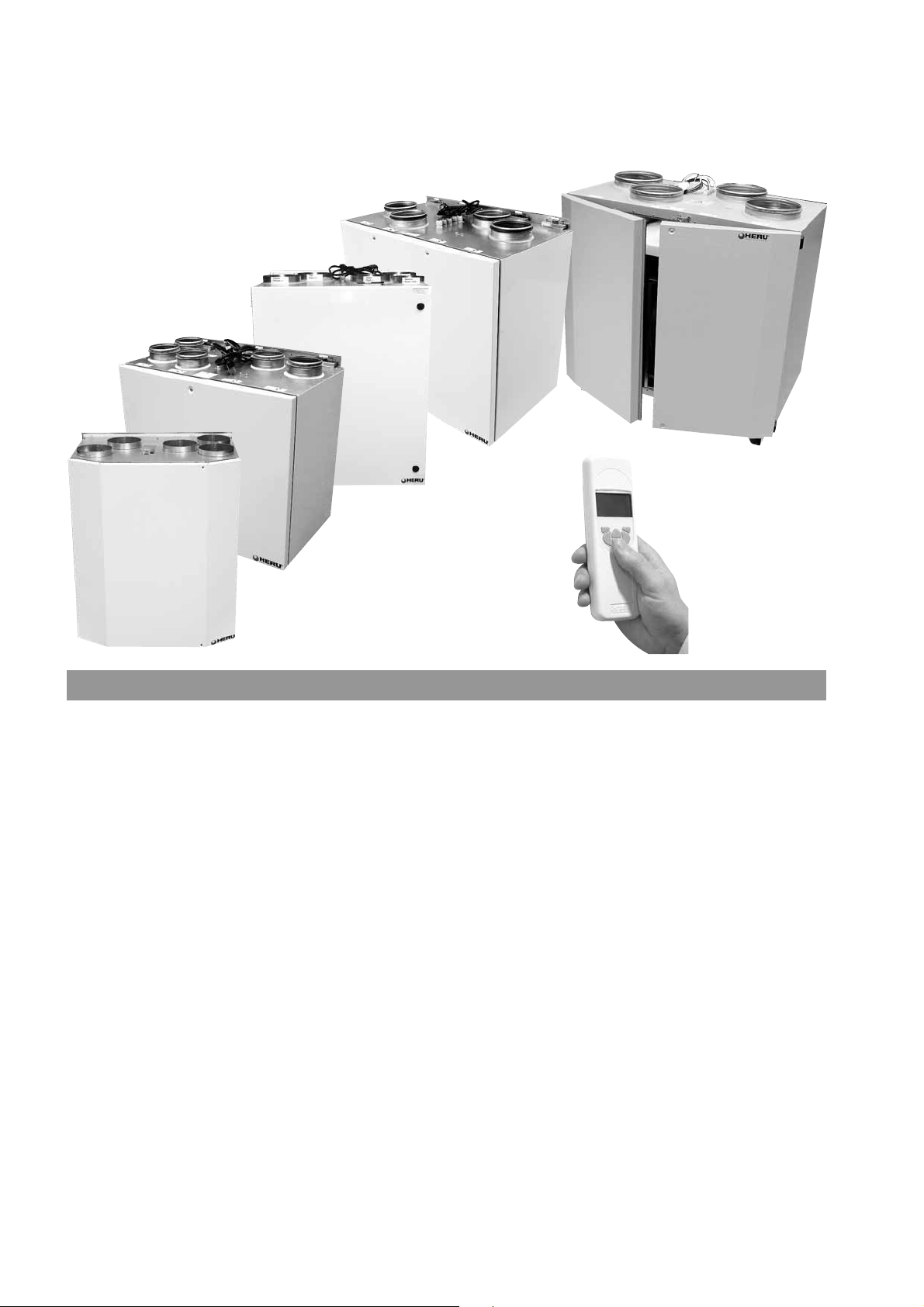

Denna Montage-/installationsanvisning omfattar följande produkter:

HERU®62 T

HERU HERU HERU HERU HERU

70 T

90 T

95 T EC

100 T EC

115 T

HERU HERU HERU HERU HERU

140 T

160 T EC

200 T EC

250 T

250 T EC

70 T

HERU

100 T EC

HERU

HERU®115 T

140 T

HERU

HERU®160 T EC

HERU®200 T EC

250 T

HERU

250 T EC

HERU

HERU®62 T

90 T

HERU

95 T EC

HERU

AGGREGATBESKRIVNING

• Energiåtervinningsaggregatet HERU®T finns med AC- eller EC-motorer. De är konstruerade för tilloch frånluftsventilation med kyl- och värmeåtervinning.

•HERU m.m där stora krav ställs på :

- hög temperaturverkningsgrad

- låg energiförbrukning

- låg ljudnivå

- hög driftsäkerhet

•HERU

- har en roterande värmeväxlare, av icke hygroskopisk typ och tillverkad av aluminium, placerad centralt i aggregatet. Värmeväxlaren har en temperaturverkningsgrad på upp till 86%.

- har radialfläktar med bakåtböjda eller framåtböj da hjul och underhållsfria ytterrotormotorer som är anslutna med snabbkontakter och är lätta att ta ur för rengöring.

-har inbyggd styrning för värme/kyla.

-kan vara försedd med inbyggd elektrisk eftervärmare.

- levereras med brännbart kassettfilter F7 som standard.

- har en trådlös manöverenhet för drift och övervakning.

- har möjlighet till Modbus-kommunikation via RS485.

T kan användas i villor, kontor, lägenheter

- har aggregathölje av dubbel galvaniserad stålplåt med mellanliggande isolering (HERU 250 T EC/250 T EC i aluzink).

•HERU

T placeras i varmt utrymme, t.ex tvättstuga

eller förråd.

•HERU (ej HERU

• HERU

T levereras vitlackerad.

200 T EC/250 T EC/250 T EC.)

T är fjärrstyrd via en trådlös manöverenhet. Manöverenhetens räckvidd är ca 50 meter. Vid speciella förhållanden (tjocka betongvalv med kraftig armering) kan den antenn som normalt är placerad bredvid aggregatet flyttas till en plats närmare manöverenheten. Manöverenheten används för att ställa in samtliga parametrar för reglerfunktionerna, manöverenheten ger också information om aggregatets aktuella status.

• Alla HERU (ej HERU

•HERU

T är försedda med stickkontakt.

200 T EC/250 T EC/250 T EC.)

70 T/100 T EC/160 T EC/200 T EC/250 T EC/250 T EC har inbyggd integrerad ljuddämpare på till- och avluftssidan.

200 T EC/

Page 5

INSTALLATION OCH SÄKERHET

NYTTJANDE

• För att uppnå ett så angenämt inomhusklimat som möjligt samt för att undvika fuktskador i fastigheten ska bostaden ha en kontinuerlig och tillräcklig luftväxling. Aggregatet skall köras kontinuerligt och endast stoppas vid service. Luftflödet styrs via olika inställningar i fjärrkontrollen: Borta – Reducerat luftflöde, kan användas när ingen befinner sig i bostaden. Normal – Detta justeras in av installatör och ska ej ändras av användaren. Forcering – Ett högre luftflöde än normal, valbart medium/max. Bör användas om belastningen på bostaden är högre än vad standardläge är injusterat för, t.ex. vid matlagning, bastu, dusch och torkning av tvätt. Rekommendationer vid torkning av tvätt: På grund av det höga fuktinnehållet bör en torktumlare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Vi rekommenderar en kondenserande torktumlare utan kanalanslutning.

• Vid installation av HERU

ska hänsyn tas till gällande myndighetskrav och rekommendationer gällande placering, åtkomlighet, kanalisolering etc.

•HERU

är tillgängligt för brukaren, enligt IEC 60335-2-40, att själv utföra den service och underhåll som här i denna bruksanvisning beskrives. Före allt sådant arbete skall dock aggregatet ovillkorligen göras strömlöst. Förbehåll från detta enligt IEC 60335-2-7.12 ”Denna produkt är inte ämnad för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, om de ej övervakas eller instrueras angående produktens användning av en person ansvarig för deras säkerhet.” ”Barn skall hållas under uppsikt för att försäkra att de inte leker med produkten.”

•HERU

ska förvaras i skyddad och i torr miljö vid

lagerhållning innan installation.

• Dimensionerat luftflöde bör inte överstiga 75% av aggregatets maxkapacitet.

• Kontrollera med jämna tidsintervall att tilluft och frånluft fungerar.

• För att undvika kondensbildning i aggregatet

under den kalla årstiden, bör ej aggreatet stå stilla under en längre period. Vid installation i varma

fuktiga utrymmen såsom badrum och tvättstuga m.m. kan kondens uppstå på utsidan av aggregatet vid låga utetemperaturer. Om aggregatet installeras under den kalla årstiden och ej körs igång direkt bör kanalerna pluggas igen för att undvika kondensutfällning.

SÄKERHET

• Beakta att HERU

och fläkthusen kan ha vassa

hörn och kanter.

• Beakta aggregatets vikt vid montering. Viktuppgifter finns på sidan 91.

• Bryt strömmen före underhållsarbete. Om det uppstår behov av utbyte eller kompletteringar av elektriska komponenter (t.ex att sladdstället ska-

das), ska dessa arbeten av säkerhetsskäl utföras av behörig person.

•HERU

innehåller roterande delar som kan orsaka allvarlig skada vid kontakt. Därför måste aggregatet vara kanalanslutet och locket stängt med skruvarna åtdragna innan aggregatet startas.

• Den elektriska eftervärmaren kan fortfarande vara varm efter att spänningen brutits vid service, underhålls- och reparationsarbeten.

• Uppmärksamma att anslutningskabeln inte skadas vid montering och installation.

•HERU

ska förses med jordfelsbrytare.

• Aggregat utan stickkontakt ska förses med säkerhetsbrytare som ska vara placerad i närheten. Säkerhetsbrytaren får inte användas för normalt start och stopp av aggregatet. Använd medföljande manöverenhet. Säkerhetsbrytare ska kopplas om i läge 0 efter att aggregatet har stängts av innan servicearbete kan påbörjas.

• All elektrisk installation ska utföras av behörig elektriker.

• Ingrepp på aggregatet och dess kringutrustning får endast utföras av behörig elektriker/installatör. Beakta att roterande, heta och elektriska delar kan orsaka allvarliga skada vid kontakt.

MONTAGE HERU

•HERU

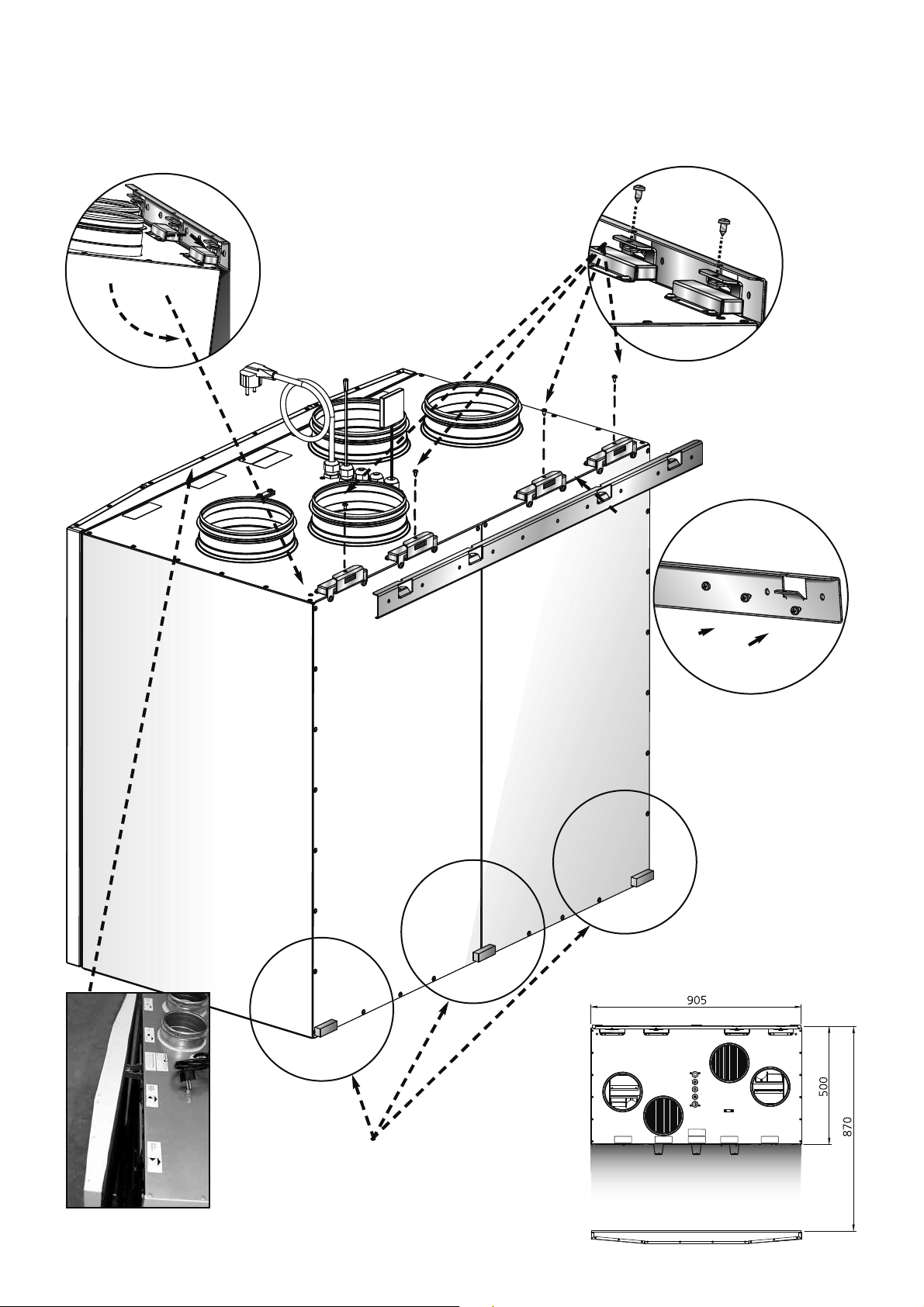

T ska monteras enligt montageanvisningar

på sidorna 7-12.

• Fäst på väggen med fästelement anpassade efter väggens konstruktion och beskaffenhet.

• Montage på vägg som angränsar mot sovrum bör undvikas.

• Aggregatet bör monteras på isolerad vägg.

• Anslutning till kanal bör ske med montageklammer eller dukstos med omgivande isolering.

• Tilluftskanal och frånluftskanal ska värmeisoleras om de placeras i kallt utrymme. Tilluftskanalen bör även kondensisoleras vid montage i varmt utrymme vid låga inblåsningstemperaturer.

• Uteluftskanalen och avluftkanalen bör alltid kondensisoleras.

• Kanalerna ska isoleras ända fram till aggregatets hölje.

• Kanalgivaren GT7 ska monteras inuti tilluftskana len och antennen monteras upp på lämplig plats bredvid aggregatet (ej mot plåt).

• Ljuddämpare projekteras med hjälp av ljuddata och ställda ljudkrav.

• Är värmevattenbatteri anslutet ska motordrivet spjällställdon med fjäderretur monteras i uteluftskanalen.

• Spiskåpa som finns som tillbehör till HERU

T, kan anslutas till aggregatet via en anslutning där frånluften ej går genom filter och den roterande värmeväxlaren.

• Tänk på att imkanaler från kök i bostäder ska utföras i lägst brandteknisk klass E15 och med ett erforderligt skyddsavstånd till brännbart material (minst 30 mm). Kanalen ska också förses med rensningslucka.

• Kanalisationen ska anslutas till extern jord på aggregatet, se bild.

Page 6

INKOPPLING AV MODBUS TILL EXTERN STYRUTRUSTNING

Styrkortet i aggregatet är försett med ett 3-poligt RS485 gränssnitt och är lokaliserad på ena av styrkortets kortändar. Terminalen är uppmärkt med A,B och 0.

Dataprotokollet som används över RS485 är Modbus RTU. Den externa styrutrustningen måste stödja det dataprotokollet för att kunna kommunicera med aggregatet.

Tre ledare ska användas vid inkoppling, två för den binära datasignalen på terminalerna A och B samt en ledare på signalreferensteminalen märkt 0. Om ingen ledare är monterad på plint 0 mellan styrsystemet och aggregatet riskeras att en spännings-

Styrkortet är hårdvarumässigt förberett för Modbus, men funktionen finns inte aktiv som standard. Den kan aktiveras i efterhand med modbuskompatibel fjärrkontroll som då synkroniseras med aggregatet

och möjliggör aktivering av modbusfunktionerna. potential råder mellan aggregatet och den externa styrutrustningen, som kan resultera i att aggregatets styrkort och/eller den externa styrutrustningen tar skada.

För mer info om inställning av Modbus via fjärrkon-

troll, se stycket: Meny ”Servicemeny” och Modbus på

sidan 23.

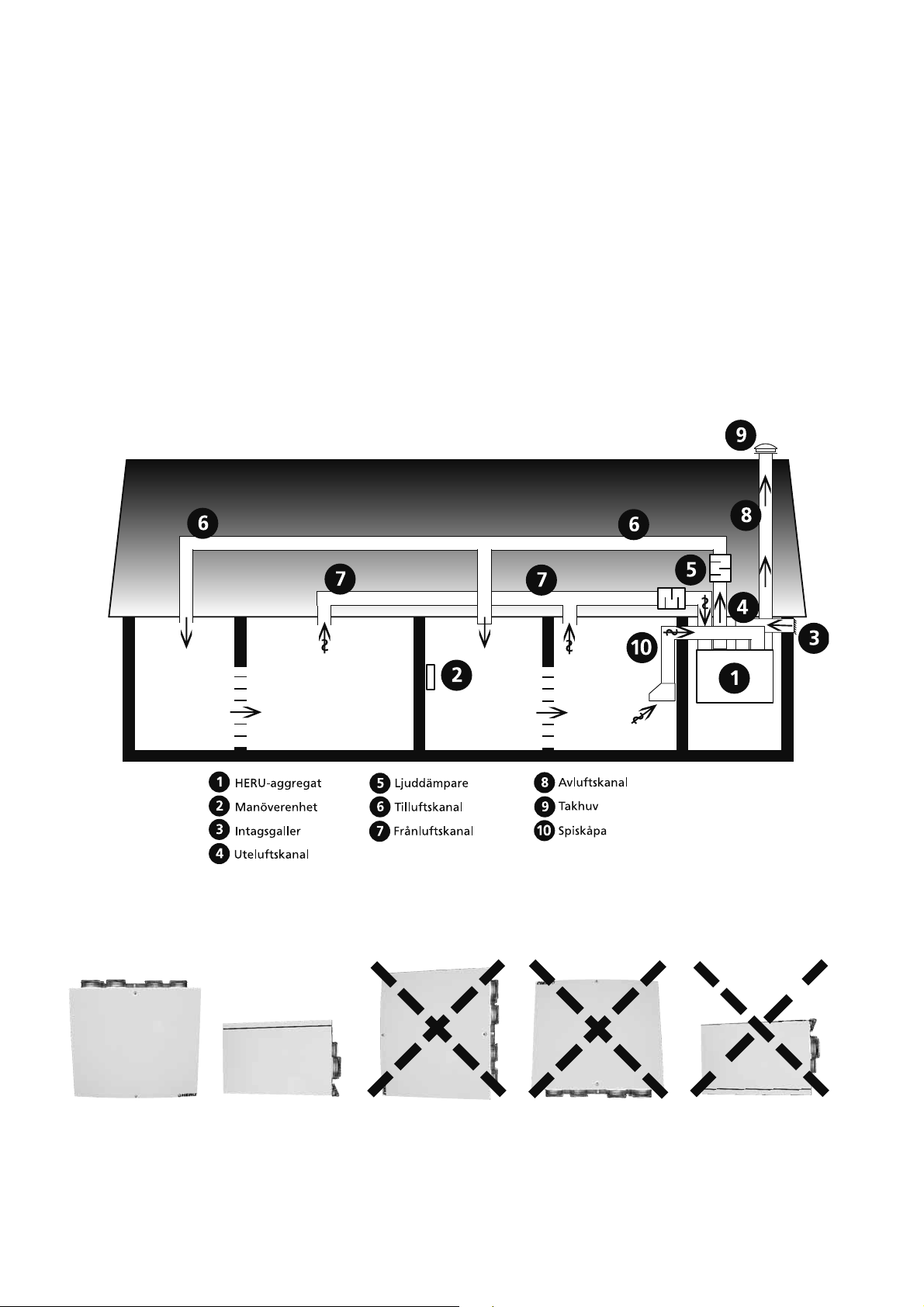

PRINCIPSKISS FÖR HERU®T PLACERAT I VARMT UTRYMME

PLACERING AV HERU®T

OK! OK!

A B

HERU

T placeras med kanalanslutningarna uppåt (A) men kan även placeras liggande (B). Med risk för personskada rekommenderar vi ej placering åt sidan (C), med kanalanslutningarna (D) eller luckan nedåt (E).

HERU

200 T EC/250 T/250 T EC placeras endast enligt bild (A). Hänsyn ska alltid tas till åtkomligheten för service och översyn.

C D E

Page 7

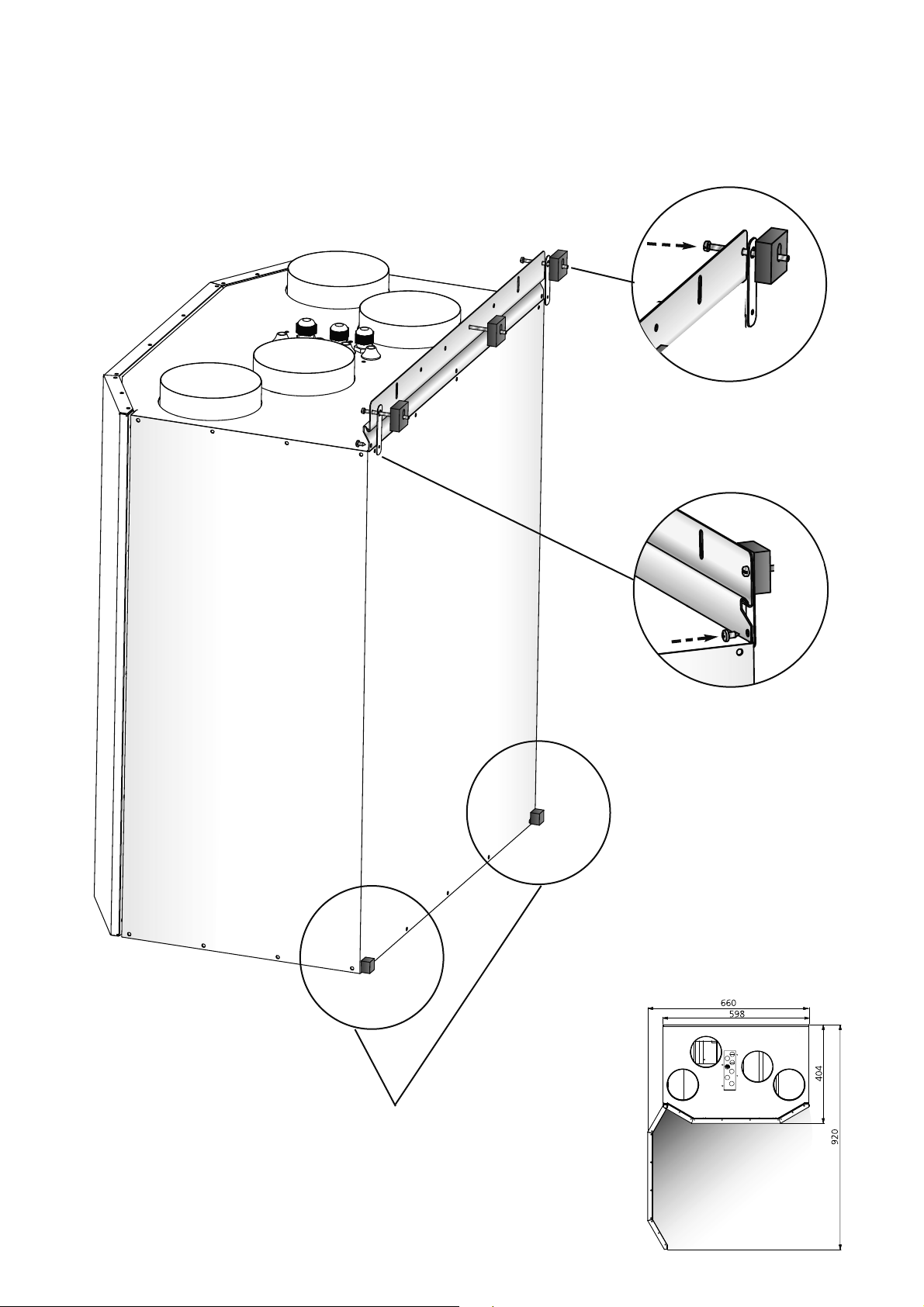

MONTAGEANVISNING FÖR HERU®62 T/90 T/ 95 T EC

Montera aggregatet med medföljande gummikuddar samt för underlaget lämplig skruv. OBS! Gummikuddarna får max komprimeras till 10 mm tjocklek. Väggskruvar medföljer ej. Se till att det finns fritt utrymme framför enligt rekommenderat serviceutrymme.

Skruva fast väggfästet med två låsbrickor och 3 gummikuddar.

Fäst två små självhäftande gummikuddar i vardera hörnet, längst ner, på baksidan av aggregatet

Häng upp aggregatet på väggfästet och säkra det med två skruv 4,2 x 9,5.

FRITT UTRYMME FÖR SERVICE OCH ÖVERSYN

Max öppningsvinkel 90°

Page 8

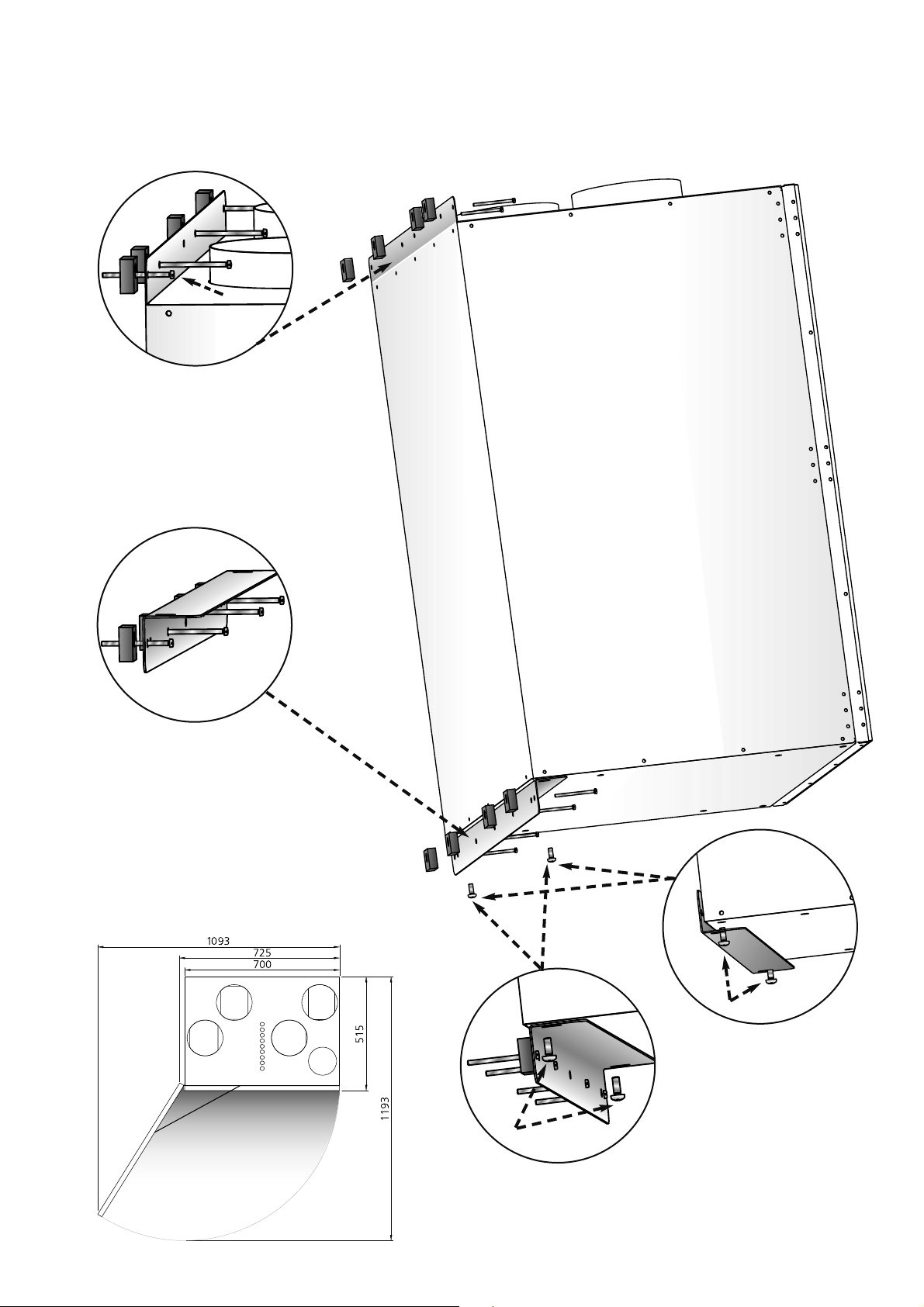

MONTAGEANVISNING FÖR HERU®70 T/100 T EC

Montera aggregatet med medföljande gummikuddar samt för underlaget lämplig skruv. Väggskruvar medföljer ej. Vi rekommenderar flexibla kanaler för lägsta stomljud. Se till att det finns fritt utrymme framför enligt rekommenderat serviceutrymme.

Demontera 3 st skruv och ta bort väggfästet.

Vinkla ut aggregatets nederkant, häng upp aggregatet på väggfästet, släpp tillbaka aggregatets nederkant mot vägg.

Lås aggergatet i väggfästet med 3 st skruv.

Fäst två små självhäftande gummikuddar i vardera hörnet, längst ner, på baksidan av aggregatet

Montera väggfästet på vägg, hålrad 21 mm ovan aggregatets topp.

FRITT UTRYMME FÖR SERVICE OCH ÖVERSYN

Aggregatet har en säkerhetsspärr så att luckan inte faller ner/av vid öppnandet.

Fritt utrymme för service och översyn

Page 9

MONTAGEANVISNING FÖR HERU

115 T/140 T

Ställ aggregatet på väggfästet och skruva fast med 4 gummikuddar emellan.

Vrid väggfästet 180 och skruva fast på vägg med 4 gummikuddar emellan.

FRITT UTRYMME FÖR SERVICE OCH ÖVERSYN

Max öppningsvinkel 130°

Skruva loss väggfästet.

Skruva fast aggregatet i väggfästet med de två demonterade skruvarna.

Page 10

MONTAGEANVISNING FÖR HERU®160 T EC

Vinkla ut aggregatets nederkant, häng upp aggregatet på väggfästet, släpp tillbaka aggregatets nederkant mot vägg.

Demontera 4 st skruv och ta bort väggfästet.

Lås aggergatet i väggfästet med 4 st skruv.

Fäst tre små självhäftande gummikuddar längst ner, på baksidan av aggregatet: I vardera hörn och på mitten.

Aggregatet har tre säkerhetsspärrar så att luckan inte faller ner/av vid öppnandet.

Montera väggfästet på vägg, hålrad 22 mm ovan aggregatets topp.

FRITT UTRYMME FÖR SERVICE OCH ÖVERSYN

Fritt utrymme för service och översyn

Page 11

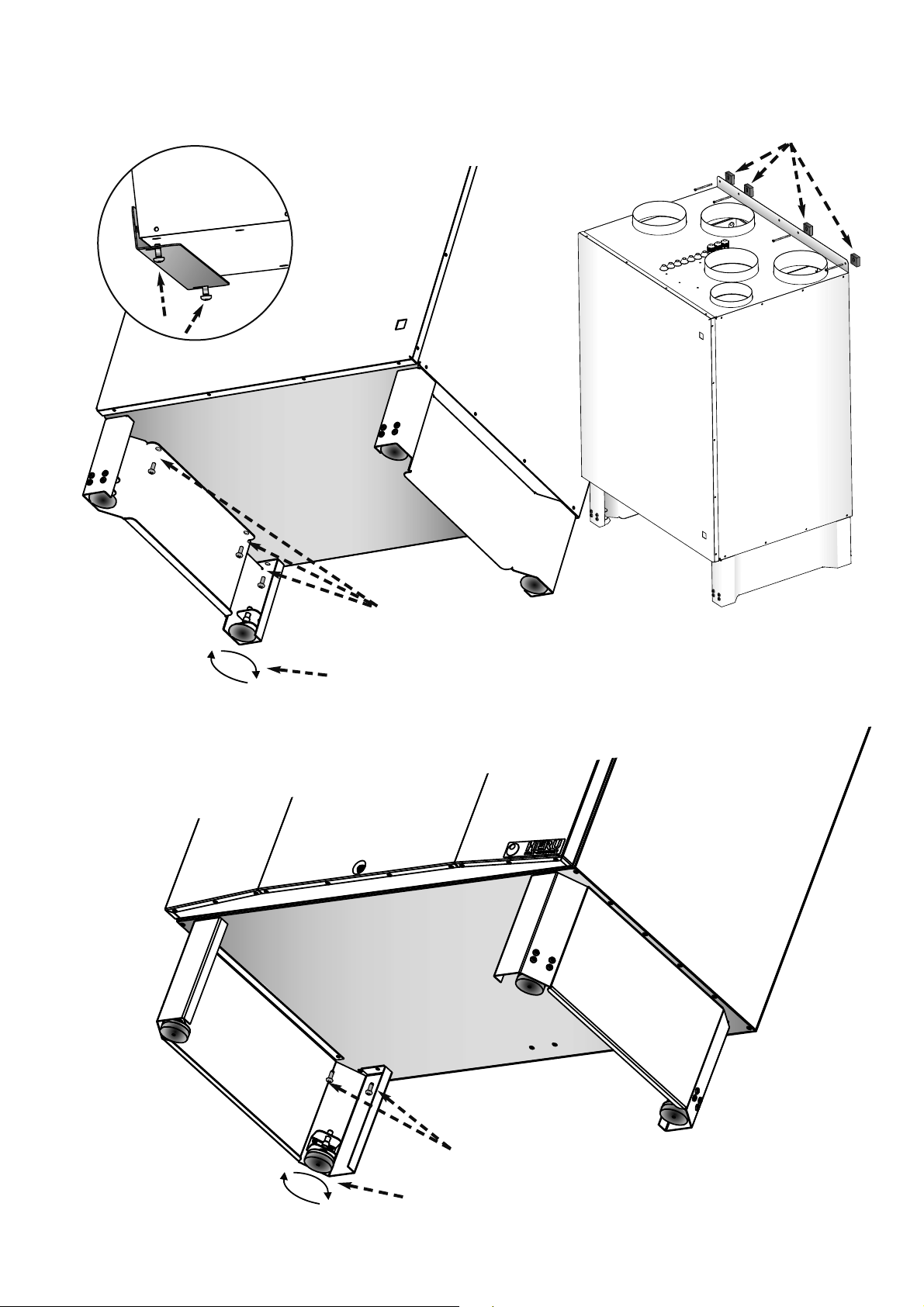

MONTAGEANVISNING GOLVSTATIV FÖR HERU®115 T/140 T/160 T EC

HERU

115 T, 140 T:

Skruva fast aggregatet i väggen.

Börja med att skruva loss väggfästet.

HERU®160 T EC:

Montera sedan stativet enligt bild.

Justera in fötterna så att aggregatet står stadigt.

Montera sedan stativet enligt bild med 8 st M5x16.

Justera in fötterna så att aggregatet står stadigt.

Page 12

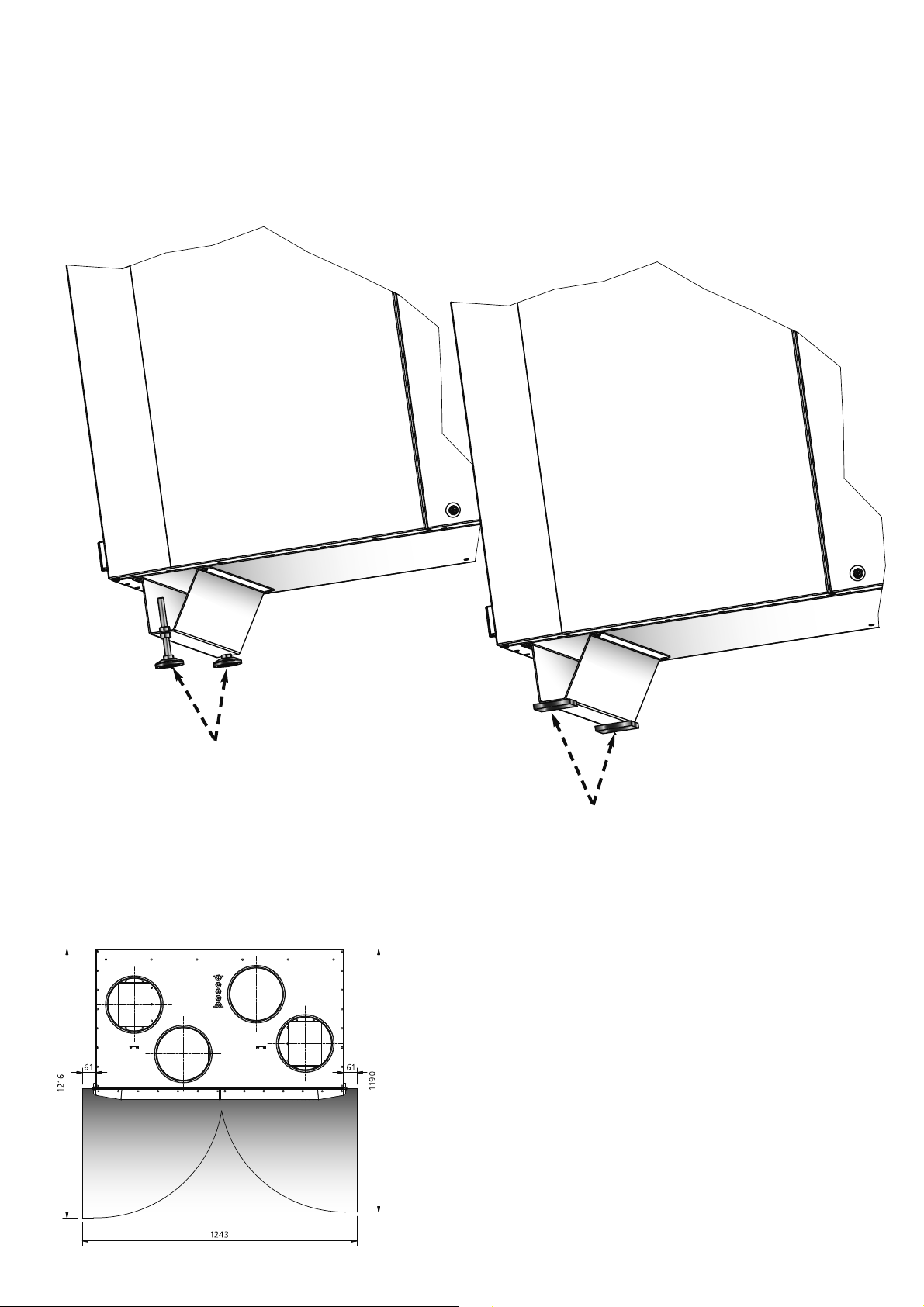

MONTAGEANVISNING FÖR HERU®200 T EC/250 T/250 T EC

Underlaget för aggregatet måste vara jämnt och stabilt. Lyft alltid aggregatet med pallyft eller truck som har minst lika långa gafflar som aggregatets bredd. Se till att aggregatet står i våg i både x- och y-led. Använd vattenpass. Använd tillbehöret ställbara fötter om golvet är för ojämnt. Tillbehöret Novibramatta kan läggas under fötterna för att minska vibrationer mot golvbjälklaget. Se till att det finns fritt utrymme framför enligt rekommenderat serviceutrymme.

Vid ojämnt eller lutande underlag använd ställbar fot (4 st).

FRITT UTRYMME FÖR SERVICE OCH ÖVERSYN

Fritt utrymme för service och översyn

Vid plant underlag använd Novibramatta (4 st).

Page 13

UPPSTART

Läs noggrant igenom bruksanvisningen före uppstart.

• OBS! Temperaturgivare GT7 ska alltid monteras inuti tilluftskanalen. Se vidare sidan 15. GT7 är ansluten på reläkortet.

• Antennen ska monteras utanför aggregatet. Antennen för HERU

OBS! Antennen får ej monteras på metallisk yta. Inte heller med metallföremål runt omkring. Det förhindrar antennen att ta emot signal, vilket leder till en reducering av räckvidd och funktion. Montering av antenn ska ske så centralt som möjligt. På så sätt erhålls en bra signalstyrka i hela huset. Förlängningssladd finns att beställa vid behov som tillbehör.

• Vid öppning eller stängning av aggregatets lucka skall handverktyg användas, ej elektisk skruvdragare. Dra åt skruvarna växelvis och inte för hårt.

levereras ansluten.

OBS! Viktig information före uppstart!

• Viktigt vid injustering av flöde: Gå in under

Servicemanyn (lösenord 1199), välj AC-motor setup” alternativt ”EC-motor setup”. Detta inaktiverar funktioner som exempelvis Forcering och Sommarkyla under injusteringstiden. Fläktarna går på standardhastighet. Se sidan 24. Vid injustering av luftflödet med AC-fläktar finns möjlighet att ändra spänningarna för de olika hastigheterna via de separata transformatorerna för till- resp. frånluftfläkt. Normal drift ska ske i standardläge. Kopplingsschemor med transformatorsteg

finns på sidorna 105-111.

OBS! Vid manuell justering av fläkthastighet, säkerställ att hastigheternas ordningsföljd bibehålls.

• Alla HERU Välj eftervärmare Av/På enl. anvisning på sidan 28. För extern eftervärmare se anvisning på sidan 28.

kan ha inbyggd elektrisk eftervärmare.

• Montera batterierna (3 st AA, alkaliska 1,5 V rekommenderas) i den trådlösa manöverenheten som ligger i aggregatet vid leverans.

•HERU

startar automatiskt (med några minuters fördröjning) när strömmen slås på, alternativt via fjärrkontrollen. Vid eventuellt strömavbrott, kontrollera alltid att aggregatet startar upp.

• HERU

70 T/100 T EC/160 T EC levereras i höger- eller vänsterutförande, med eller utan anslutning till spiskåpa.

HERU

200 T EC/ 250 T/250 T EC levereras i höger- eller vänsterutförande.

®6

HERU

62 T/90 T/95 T EC/115 T/140 T levere ras endast i vänsterutförande med anslutning till spiskåpa.

Se bilder på nästa sida.

• Ställ in temperaturen enligt anvisning på sidan 19.

• Spara inställningarna enligt anvisning på sidan 31.

• OBS! Aggregatet får absolut inte köras utan filter.

Page 14

UPPSTART

SPISKÅPA

FRÅNLUFT

AV-

LUFT

UTELUFT

FRÅN-

LUFT

TILLLUFT

FRÅN-

LUFT

UTE-

LUFT

AV-

LUFT

SPIS-

KÅPA

FRÅN-

LUFT

70 T, 100 T EC, 160 T EC (MED EL. UTAN SPISKÅPEANSLUTN.).

HERU

200 T EC, 250 T, 250 T EC (EJ SPISKÅPEANSLUTN.).

HERU

HÖGERUTFÖRANDE:

FRÅN-

LUFT

TILLLUFT

70 T, 100 T EC, 160 T EC (MED EL. UTAN SPISKÅPEANSLUTN.).

HERU

200 T EC, 250 T, 250 T EC (EJ SPISKÅPEANSLUTN.).

VÄNSTERUTFÖRANDE:

AV-

LUFT

UTE-

LUFT

SPIS-

KÅPA

FRÅN-

LUFT

VÄNSTERUTFÖRANDE: HERU®62 T, 90 T, 95 TEC, 115 T, 140 T MED SPISKÅPEANSLUTNING.

Page 15

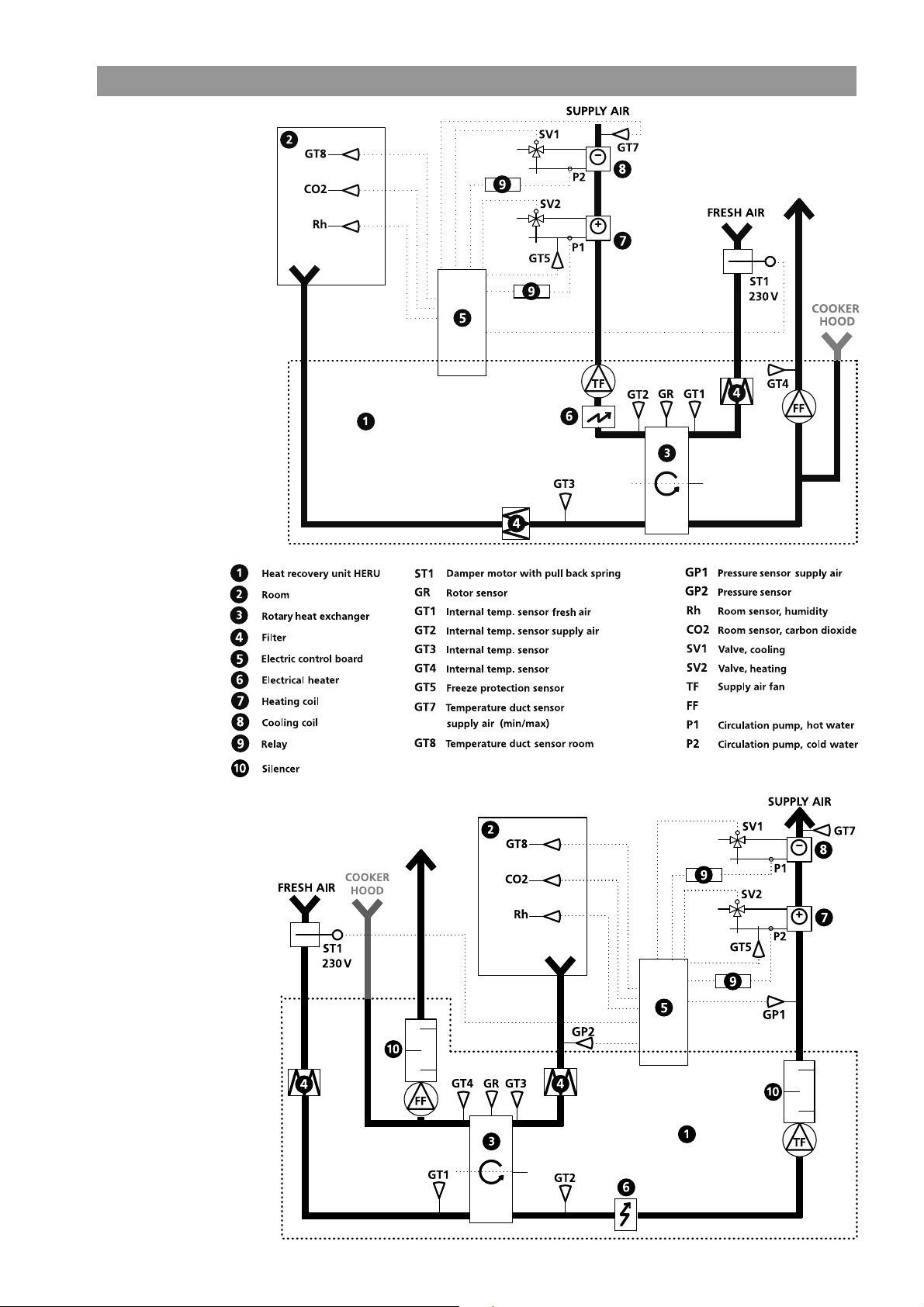

REGLERSCHEMA HERU

som visar samtliga givare

HERU®62 T HERU HERU HERU HERU

90 T

95 T EC

115 T

140 T

HERU®70 T

HERU HERU HERU HERU HERU

100 T EC

160 T EC

200 T EC

250 T

250 T EC

Page 16

REGLERFUNKTIONER

TEMPERATURREGLERING

Temperaturen kan regleras som konstant tillluftsreglering eller rumsreglering/frånluftsreglering.

Vid konstant tilluftsreglering erhålles en konstant

inblåsningstemperatur.

Vid rumsreglering placeras en givare i rummet, då erhålls en konstant rumstemperatur (lämpligt då kylvattenbatteri är monterat).

Frånluftsreglering fungerar på liknande sätt men med den skillnaden att temperaturen mäts på aggregatets frånluftssida.

Temperaturen kan regleras i 5 steg:

1. Kylåtervinning + kyla: Reglerenheten kan reglera

ett kylvattenbatteri (t.ex. kylvatten från bergvärme), då kylåtervinningen från rotorn inte räcker till.

2. Kylåtervinning eller reglerad efterkyla: Den rote-

rande värmeväxlaren startar om frånluftstemperaturen är lägre än utetemperaturen. Reglerad efterkyla: Om temperaturen ute är lägre än önskad rumstemperatur och ej räcker till för att sänka rumstemperaturen, så startar efterkylan.

3. Utetemperatur = önskad temperatur: När ute-

temperaturen är lika som önskad inblåsningstemperatur står rotorn stilla.

4. Värmeåtervinning: Den roterande värmeväxlaren

startar för att återvinna den varmare inomhustemperaturen.

5. Värmeåtervinning + värme: I klimatzoner där den

roterande värmeväxlaren trots en god verkningsgrad ej räcker till för att ge den önskade tilluftstemperaturen kan styrenheten reglera antingen den inbyggda, kanalanslutna elektriska eftervärmaren eller ett kanalanslutet värmevattenbatteri.

FLÄKTKAPACITET

Via manöverenheten kan man manuellt styra fläkthastigheten samt även forcera luftflödet under angiven tidslängd. En specialfunktion är att man också kan tryckkompensera vid tändning av brasa i braskamin eller öppen spis (frånluftsfläkten går ner på en lägre hastighet under en begränsad tid).

Luftflödet (fläkthastigheten) kan ändras via veckour där man programmerar in tidpunkter för när aggregatet skall växla mellan en fläkthastighet till en annan (t.ex. hemma/borta-läge samt Standby). Fläkthastigheten kan också styras via koldioxidgivare (CO

) och fuktgivare (RH) då aggregatet ger ett

högre luftflöde då angivet max gränsvärde överskridits.

”Sommarkyla” är en funktion där man drar nytta av den svala utomhustemperaturen och kyler av inomhusluften. Fläkthastigheten forceras då förhållandet mellan utetemperaturen och frånluftstemperaturen är inom de programmerade kriterierna.

Reglerad efterkyla 0-100%

Rotor 100%

Kylåtervinning

Efterkyla

Reglerad rotor 0-100%

Kylåtervinning

Värmeåtervinning

eller Efterkyla

Utetemperatur = Önskad temperatur

Reglerad

rotor 0-100%

Reglerad

eftervärme 0-100%

Rotor 100%

Värmeåtervinning

Eftervärme

Page 17

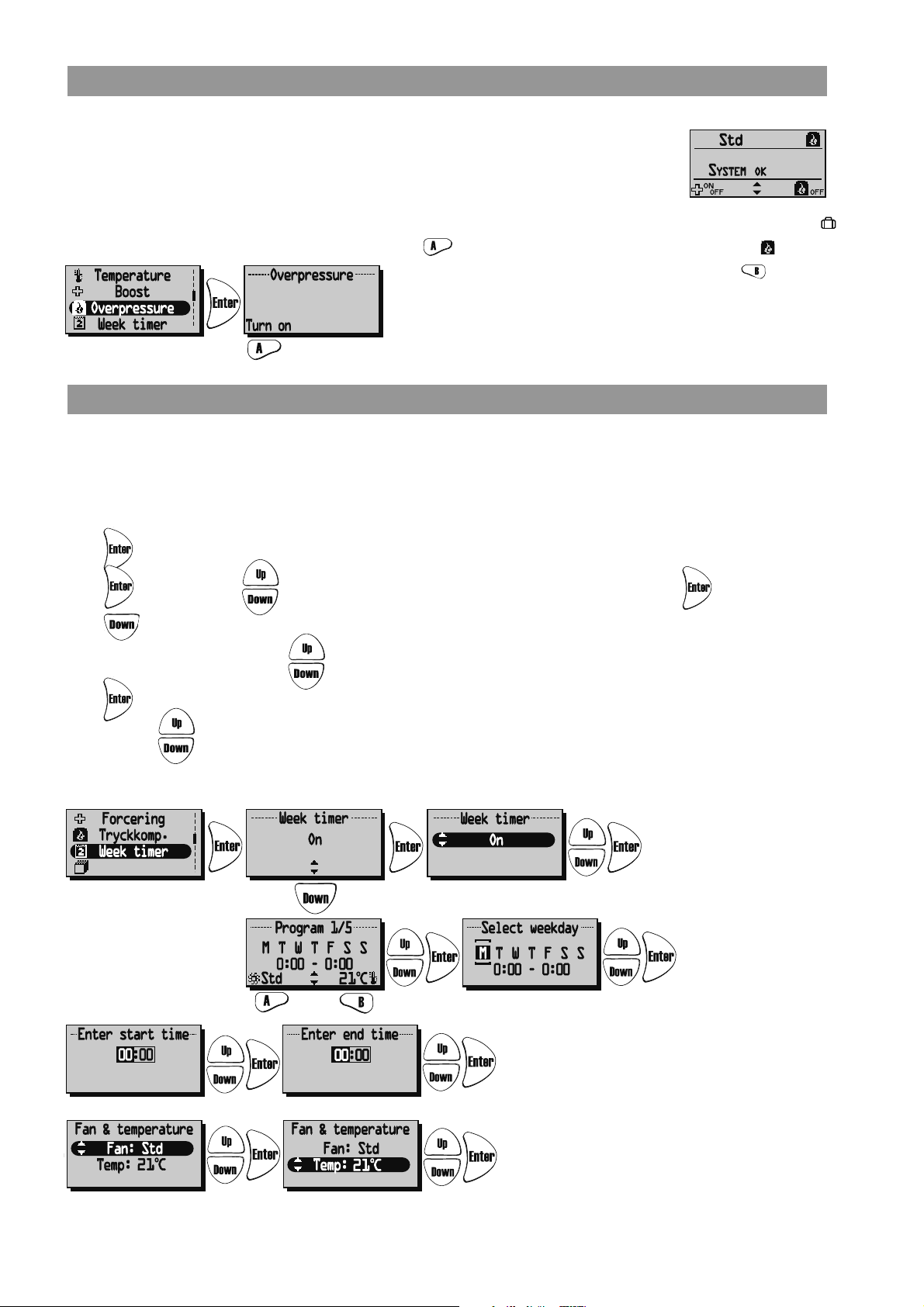

MENYHANTERING

Std

SYSTEM

...

Vent av

Information om aggregatets aktuella status såsom temperaturer, fläkthastighet, temperaturverkningsgrad på rotorn vid drift, värme- resp. kylbehov visas i VISNINGSLÄGE 1, 2, 3 och 4. Dessa menyer är normalt inte upptända av batteribesparande syfte utan tänds efter första knapptryckning och släcks efter ca 2 minuter då den ej varit i bruk. Manöverenheten återgår automatiskt till VISNINGSLÄGE 1 efter en minut då man har varit inne i andra underliggande menyer.

OBS! Vid inställning av nya värden bör en fördröjning med ca 15 sekunder tas i beaktande.

Nedre raden visar möjliga val med tangent eller . T.ex starta/stäng av aggregatet med tangent .

Översta raden och mittersta fältet visar aktuella värden och aktiviteter.

SYSTEM

För att aktivera eller avaktivera knapplås, håll tangent nedtryckt i 3 sekunder.

Visningsläge 1 visar larm och Visningsläge 2 visar typ av larm.

Page 18

960

1060

CO2

VISNINGSLÄGE 1

CO2

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 1:

För att komma till visningsläge 2,

...

3 eller 4 tryck på tangent eller . För att åter komma till visningsläge 1, tryck .

= Indikerar att rotorn är i drift.

= värmeåtervinning

- = kylåtervinning

= Fläkthastighet. Finns min,

standard, medium, max.

= Symbol visar att eftervärme-

batteriet är på. = Indikerar att sommarkyla är på. = Indikerar att veckour är på.

= Funktion för tangent A.

Tryck på tangent A för att reglera

”forcering” av till- & frånluftsflöde.

= Funktion för tangent B,

Tryck på tangent B för att stänga

av tryckkompensering

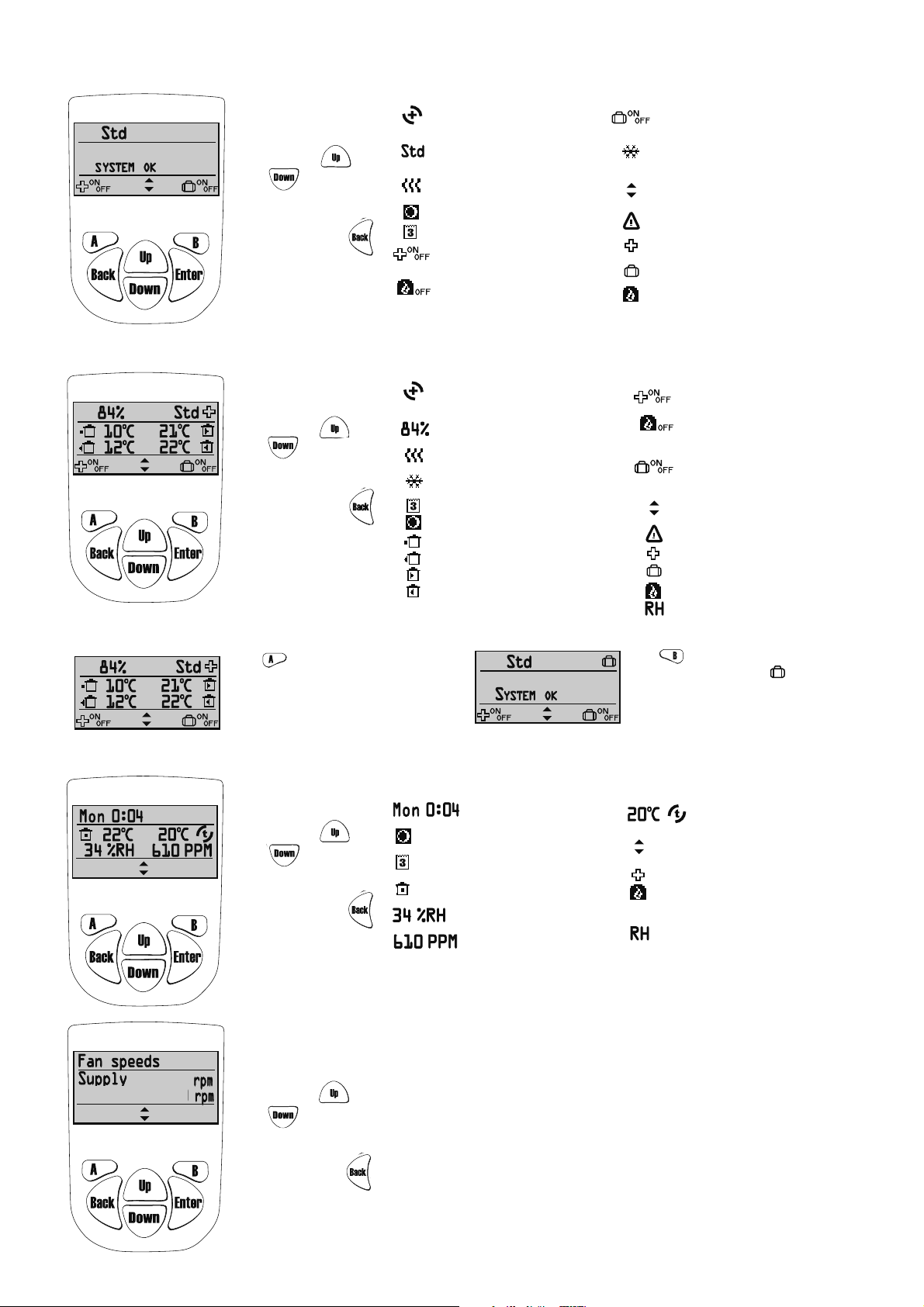

VISNINGSLÄGE 2

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 2:

För att komma till visningsläge 3 eller 4 tryck på tangent eller . För att åter komma till visningsläge 1, tryck .

FRÅN VISNINGSLÄGE 1 OCH 2 KAN OCKSÅ FORCERING AV/PÅ SAMT BORTALÄGE AV/PÅ VÄLJAS.

Tryck på tangent för att välja Forcering av/på för till och frånluftsflödet under be-

stämd tid (inställning av tid och fläkthastighet under forceringen görs i Servicemenyn ”Forcering” sidan 25). När ”plus” uppe i displayens högra hörn är forcering på.

= Indikerar att rotorn är i drift.

= värmeåtervinning

- = kylåtervinning = Temperaturverkningsgrad. = Symbol visar att eftervärme-

batteriet är på.

= Symbol visar att kylvatten-

batteriet är på. = Indikerar att veckour är på. = Indikerar att sommarkyla är på. = Utetemperatur. = Temperatur på avluften. = Temperatur på tilluften. = Temperatur på frånluften.

= Kompensering för CO

visas

aktiv.

= Funktion för tangent B.

Tryck på tangent B för att välja ”bortaläge” på eller av.

= Symbol visar att kylvatten-

batteriet är på.

= Funktion för tangent upp och ned

för visningsläge 2, 3 och 4.

= Larm

= Visar Forcering På.

= Visar Bortaläge På.

= Visar tryckkompensering På.

= Funktion för tangent A.

Tryck på tangent A för att reglera

”forcering” av till- & frånluftsflöde.

= Funktion för tangent B,

Tryck på tangent B för att stänga av tryckkompensering

= Funktion för tangent B.

Tryck på tangent B för att välja ”bortaläge” på eller av.

= Funktion för tangent upp och ned

för visningsläge 2, 3 och 4.

= Larm = Visar Forcering På. = Visar Bortaläge På. = Visar tryckkompensering På. = Kompensering för RH aktiv.

Tryck på tangent för att välja Bortaläge av/på. När ”resväska” visas uppe i displayens högra hörn är bortaläge aktiverat, dvs. fläktarna går ner på minhastighet

VISNINGSLÄGE 3

För att komma till visningsläge 2 eller 4 tryck på tangent eller . För att åter komma till visnings-

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 3:

= Visar veckodag och klockslag.

= Indikerar att sommarkyla är på.

= Indikerar att veckour är på.

= Innetemperatur.

Givare placerad i rum.

= Relativa luftfuktigheten

i procent.

= Koldioxidnivån i PPM

(part per miljon).

läge 1, tryck .

VISNINGSLÄGE 4 (endast HERU®EC)

För att komma till visningsläge 2 eller 3 tryck på

Visar fläkthastighet på frånluft/tilluft i varv per minut (rpm). Vid Konstant tryckreglering visas procent av maxfart, fläktarnas varvtal, samt aktuellt värde från tryckgivare.

SYMBOLER SOM KAN VISAS PÅ VISNINGSLÄGE 4:

tangent eller . För att åter komma till visningsläge 1,tryck .

= Tilluftstemperatur efter

rotor i aggregatet.

= Funktion för tangent upp och ned

för visningsläge 2, 3 och 4. = Visar Forcering På.. = Visar tryckkompensering På.

= Kompensering för CO = Kompensering för RH aktiv.

aktiv.

Page 19

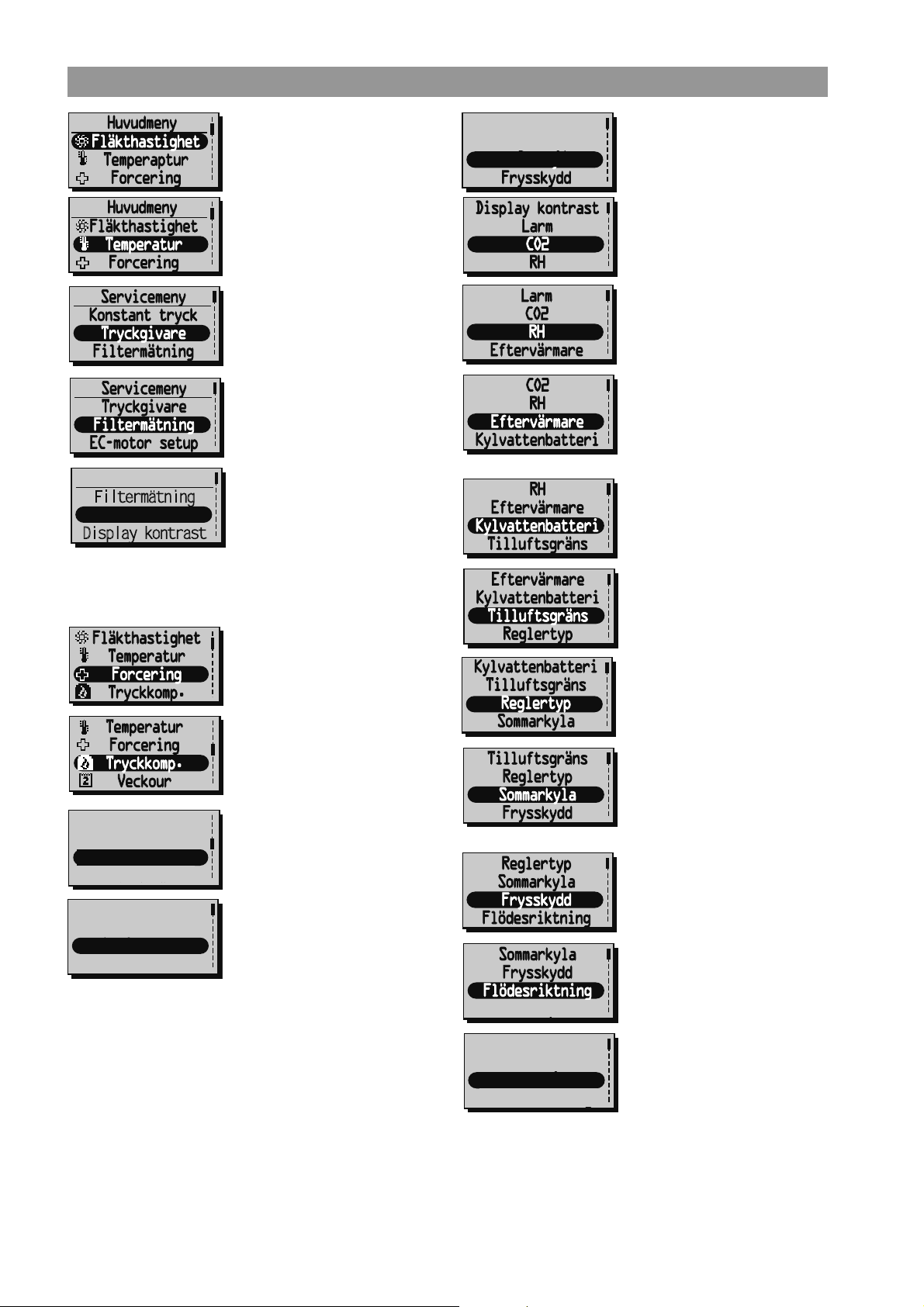

”HUVUDMENY”

För att komma vidare i menyhanteringen från Visningsläge och in i Huvudmenyn tryck .

I Huvudmenyn används för att markera önskad meny, sedan görs valet med .

I undermenyn är sedan tillvägagångssättet detsamma. För att återkomma till föregående sida tryck på .

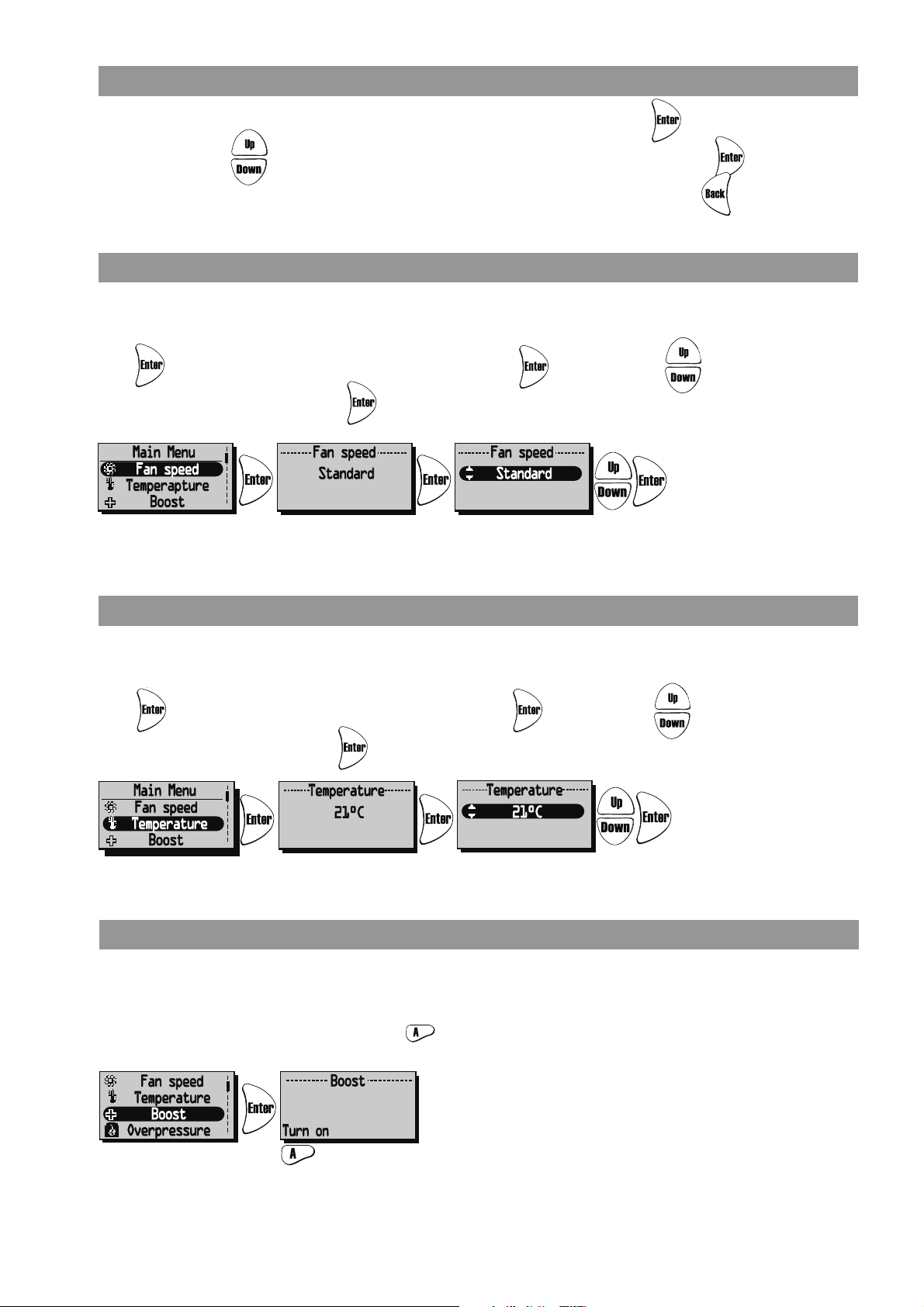

MENY ”FLÄKTHASTIGHET”

I denna meny väljs önskad fläkthastighet. 4 hastigheter kan väljas: Min, Standard, Medium och Max. Normal drift ska ske i standardsläge.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja önskad

fläkthastighet. Bekräfta med .

För HERU

Utfört val överstyrs om veckoursfunktionen är aktiverad.

EC gäller standardhastighet/läge vid normal drift.

(Gäller endast HERU®AC)

MENY ”TEMPERATUR”

I denna meny väljs önskad temperatur (tillufts-, frånlufts- eller rumstemperatur) beroende på vilken typ av reglering som har valts, se sidan 29.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja önskad

temperatur.

Bekräfta med .

Utfört val överstyrs om veckoursfunktionen är aktiverad.

MENY ”FORCERING”

I denna meny väljs forcering På/Av. Tiden är fabriksinställd på 30 min. och fläkthastigheten på Medium. För inställning av fläkthastighet och tid se sidan 25.

Forcering aktiveras/avaktiveras (Av/På) med tangent .

Forceringsfunktionen kan även aktiveras med extern strömställare med dubbeltryck (slutande kontakt). Se kopplingsschema sidan 105-111.

Page 20

MENY “TRYCKKOMPENSERING”

Tryckkompensering är en specialfunktion vid tändning av t.ex. braskamin eller öppen spis. Frånluften går då ner på en lägre hastighet under vald tid.

I denna meny väljs tryckkompensering På/Av. Tiden är fabriksinställd på 15 min.

är Tryckkompenseringen är

För inställing av tid se sidan 25.

Tryckkompensering aktiveras/avaktiveras (Av/På) med tangent .

N aktiverad kommer Bortaläge i Visningsläge 1 och 2, ändras till

ryckkompensering .

Du kan då stänga av tryckkom-

enseringen direkt från visnings-

p läget genom att trycka på .

MENY “VECKOUR”

Under normal drift går aggregatet med den fläkthastighet som valts under meny ”Fläkthastighet” och den temperatur som angetts i meny ”Temperatur”. Avsteg från dessa inprogrammerade värden som önskas återkomma periodiskt göres i denna meny. T.ex. om man vill ha ett lägre flöde/temperatur under dagtid då ingen är hemma finns möjlighet att programmera in detta. Veckou r. Om stopptid är lika med/mindre än starttiden kommer programmet att avslutas nästföljande dag.

Tryck för att komma vidare från huvudmenyn.

Tryck igen och sedan för att välja Av eller På av veckouret. Bekräfta med .

Tryck för val/inställning av önskat program. 5 program finns för programmering av fläkthastighet

och temperatur. Tryck för val av program.

Tryck för att komma vidare till val av veckodag, starttid, stopptid, fläkthastighet och temperatur.

Använd tagenterna för inställningar av veckodag, tid, fläkthastighet (Min, Standard, Medium, Max, Standby*)

och temperatur (15°C-30°C).

Forts. nästa rad.

Forts.

OBS! Veckoursfunktionen överstyr manuella inställningar av fläkthastighet och temperatur.

Forts.

*Standby-läge får endast användas om ett motoriserat spjäll sitter monterat på avluft och uteluft kanal, detta för att skydda mot fuktbildning inuti aggregatet. Spjällen ska anslutas mot styrkort "Duct valve".

Program som har lägst index får företräde då program överlappar varandra, tex program 1 har företräde framför program 2 vid överlapp

Page 21

MENY “VENT PÅ/AV”

! Filtertimer

Reset

Vent På/Av

Inställningar

Vent På/Av

Ger möjlighet att stänga av aggregatet via manöverenheten.

OBS! Vid service och underhåll skall aggregatet göras strömlöst via stickkontakt/säkerhetsbrytare.

Tryck för att komma vidare från huvudmenyn. Tryck för att välja Av/På av aggregatet.

När ”På” visas mitt i displayen är aggregatet på. När ”Av” visas mitt i displayen är aggregatet av.

För att undvika kondensbildning i aggregatet under den kalla årstiden bör ej aggregatet stå stilla under en längre period.

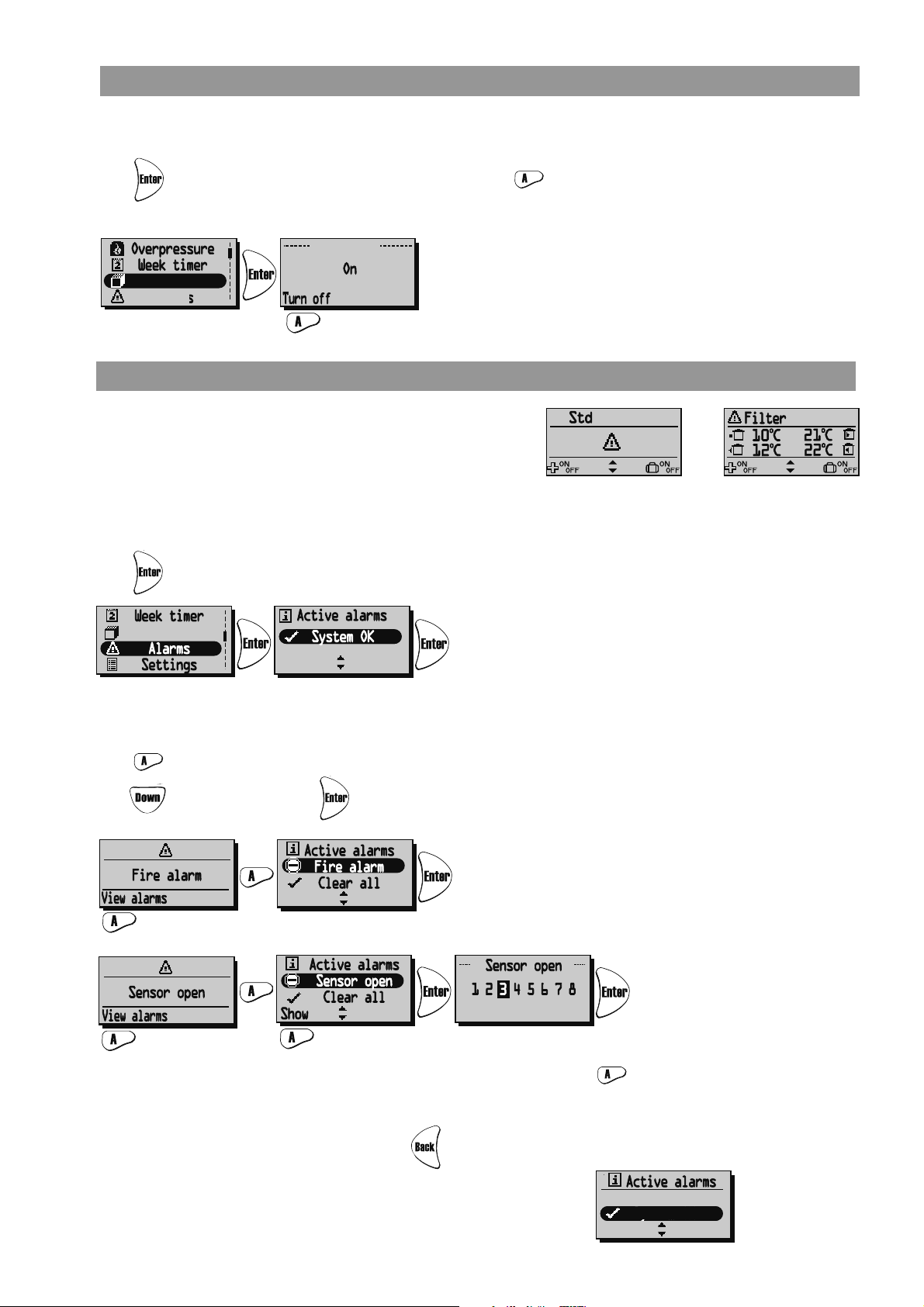

MENY “LARM”

I denna meny visas för vad aggregatet larmar. Visningsläge 1 visar larm och Visningsläge 2 visar typ av larm.

Larm visas för:

• ”Brandlarm” • ”Givare ej ansluten” • ”Givare kortsluten” • ”Överhettning” • ”Frysskydd” • ”Tilluftstemp låg”

• ”Rotortemp låg” • ”Rotor stopp” • ”Filter” • ”Filter timer” • ”Tilluft motor larm” • ”Frånluft motor larm”

Tryck för att komma vidare från huvudmenyn för att se status.

Vid larm kommer en dialogruta för larm att visas i huvudmenyn samt att displayen blinkar. “Se larm” visas samt möjlighet till kvittering ges.

Tryck för att se orsak i undermeny. Kontrollera larmorsak och åtgärda.

Tryck till “Reset” för att sedan trycka .

(Visas endast om ett larm är aktivt)

Visar aktuellt larm. Vid "Givare ej ansluten" och "Givare kortsluten" kan man via "Visa" se vilken givare GT 1-8 som larmar. Se reglerschema på sidan 15.

För att gå tillbaka tryck .

Vid larm för filtertimer kan larmet kvitteras med reset. Påminnelse om att byta filter kommer med sju dagars mellanrum. För att starta om timern se ”Servicemeny Larm” sidan 26.

Page 22

MENY “INSTÄLLNINGAR”

Veckour

Vent På/Av

Måttenheter

Metrisk

Måttenheter Metrisk

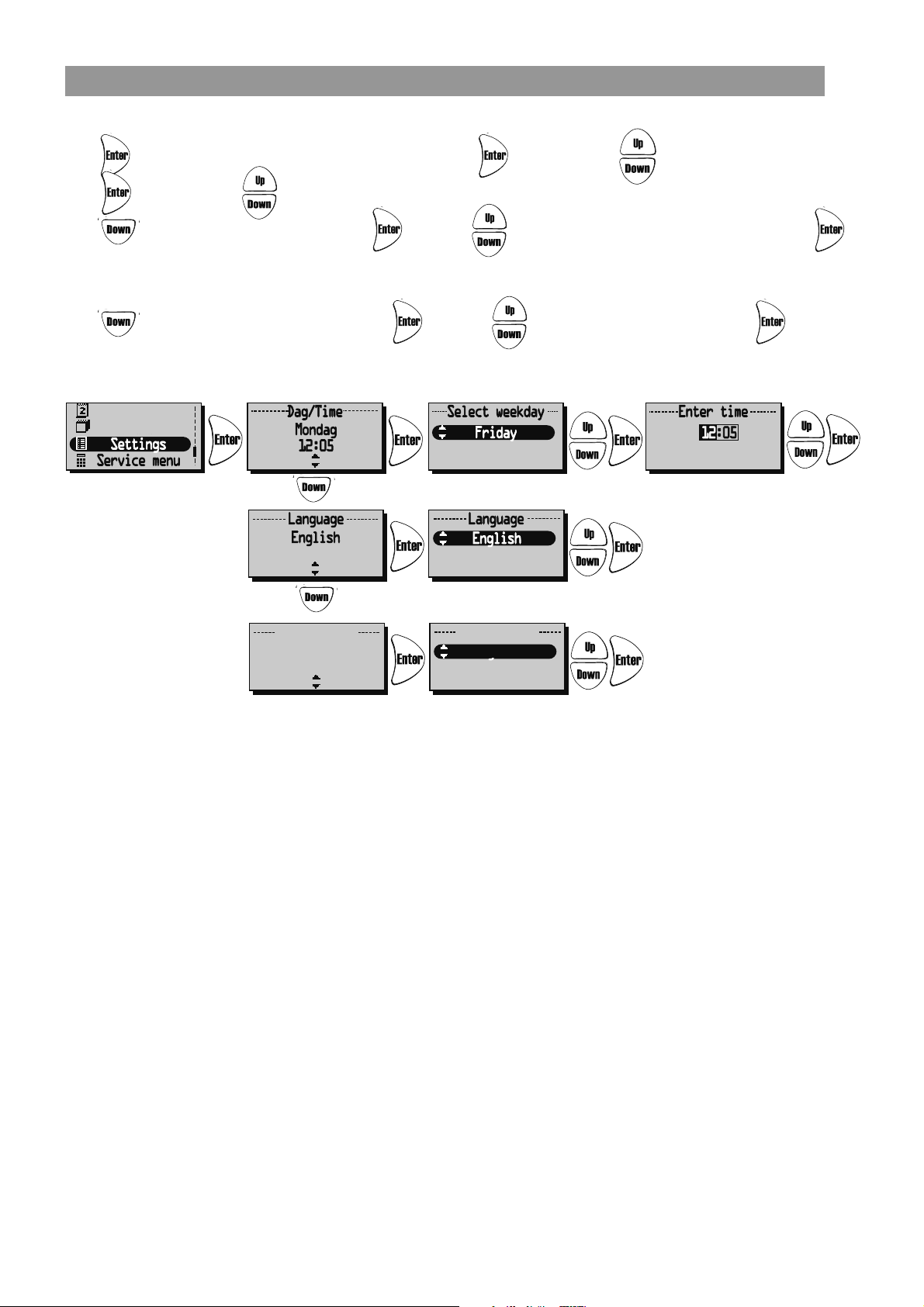

I denna meny görs inställningar för veckodag och klockslag, vilket språk samt måttenhet som ska visas.

Tryck för att komma vidare från huvudmenyn. Tryck igen och sedan för att välja veckodag.

Tryck igen för att sedan för att ställa in tid.

Tryck för att ställa in språk. Tryck och sedan för att välja språk. Bekräfta med .

10 språk finns att tillgå: svenska, finska, danska, norska, ryska, tyska, italienska, franska, engelska och spanska.

Tryck för att ställa in måttenhet. Tryck igen och sedan för att välja måttenhet. Bekräfta med .

Välj mellan: Metrisk och Imperial.

Page 23

MENY “SERVICEMENY”

Är du säker?

Nej Ja

Veckour

Vent På/Av

I denna meny göres inställningar som kräver lösenord för åtkomst. Lösenordet är 1199 och går ej att ändra.

Tryck för att komma vidare från huvudmenyn.

Lösenordet anges med tangenterna och varje siffra bekräftas med .

Efter lösenord 1199 till Servicemenyn kommer frågan ”Är du säker?”. Tryck A för ”Avbryt” eller B för OK.

Tryck sedan

upp eller ned för att komma vidare i ”Servicemenyn” till de olika rubrikerna.

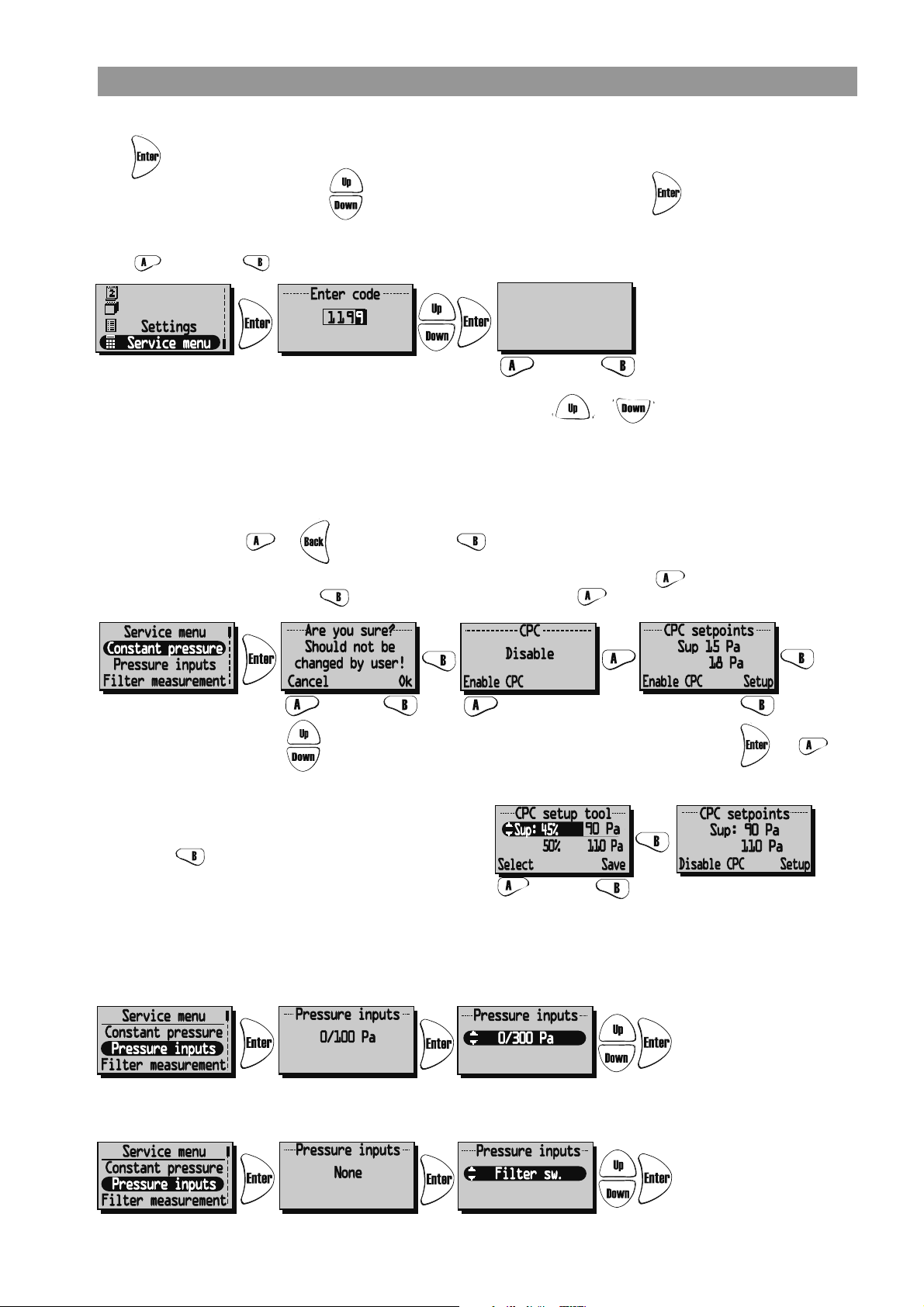

SERVICEMENY: “KONSTANT TRYCK”:

(Gäller endast HERU®EC)

CPC (Constant Pressure Control) ställs in av installatör och bör ej ändras. CPC kan endast användas med tryckgivare i till- och frånluftskanal, se nedan för aktivering av installerad givare.

”Är du säker?” Tryck tangent eller för att gå tillbaka, eller tangent för att göra inställningar.

”Konst. tr.” Om konstant tryck inte är aktiverat görs detta nu med tangent . Gå till inställningar för CPC med tangent , eller inaktivera konst.tryck med .

Ange hastighet 0-100% med för respektive fläkt. Byt mellan tilluft och frånluft med alt. ,

det aktuella trycket visas. OBS! Vid ändring av inställt tryck, avvakta till trycket har stabiliserats.

Vid injustering håller motorerna konstant hastighet och börjar reglera först efter att inställningarna sparats, med .

OBS: Inställning av CPC ska endast ske med rena filter.

SERVICEMENY: “TRYCKGIVARE”:

HERU

EC: Om tryckgivare finns installerade kan kompatibelt mätområde på tryckgivare anges; -50/+50 Pa;

0/100 Pa; 0/150 Pa; 0/300 Pa; 0/500 Pa; 0/1000 Pa; 0/1600 Pa och 0/2500 Pa. Givare med samma mätområde måste installeras på tilluft- resp. frånluftssida. Signal från tryckgivare ska vara 0-10 V DC.

Om filtervakter är installerade kan dessa aktiveras i denna meny. Om man anger ”Ingen” inaktiveras filtermätning automatiskt.

Tryckgivare kan ej användas för HERU

AC. Filtervakt kan användas för både HERU®EC och HERU®AC.

Page 24

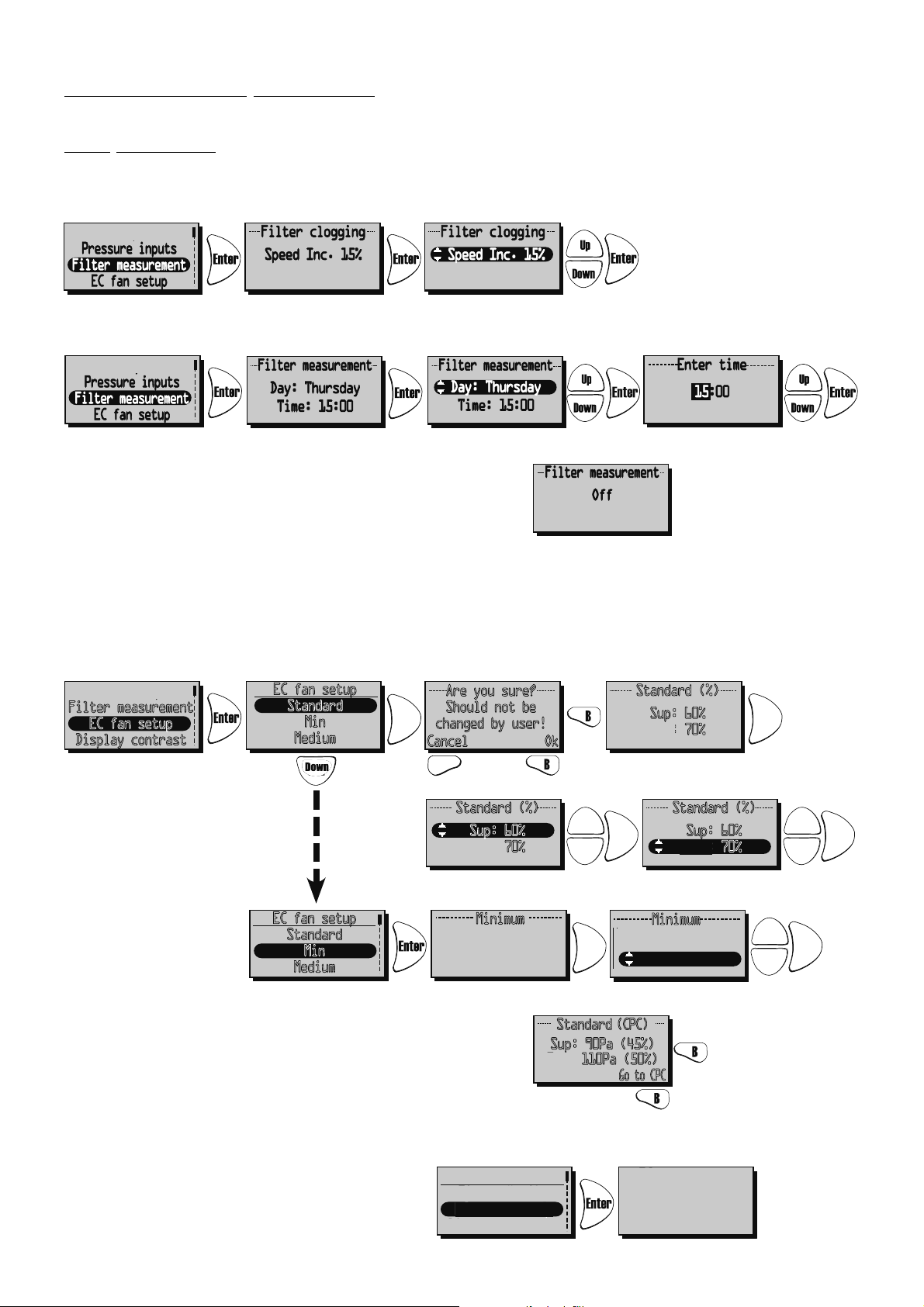

SERVICEMENY: “FILTERMÄTNING”:

Filtermätning HERU®EC utan CPC: Filtermätning blir aktiv när typ ”Filtervakt” är vald i meny ”Tryckgivare”. Om filtervakter är installerade och aktiverade väljs dag och tidpunkt då aggregatet forcerar för att mäta tryckfallet över tilluftsfilter GP1 och frånluftsfilter GP2. HERU®EC med CPC: Filtermätning blir aktiv om analog tryckgivare är vald och CPC aktiverad samt referensvärden är inställda och sparade. Larm visas när referensvärdet plus hastighetsökning överskridits. I detta fall 15% för att hålla konstant tryck i kanal. Det är möjligt att välja 5-50% hastighetsökning eller ”off” för att inaktivera.

HERU

AC: Om filtervakter är installerade och aktiverade väljs dag och tidpunkt då aggregatet forcerar för att

mäta tryckfallet över tilluftsfilter GP1 och frånluftsfilter GP2.

Om filtervakter eller tryckgivare ej är valda visas:

SERVICEMENY: “EC-MOTOR SETUP”:

(Gäller endast HERU®EC) Inställning av fläkthastigheterna för EC-motorer. Ingen CPC. Relationen mellan till- och frånluft behålls även på de övriga hastigheterna. Förhållandet mellan till- och frånluft justeras endast i standardläge.

CPC (konstant tryckreglering) inaktiverad.

Servicemeny

Filtermätning

EC-motor setup

Display kontrast

EC-motor setup

Standard

Min

Medium

Enter

Är du säker?

Bör endast ändras

av installatör!

Avbryt Ok

Forts.

Standard (%)

Tilluft: 60%

Frånluft: 70%

EC-motor setup

Standard

Min

Minimum

(Tilluft 16%)

Min: 20%

Frånluft: 20%

Medium

Upp

Ned

Enter

Standard (%) Tilluft: 60%

Frånluft: 70%

Standard (%)

Enter

Tilluft: 60%

Frånluft: 70%

Minimum

(Tilluft 16%)

Min: 20%

Tilluft: 60%

Frånluft: 20%

Frånluft: 70%

Enter

Upp

Ned

Forts. nästa rad

Upp

Enter

Ned

Enter

Med CPC aktivt visas inställt värde (aktuellt värde). För att ändra inställt värde välj ”Till Konstant tryck”. Se ”Konstant tryck” sidan 23.

SERVICEMENY: “AC-MOTOR SETUP”:

Vid injustering av aggregat sätts hastigheten till standard och funktioner som kan påverka fläkthastigheten, såsom Bortaläge och Forcering inaktiveras.

Standard

(konst.tr.)

Till: 90Pa (45%)

Från: 110Pa (50%)

Till konst.tr.

(Gäller endast HERU®AC)

Servicemeny

Filtermätning

AC-motor setup

EC-motor setup

Display kontrast

--Fläkthastighet--

EC-motor setup

Standard

Min

Medium

Page 25

SERVICEMENY: “DISPLAY KONTRAST”:

Forcering

EC-motor setup

Display kontrast

Forcering

Max temperatur

Forcering

Tryckkomp.

Max temperatur

Larm

Max temperatur

30°C

Max temperatur

30°C

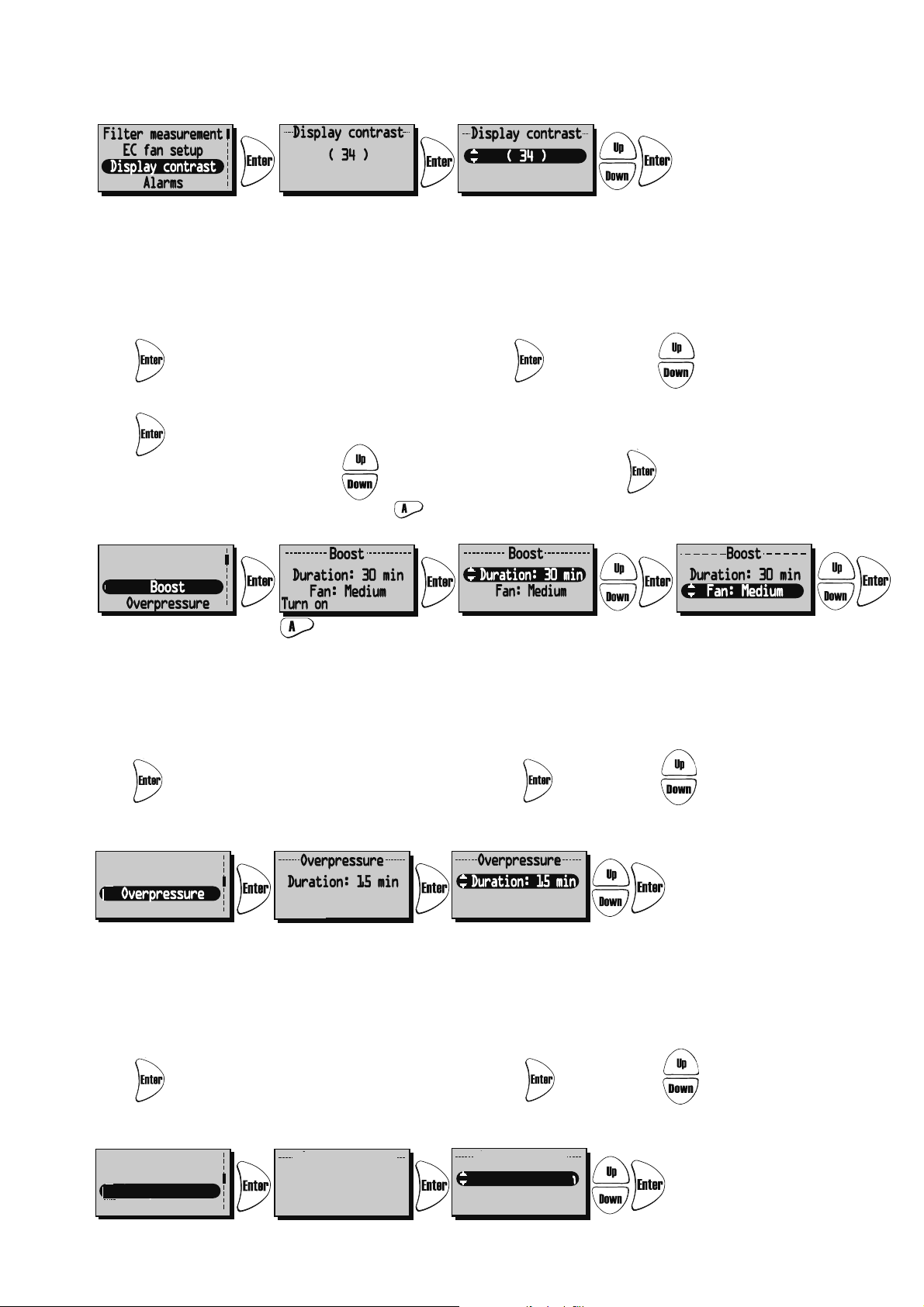

Inställning av displayens kontrast. Kontrasten kan ställas in mellan 0-63.

SERVICEMENY: “FORCERING”:

Inställning av tid och fläkthastighet för forcering. Forcering betyder att man under en begränsad tid ökar luftflödet, som kan vara bra vid t.ex större sammankomster. Denna forcering kan sedan aktiveras från Visningsläge 1 och 2 samt under meny ”Forcering” i Huvudmenyn.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan för att välja önskat

forceringsvillkor (10-240 min. med 10 min. intervall). Tryck för att bekräfta och komma vidare till fläkt-

hastighet. Välj önskad fläkthastighet med (medium eller max) och bekräfta med .

Forcering aktiveras/avaktiveras (Av/På) med tangent .

SERVICEMENY: “TRYCKKOMPENSERING”:

Inställning av tid för tryckkompensering. Tryckkompensering är en specialfunktion vid t.ex eldning av brasa i öppen spis eller braskamin. Frånluftsfläkten går då ner på en lägre hastighet under vald tid.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan

för att välja önskad tidslängd (5-60 min.).

SERVICEMENY: “MAX TEMPERATUR”:

Inställning av Max temperatur. Detta ger en max temperatur på elvärmare, tilluftsgräns samt temperatur i veckour. Frabriksinställning är 30°C. Möjligt att ändra max temperatur till 40°C.

Tryck för att komma vidare från Servicemenyn. Tryck igen och sedan

för att välja önskad Max temperatur (15-40°C).

Page 26

SERVICEMENY: “LARM”:

Reset

Autom.reset: Av

Ej installerad

Autom.reset: På

Alarm indikation

Ingen

Alarm indikation

Brandlarm

Givare ej ansl.

Givare kortsluten

Alarm indikation

Brandlarm

Givare ej ansl.

Givare kortsluten



Alarm indikation

Överhettn.

Frysskydd

Tilluft temp låg

Alarm indikation

Rotor temp låg

Motorfel

Rotor stopp

Alarm indikation

Rotor stopp

Filter

Filter timer

Alarm indikation

Alla

Alarm indikation

Valda

Tryckkomp.

Max temperatur

Larm

CO2

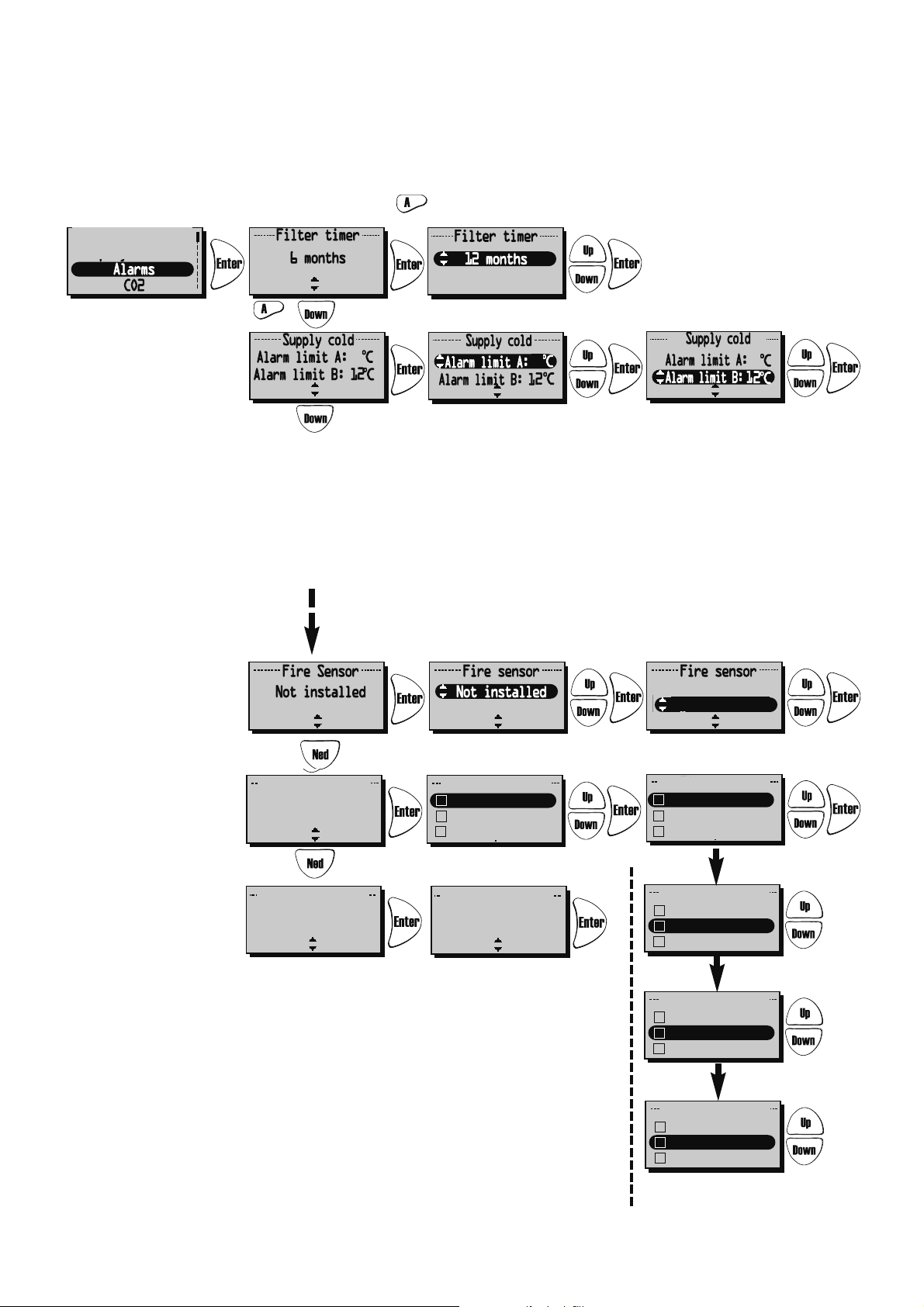

I denna meny ställs larmgränser in för Filtertimer, Låg temperatur och inställning för Brandsensor, Automatisk reset och Alarm indikation till alarm port.

”Filtertimer” kan ställas på "Av" t.o.m "6-12 månader" och genererar filterlarm då det är dags att byta filter. Filtertimer kan inte användas i kombination med annan filtermätning, se sidan 24. Filterbyte rekommenderas minst en gång per år. För att starta om timern tryck ”Reset” med tangent .

Inställning av larm för ”Låg temperatur”. Gräns A: (+2 till +10 ºC, måste vara lägre än "Gräns B"). Larm för låg rotortemperatur visas i displayen då temperaturen efter rotorn understiger inställt värde. Normalt behövs ingen åtgärd. Om "rotorlarm" uppstår samtidigt som "låg rotortemperatur" stoppas aggregatet. Gräns B: Tilluftsflödet minskas en hastighet då temperaturen i tilluftskanalen (GT7) understiger inställt värde, varvid temperaturverkningsgraden ökar (temperatur kan ändras från +5 till +12ºC men måste vara högre än "Gräns A"). Om aggregatet går på Min. hastighet ökar frånluften ett steg.

I meny ”Brandsensor” görs inställning av vilken typ av brandsensor som är installerad. Välj typ "normalt öppen" NO eller "normalt stängd" NC beroende på typ av brandvarnare. ”Automatisk reset” ger möjlighet till automatisk återstart av aggregatet efter att

brandlarm är återställt till normalt tillstånd (NO, NC).

I menyn Larm indikation kan man associera alarm till alarmporten

på styrkortet (NO,NC). Väljs alla så indikeras detta med ”Alla”. Väljs endast en eller flera så indikeras detta med ”Valda”.

Page 27

Intervall: 5 min.

SERVICEMENY: “CO2”:

Intervall: 5 min.

Max temperatur

Larm

CO2

Koldioxidnivån i PPM (part per million)

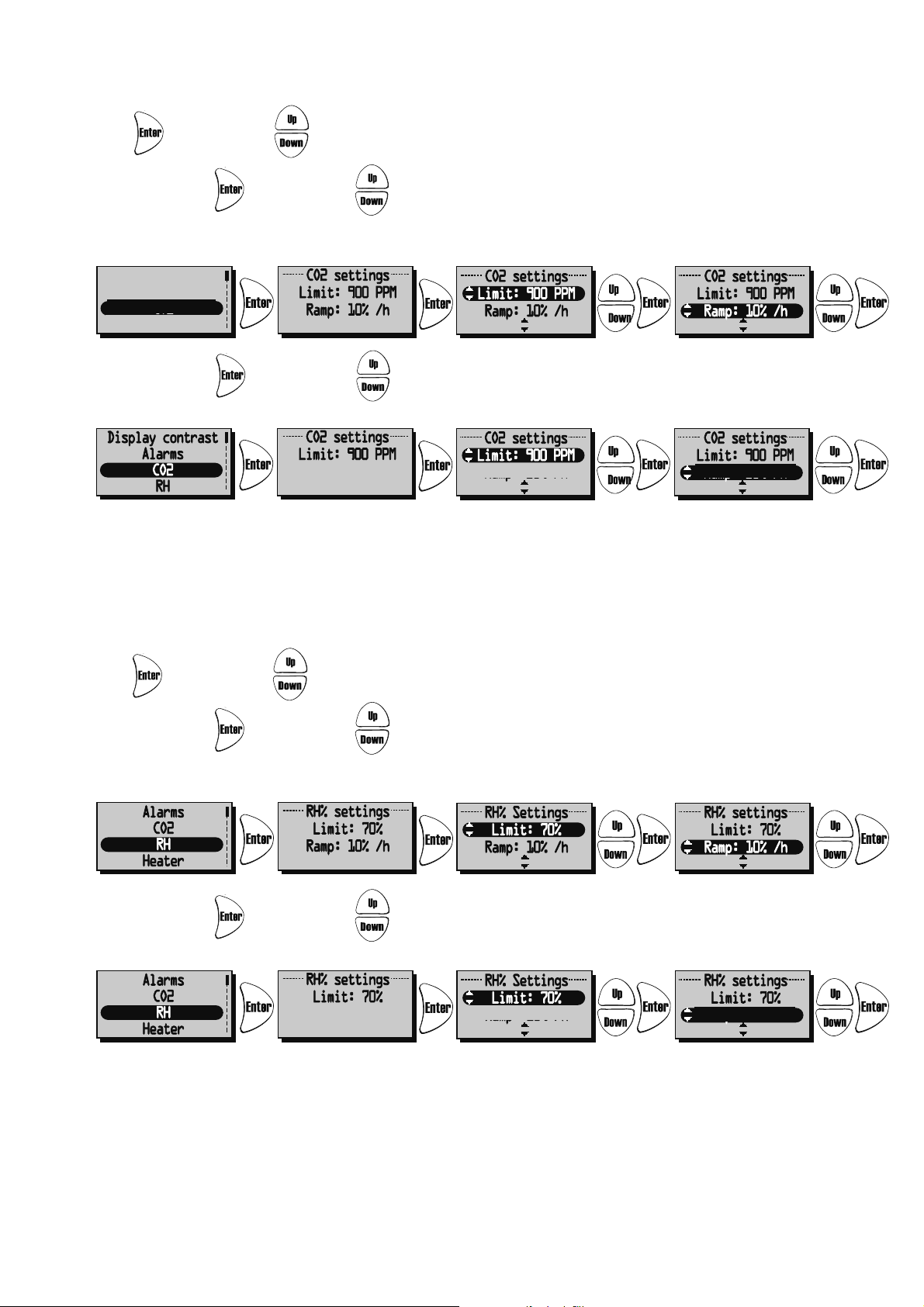

I denna meny kan inställningar göras för reglering med CO2-givare installerad.

Tryck igen och sedan för att välja gränsvärde (500-1400 PPM).

HERU

EC: Tryck igen och sedan för att välja Ramp (2-200%/h.).

Vid nivåer över gränsvärdet ökar fläktarna enligt inställt värde efter ”Ramp”. I nedanstående exempel kommer fläktarnas hastighet att öka med 10% per timme då luftens koldioxidhalt överstiger 900 PPM.

HERU

AC: Tryck igen och sedan för att välja Intervall (1-10 min.).

Med ett intervall av inställt antal minuter, kontrolleras om inställt gränsvärde överskrids. Om gränsvärdet överskrids ökas fläkthastigheten med ett steg.

Aktuellt värde på CO2 kan sedan ses i huvudmenyn visningsläge sid 3, se sidan 18.

SERVICEMENY: “RH” Relativ luftfuktighet i procent

I denna meny kan inställningar göras för reglering med RH-givare installerad.

Tryck igen och sedan för att välja gränsvärde för forcering (50%-100%).

HERU

EC: Tryck igen och sedan för att välja ”Ramp” (2-200%).

Vid nivåer över gränsvärdet ökar fläktarna enligt inställt värde efter ”Ramp”. I nedanstående exempel kommer fläktarnas hastighet att öka med 10% per timme då luftens relativa fuktighet överstiger 70%.

HERU

AC: Tryck igen och sedan för att välja Intervall (1-10 min.).

Med ett intervall av inställt antal minuter, kontrolleras om inställt gränsvärde överskrids. Om gränsvärdet överskrids ökas fläkthastigheten med ett steg.

Aktuellt värde på RH kan sedan ses i huvudmenyn Visningsläge sid 3, se sidan 18.

Page 28

SERVICEMENY: “EFTERVÄRMARE”

Afterblow: Av Afterblow: Av

Afterblow: Av

30°C

I denna meny väljs vilken typ av eftervärmare som ska aktiveras. Om ”Afterblow” är aktiverat och om elvärmaren varit aktiv så fortsätter tilluftsfläkten att gå i minst två minuter efter att elvärmaren stängts av. Om vattenbatteri används måste frysskyddsgivare (GT5) installeras, och spjällställdon med fjäderretur ST1 monteras i uteluftskanal. GT7 ska monteras efter eftervärmare.

Tryck igen och sedan för att välja På eller Av.

Forts.

SERVICEMENY: “KYLVATTENBATTERI”

I denna meny kan kylvattenbatteri aktiveras om sådant är installerat.

Tryck igen och sedan för att välja På eller Av.

SERVICEMENY: “TILLUFTGRÄNS”

I denna meny sätts övre och undre gränsvärde för inblåsningstemperaturen vid rums eller frånluftsreglering.

Forts. nästa rad

Tryck igen och sedan för att välja minimum gränsvärde (15°C-19°C).

Tryck igen och sedan för att välja maximum gränsvärde (20°C-30°C).

Page 29

SERVICEMENY: “REGLERTYP”

Modbus

Tilluftsgräns

Reglertyp

Modbus

Modbus Id

9600 Baud

Modbus Id

9600 Baud

Modbus Id

9600 Baud

Enhetsnamn Enhetsnamn

Done Clear

3 olika regleringstyper kan användas.

• Vid Konstant tilluftsreglering placeras temperaturgivare (GT7) i tilluftskanalen, då erhålles en konstant

inblåsningstemperatur.

• Vid Rumsreglering placeras en givare (GT8) i rummet samt en givare (GT7) i tilluftskanalen

(min/max-begränsning), då erhålles en konstant rumstemperatur (lämpligt då kylvattenbatteri är monterat).

• Frånluftsreglering fungerar på liknande sätt som rumsreglering men med den skillnaden att temperaturen

mäts i aggregatets frånluftssida (GT3 eller GT1).

Tryck igen och sedan för att välja Konst. tilluft, Frånluftsregl. eller Rumsregl.

SERVICEMENY: “MODBUS”

Meny ”Modbus” visas endast i Modbuskompatibel fjärrkontroll. Fjärrkontrollen aktiverar modbusporten på styrkortet och möjligheten att kommunicera via RS485. Till detta behövs komplett modbusregister som laddas ned från www.ostberg.com. ID samt baud rate måste stämma överens med inställningarna i clienten.

1/128

Page 30

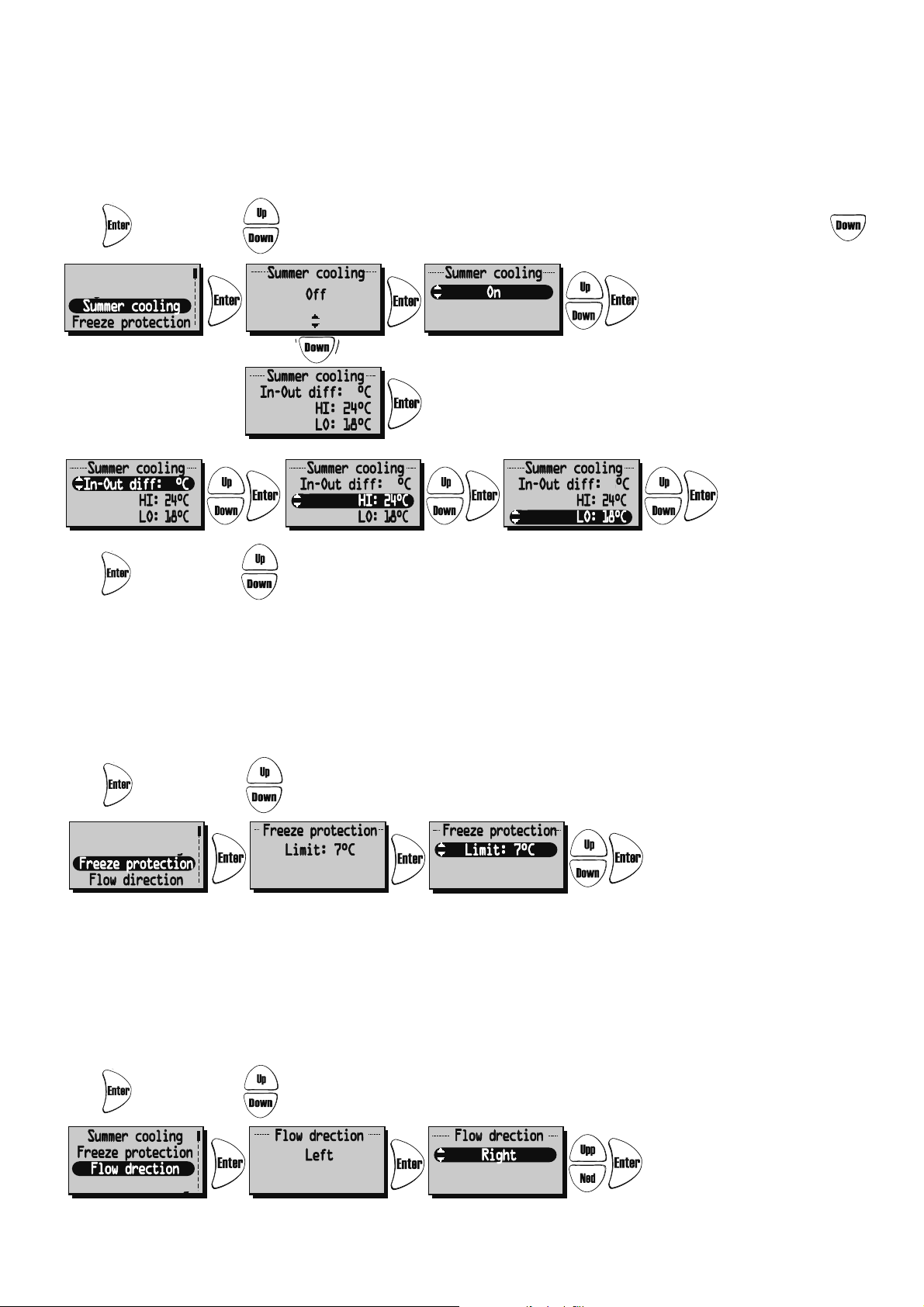

SERVICEMENY: “SOMMARKYLA”

5 5

Reglertyp

Modbus

Sommarkyla

Modbus

Sommarkyla

Frysskydd

Sensor kalibrering

Om ”Sommarkyla” ”På” är valt, aktiveras Sommarkyla då frånluftens temperatur är högre än "Frånluft hög" (19°C-26°C) och uteluften är kallare än "Frånluften - 'InUtDiff' (1°C-10°C skillnad mellan temperaturen ute och frånluften)". Sommarkyla avaktiveras då frånluftens temperatur är lägre än "Frånluft låg" (18°C-24°C) eller när uteluften är varmare än "Frånluften - 'InUtDiff + 1,0ºC' ". Om” Sommarkyla” är aktiverad, är vattenkylning inaktiverad.

Tryck igen och sedan för att välja På eller Av. För att komma vidare i “Sommarkyla” tryck .

Forts.

Forts. nästa rad.

Tryck igen och sedan för att välja 'InUtDiff': (1°C-10°C), Frånluft hög: (19°C-26°C)

och Frånluft låg: (18°C-24°C).

SERVICEMENY: “FRYSSKYDD”:

Inställning av gränsvärde när frysskyddsgivare är installerad. Givaren (GT5) placeras på returledningen från vattenbatteriet. Vid 3°C högre än inställt värde öppnas ventilen helt. Om temperaturen fortsätter att sjunka ned till inställt värde stängs aggregatet av men ventilen fortsätter vara öppen och pumputgången förblir aktiv.

Tryck igen och sedan för att välja Gräns: (5°C-10°C).

SERVICEMENY: “FLÖDESRIKTNING”:

Ställ in om tilluft och frånluft är ansluten på höger eller vänster sida. Till- och frånluft måste anslutas på samma sida av aggregatet. Om HERU

OBS! Om HERU

T har spiskåpeanslutning ska flödesriktningen ej ändras..

är utrustad med inbyggd elektrisk eftervärmare måste den också flyttas. Se sidan 35.

Tryck igen och sedan för att välja Vänster eller Höger.

Page 31

SERVICEMENY: “SENSOR KALIBRERING”:

Frysskydd

Flödesriktning

Sensor kalibrering

Ladda/spara

Sensor kalibrering

0.0°C

Sensor kalibrering

0.0°C

Flödesriktning

Sensor kalibrering

3.00

Inställning för kalibrering av temperatursenorerna via ett offsetvärde på +-10°C. Alla temperatursensorer kommer att justeras efter detta värde. Ej möjligt att kalibrera enskild givare.

Tryck igen och sedan för att välja Gräns: (+-10°C).

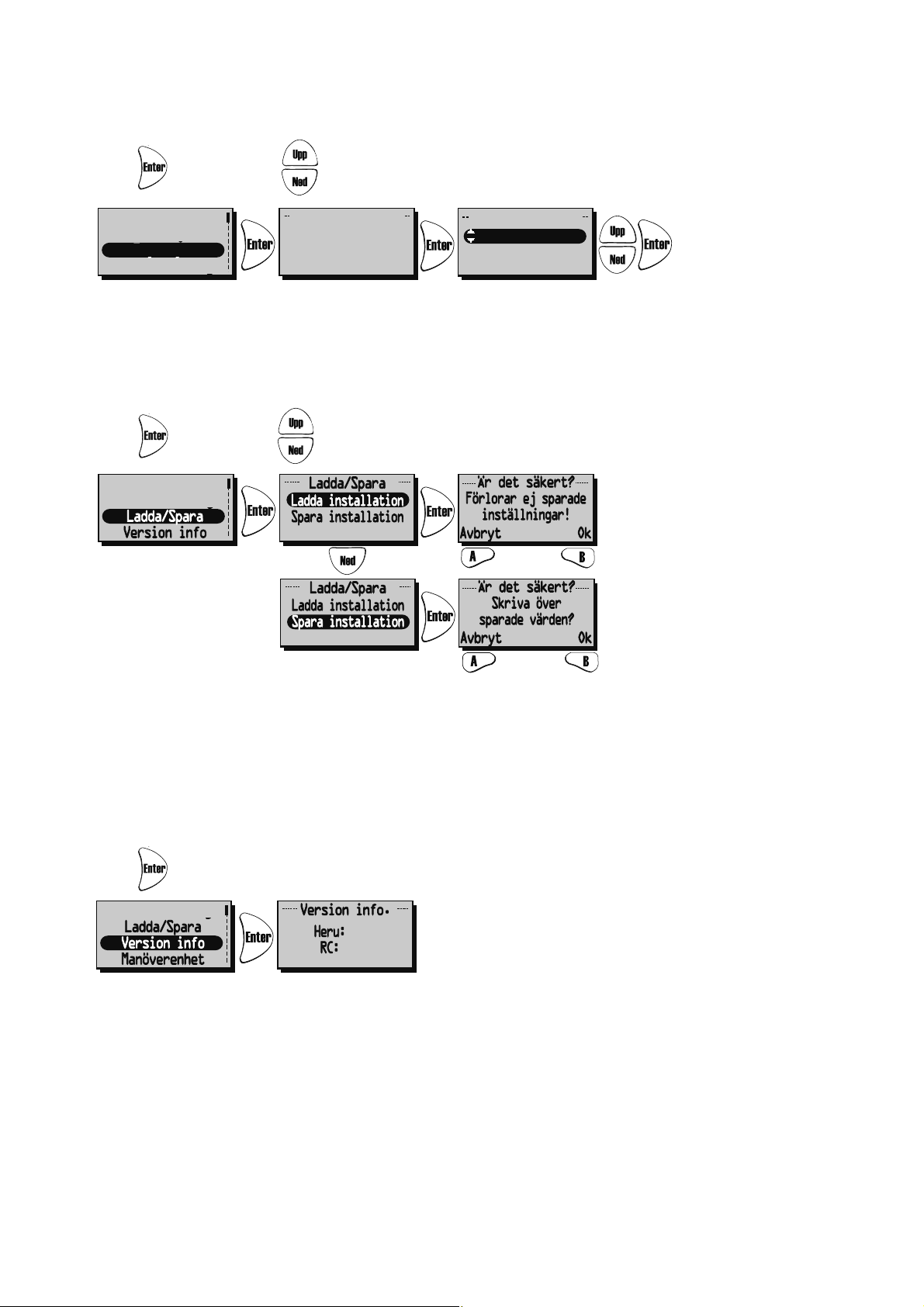

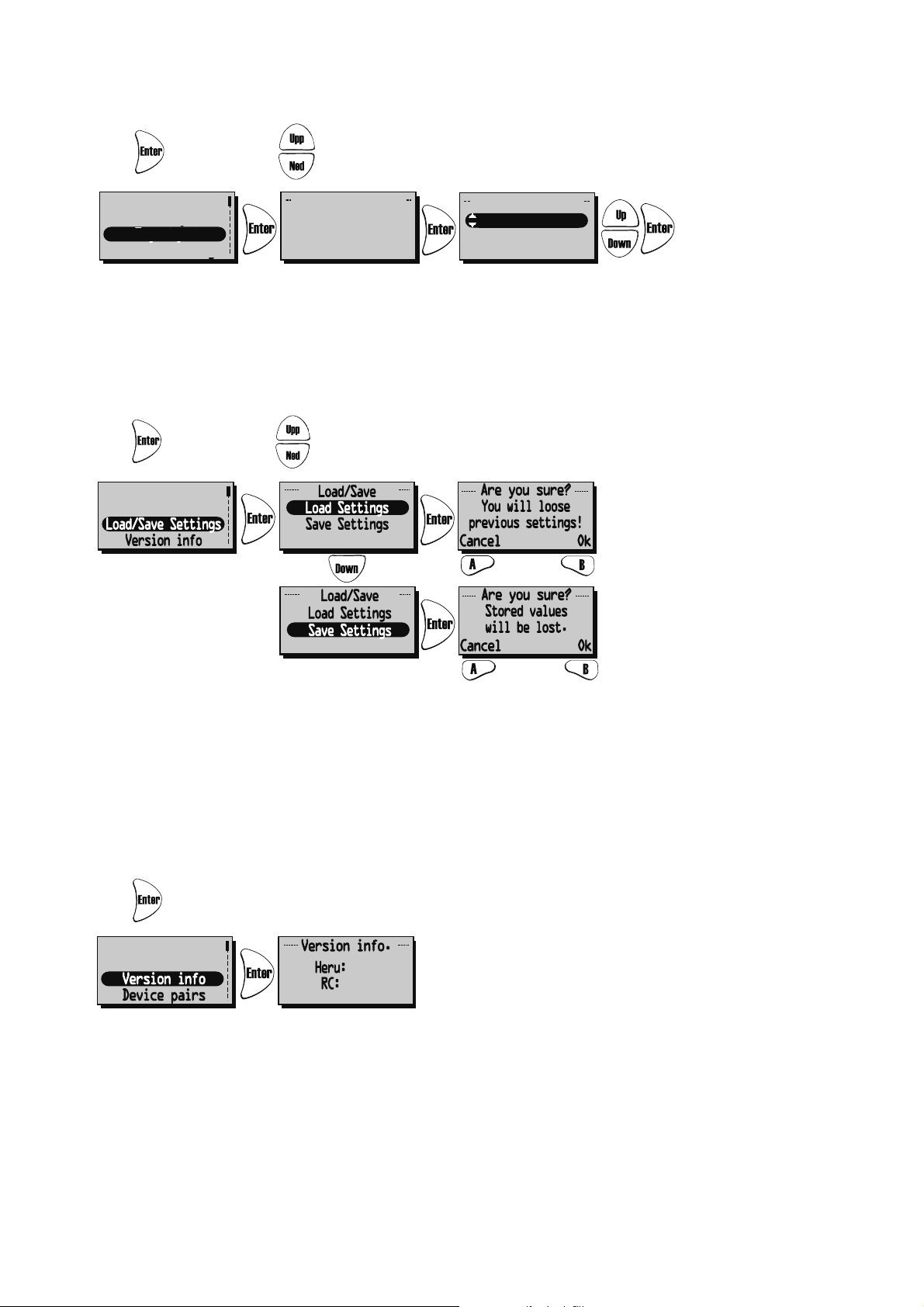

SERVICEMENY: “LADDA / SPARA”:

"Ladda/Spara" ger installatören möjlighet att spara värdena från Servicemenyn efter installationen, alt. ladda tidigare sparade värden.

Tryck igen och sedan för att välja Ladda installation eller Spara installation.

Efter att man ”laddat” eller ”sparat” kan det ta en minut innan aggregatet återskapat anslutning till fjärrkontrollen och rätt data visas.

SERVICEMENY: “VERSION INFO”:

Visar programvaruversionen för aggregatet (Heru) och fjärrkontrollen (RC).

Tryck igen för att se version.

Page 32

SERVICEMENY: “MANÖVERENHET”:

Flödesriktning

M M

Sensor kalibrering

Veckour

Vent På/Av

1 9 9 1

Fabriksinställning

Aggregat info

AC-/EC Motor

EC Motor min/max

AC-/EC-Motor

AC Motor

E E

Servicemeny

Display kontrast

Manöverenhet

I denna meny söker manöverenheten den frekvens som reglerenheten på aggregatet använder. Denna procedur måste användas t.ex. då en ny manöverenhet anförskaffats.

Ansluta ny manöverenhet:

Tryck start med tangent i meny ”Manöverenhet” och använd ett gem eller liknande för att komma åt resetknappen på baksidan av antennen.

Inom några sekunder kommer man tillbaka till ”Servicemeny” och manöverenheten är ansluten.

Tryck för att återvända till Visningsläge.

E E

Om man istället för ”Servicemeny” hamnar i meny ”Manöverenhet” har anslutningen misslyckats. Försök ytterligare en gång. (Om manöverenheten har varit använd med ett aggregat tidigare står det ”Synkronisera” istället för ”Start”).

Alternativ synkronisering: Bryt strömmen till aggregatet. Tryck in resetknappen på styrkortet (liten fyrkantig knapp) ca 1sec. Använd fjärrkontrollen och gå in på servicemeny (kod 1199) och gå sedan till manöverenhet. Tryck på synkonisera. Fjärrkontrollen visar då texten "v.g. vänta..." Slå då på strömmen till aggregatet. Inom några sekunder kommer man tillbaka till ”Servicemeny” och manöverenheten är ansluten (se bild ovan). Om man istället för ”Servicemeny” hamnar i meny ”Manöverenhet” har anslutningen misslyckats (se bild ovan). Försök ytterligare en gång.

E E

BYTE FRÅN EC- TILL AC-LÄGE VID STYRKORTSBYTE

Alla nya HERU®styrkit levereras inställda för EC-fläktar som standard. Om ditt HERU®aggregat är utrustat med AC-fläktar så måste standardinställningarna ändras innan aggregatet kommer att fungera korrekt.

Kom ihåg att skriva ned procentsatserna under Service meny 1199, EC motor setup, Standard, min, medium, max, innan byte av styrkort.

Följande instruktioner kräver att fjärrkontrollen är synkad med det nya styrkortet (se ovan).

Från Visningsläge 1, tryck för att komma till huvudmenyn.

Bläddra ner och välj Servicemeny. Ange kod 1991 och acceptera med .

Välj meny AC/EC Motor och acceptera med . Välj läge AC Motor och bekräfta med

Aggregatet kommer nu att stängas av och invänta uppstart från användaren. Efter startup sekvensen så kommer aggregatet att övergå i normaldrift.

enter.

ÖVRIGA FUNKTIONER

• Motionskörning rotor. Rotorn går tre minuter dagligen kl. 12.03, om rotorn inte gått de senaste 24 timmarna.

• Motionskörning radiatorventiler och cirkulationspump. En gång per vecka (måndagar kl. 12.09) körs ett underhållsprogram för att konditionera ventiler och pumpar.

Page 33

SERVICE HERU®62 T/90 T/95 T EC/115 T/140 T

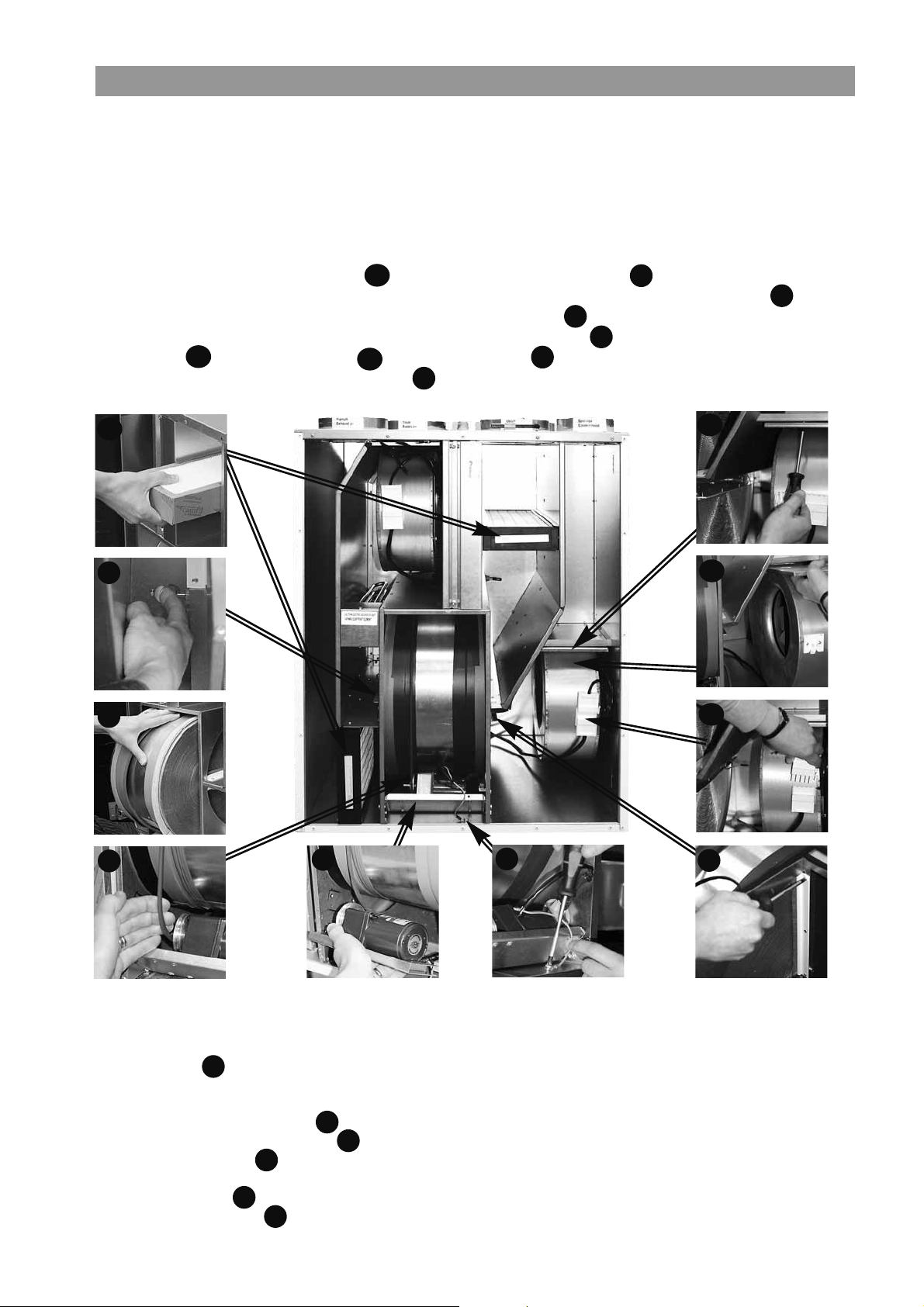

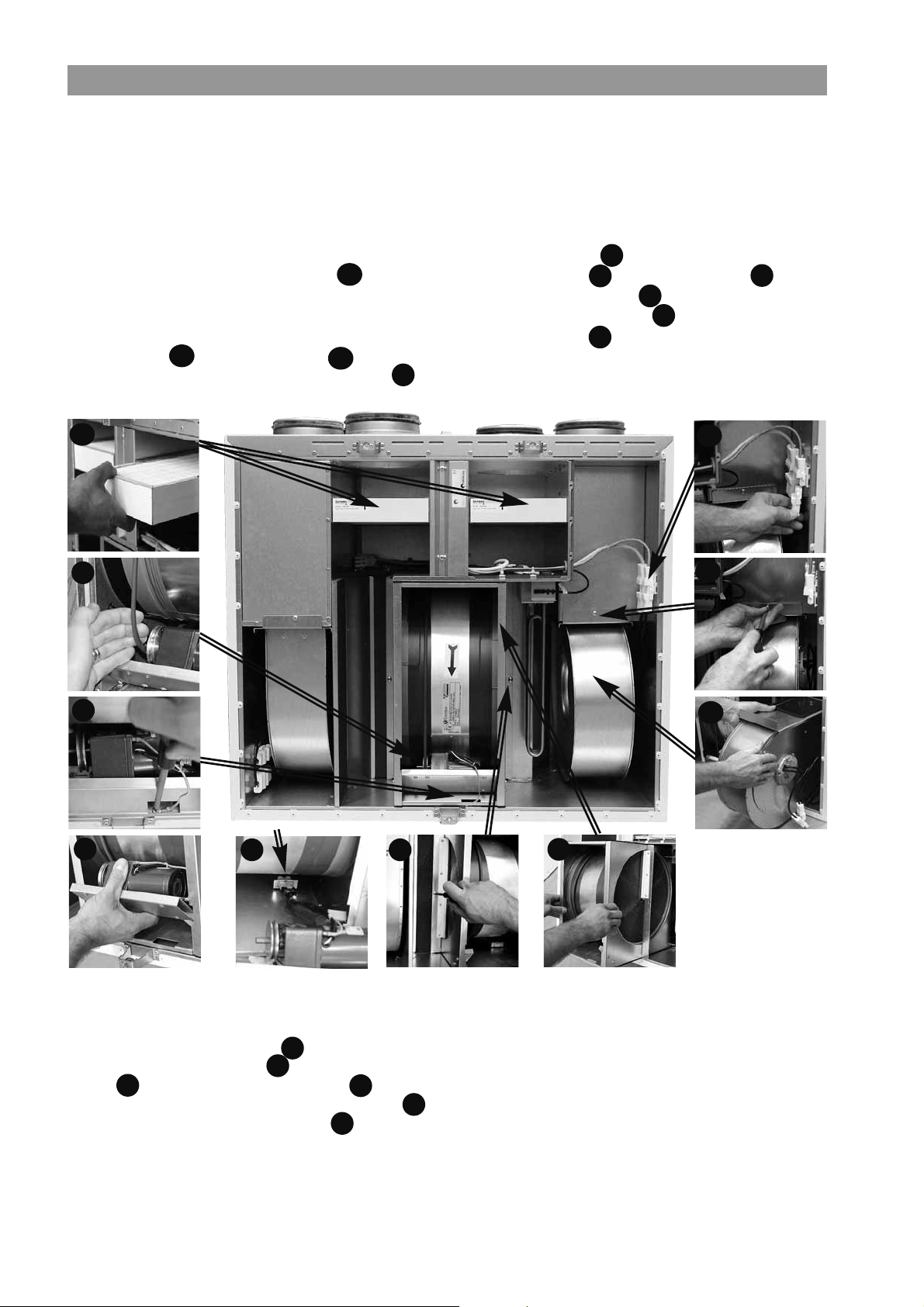

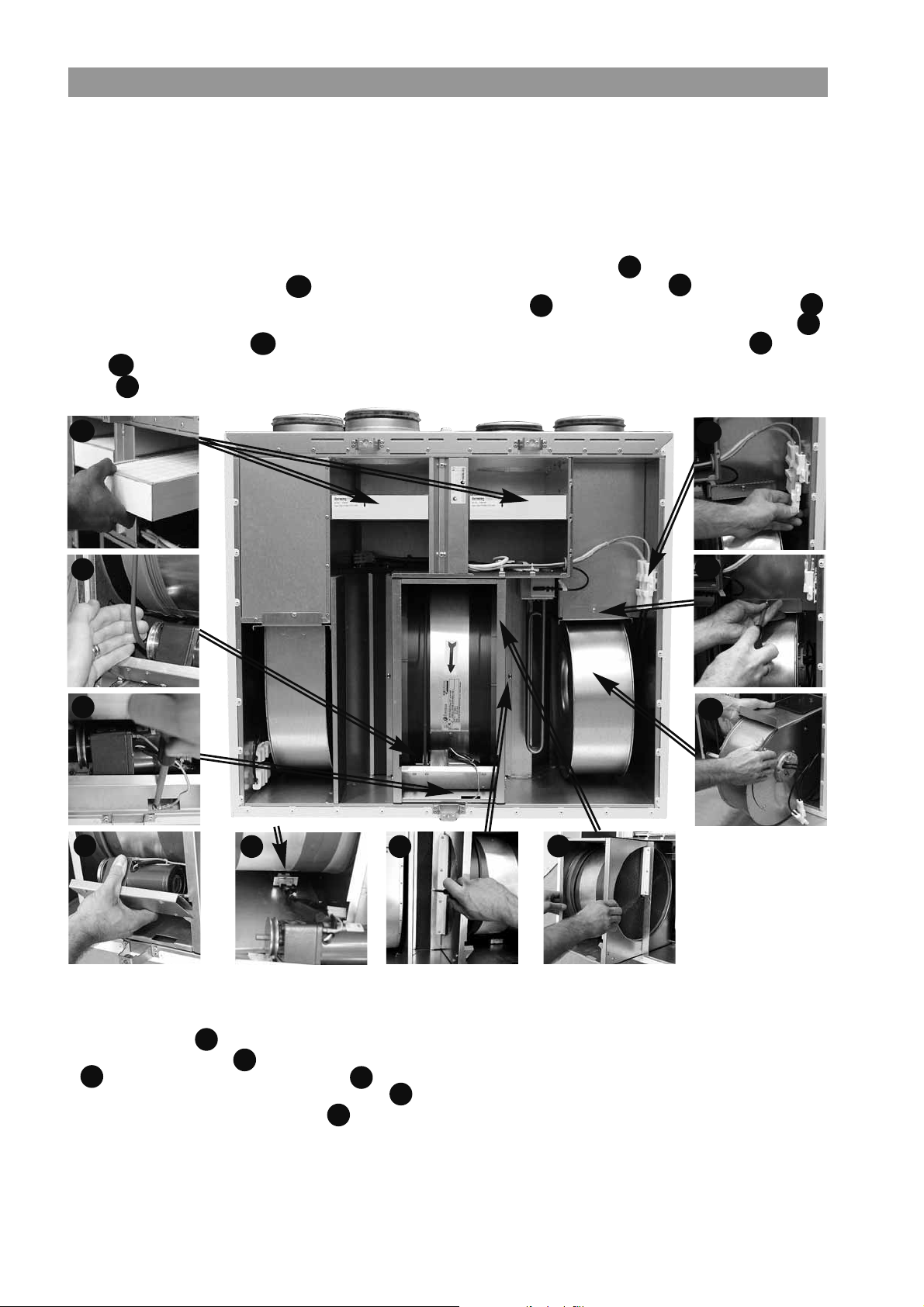

RENGÖRING/FILTERBYTE

• Bryt alltid strömmen och säkerställ att den ej kan kopplas in.

• Öppna locket genom att skruva ur de två skruvarna (skruvmejsel PH2).

• Filterbyte ska göras regelbundet. Vi rekommenderar minst 1 gång/år. Filtren ska aldrig rengöras med tryckluft eller dammsugas. Filtren tas ur genom att de dras rakt ur sina infästningsskenor. Vid byte av filter är det också lämpligt att kontrollera om fläktarna är nedsmutsade.

• Fläkten tas ur efter att man har dragit isär snabbkontakten och lossat skruven . Sedan är det bara att dra fläkten rakt ut ur aggregatet.

Skruva loss motorplattan från fläkthuset (de yttre skruvarna) och lyft ur motor med fläkthjul. Fläkthus och fläkthjul torkas vid behov rent med en fuktig trasa e.dyl. Aggregathuset torkas rent invändigt vid behov. OBS! Akta balanseringsvikter på fläkthjulet.

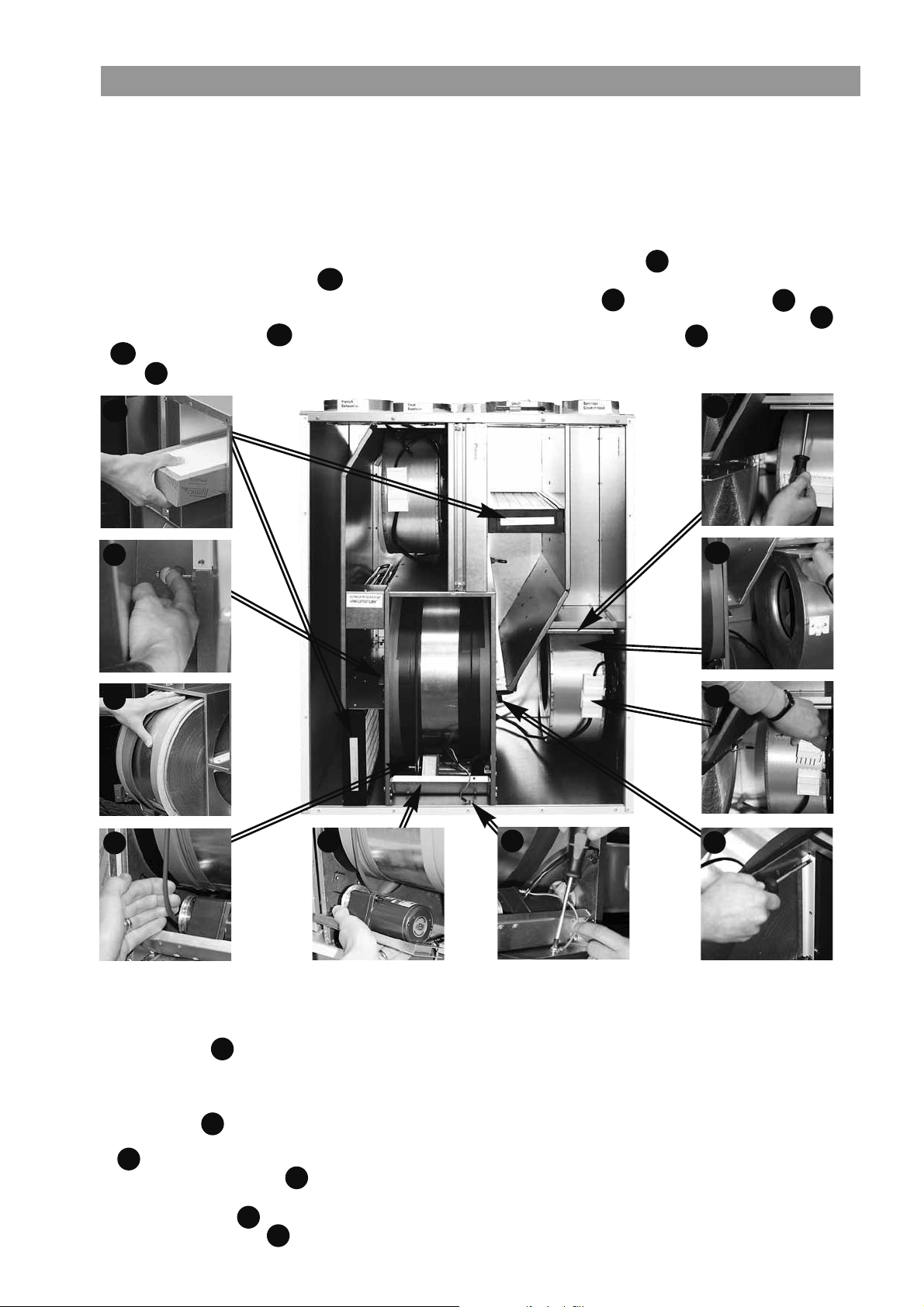

• Rengöring av rotor: Ta loss rotormotorn genom att lyfta av remmen från rotormotorn, dra isär elkontakten och demontera jordkabeln . Dra ur motorn . Skruva loss rotormotorfästena. Dra ut sprintarna och därefter dras rotorn försiktigt ur . Rengör rotorn försiktigt med tryckluft eller rinnande vatten.

REM/TÄTNINGSBYTE Servicesats se sidan 36.

DEMONTERING

1.Drag ur filter 3 .

2.Tag bort tape som håller rotortätningarna, 2 st på plats, och flytta in dem mot centrum av rotor.

3.Lyft av rem från rotormotorn , dra isär elkontakten och demontera jordkabeln .

4.Drag ur rotormotorn .

5.Skruva bort rotormotorfästena.

6. Dra ur sprintarna och drag försiktigt ur rotorn.

7.Demontera borstlister 2 st långa och 2 st korta med skruvmejsel PH1.

MONTERING

1.Byt ut rotortätningarna och rotorremmen.

2.Montera borstlister.

3.Montera rotorn i lådan. Se till att sprintarna åter hamnar i läge.

4.Skjut ut rotortätningarna över kant på mellanvägg. Montera med ny tape.

5.Skruva fast rotormotorfästena.

6.Montera rotormotor och lyft på remmen på remskivan.

7.Montera filter.

8.Montera elkontakterna. Kontrollera funktion på fläktar och rotor innan locket stängs.

Page 34

(Visar högerutförande)

SERVICE HERU®70T/100TEC/160TEC/200TEC/250T/250TEC

RENGÖRING/FILTERBYTE

• Bryt alltid strömmen och säkerställ att den ej kan kopplas in.

• Öppna locket genom att skruva ur skruvarna (skruvmejsel PH2).

• Fläktarna tas ur efter att man har dragit isär snabbkontakterna och lossat skruven . Sedan är det bara att lyfta fläkten rakt ut ur aggregatet.

Skruva loss motorplattan från fläkthuset (de yttre skruvarna) och lyft ur motor med fläkthjul. Fläkthus och fläkthjul torkas vid behov rent med en fuktig trasa e.dyl. OBS! Akta balanseringsvikter på fläkthjulet. Aggregathuset torkas rent invändigt vid behov.

• Rengöring av rotor: Ta loss rotormotorn genom att lyfta av remmen från rotormotorn och skruva loss jordkabeln . Dra ur rotormotorn och dra sedan isär elkontakten . Skruva loss skruven på vardera sidan om rotorn och dra sedan ur hela rotorkassetten . Rengör rotorn försiktigt med tryckluft eller rinnande vatten.

REM/TÄTNINGSBYTE Servicesats se sidan 36.

DEMONTERING

1.Lyft av rem från rotormotorn , skruva loss jordkabeln (skruvmejsel PH2) . Dra ur rotormotorn och dra sedan isär elkontakten .

2. Skruva loss skruven på vardera sidan om rotorn och lyft sedan ur hela rotorkassetten .

3.Demontera borstlister på båda sidor om rotorn 2 st långa och 2 st korta med skruvmejsel.

4.Tag bort tape som håller rotortätningarna, 2 st på plats, och flytta in dem mot centrum av rotor.

5.Demontera insexskruvarna 2 st, som håller rotorn. Lyft ur rotorn.

MONTERING

1.Byt ut rotortätningarna och rotorremmen.

2.Montera rotorn med insexskruvar, distanser samt filttätningar.

3.Skjut ut rotortätningarna över kant på mellanvägg. Montera med ny tape.

4.Montera borstlister.

5.Skjut in rotorkassetten i aggregatet. Skruva tillbaka skruven på vardera sidan om rotorn.

6.Montera tillbaka rotormotorn och lyft på remmen på remskivan.

7.Kontrollera funktion på fläktar och rotor innan locket stängs.

Page 35

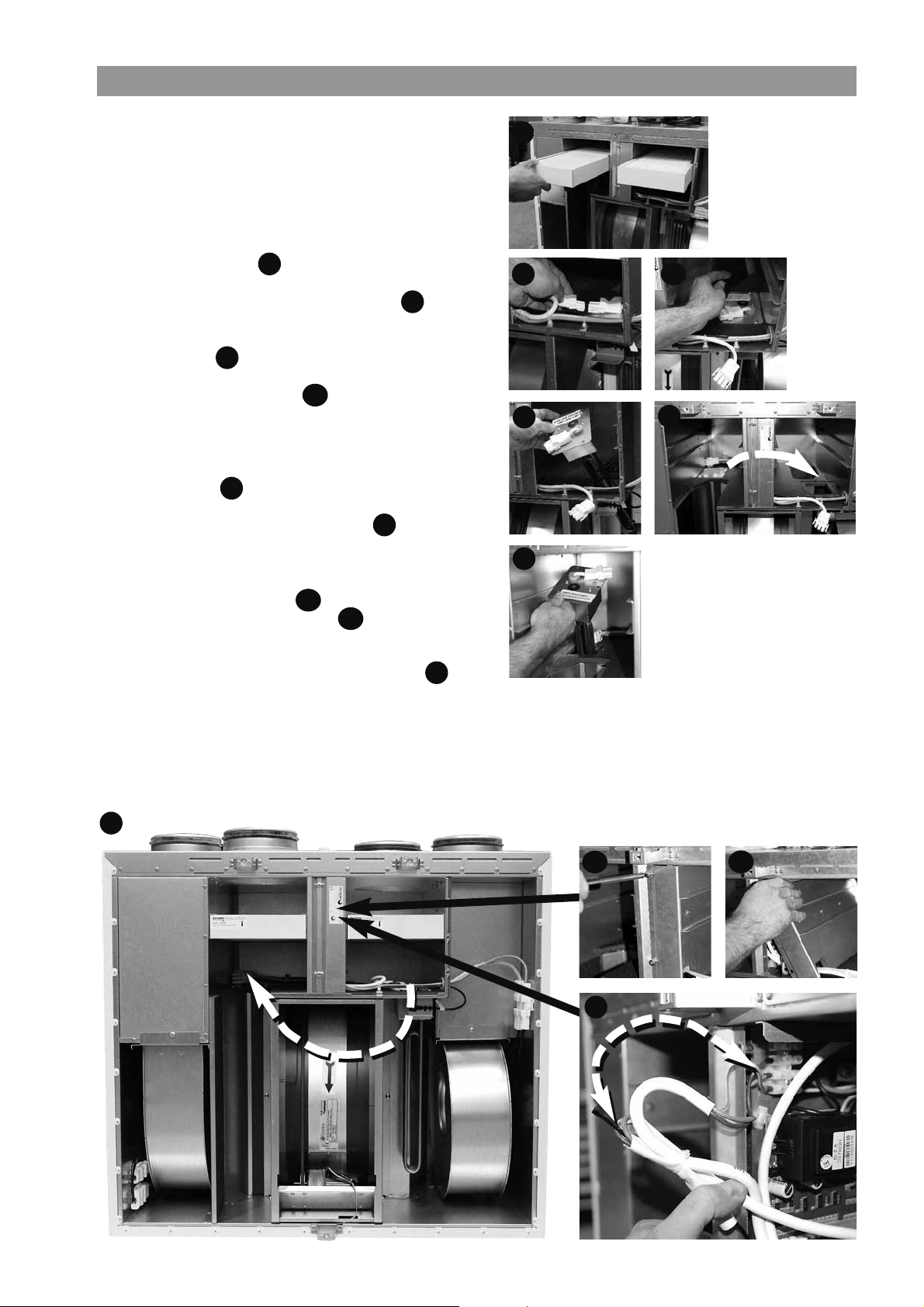

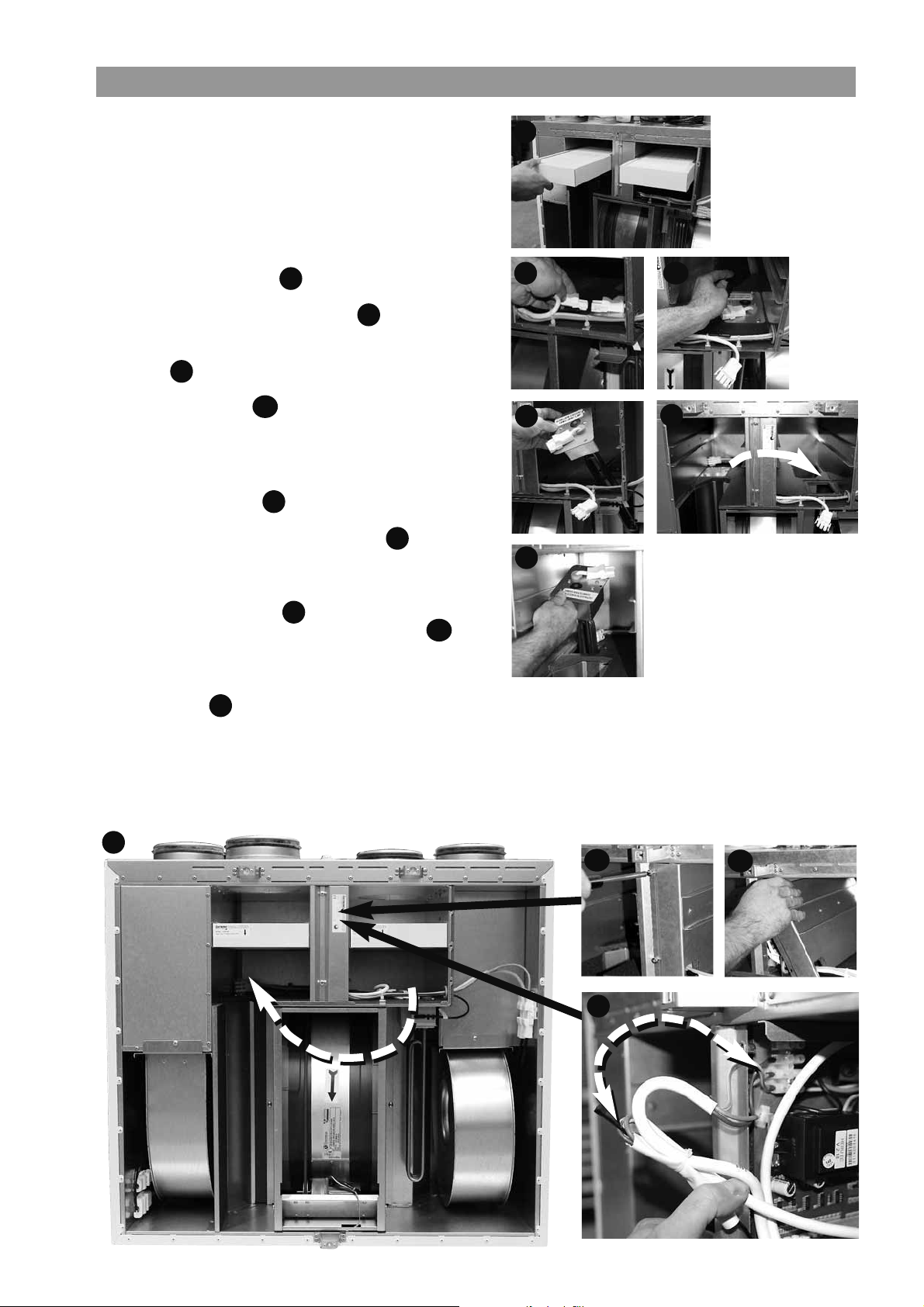

SKIFTE AV ELEKTRISK EFTERVÄRMARE HERU

Om HERU®70 T/100 T EC/160 T EC/200 T EC/ 250 T/250 T EC utan spiskåpeanslutning, är utrustad med en elektrisk eftervärmare är den vid leverans kopplad och monterad för att aggregatet ska installeras i antingen höger- eller vänsterutförande.

Om motsatt utförande önskas, så måste den elek-

triska eftervärmaren flyttas enligt följande:

1. Dra ur båda filtrena .

2. Dra ur snabbkontakten till eftervärmaren .

3. Ta bort eftervärmaren genom att skruva bort de tre skruvarna .

4. Ta ur eftervärmaren uppåt .

5. På andra sidan om elcentralen dit värmaren ska flyttas, finns ett skyddslock. Skruva loss det och flytta till platsen där eftervärmaren satt. .

6. Flytta värmaren till motsvarande sida och koppla ihop snabbkontakten. Skruva fast värmaren med de tre skruvarna.

7. Öppna elkopplingsboxen genom att skruva loss två skruvar. Ta bort ellocket .

8. Byt plats på den fastbuntade elvärmarmatarkabeln med den som är inkopplad på plinten . Kopplingsscheman sidorna 105-111.

9. Gör programändring i meny ”Servicemeny” och undermeny ”Flödesriktning”. Se sidan 30.

10.Etikettera om anslutningarna.

Bilderna visar ett aggregat i högerutförande som byggs om till vänsterutförande.

Page 36

TILLBEHÖR

(Funktion garanteras endast med tillbehör från H. Östberg ABs sortiment)

Fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020454

Fjärrkontroll+ Modbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020554

Styrkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020453

Kanalgivare (GT8 och GT7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020286

Rumsgivare (GT8) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020310

CO2 Rumsgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020302

RH Rumsgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020301

Frysskyddsgivare (GT5) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020309

Tryckgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9500111

Antenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4020552

Förlängningskabel till antenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010011

Spjällställdon med fjäderretur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1220488

Relä pumpstyrning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000195

Kanaleftervärmare El 5,0 kW Ø250 inkl. förregling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000193

Kanaleftervärmare Vatten 5 kW inkl. 2-vägsventil och ställdon för HERU Kanaleftervärmare Vatten 5 kW inkl. 3-vägsventil och ställdon för HERU Kylbatteri 2,5 kW inkl. 2-vägsventil och ställdon för HERU Kylbatteri 2,5 kW inkl. 3-vägsventil och ställdon för HERU Golvstativ för HERU Golvstativ för HERU Ställbar fot för HERU Novibramatta för HERU Takmonteringsplåt HERU

115 T/140 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8010056

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8010400

200 T EC/250 T/250 T EC (åtgång 4 st) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4060027

200 T EC/250 T/250 T EC (åtgång 4 st) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4060005

70T/100T EC utan spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8010476

115 T/140 T/160 T EC/200 T EC/250 T/250 T EC . . . . . . . . . . . . .8010066

115 T/140 T/160 T EC/200 T EC/250 T/250 T EC . . . . . . . . . . . . .8010067

115 T/140 T/160 T EC/200 T EC/250 T/250 T EC . . .8010064

115 T/140 T/160 T EC/200 T EC/250 T/250 T EC . . .8010065

Kombidon Ø 160 mm, svart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8200101

Kombidon Ø 160 mm, vit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8200102

Kombidon Ø 200 mm, svart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8200103

Kombidon Ø 200 mm, vit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8200104

RESERVDELSFÖRTECKNING

Rotormotor komplett, HERU®62 T/90 T/95 T EC/70 T/100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000212

Rotormotor komplett, HERU Servicesats (rem+tätningar), HERU Servicesats (rem+tätningar), HERU Servicesats (rem+tätningar), HERU Servicesats (rem+tätningar), HERU Filterkit, HERU Filterkit, HERU Filterkit, HERU Filterkit, HERU Filterkit, HERU

62 T/90 T/95 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000205

70 T/100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000215

115 T/140 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000209

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000216

200 T EC/250 T/250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000223

Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket från/tilluft, HERU Fläktpaket från/tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Fläktpaket frånluft, HERU Fläktpaket tilluft, HERU Elvärmare, inbyggd 600 W, HERU Elvärmare, inbyggd 1200 W, HERU Elvärmare, inbyggd 850 W, HERU Elvärmare, inbyggd 1700 W, HERU Elvärmare, inbyggd 1150 W, HERU Elvärmare, inbyggd 2300 W, HERU Driftskondensator HERU Driftskondensator HERU Driftskondensator HERU Driftskondensator HERU

Kontakta din installatör/återförsäljare för beställning.

115 T/140 T/160 T EC/200 T EC/250 T/250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000213

62 T/90 T/95 T EC/70 T/100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000102

115 T/130 T EC/140 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000210

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000217

200 T EC/250 T/250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6000189

62 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010022

62 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010021

70 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710261

70 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710262

90 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010084

90 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010085

95 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710297

95 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710298

100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710293

100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710294

115 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010023

140 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010024

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710263

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710264

200 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710274

200 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710275

250 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710289

250 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710290

250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710278

250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7710279

70 T/100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010175

70 T/100 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010174

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010161

160 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010160

200 T EC/250 T/250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010207

62 T/70 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4030077

90 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4030081

115 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4030078

140 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4030079

200 T EC/250 T/250 T EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6010200

Page 37

FELSÖKNING

Typ av fel Kontrollera... Åtgärd

Inget syns i diplayen. ...Batterierna. Byt ut tre st AA-batterier.

Kommer inte in i menyerna, ...Om knapplås är aktiverat. Avaktivera, håll vänsterknapp nedtryckt i 3 sekunder. tangenter låsta.

"V.g vänta" visas i menyn. Avvakta i 15 minuter. Om meddelandet

...Att aggregatet har ström. Kontrollera säkring, jordfelsbrytare samt inkoppling. ...Så antennen EJ ligger nära plåt eller är placerad Flytta antennen. så att aggregatet avskärmar signalen. ...Att manöverenheten är synkroniserad med Se sid 32. aggregatet.

Aggregatet startar inte. ...Att aggregatet har ström. Kontrollera säkring, jordfelsbrytare samt inkoppling.

Aggregatet har stannat. ...Att aggregatet har ström. Kontrollera säkring samt säkerhetsbrytare.

Vid uppstart visar manöver- ...Att aggregatet är installerat som höger-/ Ange flödesriktning. Se sid 30. enheten helt fel temperaturer vänsterutförande. alt. larmar för för låg temp.

Filtermätning går ej att aktivera. ...Att tryckgivare är installerade. Aktivera givare. Se sidan 23.

Övriga larm:

Filter. ...Om filtren är smutsiga. Byt filter.

Givare ej ansluten. ...Vilken givare som larmar, se sid 21. Anslutning på reläkort. Om felet kvarstår,

Givare kortsluten. ...Vilken givare som larmar, se sidan 21. Anslutning på reläkort. Om felet kvarstår,

Rotorstopp. ...Funktion på rotor, rotormotor samt rotorgivare Byt ut trasig rotor, rotormotor, rotorgivare eller drivrem.

Överhettning. ...Om överhettningsskyddet på elvärmaren har Återställ det manuella överhettningsskyddet

Tillufttemperatur låg. ...Att filtren inte är smutsiga. Byt filter.

Rotortemperatur låg. ...Att filtren inte är smutsiga. Byt filter.

Brandlarm. ...Varför rökdetektorn har löst ut. Säkerställ funktion före uppstart.

Frysskydd. ...Att tillräckligt med värme finns till värmevatten- Säkerställ funktion på värmevattenbatteriet före uppstart.

Motorfel. ...Matning till fläktarna och snabbkontakterna. Säkerställ funktion och byt ut defekt fläkt före uppstart.

Tilluft eller frånluft saknas. ...Uteluftsintag. Gör rent intagsgaller vid försmutsning.

För hög verkningsgrad. ...Uteluftsintag. Gör rent intagsgaller vid försmutsning.

Låg verkningsgrad. ...Om filter är smutsiga. Byt filter.

Problem vid injustering av ...Att funktionen för sommarkyla är ställt i läge av. Se sid. 30. luftflöde.

Elbatteriet blir inte varmt. ...Att elbatteriet är rätt inkopplat. Se sid 104 för externt elbatteri och 105-111 för internt.

...Att HERU ...Att aggregatet är rätt inkopplat. Se sid 105-111. Tänk på att aggregatet har några minuters Se sid 13. fördröjning vid uppstart. ...Övriga larm. Se nedan.

...Om larm löst ut Kontrollera varför det larmar (se nedan), åtgärda felet.

...Att rätt flödesriktning är valt. Se sid 30.

...Om inställd tid för filtermätning är uppnådd.. Byt filter.

...Menyn för val av eftervärmare och reglertyp. Ställ in rätt eftervärmare och reglertyp.

och att drivremmen till rotor är hel?

löst ut.

...Om drivremmen till rotorn slirar. Byt drivrem. ...Att eftervärmaren fungerar. Säkerställ funktion på eftervärmaren före uppstart. ...Att rätt flödesriktning är vald. Se sid. 30.

...Om drivremmen till rotorn slirar. Byt drivrem.

...Att rätt typ av detektor är vald. Välj rätt detektortyp.

batteriet. ...Att ventilställdon öppnar som det ska. Säkerställ funktion på ventilställdon före uppstart.

...Att fläkthjul ej är blockerat Säkerställ funktion före uppstart.

...Till- och frånluftsfiltren Byt filter.

...Om det är låg temperatur på frånluft. Se över installation.

...Att eftervärmare el är aktiverat i Servicemenyn. Se sid 28.

är vald i läge på. Se sid 21.

OBS! Aggregatet ska vara strömlöst.

fortfarande blinkar kontrollera nedanstående:

När orsakande fel är åtgärdat återställ larm. Efter återställning kontrollera att rotorn roterar och fläktarna snurrar.

byt ut trasiga givare.

Se sid 28-29.

byt ut trasiga givare.

och kvittera larmet.

Prova att starta om aggregatet.

Om inget av ovanstående hjälper för att få igång/tillrättalägga felet, kontakta din installatör/återförsäljare.

Page 38

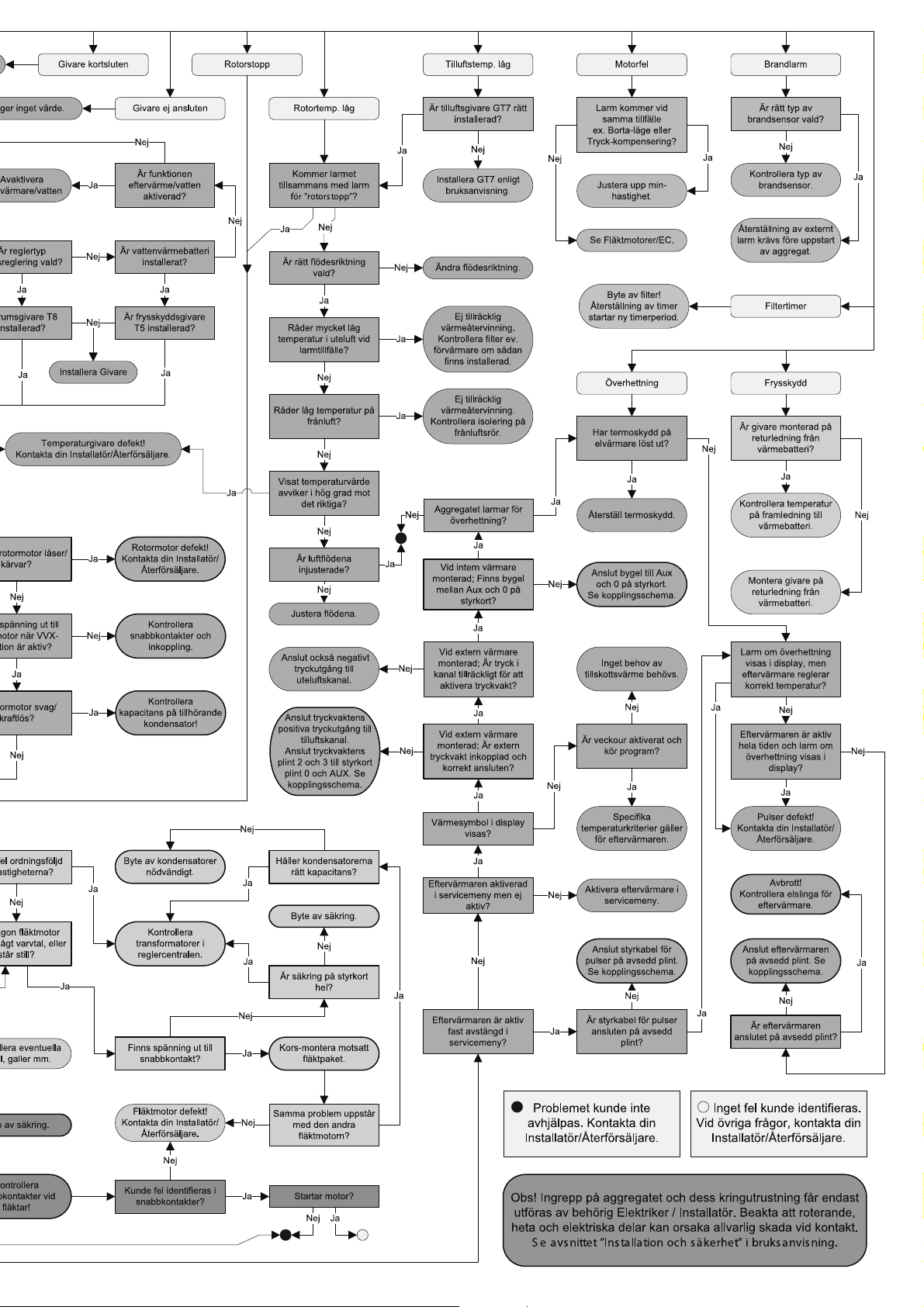

Page 39

Page 40

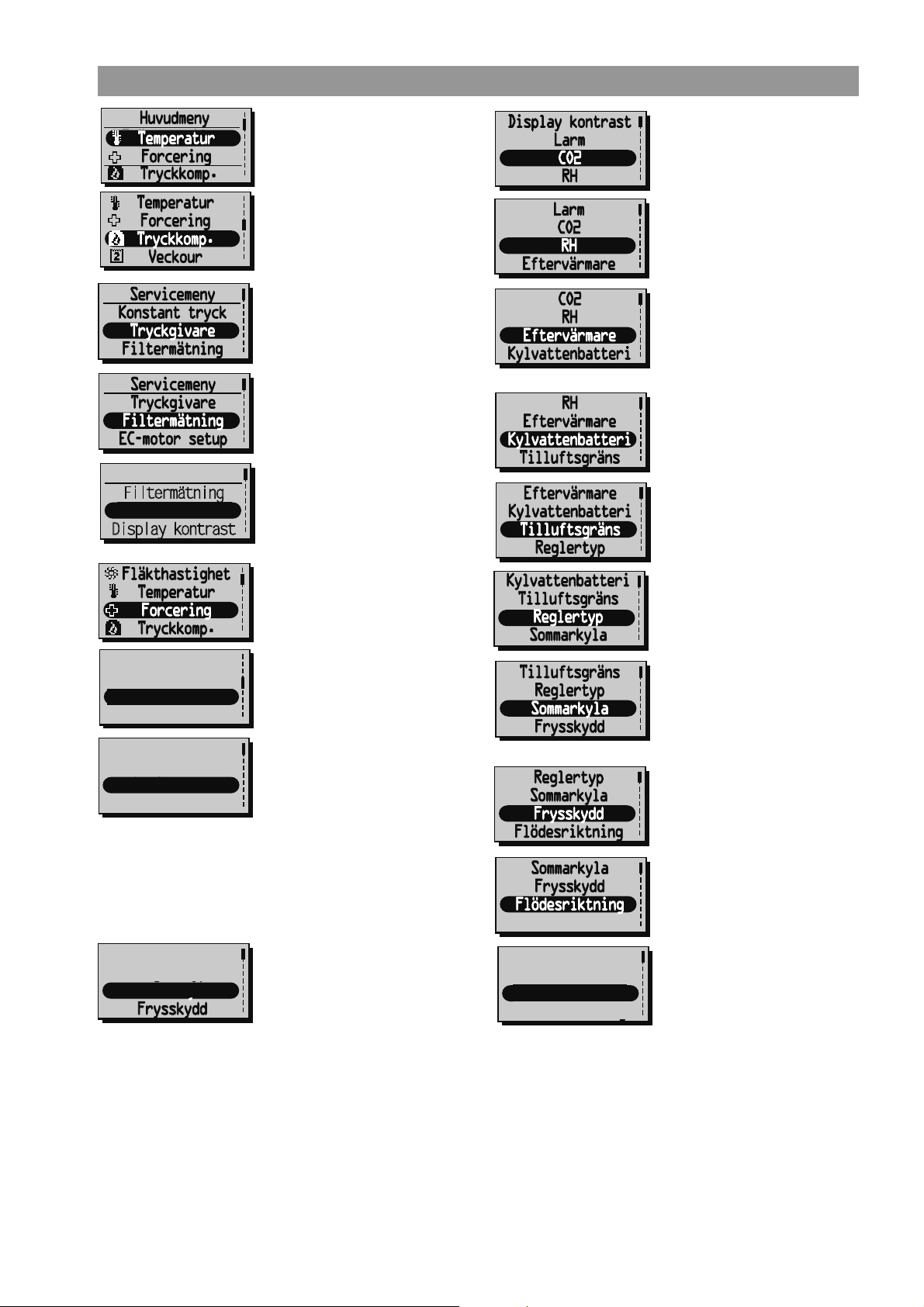

EGNA INSTÄLLNINGAR AC

Fläkthastighet:

Temperatur:

Givare:

Filtermätning:

Fläkthastighet: Min:

Standard:

Medium:

Max:

Tid:

Fläkt:

Tid:

Max temperatur:

Filter timer:

Låg temp Gräns A:

Låg temp Gräns B:

Brandsensor:

Autom.reset:

Alarm indikation:

Modbus Id:

Baud:

Enhetsnamn: Gräns:

Intervall:

Gräns:

Intervall:

El:

Vatten:

Afterblow:

Kyla:

Min:

Max:

Reglertyp:

InUtDiff:

Frånluft hög:

Frånluft låg:

Gräns:

Flödesriktning:

Offset:

Servicemeny

AC-motor setup

Forcering

Tryckkomp.

Max temperatur

Larm

Tryckkomp.

Max temperatur

Larm

CO2

Tilluftsgräns

Reglertyp

Modbus

Frysskydd

Flödesriktning

Sensor kalibrering

Ladda/spara

Sensor kalibrering

Servicemeny

(min, standard, medium eller max.)

Fabriksinställning: Std.

(15°C-30°C)

Fabriksinställning: 20°C

(Ingen, SW, -50/+50, 0/100 Pa)

Fabriksinställning: Ingen.

(Av/Datum) Fabriksinställning: Av.

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fabriksinställning: 130V

Fabriksinställning: 170V

Fabriksinställning: 210V

Fabriksinställning: 230V.

(10-240 min.) Fabriksinställning: 30 min.

(medium eller max) Fabriksinställning: Med.

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fabriksinställning: 1

Fabriksinställning: 9600

(500-1400 PPM) Fabriksinställning: 900 PPM

(1-10 min) Fabriksinställning: 5 min.

(50%-100%) Fabriksinställning: 70%.

(1-10 min) Fabriksinställning: 5 min.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(På/Av) Fabriksinställning: Av.

(15°C-19°C) Fabriksinställning: 17°C.

(20°C-30°C) Fabriksinställning: 26°C.

(Konstant Tillufts-/Frånlufts-/Rumsreglering

Fabriksinställning: Konst. tilluft.

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(5-60 min.)

Fabriksinställning: 15 min.

Fabriksinställning: 30°C.

Fabriksinställning: 6 månader

Fabriksinställning: 2°C

Fabriksinställning: 9°C

Fabriksinställning: Ej installerad

Fabriksinställning: Av

Fabriksinställning: Ingen

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

(1°C-10°C) Fabriksinställning: 5°C.

(19°C-26°C) Fabriksinställning: 24°C.

(18°C-24°C) Fabriksinställning: 18°C.

(5°C-10°C)

Fabriksinställning: 10°C.

(Höger/Vänster)

Fabriksinställning: Höger.

Fabriksinställning: 0°C

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

FILTERBYTE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page 41

EGNA INSTÄLLNINGAR EC

Temperatur:

Tid:

Givare:

Filtermätning:

Fläkthastighet:

Tid:

Fläkt:

Max temperatur:

Filter timer:

Låg temp Gräns A:

Låg temp Gräns B:

Brandsensor:

Autom.reset:

Alarm indikation:

Modbus Id:

Baud:

Enhetsnamn:

Gräns:

Intervall:

Gräns:

Intervall:

El:

Vatten:

Afterblow:

Kyla:

Min:

Max:

Reglertyp:

InUtDiff:

Frånluft hög:

Frånluft låg:

Gräns:

Flödesriktning:

Offset:

Servicemeny

EC-motor setup

Forcering

Tryckkomp.

Max temperatur

Larm

Tryckkomp.

Max temperatur

Larm

CO2

Tilluftsgräns

Reglertyp

Modbus

Frysskydd

Flödesriktning

Sensor kalibrering

Ladda/spara

Sensor kalibrering

Servicemeny

(15°C-30°C)

Fabriksinställning: 20°C

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(5-60 min.)

Fabriksinställning: 15 min.

(Ingen, SW, -50/+50, 0/100 Pa)

Fabriksinställning: Ingen.

(Av/Datum) Fabriksinställning: Av.

Standard tilluft: . . . . . . . . . . . . . . . . . . . . .rpm

Standard avluft: . . . . . . . . . . . . . . . . . . . .rpm

Min: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .rpm

Medium: . . . . . . . . . . . . . . . . . . . . . . . . . .rpm

Max: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .rpm

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(500-1400 PPM) Fabriksinställning: 900 PPM

(2-200%/h) Fabriksinställning: 50%/h.

(50%-100%) Fabriksinställning: 70%.

(2-200%/h) Fabriksinställning: 10%/h.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(På/Av) Fabriksinställning: Av.

(15°C-19°C) Fabriksinställning: 17°C.

(20°C-30°C) Fabriksinställning: 26°C.

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(10-240 min.) Fabriksinställning: 30 min.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(medium eller max) Fabriksinställning: Med.

Fabriksinställning: 30°C.

Fabriksinställning: 6 månader

Fabriksinställning: 2°C

Fabriksinställning: 9°C

Fabriksinställning: Ej installerad

Fabriksinställning: Av

Fabriksinställning: Ingen

Fabriksinställning: 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fabriksinställning: 9600

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

(Konstant Tillufts-/Frånlufts-/Rumsreglering

Fabriksinställning: Konst. tilluft.

(1°C-10°C) Fabriksinställning: 3°C.

(19°C-26°C) Fabriksinställning: 24°C.

(18°C-24°C) Fabriksinställning: 18°C.

(5°C-10°C)

Fabriksinställning: 7°C.

(Höger/Vänster)

Fabriksinställning: Höger.

Fabriksinställning: 0°C

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

FILTERBYTE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page 42

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi intygar härmed att våra produkter uppfyller kraven i nedan angivna EU-direktiv

och harmoniserande standarder och förordningar.

Tillverkare: H. ÖSTBERG AB

Industrigatan 2 774 35 Avesta Tel nr 0226 - 860 00 Fax nr 0226 - 860 05 http://www.ostberg.com [email protected] Org. nr 556301-2201

Produkter: Heru S, Heru T, Heru LP

Denna EU-Försäkran gäller endast om installation har skett i enlighet med bifogad installationsanvisning samt att produkten ej har modifierats.

Lågspänningsdirektivet (LVD) 2014/35/EU Harmoniserande standarder:

• EN 60335-1:2012 Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 1: Allmänna fordringar

• EN 60335-2-40:2003 Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 2: Särskilda fordringar på

elektriska värmepumpar, luftkonditioneringsaggregat och luftavfuktare

• EN 60204-1:2006 Maskinsäkerhet – Maskiners elutrustning – Del 1: Allmänna fordringar

• EN 62233:2008 Hushållsapparater och liknande bruksföremål – Mätning av elektromagnetiska fält med avseende på exponering

Direktivet för elektromagnetisk kompatibilitet (EMC) 2014/30/EU Harmoniserande standarder:

• EN 61000-6-2:2005 Elektromagnetisk kompatibilitet (EMC) - Generella fordringar – Immunitet hos utrustning i industrimiljö

• EN 61000-6-3:2007 Elektromagnetisk kompatibilitet (EMC) - Generella fordringar - Emission från utrustning i bostäder, kontor, butiker och liknande miljöer

• EN 301 489-3: 2002 Electromagnetic compatibility and Radio spectrum Matters (ERM) - ElectroMagnetic Compatibility (EMC) standard for radio equipment and services part 3 Specific condition for Short-Range Devices (SRD) operating on frequencies between 9 kHz and 40 kHz.

• EN 300 220-3:2000-09 Electromagnetic compatibility and Radio spectrum Matters (ERM) - Short Range Devices (SRD) Radio equipment to be used in the 25 MHz to 1000 MHz frequency range with power levels ranging up to 500 mW

Maskindirektivet (MD) 2006/42/EG

Harmoniserande standarder:

• EN ISO 12100:2010 Maskinsäkerhet - Allmänna konstruktionsprinciper – Riskbedömning och riskreducering

• EN ISO 13857:2008 Maskinsäkerhet - Skyddsavstånd för att hindra att armar och ben når in i riskområden

Ekodesigndirektivet 2009/125/EG

Harmoniserande förordningar:

• 1253/2014 Krav på ekodesign för ventilationsenheter

• 1254/2014 Energimärkning av ventilationsenheter för bostäder

Avesta 2016-04-20 Stefan Viberg Kvalitetschef

Page 43

WARRANTY

Warranty period valid according to purchase contract calculated from date of purchase.

SCOPE OF WARRANTY

This warranty covers faults occurring during the warranty period, which have been notified to the dealer or verified by H. Östberg AB (warrantor) or a representative of the warrantor, and which concern design, manufacturing or material defects and consequential damages occurring on the product itself. The abovementioned faults will be rectified so that the product is made operational.

GENERAL WARRANTY LIMITATIONS

The warrantor’s responsibility is limited in accordance with these warranty terms and the warranty does not cover property damage or personal injury. Verbal promises made in addition to this warranty agreement are not binding for the warrantor.

WARRANTY LIMITATIONS

This warranty applies on condition that the product is used in a normal fashion or under comparable circumstances for its intended purpose and that the instructions for use are followed.

- Settings; information on use, care, handling, service or cleaning that are customarily described in the instructions for use; or works caused by the user neglecting to observe warning or installation instructions; or investigation of such are not covered by the warranty.

- The warrantor is responsible only for the operation if approved accessories are used.

- The warranty does not cover product failures caused by accessories/equipment from other manufacturers.

The unit’s current settings must be noted in the installation/mounting instructions at installation to avoid costs in the event of fault. The warrantor is not liable for costs such as adjustment costs related to the replacement of fans and control boards in the unit.

SERVICE TERMS DURING THE WARRANTY PERIOD

According to your agreement with your local distributor.

This warranty does not cover faults caused by:

- Transport of the product.

- Careless use or overstraining of the product.

- Failure on the part of the user to follow instructions concerning installation, use, maintenance, care and handling.

- Incorrect installation or incorrect positioning of the product.

- Conditions that are not due to the warrantor, e.g. excessive voltage variations, lightning, fire and other accidents.

- Repair, maintenance or design changes made by an unauthorized party.

- Faults that do not impact operation, e.g. surface scratches.

- Parts that through handling or normal wear are exposed to greater than average hazard, e.g. lamps, glass, ceramic, paper and plastic parts, and filters and fuses are not covered by the warranty.

RECTIFICATION MEASURES WHEN A FAULT IS DETECTED

When a fault is detected, the customer must notify this to the dealer. Specify what product this applies to (part number and manufacture date – year and week – are listed on the product label), and describe the fault and how it occurred as accurately as possible. For a warranty repair to be performed, the customer must prove that the warranty is valid by presenting the receipt of purchase. After the warranty period has expired, warranty claims that have not been made in writing before the expiration of the warranty period will not be valid.

In all other respects according to our conditions of sale.

Page 44
