SubstiTUBE
®
T8 Advanced UN
SubstiTUBE ® T8 Advanced UN 1

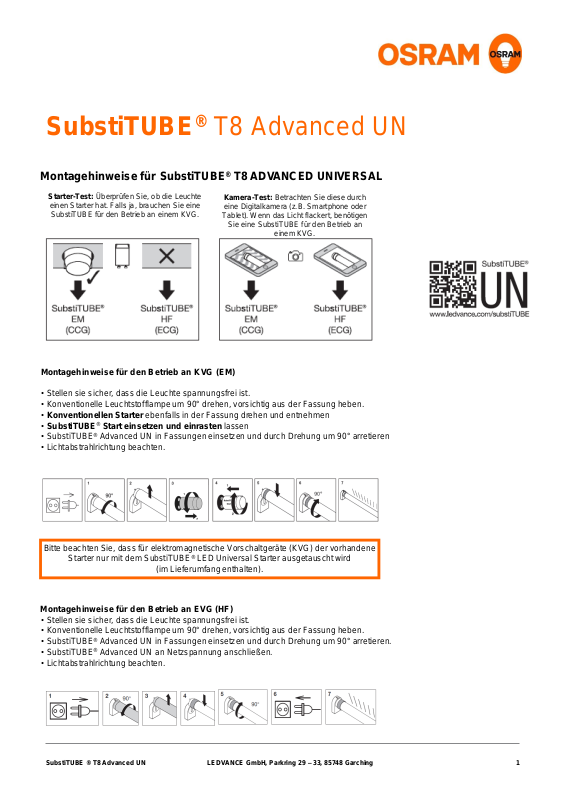

Montagehinweise für SubstiTUBE®T8 ADVANCED UNIVERSAL
Montagehinweise für den Betrieb an KVG (EM)
• Stellen sie sicher, dass die Leuchte spannungsfrei ist.
• Konventionelle Leuchtstofflampe um 90° drehen, vorsichtig aus der Fassung heben.
• Konventionellen Starter ebenfalls in der Fassung drehen und entnehmen
• SubstiTUBE®Start einsetzen und einrasten lassen
• SubstiTUBE®Advanced UN in Fassungen einsetzen und durch Drehung um 90° arretieren
• Lichtabstrahlrichtung beachten.
Montagehinweise für den Betrieb an EVG (HF)
• Stellen sie sicher, dass die Leuchte spannungsfrei ist.
• Konventionelle Leuchtstofflampe um 90° drehen, vorsichtig aus der Fassung heben.
• SubstiTUBE®Advanced UN in Fassungen einsetzen und durch Drehung um 90° arretieren.
• SubstiTUBE®Advanced UN an Netzspannung anschließen.
• Lichtabstrahlrichtung beachten.
Bitte beachten Sie, dass für elektromagnetische Vorschaltgeräte (KVG) der vorhandene
Starter nur mit dem SubstiTUBE®LED Universal Starter ausgetauscht wird
(im Lieferumfang enthalten).
Starter-Test: Überprüfen Sie, ob die Leuchte
einen Starter hat. Falls ja, brauchen Sie eine
SubstiTUBE für den Betrieb an einem KVG.
Kamera-Test: Betrachten Sie diese durch
eine Digitalkamera (z.B. Smartphone oder
Tablet). Wenn das Licht flackert, benötigen
Sie eine SubstiTUBE für den Betrieb an
einem KVG.
LEDVANCE GmbH, Parkring 29 – 33, 85748 GarchingSubstiTUBE ® T8 Advanced UN 2
Installationsanleitung für SubstiTUBE®T5 AC Netz Alternative
Phase L und Nullleiter N müssen, wie unten abgebildet, zur Lampenfassung verdrahtet werden.
Das Ende der Röhre mit der Markierung “AC Eingang” auf der Kappe sollte der Seite der Lampenfassung mit dem
Hauptanschluss zugewandt sein. Ansonsten kann die interne Sicherung der Röhre beschädigt werden.
„AC Eingang“
Markierung
2X LED Röhren1X LED Röhre
„AC Eingang“
Markierung
Montagehinweise für SubstiTUBE®T8 ADVANCED UNIVERSAL
Montagehinweise für 230V AC-Netzbetrieb
• Stellen sie sicher, dass die Leuchte spannungsfrei ist.
• Konventionelle Leuchtstofflampe um 90° drehen, vorsichtig aus der Fassung heben.
• Neuverdrahtung entsprechend der Montageanleitung
• SubstiTUBE®Advanced UN in Fassungen einsetzen und durch Drehung um 90° arretieren.
• SubstiTUBE®Advanced UN an Netzspannung anschließen.
• Lichtabstrahlrichtung beachten.
LEDVANCE GmbH, Parkring 29 – 33, 85748 GarchingSubstiTUBE ® T8 Advanced UN 3
TC Punkt wie unten dargestellt
Zeichnungen A [mm] B [mm] C [mm] D [mm]
ST8A-0.6M-UN 588,5 595,7 603 27,8
ST8A-1.2M-UN 1198,1 1205,3 1212,3 27,8
ST8A-1.5M-UN 1498,7 1505,9 1513 27,8
30 mm
TC
Stempel
LEDVANCE GmbH, Parkring 29 – 33, 85748 GarchingSubstiTUBE ® T8 Advanced UN 4
Sicherheits- und Anwendungshinweise
• Die SubstiTUBE®Advanced UN darf nicht beschädigt werden oder in beschädigtem Zustand betrieben werden.
• Bei Betrieb an KVG,
• Bei Betrieb an EVG,
• Die SubstiTUBE®Advanced UN emittiert das Licht nur in einem beschränkten Raumwinkel (160°) und nicht wie eine
Leuchtstofflampe zu 360°.
• Durch die der SubstiTUBE®Advanced UN eigenen Abstrahlcharakteristik ist es wahrscheinlich, dass sich die
gewohnten lichttechnischen Eigenschaften einer Beleuchtungsanlage verändern.
• Es wird nicht gewährleistet, dass Beleuchtungsnormen wie z.B. für Arbeitsstätten auch nach einer Umrüstung
eingehalten werden. Es wird eine entsprechende lichttechnische Überprüfung empfohlen.
• Die SubstiTUBE®Advanced UN ist gemäß IP20 geschützt. Anwendungen mit Einfluss von
Feuchtigkeit oder Staub können durch eine geeignete Leuchte mit ausreichender Schutzart bedient
werden.
• SubstiTUBE Produkte haben von Leuchtstofflampen abweichende Durchmesser und Geometrien. Der Einsatz in offene
Balkenleuchten mit Dichtungsmanschetten ist möglich, wenn bei der Verschraubung keine übermäßige Kraft aufgewendet
werden muss. Der Erhalt des notwendigen IP-Schutz in offenen Balkenleuchten mit Dichtungsmanschetten kann nicht
gewährleistet werden.
• Die SubstiTUBE®Advanced UN kann auch direkt an Netzspannung betrieben werden. Um einen sicheren Betrieb zu
gewährleisten beachten Sie bitte hierzu die Installationshinweise für weitere Details.
• Photobiologische Sicherheit von Lampen und Lampensystemen nach IEC 62471:
Augensicherheitsklasse: 0
Lampe ist für den Betrieb an
50 Hz oder 60 Hz geeignet
Lampe ist nicht geeignet für
den Notbeleuchtungsbetrieb
Nicht dimmbar
Lampe zur Verwendung unter
trockenen Bedingungen oder in
einer Leuchte, die Schutz bietet
Lampe ist geeignet für den
Hochfrequenzbetrieb (HF)
Nicht dimmbar
Lampe ist nicht geeignet für
den Notbeleuchtungsbetrieb
Lampe zur Verwendung unter
trockenen Bedingungen oder in
einer Leuchte, die Schutz bietet
Sales and Technical Support
Verkauf und technischer Hilfsdienst wird durch die örtlichen Tochtergesellschaften der LEDVANCE GmbH durchgeführt.
Auf unserer Homepage sind alle Tochtergesellschaften der LEDVANCE GmbH mit vollständigen Adressen und
Telefonnummern aufgeführt.
Weitere Informationen
Downloads: Eulumdat /IES Datei, CE Erklärung
www.ledvance.de/Substitube
LEDVANCE GmbH, Parkring 29 – 33, 85748 Garching 5SubstiTUBE ® Kompatibilitätsliste
SubstiTUBE® T8 Advanced UO Universal UN
0.6m Kompatibilität mit Vorschaltgerät (600mm)
Hersteller Modell
Lampen
am EVG
ST8A UN 7.5W
Produkt EAN10 Nummer
4058075819757
4058075818774
4058075818798
QTP8 1x18 1
QT Fit 5/8 1x18-39 1
QTP-OPTIMAL 1x18-40 1
QT FIT8 1x18 1
QTP8 2x18 2
QT FIT8 2x18 2
QTP-OPTIMAL 2x18-40 2
QT Fit 5/8 2x18-39 2
QT FIT8 3/4x18 3
QTP8 3/4x18 4
QT FIT8 3/4x18 4
HF-P 118 TLD III IDC 1
HF-S 118 TLD II 1
HF-P 218 TLD III IDC 2
HF-P 218 TL-D EII 220-240V 2
HF-S 218 TL-D II 220-240V 2
HF-P 3/4 18 TL-D EII 220-240 3
HF-S 3/4 18 TL-D II 220-240 3
HF-P 3/4X18 TLD III IDC 3
HF-P 3/4 18 TL-D EII 220-240 4
HF-S 3/4 18 TL-D II 220-240 4
HF-P 3/4X18 TLD III IDC 4
EL1x18sc 1
*
EL1x18s 1
EL1x18ngn 1
EL2x18s 2
EL2x18ngn 2
EL3/4x18ngn 4
PC 118 T8 PRO lp 1
PC 1x18 T8 TOP sl 1
PC 218 T8 PRO lp 2
PC 3/4x18 T8 PRO lp 3
PC 3/4X18 TOP Ip 3
PC 3/4x18 T8 PRO lp 4
PC 3/4X18 TOP Ip 4
ELXc 136.200 1
ELXc 236.208 2
ELXc 236.217 2
ELXc 424 379 4
no test result
ELXc 418.204 3
BCS18.1FX-11/220-240 1
BCS18.2FX-11/220-240 2
BCS18.3-4LR-01/220-240 3
BCS18.3-4LR-01/220-240 4
Vossloh
b.a.g.
OSRAM
Philips
Helvar
Tridonic
*
kompatibel
kompatibel, aber Lichtstrom kann >10% vom spezifischen Wert abweichen
nicht kompatibel
LEDVANCE GmbH, Parkring 29 – 33, 85748 Garching 6SubstiTUBE ® Kompatibilitätsliste
SubstiTUBE® T8 Advanced UO Universal UN
1.2m Kompatibilität mit Vorschaltgerät (1200mm)
*
kompatibel
kompatibel, aber Lichtstrom kann >10% vom spezifischen Wert abweichen
nicht kompatibel
Brand Model
Lamps on
ballast
ST8A UN 16W
Product EAN10 No.
4058075819771
4058075818811
4058075818835
QTP8 1x36
1
QTP8 2x36
2
QT FIT8 1x36
1
QT FIT8 2x36
2
QT Fit 5/8 1x18-39
1
QT Fit 5/8 2x18-39
2
QTP-OPTIMAL 1x18-40
1
QTP-OPTIMAL 2x18-40
2
HF-B 136 TL-D EII 220-240V
1
HF-B 236 TL-D EII 220-240V
2
HF-S 136 TL-D II 220-240V
1
HF-S 236 TL-D II 220-240V
2
HF-S 336 TL-D II 220-240V
3
HF-P 136 TL-D III 220-240V 50/60Hz IDC
1
HF-P 236 TL-D III 220-240V 50/60Hz IDC
2
HF-P 336 TL-D III 220-240V 50/60Hz IDC
3
EL1x36/40/18s
1
EL2x36/40s
2
EL1x36ngn (Successor of HF)
1
EL2x36ngn (Successor of HF)
2
PC 1/36 T8 PRO Ip 220–240 V 50/60/0 Hz
1
PC 1x36 T8 TOP sl
1
PC 1/36 T8 PRO sc x!tec
1
PC 3/36 T8 PRO x!tec
3
PC 2/36 T8 PRO sl
2
ELXc 136.200
1
ELXc 236.202
2
ELXc 236.208
2
ELXc 236.217
2
ELXc 336.214
3
ELXe 238.527 Dual lamp
2
BCS36.1FX-11
1
BCS36.2FX-11
2
ECS 36.2 S- 01 / 220 - 240
2
b.a.g.
OSRAM
Philips
Helvar
Tridonic
Vossloh
LEDVANCE GmbH, Parkring 29 – 33, 85748 Garching 7SubstiTUBE ® Kompatibilitätsliste
SubstiTUBE® T8 Advanced UO Universal UN
1.5m Kompatibilität mit Vorschaltgerät (1500mm)
Hersteller Modell
Lampen
am EVG
ST8A UN 24W
Product EAN10 No.
4058075819795
4058075818859
4058075818873
QTP8 1x58
1
QTP-OPTIMAL 1x54-58
1
QTP-OPTIMAL 2x54-58
2
QT Fit 5/8 1x54-58
1
QT Fit 5/8 2x54-58
2
QT FIT8 1x58-70
1
QT FIT8 2x58-70
2
HF-B 158 TL-D EII 220-240V
1
HF-B 258 TL-D EII 220-240V
2
HF-P 158 TL-D EII 220-240V
1
HF-P 158 TL-D III 220-240V
1
HF-P 258 TL-D III 220-240V
2
HF-S 158 TL-D II
1
HF-S 258 TL-D II 220-240V
2
EL1x58ngn
1
EL2x58ngn
2
EL1x58HF
1
EL2x58HF
2
EL1x58s
1
EL2x58s
2
PC 1x58 T8 TOP sl
1
PC 1x58 T8 PRO lp
1
PC 2x58 T8 PRO sl
2
PC 2/58 T8 PRO 220–240 V 50/60/0 Hz
2
ELXc 158.209
1
ELXc 158.218
1
ELXc 258.219
2
BCS58.1SR-01/220-240
1
D58.1-23021 E
1
BCS58.2FX-11/220-240
2
SCS58.2SR-11/220-240
2
ABB 1x58 CF
1
ABB 2x58 CF
2
ABB
OSRAM
Philips
Helvar
Tridonic
Vossloh
b.a.g.
*
kompatibel
kompatibel, aber Lichtstrom kann >10% vom spezifischen Wert abweichen
nicht kompatibel
