TOPLED
Enhanced Thinfilm LED
Lead (Pb) Free Product - RoHS Compliant
LR T68F, LY T68F
Released
Besondere Merkmale
• Gehäusetyp: weißes P-LCC-2 Gehäuse,
farbloser Verguss
• Besonderheit des Bauteils: extrem breite
Abstrahlcharakteristik;
schwarze Oberfläche
• Wellenlänge: 625 nm (rot), 590 nm (gelb)
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: InGaAlP Dünnfilm
• optischer Wirkungsgrad: 68 lm/W (red),
57 lm/W (yellow)
• Gruppierungsparameter: Lichtstärke,
Wellenlänge, Durchflussspannung
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: Reflow Löten und
Wellenlöten (TTW)
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: Gurtung: 8-mm Gurt mit 2000/Rolle,
ø180 mm oder 8000/Rolle, ø330 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-D
• Erweiterte Korrosionsfestigkeit:
Details siehe Seite 9
Anwendungen
• Informationsanzeigen im Innen- und
Außenbereich (z.B. Verkehrsbereich)
• Ampelanwendungen
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich (z.B.
Instrumentenbeleuchtung, u.ä.)
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
Kontrasterhöhung durch
Features
• package: white P-LCC-2 package, colorless
resin
• feature of the device: extremely wide viewing
angle; higher contrast by a black surface
• wavelength: 625 nm (red), 590 nm (yellow)
• viewing angle: Lambertian Emitter (120°)
• technology: InGaAlP Thinfilm
• optical efficiency: 68 lm/W (red),
57 lm/W (yellow)
• grouping parameter: luminous intensity,
wavelength, forward voltage
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: reflow soldering and
TTW soldering
• preconditioning: acc. to JEDEC Level 2

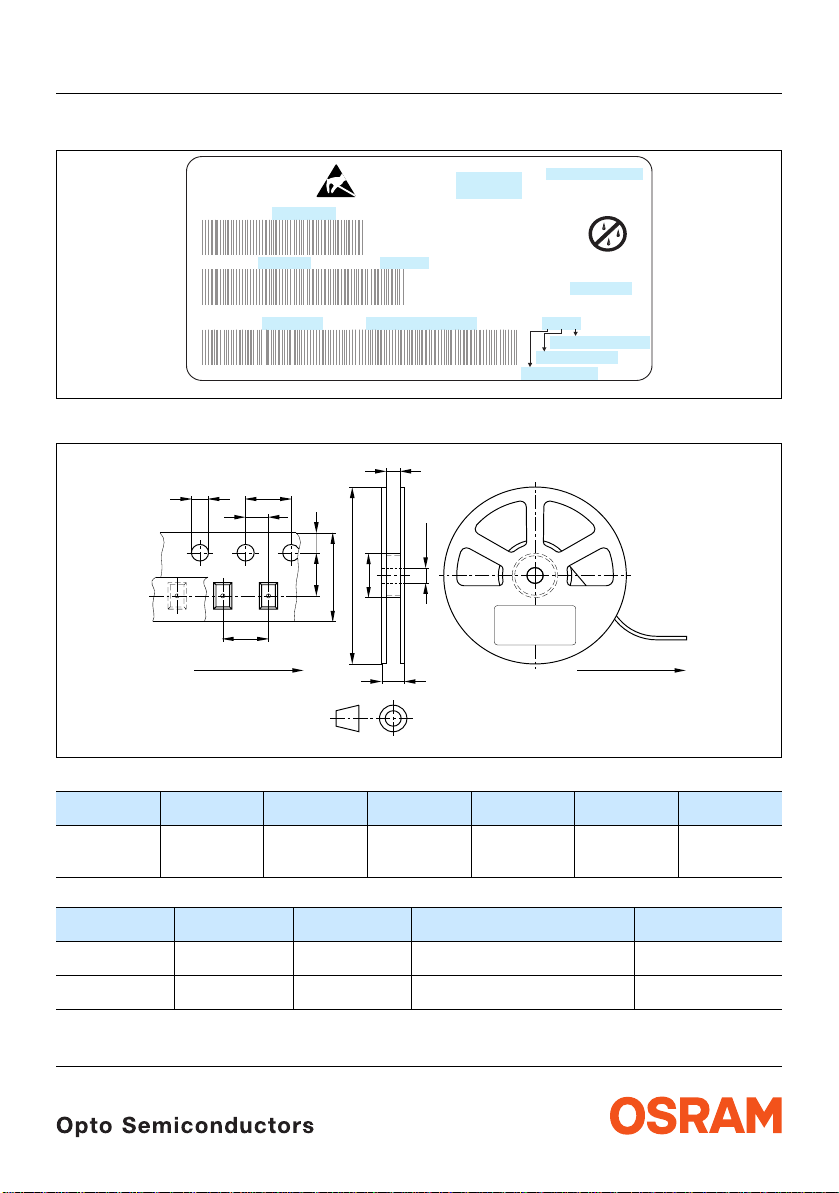

• taping: 8 mm tape with 2000/reel, ø180 mm or
8000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-D
• Superior Corrosion Robustness:
details see page 9
Applications
• indoor and outdoor displays (e.g. displays for
traffic)
• traffic lights
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
• marker lights (e.g. steps, exit ways, etc.)
2010-02-25 1
LR T68F, LY T68F
Bestellinformation Ordering Information
1)
Seite 15
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
Intensity
1) page 15
I
= 20 mA
F
I
(mcd)
V
Lichtstrom
Luminous
Flux
I
= 20 mA
F
Φ
(mlm)
V
LR T68F-U1AA-1-1 red 450 … 1400 2800 (typ.) Q65110A7321
LY T68F-T2V2-35-1
LY T68F-U1AA-46-1
yellow 355 … 1120
450 … 1400
2200 (typ.)
2800 (typ.)
2) page 15
2)
Seite 15
Bestellnummer
Ordering Code
Q65110A7796
Q65110A7730
Anm.: Die ob en genannt en Typbezeichnun gen umfassen di e bestellba ren Selekti onen. Diese be steh en aus wenigen
Helligkeitsgruppen (siehe
Gurt geliefert. Z.B.: LY T68F-U1AA-46-1 bedeute t, dass auf dem Gu rt nur eine der Hell igkeit sg rupp en U1, U2,
V1, V2 oder AA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.: LY
Wellenlängengruppen -4, -5 oder -6 enthalten ist (siehe
Z.B.: LR T68F-U1AA-1 bedeutet, dass das Bauteil innerhalb der auf Seite 4 spezifizierten Grenzen geliefert
wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LY
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3A, -3B, -4A
oder -4B enthalten (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LY
reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g. LY
be shippable (see
E.g. LR T68F-U1AA-1 means that the device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single wavelength groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g.LY
3B, -4A or -4B will be shippable.
In order to ensure availability, single forward voltage groups will not be orderable (see page 5 for explanatio n)
T68F-U1AA-46-1 means that only one group U1, U2, V1, V2 or AA will be shippable for any one
Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
T68F-U1AA-46-1 bedeutet, dass auf dem Gurt nur eine der
Seite 5 für nähere Information).
Seite 5 für nähere Information).
T68F-U1AA-46-1 bedeutet, dass nach
page 5 for explanation).
T68F-U1AA-46-1 means that only 1 wavelength group -4, -5 or -6 will
T68F-U1AA-46-1 means that only 1 forward voltage group --3A,
2010-02-25 2
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 μs, D = 0.1, T
Sperrspannung
Reverse voltage
3)
Seite 15
3) page 15
=25°C
A
(TA=25°C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
LR T68F, LY T68F
Wert
Value
– 40 … + 100 °C
– 40 … + 100 °C
+ 125 °C
50 mA
100 mA
12 V
Einheit
Unit
2010-02-25 3
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
IF = 20 mA
Dominantwellenlänge
Dominant wavelength
5) Seite 15
5) page 15
(min.)
(typ.)
IF = 20 mA (max.)
Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I
IF = 20 mA
(typ.)
rel max
rel max
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage6)
6) Seite 15
page 15
V
(min.)
(typ.)
IF = 20 mA (max.)
Sperrstrom (typ.)
Reverse current (max.)
VR = 12 V
Temperaturkoeffizient von λ
Temperature coefficient of λ
IF = 20 mA; –10°C ≤ T ≤ 100°C
Temperaturkoeffizient von λ
Temperature coefficient of λ
IF = 20 mA; –10°C ≤ T ≤ 100°C
peak
peak
dom
dom
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
IF = 20 mA
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 15
4) Seite 15
Sperrschicht/Lötpad
Junction/soldering point (max.)
* Einzelgruppen siehe Seite 5
Individual groups on page 5
**Rth(max) basiert auf statistischen Werten
Rth(max) is based on statistic values
LR T68F, LY T68F
Symbol
Symbol
λ
peak
λ
dom
Δλ 19 18 nm
2ϕ 120 120 Grad
V
F
V
F
V
F
I
R
I
R
TC
λpeak
TC
λdom
η
opt
R
th JA
R
th JS
Werte
Values
Einheit
Unit
LR LY
634 597 nm
625
± 5
590*
–7/+5
nm
deg.
1.90
2.05
2.50
0.2 100.2
1.90
2.20
2.50
10
V
V
V
μA
μA
0.14 0.12 nm/K
0.07 0.10 nm/K
68 64 lm/W
500
K/W
280**
K/W
2010-02-25 4
LR T68F, LY T68F
Seite 15
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
Gruppe
Group
min. max.
3 583 586 nm
4 586 589 nm
5 589 592 nm
6 592 595 nm
Durchlassspannungsgruppen6)
Forward Voltage Groups
Gruppe
Group
min. max. min. max.
3A 1.90 2.05 1.90 2.05 V
3B 2.05 2.20 2.05 2.20 V
4A 2.20 2.35 2.20 2.35 V
4B 2.35 2.50 2.35 2.50 V
Helligkeits-Gruppierungsschema Brightness Groups
Helligkeitsgruppe
Brightness Group
T2
U1
U2
V1
V2
AA
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus
Helligkeitsgruppen.
5
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of 5 individual brightness groups.
Individual brightness groups cannot be ordered.
Seite 15
6) page 15
red yellow Einheit
5)
5) page 15
yellow Einheit
Lichtstärke
Luminous Intensity
IV (mcd)
1120 … 1400
1) Seite 15
355 … 450
450 … 560
560 … 710
710 … 900
900 … 1120
1) page 15
Unit
Unit
2) Seite 15
Lichtstrom
Luminous Flux
Φ
(mlm)
V
1200 (typ.)
1500 (typ.)
1900 (typ.)
2400 (typ.)
3000 (typ.)
3700 (typ.)
2) page 15
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: V1-3
Example: V1-3
Helligkeitsgruppe
Brightness Group
V1 3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
Wellenlänge
Wavelength
2010-02-25 5
Seite 15
Relative spektrale Emission2)
Relative Spectral Emission
2) page 15
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ); TA = 25 °C; IF = 20 mA
rel
100
%
I
rel
80
60
V
λ
LR T68F, LY T68F
OHL03622
40
20
0
400
450 500 550 600 650 700nm
Abstrahlcharakteristik2)
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
50˚
60˚
70˚
80˚
90˚
Seite 15
2) page 15
yellow
orange
red
0˚10˚20˚40˚ 30˚
ϕ
1.0
0.8
0.6
0.4
0.2
0
OHL01660
100˚
1.0 0.8 0.6 0.4
2010-02-25 6
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
LR T68F, LY T68F
Seite 15
Durchlassstrom2)
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
2) page 15
5
1
10
5
0
10
1.5
Relative Vorwärtsspannung2)
Relative Forward Voltage
ΔVF = VF - V
(25 °C) = f (Tj); IF = 20 mA
F
2) page 15
0.25
V
V
Δ
F
0.15
OHL03618
yellow
red
orange
V
Seite 15
V1.7 1.9 2.1 2.3 2.5
F
OHL02667
2) 7)
Relative Lichtstärke
Seite 15
Relative Luminous Intensity
I
(20 mA) = f (IF); TA = 25 °C
V/IV
I
V
(20 mA)
1
10
I
V
0
10
5
-1
10
5
-2
10
0
10
Relative Lichtstärke
510
2) Seite 17
Relative Luminous Intensity
I
(25 °C) = f (Tj); IF = 20 mA
V/IV
2.5
I
V
(25 ˚C)
I
V
2.0
2) 7) page 15
1
2) page 17
OHL03008
10mA
I
F
OHL03619
2
0.1
0.05
0
-0.05
-0.1
-0.15
-0.2
-40
-20 0 20 40
˚C60 100-60
T
j
2010-02-25 7
1.5
1.0
0.5
0
-60
yellow
red, orange
-40
-20 0 20 40 60
˚C
100
T
j
LR T68F, LY T68F
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
60
mA
I
F
OHL03044
50
T
A
T
S
40
30
20
10
temp. ambient
T
A
T
temp. solder point
S
0
02040
˚C60 80 100
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 25 °C
OHL03045
D
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
I
0.12
F
0.10
0.08
A
0.06
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 85 °C
OHL03045
D
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
I
0.12
F
0.10
0.08
A
0.06
0.04
0.02
0
2010-02-25 8
t
P
t
P
D
=
T
-5
-410-310-210-1100101102
I
F
T
s
1010
t
p
0.04
0.02
t
P
t
P
D
=
T
0
-5
-410-310-210-1100101102
I
T
F
s
1010
t
p
8) Seite 15
Maßzeichnung
Package Outlines
Korrosionsfestigkeit besser als EN 60068-2-60 (method 4):
mit erweitertem Korrosionstest: 40°C / 90%rh / 15ppm H2S / 336h
Corrosion robustness better than EN 60068-2-60 (method 4):
with enhanced corrosion test: 40°C / 90%rh / 15ppm H2S / 336h
) page 15
8
Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 35 mg
LR T68F, LY T68F
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
8) Seite 15
8) page 15
4 (0.157)1.5 (0.059)
2.9 (0.114)
2010-02-25 9
Verpackungseinheit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Packing unit 2000/reel, ø180 mm
or 8000/reel, ø330 mm
2 (0.079) Cathode/Collector Marking
8 (0.315)
1.75 (0.069)
4 (0.157)
3.5 (0.138)
3.6 (0.142)
OHAY2271
LR T68F, LY T68F
Empfohlenes Lötpaddesign
Recommended Solder Pad8)
8) 9) Seite 15
9) page 15
Reflow Löten
Reflow Soldering
2.6 (0.102)
2.6 (0.102)
4.5 (0.177)
1.5 (0.059)
Cu-Fläche > 16 mm
Cu-area > 16 mm
2
2
OHLPY970
Anode
4.5 (0.177)
3.3 (0.130)
Lötstopplack
Solder resist
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
3.3 (0.130)
1.5 (0.059)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Empfohlenes Lötpaddesign verwendbar für TOPLED und Power TOPLED
Reflow Löten 8)
Recommended Solder Pad useable for TOPLED and Power TOPLED
Reflow Soldering
Seite 15
8) page 15
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
2.3 (0.091)
0.8 (0.031)
1.1 (0.043)
3.7 (0.146)
1.5 (0.059)
0.7 (0.028)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
Lötstoplack
Solder resist
2010-02-25 10
11.1 (0.437)
Kathode/
Cathode
2
_
<
Cu Fläche / 16 mm per pad
Cu-area
OHLPY440
LR T68F, LY T68F
Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2
Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
T
240 ˚C
255 ˚C
250
217 ˚C
200
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
10 s min
30 s max
100 s max
Ramp Down
6 K/s (max)
150
120 s max
100
Ramp Up
3 K/s (max)
50
25 ˚C
0
0
50 100 150 200 250 300
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
50
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
10 s
2 K/s
2. Welle
2. wave
5 K/s
Zwangskühlung
forced cooling
2 K/s
Normalkurve
standard curve
Grenzkurven
limit curves
OHLA0687
+0 ˚C
260 ˚C
-5 ˚C
±5 ˚C
245 ˚C
+5 ˚C
235 ˚C
-0 ˚C
s
t
OHLY0598
0
0
50 100 150 200 250
2010-02-25 11
s
t
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
Gurtverpackung Tape and Reel
D
0
P
0
P
2
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Wavelength Group
Brightness Group
LR T68F, LY T68F
Forward Voltage Group
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
8
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
3.5 ± 0.05
(0.138 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
2010-02-25 12
LR T68F, LY T68F
Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
la
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
O
T
s
a
o
t
T
a
I
r
9
t
I
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
t
r
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
H
i
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
t
n
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im In ternet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
Barcode label
L
E
V
l
E
e
e
b
e
L
a
s
l
,
e
k
H).
d
n
o
la
c
b
r
f
I
a
b
.
RH
humidity (R
0%
/6
ge
d
ka
30 ˚C
N
E
_
<
IV
ins
O
ak pac
I
).
rs
T
d < 90% relative
ou
urs
NDUCTORS
U
an
˚C, or
A
e 72 Hours
4 Ho
ICO
Hours
conditions of
URE SENSIT
date code
e subjected to infrare
e 48 H
his bag conta
ry
C
EM
e 2
T
th
˚C ± 5
e 6
r tim
OIST
loor tim
˚C).
M
.
F
al wi
t facto
loo
at will b
a
F
th
OPTO S
Floor tim
loor tim
bel
entic
F
, if:
ces
vel 4
5a
or equivalent processing (pe
de la
is id
evi
procedure
te
l 6
e
unting
when read at 23
r co
%
ed, d
Level
al da
re
10
ee ba
Moisture Le
oisture Level 5
3 for bak
.
M
oistu
, before mo
M
Floor time see below
ag is open
ard is >
D-03
Moisture Leve
blank, s
ithin
king
(if blank, se
If
s
p.
ear
et.
10% RH
ear
_
<
r this b
w, vapor-phase reflow,
t m
ted w
EC J-ST
fte
n
D
1. Shelf life in sealed bag: 24 months at < 40 ˚C
e > 1 Y
ou
reflo
ody tem
8 Hours
2. A
b
s require ba
tored at
e 4 Week
a) M
d:
r 2b is no
e 16
loor tim
o
b) S
F
ene
2a
king is required,
Floor time 1 Y
a) Humidity Indicator C
loor tim
3. Device
b)
F
loor tim
0
2
F
0
1
reference IPC/JE
4. If ba
g seal date
a
B
Date and time op
2
-
-
P
1
:
1
Q
Level 1
Moisture
Moisture Level 2
oistu
M
Moisture
T
n
:
i
S
2
l 3
B
n
:
p
i
R
3
B
m
n
Y
i
C
6
e
R
B
M
T
T
7
0
C
E
2
R
6
Leve
D
T
2
L
D
0
re Level 2a
T
C
X
4
M
E
2
0
E
L
Y
6
T
2
2
l
8
P
S
a
a
2
1
L
n
O
1
o
i
R
-
3
T
t
i
:
i
d
Q
R
t
d
l
7
A
+
A
7
V
u
1
0
-
K
R
M
C
P
A
:
P
P
U
O
R
G
)
G
(
4
4
1
8
0
9
:
s
C
9
pto
r
/
1
o
D
t
2
)
O
c
D
0
9
u
0
(
d
0
1
AM
n
0
2
o
:
0
4
c
O
2
3
i
SR
:
N
2
Y
m
O
1
H
T
e
C
H
Q
S
T
)
A
G
Q
(
B
3
)
2
P
1
6
:
(
O
245
N
T
1
Muster
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
2010-02-25 13
Packing
Sealing label
Barcode label
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
Y
i
C
6
e
R
B
M
T
T
7
0
C
E
2
R
6
D
T
2
L
D
0
T
C
X
4
M
E
2
0
E
L
Y
6
T
2
l
2
8
P
S
a
a
2
1
L
n
O
1
o
i
R
-
3
T
t
i
:
i
d
Q
R
t
d
l
7
A
+
A
7
V
u
1
0
-
K
R
M
C
P
A
:
P
P
U
O
R
G
)
G
(
4
4
1
0
:
s
C
pto
r
/
o
D
t
)
O
c
D
9
u
M
(
d
0
A
n
0
210021998
o
:
R
0
4
O
2
3
ic
S
:
N
2
Y
m
O
1
H
T
e
C
H
Q
S
T
)
A
G
Q
(
B
3
)
2
P
1
6
:
(
O
245
N
T
1
Muster
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
OSRAM
OHA02044
LR T68F, LY T68F
Revision History: 2010-02-25
Previous Version: 2008-11-19
Page Su bjects (major changes since last revision) Date of change
all datasheet created 2008-11-19
1, 9 additional information 2010-02-25
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sale s Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged t o accept, we shall have to invoice you f or any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2010-02-25 14
9) page 15
may only be used in life-support devices or systems
10) page 15
with the express written approval of
LR T68F, LY T68F
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung g eändert.
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße
5)
Wellenlängen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±1 nm ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
10)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
11% ermittelt.
≥ 16 mm2 je Pad)
V ermittelt.
ms und einer
ms und einer Genauigkeit
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
thJA
(pad
5)
Wavelengths are tested at a current pulse duration of
ms and a tolerance of ±1 nm.
25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch)
9)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
10)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
ms and a tolerance of ± 11%.
results from mounting on PC board FR 4
size ≥ 16 mm2 per pad)
ms and a tolerance of ±0.1 V.
Published by
OSRAM Opto Semiconductors GmbH
Leibnizstraße 4, D-93055 Regensburg
www.osram-os.com
© All Rights Reserved.
2010-02-25 15
Loading...
