Power TOPLED
®
with Lens
Enhanced optical Power LED (HOP2000)
Lead (Pb) Free Product - RoHS Compliant
LS E63B, LA E63B, LO E63B, LY E63B
Vorläufige Daten / Preliminary Data
Besondere Merkmale
• Gehäusetyp: weißes P-LCC-4-Gehäuse,
farbloser klarer Verguss
• Besonderheit des Bauteils: fokussierte
Abstrahlung in SMT-Technologie; hohe Helligkeit
in Achsrichtung
• Wellenlänge: 633 nm (super-rot),
617
nm (amber), 606 nm (orange), 587 nm (gelb)
• Abstrahlwinkel: 30°
• Technologie: InGaAlP
• optischer Wirkungsgrad: 24 lm/W (amber,
orange, gelb), 18
• Gruppierungsparameter: Partieller Lichtfluss,
Durchflussspannung, Wellenlänge
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: 12 mm Gurt mit 2000/Rolle, ø330 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• Ampelanwendung
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Innen- und Außenbeleuchtung im Auto-
mobilbereich (z.B. Instrumentenbeleuchtung,
Blinker, Bremslichter, seitl.
Begrenzungsleuchten)
• Ersatz von Kleinst-Glühlampen
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Signal- und Symbolleuchten
lm/W (super-rot)
(TTW)
Features
• package: white P-LCC-4 package, colorless
clear resin
• feature of the device: focussed radiation in
SMT
technology; high brightness in beam
direction
• wavelength: 633 nm (super-red),
617
nm (amber), 606 nm (orange),
587
nm (yellow)
• viewing angle: 30°
• technology: InGaAlP
• optical efficiency: 24 lm/W (amber, orange,
yellow), 18
• grouping parameter: partial flux, forward
voltage, wavelength
• assembly methods: suitable for all
SMT
• soldering methods: IR reflow soldering and
TTW
• preconditioning: acc. to JEDEC Level 2
• taping: 12 mm tape with 2000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Applications
• traffic lights
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• interior and exterior automotive lighting
(e.g.
brake lights, sidemarkers)
• substitution of micro incandescent lamps
• marker lights (e.g. steps, exit ways, etc.)
• signal and symbol luminaire
lm/W (super-red)
assembly methods
soldering
dashboard backlighting, turn signal lamps,
2005-06-21 1
LS E63B, LA E63B, LO E63B, LY E63B
Bestellinformation Ordering Information
Typ
Type
Emissionsfarbe
Color of
Emission
Partieller
Lichtfluss
Partial Flux
IF = 50 mA
EV [lux]
1) Seite 16
1) page 16
Lichtstärke
Seite 16
Luminous
Intensity
IF = 50 mA
IV [mcd]
2)
2) page 16
Lichtstrom
Seite 16
Luminous
Flux
IF = 50 mA
Φ
V
LS E63B-BBCB-1-1 super-red 2240 … 4500 2525 (typ.) 1700 (typ.) Q65110A2336
LA E63B-CBEA-24-1 amber 3550 … 9000 4700 (typ.) 3050 (typ.) Q65110A2337
LO E63B-DAEB-24-1 orange 4500 …11200 5900 (typ.) 3850 (typ.) Q65110A2338
LY E63B-CBEA-26-1 yellow 3550 … 9000 4700 (typ.) 3050 (typ.) Q65110A2339
Anm.: Die Gruppierung der LEDs in [lux] erfolgt mit der innovativen Partial Flux-Methode. An Bauteilen wurden Vergleichsmessungen
jeweils mit dem "Partial Flux"-Testkopf und dem "Standard LED"-Testkopf (gemäß CIE-127-B) durchgeführt. Ziel dieses
Vergleichs ist ein besseres Verständnis des Lichtflusses in [lux] in Relation zu den Lichtstärkewerten in [cd]. Der Vergleich stellt
keine eins-zu-eins Korrelation dar.
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5 für nähere Inf ormationen) . Es wird n ur eine einzige He lligk eitsgruppe pro Gurt gelief ert. Z.B.: LA E63B-CBEA-24-1
bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen CB, DA, DB oder EA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LA E63B-CBEA-24-1 bedeutet, dass auf de m Gu rt nur eine der Wellenlängengruppen -2, -3
oder -4 enthalten ist (siehe Seite 5 für nähere Information). Z.B.: LS E63B-BBCB-1-1 bedeutet, dass das Baut eil innerhal b der
auf Seite 4 spezifizierten Grenzen geliefert wird.
Um die Liefersicherheit zu ge währle i s ten , könne n ei nzelne Wellenlängengruppen nicht bestel lt we rden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Durchlassspannungsgruppe geliefert. Z.B.: LA E63B-CBEA-24-1 bedeutet, dass nach Durchlassspannung gruppiert wird. Auf
einem Gurt ist nur eine der Durchlasspannungsgruppe n -3 A, - 3B, -4A oder -4B enthalten (siehe Seite 5 für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
Note: The innovative partial flux method is applied to the grouping of LEDs in [lux]. Measurements were made in order to compare the
results of the "Partial Flux" testhead to the "standard LED" testhead (in compliance with CIE-127-B). The comparison should be
used for a better understanding o f partial flux in [lux], in re lation to the values stated in luminous intensity [cd]. This shoul d not be
understood to be a one-to-one correlation.
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5 for explanation).
Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g. LA E63B-CBEA-24-1 means
that only one group CB, DA, DB or EA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable .
In a similar manner for colors where wavelength groups are measured and binned, single wavelen gth groups will be shipped on
any one reel. E.g. LA E63B-CBEA-24-1 means that only 1 wavelength group -2, -3 or -4 will be shippable (see page 5 for
explanation). E.g. LS E63B-BBCB-1-1 means that the device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single wavelength groups will not be orderable.
In a similar manner for LED, where forward voltage group s are measured and binned, singl e forward voltage groups will be
shipped on any one reel. E.g. LA E63B-CBEA-24-1 means that only 1 forward voltage group -3A, -3B, -4A or -4B will be shippable.
In order to ensure availability, single forward voltage groups will not be orderable (see page 5 for explanation).
2) page 16
[mlm]
2)
Bestellnummer
Ordering Code
2005-06-21 2
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.1, T
Sperrspannung
Reverse voltage3)
3)
A
Seite 16
page 16
=25°C
(TA=25°C)
Leistungsaufnahme
Power consumption
(T
=25°C)
A
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 16
4)
Seite 16
Sperrschicht/Lötpad
Junction/soldering point
LS E63B, LA E63B, LO E63B, LY E63B
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
R
th JA
th JS
Wert
Value
Einheit
Unit
– 40 … + 100 °C
– 40 … + 100 °C
+ 125 °C
70 mA
0.1 A
12 V
180 mW
300
130
K/W
K/W
2005-06-21 3
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 50 mA
F
Dominantwellenlänge5)
Dominant wavelength
I
= 50 mA
F
Spektrale Bandbreite bei 50 % E
Spectral bandwidth at 50 % E
I
= 50 mA
F
Seite 16
5) page 16
rel max
(typ.)
rel max
Abstrahlwinkel bei 50 % EV (Vollwinkel) (typ.)
Viewing angle at 50 % E
Durchlassspannung
Forward voltage6)
I
= 50 mA (max.)
F
6)
page 16
V
Seite 16
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 12 V
R
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 50 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 50 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 50 mA; –10°C ≤ T ≤ 100°C
F
peak
peak
dom
dom
F
F
(typ.)
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 50 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
LS E63B, LA E63B, LO E63B, LY E63B
Symbol
Symbol
LS LA LO LY
λ
peak
λ
dom
645 624 610 594 nm
633*
± 6
∆λ 15 18 16 15 nm
2ϕ 30 30 30 30 Grad
V
V
V
I
R
I
R
TC
TC
TC
η
F
F
F
opt
1.9*
2.2
2.5
0.01 100.01 100.01 100.01
0.15 0.15 0.14 0.13 nm/K
λpeak
0.05 0.07 0.08 0.10 nm/K
λdom
– 3.4 – 3.7 – 3.7 – 3.7 mV/K
V
18 24 24 24 lm/W
Values
617*
–5/+7
1.9*
2.2
2.5
Werte
606*
–6/+3
1.9*
2.2
2.5
587*
–7/+8
1.9*
2.2
2.5
10
Einheit
Unit
nm
deg.
V
V
V
µA
µA
2005-06-21 4
LS E63B, LA E63B, LO E63B, LY E63B
5)
Seite 16
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
Gruppe
Group
min. max. min. max. min. max.
amber orange yellow Einheit
5) page 16
2 612 616 600 603 580 583 nm
3 616 620 603 606 583 586 nm
4 620 624 606 609 586 589 nm
5 589 592 nm
6 592 595 nm
Seite 16
Durchlassspannungsgruppen6)
Forward Voltage Groups
Gruppe
Group
6) page 16
super-rot / orange
super-red
/ orange
Einheit
Unit
min. max. min. max.
3 1.9 2.2 V 3A 1.90 2.05 V
4 2.2 2.5 V 3B 2.05 2.20 V
Helligkeits-Gruppierungsschema Brightness Groups
Helligkeitsgruppe
Brightness Group
BB
CA
CB
DA
DB
EA
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus 3 bzw. 4 Helligkeitsgruppen.
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of 3 or 4 individual brightness groups. Individual
brightness groups cannot be ordered.
Gruppe
Group
amber / gelb
amber / yellow
4A 2.20 2.35 V
4B 2.35 2.50 V
Seite 16
Partieller Lichtfluss
Partial Flux
EV [lux]
page 16
1)
1)
2240 … 2800
2800 … 3550
3550 … 4500
4500 … 5600
5600 … 7100
7100 … 9000
Unit
Einheit
Unit
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: DA-4-3A
Example: DA-4-3A
Partieller Lichtfluss
Partial Flux Group
Wellenlänge
Wavelength
Durchlassspannung
Forward Voltage
DA 4 3A
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2005-06-21 5
LS E63B, LA E63B, LO E63B, LY E63B
Prinzipieller Messaufbau für Partial Flux Messung Schematic test method for partial flux measurement
Referenzebene des Detektors (ø14 mm)
Reference layer of detector (ø14 mm)
= 40˚θ
d
OHAY0907
2005-06-21 6
LS E63B, LA E63B, LO E63B, LY E63B
Seite 16
Relative spektrale Emission2)
Relative Spectral Emission
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
E
= f (λ); TA = 25 °C; IF = 50 mA
rel
100
%
E
rel
80
2) page 16
V
λ
OHL20589
60
40
20
0
400
Abstrahlcharakteristik2)
Radiation Characteristic
E
= f (ϕ); TA = 25 °C
rel
50˚
60˚
70˚
80˚
yellow
orange
amber
super-red
450 500 550 600 650 700nm
λ
Seite 16
2) page 16
0˚10˚20˚40˚ 30˚
ϕ
1.0
0.8
0.6
0.4
0.2
OHL00021
90˚
100˚
1.0 0.8 0.6 0.4
2005-06-21 7
0
0 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
LS E63B, LA E63B, LO E63B, LY E63B
Durchlassstrom2)
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
1
10
0
10
-1
10
-2
10
1.3 1.5 1.7 1.9 2.1 V 2.5
Seite 16
2) page 16
10
) 7)
Seite 16
OHL10595
1
Seite 16
mA
I
F
OHL20740
10
2
OHL00590
2.3
V
F
Relativer Partieller Lichtfluss
Relative Partial Flux
E
V/EV(50 mA)
E
E
V (50 mA)
10
V
10
-1
10
-2
10
= f (IF); TA = 25 °C
1
0
10
Relativer Partieller Lichtfluss2)
Relative Partial Flux
E
V/EV(25 °C)
= f (Tj); IF = 50 mA
2) 7) page 16
0
2) page 16
2.0
E
V
E
(25 ˚C)V
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0
-40
-20 0 20 40 60 100
˚C
T
j
2005-06-21 8
LS E63B, LA E63B, LO E63B, LY E63B
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
80
mA
I
F
70
OHL01413
60
T
ATS
50
40
30
20
Τ
temp. ambient
A
10
Τ
temp. solder point
S
0
0
20 40 60 80 ˚C 100
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 25 °C
0.12
A
I
F
0.1
OHL01505
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 85 °C
0.12
A
I
F
0.10
OHL01506
0.005
0.08
0.05
0.5
0.06
0.04
0.02
0
-510-410-310-210-1100101102
2005-06-21 9
10
s
t
p
0.08
0.06
0.005
0.05
0.5
0.04
0.02
0
-510-410-310-210-1100101102
10
s
t
p
Maßzeichnung
8)
Package Outlines
Seite 16
8) page 16
LS E63B, LA E63B, LO E63B, LY E63B
3.0 (0.118)
2.6 (0.102)
2.3 (0.091)
2.1 (0.083)
AC
3.4 (0.134)
3.0 (0.118)
Package
marking
0.8 (0.031)
0.6 (0.024)
CC
4˚±1
0.1 (0.004) typ
3.7 (0.146)
3.3 (0.130)
1.1 (0.043)
3.8 (0.150) max.
2.1 (0.083)
1.7 (0.067)
0.18 (0.007)
0.5 (0.020)
0.13 (0.005)
Gewicht / Approx. weight: 38 mg
8)
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
Seite 16
8) page 16
Verpackungseinheit 2000/Rolle, ø330 mm
Packing unit 2000/reel, ø330 mm
4 (0.157)
1.5 (0.059)
2 (0.079)
1.5 (0.059)
0.9 (0.035)
0.7 (0.028)
ø2.60 (0.102)
0.6 (0.024)
0.4 (0.016)
3.65 (0.144)
2 (0.079)
1.5 (0.059)
CA
ø2.55 (0.100)
CC
GPLY6023
2.9 (0.114)
8 (0.315)
2005-06-21 10
1.75 (0.069)
5.5 (0.217)
3.45 (0.136)
12 (0.472)
0.4 (0.016)
CC
5˚
AC
OHAY0735
LS E63B, LA E63B, LO E63B, LY E63B

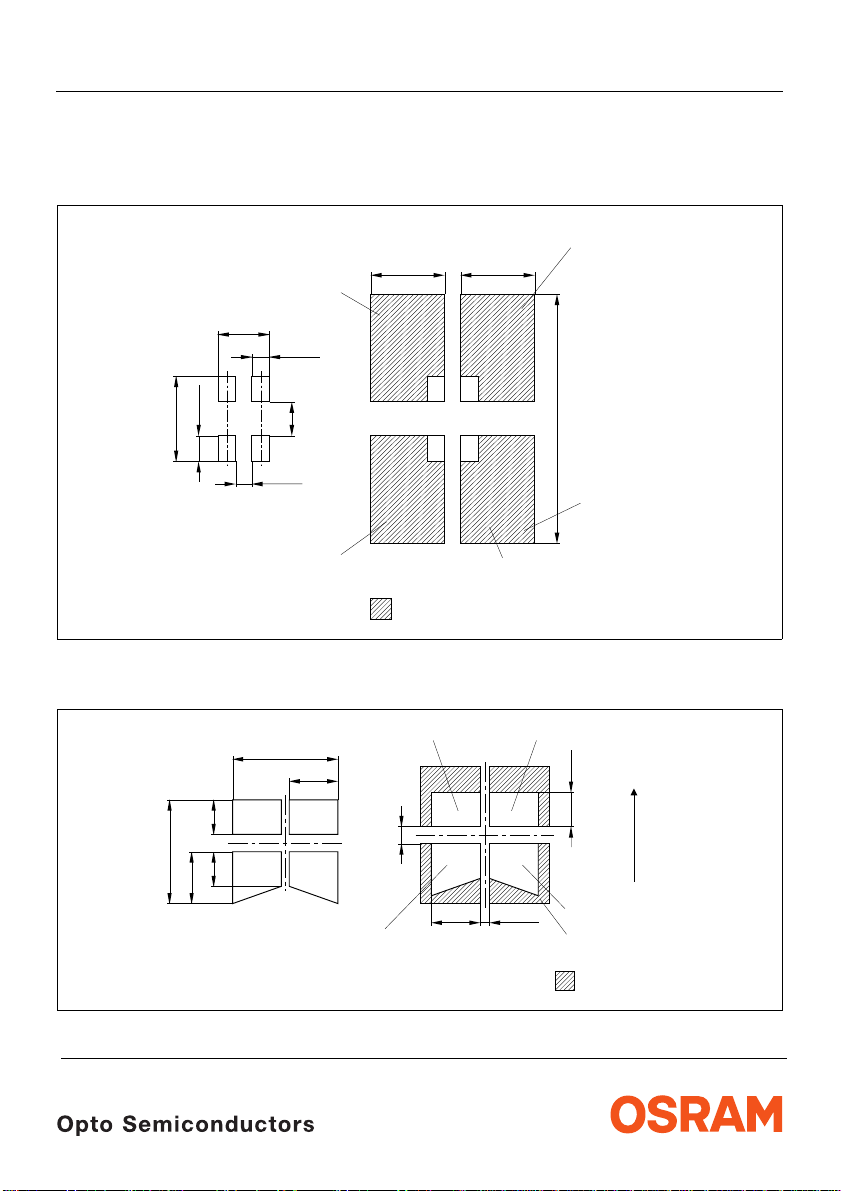

Empfohlenes Lötpaddesign verwendbar für TOPLED® und Power TOPLED
IR Reflow Löten
Recommended Solder Pad useable for TOPLED® and Power TOPLED
IR Reflow Soldering
Empfohlenes Lötpaddesign8)
Recommended Solder Pad
8)
Seite 16
8) page 16
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
2.3 (0.091)
0.8 (0.031)
1.1 (0.043)
3.7 (0.146)
0.7 (0.028)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
Seite 16
8) page 16
Anode
1.5 (0.059)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
3.3 (0.130)
Lötstoplack
Solder resist
3.3 (0.130)
Cu Fläche / 16 mm per pad
Cu-area
Wellenlöten (TTW)
TTW Soldering
_
<
®
11.1 (0.437)
Kathode/
Cathode
2
®
OHLPY440
6.1 (0.240)
2.8 (0.110)
2 (0.079)
6 (0.236)
2 (0.079)
3 (0.118)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
1 (0.039)
2005-06-21 11
Anode
2.8 (0.110)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
2 (0.079)
PCB-direction
Bewegungsrichtung
der Platine
0.5 (0.020)
Kathode/
Cathode
Cu Fläche / > 16 mm per pad
Cu-area
Lötstoplack
Solder resist
2
OHAY1583
LS E63B, LA E63B, LO E63B, LY E63B
Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2
IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
255 ˚C
250
T
240 ˚C
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
217 ˚C
200
30 s max
150
120 s max
100 s max
Ramp Down
6 K/s (max)
100
Ramp Up
50
3 K/s (max)
25 ˚C
0
0
50 100 150 200 250 300
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
50
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
10 s
2 K/s
2. Welle
2. wave
5 K/s
Zwangskühlung
forced cooling
2 K/s
Normalkurve
standard curve
Grenzkurven
limit curves
10 s min
t
260 ˚C
245 ˚C
235 ˚C
OHLY0598
OHLA0687
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
s
0
0
50 100 150 200 250
2005-06-21 12
s
t
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
Gurtverpackung Tape and Reel
D
0
P
0
P
2
LS E63B, LA E63B, LO E63B, LY E63B
Bin1: Bin Information Color 1
Lx xxxx
Product Name
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
245 C R
260 C T2
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Wavelength Rank
Brightness Rank
Forward Voltage Rank
OHA02043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
12
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
8 ± 0.1
(0.315 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
5.5 ± 0.05
(0.217 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
330 (13) 12 (0.472) 60 (2.362) 12.4 + 2 (0.488 + 0.079) 18.4 (0.724)
2005-06-21 13
LS E63B, LA E63B, LO E63B, LY E63B
Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
a
I
r
9
t
IO
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
r
t
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
H
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im In ternet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
S
N
E
s
R
V
n
%
I
i
O
0
T
a
t
T
I
t
9
IO
S
C
n
d
<
e
N
o
U
(
T
t
d
c
E
c
D
g
n
e
S
g
n
N
j
U
a
i
a
b
s
O
E
b
C
u
s
˚
C
A
R
s
e
I
s
U
i
c
0
e
y
M
o
T
h
4
r
C
b
r
E
o
T
S
l
p
t
<
l
I
S
.
i
c
t
)
t
O
w
a
n
a
C
O
f
t
˚
e
M
l
T
t
s
a
a
a
h
P
h
l
t
v
t
i
e
n
O
:
u
s
f
b
o
i
w
q
e
r
a
,
l
o
m
c
e
l
i
g
n
e
r
e
v
4
n
e
i
b
o
d
e
2
t
h
,
o
d
:
n
e
w
c
,
g
u
w
e
r
d
a
o
o
s
l
%
a
e
b
f
m
b
e
0
b
n
e
d
r
r
1
e
e
m
e
e
i
r
o
l
p
t
e
f
e
>
o
a
o
s
f
r
s
s
3
e
a
i
e
o
,
s
.
i
3
s
h
n
k
b
o
l
d
0
H
p
a
n
,
g
r
n
l
-
i
F
a
n
g
R
r
a
a
b
l
i
D
n
e
o
b
f
C
b
h
i
f
T
i
t
i
p
%
i
k
(
l
f
r
s
.
.
S
i
I
t
a
0
a
f
-
o
p
w
l
h
v
t
e
1
b
J
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
C
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
>
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
m
b
e
i
M
/
i
o
e
t
s
b
d
t
)
r
:
m
i
C
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
I
)
r
e
i
o
o
u
t
v
l
b
n
o
g
e
e
r
H
F
a
e
o
n
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
e
2
a
i
e
r
a
.
t
l
e
v
2
4
e
s
d
e
l
v
n
3
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
8
s
99
pto
r
1
o
t
O
c
02
u
0
d
1
n
2
o
:
c
O
3
i
SRAM
N
2
m
O
1
H
e
C
H
S
T
A
G
B
)
23
P
1
6
:
(
O
N
T
O
L
)
T
1
(
O
N
D
O
R
P
)
X
(
Packing
Sealing label
2005-06-21 14
L
LEVE
If blan
b
u
h
e
v
i
d
t
e
a
r
l
k
a
c
e
r
r
f
a
n
p
i
k
o
a
e
s
p
n
o
i
t
i
d
n
o
c
3
2
t
a
d
a
e
e
c
o
r
p
e
a
k
d
a
l
a
e
s
,
k
r
a
r
e
a
Y
e
1
e
Y
1
W
4
8
6
1
e
e
m
i
t
O
Y
LS
lti T
u
M
0
:
C
/
D
)
D
9
(
4
245
1
0
0
11
:
el
.
)
e lab
k, see
H
R
(
ar cod
y
t
i
d
i
R
m
%
0
6
e
/
g
C
a
˚
0
3
_
<
f
o
r
o
,
C
˚
5
±
C
h
˚
t
i
w
l
.
a
e
c
i
r
t
u
n
d
e
d
i
v
s
i
e
L
e
t
e
e
L
r
u
e
t
r
s
u
e
i
t
r
o
s
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
s
k
s
r
e
u
o
H
o
t
s
p
r
o
O
t
c
u
M
d
A
n
210021998
o
:
R
c
O
i
S
N
m
H
e
C
S
T
A
B
)
P
6
(
L
)
T
1
(
0
2
-
0
1
2
-
-
P
1
:
1
Q
n
:
i
2
B
n
:
p
i
3
B
m
in
6
e
B
T
7
2
6
D
2
L
T
M
E
L
2
P
a
2
O
3
4
4
1
00
0
2
:
Y
T
Q
)
Q
(
Muster
Barcode label
.
H
s
r
.
u
s
)
r
o
e
u
s
r
H
d
o
s
u
o
r
2
H
o
c
u
7
8
H
o
e
t
4
e
4
H
a
2
m
d
e
6
i
t
m
e
r
i
t
o
m
e
r
i
o
t
l
o
m
i
r
F
o
t
l
o
r
F
o
l
o
F
o
l
4
l
F
5
e
a
l
5
e
l
v
6
e
l
v
e
e
v
L
e
L
e
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
Y
i
C
6
e
R
M
B
T
T
7
0
C
E
2
R
6
T
D
2
L
D
0
C
X
4
T
M
E
2
E
0
L
Y
6
T
2
l
2
8
P
S
a
a
2
1
n
L
O
o
i
R
-1
3
t
i
:
d
Q
R
d
lti T
7
A
+
A
7
V
u
0
-1
K
R
M
C
P
A
:
P
P
U
O
R
G
)
G
(
4
4
1
0
:
C
/
D
)
D
9
(
0
0
0
4
2
3
:
2
Y
1
T
H
Q
)
G
Q
(
3
2
1
:
O
245
N
T
1
Muster
O
0
0
11
:
O
N
D
O
R
P
)
X
(
T
S
R
Y
C
R
M
T
0
C
E
R
T
D
0
C
4
X
2
0
E
6
T
2
l
a
18
n
o
i
R
-1
t
i
:
d
R
d
7
A
+Q
A
7
V
0
-1
K
R
C
P
A
:
P
P
U
O
R
G
)
G
(
OSRAM
OHA02044
LS E63B, LA E63B, LO E63B, LY E63B
Revision History: 2005-06-21
Previous Version: 2004-09-09
Page Subjects (major changes since last revision) Date of change
5 forward voltage groups acc. to OS-IN-2004-014 2004-05-12
2 correlation factor 2004-09-09
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sale s Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice yo u for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2005-06-21 15
9) page 16
may only be used in life-support devices or systems
10) page 16
with the express written approval of
LS E63B, LA E63B, LO E63B, LY E63B
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert .
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
RthJA ergibt sich bei Montage auf PC-Board FR 4
(Padgröße
5)
Wellenlängen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±1 nm ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,05
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.
Dimmverhältnis im Gleichstrom-Betrieb max. 5:1
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
10)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit oder das Leben des Patienten in
Gefahr ist.
11% ermittelt.
≥ 16 mm2 je Pad)
V ermittelt.
ms und einer
ms und einer Genauigkeit
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
RthJA results from mounting on PC board FR 4
(pad
5)
Wavelengths are tested at a current pulse duration of
25 ms and a tolerance of ±1
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
ms and a tolerance of ± 11%.
size ≥ 16 mm2 per pad)
nm.
ms and a tolerance of ±0.05 V.
Dimming range for direct current mode max. 5:1
8)
Dimensions are specified as follows: mm (inch).
9)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
10)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the he alth or
the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2005-06-21 16
Loading...
