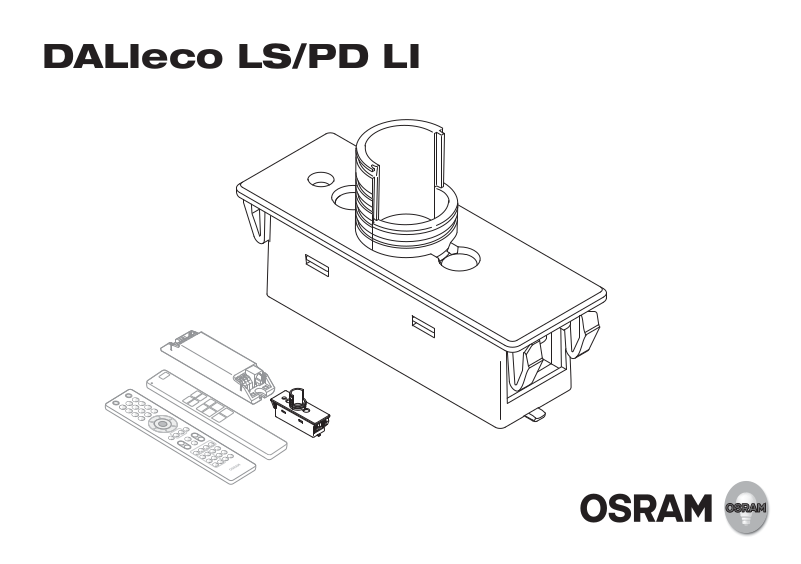

OSRAM DALIeco LS User Manual [en, de, es, fr, it]

DALIeco LS/PD LI

 1  2

DALIeco LS/PD LI

F
1

F
2

F
3

F
4

H
o
l

i

d
a
y

C
h

­1

C
h

­2

P
r
o
g

1
0
0
h

48 mm

50 mm

57 mm

(± 0,2)

(± 0,2)

(± 0,2)

1,9 mm

1,8 mm

15 (± 0,2)

17 (± 0,2)

17 (± 0,2)

20 (± 0,2)

2

 3a

 3b

 3c

2,1

42,5

Ø 3,2

9,75

4,5

2

Ø 3,1

Ø 6,7

Ø 14,0

9

1

2

5

3

9

(± 0,2)

(± 0,2)

17,3

10,8

(± 0,1)

(± 0,2)

10,8

(± 0,1)

Ø 6,7

(± 0,2)

1

2

0,5 - 0,6

6

4

7
8

 3d

1

0,5 - 2,4

55,4 (+1,0)

2

15,4 (+2,0)

R 1,8 mm (± 0,2)

1

41,0 (± 0,2)

0,5 - 2,4

R 0,6 mm (max.)

4,0 (± 0,2)
1

2

3

-

 4  6

1.5

72

1.5

max

Sensor

Tes t

Sync

M

GND

 5

1

220-240V;

~

50-60Hz;

~

40mA

DALI 1(-)
DALI 1(+)
DALI 2(-)
DALI 2(+)

2

3

4

Sensor

Sync
GND

4

> h

h

7

max. 90 °

min. 40 °

5

DALIeco LS/PD LI, Installation + Bedienung

1 Allgemeine Hinweise

1.1 Symbole und Abkürzungen in dieser Anleitung

• Listenpunkt, Aufzählung

1. nummerierte Handlungsschritte mit vorgegebener Reihenfolge

 2.2 Verweis auf Abschnitt (z. B. 2.2) bzw. separate Anleitung (dann ohne Ziffern)

 13

Bildverweis (z. B. auf Bild 13)

SP Abkürzung für „Short Press / Taste kurz drücken” (<0,5 s)

VLP „Very Long Press / Taste sehr lange drücken” (>10 s)

2 Montage und Installation

2.1 Sensor und Vernetzung  4

Benennung der Einzelteile  3a

(1) Infrarotempfänger + Anzeige-LED
(2) Sensor-Taste (im Gehäuse versenkt)
(3) Präsenzsensor
(4) 2 Shutter (Erfassungsbereich/Präsenz einstellen)
(5) Sensorgehäuse
(6) Anschluss Sensorkabel (4p4c)
(7) Abdeckung
(8) Helligkeitssensor
(9) Befestigungsnasen

Anschluss von max. 4 Sensoren (3) via Y-Connector (4) und Sensorkabel (2) am Sensoranschluss
Steuereinheit (1)

 5 .

1.2 Bestimmungsgemäße Verwendung

Dieses Produkt ist speziell für die Benutzung mit Lichtmanagement-Systemen für Leuchten
entwickelt und vorgesehen. Jede andere als die in dieser Anleitung beschriebene Verwendung ist
nicht bestimmungsgemäß.

6

2.2 Anschluss

Anschluss des Sensorkabels mit 2 Steckern 4p4c an entsprechende Buchsen 4p4c von Steuer­einheit und Sensor

 4 .

2.3 Montage-Optionen an der Leuchte

Dafür gibt es 2 unterschiedliche Abdeckungen sowie die Möglichkeit der individuellen Einpas­sung in das Leuchtengehäuse:

• Abdeckung (2) zur Sensorinstallation von außen durch Aussparung (1) im Leuchtengehäuse

 3c . Die Abdeckung wird vor Sensorinstallation auf den Sensor aufgesetzt und beide

zusammen in die Öffnung im Leuchten-Gehäuse eingesetzt.

• Abdeckung (2) zur Sensorinstallation von innen
sorgehäuse aufgesetzt. Bei korrekter Einbauposition des Sensors sitzt die erhabene Fläche
der Abdeckung bündig in der Leuchtenaussparung (1).

• Sensorinstallation von innen ohne separate Abdeckung
Öffnungen im Leuchtengehäuse (1) müssen passgenau für den Sensor (2) hergestellt
werden.

Befestigungsnasen (9) an der Sensor-Unterseite für einfache Montage an entsprechendem
Gegenstück

 3a .

 3d . Die Abdeckung wird auf das Sen-

 3b .

2.4 Montage-Ort

 6

3 Funktion, Einstellungen

Verwendung des Sensors und Konfi guration im System  separate Anleitung der entsprechen­den Steuereinheit.

3.1 Erfassungsbereich Präsenzerkennung einstellen

Zur gezielten Nutzung der Präsenzerkennung kann/muss der Erfassungsbereich des Sensors
abhängig von den räumlichen Gegebenheiten eingestellt werden

1. Einen oder beide Shutter nach Erfordernis ausziehen/einschieben bzw. drehen.

2. Durch Ändern der Shutter-Position den Erfassungsbereich des Sensors richtungsabhängig
beeinfl ussen, um ungewollte Präsenzerkennung zu verhindern.

3. Zum schnellen Test der Wirksamkeit der Einstellungen die Test-Funktion der entsprechen­den Fernbedienung verwenden

 separate Anleitung der entsprechenden Steuereinheit.

3.2 Sensor-Taste  3a

Diese Taste (2) führt abhängig von der Betätigungsdauer verschiedene Funktionen aus.

1. Sensor-Taste drücken (SP), um den IR-Empfang der Fernbedienungen einzuschalten
(Sensor-LED blinkt rot für 3 Sekunden) bzw. auszuschalten (Sensor-LED leuchtet rot für
3 Sekunden).

2. Sensor-Taste drücken (VLP), um Auto Setup und damit die Kalibrierung zu starten.
Nach 3-minütiger Kalibrierung blinkt die Beleuchtung auf und die automatische Lichtrege­lung wird gestartet.

Funktionsbeschreibung Auto Setup

 separate Anleitung der entsprechenden Steuereinheit.

 7 .

4 Technische Daten

Anschluss Kabel

Umgebungstemperatur

max. Leitungslänge Sensor

Arbeitsbereich Lichtsensor

Schutzart

CE Konformität

Einbauhöhe

Erfassungsbereich

Erfassungswinkel

Erfassungsbereich über Shutter einstellbar (min. 40° - max. 90°)

Einbauhöhe 2,0 m
Einbauhöhe 2,5 m
Einbauhöhe 3,0 m
Einbauhöhe 3,5 m
max. Einbauhöhe 5,0 m

4p4c, max. Gesamtleitungslänge 25 m

-20 °C bis +50 °C (Betrieb)

25 m, bei Verlängerung/Kürzung
Kontaktbelegung 1:1 sicherstellen

20 - 800 Lux (direkt am Sensor)

IP20

EMV nach EN 61547; Niederspannung nach EN 60928

max. 5,0 m

max. Ø 7,0 m

40° - 90°

Erfassungsbereich Ø 1,5 m - 4,0 m
Erfassungsbereich Ø 1,8 m - 5,0 m
Erfassungsbereich Ø 2,0 m - 6,0 m
Erfassungsbereich Ø 2,5 m - 7,0 m
max. Erfassungsbereich Ø 7,0 m

7

DALIeco LS/PD LI, Installation + Operation

1 General information

1.1 Symbols and abbreviations used in this manual

• Bullet point, listing

1. Numbered steps in specifi ed order

 2.2

Reference to section (e.g. 2.2.) or separate manual (without number)

 13

Figure reference (e.g. to Fig. 13)

SP Abbreviation for "Short Press / Press button briefl y" (<0.5 s)

VLP "Very Long Press / Press button for very long duration" (>10 s)

2 Assembly and installation

2.1 Sensor and networking  4

Names of components  3a

(1) Infrared receiver + LED display
(2) Sensor button (hidden in housing)
(3) Presence sensor
(4) 2 Shutter (set detection range/presence)
(5) Sensor housing
(6) Connection for sensor cable (4p4c)
(7) Cover
(8) Brightness sensor
(9) Retaining tangs

Connection of max. 4 sensors (3) via Y-connector (4) and sensor cable (2) at the sensor connec­tion

 5 .

1.2 Intended use

This product is specially developed and intended for use with light management systems for
lighting systems. Any other use is not in conformity with its intended use.

8

2.2 Connection

Connection of the sensor cable with 2 4p4c plugs at the corresponding 4p4c sockets of the
control unit and the sensor

 4 .

2.3 Assembly options for the luminaire

There are 2 different covers for this as well as the possibility of individually fi tting into the lumi­naire housing:

• Cover (2) for installing the sensor externally through the opening (1) in the luminaire housing

 3c . The cover is placed on the sensor prior to installing the sensor and the two together

are inserted in the opening in the luminaire housing.

• Cover (2) for installing the sensor internally
ing. If the sensor is in the correct mounting position, the raised surface of the cover will sit
flush in the luminaire opening (1).

• Internal sensor installation without separate cover
The openings in the luminaire housing (1) must be made to accurately fit with the sensor (2).

Retaining tangs (9) on the bottom of the sensor for simple assembly on corresponding counter­part

 3a .

 3d . The cover is placed on the sensor hous-

 3b .

2.4 Assembly-location

 6

3 Operation, settings

4 Technical data

Use of the sensor and confi guration in the system  separate manual for the control unit used.

3.1 Setting the detection range for presence detection

In order to use the presence detection in a targeted way, the detection range of the sensor can/
must be set independently of the spatial conditions

1. Remove/insert or rotate one or both shutters where necessary.

2. By changing the shutter position, you can infl uence the detection range of the sensor direc­tionally in order to prevent undesired presence detection.

3. For a quick test of the effectiveness of the settings, use the test function of the remote
control used

 separate manual for the control unit used.

 7 .

3.2 Sensor button  3a

This button (2) executes different functions depending on the duration of activation.

1. Press the sensor button (SP) in order to switch the IR reception of the remote controls on
(sensor LED fl ashes red for 3 seconds) or off (sensor LED illuminated red for 3 seconds)

2. Press the sensor button (VLP) in order to start Auto Setup and thereby calibration.
After a 3-minute calibration, the light fl ashes and the automatic lighting control is started.

Functional description of Auto Setup

 separate manual for the control unit used.

Cable connection

Ambient temperature

Max. cable length, sensor

Working range, light sensor

Protection class

CE conformity

Installation height

Detection range

Detection angle

Detection range adjustable via shutter (min. 40° - max. 90°)

Installation height 2.0 m
Installation height 2.5 m
Installation height 3.0 m
Installation height 3.5 m
Max. installation height 5.0 m

4p4c, max. total cable length 25 m

-20 °C to +50 °C (operation)

25 m, ensure contact assignment 1:1
for extension/shortening

20 - 800 lux (directly on the sensor)

IP20

EMC acc. to EN 61547; low voltage acc. to EN 60928

max. 5.0 m

max. Ø 7.0 m

40° - 90°

Detection range Ø 1.5 m - 4.0 m
Detection range Ø 1.8 m - 5.0 m
Detection range Ø 2.0 m - 6.0 m
Detection range Ø 2.5 m - 7.0 m
Max. detection range Ø 7.0 m

9

DALIeco LS/PD LI, Instalación + Manejo

1 Instrucciones generales

1.1 Símbolos y abreviaturas contenidos en este manual

• Punto de una lista, enumeración

1. Pasos numerados con el orden indicado anteriormente

 2.2

Referencia a sección (p.ej. 2.2) o manual aparte (sin cifras)

 13

Referencia a imagen (p.ej. a Figura 13)

SP Abreviatura de "Short Press / Pulsar botón brevemente" (<0,5 s)

VLP „Very Long Press / Pulsar el botón durante mucho tiempo" (>10 s)

2 Montaje e instalación

2.1 Sensor y conexión en red  4

Nombre de los componentes  3a

(1) Receptor de infrarrojos + indicador LED
(2) Botón del sensor (sumergido en la carcasa)
(3) Sensor de presencia
(4) 2 Shutter (área de registro/ajustar presencia)
(5) Carcasa del sensor
(6) Conexión del cable del sensor (4p4c)
(7) Cubierta
(8) Sensor de luminosidad
(9) Talones de fi jación

Conexión de máx. 4 sensores (3) via conector en Y (4) y cable del sensor (2) en la conexión en la
unidad de control (1)

 5 .

1.2 Uso adecuado

Este producto está desarrollado y previsto específi camente para ser utilizado en sistemas de
gestión de luces. Cualquier uso distinto del descrito en este manual se considera no adecuado.

10

2.2 Conexión

Conexión del cable de sensor con 2 conectores 4p4c en las clavijas correspondientes 4p4c de
unidad de control y sensor

 4 .

2.3 Opciones de montaje en la lámpara

Para ello, existen 2 cubiertas diferentes y la posibilidad de integración individual en la carcasa de
la lámpara:

• Cubierta (2) para instalación de sensor desde fuera a través de la entalladura (1) situada en
la carcasa de la lámpara
sensor y los dos juntos se aplican en la apertura de la carcasa de la lámpara.

• Cubierta (2) para instalación de sensor desde dentro
carcasa del sensor. En caso de una posición de montaje correcta del sensor, la superficie
elevada de la cubierta se asienta al ras de la entalladura de la lámpara (1).

• Instalación del sensor desde dentro sin cubierta aparte
Las aperturas en la carcasa de la lámpara (1) deben realizarse justo del tamaño del sensor
(2).

Talones de fi jación (9) en la parte inferior del sensor para fácil montaje en la correspondiente
contrapieza

 3a .

 3c . La cubierta se coloca sobre el sensor antes de instalar el

 3d . La cubierta se coloca sobre la

 3b .

2.4 Lugar de montaje

 6

3 Función y ajustes

Utilización del sensor y confi guración en el sistema  Manual aparte de la unidad de control
correspondiente.

3.1 Área de registro/ajustar detección de presencia

Para utilizar el detector de presencia conforme a un objetivo, se puede/debe ajustar el área de
registro del sensor dependientemente de las condiciones espaciales

1. Extraer/introducir uno o los dos shutters o girarlos, según se requiera.

2. Cambiando la posición del shutter, se infl uye sobre el área de registro del sensor, depen­diendo de la dirección, para evitar una detección no deseada de presencia.

3. Para probar rápidamente la efi cacia de los ajustes, utilice la función test del mando a
distancia respectivo

 manual aparte de la unidad de control correspondiente.

3.2 Botón de sensor  3a

Este botón (2) ejecuta distintas funciones dependiendo del tiempo que se pulse.

1. Pulsar (SP) el botón del sensor para activar la recepción IR de los mandos a distancia (el
LED del sensor parpadea en rojo durante 3 segundos) o desactivarlo (el LED del sensor se
pone en luz fi ja roja durante 3 segundos).

2. Pulse el botón del sensor (VLP) para arrancar el Auto Setup (confi guración automática) y,
con ello, la calibración.
Después de 3 minutos de calibración, la iluminación parpadea y se inicia la regulación
automática de luces.

Descripción del funcionamiento del Auto Setup
correspondiente.

 manual aparte para la unidad de control

 7 .

4 Datos Técnicos

Conexión del cable

Temperatura ambiente

máx. longitud de línea hasta
el sensor

Rango de trabajo del sensor
de luz

Tipo de protección

Conformidad CE

Altura de montaje

Área de registro

Ángulo de registro

Ángulo de registro ajustable mediante shutters (mín. 40° - máx. 90°)

Altura de montaje 2,0 m
Altura de montaje 2,5 m
Altura de montaje 3,0 m
Altura de montaje 3,5 m
Altura máx. de montaje 5,0 m

4p4c, longitud máx. de la línea completa 25 m

entre -20 °C y +50 °C (en funcionamiento)

25 m, en caso de prolongación/reducción
Garantizar asignación 1:1 de contacto

20 - 800 Lux (directamente en el sensor)

IP20

CEM conforme a EN 61547; Baja Tensión conforme a
EN 60928

máx. 5,0 m

máx. Ø 7,0 m

40° - 90°

Área de registro Ø 1,5 m - 4,0 m
Área de registro Ø 1,8 m - 5,0 m
Área de registro Ø 2,0 m - 6,0 m
Área de registro Ø 2,5 m - 7,0 m
Área máx. de registro Ø 7,0 m

11

DALIeco LS/PD LI, installation + utilisation

1 Consignes générales

1.1 Symboles et abréviations de cette notice

• Liste de points, énumération

1. étapes de procédure numérotées avec ordre indiqué

 2.2

Renvoi au paragraphe (par ex.. 2.2) ou à une notice séparée (alors sans chiffre)

 13

Renvoi à une illustration (par ex. voir illustration 13)

SP Abréviation pour "Short Press / Appuyer brièvement sur la touche“ (<0,5 s)

VLP "Very Long Press / Appuyer très longtemps sur la touche“ (>10 s)

2 Montage et installation

2.1 Capteur et mise en réseau  4

Désignation des pièces  3a

(1) Capteur à infrarouge + affi chage à LED
(2) bouton du capteur (enfoncé dans le boîtier)
(3) Capteur de présence
(4) 2 Shutter (régler la zone de détection / la présence)
(5) Boîtier du capteur
(6) Raccord câble de capteur (4p4c)
(7) Cache
(8) Capteur de clarté
(9) Languettes de fi xation

Brancheement de max. 4 capteurs (3) via connecteur Y (4) et câble de capteur (2) sur le branche­ment du capteur de l'unité de commande (1).

 5 .

1.2 Utilisation conforme

Ce produit a été développé et est prévu spécialement pour une utilisation avec les systèmes de
gestion de la lumière pour les lampes. Toute autre utilisation que celle décrite dans la présente
notice n'est pas conforme.

12

2.2 Branchement

Branchement du câble de capteur avec 2 fi ches 4p4 c sur les ports correspondants 4p4c de
l'unité de commande et du capteur

 4 .

2.3 Options de montage sur la lampe

Pour cela, il y a 2 caches différents et la possibilité d'un ajustement individuel dans le boîtier de
la lampe :

• Cache (2) pour l'installation du capteur à l'extérieur par la fente (1) du boîtier de la lampe

 3c . Le cache est placé avant l'installation du capteur sur le capteur et tous les deux

sont insérés dans l'ouverture du boîtier de la lampe.

• Cache (2) pour l'installation du capteur à l'intérieur
du capteur. Si le capteur est correctement installé, la surface surélevée du cache forme une
surface plante dans la fente de la lampe (1).

• Installation du capteur à l'intérieur sans cache à part
lampe (1) doivent être parfaitement adaptées au capteur (2).

Languettes de fi xation (9) sur le côté inférieur du capteur pour un montage simple sur la contre­pièce correspondante

 3a .

 3d . Le cache est placé sur le boîtier

 3b . Les ouvertures du boîtier de la

2.4 Lieu de montage

 6

3 Fonction, réglages

Utilisation du capteur et confi guration dans le système  notice à part de l'unité de commande
correspondante.

3.1 Régler la zone de détection pour détecter la présence

Pour une utilisation ciblée du détecteur de présence, la zone de détection du capteur peut/doit
être réglée en fonction des conditions sur place

1. Retirer/insérer ou tourner un ou les deux shutter selon les besoins.

2. Lorsque la position du shutter est modifi ée, la zone de détection du capteur est infl uencée
selon la direction pour empêcher tout détection involontaire.

3. Pour tester rapidement l'effi cacité des réglages, utiliser la fonction de test de la télécom­mande

 notice à part de l'unité de commande correspondante.

3.2 bouton du capteur  3a

Cette touche (2) exécute en fonction de la durée d'activation différentes fonctions.

1. Appuyez sur le bouton du capteur (SP) pour allumer la réception IR des télécommandes
(la LED du capteur clignote rouge pendant 3 secondes) ou l'éteindre (la LED du capteur
s'allume en roug pendant 3 secondes).

2. Appuyer sur le bouton du capteur (VLP) pour démarrer le setup automatique et le calibrage.
Après le calibrage de 3 minutes, l'éclairage clignote et la régulation automatique de la
lumière démarre.

Description des fonctions setup automatique
pondante.

 7 .

 notice séparée de l'unité de commande corres-

4 Caractéristiques techniques

Câble de branchement

Température ambiante

longueur max. de câble
capteur

Plage de travail Capteur de
lumière

Type de protection

Conformité CE

Hauteur de montage

Plage de détection

Angle de détection

Plage de détection réglable avec shutter (min. 40° - max. 90°)

Hauteur de montage 2,0 m
Hauteur de montage 2,5 m
Hauteur de montage 3,0 m
Hauteur de montage 3,5 m
Hauteur de montage max 5,0
m

4p4c, max. longueur totale de câble 25 m

-20 °C à +50 °C (service)

25 m, en cas de rallonge/réduction
garantir l'occupation des contacts 1:1

20 - 800 Lux (directement sur le capteur)

IP20

CEM selon EN 61547; basse tension selon EN 60928

max. 5,0 m

max. Ø 7,0 m

40° - 90°

Zone de détection Ø 1,5 m - 4,0 m
Zone de détection Ø 1,8 m - 5,0 m
Zone de détection Ø 2,0 m - 6,0 m
Zone de détection Ø 2,5 m - 7,0 m
Zone de détection max. Ø 7,0 m

13

DALIeco LS/PD LI, installazione + comando

1 Informazioni generali

1.1 Simboli e abbreviazioni contenute in queste istruzioni

• Elenco puntato, enumerazione

1. passi di azioni numerati con sequenza prestabilita

 2.2

Rimando al paragrafo (ad es. 2.2) e/o a istruzioni separate (però senza cifre)

 13

Rimando all'immagine (ad es. all'immagine 13)

SP Abbreviazione per "Short Press / premere brevemente il tasto" (<0,5 s)

VLP "Very Long Press / premere il tasto a lungo" (>10 s)

2 Montaggio e installazione

2.1 Sensore e collegamento in rete  4

Denominazione dei pezzi singoli  3a

(1) Ricevitore ad infrarossi + spia luminosa-LED
(2) tasto sensore (nella scatola)
(3) Sensore di presenza
(4) 2 Shutter (impostare zona di copertura/presenza)
(5) Scatola del sensore
(6) Collegamento cavo del sensore (4p4c)
(7) Copertura
(8) Sensore di luminosità
(9) Nottolini di fi ssaggio

Collegamento di max. 4 sensori (3) via Y-Connector (4) e cavo sensore (2) al collegamento senso­re unità di comando (1)

 5 .

1.2 Utilizzo conforme alle disposizioni

Questo prodotto è stato sviluppato ed è previsto per l'utilizzo specifi co dei sistemi di gestione
luminosità delle lampade. Ogni altro utilizzo non descritto in queste istruzioni è da considerarsi
non conforme alle disposizioni.

14

2.2 Collegamento

Collegamento del cavo sensore con 2 spine 4p4c alle rispettive prese 4p4c dell'unità di comando
e sensore

 4 .

2.3 Opzioni di montaggio della lampada

A tale proposito sono a disposizione 2 diverse coperture nonché la possibilità di inserimento
individuale nella scatola della lampada:

• Copertura (2) per l'installazione del sensore dall'esterno attraverso la cavità (1) nella scatola
della lampada
sensore, e poi vengono inseriti insieme nell'apertura della scatola della lampadina.

• Copertura (2) per l'installazione del sensore dall'interno
sulla scatola del sensore. In posizione di montaggio corretta del sensore, la superficie della
copertura in rilievo è a livello nella cavità della lampadina (1).

• Installazione del sensore dall'interno senza copertura separata
Le aperture nella scatola della lampadina (1) devono essere effettuate su misura per il
sensore (2).

Nottolini di fi ssaggio (9) sulla parte inferiore del sensore per un facile montaggio alla relativa
controparte

 3c . La copertura viene applicata sul sensore prima dell'installazione del

 3d . La copertura viene applicata

 3b .

 3a .

2.4 Posizione di montaggio

 6

3 Funzione, impostazioni

Utilizzo del sensore e confi gurazione del sistema  istruzioni separate della relativa unità di
comando.

3.1 Impostare la zona di copertura identifi cazione presenza

Per un utilizzo mirato dell'identifi cazione presenza è possibile/necessario impostare la zona di
copertura del sensore dipendentemente dalle condizioni spaziali

1. Estrarre/inserire e/o ruotare uno o entrambi i Shutter a seconda delle necessità.

2. Modifi cando la posizione dello Shutter, agire sulla zona di copertura del sensore, per evitare
identifi cazioni di presenza non desiderate.

3. Per un test rapido dell'effi cienza delle impostazioni, utilizzare la funzione test del relativo
telecomando

 istruzioni separate della relativa unità di comando

3.2 Tasto sensore  3a

Il tasto (2) esegue diverse funzioni in base alla durata della pressione esercitata sullo stesso.

1. Premere il tasto sensore (SP), per attivare la ricezione IR del telecomando (il LED sensore
lampeggia rosso per 3 secondi) e/o disattivare (LED sensore lampeggia rosso per 3 secon­di).

2. Premere il tasto sensore (VLP), per avviare l'auto setup e con ciò la calibratura.
Dopo 3 minuti di calibratura, la lampada inizia a lampeggiare e si avvia la regolazione
automatica della luminosità.

Descrizione della funzione auto setup

 istruzioni separate della relativa unità di comando.

 7 .

4 Dati tecnici

Cavo di connessione

Temperatura ambiente

Lunghezza di conduzione
max. del sensore

Area di lavoro sensore ottico

Tipo di protezione

Conformità CE

Altezza di montaggio

Zona di copertura

Angolo di copertura

Zona di copertura impostabile mediante Shutter (min. 40° - max. 90°)

Altezza di montaggio 2,0 m
Altezza di montaggio 2,5 m
Altezza di montaggio 3,0 m
Altezza di montaggio 3,5 m
max. Altezza di montaggio
5,0 m

4p4c, lunghezza complessiva max. 25 m

-20 °C fi no a +50 °C (esercizio)

25 m, in caso di prolunga/riduzione
garantire l'occupazione del contatto 1:1

20 - 800 Lux (direttamente al sensore)

IP20

CEM secondo EN 61547; bassa tensione secondo
EN 60928

max. 5,0 m

max. Ø 7,0 m

40° - 90°

Zona di copertura Ø 1,5 m - 4,0 m
Zona di copertura Ø 1,8 m - 5,0 m
Zona di copertura Ø 2,0 m - 6,0 m
Zona di copertura Ø 2,5 m - 7,0 m
max. Zona di copertura Ø 7,0 m

15

OSRAM AG

Steinerne Furt 62

86167 Augsburg, Germany

www.osram.com

CB1910809 G10414479
