Osann Neo360 SL User guide

Neo360 SL

ECE 0+/1/2, 0-25 kg

DE

FR

NL

EN

IT

DE

- 2 -

Vielen Dank, dass Sie sich für unseren Neo360 SL Kinderautositz entschieden haben. Wenn Sie
Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist anwendbar für Kinder der ECE-Gruppe 0+/1/2. Gewichtsbereich:

0-25 kg. Altersbereich: 0-7 Jahre.

• Gruppe 0+ ist für Kinder mit einem Gewicht von 0 bis 13 kg geeignet. Der Kinderautositz wird

mit Isox-Konnektoren in Kombination mit dem Standfuß montiert.

• Gruppe 1 ist für Kinder mit einem Gewicht von 9 bis 18 kg geeignet. Der Kinderautositz ist
nach vorne gerichtet

gerichtete Nutzung bis 18 kg mittels Isox und Standfuß ist zugelassen.

5-Punkt-Gurt des Kinderautositzes angeschnallt.

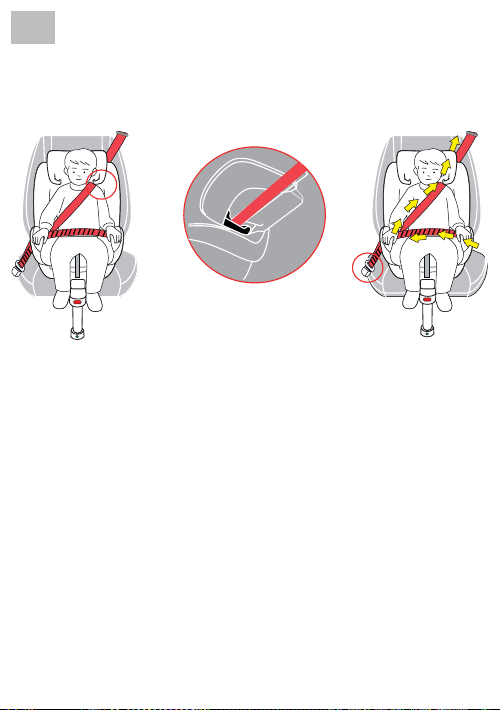

• Gruppe 2 eignet sich für Kinder mit einem Gewicht von 15 bis 25 kg. Das 5-Punkt-Gurtsystem
des Kinderautositzes wird entfernt. Der Kinderautositz ist nach vorne gerichtet und wird mit-

tels Isox-Konnektoren in Kombination mit dem Standfuß im Auto montiert. Das Kind wird mit

dem 3-Punkt-Gurt des Autos angeschnallt.

• Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren.

Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der ECE-Gruppe
0+/1 NICHT auf dem Vordersitz, wo sich ein Airbag bendet. Es sei denn, der Airbag kann

deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.

• Dieser Kinderautositz ist nur für Fahrzeuge geeignet, die sowohl über eine Isox-Anbindung

verfügen als auch mit 3-Punkt-Sicherheitsgurten nach ECE R16 oder anderen gleichwertigen
Normen ausgestattet sind.

Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

ECE-Gruppe Einbaurichtung Installationsmethode Typ Isox-Größe

0+ Rückwärts Isox + Standfuß

1 Rückwärts Isox + Standfuß

1 Vorwärts Isox + Standfuß

2 Vorwärts

und wird im Auto mittels Isox und Standfuß befestigt. Auch die rückwärts-

3-Punkt-Gurt des Autos

+ Isox + Standfuß

Das Kind wird mit dem

Semi­universal

Semi­universal

Semi­universal

Semi­universal

D

D

B1

–

- 3 -

DE

WARNUNG

• Dies ist ein semi-universales Kinderrückhaltesystem. Es entspricht der UN-Reg. 44/04 und

darf ausschließlich in Fahrzeugen eingesetzt werden, die in der beigefügten Liste zulässiger

Fahrzeuge aufgeführt sind.

• Es ist nur geeignet für Fahrzeuge mit xen oder mit Gurtautomat versehenen 3-Punkt-Sicher-
heitsgurten, die der UN/ECE-Regelung Nr. 16 (oder einer vergleichbaren Norm) entsprechen.

Hinweis zum Isox-Kinderrückhaltesystem (Gruppe 0+/1)

• Dies ist ein Isox-Kinderrückhaltesystem. Es wurde in Übereinstimmung mit der Verordnung

44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen zugelas-

sen, die mit Isox-Verankerungssystemen ausgestattet sind.

• Es passt in Fahrzeuge mit Positionen, die als Isox-Positionen zugelassen sind (wie im Fahr­zeughandbuch beschrieben); dies ist abhängig von der Kategorie des Kindersitzes sowie der

Befestigungsart.

• Die Gewichtsklassen und die Isox-Größenklassen, für die dieses Produkt vorgesehen ist,

sind: Gruppe 1, D & B1 und Gruppe 0+, D.

Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.

DE

- 4 -

WARNUNG

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie sie

späteren Nachschlagen auf, um die Sicherheit Ihres Kindes zu gewährleisten. Die Nichtbe­achtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes
führen.

• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körper­gewicht von 18 kg verwendet werden (Gruppe 0+ und Gruppe 1).

• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder ab einem Körpergewicht
von 18 kg verwendet werden (Gruppe 2).

• Der Kindersitz kann mit der Isox-Befestigung und dem Standfuß rückwärts- und vorwärts-
gerichtet eingebaut
Kindes nicht mindestens 9 kg erreicht hat.

• Für den Isox-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.

• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anlei-

tung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.

• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde nicht für den Gebrauch zu
Hause konzipiert und sollte daher nur in einem Auto verwendet werden.

• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.

• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf den Vordersitz mit Airbag.

Dies kann zu Tod oder schweren Verletzungen führen.

• Der Kindersitz sollte ausgetauscht werden, wenn er bei einem Unfall starken Belastungen
ausgesetzt war.

• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein,
wenn Ihr Kind gerade nicht im Kinderautositz sitzt.

• Stellen Sie immer sicher, dass alle Gurte, die die Sitzhalterung am Fahrzeug halten, festsitzen
und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind.
Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.

• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen
verursachen können, müssen ordnungsgemäß gesichert werden.

• Die steifen Gegenstände und Kunststoteile eines Kinderrückhaltesystems müssen so platziert
und installiert sein, dass sie bei alltäglichem Gebrauch nicht von einem beweglichen Sitz

oder einer Fahrzeugtür eingeklemmt werden können.

• Es ist wichtig, dass tiefsitzende Gurte das Becken fest xieren. Um das Sturzrisiko zu vermeiden,

sollte Ihr Kind immer angeschnallt sein.

• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen

am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers
des Kinderrückhaltesystems birgt ebenfalls Gefahren.

•

Dieser Kindersitz wurde für Neugeborene und Kinder mit einem Gewicht bis zu 25 kg konzipiert.

Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten

darin transportieren.

• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.

• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt

werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

werden. Wichtig: Nicht vorwärtsgerichtet einbauen, bis das Gewicht des

zum

- 5 -

KOMPONENTEN DES KINDERAUTOSITZES

DE

Frontalansicht

Verstellbare

Kopfstütze

Komforteinsatz

Schultergurt

Gurtschloss

Gurtverstellung

Drehhebel

Knopf zur Höhen-

verstellung des

Standfußes

Standfuß

Standfuß-Anzeige

Rückansicht

Schulterpolster-Bügel

Isox-

Verbindungsstück

Kopfteilverstellung

Sitzschale

Schulterpolster

Gurtschlosspolster

Hebel zum Verstellen
des Winkels

Einführhilfen für Isox-

Verbindungsstücke

Seitenschutz

Schultergurt

Isox-Konnektorknöpfe
zur Längenverstellung

und zum lösen

DE

- 6 -

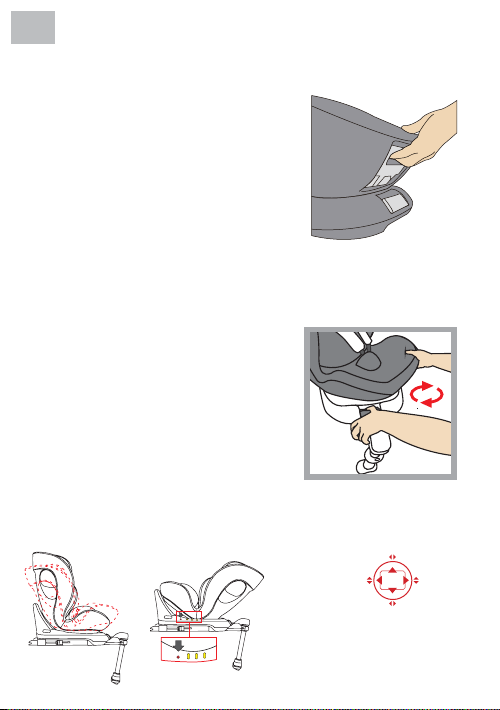

GEBRAUCH DES KINDERAUTOSITZES

Neigungswinkel des Autositzes
verstellen

•

Bedienen Sie mit einer Hand den Hebel zum Verstel­len des Winkels unter der Vorderseite der Sitzschale.

• Halten Sie mit der anderen Hand die Rückseite der
Sitzschale nach hinten und stellen Sie den Winkel ein.

• Wird der Kinderautositz rückwärtsgerichtet ein­gesetzt, stellen Sie ihn bitte stets in die maximale

Liegeposition. (Position 4)

• In vorwärtsgerichteter Position (ab 9 kg Körperge-
wicht

) kann jeder der drei Neigungswinkel (Position

1 + 2 + 3), die der Kinderautositz bietet, gewählt

werden.

Drehen des Autositzes

• Ziehen Sie mit einer Hand am Hebel vorn am Sitz

und drehen Sie mit der anderen Hand die Sitzschale
Beim Drehen der Sitzschale kann der Hebel losge­lassen werden.

• Der Sitz bietet vier Arretierstellungen: bei 90, 180,
270 und 0 von 360 Grad zum Unterteil. Die Sitz­schale rastet hörbar ein, wenn sie auf eine dieser
Positionen bewegt wird.

• Die Positionen 1 + 2 + 3 sind nur für den Gebrauch
in Fahrtrichung vorgesehen. Die Position 4 ist aus-

schließlich für den Gebrauch entgegen der Fahrt-

richtung. Die Position 4 entsteht automatisch,
wenn der Kinderautositz in Fahrtrichtung in Position
1 gestellt und dann um 180 Grad rotiert wird.

.

0/360°

90°270°

4, 3 2 1

Nur vorwärtsgerichtet Nur rückwärtsgerichtet

180°

- 7 -

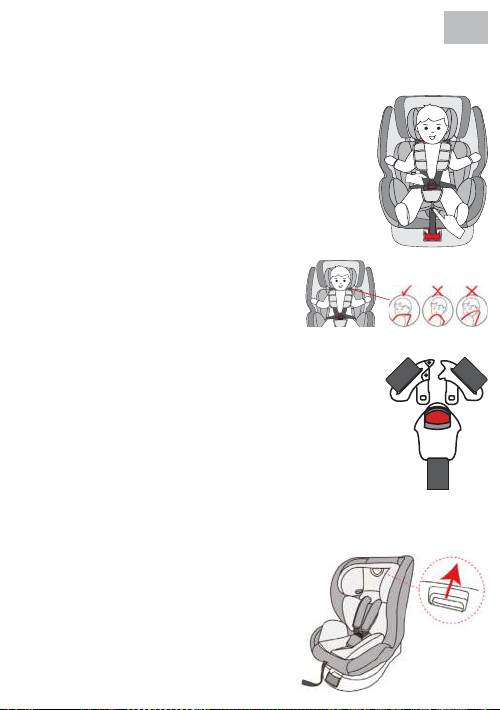

Einstellen des Gurtes

• Um den Gurt zu lösen, drücken Sie mit einer Hand

den Knopf zur Gurtverstellung im vorderen Sitz­bereich.

• Greifen Sie mit der anderen Hand das Gurtschloss
mit den Gurten und lösen Sie es.

• Wenn Ihr Kind angeschnallt ist, ziehen Sie an der

Einstelllasche, um den Gurt zu straen.

Bitte achten Sie stets darauf, die Gurte so einzustellen,

dass sie auf den Schultern des Kindes auiegen.

Önen/Schließen des Gurtes

• Um den Gurt zu lösen, drücken Sie den roten
Knopf auf dem Gurtschloss und trennen Sie die
beiden Schlosszungen.

• Um den Gurt zu schließen, führen Sie zunächst die

beiden Schlosszungen zusammen und schieben
diese dann gemeinsam in das Gurtschloss.

Einstellen der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie am Hebel vorne

an der Kopfstütze, bis sich diese in der gewünschten

Höhe bendet.

• Lassen Sie den Hebel los und vergewissern Sie
sich, dass die Kopfstütze arretiert ist.

DE

DE

- 8 -

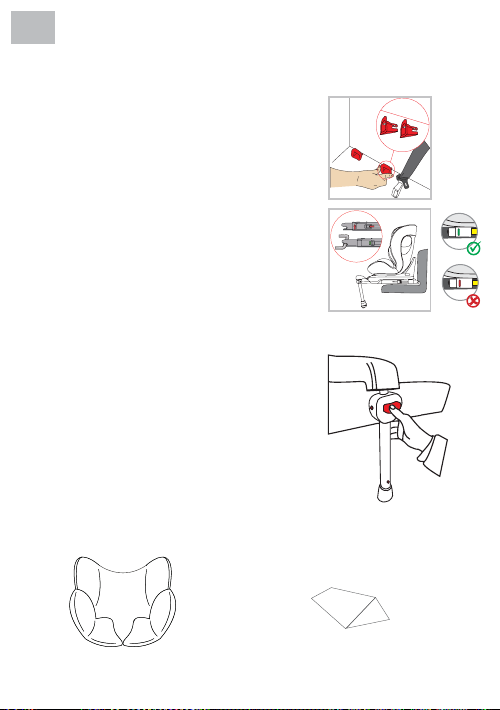

Isox-Verbindungsstücke

• Schieben Sie die roten Einführhilfen durch den
Schlitz in der Polsterung zwischen Rückenlehne

und Sitz und in die Isox-Halterungen.

• Die ache Seite muss dabei nach unten zeigen.

Dieser Schritt ist nicht erforderlich, falls das Fahr­zeug über fest installierte Einführhilfen verfügt.

• Drücken Sie die Knöpfe der Isox-Verbindungs­stücke auf beiden Seiten, um diese zu verlängern.

• Schieben Sie die Isox-Verbindungsstücke in die

Einführhilfen und drücken Sie sie hinein, bis diese
hörbar einrasten.

• Die Anzeigen auf beiden Seiten werden erst grün,
wenn die Verbindungen hergestellt sind. Drücken
Sie den Kinderautositz gegen die Rückenlehne, bis
er fest sitzt.

Standfuß

• Klappen Sie den Standfuß unterhalb des Kinder-
autositzes heraus.

• Drücken Sie den Knopf zur Höhenverstellung des

Standfußes und achten Sie darauf, dass dieser
vollständig im Fußraum Ihres Pkws auiegt.

• Achten Sie darauf, dass die Anzeige am Standfuß

grün anzeigt.

Komforteinlage & Babyeinlage

Komforteinlage

bis max. 13 kg

Babyeinlage

(unterhalb Komforteinlage)

bis max. 9 kg

- 9 -

DE

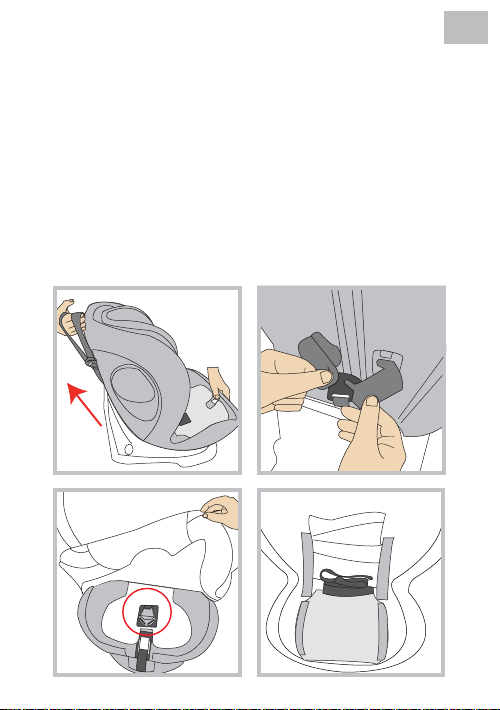

Entfernen des Gurtsystems

• Lösen Sie das Gurtsystem, sodass der Metallbügel an der Rückseite des Kinderautositzes

zum Vorschein kommt. (Abb. 1)

• Fädeln Sie die Schultergurte aus dem Metallbügel auf der Rückseite des Kinderautositzes und

führen Sie diese durch den Kinderautositz auf die Vorderseite hindurch. (Abb. 2)

• Entfernen Sie die Schulterpolster, die Schlosszungen sowie das Gurtschlosspolster.

• Das Gurtschloss können Sie unterhalb des Sitzbezugs in der dafür vorgesehenen Mulde ver-

stauen. (Abb. 3)

• Falten Sie die Schultergurte zusammen, sodass
Rücken

lehne aufbewahrt werden können. (Abb. 4)

• Bewahren Sie alle entfernten Teile gut auf.

3. 4.

diese hinter dem Sitzbezug in der Mulde an der

1. 2.

DE

- 10 -

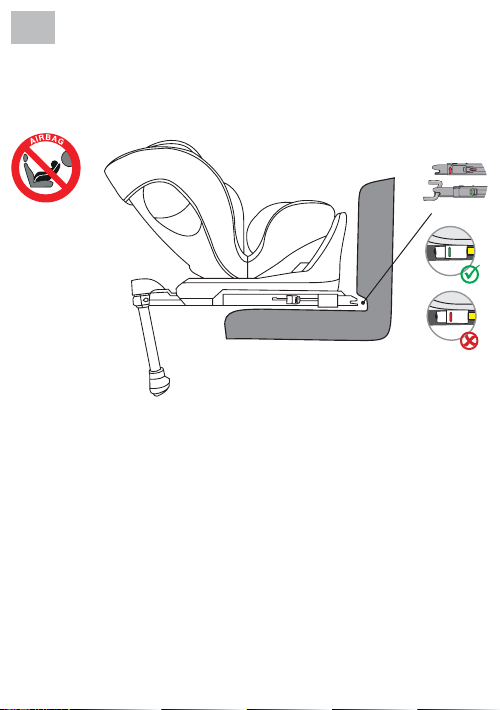

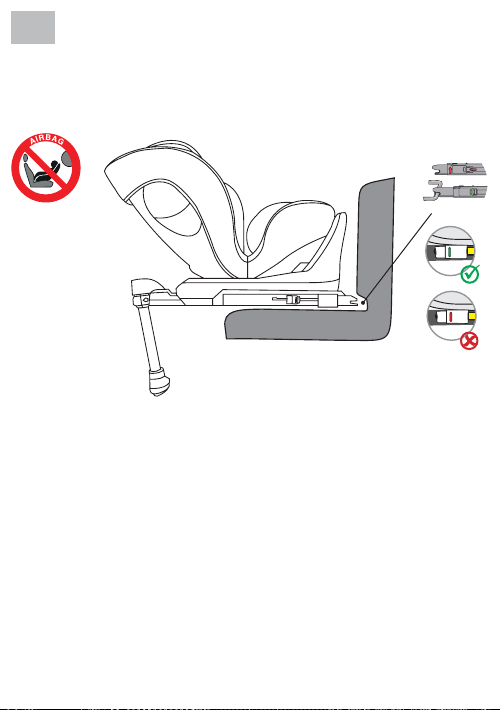

EINBAU DES KINDERAUTOSITZES

1) Gruppe 0+/1 (rückwärtsgerichtet)

(Für Kinder von 0 bis 18 kg)

1. Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnektoren in der Länge

auszufahren.

2. Klappen Sie den Standfuß heraus.

3. Führen Sie die Isox-Konnektoren zu den Isox-Verbindungsstücken am Pkw-Autositz und

lassen Sie diese einrasten.

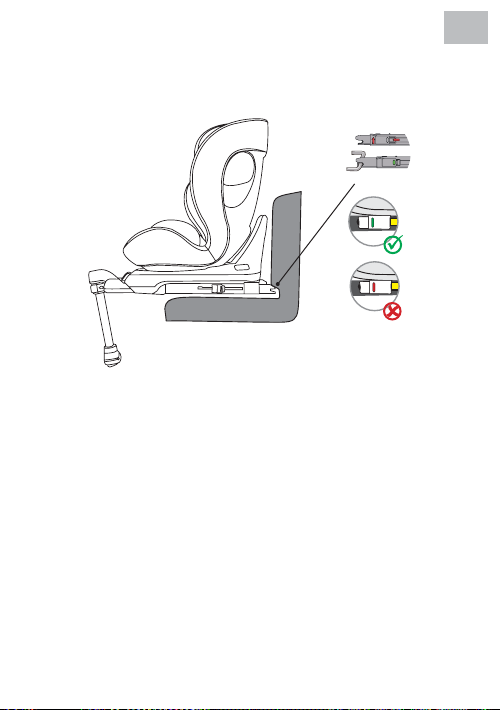

4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,

dass beide Isox-Anzeigen auf Grün sind.

5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass

dieser vollständig im Fußraum Ihres Pkws auiegt.

6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.

7. Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass

er in rückwärtsgerichteter Ausrichtung auf die Sitzposition 4 zeigt.

8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.

9. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite

des Sitzes.

10. Setzen Sie Ihr Kind in den Kinderautositz.

11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.

12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.

13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte stra zu ziehen. Achten Sie darauf,

dass die Riemen nicht verdreht sind.

14. Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-

sitz in dieser Position eingerastet ist.

- 11 -

DE

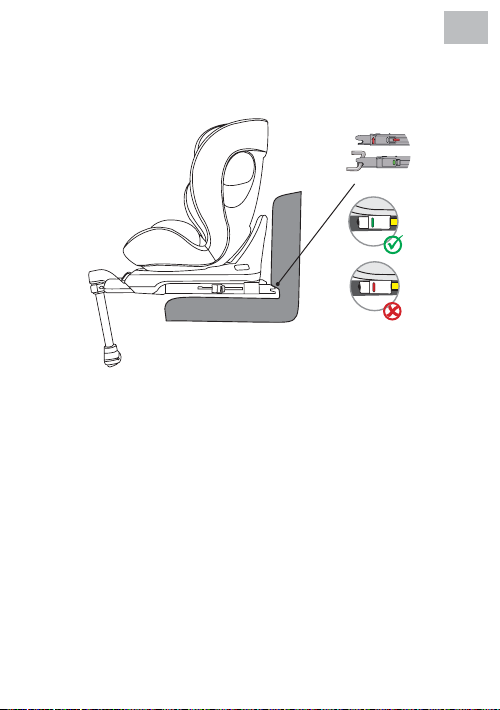

2) Gruppe 1 (vorwärtsgerichtet)

(Für Kinder von 9 bis 18 kg)

WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS

GEWICHT DES KINDES 9 KG NICHT ÜBERSCHRITTEN HAT.

1. Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnektoren in der Länge

auszufahren.

2. Klappen Sie den Standfuß heraus.

3. Führen Sie die Isox-Konnektoren zu den Isox-Verbindungsstücken am Pkw-Autositz und

lassen Sie diese einrasten.

4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,

dass beide Isox-Anzeigen auf Grün sind.

5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass

dieser vollständig im Fußraum Ihres Pkws auiegt.

6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.

7. Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpositionen.

8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.

Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite

9.

des Sitzes.

10. Setzen Sie Ihr Kind in den Kinderautositz.

11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.

12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.

13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte stra zu ziehen. Achten Sie darauf,

dass die Riemen nicht verdreht sind.

14. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-

sitz in dieser Position eingerastet ist.

DE

- 12 -

3) Gruppe 2 (vorwärtsgerichtet)

(Für Kinder von 15 bis 25 kg)

INFORMATION:

ENTFERNEN SIE ZUNÄCHST DAS GURTSYSTEM WIE ZUVORGEHEND BESCHRIEBEN.

1. Folgen Sie den Einbauschritten 1 bis 6 von Punkt 2 (Gruppe 1, vorwärtsgerichtet).

2. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Gurtführung an der
Kopstütze des Kinderautositzes.

3. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.

4. Setzen Sie Ihr Kind in den Kinderautositz.

5. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der
Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des
Kindes herauskommt.

6. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz
in dieser Position eingerastet ist.

7. Schließen Sie nun die Gurtschnalle des 3-Punkt-Gurtes des Pkws, bis ein Klicken zu hören ist.

8. Ziehen Sie am Diagonalgurt, um diesen stra zu ziehen. Achten Sie darauf, dass die Riemen
nicht verdreht sind.

9. Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpositionen.

- 13 -

DE

REINIGUNG

Bei der Entwicklung dieses Produkts wurde auf Sicherheit, Komfort und Funktionalität geachtet.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung gründlich zu studieren, ehe Sie das

Produkt in Gebrauch nehmen, und bewahren Sie die Anleitung für spätere Einsichtnahme auf.

Damit Ihr Kinderautositz lange gut erhalten bleibt, reinigen Sie ihn bitte nicht mit Lösungsmitteln,

Scheuermitteln oder aggressiven Reinigern. Überprüfen Sie Sto und Nähte nach dem Waschen
stets auf Unversehrtheit. Bitte waschen Sie den Bezug stets exakt so wie auf dem Etikett (siehe

unten) angegeben.

Bei 30°C

30

im Schonwaschgang
waschen

NICHT bügeln

NICHT bleichen

Bei niedriger Temperatur
im Trockner trocknen

NICHT chemisch reinigen

PFLEGE

Bitte überprüfen Sie das Produkt regelmäßig auf mögliche Beschädigungen. Verwenden Sie
ein beschädigtes Produkt nicht und bewahren Sie es für Kinder unzugänglich auf.

Falls Sie weitere Fragen haben, wenden Sie sich bitte an den Osann Kundendienst unter der
Rufnummer +49 (0) 7731/970077.

EN

- 14 -

Thank you for choosing our Neo360 SL child car seat. If you need help with this product, please
contact our customer service.

USE

• This product is suitable for children in the ECE group 0+/1/2. Weight range: 0–25 kg.

Age range: 0–7 years.

• Group 0+ is suitable for children weighing from 0 to 13 kg. The child car seat is installed with

Isox connectors in combination with the support leg.

• Group 1 is suitable for children weighing between 9 and 18 kg. The child car seat faces for-

wards and is secured in the car using Isox and the support leg. Rear-facing use up to 18 kg
is also permitted using Isox and the support leg. The child is strapped in with the 5-point

seat belt of the child car seat.

• Group 2 is suitable for children weighing between 15 and 25 kg. The 5-point belt system on
the child car seat is removed. The child car seat is forward facing and is mounted in the car

using Isox connectors in combination with the support leg. The child is strapped in with the

car’s 3-point seat belt.

• We recommend installing the child car seat on the rear seat of the vehicle. Do NOT
secure the child car seat on the front seat, where there is an airbag, for rear-facing use in ECE
group 0+/1. It may be used on the front seat if the airbag can be deactivated. Please refer to
the operating manual of the vehicle.

• This child car seat is only suitable for vehicles equipped with an Isox connection and 3-point

safety belts according to ECE R16 or other equivalent standards.

The following table provides information about the fastening devices and methods:

ECE Group

Installation di­rection

0+ Backwards Isox + support leg

1 Backwards Isox + support leg

1 Forwards Isox + support leg

2 Forwards

Installation method Type Isox size

Car’s 3-point seat belt +

Isox + support leg

Semi-uni­versal

Semi-uni­versal

Semi-uni­versal

Semi-uni­versal

D

D

B1

–

- 15 -

EN

WARNING

• This is a semi-universal child restraint system. It complies with UN Reg. No. 44/04 and may

only be used in vehicles that appear in the attached list of permissible vehicles.

• It is only suitable for vehicles with xed 3-point safety belts or 3-point safety belts with seat

belt retractor, which correspond to the UN/ECE Regulation No. 16 (or an equivalent standard).

Note on the Isox child restraint system (group 0+/1)

• This is an Isox child restraint system. It was approved accordance with Regulation No. 44/04

In its respective valid version for general use in vehicles that feature ISOFIX anchoring sys­tems.

• It ts in vehicles in positions that are approved as ISOFIX positions (as described in the vehicle

handbook this depends on the category of the child seat, as well as the type of fastening.

• The weight classes and Isox size classes for which this product is approved are: Group 1, D

& B1 and group 0+, D.

If you have any doubts, please contact the car seat manufacturer or the retailer.

EN

- 16 -

WARNING

• Please read through these instructions carefully before use and keep them for subsequent

reference in order to guarantee the safety of your child. Non-compliance with the instructions
in this manual may result in serious injuries to your child.

• The child seat can only be used with its own 5-point belt system for children who weigh
under 18 kg (group 0+ and group 1).

• The child seat CANNOT be used with its own 5-point belt system for children who weigh
over 18 kg (group 2).

• The child car seat can be installed in a rear-facing position and forward-facing position with

the Isox xture and the support leg. Important: Do not install forward facing until the weight

of the child reaches at least 9 kg.

• For the Isox installation: Be sure to read the car manufacturer’s manual.

• Do not use load bearing contact points other than those described in the instructions and

marked in the child restraint system.

• Do not use this child car seat at home. It has not been designed for use at home and should
therefore only be used in a car.

• Do not leave your child unsupervised in the seat at any time.

• Do not place the rear-facing child car seat on the front seat with an airbag. T h i s

could result in death or serious injury.

• The child seat should be replaced if it is exposed to heavy impact during an accident.

• For safety reasons, the child car seat must be secured in the vehicle even when your child is

not sitting in the child car seat.

• Always make sure that all belts that hold the seat holder to the vehicle are secure and that all
belts that restrain the child are adjusted to the child’s body. Please also ensure that
the belts are not twisted.

• Items of luggage or other objects that could cause injury in the event of a collision must be
properly secured.

• The rigid items and plastic parts of a child restraint system must be placed and installed so
that they cannot get caught by a movable seat or a vehicle door during everyday use.

• It is important that low-lying belts hold the pelvis rmly in place. To avoid the risk of falling,

your child should always be strapped in.

• It is dangerous to make changes or additions to the product without approval from the re­sponsible authority. Non-compliance with the installation instructions provided by the man­ufacturer of the child restraint system is also associated with risks.

• This child seat has been designed for new-borns and children weighing up to 25 kg. Never
overload the child seat by transporting more than one child or additional loads in it.

• The child restraint system must not be used without the seat cover.

• The seat cover must not be replaced by a cover other than that recommended by the manu-

facturer as this seat cover is an important component of the restraint performance.

- 17 -

COMPONENTS OF THE CHILD CAR SEAT

EN

Front view

Adjustable

head support

Comfort insert

Shoulder belt

Belt adjustment

Rotary lever

Button for adjusting

the height of the

support leg

Support leg

Support leg indicator

Back view

Shoulder pad frame

connector

Belt lock

Isox

Head section ad­justment

Seat bucket

Shoulder pad

Belt lock pad

Angle adjustment lever

Insertion aids for Isox

connectors

Side protection

Shoulder belt

Isox connector buttons

for adjusting the length
and releasing

EN

- 18 -

USING THE CHILD CAR SEAT

Adjusting the tilt angle of the car
seat

• With one hand, use the lever on the lower front

side of the seat bucket to adjust the tilt.

• Hold the back of the seat bucket back with your
other hand and adjust the tilt.

• If the child car seat is used in a rear-facing position,

please always have it set to the maximum reclining

position. (Position 4)

• In a front-facing position (body weight from 9 kg
and more), you can select any of the three tilt an-

gles (position 1 + 2 + 3) oered by the child car seat.

Turning the car seat

• Use one hand to pull the lever at the front of the

seat and use your other hand to turn the seat
bucket. The lever can be released when turning
the seat bucket.

• The seat oers four locking positions: at 90, 180,

270 and 0 out of 360 degrees to the base. The seat
bucket makes an audible click when it is moved
into one of these positions.

• Positions 1 + 2 + 3 are only suitable for use in the

direction of travel. Position 4 is exclusively for use

facing away from the direction of travel. Position 4
is achieved automatically when the child car seat
is placed in position 1 and then rotated by 180 de­grees.

0/360°

90°270°

4, 3 2 1

Only forward-facing Only rear-facing

180°

- 19 -

Adjusting the belt

• To loosen the belt, press the belt adjustment but-

ton at the front of the seat with one hand.

• Use your other hand to hold the belt lock with the
belts and loosen it.

• If your child is fastened in, pull on the front adjust­ment tab to tighten the belt.

Please always ensure that the belts are adjusted in
such a way that they rest on the child’s shoulders.

Opening/closing the belt

• To release the belt, press the red button on the

belt lock and separate the two belt tongues.

• To close the belt, rst pull together the two belt

tongues and slide these into the belt lock together.

Adjusting the head support

• Loosen the belt and pull the lever on the front of

the head support until it is set to the desired height.

• Release the lever and ensure that the head sup­port is locked in place.

EN

EN

- 20 -

Isox connectors

• Insert the red insertion aids through the slit in the
cushion between the backrest and seat and into

the Isox holders.

• When doing this, the at side must be facing

downward. This step is not necessary if the vehicle

already has rmly installed insertion aids.

• Press the buttons on the Isox connectors on both
sides to extend these.

• Slide the Isox connectors into the insertion aids

and press them in until you hear these lock in
place.

• The indicators on both sides only show green
when the connections are in place. Press the child
car seat against the backrest until it is securely in
position.

Support leg

• Fold out the support leg underneath the child car

seat.

• Press the button to adjust the height of the support
leg and ensure that this is fully in contact with the
footwell of your vehicle.

• Ensure that the indicator on the support leg is
showing green.

The comfort insert and baby insert

Comfort insert

up to max. 13 kg

Baby insert

(under comfort insert)

up to max. 9 kg

- 21 -

EN

Removal of the belt system

• Loosen the belt system so that the metal bracket can be seen on the reverse side of the

child car seat. (Fig. 1)

• Pull the shoulder belts out of their metal brackets on the reverse side of the child car seat and
guide these through the child car seat to the front side. (Fig. 2)

• Remove the shoulder pads, the belt tongues and the belt lock pad.

• You can tuck the seat belt lock away under the seat cover in the hollow provided for this.

(Fig. 3)

• Fold the shoulder belts together so that these can be stored in the hollow on the back rest
behind the seat cover. (Fig. 4)

• Ensure that you retain all the parts that are removed in a safe place.

1. 2.

3. 4.

EN

- 22 -

INSTALLATION OF THE CHILD CAR SEAT

1) Group 0+/1 (rear-facing)

(For children from 0 to 18 kg)

1. Press the two lateral Isox connector buttons in order to extend the length of the Isox

connectors.

2. Fold out the support leg.

3. Guide the Isox connectors to the Isox connector pieces on the seat of the vehicle and

ensure that they lock in position.

4. Slide the child car seat until it rests securely against the backrest of the car seat. Please

ensure that both Isox indicators are showing green.

5. Press the button to adjust the height of the support leg and ensure that this is fully in contact

with the footwell of your vehicle.

6. Please ensure that the indicator on the support leg is showing green.

7. Set the child car seat to the maximum reclining position and turn it until it is in rear-facing

seat position 4.

8. When placing your child in the child car seat, turn the car seat towards the car door for

convenience.

9. Loosen the belt buckle on the child car seat and place the belts on the outer side of the seat.

10. Put your child in the child car seat.

11. Adjust the height of the head support so that the shoulder belt remains free.

12. Close the belt buckle again until you hear a click.

13. Pull the front adjustment tab in order to tighten the belts. Please ensure that the straps are

not twisted.

14. Turn the seat into the rear-facing position. Check whether the child car seat is locked in

this position.

- 23 -

EN

2) Group 1 (forward-facing)

(For children weighing 9–18 kg)

IMPORTANT: DO NOT USE THE CHILD CAR SEAT FACING IN THE DIRECTION OF TRAVEL UN­TIL THE CHILD WEIGHS AT LEAST 9 KG.

1. Press the two lateral Isox connector buttons in order to extend the length of the Isox

connectors.

2. Fold out the support leg.

3. Guide the Isox connectors to the Isox connector pieces on the seat of the vehicle and

ensure that they lock in position.
Slide the child car seat until it rests securely against the backrest of the car seat. Please

4.

ensure that both Isox indicators are showing green.

5. Press the button to adjust the height of the support leg and ensure that this is fully in contact

with the footwell of your vehicle.

6. Please ensure that the indicator on the support leg is showing green.

7. When facing in the direction of travel, the child car seat oers three adjustable seat positions.

8. When placing your child in the child car seat, turn the car seat towards the car door for

convenience.

9. Loosen the belt buckle on the child car seat and place the belts on the outer side of the seat.

10. Put your child in the child car seat.

11. Adjust the height of the head support so that the shoulder belt remains free.

12. Close the belt buckle again until you hear a click.

13. Pull the front adjustment tab in order to tighten the belts. Please ensure that the straps are

not twisted.

14. Turn the seat into the forward-facing position. Check whether the child car seat is locked

in this position.

EN

- 24 -

3) Group 2 (forward-facing)

(For children weighing 15 to 25 kg)

INFORMATION:

FIRST, REMOVE THE BELT SYSTEM AS PREVIOUSLY DESCRIBED.

1. Follow the installation steps 1 to 6 in Point 2 (Group 1, forward-facing).

2. Now thread the diagonal belt through the car’s 3-point belt guide on the
head support of the child car seat.

3. When placing your child in the child car seat, turn the car seat towards the car door for con­venience.

4. Put your child in the child car seat.

5. Adjust the height of the head support so that the child’s head is completely posi­tioned in the head support and the diagonal belt exits the belt guide at the
child’s shoulder height.

6. Turn the seat into the forward-facing position. Check whether the child car seat is locked in
this position.

7. Close the belt buckle of the car’s 3-point belt again until you hear a click.

8. Pull the diagonal strap in order to tighten it. Please ensure that the straps are not twisted.

9. When facing in the direction of travel, the child car seat oers three adjustable seat positions.

- 25 -

EN

CLEANING

This product has been developed taking into account safety, comfort and functionality. Please
take the time to read these instructions carefully before using the product and retain these
instructions for future reference.

To ensure that your child car seat remains in a good condition for a long time, please refrain
from using solvents or abrasive or aggressive cleaning products to clean it. After washing, al­ways check that the fabric and stitching is not damaged. Please only ever wash the cover in
accordance with the instructions on the label (see below).

Wash at 30°C

30

on a delicate cycle

Do NOT iron

Do NOT bleach

Tumble dry at a low
temperature

Do NOT dry clean

CARE

Please check the product for any possible damage regularly. Do not use a damaged product
and keep it out of the reach of children.

If you have any questions, please contact the Osann customer service team on
+49 (0) 7731/970077.

FR

- 26 -

Merci d'avoir choisi notre siège auto pour enfant Neo360 SL. Si vous avez besoin d'aide concer­nant ce produit, veuillez vous adresser à notre service client.

UTILISATION

• Ce produit est utilisable pour les enfants des groupes ECE 0+ / 1 / 2. Catégorie de poids:

0-25 kg. Tranche d'âge: 0-7ans.

• Groupe 0+ pour les enfants dont le poids est compris entre 0 à 13 kg. Le siège auto bébé est

monté avec des connecteurs Isox et le pied de support.

• Groupe 1 pour les enfants dont le poids est compris entre 9 à 18 kg. Le siège auto pour enfant

est orienté vers l'avant et est attaché dans la voiture avec des connecteurs Isox et le pied
de support. Une utilisation dos à la route jusqu'à 18 kg à l'aide des connecteurs Isox et du

pied de support est également autorisée. L'enfant est attaché par la ceinture à 5 points du
siège auto pour enfant.

• Le groupe 2 est destiné aux enfants dont le poids est compris entre 15 à 25 kg. Le système
de ceinture à cinq points du siège auto pour enfant est retiré. Le siège auto pour enfant est

orienté vers l'avant et monté dans la voiture via les connecteurs Isox en combinaison avec

le pied. L'enfant est attaché par la ceinture à 3 points de la voiture.

• Il est recommandé d'installer le siège auto pour enfant sur le siège arrière du véhicule.

Ne xez PAS le siège auto pour enfant pour une utilisation dos à la route dans le Groupe ECE

0+/1 sur le siège passager avant, où se trouve un airbag. Sauf si vous désactivez l'airbag. Lisez
attentivement le manuel d'utilisation du Véhicule à ce sujet.

• Ce siège auto pour enfant n'est adapté que pour des véhicules équipés à la fois de xations
Isox et de ceintures de sécurité à 3 points selon ECE R16 ou d'autres normes équivalentes.

Le tableau suivant contient des informations sur les dispositifs et les méthodes de xation:

Groupe ECE Sens de montage Méthode d'installation Type Taille Isox

0+ Dos à la route Isox + pied de support

1 Dos à la route Isox + pied de support

1 Face à la route Isox + pied de support

2 Face à la route

Ceinture 3 points de la

voiture + Isox + pied de

support

Semi-uni­versel

Semi-uni­versel

Semi-uni­versel

Semi-uni­versel

D

D

B1

–

- 27 -

FR

AVERTISSEMENT

• Ce produit est un système de retenue pour enfant «semi-universel». Il correspond à UN­Reg. 44/04 et doit être exclusivement utilisé dans les véhicules mentionnés dans la liste

jointe des véhicules autorisés.

• Ce produit est exclusivement adapté pour des véhicules avec des ceintures de sécurité 3
points xes ou pourvues d'un automate de ceinture conformément à la réglementation UN/

ECE n° 16 (ou une norme équivalente).

Remarque concernant le système de retenue pour enfant ISOFIX (Groupe 0+/1)

• Ce produit est un système de retenue pour enfant Isox. Il a été homologué en conformité

avec la réglementation 44/04 dans sa version en vigueur pour un usage courant dans les

véhicules équipés de systèmes d'ancrage Isox.

• Il est adapté pour les véhicules dans des positions qui sont autorisées en tant que positions

Isox (comme décrit dans le manuel du véhicule) en fonction de la catégorie du siège enfant
et du type de xation.

• Les catégories de poids et les catégories de taille ISOFIX pour lesquelles ce produit est

prévu, sont: Groupe 1, D et B1 et groupe 0+, D.

En cas de doute, veuillez vous adresser au fabricant du siège auto ou au distributeur.

FR

- 28 -

AVERTISSEMENT

• Lisez attentivement cette notice avant utilisation et conservez-la pour vous y référer ultérieu-

rement, an d'assurer la sécurité de votre enfant. Le non-respect des consignes du présent

manuel peut entraîner de graves blessures pour votre enfant.

• Le siège enfant peut être utilisé avec son propre système de ceinture de sécurité à 5points

uniquement pour les enfants pesant moins de 18 kg (groupe 0+ et groupe 1).

• Le siège enfant ne peut PAS être utilisé avec le système de ceinture de sécurité à 5 points

pour les enfants d'un poids supérieur à 18 kg (groupe 2).

• Le siège enfant peut être installé avec la xation Isox et le pied de support, dos à la route et
face à la route. Important: N'installez pas le siège face à la route avant que l'enfant ait atteint

un poids d'au moins 9 kg.

• Pour l'installation Isox: Veillez à lire le manuel du constructeur automobile.

• N'utilisez aucun autre point de contact porteur que ceux indiqués dans la notice et marqués

dans le système de retenue pour enfant.

• N'utilisez pas ce siège auto pour enfant à la maison. Il n'a pas été conçu pour être utilisé à la

maison et doit donc être utilisé exclusivement dans une voiture.

• Ne laissez jamais votre enfant sur le siège auto sans surveillance.

• N'installez pas le siège auto pour enfant dos à la route sur le siège passager avant avec

l'airbag. Cela pourrait provoquer la mort ou de graves blessures.

• Le siège pour enfant doit être remplacé lorsqu'il a été soumis à des contraintes intenses
lors d'un accident.

• Pour des raisons de sécurité, le siège auto pour enfant doit également être xé dans le véhi-
cule, même lorsque votre enfant ne s'y trouve pas.

• Assurez-vous toujours que toutes les sangles qui maintiennent le support de siège sur le vé­hicule tiennent solidement et que toutes les sangles qui retiennent l'enfant soient adaptées
au corps de l'enfant. Assurez-vous également que les ceintures ne soient pas en torsion.

• Les bagages et autres objets pouvant entraîner des blessures en cas de collision doivent
être sécurisés correctement.

• Les éléments rigides et pièces en plastique d'un système de retenue pour enfant doivent
être placés et installés de manière à ce que dans le cadre d'une utilisation au quotidien, ils ne
puissent pas être coincés par un siège mobile ou une portière du véhicule.

• Il est important que les ceintures du bas xent bien le bassin. Votre enfant doit toujours être
attaché an d'éviter tout risque de chute.

• Il est dangereux d'apporter des modications ou compléments au produit sans autorisation

de l'instance responsable. Le non-respect des consignes d'installation du fabricant du sys-

tème de retenue pour enfant expose également à des risques.

• Ce siège pour enfant a été conçu pour des nouveau-nés et des enfants pesant jusqu'à 25 kg.
Ne surchargez jamais le siège pour enfant en y transportant plus d'un enfant ou des charges
supplémentaires.

• Le dispositif de retenue pour enfant ne doit pas être utilisé sans la housse de siège.

• La housse de siège ne doit pas être remplacée par une autre housse que celle recomman-

dée par le fabricant, car elle fait partie intégrante du dispositif de retenue.

- 29 -

COMPOSANTS DU SIÈGE AUTO ENFANT

FR

Vue avant

Appuie-tête réglable

Insert confort

Sangle d'épaule

Boucle de ceinture

Réglage de la sangle

Levier rotatif

Bouton de réglage de

la hauteur du pied de

support

Pied de support

Visualisation du pied

Vue arrière

Arceau de l'épaulette

Connecteur

Isox

Réglage de l'appui-tête

Coque du siège

Rembourrage aux

épaules

Rembourrage boucle
de ceinture

Levier de réglage de
l'angle

Aides à l'insertion pour

les connecteurs Isox

Protection latérale

Sangle d'épaule

des connecteurs Isox

pour le réglage en
longueur et le déver­rouillage

FR

- 30 -

UTILISATION DU SIÈGE AUTO ENFANT

Régler l'angle d'inclinaison du siège
auto

• Avec une main, actionnez le levier de réglage de

l'angle sous la partie avant de la coque du siège.

• De l'autre main, tenez le dossier de la coque du
siège vers l'arrière et réglez l'angle.

• Si le siège auto enfant est utilisé dos à la route,
veuillez toujours le placer dans la position d'incli-

naison maximale. (Position 4)

• En position face à la route (à partir de 9 kg), il est
possible de choisir l'un des trois angles d'incli-

naison (position 1 + 2 + 3) oerts par le siège auto

enfant.

Faire pivoter le siège auto

• Tirez le levier à l'avant du siège d'une main et faites

pivoter la coque du siège de l'autre main. Le levier
peut être relâché en tournant la coque du siège.

• Le siège ore quatre positions de verrouillage: à 90,

180, 270 et 0 de 360 degrés par rapport à la base.
La coque du siège s'enclenche de manière audible
lorsqu'elle est déplacée dans l'une de ces positions.

• Les positions 1 + 2 + 3 sont uniquement destinées à
être utilisées dans le sens de circulation. La posi-

tion 4 doit être exclusivement utilisée dans le sens

inverse de la circulation. La position 4 est créée
automatiquement lorsque le siège auto enfant est
placé en position 1 dans le sens de circulation, puis
pivoté à 180 degrés.

0/360°

90°270°

4, 3 2 1

Uniquement face à la route Uniquement dos à la route

180°

- 31 -

Réglage de la ceinture

• Pour libérer la ceinture, appuyez d'une main sur

le bouton de réglage de la ceinture dans la partie
avant du siège.

• De l'autre main, saisissez la boucle avec les cein­tures et relâchez-les.

• Lorsque votre enfant est attaché, tirez sur la lan­guette de réglage pour tendre la ceinture.

Veuillez toujours vous assurer que les ceintures
soient ajustées de manière à ce qu'elles reposent sur
les épaules de l'enfant.

Ouverture/fermeture de la ceinture

• Pour libérer la ceinture, appuyez sur le bouton

rouge de la boucle de ceinture et séparez les deux

languettes de la boucle.

• Pour fermer la ceinture, il faut d'abord réunir les

deux languettes de verrouillage, puis les pousser

ensemble dans la boucle de ceinture.

Réglage de l'appui-tête

• Libérez la ceinture et tirez le levier à l'avant de

l'appui-tête jusqu'à ce que l'appui-tête soit à la
hauteur souhaitée.

• Relâchez le levier et assurez-vous que l'appui-tête
soit bien verrouillé.

FR

FR

- 32 -

Connecteurs Isox

• Glissez les aides à l'insertion rouges dans la fente
du rembourrage entre le dossier et l'assise et dans

les supports Isox.

• Le côté plat doit être orienté vers le bas. Cette
étape n'est pas nécessaire si le véhicule dispose
d'aides à l'insertion installées de façon perma­nente.

• Appuyez sur les boutons des connecteurs Isox
des deux côtés pour les allonger.

• Enfoncez les connecteurs Isox dans les aides à

l'insertion et poussez-les jusqu'à ce qu'ils s'en­clenchent de manière audible.

• Les achages des deux côtés deviennent verts
uniquement lorsque les connexions sont réalisées.

Appuyez le siège auto pour enfant contre le dos­sier jusqu'à ce qu'il soit en position sécurisée.

Pied de support

• Dépliez le pied de support sous le siège auto pour

enfant.

• Appuyez sur le bouton de réglage de la hauteur
du pied et assurez-vous qu'il soit bien placé dans

l'espace réservé aux pieds de votre voiture.

• Veillez à ce que l'achage du pied soit vert.

Pads de confort et support bébé

Pads de confort

jusqu'à 13 kg max.

Support bébé

(sous les pads de confort)

jusqu'à 9 kg max.

- 33 -

FR

Retrait du système de ceinture

• Desserrez le système de ceinture an de faire apparaître la barre métallique à l'arrière du

siège auto pour enfant. (Fig. 1)

• Dégagez la sangle aux épaules de leurs supports métalliques à l'arrière du siège auto pour

enfant et faites-les passer à travers le siège auto pour enfant sur la face avant. (Fig. 2)

• Retirez le rembourrage aux épaules, les languettes de verrouillage et la boucle de ceinture.

• Vous pouvez ranger la boucle de la ceinture de sécurité sous la housse du siège, dans la

niche prévue à cet eet. (Fig. 3)

• Repliez la sangle d'épaules de telle sorte qu'elle puisse être rangée derrière la housse der­rière la housse du siège. (Fig. 4)

• Conservez bien toutes les pièces retirées.

1. 2.

3. 4.

FR

- 34 -

UTILISATION DU SIÈGE AUTO POUR ENFANT

1) Groupe 0+/1 (dos à la route)

(Pour les enfants dont le poids est compris entre 0 et 18 kg)

1. Pressez les deux boutons de connecteurs latéraux Isox pour allonger les connecteurs

Isox sur la longueur.

2. Déployez le pied de support.

3. Guidez les connecteurs Isox vers les connecteurs Isox du siège de la voiture et laissez-les

s'enclencher.

4. Poussez le siège auto pour enfant fermement contre le dossier du siège auto. Veillez à ce

que les deux achages Isox soient verts.

5. Appuyez sur le bouton de réglage de la hauteur du pied et assurez-vous qu'il soit bien placé

dans l'espace réservé aux pieds de votre voiture.

6. Veillez à ce que l'achage du pied de support soit vert.

7. Réglez le siège auto enfant en position d'inclinaison maximale et faites-le pivoter de ma-

nière à ce qu'il pointe vers la position 4 du siège vers l'arrière.

8. Pour asseoir confortablement votre enfant, tournez le siège auto pour enfant vers la portière de la voiture.

9. Déverrouillez la boucle de ceinture du siège auto pour enfant et placez les sangles sur la

partie extérieure du siège.

10. Asseyez votre enfant dans le siège auto pour enfant.

11. Réglez la hauteur de l'appuie-tête de manière à ce que la sangle d'épaule reste libre.

12. Fermez à nouveau la boucle de ceinture jusqu'à entendre un «clic».

13. Tirez sur la languette de réglage avant pour tendre la ceinture. Veillez à ce que les lanières

ne soient pas en torsion.

14. Tournez le siège en position dos à la route. Vériez que le siège auto pour enfant soit bien

verrouillé dans cette position.

- 35 -

FR

2) Groupe 1 (face à la route)

(Pour les enfants dont le poids est compris entre 9 et 18 kg)

IMPORTANT: N'UTILISEZ PAS LE SIÈGE AUTO POUR ENFANT DANS LE SENS DE CIRCULA­TION TANT QUE LE POIDS DE L'ENFANT N'A PAS DÉPASSÉ 9 KG.

1. Pressez les deux boutons de connecteurs latéraux Isox pour allonger les connecteurs

Isox sur la longueur.

2. Déployez le pied de support.

Guidez les connecteurs Isox vers les connecteurs Isox du siège de la voiture et laissez-les

3.

s'enclencher.

4. Poussez le siège auto pour enfant fermement contre le dossier du siège auto. Veillez à ce

que les deux achages Isox soient verts.

5. Appuyez sur le bouton de réglage de la hauteur du pied et assurez-vous qu'il soit bien placé

dans l'espace réservé aux pieds de votre voiture.

6. Veillez à ce que l'achage du pied de support soit vert.

7. Le siège auto enfant dispose de trois positions réglables dans le sens de circulation.

8. Pour asseoir confortablement votre enfant, tournez le siège auto pour enfant vers la portière de la voiture.

9. Déverrouillez la boucle de ceinture du siège auto pour enfant et placez les sangles sur la

partie extérieure du siège.

10. Asseyez votre enfant dans le siège auto pour enfant.

11. Réglez la hauteur de l'appuie-tête de manière à ce que la sangle d'épaule reste libre.

12. Fermez à nouveau la boucle de ceinture jusqu'à entendre un «clic».

13. Tirez sur la languette de réglage avant pour tendre la ceinture. Veillez à ce que les lanières

ne soient pas en torsion.

14. Tournez le siège en position face à la route. Vériez que le siège auto pour enfant soit bien

verrouillé dans cette position.

FR

- 36 -

3) Groupe 2 (face à la route)

(Pour les enfants dont le poids est compris entre 15 et 25 kg)

INFORMATION :

TOUT D'ABORD, ENLEVEZ LE SYSTÈME DE CEINTURE DE SÉCURITÉ COMME DÉCRIT
PRÉCÉDEMMENT.

1. Suivez les étapes de montage 1 à 6 du point 2 (groupe 1, face à la route).

2. Enlez maintenant la sangle diagonale de la ceinture à 3 points dans le guidage sur
l'appuie-tête.

3. Pour asseoir confortablement votre enfant, tournez le siège auto pour enfant vers la portière
de la voiture.

4. Asseyez votre enfant dans le siège auto pour enfant.
Réglez la hauteur de l'appuie-tête de manière à ce

5.
que la tête de l'enfant soit entièrement dans l'appuie-tête et que la
ceinture diagonale sorte par le guide de la ceinture au niveau des épaules de
l'enfant.

6. Tournez le siège en position face à la route. Vériez que le siège auto pour enfant soit bien
verrouillé dans cette position.

7. Fermez maintenant la boucle de la ceinture à 3 points de la voiture jusqu'à ce que vous
entendiez un clic.

8. Tirez sur la sangle diagonale pour la serrer. Veillez à ce que les lanières ne soient pas en
torsion.

9. Le siège auto enfant dispose de trois positions réglables dans le sens de circulation.

- 37 -

FR

NETTOYAGE

Lors du développement de ce produit, une attention particulière a été accordée à la sécurité,
au confort et à la fonctionnalité. Veuillez prendre le temps d'étudier attentivement cette notice
avant d'utiliser le produit et conservez-la pour vous y référer ultérieurement.

Pour garantir que votre siège auto enfant reste en bon état pendant longtemps, veuillez ne

pas le nettoyer avec des solvants, des produits à récurer ou des nettoyants agressifs. Vériez

toujours que le tissu et les coutures ne sont pas endommagés après le lavage. Veuillez toujours

laver la housse exactement comme indiqué sur l'étiquette (voir ci-dessous).

Lavage à 30°C

30

Lavage délicat

NE PAS repasser

NE PAS utiliser de javel

Séchez au sèche-linge à
basse température

NE PAS nettoyer chimi­quement

ENTRETIEN

Veuillez vérier régulièrement que le produit n'est pas endommagé. N'utilisez pas un produit

endommagé et gardez-le hors de portée des enfants.

Si vous avez d'autres questions, veuillez contacter le service client Osann au
+49 (0) 7731 / 970077.

IT

- 38 -

Grazie per aver scelto il nostro seggiolino auto per bambini Neo360 SL. In caso di domande
riguardo al prodotto, rivolgersi al nostro servizio clienti.

UTILIZZO

• Questo prodotto è destinato ai bambini del gruppo ECE 0+/ 1/2. Classe di peso: 0-25 kg.

Classe di età: 0-7 anni.

• Il gruppo 0+ è adatto ai bambini di peso compreso tra 0 e 13 kg. Il seggiolino auto per bambini

viene montato sull’auto con i connettori Isox e la base di sostegno.

• Il gruppo 1 è adatto ai bambini di peso compreso tra 9 e 18 kg. Il seggiolino auto per bam-

bini è orientato in avanti ed è montato sull’auto per mezzo del sistema Isox e della base di
sostegno. È consentito anche l’utilizzo orientato all’indietro no a 18 kg con Isox e base di

sostegno. Il bambino deve essere legato per mezzo della cintura a 5 punti del seggiolino.

• Il gruppo 2 è adatto per bambini di peso compreso tra 15 e 25 kg. Il sistema di cinture a 5
punti del seggiolino viene rimosso. Il seggiolino auto per bambini è orientato in avanti ed è

montato sull’auto per mezzo dei connettori Isox e della base di sostegno. Il bambino deve

essere legato per mezzo della cintura a 3 punti dell’auto.

• Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo.

Per l’utilizzo orientato all’indietro nel gruppo ECE 0+/1, NON ssare il seggiolino auto per

bambini sul sedile anteriore dove si trova un airbag, a meno che non si disattivi l’airbag. A tale
scopo leggere le istruzioni d’uso del veicolo.

• Questo seggiolino auto per bambini è adatto esclusivamente a veicoli dotati sia di una con-

nessione Isox che di cinture di sicurezza a 3 punti conformi alla norma ECE R16 o ad altre

norme equivalenti.

La seguente tabella contiene informazioni sui dispositivi e sui metodi di ssaggio:

Gruppo ECE

0+ All’indietro

1 All’indietro

1 In avanti

2 In avanti

Direzione di mon­taggio

Metodo di installa­zione

Isox + base di soste­gno

Isox + base di soste­gno

Isox + base di soste­gno

Cintura a 3 punti

dell’auto + Isox + base

di sostegno

Tipo

Semi
universale

Semi
universale

Semi
universale

Semi
universale

Grandezza

Isox

D

D

B1

–

- 39 -

IT

AVVERTENZA

• Questo è un sistema di ritenuta per bambini semi-universale. È conforme al regolamento
UN/ECE n. 44/04 e può essere utilizzato soltanto nei veicoli menzionati nell’elenco allegato
dei veicoli autorizzati.

• È adatto esclusivamente a veicoli equipaggiati con cinture di sicurezza a 3 punti sse o auto-
matiche conformi al regolamento UN/ECE n. 16 (o a una norma equivalente).

Nota sul sistema di ritenuta per bambini Isox (gruppo 0+/1)

• Questo è un sistema di ritenuta per bambini Isox. È stato omologato per l’uso generale nei
veicoli dotati di sistemi di ssaggio Isox in conformità al più recente aggiornamento del re-

golamento UN/ECE n. 44/04.

• È adatto a veicoli con posizioni omologate come Isox (come descritto nel manuale del vei­colo) in funzione della categoria del seggiolino per bambini e della tipologia di ssaggio.

• Le classi di peso e le classi di grandezza Isox previste per questo prodotto sono: gruppo 1,

D & B1 e gruppo 0+, D.

In caso di dubbi rivolgersi al produttore del seggiolino auto o al rivenditore.

IT

- 40 -

AVVERTENZA

• Si prega di leggere attentamente questo manuale prima dell’uso e di conservarlo per con-

sultazioni future, al ne di garantire la sicurezza del bambino. La mancata osservanza delle

istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.

• Per bambini di peso inferiore ai 18 kg (gruppo 0+ e gruppo 1), il seggiolino per bambini può
essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 18 kg (gruppo 2), il seggiolino per bambini NON può essere
utilizzato con il sistema di cinture a 5 punti.

• Il seggiolino per bambini può essere orientato in avanti e all’indietro tramite il ssaggio Isox e
la base di sostegno. Importante: non installarlo orientato in avanti nché il bambino non abbia

raggiunto un peso di almeno 9 kg.

• Per l’installazione con Isox: leggere attentamente il manuale del costruttore del veicolo.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nelle istruzioni e contrasse-

gnati nel sistema di ritenuta per bambini.

• Non utilizzare questo seggiolino auto per bambini in casa. Non è progettato per l’uso dome­stico e deve quindi essere utilizzato esclusivamente in un’auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto per bambini orientato all’indietro sul sedile anteriore dotato

di airbag. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino per bambini va sostituito nel caso in cui sia stato sottoposto a carichi pesanti a
causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto per bambini deve essere ssato nel veicolo anche

quando il bambino non è seduto nel seggiolino auto per bambini.

• Accertarsi sempre che tutte le cinghie che tengono ssato il supporto del seggiolino al veico-
lo siano strette e che tutte le cinture che trattengono il bambino siano state adattate al corpo
del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere

correttamente ssati.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere col­locati e installati in modo che nell’uso quotidiano non possano essere bloccati da un sedile
mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino ssino

saldamente il bacino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modiche o aggiunte al prodotto senza il consenso dell’autorità com-
petente. La mancata osservanza delle istruzioni di installazione del produttore del sistema di
ritenuta per bambini può esporre a pericoli.

• Questo seggiolino per bambini è stato concepito per neonati e bambini di peso no a 25 kg.

Non sovraccaricare il seggiolino per bambini trasportando su di esso più di un bambino o
carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza la fodera del seggiolino.

• La fodera del seggiolino non deve essere sostituita con una fodera diversa da quella racco-

mandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.

- 41 -

COMPONENTI DEL SEGGIOLINO AUTO PER BAMBINI

IT

Vista frontale

Regolabile

Poggiatesta

Inserto comfort

Cintura di ritenuta

spalle

Fibbia

Regolatore della cintura

Leva girevole

Pulsante per la regola­zione dell’altezza della

base di sostegno

Base di sostegno

Spia della base di

sostegno

Vista posteriore

Staa della spallina

Elemento di

connessione Isox

Regolazione del
poggiatesta

Guscio del seggiolino

Spallina

Imbottitura della bbia

Leva per la regolazione
dell’angolazione

Ausili di inserimento per
elementi di connessio-

ne Isox

Protezione laterale

Cintura di ritenuta
spalle

Pulsanti dei connettori

Isox

per la regolazione della
lunghezza e il rilascio

IT

- 42 -

UTILIZZO DEL SEGGIOLINO AUTO PER BAMBINI

Regolazione dell’angolo d’inclinazio­ne del seggiolino auto

• Azionare con una mano la leva per la regolazione

dell’angolo posta nella parte anteriore del guscio
del seggiolino.

• Posizionare l’altra mano sul retro del guscio del
seggiolino e regolare l’angolazione.

• Se il seggiolino auto per bambini viene montato
orientato all’indietro, collocarlo sempre nella mas­sima posizione reclinata. (Posizione 4)

• Nella posizione orientata in avanti (a partire da 9 kg
di peso) è possibile scegliere uno dei tre angoli di

inclinazione (posizione 1 +2 + 3) oerti dal seggiolino

auto per bambini.

Rotazione del seggiolino auto

• Tirare con una mano la leva nella parte anteriore del seg-

giolino e con l’altra mano ruotare il guscio del seggiolino.
Rilasciare la leva quando si ruota il guscio del seggiolino.

• Il seggiolino ore quattro possibilità di blocco: a

90°, 180°, 270° e 0/360° rispetto alla base. Il guscio
del seggiolino si innesta con uno scatto sonoro se
lo si colloca in una di queste posizioni.

• Le posizioni 1 + 2 + 3 sono concepite soltanto per
l’uso nella direzione di marcia. La posizione 4 è
concepita esclusivamente per l’uso in senso con­trario a quello di marcia. La posizione 4 si presenta
automaticamente quando il seggiolino auto per
bambini è posizionato nella direzione di marcia
nella posizione 1 e ruotato di 180°.

0/360°

90°270°

4, 3 2 1

Unicamente orientato in avanti Unicamente orientato all’indietro

180°

- 43 -

Regolazione della cintura

• Per slacciare la cintura, premere con una mano il

pulsante del regolatore della cintura nella parte
anteriore del seggiolino.

• Aerrare con l’altra mano la bbia con le cinture

e slacciarla.

• Quando il bambino è allacciato, tirare la linguetta
di regolazione per stringere la cintura.

Assicurarsi sempre di regolare le cinture in modo che
appoggino sulle spalle del bambino.

Apertura/chiusura della cintura

• Per slacciare la cintura, premere il pulsante rosso

sulla bbia e separare le due linguette della bbia.

• Per chiudere la cintura, innanzitutto unire le due

linguette della bbia e farle scivolare insieme
all’interno della bbia.

Regolazione del poggiatesta

• Slacciare la cintura e tirare la leva nella parte ante-

riore del poggiatesta nché non si trova all’altezza

desiderata.

• Rilasciare la leva e assicurarsi che il poggiatesta
sia bloccato.

IT

IT

- 44 -

Elementi di connessione Isox

• Far scorrere gli ausili di inserimento rossi attraverso
la fessura nell’imbottitura tra schienale e sedile e

negli attacchi Isox.

• Il lato piatto deve essere rivolto verso il basso.
Questo passaggio non è necessario se il veicolo

dispone di ausili di inserimento ssi già installati.

• Premere i pulsanti degli elementi di connessione

Isox su entrambi i lati per allungarli.

• Far scorrere gli elementi di connessione Isox negli
ausili di inserimento e premere nché non si inne-

stano con uno scatto sonoro.

• Le spie su entrambi i lati diventano verdi solo
quando vengono stabiliti i collegamenti. Premere
il seggiolino auto per bambini contro lo schienale

nché non si trova saldamente in posizione.

Base di sostegno

• Estrarre la base di sostegno posta sotto il seggioli-

no auto per bambini.

• Premere il pulsante per la regolazione dell’altez­za della base di sostegno e assicurarsi che sia
completamente a contatto con il pavimento del
veicolo.

• Accertarsi che la spia di blocco sulla base di soste­gno sia di colore verde.

Inserto comfort e inserto per bebè

Inserto comfort

max. 13 kg

Inserto per bebè

(sotto l’inserto comfort)

max. 9 kg

- 45 -

IT

Rimozione del sistema cintura

• Staccare il sistema cintura portando così allo scoperto la staa metallica sul retro del seggio-

lino auto per bambini. (Fig. 1)

• Estrarre il sistema cintura e le imbottiture dalla staa metallica sul retro del seggiolino e farle

passare attraverso il seggiolino sul lato anteriore. (Fig. 2)

• Rimuovere le spalline, le linguette della bbia e l’imbottitura della bbia.

• La bbia può essere riposta nell’apposito alloggiamento sotto la fodera del seggiolino. (Fig. 3)

• Piegare la cintura in modo che possa essere riposta dietro la fodera nell’alloggiamento dello

schienale. (Fig. 4)

• Conservare con cura tutti i componenti rimossi.

1. 2.

3. 4.

IT

- 46 -

INSTALLAZIONE DEL SEGGIOLINO AUTO PER BAMBINI

1) Gruppo 0+/1 (orientato all’indietro)

(Per bambini di peso compreso tra 0 e 18 kg)

1. Premere entrambi i pulsanti laterali dei connettori Isox per estendere in lunghezza i con-

nettori Isox.

2. Estrarre la base di sostegno.

3. Guidare i connettori Isox verso gli elementi di connessione Isox sul sedile del veicolo e

farli innestare.

4. Far scorrere il seggiolino auto per bambini nché non aderisca saldamente allo schienale

del sedile auto. Assicurarsi che entrambe le spie Isox siano di colore verde.

5. Premere il pulsante per la regolazione dell’altezza della base di sostegno e assicurarsi che

sia completamente a contatto con il pavimento del veicolo.

6. Accertarsi che la spia sulla base di sostegno sia di colore verde.

7. Posizionare il seggiolino auto per bambini nella posizione reclinata massima e ruotarlo in

modo che si trovi nella posizione 4 e orientato all’indietro.

8. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini

verso lo sportello dell’auto.

9. Slacciare la fibbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino.

10. Collocare il bambino sul seggiolino auto per bambini.

11. Regolare l’altezza del poggiatesta in modo che la cintura di ritenuta spalle rimanga libera.

12. Chiudere nuovamente la bbia della cintura nché non si sente un “clic”.

13. Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie

non siano attorcigliate.

14. Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto

per bambini sia bloccato in questa posizione.

- 47 -

IT

2) Gruppo 1 (orientato in avanti)

(Per bambini di peso 9-18 kg)

IMPORTANTE: NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI
MARCIA FINO A QUANDO IL BAMBINO NON ABBIA SUPERATO I 9 KG DI PESO.

1. Premere entrambi i pulsanti laterali dei connettori Isox per estendere in lunghezza i connettori Isox.

2. Estrarre la base di sostegno.

3. Guidare i connettori Isox verso gli elementi di connessione Isox sul sedile del veicolo e farli in-

nestare.

4. Far scorrere il seggiolino auto per bambini nché non aderisca saldamente allo schienale

del sedile auto. Assicurarsi che entrambe le spie Isox siano di colore verde.

5. Premere il pulsante per la regolazione dell’altezza della base di sostegno e assicurarsi che

sia completamente a contatto con il pavimento del veicolo.

6. Accertarsi che la spia sulla base di sostegno sia di colore verde.

7. Se installato nella direzione di marcia, il seggiolino auto per bambini dispone di tre posizioni

di seduta regolabili.

8. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini

verso lo sportello dell’auto.

9. Slacciare la fibbia del seggiolino auto per bambini e posizionare le cinture sul lato esterno del seggiolino.

10. Collocare il bambino sul seggiolino auto per bambini.

11. Regolare l’altezza del poggiatesta in modo che la cintura di ritenuta spalle rimanga libera.

12. Chiudere nuovamente la bbia della cintura nché non si sente un “clic”.

13. Tirare la linguetta di regolazione anteriore per stringere le cinture. Accertarsi che le cinghie

non siano attorcigliate.

14. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per

bambini sia bloccato in questa posizione.

IT

- 48 -

3) Gruppo 2 (orientato in avanti)

(Per bambini di peso compreso tra 15 e 25 kg)

INFORMAZIONE:

RIMUOVERE INNANZITUTTO IL SISTEMA CINTURA COME DESCRITTO IN PRECEDENZA.

1. Seguire le fasi di installazione da 1 a 6 al punto 2 (Gruppo 1, orientato in avanti).

2. Far passare il segmento diagonale della cintura a 3 punti attraverso la guida della cintura
nel poggiatesta del seggiolino auto.

3. Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto per bambini
verso lo sportello dell’auto.

4. Collocare il bambino sul seggiolino auto per bambini.

5. Regolare l’altezza del poggiatesta in modo che la testa del bambino poggi completamente
contro il poggiatesta e il segmento diagonale fuoriesca dalla guida della cintura all’altezza
delle spalle del bambino.

6. Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto per
bambini sia bloccato in questa posizione.

7. Ora chiudere la bbia della cintura a 3 punti dei veicolo nché non si sente un “clic”.

8. Tirare la cinghia di regolazione anteriore per tenderla. Accertarsi che le cinghie non siano
attorcigliate.

9. Se installato nella direzione di marcia, il seggiolino auto per bambini dispone di tre posizioni
di seduta regolabili.

- 49 -

IT

PULIZIA

Questo prodotto è stato progettato prestando attenzione alla sicurezza, al comfort e alla funzio­nalità. Prendersi del tempo per studiare attentamente le istruzioni per l’uso prima di utilizzare il
prodotto e conservare le istruzioni per consultazioni future.

Anché il seggiolino auto per bambini si conservi bene a lungo, non pulirlo con solventi, so­stanze abrasive o detergenti aggressivi. Controllare sempre l’integrità del tessuto e delle cuci­ture dopo il lavaggio. Lavare sempre la fodera esattamente come indicato sull’etichetta (vedi
sotto).

Lavare a 30 °C

30

con programma per capi
delicati

NON stirare

NON candeggiare

Asciugare in asciugatrice
a bassa temperatura

NON lavare a secco

CURA

Controllare regolarmente l’eventuale presenza di danni al prodotto. Non utilizzare un prodotto
danneggiato e conservarlo in un luogo non accessibile ai bambini.

In caso di altre domande, contattare il servizio clienti Osann al numero +49 (0) 7731/970077.

NL

- 50 -

Hartelijk dank dat u voor ons autostoeltje Neo360 SL heeft gekozen. Als u hulp nodig heeft bij
dit product, kunt u contact opnemen met onze klantenservice.

GEBRUIK

• Dit product kan worden gebruikt voor kinderen uit de ECE-groep 0+/1/2. Gewichtsklasse:

0-25 kg. Leeftijdsklasse: 0-7 jaar.

• Groep 0+ is geschikt voor kinderen met een gewicht van 0 tot 13 kg. Het autostoeltje wordt

met Isox-connectoren in combinatie met de steunpoot gemonteerd.

• Groep 1 is geschikt voor kinderen met een gewicht van 9 tot 18 kg. Het autostoeltje is voor-

waarts gericht en wordt met Isox-connectoren en de steunpoot bevestigd. Ook achter­waarts gericht gebruik met Isox-connectoren en de steunpoot is tot 18 kg toegestaan. Het

kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.

• Groep 2 is geschikt voor kinderen met een gewicht van 15 tot 25 kg. Het 5-puntsgordelsys-
teem van het autostoeltje wordt verwijderd. Het autostoeltje wordt voorwaarts gericht en

met Isox-connectoren in combinatie met de steunpoot in de auto bevestigd. Het kind wordt

vastgezet met de 3-puntsgordel van de auto.

• Aanbevolen wordt om het autostoeltje op de achterbank van het voertuig te plaatsen.
Bevestig het autostoeltje NIET op de voorstoel waar zich een airbag bevindt indien u het
autostoeltje achterwaarts gericht gebruikt voor ECE-groep 0+/1. Tenzij de airbag kan worden
uitgeschakeld. Lees dit na in de handleiding van het voertuig.

• Dit autostoeltje is alleen geschikt voor voertuigen die beschikken over een Isox-aansluiting

en 3-puntsveiligheidsgordels conform ECE R16 of andere vergelijkbare normen.

De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methoden:

ECE-groep Inbouwrichting Installatiemethode Type Isox-maat

0+ Achterwaarts Isox + steunpoot

1 Achterwaarts Isox + steunpoot

1 Voorwaarts Isox + steunpoot

2 Voorwaarts

3-puntsgordel van de

auto + Isox + steunpoot

Semi-uni­verseel

Semi-uni­verseel

Semi-uni­verseel

Semi-uni­verseel

D

D

B1

–

- 51 -

NL

WAARSCHUWING

• Dit is een semi-universeel kinderbeveiligingssysteem. Het voldoet aan Verordening UN

44/04 en mag uitsluitend worden gebruikt in voertuigen die zijn opgenomen in de bijge­voegde lijst met goedgekeurde voertuigen.

• Het is uitsluitend geschikt voor voertuigen met vaste of automatische gordels met 3-punts­veiligheidsgordels die voldoen aan de verordening UN/ECE nr. 16 (of een vergelijkbare norm).

Informatie over het Isox-kinderbeveiligingssysteem (groep 0+/1)

• Dit is een Isox-kinderbeveiligingssysteem. Het is goedgekeurd in overeenstemming met

de verordening 44/04 in de geldende versie voor algemeen gebruik in voertuigen die zijn

uitgerust met een Isox-verankeringssysteem.

• Het past in voertuigen met posities die zijn toegestaan als ISOFIX-posities (zoals in de ge­bruikershandleiding van het voertuig staat beschreven); dit hangt af van de categorie van het
autostoeltje en de bevestigingsmethode.

• De gewichtsklassen en Isox-klassen waarvoor het product is goedgekeurd, zijn: Groep 1, D

& B1 en groep 0+, D.

Neem bij twijfel contact op met de fabrikant van het autostoeltje of de dealer.

NL

- 52 -

WAARSCHUWING

• Lees deze handleiding voor gebruik zorgvuldig door en bewaar de handleiding voor later

gebruik om de veiligheid van uw kind te waarborgen. Niet-inachtneming van de aanwijzingen
in deze handleiding kan leiden tot ernstig letsel bij uw kind.

• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een
lichaamsgewicht van 18 kg worden gebruikt (groep 0+ en groep 1).

• Het autostoeltje kan NIET met het 5-puntsgordelsysteem voor kinderen vanaf een lichaams­gewicht van 18 kg worden gebruikt (groep 2).

• Het autostoeltje kan met de Isox-bevestiging en de steunpoot voorwaarts en achterwaarts

gericht worden ingebouwd. Belangrijk: Niet voorwaarts gericht inbouwen tot het lichaams­gewicht van het kind ten minste 9 kg is.

• Voor Isox-montage: Lees de handleiding van de autofabrikant door.

• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in

het kinderbeveiligingssysteem aangeduide contactpunten.

• Gebruik dit autostoeltje niet in huis. Het autostoeltje is niet bedoeld voor thuisgebruik en mag
daarom alleen in een auto worden gebruikt.

• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.

• Bevestig het achterwaarts gerichte autostoeltje niet op de voorstoel met airbag. Dit kan

leiden tot dodelijk of ernstig letsel.

• Het autostoeltje moet worden vervangen als het bij een ongeval is blootgesteld aan sterke
belastingen.

• Om veiligheidsredenen moet het autostoeltje ook in de auto zijn bevestigd als uw kind niet
op het autostoeltje zit.

• Zorg er altijd voor dat alle bevestigingspunten die het autostoeltje in de auto bevestigen
goed vastzitten en dat alle gordels die het kind beveiligen zijn aangepast aan het lichaam
van het kind. Controleer bovendien dat de gordels niet gedraaid zijn.

• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct
worden vastgezet.

• De starre voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten
zo zijn geplaatst en geïnstalleerd dat ze bij dagelijks gebruik niet door een beweegbare zit­ting of een portier kunnen worden ingeklemd.

• Het is belangrijk dat de lage gordels het bekken goed vasthouden. Om valrisico te voorko­men, moet uw kind altijd gordels omhebben.

• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of
aanvullingen aan het product aan te brengen. Niet-inachtneming van de installatieaanwijzin­gen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren.

• Dit autostoeltje is ontworpen voor baby's en kinderen met een gewicht tot 25 kg. Overbelast
het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te vervoeren.

• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.

• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt

aanbevolen, omdat deze een vast onderdeel van de beveiliging is.

- 53 -

ONDERDELEN VAN HET AUTOSTOELTJE

NL

Vooraanzicht

Verstelbare
hoofdsteun

Comfort-inlegstuk

Schoudergordel

Gordelslot

Gordelverstelling

Draaihendel

Knop om de hoogte

van de steunpoot te

verstellen

Steunpoot

Steunpoot-indicator

Achteraanzicht

Beugel voor schouder-

kussen

Isox-

verbindingsstuk

Hoofdsteunverstelling

Zitschaal

Schouderkussen

Kussen gordelslot

Hendel voor hoekver­stelling

Inbrenghulpen voor
Isox-verbindings­stukken

Zijdelingse bescher­ming

Schoudergordel

Isox-connector­knoppen
voor lengteverstelling
en losmaken

NL

- 54 -

GEBRUIK VAN HET AUTOSTOELTJE

Hellingshoek van het autostoeltje
instellen

• Bedien met één hand de hendel voor hoekverstel-

ling onderaan aan de voorkant van de zitschaal.

• Houd met de andere hand de rugleuning van de
zitschaal naar achteren en stel de hoek in.

• Als het autostoeltje achterwaarts gericht wordt
gebruikt, plaats het dan altijd in de maximale lig­stand. (Positie 4)

• In de voorwaarts gerichte positie (vanaf 9 kg li­chaamsgewicht) kan elk van de drie mogelijke hel­lingshoeken (positie 1 + 2 + 3) worden geselecteerd.

Autostoeltje draaien

• Trek met één hand aan de hendel aan de voorkant

van de stoel en draai de zitschaal met de ande­re hand. De hendel kan worden losgelaten bij het
draaien van de zitschaal.

• Het stoeltje beschikt over vier vergrendelposities:
op 90, 180, 270 en 0 van 360 graden ten opzichte
van de basis. De zitschaal klikt hoorbaar vast wan­neer deze op een van deze posities wordt gedraaid.

• De posities 1 + 2 + 3 zijn alleen bestemd voor ge­bruik in de rijrichting. Positie 4 is uitsluitend be­stemd voor gebruik tegen de rijrichting in. Positie
4 wordt automatisch ingesteld wanneer het auto­stoeltje in positie 1 in de rijrichting wordt geplaatst
en vervolgens 180 graden wordt gedraaid.

0/360°

90°270°

4, 3 2 1

Alleen voorwaarts gericht Alleen achterwaarts gericht

180°

- 55 -

Gordel instellen

• Om de gordel los te maken, drukt u met één hand

op de knop voor de gordelverstelling aan de voor­kant.

• Pak met de andere hand het gordelslot met de
gordels vast en maak het los.

• Als uw kind de gordel om heeft, trekt u aan het ver­stellipje om de gordel strak te trekken.

Zorg er altijd voor dat de riemen zo zijn afgesteld dat
ze op de schouders van het kind rusten.

Gordel openen/sluiten

• Om de gordel los te maken, drukt u op de rode

knop van het gordelslot en trekt u beide gespton­gen eruit.

• Om de gordel vast te maken, plaatst u eerst de
twee gesptongen naast elkaar en duwt u ze dan
samen in het gordelslot.

Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel aan de

voorzijde van de hoofdsteun totdat deze op de ge­wenste hoogte is.

• Laat de hendel los en controleer of de hoofdsteun
is vergrendeld.

NL

NL

- 56 -

Isox-verbindingsstukken

• Schuif de rode inbrenghulpen door de gleuf in het
kussen tussen rugleuning en zitting en in de Iso-

x-houders.

• De platte kant moet naar beneden zijn gericht.
Deze stap is niet vereist als de auto al vast geïn­stalleerde inbrenghulpen heeft.

• Druk op de knoppen van de Isox-verbindings-
stukken aan beide zijden om ze te verlengen.

• Steek de Isox-verbindingsstukken in de inbreng-
hulpen en druk ze verder tot deze hoorbaar vast­klikken.

• De indicatoren aan beide kanten worden alleen
groen als de verbindingen tot stand zijn gebracht.
Druk het autostoeltje tegen de rugleuning tot het
stabiel staat.

Steunpoot

• Klap de steunpoot onder het autostoeltje uit.

• Druk op de knop voor de hoogteverstelling van de

steunpoot en zorg ervoor dat deze stabiel in de
voetruimte van uw auto staat.

• Controleer of de indicator op de steunpoot groen
is.

Comfort-inlegstuk & baby-inlegstuk

Comfort-inlegstuk

tot max. 13 kg

Baby-inlegstuk

(onder comfort-inlegstuk)

tot max. 9 kg

- 57 -

NL

Gordelsysteem verwijderen

• Maak het gordelsysteem los, zodat de metalen beugel aan de achterkant van het autostoel-

tje te voorschijn komt. (Afb. 1)

• Haal de schoudergordels uit de metalen beugel aan de achterkant van het autostoeltje en
voer deze door het autostoeltje naar voren. (Afb. 2)

• Verwijder de schouderkussens, de gesptongen en het kussen voor het gordelslot.

• Het gordelslot kunt u onder de stoelbekleding in de daarvoor voorziene uitsparing opbergen.

(Afb. 3)

• Vouw de schoudergordels samen, zodat deze achter de stoelbekleding in de uitsparing van
de rugleuning kunnen worden opgeborgen. (Afb. 4)

• Berg alle verwijderde onderdelen goed op.

1. 2.

3. 4.

NL

- 58 -

MONTAGE VAN HET AUTOSTOELTJE

1) Groep 0+/1 (achterwaarts gericht)

(Voor kinderen met een gewicht van 0 tot 18 kg)

1. Druk de Isox-connectorknoppen aan beide kanten in om de Isox-connectoren in de leng-

te uit te schuiven.

2. Klap de steunpoot uit.

3. Schuif de Isox-connectoren naar de Isox-verbindingsstukken op de stoel van de auto en

laat ze vastklikken.

4. Duw het autostoeltje stevig tegen de rugleuning van de stoel. Zorg ervoor dat beide Iso-

x-indicatoren groen zijn.

5. Druk op de knop voor de hoogteverstelling van de steunpoot en zorg ervoor dat deze sta-

biel in de voetruimte van uw auto staat.

6. Controleer of de indicator op de steunpoot groen is.

7. Stel het autostoeltje in de maximale ligpositie in en draai het zo dat het achterwaarts gericht

staat in de zitpositie 4.

8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.

9. Maak de gordelgesp van het autostoeltje los en leg de gordels aan de buitenkant van het

autostoeltje.

10. Plaats uw kind in het autostoeltje.

11. Stel de hoogte van de hoofdsteun zo in dat de schoudergordel vrij blijft.

12. Sluit de gordelgesp weer tot u een klik hoort.

13. Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels

niet zijn gedraaid.

14. Draai het autostoeltje naar de achterwaarts gerichte positie. Controleer of het autostoeltje

in deze positie is vastgeklikt.

- 59 -

NL

2) Groep 1 (voorwaarts gericht)

(Voor kinderen met een gewicht van 9 tot 18 kg)

BELANGRIJK: GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET
GEWICHT VAN HET KIND NIET MEER BEDRAAGT DAN 9 KG.

1. Druk de Isox-connectorknoppen aan beide kanten in om de Isox-connectoren in de leng-

te uit te schuiven.

2. Klap de steunpoot uit.

3. Schuif de Isox-connectoren naar de Isox-verbindingsstukken op de stoel van de auto en

laat ze vastklikken.

4. Duw het autostoeltje stevig tegen de rugleuning van de stoel. Zorg ervoor dat beide Iso-

x-indicatoren groen zijn.

5. Druk op de knop voor de hoogteverstelling van de steunpoot en zorg ervoor dat deze sta-

biel in de voetruimte van uw auto staat.

6. Controleer of de indicator op de steunpoot groen is.

7. Het autostoeltje heeft drie instelbare zitposities in de rijrichting.

8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.

9. Maak de gordelgesp van het autostoeltje los en leg de gordels aan de buitenkant van het

autostoeltje.

10. Plaats uw kind in het autostoeltje.

11. Stel de hoogte van de hoofdsteun zo in dat de schoudergordel vrij blijft.

12. Sluit de gordelgesp weer tot u een klik hoort.

Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels

13.

niet zijn gedraaid.

14. Draai het autostoeltje naar de voorwaarts gerichte positie. Controleer of het autostoeltje in

deze positie is vastgeklikt.

NL

- 60 -

3) Groep 2 (voorwaarts gericht)

(Voor kinderen van 15 tot 25 kg)

INFORMATIE:

VERWIJDER EERST HET GORDELSYSTEEM ZOALS HIERBOVEN BESCHREVEN.

1. Volg de montagestappen 1 tot 6 van punt 2 (groep 1, voorwaarts gericht).

2. Haal de diagonale gordel van de 3-puntsgordel van de auto door de gordelgeleiding aan de
hoofdsteun van het autostoeltje.

3. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van
de autodeur.

4. Plaats uw kind in het autostoeltje.

5. Stel de hoogte van de hoofdsteun zo in dat het hoofd van het kind volledig in de ho o fd ­steun rust en de diagonale gordel door de gordelgeleiding ter hoogte van de schouders van het
kind naar buiten komt.

6. Draai het autostoeltje naar de voorwaarts gerichte positie. Controleer of het autostoeltje in
deze positie is vastgeklikt.

7. Sluit nu de gordelgesp van de 3-puntsgordel van de auto tot u een klik hoort.

8. Trek aan de diagonale gordel om deze strak te trekken. Let erop dat de gordels niet zijn
gedraaid.

9. Het autostoeltje heeft drie instelbare zitposities in de rijrichting.

- 61 -

NL

REINIGING

Bij de ontwikkeling van dit product is aandacht besteed aan veiligheid, comfort en functio­naliteit. Neem de tijd om deze gebruiksaanwijzing grondig te lezen alvorens het product te
gebruiken en bewaar de gebruiksaanwijzing voor toekomstige raadpleging.

Om ervoor te zorgen dat uw autostoeltje lang in goede staat blijft, mag u het niet schoonmaken
met oplosmiddelen, schuurmiddelen of agressieve schoonmaakmiddelen. Controleer de stof
en de naden na het wassen altijd op beschadigingen. Was de bekleding altijd precies zoals is
aangegeven op het etiket (zie hieronder).

Bij 30°C

30

wassen met een pro-

gramma voor jne was

NIET strijken

NIET bleken

Drogen in de droogtrom­mel op lage temperatuur

NIET chemisch reinigen

ONDERHOUD

Controleer het product regelmatig op mogelijke schade. Gebruik geen beschadigd product en
houd het buiten het bereik van kinderen.

Neem bij verdere vragen contact op met de Osann-klantenservice via het telefoonnummer
+49 (0) 7731/970077.

- 62 -

- 63 -

www.osann.de

Osann GmbH

Gewerbestr. 22
D-78244 Gottmadingen

Tel.: [phone]

Fax: [phone]

E-Mail: [email protected]

Version A | 14.12.2020
