ORVALDI VT6-10K(L) online
Instrukcja obsługi
Bezprzerwowy system zasilania
Version: 1.01
Proszę postępować zgodnie z ostrzeżeniami
zawartymi w instrukcji obsługi. Zapoznaj się z
instrukcją obsługi przed podłączeniem
urządzenia, zachowaj instrukcję na przyszłość.
Spis treści
1. ZASADY BEZPIECZEŃSTWA ....................................................................................................................................... 1
1-1. TRANSPORT I PRZECHOWYWANIE ................................................................................................................................... 1
1-2. PRZYGOTOWANIE DO PODŁĄCZENIA ................................................................................................................................ 1
1-3. INSTALACJA ................................................................................................................................................................... 1
1-4. OSTRZEŻENIA PRZY PODŁĄCZANIU ...................................................................................................................... 2
1-5. DZIAŁANIE ................................................................................................................................................................ .... 2
1-6. STANDARDY................................................................................................................................................................... 2
2. INSTALACJA I OBSŁUGA ............................................................................................................................................. 3
2-1. ROZPAKOWANIE I KONTROLA ........................................................................................................................................ 3
2-2. PANEL TYLNY ................................................................................................................................................................. 3
2-3. POJEDYNCZA INSTALACJA UPS ....................................................................................................................................... 4
2-4. INSTALACJA OPROGRAMOWANIA ..................................................................................................................................... 6
3. EKSPLOATACJA .............................................................................................................................................................. 7
3-1. PRZYCISKI ..................................................................................................................................................................... 7
3-2. WSKAŹNIKI LED I WYŚWIETLACZ LCD ........................................................................................................................... 7
3-3. SYGNALIZACJA DŹWIĘKOWA ........................................................................................................................................... 9
3-4. PRACA POJEDYNCZEGO UPS ........................................................................................................................................... 9
3-5. SKRÓTY NA WYŚWIETLACZU LCD ................................................................................................................................. 12
3-6. USTAWIENIA LCD ....................................................................................................................................................... 12
3-7. TRYB PRACY / OPIS STANU .......................................................................................................................................... 17
3-8. KODY BŁĘDU ............................................................................................................................................................... 19
3-9. WSKAŹNIKI OSTRZEGAWCZE ........................................................................................................................................ 19
4. ROZWIĄZYWANIE PROBLEMÓW ................................................................ ................................ ........................... 20
5. PRZECHOWYWANIE I KONSERWACJA ................................................................................................................. 21
5-1. PRZECHOWYWANIE ...................................................................................................................................................... 21
5-2. KONERWACJA .............................................................................................................................................................. 21
6. SPECYFIKACJA TECHNICZNA ................................................................................................................................ . 22
1. Zasady bezpieczeństwa
Zapoznaj się z instrukcją obsługi przed podłączeniem urządzenia!
1-1. Transport i przechowywanie
Proszę przewozić UPS-a w oryginalnym opakowaniu co pozwoli zabezpieczyć go przed
uszkodzeniem.
UPS musi być przechowywany w suchym i przewiewnym pomieszczeniu.
1-2. Przygotowanie do podłączenia
Podczas przenoszenia UPS-a z chłodnego pomieszczenia do miejsca, gdzie temperatura jest
wyższa może wystąpić zjawisko kondensacji. UPS musi być bezwzględnie suchy przed podłączeniem.
Proszę odczekać przynajmniej cztery godziny przed uruchomieniem.
Nie ustawiaj UPS-a w pobliżu wody lub w pomieszczeniu o podwyższonej wilgotności.
Nie ustawiaj UPS-a w pobliżu źródeł ciepła lub w miejscu, gdzie będzie narażony na
bezpośrednie działanie promieni słonecznych.
Nie zakrywaj otworów wentylacyjnych UPS-a.
1-3. Instalacja
Nie podłączaj do UPS-a urządzeń, które mogą go przeciążyć (np. silnik elektryczny dużej mocy).
Ułóż przewody w taki sposób, aby nikt po nich nie chodził ani się o nie nie potknął.
Nie wolno zasłaniać otworów wentylacyjnych w obudowie UPS. UPS musi być zainstalowany
w miejscu o dobrej wentylacji. Proszę zapewnić wystarczającą ilość miejsca z każdej strony dla
otworów wentylacyjnych.
UPS posiada terminal uziemienia, pamiętaj o uziemieniu zewnętrznych modułów bateryjnych
UPS-a.
UPS może być instalowany wyłącznie przez wykwalifikowany personel obsługi technicznej.
Odpowiednie zabezpieczenia przeciwzwarciowe powinny być w instalacji elektrycznej budynku.
Zaleca się zastosowanie zewnętrznego Bypassu serwisowego.
Podłącz przewód uziemiający jako pierwszy.
Instalacja i okablowanie muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi.
1
1-4. Ostrzeżenia przy podłączaniu
* Bezpieczeństwo
IEC/EN 62040-1
* EMI
Conducted Emission...............................: IEC/EN 62040-2
Kategoria C3
Radiated Emission: ...............................: IEC/EN 62040-2
Kategoria C3
*EMS
ESD.........................................................: IEC/EN 61000-4-2
Poziom 4
RS...........................................................: IEC/EN 61000-4-3
Poziom 3
EFT.........................................................: IEC/EN 61000-4-4
Poziom 4
SURGE...................................................: IEC/EN 61000-4-5
Poziom 4
CS...........................................................: IEC/EN 61000-4-6
Poziom 3
Power-frequency Magnetic field............……: IEC/EN 61000-4-8
Poziom 4
Low Frequency Signals............................: IEC/EN 61000-2-2
Uwaga: Zasilacz UPS jest przeznaczony do zastosowań komercyjnych
i przemysłowych drugiej kategorii restrykcji dotyczących instalacji
środowiskowych. Może wymagać ograniczeń instalacji lub dodatkowych
pomiarów, aby zapobiec zakłóceniom.
• Zasilacz UPS powinien być bezwzględnie połączony z systemem uziemienia.
• Zasilanie urządzenia musi być jednofazowe zgodne z parametrami z tabliczki znamionowej. Nie zaleca
się stosowania tego UPS-a w urządzeniach podtrzymywania życia, kiedy można przypuszczać, że awaria
zasilacza, może spowodować awarię urządzeń podtrzymujących życie lub wpłynąć znacząco na jego
bezpieczeństwo lub skuteczność. Nie używaj tego UPS-a w otoczeniu łatwopalnych środków
znieczulających, mieszanin z powietrzem, tlenem lub podtlenkiem azotu.
• UPS jest podłączony do stałego źródła energii (akumulatory). Zaciski wyjściowe mogą być pod
napięciem nawet gdy zasilacz nie jest podłączony do źródła prądu sieciowego.
1-5. Działanie
Nie odłączać przewodu uziemienia z UPS-a lub zacisków okablowania budynków, ponieważ
mogło by to przerwać system przewodów ochronnych UPS oraz wszystkich podłączonych odbiorników.
System UPS posiada własne, wewnętrzne źródło prądu (akumulatory). Gniazda wyjściowe UPS lub
zaciski wyjściowe mogą być pod napięciem, nawet jeśli system UPS nie jest podłączony do gniazdka
instalacji elektrycznej w budynku.
W celu całkowitego odłączenia systemu UPS, należy najpierw nacisnąć przycisk "OFF", a
następnie odłączyć od zasilania.
Upewnij się, że płyny lub inne ciała obce nie mogą dostać się do wnętrza UPS.
UPS może być obsługiwany przez osoby bez wcześniejszego doświadczenia.
1-6. Standardy
2
Model
Typ
Model
Typ
6K
standardowy
model
6KL
Długookresowy
model
10K
10KL
2. Instalacja i obsługa
Istnieją dwa różne rodzaje on-line UPS: model standardowy i model „L”. Proszę zapoznać się z poniższą
tabelą dostępnych wersji:
2-1. Rozpakowanie i kontrola
Rozpakuj paczkę i sprawdź zawartość opakowania. W opakowaniu znajduje się:
● Zasilacz UPS
● Instrukcja obsługi (ENG)
● Płyta CD z oprogramowaniem monitorującym
● Przewód RS-232 (opcja)
● Przewód USB
● Łącznik do akumulatorów (opcja)
NOTATKA: Przed instalacją należy sprawdzić urządzenie. Bądź pewny, że nic wewnątrz opakowania nie
zostało uszkodzone w czasie transportu. Jeżeli istnieje jakiekolwiek uszkodzenie lub brak niektórych części,
nie włączaj urządzenia, powiadom natychmiast przewoźnika i sprzedawcę. Proszę zachować oryginalne
opakowanie w bezpiecznym miejscu do wykorzystania w przyszłości.
2-2. Panel tylny

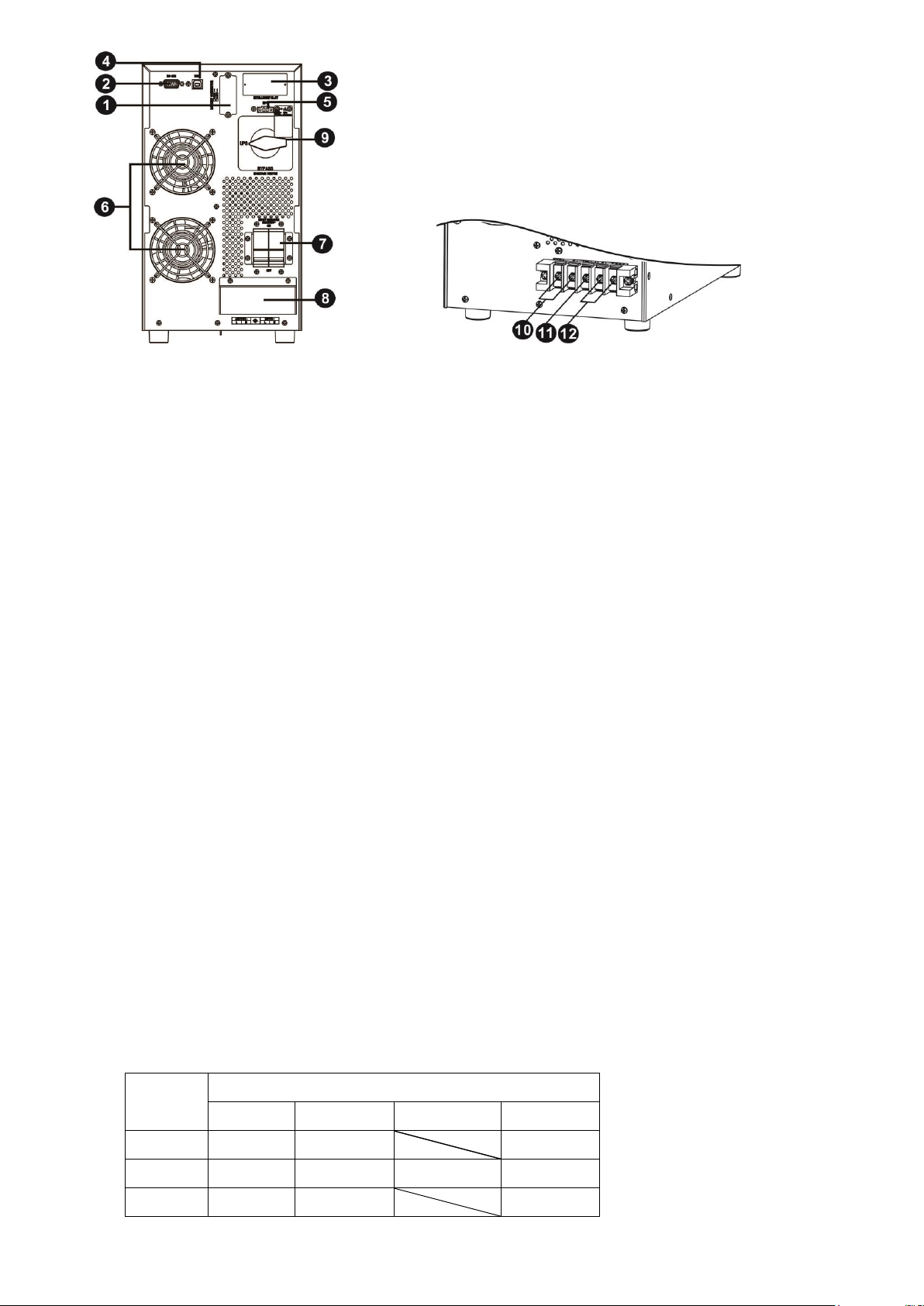

Diagram1: VT6-10K tylny panel
3
Model
Specyfikacja przewodów (AWG)
Wejście
Wyjście
Akumulatory
Uziemienie
VT6K
10
12 12
VT6KL
10
12
12
12
VT10K 8 8 8
Diagram 2: VT6-10KL tylny panel Diagram 3: VT6-10K(L) Terminal Wejścia/Wyjścia
1. Złącze zewnętrznych akumulatorów
2. Port komunikacyjny RS-232
3. Inteligentny slot – SNMP, AS400
4. Port komunikacyjny USB
5. Złącze awaryjnego wyłączenia zasilacza (złącze EPO)
6. Wentylatory
7. Wyłącznik wejściowy
8. Terminal Wejścia/Wyjścia (Pacz Diagram 3)
9. Bypass serwisowy (opcja)
10. Terminal wyjściowy
11. Uziemienie
12. Terminal wejściowy
2-3. Instalacja pojedynczego UPS
Instalacja i okablowanie muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi według
instrukcji przez wykwalifikowany personel.
1) Upewnij się, że przewód zasilania i bezpieczniki w budynku są wystarczające dla mocy znamionowej
zasilacza UPS, aby uniknąć niebezpieczeństwa porażenia prądem lub pożaru.
NOTATKA: Nie należy używać gniazda ściennego jako źródła prądu wejściowego dla UPS, jeśli jego prąd
znamionowy jest mniejszy niż maksymalny prąd wejściowy UPS. W innym przypadku gniazdo może się spalić
i zniszczyć.
2) Wyłącz główny bezpiecznik budynku przed podłączeniem UPS-a.
3) Wyłącz wszystkie odbiorniki przed podłączeniem do wyjścia UPS-a.
4) Przygotować przewody na podstawie poniższej tabeli:
4
VT10KL 8 8 8 8
NOTATKA 1: Zaleca się używać rekomendowanych lub grubszych przekrojów przewodów ze względu
N wejściowe
L wejściowe
Uziemienie
L wyjściowe
N wyjściowe
bezpieczeństwa i skuteczności.
NOTATKA 2: Wybór kolorów przewodów powinien być zgodny z lokalnymi przepisami elektrycznymi.
5) Zdjąć pokrywę listwy zaciskowej na tylnej ściance UPS. Następnie podłącz przewody według
następującego schematu do terminala: (Podłącz uziemienie jako pierwszy podczas dokonywania podłączeń
przewodów, odłącz uziemienie jako ostatnie w momencie dokonywania odłączenia przewodów!)
Schemat połączeń listwy zaciskowej dla VT6K(L)/10K(L)
NOTATKA 1: Upewnij się, że przewody są ściśle połączone z zaciskami.
NOTATKA 2: Sugeruje się zastosowanie zabezpieczenia różnicowo-prądowego o odpowiedniej wartości
pomiędzy wyjściem zasilacza UPS a odbiornikami.
6) Umieść pokrywę listwy zaciskowej z powrotem do tylnej ścianie UPS.
Ostrzeżenie: (Tylko dla modelu standardowego)
● Upewnij się przed instalacją że zasilacz jest wyłączony. UPS nie może być włączony w czasie podłączania
okablowania.
● Nie próbuj modyfikować modelu standardowego do modelu L – na długi czas pracy bateryjnej.
Szczególnie nie próbuj podłączyć zestawów akumulatorów o różnych pojemnościach czy napięciach.
Ostrzeżenie: (Tylko dla modelu L)
● Upewnij się, że pomiędzy zasilaczem UPS a akumulatorami zastosowano rozłącznik DC.
5
● Należy zwrócić szczególną uwagę na oznaczenie polaryzacji na zaciskach akumulatora, upewnij się, że
polaryzacje akumulatora są podłączone prawidłowo. Nieprawidłowe podłączenie może spowodować
trwałe uszkodzenie UPS-a.
● Upewnij się, że przewody uziemienia są prawidłowe. Specyfikacja przewodu, kolor, położenie,
połączenie i przewodność należy dokładnie sprawdzić.
● Upewnij się, że przewody wejściowe i wyjściowe UPS-a są prawidłowe. Specyfikacja przewodów, kolor,
położenie, połączenia i przewodności należy dokładnie sprawdzić. Upewnij się, że strona L/N jest
poprawna, a nie odwrotnie.
2-4. Instalacja oprogramowania
Dla optymalnej ochrony systemu komputerowego należy zainstalować oprogramowanie monitorujące UPS,
aby w pełni skonfigurować UPS.
6
3. Eksploatacja
Przyciski
Funkcje
Przycisk ON/Enter
Włączanie UPS: Naciśnij i przytrzymaj przycisk "ON” dłużej niż 1s, aby włączyć
UPS.
Enter: Naciśnij ten przycisk, aby potwierdzić wybór w menu ustawień.
Przycisk OFF/ESC
Wyłączanie: Naciśnij i przytrzymaj przycisk "OFF” dłużej niż 1s, aby wyłączyć
UPS.
Esc: Naciśnij ten przycisk, aby powrócić do poprzedniego menu w menu
ustawień.
Przycisk Test/Up
Test Akumulatora: Wciśnij i przytrzymaj przycisk "Test” dłużej niż 1s do
testowania akumulatorów w trybie AC lub w trybie CVCF.
UP: Naciśnij ten przycisk, aby wyświetlić następny wybór w menu ustawień.
Przycisk Mute/Down
Wyciszanie alarmu: Naciśnij i przytrzymaj przycisk "Mute” dłużej niż 1s, aby
wyciszyć sygnalizację dźwiękową. Aby uzyskać szczegółowe informacje proszę
zapoznać się z punktem 3-4.
Down: Naciśnij ten przycisk, aby wyświetlić poprzedni wybór w menu ustawień.
Przycisk Test/Up +
Mute/Down
Wciśnij i przytrzymaj oba przyciski jednocześnie dłużej niż 1s, aby wejść / wyjść
do menu ustawień.
Tryb LED
Bypass
Line
Battery
Fault
Uruchomienie UPS
● ● ●
●
Tryb Bypass
●
○ ○ ○
Tryb AC
○ ● ○
○
Tryb Bypass
○
○ ● ○
Tryb CVCF
○ ● ○
○
Test baterii
● ● ●
○
Błąd
○ ○ ○
●
Wyświetlacz LCD
Wskaźniki LED
3-1. Przyciski
* Tryb CVCF oznacza tryb przetwornicy częstotliwości.
3-2. Wskaźniki LED i wyświetlacz LCD
Wskaźniki LED:
Istnieją 4 diody LED wskazujące stan UPS jak na schemacie wyżej:
NOTATKA: ● Oznacza, że LED świeci, ○ oznacza, że LED jest wyłączony.
7

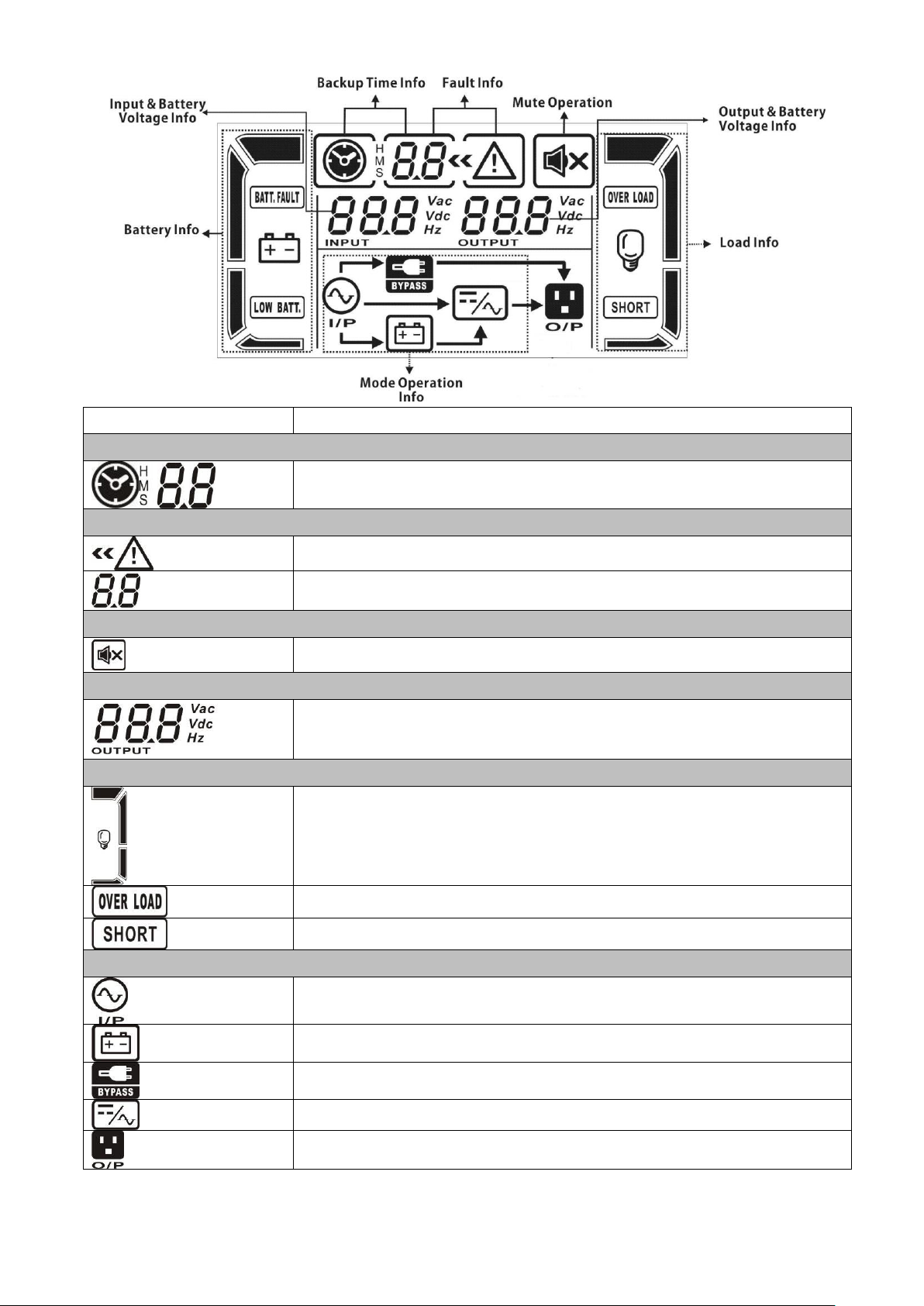

Wyświetlacz LCD:
Wyświetlacz
Funkcja
Czas pozostały do wyłączenia UPS-a
Wskazuje czas pozostały do wyłączenia w liczbach.
H: godziny, M: minuty, S: sekundy
Ostrzeżenia i błędy
Informuje o ostrzeżeniu lub błędzie.
Wyświetla kod błędu / ostrzeżenia, kody są wymienione szczegółowo w
punkcie 3-9.
Wyciszenie UPS-a
Informuje o wyłączeniu sygnalizacji dźwiękowej.
Parametry wyjścia zasilacza i akumulatorów
Informuje o wartościach napięcia i częstotliwości wyjściowej, napięcia na
akumulatorach. Vac: napięcie wyjściowe, VDC: napięcie akumulatora, Hz:
częstotliwość.
Informacja o obciążeniu
Informuje o poziomie obciążenia w przedziałach 0-25%, 26-50%, 51-75% i
76-100%.
Przeciążenie.
Zwarcie na wyjściu zasilacza.
Tryb pracy UPS
UPS jest podłączony do zasilania.
Akumulatory są podłączone.
UPS pracuje w trybie Bypass.
Obwód Przetwornicy/Invertera jest uruchomiony.
Gniazda wyjściowe są zasilane.
8
Akumulatory
Informuje o poziomie naładowania akumulatorów w przedziałach: 0-25%,
26-50%, 51-75% i 76-100%.
Sprawdź akumulatory w UPS-ie.
Niski poziom naładowania akumulatorów, niskie napięcie akumulatorów.

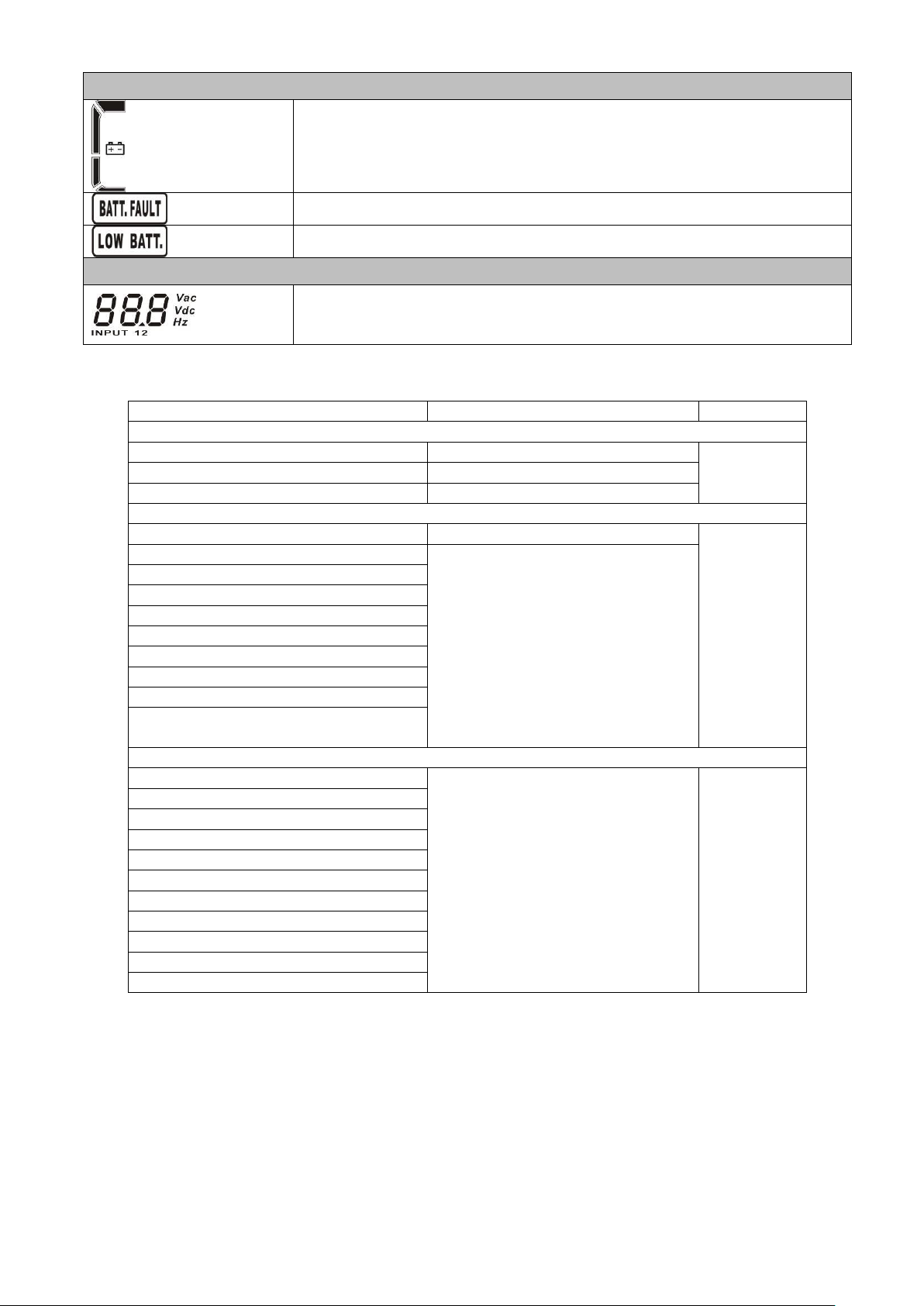

Parametry wejścia zasilacza i akumulatorów
Informuje o wartościach napięcia i częstotliwości wejściowej, napięcia na
akumulatorach. Vac: Napięcie wejściowe, VDC: napięcie akumulatora, Hz:
częstotliwość.
Opis
Dźwięk alarmu
Wyciszanie
Status UPS
Tryb Bypass
Jeden sygnał co 2 sekundy
Tak
Tryb bateryjny
Jeden sygnał co 4 sekundy
Uszkodzenie
Ciągły sygnał
Ostrzeżenia
Przeciążenie
Dwa sygnały co sekundę
Nie
Niski poziom akumulatora
Jeden sygnał co sekundę
Akumulatory nie podłączone
Przeładowanie akumulatorów
EPO włączone
Błąd wentylatora/Przegrzanie
Błąd ładowarki
Trzykrotne przeciążenie w ciągu 30 min
Status EPO
Pokrywa przełącznika głównego jest
otwarta
Błąd
Awaria startu magistrali
Ciągły sygnał
Tak
Bus over
Bus under
Asymetria magistrali
Awaria miękkiego startu przetwornicy
Wysokie napięcie przetwornicy
Niskie napięcie przetwornicy
Zwarcie wyjścia przetwornicy
Zwarcie baterii SCR
Przegrzanie
Przeciążenie
3-3. Sygnalizacja dźwiękowa
3-4. Praca pojedynczego UPS
1. Podłącz UPS ze źródłem zasilania sieciowego (w trybie AC)
1) Po prawidłowym podłączeniu zasilacza, ustaw bezpiecznik modułu bateryjnego w pozycji "ON"
(etap dostępny tylko dla modelu „L”). Następnie ustaw bezpiecznik wejściowy w pozycji "ON". W
tym czasie wentylator pracuje i UPS zasila urządzenia za pomocą bypass. UPS pracuje w trybie
Bypass.
NOTATKA: Gdy UPS jest w trybie Bypass, terminal wyjściowy będzie bezpośrednio zasilany z sieci
9
AC po włączeniu bezpiecznika wejściowego. W trybie Bypass, urządzenia nie są chronione przez
UPS. Aby chronić swoje urządzenia, należy włączyć UPS.
2) Wciśnij i przytrzymaj przycisk "ON” przez 1s, aby włączyć UPS. UPS wyemituje 1 sygnał dźwiękowy.
3) Kilka sekund później, UPS przejdzie do trybu sieciowego. Jeśli zasilanie sieciowe jest nieprawidłowe,
UPS przełączy się w tryb bateryjny bez przerwy.
NOTATKA: Kiedy akumulatory rozładują się to UPS wyłączy się automatycznie. Po przywróceniu
zasilania sieciowego, UPS dokona automatycznego restartu do trybu AC i rozpocznie ładowanie
akumulatorów.
2. Włączanie zasilacza UPS bez dostępnego zasilania sieciowego AC (w trybie bateryjnym)
1) Upewnij się, że bezpiecznik z modułu bateryjnego jest w pozycji "ON" (tylko dla modelu „L”).
2) Wciśnij i przytrzymaj przycisk "ON” przez 1s, aby włączyć UPS. UPS wyemituje 1 sygnał dźwiękowy.
3) Kilka sekund później, UPS włączy się i wejdzie w tryb pracy bateryjnej.
3. Podłączanie urządzeń do UPS
Gdy UPS jest włączony, możesz podłączać odbiorniki do wyjścia UPS.
1) Podłączaj urządzenia pojedynczo, panel LCD wyświetli całkowity poziom obciążenia.
2) Jeśli konieczne jest podłączenie urządzeń indukcyjnych należy sprawdzić wartość maksymalną
prądu pobieranego przez odbiornik, aby nie przeciążyć zasilacza.
3) Jeżeli UPS jest przeciążony wyda dwa sygnały dźwiękowe co sekundę.
4) Kiedy UPS jest przeciążony, prosimy o natychmiastowe usunięcie niektórych odbiorników. Dla
bezpieczeństwa zasilacza, aby zapobiec przeciążeniu, zaleca się, aby łączne obciążenie urządzeń
podłączonych do UPS było mniejsze niż 80% jego nominalnej pojemności mocy.
5) Jeśli czas przeciążenia jest dłuższy niż dopuszczalny czas wymieniony w specyfikacji w trybie
zasilania, UPS automatycznie przejdzie do trybu Bypass. Po usunięciu przeciążenia, nastąpi
powrót do trybu sieciowego. Jeśli przeciążenie wystąpi 3 razy w ciągu pół godziny, UPS zostanie
zablokowany w trybie bypass. UPS będzie mógł przejść do trybu AC tylko za pomocą ręcznego
restartu. W tym czasie, gdy bypass jest aktywny, UPS zasila urządzenia poprzez bypass. Jeśli
funkcja bypass jest wyłączona lub parametry zasilania AC nie mieszczą się w dopuszczalnym
zakresie bypass to UPS odetnie wyjście.
4. Ładowanie akumulatorów
1) Po tym jak UPS jest podłączony do sieci elektrycznej i pracuje w trybie AC ładowarka będzie
ładować akumulatory automatycznie z wyjątkiem trybu bateryjnego lub podczas auto testu
akumulatorów.
2) Sugeruje ładowanie baterii co najmniej 10 godzin przed użyciem. W przeciwnym razie, czas
podtrzymania może być krótszy niż przewidywany.
3) Prąd ładowania można zmieniać od 1A do 6A poprzez LCD lub oprogramowanie. Upewnij się, że
prąd ładowania jest odpowiedni do specyfikacji akumulatorów.
5. Tryb bateryjny
1) Kiedy UPS pracuje w trybie bateryjnym wydaje dźwięk zależny od pojemności akumulatorów. Jeśli
pojemność baterii wynosi ponad 25%, UPS wyemituje sygnał dźwiękowy co 4 sekundy; jeżeli
napięcie baterii spadnie do poziomu alarmowego, UPS wyda dźwięki szybciej (raz na sekundę), aby
przypomnieć użytkownikom, że akumulatory są bliskie rozładowaniu, a UPS wkrótce się wyłączy
automatycznie. Użytkownicy mogą wyłączyć część odbiorników, aby przedłużyć czas podtrzymania.
10
2) Użytkownik może nacisnąć przycisk Mute, aby wyłączyć alarm w trybie bateryjnym.
3) Czas podtrzymywania w modelu „L” zależy od pojemności zestawu akumulatorów.
4) Czas podtrzymywania może różnić się w zależności od różnicy temperatur otoczenia i rodzaju
odbiorników.
5) Podczas ustawiania czasu podtrzymania przez 16,5 godziny (domyślne w menu ustawień LCD) po
podtrzymaniu przez 16,5 godziny UPS wyłączy się automatycznie, aby chronić akumulatory przed
zbyt głębokim rozładowaniem. Ta ochrona rozładowania akumulatora może być włączona lub
wyłączona poprzez panel LCD. (Patrz punkt 3-7 ustawienia LCD)
6. Wyłączanie zasilacza UPS w trybie AC z dostępnym zasilaniem AC
1) Wyłącz przetwornicę w UPS-ie przez naciśnięcie przycisku "OFF" przez co najmniej 1 s, zasilacz
wyemituje jeden sygnał dźwiękowy, UPS przejdzie w stan bypass.
NOTATKA 1: Jeżeli UPS został zaprogramowany, aby umożliwić tryb bypass, będzie przekazywał
napięcie z sieci zasilającej AC do zacisków wyjściowych, nawet po wyłączeniu zasilacza
(przetwornicy).
NOTATKA 2: Po wyłączeniu UPS, należy pamiętać, że zasilacz pracuje w trybie bypass i istnieje
ryzyko utraty zasilania dla podłączonych odbiorników.
2) W trybie bypass, napięcie wyjściowe UPS jest wciąż obecne. W celu odcięcia napięcia, wyłącz
bezpiecznik wejścia. Kilka sekund później, nic już się nie wyświetla na ekranie, UPS jest całkowicie
wyłączony.
7. Wyłączanie UPS w trybie bateryjnym bez dostępnego zasilania z sieci AC
1) Wyłącz UPS poprzez naciśnięcie przycisku "OFF" przez co najmniej 1 s, zasilacz wyemituje jeden
sygnał dźwiękowy.
2) UPS odetnie zasilanie wyjścia, nic się nie wyświetla na wyświetlaczu.
8. Wyciszanie
1) Aby wyciszyć alarm, należy nacisnąć przycisk "MUTE" przez co najmniej 1s. Ponowne naciśnięcie
powoduje przywrócenie komunikacji dźwiękowej.
2) Niektórych alarmów ostrzegawczych nie można wyciszyć, chyba że błąd został naprawiony. Po
szczegóły proszę odnieść się do punktu 3-3.
9. Praca w stanie ostrzegawczym
1) Gdy miga dioda Fault i sygnał dźwiękowy jest emitowany co sekundę oznacza to, że istnieją pewne
problemy dotyczące działania UPS. Użytkownicy mogą zobaczyć kod ostrzegawczy na panelu LCD.
Proszę sprawdzić rozwiązywanie problemów w tabeli w punkcie 4.
2) Niektórych alarmów ostrzegawczych nie można wyciszyć, chyba że błąd został naprawiony. Po
szczegóły proszę odnieść się do punktu 3-3.
10. Praca w trybie błedu
1) Gdy miga dioda Fault i sygnał dźwiękowy emitowany jest co sekundę oznacza to, że istnieją pewne
problemy dotyczące działania UPS. Użytkownicy mogą zobaczyć kod ostrzegawczy na panelu LCD.
Proszę sprawdzić rozwiązywanie problemów w tabeli w punkcie 4.
2) Proszę sprawdzić odbiorniki, okablowanie, wentylację, akumulatory po wystąpieniu błędu. Nie
próbuj włączyć UPS ponownie przed rozwiązaniem problemów. Jeśli problemy nie mogą być
usunięte, należy natychmiast skontaktować się z dystrybutorem lub punktem serwisowym.
3) W razie niebezpieczeństwa, należy natychmiast odciąć połączenia z zasilaniem AC, zewnętrznymi
11
akumulatorami i wyjściem aby uniknąć większego ryzyka lub zagrożenia.
Skrót
Wyświetlona treść
Znaczenie
ENA
Włączone
DIS
Wyłączone
ATO
Automatyczny
BAT
Akumulatory
NCF
Tryb normalny (nie tryb CVCF)
CF
Tryb CVCF
SUB
Odjąć
ADD
Dodać
ON
Włącz
OFF
Wyłącz
FBD
Niedozwolone
OPN
Dozwolone
RES
Zarezerwowany
Parametr 1: Dla alternatywnych programów.
Zobacz w poniższej tabeli możliwe programy.
Parametr 2 i parametr 3 są to opcje ustawień
lub wartości dla każdego z programów.
NOTATKA: Proszę naciskać “Up” lub “Down”
żeby zmieniać programy lub parametry.
Kod
Opis
Bypass
AC
CVCF
Battery
Battery Test
01
Napięcie wyjściowe
Y
02
Natężenie wyjściowe
Y
03
Zakres napięcia dla bypass
Y
04
Zakres natężenia dla bypass
Y
05
Zarezerwowane
06
Zarezerwowane
07
Zarezerwowane
08
Ustawienia trybu bypass
Y
Y
09
Ustawienia maksymalnego czasu
Y Y Y Y Y
Parametr 1
Parametr 2
Parametr 3
3-5. Skróty na wyświetlaczu LCD
3-6. Ustawienia LCD
Można zaprogramować trzy parametry. Proszę zobaczyć obrazek podglądowy.
Lista dostępnych programy dla parametru 1:
12
podtrzymania
10
Zarezerwowane
11
Zarezerwowane
12
Zarezerwowane
13
Kalibracja napięcia akumulatorów
Y Y Y Y Y
14
Zarezerwowane
15
Kalibracja napięcia przetwornicy
Y Y Y
16
Regulacja płynnej napięcie ładowarki
Y Y Y Y Y
17
Regulacja stałej napięcie ładowarki
Y Y Y Y Y
18
Ustawienie maksymalnego prądu
ładowania
Y Y Y Y Y
19
Ustawienia pojemności akumulatora oraz
grup
Y Y Y Y Y

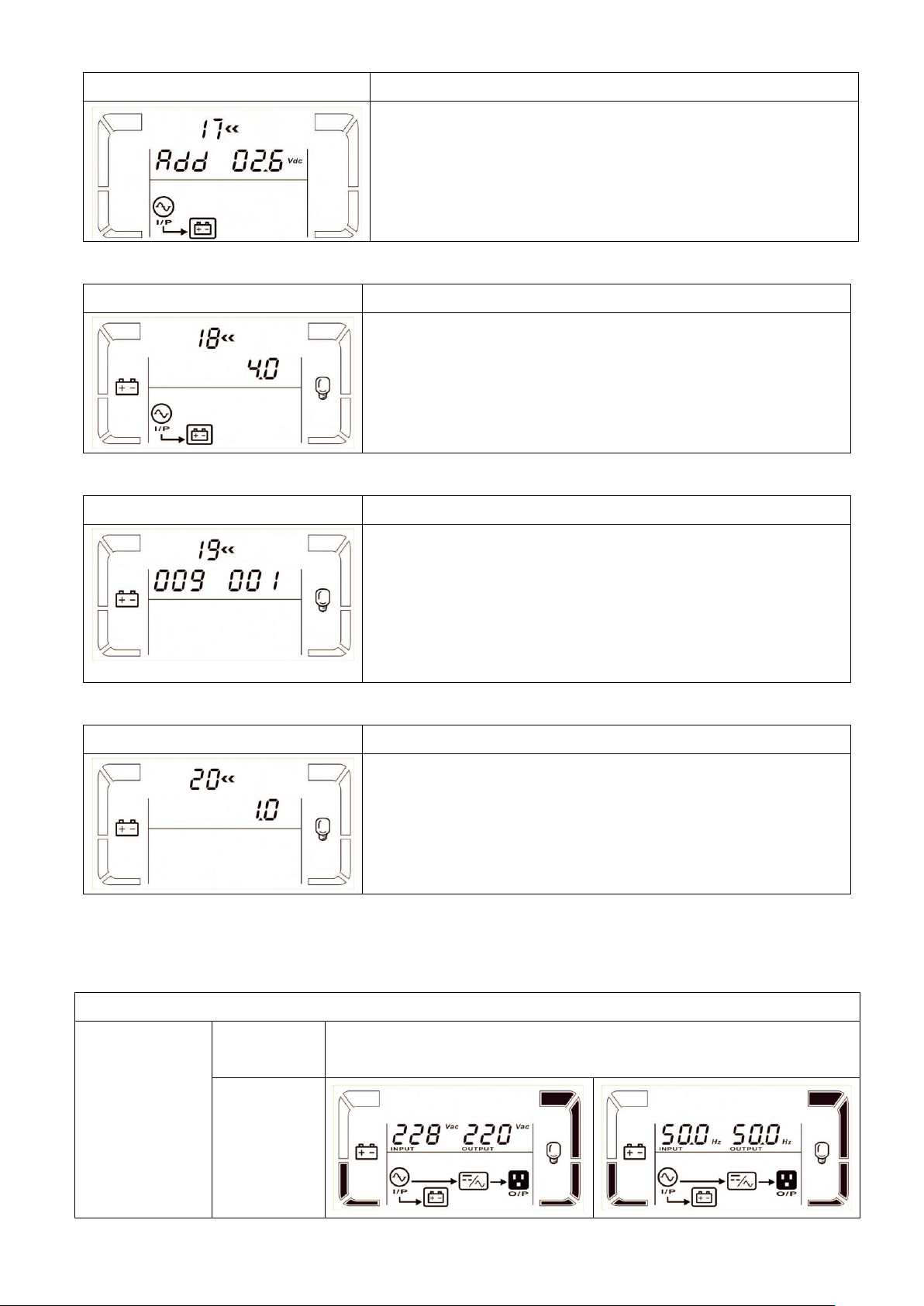

20
Kalibracja czasu podtrzymania
Y Y Y Y Y
*Y Oznacza to, że ten program może być ustawiony w tym trybie.
Interfejs
Ustawienia
Parametr 3: Napięcie wyjściowe
Możesz wybrać następujące wartości napięcia wyjściowego:
208: napięcie wyjściowe 208Vac
220: napięcie wyjściowe 220Vac
230: napięcie wyjściowe 230Vac
240: napięcie wyjściowe 240Vac
Interfejs
Ustawienia
Tryb CVCF 60 Hz
Tryb normalny 50 Hz
ATO
Parametr 2: Częstotliwość wyjściowa
Ustawianie częstotliwości wyjściowej. Można wybrać następujące
trzy opcje w parametrze 2:
50.0Hz: Częstotliwość wyjściowa jest ustawiona na 50.0Hz.
60.0Hz: Częstotliwość wyjściowa jest ustawiona na 60.0Hz.
ATO: Jeśli zostanie wybrana, to częstotliwość wyjściowa zostanie
ustalona zgodnie z bieżącą częstotliwością napięcia zasilającego.
Jeśli częstotliwość wejściowa zmieści się w zakresie od 46Hz do
54Hz to częstotliwość wyjściowa będzie 50.0Hz. Jeśli od 56Hz do
64Hz to częstotliwość wyjściowa będzie 60.0Hz. ATO to ustawienie
domyślne.
Parametr 3: Przetwornica częstotliwości
CF: Włączenie funkcji przetwornicy częstotliwości. Jeśli wybrana,
częstotliwość wyjściowa będzie ustawiona na 50 Hz lub 60 Hz
w zależności od ustawienia parametru 2. Częstotliwość wejściowa
powinna zawierać się w zakresie 46-64Hz.
NCF: UPS pracuje w trybie normalnym (nie w funkcji przetwornicy
częstotliwości). Jeżeli wybrana częstotliwość wyjściowa zostanie
zsynchronizowana z częstotliwością wejściową w zakresie 46 ~ 54
Hz na 50 Hz lub w zakresie 56 ~ 64 Hz na 60 Hz w zależności od
ustawienia parametru 2. Jeśli 50 Hz ustawiono w parametrze 2,
UPS będzie przełączał się do pracy z baterii gdy częstotliwość
wejściowa nie mieści się w zakresie 46 ~ 54 Hz. Jeśli 60 Hz
ustawiono w parametrze 2, UPS będzie przełączał się do pracy
01: Napięcie wyjściowe
02: Częstotliwość wyjściowa
13
z akumulatorów gdy częstotliwość wejściowa nie mieści się w
zakresie 56 ~ 64 Hz.
* Jeśli parametr 2 ustawiono na ATO wówczas parametr 3 będzie
wskazywał bieżącą wartość częstotliwości.
Interfejs
Ustawienia
Parametr 2: Ustawia akceptowalny próg niskiego napięcia dla
bypass. Zakres ustawień wynosi od 110V do 209V, wartość
domyślna wynosi 110V.
Parametr 3: Ustawia dopuszczalny próg wysokiego napięcia na
bypass. Zakres ustawień wynosi od 231V do 276V, wartość
domyślna wynosi 264V.
Interfejs
Ustawienia
Parametr 2: Ustawia dopuszczalny próg niskiej częstotliwość dla
bypass.
50Hz: Zakres ustawień wynosi od 46.0Hz do 49.0Hz.
60Hz: Zakres ustawień wynosi od 56.0Hz do 59.0Hz.
Domyślną wartością jest 46.0Hz / 56.0Hz.
Parametr 3: Ustawia dopuszczalny próg wysokiej częstotliwość
dla bypass.
50Hz: Zakres ustawień wynosi od 51.0Hz do 54,0 Hz.
60Hz: Zakres ustawień wynosi od 61.0Hz do 64.0Hz.
Domyślną wartością jest 54.0Hz / 64.0Hz.
Interfejs
Ustawienia
Zarezerwowane
Interfejs
Ustawienia
Zarezerwowane
03: Zakres napięcia dla bypass-u
04: Zakres częstotliwości dla bypass
05: Zarezerwowane
06: Zarezerwowane
14
07: Zarezerwowane
Interfejs
Ustawienia
Zarezerwowane
Interfejs
Ustawienia
Parametr 2:
OPN: Bypass dozwolony. Po wybraniu tej opcji UPS będzie działał
w trybie bypass w zależności od tego czy bypass jest włączony czy
wyłączony.
FBD: Bypass niedozwolony. Po wybraniu tej opcji praca w trybie
bypass nie jest dozwolona w jakiejkolwiek sytuacji.
Parametr 3:
ENA: Bypass włączony. Po wybraniu tego trybu Bypass jest
aktywny.
DIS: Bypass wyłączony. Po wybraniu tej opcji automatyczny
bypass jest dozwolony, lecz ręczny bypass nie. Ręczny bypass
oznacza, że użytkownik ręcznie ustawia UPS w trybie bypass. Na
przykład naciśnięcie przycisku OFF w trybie AC, aby przełączyć się
w tryb bypass.
Interfejs
Ustawienia
Parametr 3:
000~999: Ustaw maksymalny czas autonomii od 0min do
999min. UPS wyłączy się aby chronić baterię po skończeniu czasu
podtrzymania. Domyślna wartość to 990 min.
DIS: Wyłączy ochronę przed rozładowaniem akumulatorów, czas
podtrzymania będzie zależeć od pojemności akumulatorów.
Interfejs
Ustawienia
Zarezerwowane
Interfejs
Ustawienia
Zarezerwowane
08: Ustawienie trybu Bypass
09: Ustawianie czasu pracy bateryjnej
10: Zarezerwowane
11: Zarezerwowane
15
12: Zarezerwowane
Interfejs
Ustawienia
Zarezerwowane
Interfejs
Ustawienia
Parametr 2: Wybierz “Add” lub “Sub” by wyregulować napięcie
akumulatorów do wartości rzeczywistej.
Parametr 3: Zakres regulacji napięcia od 0V do 5.7V, wartość
domyślna wynosi 0V.
Interfejs
Ustawienia
Zarezerwowane
Interfejs
Ustawienia
Parametr 2: Możesz wybrać "Add” lub "Sub” do regulacji
napięcia przetwornicy.
Parametr 3: Zakres regulacji napięcia od 0V do 6.4V, wartość
domyślna wynosi 0V.
Interfejs
Ustawienia
Parametr 2: Możesz wybrać "Add” lub "Sub” żeby dostosować
wartość napięcia ładowarki.
Parametr 3: Zakres regulacji napięcia od 0V do 8V, wartość
domyślna wynosi 0V.
13: Regulacja napięcia akumulatorów
14: Zarezerwowane
15: Regulacja napięcia przetwornicy
16: Regulacja wartości napięcia ładowania akumulatorów (floating voltage)
16
17: Regulacja wartości napięcia ładowania akumulatorów (constant voltage)
Interfejs
Ustawienia
Parametr 2: Możesz wybrać "Add” lub "Sub” żeby dostosować
wartość napięcia ładowarki.
Parametr 3: Zakres regulacji napięcia od 0V do 4V, wartość
domyślna wynosi 0V.
Interfejs
Ustawienia
Parametr 3:
Maksymalny prąd ładowania akumulatorów można regulować.
Wartość domyślna wynosi 4A dla modelu „L” i 1A dla modelu
standardowego.
Dostępne są następujące opcje 1A, 2A, 4A.
Interfejs
Ustawienia
Parametr 2:
Ustaw pojemność akumulatorów np. 7Ah, 9Ah, 10Ah, 12Ah, 17Ah,
26Ah, 40Ah, 65Ah, 100Ah i tak dalej. Domyślną wartością jest
9Ah.
Parametr 3:
Ustaw ilość szeregów akumulatorów od 1 do 6.
Domyślną wartością jest 1.
Te parametry są konieczne do obliczania czasu pracy bateryjnej.
Interfejs
Ustawienia
Parametr 3:
Kalibruj wyświetlany czas podtrzymania poprzez wykorzystanie
tego mnożnika. Wzór wymieniono poniżej:
Wyświetlany czas podtrzymania =oryginalny obliczony czas
podtrzymania x współczynnik
Domyślna wartość współczynnika wynosi 1,0, zakres
dopuszczalnych zmian wynosi od 0,5 do 2.
Tryb pracy / status
Tryb AC
Opis
Jeśli napięcie zasilające mieści się w akceptowalnym zakresie, UPS
zapewnia stabilne zasilanie terminali wyjściowych i ładuje akumulatory.
Wygląd LCD
18: Ustawienie maksymalnego prądu ładowania akumulatorów
19: Ustawienia pojemności akumulatorów oraz ilości szeregów
20: Kalibracja czasu pracy bateryjnej
3-7. Tryb pracy / Opis stanu
17
Tryb CVCF
Opis
Gdy częstotliwość wejściowa jest między 46 a 64Hz, można ustawić stałą
częstotliwość wyjściową dla UPS, 50Hz lub 60Hz. UPS będzie nadal
ładował baterie w tym trybie.
Wygląd LCD
Tryb bateryjny
Opis
Jeśli napięcie zasilające będzie poza akceptowalnym zakresem UPS
będzie pracował w trybie bateryjnym, sygnalizując to jednym sygnałem
dźwiękowym co 4 sekundy.
Wygląd LCD
Tryb Bypass
Opis
Gdy napięcie wejściowe mieści się w dopuszczalnym zakresie, bypass
jest włączony, wyłącz zasilacz UPS a przejdzie on w tryb Bypass. Jeden
sygnał dźwiękowy co dwie minuty.
Wygląd LCD
Test baterii
Opis
Gdy UPS pracuje w trybie AC lub trybie CVCF naciśnij przycisk "Test"
dłużej niż 1s. Następnie UPS zacznie test akumulatorów. Strzałka na
wyświetlaczu między I/P i przetwornicą zacznie migać, aby przypomnieć
użytkownikom. Operacja ta służy do sprawdzania stanu akumulatorów.
Wygląd LCD
Stan awaryjny
Opis
Gdy nastąpi błąd w UPS wyświetli się komunikat na panelu LCD.
Wygląd LCD
18
3-8. Kody błędu
Uszkodzenie
Kod
Ikona
Uszkodzenie
Kod
Ikona
Bus start failure
01
None
Low Inverter voltage
13
None
Bus over
02
None
Inverter output short
circuited
14
Bus under
03
None
Battery SCR short circuited
21
None
Bus unbalance
04
None
Over temperature
41
None
Inverter soft start failure
11
None
Overload
43
High Inverter voltage
12
None
Ostrzeżenia
Sygnalizacja LCD
Sygnalizacja dźwiękowa
Niski poziom naładowania
akumulatorów
Jeden sygnał co sekundę
Przeciążenie
Dwa sygnał co sekundę
Akumulatory odłączone
Jeden sygnał co sekundę
Przeładowanie
Jeden sygnał co sekundę
Włączenie EPO
Jeden sygnał co sekundę
Przegrzanie
Jeden sygnał co sekundę
Awaria ładowarki DC
Jeden sygnał co sekundę
Przeciążeniowe 3 razy w 30 minut
Jeden sygnał co sekundę
3-9. Wskaźniki ostrzegawcze
19
4. Rozwiązywanie problemów
Objaw
Powód
Rozwiązanie
Brak jakiejkolwiek informacji czy
ostrzeżenia.
Zasilanie wejściowe AC nie jest
prawidłowo podłączone.
Sprawdź czy przewód
zasilający jest prawidłowo
podłączony do sieci i zasilacza.
Symbol i kod ostrzegawczy
miga na wyświetlaczu LCD, jeden
sygnał dźwiękowy co sekundę
Funkcja EPO jest włączona.
Ustaw obwód w pozycji
zamkniętej, aby wyłączyć
funkcję EPO.
Symbol i miga na
wyświetlaczu LCD, jeden sygnał
dźwiękowy co sekundę
Akumulatory zewnętrzne lub
wewnętrzne są nieprawidłowo
podłączone.
Sprawdź, czy wszystkie baterie
są dobrze podłączone.
Symbol i miga na
wyświetlaczu LCD, dwa sygnały
dźwiękowe co sekundę
UPS jest przeciążony.
Zredukuj liczbę podłączonych
urządzeń do UPS-a.
UPS jest przeciążony.
Podłączone urządzenia
zasilane są Bypassem z sieci
energetycznej.
Zredukuj liczbę podłączonych
urządzeń do UPS-a.
UPS został wielokrotnie
przeciążony i zablokował się w
trybie Bypass, urządzenia są
zasilane z sieci energetycznej.
Zredukuj liczbę podłączonych
urządzeń, wyłącz i włącz
ponownie UPS-a
Kod 43 i symbol są
wyświetlane na wyświetlaczu LCD,
ciągły sygnał dźwiękowy.
UPS jest przeciążony zbyt
długo i przełącza się w tryb
błędu. Następnie UPS wyłączy
się automatycznie.
Usuń nadmiar urządzeń z
wyjścia UPS i uruchom go
ponownie.
Kod 14 i symbol jest
wyświetlany na wyświetlaczu LCD,
ciągły sygnał dźwiękowy.
UPS wyłączył się z powodu
zwarcia na wyjściu.
Sprawdź okablowanie i
urządzenia podpięte do wyjścia
UPS-a.
Inne kody błędu pojawiły się na
wyświetlaczu LCD, ciągły sygnał
dźwiękowy.
Wewnętrzna usterka UPS
Skontaktuj się z serwisem.
Czas pracy bateryjnej jest dużo krótszy
niż powinien być.
Akumulatory nie są w pełni
naładowane.
Ładuj akumulatory min 7
godzin i powtórz test. Jeśli
problem powtarza się
skontaktuj się z serwisem.
Akumulatory są zużyte.
Skontaktuj się z serwisem
celem wymiany akumulatorów.
Symbol i miga na
wyświetlaczu LCD, jeden sygnał
dźwiękowy co sekundę.
Temperatura jest zbyt wysoka.
Sprawdź wentylatory i
powiadom sprzedawcę.
Jeżeli UPS nie działa prawidłowo, spróbuj rozwiązać problem za pomocą poniższej tabeli.
20
5. Przechowywanie i Konserwacja
Temperatura
przechowywania
Ładowanie akumulatorów
Czas ładowania
akumulatorów
-25°C - 40°C
Co trzy miesiące.
1-2 godzin
40°C - 45°C
Co dwa miesiące.
1-2 godzin
5-1. Przechowywanie
Przed przechowywaniem należy doładować akumulatory w UPS przez co najmniej 7 godzin. UPS należy
przechowywać w pozycji pionowej, przykryty w suchym i chłodnym miejscu. Podczas przechowywania
należy doładowywać akumulatory zgodnie z poniższą tabelą:
5-2. Konserwacja
System UPS pracuje z niebezpiecznymi napięciami. Naprawy mogą być wykonywane wyłącznie
przez wykwalifikowany personel obsługi technicznej.
Nawet gdy urządzenie jest odłączone od sieci, komponenty wewnątrz systemu UPS nadal są
podłączone do akumulatorów, które są potencjalnie niebezpieczne.
Przed przeprowadzeniem jakiejkolwiek naprawy i/lub konserwacji, odłącz akumulatory i sprawdź,
czy prąd nie jest obecny i nie występuje niebezpieczne napięcie na zaciskach kondensatora o dużej
pojemności.
Tylko osoby odpowiednio zaznajomione z akumulatorami i wymaganymi środkami ostrożności
mogą wymieniać baterie i nadzorować te działania. Osoby nieupoważnione muszą być trzymane z daleka
od baterii.
Sprawdź, czy nie ma napięcia pomiędzy zaciskami akumulatora i uziemieniem przed konserwacją
lub naprawą. Obwód akumulatorów nie jest odizolowany od napięcia wejściowego. Niebezpieczne napięcia
mogą wystąpić pomiędzy zaciskami akumulatora i uziemieniem.
Akumulatory mogą spowodować porażenie prądem i mają wysoki prąd zwarcia. Proszę usunąć
zegarki, pierścionki i inne metalowe przedmioty osobiste przed konserwacją lub naprawą, używać jedynie
narzędzi z izolowanymi uchwytami do konserwacji lub naprawy.
Podczas wymiany akumulatorów należy zainstalować tę samą liczbę oraz tego sam typ.
Nie wolno wrzucać baterii do ognia. Może to spowodować ich wybuch. Baterie muszą być
prawidłowo zutylizowane zgodnie z miejscowymi przepisami.
Nie należy otwierać ani niszczyć akumulatorów. Wyciekający elektrolit może spowodować
obrażenia skóry i oczu. może być toksyczny.
Proszę wymieniać bezpieczniki tylko na tego samego rodzaju i natężenia prądu w celu uniknięcia
ryzyka pożaru.
Nie demontować systemu UPS.
21
6. Specyfikacja techniczna
MODEL
VT6K (L)
VT10K (L)
MOC POZORNA/ MOC CZYSTA
6000 VA / 5400 W
10000 VA / 9000 W
WEJŚCIE
Zakres
napięcia
Strata linii niskiego
napięcia
110 VAC ± 3 % przy 50% obciążeniu;
176 VAC ± 3 % przy 100% obciążeniu
Zwrotne linii niskiego
napięcia
Utrata linii niskiego napięcia + 10V
Strata linii wysokiego
napięcia
300 VAC ± 3 %
Zwrotne linii wysokiego
napięcia
Utrata linii wysokiego napięcia - 10V
Zakres częstotliwości
46Hz ~ 54 Hz @ 50Hz system
56Hz ~ 64 Hz @ 60Hz system
Fazy
Jednofazowe z uziemieniem
Współczynnik mocy
≧ 0.99 przy 100% obciążeniu
WYJŚCIE
Napięcie wyjściowe
208/220/230/240VAC
Regulacja napięcia (tryb AC)
± 1%
Zakres częstotliwości (tryb
zsynchronizowany)
46Hz ~ 54 Hz @ 50Hz system
56Hz ~ 64 Hz @ 60Hz system
Zakres częstotliwość (tryb bat.)
50 Hz ± 0.1 Hz lub 60Hz ± 0.1 Hz
Przeciążeni
e
Tryb AC
100%~110%: 30min; 110%~130%: 5min; >130%: 10sec
Tryb Akumulator
100%~110%: 3min; 110%~130%: 30sec; >130%: 10sec
Współczynnik szczytu
3:1 max
Zniekształcenia harmoniczne
≦ 3 % THD (Obciążenie liniowe)
≦ 5 % THD (Brak obciążenia liniowe)
Czas transferu
Linia Akumulatory
0 ms
Przetwornica Bypa
ss
0 ms
WYDAJNOŚĆ
Tryb sieciowy
> 92%
> 93%
Tryb bateryjny
> 90%
> 91%
Akumulatory
Model
standardowy
Typ
12 V / 9 Ah
Liczba
16
20
16
20
Czas ładowania
9 godzin do naładowania 90%
Prąd ładowania
Domyślnie: 1 A ± 10%
Maks.: 1A, 2A (Regulowana)
Napięcie ładowania
218.4V ± 1%
273V ± 1%
218.4V ± 1%
273V ± 1%
Model
Długookresow
y
Typ
W zależności od zastosowań
Liczba
16-20
Prąd ładowania
Domyślnie: 4 A ± 10%
Maks.: 1A, 2A, 4A (Regulowana, 6A jest tylko dostępna przy 16szt akumulatorów)
Napięcie ładowania
218.4V ± 1% (oparte na 16szt akumulatorów)
FIZYCZNE
Model
standardowy
Wymiary G x S x W (mm)
369 x 190 x 688
442x 190 x 688
Waga netto (kg)
61
74
66
76
Model „L”
Wymiary G x S x W (mm)
369 x 190 x 318
442x 190 x 318
Waga netto (kg)
12
16
ŚRODOWISKO
Temperatura pracy
0 ~ 50°C
(cykl życia baterii ulegnie skróceniu, gdy
temperatura jest wyższa niż 25°C)
0 ~ 40°C
(cykl życia baterii ulegnie skróceniu, gdy
temperatura jest wyższa niż 25°C)
Wilgotność
<95 % bez kondensacji
Wysokość pracy**
<1000m
Poziom hałasu
Poniżej 55 dB z odległości 1m
Poniżej 58 dB z odległości 1m
ZARZĄDZANIE
Smart RS-232 lub port USB
Oprogramowanie pod Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux,
Unix, and MAC
Opcjonalny SNMP
Zarządzanie z poziomu managera SNMP lub przeglądarki www
* Zmniejszenie mocy wyjściowej do 60% w trybie CVCF i do 90% jeśli napięcie wyjściowe jest zaprogramowane na 208VAC.
** Jeżeli UPS jest zainstalowany lub używany w miejscu, gdzie wysokość jest wyższa niż 1000 m npm, moc wyjściowa musi być zredukowana
22
co 100m o jeden procent.
*** Dane techniczne produktu mogą ulec zmianie bez wcześniejszego powiadomienia.
23
Loading...
